Монтаж полосатого теплого пола под ламинат и паркет

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под ламинат, паркет, ПВХ-плитку Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин.
  Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.

кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

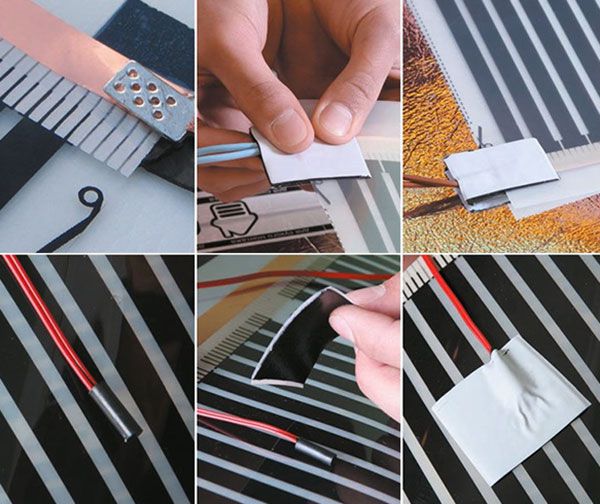

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель. Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1.8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — поделись с друзьями!



Электрический теплый пол под ламинат: монтаж своими руками

Мы уже рассматривали с Вами монтаж теплого пола под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется использовать более современный и экономичный обогреватель – ИК-пленку. Технология укладки пленочного покрытия довольно простая, и сейчас для читателей «Сам электрика» будет предоставлена подробная инструкция по монтажу электрического теплого пола под ламинат своими руками.

Определяемся с видом нагревателя

Недавно мы рассматривали виды электрического теплого пола, где немного касались вопроса об использовании различных нагревателей для плиточного и деревянного напольного покрытия.

В случае с деревянным полом использовать нагревательные маты и кабель не рекомендуется, по следующим причинам:

1. Электрические проводники могут неравномерно излучать тепло, что негативно сказывается на деревянном покрытии.
2. Подогрев электрическим кабелем (либо матом) расходуют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
3. Для инфракрасного покрытия наличие бетонной стяжки не является обязательным, чего не скажешь про альтернативные варианты.
4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться вплоть до 10 см.
5. Так как ламинат имеет низкую теплопроводность, использовать кабельный нагрев не рекомендуется. Это связано с тем, что проводник сначала нагревает стяжку, которая передает тепло уже самому напольному покрытию. В результате такого теплообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу же прогревает все объекты в комнате.

Именно по этим причинам используется укладка пленочного теплого пола под ламинат и паркетную доску.

Подготавливаем все необходимые материалы

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м² (в том случае, если центральное отопление отсутствует) и 90 Вт/м² если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м² без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

Осуществляем монтажные работы

Технология укладки пленочного теплого пола под ламинат состоит из нескольких этапов:

• подготовка поверхности;
• теплоизоляция основания;
• настил материала;
• отделка ламинатом.

Обращаем Ваше внимание на то, что данная технология используется и в случае с паркетной доской, при этом монтаж осуществляется по аналогичной схеме!

Подготавливаем поверхность

На данном этапе необходимо удалить старую отделку напольного покрытия, убрать весь мусор и просмотреть состояние бетонной стяжки. Необходимо чтобы поверхность была ровной, без сколов и трещин. В противном случае придется заливать черновую стяжку, которая уберет все дефекты.

Сразу же следует отметить, что в помещениях с высокой влажностью (на неотапливаемой лоджии либо в бане) осуществлять укладку инфракрасного покрытия категорически запрещено. Если же влажность небольшая, дополнительно нужно позаботиться о качественной гидроизоляции перекрытия!

Производим теплоизоляцию

Чтобы тепло уходило вверх (в комнату), а не вниз (на нижнее этажи либо в фундамент), необходимо позаботиться о качественном утеплении основания под пленочный теплый пол. Для этого лучше всего использовать пенофол. Материал тонкий, поэтому высота потолка заметно не измениться после его укладки.

Так как одна из сторон пенофола самоклеющаяся, сложностей в утеплении возникнуть не должно. Стыки между листами нужно заклеить фольгированным скотчем.

Настилаем пленку

Теперь, когда уже основание будет полностью готовым, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.

Согласно схеме Вы должны расстелить материал по поверхности. Если нужно отрезать определенный кусок, делайте это в соответствующих местах.

Отмечаем несколько требований к укладке электрического теплого пола под ламинат:

• запрещается стелить листы внахлест, только стык встык;
• листы должны располагаться таким образом, чтобы контакты были направлены к стене, на которой установлен термостат;
• медная сторона должна быть внизу (прилегать к основанию).

Далее установите в подходящем месте термостат. Лучше делать это в штробе на стене, рядом с розетками (для удобного подключения к сети).

После этого пленка подключается к термостату с помощью контактных проводов, которые зажимаются специальными зажимами.

Также следует отметить, что все места зажимов и самостоятельных разрезов материала нужно обязательно заизолировать битумной изоляцией!

От термостата нужно вывести датчик температуры, который будет подключен к нижней стороне пленочного покрытия. Для этого в основании создается специальная штроба, длиной не более 30 см. Датчик помещается в защитную гофру и устанавливается под листом обогревателя. Обязательно под термодатчик подложите слой теплоизоляции, иначе в точности измерений может возникнуть заметная погрешность, которая повлияет на эффективность использования системы. Можно подключать пленочный теплый пол под ламинат без терморегулятора, но в этом случае потребление электроэнергии повысится, а контроль за температурным режимом будет полностью отсутствовать.

Когда все контакты будут подсоединены и заизолированы, можно переходить к контрольной проверке. Для этого включаем термостат в сеть и проверяем, чтобы вся поверхность равномерно нагревалась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления с реальным (значение не должно превышать разницу в 10%).

Если все верно, поверх теплого пола можно укладывать защитную поливиниловую вспененную пленку и приступать к декоративной отделке поверхности паркетной доской либо ламинатом.

Также к Вашему вниманию наглядные видео уроки, на которых Вы сможете увидеть особенности выполнения каждого из этапов укладки:

Как сделать подогрев ламината пленкой

Инструкция по монтажу пленочного теплого пола под ламинат

Полезные советы от мастеров

Чтобы упростить процесс и сделать электрический теплый пол ламинат более долговечным, предоставляем к Вашему вниманию несколько полезных советов:

1. Устанавливайте термодатчик возле холодной стены, чтобы осуществлять регулировку и контроль именно самой холодной точки комнаты.
2. Ни в коем случае не крепите листы обогревателя гвоздями либо саморезами, т.к. это может спровоцировать выход системы из строя. Используйте только фольгированный скотч.
3. Инфракрасная пленка легко повреждается при механическом воздействии (если на нее будет давить тяжелая мебель). Позаботьтесь о том, чтобы под всеми тяжелыми объектами обогревателя не было.
4. К выбору ламината для пленочного теплого пола отнеситесь серьезно. Далеко не каждый может нормально функционировать с системой обогрева пола. Те модели, которые предназначены для подогрева, имеют соответствующий логотип:
5. Позаботьтесь о том, чтобы на полу не были установлены другие обогреватели (к примеру, масляный обогреватель). В противном случае может произойти перегрев пленки и ее выход из строя.
6. Один отрезок покрытия не должен быть длиннее, чем 15 метров.
7. Обязательно осуществите заземление обогревателя. Для этого по периметру и диагонали проклейте фольгированный скотч, который другим концом соедините с заземляющим контактом.
8. Не осуществляйте укладку пленочного теплого пола при минусовой температуре.
9. Проверьте свою домашнюю электропроводку, чтобы она могла выдержать нагрузки от данной отопительной системы. Если окажется, что УЗО, автоматический выключатель и диаметр жил проводов не подходят, замените все элементы на более мощные.

Вот и вся технология укладки пленочного покрытия! Как Вы видите, монтаж электрического теплого пола под ламинат под силу даже человеку, не имеющему соответствующего опыта. Надеемся, наша пошаговая инструкция с фото и видео примерами помогла вам самостоятельно выполнить монтажные работы!

Похожие материалы:

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.





























Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Подробно про плёночный тёплый пол под ламинат

Из всех видов обогревательных полов инфракрасные модели считаются наиболее безопасными. Они хороши и с точки зрения удобства управления, и в плане возможности сочетать их с широким спектром напольных покрытий. Так, именно щадящий режим работы теплого ИК-пола позволяет сочетать его с ламинатом. Древесина достаточно капризна в силу чувствительности к влажности и теплу, но ее можно смело укладывать на плёночный теплый пол.

Благодаря частому расположению нагревательных секций на термопленке (каждые 5 миллиметров), ламинированным панелям не страшны растрескивания и деформационные процессы.

Особенности комбинации ламинат-теплый пол

Ламели на деревянной основе не обязательно укладывать по технологии плавающих полов. Чтобы повысить теплопередачу их можно приклеить к основе по всей площади так же, как укладывается и фиксируется традиционный паркет. Само по себе приклеивание панелей повышает и акустические качества покрытия: это минимизирует звуковые эффекты при хождении по полу, что позволяет исключить применение подложки, которая, в свою очередь, понижает теплопередачу.

Оптимальным вариантом будет применение ламелей с замковым механизмом крепления, которые не требуют использования клеевых составов. За счет такой техники монтажа повышается сопротивляемость ламинированного полотна к усадке и процессам расширения.

Следует учитывать, что при выборе ламината, как покрытия для теплого инфракрасного пола обычно учитываются свойства дерева относительно взаимодействия с обогреваемыми элементами. Ламинированные панели производятся не только из дерева – в их основе может быть и поливинилхлорид. Применение таких моделей ламината не целесообразно в качестве декоративного покрытия для напольной системы обогрева. Это обусловлено множеством факторов, среди которых низкая теплопроводность ПВХ. Достоинством таких моделей является их тонкий слой, что позволяет использовать в комнатах с низкими потолками. И все же, традиционные варианты ламината из дерева остаются лучшим вариантом, если требуется укладка на теплый инфракрасный пол.

Вернуться к содержанию

Плюсы и минусы плёночного пола

За счет быстрого прогрева, использование инфракрасного пола оправдывается как таковое. В плане его совмещения с ламинатом важно, что плёночный тёплый пол не предполагает высокие показатели температуры, поэтому деформирование пола исключено. Собственно, это является и минусом плёночных обогревателей – даже при желании невозможно повысить эффективность прогрева. По этой причине покрытие нельзя рассматривать как полноценную систему отопления, на которую может претендовать электрический пол. Зато в отличие от кабельного аналога ИК-полы целесообразны в экономическом отношении. Это связано с тем, что хотя этот пол в сущности является разновидностью электрических систем, его конструкция и сами нагревательные элементы рассчитаны на экономичное потребление энергии.

При физическом повреждении одного из элементов термопленки вся система продолжает работать – то есть ремонту или замене подлежит только одна полоска, при этом остальные могут функционировать и без вышедшего из строя участка. Эту особенность необходимо предусмотреть еще на стадии монтажа – такое преимущество достигается благодаря параллельному соединению.

Термопленке не страшны коррозийные процессы и разрушения – как правило, период разложения полиэтиленовых материалов превышает по времени срок службы объектов строительства. Установка плёночного тёплого пола под ламинат занимает не более 2 часов. При монтаже отсутствует необходимость использования специального инструмента и расходных материалов.

Готовый пол можно использовать сразу после укладки ламинированных панелей. Если соблюдены все правила укладки, то инфракрасный пол создаст оптимальный температурный режим без вреда для здоровья. В отношении экологической безопасности такой пол может сравниться с абсолютно «чистым» водным обогревательным покрытием, которое также легко сочетается с ламинатом, но в этом случае есть риск чрезмерного понижения уровня потолка. А это еще одно достоинство плёночных систем – покрытие обладает минимальной толщиной, которая практически не сказывается на параметрах высоты помещения.

Срок службы покрытия достигает 50 лет при соблюдении правил эксплуатации. Особых требований изготовители не предъявляют – главное, осуществить правильный монтаж с наличием необходимых защитных прослоек.

В результате, потребитель получает снижение затрат на отопление почти на треть и все это благодаря возможности установки оптимальной программы отопления в соответствии с нуждами. Данный способ обогрева комнаты выигрывает у своих аналогов — кабельный и водный пол по стоимости. Кроме того, в процессе монтажа он требует минимальных затрат, чего нельзя сказать о системе на водной основе.

Монтаж инфракрасного пола под ламинированные панели производится легко и доступен не специалисту, однако при выполнении расчетов и распределении секций отопления все же стоит подробно ознакомиться с инструкцией по установке. Она поможет исключить погрешности и ошибки, которые в дальнейшем могут проявиться и привести к плачевным последствиям.

Вернуться к содержанию

Монтаж плёночного теплого пола

Перед тем, как составить план укладки теплого пола необходимо определиться с теми местами, в которых вы планируете расстановку крупногабаритных предметов мебели, ведь именно в этих местах укладывать теплый пол строго настрого запрещается. Следующий немаловажный аспект касается отступа от стен, ведь эти промежутки следует оставлять размером от 50 до 100 миллиметров.

При укладке пленочного материала (на непроводящую электрический ток основу) необходимо избегать монтажа по методу «внахлест» – это не рекомендуют изготовители теплых полов. Пленку желательно класть по наибольшим параметрам длины, что обеспечит экономию кабелей и соединительных участков.

Когда пленочное покрытие правильно разместилось по всей площади комнаты, можно склеивать его края специальным скотчем – это будет фиксирующий элемент.

Вернуться к содержанию

Подключение кабелей

Классический вариант подсоединения проводов к нагревательному покрытию предусматривает использование обжимающих клемм. Принцип действия такого способа подключения состоит в использовании двух клемм, входящих в медные полоски с их дальнейшим обжимом. Затем, в клемму необходимо внедрить кабели, которые после этого таким же образом обжимаются плоскогубцами. Вся процедура оканчивается изоляцией с применением битумного скотча, клеящегося вверху и внизу. На обратной стороне полоски аналогично создается изоляция участка соединения (медные пленочные шины).

Вернуться к содержанию

Люверсы

Тем, кто хочет повысить эффективность и надежность конструкции, вышеописанную технологию стоит заменить на более современные способы, предполагающие использование люверсов. Эти изделия различаются по толщине и обладают разной степенью безопасности. Для применения данной техники потребуются непосредственно люверсы, скотч битумный, строительный степлер и наконечники. По процедуре подключения процесс в данном случае схож с предыдущим, где использовались клеммы.

Кстати, многие поставщики теплых полов в одном комплекте поставляют и подготовленные полосы ИК-пола, то есть в них уже предусмотрена фиксация люверсов посредством использования специальных плоскогубцев. В этом случае можно сэкономить деньги и упростить процедуру монтажа инфракрасного пола, при этом получив заведомо надежную и долговечную конструкцию.

Вернуться к содержанию

Особенности соединения

Стоит учесть, что конструкцию следует подключать только с применением параллельного соединения, но ни в коем случае не последовательного. Это обусловлено тем, что во втором случае тепло может не распределяться по всей площади равномерно, кроме того, если из строя выйдет одна полоска плёночного пола, то неработающей окажется вся система целиком. При этом, параллельное соединение предполагает выход из строя одной секции с возможностью продолжения работы остальных участков.

Вернуться к содержанию

Подключение плёночного пола

При соединении пола с термостатом мощностью в 16А следует помнить, что к этой разновидности терморегулятора применяются нагрузки от обогревательной системы площадью максимум 15 квадратных метров. Если этот показатель превышается, то желательно использовать дополнительный или даже несколько термостатов. Сам же терморегулятор следует фиксировать в участках, находящихся в предельной близости к проводке.

Вернуться к содержанию

Монтаж терморегулятора

Термостат для плёночного обогревательного покрытия может устанавливаться двумя методами:

1. наружным;
2. внутренним.

В первом случае — место размещения терморегулятора не требует специальной подготовки, то есть штробления (используется для проводки) и может ограничиваться лишь установкой специальной коробки. Во втором случае установка подразумевает штробление стенки там, где рассчитывается установка прибора.

После того, как терморегулятор будет подсоединен, следует оценить работоспособность системы. Для этого необходимо включить термостат и немного продержать его работающим. В случае правильного монтажа пленки — все ее элементы будут прогреваться равномерно.

Если испытания прошли успешно, то требуется с помощью тестера испытать систему на утечки электричества.

Немаловажен и момент, касающийся заземления. Чтобы реализовать эту часть работ, достаточно приклеить фольгированный скотч вдоль плёночного покрытия, а конец его отвести к земле.

Вернуться к содержанию

Установка защитных материалов

При всех достоинствах плёночного покрытия это достаточно хрупкая система, которая подвержена механическим повреждениям. Соответственно, необходимо создать максимально безопасные условия ее эксплуатации в сочетании с ламинированным декоративным покрытием. В частности, ее поверхность следует покрыть полиэтиленом, на который в дальнейшем ляжет подложка для ламината. Последняя прослойка также выступит защитным барьером от повреждений, но и клеенку нужно предусмотреть в обязательном порядке.

Вернуться к содержанию

Укладка ламината

После того, как теплый инфракрасный пол уложен и проверен на работоспособность, можно начинать укладку ламината. Тот факт, что напольное покрытие укладывается на теплый пол уже говорит о том, что черновая поверхность полностью готова к использованию. Подготовительные работы исключаются и остается только собрать ламинированное полотно, что не представляет особых сложностей и требует минимальных усилий.

Монтаж планок схож с конструктором. В каждой ламинированной планке предусматриваются специальные замковые механизмы, посредством которых и выполняется укладка. Все модели ламината делятся на два вида – те, что укладываются на клей и безклеевые.

Последние соединяются по типу «шпунт-паз». Сразу стоит отметить, что если применяется клей, то не ПВА. В его составе предусмотрена водная основа, из-за чего он способен провоцировать вздутие ламелей и деформировать стыки. Желательно применять водоотталкивающие средства. Все планки ламинированного покрытия следует делать «плавающими» (без применения шурупов, саморезов и гвоздей, фиксирующих покрытие к теплому полу). Между стенкой и ламинатом следует оставлять промежуток в 10 миллиметров. Это делают с той целью, чтобы при перепадах в уровне влажности древесная основа полотна могла увеличиваться и не «вздувалась», упираясь в стенку. Промежутки до стенки необходимо контролировать распорными клинышками.

Собирается покрытие из ламинированных планок от двери или в ее направлении. Иногда, при монтаже возникает потребность в подпиле дверной коробки. На станке необходимо подготовить соответствующую форму для проема и подвести ее согласно параметрам последнего ряда панелей. К этому следует быть готовым еще на стадии расчета материала.

Кроме того, в зависимости от параметров и размеров планок может возникнуть потребность и в обрезке самого ламината – крайних элементов. В этом отношении гораздо экономичнее использование мелкоформатных ламелей. Также доработка панелей может потребоваться, если из пола выступают трубы – в таких случаях необходимо сверлить отверстия так, чтобы прохождение труб сквозь планки не мешало соединению замочного механизма.

Для более плотного крепления доски, в процессе монтажа следует подбивать их деревянным бруском. Ламели устанавливают с небольшим смещением стыков относительно первого ряда – размер отступа не должен быть меньше 20 сантиметров. Способ монтажа от дверной коробки отличается лишь тем, что первым устанавливают паз возле двери и на станке формируется необходимая конфигурация «первых» ламелей, а потом выполняется установка по обычному принципу.

Похожие статьи:

Как грамотно смонтировать теплый пол под ламинат на деревянный пол?

Много десятилетий традиционная радиаторная система отопления занимала ведущее место благодаря идеально отработанным технологиям. Другие методы отопления – тепловые насосы, солнечные коллекторы и теплые пол еще совсем недавно воспринимались как экзотическая диковинка. Появление новых материалов, современные технологии сделали установку теплых полов доступной, популярной и востребованной. Разработаны и применяются на практике несколько способов монтажа теплых полов для создания дополнительного или даже основного типа обогрева жилища.

Популярные виды теплого пола

Теплые полы – наиболее комфортный для человека вид отопления. Примененным типом греющего элемента определяется цена теплого пола для отопления дома. Независимо от типа финишного покрытия пола генераторы тепла, нагревающие теплый пол, классифицируются по следующим видам: водяной или электрический теплый пол. Для финишного покрытия после монтажа теплых полов применяются материалы с высокой теплопроводностью — керамическая плитка, ламинат или линолеум.

Многие владельцы монтируют теплые полы под ламинат – отзывы в сети подтверждают преимущества, комфорт и эффективность такого решения. Собрать теплый пол под ламинат на деревянный пол нетрудно, нужно лишь понимание процесса укладки, внимание и аккуратность для исключения грубых ошибок, которые могут привести к непредсказуемым последствиям, например, испортить ламинат или деревянный пол.

Монтаж нагревательных элементов

Не на каждый деревянный пол можно уложить ламинат с подогревом, для качественного обустройства нужно наличие деревянных перекрытий с правильно установленными лагами, а под черновым полом существует пространство для укладки теплоизоляции, фальшпола и т.п.

Если же под деревянным полом находится только обрешетка, грунтовой пол или бетонное основание, то для создания теплых полов необходимо удалить старый деревянный пол и сделать стяжку. Затем купить теплый пол под ламинат для укладки. По технологии водяной или кабельный теплый пол обязательно заливается стяжкой, с толщиной слоя над нагревающими элементами не менее 30 мм.

Какой тип теплых полов выбрать

Если владелец дома не знает, какой теплый пол под ламинат лучше, то следует всегда отдавать предпочтение водяным обогревателям теплых полов и только в крайнем случае, при невозможности создания водяных теплых полов, переходить на электрические системы. Они популярны и востребованы в загородных домах и дачах для быстрого прогрева помещения. Если возникли сомнения и непонятно как выбрать теплый пол под ламинат, то посоветуйтесь со специалистами или с владельцами, которые уже установили и опробовали теплый пол. Для водяных систем рекомендуемая температура воды не более +35 градусов, при мощности около 17 Вт/м2.

Ограничение температуры теплоносителя благотворно сказывается на состоянии ламината и не нарушает его геометрической формы.

Чтобы теплые полы эффективно работали, следует купить ламинат для теплого пола с высокой теплопроводностью, жесткостью и устойчивостью к повышенной температуре. Обычно изготовитель наносит на ламинат такого типа специальную маркировку, на которой схематически обозначены теплые полы.

Теплые полы: общие принципы устройства

Нагревательные элементы, расположенные под ламинатом, выделяют тепло, которое равномерно распределяется по поверхности пола. Узнать какой ламинат для теплого водяного пола выбрать можно по маркировке или у менеджера специализированного магазина. Если конструкция смонтирована правильно, то тепло направляется вверх к поверхности пола из ламината, а потери тепла минимальны.

Конструкция теплого пола для любого типа нагревающих элементов должна состоять из:

• слоя утеплителя;
• для отвода излишней влаги устанавливается пароизоляция мембранного типа;
• монтажные элементы или металлическая, пластиковая сетка для укладки теплого пола;
• греющие элементы – трубы водяного обогрева, электрические пленки, маты или кабель;
• распределительный слой;
• стандартная подкладка под ламинат в соответствии с рекомендациями производителя;
• финишное покрытие из ламината.

Теплоизоляция в каркасном доме под ламинат

В деревянных каркасных домах для укладки теплоизоляции делают подшивку фанерой под лагами. Подготовленный утеплитель укладывается плотно между лагами. Затем вся площадь утепления зашивается фанерными листами. Необходимо предусмотреть вентиляцию всего пространства. Следует отметить, что подобная технология применяется, если создаваемые теплые полы в деревянном доме под ламинат будут прогреваться нагревающей пленкой или специальным кабелем. Водяные теплые полы после закрепления трубопроводов заливаются стяжкой, которая будет играть роль распределителя тепла. Стяжка обязательно должна быть отделена от стен демпфирующими лентами из вспененного полиэтилена.

Теплый пол под ламинат

Продвинутые владельцы частных домов интересуются — можно ли класть ламинат на теплый пол, не повредит ли ему нагрев? Специалисты отвечают, что для теплых полов выпускается специальный ламинат, который обладает повышенной теплопроводностью и устойчивостью к нагреву. Создание теплого пола – несложный и экономичный вариант обогрева дома. Затраты времени на монтаж пола небольшие, ведь укладка инфракрасного теплого пола под ламинат делается быстро, прямо под финишное покрытие пола.

Созданный теплый пол решает следующие задачи:

1. создает комфорт и уют в жилище;
2. служит резервным (дополнительным) типом отопления;
3. если дизайнерское решение интерьера не позволяет использование радиаторных систем отопления.

Проще всего купить теплый пол под ламинат в интернет-магазинах. Простой монтаж пленочного теплого пола – современное экономически выгодное решение. Это самый оптимальный вариант обустройства отопительной системы, основной или дополнительной. В интернет-магазинах цена инфракрасного теплого пола под ламинат разная, она зависит от фирмы изготовителя изделия, величины площади обогрева и типа нагревательного элемента и ее в любом случае необходимо уточнять.

Монтаж электрического пола

Многие владельцы частных домов спрашивают на форумах в интернете — можно ли делать теплый пол под ламинат с укладкой инфракрасной пленки либо электрического кабеля? Что ответить на подобный вопрос? Можно и нужно, ведь это самый оптимальный вариант, позволяющий уложить теплый электрический пол под ламинат своими руками, кроме того этот вариант требует относительно небольших затрат. Если сделан правильный расчет, то отопление дома теплыми полами можно сделать основным со всеми преимуществами свойственными этому современному виду обогрева.

Электрические теплые полы делятся на следующие виды:

• инфракрасный теплый пол;
• кабельный.

Кабельный теплый пол

Источником тепла для этого типа теплого пола служит одножильный или двужильный специальный кабель. Затраты и значение цены на теплый пол под ламинат при монтаже кабельного пола минимальны. Одножильный кабель нужно укладывать так, чтобы начало и конец сошлись в месте подключения. Для двужильного кабеля абсолютно неважно место, в котором окажется второй конец. Его нужно закоротить и хорошо изолировать.

Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети.

Поверхность для монтажа теплых полов выравнивается и на нее укладывается теплоизоляционная пленка с размещенной поверху металлической сеткой. К ней крепится нагревающий кабель, выводятся концы для подключения к сети и вся конструкция заливается стяжкой. Как только стяжка застынет, на нее укладывается ламинат в соответствии с рекомендациями изготовителя.

Инфракрасный теплый пол

Без сомнения это самый простой для монтажа вариант. Прежде всего, нужно сделать расчет и купить пленочный теплый пол для укладки. Затем на подготовленный черновой пол укладывается вначале теплоотражающая фольгированная подложка, а сверху размещается инфракрасная пленка, которая накрывается подложкой, рекомендованной для укладки ламината в соответствии с инструкцией.

Теплый пол под линолеум

В доме хорошие деревянные полы и владелец не хочет делать полный демонтаж, то, как положить теплый пол на деревянный пол быстро и дешево? Простой и оптимальный вариант – установить инфракрасные нагреватели. Такой вариант требует минимума вложений и комплектующих для монтажа. Для его воплощения необходимо уложить теплый пол на деревянный пол под линолеум, который обеспечит качественный подогрев поверхности.

Для монтажа на деревянный пол без его разборки понадобится купить инфракрасный теплый пол под ламинат, теплоотражающую пленку и необходимые материалы для тщательной подготовки наружной поверхности деревянного пола под укладку инфракрасной пленки. Перед монтажом необходимо произвести подготовку полов, зашпаклевать все щели и при необходимости произвести циклевку всей поверхности пола для устранения перепадов по высоте. Возможен и другой вариант – вся поверхность покрывается листами фанеры или OSB. Старые деревянные полы следует пропитать антисептиком.

Все следующие работы производятся только после полного впитывания и высыхания грунтовочного состава. В классических схемах теплых полов требуется слой утеплителя определенной толщины для экономии тепла. В этом варианте размещается электрический теплый пол на деревянный пол, а дерево хороший теплоизолятор. Для автоматизации системы теплых полов использующих инфракрасный обогреватель, отдельно приобретается блок управления с термостатом. На тщательно подготовленную поверхность укладывается фольгированный утеплитель толщиной около 5 мм, затем укладываются полотна нагревателя и производятся электрические подключения согласно рекомендациям инструкции.

Процесс монтажа инфракрасного пола

Комплект с полотнами инфракрасной пленки содержит инструкцию для каждой конкретной модификации теплого пола. На фольгированный утеплитель укладывают полосы нагревателя омедненной полосой токопроводящей шины вниз, без накладок и пересечений. Производится монтаж электрической схемы, который подробно описан в инструкции. После создания всех электрических подключений места соединений тщательно изолируются. Термодатчик рекомендуется разместить в самом холодном месте комнаты. Перед настилом линолеума нагревательные элементы покрываются полиэтиленовой пленкой, затем настилают слой фанеры или OSB-листов для создания жесткого основания для укладки линолеума. В принципе ничего сложного.

Заключение

Во всем мире четко прослеживается тенденция внедрения современных систем обогрева жилищ, которые позволили удалить из жилых помещений трудно согласующиеся с интерьером радиаторные системы. Многие владельцы частных домов опробовали и оценили высокотехнологичные методы обогрева. Один из самых популярных и востребованных считается инфракрасный теплый пол под ламинат – отзывы в сети подтверждают, что такое современное отопление создает уникальный уют и комфорт в жилище.

Пленочный теплый пол под ламинат: выбор термопленки, монтаж

Популярность систем напольного отопления сегодня не вызывает сомнений. Это возможность реализовать еще с детских пор желание – придя домой с холода, поскорее прикоснуться ногами к покрытию, излучающему мягкое тепло. Пленочный теплый пол под ламинат позволяет ходить в доме без тапочек, так как температура покрытия физиологически комфортна для ступней. Улучшается настроение, а силы, растраченные за день довольно быстро восстанавливаются.

Ламинат подходит для этой системы отопления, так как имеет небольшую толщину, и хотя теплопроводность его – средняя, однако пропускаемая им греющая мощность может быть достаточно большой. «Сухая» укладка под ламинат пленочной системы нагревателей, можно сказать, на высоту пола практически не влияет. Ее устанавливают непосредственно поверх подложки сразу под покрытием и высота ее обычно получается не больше 0,5-1,5 мм. Установка производится чрезвычайно просто и быстро – самое большее за один день. Причем греющая пленка будет прогревать значительно эффективнее, чем электрический теплый пол. Кабельной системе в толстой стяжке, приходится тратить дополнительную энергию, чтобы преодолеть тепловой барьер, который создает подложка под ламинат между ним и стяжкой.

Преимущества пленочного пола

• Укладка теплого пола под ламинат из нагревательной пленки требует всего на 10-15% больше времени, чем укладка без системы обогрева.
• В отличие от других нагревательных систем, пленочный, в силу своей особой тонкости, не уменьшает объем помещения.

 Для сравнения: кабельный вариант обогрева может «отнять» от высоты помещения порядка 6 см.

• Низкая себестоимость: доступность комплектов по цене и отсутствие затрат на устройство стяжки.
• Система быстро нагревается и не заставит мерзнуть в холодную погоду.
• Это экономичное решение как с позиций укладки и подключения, так и с позиции эксплуатации.
• Имеет долгий эксплуатационный срок – минимум 25 лет.
• «Сухой» монтаж позволяет переносить нагреватель из одной комнаты в другую.

 При укладке подобных полов не рекомендуется «запирать» их мебелью.

То есть, пленочный теплый пол под ламинат – тот оптимальный вариант, который позволяет при минимальных затратах получить много преимуществ.

Структура современных пленочных нагревателей

В пленочном нагревателе греющими элементами чаще всего выступают полосы из углеродной пасты, запаянные между двумя слоями из лавсана либо полиэстера. На них по устойчивым к окислению проводникам из меди или медно-серебряного сплава подается обычное напряжение сети в 220 В. Между полосами и проводниками выполняют параллельное подключение.

Компактные нагреватели, выпускаемые сегодня, просты и удобны как в установке и эксплуатации. Они пожаробезопасны, способны выдерживать по данным производителей существенные механические нагрузки. При этом, при случайных повреждениях система не теряет своей работоспособности. Максимальная температура поверхности нагревателя – 60-80°C, а у пола температура при помощи регулятора напряжения или терморегулятора поддерживается в пределах 26-32 °С.

Устройство пола из термопленки

Прежде всего заметим, что нагревательную пленку не следует укладывать под места, занятые мебелью и техникой.

 Даже чтобы обеспечить основное отопление достаточно использовать под систему теплого пола 75-80 % от всего покрытия.

Монтажные работы проходят в следующем порядке.

На закрытое пленкой ровное основание укладывают специальный теплоотражающий материал. Подложка с подобным эффектом обычно бывает покрыта полипропиленовой или металлизированной пленкой из лавсана. Для скрепления листов материала используют фольгированный скотч.

Пленку можно класть прямо на подготовленную поверхность. Рекомендуется выполнять укладку по длине комнаты. Дело в том, что для подключения отдельных кусков пленки используют монтажные провода, то есть при наличии большого количества цельных полос уменьшается количество мест подключения.

Чтобы обеспечить неподвижность полос при дальнейшей укладке ламината, их прикрепляют к отражающему материалу, используя малярный скотч.

Каждую линию отреза пленки в районе токоведущих проводников необходимо изолировать. Обычно в комплект входит битумная изоляция, которую и применяют в этих целях.

Терморегулятор следует разместить вблизи электропроводки на стене вблизи с розеткой так, чтобы им было удобно пользоваться, и он не мешал расстановке бытовой техники или предметов мебели. Датчик температуры ламинатного пола устанавливают ближе к терморегулятору под термопленку, и закрепляют под ее карбоновой пастой, на черной полосе, скотчем.

На теплоотражающем материале выполняют канавки, в них прячут элементы, которые могут повредить пол или вызвать его неровности.

Обязательным этапом укладки является тестирование системы.

Устанавливают терморегулятор на температуру не больше 20⁰ C и проверяют нагрев каждой из полос в отдельности. Пробником проверяют точки подключения проводов, надежность изоляции по линии отреза.

Процесс монтажа термопленки завершают расстиланием защитной пленки, которая защищает человека от поражения в случае пробоя электричества.

Что нужно сделать до покупки термопленки?

• Нарисовать на бумаге план комнаты, с отмеченными размерами и участком пола, который предполагается обогреть (тоже с размерами).
• Определить площадь теплого пола и количество полос нагревательной пленки.
• При основном нагреве пленочный пол должен занять 70–80% площади комнаты. Что же касается комфортного обогрева, то здесь можно ограничиться укладкой на 60% площади.
• Рассчитать число присоединительных комплектов, взяв за основу количество частей термопленки.
• Определить метраж теплоизолирующего материала на все помещение.
• Выбрать терморегулятор и его место.

© 2022 prestigpol.ru

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерных материалов из древесины Harwood и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах нарисуйте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика температуры пола, основных электрических соединений и термостата.Также важно спланировать положение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной обшивкой, плинтусом или другой конструкцией здания. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черный пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подкладку, готовую к лучистому теплу … покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать разметке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ¼ ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Отрежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изолентой. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь для прокладки к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, самое время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими правилами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику для выполнения этой задачи.

Как уложить пол на теплый пол

Различные типы теплых полов и теплых полов Полы

Quick-Step можно сочетать с низкотемпературными полами .В зависимости от выбранного этажа возможны два варианта:

• Элементы горячего водоснабжения или электрические нагреватели , которые устанавливаются в черный пол. Подходит для всех полов Quick-Step: ламината, паркета и винила.
• Нагревательная пленка : последнее поколение систем теплого пола. Утеплительная пленка укладывается на стяжку или цокольный пол. Он совместим с нашими ламинатными и паркетными полами.

Все полы Quick-Step совместимы также с системой охлаждения пола .Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.

Важность термического сопротивления и изоляции

Чтобы пользоваться преимуществами полов с подогревом, вам нужен пол с низким термическим сопротивлением , который позволяет теплу проходить сквозь него. Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.

Кроме того, важно уложить изоляционный слой под теплый пол . Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step имеют самое низкое термическое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом. Тем не менее, наша линейка ламината и паркета также предлагает подходящие и экономичные варианты.

Устройство теплых полов и теплых полов

При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.

Теплая зона

Пленочные системы теплого пола

Идеально подходит для ламината и плавающих полов — не требует наращивания пола

Система напольного отопления FilmHeat является одним из оптимальные значения для установки лучистого тепла под ламинатом и плавающими полами. Он расположен прямо под ламинат без клея, что делает его быстрым, легким и доступным в установке.

Система обогрева полов FilmHeat эффективно нагревает полы, не вызывая скоплений на нем.При установке системы нагревательные панели могут быть отрезаны до нужной длины на месте. Тонкий нагревательный элемент выкатывается прямо сверху стяжки с укладкой плавающего напольного покрытия поверх пленки. Нет сигналов тревоги, нет специальные инструменты, и никаких самовыравнивающих составов не требуется. После фильма нагревательные элементы закреплены, электрические соединения выполнены, ламинатный пол устанавливается непосредственно над панелями.

Система теплых полов FilmHeat состоит из нагревательные панели, материалы для подключения и уникальный цифровой термостат с выходом 15А реле с защитой GFCI класса A и датчиком пола для точного программирования.

FilmHeat для всех типов поверхностей пола

Система лучистого теплого пола — это универсальная, простая в установке система, которую можно использовать для различных систем теплого пола. Пока это спроектированные для обогрева плавающих полов, системы успешно применялись и для отопления. другие типы полов. Энергоэффективная, не требующая обслуживания и простая в использовании зона Warmzone Система лучистого теплого пола FilmHeat — доступный способ насладиться роскошью лучистое тепло в вашем доме.

Как лидер в сфере обслуживания клиентов, Warmzone также включает бесплатное обучение установке, профессиональный системный дизайн, и услуги по поддержке установки.

Для получения более подробной информации о продуктах Warmzone и услуг, или для получения бесплатной консультации позвоните специалисту по теплому полу сегодня по телефону 888-488-9276 .

Теплый пол — Системы теплого пола — Лучистое отопление CBS

Теплый пол: нагревательная пленка Safe-t-FLEX

Нагревательная пленка Safe-t-FLEX cabron

Safe-t-FLEX : Лучшее решение для поверхностного отопления и теплый пол.

Теплые полы с подогревом — это новый простой способ установить комфортные полы с подогревом. Safe-t-FLEX — это новый тип тонкой электронагревательной фольги — всего 0,3 мм — с уникальной конструкцией, которая делает ее очень простой в установке. Теплопроводящий углеродный чернильный материал имеет рисунок из параллельных полос, чтобы можно было разрезать фольгу через каждые десять мм, что позволяет точно подогнать площадь пола. Safe-t-FLEX поставляется в рулонах шириной 400 мм и 530 мм.

Пленка для обогрева пола поставляется в рулоне, готовом к «резке на месте по размеру». Для крепления проводов используются тонкие обжимные соединители. Затем пленка Safe-t-FLEX подключается к источнику питания 240 В и контролируется термостатом с удаленным датчиком.

Лучистое отопление пола Safe-t-FLEX: хороший выбор для вашего дома

Safe-t-FLEX — надежный продукт, который хорошо нагревает более двух миллионов квадратных метров полов по всей Европе.Кроме того, нагревательная пленка не содержит галогенов и обеспечивает экологические преимущества; он полностью не содержит ПВХ и свинца.

Идеально для новостроек и ремонта

Safe-t-FLEX идеально подходит для новостроек, так как пленка излучающего теплого пола может быть уложена непосредственно на поверхность пола или, предпочтительно, на пенопласт толщиной 3-6 мм. Это создает буфер для «теплоотвода», что приводит к более низким эксплуатационным расходам по сравнению с обычными системами подогрева пола. Установить нагревательную пленку очень просто, поскольку вы используете «сухой» метод укладки (без клея или стяжки). Safe-t-FLEX также является идеальным решением для ремонтных работ, поскольку пленка толщиной 0,3 мм не влияет на монтажную высоту. Пленка Safe-t-FLEX разработана как идеальное решение для обогрева деревянных полов с потенциально холодным креплением или плавающих ламинатных полов.

Идеально для установки под деревянными полами

Safe-t-FLEX поставляется в рулонах шириной 400 мм, длиной до 100 м и толщиной примерно 0,3 мм. Это значит, что он поместится между несъемными планками.Его можно установить с изоляцией для обеспечения прямого контакта пленки с полом или установить с воздушным зазором. Safe-t-FLEX также может быть установлен под деревянным полом с шипом и пазом, прибитым к фанере, и под парящим деревянным ламинатом.

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под деревянный пол с фиксированной обрешеткой

Подключение питания к карбоновой пленке Safe-t-FLEX

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под деревянный пол с пазом и пазом на фанерной основе

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под плавающий деревянный пол с изоляцией

Идеально для существующих подвесных деревянных полов

Safe-t-FLEX может быть установлен под существующими деревянными перекрытиями на балках (при наличии доступа).Пленку можно прикрепить скобами по свободному краю прямо к доскам. Пенополистирольные плиты, обрезанные в соответствии с зазором, могут быть предложены для установки за пленкой для теплого пола Safe-t-FLEX (см. Прилагаемую схему). Преимущества использования Safe-t-FLEX в этой ситуации:

1. Наслаждайтесь непревзойденным комфортом безаллергенного подогрева пола.
2. Повышение энергоэффективности здания за счет изоляции под полом.
Цифровое управление
3. обеспечивает точный мониторинг температуры с помощью напольных датчиков.
4. Запрограммированный режим работы в соответствии с вашим стилем жизни.

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под деревянный пол с опорой на балки

Лучистая пленка для теплого пола — больше жизней, чем у кошки, и с 10-летней гарантией.

Механические повреждения в виде перфорации часто являются главным врагом лучистых полов. Это не относится к Safe-t-FLEX . Благодаря уникальной конструкции нагревательной фольги она практически нечувствительна к механическим повреждениям, например, гвоздям и просверливанию отверстий. Если в результате несчастного случая вы проделаете отверстие в нагревательной фольге, произойдет лишь небольшая потеря тепла, которую ваши ноги никогда не заметят. Прочная конструкция обеспечивает долгий срок службы и делает Safe-t-FLEX очень надежной системой излучающего теплого пола. Доказательство тому — 10-летняя гарантия.

Под ламинатом Системы обогрева 200 Вт / м2 элемент из углеродной пленки

Под ламинат система отопления.

Под ламинат или электрические теплые полы с подогревом 200 Вт / м ² комплектов термопленки.Предназначен для отопления под дровами, ламинатом и полами. Благодаря сверхравномерному распределению тепла он идеально подходит в качестве основного источника тепла в вашей комнате. Уложенный прямо под деревянным или ламинатным полом с нашей изоляцией Impact Plus, которая отводит тепло в вашу комнату. Пленочные маты можно также укладывать под виниловые полы. С дополнительным слоем нашего дуэта наложения. Изоляцию Impact Plus и двойную накладку можно приобрести в нашем магазине.

Под нагревательными пленочными матами из ламината

Пленочные коврики для теплого пола — это индивидуальный продукт, специально созданный для вашей комнаты.Следовательно, для выполнения заказа всегда требуются размеры комнаты или коврика. Мы предлагаем бесплатные дизайнерские услуги, чтобы помочь вам в этом процессе, если это необходимо. Просто отправьте нам по электронной почте приблизительный эскиз вашей комнаты и укажите, какое напольное покрытие вы собираетесь укладывать, а мы сделаем все остальное. Однако если вы хотите самостоятельно спланировать систему теплого пола. Пленочные маты доступны в трех размерах шириной 1 м, 0,5 м и 0,8 м, и их можно разрезать с шагом 250 мм по длине. Тепловая пленка 200 Вт / м2 поставляется с 15-летней гарантией и не имеет движущихся частей, поэтому после установки ее можно оставить для собственных устройств.Если вы хотите получить бесплатную услугу без каких-либо обязательств, пожалуйста, свяжитесь с нами по телефону 01803 316060

.

---

Выбор термостата теплого пола

Мы предлагаем один из самых больших диапазонов вариантов термостатов, которые постоянно расширяются. Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку 16 ампер или 3600 ватт нагрева без необходимости использования контактного или релейного переключателя. Все эти ведущие в отрасли термостаты просты в использовании и установке.Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.

---

Кабель для теплого пола Наращивание пола

Начиная с нижнего этажа, который может быть деревянным или бетонным прямым. Следующим слоем будет удар плюс изоляция. Создание основы для укладки ковриков для теплого пола, а также изоляция от ударов, а также защита обогрева от любых острых или заостренных предметов с черного пола. После того, как ваша изоляция будет уложена, тепловые маты можно укладывать прямо на изоляцию. Причем пароизоляция может опуститься на коврики. Под деревянными и ламинатными полами напольное покрытие может идти прямо на пароизоляцию. Однако в случае виниловых полов перед укладкой винила необходимо будет уложить дополнительный слой двойного покрытия. Итак, в заключение, этаж будет повышен в зависимости от нескольких переменных:

• Удар 6 мм плюс изоляция.
• Пленочные маты для теплого пола толщиной 0,33 мм.
• Пароизоляция 0,33 мм.
• Пол из дерева или ламината (в данном примере 10 мм).

Создание общей дополнительной высоты пола 17 мм в зависимости от выбранных переменных толщины древесины или ламината.

В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще. Если вы хотите получить бесплатное ценовое предложение или получить дополнительную информацию, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Правильная укладка инфракрасного теплого пола под ламинат

Ламинат стал невероятно популярным материалом для полов.В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой монтажа и обслуживания. Единственный недостаток — не рекомендуется укладывать ламинат без предварительной подготовки и утепления пола, так как на нем всегда будет холодно. Оптимальным вариантом и выходом из этой ситуации станет инфракрасная пленка, которую вы легко сможете уложить самостоятельно. Чтобы все сделать правильно, достаточно знать всего несколько тонкостей.

Содержимое

• Преимущества инфракрасного пола
• Устройство ИК-материалов
• Советы по установке
• Подготовка и установка ИК пола

Преимущества инфракрасного пола

Учитывая теплопроводность ламината, можно сделать вывод, что без стороннего утеплителя тепло не будет.Все связано с тем, что материал изготовления — синтетические компоненты, а не дерево. Поэтому на предварительном этапе нужно подумать об отоплении. Конечно есть водяные контуры, нагревательные маты и кабели, но они имеют ряд недостатков .

1. Использовать водяной контур под ламинатом можно только при индивидуальном отоплении. Синтетические материалы, входящие в состав ламината, при высоких температурах начинают деформировать поверхность, и пол теряет свои декоративные свойства.Благодаря индивидуальному отоплению у вас будет возможность регулировать температуру.
2. Также не рекомендуется использовать электрические обогреватели, такие как кабели и маты. В первую очередь это связано с тем, что требуется предварительная стяжка пола. Также представленные конструкции нагреваются неравномерно.

Пленочный инфракрасный материал лишен всех вышеперечисленных недостатков. Его толщина составляет не более 1 миллиметра, поэтому предварительная подготовка поверхности и стяжка не требуется. Нагрев ламината происходит за счет особого излучения, которое излучает поверхность материала. Основные преимущества инфракрасных теплых полов:

• равномерный прогрев ламината;
• эффективное и экономичное энергопотребление;
• пленка нагревается до 40 градусов Цельсия;
• простота установки системы;
• долгий срок службы;
• не оказывает негативного воздействия на организм человека.

Таким образом, выбор совершенно очевиден. Конечно, стоит выделить один-единственный минус — это довольно высокая стоимость материалов, но затраты окупаются максимально быстро.

Устройство ИК-материалов

Пленочные нагреватели являются основным элементом системы. Дизайн представленных элементов довольно прост. Излучатели припаяны между двумя полиэфирными пленками. Паяные детали излучают инфракрасное излучение при подаче на них электрического тока. Подключение к общей сети и подключение излучателей происходит через проводник-шину. Таким образом, даже если один элемент выйдет из строя, это никак не повлияет на эффективность всей системы.

Инфракрасный пленочный пол поставляется в рулонах от 0 руб.Ширина от 5 до 1 метра, все зависит от производителя. Саму пленку можно разрезать, так как есть специально отмеченные места. При использовании материалов важно знать удельную мощность инфракрасного пола, так как это создает определенные нагрузки в домашней сети. Сегодня на рынке можно найти вариант с показателями 150, 220, 440 Вт / м². Напольный комплект IR состоит из нескольких компонентов .

1. Термостатический датчик с кабелем. Используется для контроля температуры.
2. Комплект соединительных проводов.
3. Клипсовые клеммы.
4. Компоненты изоляции.

На основе представленных материалов под ламинат дома укладывается инфракрасный теплый пол. Стоит отметить, что важно на начальном этапе разработать сам проект будущего теплого пола и рассчитать показатели эффективности.

Советы по установке

В наши дни укладку представленного напольного покрытия принято доверять квалифицированным специалистам. Вы сможете, руководствуясь рекомендациями этой статьи, самостоятельно справиться со всеми поставленными задачами. В комплекс предстоящих работ входят:

• составление монтажной схемы;
• подготовка фундамента;
• установка пленочных инфракрасных элементов;
• электрическое подключение и пробный пуск.

Изначально выбирается расположение термостата, так как к нему будут подводиться провода. Кабельная система должна входить в заранее сделанный паз в стене.Далее следует приступить к следующим задачам:

1. Нарисуйте графическую схему расположения элементов пленки в комнате.
2. Вскрывать пленки, выполнять только в соответствии с инструкциями производителя.
3. Материал лучше разложить по комнате, что снизит затраты.
4. Расстояние от стен должно быть 30 сантиметров.
5. Не перекрывайте пленку, между параллельными полотнами должно быть расстояние 5 сантиметров.

Датчик температуры устанавливается в самом прохладном месте помещения, но нужно учитывать тот факт, что кабелей, идущих в комплекте, должно быть достаточно. Представленные условия необходимо реализовать на графической схеме. После того, как все подготовлено, можно приступать к установке.

Подготовка и установка ИК пола

Основная задача на первом этапе — подготовка фундамента. В настоящее время необходимо будет приобрести теплоизоляционный материал.Это сделано для повышения эффективности самого теплого пола и исключения нагрева бетонной поверхности. Таким образом, инфракрасное излучение полностью направлено вверх в сторону ламината. Бетонный пол рекомендуется очистить от мусора, пыли и других загрязнений.

Теплоотражающий материал с фольгированной футеровкой полностью ложится на всю поверхность пола. Стыки необходимо проклеить скотчем, чтобы исключить посторонние смещения.

Далее следует приступить к укладке листа инфракрасной пленки. После подключения всех элементов рекомендуется проверить работоспособность системы. Не забывай о безопасности! Если все работает без сбоев, температура достаточная, то следует приступать к укладке ламината. Таким образом, вы сможете наслаждаться теплым полом в своей квартире.

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция, теплые полы, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО НАГРЕВА

Визуализация укладки под ламинатный пол

Визуализация укладки под керамическую плитку

1. Нагревательная пленка
2. Электрический кабель для подключения нагревательной пленки
3. Датчик температуры пола
4. Управление термостатом
5. Основной источник питания

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

ЧЕМ МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Караг Наас
Co.Kildare W91 D92H

---

Сайт сторонний

Оценка / на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

.
