Кровля из профлиста — технология укладки и монтажа профнастила, подробно на фото и видео

Содержание статьи:

Процесс монтажа кровли очень важен при строительстве дома. Ведь от того, какой будет ваша кровля – зависит многое. Кровля из профнастила является оптимальным вариантом для тех, кто дорожит своими финансами и в то же время хочет получить результат. Технология покрытия крыши профнастилом довольно простая. Поэтому можно сказать, что смонтировать такую кровлю сможет каждый.

В нашей статье будут приведены рекомендации по самостоятельному сооружению и утеплению кровли.

Свойства и преимущества профнастила для кровли

Для того чтобы материал приносил максимальную пользу, следует изучить основные его характеристики. Для начала, хотелось бы разобраться – что из себя представляет кровельный профнастил?

Технология изготовления профнастила совсем несложная. Профиль представляет собой материал, изготовленный из листа стали методом холодной штамповки. Стальной лист толщиной от 0,5 до 1,2 миллиметра содержит трапециевидные волны. Они называются ребрами жесткости. От толщины металла, конфигурации и размера ребер жесткости зависят эксплуатационные характеристики профнастила – чем толще металл и глубже профиль штамповки, тем прочнее будет кровля из профнастила.

Если металл подвергнется попаданию влаги – то он покроется коррозией. Для защиты профнастила используется цинковый, алюмоцинковый или полимерный слой покрытия. Сегодня распространены и смешанные варианты такой защиты. К примеру, можно приобрести оцинкованный профнастил, который кроме основного слоя имеет декоративный полимер.

Популярность профнастила, как кровельного материала объясняется следующим:

  1. Во-первых, материал имеет высокие эксплуатационные качества. Профнастилу не страшны механические повреждения и атмосферные воздействия. Кроме того, кровельный материал имеет благоприятный эстетический вид.
  2. Во-вторых, к преимуществу профнастила можно отнести несложный монтаж. Материал очень легко укладывать и закреплять на скатах. В результате, с одной стороны, получается надежная, а с другой ­– герметичная кровля.
  3. В-третьих, легкий вес кровельного профнастила облегчает проведение подготовительных работ к монтажу. После чего сам монтаж крыши из профнастила становится несложной работой.

Не стоит забывать и об экономической составляющей. Если вы рассчитывайте соорудить практичную, и в то же время недорогую кровлю — то самым лучшим вариантом будет профнастил.

Осуществляем подготовку к работам

Оптимальное сочетание листов – когда их длина равна или немного больше длины ската кровли. В таком случае не придется создавать поперечные стыки или нахлест. Это значительно повышает характеристики гидроизоляции.

Рекомендуется использовать цельные продольные листы. Благодаря таким предпочтениям ­– в дальнейшем будет легко выполнять расчет профнастила на крышу. Для определения необходимого количества листов к закупке, воспользуйтесь несложной формулой. Вам нужно всего лишь поделить ширину ската на ширину профилированного листа. В любом случае перекрытие по профнастилу – технология, которая не потребует дополнительных знаний.
Внимание: Как правило, многие производители профнастила указывают одновременно как номинальную (геометрическую) ширину, так и эффективную (нахлест) ширину. Если вы осуществляете расчет кровли – ориентируйтесь на вторую цифру размера профлиста.
Очень часто кровельный профнастил больше тех размеров, которые вам нужны. Или необходимо вырезать специальный паз под трубу, антенну и т.п. В этих случаях целесообразно разрезать имеющийся материал (прочитайте также: «Ножницы для резки профнастила»).

Чтобы разрезать профнастил, вам необходимо:

  • стальной профнастил до 0,6 миллиметров – ножницы по металлу;
  • ножовка с мелкими зубьями;
  • электрический лобзик по металлу;
  • дисковая пила с мелкими зубьями.

Внимание: Нельзя использовать для резки профнастила болгарку, имеющую абразивный круг.

Обрешетка под профнастил

Монтаж кровельного профнастила осуществляется на обрешетку, которая расположена либо поверх стропил, либо поверх утеплителя.

Для обустройства обрешетки необходимо:

  • Брус с размерами 50х50 миллиметров;
  • Доска 32х100 миллиметров;
  • Листы стружечной плиты или фанеры размерами 10 миллиметров.



Обрешетка бывает сплошной и прореженной. Шаг обрешетки под профнастил должен составлять 50 миллиметров. При этом в сложных местах (дымоход, коньки, ребра и ендова) обустраивается сплошная обрешетка.
Перед началом работы, следует обработать деревянные детали антисептиками. Они предотвращают процессы гниения дерева, и обладают противопожарными составами. На обрешетку вы можете уложить супердиффузионную мембрану (подкладка). Она защитит от образования конденсата, который отрицательно влияет на долговечность крыши из профлиста. Для фиксации мембраны к лагам или к обрешетке, вам понадобятся специальные гвозди с широкой шляпкой.

Поднимаем профнастил на крышу

После подгона материала к нужным размерам и обустройства обрешетки – можно осуществлять монтаж профлиста на крышу.

Но очень часто возникают вопросы, связанные с поднятием профнастила на крышу. Как правило, монтаж проводят два или три человека. При этом возникает проблема нехватки рабочих рук.

Кровля из металлопрофиля – технология поднятия

При работе небольшой бригады, можно осуществить процесс подъема профнастила к месту монтажа, воспользовавшись лагами. Установите лаги так, чтобы один их конец упирался в землю, а другой – в карнизную планку ската крыши из металлопрофиля. Расстояние между лагами должно быть меньше, чем ширина плиты. Используя такую систему, можно без труда вдвоем поднять кровельный материал для закрепления. Процесс облегчает и небольшой удельный вес профлиста. В качестве лаг, вы можете использовать обычную лестницу без перил. Так, тому, кто подает листы профнастила снизу – будет очень удобно.

Внимание: Чтобы предотвратить несчастные случаи – не поднимайте профнастил во время ветра.

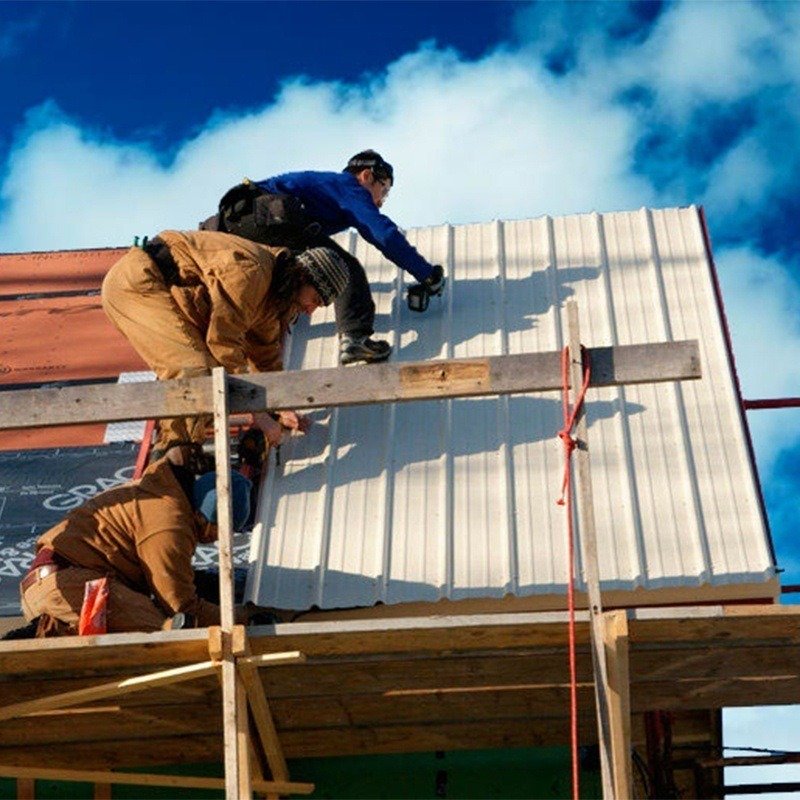

Технология монтажа кровли из профнастила

Как мы выяснили ранее, технология укладки профнастила на крышу не вызывает большого труда:

  1. Для закрепления профнастила на обрешетке потребуются саморезы белого металла с буром. Размер крепежа — 4,8х20 миллиметров. Саморезы должны иметь шестигранные шляпки. Также они должны быть оснащены прокладкой из неопрена.

    Внимание: Такая технология монтажа профнастила не требует сильного затягивания саморезов. В противном случае, это повредит прокладку, так как ухудшатся ее характеристики.
  2. Торцы ската потребуются для закрепления профнастила. Боковой нахлест должен быть не менее половины волны профиля. Пологие скаты с углом уклона от 8 до 120 потребуют нахлест в полторы волны. При этом полностью исключена протечка, которая могла бы возникнуть в зоне стыка плит.
  3. Закрепление профнастила в нижнюю часть волны при помощи саморезов.
  4. Продольные и поперечные стыки дополнительно уплотняются битумной мастикой или самоклеящейся лентой из утеплителя.
  5. Для укрепления фронтонных частей кровли вам понадобятся ветровые накладки. Они защищают профнастил от сильных порывов ветра и разрушения. Чтобы зафиксировать накладки, снова воспользуемся саморезами При этом шаг должен составлять 20 сантиметров.
  6. Наконец, останется отдельно перекрыть ендовы, ребра и узлы примыкания кровли и вертикальных поверхностей. При этом используется металлический профиль, который утепляется мастикой из битума.
Кровля из профнастильных плит отличается своей экономичностью, надежностью и практичностью. Читайте также: «Как крыть крышу профлистом».

Технология кровли крыши профнастилом понадобится вам, даже если вы не планируете обустраивать свою крышу в ближайшем будущем. Для более полной картины этого процесса, мы советуем вам обратиться к фото- и видеоматериалам интернета. Кровля из профлиста – технология, которая не требует больших физических затрат. Главное, соблюдать все нюансы работы. Если вы хотите получить качественный результат – обратитесь к профессионалам, которые в кратчайшие сроки произведут все монтажные работы.

Как крепить профнастил на крыше

Крыша – одна из важнейших частей дома. Она должна быть прочной, с хорошей теплоизоляцией и, что самое главное, герметичной – через нее на чердак или в жилые помещение не должно попадать ни одной капли воды с улицы. Потому обустройству крыши необходимо уделять большое внимание. Есть много вариантов обшивки для нее, один из наиболее частых материалов, использующихся в частном строительстве – металлопрофиль. При грамотном применении он позволяет сделать недорогую, но при этом надежную крышу. В этой статье вы узнаете, как крепить профнастил на крыше и какие инструменты для этого нужны.

Как крепить профнастил на крыше

Крыша из профнастила

Содержание статьи

Что такое профнастил и какие его разновидности существуют

Для начала разъясним, что такое профнастил и на какие подвиды он делится. Этот материал представляет собой катанные стальные листы, имеющие волнообразный профиль, ширина и высота выступов которого регламентируется стандартами. Благодаря такой форме профилированный лист обладает значительной жесткостью при малой толщине металла.

Профилированные листы

Для защиты от коррозии профнастил покрывают снаружи защитными материалами – оцинковкой или полимерной пленкой. Последняя придает материалу определенный цвет.

Важно: существует несколько вариантов защитного покрытия профнастила – полиэстер, самый распространенный вариант, полиэстер с тефлоном – встречается реже, но обладает улучшенной защитой от негативных воздействий внешней среды. Также есть стальные листы, покрытие снаружи ПВХ и ПВДФ – они стоят дороже, но при этом обладают максимально возможной для материала стойкостью и долговечностью.

Особенности различных покрытий профнастила

Существует три основных вида профилированного листа, каждый из которых подходит для создания определенных конструктивных элементов постройки. Ознакомимся с данной классификацией материала при помощи таблицы, приведенной ниже.

Таблица. Основные марки профилированного листа.

Кодовое обозначение марки профнастила Выполняемая функция

С – стеновой профилированный лист

Тонкие листы с малой высотой профилированных частей. Используются при сооружении заборов, простейших навесов и стен, не несущих существенной нагрузки. Для обшивки крыши применять нежелательно – материал недостаточно прочен и зимой под толщей снега и льда может прогнуться.

НС – несущий-стеновой профилированный лист, также называется универсальным

Средние по своим прочностным характеристикам стальные листы, могут одновременно применяться и как стеновой, и как несущий профнастил, но в последнем случае есть ограничение на допустимые нагрузки. Применять в качестве материала для обшивки крыши можно, но только в том случае, когда количество выпадающего снега в местности нахождения дома не слишком большое.

Н – несущий профилированный лист

Профилированные листы с большой толщиной и высоким профилем. Стоят дороже, но при этом обладают повышенной прочностью. Используются для создания несущих конструкций. Рекомендуются к обшивке крыши.

Важно: после буквенного обозначения марки профлиста идет цифра – она обозначает высоту гофры материала в миллиметрах. При покупке обратите на нее внимание.

Размеры профнастила (профлиста) согласно ГОСТ

Качество покупаемого материала – одна из важнейших составляющих прочности и надежности крыши. Потому приведем несколько простейших правил, которые помогут вам выбрать хороший профнастил.

  1. Знайте производителя материала, который вы планируете использовать – изучите отзывы, узнайте, не использовал ли данный профнастил кто-либо из ваших друзей или соседей.
  2. Обязательно проконтролируйте основные размеры профилированных листов – длину, ширину и высоту гофры.

    Выбор кровельного профнастила

  3. Убедитесь, что материал хранился в соответствующих условиях и не имеет вмятин, царапин и иных дефектов, которые могли нарушить защитное покрытие стальных листов.
  4. Проверьте качество и целостность упаковки для профлиста.
  5. В случае каких-либо сомнений в качестве профилированного листа – запросите сертификаты и другие документы, подтверждающие качество материала и соответствие стандартам.

Рекомендации при покупке профнастила

Важно! Собираясь обшить крышу профнастилом, обращайте внимание не только на марку, размеры и качество материала, но и на его цвет – он должен гармонировать со стенами и цоколем здания и при этом не сливаться с окружающим пространством.

Разобравшись с вопросом, какого цвета бывает профнастил, нужно будет приступить к выбору оттенка, который идеально подойдет к конкретному дому

Цены на профнастил

Профнастил

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину, более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу. Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

Резка ножницами по металлу

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием, предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу. Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Дисковая пила по металлу

Важно! При работе с болгаркой, дисковой пилой и другими подобными инструментами принимайте меры предосторожности – работайте в защитных очках.

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу. Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Высечные ножницы TRUMPF N 160 E профильные

Совет! Если вы перед началом работ по обшивке крыши профнастилом провели тщательные расчеты и точно знаете, листы каких размеров необходимы, то имеет смысл предложить продавцу заранее их разделать при помощи профессионального инструмента – гильотины по металлу. Это сэкономит время, сбережет силы, возможно, упростит процесс доставки материала до дома и к тому же избавит от риска повреждения профнастила из-за неправильной технологии резки.

Измерения конструкций разных типов

Определение площади односкатной крыши

Определение площади двухскатной крыши

Определение площади вальмовой крыши

Пирог крыши из профнастила

Цены на высечные ножницы

Высечные ножницы

Технология укладки крыши из профнастила

Теперь рассмотрим весь процесс обшивки крыши профилированным стальным листом, от самого начала и до конца. Для вашего удобства он будет представлен в виде пошаговой инструкции с фотографиями.

Монтаж тепло- и гидроизоляции и обрешетки

Работу над закреплением обшивки из профнастила следует начинать с подготовки. Она выражается в создании первых частей «слоеного пирога» крыши:

  • теплоизоляция, не позволяющая охлаждаться дому слишком быстро.
  • гидроизоляция, которая не допускает проникновение влаги под кровлю.
  • обрешетка – каркас, на котором впоследствии будут стальные профилированные листы.

Теперь перейдем к пошаговой инструкции, которая подробнее описывает весь этот процесс.

Шаг 1. Обработайте стропила дома антисептическим средством. Если вы хотите получить прочную и долговечную крышу – выполняйте это действие со всеми деревянными элементами кровли в дальнейшем.

Антисептик для дерева универсальный

Шаг 2. После обработки стропил приступите к укладке теплоизоляционного слоя крыши. Желательно для этих целей использовать листы минеральной ваты или аналогичные материалы. Но если вы работаете с нежилым или сезонным зданием (таким как дача), то можно обойтись созданием «холодной кровли», без утеплителей – в его роли выступит слой воздух в пространстве под крышей.

Укладка минеральной ваты

Шаг 3. Поверх слоя утеплителя и стропил необходимо уложить гидроизоляцию. Для этого можно использовать дешевый рубероид либо специализированные строительные пленки, достаточно прочные и при этом не пропускающие через себя влагу (некоторые при этом обладают возможностью «выпускать» наружу пары воды из пространства под крышей, чтобы утеплитель не отсыревал с течением времени). Закрепляйте гидроизоляцию при помощи строительных скоб и степлера. При этом следите за тем, чтобы отдельные листы материала соединялись друг с другом внахлест, его значение должно достигать 10 см и более – это сокращает вероятность нарушения целостности слоя.

Установка карнизной планки

Укладка гидроизоляции

Шаг 4. Смонтируйте контробрешетку – деревянные рейки высотой 20-30 мм, прибитые поверх утеплителя и гидроизоляции над стропилами крыши. Контробрешетка выполняет две задачи, первая — это создание вентиляционного зазора под кровлей, вторая – дополнительная фиксации влагозащитной пленки. Благодаря сформированному на этом этапе зазору под профлистом будет обеспечиваться циркуляция воздуха и своевременный естественный отвод водяного пара, который в противном случае может навредить материалам утеплителя и обрешетки кровли.

Установка контробрешетки

Шаг 5. Поверх контробрешетки, паро- и гидроизоляции установите основную обрешетку – каркас для будущей кровли из профнастила, укладываемый перпендикулярно стропилам. При строительстве частных домов, как правило, она создается из дерева – либо досок 32х100 мм, либо из бруса 40х40 (или 50х50). Как и любые другие детали крыши из древесины, обрешетку после монтажа необходимо обработать антисептическими средствами, для предотвращения гниения материала.

Деревянный каркас для монтажа профнастила

Цены на различные виды строительных досок

Доски строительные

Важный момент, о котором следует рассказать отдельно – это расстояние между элементами обрешетки. Этот параметр зависит от несущих свойств и высоты волны профилированного листа – чем они меньше, тем чаще должен лежать каркас под него. Так, под материал марки НС8 обрешетка должна быть сплошная, а под С21 – от 30 до 65 сантиметров, в зависимости от угла наклона крыши. Более подробные данные вы можете получить из таблицы, приведенной на изображении ниже.

Зависимость шага обрешетки от марки используемого профлиста и уклона кровли

Важно! При постройке дома в местности, где часто бывают сильные ветра или ураганы, расстояние между элементами обрешетки следует уменьшать вдвое и размещать части чаще.

Видео — Монтаж кровли из профнастила

Укладка обшивки из профнастила на обрешетку

После обустройства защитных слоев крыши и обрешетки приступите к самой главной части обустройства крыши – монтажу профнастила.

Шаг 1. Подготовьте профнастил к монтажу на крышу – уложите рядом с домом, снимите упаковку, при необходимости – обрежьте материал до нужной длины (желательно, чтобы длина листа была равна длине ската крыши плюс свес от 5 см до 20 см). Также не забудьте подготовить все необходимые инструменты и лестницу для подъема вверх.

Важно! Работать с профнастилом желательно в обуви с мягкой подошвой и без металлических элементов – так вы не поцарапаете защитную поверхность материала и не повредите ее еще каким-либо образом.

Шаг 2. Обустройте полозья для безопасного подъема профнастила на крышу – сделайте их из двух брусьев или досок. Еще один вариант – деревянная лестница, перевернутая ступенями к земле. С помощью таких полозьев вы сможете без проблем перетащить длинный лист профнастила вверх, не погнув его, не уронив и не повредив ему еще как-либо.

Самодельные полозья для подъема профнастила

Шаг 3. Поднимите на полозьях вверх и установите первый лист профнастила с края крыши. Если длина ее ската слишком велика и используется несколько рядов листов – начинайте с нижнего. На изображении выше можно увидеть порядок укладки профнастила на крыше.

Совет! При желании до начала укладки профнастила на обрешетку установите карнизную планку – она улучшит защиту деревянных элементов крыши от влаги. После завершения всех работ планку имеет смысл дополнить канавкой водостока.

Шаг 4. Выровняйте лист профнастила, убедитесь в наличии свеса с карниза на 5-15 см. Также желательно, чтобы имелся свес с торцевой части крыши. При помощи шуруповерта закрепите лист на обрешетке кровельными саморезами, начиная с карниза или с конька. Закручивайте их в нижние части волн, не пропуская ни одну из них. При закреплении на лежащих выше элементах обрешетки крепеж ставьте через одну нижнюю часть волны, при этом соблюдайте шахматный порядок, как на одной из фотографий ниже.

Выравнивание положения листа профнастила на обрешетке

Закрутка кровельных саморезов в нижнюю часть волн

Обратите внимание на то, что на последующих рядах крепеж размещен в «шахматном» порядке – в третьем ряду саморезы засверлены в те волны материала, где их не было в предыдущем

Схема соединения листов профнастила и размещения кровельных саморезов

Важно! Применять для монтажа кровли из профнастила гвозди нельзя! При их использовании нарушается целостность материала и в результате такая крыша будет негерметичной и быстро придет в негодность.

Примеры наиболее распространенных ошибок при монтаже крыши из профилированного листа. Они приводят к одному из двух исходов – либо нарушается герметичность в точке входа самореза и вода проникает внутрь, постепенно разрушая материалы кровли и обрешетки, либо же ослабляется крепеж, что плохо сказывается на устойчивость покрытия к сильному ветру

Шаг 5. По такому же принципу, как и на предыдущем этапе, начните установку и закрепление следующих листов профнастила. При этом, стыкуя их друг с другом, создавайте нахлест в одну, две или более волн материала, в зависимости от угла ската крыши. Это необходимо для предотвращения затекания влаги в стыки между элементами кровли. Если профнастил укладывается в несколько рядов – то нахлест должен быть и между ними, при этом весьма значительный, от 30 до 50 см, а в некоторых случаях – до метра.

Процесс укладки профнастила

Схема укладки листов профнастила в несколько рядов на крыше с длинным скатом

Параметры нахлеста листов профнастила на крыше в зависимости от угла ее ската

Шаг 6. Установите коньковую планку и прочие доборные элементы, необходимые для закрытия и защиты мест стыков кровли из профнастила со стенами и другими скатами крыши.

Самый главный доборный элемент для крыши из профнастила – коньковая планка

Полный перечень доборных элементов крыши, их внешний вид и места для монтажа

Шаг 7. Заделайте места стыков листов профнастила друг с другом и с доборными элементами герметиком, который достаточно стоек к резким переменам температуры, осадкам и солнечному свету.

Цены на популярные модели шуруповертов

Шуруповерты

После выполнения всех этих этапов закрепление профнастила на крыше своего дома можно считать завершенным – уберите инструменты и остатки стройматериалов, сделайте уборку на крыше и на земле рядом с ней. Через 1-2 месяца можно подняться и проверить, не ослабились ли кровельные саморезы – при необходимости подтяните их.

Видео — Как не надо крепить на крышу профнастил

Профнастил и металлочерепица от нашей компании — просто о монтаже

Вполне возможно, что в ходе строительства могут возникнуть отклонения от существующего проекта. Поэтому, выполнение проверочного измерения скатов крыши, после того, как будут установлены стропила, является необходимым шагом.


Инструкция по монтажу профнастила и металлочерепицы

Вполне возможно, что в ходе строительства могут возникнуть отклонения от существующего проекта. Поэтому, выполнение проверочного измерения скатов крыши, после того, как будут установлены стропила, является необходимым шагом.

Измерение диагоналей скатов позволит проверить плоскостность и прямоугольность крыши и в случае выявления маленьких недостатков, можно, используя доборные элементы скорректировать их.

Стандартные параметры

Следует учесть, что угол уклона при укладке металлочерепицы и профнастила должен составлять не меньше 14 градусов. При расчете длины листа, требуемого для покрытия крыши от карниза до конька, нужно принять во внимание свес листа с карниза крыши. Для этого к общей длине прибавляется еще 40 мм.

В некоторых случаях покрытие собирают из двух или более кусков. В основном тогда, когда длина ската больше 6-7 метров. Из-за линейного расширения материала укладывают их внахлест (150 мм). Несмотря на то, что в этом случае получается больше стыков, работать с короткими листами удобно. Если для покрытия используется более жесткий профнастил, то, даже не смотря на большую длину (до 12 метров), используются цельные листы.

Конденсат и вентиляция

Как известно, образование конденсата является следствием температурных перепадов. В случае кровельного покрытия подобное явление наблюдается из-за того, что испарения, образованные внутри помещения, охлаждаются. В результате утеплитель подвергается воздействию образованной влаги, что в конечном итоге приводит к снижению его качеств.

Если же утеплитель снижает свои теплотехнические свойства, крыша будет промерзать, влага будет скапливаться, а значит, деревянные стропила будут гнить и в помещении будет сыро. Выходом из подобной ситуации помимо того, что нужно использовать более плотный слой утеплителя, будет использование специальной гидроизоляционной и пароизоляционной пленки.

Гидроизоляционная пленка предназначена для защиты утеплителя от влаги и располагается со стороны металлочерепицы. Пароизоляционная пленка предохранит утеплитель от испарений внутри помещения. Немаловажную роль играет вентиляция. Необходимо, чтобы от карниза к коньку воздух проходил беспрепятственно.

При проектировании, нужно учесть, что для естественной вентиляции между металлочерепицей и гидроизоляцией нужно создать зазор высотой около 40 мм. Щели в 50мм — в подшивке свесов, а специальные отверстия — в уплотнителе конька.

Сборка гидроизоляции

Начинают раскатывать рулоны гидроизоляции от карниза в горизонтальном направлении по стропилам. Провис в этом случае составляет 20 мм. Полотнища укладываются внахлест (150 мм). Если сторона, которой укладывается пленка, не имеет значения для супердиффузионных мембран Тайвек, то пленки типа Д 96 Сильвер, Д 110 Стандарт и Антикон 130 УФ должны быть выложены только таким образом, чтобы снаружи оказалась сторона пленки с логотипом.

Сборка утеплителя

Как только будет выполнена работа по гидроизоляции, становится возможным совместить работу по обеспечению тепло и звукоизоляции внутри помещения с устройством кровельного покрытия.

Чтобы избежать скапливания влаги и порчи утеплителя, нужно таким образом установить между стропилами маты и плиты теплоизоляции, чтобы между утеплителем и пленками Д 96 Сильвер, Д110 Стандарт и Антикон 130 УФ, создавался зазор в 20 мм. Если используется пленка Тайвек, необходимость в зазоре отпадает, так как супердиффузные мембраны обладают достаточно высокой паропроницаемостью.

Раскраиваются теплоизоляционные плиты при помощи специального ножа, край которого имеет зазубринки как у пилы, позволяющие выполнять нарезку более качественно.

Сборка пароизоляции

Листы пароизоляционной пленки Рефлект 110 Ал, Н 96 Сильвер или Н 110 Стандарт при помощи степплера крепятся к внутренней поверхности стропил. Бутиловая лента СП-1 используется для герметичного соединения внахлест уложенных полотнищ пленки. Установка внутренней облицовки будет следующим шагом.

Обрешетка

Из брусков сечением 50х50 мм, предварительно обработанных специальным антисептическим раствором и досок 32х100 мм (размеры приблизительные) состоит обрешетка. Первый шаг – это крепление к стропилам спадающих брусков 50х50 мм. Прибиваются они от конька к карнизу сверху гидроизоляции.

Доски обрешетки горизонтально крепятся к уже забитым брускам. Толщина доски обрешетки, которая будет первой от карниза, должна быть толще других на 10-15 мм. Для металлочерепицы между серединами других досок обрешетки, сечением 32х100 мм, должно быть расстояние 350 мм.

Обрешетка с шагом 500 мм устанавливается для кровельного профнастила С-21х1000, НС-35х1000, МП-20х1100. Толщина досок обрешетки должна быть больше, если между стропилами есть пространство более1000 мм. Обрешетка может быть и сплошной. Обычно такой тип обрешетки используется в ендовах, вокруг мансардных окон и дымоходов.

Две дополнительные доски должны быть укреплены по сторонам коньковой планки. Разница в высоте расположения рядовой обрешетки и торцевой планки должна равняться высоте профиля металлочерепицы или профнастила.

Крепление ендов

Нижняя ендова крепится саморезами к сплошной обрешётке в местах внутреннего стыка скатов. С учётом угла наклона крыши планки стыкуются внахлёст, размер которого 100-150 мм.

Укладка профнастила или металлочерепицы производится после предварительной размётки и подрезания. Как правило, стык кровельных листов выглядит неэстетично, поэтому требует декоративной обработки, заключающейся в укладке планки верхней ендовы.

Следует помнить, что стыки и швы крыши требуют предельного внимания, поэтому от того, насколько ответственным будет подход к их устройству, зависят дальнейшие эксплуатационные характеристики кровли.

Монтаж планок примыкания

Чтобы прилегание участков кровли к стенам и печным трубам было герметичным, необходимо на скате крыши смонтировать внутренний фартук. Для этого предназначены нижние планки примыкания. Процесс организации внутреннего фартука состоит из нескольких этапов.

Первый шаг — размётка верхней кромки планки на стенках трубы. После того, как место стыка будет намечено, болгаркой пробивают канал, именуемый штробой. Прежде чем приступить к следующему этапу, штробу очищают от пыли и промывают. Затем, начиная с нижней стенки трубы, устанавливают планку примыкания и фиксируют её при помощи саморезов.

Далее установку фартука производят по всем стенкам, монтируя планки внахлёст 150 мм и герметизируя. Далее организуют специальный галстук — плоский лист укладывают под нижний край фартука. Галстук, по которому будет происходить сток воды, направляют в ендову или к карнизу.

Следующий этап — монтаж кровельных листов на фартук и галстук. После этого можно приступать к устройству наружного фартука, выполняющего так же декоративную роль. Для этого используются верхние планки примыкания. Технология монтажа наружного фартука аналогична предыдущей, с той лишь разницей, что его верхний край крепится непосредственно к стене.

Установка держателей желоба

Держатели желоба устанавливаются на нижней доске обрешётки, учитывая правила монтажа водосточной системы. Чтобы обеспечить сохранность желоба при сходе снега с кровли, его устанавливают таким образом, чтобы край располагался на 30 мм ниже края кровельного покрытия.

Установка карнизных планок

После монтажа водосточной системы производится установка карнизных планок. Планки крепятся к обрешётке таким образом, чтобы их нижние края перекрывали край желоба. Подкровельная гидроизоляция укладывается на последнюю доску обрешётки и карнизную планку.

Такая конструкция обеспечивает стекание конденсата прямо в желоб. В зависимости от конфигурации свеса крыши предусмотрен вариант вывода гидроизоляции без покрытия последней доски обрешётки.

Установка мансардных окон

Чтобы определить необходимое количество оконных проёмов в помещении, производится расчёт соотношения полезной площади к поверхности пола в пропорциональности 1:8–1:12. Оптимальная высота нижнего края от поверхности пола от 90 до 110 см.

При установке двух окон небольшого размера, расположенных на расстоянии друг от друга, вы получите гораздо больше света, чем при монтаже одного большого окна. Кроме того, установка окон в комбинированных, вертикальных, горизонтальных композициях существенно увеличивает динамику освещения.

Окна устанавливаются на обрешётку и фиксируются в стропильные балки. Если устанавливаются окна большого размера, следует внимательно отнестись к стропильной конструкции и при необходимости подогнать её под размер оконного проёма, используя контррейки для фиксации.

Следует так же учитывать размер проёма, куда будет устанавливаться окно. Он должен быть выше на 45 см и шире на 40–60 см самого окна.

Правила резки кровельных листов

Листы металлочерепицы и профнастила перед укладкой требуют некоторой обработки, а именно, резки под конструкцию крыши. Для резки этого строительного материала следует использовать только специальные инструменты, но, ни в коем случае нельзя применять абразивный круг.

Оставшиеся после резки детали треугольной формы могут быть использованы вторично для листов симметричного профиля. После нарезки и настила листов следует удалить все металлические опилки, дабы избежать их ржавления и негативного воздействия на поверхность крыши.

Для декоративной обработки срезов и устранения повреждений используйте специальную краску из баллончика.

Укладка металлочерепицы

Металлочерепицу начинают монтировать с нижнего угла прямоугольного ската, со стороны, противоположной капиллярной канавке. Канавка устраняет капиллярный эффект, когда вода поднимается по капилляру, образованному двумя плотно прижатыми листами металлочерепицы.

Монтаж удобно начинать с левого нижнего угла, когда следующий лист накрывает предыдущий. Допускается и иной способ укладки листов, при котором один лист подсовывается под другой, но при этом высока опасность поцарапать покрытие.

Каким бы сложным не был скат, листы укладывают параллельно карнизу, выровненному строго горизонтально, со свесом 40 мм за карниз. Так как на углах стыкуется до четырех листов толщиной 0,4-0,5 мм, то углы листов, наложенных друг на друга в одном ряду, при их горизонтальном расположении будут иметь все увеличивающееся смещение.

Поэтому металлочерепицу укладывают с небольшим поворотом по часовой стрелке, стремясь, чтобы правые углы листов в одном ряду находились на одной прямой. Несколько соседних листов крепятся одним саморезом в верхней половине листа, выравниваются и затем закрепляются окончательно.

Для красоты и облегчения монтажа самые длинные листы устанавливают в нижнем ряду. Необходимо выровнять не только листы относительно карниза, но и волны каждого листа относительно соседних.

Средний расход кровельных саморезов — 6–8 шт. на м2 и 3 шт. на погонный метр аксессуаров с каждой стороны. Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну (с примерным шагом 366 мм) в верхний гребень. Для завинчивания саморезов лучше всего пользоваться шуруповертом или дрелью на низкой скорости вращения патрона.

С помощью сверла на конце саморез просверливает металл, поэтому допускается даже крепление металлочерепицы к металлической обрешетке. Для точности отверстие можно предварительно накренить.

Общие правила крепления:
  1. Металлочерепица всегда крепится в нижний гребень волны в месте прилегания к обрешетке. При таком способе крепления отсутствует рычаг между точкой крепления и точкой приложения усилий к саморезу.
  2. К начальной обрешетине нижние листы привинчиваются над ступенькой в каждую волну, так как на этот край приходятся наибольшие ветровые нагрузки.
  3. К остальным обрешетинам металлочерепица крепится как можно ближе к ступеньке снизу. Во-первых, в этом месте металлочерепица имеет наибольшую жесткость, во-вторых, эти места обычно находятся в тени, падающей от ступеньки, и шляпки саморезов не так заметны.
  4. Со стороны ветровой планки металлочерепица крепится в каждую волну.
  5. Все листы должны быть притянуты к каждой обрешетине, крепление в каждую вторую обрешетину — через волну.
  6. Для лучшего прилегания соседних листов желательно сместить на 5 мм центры крепежа в стыкуемых волнах (верхнего листа — в сторону нахлеста, а нижнего — от). При этом нижний лист прижимается к верхнему.
  7. В местах нахлеста листов металлочерепица крепится через волну. В этих местах возможно дополнительное крепление в каждую волну металлочерепицы для лучшего прилегания верхнего листа.

Резать металл лучше вырубными электроножницами. Допускается резка ручными ножницами, или циркулярной пилой с крупными победитовыми зубьями. Ни в коем случае нельзя резать металлочерепицу болгаркой: при этом происходит прожигание ее искрами, нагрев и отслоение покрытия.

Саморезы

Качественные саморезы изготавливаются из легированной с цинковым покрытием или нержавеющей стали с порошковой окраской и уплотнителем. Саморезы окрашивают в цвет металлочерепицы с последующим термообжигом в печи.

Саморезы завинчиваются строго перпендикулярно обрешетине. Так как лист металлочерепицы притягивается вплотную к обрешетине, то неправильное завинчивание и перекос уплотнителя самореза могут привести к образованию сквозного отверстия.

В случае применения саморезов в условиях длительного воздействия кислой и щелочной среды необходимо применить саморезы с пластиковыми колпачками.

Установка торцевых планок

Торцевые планки предназначены для обработки торца кровли. Фиксация планок производится саморезами длиной от 28 мм до 80 мм в зависимости от местоположения. Саморезы вкручиваются через каждые 500 мм. Необходимо соблюдать нахлёст между планками в 50 мм.

Установка коньковых планок

Коньковые планки бывают двух видов — круглые и плоские. При монтаже круглой коньковой планки используются саморезы или заклёпки, при помощи которых она крепится к торцу кровли или плоской заглушки. Саморезы вкручиваются через одну волну кровельного настила.

Если используется плоская коньковая планка, то заглушки не применяются. В начале работы на конёк стелется уплотнитель с вентиляционными отверстиями, на который в последующем и крепится коньковая планка. Планки укладываются внахлёст размером 100 мм.

Монтаж антенных выходов

Чтобы осуществить монтаж антенных входов, необходимо действовать поэтапно. В первую очередь нужно срезать верхушку выхода антенны. Размер среза должен быть на 20% меньше диаметра трубы.

Далее соединяется край выхода и трубы. Затем основанию выхода нужно придать форму кровли и обработать места стыка специальным составом, обеспечивающим герметичность. После этого антенный выход фиксируется относительно кровли саморезами.

Правила установки элементов вентиляции

Монтаж выхода вентиляционного блока производится с учётом установки каждого элемента на 60 кв. м кровли, но не далее, чем в 60 см от конька. Если архитектура кровли достаточно сложна, обладает большим количеством пересечений и ендов, то количество вентиляционных выходов увеличивается.

Кровельный материал расчерчивается по лекалу и вырезается необходимое число отверстий. Вентиляционный выход фиксируется саморезами к кровле без использования герметика. Основной вентиляционный выход устанавливается соответственно уровню воздуховода.

После закрепления кровельного материала с отверстиями в основной выход вставляется изолированная труба, которая напрямую соединяется с внутренним воздуховодом. При назначении вентиляционного выхода в канализационных ходах используется гофрированный шланг. В местах прохождения трубы через элементы паро — и гидроизоляции показано применение герметиков в виде уплотнителей и клеящих лент.

Установка снегозадержателя

Монтаж снегозадержателя включает в себя несколько этапов. В первую очередь в отверстия, просверленные в креплениях вставляется труба. Далее производится фиксация снегозадержателя при помощи саморезов. Крепление осуществляется к обрешётке в нижнюю часть кровельной волны через резиновую прокладку.

Для установки снегозадержателя наличие сплошной обрешётки необязательно. Если трубы снегозадержателя устанавливаются в ряд, то производится их стыковка один в один с использованием болтов М8х30. Снегозадержатели устанавливаются в таких местах, как пространство над входом и окнами, а так же, в обязательном порядке, на каждом уровне кровле, если она состоит из нескольких уровней.

Если крыша имеет достаточно большую длину ската, то следует предусмотреть установку дополнительных снегозадержателей. Если устанавливается трубчатый снегозадержатель, то конструкцию можно усовершенствовать при помощи специальной планки контролирующей осыпание ледовой крошки. Такая планка фиксируется специальными коньковыми саморезами в верхнюю часть волны к обрешётке.

Все о профнастиле — монтаж, типы, стоимость, применение

Профнастил — наверное, один из самых универсальных строительных материалов. За 15 лет работы я лично убедился, что это один из лучших вариантов для бюджетного строительства. В первую очередь, потому что он долговечен: профнастил оцинкованный прослужит от 15 лет, а покрытый полимерным составом, вроде пурала или пластизола, вполне может не потерять своих свойств и спустя 45 лет после монтажа. Согласитесь, это совсем немало, учитывая небольшую стоимость профлиста.

Заборы из профнастила — это практически стандарт для дачного и коттеджного строительства из-за идеального соотношения цены и качества. Более того, такой забор можно поставить всего за один—два дня, что позволяет быстро огородить участок от посторонних глаз. А ворота из профнастила вообще могут продаваться уже в готовом виде, хотя сделать их, конечно же, не проблема. Кроме того, профлист часто используют для перекрытия крыши. Кровельный профнастил — прямой конкурент металлочерепицы. Он лишь немного уступает в эстетичности, но существенно легче в монтаже, стоит дешевле, а еще, благодаря своему небольшому весу, не утяжеляет конструкцию.

Помимо всего прочего, производство профнастила не требует больших мощностей, следовательно, купить профлист можно в любом, даже совсем небольшом городе, не переплачивая за его доставку.

Ну и, естественно, самый главный плюс этого материала — легкость монтажа профнастила. С этим может справиться даже новичок, если, конечно, вы будете точно следовать подробным пошаговым инструкциям на этом сайте. Собственно, это и является целью данного проекта: я создал его, чтобы поделиться с вами моим опытом работы с профилированным листом, научить вас правильно резать и крепить лист профнастила, использовать его для перекрытия крыши, отделки, возведения различных построек и многого другого.

Надеюсь, мои знания будут вам полезны:)

Монтаж кровельного профнастила

Перед самим процессом укладки стоит тщательно и правильно рассчитать количество кровельного материала и его вид. Этому можно сделать самому или же воспользоваться услугой фирмы, менеджер которой вам поможет.


При расчете конструкции обрешетки необходимо знать вес одного квадратного метра профнастила. В таблице приведены характеристики для различных видов профнастила из различной толщины металла.

Монтаж профнастила

Основанием под кровлю из металлического профнастила должна быть обрешетка из антисептированных досок или стальные прогоны (при высоте гофры не менее 40 мм). Наиболее целесообразно кровлю из профнастила применять в зданиях с длиной ската до 12 м. Если по скату укладываются несколько листов профнастила, то горизонтальный нахлест принимается в зависимости от угла наклона кровли (таблица 1).

Таблица 1. Величина нахлеста

Угол наклона кровли Горизонтальный нахлест, Нг, мм
До 140 200 и более
150-300 150-200
Свыше 300 100-150

Монтаж необходимо начинать с торца. Крайняя волна каждого кровельного листа должна быть накрыта следующим листом. Монтаж листов профнастила можно начинать как с левого, так и с правого торцов.

Крепление саморезов:
А – неправильное
Б – правильное (угол 900)

Подгонка по месту

При монтаже кровли листы часто приходится подрезать по месту вручную. Используйте для этих целей только специальный инструмент, например ручную электропилу с твердосплавными зубьями или ножницы по металлу. Использование шлифовальных машинок с абразивными кругами не допускается

Нг — нахлест горизонтальный
Кс — карнизный свес

Горизонтальный и вертикальный нахлест профнастила при уклоне до 12o рекомендуется загерметизировать тиоколовыми или силиконовыми герметиками. Карнизный свес устанавливается в зависимости от высоты профиля (таблица 2)

Таблица 2

Профнастил Карнизный свес, мм
НС-8, НС-10, НС-20, С-21 50-100
НС-35, С-44, Н-60, Н-75 200-300
Крепление профнастила

Крепление профнастила между собой и к обрешетке следует выполнять самонарезающими винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины. Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8х28-40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.

L=H+L1+L2, (мм)
H — высота профиля профнастила, мм
L1 = 25-30 мм — длина резьбовой части, которая входит в деревянную обрешетку
L2 = 4 мм — толщина уплотнительной прокладки и шайбы

Паро и гидроизоляция

Профнастил надежно защищает дом от наружной влаги. Однако, капли воды и конденсат могут проникать под любое кровельное покрытие при его некачественном монтаже, малом угле наклона крыши или при экстремальных погодных условиях (сильный ветер или косой ливень). В жилых помещениях также постоянно выделяется внутренняя влага в результате жизнедеятельности людей, животных, растений и т. д.

В условиях нашего климата при строительстве и эксплуатации домов большое значение приобретает борьба с конденсатом. Неправильное устройство паро- и гидроизоляции приводит к тому, что влага, содержащаяся в виде пара в воздухе теплого помещения, проникает в конструкцию крыши, следствием чего является выделение конденсата, образование плесени, увлажнение стропил и обрешетки, промерзание крыши и порча внутренней отделки.

В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной паропропускаемой пленки для удаления, как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.

Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлестом 100-150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой (Рис. 3 и Рис. 4)

  1. стропильная нога
  2. гидроизоляция
  3. стропильная планка
  4. обрешетка

Для гидроизоляции подкровельного пространства нежилых строений можно использовать толь, рубероид, пергамин по обрешетке из досок 20-25 мм. Для проветривания подкровельного пространства между пленкой и обрешеткой нужно оставлять вентиляционный зазор 40-50 мм. Для беспрепятственного прохода воздушного потока через конек гидроизоляционная пленка должна не доходить до конька 40-50 мм (Рис. 5), а между коньком и уплотнителем конька необходимо оставить зазор «К».

  1. профнастил
  2. обрешетка
  3. уплотнитель коньковый
  4. конек
  5. гидроизоляционная паропропускающая пленка
  6. стропильная планка
  7. стропильная нога
  8. утеплитель
  9. паронепропускающая пленка
  10. потолочная рейка
  11. гипсокартон, вагонка
  12. продкровельная вентиляция (40-50 мм)
  13. вентиляция между утеплителем и гидроизоляционной пленкой (40-50 мм)
Обрешетка и монтаж профнастила

По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40-50 мм, а к ним — антисептированные доски обрешетки. Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 3.

Таблица 3
Профнастил Угол наклона кровли, град. Толщина листа, мм Шаг обрешетки Особенности монтажа
Н10.40 до 150 0,55 Сплошная обрешетка Нахлест в одну гофру
более 150 До 300 мм Нахлест в одну гофру
Н20.30 до 150 0,55… 0,7 Сплошная обрешетка Нахлест в одну гофру
более 150 До 500 мм
С-21 до 150 0,55… 0,7 До 300 мм Нахлест в одну гофру.
более 150 До 650 мм На 35 % жестче профиля НС-20
НС-35 до 150 0,55… 0,7 До 500 мм Нахлест в одну гофру. В 2,5 раза жестче профиля НС-20
более 150 До 1000 мм
С-44 до 150 0,55… 0,7 До 500 мм Нахлест в одну гофру. В 2 раза жестче профиля НС-20
более 150 До 1000 мм
Н-60 не менее 80 0,7, 0,8, 0,9 До 3000 мм Для кровли промышленных объектов, в 2 раза жестче профиля С-44
Н-75 не менее 80 До 4000 мм Для кровли промышленных объектов, самонесущий профиль

Крепление профнастила к обрешетке желательно производить в нижней части гофры (Рис.2) Количество саморезов 5-7 штук на квадратный метр.

Фронтонный срез

Ветровая рейка 25х80 мм

Оформление фронтона с помощью «ветровой» планки
  1. «ветровая» планка
  2. саморез

Крепление «ветровой» планки осуществляется саморезами с шагом 200-300 мм с поперечным нахлестом между планками 100-150 мм.

Продольное и поперечное примыкание ската к стене
  1. Угловая планка
  2. Профнастил
  3. Силиконовый герметик

Угловая планка крепится с шагом 200-300 мм и с нахлестом между планками 100-150 м.

  1. Угловая планка
  2. Силиконовый герметик

Угловая планка при поперечном примыкании к стене крепится с шагом 200-300 мм и с нахлестом между планками 150 мм.

Оформление конька

Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Коньковые элементы укладываются с нахлестом 150-200 мм и крепятся саморезами в верхнюю гофру. Длина саморезов определяется а зависимости от высоты профнастила. Шаг крепления 200-300 мм

Продольный разрез конька

  1. конек
  2. саморез
  3. уплотнитель коньковый
  4. обрешетка
  5. К — вентиляционный зазор

При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конек при косом дожде и сильном ветре.
При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 11).

После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков!

Монтаж профнастила нс35 инструкция

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий, и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровли Величина горизонтального перекрытия профлиста
меньше 12° 200 мм + герметик
от 12° до 14° 200 мм
от 15° до 30° 150-200 мм
больше 30° 100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

  • Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

Как укладывать гидроизоляцию на крыше

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

  • Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
  • К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

Примерный состав пирога для утепленной крыши из профлиста

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

Профнастил – часто используемый кровельный материал, который отличается рядом достоинств. Опытные мастера знают все тонкости работы с ним, однако новички в этой сфере могут столкнуться с рядом проблем. Укладка профнастила на крышу, инструкция которой приведена ниже – процесс довольно простой, но перед началом работ его важно досконально изучить, иначе кровля может быть выполнена неправильно, со временем начнет протекать и не прослужит заявленный срок.

Мансардная крыша из профлиста

Укладка профнастила на крышу — инструкция

Особенности материала

Профнастил, также именуемый металлопрофилем или профлистом, представляет собой достаточно тонкий лист стали, имеющий гофру ровной геометрической формы и покрытый полимерными защитными средствами. Изготавливается холодным методом на специальных профилегибочных станках. Материал предназначен для использования при строительстве различных сооружений. В зависимости от типа, он может применяться для отделки стен, создания опалубки при работе с фундаментом, строительства заборов, а также для оформления кровель.

Структура профнастила с полимерным покрытием

Размеры кровельного профнастила

Профлист отличается от других кровельных материалов рядом достоинств. Он прочный, надежный, долговечный, не горит, обладает богатой цветовой гаммой и может быть подобран под любую стилистику дома. Этим материалом можно крыть крыши любой формы – односкатные, имеющие два и более скатов, а также обладающие необычной формой. Монтаж его довольно прост, а в уходе материал удобен и практичен.

Профнастил может иметь различные размеры. Длина одного листа варьируется от 2 м до 12 м, а толщина — в пределах 0,35-1,2 мм. Но, договорившись с производителем, можно заказать листы по индивидуальным требованиям.

Цены на профнастил

Требования к проведению работ

Для обустройства крыш рекомендуется покупать профнастил, имеющий сложное полимерное покрытие. Оно представляет собой несколько слоев, где самый нижний представлен оцинковкой и хромом, затем идет грунтовочный слой, а уже после этого наносится лакокрасочный полимерный состав. За счет такого покрытия материал не ржавеет, но важно помнить, что при резке профлиста этот слой повреждается, потому придется обязательно обрабатывать места срезов защитными составами, иначе крыша быстро проржавеет. Также по этой причине передвигаться по профлисту нужно только в мягкой обуви и очень осторожно, чтобы не испортить покрытие.

Крыша из профнастила

Для кровли может быть использован профнастил разных марок, но обычно приобретается универсальный или стеновой с маркировкой С, Н или НС. При этом, покупая материал, важно обратить внимание на форму гофры (для обустройства крыши лучше всего подходят волна либо трапеция), ее высоту (21-35 мм) и толщину самого стального листа.

На заметку! Для кровли рекомендуется приобретать профлисты толщиной от 7 мм.

На выборе типа покрытия сильно сказывается и угол наклона будущей крыши, а также тип и характеристики изготавливаемой обрешетки. Да и длина профилированного листа должна быть в идеале такой, чтобы разом закрыть скат от конька до карниза – герметичность кровли будет выше.

Укладка профнастила на крышу

В качестве основания под профнастил может изготавливаться деревянная обрешетка, при этом дерево должно быть обязательно обработано антисептиком. Также можно использовать и металлическую обрешетку из стальных прогонов, но в этом случае высота гофрированной части металлопрофиля не должны быть менее 4 см.

Обязательно следует озаботиться укладкой слоев гидро- и шумоизоляции. Последняя нужна в любом случае, особенно если профнастилом покрывается жилой дом, так как во время дождя металлическое покрытие довольно сильно шумит. Гидроизоляция требуется для того, чтобы даже при скромных огрехах монтажа или сильном дожде вода не попала под материал. Пароизоляционный слой обеспечит снижение влияния конденсата, образующегося в домах и скапливающегося под крышей, на профнастил. Также нужно подумать и об организации вентиляции подкровельного пространства, иначе попадающая влага не сможет удаляться из-под крыши.

Схема утепления кровли

Что потребуется?

Для монтажа профнастила на крышу потребуется взять напрокат или приобрести ряд инструментов, без части которых выполнить работу, скорее всего, просто не получится. Итак, потребуется шуруповерт, ножницы по металлу, ножовка или лобзик, молоток, строительный уровень, измерительные принадлежности.

Инструменты для монтажа профнастила

Из материалов необходимо купить сам профнастил, а также доборные элементы и крепежный материал. Не забываем про гидроизоляционные, утепляющие слои, материал для строительства обрешетки и т. д. Приобретается и герметик, который позволит сделать стыки непроницаемыми для воды.

Крепление профнастила осуществляется при помощи специальных саморезов с резиновыми уплотнителями. Их размеры выбираются в зависимости от высоты гофрированной части листа, а количество – исходя из зашиваемой площади кровли. Длину самореза Д высчитывают по следующей формуле: Д = Р1 + В + Р2, где Р1 – входящая в обрешетку резьба (около 2,5-3 см), В – высота гофрированной части, Р2 – толщина шайбы и уплотнителя (примерно 4 мм). Количество саморезов на 1 м 2 составляет около 5-7 шт.

Саморезы для профнастила

Как затянуть саморез для профнастила

Таблица. Доборы для кровли из профнастила.

Наименование добора Для чего и как используется

Необходима для установки вдоль карниза кровли, выполняет защитную функцию. Отдельные элементы всегда монтируются с нахлестом друг на друга около 10 см. Крепеж производится на крайнюю доску обрешетки.

Ее функция – оформление и защита краев профлиста. Крепится саморезами перед установкой листов профнастила вдоль торцевой части крыши.

Закрывает место соединения двух листов в области конька. Отдельные планки укладываются внахлест друг на друга. Планка защищает кровлю от попадания под нее влаги и мусора через коньковый зазор.

Соединяет внутренний угол между двумя скатами крыши, имеющими разные уклоны.

Планка защищает места соединений от попадания между ними мусора и воды. Например, к этой категории относятся планки примыкания, которыми может оформляться дымоход.

Выполняют роль удержателей снега на крыше, не дают ему скатываться с нее самовольно. Установка производится на расстоянии 30-40 см от края кровли. Если скат имеет длину более 8 м, то необходим монтаж еще одного ряда снегозадержателей.

Снегозадержание на крыше из профнастила

Цены на популярные модели шуруповерты

Укладка профнастила: инструкция

Шаг 1. Укладка профнастила предполагает проведение ряда подготовительных работ, которые позволят создать правильный пирог крыши и качественное основание для материала. Гидроизоляционный материал монтируется на установленные ранее стропила, начиная с низа ската крыши вдоль ее карниза. Укладка производится с небольшим провисанием, которое позволит избежать разрыва покрытия в случае резких перепадов температур. Отдельные полосы материала всегда укладываются внахлест друг на друга, при этом края ниже уложенных полос должны скрываться под краями уложенных выше. Нахлест составляет минимум 10 см. Места стыков проклеиваются липкой лентой. Поверх гидроизоляционной пленки монтируются доски обрешетки с выбранным шагом.

Схема монтажа обрешетки

Фото процесса монтажа

Таблица. Шаг обрешетки в зависимости от типа материала и угла наклона ската.

Марка профнастила Рекомендации по монтажу
С10 толщиной 0,5 мм Укладка производится с нахлестом в 2 волны, если угол наклона составляет менее 15 градусов, или в 1 волну при скате более 15 градусов. В первом случае обрешетка сплошная, во втором – с шагом 30 см
С21 толщиной 0,5-0,7 мм Нахлест в 1 гофру, при угле ската менее 15 градусов шаг обрешетки составляет 30 см и менее, если угол более 15, то шаг может достигать и 65 см.
С44 толщиной 0,7-0,9 мм Нахлест листов выполняется в одну гофру, а шаг обрешетки составит при угле наклона до 15 градусов 50 см, а более 15 – 100 см.
Н60 толщиной 0,7-0,9 мм Данный тип материала используется для промышленных строений, при угле ската более 8 градусов шаг обрешетки составит 3 м.
Н75 толщиной 0,7-0,9 мм Также рекомендуется к применению на промышленных строениях с шагом обрешетки до 4 м при угле наклона более 8 градусов.

Шаг 2. Первый лист профнастила поднимается на крышу при помощи веревки и других людей, а мастер, находящийся на кровле, принимает его.

Первый лист поднимается на крышу

Шаг 3. На конек поперек него укладывается рейка, которая будет называться контрольной. При укладке листов материала от их края и до нее должно оставаться 6 см свободного пространства.

Шаг 4. Первый лист профнастила выравнивается в соответствии с торцевой и карнизной частями крыши. Если там установлены соответствующие планки, то ориентироваться нужно на их края. Вынос листа должен составлять примерно 30 см.

Выравнивание первого листа

Шаг 5. Если длины листа хватает, чтобы закрыть скат кровли от конька до карниза, то он просто фиксируется на выбранном месте при помощи кровельных саморезов, оснащенных уплотнителями. Если же размеры листа малы, то укладка будет производиться поэтапно: первый лист фиксируется на саморезе, укладываются второй и третий, тоже фиксируются. Но, пока листы не будут точно выровнены, фиксация должна быть легкой. Только после окончательного выравнивания материал надежно крепится к обрешетке саморезами.

Лист прикручивается к обрешетке

Шаг 6. В данном случае листа хватает, чтобы закрыть скат кровли полностью по ширине. Поэтому фиксация саморезами производится сразу – они вкручиваются по периметру материала в каждую гофру, вдоль торца – с шагом 50 см. В середине листа производится фиксация в каждую вторую гофру. При этом саморезы вкручиваются в лежащую на обрешетке часть листа, а не в выступающую.

Профнастил фиксируется саморезами

Шаг 7. На крышу поднимается второй лист профнастила и укладывается так же, как первый, но с нахлестом на предыдущий в 1 волну. Фиксация производится точно так же.

Поднимается второй лист профнастила

Саморезы вкручиваются в шахматном порядке

На заметку! Лучше всего саморезы вкручивать в шахматном порядке.

Шаг 8. Аналогичным образом зашивается один скат крыши полностью.

Один скат крыши зашит профнастилом

Шаг 9. Точно так же профнастил укладывается и со второй стороны кровли.

Второй скат крыши зашит профнастилом

Шаг 10. Производится монтаж коньковой планки. Она устанавливается на предназначенное ей место – на стык двух листов в области конька – и фиксируется саморезами с шагом 20-30 см. Второй коньковый элемент укладывается с нахлестом на первый (нахлест должен быть равен 10 см). Крепление производится на верхний гребень кровли.

Установка первого конькового элемента

Конек кровли оформлен

Совет! Между коньковым элементом и кровельными листами специалисты советуют прокладывать специальные уплотнители, чтобы кровля была максимально герметичной. Но про вентиляционный зазор забывать не стоит.

Обход печной трубы

Шаг 1. Вокруг выходящей из кровли печной трубы монтируется металлический лист – своеобразная планка примыкания.

Монтаж металлического листа вокруг дымохода

Шаг 2. Зазор между листом и стенкой трубы заполняется герметиком.

Шаг 3. Лист профнастила вырезается по форме периметра печной трубы. Места срезов обязательно обрабатываются защитными средствами.

Обрезанный лист профнастила

Шаг 4. Обрезанный лист прикладывается на место.

Лист прикладывается к месту установки

Шаг 5. Лист фиксируется кровельными саморезами по такому же принципу, как и обычные листы.

Лист прикручивается саморезами

Процесс прикручивания профлиста

Шаг 6. Из профлиста создается короб, подходящий по форме к печной трубе.

Короб из профнастила для печной трубы

Шаг 7. Короб надевается на трубу сверху.

Установка короба на трубу

Шаг 8. Производится фиксация короба на трубе при помощи кровельных саморезов.

Короб прикручивается саморезами

Шаг 9. Стык между коробом и уложенными профлистами закрывается металлической накладкой, зафиксированной при помощи кровельных саморезов.

Стык закрывается металлической накладкой

Шаг 10. Из обрезка профнастила и арматуры изготавливается маленькая крыша для дымохода.

Небольшая крыша для дымохода

Шаг 11. Далее крыша зашивается снова профлистами, как описано выше.

Продолжается монтаж профнастила

Монтаж снегозадержателей

Снегозадержатели необходимы для того, чтобы предотвратить лавинный сход снега с крыши в зимний период. Они монтируются параллельно карнизу кровли на расстоянии от ее края 40-50 см. Крепление производится за счет кровельных саморезов. Снегозадержатели могут монтироваться одним рядом, а могут двумя, в шахматном порядке.

Процесс монтажа снегозадержателей

В данном случае элементы установлены одним рядом

Цены на снегозадержатели

Видео – Монтаж кровли из профнастила

Как можно убедиться, монтаж профнастила действительно прост и заключается в четком выполнении основных требований к работе с материалом. Сделать кровлю самостоятельно теперь под силу каждому мастеру.

Степан Русов главный редактор

Автор публикации 19.11.2017

Понравилась статья? Сохраните, чтобы не потерять!

Профнастил – распространенный материал, который выбирается для покрытия кровли. Представляет собой лист, прошедший процесс профилирования, вследствие чего ему придается волнообразная форма. Высота волны может быть разной. Для крыш необходимо выбирать материал с большей высотой волны. Чем выше цифровой показатель, тем больше нагрузок способен выдержать кровельный профнастил. На это указывает цифра, проставленная рядом с буквенным обозначением.

Буква «Н» — профлист является несущим. Можно выбрать разновидности «НС» — универсальный материал, которым также можно крыть кровлю.

Если планируется крыть частный дом, лучше выбрать вариант с полимерным покрытием. Помимо того, что такое покрытие служит дополнительной защитой, оно придает ему большей привлекательности за счет разнообразной цветовой гаммы. Сегодня можно купить профнастил разного цвета, подобрав его под дизайн дома и окружающих его объектов, включая гараж.

Учет наклона кровли

При расчетах необходимого количества материала следует учитывать уклон кровли:

  • Меньше 15 градусов – нахлест должен быть выполнен на не менее чем 20 см;
  • 15-30 градусов – от 15 до 20 см;
  • Более 30 градусов – нахлест составит 10-15 см.

Инструкция по укладке профнастила на крышу гласит, что при уклоне менее 12 градусов, помимо нахлеста от 20 см и более, придется использовать герметик, чтобы предотвратить попадание осадков в месте соединения профилированных листов.

Кроме того, учет наклона крыши учитывается при выборе профлиста. Более плоскую кровлю нужно крыть материалом с повышенной высотой волны. Только в этом случае при тех же снежных осадках на крыше она сможет выдержать нагрузку в виде скопившегося снега.

Подготовка к монтажу

После покупки необходимо обеспечить правильную транспортировку профнастила. В процессе перевозки недопустимо, чтобы материал перегибался. Того же нельзя допустить при разгрузке. Разгружать следует аккуратно. Кроме того, следует обеспечить правильное хранение до начала монтажа. Листы кладут на брусья, расположенные на расстоянии 0,5 м друг от друга. Несмотря на прочность листов, их несложно повредить, что выразится в повреждении защитного покрытия, способного уменьшить срок службы кровельного материала и испортить его внешний вид.

Перед монтажом необходимо соорудить обрешетку. Желательно иметь на руках схему ее строительства. Она может быть сплошной или выполненной укладкой каркасных элементов с шагом до 5 метров. Тип обрешетки напрямую зависит от толщины листов. Чем больше толщина, тем меньше должен быть шаг между элементами каркаса, который станет удерживать кровельный материал. Влияющим фактором также является уклон крыши. Небольшой уклон предполагает монтаж сплошной решетки или с наименьшим шагом между каркасными элементами. От указанного выше зависит, сможете ли вы качественно выполнить устройство крыши из профнастила своими руками.

Обязательные шаги подготовки:

1. Монтаж шумоизоляционного материала.

Профнастил – достаточно шумный материал. Падающие капли дождя, ветер способны понизить степень комфорта проживающих в доме людей. Чтобы максимально сократить шумовые эффекты, нужно прокладывать шумоизоляцию. Чаще для такой цели выбирается минеральная вата. Ее плиты укладывают между стропилами. Дополнительно она позволит утеплить холодную крышу.

2. Укладка гидроизоляции.

Поверх стропил нужно уложить гидроизоляционный материал, который затем следует зафиксировать рейками. Гидроизоляция необходима, чтобы максимально защитить дом от влаги, которая может попасть внутрь вследствие тех же осадков.

Выбор саморезов

В процессе подготовки нужно приобрести саморезы. От их качества и количества напрямую зависит, будет ли крыша:

  • Способной не пропускать влагу;
  • Выдерживать различные нагрузки;
  • Служить продолжительное время.

Для сооружения кровли рекомендуется выбирать качественные саморезы, предназначенные для крепления профнастила. Их следует подобрать под цвет профилированных листов. Оптимальный размер – в зависимости от толщины и высоты волны кровельного материала.

Что касается количества, то из расчета не менее 6-7 штук на 1 кв. метр кровли.

Пошаговая инструкция монтажа крыши из профнастила

После того, как сооружена обрешетка, можно начинать монтаж профлистов. Технология укладки профнастила на крышу своими руками несложная, но необходимо иметь помощника. Без него не обойтись при монтажных работах, требующих дополнительных рабочих рук. В любом видео, которое создано на тему монтажа профилированных листов, можно увидеть хотя бы 2 человек, выполняющих укладку кровельного материала.

Профнастил – габаритный материал. Подробное устройство крыши из него включает не только сам процесс монтажа, но и такую процедуру как его подъем. От того, как он будет выполнен, зависит целостность используемого материала. Чтобы поднять профлист на крышу, рекомендуется устанавливать лаги, упирающиеся одним концом в грунт, другим – в карнизную планку кровли. Расстояние между лагами должно быть меньше, чем размеры профилированного листа. Вместо лаг можно использовать лестницы без перил.

После подъема начинается процесс крепления. Какие правила следует соблюдать?

1. Монтаж лучше начинать с торца ската крыши. Боковой нахлест желательно выполнять на 0,5 волны. При пологости ската – 1,5 волны.
2. Выравнивание первого листа следует выполнять по карнизу. От процесса укладки первого листа зависит ровность и красота завершенной крыши.
3. Саморезы нельзя слишком сильно затягивать, чтобы избежать повреждения кровельного материала.
4. Крепление выполняется в нижней части волны. В месте коньковых элементов и там, где производится нахлест – в верхней.
5. В местах поперечных, продольных стыков нужно выполнять уплотнение из ленты-самоклейки или же из битумной мастики.

Доборные элементы – какие понадобятся и как монтировать

  • Карнизная планка – устанавливается вдоль карниза. Монтируется внахлест 10 см. Крепится на крайнюю доску каркаса-обрешетки.
  • Торцевая планка – служит для оформления, защиты краев профилированных листов. Монтируется с помощью саморезов вдоль торцевой части кровли.
  • Коньковая планка (конек) – для закрытия места соединения профлистов в верхней части крыши. Планки кладутся внахлест для предотвращения попадания между ними влаги, мусора.
  • Ендовы – планки, которые защищают угол между 2 кровельными скатами, которые имеют разный уклон. В случае с односкатной или традиционной двухскатной крышей ендовы могут не понадобится, а вот, к примеру, четырехскатная точно потребует использование указанного доборного элемента.
  • Нащельник – защищающая места соединения планка. К нащельникам относятся планки, которые, к примеру, крепятся при оформлении дымохода.
  • Снегозадержатели – устанавливаются для предотвращения бесконтрольного схода скопившихся снеговых масс. Монтируются поверх закрепленных профилированных листов на расстоянии 35-40 см от края крыши. При скате длиной больше 8 метров рекомендуется устанавливать 2 ряда снегозадержателей.

Технология резки профлиста

Профнастил сегодня можно купить той длины, которая соответствует размеру крыши.

Профкомплект является производителем и предлагает материала любой длины, возможна резку в размер. При необходимости произвести резку профнастила самостоятельно, следует помнить о тонкостях, особенностях такого процесса.

1. Резать нужно на ровной поверхности. Можно на земле.
2. Необходимо использовать специальные инструменты, желательно электрические.
3. Нельзя применять оборудование с диском, имеющим абразивную поверхность.
4. После резки место среза нужно покрасить краской, соответствующей оттенку профлиста.

Техника безопасности и уход за крышей из профнастила

В процессе монтажа, при выполнении ремонта кровли в процессе эксплуатации здания по профнастилу можно ходить, но только очень аккуратно, на носочках, и обязательно в мягкой обуви. Не следует наступать на вогнутые места листов, лучше ставить ногу на место крепления саморезом, причем параллельно кровельному скату. В одну выемку нельзя ставить сразу две ноги.

Что касается ухода за кровлей из профлиста, то этот процесс не имеет сложностей. Дождь чаще самостоятельно справляется с очисткой крыши от грязи. Владельцу здания следует только обеспечивать чистку водосточной системы, разжелобков от скопившегося мусора в виде опавших листьев.

Монтаж крыши профнастилом — цены за м2

Мы рассмотрели, как правильно крыть крышу профнастилом. Но интересно будет многим, во сколько обойдется кровля из профилированных листов.

Цена в данном случае складывается из стоимости:

  • Самих профилированных листов, а также других материалов, которые требуются для сооружения крыши: элементов обрешетки, доборных элементов, гидроизоляции, шумоизоляции, саморезов и пр.
  • Работ по монтажу сложных элементов крыши. К примеру, при сооружении обрешетки владельцы домов часто пользуются профессиональной помощью, а монтаж профнастила они выполняют самостоятельно. Естественно, что стоимость монтажа профнастила на крышу своими руками будет меньше, чем при выполнении аналогичных работ с привлечением специалистов. Цена за работу по укладке в данном случае плюсуется к остальной сумме.
  • Сопутствующие расходы, в которые входят услуги по доставке, разгрузке, покупке или аренде инструментов и пр.

Сколько стоит профлист?

Одним из видов основных расходов при сооружении крыши из профилированных листов считаются затраты на их приобретение. Если покупать материал у производителя металлоизделий, то получится значительно сэкономить. Плюс всегда есть возможность приобрести профнастил нужной марки, длины, толщины и цвета. В розничном магазине строительных материалов цена будет выше за счет вполне обоснованной причины – наценки на продажу в розницу. К тому же не всегда в конкретном магазине имеется весь ассортимент материала по указанным выше параметрам.

На цену профнастила влияет:

  • Марка – к примеру, НС35 стоит дешевле Н75;
  • Параметры материала, в частности, его толщина;
  • Наличие или отсутствие полимерного покрытия.

Из перечисленного несложно сделать логичный вывод. Крыша из Н75 толщиной 0,6 мм с полимерным покрытием будет стоит дороже, чем кровля из НС35 с аналогичным параметром толщины с таким же покрытием или еще дешевле без покрытия.

Вариант экономии

Чтобы сэкономить при покупке профлиста, советуем правильно выбирать материал из учета особенностей самой крыши. Если кровля имеет большой уклон, не покупайте марки с повышенной высотой волны, толщины. Чтобы не переплатить за лишнее, правильно рассчитывайте, сколько профнастила потребуется для покрытия конкретной кровли.

Самый бюджетный вариант – это оцинкованный профлист. Но по своему внешнему виду он значительно проигрывает материалу с полимерным покрытием. Если финансовые возможности не позволяют выбирать второй вариант, то можно пойти другим путем. Фасад здания оформить в цвет, гармонирующий с тоном оцинковки.

Производство гофрокартона | Fefco

Большинство коробок напечатаны одним или несколькими цветами, чтобы идентифицировать продукт, который они собираются содержать, производителя продукта, производителя коробки и другую информацию о распространяемых товарах. Различные операции по переработке производятся в соответствии с требованиями заказчика и типом упаковки. Две основные категории — это обычная коробка с прорезями и коробка для высечки. Последнее касается упаковки, которая требует очень точной резки и может иметь сложную конструкцию.

Стандартные коробки с прорезями обычно производятся на встроенном флексографическом принтере / слоттере / фолдере / склеивающем устройстве, которое за одну операцию печатает, разрезает, сгибает и склеивает картон до его окончательной формы.
Ящики для высечки изготавливаются на высекальном прессе (ротационном или планшетном), который отрезает и гофрирует доску.
После преобразования гофроупаковка укладывается на поддон и доставляется заказчику.

  • B = ширина коробки
  • L = длина коробки
  • H = высота коробки

Фиг.1e Коробка пустая

Рис. 1е Переделанная коробка

На рисунке 1e показан пример заготовки коробки, а на рисунке 1f показан результат, когда эта заготовка возводится в виде переделанной коробки.
Состав гофрированного картона зависит от функции, которую он должен выполнять.
Расход лайнера и канавки можно рассчитать исходя из размеров ящика, веса вкладышей и канавок, типа канавки i.е. тип волны и вес листа перед высечкой. Различные типы волн приводят к разной высоте гофрированного слоя и разному расходу бумаги (из-за коэффициента натяжения). В Таблице 1 в качестве примера приведены ориентировочные цифры для различных типов канавок.

Таблица 1 Типы канавок

* без облицовки

Флейта Высота канавки * мм Количество канавок на 1 м длины профнастила Коэффициент приема Расход клея г / м2, клеевой слой
А 4,8 110 1,50–1,55 4,5-5,0
B 2,4 150 1,30–1,35 5,5-6,0
С 3,6 130 1,40–1,45 5,0-5,5
E 1,2 290 1,15–1,25 6,0-6,5
F, G, N 0,5-0,8 400-550 1,15–1,25 9,0-11,0

Коэффициент натяжения определяет количество гофрированного материала, необходимого для производства гофрированного картона.Это учитывает тот факт, что при раскладке перед преобразованием площадь гофрированного материала, необходимая для производства гофрированного картона определенной площади, больше, чем поверхность самого преобразованного картона.
Например, типичный коэффициент натяжения для C-образной канавки составляет 1,43, что означает, что для производства 1 м2 преобразованного гофрированного картона требуется 1,43 м 2 гофрированного картона, как показано в примере ниже:

Рисунок 1g, иллюстрирующий коэффициент натяжения

Пример: Код FEFCO 0201
Вес коробки: 650 г
Размеры: 575 x 385 x 225 мм (Д x Ш x В)
гофрированный картон C канавки
Облицовка: Крафтлайнер 175 г / м2, Тестлайнер 175 г / м2
Гофра
Средний: Вторичный флютинг 140 г / м2
Состав профнастила тогда:
г / м2
Крафтлайнер 175
Вторичный флютинг 1,43 х 140 = 200
Тестовый лайнер 175
Клей 2 х 5 = 10
Граммаж 560

Производитель гофрокартона может указать вес листа перед высечкой.Для конструкции стандартного типа вес также может быть рассчитан с использованием Международного кодекса случаев применения волокнистых плит, опубликованного FEFCO. В этом коде показана форма заготовки коробки, и, используя размеры коробки, можно рассчитать общую длину и ширину заготовки. Добавление полосы шириной 20 мм к краям заготовки дает точную оценку площади листа перед высечкой.

В примере L tot = 1,95 м и W tot = 0,61 м. Размеры листа:
Asheet = (1,95 + 0,04) x (0,61 + 0,04) = 1,2935 m2
и вес:
Msheet = 1,2935 x 560 = 724 г

Принимая 3% в виде обрезков гофроагрегатов (т.е. h corrugator = 0,97, обычное значение для современных гофроагрегатов) расход футеровки и гофрировки можно рассчитать следующим образом:

г / коробка
Крафтлайнер 175 * 1,2935 / 0,97 = 233
Вторичный флютинг 200 * 1,2935 / 0,97 = 267
Тестовый лайнер 175 * 1,2935 / 0,97 = 233
Клей 10 * 1,2935 / 0,97 = 13
746

Итого (стружка) = 746 — 650 = 96 г / ящик = 12,9% от расхода.

Обратите внимание, что это только пример конкретного ящика определенной типовой конструкции.

Ящики из гофрированного картона далеки от стандартизации. Они очень разнообразны по составу, дизайну и внешнему виду. Коробки изготавливаются по индивидуальному заказу в соответствии с потребностями и требованиями пользователя коробки, которые определяются упаковываемым продуктом. Процент обрезков / стружек зависит от дизайна упаковки.

Поскольку стандартных ящиков не существует, база данных настраивается гибко, что дает пользователю возможность делать расчеты для любого необходимого состава и с использованием конкретных предположений проекта относительно расстояния транспортировки, сценариев управления отходами и т. Д.

Стандарты и директивы, относящиеся к гофрированной промышленности

Технические условия FEFCO для переоборудования оборудования

Производство гофрированного картона работает в среде, где требования клиентов становятся все более строгими и требовательными. Преобразователи играют важную роль в достижении необходимого уровня качества готовой продукции. Технические спецификации FEFCO для преобразовательного оборудования_V1.2 предназначен для поддержки всех тех в отрасли, кто участвует в выборе преобразовательных машин, определении спецификаций машин, вводе машин в эксплуатацию и их использовании после установки.

Документ был обновлен в 2019 году, основным изменением стал новый TS 702 по варианту Fishtailing & Gap. Шаблон тестирования Excel доступен в качестве инструмента для поддержки статистической оценки результатов тестирования и связи с поставщиками / клиентами. Члены FEFCO могут загрузить документ здесь ИЛИ, пожалуйста, свяжитесь с FEFCO по адресу [email protected]

Измерительные приборы можно получить у поставщиков:
• Механическое измерительное устройство: Bobst, BW Papersystems and Technology Coaching
• Оптические / лазерные измерительное устройство: Bahmüller
Если другие поставщики могут предоставить измерительные устройства, сообщите об этом в FEFCO.

Идентификация катушек и руководство по окончательной обработке

Руководство по идентификации и отделке барабана, опубликованное в декабре 2017 года, было разработано FEFCO совместно с Cepi ContainerBoard (CCB) и содержит принципы маркировки барабанов, а также основные требования.

Стандарт надлежащей производственной практики (GMP) FEFCO


FEFCO обновила документ GMP (Надлежащая производственная практика) в марте 2020 года.Обновленный документ теперь доступен здесь.

НОВИНКА: Аудиторам необходимо обновлять сертификационные документы каждые 5 лет.

Фон

Стандарт

FEFCO GMP разработан для производства упаковки из гофрированного картона, чтобы помочь компаниям выполнять юридические требования согласно Постановлению ЕС 1935/2004 / EG для материалов, контактирующих с пищевыми продуктами, и Постановлению ЕС 2023/2006 о надлежащей производственной практике (см. документ ниже).

Все участники цепочки поставок (например, производители, упаковщики или поставщики) несут ответственность за обеспечение качества, безопасности и гигиены не только пищевых продуктов, но и упаковки.

Гофроиндустрия производит транспортную упаковку №1 в мире. Стандарт FEFCO GMP был введен в действие в конце 2003 года и обновлен в 2006 году, чтобы гарантировать, что гофроящики соответствуют всем требованиям качества, безопасности и гигиены. Кроме того, такой прозрачный стандарт, адаптированный к материалу, также учитывает все его специфические качества (универсальность, легкость, прочность, пригодность для вторичного использования).

Внедрение этого GMP означает наличие системы полного контроля на каждом производственном предприятии. Цель состоит в том, чтобы гарантировать, что от закупки сырья до доставки готовой продукции до помещения клиента контролируются все параметры качества, гигиены и отслеживаемости.

Когда завод получает сертификат GMP:

  • этот завод может гарантировать, что продукт, доставленный клиенту, соответствует всем требованиям качества, , безопасности , и гигиены, ,
  • может изготовить сертификат по желанию заказчика,
  • может предложить лучшее качество продукции за счет лучшего контроля и прослеживаемости , является неотъемлемой частью стандарта,
  • может гарантировать постоянные гигиенические условия в рамках контролируемого производственного процесса,
  • это означает, что соблюдаются все известные требования других стандартов (например,г. BRC / IOP, MCAS) и поэтому мультиаудиты излишни,
  • соответствует требованиям Регламента ЕС 1935/2004 / EG и Регламента ЕС 2023/2006 относительно внедрения GMP при производстве упаковки для пищевых продуктов из гофрированного картона.

Документы

  • Стандарт FEFCO GMP

  • Условия и порядок приема для сертифицирующих органов

  • Таблица сравнения мировых стандартов

    Мировые стандарты — Методы сравнительных испытаний FEFCO / EN / ISO / TAPPI

  • Обзор национальных стандартов

    Сравнительная таблица национальных стандартов

Руководство по гофрокоробам для новичков — Джеймстаунский контейнер

  • Упаковочные решения
  • Обслуживаемых площадей
    • Акрон, Огайо
    • Олбани, Нью-Йорк
    • Бингемтон, Нью-Йорк
    • Buffalo, NY
    • Кантон, Огайо
    • Кливленд, Огайо
    • Corning, NY
    • Эри, Пенсильвания
    • Джеймстаун, Нью-Йорк
    • Meadville, PA
    • Рочестер, Нью-Йорк
    • Южный Онтарио
    • Сиракузы, NY
    • Уотертаун, Нью-Йорк
    • Янгстаун, Огайо
  • Адреса
  • О компании
  • ресурсов
  • Блог
  • Интернет-магазин
  • Контакт
  • Упаковочные решения
  • Обслуживаемых площадей
    • Акрон, Огайо
    • Олбани, Нью-Йорк
    • Binghamton, NY
    • Buffalo, NY
    • Кантон, Огайо
    • Кливленд, Огайо
    • Corning, NY
    • Эри, Пенсильвания
    • Джеймстаун, Нью-Йорк
    • Meadville, PA
    • Рочестер, Нью-Йорк
    • Южный Онтарио
    • Сиракузы, NY
    • Уотертаун, Нью-Йорк
    • Янгстаун, Огайо
  • Адреса
  • О компании
  • ресурсов
  • Блог
  • Интернет-магазин
  • Контакт

Профнастил — KLUG-CONSERVATION

английский
  • Deutsch
  • Français
EN
  • DE
  • FR
  • Home
  • Сохранение значений
  • Q-Lab
  • Products
    • Качество
    • IPM
    • ES Products
    • Конфигурация
      • Конфигуратор крепления
      • Конфигуратор коробки
      • Продукция под заказ
    • Платы доски
      • H Разнообразие — белые
      • H Разновидности — черные
      • 015 — светло-белые
      • 018 — белые
      • 019 — натуральные белые / белые
    • Консервные доски
      • 017 ES — натуральные белые
      • 084 ES — кремовый
      • 086 — слоновая кость
      • 012 ES — замша / натуральный белый
      • 013 — кремовый / натуральный белый
      • 014 ES — замша
      • 050 — черный
    • Подложка
      • 07 — натуральный белый / серо-синий и серо-синий / белый 7 серо-синий
    • Архивные доски
      • 047 — серо-синий
      • 04799 — серо-синий / натуральный белый
      • 048 — светло-серый
      • 049 — бежево-серо-коричневый
    • Архивные доски для фотографий
      • 89 — натуральный белый, без щелочного буфера
    • Промокательные доски
      • 040 — натуральный белый
  • Крепления
    • Гофрокартон
        • F 1.1 мм
        • MW 1,6 мм
        • MW 1,65 мм
        • MW 1,7 мм
        • MW 1,8 мм
        • FW 3,0 мм
        • FW 3,1 мм
        • EF 2,7 мм
        • EF 3,0 мм
        • EB 4,5 мм
        • EB 5,0 мм
        • BC 6,4 мм
        • EBB 8,0 мм
    • Сотовые панели
        • 071 — натуральный белый
    • Бумага
      • Архивная бумага
        • 047 серо-синяя / 048 светло-серая
        • 047 — серо-синяя на рулонах
      • Музейная бумага
        • Светло-белая — со щелочным буфером
        • Цветная — с щелочным буфером
      • Архивная фотобумага
        • Натуральная белая — без щелочного буфера
      • Японская бумага
        • Японская бумага — листы
        • Японская бумага — на катушках
      • Шелковая папиросная бумага
        • Листы шелковой папиросной бумаги — без щелочного буфера fer
        • Шелковая папиросная бумага на рулонах — без щелочного буфера
        • Листы шелковой папиросной бумаги — со щелочным буфером
        • Шелковая папиросная бумага на рулонах — со щелочным буфером
      • Гласиновая бумага прозрачная
        • Гласиновая прозрачная — листы
        • Бумага пергамин прозрачная — на рулонах
      • Тестовая бумага Novo
        • бездревесная
    • Ящики
      • Ящики-раскладушки
        • KS 3
        • KS 3 — с крепежными лентами
        • KS 3 — с папкой механизм
        • KS 4
        • KS 17
        • KS 17 — с крепежными лентами
        • KS 17 — сверхпрочный
        • KS 17 Trier
        • KS 17 Albertina
        • KS 18 Premium
      • Упаковочные коробки
        • KS 1
        • KS 2
        • KS 11
      • Архивные ящики
        • KS 7
        • KS 13
        • KS 14
        • KS 14 — для виниловых / шеллаковых пластинок
        • KS 14 Норвегия
        • KS 15 — с отсеками
        • KS 15 — со вставкой с прорезями
      • Архивные коробки для рулонного хранения
        • KS 16 — со вставкой из трубки
        • Архивные коробки для хранения рулонов
      • Кейсы, полочные файлы
        • KS 5
        • KS 6
        • KS 9
      • Коробки из двух частей
        • KS 8
        • KS 12
        • KS 16
        • KS 16 — с вытяжкой -стяжные ленты и вставки для перегородок
        • KS 16 — для текстиля
        • KS 16 — для головных уборов
      • Ящики для хранения пленки в рулонах
        • Ящики для хранения пленки в катушках
      • Конфигуратор коробок
    • Тубы
        • из консервационного картона
    • Картонные обложки / папки
      • Папки
        • Папки
      • Папки с клапанами
        • Папки Juris
        • Папки для графики с наклеенными клапанами и лентами
      • Папки с файловым механизмом
        • Папки с файловым механизмом
      • Папки для хранения
        • Папки для хранения
    • Вложения
      • Прозрачные Конверты — U-образный
    • Непрозрачный
      • Вложения для папок с клапаном для надписей
      • Папки с четырьмя клапанами
      • Конверты — U-образный
    • Карманные страницы для переплета
      • из прозрачной бумаги
      • из непрозрачной бумаги
    • Конверты для документов
      • из бумаги
      • из картона
    • Пломбированные пакеты
      • Защитные пакеты для пломб
  • Клей / ленты
    • Клей
      • Дисперсионный клей
      • h1040010 Tylose M
      • Лента
        • Бумажная лента
        • Тканевая лента
    • Принадлежности
      • Этикеточная бумага
        • Этикеточная бумага
      • Этикетки для подписи
        • Этикетка для подписи
      • Рамки для этикеток
        • Принадлежности для этикеток
        • Крепежные уголки
        • Крепежные сегменты для уплотнений
      • Полиэфирный нетканый материал
        • Полиэфирный нетканый материал, рулон
      • Механизмы подачи
        • Формовочный механизм
      • Припарка Albertina

          00
        • Припарка Albertina
        • Ручка Panduran
      • Набор для определения веса
        • Набор для определения веса
    • Система боксов
      • Книжный измерительный прибор
        • Индивидуальные коробки
      • Система боксов 90 008
      • Система боксов
  • Предложения
      • Гофрированный картон MW Plus — натуральный белый / натуральный белый
      • KS 16 Коробка из двух частей — только нижняя часть коробки
      • Трубы из консервационного картона 017 — натуральный белый
      • Папка с файлами — ar

PPT — Урок 4 Коробки из гофрированного картона 第 4 课 瓦楞纸 板 箱 Презентация в PowerPoint

  • Урок 4 Коробки из гофрированного картона 第 4 课 瓦楞纸 板 箱 Историческая перспектива Свойства гофрированного картона и испытания гофрокоробов Правила перевозчика Укладка и сжатие

  • Историческая перспектива 1.Появление гофрированной бумаги и ее развитие • Первые патенты на производство были зарегистрированы в Англии в 1856 году. • Первые патенты в США были получены А.Л. Джонсом в 1871 году. • Гофрированный лист без подкладки — упаковка дымоходов ламп и хрупких предметов. • Первым пользователем гофрокоробов с двойным покрытием был производитель зерновых (получено признание в 1903 г.) • Цифры изменились с 20% до 80% в период между Первой и Второй мировой войной 2. Специализированная продукция • Заводы по производству листового металла покупают комбинированный картон только для печати и резки .• Около 770 заводов производят в Америке более 17,3 миллиардов долларов. 3. Правила изготовления гофротары • Повышение качества • Правило UFC и NMFC

  • Гофрированный картон (плоская поверхность) Средний (рифленый волнистый) Гофрокартон • 1 Конструкция: лайнер и средний Материал: плотная бумага — тарный картон Облицовка — крафт-лайнерборд Средний — однослойный лист, древесина твердых пород или вторичное волокно

  • Гофрированный картон • 2 Комбинированный картон четырех типов a.Односторонняя одна средняя одна облицовочная плита (для защитной упаковки) b. Одностенные (двусторонние) одна средняя две облицовочные плиты

  • Гофрированный картон c. Двойные стены две средние три облицовочные доски d. Тройная стенка три среды четыре облицовки Направление: Направление машины Поперечное направление —- направление канавки

  • Гофрированный картон 3. Профиль канавок: арки с правильным изгибом —- самый надежный способ перекрыть пространство Арки флейты — — сопротивляться изгибу и давлению, поддерживать вес, как подушка.Правильный изгиб: между U и V (также имеет свои преимущества) Канавки также используются в качестве изолятора для защиты от резких перепадов температуры. Вертикальный лайнер-картон обеспечивает прочность; защищает от повреждений. Несколько стандартных форм (A, B, C, E, F…), Контраст: A-канавка — самая большая профильная канавка B — меньше, чем A C — канавка — между A и B E -флейта —- меньше, чем B F-канавка —- микро-канавка Новая канавка — Макро-канавка

  • Гофрокартон Комбинированный картон — Различные профили канавок объединены в одну доску один слой средним может быть A-образная канавка, а другим — C-образная канавка. Манипулировать силой сжатия и амортизации, общей толщиной плиты.Стандартные конфигурации канавок * Без облицовки; 1 фут = 0,3047999 м «Коэффициент натяжения» — это длина материала на длину готового гофрированного картона. Описывается: составляющая граммажа или основного веса, снаружи внутрь, например. гофрокартон «205 / 127C / 161» —- Внешний лайнер = 205 грамм; Средний = 127 грамм, сформированный до С-образной канавки; Внутренний вкладыш = 161 грамм

  • Гофрокартон 4.Сорта ДВП: Вес; Толщина; Материал Чаще всего используются гофры средней плотности. Граммаж: масса в граммах на квадратный метр. Базовый вес: вес в фунтах на 1 000 квадратных футов (сокращенно фунт / MSF). • Материалы: • Лайнер — крафт натуральный, белый крафт беленый; Пятнисто-белый; Oyserboard • Linerboard с более белой поверхностью обеспечивает лучшую графику. • Вторичное или вторичное волокно — производство двух компонентов • Вторичный картон — более гладкая поверхность, низкий коэффициент теплопроводности; отличная поверхность для печати.

  • Гофрированный картон Наиболее часто используемые сорта облицовочного картона, основанные на классификации испытаний на разрыв по Маллену. 1 кг = 2,2046 b 1 метр = 3,28084 фута 1 г / м2 = 0,205 b / MSF В новом поколении футеровочных картонов используются высокопроизводительные картоны, отвечающие требованиям ЕСТ, а не испытания на разрыв Муллена и базового веса. более легкие сорта высококачественного картона для получения удовлетворительных характеристик

  • Гофрированный картон 5. Клей для гофрирования Гофроагрегат формирует из материала рифленый узор и прикрепляет его к облицовке картона, обычно с помощью клея на основе крахмала 1 ) Клей на основе крахмала, наносимый примерно от 10 до 14 грамм на квадратный метр.2) Требования: не переносит повышенную влажность и быстро теряет прочность. 3) Когда требуется более высокая устойчивость, крахмалы могут быть модифицированы или дополнены добавлением различных полимерных материалов.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
