Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:

Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:

Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.

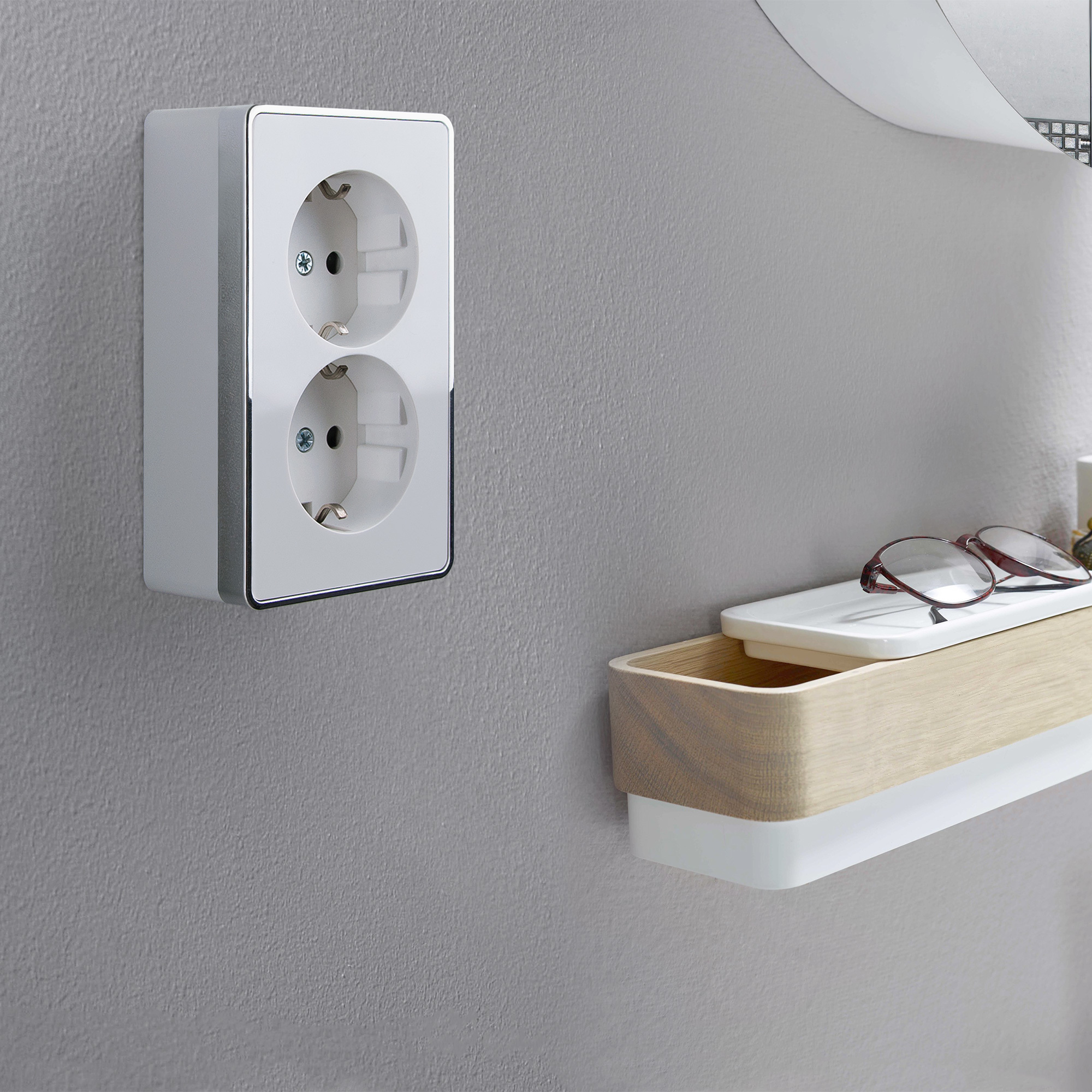

Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.

Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты

Установка розеток и выключателей требует следующего оборудования и материалов:

Индикатор тока.
Две отвертки (прямая и фигурная).
Плоскогубцы с изолированными ручками.
Кусачки.
Нож для монтажа.
Изоляционная лента.
Изолирующие колпачки и электропроводная паста.
Силиконовый герметик (маленький тюбик).
Электрическая дрель.
Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
Коронка для бетона, высота 45 мм, диаметр 70 мм.
Несколько мелких сверл, дюбель-гвозди.
Съемник изоляции.

Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:

Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
Стоимость щипцов несколько ниже, чем клещей.

Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:

На концах проводов очищают изоляцию на 5 см.
Два провода держат в левой руке за изоляцию.
Расположение проводов в руке должно быть параллельным, плотно друг к другу.
Обрезанные края изоляции должны быть на одном уровне.
В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
Плоскогубцами сдавливают скрутку небольшим усилием.
Плоской отверткой берут немного холодного припоя и наносят на скрутку.
Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
После того, как припой затвердеет, в колпачок вдавливают герметик.

Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:

Сверлить отверстие 70 мм коронкой.
Вывести кабель в подрозетник.
Установить подрозетник с проводом.
При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
При поворотных упорах завинтить саморезы до упора.
Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

• Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

• Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

• Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые

электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей».

Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более

40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура.

При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей

) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования

(розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу

(через обычное отверстие, выполненное с помощью электродрели со сверлом).

Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться
).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель.

После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.

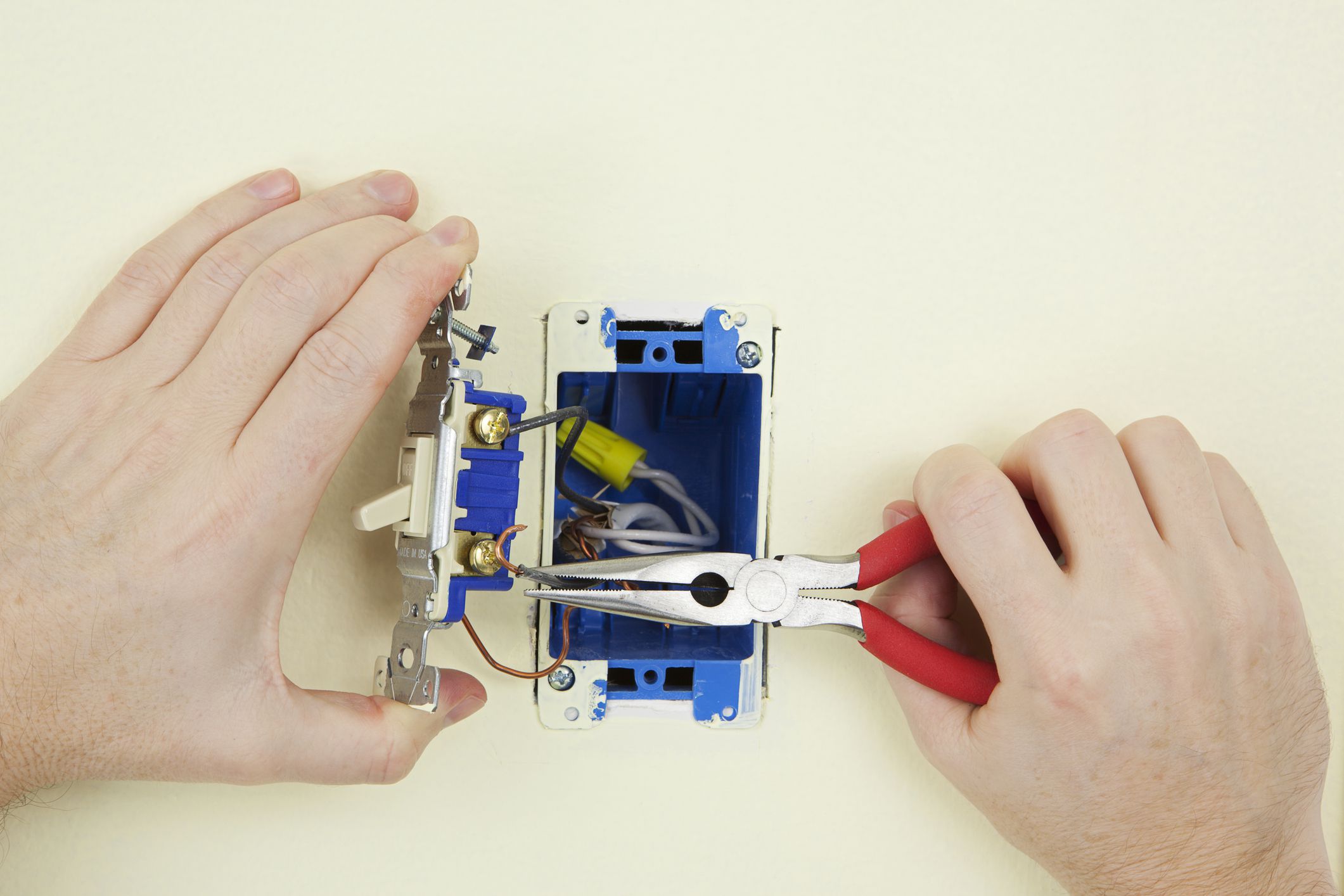

После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

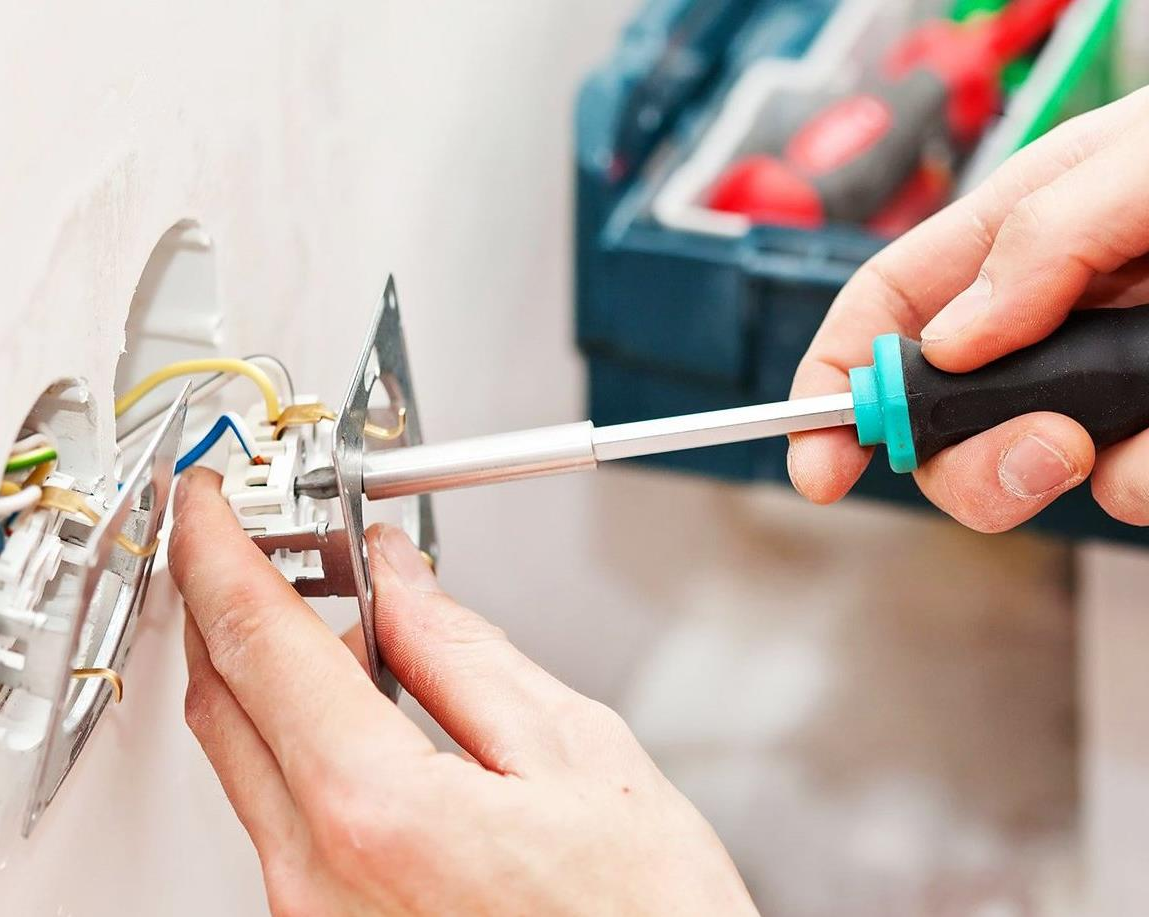

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

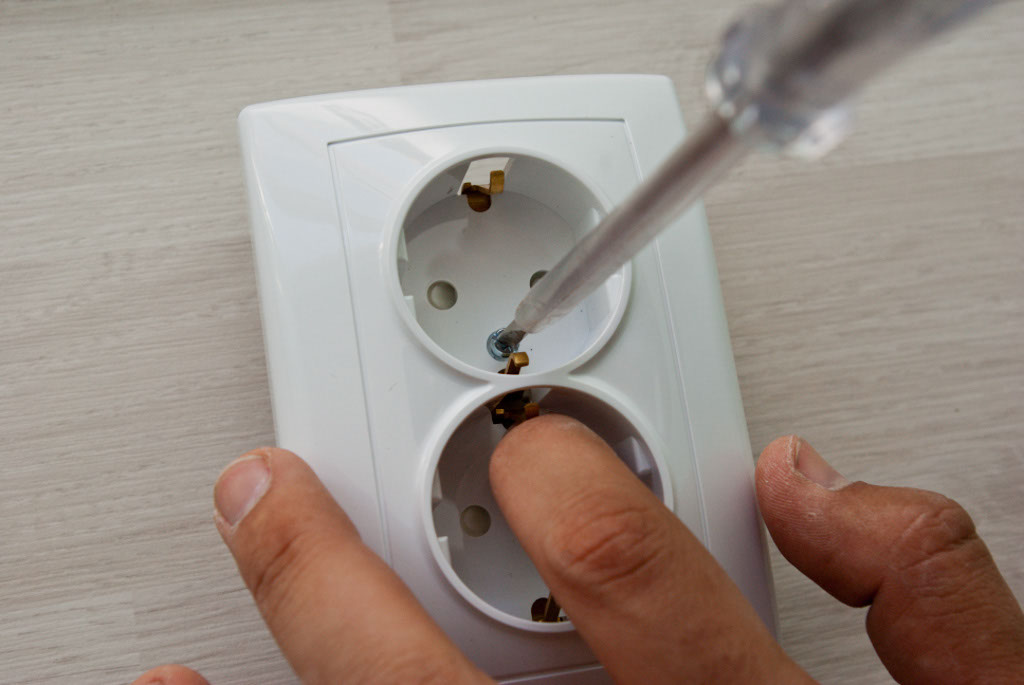

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

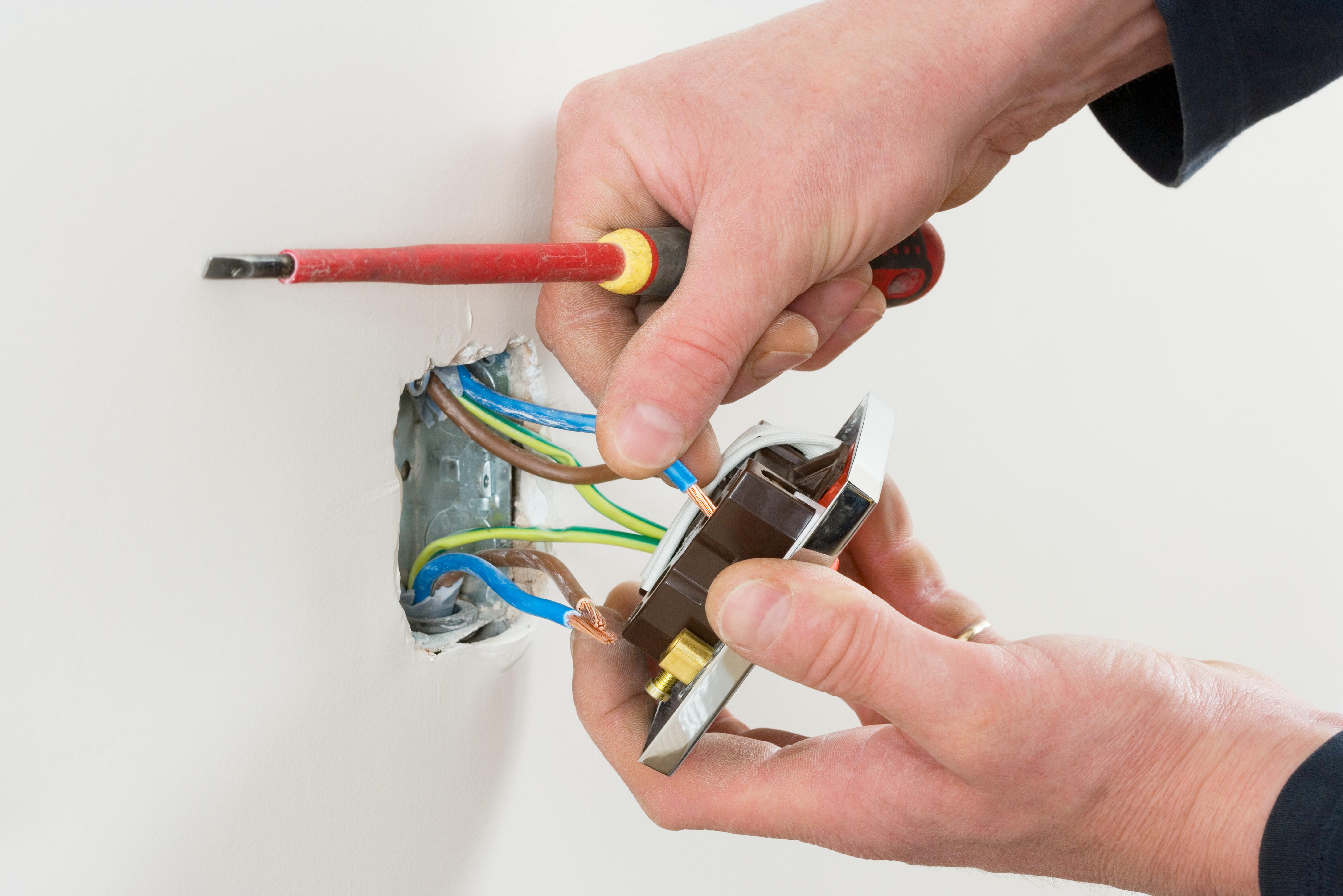

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Инструмент для монтажа розеток.

Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:

ударная дрель или перфоратор;
кусачки (бокорезы) или ножницы для откусывания провода;
пассатижи;
изолента;
острый нож;
насадки перфоратора для создания ниши под подрозетник;
прямая и крестовая отвёртка;
подрезетник;
цемент или алебастр;
ёмкость для замешивания алебастрового раствора;
шпатели.

После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
протягиваем провода в подрозетник перед установкой его в гнездо;
вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
расправляем железные лапки для укрепления подрозетника в нише стены;
выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Как установить розетку: порядок установки, на каком расстоянии.

Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
Общее количество розеток лучше рассчитать с небольшим запасом.
Включение и отключение электроприборов должно быть удобным и легкодоступным.
Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Как установить розетки в пол.

Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.

Какое количество розеток установить.

Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:

Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.

Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.
Какие розетки установить.
Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.
Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.
Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.
Какие розетки установить в детской комнате.
Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».
Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.
Какие розетки устанавливать в спальной.
В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.
Какие розетки устанавливать в зале и гостиной.
Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:
телевизор;
аудиовидеотехника;
кондиционер или вентилятор;
электрокамин;
пылесос;
компьютер;
индивидуальные осветительные приборы и другое.
Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.
Какие розетки установить на кухне.
Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.
Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.
По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.
Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.
Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.
Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.
Какие розетки установить в ванной.
Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.
Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.
Заключение.
Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.
Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.
монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.
Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.
В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.
Содержание статьи:
Как устроены накладные розетки
При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.
Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.
Галерея изображений
Фото из
Накладные выключатели в ретро стилистике
Электроустановочные изделия для открытой проводки
Распаечная коробка для открытой прокладки электросети
Прокладка проводов к розеткам в кабель канале
Простая конструкция накладного выключателя
Устройство электроснабжения своими руками
Накладные выключатели вкупе со скрытой проводкой
Правила устройства открытой схемы проводки
Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.
Чтобы на пути протекания тока не было нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.
Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства
Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:
Клеммы винтового типа
Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.
Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.
Особенности пружинных зажимов
Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.
Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.
Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт
Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.
Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».
Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.
Где устанавливают накладные розетки
Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.
Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа
Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.
Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.
Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

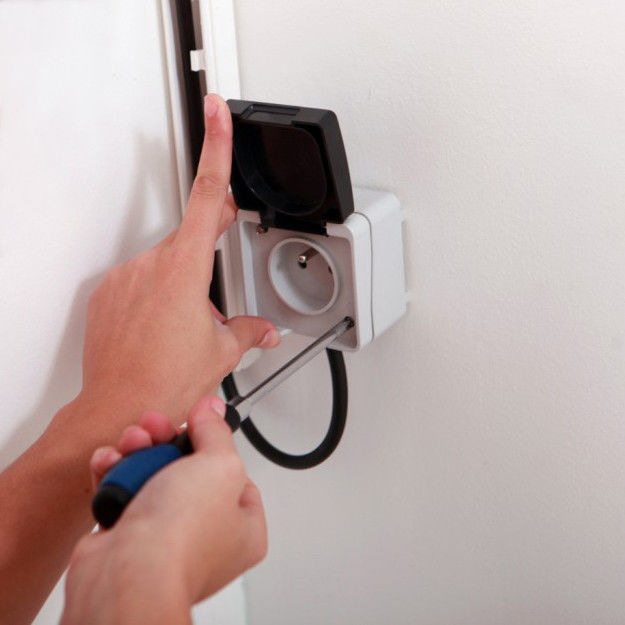

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой
Инструкция по установке накладной розетки
Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.
В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.
Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”
Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.
Отключение подачи электроэнергии
Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».
Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.
Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.
Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.
Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия
Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.
Разметка стены и подготовка розетки
Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.
В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.
Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами
Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.
Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.
Крепление механизма прибора
В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.
Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.
В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом
В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.
Подготовка провода к подключению
В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.
Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.
Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.
С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.
Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см
Подключение механизма к кабелю
При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.
Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.
Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.
Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.
На фото представлена схема подключения механизма розетки к трехжильному кабелю
В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.
Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.
Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.
При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.
Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера
Установка декоративно-изолирующей крышки
Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.
Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.
О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.
Особенности устройства накладных выключателей
Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.
Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.
Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой
Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.
К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.
Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.
Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода
Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.
Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.
Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов
Процесс установки одноклавишного накладного выключателя
Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.
Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.
Галерея изображений
Фото из
Крепление нижней части корпуса на обустраиваемой стене
Удаление заглушки перед вводом проводов в корпус
Введение проводки и части гофрированной трубы
Подготовка двухжильного кабеля к подключению
Подключение механизма
Подключение кабеля снизу выключателя
Установка защитно-декоративной панели
Фиксация клавиши выключателя на панели
В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».
Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.
#1. Подготовка устройства к монтажу
Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.
Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.
Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.
В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш
#2. Крепление корпуса к основанию
Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.
Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.
Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.
Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.
Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу
Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.
#3. Подключение прибора к проводке
Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.
В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.
Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.
На рисунке представлена схема подключения одноклавишного выключателя
Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.
#3. Сборка – завершающий этап
Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.
Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.
После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке
Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.
Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.
Выводы и полезное видео по теме
Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:
Видео #2. Процесс установки и подключения розетки открытой проводки:
Видео #3. Как установить накладной выключатель:
Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.
Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.
Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.
Установка розеток и выключателей своими руками
Установка розеток и выключателей
Современный дом немыслим без электрических приборов. Вся жизнь современного человека, так или иначе, зависит от электроэнергии. Источник электроэнергии может располагаться за сотни и тысячи километров от места, в котором мы живем, но доступ к нему мы получаем каждый день, пользуясь выключателями и розетками.
Несмотря на утилитарность и незаметность, эти электробытовые приборы являются не только важной составляющей комфортного проживания в доме, но и элементом дизайна, который может подчеркнуть индивидуальность хозяина квартиры.
От их расположения зависит удобство использования в быту и, в некоторой степени – безопасность, особенно для детей.
Технические требования к установке розеток и выключателей
В настоящее время не существует стандартов, которые жестко регламентируют высоту расположения выключателей и розеток над уровнем пола. В большинстве типовых жилых и офисных помещений розетки располагаются на уровне, установленном еще в прошлом веке ГОСТ Р 50571.11-96 и ПУЭ 7.1.48 — 1.50. Эти значения составляют 900 мм. от уровня пола для розеток и 1400-1600 мм. – для выключателей.
Причин, по которым были выбраны такие значения, не известно, но можно предположить, что именно при таком расположении пользование этими приборами является наиболее удобным. Оно в основном отвечает размерам (высоте) мебели – столов, тумбочек, комодов (710-800 мм.).
Розетка оказывается расположенной на 100 мм выше уровня поверхности столешницы и это делает удобным подключение электроприборов, размещенных на ней.
Выключатели традиционно располагаются сбоку от дверей, со стороны дверной ручки, и находятся на уровне, обеспечивающем их хорошую видимость.

Нельзя сказать, что подобное расположение всегда удобно. Но оно привычно и у большинства пользователей не вызывает нареканий.
С приходом в обиход зарубежных отделочных материалов и новых веяний в дизайне жилых и офисных помещений такое расположение является не всегда удобным. Особенно это касается розеток, в которые подключаются электробытовые приборы на кухне – холодильники посудомоечные машины, электрические плиты.
Их подключение обычно не требует частого пользования розеткой. Поэтому нет необходимости в розетках, находящихся в зоне досягаемости. В таких случаях гораздо удобнее, когда розетка располагается на уровне пола или в 100-500 мм над ним.

Многие электроприборы у основания имеют технологические ниши, которые как раз и предназначены для того, чтобы в ней помещалась розетка и вилка электрического шнура, а сам электроприбор мог плотно примыкать к стене, экономя площадь помещения и обеспечивая большую устойчивость при работе.
Заниженную установку розеток и выключателей у нас принято называть «евро», хотя традиция располагать выключатели на высоте 900 мм от уровня пола, а розетки – в 100-500 мм. пришла из Северной Америки.

В некоторых случаях это оправдано и удобно. Но все зависит от привычек потребителя.
Меры безопасности при установке розеток и выключателей
Все работы, связанные с установкой розеток (выключателей) или прокладкой электрокоммуникаций, необходимо выполнять только при отсутствии напряжения в сети.
Для этого отключается ввод электроэнергии в помещение на щитке. Места выхода оголенных проводов прозваниваются с помощью индикатора напряжения. Желательно использовать два различных по устройству индикатора, чтобы гарантировать отсутствие напряжения при выходе из строя одного из них. Этому подвержены индикаторы с элементами питания.
Дополнительно проверяется отсутствие напряжения путем короткого касания кончиком пальца. (Никогда нельзя обхватывать провод двумя пальцами!)
Такая превентивная мера может позволить избежать поражения электротоком в случае нарушения электропроводки, её пробоя на арматуру каркаса дома или несанкционированного подключения к сети соседей.
В этих случаях в сети может присутствовать слабое «блуждающее» напряжение, не фиксируемое индикатором.
Только после того, как вы убедитесь в отсутствии напряжения приступайте к выполнению работ!
Подготовка к установке розетки
Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.
В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.
Розетки (выключатели) наружного расположения
На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).
Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.
Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.
Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.
Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки.
После этого крышка розетки прикручивается поверх клемника.
Монтаж розеток (выключателей) скрытого расположения
Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.
Сквозь отверстие пропускают концы проводов.
Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.
После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.
После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.
После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.
В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.
Обустройство ниши для розетки (выключателя) скрытого монтажа
В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.
С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.
Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.
Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.

Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.
Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).
Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.
Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.

Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.
Монтаж напольных (наплинтусных) розеток
Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки.
По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.
Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.
Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.
Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части.
Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.
Возможно вам будут интересны:
Замена электропроводки в квартире — план действий
Раньше всё было просто. Пара алюминиевых проводов сечением 2,5 мм2 заходили в помещение, «ныряли» в счётчик и «садились» на две керамические.
Установка дверной коробки
Можно дверь просто поставить на пену? Можно, сам ставил, причем даже металлическую и без единого самореза. Она будет стоять, открываться и полностью функционировать.
Установка маяков для заливки стяжки пола
Основные моменты того, что уже сделано: поверхность перекрытия тщательно убрана от пыли, на ней нанесены линии обозначающие расположение.
Как правильно самостоятельно установить розетку
Первое что узнаешь по этому поводу, знакомясь с информацией полученной из интернета — «работы необходимо производить в светлое время суток, а.
Электрика в квартире: составляем схему и монтируем своими руками
Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом».
Установка розеток и выключателей своими руками
Сейчас электрические лампочки, а значит, выключатели к ним и розетки имеются практически в любом помещении. В настоящее время, установка розеток и выключателей является одной из самых частых домашних работ, кажется, что здесь все просто, но это не совсем так.
Нынешние электрические сети перегружены большим количеством приборов, поэтому к вопросу установки розетки нужно отнестись ответственно и иметь достаточно знаний по этому вопросу.
Если их установка проведена правильно, а проводка в помещении качественная, не понадобятся дорогие фильтры подавателии другие защитные устройства.
Розетка является электрическим распределительным устройством, при работе с ней нужно максимально соблюдать все меры безопасности. При ее установке, обязательно нужен помощник, наблюдающий за работой, при необходимости, он должен уметь оказать первую помощь.
Любые электромонтажные работы можно проводить только в полностью обесточенном помещении. Все подключаемые провода нужно проверять при помощи фазоуказателя.
При монтаже выключателя или розетки не должно быть контакта оголенных проводников с телом. Если удар током все же случился, наблюдающий должен немедленно дернуть за одежду человека, устанавливающего розетку и прекратить его контакт с электричеством.
Перед началом работы, нужно приготовить отвертку, фазоуказатель, саму розетку или выключатель и изоленту.
Установка выключателя является не самой сложной работой. Вначале, нужно правильно разобраться в проводах, обычно их два: фаза и ноль. Для того чтобы найти фазный провод, прикоснитесь лезвием активного пробника к оголенному проводу.
Если у пробника загорится индикатор, значит это фазный провод, а второй провод – ноль. Если в подрезетнике 3 провода, значит один фазный, а два других – ноль.
Для того чтобы не запутаться в проводах, отметьте фазный кусочком изоленты, если же они цветные, просто запомните, какого цвета фазный. Далее, нужно разобрать сам выключатель, начинать нужно со съема клавиш, после чего, снимается рамка, работать нужно осторожно, чтобы не сломать его.
Теперь, определите, к какой клемме прикручивать фазный провод, а к какой нулевой, на клеммах это обозначено при помощи стрелочек.
Электрический ток идет от фазы к нолю. Перед тем, как начать работу,нужно полностью отключить питание сети, чтобы вас не ударило током.
Далее, поставьте выключатель в подрезетник и хорошо его там зажмите, для этого проще всего вкрутить 2 самореза в предназначенные отверстия. Далее, нужно собрать выключатель и подать питание в сеть, то есть, закрутить пробки в электрощит.
Проверьте свою работу, включите выключатель, если вы сделали все правильно, он будет работать нормально. Если же он не работает, снова его разберите и соберите, чтобы найти ошибку.
Для проверки выключателя можно сделать подключение светильника. это нетрудно, разумеется, можно проверить выключатель и на уже имеющийся лампе.
Как установить розетку?
Что касается розетки, то она необходима, чтобы работал любой электроприбор. Любая розетка рано или поздно выходит из строя, как и всякое оборудование, поэтому их нужно менять.
Установка розетки в целом проще, чем выключателя, если, конечно, вы устанавливаете обычную розетку. В первую очередь, снимите верхнюю крышку с устанавливаемой розетки, перед этим, конечно, нужно полностью отключить домашнюю электросеть.
Саму розетку нужно крепить при помощи двух саморезов, прикрутите провод и крышку на розетку и включите питание, теперь для проверки к ней можно подключить любой электроприбор. Если он работает исправно, значит, вы все сделали правильно.
Специальные розетки для ванной и кухни намного сложнее в установке, на них всегда приходиться большая нагрузка, к ним проводится подключение электроплиты накопительные водонагреватели, калориферы.
У таких розеток есть дополнительная клемма, чтобы можно было подключить заземление, это еще один ноль. Устанавливая такую розетку нужно быть очень внимательным к определению провода фазы, это делается активным пробником, аналогично работе с выключателем.
Если вы решили установить такую розетку, то нужно начать со снятия корпуса, далее розетка закрепляется в подрезетник, после чего, нужно прикрутить провод фазы и ноль к крайним клеммам, к средней прикручивается провод заземления.
Теперь, можно собрать розетку и включить тот прибор, для которого она устанавливалась, через несколько минут отключите вилку прибора и потрогайте ее.
Вилка и розетка должны быть холодными, это говорит о правильности подключения, если же они нагреваются, вы допустили какую – то ошибку, значит, установку нужно повторить. Более подробно об установке розеток и выключателей можно узнать, посетив строительный форум на нашем сайте, там всегда можно найти много полезного.
Как видите, сделать это труднее, чем кажется, но если вы имеете определенные навыки, умеете обращаться с инструментами, то довольно легко сделаете все сами. Если же таких навыков нет, лучше вызвать профессионального специалиста.
Установка розеток своими руками: 8 этапов монтажа
Содержание:
Установка розетки: к чему быть готовым?
Для каждого прибора обустраивают отдельное гнездо с автономным подключением к счетчику и устанавливают устройство защитного отключения. Нельзя ограничиваться только вклиниванием новой точки в старую перегруженную систему.
ВАЖНО! По правилам электробезопасности нужно устанавливать отдельное гнездо для стиральной машины (обязательно с заземлением), для электроплиты и даже отдельную точку для холодильника.
В случае с автономным подключением каждого гнезда под бытовые приборы с высоким потреблением электроэнергии будет просто определить причину поломки или сбоя в сети, а также уберечь технику от порчи вследствие выхода из строя определенного участка сети.
Прибор, питающийся от своего блока, не будет перенапрягать всю электропроводку квартиры, что позволит одновременно пользоваться несколькими мощными устройствами (стиральной машиной и электроплитой). В противном случае от большой нагрузки сети выбьет пробки.
Если квартира старая, всерьез задумайтесь о том, чтобы не просто поставить пару новых розеток, а сразу поменять всю проводку.
ВАЖНО! При капитальном ремонте жилья, смена проводки − не менее важная задача, чем выравнивание пола или замена окон.
Одному, без помощи специалиста, тут не справиться. Нужно знать, как рассчитать мощность провода, как правильно подключать проводку к электросчетчику, какие розетки и для каких приборов выбирать и как должна быть составлена схема монтажа розеток в квартире.
Монтаж розеток: нормативные документы
Для выполнения работ своими руками понадобятся:
Общий поэтапный монтаж розеток
Шаг 1 — Размечаем отверстие для установки монтажной коробки под выключатель или розетку Шаг 2 — Вырезаем отверстия для монтажной коробки с помощью перфоратора и коронки Шаг 3 — Выводим провода в отверстия Шаг 4 — Коробки для установки розетки или выключателя Шаг 5 — Вставляем провод в монтажные коробки Шаг 6 — Закрепляем провода с помощью алебастра в бетонной стене Шаг 7 — Готовые смонтированные подрозетники Шаг 8 — Перед подключением зачищаем жилы провода Схема 1 — Подключение проводов для розетки
Схема 2 — Установка в монтажную коробку розетки
Установка розеток на кухне для электроплиты
За рабочими кухонными столами точки устанавливают на высоте до 10 см над уровнем пола (замеряют от чистового пола до верхнего края розетки).
Для встраиваемой техники розетки устанавливают за перегородками тумбочек. Высота установки не должна превышать 60 см, но и ниже 30 см над уровнем пола. Монтаж предполагает выпиливание отверстия в задней стенке кухонной мебели.
Длина соединительного провода от прибора не должна превышать 150 см.
В кухне разрешено устанавливать внутри тумбы с мойкой. Степень влагозащиты не ниже ІР44.
Для вытяжки устанавливают не ниже 50-60 см от верха кухонного шкафа. Рекомендуемое расстояние от вытяжки до точки − 20 см.
Для мелких бытовых приборов устанавливают на фартуке, но не выше 1-1,4 м от уровня пола.
ВАЖНО! Вентиляционный воздуховод вытяжки не должен перекрывать гнездо.
над плитой;
за корпусом встраиваемой техники;
за выдвижными ящиками;
над мойкой.
Установка розетки для стиральной машины
Для защиты от поражения током вся крупногабаритная техника должна быть подключена к УЗО.
Стиральная машина подключается к трехконтактной точке с трехжильным проводом (ноль/фаза/заземление).
Подключать стиральные машины через удлинитель из других помещений запрещено.
Для питания стиральной машины должна быть организована отдельная, защищенная УЗО, линия с током утечки 10 мА (по ПУЭ).
Выключатель-автомат от производителя нужно устанавливать обязательно.
ВАЖНО! Монтаж накладной розетки, с точки зрения теплоотдачи, лучше скрытого способа монтажа.
Для уверенной работы приборов лучше выбирать продукцию торговых марок ABB, Legrand или Prodax.
Установка ТВ-розетки
Монтаж производится удаленно от источника сигнала − антенны или разветвителя. Провод для розетки лучше укладывать в плинтус − в специальный кабель-канал. Монтаж ТВ-розетки в установленную коробку производится с запасом кабеля (10 см).
Установка компьютерной розетки RJ-45 выполняется по той же схеме. При подключении сетевой точки нужно вложить жилы в прорези, исходя из цветовой раскладки, запрессовать и застегнуть защелки.
Установка телефонной розетки
ВАЖНО! Все работы должны выполняться в защитных перчатках!
Снять изоляцию с телефонных проводов.
Открыть корпус.
Подключить провод телефона к соответствующим проводам (красный провод − «минус», зелёный − «плюс»).
Закрыть крышку, закрепив её к стене саморезами.
Правила установки розеток в зависимости от материала стен
Ведение строительных и ремонтных работ в московской обл и Москве.Замена отопления, канализаций, с.
Наша компания делает все виды работ в строительстве от ремонта квартир до постройке зданий, частн.
Ремонт, строительство и отделка под ключ в Москве и Московской области! Мы готовы сделатьдля вас.
Предлагаю свои услуги по ремонту Вашей квартиры с нуля и под ключ, а так же все виды отделочных р.
Отдельные виды деятельности по ремонту и строительству
Источники: http://samsmogy-remont.ru/electricity/ustanovka-rozetok-i-vyiklyuchateley/, http://dom-dacha-svoimi-rukami. ru/elektrichestvo/ustanovka-rozetok-i-vyklyuchatelei-svoimi-rukami.html, http://etotdom.com/remont/ustanovka-rozetok/
монтаж подрозетника в стену — ВикиСтрой
Правила монтажа розеток и выключателей
Положение розеток на стенах определяется в соответствии с поставленными задачами, распределением бытового и мультимедийного оборудования и удобством. Существующие стандарты определяют требования к распределению розеток и выключателей, и касается это допустимых расстояний от места установки от ограждений, проемов и пола:
Расстояние от пола в жилых помещениях — 30 см для розеток и 90 для выключателей и диммеров.
Расстояние от пола для розеток на кухне — 110–120 см (для стиральной машинки, посудомойки допускается высота в 100 см).
Расстояние от смежных стен, перегородок и других стационарных объектов — 15 см.
Группы розеток и выключателей монтируются горизонтально на одной линии друг с другом.
Расстояние между центрами двух розеток в группе — 71 мм.
Все расстояния измеряются, отталкиваясь от уровня финишного напольного покрытия и облицовки стен, что следует учитывать при подготовке подрозетников на начальных стадиях ремонта.
Выбор подрозетника в зависимости от типа и материала стен
В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:
Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.
Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.
Разметка
Обозначьте места, в которых будут установлены подрозетники. В соответствии с требованиями отмечается положение центра розетки. Проведите вертикальную и горизонтальную черту в уровне с пересечением в отмеченной точке. Очертите окружность диаметром 72 мм. В кирпичных стенах желательно, чтобы центр отметки приходился на тело кирпича, а не на шов, в гипсокартонных перегородках — исключая заход на профиль каркаса.
Подготовка ниши или отверстия
Каким образом будет подготовлена ниша для установки подрозетника, определяется в соответствии с конструкцией стены или перегородки и материалом, из которого она сделана.
По конструкции определяется порядок действий:
Полнотелые (бетон, кирпич, пенобетон и т. п.).
Полые (гипсокартон, ДСП и т. п.).
В соответствии с материалом стен подбирается инструмент и способы выборки материала из ниши.
Бетон, пенобетон, кирпич
Есть три способа пробурить выемку:
Угловая шлифмашинка и алмазный круг.
Бурение отверстий по окружности.
Использование коронки нужного диаметра.
При помощи УШМ (болгарки)
С помощью угловой шлифмашинки (болгарки) и алмазного круга выполняются две горизонтальные прорези по верхней и нижней границе окружности и две вертикальные по бокам. Надпилы делаются так, чтобы на всех углах глубина прореза составляла минимум 45 мм. Далее с помощью зубила и молотка выбирается материал внутри.
Недостатки способа огромные: пыль в колоссальных количествах, выход прорезей далеко за пределы необходимого, квадратное углубление вместо круглого — увеличение объема раствора для заполнения.
При помощи перфоратора и бура
Аккуратнее позволяет справиться бурение по окружности будущего углубления. Используются буры по бетону диаметром 6–8 мм. Бурить лучше прямо по отмеченной окружности или с внешней ее стороны по касательным. Расстояние между каждым новым бурением делается примерно 8–10 мм.
Далее выбирается весь материал внутри окружности на требуемую глубину. Простой и надежный вариант, не требующий дополнительных вложений, кроме времени.
Перфоратор и коронка
Самый эффективный способ — использование коронки 68 мм с победитовыми зубьями или алмазным напылением. Для пенобетона допускается использование коронки по гипсокартону:
Сделайте углубление в центре метки.
Закрепите коронку в перфораторе, установите ограничитель на глубину 55–60 мм.
Приставьте сверло в центре коронки к подготовленному углублению. Бурить начинайте постепенно с нескольких непродолжительных заходов.
По мере углубления доставайте коронку и удаляйте бетонную пыль и крошку.
После прохождения на всю глубину выньте коронку и освободите от бетона место для подрозетника с помощью зубила и молотка или перфоратором с буром-лопаткой, затем сравняйте дно получившейся ниши.
Гипсокартон или другой листовой материал
Используется специальная коронка по гипсокартону с зубьями диаметром 68 мм. С помощью отвертки или отбойника подготовьте углубление в центре метки. Закрепите коронку в патрон дрели. Просверлите гипсокартон сверлом от коронки и далее отверстие для подрозетника.
Если коронки под рукой нет, то сверлом на 6–8 мм сверлятся отверстия по окружности метки, затем удаляется центральная часть. Края ровняются напильником.
Способ подвода и укладки кабеля
Провода подводятся к месту установки розеток в штробе, которую делают до монтажа подрозетников. В пустотелых перегородках кабель прокладывается исключительно в защитной гофре с закреплением по стойкам каркаса.
Установка и закрепление подрозетника
Подрозетник необходимо установить так, чтобы крепления для розетки или выключателя были строго горизонтально. Закрепляется подрозетник с помощью раствора в кирпичной, бетонной или газобетонной стене или с помощью зажимов в полых перегородках и обшитых стенах.
Сложности могут появиться при установке блока совмещенных подрозетников. Даже малые перекосы по высоте и наклону приведут к тому, что розетки или выключатели будут слегка смещены друг к другу, что визуального смотрится некрасиво.
Поможет довольно простой прием. Подготовьте алюминиевый или стальной уголок 40 мм длиной больше, чем ширина подготовленной ниши на 20 см. По краям уголка, отступив 2 см, просверлите еще два отверстия. Закрепив подрозетники на уголке, получится вставить их ровно и закрепить в одном уровне без перекосов. Отверстия по краям помогут плотно прижать конструкцию к стене.
Для закрепления раствором:
Прогрунтуйте предварительно отверстие в стене.
Замешайте раствор или алебастр.
Нанесите по внутренней поверхности слой раствора так, чтобы при вставке подрозетника часть выступила наружу, а задняя стенка однозначно опиралась на раствор.
Проденьте в техническое отверстие подрозетника кабель. Вставьте с усилием подрозетник и выставьте его по уровню.
Уберите излишки раствора.
Продолжать монтаж розеток и выключателей уже после полного высыхания раствора, минимум через сутки.
Для крепления в полых стенках:
Снимите крепежные пластины с подрозетника.
В технологическое отверстие заведите запас кабеля и закрепите защитную гофру с помощью нейлоновой стяжки. Установите подрозетник в подготовленное отверстие.
Вставьте пластины в прорези на дне подрозетника и затяните с помощью винтов или саморезов из комплекта к подрозетнику.
Перед затяжкой креплений обязательно выверяется уровень установки строго в горизонтальной плоскости. Сразу после установки подрозетника можно монтировать розетки и выключатели.
рмнт.ру
14.02.16
Установка выключателей и розеток своими руками: инструкция
Жизнь с момента изобретения электричества круто изменилась. С недавних пор существенно увеличилась наша зависимость от многих приборов и гаджетов, которые мы ежедневно используем. Отсутствие доступа к электроэнергии значительно осложняет нашу жизнь. Установка выключателей и розеток своими руками — часть работ при ремонте квартиры. А чтобы вам жилось комфортно и легко, нужно знать как правильно произвести такую работу.
Принципы и правила установки
Монтаж розеток и выключателей осуществляется по давно утвержденным и принятым нормам. Для грамотного размещения электроточек в квартире или доме, нужно учитывать определенные нюансы, связанные с такими факторами, как:
тип помещения;
внутренняя стилистика;
комфорт постоянного использования;
личные пожелания жильцов.
Строительные нормы и правила регламентируют наличие розетки на каждые 6-10 м площади помещения.
Диапазон высоты, используемой в нашей стране для установки розеток — от полуметра до метра от уровня пола. По европейскому стандарту розетки устанавливают на 30 см высоте. Но при наличии специальных автоматически закрываемых заглушек в отверстиях розетки.
При установке электроточек основное, чем нужно руководствоваться, — комфортабельность и удобство для конечного пользователя, поэтому высота и количество их зависит от электроприборов.
Аналогично по двум схемам можно поставить выключатели, соответствующие по высоте стандартам:
европейскому — 50-80 см;
российскому — 1,5 м.
Первый предусматривает больший комфорт при использовании, позволяя дотянуться до переключателя опущенной рукой. Второй менее доступен для детей, что свидетельствует о приоритете безопасности.
При установке электрощитка со счетчиком обычно руководствуются близостью размещения от входа и высотой около 160 см.
На кухне, вне зависимости от ее размеров, принято устанавливать минимум 2 точек (это регламентировано в документации СНиП), однако лучшим решением будет увеличение количества розеток на число бытовых приборов. Нужно учитывать нежелательность наличия электроточек вблизи электроплиты, водопроводных и газовых труб, батарей на расстоянии менее 50 см. Монтаж розеток в зонах с повышенной влажностью строго не рекомендуется, как и в местах с затрудненным доступом.
Установка, замена или перенос розеток и выключателей должны выполняться только квалифицированным исполнителем. Во избежание несчастных случаев, вам необходимо изучить основы электробезопасности, чтобы знать, как правильно установить розетку самостоятельно.
Виды неисправностей розеток
К сожалению, ничто не вечно. Попадают под эту формулировку и электроточки.
Наиболее часто встречаемой ситуацией, приводящей к замене, является нарушение контакта в месте их соединения в результате деформации внутренней конструкции. Это связано с естественным износом оборудования, срок которого зависит исключительно от качества прибора. Механическое воздействие тоже часто является причиной: многие не придерживают рукой монтажную коробку при отключении вилки, что ведет к расшатыванию, а в конечном итоге — вырыванию всей конструкции целиком.
♥Читайте также «Выбор и установка входной металлической двери».
Описанные ситуации являются главными проблемами при поломке розетки. Представленная далее информация позволит вам грамотно и квалифицировано осуществить не только установку, но и замену.
Выбор модели
Виды розеток и выключателей: лучшие модели для дома
Как выбрать лучшие выключатели и розетки для дома? …
Смотреть фотографии »
Перед тем, как установить розетку в стену, нужно выбрать конкретную модификацию. Существует несколько видов розеток, выделяемых на основании различных признаков:
Внутренние и наружные. Первые монтируются в стену, через которую к ним подводится кабель. Вторые — на поверхность, а проводка идет по гофре или кабель-каналам.
Одиночные и блочные, состоящие из нескольких штук (например, двойные розетки, удобство которых очевидно для тех, кому приходится часто подключать различные приборы в одном месте)
С заземляющим контактом, для использования в трехпроводных сетях, и без него — в двухпроводных.
Требуемый инструмент
Чтобы качественно, быстро и безопасно выполнить установку розеток и выключателей или замену старых, нужно иметь при себе следующий набор инструментов:
отвертки шлицевая, крестовая и индикаторная;
пассатижи, кусачки, клещи для снятия изоленты;
изоляционная лента;
мультиметр.
♥Смотрите фотогалерею на сайте «Скатные крыши гаражей».
Процесс замены и установки
Приступая к монтажу электрооборудования, помните, что важно абсолютно точно следовать всем предъявляемым требованиям техники безопасности во время работ и соблюдать установленные нормы электробезопасности.
Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.
С помощью индикаторной отвертки проверяется отсутствие напряжения. При проверке приоритетнее использовать однополюсный индикатор, так как он фиксирует именно фазу.
Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:
Внешний — открутить крепеж и демонтировать;
Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.
Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.
Как поставить в доме розетку под напряжением
В ситуации, когда нет возможности отключить подачу электричества на точку, следует быть предельно внимательным и осторожным. Определив фазный провод с помощью индикатора, для безопасности отключения ни в коем случае не касайтесь его во время работ.
Используйте только инструмент с изолированной рукояткой.
Избегайте смыкания проводов, которое вызовет короткое замыкание. Провод, на который подается «фаза», следует отвести в сторону и заизолировать с помощью трубки. Провод с «нулем» изолировать не обязательно.
Перенос розетки или выключателя
Смена расположения неизбежно связана с прокладкой кабеля. В случае с внешними модификациями особых проблем не возникает, а вот перед тем, как поставить в доме розетку, встраиваемую на новое место, предстоит все тщательно спланировать.
Трудоемкий процесс смены проводки, особенно, при работе в бетоне, вызван необходимостью штробить стену, то есть пробивать новый канал. Сделать это можно с помощью нескольких инструментов:
ударная дрель;
перфоратор;
угловая шлифовальная машинка;
штроборез.
В списке они расположены по мере возрастания затрат на прокладку кабеля.
Замена монтажной коробки
Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.
Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.
Как видите, установка выключателей и розеток своими руками — не сложный процесс. Достаточно знать и соблюдать нормы безопасности и иметь под рукой самый необходимый инструмент. Успехов вам и будьте осторожны!
Как подключить электрические розетки и переключатели
Основы подключения устройства
Подключение электрических розеток (правильное название розеток) и выключателей включает в себя многие из тех же основных методов. Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.
Инструменты и расходные материалы, которые вам понадобятся
Комбинированный инструмент электрика или инструмент для зачистки проводов
Отвертки
Игольчатые плоскогубцы
Разъемы для проводов (проволочные гайки или вставные разъемы)
Выполнение правильных соединений с винтовыми клеммами
Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:
Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
Установите крюк каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень плотно затянут, надежно удерживая провод под головкой винта.
Электромонтаж розеток «в середине пути»
Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — есть два способа подключения розетки.
Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода — к другой паре винтовых клемм. В этой конфигурации вся мощность для схемы проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостатком является то, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.
Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижней части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям ниже по потоку от розетки.
Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения разъемов проводов.
Поддержание правильной полярности
Home-Cost.com
Полярность является частью системы безопасности, которая поддерживает ток электричества в правильном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) — это «горячие» провода, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.
Чтобы сохранить правильную полярность при подключении розетки, подключите черный провод под напряжением к одной из клемм горячего бронзового цвета. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.
При подключении стандартных переключателей оба провода, подключенные к переключателю, горячие. Если в электрической коробке присутствуют нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.
Со всеми переключателями и розетками подключите заземляющий провод цепи (неизолированный медный или с зеленой изоляцией) к винту заземления устройства.
Использование правых вставных соединителей
Home-Cost.com
Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляют в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.
У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах таких винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.
Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.
Подключение трехходовых переключателей
Home-Cost.com
Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.
Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.
Подключение розетки GFCI
Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один имеет маркировку LINE, а другой — LOAD:
Если вы хотите, чтобы розетка обеспечивала защиту GFCI для устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя электрической схеме производителя.
Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя монтажной схеме производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.
Проекты домашнего электрооборудования, в которые можно полностью справиться
Фото: Розмари Уоллер (Shutterstock)
Выполнение электрических проектов в доме может показаться сложной задачей, если вы никогда раньше не занимались этим. Но то, что работа связана с проводами, не означает, что вам нужно привлекать профессионалов. Вот восемь обычных электрических ремонтов и замен, которые вы можете полностью выполнить самостоятельно.Предварительный опыт не требуется.
Большая часть того, что мы обсудим ниже, связана с заменой приспособлений. Если ваш ремонт выходит за рамки этого (например, перемонтаж панели выключателя или подключение нового места в вашем доме), , пожалуйста, проконсультируйтесь с электриком. Даже если вы думаете, что у вас есть навыки для выполнения этой работы, существуют строительные нормы и правила, и вам часто требуется разрешение.
Сначала убедитесь, что питание отключено.
Начнем с примечания по технике безопасности: когда дело доходит до выполнения любого электрического ремонта, убедитесь, что питание отключено. . Обеспечить вашу безопасность — это так просто. Если нет электричества, этот ремонт не только выполним, но и полностью безопасен.
Отключить . Если вы работаете с устройством, которое можно отключить от сети, всегда отключайте его. Однако вы должны знать, что в некоторых устройствах могут быть конденсаторы, накапливающие электрический заряд, даже когда они отключены от сети. Вы сможете проверить, так ли это, посмотрев руководство или просмотрев технические характеристики в Интернете, но если вы не уверены, обратитесь к профессионалу.
Выключите прерыватель . Надеюсь, ваша панель выключателя хорошо промаркирована. Если это так, просто выключите прерыватель, который направляет питание на то, над чем вы работаете. Если человек, который изначально подключал цепи, выполнил свою работу правильно, вы, вероятно, увидите такие ярлыки, как «розетки на северной стене в логове» или «освещение кухни и гостиной».
Найдите правильный выключатель . Если ваша панель выключателя не имеет надлежащей маркировки , обычно не так сложно найти правильный выключатель. Если вилка или выключатель света, над которыми вы работаете, по-прежнему работают, включите его. Подойдите к панели выключателя и начните отключать выключатели по одному, пока не получите нужный. Если это розетка, включите свет и продолжайте переключать выключатели, пока он не выключится. Очевидно, если кто-то вам поможет, это может пойти намного быстрее. Если вы ремонтируете что-то, что не работает, вы всегда можете использовать мультиметр, чтобы проверить, получает ли он питание.
Для максимальной безопасности выключите основное питание .Если вы не уверены, что нашли правильный выключатель, и у вас нет хорошего способа проверить его, вы всегда можете отключить основное питание в доме. Преимущество здесь в том, что вы можете быть уверены, что убили силу того, над чем работаете. Недостаток в том, что у вас не будет электричества для инструментов или света для работы, если у вас нет альтернативного источника.
G / O Media может получить комиссию
После того, как вы абсолютно уверены, что отключили питание нужного устройства, проверьте его еще раз. Теперь о ремонте.
Замените выключатель света
Возможно, ваш выключатель света вышел из строя или вам просто нужен новый вид или тип выключателя. Замена выключателя света — простой проект. После того, как вы выключили питание, вам понадобится отвертка, плоскогубцы и несколько минут.
Однако первое, что вам нужно сделать, это убедиться, что у вас есть правильный тип переключателя. Номенклатура может немного сбивать с толку, но на самом деле это не так. Есть несколько типов выключателей света.
Однополюсный переключатель . Однополюсный переключатель управляет одним светильником из одного места, например, в спальне с одним переключателем, когда вы входите в дверь. Это самый распространенный тип переключателя, который вы найдете в домах, и процесс установки довольно прост, как вы увидите в этом видео от Ask the Builder.
Двухполюсный переключатель . Двухполюсный переключатель, несмотря на свое название, по-прежнему управляет только одним прибором из одного места. Разница в том, что он имеет две дополнительные клеммы для подключения дополнительных проводов под напряжением, необходимых для управления цепью на 240 вольт.Маловероятно, что вы будете иметь дело с переключателем такого типа.
Трехпозиционный переключатель . Трехпозиционный переключатель позволяет управлять одним прибором из двух разных мест. Например, у вас может быть коридор с одним светом (или гирляндой) и выключателями на обоих концах. В этом случае оба переключателя должны быть трехпозиционными. Попросите строителя объяснить, чем отличается этот процесс, на видео ниже.
Четырехпозиционный переключатель . Четырехпозиционный переключатель позволяет управлять одним прибором из трех разных мест.Иногда их можно встретить в очень больших комнатах. При установке переключателей в трех местах вам потребуется один четырехпозиционный переключатель и два трехпозиционных переключателя. Вы также будете использовать четырехпозиционные переключатели в сочетании с трехпозиционными переключателями, когда у вас есть приборы, управляемые более чем тремя точками, но это начинает немного сбивать с толку. Лучший способ атаковать переключение с несколькими местоположениями — вытащить существующие переключатели и использовать их в качестве ориентира для новых переключателей.
Диммерный переключатель .Диммерные переключатели также доступны для каждого из этих типов переключателей, и процесс установки практически идентичен.
Инструменты / материалы, которые вам понадобятся
Отвертка (Phillips или плоская)
Плоскогубцы
Мультиметр (опционально, для проверки отключения питания)
Правые переключатели света
Замена розетки
Заменить электрическую розетку так же просто, как заменить выключатель.Фактически, это примерно та же процедура, что и и , вам не нужно так сильно беспокоиться о выборе розетки правильного типа. Розетки бывают трех типов:
Незаземленные . В незаземленной розетке всего два отверстия. В нем отсутствует третье круглое отверстие, используемое для заземления. Обычно вы видите их только в старых домах.
Заземлен . Это стандартная трехконтактная розетка, с которой вы, вероятно, наиболее знакомы.
Прерыватель цепи замыкания на землю (GFC или GFCI) .Этот тип переключателя имеет встроенный прерыватель, который автоматически и мгновенно отключает переключатель, отключая питание в случае короткого замыкания. Обычно вы обнаруживаете их в местах, которые могут подвергаться воздействию воды или чрезмерной влажности, например, в ванных комнатах, гаражах и мастерских. Скорее всего, местные строительные нормы требуют их в этих областях.
Если вы заменяете розетку, вы обычно выбираете розетку любого типа, которая уже установлена. Однако в некоторых местах вы можете решить, что вам нужна розетка GFC вместо обычной заземленной розетки.Это хорошо. Порядок их подключения идентичен.
Чего вы, , не хотите делать , так это просто заменять незаземленную розетку на заземленную. Да, это позволит вам подключить эти трехконтактные вилки, но не превратит его волшебным образом в заземленную розетку. Для этого вам понадобится помощь электрика.
Когда дело доходит до замены розетки, процедура довольно проста. Убедитесь, что питание отключено. Снимите лицевую панель и винты, удерживающие розетку в коробке.Вытяните розетку и провода из стены так, чтобы у вас было место для работы. Обратите внимание, где белый (нейтральный), черный (питание) и зеленый или неизолированный медный (заземляющий) провода подсоединены к существующей розетке. Снимите их и прикрепите на том же месте на новой розетке. Включите прерыватель, чтобы проверить розетку, и, если она работает, выключите прерыватель и закрепите розетку обратно в стене. Это так просто.
Инструменты / материалы, которые вам понадобятся
Отвертка (Phillips или плоская)
Плоскогубцы
Мультиметр (опционально, для проверки, чтобы убедиться, что питание отключено)
Сменные розетки, которые вы хотите установить
ЗАМЕНА РОЗЕТКОВ | Сеть DIY
Заменить светильник
Светильники бывают всех форм и размеров, но проводка и способ ее крепления к потолку будут довольно последовательными. Как обычно, перед началом работы дважды проверьте, выключен ли прерыватель. Выключить свет недостаточно, так как по некоторым из этих проводов идет питание независимо от того, включен переключатель или нет.
Сначала снимите старый светильник. Снимите плафон (если он есть) и снимите лампочки. Следующий шаг зависит от приспособления, но обычно есть два длинных винта, крепящих приспособление к электрической коробке. После того, как вы их удалите, светильник должен легко отрываться от потолка.Вы увидите, что он подключен к электрической коробке тремя проводами: белым (нейтраль), черным (питание) и зеленым или оголенным (заземление). Они будут прикреплены к проводам, идущим от потолка, с помощью винтовых соединителей (обычно называемых гайками). Отвинтите гайки, и провода должны легко разъединиться.
Установить новое приспособление немного сложно, потому что вам придется удерживать его на месте, пока вы снова подсоединяете провода. Иногда можно начать вкручивать крепеж, а места для работы с проводами все равно остается. Иногда нет. Если это тяжелое приспособление, действительно полезно иметь рядом друга, который подержит его, пока вы все соединяете. Подключите провода так же, как на старом приспособлении. В инструкции по установке нового приспособления будет схема, если она вам понадобится. После того, как вы соединили провода с проволочными гайками, вы также можете обернуть изолентой барашковые гайки и провода для дополнительной безопасности. Это может помочь предотвратить отсоединение проводов, когда вы вставляете их обратно в электрическую коробку и прикручиваете новое приспособление на место.
Инструменты / материалы, которые вам понадобятся
Отвертка (Phillips или плоская)
Плоскогубцы
Фонарик (если у вас недостаточно естественного света)
Мультиметр (дополнительно, для тестирования убедитесь, что питание отключено)
Гайки для проводов (пластиковые соединители для проводов, которые обычно идут в комплекте с новым приспособлением. Вы также можете повторно использовать те, которые уже установлены)
Изолента (дополнительно, для фиксации проводов, чтобы гайки не тянулись) выкл)
Новый светильник
Как: установить светильник | бобвила.com
Восстановите сломанную лампу
Если у вас есть любимая лампа с изношенным шнуром или ржавым патроном, или вы нашли старую лампу, которую хотите восстановить, замена сломанной лампы является одним из самые простые электрические проекты, которые вы найдете. Это не займет много времени, и это дешевое решение — определенно дешевле, чем покупка новой лампы.
Основы лампы не могут быть проще. Сама лампа является полой, что позволяет шнурку проходить от ее основания к розетке, к которой прикреплены провода.Сначала вам нужно разобрать лампу. То, как вы это сделаете, немного зависит от лампы, но не сильно различается. Подденьте или открутите нижнюю крышку на основании лампы, чтобы вы могли добраться до места, где вводится шнур. (У некоторых ламп этого даже нет, и вы просто видите шнур прямо там). Обычно шнур удерживает гайка. на месте, так что открутите это. Отрежьте старый шнур кусачками или ножницами, а затем обратите внимание на верхнюю часть лампы. На некоторых лампах патрон можно открутить напрямую; на других вам может потребоваться удалить винт.Когда он отключен, потяните за него, чтобы открыть проводку. Отсоедините провода от розетки, и все готово.
Повторный монтаж лампы — это просто обратный процесс. Проденьте новый шнур через цоколь лампы. Возможно, вам понадобится немного оголить провода на верхнем конце, чтобы их можно было вкрутить в клеммы на розетке. Вверните патрон на место, снова затяните гайку в нижней части лампы и верните нижнюю крышку на место, если она есть.
Инструменты / материалы, которые вам понадобятся:
Отвертка (крестообразная или плоская; зависит от лампы)
Кусачки или ножницы
Новый шнур, розетка или что-то еще, что вы заменяете. Вы часто можете купить их в виде полных комплектов в хозяйственных магазинах, если хотите заменить все сразу.
Как заменить лампу | Этот старый дом
Замените вилку удлинителя
Удлинители требуют значительных усилий, особенно на конце вилки, а вилка может погнуться или сломаться. К счастью, замена вилки удлинителя — это быстрое и простое решение, которое намного дешевле, чем замена самого кабеля. Я люблю держать в магазине несколько новых вилок на всякий случай, так как я могу заменить вилку быстрее, чем поеду в хозяйственный магазин.
Для начала нужно отрезать старую вилку. Если кусачков для работы недостаточно, воспользуйтесь хорошим универсальным ножом. Просто будьте осторожны и режьте по хорошей твердой поверхности. Используйте нож, чтобы разделить корпус кабеля и открыть провода внутри: белый (нейтраль), черный (питание) и зеленый или оголенный (земля). Снимите кожух примерно на 3/4 дюйма от конца шнура. Используйте кусачки (или инструмент для зачистки проводов), чтобы зачистить каждый из трех проводов примерно на 1/2 дюйма от конца. Откройте новую вилку и подсоедините три провода к клеммам внутри вилки.Не забудьте обернуть провода вокруг клемм против часовой стрелки, потому что в этом направлении вы будете затягивать винты, удерживающие провода. Вставьте вилку обратно, и все готово.
Необходимые инструменты / материалы:
Отвертка (Phillips)
Универсальный нож
Кусачки или инструмент для снятия изоляции
Сменная заглушка.
Как заменить вилку удлинительного шнура | Этот старый дом
Нанесите на карту панель выключателя
Мы намекали на это выше, но один из самых умных проектов в области электрооборудования, который вы можете осуществить, — это нанесение на карту панели выключателя.Знание того, что контролирует каждый выключатель, может значительно облегчить жизнь, когда придет время для ремонта электрооборудования. Вот как это сделать.
Прежде чем приступить к работе, сначала сделайте снимок текущей метки, на случай, если вам понадобится что-нибудь связать. Если предыдущие жильцы использовали карандаш, считайте, что вам повезло, так как вы можете просто стереть его и начать заново. Если они использовали ручку, вы можете купить сменную этикетку в Интернете или в большинстве хозяйственных магазинов.
Этикетка обычно предварительно пронумерована. Если нет, убедитесь, что вы указали номер прерывателя, когда записываете вещи.На этикетке должно быть указано, где и что. Хорошими примерами являются «4 — Все розетки в главной спальне» и «12 — Верхние светильники в гостиной и на заднем крыльце». Просто выберите понятные для вас ярлыки и помните, что в будущем кому-то, кроме вас, может понадобиться расшифровать их. Так что сделайте им одолжение и пропустите такие ярлыки, как «Спальня Майка». Вместо этого выберите что-то вроде «SW Corner Bedroom».
Вы также можете маркировать фактические выключатели и пластины в вашем доме в соответствии с их номерами выключателей.В нашем доме я снял лицевые панели с розеток и выключателей и с помощью Sharpie записал соответствующий номер выключателя на обратной стороне. Это оказалось действительно полезным.
Этот пост был первоначально опубликован в марте 2014 года и обновлен в октябре 2020 года, чтобы заменить неработающие ссылки и видео, выполнить редактирование копии, обновить контент в соответствии с текущим стилем Lifehacker и добавить новое изображение заголовка.
Простое обновление дома: замена штекера + выключателя
Зачем и как модернизировать вилки и выключатели света. Вот 5 изменений, которые мы внесли: от USB, защищенного от несанкционированного доступа, до безвинтовых лицевых панелей, ночников и т.
Это наша вторая крупная реконструкция, которую мы пережили, и хотя большие дела увлекательны, мелкие вещи, такие как замена вилки и выключателя света, тоже могут быть довольно крутыми. В этом посте я расскажу о 5 заменах вилок и выключателей, которые мы сделали для вилок и выключателей в нашем доме — это простые обновления, которые оказывают большое влияние на нашу повседневную жизнь, душевное спокойствие и стиль нашего дома.
Я также рассказываю, ПОЧЕМУ и как заменять вилки и выключатели света для обеспечения безопасности, работы, и упоминал ли я, что они красивые?
Раскрытие информации : Этот пост создан в сотрудничестве с Legrand.Вы можете найти все мои правила здесь. А что насчет этого учебника? Мы не электрики. Если вам неудобно менять вилки и выключатели дома, обратитесь к электрику . Как всегда, обязательно отключите питание всех вилок или переключателей, с которыми вы работаете.

Я знаю, что видео не для всех, поэтому я изложил все важные моменты в видео ниже! Но если вы поклонник YouTube… Я был бы очень рад, если бы вы подписались на мой канал!
ЧТО ТАКОЕ ЗАГЛУШКИ
Хорошо, это большая перемена, которую мы сделали в нашем последнем доме. Мы обновили каждую электрическую часть, потому что это было необходимо с косметической и практической точки зрения (не хватало даже для работы сушилки!). Пока мы занимались этим, мы выбрали заглушки с защитой от взлома. Это означает, что вместо того, чтобы вставлять эти пластиковые предметы в каждую из вилок, чтобы маленькие люди не вставляли в них предметы … у них есть встроенная крышка внутри вилки, которая не позволяет одной стороне вилки вставлять ее самостоятельно (вероятно, с посторонним предметом. Если сначала вы обнаружите, что их трудно использовать, вы привыкнете к ним, как только поймете, что вам нужно вдавить вилку равномерно, чтобы оба штыря касались крышки внутри, чтобы освободить ее.
УСТАНОВИТЕ РАЗЪЕМЫ USB
Разъемы USB
не требуют дополнительного питания, но позволяют подключать четыре устройства одновременно благодаря добавлению двух портов USB на лицевой стороне разъема. Я использовал один из них на своем острове в моем последнем доме в качестве импровизированной зарядной станции, и нам нравилось, когда наши устройства были недоступны для детей (по большей части) и были под рукой. Итак, мы снова добавили USB-разъем на наши кухонные столешницы!
Так как они не требуют дополнительной мощности, вы можете просто заменить их напрямую.Но прежде чем вы это сделаете … выключите питание своей вилки! Переверните прерыватель, затем обязательно проверьте провода с помощью тестера проводов, прежде чем начать (лучше безопасно, чем потрясать!). Коллекция Legrand Radiant идентифицирует винты на задней стороне вилок и переключателей, чтобы легче было увидеть, какой провод куда идет.
ПЛАСТИНЫ БЕЗВИНТОВЫЕ
Аххх, безвинтовые лицевые панели выглядят так хорошо! Мы поменяли лицевые панели на первом этаже нашего последнего дома, так как безвинтовые лицевые панели сильно улучшили внешний вид.Даже лучше? Их просто установить. Я на самом деле поделился учебным пособием по этому поводу в прошлом году в своих историях в Instagram и был так удивлен количеством полученных мной ответов, в которых говорилось, что они думали, что это сложная или дорогая задача, поэтому уклонились от нее. Ребята! Это просто.
Лицевые панели без винтов состоят из двух частей. Вы прикручиваете к вилке тот, который не такой красивый, как обычную лицевую панель. Затем вы просто зажимаете эту красивую безвинтовую лицевую панель прямо сверху… ТА-ДА! Разве это не так просто? Чтобы вытащить его, вы просто воспользуйтесь отверткой с плоской головкой в выемке внизу.
УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ ИЗЛУЧЕНИЯ LEGRAND
Хорошо, диммер был немного большим трюком, чем разъемы USB. Мы сняли токовый выключатель и получили горячий и общий провод. Нам понадобились те, плюс заземляющий провод и нейтральный провод. Наши нейтральные провода были объединены в соединительный элемент, поэтому мы подключили новый нейтральный провод к переключателю и добавили заземляющий провод. Опять же, если вы не уверены в этом — обратитесь за помощью к электрику. Или, если ты такой же, как я … твой отец.
Когда питание переключателя снова будет включено, диммерный переключатель Legrand Radiant выполнит калибровку. По сути, это означает, что он будет проверять и регулировать яркость (нагрузку) в соответствии с тем, что ваше освещение может обрабатывать без мерцания.
Что мне действительно нравится в этих переключателях, так это то, что вы можете отрегулировать диммер сбоку от переключателя, а затем просто нажать на переключатель, как вы. было бы любое другое весло. Это не те диммеры старой школы, где ручка диммирования большая и ответственная, и всем хочется с ней поиграть.Это действительно здорово для помещений, в которых есть большой красивый светильник с множеством лампочек… но ослепляющий. Как, например, свет в моей столовой. Или мой старый свет в столовой. Оба эти светильника НУЖДАЮТСЯ в диммере. И я не хотел, чтобы гости выставляли его на полную яркость, не задумываясь, поэтому этот переключатель стиля идеально подходит для этого!
УСТАНОВКА НОЧНЫХ РАЗЪЕМОВ
Хорошо, это стало для нас большим улучшением! И наши спят! Наши дети предпочитают спать при ночнике.Как вы думаете, это простая просьба. Но наш малыш очень любит выключать ночники и гулять с ними днем. Так что приходи спать? Мы ищем эти вещи повсюду. Больше нет … и я так этому рад.
Они меняются точно так же, как и USB-штекеры … как и любые другие штекеры. Это прямая замена вашей старой розетки, просто подключите их, и все готово! Эти, которые я выбрал, поставляются с вариантом с решетчатой крышкой для ночника, чтобы направлять свет на пол, или с прозрачным пластиком, как я выбрал.Они не будут выдвигаться и выдвигаться при надевании лицевой панели.
Эти розетки для ночников Legrand Radiant определяют, когда темно, чтобы включить, или вы можете вручную нажать ночник, чтобы включить его. Если у вас есть гость, которому свет мешает во время сна, он также может выключить или приглушить его, нажав кнопку ночника, чтобы переключаться между настройками яркости.
ЧЕРНЫЕ ВЫКЛЮЧАТЕЛИ + ЗАГЛУШКИ ДЛЯ ЧЕРНЫХ СТЕН
Когда в прошлом году мы делили лепную стену в главной спальне своими руками, довольно много людей прокомментировали или написали нам, что мы должны были выбрать черные выключатели. Честно говоря… не знала, что есть красивые черные переключатели! Я видел только старые суперблестящие с винтами на лицевых панелях, а я — скорее белые без винта на этом спасибо большое. Но когда я начал болтать с Legrand об их коллекции Radiant, я заметил этих черных красавиц и понял, что мне нужно обновить розетки и выключатели в спальне!
Инструкции здесь такие же, как и для других вилок для замены светового переключателя, но я действительно хотел показать вам этот крутой переключатель, который мы поставили для нашей ванной комнаты — у него есть два переключателя вместо одного лопастного переключателя.Это выглядит потрясающе, и мне не нужно резать гипсокартон и покупать новую электрическую коробку — я могу просто добавить новые провода, когда этой весной мы добавим вентилятор в нашу ванную комнату. Бонус!
Мне нравится, нравится, как черные переключатели и вилки гармонично сочетаются с окрашенными в черный цвет стенами. Некоторые из них вы даже не замечаете! Это позволяет функциональной стене быть особенностью без выключения света.
ПЛАГИНЫ ДЛЯ НАСТОЛЬНОГО ПК
Хорошо, теперь это так круто, у меня немного кружится голова. Когда осенью мы соорудили мой стол от стены до стены, мы просверлили в нем отверстия для прокладки кабелей.Это нормально, если все стационарно, но если вы часто подключаете и отключаете вилку от сети … больно протягивать шнур через все, затем ползать на коленях под столом и отодвигать полку для хранения винила, чтобы подключить Затем сделайте это снова, чтобы отключить от сети. Именно это и делали мои друзья, когда приходили ко мне поработать (почему я добавил второе место к своему офисному столу!).
Этот настольный плагин НЕ требует подключения. Так что, если вас пугает электричество, вы все равно можете с этим справиться.По сути, это самый красивый удлинитель, который вы когда-либо видели. Они называют это центром силы мебели.
Чтобы установить его, вы вырезаете отверстие в своей поверхности (в моем случае на рабочем столе) по шаблону, прилагаемому к заглушке. Используйте сверло в одном из углов, чтобы проделать отверстие, из которого вы можете начать вырезать лобзиком. Когда он разрезан, вы можете вставить вилку прямо в него или, если он плотно прилегает, отшлифовать края разреза.
Вставьте вилку в разъем, закрепите ее винтами и не дайте ей выскочить при отключении, затем установите безвинтовую лицевую панель.Подключите его под столом, и все готово. Так просто, но такое обновление.
Уф! Я собираюсь оставить все как есть … этот пост превратился в зверя! Я надеюсь, что эти советы по замене вилки и выключателя света, а также их краткое описание помогут вам в принятии решения о том, какие обновления сделать в собственном доме! Если хотите, вы можете посмотреть всю коллекцию Legrand Radiant прямо здесь! И если у вас есть запросы на другие простые сообщения об обновлении дома от Lemon Thistle — дайте мне знать! Скорее всего, мы сделали их в одном из этих обновлений, и я мог бы подумать, как лучше всего поделиться этим с вами 🙂
Можете ли вы сами выполнять электромонтажные работы в Великобритании?
Я хотел знать, что я могу и не могу делать дома, так как мне нужно оборудовать новую ванную комнату, что включает в себя перемещение потребительского блока и установку нового освещения. Я прочитал «Строительные нормы и правила 2010 — Электробезопасность жилищ».
Большинство из того, что люди советуют в этой ветке, правильно в том, что я прочитал. Часть P охватывает весь ваш дом (включая гараж / сарай / сад / хозяйственные постройки) и все, что прилегает к вашему жилью (фотоэлектрические панели, кондиционеры), насколько это касается правил. Сможете ли вы сделать это самостоятельно, зависит от того, подлежит ли работа уведомлению, а не от того, что на нее распространяется Часть P. Если она не подлежит уведомлению, то ее не нужно сертифицировать.Изменения, внесенные в версию 2013 года, сокращают объем уведомлений.
Согласно документу, уведомление подлежит: (а) установка новой цепи; (б) Замена потребительского блока; или (c) любое добавление или изменение существующих цепей в особом месте.
особое расположение означает на определенном расстоянии от ванны / душа / раковины в вашей ванной комнате.
Итак, если я не понимаю этот документ, вы можете выполнять любые электромонтажные работы в своем доме, если они НЕ подпадают под пункты a, b или c выше.
Итак … Вы можете добавить новую ответвление к существующей кольцевой магистрали самостоятельно, но вы не можете вставить новую кольцевую магистраль, поскольку это новая цепь. вы можете установить электрическую плиту, если она не требует новой цепи.
Вы не можете добавить новую потребительскую единицу (или я бы предположил, что переместите ее). Нельзя делать что-либо на определенном расстоянии от ванны / раковины / душа в ванной.
для работы, подлежащей уведомлению, вы можете сделать это самостоятельно с привлечением местного управления здания советами (звучит непросто, по мнению некоторых в этой ветке), или изменения 2013 года действительно позволяют вам получить квалифицированного специалиста для сертификации вашей работы (удачи найти искателя, который это сделает) Или вы привлекаете электрика, который благодаря своему обучению / квалификациям / регистрации не нуждается в строительном контроле и может сертифицировать работу самостоятельно.
К сожалению, для меня большая часть предстоящей работы подлежит уведомлению, поэтому я свяжусь с искателем и оплачу их опыт и сертификат, который они дадут мне по окончании работы.
Надеюсь, это поможет
Планирование электрических розеток — достаточно ли у вас розеток?
Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства вашего нового дома или следующего ремонта? Это серьезная проблема.Раздражение от вашей электрической установки будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться очень долго.
Необходимость розеток
Без них не обойтись. Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.
Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям.Однако у этого тоже есть свои недостатки, во-первых, это снижает эстетическую привлекательность интерьера нашего дома. На полу валяются провода и соединения. Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).
Составьте схему
На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые записывающие устройства, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два сокета к этому числу
Установите хотя бы одну двойную розетку в углах каждой комнаты
Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами
Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель). Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
Дополнительные розетки могут быть предоставлены каждые два-три метра на более длинных секциях стены
Решая, где установить розетки, не забывайте о мебели, поскольку розетка, застрявшая за шкафом, вам не поможет.
Помимо стандартных розеток на 230 В, установите несколько USB-розеток в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства — все, что вам нужно, это USB-кабель.
А высота?
Очевидно, что не все розетки необходимо размещать на одинаковой высоте.
Вот несколько советов:
На кухне установите электрические розетки вдоль столешницы примерно на 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвергается воздействию влаги (раковина и кран)
Установите розетку под выключатели рядом с дверьми (со стороны петель)
Для стола с компьютером, принтером и т. Д.Желательно установить кабельный канал немного выше поверхности стола. Это обеспечит легкий доступ к розеткам и позволит увеличить количество розеток в кабельном канале.
В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят, что им не нужно слишком сильно наклоняться.
Высота и размещение кухонной техники, очевидно, будет зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.
Используйте контрольный список
Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.
Решено идеальная высота выключателя для любой комнаты!
Фото: istockphoto.com
Вопрос: В настоящее время в нашей закрытой веранде проходят некоторые обновления, включая установку верхнего освещения и добавление небольшого кухонного гарнитура на открытом воздухе. Следует ли учитывать стандартную высоту выключателя света?
A: Не существует жесткого правила для правильной высоты выключателя света; скорее, то, насколько высоко вы должны установить свою собственную, будет зависеть от местных постановлений по электротехнике и федеральных законов, регулирующих доступ. Кроме того, вы можете внести изменения в зависимости от его расположения по отношению к другим светильникам или переключателям в комнате, а также от роста тех, кто будет использовать переключатель чаще всего.
Узнайте, требует ли местный электрический кодекс особой высоты выключателя света.
Национальный электротехнический кодекс (NEC) не устанавливает конкретную минимальную высоту выключателя света, но ваш местный электротехнический кодекс может предписывать собственный стандарт — обычно вы можете найти электрический код на веб-сайте своего города. Имейте в виду, что не для каждого города требуется определенная минимальная высота.
Идеальная высота выключателя света — 48 дюймов от пола.
Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя.Кроме того, он соответствует диапазонам высоты выключателя света, предписанным Законом об американцах с ограниченными возможностями (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если местный электротехнический кодекс не требует определенной минимальной высоты, эти акты предлагают рекомендации при установке выключателя света: согласно рекомендациям ADA, настенные элементы управления и розетки, к которым можно дотянуться из переднего положения, должны быть не менее 15 дюймов и максимум 48 дюймов над землей, чтобы до него можно было легко добраться из сидячего положения.
Теперь правила доступности ADA применимы к общественным зданиям и очень редко к частным домам, а рекомендации FHA по доступности применяются к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах их диапазона высоты выключателя света независимо от вашего типа жилища — это внимательное соображение, которое обеспечивает более легкий доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо проводит время в инвалидной коляске, не говоря уже о том, чтобы обеспечить доступность вашей недвижимости для будущих владельцев или арендаторов.
Фото: istockphoto.com
Отрегулируйте высоту переключателей, установленных над столешницей.
При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту настенного монтажа до 40 дюймов. Эта более низкая высота переключателя света позволит вам избежать помех для более высоких препятствий на стене, таких как фартуки или шкафы, при этом он будет зависать на четыре дюйма над верхней частью стандартной 36-дюймовой стойки.
Предназначен для размещения детей или взрослых меньшего роста.
Стандартный 48-дюймовый экран подходит для всех в возрасте от 12 лет и старше. Для установки выключателей света в комнатах, используемых в основном для детей (например, в новой игровой комнате), ADA рекомендует различные диапазоны минимальной высоты розетки и выключателя света:
От 20 до 30 дюймов над полом для детей в возрасте от 3 до 4
От 18 до 40 дюймов над полом для детей в возрасте от 5 до 8
От 16 до 44 дюймов над полом для детей в возрасте от 9 до 12 лет
Аналогичным образом, если некоторые взрослые в вашей семье имеют более миниатюрный рост, что не позволяет им легко добраться до выключателя света расположенные на высоте 48 дюймов от земли, подумайте о том, чтобы уменьшить высоту до более низкой в пределах допустимого ADA диапазона, до которого они могут более комфортно добраться.
При резке гипсокартона помните, что желаемая высота выключателя света будет там, где вы расположите центральную линию выключателя и пластины.
Диапазоны высоты переключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части переключателя света, а не к верхней или нижней части крышки — обычно это центральная линия для стандартных переключателей света. При установке вы измеряете 48 дюймов над землей из любой точки на полу и отмечаете это место на стене.Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую коробку (также известную как коробка для ремоделирования) назад на гипсокартон так, чтобы центральная линия коробки совпадала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон. Отсюда воспользуйтесь пилой для гипсокартона, чтобы вырезать очерченную область в гипсокартоне.
Подключите и установите выключатель света.
После того, как вы убедитесь, что питание отключено от провода, который будет подводиться к старой рабочей коробке, вставьте старую рабочую коробку в проем в гипсокартоне так, чтобы провод питания проходил через проем в гипсокартоне и проводился через старая рабочая коробка с оголенным проводом не менее шести-семи дюймов (вы можете использовать инструмент для зачистки проводов, чтобы зачистить провод). Прикрепите старую рабочую коробку к гипсокартону с помощью шурупов, проволоки и установите новый выключатель света в старую рабочую коробку, а затем прикрепите его к стене винтами. Подключите питание к проводу питания и включите и выключите свет, чтобы проверить свою работу.
DIY Tutorial: Как подключить коммутатор к электрическому шнуру
Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме как отключить его!), Может быть, выключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми зажимами, особенно на провод, покрытый тканью Snake Head Vintage.
Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другой пост в нашем блоге «Как зачистить и подготовить тряпичные шнуры для проводки». С помощью Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!
Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому переключателю шнура прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающий соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя завершить цепь.
Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячий — режет, нейтральный — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухпроводного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка, и хочу ли я, чтобы выключатель был ближе к розетке или ближе к приспособлению? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится на расстоянии 1–2 футов от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути вниз, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.
3) Для скрученных шнуров обрежьте горячий провод в центре того места, где должен располагаться переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, то это место все равно будет закрыто внутри переключателя, ничего страшного. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно протягивать провод дальше, а не выталкивать его наружу.
4) Для круглых шнуров и шнуров с оплеткой сначала нужно разрезать любую внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешняя виниловая оболочка прямо под тканью) и удалите ее, обнажив провода внутри . Обрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения
Совет для профессионалов: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.
5) Для параллельного (плоского) шнура процесс аналогичен процессу других стилей шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить переключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и аккуратно отделите два провода друг от друга.
No related posts.
