Монтаж смотрового колодца: Монтаж канализационных колодцев: смотровой, перепадной, поворотный, накопительный

что это такое, кабельный вариант для водопровода, какое может быть расстояние между конструкциями, железобетонный продукт с крышкой

Система канализации предусматривает наличие множества элементов, каждый из которых призван обеспечивать слаженную работу сети. Одним из основных элементов этой системы и является смотровой колодец. Он предназначен для проверки работоспособности и исправности механизмов и конструкций канализационной сети, а также для очистки канализационного коллектора. Это свидетельствует о том, что данная составляющая системы является одной из ведущих, и на ней стоит остановиться поподробнее.

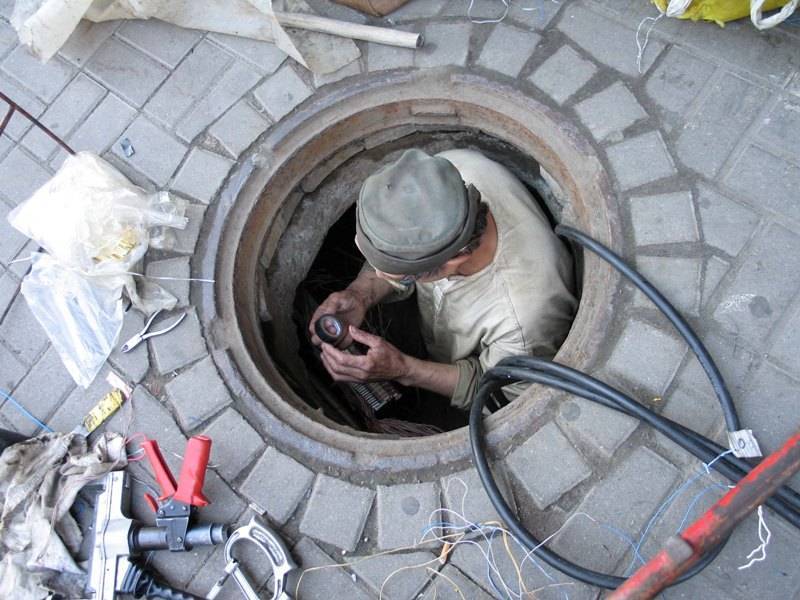

Назначение подземных смотровых камер

На более ответственных участках канализационной сети устраивают смотровые камеры.

Делается это, как правило, на довольно-таки продолжительных участках, имеющих большое количество узлов, пересечений, поворотов, а также уровневые перепады. При помощи точек контроля можно осуществлять проверки работоспособности трубопровода, лежащего на глубинах до двух метров и в случае обнаружения неисправностей своевременно осуществлять ремонтные работы. Запорно-регулирующая арматура, входящая в состав смотровых камер, расположена на виду, поэтому отследить и заменить элементы конструкции, отслужившие свое, не составит труда.

Трудно переоценить роль смотрового колодца, ведь если авария произойдет на участке, не оборудованном ими, то придется снимать большой слой грунта, в то время как смотровые камеры позволят довольно-таки точно определить место утечки.

В наше время существуют множество документов, нормирующих строительство подобных объектов

, а их особенности отражаются в документах, имеющих тип СНиП или ГОСТ. Требования, изложенные в них, продиктованы опытом предыдущих поколений со времен появления первых коммуникационных систем для перемещения воды. В качестве примера регулирования строительства нормативной базой можно привести пункт 2.04.03-85 (СНИП) под названием «Канализация. Наружные сети и сооружения», который содержит правила построения смотровых колодцев. Кабельный переходной смотровой колодец для водопровода и канализации можно сделать своими руками и самостоятельно проводить осмотр состояния систем. Можно выбрать типовой проект, который состоит из определенной схемы. А также необходимо обозначить такие параметры, как высота, водопроводные размеры и расстояние двустенных конструкций.

Конструкционные особенности и устройство

Каждый из элементов канализации имеют специфические черты строения. Ревизионный колодец не является исключением, поэтому стоит остановиться на этом моменте подробнее.

Для начала стоит отметить, что все виды смотровых колодцев, безусловно, имеют такие неотъемлемые элементы, как:

• лоток;
• днище;
• люк;
• горловина;
• шахта.

Остальные элементы конструкций могут варьироваться в зависимости от назначения. Требования, касающиеся смотровых колодцев, законодатель отразил в ГОСТе 2080-90, который включает требования к железобетонным сборным конструкциям, а также технические требования к изделиям, их характеристики и маркировки.

Сборные сооружения обладают рядом преимуществ перед монолитными.

Одним из основных является малый вес отдельных конструкционных частей, что позволяет осуществлять их транспортировку и установку без привлечения спецтехники. Кроме того, доставка отдельных частей значительно проще для реализации, нежели доставка целостного сооружения. Выполнение необходимых земляных работ требует меньших усилий в случае сбора конструкции по частям.

Нижней частью сооружения является бетонная плита, размещенная на заранее подготовленном основании, горизонтально размещаемом на слое щебня. Это делается для придания конструкции дополнительной стабильности и обеспечения оттока грунтовых вод. Нижнюю часть называют лотковой. Как правило, ее оснащают отверстиями для монтажа трубопровода, расположение которого напрямую зависит от назначения колодца. Ввиду своей специфики наибольшие габариты имеет основная рабочая камера. Именно в нее спускаются для проверки изношенности конструкций и механизмов колодца. Стену рабочей камеры оборудуют специальной лестницей для более удобного спуска.

Верхняя часть рабочей камеры включает плиту перекрытия, предназначенную для ее закрытия, и расположенную в плите горловину более узкого диаметра, нежели основная часть. Ее прикрывают специальным люком, выполняющим две основные задачи – это предохранение от нежеланных гостей, а также защита от мусора и осадков. В целях затруднения проникновения в камеру люки изготавливаются из тяжелых металлов, например, чугуна. При использовании люков на камерах загородных участках целесообразнее использовать более удобные и эстетически привлекательные вариации крышек из полимера.

К конструкциям полимерных изделий предъявляются свои специфические требования, изложенные в ГОСТ-Р No0260760. В результате использования современных технологий производства (экструзионной сварки), наиболее распространенным материалом производства стал полиэтилен. Такие изделия считают довольно-таки надежными. Они не поддаются воздействию химических веществ, присутствующих в грунте, кроме того, они отличаются износостойкостью, экологичностью и герметичностью. Такие камеры приобретаются и устанавливаются в готовом виде. Они адаптированы к быстрому монтажу и подключению труб, ввиду чего владельцы загородных участков зачастую отдают предпочтение именно им.

Виды

В основе классификации смотровых колодцев лежат две главные особенности, такие как:

• основная функция и место монтажа;
• материал изготовления.

На основании первого фактора выделяют линейные, узловые, поворотные и перепадные виды, каждый из которых в равной степени применим как к бытовым, так и к промышленным коммуникативным системам, что дает возможность установки любого из выделенных видов на своем загородном участке. Линейные смотровые колодцы необходимо организовывать на довольно длинных участках местности (от 35 до 300 метров). Причем согласно СНиП они необходимы, даже если на участке нет предпосылок возникновения аварий.

Если трубопровод поворачивает в сторону, то место сгиба требует установки поворотного типа смотрового колодца. Здесь на конструкции действует общее правило, гласящее о недопущении превышения угла в 90 градусов.

В местах пересечения двух и более трубопроводов необходимо устанавливать узловые модели колодцев. Конструкционно этот вид отличается наличием дополнительных патрубков (отверстий), находящихся преимущественно на одном уровне. Если нужно повысить либо понизить поток, стоит использовать перепадный вид смотровых колодцев, где патрубки расположены на разных уровнях. А также перепадные колодцы применяют для понижения уровня потока. Вопреки тому, что конструкции и функциональность колодцев кажутся различными, все типы очень похожи. Поначалу колодцы изготавливали из камня или кирпича, но впоследствии пришли к использованию практичных и более легких бетонных аналогов, а самые современные вариации производят из полимера.

Монтаж

Из бетонных колец

Еще до начала работ на этапе планирования следует наметить будущее место установки, а также провести следующие мероприятия:

• точная разметка участка для рытья котлована;
• очистка территории;
• сооружение временного подъезда для техники.

Как только территория станет свободной, можно приступать к рытью котлована. Необходимо извлечь грунт из земли на необходимую глубину.

Далее, следует выровнять дно и засыпать его слоем щебня 20 см. После нужно утрамбовать фильтрующий слой, который в случае необходимости нужно будет герметизировать при помощи мастики из битума.

Дальнейшие действия необходимо осуществлять согласно следующему плану:

• нужно уложить основание;
• оборудовать лоток – сформировать нижнюю часть из бетона М100, усилить сеткой из оцинкованной стали;
• заделать концы патрубков слоями цемента и битума;
• по прохождении 2–3 дней нам нужно обработать бетонные кольца с внутренней стороны битумом и установить их на лотковую часть;
• осуществить монтаж плиты перекрытия и горловины, затем все загерметизировать;
• затереть швы цементным раствором и битумом;
• оштукатурить лоток;
• обустроить глиняный замок в нижней части колодца;
• осуществить проверку качества гидроизоляции посредством заполнения колодца водой и оставления в таком виде на сутки.

Получив успешные результаты проверки, необходимо произвести обратную засыпку. В верхней части нужно сделать отмостку и оставить ее открытой. На люке нужно установить запорный механизм и закрыть все полимерной крышкой.

Из пластика

Подготовка к монтажу полиэтиленовой камеры проводится по тому же плану, что и для устройства бетонного сооружения. А вот сами работы осуществляются намного быстрее и легче.

Весь процесс установки можно разделить на следующие этапы:

• рытье котлована путем выемки грунта до необходимой глубины;
• обустройство основания – засыпка фильтрующего слоя щебня, а также выравнивающего слоя песка;
• установка пластикового колодца на подготовленное основание;
• подключение канализационного трубопровода;
• обратная засыпка с интервальной утрамбовкой.

Существуют отдельные виды камер, обладающие слишком малым весом. В таких случаях для обеспечения стабильности во время движения грунтовых вод конструкцию снабжают пригружной камерой, заливаемой бетоном.

Существуют нюансы при монтаже полиэтиленового колодца под тротуаром или дорогой. Стенки камеры просто-напросто могут не выдержать нагрузки и разрушиться, во избежание чего нужно осуществить установку ж/б плит, что позволит колодцу остаться в первоначальном положении при деформации дорожного полотна за счет смещения прикрывающих плит.

Для этих целей используют две армированные бетонные плиты. В центре нижней проделывается отверстие на 1,5–2 см превышающее диаметр камеры. Затем колодец опускается в отверстие таким образом, чтобы оно оказалось на 9 см выше дна полиэтиленового изделия. Верхняя плита используется в качестве обычного перекрытия с отверстием под люк. Использование полимерных колодцев в тандеме с пластиковыми трубами в результате дает надежную, износостойкую систему, способную прослужить не один десяток лет.

Советы и рекомендации

Процесс устройства смотровых колодцев может показаться схожим со строительством других типов канализационных сооружений. Однако здесь существуют свои специфические черты и нюансы, с которыми следует ознакомиться перед началом работ. А чтобы не ошибиться с выбором изделий и технологий установки, стоит обращаться к подсказкам соответствующих нормативных документов и консультациям у профессионалов. В зависимости от конструкций различают различные типы колодцев, каждый из которых оптимально подходит в том или ином случае. Поэтому на этапе планирования устройства смотровых колодцев, необходимо изучить их классификацию, чтобы определить – какой из видов подойдет лучше или же обратиться за помощью к специалисту.

Строительство смотрового колодца – это процесс, требующий значительных затрат, что может быть обусловлено привлечением спецтехники, массивных конструкций и значительными затратами времени и сил, поэтому лучше доверить организацию этого процесса специалистам.

О том, как сделать монтаж смотрового колодца, смотрите в видео ниже.

Монтаж канализационных колодцев

В загородных домах или коттеджах, с установленными санузлами и водопроводной системой, нельзя обойтись без канализационного колодца и сливного трубопровода. Такие удобства в доме создают жильцам комфортную жизнь.

В отличие от выгребной ямы, которая может заражать почву и растения, колодец для отходов сохраняет свою герметичность на протяжении многих десятилетий. Для того чтоб знать как проводится монтаж канализационных колодцев необходимо ознакомится с их основными типами и устройством.

Устройство канализационного колодца

Первым делом, до установки канализационной системы, составляется детальная схема ее расположения. Для этого рассчитывают расстояние, а так же количество необходимых материалов.
Если говорить о канализационных колодцах, то их существует несколько видов. Чтоб можно было с точностью определить, какие именно колодцы будут установлены на участке, рассмотрим их более подробно.

Канализационные сооружения можно условно разделить на пять видов:

1. Накопительный. Используется для хранения отходов
2. Смотровой. Предназначен для улучшения контроля за трубопроводом
3. Фильтрационный. Способен очищать отходы
4. Поворотный. Устанавливается на поворотах трубопровода для предотвращения его засора.
5. Перепадной. Монтируется в местах резкого перепада канализационных труб

Смотровые колодцы устанавливаются на длинных отрезках канализации и необходимы для осуществления контроля над трубопроводом. Первый от дома колодец должен располагаться на расстояние не ближе 3 м. Расстояние между двумя смотровыми колодцами не должно превышать 15 м.

Перепадной колодец монтируется только в крайних случаях, когда земельный участок имеет неровный рельеф. Если же перепад небольшой можно обойтись и без такого сооружения.

Накопительному (сливному) колодцу необходимо уделять особое внимание. Он предназначен для длительного хранения и первичной очистки отходов. Место для его установки подбирается в соответствии со всеми санитарными нормами, по которым минимальное расстояние от дома должно составлять 5 метров. Расстояние до водозабора при песчаной почве должно быть максимальным (не менее 50м), а при глинистой не менее 20м. Такие колодцы периодически очищаются илососами.

Сливные колодцы могут изготавливаться из разных материалов, при этом самыми востребованными считаются железобетон и пластик.

Пластиковые канализационные колодцы

Пластиковый колодец, по сравнению с железобетонными конструкциями, имеет преимущества в монтаже. Он изготавливается в виде больших баков с ребрами жесткости. Эти ребра обеспечивают высокую прочность материала. Пластиковые колодцы так же выпускаются с разными объемами и диаметрами отверстия, что дает возможность без затруднений подсоединит любой трубопровод. Для отсоса отходов, колодцы оснащаются герметичными люками.

Благодаря небольшому весу пластиковые колодца легко устанавливать, не используя спец. технику. Температурные показатели, при которых можно использовать такой материал должны находиться в пределах -50 град.С.+70 град.С.

Железобетонные канализационные колодцы

Колодцы из железобетона обычно имеют вид цилиндра. Диаметр сливной камеры должен составлять мене 1 м. В случаях подвода канализационной трубы большого диаметра, используют квадратную форму колодца. Это можно объяснить тем, что в железобетоне сложно проделать большое отверстие. Квадратный колодец возводится из кирпича либо выливается монолитным способом из бетона.

Железобетонные кольца выпускаются на производстве согласно всем ГОСТам и нормам. В их структуре имеются арматурные проволоки, придающие прочность изделию. Они имеют большой вес, поэтому устанавливаются только с помощью спец. техники.

Для определения необходимого диаметра колец следует рассчитать объем колодца и глубину сооружения. Канализационный колодец для дома монтируется обычно на глубину 2- 2,5м. Чтоб знать, какой нужен объем колодца, следует приблизительно подсчитать расход воды в месяц.

К примеру в месяц используется 9 куб.метров воды(V). Глубину колодца мы выбираем 2,5м(L). По этой формуле V=L х 3,14 х R2 (радиус) можно определить, какой диаметр колец необходим для канализационного колодца.

D(диаметр)= (V/3,14/L)х 2 = (9/3,14/2,5)х2 = 2,2 м

СНиП по монтажу канализационных колодцев

Для постройки сливного колодца необходимо так же ознакомиться с основными строительными нормативами, прописанными в СНиП 2. 04.03-85. Этот раздел имеет название «Канализация. Наружные сети и сооружения». В нем расписаны все санитарные нормы и способы утилизации сточных вод.

Чистка канализационных колодцев

Существует несколько способов чистки колодцев.

Самым популярным из них считается выкачка отходов илососом. Такой агрегат представляет собой цистерну с вакуумным насосом. Он способен работать в любое время года, полностью утилизируя отходы.

Чистка осуществляется обычно один раз в год или в полгода (в зависимости от объема колодца).

Установка канализационных колодцев

После выбора места под колодец можно начинать выкапывать котлован. Диаметр отверстия зависит от размера запланированного колодца. После этого следует произвести подготовку дна колодца. Для накопительного сооружения основание засыпают щебнем до 15 см., который потом заливается раствором бетона. При заливке необходимо сделать уклон в сторону нахождения люка.

Затем на бетонный раствор М-100 устанавливается первое кольцо из железобетона. В нем и проделываются отверстия для трубопровода. Входящая труба не должна выступать за кольцо более чем на 10 см. Щели между трубой и кольцом замазываются цементным раствором. По периметру основания колодца прокладывается специальный желоб из бетона соответствующий диаметру колодца.

Теперь можно устанавливать второе кольцо. Стыки между кольцами для герметичности промазываются битумом. После того как были уставлены все кольца на цементный раствор садится крышка с люком. Если монтаж канализационного колодца окончен, можно приступать к прокладке трубопровода.

Видео установки колодца из бетонных колец своими руками

Монтаж ливневой канализации типа точечный дренаж

При обустройстве системы локальной защиты участка от обводнения эффективно показывает себя точечный дренаж. По такому принципу можно организовать и ливневую канализацию в регионах с обильными осадками. Рассчитать и спланировать ее помогает знание особенностей конструкции и монтажа. При правильном подходе ливневую систему можно смонтировать своими руками.

Особенности точечного дренажа

Ливневая канализация точечного типа представляет собой локализованный водосборник (дождеприемник), соединенный с отводящей системой. Это один из самых простых, дешевых вариантов дренажа, обеспечивающий сбор осадочной и талой воды в местах, где наблюдается ее наибольшее скопление. К ним можно отнести участки под водосточными трубами, низины, площадки с водонепроницаемым покрытием (в т. ч. бетонные и асфальтированные площадки, стоянки, дороги) и участки с грунтом, обладающим низкой водопроницаемостью (глина, суглинки), а также участки с растениями, не любящими избыток влаги.

По сути, точечный водосборник — это поддон (емкость), в который поступает самотеком вода с прилегающей поверхности, с разных сторон. Самотек влаги обеспечивают естественные или искусственные уклоны участка вокруг приемника. В низинах эту роль исполняют склоны, а на площадках формируется уклон порядка 1–2 см на каждый 1 п. м. Собранная вода через водоотводящую канализационную трубу направляется в накопительные (фильтрующие) колодцы. В результате обеспечивается осушение определенной площади участка после сильных осадков или активного таяния снега.

Можно выделить такие преимущества точечного дренажа:

• простота монтажа, возможность обустройства своими руками, малая трудоемкость;

• низкие затраты, возможность использования стандартных элементов в готовом виде;

• облегченное обслуживание, возможность надежной защиты от мусора;

• использование в местах, где возможны значительные механические воздействия, в т. ч. наезд автомобилей;

• практически «не съедает» полезную площадь участка;

• легко обеспечивается привлекательный внешний вид, малозаметность.

Главный недостаток — ограниченные размеры защищаемого объекта. Точечная система не подходит для протяженных конструкций (фундамент, дорога и т. п.).

Конструктивные особенности

Ливневая канализация точечного типа включает следующие основные элементы:

1. Точечный водосборник или дождеприемник. По сути, это герметичная емкость (поддон), который заглубляется в яму. Она может иметь прямоугольную или круглую форму. Дождеприемник может изготавливаться из пластика, бетона и чугуна. Широкую популярность приобрели пластмассовые (полиэтиленовые и полипропиленовые) емкости. В местах, где ожидаются значительные нагрузки (например, ливневка для стоянки машины), устанавливаются наиболее прочные чугунные конструкции. Бетонные элементы хорошо вписываются в дренаж площадок с бетонным покрытием.

2. Водоотводящая система. Она обычно представляет собой канализационные трубы, проложенные в траншее, по которым вода из дождеприемника отводится на безопасное расстояние. Наиболее распространены пластиковые трубы диаметром 100–160 мм.

3. Накопительные или фильтрующие колодцы. Это завершающие элементы для утилизации отводимой воды путем накопления в герметичных емкостях или сброса в грунт после фильтрации.

Для надежной работы системы используются защитные и иные элементы. Так, дождеприемник сверху закрывается защитной решеткой (пластиковой или металлической). На входе в отводящую систему устанавливается фильтрующая сетка, а внутри дождеприемника — пескоуловительная корзина.

Подготовительные работы

Обустройство ливневой канализации начинается с разработки проекта. Его желательно сделать одновременно с проектированием застройки и планированием использования участка. Прежде всего, необходимо правильно определить места установки точечных водосборников. Их следует расположить в самых низких точках участка, куда будут стекаться все ручьи после дождя. Во время строительства начинается обустройство дренажа для защиты сооружений и различных площадок с бетонным покрытием.

Важно выбрать место установки накопительных колодцев с учетом санитарных норм. Выбирается оптимальный маршрут отводящего трубопровода. Он не должен попадать под строения и иметь многочисленных поворотов. Если предусмотрена установка нескольких дождеприемников на участке, то воду от них можно отводить по одному трубопроводу через коллектор.

Работы по монтажу начинаются с подготовки площадки. Дождеприемник должен обслуживать максимально возможную площадь, но для этого необходимо обеспечить, чтобы вода поступала в него самотеком. Для этого на поверхности вокруг водосборника следует сформировать уклон, что особенно важно при заливке бетонных площадок.

Монтаж точечного водосборника

Для точечного водосборника ливневой канализации можно использовать готовые устройства или изготавливать его самостоятельно. Первый вариант в настоящее время наиболее распространен. Монтаж осуществляется в следующем порядке:

1. Приобретается дождеприемник с полной комплектацией. Его объем должен соответствовать количеству осадков. Эти сведения можно получить в региональной метеослужбе.

2. В выбранном месте роется яма по форме соответствующая конфигурации устройства (круглая или прямоугольная). Глубина ее может достигать 1–1,2 м, но, чаще всего, составляет 70–80 см. По размерам она должна превышать размеры дождеприемника на 10–15 см.

3. На дно засыпается подушка из песка и щебня (гравия) толщиной 20–30 см. Ее следует тщательно утрамбовать и выравнять.

4. Заливается основание из тощего бетона (обычно марки М50 или М75) толщиной не более 10 см.

5. Устанавливается вертикально приобретенный дождеприемник. Перед этим в нем устанавливаются фильтры и пескоуловитель.

6. В устройство вводится отводящая труба ливневой канализации. Ввод тщательно герметизируют.

7. Зазор между стенками ямы и корпусом приемника бетонируется, что позволяет надежно закрепить водосборник.

8. Сверху на дождеприемник устанавливается защитная решетка.

При монтаже важно, чтобы решетка расположилась на 3–5 см ниже уровня земли. Это исключает скопление влаги по ее краям.

Самодельный водосборник

Простой дождеприемник можно сделать своими руками следующим образом:

1. Роется яма глубиной порядка 80–100 см и диаметром 1–1,2 м.

2. На дно засыпается подушка из щебня толщиной 20–30 см.

3. Из бетона заливается основание толщиной 10–15 см.

4. Устанавливается опалубка, а внутри ее размещается армировка из стальных прутьев или проволоки диаметром 4–6 мм.

5. Вводится труба водоотводящей системы.

6. Заливаются стенки водосборника.

7. Опалубка демонтируется. Сверху вокруг приемника формируется бетонная отмостка так, чтобы вода могла беспрепятственно стекать внутрь.

8. На месте входа в отводящую трубу закрепляется фильтр в виде металлической сетки.

9. Сверху устанавливается защитная решетка из металла или пластика.

Важно! При изготовлении дождеприемника своими руками нужно правильно оценить необходимый его объем.

Монтаж отводящей канализации

Для отводящей системы используются стандартные пластиковые или металлические канализационные трубы диаметром 100–160 мм. Монтаж осуществляется в таком порядке:

1. Роется яма для накопительного колодца. Ее размер определяется по необходимому объему накопления воды. Для участка 6 соток достаточно смонтировать емкость объемом 600–800 л.

2. Роется траншея, соединяющая дождеприемник и колодец, шириной 40–50 см. Глубина выбирается с учетом необходимости обеспечения уклона трубы из расчета 3 см на каждый 1 п. м.

3. В местах поворота трассы роются ямы для монтажа смотровых колодцев. Если по схеме дренажа предусмотрено несколько точечных водосборников, то роется яма для установки колодца-коллектора. От каждого дождеприемника к ней подводится индивидуальная траншея. В коллекторном колодце несколько водных потоков объединяются в один и направляются в канализационную трубу.

4. На дно траншеи засыпается подушка из песка и щебня толщиной 20–30 см с уплотнением и формированием уклона.

5. Обустраиваются смотровые и накопительные колодцы.

6. Укладываются канализационные трубы. Обязательно контролируется уклон. В месте расположения смотрового колодца должен располагаться разборный стык для чистки трубы.

7. Производится обратная засыпка траншеи.

Важно! При монтаже отводящей канализации нужно обеспечить надежную герметизацию стыков и вводов. Для этого применяются специальные манжеты и фитинги.

Совмещение дождеприемника и накопителя

В регионах, где возможны обильные, но не частые осадки, точечные водосборники могут сами исполнять роль накопительных или фильтрующих колодцев. Этот вариант наиболее распространен при обустройстве дренажа в низине. При этом предпочтение отдается фильтрующей конструкции.

Для реализации такого способа применяется естественный фильтр. Дождеприемник в этом случае имеет герметичные стенки, но дно отсутствует. Вместо него засыпается щебень фракций 40–60 мм с уплотнением. Толщина слоя составляет не менее 30 см. Поверх щебня укладывается геотекстиль, задерживающий песок и грязь, что исключает заиливание фильтрующего слоя. Объем такого колодца-дождеприемника составляет не менее 200–300 л, что дает возможность собрать всю осадочную влагу, и постепенно ее сбросить в грунт. Глубина такого колодца может достигать 1,2–1,5 м. Важно достигнуть слоя грунта с повышенной водопроницаемостью.

Ливневая канализация точечного типа способна эффективно защищать участок от осадочной и талой воды. Она предотвращает обводнение грунта в местах, где приток воды наиболее интенсивен. При правильном размещении водосборников и оптимальной схеме дренажа обеспечивается полноценное осушение участка. В регионах с экстремальными климатическими условиями может использоваться система, совмещающая точечный и линейный дренаж.

СНиП, из бетонных колец, монтаж своими руками

Колодцы – обязательные элементы централизованной или автономной канализационной системы. Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно. Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится.

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков. При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

• Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
• Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Важно: Кирпичные и бетонные колодцы нуждаются в гидроизоляции стен с наружной и внутренней стороны и дна, если речь не идет о фильтрационных конструкциях. Тщательная герметизация нужна для мест вхождения труб в резервуары.

• Невосприимчивый к воздействию воды и химических веществ (например, моющих и обеззараживающих средств) пластик удобен для изготовления колодцев. Пластиковый колодец для канализации своими руками можно сделать из еврокуба или бочек. В продаже имеются и готовые блоки, включающие в себя не только сам резервуар, но лотки с разводками различных типов.

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Размеры колодцев

Выполняя канализационный колодец своими руками, необходимо соблюдать требования СНиП, касающиеся соотношения диаметра трубопроводов и диаметра самого сооружения.

Диаметр трубопровода	Параметры колодца
До 150 мм	Не менее 700 мм
До 600 мм	1000 мм
700 мм	1250 мм
800-1000 мм	1500 мм
1200 мм и более	2000 мм

Если глубина прокладки трубопроводов составляет 3 м и более, при любом диаметре труб диаметр колодца не должен быть меньше 1500 мм.

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

• составление эскиза схемы канализации с отметкой места обустройства колодца,
• разметку на местности,
• удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
• обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

• выполнение земляных работ (ручной или механизированный способ),
• выравнивание и зачистку дна,
• проверка и корректировка геометрии (глубина, углы откосов стен).

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Более подробно о том, как установить смотровой колодец пластиковый, мы рассказали в отдельной статье.

Как реализуется схема канализации в частном доме своими руками вы можете узнать из другого материала нашего сайта.

А про виды и применение вакуумных канализационных насосов читайте тут.

Монтаж бетонного колодца

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

1. Рытье котлована.
2. Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
3. Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
4. Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
5. Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
6. Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
7. Гидроизоляция швов (для конструкций из колец).
8. Отделка лотка (используется цементная штукатурка и технология железнения).
9. Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
10. Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
11. Засыпка колодца землей и трамбовка грунта.
12. Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

4 вещи, которые вам нужно знать о соединениях трубы с люком

Опубликовано: 16 марта 2017 г.

Алан Зибенталер
Менеджер по маркетингу/территориальному управлению в Гонконге

Хотя мы использовали аналогию с конструктором Lego ранее, чтобы описать простоту сборки коробчатых водопропускных труб с прокладками, установить соединение трубы с люком не так просто.

Уплотнение в точке соединения является неотъемлемой частью предотвращения утечки воды, которая может разъедать мелкие частицы вокруг вашей конструкции.Водонепроницаемое уплотнение также предотвращает утечку сточных или ливневых вод и загрязнение окружающих грунтовых вод. Излишне говорить, что эта печать имеет решающее значение. Вот почему мы составили список вещей, которые нужно знать о соединениях трубы с люком, чтобы убедиться, что ваша конструкция остается водонепроницаемой.

1. Какие типы разъемов существуют?

Раствор: Комбинация цемента или аналогичного материала, мелкого заполнителя, воды и иногда других биологических волокон, таких как стекло или шерсть, для повышения водонепроницаемости.Растворы смешиваются и укладываются на месте.

Литые соединения: Разновидности соединителей, которые в процессе производства отливаются в люк. Они крепятся с помощью оправки внутри формы люка перед заливкой бетона.

Соединители со сквозным отверстием/механически устанавливаемые: Соединители со сквозным или формованным отверстием и отдельный механически устанавливаемый соединитель.

Уплотнительные манжеты: Эти гибкие резиновые уплотнительные соединители, устанавливаемые как залитые, так и устанавливаемые механически, выступают из стенки люка и позволяют ввести трубу.Этот тип уплотнения часто имеет стальную ленту, которая затягивается по периметру для создания водонепроницаемого уплотнения с трубой.

2. Какие материалы имеют значение?

Большинство соединителей изготовлены из каучука EPDM . Эта резина обладает устойчивостью к кислоте, щелочи, озону и ультрафиолетовым лучам. Часто соединители доставляются на рабочие места и лежат в элементах в течение нескольких дней, недель или месяцев, прежде чем будут окончательно установлены. Устойчивость к ультрафиолетовому излучению предотвращает преждевременное старение из-за чрезмерного воздействия и сохраняет требуемые физические свойства.

Нитриловый каучук следует использовать, если дренажная система предназначена для транспортировки любого типа нефти или нефтепродуктов. Этот тип резины выдерживает износ из-за стоков с заправок, автомоек, гаражей, автостоянок и аэропортов.

Раствор до сих пор часто используется в Соединенных Штатах для ливневых стоков. Однако в санитарных проектах обычно требуются водонепроницаемые резиновые соединители, поскольку раствор не так устойчив к движению трубы или люка и с большей вероятностью допускает утечку с течением времени.С точки зрения срока службы и трудозатрат резина гораздо более устойчива к дифференциальной осадке и требует меньше времени на установку, поскольку нет необходимости смешивать и наносить раствор, а затем ждать, пока он схватится, прежде чем засыпать траншею.

3. Какой разъем выбрать?

Как правило, мы не рекомендуем использовать строительный раствор, потому что он менее водонепроницаем и неизбежно приведет к проникновению в ваши транспортные системы.

Для труб меньшего размера возможность указания закладных соединений может основываться на вашей уверенности в способности сборщика сборных железобетонных изделий точно установить оправки, содержащие соединители, внутри опалубки.После того, как эти соединители размещены и залит бетон, их расположение не меняется. Если у производителя сборных железобетонных изделий есть керновая машина, они, скорее всего, предпочтут обеспечить керновые соединения, поскольку кернование может быть выполнено по запросу для удовлетворения требований проекта. Кроме того, с точки зрения контроля качества, некоторые производители предпочитают кернование, потому что они более уверены в том, что соединение труб будет именно там, где оно должно быть во время монтажа.

Для больших труб мы рекомендуем литые соединители из-за кривизны люка.Чем больше отверстие, тем четче кривая и тем труднее получить водонепроницаемое уплотнение между разъемом и отверстием по периметру резинового уплотнителя.

Для пластиковых труб мы настоятельно рекомендуем использовать резиновый соединитель независимо от системы транспортировки, поскольку раствор плохо связывается с пластиком, что приводит к утечкам через соединение с самого начала. Кроме того, пластиковая труба гибкая. Типичная нагрузка от почвы на большинство типов пластика приводит к тому, что труба даже слегка прогибается.Жесткий раствор не может приспособиться к такому изменению размеров, что увеличивает вероятность негерметичного соединения. Упругие резиновые соединители на сегодняшний день являются лучшим способом герметизации соединения пластиковой трубы с бетонной конструкцией. Просто обратите внимание, что если вы используете гофрированную пластиковую трубу на своей рабочей площадке, вам также понадобится рукав, чтобы пройти по гофрированной поверхности и преобразовать ее в гладкую поверхность внутри соединителя. Учитывайте эту муфту при заказе люков, чтобы можно было использовать правильный внешний диаметр для установки соответствующего соединителя на заводе сборных железобетонных изделий.

4. Перед установкой

Подготовьте трубу: В зависимости от типа соединителя это может означать снятие фаски с конца трубы, снятие заусенцев с трубы, чтобы сбить все острые края, которые могут порвать резину, и/или смазку соединителя и трубы. Соблюдайте осторожность при подготовке и установке трубы. Это важно, особенно при литых соединениях. Зазубренные края могут в конечном итоге разорвать соединитель, встроенный в бетон, и единственным жизнеспособным решением будет вырезать соединитель, просверлить отверстие большего размера, а затем найти новый механический соединитель, который подойдет как к отверстию, так и к трубе.Другим, менее эффективным вариантом было бы вставить трубу в новое отверстие.

Выравнивание трубы: Перед вставкой убедитесь, что ваша труба выровнена с соединителем. Время от времени мы слышим о подрядчике, который проложил свой трубопровод не на одной линии с люком. Иногда соосность не жесткая, поэтому они способны слегка отклонить разъем и заставить его работать. ASTM C923 утверждает, что соединители должны выдерживать давление воды 10 фунтов на квадратный дюйм при отклонении на 7 градусов, чтобы соответствовать этому стандарту, поэтому отклонение на эту величину, вероятно, будет приемлемым.Но, если выравнивание будет более жестким, им может потребоваться просверлить новое или большее отверстие в люке, а затем попытаться использовать механический соединитель для герметизации соединения. Подрядчики должны следить за соблюдением точного направления трубопровода, чтобы избежать ремонта в полевых условиях.

Предотвращение дифференциальной нагрузки и осадки: В некоторых случаях на верхнюю часть трубы или люк могут воздействовать различные нагрузки из-за движения строительной техники или транспортных средств.Если основание под смотровым колодцем и входящими в него трубами не было подготовлено должным образом, то эта нагрузка может привести к смещению трубы относительно отверстия и соединителя. Эластичный резиновый соединитель позволяет трубе смещаться на угол до 7 градусов в соответствии с требованиями ASTM C923.

Установка люка – где, когда и зачем

Строительство люка ниже уровня земли

Когда дело доходит до коммунальных услуг, мы часто не задумываемся о том, как они появляются в наших домах и зданиях, о том, как электричество, вода и канализация входят и выходят из нашей жизни безопасно и эффективно, и мы, конечно, не t рассмотреть, как люди обеспечивают, чтобы эти коммунальные услуги оставались в рабочем состоянии.Для всего этого есть простая технология, которая нам всем нужна. Это называется люком, и многие здания нуждаются в новых или обновленных люках или в совершенно новой установке люков в Торонто.

В Торонто и большей части Южного Онтарио люки недавно претерпели различные изменения в том, как с ними обращаются, кто отвечает за их техническое обслуживание и где они требуются. Поскольку люки необходимы почти для всех видов коммунальных услуг, есть много важных вопросов, которые вам необходимо рассмотреть, чтобы убедиться, что в вашем здании есть нужное количество смотровых колодцев. Вот некоторые распространенные вопросы, которые люди задают о люках, и важные ответы, которые включают последние изменения в правилах и ограничениях люков.

Что такое люк?

У многих это слово вызывает образ крышек люков на городских улицах и, в свою очередь, создает представление о том, что под нами находится ряд больших туннелей. Отчасти это так, поскольку мир общественного водопровода и туннелирования действительно сложен и широко распространен, но это всего лишь один тип люков.В более общем смысле люки относятся практически к любой точке доступа, где людям необходимо получить доступ к коммунальным службам и другому важному сервисному оборудованию. Это может также включать доступ к канализации, телефонным линиям, электрическим кабелям, ливневым стокам, центральному отоплению и газовым сетям, а это означает, что люки делают больше, чем просто обеспечивают доступ к большим туннелям.

Почему важны люки?

Причина, по которой люки так важны, заключается в том, что они обеспечивают важную точку доступа к вещам, которые нам нужны для комфортной жизни. Без точек доступа рабочие и профессионалы не могли бы проверять эти линии, ремонтировать их, заменять или даже обслуживать, поэтому они также являются важным, хотя и часто игнорируемым, аспектом нашего очень современного существования. Без них рабочие не могли бы получить доступ ко многим инженерным сетям и системам, которые работают под землей и обеспечивают освещение, функционирование и функционирование наших городов.

Кому нужна установка люка?

Люк при установке

В соответствии с недавними изменениями, внесенными правительством Онтарио и городом Торонто, «владелец или оператор коммерческих, институциональных или промышленных помещений или многоэтажных жилых зданий с одним или несколькими подключениями к канализации должен установить и поддерживать в хорошем состоянии в каждом соединении подходящее отверстие для обслуживания.

Проще говоря, это означает, что любое коммерческое, промышленное или многоэтажное жилое здание с подключением к канализации должно иметь и содержать люк. Ответственность за это лежит на владельце или операторе. Поэтому, если вы владеете одним из таких зданий и оно подключено к канализации, вы несете ответственность за установку и техническое обслуживание люка.

Существуют ли рекомендации по установке люков?

Написана целая книга о том, как должны быть установлены люки, их размеры, точки доступа и даже материалы, которые можно использовать.Они не все ограничены тем, что выглядят как люки на улице, но сама работа достаточно специфична, поэтому требуется обученный профессиональный сантехник, чтобы обеспечить соблюдение всех норм и правил. Без профессиональной помощи при установке люка вы можете нарушить городские правила и подвергнуться штрафу.

Кто и когда может получить доступ к люку?

Земля перекапывается и люк устанавливается на разных этапах

Часть соглашения вашего здания позволяет тем, кому необходимо использовать ваш люк, получить доступ к коммунальным услугам почти в любое время.Причина в том, что если есть проблема с коммунальными услугами вокруг или в вашем доме, это может коснуться не только вас, а обслуживающему персоналу нужен постоянный доступ в случае чрезвычайных ситуаций, ремонта или планового обслуживания. Наблюдение и тестирование — еще один важный аспект, поэтому вам может потребоваться предоставить доступ государственному служащему для проверки люка и воды на наличие чего-либо необычного. И хотя может показаться, что в вашем здании постоянно находятся государственные служащие, имейте в виду, что визиты случаются редко.

Сколько времени у меня есть?

Как правило, люки уже установлены в большинстве зданий, но недавние изменения кода могут означать, что теперь вам нужен люк там, где раньше его не было. В таких случаях большинство владельцев и операторов зданий получают письма от отдела мониторинга и защиты окружающей среды города Торонто. У этих доставленных писем есть только шестьдесят дней, чтобы выполнить их, поэтому вам может потребоваться немедленно получить профессиональные услуги по установке люка, включая установку люка в Торонто.

Почему все изменения?

Готовый люк

В рамках экологических программ и целей города Торонто в настоящее время уделяет более пристальное внимание тому, что предприятия, особенно предприятия пищевой промышленности, сливают в сточные воды. Чтобы проводить наблюдения и испытания более эффективно и результативно, городские власти требуют, чтобы больше предприятий, имеющих доступ к канализационным линиям и другим коммунальным услугам, предлагали надлежащий доступ для государственных служащих.

Люк — важный аспект нашей жизни, даже если мы обычно не считаем его таковым.Они обеспечивают важный доступ как для государственных, так и для частных служащих, но ответственность за их техническое обслуживание и установку часто ложится на владельцев зданий. Если у вас есть здание, в котором требуется смотровой люк, и вам нужна профессиональная установка люка, обязательно вызовите профессионалов с опытом и полномочиями, необходимыми для работы. Только обученные специалисты могут установить правильный тип люка, убедиться, что он соответствует всем нормам и правилам, и обеспечить необходимый доступ, необходимый вашему зданию для всех общественных и частных служб, которые ему необходимы.

Установка люка — где, когда и зачем Сантехникаhttps://www. absolutedp.com/wp-content/uploads/2016/08/toronto-manhole-installation-services-2-144×144.jpg200px200px

5 наиболее важных элементов инспекции люка

Меня часто спрашивают «Когда важно завершить осмотр люков?» Осмотр колодцев следует проводить в сырую погоду или при максимальном уровне грунтовых вод.В идеале период с ноября по май — лучшее время для осмотра люков для обнаружения притока и инфильтрации (I/I). В связи с таянием снега/льда в феврале и марте в сочетании с проливными дождями, города и поселки заметят всплески потоков на подъемных станциях и очистных сооружениях. Пять (5) наиболее важных моментов, на которые следует обратить внимание во время осмотра люков, которые помогут уменьшить (I/I) и устранить потенциальные резервные копии:

1. Люк дымохода во время сильного дождя

Одним из наиболее важных компонентов люка, за которым следует наблюдать во время осмотра люка, является дымоход люка.Как вы можете видеть ниже, этот люк был построен из сборного железобетона, за исключением дымохода люка, который был построен из кирпича. В сухую погоду дымоход может выглядеть в хорошем состоянии; но когда грунтовые воды поднимаются или идут проливные дожди, вы можете увидеть совершенно другую историю. Часто трудно поверить, что вы смотрите на один и тот же люк в немного разных условиях. Для справки, приток, который наблюдался справа, входил со скоростью приблизительно семь галлонов в минуту.



2. Удар во время окончательной оценки

Во время установки санитарного люка всегда желательно иметь на месте строительного инспектора. Кроме того, обученный инспектор по строительству должен завершить окончательную проверку и подписать до того, как муниципалитет или коммунальное предприятие возьмет на себя ответственность за канализационную систему. После строительства, как правило, необходимо провести трехлетний гарантийный ремонт и проверку, но об этом часто забывают.Я часто видел, как рама и крышки смещались из-за ударов во время окончательной планировки или в результате неправильной маркировки на полях, на которых работала сельскохозяйственная техника. Если эти люки расположены в низинах, количество притока может быть катастрофическим для вашей канализационной системы. Ниже приведены три фотографии люков, которые были пробита во время окончательной сортировки и так и не были исправлены коммунальным предприятием.

3. Правильно сложенный

Слишком часто я сталкиваюсь с канализационными люками, которые не были должным образом уложены во время строительства.У большинства коммунальных служб и муниципалитетов есть набор планов, спецификаций и деталей, которым подрядчики должны следовать во время строительства. Подрядчики должны предоставить городским властям рабочие чертежи, чтобы указать, какой продукт они устанавливают. Во многих случаях по какой-либо причине детали и/или спецификации не соблюдаются, что приводит к получению плохого конечного продукта, что приводит к проникновению I/I в систему. На фото слева показан пример использования кирпича, камень и т. д. для регулировки уклона вместо надлежащего кольца для регулировки бетона. На фотографии в центре изображено уплотнительное кольцо, которое не было закреплено во время установки люка. Уплотнительное кольцо предназначено для обеспечения герметичности соединения. На фото справа показана активная протечка в стыке из-за недостаточного количества Kent Seal и/или несоблюдения надлежащего количества бутилкаучука/пластиковой пленки на внешнем стыке. Все эти недостатки могут привести к проникновению в санитарную систему.

4. Резиновый чехол

Одним из наиболее частых наблюдений является негерметичность проходки трубы.При строительстве нового люка на сборный люк следует установить резиновый чехол для облегчения монтажа канализационной трубы. Этот ботинок затягивается лентами из нержавеющей стали для обеспечения водонепроницаемости. Во многих случаях вокруг трубы вместо резинового чехла заливают бетон, в результате чего происходит активная инфильтрация в месте прохода трубы, как показано на фото слева и справа. На фото в центре показан резиновый чехол, установленный, но недостаточно затянутый, что приводит к постоянной активной инфильтрации в месте проходки трубы.

5. Дополнительная зарядка оставила препятствие

И последнее, но не менее важное: рекомендуется проверить канализационную систему после сильного дождя, чтобы увидеть, не произошло ли чрезмерное наполнение, которое может привести к закупорке канализации. Ниже приведены фотографии люка до и после очистки, который был заправлен; трудно поверить, что это тот же самый люк всего через несколько минут после того, как препятствие было удалено. В связи с этим рекомендуется подсоединять отводы канализационных труб непосредственно к магистрали, а не к люку.Ниже видно, что в центре канала существует возвышенность, потенциально вызывающая резервные копии для трех владельцев собственности. К сожалению, это будет постоянная проблема обслуживания для коммунальных служб и владельцев недвижимости.

К сожалению, в этих распространенных дефектах муниципалитеты должны выделять средства на восстановление канализационных сетей, чтобы исправить такие проблемы, как перечисленные выше.

Есть вопросы или хотите начать? Свяжитесь с Wessler, чтобы задать вопросы о том, как устранить источники I/I или запланировать следующий раунд подробных проверок люков.

Люки: основной ресурс — Fibertech Plastics

Что такое крышка люка

Скорее всего, вы ежедневно наступаете на люки, особенно если вы горожанин. Крышки люков — это просто съемная крышка, которая служит крышкой люка. Это покрытие служит нескольким целям, наиболее очевидной из которых является предотвращение падения пешеходов в эти часто довольно глубокие точки доступа.

Крышки люков также служат для предотвращения доступа посторонних лиц к люкам и, в свою очередь, обеспечивают безопасность канализационных или ливневых систем.Крышки люков также служат источником вентиляции для предотвращения попадания канализационных или ливневых газов в жилые дома, а также удобной точкой входа для обслуживающего персонала для доступа к канализационным и ливневым линиям.

Материалы крышки люка

Традиционно крышки люков изготавливались из чугуна, бетона или даже их комбинации. Это связано с тем, что оба эти материала недорогие, прочные и достаточно тяжелые, чтобы оставаться на месте. Однако, как и в случае с люками, технологии привели к появлению множества альтернативных материалов для крышек люков, включая композит, стекловолокно и пластик.В этом разделе мы обсудим множество различных типов крышек люков, включая чугунные крышки люков, пластиковые крышки люков и композитные крышки люков.

Чугунные крышки люков

Исторически крышки люков изготавливались из чугуна [3], который расплавлялся и заливался в форму. Когда дело доходит до материала крышки люка, предпочтение отдается серому чугуну и ковкому чугуну, поскольку они экономичны и чрезвычайно долговечны. Серый чугун состоит из железа и сплавов, включающих углерод и кремний.Именно углерод обеспечивает прочность, связанную с чугуном. Ковкий чугун отличается от серого чугуна тем, что в расплавленный чугун в процессе литья добавляется марганец, который влияет на образование углерода, в результате чего готовое изделие становится еще прочнее.

Общие проблемы с чугунными крышками люков

В последние годы возросла популярность различных альтернативных материалов, когда дело доходит до изготовления крышек люков. Это связано со многими проблемами, связанными с чугунными крышками люков.Некоторые из главных недостатков чугунных крышек люков включают кражу металлолома, травмы рабочих, связанные с весом, и коррозию.

Восстановление люков, покрытий и ремонт канализации

Сравнение моноформных решений для восстановления колодцев

Три услуги Monoform™, предоставляемые HK Solutions Group, представляют собой уникальные запатентованные решения по восстановлению структурных люков, которые не требуют проведения земляных работ открытым способом. Все они представляют собой экономию средств с минимальным перерывом в работе окружающих коммунальных служб.Однако каждый из них имеет уникальные преимущества и разные рекомендуемые варианты использования.

Monoform PLUS™: ремонт люков с антикоррозионными свойствами

Процесс Monoform PLUS™

HK представляет собой Monoform™ с дополнительным преимуществом коррозионностойкого пластика HDPE AGRU. Облицовка люков из полиэтилена высокой плотности обеспечивает высокую коррозионную стойкость и долговечность по сравнению с традиционными конструкциями люков из бетона. Monoform+™ — это решение для колодцев из полиэтилена, идеально подходящее для тех случаев, когда стоячая вода и высокие концентрации сероводорода быстро разрушают бетонные колодцы и конструкции.

Посмотреть Monoform PLUS™ в действии:

Monoform HEX™: установка люка с гидроэкскавацией

Monoform HEX™ позволяет сооружать структурные люки в ситуациях, когда земляные работы должны быть минимальными и точными. Процесс гидроэксвазии обеспечивает повышенную точность и снижает риск при работе с деликатными инженерными сетями. Monoform HEX™ отлично подходит для таких применений, как строительство дамб, где окружающий грунт должен оставаться нетронутым и нетронутым, а также водно-болотных угодий, где традиционные земляные работы невозможны.

Monoform™: решение для бестраншейной реконструкции люков

Наша оригинальная услуга Monoform™ представляет собой экономичный бестраншейный подход к реконструкции смотровых колодцев. Посмотрите на это в действии. Процесс Monoform™ включает в себя сборку пластиковой формы внутри разрушающегося люка, заливку готовой бетонной смеси вокруг формы и последующее удаление формы. Monoform™ — отличное решение для типичных проектов по ремонту и восстановлению колодцев в ситуациях, когда не требуется дополнительное укрепление или гидроэкстракция.

Посмотреть Monoform™ в действии:

Общие проблемы с люками и канализацией

Подрядчики по ремонту люков

HK имеют опыт устранения широкого спектра распространенных проблем с колодцами и восстановления каналов потока в стареющих канализационных конструкциях. Муниципальные и промышленные заказчики часто обращаются в HK Solutions Group за помощью в решении одной или нескольких из следующих проблем со структурой люка:

• Люк негерметичен
• Люки с трещинами
• Инфильтрация подземных вод в канализацию
• Отказ люка
• Неисправные канализационные конструкции
• h3S (сероводород) Коррозия бетона
• И многое другое

Наши технические специалисты используют различные бестраншейные технологии для восстановления и укрепления конструкций люков, а также для предотвращения будущих проблем с люками, которые могут повлиять на канализационную систему в будущем. Смягчение последствий и предотвращение особенно важны для канализационных систем, страдающих от проблем притока и инфильтрации (i&i).

Приток и инфильтрация (I&I)

Под притоком и инфильтрацией понимается избыточная вода, поступающая в канализационные трубы из подземных и ливневых вод. Подземные воды обычно просачиваются в канализационные трубы и конструкции люков с трещинами, отверстиями, неисправными соединениями или другими структурными проблемами. Ливневая вода поступает в смотровые колодцы через отверстия в крышках люков, водосточные желоба с крыш, водосточные желоба и дренажные поперечные соединения.Приток и инфильтрация в канализационные системы и конструкции люков, как правило, могут быть устранены с помощью реконструкции смотровых колодцев.

HK Solutions Group предлагает различные решения для притока и инфильтрации, такие как процессы Monform™ и Monoform PLUS™. Monoform PLUS™ особенно полезен в областях, где сероводородная коррозия усугубляет процесс разрушения бетона.

Корродированные люки

Проблемы с сероводородом (h3S)

В некоторых географических районах высокая концентрация сероводорода в грунтовых водах может вызвать быстрое разрушение бетона и разрушение люков.HK Solutions Group предлагает защиту от коррозии h3S с помощью нашего решения для ремонта люков Monoform PLUS™. Monoform PLUS™ использует коррозионно-стойкую способность пластика HDPE для укрепления и герметизации протекающих люков. Monoform PLUS™ — это долгосрочное решение для борьбы с коррозией h3S и предотвращения проникновения через люки.

Сернокислотная коррозия

Подобно тому, как городские канализационные системы сталкиваются с проблемами обслуживания в районах, где кислые грунтовые воды разъедают канализационную инфраструктуру, промышленные объекты сталкиваются с аналогичными проблемами.Многие заводы и предприятия, работающие с едкими химическими веществами, имеют системы сброса технологической воды с высоким содержанием серной кислоты, которая со временем разъедает подземную инфраструктуру, что приводит к инфильтрации, притоку и другим проблемам. Узнайте, как решения HK по восстановлению люков помогли одному промышленному предприятию отремонтировать проржавевшие бетонные люки, не нарушая работу бизнеса.

Восстановление канализации и ремонт других сооружений

Мы можем сделать гораздо больше, чем просто облицовка люков и их ремонт.Помимо того, что мы уделяем особое внимание Monoform+™, Monoform HEX™ и другим методам восстановления люков, HK Solutions является надежной компанией по инспекции трубопроводов, предлагающей инспекции видеонаблюдения и услуги по восстановлению трубопроводов, включая облицовку труб с отверждением на месте (CIPP).

Команда HK Solutions проводит осмотр и ремонт всех типов канализационных сооружений, а также предлагает ряд других промышленных и коммунальных услуг.

Связаться с HK Solutions Group

Наши специалисты по канализации готовы взяться за герметизацию люков и устранение утечек, реконструкцию структурных люков, облицовку люков полиэтиленом высокой плотности для защиты от коррозии, ремонт канализационных подъемных станций и многое другое.

Если вам нужна дополнительная информация об услугах HK Solutions по ремонту люков, Monoform™, Monoform PLUS™, Monoform HEX™ или о наших вариантах ремонта других канализационных сооружений, свяжитесь с нами. Наша цель — поддерживать нормальное функционирование канализационной системы, чтобы население могло пользоваться бесперебойным санитарным обслуживанием. Отправьте нам сообщение или позвоните по телефону (515) 283-0500.

Если вы ищете новый интересный вызов в своей карьере, ознакомьтесь с нашими текущими открытыми вакансиями и узнайте, каково это быть в команде.Мы предлагаем различные привилегии и льготы, включая конкурентоспособную заработную плату, страховку и оплачиваемый отпуск. Откройте для себя возможности карьерного роста в HK Solutions.

Люк — назначение, типы и конструкция

🕑 Время чтения: 1 минута

Люк или смотровая камера представляет собой устройство, устроенное под землей для обеспечения доступа к таким коммуникациям, как канализационная система, дренажная система и т. д. Таким образом, с помощью смотрового колодца подземные коммуникации проверяются, модифицируются, очищаются и обслуживаются.

Строительство люка

В статье кратко описаны основное назначение, особенности и виды смотрового колодца.

Назначение люка

Основное назначение люка:

1. Для осмотра, очистки и устранения препятствий в канализационной линии.
2. Соединение канализационных труб, изменение направления или выравнивание канализационных труб можно выполнить с помощью люка.
3. Имеют перфорированную крышку, которая способствует выходу загрязняющих газов.Следовательно, это хорошее средство вентиляции для подземной канализационной системы.
4. Люки помогают прокладывать канализационные трубы стандартной длины.

Характеристики люка

Основными частями люка являются камера или кольцо и вертикальная круглая труба. Вертикальная круглая труба доступна в различной глубине и размерах. Эти трубы используются для доступа к смотровым стыкам в системе.

Люки в основном располагаются на расстоянии 0,5 м от бордюра дороги.В основном он построен так, что находится вдали от линии движения.

Крышка люка представляет собой заглушку, которая защищает люк от несанкционированного доступа. Крышки, используемые для люков, могут быть прямоугольной, квадратной или круглой формы. Материалом покрытия может быть сборный железобетон, композитный материал или любой пластик, армированный стекловолокном.

Обеспечение доступа через люк выполняется по ступенькам. Если глубина лаза менее 1 м, сооружается стремянка.Если глубина колодца больше 2,5 м, устанавливается обычная лестница. Теперь современные люки не требуют физического проникновения.

Типы люков

Три основных типа смотровых колодцев в зависимости от глубины:

1. Неглубокий люк
2. Обычный люк
3. Глубокий люк

1. Неглубокий люк

Неглубокий люк имеет глубину от 75 до 90 см. Они сооружаются в начале ответвления коллектора или в районе с небольшим движением транспорта. Неглубокий люк снабжен легкой крышкой, называемой смотровой камерой.

2. Обычный люк

Устанавливаются на канализационной линии с тяжелой крышкой сверху. Имеет глубину 150 см. Обычный люк имеет квадратную форму.

3. Глубокий люк

Глубокий люк предусмотрен на глубине более 150 см с очень тяжелой крышкой наверху. Размер может быть увеличен, а возможность спуска также увеличена.

Расположение люка

Строительство люка выполняется при следующих обстоятельствах:

1. В случае необходимости замены канализационной линии
2. Изменение размера и расположения канализационной трубы.
3. Соединение, образованное двумя или более канализационными линиями

Материалы, используемые для строительства люков

Три основных типа люков в зависимости от материала являются:

1. Пластиковые люки
2. Сборные железобетонные люки
3. Стеклопластиковые люки

1.

Пластиковые люки

Пластиковые люки изготавливаются из полиэтилена. Это изготовлено с прочной цельной конструкцией. В этой конструкции не используются швы или уплотнения, поскольку они вызывают некоторые проблемы с техническим обслуживанием.

Рисунок 1. Пластиковые люки

Пластиковые люки экологически безопасны и долговечны. Они не загрязняют и не оказывают какого-либо неблагоприятного воздействия на почву или землю, где они размещены.

Пластиковые люки чрезвычайно устойчивы к коррозии. Они не разрушаются со временем и не требуют частой реабилитации и ремонта. обслуживание со временем. Данные люки изготавливаются с дополнительными аксессуарами как лестницы и крышки люков.

2. Люки из сборного железобетона

Строительство колодцев из сборного железобетона — традиционный метод.Эти рамы люков спроектированы в сегменте на заводе, расположенном за пределами площадки. Следовательно, этот метод обеспечивает качество, а также облегчает быструю установку. Изготовленные сборные колодцы собираются на месте.

Рис.2. Сборные железобетонные люки

Повышенная прочность со сроком службы 100 лет является одной из причин его постоянной популярности и широкого использования.

3. Люки из стекловолокна

Люки

из стекловолокна сконструированы таким образом, что они включают в себя ствол люка и крышку.Эта базовая конструкция также включает в себя дополнительные функции, такие как каналы дробилки, водосливы, желоба, сепараторы для ливневых стоков и т. д.

Рис.3. Люки из стекловолокна

Это комбинация нескольких модулей. Но Технология стекловолокна герметизирует блоки вместе, чтобы они вели себя монолитным, что не будет ни швов, ни уплотнений.

Люки

из стекловолокна просты в обращении и весят одну десятую веса бетонного люка. Благодаря небольшому весу устройство легко монтируется.Канализационные люки из стеклопластика экологически безопасны, отличаются высокой прочностью.

Материалы крышки люка

Двумя основными материалами, используемыми для изготовления крышки люка, являются чугун и бетон. Эти два материала также используются в сочетании с конструкцией смотровых колодцев. Оба материала прочные, тяжелые и недорогие. С помощью технологий крышки люков изготавливаются из стекловолокна, пластика и композита.

Чугунная крышка люка отлита из серого чугуна.Поскольку ковкий чугун обладает большей прочностью, его используют для люков, которые должны выдерживать большие нагрузки (районы аэропортов). Серый чугун, используемый для изготовления крышек люков, представляет собой комбинацию углерода и кремния. Углерод придает элементу прочность и долговечность. Добавление марганца к расплавленному чугуну дает ковкий чугун.

Стандартная практика установки подземных круглых сборных железобетонных колодцев

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1.Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы.Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный Интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Переуступка:
Лицензиат не может уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.
