Как пользоваться токоизмерительными клещами — Masteram

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь. К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

1. Клещи для измерения переменного тока.
2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока. Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора. Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля. В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода. Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.  Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла. На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю. Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля. Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si. Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей. Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
2. Раскрываем клещи, нажимая на рычаг.
3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.
правильно / неправильно
4. Считать результат.
5. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток. Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам. Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

• Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
• Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
• Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.  Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
• Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
• Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
• Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности. В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Другие статьи

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

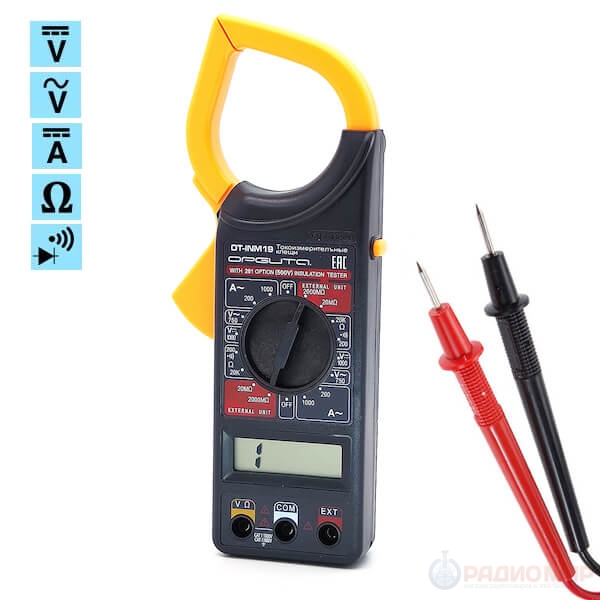

Мультиметр с токоизмерительными клещами

Мультиметр с клещами (tester) – один из ряда рабочих инструментов, набор с которыми есть почти в каждом доме. С его помощью проверяют работу диодов и транзисторов. Еще им замеряют частоту тока или даже температуру в помещении. Привычный мультиметр знаком всем, а инструмент с клещами для некоторых станет необычным.

Что это такое

Чтобы проверить силу тока в электропроводах высокого напряжения, не разрывая их, последовательно подключив амперметр, обычно применяют токоизмерительные клещи. Фактически наименование мультиметра с клещами некорректное выражение.

Он представляет собой трансформатор тока. В него встроен раздвижной провод с высокой магнитной проницаемостью, состоящий из двух одинаковых по форме и размеру отдельных боковых элементов магнитопровода. Вторичная обмотка включает счетный или механический амперметр. Внешний вид похож на обычные клещи с прибором.

К сведению. Чтобы соблюдать безопасность, у клещей есть длинные ручки-диэлектрики. Ток проходит через трансформатор, одновременно с этим и измеряется.

Сам состав инструмента несложный. Усики устройства покрыты изоляционным материалом и изготовлены из трансформаторной стали. При первичной обмотке реализуется электрический провод и делается один завиток. А количество витков при вторичной определяется предполагаемыми токами для измерений. Обмотка покрывает всю конструкцию. Изоляция скрывает всю обмотку.

В виде дроби на инструменте оставляется маркировка с коэффициентом трансформации, составляющим отношение обозначенного тока в первичной обмотке и вторичной. В устройстве амперметр находится во вторичной обмотке и выполняет работу определения тока провода, который опоясывает конструкцию.

Существует два вида токоизмерительных элементов:

• менее 1000 Вольт;
• для проводов высокого напряжения (более 1000 Вольт).

В обычной жизни электрики используют конструкции первого вида. Более продвинутые устройства выполняют роль амперметра, определяя переменный ток одновременно с вольтметром, омметром и другими. Выделяющийся среди остальных мультиметр основан на принципе Холла, измеряет не только переменный, но и постоянный ток. Датчик не «путается» в значении направленности поля, реагируя только на амплитуду напряжения. У него быстрая реакция на изменения тока, что позволяет зафиксировать точность передачи. Но особых преимуществ у клещей с принципом Холла нет, это такой же обычный мультиметр для обыкновенного человека, не разбирающегося в физике.

Принцип работы

В основе мультиметра лежит трансформатор тока с одним витком. Сам поток напряжения определяется в первичной обмотке, которая будет электропроводом либо шиной. Амперметр подключается ко вторичной, содержащей более одного витка. В устройстве она расположена на разъемном магнитопроводе. Значение тока, которое предполагается исследовать в проводнике, получается при измерении напряжения, протекающего по вторичной обмотке. При этом учитывается уже определенный коэффициент трансформации.

Обратите внимание! Измерение тока мультиметром с клещами удобно и просто и не доставит проблем.

Параметры прибора и ход измерения

Есть несколько способов измерения. Можно выявить ток, протекающий по проводнику, который помещается в клещи под прямым углом. Индикатор покажет нужный диапазон. Второй способ подходит для измерения тока, проходящего через несколько проводников. Последний (нераспространенный способ) усиливает сигналы.

Размер проводника, который нужно измерить, ограничивается при помощи рукояти. Процесс происходит так: клещи расходятся, пропускается провод, рукоять стоит отпустить и замкнуть щипцы. Последующие действия похожи на использовании простого тестера. Не имеет значение изолированность электропровода. Важно охватывать только шину.

На цифровом или механическом индикаторе будет показана величина тока. Некоторые устройства могут для удобства фиксировать результаты. Величина остается после развода магнитопровода от проводника.

Амперметр измеряет протекающий по вторичной обмотке ток посредством возникновения электромагнитной индукции.

Достоинства и недостатки мультиметра

Существует два вида токовых устройств: цифровой и стрелочный. Токоизмерительные клещи с цифровой индикацией намного проще использовать. Они автоматически выполняют калибровку диапазона измерений и фиксируют записи результатов в памяти устройства. Но главный их недостаток – низкая точность результатов замеров тока, отличного от формы синусоиды.

Стрелочный мультиметр начали использовать ранее. Его невысокая стоимость и высокая точность измерений позволяет соревноваться с цифровым. В отличие от цифрового мультиметра, у него узкий рабочий диапазон частот. Из-за механического индикатора он становится чувствительнее к падениям или ударам, что может понизить точность результатов.

Другой тип клещей используется с осциллографом или мультиметром. Он отличается лишь тем, что не имеет в составе дисплея или механического индикатора для выведения получаемого сигнала. Подобные устройства обладают высокой точностью, но самостоятельно не работают и требуют отдельного устройства для определения тока.

Многие электрики работают с высоковольтными токовыми вариациями. Они используются для цепей с напряжением более тысячи вольт. Такие инструменты имеют усовершенствованную электрическую изоляцию. Это повышает безопасность электрика, осуществляющего измерения. С их помощью можно наблюдать за током на разных подстанциях трансформаторов и распределительных узлах. Очевидное преимущество высоковольтных моделей в безопасной работе с оборудованием высокого напряжения. Но рабочий диапазон для переменного тока слишком узкий.

Возможности

Большинство мультиметров с токоизмерительными клещами имеют возможность измерять температуру, напряжение, сопротивление и другие величины. Это позволяет сделать встроенный АЦП осуществляющим исследование аналоговых сигналов.

Как пользоваться мультиметром

С помощью мультиметра с токовыми вставками можно исследовать напряжённость квартирной сети. Для этого необходимо зафиксировать переключатель диапазона в «ACA 200». Электропровод в изоляции, введенный в квартиру, нужно обхватить разомкнутыми клещами. На индикаторе появятся показания измерений. Их умножают на 220 вольт (значение напряжения сети квартиры), а косинус не учитывается (равен 1). Ответ поможет проверить деятельность установленного для измерения потребления энергии устройства и др.

Решаясь купить токовые клещи, нужно определить необходимый набор пределов измерения разных видов тока, форму, точность результатов, рабочий диапазон, дополнительные свойства, финансовые возможности. Тогда удастся приобрести удобный инструмент. Им можно будет без проблем пользоваться в быту.

Обзор лучших токовых клещей на 2022 год

В данном обзоре мы расскажем, для чего используется токоизмерительные клещи, в чём разница между мультиметром и токовыми клещами, как пользоваться данным инструментом, и какие встречаются ошибки при выборе, а также приведем наши советы и рекомендации, на каких производителей и какие модели следует обратить внимание.

Для чего нужны клещи-мультиметры?

Токоизмерительные клещи используются для измерения параметров электротока, протекающего через цепи или активные устройства, к которым мы применяем измерительное устройство.

Клещи позволяют измерять интенсивность тока, в том числе под напряжением, что значительно экономит время. Кроме того, некоторые специализированные машины просто не могут быть отключены от электросети, поэтому измерение силы тока другими типами счетчиков (например, мультиметрами) становится неосуществимым или по крайней мере очень затруднительным.

Ещё одним преимуществом клещей является более высокая скорость замера, чем это можно было бы сделать с помощью мультиметра или другого устройства, подключаемого к клеммам проводов. Они отлично подходят, например, для измерения тока стартера в машине или в специализированных программах, для построения рабочих характеристик больших насосов или двигателей, работающих на фабриках или при строительстве/при ремонте.

Какие показатели измеряют токовые клещи?

Клещи используются для измерения силы переменного и постоянного тока. Принцип работы счетчиков варьируется в зависимости от измеряемого тока.

Клеши для измерения переменного тока

Работают по принципу Ампера, представляя собой фактически трансформатор тока. Это означает, что клещи имеют вторичную обмотку в измерительной цепи и первичную обмотку на зажимах, которые оператор фиксирует на проводах. Благодаря этому мы можем точно измерить силу тока, протекающего через электрические компоненты. Клещи для измерения постоянного тока работают по принципу эффекта Холла.

В основном, клещи используются для измерения силы электрического тока, однако они могут быть оснащены дополнительными функциями, такими как измерение переменного или постоянного напряжения, измерение температуры, сопротивления, емкости или проверка непрерывности проводника. Количество дополнительных функций зависит от класса и типа оборудования. Многие клещи вполне могут заменить мультиметр.

Измеритель постоянного тока

Клещи,измеряющие силу постоянного тока, используют в своей работе эффект Холла. Это явление связано с наличием различных потенциалов в проводниках, проводящих электрический ток. Если эти проводники расположить перпендикулярно текущим линиям магнитного поля, то на проводнике появится разность потенциалов, то есть напряжение Холла. В измерителях постоянного тока используются холлотроны. Это магнитометры, которые определяют интенсивность магнитных потоков.
Хорошие клещи способны измерять как постоянный, так и переменный ток, а также постоянное и переменное напряжение.

Критерии выбора токовых клещей

Клещи должны соответствовать типу проводимой работы, а также окружающей среде, в которой они будут использоваться. Они должны в совершенстве выполнять свою функцию с точки зрения точности и должны быть доступными по цене. Также к спецификации клещей относится точность, качество сборки и возможная устойчивость к атмосферным воздействиям и механическим повреждениям.
Среди популярных моделей есть разные виды измерителей. Если вы планируете проводить измерения в сложных условиях окружающей среды, то нужно выбрать прибор, который максимально облегчит нам работу, — например, будет оснащен гибкими клещами или специальной штангой с электрозащитными средствами для крепления, которые позволят измерять силу тока и другие значения в труднодоступных местах. Вопрос о том, сколько стоит хороший девайс, оставим в стороне.

Диапазон

Диапазон измерителя очень важен. Он определяет, от каких и до каких значений тока мы можем применить устройство. Некоторые клещи способны измерять даже очень большие значения тока.
Однако давайте определим, что важно больше — высокая точность или область применения. Часто оба эти параметра не идут рука об руку, и если вы даже найдёте инструмент с приемлемым диапазоном, его цена будет достаточно высокой.

Точность клещей определяет, какую максимальную погрешность измерения может выдать прибор во время работы. Чем больше точность, тем результат будет ближе к реальному значению. Точность счетчиков указывается в процентах. Например, если измерять значение 100 А и иметь погрешность 5%, то фактическое значение тока может варьироваться от 95 до 105 А.

• Измерение частоты тока

Клещи часто позволяют измерять частоту переменного тока. Это чрезвычайно полезно при поиске проблем с гармонической составляющей. Интересной и полезной функцией является также запоминание конкретных измерений или минимальных, максимальных и средних значений при серии измерений. Обновление максимальных и минимальных измерений происходит автоматически по мере их выполнения.

• Измерение сопротивления

Измерение сопротивления также является важной функцией измерителя. Измерение непрерывности позволяет проверить, закрыта ли цепь или открыта. Таким образом, мы можем быстро узнать о повреждении цепи или ее необнаруженном закрытии/открытии. Некоторые счетчики также имеют звуковое оповещение.

• Измерение емкости

Еще одна интересная особенность — измерение ёмкости. Эту функцию можно найти в более современных измерителях. Эта функция позволяет понять, потребляет ли двигатель достаточное количество тока при запуске от конденсатора.
Стандарт IEC: При выборе измерителя необходимо руководствоваться мерами предосторожности по стандартам безопасности ISO/ESC, которые определяют категории напряжения, в котором допустимо проводить измерения.

Мультиметр или клещи?

Выбор должен зависеть от того, какую работу вы планируете осуществлять. Мультиметры лучше подходят для работ в сети, и их стоимость часто ниже, чем стоимость клещей. Клещи, с другой стороны, более охотно используются профессиональным электриками для быстрого и эффективного измерения различных электрических значений, таких как сила тока, напряжение, сопротивление, емкость или частота тока. Функциональность зависит от качества и ценового аспекта девайса.

Мультиметры стоят несколько дешевле и предлагают несколько более широкие возможности измерения. Самые хорошие мультиметры способны измерить практически любую электрическую величину. Они измеряют температуру, емкость, ток, напряжение, частоту, непрерывность цепей, сопротивление и др.

Топ лучших измерительных клещей

Мы настоятельно советуем не покупать продукты от никому неизвестных компаний и дешёвые китайские изделия. Такое оборудование даже в домашних условиях может представлять опасность для здоровья и жизни оператора. Кроме того, их качество оставляет желать лучшего, и они, как правило, живут недолго.

Критерии выбора в целом простые. Лучше всего выбирать счетчики от проверенных производителей, имеющих репутацию на рынке. Если вы планируете использовать клещи в домашних условиях, то вам подойдут новинки от Innova, Topex или Vorel. Для профессионального использования рекомендуется обратить внимание на продукцию Sonel, Unit,или Fluke. Они производят самые лучшие метры полупрофессионального и профессионального сегмента, хотя средняя цена у них тоже выше. Кроме этого есть множество качественных отечественных приборов. Поэтому в целом сказать, какая фирма лучше, очень сложно.

Клещи-мультиметры

Рейтинг и описание качественных клещей-мультиметров.

Fluke 323

Цифровой мультиметр от лучших производителей измерительных приборов в Европе — компани Fluke. 323 Clamp True RMS — это универсальный мультиметр с быстрым и эффективным измерительным прибором общего назначения, он даже включен в госреестр средств измерений. Это лёгкий продукт оптимален как для любителей, так и для профессионального использования.

Если вы работаете в условиях со слабым освещением, вам не о чем беспокоиться, поскольку Fluke 323 True-RMS оснащен встроенной светодиодной подсветкой для работы при слабом освещении. Свет яркий и гарантирует адекватное освещение во время работы.

Fluke 323

Достоинства:

• Бюджетный при высоком качестве продукта;
• В комплекте идёт мягкий чехол для переноски;
• Есть кнопка сохранения, чтобы запомнить все данные последнего анализа;
• Благодаря клещам для зажима, устройство можно зафиксировать на поверхности, что освобождает обе руки на период процедуры устранения неполадок;
• Есть встроенный токоизмерительный прибор, что делает его лучшим электронным тензометрическим измерителем напряжения.

Недостатки:

• Ограниченная документация;
• Не всегда доступен в оффлайн-магазинах, однако его можно заказать онлайн.

Мегеон 70068

Когда дело доходит до комплектации множества привлекательных функций в одном устройстве, у отечественной компании Мегеон просто нет конкурентов. Их измерители универсальны и долговечны, и были разработаны, чтобы быть полезными как для профессионалов, так и для любителей. Они также делают все возможное, чтобы их продукты оставались доступными, независимо от того, каким бюджетом вы обладаете.

Карманные многофункциональные токоизмерительные клещи Мегеон могут быть использованы для определения переменного или постоянного напряжения, сопротивления тока, частоты, температуры, емкости, скважности. Всего около 12 функций. Дисплей достаточно большой, а цифры разборчивы, так что любой может их легко прочитать даже при слабом освещении.

Мегеон 70068

Достоинства:

• Недорогие и функциональные устройства;
• Есть функция сохранения полученных показаний;
• Встроенная индикация уровня заряда батареи;
• Плотный резиновый чехол в комплекте;
• Можно вносить небольшие корректировки в полученные показания;
• Автоотключение через 10 минут бездействия для экономии заряда.

Недостатки:

• Некоторые пользователи в отзывах жалуются на частые звуковые оповещения, которые нельзя выключить;
• Отсутствует функция автоматического ранжирования;
• Металлические наконечники на измерительных проводах слишком короткие;
• Не хватает подсветки;
• Датчик термопары иногда не всегда работает должным образом.

Высоковольтные клещи

Кт-1000-в

Аналоговые электроизмерительные клещи модели Кт-1000 разработаны для быстрого измерения переменного тока без разрывов электротоковой цепи. Аппарат представляет собой комбинированный транспортируемый прибор средних размеров.

На что обратить внимание:

• Девайс работает с напряжением в сети переменного тока от 1 до 10 киловольт при частоте 50-60 гЦ.
• Это аналоговый прибор, поэтому все значения отображаются на обыкновенном экране без подсветки, что затрудняет использование приборы в условиях слабой освещенности.
• Конструкция клещей позволяет монтировать их на специальной удлинительной диэлектрической штанге, чтобы можно было проводить измерения на удаленном расстоянии от оператора.
• Активировать измерения можно защелкнув фиксирующий механизм на проводе с дальнейшим выдергиванием клещей с объекта измерения (для этого нужно приложить небольшие усилия. При этом замеры фиксируются на экране и оператор может списать показания уже после опускания штанги.
• Устройство имеет детектор напряжения переменного/постоянного тока, емкости, сопротивления, непрерывности и др..
• В комплекте идёт протокол испытаний с протоколом ЭТЛ.

Кт-1000-в

Достоинства:

• Измерения легко проводить дистанционно;
• Прочный корпус выдерживает даже самые интенсивные рабочие ситуации;
• Он способен измерять как постоянное, так и переменное напряжение.

Недостатки:

• Время от времени проявляются несоответствия в показаниях напряжения и емкости;
• По мнению покупателей, показания температуры иногда не точны.

Автомобильные клещи

INNOVA 3320

Профессиональные измерительные клещи для автомобиля от Innova — это один из лучших многофункциональных измерительных инструментов, сочетающий многофункциональность и хорошее качество сборки.

Характеристики:

• Девайс с функцией Auto-Ranging, которая автоматически подстраивает диапазон при измерении.
• Имеет крупные цветные индикаторы, отображающие уровень заряд батареи. Если индикатор зелёный — значит энергии достаточно, если жёлтый — значит ниже рекомендуемого, ну и красный указывает на то, что батарея нуждается в замене.
• В комплекте также идут прочные резиновые чехлы, предназначенные не только для улучшения внешнего вида, но и для предотвращения износа или поломки в случае выскальзывания устройства из рук;
• В числе других аксессуаров, поставляющихся вместе с устройством: держатели, измерительные провода, подставка.

INNOVA 3320

Достоинства:

• Устройство имеет функцию автоматической настройки диапазона;
• Легко контролировать время автономной работы;
• Удобен к использованию;
• Чехлы из прочного материала защищают устройство, тем самым увеличивая его долговечность.

Недостатки:

• Необходимо регулярно заменять батарею;
• У модели нет конкретной специализации.

Mastech MS8268

Mastech MS8268 — это одна из топовых моделей мультиметров от известного американского бренда. Его главное преимущество в том, что он позволяет делать измерения в режиме относительных измерений (REL). Он даёт достаточно точные результаты, имеет высокое входное сопротивление и прочную конструкцию.

Характеристики:

• Модель имеет несколько красных мигающих светодиодных клемм со звуковым оповещением, которые отображают значения силы тока и напряжения.
• Он оснащен крупным жидкокристаллическим дисплеем с подсветкой, которая пригодится при проведении замеров в условиях плохой освещенности. Подсветка равномерно распределена по дисплею, что очень даже неплохо для столь недорогой модели.
• Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд — это позволяет экономить заряд батареи.
• Иногда клиентам требуется измеритель с автонастройкой, а иногда полезнее девайс с ручным зондированием. Так вот, с MS8268 вы можете спокойно выбирать между обоими режимами: ручного и автоматического выбора диапазона.
• Инструмент работает от трех ААА батареек, для которых предназначен отдельный отсек.

Mastech MS8268

Достоинства:

• Циферблат достаточно прочный и не трескается при падении;
• Если вы неправильно настроили устройство, оно уведомит вас об этом специальным звуковым сигналом;
• Не требуется разбирать прибор, чтобы заменить батарею или предохранитель;
• Поставляется с ярким светодиодным дисплеем для удобства чтения;
• Высокая долговечность и длительная производительность;
• Автоматическое сохранение всех сведений.

Недостатки:

• Отсутствие защиты ввода;
• Маленький диапазон.

INNOVA 3340

Ещё один девайс от компании Innova. Модель 3340 является одним из лучших автомобильных мультиметров. Залогом его качества является сочетание характеристик, дающих ему преимущество перед конкурентами. Чтобы вы поняли его возможности, нужно отметить его способность измерять в диапазоне до десяти мВ. Это один из немногих мультиметров в данном ценовом сегменте, которые на это способны.

INNOVA 3340

Достоинства:

• В первую очередь нужно отметить его компактность — вес Innova 3340 составляет всего 2 кг.;
• В комплекте с девайсом идёт удобная подставка и ремешок на запястье, чтобы его можно было использовать без помощи рук;
• При проверке автомобильного двигателя на наличие проблем гарантировано, что блок управления двигателем не будет поврежден в процессе. С INNOVA 3340 будет не только комфортно работать, но и вам будет легче определить, откуда возникла проблема с двигателем;
• Инновационные технологии, такие как возможность автоматического отключения, защита от обратной полярности и многие другие;
• Большой ЖК-дисплей и прочный корпус;
• Полностью безопасен в использовании.

Недостатки:

• Отсутствует русскоязычный мануал. В комплекте есть только инструкция на английском, французском и испанском;
• Есть проблемы с достижением устойчивого нуля, так как измерение тока требует использования адаптера без принудительного зажима;
• Не всем понятно, где купить прибор, т.к. он часто встречается только в интернет-магазинах.

Выбирать токовые клещи стоит с учетом частоты их использования и сферы применения, это позволит приобрести функциональное устройство, не переплачивая за не нужный функционал.

Измерительные приборы (токовые клещи, мультиметры, тестеры)

Изделия для измерения параметров электрического тока

Работы, связанные с электричеством, подразумевают наличие у специалиста хотя бы минимального набора электротехнических инструментов. Одна из разновидностей таких инструментов – измерительные приборы. Что они собой представляют? Для чего используются? Какие виды измерительных приборов понадобятся при работе?

В список наиболее популярных измерительных приборов можно отнести:

— токоизмерительные клещи;

— портативный и профессиональный мультиметр;

— тестер с генератором сигнала;

— измеритель емкости и индуктивности (RLS-метр).

Будет полезным рассмотреть назначение каждого из них. Для примера можно взять приборы, выпускаемые компанией Mastech.

Токоизмерительные клещи Mastech MS2000G. Это устройство дает возможность измерить несколько параметров. Это значение силы тока, величина напряжения, сопротивление, частота входящего сигнала и даже температура окружающей среды. Измерения предоставляются потребителю в виде числовых знаков. Также они выводятся на специальную шкалу. Ей, кстати, очень удобно пользоваться, если нужно измерить быстроменяющиеся параметры или сравнить результаты измерений с контрольным значением. Прибор обладает функцией сохранения измерений. Токоизмерительные клещи имеют звуковой пробник, с помощью которого можно проверить. Насколько хорошо соединены элементы схемы.

Портативный и профессиональный мультиметры Mastech. Портативный мультиметр – прибор, с помощью которого можно измерить значение постоянного и переменного напряжения, величину тока и сопротивления, частоту, уровень заполнения и даже температуру. Также с помощью мультиметра можно прозвонить цепь, протестировать диоды и прочее. Современные портативные мультиметры имеют встроенный компьютерный интерфейс. Эта особенность позволяет записывать и сохранять данные на компьютер.

Профессиональный мультиметр – прибор, который используется для среднеквадратических измерений значения напряжения и тока. Подобно портативному. Он имеет интерфейс ПК. Это устройство имеет высокую чувствительность, что позволяет получать максимально точные результаты измерений. Память мультиметра может хранить в себе до 30 значений.

Тестер с генератором сигнала Mastech. По-другому их называют трассоискателями. Эти приборы предназначены для поиска скрытой электропроводки или проверки работоспособности телефонной линии. Конструкция тестера состоит из двух частей: устройство передачи и устройство приема. Эти две части отвечают за поиск и проверку поврежденных проводов. Трассоискатель компании Mastech очень удобен в использовании. Он изготовлен из материалов высокого качества.

Измеритель емкости и индуктивности (RLC-метр) от Mastech. Это прибор измеряет емкость, индуктивность и сопротивление отдельных радиоэлементов и целых участков схем. Он отвечает всем требованиям, которые предъявляются к устройствам такого типа. Измеритель оснащен ЖК-дисплеем. Выбор пределов измеряемого параметра можно сделать вручную или запрограммировать. Устройство оснащено специальным портом, с помощью которого можно отправить данные на ПК.

Как пользоваться токоизмерительными клещами? Полное руководство для начинающих

Итак, вы познакомились с токоизмерительными клещами, суперзвездой всех мультиметров, о которых все говорят? И теперь ищете руководство, которое поможет вам правильно использовать его для измерения силы переменного и постоянного тока? Вы хотите владеть им, но имеет смысл сначала посмотреть, как это работает, верно?

Вы попали по адресу. Это исчерпывающее руководство по использованию токоизмерительных клещей , составленное с учетом потребностей начинающих пользователей и новичков.

Научиться работать с токоизмерительными клещами легко и просто. Вы уже на полпути, если знаете, как работать с универсальным мультиметром. Но важно знать небольшие различия между ними, которые помогут вам принимать обоснованные решения при тестировании и устранении неполадок.

Профессиональный техник знает как работают токоизмерительные клещи и как лучше всего их использовать в рабочей среде.

Дополнительные руководства по использованию мультиметра:

Что такое токоизмерительные клещи?

Токоизмерительные клещи представляют собой усовершенствованный вариант обычного мультиметра с основным отличием в виде челюсти на верхней части, что позволяет бесконтактно измерять ток и напряжение.

Вы можете «зажать» эту конструкцию вокруг проводников (например, провода), чтобы обнаружить ток, проходящий через нее.

Токоизмерительные клещи Fluke 325

Благодаря этому основному принципу современные токоизмерительные клещи имеют функции, позволяющие измерять несколько величин, функции, облегчающие поиск и устранение неисправностей и анализ, и, в конечном счете, дополнительные меры безопасности.

Поскольку вам не нужно вручную подключать тестовые щупы/провода к цепям под напряжением, а также не нужно отключать систему для проведения измерений, токоизмерительные клещи быстро стали одним из самых важных инструментов в жизни электрика. .

Основные отличия токоизмерительных клещей от цифрового мультиметра

Ниже приведены отличия токоизмерительных клещей от цифрового мультиметра:

• В основном используется для измерения силы постоянного и переменного тока единицы)

Токоизмерительные клещи и цифровой мультиметр (DMM) обычно идут рука об руку, поскольку вы не можете использовать их взаимозаменяемо для некоторых приложений тестирования.

См. также: Обзоры лучших цифровых мультиметров

Основные компоненты и устройство токоизмерительных клещей

Прежде чем мы перейдем к тому, как пользоваться токоизмерительными клещами, было бы разумно сначала изучить их основные компоненты.

Ниже показано изображение токоизмерительных клещей Fluke 376. Мы рассмотрим каждый компонент один за другим, как описано Fluke в одном из своих сообщений в блоге.

Это значительно облегчит обучение измерению силы тока с помощью токоизмерительных клещей .

Основные компоненты токоизмерительных клещей. Источник: Fluke Corporation

Что касается изображения выше, вот список основных компонентов токоизмерительных клещей. Мы упомянули детали, которые являются эксклюзивными для этой модели.

1. Зажим – челюсть, которая наматывается на проводники для обнаружения и измерения тока (и других величин)
2. Тактильный барьер – Защищает пальцы и руки от ударов
3. Удержание – Блокирует показания дисплея до повторного нажатия
4. Циферблат – Изменение количества и разрешения
5. Экран дисплея – Обычно ЖК-дисплей
6. Кнопка подсветки (дополнительно)
7. Кнопка мин. -макс. количеств (имеется в большинстве моделей)
8. Кнопка пускового тока – отрицает пусковой ток при измерении (дополнительно)
9. Кнопка переключения – выбор дополнительных функций на циферблате
10. Метки совмещения – В идеале проводник должен находиться между этими двумя метками
11. Это, 1 3 и 14 — все входные разъемы

Понятно, что самая большая разница в токоизмерительных клещах — челюсть.В зависимости от модели, которую вы решили купить (обратитесь за помощью к нашему руководству по лучшим токоизмерительным клещам ), эти компоненты и функции могут различаться.

Как токоизмерительные клещи измеряют ток?

Как упоминалось выше, токоизмерительные клещи работают по принципу действия трансформатора.

Челюстная конструкция или зажим токоизмерительных клещей состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и его обмотки действуют как вторичная обмотка (как в трансформаторе). Таким образом, когда эта похожая на челюсть структура «зажимается» вокруг проводника с током, она обнаруживает ток и связывает его.

Затем этот связанный ток передается от ферритового сердечника на шунт входа тестера. Поскольку этот связанный ток очень мал (обычно 1/1000 ^th ), тестер регулирует это значение, умножая и предоставляя точную величину тока.

Благодаря этому принципу токоизмерительные клещи могут измерять большие величины (в тысячах) тока.

Другими словами, если вы измеряете проводник, по которому течет ток в 1 ампер, тестер обнаружит его как 1 миллиампер и затем преобразует его в исходное значение.Это значение отображается вам на экране.

Подробнее: Обзоры лучших токоизмерительных клещей

Как пользоваться токоизмерительными клещами?

Поскольку аналоговые модели сегодня не получили широкого распространения и рекомендуется покупать цифровую модель, мы сосредоточимся только на работе цифровых токоизмерительных клещей.

Кроме того, в следующем руководстве шаги предназначены только для измерения постоянного тока или переменного тока . Для всех других величин процесс аналогичен, но вам нужно будет выбрать соответствующую функцию на циферблате.

Действия при использовании токоизмерительных клещей для измерения тока

Включите измеритель и снимите щупы (если они подключены)

Выберите функцию переменного тока или постоянного тока с помощью диска.

На дисплее должен отобразиться значок челюсти, который подтвердит, что измерение выполняется с помощью зажима (прочитайте руководство пользователя, чтобы узнать, как это отображается на вашем измерителе) проводник, через который должен быть измерен ток

Техники могут делать это второй рукой, чтобы измерения можно было записывать с помощью основной челюсти.

Если в вашей модели эти метки не отображаются, попробуйте отрегулировать проводник по центру зажима

На дисплее отобразится соответствующее значение. Пользователи могут изменить разрешение в соответствии с требованиями, но большинство моделей измерителей делают это автоматически.

Рекомендуется проводить все измерения для проводников с надлежащей изоляцией. НЕ измеряйте вокруг проводов под напряжением.

A Боковое примечание по токоизмерительным клещам с гибким токоизмерительным датчиком

Некоторые модели дополнительно оснащены гибким токоизмерительным датчиком , который можно использовать для измерения тока и напряжения проводников на небольших участках, где используются жесткие клещи. подобная структура становится сложной.

Токоизмерительные клещи Fluke 381 с датчиком iFlex

Сначала прикрепите другой конец датчика к измерителю, а затем приступайте к работе.

Процесс аналогичен, за исключением того, что вы должны убедиться, что зонд правильно намотан, а затем снова подсоединен к глюкометру.

Выберите нужную функцию (у счетчиков с этой функцией обычно есть отдельная функция на циферблате). На дисплее немедленно отобразится соответствующее измерение.

Несколько полезных советов при измерении токоизмерительными клещами

Опыт всегда на первом месте при тестировании, но если вы новичок, вот несколько полезных советов, которые помогут вам в ваших первых проектах:

• При измерении тока никогда не зажимайте два проводника одновременно, поскольку ток, проходящий через них, нейтрализуют друг друга (если они текут в противоположных направлениях).Всегда используйте токоизмерительные клещи на одном проводнике
• Всегда надевайте защитные перчатки промышленного класса при работе с токоизмерительными клещами
• Отсоедините измерительные щупы/провода перед использованием токоизмерительных клещей для измерения тока с помощью клещей
• Всегда держите пальцы за тактильный барьер
• В большинстве моделей измеритель укажет, если измеряемый ток ниже 0,5 А
• Рекомендуется использовать функцию «нуля» при измерении постоянного тока, которая устраняет смещение постоянного тока из измерения и дает точные результаты
• Если показания кажутся неточными, всегда сначала проверяйте выбранную функцию, прежде чем проверять что-либо еще

Пользоваться токоизмерительными клещами легко, если вы понимаете, как они работают. Это станет проще, если следовать этому руководству, экспериментируя с ним.

Итак, возьмите новый инструмент и отмерьте.

Подробнее: Как пользоваться мультиметром для чайников

Как пользоваться токоизмерительными клещами

Готов учиться? Советы по использованию токоизмерительных клещей, соответствующие меры предосторожности и многое другое

Обзор

Для измерения таких параметров, как ток и напряжение, вам понадобится специальный прибор. Такие приборы, как аналоговые мультиметры и цифровые мультиметры, часто используются для измерения тока, но они требуют размыкания цепи, чтобы измерительные выводы прибора можно было вставить в цепь последовательно.Во многих случаях это невозможно или практически невозможно сделать. Размыкание цепи также сопряжено с риском, например, поражения электрическим током.

Токоизмерительные клещи удобны в таких ситуациях. Эта страница предлагает подробное объяснение того, как использовать токоизмерительные клещи, а также соответствующие меры предосторожности.

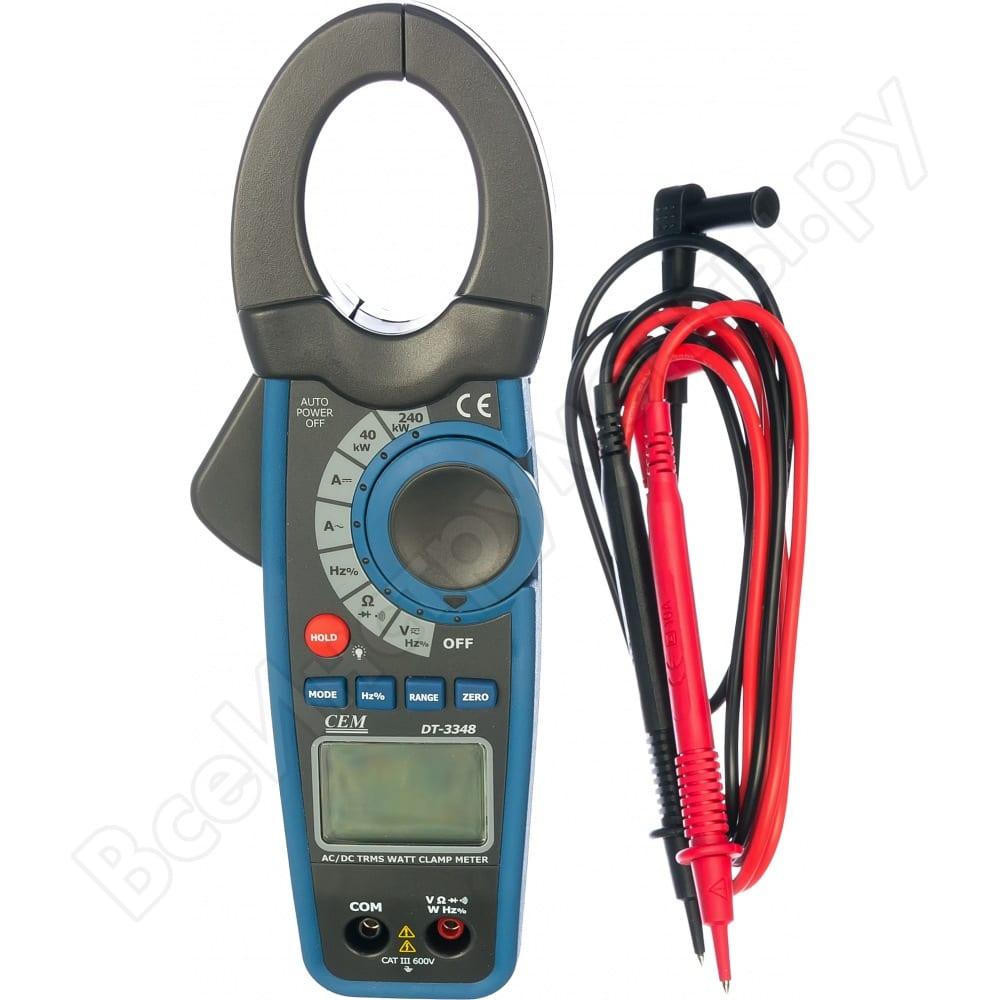

Что такое токоизмерительные клещи?

Токоизмерительные клещи представляют собой прибор в форме прищепки, который можно закрепить на проводе под напряжением для измерения тока, который он несет. В качестве принципа измерения токоизмерительные клещи обнаруживают магнитное поле, создаваемое током, протекающим по проводу, для измерения значения тока.

В отличие от таких приборов, как мультиметры, эта конструкция имеет то преимущество, что позволяет измерять ток, не требуя разрыва измеряемой цепи. Вообще говоря, существует два типа токоизмерительных клещей:

• Модели, предназначенные для измерения тока нагрузки
• Модели, предназначенные для измерения тока утечки

Приборы можно дополнительно классифицировать на основе других различий, например, измеряют ли они постоянный ток (DC). ) или переменного тока (AC), а также используют ли они выпрямление по среднему значению или метод среднеквадратичного значения.Модели тока нагрузки используются для измерения обычных цепей переменного тока. Некоторые последние модели токоизмерительных клещей могут измерять как ток нагрузки, так и ток утечки.

Основной метод использования токоизмерительных клещей

В этом разделе представлено простое для понимания введение в использование токоизмерительных клещей для измерения тока нагрузки и тока утечки.

Информация, относящаяся к обоим типам

Вообще говоря, клещи для измерения тока нагрузки и тока утечки используются одинаково. Во-первых, если ваши токоизмерительные клещи позволяют вам выбирать постоянный или переменный ток, выберите тип тока, подходящий для цепи, которую вы хотите измерить.Затем установите диапазон измерения в зависимости от величины измеряемого тока. При измерении постоянного тока не забудьте выполнить настройку нуля.

Когда вы будете готовы, откройте зажимы токоизмерительных клещей и зажмите ими провод, который вы хотите измерить. Расположите провод в центре зажима для максимальной точности измерения.

• Положение провода в центре зажима (рекомендуется)

• Положение провода вне центра зажима (не рекомендуется)

Использование токоизмерительных клещей

Зажим счетчики, предназначенные для измерения токов нагрузки, могут быть закреплены только на одном проводе. Будьте осторожны, чтобы не зажать прибор вокруг нескольких проводов одновременно, так как это помешает правильному измерению.

Использование токоизмерительных клещей

Токоизмерительные клещи, предназначенные для измерения токов утечки, требуют большей осторожности. Провода заземления следует измерять отдельно. При измерении цепи переменного тока закрепите прибор вокруг всех проводов (двух, если они однофазные, и трех, если трехфазные).

При измерении тока утечки два провода могут быть зажаты одновременно.

Ток утечки — это ток, который течет на землю через сопротивление изоляции нагрузки, и может составлять несколько десятков мкА, если подключено много нагрузок. С помощью токоизмерительных клещей можно определить мельчайшую разницу, протекающую в обоих направлениях, и идентифицировать ее как ток утечки.

Чего следует избегать

Как и в случае с аналоговыми и цифровыми мультиметрами, при использовании токоизмерительных клещей необходимо помнить о некоторых мерах предосторожности. Например, если вы оставите клещевой измеритель мощности подключенным после использования, слишком большой ток, протекающий через клещевой датчик, может повредить прибор.

Кроме того, избегайте зажима прибора на оголенном проводнике; токоизмерительные клещи следует использовать только для измерения изолированных проводников (хотя это зависит от конкретного используемого датчика тока).

Токоизмерительные клещи обеспечивают высокий уровень безопасности, поскольку они не требуют обрезания измеряемого провода, но важно использовать их при максимальном номинальном напряжении между клеммами и землей или ниже него. Наконец, барьер инструмента указывает на предел безопасности, поэтому никогда не прикасайтесь ни к чему со стороны челюсти барьера во время использования инструмента.

Выбор лучших токоизмерительных клещей

Как описано выше, токоизмерительные клещи доступны в различных моделях, которые предназначены для различных применений, например, в зависимости от того, предназначены ли они для измерения постоянного или переменного тока. Следовательно, необходимо выбирать инструмент в зависимости от предполагаемого применения. Например, для измерения батареи, используемой в автомобиле, источнике бесперебойного питания (ИБП) или фотогальваническом элементе, вам понадобятся токоизмерительные клещи, способные измерять постоянный ток.

С другой стороны, если вы хотите измерить ток нагрузки или ток утечки в цепи переменного тока, такой как освещение или линии электропередач в доме, здании или на заводе, вам понадобятся токоизмерительные клещи переменного тока. Выберите токоизмерительные клещи переменного тока нагрузки для обычных измерений или токоизмерительные клещи для измерения тока утечки, если вам необходимо измерить токи утечки, вызванные дефектами изоляции или током, протекающим в заземляющем проводе электрического оборудования.

Безопасное использование токоизмерительных клещей

Токоизмерительные клещи — это удобные приборы, которые могут измерять ток и другие параметры, просто зажимая провод, который не нужно обрезать. Их легко использовать безопасно, так как для этого требуется только зажать инструмент вокруг провода. Однако эти инструменты могут быть опасны при неправильном использовании. Следовательно, обязательно ознакомьтесь с инструкциями и мерами предосторожности в этой статье, касающимися выбора и использования токоизмерительных клещей, чтобы обеспечить безопасное использование.

короткие видео

Для измерения переменного тока с помощью гибкого токоизмерительного датчика:

Действия перед измерением (во избежание поражения электрическим током или травм):

• , опасные токоведущие проводники.Соблюдайте особую осторожность при установке и снятии гибкого зонда.
• Обесточьте проверяемую установку или наденьте подходящую защитную одежду.

1. Подсоедините гибкий датчик тока к измерителю. См. иллюстрацию выше.
2. Подсоедините гибкую трубку зонда к проводнику. Если вы открываете конец гибкого зонда для соединения, обязательно закройте и зафиксируйте его. Вы должны услышать и почувствовать, как датчик зафиксировался на месте.
   • Примечание. При измерении тока располагайте проводник по центру гибкого токоизмерительного датчика.По возможности избегайте проведения измерений рядом с другими токоведущими проводниками.
3. Держите муфту датчика на расстоянии более 1 дюйма (2,5 см) от проводника.
4. Поверните циферблат к значку. Когда циферблат находится в правильном положении, на дисплее отображается , что означает, что показания поступают с гибкого зонда.
   • Примечание. Если измеренный ток < 0,5 А, центральная точка на значке дисплея ( ) будет мигать. При токе > 0,5 А центральная точка будет устойчивой.
5. Просмотр текущего значения на дисплее.

Если гибкий зонд не работает должным образом:

1. Осмотрите соединительную систему, чтобы убедиться, что она правильно подсоединена и закрыта, а также на наличие повреждений. Если присутствует какой-либо посторонний материал, соединительная система не закроется должным образом.
2. Осмотрите кабель между зондом и измерителем на наличие повреждений.
3. Убедитесь, что диск находится в правильном положении ( ).

Найдите подходящие клещи

Как пользоваться клещами

Токоизмерительные клещи — отличный инструмент для определения значения силы тока или силы тока при работе с электрическими цепями переменного тока.Это не волшебство, и научиться безопасно и эффективно использовать его относительно легко. Вот краткое объяснение того, что происходит.

Как токоизмерительные клещи снимают показания

Эти устройства предлагают быстрый способ считывания тока, проходящего через электрический проводник, от нескольких ампер до тысяч, без физического подключения к нему. Это достигается за счет использования зажима с ферритовым сердечником в верхней части измерителя (рис. 1). Зажим подпружинен и открывается нажатием рычага чуть ниже тактильного барьера при наматывании его на токонесущий проводник (рис. 2).

Показания снимаются с помощью индукции с использованием того же основного принципа, что и в трансформаторах, где переменное напряжение подается на первичную обмотку для создания магнитного силового поля вокруг ферритового сердечника в центре трансформатора, что в виток индуцируется во вторичной обмотке.

Трансформатор, встроенный в амперметр, отличается от трансформатора напряжения конструкцией своей первичной обмотки, состоящей только из одного или очень нескольких витков, которые могут быть проволочной катушкой большого сечения или просто плоским витком, навитым вокруг ферритового сердечника .

Трансформаторы тока могут «понизить» уровень тока вторичной обмотки с тысяч ампер до стандартного выхода. Соотношение контуров между первичной и вторичной обмотками создает выходной сигнал вторичного переменного тока , обратно пропорциональный току, измеренному в первичной обмотке. Уменьшенный результирующий выходной сигнал позволяет тестеру контролировать ток, протекающий через линию электропередачи переменного тока, путем факторизации значения для точного показания на циферблате измерителя или цифровых показаниях.

Работа с проводами под напряжением — безопасность превыше всего!

Перед использованием счетчика необходимо проверить внешний корпус на предмет повреждений или отсутствия деталей. Его нельзя использовать в таких случаях или если провода имеют поврежденную изоляцию или оголенный металл.

При использовании токоизмерительных клещей необходимо надевать защитные перчатки промышленного класса.

При использовании токоизмерительных клещей для измерения клещами оба щупа должны быть сняты с измерителя.

Руки и пальцы всегда должны находиться за тактильным барьером токоизмерительных клещей (рис. 3).

Особую осторожность следует соблюдать при работе с напряжением, превышающим 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение), поскольку существует повышенный риск поражения электрическим током.

Чрезвычайно важно помнить, что для проведения измерений токоизмерительными клещами соответствующие провода должны быть под напряжением, поэтому необходимо соблюдать особую осторожность при обращении или перемещении проводов с помощью изолированных инструментов только в том случае, если недостаточно места для легко обхватить его челюстью.

Токоизмерительные клещи всегда следует использовать для измерения на хорошо изолированных проводах, но никогда не на оголенных проводах под напряжением!

Цепи всегда должны быть отключены от источника, а высоковольтные конденсаторы должны быть разряжены перед проверкой сопротивления, целостности цепи или диодов.

Соединение между проводами счетчика и проверяемой цепью должно быть удалено, а счетчик должен быть выключен перед тем, как открывать корпус.

Важные советы по токоизмерительным клещам

Вот несколько подробностей и особенностей токоизмерительных клещей, ухода за ними и обращения с ними в качестве краткой справки: чрезмерное тепло, влажность или воздействие магнитных полей.

Батарейки счетчика и индикатор батареи следует проверить перед тем, как взять его в поле.Слабая батарея может привести к ложным показаниям.

При измерении силы тока всегда зажимайте только один проводник. Если оба провода зажаты, каждый ток, идущий в противоположном направлении, нейтрализует другой.

Если показания кажутся неправильными, прежде всего следует проверить выбор функционального переключателя, а переменный ток должен быть обычной синусоидой без пиков, а не прямоугольными волнами.

Большинство моделей токоизмерительных клещей показывают низкие показания, когда они ниже 0.5 А. См. шаг 1.8.

В измерителях переменного/постоянного тока следует использовать функцию «нуля», чтобы исключить смещение постоянного тока из измерения для большей точности.

Прибор следует выключать, когда он не используется, и извлекать из него батареи при хранении в течение длительного периода времени.

Шаги 1–10 о том, как измерить переменный ток с помощью клещей.

Поскольку аналоговые токоизмерительные клещи больше не используются, в этой процедуре описывается работа токоизмерительных клещей цифрового типа.Также очевидно, что самая большая разница между различными моделями расходомеров заключается в губках и функциях, которые они будут различать по эффективности.

1.1 — Удалите датчики или выводы из расходомера.

1.2 — Включите счетчик, повернув ручку (Рисунок 4).

1.3 — Если измеритель имеет функцию постоянного тока, поверните циферблат на ампер переменного или постоянного тока.

1.4 — Настройка постоянного тока должна быть установлена ​​на «ноль» при измерении постоянного тока.Это удалит смещение постоянного тока из измерений для получения более точных результатов.

1,5 — Установите диапазон измерения на максимальное значение на шкале.

1,6 — Откройте зажимы с помощью рычага разблокировки и наденьте его на один из двух проводников, через которые необходимо измерить ток.

1,7 — Отпустите рычаг, чтобы сомкнуть петлю зажимов, соединяющую две половины сердечника вместе, создавая магнитное поле.

1.8 — Проводник должен располагаться между установочными метками на губках. Если на токоизмерительных клещах нет установочных меток, то проводник должен располагаться по центру петли, образованной зажимами.

1.9 — Отображаемый результат представляет собой переменный ток. Однако всякий раз, когда показания кажутся неточными, прежде всего проверьте, на какой диапазон настроен счетчик.

1.10 — Если результат слишком мал для правильного отображения, можно использовать импровизированный соединительный кабель для увеличения витков первичной обмотки.Так как добавление дополнительного витка к первичной обмотке удвоит выходной результат, а добавление двух витков утроит его (рис. 5, 6 и 7), полученное показание просто нужно разделить на количество добавленных витков (физическое сопротивление нагревательных элементов). свойства тостера в этих примерах вызывают незначительные отклонения в 0,8 ампер).

Четыре дополнительных шага при использовании измерителя с измерительными проводами.

Измерительные провода необходимы для получения показаний переменного и постоянного напряжения, измерения сопротивления, целостности цепи и проверки диодов точно так же, как это делается с помощью обычного мультиметра.

2.1 — Черный провод подключается к разъему COM, а красный провод — к другому разъему (V, диод или Ω) (рис. 8).

2.2 — Функция должна быть установлена ​​в правильном положении, а диапазон должен быть на нужном уровне или даже выше.

2.3 — Если установлен слишком большой диапазон для точного считывания, следует сначала снять измеритель или выключить его, прежде чем повернуть циферблат вправо.

2.4 — Затем счетчик можно снова включить и подключить к проводу для получения более точных показаний.

Правильно использовать токоизмерительные клещи легко, как только вы поймете, как они работают, и чем больше вы продолжаете с ними экспериментировать, тем легче становится!

%PDF-1.6 % 377 0 объект > эндообъект внешняя ссылка 377 126 0000000016 00000 н 0000004167 00000 н 0000004304 00000 н 0000004518 00000 н 0000004562 00000 н 0000004598 00000 н 0000005047 00000 н 0000005602 00000 н 0000006037 00000 н 0000006189 00000 н 0000006226 00000 н 0000006340 00000 н 0000006601 00000 н 0000007085 00000 н 0000007335 00000 н 0000007841 00000 н 0000010794 00000 н 0000010951 00000 н 0000011157 00000 н 0000011410 00000 н 0000011667 00000 н 0000012273 00000 н 0000012528 00000 н 0000013133 00000 н 0000015783 00000 н 0000031803 00000 н 0000065665 00000 н 0000103910 00000 н 0000104417 00000 н 0000105244 00000 н 0000111106 00000 н 0000118700 00000 н 0000124659 00000 н 0000132328 00000 н 0000136682 00000 н 0000136957 00000 н 0000137027 00000 н 0000137198 00000 н 0000137225 00000 н 0000137526 00000 н 0000137638 00000 н 0000137710 00000 н 0000137866 00000 н 0000137969 00000 н 0000138024 00000 н 0000138139 00000 н 0000138194 00000 н 0000138338 00000 н 0000138393 00000 н 0000138520 00000 н 0000138576 00000 н 0000138744 00000 н 0000138844 00000 н 0000138899 00000 н 0000139015 00000 н 0000139178 00000 н 0000139302 00000 н 0000139358 00000 н 0000139523 00000 н 0000139696 00000 н 0000139825 00000 н 0000139880 00000 н 0000140001 00000 н 0000140178 00000 н 0000140278 00000 н 0000140333 00000 н 0000140480 00000 н 0000140584 00000 н 0000140641 00000 н 0000140755 00000 н 0000140868 00000 н 0000140923 00000 н 0000141074 00000 н 0000141130 00000 н 0000141185 00000 н 0000141319 00000 н 0000141374 00000 н 0000141517 00000 н 0000141574 00000 н 0000141698 00000 н 0000141753 00000 н 0000141877 00000 н 0000141932 00000 н 0000142103 00000 н 0000142158 00000 н 0000142214 00000 н 0000142269 00000 н 0000142325 00000 н 0000142472 00000 н 0000142527 00000 н 0000142672 00000 н 0000142727 00000 н 0000142783 00000 н 0000142838 00000 н 0000143015 00000 н 0000143070 00000 н 0000143207 00000 н 0000143263 00000 н 0000143399 00000 н 0000143454 00000 н 0000143589 00000 н 0000143644 00000 н 0000143774 00000 н 0000143829 00000 н 0000143958 00000 н 0000144014 00000 н 0000144172 00000 н 0000144227 00000 н 0000144417 00000 н 0000144473 00000 н 0000144528 00000 н 0000144583 00000 н 0000144690 00000 н 0000144745 00000 н 0000144800 00000 н 0000144942 00000 н 0000144997 00000 н 0000145154 00000 н 0000145290 00000 н 0000145345 00000 н 0000145483 00000 н 0000145538 00000 н 0000145705 00000 н 0000145760 00000 н 0000145815 00000 н 0000002878 00000 н трейлер ]>> startxref 0 %%EOF 502 0 объект >поток bԞϫ5Dh{H> `vƠuCJ’?U4[oպMʘft||>SG%6]͟d9H`:3FhRY`dt-2]D_}

Токоизмерительные клещи | Инструмарт

Токоизмерительные клещи представляют собой электрические тестеры с широкими губками, которые могут зажимать электрический проводник. Первоначально разработанный как одноцелевой инструмент для измерения переменного тока, Токоизмерительные клещи теперь имеют входы для подключения измерительных проводов и других пробников, поддерживающих широкий диапазон электрических измерений. Незаменимы в качестве испытательного инструмента, губки токоизмерительных клещей облегчают работу в ограниченном пространстве и позволяют измерять ток на проводниках под напряжением без разрыва цепи.

Хотя токоизмерительные клещи тесно связаны с мультиметрами, они представляют собой не просто мультиметры с индуктивными клещами, заменяющими измерительные провода.Как правило, мультиметры можно рассматривать как устройства для измерения напряжения. приборы с некоторой способностью измерения тока, в то время как токоизмерительные клещи — это приборы для измерения тока с некоторой способностью измерения напряжения.

Технология токоизмерительных клещей

Токоизмерительные клещи основаны на принципе магнитной индукции для бесконтактного измерения переменного тока. Электрический ток, протекающий по проводу, создает магнитное поле. С чередованием ток часто меняет полярность, он вызывает динамические колебания магнитного поля, которые пропорциональны протекающему току.Трансформатор тока внутри клещей измеряет магнитных колебаний и преобразует значение в показание переменного тока. Этот тип измерения удобен для измерения очень больших токов переменного тока.

Однако постоянный ток течет по проводникам с фиксированной полярностью. Следовательно, магнитное поле вокруг проводника не меняется и обычные токоизмерительные клещи будут регистрировать нет чтения. Токоизмерительные клещи постоянного тока работают по принципу эффекта Холла.Датчики Холла обнаруживают магнитное поле, вызванное протеканием тока, которое вызывает небольшое напряжение на датчике Холла. датчик эффекта. Затем это напряжение, пропорциональное току, усиливается и измеряется.

Токоизмерительные клещи часто включают в себя другие датчики, такие как вольтметры, омметры и т. д., которые повышают универсальность прибора. Эти другие датчики используют измерительные провода, которые подключаются к зажимной метр. Поскольку с помощью клещей можно выполнять только измерения тока, бесконтактный характер клещей не дает преимуществ для других измерений.

Токоизмерительные клещи Характеристики

Токоизмерительные клещи часто доступны с рядом функций, упрощающих снятие точных показаний и обработку полученных данных. Конечно, токоизмерительные клещи более высокого уровня более вероятны. чтобы включить эти расширенные функции.

Истинное среднеквадратичное значение: Поскольку переменный ток меняет направление несколько раз в секунду, он представляется в виде синусоиды. Поскольку амплитуда синусоиды изменяется непрерывно в течение периода волны, измерения тока могут немного различаться в разные моменты времени.True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в сигналы постоянного тока с эквивалентной значение для более стабильных и точных показаний переменного тока.

Класс защиты IP : Класс защиты от проникновения классифицирует и оценивает степень защиты корпусов от проникновения влаги и посторонних предметов. Адекватно Защищенные инструменты подходят для использования в более широком диапазоне сред. Рейтинги NEMA — это еще одна широко используемая система оценки корпусов.

Интерфейс ПК: Токоизмерительные клещи все чаще включают в себя последовательные порты (интерфейсы ПК) как средство для простой передачи данных из измерителя в компьютер, где может произойти анализ или создание отчета.Общие интерфейсы включают Ethernet, USB, FireWire или RS-232. Часто также доступно программное обеспечение, помогающее систематизировать данные после их обработки. переведены на компьютер.

Регистратор данных: Внутренняя память, способная хранить ряд измеренных значений для последующего вызова.

Пусковой ток: Функция пускового тока обеспечивает пользователям точное измерение сильных бросков тока, поступающих в двигатели во время запуска. Это измерение может иметь решающее значение при устранении неполадок, таких как ложные срабатывания устройств защиты от перегрузки по току.

Отображение с автоматическим выбором диапазона: Единицы с автоматическим выбором диапазона автоматически устанавливают правильный диапазон измерения, избавляя пользователей от необходимости регулировать положение переключателя при попытке позиционирования зажим и сделайте замер.

Измерения токоизмерительными клещами

Хотя токоизмерительные клещи предназначены исключительно для измерения тока, большинство токоизмерительных клещей принимают входные данные от измерительных проводов или других пробников, что значительно увеличивает количество типов измерений. они способны и делают токоизмерительные клещи гораздо более универсальным инструментом.

• Переменный/постоянный ток: Ток, измеряемый в амперах, представляет собой поток электрического заряда и является основным измерением токоизмерительных клещей. Ток можно использовать для генерируют тепло, а также магнитные поля, которые широко используются в двигателях, индукторах и генераторах. Большинство современных токоизмерительных клещей могут измерять как переменный, так и постоянный ток.
• Напряжение переменного/постоянного тока: Напряжение, измеряемое в вольтах, представляет собой разность электрических потенциалов единичного заряда, переносимого между двумя точками, или, проще говоря, как много электрической энергии доставляется, если определенное количество электронов передается через цепь.Напряжение может представлять либо источник энергии, либо используемую энергию, хранится или теряется.
• Сопротивление: Сопротивление, измеряемое в омах, представляет собой сопротивление прохождению электрического тока через проводник. Сопротивление определяется материал и форма проводника.
• Непрерывность: Непрерывность — это быстрый тест сопротивления «пройден/не пройден», который различает разомкнутую или замкнутую цепь. Как правило, проверка непрерывности выдает звуковой сигнал при обнаружении замкнутой цепи устраняет необходимость смотреть на измеритель во время выполнения теста.
• Емкость: Емкость, измеряемая в фарадах, представляет собой способность объекта накапливать электрический заряд. Любой объект, который может быть электрически заряжен проявляет емкость.
• Частота: Частота, измеряемая в герцах, относится к скорости колебаний переменного тока в электрической сети. Как правило, мощность системы в Северной Америке используют частоту 60 Гц.
• Коэффициент мощности: Коэффициент мощности — это расширенное измерение, определяемое как отношение реальной мощности, поступающей на нагрузку, к полной мощности в цепи.В В электрической системе нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности при том же количестве передаваемой полезной мощности.
• Температура: Многие токоизмерительные клещи принимают входные данные от датчиков температуры или термопар для контактного измерения температуры.

На что обратить внимание при выборе клещей

• Какие измерения и диапазоны необходимы?
• Важны ли размеры губок для вашего применения?
• Нужна ли измерительному прибору защита от грязи и влаги (степени защиты IP или NEMA)?
• Какое разрешение и точность требуются?
• Какие принадлежности (измерительные провода, зонды и т. д.)) нужны?
• Имеет ли токоизмерительные клещи правильный класс безопасности для выполняемой вами работы?

Если у вас есть какие-либо вопросы относительно токоизмерительных клещей, не стесняйтесь обращаться к одному из наших инженеров по электронной почте [email protected] или по телефону 1-800-884-4967.

Цифровые клещи | Test Meter PRO

Токоизмерительные клещи – обязательный инструмент для тех, кому необходимо регулярно измерять силу тока, особенно высоких значений.Их самое большое преимущество перед мультиметром заключается в том, что вам не нужно взламывать цепь или что-то отключать. Короче говоря, это бесконтактные, неинтрузивные измерительные устройства, которые могут быстро устранять неполадки в электрических цепях под напряжением.

Amprobe изобрела и построила первое устройство еще в 1940-х годах, отсюда и название компании. Хотя изначально они разрабатывались как инструмент одноразового использования (для измерения силы тока), а также имели аналоговую архитектуру, сегодня они, как правило, превращаются в многоцелевые цифровые токоизмерительные клещи.Некоторые из них включают в себя функции мультиметра, часто для проверки напряжения, сопротивления и непрерывности, и они также более точны.

Конструкция токоизмерительных клещей

У них есть пара зажимов, которые открываются и закрываются вокруг проводника для измерения тока, протекающего по нему индуктивно через встроенный трансформатор тока или датчик на эффекте Холла. Триггер открывает челюсть трансформатора, а центральный диск или набор кнопок выбирает различные функции. Дисплеи являются цифровыми и могут приближаться к разрешению мультиметров начального уровня. Подробнее о внутреннем дизайне…

Модели переменного/постоянного тока

Это основное различие между токоизмерительными клещами, независимо от того, совместимы ли они с переменным током, постоянным током или с обоими. Для проверки одного или другого требуются различные технические решения — модель переменного тока не сможет измерять ток в цепи постоянного тока, и наоборот.

В токоизмерительных клещах переменного тока используется трансформатор, который обнаруживает магнитные колебания переменного тока. В моделях постоянного тока используется метод датчика Холла; счетчик включает в себя магнит, который, в свою очередь, воздействует на ток, протекающий через устройство, в результате чего в элементе Холла генерируется напряжение.Показания рассчитываются исходя из этого напряжения.

Токоизмерительные клещи : Они отличаются от измерителей мощности тем, что измеряют меньшее значение тока утечки и имеют более высокое разрешение. Обычно они могут измерять низкие значения переменного тока в микроамперном диапазоне.

Руководство по покупке

Как и в случае с мультиметрами, существует широкий спектр устройств, подходящих для той или иной среды, диапазона силы тока, а также уровней точности. Более важно смотреть на безопасный рабочий диапазон и температуру, так как это особенности.

Цифровые токоизмерительные клещи переменного тока в идеале должны быть типом, реагирующим на истинное среднеквадратичное значение, для более точного измерения силы тока и напряжения в системах с регулируемым выходом привода переменного тока. Если вы работаете в основном с двигателями, очень полезно иметь устройство с возможностью измерения пускового тока. Вы заплатите больше за один из них, поскольку они немного более специализированы.

Точность должна составлять около 2% или меньше, в то время как автоматический выбор других диапазонов и приятный дисплей с подсветкой являются важными функциями. Тот, который также измеряет переменное и постоянное напряжение, сопротивление и непрерывность, был бы идеальным, что устраняет необходимость в отдельном мультиметре для основных задач. Последний также будет поставляться с набором проводов и традиционными входными разъемами COM / VOLT.

Несмотря на то, что вам не нужны все навороты и свистки — принимая во внимание, что некоторые из более дешевых зажимов усилителя могут включать в себя мало нужные функции — на рынке есть несколько очень полезных устройств для регистрации данных. Удержание данных — еще одна полезная функция, на которую стоит обратить внимание, и ремешок на запястье должен быть дан.

Измерители

категории IV рассчитаны на промышленное использование и обычно имеют более крупную конструкцию зажима, чем обычно, а также прочный корпус для работы в более суровых условиях.В условиях более высоких температур обычно лучше использовать аналоговый измеритель, для которого не требуются батареи.

Типы и марки

Несколько производителей мультиметров также выпускают токоизмерительные клещи. Fluke и Amprobe — две основные компании, выпускающие лучшие устройства. Такие компании, как Etekcity, Tekpower и Uni-Trend, также производят несколько серий.

Амперзонд

Изобретатель зажима для усилителя производит десятки устройств для различных применений, от дома до промышленности.Их серии AMP-200 / 300 — отличные устройства True RMS для ОВКВ и промышленных применений. Они также производят зажимы для мини-усилителей и шарнирные соединения с головками, поворачивающимися на 180 градусов, для неудобных мест. Их серия Navigator очень прочная.

Одним из самых высоко оцененных является Amprobe ACDC-100 TRMS. Этот прибор может точно измерять переменный ток до 800 А, постоянный ток до 1000 А. Хорошо подходит для установок CAT-III, он также измеряет напряжение до 600 В, а также емкость и сопротивление.

Fluke

Fluke часто является популярным брендом для мультиметров, и, кроме того, они выпускают хороший ассортимент токоизмерительных клещей. Они также не должны быть сверхдорогими, например, самый продаваемый Fluke 323 стоит около 100 долларов. Это особенно полезный измеритель переменного тока с откликом True RMS, способный измерять до 400 А.

Некоторые другие примеры:

• Fluke 368 Утечка тока (с Fluke Connect)
• Fluke 376 AC/DC с петлей iFlex
• Зажим Fluke 902 HVAC
• Беспроводной модуль переменного тока Fluke a3000

Использование клещей

Поскольку нет соединения с какими-либо кабелями, использование одного из них не может быть проще.Просто выберите соответствующий диапазон, наденьте его на кабель под напряжением и снимите показания. После того, как вы правильно выбрали входную силу тока – переменного или постоянного тока, никаких дополнительных настроек не требуется. Как правило, за один раз измеряется одна жила, хотя есть и более новые клещи, которые могут измерять силу тока в многожильных жилах.

Как снять видео

Хотя Майк Сокол подробно описывает электрическую диагностику автодомов, он знает свое дело, и его приятно слушать:

Токоизмерительные клещи и мультиметр

Токоизмерительные клещи переменного/постоянного тока, которые также могут измерять напряжение и сопротивление, безусловно, соответствуют базовому мультиметру, и вы получаете дополнительные возможности измерения тока.

No related posts.
