Насос циркуляционный для систем отопления: характеристики, правила выбора

Использование насоса циркуляционного для систем отопления значительно улучшает их эксплуатационные характеристики. Кроме того, такие насосы, благодаря которым нагретая котлом вода поступает во все элементы отопительных систем значительно быстрее и менее остывшей, позволяют экономить на энергоносителях (электричестве, топливе для котла). Эффективность применения циркуляционных насосов в составе отопительных систем во многом зависит от правильности выбора такого оборудования, делаемого на основе его технических характеристик.

Циркуляционные насосы для отопления

Виды и основные характеристики

Прежде чем разбираться в том, какие имеют циркуляционные насосы для систем отопления технические характеристики, следует познакомиться с различными типами такого оборудования. По конструктивному исполнению выделяют циркуляционные насосы:

  • с «мокрым» ротором;
  • с «сухим» ротором.

Особенность конструкции устройств первого типа заключается в том, что подвижные элементы их роторного узла постоянно находятся в контакте с перекачиваемой средой, что обеспечивает не только их смазку, но и эффективное охлаждение. Кроме того, работа такого оборудования, ротор которого постоянно находится в жидкой среде, отлично поглощающей все вибрации, характеризуется минимальным уровнем шума. Достоинствами циркуляционных насосов с «мокрым» ротором также являются компактные размеры, простота в установке и техническом обслуживании. Если говорить о недостатках подобных гидромашин, то к наиболее значимым из них относится невысокий КПД.

Конструкция циркуляционного насоса с «мокрым» ротором

В циркуляционных насосах с «сухим» ротором, как становится понятно уже из их названия, элементы роторного узла не контактируют с жидким теплоносителем, что наделяет такие устройства как достоинствами, так и недостатками. Наиболее значимыми преимуществами гидромашин данного типа являются высокая производительность и КПД, доходящий до 80%. Циркуляционными насосами с «сухим» ротором оснащают мощные тепловые станции и отопительные системы промышленного назначения, в бытовых системах отопления, как правило, их не используют. Среди недостатков гидромашин с «сухим» ротором обычно называют достаточно высокую шумность, а также сложность установки и обслуживания.

Устройство циркуляционного насоса с «сухим» ротором

Технические возможности и условия эксплуатации насосов циркуляционных для систем отопления определяются целым рядом характеристик.

Производительность

Этот параметр указывает на количество жидкости, которую устройство в состоянии перекачать за единицу времени своей работы. Единица измерения данного параметра – м3/час.

Напор

Напор также называют гидравлическим сопротивлением. Величина напора, формируемого циркуляционным насосом, измеряется в метрах или дециметрах водяного столба.

Для перекачки увеличенного объёма теплоносителя применяются сдвоенные циркуляционные насосы

Напряжение питания

От этого параметра зависит тип электрической сети (одно- или трехфазной), к которой можно подключать насос. Естественно, что для установки в системах отопления жилых домов следует выбирать гидромашины, работающие от электрической сети питания с напряжением 220 В.

Потребляемая мощность

Данная характеристика зависит как от конкретной модели насосного оборудования, так и от режима, в котором оно работает. Многие модели циркуляционных насосов, предназначенных для бытовых систем отопления, могут обеспечивать несколько скоростей перекачивания воды. На корпусе таких насосов, как правило, имеется специальная табличка, на которой указаны потребляемая мощность и сила тока, соответствующие каждому из режимов работы. Преимущественное большинство циркуляционных насосов для бытовых систем отопления характеризуются потребляемой мощностью, находящейся в интервале 50–70 Вт.

Таблица 1. Основные параметры и особенности выбора циркуляционных насосов для отопления

Максимальная температура теплоносителя

Выбирая циркуляционный насос для системы отопления по данному параметру, следует отдавать предпочтение моделям, рассчитанным на работу с рабочей средой, температура которой может доходить до 110°.

Размерные параметры

Сюда относятся такие характеристики, как диаметр резьбовой части монтажных элементов насосного оборудования и монтажная длина его корпуса. Большая часть циркуляционных насосов, используемых в бытовых системах отопления, просто врезается в трубопровод и соединяется с его элементами при помощи накидных гаек – «американок». Достаточно часто как сами гайки, так и патрубки для подсоединения устройства к трубопроводной системе уже входят в его заводскую комплектацию. Наиболее распространенными монтажными диаметрами циркуляционных насосов, используемых для оснащения бытовых систем отопления, являются 1 и 1,25 дюйма (25 и 32 мм соответственно). Монтажная длина бытовых циркуляционных насосов может составлять 130 или 180 мм.

Все размерные параметры насоса указываются в его техническом паспорте

Класс защиты электрической части

Большинство современных моделей циркуляционных насосов для бытовых систем отопления по международной классификации соответствуют классу защиты IP44. Насосное оборудование данного класса производители обеспечивают защитой от попадания в его внутреннюю часть твердых инородных частиц, размер которых превышает 1 мм. На это указывает первая цифра 4 в маркировке. Следующая цифра 4 в обозначении класса защиты обозначает, что электрическая часть оборудования застрахована от капель жидкости и брызг, летящих под любым углом.

Максимальное давление жидкости на выходе

На корпусе многих моделей циркуляционных насосов можно встретить информацию о данной характеристике. Как правило, у бытового оборудования этот параметр не превышает 10 бар. С практической точки зрения он ни о чем говорит, гораздо важнее такие характеристики, как напор и производительность.

Торговая марка и компания-производитель

При выборе циркуляционных насосов для систем отопления (впрочем, как и любых других технических устройств) лучше отдавать предпочтение продукции известных производителей, которые более серьезно относятся к вопросам качества и предоставляют надежные гарантии.

Таблица 2. Некоторые модели циркуляционных насосов российской компании «Инсэл»

Таблица 3. Некоторые модели циркуляционных насосов международной компании NeoClima

Технические характеристики циркуляционных насосов для систем отопления, как правило, внесены в обозначение их моделей. По таким обозначениям, в частности, можно сразу определить следующие параметры: создаваемый устройством напор жидкости, диаметры его всасывающего и нагнетательного патрубков, монтажную длину.

Правила и особенности выбора

Приступать к выбору определенной модели циркуляционного насоса следует только после того, как будет спроектирована отопительная система и станет известна суммарная длина ее замкнутого контура. Кроме длины контура системы отопления, на выбор циркуляционного насоса оказывает влияние и количество радиаторов, которыми она будет оснащена.

Только после получения всех этих данных можно с высокой точностью определить, какую производительность должен иметь циркуляционный насос и какой величины напор теплоносителя в системе он должен обеспечивать. Производительность циркуляционного насоса для системы отопления очень важно рассчитывать, исходя из самой низкой температуры на улице, когда насосное устройство будет работать с максимальной нагрузкой.

Выбирая циркуляционный насос для системы отопления по характеристикам такого устройства, можно ориентироваться на следующие рекомендации от опытных специалистов.

  1. Если при выборе циркуляционного насоса вам подошли и понравились сразу несколько моделей, предпочтение следует отдать той из них, технические характеристики которой точнее всего соответствуют расчетным значениям, полученным при проектировании системы отопления.
  2. Нежелательно выбирать циркуляционный насос со слишком большим запасом по производительности и создаваемому напору теплоносителя. Такое устройство, расходуя только часть своей мощности, будет потреблять значительное количество электроэнергии, и создавать излишний шум при работе.
  3. Лучше приобретать те модели циркуляционного насоса, режимы работы которых можно регулировать. Использование таких устройств со специальным переключателем на корпусе позволяет оптимизировать работу всей системы отопления в целом.
Циркуляционные насосы, если они правильно подобраны и установлены, позволяют сделать работу отопительных систем более эффективной, а также снизить расходы на обогрев помещений.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Циркуляционный насос. Описание, применение и цена циркуляционного насоса

Улучшить комфортные условия в жилище помогают циркуляционные насосы понудительного характера. Благодаря им, пристанище с большой кубатурой нагревается мгновенно.

Описание и особенности

Изобретение насосного устройства уходит в глубокую древность. Автором его был Ктесибий – древнегреческий механик. Впервые ими воспользовались для тушения пожара.

Принцип работы заключался в поднятии воды с колодцев посредством поршневого стержня. Примитивные насосы изготавливались в то время из древесины.

Долгие годы поршневые насосы служили человеку для подъёма воды, пока на промежутке XVII-XVIII века был открыт паровой двигатель. Это был рывок в современную технологию.

Рядом с поршневыми насосами стали появляться вращательные аппараты. Определилось три направления развития насосов. К двум существующим разработкам добавились гидравлические конструкции.

В 1875 году появился естественный циркуляционный насос, при помощи которого отапливалось помещение.

В ХХ веке появились принудительные циркуляционные насосы для воды от электричества, которые дошли до нашего времени и более усовершенствовались.

По-прежнему открытая система отопления работает от непринуждённого движения жидкости. Тогда как закрытые системы обойтись без принудительных агрегатов не могут.

В высотных домах без них не обходятся, а вот стоит ли ставить его в частные дома. Принцип работы принудительных приборов основан на быстром и размеренном рассредоточении тепла по всему контуру.

В этом случае ему плюс. Единственный недостаток – агрегат работает от электричества и за комфорт следует платить.

Визуально циркуляционный насос миниатюрное устройство перед другими агрегатами. Его монтируют прямо в теплоноситель. Верхнее покрытие может быть выполнено из различных сплавов: бронза, алюминий, сталь, латунь, чугун.

Наиболее востребованными считаются бронза и серебро. Керамические и стальные материалы участвуют в изготовлении ротора. Благодаря современным материалам, агрегаты ставят не только в обратку, но и прямо в подачу теплоносителя.

Виды и характеристики

Все существующие насосы классифицируются по назначению и среди них можно выделить:

— дренажные. Работа таких приборов направлена на то, чтобы откачивать жидкость со скважин, канализационных люков, подвалов, принудительно;

— водоподъёмные. В эту группу входят погруженные и поверхностные конструкции, которые извлекают жидкость из глубинных мест;

— циркуляционные. Заставляют циркулировать жидкую консистенцию понудительно в различных системах (отопление, кондиционеры, горячая жидкость).

Известны два вида циркуляционных насосов: «мокрые» и «сухие».

Различие представителей обеих групп в их непосредственном расположении в замкнутом контуре.

В конструкции с «мокрым» ротором электродвигатель и кольца находятся в водной стихии, которую качают. Жидкость выполняет две функции одновременно: охлаждает работающий двигатель и смазывает подшипники.

Отсюда движение жидкости происходит непрерывно. Такая схема расположения мокрого ротора позволяет работать насосу бесшумно и техническое обслуживание ему не требуется.

Электрическая часть не в контакте с водой. Статор защищён немагнитным стаканом. Дополнительно увеличивает срок службы термостойкий пластик, из которого изготовлено рабочее колесо. Плюсами также можно назвать:

— небольшие габаритные размеры;

— маленькая масса изделия;

— небольшая потребляемая мощность;

— встроенная автоматика;

— простота настройки;

— блоки легко заменяются.

Минусом таких приборов считают маленький КПД 30-50 %. Объяснением такого показателя считается невозможность полной герметизации стакана, отделяющего теплоноситель и двигатель.

Циркуляционный насос wilo (Германия) является представителем этой разновидности. Их применяют в системах кондиционирования и водяного отопления. Прибор имеет трёхступенчатое регулирование вращения. В соединительных компонентах присутствует резьба.

Циркуляционный насос grundfos (Дания) с мокрым ротором популярен среди домовладельцев. Оснащён защитой от перегрева, простой в обслуживании.

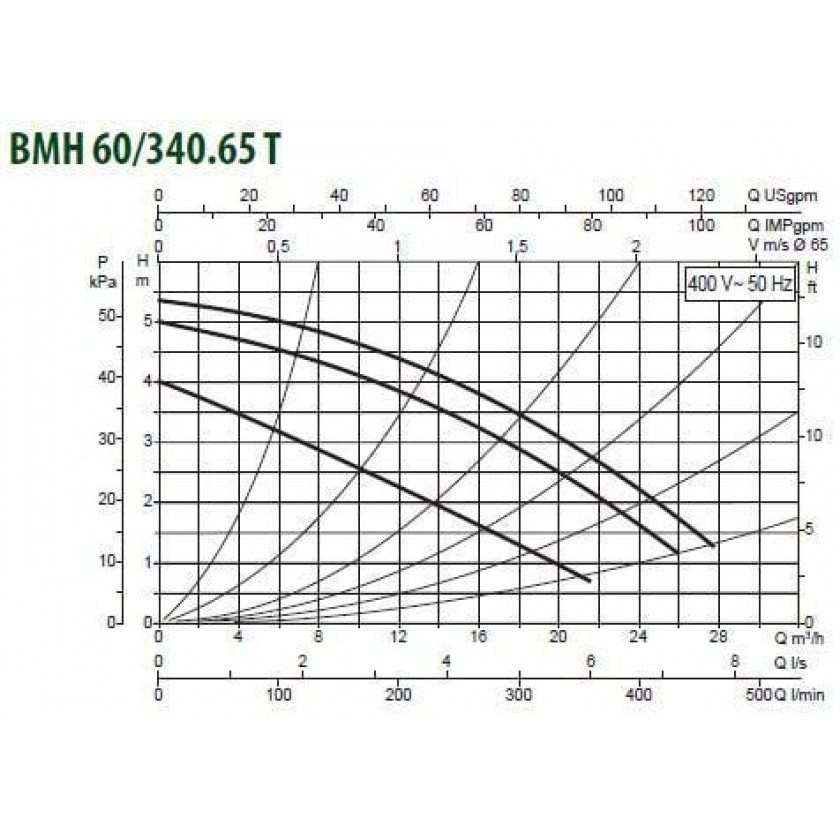

«Сухие» насосы отличаются от предыдущей группы, тем, что здесь нет контакта электродвигателя с теплоносителем. Разделение осуществляется торцевым скользящим уплотнителем. Этот вид имеет три подгруппы насосов: блочные, вертикальные, горизонтальные.

Главным преимуществом перед предыдущим видом – высокий КПД 80 %, который позволяет применять их в производственных помещениях.

Герметичность насоса достигается уплотнительными кольцами, соединёнными между собой пружиной. В процессе работы возникает их износ, благодаря пружине получается само подгонка.

Чтобы не наступило нарушение герметичности, а оно может возникнуть из-за воздушных завихрений, следует контролировать засорённость воздуха.

Для использования «сухих» насосов отводится отдельное помещение. Вынуждает пользоваться таким приёмом, сильный шум, создаваемый при охлаждении мотора воздухом.

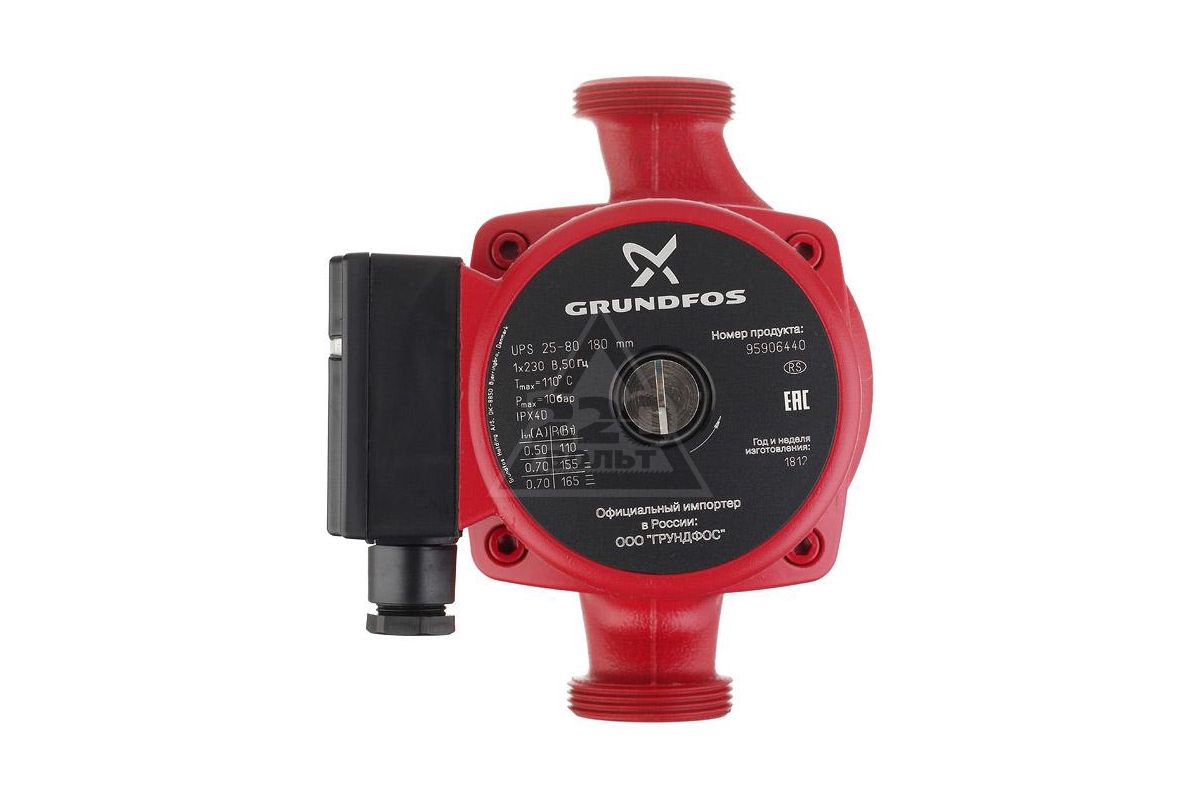

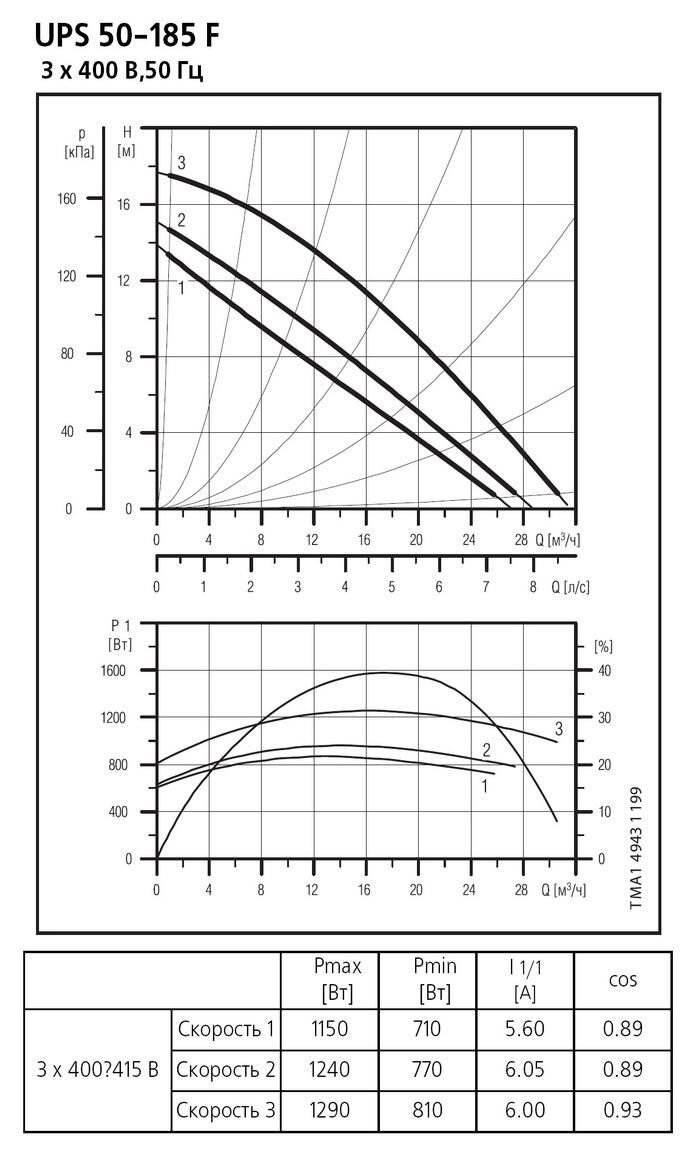

Циркуляционный насос ups с герметизированным ротором используется в замкнутом и незамкнутом контуре.

Установка

На примере мы рассмотрим установку насоса в отопительную систему. На практике в частном жилище его ставят чаще других насосов для отопления. Перед тем как приступить к установке следует определиться с его разновидностью.

Насос циркуляционный для систем отопления можно применить обоих видов. Технические характеристики циркуляционного насоса пишут в приложенном паспорте и непосредственно на лицевой панели.

Если решение пало на «сухой» насос, то следует помнить, что он издаёт большие шумы. Поэтому для него надо выделить помещение подальше от дома. Ещё они подразделяются на вертикальное и горизонтальное расположение электродвигателя.

Это тоже следует учитывать. Но в основном выбирают агрегаты с «мокрым» ротором. Для них не надо выделять помещения, они просты в установке и обслуживании.

Можно подумать о надёжности устройства, если подобрать питание на 12 вольт. Насосу не грозит отключение электроэнергии, он всё равно будет работать.

Только придётся приобрести дизельный генератор или аккумулятор. Такой приём приемлем для регионов с частым отключением напряжения.

Нельзя просто купить понравившийся агрегат по цене или бренду. Здесь важно знать, какой производительности нужен аппарат. На эту величину влияет количество расхода жидкости, размер трубы, плотность и температура жидкости.

Есть взаимозависимость между производительностью котла и пропускной способностью агрегата объёма воды в минуту. Пример: котёл мощностью 30 кВт, может пропустить 30 л воды, 20 кВт – 20 л, и т. д.

Диаметр труб определяет расход воды, также от них зависит давление. Чем они больше, тем давление меньше и наоборот. Если допустить, что скорость течения воды стандартная 1,5 м/сек, то размеры труб в сочетании с объёмом воды представлены в таблице.

Расход воды (л/мин)Диаметр трубы (дюйм)
3202 ½
1702
831 ½
531 ¼
301
15¾
5,7½

Длина трубы влияет на мощность напора. На каждый участок трубы в один метр, потребуется 0,06 м напора от агрегата. Следует высчитать длину трубопровода и умножить на 0,06. Например, 150 м кольца потребуется 9 м напора.

Расчётов достаточно много, высчитать самостоятельно их сложно. Для этого выбирайте строительные центры с консультантом, который поможет правильно выбрать устройство.

Циркуляционный насос для котла иногда идёт без сгонов. Поэтому следует просмотреть их наличие, если их нет приобрести дополнительно.

Корпус, желательно выбирать латунный или бронзовый. Они выполняют две функции: смазку и продлевают срок эксплуатации. В комплект входит фильтр, обратный клапан, переходник.

Необходимые инструменты:

— гаечные ключи;

— разводной газовый ключ.

Место для агрегата выбирать так, чтобы в будущем его можно было обслуживать. Врезать на сегодняшний день его можно на подающем теплоносителе, а не как раньше только на обратном. Так как материалы в современных конструкциях не боятся контакта с горячей водой.

По обеим сторонам прибора закручиваются сгоны. На резьбу наматывается фум лента и смазывается небольшим количеством силиконового герметика.

Если внимательно посмотреть на агрегат, то можно увидеть стрелку на корпусе. Она показывает, в каком направлении крепить насос к теплоносителю (то есть совпадать с его движением).

На фильтре есть так же направляющий вектор. После сгона крепится фильтр. Следующей деталью должен быть шаровой край. Его устанавливают с обеих сторон. Они позволят перекрыть подачу и легко снять агрегат в случае неисправности и для чистки фильтра.

На модели находится переключатель. Если панель снять, под ним будут три клеммы для подключения питания и заземления. Для подключения проводов зачистить провода и всунуть их внутрь, не закручивая.

На клеммах установлены специальные пружины для удерживания. Устройство присоединить к заземляющему контуру. Если его нет, надо об этом позаботиться.

Установка мокрого типа ведётся только в горизонтальном положении. Это позволит увеличить срок эксплуатации и протечек.

Система отопления может быть однотрубной или двухтрубной. Если в первом случае незначительные перепады температур, то во втором наоборот. Об этом не стоит забывать при выборе модели.

Алгоритм работ:

— если, трубопровод ранее использовался, то стоит наполнить его водой, слить и повторить процедуру дважды. Чтобы избавиться от накопившейся грязи;

— врезка прибора проводится согласно правилам, они описаны выше;

— для соединения деталей при себе держать уплотнитель для резьбы (фум ленту), герметик;

— когда врезка произошла, систему заполнить водой;

— на корпусе агрегата в центре есть винт, его надо открутить. Он поможет освободить теплоноситель от воздуха;

— появление капелек воды будет сигналом, что кольцо развоздушено;

— только тогда запускается электрическая часть.

Цена

Приобрести циркуляционные насосы на сегодняшний день не проблема. Ими забиты все магазины. Но как определиться, какой надо именно купить.

Для этого помогут сайты интернета, где можно прочитать отзывы от покупателей, в интернет-магазине проконсультирует продавец.

Известные бренды: «Wilo» (Германия), «AlfaStar» (Польша), «Ebara» «Pedrollo» (Италия).

Популярностью среди потребителей пользуется циркуляционный насос грундфос (Дания).  Хотя стоимость его примерно 10 000 и выше, пользователи отзываются о нём как о надёжном агрегате, прост в уходе, долговечный.

Бюджетным вариантом является насос LPA 20-60 45 Вт, его стоимость 6 943 рубля.

Для частного сектора отечественные производители продукцию не выпускают, только для промышленных конструкций.

Цены циркуляционных насосов для отопления частного сектора варьируется от 3 880 р. до 12 764 р.

Стоимость агрегата зависит от следующих факторов: производитель, тип, мощность, надёжность, простота обслуживания, режимы работы.
