Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

• Насос;
• Гидроаккумулятор;
• Блок автоматики;
• Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
• Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

• Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
• Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
• Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
• Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен  эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

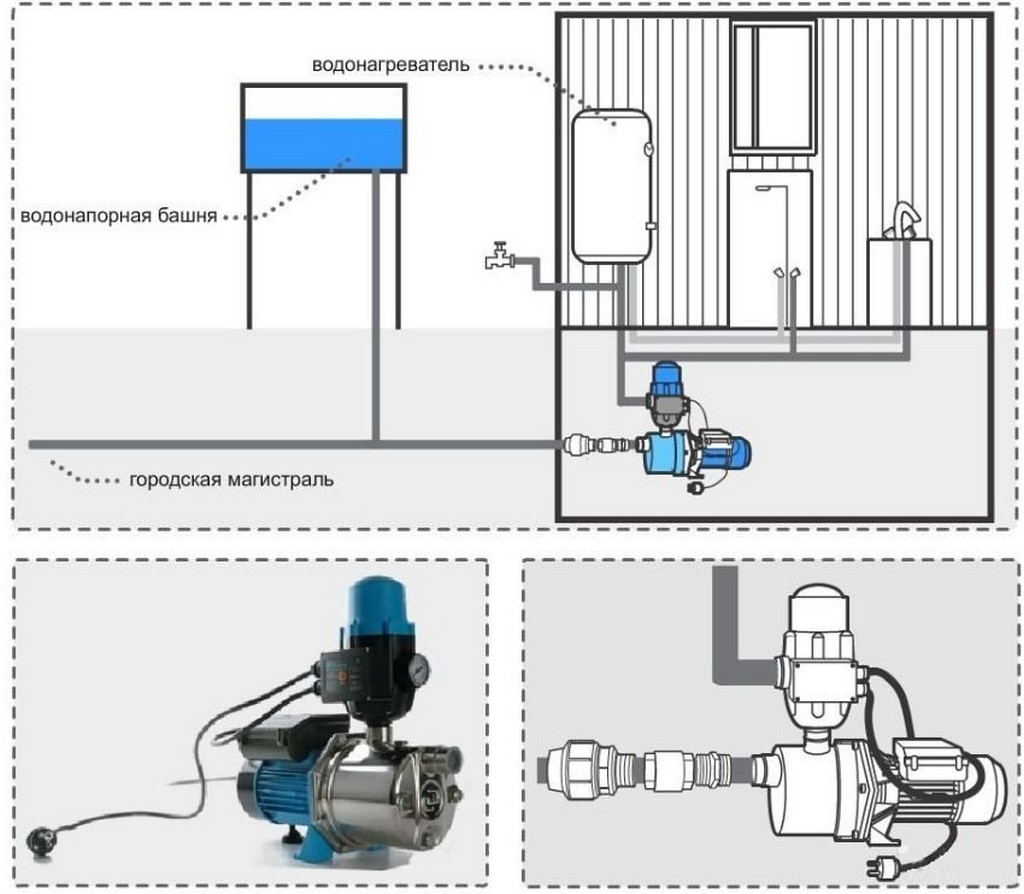

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

• Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
• Место установки должно быть сухим и теплым, хорошо вентилируемым.
• Оборудование не должно касаться стен.
• Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

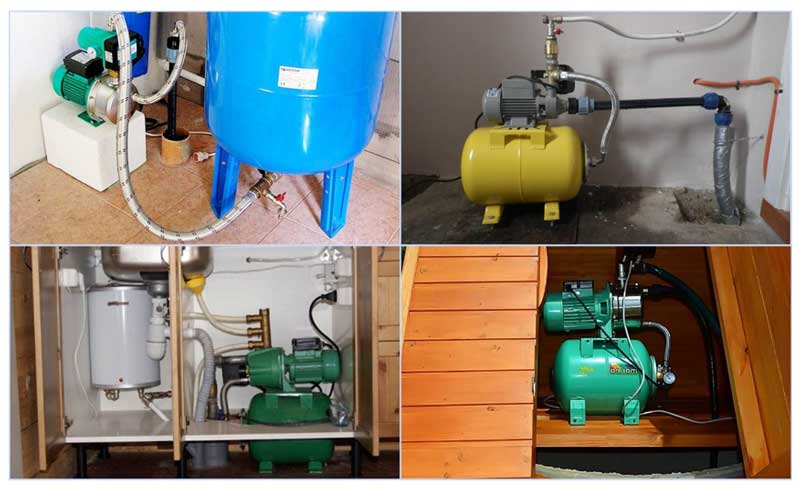

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это . Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

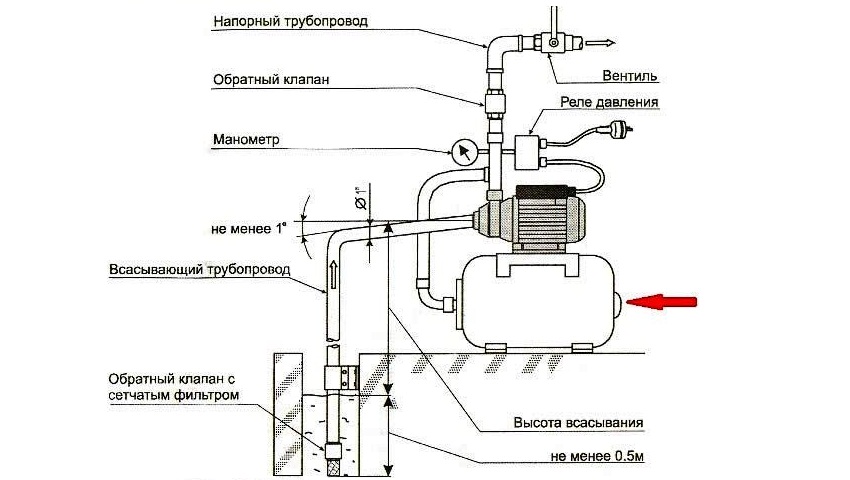

• При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
• Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
• При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть .

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

1. Насос подключают к электросети.
2. Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
3. Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
4. Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть .

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Насосная станция своими руками — из чего собрать и как запустить

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Собранная насосная станция своими руками устанавливается на основу  на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Подключение насосной станции своими руками по схеме

На чтение 11 мин. Просмотров 3.2k. Опубликовано 08. 12.2018 Обновлено 23.04.2019

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

• Подача воды из источника водоснабжения во внутридомовую сеть.
• Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

• Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
• Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
• Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
• Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
• Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Основные схемы установки и подключения

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

Проведение подготовительных работ

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:

• Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
• Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:

• Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
• Для 30-50л – 1,8 бар.
• От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:

1. Подключают насос к электропитанию.
2. Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
3. После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
4. Когда вода не пошла, устройство выключают, и добавляют ещё воды.
5. После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Полезное видео по теме

Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

Насосная станция для частного дома своими руками

Большой загородный коттедж нуждается в постоянном и качественном снабжении водой. В маленьких домах можно обойтись обычным бытовым насосом.

А вот участки с большим числом человек, садом, огородом и множеством растений требуют большего количества жидкости. Здесь поможет насосная станция — прибор, подключить который можно самостоятельно. О том, как своими руками собрать насосную станцию и пойдет речь в этой статье.

Устройство и принцип работы установки

Схема подключения насосной станции. (Для увеличения нажмите)Принцип работы прост — имеется насос с эжектором, который способен выкачивать влагу с глубины 10 м. Эту воду он может направить в любое место.

Также имеется бак из стали — емкость, поделенная мембраной на два отсека. Один из них служит для влаги, а другой содержит воздух под большим давлением.

Всякая станция имеет автоматику и датчики. Они выполняют разные функции: защищают устройство от перегрева, предохраняют насос от холостого хода. Имеются также датчики давления.

Принцип работы:

• вода идет в мембранную емкость;
• давление в емкости растет до нужного значения. Затем насос перестает работать. Контролирует весь процесс реле;
• вся конструкция переходит в процесс ожидания;
• открывается кран. Из бака начинает поступать вода;
• давление в емкости опускается до нужной величины. Это происходит по «истечении» требуемого количества жидкости;
• насос работает снова и процесс повторяется.

Двигатель не перегревается, поскольку станция охлаждается за счет передачи воды. Но если вдруг перегрев произошел, автоматическая система обесточит насос.

Необходимые материалы и этапы подключения

Чтобы станция работала долго и служила качественно, необходимо обеспечить твердую подходящую поверхность.

Основание лучше делать из бетона, но подойдет и дерево. Подготовленную поверхность обязательно нужно выровнять.

Затем нужно выкопать две прямоугольные ямы, туда уложить бруски и обработать их антисептическим раствором.

Обратите внимание: место вокруг брусков нужно обработать смесью из песка и глины.

Затем берутся доски, которые также обрабатываются антисептиком. Они укладываются на бруски и крепятся с помощью гвоздей или шурупов. После того как смесь застыла, можно монтировать саму насосную станцию. Она прикрепляется с помощью специальных шурупов.

Потребуются прокладки толщиной около 10 мм. Более толстые лучше не использовать, поскольку крепление может стать недостаточно жестким.

Обвязка насосной станции. (Для увеличения нажмите)Чтобы правильно подключить и смонтировать установку, потребуется использовать следующие предметы:

• шланг для всасывания жидкости;
• защитное устройство от сухого хода;
• обратный клапан;
• непосредственно система.

В магазинах продаются уже готовые наборы. Сюда входят шланг, обратный клапан, фитинг.

Ход выполнения работ разделяется на следующие этапы:

1. Прокладка трубопроводов. Необходимо вырыть траншею от источника воды. Делать ее лучше на глубине не менее метра, поскольку зимой жидкость может перемерзать. Затем в траншею нужно уложить трубу, углубить ее и утеплить.

   Труднее опустить трубу уже в скважину. Поэтому лучше использовать колодец — достаточно просто прорубить отверстие в кольцах, а трубу поместить в воду. Обязателен обратный клапан. Если его не использовать, вода уйдет обратно в источник.

2. Насосная станция монтируется в нужном месте. Здесь главное — позаботиться о надежности крепления.
3. Обвязка. Здесь потребуется запорная арматура. Она не даст в чрезвычайной ситуации воде заполнить всю систему. Лучше установить кран с американкой, тогда во время ремонтных работ трубы перерезать не потребуется. При входе в насос можно монтировать кран.
4. Заливка. Действовать здесь нужно осторожно, иначе из системы не успеет выйти воздух. Монтировать трубопроводы, которые идут от самого источника, следует под уклоном. Влага будет сбегать вниз, что обеспечит более эффективную работу всей установки.

   Как только насосная станция наполнится водой, ее можно подключать и пробовать в действии.

Уход за системой

Такая установка автоматизирована, поэтому участие человека здесь не требуется. Но проверять систему все же нужно.

Необходимо следить за давлением воздуха. Если его вдруг оказалось недостаточно, докачать его можно насосом.

Нужно наблюдать и за реле. Его периодически нужно чистить и из присоединительного отверстия удалять загрязнения.

Иногда случается так, что насос работает, но влага не поступает. Обычно это бывает из-за щелей в шланге или месте его крепления. В этом случае желательно заменить неисправный шланг или заделать трещины.

Дело может быть и в клапане: он может загрязниться или сломаться. Справиться с поломкой можно с помощью замены или чистки агрегата.

Если во время работы вода стала подаваться резкими толчками, рекомендуется осмотреть весь корпус. Он мог загрязниться или повредиться. В этом случае стоит обращаться в сервис. Самостоятельно справиться не получится.

Смотрите видео, в котором специалист подробно разъясняет, как собрать и установить насосную станцию своими руками:

Оцените статью: Поделитесь с друзьями! Смотрите также:

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция Видео

Предназначение насосной станции

Но один насос с задачей справиться не в состоянии и для эффективной его работы нужны дополнительные узлы и механизмы. К тому же постоянная работа насоса приводит к его скорой поломке.

Чтобы поступление воды из скважины в водопроводную систему здания была бесперебойной нужен монтаж насосной станции. Такая станция способна поставлять воду в любое время и в нужном количестве.

Монтаж своими руками

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой

. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода.

Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

• Расстояние, на которое станция будет удалена от скважины;
• Температурно-влажностный режим в месте, выбранном для установки;
• Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
• Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

1. Вдали от центра помещения.
   Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
2. Размещение в отдельном строении.
   Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

При установке в колодце решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

• съемное крепление с креплением за верхнюю поверхность шахты колодца;
• стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.

Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.

Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола.

Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на водопроводные фитинги – слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма “устройство дифференциального тока”) — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо

В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.

1. Чтобы насосная станция лишний раз не вибрировала, ее закрепляют на мощном основании. В качестве мощного основания подойдет бетонная плита. Бетонную плиту можно купить в готовом виде или залить ее самостоятельно. Основание под насосную станцию выкладывают из кирпича. А также насосную станцию можно разместить на сновании из деревянных брусьев, но предварительно необходимо разместить амортизирующие резиновые прокладки.

2. На подготовленное основание устанавливают оснащение насосной станции. При монтаже станции из готовых узлов не должно возникать ни каких проблем. Нужно принять во внимание сечение трубопроводов, соединяющие детали насосной станции и их точное крепление. Необходимо разместить насосную станцию, аккумулятор давления и блок управления на основании и соединить трубопроводами. Если используете в качестве основания бетонную плиту и если агрегат расположен в доме, то обязательно положите и закрепите под опорами. Данные прокладки способствуют снижению шума и защищают от чрезмерного износа.
3. Насосную станцию присоединяют к оголовку скважины и к входному контуру водопровода дома. Там, где будет происходить забор воды из скважины, нужно установить обратный и запорные клапана. Обратный капан устанавливается на выходе насосной станции (там где находиться входное отверстие на трубопроводе водоснабжения).
4. И так после того, как все этапы монтажа произведены можно производить тестовый режим. Необходимо оборудование заполнить водой и для этого нужно использовать заливную горловину. За счет заливной горловины в насосную станцию поступает вода, а также в аккумулятор давления и остальные магистрали. Затем открываем запорные вентили и запускаем двигатель насосной станции.

Параметры

Комплектующие детали для насосной станции

Станция состоит из:

1. Насоса;
2. Гидроаккумулятора;
3. Электродвигателя;
4. Манометра;
5. Реле давления.

Каждая деталь выполняет свои очень важные функции и если в насосной станции не будет какой-либо детали, то ее работа может быть нарушена.

Этот агрегат нужен чтобы доставлять воду из глубины скважины. Насос может быть как погружным (расположен в скважине) или поверхностным (он расположен на поверхности).

Принцип работы насоса может быть центробежным, мембранным, вибрационным или винтовым. Большинство насосов, любого вида работают от электричества.

Гидроаккумулятор

Гидроаккумулятор способствует нагнетанию давления в системе, это нужно для достаточного напора в трубах.  Гидроаккумулятор – это бак который произведён из стали и внутри разделён на два раздела резиновой перегородкой. Когда насос работает, часть бака гидроаккумулятора наполняется водой при этом натягивая перегородку из резины.

Когда насос заканчивает свою работу резиновая мембрана толкает воду в трубы и принимает своё первоначальное положение. Данный механизм дает постоянный напор и предотвращает возникновение гидравлического удара. При гидравлическом ударе происходит быстрый перепад давления в системе. Отличаются гидроаккумуляторы по объёму воды, которую они могут пропустить.

Данный прибор обеспечивает все детали насосной станции электроэнергией. Все детали соединяются электрическим и механическим способом с насосом. Он питает электроэнергией все детали насосной станции и подключается механически с насосом и электрическим способом с реле давления.

Манометр

Контрольный прибор, определяющий показатели давления в системе станции.

Реле давления

Это блок управления, который обеспечивает работу насосной станции в режиме автомат, то есть насос будет отключаться и включаться при достижении оптимального уровня давления в гидроаккумуляторе.

Все детали насосной станции между собой соединены трубопроводом. Также при помощи трубопровода система подключена к зданию водоснабжения.

Температура должна быть комфортной, такой чтобы функционирование при минусовой температуре не нанесла вред деталям устройства;

Чтобы к насосной станции был доступ для профилактических или ремонтных работ необходимо подобрать оптимальное место.

Самым подходящим местом для нахождения насосной станции в частном доме считается кессон, так же насосную станцию можно поставить в специальном помещении или в подполе дома и в зданиях, расположенных во дворе.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Выбираем место для установки

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Как проверить работу

Колесо насосной станции нагоняет воду в систему до значений давления, которые заданы автоматикой. Как правило давление в системе бывает от полутора до трёх атмосфер. С помощью узла автоматики можно наладить показатели, при которых насос прекратит свою работу.

Ну вот мы вам и написали, как осуществить монтаж насосной станции своими руками.  Конечно, если изготовить насосную станцию выйдет гораздо дешевле, чем покупать готовый экземпляр. Но если не уверены в своих силах, то лучше купить готовый экземпляр или же доверить монтаж насосной станции.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как

. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

• Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
• Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
• Процесс установки системы сопровождается определенными трудностями;
• Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
• В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Общие сведения

1. Поднятие ресурса из колодца
2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
3. Устранение воздушных пробок
4. Обеспечение и поддержание требуемого давления в системе
5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Схема подключения насосной станции

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора.
   В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
   В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода.
   Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети.
   В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
2. Далее устраивается проход, через который труба будет подведена в стену здания.
3. На следующем этапе приступают к прокладке труб в траншею.
4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
9. Для крепления трубы и эжектора используется муфта.
10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

• Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
• Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
• Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками.

Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Насосная станция для дачи – принцип работы, схема установки, лучшие производители

Насосная станция для дачи, принцип работы и схема установки которой описаны ниже в статье, – устройство, необходимое на каждом дачном участке для бесперебойной подачи воды и работы канализации, а чтобы она правильно функционировало, необходимо знать, какие есть виды насосных станций, чем они отличаются, какие неисправности характерны, какого производителя лучше выбирать…

Содержание

Насосная станция для дачи – принцип работы, схема установки

Независимо от того, какой марки выбрана насосная станция для дачи, принцип работы и схема установки ее будут примерно одинаковы, как и основные комплектующие данного оборудования, – как правило, в состав насосной станции входит:

• Двигатель;
• Насосный механизм;
• Кабель и клеммы, отвечающие за заземление;
• Бак напора, оснащенный мембраной;
• Реле давления.

Чтобы процесс подачи воды функционировал максимально качественно, следует обращать внимание на такие дополнительные элементы конструкции, как обратный клапан, который предотвращает поломку станции в случае сухого хода, входящий фильтр съемного типа, предотвращающий засорение насосного механизма и легко чистящийся, наличие бака (особенно актуально для тех построек, где не редки перебои с электроэнергией), дающего возможность сделать запас воды на некоторое время. Стоит отметить, что модели с баком имеют более масштабные габариты, поэтому перед приобретением продумайте, где такую насосную станцию лучше расположить.


обязательно определите место для насосной станции

Выбор места, где насосная станция без бака или с баком будет располагаться, в основном зависит от условий ее эксплуатации, – если речь идет только о сезонном использовании агрегата, то установить его можно в любом месте, а единственное условие, чтобы неподалеку располагался источник воды (колодец, скважина или естественный водоем). Чтобы обеспечивать водой постройку круглогодично, необходимо продумать систему защиты насосной станции от низких температур других неблагоприятных погодных условий, поскольку температура в трубах не должна опускаться ниже ноля градусов. Трубы и источник воды, являющиеся частью системы водоснабжения, необходимо утеплить.

Выбор насосной станции зависит также от того, на какую глубину она будет установлена, – большинство моделей рассчитаны на глубину не более7-10 метров, а при установке глубже отрицательно скажется на напоре в трубах. Если же вблизи вашего участка нет неглубоких водоемов, следует остановить выбор на таком агрегате, как мотопомпа, а ее вариация – мотопомпа бензиновая для грязной воды – не только обеспечит дом водой, но позволит откачивать с участка грязную воду.

Кроме разрешенной глубины следует учитывать такой параметр, как скорость выработки воды, – она должна быть не менее 1,7 м³/час.

Виды насосных станций для дачного участка

Насосная станция для дачи, принцип работы, схема установки которой не потребуют от владельца особых навыков, имеет несколько вариантов моделей, каждая из которых имеет свои особенности, достоинства и недостатки.

Отличаться станции для закачки воды могут по таким параметрам, как:
1. Тип насосного механизма;
2. Основные технические показатели;
3. Материал, из которого изготовлен корпус;
4. Объем гидроаккумулятора;
5. Глубина забора жидкости;
6. Наличие опций;
7. Производитель;
8. Цена.

По типу насоса насосная станция может быть оборудована поверхностным или глубинным насосом. Вариант с поверхностным типом используется, как правило, для забора воды из источника небольшой глубины (не более 7 м), создает хороший напор, но имеет низкий показатель производительности. Чтобы запустить насосную станцию такого типа, понадобится полностью затопить водой всасывающую поверхность. К недостаткам таких моделей относится также сильный шум во время работы.

Станции с глубинным типом насоса лучше выбирать с помощью специалиста, так как при выборе следует учитывать несколько важных факторов, таких, как источник воды, необходимая высота поднятия жидкости, показатель давления в системе. Использовать такую насосную станцию следует, когда глубина источника превышает7 метров.

Что касается технических показателей, то в первую очередь здесь следует обращать внимание на мощность насоса, его производительность и силу напора. Виды насосных станций для дачи должны обладать мощностью от 0,6 до 1,5 кВт, а производительность и напор – величины взаимозависимые, поэтому их показатели, как правило, оформляются в виде графика и прилагаются к инструкции.


инструкция для насосной станции

К важным дополнительным функциям можно отнести наличие защиты от сухого хода, а также от перегрева, что заметно увеличивает срок эксплуатации насосной станции, но и стоимость ее растет.

Популярные бренды и их особенности

Выбирая такое оборудование для дачного участка, как насосная станция для дачи, принцип работы, схема и наличие дополнительных опций играют, конечно, значимую роль, однако ориентироваться следует также на производителя данной техники. Оттого, насколько надежный и качественный бренд выбран, будет напрямую зависеть, как работает насосная станция и сколько лет она прослужит.

Среди самых актуальных торговых марок, занимающихся изготовлением насосных станций для дачи, следует выделить следующие:

чтобы посмотреть модели и описание, кликните по вкладке

Marina APM 100/25Gardena 4000/5 ClassicДжилекс ДжамбоAL-KO HWA 1300 FИтальянский бренд Marina, модель APM 100/25, – используется для извлечения воды из очень глубоких источников (25 м), оснащена мощным корпусом из чугуна, обладает мощностью 1,1 кВт, производит 2,4 тыс. литров в час;Насосная станция Gardena 4000/5 Classic, страна-производитель – Германия, – оптимальный вариант для водоснабжения дачного или жилого загородного дома, имеет высокий показатель производительности (3,6 тыс.л/ч) при небольшой потребляемой мощности 0,85 кВт, подходит для использования круглый год. Под брендом Gardena выпускают не только оборудование для водоснабжения, но и другую садовую технику, например, аэратор;Среди российских торговых марок следует отдать предпочтение товару производства компании Джилекс Джамбо, – перечень производимых ею насосных станций обширен, практически все модели отличаются наличием строенного эжектора;Для источников глубиной 50 м идеально подойдет станция марки AL-KO, модель HWA 1300 F, она также отлично подходит для системы водоснабжения с несколькими точками разбора, широко используется в изготовлении систем полива.

Среди других известных брендов можно назвать такие, как Karcher, Акваробот, Вихрь, BELAMOS, Wilo Jet, – каждая из марок имеет особенности и преимущества. Выбирая технику или оборудование для дачи, будь то насосная станция или, например, дровокол гидравлический, обязательно внимательно изучайте как основные характеристики агрегата, так и его дополнительные опции.


• Как оформить пространство над диваном
• Как правильно обустроить офисное помещение, чтобы продуктивность сотрудников возросла

Как выбрать насосную станцию ​​для дачи: некоторые моменты

У многих наших современников еще свежи воспоминания о бабушкином доме в деревне, запахе свежеиспеченного хлеба, росе на траве и … необходимости вручную поднимать воду из колодца каждое утро и таскать полные ведра. внутри дома.

Для некоторых людей, испорченных цивилизациейгородов, этот момент стал решающим, из-за чего люди отказались от домов на окраинах и в пригородах.Ведь если летом набрать несколько ведер воды несложно, то дождливой осенью или морозной зимой эта монотонная операция вряд ли вызовет желание повторить ее. К счастью, современный уровень прогресса позволил даже в загородных домах, к которым нет централизованного водопровода, организовать систему автоматического водораспределения. Для этого нужно лишь разобраться, как выбрать насосную станцию ​​для дачи, и подготовить определенную сумму для работы и материалов.После монтажа и установки в бытовых смесителях вода оказывается под давлением, достаточным даже для работы фильтров обратного осмоса, стиральных машин и бойлеров.

Как выбрать насосную станцию ​​для дачи

Для создания автономной системы водоснабжения потребуется источник воды и оборудование, способное перекачивать ее в резервуар без участия человека и выдавать при необходимости создавая необходимое давление. После того, как емкость опустошена, необходимо перезапустить насос и повторить цикл.Для решения этих проблем и предназначена насосная станция.

В эту систему входят:

— насос, перекачивающий воду;

— гидроаккумулятор, служащий для создания давления и накопления воды;

— реле давления, без вмешательства человека, контролирующее работу насоса;

— обратный клапан и вспомогательные компоненты: трубы, провода, фильтры.

Итак, как выбрать насосную станцию ​​для дачи? Такие устройства могут быть собраны на базе погружного насоса (для скважины глубиной до зеркала более 10 м и колодца), а также простого центробежного (для поверхностных вод).Таким образом, необходимо определить источник воды. Если забор будет происходить из озера, реки, большой емкости, то в выборе насосной станции для дачи нет ничего сложного. Достаточно купить готовую систему с центробежным насосом. Именно они представлены в витринах магазинов. Один выход трубопровода будет спускать в воду, другой — подключать к коттеджам, оборудованным кранами, и включать устройство в сеть.

А как подключить насосную станцию ​​для глубоких колодцев и колодцев? Потребуется собрать отдельный контур, в котором погружной насос отделен от всех остальных компонентов — под водой, соединяясь с ними только трубой и проводом.

Резервуар

Аккумулятор является ключевым элементом насосной станции. Это металлический резервуар, внутри которого находится контейнер из эластичного материала. Между его внешними стенками и корпусом резервуара прокачивается воздух. Это он, сжимаясь, выталкивает воду, создавая давление.Существующие модели различаются материалом бака, бачка, способом установки и объемом.

Корпус из нержавеющей стали самый прочный, но стоит дороже крашеной стали. Объем влияет на количество циклов насоса: чем больше резервуар, тем дольше работает насос.

Монтаж

Рассмотрим, как установить насосную станцию ​​с погружным насосом. В первую очередь необходимо выбрать место, наименее удаленное от точек водозабора. Туда же поместите гидроаккумулятор, присоедините к его патрубку пятиходовой ниппель.Первый выход предназначен для манометра, второй — для реле давления, третий подключен к обратному клапану с трубопроводом к насосу, четвертый — для подключения бака, а пятый — выход к система. К контактам реле давления подключаются два сетевых провода, а ко вторым их концам подключается двухжильный кабель, идущий к насосу. Задача обратного клапана — не допустить выхода воды из бачка, поэтому важно не перепутать его рабочее положение.

p >>

Принцип работы и советы по выбору. Монтаж канализационной насосной станции

В настоящее время большинство промышленных предприятий, а также частный сектор оснащены канализационными станциями. Это необходимо для принудительного отвода сточных вод и промышленных вод. Например, если ванная находится ниже основной канализационной трубы, то вариант отвода сточных вод самотеком отпадает сам собой. Рассмотрим подробнее, что такое канализационная насосная станция и как она работает.Кроме того, мы учитываем ключевые моменты монтажа оборудования без привлечения специалистов.

Общие концепции и информация

В настоящее время продается три типа CNS, в зависимости от конструкции: простые, средние и сложные. Если вы хотите организовать водоотведение в частном доме, то приобретение комплексных канализационных насосных станций для вас вряд ли имеет смысл. Во-первых, это очень и очень дорого, а во-вторых, их производительность намного выше, чем количество сточных вод, которые будут накапливаться в вас. В большинстве случаев достаточно простейшей СУЗ, если это крупное промышленное предприятие, то есть смысл отдать предпочтение более сложным конструкциям.

Насосная станция бытовых сточных вод: строительство

В зависимости от производителя оборудование CNS может быть отключено. Мягко и кратко такая насосная станция представляет собой герметичную емкость с фекальным насосом. Для чего нужна емкость? Здесь собраны продукты жизни. Материал может быть разным: бетон, пластик, металл.Задача насоса — поднять канализацию до определенного уровня, дальнейший отток осуществляется самотеком. Часто конструкция подразумевает несколько таких насосов. Один рабочий, а второй резервный, который нужен для поддержания ЦНС в рабочем состоянии в случае выхода из строя основного. Кроме того, имеется система трубопроводов с клапанами для управления насосами. Трубы могут вести в системы очистки или сливать воду в центральную канализацию. Еще одна неотъемлемая часть конструкции — поплавковые выключатели, практически такие же, как в сливных бачках унитазов. Работают они просто — когда сливы достигают определенной точки, включается система, откачивается вода.

Принцип работы CNR

Рассмотрим подробнее, как устроено устройство. Сразу отметим, что ничего сложного. Когда уровень сточных вод поднимается до определенной точки, поплавковый выключатель посылает сигнал в приемную емкость, в которую перекачиваются отходы. Стоит отметить, что есть погружные насосы. Когда они включены, раковины направляются к распределительной камере посредством линии давления.При открытии задвижек сточные воды попадают либо в очистные сооружения, либо в центральную канализацию. Во избежание повторного попадания сточной воды в распределительную камеру в распределительной камере установлен обратный клапан. Так работает ЦНС. Канализационные насосные станции оборудованы лестницей, по которой осуществляется техническое обслуживание. Люки верхней части установки герметично закрыты, что предотвращает попадание запахов в зону обслуживания.

Виды в зависимости от вместимости

Мини-станции довольно простые Устройство, подключаемое непосредственно к унитазу.Насос малой мощности (не более 400 Вт) фекально-погружной с режущим инструментом. На самом деле это хорошее решение для дачи.

Бывают и средние ЦНС. Канализационные насосные станции этого типа комплектуются полимерным резервуаром и погружным насосом. Они наиболее востребованы благодаря своей универсальности. Они подходят как для дачи, так и для использования на промышленном предприятии, в отличие от малых и больших НПС. Если устройство предназначено для использования в бытовых условиях, то чаще всего монтируется один насос с режущими элементами.Для промышленных целей насосы не имеют режущих элементов, их предусмотрено по 2 штуки.

Что касается крупных ЦНС, то они используются на крупных промышленных предприятиях и в городской канализации.

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система представляет собой сеть труб, по которым сточные воды из дома и с предприятий попадают в главную канализацию. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основной канализационный коллектор находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом. Здесь и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из мокрого колодца вверх по холму до точки, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основной коллектор под действием силы тяжести .

На иллюстрации показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

• Когда стоимость земляных работ, позволяющих сточным водам течь самотеком, превышает стоимость канализационной насосной станции.
• Когда канализационная труба проходит через гребень.
• Если подвальные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
• Где гравитационная система не построена.

Преимущества канализационной насосной станции

• Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
• Насосные станции оснащены системами удаленного мониторинга, которые позволяют операторам оставаться в курсе.
• Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
• Доступны насосы различных размеров для бытового и коммерческого применения.
• Забор насосов часто бывает широким для предотвращения блокировки.
• Системы перекачивания сточных вод оснащены сигнализацией, предупреждающей вас о проблемах с системой. Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

• Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению.Это требование опыта означает, что это может быть дорогостоящим.
• Несмотря на то, что насосные системы обычно не потребляют много энергии, все же приходится платить за электричество из-за использования гравитационной системы.
• Может быть сложно найти запасные части для вашего насоса. Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
• Накопление жира и жира может снизить надежность.
• Несмотря на то, что насосы выбраны так, чтобы минимизировать риск засорения, все же существует вероятность засорения.
Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую насос. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять, как работает ваша насосная станция для сточных вод, прежде чем давать рекомендации. Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions.Мы воспользуемся нашим многолетним опытом, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

насосных станций — Rapid Pump & Meter Services Co., Inc.

Rapid Pump and Meter Service Co., Inc. обеспечивает концептуальное проектирование, применение продукта, выбор продукта, коммерческое производство, установку, тестирование, мониторинг, техническое обслуживание и ремонт всех типов насосных систем для воды и сточных вод. Мы также обслуживаем и продаем основные марки насосов. Мы можем модернизировать и / или ремонтировать существующие насосные системы всех типов на заказ. Включенные услуги:

У наших сотрудников по продажам и проектированию есть отпуск, а также опыт предоставления комплексных насосных услуг, вкл.концептуальный дизайн, применение продукта, выбор продукта, установка, тестирование, мониторинг, обслуживание и ремонт всех типов систем водоснабжения.

Мы обслуживаем и продаем все основные марки насосов, а также модернизируем или ремонтируем большинство существующих насосных систем. Мы также поставляем и устанавливаем электродвигатели или моторные приводы, коробки передач и системы управления. Мы используем новейшие системы управления и приводы с регулируемой скоростью, чтобы максимально повысить эффективность управления системой и насоса. Мы специализируемся на предоставлении полного спектра услуг насосных станций, в том числе:

• Размер
• Концептуальный проект
• Чертежи 3D CAD
• Комплексные инженерные услуги
• Расчет конструкций
• Применение продукта
• Выбор продукта
• Установка
• Тестирование
• Мониторинг
• Профилактическое обслуживание
• Запуск
• Поиск и устранение неисправностей
• Услуги под ключ
• Экстренное реагирование
• Электронные полевые службы
• Обследования и анализ расхода
• Анализ вибрации
• Выравнивание
• Калибровка измерителей и КИП
• Фитинги
• Динамическая балансировка
• Система управления и аренда насосов
• Сварка
• Производство
• Перемотка двигателя
• Системы SCADA
• Модернизация насосной станции

Канализационные насосные станции (подъемники)

Мы являемся региональными экспертами в области систем перекачки сточных вод, включая все марки и модели насосов, двигателей и устройств управления для канализационных станций.Мы также предлагаем изделия индивидуального дизайна. Мы с удовольствием проведем оценку, ремонт и техническое обслуживание вашей насосной станции для сточных вод — всего один звонок. При необходимости мы можем модернизировать вашу насосную станцию.

• Размер
• Проект
• Установка
• Техническое обслуживание канализационной насосной станции
• Проектирование и строительство насосной станции по индивидуальному заказу
• Реконструкция канализационной насосной станции
• Вход в замкнутое пространство
• Полностью интегрированные комплектные системы насосных станций
• Предварительно смонтированные трубопроводы
• Погружные насосы по индивидуальному заказу
• Системы управления насосной станцией сточных вод
• Индикаторы аварийного сигнала высокого уровня
• Электрические компоненты канализационной насосной станции
• Системы направляющих рельсов / Автосцепление / Системы опор
• Системы измельчения насосной станции сточных вод
• Подъемники для канализационных насосных станций
• Вентиляторы канализационной насосной станции
• Воздуходувки насосной станции сточных вод

Измельчители сточных вод / Насосы для измельчения и измельчения сточных вод

Мы обслуживаем и продаем измельчители сточных вод во всем диапазоне размеров для удовлетворения любых потребностей, включая погружные центробежные насосы и насосы для измельчения с прямым вытеснением.Мы обслуживаем все насосы для измельчения сточных вод и продаем насосы для измельчения и измельчения сточных вод ведущих брендов, известные своим высоким качеством и надежностью:

• Насосы для измельчения сточных вод
• Насосы Vaughan Chopper
• Шредерные насосы
• Насосы-измельчители
• Насосы для сточных вод и обезвоживания
• Отстойники
• Сточные насосы
• Водяные насосы
• Фонтанные насосы Mag Drive

Насосные станции для очистки сточных вод

Мы признанные специалисты в области проектирования, производства, монтажа, обслуживания и ремонта насосных станций измельчителя сточных вод.

• Насосы для измельчения сточных вод
• Емкости для канализационных насосных станций
  • Раковины из стекловолокна
  • Полиэтилен высокой плотности (HDPE)
  • Полиэстер, армированный стекловолокном (FRP)
  • Бетонные бассейны
• Системы управления измельчителем сточных вод
• Панели сигнализации насосной станции очистителя сточных вод
• Установки Muffin Monster
• Уровнемеры
• Вход в замкнутое пространство

Мы являемся самым надежным дистрибьютором насосов, насосных станций, городских насосов, насосных станций, насосов для сточных вод и насосных станций.Наши обширные внутренние помещения, включая производственные и механические цеха, позволяют нам предлагать услуги «под ключ» по всем типам систем подачи воды. Мы обслуживаем и продаем основные производители насосов и модернизируем или ремонтируем существующие насосные системы на заказ. Мы также поставляем и устанавливаем электродвигатели или приводы двигателей, коробки передач и панели управления. Мы используем новейшие технологии управления двигателями и приводы с регулируемой скоростью, чтобы максимизировать управление системой и эффективность насосов, в том числе:

• Концептуальный проект
• Применение продукта
• Выбор продукта
• Установка
• Тестирование
• Мониторинг
• Техническое обслуживание
• Запуск
• Поиск и устранение неисправностей
• Электронные полевые службы
• Обследования и анализ расхода
• Анализ вибрации
• Выравнивание
• Калибровка измерителей и КИП
• Фитинги
• Динамическая балансировка

Техническое обслуживание и ремонт насосов имеют решающее значение для работы любой насосной станции.Мы — ваш лучший ресурс по ремонту насосных станций:

• Продажа, ремонт, установка и обслуживание предприятий водоснабжения и канализации за 50 лет
• Разнообразный опыт и технические знания
• Исчерпывающий технический опыт в области электротехники, электроники и механики
• Rapid Response — Самое быстрое и полное обслуживание в отрасли
• Круглосуточная служба экстренной помощи 7 дней в неделю
• Полностью оборудованный цех
• Обширный сервисный парк
• Ремонт насосов
• Ремонт панели управления
• Ремонт трубопроводов и клапанов
• Ремонт системы направляющих
• Ремонт электрических компонентов насосной станции
• Ремонт вентилятора
• Ремонт вентилятора вентилятора
• Собственное
  • Токарная обработка
  • Фрезерный
  • Прецизионное шлифование
  • Сварка
  • Обработка
  • Помощь в проектировании САПР
  • Производство трубопроводов
  • Производство сосудов под давлением
  • Производство строительных конструкций

Модернизация и модернизация насосной станции

Когда условия перекачки меняются и вам требуются трубы и насосы большего или меньшего размера, мы предоставляем экспертные знания для разработки полной экономичной модернизации насосной станции:

• 50 лет лидера в отрасли перекачки сточных вод
• Тысячи довольных клиентов
• Надежные, качественные продукты и услуги
• Услуги под ключ
• Безупречный дизайн, сборка и установка
• Модернизация подземной насосной станции
• Новые незабивающиеся насосы
• Клапаны новой насосной станции
• Новый трубопровод насосной станции
• Новая система направляющих
• Новые панели управления насосной станцией
• Частотно-регулируемые приводы (ЧРП)
• Электрические компоненты модернизированной насосной станции
• Замените или модернизируйте барботажные системы
• Насосы для зон, подверженных наводнениям
• Снижение затрат на обслуживание

Насосные станции под ключ

Мы обеспечиваем проектирование, строительство, монтаж и обслуживание погружных, мокро-сухих и вертикальных подъемников под ключ для:

• Питьевая вода
• Сточные воды
• Ливневые воды
• Сырая вода
• Чистая вода
• Промышленные отходы
• Технологическая вода
• Оборотная вода
• Очистка воды / сточных вод

Мы предлагаем специально разработанные и комплектные бустерные насосные станции для удовлетворения ваших конкретных потребностей в перекачке:

• Новые насосы или ремонт насосов
• Панели управления
• Частотно-регулируемые приводы (ЧРП)
• Электрические компоненты новой насосной станции
• Бескамерные переходники
• Погружные вертикальные турбинные насосы
• Тихие высокоэффективные двигатели
• Современная панель управления
• Запорные клапаны
• Доступ для старших классов
• Экономичный
• Легкий и компактный
• Полная сборка
• Предварительно упакованные
• Протестировано на заводе
• Система управления IQ Pump

Rapid Pump & Meter Service Co., Inc. предоставляет контракты на обслуживание ирригационной системы, включая все насосы, трубы и клапаны. Мы предоставляем различные услуги по системам орошения:

• Спринклерные оросительные системы
• Системы поверхностного орошения
• Системы капельного орошения
• Комбинированные оросительные системы

Обладая 50-летним опытом работы в сфере насосов и счетчиков, мы гарантируем, что размер вашего скважинного насоса будет соответствовать самым строгим требованиям, предъявляемым к эксплуатации.Осуществляем полную установку и тестирование под ключ:

• Новые насосы или ремонт насосов
• Всасывающий и нагнетательный трубопровод
• Клапаны для скважинных насосов
• Панели управления скважинным насосом
• Частотно-регулируемые приводы (ЧРП)
• Электрические компоненты скважинного насоса
• Насосы скважинные
• Насосы погружные
• Дозирующие насосы
• Буровые насосы
• Струйные насосы

Установка ливневых вод

Мы оказываем всестороннюю помощь в проектировании систем защиты от паводков, ливневых вод, а также в управлении.Мы обеспечиваем тщательное соблюдение всех нормативных требований, таких как Национальная система устранения выбросов загрязняющих веществ (NPDES). Наши установки для ливневых вод включают:

• Градуировка для дренажа
• Системы контроля наводнений
• Очистка ливневых вод
• Системы отвода ливневых вод
• Гидрология и гидравлический анализ
• Ливневые желоба
• Насосные станции ливневых вод
• Очистка ливневых вод
• Помощь в выдаче разрешений NPDES
• Лучшие методы управления (BMPS)
• Планы предотвращения загрязнения ливневыми водами (SWPPPS)

Насосные установки для сухой шахты

Rapid Pump & Meter Service Co., Inc. обеспечивает установки насосов для сухого карьера и модернизацию существующих традиционных насосных станций для сухого карьера. В том числе:

• Погружные насосы для сухой ямы
• Восстановление / ремонт насоса для сухой карьера
• Профилактическое обслуживание
• Установка всасывающего и нагнетательного трубопроводов
• Клапаны для насосов для сухой ямы
• Панели управления насосом для сухой ямы
• Частотно-регулируемые приводы (ЧРП)
• Инвертор I.Q. Диски
• Электрические компоненты карьерного насоса
• Запуск и тестирование
• Монтажные работы
• Поиск и устранение неисправностей
• Установка под ключ
• Экстренное реагирование
• Электронные полевые службы
• Обследования и анализ расхода
• Анализ вибрации
• Услуги по лазерной центровке
• Аренда насоса для сухого карьера
• Сварочные услуги
• Производство
• Помощь при проектировании AutoCAD
• Демонстрация продукции и обучение
• Системы мониторинга насосов
• Сборный бетон
• Стекловолокно
• Полиэтилен
• Индивидуальный дизайн

Мы предлагаем индивидуальное оборудование и системы управления технологическим процессом для муниципальных, промышленных, водопроводных и канализационных систем.Доступны системы управления всех типов, включая релейную логику и цифровые приводные системы с управлением ПЛК и интерфейсами оператора. Все панели управления соответствуют стандартам UL.

Для насосных станций доступно множество принадлежностей, в том числе:

• Лестница безопасности
• Корзины для мусора
• Солнечные энергетические системы
• Мониторы для замкнутого пространства
• Освещение насосной станции
• Подъемники и Давы
• Гидранты
• Трубопроводные системы
• Системы поиска рельсов
• Изготовление металлоконструкций на заказ
• Аварийные генераторы
• Дозвонщики сотового телефона
• Системы сигнализации и мониторинга
• Системы SCADA

Защитные решетки и оборудование

Мы обеспечиваем широкий спектр изготовления и монтажа металлоконструкций и прочей стали для промышленного и муниципального рынков.Защитные ограждения из конструкционной стали и алюминия имеют решающее значение для средств защиты, а антресоли добавляют ценное пространство помещениям по очень разумной цене. Наши услуги по изготовлению металла включают:

• Сетка
• Стальные лестницы
• Лестницы
• Болларды
• Антресоли
• Ворота безопасности
• Перила и ограждения
• Защита от падения
• Брызговики Influent

Имеются конструкции люков для широкого спектра требований заказчика:

• Люки монтируемые
• Люки на болтах
• Вставные люки
• Широкий выбор форм и размеров люков и задвижек
• Люки безопасности OSHA
• Алюминий / Сталь / Нержавеющая сталь
• Широкий выбор оборудования на складе или на заказ
• Подъемники стационарные или съемные

Решения для насосных станций JWC

Канализационная насосная станция или подъемная станция, от мала до велика, увидит все, что попадает в системы сбора.Тряпки, пластмассы, салфетки, камни и дерево — все это обычные предметы, встречающиеся в современных сточных водах, которые могут вызвать засорение насосов подъемных станций, что приведет к срабатыванию сигнализации, переполнению и даже штрафам. Погрузка смывом обломков из ливневых потоков или проблемных сбросов, таких как больницы, университеты и тюрьмы, только усугубляет проблемы для операторов насосных станций.

Защита от засоров Muffin Monster Pump

На протяжении более 45 лет измельчители сточных вод JWC Muffin Monster ® и Channel Monster ® были лучшим выбором для защиты жизненно важных насосных станций.В шлифовальных машинах JWC используется конструкция с низкой скоростью и высоким крутящим моментом, чтобы измельчать самый твердый мусор, а также обрабатывать другой неприятный мусор, такой как тряпки и салфетки, которые попадают на станцию ​​подъемника.

На насосных станциях для сточных вод с насосами для сухих скважин на всасывающей стороне насосов обычно устанавливаются линейные измельчители Muffin Monster . Измельчители 30K Muffin Monster оборудованы для установки в трубопроводы от 4 до 12 дюймов (от 100 до 300 мм) для измельчения мусора до того, как он достигнет насосов.

Насосные станции

с погружными насосами выбирают открытый канал Muffin Monsters или Channel Monsters от JWC как отличное решение для защиты уязвимых станций в системах сбора. Эти шлифовальные машины с открытым каналом устанавливаются в рамах из нержавеющей стали, которые крепятся к стенке мокрого колодца на входе в насосную станцию. Измельчители измельчают мусор до того, как он попадет в мокрый колодец, и следят за тем, чтобы все было достаточно маленьким, чтобы легко проходить через насосы, не повреждая их.

Контроль станции канализационных лифтов

Некоторые операторы муниципальных систем сбора мусора предпочитают убирать мусор на отдельной подъемной станции, а не перекачивать его на очистные сооружения. Это достигается с помощью JWC Vertical Auger Monster . Эта универсальная система предварительно кондиционирует твердые частицы в насосной станции с помощью измельчителя для удаления органических материалов, а затем фильтрует и удаляет неорганический мусор. Удаленный материал обезвоживается и уплотняется перед тем, как поместить его в приемник на насосной станции.

Система канализации изменилась за четыре десятилетия. Компания JWC поставила Muffin Monster для защиты насосов-измельчителей для предприятий по очистке сточных вод. JWC также изменила свою продукцию. Чтобы справиться с растущими проблемами, вызываемыми современными одноразовыми салфетками, JWC представила свою Wipes Ready® Technology для своих Muffin Monsters и Channel Monsters. Разработанная специально для очистки сточных вод, технология Wipes Ready Technology измельчает салфетки и предотвращает образование комков тряпки, которые приводят к засорению насоса.

Преимущества

• Защитите вашу лифтовую станцию ​​от дорогостоящих засорений насоса для сточных вод или повреждения насоса твердыми твердыми частицами
• Предотвратить срабатывание сигнализации насосной станции, аварийный ремонт, очистку пылесоса или даже перелив сточных вод и штрафы
• Снижение эксплуатационных расходов систем сбора и потребления энергии
• Повышенная безопасность — предотвращение рисков для рабочих из-за износа насоса, такого как вход в ограниченное пространство, иглы для подкожных инъекций и воздействие неочищенных сточных вод

Типичные области применения

• Коммунальные насосные станции от малых до крупных
• Автострада
• Суды и тюрьмы
• Казино, отели и курорты
• Больницы и дома престарелых
• Торговые площади
• Колледжи и университеты

Как выбрать насосную станцию ​​для дома? Подключение насосной станции

Вода — основа всего, что нас окружает.Потенциальная возможность всегда иметь под рукой необходимый запас живительной влаги во все времена волновала умы человечества. Жилые дома и села располагались рядом с источниками воды, на берегах рек, ручьев и озер. Рост населения, рост поселений и другие разнообразные исторические факторы дали толчок к созданию разветвленной сети водопроводов, а затем и насосов, которые увеличивают давление внутри системы.

Бесперебойное водоснабжение

Жителям крупных городов не нужно выяснять, откуда в их квартиры поступает вода, какие устройства и механизмы обеспечивают работу систем водоснабжения.Но тем, кто строит собственный дом или дачу, стоит изначально решить вопрос о подаче в жилище достаточного количества воды для питьевых и бытовых нужд.

Для индивидуального водоснабжения частного жилья существуют насосы, разные по типу водозабора, конструкции и производительности. Как выбрать насосную станцию ​​для дома, с чего начать?

NA выбор

В первую очередь необходимо определить объем жидкости для суточного потребления.Если есть необходимость в локальном поливе небольшого участка, то с этой задачей легко справятся обычные насосы. В случае необходимости водоснабжения больших зданий с несколькими точками использования насосная станция незаменима. В него, помимо самого насоса, входят: двигатель, гидроаккумулятор, реле давления, соединительные шланги, трубопроводы, автоматика контроля и управления технологическими процессами. Также необходимо наличие обратного клапана и всасывающего фильтра. Обратный клапан значительно продлевает срок службы насоса, предотвращая опасный режим «сухого хода», позволяя постоянно заполнять систему УВ и готовую к работе.Фильтр, стоящий у входа и контактирующий с поверхностью воды, защищает всю систему от попадания в рабочую зону посторонних предметов, грязи, мелких животных и насекомых.

Аккумуляторы

Емкость для хранения воды или резервуар, оборудованный клапаном и соединенный с водопроводом и насосом, называется гидроаккумулятором. В нем вода, хранящаяся в резерве и постоянно пополняемая при потреблении, находится под давлением воздуха. Это делается для того, чтобы система продолжала работу в течение определенного периода времени, даже если питание двигателя насоса неожиданно отключилось.

Накопительные баки из различных материалов: обычные, оцинкованные и нержавеющие. Также производители НС предлагают аккумуляторы следующих объемов: 24 л, 50 л, 100 л, также предусмотрены большие емкости (по индивидуальным заказам). Чем больше объем, тем плавнее будет происходить регулировка давления в системе и реже будет выполняться цикл включения / выключения двигателя. Срок службы увеличен. При выборе емкости бака следует руководствоваться количеством постоянно проживающих в доме человек: если одного хватит 24-литрового объема, то для большой семьи и 100 литров может быть мало.

Типы насосных станций

• Вихрь.
• Самовсасывающий — встроенный эжектор.
• Самовсасывающий с удаленными эжекторами.
• Многоступенчатый.

Параметры HC

Вихревые НА расширяются благодаря своей способности создавать большой напор закачиваемой воды.

No related posts.
