Подключение автоматических ворот: Подключение автоматики откатных ворот | Полезные статьи

Содержание

технология автоматизации и ее особенности

Большое количество людей, проживающих в частных домах, устанавливают распашной двухстворчатый портал при въезде на свою территорию. Материалом для этого может служить профнастил, дерево, стальные листы. На раздвижные ворота устанавливаются электронные редукторы, для автоматического открывания створок. Для того чтобы правильно проложить электропроводку, требуется схема подключения распашных ворот.

Пример схемы

В откатных порталах разводка проводов проще, чем в распашных конструкциях. Поэтому прокладывать электрические провода следует одновременно с установкой столбов. Это позволит спрятать электропроводку в опоры, что обеспечит лучший, с эстетической точки зрения, внешний вид.

Подготовка проводов

При подготовке проводов следует учитывать, что трехфазные двигатели с пускателями уже давно не используются, и соответственно «толстые» провода (сечением 2,5 мм2 и больше) не будут нужны. Единственными сравнительно толстыми проводами будут кабеля питания блока управления и двигателя (толщина их не должна превышать 1,5 мм2).

Установка электропроводки портала

Важно! У линейных приводов достаточно четкие требования по размерам монтажа редукторов, расстоянию до петли, четкому прокладыванию электропроводки.

Монтаж электрических редукторов

При выборе автоматики следует учесть определенные факторы:

  • Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
  • Вертикально выставленные створки (для легкой и правильной их роботы).
  • Сторона, в которую открывается портал (наружу или внутрь).

Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.

Створки открываются внутрь

Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.

В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.

Установка автоматики

Створки открываются наружу

Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.

Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.

Технология автоматизации

Разводка электрических кабелей для подключения

Электропроводку для автоматических систем открывания распашных ворот лучше закладывать на этапе установки опор, их можно вывести в нужных местах, а основную часть спрятать внутри столбов. Выводить проводку на проезжую часть также следует до прокладки плитки, асфальта или другого покрытия. Это позволит избежать нарушения ровной поверхности и трудностей при его снятии и повторной установке.

Производители автоматики при продаже своей продукции рекомендуют определенную схему прокладки проводов, но иногда можно отступить от четких рекомендаций. Для сигнальной лампы и фотоэлементов можно использовать провода с небольшим сечением (2 или 4*0,5 кв.).

Установка электропроводки

Приемник и пульт управления

Некоторые фирмы, производящие автоматику распашных ворот, котируют свою продукцию как профессиональную, и приемник к ним поставляется отдельно. Это не является проблемой для владельцев, устанавливающих автоматические редукторы самостоятельно. Пульты управления можно самостоятельно прописать под любую плату управления.

Важно! При установке приемника плата не должна быть подключена к электропитанию.

Способ работы автоматической системы

Приемник монтируется в специальный разъем на плате управления. Также на плату необходимо установить несколько перемычек. Одна перемычка устанавливается, если кнопка «Стоп» не используется (случается очень часто). Вторая перемычка монтируется, если фотоэлементы не используются (подключаются они в последнюю очередь). Пульт управления программируется в конце работ, а оставшиеся пульты программируются от одного «мастер» — пульта.

Подключение сигнальной лампы и фотоэлементов

Если хозяин участка монтирует редукторы на распашные ворота самостоятельно, ему будет необходимо подключить фотоэлементы и сигнальную лампу к плате управления. Установка не является сложной манипуляцией, все действия можно корректировать, посмотрев в специальные чертежи (схемы).

Система автоматики

Основная функция фотоэлементов — защита автомобиля от створок распашных ворот. Лучше всего устанавливать две пары фотоэлементов (для открывания и закрывания). Они помогут при закрытии не повредить транспорт, если он, по какой-либо причине, будет находиться в проеме ворот. Монтировать фотоэлементы следует на высоте 50-70 см.

Сигнальные лампы необходимы для подачи сигнала, когда ворота открываются или закрываются. Устанавливается подобная лампа на опоре близко к плате управления достаточно высоко и на видном месте. Она сигнализирует проезжающим автомобилям или домашним жителям о том, что транспорт выезжает (или заезжает).

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

  • Следует оставлять 1-1,5 свободных концов проводки.
  • Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
  • Проводка заводится с гофрой только с нижней стороны.
  • Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
  • Каждому приводу необходим трех жильный кабель для питания электромоторов.
  • Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

Разводка электропроводки

Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения.

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

  • Использовать для подключения следует двужильные провода 4*0,22.
  • Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
  • Монтировать их следует на высоте 500-600 мм от поверхности земли.

Процесс установки автоматической системы

Источник: http://rusograda.ru/vorota/sxema-podklyucheniya-raspashnyx-vorot

Рассказываем, как подключить автоматические ворота | ЭЛМАРТС: все о кабеле и проводе

Для правильной работы автоматических ворот немаловажно обеспечить надежное электропитание блока управления, привода, фотоэлементов и ламп, а соответственно подобрать и грамотно проложить кабель. Выбор и схема прокладки кабеля будут зависеть от типа устанавливаемых ворот и подходящего для данного типа привода.

Автоматические ворота по своему техническому исполнению и способу установки подразделяются на:

  • распашные ворота, выполненные двумя створками;
  • откатные, выполнены в виде одной сплошной двери, передвигающаяся по нижнему опорному тавру;
  • подъемно-поворотные, осуществляющие открытие путем поворота всей дверцы;
  • секционные, изготовленные из раздельных секций, которые в процессе открытия или закрытия, собираются в одну подвижную конструкцию;
  • роллетные, изготавливаемые из узких пластинок, которые во время работы сворачиваются в коробах над входом.

Рассмотрим схему подключения и марки кабеля, которые необходимы для откатных и распашных ворот.

Схема подключения автоматических ворот. Особенности монтажа

И распашные и откатные ворота имеют похожую схему подключения.Сперва прокладывается кабель питания от розетки или автомата на 220В (380В) непосредственно к приводу (для откатных ворот) или блоку управления (для распашных). Далее обычно идет разводка до фотоэлементов, сигнальной лампы с антенной, кнопки открытия ворот при наличии. Комплект автоматики зависит от потребностей и предпочтений владельца.

Для более четкого представления , как нужно проложить кабель для откатных ворот рекомендуем посмотреть короткое видео:

В распашных воротах  необходимо подключить от блока управления 2 привода на каждую створку ворот . Для этого нужен 3-х жильный кабель сечением не менее 1, 5 мм2.   Все провода в блок управления заводить с гофрой только снизу, иначе попадет вода. Важным аспектом также является качество гофре – она обязана иметь стойкость для ультрафиолетового излучения. Поэтому лучше выбирать ПНД гофры.

Аналогично как и в откатных воротах идет разводка до фотоэлементов и сигнальных ламп.  Фотоэлементы обычно устанавливаются в торцах столбов ворот, на одинаковой высоте 0,5-0,6 м от земли.

Схема распашных ворот можно представить следующим образом:

В идеале проводку для автоматических ворот закладывать еще на этапе проектирования и строительства ворот.

Так как при подключении автоматическиз ворот предполагается подземная прокладка кабеля, то необходимо соблюдать нормы ПУЭ касательно кабельных линий в земле (п.2.3.)

Согласно нормам в местах, где предполагается нагрузка на грунт, например, под автомобильным проездом,  лучше защитить кабель и протянуть его в стальной или пнд трубе. Глубина прокладки кабеля в грунт обычно составляет 0,7 — 1,2 метра.

Обзор марок применяемых для подключения автоматических ворот

ВВГ – подходит для питания электрического привода или блока управления автоматических ворот. Назначение ВВГ как раз в передачи и разделении электричества в стационарных механизмах при номинальном переменном напряжении 660 и 1000 В, с частотой переменного тока 50 Гц.. Прокладывать можно в сырых и сухих помещениях, в земле, на вертикальном и горизонтальном участке, при вибрации, но необходимо защищать кабель от механических повреждений. Однако ВВГ используют редко при подключении ворот, так как он не обладает достаточной гибкостью и его труднее протягивать в трубы с изгибами.

ПВС – наиболее часто используемая марка для ворот. Многие мастера подключают кабелем ПВС все элементы ворот: от привода до антенны, усиливающей сигнал пульта управления. Марка обладает достаточной гибкостью, её легче протягивать в трубы.

Марка ПВС относится к соединительным проводам, применяется для подключения электромашин, бытовых приборов и инструмента при номинальном переменном напряжении до 380 В, при частоте 50 Гц. Токонесущая жила из меди, гибкая, изолирование и корпус из поливинилхлоридного пластика. Имеет стойкость к коррозийно-активным веществам, плесневым грибам, механическим воздействиям.

ПВС или ВВГ — в чем разница и что лучше? — читайте в нашей статье подробный обзор и сравнение двух самых популярных марок кабеля.

МКШ –монтажный кабель, отлично подходит для подключения фотоэлементов на воротах. используется для надежного подключения электроустройств на номинальное переменное напряжение до 500 В, при частоте до 400 Гц. Токонесущая жила из луженой проволочки из меди, изолирование и корпус из поливинилхлоридного пластика, в кабеле жилы закручены. Кабель устойчив к механическому воздействию и вибрации.

Также фотоэлементы можно подключить сигнальными домофонными марками кабеля типа  КСПВ, ШВЭВ. Если этих марок нет, то фотоэлементы можно подключить обыxным ПВС кабелем.

RG58 – коаксиальный кабель для подключения антенны. Для улучшения сигнала работы пульта управления ворот используется антенна, которая  подключается  любым антенным кабелем.

Выбор сечения для кабеля для ворот

Сечение кабеля для откатных ворот выбирается из расчета мощности электродвигателя автоматического электропривода и длины провода. Не стоит брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Единственный относительно «толстый» провод, который нужен для автоматики ворот это кабель питания привода, блока управления и то не толще 1,5мм2.

Ищете заземляющий провод? Подберем лучший вариант!

Электроподключение привода распашных ворот Rotelli MT400 в Нижнем Новгороде

Следует сказать, что подключать фотоэлементы и сигнальную лампу желательно, но не обязательно. Это элементы безопасности, предохраняющие ворота от столкновения с автомобилем или человеком. Столкновение с человеком не принесет никаких отрицательных последствий ни для человека, ни для ворот. А вот столкновение с движущимся автомобилем может привести к повреждению лакокрасочного покрытия автомобиля — восстановление его не очень дешево. Во всяком случае установить фотоэлементы дешевле, чем красить бочину авто — это точно.

Так что если Вы не желаете устанавливать фото или лампу — при покупке скажите об этом менеджеру. Такая покупка обойдется дешевле, да и облегчит монтаж, ведь самая трудоемкая работа состоит в протяжке кабелей и их подключении.

Блок управления представляет собой пластиковый бокс, защищающий плату управления от воздействия атмосферных осадков. В нашем случае давайте установим блок управления на заборе, возле правого привода Rotelli MT400.

А сигнальную лампу — на несущем столбе.

Также необходимо установить фотоэлементы безопасности. Их будем крепить с наружной стороны на несущих колонах — при закрытии и открытии ворот луч фотоэлементов не должен пересекаться. Если створка распашных ворот будет пересекать луч, ворота будут открываться. Такое бывает, когда фотоэлементы стоят очень близко к створке, а центральный упор деформировался и при закрывании ворота движутся дальше, чем необходимо — при этом ворота пересекают луч и блок управления дает команду на открытие створки. Не все правильно интерпретируют поведение автоматики, возмущаясь и воспринимая это как «глюки» блока управления, хотя на самом деле причина в слабом упоре и близости датчиков безопасности к створке ворот.

Необходимо провести и уложить необходимые провода. Конечно, лучше всего закладывать провода на этапе изготовления несущих столбов и проема, но у нас сначала делают, а потом думают. В 80-90% случаев провода отсутствуют. Если Вы своевременно уложили провода, то Вас можно отнести к думающему меньшинству нашего населения. Если Вы только готовите проем для установки автоматики для распашных ворот, то приведенная схема поможет правильно подобрать кабеля и не ошибиться какой куда вести.

Для подключения сигнальной лампы следует использовать кабель ПВС 2*0,75

Также этот кабель используется для подключения фотоэлемента, находящегося дальше от блока управления, хотя можно использовать  ПВС 2*0,5.

Для фотоэлемента, который находится ближе к блоку управления, подводят кабель ПВС 4*0,75 (можно использовать и ПВС 4*0,5 но такой кабель тяжело найти в свободной продаже.

Для подключения двигателя оптимальный вариант — ПВС 4*1,5

Так как автоматика для распашных ворот Rotelli MT400 рассчитана на рабочее напряжение моторов 220В, то для подключения привода использется четырехжильный кабель. Три жилы используются для работы привода, а четвертая — заземление.

Поэтому если у Вас отсутствует заземляющий контур и Вы не планируете подключать заземление, то можно обойтись трехжильным кабелем ПВС 3*1,5. Но мы все-таки рекомендуем использовать заземление, так как это безопасность Ваших близких.

Для подачи входящего напряжения в блок управления подойдет кабель ПВС 3*1,5.

Единственное, что мы просим — не использовать два кабеля по две жилы вместо одного четырехжильного. Просто тогда очень легко запутаться — ведь в блоке управления будет восемь одинаковых двухжильных кабелей — даже опытный электрик имеет высокий шанс «тупануть» и спалить блок управления или фотоэлементы безопасности.

Элемент автоматики для распашных воротПровод
Входящее напряжениеПВС 3*1,5
Сигнальная лампаПВС 2*0,75
Фотоэлемент 1ПВС 4*0,75
Фотоэлемент 2ПВС 2*0,75
Привод 1ПВС 4*1,5
Привод 2ПВС 4*1,5

Кабеля желательно уложить в гибкий гофр, кабель — канал или специальные трубки для кабелей.  А еще лучше заложить кабеля в момент закладки столбов —  это будет практичнее и красивее, ведь сопли из болтающихся кабелей не украшают ворота.

Следует обратить внимание на качество гофры — она должна быть предназначенна для наружных работ и стойкий для ультрафиолетового излучения, иначе через год — другой гофр превратится в труху.

С кабелями вроде-как разобрались, теперь самое главное — все правильно подключить. Давайте рассмотрим, что и на какой контакт подключать.

Что представляет собой блок управления? Это пластиковый короб, внутри которого есть плата управления автоматикой для распашных ворот, все провода подключаются в блоке управления.

А это и есть плата управления. С завода установлены необходимые перемычки, с правого клемника торчит длинный проводок. Этот проводок выполняет роль антенны — его можно снять только в том случае, если будет подключаться внешняя антенна.

Снимаем разъемы и видим 17 контактов на двух клемных колодках — на одной десять контактов, на другой — семь. К ним будут подключаться все провода.

К левому клемному разхъему подключается питание, моторы и сигнальная лампа — все приборы с напряжением 220 вольт.

А к правому клемному разъему подключаются 12-24 вольтовые потребители — фотоэлементы безопасности, внешние прийомники, GSM модули и прочие устройства.

К контакту L подключаем фазу, к контакту N — ноль.

Первый двигатель подключаем согласно цветовой гамме проводов  — серый провод подключается к контакту COM, черный — к OPEN1, коричневый — к контакту CLOSE1.

Второй двигатель подключается аналогично первому, единственное отличие  — коричневый провод подключается к контакту OPEN2, а черный к CLOSE2.

Не забываем подключить конденсаторы к контактам OPEN и CLOSE.

Сигнальная лампа подключается к контактам COM и LAMP.

Двухконтактный фотоэлемент — передатчик подключаем к контактам 12VAC на блоке управления. Куда какой провод значения не имеет, так как с платы управления подается переменный ток, который, как известно, полярности не имеет.

Фотоэлемент — приемник (на котором 5 контактов) подключается к клемной колодке при помощи четырехжильного кабеля.

Контакты  —  и  +  подключаются к контактам 12VAC.   Контакт GND платы управления подключается к контакту COM на фотоэлементе, а контакт PHOTO необходимо подключить к контакту NC. Пятый контакт фотоэлемента NO не подключается.

Внимание! При подключении фотоэлементов безопасности необходимо удалить заводскую перемычку между контактами GND и PHOTO, вторая заводская перемычка между контактами GND и PHOTO2 остается, так как при ее отсутствии ворота работать не будут.

Если надо подключить кнопку либо внешний приемник, то подключать их следует к контактам GND и START.

Если Вы планируете подключать внешнюю антенну, то подключать ее необходимо только при помощи экранированного кабеля, при  этом центральный провод антенны подключается к контакту ANT, а экран к контактуGND.

Как видите, подключение к блоку управления понятное и исключительно несложное. Пришло время первого пуска и настройка параметров блока управления.

Первый пуск и настройка блока управления


Подключите блок управления к внешней сети 220 Вольт.

Далее необходимо записать пульты дистанционного управления в память приемника. Привод позволяет настроить открывание как двух створок, так и одной (режим калитки).

Для записи пульта дистанционного управления в память приемника необходимо осуществить кратковременное нажатие (менее одной секунды) на кнопку L1, расположенную на блоке управления при этом диод L1 на плате должен загореться ровным светом. Нажмите необходимую кнопку на пульте дистанционного управления и подержите ее нажатой на протяжении нескольких секунд — пульт ДУ запишется в память приемника.

Если необходимо записать пульт ДУ для открытия одной створки, нажмите еще два раза на кнопку L1 — светодиод L1 начнет мигать с периодичность один раз в секунду.  Нажимаем и удерживаем нужную кнопку на пульте дистанционного управления — кнопка обучится как одностворчатая.

Для очистки памяти приемника нажмите и удерживайте кнопку L1на блоке управления более трех секунд.

Внимание! При записи пультов обращайте внимание на светодиод L1 — светится он постоянным светом или мигает, так как неправильная  запись пультов в блок управления приведет к некорректной работе — так называемым ы в народе «глюкам».

Разблокируйте привода Rotelli MT400, установите створки ворот с вреднее положение и заново заблокируйте. Сделайте пробный пуск двигателя на две-три секунды при помощи пульта дистанционного управления или кнопки.

Если первый пуск — открытие ворот, то подключения сделаны правильно. Если закрытие, то необходимо поменять между собой провода OPEN — CLOSE на обоих моторах.

На плате управления Rotelli MT400 есть красный DIP переключатель режимов работы. На нем есть три маленьких рубильничка, переключая которые мы изменяем режимы работы привода. Давайте посмотрим, какой за что отвечает.

Первый выключатель отвечает за режим работы сигнальной лампы — прерывистый или постоянный режим работы. Если первый выключатель выключен, лампа будет работать в прерывистом режиме. Если включен — в постоянном режиме, то есть не будет мигать.

Второй DIP выключатель отвечает за включение замедления. Если он включен, замедление активировано, выключен  замедление работать не будет.

И третий выключатель активирует функцию автоматического закрытия ворот — если этот выключатель включен, ворота будут самопроизводино закрываться по истечению времени, которое вы можете выставить при помощи резистора P2.

На плате расположены три резистора, вращая который Вы можете менять значение той функции, за которую  эти резисторы отвечают. Вращаем резистор против часовой стрелки — значение уменьшается, по часовой стрелке — увеличивается.

Резистор D1 отвечает за задержку второго привода. Рекомендуем придерживаться минимального или близкого к минимальному значения — главное, что бы створки распашных ворот друг другу не мешали.

Резистор А2 регулирует время автоматического закрывания. Крутим по часовой — время увеличивается, против — уменьшается. Если DIP выключатель №2 находится в положении OFF, регулировать резистор А2 нет необходимости.

Резистор F3 регулирует усилие, развиваемое приводами для распашных ворот. Крутим против часовой стрелки — усилие уменьшается, по часовой стрелке — увеличивается. Если выставлено минимальное усилие, то привода работать не будут! Учитывайте этот факт при диагностике оборудования.

При помощи резистора F3 отрегулируйте усилие, необходимое для устойчивой работы приводов. Помните, что максимальное усилие может привести к деформации створок ворот и в некоторых случая даже к поломке привода! Правильно выставленное усилие — залог долгой и беспроблемной эксплуатации автоматики для ворот.

Для выставления необходимого времени работы служат две кнопки — T1 и Т2.

ВАЖНО! Перед выставлением времени работы следует перевести DIP выключатель №2 в положение OFF. Если он будет включен во время программирования времени работы створок, то будет программироваться время работы замедления, а не время работы створок. Поэтому не забывайте выключать DIP 2 во избежание ошибок.

Время работы двигателя №1 программируем при помощи кнопки Т1. Для этого удерживаем ее не менее 3-х секунд — в результате должен загореться светодиод, расположенный возле кнопки. Дальше необходимо ввести время работы створки, нажимая на кнопку Т1. Одно нажатие на кнопку равно одной секунде работы привода. Например, 20 нажатий на кнопку будет равно 20 секундам работы двигателя. Для завершения установки времени работы необходимо нажать и удержать нажатой кнопку Т1 в течении 3-х секунд. Если вы сделали все правильно, светодиод мигнет столько раз, сколько было установлено при программировании — в нашем примере это 20 секунд.

Если необходимо, включите замедление при помощи DIP 2 — створка будет мягко подходить к ограничителям хода ворот, минимизируется ударная нагрузка и возрастает ресурс механических частей привода.

И вот, мы на финише установки автоматики на распашные ворота. Ворота уже открываются — закрываются, но надо подогнать настройки — задержку створки, усилие  и  замедление привода.

Монтаж закончен. Створки открываются и закрываются в автоматическом режиме, нет нужды напрягать жену или дочь открывать в ненастье ворота. Как видите,  установка установка автоматики на распашные ворота своими руками не такая сложная — немного фантазии, пару часов потраченного времени и дело в шляпе. Самое главное — не бояться. Ведь в этой статье мы так подробно разжевали процесс установки, что тяжело найти человека, которому это будет не под силу.

Как настроить управление воротами или шлагбаумом с помощью Ajax. Схемы подключения

Обновлено

Наряду с защитой от ограбления, пожара и затопления, система Ajax позволяет управлять электроприборами — автоматизируя безопасность и избавляя от рутины. Мы уже писали об особенностях подключения к системе электрозамка и охранной дым-машины, а в этой статье рассмотрим управление шлагбаумом или воротами с электроприводом (автоматическими воротами).

Благодаря Ajax открывать и закрывать, а также управлять питанием ворот/шлагбаума можно:

  1. через приложение Ajax — из любой точки мира;
  2. кнопкой Button — на расстоянии до 1300 метров от хаба или ретранслятора радиосигнала;
  3. по сценарию — при смене режима охраны, при тревоге, по расписанию.

Кроме того, в приложении будет отображаться история открытий и закрытий ворот/шлагбаума: название реле, место размещения, время и дата.

Какие устройства Ajax нужны для управления воротами/шлагбаумом

Какими воротами/шлагбаумами можно управлять с помощью Ajax

Современные ворота и шлагбаумы с электроприводом оснащены блоком дистанционного управления. Он состоит из контроллера и управляющих устройств, например, пультов дистанционного управления. Контроллер принимает команды управляющих устройств и приводит в действие механизм открытия–закрытия ворот или шлагбаума.

Для интеграции с Ajax контроллер должен иметь вход управления, предназначенный для подключения проводных кнопок и реле. Отсутствие такого входа не исключает подключения, но сильно усложняет процесс — потребуется подключение реле напрямую к приводу или плате контроллера. Также контроллер может иметь нестандартный вход управления или особые режимы управления и работы, что также необходимо учесть при интеграции.

Передача в приложение Ajax информации о состоянии ворот/шлагбаума («закрыты» и «открыты») возможна при наличии у контроллера выхода состояния.

Прежде чем начать подключение оборудования, изучите техническую документацию ворот/шлагбаума.

Требования безопасности

При монтаже и эксплуатации электроприборов придерживайтесь общих правил электробезопасности, а также требований нормативно-правовых актов по электробезопасности.

Категорически запрещается разбирать устройства под напряжением. Не используйте устройства с поврежденным кабелем питания.

Установку и подключение Relay и WallSwitch должен проводить квалифицированный специалист. Не подключайте Relay к источнику питания с напряжением выше 36 В или к цепям переменного тока. Также не подключайте WallSwitch к напряжению, которое выходит за пределы 184-253 В. Это пожароопасно и приведет к поломке устройства.

При установке не допускайте попадания влаги на Relay и WallSwitch или на места соединения кабелей. Учитывайте диапазон рабочих температур и рабочую влажность реле — устройства не должны находиться на открытом воздухе.

При подключении обязательно ориентируйтесь на руководство пользователя шлагбаумом / воротами. Неправильное подключение или настройка могут привести к непроизвольному открытию или закрытию ворот.

Закрывайте ворота / шлагбаум только тогда, когда их закрытию ничего не препятствует. Рекомендуем дополнить систему ИК-датчиками присутствия. Подключенные ИК-датчики присутствия не позволят закрыть ворота или шлагбаум если на пути закрытия находится человек, автомобиль или другая преграда.

Что учесть, прежде чем начать подключение шлагбаума или ворот к Ajax

При подключении будут использоваться реле Ajax: Relay — для управления открытием–закрытием ворот/шлагбаума; WallSwitch — для обесточивания ворот/шлагбаума вручную либо автоматически.

Контроллер ворот/шлагбаума может иметь один или несколько входов управления. От этого зависит схема подключения контроллера ворот/шлагбаума.

Если вход комбинированный и отвечает как за открытие, так и закрытие ворот/шлагбаума, будет достаточно одного Relay. Если входы раздельные (один из них отвечает за открытие, а второй — за закрытие), потребуется два реле Relay.

Для работы Relay необходимо питание 12/24 В, а для WallSwitch — 110/230 В. Также рекомендуем обеспечить все реле резервным питанием на случай перебоев в электросети. Учитывайте, что шлагбаум или ворота могут работать от другого напряжения. В таком случае вам придётся проводить к Relay независимый источник питания.

Если вы хотите, чтобы в приложении Ajax отображалось состояние ворот / шлагбаума (открыты или закрыты), подключите модуль интеграции Transmitter к выходу состояния ворот / шлагбаума на контроллере.

Как управлять воротами или шлагбаумом через приложение Ajax

Открытие–закрытие при подключении к контроллеру с комбинированным входом управления

Нажмите на переключатель в поле слаботочного реле — состояние контактов изменится на противоположное, а ворота/шлагбаум откроются либо закроются.

Если к выходу состояния ворот/шлагбаума подключен Transmitter, в его меню состояний будет видно состояние: открыт или закрыт.

Открытие–закрытие при подключении к контроллеру с раздельными входами управления

Чтобы открыть ворота/шлагбаум, нажмите на переключатель в поле соответствующего слаботочного реле. Для закрытия используйте аналогичный переключатель в поле второго слаботочного реле.

Управление питанием

Нажмите на переключатель в поле силового реле — состояние контактов изменится на противоположное. Когда контакты замкнуты, питание подается на устройство и воротами / шлагбаумом можно управлять. Когда контакты разомкнуты, питание устройства прекращается и ворота / шлагбаум блокируются.

Как управлять воротами или шлагбаумом с помощью кнопки Button

Хаб на OS Malevich 2.10 и новее позволяет настроить разные действия на короткое и длинное нажатие Button. Например, коротким нажатием открывать–закрывать ворота/шлагбаум, а длинным — обесточивать устройство.

Для управления воротами/шлагбаумом с помощью кнопки Button настройте соответствующие сценарии в меню: Приложение Ajax → Устройства

→ Button → Настройки → Сценарии.

Как управлять воротами или шлагбаумом автоматически по сценариям

Сценарии Ajax позволяют открывать и закрывать, а также подавать питание и обесточивать ворота/ шлагбаум при смене режима охраны, включении и отключении «Ночного режима», по тревоге и по расписанию.

Для создания сценариев управления воротами/шлагбаумом перейдите в меню: Приложение Ajax → Устройства

→ Relay или WallSwitch → Настройки → Сценарии.

Популярная автоматика для ворот. Цены.


Компания «VOROTA.MOSCOW Group» является официальным дилером и сервисным центром европейских и отечественных лидеров производства автоматики для ворот, таких как —

DoorHan, FAAC, Came, Nice, BFT, GFA, MARANTEC, AN-Motors.

Умелый монтаж электропривода для ворот специалистами Компании «VOROTA.MOSCOW Group» — занимает как правило от 2 до 5 часов, в зависимости от количества дополнительных компонентов (например установки фотоэлементов, сигнальной лампы, кодировки дополнительных пультов) и сложности монтажа.

Позвоните нам по телефону: 8 (495) 108-64-65 или пришлите фотографии ворот на почту [email protected] — мы бесплатно подберем и расскажем, какая автоматика будет надежно работать в дуэте с Вашими воротами, а так же проконсультируем по цене монтажа автоматики.


Автоматика для гаражных ворот

Гараж — самое оптимальное место для стоянки автомобиля, а так же хранения различного инструмента и инвентаря. Установив на гаражные ворота подъемный механизм, вы сможете открывать въезд для своего автомобиля, не покидая салона. Существует широкий спектр электроприводов и комплектующих для автоматизации гаражных ворот.

  • Модель приводаSECTIONAL-800PROSECTIONAL-1000PROSECTIONAL-1200
    Цена привода с 1 пультом8900990011600
    Направляющая SK-3300330033003300
    Монтаж автоматики, без монтажа электропроводки850085008500
    ИТОГО (мин. комплект)207002170023400
    Дополнительная комплектация по желанию Заказчика
    Направляющая SK-3600340034003400
    Направляющая SK-4200390039003900
    Направляющая SK-4600410041004100
    Фотоэлементы проводные PHOTOCELL-N190019001900
    Пульт Transmitter 2PRO830830830
    Пульт Transmitter 4PRO-Black920920920
    Детектор магнитной петли LOOP1 1-к684068406840
    Детектор магнитной петли LOOP2 2-к931093109310
    Модуль GSM-3.0105601056010560
    Фотоэлементы беспроводные PHOTOCELL-PRO307030703070
    Подключение GSM-Модуля450045004500
    Подключение магнитной петли500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросу
  • Модель приводаLG-800LG-1200LG-600FLG-1000F
    Цена привода с 2 пультами12200133001380014900
    Направляющая цепная LGR-3300C высота ворот до 2400 мм.3620362036203620
    Монтаж автоматики, без монтажа электропроводки8500850085008500
    ИТОГО (мин. комплект)24320254202592027020
    Дополнительная комплектация по желанию Заказчика
    Направляющая цепная LGR-3600C высота ворот до 2700 мм.4110411041104110
    Направляющая цепная LGR-4200C высота ворот до 3300 мм.5550555055505550
    Направляющая ременная LGR-3300B высота ворот до 2400 мм.4720472047204720
    Направляющая ременная LGR-3600B высота ворот до 2700 мм.5430543054305430
    Направляющая ременная LGR-4200B высота ворот до 3300 мм.6910691069106910
    Фотоэлементы проводные LM-L1810181018101810
    Пульт AT-4N1010101010101010
    Модуль GSM-3.010560105601056010560
    Подключение GSM-Модуля4500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросу
  • Модель приводаКомплект Comfort 50 *Комплект Comfort 60 *Комплект Comfort 60L *Comfort 270Comfort 280
    Цена комплекта с 1 пультом и направляющей рейкой *2120024000261002290027510
    Направляющая ременная SZ-11SL высота ворот до 2280 мм.00081508150
    Монтаж автоматики, без монтажа электропроводки85008500850085008500
    ИТОГО (мин. комплект)2970032500346003955044160
    Дополнительная комплектация по желанию Заказчика
    Направляющая ременная SZ-12SL высота ворот до 2700 мм.1040010400104001040010400
    Направляющая ременная SZ-13SL высота ворот до 3085 мм.1370013700137001370013700
    Фотоэлементы проводные Special 63032103210321032103210
    Пульт Digital 38217801780178017801780
    Пульт Digital 38419001900190019001900
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросу
  • Модель приводаD064D700 HSD1000
    Цена привода с 1 пультом107001753719837
    Направляющая FAAC 390125 высота ворот до 2620 мм.510751075107
    Монтаж автоматики, без монтажа электропроводки850085008500
    ИТОГО (мин. комплект)243073114433444
    Дополнительная комплектация по желанию Заказчика
    Направляющая FAAC 390119 высота ворот до 2020 мм.485048504850
    Направляющая FAAC 390131 высота ворот до 3200 мм.614061406140
    Направляющая FAAC 390138 высота ворот до 3800 мм.700070007000
    Направляющая ременная FAAC 390126 высота ворот до 2620 мм.780078007800
    Фотоэлементы проводные XP20 D430043004300
    Пульт XT4 433 RC 433 МГц101810181018
    Пульт XT4 868 SLH LR 868 МГц155015501550
    Пульт XT2 868 SLH LR 868 МГц135013501350
    Детектор магнитной петли FG1 1-к138501385013850
    Детектор магнитной петли FG2 2-к220002200022000
    Модуль GSM-3. 0105601056010560
    Подключение GSM-Модуля450045004500
    Подключение магнитной петли500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросу
  • Модель приводаProLift *ProMaticProMatic AkkuSupraMatic ESupraMatic PSupraMatic HT **
    Цена привода с 1 пультом или 2 пультами *170142562047796363724191663672
    Направляющая FS 10 или 60 ** K высота ворот до 2250 мм.865286528652865286529156
    Монтаж автоматики, без монтажа электропроводки850085008500850085008500
    ИТОГО (мин. комплект)341664277264948535245906881328
    Дополнительная комплектация по желанию Заказчика
    Направляющая FS 10 M высота ворот до 2500 мм.865286528652865286528652
    Направляющая FS 10 L высота ворот до 3000 мм.111721117211172111721117211172
    Направляющая FS 60 ** K высота ворот до 2250 мм.109201092010920109201092010920
    Направляющая FS 60 ** M высота ворот до 2500 мм.915691569156915691569156
    Направляющая FS 60 ** L высота ворот до 3000 мм.141961419614196141961419614196
    Фотоэлементы EL 101650065006500650065006500
    Пульт RSC2 433MHz380038003800380038003800
    Пульт HS 4 BS 868MHz320032003200320032003200
    Приёмник внешний RE 1780078007800780078007800
    Приёмник внешний HET/HES24 868-BS650065006500650065006500
    Пульт HS 5 BS 868MHz370037003700370037003700
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаVER 10VER 20
    Цена привода с направляющей для ворот высотой до 2,25 м. 1592020320
    Пульт 4-х канальный TOP44RGR.12451245
    Монтаж автоматики, без монтажа электропроводки85008500
    ИТОГО (мин. комплект)2566530065
    Дополнительная комплектация по желанию Заказчика
    Профиль направляющий с цепной передачей L — 3,02 м., для ворот высотой до 2.25 м.47204720
    Профиль направляющий с цепной передачей L — 3,52 м., для ворот высотой до 2.7 м.52005200
    Профиль направляющий с цепной передачей L — 4,02 м., для ворот высотой до 3.25 м.59205920
    Профиль направляющий с ременной передачей L — 3,52 м., для ворот высотой до 2.7 м.96009600
    Пульт 4-х канальный TOP44RGR12451245
    Фотоэлементы накладные35103510
    Монтаж электропроводки, штроблениепо запросупо запросу
  • Модель приводаSHEL75KCE*SPIN23BDKCESPIN22BDKCESN6041BDKCE
    Цена привода с направляющей и 1 (* — 2) пультом10400144001600024000
    Монтаж автоматики, без монтажа электропроводки8500850085008500
    ИТОГО (мин. комплект)18900229002450032500
    Дополнительная комплектация по желанию Заказчика
    Пульт ДУ 2-х канальный, FLO2RE2100210021002100
    Пульт ДУ 4-х канальный, FLO4RE2500250025002500
    Фотоэлементы Medium, EPM3920392039203920
    Фотоэлементы с BlueBUS, EPMB3920392039203920
    Модуль GSM-3.010560105601056010560
    Подключение GSM-Модуля4500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросу

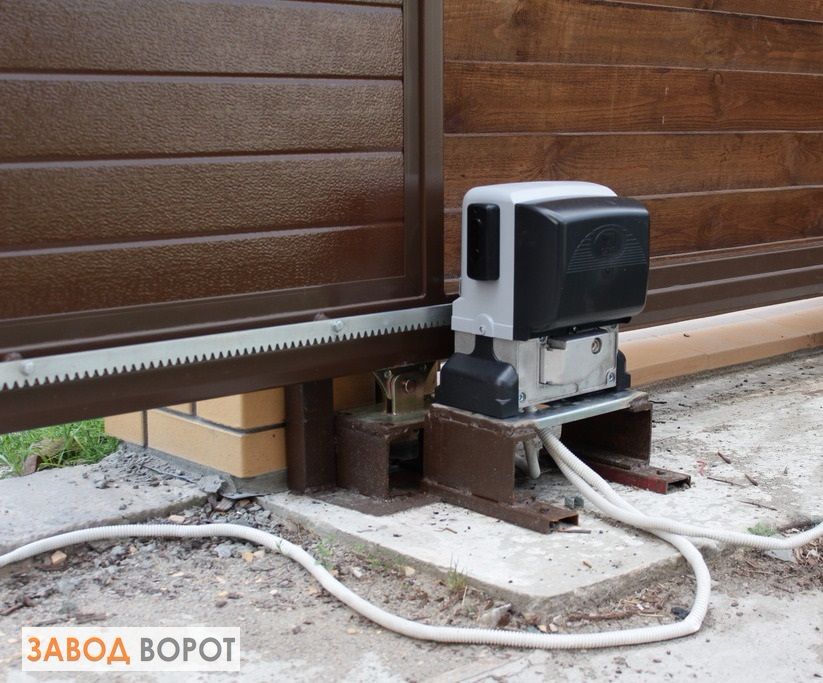

Автоматика для откатных ворот

Откатные ворота – это отличная альтернатива традиционным распашным воротам. Они отличаются более продуманной конструкцией. Главное их достоинство – эргономичность. В настоящее время они являются наиболее популярным вариантом уличного ограждения, которое идеально подходит как для жилых, так и для нежилых объектов.

  • Модель приводаSliding-500Sliding-800PROSliding-1300PROSliding-2100PROSliding-3000
    Цена электропривода с блоком управления и радиоприемником1470015900177002250072500
    Пульт Transmitter 2-PRO800800800800800
    Рейка 4 метра DHRACK33603360336033603360
    Монтаж автоматики, без монтажа электропроводки1200012000120001200012000
    ИТОГО (мин. комплект)3086032060338603866088660
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные PHOTOCELL-N19001900190019001900
    Сигнальная лампа Lamp18001800180018001800
    Пульт Transmitter 2PRO830830830830830
    Пульт Transmitter 4PRO-Black920920920920920
    Детектор магнитной петли LOOP1 1-к68406840684068406840
    Детектор магнитной петли LOOP2 2-к93109310931093109310
    Модуль GSM-3. 01056010560105601056010560
    Сигнальная лампа Lamp-Pro24202420242024202420
    Рейка 1 метр DHRACK840840840840840
    Фотоэлементы беспроводные PHOTOCELL-PRO30703070307030703070
    Подключение GSM-Модуля45004500450045004500
    Подключение магнитной петли50005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросу
  • Модель приводаRTO-500KITRTO-1000KITRTO-2000KIT
    Цена электропривода с двумя пультами180002090025500
    Рейка 4 метра ROA8264026402640
    Монтаж автоматики, без монтажа электропроводки120001200012000
    ИТОГО (мин. комплект)326403554040140
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные LM-L181018101810
    Сигнальная лампа SL-U200020002000
    Пульт AT-4N101010101010
    Модуль GSM-3.0105601056010560
    Рейка 1 метр ROA8660660660
    Подключение GSM-Модуля450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросу
  • Модель привода740741C 720C 721746ER844ER844 R 3PHC851884 MC 3PH
    Цена электропривода с радиоприемником, пультами и блоком управления21582270962254028097328253538439149136325131742
    Рейка 4 метра213221322132213221322132213221322132
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000120001200012000
    ИТОГО (мин. комплект)35714412283667242229469574951653281150457145874
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы беспроводные XP20W D510051005100510051005100510051005100
    Фотоэлементы двупроводные XP20B D500050005000500050005000500050005000
    Сигнальная лампа FAACLED360036003600360036003600360036003600
    Фотоэлементы проводные XP20 D430043004300430043004300430043004300
    Пульт XT4 433 RC 433 МГц101810181018101810181018101810181018
    Пульт XT4 868 SLH LR 868 МГц155015501550155015501550155015501550
    Пульт XT2 868 SLH LR 868 МГц135013501350135013501350135013501350
    Детектор магнитной петли FG1 1-к138501385013850138501385013850138501385013850
    Детектор магнитной петли FG2 2-к220002200022000220002200022000220002200022000
    Модуль GSM-3. 0105601056010560105601056010560105601056010560
    Подключение GSM-Модуля450045004500450045004500450045004500
    Подключение магнитной петли500050005000500050005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросу

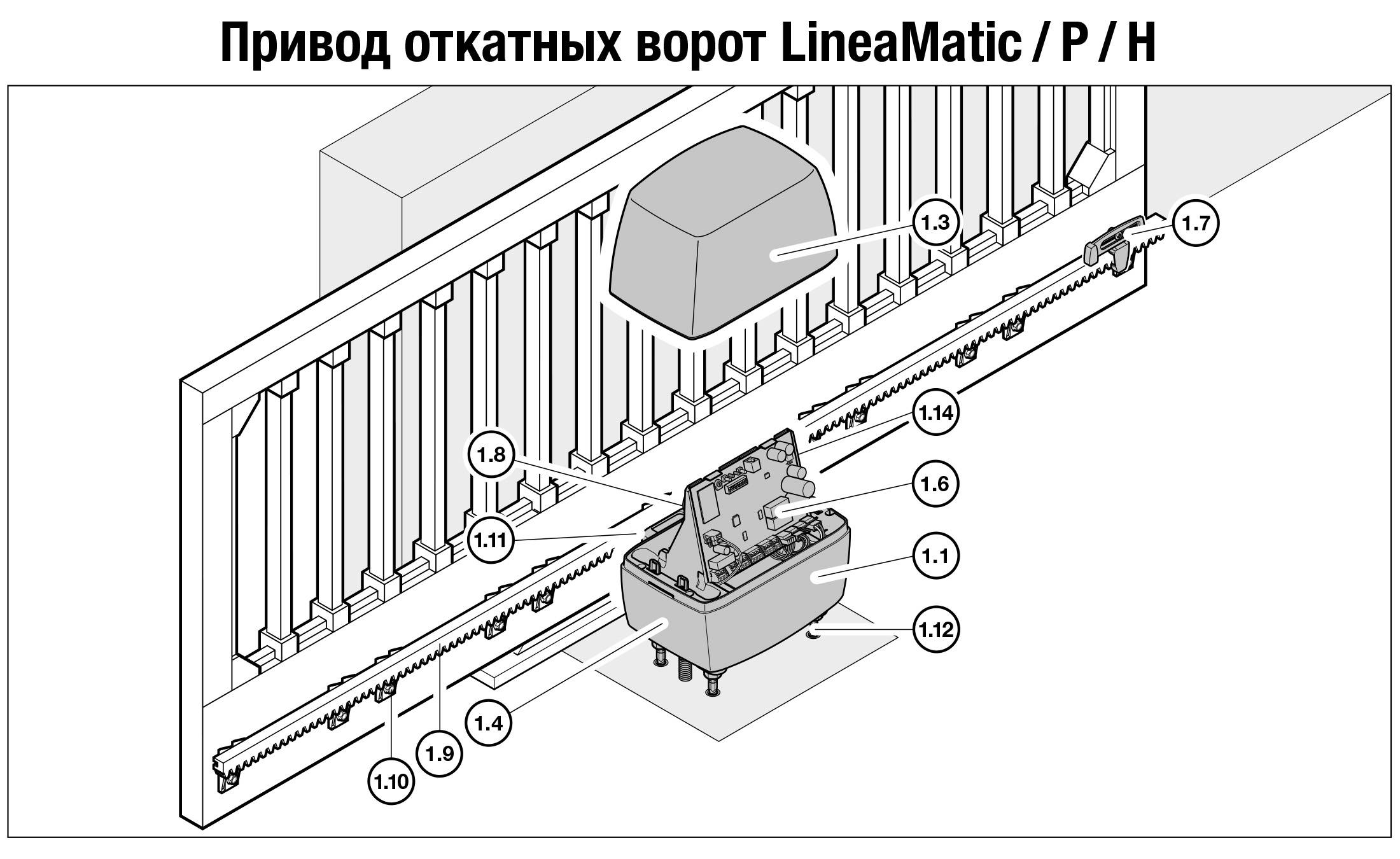

  • Модель приводаLineaMatic *LineaMatic P *LineaMatic HSTA 400STA 90STA 180
    Цена привода с 1 пультом *36708441005258415397286688125328
    Пульт HS 4 BS 868MHz003200320032003200
    Радиоприемник HE 3 BS009305930593059305
    Рейка 4 метра DHRACK336033603360336033603360
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)520685946080449181837114553153193
    Дополнительная комплектация по желанию Заказчика
    Комплект SK Фотоэлементы и сигнальная лампа690069006900690069006900
    Пульт RSC2 433MHz380038003800380038003800
    Пульт HS 4 BS 868MHz320032003200320032003200
    Приёмник внешний RE 1780078007800780078007800
    Приёмник внешний HET/HES24 868-BS650065006500650065006500
    Пульт HS 5 BS 868MHz370037003700370037003700
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаBX704AGSBX608AGSBX708AGSBKS12AGSBKS18AGSBKS22AGS
    Цена электропривода с блоком управления205002150022500311203336038960
    Радиоприемник встраиваемый171017101710171017101710
    Пульт 4-х канальный TOP44RGR.124512451245124512451245
    Рейка 4 метра DHRACK336033603360336033603360
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)388153981540815494355167557275
    Дополнительная комплектация по желанию Заказчика
    Лампа сигнальная 230 В, 001KLED203020302030203020302030
    Комплект беспроводных фотоэлементов556055605560556055605560
    Модуль GSM-3.0105601056010560105601056010560
    Рейка 1 метр DHRACK840840840840840840
    Подключение GSM-Модуля450045004500450045004500
    Подключение магнитной петли500050005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаRD400KCEROX600KLTROX1000KITRB400BDKCETh2500KCERB1000BDKIT
    Цена электропривода с блоком управления168001760020800256002320030500
    Рейка 4 метра DHRACK336033603360336033603360
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)321603296036160409603856045860
    Дополнительная комплектация по желанию Заказчика
    Пульт ДУ 2-х канальный, FLO2RE210021002100210021002100
    Пульт ДУ 4-х канальный, FLO4RE250025002500250025002500
    Фотоэлементы Medium, EPM392039203920392039203920
    Фотоэлементы с BlueBUS, EPMB392039203920392039203920
    Фотоэлементы беспроводные, FT210852085208520852085208520
    Фотоэлементы беспроводные, FT210B852085208520852085208520
    Лампа сигнальная с антенной268026802680268026802680
    Лампа светодиодная многофункциональная324032403240324032403240
    Модуль GSM-3. 0105601056010560105601056010560
    Рейка 1 метр DHRACK840840840840840840
    Подключение GSM-Модуля450045004500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу

Автоматика для распашных ворот

Распашные ворота – самый распространенный тип ворот, используемый при обустройстве небольших дачных участков и просторных приватных территорий. Ценят такие ворота, прежде всего, за простоту монтажа и надежность в эксплуатации.

  • Модель приводаSW-5000PRO+SW-24SW-4000SW-3000PROSW-5000PROARM-230
    Цена за 2 привода и блок управления с радиоприемником382002680027100356003811036050
    Пульт Transmitter 2PRO2шт. в компл.830830830830830
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)502003963039930484305094048880
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные PHOTOCELL-N190019001900190019001900
    Сигнальная лампа Lamp180018001800180018001800
    Пульт Transmitter 2PRO830830830830830830
    Пульт Transmitter 4PRO-Black920920920920920920
    Детектор магнитной петли LOOP1 1-к684068406840684068406840
    Детектор магнитной петли LOOP2 2-к931093109310931093109310
    Модуль GSM-3. 0105601056010560105601056010560
    Сигнальная лампа Lamp-Pro242024202420242024202420
    Фотоэлементы беспроводные PHOTOCELL-PRO307030703070307030703070
    Подключение GSM-Модуля450045004500450045004500
    Подключение магнитной петли500050005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаAM-5000KIT
    Цена за 2 привода и блок управления с радиоприемником34510
    Пульт AT-4N1010
    Монтаж автоматики, без монтажа электропроводки12000
    ИТОГО (мин. комплект)47520
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные LM-L1810
    Сигнальная лампа SL-U2000
    Пульт AT-4N1010
    Модуль GSM-3.010560
    Подключение GSM-Модуля4500
    Монтаж электропроводки, штроблениепо запросу
  • Модель привода412414414 LONG413 LS390391560 CBAC402 CBC422 CBAC400 CBAC400 CBAC LONGS450H CBAC
    Цена за комплект автоматики2800030000430003950049800400001650005990078100899009580088000
    Пульт XT4 433 RC 433 МГц101810181018101810181018101810181018101810181018
    Радиоприемник420042004200420042004200420042004200420042004200
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000120001200012000120001200012000
    ИТОГО (мин. комплект)4521847218602185671867018572181822187711895318107118113018105218
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы беспроводные XP20W D510051005100510051005100510051005100510051005100
    Сигнальная лампа FAACLED360036003600360036003600360036003600360036003600
    Фотоэлементы проводные XP20 D430043004300430043004300430043004300430043004300
    Пульт XT4 433 RC 433 МГц101810181018101810181018101810181018101810181018
    Пульт XT4 868 SLH LR 868 МГц155015501550155015501550155015501550155015501550
    Пульт XT2 868 SLH LR 868 МГц135013501350135013501350135013501350135013501350
    Детектор магнитной петли FG1 1-к138501385013850138501385013850138501385013850138501385013850
    Детектор магнитной петли FG2 2-к220002200022000220002200022000220002200022000220002200022000
    Модуль GSM-3. 0105601056010560105601056010560105601056010560105601056010560
    Подключение GSM-Модуля450045004500450045004500450045004500450045004500
    Подключение магнитной петли500050005000500050005000500050005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаRotaMatic 2RotaMatic P 2RotaMatic 2 *RotaMatic PL 2VersaMatic 2VersaMatic P 2
    Цена за комплект автоматики с 1 пультом ( * с обогревом)640087896088452855127518088788
    Пульт HS 4 BS 868MHz000320000
    Радиоприемник HE 3 BS000930500
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)760089096010045211001787180100788
    Дополнительная комплектация по желанию Заказчика
    Комплект SK Фотоэлементы и сигнальная лампа721072107210721072107210
    Пульт RSC2 433MHz380038003800380038003800
    Пульт HS 4 BS 868MHz320032003200320032003200
    Приёмник внешний RE 1780078007800780078007800
    Приёмник внешний HET/HES24 868-BS650065006500650065006500
    Пульт HS 5 BS 868MHz370037003700370037003700
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель приводаKRONO-KITATI-3000-KITATI-5000-KITFAST-KITFERNI-1000-KIT
    Цена за 2 привода и блок управления3808041280428804450051200
    Радиоприемник встраиваемый17101710171017101710
    Пульт 4-х канальный TOP44RGR12451245124512451245
    Монтаж автоматики, без монтажа электропроводки1200012000120001200012000
    ИТОГО (мин. комплект)5303556235578355945566155
    Дополнительная комплектация по желанию Заказчика
    Лампа сигнальная 230 В, 001KLED20302030203020302030
    Фотоэлементы проводные39783978397839783978
    Комплект беспроводных фотоэлементов55605560556055605560
    Модуль GSM-3.01056010560105601056010560
    Подключение GSM-Модуля45004500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросу
  • Модель приводаWINGO2024KCEWINGO4BDKCETO5016PBDKIT*HOPPBDKCE
    Цена за 2 привода, блок управления и 1 (* — 2) пульт30000320003500035000
    Монтаж автоматики, без монтажа электропроводки12000120001200012000
    ИТОГО (мин. комплект)42000440004700047000
    Дополнительная комплектация по желанию Заказчика
    Пульт ДУ 2-х канальный, FLO2RE2100210021002100
    Пульт ДУ 4-х канальный, FLO4RE2500250025002500
    Фотоэлементы Medium, EPM3920392039203920
    Фотоэлементы с BlueBUS, EPMB3920392039203920
    Фотоэлементы беспроводные, FT2108520852085208520
    Фотоэлементы беспроводные, FT210B8520852085208520
    Лампа сигнальная с антенной2680268026802680
    Лампа светодиодная многофункциональная3240324032403240
    Модуль GSM-3. 010560105601056010560
    Рейка 1 метр DHRACK840840840840
    Подключение GSM-Модуля4500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросу

Автоматика для промышленных секционных ворот

Промышленные секционные ворота устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции.

  • Модель приводаShaft-30 IP65KITShaft-50KITShaft-50PROKITShaft-60 IP65KITShaft-120KIT
    Цена привода с проводным 3-х позиционным пультом3470039500647004701052800
    Монтаж автоматики, без монтажа электропроводки1200012000120001200012000
    ИТОГО (мин. комплект)4670051500767005901064800
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные PHOTOCELL-N19001900190019001900
    Пульт Transmitter 2PRO830830830830830
    Пульт Transmitter 4PRO-Black920920920920920
    Детектор магнитной петли LOOP1 1-к68406840684068406840
    Детектор магнитной петли LOOP2 2-к93109310931093109310
    Модуль GSM-3.01056010560105601056010560
    Фотоэлементы беспроводные PHOTOCELL-PRO30703070307030703070
    Подключение GSM-Модуля45004500450045004500
    Подключение магнитной петли50005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросу
  • Модель приводаTR-3531-230KITTR-5024-230KITTR-5024-400KITTR-10024-400KITTR-13018-400KIT
    Цена привода с проводным 3-х позиционным пультом, и двумя пультами ДУ3805043820515005720060000
    Монтаж автоматики, без монтажа электропроводки1200012000120001200012000
    ИТОГО (мин. комплект)5005055820635006920072000
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные LM-L18101810181018101810
    Сигнальная лампа SL-U20002000200020002000
    Пульт AT-4N10101010101010101010
    Модуль GSM-3.01056010560105601056010560
    Подключение GSM-Модуля45004500450045004500
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросу
  • Модель приводаКомплект STAWCКомплект STACSTAW1-7-19 KE/230VSTA1-10-24 KE/400VSTA1-14-19 KE AWGMDF 20-18-18 KE AWG
    Цена за комплект5561067300595006720071000110110
    Монтаж автоматики, без монтажа электропроводки120001200012000120001200012000
    ИТОГО (мин. комплект)6761079300715007920083000122110
    Дополнительная комплектация по желанию Заказчика
    Радиоприемник Digital CS630063006300630063006300
    Сигнальная лампа красная/зеленая420042004200420042004200
    Пульт Digital 384190019001900190019001900
    Индукционная петля Control 401352003520035200352003520035200
    Модуль GSM-3.0105601056010560105601056010560
    Подключение GSM-Модуля450045004500450045004500
    Подключение магнитной петли500050005000500050005000
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросупо запросупо запросу
  • Модель привода540X BPR541 — 3PH
    Цена комплекта с проводным 3-х позиционным пультом4550052000
    Монтаж автоматики, без монтажа электропроводки1200012000
    ИТОГО (мин. комплект)5750064000
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные XP20 D43004300
    Пульт XT4 433 RC 433 МГц10181018
    Пульт XT4 868 SLH LR 868 МГц15501550
    Пульт XT2 868 SLH LR 868 МГц13501350
    Детектор магнитной петли FG1 1-к1385013850
    Детектор магнитной петли FG2 2-к2200022000
    Подключение GSM-Модуля45004500
    Подключение магнитной петли50005000
    Монтаж электропроводки, штроблениепо запросупо запросу
  • Модель приводаC-BX-KITC-BXK-KITC-BXET-KITC-BXE24-KIT
    Цена за привод и блок управления31512359124213648400
    Радиоприемник встраиваемый1710171017101710
    Пульт 4-х канальный TOP44RGR1245124512451245
    Монтаж автоматики, без монтажа электропроводки12000120001200012000
    ИТОГО (мин. комплект)46467508675709163355
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы проводные3978397839783978
    Редуктор цепной5600560056005600
    Цепь 5 метров для редуктора1000100010001000
    Маятниковая система разблокировки1900190019001900
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросу
  • Модель приводаSU2000SU2000VSU2000VVSO2000
    Цена за привод33600352003680028800
    Блок управления, DPRO924160001600016000встроен.
    Встраиваемый 4-канальный приемник OXIBD3120312031203120
    Пульт ДУ 2-х канальный, FLO2RE2100210021002100
    Монтаж автоматики, без монтажа электропроводки12000120001200012000
    ИТОГО (мин. комплект)66820684207002046020
    Дополнительная комплектация по желанию Заказчика
    Фотоэлементы Medium, EPM3920392039203920
    Монтаж электропроводки, штроблениепо запросупо запросупо запросупо запросу

Аварийное питание автоматики откатных ворот своими руками

Изначально, выбирая автоматику, рассматривал варианты чтобы была возможность подключить резервное питание.

На рынке не так много комплектов, которые поддерживают данную функцию.

Как я понял, если мотор в приводе работает от низкого напряжения (в основном 24 в), то к такому приводу предусмотрен блок резервного питания, которое приобретается отдельно.

Исходя из наличия этой функции я выбрал для себя автоматику для ворот фирмы NICE серея ROBUS, а именно привод RB600 (до 600 кг).

К этому приводу идёт блок резервного питания NiCE PS124.

Но к сожалению пришлось отказаться от штатного ИПБ. В минусовую погоду, когда отключили электро энергию, PS124 проработал всего часа четыре. Для меня это не приемлемо, мне важно чтобы ворота открывались всегда, так как я инвалид колясочник.

По этим причинам решил сделать аварийное питание для ворот самостоятельно. Система моя проработала уже два сезона, так что можно сказать схема рабочая. Надеюсь пригодится читателям моего сайта.

Аккумуляторы выбрал мотоциклетные, сделанные по технологии AGM, которые как раз подходят для моей задачи.

АКБ для источника притания

Купил два аккумулятора Delta CT1212 и соединил их последовательно, чтобы получилось 24 вольта:

Схема подключения резервного питания

Принцип работы этой схемы:

  • При наличии напряжения 220в привод работает от сети и работают ЗУ (зарядное устройство Вымпел 09) т.е аккумуляторные батареи постоянно заряжаются (при полном заряде батареи ЗУ переходит в буферный режим).
  • При отсутствии напряжения, реле замыкает контакты от АКБ. Привод работает от аккумуляторов.

Схема примитивная. Состоит из простого реле на 220в с контактной группой минимум на 4 контакта, два аккумулятора и два зарядных устройства Вымпел 09, которое как раз предназначено для зарядки в буферном режиме.

Для наглядности можно подключить на выходе аккумулятора вольтметр.

Короб

Чтобы зимой батареи не пере-охлаждались из пеноплекса сделал короб. Склеил монтажной пеной:

Сверху проделал несколько вентиляционных отверстий, так как при накрытой крышке — зарядные устройства сильно нагреваются.

Всё расположил так:

Таким способом разместил возле привода ворот:

В результате испытаний откатные ворота на данном аварийном питании отработали 6 дней, далее уже не стал проверять. Теперь я доволен ИПБ, которое гарантирует мне работу автоматических ворот без электропитания на несколько дней.

Рейтинг статьи:

Просмотров:  663

Опубликованна :  2020-06-12

Автоматические откатные ворота под ключ,цена с установкой от компании «Русский Забор».

Схема автоматических откатных ворот

Забор с автоматическими откатными воротами из того же материала смотрится красивой и законченной конструкцией, удобной и функциональной в использовании. Обшивка чаще всего изготавливаются из профнастила, дерева и металлического штакетника. По желанию заказчика могут быть использованы и другие материалы — кованые секции, блокхаус или поликарбонат.

  1. Рама изготавливается из стальной профильной трубы 60х30, 60х40, 60х60 или 80х80 мм. Обрешетка изготавливается из стальной профильной трубы 20х20 или 40х20 мм. Консольная часть выполняется в виде прямоугольника, либо в виде диагонали.
  2. Автоматические откатные ворота укомплектованы автоматикой Итальянской фирмы NICE, CAME, R-TECH мощность которой зависит от веса и размера конструкции, и двумя дистанционными пультами. При неоходимости можно заказать дополнительные пульты.
  3. Усиление рамы производится с помощью монтажа дополнительных 4-х или 6-ти диагоналей в периметре ворот (диагонали изготавливаем из профильной трубы 40х20, 60х30 или 60х40 мм и дополнительной диагонали в консольной части, что увеличивает жесткость всей конструкции ворот до 60%. Это усиление увеличивает спрок службы ворот в 2 раза.
  4. Стоимость комплекта указана с отделкой из профнастила с лицевой стороны стандартных расцветок — коричневый, зеленый, бордовый с установкой. Автоматические откатные ворота можно купить и без установки.
  5. Автоматические откатные ворота класса Стандарт — имеют в основании сваи с диаметром 108 мм, каркас ворот окрашен эмалью по металлу Тиккурила или Хаммерайт, наполнение каркаса — профнастил классических цветов с лицевой стороны.
  6. Автоматические откатные ворота класса Эконом —  имеют в основании сваи с диаметром 108 мм, каркас окрашен грунтом по металлу серого или коричневого цвета, наполнение каркаса из любого материала — за дополнительную оплату.

По желанию заказчика возможно изготовление откатных ворот с частичной комплектацией. Из стоимости исключается обшивка и автоматика, которые заказчик может впоследствии установить самостоятельно. Автоматику можно купить в нашей компании.

Заказ можно разместить на электронной почте [email protected], или позвонив по многоканальному телефону +7 (495)135-57-65 операторам, которые примут заказ в устной форме. Оформленный договор и смету мы вышлем на вашу электронную почту, а оригиналы привезем на замер или монтаж.

Автоматические откатные ворота

Схема В стоимость входит      Автоматические откатные ворота из профнастила с бетонированием опорных столбов

1.Профнастил с цветным полимерным покрытием с одной стороны  .
2.Размер ворот 2000х4000 мм.
3.Столбы из профильной трубы 80х80х3, покрытые грунтовкой ГФ-21. Бетонирование столбов проёма.
4.Заглушки для столбов.
5.Установка створки ворот на свайно-винтовой фундамент.
6.Установка и подключение автоматики — оплачиваются отдельно.

Цена от 63000 руб

Автоматические откатные ворота на винтовых сваях

Схема В стоимость входит      Автоматические откатные ворота из профнастила с установкой опорных столбов на винтовые сваи


1. Профнастил с цветным полимерным покрытием с одной стороны.

2.Размер ворот 2000х4000 мм.

3.Столбы из профильной трубы 80х80х3, покрытые грунтовкой ГФ-21. Установка столбов проёма ворот на винтовые сваи.

4.Заглушки для столбов.

5.Установка створки на свайно-винтовой фундамент.

6.Установка и подключение автоматики — оплачиваются отдельно.

Цена от 66000 руб

Автоматические откатные ворота с калиткой

Схема В стоимость входит      Автоматические откатные ворота из профнастила с калиткой


1.Профнастил с цветным полимерным покрытием с одной стороны.

2.Размер ворот 2000х4000 мм.

3.Столбы из профильной трубы 80х80х3, покрытые грунтовкой ГФ-21. Бетонирование столбов проема ворот.

4.Заглушки для столбов.

5.Установка створки на свайно-винтовой фундамент.

6.Врезная калитка в створке ворот.

6.Установка и подключение автоматики — оплачиваются отдельно.

Цена от 78000 руб

Автоматические откатные ворота с кирпичными столбами

Схема В стоимость входит      Автоматические откатные ворота из профнастила с кирпичными столбами


1.Профнастил с цветным полимерным покрытием с одной стороны. Возможны другие варианты обивки — евроштакетник, дерево, 3D сетка, ковка.

2.Размер  2000х4000 мм.

3.Столбы из профильной трубы 80х80х3, покрытые грунтовкой ГФ-21. Бетонирование столбов проема ворот.

4.Заглушки для столбов.

5.Установка створки на свайно-винтовой фундамент.

6.Установка двух кирпичных столбов (стоимость кирпича входит в цену).

7.Установка и подключение автоматики — оплачиваются отдельно.

Цена от 87000 руб

Комплектующие для автоматических откатных ворот Ролтэк

Системы откатных самонесущих ворот делятся на 3 группы в завсимости от ширины проема ворот и их веса.

СИСТЕМА МИКРО — устанавливается на ворота весом до 350 кг с проемом до 4-х метров





СИСТЕМА ЭКО — устанавливается на ворота весом до 500 кг с проемом до 5-ти метров





СИСТЕМА ЕВРО —  устанавливается на ворота до 800 кг с премом до 7-ми метров





Каждая система компании РОЛТЭК включают в себя:

  1.  Направляющую балку и две роликовые опоры
  2.  Верхнюю и нижнюю ловушку с кронштейнами
  3. Концевой ролик
  4. Кронштейн с поддерживающими роликами
  5. Регулировочную подставку положения створки ворот (обеспечивает возможность регулировки положения створки ворот в период зимнего пучения грунтов)

Конструкции покрыты грунтом или эмалью по металлу цвета: Зеленый мох RAL6005, Коричневый RAL 8017, Черный RAL 9004 либо любой цвет на выбор заказчика

Фундамент — винтовые сваи, заглубляемые на 2,5 м.

Установка автоматических откатных ворот

Перед уустановкой требуется соблюсти некоторые правила:

  1. Ширина полотна автоматических откатных ворот должна превышать ширину проезда на 50 %.Это необходимо для того,чтобы определить местоположение и сторону движения ворот при открытии.
  2. Высота полотна должна быть меньше высоты забора не менее,чем на 10 см — это обеспечит свободный ход ворот в осенне-зимний период. Перед установкой необходимо определить тип фундамента (свайный фундамент, монолитный фундамент)
  3. Определиться с видом обшивки (наполнением) — профнастил, металлический штакетник, дерево, кованые секции, сварные секции, сэндвич панели.
  4. Подумать о виде защиты от коррозии каркаса — грунтование или покрытие эмалью, возможно совмещение двух видов защиты.
  5. Определить комплектность — наличие дополнительного оснащения для более удобной эксплуатации.
  6. Решить вопрос о расположении калитки — калитка в воротах, рядом стоящая калитка либо отдельно стоящая калитка.
  7. Определиться со способом фиксации столбов в грунте — столбы фиксируются в монолитно-ленточном фундаменте, либо устанавливаются на винтовые сваи, либо локально бетонируются.
  8. Определить количество пользователей откатными воротами и, исходя из этого, выбрать удобный способ их открытия (дистанционный с пульта, дистанционный с телефона) и модель двигателя, рассчитанную на определенное количество циклов открытия-закрытия в час

Дополнительное оснащение автоматических откатных ворот

Согласитесь,что автоматичекие откатные ворота с дистанционным открытием — это очень удобный вариант для дачи, а если они имеют еще и дополнительное оснащение — вдвойне удобно, ведь оснащение не позволит случайно нанести ущерб любимому автомобилю или питомцу.

 Название оснасткиЦена ₽
Фотоэлементыот 7000
Сигнальная лампаот 4000
Врезная калитка в воротахот 15000

Примеры использования автоматических ворот

Автоматические ворота широко используются в жилых, коммерческих и промышленных помещениях для ограничения доступа. Их можно увидеть на подъездных путях дома и бизнеса, транспортных терминалах, доках доставки, мини-складских комплексах, местах содержания под стражей, аэропортах, закрытых поселках, а также коммерческих или промышленных производственных предприятиях. Эти ворота могут использоваться для контроля доступа в нерабочее время или оставаться активными 24/7.

Ниже приведены некоторые примеры наиболее сложного использования автоматических ворот:

1.Жилая

Самым распространенным типом автоматических ворот, который сегодня используется в жилых помещениях, являются распашные ворота. Они довольно распространены, поскольку просты в установке и невысоки. Для работы распашных ворот требуется относительно больше места по сравнению с другими типами, поскольку они перемещаются по большой дуге. В домах с плоскими подъездными путями обычно используются автоматические ворота этого типа. Автоматические двустворчатые распашные ворота также довольно распространены, но они относительно дороги из-за своей повышенной эстетической привлекательности. Кроме того, у этих ворот створки меньшего размера, поэтому для их открытия и закрытия не требуется много энергии.

Еще один тип автоматических ворот, который широко используется в жилых районах, — это ворота с V-образным профилем. Они достаточно надежный и распространенный вид откатных ворот. Ворота с V-образным профилем нужно чаще очищать от мусора, поэтому они не подходят для мест, где много льда или снега.

Автоматические консольные ворота — предпочтительный выбор для жилых районов, где много льда или снега.Автоматические консольные ворота скользят по проезжей части, не беспокоясь о мусоре на пути скольжения, потому что у них нет колес на земле.

2. Торгово-промышленная

Использование автоматических ворот в торговых и промышленных помещениях резко возросло за последние годы. Благодаря автоматизации ворот увеличена скорость погрузки / разгрузки и доставки. Самый распространенный тип автоматических ворот, используемых в коммерческих помещениях, — это шлагбаумные ворота. Их можно увидеть на пунктах взимания платы за проезд, в гаражах, в зонах контроля дорожного движения и т. Д. Автоматические шлагбаумные ворота являются экономически эффективным решением для уменьшения нежелательного трафика.

Помимо автоматических шлагбаумных ворот, еще одним типом, который обычно используется в коммерческих и промышленных зонах, являются ворота с вертикальным подъемом. Они почти исключительно используются в промышленных зонах, так как очень дороги. Они довольно прочные и надежные. С эстетической точки зрения автоматические ворота с вертикальным подъемом — это просто зрелище.Вертикальные опорные башни для этих ворот придают очень «промышленный» вид, поэтому они используются в промышленных зонах чаще, чем в коммерческих.

Другие коммерческие и промышленные применения автоматических ворот широко используются на крупных заводах и погрузочных платформах. Автоматические ворота позволяют улучшить транзит товаров и материалов вместе с людьми, тем самым улучшая и ускоряя логистику любого помещения промышленного производства.

Заключение

В заключение отметим, что автоматические ворота любого типа широко используются в жилых, коммерческих и промышленных зонах, что делает их важной частью любой собственности.

Для первоклассных автоматических ворот для вашего дома или бизнеса Superior Gate Services — лучший выбор местных жителей. Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на нашу страницу галереи. Если вы ищете новые ворота или какое-либо сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы.

видов автоматических ворот и их стоимость

Автоматические ворота

— идеальный способ для владельцев недвижимости сэкономить время, повысить удобство и безопасность своего дома.В отличие от ворот, которые открываются вручную, они дают вам больше контроля над тем, кто входит на территорию, а также устраняют необходимость выходить из машины или дома, чтобы открыть ворота для себя или посетителя.

Однако перед покупкой и установкой подъездных ворот для жилых домов необходимо рассмотреть несколько логистических вопросов, в том числе их стоимость, какой материал и стиль выбрать, как установить ворота, и если, в конце концов, это подходит для вашей собственности.

Кому нужны автоматические ворота?

В то время как многие люди ассоциируют автоматические подъездные ворота с богатыми кварталами или элитными поместьями, они могут быть подходящим дополнением к среднему жилому дому любого размера вдоль передней полосы Колорадо, имеющему длинную подъездную дорожку.

Автоматические ворота в жилых домах обеспечивают три основных преимущества для любого домовладельца:

1. Безопасность

Автоматические ворота, являющиеся частью ограждения по периметру, могут помочь создать границу, которая защищает и защищает детей и домашних животных. Кроме того, автоматические ворота требуют, чтобы посетители знали код или имели правильный механизм для открытия ворот, чтобы подойти к вашей подъездной дорожке, что удерживает нежелательные или неавторизованные транспортные средства. Благодаря автоматическим воротам вам также не нужно выходить из автомобиля ночью, открывая ворота.

2. Обращение к бордюрам

В наши дни на рынке представлено множество привлекательных, прочных и надежных автоматических ворот. Кроме того, механизм автоматических ворот можно установить на воротах из любого материала, даже на уже существующие. Когда они добавляются к вашей собственности, они улучшают внешний вид замысловатым изысканным штрихом.

3. Повышение стоимости дома

За счет как повышенной безопасности, так и сдерживания привлекательности вы потенциально можете увеличить стоимость и потенциал перепродажи вашей собственности.Однако на это влияет множество факторов, не в последнюю очередь из которых — то, насколько хорошо вы обслуживаете свои автоматические ворота, чтобы сохранить их функции и внешний вид.

Хотя любая семья или отдельный человек в районе Денвера или Колорадо-Спрингс могут пользоваться преимуществами автоматических ворот, они также полезны и удобны для пожилых владельцев недвижимости или тех, кто имеет физическую инвалидность или хроническую травму, из-за которой им неудобно или трудно выйдите из автомобиля, чтобы открыть ворота вручную.

Какие типы автоматических ворот доступны?

Вы можете выбрать любой материал, который вам нужен для самого забора.Для обоих светильников вы в первую очередь выберете винил, дерево, кованое железо, алюминий или сталь. Последние три наиболее популярны, так как они прочны, долговечны и просты в уходе. Алюминиевые ворота легче, чем железные или стальные. Деревянные ворота склонны к короблению, и их сложнее поддерживать, поскольку они требуют периодической перекраски или окрашивания, но они могут быть привлекательным вариантом для дополнения горизонтальных заборов из кедра. В сообществах от Денвера и Колорадо-Спрингс до Боулдера и Форт-Коллинза виниловые заборы также становятся чрезвычайно популярными.

У вас также есть выбор между несколькими стилями, как в дизайне ворот, так и в механизме открывания и закрывания. Некоторые из наиболее распространенных базовых конструкций металлических ворот включают:

  • Подъездные ворота с плоским верхом. Простой стиль с идеально прямой верхней горизонтальной перекладиной.
  • Ворота с арочным верхом. Самый популярный стиль для подъездных ворот, когда верхний рельс слегка выгнут, при этом пикеты все еще находятся заподлицо с поручнем.
  • Арочный или плоский с навершием.Как в воротах с плоской, так и в виде арки, вы можете выбрать, чтобы пикеты выходили за верхний поручень и каждая была оснащена декоративным элементом.

Кроме того, на выбор предлагаются различные стили открывания, включая раздвижные, поворотные и двойные открывания. Вы должны основывать свое решение на окружающей местности рядом с вашим домом и подъездной дорогой. Например, если у вас узкая или наклонная подъездная дорожка, одна из которых окружена обильной растительностью или вам нужно припарковаться прямо по другую сторону ворот, качающийся стиль может не подойти.Однако распашные ворота, как правило, легче обслуживать, потому что они не включают в себя так много отдельных движущихся компонентов.

Сколько стоят автоматические подъездные ворота?

На стоимость ваших жилых ворот могут повлиять несколько факторов, включая поставщика, размер, материал и того, кто устанавливает автоматические ворота.

В среднем автоматические ворота могут стоить примерно от 2 000 до 5 000 долларов, не считая автоматического открывателя ворот, цена которого зависит от производительности.Легкий открыватель может стоить около 250 долларов, в то время как тяжелый сошник может варьироваться от 430 долларов за одинарные ворота до 700 долларов за ворота с двойным открытием. К другим дополнительным компонентам, которые увеличивают стоимость, относятся, среди прочего, домофоны, системы камер, клавиатуры, датчики, устройства для выхода из транспортных средств и автоматические замки для ворот.

Если вы решите установить ворота самостоятельно, вы должны убедиться, что у вас есть необходимые инструменты и материалы для выполнения проекта. Другой вариант — нанять подрядчика или компанию по установке заборов из Колорадо для установки.

Чего ожидать от установки автоматических ворот?

Если вы решите установить свои ворота, этот процесс часто занимает два дня: один для того, чтобы повесить приспособление для ворот, а другой — для установки элементов автоматизации. Оба аспекта проекта комплексны и трудоемки, требуют индивидуального внимания и специальных инструментов.

Стоимость установки автоматических ворот может варьироваться от 750 до 1800 долларов, в зависимости от масштаба проекта, и дополнительно от 1500 до 3000 долларов на установку автоматизированной системы.Если у вас уже установлено ограждение и вы просто добавляете механизм, который сделает его автоматическим, стоимость будет значительно меньше, чем была бы установка целого забора вместе с автоматическими воротами.

Чтобы получить более точное представление о том, сколько вы заплатите за установку ворот на вашем участке в Colorado Front Range, свяжитесь с Split Rail Fence для индивидуальной оценки установки. Мы можем помочь вам определить, какой дизайн, материалы и конфигурация лучше всего подходят для вашей собственности и ее конкретной местности, а также предполагаемую стоимость материалов и рабочей силы.

Источники

«Сколько стоит шлюз безопасности на проезжей части?» CostOwl. com. Доступно в Интернете по адресу https://www.costowl.com/home-improvement/fencing-security-gate-cost.html

«Сколько стоит установка автоматической подъездной двери?» HomeAdvisor.com. Доступно в Интернете по адресу https://www.homeadvisor.com/cost/safety-and-security/install-a-security-gate/

.

Принадлежности для установки автоматических ворот

ПРИНАДЛЕЖНОСТИ ДЛЯ УСТАНОВКИ

КОМПЛЕКТ ПОЗИЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ LOCINOX

Универсальный комплект для определения положения, состоящий из магнита и магнитного переключателя.Этот набор можно легко подключить к любой электрической системе, например, к системе контроля доступа или системе защиты от взлома. Расстояние между магнитами можно легко изменить с помощью регулируемого магнита и прилагаемых пластин-заполнителей. Встроенный светодиод загорается, когда ваши ворота оказываются в нужном положении. Это также позволит вам легко настроить установку.

Может быть установлен на любом положении ворот
Возможность включения светодиодной подсветки, когда датчик обнаруживает магнит (требуется 12 В постоянного тока на воротах)
Работает с нормально разомкнутыми (N / O) или нормально замкнутыми (N / C) контактами Требуемое расстояние между воротами и стойкой — минимум 10 мм и максимум 50 мм.
Простая регулировка расстояния между датчиком и магнитом с помощью заполняющих пластин (наполнителей) и привинчиваемого магнита

GATESWITCH — 80 $.00


ДВХД ПЛАНКА КАБЕЛЯ

Сверхмощный протектор кабеля.
ДВХД — 53 доллара США.

3-КОНТАКТНЫЙ РАЗЪЕМ И ПРОВОДНИК

3-контактный штекер и кабель 1,7 м
PLUGLEAD — 17,10 доллара США.

ЗАЩИТА ПИТАНИЯ И ФИЛЬТР

CM90 — это устройство защиты от перенапряжения и сетевой фильтр в одном устройстве. Большое количество проблем, с которыми мы сталкиваемся с электронным оборудованием, которое, кажется, имеет собственное мнение, вызвано грязным питанием, не говоря уже о тысячах долларов ущерба, вызванного скачком напряжения. Thor CM90 — одно из лучших вложений, которое вы можете сделать для обеспечения долгой безотказной работы ваших автоматических ворот.
CM90 — 513,00 долл. США
СПРОСИТЕ О СПЕЦИАЛЬНОЙ СКИДКЕ ПРИ ПОКУПКЕ С КОМПЛЕКТАМИ АВТОМАТИЗАЦИИ, КОНТРОЛЕМ ДОСТУПА ИЛИ СТРЕЛОВЫМИ ВОРОТАМИ. Оцените эффективность CM90

РЕЛЕЙНАЯ ПЛАТА 12 В ПОСТОЯННОГО ТОКА

  • Реле до 16 А 240 В перем. Тока
  • Нормально разомкнутые и нормально замкнутые контакты
  • Катушка реле с защитой от скачков напряжения
  • Встроенный светодиод для индикации реле на
  • RELAY12 — 26 долларов.00

    РЕЛЕЙНАЯ ПЛАТА 24 В ПОСТОЯННОГО ТОКА

  • Реле до 16 А 240 В перем. Тока
  • Нормально разомкнутые и нормально замкнутые контакты
  • Катушка реле с защитой от скачков напряжения
  • Встроенный светодиод для индикации реле на
  • RELAY24 — 26 долларов США

    ПЕРЕКЛЮЧАТЕЛЬ ВРЕМЕНИ НА 7 ДНЕЙ, 24 ЧАСА

    Этот семидневный 24-часовой таймер питается от 12 вольт и позволяет запрограммировать до восьми циклов открытия и закрытия. Семидневный переход означает, что вы можете установить разное время для рабочих дней и выходных или любые другие комбинации дней, которые вы хотите.
    7DAYTIMER — 61,00 $

    ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ

    Преобразователь 16-28 В переменного или постоянного тока в 12 В постоянного тока.
    POWCONV — 51 доллар США.

    ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ

    Преобразователь 6-28 вольт постоянного тока в 3-15 вольт постоянного тока. Входное напряжение должно быть как минимум на 3 В выше требуемого выхода. Мощность регулируется с помощью триммера. Максимум 1,5 А
    DCTODCM015N — 57 долларов США

    ПЛАТА РЕЛЕ ТАЙМЕРА

    Модуль таймера Sherlo был разработан для обеспечения девяти программируемых функций, управляющих реле SPDT от 1 секунды до 24 часов.Питание от источника постоянного тока 12 В, это устройство работает как с положительным, так и с отрицательным срабатыванием триггера и включает операции Fail Safe и Fail Secure.
    DIP-переключатели предназначены для программирования режима работы.
    ТАЙМЕРРЕЛЕ — 98,00 $

    ДРУГИЕ ИНТЕРЕСЫ

    План ворот подъездного пути Схемы, чертежи и схемы электрических ворот

    Эти диаграммы прилагаются как любезность. Gate Info .Org не несет ответственности за их использовать.Вы всегда должны использовать или проконсультироваться со специалистом по установке прежде чем пытаться установить или работать с системой ворот.

    Нажмите на изображение для увеличения

    1
    Введение
    Начать здесь


    Интерактивные ворота
    Введение

    2


    3D-обзор

    3


    3D-автоматизация

    4


    Общественные ворота

    5


    Линейный поворотный рычаг

    6


    Распашные ворота, одинарные
    и двойные ворота

    7


    Стандартные откатные ворота

    8


    Задний механизм открывания раздвижных ворот

    9


    Установка петли детектора транспортных средств

    10


    установка детектора корабля стиля зонда с фото безопасности Глаза

    11


    Установка детектора корабля стиля зонда с петлями безопасности

    12


    Каркасы колонн

    13


    Опоры ворот

    14


    Каркасы колонн
    и опоры

    15


    Балки уклона

    16


    Выносные опоры для ворот

    17


    Обзор конструкции ворот

    18


    Петли Up Hill

    19


    Положительные остановки

    20


    Каменные работы
    21

    Монтаж панели солнечных батарей

    22


    Схема подключения
    «Без телефонной линии»
    Телефонная запись

    23


    Схема подключения
    С цифровой клавиатурой
    24

    Схема подключения
    С входной петлей

    25


    Установка линейного рычага

    26


    Дверной контроллер
    Базовая автономная система доступа

    27


    Дверной контроллер
    Многодверная система доступа

    28


    Дверной контроллер
    Многодверная система доступа с компьютерным управлением

    Аксессуары: Уникальное решение для дистанционного управления и видеонаблюдения за автоматическими гаражными воротами и воротами.

    Управляйте своим доступом, как никогда раньше, с помощью геозон, голосовых команд и создания сцен.

    Entrematic Smart Connect — это новая система для удаленного или локального управления входами через приложение или ПК.

    Entrematic Smart Connect интегрируется с большинством популярных платформ Smart Home: Google Home, Amazon Alexa, Apple Homekit .

    Узел , установленный рядом с гаражом или приводом ворот, является ядром системы. Благодаря встроенному Wi-Fi 2.4 ГГц (802.11 b / g / n) его можно подключить к W-LAN или к локальной сети с помощью адаптера USB / Ethernet, и он может управлять до 3-х операторов.
    Беспроводные датчики отправляют статус доступа: открыт, закрыт, оставлен открытым, препятствие … а также предупреждение о температуре и состоянии батареи.
    За счет интеграции камеры внутри и снаружи помещений Wi-Fi-Ethernet Camera можно просматривать видео высокой четкости в реальном времени, одновременно управляя доступом.

    БЕСПЛАТНЫХ ПРИЛОЖЕНИЙ ENTREMATIC доступно в Play Store и App Store

    Entrematic Smart Connect App контролирует до 3 гаражей или ворот для каждого концентратора и может управлять несколькими концентраторами одновременно.Благодаря приложению вы можете сделать свой дом умным, создав сценарий с использованием различных систем: состояние автоматизации, температура и батарея датчика, журнал событий, доступный на главном экране, настраиваемые изображения гаража / ворот, видео в реальном времени для каждой автоматизации (2 кадра в секунду ).

    Entrematic CAM App включает в себя видеонаблюдение (25 кадров в секунду 50 Гц — 30 кадров в секунду 60 Гц), push-уведомления, запись видео и моментальные снимки.

    УНИВЕРСАЛЬНЫЙ ДЛЯ ВСЕХ ПРОИЗВОДИТЕЛЕЙ ВОРОТ, ДЛЯ ДРУГИХ ОПЕРАЦИОННЫХ СИСТЕМ

    ПОДКЛЮЧЕНО К ВАШЕМУ SMART HOME

    Entrematic Smart Connect интегрируется с большинством популярных платформ умного дома.
    Управляйте своим доступом, как никогда раньше, с помощью геозон, голосовых команд и создания сцен.

    ПРОСТОТА УСТАНОВКИ

    Настройте систему в четыре этапа:
    1. Установите приложения на смартфон iOS / Android
    2. Подключите концентратор к основному устройству
    3. Следуйте инструкциям на дисплее и автоматически подключите устройство к домашней сети
    4. приклеить беспроводные датчики к воротам или дверям

      Идеально для рынка модернизации!

      Выделенный веб-сайт и пошаговое руководство по адресу: https: // entrematic-smartconnect.com

      ЭКСКЛЮЗИВНЫЕ ВОЗМОЖНОСТИ

      Удаленный доступ : открывайте, закрывайте и контролируйте гараж или ворота из любого места.
      Уведомления о состоянии : Система Entrematic Smart Connect уведомляет, когда дверь открыта, закрыта или оставлена ​​открытой! Доступны также оповещения о температуре и состоянии батареи.
      Видеомониторинг : наблюдайте и записывайте каждую дверь гаража и ворота, когда нет дома (требуется IP-камера).
      Управление пользователями : предоставлять, запрещать и изменять доступ неограниченному количеству пользователей в любом месте и в любое время.Ограничения по времени, двери и местонахождению.

      Как работают автоматические ворота на проезжей части

      22 августа 2019 г.

      Узнайте, как работают автоматические ворота на проезжей части.

      Красивый и прочный забор может помочь обеспечить конфиденциальность и безопасность вашего дома, но автоматические ворота также помогают защитить подъездную дорожку. Если вы заинтересованы в том, чтобы полностью оградить свою собственность и контролировать, кого вы впускаете, автоматические ворота — отличное вложение! Продолжайте читать, чтобы узнать больше об автоматических воротах от Hercules Fence DC и о том, как они работают.

      Motion Control

      Все автоматические ворота используют двигатель для управления движением двери. То, как ворота будут открываться, зависит от стиля и типа вашего оператора ворот, поскольку у некоторых ворот есть двери, которые скользят слева направо, в то время как другие имеют двери, которые открываются и закрываются. Есть много вариантов того, как работают автоматические системы ворот, но у большинства ворот есть замки, пульты дистанционного управления, а также домофон или клавиатура, а также приемник внутренней связи.

      Откатные ворота

      Откатные ворота — популярный тип автоматических ворот, так как они удобны, когда недостаточно места для размещения распашной двери.Некоторые откатные ворота имеют направляющую вдоль нижней части проезжей части с роликами внизу ворот. Это позволяет воротам оставаться в устойчивом положении при открытии и закрытии.

      Распашные ворота

      Другой распространенной системой автоматических ворот является распашные ворота, которые открываются как обычные двери. Вы можете выбирать между одной большой панельной дверью или двумя воротами, которые распахиваются посередине, образуя часть проезжей части. Эти ворота имеют множество сложных стилей, поэтому вы можете персонализировать их, чтобы они соответствовали вашему дому и забору!

      Автоматизированные системы ворот от Hercules Fence DC

      Hercules Fence Вашингтон, округ Колумбия, может предоставить удобные системы управления воротами для любых целей, а наши специалисты по системам управления воротами порекомендуют подходящую систему для ваших конкретных нужд. Мы проанализируем размер проема, стиль забора и ворот, расстояние от вашего дома, материал дорожного покрытия, механизм входа, механизм выхода и проблемы безопасности, прежде чем порекомендовать подходящие ворота и оператора для предполагаемой цели. Операторы автоматических ворот могут работать на большинстве ворот, а вход может осуществляться с помощью передатчиков, кнопки, сенсорной панели, сенсорной панели с внутренней связью, подключения к выделенной телефонной линии или считывания карты. Безопасность обеспечивают петли обнаружения металла, фотоэлементы и края ворот обнаружения металла.Приводной механизм может быть гидравлическим или механическим с цепным приводом. Вы даже можете звонить на мобильный телефон каждый раз, когда кто-то входит к вам на подъездную дорожку! Позвоните в Hercules Fence сегодня, чтобы узнать больше о системах привода ворот.

      Жилые заборы для вашего дома от Hercules Fence DC

      Hercules Fence DC уже более 50 лет поставляет домовладельцам качественные заборы. Мы хорошо оборудованы для удовлетворения ваших потребностей, будь то жилые или коммерческие. У нас есть обширный опыт работы с семьями и владельцами домашних животных, чтобы обеспечить безопасность наиболее важных членов их дома, поэтому позвоните нам сегодня, чтобы установить новый забор для домашних животных для вашей семьи.Свяжитесь с нами, позвонив нам по телефону 301-441-1600 или посетив нас в Интернете. Чтобы увидеть примеры нашей работы, подпишитесь на нас в Facebook, Twitter, LinkedIn, Pinterest и Flickr.

      Эта запись была опубликована в четверг, 22 августа 2019 г., в 16:29. И комментарии и запросы в настоящий момент закрыты.

      Коммерческие автоматические ворота | О качественном заборе

      Выбор автоматических ворот для вашего бизнеса Автоматические ворота

      — отличное вложение для бизнеса, поскольку они обеспечивают безопасность, ценность и удобство.Эти типы ворот имеют множество различных применений, таких как закрытые поселки, аэропорты, места содержания под стражей, складские комплексы, доки доставки, транспортные терминалы, а также коммерческие или промышленные производственные предприятия и многие другие.

      При выборе электрических ворот необходимо принять ряд решений, но сначала давайте углубимся в то, что это влечет за собой.

      Что такое автоматические ворота?

      Электрические или автоматические ворота — это большие ворота, обычно предназначенные для транспортных средств, а не людей, которые соединены с механизированной рукой, которая помогает им открываться и закрываться.Она работает так же, как дверь гаража, которая обычно открывается с помощью брелока, который посылает радиосигнал на приемник рядом с дверью. Однако у электрических ворот есть множество способов открывания, и выбор одного из них зависит от ваших конкретных потребностей.

      Различные способы открытия электрических ворот

      Выбирая электрические ворота для своей собственности, вы должны решить, как вы хотите, чтобы они открывались. Некоторые варианты из About Quality Fence включают:

      • Радио
      • Домофон
      • Считыватели карт
      • Телефонный доступ
      • Клавиатура
      • Системы на базе ПК

      Ввод карты и кода, по-видимому, являются двумя наиболее распространенными вариантами для коммерческой недвижимости, такой как многоквартирные дома. Вы можете предоставить доступ любому желающему с помощью карты со встроенным чипом или кода, который они должны ввести на цифровой клавиатуре. Обратной стороной карт является то, что их можно потерять или украсть, а обратной стороной кодов является то, что их нужно запоминать. Тем не менее, они, как правило, являются наиболее популярным выбором.

      Домофон или телефонный вход обычно являются наиболее безопасными, потому что вам нужно позвонить кому-нибудь, чтобы открыть дверь, и они должны подтвердить, что у вас есть доступ. Однако недостатком этой системы является то, что вам нужно будет, чтобы кто-то управлял телефоном в рабочее время, чтобы иметь доступ к любому приходящему и уходящему.

      Ваш выбор типов доступа в действительности просто зависит от того, насколько безопасным должно быть ваше помещение и какие возможности вы хотите, чтобы другие имели. Если у вас есть какие-либо вопросы о различных способах открытия электрических ворот, свяжитесь с About Quality Fence сегодня, и мы будем рады получить на них ответы!

      Как откроются ваши автоматические ворота?

      Также есть выбор, как ваши ворота открываются физически, распашные или раздвижные. Это может зависеть от нескольких факторов, таких как:

      • Как часто используются ворота
      • Сколько у вас места
      • Материал ворот
      • Длина ворот
      • Если ворота имеют горизонтальную опору

      Автоматические открыватели ворот

      Распашная система требует больше дополнительного места, потому что воротам нужно место, чтобы полностью распахнуться.Он не всегда идеален для коммерческой недвижимости из-за нагрузки, которую система поворота оказывает на ворота. Однако существуют различные механические рычаги, которые могут обеспечить дополнительную поддержку тем, кто хочет установить распашные ворота на своей коммерческой недвижимости.

      Автоматические открыватели откатных ворот

      Откатные ворота обычно предпочтительнее для коммерческой недвижимости из-за требований к свободному пространству, технического обслуживания и безопасности. Для раздвижных ворот не требуется много места, поэтому остается больше места для парковки автомобилей или ландшафтного дизайна. Кроме того, откатные ворота могут работать на определенных склонах, где распашные ворота не подходят.

      Установите автоматические ворота сегодня!

      Автоматические ворота обеспечивают безопасность, удобство, безопасность и эстетичный вид вашей коммерческой недвижимости, независимо от ее типа. Однако есть много вариантов, которые нужно выбрать, поэтому обязательно проконсультируйтесь с лицензированным профессионалом, прежде чем принимать окончательное решение о том, какой автоматический открыватель ворот использовать.

      Если вы заинтересованы в том, чтобы один из наших подрядчиков по ограждению обсудил варианты и дал вам бесплатное ценовое предложение, свяжитесь с About Quality Fence сегодня! Мы можем спроектировать индивидуальные заборы в соответствии с вашими потребностями.

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
