Металлическая печь для бани своими руками: чертежи + фото

Баня – это довольно распространенный атрибут в России, обязательный для частного дома, дачи, загородной усадьбы.

Видов печного оборудования довольно много: одни предпочитают кирпичную каменку, сложенную профессиональным мастером, а другим по душе сконструированная собственными руками металлическая печь.

Последний вариант является экономичным, так как может быть выполнен из подручных материалов самостоятельно.

Преимущества агрегата

Можно выделить следующие положительные моменты, которыми наделена металлическая печь для бани:

  1. Компактность, небольшие размеры дают возможность установки конструкции даже в маленьком помещении.
  2. Отсутствие необходимости возведения специального массивного фундамента. Для такой печки подойдет и облегченный вид основания, что значительно упрощает процесс установки.
  3. В металлической банной печи можно поддерживать постоянное горение, что позволяет сохранять температуру на заданном значении в течение всей банной процедуры.
  4. Экономичный вариант печного оборудования, возможность изготовить сооружение из подручных материалов.

Недостатки

Несмотря на наличие положительных сторон, металлическая печь для бани имеет и свои минусы:

  1. Очень быстро остывает, так как отсутствует свойство накопления тепловой энергии. Для того чтобы в бане сохранялась высокая температура, нужно поддерживать постоянный процесс горения.
  2. Низкая способность нагрева большого помещения.
  3. Необходимость в обеспечении специальной защиты, так как пожаробезопасность металлической конструкции низкая. Рекомендуется установить дополнительную обшивку корпуса.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

  • цилиндрическим;
  • горизонтальным;
  • фигурным;
  • прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Варианты печного сооружения, выполненного своими руками

Металлические банные печи, можно сказать, имеют уже длинную историю, поэтому за такой долгий период умельцами были разработаны и предложены различные виды их изготовления.

Самый простой вариант – это металлическая печь-каменка, выполненная из железной бочки. Для этого у бочки срезается дно и крышка, в результате получается цилиндр. Затем его до середины загружают кирпичами, поставленными на ребро. Сверху на них укладывается колосниковая решетка. Оставшуюся половину бочки на 2/3 части заполняют камнями. После этого выводят дымоход и устанавливают крышку. Такой способ изготовления печи очень простой, но неудобный в использовании.

Для небольшой по площади бани можно соорудить печь-каменку компактного размера, используя листовую сталь. Внутренняя поверхность такой конструкции выкладывается кирпичом, стенки топки – в полкирпича, дымоход – в одну четверть.

Этот вид печи легко изготовить, использовать в работе. Для прогрева помещения потребуется немного топливного сырья. Комфортная температура будет обеспечена спустя короткий промежуток времени.

Процесс изготовления

Какой вариант исполнения вы бы ни выбрали, потребуется приобрести следующий материал:

  • листовую сталь, толщина которой не меньше 8 мм;
  • металлическую трубу со стенками 10 мм, диаметром 50—60 см;
  • прут толщиной 10 мм;
  • колосник;
  • щеколды и дверки для топочной камеры, каменки и поддувала;
  • водный кран;
  • 2 метра трубы (из них 90 см пойдет на топку, 60 см – на бак, а 50 см – на изготовление второстепенных деталей).

Кстати, дверцы для конструктивных элементов можно сделать самостоятельно.

Что касается инструментов, то в работе будем использовать болгарку и сварочный аппарат.

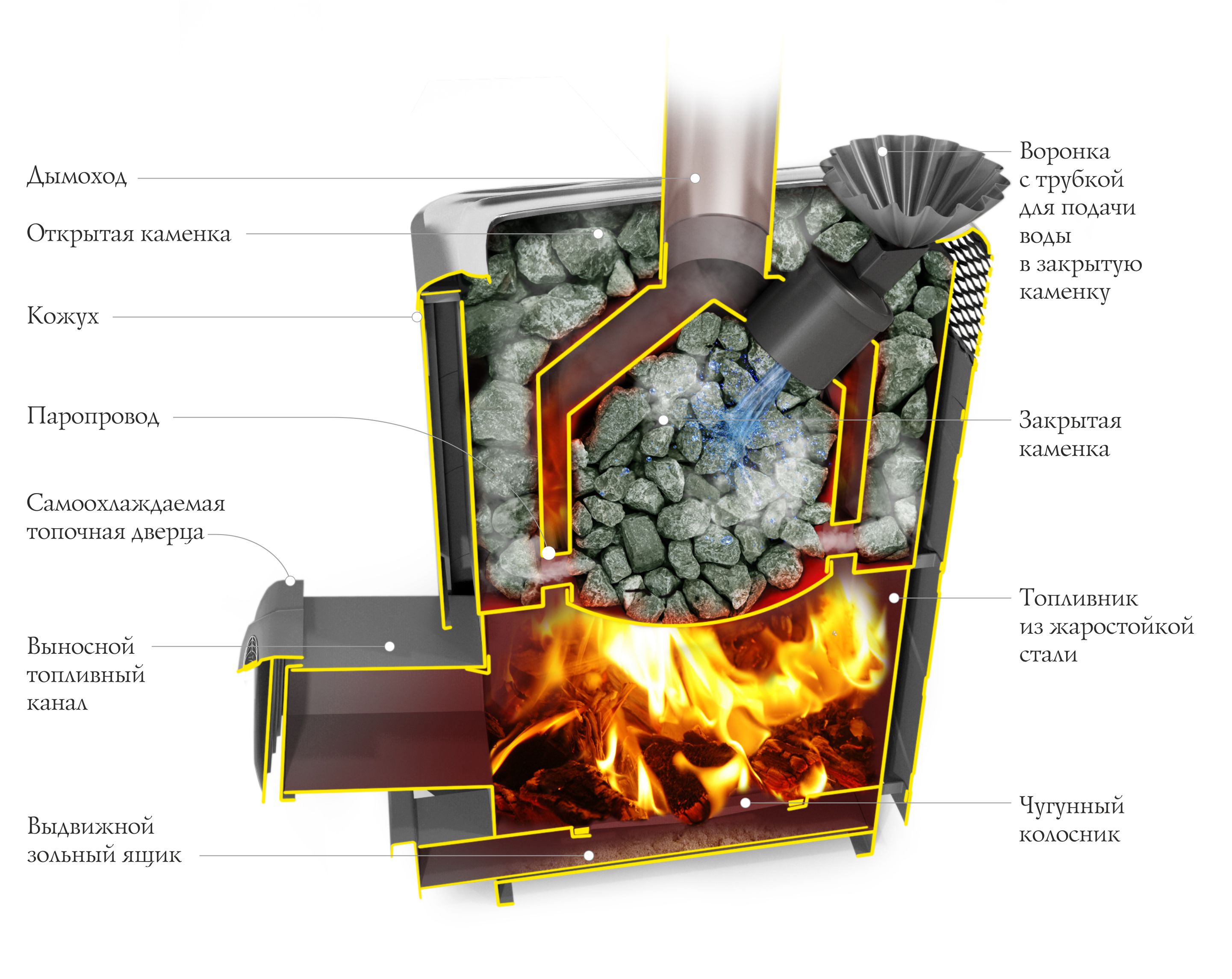

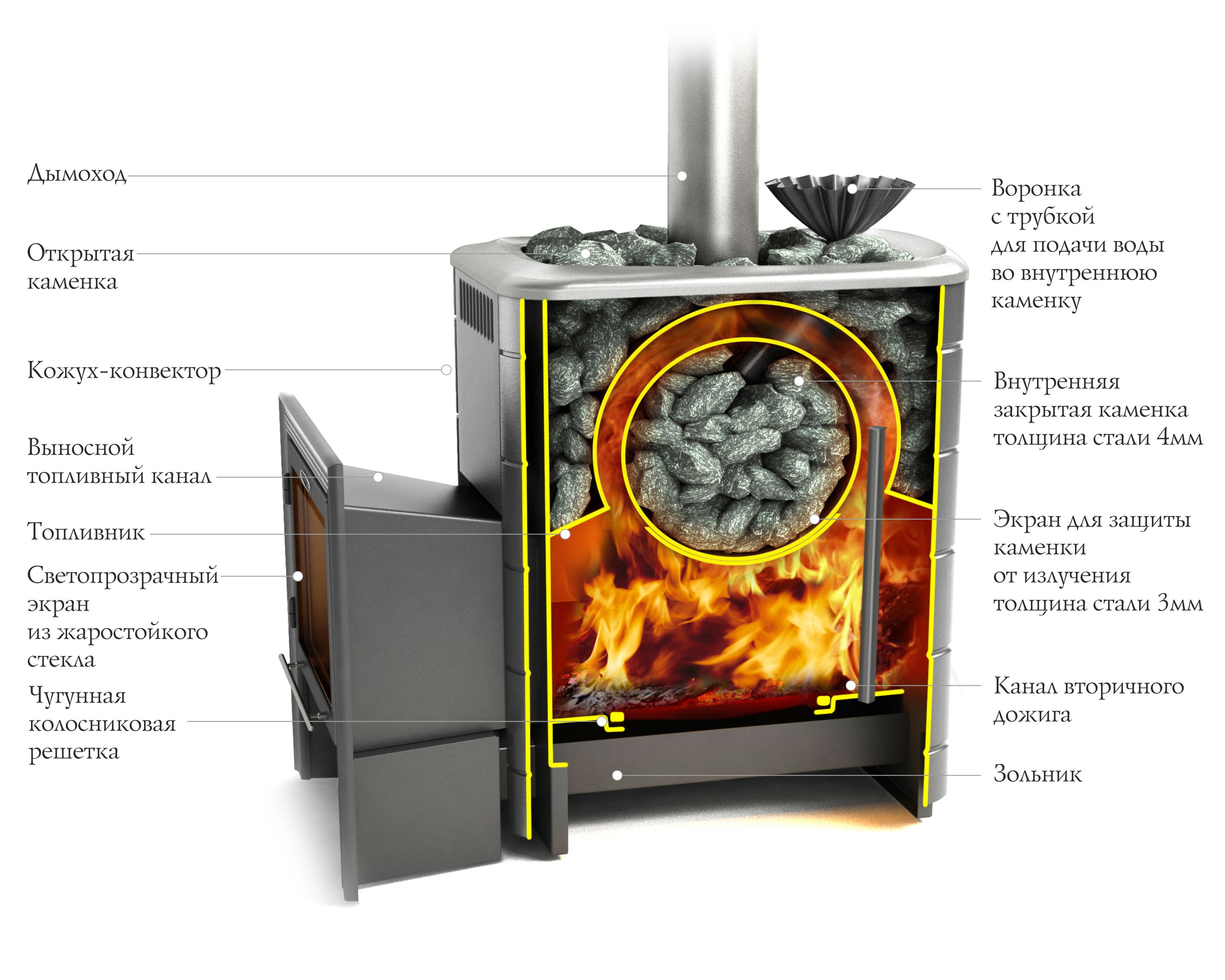

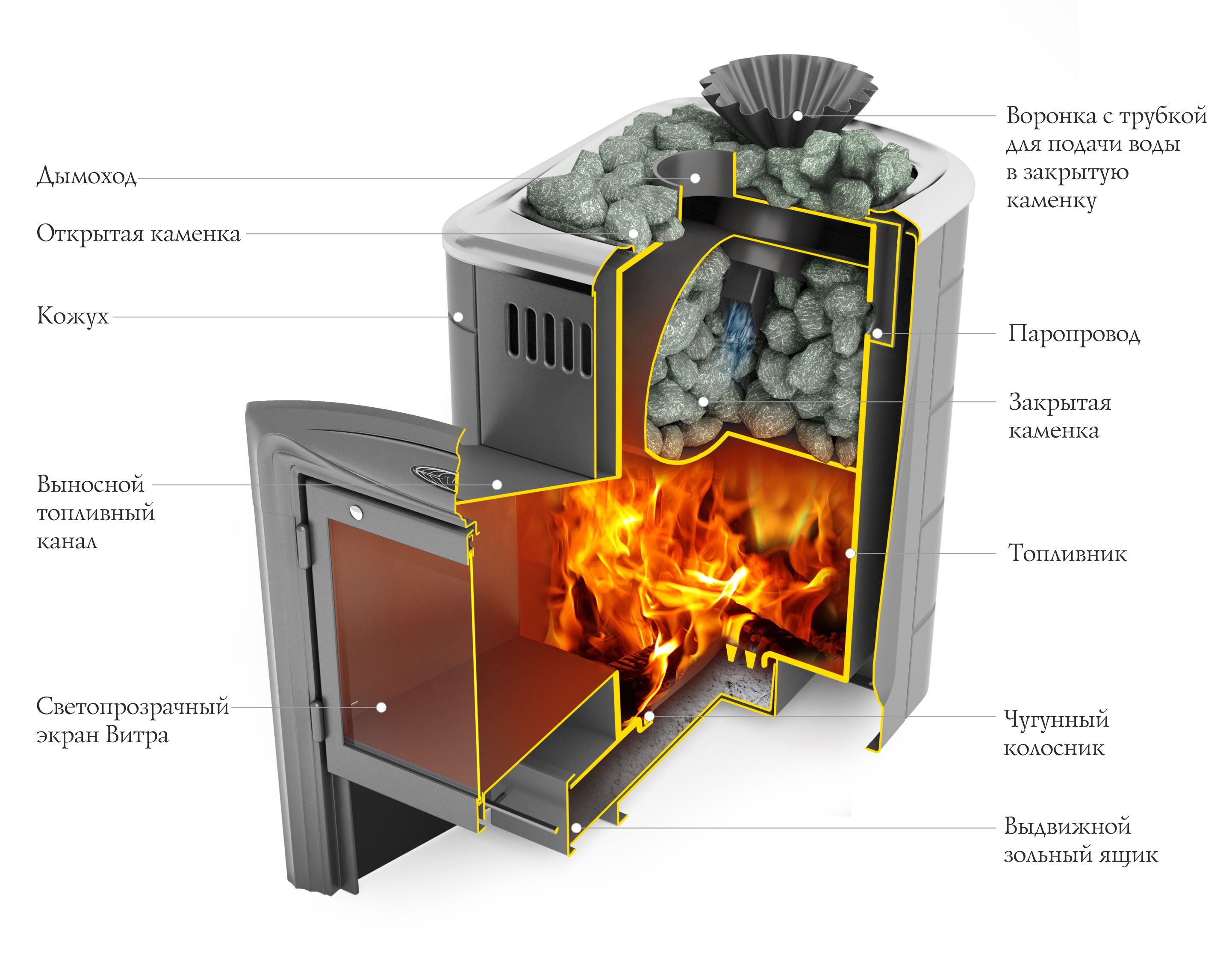

Вариант 1: печная конструкция с закрытым типом каменки

В таком виде сооружения для того чтобы плеснуть воды для подачи пара, потребуется открыть дверку.

Такая конструкция имеет следующие шаги:

  1. Берем большой кусок трубы, диаметр которой не менее 50 см, и вырезаем в ней проем для поддувала размером 5х20 см.
  2. Внутри трубы со стороны проема привариваем крепления для колосника, используя для этого любую металлическую пластину с проушинами.
  3. Переходим к обустройству топки: прорезаем проем 25х20 см, привариваем крепления для прутов каменки. Воспользуемся теми, которые имеют диаметр 1 см, или специально продающимися колосниковыми решетками для печи круглой конфигурации.
  4. На противоположной стене каменки прорезаем отверстие, через которое подается пар.
  5. Заполняем камнями, подходящими для такого типа конструкции. Хорошими свойствами, сочетающимися с металлической поверхностью, обладает талькохлорит, диабаз, исключить нужно кремень, гранит, слюдосодержащие камни.
  6. В крышке для печи вырезаем отверстие под трубу дымохода и устанавливаем ее.

На этом процесс изготовления печной конструкции завершен. Но все же мастера предлагают усовершенствовать ее, добавив бак под горячую воду. Для этого необходим кусок трубы большого диаметра, который нужно вварить в водный кран. Затем берем крышку подходящего размера и разрезаем ее на 2 равные части. В одной половине вырезаем проем для дымохода, а затем привариваем ее на бак. Вторая будет съемной, поэтому к ней необходимо приделать петли и ручку.

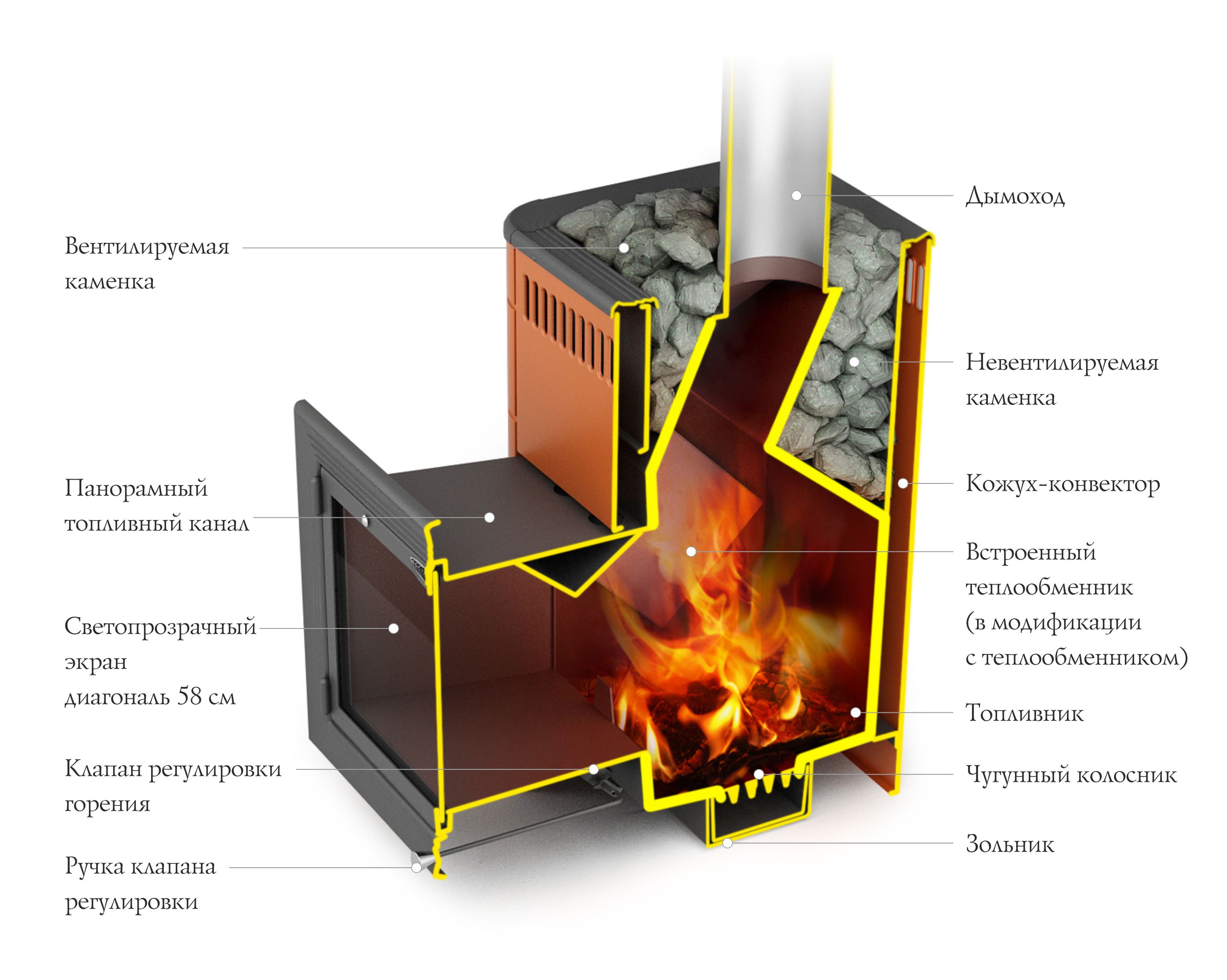

Вариант 2: печь постоянного нагрева с открытым типом каменки

Такой агрегат соорудить несложно, имея металлический лист. Его конструкция представляет собой трубу, разделенную на 2 отсека при помощи колосниковой решетки. Верхний – это топка, нижний же выполняет роль зольника-поддувала. Каждое отделение оснащается дверцей, через которую можно закладывать топливо, обеспечивать подачу воздуха, удалять продукты горения.

В дальнем заглушенном торце трубы привариваем патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса присоединяем с помощью сварки металлический короб, который заполняется камнями. Изогнутое колено дымохода позволяет обеспечить максимальное нагревание камней, так как при этом увеличивается контактирующая поверхность раскаленной трубы с каменкой.

Описанный вариант печного сооружения нетрудно выполнить и в виде параллелепипеда. В этом случае понадобятся для заготовок листы металла, а не труба.

Как правило, для такой печки предполагается наличие водогрейного бака. В прямоугольной по форме печи способов его размещения множество, вот лишь некоторые из них:

  • на любой из сторон;
  • сверху;
  • выполнить водяную рубашку по нескольким сторонам;
  • врезать трубы на подачу холодной и забор горячей воды.

Удобный способ получения горячей воды – это установка специального теплообменного бака на трубе дымохода. Такой нагреватель можно сделать как самому, так и купить готовый заводской, у которого имеется труба стандартного размера и диаметра. В последнем случае бак врезается в дымоход, его вертикальную часть над корпусом печи, и подключаются трубы на подачу и забор воды. Такой бак при достаточном объеме может выполнять функцию резервуара либо просто быть теплообменником, подключенным к основной емкости под воду.

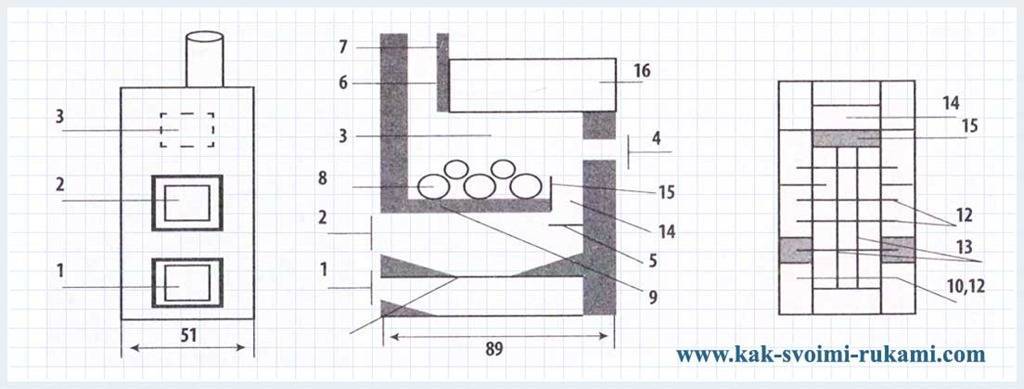

Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами

Этот вид печного оборудования считается сложным в исполнении, но это оправдывается приобретением способности накапливать тепло.

Такая конструкция представляет собой металлический корпус с внутренней кирпичной кладкой. При этом требования к толщине стали снижаются: можно взять лист 2 мм. Для кладки потребуется огнеупорный кирпич из шамота и раствор, в качестве которого подойдет специальная готовая сухая смесь для печных работ. Замешивается она с учетом требований инструкции по применению.

Металлическая печь для бани имеет следующую технологию изготовления:

  1. Подготавливаем основание: привариваем к нему ножки и подпяточники. Это позволит сделать печное сооружение устойчивым.
  2. Выкладываем на основание первый сплошной кирпичный ряд. Для остальных – придерживаемся следующих параметров: возле топки укладываем в полкирпича, в районе дымоходных каналов  – в четверть.
  3. Когда будет готова камера поддувала, устанавливаем колосник из чугуна, помещая его между топкой и зольником. Для оформления проемов под загрузочное окно и поддувало можно воспользоваться металлическими уголками, размером 20 х 20. При этом важно следить за ровностью межрядовых швов.
  4. Над топочной камерой укладываем металлическую решетку из прутьев, диаметр которых 12 мм. На нее будем потом выставлять камни.
  5. Когда кладка достигнет уровня каменки, нужно справа или слева оставить проем. В него будем загружать камни, доставать их для чистки, а также в это окно во время банной процедуры прыскают водой для парообразования.
  6. Дымоходный канал желательно сделать извилистым. Это обеспечит максимальный прогрев всего печного корпуса и полное сгорание топливных ресурсов. В том месте, где труба поворачивает наверх, с тыльной стороны создаем ревизионное оконце. В него монтируем задвижку, позволяющую сохранять долго тепло после окончания процесса топки.
  7. Верхние два ряда кирпичей укладываем сплошными, оставляя проем для монтажа дымоходной трубы, через которую будут выводиться продукты сгорания.
  8. После того как закончили кирпичную кладку, даем время раствору схватиться, подсохнуть. Затем приступаем к сварке стенок металлического корпуса. В нашей ситуации он напоминает своеобразный футляр. Уголок 20 х 20, пущенный по стыкам, позволяет облегчить сварные работы, сделать швы герметичными.
  9. Не забываем вырезать проемы под зольник и загрузочную камеру топки, выполняя заготовку передней стенки. Устанавливаем ее на место, привариваем петли для дверей. Полотна дверок делаем шире на 10 мм с каждой стороны, чем подготовленные проемы – это обеспечит плотность при закрывании. Можно проложить асбестовый уплотнитель по периметру дверки или по всей ее внутренней поверхности.
  10. В заготовке боковой стенки также предусматриваем проем для подготовленного в кирпичной кладке окна под образование пара. Устанавливаем для этого металлическую дверку с уплотняющим материалом. Ее желательно сделать открывающейся вниз, поставить холодную рукоятку для открывания во время банной процедуры, когда есть необходимость в поддаче пара.
  11. На крышке для печи вырезаем отверстие для дымоходной трубы, после чего прикрепляем ее.
  12. Далее устанавливаем дымоходный канал, проводя сварочные работы.
  13. Ставим печь на выбранное место и загружаем камнями.

Правила установки

Вот несколько общих рекомендаций по монтажу печного оборудования:

  • устанавливать на расстоянии не меньше 1 метра от стен бани;
  • сооружение должно находиться в непосредственной близости от дымохода;
  • выполнение специального фундамента, основания из огнеупорных материалов для размещения печи;
  • стену, возле которой находится металлическая печь, следует отделать листовым огнеупорным материалом.



Похожие статьи:

Железные печи для бани своими руками как сделать печь в баню из металла + фото

Возможно, вы уже выстроили парилку самостоятельно или только планируете это сделать. В таком случае знать, как делаются железные печи для бани своими руками просто необходимо. Кирпичные изделия по некоторым параметрам превосходят упомянутые нагреватели, но найти хорошего мастера и договориться за сносную цену довольно сложно.

Взвешиваем все за и против

Что выбрать?

Невозможно сделать правильный выбор, не обдумав всех подводных камней. Положительные стороны:

  • Простота монтажа. Обычно установка сводится к выбору места и выводу дымохода. В некоторых случаях топка находится в комнате отдыха или предбаннике, тогда необходимо предусмотреть соответствующий проем в перегородке.
  • Простота обслуживания и ремонта. Почистить такую конструкцию значительно легче, чем кирпичную.
  • Удобство установки бака для подогрева воды.
  • Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы развить ту температуру, которую металлическая печь наберет за 1 час.
  • Доступность материалов для самостоятельной сборки.
  • Возможность творческого подхода. Собрать конструкцию можно такого вида, который будет лучше подходить под общий интерьер.

Минусами такой конструкции являются:

  • Сложность создания условий пара настоящей русской бани.
  • Сильный разогрев самого агрегата, что может привести к ожогам.
  • Быстрое остывание. Если вы планируете пребывание в бане на протяжении нескольких часов, тогда ее периодически нужно будет подтапливать.
  • Высокая пожароопасность при неправильном монтаже.
Обратите внимание! Для того чтобы было легче выполнять сборку и последующий монтаж, перед началом работ хорошо было бы подготовить примерные чертежи всей конструкции.

Отдельный фундамент

Фундамент под массивную железную печь

Какой бы вариант вы ни решили использовать, важно, чтобы под печь был заложен отдельный фундамент. Делается это для того, чтобы снизить нагрузку на лаги, а также предотвратить возможность возгорания напольного покрытия и впоследствии всей бани.

Обратите внимание! Можно установить приобретенную металлическую печь и без фундамента, но самодельная конструкция, обычно, имеет немалый вес, поэтому лучше под нее сделать мощное основание.
Свайный фундамент для печки

Основание должно быть рассчитано еще на этапе проектирования. Это очень важно, ведь в случае использования свайного фундамента желательно разместить дополнительный опорный элемент под нагревателем. Когда все строение готово, это будет сделать невозможно. Но из каждой ситуации есть выход и можно изготовить бетонную подпорку. Для этого понадобится следующее:

  • Точно под местом расположения печи выкапывается яма глубиной в 50 см. Ее размеры должны превышать длину и ширину печки на 5‒10 см.
  • На дно укладывается слой песка в 10 см. Он хорошо трамбуется, после этого смачивается водой. После высыхания досыпается необходимое количество и снова трамбуется.
  • Изготавливается металлическая обрешетка и укладывается на подставки из кирпичей. При большой высоте решеток понадобится две (более 80 см). Можно до определенного уровня сделать бетонное основание, а остальное доложить кирпичом.
  • Из доски сбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
  • Внутрь заливается раствор и хорошо утрамбовывается. Лучше делать это при помощи вибратора, чтобы заполнить все щели и полости.
  • Поднять фундамент необходимо на несколько сантиметров выше уровня чистового пола.
  • Сверху укладывается гидроизоляция из рубероида или бикроста, чтобы отсечь попадание влаги к печи и внутрь помещения.
Обратите внимание! В местностях, где высокая подвижность грунта или очень неустойчивый верхний слой, углубляться необходимо ниже уровня промерзания. Только в таком случае удастся обеспечить требуемый упор.

Печь из автомобильных дисков

Печь из колесных дисков

Этот вариант является одним из самых простых в изготовлении. Из составляющих понадобится 4 диска от грузовика КамАЗ (если в планах есть монтаж бака для воды, то необходимо будет еще 2 диска) и листовой металл толщиной в 8 мм.

  • Листовой металл вырезается по диаметру отверстия диска. В середине делается окошко с размером 20×30 см. Привариваются металлические прутья диаметром в 12 мм через каждый см. Они будут служить колосниками. Затем эта деталь фиксируется к одному из торцов обода.
  • Второй диск с одной стороны закрывается точно таким же образом. Но в крышке необходимо изготовить отверстие под переходник для дымохода.
  • Два диска соединяются между собой. Необходимо следить, чтобы шов был без раковин, это необходимо для обеспечения хорошей тяги.
  • При помощи болгарки или плазменного резака вырезается дверца для загрузки дров. Ее размеры могут быть 20×30 см.
  • Делаются импровизированные петли из арматуры, которую загибают крючками и гаек. Можно использовать готовые решения для сварных изделий. Заслонка устанавливается на свое место. Изготавливается запорный механизм.
  • Снизу фиксируется еще один диск, он будет служить в роли поддувала. В нем изготавливается отверстие 15×30 см. Такого же размера изготавливается ящик для сборки золы. Он будет находиться как раз под колосниками, поэтому прогоревшие угли будут падать в него, его достаточно просто будет вытрусить в ведро.
  • Сверху крепится диск, который будет служить емкостью для камней. Его торцы можно не закрывать заглушками.
  • Для того чтобы изготовить бак для воды, две основы для колес свариваются между собой. Их торцы закрываются листовым металлом. В середине делается два отверстия и в них вставляется гильза. По внутреннему диаметру она должна быть больше дымохода, чтобы его свободно можно было пропустить.
  • В стенку бака вваривается патрубок на ½»с резьбой для крана. Его можно установить непосредственно на конструкцию или через металлический шланг вывести и смонтировать на стену.
  • Для заливки жидкости можно закрепить еще один патрубок для подвода шланга. Есть другой вариант – в верхнем торце делается небольшая дверца.
Обратите внимание! Для парилок на одного человека можно изготовить еще меньший по габаритам вариант. Для него понадобятся диски от «Волги». Принцип будет точно таким, как описан выше.

Печь из металлической трубы

Для того чтобы собрать такой вариант, из материала понадобится труба с внешним диаметром в 50 см (длина желательно не меньше 70 см), лучше, если толщина стенки будет 8 мм. Дополнительно нужен листовой металл 8 мм и кругляк диаметром в 10‒12 мм.

  • Чтобы было легче представлять рабочий процесс, необходимо знать, что в итоге труба будет располагаться в горизонтальном положении.
  • От одного из краев берется отступ в 10‒15 см. Делается вырез размером 20×35 см. С внутренней стороны приваривается колосник из отрезков арматуры. Вместо этого можно приобрести чугунный и сделать вырез четко под него. В таком случае он будет съемным, что облегчит чистку печи.
  • По диагонали от установленной решетки с отступом в 5 см от края делается отверстие под трубу для дымохода. Она вставляется и хорошо проваривается.
  • Торец, который ближе к трубе, закрывается при помощи листового материала. Верхняя часть вырезается по форме окружности, а нижняя так и остается прямоугольной, она будет служить подставкой.
  • Второй торец закрывается точно таким же образом.
  • Если планируется, что подкидывать дрова можно будет из самой парилки, тогда достаточно вырезать окошко размерами 20×33 см и закрепить дверцу по принципу, как описано в предыдущем варианте. Когда отверстие топки должно выходить в комнату отдыха, тогда необходимо сделать дополнительный выступ. Для этого замеряется ширина перестенка. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они навариваются вокруг вырезанного отверстия в торце, и к ним фиксируется дверца.
  • Под колосником приваривается емкость с размером в 35×25×15 см. В листе, который закрывает торец трубы, вырезается отверстие размером 25×15 см, оно необходимо, чтобы в него установить совок для сбора золы. Тяга будет зависеть от того, насколько он выдвинут.
  • Из листового материала изготавливается емкость 40×20×50 см. Она приваривается к задней части печки и будет служить для нагрева воды. В верхнем торце бака предусматривается дверца для заливки воды. В нижней части врезается патрубок с резьбой на ½» для крана.
  • Для того чтобы уложить сверху камни, необходимо подготовить конструкцию, которая напоминает ящик без дна. Его размеры 20×40×20 см. При этом торцевые стенки должны повторять контур окружности, чтобы лечь впритык.
Обратите внимание! Если в семье есть дети, то всю конструкцию можно интересно декорировать. Например, ее можно сделать похожей на небольшой поезд. Для этого под топкой приваривается отбойник, как у настоящего локомотива, а по бокам круглые заготовки для колес.

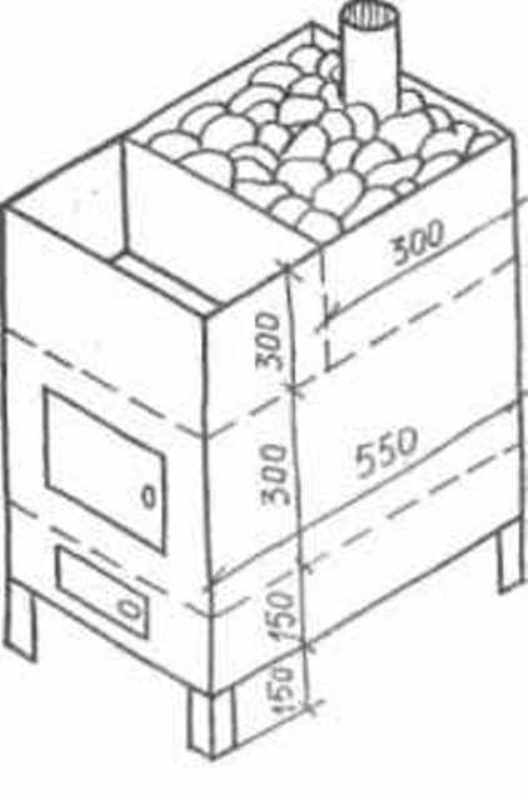

Печь из листового материала

В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

  • Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
  • К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
  • Следующим шагом будет крепление еще одной боковой стенки.
  • С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
  • В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
  • Закрепляется и проваривается верхняя часть конструкции.
  • На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
  • Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
  • Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
  • Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.
Обратите внимание! Лучше, чтобы каменка не закрывала пространство вокруг трубы. Дело в том, что камни хорошо сохраняются температуру, а это увеличивает скорость прогорания швов.

Советы по монтажу

Печка облицована кирпичом

Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

  • Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери. Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
  • Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора. Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
  • Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
  • Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
  • Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.
Обратите внимание! Обязательно устанавливайте внутри градусник и песочные часы. Это позволит вам контролировать максимальную температуру и время, проведенное в середине. Если не следить за этим, то можно получить тепловой удар, последствия которого бывают очень печальными.

Нам очень интересно знать, как у вас получилось реализовать свой проект. Делитесь своими решениями, а также ссылками на фотографии в комментариях.

Видео

В этом видео показано, как сделать хорошую печь для бани из трубы:

Комментарии эксперта помогут вам определиться с выбором типа печки для бани:

Фото

Печь из двух труб

Печь для бани из газового баллона

Печь из листового металла

Банная печь с баком

Печь из стальной трубы

Самодельная печь для бани

Печь для бани на дровах

Из этой трубы будет сделана печь

Металлические печи для бани – из чего и как сделать самостоятельно

В независимости от того, какая баня была построена на загородном участке: большая или маленькая, основной ее элемент – это печь. Если в средствах владелец бани и дачи не ограничен, то рекомендуется ему воспользоваться услугами профессионального печника, который соорудит кирпичную печку. Если средств не хватает, то подойдут и металлические печи для бани. Изготовить своими руками их не проблема, главное – правильно выбрать конструкцию, материалы и грамотно произвести сборку.

Простая конструкция

Самое важное – это быстрый нагрев металлической конструкции. Заложили дрова, растопили агрегат и уже через полчаса можно принимать водные процедуры и отдыхать, наслаждаясь температурой и паром. Но необходимо понимать, что металлические печки – это огромное разнообразие конструкций со своими формами и размерами. И когда встает вопрос самодельного их изготовления, необходимо выбрать одну из конструкций, лучше, если она будет простой, и своими руками попробовать ее сделать.

В настоящее время чертежей банных печей из металла в свободном доступе огромное количество. Их и можно брать за основу изготовления.

Виды банных металлических печей

Самая простая и распространенная печь, которая используется в банях, это буржуйка. По сути, это емкость, в которую установлена колосниковая решетка, на ней будут гореть дрова. Снабжается агрегат и дымоходом, который выводит угарные газы на улицу.

Изготовить буржуйку можно из листового железа или из готового резервуара, к примеру, из газового баллона. Но чаще всего такие банные печки сооружают из труб с толщиною стенки 4-6 мм и диаметром от 300 мм.

Буржуйка для бани с каменкой

При этом чисто конструктивно печки могут быть разными, даже при простой форме типа буржуйка.

  • Здесь можно выделить обычную топку или выносную. Это когда агрегат располагается внутри парной, а канал топки, через который производится закладка дров, располагается в другом соседнем помещении (часто в раздевалке).
  • Можно изготовить печь с водогрейным баком, что увеличивает функциональность нагревательного прибора. Бак можно устанавливать на дымоходе, можно сбоку, то есть, емкость для воды с печкой будет иметь одну стенку, разделяющую их.
  • Есть модели, когда бак сооружается, как отдельная единица, а нагрев воды в нем производится через трубопровод, соединенный с теплообменником, который вмонтирован в топочную камеру.

Печка с боковым водогрейным баком

То есть, чтобы сделать самодельную металлическую печь для бани, можно воспользоваться достаточно широким модельным рядом. Но во всех банных печках есть один элемент, который является неотъемлемой частью самой бани. Это каменка. Но, где она будет располагаться, решает опять-таки производитель сборочных работ. Вариантов тоже немало: над топочной камерой, сбоку нее, внутри печки, снаружи. Самое главное – это правильно выбрать объем каменки, потому что чем больше камней, тем больше тепла. К примеру, для небольшой печки подойдет объем в 2,5 кг, для большой – 6,5 кг.

Как собрать печь для бани своими руками

Рассмотрим вариант металлической печи для бани из трубы. Это самая упрощенная конструкция в плане сборки, потому что труба – это уже готовый корпус будущего отопительного агрегата.

Банная печь из трубы с водогрейным баком

  • Вырезается болгаркой два прямоугольных отверстия одно над другим. Нижнее будет поддувалом, оно же будет выполнять функции зольника, через которое будет очищаться печь от золы. Верхнее, оно больших размеров, это отверстие для топочной камеры. Через него в котел будет закладываться дрова, отсюда же будет производиться контроль процесса сгорания.
  • Теперь из металлического листа толщиною 3-5 мм вырезаются два круга (блина) диаметром, равным диаметру трубы. В одном из них делается по центру сквозное отверстие под дымоходную трубу.
  • К этому блину с отверстием приваривается дымоход. Его же опускают внутрь большой трубы выше топочной дверцы на 30-40 см. То есть, формируется топочная камера. Этот блин надо приварить изнутри к корпусу печки. Лучше сварку проводить сразу с двух сторон.
  • Затем приваривается с нижнего торца глухой блин, так формируется зольная камера.
  • Но перед этим надо решить вопрос с колосниковой решеткой: она будет съемной или нет. Если принимается первый вариант, то ниже (на 5-10 см от дверцы топки) надо приварить по периметру несколько упоров. Это можно сделать из кусочков металлического уголка. Если решетка будет несъемная, то именно ее и приваривают по месту крепления упоров. Саму решетку можно сварить из металлической арматуры точно по размерам внутреннего сечения котла.

В принципе, это и есть простая конструкция самодельной металлической печи для бани. Пространство между внутренним блином и краем вертикально установленной трубы (печки) заполняют камнями. Между камнями будет проходить дымоход. Получается так, что каменка обогревается сразу с трех сторон: со стороны топки, со стороны дымохода (изнутри) и со стороны стенок каменки, которые также будут нагреваться от сгорания дров.

Вырезка отверстия под топку

Водяной бак

Можно увеличить функциональность агрегата, если выше на дымоход установить водяной бак. Его также можно изготовить из той же трубы, имеется в виду такого же диаметра. Вырезается кусок трубы, который с одной стороны закрывается блином, идентичного диаметра. В нем предварительно по центру делают отверстие, диаметр которого равен диаметру дымохода. Все сварочные швы надо сделать полноценными, потому что герметичность бака – самый главный критерий.

Бак надевается на дымоход и обваривается по периметру дымоходной трубы с двух сторон полноценным швом. Можно под водяной резервуар сделать стойки, которые будут упираться на стенки каменки. Таким образом, увеличивается надежность конструкции. Иногда сам дымоход в водяную емкость не вваривают. То есть, в нее устанавливается и герметично приваривается труба диаметром большим, чем дымоходная, в которую затем и вставляется сам дымоход. Получается труба в трубе. Цель такой конструкции – создать условия, при которых дымоход не контактировал с водой, что увеличивает его срок эксплуатации.

Выбор металла

Перед тем как сварить печь для бани, надо правильно выбрать материалы, из которых она будет изготавливаться. О толщине металла было уже сказано. Но стоит обращать внимание и на марку самой стали. Правда, если речь идет о приборе, которому предъявляются не самые строгие требования, то можно его изготовить из любого металла. Ведь, жаропрочная сталь стоит немалых денег, да и приобрести такую сегодня не так просто, тем более в б/у варианте.

Заводские модели могут похвастаться достаточно большим разнообразием материалов, из которых печи изготавливаются. Можно сегодня даже приобрести печь из нержавейки для бани, которая прослужит практически вечно. Но стоят такие приборы немалых денег, и устанавливают их в основном в банях, на которых деньги не экономились. Не всем эти модели доступны, поэтому тот, кто решается сделать самодельный агрегат, необходимо понимать, что банная печка – это серьезный прибор, и подходить к его изготовлению надо серьезно.

Печь из нержавейки

Правила установки

В независимости от того, самодельная была металлическая печь изготовлена для бани или приобретен заводской вариант, существуют определенные требования по установке прибора внутри помещения.

  • Устанавливать его надо на прочный фундамент или бетонную стяжку. Обязательно под прибор укладываются негорючие прочные материалы. Кирпич в два ряда – простое и оптимальное решение.
  • От стеновых поверхностей металлическая печка должна стоят на расстоянии 1 м. Лучше, если их облицевать негорючим материалом.
  • Проход дымохода через несущие конструкции здания должен быть оборудован специальными вставками, которые также изготавливаются из негорючих материалов.

Облицованная кирпичом металлическая печь в бане

Внимание! Чтобы обеспечить высокую безопасность эксплуатации металлической печи, нужно ее облицевать кирпичом.

Как видите, металлические печи для бани, сделанные своими руками, это реальная возможность легко сэкономить, получив при этом неплохой вариант обогревательного прибора с приличным КПД. Ну, а если его еще и облицевать, то получиться печка с презентабельным внешним видом.

Самодельная печка в баню из железа. Металлическая печь для бани своими руками. Отличия печей из металла для бани и сауны

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Цены на листовую сталь

листовая сталь

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Шаг 4 . Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

Шаг 5 . Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба

Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Цены на баки из нержавеющей стали

бак из нержавеющей стали

Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

  • 1 Печь из металла для бани и сауны — в чем разница
  • 2 Самодельные печи для русской бани
    • 2.1 Каменка: какого размера и где
    • 2.2 Чертежи самодельных банных печей из металла
  • 3 Как сделать печь для сауны
    • 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

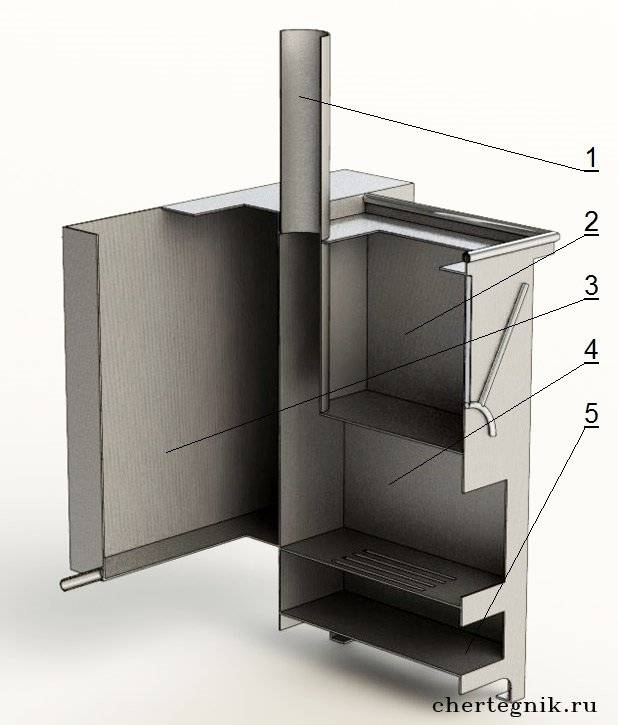

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:


Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

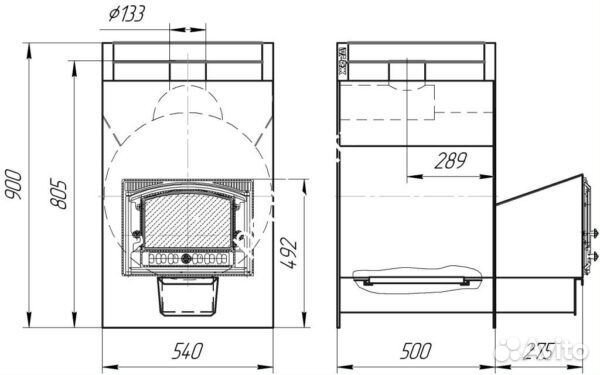

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

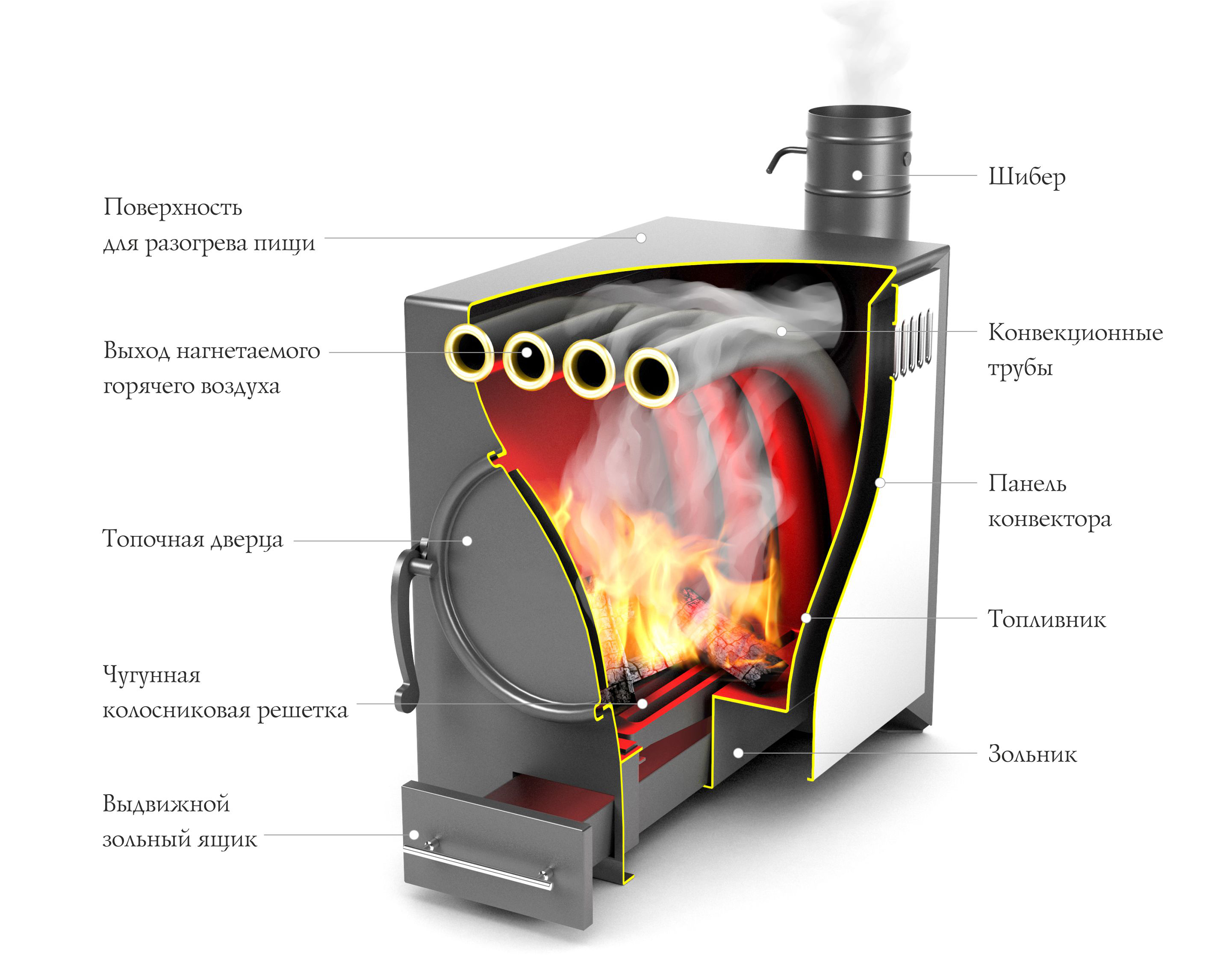

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной. В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

  • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь , хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

  • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от т радиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню .

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п .

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Дополнительная информация о печах от сайт:

Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

  • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже , то есть процесс возведения стенок достаточно прост.


Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их . Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.


Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.


С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

  • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости , приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

  • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Схемы таких простейших печек периодического действия будут рассмотрены ниже.

  • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

  • «Жара-Экстра 400»;
  • «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м 3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м 3 .

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

  • сделать тягу более равномерной;
  • сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

В комплектацию к устройствам входят:

  • колосниковые решетки;
  • декоративные элементы;
  • чугунная дверка
  • закрытая каменка с воронкой для подачи воды;
  • совок;
  • подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

  • каменкой закрытого типа;
  • системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

  • традиционную русскую баньку;
  • финскую сауну для настоящих викингов;
  • хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету , любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист т олщиной порядка 5 мм (сталь Cт 3 ). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

  • Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
  • Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
  • Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок к ронштейнов для внутренних решетчатых перегородок.
  • По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
  • Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

  • Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 — 12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
  • Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
  • Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
  • Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
  • На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом , чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок , который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

  • Когда печка будет полностью сварена, производят т щательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа , который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.


Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

  • Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
  • Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
  • После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
  • Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
  • С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
  • Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
  • Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
  • Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
  • При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

  • В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
  • Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
  • Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.


На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой . Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.


Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.


При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет т рубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

Такие баки могут сами по себе иметь достаточный объем , либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.


  • Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
  • На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
  • Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
  • Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

  • После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
  • Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером » – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.


Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Подробнее об этом процессе можно узнать из. Здесь же – только несколько важных замечаний:

  • Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

  • Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости .
  • Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден . Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.


Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид , базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара . При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.


Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя , возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь
Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.


Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС. Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку. Печи для бани с закрытой каменкой достаточно эффективны.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: » «). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

  • Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани , сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
  • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.


Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.


Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.


Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане , и как это исправить.


После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.


Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.


Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

К выбору и строительству печки для бани необходимо отнестись с особо пристальным вниманием, поскольку печка является самым главным ее элементом. В бане она выполняет две очень важные функции: нагревает воду для процедур и разогревает воздух в помещении. Печь бывает с закрытой либо открытой каменкой.

Печь с закрытой каменкой сохраняет дольше тепло, но для прогрева парилки уходит больше времени и дров. Если Вы планируете пользоваться баней не часто, рекомендуется отдать предпочтение закрытой каменке. С открытой каменкой парилка нагревается быстро, но, при поливе камней водой, быстрее охлаждается. Камни, расположенные в парилке должны быть цельными и округленными.

Если хотите возвести самодельную печку для бани, учитывайте рекомендации и советы печников. Прежде чем строить печь-каменку, необходимо ознакомиться с уже существующими проектами, и выбрать для себя подходящую конструкцию. Затем проводится хорошая гидроизоляция фундамента, который необходимо заливать на 5 сантиметров шире печки. В топливник устанавливаются колосники для просева золы в зольник. С помощью зольника улучшается горение топлива, что дает возможность нагревать парилку быстрее. Между топливником и зольником расстояние должно быть не менее 30-ти сантиметров. Обязательно при выводе дымохода установите в вытяжной трубе шибер для регулирования интенсивности тяги.

Требования к банным печам

  • Под печью должен располагаться отдельный фундамент .
  • Печь должна быть герметична , без разных зазоров и трещин.
  • Необходимо деревянную отделку, находящуюся возле печи, обработать антисептиком , но для защиты от самовозгорания лучше все-таки обшить ее стальными листами.
  • Металлические элементы печи не должны соприкасаться с элементами из легковоспламеняющихся материалов (пластиковая или деревянная обшивка, и т. д.).
  • Зольник должен находиться на расстоянии выше 15 см от пола.
  • Расстояние между потолком и верхней кромкой печи не должно быть меньше полметра.
  • Рекомендуется около печи зашить пол металлическим листом.
  • Печь устанавливается около двери предбанника.

Самодельные печи для бани должны соответствовать следуюющим условиям:

  1. Печь должна обеспечивать температуру в верхней части парилки не ниже 80° С, и 45° С в нижней зоне.
  2. Камни на печке должны хорошо прогреваться , чтобы при их поливе образовывалось достаточно пара.
  3. Если печка работает с помощью твердого топлива, то оно должно сжигаться равномерно.
  4. Дымоход и топка печи должны быть герметичные .
  5. Печь должна обладать высоким коэффициентом полезного действия .

Варианты самодельной печки для бани

Металлическая самодельная печь из листового металла имеет нижнюю топку и бак для нагрева воды. Часть печи обкладывают кирпичами. Нижняя топка и стенка также кирпичные. Работает печка таким образом: через боковую дверцу льется вода, из которой выделяется пар.

Печь из листового железа работает так, как и в предыдущем варианте: вода и пар поступают через боковую дверцу. Внутренние стенки кирпичные. Для строительства такой печи для бани могут подойти листы железа толщиной более 5 мм.

Кирпичная печка для бани — это один из наиболее популярных вариантов. Она выглядит таким образом: топка выложена из огнеупорного кирпича, ниже топки располагается зольник, заьем чугунная или стальная решетка, которая предназначена для укладки камней. В кирпичной печи присутствует дымоход и дверцы. Горячая вода подается с помощью змеевика. Печь возводят на фундаменте. Для такой конструкции используют раствор, изготовленный из песка и глины. Недопустимо использовать раствор для кладки кирпича, в котором присутствует цемент, который не устойчив к высоким температурам. Кирпичная печь пожаробезопасна. Кладка такой печки является достаточно трудоемким и сложным процессом.

Печь для бани из металлической трубы

Наиболее интересный вариант — это металлическая печка для бани, изготовленная с использованием металлической трубы. Возвести ее можно за короткий срок без проблем. Перед началом работы необходимо тщательно продумать месторасположение будущей печки.

Для возведения самодельной печи из трубы, Вам понадобятся:

  • Инструменты — болгарка, сварочный аппарат, электроды диаметр 3,4.
  • Материаллы — металлическая труба диаметром 50 см, толщиной стенки 1 см и длиной полтора метра, железо листовое 3- 10 мм, арматура или прут 8 — 10 мм.
  • Строительные материаллы — песок и щебень 0,1 куба, цемент 150 кг, кирпич 300 — 400 штук, глина.

Ниже представлена функциональная схема металлической печи из трубы для бани.

1) поддувало; 2) топка; 3) каменка; 4) дверка; 5) кран; 6) резервуар для горячей воды; 7) труба дымоходная; 8) площадка для кирпичной трубы; 9) труба из кирпича; 10) шибер; 11) верхняя часть бака; 12) отверстие для дымохода; 13) крышка с ручкой; 14) отверстие для трубы; 15) дно резервуара; 16) решетка из арматурных прутьев; 17) пластина из стали; 18) колосник; 19) ушки; 20) муфта из стальной шины.

Для того, чтобы установить печь в бане, необходимо залить под нее фундамен т. Сбиваем опалубку размером 1×1 м, высотой 30 см. Укладываем одним слоем арматуру квадратами 20×20 см, связывая друг с другом проволокой. Чтобы арматура не лежала на земле, вбиваем по краям четыре куска арматуры и на весу привязываем к ним решетку. Далее заливаем фундамент. Чтобы фундамент не трескался , при высыхании на него ложим мокрые тряпки, которые смачиваем на протяжении двух недель . Для вентиляции открываем все окна и двери.

Пошаговая технология изготовления печи из трубы

I шаг. Подготовка деталей, из которых будет изготовляться печь

Берем трубу длиной полтора метра , диаметр пятьдесят сантиметров, толщина стенки трубы не меньше одного сантиметра и вырезаем детали необходимые для печи. Трубу разрезаем на две части: одна 60 сантиметров, вторая 90 сантиметров. Из отрезка трубы, который больше, будем устанавливать топку и каменку , а меньший отрезок используем для водогрейного бачка.

II шаг. Строим печь

Внизу большего куска трубы, которая предназначена для каменки, вырезается отверстие для поддувала. Его ширина 20 сантиметров и высота 6 сантиметров. Над вырезом при помощи сварки монтируется круглая стальная пластина , толщина которой не меньше 1,2 сантиметра. Потом отдельно вырезается часть металла для колосника в поддувале. С помощью сварки приваривается четыре ушка, чтобы его закрепить.

Дальше вырезаем нишу, где будет расположена топка. Из остатка трубы делаем дверцу для топки размером 25 на 30 сантиметров и навешиваем ее на петли. К дверце прикрепляется защелка. Из отрезка трубы высотой 30 или 35 сантиметров делаем каменку. Привариваем ее над топкой и делаем еще одну дверцу, размер которой 25 на 30 сантиметров.

Округленными камнями заполняем каменку (половина ее объема ). Устанавливаем в верхней части печки стальную муфту, которая нужна для крепления водогрейного бака.

III шаг. Изготавливаем водогрейный бак

Для изготовления бака используем отрезок меньшей трубы (60 см). Привариваем к торцевой части отрезка трубы дно, толщина которого должна быть восемь миллиметров. В дне необходимо прорезать отверстие диаметром 15 сантиметров для установления дымовой трубы. Оно должно быть смещено к задней стенке резервуара.

Дымовую трубу наглухо привариваем ко дну бачка, чтобы избежать протечки воды в топку. Сверху бак закрывается металлической крышкой, в которой должны быть отверстия для дымовой трубы и для воды. К дымовой трубе, на 5 сантиметров выше резервуара, нужно приварить стальную квадратную площадку со сторонами по 30 сантиметров, для установления кирпичной трубы, которая выводится через потолок, а затем через крышу.

Кирпичную трубу оборудуем задвижкой. Напротив водяного отверстия внизу к баку привариваем вентиль с краником.

IV шаг. Устанавливаем готовую печку в помещении

После сборки металлической печки из трубы можно проводить ее монтаж в помещении. При установке печи необходимо придерживаться технологических правил :

  1. Необходимо строго соблюсти размер площадки , на которой будет устанавливаться печь. Площадка должна иметь квадратную форму со стороной 70 сантиметров и высотой 15 — 20 сантиметров. Печь должна устанавливаться на расстоянии 20 сантиметров от стены.
  2. Печь такой конструкции устанавливается на бетонный фундамент , выложенный из огнеупорного кирпича, высотой 20 — 30 сантиметров с помощью раствора из глины.
  3. В местах, где проходит вывод печной трубы, необходимо сделать утолщение кладки из кирпича — около 12 сантиметров. Перекрытия (деревянные) покрываютя картоном, асбестом или войлоком, смоченными раствором из глины. Промежуток трубы от крыши до потолка должен быть оштукатурен и затем побелен известью. Высота наружной кладки кирпичной трубы должна быть более 50-ти сантиметров от уровня крыши.
  4. Дверки топки должны направляться в сторону выхода, а дверца каменки — к углу бани по диагонали.
  5. Полки в парной должны располагаться у стены, где стоит печь . Необходимо рассчитывать их высоту, чтобы сидя головой не касаться потолка. Нагретый воздух поднимается вверх, и из-за этого потолок очень горячий. На потолке в парной не стоит устанавливать светильники для безопасности нахождения в ней.
  6. Если баня деревянная, то металлическую печь для противопожарной безопасности следует обложить кирпичом. Высота кирпичной облицовки 120 сантиметров, длина 80 сантиметров с обеих сторон печи. Теперь можно строить стенку.
  7. Испытание печи необходимо проводить без присутствующих в бане.

Для построения самодельной печи для бани из металлической трубы, воспользуйтесь нашей инструкцией, которая поможет вам осуществить свою мечту. Желаем удачи!

Печь для бани. Своими руками + Чертежи — Новости рекламодателей Est!

Классификация печей

Перед тем как закупать материалы и приступать к сооружению печи, необходимо решить несколько важных вопросов. Классификация отопительных узлов входит в ТОП самых актуальных вопросов. Их выделяют три:

  • Конструкции постоянного воздействия. Данный тип отопительного узла в бани является самым распространенным, и даже можно сказать классическим. Она представляет собой чугунную печь с топкой предназначенной для твердого топлива и камнями, расположенными в верхней чаше. После того, как камни нагреются и начнут выделять пар соприкасаясь с водой, можно приступать к банным процедурам. Такие печи просты в использовании, безопасны и показывают положительные износостойкие показатели, отличные примеры печей для бани Artkamin.ua. Недостатком печи можно считать необходимость самостоятельно постоянно подкладывать дрова, иначе печь быстро остывает.
  • Переменного воздействия. Это печь из жаростойкого кирпича в которой верхние камни выделяют тепло нагреваясь под воздействием открытого огня. Такие печи экологичны и длительное время сохраняют тепло. Однако стоит отметить, что сконструировать такую печь без знаний, весомого финансирования и разрешения не выйдет, к тому же, для её растопки требуется большее количество дров, чем в предыдущем варианте.
  • Комбинированного воздействия. Такие печи являются лучшим выбором, поскольку несут альянс преимуществ печей с переменным и постоянным воздействием. Они экономичны и экологичны, а наслаждаться банными процедурами можно гораздо дольше не подкидывая дровишек в топку. Вот только незадача, соорудить такую печь самостоятельно практически не возможно. Установка реализуема исключительно профессионалами высокого уровня, либо посредствам приобретения готового устройства.

Топливо для печей

Если вы решили самостоятельно соорудить печь для бани, стоит остановить свой выбор на печи каменке и решить какой вид топлива будет использоваться.

  1. Дрова являются популярным сырьем для розжига банных печей. Они хорошо горят, выделяют достаточное количество тепла, обладают характерным ароматом и приятным потрескиванием в печи, за что это сырье и любят банщики.


  1. Топить банную печь можно и посредствам газовой установки. Газ быстро нагревает воду и подготавливает помещение к проведению релаксирующей процедуры. Однако недостатков все же больше. Использование газа не экологично и не экономично, ведь для разогрева бани его необходимо просто огромное количество.
  2. Хорошим вариантом становятся электрические печи. Они обладают высокими показателями автономности, быстро нагревают помещение и экологичны при эксплуатации. Однако стоит учесть, что электрическая печь потребляет большое количество электроэнергии.

Печь каменка своими руками

Постройка печи в баню своими руками не столь экономичная процедура, сколько душевная. Приятно отдыхать в баньке, где вы непосредственно своими руками построили её “сердце”.

Если вы выбрали постройку металлической печи, вам понадобится:

  • Металл 6мм. Можно использовать металлическую бочку.
  • Чугунная дверца.
  • Арматура.
  • Фитинги.
  • Решетка для камней.

Ниже, вы видите схему, по которой конструируется металлическая печь для бани своими руками:


  1. Зольник — поддувало.
  2. Стальной корпус.
  3. Топливник.
  4. Решетка.
  5. Камни.
  6. Дымовая труба.

Требования в монтаже железной печи

  1. Тестируем печь. Разожгите печь не помещая в неё камни и оцените целостность швов.
  2. Подберите оптимальное место монтажа печи. Она должна прогревать всю комнату и эффективно распределять тепло.
  3. Обустройте печь за печью. Ее необходимо обложить специальной плиткой или металлом.
  4. Оградите печь решеткой для собственной безопасности.
  5. Обезопасьте трубу дымохода.

Кирпичная печь своими руками

Обустройство печи из камня своими руками гораздо сложнее, чем сооружение устройства из металла. Чтобы выполнить корректную кладку, необходимо знать, в каком порядке выкладывать ряды. Если опыта у вас нет, лучше остановится на самом простом варианте.

Для каменной печи необходимо сооружать фундамент и накрывать его рубероидом. Также стоит помнить, что кирпич для кладки печи необходимо приобретать специальный, жаростойкий. Обычный материал категорически не подходит. а вот раствор для кладки можно использовать классический (вода, песок, глина) или приобрести его в строительном магазине.

  1. Стальная или чугунная труба.
  2. Заглушки.
  3. Топочная камера.
  4. Резервуар для воды.

Советы от профессионала

  1. Если вы цените свое здоровье, предполагаете экологичные материалы и следите за бюджетом — обратите внимание на печи отапливаемые дровами. Тем более, что именно такие конструкции вызовут восторг настоящих ценителей бани.
  2. Если вы хотите получить печь “2 в 1” оборудуйте дверцу для загрузки дров в комнате отдыха. так вы получите камин в зоне отдыха и печь в самом баннике.
  3. При постройке сразу подумайте о размещении резервуара с водой на печи. поверьте, это необходимый элемент для комфортного отдыха.
  4. Если вы не ценитель агрессивной ани, подготовьте большой резервуар для камней. Чем их больше, тем мягче будет воздух.

Приложив немного усилий и времени вы сможете самостоятельно соорудить красивую и эффективную печь для бани. Если же времени у вас нет, рассмотрите возможность приобрести готовую печи из металла или кирпича для своей баньки.

Металлическая печь для бани сделать самому своими руками: чертеж, сборка, установка

Баня является чрезвычайно популярна в России. Сегодня это обязательный атрибут дачи, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то выстраивает кирпичные каменки, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике оказывается более экономичным, ведь такая модель может быть сделана из подручных материалов.

Почему стоит выбрать металлическую печь

Металлическая печь для бани своими руками собирается сегодня многими домашними мастерами. Это обусловлено множеством факторов, например:

  • компактностью;
  • отсутствием необходимости возведения массивного фундамента;
  • возможностью поддержания постоянного процесса горения;
  • возможностью сооружения конструкции из имеющихся материалов.

Такие печи действительно получаются довольно компактными, а значит, установить их можно будет даже в небольшой парилке. Массивного фундамента конструкция не потребует, для этого можно будет возвести облегченное основание. Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно будет поддерживать постоянно, температура будет удерживаться на необходимом уровне.

Минусы металлической печи

Несмотря на то что металлическая печь для бани своими руками может быть собрана, многие отказываются от такой конструкции в пользу дорогостоящих кирпичных сооружений, возвести которые под силу лишь опытному специалисту. Это объясняется некоторыми минусами металлических печей, среди них:

  • быстрое остывание;
  • низкая способность нагрева помещения с большой площадью;
  • необходимость обеспечения противопожарной защиты.

Металлические печи достаточно быстро нагреваются, но и быстро остывают. Накапливать тепловую энергию у таких конструкций не получается. Для того чтобы добиться в бане нормальной температуры для процедур, необходимо будет поддерживать процесс горения. Некоторые владельцы бань отказываются от металлических печей еще и по той причине, что такие конструкции необходимо защищать, чтобы обеспечить нормальный уровень пожарной безопасности. Некоторые, например, используют дополнительную обшивку корпуса.

Устройство металлической печи

Простая металлическая печь для бани обычно имеет две части, одна предназначается для топки, вторая – для бака с водой. Поддувало располагается в нижней части трубы, над ним находится круглая стальная пластина. Над топкой должна находиться каменка, от верха до дна должно быть 10 см или больше. В баке для горячей воды проделывается отверстие для дымовой трубы. Важно при этом обеспечить герметичность швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, а вероятность отравления угарным газом отсутствует. Кроме того, изготовить такую конструкцию довольно просто самостоятельно.

Рекомендации по параметрам печи

Если вами будет изготавливаться металлическая печь-каменка для бани, то вы можете сделать ее по своему чертежу. Однако если создавать его нет желания, то можно изготовить короб из заготовок следующих размеров:

  • две пластины с размерами 600х1400 мм;
  • одна пластина с размерами 270х600 мм;
  • одна пластина с размерами 270х140 мм.

Для того чтобы выполнить нишу для камней, следует вырезать из листового 5-мм железа две заготовки со следующими параметрами: 270х300 мм. Ещё две заготовки должны иметь другие размеры: 270х250 мм. Один лист стали должен иметь следующие размеры: 25х300 мм. Однако довольно часто металлические печи для бани из трубы изготавливаются. В этом случае подойдет заготовка с параметрами, которые упоминаются в статье.

Самостоятельное изготовление металлической печи: выбор формы корпуса

Если будет собираться металлическая печь для бани своими руками, то на первом этапе предстоит выбрать форму корпуса. Этот параметр будет влиять на производительность оборудования и удобство его эксплуатации. Печь может быть:

  • цилиндрической;
  • фигурной;
  • горизонтальной;
  • прямоугольной.

Последняя разновидность более популярна и удобна. Если печь будет иметь такую конфигурацию, то форма сохранится наиболее длительное время. А об углы будет довольно сложно обжечься, ведь именно эти зоны подвергаются минимальному накалу. Равномерность нагрева конструкции и помещения будет зависеть от формы печи. Вы должны учитывать еще и необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый корпус обладает низкой устойчивостью. Кроме того, такое оборудование требует более плотных стенок, так как нагреваться будет сильнее.

Выбор конструктивных особенностей и подготовка материалов

Металлические банные печи известны довольно давно, за это время умельцы разработали множество разновидностей и исполнений таких устройств. Наиболее простым решением станет печь-каменка, которую можно изготовить из бочки. Для этого у емкости срезаются крышка и дно. В результате удастся получить цилиндр, который до половины наполняется кирпичами, установленными на ребро.

Сверху следует уложить колосниковую решетку. Оставшаяся половина бочки должна быть заполнена камнями на 2/3. Конструкцию следует дополнить дымоходом и установить на печь крышку. Такая технология довольно проста, но конструкция не отличается удобством в использовании. Если будет выполняться металлическая печь для бани своими руками, то для проведения работ можно использовать листовую сталь, которая тоже ляжет в основу корпуса печи-каменки.

Внутренняя поверхность конструкции должна быть выложена кирпичом. Какой бы вариант исполнения вы ни выбрали, следует подготовить некоторые материалы, среди них:

  • листовая сталь;
  • 10-мм прут;
  • щеколды;
  • трубы;
  • металлическая труба;
  • колосник;
  • водный кран.

Листовая сталь должна иметь толщину, равную 8 мм или больше. Что касается металлической трубы, то толщина ее стенок должна составить 10 мм, тогда как диаметр может изменяться в пределах от 50 до 60 см. Для топочной камеры понадобятся не только щеколды, но и дверки.

Подготавливая трубу, вы должны позаботиться о наличии 90-см отрезка, который пойдёт на топку. Для бака понадобится 60-см отрезок, тогда как на второстепенные детали пойдет 50-см труба. Когда выполняются печи для бани на дровах, довольно часто дверцы изготавливаются самостоятельно. Что касается инструментов, то для проведения работ следует подготовить сварочный аппарат и углошлифовальную машину.

Изготовление печи с закрытой каменкой

Если вам нужна печь с закрытой каменкой, то вы должны быть готовы к тому, что для подачи пара необходимо будет открыть дверку. Такая конструкция изготавливается по следующей технологии. В большом куске трубы, диаметр которой составляет 50 см или больше, необходимо проделать проем для поддувала. Его размер должен быть равен 5х20 см. Внутри нужно приварить крепление для установки колосника. Для этого можно применить металлическую пластину с проушинами.

Теперь можно начинать работы по обустройству топки. Для неё прорезается отверстие с размерами, которые равны 25х20 см. Для прутов каменки необходимо приварить крепления. Для того чтобы сделать колосниковую решетку, можно использовать сантиметровые прутья, но некоторые домашние умельцы предпочитают приобретать данный элемент печи.

На противоположной стенке следует прорезать отверстие, через которое будет поступать пар. Каменка заполняется камнями, которые подойдут для такой конструкции. Лучше всего выбрать диабаз или талькохлорит, однако отказаться стоит от кремния, слюдосодержащих камней и гранита. В крышке следует проделать отверстие для дымоходной трубы, установив ее на следующем этапе.

По такой технологии вами могут быть выполнены печи для бани на дровах. Дополнительно конструкция может быть усовершенствована, для этого можно использовать бак для горячей воды. Для этого подготавливается отрезок трубы внушительного диаметра, в который нужно вварить кран. Для бака с водой следует подготовить крышку. Ее нужно разрезать на две части, в одной из них вырезается проем для дымохода, эту часть нужно будет приварить сверху бака. Вторая часть крышки будет съемной, для удобства к ее поверхности необходимо приварить ручку и петли.

Изготовление металлической печи с открытой каменкой

Если вам удастся подготовить чертеж печи для бани из металла, то он значительно упростит проведение работ. В качестве альтернативного решения вы можете воспользоваться схемой, которая представлена в статье. Перед началом сборки конструкции следует ознакомиться с еще одной технологией, которая предусматривает изготовление печи с открытой каменкой. Если в наличии есть металлический лист, то соорудить агрегат будет достаточно просто.

Конструкция будет иметь вид трубы, которую следует разделить на два отсека колосниковой решеткой. Верхняя часть станет топкой, тогда как нижняя будет выполнять функцию зольника поддувала. Отделения необходимо дополнить дверцами, через которые можно будет закладывать дрова, и обеспечить подачу воздуха, а также удалять продукты сгорания.

В дальнем на торце трубы необходимо установить патрубок дымохода, диаметр которого составит 100 мм. Поверх корпуса нужно приварить металлический короб, заполняемый камнями. С помощью колена дымохода вы сможете обеспечить нагревание камней, ведь контактирующая поверхность станет больше.

Если вы задумались о том, как сделать металлическую печь для бани, то конструкция может быть выполнена в форме параллелепипеда. В этом случае следует подготовить листы металла, а не трубу. Для такого оборудования понадобится водогрейный бак. В прямоугольной печи бак может быть размещен по одному из нескольких способов. Его иногда располагают на любой стороне, фиксируют сверху, врезают трубы на подачу и забор воды, выполняют рубашку по нескольким сторонам. Для того чтобы добиться максимально удобного способа получения горячей воды, можно установить теплообменный бак, который должен располагаться на трубе дымохода.

Водонагреватель может быть выполнен самостоятельно или приобретён в магазине, в последнем случае конструкция будет дополнена трубой стандартных размеров. При этом дымоход нужно будет врезать в бак, а вертикальную часть расположить над корпусом печи. При достаточном объеме воды бак будет выполнять функцию резервуара или выступать в качестве теплообменника, который можно подключить к емкости.

Изготовление печи открытого типа с кирпичными стенами

Довольно часто домашними мастерами изготавливается металлическая печь для бани, обложенная кирпичом. В этом случае конструкция будет иметь открытый тип. Оборудование довольно сложно в исполнении, но у него будет отличная способность накапливать тепло. Конструкция будет иметь металлический корпус, внутри которого – кирпичная кладка.

Требования к толщине металла при этом следует снизить, можно использовать 2-мм лист. Для кладки следует приобрести огнеупорный шамотный кирпич. Укладка материала осуществляется на готовую смесь, которая предназначается для проведения печных работ. Замес проводится с учетом требований инструкции.

Перед тем как сделать металлическую печь для бани, необходимо подготовить основание. К нему привариваются ножки и пятки, что позволит сделать сооружение более устойчивым. На данное основание необходимо уложить сплошной кирпичный ряд. Для остальных видов возле топки необходимо осуществлять кладку в полкирпича, тогда как в области дымоходных каналов стоит использовать четверть кирпича.

Как только камера-поддувало будет готово, можно переходить к монтажу чугунного колосника. Расположить его нужно между зольником и топкой. Для того чтобы оформить проемы загрузочного окна и поддувала, следует использовать металлические уголки квадратного сечения со стороной в 20 мм. Важно при этом следить за тем, чтобы швы между рядами были максимально ровными.

Металлическая решетка из прутьев должна быть уложена над топочной камерой. Диаметр прутьев может быть равен 12 мм. Как только вы достигните уровня каменки, слева и справа следует оставить проем. В него вы будете загружать камни, чистить и доставать их. В это окно во время процедур можно будет плескать водой, чтобы получить пар.

Рекомендации по проведению работ

Рассмотрев схемы металлических печей для бани, вы можете взять за основу описываемую в данном разделе конструкцию. В ней дымоходный канал лучше сделать извилистым. Это будет способствовать максимальному прогреву корпуса и сгоранию топлива. В том месте, где труба будет поворачиваться наверх, следует создать ревизионное окно. В нём должна быть задвижка, которая будет сохранять тепло после завершения процесса топки.

Верхние ряды кирпичей следует сделать сплошными, оставив проем для установки дымохода. Как только кирпичная кладка будет завершена, раствор следует оставить до момента схватывания. Затем можно начинать варить стенки металлического корпуса. В данном случае он будет напоминать футляр. По стыкам следует пустить уголок квадратного сечения с вышеупомянутыми размерами, который позволит облегчить работы по сварке. Важно обеспечить герметичность швам.

Когда выполняется передняя стенка, не следует забывать вырезать в ней проемы для загрузочной камеры и зольника. Передняя стенка после этого устанавливается на свое место, петли для дверей нужно будет приварить на следующем этапе. Если двери вы хотите изготовить самостоятельно, то их ширина должна быть больше на 10 мм с каждой стороны по сравнению с проемами. Это обеспечит герметичность. Дополнительно можно использовать для этого асбестовый уплотнитель, который прокладывается по периметру дверки или по внутренней поверхности.

Дополнительные советы специалиста

Вами тоже может быть осуществлено изготовление металлических печей для бань. Если вы решили использовать описываемую технологию, то в боковой стенке необходимо сделать проем для окна под образование пара. Металлическую дверь нужно установить с уплотняющим материалом. Желательно сделать ее открывающейся вниз. На крышке вырезается отверстие для дымоходной трубы, а после крышку можно вварить на место. Как только дымоходный канал будет установлен, его следует проварить по периметру. Металлическую печь на следующем этапе можно установить на место и наполнить камнями.

Особенности установки металлической печи

Размеры металлической печи для бани будут определены трубой или бочкой, которая ляжет в основу конструкции. Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию проведения сборки, но и позаботиться о том, чтобы были учтены правила установки конструкции.

Банная печь должна быть удалена от стен на 1 м или больше. Сооружение следует расположить близко от дымохода. Важно разместить конструкцию на специальную подставку или фундамент из огнеупорных материалов. Стены парной, возле которой будет располагаться печь, необходимо отделать огнеупорным листовым материалом.

Заключение

Подготовив чертеж печи для бани из металла, вы облегчите себе работу. Однако схема не обеспечивает успех. При работах по сварке деталей важно удостовериться в герметичности швов, в противном случае конструкция может оказаться опасной при эксплуатации. Если вы хотите избежать ошибок, вами должно быть более подробно изучено устройство.

Металлические печи для бани обычно изготавливаются из труб или листовой стали. Первый вариант окажется проще, ведь количество работ по сварке можно будет сократить. Облегчить сборку печи можно ещё несколькими способами. Например, купив готовые дверки, решетку, ручки и навесы. Некоторые домашние умельцы пытаются изготовить эти элементы самостоятельно. Кроме того, чертеж вовсе нет необходимости составлять самостоятельно, можно воспользоваться готовыми решениями. Некоторые варианты представлены в статье. Они позволят вам понять, какими размерами должна обладать печь, а также какое устройство она имеет.

Металлическая печь для бани своими руками



Баня на даче или в деревне помогает сохранить здоровье, бодрость и хорошее настроение. Также велико бытовое значение бани. Если нет центральной горячей воды, только в бане можно мыться, стирать бельё и греть воду для купания детей. В бане можно поселить гостей, если в доме для всех мало места.

По данной теме есть похожая статья — Камни для бани: какие лучше выбрать?

Блок: 1/7 | Кол-во символов: 368
Источник: https://DimDom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

Разделы статьи

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Блок: 2/5 | Кол-во символов: 3435
Источник: https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Виды дровяных печей для бани

Печки для бани разделяют по материалу изготовления. Чаще всего печи для бани делают из кирпича. Иногда – из бутового камня. Для них нужно брать исключительно гранит, особенно для каменок русских бань, где на горячую печь возможно попадание воды. Другие камни рассыпаются от тепловых воздействий. Также используют металл.

Блок: 2/7 | Кол-во символов: 348
Источник: https://DimDom. ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Блок: 3/5 | Кол-во символов: 1046
Источник: https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Кирпичная печь для бани

Из достоинств, которыми обладает кирпичная печь для бани, можно отметить:

  • простоту изготовления;

  • эти печки пожаробезопасны, если при их строительстве учитывались требования пожарной безопасности;

  • они не требуют дополнительных защитных экранов, к ним можно прикасаться рукой, голым телом – и вы вряд ли обожжётесь, опять же, если печь сложена правильно.

Печь для бани из кирпича позволяет использовать любое топливо. Из кирпича можно строить дровяные печи для бани, банные печи на угле. И даже газовая печь для бани из кирпича не вызовет каких-то проблем при строительстве и эксплуатации. Надо лишь использовать специальный кирпич для топки.

Кирпичная печка может иметь любую конструкцию. В книгах, в интернете имеются чертежи печи для бани любой конструкции. Здесь и простые печки для нагрева камней, и печи для бани с баком для воды, и финские печи.

Можно легко сделать турецкий хамам. Для этого нужно поставить борова в дымоходе, которые будут служить полком. И это всё будет прекрасно сочетаться с влажным паром русской парной из каменки.

Любой более-менее квалифицированный печник может разработать чертёж кирпичной печки самостоятельно. Он может сделать печь, которая используется в нескольких режимах – для парной и просто для подогрева воды в хозяйственных целях.

Для стирки, например – в старину в банях издавна стирали белье. Или печку, для которой нужно минимум кирпича, и которая используется только для создания жара и подогрева камней.

Из недостатков этих печей:

  • Большая масса. Поэтому для их возведения требуется прочный фундамент. Лишь самые простые каменки можно сложить прямо на полу. А так как пол у бани недолговечный, это не самый хороший вариант.
  • Необходимо длительное время для изготовления. Печь должна просохнуть. Затем – её надо несколько раз несильно протопить. И только после этого – топить «на полную».
  • Некоторым не нравится внешний вид кирпичной печки. Они стараются как-то отделать её плиткой, изразцами. Если использование изразцов только повышает характеристики печи, то облицовка плиткой и штукатурка негативно скажутся на свойствах печи.

Блок: 3/7 | Кол-во символов: 2083
Источник: https://DimDom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

Блок: 4/7 | Кол-во символов: 1744
Источник: https://banyaspec.com/pechi/kak-sdelat-pech-dlya-bani-svoimi-rukami-podrobnosti-ot-mastera. html

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

  1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
  2. Внутри приваривают уголки для размещения колосника.
  3. Закрывают задние стенки каменки и зольника.
  4. Для дымохода делают отверстие и приваривают трубу.
  5. Внутри приваривают патрубок.
  6. Патрубок приваривают к дымоходу.
  7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

  • труба диаметром 70 см толщиной 5-8 мм;
  • листовой металл 5-8 мм и 2 мм толщиной;
  • трубы диаметром 7 см;
  • электроды;
  • сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

  • много элементов, которые увеличивают время изготовления;
  • агрегат получается больших размеров;
  • очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

  • труба для дымохода и основы
  • лист металла;
  • пруты;
  • колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.



Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

  • 2 трубы разного диаметра квадратного сечения;
  • уголки из металла;
  • колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Блок: 6/9 | Кол-во символов: 4315
Источник: https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали

Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

Блок: 5/5 | Кол-во символов: 5346
Источник: https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Блок: 5/7 | Кол-во символов: 425
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Печь для бани своими руками, чертежи

Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см. Для печи нужно выделить место сообразно этим требованиям.

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

Такая установка имеет ряд преимуществ.

  • Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
  • Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.

Подробнее про печь с фундаментом будет рассказано в разделе о строительстве кирпичной печи.

Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

  • Составить чертеж.
  • Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
  • Вписать печь в общий план помещения.
  • Найти исполнителя.

Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.

Блок: 5/7 | Кол-во символов: 2388
Источник: https://DimDom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Блок: 6/7 | Кол-во символов: 125
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

Блок: 6/7 | Кол-во символов: 947
Источник: https://banyaspec.com/pechi/kak-sdelat-pech-dlya-bani-svoimi-rukami-podrobnosti-ot-mastera.html

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Блок: 7/7 | Кол-во символов: 892
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie. html

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Блок: 8/9 | Кол-во символов: 652
Источник: https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Заключение

Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четком следовании чертежу. Каждая деталь должна точно соответствовать своим размерам. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

Блок: 9/9 | Кол-во символов: 251
Источник: https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Кол-во блоков: 19 | Общее кол-во символов: 27968
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 9827 (35%)
  2. https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html: использовано 5 блоков из 9, кол-во символов 7156 (26%)
  3. https://DimDom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html: использовано 4 блоков из 7, кол-во символов 5187 (19%)
  4. https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html: использовано 3 блоков из 7, кол-во символов 1442 (5%)
  5. https://banyaspec. com/pechi/kak-sdelat-pech-dlya-bani-svoimi-rukami-podrobnosti-ot-mastera.html: использовано 3 блоков из 7, кол-во символов 4356 (16%)

видеоинструкций с подробным объяснением

Когда придет время заменить ванную, не спешите ее выбрасывать. Печь из чугуна для бани станет достойным продолжением жизни старого советского элемента сантехники.

Преимущества

Материал, из которого отливается ванна, заслуживает особого внимания. Чугун всегда отличался от стали, чтобы согреться в водных процедурах. С годами это свойство не изменилось.Из-за хорошей теплопроводности в конструкции печки часто используют старую чугунную ванную комнату.

Чугун идеален для постройки печи

Изделия из чугуна не имеют срока годности. Они не подвержены коррозии, обладают высокой прочностью. Он хорошо накапливается и отдает тепло. Сегодня промышленные предприятия производят топки и колосниковую решетку из чугуна, так как они не ходят. Мы просто используем старый материал для новых целей. Единственный недостаток чугуна — его хрупкость.Это важно помнить при выполнении любых работ с этим тяжелым материалом.

Духовка чугунная банная

Из этого видео вы узнаете, как сделать печь из чугунной бани.

Для чего можно использовать

Такой материал используется при строительстве различных печей:

  1. Для бани или сауны. В перевернутом виде будет выполнять функцию печи (каменка).
  2. Для дачи используются две поперечно вырезанные половинки: нижняя как топка, верхняя — место для приготовления пищи.
  3. Для небольшого помещения, выполненного в виде сложенных двух половинок, неплохо подойдет камин.
  4. Мангал, использующий половину дна ванны вниз.

Подготовительный этап

Для изготовления печи из старой бани потребуются следующие материалы:

  • сама ванна;
  • красный кирпич;
  • цемент, песок, глина;
  • щебень;
  • лист стальной толщиной не менее 4 мм;
  • решетка или космос;
  • дверь готовая с коробкой и петлями для топки;
  • труба стальная для дымохода;
  • доски опалубочные;
  • Рубероид или полиэтилен для гидроизоляции.

Печная баня чугунная нужно разрезать пополам

Необходимый инструмент для выполнения работ:

  • лопата, кельма, шпатель;
  • инструмент слесарный;
  • электрод со сверлами;
  • болгарка с качественными отрезными дисками;
  • инструменты измерительные и маркировочные;
  • монтажный пистолет для работы с герметиком;
  • Сварочный аппарат.

При подготовке к работе вам потребуется отнести старую баню к месту изготовления печи.Учитывая его большой вес и необходимость разрезать пополам, резина будет правильно обработана перед транспортировкой.

Пила правая

Материал купели, который можно разрезать пополам, очень хрупкий. Поэтому к этому этапу работы необходимо отнестись очень ответственно:

  1. Переверните ванну вверх дном и зафиксируйте в устойчивом положении.
  2. Разметка линии реза с учетом ширины режущего инструмента.
  3. Медленно, строго по разметке выполнить надрез по всей линии. Это позволит разрушить защитный слой эмали, а во время травления сохранит режущий конец чугунной купели от сколов.
  4. Осторожно, не торопясь, выдержав паузу для охлаждения инструмента и обработанного чугуна, разрежем ванну пополам. При проведении таких работ важно помнить о мерах безопасности: использовать защитные очки и респиратор или марлевую повязку.

Такое тяжелое здание желательно установить на монолитный фундамент

Технологический процесс

Теперь, когда исходный материал готов, определяем конструктивные особенности возводимой печи, место установки и приступаем к строительству.

Создание фундамента и установка листов

Для возведения топки фундамент можно сделать ленточным, роя траншею по периметру будущей конструкции. Но с учетом большого веса купели и кирпичей, по которым будет выложена внешняя часть, лучше будет сделать монолитный фундамент.

Пошаговая инструкция:

  1. Выберите выбранное место. Границы разметки должны быть на 10-15 см больше площади будущей конструкции.
  2. Исчезнем на глубину 30-40 см.
  3. Выполнить устройство песчано-гравийного основания. Для этого равномерно засыпаем дно измельченным, затем песком. Все это дым и тонуть.
  4. По периметру перепутает опалубку. Высота будущего фундамента не более 30 см от почвы.
  5. Использование металлолома, армирование внутренней полости котлована. Связываем металлические изделия внутри котлована.
  6. Залить бетоном внутреннюю полость котлована.Используя правило с уровнем, делаем верхний слой горизонтальным.
  7. Даем основанию полностью высохнуть.

Пролив бетонный фундамент, необходимо дать ему высохнуть несколько дней

Пока стержень застыл, подберем необходимый листовой профиль для перегородки. Его толщина должна быть не менее 4 мм. Главное требование к листу — его прямоугольность. Если у него есть дефекты, то установить верхнюю часть печи плавно будет невозможно.

Накладываем лист по контуру верха распиленной ванной и прорисовываем его. Вырежьте будущую перегородку. Выделите и прорежьте отверстие под дымоходной трубой. Он расположен напротив сливного отверстия второй половины купели.

Найдя фундамент, вы подготовите место для его установки. Для этого разместим несколько кирпичных упоров, которые будут поддерживать боковые стенки ванны. Установите шрифт для основы. Для низа топки необходимо использовать тот хлам, у которого нет сливного отверстия. Если баня не очень устойчива, то по периметру доставим временные резервные копии.Сделаем их из бруса.

Перед установкой листа нужно обезжирить поверхности, которые будут соприкасаться. После этого нужно нанести герметик на верхнюю плоскость ванны. Используемый герметик должен быть термостойким. Использование других клеевых составов поставит под сомнение плотность соединения. Именно эта поверхность будет подвергаться воздействию высоких температур.

Труба дымохода

В стальном листе мы уже вырезали отверстие под дымоход. Теперь сделаем то же самое в ванной. Учитывая высокую прочность и хрупкость чугуна, эта работа не менее ответственна, чем Colotted:

  1. Вокруг сливного отверстия наметьте диаметр будущего дымохода. На стальном листе этот размер соответствовал диаметру трубы. В верхней половине топки вырезается отверстие под дымоход больше наружного диаметра трубы на 1-2 см.
  2. По намеченной линии круга аккуратно просверлите отверстия, выдерживая паузу для охлаждения режущих поверхностей.Упражнения выполнять как можно ближе.
  3. Медленно, используя качественный отрезной диск небольшого диаметра, соедините отверстия с пазами.
  4. Очистите линию реза.

Важно как осторожно вырезать отверстие под дымоход.

Теперь привариваем трубу к листу. Длина трубы должна превышать проект топочного узла не менее чем на 1 м. При проведении сварочных работ контролируйте вертикальность будущего дымохода. Важно помнить о мерах безопасности: используйте хороший аппарат, защитную одежду и специальные очки или щит сварщика.

Перед установкой второй половины крепежа обезжирить плоскость соединения и нанести термостойкий герметик. Поднимите верхнюю половину вверх дном над дымоходом и установите в этом положении на стальной лист. Выровняйте края нижней и верхней частей, лишний герметик убрать тряпкой. Дайте высохнуть собранной конструкции.

Для придания большей жесткости конструкции мы соскребаем две половинки ванны по окружающим поверхностям с помощью болтовых соединений. Просверливание отверстий под болты должно быть аккуратным, помните о хрупкости материала.Промежуток между дымоходной трубой обработайте отверстием в верхней половине топки герметиком. Большим взором сделайте металлическое уплотнительное кольцо.

Решетка

Теперь устанавливаем тройник на дно будущей печи. Их делают из чугуна или высокоуглеродистой стали. Самым простым решением будет установка водной чугунной решетки, которая по ширине будет немного больше, чем дно ванны. При необходимости размер решетки можно отрегулировать так, чтобы грация была установлена ​​на высоте 10-15 см.


Лучшим решением для низа топки будет колосниковая решетка из чугуна

В случае, когда размер решетки менее желательный, необходимо приварить пару уголков на нужной высоте и установить решетку на их. Сварочные работы внизу печи лучше проводить сборкой всей конструкции. Поэтому убедитесь, что размер решетки соответствует размеру решетки, прежде чем устанавливать лист на нижнюю половину автомобиля.

Кладка

В таком виде печь уже может выполнять свое функциональное назначение.Но большое количество тепла передается через внешние стены и не используется. К тому же внешний вид такой конструкции не вызывает положительных эмоций.

Начинаем отделочные работы. Начнем с кирпичной кладки. Кирпич нужно использовать цельный, во весь рост красный. Меньший диапазон ширины кладки в кирпич. Используя терминологию каменщиков — тыч. Затем, кладя по периметру кирпичи, сделаем кладку в Поллипич. Каждую последующую строку следует сдвигать в шахматном порядке. Используемый раствор дополняет известь, чтобы исключить возможность растрескивания.

При необходимости усилить жесткость конструкции печи внутренней кирпичной кладкой и убрать временные подпорки. Укладывая нижнюю переднюю часть духовки, заново заделайте подготовленную дверцу с рамой в самой кладке.


Для большей функциональности топку необходимо рубить кирпичом

Обычно таких дверок делают две: верхнюю — для кладки дров, и нижнюю — для регулировки тяги. Кладка закончится на высоте первой половины ванны.

Оформление

Для сохранения тепла в жаровне и улучшения внешнего вида мы отделаем верхнюю часть конструкции несколькими слоями песчано-глиняной смеси. Эту смесь нужно приготовить заранее. Лучше всего за две недели до использования глины для замачивания в Бадье. Периодически добавляйте воду и перемешивайте. Перед использованием добавьте песок и небольшое количество извести.

Закрыв верх печи металлической сеткой, жестко закрепив ее по краям. Наносим первый толстый слой смеси, а после высыхания — чистый. Полученная толщина должна составить 6-8 см. Шероховатость и неровности. Обыграем верхнюю часть конструкции.

Для увеличения возможностей приготовления пищи в новом аппарате вырезан из металлического демпфера. Его размер должен соответствовать торцу мангала. Толщина створки небольшая — 0,5-1 мм. Привариваем к ручке заслонки и красим вместе дверцу нижней половины топки черной огнеупорной краской в ​​несколько слоев. Это придаст контраст.

Наша печь готова к работе.Сделаем готовку на свежем воздухе и оценим возможность ее использования.

7140 0 1

На благоустроенной даче нет печей, особенно хороших, а старая чугунная баня жалко на металлолом. Были такие мысли, что посетила меня после установки новой купели Квариловой в вашей квартире. И я решил не избавляться от бывшего массивного резервуара, а вывезти его на дачу и переделать в эффектную конструкцию печи. Далее я расскажу, как это было.

Шаг № 1: Подготовка инструментов и материалов

Что касается перевозки бани на дачу, то сложнее всего было перевезти ее на прицеп. Чугун невероятно твердый И обладает волшебным свойством: набирать массу с каждым сделанным шагом. Но каким-то образом с товарищами мы все же заложили «бегемота» в подготовленную машину и я доставил его на место дальнейших работ.

Только после того, как все пострадали в роли грузчиков, меня посетила гениальная идея, что нужно было вырезать шрифты еще в ванной, потому что это еще нужно будет делать в будущем для создания печи. Итак, тогда две половинки переносить намного удобнее и проще, чем все чугунное изделие целиком.

После доставки главного «зверя» я начал готовить все остальные необходимые для выполнения задуманные аксессуары:

Инструменты

Рекомендую при работе с чугунной ванной, налитой еще в советские времена, использовать только качественные электроинструменты известных зарубежных марок, так как дешевые китайские копии просто могут не выдержать столь тяжелого противостояния и сгореть.

Материалы

Кроме непосредственно самой чугунной тары мне понадобились:

Шаг № 2: Резка чугунной купели

Сразу хочу предупредить, что этот процесс очень трудоемкий, требующий колоссального терпения и осторожности. Т.к. во время ее выполнения возможно поломка инструмента, а также поломка диска, в результате чего велика вероятность получения травм из-за силы тяжести находящихся рядом людей.

В моем исполнении все выглядело так:

  1. Для начала ванну поставить на землю вверх дном Для удобства выполнения дальнейших операций;

Если выполнять резку даже в помещении, то обязательно закройте стены и мебель полиэтиленовой пленкой или старой тряпкой, иначе в них будет чугунная пыль, вывести которую практически невозможно.

  1. Строго в середине проведена плоская линия маркера , нарушая точку останова;

  1. Далее строго по нанесенной разметке тщательно производят с помощью шлифовального станка надрез эмалированного слоя . Глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если сразу приступить к резке самого чугуна, то на покрывающей эмали образуются сколы;

  1. Сейчас перешла на нарезку шрифта И сделал это не торопясь, исправно предоставляя упор для инструмента.Поверьте, цена спешки может быть очень высокой, сэкономленные 20-30 минут не заменят вам болгарку для спальни.

Этап №2: Монтажные работы

А теперь пора из старых рук вырезной ванны собрать настоящую печь. Эту часть работы я, в свою очередь, условно разделил на три этапа:

Закладка Fundament

Выше я уже упоминал, что чугунная купель очень и очень тяжелая, поэтому сконструированная конструкция будет еще сложнее.Следовательно, без надежного основания у нее будут постоянно возникать процессы усадки, которые приведут к деформации корпуса, что абсолютно недопустимо. Поэтому сборку я начал с заливки надежного фундамента:

  1. Изобразил своими руками с помощью лопаты площадью, немного превышающей будущую печь, и глубиной 300 мм;

  1. Потом заснул десятимесячным слоем песка с примесью щебня;
  2. По периметру поставить опалубку из доски ;
  3. Внутри установлена ​​арматура;
  4. Бетонный раствор замешанный из щебня, песка и цемента в пропорции 5: 3: 1;

  1. Заливаем полученной смесью подготовленное углубление.

В хороший фундамент залейте его еще до демонтажа старой ванны, так как потребуется время, чтобы его схватить. Но в этот момент я вышел неразумным, и поэтому в моей деятельности по изготовлению печи произошел перерыв.

Сборка духовки

Так как фундамент жесткий, я пошел на сборку двух половинок ванны во что-то более практичное и функциональное:

  1. Вырезать из подготовленного металлического листа , который может полностью перекрывать настил;

  1. Сделал ближе к задней стенке будущей конструкции отверстие и приварил к нему полуметровый кусок подготовленной трубы;
  2. Одна из половинок резервуара установлена ​​на фундамент;

  1. Затем подать по ее краю термостойкий герметик с помощью монтажного пистолета, а сверху находится собранный лист с частью вставленного дымохода;

  1. Далее занялся пропеллером для дымохода Во вторую половину емкости чугун. Здесь работа оказалась посложнее аналогичных манипуляций со стальным клинком, поэтому опишу их более подробно:
    • Разметка корма в соответствии с сечением дымохода вокруг водостока. Конечно, в первую очередь следует отметить, где это будет происходить, я просто изначально подогнал все элементы дизайна так, чтобы эти точки совпадали;
    • Просверлить по намеченной схеме набор отверстий;
    • Осторожно снова потихоньку болгаркой оставшиеся перемычки;
    • Края полученной ссуды тщательно обрабатывают напильником, доводя до нужного состояния;
  1. Нанесите герметик по периметру листа, закрывая уже установленную часть топки, и, надев трубу на вторую половину ванны, закрываете конструкцию;
  2. Верх дымохода увеличен до метровой высоты;
  3. Выступающие по периметру пролетов, включая стальной промежуточный слой, просверлены сверлом диаметром 10 мм;

  1. В образовавшиеся отверстия выдвинули соответствующие болты И сверху намотали на них гайки с шайбами. Крепко перетащил каждое соединение;

  1. Для нижнего вражеского отделения подберите решетку таким образом, чтобы она плотно вошла между стенками, а до дна осталось 150 мм. Если возникли проблемы с предметом подходящего размера, то по бокам приварите металлические уголки;

Периметр и фасад

В том состоянии, в котором печь была после окончания сборки, она давала слишком много тепловой энергии окружающей среде, это выглядело неэстетично и представляло собой несколько теневую конструкцию.Итак, я сделал следующее:

  1. Раствор из цемента и песка В соотношении один к трем. Используется для этого дрель в паре со специальной насадкой в ​​виде венчика;

  1. Я построил заднюю и боковые стенки печи кирпичными . Кирпич имеет невысокую теплопроводность, поэтому теперь на приготовление блюд уйдет большее количество тепла;

  1. Для фасада выпил болгаркой фигурные под контуры половинок Fike , металлические листы . Тогда:
    • В полотне, предназначенном для нижней части топки, вырезали небольшое отверстие, чтобы в него можно было свободно пролегать заготовленные дрова, и установили дверцу;
    • В полотне, предназначенном для верхней варочной части, вырезали своеобразный полумесяц, закрывающий только края камеры, а из остального сделали два проема с разных сторон створки;
    • Установка обоих изделий производится с помощью уголка, сверла и болтов.

Как вариант, можно и стороной фасада до уровня варочной камеры уложить кирпич.Как раз заодно тогда нужно построить дверцу для кладки и топки. Верхнее отделение тогда закрывается просто большой стальной заслонкой с ручкой.

Этап №4: Чистовая

Вот передо мной стояли две задачи:

  • Дальнейшая изоляция конструкции печи;
  • Украсить постройку, сделав ее отличным дополнением загородного интерьера.

И я продолжил:

  1. I был смешан с глиной и песком в соотношении один к двум;

Вы все еще можете добавить в замес некоторое количество извести.Это снизит риск появления трещин в процессе застывания отделочного слоя.

  1. Прикрыть рабочую камеру стальной решеткой Размер ячеек 20 мм и закрепить ее края на кирпичной кладке с помощью саморезов и пластиковых дюбелей. Теперь на гладкую гладкую поверхность железа наносится глиняная штукатурка и сушится, она будет иметь достаточно крепости;
  2. К этому времени смешанная смесь достигла нужной консистенции, и я с помощью шпателя первый отделочный слой не стал гладить;

  1. После того, как глина схватилась, выполнил уже отделку , затем опустил шпатель и аккуратно выровнял созданное покрытие.В общей сложности облицовка у меня вышла толщиной около 70 мм;
  2. После заморозил двадцать Supuba Дополняя схожесть внешнего вида конструкции со старыми печами.

Также в будущем я все еще хочу закрыть кирпичную кладку керамической плиткой, но в целях экономии я не хочу специально покупать декорации. Поэтому жду основных ремонтов в ванной на даче, чтобы использовать керамику со стен.

Полученные пособия

Получилось сделать печь из чугунной бани своими руками, но не все так просто. Здесь и земляные работы, и строительство из кирпича, и резка железа, и сварка, и даже отделка. Беспокойный набор задач. Но в итоге я:

  • Подарил «Вторую жизнь» старых уже отслуживших своих вещей. Всегда есть какая-то радость маленькой победы над самим временем, которая беспощадно относится ко всему в нашем мире;
  • Поставил дачный интерьер Привлекателен по типу конструкции.Конечно, это еще все-таки, это тоже кафель для укладки, но сейчас созданная структура очень органично вписывается в дизайн моего загородного сайта;
  • Очень хорошо экономия на использованных материалах . В хозяйстве активная печь на твердом топливе намного выгоднее, чем получать копейки за чугунную ванну в приемке черного металла. Да и все остальное, что мне еще было нужно для реализации задуманного, я в основном находил у себя;
  • Получена возможность для приготовления пищи использовать твердое топливо , экономия газа и электроэнергии, с наличием которых в некоторых загородных районах и вовсе могут возникнуть большие проблемы;
  • Я наконец-то смог приготовить блюда , требующие особых условий настоящей русской печи, которую я сейчас предоставил возведенной конструкцией;

  • Стало гораздо больше шансов увидеть на пороге его дарить друзьям , желающим отведать чего-нибудь вкусненького с «жара жара».К тому же они никогда не приходят с пустыми руками, в конце концов, это прекрасные застолья.

Альтернативные модификации

На самом деле это даже скорее не модификация, а, наоборот, несколько отсеченных вариантов, которые в теме тоже могут быть очень полезны в хозяйстве. Более того, их обоих можно реализовать из одной жопы:

  1. Вот, например, как сделать мангал для ванны с чугунной духовкой? Ведь жареное мясо, приготовленное на открытом огне — это просто потрясающе.Для этого будет достаточно:
    • Возьмите половину ванны без отверстия и прикрепите к обрезанному краю еще одну пару ножек для устойчивости конструкции;
    • Сверху поставить решетку подходящего размера. Совершенно необязательно фиксировать «плотно», наоборот, съемный вариант удобнее в эксплуатации и уходе;
    • Все, через открытый фасад, добавляйте дрова или убирайте угли, накладывайте свинину, баранину или курицу, а тепло чугуна помогает создать температуру, необходимую для жарки;
  1. Для бани из чугунных емкостей тоже можно сделать эффективную печь:
    • Ставьте ванну на дно так, чтобы основная ее часть находилась в парилке на заранее подготовленной бетонной основе, а разрез уходил в соседнее помещение;
    • Внутри устанавливают с помощью решетки по углам, а фасад закрывают металлическим листом, снабжены топками для топки и продувают;
    • Монтировать дымоходную трубу с выходом на территорию бани.Можно сначала вварить небольшую горизонтальную трубу в фасадную часть, а затем с помощью колена вертикально вывести дымоход на крышу;
    • В Полярне построена кирпичная стена вокруг чугунного резервуара на расстоянии 10 см и сам резервуар с самим резервуаром;

    • Зазор между кирпичом и ванной засыпают камнями, которые при нагревании дадут необходимое тепло.

Заключение

Не спешите выбрасывать старую чугунную баню на металлолом, из нее можно сделать чудесную садовую печь, которая повторит вам очень вкусные и полезные блюда, украсит участок и станет еще одним поводом для вашего друзья, чтобы прийти к вам в гости.К тому же большую часть работ вы можете выполнить своими руками, помощь понадобится только при транспортировке и установке верхней части конструкции.

Видео в этой статье предложит вам определенное количество дополнительных материалов, которые имеют прямое отношение к изложенной информации. В случае возникновения вопросов по теме, задавайте их в комментариях.

Экология потребления. Настоящим: то, что не дадут своими руками, народные поделки из лечебных средств.Если у вас есть старая чугунная баня, которая обычно приспособлена для полива сада, и заваривается конструкция бани, то вы можете значительно сэкономить, сделав печь в паре с этой баней.

Печка чугунной бани будет практически вечной. Даже эмаль быстро растрескается. В советское время эмаль наносили в два слоя. Эмаль содержала кварцевый песок. После покрытия эмалью изделие запекалось в духовке при температуре более 800 градусов.Песок растаял, и такое покрытие прослужило десятки лет. Слить эмаль можно было только сильным ударом от тяжелого предмета.

Кроме того, чугун обладает большой теплоемкостью, он хорошо помогает и дает тепло. Не боится коррозии. Промышленность выпускает топки и закваски из чугуна, так как в отличие от стали он долго не гаснет. Но чугун — это довольно хрупкий металл.

Резаная ванна

Ванну лучше всего вытаскивать на улице, поставив ее вверх ногами.Чугун — металл хрупкий, поэтому процедура требует аккуратности. Обрезка производится болгаркой. Купите сразу несколько отрезных дисков. Делаем разметку, а потом по линии разрезаем эмаль, чтобы сколы не образовывались на полном пропиле. Поставляем чугун под небольшим углом и следим за нагреваемым инструментом. Делаем перерывы. Чтобы на завершающем этапе половина распиленной ванны не прожарила диск, по краям пропила положите бэкапы из дерева или кирпичей.

Ванны для резки на шлифовальном станке

Фундамент под печь

Тип фундамента зависит от общего веса печи:

  • кирпичное основание подходит для легкой печи.Кирпич кладут по краю и связывают раствором. Марка цемента для связочного раствора не менее М300;
  • для тяжелой духовки массой более 700 кг потребуется насыпной фундамент не менее 50 см. Сделал опалубку и залил жидким бетоном с наполнителем или без него. Наполнителем послужит битый кирпич мелкой фракции или щебень.

Верх цоколя устраивается на уровне пола или ниже уровня пола на 15 см. Чтобы защитить основание от влаги, дно и стенки опалубки помещены в каучукоид и все соединения отсутствуют битумом.

Совет. Цоколь должен выходить за границы топки на 50 см. Перед сшивающей камерой должно оставаться 1,2 м пространства.

Духовка №1.

Такая печь способна утеплить баню на 7 квадратных метров. M до 80 градусов всего за пару часов. Для постройки печи потребуется металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного конвейера диаметром 40 см. Барабан можно заменить на газовый баллон или трубу — это будет топка.Последовательность работ следующая:

Совет. Если к баллону у вас гладкая металлическая площадка, то получается плита для подогрева чайника.

Духовка №2.

Из чугунной ванны разрезать на две части, можно сделать камеру наполнения для банной печи. Понадобится одна половина, вторую можно использовать для камина.


Оставшуюся половину можно использовать для постройки камина. Чугун с легкостью выдержит кирпичную кладку, если обвязать камин арочной аркой.И для этого не нужно делать сложный узор из фанеры. Лицевая часть оформлена порталом. Дымоход выведен. Сделать камин закрытым можно, установив на пятую прозрачную дверцу, и любоваться пламенем.

Совет. Чугун и красный керамический кирпич имеют разный коэффициент теплового расширения. Поэтому при возведении кирпичной стены предусматриваются деформационные швы, которые заполняются асбестом или огнеупорным картоном из базальта.

Духовка 3.

Третий вариант духовки часто используется как садовый мангал и для приготовления пищи летом. Если верхняя камера заполнена камнями, то такая конструкция заменит традиционную печь в маленькой ванне, поэтому мы не ведем эту модель.

  1. Заливается фундамент под духовку.
  2. Ванна разделена на две идентичные составляющие.
  3. Опоры выводятся на фундамент, если вы хотите, чтобы духовка была выше.
  4. Установлена ​​первая половина ванны.Сверху укладывается металлический лист толщиной не менее 5 мм, который полностью перекроет верхний и нижний отсек и послужит варочной поверхностью.

    Строительство банной печи с выступом

  5. В створке разрезаем трубу дымохода и привариваем по контуру сваркой.
  6. Устанавливаем вторую половину снизу вверх, предварительно вырезав отверстие дымохода.
  7. Металлический лист и половинки чугунного устройства приклеить термостойким герметиком.Это исключит попадание дыма в верхнюю камеру.
  8. Зажимаем хомутами обе детали и просверливаем по контуру отверстие под болт 10 мм. Скрепляем обе части ванны и металлический лист.
  9. Выкладываем кирпичный постамент под печь трех стен.
  10. Решетка устанавливается на расстоянии 15 см от носа термокамеры. Если размер решетки небольшой, то для ее установки приваривают два уголка.
  11. Лицевая часть закрывается листом металлической или кирпичной кладки с установкой дверцы напротив топочной и подливной камеры.

    Готовое изделие из чугунных ванн и листового металла.

  12. Размер верхней камеры демпфера выполнен металлическим. В таком виде камеру можно использовать как латунный шкаф.
  13. Теперь осталось придать изделию благородный вид: жирная кирпичная плитка или штукатурка.

Подобные нестандартные конструкции просты в изготовлении и требуют минимальных финансовых затрат. Выжила моя вещь, обретет вторую жизнь, а вы получите удобный и практичный духовой шкаф, который прослужит вам верой и правдой долгие годы.Опубликовано

Универсальная банная печь: видео

Из всех самодельных печей и конструкций чугунная баня лучше всего подходит для домашней парилки. Нельзя сказать, что самодельная каменка из старинного замка отличается изысканным дизайном или очень удобна в уходе. Тут не поспоришь, самоделка выглядит не так эффектно, как современные чугунные котлы, но согревает не хуже, а при постройке бани печь из бани обойдется на порядок дешевле отопительной. промышленного чугуна.

Зачем строить банную печь

На первый взгляд представление о самодельной высоте чугуна выглядит довольно необычно и странно. Зачем делать печь из чугунной бани своими руками, если можно купить печную стальную котельную заводского изготовления. На самом деле, в такой затее есть рациональное зерно:

  • Любой специалист-металлист подтвердит, что толстостенный литой чугун идеален для обустройства печей, каминов, котлов различных конструкций и моделей;
  • Хороший чугунный котел — баснословные деньги, а на строительство топки из старой бани уйдет максимум пару тысяч рублей и несколько дней работы;
  • Полукруглое сечение и форма корпуса ванны идеальны для организации процесса горения, отсутствуют застойные зоны или острые углы, приводящие к локальному перегреву стенок чаши.

Понятно, что корпус чаши не должен иметь трещин, металлической стружки или сквозной коррозии. Из-за плохой технологичности, хрупкости и низкой пластичности чугун довольно сложно обрабатывать, резать и сваривать в стесненных условиях гаража или коттеджа. Поэтому, чтобы сделать печь из бани своими руками, потребуется определенная практика. Хотя бы подобрать режим варить электросваркой чугунные стенки печи, идти придется долго.

Подготовка корпуса чугунной ванны к переделке

Первый этап строительства каменки, вне зависимости от ее конструкции и размеров, всегда начинается с удаления слоев старой краски, известкового налета, ржавчины и т.д. весь мусор, который скопился на его поверхности за десятки лет эксплуатации.

Некоторые мастера рекомендуют сжигать тело на уличных дровах. Печь устанавливают на кирпичи и разжигают небольшой костер. Нагревать чашку из чугуна придется долго, не менее 2-3 часов, пока не сгорят остатки загрязнений. Таким образом можно избавиться от пятен и одновременно «обнажить» поверхность от слоистой извести и ржавчины.

Раскрой чугунного корпуса ванны на заготовку

Резка чугуна, особенно тонкостенного, достаточно сложна, сам по себе материал мягкий и мелкий пластичный, при малейшей перегрузке или избыточном давлении может дать трещину в самом возможное место.

Утилизируйте контейнер в следующей последовательности:

  • На поверхности эмали нанесены отметки линии разреза;
  • Через сквозные отверстия в углах электродрель и тонкое сверло выводятся в точках излома фрезерной линии. По скругленной поверхности сверление выполняется через каждые 4-5 см;
  • По разметке ездил напильником или затертым лезвием по металлу, дабы удалить эмаль и не допустить сколов покрытия;
  • Последний этап — самый ответственный.Чугунную ванну ставят на ровную абсолютно гладкую поверхность и режут болгаркой по линии разметки.

Совет! Обычно во избежание надреза корпус разрезают по контуру, оставляя несколько перемычек на пару сантиметров, соединяющих две части чугунной ванны.

Остатки перемычек обрезают камень или удаляют шлифовку. Стоит помнить, что при резке чугуна образуется огромное количество черной металлической пыли, способной проникать на кожу рук, как сажа.Поэтому перед тем, как браться за изготовление на руки печки из чугунной бани, нужно запастись респираторами и защитной одеждой.

Каменка Варианты изготовления

Для обогрева и обогрева бани можно использовать печи трех типов на основе чугунного корпуса из старой бани:

  • Классическая двухкамерная печь с топкой и закрытым отоплением;
  • Камин печь с ширмой;
  • Купольная печь, самая сложная и интересная в изготовлении своими руками.

Решение о том, какую печь чугунной бани использовать в парилке, принимается исходя из размеров бани и способа прогрева. Например, каминные печи из чугуна отлично подходят для сауны, а классическая двухсекционная печь — для обогрева ванной комнаты и даже приготовления пищи.

Чугунная каменка для большого пара

В идеальном случае при наличии опыта и навыков работы с металлом можно попробовать построить двухконтурную печь из старой бани, как на видео.В этом случае для изготовления настоящих чугунных печей потребуется полноразмерная ванна, длиной не менее 180-190 см.

В основе аналогичной печи для бани из чугунной бани используется цельный корпус с обрезной стороной или «спинкой». Чаша кладется вверх дном на основание, выложенное на вермикулитовый картон шамотным кирпичом. В конструкции топки отсутствует задувная или колосниковая сетка, дрова раскладываются слоями непосредственно на термостойкое основание.

По устройству и принципу работы чугунная печь из большой бани практически идентична русской печи. Дымовая труба или труба для отвода продуктов сгорания располагается непосредственно у загрузочных окон топки. Дровяные дрова горит послойно, а продукты горячего горения охватываются чугунным сводом топки по подковообразной траектории и выводятся через дымоход перед топкой.

К сведению! Для уплотнения стыка корпуса и термостойкого основания из шамота используйте асбестовые ленты, базальтовый картон и термостойкий герметик.

Баня чугунная фальцованная, стены из красного кирпича. Оставшееся пространство между керамической облицовкой и корпусом чугуна залито гранулами из пеностекла. Верхняя плоскость закрывается металлическим листом. Благодаря огромному весу чугунного корпуса и кирпичной кладке вся конструкция греется не хуже настоящей русской печи. По отзывам владельцев, жар и тлеющие угли в чугунной топке сохраняются в течение суток.

Простая купольная печь

Если речь идет об обогреве помещения площадью до 10 м 2, то вместо неэкономичного камина можно попробовать построить одновинтовой. чугунная банная печь.

Для изготовления топки потребуется половина чугунной ванны стандартной длины. Как и в предыдущем варианте, массивный корпус используется для улучшения дуги сгорания, но в этом случае размер тепловой камеры вдвое меньше, а значит, она нагревается быстрее.

В топочной камере также не предусмотрено наличие колосниковой решетки, поэтому топить такую ​​топку необходимо с небольшим полотном, уложенным в глубине топки.После того, как дрова поторговались, и тяга появится, можно закладывать камеру на половину объема. Более невозможно, чугун все же не кирпич, поэтому свод духовки при перегреве может треснуть.

Каминные печи чугунные банные

Конечно, не обязательно строить печь от бани до бани бани. Для небольшой парилки вполне можно обойти небольшой очаг праздника с пред-баннерами.

Для изготовления своими руками печку из бани можно приспособить к третьей части стандартного подстаканника или использовать одну из малогабаритных моделей длиной 120-130 см.

К сведению! Чугунные бани прекрасно подходят для изготовления каминов, в том числе печей-каминов для бани. При соблюдении технологии сборки дымохода и отделки каменки такая печь будет слышна не хуже промышленного образца.

Вырез корпуса устанавливается на фундамент из жаропрочного кирпича или блоков. Место для кладки дров следует застелить листом нержавейки, а место под дровами нужно протянуть на максимальную глубину внутрь жилища.В процессе сгорания топлива горячие газы будут перемещаться по стенке или бывшему дну чугунной ванны, тем самым повышая эффективность печи.

Глубина стандартной чугунной ванны колеблется от 40 см, поэтому корпус камина можно легко разместить в простоте между парной и предварительной программой. Обратную сторону корпуса необходимо рассмотреть с металлической крышкой с мелкой сеткой из нержавейки, а также можно укладывать засыпку будущего обогревателя.

Классический вариант печи чугунной бани

Одной из самых популярных моделей является двухсекционная комингс-камера, выполненная по стандартной схеме с топкой, шихтой, золой с горячей камерой, где, в На самом деле большая часть выделяемого тепла собрана.

Конструкция печи состоит из двух секций — верхней и нижней, каждая из которых оборудована своей дверцей. На изготовление одной печи расходуется одна полноразмерная чугунная баня, длиной 180 см.Корпус разрезан на две половинки, которые соединяются по контуру сбоку. Между секциями укладывается стальной лист, толщиной не менее 10 мм. В этом листе сварена стальная труба для дымохода, что выводится через точку расположения сливного отверстия на дне чугунной ванны.

Особенности сборки печи

Две секции соединяются между собой механически, любая попытка сварить или склеить чугунные половинки приведет к повреждению конструкции.Для сборки части печи ее устанавливают друг на друга, по периметру просверливают отверстия под болты М10 и совмещают при помощи пружинных шайб. Стык стального листа и край верхней камеры закрывается термостойким каминным герметиком.

В нижней части нижнего отсека, одновременно меблированного, прорежьте окошко под решетку. Авторский изготовлен из обычной квадратной трубы толщиной 20 мм. Передние стенки верхней и нижней камер вырезаны из листовой стали, толщиной не менее 5 мм, из нее также сделаны дверцы и защелки.

Конструкция очень простая, единственное, на что следует обратить внимание при сборке печки из чугунной бани своими руками, это на выполнение сварки. Все детали навешиваются и устанавливаются на кузов с помощью сварки.

К сведению! Сварочные работы необходимы только постоянным током специализированными электродами типа Вони13-55.

Стенки чугунной ванны довольно толстые, поэтому придется потратить несколько часов, чтобы подобрать подходящий режим работы.Шов получается как пайка, но прочности такого состава достаточно, чтобы выдерживать любые термические нагрузки.

Заключение

Сделать чугунную банную печь намного проще, чем поставить купольный камень, камин или грелку для кирпича. В среднем на изготовление одной полноценной печи с облицовочным кирпичом и плиткой потребуется три полных рабочих дня. По качеству такая печь практически не уступает заводскому чугуну.

Чугун — идеальный материал для того, чтобы своими руками сделать фон ванны для приготовления различных блюд.Но так как чугун можно обрабатывать только в промышленных условиях, то для изготовления чего-либо из него следует использовать уже готовые изделия из чугуна, например, старую ванну.

Преимущества чугуна:

  • устойчивость к высоким температурам;
  • имеет высокую теплоемкость;
  • Не подвержен коррозии.

Сделать печь из чугунной бани довольно сложно, этот процесс требует внимания и терпения, так как сама баня прочная, но имеет хрупкую конструкцию.

Изготовление старой бани

Топка этого вида представляет собой две половинки, соединенные между собой половиной старой бани, расположенные друг на друге. Поэтому ванну предварительно придется разрезать пополам.

Внимание! Прежде чем приступить к работе, помните, что чугун — очень хрупкий материал, и любое, даже незначительное повреждение может его испортить и сделать невозможным дальнейшую обработку.

Чтобы разделить ванну на две одинаковые части, лучше всего использовать шлифовальный станок, предварительно вычерчивая линию реза и измеряя расстояние до краев. Только после этого можно аккуратно приступить к ванночке. Заправляется несколькими отрезными дисками, так как одного может не хватить.

Главное, помнить: не торопиться. Если вы хотите добиться ровного и ровного края среза, никуда не торопитесь.

Базовый этап: установка печи

Самый надежный способ закрепить печь и придать ей устойчивость -. Он должен быть достаточно массивным, чтобы обеспечить неподвижность всей конструкции.

После закрепления нижней части печи укладывали лист толщиной примерно 6-10 мм.

Но учтите, что скорость нагрева печи будет зависеть от ее толщины. Именно он послужит разделителем между топливом и духовкой, а также варочной панелью. Также в нем нужно проделать отверстие для дымохода, которое позже к нему приваривается.

Часто задаваемые вопросы о дровяной гидромассажной ванне

Дровяная гидромассажная ванна станет прекрасным дополнением вашего заднего двора или места для отдыха. Наши гидромассажные ванны из кедра изготовлены вручную из 100% канадского чистого красного кедра класса А, что дает вам качественные материалы и мастерство, которое выдержит испытание временем.

Часто задаваемые вопросы

Насколько велики джакузи?

Мы продаем гидромассажные ванны практически любого размера, достаточно маленькие для романтического купания или достаточно большие для всей семьи! Наша самая продаваемая модель рассчитана на шесть человек, но мы продаем модели вместимостью от 2 до 8 человек.

Сколько воды вмещают гидромассажные ванны?
Мы предлагаем гидромассажные ванны разных размеров. Пожалуйста, см. Таблицу ниже для приблизительного измерения объема гидромассажной ванны в галлонах.

Размеры гидромассажной ванны

(диаметр x глубина)

Вместимость

(Галлонов)

Время нагрева

(внутренняя печь, час)

Масса

(фунты)

5 футов x 3 фута

348

2.5

2900

5 футов x 4 фута

463

3

3850

6 футов x 3 фута

500

3,5

4160

6 футов x 4 фута

667

4.5

5550

7 футов x 3 фута

681

4,5

5670

7 футов x 4 фута

908

6,5

7560

Сколько времени нужно горячим ваннам, чтобы нагреться?

Большинство наших клиентов считают 105 ° F идеальной температурой для отдыха.Нашей внутренней дровяной печи требуется в среднем около 3 часов, чтобы нагреть воду в вашей ванне до 105 ° F . В приведенной выше таблице указано приблизительное время нагрева, основанное на размере вашей гидромассажной ванны, при температуре воды на входе 55 ° и внутренней дровяной печи. Внешняя плита нагревает воду примерно на 25% дольше.

Когда я могу пользоваться деревянной гидромассажной ванной?

Вы можете пользоваться деревянной гидромассажной ванной круглый год. Его также можно использовать с горячей или холодной водой.Это означает, что вы можете использовать его как освежающе прохладную купель в жаркие летние месяцы и как расслабляющую гидромассажную ванну в холодные зимние месяцы.

Как долго прослужит моя деревянная гидромассажная ванна? Как продлить срок службы?

Кедровая гидромассажная ванна должна прослужить 15-20 лет. Нет необходимости покрывать ванну защитным покрытием. Если оставить ванну в покое, она станет светло-серой. Мы не рекомендуем использовать для чистки ванны герметик для дерева или краски, так как древесина получает выгоду от контакта с воздухом.Вода закроет внутреннюю поверхность; поэтому важно оставлять внешнюю поверхность открытой, чтобы она могла дышать.

Если вы хотите, чтобы ваша ванна имела законченный вид, вы можете нанести на внешнюю поверхность вареное льняное масло. Он впитывается в древесину, не создавая прочной герметизации. При нанесении льняного семени покройте (только) внешнюю поверхность кистью или валиком. Перед тем как выбросить инструменты для нанесения, дайте им высохнуть в незамкнутом, хорошо проветриваемом помещении. Они склонны к самовозгоранию, если их поместить в ограниченное пространство.

Регулярная чистка внутренней части гидромассажной ванны с помощью не едкого мыла с использованием щетки или очистителя высокого давления продлит срок ее службы. Не красите гидромассажную ванну и не обрабатывайте внутреннюю часть деревянной гидромассажной ванны. Вам не нужно чистить или обрабатывать нижнюю часть деревянной гидромассажной ванны, так как она спроектирована таким образом, чтобы на дне гидромассажной ванны не возникало сырости.

Где я могу поставить деревянную гидромассажную ванну?

Ваша деревянная гидромассажная ванна должна быть поставлена ​​на устойчивую ровную поверхность.Мы рекомендуем поставить деревянную гидромассажную ванну на гравийное основание или бетонную подушку. Мы не рекомендуем ставить деревянную гидромассажную ванну прямо на грязь или траву. В зависимости от местных условий может быть рекомендована дренажная система.

Из чего сделана моя деревянная гидромассажная ванна?

Ваша гидромассажная ванна Redwood Outdoors изготовлена ​​на 100% из красного канадского кедра. Кедр — единственная древесина, рекомендованная для изготовления гидромассажных ванн, учитывая доказанную устойчивость к влаге и гниению. Это прочное, эластичное и прочное дерево.Кроме того, красный кедр имеет красивый внешний вид, который, как мы знаем, оценят вы и ваши гости.

Моя деревянная гидромассажная ванна поставляется полностью собранной?

Собрать ванну очень просто! Все наши комплекты для гидромассажных ванн разработаны с учетом потребностей покупателей, которые делают это своими руками. Любой, у кого есть навыки работы с деревом, мог построить его примерно за 4 часа.

Гидромассажные ванны легко собираются путем совмещения деревянных компонентов по принципу «шпунт и паз». Все детали предварительно нарезаны, при этом не требуется резка или распиловка.

Все, что потребуется сборщику, — это уровень, крестовая отвертка, рожковые ключи на 7/16 ″ и 9/16 ″, торцевой ключ на 9/16 ″, тиски и молоток

Однако для самостоятельной сборки требуется не более семи дней, чтобы полностью собрать деревянную гидромассажную ванну. По истечении этого времени натуральное дерево может покоробиться, если не будет полностью собрано.

Есть ли какие-нибудь особые инструкции по настройке?

Да, есть особый способ наполнения вашей новой деревянной гидромассажной ванны в первый раз.

Сначала налейте воду (обычно из шланга) до отметки 4 дюйма (10 см). Оставьте джакузи в таком виде на ночь. Это позволит дереву разбухнуть и сделает стены и пол гидромассажной ванны плотными и однородными.

Каждый день добавляйте четыре дюйма воды (10 см) и оставляйте на ночь. Продолжайте этот процесс каждый день, пока емкость гидромассажной ванны не достигнет 80%. Это позволит дереву разбухнуть и продлит срок службы деревянной гидромассажной ванны.

Моя новая деревянная гидромассажная ванна протекает? Что происходит?

Расслабьтесь! Протекание новых деревянных ванн является нормальным явлением.Кедр естественным образом расширяется, когда он впитывает влагу, и расширение древесины создает плотное уплотнение между планками. Вот почему мы рекомендуем следовать специальной процедуре заполнения, описанной выше. Примерно через 1 неделю древесина набухнет и осядет, и утечки больше не будет.

Что можно добавить в воду в гидромассажной ванне?

Вы можете добавлять в воду любые натуральные и биоразлагаемые продукты для релаксации. Вы можете добавить соль, травяные экстракты или эфирные масла, чтобы усилить впечатление от гидромассажной ванны.Добавление в воду не поддающихся биологическому разложению продуктов может вызвать рост бактерий / водорослей.

Как избавиться от золы из духовки?

Как часто вы очищаете от золы, зависит от того, как часто вы пользуетесь деревянной гидромассажной ванной. Для нечастых пользователей достаточно одного раза в месяц; частым пользователям мы рекомендуем очищать зола раз в неделю. Удалите золу лопатой.

Как слить воду из деревянной гидромассажной ванны?

В нижней части гидромассажной ванны имеется сливной клапан.Просто подсоедините шланг к клапану и слейте воду. Нет необходимости менять воду каждый раз, когда вы пользуетесь деревянной гидромассажной ванной. Меняйте воду только при необходимости.

Как долго я могу оставлять деревянную гидромассажную ванну пустой?

Не позволяйте своей кедровой гидромассажной ванне оставаться пустой в течение длительного периода времени. Это может привести к пересыханию гидромассажной ванны и деформации, влияющей на ее плотность и консистенцию. Если деревянная гидромассажная ванна остается пустой в течение долгого времени и натяжные ремни падают, следуйте этим инструкциям:

  • Используя короткие шурупы, чтобы не повредить планку или стену, вкрутите четыре шурупа под натяжными ремнями в дерево.
  • Если натяжные ремни очень слабы, вы должны осторожно их затягивать, пока рейки не выровняются и не зафиксируются на секции пола.
  • Наполните гидромассажную ванну водой на 2–4 дюйма (5–10 см), чтобы пол гидромассажной ванны снова стал однородным.
  • Обратите внимание, что натяжные ремни необходимо ослаблять постепенно. Если ремни будут затянуты слишком туго, гидромассажная ванна не станет плотной и плотной.

Я долго оставил свою деревянную гидромассажную ванну пустой, а теперь она протекает.Затягивать ли натяжные ремни?

Не при нормальных обстоятельствах. Натяжные ремни сделаны так, что их не нужно затягивать. Сухая древесина впитывает воду, набухает, становится плотной и прочной.

Моя деревянная гидромассажная ванна пуста. Должен ли я прикрыть это?

Нет, не стоит. В гидромассажной ванне должен циркулировать воздух, чтобы предотвратить образование плесени.

Моя деревянная гидромассажная ванна переносная?

Да, это так. Если вы переделываете свой двор или ландшафт, вы можете переносить, катить или поднимать деревянную гидромассажную ванну в другое место, в зависимости от ее веса.

Наши деревянные гидромассажные ванны варьируются от 4 футов в диаметре до 8 футов. Каждая деревянная гидромассажная ванна имеет высоту около 3 футов.

Сколько он весит?

Полный транспортировочный вес комплекта 6 футов 4 дюйма составляет прибл. 675 фунтов, включая ящик. Чан без печи и скамейки легко переносится 4-мя людьми.

Как контролировать температуру?
Начните с ревущего огня, пока не приблизитесь к температуре, скажем 95F, затем уменьшите размер огня, пока он не достигнет 102 F — 106F.Когда вы достигнете температуры ванны, разведите небольшой огонь. Огонь также можно замедлить, регулируя тягу. Лучше контролировать температуру по размеру пожара, чем закрывая заслонку, потому что это может привести к скоплению креозота. Так же легко охладить ванну, просто добавив холодную воду.

Сколько дров нужно?
Колесная тачка среднего размера из СУХИХ древесины.

Есть ли гарантия на ванну?
Дровяные печи из нержавеющей стали имеют 1 год гарантии на материалы и качество изготовления.Мы предлагаем гарантию от производственных дефектов на все наши изделия из дерева, но, поскольку древесина является натуральным продуктом, мы не можем нести ответственность за естественный износ и ухудшение качества, которые могут произойти с течением времени. Благодаря использованию высококачественных материалов и мастерства, нормальный срок службы наших ванн из кедра составляет 15-20 лет.

Общие предупреждения:

  • Пожар и горячая вода могут стать причиной травм. Не оставляйте детей без присмотра возле деревянной гидромассажной ванны.
  • Не используйте деревянную гидромассажную ванну, если находитесь под воздействием рецептурных лекарств, алкоголя или рекреационных наркотиков.
  • Не оставляйте гидромассажную ванну без присмотра, когда горит плита.

Как построить «Влажную ванну + душ» в фургоне Promaster

Мы настоятельно рекомендуем получить эту схему водоснабжения на сайте FarOutRide.com. Это помогло нам научиться устанавливать сантехнику в фургоне и спроектировать всю нашу систему водоснабжения.

Кроме того, как вы можете видеть на фото 13 выше, Коннор имеет рост 6 футов и едва умещается — это с деревянным ковриком для ванной толщиной 1,5 дюйма.В любом случае вам придется пригнуться, чтобы поместиться под душевой лейкой, поэтому не обязательно иметь возможность полностью встать.

Каждый из нас принимает душ в среднем каждые 3 дня. Нашего объема воды на 27 галлонов хватает примерно на 6 дней, включая 2 душа с горячей водой в каждом.

Мы использовали трубы PEX 1/2 ″ и обжимные кольца для нашей системы водоснабжения.
В этом наборе PEX есть все, что вам нужно!

Мы используем этот одноступенчатый фильтр для воды перед водонагревателем, чтобы поддерживать его в чистоте. Он отделен от нашего трехступенчатого фильтра для питьевой воды под раковиной.

Обзор туалета Nature’s Head

Хотя мы определенно рады иметь компостный туалет вместо химического, мы считаем довольно возмутительным платить 960 долларов за кусок пластика . Теперь Nature’s Head работает очень хорошо, и мы рекомендуем его всем, кто может себе это позволить, но вот наши сомнения:

  1. При опорожнении контейнера с жидкостью вы должны открыть контейнер для твердых отходов. Это сразу наполняет фургон затхлым запахом компоста.
  2. Емкости с жидкостью хватает на 2 дня не более до того, как ее нужно будет выбросить.
  3. Емкости для твердых веществ в среднем хватает на 10-20 дней. Мы должны хранить торф в пакетах Ziploc объемом 1 галлон, чтобы иметь возможность менять его в дороге. Это занимает много места. На смену каждые 2 недели требуется 3 галлона торфяного мха. В то время мы должны найти подходящее место, чтобы сбросить мусорный мешок, полный наших отходов компоста.
  4. Сидение на Голове Природы усыпляет наши ноги.Будь то мужчина или женщина, вы должны сидеть каждый раз, когда используете его. Вот почему мы добавили деревянный коврик для ванны, чтобы приподнять ноги на 1,5 дюйма и уменьшить нагрузку на бедра в сидячем положении.
  5. Кажется, что через 2 недели наш компост всегда плесневеет, даже если мы его ежедневно переворачиваем. Я считаю, что выпускной патрубок для шланга слишком длинный и изгибается слишком много, поэтому воздушный поток недостаточен.

Для другого варианта компостирующего туалета, который решает многие из этих проблем, возникающих у нас с Nature’s Head, обратите внимание на компостный туалет Airhead.

Наши ошибки сборки душа

Наше первое сливное отверстие попало в раму под фургоном! Если вы прикрепите стандартный душевой поддон RV шириной 24 дюйма к краю Promaster, сливное отверстие выровняется прямо над продольной опорной балкой под фургоном. Мы выяснили это на собственном горьком опыте, начав бурение в этом месте. Чтобы обойти это, мы добавили два изгиба на 90 градусов в слив, чтобы слив выходил в пустую полость под фургоном.Мы использовали этот неглубокий слив под углом 90 градусов, плетеный шланг и еще одну трубу с коленом под углом 90 градусов, которая выходит через пол фургона в пустую полость.

Вторая проблема: металлическое ребро потолка выступает в душевой кабине там, где потолок встречается со стеной. Мы изо всех сил старались добавить более толстый деревянный каркас к стене фургона, чтобы упереться в металлическое ребро, но это отодвинуло бы поддон на целых 2 дюйма от стены. Чтобы сэкономить 2 дюйма в проходе, мы просто обработали стеклопластиком и заделали небольшой кусок металлического каркаса, который простирается в душевую кабину, что очень хорошо сработало.Смотрите увеличенное изображение верхних углов.

В-третьих, деревянный коврик для душа проколол наш пластиковый поддон примерно через 6 месяцев использования! Это произошло из-за того, что маленькие ножки коврика для душа оказывали целенаправленное давление по краям поддона. По сути, ножки мата слишком маленькие и слишком близко к краю сковороды. Мы решили эту проблему, добавив больше ножек к коврику для душа и отодвинув ножки подальше от краев поддона. Мы исправили отверстия в поддоне для душа с помощью JB WaterWeld, который, к счастью, сработал отлично.

Спасибо за чтение!

Желаем вам удачи в постройке душа в вашем фургоне. Если у вас есть какие-либо вопросы о том, как построить влажную ванну / душ в фургоне своими руками, не стесняйтесь спрашивать нас в комментариях.

Если вы нашли наши ресурсы по сборке фургонов полезными, мы будем очень признательны за вашу поддержку!

Пожертвуйте здесь

Реставрация старинной дровяной печи — Новости Матери-Земли

1/9

Эта старинная дровяная печь, которая выглядела лучше, чем в тот день, когда была изготовлена, была продана за 1000 долларов и готова служить еще много лет.

ФОТО: БАРРИ ДОРДАЛ

2/9

Ржавая старая дровяная кухонная печь ждет волшебства реставратора. Первым делом нужно убедиться, что корпус добротный и чугун не потрескался.

БАРРИ ДОРДАЛ

3/9

Застывшие заклепки и болты, не поддающиеся логическому убеждению, уступят место молотку и зубилу. Необходимо убрать шайбу.

БАРРИ ДОРДАЛ

4/9

Удалите всю покрытую коркой ржавчину с помощью грубой вращающейся проволочной щетки на электродрели или отправьте работу на выполнение.Если облицовка не отрывается от печи, окуните все изделие в химическую ванну, чтобы удалить коррозию.

БАРРИ ДОРДАЛ

5/9

Кудрявая покрыта коррозией, до того как начался процесс реставрации.

БАРРИ ДОРДАЛ

6/9

Полироль для печи наносится зубной щеткой. Два слоя и хорошая полировка, и Curly почти дома! Детали из листового металла можно красить, а чугун полировать.

БАРРИ ДОРДАЛ

7/9

После поездки к изготовителю памятников на пескоструйную очистку (сначала сняли накладку) Кудрявый снова в чистоте.Тем временем отделка дровяной печи посетила предприятие по никелированию и снова засияла.

БАРРИ ДОРДАЛ

8/9

С блестящей отделкой и блестящим чугунным блеском Curly теперь стоит 500 долларов. Ремонт печи может быть грязным и трудоемким, но награда, несомненно, огромна!

БАРРИ ДОРДАЛ

9/9

Этот набор деревянных кухонных плит на стене мастерской Friendly Fire представляет собой очень впечатляющий (а также практически защищенный от инфляции) «сберегательный счет»!

БАРРИ ДОРДАЛ

❮ ❯

Старинная дровяная печь и обогреватель, изысканно восстановленные до своей первоначальной элегантности, возвращаются как в качестве инструмента для приготовления посуды или обогрева дома, так и в качестве инвестиции, стоимость которой значительно опередила инфляцию.

К сожалению, эта вновь обретенная популярность привела к тому, что стоимость таких отремонтированных печей взлетела до небес. По крайней мере, я так думал, пока Билл Экерт (владелец Friendly Fire, Inc. в Форт-Коллинзе, Колорадо) не объяснил, как почти каждый может владеть прекрасным антиквариатом, не платя коллекционную цену. Секрет? Найдите поседевший старый тостер из дерева, которому нужен друг, и отремонтируйте его сами!

А что делать, если вас не волнует реставрация печки? Что ж, подождите, потому что с помощью экспертов Билла я собираюсь вам рассказать.Все, что вам нужно, чтобы «подыгрывать», — это несколько обычных ручных инструментов, несколько недорогих расходных материалов, хорошая электродрель с вращающимися проволочными щетками и, конечно же, плита.

Где найти тех старичков

В любом городе, которому больше 50 лет, вероятно, есть множество бывших в употреблении печей, которые ржавеют и ждут, пока кто-нибудь их заберет. Причина очень распространена: «Когда стали доступны дешевый газ и нефть, — говорит Билл, — дровяные печи были вывезены во двор и заброшены». Один из лучших способов найти этих «опытных» дровосеков — разместить объявление о покупке в газете вероятного городка.Или просто сядьте в багги и покатайтесь. Я заметил «старичков», просто бродя по округе, и в каждом случае владелец был рад продать. Попробуйте также у антикваров. Они очень часто продают старые печи или знают о них. (А поскольку спрос на отремонтированные модели настолько высок, дилеры могут заплатить вам за их восстановление!) Приложив немного усилий, вы сможете найти все проекты, которые вам когда-либо понадобятся, прямо у дома.

Но можно ли его спасти?

Прежде чем тратить свои кровно заработанные доллары на конкретную плиту, уделите несколько минут ее осмотру.Будьте уверены, что антиквариат действительно можно спасти.

Во-первых, ЗВУК ТЕЛО? Почти любая брошенная дровяная печь будет ржавой. Это нормально, если металл под ржавчиной еще здоров. Пузырьковые обогреватели обычно изготавливали из чугуна, достаточно тяжелого, чтобы выдержать десятилетия окисления. Но базовые горелки — самоподогреватели, изготовленные из чугуна и листового металла — могут иметь слабые места. Если вы не совсем уверены в этом, постучите отверткой по нескольким подозрительным местам. Поскольку старые кухонные плиты, как правило, делались из более легких материалов, особенно тщательно проверяйте их ржавые части, чтобы убедиться, что вам есть что восстановить.Осмотрите верх, низ, стороны и внутренности.

Также, покупая бывшую в употреблении плиту, убедитесь, что регулятор духовки (чаще всего ползунковая или откидная заслонка, которая направляет отработанное тепло в духовку) жив и работает. Если вы не знаете, что ищете, найдите печь, которая работает нормально, и посмотрите, как она работает.

Далее, ПОИСК ТРЕЩИН. Чугунные детали, скорее всего, будут повреждены, поэтому внимательно осмотрите все литые части, такие как корпуса пузатов, а также верхние части и топки кухонных плит.Волосы могут быть нормальными, но все, что больше, представляет проблему, особенно когда «трещина» находится в самой топке. «Я бы не стал пытаться переделывать печь для реального использования, если бы в топке была даже крошечная трещина», — говорит Эккерт. (Хотя железо можно сваривать, не многие сварщики делают это правильно, и первое пламя может снова сломать неправильно отремонтированную печь.)

После того, как потенциальный клиент прошел испытания на прочность и трещинообразование, ИЗУЧИТЕ ОТДЕЛКУ. (На полигонах это украшение может быть неотъемлемой частью рамы.) Светильники должны быть никелированы (иногда из меди или латуни), но если существо долгое время сидит на улице, вы можете увидеть только коррозию. Вы можете проверить, можно ли восстановить отделку, отполировав худшее место с помощью Brasso, доступного в вашем хозяйственном магазине, и стальной ваты 0-го калибра.

Если обшивка обогревателя страдает от окисления, вы можете заменить ее… возможно, менее чем за 100 долларов. Безделушки из ассортимента также можно подкрасить таким же образом, но только если вы сможете их снять.В случае, если испорченная облицовка этой плиты приварена — или если плита явно не выдержит без нее — лучше поискать в другом месте.

Кроме того, повреждение фарфоровой накладки, которое вы найдете на некоторых дровяных горелках, часто является достаточной причиной для отказа от печи. Хотя керамическую поверхность достаточно легко очистить, процесс ремонта сколов непомерно дорог. Так что, если вы не можете смириться с состоянием фарфора на плите или обогревателе, не покупайте его!

У некоторых старых дровяных горелок есть «окна» (или, когда вы до них дойдете, открытые дыры).Эти смотровые окна обычно закрыты isinglass. Если рамы все еще целы, небольшие «стекла» можно легко и недорого заменить.

И еще раз: прежде чем брать на себя обязательства, убедитесь, что необходимый ремонт не является более обширным, чем вы хотите. «Я по-прежнему отказываюсь от 10 печей на каждую купленную», — говорит Билл. Вы должны быть по крайней мере столь же критичны.

Как восстановить старые печи

Клиент принес в Friendly Fire горелку для основы (получившую название «Curly») для подтяжки лица.Билл купил плиту с планами отремонтировать ее для перепродажи. Чтобы проиллюстрировать этот раздел, мы использовали обе дровяные горелки. Вот процедура:

[1] СНИМИТЕ НИКЕЛЕВУЮ (ЛАТУННУЮ ИЛИ МЕДНУ) ОТДЕЛКУ, которая может быть снята с плиты. (Обычно это вся яркая отделка от нагревателей, но — опять же — обшивка — это рабочая часть некоторых кухонных плит.) Болты подвержены ржавчине, поэтому используйте много жидкого гаечного ключа, чтобы ослабить стойкие. Заклепки и болты, которые не поддаются логическому убеждению, уступят место молотку и зубилу.(Экспертный ремонтник Friendly Fire заменяет шестигранные головки и заклепки латунными болтами, потому что, по его словам, «их легче установить, чем заклепки, и они хорошо смотрятся с никелем».)

[2] ОМОЛОЖИТЬ ОТДЕЛЕННУЮ ОТДЕЛКУ. Если тест на полировку, который вы провели ранее, дал положительный результат, отполируйте накладку с помощью Brasso и стальной мочалки 0-го калибра, пока вся грязь не исчезнет. Затем дайте металлу второй блеск, используя еще одну порцию полировального сока и мягкую ткань.

Если облицовка не подлежит ремонту, ее необходимо заменить.Найдите в «Желтых страницах» металлический диск и приготовьтесь к выполнению работы. (Большинство специалистов по пластинке предпочитают, чтобы вы не удаляли ржавчину перед тем, как принести изделие, которое нужно отремонтировать.) Между прочим, если декоративный металл сделан из меди или латуни — и вы планируете использовать печь не только для наблюдения за глазами — подумайте о замене детали с никелем. Более твердый металл более устойчив к окислению. И не соглашайтесь на хром! Он начнет синеть с вашим первым горячим огнем.

(Как выяснилось позже, обрезку Керли пришлось заменить.Стоимость составила 76 долларов. )

[3] СНИМИТЕ ОКНА И РАМКИ ISINGLASS. Если вам нужны сменные панели — и если ближайший владелец оборудования не может их найти, — вы можете заказать isinglass в Friendly Fire.

[4] УДАЛИТЬ РЖАВУ С: [a] Печи с отсоединенной облицовкой . Если все украшения можно удалить с печи, лучший способ удалить ржавчину — это обработать поверхность пескоструйным аппаратом. Но не песком; это слишком грубо. Вместо этого вы захотите, чтобы взрывная обработка проводилась с использованием кристаллов карборунда.Ищите эту услугу в Желтых страницах в разделе «Работы с памятниками», поскольку карборунд используется для полировки надгробий. Или найдите кого-нибудь под «пескоструйной очисткой», который использует более мелкий абразив. Выполняйте пескоструйную очистку только наружных поверхностей обогревателей, если вы не ремонтируете кухонную плиту. В этом случае позвольте «полировщику» продуть и духовку. (Бедный старик Керли нуждался в чистке и заплатил 30 долларов мастеру памятника.)

Конечно, если вы категорически против тратить деньги, вы можете обработать ржавчину грубой вращающейся проволочной щеткой на своей электродрели (обязательно защитите глаза!), Но это будет жалкая работа.

[b] Печи с накладкой . Самый простой способ удалить ржавчину — не повредив блестящую отделку из сплава — это окунуть печь в горячую химическую ванну с помощью антикварного автоматического съемника. Он вернет его вам безупречно чистым (если только он не заржавел сильнее, чем вы думали, и в этом случае вы получите обратно что-то столь же дырявое, как форма 1040 политика). Там может быть небольшая новая коррозия там, где химикат высохнет не сразу, но вы можете удалить это с помощью проволочной щетки и электродрели.И, пока вы занимаетесь этим, вы тоже можете заняться духовкой.

(Кухонную плиту Билла нужно было окунуть, а не подвергнуть струйной очистке. Стриптизерша потребовала 135 долларов.)

[c] Печи с фарфоровой отделкой . Если предположить, что керамические детали не оторвутся — а они обычно не отслаиваются, — вам придется бороться с ржавым металлом с помощью этой грубой вращающейся проволочной щетки и электродрели. Фарфор не выдержит окунания или пескоструйной обработки, но его можно красиво украсить с помощью средства для чистки раковины, ванны и плитки и влажной губки.

[5] ПОЛИРОВАТЬ ОСТАЮЩИЙСЯ ЯРКОСТЬ с помощью Brasso и мягкой ткани. Если есть оставшаяся грязь, используйте еще один комок стальной ваты 0-го калибра для первого прохода.

[6] ОКРАШИТЕ ДУХОВКУ вашей кухонной плиты краской из нержавеющей стали (в баллончике из вашей малярной мастерской или в Bill at Friendly Fire).

[7] КРАСКА ИЛИ ПОЛИРОВКА НАРУЖНЫХ ДЕТАЛЕЙ ПЕЧИ, но береги облицовку! Любые чугунные варочные поверхности следует только полировать. На других участках вы можете менять местами краску и полироль по своему усмотрению.

Билл обычно предпочитает краску полиролью. Он делает свой собственный, но рекомендует — для «одноразовых» — Presto Stove Polish. Нанесите лак зубной щеткой, тщательно покрывая всю поверхность. Дайте осветлителю высохнуть в течение целого дня. Затем нанесите на обогреватель второй слой и дайте ему высохнуть еще на 24 часа. По прошествии второго дня «отполируйте» плиту с помощью тонкой вращающейся проволочной щетки на электродрели до тех пор, пока не будут удалены все остатки. В завершение протрите полироль мягкой тканью.

Часто — для контраста — Эккерт красит некоторые или все детали из листового металла краской для печи Thurmalox, но оба образца печи были отполированы.

[8] ЗАМЕНИТЕ ЛЮБУЮ УДАЛЕННУЮ ОТДЕЛКУ.

[9] ЗАМЕНИТЕ ОКНА ISINGLASS. С Isinglass, изготовленным из мягкого минерала, слюды, легко работать. Просто отрежьте его до нужного размера ножницами.

[10] ПОСЛЕДНИЙ ПОТРЯСЬТЕ ДРЕВЕСНОЙ ГОРЕЛКИ мягкой тканью, прежде чем отойти и осмотреться. Если светит солнце, защити глаза!

Экономика: восстановление печей для получения прибыли

Curly обошелся своему владельцу в 150 долларов «как было». Билл взимал дополнительные 100 долларов за 10 часов ремонтных работ (Экерт всегда взимает в час столько, сколько его клиенты зарабатывают в час), и оставил как 30 долларов за пескоструйную очистку, так и 76 долларов за никелирование.Таким образом, владелец Керли потратил 356 долларов на плиту, которая легко стоит 500 долларов.

Билл купил плиту за 275 долларов. Через пятьдесят один час работы и 135 долларов (гонорар стриптизерши) он продал отремонтированную печь за 1000 долларов.

А теперь предположим, что вы купили обе печи и обновили их самостоятельно. У вас будет прекрасная базовая горелка, за которую вы заплатили всего 256 долларов (150 долларов + 30 долларов + 76 долларов). И у вас была бы отличная кухонная плита за 410 долларов наличными. Вы могли продать обе дровяные горелки с прибылью более 800 долларов.Или вы можете оставить их, заставить работать и наблюдать, как их ценности стремительно растут. Подумайте об этом на минуту: ваше богатство увеличится, если это будет работать на вас. Черт возьми, этого не произойдет, когда ваши деньги находятся в банке!

Вы можете это сделать

Теперь вы знаете достаточно основ, чтобы самостоятельно найти и восстановить старую печь. (И, может быть, начать домашний бизнес!) Не скажу, что это легко. Восстановление печи требует времени и хлопот. Но когда вы наконец отойдете в сторону, чтобы полюбоваться сверкающим произведением искусства, преобразованным из ржавой громадины, все усилия каким-то образом окупятся.

Опубликовано 1 сентября 1979 г.

СТАТЬИ ПО ТЕМЕ

Начинающий поселенец узнает, что комфорт и благополучие должны заменить амбиции. Вместо того, чтобы ругать себя из-за несуществующих планов приусадебных участков, пообещайте отпраздновать успехи вашего стартапа на ферме.

То, как вы обращаетесь с шерстью во время стрижки, чистки, расчесывания и после этого, оказывает большое влияние на качество и ценность шерсти.

Школа органических производителей Эшвилла и национальный медиа-бренд MOTHER EARTH NEWS объявляют о совместных усилиях в рамках региональной весенней конференции Школы органических производителей, которая состоится в Университете Марс-Хилл, Марс-Хилл, Северная Каролина, 18-20 марта 2022 г.

HomeMade Modern EP112 DIY Джакузи на дровах

Гидромассажные ванны на дровах могут перегреться и стать причиной травм.Этот проект предназначен только для демонстрационных целей. Я использовал стандартный бак и несколько медных трубок, чтобы сделать джакузи на дровах. Этот проект стоил около 250 долларов и занял около 2 часов.

RYOBI, 18-вольтная аккумуляторная дрель
Доступно в Home Depot

ИНСТРУКЦИИ:

ШАГ 1. Поместите складской резервуар.
Я поставил бак на 169 галлонов на землю там, где хотел, а затем провел по периметру бака в грязи. Затем я закопал землю примерно на 8 дюймов.

ШАГ 2: Залить фундамент ./> Я не хочу, чтобы заполненный резервуар проваливался в землю, поэтому использовал смесь Quikrete Fast Setting, чтобы быстро и легко сделать пару фундаментных плит. Я насыпал на дно ямы 2-3 дюйма гравия и засыпал его. Затем я использовал обрезки меламина, чтобы сделать рамы толщиной 5 ½ дюймов для двух плит. Я смешал быстро схватывающуюся смесь Quikrete и разлил ее по формам. Я хотел, чтобы резервуар располагался немного выше земли вокруг него, поэтому я вылил еще несколько мешков гравия на формы, прежде чем насыпать мешки с песком на гравий.Я насыпал песок так, чтобы у меня была гладкая ровная поверхность, которая со временем не утонет и не проткнет металлическую ванну.

ШАГ 3: Изготовьте нагревательный змеевик ./> Я отрезал 20-футовый кусок медной трубки ½ дюйма и согнул его спиралью вокруг 5-галлонного ведра. Я хотел, чтобы катушка была высотой около 18 дюймов сверху вниз.

ШАГ 4: Сделайте опоры для катушки./> Я вырезал стальные прутки размером 1 на дюйма, чтобы сделать опоры для катушки. Я просверлил отверстия в стержнях, чтобы можно было скрепить их болтами вокруг медной трубки.

ШАГ 5: Просверлить отверстия в резервуаре для материала ./> Я использовал кольцевую пилу, чтобы просверлить отверстия диаметром 1-3 / 8 дюйма на расстоянии 18 дюймов друг от друга в резервуаре.

ШАГ 6. Добавьте фитинги ./> Я продел фитинги бака через отверстия и заделал их силиконовым герметиком. Я прикрутил штуцеры для соединения нажатием к стене со сквозной арматурой.

ШАГ 7: Подключите медь. /> Концы нагревательной спирали были немного изогнуты, поэтому я обрезал их перед тем, как вставить в фитинги.

ШАГ 8: Закрепите катушку ./> Я вбил стальные прутья в землю и добавил второй комплект, чтобы убедиться, что катушка надежна.

ШАГ 9: Постройте змеевик ./> Я использовал ¾ ”красное дерево, чтобы сделать крышку, которая закрывала резервуар.

ШАГ 10: Тест./> На улице было 63 градуса, а начало воды — 56 градусов. На нагрев воды до 110 градусов ушло около 2-х больших охапок дров и 2 часа. Я разложил угли и перемешал воду, так как она расслаивалась. Разложив угли, я смог удержать температуру воды в 104 градуса примерно на 1,5 часа без добавления дров.

Идеи для улучшений: /> В этом видео на YouTube было много вопросов, комментариев и предложений.Вот краткое изложение:

Добавление второго змеевика вокруг того же огня увеличило бы скорость нагрева воды.

Создание дровяной печи вокруг змеевика сделает систему более экономичной и поможет отвести дым от ванны.

Многие люди предлагали переключить подающие и обратные медные трубки, но я обнаружил, что это сильно замедляет циркуляцию воды.

Медные трубки большего диаметра были предложены в качестве улучшения.Если вам понравился этот проект, поделитесь им!

Если вы хотите увидеть, над чем мы работаем дальше, подпишитесь на нас в Instagram: @benjaminuyeda и @ijessup. Также ознакомьтесь с нашей книгой, чтобы узнать о дополнительных проектах, советах и ​​руководствах для самостоятельного изготовления.


Твитнуть

Как очистить грязную духовку … Никаких химикатов не требуется

«Привет, Норма, мне ДЕЙСТВИТЕЛЬНО нужно очистить духовку, чтобы моя индейка на День Благодарения не была на вкус, как все, что я готовил в ней в последнее время.Ему семь лет, и он не самоочищается. Я избегал этого, потому что не хочу, чтобы на кухне на целый день образовалось облако ядовитых химикатов. Есть ли нетоксичный способ очистить духовку без самоочистки? Большое спасибо!» — Читатель WYSK Нина

NV: Привет, Нина! Что … вы не хотите, чтобы ваша индейка на День Благодарения была наполнена ароматом запеченного жира и всеми остальными вещами, которые вы готовили за последние бесчисленные недели? Отличный вопрос, который, я уверен, может коснуться многих из нас!

Преимущества традиционных чистящих средств духовки — мощность и скорость.Боже, мы любим, когда убираемся поскорее! Но для многих из нас недостатки перевешивают достоинства, а именно агрессивные химические вещества и едкие пары. Когда мы идем естественным и безопасным маршрутом, мы, , должны обеспечивать электроэнергию. (Есть смазка для локтей?) Но, как я скоро вам покажу, мы можем работать умнее, а не усерднее. Что касается скорости, то здесь нет быстрого исправления освещения, хотя время будет работать на вашу сторону — так что наберитесь терпения.


Как очистить грязную духовку

Замочить решетки

  • Снимите все решетки.
  • Наполните хозяйственную ванну ГОРЯЧЕЙ водой и нетоксичным чистящим средством, например, Simple Green All-Purpose Cleaner. Дайте им впитаться, чем дольше, тем лучше — по возможности, на ночь. (Осторожно, чтобы не поцарапать ванну!)
  • Удалите их и сотрите остатки жесткой чистящей салфеткой или тонкой стальной мочалкой.
  • Для дополнительной очистки приготовьте пасту из пищевой соды и лимонного сока и добавьте ее.

Сделайте паровую баню в духовке

  • Снимите решетки и вытрите или удалите пылесосом любой незакрепленный мусор.
  • Установите решетку на нижнюю решетку и поставьте большую металлическую форму для выпечки , наполненную водой и примерно 1/2 стакана белого уксуса.
  • Нагрейте до 350 ° и позвольте воде пузыриться, пар и делать свое дело.
  • Выключите духовку, затем осторожно опрыскайте внутренние поверхности раствором воды / уксуса (не обожгитесь!).
  • Закройте дверцу и дайте ей постоять не менее 30 минут.
  • После охлаждения достаточно для работы протрите его. Если стойкие пятна не исчезнут, потрите их пастой из пищевой соды и лимона или уксуса.
  • Если вы хотите пофантазировать, попробуйте Simple Green Heavy Duty BBQ and Grill Cleaner — его также рекомендуется использовать в духовках.

Дополнительная информация и советы

  • Чем раньше будет устранена утечка, тем легче от нее избавиться.
  • Подложите фольгу или противень для выпечки под чем-то, что может пузыриться — профилактика — лучшее средство.
  • Духовки с самоочисткой, использующие пиролитическую очистку (нагрев), создают много дыма и запаха. Это также печально известная функция сбои в работе.Я лично никогда им не пользуюсь.
  • Духовки с паровой очисткой — это новая функция духовых шкафов, которые очищают быстрее, без дыма и запаха, но не так эффективны, как пиролитические.
  • Что касается микроволновых печей, не используйте чистящие средства внутри устройства. Доведите до кипения чашку воды и вытрите ее.

Короче говоря, горячая вода, пар, несколько натуральных ингредиентов и время замачивания могут сделать вашу вонючую духовку свежей, как маргаритка … что заставляет меня пойти принять ванну.


Есть вопрос «Сделай сам»? Спросите эксперта!

Если у вас есть вопрос по ремонту, обслуживанию или улучшению дома своими руками для Нормы, теперь у вас есть шанс спросить эксперта и получить от нее ответ. Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте «Женщинам, которых вы должны знать».

Fix-It Friday — эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, , бывшей ведущей программы Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Одноименное спутниковое радио.Еженедельная колонка призвана вдохновлять женщин — воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров — с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

Постройте собственную пожарную баню

Нет ничего лучше, чем расслабиться под звездным небом в камине на открытом воздухе. Вот несколько способов создать свой собственный.

Баня чугунная и пожарная

Наша собственная огнеупорная баня представляет собой простую конструкцию — в основном это баня с очагом под ней.Хотя это и не обязательно, предпочтительнее использовать чугунную ванну, а не более тонкую модель из прессованного чугуна.

Чугун позволяет более равномерно распределять тепло по массе ванны и дольше сохраняет тепло.

Как построить чугунную и ямовую пожарную баню

Для начала, участок должен располагаться на достаточно ровной поверхности и на почве, которую можно копать. Также постарайтесь расположить ванну так, чтобы вы могли слить воду в более низкую точку ландшафта, предпочтительно там, где воду можно снова использовать, например, в саду.

Вам нужно будет построить фундамент, на котором можно будет расположить огненную баню. Это может быть так сложно или просто, как вам нравится. Хорошо подойдет простая кирпичная или каменная кладка на каждом конце, если ванна будет поднята не менее чем на 30 см над землей.

Мы использовали старый битый бетон и немного песка, но вы могли использовать кирпичи и строительный раствор, шлакоблоки или даже землю.

Оставьте место внизу для костровой ямы, где-нибудь посередине, по крайней мере, с одной стороны, открытой для доступа.Выкопайте неглубокую яму, чтобы разместить огонь под кадкой.

Чугунные кадки очень тяжелые, и поднимать их на фундамент нелегко. На этом этапе вам, скорее всего, потребуются помощники.

Однако одним из преимуществ чугунной ванны является то, что ее вес означает, что, когда она находится на месте, вероятность ее перемещения меньше.

Перед установкой ванны используйте спиртовой уровень, чтобы убедиться, что ваш фундамент слегка наклонен к сливному концу.Убедитесь, что ваш фундамент прочный и сможет выдержать вес ванны, наполненной водой.

Советы по поиску и устранению неисправностей пожарной бани

Необходимо учитывать слив ванны. Оставьте место в фундаменте, чтобы прикрепить трубу для отвода воды. Слив воды должен быть направлен в сторону от костра, чтобы она не наполняла яму водой, когда вы опорожняете ванну.

Дренажная труба должна быть защищена от огня частью фундамента (например, если труба из ПВХ).

Чтобы дым не выходил от себя, сделайте дымоход позади камина. Я использовал старую водосточную трубу, прикрепленную к раме над ванной. Это не обязательно, но делает впечатление менее дымным.

Чтобы избежать ожогов, вы можете построить крошечный участок настила или перепрофилировать поддон. Приятно сидеть на деревянной палубе, которая под тяжестью одного человека опускается на дно ванны.

Пора попрыгать в огненной бане!

Зажгите огонь, дайте ему разогреться, чтобы его можно было оставить, не гаснув.

Медленно наполните ванну струйкой воды из шланга. Он нагреется быстрее, чем если вы попытаетесь наполнить его слишком быстро и вам придется нагреть большой объем воды. Если у вас правильное соотношение наполнения и нагрева, его можно нагреть и приготовить примерно через 30-45 минут.

Лучше всего перед тем, как войти в ванну, дать огню превратиться в раскаленные угли, чтобы не перегореть, особенно если вы не устанавливали дымоход. Устройтесь поудобнее и наслаждайтесь. Угли сохранят воду в ванне теплой в течение нескольких часов, а также могут стать довольно горячими.Старайтесь не готовить своих детей, как в казане!

Плюсов:

  • Легко построить пару человек, используя при необходимости обрезки.
  • Нет необходимости в сторонней печи, медных трубах или фитингах, кроме заглушки и слива.
  • Вода быстро нагревается и остается горячей.

Минусы:

  • Вам нужна железная ванна.
  • Можно обжечь задницу или руку о дно или боковые стороны ванны.
  • Можно выкурить, так как огонь прямо под вами.

Пожарная баня с водопроводом и выносной топкой

Есть много разных способов построить пожарную баню, и я недавно купался в одном с водопроводом и внешней печью.

Эта конструкция состояла из дровяной печи с изолированной водяной трубой из медного змеевика, обернутой вокруг нее, и тяжелой ванны из пластика или стекловолокна с двумя отверстиями, просверленными по бокам.

Медный змеевик был обернут стекловолоконной тканью и прикреплен каждым концом к отверстиям в ванне.Печь была адаптирована из старого газового баллона.

Два отверстия сбоку ванны служат выходом и входом для воды, нагретой внутри медной трубы. Выпускное отверстие позволяет холодной воде течь из нижней точки на той стороне ванны, которая нагревается в печи.

По мере того, как вода нагревается в трубе, она медленно поднимается от уровня топки к входу и наполняет ванну горячей водой. Таким образом, холодная вода медленно течет со дна ванны, нагревается, а затем снова опускается на уровень верхней части воды в ванне.

Поскольку входное отверстие сильно нагревается, рекомендуется сразу же наполнить ванну до уровня входа. По моему опыту, этот процесс был медленным и неэффективным способом нагрева воды, но у других мог быть другой опыт и больший успех.

Более эффективным способом нагрева воды для ванны было бы пропускание медного змеевика через отдельный объем перегретой воды, как в системе горячего водоснабжения ракетной печи.

Плюсов:

  • Огонь и дым можно немного отделить от ванны.
  • Огонь может эффективно гореть в топке.
  • Также можно использовать любую не чугунную ванну.
  • Не обжечь задницу ни о дно, ни по бокам ванны!

Минусы:

  • Сложнее в сборке.
  • Вода нагревается некоторое время.
  • Горячая вода остается наверху, не смешиваясь с холодной водой.
  • Горячий воздухозаборник может обжечь спину или руку.

Полную версию этой статьи можно найти в выпуске № 9 журнала Pip Magazine, который доступен здесь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
