Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т. д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

Перегорание розетки от превышения нагрузки

Подключение розеток шлейфом

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» – провода с белым оттенком;
• «нуль» – изоляция окрашена в синий цвет;
• «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Как подключить розетку к существующей проводке: фото и видео инструкция

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

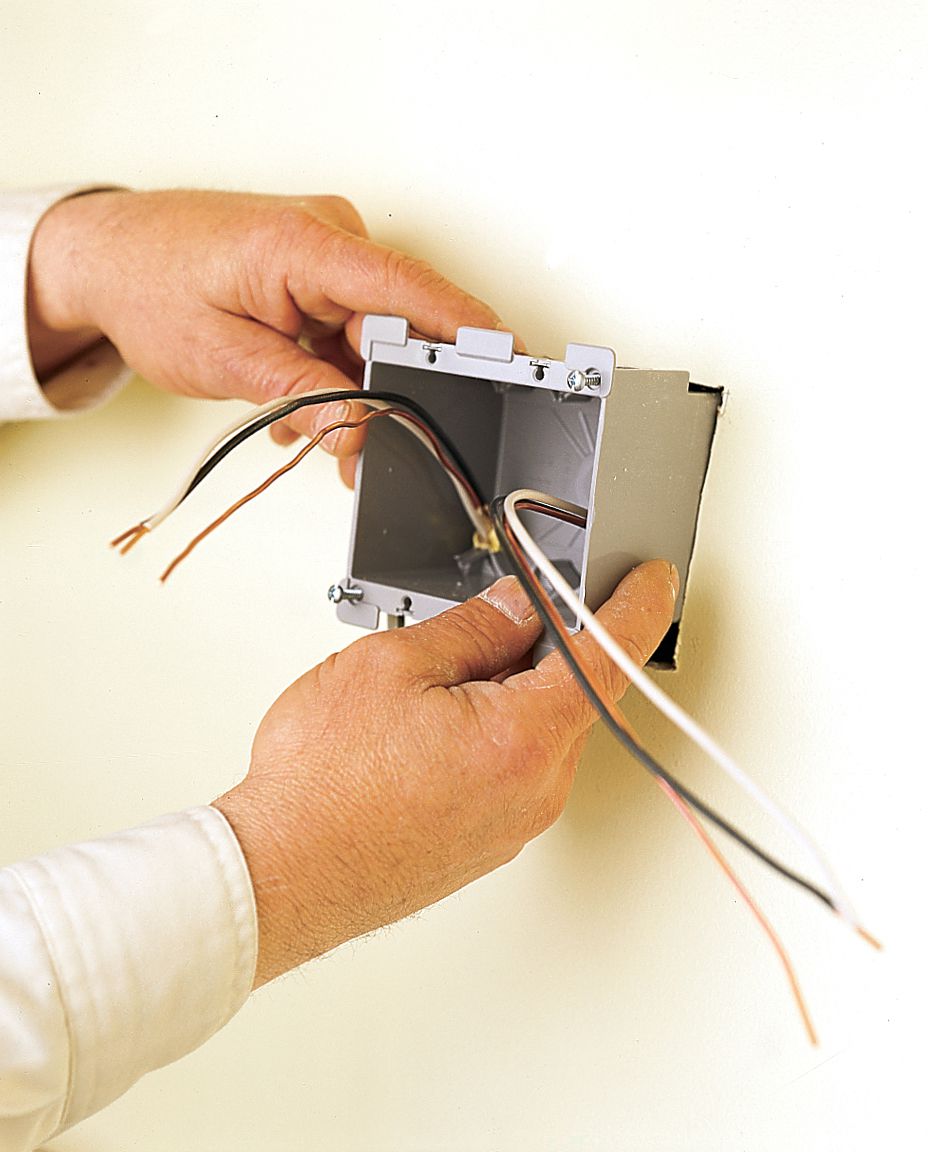

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

Поэтому:

• Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
• В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
• Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
• Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
• Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

почему так нельзя делать, схема подключения

Содержание статьи:

При разводке электрической системы в квартире применяют довольно популярный способ установки приборов – подключение шлейфом розеток. Важно разобраться, как установить электроприборы безопасно, и в каком случае такой метод нельзя использовать.

Способы подключения

Соединение розеток шлейфом

Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.

Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.

Иногда нецелесообразно подключение розеток шлейфом. Такое устройство допустимо, только когда мощность всех включенных приборов не выше мощности кабеля, питающего розетки.

Особенности установки группы розеток шлейфом

Общая схема подключения группы розеток шлейфом

Недостатком способа считается то, что при повреждении провода в одной розетке последующие также не будут работать. При уменьшении их количества надежность эксплуатации системы повышается.

Согласно ПУЭ, подключаться розетки должны без разрыва проводника РЕ. В противном случае они остаются без заземления. Группа должна быть подключена к автомату 16А кабелем 2,5мм, а мощность подключаемых потребителей не превышает 3 квт. Если нагрузка будет выше, к каждому прибору выводят отдельную линию.

Необходимо заранее сделать расчеты, чтобы знать, сколько розеток можно будет подключить последовательно. Нужно установить тип, мощность и количество электроприборов. Соотнести данные с размером помещения и планировкой. Если понадобится большое количество розеток, лучше проложить несколько линий.

Установка блока розеток

Пресс-клещи универсальные

Для работы необходим определенный набор инструментов:

• индикатор напряжения;
• уровень;
• универсальная отвертка;
• пассатижи;
• карандаш и строительный нож;
• пресс клещи;
• термотрубка;
• перфоратор.

Расстояние между центрами подрозетников должно быть строго 72 мм

Вначале выполняют схему разводки. На ней указывают расположение распределительных коробок, розеток, выключателей. Размечают трассу, по которой будут идти провода. Они должны располагаться строго вертикально и горизонтально, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от коробки до розетки не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте во время работ не попасть в провод.

Наиболее трудоемкая работа – штробление стен. Удобнее это сделать специальным инструментом, но можно обойтись и подручными средствами – молоток, зубило, «болгарка», дрель с победитовым сверлом 8–10мм. Ее следует держать перпендикулярно стене, работать на малых оборотах. Сверло периодически охлаждать в воде.

Далее выполняют отверстия для подрозетников. Гильзы крепят на алебастре или гипсе. Чтобы раствор быстро не застывал, в воду можно добавить клей ПВА. Стандартная коробка имеет глубину 45 мм. В подрозетник легко поместится все необходимое.

Для проходных розеток лучше использовать углубленную гильзу на 60 мм, так как в ней будет располагаться входящий и выходящий кабель.

Монтаж ответвлений в подрозетнике

Скрытая проводка в гипсокартонных конструкциях

Проводка может пролегать внутри стен или по их поверхности. Первый вариант прост в исполнении, но проигрывает по эстетике. Скрытая проводка предусматривает отделку стен после монтажа. Однако когда возникает необходимость ремонта электросети, приходится разрушать стены.

Подсоединение устройств к силовому кабелю должно быть безопасным и надежным. Каждая розетка должна иметь корпус для защиты от электрического тока. Навесные имеют собственную коробку. Для установки встроенных используют подрозетники. Они выполнены из диэлектрических материалов, надежно фиксируют устройство в стене, предотвращают попадание влаги и пожаробезопасны.

Подключение нескольких розеток проводят трехжильным кабелем. К первой подводят силовой кабель от распределительной коробки. Затем все розетки необходимо соединить между собой. При этом шлейфом подключают все три жилы – фазу, ноль и заземление. Соединение на одной клемме РЕ проводника снижает надежность и ухудшает контакт. Поэтому концы провода заземления соединяют опрессовкой с выводом ответвлений. Это место изолируется колпачком. На клемме должна быть прямоугольная шайба.

Схема подключения розеток шлейфом

Заземление устанавливают в каждом подрозетнике, для укладки проводов места достаточно. Этот способ считается надежным и гарантирует защиту. Он незаменим при необходимости дополнительной установки нескольких розеток. Исключает проведение масштабных работ. Используют его при небольших нагрузках в квартире или доме, в обычных условиях.

Правило обустройства электроустановок предписывает запретить соединение РЕ-проводника на разрыв. Для безопасности человека и его жилища важно, чтобы электропроводка соответствовала всем нормам и требованиям.

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

1. Разметка и подготовка места.
2. Штробление стен.
3. Закладка кабеля от распределительной коробки к первому подрозетнику.
4. Подготовка провода для перемычек.
5. Установка подрозетников.

6. Подготовка ответвлений, чтобы соединять РЕ проводники.
7. Монтаж линии и укладка проводов.

   Правильное подключение шлейфа розетки через соединение проводов в колпачке СИЗ

8. Соединение нулевых и фазных жил и проводников заземления.
9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом.

Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Розетки можно подключать шлейфом для электротехники небольшой мощности. Этот способ оправдан, если срочно нужно добавить пару дополнительных розеток. Эксплуатация мощных приборов требует установки отдельного вывода. Количество необходимой энергии на бытовые нужды возрастает, увеличиваются требования к качеству электромонтажа и надежности розеток.

Подключение блока розеток

Правильная организация проводки и точек подключения является своего рода гарантией безаварийной работы электроприборов. Поэтому при малейшей возможности, например, при проведении капитального ремонта, большинство владельцев квартир избавляются от старой алюминиевой сгнившей проводки со старыми розетками, заменяя их более современными блоками с несколькими точками подключения. Но, прежде чем пытаться выполнить замену своими руками, стоит разобраться, как подключить блок розеток так, чтобы нагрузка сразу нескольких потребителей не привела к аварийной ситуации.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

• Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
• Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
• Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Важно! Если блок розеток устанавливается на кухне и нужен для того, чтобы подключить технику с большим потребляемым током, провода фазы и нуля нужно будет, как и заземления, также подключать по схеме звезды.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

После того как провод заземления был протянут через пластиковые подрозетники, пришло время закрепить фазу и ноль на каждой розетке. Процесс сборки начинается с первой контактной группы. На розетке имеется два пластинчатых контакта, к которым нужно подключить отдельно фазовый, отдельно нулевой провод от входного кабеля. На лицевой поверхности корпуса находятся два винта. Заворачивая каждый винт, мы заставляем пластины контакта сближаться и плотно обжимать гильзу. Заворачивать винт нужно с хорошим усилием.

Чтобы передать напряжение на следующую розетку, одновременно с вводными контактами нужно установить по одному транзитному проводнику или по одной перемычке, соединяющей первую группу с последующей. Такими перемычками нужно подключить все контакты блока.

Завершающие операции

После того как удалось правильно подключить все контакты и транзитные перемычки в блоке, нужно аккуратно уложить провода в подрозетники так, чтобы уместился еще и корпус с контактами. Каждую группу вставляем в корпус подрозетника и крепим без затяжки с помощью винтов в гнезда.

Каждую розетку выравнивают по уровню и притягивают винтами. Остается подключить землю, установить накладки и одеть на защелках лицевую панель блока. Если к установленному набору потребуется дополнительно добавить выключатель, то первой розеткой придется пожертвовать, вместо нее установим клавишный прибор. Проводники заземления и нуля не трогаем, а входной контакт и перемычку необходимо перенести на клеммы выключателя.

После сборки остается подключить провода в распределительной коробке. Чаще всего это делается скруткой, но лучше соединить с помощью монтажной колодки. Остается проверить наличие фазы в контакте с помощью индикатора, и можно включать потребителей.

Заключение

Стоит обратить внимание на качество соединения всех проводов, все контакты на транзитных перемычках и вводных жилах электропроводки должны гильзоваться. Только тогда можно надежно закрепить провод на клемме. В противном случае при установке группы в подстаканник контакт выскочит из зажима, и вся работа пойдет насмарку, если вообще не приведет к возникновению короткого замыкания.

Отправить комментарий

Как подключить интернет розетку: схемы установки, инструкция

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  Компьютерная розетка RJ45 внутренняя

• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.
  Подключение настенной розетки с 4-мя проводами

• На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.
  Восемь проводников подключают по схеме «В»

• После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
• Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 «Legrand»

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку «Lezard»

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Розетка для интернет кабеля: схема установки по цветам

Чем объясняется потребность в розетках

Розетка компьютерная двойная 2 X RJ45 Cat5e VIKO Linnera Белая

Любой пользователь Интернета может сказать, что при наличии роутера монтаж ЛАН розеток по всей квартире будет излишней мерой и дублированием функций. Однако им возразит множество людей, беспокоящихся о своем здоровье и старающихся снизить уровень генерируемых прибором высокочастотных излучений.

Существует еще один веский довод в пользу того, чтобы LAN розетка устанавливалась в отдаленных комнатах частного жилого дома или городской квартиры.

Он заключается в том, что даже самые дорогие и продвинутые роутеры не в состоянии перекрыть значительные пространства, занимаемые современными строениями. В их границах обязательно найдется точка, где сигнал ослаблен настолько, что уверенной связи не будет.

В городских квартирах таким местом является удаленная от роутера лоджия, где выход в Интернет в летнее время также востребован.

При наличии разветвленной сети подключенных ЛАН розеток все вопросы по надежности связи в больших по площади помещениях и загородных особняках автоматически снимаются.

Сферы применения

Компьютерные розетки обычно устанавливают в офисных помещениях

Кроме чисто домашнего варианта использования сетевые розетки традиционно устанавливаются на ряде объектов:

• офисы, аудитории и помещения с размещенным на них серверным оборудованием;
• интернет-центры и библиотечные площадки;
• магазины IT и ремонтные мастерские;
• секретные лаборатории и другие помещения с ограниченным допуском.

Для современных офисов помимо установки роутеров обязательно наличие розеток-RJ-45, позволяющих подключать ПК станции к Интернету и собственным локальным сетям.

В помещениях особо секретных организаций встраивание в стены сетевых розеток – единственная возможность безопасного выхода в Интернет, поскольку в них запрещены любые излучающие системы. Такая предосторожность связана с тем, что через беспроводную передачу возможен перехват секретной информации.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.

Какие бывают интернет розетки

Интернет розетку rj 45 можно встретить в двух различных вариантах:

• Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
• Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену.

Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:
   • UTP 3 — до 100 Мбит/с;
   • UTP 5e — до 1000 Мбит/с;
   • UTP 6 — до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

   Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные

Интернет-розетка Legrand

• Чтобы подключить интернет розетку Legrand нужно в первую очередь убрать переднюю крышку.
• Далее внутри вы увидите белую крыльчатку, её надо повернуть в сторону, куда показывает стрелка.

• После поворота снимается передняя панель. На данной панели вы увидите цветовую схему, куда какой провод подключать.
• Теперь можно продеть жилы в отверстие на пластине и приступать к подключению. Смотрите фото и видео ниже.

Интернет-розетка Lezard

Если вы купите розетку Lezard, тогда разбирать её необходимо другим способом.

• Для снятия лицевой панели вам потребуется выкрутить несколько винтов.
• Потом при помощи отвертки разжать защелки, для того чтобы можно было вытащить внутреннюю часть.
• После этого у вас в руках окажется небольшая коробочка с крышечкой сверху. Крышечку поддеваем отверткой и открываем.

• Готово, приступайте вставлять по цветам каждую жилу в щель.
• Последнее, что необходимо сделать, это закрыть крышку, собрать всю интернет-розетку и вмонтировать в стену.

Разборка розеток разных производителей отличается, но принцип у всех один и тот же. Какую бы вы фирму не выбрали, с разборкой вы справитесь, главное не ошибиться в цветовой схеме. А то придется мало того что потратить уйму времени, но и заново разбирать и собирать по новому.

На примере двух интернет-розеток разных фирм мы показали вам, как можно правильно подключить интернет розетку.

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Разбираем устройство. Конструктивно компьютерная розетка мало чем отличается от стандартного электроустановочного оборудования, включает монтажную пластину механизм и лицевую часть.

Подключаем к компьютерной розетке витую пару согласно схеме, указанной на корпусе устройства.

Перед подключением зачищаем от изоляции 0,5 см с проводов.

Установив зачищенный от изоляции край провода в предназначенное ему место, закрепляем его пружинным приспособлением.

Терминал с подключенной витой парой закрываем металлической крышкой, применяемой в качестве дополнительной защиты соединений.

Закрепим корпус интерент-розетки на стене, используя соответствующий материалу стены крепеж.

Контейнер с механизмом интернет розетки фиксируем в корпусе, закрутив винты в комплиментарные отверстия.

Закрепляем деталь лицевой панели, скрывающую терминал розетки и служащую направляющей для штекера.

Проверяем работоспособность сетевой розетки, тестируем качество подключения и сигнала.

Стандарты подключения

Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.

Генератор ников

Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:

• TIA/EIA-568-B;
• TIA/EIA-568-А.

Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.

Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар.

Схема подключения по цветам

Для подключения интернет-розетки разработано две схемы. Детальнее следует разобрать второй вариант — T568B. Первая схема практически не используется.

Обратите внимание! Для частных домов и квартир применяют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.

Используя двухпарный кабель, первые три электропровода укладываются, отталкиваясь от схемы «В», зеленый цвет присоединяется к контакту под номером шесть. На фото подробно можно рассмотреть схему подключения интернет-кабеля.

Особенности прокладки кабеля

Коаксиальный кабель для внешней прокладки

При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные линии;
• коаксиальный кабель.

Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия.

Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

• Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок.
• При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки.

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Подключение кабеля витая пара

Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором. Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов).

Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.

Ошибки при подключении интернет розетки

1.Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2. Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3. Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Обжимка внутренняя розетки: модель № 1

Подключить эту компьютерную розетку достаточно просто, так как вам по сути не нужны дополнительные инструменты. Сразу скажу, что чаще всего используется именно схема «B». Именно по ней мы и будем обжимать кабели. Можете также смотреть на рисунок, который приклеен снизу.

• С одной стороны:
  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Зеленый.
• С другой стороны:
  • Бело-синий.
  • Синий.
  • Бело-коричневый.
  • Коричневый.

Защелкните верхнюю крышку, и прижмите её сверху небольшим усилием. Теперь можно взять обычный канцелярский или строительный нож и отрезать лишние проводки, чтобы не мешали при установке основного блока в розетку.

Останется просто вставить данный блок внутрь и прикрутить его. Если кабель сильно длинный, то можно попробовать его немного завернуть, чтобы он влез в бокс. Так происходит подключение интернет розеток фирм Schneider, Werkel и Lezard.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

2. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

2. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

4. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
   • Коричневый.
   • Бело-коричневый.
   • Зелёный.
   • Бело-зелёный.
   • Синий.
   • Бело-синий.
   • Оранжевый.
   • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

Совет: обжимайте по два проводка. То есть вы берете одну пару, засовываете в нужные пазы и прихлопываете крышкой. Далее открываете её и далее следующий два, пока не обожмете все проводки.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

• Слева:
  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Зеленый.
• Справа:
  • Бело-синий.
  • Синий.
  • Бело-коричневый.
  • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Обжимаем самостоятельно сетевой кабель

После установки розетки RG-45 вам понадобиться патч-корд, чтобы от неё пустить интернет к компьютеру. Хорошо если у вас компьютер стоит в метре от розетки, тогда можно просто купить готовый патч-корд. Но если расстояние 5 и больше метров, такую длину купить будет проблематично.

Поэтому рекомендуем обжать патч-корд самостоятельно, поможет вам в этом наша статья: порядок обжима витой пары, все схемы. Также можете посмотреть на нашем сайте детальную инструкцию с видео, как обжимают витую пару самостоятельно с инструментом и без него.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто “B”.

Расположение цветов считается слева-направо:

• бело-оранжевый

• бело-коричневый

Стандарт “A” иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту “B”, а другой по “A”. Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая “вилка” здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.

Источники

• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-setevuyu-rozetku-rj-45-sxema-vitaya-para/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://lanportal.ru/lan/kak-podklyuchit-internet-rozetku.html
• https://itmaster.guru/nastrojka-interneta/internet-na-pk/kak-podklyuchit-internet-rozetku.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html
• https://Vpautinu.com/internet/rozetka
• https://help-wifi.com/poleznoe-i-interesnoe/montazh-kompyuternoj-setevoj-rozetki-rj-45-svoimi-rukami/
• https://WiFiGid.ru/poleznoe-i-interesnoe/internet-rozetka

[свернуть]

(Visited 191 times, 1 visits today)

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как подсоединить F-коннекторы к коаксиальному кабелю для Sky и Freesat

Как подсоединить F-коннекторы к коаксиальному кабелю для UK Sky, Freesat и кабеля Virgin и US TV
Как для отмены Как установить заглушки Используйте консистентную смазку Больше смазки Насколько плотно? Золотые F-заглушки Удлинительные кабели Комплекты шарниров Защитите неиспользуемые порты Самоклеящаяся лента Посмотреть фильм Надвижной адаптер Угловой адаптер Резиновый чехол Лучший кабель? Обжимные соединители Распределительная пластина	Поворотный F-образный штекер — Купить F Plug ВАМ ДЕЙСТВИТЕЛЬНО НУЖЕН НОВЫЙ LNB? Многие так называемые «сбои LNB» вызваны простым плохим соединением.Оголенный медный провод подвергается коррозии. Прежде чем тратить с трудом заработанные деньги на новый LNB, вы можете обрезать кабель на пару дюймов и установить вилку на место. Смажьте медные провода силиконовой смазкой, чтобы предотвратить коррозию в будущем. (Мы хотели бы продать вам новый LNB, но мы верим в честность и поможем вам сэкономить деньги, когда это возможно.)
В чем разница между …? Заглушки заворачиваются вручную. Обжимные штекеры необходимо обжимать с помощью специального инструмента для обжима, подходящего для штекера и кабеля. Мы их не продаем. Компрессионные заглушки должны быть оснащены специальным компрессионным инструментом. Мы их продаем. Некоторые думают, что они выглядят лучше, чем навинчивающиеся пробки. Некоторые люди думают, что они работают лучше, но, как и в случае со всеми подобными соединениями, это зависит от подготовки кабеля. Установив компрессионную заглушку, можно сделать ужасный беспорядок, как и с поворотной заглушкой. Мы настоятельно рекомендуем использовать силиконовую смазку для ВСЕХ заглушек. Мы можем поставить кабели с уже установленными штекерами.
	Метод, показанный ниже, также используется для «ружейного» или сверхтонкого коаксиального кабеля 4,5 мм, но вы должны использовать наши «специальные» F-штекеры.
Как отсоединить F-штекер, прикрепленный к моему оборудованию?
	Отвинтите гайку, которая вращается, оставаясь прикрепленной к рифленой части заглушки.Если он затянут, обычно подойдет гаечный ключ с отверстием 11 мм. Обязательно вращайте гайку против часовой стрелки.
СОВЕТ: НЕ работайте с кабелем под напряжением. (т. е. тот, который подключен к ресиверу спутникового телевидения, который все еще подключен к электросети). Ресивер спутникового телевидения подает напряжение до 18 вольт на кабель LNB и до 9 вольт на кабель RF2, поэтому его короткое замыкание не поможет. Как снять вилку F с кабеля?
	Если вилка навинчивающаяся, открутите ее от кабеля.Могут потребоваться плоскогубцы. (Если плоскогубцы не требуются, размер штекера может быть неподходящим для кабеля.)
	Сначала убедитесь, что у вас правильный штекер , подходящий для вашего кабеля. Есть несколько размеров, и все они выглядят одинаково! Прочтите нашу информацию Нажмите ЗДЕСЬ.
(Все гайки F-штекера имеют одинаковый AF 11 мм. Отличается только размер кабельного ввода.) Примечание: мы выбираем наши F-штекеры, чтобы соответствовать кабелю, который мы продаем.Мы не можем комментировать другие вилки или кабели, которые мы не продаем.
	Примерно в 25 мм от конца ножом обрежьте внешнее пластиковое покрытие. Будьте осторожны, чтобы не порезать медную оплетку внутри!
	Снимите пластиковую крышку. Разделите медные оплетки и наденьте их на черную изоляцию.
	Отрежьте оголенный экран из металлической фольги.
	Отрежьте белую пластиковую изоляцию, чтобы обнажить внутреннюю жилу провода, оставив около 3 мм белой пластиковой изоляции. Это снижает риск соприкосновения медных проводов в оплетке с внутренним сердечником, чего никогда не должно происходить!
	Теперь о ранее неопубликованной коммерческой тайне!
	Нанесите силиконовую смазку с по на все оголенные медные участки на конце кабеля, включая центральный медный провод.Либо вставьте конец кабеля в банку с вазелином, чтобы он впитался в медную оплетку. Это поможет защитить его от атмосферных воздействий и значительно упростит завинчивание пробки. (Силиконовая смазка лучше, она не окисляется и не становится коричневой).
Смазка покрывает внутреннюю медную проволоку и внешнюю медную оплетку, предотвращая коррозию от влаги и кислорода. На электрическое соединение это не влияет, потому что контактного металла более чем достаточно давления, чтобы врезаться в медь. (Наши навинчивающиеся F-заглушки выбраны так, чтобы они плотно прилегали, и их может быть очень трудно или даже невозможно навинтить на кабель, если вы не используете смазку.) Некоторые «профессионалы» не станут используйте смазку, потому что они не хотят, чтобы соединение прослужило дольше гарантийного срока (они хотят, чтобы вы отозвали их через год) или потому, что они просто не понимают, что это повышает надежность. Некоторые «профессионалы» просто сомневаются в необходимости использования силиконовой смазки.Нажмите ЗДЕСЬ, чтобы прочитать, что американская компания Channel Master сказала об этом еще в 1999 году. Но SatCure не занимается установкой, поэтому нам нечего терять, рассказывая вам, как продлить срок службы вашей. Если вы не представляете, как быстро окисляется медь, возьмите кусок чистой меди (например, старый пенни), обезжирьте и оставьте в уксусе на час. Выньте его, промойте водой и оставьте на воздухе. Вы увидите, что поверхность быстро окисляется и становится коричневой. Продолжение, ниже … См. Другие варианты использования силиконовой смазки. НАЖМИТЕ ЗДЕСЬ Это удобная штука!
Hi #SatCure, Прочитав ваше упоминание о силиконовой смазке, я вернулся к радиопрограмме, которую я слышал на старом BBC Radio London, когда Джонни Лонгдон был там инженером и использовал транслировать техническую сессию один раз в месяц. Одна передача была посвящена монтажу антенн, и один из монтажников BBC рекомендовал обильное использование силиконовой смазки во всех соединительных коробках и разъемах антенн.С тех пор я последовал этому совету, особенно во время работы лицензированным радиолюбителем, когда я обнаружил полное отсутствие коррозии в соединениях после обработки и снятия после многих лет воздействия элементов. Я считаю, что это особенно полезно в наши дни, когда применяется к разъемам F под их ботинком. С уважением, Jack
	На этой фотографии из журнала «What Satellite TV» показано, что может случиться при использовании низкокачественной резиновой обуви без защиты силиконовой смазкой.Не позволяйте никому убеждать вас в том, что силиконовая смазка не нужна!
«Для использования внутри помещений вам не нужно беспокоиться о смазке». Это неверно для наших вилок. Мы выбираем наши свечи с плотной посадкой, поэтому вы ДОЛЖНЫ использовать какую-то смазку, иначе вам будет очень трудно поворачивать свечи. «У меня нет смазки, можно ли использовать масло?» Обычно вы не знаете, что в масле. Это может повредить пластик ПВХ.Некоторые типы масла (например, WD-40) содержат обезжириватель, который может вызвать коррозию, а не предотвратить ее. Масло не помешает проникновению влаги по кабелю. Продолжение …
	Закрутите F-соединитель до внутреннего белого пластика, удерживая его тканью, кожей или плоскогубцами для защиты пальцев.
Медные жилы необходимо отрезать, это означает, что острые концы будут выступать наружу.Вы можете обернуть их самоамальгамирующей лентой или термоусадочной трубкой в ​​помещении. (Другой быстрый способ решения этой проблемы — отрезать концы непосредственно перед завершением последних 2 или 3 витков разъема. Таким образом, острые концы исчезнут под разъемом, чтобы не повредить их. Этот наконечник пришел от Ивана Далли.)
	Убедитесь, что внутренняя жила провода не может касаться медных оплеток.Отрежьте оголенную медную оплетку.
	Острыми ножами обрежьте внутренний сердечник проволоки так, чтобы осталось около 3 мм. Сделайте этот разрез под углом 45 градусов, чтобы получилась точка. Это упрощает вставку провода в разъем без риска повреждения или сгибания провода. Будьте осторожны, чтобы не порезаться этим острым концом!
	При использовании в помещении вы можете намотать самоамальгамирующуюся ленту на конец вилки, чтобы острые медные провода не порезали пальцы.В качестве альтернативы можно использовать термоусадочную трубку. На открытом воздухе используйте ленту S.A., чтобы полностью закрыть разъемное соединение.
Я не могу слишком сильно подчеркнуть важность нанесения водостойкого смазочного покрытия на медные провода в вилке F и частичного заполнения вилки смазкой * перед привинчиванием к розетке, особенно при использовании на открытом воздухе. Это предотвратит коррозию, вызванную сочетанием влаги, воздуха и электричества. * С осторожностью используйте смазку при использовании самоклеящейся ленты; если жир сочится, лента не прилипнет к себе.
Многие в остальном «профессиональные» люди критикуют мое предложение, но зачем рисковать? Я квалифицированный инженер-электронщик, и одной из моих предыдущих профессий была «Инженер по обеспечению качества при проверке надежности» — работа, на которой я подвергал различное оборудование строгим экологическим испытаниям в камере влажности. Во всех случаях соединений без защитного покрытия или покрытия низкого качества, соединения, по которым проводился электрический ток, выходили из строя очень быстро из-за накопления коррозии, которая приводила к разрыву металлических контактов.Лучшее решение, которое я нашел, — силиконовая смазка.
Вот что может произойти, если вы не заполните F-заглушку LNB силиконовой смазкой. Корродировало не только соединение LNB — дождевая вода прошла по всему кабелю к приемнику и вызвала повреждение гнезда входа антенны 1. Вероятно, внутрь попала вода и разрушила тюнер!
Примечание: соединение должно быть абсолютно сухим, поэтому не допускайте его попадания под проливной дождь! Любая влага внутри соединения может вызвать окисление медного провода.Оксидная пленка может быть почти невидимой, но она может создать плохое соединение в будущем и вызвать странные симптомы, такие как «отсутствие сигнала в теплый полдень». (Представьте, что вы пытаетесь установить причину этого. Вы, вероятно, в конечном итоге замените LNB и кабель, не зная почему!)
	Вы можете легко проверить, прав ли я медь. Возьмите старую медную монету или медную проволоку и оставьте ее в уксусе, пока она не станет яркой.Промойте в воде и высушите. Нанесите силиконовую смазку на часть монеты или проволоки. Оставьте его где-нибудь на полке — чем влажнее, тем лучше. Посмотрите, что произойдет через несколько недель!
Насколько плотно? Гайка F-заглушки должна иметь « затягивание от руки плюс одна плоская ». Затяните его как можно сильнее, пока не почувствуете, что он остановился. Затем с помощью гаечного ключа на 11 мм поверните его еще на 1/6 оборота. В этом случае вы не сможете ослабить его пальцами.Если можно ослабить , поверните еще на 1/6. (Вы можете найти инструкции по использованию динамометрического ключа и конкретные цифры, например 1,4 фунт-фут. Однако фактический крутящий момент зависит от допусков производителя, типа покрытия (никель или золото), толщины покрытия — невозможно измерить — и нанесена ли смазка. Следовательно, на такие цифры нельзя полагаться. Вы также можете найти предположения, что более широкая гайка облегчает затяжку, но сила затяжки настолько мала, что на самом деле это не так. не имеет значения.Размер резьбы, которая проходит по кабелю, НАМНОГО важнее.) Золотые F-заглушки Их нет в наличии, потому что: Золото — это тонкая «вспышка» и недолго на открытом воздухе Медную оплетку или провод, которые образуют «штырь», невозможно покрыть золотом Розетки LNB обычно не позолочены Никелированные вилки хороши при использовании с силиконовой смазкой Вы бы заплатили больше без пользы Устройство защиты от грозовых перенапряжений? У нас их нет на складе.Нажмите здесь, чтобы выяснить, почему. Удлинительные кабели
	Вы можете использовать ультратонкий коаксиальный кабель 4,5 мм для подачи ТВ по всему дому и для соединений SkyLink «волшебным глазом».
	Если вы ДОЛЖНЫ соединить кабели , сделайте это правильно (см. Ниже). SatCure предлагает готовые наземные и спутниковые удлинители во многих цветах.
Комплекты шарниров
AAgh! Никогда не соединяйте кабели таким образом. Он пропускает помехи, и согласования импеданса не будет. Каналы, вероятно, будут отсутствовать или будут слабыми.
ааа! Это не лучший способ соединения кабелей. Штекеры TV не подходят для сигналов LNB и даже не подходят для RF.
Пожалуйста, соедините кабели правильно: —
Real Joint Kits доступны Всегда покрывайте медные провода силиконовой смазкой для предотвращения коррозии.
Защита выходов LNB
	Blu-Tack можно использовать для закрытия неиспользуемых выходных разъемов LNB.Это также хороший (временный) герметик для наружных кабельных соединений и постоянная защита соединений внутри антенн.
	Герметизируйте стыки на открытом воздухе от проникновения влаги силиконовой смазкой и самосмесающейся лентой. (Не допускайте попадания смазки на ленту.)
Фильм
Если вы не видите экран фильма над этой линией, вам необходимо установить Flash Movie Player, а затем перезагрузить страницу.
СПАСИБО Просто хотел поздравить вашу компанию с легким для понимания веб-сайтом с множеством полезных советов. Силиконовая смазка будет замечательной в этой влажной и ветреной части Шотландского нагорья, где F-образные соединители часто выходят из строя из-за попадания воды, несмотря на самоклеющуюся ленту !!!!!!!!!!!!! Еще раз спасибо. Ewen S.
Вставная заглушка
	Доступны вставные переходники.Эти винты ввинчиваются в штекер F-соединителя, чтобы превратить его в вставной штекер. Полезно, когда вы используете спутниковый искатель, а также в качестве селектора LNB (см. Ниже). Подходит для временного проезда к караванам и автодомам!
Я снова рекомендую использовать большое количество силиконовой смазки, чтобы уменьшить износ и предотвратить или, по крайней мере, уменьшить коррозию на открытом воздухе. Резиновый чехол, надетый на разъем, также поможет защитить его. ПРИМЕЧАНИЕ: если помехи являются проблемой, вам следует избегать вставных F-адаптеров, так как они имеют слоты и чувствительны.
Вставной F-адаптер, устанавливаемый на стандартный F-штекер, для легкого подключения измерителя сигнала Satfinder.
Вставной F-адаптер, устанавливаемый на стандартный F-штекер, для легкого подключения к LNB. Вставной F-адаптер также можно использовать для подключения кабеля ко входу тюнера спутникового ТВ или любому другому оборудованию, оборудованному F-образным гнездом с резьбой. Всегда наносите смазку, чтобы минимизировать износ.
	Доступны угловые переходники. Их можно использовать там, где пространство ограничено, например, за стеновой панелью, или для прокладки кабеля вокруг острого угла.
	Наружные F-разъемы снаружи ДОЛЖНЫ быть герметизированы, чтобы не допустить попадания воды, в противном случае она будет проходить по кабелю, повреждая внутреннюю часть конвертера и спутникового ресивера.Вода ОЧЕНЬ быстро течет по коаксиальному кабелю за счет «капиллярного действия». Обязательно используйте самоклеющуюся ленту (или резиновый чехол — см. Ниже). Отрежьте примерно четыре дюйма (100 мм) и снимите пластиковую основу.
	Оберните ленту вокруг кабеля чуть ниже F-разъема, сильно растягивая его, как будто вы наматываете спиралью. Перекрывайте ленту как минимум на половину ширины, чтобы она приклеилась к себе. Продолжайте растягивать и наматывать его на кабель, затем на разъем «F» до самого корпуса конвертера. (Для демонстрации использовался LNB «Альпы»).
	Теперь растяните лишнюю длину и закрутите ее по спирали вниз по кабелю, чтобы аккуратно закончить соединение. Когда вы растягиваете ленту вдвое больше нормальной длины, вы создаете энергию, которая заставляет ленту плавиться сама с собой, образуя прочную резиновую трубку. Вы не поверите, пока не попробуете. Клея НЕТ. Также отлично подходит для ремонта протекающего шланга на машине или стиральной машине! Единственный способ удалить его — порезать очень острым лезвием.
	Полезной альтернативой ленте является наш уникальный резиновый чехол. Больше информации ЗДЕСЬ.
См. Страницу каталога 8	> У меня к вам легкий вопрос! Обычно я перемещаю свой дигибокс в другой конец комнаты, и мне нужно удлинить кабель. Скай уже сказал мне, что мне нужен кабель h209 или CT100, но какой разъем мне купить? Этот кабель устарел. В идеале следует заменить всю длину, используя правильный коаксиальный кабель с двойным экраном.См. Страницу 8 каталога. На практике вам удастся использовать две заглушки с резьбой «F» и цилиндр 090-3078 с резьбой «F» для соединения двух отрезков кабеля. См. Наш комплект для кабельных соединений.
Отправьте адрес этой страницы — НАЖМИТЕ ЗДЕСЬ — другу! Какой кабель лучше? Прочтите обзор
	> Прежде чем проконсультироваться с вами, я проложил кабель без названия El-Cheapo по всему дому.Подскажите, пожалуйста, какие F-штекеры подойдут? Если у этого кабеля нет экрана из металлической фольги, я рекомендую вырвать его и использовать подходящие материалы. В противном случае это может вызвать проблемы с помехами, которые трудно диагностировать. Очевидно, мы не можем сказать вам, какие вилки типа «F» подойдут, потому что мы не продаем этот кабель. Закажите каждый из трех размеров 7 мм, имеющихся в наличии, и попробуйте их. Или спросите своего поставщика кабеля, который, к сожалению, вероятно, скажет вам (неправильно), что «один размер подходит всем».
Обжимные соединители > Я понимаю, что профессиональные установщики используют обжимные F-соединители.Почему бы тебе их не продать? Мы продаем обжимные заглушки WF125 и кабель WF100 с установленными нажимными F-заглушками. При необходимости мы также можем поставить инструмент и заглушки. Для правильной установки обжимного разъема требуется обучение и практика, и мы не обнаружили, что результат почти так же хорош, как при использовании компрессионных или поворотных разъемов. Накручиваемые соединители в большинстве случаев обеспечивают адекватные характеристики, тогда как плохо подогнанные обжимные соединители дают гораздо худшие характеристики, чем навинчиваемые или обжимные.Действительно, я видел, как такие разъемы действительно выпадали из кабеля после того, как их установили так называемые «профессионалы»! Обжимной разъем следует выбирать в соответствии с используемым кабелем (обычно подходит только кабель из вспененного диэлектрика). Требуется дорогой обжимной инструмент, и он должен быть оснащен матрицей, подходящей как для обжимного разъема, так и для кабеля. Есть действительно дешевые инструменты для обжима (до 20 фунтов стерлингов). На мой взгляд, они вряд ли дадут удовлетворительный результат, если вам не повезет с выбором кабеля и разъема. (будьте осторожны — в течение двух дней я пытался сделать приличное обжимное соединение, используя соответствующий кабель, инструмент для снятия изоляции, обжимной инструмент и обжимной соединитель, и я не смог ). © 2008 — 2015 SatCure Отправьте адрес этой страницы — НАЖМИТЕ ЗДЕСЬ — другу!

Как подключить коммутатор TP-Link Smart Plug Switch к моей домашней сети через Kasa?

Интеллектуальными устройствами TP-Link можно управлять с помощью Kasa App локально и удаленно.Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить интеллектуальную розетку / коммутатор TP-Link к домашней сети.

Примечание. Если на вашем устройстве Apple установлена ​​операционная система Apple IOS 14 или более поздней версии, сначала включите «Локальную сеть», следуя часто задаваемым вопросам.

Прежде чем мы начнем:

1. Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Подключите умную розетку к розетке.

Вот для примера HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

a.Если у вас нет учетной записи, зарегистрируйтесь с ней, см. Как создать облачную учетную запись TP-Link на Kasa?

б. Войдите в приложение Kasa под своей облачной учетной записью.

2.Добавьте Smart Plug в приложение kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, дождитесь, пока индикатор Wi-Fi не замигает оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с UG / QIG.

4. Подключите телефон к Smart Plug Wi-Fi.На этом шаге есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически выполнит поиск Kasa Cam, и это займет около минуты.

Если на этом этапе у вас возникли проблемы, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (как и в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в Настройки-> Wi-Fi на своем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX) и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите умную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Присоединиться к другой сети» , который находится в нижней части списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой интеллектуальной розетки.Мы можем выбрать значок из списка или выбрать из «Альбомов» вашего смартфона или сделать снимок.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, как показано ниже, и сможете настроить дополнительные параметры, такие как Расписание / Нет на месте / Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок интеллектуальной розетки, щелкните «Информация об устройстве», чтобы просмотреть основную информацию об интеллектуальной розетке.

Примечание: Если вы столкнетесь с какой-либо проблемой во время вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальный разъем / переключатель в соответствии с UG / QIG.

Другие дела, которые вы можете сделать

После завершения подключения Smart Plug к домашней сети Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этого вы можете обратиться к часто задаваемым вопросам, чтобы получить инструкции по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок , чтобы загрузить руководство для вашего продукта.

Как настроить расписание, режим отсутствия и таймер TP-Link Smart Plug / Switch в приложении Kasa?

Эта статья относится к:

Комплект HS110, комплект HS105, HS100P3, KP303, HS220, HS200, комплект HS210, HS300, HS100, HS110, KP105, HS103, RE370K, HS105, комплект HS100, RE270K, HS107

Приложение

Kasa предназначено для локального и удаленного управления TP-LINK Smart Plug / Switch. С помощью приложения Kasa мы можем легко контролировать и контролировать интеллектуальную розетку / коммутатор TP-LINK, где бы мы ни находились, и делать наш дом умным.

В предыдущем разделе часто задаваемых вопросов мы представили «Как подключить интеллектуальную розетку / коммутатор TP-LINK к моей домашней сети через Kasa».

Как подключить интеллектуальную розетку / коммутатор TP-LINK к моей домашней сети через Kasa?

Теперь в этом FAQ давайте познакомимся с некоторыми расширенными настройками / функциями умного штекера / переключателя.

Прежде чем мы начнем, убедитесь, что время устройства правильное.

Что мне делать, если мое устройство Kasa неправильно синхронизирует время?

Примечание. HS210, HS220, RE270K и RE370K не поддерживают режим на выезде.

График

С помощью функции расписания мы можем создать событие, чтобы определить, когда включить / выключить интеллектуальную вилку / выключатель автоматически. В качестве примера мы возьмем HS100.

1. В приложении Kasa перейдите на страницу «Устройства», щелкните HS100, затем коснитесь значка «Расписание».

2. Щелкните значок «+» , чтобы создать расписание, например:

С настройками, показанными на рисунке 2, Kasa будет включать HS100 в 9:50 каждый день.

С настройками, показанными на рисунке 3, Kasa выключит HS100 в 17:30 в понедельник и воскресенье.

Не забудьте нажать кнопку « Сохранить» внизу, чтобы сохранить настройки расписания.

Что касается того, как удалить существующее расписание, оно зависит от операционной системы телефона. В системе Android вы можете нажать и удерживать расписание, затем появится сообщение, нажмите «ОК», чтобы удалить расписание. В системе IOS вы можете коснуться графика и сдвинуть его влево, появится опция «Удалить».

В гостях

Away Mode — это функция, которая создает впечатление, будто вы дома, пока вас нет. Во время режима «Нет на месте» ваше устройство kasa будет включаться и выключаться через случайные промежутки времени.

Щелкните значок «Нет на месте» , чтобы перейти на страницу конфигурации.

Здесь мы устанавливаем режим «В гостях» с 16:50 до 17:42 в понедельник и вторник. Нажмите «Пуск», чтобы сохранить настройки.

С этой настройкой ваше устройство будет случайным образом включаться и выключаться с 16:50 до 17:42 в понедельник и вторник.Если вы хотите отключить режим отсутствия, нажмите « Stop ».

Таймер

С настройками таймера интеллектуальная розетка будет включаться / выключаться автоматически по истечении установленного вами времени.

С настройками, показанными на рисунках ниже, Kasa включит HS100 через 30 минут с этого момента.

Вы можете нажать Start или Stop , чтобы включить или отключить функцию таймера.

Примечание ： Если Интернет не работает, режимы «Расписание», «Нет на месте» и «Таймер» продолжат работу в соответствии с запрограммированными параметрами.

Что делать, если на смарт-устройствах Kasa не работает расписание

Эта статья относится к:

KL60, HS105 КОМПЛЕКТ, KP400, HS100P3, KP303, KL60B, KL110, KL130, KP100 KIT, HS110, LB120, HS100 KIT, LB200, LB100, HS110 KIT, LB130, KP100, KP200, KL10 KL50, KL1201 , HS220, HS200, HS210 KIT, KL50B, LB230, HS300, HS100, KP105, LB100 TKIT, LB110, HS103, HS105, HS107

Существуют различные ситуации для планирования проблем с интеллектуальными устройствами Kasa.См. Соответствующие предложения по устранению неполадок.

Случай 1: правило расписания не вступает в силу в запрограммированное время

1) Перейдите на страницу «Настройки устройства»> «Информация об устройстве», чтобы проверить правильность настроек времени в умном домашнем устройстве. При необходимости см. Ссылку , чтобы исправить время. Также предлагается выбрать другой часовой пояс, а затем снова выбрать правильный часовой пояс, чтобы попробовать.

2) Перейдите по ссылке , чтобы обновить прошивку устройства умного дома.

3) Перейдите по следующим ссылкам, чтобы сбросить настройки устройств умного дома, затем снова настройте их.

Как сбросить смарт-переключатель и вилку TP-Link Kasa?

Как сбросить смарт-лампочку TP-Link Kasa?

Если все вышеперечисленные предложения не увенчались успехом, соберите эту информацию:

1. снимок экрана со страницами правил расписания, 2. страница с информацией об устройстве в приложении Kasa, 3. ваш TP-Link ID, 4. MAC-адрес смарт-устройства Kasa и обратитесь в службу поддержки TP-Link за дополнительной помощью.

Случай 2: правила расписания иногда исчезают

1) Обновите версию приложения Kasa до последней версии;

2) Удалите правила расписания и настройте снова, чтобы попробовать;

3) Использование другого телефона для настройки правил расписания;

4) Перейдите по ссылке , чтобы обновить прошивку устройства умного дома.

Если все вышеперечисленные предложения не помогли, обратитесь в службу поддержки TP-Link для получения дополнительной помощи.

Страница не найдена

Документы

Моя библиотека

раз

• • Моя библиотека

  «» Настройки файлов cookie

  Страница не найдена

  Документы

  Моя библиотека

  раз
  • • Моя библиотека

    «» Настройки файлов cookie .

    No related posts.
