Водосточные системы для загородного дома

Многим хозяевам кажется, что водосток – это простая конструкция, некоторые даже не стремятся устанавливать его. Но, однако, в сезон дождей, хозяин дома понимает, что был не прав, потому как струи дождя стекают по стене. Стена сыреет, в помещении становится неуютно. Сложившиеся обстоятельства наводят на мысль о необходимости установки водостока.

Необходимость установки водостока очевидна. С установкой водостока можно избавиться от названных неприятных положений, но следует знать правила его монтажа, потому что только в таком случае вода будет отводиться от дома, стекать в специальные желоба, канализационные трубы. Водосток на крыше поможет сохранить стены дома и цоколь от разрушений. Выходит, что прежде чем устанавливать систему, нужно в ней разобраться, поинтересоваться ее классификацией, принципом работы.

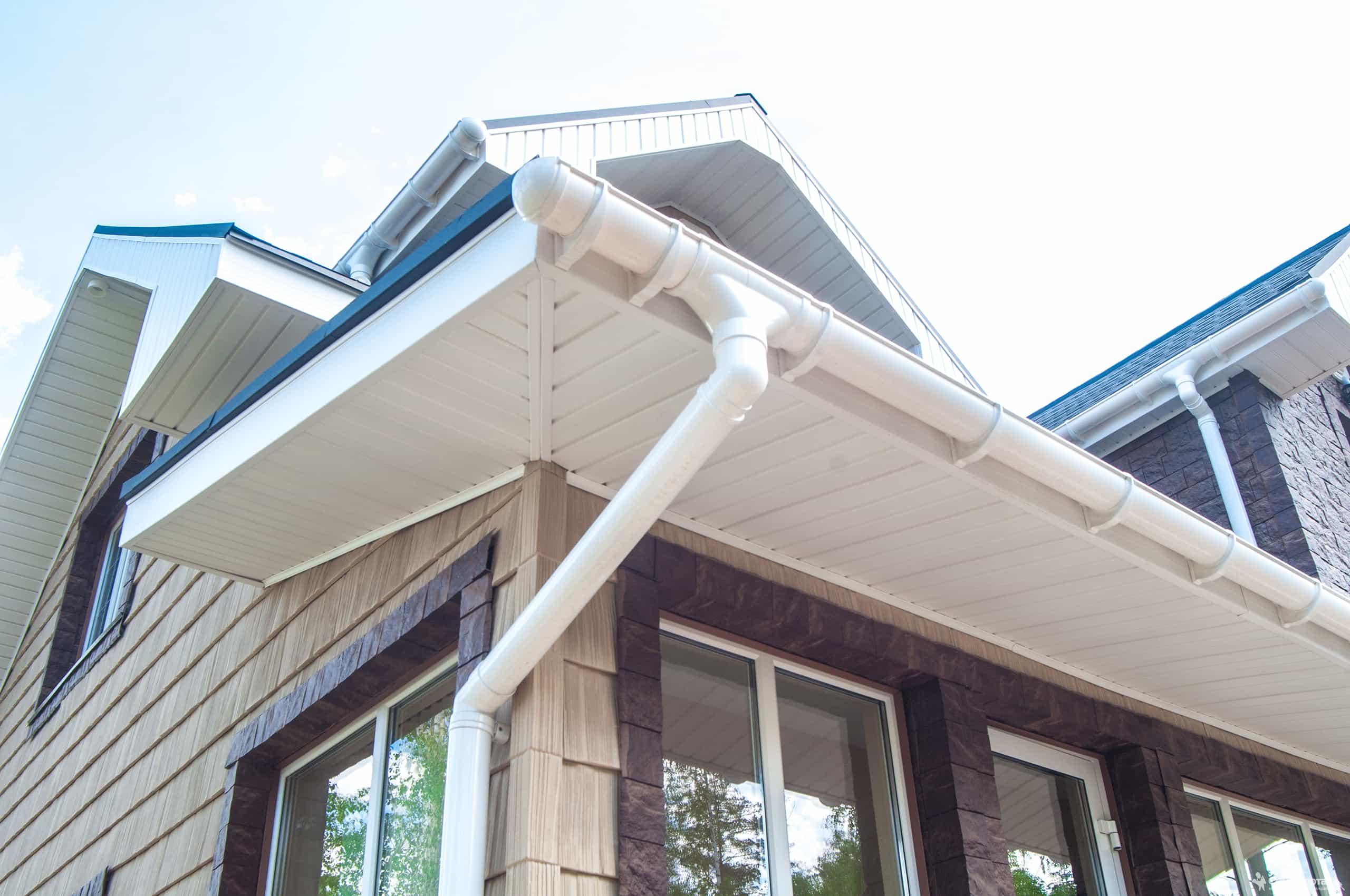

Пластиковая — Самая практичная система водостока. Сегодня уже никого не нужно убеждать в свойствах пластика.

Потребители знают, что этот современный материал обладает рядом достоинств, а именно:

• долгий срок эксплуатации, свыше пятидесяти лет;
• противостояние механическим нагрузкам: материал не рвется, не перегибается;
• коррозия не развивается на пластиковых трубах;
• материал не реагирует на действие солей и щелочей;
• материал не красят;

Оцинкованная сталь. Материал также популярен, потому что имеет небольшую стоимость. Можно закупить водосточные канавы на рынке и самостоятельно их установить. Еще один вариант – самостоятельное изготовление конструкции из листов оцинкованной стали. При таком подходе можно проявить творчество, украсив систему чеканкой или же железными кружевами. Такие водостоки раньше красили, чтобы уберечь их от коррозии. Сегодня оцинкованная сталь заменяется аналогом с покрытием из полимера.

Медная водосточная система. Оригинально смотрятся водостоки из меди, которая является универсальным и самым лучшим материалом для водосточной системы. Такая система будет очень долговечной, есть примеры, когда крыша и трубы служили не одно столетие. При этом следует учесть, что для медных водосточных труб нужны крепления из меди или же нержавеющей стали. Соседство с другими металлами может при вести к обратному эффекту: система начнет ржаветь. Не следует пугаться, если со временем медные трубы потускнели, пройдет время они позеленеют и почернеют, но их другие свойства сохранятся.

Типы водосточных систем

Система водостока может устраиваться внутри здания, что характерно для многоэтажных домов с плоской крышей. Но в частном строительстве привычней выглядит наружная водосточная конструкция. Для того чтобы установить систему водостока, необходимо ориентироваться на следующие моменты.

Нужно знать площадь кровли и площадь желоба для стены. Эти два измерения помогут рассчитать пропускную способность водостока. Нужна схема размещения водостока. Лучше заказать составление такой документации, потому как специалисты подсчитают необходимое количество деталей, укажут допустимые размеры всех элементов системы, места расположения воронок и желобов.

Так, например, неприглядно смотрятся воронки, расположенные над дверями или окнами. Немаловажную роль играет и цвет водостока. Современный производитель предлагает весьма широкую цветовую гамму.

Еще один момент – эстетический. Если дом накрыт дорогой медной кровлей, то пластиковые желоба водостока будут смотреться на его стенах неуместно. Но такие пластиковые системы украсят загородный дом, ведь они отличаются от дорогих водостоков только материалом изготовления.

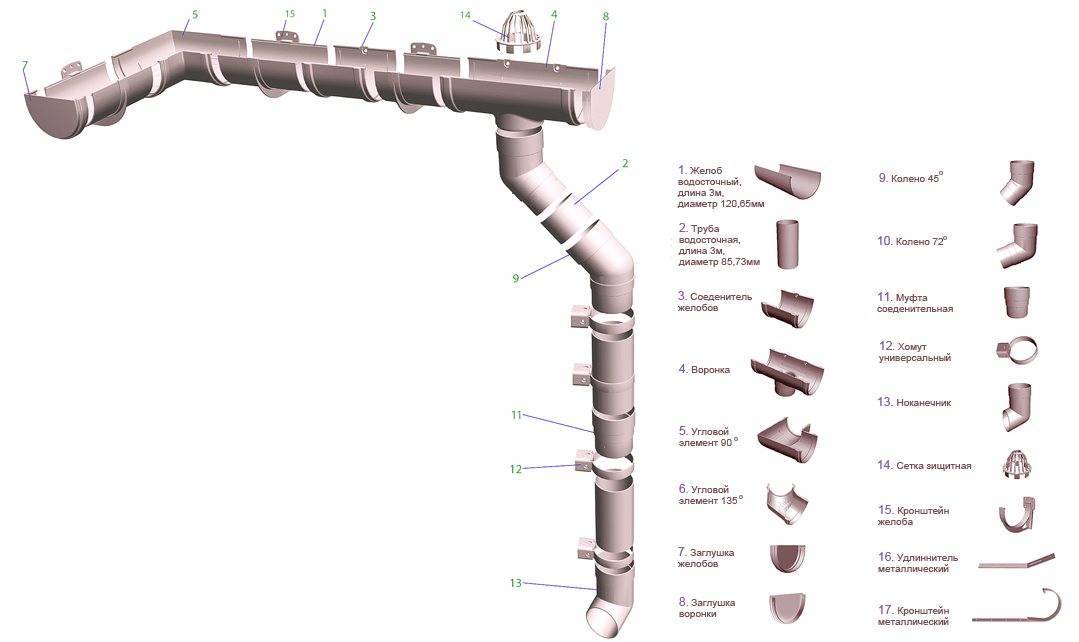

Устройство водосточной системы

Все системы имеют практически одинаковое устройство: это желоба, кронштейны, крюки, воронки, хомуты, тройник. Если рассматривать назначение каждого элемента в отдельности, то получается следующая картина.

Кронштейны нужны для того, чтобы прикрепить желоба к крыше. Они могут быть обыкновенными треугольниками из металла или же иметь резные гнутые элементы. Также разнообразны материалы для их изготовления. Желоба могут быть разной длины и формы, разного диаметра. Диаметр пластиковых желобов одинаков по всей длине, тогда как у металлических изделий могут быть колебания в размерах, что усложняет монтаж.

Чтобы разместить желоба, нужны муфты, позволяющие смонтировать желоб любого размера. Сегодня по желобам прокладывают кабеля системы «антилед», что позволяет защищать их от снега и льда. Воронки могут быть отдельными деталями. В таком случае они прикрепляются к кровле, а желоб врезается в нее. В этом отношении очень удобен пластиковой водосток, потому что он имеет и правые и левые воронки. В металлических системах воронку можно установить в любом месте.

Крепление водостоков | Правила монтажа водостоков

Давайте обсудим, как грамотно выполнить установку водосточных желобов различного типа? Здесь мы также обсудим, какие распространенные ошибки существуют при выполнении этой работы и как их избежать?



После того, как смонтирована новая конструкция крыши, наступает следующий ответственный этап работы – установка и монтаж водосточной системы. Выполнить установку водосточной системы может не только специалист, но и вы сами, для чего можно воспользоваться советами из видео. Практика показала, что при установке креплений и крепежей для водосточных труб и желобов, допускаются серьезные ошибки, из-за которых кажется, что водостока нет вообще. Крепление водостоков: правила, примеры, ошибки сегодня можно изучить на многочисленных сайтах в сети, где еть масса иллюстраций, фотографий и видео, с советами специалистов.





Грамотное крепление водостоков: правила, примеры, ошибки



» Специалисты говорят, чтобы избежать распространенных ошибок при установке водосточных систем, желобов, креплений, крюков, кронштейнов и других элементов, эту работу нужно начинать еще до того, как кровля будет закончена. Каждый желоб во время установки закрепляют на стропилах крыши, деревянной обрешетке или лобовой доске. Но если крыша уже готова, то работа по монтажу водосточных желобов будет сильно осложнена. «



Основными разновидностями водосточных желобов, представленных сегодня на строительном рынке, являются оцинкованные и пластиковые водостоки. При их размещении под свесом кровли, применяются индивидуальные методы, хитрости и секреты, позволяющие сделать каждый водосточный желоб эффективным, качественным и долговечным, независимо от погоды в регионе.



Порядок крепления водостоков различного типа



Каждая ошибка, допущенная в процессе установки водостоков, может привести к серьезным последствиям, после чего потребуется срочный ремонт желобов, креплений и других элементов водосточной системы, а также стен фасада дома.

Чтобы избежать ошибок во время работы, следует придерживаться следующего порядка установки водостоков:



• 1) Температурный режим. Крепление водостоков: правила, примеры, ошибки, которые стоит учесть, являются свойства и особенности материалов. Пластиковый водосток устанавливают при температуре воздуха, не ниже + 5 градусов. Главная ошибка заключается в том, что водосточный желоб, хотя и изготовлен из высокопрочного пластика, при низкой температуре становится хрупким и чувствительным, поэтому при неосторожном движении или защелкивании замка крепления, водосток может легко лопнуть.
• 2) Крепление водостока с уклоном. Каждый водосточный желоб устанавливают с небольшим уклоном в сторону водосточной трубы и ливнеприемника. Чтобы определить, какой угол уклона будет оптимальным, стоит изучить инструкцию производителя, который всегда указывает этот параметр, в зависимости от типа крыши, расстояния водосточной системы и других особенностей. Чтобы избежать ошибки, пластиковый водосточный желоб закрепляют с уклоном 3-5 мм на один метр, а металлический водосток устанавливают с уклоном 2-5 мм, на одном метре желоба. Чтобы избежать ошибки, между установленными ливнеприемниками расстояние должно составлять не менее 24 метров.
• 3) Установка креплений на одинаковом расстоянии. Последовательность этой работы выполняется с учетом того, что в самом начале устанавливаются крепления в крайней верхней и нижней точке.
  Расстояние от края крыши не должно быть более 200 мм, а между двумя крайними крюками устанавливают все остальные крепления. Производители и компании предлагают различные типы крюков и креплений, в зависимости от типа и разновидности водостоков. Чтобы не допустить ошибки необходимо учесть, что расстояние между креплениями пластикового водостока, должно составлять не меньше 50 см, а для металлических конструкций минимум 60 см.



Ошибка монтажа водостоков – последствия и устранение



Крепление желобов собственными силами выполняется обычно в тех случаях, когда пользователь хочет сэкономить на этой работе. Если водосток, крюк и крепление выбраны в самом дешевом ценовом сегменте, а на установке также решили сэкономить, то чаще всего это также является ошибкой, потому что работа с низкокачественным материалом и нарушением технологий, обязательно приведет к поломке и проблемам.





Какие оплошности чаще всего допускаются при выполнении монтажа?



•  При использовании меньшего количества крюков или кронштейнов, водосточный желоб может легко прогнуться и лопнуть;
•  Если слив водосточной трубы установлен слишком высоко над отмосткой, то вода будет сильно разбрызгиваться по сторонам, в результате чего фасад дома быстро придет в негодность;
•  Если система в целом смонтирована с нарушением технологии сборки, водосток также начнет протекать или полностью выйдет из строя при нагрузке во время осадков.



Крепление водостока – когда ни одна ошибка не допустима



Каждая ошибка, допущенная в процессе установки и монтажа водосточных систем, может привести к серьезным нарушениям и поломкам. В результате этого, владелец частного дома или коттеджа, рискует потерять не только деньги, но и время. После выхода водосточки из строя, систему потребуется демонтировать, покупать новые элементы и выполнять их установку с привлечением опытных квалифицированных специалистов, что также будет стоить довольно дорого.

Главными ситуациями, которые были допущены во время этой ответственной работы и не должны повторяться, являются:



• Несоответствие диаметра водосточной трубы и общего числа воронок, что приводит к чрезмерной нагрузке на водосток, который во время обильных осадков может треснуть или сломаться;
• Каждый водосточный желоб установлен без уклона, в горизонтальном положении, из-за чего вода скапливается внутри и даже переливается через край при сильном дожде. В зимнее время в системе вода будет скапливаться, замерзать, а при оттепели начнет создавать серьезные ледяные пробки, препятствующие отведению воды и могущие повредить пластиковый водосток;
• Край кровли выступает за внешний края желоба, в результате чего водосточка не выполняет свою функцию или желоб установлен с контруклоном, в сторону стены, что приведет к повреждению фасада здания;
• Водосточная труба закреплена слишком близко к стене дома, что будет приводить к постоянному намоканию наружной отделки и нанесет существенный вред фасаду дома.



Как установить водосток с учетом особенностей материала?



До недавнего времени самым распространенным вариантом водосточки была оцинковка, из которой изготавливались желоба и трубы. Хотя сегодня в некоторых местах все еще используют этот материал, ему на смену пришел пластиковый водосток, представляющий собой более красивый и оригинальный материал, который не уступает по своим свойствам и характеристикам оцинковке. Каждый из материалов водосточной системы имеет свои преимущества и недостатки, поэтому при работе с любым из них, стоит учитывать некоторые особенности и нюансы выполняемой работы.



• Пластик. Наиболее оптимальный вариант водостока, который не боится морозов, резких перепадов температуры и воздействия ультрафиолета. Пластиковое крепление и крюк имеют широкую рабочую поверхность, поэтому легко крепятся к ветровой доске и на протяжении долгого времени остаются устойчивыми и неподвижными, даже при максимальных нагрузках. Одним из недостатков пластиковых крюков, кронштейнов и крепежей, является невозможность придать им форму или конфигурацию, а использовать только в том виде, в котором они представлены изготовителем. Поэтому пред установкой, каждую деталь и крепление нужно проверить на соответствие размерам ветровой доски и возможности их установки на ней, на всем расстоянии крыши. Другим недостатком этого материала, пользователи считают высокую стоимость, в сравнении с другими изделиями, но это компенсируется повышенной практичностью водостоков и красивым внешним видом, представленным на рынке в нескольких расцветках.
• Металл с полимерным покрытием. Такие водостоки имеют более доступную и низкую стоимость по сравнению с пластиком, а также выделяются высокими эксплуатационными характеристиками. Металл отлично выдерживает серьезные нагрузки, в виде обильных осадков и не уступает в этом полимерам. Несмотря на это, металлические крепления с полимерным покрытием являются чувствительными к механическим повреждениям в виде ударов, сколов и царапин. Это часто приводит к тому, что на участке водостока с поврежденным полимерным покрытием, начинает появляться ржавчина и коррозия, а значит, срок службы установленной конструкции будет гораздо меньше. Нанести повреждения водостоку можно даже во время сборки и установки, поэтому каждое крепление, крюк и основные элементы водосточки нужно монтировать осторожно и аккуратно.
• Оцинковка. Водостоки из этого материала являются наиболее доступными по своей стоимости. Несмотря на то, что внешний вид желобов и труб является не слишком эстетичным, красивым и привлекательным, срок службы таких изделий, довольно продолжительный. Для таких элементов также страшны механические повреждения, потому что защитный оцинкованный слой при нарушениях не может обеспечить предотвращение коррозии и ржавчины. В отличие от пластика, крепление или крюк в металлической оцинкованной системе можно выгнуть и придать ему любую форму и конфигурацию.



Установка водосточной системы после того, как крыша готова





В каких именно ситуациях, установку водостоков приходится выполнять уже после того, как крыша закончена? В числе таких ситуаций, выделяются:



•  При проектировании кровли запланирован монтаж перфорированных софитов для вентиляции, поэтому желоба и крепления будут установлены на лобовую доску на всем расстоянии крыши;
•  Водосточку под готовую крышу приходится устанавливать в тех случаях, когда дом куплен недостроенным, а предыдущий хозяин не предусмотрел выполнение этой работы заранее;
•  Старая водосточная система сломалась, а желоба начали протекать или подтекать, поэтому нуждаются в замене.



Несмотря на то, то установка таких систем после того, как кровля смонтирована, требует особых навыков от мастеров, при правильном планировании и подходе, работа будет выполнена на высоком профессиональном уровне. Каждая ошибка, допущенная при монтажных работах, независимо от того, какой протяженности и расстояния является водосточка, может повлечь за собой другие последствия, устранение которых выльется в дополнительные расходы.



Экономия на покупке и установке водосточной системы, это самая большая ошибка, которая чаще всего встречается в реальности. Выбор дешевых материалов желобов и труб, приводит к их быстрому износу и выходу из строя. А желание сократить расходы на покупке креплений, расстояние между которыми делается больше, чревато реальными изломами и трещинами водостоков. Именно поэтому квалифицированные мастера никогда не рекомендуют включать режим экономии на этом этапе строительства и ни в коем случае не увеличивать расстояние между крепежными элементами любого типа.



Качественно и грамотно смонтированная водосточная система, будет служить владельцу частного или загородного дома на протяжении многих лет. Вместо ремонта этой системы, на который придется изрядно потратиться, владелец дома может спокойно заниматься другими работами и делами. Основной секрет долговечности водосточной системы заключается в том, что хозяин не экономит на мастерах. А если он решает сам выполнить монтаж водосточки, то точно следует инструкциям, предоставленным в этой статье, на иллюстрациях и в видео. Только в этом случае можно быть полностью уверенным, что установленная водосточная система будет служить долго и качественно.

» Монтаж водосточки – это не время и не место для экономии! В этом смогли убедиться многие владельцы домов и коттеджей! «

Монтаж водосточной системы — Статьи о строительстве компании Ваша Кровля

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу — отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.

Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.

Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.

Основные преимущества:

• легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
• пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
• бесшумность,
• широкая цветовая гамма, нестандартные формы и дизайнерские решения,
• срок службы до 30 лет,
• невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.

Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.

Преимущества:

• прочность,
• пожаробезопасность,
• эффективны на многоэтажных и промышленных зданиях,
• увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
• наличие герметичных замков упрощает установку,
• удобные размеры: желоб длинной до 9 м. , в то время как длина пластиковой трубы не превышает 3-х м.,
• длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла —высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.

Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

1. Выяснить значение самого высокого уровня осадков в районе проживания.
2. Посчитать площадь наибольшего ската крыши по формуле:

S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=»AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

1. Водосточный желоб.

Функция — собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений — система надежнее и проще монтаж.

2. Угловые элементы желоба.

Функция — изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

3. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. — достаточно одного водостока, и соответственно одной воронки, более 10м. — два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки — 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

4. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см. Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

5. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб —4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник. В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.

Пошаговая инструкция по монтажу водосточной системы из ПВХ

1. Установить воронки желоба.
2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

   Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

   Крепление элементов водостока без лобовойдоски: кронштейн желоба, воронка, соединитель желоба

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

• Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
• Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.

3. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
4. Отрезать желоб ножовкой.
5. Присоединить воронку к желобу —уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
6. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
7. Закрепить хомуты, просверлив под крепеж отверстия.
8. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
9. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
10. Поставить защитные сетки листоуловители.

Монтаж металлической водосточной системы — пошаговое руководство

1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.

Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.

Основные ошибки монтажа водосточной системы

• Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
• Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
• Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
• Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
• Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
• Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.

---

Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.

В компании Ваша кровлявы можете получить бесплатную консультацию, получить профессиональный расчет водосточной системы с учетом конструкции вашего дома и всех климатических особенностей, предложим экономически выгодный вариант.

Нашим клиентам мы предлагаем пластиковые и металлические водосточные системы от известных производителей, которые проверены временем и имеют сертификаты качества.

Вы всегда можете заказать монтаж водосточной системы в Ваша Кровля — на все работы мы предоставим письменные гарантии.

правила расчета и герметичного монтажа желобов и труб

Главное назначение водостоков, которые необходимы для всех зданий – это организация контролируемого отвода дождевой и талой воды с поверхности кровли, как на фото. Если не обустроить водосточную систему, то стекая по крыше, то неорганизованный водосток попадает на стены, проникает в подвал и весь процесс завершается разрушением цоколя и фундамента. Кроме практической роли современные системы отвода воды должны выполнять декоративную функцию и гармонировать с архитектурным обликом здания.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

Основные достоинства плоской кровли

Жители городов не по наслышке знакомы с плоскими кровлями. Именно такая технология используется в большинстве многоэтажек. Как правило, такие дома оборудуются системой внутреннего водостока, поскольку в этом случае вода, стекающая с крыши, не навредит стоящим рядом зданиям. И если раньше плоскими кровлями оборудовались лишь многоквартирные дома и производственные строения, то сегодня все больше владельцев частных домов выбирают для крыши подобное технологическое решение. Связано это с появлением новых кровельных материалов.

Плоская кровля практична, экономически выгодна, и к тому же позволит выделить свой дом среди множества стандартных строений со скатной крышей. На западе достоинства плоских кровель уже оценили тысячи владельцев частных домов. Такая крыша может быть эксплуатируемой, расширяет возможности для увеличения жилой площади, а благодаря уникальным свойствам современных кровельных материалов ремонт плоской кровле понадобится нескоро.

Преимущества плоской кровли:

• За счет меньшей, чем у скатной кровли площади, плоская крыша позволяет сэкономить на материале.
• Оборудовать плоскую кровлю под силу самостоятельно, без помощи большой бригады кровельщиков.
• На устройство плоской кровли потребуется меньше времени, поскольку работать на ровной, горизонтальной поверхности проще.
• Обслуживание кровли простое и несложное, и заниматься работами можно в любое время года.
• На крыше можно устроить игровую площадку для детей, спортзал, оборудовать место для отдыха или высадить растения.

Однако чтобы насладиться всеми прелестями плоской кровли, необходимо внимательно и ответственно подойти к ее проектированию. Если не участь все детали и важные нюансы, можно получить обратный эффект. Одним из самых важных этапов проектирования является выбор и разработка системы водостока.

Внутренняя система водостока – это целый комплекс из специальных труб, спрятанных внутри здания. По ним сточные воды с крыши попадают в ливневую канализацию. Внутренний водосток не портит облик здания и имеет множество преимуществ. Наружная система устанавливается с внешней стороны стены. Такое решение подойдет, если вы проживаете в регионе с чересчур суровым климатом или при очень ограниченном бюджете строительства.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Водосточные конструкции из пластика.

Пластиковые конструкции изготавливают из полиэтиленового, полипропиленового материала, либо из поливинилхлорида. Детали имеют различную форму, что упрощает монтаж, позволяет придать водостоку любую форму.

Пластиковые системы можно монтировать на любой тип крыши.

Плюсы пластиковых водостоков:

выдерживает температуру от минус сорока до плюс семидесяти градусов.

небольшим весом.

образует коррозию на поверхности.

к УФ-лучам.

имеют различный цвет.

монтажа.

Собирают конструкцию, применяя холодную сварку, поэтому в дальнейшем не нужно специально ухаживать за системой.

Недостатки пластикового типа водостока:

уровень теплового расширения.

часто менять резинки для уплотнения, для этого придется производить демонтаж и сбор конструкции.

нельзя ремонтировать, их придется заменять.

не устойчива к воздействию нагрузок механического характера, подходит для применения в частном доме.

Важно! Пластиковые системы нельзя устанавливать в местах с резкими перепадами температур за сутки, обильными осадками.

Водосточные системы описание. Монтаж водосточных систем

Водосточная система — конструкция из желобов и труб, которая отводит влагу с крыши, защищая кровлю, стены и фундамент от разрушающего действия воды. Кроме этого водосточные системы для крыши выполняют декоративную роль, объединяя кровлю и фасад здания в одно целое и лаконично завершая экстерьер дома.

Типы водостоков:

1. Организованные (внутренние и внешние). Вода стекает по системе желобов, воронок и вертикальных труб в канализацию.2. Неорганизованные. Специальные сооружения отсутствуют, вода стекает с крыши, портя стены и фундамент.

В устройство водосточной системы входят:

• желоба,
• трубы,
• хомуты,
• водозаборные воронки.

Принцип работы водостока заключается в сборе воды с крыши в желоба, по которым она стекает в водозаборные воронки, которые размещаются у карнизных свесов. Затем по водосточным трубам в канализацию или колодец.

Разновидности водосточных систем

Виды водосточных систем в зависимости от основы:

• пластиковые,
• металлические (оцинкованные, алюминиевые, медные).

Чтобы знать, как правильно выбрать водосточную систему, нужно учесть тип кровли, устойчивость к механическим и температурным воздействиям, цену на отдельные элементы, сложность в установке.

Пластиковые водосточные системы

Достоинства:

• стойкость к коррозии,
• устойчивость к ультрафиолету и химическим веществам,
• легкая,
• несложная в монтаже,
• имеет шумопоглощающие свойства.

Недостатки:

• недолговечность(срок службы составляет 15-20 лет),
• неустойчива к резким перепадам температур.

Металлические водосточные системы

Оцинкованные водосточные системы с полимерным покрытием, в основе которых сталь, алюминий или медь, имеют следующие преимущества:

• устойчивость к перепадам температур,
• подходят для использования в суровых условиях,
• стойкость к коррозии и деформации,
• большой срок эксплуатации (25 -100 лет в зависимости от металла).

Среди недостатков металлических конструкций отмечают высокую стоимость и сложности при установке.

Расчет водосточной системы

Правильный расчет водосточной системы исключит проблемы с протеканием крыши и переливом комплектующих для монтажа:

1. Метраж желобов равен метражу длины всех скатов крыши, с которых и будет стекать вода.
2. Количество воронок нужно считать с учетом того, что они устанавливаются через каждые 10 м.
3. Диаметр желобов и труб зависит от уклона и площади ската:


   Площадь крыши (м2) кровли	Диаметр желоба (мм)	Диаметр трубы (мм)
   до 100	70-115	50-70
   100	115-130	75-100
   более 100	140-200	90-160

4. Высота водосточной трубы — расстояние от свеса кровли до земли. Количество труб должно соответствовать количеству воронок.
5. Угловые соединители рассчитываются исходя из количества углов и поворотов крыши (внутренних и внешних).
6. Количество кронштейнов рассчитывается по длине ската: минимум один кронштейн на метр ската.
7. Для труб кронштейны с хомутами лучше заказывать на каждые 70-100 см трубы.

Теперь вы знаете, как посчитать водосточную систему на крышу, чтобы она выдержала все нагрузки без лишних крепежей и элементов. Правильно подобранная длина конструкции, минимизирует количество отходов.

Монтаж водосточной системы

Общая инструкция по монтажу водосточной системы:

Правила установки водостока

• Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.

• Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.

• Желоба укладываются на кронштейны. Части желоба соединяются с нахлестом в 25-30 мм, либо в пазы самого соединителя (если таковой предусмотрен производителем). В местах соединения важно не нарушить или потерять резиновые уплотнители, которые идут в самом соединителе (муфте).

При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:

• недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
• недостаточное количество стояков, которое приведет к переливу воды;
• смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.

Чтобы сделать заказ или проконсультироваться, позвоните нам по телефону:

+7 495 775 74 50

с 9-00 до 18-00

Способы установки водостоков

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Пример крепления кронштейнов к стропильным ногам

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
2. На нижнюю сторону первого элемента обрешётки.
3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

   Примеры крепления держателей для водосточного жёлоба при условии, что кровельный материал уже смонтирован

Требования к водоприёмникам

Чаша водоприёмника, для исключения возможности застоя воды, располагается ниже итоговой кровли. Колпаки в эксплуатируемых крышах нужно устанавливать на одном уровне с покрытием, в неэксплуатируемых – приподнимать над ним. Место пересечения воронки с кровлей можно окружить теплоизоляционным материалом. Это позволит улучшить герметичность.

Это основные сведения, которые помогут подобрать систему водоотвода. А правильный водосток не только отведёт воду от стен, но и поможет кровле прослужить долгие годы.

Расчет водосточки

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см 2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см 2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м 2 . Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Материалы, используемые для создания уклона плоской кровли ↑

Рисунок 7. Различные способы создания уклона плоской кровли

Теперь давайте рассмотрим каждый из вышеописанных методов устройства уклона плоской кровли более детально:

1. 1. Устройство уклона плоской кровли с использованием пенобетона довольно-таки дорогостоящий процесс, так как требует привлечения людей, специализирующихся непосредственно на данной сфере. При использовании пенобетона, на несущее перекрытие укладывается слой из него, а после этого, сверху, устраивается стяжка из фибропенобетона – очень прочного и пожаробезопасного материала. Поверх всего этого, укладывается слой гидроизоляции путем наплавления, что позволяет сделать кровлю очень надежной и прочной.
2. 2. Если же уклон плоской кровли выполняется при помощи сыпучих материалов, то тут, первым делом, на бетонное основание наносят рулонный битумный наплавляемый гидроизоляционный слой из стеклоизола, который обладает повышенной теплостойкостью, прочностью и быстротой монтажа. После этого, поверх слоя гидроизоляции укладывают используемый сыпучий материал, а затем уже все остальные, которые предусмотрены по плану.

Чтобы сыпучий материал не рассыпался и держал заданный угол, его необходимо полить специальным цементным молочком. Это жидкий раствор, который делается на основе цемента и воды (обычно пропорция составляет 1:2 или 1:4 цемента и воды). После его высыхания, слой становится прочный и не разваливается.

1. 3. Очень часто, уклон плоской кровли выполняют при помощи минеральных плит либо пенополистирола. Это способ стал очень популярен благодаря своей легкости в монтаже и надежности в эксплуатации, а так же дешевизне материала. Кроме того, этот материал очень легкий, что так же делает ему дополнительный плюс при выборе. Очень часто, к этому методу прибегают даже в процессе ремонта кровли, когда нужно выполнить “разуклонку” старой кровли. Данный материал крепится при помощи специальных саморезов, мастики или специального клея.

Мы рассмотрели только три основных метода выполнения уклона плоской кровли, хотя существуют и другие альтернативные методы, например при помощи специальных пластиковых панелей, которые изготавливаются под заказ по индивидуальным проектам. Но этот метод очень дорогой, так как все выполняется под заказ с привлечением большого количества людей.

Видео по теме «Уклон плоской кровли: способы устройства»:

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

• • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
  • Ливневая канализация для сбора и отвода воды с поверхности участка;
  • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
  • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием.  Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из  бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Товары для строительства и ремонта ⇆

Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Никаких протечек

Листовые и штучные покрытия непригодны для плоской кровли: вода неизбежно будет просачиваться через стыки элементов. Поэтому применяют рулонные материалы и мастики. Приведём их краткую характеристику.

Рулонные мембраны из этилен-пропиленового каучука (ЭПДМ) и из термопластичных полиолефинов (ТПО), к примеру Firestone RubberGard, Logicroof P-RP, сохраняют эластичность при отрицательных температурах. Заметим, что ЭПДМ-мембраны сильногорючи (класс Г4) и рассчитаны в основном на применение в конструкции эксплуатируемой кровли, где гидроизоляция покрыта плиткой, гравием или грунтом. Стоят ЭПДМ- и ТПО-мембраны в 1,3–1,5 раза дороже поливинилхлоридных (в основном это импортная продукция).

Плоская крыша: взгляд прагматика

Преимущества	Недостатки
Исключает лавинообразный сход снега и уменьшает риск падения льда.	Требует значительных затрат на устройство основания с высокой несущей способностью.
Обеспечивает удобный доступ к дымоходам, вентиляционным стоякам, антеннам; по сравнению со скатной проще в обслуживании и ремонте.	Более подвержена воздействию атмосферных факторов, чем скатная, поэтому долговечность гарантирована только при условии применения дорогостоящих материалов.
Может служить площадкой для отдыха, террасой.	Требует повышенного внимания к обустройству и состоянию водосточной системы (особенно при внутреннем водостоке).
Несколько менее подвержена ветровым нагрузкам, чем скатная.
Позволяет реализовать принцип поэтапного модульного строительства (чтобы сделать пристройку к дому со скатной крышей, нужно решить непростую архитектурно-дизайнерскую задачу).

Нюансы проектирования и реализации ливневой канализации

Как и любую инженерную систему, ливневку нужно рассчитать и спроектировать, а уж будет это набросок от руки или визуализация в графическом редакторе – вторично. Главным условием хорошей проводимости системы является соблюдение уклона при прокладке, как открытых каналов, так и подземного отвода. Этот показатель также регламентируется действующим СП и напрямую зависит от диаметра – для «топовых» 110 мм задается уклон в 2 см на каждый погонный метр трубы. Достаточно большой уклон обусловлен залповостью, если дренажная труба работает в постоянном размеренном режиме, собирая и выводя воду, то дождевая «редко, но метко» отводит напорный поток. На сравнительно небольших отрезках некоторое уменьшение уклона некритично, при укладке протяженных магистралей необходимо выдерживать рекомендуемое значение. В противном случае работа ливневой канализации при пиковой нагрузке может нарушиться. При расчете и проектировании схемы точечной ливневой канализации с прокладкой отводов подземным способом, необходимо предусмотреть поворотные колодцы. Иначе работа системы может продлиться меньше, чем хотелось бы.

LadomirМодератор FORUMHOUSE

Нормативы и рекомендации считают, и практика это подтверждает, что поворотные колодцы надо ставить не реже, чем на каждом втором повороте. В качестве поворота можно использовать и дождеприемник. Несоблюдение этой рекомендации снижает капитальность (срок службы) и ремонтопригодность системы.

Поворотный колодец может быть как готовым, так и самодельным – из той же рыжей трубы, главное, чтобы диаметр не меньше 300 мм, а лучше еще больше. Но если колхозить, придется сообразить и дно, и крышку, тогда как готовые комплекты достаточно просто присоединить к трубам.

Рассмотрим типовую ситуацию.

AHDPEY_RUZAУчастник FORUMHOUSE

Помогите спроектировать и реализовать ливневую канализацию. Строю дом. Системы ливневой канализации нет. Очень беспокоюсь. Этой осенью купил дождевые приемники. Теперь хочу подготовиться к весне и весной заняться обустройством ливневой системы. Вот только с теорией у меня никак. Какой расчет, что нужно? Как приемники соединить с рыжими канализационными трубами? Через тройник или последовательно. У меня восемь водосточных желобов и небольшой уклон участка, относительно картинки – снизу вверх.

Инструкция.

LadomirМодератор FORUMHOUSE

Вам нужны восемь дождеприемников, соединенных трубами с выводом стоков либо в открытую дренажную канаву, либо на сооружение подземной фильтрации (например, в поглощающий колодец). У дождеприемников есть посадочные места для соединения с трубами, обычно они соединяются последовательно, но иногда приходится использовать и тройник. Также понадобятся поворотные колодцы, дождеприемники и колодцы соединяем трубами и от последнего дождеприемника или колодца стоки выводим на утилизацию. А в случае невозможности вывести стоки на рельеф или в канаву открытом способом, может понадобиться поглощающий или коллекторный колодец (колодцы). Уклон системы должен быть направлен в сторону уклона рельефа местности.

При укладке труб дождевой системы значительно меньше «танцев» с бубнами, чем при устройстве дренажной системы. Глубина заложения в каждом случае подбирается индивидуально, но в среднем это, 30-50 см. У многих отводная магистраль проходит под газоном и цветниками, этой глубины достаточно, чтобы при посадке и обработке не повредить трубы. Учитывая, что ливневка все же сезонная система с максимальной нагрузкой в теплые сезоны, заложение выше уровня промерзания вполне логично. Но для подстраховки некоторые кидают в траншею греющий кабель.

Сама траншея выкапывается с соблюдением уклона, профи рекомендуют копать не от водосборов к сбросу, а, наоборот, от колодца (канавы, оврага, ручья, пруда и др.) вверх. Укладка трубопровода проводится без предварительной подготовки, непосредственно на грунт, траншея засыпается грунтом же, но если грунты пучинистые, подсыпают щебень. При установке дождеприемников под них желательно залить бетонную подготовку поверх слоя щебня. В некоторых источниках рекомендуют бетонирование со всех сторон с заливкой в опалубку, но это избыточно. Дождеприемники монтируются в одной плоскости с опалубкой и при укладке черновых слоев и финишного покрытия и без «саркофага» будут надежно зафиксированы. При выборе лотков стоит учитывать, что бетонные уже с уклоном, а под пластиковые его придется организовать.

Самостоятельная установка водосточной системы на крыше дома

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации. Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает. В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

Советы профессионалов

Если вы занимаетесь монтажом внутреннего водостока впервые, обратите внимание на своеты специалистов

• Монтаж начинается снизу, постепенно нужно подниматься наверх.
• Все каналы и шахты внутри здания, предназначенные для водопровода, после его монтажа нужно закрыть панелями. Это позволит сохранить температурный режим.
• При выборе водоприемной воронки учтите, что она должна подходить к кровельному материалу крыши.
• Места, где устанавливаются воронки, должны быть немного ниже остальной поверхности. небольшой уклон можно сделать специально.
• Металлические трубы во внутренней системе обязательно оснащать электроподогревом, иначе в зимний период они промерзнут и могут лопнуть.

Устройство внутренней водосточной системы более сложно, чем внешней

Важно обратить внимание на точность расчетов, а при монтаже – на герметичность соединений

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.

Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом.

3.С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

4.С вертикальным или горизонтальным выпуском.

Достоинства, которыми обладает организованный наружный водосток кровли:

• гарантированная защита от попадания воды стен, фундаментов и отмостки здания;
• привлекательный внешний вид, придаваемый сооружению благодаря использованию качественных современных материалов.

Главным недостатком рассматриваемой системы является необходимость вложения финансовых ресурсов на приобретение и монтаж.

Наиболее часто встречаются системы из ПВХ и металлопластика, которые активно стали применяться взамен традиционных из оцинкованной стали или черного металла. Самым качественным, внешне привлекательным и долговечным, но при этом и самым дорогим, является использование меди.

Водоприемные воронки

Основная задача внутреннего водостока – это обеспечение организованного отвода и предупреждение застоя атмосферных вод на поверхности кровли вне зависимости от количества осадков. СНИП рекомендует, чтобы сброс воды осуществлялся в общую либо дождевую канализацию.

Для обеспечения максимально эффективного отвода воды установка оптимального количество воронок производится из расчета 1 элемент на 0,75 м² площади кровли и 1 см² трубы, предназначенной для стока воды. Воронки внутреннего водостока должны располагаться на кровле вдоль ее оси.

Не стоит забывать о том, что требования СНИП запрещают устанавливать стояки и воронки в толще наружных стен, так как при понижении температуры до минусовых цифр не исключено их промерзание.

При расчете количества воронок необходимо учитывать такие требования СНИП:

• Если не существует никаких ограничений для линейного расширения лотка, то на 12 м этих элементов устанавливается 1 воронка,
• Когда длина лотка более 12 м и его расширение невозможно, рекомендуется дополнительная установка компенсирующей воронки в конце угла кровли,
• При опоясывании лотком строения по периметру рекомендуется проведение совместной установки воронок и компенсаторов.

Требования СНИП рекомендуют проводить расчет требуемого количества воронок исходя из проектной документации, содержащей в себе информацию о геометрических особенностях и размерах кровли.

Очень важно, чтобы количество установленных воронок в точности соответствовало количеству водосточных труб, установленных во всей водосточной системе.

Водосточная система круглого сечения от производителя

Металлические водосточные системы – это продукт современной металлургии, созданный на базе высоких технологий, инженерной науки и дизайнерских решений. Популярность таких систем набирает обороты с каждым годом. Предусмотрительные хозяева знают, что самым оптимальным выбором является установка водостоков из металла. Как показывает практика, даже в самых северных регионах России данные водосточные системы показывают отличные эксплуатационные характеристики, а стоимость на них выделяется демократичностью. Изготовление металлических водосточных систем.

К достоинствам металлических водосточных систем можно отнести множество весьма существенных аспектов:

• Долгий срок эксплуатации. При правильной установке водостоки прослужат десятки лет без потери своих полезных характеристик.
• Надежность конструкции. Оцинкованные водосточные системы выдерживают даже самые серьезные механические воздействия, также перепады температуры.
• Широкий выбор цветовых и дизайнерских решений. Отличная сочетаемость с любым фасадом здания.
• Экологичность материала.

Каталог цветов и оттенков RAL

RAL 1000	RAL 1001	RAL 1002	RAL 1003	RAL 1004	RAL 1005	RAL 1006
RAL 1007	RAL 1011	RAL 1012	RAL 1013	RAL 1014	RAL 1015	RAL 1016
RAL 1017	RAL 1018	RAL 1019	RAL 1020	RAL 1021	RAL 1023	RAL 1024
RAL 1027	RAL 1028	RAL 1032	RAL 1033	RAL 1034

RAL 2000	RAL 2001	RAL 2002	RAL 2003	RAL 2004	RAL 2008	RAL 2009
RAL 2010	RAL 2011	RAL 2012

RAL 3000	RAL 3001	RAL 3002	RAL 3003	RAL 3004	RAL 3005	RAL 3007
RAL 3009	RAL 3011	RAL 3012	RAL 3013	RAL 3014	RAL 3015	RAL 3016
RAL 3017	RAL 3018	RAL 3020	RAL 3022	RAL 3027	RAL 3031

RAL 4001	RAL 4002	RAL 4003	RAL 4004	RAL 4005	RAL 4006	RAL 4007
RAL 4008	RAL 4009

RAL 5000	RAL 5001	RAL 5002	RAL 5003	RAL 5004	RAL 5005	RAL 5007
RAL 5008	RAL 5009	RAL 5010	RAL 5011	RAL 5012	RAL 5013	RAL 5014
RAL 5015	RAL 5017	RAL 5018	RAL 5019	RAL 5020	RAL 5021	RAL 5022
RAL 5023	RAL 5024

RAL 6000	RAL 6001	RAL 6002	RAL 6003	RAL 6004	RAL 6005	RAL 6006
RAL 6007	RAL 6008	RAL 6009	RAL 6010	RAL 6011	RAL 6012	RAL 6013
RAL 6014	RAL 6015	RAL 6016	RAL 6017	RAL 6018	RAL 6019	RAL 6020
RAL 6021	RAL 6022	RAL 6024	RAL 6025	RAL 6026	RAL 6027	RAL 6028
RAL 6029	RAL 6032	RAL 6033	RAL 6034

RAL 7000	RAL 7001	RAL 7002	RAL 7003	RAL 7004	RAL 7005	RAL 7006
RAL 7008	RAL 7009	RAL 7010	RAL 7011	RAL 7012	RAL 7013	RAL 7015
RAL 7016	RAL 7021	RAL 7022	RAL 7023	RAL 7024	RAL 7026	RAL 7030
RAL 7031	RAL 7032	RAL 7033	RAL 7034	RAL 7035	RAL 7036	RAL 7037
RAL 7038	RAL 7039	RAL 7040	RAL 7042	RAL 7043	RAL 7044

RAL 8000	RAL 8001	RAL 8002	RAL 8003	RAL 8004	RAL 8007	RAL 8008
RAL 8011	RAL 8012	RAL 8014	RAL 8015	RAL 8016	RAL 8017	RAL 8019
RAL 8022	RAL 8023	RAL 8024	RAL 8025	RAL 8028

RAL 9001	RAL 9002	RAL 9003	RAL 9004	RAL 9005	RAL 9010	RAL 9011
RAL 9016	RAL 9017	RAL 9018

Комплектные системы DEVI — профессиональный подход к обогреву любых крыш и водостоков



1. Введение
2. Общие вопросы организации электрокабельного обогрева на крышах зимой
3. Состав антиобледенительной системы

Проектирование и монтаж антиобледенительной системы крыши

Заключение

1. Введение

Эта статья — для тех, кто принял решение избавиться от проблем зимней эксплуатации крыш и их водосточных систем, воспользовавшись проверенным опытом установки кабельных электрических систем обогрева (КЭСО) компании DEVI. Применительно к крышам КЭСО приобрело свои, специфические наименования, определяющие их суть: Антиобледенительная система (АОС) или Система снеготаяния.

Подход DEVI к рассматриваемой проблеме можно назвать сугубо профессиональным, так как задача автоматического и своевременного таяния свежевыпавшего снега, покрывающего открытые участки водосточных систем (водоотводные желоба, водосливные трубы, ендовы крыш, водоотводные лотки, карнизы крыш сама по себе является достаточно сложной. Различные крыши отличаются друг от друга большим разнообразием: это и разные кровельные материалы, и типы кровель (чердачные, вальмовые, мансардные и т. д.), и нередко встречающаяся сложная конфигурация крыш. Крыша, выполненная с соблюдением современных строительных норм и правил, сравнительно легко переносит даже тяжёлые современные «тёплые зимы» с многочисленными переходами от оттепелей к заморозкам и наоборот. Однако, что делать, если крыша уже эксплуатируется, но выполнена недостаточно аккуратно (плохая теплоизоляция, недостаточная вентиляция, плохая герметизация ендов и участков прилегания к надстройкам, так называемых «карманов»)? Переделка таких крыш требует весьма больших денежных затрат, а как хочется избавиться от лавинообразного схода снега, ледяных глыб, падения сосулек, зимних протечек, очень быстрого сплошного заполнения льдом внешних водосточных труб и пр.! АОС DEVI гарантированно и достаточно бюджетно избавляет владельцев таких крыш от всех этих проблем. Имеются решения, проверенные на многочисленных, сильно отличающихся друг от друга строениях. Наработанный опыт привёл к созданию типовых элементов АОС, собранных в специальный альбом «Комплектные системы DEVI». Пользователю остаётся только найти готовое решение, подходящее для его дома.

В настоящей статье рассмотрим вопросы правильного выбора того или иного способа обогрева водосточных труб и желобов различного типа, а также отдельных элементов кровель с различными покрытиями. В альбоме приведены типовые узлы подвода питания к нагревательным кабелям, специально разработанные для АОС крыш. Предоставим общие понятия об электронагревательных антиобледенительных системах крыш и сделаем экскурс по альбому готовых комплектных решений для часто встречающихся проблем зимней эксплуатации крыш. В заключение проведём обзор типовых электрощитов и шкафов управления различной степени сложности, включающих в себя также защитную и коммутационную аппаратуру. Они также входят в состав комплектных решений компании DEVI.

2. Общие вопросы организации электрокабельного обогрева на крышах зимой

Всем жителям стран со снежной зимой хорошо знакома такая картина. Солнечный зимний день. После последнего сильного снегопада на крышах скопился солидный слой снега и в отдельных местах даже образовался лёд. Проходит некоторое время — из-под снега просачивается вода, которая стекает на холодные карнизы зданий. В результате прямо на глазах края крыш обрастают сосульками. Наиболее быстро этот процесс происходит на южной стороне домов. Если рост сосулек не остановить, то они могут образовать солидные ледяные наросты, которые неизбежно нанесут серьезный ущерб водосливной системе и фасадам зданий. Кроме того, возникает реальная опасность для транспортных средств и прохожих.

Конечно, можно заключить договор с бригадой промышленных альпинистов, которые будут вручную сбивать сосульки и удалять снег с крыш.

Альтернатива ручному удалению снежно-ледяных образований — автоматическая электрокабельная антиобледенительная система (АОС) крыш. Хорошая АОС, помимо предупреждения промерзания ливнестоков и образования наледи, предполагает организацию зон обогрева в местах большого скопления снега, таких как ендовы, «карманы» примыкания скатов кровли к инженерным сооружениям крыш (лифтовые шахты, трубы систем вентиляции и пр.). Талая вода должна попасть в наземную водоотводную или подземную дренажную системы, или, как минимум, на отмостку строений. Поэтому обязательно следует проложить нагревательные кабели в настенные или подвесные желоба и водосливные трубы водосточных систем зданий до их выхода!

Необходимо защитить от обмерзания саму крышу в местах, где могут воз­никать такие проблемы. Наиболее опасные места, которые следует в первую очередь защитить от обмерзания, это:

• южные карнизы и, в первую очередь, капельники;
• зоны кровли ниже стеклянных крыш, а также мансардных окон;
• зоны вблизи водоприёмных воронок водосточных систем крыш старых домов, особенно тех, где чердачные пространства перестроены в жилые мансардные зоны;
• крыши строений, где снеговые нагруз­ки могут превысить несущую способность существующей конструкции кровли.







Характерные особенности антиобледенительных систем DEVI.

Перечислим основные:

• Исключаются расходы по устра­нению повреждений, возникаю­щих в зимнее время;
• Малозаметные кабели, стойкие к уль­трафиолетовому (УФ) излучению;
• Автоматическое контролирование работы АОС;
• Приоритетные зоны обогрева при ограни­ченной подводимой мощности.

3. Состав антиобледенительной системы

При проектировании АОС следует сформировать комплект оборудования и специализированных изделий, наилучшим образом подходящий для решения задачи антиобледенения и таяния снега для конкретного объекта, имеющего свои специфические особенности. К последним относятся:

• Уровень паразитного тепла, поступающего на кровлю;
• Геометрические размеры водосточной системы;
• Материал покрытия кровли и водосточной системы;
• Выделенная разрешённая мощность для питания АОС;
• Климатическая зона.

Все эти факторы влияют на выбор установленных удельной мощности (Вт/м²) и линейной мощности (Вт/м), значения которых не должны быть слишком малыми или, наоборот, большими. Ниже приведём значения этих параметров АОС, рекомендуемые к применению в Средней полосе России.

3.1 Нагревательные изделия DEVI, входящие в состав АОС крыши

Нагревательные кабели постоянной мощности DEVIsafe™ 20T и DEVIsnow™ 30T:

DEVIsafe™ 20T / DEVIsnow™ 30T — двухжильный резистивный нагревательный кабель — соответствует требованиям стандар­та IEC 60800: 2009 и обладает высокой стойкостью к УФ-излучению. Эти изделия имеют установленный на производстве холодный кабель питания длиной 2,5 м. Конструкция кабеля с напряжением питания 230 В и 400 В обеспечивает безопасную работу и эффективный обогрев. Гарантийный срок — 20 лет.

Саморегулируемый нагревательный кабель DEVIiceguard™ 18 с температурозависимой линейной мощностью теплоотдачи:

Нагревательный кабель DEVIiceguard™ 18 является саморегу­лируемым нагревательным кабе­лем (SLC) параллельного типа, обладающим высокой стойкостью к УФ-излучению. Намотанный на бобину, кабель можно обрезать до нужной длины и изготовить нагревательную секцию самостоятельно, использовав специальный ремонтный набор SLC для установки концевой, соединительной термоусадочных муфт и подсоединения холодного кабеля питания.

Способность саморегулиро­вания кабеля приводит к увеличению или уменьшению линейной мощности (Вт/м) теплоотдачи соответственно при уменьшении или увеличении температу­ры окружающей среды. Этот тип кабеля обладает очень важной особенностью: его линейная мощность резко возрастает (приблизительно в 2 раза), если он попадает из воздушной среды в воду, снег или лёд.

Саморегулируемый нагревательный кабель является гибким и удобным при монтаже, т.к. его можно обрезать до нужной дли­ны по месту непосредственно во время установки на крыше или в системе ливневых стоков строения. Гарантийный срок — 5 лет.

3.2 Контролирование метеоусловий и автоматическое управление работой АОС

Системы защиты от замерзания могут сильно отличаться в зависимости от решаемых задач. Соответственно, применяемые в АОС крыш терморегуляторы отличаются принципом управления.

Современные терморегуляторы DEVIreg™ имеют полный набор функций управления системами обогрева, обеспечивают стаивание снега и льда любого типа и позволяют присое­динять внешние чувствительные датчики для измерения температуры воздуха, снега, льда, воды на крыше, а также определяющие вид осадков (дождь, снег, изморозь, «ледяной дождь» и пр.).

Электронные терморегуляторы об­ладают высокой скоростью реагиро­вания и стабильностью результатов измерений. Правильность выбора терморегулятора и точность автома­тического управления существенно влияют на надежность и энергопо­требление системы обогрева.

Выпускаемая линейка терморегуляторов, предна­значенных для применения во внеш­них системах (АОС крыш), содержит следую­щие модели: DEVIreg™ 316, DEVIreg™ 330, DEVIreg™ 610 и DEVIreg™ 850 IV.

Электронные терморегуляторы DEVIreg™ 316, DEVIreg™ 330, DEVIreg™ 610 имеют в качестве управляющего элемента только датчик температуры окружающего воздуха. Рекомендуется установить значение температуры на шкале +3 °С, выше которой обогрев будет выключаться (DEVIreg™ 330, DEVIreg™ 610). Терморегулятор DEVIreg™ 316 имеет возможность работы в так называемом дифференциальном режиме (режим II), то есть обогрев будет включаться «в установленном диапазоне температуры окружающего воздуха». Рекомендуется установить диапазон: от −7 до +3 °С. Такое управление подходит для небольших дачных домов с небольшой установленной мощностью (до 5…8 кВт). При эксплуатации терморегуляторов, не контролирующих осадки, следует сочетать автоматическое управление с ручным отключением антиобледенительной системы при наступлении длительного погодного периода без атмосферных осадков.

Электронный терморегулятор DEVIreg™ 850 IV

Терморегулятор DEVIreg™ 850 IV — двухзональный, то есть может независимо управлять двумя различными зонами обогрева. Он имеет внешний источник питания постоянного тока с напряжением 24 В. Для управления можно подсоединить от одного до четырёх цифровых прецизионных датчиков влажности/температуры (см. фото датчика кровли). При этом оптимальное управ­ление системой обогрева может быть достигнуто при ограниченном количестве датчиков кровли.

По сравнению с установками, в которых применяются только измерения температуры, этот тер­морегулятор позволяет снизить затраты на энергопотребление до 75 %.

Датчик влажности и температу­ры на крыше

Датчик влажности и температуры имеет встроенный нагревательный элемент, необходимый для точного определения вида осадков. Все измеряемые значения отличаются высокой точностью, что обеспечи­вает интегрированный процессор датчика. Кроме того, аналоговые данные измерений оцифровываются, и «общение» датчиков с центральным процессором терморегулятора происходит с применением цифровых кодов. Соответствующие вычисления обеспечивают высокую достоверность получаемых результатов. Датчик оснащен 15-метровым кабелем, который можно подключать к общей цифровой четырехпроводной шине в любом удобном месте. При необходимости, кабель датчиков можно нарастить.

3.3 Элементы крепления

Пластиковые крепления для дренажных труб и крыш, пла­стиковая лента для водостоков крыши DEVIclip™ C—C:

Пластиковый материал с повышен­ной стойкостью к УФ-излучению.

Позволяет быстро и легко осущест­влять монтаж кабелей, предназна­ченных для нагрева участков кровли с установкой системы защиты.



Пример работы резистивного нагревательного кабеля DEVIsnow 30T, закреплённого при помощи ленты DEVIclip™ C-C на участке водоотвода крыши иллюстрируется картинкой:

DEVIclip™ Roofhook, Gutter, RX-C Roof Clip Guardhook:

Эти пластиковые элементы крепления позволяют выполнить безопасный монтаж нагревательных кабелей на участках поверхности кровли, прилега­ющих к краю водосточных жело­бов на крыше и на карнизах. Выполнены из материала с повышен­ной стойкостью к УФ-излучению.

Крепления для саморегулируемых кабелей:

Для саморегулируемых кабелей разработаны одинарные и двойные специальные монтажные ленты DEVIfast™ for SLC. На чистых сухих кровлях с небольшим уклоном можно монтировать DEVIiceguard™ 18 при помощи липкой алюминиевой ленты Alutape 38 мм х 50 м.

Если зона обогрева представляет собой множество участков в виде дорожек с ответвлениями, то небольшие саморегулируемые кабели можно объединить в единую разветвлённую схему наподобие дерева («ствол + ветви» и т.д.). В этом случае удобно использовать при монтаже наборы серии Connecto для изготовления разветвителей, переходников, соединительных и концевых муфт, а также для удобного подключения нагревательных секций.

Следует отметить, что саморегулируемые кабели благодаря прочности конструкции можно провешивать в достаточно длинных водосточных трубах (до 33 метров) без разгрузочного элемента (двойная монтажная лента, нерастяжимый лавсановый трос, специальная пластиковая или металлическая оцинкованная цепь), что недопустимо для резистивных кабелей, не имеющих стальной проволочной брони.

Оцинкованная стальная цепь для водосточных труб DEVIchain™, крепления DEVIdrain™ и монтажная двойная лента DEVIfast™ Double:

Коррозионностойкая цепь DEVIchain™ выпол­нена из оцинкованной стали; применяется для установки резистивных кабелей в водосточных трубах с креплением в пластиковых клипах DEVIdrain™, правда, достаточно редко. Монтажная двойная лента выпускается из оцинкованной или нержавеющей стали, а также из меди; удобна для установки в водосточных трубах, желобах, водоотводных лотках, карнизах, ендовах.

4. Проектирование и монтаж антиобледенительной системы крыши

4.1 Требуемая мощность

Для определения требуемой удель­ной мощности нагрева (Вт/м²) систе­мы стаивания снега и льда с крыши, важно учитывать тип конструкции кровли и местные погодные условия.

Как правило, все крыши можно раз­делить на две категории:

1. Холодные крыши. Это хорошо изолированные крыши с низкими потерями тепла вверх. Как прави­ло, лед на них образуется в пери­оды таяния снега на поверхности крыши под солнечными лучами.
2. Теплые крыши. Это крыши с недостаточной теплоизоляцией и/или здания с жилыми мансар­дами. На теплых крышах проис­ходит частичное таяние снега, а талая вода стекает к краю крыши, где и замерзает.

Таким образом, номинальная мощность в желобах должна быть выше для теплых крыш, по срав­нению с холодными. Это будет га­рантировать надлежащую эффек­тивность системы даже при низких температурах.

4.2 Желоба, водосточные трубы, карнизы, ендовы — линейная и удельная мощности

Для крыш следует использовать кабели с линейной мощностью 20…30 Вт/м. В случае монтажа кабеля на крыше с использованием плавких материалов (например, битума) тепловая мощность нагреватель­ного кабеля не должна превышать 20 Вт/м.

Для водосточных желобов или края холодной крыши обычно требуется линейная мощность 40-60 Вт/м (мощность всех линий нагревательных кабелей, приходящаяся на один метр длины жёлоба). Для сравне­ния, необходимая линейная мощность для те­плой крыши составляет 60-90 Вт/м. В этом случае, чтобы обеспечить требуемую линейную мощность, необходимо проложить 2 или 3 линии кабеля DEVIsnow™ 30Т, а в некоторых случаях даже больше.

При обогреве ендов или проблемных участков на кровле необходимые значения установленной удельной мощности составляют 200…300 Вт/м² для «холодной крыши» и 250…350 Вт/м² для «тёплой крыши». Максимальная удельная мощность не должна превышать 400 Вт/м².

Необходимое количество кабельных линий, устанавливаемых в водосточных трубах и желобах, зависит от их характерного размера (диаметра/ширины подвесного жёлоба в его верхней части), см. таблицу:



Диаметр жёлоба/трубы	Количество кабельных линий
Ø75-120 мм	1
Ø120-150 мм	2*
Ø150-200 мм	3

* Для двух линий нагревательного кабеля DEVIsnow™ 30Т (установленная линейная мощность 60 Вт/м) необходима водосточная труба с диаметром не менее 120 мм и терморегулятор с датчиком влажности, например DEVIreg™ 850 IV.

Приводим типовые примеры организации электрокабельного обогрева проблемных участков кровли и специально разработанные узлы ввода питания через кровлю и через стенку водосточной трубы.

4.3 Водоотводный жёлоб с водосточной трубой

Пример типового узла обогрева водосточной системы резистивным нагревательным кабелем:

Нагревательный кабель DEVIsnow™ 20T (20 Вт/м) или DEVIsnow™ 30T (30 Вт/м) устанавливается при помощи пластиковых креплений для желобов DEVIclip™ Gutter. При переходе нагревательного кабеля из жёлоба в трубу применяется переходная стальная полоса Spaceclip. В трубе кабель провешивается в две линии на разгрузочной металлической цепи DEVIchain™ с закреплением в пластиковых креплениях для труб DEVIdrain™.

Для водосточных труб диаметром 120 мм или более необходимо проложить две линии нагревательного кабеля мощностью 30 Вт/м. Для труб диаметром до 120 мм будет достаточно двух линий нагревательного кабеля мощностью 20 Вт/м.



















4.4 Кромка кровли с подвесным жёлобом

1 — Металлический кровельный выход

2 — Нагревательный кабель

3 — Лента монтажная DEVIfast™

4 — Муфта концевая

5 — Муфта переходная

6 — Водосточная труба

7 — Лента двойная монтажная оцинкованная DEVIfast™ Double

8 — Заклёпка вытяжная комбинированная 3,2×6



4.5 Водоотводной лоток, расположенный на кровле

На рисунке показан вертикальный разрез лотка с установленным нагревательным кабелем DEVIsnow 30T.

4.6 Ендова

1 — нагревательный кабель

2 — лента монтажная стальная оцинкованная DEVIfast™ одинарная (варианты 2 и 3) или двойная DEVIfast™ Double (вариант 1)

3 — ендова

Вариант крепления саморегулируемого нагревательного кабеля в широкой ендове кровли электротехническими стяжками на стальных полосах

4.7 Люкарна

1 — нагревательный кабель

2 — лента монтажная двойная DEVIfast™ Double

3 — воронка внешней водосточной трубы

4 — водосточная труба

5 — люкарна

6 — лента монтажная одинарная DEVIfast™



4.8 Выпуск внутренней трубы водослива через цоколь здания

1 — силовой кабель питания в гофрированной ПВХ трубе

2 — коробка распределительная на стене

3 — нагревательный кабель

4 — выпуск водосточной трубы

5 — защитная решётка

6 — гильза для намотки нагревательного кабеля

7 — хомут для ввода кабеля в трубу



4.9 Кровельные выходы



4.10 Узел ввода нагревательного кабеля сквозь стенку водосточной трубы

5. Заключение

В статье разобраны основные идеи построения Антиобледенительных систем проблемных участков крыш и их водосточных систем. Общие представления и все приведённые комплектные решения многократно проверены и отлажены на реальных объектах. Безусловно, большое многообразие крыш может и должно вносить свои коррективы в конкретные конструкции и способы монтажа отдельных элементов систем снеготаяния и антиобледенения.

Но, в целом, приведённые схемы электрокабельного обогрева подходят для большинства типов кровель. Подчеркнём два важных момента, гарантирующих успех в работе АОС:

1. При проектировании АОС для уже существующих зданий и определении необходимых значений линейной мощности (Вт/м — водосточные трубы, желоба, капельники и т. п.) и удельной мощности (Вт/м² — ендовы, «снеговые карманы», водоотводные лотки и пр.) главным ориентиром является оценка состояния крыши по поступлению тепла. То есть, следует определить, является крыша «холодной» (хорошей) или «тёплой» (плохой) — см. Раздел 4 настоящей статьи.
2. Не следует монтировать нагревательные кабели на участки обогрева, имеющие явные дефекты кровельного покрытия — пробоины от лома, большие щели и пр. Работающая АОС предотвращает от протечек участки кровельных покрытий, находящихся в «достаточно приемлемом состоянии», когда летние ливни не приводят к протечкам, а слежавшийся снег, покрывающий крышу, может создать капель на чердаках или, что хуже, вызвать протечки на мансардных этажах зданий.

Итак, берите на вооружение готовые комплектные решения и выбирайте схему управления работой АОС, подходящую для вашего здания. Дорогие терморегуляторы с прецизионным управлением, конечно, дают максимальную экономию электроэнергии, но, возможно, для небольшой АОС с мощностью 5…8 кВт разумнее выбрать более простую, дешёвую схему управления и просто выключать обогрев вручную, когда в нём нет необходимости. Выбор Ваш!

Надеемся, что статья дала хороший ориентир в построении правильной, успешно работающей кабельной электрической системы обогрева крыши. Устанавливайте АОС крыш — и проблемы их зимней эксплуатации уйдут в прошлое!

Обогрев водостока – разновидности и правила монтажа

Давно стоящая проблема образования сосулек на крышах домов и их падение вниз с угрозой жизни людям и порче их имущества сегодня решается быстро и эффективно. Для этого используется специальная электрическая система, которая носит название обогрев водостока и крыши. По сути, это кабель, по которому движется электрический ток, нагревающий его жилы. Тем самым выделяется тепловая энергия, которая в свою очередь нагревает среду, где кабель расположен. А так как разговор идет о снеге и наледи, то соответственно он будет нагревать и растапливать снег и лед.

Система обогрева кровли и водостока

Нагревательный кабель идеально подходит для наружных оцинкованных (металлических) водостоков. Примеры таких водостоков, изготавливаемых по ГОСТ, приведены по ссылке www.dgd-vodostok.ru

Нагревательные кабели

В настоящее время рынок предлагает несколько разновидностей нагревательных кабелей, которые используются для оттаивания водостоков.

Резистивный

Состоит этот кабель из двух нагревательных жил, которые покрытые изоляцией из поливинилхлорида (ПВХ) теплостойкого типа. дополнительно две жилы еще покрыты общим изоляционным слоем, поверх которого установлена медная оплетка, выполняющая функции экрана. И вся эта конструкция еще раз покрывается изоляцией из ПВХ пластика. То есть, этот кабель может выдержать любые нагрузки, связанные с негативным воздействием влаги и большого количества воды.

Сегодня производители предлагают два вида резистивных нагревательных кабелей: обычный и зональный. Первый представляет собой обычный кабель во всю длину. То есть, при его подключении в питающую сеть он нагревается равномерно по всей длине, и нет возможности регулировать теплоотдачу по каким-либо участкам. К примеру, где-то слой снега больше, и там необходимо увеличить мощность устройства. Этого сделать невозможно.

Поэтому перед тем устанавливать этот греющий кабель для водостока, необходимо точно рассчитать его мощность, которая будет зависеть от длины прокладки. К тому же это единая система, поэтому проводник резать под необходимый размер нельзя. Нужно добавить сюда и возможность перегорания нагревающего элемента, если кабель будет засыпан листьями на крыше или другим видом мусора. Поэтому в конце осени его обязательно очищают.

Резистивный нагревательный кабель

Зональный резистивный проводник – это все тот же кабель, только в его конструкцию добавлена нихромовая нить, которая обвивает нагревательные жилы. Еще одна отличительная его особенность – это разделение проводника на участки. В чем преимущества данной особенности.

• Такой кабель можно резать по участкам.
• Его мощность не зависит от длины прокладки.
• Если один из участков перегорит (не будет выделять тепловую энергию), остальные будут работать в штатном режиме.

Но, как и в первом случае, возможен локальный перегрев, когда система антиобледенения кровли и водостока зонального типа покроется мусором.

Саморегулирующий

Кабель саморегулирующийся нагревательный для водостоков и крыш – это самая эффективная на сегодняшний день система оттайки. Основное его преимущество перед другими видами нагревательных элементов – это возможность поднимать или опускать температуру в зависимости от температуры окружающей среды, то есть, от погодных условий эксплуатации. К примеру, если температура воздуха понижается, то кабель, наоборот, поднимает свою температуру, чтобы эффективно оттаивать снежный и ледовый покров.

Саморегулирующий кабель

К его достоинствам можно отнести и возможность резать под необходимую длину, кабель потребляет меньше электроэнергии, чем резистивные модели, но при этом его эффективность выше, под слоем мусора он не перегревается и не прогорает. Хотя чистить водостоки и крышу от листьев, веточек и прочего надо все равно.

Внимание! Максимальная длина саморегулирующего кабеля – 150 м. Для обычного частного дома это достаточная длина, чтобы ею покрыть необходимые участки.

Но есть у этого нагревательного элемента и свои недостатки. Его цена выше, при включении образуется ток высокой величины, который, конечно, далее снижается до нормального состояния, при износе изоляции, особенно верхних слоев, мощность кабеля также уменьшается.

Необходимо отметить, что многие специалисты не всегда отдают свое предпочтение обогреву водостоков кровли саморегулирующим кабелем. Нередко они предпочитают использовать комбинированную схему оттайки снега и наледи. То есть, саморегулирующийся кабель устанавливают в водостоки, а резистивный в горизонтальные желоба водосточной системы.

Как выбрать нагревательный кабель

Правильный выбор кабеля по мощности для обогрева кровли и водостоков во многом зависит от того, какая крыша установлена на доме: утепленная или нет. Если это первый вариант, то необходимо понимать, что тепло, исходящее из дома и стремящееся выйти наружу через кровельный материал, сталкивается с большим количеством слоем стройматериалов, и теплоизоляционным в том числе. При этом оно не выходит наружу, а соответственно никоим образом не воздействует на снег или лед.

Поэтому на таких крышах используется только система обогрева водостоков. То есть, кабель укладывается только в желоба и вертикальные водостоки. При этом мощность нагревательного элемента может быть 20-30 Вт/м. Но она может изменяться до 60-70 Вт/м при повышении диаметра труб и ширины желобов.

Схема расположения нагревательных элементов

Если крыша не была утеплена, то понятно, что тепло начинает нагревать кровлю, и даже в самые суровые зимы под снеговым слоем образуется водная прослойка, которая постепенно стекает к карнизу, где и замерзает. Здесь и образуется большое скопление наледи, которая при повышении температуры сходит лавинообразно.

Поэтому в данном случае необходимо нагревательный кабель укладывать не только в водосточную систему, но и на холодный участок кровли с небольшим заходом на теплый. Размер холодного участка зависит от размеров карниза свеса, по строительным нормам он может быть в пределах 30-100 см. Именно на этом участке раскладка кабеля производится из расчета не один квадратный метр, а не на длину (м). По СНиП данный показатель равен 250-300 Вт/м².

Расчет нагревательного кабеля

Тепловой кабель для водостоков можно укладывать с учетом рекомендуемых показателей, как было описано выше. Но многое будет зависеть от размеров самой водосточной системы, поэтому точнее будет, если длину и мощность проводника рассчитать. Для этого надо рассмотреть пример.

Вводные данные:

• длина горизонтального желоба – 11 м;
• его ширина 150 мм;
• длина вертикального водостока – 15 м;
• его диаметр – 90 мм.

Рассчитываем длину. В желобе нагревательный элемент укладывается в две линии, значит, его длина будет равна 22 м. В вертикальном водостоке можно уложить проводник в одну линию (можно в две), значит, его длина будет равна 15 м. То есть, необходимая длина провода будет равна 37 м.

Рассчитываем мощность. Для такой водосточной системы можно использовать нагревательный провод с минимальным показателем мощности – 25 Вт. Умножаем его на общую длину, получаем 925 Вт. Вот столько система обогрева кровли и водостока будет потреблять электроэнергии за один час работы.

Монтаж нагревательной системы кровли

В водосточной системе дома нагревательный кабель укладывается линейно. При этом крепление может производиться разными крепежными изделиями. Это могут быть обычные хомуты, прикрепленные к желобам и трубам при помощи специальных саморезов, или монтажной лентой, которая сама закрепляется специальными заклепками. В трубе кабель опускается на тросе, который закрепляется на входе в водосток, к примеру, на крестовине, как показано на фото ниже.

Внимание! Если в водостоке устанавливается две линии, то расстояние между ними не должно быть меньше 5 см.

Крепление нагревательного элемента в водостоке

Как видно из того же фото, под провод можно уложить и сетку, к которой он сам и закрепляется. То есть, разнообразие креплений достаточное, чтобы выбрать необходимый вариант.

Как уже было сказано выше, на неутепленной кровле карниз также оборудуется греющим кабелем. Но необходимо отметить, что и кровельные ендовы также надо обогревать. Поэтому на этих частях кровельной конструкции обогревательные элементы укладываются змейкой.

Обогревательный элемент на карнизе кровли

Все, о чем говорилось выше, касалось скатных крыш. Но есть крыши плоские, в которых также устанавливается водосточная система, требующая обогрева. Ведь вода поступает в водосток и так может замерзнуть. Эта проблема решается тем же способом – установкой теплового кабеля для водостоков. Правда, есть в этой системе определенные отличия от предыдущей.

• Во-первых, обогревается кабелем участок около воронки.
• Во-вторых, обогреваются и сами вертикальные водостоки.

Если посмотреть на фото ниже, то становится понятным, как производится обогрев околовороночной плоскости. В некоторых случаях водостоки не оборудуются обогревом, потому что они располагаются внутри строения, и практически не подвержены влиянию низких температур. Но если появляется необходимость их нагрева, то внутрь опускается нагревательный проводник, как это делается с вертикальными трубами на скатных крышах. В данном случае крепление придется провести сверху у воронки и снизу в подвале.

Обогрев плоской кровли

Все это сделать не очень сложно. Но обогревательную конструкцию надо правильно подключить к питающей сети электроэнергии. И вот здесь могут возникнуть сложности, если не знать элементарных правил по электричеству.

Схема подключения системы обогрева

В первую очередь необходимо выбрать место, куда будут установлены приборы автоматики и управления системой обогрева водостоков. Обычно для этого используется распределительный щиток. В нем удобно проводить установку, плюс, короткое расстояние от точки подключения. Хотя это необязательное требование.

Все элементы автоматики имеют клеммы, которые подписаны или пронумерованы, поэтому провести соединение будет несложно. На фото ниже показана схема подключения.

Схема подключения системы обогрева водостока

Как видно из схемы, в питающую сеть обязательно устанавливается устройство защитного отключения, которое будет отключать питание на нагревательный кабель, если изоляция жил в нем будет нарушена. Очень важная составляющая, которая сохранит в целостности всю обогревательную систему и не даст образоваться в проводе короткого замыкания.

Немаловажным этапом грамотного подключения системы обогрева кровли и водостоков является правильная разделка самого нагревательного кабеля. Здесь очень важно – не повредить изоляцию всех его элементов. На фото ниже показано, как надо проводить разделку проводов.

Этапы разделки нагревательного кабеля

Сам процесс подключения состоит из нескольких этапов:

• Замеряется сопротивление каждого участка по отдельности: карниз, ендова, желоба и вертикальные водостоки. Если оно совпадает с паспортным значением, то все нормально, можно идти дальше.
• Устанавливается терморегулятор, после подключение его необходимо обязательно настроить.
• Производится прокладка проводов: силового и сигнального для автоматики. Они также прозваниваются.
• Если принято решение использовать отдельный щит только для блока автоматики и управления обогрева для водостоков и кровель, то его устанавливают отдельно от распределительного щитка.
• Перед включением тестируется и настраивается устройство защитного отключения.

Вот так организуется обогрев кровель и водостоков, необходимая часть крыши, которая обеспечивает удаление снежного покрова и наледи с поверхности кровельного материала и из водосточной системы. Именно таким образом можно избежать появления сосулек, которые часто становятся причинами травм людей и порчи их имущества.

Типы дренажных схем

Схема дренажа   — это схема, образованная ручьями, реками и озерами в конкретном водосборном бассейне. Они регулируются топографией земли , независимо от того преобладают ли в конкретном регионе твердые или мягкие породы , и уклоном земли .

Геоморфологи и гидрологи часто рассматривают ручьи как часть водосборных бассейнов. Водосборный бассейн — это топографическая область, из которой ручей получает сток, сквозной и подземный сток.Водосборные бассейны отделены друг от друга топографическими барьерами, называемыми водосборными бассейнами.

Водораздел представляет собой все притоки ручья, которые впадают в какое-либо место вдоль русла ручья. Количество, размер и форма водосборных бассейнов, обнаруженных на территории, различаются, и чем больше топографическая карта, тем больше информации о водосборном бассейне имеется.

Схема притоков в водосборном бассейне во многом зависит от типа породы под ним и от структур внутри этой породы (складки, трещины, разломы и т.).

Основные типы дренажных схем:

Дендритные узоры , которые на сегодняшний день являются наиболее распространенными, развиваются в областях, где горная порода (или рыхлый материал) под ручьем не имеет особой ткани или структуры и может одинаково легко подвергаться эрозии во всех направлениях. Примерами могут служить гранит, гнейс, вулканическая порода и нескладчатая осадочная порода. Большинство областей Британской Колумбии имеют дендритные узоры, как и большинство областей прерий и Канадского щита.

Дренажные решетки типа обычно образуются там, где осадочные породы были сложены или наклонены, а затем подверглись эрозии в разной степени в зависимости от их прочности. Скалистые горы Британской Колумбии и Альберта являются хорошим примером этого, и многие дренажные системы в Скалистых горах имеют решетчатую структуру.

Прямоугольные узоры развиваются в районах с очень слабой топографией и системой плоскостей напластования, трещин или разломов, образующих прямоугольную сеть.Прямоугольные дренажные системы в Канаде встречаются редко.

Система параллельного стока представляет собой систему рек, образованную крутыми склонами с некоторым рельефом. Из-за крутых склонов ручьи быстрые и прямые, с очень небольшим количеством притоков, и все текут в одном направлении. Параллельные дренажные узоры формируются там, где имеется выраженный уклон к поверхности. Параллельный узор также развивается в регионах с параллельными удлиненными формами рельефа, такими как выходы на поверхность устойчивых горных пород.

Радиальная дренажная система e, потоки расходятся наружу от центральной высокой точки.Вулканы обычно демонстрируют отличный радиальный дренаж. Другими геологическими особенностями, на которых обычно развивается радиальный дренаж, являются купола и лакколиты. На этих особенностях дренаж может иметь комбинацию радиальных структур.

Система центростремительного дренажа аналогична системе радиального дренажа, за исключением того, что радиальный дренаж выходит наружу по сравнению с центростремительным дренажным потоком в системе

реки и озера.Это происходит в районах, где было много геологических нарушений. Классический пример — канадский щит. Во время последнего ледникового периода верхний слой почвы был соскоблен, оставив в основном голые скалы.

Угловые дренажные системы образуются там, где трещины и разломы коренных пород пересекаются под более острыми углами, чем прямоугольные дренажные схемы. Углы как больше, так и меньше 90 градусов

Основные типы дренажных схем:

См. также:
Формирование последовательности Флиша
Как нарисовать графический журнал?
Принципы стратиграфии Стено

13.2 водосборных бассейна – физическая геология

Ручей — это масса проточной поверхностной воды любого размера, от крошечной струйки до могучей реки. Район, из которого вода течет, образуя ручей, известен как водосборный бассейн . Все осадки (дождь или снег), которые выпадают в водосборном бассейне, в конечном итоге стекают в его поток, если только часть этой воды не может попасть в соседний водосборный бассейн через поток грунтовых вод. Пример дренажного бассейна показан на рисунке 13.4.

Рис. 13.4 Каустон-Крик возле Керемеоса, Британская Колумбия. Синяя линия показывает протяженность водосборного бассейна. Красная пунктирная линия — водосборный бассейн одного из его притоков. [SE]



Рис. 13.5. Профиль главного ствола реки Коустон-Крик около Керемеоса, Британская Колумбия. Максимальная высота водосборного бассейна составляет около 1840 м, недалеко от горы Кобау. Базовый уровень составляет 275 м, на реке Симилкамин. Как показано, уклон потока можно определить, разделив изменение высоты между любыми двумя точками (подъем) на расстояние между этими двумя точками (пробег).[SE]

Cawston Creek представляет собой типичный небольшой водосборный бассейн (примерно 25 км ² ) в очень крутой ледниковой долине. Как показано на рис. 13.5, верхняя и средняя части ручья имеют крутые уклоны (в среднем около 200 м/км, но варьируются от 100 до 350 м/км), а нижняя часть, в долине реки Симилкамин, относительно плоский (<5 м/км). Форма долины контролировалась сначала тектоническим поднятием (связанным с конвергенцией плит), затем доледниковой эрозией потока и массовым истощением, затем несколькими эпизодами ледниковой эрозии и, наконец, постледниковой эрозией потока.Самая низкая отметка Cawston Creek (275 м на реке Similkameen) - это его базовый уровень . Cawston Creek не может размываться ниже этого уровня, если только река Similkameen не размывается глубже в свою пойму (область, которая затопляется во время наводнения).

Метро Ванкувера снабжается водой из трех больших водосборных бассейнов на северном берегу залива Беррард, как показано на рис. 13.6. Эта карта иллюстрирует концепцию разделения водосборного бассейна. Границей между двумя водосборными бассейнами является высота суши между ними.Например, капля воды, упавшая на границу водосборных бассейнов Капилано и Сеймур (она же водораздел), может попасть в любой из них.

Рис. 13.6. Три водосборных бассейна, которые используются для водоснабжения метрополитена Ванкувера. [Использовано с разрешения Metro Vancouver]

Схема притоков в водосборном бассейне во многом зависит от типа породы под ней и от структур внутри этой породы (складки, трещины, разломы и т. д.). Три основных типа схемы дренажа показаны на рисунке 13.7. Дендритные узоры , которые на сегодняшний день являются наиболее распространенными, развиваются в областях, где горная порода (или рыхлый материал) под ручьем не имеет особой ткани или структуры и может одинаково легко подвергаться эрозии во всех направлениях. Примерами могут служить гранит, гнейс, вулканическая порода и нескладчатая осадочная порода. Большинство областей Британской Колумбии имеют дендритные узоры, как и большинство областей прерий и Канадского щита. Решетка дренажные схемы обычно образуются там, где осадочные породы были сложены или наклонены, а затем подверглись эрозии в разной степени в зависимости от их прочности.Скалистые горы Британской Колумбии и Альберта являются хорошим примером этого, и многие дренажные системы в Скалистых горах имеют решетчатую структуру. Прямоугольные узоры развиваются в областях с очень слабой топографией и системой плоскостей напластования, трещин или разломов, образующих прямоугольную сеть. Прямоугольные дренажные системы в Канаде встречаются редко.

Во многих частях Канады, особенно на относительно плоских участках с толстыми ледниковыми отложениями, а также на большей части территории Канадского щита в восточной и центральной Канаде дренажные системы хаотичны или известны как неупорядоченные (рис. 13.8, слева). Озера и водно-болотные угодья распространены в этом типе окружающей среды.

Рис. 13.7 Типичные дендритные, решетчатые и прямоугольные схемы дренажа ручьев. [SE]

Четвертый тип схемы дренажа, который не является специфичным для водосборного бассейна, известен как радиальный (рис. 13.8, справа). Радиальные узоры формируются вокруг изолированных гор (таких как вулканы) или холмов, а отдельные потоки обычно имеют дендритные дренажные узоры.

Рис. 13.8. Слева: типичный ненормальный паттерн; справа: типичный радиальный дренаж вокруг горы или холма.[SE]

С течением геологического времени ручей размывает свой водосборный бассейн, превращая его в гладкий профиль, подобный показанному на рис. 13.9. Если мы сравним это с неклассифицированным ручьем, таким как Cawston Creek (рис. 13.5), мы увидим, что градиентные потоки наиболее круты в верховьях, а их уклон постепенно уменьшается к устью. Неклассифицированные ручьи имеют крутые участки в разных точках и обычно имеют пороги и водопады во многих местах по своей длине.

Рис. 13.9. Топографический профиль типичного градиентного потока.[SE]

Профилированный ручей может стать непрофилированным, если возобновится тектоническое поднятие или если произойдет изменение базового уровня либо из-за тектонического поднятия, либо по какой-либо другой причине. Как указывалось ранее, базовый уровень Cawston Creek определяется уровнем реки Similkameen, но это может измениться, и это происходило в прошлом. На рис. 13.10 показана долина реки Симилкамин в районе Керемеос. Русло реки находится сразу за рядом деревьев. Зеленое поле вдалеке покрыто материалом, вымытым с холмов позади и отложенным небольшим ручьем (не Коустон-Крик), прилегающим к реке Симилкамин, когда ее уровень был выше, чем сейчас.Где-то за последние несколько столетий река Симилкамин размыла эти отложения (образовав крутой берег на другом берегу реки), и уровень основания небольшого ручья опустился примерно на 10 м. В течение следующих нескольких столетий этот ручей будет стремиться снова стать градуированным, размывая свой собственный аллювиальный веер.

Рисунок 13.10 Пример изменения уровня основания небольшого ручья, впадающего в реку Симилкамин возле Керемеоса. Предыдущий базовый уровень находился недалеко от вершины песчаного берега.Текущий базовый уровень — река. [SE]

Еще один пример изменения базового уровня можно увидеть на тропе Хуана де Фука на юго-западе острова Ванкувер. Как показано на рис. 13.11, многие небольшие ручьи вдоль этой части побережья впадают в океан в виде водопадов. Очевидно, что земля в этом районе поднялась примерно на 5 м за последние несколько тысяч лет, вероятно, в ответ на дегляциацию. Потоки, которые раньше впадали прямо в океан, теперь нуждаются в значительной вырубке, чтобы восстановиться.

Рис. 13.11 Два ручья с пониженным уровнем основания на тропе Хуана де Фука, юго-западная часть острова Ванкувер. [SE]

Океан является конечным базовым уровнем, но озера и другие реки служат базовыми уровнями для многих меньших ручьев. Мы можем создать искусственный базовый уровень на ручье, построив плотину.

Упражнение 13.2 Влияние плотины на базовый уровень

Плотина Ревелстоук и озеро Ревелстоук на реке Колумбия в Ревелстоке, Британская Колумбия [SE]

Когда плотина строится на ручье, за плотиной образуется водохранилище (искусственное озеро), и это временно (по крайней мере, на многие десятилетия) создает новую базовый уровень для части ручья над водохранилищем.Как образование водохранилища влияет на поток в месте его впадения в водохранилище и что происходит с наносами, которые он нес? Вода, выходящая из плотины, не содержит осадка. Как это влияет на поток под плотиной?

Отложения скапливаются в пойме ручья, а затем, если изменяется базовый уровень или если отложений становится меньше, ручей может прорезать существующие отложения, образуя террасы. Терраса на реке Симилкамин показана на рисунке 13.10 и некоторые на реке Фрейзер показаны на рис. 13.12. На фотографии реки Фрейзер видно как минимум два уровня террас.

Рис. 13.12. Террасы на реке Фрейзер в Хай-Бар. [Фотография Мари Бетчер, использована с разрешения]

В конце 19 века американский геолог Уильям Дэвис предположил, что ручьи и окружающая местность развиваются в цикле эрозии (рис. 13.13). После тектонического подъема потоки быстро размываются, образуя глубокие V-образные долины, которые имеют тенденцию следовать относительно прямым путям.Градиенты высокие, а профили неградиентные. Часто встречаются пороги и водопады. На стадии зрелости потоки размывают более широкие долины и начинают откладывать толстые слои наносов. Градиенты медленно уменьшаются, а градация увеличивается. В старости ручьи окружены холмистой местностью и занимают широкие долины, заполненные наносами. Распространены меандрирующие узоры.

Работа Дэвиса была сделана задолго до появления идеи тектоники плит, и он не был знаком с воздействием ледниковой эрозии на реки и окружающую их среду.Хотя некоторые части его теории устарели, это все еще полезный способ понять потоки и их эволюцию.

Рисунок 13.13. Изображение цикла эрозии Дэвиса: а: начальная стадия, б: юношеская стадия, в: зрелая стадия и г: старость. [SE]

Дренажные бассейны

Справочник основных данных CT ECO

Описание

Стандартизированное картирование естественных водосборных бассейнов в Коннектикуте было завершено в 1981 году Департаментом охраны окружающей среды Коннектикута (DEP).Эта система водосборных бассейнов разделила Коннектикут на 8 крупных бассейнов, 45 региональных бассейнов, 337 субрегиональных бассейнов, 2898 местных бассейнов и 7067 малых бассейнов. Картирование естественных водосборных бассейнов в масштабе штата установило иерархическую систему бассейнов, основанную на размере водосборной площади, где крупные основные бассейны подразделяются на региональные бассейны, региональные бассейны подразделяются на субрегиональные бассейны, субрегиональные бассейны подразделяются на местные бассейны, а местные бассейны подразделяются на более мелкие и более многочисленные. площади водосборных бассейнов.Водосборные бассейны Коннектикута — это наиболее подробное описание естественных водосборных бассейнов, доступных на уровне штата Коннектикут. Он включает водоразделы рек Коннектикута, ручьи, ручьи, озера, водохранилища и пруды, включенные в 7,5-минутные топографические четырехугольные карты масштаба 1:24 000, опубликованные Геологической службой США (USGS) в период с 1969 по 1984 год. Эти бассейновые единицы включают меньшие водоразделы, которые дренируют во многие небольшие ручьи и пруды в Коннектикуте. Эти бассейны являются строительными блоками для более крупных местных, субрегиональных, региональных и крупных водосборных бассейнов, определенных DEP.

Дренажные бассейны штата Коннектикут включает 7 067 участков водосборных бассейнов со средним размером приблизительно 1 квадратная миля и составляют, в порядке увеличения размера, более крупные местные, субрегиональные, региональные и крупные площади водосборных бассейнов. Каждому водосборному бассейну присваивается полный номер бассейна (BASIN_NO), который однозначно идентифицирует каждый бассейн. Существует 7031 уникальный номер бассейна, и длина номера может составлять до 13 символов, в зависимости от порядка потоков в бассейне. Примеры включают 6000-00-1+*, 4300-00-1+L1 и 6002-00-2-R1.Первая цифра (столбец 1) обозначает крупный бассейн, первые две цифры (столбцы 1-2) обозначают региональный бассейн, первые 4 цифры (столбцы 1-4) обозначают субрегиональный бассейн, а первые семь цифр (столбцы 1 -7) обозначить локальный бассейн. Номер бассейна включает в себя несколько кодов в конце. Знак звездочки (*) обозначает бассейн верхнего бьефа, содержащий очерченное водохранилище, в которое впадает очерченный водосборный бассейн. Буква L (для озера) обозначает идентификатор водохранилища для водохранилища, после чего следует номер водохранилища.Буква R (для охвата) обозначает идентификатор водохранилища для водоема, за которым следует номер водохранилища. Обратитесь к метаданным ГИС водосборных бассейнов Коннектикута для получения дополнительной информации о номерах водосборных бассейнов.

Назначение

Водосборный бассейн представляет собой участок земли, где вода от дождя или таяния снега стекает вниз по склону в водоем, такой как река, озеро, заболоченная местность или океан. Водосборный бассейн включает в себя как ручьи и реки, несущие воду, так и поверхность земли, с которой вода стекает в эти каналы.Естественный водосборный бассейн, используемый в качестве основы для картирования водосборного бассейна DEP, представляет собой такой водосборный бассейн, в котором точка выхода представляет собой естественную особенность. Эти водовыпуски встречаются в местах слияния ручьев, впадений ручьев в водоемы и в водохранилищах.

Иерархическая система обозначения и нумерации водосборных бассейнов, реализованная DEP, позволяет связать физические ресурсы с естественной дренажной системой, охватывающей Коннектикут. Эта информация может быть использована для определения того, где осадки естественным образом стекают по земле и вниз по течению к конкретному водотоку.Его можно использовать для определения водосбора верхнего течения для точки вдоль реки, ручья, водохранилища, озера или пруда. А в целях каталогизации идентификатор водосборного бассейна может быть связан с любым местом на суше или на воде в Коннектикуте.

Ограничения по использованию

Границы водосборного бассейна были очерчены вручную путем интерпретации 10-футовых контурных линий и гидрографических особенностей, показанных на четырехугольных топографических картах Геологической службы США в масштабе 1:24 000. Горизонтальная позиционная точность этой информации согласуется с другими данными, связанными с гидрографией в масштабе 1:24 000, такими как гидрография Коннектикута, водоем Коннектикута, названный водоем Коннектикута и классификация качества поверхностных вод Коннектикута.Были проведены лишь ограниченные полевые проверки для подтверждения местоположения этих границ бассейнов. Границы бассейнов могут быть неточными в районах, которые были обвалованы для защиты от наводнений, на возвышенных заболоченных территориях и в водохранилищах, имеющих выходы в два бассейна, а также в районах, где топографические карты неактуальны, неточны или недостаточно подробны для адекватного определения местного дренажа. . Жилая и коммерческая застройка, строительство автомагистралей и другие изменения ландшафта могли привести к локальным изменениям естественного дренажного режима с момента очерчивания границ этих бассейнов.

Сопутствующая информация

Информация о наборе данных

• Статус — Завершено. Водосборные бассейны были очерчены для всего Коннектикута. Эта информация не обновляется.
• Дата данных — Разграничение бассейна и картирование завершены в 1988 г.
• Масштаб и точность карты — Информация соответствует национальным стандартам точности горизонтальной карты для отображения в масштабе 1:24 000 (1 дюйм = 2 000 футов).

Дополнительная документация

• Элемент линии водосборного бассейна Метаданные ГИС – содержит техническую документацию, описывающую данные объекта линии (границы) водосборного бассейна, а также источники данных, этапы обработки и стандарты, используемые для сбора, оцифровки и хранения этой информации в географической информационной системе (ГИС). .
• Метаданные ГИС объекта полигона водосборного бассейна — содержит техническую документацию, описывающую данные объекта полигона водосборного бассейна (площадь), а также источники данных, этапы обработки и стандарты, используемые для сбора, оцифровки и хранения этой информации в географической информационной системе (ГИС).
• Описание системы номеров водосборных бассейнов и определение либо всех бассейнов верхнего течения, впадающих в определенное место, либо всех бассейнов нижнего течения, вытекающих из определенного места, см. в Gazetteer of Draining Areas of Connecticut
, Nosal, 1977, CT DEP. Бюллетень по водным ресурсам 15, для гидрологической последовательности водосборных бассейнов от истока до выхода.

Инициаторы

Загрузка данных ГИС

• Данные о водосборном бассейне Коннектикута можно загрузить с сайта DEEP GIS Data.
• Подключите программное обеспечение ГИС и AutoCAD к этой информации в режиме онлайн с помощью картографического сервиса Watershed CT ECO.

Водотоки и дренажные системы

Геометрия и динамика русел

Выпуск

Канал ручья – это канал для воды, переносимой ручьем.Поток может постоянно корректировать форму и путь канала в зависимости от количества воды, проходящей через изменения канала. Объем воды, протекающей через любую точку ручья, называется разряд . Расход измеряется в единицах объем/время (м ³ /сек или фут ³ /сек).

Q = А х В

Расход (м ³ /сек) = Площадь поперечного сечения [ширина x среднее значение глубина] (м ² ) x Средняя скорость (м/сек).

По мере увеличения количества воды в потоке поток должен регулировать свою скорость и площади поперечного сечения, чтобы сформировать баланс. Расход увеличивается по мере увеличения количества воды добавляются в результате дождя, притоков или грунтовых вод, просачивающихся в ручей . В виде расход увеличивается, как правило, ширина, глубина и скорость потока также увеличиваются.

Скорость

Скорость потока зависит от положения в русле потока, неровности русла ручья, вызванные устойчивыми породами и уклоном ручья.Трение замедляет движение воды по краям каналов. Трение больше в более широких и мелких ручьях и меньше в более узких и глубоких ручьях.

В прямых каналах самая высокая скорость в центре. В изогнутых каналах максимальная скорость следует за внешней кривой, где канал преимущественно очищается и углубляется. На внутренней части кривой, где скорость ниже, происходит отложение осадка. Самая глубокая часть канала называется тальвегом, который извивается с изгибом ручья.Обтекание кривых следует по спирали.

Течение реки может быть как ламинарным, при котором все молекулы воды движутся по подобные параллельные пути, или турбулентные, в которых отдельные частицы движутся по неправильным траекториям. Для течения характерно турбулентное течение. Это хаотично и неустойчиво, с обильным перемешиванием, завихрениями и иногда с высокой скоростью. Турбулентность возникает из-за препятствий потоку и сдвига в воде.Бурные водовороты мчатся дно канала и может удерживать отложения во взвешенном состоянии дольше, чем ламинарный поток, и, таким образом, помогает эрозия дна ручья.

Форма поперечного сечения

Форма поперечного сечения зависит от положения в потоке и расхода . Самая глубокая часть русла находится там, где скорость потока самая высокая. Обе ширины и глубина увеличивается вниз по течению, потому что расход воды увеличивается вниз по течению.По разряду увеличивается форма поперечного сечения будет меняться, поток становится глубже и Шире.

Городская дренажная система —

Городская дренажная система —

МЫШЬ ГИС ИССЛЕДОВАНИЕ ДРЕНАЖА В ГОРОДЕ ДАККА



Оле Марк ^* Терри ван Калкен ^** К. Рабби ^** Йеспер Кьелдс ^*



^* Датский гидравлический институт, Agern Allé 5, 2970 Hørsholm, Дания.

^** Центр моделирования поверхностных вод, г. Гульшан, дом 15А, проезд 35, Дакка, Бангладеш





Рисунок 1. Пример наводнения в городе Дакка в сентябре 1996 г.



КЛЮЧЕВЫЕ СЛОВА: ArcView, цифровая модель рельефа, контроль наводнений, Карты затопления, ГИС, MOUSE, Городской дренаж.



РЕЗЮМЕ

В Бангладеш, расположен на обширных поймах Ганга и Разлив рек Брамапутра — естественная часть жизни. Таким образом, заболачивание в Dhaka Metropolitan проблема не новая. Это часть жизни, но частота этой проблемы увеличивается. Город переживает заболачивание за последние годы даже небольшой дождь вызывает серьезную проблему для определенных областей.Рост городской застройки не обеспечивает достаточного дренаж приводит к заболачиванию водой, в результате чего некоторые части Дакки остаются затопленными на несколько дней. Это вызывает, естественно, большие инфраструктурные проблемы для город. Дакка защищена от речных наводнений окружающей насыпью. Большую часть времени в сезон дождей уровень воды в реке сохраняется выше, чем местность в черте города. Это означает, что город дренаж очень сильно зависит от уровня воды в периферийной реке системы.Следовательно, стандартный слив самотеком не всегда возможен. Для облегчения и улучшения дренажа принято устанавливать дренажные насосы на некоторых сооружениях ПКД, соединяющихся с реками. Также были предложены большие работы по реконструкции.

Для оценки и оптимизации различных схем смягчения пилотная гидродинамическая дренажная модель, была сделана для подбассейна р. город. Для моделирования была выбрана модель MOUSE.МЫШЬ вычисляет уровень воды и расход как для дренажных труб, так и для улиц. Для того чтобы оценить результаты с точки зрения затопления улиц для различных Схемы смягчения последствий была создана цифровая модель рельефа (ЦМР). для водосборной зоны. ГИС-система MOUSE на основе ArcView использует результаты от МЫШИ (задается как глубина воды на улицах) и ЦМР для создания карты паводков. Карты наводнений визуализируют пространственные вариации глубина и масштабы городских сценариев затопления как для исторических, так и как сценарии будущего

Интеграция и применение модели MOUSE с ArcView GIS предоставляет методологию разработки устойчивых схем смягчения последствий.Такой комплексный подход обеспечивает очень экономичную систему планирования. и управление дренажной системой города Дакка в будущем. То разработанная технология может быть легко перенесена и применена к водосбору районов, испытывающих аналогичные проблемы.



ВВЕДЕНИЕ

Во время сезона дождей с мая по октябрь сток города Дакка в основном зависит от уровня воды в периферийных речных системах.В этот период уровень воды в реках, как правило, остается выше уровень внутреннего дренажа. Это основное ограничение эффективной поверхности дренаж в пределах города усугубляется широким диапазоном осадков интенсивности, которые преобладают в период муссонов. Ситуация ухудшается когда муссонный сток образуется в результате кратковременных и сильных дождей совпадают с высоким уровнем воды в речных системах. Наводнение в Дакке Агломерацию можно разделить на два типа.Один результат высокого уровня воды в периферийных речных системах, тем самым оказывая любое естественное дренаж невозможен. Другой вызван сильными ливневыми дождями. сток в районе города, который вызывает наводнения также в ситуациях, когда возможен естественный дренаж.



Разлив реки

Речные паводки обычно происходят в низменных окраинных районах за пределами защитные валы один раз в пять-десять лет.Дакка Сити пережил крупные наводнения в 1954, 1955, 1970, 1974, 1980, 1987 и 1988 г. Среди них наводнение 1988 г. было самым крупным из когда-либо зарегистрированных. Плохой дренаж мощности существующих халов вызвали длительную продолжительность паводка во внутренних районах и усугубил ущерб от наводнения.



Наводнения, вызванные дождями

Наводнения, вызванные локальными осадками, происходят в застроенных районах города несколько раз в год.Эти наводнения в основном вызваны неадекватным существующим дренажные пути и их неправильная эксплуатация и техническое обслуживание. суровый заболачивание, произошедшее в сентябре-октябре 1996 г., было вызвано засорами дренажной системы из-за огромных объемов мусора и поли сумки. Районы Шантинагар, Палтан и Матиджхил, которые включают пострадали многие важные деловые и правительственные учреждения страны. самый. Важные перекрестки улиц были затоплены в течение четырех дней во время 16-19 сентября 1996 г.Ситуация резко обострилась из-за того, что Сегунбагича хал, доставляющий ливневые стоки с участков к принимающим реки, в полной мере не функционировал.

В рамках плана улучшения дренажной системы города Дакка. Город, ВОЗ DWASA в настоящее время восстанавливает участок естественного русла. Сегунбагича Кхал, заменив его бетонной коробчатой ​​водопропускной трубой . После завершения 85% работ строительство было остановлено. по решению суда в связи с земельным спором с собственниками.Общая длина коробчатая водопропускная труба 2,1 км. Кроме того, следующие проблемы в Дренажная система Дакки была идентифицирована DWASA (ссылка 2):

.

незапланированная урбанизация,

расширение городских территорий,

увеличение населенных пунктов и металлических дорог,

засыпка низменных территорий для строительства зданий без или с небольшим количеством приспособление для дренажа,

основные дренажные системы городской территории (халы) перекрыты самовольные постройки,

В пристройках к городской черте построено

недостаточных ливневых коллекторов. район,

отсутствие обслуживания системы,

отсутствие координации между различными организациями, занимающимися опытно-конструкторские работы,

Удаление ТБО в ливневую канализацию.



Цели и объем исследования

Задачами настоящего исследования было создание математического экспериментального модель водосбора в городе Дакка и проверить применимость программное обеспечение для моделирования MOUSE для анализа дренажной системы города Дакка. Следовательно, Модельные результаты настоящего исследования следует интерпретировать как ориентировочные. только . Для разработки математической модели любой системы требуется четкая и краткое понимание различных процессов, вовлеченных в систему является важным.Подцели и объем настоящего исследования:

, чтобы получить представление о процессах борьбы с наводнениями и дренажа. района Большой Дакки,

для проверки применимости системы моделирования городского дренажа MOUSE. для города Дакка,

на разработку комплексной предварительной математической модели, охватывающей район в центральной части города Дакка,

для оценки адекватности существующей дренажной системы,

для оценки доступности данных для разработки подробной модели реального Система поддержки принятия решений по времени (DSS) для мониторинга дренажа для оптимального операция.



Моделирование существующих условий в водосборе Сегунбагича ХАЛ

Описание системы

Вода из столичного района Дакки подается по канализации. каналы в реку Тураг на западе, реку Буриганга на юге, река Балу на востоке и Тонги Кхал на севере. Один из основных дренажным каналом в городе является Сегунбагича Хал, который благодаря своему подробно описано отношение к настоящему исследованию моделирования:

Сегунбагича Кхал берет начало в районе парка Рамна и протекает через районы Сегунбагича, Палтан, Матийхил и Гопибаг.Расстояние На 3,4 км ниже по течению он пересекает Джанапат и затем встречается с Герани. Кхал, прежде чем окончательно впасть в реку Балу. Ранее дренаж из Сегунбагича Кхал раньше зависел от уровня воды как в Балу, и реки Буриганга. В рамках Комплексной защиты от наводнений в Дакке Проект четырехстворчатых шлюзовых ворот построен на Сегунбагиче. Кхал на пересечении с Джанапат. Кхал отводит ливневую воду из площадь водосбора верхнего бьефа 4.54 км ² . В настоящий момент, происходит модернизация дренажной системы и ряд новых канализационных на территории проложена линия.

Подход к моделированию

Затопление городских улиц может быть вызвано множеством причин. Начало дождя как сухопутный сток по улице перед входом в подземную систему трубопроводов через ловчие ямы. Продолжительность затопления улицы зависит от ее высота и пропускная способность водосборных ям и подземных труб.Если пропускная способность водосборных ям ограничена, большие объемы стока будет переноситься по поверхности во время сильных ливней, даже если подземная канализационная сеть может иметь достаточную пропускную способность. В отличие, недостаточная пропускная способность канализационных труб также может привести к поверхностным затопление, даже если вместимость водосборной ямы достаточна.

Дренажная система города Дакка состоит из комбинации закрытых трубопроводы, водопропускные трубы и открытые каналы.Эта сложная система требует схематизация модели, которая позволяет правильно физически представить описанное взаимодействие между подземной трубой и уличной системой. Таким образом, поверхностный поток на улицах следует описывать более подробно. методология. Методология параллельной системы, принятая для настоящего моделирования исследование схематично показано на рис. 2.



Рис. 2.Методология, принятая для настоящего исследования моделирования.



Гидравлическое моделирование

Гидравлический модуль МЫШИ применяется для описания следующих физических явления:

поток на улицах,

хранение воды на поверхности,

поток через систему трубопроводов.

Узлы в модели описывают связь между и включают таким образом, как сети подземных труб, так и гидравлическое описание уличной системы.Описание улицы систему можно разделить на три части:

главные улицы, по которым предполагается наземный сток, гидравлический описание основано на полностью динамическом подходе,

местных улиц внутри подводосбора, которые должны были обеспечивать только поверхностное хранилище без наземного стока,

соединения между уличной системой и системой трубопроводов с учетом учитывать ограничения потока, определяемые ямами для сбора.

Эскиз связи между улицами и системой трубопроводов может можно увидеть на рисунке 3.

Рисунок 3. Схема соединения улиц с система труб для дренажной системы Дакки.



Данные о высоте земли

Данные о высоте земли были необходимы для оценки объема хранилища местных улиц.Этих данных, к сожалению, не было, поэтому объемы локальных хранилищ были основаны на очень приблизительных оценках. Для будущего детальный анализ, более точные оценки этих объемов хранения будут быть обязательным. Тем не менее, была проведена съемка для измерения высот земли. из люков. Обычно обратная сторона люков находится на одном уровне с уровень дороги. Следовательно, данные съемки также применялись для определения высот. вдоль дорог.

Все улицы, расположенные непосредственно над подземной системой трубопроводов, имеют был включен в модель.Этот параллельный системный подход важен для описания потоков обмена между улицами и система труб. Это означает, что план расположения уличной сети такая же, как и у трубной системы. Кроме того, основные улицы, которые транспортные паводковые воды были идентифицированы и включены в модель. Ну наконец то, коробчатая водопропускная труба, которая приближается к своей полной реализации, и шлюз ворота на пересечении кхала с Джанапатом были включены в описание модели.Работа шлюзового затвора зависит от уровень воды выше шлюзового затвора. Шлюзовые ворота закрыты, когда уровень воды в Герани Хале выше, чем уровень воды внутри площадь дренажа. Проиллюстрирована стратегия работы затворов и насосов. на рис. 4.



Рисунок 4. Иллюстрация стратегии работы ворот и насосы.



Данные ГИС

Створ и отметки вдоль дорожной сети Сегунбагича Водосборный бассейн Хала был оцифрован с помощью DMDP.Основные дороги в районе модели были оцифрованы SWMC в ходе исследования с карты (масштаб 1:20 000). карта, показывающая дренажные сети города Дакка, была собрана из ДВАСА. Важные особенности, такие как первичные и вторичные стоки области модели были оцифрованы и использованы в модели MOUSE. Сетка ЦМР области исследования были созданы на основе этих доступных топографических данных. То размер ЦМР составляет ок. 5х5 км. Подсчитано, что DEM дает достаточно точное представление высот вдоль улиц и другие районы, подверженные наводнениям.



Рисунок 5. Цифровая модель рельефа водосбора Сегунбагича Хал.



Карты наводнений

Flood Карты затопления являются наиболее эффективным средством визуализации наводнение. Доступны результаты (здесь уровни воды) моделирования MOUSE. в узлах и по трубам, соединяющим узлы.наводнение карты для различных сценариев создаются с использованием ГИС. МЫШЬ результаты географически привязаны и связаны через систему координат, общую с Сетка ЦМР. Эти результаты могут быть отображены графически в ГИС.

Как объяснялось ранее, две параллельные и взаимосвязанные сети, одна для подземных труб и др. для уличной сети, были смоделированы. Уровень воды на улицах в основном вызывает наводнения на улицах и прилегающих территориях.Использование подпрограмм интерполяции в Непрерывные трехмерные водные поверхности MOUSE GIS были построены на основе смоделированных уровень воды на улице. Высоты DEM были впоследствии вычтены из поверхность уровня воды, разграничивающая затопленные районы по степени затопления и глубина затопления. Чтобы проверить карты наводнений, интерполированные из моделирования MOUSE они были сопоставлены с наилучшей имеющейся информацией о затопленных территориях. оценена возможная степень затопления для каждого из участков улицы на основе опыта и суждений соответствующих инженеров в DWASA и оцифрован.Сравнение показано на рисунке 6.



Рисунок 6. Сравнение смоделированных и наблюдаемых затопленных мест в водосборе Сегунбагича Кхал.



Моделирование затопления в сентябре 1996 г.

В настоящее время коробчатая водопропускная труба еще не полностью реализована из-за земли. споры между правительством и общественностью.Подсчитано, что это может пройти от одного до двух лет, прежде чем он будет полностью введен в эксплуатацию. В течение Сентябрь 1996 г., некоторые участки модельного района в течение многих лет оставались затопленными. дней из-за засорения части дренажных труб и коробчатого водопропускного канала. Точных сведений о засорении дренажных труб не существует. Также, отсутствуют сведения о засорении готовой части коробчатая водопропускная труба. Незавершенная часть коробчатой ​​водопропускной трубы, где поперечные сечения были сокращены.В связи с этим снижена пропускная способность некоторых описаны участки дренажной системы части модельной сети с уменьшенным проходным сечением дренажных труб. Незавершенная коробчатая водопропускная труба был описан с суженным сечением.

Исторические данные о дождях за сентябрь 1996 г. использовались в качестве входных данных для MOUSE. В середине сентября с 16 по 16 сентября было четыре дождливых дня. 19-й. В таблице ниже показаны ежечасно регистрируемые данные на гидрометрической станции.



Дата	Количество осадков, мм	Продолжительность, час	Замечания
16 сентября 1996 г.	62	2	37 мм в первый час
17 сентября 1996 г.	29	2	28 мм в первый час
18 сентября 1996 г.	0.5	1	—
19 сентября 1996 г.	85	4	41,5 мм в третьем часу

Моделирование проводилось с 16 по 19 сентября 1996 года. Постоянный уровень воды в реке ниже по течению 4,5 м. шлюзовые ворота были приняты, уровень основан на полученном опыте из предыдущего исследования. Предполагалось, что шлюзовые ворота остаются открытыми, когда вода уровень внутри водосбора был выше уровня воды в реке.Начальный уровень воды внутри модельной площадки у шлюзового затвора принимался быть 1,5 м.



МОДЕЛИРОВАНИЕ СХЕМ СМЯГЧЕНИЯ

Была предпринята попытка определить возможные меры по смягчению нынешние проблемы дренажа города Дакка. Применили пилотную модель проверить производительность модели и оценить влияние на дренажная система для следующих сценариев:

использование насосов в отдельных местах,

Выемка незавершенных участков коробчатой ​​водопропускной трубы.

Ниже описаны эффекты схем облегчения.



Использование насосов в отдельных местах

В качестве специальной меры было предложено установить насосы в нескольких избранные критические места. Во время последних проблем с заболачиванием в В городе ДВАСА установило 19 насосов мощностью 5 куб.сек каждый на четырех места для откачки застоявшейся воды с территории города.Кроме того, ДКК также установили 15 насосов одинаковой мощности в разных частях города. В предстоящие 97 сезонов дождей DWASA запланировало использование 40 насосов во время сезона дождей. критические периоды.

Было проведено моделирование ливня в октябре 1996 г. оценить влияние использования насосов на затопление на переходе Шантинагар. Предполагалось, что на объекте будет установлено пять насосов. На самом деле там нет ли озера/пруда в районе, где можно хранить откачиваемую воду.Однако предполагалось, что однажды откачанная ливневая вода не вернется обратно. обратно в систему. Результаты показывают, что воздействие насоса в основном местные. Использование насосов на Шантинагарском перекрестке уменьшит продолжительность затопления с 24 часов до 7 часов на переходе Шантинагар. Максимум глубина затопления не пострадает. Результат также показывает, что состояние затопления отдаленных районов, таких как перекресток Какраил, Мидл-Радиал Пересечение дорог и пересечение Факирерпул не будут улучшены.



Выемка незавершенных участков коробчатой ​​водопропускной трубы

Участки хала, где еще не построена коробчатая водопропускная труба, предлагается провести раскопки в качестве меры по устранению последствий подпора из этих мест и в то же время для облегчения слива вышележащие районы. Сечение, эквивалентное полной глубине ящика водопропускная труба, как и планировалось, была рассмотрена для моделирования MOUSE.Дренаж предполагалось, что трубы были заблокированы по состоянию на сентябрь и октябрь 1996 года. Моделирование проводилось для ливня в октябре 1996 года. Результат указывает на то, что дноуглубительные работы в незавершенных местах водопропускной трубы уменьшит продолжительность затопления на Шантинагарском перекрестке с 24 часов. до 18 часов и максимальной глубиной затопления от 75 см до 65 см. Это означает что, если дренажные трубы не будут очищены должным образом, никаких серьезных улучшений не произойдет. к настоящему времени можно ожидать проблемы заболачивания.



ЗАКЛЮЧЕНИЕ

Настоящее пилотное исследование показывает применимость основанного на ArcView ГИС-система MOUSE для воспроизведения и визуализации сценариев затопления прошлое в городе Дакка. Кроме того, система моделирования использовалась для оценки альтернативные схемы смягчения последствий наводнений в городе Дакка. Однако нынешние усилия по поиску решения проблемы заболачивания в городе Дакка следует рассматривать только как отправной точкой, так как потребуется больше данных, чтобы сделать более детальное изучение.Вывод исследования состоит в том, что с помощью гидродинамического Модель MOUSE вместе с MOUSE GIS обеспечит экономичное и информативное методология поиска оптимального решения проблемы оборотной воды регистрация в городе Дакка.

Поскольку система моделирования, примененная в исследовании, является общей пакет, эта система может быть применена к аналогичным проблемам городского наводнения вокруг света.

Дренажные бассейны: определение и характеристики — видео и расшифровка урока

Развитие речной системы

Хотя каждый отдельный поток имеет свой собственный водосборный бассейн, более крупная речная система состоит из всех более мелких ручьев и соответствующих им водосборных бассейнов.Как упоминалось ранее, небольшие ручьи впадают в более крупные ручьи, затем в реки и, наконец, в открытые водоемы. Водосборный бассейн более крупной речной системы состоит из множества разветвленных сетей. Он начинается на большой высоте с ручьев первого порядка, которые представляют собой небольшие ручьи, берущие начало из источников. Потоки первого порядка — это то место, где начинается система, и в них не впадают никакие другие потоки.

Далее идут потоки второго порядка, которые создаются при встрече двух потоков первого порядка.Эти потоки немного крупнее и более нисходящие по сравнению с потоками первого порядка. Когда два потока второго порядка встречаются, они создают поток третьего порядка. Этот процесс может продолжаться до тех пор, пока не будет создана большая сеть водных путей. Все ответвления системы в конечном итоге сойдутся и приведут к последнему большому водному пути, который впадет в открытый водоем.

Водосборный бассейн для всей этой речной системы будет очень большим и будет включать каждый водосборный бассейн из отдельных водотоков.Эти системы могут быть очень сложными. Мы можем думать о нем как о дереве с множеством ветвей. Меньшие, похожие на прутики ветви ведут к более крупным ветвям, и, наконец, все они встречаются у ствола дерева.

Примеры дренажных бассейнов

В Соединенных Штатах имеется множество дренажных бассейнов. Технически, где бы вы сейчас ни стояли или ни сидели, это находится в водосборном бассейне. Соединенные Штаты являются домом для нескольких очень больших водосборных бассейнов, включая водосборный бассейн реки Колумбия, бассейн реки Колорадо и водосборный бассейн реки Миссисипи.

Водосборный бассейн реки Миссисипи является четвертым по величине в мире. Он простирается от гор Аллегейни на востоке до Скалистых гор на западе и занимает площадь более 1,2 миллиона квадратных акров. В пределах этого водосборного бассейна находятся части 31 штата США и 2 канадских провинций. Многие крупные реки, включая реку Огайо, реку Миссури и реку Арканзас, являются притоками в пределах этого водосборного бассейна. Все ручьи и реки в водосборном бассейне в конечном итоге впадают в реку Миссисипи, которая впадает в Мексиканский залив.

Итоги урока

Теперь давайте рассмотрим водосборные бассейны и то, как они связаны с развитием крупных речных систем. Водосборный бассейн представляет собой участок земли, где все выпадающие осадки будут стекать или стекать вниз по склону в определенный ручей. Вода, которая падает на землю и течет по поверхности, пока не попадает в ручей, называется стоком . Водосборные бассейны часто окружены крутыми горными хребтами или холмами и имеют водораздел , который представляет собой линию, разделяющую два соседних водосборных бассейна.

Крупные речные системы подобны разветвленной сети дерева с множеством мелких ручьев, соединяющихся и ведущих к большей реке. Водосборный бассейн большой речной системы состоит из водосборных бассейнов всех водных путей в пределах системы, включая ручьи первого порядка, ручьи второго порядка, ручьи третьего порядка и т. д., пока последняя большая река, впадающая в открытый водоем.

Водосборный бассейн реки Миссисипи является примером очень большой и сложной речной системы.Водосборный бассейн этой системы охватывает более 1,2 миллиона квадратных акров и часть 31 штата США. Вода, впадающая во многие ручьи и реки и впадающая в Миссисипи, в конечном итоге стекает в Мексиканский залив.

Водосборные бассейны могут быть такими же простыми, как территория вокруг одного небольшого ручья, или такими сложными, как водосборный бассейн реки Миссисипи. В любом случае, эти системы важны, потому что они демонстрируют, как течет наша вода, откуда она берется и куда уходит. Это важная информация при попытке сохранить эти области здоровыми и безопасными.

Результаты обучения

После завершения этого урока вы сможете:

• Определить водосборный бассейн, сток и дренажный водораздел
• Объясните, из чего состоит водосборный бассейн большой речной системы
• Определите и опишите пример сложной и крупной речной системы

Дренажная система — Academic Kids

От академических детей

Дренажная система представляет собой схему, образованную ручьями, реками и озерами в конкретном водоразделе.Они регулируются топографией земли, преобладают ли в конкретном регионе твердые или мягкие породы, а также уклоном земли.

Типы дренажной системы

Существует несколько различных типов дренажной системы:

Дендритные дренажные системы

Дендритные дренажные системы являются наиболее распространенной формой дренажных систем в мире. Они состоят из главной реки с притоками со своими притоками. Сверху он выглядит как дерево или дельта реки наоборот.Примеры включают реку Амазонку и реку Миссисипи.

Параллельная дренажная система

Параллельная дренажная система представляет собой систему рек, образованную крутыми склонами с некоторым рельефом. Из-за крутых склонов ручьи быстрые и прямые, с очень небольшим количеством притоков. В регионах с горными хребтами иногда есть такая дренажная система.

Решетчатые дренажные системы

Решетчатые дренажные системы, как правило, встречаются там, где существует сильный структурный контроль над потоками в результате геологии.Ручьи, как правило, текут параллельно структурам в коренных породах, а небольшие притоки впадают под прямым углом.

Missing image

Гора Таранаки, Новая Зеландия.

Радиальная дренажная система

Радиальная дренажная система представляет собой схему водотоков, которые текут от центральной высокой точки во всех направлениях. Это можно визуализировать как появление спиц колеса. Такую картину имеют большинство небольших островов, особенно вулканических.Прекрасным примером могут служить реки Таранаки на западном побережье Северного острова Новой Зеландии.

Прямоугольная дренажная система

Дренажные системы прямоугольного сечения устраиваются вокруг разломного грунта.

Кольцевая дренажная система

Кольцевые дренажные системы располагаются по кольцу вокруг центрального бассейна.

Неисправная дренажная система

Нарушенная дренажная система — это дренажная система в водосборных бассейнах, не имеющая связной связи с реками и озерами.
