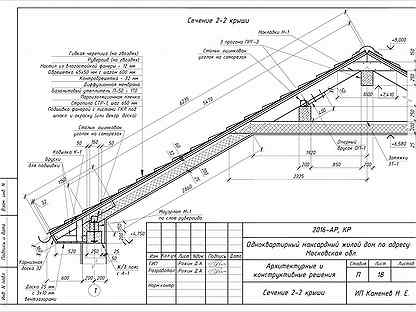

Разрез крыши двухскатной: Двухскатная крыша своими руками пошаговая инструкция

Содержание

как сделать мауэрлат мансардной крыши, устройство кровли + фото чертежей

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

Содержание статьи

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

  • Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
  • Крепление анкерными болтами считается одним из наиболее эффективных и надежных
    . Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
  • Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
  • Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку.
    В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой
    , не превышающей 400 мм в длину и 220 мм в высоту.
  • Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

    Крепление анкерными болтами

Стропильные ноги это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами.

Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.

Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.
Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов.

Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Двухскатная крыша своими руками: пошаговый монтаж

ВАЖНО!

При подготовке к строительству двухскатной крыши своими руками стоит определиться с тем, будет она жилой или нежилой, учесть климатическую и ветровую нагрузку местности и разработать план, принимая во внимание габариты дома.

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

  • Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата
    . Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
  • Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
  • Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
  • При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
  • Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
  • Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

Крыша двухскатная своими руками (чертежи и фото ниже):

Двускатная крыша своими руками пошагово: фото схемы

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

ОСТОРОЖНО!

Чем меньше уклон крыши, тем плотнее кровельный материал следует выбирать.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

Сравнительная характеристика кровельных материалов

Полезное видео

В этом видео Вы узнаете, как построить двухскатную крышу:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Виды и схемы стропильных систем

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Виды и схемы стропильных систем

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в местности, где будет возводиться постройка.
  • Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
  • Разновидность планируемого материала кровельного покрытия.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Основные элементы конструкции крыши

Детали и узлы стропильных систем

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.

Основные детали стандартной стропильной системы

К основным элементам стропильной системы скатной крыши относятся:

  • Стропильные ноги, формирующие скаты кровли.
  • Мауэрлат — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
  • Конек — это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне).
  • Обрешетка — это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
  • Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.

Кроме упомянутых деталей конструкции, в нее могут быть включены и другие элементы, функции которых направлены на упрочнение системы и оптимальное распределение нагрузок крыши на стены строения.

Стропильная система подразделяется по нескольким категориям в зависимости от разных особенностей своей конструкции.

Чердачное пространство

Прежде чем перейти к рассмотрению разных видов крыш, стоит разобраться, каким может быть чердачное пространство, так как многие собственники с успехом используют его в качестве хозяйственных и полноценных жилых помещений.

Перед выбором стропильной системы следует сразу определиться, какая роль отводится чердаку

Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится односкатная крыша или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Уклон скатов

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.

На рисунке упрощенно показано ветровое воздействие на скатные кровли

Следует учитывать, что от того, насколько велик уклон скатов крыши, зависит изменение касательных и нормальных значений силы ветра — чем круче угол наклона, тем большее значение имеют нормальные силы и меньше касательные. Если крыша пологая, то на конструкцию больше влияет касательная нагрузка ветра, так как увеличивается подъемная сила с подветренной стороны и уменьшается с наветренной.

Консолидированная нагрузка ветра и снега может вынуждать к усилению отдельных элементов стропильной системы

Зимняя снеговая нагрузка тоже должна быть учтена при проектировании кровли. Обычно этот фактор рассматривается в комплексе с ветровой нагрузкой, так как с наветренной стороны снеговая нагрузка будет гораздо ниже, чем с подветренного ската. Кроме этого, на скатах существуют места, где обязательно будет собираться снег, давая большую нагрузку на эту область, поэтому ее следует укрепить дополнительными стропилами.

Уклон скатов крыш может варьироваться от 10 до 60 градусов, и он должен быть выбран не только с учетом консолидированной внешней нагрузки, но и в зависимости от кровельного покрытия, которое планируется использовать. Этот фактор учитывается потому, что кровельные материалы различаются по своей массе, для их закрепления требуется различное количество элементов стропильной системы, а значит, будет разниться и нагрузка на стены дома, и насколько она будет большой, тоже зависит от угла уклона крыши. Немаловажное значение имеют и особенности каждого покрытия по сопротивляемости проникновению влаги – многим кровельным материалам в любом случае необходимо тот или иной уклон для обеспечения свободного схода ливневой воды или тающего снега. Кроме этого, выбирая уклон крыши, нужно заранее продумать то, как будет осуществляться процесс очистки и ремонтных работ на кровле.

Планируя тот или иной угол скатов крыши нужно знать, чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно делать уклон ската, конечно, если не предполагается устроить в чердачном пространстве жилое или хозяйственное помещение.

Если же для покрытия кровли используется материал, состоящий из небольших элементов, например, керамическая черепица, то уклон скатов нужно делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, нужно знать – чем тяжелее покрытие, тем угол скатов должен быть больше, так как в этом случае нагрузка правильно распределится на стропильную систему и несущие стены.

Для покрытия крыши могут быть использованы следующие материалы: металлическая черепица или профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. Ниже на иллюстрации показаны допустимые углы крутизны скатов для различных типов кровельных покрытий.

Представленная диаграмма поможет определиться с соотношением крутизны скатов и планируемого кровельного материала

Базовые конструкции стропильных систем

В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

крепления для стропил

Наслонная система

В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.

Типичная схема наслонной конструкции стропильной системы

Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются. Безраспорный вид наслонной системы может быть обустроен в трех вариантах:

  • В первом варианте верхняя сторона стропил фиксируется на коньковой опоре, называемой скользящей, а нижняя их сторона закрепляется путем врубки к мауэрлату. Дополнительно стропила в нижней части фиксируется к стене с помощью проволоки или скоб.
Жесткое крепление стропильных ног к мауэрлату
  • Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой при помощи специальных металлических пластин.
Один из вариантов соединения стропильных ног в области конька

Нижний же край стропильных ног крепится к мауэрлату подвижными креплениями.

Скользящие крепления стропильных ног на мауэрлате
  • В третьем варианте стропила жестко скрепляются в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, а между ними защемляется коньковый прогон.
Схема защемления конькового прогона в верхней точке стропильных ног

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Для строительства частных домов чаще всего используется именно наслонная система, поэтому несколько слов следует сказать и о монтажных работах.

  • На выведенные несущие стены дома укладывается гидроизоляционный материал – чаще всего это рубероид.
  • На гидроизоляцию фиксируется с помощью анкерных креплений мауэрлат — это может быть брус большого сечения (например, 120×150 или 150×150 мм).
  • На мауэрлате закрепляются стропила на скользящие или жесткие крепления. Достаточно часто стропила дополнительно фиксируются на внутренней стороне стены с помощью проволочной скрутки. Для этого в стену на расстоянии 250÷300 мм от поверхности мауэрлата вбивается костыль, на который прикручивается проволока, а затем фиксируется на стропильной ноге. Такой крепеж позволит сохранить крышу невредимой во время сильного ветра.
Схема дополнительного крепления стропильной ноги на мауэрлате проволочной скруткой

На схеме цифрами обозначены:

1 — стропило;

2 — мауэрлат;

3 — кирпичная стена;

4 — контррейка;

5 — проволочная скрутка;

6 — крепежный элемент.

  • В верхней части стропила могут быть соединены одним из вышеописанных способов.
  • Для формирования свеса балки перекрытия затяжки или же сами стропильные ноги выводятся за края внешних несущих стен. Такая конструкция позволит защитить стены во время дождя. Ширина свеса должна составлять 500÷600 мм.
  • Далее стропильная система укрепляются подкосами, стойками и прогонами.
Настил из досок сделает выполнение работ более комфортным и безопасным

Перед началом монтажных операций по установке стропильной системы рекомендовано на балки перекрытия хотя бы временно настелить доски.  Это нехитрое приспособление обезопасит проведение работы и сделает их более комфортными.

 Висячая система

Висячая стропильная система монтируется в строениях, где отсутствуют капитальные перегородки внутри здания, а расстояние между боковыми несущими стенами варьируется от 6 до 11 м и более. В этом случае конструкция крыши полностью опирается на несущие стены и дает на них высокую распорную нагрузку. Поэтому, что несколько ослабить напряжение, используются дополнительные скрепляющие горизонтальные элементы, которыми стягиваются стропильные пары — эти детали конструкции называют ригелями или затяжками.

Типичный пример висячей стропильной конструкции

Ригели могут быть закреплены в любом месте по высоте стропил. Их достаточно часто используют в качестве балок чердачного перекрытия, укладывая на мауэрлат.

Варианты конструкций висячей стропильной системы

Для этого вида конструкции стропила изготавливаются из доски сечением примерно в 50×200 мм, но для каждого конкретного строения нужно проводить индивидуальный расчет, который лучше всего доверить специалистам.

  • Первым шагом в этой конструкции на боковые несущие стены монтируется мауэрлат.
  • Далее, стропила в нижней части врезаются в мауэрлат, а верхние могут быть соединены одним из трех способов, описанных выше. Обычно сначала изготавливается одна стропильная пара, которую монтируют на земле, затем ее поднимают на высоту и подгоняют по месту. После этого эту пару используют в качестве шаблона для изготовления остальных пар.
  • После того как будут смонтированы все пары, их по очереди поднимают наверх и устанавливают на мауэрлате, на расстоянии высчитанного шага.
  • Следующим шагом подготавливается коньковый прогон, которым будут связаны отдельные стропильные пары в верхней части. При монтаже прогона очень важно соблюсти расстояние шага между стропильных ног.
  • Далее, на каждую из стропильных пар закрепляются стягивающие доски. Их для жесткости закрепляют с двух сторон стропила и дополнительно фиксируют к мауэрлату специальными металлическими перфорированными уголками.
Соединительный узел на мауэрлате – стропильная нога и стяжки
  • Намётка соединительных узлов стропильной системы обычно проводится гвоздями, но после сборки и выравнивания элементов они жестко фиксируются болтами через металлические пластины и уголки. Только такое крепление сделает конструкцию надежной и прочной.
  • Если расстояние между стенами доходит до 10÷11 м, то систему дополнительно стоит укрепить стойками и откосами.

Как висячая, так и наслонная системы используются в монтаже различных конструкций крыш, которые и будут рассмотрены ниже.

Формы крыш и их стропильные системы

Крыши могут иметь один или несколько скатов, соединенных разными способами. Каждая из конструкций формируется индивидуальной каркасной системой, главными элементами в которой являются стропила. Названия крыш напрямую зависят от их конструкций:

Основные типы конструкций крыш

Так, в зависимости от конкретных условий, от типа и архитектурных особенностей здания применяются следующие конструкции крыш:

  • Односкатная крыша.
  • Плоская.
  • Двускатная конструкция.
  • Вальмовая, четырехскатная.
  • Полувальмовая.
  • Многощипцовая.
  • Шатровая.
  • Ломаная или мансардная крыша.

Теперь зная, как выглядят каждая из видов крыш, стоит разобраться, что они собой представляют, и какую конструкцию стропильной системы имеют.

шуруповерт

Односкатная крыша
Пример односкатной кровли на жилом доме

Как можно понять уже из названия, эта крыша имеет один скат, располагающийся под уклоном. Если строение небольшое по размеру и полностью возводится из кирпича или бетона, то стропила конструкции укладываются на фасадную несущую высокую и на заднюю низкую стену. Если же между фасадом строения и задней стеной расстояние составляет шесть и более метров, то между передней и задней стеной устанавливаются подпорные стойки.

Усиление стропил односкатной крыши стойками и подстропильными ногами

Кроме этого, такие конструкции могут быть сформированы полностью из деревянного бруса или бревен, к этому варианту прибегают в том случае, если стропильная система устанавливается на несущие кирпичные стены, имеющие одну высоту.

Основные элементы стропильной конструкции односкатной крыши

Односкатная деревянная стропильная конструкция, предназначенная для строения с расстоянием от стены до стены шесть и более метров, состоит из следующих элементов:

1 – Подкос, поддерживающий стропило.

2 – Подпорная стойка, служащая опорой для стропильных ног.

3 – Стропильная нога.

4 – Коньковый прогон, на который закрепляются верхние стороны стропильных ног.

5 – Лежень, служит для фиксации передней стойки и подкоса.

6 – Мауэрлат, на который закрепляется нижняя сторона стропил методом врубки.

Сложность стропильной системы односкатной крыши напрямую зависит от расстояния между несущими стенами, то есть – и от длины самих стропил. Примеры приведены на иллюстрации ниже:

Зависимость сложности стропильной системы односкатной крыши от расстояния между несущими стенами

1 – Простые наслонные стропила в конструкции односкатной крыши, при расстоянии от передней до задней стенки от 3 до 4,5 м.

2 – Если расстояние между несущими стенами составляет от 5 до 6 м, то стропила подпираются подкосами, закрепляемыми на мауэрлат.

3 – Конструкция с расстоянием между стенами от 6 до 7,5 и более метров подпирается стойками (бабками) подпираемыми подкосами.

Такие сложные варианты системы могут быть смонтирована между кирпичными или бетонными несущими стенами.

Односкатные крыши редко можно встретить над жилыми строениями. Чаще их монтируют над верандами, пристройками, хозяйственными объектами и гаражами.

Эту конструкцию можно назвать самой простой в монтаже, особенно в тех случаях, когда правильно произведены все расчеты. Еще одним положительным качеством односкатной крыши можно назвать небольшой расход строительных материалов.

Самым большим недостатком односкатной конструкции является небольшое подкрышное пространство, поэтому ее можно назвать холодной, так как небольшая воздушная прослойка будет плохо удерживать тепло в помещениях дома.

Очень важно правильно произвести расчет уклона односкатной крыши, который будет в первую очередь зависеть от кровельного материала, планируемого к использованию для покрытия. Существуют рекомендованные значения минимальных уклонов для всех кровельных покрытий. Для определения этого параметра можно использовать приведенную ниже таблицу:

Кровельный материалМинимальный угол уклона ската, градусы
Профнастил20
Рубероид3÷4
Металлочерепица25
Асбестоцементный шифер20÷35
Керамическая, бетонная черепица25
Еврошифер (ондулин)6
Битумная мягкая черепица11

Если выбрано конкретное кровельное покрытие, то минимальный угол уклона ската можно определить по таблице или следуя инструкции по монтажу материала.

Простейшие расчеты параметров стропильной системы

Если определились с углом ската, то можно будет сразу определить превышение фронтонной части крыши, используя, приведенную ниже формулу:

Схема для расчета «кровельного треугольника»

Формула вычисления превышения фасадной части крыши выглядит так:

Lbc = Lсд × tgA;

Lсд – расстояние между фасадной и задней стеной;

tgA – тангенс угла уклона крыши.

После этого будет несложно вычислить и длину стропил, которые подойдут для рассчитываемой конструкции (без учета карнизных свесов).

Lс = Lbc / sinA

или

Lс = √( Lсд² + Lbc²)

Значения тригонометрических функций несложно отыскать в соответствующих таблицах.

Кстати, именно эти формулы вполне пригодны для расчета любой кровельной конструкции – просто надо умеючи разбить стропильную систему на треугольники. Например, для двускатной крыши Lbc просто станет высотой конька над перекрытием.

Чтобы не заставлять читателя искать справочные данные для самостоятельного расчета, ниже приведены два калькулятора, позволяющие быстро вычислить основные параметры «кровельного треугольника».

Калькулятор расчета высоты «стропильного треугольника»

Калькулятор позволяет определить высоту «стропильного треугольника». В зависимости от типа крыши, это может быть превышение, как в случае с односкатной кровлей, либо высота конька (перелома) для других конструкций.

Аналогично следует дифференцированно подходить к длине горизонтальной проекции стропила.  Если для односкатной крыши это просто расстояние между стеками, то при других вариантах могут быть иные «расклады». Например, для симметричной двускатной крыши это будет половина длины пролета.

Перейти к расчётам

Калькулятор расчета длины стропила

Расчет проводится на основании величин горизонтальной проекции (Lсд) и высоты стропильного треугольника, определенной ранее (Lbc).

При желании можно включить в расчет и ширину карнизного свеса, если он создается за счет выступающих стропил.

Двускатная стропильная система

Двускатные стропильные системы — самые популярные для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут быть использованы, в зависимости от угла их уклона, для обустройства чердака под жилые комнаты, подсобные помещения или же просто для создания воздушной прослойки, удерживающей тепло в здании.

саморезы по дереву

Двускатная крыша относится к числу наиболее распространенных конструкций

Стропильная двускатная система может быть наслонной или висячей, построенной по деревянным балкам или же по железобетонному перекрытию, ее оставляют холодной или же надежно утепляют специальными материалами.

Двускатная стропильная система с мансардным помещением.

Стропила в этой конструкции крыши опираются на две несущие стены, которые имеют одинаковую высоту. Две прямоугольные скатные поверхности системы могут образовывать равносторонний или разносторонний треугольник.

Второй вариант стропильной системы удобен тем, что одна из плоскостей крыши монтируется под большим углом, и на ее поверхности практически не будет задерживаться снег, поэтому ее лучше всего устраивать с подветренной стороны дома, где больше всего и образуются снеговые заносы.

Двускатная крыша с разными по крутизне и длине скатами.

Фронтоны двускатных крыш обшивают досками или выкладывают кирпичом, делая их своеобразным продолжением стены. Фронтонные треугольные элементы крыши часто называют щипцами, а двускатную конструкцию щипцовой.

Пример расположения крепежных и подпорных элементов в двускатной наслонной конструкции.

Расчеты длины стропил, углов и высоты конька (или серединной стойки-бабки как на схеме) производится по тому же принципу, что и для односкатной крыши.

Чердачное помещение двускатной крыши может превратиться в полноценную жилую комнату

Если планируется на чердаке обустроить жилое помещение, то стропильная система укрепляется минимальным количеством подпорных элементов, поэтому их расположение должно быть тщательно рассчитано. Обычно для этого варианта применяются затяжки, устанавливаемые в верхней части конструкции — их можно использовать, как каркас под обшивку потолка мансарды. В нижней части стропила подпираются стойками. Они становятся отличным основание для обрешетки, на которую закрепляется материал обшивки стен. В этом варианте стропила скрепляются между собой на коньке крыши под углом друг к другу 85÷90 градусов.

Видео: полезная информация по планированию стропильной системы двускатной крыши

Вальмовая и полувальмовая система стропил

Вальмовые крыши имеют четыре ската, причем фронтонные стороны имеют треугольную пологую форму, а боковые скаты конструкции – трапециевидную. Именно треугольный скат и называется вальмой – он стыкуется с трапециевидной плоскостью под определенным углом.

Очень оригинальный вид зданию придают вальмовые крыши

Вальмовые и полувальмовые стропильные системы практически идентичны и различаются только одним признаком: если в вальмовой конструкции все четыре ската располагаются от конька до карниза, то в полувальмовой торцевые стороны крыши не доходят до карнизной линии.

Стропила трапециевидных скатов в этих системах крыш опираются на длинные несущие стены строения, а треугольных поверхностей — на короткие боковые. Кроме этого, как в вальмовой, так и в полувальмовой конструкции используются диагонально устанавливаемые стропила. Они соединяют верхнюю часть крайних стропильных ферм с углами строения и служат для опоры стропил, формирующих вальму.

В полувальмовых конструкциях торцевые треугольные скаты укорочены, поэтому они подходят для регионов с большой ветровой нагрузкой и планируются так, чтобы торцевой стороной здание было повернуто в наветренную сторону.

Эти два вида крыш также могут иметь наслонную или висячую конструкцию стропил, в зависимости от наличия в здании внутренних капитальных перегородок.

На данном рисунке представлена схема вальмовой стропильной системы:

Примерная схема стропильной системы вальмовой крыши

Как одна, так и другая конструкции крыши могут иметь или не иметь чердачного помещения. Если угол наклона крыши небольшой, то подкрышное пространство требует усиленного утепления, иначе помещения дома будут быстро выхолаживаться.

Следует отметить, что даже при большом уклоне скатов это система мало подходит для обустройства под ней жилых или хозяйственных помещений, так как скаты с четырех сторон значительно ограничивают чердачное пространство.

Элементы конструкции вальмовой или полувальмовой стропильной системы.

Скаты крыш вальмовой и полувальмовой стропильных систем обычно располагаются под углом 10÷12 градусов в бесчердачной конструкции, и 25÷30 градусов при обустройстве на чердаке небольших комнат.

Для покрытия вальмовых систем чаще всего используется штучный кровельный материал или битумная черепица. Если для кровли использовать большие листы профнастила или же металлической черепицы, то при их раскрое образуется недопустимо большое количество отходов.

Видео: особенности проектирования и монтажа вальмовой крыши

Шатровая стропильная система

Шатровая система крыши состоит из четырех скатов, имеющих форму равнобедренных треугольников, верхними углами сходящихся в одной точке, по типу пирамиды. Справедливости ради заметим, что в шатровой конструкции может быть и большее количество скатов, но в любом случае, стропила этой системы опираются на равные по высоте стены строения.

Шатровая система крыши — все диагонали сходятся в одной точке.

Как можно видеть на данной схеме, треугольные скаты крыши — вальмы образованы четырьмя диагональными стропилами, которые формируют ребра крыши. Они в верхней части крыши сходятся в одну точку, а нижней своей стороной фиксируются на углах «коробки» дома. Эти элементы являются остовом каркаса, на котором закрепляются стропила скатов. Шатровые крыши способны выдерживать высокие нагрузки, поэтому они отлично подойдут для строений, возводимых в ветреных регионах страны.

Примерная схема стропильной системы шатровой крыши

Шатровые крыши могут быть построены по принципу наслонной или висячей стропильной системы, выбор которой также зависит от наличия центральной опоры или же внутренних несущих перегородок.

Для покрытия данной такой крыши хорошо подойдет мягкая битумная декоративная кровля – она отлично будет смотреться на скатах, а также практически не даст отходов при выполнении раскроя.

Шатровая стропильная система – весьма непроста в монтаже

Нужно отметить, что шатровую конструкцию можно назвать сложной в монтаже, наверное, поэтому нечасто можно встретить ее на современных частных домах. При ее обустройстве используется балочно-затяжная система, укрепленная подкосами и стойками.

Шатровые стропильные системы могут быть выстроены под разным углом, в зависимости от того, будет ли обустраиваться чердачное помещение, и какая функция ему отводится. Расчет высоты центральной части конструкции производится по выше представленной формуле.

Ломаные стропильные системы
Крыша ломаного типа обычно делается под жилую мансарду

Ломаными называют мансардные стропильные системы, которые используются в тех случаях, когда планируется в чердачном пространстве обустроить жилое помещение, так как эта конструкция формирует максимально просторную площадь будущих комнат. Каждый из двух скатов ломаной стропильной системы состоит из двух плоскостей — верхней и боковой.

Пример размерных величин ломаной мансардной крыши

Верхние части скатов являются крышей конструкции, а боковые сразу выполняют две функции – и стен, и крыши.

Основные элементы мансардной ломаной стропильной системы и действующие на них нагрузки

Как можно видеть на данной схеме, конструкция ломаной крыши достаточно сложна, так как каждая из ферм состоит из четырех наслонных стропил, два из которых формируют верхний, а два других – нижний ярус.

  • Нижний ярус стропил опирается на балки перекрытия и установленные между ними прогоны или же на мауэрлат, закрепленный на кирпичных или же бетонных стенах. Дополнительно эти стропила фиксируют к внутренней части стены проволочными скрутками.
  • Верхняя сторона боковых стропил закрепляется под углом на прогоны, установленные и закрепленные сверху стоек.
  • Верхний ярус стропильных ног закрепляется своей нижней стороной на те же прогоны, а верхней стороной – на коньковый прогон.
  • Прогоны средней части конструкции соединяются между собой потолочной балкой, перекрывающей мансарду.
  • Верхний ярус стропил может иметь висячую и наслонную конструкцию. Он предназначен для формирования каркаса крыши и конька.
  • Угол наклона стропил нижнего и верхнего яруса выбирается индивидуально, но идеалом считается вариант, когда угол стропил на коньке составляет 120, а на соединениях стропил нижнего и верхнего яруса 125÷130 градусов.
  • Обрешетка, закрепляемая на стропильную систему, может быть сплошной или разреженной, в зависимости от выбранного кровельного покрытия.
  • Для ломаной системы подойдет любой кровельный материал, но нужно учитывать его теплопроводность, если мансарда будет утепленной и отапливаемой.
  • Всю конструкцию рекомендовано закрыть гидроизоляционной ветрозащитной пленкой.

Мансардная надстройка может быть холодной, например, если ее монтируют над дачным летним коттеджем, или же утепленной, если она служит вторым этажом для капитального частного дома.

Многоскатная стропильная система
Многоскатная крыша – самая сложная из всех конструкций

Многоскатную стропильную систему можно назвать самой сложной из всех существующих, так как она зачастую включает в себя разные формы крыш — это может быть двускатная и односкатная, шатровая, вальмовая или полувальмовая в различных сочетаниях. Подобный вариант выбирается для домов со сложной внутренней планировкой, и их в последние годы становится все больше.

Разнообразие вариантов многоскатных крыш

Сложные стропильные конструкции устраиваются над строениями, имеющими Т- или Г-образную форму, а также с более замысловатыми конфигурациями, с оформлением ендов, оконных проемов, балконов под крышами и других элементов. Поэтому, чтобы проще было разобраться в такой конструкции, ее разбивают на отдельные простые фигуры (прямоугольники, треугольники, трапеции), над которыми и планируется та или иная стропильная система.

При проведении деления строения на отдельные сектора, необходимо выделить основную часть крыши, к которой будут примыкать пристройки. Коньковые прогоны всех пристроек будут стыковаться со стойками основной стропильной системы.

Сочетание нескольких типов стропильных систем на одной крыше

Так как многоскатный вариант крыши состоит из разных стропильных систем, составляя проект будущего строения сразу нужно продумать, какую конструкцию кровли и для каких секторов строения лучше выбрать.

Несколько полезных рекомендаций по выбору системы крыши

Все выше представленные варианты крыш могут быть установлены на деревянные, кирпичные, возведенные из иных материалов строения. Выбирая стропильную систему для того или другого здания, нужно определиться с несколькими факторами:

  • Заранее решается, будут ли располагаться в чердачном пространстве хозяйственные или жилые помещения. Если они планируются, то лучше выбирать двускатную или ломаную мансардную крышу, но иногда они могут быть организованы и под вальмовой или односкатной конструкцией.
  • В зависимости от внутренней конструкции дома, то есть наличия внутренних несущих перегородок, выбирается наслонная или висячая система.

Кроме этого, учитывается количество выделяющихся секторов дома. Если их несколько, то определяются конструкции крыш для каждого из них.

  • Должна быть ясность с типом кровельного материала, которым планируется покрывать крышу, так как от него тоже зависит выбор конструкции стропильной системы.
  • Обязательно нужно предусмотреть климатические особенности региона — ветровую и снеговую нагрузку на крышу.
  • Следует определить правильное расположение дома относительно преобладающей розы ветров.
  • И наконец, необходимо рассчитать свои финансовые возможности, прикинув необходимое количество материалов и их стоимость.

Если нет опыта в проектировании и расчете стропильных систем, то лучшим выходом станет обращение за помощью к специалистам, которые предложат разные варианты крыш и помогут произвести все расчеты. Для любителей же делать все собственными силами, помимо представленного выше алгоритма расчета «кровельного треугольника», в качестве «бонуса» предлагаем алгоритм расчета распределенной нагрузки на стропила – это поможет определиться с сечением пиломатериалов для изготовления стропильных ног.

Калькулятор расчета нагрузки на стропильную систему

Исходными данными для расчетов будут являться регион строительства, тип планируемого кровельного покрытия, угол ската кровли. В расчет включен шаг между стропилами – эту величину можно изменять, добиваясь приемлемого значения распределенной нагрузки на погонный метр стропильной ноги.

Полученное в результате значение станет основой для подбора сечения бруса (диаметра бревна) для стропильных ног по расположенной ниже таблице:

Сечение пиломатериала для мизготовления стропильных ногВеличина распределенной суммарной нагрузки , кг/погонный метр
ИЗ БРЕВНАИЗ БРУСА (ДОСКИ)75100125150175
диаметр, ммтолщина бруса, мм
405060708090100
высота бруса, ммдлина стропила между точками опоры
1201801701601501401301204. 543.532.5
14020019018017016015014054.543.53
1602102001901801701605.554.543.5
18022021020019018065.554.54
2002302202102006.565.554.5
2202402302206.565.55

Как пользоваться таблицей?

Например, получено значение распределенной нагрузки – 100 кг/пог. м. Конструкция крыши предполагает длину стропила между точками опоры – 6 метров. По таблице видим, что нас устраивает вторая снизу строка. Из нее можно выбрать необходимые размеры сечения стропила: это бревно диаметром 200 мм или брус размерами в сечении 70×230; 80×220; 90×210 или 100×200.

Все просто. Осталось только рассчитать распределенную нагрузку.

Для начала – по картам схемам определите зоны своего региона по уровню снеговой и ветровой нагрузки:

Карта распределения территории РФ на зоны по уровню снеговой нагрузкиКарта распределения территории РФ на зоны по уровню ветрового давления

В калькуляторе будет предложено указать еще и зону признаку открытости пространства. Там достаточно ясно все расписано, но есть один нюанс. Характерные признаки закрытости места строительства должны располагаться не далее, чем в радиусе 30×h, где h – это высота возводимой кровли над уровнем земли. Например, расчёт ведется для кровли, располагающейся на высоте 6 метров. Оценку окружающего пространства ведем в круге радиусом 180 метров.

Перейти к расчётам

Получив рассчитанное значение, можно определяться с пиломатериалом для изготовления стропильных ног.

Стропильная система двухскатной крыши своими руками: видео строительства, схема узлов

Если вы хотите самостоятельно сделать крышу, вы нашли нужную вам статью. Стропильная система двухскатной крыши своими руками – это не так уж и сложно. Конечно, в одиночку это практически невозможно, но бригадой из 3-4 человек – вполне по силам.

Конечно, основное назначение крыши – защита от сил природы в виде осадков и экстремальных температур. Но красота здания, атмосфера, которую создаёт архитектура, в том числе и крыша – говорит многое не только об архитекторе, но и о хозяине дома почти во всех отношениях: вкусы, финансы, воспитание, мировоззрение.

Большое разнообразие форм подарили нам современные технологии и освобождение фантазии у людей. Всего десять лет назад вид домов в коттеджных посёлках был уныло однообразен, как в советских многоэтажках, все строили стандартные проекты.

Можно было легко заблудиться, как в известном старом фильме.

Очень модно стало делать под крышей мансардный этаж – романтично, и лишних комнат не бывает.

Типы крыш

Несущая конструкция крыш в свою очередь опирается на стены здания, передавая свой вес, вес осадков и ветровые нагрузки.

Существует три типа крыш:

  • односкатная крыша, используется при строительстве бытовых и хозяйственных построек, но иногда и для жилых домов, когда это требуется из-за требований или такова задумка архитектора;
  • двускатная крыша чаще всего используется для строительства загородных малоэтажных домов, тут уже проще сделать мансарду, особенно ломаная двухскатная крыша для мансард и строится специально;
  • крыша многоскатная, так называемая — вальмовая; построить такую сложную конструкцию по силам только более опытным специалистам с соответствующим оборудованием.

Будем говорить только о втором типе крыш, поскольку строительство двухскатной крыши своими руками по силам почти всем. Тем более, что такие крыши чаше делают для загородного дома.

Основной используемый деревянный материал для таких крыш:

  • доска обрезная сечения 50 на150 ммхвойных пород;
  • брус сечением 150 на150 мм.

Стропильная система для двухскатной крыши

Двускатная крыша: стропильная система чаще всего зависит от плана здания. Есть ли промежуточные стены, несущие ли они, какой формы дом. Сначала в плане дома надо нарисовать расположение и подсчитать количество стропил.

Бываю провесные стропила, когда нет промежуточной опоры, или планируется мансарда или чердачная комната. Нарисуйте разрезы вдоль стропил, что бы уточнить себе, сколько материала потребуется для одной стропильной фермы.

Нарисуйте чертеж двухскатной крыши и фасадный вид, где будет видно, сколько стропил надо, и сколько обрешётки для крепления кровли.

Особенно полезен чертёж, если решено делать мансарду, и вам нужна стропильная система двухскатной ломаной крыши, которая гораздо сложнее обычной двухскатки. Нарисовав разрезы по указанным направлениям, вы легко прикинете требуемое количество материала и время для изготовления конструкции.

Опорные рамы

Стропильная система двухскатной крыши имеет шаг, который определяется размерами здания, весом материала кровли и толщиной бруса стропил. Для усиления конструкции строятся опорные рамы, которые видны на рисунке.

Эти рамы размещают поближе к середине наклонных элементов, что бы эффект от них был посущественней.

Опорные рамы повышают жесткость конструкции и уменьшают провис наклонного элемента. Кроме того, эти рамы можно использовать как крепления для стен мансардного этажа. Видно что часть элементов выступает за стены, для создания козырька.

Кроме того, на рисунке видны опорные брусы (мауэрлат), которые анкерами крепятся на крайних стенах. Если конструкция не крепится на несущие стены посередине провиса, надо увеличивать сечение балок перекрытия.

Если опорная рама двускатной мансардной крыши расположена над несущими стенами внутри здания, то благодаря этому часть веса и нагрузок ветровых от крыши равномерно распределится по стенам, что увеличит прочность и износоустойчивость конструкции.

Расчёт материалов и размеров

В простейшем случае сечение крыши является равнобедренным треугольником. Для расчета такой конструкции высшая математика не понадобится, достаточно школьных знаний по геометрии.

Рассмотрим, из чего состоит каркас двухскатной крыши.

Готовая схема, такой конструкции, как двухскатной крыши представлена на рисунке.

Схема крыши

Это рёбра ферм, каждая ферма – стропила, соединяющиеся вверху, которые опираются внизу на стены дома. Естественно, чем круче угол, тем больше нужно материалов.

Минимальный угол зависит от материала кровли.

Максимальный угол зависит от ваших планов делать или нет чердачное помещение. Узлы скатной крыши требуют крепления металлическими специальными пластинами с множеством отверстий.

Расчёт

Как рассчитать крышу двухскатную?

Теорема о равнобедренных треугольниках гласит, что высота между равными сторонами делит треугольник на два одинаковых прямоугольных треугольника.

Для расчёта материала, кроме высоты и ширины, надо знать площадь поверхности кровли.

На конкретном примере покажем, как рассчитать площадь двухскатной крыши.

Если, скажем, домик шириной всего Ш =4 м. При угле У = 120 градусов стропил в коньке, угол наклона крыши составит 30 градусов, таким образом высота крыши составит

Рассмотрим все расчеты на конкретном примере. Допустим, у нас домик с шириной в Ш =4 м, с углом наклона стропил в коньке, равным У = 120 градусов:

H = 0,5 * Ш / tg Y/2 = 0,5 * 4 / 1,73 =1,2 м

а длина стропильной ноги С будет равна половине ширины разделить на синус половины угла в коньке:

С = 0,5 * Ш / sin У/2 + 0,5 = 0,5 * 4 / 0,87 + 0,5 =2,8 м

Совет. Не забудьте учесть припуск на козырёк крыши около 0,5 м.

При длине дома Д =6 м, и расстоянии между стропилами1 м(крыша из металлочерепицы), получается площадь крыши:

Sкрыши = Д * С * 2 = 6 * 2,8 * 2 = 33,6 кв.м

Столько вам минимально понадобиться площадь листов металлочерепицы.

При расстоянии d =35 сммежду планками обрешётки, понадобиться около

Lобрешётки = С / d * Д * 2 = 2,8 / 0,35 * 6 * 2 = 96 пог. м

Всего будет 7 стропил при том же расстоянии между ними. А бруса для стропил и мауэлрата понадобиться не меньше, чем:

Lбруса = (2 * С + Ш + Н) * 7 = (2 * 2,8 + 4 + 1,2) * 7 = 75,6 пог.м

Аналогично, можно легко рассчитать остальные необходимые материалы, и наконец начинать строительство двухскатной крыши.

Строим

Сверху на стены укладывают балки перекрытия. Если будет простой чердак, можно балки сделать из приготовленных досок. Если же хочется сделать мансарду, нужны большего сечения брусья, и укладывать их нужно только на несущие стены.

Совет. Эти балки необходимо делать с выпуском на полметра. Это необходимо для защиты стен от дождя и тающего снега.

Стропила с ригелями

Сверху балок кладут доски, как пол мансарды или чердака. Доски крепят вдоль стен, перпендикулярно стропилам. Кроме того, к этим доскам будут крепиться детали стропил: стойки и подкосы.

Часто отдельные фермы делают на земле, а затем поднимают на уровень крыши.

Всё зависит от опыта людей, которые вместе с вами делают стропила двухскатной крыши.

Если вы делаете фронтон, установите его до установки стропил. Фронтон – это несущая ферма с коньком.

Стропила верхней частью упираются в конёк, а в нижней – на мауэлрат и балки перекрытия. Стропила и фронтон делают из досок сечением 50 на150 ммдерева хвойных пород. Доски в стропилах ставятся на ребро, что бы максимально увеличить прочность.

Совет. Если у вас стропила будут крепиться не к мауэлрату, а к балкам перекрытия, сделайте подпятники на балках. Прислоните к балке «ногу», уже закреплённую в коньке. Проведите линии по краям доски и сделайте распил балки, куда будет крепиться «нога» стропила.

В верхней части «ноги» стропил соединяют специальным «замком». В плоскостях их соприкосновения делают на пол-ширины «ноги» распил. Поперёк их соединяют короткой доской-бабкой. Для ещё большей жёсткости стропила укрепляют ригелями.

При сборке стропил можно использовать разнообразные методы крепления:

  • гвозди,
  • шурупы,
  • проволока,
  • накладные угольники и полосы с отверстиями.

Ещё советы

  • перед закреплением всегда проверяйте вертикальность установки стропил обычным отвесом;
  • начинают установку с двух крайних противоположных ферм. Между ними натягивают шнур для ориентира. Остальные легко выставить на место по шнуру;
  • для жёсткости конструкции добавляют подкосы, которые ещё уменьшают провис стропил, их крепят к середине наклонной ноги, другой конец упирается в стойку, и крепят гвоздями.

Для простоты, расскажем о строительстве крыши для прямоугольного гаража.

Стропила двухскатной крыши пусть будут наслонного типа, собираются по частям.

  1. По периметру стен укладываем брус мауэлрата. Этот брус крепится прочно к стенам с помощью анкеров.
  2. В брусе мауэлрата делаются гнёзда для подпорного бруса.
  3. Между ними сначала крепится тесина с длиной затяжки (расстоянию между брусами мауэлрата по ширине дома).
  4. На неё по середине крепится опора на которой наверху будет брус конька.
  5. Две «ноги» стропила крепят к опоре на уровне конька и с упором в затяжку.

Совет. Стропильные ноги делают по одному шаблону, что бы быстрей изготовить, но делайте небольшой запас, что бы была возможность регулировки по месту точного крепления в коньке.

Полная сборка стропил

Далее сборка совершается в таком порядке.

  1. Установите крайние пары стропильных «ног» с обоих концов крыши.
  2. Расстояния между стропилами от 0,6 до 1,2 м, в зависимости от материала и, соответственно веса кровли.
  3. Для увеличения жёсткости, стропильные пары «ног» крепят к мауэлрату анкерами или проволокой, и ниже конька – между собой.
  4. После установки стропил набиваем обрешетку снизу вверх, в перпендикулярной плоскости к плоскости стропил.

Совет. Между стенами и мауэлратом надо положить гидроизоляцию, обычно из рубероида. Это нужно для бетонных и кирпичных стен.

Теперь можно покрывать стропила кровельным материалом: шифером или металочерепицей, и т. д., заниматься гидроизоляцией и мансардой.

Для тех, кто знает, что лучше один раз увидеть, чем сто раз услышать: Стропильная система двухскатной крыши: видео позволяет подробно рассмотреть процесс строительства и разные тонкости технологии.

Устройство двухскатной крыши — строим своими руками

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Этап V. Утепление и вентиляция

Теперь отметим вот что. Дело в том, что сарай относится к разряду тех построек, которые обычно плохо утепляются и не обогреваются зимой. А потому у них всегда есть определенные проблемы с конденсатом, сыростью и плесенью. Вот почему мы рекомендуем вам строить такую крышу все-таки вентилируемой, или хотя бы частично вентилируемой. Правда, тогда и сама крыша будет близка по своей конструкции к крыше настоящего жилого дома. И в этом случае нужно продумывать и вентиляцию, и утепление, и все то, чтобы утеплитель в крыше не гнил.

Свес крыши сам по себе уже более холодный, и снег , который немного подтаял на основном участке крыши, на нем снова начнет замерзать. Итог – длинные сосульки, разрушенный водосток и многие другие проблемы. Не говоря уже о том, что подобное явление разрушает само кровельное покрытие. А вентиляция крыши позволяет охладить кровельное покрытие изнутри, не давая, таким образом, подтаивать снегу.

Крыши по типу вентиляции бывают трех видов:

  • Вентилируемая;
  • Невентилируемая;
  • Частично вентилируемая.

Например, в таком строительстве все подкрышное пространство остается свободным, чердачного перекрытия не обустраивается, а потому воздух в нем циркулирует неплохо:

А вот в этом проекте строится полноценный чердак, у которого будут слуховые окна и естественная или принудительная вентиляция:

А чтобы защитить стены сарая от дождя, нужно чтобы крыша заходила за них минимум на 20 сантиметров. Этот свес желательно подшить, не смотря на то, что это все-таки сарай.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Установка двухскатной крыши

Строительство индивидуального дома с двухскатной крышей выполняется в несколько этапов.

Работы на каждом этапе необходимо проводить качественно, в соответствии с требованиями СНиП.

Когда подходит очередь возведения кровельной системы, работы выполняются в следующем порядке:

  • крепится мауэрлат;
  • устанавливается стропильная система;
  • фиксируется обрешетка и кровельный материал.

После чего оформляются карнизы и фронтоны, отливы и водосточные трубы.  Построенный дом невозможно эксплуатировать до тех пор, пока стены не подведены под крышу.

Темп кровельных работ определяется состоянием проектных документов и качеством материалов.

Видео:

Установка мауэрлата

Для крепления двухскатной крыши в качестве мауэрлата используется брус. Величина сечения этого бруса должна быть близкой к толщине стен.

Для домов, возведенных из обожженного кирпича или пенобетонных блоков, будет достаточно сечения 15 х 15 см.

Внешнюю часть бруса укладывают заподлицо с внешней поверхностью стены. Между мауэрлатом и стеной обязательно прокладывается гидроизоляционный материал.

Чаще всего для этих целей используется рубероид или толь. На следующем шаге нужно надежно прикрепить брус к стене.

В качестве крепежных элементов берутся шпильки, один конец которых заранее замурован в стену.

При выкладке кирпича за несколько рядов до завершения в стену закладывается стальная проволока.

Ее длины должно хватать для обвязки бруса. Число таких закладок должно быть больше, чем количество стропил.

Делая приспособления для надежной фиксации мауэрлата, нужно соблюдать технологию укладки кирпичей.

В домах, возведенных из бревен или бруса, функцию мауэрлата выполняет завершающий венец.

Согласно действующим правилам, точки крепления бруса к стене не должны совпадать с точками расположения стропил. Их необходимо разнести как минимум на полметра.

Монтаж стропил

Установка и крепление стропильной конструкции для двухскатной крыши — процедура простая, но ответственная.

При монтаже очень важно выдерживать установочные расстояния между стропилами. Если для дома выбрана висячая система, то изготовление треугольных ферм выполняется заранее

Необходимое количество элементов собирается на земле, после чего изделия поднимаются наверх и закрепляются в обозначенных точках.

Сначала устанавливаются конструкции по краям сруба, выравниваются и закрепляются. Между ними натягивается один шнур по линии конька и два внизу -по нижним точкам стропильных ног.

Натянутые шнуры необходимы для того, чтобы выдержать геометрические размеры двухскатной крыши. Процедура монтажа выполняется пошагово в определенной последовательности.

Следующие элементы стропильной конструкции устанавливаются на свои размеченные места и закрепляются.

О том, как правильно выполнить крепление, должно быть продумано заранее — еще на этапе проектирования.

Чтобы обеспечить жесткость конструкции в процессе монтажа, стропила соединяются между собой временным крепежом.

После того как установлены распорки и укосы, временный крепеж удаляется. На следующем этапе на стропильную систему накладывается обрешетка.

Крепление кровельного материала

После того как стропильная система двухскатной крыши закреплена, на нее фиксируется обрешетка, которая бывает двух типов.

Каждый застройщик выбирает свой вариант, выбор которого определяется видом кровельного материала.

Если проектом предусмотрено использование мягкой кровли, то обрешетку делают сплошной.

Под такую кровлю обрешетка изготовляется из фанеры, плит ДСП и OSB. Можно использовать и плотно подогнанную половую рейку.

Обрешетку для жестких кровельных материалов, таких как шифер или металлочерепица, делают решетчатой.

Опытный плотник знает как построить двухскатную крышу и всегда найдет оптимальное решение при монтаже обрешетки.

Во время использования листовой кровли шаг крепления брусьев под обрешетку выбирается с учетом размеров листового материала.

Если проектом предусмотрено утепление кровли, то выполняются дополнительные работы по монтажу пароизоляции и укладке утеплителя.

Видео:

Любой тип двухскатной крыши будет смотреться незавершенным до тех пор, пока не оформлены фронтоны.

В тех регионах, где часто стоит ветреная погода, рекомендуется зашивать фронтон сразу же после установки стропильной системы.

Если строительные работы выполняются самостоятельно, то необходимо следовать этой рекомендации.

Опасность заключается в том, что при шквалистом ветре недостроенную крышу может просто снести.

После оформления фронтона работы по монтажу двухскатной крыши считаются завершенными.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

85 фото как собрать и установить стандартную двухскатную крышу

Наверное, никто не будет спорить, что возведение крыши является одним из важнейших этапов строительства здания. Для сборки и установки системы стропил требуется тщательное изучение технологии крепления элементов, методов проведения расчётов, а также возможных вариаций соответствующих материалов. Кроме того, необходим опыт.

Самое востребованное решение для различных построек – это кровля с двумя скатами. Как сделать двускатную крышу? Все подробности в этой статье.

Содержимое обзора:

Положительные и отрицательные стороны двускатной кровли

Система стропильной двускатной крыши имеет следующие преимущества:

  • Надёжность. С таким типом кровли дом будет надёжно защищён от атмосферных осадков и ветров.
  • Многообразие вариаций. Существует довольно много форм кровли с двумя скатами, что позволяет подобрать оптимальный для конкретных условий вариант конструкции.
  • Простота установки. С её монтажом может справиться даже строитель-новичок.
  • Универсальность. Она совместима с любым кровельным покрытием.
  • Относительно низкая стоимость. Возведение подобной кровельной конструкции не требует значительных финансовых затрат.
  • Эстетичность. Двускатная кровля смотрится довольно эффектно.

Недостаток – необходимость оборудования слуховых окон и усиления стропильных ног при сооружении мансарды.

Основные понятия и термины для крыши с двумя скатами

Двускатная крыша, выполненная своими руками считается оптимальным выбором как для загородного частного дома, так и для гаража. Скаты представляют собой две поверхности, расположенные под углом и имеющие точки опоры на несущих ограждающих конструкциях. Внизу может быть размещён уютный чердак или мансарда.


Потребитель может подобрать что-либо подходящее из разных вариантов исполнения, а ещё менять геометрию скатов. Также по своему вкусу он может выбрать вид фронтона двускатной крыши.

Виды

Как видно на фото двускатной крыши, она может быть разных видов:

Традиционное симметрическое исполнение. Основой конструкции является равнобедренный треугольник. Такая кровля достаточно прочная и надёжная – это её плюс. Минус – невозможность устройства мансарды.

Ломаный вид. В этом случае в верхней части скаты практически пологие, а в нижней – наклонённые. Плюс — чердак может использоваться более эффективно. Минус – более сложная конструкция стропил.

Несимметричный тип. Плюс – оригинальность. Минус – мансарда получается ограниченной по площади.

Асимметричная крыша с разными скатами. В такой конструкции конёк сдвинут в сторону от центра. Сама она может играть роль навеса для веранды.

Составные элементы традиционной двускатной крыши

Рассмотрев в Интернете представленные чертежи двускатной крыши, следует отметить следующие основные элементы такой конструкции:

Мауэрлат. Это брус, размером 10*10 см или 15*15 см, размещённый сверху стены по всему периметру строения.

Стропильные ноги. Представляют собой довольно длинные доски 5*15 см или 10*15 см, при помощи которых крыше придаётся форма треугольника.


Вертикальные стойки. Это вертикально уложенные брусья размером 10*10 см. Размещаются они внутри ферм и служат, чтобы передавать нагрузку от конькового прогона на несущие ограждающие конструкции.

Подкосы. Изготавливают из бруса. Монтируют под углом между стропильными ногами и стойками

Затяжки. Это балки, которые соединяют нижние концы стропил. Служат для усиления надёжности ферм.

Конёк. Коньком называется продольный брус, размещённый в наивысшей точке крыши и служащий для соединения скатов.

Лежень. Это длинный брус 10*10 см в поперечнике, располагающийся вдоль центральной несущей стены. Именно на него опираются все стойки.

Обрешётка. Это перпендикулярно набитые на стропила доски или брус. Может быть как сплошной, так и иметь зазоры.

Выбирая для своего дома кровельную конструкцию с двумя скатами, нужно учитывать необходимость проведения специальных расчётов.

Расчёт двускатной крыши должен проводиться очень тщательно, ведь от его правильности будет зависеть надёжность и прочность кровли в целом.

Если у вас нет опыта или вы не уверены в собственных силах, то лучше обратиться за помощью к специалистам. Они не только помогут вам произвести необходимые расчёты, но и могут дать ряд полезных советов.

Фото двухскатной крыши

Также рекомендуем просмотреть:

Разъяснение различных типов крыш

Главная> Блог> Разъяснения о различных типах крыш

У крыш есть много чего интересного, но их часто упускают из виду. Тип крыши — это не только эстетичный выбор, но и невероятно практичный — в зависимости от того, что вы собираетесь делать, есть несколько вариантов.

Если вы строите дом, покупаете новый или просто интересуетесь различными стилями крыш, не смотрите дальше, потому что в этом руководстве вы узнаете о некоторых из наиболее распространенных.

Типы крыш — на что обращать внимание

А теперь пора коснуться того, как можно построить крышу. Тип стиля крыши может сильно различаться в зависимости от ряда факторов.

Двускатная крыша

Пожалуй, самый популярный тип кровли в США — двускатная крыша — это узнаваемое сооружение отличается характерной треугольной формой. Преимущество этого типа крыши очевидно сразу, поскольку она легко отталкивает воду и снег, обеспечивая при этом отличную вентиляцию внутри.

Несмотря на то, что их конструкция достаточно проста, что придает им исключительную прочность, они могут быть уязвимы в районах с сильным ветром и ураганами. Если они построены правильно, они могут справиться с большинством штормов, но могут возникнуть проблемы с повреждением короны или черепицы.

Фронтоны можно разделить на боковые, передние, голландские и перекрещенные. Боковые и передние фронтоны имеют два угла, которые равны друг другу, главное отличие заключается в том, в каком направлении они обращены. С другой стороны, крест — это пара двускатных секций крыши, расположенных под прямым углом друг к другу.Наконец, голландский фронтон представляет собой сочетание вальмовой крыши и фронтона

.

Вальмовые крыши

Там, где фронтон обычно представлял собой две равные стороны, наклоненные вниз в виде треугольника, шатровая крыша состоит из четырех равных сторон, более похожих на пирамиду с отрезанной вершиной. Этот тип кровли является одним из самых устойчивых по своей общей конструкции.

Это делает его идеальным для участков, подверженных штормам, поскольку ветер ничего не улавливает, а также не может накапливаться вода или снег. При этом такой тип крыши значительно дороже в строительстве, поскольку требует более сложной конструкции.

Это также приводит к тому, что сам кровельный материал сложнее укладывать, поскольку вальмовые крыши склонны к протечкам воды, образующимся вдоль впадин. Существует примерно три подтипа вальмовых крыш — простая, крестовая и полуторная. Простой является наиболее распространенным, поскольку имеет квадратную форму с двух сторон и треугольную форму с двух других.

Крестовина — это комбинация двух вальмовых секций крыши, пересекающихся в области, называемой долиной. Полумодель — это именно то, что она подразумевает — простая, укороченная с двух сторон.

Gambrel Roof

Иногда можно увидеть на домах в голландском колониальном и георгианском стиле, этот тип крыши наиболее заметен в амбарах. Конструкция этого типа имеет два разных ската и пару сторон. Нижняя часть крыши почти вертикальна, а верхняя часть представляет собой более заметный уклон.

Основным преимуществом этого является то, что он обеспечивает значительно больше жилого пространства, чем другие типы кровли, и имеет более простую конструкцию установки.

Gambrels, как и одноименные двускатные крыши, подвержены повреждениям от сильного ветра и снегопада.Эта кровля также слаба вдоль гребней и, следовательно, требует постоянного ухода.

Мансардная крыша

Точно так же вальмовая крыша является четырехсторонней версией фронтона, мансарда — гамбрелом. Эта четырехсторонняя крыша, также называемая французской крышей, также имеет пару скатов, как и гамбрель, но отличается тем, что нижняя часть намного круче верхней.

Этот тип крыши создает необычайно много жилого пространства. Мансарды также достаточно гибкие, чтобы можно было добавлять дополнения, поскольку их конструкция достаточно проста, чтобы обойти их.

Конструкция с малым уклоном верхней части этой крыши увеличивает вероятность ее повреждения в результате сильного снегопада. Их содержание также стоит значительно дороже, потому что они обычно имеют экстравагантный дизайн.

Skillion Крыша

Также называется навесом из-за того, что крыша наклоняется в одну сторону. У этого типа крыши вместо множества скатов только один, что делает одну сторону выше другой.

Это, безусловно, одна из самых простых крыш по конструкции, которая отлично работает в регионах с сильным дождем и снегом.Многие люди также считают этот тип крыши современным, что придает ей большую эстетическую привлекательность по сравнению с другими типами крыш.

Плоская крыша

Несмотря на название, у этого типа крыши есть небольшой наклон для стекания воды. Обычно они используются в коммерческих зданиях из-за их невысокой стоимости и простой конструкции, их можно найти и в жилых зданиях.

Дизайн в высшей степени прагматичен — на верхушках этой крыши с легкостью размещаются солнечные панели и блоки переменного тока.Естественно, невероятно низкий уклон этих крыш имеет один серьезный недостаток — они гораздо более подвержены протечкам воды.

Крыша-бабочка

Один из самых необычных стилей крыши, эта V-образная крыша создана путем переворота ожиданий того, какой должна быть крыша. Внутренняя часть крыши находится ниже внешнего периметра, создавая уклон, идущий к центру.

Верхние углы внешнего края считаются более экологически чистыми, поскольку они позволяют домовладельцам устанавливать окна большего размера, чтобы пропускать тепло, а также более легко использовать воду через желоб или дождевую бочку.

Этот тип крыши намного сложнее по конструкции и требует больше труда и материалов для строительства. Техническое обслуживание также является проблемой, поскольку крыши «бабочки» имеют серьезный недостаток вдоль долины, что делает их более уязвимыми для протечек, а дренаж — более вероятным засорением.

Крыша Jerkinhead

Сочетая в себе стили как двускатной, так и вальмовой крыши, этот тип крыши обладает некоторыми преимуществами и недостатками обоих. Во-первых, они более устойчивы, чем двускатная крыша, что снижает вероятность их повреждения ветром из-за более плавного движения вниз.

Это одновременно позволяет увеличить пространство по сравнению с традиционной крышей, поскольку более высокий уклон соответствует большему жилому помещению. Как и в случае любой комбинации или эзотерического стиля, здесь наблюдается заметное увеличение количества материалов и труда из-за более сложной конструкции.

Крыша капота

Этот тип крыши, также называемый карнизом, похож на перевернутую мансарду — все еще имеет четыре стороны, но наклоны перевернуты. Верхняя часть намного круче нижней, что создает хороший свес крыльца.

Эти крыши, которые редко встречаются в современных домах, чаще всего встречаются в Луизиане и Миссисипи из-за своих французских корней. Верхняя часть обеспечивает большую жилую площадь, а нижняя «выпуклая» часть отлично подходит для защиты стен от повреждений водой.

Вам следует ожидать, что вы потратите немного больше денег на этот тип крыши, будь то материал, рабочая сила или обслуживание, по сравнению с другими распространенными типами крыш.

Разъяснение типов крыш

Хотя это не обязательно полный список, это самые распространенные крыши, которые вы можете найти для домов.Стиль крыши может заметно повлиять на эстетику вашего дома.

Однако один размер не подходит для всех, поскольку каждый тип крыши имеет свой набор плюсов и минусов, что делает определенные стили более рекомендованными в одних областях по сравнению с другими.

Лучшие типы крыш найдены в Feldco Roofing

Единственный способ укрыть и защитить свой дом — это использовать кровельную черепицу лучшего типа. В Feldco Roofing у нас есть абсолютно прочная, водостойкая и привлекательная для многих клиентов битумная черепица.Нет другой битумной черепицы, подобной нашей, потому что она сделана из прочных слоев, которые выдержат испытание временем.

Кроме того, у нас есть лицензированные монтажники кровли, прошедшие заводское обучение, чтобы завершить работу от монтажа крыши до очистки. Начните свой кровельный проект сегодня, получив бесплатное предложение в Интернете, и узнайте, почему многие люди доверяют Feldco.

Недавние сообщения

Почему моя крыша протекает?

Протечка крыши не означает, что ваша крыша обречена.Ознакомьтесь с этими распространенными причинами протекания крыши, чтобы вы могли быстро отследить источник.

Читать больше
Как проверить крышу на предмет повреждений

Ваша кровельная система состоит из множества частей, составляющих единое целое. Если ваша крыша повреждена, вы должны знать, что это за части, при осмотре.

Читать больше
Как выбрать цвет черепицы

Выбирая новую крышу, вы перестаете задумываться о главной дизайнерской дилемме? При таком большом количестве вариантов возникает вопрос… как выбрать цвет черепицы?

Читать больше
Следует ли заменять водостоки при замене крыши?

Ваша водосточная система, как и ваша крыша, необходима для защиты вашего дома от внешних факторов.Вот почему так важна замена желобов.

Читать больше

% PDF-1.6 % 73 0 объект > endobj 71 0 объект > поток Acrobat Distiller 5.0 (Windows) 2008-02-01T03: 37: 30Z2014-08-26T17: 23: 26 + 09: 302014-08-26T17: 23: 26 + 09: 30application / pdfuuid: e7ec2dfb-e0ea-e248-91bc- fea1fb04ce35uuid: 63f3df5a-a332-ac4a-a929-cb75fe767763 конечный поток endobj 68 0 объект > endobj 67 0 объект > endobj 69 0 объект > endobj 31 0 объект > endobj 43 0 объект > endobj 46 0 объект > endobj 49 0 объект > endobj 52 0 объект > endobj 55 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Type / Page >> endobj 108 0 объект > поток H | Vn7} ߯] `i ^ ŮQh6 [SZCg8 + J ZYrx8sfW7L {OOŏat և jJ $ [j2% J6c7yB7) g [] \, C`5aw Ս gB = S gA% o [R> z-ʤp: hu? ZCJΒ \ Hf ~? itwJ =; ArzQŀ] {cjˈ۷C> Nɣ͵`9} 7pz4t ߎ h Lf6hFZy @ F = 1k1HflNV92xd34% SH0bz) 05W ؗ ‘K [ 2H] j_ ո -v $ 88 $ iV * # 8U «f8FpApTZX ^ wp, Ű @ B2O 8т \ ДГ IJ`r ~ kE @ 8cp + Jm2 * NDM93W% jZa6vj 珪} S ؈ K} 9Zd>, 2T n9Q $ `98 (uT`X # \ 1 [I | ‘Ayǀ9F?] XD \; bQd + 1685G2Ā $, A01ԥѵD

Анатомия крыши — кровельные услуги для жилых домов | Fairfax, Arlington, VA

Основные компоненты крыши

Сборная крыша Плоская или пологая крыша, покрытая чередующимися слоями рубероида и асфальта с горячей шваброй и завершенная слоем гравия.

Карниз Деревянная или металлическая отделка торцов или краев здания, включая облицовку, фриз или грабли.

Противоотражатель Гидроизоляционный элемент, который встроен или прикреплен и запечатан в верхней части в стене или другой вертикальной конструкции и притирается к основанию. Курсы Горизонтальные ряды черепицы или плитки

Каплевая кромка Металлическая полоса, выступающая за карниз или грабли, чтобы дождевая вода не скручивалась вокруг черепицы обратно в деревянную часть дома.

Карниз Нижний край крыши (часто выступающий за край дома).

Защита от холма, льда и снега Резиновая мембрана шириной 3 фута, приклеенная к обшивке на краю крыши, препятствует проникновению воды в ваш дом во время сильных ледяных плотин.

EPDM Мембрана из синтетического каучука (этиленпропилендиеновый мономер), используемая на пологих и плоских крышах.

Войлок Битумная бумага, используемая кровельщиками, обычно сделанная из комбинации асфальта и бумаги или тряпки.

Fascia Декоративная доска, идущая от края крыши вниз по карнизу или по краю.

Гидроизоляция Листовой металл или другой материал, используемый в различных плоскостях крыши для предотвращения утечки воды.

Frieze Board Доска в верхней части готовой стены дома, образующая угол с потолком.

Кружевная долина Кружевная долина, или переплетенная долина, представляет собой непрерывную полосу черепицы на стыке двух покатых крыш.

Стропила Конструкционная древесина, обычно наклонная, к которой крепится обшивка.

Грабли Наклонный край двускатной крыши у торцевой стены дома.

Конек Горизонтальная линия на верхнем крае двух наклонных плоскостей крыши.

Обшивка Доски или листовой материал, которые прибивают к стропилам, к которым крепится черепица или другие внешние кровельные материалы.

Гидроизоляция из черепицы Гидроизоляция, укладываемая полосами под каждой черепицей и загибающаяся на краю дымохода или стены.

Шаг (уклон) Количество дюймов вертикального подъема крыши на 12 дюймов горизонтального расстояния.

Софит Область, которая закрывает нижнюю часть той части крыши, которая выходит за пределы боковых стен дома.

Квадрат Сто квадратных футов крыши или количество кровельного материала, необходимое для покрытия 100 квадратных футов при правильном применении.

Подкладка Материал (обычно рубероид), который накладывается поверх обшивки перед укладкой битумной черепицы.

Долина Место соединения двух скатных частей крыши. Битумную черепицу в ендове обрезают в направлении «V», обнажая ткань гидроизоляции ендовы.

Воротник с выемками Металл или ткань в выступах, заходящих под черепицу с обеих сторон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
