Разуклонка участка: Вертикальная планировка территории участка при строительстве частного дома

Содержание

Разуклонка тротуарных дорожек: водоотвод плитки

Правильная эксплуатация тротуарных дорожек и участков, мощенных брусчаткой (тротуарной плиткой) требует тщательной подготовки основания перед укладкой. Кроме достаточной утрамбовки и уплотнения грунта, необходимо позаботиться и о системе поверхностного водоотвода. Обеспечить эффективный отток грунтовых вод необходимо, чтобы избежать затопления, а также быстрого разрушения плитки под воздействием влаги. Зимой правильная разуклонка тротуарных дорожек позволит избежать наледи, и снизить процент травматизма.

Как правильно подготовить грунт перед укладкой плитки?

Основной способ обеспечения эффективного оттока воды с поверхности плитки – сооружение продольных и поперечных уклонов грунта, специальных дренирующих швов и конструкций, обеспечивающих свободный ток воды в принимающие дренажные колодцы. В зависимости от площади участка с тротуарной плиткой, а также высоты укладки над уровнем грунта используются различные способы отвода воды:

  • предварительная планировка участка, с предусмотренными поперечными и продольными уклонами на уровне 2-2,5%;
  • использование специальных лотков, которые устанавливаются по направлению к водосборным элементам, обеспечивая эффективный отток и сбор поверхностных грунтовых вод;
  • применение качественного дренирующего слоя с хорошей пропускной способностью (не менее 0,5 м в сутки) – песка, щебня, песчано-гравийной смеси и т. п.

Оптимальный градус продольных и поперечных наклонов плитки должен составлять от 2 до 2,5%, но не более. Превышение необходимого градуса наклона повышает риск падений и травм во время дождя и гололеда. Поэтому в местах, где ходят люди, не рекомендуется делать уклон выше 2,5%. Допускается градус уклона до 6%, но только в тех местах, где не предусмотрено передвижение людей и транспорта (например, в местах примыкания плитки к стене дома, на углу площадки и т.п.)

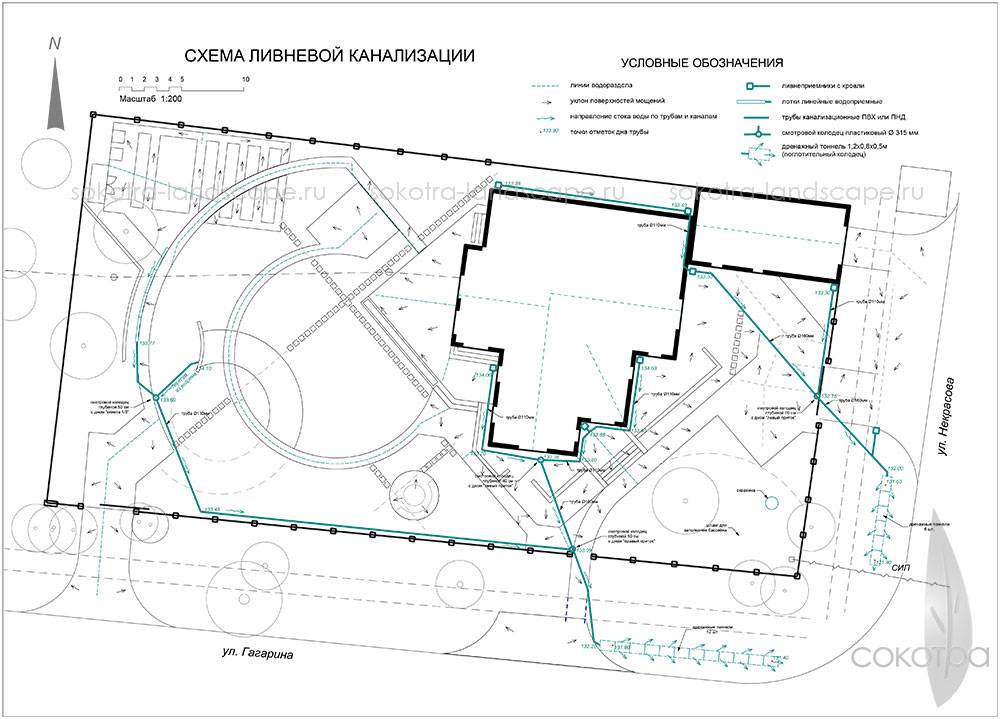

Дренирующие швы и лотки

Основным способом обеспечения эффективного водоотвода является создание специальных дренирующих швов между плитками, которые заполняются мелким щебнем фракции 2-5. Количество дренирующих швов определяется во время планировки территории индивидуально, в зависимости от площади и количества осадков. Ширина одного шва не должна превышать 15 см.

Для приема и отведения стекающей воды по краям участка с уложенной плиткой по направлению приемных колодцев, предназначенных для аккумулирования и отведения сточных вод, устанавливаются специальные лотки или водоотводные желоба.

Изготавливаются такие лотки обычно на тех же предприятиях, которые изготавливают тротуарную плитку. В зависимости от типа и строения желоба его установка требует подготовки грунта. Самый простой способ установки лотка возможен в том случае, если его высота совпадает с высотой тротуарной плитки: в этом случае будет достаточно подготовленного базового слоя подложки. Если же лоток уступает или превосходит по высоте плитку, но для его установки потребуется подготовка дополнительного бетонного основания.

В качестве альтернативы бетонным желобам можно выбрать полимерные, пластиковые и полимербетонные изделия с дополнительными решетками из чугуна, стали или пластика. Для средней полосы России рекомендуется использовать изделия из бетона, которые отличаются хорошими показателями устойчивости к низким температурам и высокому уровню влажности. Для более южных широт подойдут полимерно-пластиковые конструкции, которые легки в установке и транспортировке, а также стоят дешевле их бетонных аналогов.

Планировка участка в Москве: цены, этапы и особенности

Планировка участка — важный этап ландшафтного благоустройства. Он включает комплекс работ, призванных устранить недостатки рельефа, выполнить общую «разуклонку» территории для отвода грунтовых вод и стоков от дома, формирование ландшафта с учетом дизайнерского проекта.

1

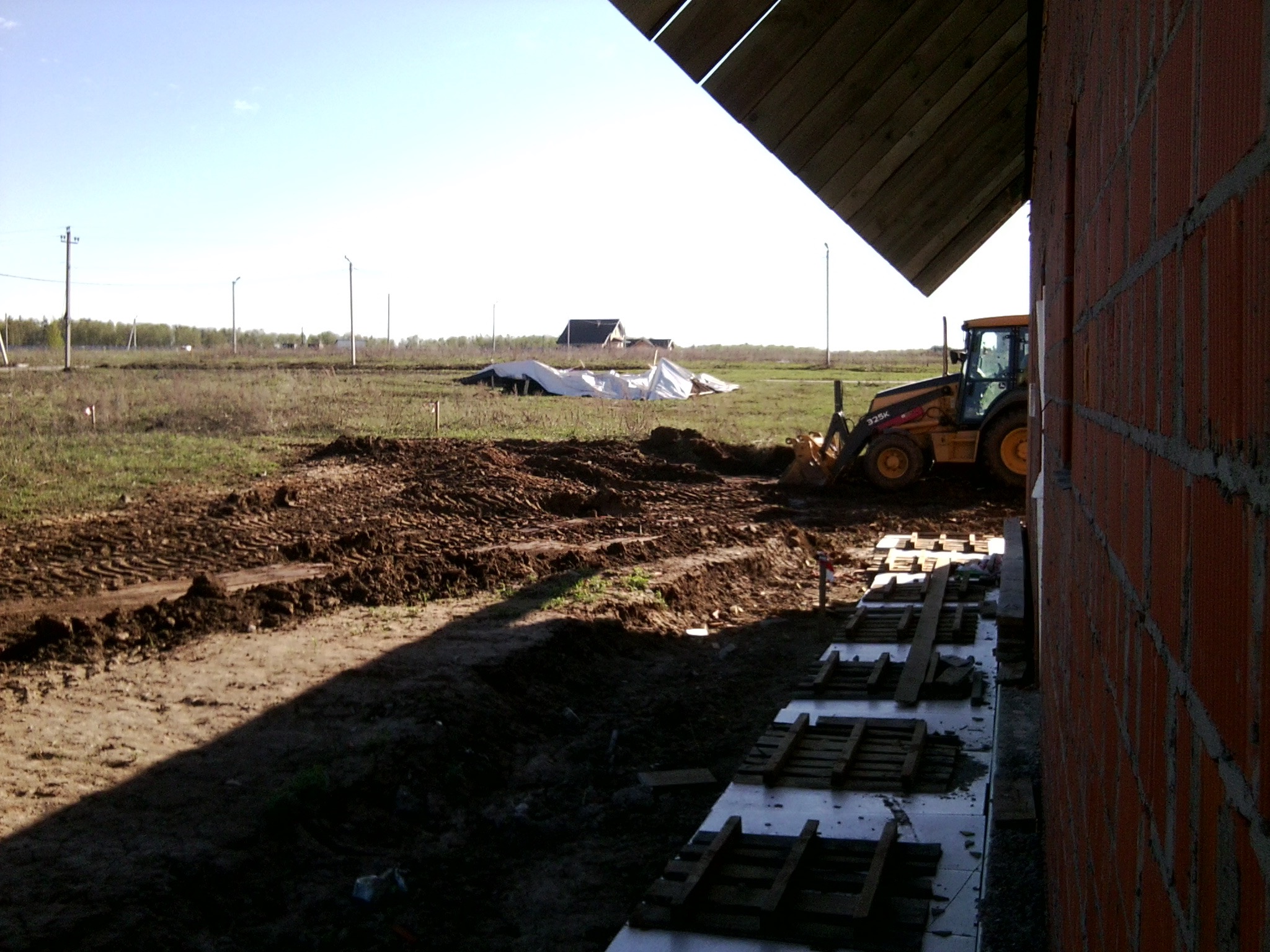

Черновая планировка

На этом этапе снимается верхний слой грунта на глубину 15–17 см. Основная задача этого этапа заключается в том, чтобы устранить сорную растительность и строительный мусор, оставшийся после строительства дома. Если снятый слой оказывается чистым, в дальнейшем его используют для подсыпки, создания искусственных холмов, ступеней, террас. Но, как показывает практика, чаще всего почва оказывается настолько замусоренной, что ее приходится вывозить. Еще одним неприятным сюрпризом нередко оказывается закопанный на территории мусор. Визуально участок может казаться чистым, но при попытках снять верхний слой почвы открываются целые залежи строительных отходов.

Далее прокладываются траншеи под электротехнические коммуникации, выполняется дренаж, создается ливневая канализация. На этом этапе проводятся все масштабные земляные работы: выкапываются водоемы, площадки под бетонирование. Также проводится черновое формирование рельефа в соответствии с ландшафтным проектом:

      • выравниваются участки под будущие лужайки;
      • формируются уклоны, террасы и подпорные стенки;
      • создаются искусственные холмы, впадины, зеленые ступени.

      После формирования рельефа и определения высотных отметок выполняется посадка крупномеров. Поскольку стоимость больших растений довольно высока, некоторые владельцы участков откладывают этот этап до завершения строительно-ландшафтных работ или на конец сезона. Но следует помнить, что чем больше растение, тем больше его земляной ком с корневой системой, а значит транспортировка такого растения по готовому участку может вызвать затруднения и повлечь за собой восстановительные работы.

      2

      Планировка территории песком

      На этом этапе по всему участку распределяется слой песка, который обеспечивает дренаж от поверхностных вод, уплотняет и выравнивает основание под газон. Толщина определяется индивидуально с учетом особенностей территории и грунта, но, как правило, составляет не более 10 см.

      На этом же этапе размечаются и выкапываются дорожки, тропинки, грядки, цветники, выполняется прокладка труб для систем автоматического полива.

      3

      Чистовая планировка

      Это завершающий этап, который выполняется по песку. До начала этих работ должна быть завершена подготовка под площадки и дорожки, выполнены все работы по бетонированию. Для чистовой планировки используется плодородный грунт, на который в дальнейшем будут высаживаться растения. Оптимальной является смесь торфа, песка и плодородного слоя почвы. В качестве последнего компонента может выступать снятый на черновом этапе грунт. Но использовать его можно только при условии, что он прошел тщательную обработку и не содержит мусора и семян сорняков.

      После распределения по приусадебной территории плодородного слоя на нем высаживаются небольшие растения, разбиваются цветники, формируются живописные растительные группы. Толщина грунта после его уплотнения не должна составлять более 7 см.

      После того, как грунт распределен и утрамбован, а посадки выполнены — приступают к мощению дорожек. Такая последовательность обусловлена тем, что во время перемещения и утрамбовки грунт может попасть на материал для мощения и испортить его внешний вид. К примеру, бетонную брусчатку практически невозможно полностью очистить от попавшей на нее земли.

      Завершением является укладка рулонного газона или посев семян газонной травы.

      Укладка рулонного газона. Комплекс работ по подготовке земли и укладке рулонного газона. Укладка рулонного газона своими руками.

                    Мы предлагаем устройство рулонного газона «под ключ».

              Опытные специалисты нашей компании, готовы качественно и быстро выполнить полный комплекс работ.

      Это гарантирует высокий уровень выполнения работ, минимальные сроки и гарантию на газон. Устройство рулонного газона включает в себя весь необходимый комплекс работ: подготовка основания участка, при необходимости срезка и вывоз не пригодного (существующего на участке) грунта, завоз на участок плодородного грунта, выравнивание и уплотнение грунта, доставка и укладка газона, прокатка (уплотнение) газона, полив.

               В нашей компании можно просто купить рулонный газон, высокого качества, с доставкой до Вашего участка или самовывоз с нашего склада. Подготовку земли и укладку рулонного газона можно произвести своими руками, четко следуя

       ИНСТРУКЦИЯ ПО САМОСТОЯТЕЛЬНОЙ УКЛАДКЕ РУЛОННОГО ГАЗОНА.

      ВАЖНО ЗНАТЬ!!! Проведите все работы по подготовке участка заблаговременно, чтобы к моменту доставки газона все было готово к его укладке. Заранее подготовьте место на участке для разгрузки рулонов (желательно в тени), опрыскивайте их водой в сухую или жаркую погоду. Газон в рулонах должен быть уложен на участке в первые сутки после его доставки.

       Расчет необходимого количества рулонов.

                                   ФОРМУЛА РАСЧЕТА

                 Площадь участка (кв.м) х 1,67 = Кол-во рулонов

        ПРИМЕР: Вы хотите сделать лужайку у дома на площади 100 кв.м.

                      Умножаем площадь на коэффициент 1,67

                        получаем 167 рулонов готового газона.







       Подготовка грунта (почвы) для укладки.

      1.Очистка участка. Уберите с участка строительный мусор, выкорчуйте пни и старые корни деревьев. На участке, отведенном под газон, не должно быть сорной растительности. Для ее удаления необходимо произвести обработку многолетних сорняков гербицидом сплошного действия типа «Раундап» или осуществить ручную прополку. Химическая обработка производится по зеленной массе растений, а срок действия гербицида составляет 2-3 недели. Если Ваш участок хорошо дренируемый, т.е. весной на участке после таяния снега, после обильного дождя —  не наблюдаются застой воды на поверхности почвы, то нет необходимости делать дренаж. Достаточно будет сделать уклон (разуклонку) при планировке участка!

        2. Планировка участка. Если верхний горизонт почвы вашего участка имеет тяжелый механический состав и низкое содержание гумуса, т.е. не пригоден для дальнейшего использования, то его необходимо снять и удалить с территории участка. Верхний горизонт снимается до подпочвенного слоя, после чего выравнивается верхняя его часть. Далее на участок завозится плодородный грунт. Толщина плодородного слоя на участке должна составлять 10-15 см. Но если Вы ранее обрабатывали данный участок, перекапывали, пропалывали, вносили органические и минеральные удобрения, то достаточно разрыхлить поверхность почвы на глубину 5-10 см. Это можно сделать вилами. На больших площадях-мотоблоком.

      3.Выровняйте поверхность граблями.

      Верхний уровень почвы желательно соотнести с уровнем дорожек. Он должен быть на 2 см ниже уровня дорожек, чтобы после укладки рулонов поверхность газона и дорожек совпадала (толщина дернины рулонного газона составляет 1,5-2 см). Это очень Важно для дальнейшего ухода за газоном. Поверхность плодородного слоя должна быть максимально ровной (без впадин, бугров и комьев земли). Если вы предварительно не сделали дренаж, то постарайтесь, чтобы поверхность участка имела уклон не менее 6° для предотвращения застоя воды на поверхности.

      4. Уплотните грунт.
      После выравнивания надо произвести уплотнение поверхности грунта для того, чтобы в грунте не осталось воздушных «карманов», приводящих в дальнейшем к оседанию почвы. Прикатайте газонным катком, либо другими подручными средствами. Постарайтесь получить по возможности ровную поверхность. Уровень грунта после укатки должен быть на 2 см ниже уровня дорожек.



      5.Увлажните уплотненную почву
      и внесите Комплексное  минеральное удобрение. Если работы производятся в весенне-летний период, то в выбранном удобрении преобладать должен преобладать Азот (N). В осенний период – Фосфор и Калий. На сегодняшний день на рынке удобрений есть и готовые решения – комплексные минеральные удобрения для закладки газона, содержащие помимо основных элементов (Азот, Фосфор и Калий) еще и микроэлементы, которые играют важную роль в скорейшем укоренении свежеуложенного рулонного газона и дальнейшем питании газона. Используйте удобрения в соответствии с рекомендациями на упаковке.

       Хранение рулонного газона.

      Рулонный газон — ЖИВОЙ ПРОДУКТ,
      как и любое растение.
      Если Вы не успели уложить весь газон за один день,
      на ночь разверните рулоны на земле, обильно увлажнив их водой.
      Хранить рулоны в свернутом виде нельзя!



       Укладка рулоного газона.
      1.Постарайтесь начать укладку газона сразу после доставки. Предварительно разметьте предназначенный для укладки участок, натянув веревку по его краям. Рулоны раскладываются равномерно по участку, а затем укладываются в шахматном порядке таким образом, чтобы их края плотно соприкасались друг с другом. Наложение краев рулонов или свободное пространство между ними недопустимо. Каждый ряд должен заканчиваться либо целым куском рулона, либо его половиной. Укладывайте дернину по прямой, не пытайтесь согнуть ее, чтобы получить изогнутый край. При работе не стойте на вновь уложенных участках газона, при необходимости положите на поверхность, только уложенного газона ровную доску и вставайте на нее. Готовый газон, укладываемый на наклонной поверхности, размещается в горизонтальном направлении и фиксируется колышками.

      2. Подрезка.

      Для придания газону формы, соответствующей рельефу участку, по линии дорожек и цветников подрежьте острым ножом или лопатой выступающие края газона. Затем замульчируйте, присыпьте землей — торцы газона по всей длине участка, это важно для предотвращения выветривания влаги из свежеуложенной дернины.





      3.Прикатывание, уплотнение.

      После завершения укладки рулонов заправьте водой специальный садовый каток и прикатайте им Ваш новый газон, либо выполните эту операцию любыми другими подручными средствами. Процедура прикатывания устраняет воздушные полости и обеспечивает плотность соприкосновения основания газона с поверхностью участка. Если уложенный газон оказывается подсушенным, то  немного смочите его перед прикатыванием.

      4.Полив.Сразу после укладки обильно полейте газон. Проверьте степень увлажнения, приподняв уголок уложенного полотна (в 10-12 местах по всему участку). Вода должна пропитать не только газон, но и грунт под ним на 2-3 см.В течение первой недели, после укладки, поддерживайте газон  и почву на глубине -5 см. — постоянно  во влажном состоянии (10-15 литров воды на 1 кв.м., каждый день, рано утром или вечером обильно поливайте газон. Корректируйте норму полива и необходимость, в зависимости от выпадения осадков – дождь. Осуществляйте полив, обязательно, с использованием специальной насадки на шланг — дождеватель. Запрещено поливать  газон прямой струей воды, еще и под сильным напором, давлением воды. Это очень Важно и необходимо!!!

        Идеальным решением для полива Вашего газона

        – установка системы автоматического полива.

         Это сэкономит Ваше время, силы и деньги, а газон получит дозированный, равномерный и своевременный полив. Ведь регулярный и качественный полив, является важным фактором для быстрого укоренения свежеуложенного газона и его дальнейшего роста и развития на Вашем участке.

      Первое кошение рулонного газона

      осуществляется не раньше, чем через 5-7 дней после его укладки и проводится регулярно по достижению высоты травостоя 4-6 см.

      Обязательно, первое кошение необходимо производить перпендикулярно направлению укладки рулонного газона.



      СКАЧАТЬ ИНСТРУКЦИЮ ПО УКЛАДКЕ РУЛОННОГО ГАЗОНА СВОИМИ РУКАМИ.

       ДАЛЬНЕЙШИЙ УХОД ЗА РУЛОННЫМ ГАЗОНОМ.

      В первый год, после укладки, уход за рулонным газоном, заключается в своевременном поливе, стрижке и внесение минеральных удобрений.

      Скачать краткую инструкцию по уходу за рулонным газоном.

        Так же требуется выполнение и таких операций как аэрация, мульчирование и прочие мероприятия. Более подробно ознакомиться с мероприятиями по уходу за своей зеленой лужайкой можно в предлагаемой нами инструкции по уходу за рулонным газоном.

      Скачать полную инструкцию по уходу за рулонным газоном.

      Будем рады ответить на все Ваши вопросы по телефонам:

      8 (351) 750-59-90, 750-59-80.

      Почему заогродный участок необходимо проектировать в комплексе

      Архитектор проектриующий загородный участок в комплексе, должен уметь задавать вопросы. Огромное количество вопросов. О вас, ваших детях, родителях, родственниках, друзьях, интересах, привычках, пожеланиях, здоровье, мировозрении, вашем характере, комплексах и страхах. Бесконечное количество общих вопросов, которые к счастью все же заканчиваются и начинается комплексное проектирование участка.

      В работе появятся новые вопросы, но на этом этапе уже архитектор будет помогать Вам отвечать на них. На загородном участке все взаимосвязано и последствия любого принятого Вами решения должны быть заранее понятны. Решения принимаете Вы, но объясняет скрытые от глаз заказчика возможные плюсы и минусы принятых Вами решений — архитектор.

      К сожалению случается, нашу архитектурную мастерскую нанимают проектировать загородный участок не в комплексе, а на какой то отдельный этап застройки. Например, проектировать загородный дом. Если генерального плана и ландшафтного решения еще нет, архитектор не может воспринимать участок как единое целое, ему не хватает информации, следовательно не сможет проектировать дом так хорошо, как умеет это делать.

      Возникает двойственная ситуация. Если при проектировании «лишних» вопросов архитектор не задает, скорее всего, он недобросовестно относиться к делу. Старается побыстрее и без лишних осложнений закончить свою работу. А если вопросы архитектор задает постоянно? С каждым оставленным без ответа вопросом, качество Вашей загородной жизни будет существенно снижаться.

      Как поступить? Поручить одной мастерской вести проектирование участка в комплексе или поочередно приглашать на строительство узкопрофильных специалистов — решать Вам. Но пока Вы не приняли решение, я постараюсь заранее перечислить что бы спросил я, если:

      Если нас наняли проектировать загородный дом

      Помимо стандартного задания на проектирование будущего дома, нам понадобятся результаты исследования геоподосновы и тахеометрическая съемка участка. Если проектирование участка еще не производилось и генеральный план с ландшафтной концепцией участка не составлен, я спрошу как и где расположить на участке дом. На какую высоту будет подниматься уровень земли при формировании плодородного слоя. Как и с каким перепадом высот будет организована разуклонка участка для схода ливневой и талой воды.

      Нам необходимо знать будет ли у ландшафтного дизайнера возможность затенить панорамное остекление южных комнат, в случае принятия такого решения в будущем проекте. Будет ли возможность применения на стенах дома вертикального озеленения. Важно знать какие деревья будут применяться при проектировании ландшафта и как относительно дома они будут расположены. Для меня чрезвычайно важно (не менее важно в последствии это будет и для вас) понимать какие визуальные перспективы должны быть доступны из проектируемых помещений, а какие необходимо постараться скрыть. Нужно знать из каких помещений желателен прямой выход в сад через остекление, и в какую зону участка он будет вести.

      При отсутствии генерального плана участка необходимо четко понимать в каком месте участка вы будете парковать машину. Где будут распологаться гараж или навес, совместно с домом или в отдельной постройке. Нужно понимать будет ли возможность подъехать на авто со стороны кухни и в каком месте проектировать вспомогательный вход.

      Нужно знать где расположить котельную, погреб, помещение для прислуги, возможно ли объединить их с гаражом и навесом для авто в отдельном помещении.

      Будет ли на участке проектироваться отдельно стоящая баня, или она будет гостевым домом-баней. Будет ли она совмещена с зоной барбекю, спортзалом или бассейном, или все это также будет построено отдельно.

      Если нас наняли проектировать генеральный план участка

      При разработке генерального плана участка мне необходимо получить: геоподоснову, тахеосъемку участка, эскизно-планировочные решения дома и всех будущих построек. Ландшафтный проект участка в эскизном варианте. И конечно задание на проектирование генерального плана. Если выше перечисленного не будет, спрашивать у вас будет нечего, мне придется ждать когда эскизы появятся или сделать их с вашей помощью самому.

      Если нас наняли проектировать ландшафт

      Почему ландшафтным строительством начинают заниматься в последнюю очередь? Дом можно построить за два три года и даже за год, если нужно. Но деревьям что бы только прижиться необходимо от двух до пяти лет, в зависимости от вида и размера. При такой практике посадок на загородном участке до полного обретения деревьями необходимой формы хозяевам приходиться ждать недопустимо долго, до десяти и более лет. И все потому что не проводилось комплексного проектирования и застройки участка, что вовремя не нашлось профессионалов готовых процесс проектирования увязать в единое целое, и нести бремя ответственности за общий результат.

      Если нас наняли проектировать ландшафт, то основные деревья на участке мы должны посадить в первый же год сотрудничества, а значит нам необходимо с самого начала иметь абсолютно всю информацию по застраиваемому участку.

      Генеральный план участка, календарные графики работ, карты перемещения грунта, схемы проложения инженерных сетей, и пути перемещения техники. Да, мы должны работать никому при этом не мешая, но именно от нашей работы будет зависеть окончательное завершение строительства. Зависеть в какой обстановке вы отпразднуете новоселье, и в каком окружении будете жить на участке впоследствии.

      Бесконечно задавая на этой странице вопросы, я моделировал работу проектировщика, чем больше информации он получит тем лучше будет результат проектирования. При комплексном проектировании участка важно делать все объекты одновременно. Что бы информация сформированная при проектировании дома тут же становилась доступной для уточнения генерального плана участка и для актуализации ландшафта. И заниматься этой работой должна сплоченная профессиональная команда ведомая опытным архитектором.

      Автор: Андрей Бугаев. 23 сентября 2011г  Архитектурная мастерская ArtEcology.ru

      Виды работы с разуклонкой.

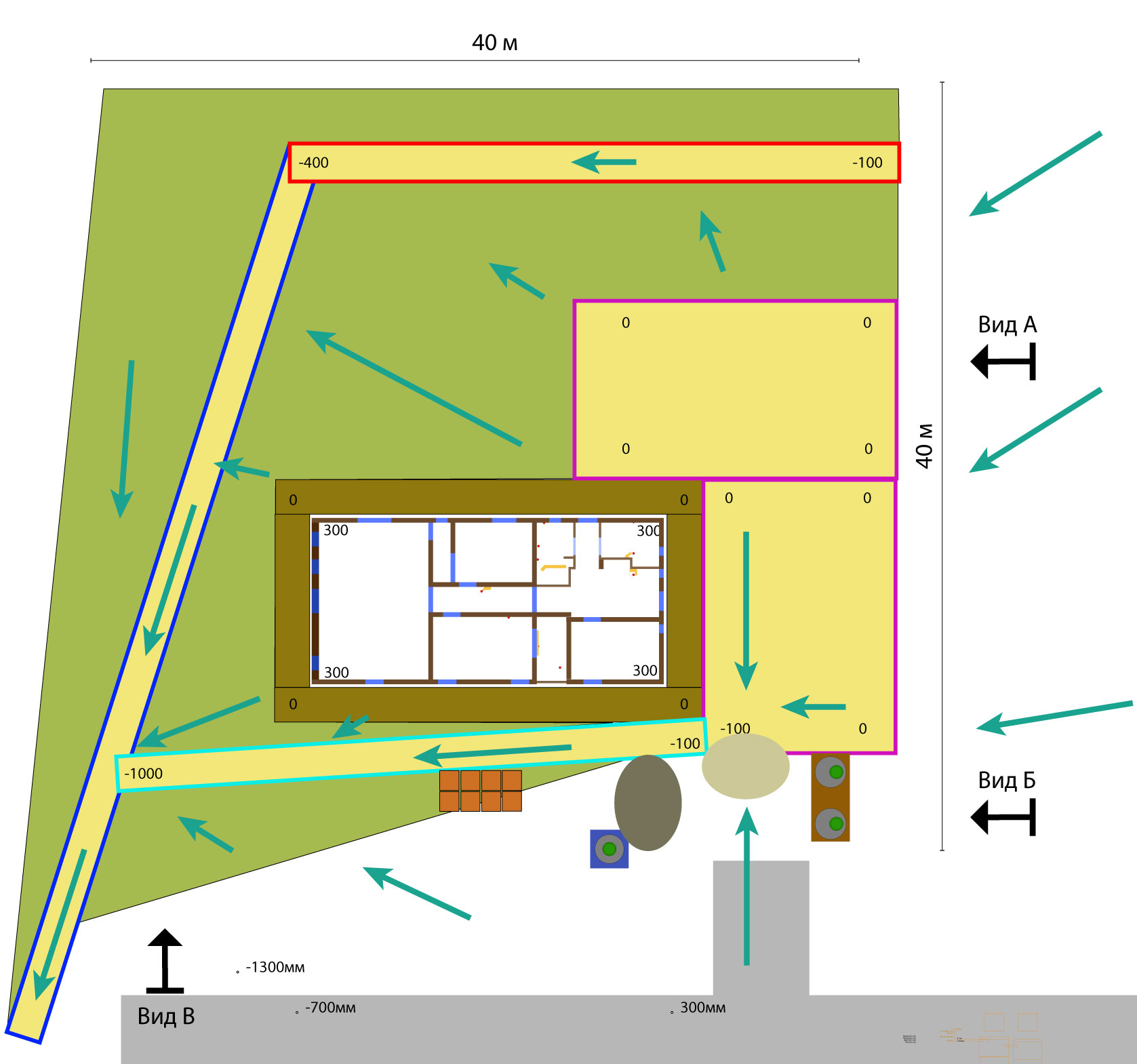

      Геодезическая схема разуклонки.

      Оплатить услуги





      За год продуктивной работы мы успеваем провести

      Межевание более чем для

      3000

      Участков

      Технический план более чем на

      2 800

      Объектов

      Топосъемка более чем на

      400

      Объектах

      Сопровождение более чем на

      200

      Объектах

      Почему все больше клиентов выбирает именно нас!

      Большой штат специалистов

      В штате 8 кадастровых инженеров с действующими аттестатами. При возникновении так называемого «человеческого фактора» (болезнь специалиста, семейные обстоятельства, кризис жанра и пр. ) Ваш проект будет передан другому, не менее квалифицированному, кадастровому инженеру. Таким образом, работы по проекту будут проходить согласно определенному графику, независимо от обстоятельств;

      Количество довольных клиентов постоянно растет

      Мы обслужили только за последний год более 10 000 Клиентов. Это даёт Вам уверенность в выборе компании. При таком количестве выполненных объектов, мы столкнулись со всеми возможными проблемами. И уже знаем, как их безболезненно решить, а лучше предотвратить!;

      У нас самое лучшее оборудование!

      Мы не экономим на оборудовании. Современное оборудование только фирмы Leica(производство Швейцария), которое является самым дорогим и точным. Не старше 2 лет. Позволяет измерять Ваш участок с точностью до 1 см!

      ООО «ГСС» — надежный партнер

      Мы состоим в лучшей СРО (НП «ИСПб- СЗ»), в которой нет фирм однодневок и невозможно вступить «купив» специалистов;

      Единственные, кто готов дать гарантию на работы

      Даём гарантию на работы 3 года от кадастровых ошибок. А такую гарантию мы даём потому что мы уверены в своей работе;

      Система оповещения клиентов об этапах сделки

      Только у нас автоматизированная система емайл и смс- оповещения клиентов об всех этапах работ. Вы всегда будете знать, что с Вашим объектом;

      Своевременная проверка оборудования

      Каждое оборудование проходит ежегодную поверку в специализированных сервисах, что в разы уменьшает возникновение ошибки;

      Работы под ключ, документы на руки!

      Выполняем работы «под ключ». Сдадим документы на получение выписки из ЕГРН и получим сами выписку из ЕГРН. Также предоставляем ДОСТАВКУ документов НА ДОМ;

      Свои бригады геодезистов

      В штате 12 своих геодезических бригад, с полным комплектом геодезического оборудования. Что позволяет приезжать к Вам на объект только тогда, когда Вам удобно! В том числе и по выходным. Например в субботу в 13:00, т.е. можем приехать в точно назначенное время;

      Эффект одного окна

      У нас в штате геодезисты, кадастровые инженеры, картографы, юристы, геологи, экологи, менеджеры;

      Бесплатная юридическая консультация

      Мы даем год бесплатной юридической консультации, по выполненным работам. Выгода — Вы всегда можете позвонить нам и получить полноценную консультацию;

      Менеджеров хватит на всех!

      ТОЛЬКО у нас к каждому клиенту, к каждому договору «прикрепляется» ответственный менеджер, с которым можно связаться в любое удобное время.

      « Назад Схема разуклонки 17.05.2017 14:46

       Схема разуклонки




       Геодезист нашей компании выполнил съемку разуклонки футбольного поля для военного городка. Как результат заказчик получил точную схему разуклонки для выявления неровностей на поле.






      • — Межевой план
      • — Вынос границ
      • — Кадастровый паспорт
      • — Работа геодезистов
      • — Топографические работы







      РАСЧЕТ СТОИМОСТИ


      Наш Инстаграм

      Отзывы

      Нажмите на отзыв для увеличения

      Отзывы о нас в нашей книге отзывов, в офисе

      Участок и дом № в КП Омакульма-Аннино, Санкт-Петербург

    1. Фундамент (ЖБ плита 240мм, подушка из песка 300 мм и щебня 150 мм, подбетонка – 100 мм, гидроизоляция – «Техноэласт ЭПП»)

    2. Стены (железобетонные панели 310-340мм, армированный бетон, внутри минеральная вата (150мм))

    3. Кровля:
      — Скатная — деревянный каркас строипла 50х200 мм, утеплитель минеральная вата Rockwool 200 мм, паро- и гидроизоляция Ondutiss, деревянная обрешетка – обрезная доска 25х100, контр обрешетка – брус 50х50, FD-12 фальц покрытие GrandLine
      — Плоская — пустотное перекрытие 220 мм, ТЕХНОНИКОЛЬ-КРОВЛЯ Проф (неэксплуатируемая) пароизоляция — Биполь ЭПП Утеплитель — Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE, разделитель – Стеклохолст, покрытие — Полимерная мембрана LOGICROOF V-RP

    4. Перекрытия (пустотные плиты 220 мм)

    5. Лестница строительная (деревянная)

    6. Окна (Двухкамерный стеклопакет или однокамерные с энергосбережением, с аргоном, REHAU)

    7. Двери (входные – металлические с терморазрывом)

    8. Подключение дома к магистральным сетям:
      — Водопровод — ПВХ трубы 32 мм
      — Водоотведение – ПВХ труба 110 мм
      — Электроснабжение – кабель ВВГнг-LS 5х16 в трубе
      — Канализация – ПВХ трубы 110 мм для наружной прокладки
      — Слаботочный кабель — оптоволокно

    9. Отмостка по периметру дома из тротуарной плитки

    10. Отделка фасада согласно проекта АР

    11. Монтаж козырька над крыльцом согласно проекта АР

    12. Устройство террасы (покрытие — террасная доска)

    13. Благоустройство (парковочное место на 2 автомобиля из тротуарной плитки, озеленение –газон, посадка 4-х сосен высотой от 3х м и 4х туй высотой от 2х метров, архитектурные светильники)

    14. Забор высотой 1,8 м из металлоштакетника

    15. Домофон IP BAS

    16. Вентиляция вытяжная естественная, приточная — КИВы/оконный клапан

    17. Электроснабжение (Распределительный щит с автоматами и УЗО производства ABB на 50-70 модулей, разводка электрокабеля ВВГнг-Ls по дому с установкой подрозетников и выводов для установки розеток и выключателей/переключателей, монтаж молниезащиты, монтаж заземления и контура заземления, пусконаладочные работы, выводы электрокабеля для подключения наружного освещения и камер видеонаблюдения)

    18. Слаботочные сети (разводка кабеля витая пара для интернета, разводка телевизионного кабеля)

    19. Водосточные системы (внешняя – скатная кровля или внутренняя плоская кровля)

    20. Снегозадержатели (скатная кровля)

    21. Водоснабжение (разводка водоснабжения и водоотведения по дому до приборов водоразбора с установкой водорозеток)

    22. Отопление (монтаж радиаторов отопления, подключение радиаторов от котельной)

    23. Котел (газовый двухконтурный/электрический)

    24. Теплый водяной пол (трубы из шитого полиэтилена по 1 этажу, коллекторная группа, терморегуляторы)

    25. Фильтр тонкой отчистки воды на вводе в дом Гейзер

    26. Полусухая стяжка пола

    27. Терраса (с выводом воды для полива и электрической розетки)

    28. Дымоанализатор, газоанализатор в котельной

    29. Улучшенная штукатурка стен, улучшенная шпатлевание и шлифование стен под оклейку обоями.

    30. Монтаж лестницы на металлических косоурах, степени и перила из сосны обработанные лаком

    31. Чистовая отделка в соответствии с предложенными вариантами стандартными материалами без установки сантехнического оборудования.

    32. Как делается разуклонка плоской кровли: чертежи, схема

          Чтобы плоская крыша была достаточно герметичной, на ней не было застоя талых вод, дождевых луж – там не должны прорастать семена сорных растений. Соответственно закону всемирного тяготения, чтобы вода естественно стекала вниз, необходимо применить такой метод, как разуклонка плоской кровли.

      Читайте также: Устройство и конструкция инверсионной кровли

      Что такое разуклонка

      Само определение включает в себя монтирование участков крыши так, чтобы образовывался угол между ней и горизонтом от 1 до 5 градусов. Используются разные способы разуклонки, но результат должен быть именно таким – вода станет стекать с крыш на землю, попадая в водосток через специальные воронки.

      Выбор материала для формирования углов на крыше здания

      Устройство плоской крыши включает такие элементы:

      • бетонная плита, так называемое основание для кровли;
      • слой пароизоляционного материала;
      • термический слой для защиты от низких температур;
      • финальное покрытие из гидро- или стеклоизола (хорошие отзывы по соотношению цены и качества имеют материалы фирмы ТехноНИКОЛЬ).

      Разуклонка плоской кровли формируется на любом элементе кровельного ковра. Это зависит от вашего желания, стадии строительства и, конечно, финансовой составляющей. Можно на этапе возведения крыши подобрать бетонные плиты, установить их определенным образом. Есть вариант регулировать высоту и угол с помощью цементно-песочной стяжки. Хорошо зарекомендовал себя в этом деле облегченный бетон. Гравий, керамзит, отсев, перлит в обустройстве разуклонки тоже довольно технологичны. Можно сформировать разницу высот пенополистиролом на термослое или же взять пеноплекс.

      Рассмотрим правила формирования углов в каждом конкретном случае

      Если у вас несущие элементы крыши из дерева и дополнительный вес критичен, то уклоны формируют легкими теплоизоляционными плитами, имеющими вид клина. Все выполняется для вашей конкретной кровли. Задача будет в лишь правильной разметке и укладке для формирования нужных углов в определенных местах. Вы как будто собираете детскую мозаику. После сборки для герметизации следует этап заливки жидким каучуком. Такие материалы есть в каталоге продукции фирмы ТехноНИКОЛЬ. Учтите, что проект индивидуальный, и стоимость плит будет достаточно высокая.

      Если же кровельное перекрытие достаточно прочное, то стекание воды можно сформировать, регулируя высоту цементно-песочной стяжки. Ее разная толщина  позволит добиться нужных градусов к горизонту.  Как подложку можно использовать мелкий отсев. Технология разуклонки керамзитом или гравием имеет свои плюсы и минусы.

      Эти сыпучие материалы укладываются на поверхность крыши из стекло- или гидроизола. Для сохранения необходимых углов их заливают цементным раствором. Сложностей такой процесс не вызывает. Минусами будет нестабильность керамзита. Возможны усадка, вспучивание, реакция на поглощение им осадков. Кровля из-за этого может испытывать дополнительные нагрузки. Для более качественного уклона нужно использовать керамзит или гравий мелкой фракции.

      Достаточно сложным в расчетах и исполнении является формирование стока плитами крыши. Если у вас есть достаточный опыт в строительстве и проектировании, вы вполне сможете это осуществить. Впору сделать разуклонку с помощью облегченных бетонных смесей. Для этого вы размечаете и устанавливаете сигнальные маркеры так, чтобы сток воды направлялся в специальные устройства – водоприемники (воронки). После подготовительных работ выполняете заливку.

      Необходимо строго следовать инструкции для конкретной смеси, чтобы плотность материала в готовом виде была достаточной. Последним покрытием будет слой гидроизоляции. Такой способ характеризуется высоким качеством, хорошими термическими и защитными свойствами, длительным сроком службы.

      Хорошо зарекомендовали себя такие материалы, как стекловата на минеральной основе, пеностекло, пластики типа пенополиуретана и других. Это самый экономичный способ. Крепеж этих материалов осуществляется металлическим, клеевым или комбинированным способом. Также применяются специальные герметизирующие мастики. Нужный угол делается относительно легко. Если возникнет потребность в ремонте, минераловатные плиты достаточно выгодны.

      Плоская крыша при всей ее простоте требует тщательного монтажа. Когда вы все проанализируете и выберете лучшую для вас технологию разуклонки, следует помнить, что при любом варианте поверхностный слой – это влагоизоляция. Позаботьтесь о том, чтобы материал был без неровностей и шероховатостей, что также влияет на скорость стока воды. Каждая деталь, равно как и материал, должна способствовать скорейшему удалению влаги с поверхности крыши, какого бы она происхождения ни была. Именно это является залогом длительной эксплуатации и, естественно, экономии ваших психологических, экономических, временных ресурсов.


      Expt 2 Прогиб балки с нагрузкой

      Expt 2 Прогиб балки с нагрузкой

      Эксперимент 2

      Прогиб а Снаряженная балка


      Цель:

      Для определения взаимосвязи между прогиб балки и длина ее вылета

      Обязательно к прочтению:

      Приложение по построению графиков

      Введение

      Этот эксперимент разработан, чтобы научить некоторым основным графическим методам анализа данных. Некоторые из этих методов включают использование планок погрешностей, наилучшего и худшего совпадения, и отношение наклона к поддерживающим уравнениям.

      Будет изучена взаимосвязь между прогибом D и длиной L нагруженной измерительной линейки. учитывая его соответствие силовому соотношению:

      Константы A и n определены графическим анализом экспериментальных измерений. D по сравнению с L. Это делается путем преобразования уравнения в линейную форму, взяв логарифмы обеих сторон.

      \ (ln (D) \) \ (= п ~ ln (L) + ln (A) \)

      (2)

      г \ (= mx + b \)

      (3)

      Если данные соответствуют кривой мощности, подобной уравнению (1), то график ln D по сравнению с ln L будет линейным в соответствии с уравнением (2) и параметрами n и банка определяться по наклону и пересечению по оси Y. Если данные не соответствуют мощности кривой, то логарифмический график не будет линейным (обратите внимание, есть другие уравнения, которые следуют восходящей кривой, например, экспонента).

      Методика эксперимента

      В этом эксперименте каждый ученик имеет собственное оборудование и будет принимать данные не зависят от их партнера. В этом лабораторном эксперименте компьютеры не используются.

      Рисунок 1

      1) Подготовьтесь к эксперименту.
      Запишите физические характеристики своей измерительной линейки (ширина, толщина, масса). Установите устройство, как показано на рисунке 1.
      Зажим должен быть вплотную к краю стола. Начните эксперимент с метр на самом длинном выступе.

      2) Таблица данных и грубый график
      Подготовьте раздел данных в своем блокноте для обоих приблизительный график и таблица данных. Грубый график используется для визуализации данных по мере того, как вы записывают их

      • На правой стороне записной книжки подготовьте данные таблица со столбцами длины вылета, расстояния до отклонения и отклонения расстояние до пола.

      • Сделайте приблизительное измерение того, что будет типичным максимальное значение прогиба (с наибольшей длиной вылета)

      • На миллиметровой бумаге в левой части записной книжки подготовьте график со шкалами осей. (оценивается на основе типового эксперимента, определяющего крайние значения данных). Горизонтальный (ось x) масштаб графика будет составлять от 0 до 100 см для длины свеса. Вертикальная шкала (ось Y) начнется с 0 см до некоторого значения, большего, чем определяется максимальный прогиб.

      3) Для выбранной длины вылета L измерьте и запишите:

      • расстояние до пола без отклонения на конце измерительной линейки.
      • отклоненное расстояние до пола измерительной палки, заряженной 400 г масса

      Для этого эксперимента измерьте все данные в сантиметрах и обязательно записывать погрешности всех ваших измерений (погрешности всегда часть данных). По мере записи данных в таблицу вычисляйте отклонение и нарисуйте эту точку данных на своем графике.

      4) Повторите шаг 3 как минимум для 10 различных значений длины вылета L.
      Убедитесь, что некоторые ваши данные соответствуют длинам свеса, которые дают прогиб менее чем 1 см. Обратите внимание, что расстояние до пола без отклонения должно быть измерено для каждого значения. (подумайте, почему). Для каждого измерения убедитесь, что вы записываете значение в свои данные таблицу, а также одновременно показать точку данных на вашем графике. Обратите внимание, что нулевая длина выступа также является точкой данных (возникает проблема с точностью эта точка).

      Грубые графики (или графики, которые строятся во время записи данных) имеют множественные преимущества. Во время эксперимента можно визуально увидеть тенденции данных и, таким образом, могут делать суждения во время эксперимента. С данными не следуя ожидаемой тенденции, можно повторить эксперимент с этим значением или дополнительные эксперименты вокруг этого значения. График также поможет вам оценить, насколько требуется много данных.

      Результаты

      График анализа
      Из приблизительного графика прогиба D и длины L можно было догадаться, что данные следуют за силой отношение типа D = AL n .Для анализа этого эксперимента используйте сантиметры для всех расчетов результатов, включая прогиб и длину.

      • Постройте график зависимости \ (ln (D) \) от \ (ln (L) \)
        с \ (ln (D) \) вдоль оси y и включая планки ошибок с точками данных.

      Начните с подготовки таблицы для \ (ln (D) \) и \ (ln (L) \) с логарифмические неопределенности, подлежащие расчету. Для удобства расчетов также включить прогиб D и длину L в таблицу.Затем сначала рассчитайте крайности (соответствует наибольшему и наименьшие прогибы и длины). Эти крайности позволят вам шкалу на вашем графике. Подготовьте шкалы графика с простыми интервалами, чтобы покрывают большую часть страницы, включая ноль, только если она попадает в данные журнала крайности. Теперь, когда вы вычисляете значения журнала, нанесите их на график.

      Обратите внимание, что сравнивая уравнение (2) с уравнением прямой линии (3), можно увидеть что график с \ (ln (D) \) по оси y и \ (ln (L) \) по оси x даст прямая с уклоном равным n, а точка пересечения по оси Y равна ln (A).

      • Нарисуйте линейное наилучшее и худшее совпадение на вашем графике.

      Наилучшее совпадение выбирается первым как соответствие, которое наилучшим образом представляет данные. В худшие совпадения нарисованы следующие как подходят, которые показывают худшие высокие и худшие низкие склоны, которые по-прежнему будет разумно представлять данные. Обратите внимание, что данные представлены не только точками, но и также их планки ошибок, которые представляют возможные диапазоны данных значения.

      • Определите значение n с погрешностью из наклонов ваших подгонок.

      Наклон линейного графика теперь определяется наклонами наиболее подходящей половины \ (\ pm \) разница между худшими подходит

      • Определите значение для A из точки пересечения y (значение y для x = 0) вашего график.

      Пересечение b можно определить математически, используя единственную точку из ваша лучшая линия (используйте точку, отличную от точки данных, которая лежит на лучшем подходящей линии) и только что рассчитанный наклон.

      Обсуждение

      Если записаны разумные погрешности, измерения, выполненные в другое время, будут попадают в пределы неопределенности прогнозируемого значения. Хотя лучше оценивать неопределенности слегка завышенными (то есть пессимистично), сильно завышать оценки приведет к малоценным результатам. Графики часто дают визуальное представление о неопределенности, связанные с разбросом точек данных и размером полос погрешностей.

      Обсудить возможность того, что n является целым числом, учитывая неопределенность, определенную в вашем значении для n.По результатам вашей лаборатории, не могли бы вы сможете сделать вывод, что n — целое число? Есть некоторая теоретическая база для n целое число.

      Заключение

      Написать полную, формальный вывод, отвечающий цели. Сделайте вывод вокруг связь (уравнение) определяется. Четко определите все символы. Четко указать контекст (эксперимент) и ограничения (используемые диапазоны) результата.

      Обратите внимание: на цель отвечает степенное соотношение (1), а не логарифм. уравнение.n) \) (как только n было определено) может помочь в определение соответствия кривой мощности, а также получение более точного значения для A.

      Расчет неопределенности в A затруднен из-за корреляции между значениями A и n. Для любого значения n можно вычислить значение A с помощью неопределенность, определяемая из неопределенностей L и D. Следовательно, для расчета погрешности в A, используйте значения L и D с погрешностями и значение n без его неопределенность.3) \) где mg — масса висящей массы, E — масса Юнга. модуль, w — ширина, t — толщина балки.

      [../Printing/inc PrintNotesBlankPage.htm]

      Профилирование прогиба вала: нанесение данных на график

      Дэйв Тутельман — 11 октября 2008 г.


      Абстракция — Трудно многое узнать о профиле вала из необработанного участка из отклонение от длины балки.В предыдущем статья, Я ввел понятие преобразования исходных данных прогибающей нагрузки в облегчить чтение графика. Вот значительно улучшенный преобразовать. Легче понять, а так больше не зависеть замерил какой-то «стандартный» вал. Вместо этого данные подвергнутые простому расчету, не основанному на сравнении с какими-либо другой вал. Используя эту модель, сценарий сам по себе: Нагрузка * (BeamLength — Offset) и (BeamLength — Offset)

      Хорошие значения для Offset — 7 дюймов или 8.4 дюйма.

      Проблема

      Давай рассмотрите, почему важно преобразование данных. На рисунке показан сюжет исходных данных прогибающей нагрузки NeuFinder-4 (NF-4) для четырех различных валы. Я выбрал именно эти валы, потому что у них были самые большие различия в профилях измеренных мною валов. Различия должны быть легко видны на любом графике профиля, который мы строим. Фактически …

      График — это полезно если — и только если — можно чему-то научиться или получить некоторое представление о нем.Есть хорошие и плохие вещи по поводу этого графика, что касается питания глазного яблока:

      • Легко увидеть, какие валы имеют самые жесткие чаевые и на сколько; кривые довольно сильно отделены друг от друга слева — кончик кривой.
      • Определить родство валов немного сложнее жесткость ягодиц. Это связано с тем, что прикладные нагрузки намного ниже. это трудно изобразить кончики и попы в одном масштабе и при этом сохранить разделение стыковых нагрузок.(Возможно, этого можно добиться нанести его на логарифмическую миллиметровую бумагу, но это не решит следующая проблема.)
      • Действительно сложно посмотреть на график и получить много интуиции о профиле. Все кривые примерно одинаковые форма. Все они наклонены от верхнего левого угла к нижнему правому. вогнутая вверх. Величина вогнутости различается. Например, это Нетрудно заметить, что голубая кривая (вал Фудзи) больше вогнутая, чем у других. Красный вал (Mercury Savage), вероятно, имеет наименьшая вогнутость и наибольший уклон.
      Но эти различия легко увидеть в основном потому что графики сделаны вместе на одном графике. Предположим, у нас было смотреть на каждый сюжет отдельно? Мы видим это ниже.

      Не так просто сказать, есть ли у конкретного вала больше или меньшая кривизна, больший или меньший наклон. И у нас еще есть другие сюжеты на одной странице — даже если они не построены на одном графике — чтобы немного помочь в сравнении. Глядя на сингл кривая без видимых других почти ничего не скажет нам о профиль.

      Вот почему нам нужно некоторое преобразование необработанных данных, чтобы подчеркнуть различия в форме профиля.

      Мои первые попытки преобразования зависело от сравнения измеренного вала с каким-то идеальным или «стандартным» профиль вала, который будет отображаться в виде горизонтальной линии на графике. При использовании этой модели:

      1. Валы с кривизной больше нормальной будут изгибаться вверх на преобразованном графе.
      2. Валы с кривизной меньше нормальной будут изгибаться вниз на преобразованном графе.
      3. Валы с более чем нормальным уклоном будут иметь уклон выше слева направо вниз на преобразованном графике.
      4. Вал с уклоном меньше обычного будет иметь уклон ниже слева направо вверх на преобразованном графике.
      Зависимость от произвольного идеального вала была фундаментальной слабостью схема. Но точки и выше очень стоящие цели. Берут вал-вал профиль разницы и превратите их в легко различимую форму .я сейчас иметь преобразование, которое выполняет задачи формы, не требуя измерения реального вал в стандартной комплектации.

      Предложение Месснера

      Ключевой намек пришел от Джея Месснера, который отправил следующую заметку в Том Онлайн-форум Wishon 2 января 2005 г.
      JAM13
      США
      Размещено — 2 января 2005 г .: 22:02:45

      Я также использую Excel для своих данных при профилировании зон. Одна проблема просто используя необработанные частоты для построения графиков, заключается в том, что при построении графика различия между профилями вала трудно различить, потому что большого диапазона частот по всем зонам на графике.Один из методов, который я использовал, — это умножить частоту на увеличенная длина луча для каждой зоны , как это дает, всего на удачи, достаточно стабильный результат. У меня были валы, которые почти идеальная ровная линия с использованием этого метода. Настоящая выгода — это когда вы сравнивая валы, вы действительно можете увидеть разницу в жесткости зоны.

      Я видел другие описанные методы, которые в основном отклоняют график от «стандартный» вал.

      Джей

      Джей списывает на «просто удача», но на работе больше, чем удача здесь. Красная кривая на этом графике представляет собой график y = 1 / x . Это та же основная форма, что и графики зависимости нагрузки от балки. длина, по крайней мере, насколько может видеть невооруженный глаз.

      Обратите внимание: если бы мы использовали формулу Месснера для времени загрузки длина на графике 1 / x , подобном этому, это дало бы идеально горизонтальная линия — как он и говорит.

      Так что, возможно, «нейтральный» (давайте использовать это слово вместо «стандарт») Вал имеет профиль нагрузки 1 / BeamLength .

      Я мог бы даже привести аргумент, размахивающий руками, который говорит нейтральный вал должен дать горизонтальная линия при умножении нагрузки на длину балки.Нагрузка — это сила, Таким образом, время нагрузки — это крутящий момент. Мы говорим, что если вал имеет одинаковую «жесткость» (что бы это ни значило) на всем протяжении длины, то при отклонении кончика на постоянную величину должно получиться равномерный крутящий момент на поддерживать. Да, это довольно расплывчато, но дает нам некоторое представление о почему формула Месснера может работать, а не просто по счастливой случайности.

      Давай попробуем это для отклоняющих профилей.


      Вот результат построения графика времени загрузки для тех же четырех валы, как указано выше.

      Он сжимает «динамический диапазон» графика, на который мы смотрим, поэтому легче сравнивать величины для разных валов вдоль длина. Но это все еще не идеально; он по-прежнему не соответствует всем критериям a-d. Несколько вещей, которые Могло бы быть лучше:

      • Красная кривая (Mercury Savage) и желтая кривая (EI-70) по-прежнему представляют собой примерно наклонную линию. Наклон довольно разный, так что это улучшение. Но, без сравнения, это будет непросто увидеть разницу.
      • Каждый вал имеет чистый наклон вниз к верно. Нам нужно, чтобы разница валов отображалась как наклон. разница натурой , а не только степенью.
      • Вал не имеет вогнутости вниз. С положительной стороны, голубая кривая (Фудзикура) — единственная, которая все еще вогнута вверх; это хорошо, потому что у него была самая сильная вогнутость графики необработанных данных.
      Есть ли способ улучшить формулу Месснера применительно к NF-4? прогиб профилирования? Да, есть.

      Смещение длины балки

      Длина балки — это длина балки, верно? Вряд ли. Луч длина оказывается совершенно разной для частотомера и NF-4. Вот в чем разница.

      При измерении вала на частоте профиль, конец ближе к приклад зажат в прочной консольной опоре. Обычно это зажим 5 дюймов. «Длина балки» — это длина вала без опоры, от передней части зажима до конца вала.

      В NF-4 зажима нет. Вместо этого вал изгибается между тремя комплекты подшипников. (Комплекты левого, среднего и правого подшипников обозначено L , M , г. и R на схеме.) Левый подшипниковый блок прижимается вниз на вал, а средний подшипниковый блок прижимается вверх. Расстояние между ними 9,4 «. (Не спрашивайте, это историческое значение. Называется NF-4 потому что у него есть предшественники.) Тогда вал отклоняется вправо опорный блок прижимает наконечник.«Длина балки» — это общая длина между левым и правым подшипниками.

      Значит, длины балок разные. Джей Месснер говорит, что частота умноженная на длину луча — хорошее преобразование для частотных профилей. Итак … Есть ли на NF-4 мера длины, эквивалентная ? к длине балки консольного зажима ? Оказывается есть.

      Почти весь изгиб вала происходит между средними подшипниками и правильные подшипники. Вал между средним и левым подшипниками находится жестче, а есть короче раздел этого.Если бы вал вообще не имел изгиба между двумя крайними левыми подшипниковые блоки, тогда он будет действовать так, как если бы эти два набора подшипников составлял зажим. Другими словами, эквивалентная длина балки будет быть точно на расстоянии от средних подшипников до правых подшипников.

      Но есть небольшой изгиб слева от середины несущий. Итак эквивалентная длина балки простирается немного левее середины несущий. Я провел некоторый анализ, и кажется, что эквивалент Длина балки примерно на 7 дюймов меньше, чем длина обычной балки NF-4.Будь то 7 дюймов или другое число, эта разница представляет собой «смещение» до вычитается из длины луча NF-4 при вычислении преобразования.

      Итак, давайте посмотрим, что произойдет, когда мы построим график эквивалентной длины нагрузки, умноженной на где эквивалентная длина — это длина балки за вычетом некоторого смещения. Здесь это графики для смещений 4 «, 6», 8 «, 10» и 12 «.



      На глаз видно, что смещение 8 дюймов наименьшее. смещенный, тот, где лучше всего уравновешиваются положительные и отрицательные наклоны.Который заметно близка к теоретической разнице в 7 дюймов, разница между длиной балки NF-4 и эквивалентной длиной балки. Немного Эксперименты показывают, что смещение 8,4 дюйма дает наиболее сбалансированный дисплей для этого набора валов.

      Расхождение между 8,4 «и теоретическими 7» можно объяснить. по одному из:

      1. Возможно, набор валов не совсем репрезентативный. Это может быть смещен из-за наличия валов с жесткими наконечниками, а не валов с гибкими наконечниками. Это не согласуется с другими исследованиями, которые я провел с этим трансформируйте, используя довольно большое количество валов.Во всяком случае, выбор на графике смещен в сторону мягких подсказок, а не жестких. Но все же это может быть дело.
      2. Возможно, кривая 1 / x , которая оправдывает умножение нагрузки на длина близка к изображению нейтрального вала, но не точна. Там есть некоторое свидетельство этому. я построили профили тех же валов с использованием фактических измеренных частот. я получил довольно похожий кривые, с наименьшим смещением при смещении 1,25 дюйма. Так что NF-4 и частотные кривые отличаются на 7,15 » (это 8,4 «-1,25») — почти точно ожидается 7 дюймов.
      Здесь это четыре вала, с которых мы начали, построенные со смещением 8,4 дюйма. Преобразование удовлетворяет наши предыдущие критерии и для хорошего визуального отображения. Невооруженным глазом мы можем легко увидеть четыре очень разных профиля вала:
      • Mercury Performance (темно-синий) с довольно жесткий приклад и очень гибкий наконечник.
      • Mercury Savage (красный) с самым гибким прикладом и самый жесткий наконечник.
      • Fujikura Vista-Pro (голубой) с гибким мидель и жесткая попа и кончик.
      • TrueTemper EI-70 (желтый) с жесткой серединой и гибкий приклад и наконечник.

      И все это визуально очень заметно. Даже без другого кривые для сравнения, формы однозначны в том, что они нам говорят. Это значение, которое мы ищем на графике профиля.

      Заключение

      Трудно многое узнать о профиле вала из необработанного графика отклонение от длины балки. Вы можете узнать гораздо больше о шахте профиль, если он нанесен на график, в зависимости от длины балки со смещением:
      Нагрузка * (Длина луча — Смещение)
      Смещение 8. Лучше всего визуально работает 4 дюйма. Смещение 7 дюймов соответствует теория. Любой из них значительно превосходит построение необработанных данных.

      Последнее изменение — 12 октября 2008 г.

      2018 Справка по SOLIDWORKS — PropertyManager График смещения

      Плоскость, ось или система координат Выберите базовую плоскость или базовую ось для построения смещения.
      Показать значение PSD Доступно только для исследований случайной вибрации.Если этот флажок установлен, значения PSD отображаются для конкретного шага решения. В противном случае отображаются среднеквадратичные значения для всего диапазона частот.
      Показать как векторный график Создает векторный график, на котором вектор наносится на каждый узел, чтобы показать величину и направление выбранного компонента. Вы можете контролировать размер и плотность векторов на векторном графике с помощью PropertyManager Параметры векторного графика. Доступно только для компонентов направленного смещения.
      Отображение толщины оболочек (медленнее) Отображает результаты смещения тел оболочки, используя трехмерное представление оболочек. Для каждого узла отображается одно значение по толщине оболочки.

      Тело оболочки отображается со значением толщины, определенным в PropertyManager Определение оболочки. Ориентация толщины оболочки отображается по отношению к средней поверхности оболочки, как определено значением смещения в PropertyManager Определение оболочки.

      Показать график только для выбранных объектов Создает графики только для выбранных объектов.
      Выбрать грани для участка Выберите лица для просмотра результатов.
      Выбрать тела для участка Выберите тела для просмотра результатов.
      Отображение симметричных результатов

      Доступно для моделей с ограничениями симметрии или циклической симметрией.

      Выберите, чтобы просмотреть значения смещения для всей модели. Результаты отражаются в плоскостях симметрии для моделей, в которых вы анализируете половина, четверть или одна восьмая фактической геометрии.

      Для циклической симметрии результаты циклически повторяется вокруг заданной оси вращения.

      Визуализация профиля пучка (медленнее) Доступно только для исследований с балками. Отображает график смещения для фактической геометрии балки, а не для цилиндров.

      euler_beam (Wolfram Mathematica 7.0 для студентов

      euler_beam (Wolfram Mathematica 7.0 для студентов — только для личного использования: www.wolfram.com)

      Решение проблем отклонения балки с использованием подхода момент-отклонение и подхода Эйлера-Бернулли

      Нассер М. Аббаси
      Ноябрь 2009 г.

      Ссылки

      PDF файл
      Блокнот Mathematica

      Вступление

      Это проблемы с отклонением луча, показывающие, как использовать Mathematica для их решения.

      Проблема 1

      Это задача 9-3, стр. 551, из книги «Решатели проблем», «Сопротивление материалов и механика материалов» от REA. Я покажу здесь, как решить эту проблему с помощью Mathematica.

      Начните с создания уравнения отклонения момента для балки Эйлера E I y » [x] = M (x), это уравнение находится для обеих половин балки, что дает 2 решения, и.

      С правой стороны граничное условие таково, а с левой стороны нам нужны дополнительные 2 граничных условия, для этого используйте условия непрерывности на L / 2, где мы установили, и теперь у нас есть полные решения.

      Для левой половины балки легко найти, а для правой половины

      Находить

      Используйте первое граничное условие

      Находить

      Использовать граничное условие

      Как видно из вышеизложенного, у нас есть 2 дополнительные константы интегрирования, которые нужно найти. c2 и c4. Для их решения мы используем условия непрерывности на L / 2

      Теперь все интегрированные константы найдены, теперь мы можем построить диаграммы моментов, диаграмму сдвига и диаграммы прогиба.

      Назначьте некоторые значения для E, I, L и w и сделайте графики. Постройте график отклонения

      Постройте изгибающий момент

      Постройте диаграмму сдвига

      Решение той же задачи непосредственно из ОДУ порядка Эйлера-Бернулли

      Вышеупомянутый подход (с использованием ODE момент-отклонение) является стандартным подходом для решения проблем отклоняющей балки.Однако мы также можем использовать прямое уравнение Эйлера для пучка 4-го порядка следующим образом. Необходимо убедиться, что нагрузка на правую часть этого ОДУ равна нагрузке только на единицу длины, т.е. w в этой задаче. Обратите внимание на использование функции единичного шага, поскольку w действует только на половину пучка.

      Назначьте некоторые значения для E, I, L и w и сделайте графики. Постройте график отклонения

      Мы видим, что получаем тот же результат, что и ранее.

      Постройте изгибающий момент

      Постройте диаграмму сдвига

      Проблема 2

      В этом проблема. Я установил консольную балку и сначала решил ее с помощью апплета балки Java, доступ к которому можно получить здесь
      , а затем я решил эту проблему с помощью системы Mathematica ниже, показывая, что я получаю тот же ответ, что и показано.

      Используемые граничные условия: y [L] == 0, y » [0] == 0, y » ‘[0] == 0, y’ [L] == 0.

      Вых [8] =

      Присвойте значения E, I, L и w такие же, как показано выше, и сделайте графики.

      В [17]: =

      Из [19] =

      Постройте изгибающий момент

      В [23]: =

      Из [23] =

      Постройте диаграмму сдвига

      В [25]: =

      Из [25] =

      4.6.1.10. Использование модели для калибровки

      4. Моделирование процессов
      4.6. Примеры из практики моделирования процессов
      4.6.1. Калибровка весовой ячейки

      4.6.1.10.

      Использование модели для калибровки

      Использование модели Теперь, когда для этих данных была найдена хорошая модель, ее можно использовать для оценить значения нагрузки для новых измерений прогиба. Например, предположим, что наблюдается новое значение прогиба 1,239722. Регресс функция может быть решена для нагрузки, чтобы определить расчетное значение нагрузки без необходимости наблюдать это напрямую.График ниже иллюстрирует процесс калибровки графически.
      Калибровка
      Нахождение границ нагрузки Из графика видно, что нагрузка, вызвавшая прогиб 1,239722 должно быть около 1,750,000 и, несомненно, будет находиться в диапазоне от 1,500,000 до 2 000 000. Эта приблизительная оценка возможного диапазона нагрузок будет использована для вычислить оценку нагрузки численно.
      Получение числового калибровочного значения Чтобы решить численную оценку нагрузки, связанной с наблюдаемым отклонение, наблюдаемое значение подставляется в функцию регрессии и уравнение решается для нагрузки.2 \\ & \Кнопка «Стрелка вниз & \\ L & = & 1705106 \ end {eqnarray} $$
      Какое решение? Хотя грубая оценка нагрузки, связанной с наблюдаемым прогиб не является необходимым для решения уравнения, другая причина — определить, какое решение уравнения является правильным, если имеется несколько решения. Фактически, квадратное калибровочное уравнение имеет два решения. Однако, как мы видели из сюжета на предыдущей странице, на самом деле нет путаница относительно того, какой корень квадратичной функции является правильной нагрузкой.По сути, для этого значение нагрузки должно быть от 150 000 до 3 000 000. проблема. Другой корень уравнения регрессии и новый прогиб значение соответствует нагрузке более 229 899 600. Глядя на данные на стороны, можно с уверенностью предположить, что нагрузка в 229 899 600 даст прогиб намного больше 1,24.
      +/- Что? Заключительный шаг в процессе калибровки, после определения расчетной нагрузка, связанная с наблюдаемым прогибом, предназначена для вычисления неопределенности или доверительный интервал для нагрузки.Одноразовый 95% доверительный интервал для нагрузки, получается обращением формул для верхнего и нижнего границы 95% интервала прогноза для новое значение прогиба. Эти неравенства, показанные ниже, обычно решаются численно, как и Уравнение калибровки было, чтобы найти конечные точки доверительного интервала. Для некоторых моделей, в том числе этой, решение действительно могло быть получено алгебраически, но проще позволить компьютеру выполнять работу, используя общий алгоритм.$$ \ begin {eqnarray} 1.239722 &> & f (L; \ hat {\ vec {\ beta}}) + t_ {0.975,37} \ cdot \ hat {\ sigma} _p \\ & \Кнопка «Стрелка вниз & \\ L &> & 1704513 \ end {eqnarray} $$ $$ \ begin {eqnarray} 1.239722 и
      -> Три члена в правой части каждого неравенства представляют собой регрессию функция (\ (f \)), т -распределение множитель и стандартное отклонение нового измерения от процесса (\ (\ hat {\ sigma} _p \)). Программное обеспечение для регрессии часто предоставляет удобные методы вычисления этих величин для произвольные значения переменных-предикторов, которые могут производить вычисление конечные точки доверительного интервала проще.Хотя этот интервал не симметрично математически, асимметрия очень мала, поэтому для всех практических Для целей интервал можно записать как $$ 1705106 \ pm 593 $$ при желании.

      Несколько линий отклонения на странице: Softree Technical Systems Support

      Вернуться к модулю Terrain


      Несколько линий отклонения на странице

      Обновлено 14 августа 2020 г.


      • Местное лесное хозяйство
      • RoadEng Лесное хозяйство

      Учебные файлы, упомянутые в этой статье, можно установить из раздела поддержки Updates .softree.com или с вашего компакт-диска / флэш-накопителя, предоставленного при покупке программного обеспечения. См. Приступая к работе для получения дополнительной информации об учебных файлах и расположении папок для установки файлов.


      Одновременно можно анализировать до 10 линий отклонения. Все 10 можно распечатать на странице формата Legal. Multiple d-line.ter — это пример с 10 профилями и макетом, который будет создавать Multi-Plot из 10 D-линий.

      1. Файл | Откройте \ Cable \ несколько d-линий.terx

      Рисунок 1: Экран ландшафта после открытия нескольких d-lines.ter.

      Обратите внимание, что в окне плана есть десять функций, которые помечены как D-Line- *. Каждый из них соответствует функции в окне профиля (свернуто в нижней части экрана). Они были созданы как драпированные элементы. (См. Интерактивную справку для описания элементов драпировки).

      2. Разверните окно профиля D-Line-0 , которое находится в нижней части экрана.Вы также можете найти это окно, выбрав View | Переключите окно и выберите D-Line-0: Profile 1 из доступного списка (см. Рисунок ниже).

      Рисунок 2: Просмотр | Окно переключателя

      Профиль, показанный выше, отображает функцию D-Line-0 . Анализ представляет собой простое отклонение на трети, а установка — Grapple с ярдером American 7280B и башней 27,4 м.

      Рис. 3: Развернутое окно D-Line-0 (Профиль: 1).

      Так как анализ был выполнен ранее для всех 10 D-линий (см. Анализ кабеля на пройденном профиле ), можно создать многослойный график, отображающий все десять. Для этого был создан макет экрана.

      3. Файл | Получить Макет экрана \ обучение \ обучение с несколькими кабелями .ilt

      4. Файл | Настройка принтера , измените ориентацию и размер бумаги на Книжная и Legal 8.5 Х 14 . Нажмите ОК

      Теперь отобразится мультиплот, как показано ниже. Теперь вы готовы распечатать результат.

      Рисунок 3: Окно Multi-Plot из 10 D-линий

      Примечание : Используйте макет multiple cable. ilt в своем собственном проекте, и он создаст аналогичный результат. Возможно, вам придется масштабировать или прокручивать, чтобы ваши профили были видны.

      5. Файл | Новый . Сохраняйте изменения , а не .

      a2130 калибровочное отклонение

      a2130 калибровочное отклонение последняя модификация: 31 мая 16
      Графики прогиба калибра
      a2130
      Beam4b кал прогиб увеличивается при высоком заз.
      Измерений по дате:

      В галфакты (a2130) берет данные с использованием фиктивных спектрометров и мигающего кал. Эта страница использует мигающий звонок для контроля стабильности усиления системы.

      Настройка, обработка и построение данных:

      • Настройка:
        • Купол перемещается на 2-20 градусов, а затем обратно вниз.Аз находится на меридиан.
        • имитация установки спектрометра:
          • две полосы пропускания 172 МГц с центрами 1300 и 1450. графики ниже используют полосу 1450 МГц.
          • образец спектра при интегрировании 1 миллисекунда.
          • мигающий звонок с включенными 20 миллисекундами, затем 20 отключение в миллисекундах
      • Обработка:
        • Спектры среднего калибра, калОфф до.По 1 секунде (метание 1 миллисекунду для каждого калибровочного перехода).
        • Вычислить общую мощность для каждой 0,1 секунды calOn, calOff спектры.
        • вычислить calDeflctionTp = CalOnTp — calOffTp дает 0,2 секунды разрешающая способность.
        • Установите линейную рампу на calDeflectionTp для всего данные ночей. Используйте это, чтобы преобразовать отсчеты спектрометра в calDeflection units.
      • Участок:
        • Страница 1: calOn, буферы caloff и calDeflection с использованием счетчиков спектрометра:
          • Данные для графиков отфильтрованы по медиане до 1 секунды.
          • 1st: PolA calOnTotal power (черный) calOffTotal мощность (красный).
          • 2nd: PolB calOnTotal power (черный) calOffTotal мощность (красный).
          • 3-й: PolA calOnTp — calOffTp. зеленый Линия соответствует калибру. Отклонение
          • 4-й: PolB calOnTp — calOffTp
        • Страница 2: CalDeflection / LinearfitToCal.
          • Деление на линейное приближение к калибровке изменяет единицы измерения от счетчиков спектрометра до кал.
          • 1-й: polA, 2-й polB
          • черный след отфильтрован в среднем до 1 секунды, красная кривая была отфильтрована в среднем до 12,2 секунды.
            • Выбросы (<0,6 ккал.,> 2,0 ккал.) Не были включены в фильтрация.
          • Каждый заголовок содержит среднеквадратичное отклонение калибровки для всю ночь (до любой фильтрации).
          • CalOn-calOff в блоках спектрометра
            • 3-й полюс
            • 4-й полБ
            • Линейная подгонка (зеленая линия) выполняется для всего набор данных.Это используется на графике 2 для нормализации calDeflection.
        • Калибровочное отклонение относительно Za: крайний правый столбец:
          • Постройте график зависимости отклонения от za для каждой балки. черный пола, красный — это polB. Данные были сглажены до 12,2. секунд с медианным фильтром.
      The стол ниже показаны графики данных: (вверху)
      Примечания в разные дни:
      • декабрь 12-янв13:
        • они сделали полоску дек 18 дек.они были взяты далеко от транзит
        • очень мало за покрытие
        • длинная каловая стрельба происходит гораздо чаще. Это происходит в сверху и снизу каждого движения.
      • июл-октябрь 12
        • 21aug12: Калибровочного прогиба не видно. Rf, возможно, не был установлен правильно (это был день сбоя управляющего компьютера).
        • 1B:
          • 1b все еще прыгает.01авг12,03авг12,07ауг12,18авуг, 19ауг, 24авуг, 25авуг, 08сеп, 09сеп
          • ;
      • май12-июн12
        • 2A:
          • 24jun12 8% прыжки
          • 15июнь12 5% скачок
          • 20jun12 больше (меньше) прыжков
          • 21июнь12 5% прыжки
        • 1b, кажется, прыгает намного больше, чем другие лучи.
          • Так было несколько раз в начале мая.
          • К концу мая стал более выраженным. и в июн.
          • Другие балки имеют обычные вариации с za, но 1b похоже, тоже есть случайные отклонения порядка нескольких процентов.
      • ноя11-дек11:
        • bm0b: движение +/- 5% 15-18nov11
        • BM1B:
          • 15-18nov11 спрыгивает вниз, затем отступает на 3-5%
          • 20,23,26 до 5%.
          • 28nov11 5% скачок бега
          • 01-02dec11: отклонения от 5%
        • bm2a:
          • 08nov11. вскочил во время одной из каляров
          • 17nov11: смещение> 5% примерно за 10 минут, затем подпрыгивает + 6%
          • 28nov11: нестабильный. до 4% изменений
          • 01-02dec11: то дрейфует, то прыгает.
      • 01nov11: запущены кал.У одного из прогонов есть искривление прыгать на все лучи.
        • Это был файл 00200 с мигающим запуском один дамп с опозданием (фаза = 1 в таблице прогона a2130).
        • В этом случае последние 2 дампа каждой калибровки включены, выключены. упал, а не только последний.
        • Более короткая интеграция записана в ключевом слове воздействия в шапке.
        • Графики на этой странице не масштабируются по экспозиции (предполагалось, что все интеграции были одинаковой длины).
        • После 01 ноября 2011 года я изменил программу построения графиков на масштабируйте до медианы (экспозиции) за каждый день.
      • 24oct11: остановлено и возобновлено наблюдение. только построил аттенюаторы посылки первой части изменены во второй части.
      • 20oct11: beam1a переключился на использование волокна 6b, beam6b на использование волокна 1а
        • После этого луч 1a имеет изменение амплитуды 2% с za.
      • 19oct11: beam1a tsys-> 150 после чистки оптоволоконных разъемов.
      • 13apr11: 1b имеет нестабильность. продолжается до 23 мая 11.
      • 14apr11: 4b линейное уменьшение прогиба с помощью этого продолжается много дней
      • 20apr11: 2b увеличивает caldefl при низком падении za около za = 5. это продолжается много дней
      • 21apr11: 4b caldefl увеличить za> 16. это продолжается для много дней. линейный рост с za остановился
      • 27apr11: 2b caldefl начинает выравниваться.
      • 01may11: 2b падение кальдефл примерно на 5 градусов назад. 4b продолжается увеличение при высоком за.
      • 20may11: 4b возвращается линейная рампа caldefl. увеличение при высоком за.
      • 21май11: прибавка 2b при низкой за спиной, линейная рампа 4b без дополнительная прибавка при высоком за.
      • 22may11: 2b увеличить low za, уменьшить наклон с помощью za. 4b это квартира сегодня.
      • 23may11: 1b проблема исправлена. напряжение затвора вернулось к предварительному 16feb11 значения.
        • 2b продолжается с увеличением low za и рампой
        • 4б плоский
      • 05 июн11:
        • 2b caldefl: линейная рампа, увеличивающая прогиб с za
          • также показывают увеличение на 14-15 градусов, но только когда спускается в пгт.
        • 4b caldefl линейная рампа увеличивается с za.
      • 21 июн11:
        • 2A 1 4% прыжок примерно на 400 минут бега.
      • 23jun11: заменена карта смещения балки 2.
        • пучок 2a amp1 ток стока имел большие колебания.
        • Установка
        • новой карты остановила колебания.
      • 28,29июнь11
        • 2A подскакивает на 4% примерно на 40 минут, затем снова падает.
      • Октябрьский пробег:
        • балка 6б плохая
        • beam4a имеет более высокий Цыс.
          • Ток стока уменьшен, чтобы предотвратить его колебания.



      Калибровочное отклонение в зависимости от za. (вверху)

      Крайний правый столбец в таблице выше отображает кал амплитуда отклонения vs za.
      • Каждый график содержит данные за 1 день, все 6 лучей.
      • Черный — polA, красный — polB.
      Балка 4b показывает за зависимость калибровочного отклонения
      • , которая очень похожа на зависимость коэффициента усиления телескопа от za и Цыс.
      • Впервые это увидели 21апр11.
      • Калибровочное значение увеличивается примерно на 3% при 19 град.
      • Это изменение не вызвано градиентом za при высоком za.
        • Предположим, что calOn приходит до calOn Off.
          • Повышение calOff берется за большее za, поэтому cal прогиб меньше из-за градиента за Цыс.
          • Уменьшение calOff принимается при меньшем значении, чем calOn, поэтому calDeflection будет больше из-за Tsys градиент.
          • Графики показывают, что калибровочное отклонение увеличивается только с увеличением за. Для градиента за Цыс он должен уменьшаться и увеличиваться из-за смены направления za.
      луч 2b показывает рябь которые зависят от за.
      • 30apr11: Впервые была замечена рябь
      • 23 мая 11: Наблюдалось небольшое увеличение прогиба позвонков
      • 05jun11: видно увеличение примерно на 14-15 град.
        • Увеличение наблюдалось только при снижении за.
        • 05июн11 начал наблюдение куполом на 360 градусов (смотря юг). Предыдущий набор данных был обращен куполом на север.
      • луч 2b имеет волнистость около za = 5. Это началось 20апр.
      Что могло вызвать это?
      • Количество калорий, попадающих в приемник, увеличивается с за выше 15 (но только в полБ)
        • датчик bm 4 polB движется с za?
        • Часть сигнала калибровки выходит из рожка, а затем отражение назад.Больше этого отражения происходит при высоких значениях za?
      • Электронное усиление увеличивается с za выше 15 градусов.
        • Некоторые кабели движутся с za? а только для балки 4а, 2б?
      • Чем выше za, тем выше Цыс. (но 2b делает обратное при низкий за иногда?)
        • усиление увеличивается по мере усиления сигнала?
        • Каким-то образом спектрометр увеличивает выходное усиление как уровень входа увеличивается?
      • Подозрительно, что увеличение калибровочного отклонения такая же функциональная зависимость, как и увеличение tsys (но только для 4а)
      обработка: usr / a2130 / caldefl / caldeflvsza.pro

      Измерения по дате

      01jul11: Отклонение луча 2a имеет 4% прыгает.

      Утечка Ток для луча 2a amp1 имел большие колебания с конца марша (что тоже случилось, когда Цыс для Луча 2А прыгнул вверх).
      • Карта смещения для луча 2 была заменена 23 июня.
        • Пропали колебания тока стока луча2а и1.
        • В Цысе лучше не стало.
      • 28 и 29 июня 2011 года прогиб, измеренный с помощью a2130 подскочила примерно на 4%.Прыжок длился около 40 минут, прежде чем возвращение.
        • см. 28jun11 beam2 (столбец 4) в таблице выше.
      • Скачок, вероятно, не был связан со сменой карты смещения поскольку скачок начался через 5 дней после смены карты (данные с 24-27 июня 11 было нормально .. а также 30 июня 11).

      23 мая 11: Регулировка напряжений смещения beam1 устраняет скачки в луче1b cal. прогиб


      Отрегулированы напряжения смещения для луча 1. на 16feb11, когда для тестирования была установлена ​​карта смещения разомкнутого контура.Эта карта использовалась всего несколько дней. Когда карта с замкнутым контуром был возвращен, напряжение смещения никогда не возвращалось к старому значения. Более низкие значения напряжения смещения, установленные для карты с разомкнутым контуром, сделали светодиоды усилителей более чувствительны к изменениям напряжения питания.
      23 мая ганеш скорректировал напряжения смещения (напряжение стока на стадии 3) для луча 1 вернулось к уровням до 16feb11. Это были значения, которые сделали светодиоды менее чувствительными к питанию. изменение предложения. Данные калибровочного отклонения A2130, полученные до и после изменение смещения показывает, что скачки луча 1b исчезли:
      Резюме:
      • изменение уровня напряжения стока 3 ступени на более низкое значение на 16feb11 вызвал скачок вывода bm1b.Светодиоды больше чувствителен к скачкам питания при более низком напряжении.
      • восстанавливает напряжение стока до значений, установленных до 16feb11 проблема.
      • Балка
      • 5б имеет скачки кал прогиба (до 2%). Этот луч также имеет напряжение затвора нижней ступени 3. Может, если должно быть настраивается в сторону увеличения (пока не вызывает колебаний соединение от мертвой балки 6 для увеличения).
      обработка: usr / a2130 / caldefl / doa2130day. sc, doa2130day.pro



      20мая11: прыжок с луча происходит одновременно время скачка температурного диода ступени 20К.

        • Луч 1b показал скачок калибровочного прогиба на 10% примерно на 40 минут после 20:00 20м.
        • график показывает, что кал отклонение прыгнул когда температура диода Дьюара подскочила (.ps) (.pdf):
          • кадры 1, 2 показывают калибровочный прогиб для альфа-балки 1a и b.
          • На кадре 3 показаны температурные диоды для ступени 20 K в Альфа Дьюар для того же временного диапазона.
            • Калибровочное отклонение не является скачком Цыс, так как calOn, разница calOff берется каждые 20 миллисекунд.
          • Отрицательная крутизна отклонения калибров от 40 минут -> 100 минут также соответствует температурному диоду значения уменьшаются.
        • обработка: x101 / 110520 / a2130bm1b.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
