Источник бесперебойного питания для компьютера, сервера: принцип работы и подбор
Автор Aluarius На чтение 7 мин. Просмотров 490 Опубликовано
Скачки напряжения и помехи в сети – основная причина выхода из строя чувствительных электронных компонентов компьютера. Внезапное отключение электричества влечет за собой потерю данных, а иногда и разрушение файловой системы или комплектующих стационарного ПК при некорректном отключении устройства.
Для защиты от кратковременных отключений применяется источник бесперебойного питания для компьютера.
ИБП для компьютера
ИБП (англ. UPS) – отдельный внешний блок системы питания, обеспечивающий работоспособность компьютера при отключении напряжения в сети. Кроме этого, некоторые модели корректируют параметры электропитания компьютера при выходе их за допустимые пределы, что важно для увеличения срока службы компа.
Через ИБП к сети подключают стационарные компьютеры, сервера, устройства связи типа роутеров и маршрутизаторов.
Важно! Нет необходимости подключать через ИБП для компьютера ноутбук – аккумуляторная батарея, встроенная в корпус устройства, в автоматическом режиме защищает переносной компьютер от неполадок в сети.
Принцип работы бесперебойника для ПК (сервера)
Источник бесперебойной работы переменного тока – устройство, в котором питание есть всегда. Однако стоит учесть, что это не резервный источник питания, а аварийный – включается в случае “форс-мажоров” и лишь на короткое время.
Основная функция ИБП – мгновенная подача питания в момент отключения основного напряжения сети – реализована посредством аккумуляторной батареи, которая накапливает энергию. Встроенное в корпус ИБП зарядное устройство контролирует уровень напряжения на аккумуляторе, при необходимости включаясь в режим подзарядки.
При исчезновении напряжения в сети, устройство управления выключает компьютер от сети и одновременно подключает ПК к аккумуляторной батарее. Встроенный инвертор преобразует постоянное напряжение батареи в переменное, повышая его до рабочего напряжения сети 220 В.
При включении в рабочий режим бесперебойник подает звуковой или световой сигнал, оповещая пользователя о проблемах с питанием ПК.
В зависимости от емкости батареи и мощности компьютера, бесперебойник обеспечивает переменное напряжение на выходе на небольшое время, которое нужно для сохранения текущего сеанса и завершения работы компьютера.
инвертор, преобразующий постоянный ток в переменный;
управляющая схема.
Способ подключения
UPS оборудован несколькими гнездами-выходами, расположенными на задней панели прибора. Подключить персональный компьютер и периферию, отключение которой грозит негативными последствиями, соответствующими кабелями не составит труда при соблюдении порядка действий:
после первой зарядки отключаем бесперебойник от сети;
выключаем компьютер;
подключаем сетевой кабель компьютера на соответствующий разъем ИБП;
присоединяем сетевой кабель бесперебойника к сети;
нажимаем и удерживаем кнопку включения ИБП, ждем светового или звукового сигнала о начале работы;
включаем компьютер;
устанавливаем драйвера UPS.
Внимание!
Не рекомендуется подключать к ИБП лазерные принтеры или МФУ – при их включении возникает большой скачок энергопотребления, что может перевести бесперебойник в защитный режим (отключить).
Нужно ли отключать на ночь?
Устройства бесперебойного питания предназначены для непрерывной работы – нет необходимости отключать на ночь.
Как заряжается аккумулятор ИБП
Для продления срока службы перед первым включением устройства необходимо провести полный цикл зарядки и разрядки аккумуляторной батареи.
Для этого включаем ИБП в сеть примерно на сутки для полной зарядки – без подключения компьютера.
Подключаем компьютер к устройству, выключенному из розетки, и ждем полного разряда аккумулятора.
Опять повторяем цикл зарядки-разрядки.
Заряжаем снова – после этого ИБП будет откалиброван и готов для постоянной работы.
Виды источников бесперебойного питания
Бесперебойники классифицируются по трем типам в зависимости от конструктивных схем:
Резервная используется для переключения на аккумуляторное питание.
Интерактивная применяется для линейно-интерактивных бесперебойников.
Схема двойного преобразования предназначена для блоков питания онлайн.
Резервные источники
ИБП оффлайн или резервный источник нужен для домашних компьютеров и поддержки работоспособности локальный сетей в офисах.
Принцип работы – автоматическое переключение ПК на питание от аккумуляторов при отключении электроэнергии. Роль переключателя играет механическое реле, отчего ИБП издает щелкающие звуки при изменении режимов работы.
Линейно-оперативные
Такие UPS применяются для защиты от перепада напряжений сетевого и телекоммуникационного оборудования или группы компьютеров.
Особенность работы – защита ПК от повышенного или пониженного напряжения без перехода в аварийный режим за счет включения в схему автотрансформатора.
Блоки питания онлайн (для серверов)
Мощные UPS с двойным преобразованием применяются для файловых серверов, рабочих серверных станций и сетевых устройств, которые требовательны к питающему напряжению.
Особенности действия – входное переменное напряжение преобразуется выпрямителем в постоянное, затем через инвертор в эталонное переменное, которое подается на устройства. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и постоянно питает их в аварийном режиме.
UPS онлайн обеспечивают стабильное напряжение на серверах и нулевое время переключения на аккумуляторы.
Как выбрать ИБП для компьютера
Для правильного выбора источника бесперебойного питания, идеально подходящим для сохранения работоспособности компа, надо учесть некоторые характеристики устройства.
По мощности
Важная характеристика бесперебойника – мощность, от нее зависит надежность защиты от перепадов напряжения и срок службы:
Полная мощность измеряется в ВА, характеризует максимальную величину мощности, которую можно подключить к бесперебойнику.
Активная мощность измеряется в Вт – это максимальная мощность подключенных к ИБП устройств. Мощность бесперебойника должна быть больше на 20-30%.
Считаем суммарную активную мощность оборудования, которое планируем подключить к источнику бесперебойного питания, добавляем к этому числу тридцать процентов и определяем мощность ИБП. Например, мощность домашнего ПК 420 Вт и мощность монитора 45 Вт – суммарная 465 Вт, значит, потребуется ИБП с мощностью не менее 600 Вт.
Рекомендованные величины полных мощностей ИБП:
500 – 700 ВА для домашних и офисных ПК;
700 – 1000 ВА для рабочих станций и игровых ПК;
1000 ВА и выше для серверов.
По длительности работы в автономном режиме
Точное время автономной работы определить сложно, поэтому производитель указывает время работы при полной загрузке ИБП – 3-15 минут, хотя ИБП для сервера могут работать несколько часов.
Для домашнего компьютера достаточно десяти минут, чтобы закончить работы и выключить устройство.
Устройства с ПО
Существуют модели ИБП с программным обеспечением, которое может контролировать работу устройства и отдавать команды на выполнение тех или иных действий. При возникновении нештатной ситуации в ваше отсутствие, бесперебойник самостоятельно закроет открытые программы и выключит компьютер.
Внимание! При покупке модели с ПО следует убедиться, что он совместим с операционной системой вашего персонального компьютера и имеет возможность подключения через USB или Ethernet.
По количеству разъемов
ИБП выпускаются с разным количеством и типом гнезд: есть разъемы, защищенные от отключения электричества и разъемы, защищенные только от перепадов напряжения, а также с розетками RJ-45 для защиты телефонной сети и USB-разъемами.
Для подключения стационарного компа и монитора потребуется ИБП как минимум с двумя розетками с защитой от отключения напряжения.
С возможностью замены батареи
Срок службы аккумуляторных батарей не превышает пяти лет, замена батарей позволит сэкономить на покупке нового бесперебойника – стоит выбрать модель с заменяемыми аккумуляторами.
Рейтинг ИБП для компьютера
Все знают – технику лучше приобретать у известного производителя, который обеспечивает техническую поддержку и гарантирует работу своего изделия в течение долгого срока.
Лучшие производители и модели ИБП
Среди производителей источников бесперебойного питания отличная рекомендация у британских, американских и тайваньских компаний:
APC – дочернее предприятие корпорации Schneider Electric. Компания выпускает продукцию средней ценовой категории.
APC Back-UPS CS BK500EI – позволит продолжить работу во время коротких отключений света, обеспечив защиту оборудования от скачков и перепадов напряжения. Если отключение окажется продолжительным, ИБП автоматически выключит компьютер, сохранив при этом все данные.
IPPON – британский бренд, выпускающий качественные бесперебойники.
IPPON Back Verso 800 – компактный размер, удобное управление и легкое подключение ИБП отлично подходит для защиты маломощных домашних ПК.
Powercom – тайваньская компания с продукцией средней ценовой категории и высокой степенью надежности.
Spider SPD-1000N способен поддерживать работу нескольких устройств одновременно в течение долгого времени и самостоятельно регулировать и стабилизировать напряжение. Устройство подключается к сети через EURO-разъем и имеет 8 розеток.
EATON – американский производитель, выпускающий популярные бесперебойники в широком диапазоне технических характеристик.
EATON 5SC 3000i RT2U – линейно-интерактивный ИБП обеспечивает надежной защитой серверное и сетевое оборудование. Оснащен LCD-дисплеем, информирующем о статусе устройства, напряжении на входе и выходе, нагрузке, уровне заряда батарей и параметрах сети.
Правильно выбранный бесперебойник позволит сохранить не только дорогую компьютерную технику, но и избавит от головной боли при восстановлении важной информации, утраченной из-за внезапного скачка напряжения.
Как выбрать резервный источник питания для видеонаблюдения
Компоненты ИБП
Для того, чтобы понимать, какие функции требуются от источника резервного питания, следует понимать все его составляющие:
аккумуляторная батарея, является поставщиком электроэнергии, которая необходима во время перебоев в сети. Ее основные параметры – это вольтаж и емкость. Чем больше ампер у батареи, тем более мощной она является и тем дольше она сможет питать видеонаблюдение;
инвертор, который предназначен для преобразования переменного тока в 220В в постоянный 12-Вольтовый. Он включается в те моменты, когда питание осуществляет именно от батареи;
реле, выполняет роль переключателя с общей электросети на батарею и в обратном порядке.
Критерии оптимального ИБП для видеонаблюдения
Выбирая источник резервного питания для систем видео слежения, следует проверить, соответствует ли он установленным профессиональным стандартам. Процесс перехода на дополнительный аккумулятор должен сопровождаться световым или звуковым сигналом. Во время работы от электросети батареи должны получать заряд, чтобы восстановить свою емкость. Когда мы переводим видеонаблюдение на резервное питание, нам поможет опять же световая или звуковая индикация, которая будет свидетельствовать о том, что батарея разрядилась ниже допустимого предела.
Для видеонаблюдения предусмотрены резервные блоки питания импульсного принципа действия. Они характеризуются меньшим весом и меньшими потерями напряжения. Как только в сети пропадает электричество, автоматически должна осуществляться подача питания от аккумуляторной батареи. В остальное время ИБП должен восстанавливать свой заряд, чтобы быть готовым стать основным, пусть и временным, поставщиком электроэнергии.
Оптимальный блок резервного питания оснащен защитой от коротких замыканий. Для него используются аккумуляторы свинцово-кислотного типа с показателем емкости от 7 ампер/час. Емкость необходимо подбирать такую, чтобы ИБП смог поддержать работоспособность видеонаблюдения хотя бы в течение 2-х часов.
Корпус и климатическое исполнение
Зачастую есть необходимость в организации наружного видеонаблюдения. В этом случае источник резервного питания также будет располагаться на улице. Для этого необходимо, чтобы его корпус был влагостойким и мог выдерживать неблагоприятные температурные перепады, а также осадки и повышенную влажность.
Лучше всего, если приобретаемый ИБП будет помещен в металлический, закрытый со всех сторон корпус. Дополнительная перфорация на нем отведет лишнее тепло от него и защитит от перегрева в жаркую погоду. Если проводники остаются снаружи блока, то потребуется установить его в дополнительный защитный кожух.
На внешний вид он должен выглядеть как глухой металлический ящик, оснащенный замком и светодиодными индикаторами его работы. Он может оснащаться дополнительными опциями и быть защищенным от постороннего вмешательства в рабочий процесс.
Выходное напряжение
Наиболее популярным является источник резервного питания, рассчитанный на 12 В. Он может обеспечить работу сразу нескольких видеокамер. Параллельно его можно применять для электрических замков или вызывных панелей. Его питание происходит от номинального тока, исходя из мощности прибора.
Некоторые из предлагаемых на рынке блоков питания оснащаются регуляторами выходного напряжения. Он дает возможность повышать напряжение до 16В, а это компенсирует потери в тех случаях, когда от источник находится на большом расстоянии от видеокамер. Такая покупка особенно актуальна при наличии разветвленной многоуровневой системы видеомониторинга.
Она стоит дороже, зато компенсирует не только большое расстояние к самым дальним видеокамерам, но и сопротивляемость проводки, которая может привести к нестабильной работе всей системы и внеплановым отключениям. Достаточно поднять на выходе напряжение всего на несколько вольт, и весь охранный комплекс получает гарантию безотказной работы.
Для того, чтобы рассчитать мощность, которая требуется от источника, нужно сначала суммировать силу тока всех камер, работающих на объекте. После этого добавить 20% резерва – таким способом можно отталкиваться как от ампеража оборудования, так и от потребляемой им мощности.
Исходя из числа камер, которые работают на объекте, приобретаются бесперебойники, рассчитанные на разные нагрузки. Например, до 8 видеоустройств сможет обслуживать источник питания на 5 Ампер, а если их количество будет более полутора десятков, то потребуется ИБП на 10 А. Дополнительной функцией таких источников является распределение токовой нагрузки на отдельные каналы, что служит еще одной гарантией от перепадов напряжения.
Аккумулятор для источника резервного питания
Необходимо акцентировать внимание на технических характеристиках аккумуляторной батареи для того, чтобы быть уверенным в ее надежном питании при отключенной электроэнергии. Это ключевой элемент всей системы автономного обеспечения и при выходе из строя аккумулятора можно заменить только его, а не весь источник в комплекте.
При замене АКБ надо проследить, чтобы по своим характеристикам она могла заменить предыдущую батарею. Другими словами, она должна быть ориентирована на ИБП определенного типа. То же самое касается ситуаций, когда недостаточно стандартной емкости АКБ – можно объединять в одном источнике несколько однотипных аккумуляторов.
Расчет времени резервирования блока питания
Для чего нужно анализировать этот показатель? Во-первых, есть постоянно включенные потребители, а есть те, которые включаются по необходимости, например, свето- или звуковая сигнализация, которая часто монтируется вместе с видеонаблюдением. Автономная работа при отключении электричества должна поддержать оборудование до ее возобновления.
Чтобы подсчитать емкость батареи, которая сможет обеспечить автономную работу всех потребителей, следует суммировать потребляемый ими ток и умножить его на количество часов резервной работы. Поскольку в реальности батарея способна отдавать не более 70-80% своего заряда, поэтому при расчете емкости придется еще добавить поправочный коэффициент 1,2-1,3. В случае с китайскими устройствами эксперты советуют набросить еще примерно 30% запасной мощности.
Считается большой ошибкой учитывать мощности источника резервного питания лишь для видеокамер, без пишущего видеорегистратора. В этом случае система мониторинга сразу утрачивает часть своих функций, и невозможно организовать контроль за ситуацией на объекте в режиме реального времени.
Кроме того, что прекращается передача видеоданных для последующей обработки, прекращают работать и накопители, подключенные к устройствам записи. Для тех, кто не знает – самая распространенная причина поломки накопителя заключается в некорректном завершении его работы, которое всегда случается при отключении электричества. Ближайшие последствия такого события – это утрата архива записей, зачастую не подлежащего восстановлению.
Специализированные блоки резервного питания обладают информационными выходами. Благодаря этому они смогут передавать соответствующие сигналы о появлении неисправностей в работе батареи или в сети в целом. Расширенный сетевой диапазон напряжения обеспечит систему видеонаблюдения электрическим питанием даже в тех ситуациях, когда приходится подключаться к сетям низкого качества.
Обслуживание блока питания
Поскольку идеального и вечного оборудования не существует, то необходимо продумать его плановое и внеплановое обслуживание. Блок страдает одним из первых при различных сетевых авариях. Полезно справиться у производителя (поставщика) о возможностях сервисного обслуживания и гарантийных требованиях.
Большинству заказчиков приходится столкнуться с ситуацией того, что ремонт отнесут к разряду «негарантийного», а это значит, что придется оплатить из собственного кармана. В некоторых сервисных центрах ремонт по стоимости занимает от 10% цены оборудования и выше. Отдельно оплачивается стоимость запчастей и их пересылки, которая может занимать длительное время.
Дополнительные рекомендации по выбору источников резервного питания
Приведем напоследок несколько важных советов от экспертов нашего магазина:
нет смысла экономить на покупках в пользу малоизвестных и непроверенных производителей АКБ;
при выборе нельзя полагаться только на рекламные брошюры. Обязательно стоит потребовать технический паспорт изделия и самостоятельно изучить его характеристики;
лучше всего приобретать источники питания, которые имеют защиту от глубокого разряда батареи;
оптимально использовать в пределах одного и того же объекта резервные источники того же самого производителя, поскольку это упростит процесс их технического обслуживания.
Суть работы бесперебойных источников питания для систем видеонаблюдения заключается в том, что они подключены к сети во время нормального электроснабжения. Но, если подача электричества прекращается по техническим причинам, то именно резервная аккумуляторная батарея обеспечит дальнейшую работу. При возникновении трудностей с выбором можно обратиться за профессиональной консультацией – специалисты не только подберут оптимальный источник питания, но и помогут с установкой устройств данного типа.
Источники бесперебойного и резервного питания — НТЦ «ОРБИТА»
Об источниках бесперебойного и резервного питания для систем ОПС написано немало, тем не менее часто отсутствует даже единообразная терминология, поэтому начнем именно с терминологии.
Итак, различают источники резервного (гарантированного) питания и источники бесперебойного питания.
Источник резервного (гарантированного) питания используется, когда система или какая-то из ее составляющих постоянно питаются от основного источника питания. Резервный источник подключается лишь при пропадании напряжения в основной питающей цепи. В зависимости от модели блока питания подключение может происходить в ручном или автоматическом режиме. Источники резервного питания можно рассматривать как зарядные устройства АКБ.
Источники бесперебойного питания или источники вторичного электропитания резервированные (ИВЭПР) предназначены для питания аппаратуры, которая не имеет своего встроенного сетевого источника питания. Они должны всегда обеспечивать питание нагрузки с указанными параметрами.
Источник бесперебойного питания одновременно выполняет функции и основного, и резервного. То есть, если в основной цепи напряжение по каким-то причинам пропадает, источник в автоматическом режиме переходит на резервное питание. Подобные блоки состоят из сетевого источника питания достаточной мощности, зарядного устройства для аккумуляторной батареи (АКБ) и схемы переключения нагрузки с сетевого источника на АКБ.
Специалисты выделяют еще одну группу: источники бесперебойного питания гибридного типа. Это буферные источники питания. Данные устройства можно рассматривать как источники бесперебойного или как резервного питания в зависимости от того, как будет распределена величина тока стабилизатора между током заряда АКБ и током нагрузки. Использование источников этого типа предоставляет возможность пользователю выбирать, что ему необходимо, — сокращение времени заряда АКБ за счёт увеличения тока заряда в пределах зарядных характеристик или перераспределения большей величины тока стабилизатора на нагрузку, сокращая при этом ток заряда АКБ, что приведёт к возрастанию времени её зарядки.
Системы резервирования всего объекта – это, как правило, системы достаточно большой мощности (от 0,5 до 100 кВт). Они обеспечивают подачу в сеть напряжения 220 В частотой 50 Гц, которым и питаются все вторичные источники. В основном для этой цели применяются бензиновые или дизельные электростанции, хотя в последнее время рынок все больше начинают завоевывать инверторные источники питания, работающие от аккумуляторов, а также комбинированные системы с использованием так называемых альтернативных источников энергии (ветродвигатели, солнечные батареи и т. п.).
Автономные источники бесперебойного или резервного питания, обеспечивающие подачу электроэнергии на одно или несколько устройств или систем. Эти источники имеют мощность до 500 Вт и обеспечивают выходные напряжения, характерные для питания приборов охранно-пожарной сигнализации и связи, а именно 12, 24 и 60 В постоянного тока.
Встроенные в прибор или узел системы резервного питания – это гальванические элементы или аккумуляторы, которые нужно периодически подзаряжать с помощью внешнего устройства. В более сложных системах аккумулятор подзаряжается от встроенного в изделие зарядного устройства.
Какую схему организации резервного или бесперебойного питания наиболее целесообразно использовать для систем ОПС? В этом вопросе эксперты практически единодушны: автономные источники питания. Это решение предпочтительнее как с технологической точки зрения, так и по стоимости. Именно использование отдельных источников питания относительно небольшой мощности позволяет подобрать оптимальное решение конкретной задачи, подключая к одному источнику группу приборов с тем или иным напряжением питания и токопотреблением. В большинстве случаев удобнее использовать источники бесперебойного питания, так как в этом случае отпадает необходимость использования отдельного преобразователя (адаптера) напряжения сети 220 В для постоянного питания конкретного прибора необходимым напряжением (как уже отмечалось, источник бесперебойного питания выполняет функции и основного и резервного источников одновременно). Тем не менее, если прибор оснащен собственным сетевым адаптером или устройство в дежурном режиме не потребляет энергии, а потребляет ее от случая к случаю (например, в системах автоматического пожаротушения), целесообразно применять источники резервного питания, так как их цена ниже цены источников бесперебойного питания.
Время резервирования определяется, в основном, двумя параметрами — током потребления питающихся от источника приборов и характеристиками применяемых химических источников тока.
Незаряжаемые одноразовые химические источники тока (батарейки) применяются, в основном, при использовании той схемы резервирования, когда батарейка является составной частью прибора. Целесообразность такого варианта питания очевидна при использовании, например, радиоканала связи между различными частями системы. То есть, когда части системы не соединяются проводами и каждый ее элемент питается от встроенной батарейки.
В независимых блоках бесперебойного и резервного питания, как правило, используются аккумуляторные батареи, которые могут заряжаться как встроенным в блок, так и внешним зарядным устройством.
Несколько слов о применяемых в системах ОПС аккумуляторных батареях.
По типу используемого химического процесса все аккумуляторы можно условно разделить на две большие группы — щелочные аккумуляторы и кислотные. В свою очередь, каждая из этих групп может быть разделена на подгруппы по целому ряду различных параметров. При этом каждому типу присущи свои достоинства и недостатки.
К основным достоинствам щелочных аккумуляторов можно отнести тот факт, что они не боятся глубокого разряда. Однако при работе в составе систем ОПС это достоинство использовать достаточно сложно. К примеру, допустимое напряжение питания какого-либо прибора ОПС лежит в пределах 9—14 В, а щелочная аккумуляторная батарея с номинальным напряжением 12 В может без ущерба быть разряжена до напряжения 3 В, однако при этом от нее уже не сможет нормально работать данный прибор. Недостатков же у щелочных аккумуляторов хватает, и к наиболее существенному необходимо отнести невозможность отбора от этих аккумуляторов больших токов, даже в кратковременном режиме потребления. Те же щелочные аккумуляторы, которые допускают большие разрядные токи, имеют очень высокую стоимость.
Что касается кислотных аккумуляторов (в первую очередь, относительно дешевых свинцово-кислотных), то до недавнего времени их основными недостатками являлись боязнь глубокого разряда и хлопотность использования агрессивного жидкого электролита на основе серной кислоты. Однако в 80-х годах мир начали активно завоевывать так называемые герметичные необслуживаемые свинцово-кислотные аккумуляторы (в зависимости от конструктивных особенностей внутреннего устройства они подразделяются на типы GP, HP, HV и т. п.). Их устройство таково, что они не требуют обслуживания и не выделяют наружу вредных веществ, что позволяет устанавливать их в помещениях, где постоянно находятся люди. Кроме того (и это, возможно, самое главное), они являются аккумуляторами глубокого разряда, то есть допускают отбор до 80% их номинальной емкости.
Единственным параметром источников питания, фигурирующим в нормативных документах по оснащению объектов системами ОПС, является длительность резервирования электропитания объектов. Для особо важных объектов эта длительность составляет 24 часа. Однако если объект включен в так называемый «список № 2», то есть перебои в энергоснабжении этого объекта от центральных электрических сетей не должны превышать 2 часов в сутки, требования к длительности могут быть снижены до 2,5 часа.
Отсутствием нормативных документов объясняется, в первую очередь, разнообразие применяемых на практике источников и еще большее разнообразие мнений относительно критериев выбора источника питания для конкретного объекта. К сожалению, многие поставщики резервированных источников (конечно, не производители, а торгующие организации) не обладают достаточной технической грамотностью, не говоря уже о наличии собственной лабораторно-технической базы. Это приводит к невозможности проверки и подтверждения параметров источников питания, заявляемых в рекламных, а иногда и в сопроводительных технических материалах перед попаданием изделия к конечному потребителю. А эта проверка, как показывает практика, оказывается далеко не лишней. Причем дело здесь отнюдь не в недобросовестности производителей или поставщиков оборудования, а опять-таки в отсутствии единых требований и норм, в том числе и отсутствие единообразия в терминологии.
В качестве классического примера можно привести заявляемый максимальный выходной ток, который источник способен отдать в нагрузку. В данном случае часто смешивают понятия «номинальный ток», то есть ток, который может потребляться от источника в долговременном (круглосуточном) режиме, «максимально допустимый ток источника», то есть ток, допускаемый в кратковременных режимах или импульсах (при этом должно указываться допустимое время потребления), и «максимальный выходной ток стабилизатора», то есть суммарный ток, выдаваемый источником, который может перераспределяться между током нагрузки, током, отбираемым для зарядки аккумуляторов, и токами для питания дополнительных внутренних или внешних сервисных устройств.
Основными параметрами, характеризующими источники питания, являются: — выходное напряжение источника питания, — уровень пульсаций выходного напряжения (величина напряжения пульсаций), — выходной ток, — пределы изменения напряжения питающей сети, — величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, — максимальная мощность, потребляемая источником от питающей сети, — ёмкость встроенной АКБ, ток или время полного заряда АКБ заданной ёмкости.
Для правильного выбора источника резервного или бесперебойного питания необходимо четко представлять исходные данные, касающиеся конкретного объекта, на котором будет использоваться источник. К таковым, в первую очередь, относятся: • напряжения, которыми питаются приборы на объекте; • величины потребляемых токов в номинальных и пиковых режимах; • категория (значимость) объекта; • частота и длительность отключений электроэнергии на объекте; • критичность питаемой аппаратуры к пульсациям.
В понятие «категория» или «значимость» объекта включается то, насколько велики материальные средства, находящиеся на объекте, или какие социальные последствия могут произойти при проникновении посторонних лиц на объект или при его возгорании.
К особо важным объектам могут быть отнесены учреждения банков, хранилища оружия и боеприпасов, ядов и наркотических веществ, взрывчатых и радиоактивных материалов, базы и склады, на которых сосредоточено большое количество материальных ценностей. На этих объектах, как правило, резерв электропитания должен составлять 24 часа.
На остальных объектах для рационального расчета длительности резервного питания исходят из реально возможной частоты и длительности отключений электроэнергии в основных питающих сетях.
Скачать: 1. Расчет времени работы РИП от резервного аккумулятора — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту
Электроснабжение 1 категории для систем безопасности — НТЦ «ОРБИТА»
Как известно, в этом году произошло полное обновление нормативной базы, определяющей требования к системам пожарной сигнализации и пожаротушения: вступил в силу Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», введен в действие ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
В Своде правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» есть раздел «Электропитание систем пожарной сигнализации и установок пожаротушения» и выпущен отдельный Свод правил СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности». Кроме того, действуют ПУЭ (седьмое издание, 2002 год) — Правила устройства электроустановок, на которые даны ссылки в СП 5.13130.2009. Рассмотрим, какие требования предъявляются в этих документах к источникам питания, попытаемся определить их физический смысл и возможности практической реализации.
В ПУЭ, глава 1.2, все электроприемники (аппараты, агрегаты и другие потребители электроэнергии) по обеспечению надежности электроснабжения разделены на I-ю, II-ю и III-ю категории, кроме того, в I категории выделена особая группа электроприемников. К I категории относятся электроприемники, «перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения».
В особую группу I категории включены электроприемники, «бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров». II категория – это «электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей», а все остальные электроприемники включены в 3 категорию.
По каждой категории электроприемников в ПУЭ определены требования по надежности электроснабжения. Электроприемники I категории «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания …», а для электроприемников особой группы I категории «должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания», что обеспечивает еще более высокую надежность электропитания. Электроприемники II категории также «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания», однако если для I категории должно быть обеспечено автоматическое восстановление питания, то для II категории допускаются перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
А для III категории электроснабжение «может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток». Таким образом, если для электроприемников II и III категорий в ПУЭ допускаются значительные перерывы электропитания, определяемые включением резервного питания в ручном режиме и временем устранения неисправности, то относительно электроприемников I категории указано, что «перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания».
ЭЛЕКТРОПИТАНИЕ СИСТЕМ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ
В общем случае ПУЭ предписывает определять категорию электроприемников в процессе проектирования системы электроснабжения. Своды правил СП 5.13130.2009 в п. 15.1 и СП 6.13130.2009 в п. 4.2 указывают, что «по степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории согласно Правилам устройства электроустановок, за исключением электродвигателей компрессора, насосов дренажного и подкачки пенообразователя, относящихся к III категории электроснабжения, а также случаев, указанных в 15.3, 15.4 (4.3, 4.4)». Действительно, в результате отключения электропитания систем пожарной сигнализации и пожаротушения создается реальная опасность для жизни людей и возможен значительный материальный ущерб.
Далее в п. 15.2 указано, что «питание электроприемников следует осуществлять согласно ПУЭ с учетом требований 15.3, 15.4». В ПУЭ п. 1.2.10 дано определение независимого источника питания – это «источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания». По п. 1.2.19 ПУЭ, в качестве независимого источника питания для «электроприемников I категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т.п.» Своды правил СП 5.13130.2009, СП 6.13130.2009 также допускают осуществлять питание автоматических установок пожаротушения и систем пожарной сигнализации «от одного источника – от разных трансформаторов двухтрансформаторной подстанции или от двух близлежащих однотрансформаторных подстанций, подключенных к разным питающим линиям, проложенным по разным трассам, с устройством автоматического ввода резерва, как правило, на стороне низкого напряжения». На объектах III категории надежности электроснабжения, при наличии одного источника электропитания, «допускается использовать в качестве резервного источника питания электроаккумуляторные батареи или блоки бесперебойного питания, которые должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч…», дальше требования расходятся: «плюс 1 ч» по СП 5.13130.2009, но «плюс 3 ч» по СП 6.13130.2009, «работы системы пожарной автоматики в тревожном режиме». Однако в обоих СП «допускается ограничение времени работы резервного источника в тревожном режиме до 1,3 времени выполнения задач системой пожарной автоматики». Таким образом, для выполнения требований ПУЭ по обеспечению питания I категории надежности на объектах III категории надежности необходимо использовать, минимум, два источника питания: основного сетевого и резервного аккумуляторного, с контролем работоспособности каждого источника, в том числе и в части достаточной емкости аккумуляторов, и с автоматическим включением резервного источника при нарушении питания от сетевого источника, как при отключении сети, так и при его неисправности.
Действующиее ранее НПБ 86-2000 «Источники электропитания постоянного тока средств противопожарной защиты. Общие технические требования. Методы испытаний» определяли требования только к источникам электропитания постоянного тока, и вопросы резервирования электропитания практически не рассматривались. Хотя отмечалось, что источник должен иметь индикаторы подключения к электрическим сетям, что он может иметь в своем составе аккумулятор и т.д. Не требовалось указывать время резервирования при работе от АКБ. Очевидно, подразумевалось, что вопросы резервирования должны решаться в процессе проектирования системы. Средняя наработка на отказ источника постоянного тока по НПБ 86-2000 должна быть не менее 40000 ч., что составляет немногим более 4,5 лет, да и срок службы АКБ также обычно не превышает 4-5 лет. Таким образом, в течение срока эксплуатации порядка 10 лет можно рассчитывать на несколько отказов сетевого источника питания, АКБ или того и другого вместе.
Для примера рассмотрим работу источника бесперебойного питания, сертифицированного по НПБ 86-2000. Можно считать, что он запитан от двух независимых источников электроснабжения: сети ~220 В и аккумулятора, что допускается на объектах III категории надежности электроснабжения. Но при отказе самого источника требуется его замена с последующим ремонтом. Таким образом, надежность электроснабжения снижается, минимум, до 11 категории при наличии ЗИПа, и дежурного персонала, допущенного к проведению ремонтных работ, или при выезде оперативной бригады в любое время суток и в любой день недели. В большинстве же случаев восстановление электропитания не произойдет и в течение суток (а с учетом выходных и в течение нескольких суток), т.е. реально надежность электроснабжения не соответствует даже 3 категории. Кроме того, по НПБ 86-2000, источник питания с аккумулятором должен формировать сигнал неисправности почему-то при минимальном значении напряжения аккумулятора, указанном в ТД на аккумулятор, т.е. когда период резервирования уже закончился и при отключении питания системы и так автоматически формируется сигнал неисправности на ПЦН.
ИСТОЧНИКИ 1 КАТЕГОРИИ НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ
Новый ГОСТ Р 53325-2009 вводит понятие «источник I категории надежности электроснабжения средств противопожарной защиты», определению которого посвящен целый 5 раздел. Естественно предположить, что данные источники I категории надежности электроснабжения должны обеспечивать надежность электроснабжения I категории и их можно использовать для питания электроприемников I категории, в том числе и средств противопожарной защиты. В требованиях указано, что эти источники должны запитываться «минимум от двух независимых источников электроснабжения (основного и резервного (резервных))» и что они «должны обеспечивать бесперебойное электропитание средств противопожарной защиты при неисправности основного или резервного (резервных) источников электроснабжения». Однако в ГОСТ Р 53325-2009 ничего не сказано о его собственной надежности, указано только, что он «должен быть рассчитан на круглосуточную непрерывную работу», «должен быть восстанавливаемым и обслуживаемым изделием» и что его средний срок службы «должен быть не менее 10 лет». Требуемое минимальное значение средней наработки на отказ источника I категории надежности электроснабжения отсутствует.
Однако, несмотря на использование в названии источников словосочетания «I категории надежности электроснабжения», сами средства противопожарной защиты остаются электроприемниками I категории и должны обеспечиваться электропитанием без перебоев, а не только источник питания. Включение источника питания I категории надежности электроснабжения между независимыми источниками электроснабжения и средствами противопожарной защиты не должно снижать категорию их электроснабжения.
По ГОСТ Р 53325-2009, в источнике I категории надежности электроснабжения сохранено требование автоматического формирования сигнала неисправности при минимальном значении напряжения аккумулятора, но добавлено требование «обеспечения возможности передачи информации во внешние цепи об отсутствии выходного напряжения и входного напряжения электроснабжения по любому входу», что позволит предпринять своевременные действия при переходе на резервное питание, а не когда вся система будет обесточена. Кроме того, должны быть предусмотрены оптические индикаторы «наличия (в пределах нормы) основного и резервного или резервных питаний (раздельно по каждому вводу электроснабжения) и наличия выходного напряжения».
В технической документации наряду с номинальным значением выходного напряжения и его допустимым отклонением и другими характеристиками должен быть указан ток, потребляемый источником от основного и резервного или резервных источников электроснабжения при максимальном токе в выходной цепи питания и при отсутствии нагрузки, оценить КПД источника и рассеиваемую мощность при различных режимах работы.
Однако даже при выполнении всех требований ГОСТ Р 53325-2009 в источнике питания I категории надежности электроснабжения возможно значительное снижение емкости АКБ в процессе эксплуатации и допускается отключение питания от АКБ при неисправности сетевого источника, что исключает резервирование до замены источника питания. При возникновении неисправности в сетевом источнике питания I категории надежности электроснабжения должно обеспечиваться электропитание системы от аккумулятора, так же как при отключении одного из источников электроснабжения, чтобы не происходило снижение надежности электропитания. С другой стороны, если не контролируется система заряда, емкость АКБ и степень ее снижения в процессе эксплуатации, как работоспособность второго независимого источника, велика вероятность отсутствия требуемого времени резервирования при отключении основного электропитания. Возвращаясь к требованиям ПУЭ в части надежности электроснабжения I категории автоматических установок пожаротушения и систем пожарной сигнализации, «перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб…», они «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания…», а не от одного источника питания неопределенной надежности с аккумулятором неизвестной емкости. Таким образом, возникает парадоксальная ситуация, когда источник «1» категории надежности электроснабжения средств противопожарной защиты по ГОСТ Р 53325-2009 не обеспечивает надежность электроснабжения «I» категории по ПУЭ. В данном случае можно воспользоваться известными способами повышения надежности устройств, например, для повышения надежности электропитания можно использовать два источника питания в режиме горячего резерва. Конечно, и противопожарные системы должны иметь технические возможности подключения нескольких независимых источников питания для реализации надежности электропитания I категории. То есть иметь соответствующие входы, что уже осуществляется на практике. Например, приборы приемно-контрольные охранно-пожарные «Сигнал-20П» и «Си-гнал-20П SMD» имеют по два входа питания 12/24 В, которые позволяют подключить два независимых источника питания (рис. 1), один из которых скромно отмечен как «необязательный». Таким образом обеспечивается резервирование самих источников, причем возможно без нарушения работоспособности системы отключить и заменить неисправный источник питания, заменить аккумуляторы и т.д. Конечно, для реализации всех функций в систему должны быть заведены выходы сигналов «Неисправность» от каждого источника, не показанные на схеме.
Рис. 1. Схема подключения двух источников питания к ППКОП «Сигнал-20П», «Сигнал-20П SMD»
Вводы питания развязаны диодами (рис. 2), и под нагрузкой всегда находится источник питания с более высоким выходным напряжением. Таким образом, обеспечивается резервирование источников в любом режиме работы, при отключении сетевого питания время резервирования будет определяться суммарной емкостью аккумуляторов обоих источников питания, т.е. обеспечивается и резервирование АКБ. Конечно, возможно использование и других способов повышения надежности электропитания.
Рис. 2. Развязка двух вводов источников питания при помощи диодов
Несомненно, положительная сторона новых нормативных документов, выпущенных в соответствии с Техническим регламентом о требованиях пожарной безопасности, заключается в том, что еще раз подчеркнуты жизненная важность противопожарных систем и высокая надежность их питания. Значительно расширился класс источников питания средств противопожарной защиты, повысились требования, предъявляемые к ним, и т. д. Однако не следует забывать, что требование относить электроприемники автоматических установок пожаротушения и систем пожарной сигнализации к I категории степени обеспечения надежности электроснабжения согласно Правилам устройства электроустановок содержалось еще во всем хорошо известных НПБ 88-2001 и НПБ 88-2001*, а источники питания успешно сертифицировались по НПБ 86-2000.
И. Неплохов к.т.н., технический директор бизнес-группы «Центр-СБ», И. Басов ведущий инженер тех. поддержки ООО «Полисет-СБ»
Источник: N 5, 2009 Журнал «Алгоритм Безопасности»

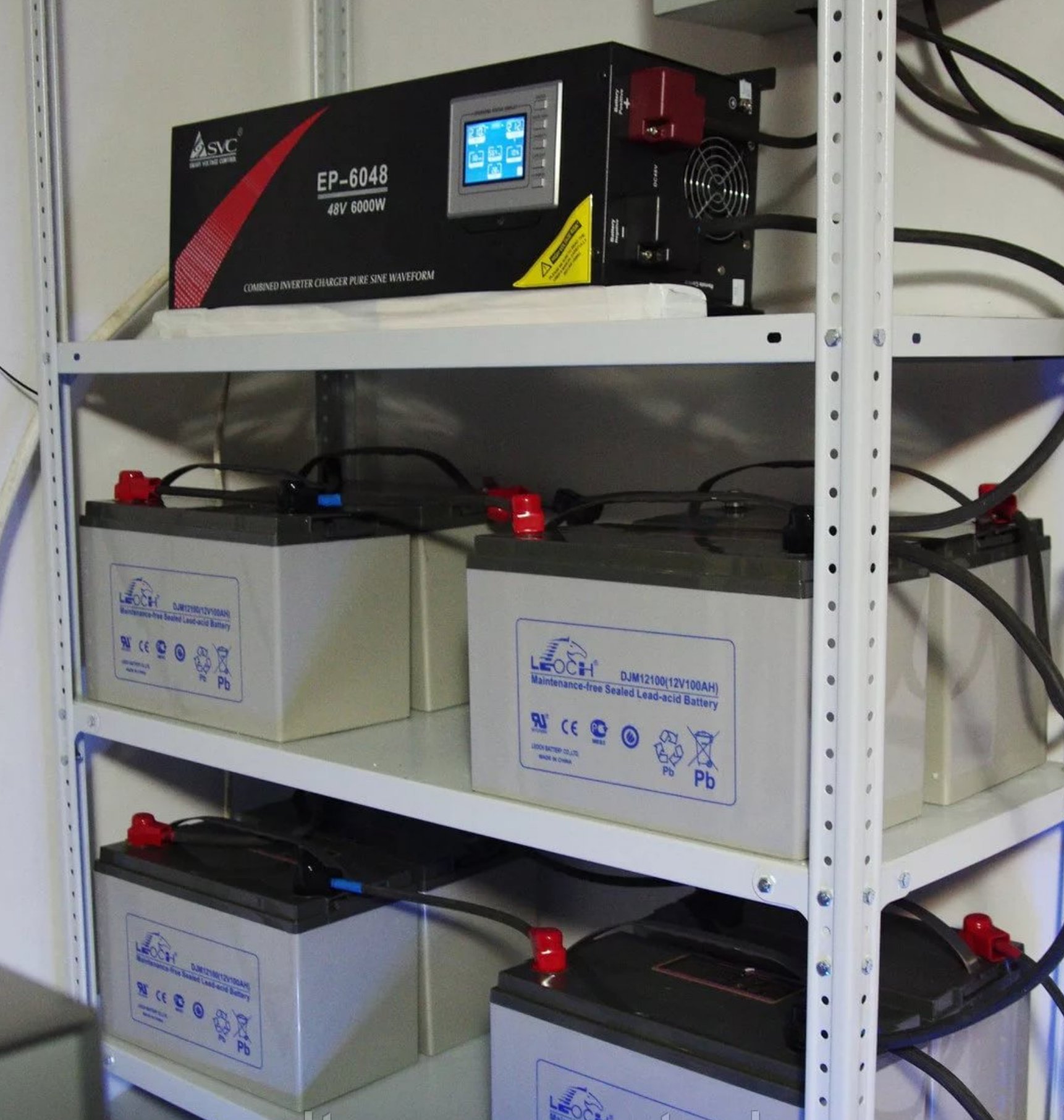

Резервное питание дома от аккумулятора — есть ли жизнь после отключения от электричества?
Владельцы частных домов предпочитают проводить автономные коммуникации – так они становятся независимыми от централизованного снабжения ресурсами и экономят большие суммы на ежемесячных счетах. Но взамен появляется другая проблема: зависимость систем дома от источника электроэнергии. В то же время современная техника чувствительна к даже кратковременным отключениям электричества, на 1-2 секунды, и обнуление настроек устройств — это только малая неприятность. Чтобы уберечь чуткие к параметрам сети приборы от частых отключений, устанавливается резервный источник питания. Для коттеджа наиболее распространенный вариант – это генератор, или источник бесперебойного питания (ИБП).
Устройства аварийного питания рассчитаны на работу в течение короткого времени – 10–15 минут, иногда этот период продлевается до получаса. Предполагается, что за это время питание сети от постоянного источника возобновится. Но чаще используются модели, которые способны поддерживать напряжение в сети часами, и сутками. Для этих целей подходит ИБП с аккумуляторами значительной емкости. Итак, можно ли использовать питание от аккумулятора в качестве резервного источника для дома?
ИБП или генератор?
Резервный источник питания необходим для жизнеобеспечения дома: отопления, роутеры, компьютеры, серверы, системы “умного дома”. Выдать необходимый минимум для поддержания работы устройств могут и генераторы, и ИБП с аккумуляторами. Посмотрим, какой из них будет удобнее в эксплуатации.
В первую очередь, от резервного источника питания требуется мгновенная подача напряжения при отключении постоянного источника. Генератор такой скоростью похвастаться не может: на разгон ему требуется от 10 секунд до 2,5 минут. ИБП переходит в рабочий режим за 4 мс, в результате чувствительная техника сохраняет настройки, не переходя в режим перезапуска. Инверторы двойного преобразования и вовсе не требуют времени для подачи напряжения – они включены постоянно и сразу начинают работу после отключения энергии.
Инверторы не имеют механических частей, подверженных износу. Главные факторы, влияющие на ресурс, – емкость аккумуляторов и потребляемая мощность. Такая система удобна и при коротких промежутках в питании от основной, и при продолжительных отключениях электричества сроком на несколько суток. Аккумуляторы сразу начнут питать охранную сигнализацию или отопление дома.
В отличие от генератора, ИБП работает очень тихо, не выделяя в среду никаких газов. Генератор работает на топливе, и от выхлопных газов вы избавитесь, лишь отдалив установку от дома. Чтобы установить ИБП с аккумуляторами, потребуется маленькое помещение с нормальным уровнем влажности. Для работы рекомендована положительная температура, но некоторые системы работают и при минусовых показателях термометра.
Как выбрать аккумулятор?
Важная часть ИБП – аккумуляторы, от которых зависит работа прибора. Благодаря им дома можно устроить собственную мини-электростанцию, которая снабдит бесперебойным потоком энергии устройства в доме. Выбирайте аккумуляторы по нескольким параметрам:
максимальный уровень тока при разрядке и зарядке — он говорит о предельных значения, при которых работает аккумулятор,
количество циклов разрядки — это срок работы батареи,
температура внешней среды, при которой работает аккумулятор,
время, которое уходит на полную разрядку и зарядку,
как быстро аккумулятор теряет заряд при циклическом использовании,
габариты и вес — важно, если аккумулятор будет использоваться как мобильный источник питания.
Если уделить внимание этим параметрам, то возможно выбрать превосходный аккумулятор для аварийного или резервного питания дома. Аккумуляторы собирают в одну группу, стараясь располагать батареи как можно ближе друг к другу — тогда КПД у получившейся системы будет выше. В редких случаях разные элементы одной группы могут иметь разницу зарядов. Это негативно влияет на срок службы аккумуляторов. Проблему решают балансиры, выравнивающие ёмкость АКБ во всей группе.
При подборе аккумулятора для ИБП важно обратить внимание и на его тип. Самые распространенные – наливные свинцово-кислотные, их отличает доступная стоиомость и легкость эксплуатации. Но для них характерен короткий срок работы — меньше 1 года.
Для ИБП допускается использование литиевых батарей: они функциональны, но в большинстве случае небезопасны. На текщее время их надежность ниже, а цена выше в разы, чем у AMG и GEL. Эффективнее всего AMG – они надёжны, отдавают много тока, герметичность, пожаробезопасность и долгий срок службы.
ИБП с аккумуляторами, выбранными в соответствии с параметрами тока, напряжения и требованиями установленных в доме приборов, станут эффективной системой резервного и аварийного питания для автономного энергоснабжения. Поставщики ИБП должны учитывать персональные параметры домов и техники клиента, предлагая аппаратуру, которая подходит для решения его задач.
Основные и резервные источники питания ТС СБ, типовые схемные структурные решения.
1. ББП — Блоки бесперебойного питания, или блоки питания резервированные. Более понятно, но редко, их называют «блоками непрерывного питания». Подобные устройства предназначены для питания аппаратуры, которая не имеет своего встроенного сетевого источника питания. Как следует из названия, ББП обеспечивают питания нагрузки ВСЕГДА с указанными параметрами. Подобные блоки состоят из сетевого источника питания достаточной мощности, зарядного устройства для аккумуляторной батареи (АКБ) и схемы переключения нагрузки с сетевого источника на АКБ.
2. БРП — Блоки резервного питания. Предназначены для обеспечения питания нагрузки при отсутствии основного источника (сети 220 В). Работают с аппаратурой, которая имеет встроенный сетевой преобразователь и входы под резервное питание. По сути, представляют собой сетевые зарядные устройства для АКБ и схемы защиты. Понятно, что блок бесперебойного питания можно использовать как блок резервного питания, но не наоборот. Блоки резервного питания существенно дешевле, т.к в них отсутствует мощный сетевой преобразователь.
Часто встречаются изделия, которые могут обеспечивать один ток в режиме ББП и гораздо больший ток в режиме БРП. Это совершенно понятно, т.к. в режиме отсутствия сети источником тока является аккумулятор, который, как известно, способен отдавать достаточно большие токи, и ограничением здесь являются только цепи защиты. Для некоторых специфичных применений, таких, например, как системы оповещения или пожаротушения, иногда можно применять блоки резервного питания как основные источники питания, т.к. подобные системы характеризуются ничтожно малым током потребления в дежурном режиме и большими токами в момент срабатывания или активирования систем пожаротушения.
Основными техническими параметрами, характеризующими вторичные источники питания, являются: — выходное напряжение источника питания; — уровень пульсаций выходного напряжения; — выходной ток; — пределы изменения напряжения питающей сети; — схема защиты аккумулятора от глубокого разряда;
Рассмотрим подробно основные параметры вторичных источников питания:
Один из важнейших параметров — напряжение питания сети. В России стандарт на электросети допускает интервал напряжений от 187 до 242 В (220 В +10%, -15%). Зарубежные требования к сети более жесткие (интервал меньше), поэтому импортные вторичные источники бесперебойного питания не рекомендуется использовать в наших сетях. Использование таких источников питания в реальных условиях чревато либо хроническим недозарядом АКБ, либо срывом стабилизации напряжения, что совершенно недопустимо для систем безопасности. В последнее время на рынке появились источники бесперебойного питания с расширенным диапазоном питающей сети: порядка 150…250 В, т.к. во многих регионах России пониженное напряжение в сети является нормальным состоянием.
Необходимо знать и помнить, что основным параметром вторичного источника бесперебойного питания является выходной номинальный ток. Это ток, который может отдаваться источником при сохранении заявленного уровня пульсаций, при любом допустимом напряжении в сети в интервале не хуже 187 — 242 В, при любом (в т.ч. разряженном) состоянии АКБ и во всем допустимом рабочем интервале температур. Только на этот ток вы можете рассчитывать при построении любой системы безопасности.
Все профессиональные вторичные источники бесперебойного питания имеют защиту от глубокого разряда АКБ. Некоторые источники питания позволяют подключать дополнительные источники резервного питания для увеличения времени работы в режиме резерва. Многие источники питания имеют повышенные выходные токи в режиме резерва (при отсутствии сети) или кратковременно, что позволяет существенно оптимизировать питание систем безопасности. В первую очередь, это касается систем оповещения и пожаротушения.
Когда мы говорим о ББП с напряжением 12 В, это вовсе не означает, что напряжение на выходе блока будет именно 12 В. Как правило, это напряжение немного меньше, чем напряжение заряженной АКБ в буферном режиме — 13,2—13,8 В. Существуют источники, у которых напряжение действительно поддерживается точно 12 В. Есть источники, в которых напряжение может регулироваться в некоторых пределах. В зависимости от типа источника, при работе от АКБ (в резервном режиме) напряжение на выходе либо падает постепенно до 10,0—10,5 В (так устроены большинство блоков) по мере разряда АКБ, либо остается стабилизированным на уровне 12 В (такое встречается реже в сложных источниках с ШИМ-преобразователями). Поэтому, прежде всего, необходимо выяснить, в каком диапазоне напряжений способна работать аппаратура, которая будет запитана от выбранного источника питания. Большинство производителей указывает в паспортах на ББП диапазон выходных напряжений при наличии сети и при работе от АКБ.
ИБП любой топологии состоит из трёх ключевых элементов, взаимодействующих определённым образом: выпрямителя или выпрямительно-зарядногоустройства; инвертора или преобразователя DC/AC и накопителя энергии, в качестве которого чаще всего используются аккумуляторные батареи. Также могут применяться и другие устройства — к примеру, топливные водородные ячейки. Резервный ИБП подключается параллельно сети электропитания. В нормальном режиме питание на нагрузку подаётся непосредственно от сети и одновременно происходит подзарядка батарей.
Система резервного питания без батарей
использует суперконденсаторы для предотвращения потери данных в RAID-системах.
RAID-системы по самой своей природе предназначены для сохранения данных в неблагоприятных обстоятельствах. Одно из таких обстоятельств, сбой питания, не угрожает напрямую данным, хранящимся на дисках, но компрометирует данные при передаче или данные, которые временно хранятся в энергозависимой памяти. Для защиты энергозависимых данных многие системы включают в себя систему резервного питания от батарей, которая обеспечивает кратковременное питание — достаточно ватт-секунд для RAID-контроллера для записи энергозависимых данных в энергонезависимую память.
Проблема в том, что повышенные требования к производительности и экологические инициативы вынуждают разработчиков систем искать альтернативы батареям. Батареи — это общеизвестно опасный материал, который необходимо утилизировать в соответствии со строгими правилами, установленными регулирующими органами. Поскольку они требуют регулярной замены вне зависимости от того, используются они или нет, замена и утилизация аккумуляторов являются серьезным фактором, влияющим на стоимость эксплуатации центра обработки данных.
Улучшения в производительности флэш-памяти сделали возможным замену батарей в этих системах на более долговечные, более производительные и более экологичные суперконденсаторы.Суперконденсаторы сделаны из углерода и алюминия и не содержат тяжелых металлов, поэтому они не создают проблем с утилизацией опасных материалов. Кроме того, суперконденсаторы более надежны, чем батареи, что снижает затраты на обслуживание — срок службы литий-ионных батарей составляет 500 циклов, а суперконденсатор обеспечивает срок службы одного миллиона циклов. Суперконденсаторы можно зарядить до полной емкости за считанные минуты, а батарейки — до шести часов. Хотя плотность энергии суперконденсатора может быть на два порядка меньше, чем у литий-ионного аккумулятора, снижение требований к мощности во флэш-памяти и увеличенная емкость суперконденсатора сделали их жизнеспособным носителем для хранения энергии для решений резервного копирования для восстановления данных.
В системе резервного питания на основе суперконденсаторов необходимо заряжать последовательно соединенные батареи конденсаторов и балансировать напряжения элементов. При необходимости суперконденсаторы подключаются к тракту питания, а мощность нагрузки регулируется преобразователем постоянного тока в постоянный. На рисунке 1 показана система резервного питания на основе суперконденсатора с использованием зарядного устройства суперконденсатора LTC3625, автоматический переключатель мощности с использованием LTC4412 и преобразователя постоянного / постоянного тока с двумя выходами LTM4616.
Рис. 1. Реализация схемы суперконденсаторной системы накопления энергии для удержания мощности во время сбоя питания.
LTC3625 — это высокоэффективное зарядное устройство для суперконденсаторов, обладающее рядом функций, которые делают его идеальным выбором для резервного копирования небольших профилей в приложениях RAID. Он поставляется в 12-выводном корпусе DFN размером 3 мм × 4 мм × 0,75 мм и требует небольшого количества внешних деталей. Он имеет программируемый средний ток заряда до 1 А, автоматическую балансировку ячеек напряжения двух последовательно соединенных суперконденсаторов и низкий ток покоя. При отключении входного питания или отключении компонента LTC3625 автоматически переходит в состояние низкого тока, потребляя от суперконденсаторов менее 1 мкА.
Суперконденсаторы
доступны с емкостью от сотен миллифарад до тысяч фарад. Стандартные номинальные напряжения составляют 2,5 В и 2,7 В, тогда как суперконденсаторы в корпусах, расположенных друг над другом, могут быть выше 15 В. Суперконденсатор 10 Ф / 2,7 В доступен в радиальном корпусе размером 10 мм × 30 мм, а суперконденсатор 400 Ф / 2,7 В — в 4-контактном корпусе размером 35 мм × 62 мм. Две из четырех клемм в большей емкости предназначены для обеспечения механической устойчивости и не подключены электрически ни к одной из клемм питания.
Двумя критическими параметрами суперконденсатора для резервного источника питания являются начальный ток утечки и напряжение элемента. Начальный ток утечки может в 50 раз превышать номинальный ток утечки и снижается до указанного значения через 100 часов работы при номинальном напряжении. Приложенное к суперконденсатору напряжение существенно влияет на срок его службы. При зарядке последовательно соединенных суперконденсаторов балансировка напряжений является ключевым требованием схемы зарядки для продления срока службы конденсатора.Пассивная балансировка напряжения, при которой резистор размещается параллельно каждому суперконденсатору, представляет собой простой метод, но тот, который постоянно разряжает суперконденсатор, когда зарядное устройство отключено. Активная балансировка напряжения, такая как та, которая выполняется LTC3625 во время процесса зарядки, устраняет необходимость в этих резисторах и предотвращает перезаряд суперконденсаторов.
Эффективная система резервного питания включает в себя стек суперконденсаторов, способный поддерживать полную передачу данных из энергозависимой памяти.Преобразователь постоянного тока в постоянный принимает выходной сигнал блока суперконденсаторов и обеспечивает постоянное напряжение электронике восстановления данных. Передача данных должна быть завершена до того, как напряжение на батарее суперконденсаторов упадет до минимального входного рабочего напряжения (V UV ) преобразователя постоянного тока в постоянный.
Чтобы оценить минимальную емкость батареи суперконденсаторов, необходимо определить эффективное сопротивление цепи (R T ). R T представляет собой сумму ESR суперконденсаторов, потерь распределения (R DIST ) и R DS (ON) полевых МОП-транзисторов автоматического кроссовера.
Допускает потерю 10% входной мощности в эффективном сопротивлении цепи в точке, когда напряжение в преобразователе постоянного / постоянного тока составляет В UV , максимальное значение R T может быть определено с помощью:
Напряжение, необходимое на батарее суперконденсаторов (В C (UV) ) при этом минимальном рабочем напряжении преобразователя постоянного / постоянного тока:
Требуемая минимальная емкость (C MIN ) теперь может быть рассчитана на основе требуемого времени резервного копирования (T BU ) для передачи данных во флэш-память, начального напряжения стека (V C (0) ) и ( V C (УФ) ).
Минимальная емкость (C MIN ) — это эффективная емкость (C EFF ) стопки суперконденсаторов, которая представляет собой емкость одного суперконденсатора, деленную на количество суперконденсаторов в стопке. ESR, используемое в выражении для расчета R T , является произведением ESR одного суперконденсатора на количество суперконденсаторов в стеке. Конец срока службы суперконденсатора определяется, когда емкость падает до 70% от своего начального значения или когда значение ESR увеличивается вдвое.Это определение срока службы используется при выборе суперконденсатора для конструкции.
Как ESR, так и емкость суперконденсатора уменьшаются с увеличением приложенной частоты. Производители обычно указывают ESR на 1 кГц, в то время как некоторые указывают ESR на 1 кГц, а также на постоянном токе. Емкость обычно указывается на постоянном токе. Один из методов определения фактической емкости и ESR суперконденсатора заключается в подаче постоянного тока (I) на заряженный суперконденсатор и использовании спада напряжения для определения этих параметров.Начальный скачок напряжения (∆V C ) без учета влияния индуктивности суперконденсатора используется для определения ESR.
После начального скачка напряжения напряжение на суперконденсаторе линейно уменьшается из-за постоянной токовой нагрузки. Измеряя напряжение через два интервала времени, можно определить емкость суперконденсатора.
В C (t1) — напряжение на первом временном интервале (t1)
В C (t2) — напряжение на втором временном интервале (t2)
Последний параметр, который необходимо определить, — это зарядный ток (I CHARGE ) суперконденсаторов.Зарядный ток определяется желаемым временем восстановления или временем перезарядки (T RECHARGE ) пакета суперконденсаторов.
Профиль зарядки суперконденсаторов с использованием LT3625 не является классическим линейным нарастанием напряжения, которого можно было бы ожидать (см. Рисунок 2). Это связано с топологией повышающего напряжения LT3625.
Рис. 2. Профиль заряда в согласованных суперкапс
Нижний суперконденсатор двухконденсаторной батареи сначала заряжается примерно до 1.35 В (В СРЕДНИЙ (ХОРОШО) ). Как только нижний конденсатор достигает 1,35 В, схема повышения напряжения начинает заряжать верхний суперконденсатор, снимая заряд с нижнего суперконденсатора. Понижающий преобразователь продолжает заряжать нижний суперконденсатор, но рост напряжения происходит медленнее, поскольку часть его заряда удаляется. Если входной ток повышающего преобразователя больше, чем выходной ток понижающего преобразователя, напряжение на нижнем суперконденсаторе уменьшается, и когда оно спадает на гистерезис V MID (GOOD) , повышающий преобразователь отключается и остается выключенным, пока нижний суперконденсатор не зарядится. вернуться к V MID (GOOD) .
Если верхний суперконденсатор превышает нижний суперконденсатор на 50 мВ, повышающий преобразователь отключается до тех пор, пока нижний суперконденсатор не станет на 50 мВ выше верхнего суперконденсатора. Наконец, если нижний суперконденсатор достигает своего максимального порога, понижающий преобразователь отключается, а повышающий преобразователь остается включенным. Напряжение на нижнем суперконденсаторе падает, и понижающий преобразователь остается выключенным до тех пор, пока напряжение не упадет на 50 мВ. Этот процесс продолжается до тех пор, пока V OUT не достигнет запрограммированного напряжения завершения зарядного устройства.
График на Рисунке 2 показывает профиль заряда для двух конфигураций LTC3625, заряжающего стек из двух суперконденсаторов 10F до 5,3 В с R PROG , установленным на 143 кОм. Этот график в сочетании со следующим уравнением используется для определения значения R PROG , которое обеспечит желаемое время заряда для реальных суперконденсаторов в целевом приложении.
В, C (UV), — минимальное напряжение суперконденсаторов, при котором преобразователь постоянного тока в постоянный может выдавать требуемый выходной сигнал.V OUT — это выходное напряжение LTC3625 в целевом приложении (устанавливается контактом V SEL ). T ESTIMATE — это время, необходимое для зарядки от V C (UV) до 5,3 В, экстраполированное из кривых профиля заряда. T RECHARGE — желаемое время перезарядки в целевом приложении.
Время начальной зарядки при запуске определяется исходя из времени полной зарядки, равного 70 секундам.
Например, предположим, что для сохранения данных во флэш-памяти требуется 45 секунд, при этом входная мощность преобразователя постоянного тока в постоянный составляет 20 Вт.Напряжение UV преобразователя постоянного / постоянного тока составляет 2,7 В. Требуется T RECHARGE в течение десяти минут. Напряжение, подаваемое на суперконденсатор, напрямую влияет на его срок службы, поэтому мы не хотим прикладывать полное номинальное напряжение (2,7 В) к каждому пакету конденсаторов. Напряжение полного заряда батареи установлено на 4,8 В — хороший компромисс между продлением срока службы суперконденсатора и использованием максимально возможной емкости накопителя. Компоненты R T оценены: R DISTRIBUTION = 10 мОм, ESR = 20 мОм и R DS (ON) = 10 мОм.
Полученные расчетные значения R T (MAX) = 36 мОм и R T = 40 мОм достаточно близки для этого этапа проектирования. Напряжение, необходимое на стеке суперконденсаторов при отключении преобразователя постоянного / постоянного тока, составляет:
Требуемая емкость стека:
Пакет из двух суперконденсаторов 360F (NessCap ESHSR-0360C0-002R7A) имеет емкость в конце срока службы 126F. Начальное значение ESR составляет 3,2 мОм, а значение ESR в конце срока службы — 6.4 мОм.
Переключатель кроссовера состоит из контроллера LTC4412 PowerPath ™ и двух полевых МОП-транзисторов Si4421DY с P-каналом от Vishay. R DS (ON) Si4421DY с напряжением затвора 2,5 В составляет 10,75 мОм (макс.).
Используя значения ESR в конце срока службы суперконденсаторов и фактического MOSFET R DS (ON) , можно определить максимальное межсоединительное сопротивление:
LTC3625 имеет два режима работы конфигурации. Конфигурация с одним дросселем используется для зарядных токов суперконденсатора менее 0.5А и конфигурация с двумя дросселями для зарядных токов до 1А. Для этого приложения используется конфигурация с двумя индукторами, чтобы удовлетворить требованиям времени перезарядки суперконденсаторов 360F.
Чтобы определить значение для R PROG , емкость пакета оценивается как начальная емкость суперконденсатора плюс сторона высокого напряжения (20%) его допуска. На графике на Рисунке 2 время зарядки от 3 В до 5,3 В составило 32 секунды.
Ближайший стандартный резистор на 1% — 78.7к.
Начальное время запуска оценивается в:
В техническом описании предлагается индуктор на 3,3 мкГн (Coilcraft MSS7341-332NL) как для понижающей, так и для повышающей индуктивности.
LTC3625 содержит компаратор сбоя питания, который используется для контроля входной мощности для включения контроллера LTC4412 PowerPath. Компаратор ПФО имеет внутреннюю ссылку на 1., подключенных к отрицательному входу компаратора. Делитель напряжения, подключенный к выводу PFI, устанавливает точку срабатывания сбоя питания (V PF ) равной 4.75V. Нижний резистор установлен на 100 кОм, поэтому верхний резистор:
Ближайший стандартный резистор на 1% — 294 кОм.
На рис. 1 показана полная система накопления энергии суперконденсатора, состоящая из LT33625, двух индукторов Coilcraft 3,3 мкГн и двух суперконденсаторов 360F от NessCap. LTC4412 и два полевых МОП-транзистора Vishay Si4421DY образуют автоматический перекрестный переключатель, а LTM4616 — это преобразователь постоянного тока в постоянный, который представляет постоянную нагрузку на систему накопления энергии.
На рисунке 3 показано начальное время зарядки 1112 секунд для схемы зарядки LTC3625. При номинальных значениях компонентов начальное время зарядки составляет 1255 секунд, что находится в пределах допусков компонентов. В течение первых 250 секунд только понижающий преобразователь заряжает нижний суперконденсатор, и как только напряжение достигает 1,35 В, повышающий преобразователь начинает работать. И понижающий преобразователь, и повышающий преобразователь продолжают работать в течение следующих 500 секунд. Интересным наблюдением за профилем зарядки является то, что через 750 секунд изменение наклона и пульсации напряжения на входном напряжении происходит из-за выключения и включения понижающего преобразователя в течение последних минут зарядки.
Рис. 3. Начальная зарядка обедненной пары последовательно соединенных суперконденсаторов 360F
На рисунке 4 показано время автономной работы системы при нагрузке 20 Вт. Желаемое время резервного копирования составляло 45 секунд, в то время как наша система поддерживает нагрузку в течение 76,6 секунд. Более длительное время резервного питания связано с более низкими, чем предполагалось, паразитными сопротивлениями цепи и тем, что преобразователи постоянного тока в постоянный продолжают работать до 2,44 В вместо 2,7 В в расчетных расчетах. Выход файла 1.Преобразователь 8 В снова включается, когда преобразователь 1,2 В. Этот эффект «мотор-лодка» вызван повышением напряжения на входе преобразователя постоянного тока в постоянный, когда входной ток уменьшается при отключении блока преобразователя 1,2 В. Этого можно избежать, добавив внешнюю схему блокировки пониженного напряжения с адекватным гистерезисом для отключения преобразователя постоянного тока в постоянный.
Рис. 4. Время автономной работы суперконденсатора при нагрузке 20 Вт
Наконец, на рис. 5 показано время перезарядки суперконденсаторов после операции резервного копирования.Время перезарядки составляет 685 секунд по сравнению с 600 секундами, использованными в расчетах. Более продолжительное время зарядки связано с более низким начальным напряжением 2,44 В для преобразователя постоянного / постоянного тока.
Рисунок 5. Перезарядка последовательно соединенной пары суперконденсаторов 360F
Суперконденсаторы заменяют батареи, чтобы удовлетворить требования экологических инициатив для центров обработки данных. LTC3625 — это эффективное зарядное устройство для суперконденсаторов на 1 А с автоматической балансировкой ячеек, которое можно комбинировать с контроллером PowerPath LTC4412 с низкими потерями для создания системы хранения энергии, которая защищает данные в дисковых приложениях RAID.LTC3625 доступен в 12-выводном корпусе DFN размером 3 мм × 4 мм × 0,75 мм.
% PDF-1.7
%
1 0 obj
> / Metadata 2 0 R / Outlines 17 0 R / Pages 3 0 R / StructTreeRoot 18 0 R / Тип / Каталог / Viewer Настройки >>>
endobj
2 0 obj
> поток
UUID: 189ea740-274f-7e49-a3e1-77188a748419adobe: DocId: INDD: f6a41b7b-a460-11de-8e79-e80ef2aba225xmp.id: 555FBEF8372068118083C332D698DB50proof: pdfxmp.iid: 545FBEF8372068118083C332D698DB50xmp.did: 6A1D109FB8206811822ABDBB43A3B78Aadobe: DocId: INDD: f6a41b7b-a460-11de- 8e79-e80ef2aba225 по умолчанию
преобразовано из application / x-indesign в application / pdfAdobe InDesign CS6 (Macintosh) / 2017-04-04T14: 59: 26-07: 00
2017-04-04T14: 59: 26-07: 002017-04-04T14: 59: 30-07: 002017-04-04T14: 59: 30-07: 00 Приложение Adobe InDesign CS6 (Macintosh) / pdf Библиотека Adobe PDF 10.0,1 Ложь
конечный поток
endobj
17 0 объект
>
endobj
3 0 obj
>
endobj
18 0 объект
>
endobj
21 0 объект
> / A13> / A15> / A16> / A3> / A4> / A8> / Pa0> / Pa1> / Pa11> / Pa12> / Pa14> / Pa16> / Pa17> / Pa2> / Pa3> / Pa6> / Pa8> / Pa9 >>>
endobj
22 0 объект
>
endobj
23 0 объект
>
endobj
24 0 объект
>
endobj
26 0 объект
[29 0 R 30 0 R 31 0 R 31 0 R 31 0 R 31 0 R 31 0 R 32 0 R 32 0 R 33 0 R 34 0 R 35 0 R 36 0 R 35 0 R 37 0 R 38 0 R 39 0 R 40 0 R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 48 0 R 50 0 R 51 0 R 52 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 R 59 0 R 60 0 R 61 0 R 62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 71 0 R 72 0 R 73 0 R 74 0 R 75 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 80 0 R 81 0 R 80 0 R 82 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 97 0 R 99 0 R 100 0 R 101 0 R 102 0 R 101 0 R 103 0 R 104 0 R 105 0 R 106 0 R 105 0 R 107 0 R 108 0 R 109 0 R 110 0 R 110 0 R 110 0 R 111 0 R]
endobj
27 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 112 0 R 113 0 R 112 0 R 114 0 R 115 0 R 116 0 R 117 0 R 117 0 R 118 0 R 119 0 R 120 0 R 120 0 R 121 0 R 122 0 R 123 0 R 123 0 R 124 0 125 0 R 126 0 R 127 0 R 128 0 R 129 0 R 130 0 R 131 0 R 132 0 R 133 0 R 132 0 R 134 0 R 132 0 R 132 0 R 135 0 R 136 0 R 137 0 R 137 0 R 138 0 R 139 0 R 140 0 R 141 0 R 142 0 R 143 0 R 143 0 R 144 0 R 145 0 R 146 0 R 147 0 R 148 0 R 149 0 R 150 0 R 151 0 R 152 0 R 153 0 R 154 0 R 155 0 R 156 0 R 157 0 R 157 0 R 158 0 R 157 0 R 159 0 R 159 0 R 160 0 R 159 0 R 161 0 R 161 0 R 162 0 R 162 0 R 162 0 R 163 0 R 163 0 R 164 0 R 164 0 R 165 0 R 165 0 R 166 0 R 166 0 R 167 0 R 168 0 R 169 0 R 170 0 R 171 0 172 0 руб. 173 0 пр. 174 0 пр. 175 0 пр. 176 0 пр. 177 0 пр. 177 0 пр. 178 0 пр. 179 0 пр. 180 0 пр. 181 0 пр. 181 0 пр. 182 0 пр. 183 0 руб. 0 R 187 0 R 188 0 R 188 0 R 189 0 R 190 0 R 191 0 R 192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 197 0 R 198 0 R 199 0 R 199 0 R 200 0 R 201 0 R 202 0 R 203 0 R 204 0 R 205 0 R 206 0 R 207 0 R 208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R 214 0 R 214 0 R 215 0 R 216 0 217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R 226 0 R 227 0 R 228 0 R 229 0 R 230 0 R 231 0 R 232 0 R 233 0 R 234 0 R 235 0 R 236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 246 0 R 247 0 R 247 0 R 247 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R 257 0 R 258 0 R 259 0 R 259 0 R 260 0 R 261 0 R 261 0 R 262 0 262 0 R 263 0 R 264 0 R 265 0 R 266 0 R 267 0 R 268 0 R 269 0 R 270 0 R 270 0 R 271 0 R 272 0 R 272 0 R 273 0 R 273 0 R 274 0 R 275 0 R 276 0 R 277 0 R 278 0 R 279 0 R 280 0 R 281 0 R 281 0 R 281 0 281 0 R 281 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 282 0 R 283 0 R 283 0 283 р. 283 0 р. 283 0 р. 283 0 р. 283 0 р. 283 0 р. 283 0 р. 283 0 р. 283 0 р. 284 0 р. 285 0 р. 285 0 р. 285 0 р. 285 0 р. 286 0 р. 286 0 р. 286 0 R 287 0 R 288 0 R 289 0 R 290 0 R 291 0 R 292 0 R 293 0 R 294 0 R 295 0 R 296 0 R 297 0 R 298 0 R 299 0 R 300 0 R 301 0 R 302 0 R 303 0 R 304 0 R 305 0 R 306 0 R 307 0 R 308 0 R 309 0 R 310 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 316 0 R 317 0 R 318 0 R 319 0 R 320 0 R 321 0 R 322 0 R 323 0 R 324 0 R 325 0 R 326 0 R 327 0 R 328 0 R 329 0 R 330 0 R 331 0 R 332 0 R 333 0 R 334 0 R 335 0 R 336 0 R 337 0 R 338 0 R 339 0 R 340 0 R 341 0 R 342 0 R 343 0 R 344 0 R 345 0 R 346 0 R 347 0 R 348 0 R 349 0 R 350 0 R 351 0 R 352 0 353 руб. 0 руб. 354 0 руб. 355 0 руб. 28 0 руб. 356 0 руб. 356 0 руб. 357 0 руб. 356 0 руб. 58 0 R]
endobj
28 0 объект
> 407] / P 356 0 R / Pg 20 0 R / S / Link >>
endobj
356 0 объект
>
endobj
20 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / StructParents 1 / Thumb 375 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
endobj
361 0 объект
[359 0 R]
endobj
362 0 объект
> поток
q
/ GS0 гс
/ Fm0 Do
Q
/ Span> BDC
BT
/ CS0 cs 1 scn
/ GS0 гс
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 10,8 0 0 12 36 615,7841 Tm
[(LTC3350: сильноточный суперконденсатор) -9,9 ()] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tc 0 Tw 10,8 0 0 12 225,2704 615,7841 Tm
() Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 10,8 0 0 12 36 600,7841 Tm
(Контроллер резервного копирования и системный монитор) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0.01 Tw 10,8 0 0 12 36 579,7841 Tm
(Особенности) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 569,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 569,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 567,7841 Tm
[(Высокоэффективный синхронный понижающий CC / CV) -9,9 ()] TJ
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 44 555,7841 тм
(Зарядка суперконденсаторов серии от одной до четырех) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4.2 0 0 4,2 39,1961 545,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 545,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 543,7841 Tm
[(Повышающий режим в резервном копировании обеспечивает большее) -10 ()] TJ
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 44 531,7841 тм
(Использование накопленной энергии в суперконденсаторах) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 521,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4.2 0 0 4,2 36 521,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 519,7841 Tm
(14-битный АЦП для контроля системного напряжения /) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 44 507,7841 тм
(Токи, емкость и ESR) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 497,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 497,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0.01 Tc 0,028 Tw 8,55 0 0 9,5 44 495,7841 Tm
(Активные шунты защиты от перенапряжения) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 485,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 485,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 483,7841 Tm
(Внутренние активные балансировщики \ 227 без балансных резисторов) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4.2 0 0 4,2 39,1961 473,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 473,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
8,55 0 0 9,5 44 471,7841 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
-0,01 Tc 0,01 Tw 6,84 0 0 7,6 49,1385 469,8841 Tm
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 8,55 0 0 9,5 55,8416 471,7841 Tm
(: От 4,5 В до 35 В, В) Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_0 1 Тс
0,01 Tw 6,84 0 0 7,6 113,8804 469,8841 Tm
Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0.028 Tw 8.55 0 0 9.5 135.5081 471.7841 Tm
[(: До 5 В на конденсатор) — 9,9 ()] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 44 459,7841 тм
(Зарядный / резервный ток: 10 + А) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 449,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 449,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 447,7841 Tm
[(Приоритет программируемого входного тока) -10 ()] TJ
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8.55 0 0 9,5 44 435,7841 тм
(Нагрузка системы превышает ток заряда конденсатора) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 425,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 425,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 423,7841 Tm
(Двойной идеальный диодный контроллер PowerPath \ 231) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4.2 0 0 4,2 39,1961 413,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 413,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 411,7841 Tm
[(Все контроллеры зарядного устройства NFET и PowerPath) -10 ()] TJ
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,01 Tw 8,55 0 0 9,5 44 399,7841 Tm
(Контроллер) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 389,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4.2 0 0 4,2 36 389,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
-0,01 Tc 0,01 Tw 8,55 0 0 9,5 44 387,7841 Tm
[-27,8-27,8-27,8-27,8-27,8-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ CS0 cs 1 scn
/ GS0 гс
/ TT0 1 Тс
10,8 0 0 12 36 366,7841 тм
(Приложения) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 356,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 356,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0.01 Tc 0,028 Tw 8,55 0 0 9,5 44 354,7841 Tm
(Сильноточный ИБП, 12 В) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS1 CS 1 SCN
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw / Span >> BDC
4,2 0 0 4,2 39,1961 344,7841 тм
() Tj
ЭМС
ET
ЭМС
/ Span> BDC
BT
/ T1_1 1 Тс
4,2 0 0 4,2 36 344,7841 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 8,55 0 0 9,5 44 342,7841 Tm
(Серверы / запоминающие устройства / системы высокой доступности) Tj
ET
ЭМС
0,246 0,146 0,11 0,001 к
/ GS0 гс
268,81 332,625 305,39 278.921 рэ
ж
/ Рисунок> BDC
/ PlacedPDF / MC0 BDC
q
268,81 332,625 305,39 278,922 об.
W n
0 0 0 0 К
0,25 Вт 4 млн
q 1 0 0 1 268,5099 602,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 593,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 584,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 575,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 566,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 557,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 548,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 539,2252 см
0 0 мес.
531 0 л
S
Q
К 1 0 0 1 268.5099 530,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 521,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 512,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 503,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 494,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 485,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 476,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 467,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 458,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 449,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 440,2252 см
0 0 мес.
531 0 л
S
Q
К 1 0 0 1 268.5099 431.2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 422,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 413,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 404,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 395,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 386,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 377,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 368,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 359,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 350,2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 341,2252 см
0 0 мес.
531 0 л
S
Q
К 1 0 0 1 268.5099 332.2252 см
0 0 мес.
531 0 л
S
Q
q 1 0 0 1 268,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 277,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 286,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 295,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 304.5099 81.2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 313,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 322,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 331,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 340,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
К 1 0 0 1 349.5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 358,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 367,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 376,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 385,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 394,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 403,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 412,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 421,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 430,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
К 1 0 0 1 439.5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 448,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 457,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 466,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 475,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 484,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 493,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 502,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 511.5099 81.2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 520,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
К 1 0 0 1 529.5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 538,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 547,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 556,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 565,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
q 1 0 0 1 574,5099 81,2252 см
0 0 мес.
0530,621 л
S
Q
ЭМС
ЭМС
Q
0,76 0,32 0,48 0,07 к
36,125 295,238 47 -27,712 об.
83,125 295,238 92 -27,712 об.
175,125 295,238 39 -27,712 об.
214,125 295,238 38 -27,712 об.
252,125 295,238 42 -27,712 об.
294,125 295,238 42-27.712 рэ
336,125 295,238 32 -27,712 об.
368,125 295,238 40 -27,712 об.
408,125 295,238 38 -27,712 об.
446,125 295,238 43 -27,712 об.
489,125 295,238 87 -27,712 об.
ж
q
36,125 267,526 540 -9,712 об.
W n
q
0 г
270,125 0 0-270,125 306,125 197,1700134 см
BX / Sh0 sh EX Q
Q
0 0 0 0,05 к
36.125 257.814 47 -10.398 об.
83.125 257.814 92 -10.398 об.
175,125 257,814 39 -10,398 об.
214,125 257,814 38 -10,398 об.
252,125 257,814 42 -10,398 об.
294,125 257,814 42 -10,398 об.
336,125 257,814 32 -10,398 рэ
368,125 257,814 40-10.398 рэ
408,125 257,814 38 -10,398 рэ
446,125 257,814 43 -10,398 рэ
489,125 257,814 87 -10,398 об.
36.125 228.672 47 -10.398 об.
83.125 228.672 92 -10.398 об.
175.125 228.672 39 -10.398 об.
214,125 228,672 38 -10,398 об.
252,125 228,672 42 -10,398 об.
294,125 228,672 42 -10,398 об.
336,125 228,672 32 -10,398 об.
368,125 228,672 40 -10,398 об.
408,125 228,672 38 -10,398 об.
446,125 228,672 43 -10,398 об.
489,125 228,672 87 -10,398 об.
36.125 205.875 47 -18.744 об.
83.125 205.875 92 -18.744 об.
175,125 205,875 39-18.744 рэ
214,125 205,875 38 -18,744 об.
252,125 205,875 42 -18,744 об.
294,125 205,875 42 -18,744 об.
336,125 205,875 32 -18,744 об.
368,125 205,875 40 -18,744 рэ
408,125 205,875 38 -18,744 рэ
446,125 205,875 43 -18,744 об.
489,125 205,875 87 -18,744 об.
ж
0 0 0 0 к
36.125 247.415 47 -18.744 об.
83.125 247.415 92 -18.744 об.
175,125 247,415 39 -18,744 об.
214,125 247,415 38 -18,744 об.
252,125 247,415 42 -18,744 об.
294,125 247,415 42 -18,744 об.
336,125 247,415 32 -18,744 об.
368,125 247,415 40 -18,744 об.
408.125 247,415 38 -18,744 рэ
446,125 247,415 43 -18,744 об.
489,125 247,415 87 -18,744 об.
36.125 218.273 47 -12.398 об.
83.125 218.273 92 -12.398 об.
175.125 218.273 39 -12.398 об.
214,125 218,273 38 -12,398 рэ
252,125 218,273 42 -12,398 об.
294,125 218,273 42 -12,398 об.
336,125 218,273 32 -12,398 об.
368,125 218,273 40 -12,398 рэ
408,125 218,273 38 -12,398 рэ
446,125 218,273 43 -12,398 об.
489,125 218,273 87 -12,398 рэ
36.125 187.131 47 -10.398 об.
83.125 187.131 92 -10.398 об.
175.125 187.131 39 -10.398 об.
214.125 187.131 38 -10.398 об.
252,125 187,131 42 -10,398 об.
294.125 187.131 42 -10.398 об.
336,125 187,131 32 -10,398 рэ
368,125 187,131 40 -10,398 рэ
408,125 187,131 38 -10,398 рэ
446,125 187,131 43 -10,398 рэ
489,125 187,131 87 -10,398 рэ
ж
0,245 0,021 0,021 0,01 к
36.125 176.732 47 -10.398 об.
83.125 176.732 92 -10.398 об.
175.125 176.732 39 -10.398 об.
214,125 176,732 38 -10,398 об.
252,125 176,732 42 -10,398 об.
294.125 176.732 42 -10.398 об.
336,125 176,732 32 -10,398 рэ
368,125 176,732 40 -10,398 рэ
408.125 176.732 38 -10.398 об.
446.125 176.732 43 -10.398 об.
489,125 176,732 87 -10,398 рэ
36,125 136,59 47 -18,744 об.
83,125 136,59 92 -18,744 об.
175,125 136,59 39 -18,744 об.
214,125 136,59 38 -18,744 об.
252,125 136,59 42 -18,744 об.
294,125 136,59 42 -18,744 об.
336,125 136,59 32 -18,744 рэ
368,125 136,59 40 -18,744 об.
408,125 136,59 38 -18,744 об.
446,125 136,59 43 -18,744 об.
489,125 136,59 87 -18,744 об.
ж
0,14 0,012 0,012 0,006 к
36.125 166.334 47 -29.744 об.
83.125 166.334 92 -29.744 об.
175,125 166,334 39-29.744 рэ
214,125 166,334 38 -29,744 об.
252,125 166,334 42 -29,744 об.
294,125 166,334 42 -29,744 об.
336,125 166,334 32 -29,744 об.
368,125 166,334 40 -29,744 об.
408,125 166,334 38 -29,744 об.
446,125 166,334 43 -29,744 об.
489,125 166,334 87 -29,744 об.
36.125 117.846 47 -18.744 об.
83.125 117.846 92 -18.744 об.
175.125 117.846 39 -18.744 об.
214,125 117,846 38 -18,744 об.
252,125 117,846 42 -18,744 об.
294,125 117,846 42 -18,744 об.
336,125 117,846 32 -18,744 об.
368,125 117,846 40 -18,744 об.
408,125 117,846 38-18.744 рэ
446,125 117,846 43 -18,744 об.
489,125 117,846 87 -18,744 об.
ж
0 0 0 1 тыс.
0,25 Вт
/ GS2 GS
q 1 0 0 1 83,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 175,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 214,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 252,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 294,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 336,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 368,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 408,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
К 1 0 0 1 446.125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 489,125 267,8258 см
0 0 мес.
0 27,287 л
S
Q
q 1 0 0 1 83,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 175,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 214,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 252,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 294,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 336,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 368,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 408,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
К 1 0 0 1 446.125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 489,125 247,5655 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 83,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 175,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 214,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 252,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 294,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 336,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 368,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 408,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
К 1 0 0 1 446.125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 489,125 228,8216 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 83,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 175,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 214,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 252,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 294,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 336,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 368,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 408,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
К 1 0 0 1 446.125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 489,125 218,4232 см
0 0 мес.
0 10,098 л
S
Q
q 1 0 0 1 83,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 175,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 214,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 252,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 294,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 336,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 368,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 408,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
К 1 0 0 1 446.125 206.0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 489,125 206,0247 см
0 0 мес.
0 12.098 л
S
Q
q 1 0 0 1 83,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 175,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 214,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 252,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 294,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 336,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 368,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 408,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
К 1 0 0 1 446.125 187.2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 489,125 187,2808 см
0 0 мес.
0 18,444 л
S
Q
q 1 0 0 1 83,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 175,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 214,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 252,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 294,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 336,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 368,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 408,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
К 1 0 0 1 446.125 176.7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 489,125 176,7324 см
0 0 мес.
0 10,248 л
S
Q
q 1 0 0 1 83,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 175,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 214,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 252,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 294,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 336,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 368,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 408,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
К 1 0 0 1 446.125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 489,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 83,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 175,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 214,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 252,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 294,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 336,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 368,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 408,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
К 1 0 0 1 446.125136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 489,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 83,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 175,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 214,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 252,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 294,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 336,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 368,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 408,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
К 1 0 0 1 446.125 117.8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 489,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 83,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 175,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 214,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 252,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 294,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 336,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 368,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 408,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
К 1 0 0 1 446.125 99.2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 489,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
0 0 0 0 К
0,3 Вт
/ GS3 GS
q 1 0 0 1 36,25 247,4155 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 247,4155 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 247,4155 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 247,4155 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 247,4155 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 247,4155 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 247,4155 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 247,4155 см
0 0 мес.
40 0 л
S
Q
К 1 0 0 1 408.125 247,4155 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 247,4155 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 247,4155 см
0 0 мес.
86.875 0 л
S
Q
q 1 0 0 1 36,25 228,6716 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 228,6716 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 228,6716 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 228,6716 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 228,6716 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 228,6716 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 228,6716 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 228,6716 см
0 0 мес.
40 0 л
S
Q
К 1 0 0 1 408.125 228,6716 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 228,6716 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 228,6716 см
0 0 мес.
86.875 0 л
S
Q
q 1 0 0 1 36,25 218,2732 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 218,2732 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 218,2732 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 218,2732 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 218,2732 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 218,2732 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 218,2732 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 218,2732 см
0 0 мес.
40 0 л
S
Q
К 1 0 0 1 408.125 218,2732 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 218,2732 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 218,2732 см
0 0 мес.
86.875 0 л
S
Q
q 1 0 0 1 36,25 205,8747 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 205,8747 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 205,8747 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 205,8747 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 205,8747 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 205,8747 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 205,8747 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1368,125 205,8747 см
0 0 мес.
40 0 л
S
Q
К 1 0 0 1 408.125205,8747 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 205,8747 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 205,8747 см
0 0 мес.
86.875 0 л
S
Q
q 1 0 0 1 36,25 187,1308 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 187,1308 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 187,1308 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 187,1308 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 187,1308 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 187,1308 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 187,1308 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 187,1308 см
0 0 мес.
40 0 л
S
Q
К 1 0 0 1 408.125 187.1308 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 187,1308 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 187,1308 см
0 0 мес.
86.875 0 л
S
Q
0 0 0 1 тыс.
0,25 Вт
/ GS2 GS
q 1 0 0 1 36,125 267,5258 см
0 0 мес.
0 27,587 л
S
Q
q 1 0 0 1 576,125 267,5258 см
0 0 мес.
0 27,587 л
S
Q
q 1 0 0 1 36,125 257,8139 см
0 0 мес.
0 9,712 л
S
Q
q 1 0 0 1 576,125 257,8139 см
0 0 мес.
0 9,712 л
S
Q
q 1 0 0 1 36,125 247,4155 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 576,125 247,4155 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 36,125 228,6716 см
0 0 мес.
0 18,744 л
S
Q
К 1 0 0 1 576.125 228,6716 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 36,125 218,2732 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 576,125 218,2732 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 36,125 205,8747 см
0 0 мес.
0 12,398 л
S
Q
q 1 0 0 1 576,125 205,8747 см
0 0 мес.
0 12,398 л
S
Q
q 1 0 0 1 36,125 187,1308 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 576,125 187,1308 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 36,125 176,7324 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 576,125 176,7324 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 36,125 166,334 см
0 0 мес.
0 10,398 л
S
Q
К 1 0 0 1 576.125 166,334 см
0 0 мес.
0 10,398 л
S
Q
q 1 0 0 1 36,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 576,125 136,5901 см
0 0 мес.
0 29,744 л
S
Q
q 1 0 0 1 36,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 576,125 117,8462 см
0 0 мес.
0 18,744 л
S
Q
q 1 0 0 1 36,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 576,125 99,2273 см
0 0 мес.
0 18,619 л
S
Q
q 1 0 0 1 36 99.1023 см
0 0 мес.
47,125 0 л
S
Q
q 1 0 0 1 83,125 99,1023 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 99,1023 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 99,1023 см
0 0 мес.
38 0 л
S
Q
К 1 0 0 1 252.125 99.1023 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 99,1023 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 99,1023 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 99,1023 см
0 0 мес.
40 0 л
S
Q
q 1 0 0 1 408,125 99,1023 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 99,1023 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 99,1023 см
0 0 мес.
87,125 0 л
S
Q
q 1 0 0 1 36 295,2378 см
0 0 мес.
47,125 0 л
S
Q
q 1 0 0 1 83,125 295,2378 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 295,2378 см
0 0 мес.
39 0 л
S
Q
q 1 0 0 1 214,125 295,2378 см
0 0 мес.
38 0 л
S
Q
К 1 0 0 1 252.125 295,2378 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 295,2378 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 295,2378 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 295,2378 см
0 0 мес.
40 0 л
S
Q
q 1 0 0 1 408,125 295,2378 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 295,2378 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 295,2378 см
0 0 мес.
87,125 0 л
S
Q
0 0,408 0,616 RG
0,6 Вт
/ GS3 GS
q 1 0 0 1 36,25 267,5258 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 267,5258 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 267,5258 см
0 0 мес.
39 0 л
S
Q
К 1 0 0 1 214.125 267,5258 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 267,5258 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 267,5258 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 267,5258 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 267,5258 см
0 0 мес.
40 0 л
S
Q
q 1 0 0 1 408,125 267,5258 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 267,5258 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 267,5258 см
0 0 мес.
86.875 0 л
S
Q
0,3 Вт
q 1 0 0 1 36,25 257,8139 см
0 0 мес.
46.875 0 л
S
Q
q 1 0 0 1 83,125 257,8139 см
0 0 мес.
92 0 л
S
Q
q 1 0 0 1 175,125 257,8139 см
0 0 мес.
39 0 л
S
Q
К 1 0 0 1 214.125 257,8139 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 252,125 257,8139 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 294,125 257,8139 см
0 0 мес.
42 0 л
S
Q
q 1 0 0 1 336,125 257,8139 см
0 0 мес.
32 0 л
S
Q
q 1 0 0 1 368,125 257,8139 см
0 0 мес.
40 0 л
S
Q
q 1 0 0 1 408,125 257,8139 см
0 0 мес.
38 0 л
S
Q
q 1 0 0 1 446,125 257,8139 см
0 0 мес.
43 0 л
S
Q
q 1 0 0 1 489,125 257,8139 см
0 0 мес.
86.875 0 л
S
Q
/ Span> BDC
BT
0 0 0 0 к
/ GS0 гс
/ T1_2 1 Тс
0 Tc 0,024 Tw 8 0 0 8 40,125 269,5258 Tm
(Номер детали) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
0 Тв 8 0 0 8 87.125 269,5258 тм
[(T) 74 (опология)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 186,8532 287,5258 тм
(Ввод) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 183,2932 278,5258 тм
[(V) 18 (oltage)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 205,9568 278,5258 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
0,024 Tw 8 0 0 8 189,5732 269,5258 Tm
(\ (V \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
0 Tw 8 0 0 8 225.0491 287.5258 Tm
(VCAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 224,6092 278,5258 тм
(\ (Макс \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 243.7527 278,5258 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 229,1292 269,5258 тм
(\ (V \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 261,2211 278,5258 тм
[(Stor) 6 (возраст)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 260,6132 269,5258 тм
(Элемент) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 299,8693 287,5258 тм
(Спокойно) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 303,7412 278,5258 тм
[(Curr) 6 (ent)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 309,0532 269,5258 тм
(\ (\ 265A \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 341.2612 278,5258 тм
[(Char) 6 (ge)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 340,7412 269,5258 тм
[(Curr) 6 (ent)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 371,5571 278,5258 тм
[(Po) 6 (werPath)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 377,1612 269,5258 тм
(Control) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 411,5732 278,5258 тм
(Автомат) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 411,9494 269,5258 тм
(Балансировка) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 449,3293 278,5258 тм
[(Больше) -18 (напряжение)] ТДж
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 451.9973 269,5258 тм
(Защита) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_2 1 Тс
8 0 0 8 493,125 269,5258 тм
[(Pac) 6 (kage)] TJ
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ T1_3 1 Тс
0,028 Tw 8 0 0 8 40,125 259,8139 Tm
(ИС резервного питания) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Вт 7,2 0 0 8 40,125 250,07 Тм
(LTC3225 / -1) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 250,07 Tm
(Зарядный насос — Boost) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 183.4183 250.07 Tm
(2,8-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7.2 0 0 8 228,121 250,07 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 259,2227 250,07 Tm
(2 капсулы) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 311.1218 250.07 Tm
(20) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 340,7203 250,07 тм
(150 мА) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 386,325 250,07 тм
(\ 226) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 419,3239 249,4155 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
7,2 0 0 8 426.5239 249,4155 тм
(***) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 464,025 249,4155 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 493,125 250,07 Tm
(2×3 DFN-10) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 40,125 239,6716 Tm
(LTC3226) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 239,6716 Tm
(Charge Pump — Boost +) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 230,6716 тм
(2 LDO) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 183,4183 239,6716 тм
(2,5-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,121 239,6716 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 259,2227 239,6716 Tm
(2 капсулы) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 311,1218 239,6716 Tm
(20) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 340,7203 239,6716 тм
(360 мА) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 384,525 239,0171 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 419.3239 239,0171 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
7,2 0 0 8 426,5239 239,0171 тм
(***) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 464,025 239,0171 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493,125 239,6716 тм
[-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 220,9277 тм
(LTC3625 / -1) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 220,9277 Tm
(Переключение Buck и Boost) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 183,4183 220,9277 тм
(2,7-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,121 220,9277 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 259,2227 220,9277 Tm
(2 капсулы) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 311,1218 220,9277 Tm
(23) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 346,3219 220,9277 тм
(1A *) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 386,325 220,9277 тм
(\ 226) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 419.3239 220,2732 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
7,2 0 0 8 426,5239 220,2732 тм
(***) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 464,025 220,2732 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 493,125 220,9277 Tm
(3х4 ДФН-12) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 40,125 210,5293 Tm
(LTC4225) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 210,5293 тм
(Линейный) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7.2 0 0 8 183,4183 210,5293 тм
(2,7-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,121 210,5293 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 259,2227 210,5293 Tm
(2 капсулы) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 311,1218 210,5293 Tm
(20) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 347,7222 210,5293 тм
(1A) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 386,325 210,5293 тм
(\ 226) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 423.525 209,8747 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 464,025 209,8747 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 493,125 210,5293 Tm
(3×3 DFN-12 MSOP-12) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 40,125 198,1308 Tm
(LTC3355) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 198,1308 Tm
(Бак + LDO + Зарядное устройство +) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 189,1308 тм
(Boost Backup) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 187,4214 198,1308 тм
(3-20) Вт
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 231,1234 198,1308 тм
(5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 261,0226 198,1308 Tm
(1 SCap) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 309.1202 198.1308 Tm
(120) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 347,7222 198,1308 тм
(1A) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 384,525 197,4763 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 423,525 197.4763 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 464,025 197,4763 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493,125 198,1308 тм
[-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 179,3869 тм
(LTC3110) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 179,3869 Tm
(Bi-Dir Buck-Boost) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 179.4151 179.3869 Tm
(1.71-5.25) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,121 179,3869 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 256,0223 179,3869 Tm
(1-2 SCaps) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 311,1218 179,3869 Tm
(48) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 347,7222 179,3869 тм
(2A) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 386,325 179,3869 тм
(\ 226) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 423,525 178,7324 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 464,025 178,7324 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7.2 0 0 8 493,125 179,3869 тм
[-27,8-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 168,9885 тм
(LTC3128) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 168,9885 тм
(Buck-Boost) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 181,4167 168,9885 тм
(1,73-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,121 168,9885 тм
(5.5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 256,0223 168,9885 Tm
(1-2 SCaps) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 309.1202 168.9885 Тм
(600) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 347,7222 168,9885 тм
(3A) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 386,325 168,9885 тм
(\ 226) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 423,525 168,334 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 464,025 168,334 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493,125 168,9885 тм
[-27,8-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 158,5901 тм
(LTC3350) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0.028 Tw 7,2 0 0 8 87,125 158,5901 Tm
(Бак Зарядное Устройство, Повышение) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 149,5901 тм
(Резервное копирование, балансировщик + OVP,) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 140,5901 тм
(Монитор здоровья) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 184,4191 158,5901 Tm
(4.5-35) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,0455 158,5901 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
5,76 0 0 6,4 232,4446 156,9901 тм
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0.028 Tw 7.2 0 0 8 256.0223 158.5901 Tm
(1-4 SCaps) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 307,7234 158,5901 Tm
(4 мА) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 343,3447 158,5901 тм
(10A +) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 384,525 157,9355 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 423,525 157,9355 тм
Tj
ET
ЭМС
/ Span> BDC
BT
/ C2_1 1 Тс
7,2 0 0 8 464,025 157,9355 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493.125 158,5901 тм
[-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 128,8462 тм
(LTC3643) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 128,8462 Tm
(Bi-Dir Boost Charger / Buck) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 119,8462 тм
(Резервное копирование, конденсаторы) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7,2 0 0 8 187,4214 128,8462 Tm
(3-17) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 224,223 128,8462 Tm
(До) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7.2 0 0 8 219,0211 119,8462 тм
(40 В Cap) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 258.3221 128.8462 Tm
(Электрооборудование) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 266,3247 119,8462 тм
(Крышка) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 309,1202 128,8462 тм
(400) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 347,7222 128,8462 тм
(2A) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 384,525 128,1916 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
7.2 0 0 8 422,121 128,8462 тм
(н / д) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 464,025 128,1916 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493,125 128,8462 тм
[-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 40,125 110,1023 тм
(LTC4040) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 7,2 0 0 8 87,125 110,1023 Tm
(Бак-зарядное устройство + Boost) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 87,125 101,1023 тм
(Резервное копирование, батареи) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tw 7.2 0 0 8 183,4183 110,1023 тм
(3,5-5,5) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 228,9238 110,1023 тм
(5V) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 221,7203 101,1023 тм
(Батарея) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 264,1215 110,1023 тм
(Li-Ion) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 259,7194 101,1023 тм
(LiFePO) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
5,76 0 0 6,4 283,328 99,5023 тм
(4) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7,2 0 0 8 311,1218 110,1023 тм
(40) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
7.2 0 0 8 344,7198 110,1023 тм
(2.5A) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 384,525 109,4477 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
7,2 0 0 8 422,121 110,1023 тм
(н / д) Tj
ET
ЭМС
/ Span> BDC
BT
0 1 0,65 0,47 к
/ GS0 гс
/ C2_1 1 Тс
7,2 0 0 8 464,025 109,4477 тм
Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ C2_0 1 Тс
7,2 0 0 8 493,125 110,1023 тм
[-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ T1_4 1 Тс
0,028 Tw 6 0 0 6 36 89,9773 Tm
[(* в схеме с двумя индукторами) 18 (cuit; 500 мА в конфигурации с одним индуктором)] TJ
/ Span >> BDC
() Tj
ЭМС
25.33 0 Тд
(** идеальный диод V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_4 1 Тс
0 Tw 4.5 0 0 4.5 227.6077 88.4773 Tm
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_4 1 Тс
0,028 Tw 6 0 0 6 231,7746 89,9773 Tm
(к V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_4 1 Тс
0 Tw 4.5 0 0 4.5 244.1141 88.4773 Tm
(ВЫХОД) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_4 1 Тс
0,028 Tw / Span >> BDC
6 0 0 6 253,0331 89,9773 тм
() Tj
ЭМС
1 0 тд
(*** во время зарядки) Tj
/ Span >> BDC
() Tj
ЭМС
ET
ЭМС
0 0 0 1 тыс.
0,5 Вт 4 млн
q 1 0 0 1 532,8626 367,0662 см
0 0 мес.
0 -3.349 л
0 23,479 м
0 14,375 л
-45,256 52,14 м
0 52,14 л
0 37,991 л
-229,25 62,14 м
-150,579 62,14 л
-148,312 52,14 м
-59,699 52,14 л
S
Q
q 1 0 0 1 497,3626 547,9138 см
0 0 мес.
-61.416 0 л
-61,416 -32,917 л
-95,416 -32,917 л
-95,25 -203,458 м
26,416 -203,458 л
26,416 -161,75 л
35.916 -161.75 л
-187,765 18,962 м
-187,765 35,917 л
-187,765 -5,954 м
-187,765 4,451 л
-187,765 -22,909 м
-187,765 -20,398 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 309,6639 582,1526 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1.233 4,464 0 4,464 в
-1,233 4,464 -2,232 3,465 -2,232 2,231 в
-2,232 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 487.6067 360.0798 см
0 0 мес.
23.006 0 л
-86.077 0 метров
-14,58 0 л
0 15,125 м
23.006 15.125 л
-86,077 15,125 м
-14,58 15,125 л
-0,068 30,125 м
23.006 30.125 л
-86,077 30,125 м
-14,58 30,125 л
0,068 44,625 м
23.006 44.625 л
-86,077 44,625 м
-14,648 44,625 л
10,256 107,472 м
10,256 103,174 л
10,256 117,793 м
10,256 113,154 л
-70,64 206,316 м
-70,64 209,751 л
-61.938 209.751 л
-70,64 181,742 м
-70,64 191,873 л
-70.64 164,335 м
-70,64 167,093 л
-7,667 118,834 м
23,506 118,834 л
-31,42 118,834 м
-24,643 118,834 л
-100,66 118,834 м
-57,295 118,834 л
-61,772 101,517 м
-61,772 88,471 л
-61,772 138,001 м
-61,772 107,951 л
-61,772 223,751 м
-61,772 144,573 л
-100,66 138,125 м
-75,295 138,125 л
-100,66 101,625 м
-75,295 101,625 л
-93,66 187,25 м
-70,369 187,25 л
-179,342 187,5 м
-93,66 187,5 л
-106,1 224,501 м
69,824 224,501 л
-203,509 224,501 м
-122,392 224,501 л
-150,842 197,32 м
-150,842 210,292 л
S
Q
1 Дж
К 1 0 0 1 417.1917 г. 527,1184 см
0 0 мес.
-2,774 1,357 л
2.338 3.796 л
-2,774 6,257 л
2.338 8.585 л
-2,774 11,046 л
2.338 13.546 л
-0,561 14,766 л
55,708 -108,242 м
57,065 -105,467 л
59,504 -110,58 л
61,965 -105,467 л
64,293 — 110,58 л
66,754 -105,467 л
69,254 -110,58 л
70,474 -107,68 л
55,708 -122,867 м
57.065 -120.092 л
59,504 -125,205 л
61.965 -120.092 л
64,293 -125,205 л
66,754 -120,092 л
69,254 -125,205 л
70,474 -122,305 л
55,708 -137,242 м
57,065 -134,467 л
59,504 -139,58 л
61,965 -134,467 л
64,293 -139,58 л
66.754 -134,467 л
69,254 -139,58 л
70,474 -136,68 л
55,708 -152,117 м
57,065 -149,342 л
59,504 -154,455 л
61.965 -149.342 л
64,293 -154,455 л
66,754 -149,342 л
69,254 -154,455 л
70,474 -151,555 л
55,708 -167,367 м
57,065 -164,592 л
59,504 -169,705 л
61,965 -164,592 л
64,293 -169,705 л
66,754 -164,592 л
69,254 -169,705 л
70,474 -166,805 л
115,958 -136,665 м
113.184 -135.307 л
118,296 -132,869 л
113.184 -130.408 л
118,296 -128,08 л
113,184 -125,619 л
118,296 -123,119 л
115,396 -121,899 л
115,958 -160.216 кв.м.
113,184 -158,859 л
118,296 -156,42 л
113,184 -153,959 л
118,296 -151,631 л
113.184 -149.17 л
118,296 -146,67 л
115,396 -145,451 л
0 24,833 м
-2,774 26,19 л
2.338 28.629 л
-2,774 31,09 л
2.338 33.418 л
-2,774 35,879 л
2.338 38.379 л
-0,561 39,599 л
S
Q
0 Дж
q 1 0 0 1 411.7718 524.4973 см
0 0 мес.
10.342 0 л
1,742 — 2,8 м
8,601 -2,8 л
3,485 -5,602 м
6,86 -5,602 л
S
Q
0 0 0 0 К
/ GS0 гс
q 1 0 0 1 343,2396 584,303 см
0 0 мес.
-12,875 0 л
S
Q
0 0 0 1 тыс.
/ GS1 GS
q 1 0 0 1 343,2171 584,8752 см
0 0 мес.
0-10.063 л
-13,439 -14,125 м
0,624 -14,125 л
-4,679 -10,125 м
-8,286 -10,125 л
2,785 -10,103 м
-2,93 -10,103 л
-6,436 -7,187 м
-6,436 -0,562 л
-12,875 -0,562 л
-12,875 -10,063 м
-12,875 0,012 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 328.1106 584.3127 см
0 0 мес.
0 -1,233 1 -2,232 2,233 -2,232 в
3,465 -2,232 4,465 -1,233 4,465 0 в
4,465 1,232 3,465 2,231 2,233 2,231 в
1 2,231 0 1,232 0 0 в
ж
Q
Q
q 1 0 0 1 333.1282 574.7727 см
0 0 мес.
-5.716 0 л
S
Q
q 1 0 0 1 334,8685 579,5217 см
0 0 мес.
1.918 -2.976 л
3,867 -0,021 л
час
ж
Q
К 1 0 0 1 334.8685 579,5 217 см
0 0 мес.
1.918 -2.976 л
3,867 -0,021 л
0 0 л
час
S
Q
q 1 0 0 1 426.4251 504.6033 см
0 0 мес.
-10.063 0 л
-14,125 -13,438 м
-14,125 0,624 л
-10,125 -4,68 м
-10,125 -8,287 л
-10,103 2,785 м
-10.103 -2.93 л
-7,187 -6,437 м
-0,562 -6,437 л
-0,562 -12,875 л
-10,063 -12,875 м
0,012 -12,875 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 425,8626 489,4968 см
0 0 мес.
-1,233 0 -2,232 1 -2,232 2,231 в
-2,232 3,465 -1,233 4,464 0 4,464 в
1,232 4,464 2,231 3,465 2,231 2,231 в
2,231 1 1,232 0 0 0 в
ж
Q
Q
К 1 0 0 1 416.3226 494,5134 см
0 0 мес.
0-5,715 л
S
Q
q 1 0 0 1 421.0716 496.2546 см
0 0 мес.
-2,976 1,917 л
-0,021 3,866 л
час
ж
Q
q 1 0 0 1 421.0716 496.2546 см
0 0 мес.
-2,976 1,917 л
-0,021 3,866 л
0 0 л
час
S
Q
1 Дж
q 1 0 0 1 366,2269 584,1291 см
0 0 мес.
1.357 2.775 л
3,795 -2,338 л
6.256 2.775 л
8,584 -2,338 л
11.045 2.775 л
13,545 -2,338 л
14,764 0,562 л
S
Q
0 Дж
q 1 0 0 1 381,1526 584,9573 см
0 0 мес.
7,127 -7,127 л
7,127 -25,147 л
-15.094 0 метров
-22,281 -7,189 л
-22,281 -25,21 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 367,7249 584.342 см
0 0 мес.
0 -1,234 -1 -2,232 -2,232 -2,232 в
-3,465 -2,232 -4,465 -1,234 -4,465 0 в
-4,465 1,232 -3,465 2,232 -2,232 2,232 в
-1 2,232 0 1,232 0 0 в
ж
Q
q 1 0 0 1 383,9671 584,342 см
0 0 мес.
0 -1,234 -1 -2,232 -2,232 -2,232 в
-3,465 -2,232 -4,465 -1,234 -4,465 0 в
-4,465 1,232 -3,465 2,232 -2,232 2,232 в
-1 2,232 0 1,232 0 0 в
ж
Q
Q
1 Дж
q 1 0 0 1 463,7259 478,5881 см
0 0 мес.
1.357 2.775 л
3,795 -2,338 л
6.256 2.775 л
8,584 -2,338 л
11.045 2.775 л
13,545 -2,338 л
14,764 0,562 л
S
Q
0 Дж
К 1 0 0 1 478.6517 479,4162 см
0 0 мес.
7,127 -7,127 л
7,127 -51,085 л
-76,872 -51,085 л
-15.094 0 метров
-22,281 -7,189 л
-22,281 -41,314 л
-77,205 -41,314 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 465,2239 478,801 см
0 0 мес.
0 -1,234 -1 -2,232 -2,232 -2,232 в
-3,465 -2,232 -4,465 -1,234 -4,465 0 в
-4,465 1,232 -3,465 2,232 -2,232 2,232 в
-1 2,232 0 1,232 0 0 в
ж
Q
q 1 0 0 1 481,4661 478,801 см
0 0 мес.
0 -1,234 -1 -2,232 -2,232 -2,232 в
-3,465 -2,232 -4,465 -1,234 -4,465 0 в
-4,465 1,232 -3,465 2,232 -2,232 2,232 в
-1 2,232 0 1.232 0 0 в
ж
Q
q 1 0 0 1 425,846 582,1531 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 511,0843 364,8044 см
0 0 мес.
0-10,644 л
0 14,923 м
0 5,477 л
0 29,503 м
0 20.604 л
0 44,495 м
0 35,117 л
0 218,776 м
0 50,04 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 511.096 582.4031 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
К 1 0 0 1 425.8167 567,6531 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 492,7132 463,3308 см
0 0 мес.
10.342 0 л
1,742 — 2,8 м
8,601 -2,8 л
3,485 -5,602 м
6,86 -5,602 л
35,058 -99,375 м
45,399 -99,375 л
36,8 -102,175 м
43,658 -102,175 л
38,543 -104,977 м
41.918 -104.977 л
13,041 -109,424 м
23,383 -109,424 л
14,783 — 112,224 м
21.642 -112.224 л
16,526 -115,025 м
19.901 -115.025 л
-72-15 метров
-61.658 -15 л
-70.258-17,8 м
-63,399 -17,8 л
-68,515 -20,602 м
-65,14 -20,602 л
-2,585 4,257 м
13.11 4.257 л
-2,585 9,798 м
13.11 9.798 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 497.929 476.6951 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 546,36 26 583,5051 см
0 0 мес.
0 -14,393 л
S
Q
q 1 0 0 1 541.2132 568.9631 см
0 0 мес.
10.342 0 л
1,742 — 2,8 м
8,601 -2,8 л
3,485 -5,602 м
6,86 -5,602 л
S
Q
0 0 0 0 К
/ GS0 гс
К 1 0 0 1 546.4505 573,3044 см
0 0 мес.
0 5,437 л
S
Q
0 0 0 1 тыс.
/ GS1 GS
q 1 0 0 1 538,6282 573,2204 см
0 0 мес.
15.695 0 л
0 5,541 м
15,695 5,541 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 546,429 582,3274 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 295,889 572,7873 см
0 0 мес.
0-4,116 л
0 10,468 м
0 5.587 л
S
Q
q 1 0 0 1 290,7396 568,7131 см
0 0 мес.
10.342 0 л
1,742 — 2,8 м
8,6 -2,8 л
3,485 -5,602 м
6,86 -5,602 л
-2,585 4.257 кв.м.
13.11 4.257 л
-2,585 9,798 м
13.11 9.798 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 295.9554 582.0774 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,232 3,465 -2,232 2,231 в
-2,232 1 -1,233 0 0 0 в
ж
Q
q 1 0 0 1 511,054 476,6951 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
q 1 0 0 1 511.054 416.9031 см
0 0 мес.
1,233 0 2,232 1 2,232 2,23 в
2,232 3,465 1,233 4,463 0 4.463 с
-1,233 4,463 -2,231 3,465 -2,231 2,23 в
-2,231 1 -1,233 0 0 0 в
ж
Q
q 1 0 0 1 511.054 402.2537 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
q 1 0 0 1 416.929 545.0696 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
0 0 0 0 К
/ GS0 гс
q 1 0 0 1 309,6233 541,55 см
0 0 мес.
0-13,66 л
S
Q
0 0 0 1 тыс.
1 Дж
/ GS1 GS
К 1 0 0 1 309.8431 527,3684 см
0 0 мес.
-2,774 1,357 л
2.338 3.796 л
-2,774 6,257 л
2.338 8.585 л
-2,774 11,046 л
2.338 13.546 л
-0,562 14,766 л
0 24,833 м
-2,774 26,19 л
2.338 28.629 л
-2,774 31,09 л
2.338 33.418 л
-2,774 35,879 л
2.338 38.379 л
-0,562 39,599 л
S
Q
0 Дж
q 1 0 0 1 304,4231 524,7473 см
0 0 мес.
10.342 0 л
1,742 — 2,8 м
8,601 -2,8 л
3,485 -5,602 м
6,86 -5,602 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 309,5804 545,3196 см
0 0 мес.
1,233 0 2,231 1 2,231 2,231 в
2,231 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,232 3.465 -2,232 2,231 в
-2,232 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 503,2532 409,3601 см
0 0 мес.
15.695 0 л
0 5,541 м
15,695 5,541 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 511,054 387,7292 см
0 0 мес.
1,233 0 2,232 1 2,232 2,232 в
2,232 3,465 1,233 4,465 0 4,465 в
-1,233 4,465 -2,231 3,465 -2,231 2,232 в
-2,231 1 -1,233 0 0 0 в
ж
Q
q 1 0 0 1 532.9642 383.8542 см
0 0 мес.
1,233 0 2,231 1 2,231 2,232 в
2,231 3,465 1,233 4,465 0 4,465 в
-1,233 4,465 -2,232 3,465 -2,232 2,232 в
-2,232 1 -1,233 0 0 0 в
ж
Q
Q
К 1 0 0 1 503.2532 394,3367 см
0 0 мес.
15.695 0 л
0 5,541 м
15,695 5,541 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 511,054 372,9548 см
0 0 мес.
1,233 0 2,232 1 2,232 2,232 в
2,232 3,465 1,233 4,465 0 4,465 в
-1,233 4,465 -2,231 3,465 -2,231 2,232 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
q 1 0 0 1 503,2532 379,6873 см
0 0 мес.
15.695 0 л
0 5,541 м
15,695 5,541 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 511.054 357.8064 см
0 0 мес.
1,233 0 2,232 1 2,232 2,232 в
2,232 3,465 1,233 4,465 0 4,465 в
-1,233 4,465 -2,231 3,465 -2,231 2,232 в
-2,231 1 -1.233 0 0 0 в
ж
Q
Q
q 1 0 0 1 503,2532 364,7888 см
0 0 мес.
15.695 0 л
0 5,541 м
15,695 5,541 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 425,804 476,6951 см
0 0 мес.
1,233 0 2,232 1 2,232 2,231 в
2,232 3,465 1,233 4,464 0 4,464 в
-1,233 4,464 -2,231 3,465 -2,231 2,231 в
-2,231 1 -1,233 0 0 0 в
ж
Q
Q
0 0,35 0,69 0 к
/ GS0 гс
401.613 337.331 -79.848 226.417 об.
ж
/ GS1 GS
401.613 337.331 -79.848 226.417 об.
S
q
0 0 612 792 пере
W n
q 1 0 0 1 456,1126 478,3665 см
0 0 мес.
0 0,59 л
0 2,384 -1,455 3,839 -3,252 3,839 в
-5,047 3.839 -6,434 2,384 -6,434 0,59 в
-6.469 0 л
-6,434 0,59 л
-6,434 2,384 -7,891 3,839 -9,685 3,839 в
-11,482 3,839 -12,87 2,384 -12,87 0,59 в
-12.903 0 л
-12,87 0,59 л
-12,87 2,384 -14,325 3,839 -16,122 3,839 в
-17.918 3.839 -19.305 2.384 -19.305 0.59 c
-19.338 0 л
-19,305 0,59 л
-19,305 2,384 -20,762 3,839 -22,557 3,839 в
-24,352 3,839 -25,807 2,384 -25,807 0,59 в
-25,807 0 л
S
Q
Q
0 0 0 0 К
/ GS0 гс
q 1 0 0 1 511,1771 554,5329 см
0 0 мес.
0 -12,875 л
S
Q
0 0 0 1 тыс.
/ GS1 GS
q 1 0 0 1 511,7493 554,5 · 105 см
0 0 мес.
-10.063 0 л
-14,125 -13,438 м
-14,125 0,624 л
-10,125 -4,68 м
-10,125 -8,287 л
-10.102 2.785 м
-10.102 -2.93 л
-7,187 -6,437 м
-0,562 -6,437 л
-0,562 -12,875 л
-10,063 -12,875 м
0,012 -12,875 л
S
Q
q
0 0 612 792 пере
W n
0 0 0 1 к
q 1 0 0 1 511,1868 539,404 см
0 0 мес.
-1,233 0 -2,232 1 -2,232 2,232 в
-2,232 3,465 -1,233 4,464 0 4,464 в
1,232 4,464 2,232 3,465 2,232 2,232 в
2,232 1 1,232 0 0 0 в
ж
Q
Q
q 1 0 0 1 501,6468 544,4206 см
0 0 мес.
0-5,715 л
S
Q
0 0 0 1 к
q 1 0 0 1 506.3958 546.1619 см
0 0 мес.
-2,976 1.917 л
-0,021 3,866 л
час
ж
Q
q 1 0 0 1 506.3958 546.1619 см
0 0 мес.
-2,976 1,917 л
-0,021 3,866 л
0 0 л
час
S
Q
q 1 0 0 1 426,4251 468,1033 см
0 0 мес.
-10.063 0 л
-14,125 -13,438 м
-14,125 0,624 л
-10,125 -4,68 м
-10,125 -8,287 л
-10,103 2,785 м
-10.103 -2.93 л
-7,187 -6,437 м
-0,562 -6,437 л
-0,562 -12,875 л
-10,063 -12,875 м
0,012 -12,875 л
S
Q
q
0 0 612 792 пере
W n
q 1 0 0 1 425,8626 452,9968 см
0 0 мес.
-1,233 0 -2,232 1 -2,232 2,231 в
-2,232 3,465 -1,233 4,464 0 4,464 в
1,232 4,464 2,231 3,465 2,231 2,231 в
2.231 1 1,232 0 0 0 в
ж
Q
Q
q 1 0 0 1 416,3226 458,0134 см
0 0 мес.
0-5,715 л
S
Q
q 1 0 0 1 421.0716 459.7546 см
0 0 мес.
-2,976 1,917 л
-0,021 3,866 л
час
ж
Q
q 1 0 0 1 421.0716 459.7546 см
0 0 мес.
-2,976 1,917 л
-0,021 3,866 л
0 0 л
час
S
Q
q 1 0 0 1 314.9041 433.2473 см
0 0 мес.
-8,375 -8,375 л
S
Q
q 1 0 0 1 312,6126 597,5808 см
0 0 мес.
131.167 0 л
131,167 -109,167 л
206 -109,167 л
206 -168,833 л
S
Q
q 1 0 0 1 518,6595 430,3826 см
0 0 мес.
-1,541 0,912 л
0-4,705 л
1,541 0,912 л
час
ж
Q
q 1 0 0 1 544,9085 597,4148 см
0 0 мес.
-0.912-1,541 л
4.705 0 л
-0,912 1,541 л
час
ж
Q
q 1 0 0 1 544,9085 591,3318 см
0 0 мес.
-0,912 -1,541 л
4.705 0 л
-0,912 1,541 л
час
ж
Q
[4 1,5] 0 д
q 1 0 0 1 525,1126 431,5808 см
0 0 мес.
0 59,75 л
S
Q
[3,938 1,438] 0 дней
q 1 0 0 1 521,7064 494,0808 см
0 0 мес.
-69.156 0 л
S
Q
[3,967 1,467] 0 дн.
q 1 0 0 1449,8626 497,5314 см
0 0 мес.
0 97,082 л
S
Q
[4.034 1.534] 0 дн.
q 1 0 0 1 453,4141 597,3308 см
0 0 мес.
88.331 0 л
S
Q
[] 0 дн.
q 1 0 0 1 525.1126 428.0808 см
0 0 мес.
0 2 л
0 64 мес.
0 66 л
-1.969 66 л
-73,281 66 метров
-75,25 66 л
-75.25 67,984 л
-75,25 167,266 м
-75,25 169,25 л
-73,233 169,25 л
17,4 169,25 м
19,417 169,25 л
S
Q
[3,971 1,471] 0 д
q 1 0 0 1 534,6126 431,537 см
0 0 мес.
0 157,073 л
S
Q
[4.083 1.583] 0 д
q 1 0 0 1 538,2379 591,3308 см
0 0 мес.
4.875 0 л
S
Q
[] 0 дн.
q 1 0 0 1 534,6126 428,0808 см
0 0 мес.
0 1.985 л
0 161,265 м
0 163,25 л
2,042 163,25 л
9,292 163,25 м
11.334 163.25 л
S
Q
/ Span> BDC
BT
/ T1_5 1 Тс
0 Tw 9,5 0 0 10 268,81 619,5641 Tm
(Высокий) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 286,7554 619,5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9.5 0 0 10 289,1304 619,5641 тм
(Текущий) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 317,6302 619,5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 320,0052 619,5641 тм
(Суперконденсатор) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 378,5818 619,5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 380,9568 619,5641 тм
(Зарядное устройство) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 411,5656 619,5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 413,9406 619,5641 тм
(и) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9.5 0 0 10 428.1906 619.5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 430,5656 619,5641 тм
(Резервное копирование) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 458,5333 619,5641 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 460,9083 619,5641 тм
(Поставка) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 396,7548 322,1057 тм
(Резервное копирование) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 424,7225 322,1057 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 427,0975 322,1057 тм
(Профиль) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9.5 0 0 10 452,9659 322,1057 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 455,3409 322,1057 тм
(если) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 460,6228 322,1057 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 462,9978 322,1057 тм
(Мощность) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 487,2797 322,1057 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 489,6547 322,1057 тм
(Is) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9,5 0 0 10 496,5135 322,1057 тм
() Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_5 1 Тс
9.5 0 0 10 498,8885 322,1057 тм
(Пропал) Tj
ET
ЭМС
/ Span> BDC
BT
/ CS0 cs 1 scn
/ GS0 гс
/ TT0 1 Тс
-0,01 Tc 0,028 Tw 14,4 0 0 16 117,5634 735,5122 Tm
(Зарядные устройства суперконденсаторов / конденсаторов и ИС резервного питания) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
8,55 0 0 9,5 36 719,978 тм
(Суперконденсаторы, которые представляют собой конденсаторы емкостью до 100 фарад \
, появляются как альтернатива батареям в приложении) Tj
[(действия где) -10 ()] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 36 706.978 тм
(Подача энергии превосходит общее накопление энергии. Суперконденсаторы имеют семь \
их преимущества перед батареями, которые делают их суперио) Tj
[(r раствор) -10 ()] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
8,55 0 0 9,5 36 693,978 тм
(когда требуется кратковременная высокая мощность, например, в приборе со сквозным приводом \
икации. Эти преимущества включают более низкую эффективную серию Tj.
[(es сопротивление) -10 ()] ТДж
ET
ЭМС
/ Span> BDC
BT
/ C2_0 1 Тс
0,01 Tw 8,55 0 0 9,5 36 680,978 Tm
[-27,8-27,8-27,8-27,8-27,8-27,8-27.8-27,8-27,8] ТДж
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 8,55 0 0 9,5 36 661,978 Tm
(Linear Technology предлагает портфель линейных, переключаемых и переключаемых устройств.
ИС конденсаторов, предназначенные для зарядки суперконденсаторов \ (также k) Tj
[(известный как) -10 ()] TJ
ET
ЭМС
/ Span> BDC
BT
/ C2_0 1 Тс
0,01 Tw 8,55 0 0 9,5 36 648,978 Tm
[-27,8-27,8-27,7-27,8-27,8-27,8-27,8-27,8-27,8-27,9-27,8-27,8-27,8-27,8-27,8-27,8-27,8-27,8-27,8-27,8-27,8-10] TJ
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0,028 Tw 8,55 0 0 9,5 36 635,978 Tm
(функции защиты, которые делают их уникальными для резервного копирования \
нс) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,01 Tw 6,3 0 0 7 376,8463 555,5797 Tm
(ВОУТСН) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 381,3383 544,5797 тм
(OUTFB) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 378,604 511,5797 тм
(ВЫХОД) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 382,0311 495,2797 тм
[(TGA) 55 (TE)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 389,547 476,2797 тм
(SW) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 381,6783 458,2797 тм
[(BGA) 55 (TE)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6.3 0 0 7 386,1638 436,2797 тм
(ICAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 384,4124 426,2797 тм
(VCAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 384,7653 415,2797 тм
(CAP4) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 384,7653 402,2797 тм
(CAP3) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 384,7653 387,2797 тм
(CAP2) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 384,7653 372,2797 тм
(CAP1) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 377,4194 357,2797 тм
[(CAPR) 36 (TN)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6.3 0 0 7 381,6783 342,2797 тм
(CAPFB) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 349,9194 555,5798 тм
(VOUTSP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 351,0825 445,3853 тм
[(L) 129 (TC3350)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 341.5263 602.0792 Tm
(I) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5,04 0 0 5,6 343,2147 600,6792 Tm
(CHG) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,025 Tw 6,3 0 0 7 352,0245 602,0792 Tm
(\ (СТУПЕНЬ \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 539,2509 524,4407 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5,04 0 0 5,6 542,6907 523,0406 Tm
(CAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,025 Tw 6,3 0 0 7 550,9462 524,4407 Tm
(> V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,01 Tw 5,04 0 0 5,6 560,8119 523,0406 Tm
(ВЫХОД) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 539,2509 516,4407 тм
(\ (ПРЯМОЙ) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 539,2509 508,4406 тм
(ПОДКЛЮЧИТЬ \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 559,5009 582,0464 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5,04 0 0 5,6 562,9407 580,6464 Tm
(ВЫХОД) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6,3 0 0 7 537,2666 416,3401 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5,04 0 0 5,6 540,7064 414,9401 Tm
(CAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6,3 0 0 7 274,6299 582,0464 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5,04 0 0 5,6 278,0697 580,6464 Tm
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 458,2509 507,0103 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0.01 Tc 0.01 Tw 5.04 0 0 5.6 461.6907 505.6103 Tm
(CAP) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,025 Tw 6,3 0 0 7 469,9462 507,0103 Tm
(> BDC
BT
/ T1_0 1 Тс
0,01 Tw 5,04 0 0 5,6 479,812 505,6103 Tm
(ВЫХОД) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 458,2509 499,0103 тм
(\ (ШАГ ВВЕРХ \)) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 481.093 602.0792 Tm
(I) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 5.04 0 0 5,6 482,7814 600,6792 тм
(РЕЗЕРВНОЕ КОПИРОВАНИЕ) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 330,5155 555,5798 тм
(INFET) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 6.3 0 0 7 325.6197 425.9741 Tm
(I) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
5,04 0 0 5,6 327,3081 428,4241 тм
(2) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 329,7777 425,9741 тм
(C) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,01 Tw 6,3 0 0 7 324,758 544,5798 Tm
(PFI) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 492,9913 409.2872 тм
(10F) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 492,9913 394,2872 тм
(10F) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 492,9913 379,2872 тм
(10F) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
6,3 0 0 7 492,9913 364,2872 тм
(10F) Tj
ET
ЭМС
0,164 0,097 0,073 0,001 к
0 0 0 0 К
2 нед
/ GS0 гс
237,16 311,094 135,52 110,129 рэ
B
/ Рисунок> BDC
q
253,592 322,958 112,767 91,042 об.
W n
q
113.3784394 0 0 91.059849 253.5919037 322.940151 см
/ Im0 Do
Q
ЭМС
Q
0 0 0 0 к
363,892 404,598 -28,98 6,194 об.
ж
/ Span> BDC
BT
/ CS0 cs 1 scn
/ T1_0 1 Тс
0 Tc 0 Tw 4.275 0 0 4,75 246,9629 352,9724 тм
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,007 Tc -0,007 Tw 3,42 0 0 3,8 249,4364 352,0223 Tm
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,016 Tc 0,016 Tw 4,275 0 0 4,75 240,3154 347,9724 Tm
[(2) -36,4 (В /) — 56,2 (Д) -20,6 (I) -38,1 (В)] ТДж
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 291 347,3828 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,007 Tc -0,007 Tw 3,42 0 0 3,8 293,4735 346,4328 Tm
(IN) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ T1_0 1 Тс
0.021 Tc -0,021 Tw 4,275 0 0 4,75 247,8966 333,9724 Tm
(0V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,005 Tc -0,005 Tw 4,275 0 0 4,75 300,7839 317 Tm
[(4) -23 (0) -28 (0) -17,7 (м) -11,3 (с) -30 (/) — 35,2 (D) 0,5 (I) -17,1 (V)]] TJ
ET
ЭМС
/ Span> BDC
BT
0,76 0,32 0,48 0,07 к
/ GS0 гс
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 244,1855 368,9724 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,021 Tc -0,021 Tw 3,42 0 0 3,8 246,6265 368,0223 Tm
[(CA) -7,5 (P)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,016 Tc 0,016 Tw 4,275 0 0 4.75 240,3154 363,9724 тм
[(2) -36,4 (В /) — 56,2 (Д) -20,6 (I) -38,1 (В)] ТДж
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 346.6028 353,3756 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,021 Tc -0,021 Tw 3,42 0 0 3,8 349,0438 352,4256 Tm
[(CA) -7,5 (P)] TJ
ET
ЭМС
/ Span> BDC
BT
0,88 0,77 0 0 к
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 244,0277 390,9724 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,015 Tc -0,015 Tw 3,42 0 0 3,8 246,4593 390,0223 Tm
[(OU) -13.9 (T)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0.016 Tc 0,016 Tw 4,275 0 0 4,75 240,3154 385,9724 Tm
[(2) -36,4 (В /) — 56,2 (Д) -20,6 (I) -38,1 (В)] ТДж
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 346,5239 370,9724 Tm
(V) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,015 Tc -0,015 Tw 3,42 0 0 3,8 348,9555 370,0223 Tm
[(OU) -13.9 (T)] TJ
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ T1_0 1 Тс
0 Tc 0 Tw 4,275 0 0 4,75 336,24 406,3896 Tm
(P) Tj
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
0,011 Tc -0,011 Tw 3,42 0 0 3,8 338,6981 405,4395 Tm
[(В) -12,5 (А) -6,2 (С) -4.7 (K) -16,6 (UP)] TJ
ET
ЭМС
/ Span> BDC
BT
/ T1_0 1 Тс
-0,01 Tc 0,025 Tw 4,275 0 0 4,75 350,5866 406,3896 Tm
[(= 2) -31,3 (5) -36,7 (Вт)] ТДж
ET
ЭМС
0 0 0 1 тыс.
0,5 Вт
q 1 0 0 1 393,325 326,0942 см
0 0 мес.
-15.914 0 л
S
Q
q 1 0 0 1372,68 326,0942 см
0 0 мес.
6.325 -2.302 л
4.731 0 л
6.325 2.302 л
час
ж
Q
/ Span> BDC
BT
/ TT0 1 Тс
0 Tc 0 Tw 5,4 0 0 6 579,9825 44,5481 Tm
(0916) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT1 1 Тс
0,03 Tc -0,03 Tw 7,2 0 0 8 37,224 46,083 Tm
(www.linear.com/)Tj
ET
ЭМС
/ Span> BDC
BT
/ TT1 1 Тс
7.2 0 0 8 97,2799 46,083 тм
(BackupPowerICs) Tj
ET
ЭМС
/ Span> BDC
BT
/ TT0 1 Тс
0 Tc 0 Tw 7.2 0 0 8 159.1237 46.083 Tm
() Tj
ET
ЭМС
/ Span> BDC
BT
/ CS0 cs 1 scn
/ GS0 гс
/ T1_1 1 Тс
3,15 0 0 3,5 162,2615 48,083 тм
(n) Tj
ET
ЭМС
/ Span> BDC
BT
0 0 0 1 к
/ GS1 GS
/ TT0 1 Тс
0,01 Tc -0,092 Tw 7,2 0 0 8 164,8161 46,083 Tm
(1-800-4-ЛИНЕЙНЫЙ) Tj
ET
ЭМС
/ Рисунок> BDC
/ PlacedGraphic / MC1 BDC
ЭМС
/ GS0 гс
q 1 0 0 1 495.036 69.9205 см
0 0 мес.
-1,957 3,328 л
-1.957 0 л
-2,444 0 л
-2,444 4,172 л
-1,886 4.172 л
0,071 0,844 л
0,071 4,172 л
0,558 4,172 л
0,558 0 л
час
ж
Q
q
378,405 45 188,595 30,162 рэ
W n
q 1 0 0 1 498.8032 70.6074 см
0 0 мес.
0,036 0,04 0,067 0,089 0,092 0,146 в
0,116 0,203 0,136 0,283 0,152 0,386 в
0,167 0,489 0,178 0,621 0,185 0,783 в
0,191 0,944 0,195 1,149 0,195 1,399 в
0,195 1,565 0,193 1,711 0,191 1,837 в
0,187 1,963 0,183 2,074 0,176 2,169 в
0,169 2,264 0,161 2,346 0,15 2,414 в
0,14 2,481 0,127 2,54 0,113 2,588 в
0,099 2,637 0,082 2,678 0,063 2,711 в
0,044 2,745 0,023 2,775 0 2.801 с
-0,04 2,847 -0,086 2,888 -0,139 2,925 в
-0,191 2,961 -0,254 2,991 -0,326 3,015 в
-0,399 3,038 -0,482 3,057 -0,575 3,069 в
-0,668 3,081 -0,775 3,088 -0,896 3,088 в
-1,016 3,088 -1,122 3,081 -1,216 3,069 в
-1,31 3,057 -1,393 3,038 -1,465 3,015 в
-1,538 2,991 -1,6 2,961 -1,652 2,925 в
-1,705 2,888 -1,751 2,847 -1,791 2,801 в
-1,814 2,775 -1,835 2,745 -1,854 2,711 в
-1,873 2,678 -1,89 2,637 -1,904 2,588 в
-1,919 2,54 -1,931 2,481 -1,941 2,414 в
-1,952 2,346 -1,96 2,264 -1,967 2,169 в
-1,974 2,074 -1.979 1,963 -1,981 1,837 в
-1,984 1,711 -1,986 1,565 -1,986 1,399 в
-1,986 1,149 -1,982 0,944 -1,976 0,783 в
-1,969 0,621 -1,958 0,489 -1,941 0,386 в
-1,925 0,283 -1,905 0,203 -1,88 0,146 в
-1,855 0,089 -1,826 0,04 -1,791 0 в
-1,751 -0,048 -1,705 -0,09 -1,652 -0,126 в
-1,6 -0,162 -1,538 -0,192 -1,465 -0,216 в
-1,393 -0,24 -1,31 -0,258 -1,216 -0,271 в
-1,122 -0,283 -1,016 -0,289 -0,896 -0,289 с
-0,775 -0,289 -0,668 -0,283 -0,575 -0,271 с
-0,482 -0,258 -0,399 -0,24 -0,326 -0,216 с
-0,254 -0,192 -0,191 -0.162 -0,139 -0,126 с
-0,086 -0,09 -0,04 -0,048 0 0 в
0,341 -0,341 м
0,284 -0,4 0,218 -0,453 0,145 -0,499 в
0,071 -0,546 -0,015 -0,586 -0,113 -0,62 с
-0,211 -0,653 -0,324 -0,678 -0,452 -0,696 с
-0,58 -0,713 -0,728 -0,721 -0,896 -0,721 в
-1,062 -0,721 -1,209 -0,713 -1,338 -0,696 с
-1,466 -0,678 -1,58 -0,653 -1,678 -0,62 в
-1,776 -0,586 -1,862 -0,546 -1,936 -0,499 с
-2,009 -0,453 -2,075 -0,4 -2,132 -0,341 в
-2,198 -0,274 -2,254 -0,191 -2,299 -0,092 с
-2,344 0,007 -2,381 0,127 -2,409 0,268 с
-2,438 0.408 -2,459 0,571 -2,471 0,757 в
-2,483 0,943 -2,49 1,157 -2,49 1,399 в
-2,49 1,641 -2,483 1,856 -2,471 2,042 в
-2,459 2,228 -2,438 2,391 -2,409 2,531 в
-2,381 2,671 -2,344 2,791 -2,299 2,89 с
-2,254 2,989 -2,198 3,072 -2,132 3,139 в
-2,075 3,198 -2,009 3,251 -1,936 3,298 в
-1,862 3,345 -1,776 3,384 -1,678 3,417 в
-1,58 3,449 -1,466 3,474 -1,338 3,493 в
-1,209 3,511 -1,062 3,52 -0,896 3,52 в
-0,728 3,52 -0,58 3,511 -0,452 3,493 с
-0,324 3,474 -0,211 3,449 -0,113 3,417 в
-0,015 3,384 0,071 3,345 0.145 3,298 с
0,218 3,251 0,284 3,198 0,341 3,139 в
0,405 3,072 0,461 2,989 0,507 2,89 в
0,552 2,791 0,59 2,671 0,618 2,531 в
0,647 2,391 0,667 2,228 0,68 2,042 в
0,692 1,856 0,698 1,641 0,698 1,399 в
0,698 1,157 0,692 0,943 0,68 0,757 в
0,667 0,571 0,647 0,408 0,618 0,268 в
0,59 0,127 0,552 0,007 0,507 -0,092 в
0,461 -0,191 0,405 -0,274 0,341 -0,341 в
ж
Q
q 1 0 0 1 503.0228 69.9205 см
0 0 мес.
-0,804 2,627 л
-1,605 0 л
-2,181 0 л
-3,228 4,172 л
-2,713 4,172 л
-1,874 0,692 л
-1,056 3,394 л
-0,549 3,394 л
0.269 0,692 л
1,108 4,172 л
1.622 4.172 л
0,575 0 л
час
ж
Q
q 1 0 0 1 507,8706 71,9522 см
0 0 мес.
0,086 0 0,173 0,013 0,262 0,04 в
0,35 0,067 0,432 0,113 0,505 0,179 в
0,578 0,245 0,638 0,333 0,685 0,444 в
0,732 0,555 0,755 0,695 0,755 0,863 в
0,755 1,029 0,732 1,167 0,685 1,278 в
0,638 1,389 0,578 1,478 0,505 1,544 в
0,432 1,609 0,35 1,656 0,262 1,684 в
0,173 1,712 0,086 1,726 0 1,726 в
-0,939 1,726 л
-0.939 0 л
час
-1,425 -2,032 м
-1,425 2,141 л
0,06 2,141 л
0,26 2,141 0,435 2,11 0,585 2,048 в
0,735 1.985 0,86 1,899 0,96 1,787 в
1.06 1.676 1.135 1.542 1.185 1.385 в
1,234 1,229 1,259 1,055 1,259 0,864 в
1,259 0,67 1,228 0,494 1,165 0,336 в
1,102 0,179 1,015 0,044 0,904 -0,067 в
0,793 -0,179 0,662 -0,265 0,511 -0,325 в
0,359 -0,385 0,195 -0,415 0,017 -0,415 в
-0,939 -0,415 л
-0,939 -2,032 л
час
ж
Q
q 1 0 0 1 510,5634 73,4662 см
0 0 мес.
-0,682 -2,08 л
0,642 -2,08 л
час
1,1 -3,546 м
0,771 — 2,496 л
-0,817 -2,496 л
-1,161 -3,546 л
-1,701 -3,546 л
-0,282 0,627 л
0,31 0,627 л
1,641 -3,546 л
час
ж
Q
К 1 0 0 1 513.9314 72.1068 см
0 0 мес.
0,101 0 0,201 0,012 0,299 0,036 в
0,398 0,06 0,485 0,101 0,561 0,16 в
0,638 0,219 0,699 0,299 0,746 0,401 в
0,792 0,502 0,816 0,63 0,816 0,784 в
0,816 0,937 0,792 1,064 0,746 1,165 в
0,699 1,266 0,638 1,346 0,561 1,407 в
0,485 1,466 0,398 1,509 0,299 1,534 в
0,201 1,559 0,101 1,571 0 1,571 в
-0,873 1,571 л
-0,873 0 л
час
0,747 — 2,186 м
-0,303 -0,418 л
-0,873 -0,418 л
-0,873 -2,186 л
-1,359 -2,186 л
-1,359 1,986 л
0,117 1,986 л
0,314 1,986 0,487 1,955 0,637 1,893 в
0,787 1,831 0.912 1,746 1,013 1,638 в
1,114 1,53 1,191 1,403 1,242 1,256 в
1,294 1,109 1,32 0,952 1,32 0,784 в
1,32 0,63 1,293 0,484 1,241 0,348 в
1,188 0,211 1,115 0,09 1,02 -0,017 в
0,926 -0,124 0,813 -0,212 0,683 -0,28 в
0,552 -0,349 0,408 -0,392 0,249 -0,409 с
1,368 -2,186 л
час
ж
Q
q 1 0 0 1 516,4511 69,9205 см
0 0 мес.
0 3.757 л
-1,053 3,757 л
-1,053 4,172 л
1.543 4.172 л
1.543 3.757 л
0,487 3,757 л
0,487 0 л
час
ж
Q
q 1 0 0 1 522.2405 70.6074 см
0 0 мес.
0,036 0,04 0,067 0,089 0,092 0,146 в
0,116 0,203 0,136 0,283 0.152 0,386 с
0,167 0,489 0,178 0,621 0,184 0,783 в
0,191 0,944 0,195 1,149 0,195 1,399 в
0,195 1,565 0,193 1,711 0,19 1,837 в
0,188 1,963 0,183 2,074 0,176 2,169 в
0,169 2,264 0,161 2,346 0,15 2,414 в
0,14 2,481 0,127 2,54 0,113 2,588 в
0,099 2,637 0,082 2,678 0,063 2,711 в
0,044 2,745 0,023 2,775 0 2,801 в
-0,04 2,847 -0,086 2,888 -0,139 2,925 в
-0,191 2,961 -0,254 2,991 -0,326 3,015 в
-0,399 3,038 -0,482 3,057 -0,575 3,069 в
-0,669 3,081 -0,775 3,088 -0,896 3,088 в
-1,016 3,088 -1,123 3,081 -1,216 3.069 с
-1,31 3,057 -1,393 3,038 -1,465 3,015 в
-1,538 2,991 -1,6 2,961 -1,653 2,925 в
-1,705 2,888 -1,751 2,847 -1,792 2,801 в
-1,814 2,775 -1,835 2,745 -1,854 2,711 в
-1,873 2,678 -1,89 2,637 -1,904 2,588 в
-1,919 2,54 -1,931 2,481 -1,942 2,414 в
-1,952 2,346 -1,961 2,264 -1,967 2,169 в
-1,974 2,074 -1,979 1,963 -1,982 1,837 в
-1,985 1,711 -1,986 1,565 -1,986 1,399 в
-1,986 1,149 -1,983 0,944 -1,976 0,783 в
-1,969 0,621 -1,958 0,489 -1,942 0,386 в
-1,925 0,283 -1,905 0,203 -1,88 0,146 в
-1,855 0.089 -1,826 0,04 -1,792 0 в
-1,751 -0,048 -1,705 -0,09 -1,653 -0,126 в
-1,6 -0,162 -1,538 -0,192 -1,465 -0,216 в
-1,393 -0,24 -1,31 -0,258 -1,216 -0,271 в
-1,123 -0,283 -1,016 -0,289 -0,896 -0,289 с
-0,775 -0,289 -0,669 -0,283 -0,575 -0,271 с
-0,482 -0,258 -0,399 -0,24 -0,326 -0,216 с
-0,254 -0,192 -0,191 -0,162 -0,139 -0,126 с
-0,086 -0,09 -0,04 -0,048 0 0 в
0,341 -0,341 м
0,283 -0,4 0,218 -0,453 0,145 -0,499 в
0,071 -0,546 -0,015 -0,586 -0,113 -0,62 с
-0,211 -0,653 -0,324 -0,678 -0,452 -0,696 с
-0.58 -0,713 -0,728 -0,721 -0,896 -0,721 в
-1,062 -0,721 -1,209 -0,713 -1,338 -0,696 с
-1,466 -0,678 -1,58 -0,653 -1,678 -0,62 в
-1,777 -0,586 -1,863 -0,546 -1,936 -0,499 с
-2,009 -0,453 -2,075 -0,4 -2,132 -0,341 в
-2,199 -0,274 -2,254 -0,191 -2,299 -0,092 с
-2,344 0,007 -2,381 0,127 -2,409 0,268 с
-2,438 0,408 -2,459 0,571 -2,471 0,757 в
-2,483 0,943 -2,489 1,157 -2,489 1,399 в
-2,489 1,641 -2,483 1,856 -2,471 2,042 в
-2,459 2,228 -2,438 2,391 -2,409 2,531 в
-2,381 2,671 -2,344 2,791 -2,299 2,89 с
-2.254 2,989 -2,199 3,072 -2,132 3,139 в
-2,075 3,198 -2,009 3,251 -1,936 3,298 в
-1,863 3,345 -1,777 3,384 -1,678 3,417 в
-1,58 3,449 -1,466 3,474 -1,338 3,493 в
-1,209 3,511 -1,062 3,52 -0,896 3,52 в
-0,728 3,52 -0,58 3,511 -0,452 3,493 с
-0,324 3,474 -0,211 3,449 -0,113 3,417 в
-0,015 3,384 0,071 3,345 0,145 3,298 в
0,218 3,251 0,283 3,198 0,341 3,139 в
0,405 3,072 0,461 2,989 0,507 2,89 в
0,552 2,791 0,59 2,671 0,618 2,531 в
0,647 2,391 0,667 2,228 0,68 2,042 в
0,692 1,856 0,698 1,641 0,698 1,399 в
0.698 1,157 0,692 0,943 0,68 0,757 в
0,667 0,571 0,647 0,408 0,618 0,268 в
0,59 0,127 0,552 0,007 0,507 -0,092 в
0,461 -0,191 0,405 -0,274 0,341 -0,341 в
ж
Q
q 1 0 0 1 523,6585 69,9205 см
0 0 мес.
0 4,172 л
2,438 4,172 л
2,438 3,757 л
0,486 3,757 л
0,486 2,301 л
1.929 2.301 л
1.929 1.886 л
0,486 1,886 л
0,486 0 л
час
ж
Q
482,443 45 -0,354 30,161 об.
ж
Q
q
378,415 45 188,584 30,162 об.
W n
q 1 0 0 1 424,2477 51,6369 см
0 0 мес.
7.142 0 л
7.142 1.683 л
1.684 1.683 л
1,684 15,245 л
0 15,245 л
час
ж
Q
0,09 1 0,64 0.48 тыс.
q 1 0 0 1 397,8622 66,8119 см
0 0 мес.
-3,692 0 -8,062 -3,376 -10,088 -11,058 с
-11,353 -14,35 -14,561 -19,985 -19,457 -20,744 с
3.994 -20.749 л
5,53 -17,895 л
0,769 -17,895 л
-0,802 -17,768 -7,345 -16,249 -4,601 -8,526 в
-1,309 0,743 0,507 0 0 0 в
ж
Q
Q
q
378,405 45 188,595 30,162 рэ
W n
0,09 1 0,64 0,48 к
q 1 0 0 1 403,4986 46,0713 см
0 0 мес.
3.691 0 8.062 3.378 10.087 11.058 в
11,354 14,35 14,561 19,985 19,458 20,744 в
-3,994 20,75 л
-5,529 17,896 л
-0,77 17,896 л
0,803 17,769 7,345 16,25 4,601 8.526 с
1,309 -0,744 -0,506 0 0 0 в
ж
Q
0 0 0 1 к
434,275 66,882 -1,683 -15,245 об.
ж
q 1 0 0 1 436,4611 66,8737 см
0 0 мес.
2,357 0 4,571 -1,603 6,134 -2,853 в
6,134 0,009 л
7,817 0,009 л
7,817 -15,237 л
6,134 -15,237 л
6,134 -4,933 л
4,885 -3,959 2,816 -2,204 0,843 -1,75 с
0,844 -15,237 л
-0,84 -15,237 л
-0,84 0,009 л
0 0 л
ж
Q
q 1 0 0 1 426.5562 50.5074 см
0 0 мес.
1.996 0 л
1,996 0,432 л
-2,429 0,432 л
-2,429 0 л
-0,433 0 л
-0,433 -4,497 л
0-4,497 л
час
ж
Q
q 1 0 0 1 429,4547 50,9399 см
0 0 мес.
0-4,93 л
3.896 -4,93 л
3,896 -4,497 л
0,433 -4,497 л
0,433 -2,597 л
3,607 -2,597 л
3,607 -2,165 л
0,433 -2,165 л
0,433 -0,432 л
3,752 -0,432 л
3.752 0 л
час
ж
Q
q 1 0 0 1 439.9197 48.7753 см
0 0 мес.
3.415 0 л
3,415 2,165 л
3.847 2.165 л
3.847 -2.765 л
3,415 -2,765 л
3,415 -0,433 л
0-0,433 л
0 -2,765 л
-0,432 -2,765 л
-0,432 2,165 л
0 2,165 л
час
ж
Q
q 1 0 0 1 445,1205 50,9311 см
0 0 мес.
3.348 -4.251 л
3.346 0.009 л
3,786 0,009 л
3,786 -4,921 л
3.348 -4.925 л
-0,062 -0,581 л
-0,061 -4,921 л
-0,495 -4,921 л
-0,495 0.009 л
час
ж
Q
q 1 0 0 1 455,51 46,443 см
0 0 мес.
0 4,497 л
-0,433 4,497 л
-0,433 -0,433 л
3,15 -0,433 л
3,15 0 л
час
ж
Q
q 1 0 0 1 472,8713 50,9407 см
0 0 мес.
-2,076-2,882 л
-2,07 -4,93 л
-2,503 -4,93 л
-2,503 -2,863 л
-4,573 0 л
-4.068 0 л
-2,287 -2,474 л
-0,504 0 л
час
ж
Q
q 1 0 0 1 465.688 66.8824 см
0 0 мес.
7,831 0,115 9,34 -10,038 1,578 -11,997 в
4,076 -13,458 5,371 -13,56 7,229 -13,563 с
7,229 -15,245 л
4,818 -15,247 3,438 -15,183 -0,249 -12,745 в
-0,249 -10,628 л
0,304 -10,628 л
6,954 -9,584 6,091 -1.781 0,304 -1,673 в
0,304 -15,245 л
-2,7 -15,245 л
-5,438 -5,481 л
-9,916 -5,483 л
-9,916 -3,799 л
-5,903 -3,8 л
-6,499 -1,682 л
-10,299 -15,251 л
-13,523 -15,247 л
-16,725 -15,247 -19,319 -12,628 -19,319 -9,427 в
-19,318 -5,483 л
-20,449 -5,483 л
-20,449 -3,8 л
-19,318 -3,799 л
-19.318 0 л
-11.791 0 л
-11,791 -1,683 л
-17,634 -1,683 л
-17,635 -3,799 л
-11,815 -3,8 л
-11,815 -5,483 л
-17,64 -5,483 л
-17,636 -9,439 л
-17,636 -11,711 -15,796 -13,564 -13,523 -13,564 в
-12.008 -13.562 л
-12.006 -15.173 л
-7.758 -0,001 л
-5,241 -0,001 л
-1,38 -13,779 л
-1,379 0 л
час
ж
Q
q 1 0 0 1 450,0105 48,4935 см
0 0 мес.
0 1,13 0,76 2,046 1,961 2,046 в
3,163 2,046 3,923 1,13 3,923 0 в
3,923 -1,131 3,163 -2,046 1,961 -2,046 в
0,76 -2,046 0 -1,134 0 -0,003 в
-0,43 -0,003 л
-0,43 -1,358 0,522 -2,451 1,961 -2,451 в
3,4 -2,451 4,354 -1,354 4,354 0 в
4,354 1,354 3,4 2,45 1,961 2,45 в
0,522 2,45 -0,43 1,354 -0,43 0 в
ж
Q
q 1 0 0 1 458,885 48,4935 см
0 0 мес.
0 1,13 0,76 2,046 1,961 2,046 в
3,163 2,046 3,923 1,13 3,923 0 в
3,923 -1.131 3,163 -2,046 1,961 -2,046 в
0,76 -2,046 0 -1,134 0 -0,003 в
-0,43 -0,003 л
-0,43 -1,358 0,522 -2,451 1,961 -2,451 в
3,4 -2,451 4,354 -1,354 4,354 0 в
4,354 1,354 3,4 2,45 1,961 2,45 в
0,522 2,45 -0,43 1,354 -0,43 0 в
ж
Q
q 1 0 0 1 463,8445 48,492 см
0 0 мес.
0 -1,354 0,952 -2,45 2,391 -2,45 в
3,26 -2,45 3,949 -2,053 4,361 -1,439 в
4,36 -2,458 л
4,793 -2,458 л
4,793 -0,005 л
2,677 -0,005 л
2,677 -0,438 л
4,314 -0,437 л
4,143 -1,357 3,433 -2,045 2,391 -2,045 в
1,19 -2,045 0,43 -1,131 0,43 0 в
0,43 1.13 1,19 2,047 2,391 2,047 в
3,258 2,047 3,895 1,571 4,183 0,881 в
4.638 0.885 л
4,32 1,802 3,499 2,452 2,391 2,452 в
0,952 2,452 0 1,353 0 0 в
ж
Q
Q
q
378,415 45 188,584 30,162 об.
W n
q 1 0 0 1 438.2031 47.7655 см
0 0 мес.
-0,258 -0,762 -0,921 -1,318 -1,843 -1,318 с
-3,044 -1,318 -3,804 -0,405 -3,804 0,727 в
-3,804 1,856 -3,044 2,774 -1,843 2,774 в
-0,86 2,774 -0,173 2,161 0,045 1,321 в
0,486 1,319 л
0,251 2,387 -0,62 3,178 -1,843 3,178 в
-3,282 3,178 -4,234 2,08 -4,234 0,727 с
-4,234 -0,628 -3,282 -1.723 -1,843 -1,723 в
-0,674 -1,723 0,175 -0,999 0,452 -0,001 в
час
ж
Q
q 1 0 0 1 563,3254 46,0164 см
0 0 мес.
-3,941 0 -3,896 3,027 г.
-2,115 3,027 л
-2,248 1,558 -0,267 1,424 в
0,222 1,402 1,824 1,603 1,824 2,715 в
1,824 4,006 0,2 3,939 -0,823 4,229 в
-1,848 4,496 -3,784 4,941 -3,784 6,744 в
-3,784 8,324 -2,494 9,682 0 9,682 в
3,338 9,66 3,316 7,078 3,338 6,922 в
1.624 6.922 л
1,514 7,3 1,402 8,213 -0,09 8,257 в
-0,823 8,257 -1,938 8,013 -1,938 7,145 в
-1,938 6,054 -0,691 5,898 0,623 5,698 в
2,604 5,319 3.739 4,719 3,672 2,894 в
3,627 1,291 2,203 0 0 0 в
1,736 11,885 м
1,736 12,776 л
1,535 12,597 0,646 11,462 -1,025 11,507 в
-6,723 11,64 -6,745 20,988 -0,758 21,1 в
0,689 21,1 1,891 20,187 2,358 19,542 в
2,914 18,807 2,959 18,184 2,981 18,028 в
1,402 18,028 л
1,045 18,607 0,489 19,586 -0,823 19,586 в
-4,296 19,631 -4,518 13,065 -0,846 12,998 с
0,779 12,954 1,602 14,645 1,602 14,667 в
1.602 15.157 л
-0,624 15,157 л
-0,624 16,604 л
3.204 16.604 л
3,204 11,885 л
час
-10,817 0,245 м
-10,817 9,548 л
-4,206 9.548 л
-4,206 7,857 л
-9,037 7,857 л
-9,037 5,942 л
-4,764 5,942 л
-4,764 4,273 л
-9,015 4,273 л
-9.015 1.825 л
-3,984 1,825 л
-3,984 0,245 л
час
-10,195 13,065 м
-6,745 13,043 -6,745 19,497 -10,128 19,542 в
-13,488 19,564 -13,6 13,087 -10,195 13,065 с
-10,128 11,507 м
-16.114 11.507 -15.892 21.166 -10.061 21.122 с
-4,43 21,078 -4,273 11,507 -10,128 11,507 с
-15,247 0,022 м
-20,343 -0,089 -21,233 9,748 -15,224 9,682 с
-11,886 9,682 -11,308 6,9 -11,173 6,477 с
-13.021 6.477 л
-13,31 7,055 -14,067 8,168 -15.002 8.235 c
-18,296 8,458 -18,296 1,491 -15,002 1,491 в
-13,421 1,491 -13,043 3,072 -12,954 3,249 в
-11,151 3,249 л
-11,151 3,227 -11,373 0,067 -15,247 0,022 в
-20,432 11,663 м
-20,432 20,988 л
-18,585 20,988 л
-18,585 13,243 л
-14,423 13,243 л
-14,423 11,663 л
час
-22,146 9,526 1,981 -9,259 об.
-22,146 0,267 м
-24,082 15,558 м
-25.262 19.074 л
-26,442 15,558 л
-26,442 15,046 л
-24.082 15.046 л
-24.038 15.046 л
-24.038 15.357 -24.038 15.402 -24.082 15.558 с
-22,747 11,663 м
-23,459 13,733 л
-26,887 13.733 л
-27,51 11,663 л
-29,38 11,663 л
-26,242 20,988 л
-24,35 20,988 л
-20,833 11,663 л
час
-25,707 0,267 м
-27,488 0,267 л
-30,559 9,059 л
-30,559 9,548 л
-28,69 9,548 л
-26,598 2,738 л
-24,55 9,526 л
-22,725 9,526 л
-22,725 9,036 л
час
-31,561 11,663 м
-35,656 17,961 л
-35,656 11,663 л
-37,526 11,663 л
-37,526 20,988 л
-35,612 20,988 л
-31,672 14,779 л
-31,672 20,988 л
-29,802 20,988 л
-29,802 11,663 л
час
-38,015 0,245 м
-38,015 9,548 л
-31,16 9,548 л
-31,16 7,99 л
-36,146 7,99 л
-36,146 6,009 л
-31.739 6.009 л
-31,739 4,318 л
-36,124 4,318 л
-36,124 1,825 л
-31.004 1.825 л
-31,004 0,245 л
час
-41.154 15.602 кв.м.
-42,333 19,03 л
-43,379 15,624 л
-43,446 15,046 л
-41.131 15.046 л
-41.131 15.357 -41.109 15.424 -41.154 15,602 в
-43,135 7,968 м
-44,604 7,968 л
-44,604 1,692 л
-43.023 1.692 л
-40,931 1,692 -40,62 3,472 -40,642 4,83 в
-40,642 5,898 -41,154 7,968 -43,135 7,968 в
-39,796 11,663 м
-40,508 13,733 л
-43,936 13,733 л
-44,559 11,663 л
-46,429 11,663 л
-43,29 20,988 л
-41,398 20,988 л
-37,882 11.)? 1) IZ4dup`
E1r! /, * 0 [* 9.aFIR2 & b-C # soRZ7Dl% MLY \.? D> Mn
6% Q2oYfNRF $$ + ONnDZ4OTs0S! SaG> GGKUlQ * Q? 45: CI & 4J’_2j $ XKrcYp0n + Xl_nU * O (
l [$ 6Nn + Z_Nq0] s7hs] `XX1nZ8 & 94a \ ~>
конечный поток
endobj
373 0 объект
> / ExtGState >>> / Subtype / Form >> stream
0 0 0 0 к
/ GS0 гс
q 1 0 0 1 17,7429 773,9766 см
0 0 мес.
0-755,985 л
0 -756,235 л
0,25 -756,235 л
576,261 -756,235 л
576,511 -756,235 л
576,511 -755,985 л
576.511 0 л
576,511 0,25 л
576,261 0,25 л
0,25 0,25 л
0 0,25 л
час
ж
Q
/ CS0 CS 1 SCN
0.5 Вт 4 М 0 Дж 0 Дж
q 1 0 0 1 17,7429 773,9766 см
0 0 мес.
0-755,985 л
0 -756,235 л
0,25 -756,235 л
576,261 -756,235 л
576,511 -756,235 л
576,511 -755,985 л
576.511 0 л
576,511 0,25 л
576,261 0,25 л
0,25 0,25 л
0 0,25 л
0 0 л
час
S
Q конечный поток
endobj
374 0 объект
> поток
Резервная батарея — Служба поддержки клиентов
Центр ресурсов по специальным возможностям Перейти к основному содержанию
Личное
Бизнес Магазин
Магазин
Магазин Магазин
