Самодельный опрыскиватель для сада: Как сделать садовый опрыскиватель своими руками

Добавлено Автор: alexxlab

Содержание

Как сделать садовый опрыскиватель своими руками

Каждому огороднику известно, что для активного роста растения нужно не только поливать, но и опрыскивать. То же самое касается и плодово-ягодных кустарников – они откликаются на такой способ дождевания буйным цветением и активным плодоношением.

Узнайте, как сделать опрыскиватель своими руками, используя подручные средства, и попробуйте применить полученные знания на практике.

Как сделать самодельный опрыскиватель для огорода (с видео)

Когда выполнен отвод от магистрального водопровода на садовый участок с запорным краном и обратным клапаном, можно приступить к установке кранов для разбора воды в разных точках водопроводной магистрали. К этим точкам далее нужно подсоединить шланги с наконечниками в виде распылителя.

При высоком давлении воды в водопроводе быстрый и качественный полив участка будет обеспечен в любом случае, но опрыскивание растений от вредителей и их подкормку можно проводить даже при давлении всего в 1атм.

Для изготовления самодельного опрыскивателя для сада следует использовать пропорциональный дозатор.

Учитывая, что любое сужение сечения водопровода (например, возле крана) может вызвать снижение давления воды, присоединять к системе сосуд с раствором для опрыскивания следует именно в этом месте. Концентрацию раствора, вытекающего из трубы, можно будет изменять поворотом крана.

Для дождевания растений чистой водой следует использовать простой шланг, подсоединив его к одному из кранов системы, — тогда напор воды будет сильнее. А для опрыскивания растений питательными или защитными растворами применяются специальные дозирующие устройства, которые устанавливаются на трубопроводе или около наконечника-распылителя.



В качестве такого дозирующего устройства при изготовлении садового опрыскивателя своими руками можно использовать обычный пластиковый бачок и полиэтиленовый мешок. Размер мешка должен быть немного меньше размера бочки с водой.



Присоединив это приспособление возле распылителя-наконечника, сначала нужно отключить бочку от водопровода с помощью трехходового крана, затем через воронку залить в мешок раствор, который затем и будет вытеснять воду из бочки через сливной кран.

При полном заполнении мешка откроется кран, и вода начнет вытеснять раствор из бочки.

Для того чтобы лучше понять технологию, посмотрите видео изготовления самодельных опрыскивателей, размещенное на этой странице:

Эту систему можно оборудовать, если к садовому участку подведен водопровод, и благодаря ей становится возможным не только полив растений, но и их подкормка. Для начала в выбранных для полива зонах на участке необходимо проложить трубопровод с несколькими кранами в разных точках. Использовать лучше полиэтиленовые трубы диаметром 18-22 мм, поскольку они легче металлических, не подвержены коррозии, не требуют сварки (для монтажа можно использовать обычный паяльник) и способны выдерживать давление до 5 атм. Благодаря этому прокладка таких труб осуществляется легко и быстро.

Опрыскиватель для сада из бака от стиральной машины

Для сооружения этого самодельного опрыскивателя для огорода нужен бак из нержавеющей стали от старой стиральной машины, а также старый масляный насос, например от автомобиля «Москвич».



Перед тем как сделать самодельный опрыскиватель данной конструкции, бак следует закрепить в подвешенном состоянии на деревянной площадке с тремя стойками диаметром 10 мм каждая. Крепить детали конструкции можно с помощью гаек. Затем под баком нужно установить электромотор с приводом на вал масляного насоса клиновидным ремнем, на вал насоса насадить большой шкив, а на вал электромотора — малый. Далее крепятся две медные трубки диаметром 8 мм — одна из них, с сеткой, протягивается от бака к корпусу насоса, а другая тянется от насоса к трубочке опрыскивателя с распылителем.

Для полива участка можно использовать длинный полихлорвиниловый шланг, и тогда опрыскивать растения можно будет на большом пространстве.

Также для самодельного садового опрыскивателя потребуется электрокабель длиной 40 м, чтобы опрыскиватель можно было передвигать на значительное расстояние и обрабатывать даже самые отдаленные участки. Для легкого перемещения устройства можно снабдить его хотя бы двумя колесами (можно от детских игрушек), водилом, за которое можно будет держаться, и упором, который не даст всей конструкции завалиться набок.

Опрыскиватель своими руками: советы бывалых фермеров

Современное сельское хозяйство невозможно без механизации труда. В частности, для ухода за культурными растениями часто применяют опрыскиватели. Это оборудование делится на несколько категорий, соответственно может использоваться на любых площадях.

Например, есть маленькие ручные модели, которые используются в теплицах. Для обработки средних и больших участков опрыскиватель выполняет функцию навесного оборудования для трактора или мотоблока.

Стоит отметить, что конструкция опрыскивателей предельно проста, поэтому необязательно приобретать заводские модели. Даже не имея должного опыта, можно сделать опрыскиватель своими руками, используя подходящие подручные материалы. Рассмотрим несколько схем монтажа.

Особенности конструкции

Прежде чем приступить к изготовлению самодельного опрыскивателя, имеет смысл ознакомиться с основными требованиями, которые предъявляют к данному виду оборудования.

Любой опрыскиватель, вне зависимости от конструкции, должен соответствовать следующим критериям:

  1. Размер капли. Распыл химических препаратов должен быть тонким, чтобы избежать ожога растений. Кроме того, это помогает контролировать расход жидкости.
  2. Равномерность. Пестициды должны равномерно покрывать растения, чтобы обеспечить качество обработки.
  3. Распределение. Жидкость из распылителей должна распределяться равномерно, вне зависимости от внешних условий, частоты посадки и ширины междурядий.
  4. Расход. Количество потребляемой жидкости не должно зависеть от концентрации вещества.
  5. Удобство.
    Вместительность бочки должна соответствовать длине прогонов, это обеспечит лучшую производительность. Кроме того, оборудование должно быть удобным в хранении и эксплуатации.

Главное, чтобы опрыскиватель не повреждал растения во время движения. К заводским моделям это не относится – здесь каждый элемент рассчитан специалистами. Однако при самодельном изготовлении, на этот нюанс стоит обратить внимание.

Опрыскиватели классифицируются по расходу жидкости на обработанный гектар. По этому критерию, оборудование делится на четыре группы:

  • сверхмалые – до 5 л;
  • малые – 75-100 л;
  • средние – до 200 л;
  • большие – от 200 л.

Две последние категории обычно устанавливают на мотоблоки и трактора. Разобравшись с основными положениями, рассмотрим варианты самостоятельного изготовления.

Способ №1

Можно собрать опрыскиватель из уже готовых деталей. Запчасти для опрыскивателей продаются в специализированных магазинах, поэтому можно приобретать отдельные детали, создавая собственную модель.

Например, сделать небольшой ручной опрыскиватель с удлинённой штангой. При помощи такого изделия можно обрабатывать не только кусты и грядки, но и кроны деревьев.

В результате такой модернизации можно создать практичную и компактную модель.

Однако пропадает экономическая выгода – детали всё равно придётся покупать. Зато вы сможете собрать опрыскиватель в соответствии со своими индивидуальными запросами.

Способ №2

Предлагаем вариант ручного опрыскивателя, сделанного из подручных материалов. В качестве бака для жидкости, можно использовать бак от старой стиральной машины. Этот элемент обычно выполнен из нержавеющей стали, соответственно будет инертен к пестицидам и химическим удобрениям.

Кроме того, такие баки обладают достаточной вместительностью, поэтому его хватит на обработку приусадебного участка средней площади.

Бак можно установить на старую тележку, чтобы облегчить передвижение конструкции по участку. Бак крепится к раме тележки при помощи резьбовых соединений. Для подачи жидкости под давлением потребуется масляный насос от легкового автомобиля.

Насос будет работать от небольшого электродвигателя, который экономичнее дизельных и бензиновых аналогов. Привод обеспечивается ременной передачей, для этого вал двигателя оснащается малым шкивом, насоса – большим.

Насос устанавливается внутри ёмкости, двигатель снаружи. К насосу присоединяем медную трубку, которую стыкуем со шлангом распылителя. Двигатель может работать от аккумулятора или электрического кабеля.

Мы рекомендуем второй вариант, чтобы не утяжелять конструкцию. Отметим, что длина кабеля должна быть не менее 30-40 метров, чтобы опрыскиватель дотягивался до всех уголков участка.

Преимущество такой конструкции заключается в том, что здесь не используются форсунки для опрыскивателя. Это довольно дорогостоящая деталь, которая часто забивается. К недостаткам относится невозможность регулировать подачу и распыление жидкости.

Способ №3

Рассмотрим вариант изготовления более громоздкой, а соответственно производительной конструкции. Такие опрыскиватели подойдут для трактора, и могут применяться на больших площадях. Для изготовления вам потребуются:

  1. Металлическая ёмкость, объёмом 200-300 литров.
  2. Стальной уголок для изготовления рамы.
  3. Трубы круглого сечения.
  4. Электронасос напряжением 12 В.

Из уголка свариваем раму, дополняем конструкцию трубами, на которых установлены распылители. На раме устанавливается и бак для жидкости, внутри которого монтируется насос. Опрыскиватель агрегатируется к навеске трактора, привод на насос идёт через вал отбора мощности.

Отметим, что штангу распылителя можно сделать подвижной, чтобы регулировать полив в зависимости от внешних условий. Для этого можно применить винт от домкрата легкового автомобиль. Управление подъёмным механизмом будет осуществляться за счёт гидравлики трактора.

Такой опрыскиватель неплохо справится с обработкой картофельных полей. Оптимально подходит для работы на участках свыше 20 соток.

Обратите внимание, что здесь приведены лишь варианты самодельных опрыскивателей. Вы можете вносить изменения и усовершенствовать конструкцию по своему желанию.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

Садовый опрыскиватель своими руками

Я придумал, как облегчить работу, а заодно нашел применение старых вещей и агрегатов. Сначала планировал из старого воздушного баллона грузового автомобиля на 35 литров сделать переносную емкость, а для создания давления в ней подсоединил компрессор от старого холодильника. Но, хорошо подумав, решил установить свой опрыскиватель на колеса, притянув баллон вертикально двумя хомутами к перекладинам отслужившей свое садовой тележки.

Заводской опрыскиватель

Правда, ось и колеса на ней пришлось заменить на более прочные. Для компактности агрегата компрессор от холодильника с помощью двух уголков закрепил прямо на воздушном баллоне, там же установил и выключатель. Сверху баллона вварил заливную горловину, снизу — уголок для выхода рабочего раствора. К тележке сделал другую подножку, т.к. после установки на нее баллона центр тяжести значительно сместился. Отличная новая подножка получилась из трубчатых ножек старой гладильной доски.

Опытные садоводы и огородники знают, как нелегко ручным или ножным насосом создать нужное давление в баллоне опрыскивателя. Как правило, заправлять бачки опрыскивателей старого образца на 10-15 литров приходится два, а нередко и три раза. Да и опрыскивать то сад, то огород нужно не однажды за год. Работать импортным аппаратом гораздо легче, но стоит он дороже.

Дополнительно купил и установил на баллон воздушный кран и клапан для отбора воздуха, подсоединил 30 м провода, 10 м шланга, а для самого опрыскивателя приобрел очень хорошую вещь — телескопическую удочку-опрыскиватель длиной 3,5 м в рабочем состоянии.

Распылитель прекрасно работает и очень экономичен. Свой сад опрыскиваю с 3-4 мест, перекатывая тележку. Если необходимо увеличить давление, включаю компрессор и слежу за давлением по манометру. Техобслуживание у моего агрегата простое: один раз за сезон подлить в компрессор немного фреонового масла.

Сделал и испытал я свой аппарат еще прошлой зимой, а в минувшем сезоне он отлично зарекомендовал себя. С его помощью через дополнительный клапан можно также подкачивать колеса автомобиля, окрашивать (как краскопультом) небольшие поверхности из металла и дерева.

Н.Галянтин


Читайте также:

Особенности применения садовых аккумуляторных опрыскивателей

Любой дачник ухаживает за своими растениями и старается собрать с них большой урожай. Однако для этого требуется много терпения и сил.

На каждом садовом участке можно встретить огромное количество различных насекомых, которые наносят вред побегам и уже поспевшим плодам.

Для борьбы с вредителями разработано немало средств. Чтобы садоводу было удобно выполнять химические обработки и не приходилось подвергать свои руки раздражению, были созданы специальные опрыскиватели.

Сейчас их существует несколько типов: ручные, гидравлические, аккумуляторные, помповые, моторизированные, ранцевые.

Использование ручных и помповых агрегатов довольно распространено, однако их режим накачки и малый объем бака зарекомендовали себя с неблагоприятной стороны.

Приходится постоянно пополнять жидкость и работать только одной рукой, так как вторая занимается накачиванием насоса. Поэтому все большую популярность приобретают аккумуляторные варианты садовых опрыскивателей.

Сегодня наиболее часто покупают технику таких производителей, как:

  1. «Solo» – Германия.
  2. «Комфорт» – Россия.
  3. «Садко» — Словения.
  4. «Makita» – Япония.
  5. «Kwazar» – Польша.

Преимущества садовых аккумуляторных опрыскивателей

Аккумуляторные садовые опрыскиватели помогают людям быстро, без особых трудностей обработать участок земли любого размера.

Стоит отметить, что, в отличие от других вариантов садовых опрыскивателей, цены на аккумуляторные намного выше, в то же время они более удобны в использовании.

Аккумуляторные садовые опрыскиватели в большинстве своем бывают ранцевые, что позволяет освободить руки. Таким образом, оператор может направлять штангу обеими руками и производить наиболее качественное опрыскивание.

Также это позволяет добираться в самые труднодоступные места участка. Использование электропривода освобождает от необходимости нагнетать давление вручную, что всегда отмечается потребителями.

Заряд аккумулятора происходит посредством подключения устройства к сети в 220 В. Достаточно небольшого промежутка времени, чтобы аппарат мог снова начать работу.

В зависимости от производителя опрыскиватели могут отличаться по форме, объему бака и длительности заряда батареи. Комфортное обращение с оборудованием обеспечивает его бесшумная работа.

Треск или рокот двигателя не будет раздражать слух, а значит, использование техники доставит только положительные эмоции.

Как подобрать опрыскиватель?

Каждый человек желает приобрести технику, которая служила бы долгие годы и не требовала сложного и дорого ремонта в случае поломки. Чтобы не ошибиться с выбором садового аккумуляторного опрыскивателя, необходимо учитывать некоторые нюансы:

  • При покупке стоит тщательно проверить все соединительные элементы, чтобы в дальнейшем из-за них не пришлось нести больших расходов.

    Конечно, замена запасных частей дело затратное и своевременная их переустановка поможет продлить срок эксплуатации.

  • Для удобства необходимо подбирать оборудование с инструкцией на русском языке. Это позволит более подробно ознакомиться с устройством.
  • Выбирать лучше проверенных производителей, которые уже сумели закрепиться на рынке.
  • На устройство должна даваться гарантия, чтобы в случае необходимости можно было обратиться к поставщику с претензиями.
  • Нужно выбирать надежный материал техники, в частности, форсунок и самого бака. Это необходимо, чтобы бачок не потек раньше времени.

Также при покупке опрыскивателей лучше сначала ознакомиться с отзывами потребителей. Они всегда смогут с наибольшей точностью рассказать о производителе и его товаре.

Аккумуляторные садовые опрыскиватели отличаются от других моделей:

  1. Применение мощного аккумулятора позволяет долго не использовать подзарядку.
  2. Для потребителей разработан специальный удобный дизайн бака, форма которого повторяет контуры спины и не дает ей уставать.
  3. В опрыскивателях предусмотрены фильтры для жидкостей.
  4. При необходимости на устройство можно добавить дополнительные аксессуары или подсоединить к нему удлинитель.
  5. Оборудование имеет датчики, которые автоматически срабатывают при избыточном или недостаточном давлении электронасоса.

Как правильно использовать садовые аккумуляторные опрыскиватели: рекомендации по эксплуатации

Перед началом работы стоит убедиться, что батарея полностью заряжена. Если оборудование используется впервые, то лучше сначала испытать его.

Для этого бак наполняется простой водой, проверяется герметичность соединений и полная работоспособность аппарата. Для удобства необходимо правильно отрегулировать ремни переноса.

Также герметичность проверяется горячей водой с температурой около +40 градусов. Она заливается в бак, и фиксируется. После чего можно проверить — есть или нет течь в нижней части устройства.

Надевать опрыскиватель стоит правильно: сначала в ремень продевается одна рука, затем другая. Далее пристегивается соединительная петля.

Обычно в аккумуляторных садовых опрыскивателях применяются несколько видов сопел:

  1. Однородное распыление (на оборудовании устанавливается сопло). Данный вид применяется для небольших низких растений, так как использует давление от 0.16 до 0.17 МПа.
  2. Коническое распыление (устанавливается 2 сопла). Чаще применяется для борьбы с различными насекомыми и наземными вредителями.
  3. 3 сопла с четырьмя отверстиями – вариант для высоких растений, например, деревьев.

Сопла можно менять. Для распыления достаточно просто нажать на рукоятку крана и отпустить ее, когда необходимо. На оборудовании предусмотрена система защиты от коротких замыканий и от перегрева.

Внимание! Когда работа с опрыскивателем закончена, лучше сразу промыть устройство чистой водой.

Что нельзя забывать при использовании опрыскивателя

  • Нельзя заполнять бак жидкостью под самую горловину.
  • При падении напряжения в батарее до уровня 10 В большинство опрыскивателей отключается, поэтому нужно сразу произвести заряд.
  • При необходимости затянуть гайки и соединения нужно производить все процедуры только вручную, это поможет избежать срыва резьбы.

Классификация опрыскивателей по объему бака

По своей величине садовые опрыскиватели различаются по вместительности бака. Так, бывают малые устройства с объемом от 2 литров, средние с вместительностью от 3 до 5 литров и большие, чей бак вмещает в себя до 10 литров жидкости.

Использование малых опрыскивателей целесообразно для небольших участков. Часто они применяются в теплицах и даже дома – для обработки комнатных растений.

Средней величины оборудование предназначено для участков общей площадью около 300 кв. м.

С его помощью можно опрыскивать небольшие кустарники, саженцы и невысокие деревья. Устройства с большим объёмом бачка подойдут для площади до 500 кв. м.

Использование аккумуляторного садового опрыскивателя поможет быстро и эффективно справиться с вредителями урожая. Практически у каждого садовода и огородника имеется этот замечательный аппарат.

Как сделать аккумуляторный садовый опрыскиватель своими руками

Многие подумают: «А зачем делать садовый аккумуляторный опрыскиватель самому, если его можно купить в магазине, тем более он не отличается большой стоимостью?» Но, даже такое оборудование можно сделать из подручных предметов, оставив деньги в своем кармане.

Первое, что понадобится для создания электрического аккумуляторного садового опрыскивателя, – это бачок. Его можно сделать из старого агрегата или же купить самый дешевый помповый опрыскиватель.

При этом стоит помнить, что на оборудовании должны быть рабочими такие части, как штанга, ручка воздушный клапан.

После этого нужно взять автомобильный компрессор, а также аккумулятор с мощностью в 12 В. Для тех, у кого есть гараж и запчасти, это не составит труда.

Теперь необходимо прикрепить автомобильный ниппель к баку. Для этого в нем просверливается отверстие, в которое вставляется шланг. Нельзя забывать про герметичность, поэтому можно воспользоваться герметиком и задуть его под шайбы или взять резиновую прокладку.

Теперь компрессор и аккумулятор подключаются друг к другу. Чтобы все это держалось вместе, лучше примотать все части к корпусу опрыскивателя при помощи изоленты.

Использование компрессора позволяет создавать в баке с жидкостью постоянное высокое давление, за счет этого распыление становится мелкодисперсным.

Конечно, для кого-то создание аккумуляторного садового опрыскивателя станет непростой, да и ненужной задачей, а кто-то найдёт в этом свои плюсы. Достоинством такого устройства является то, что при выходе из строя каких-либо частей их можно будет приобрести в магазине и заменить.

Покупка садового опрыскивателя сделает счастливым любого садовода. Вредители растений будут уничтожены в короткие сроки. Простота эксплуатации оборудования позволяет обходиться без помощи специалистов.

Заряд батареи обеспечивает непрерывную возможность распыления около 10 полных контейнеров.

Многие потребители успели оценить по достоинству аккумуляторные опрыскиватели и используют их в свое удовольствие и во благо своему саду.

Давайте посмотрим видеоролик, в котором нам расскажут, как правильно использовать аккумуляторный садовый опрыскиватель:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать опрыскиватель для сада

Опрыскиватель является неизменным «помощником» любого владельца сада или огорода. Основная задача этого устройства заключается в равномерном распределении жидкости по всей поверхности садового участка, который, как известно, нуждается в систематическом увлажнении.

Помимо этого, садовый распылитель являет собой прекрасное оборудование для дезинфекции. Разбрызгав с его помощью специальные химические вещества, можно надолго позабыть о вредителях и уберечь растения от негативного воздействия окружающей среды.

Современный рынок предлагает самые разнообразные виды опрыскивателей, но данное приспособление можно сделать и самостоятельно из подручных средств. Как именно, вы сможете узнать, прочитав данную статью.

Необходимые материалы

Садовые опрыскиватели бывают разными, и выбирать их следует исходя из площади обрабатываемого участка:

  1. Для увлажнения растений в небольшом количестве, можно изготовить простенький ручной опрыскиватель из пластикового бака, а также моторчика с автомобильного омывателя, провода и наконечника распылителя.
  2. Для обработки более серьезных по площади участков вполне сгодится электрический опрыскиватель. Для его изготовления потребуются более сложные элементы: бак от старого помпового распылителя, насос, клапаны, шланг, аккумулятор и компрессор.
  3. Можно сделать и ручной опрыскиватель из бака от стиральной машины, а также масляного насоса от старого авто.

Ниже вы сможете почитать об особенностях изготовления каждого опрыскивателя подробнее.

Как сделать

Рассмотрим процесс изготовления опрыскивателя более детально:

  1. В первом случае, следует просверлить отверстие в канистре и вставить в нее электронасос от омывателя. Далее, необходимо подключить устройство к питанию, подсоединить шланг для подачи воды, провод и кнопку управления системой.
  2. Во втором случае потребуется также просверлить отверстие в емкости, вставить в него автомобильный ниппель и подсоединить компрессор. Затем, отверстие следует загерметизировать и подключить компрессор к аккумулятору.
  3. В третьем варианте следует прикрепить емкость к деревянной площадке и установить под ней электрический мотор с приводом от насоса. Далее, необходимо насадить на электромотор – маленький шкив, а на насос — большой, после чего, прикрепить к устройству две трубки, одна из которых будет отходить от емкости к насосу, а другая – от насоса к распылителю.

При использовании длинных шлангов из ПВХ, опрыскиватели будут распылять жидкости более эффективно.

Изготовить опрыскиватель своими руками поможет этот ролик:

По материалам: http://www.gloria-sprays.ru/catalog/oborudovanie-dlya-dezinfektsii/

как выбрать садовый аппарат для опрыскивания цветов и деревьев? Ремонт механического устройства для химии. Какие виды бывают?

На больших земельных участках для облегчения процедуры ухода за растениями были придуманы специальные опрыскиватели, которую с помощью давления способны распылять жидкость на большие расстояния.

С помощью этих аппаратов действующие вещества проникают в труднодоступные участки. Помимо прямого назначения, опрыскиватель можно использовать для чистки техники и распыления красящих веществ.

На сегодняшний день конструктивные особенности опрыскивателей расширились, различают модели с бензиновыми и электрическими двигателями.

Подробнее рассмотрим, какие виды техники лучше подходят для работы с растениями, а также как создать опрыскиватель самому.

Особенности и принцип работы

Садовые опрыскиватели представляют собой простую конструкцию.

В составе каждой модели:

  • резервуар для жидкости;
  • насос, подающий давление;
  • фильтр;
  • форсунка;
  • шланг;
  • удочка-распылитель;
  • предохранитель.

Ручной опрыскиватель представляет собой малогабаритный насос или пульверизатор различного объема.

Объемы резервуаров для жидкостей бывают от 2 до 30 литров. При этом объёма в 10 литров хватит, чтобы обработать участок до 30 соток.

Чтобы распылить вещество из бака на растения, необходимо самостоятельно качать помпу. В автоматических опрыскивателях ее приводит в действие моторчик. Под воздействием образовавшегося давления в несколько атмосфер производится выброс мелкодисперсной воды с растворенными в ней препаратами. Расстояние выброса жидкости зависит от силы оказанного на нее давления. У ручных опрыскиватель выброс осуществляется от 1 до 10 метров.

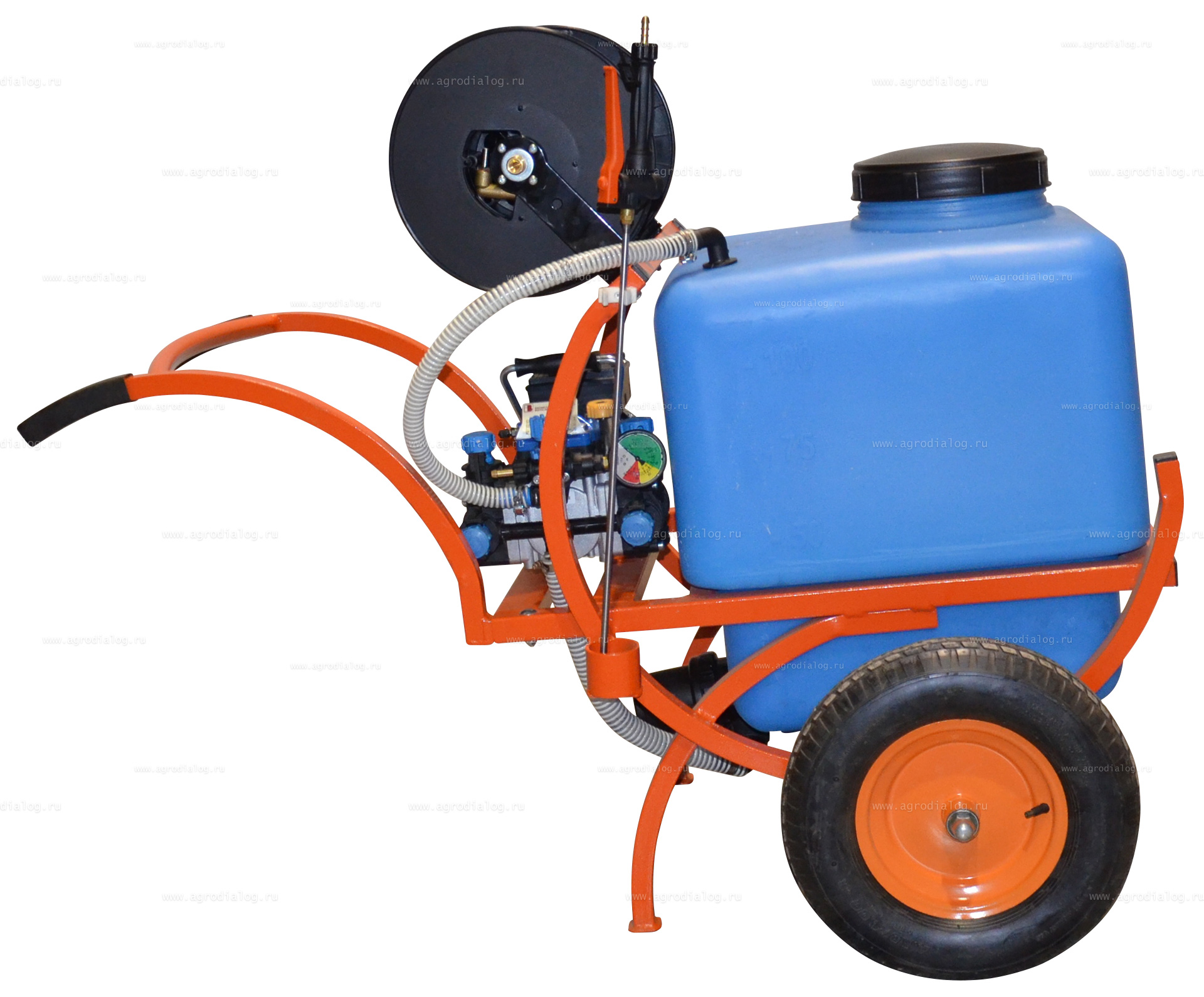

Садовые бензиновые и электрические опрыскиватели имеют дополнительные принадлежности, расширяющие и упрощающие работу по саду.

Они оснащены наплечными ремнями, облегчающими переноску аппарата. Некоторые опрыскиватели выполнены в форме рюкзака с поясным ремнем, позволяющим плотно зафиксировать опрыскиватель на спине и снизить нагрузку на руки и суставы.

Виды

Различают несколько видов ручных садовых опрыскивателей.

Помповый

Помповый опрыскиватель представляет собой аппарат в виде обычного насоса, похожего на шприц или пульверизатор. Состоит из пластикового резервуара в виде цилиндра с ручкой-помпой или со съемной крышкой-распылителем. В действие приводится методом нажатия на курок распылителя или толкательными движениями поршня в опрыскивателях насосного типа. Некоторые модели оснащены кнопкой, вместо рычага.

Объем бака от 1 до 2 литров, так как тяжелые аппараты трудно удерживать в руках.

В конструкцию ручных опрыскивателей входят также:

  • фильтр, расположенный перед форсункой, который защищает распылитель от засорения;
  • форсунка-распылитель, регулировка мелкодисперсного распыления производится путем поворачивания насадки в разные стороны;
  • мерная шкала;
  • спусковой клапан, предназначенный для удаления излишков воздуха в резервуаре.

Ручные опрыскиватели насосного типа применяются на небольших участках при локальной обработке деревьев, цветов.

Гидравлический

Обладают резервуаром объемом от 3 до 12 литров. Применяются для обработки растительности в садах, на дачах. Для удобства перемещения опрыскиватель оснащен заплечным ремнем. В качестве распылителя выступает удочка – длинная тонкая полая трубка, фиксирующаяся к баку при помощи резинового шланга. Распыление производится путем нажатия кнопки.

Насос располагается в крышке резервуара, создавая давление в 4 атмосферы. На некоторых моделях спусковая кнопка оснащена фиксатором, который фиксирует положение кнопки, не требуя постоянного нажатия, что позволяет облегчить процесс опрыскивания в течение длительного времени.

Ранцевый

Объем бака у ранцевых опрыскивателей варьируется от 10 до 20 литров, что позволяет обрабатывать до 50 соток земли.

Устройство подразделяется на два типа: ручной и аккумуляторный.

Первый вид выполнен по типу помпового насоса, давление создается в камере насоса, а не в резервуаре.

Такое размещение позволяет обезопасить человека от разрыва камеры при нагнетании давления, защищая от попадания химического раствора на кожные покровы, одежду.

Резервуары оснащены двумя заплечными ремнями, облегчающими перенос оборудования, в нижней части бака расположен поясной ремень. Ручка насоса располагается сбоку, при понижении давления в баке одной рукой удобно удерживать удочку, а другой – производить накачивание давления. Такая эргономика деталей позволяет не снимать устройство, чтобы выровнять давление в резервуаре.

У аккумуляторного нагнетание давления производится с помощью электрического аккумулятора, работающего от батареи. Аккумулятор работает без подзарядки до 8 часов. Данное устройство подходит при обрабатывании больших участков, лишенных электропитания.

В отличие от моторизованных опрыскивателей, аккумуляторные аппараты работают бесшумно.

Пневматический

Пневматические опрыскиватели бывают ручными и переносными. Распыление производится за счет нагнетания давления с помощью помпы, расположенной в крышке агрегата. Корпуса устройств выполнены из ударопрочного пластика, что сказывается на продолжительности пользования аппаратом.

Ручные опрыскиватели оснащены коротким носиком-распылителем, позволяющим производить дезинфекцию помещений или опрыскивать труднодоступные места.

Помимо ручных, опрыскиватели бывают также моторизированные, навесные, гербицидные. В основном они применяются на больших площадях.

  • Моторизированное устройство оснащено бензиновым двигателем мощностью от 1 до 6 л. с. От силы мощности двигателя зависит расстояние выброса раствора, диапазон равен 7-15 метрам. Моторные и аккумуляторные опрыскиватели являются автономными устройствами. Штанга распылителя по форме похожа на брандспойт. Жидкость распространяется в виде струи под действием воздушного потока.
  • Навесное оборудование представлено в виде дополнительного приспособления, крепящегося к трактору или другой крупной технике. Оснащено резервуаром до 1500 литров. Распыление производится при помощи мембранного поршневого насоса и вентиляторов. Воздушные потоки позволяют целиком обрабатывать растения на больших зонах, что сокращает время проведения процедуры.
  • Особняком стоят гербицидные опрыскиватели. Данный тип опрыскивателя представляет собой металлическую насадку в виде рогатки, особая форма предотвращает повреждения деревьев при контакте с ними. Конструкция фиксируется на спецтехнике, работающей на огромных территориях. Форсунки имеют защитные экраны, непозволяющие излишкам жидкости распыляться на необрабатываемые участки. Выброс жидкости приводится в действие с помощью электрического насоса гидромешалки. Устройство предназначено для прикорневой обработки растительности.

Достоинства и недостатки

У каждого устройства можно выявить ряд недостатков и положительные стороны.

У помповых опрыскивателей недостатком является постоянный съем устройства со спины для накачивания давления, у других моделей – для дозаправки.

Плюсы опрыскивателей:

  • устройства выполнены из материалов, переносящих высокие температуры, что позволяет использование горячих препаратов;
  • легкость проведения процесса дозаправки;
  • регулировка струи выброса жидкости;
  • удобство переноски и использования оборудования;
  • простота ремонта;
  • использование на различных по площадям участках;
  • экономичность и функциональность аппаратов.

Рейтинг производителей

Популярными марками являются Marolex, Gardena, Grinda, «Росинка», «Жук», Solo, Jacto, Forte.

Российские марки опрыскивателей отличаются доступной ценовой политикой и качеством продукции. Садовые опрыскиватели выпускаются различных объёмов, с дополнительными аксессуарами: поддонами, горловинами, ремнями.

Немецкие бренды Solo, Gardena зарекомендовали себя как производители качественных устройств для сада и дач. Фирмы существует на рынке продолжительное время, например, компания Solo изготавливает технику более 70 лет. Товары реализуются по приемлемой цене, изготовлены из высококачественных материалов, удобны в использовании.

Китайские компании Grinda, Forte выпускают доступные по цене опрыскиватели, простые в обслуживании. Все устройства собираются в Китае по немецким технологиям и проходят сертификацию качества.

Польская кампания Marolex основана в 1987 году. Выпускает сертифицированный товар широкого спектра. Опрыскиватели от ручных до аккумуляторных, с объёмом бака до 20 литров. Штанги оснащены системой защиты от загрязнений, резервуары герметичны. Компания предоставляет 5-летнюю гарантию на свои изделия.

Бразильская фирма Jacto занимается узкопрофильным оборудованием для сада. Как и у всех марок, техника выполнена из качественных материалов, отличается длительным сроком службы, легкостью ремонта и замены частей устройства.

По отзывам пользователей, наиболее уязвимой частью любого переносного опрыскивателя являются зоны, в которых фиксируются ремни. Металлические форсунки не требуют частой замены. Дешевые пластиковые ручные опрыскиватели имеют склонность к поломке в области пускового механизма.

Предпочтение садоводы отдают российским маркам ручных опрыскивателей, а в категории ранцевых и моторных устройств лидируют немецкие фирмы.

Как выбрать и пользоваться?

Перед покупкой оборудования необходимо определиться с объемом резервуара опрыскивателя и типом проводимых работ.

С учетом этих факторов следует руководствоваться рядом характеристик.

  • Объем бака должен соответствовать площади обрабатываемой зоны за один заход. Резервуары до 14 литров применяются на территориях до 15 соток, до 25 литров – при обработке ферм и больших наделов, 2-5 литров – для небольших участков или поверхностей.
  • Материал, из которого изготовлен насос. Металлическая модель более надежная, чем пластиковая, но подвержена коррозии. Средний срок службы любого насоса от 5 до 10 лет.
  • Материал, из которого изготовлена форсунка. Они также бывают пластиковые и металлические.
  • Распылитель. Основной критерий — длина удочки, при обработке труднодоступных мест или высоких деревьев желательно приобретать опрыскиватель с телескопической удочкой.
  • Наличие клапана для выпускания избыточного давления.
  • Желательно, чтобы пластик, из которого изготовлен резервуар, был полупрозрачным или просвечивался для определения количества жидкости. Дополнительным плюсом станет наличие мерной шкалы.
  • Качество и состояние заплечных ремней и их креплений.
  • Наличие достаточного количества запчастей для данного опрыскивателя при возникновении поломок.
  • Популярность марки.
  • Инструкция.

Как отремонтировать?

Если опрыскиватель не работает, перед началом ремонта следует внимательно осмотреть устройство и выявить причину поломки.

Чаще всего подвергаются поломке следующие элементы:

  • корпус;
  • шланг;
  • рычаг;
  • засор форсунки.

При механических повреждениях бака или шланга достаточно обработать треснутую зону герметиком. На резиновых шлангах можно установить временную заплатку при помощи куска резины и специального клея. Но все же рекомендуется шланги заменять на новые.

Разъеденные химией элементы внутренних частей устройства подвергаются полной или частичной замене на новые, ремонту не подлежат.

Засор форсунки исправляется ручной чисткой, продувкой детали и отводящих трубок.

При любом виде ремонта опрыскивателя с применением химии и удобрений следует соблюдать технику безопасности!

Не допускается попадание оставшейся жидкости на кожные покровы, слизистые оболочки, глаза. Ремонтировать оборудование стоит в перчатках, даже если агрегат был тщательно промыт.

Как сделать своими руками?

Изготовление самодельного опрыскивателя является простым делом при наличии схемы.

Важной частью любого типа устройства является резервуар. В качестве емкости подойдет бак, пластиковая тара, бидон.

Для ручного опрыскивателя стоит использовать компрессор, шланг и распылитель любого типа, можно взять от пульверизатора.

Для аккумуляторного и моторного понадобится вибрационный насос, компрессор, помповый опрыскиватель, шланг, переходник и кнопочный включатель или рычаг.

Начало сборки любого агрегата начинается со сверления отверстия в выбранном резервуаре и присоедини компрессора при помощи ниппеля. Все места стыков и фиксации должны быть обработаны герметиком.

При сборке аккумуляторного и других опрыскивателей внутри конструкции размещается насос, длина трубки должна быть до самого дна. В крышке формируются отверстия для вывода шланга, кабеля и для забора воздуха. Шланг соединяется с распылителем, на котором устанавливается кнопка включения. Все кабели, питающие насос, разъединяются и отводятся за пределы резервуара.

О том, как самостоятельно сделать опрыскиватель для сада и огорода, смотрите в видео ниже.

принцип работы, комплектация, как выбрать оптимальный, обзор лучших моделей, их плюсы и минусы

Современные агротехнологии, в целях получения высокой урожайности зерновых, овощных, ягодных и плодовых культур, требуют обязательного проведения ряда мероприятий, одним из которых является опрыскивание растений специальными растворами, обеспечивающими:

  • внекорневую подкормку растений;
  • борьбу с болезнями;
  • уничтожение вредных насекомых.

С подобными работами успешно справляются различного вида опрыскиватели бытового и профессионального назначения.

Универсальный прибор

Изначальная и основная задача опрыскивателя – создание для владельца возможности ухаживать за садом с меньшей затратой сил. Обработка растений от вредителей, полив по листу происходит быстро, с экономией раствора и собственной энергии. Ничего не нужно качать вручную – это важно, если сад большой.

Не лишним будет опрыскиватель аккумуляторный для животновода – обработать скот от паразитов с опрыскивателем будет легко и просто.

Применять прибор можно везде, где нужно нанесение раствора тонким слоем:

  • Очистка салона и наружности авто
  • Побелка фасада и даже внутри дома
  • Распыление моющего состава на любые поверхности – окна, щиты, витрины
  • Санитарная обработка помещений

Внешний вид

Одной из особенностей опрыскивателя является мобильность. Раствор заливается в контейнер емкостью от 5 до 20 л, который можно носить за спиной как ранец, благодаря ремням.

В комплекте владелец получает насадки, которые позволяют распылять:

Принцип работы

В опрыскивателе установлен насос, который создает давление жидкости. Установлены пороговые минимальное и максимальное значения давления. По достижении их прибор автоматически включается или выключается.

Питание устройство получает от энергоемкого аккумулятора, который после зарядки может работать до 6 часов. При непрерывном функционировании опрыскиватель распылит до 500 л раствора.

Если при работе делать перерывы, то аккумулятора хватит на еще большее время. Заряжается от обычной розетки в 220 В.

Большинство моделей сами очищают для себя воду: заливаемая вода проходит фильтрацию. Для распыления поступает вода без включений и солей. Упрощенные опрыскиватели требуют от владельца внимания к этому вопросу – с чистой водой прибор проработает без проблем и починок значительно дольше.

Под бачком расположен компрессор, жидкость к нему подводится по шлангу, заведенному в резервуар. Выходной шланг подает жидкость под давлением.

Избыточное давление сбрасывается через клапан.

Бак может быть маленьким – от 1 литра. Для работы по саду бачок должен быть не менее 3 л. Оптимальный объем – 12 л, он позволяет обработать до 25-30 соток участка.

Следует определиться, что удобнее: начать работу с тяжелым баком, и все сделать без дозаправок, или несколько раз долить воду. Это зависит от протяженности сада, высоты деревьев и других факторов.

На сотку обычных посевных огородных культур требуется 2-10 л раствора. Это зависит от частоты посадки, например, для картофеля потребуется больше всего.

Кустарнику нужно около литра.

Молодое дерево для обработки достаточно опрыскать 2 литрами раствора. На взрослое большое дерево уйдет до 12 литров.

Ручные инструменты рычажного типа

Это самый простой вариант, основным преимуществом которого является низкая стоимость. Жидкость движется за счет ручной прокачки – рукоятка действием садовода движется вверх-вниз, создается нужное давление внутри бака, вещество распыляется.

Конструктивно ручные опрыскиватели включают резервуар из пластика объемом 0,5-2 л с крышкой и насосом помпового типа.

Благодаря простоте в использовании, надежности и долговечности, данная конструкция популярна у дачников. Кроме того, выделяют и такие достоинства модели:

  • небольшой объем резервуара, который обеспечивает большую маневренность;
  • существует возможность подобрать нужную емкость под конкретные задачи;
  • встроенный фильтр минимизирует число случаев загрязнения форсунки;
  • возможность стравливания лишнего воздуха;
  • наличие шкалы контроля объема жидкости;
  • простой механизм регулирования параметров струи.

Но компактность может быть и недостатком. Ведь аппаратом неудобно пользоваться при опрыскивании больших участков. Поэтому такой вариант эффективен при работах в теплице, в процессе обработки рассады, клумб и отдельно стоящих плодовых деревьев.

Перемещение

Устройство с маленьким бачком на 3-5 л переносится в руке – есть удобная нескользящая ручка.

Модели с объемистым баком снабжаются ремнями (ранцевые), возможна постановка на колеса.

Ранцевые устройства имеют накладки на самом баке, которые исключают травматизацию спины. Ремни широкие, предусмотрена поясная поддержка. С таким опрыскивателем удобно работать на стремянке и узких тропинках сада.

Комплектация


Также в комплект опрыскивателя могут входить колеса
Колеса могут входить в комплект и быть дополнением ранцевых ремней.

Рекомендуется подбирать опрыскиватель с телескопической трубкой для подачи воды. Следует учитывать, что алюминиевые трубки плохо переносят агрессивные среды.

Насадки могут быть различны:

  • Мелкодисперсное распыление
  • Одна струя
  • Раздвоенная струя
  • Много струй для создания веерного распыления

Мнение эксперта

Кузнецов Василий Степанович

Важно, чтобы шланг был достаточной длины. Оптимальный – 2 м.

Профессиональные навесные опрыскиватели

Польская компания Promar предлагает на рынке сельскохозяйственного оборудования навесной на 800 л и на 600 литров опрыскиватели помпового типа.

Устройства навешиваются сзади на трактор (минитрактор) крепятся к машине через стандартный узел навески дополнительного оборудования. Опрыскиватели комплектуются насосной установкой производительностью 120 л/мин, десятиметровыми штангами, емкостью рабочего раствора на 800 и 600 л.

Оборудуются смесителем гидравлического типа, фильтрующим оборудованием, приборами контроля давления.

Технически параметры опрыскивателя Promar навесного на 800 и 600 л

Емкость бака под рабочий растворл800600
Мощность, подаваемая на вал насосакВт2535
Мощность силовой установки трактора-/-70
Темп передвижения в рабочем режимекм/часдо 15
Размеры по габаритам (ДхШхВ)мм1100х2500х1550950х2500х1550
Захват на ширинум10 / 12
Насосная установкаP-120 мембранного типа
Вес изделият0,2400,225
Обороты вала насосаоб/мин540


Опрыскиватель Promar

Той же компанией Promar выпускается вентиляторный тип опрыскивателя с емкостью бака на 400 л для обработки небольших садовых посадок. Устройство имеет навесной узел крепления к трактору.

Раствор подается в струю воздуха от вентилятора и ею распыляется на расстояние до 5 метров. Лопасти вентилятора регулируются по углу установки, что позволяет изменять параметры распыления.


Вентиляторный опрыскиватель

Бензиновый аналог – лучше или хуже?


Опрыскиватели с бензиновым приводом
Опрыскиватели выпускаются также с бензиновым питанием, их можно рассмотреть как вариант.

  • Бензин позволяет установить более мощный насос и сделать прибор эффективнее. Таким образом, стоя на месте, можно обработать растения в большем радиусе.
  • Бензиновый привод позволит использовать агрегат зимой – им можно легко сдувать снег.

Опрыскиватель аккумуляторный – с питанием от батареи – снабжен шлангом и распылительной трубкой меньшего диаметра. Установлен насос меньшей мощности, что существенно сужает область дополнительных хозяйственных функций.

В комплекте электрического прибора есть телескопическая трубка, которая увеличивает дальнобойность подачи жидкости – так частично компенсируется разница в мощности.

Опрыскиватель с электроприводом безопаснее при ношении за спиной, и общая масса меньше. Ношение на себе бензобака не всем создаст комфортные условия для ухода за садом.

Выбор остается за владельцем сада и огорода. Следует учитывать, что стоимость бензинового агрегата значительно выше – почти втрое. Аккумуляторный опрыскиватель можно купить за 3-4 тысячи. Для небольшого огорода это оптимальный вариант.

Аккумуляторная модель – список плюсов

  • Мало весит, компактный, можно носить за спиной.
  • Энергонезависим – так же как бензиновые модели, позволяет работать в саду без проводов.
  • Емкость батареи позволяет обработать участок без подзарядки.
  • Его можно использовать для уборки в помещении, дезинфекции, ремонтных работах.
  • Насадки позволяют варьировать распыление.
  • Ранцевые ремни позволяют работать в любом уголке сада.
  • При работе прибора в воздух не поступает никаких выбросов.
  • Не нужно тратиться на масло и горючее.
  • Сам прибор доступен по цене.

Устройства на аккумуляторах

Если вы не хотите прикладывать механическую силу для нагнетания давления, то можете упростить себе работу и выбрать электрический опрыскиватель. Здесь применяется электропривод, подпитываемый от батареи. Конструктивно модель включает бак со шлангом, распылительными трубками и тремя форсунками.

Благодаря достаточно емкой батарее можно производить работы в течение длительного времени. Подзарядка осуществляется от сети. При выборе нужно учитывать параметры батареи — ее емкость, время для подзарядки, наличие индикатора для контроля за уровнем заряда.

Аккумуляторный опрыскиватель может использоваться для мобильной обработки большой территории, опрыскивания высокой растительности. Он имеет такие преимущества:

  • создание давление в автоматическом режиме;
  • отсутствие шума;
  • подбор резервуара нужной емкости;
  • мобильность оператора.

Однако в том случае, если качество батареи невысокое и она быстро разряжается, то нужно иметь запасной аккумулятор. Поскольку быстро подзарядить ее не получится.

Советы для покупателей

При выборе опрыскивателя следует учитывать несколько моментов, которые помогут выбрать оптимальный для конкретной нагрузки прибор.

  • Размеры сада и количество деревьев и кустов.
  • Частота обработок или полива.
  • Необходимость использовать прибор в иных целях (кроме сада).
  • Опрыскиватель с маленьким баком легче носить, но если растений много, то его придется постоянно заливать водой.
  • Также важно рассчитать собственные силы: слишком объемный бак будет сложно носить.
  • Если придется обрабатывать высокие растения, то нужно брать более мощную модель с трубками соответствующей длины.
  • Для невысоких объектов подойдет простая модель, которая стоит дешевле.
  • Важно при покупке внимательно осмотреть прибор, особенно швы, соединения, комплектность.
  • Предпочтительнее брать пластиковые варианты бака.
  • Ранцевую модель нужно примерить.
  • Особого внимания требуют форсунки, ручки устройства – лучше всего, если они из металла или прочного пластика.
  • Для экономичной покупки выбор целесообразно отложить на вторую половину лета – чем ближе к осени, тем выше вероятность приобретения с солидной сезонной скидкой или по акции.
  • Вместе с опрыскивателем приобретаются средства личной защиты – респираторы, перчатки, защитные очки.

А вы уже приобрели аккумуляторный опрыскиватель?

ДаСобираюсь

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Зашел в магазин, где продаются садовые опрыскиватели – один красивее другого. Послушать продавцов, служить они будут сто лет. Ладно. Первый опрыскиватель проработал 3 года и дал течь внизу корпуса. Видно, подумал я, где-то ударил ненароком. Купил новый, но через 4 года и этот пустил течь там же. Да что ж это за оказия! Сколько мне их еще покупать? Заметьте, я соблюдал все правила эксплуатации.

И так меня все это достало, что я решил сам ремонтировать. И когда третий опрыскиватель дал течь, я к тому времени я уже все обдумал, что надо сделать.

Технология ремонта выглядит так (фото 1). В том месте, где появилась течь, сверлю отверстие и вставляю туда болт с двумя шайбами для хорошей затяжки с двух сторон бака.

Под шайбы наматываю паклю (ту, что для водопроводных труб), пропитанную

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

краской. Затягиваю гайки и даю краске несколько дней затвердеть. И можно опять идти в бой с жуками.

А почему я использую краску, а не резиновые прокладки? А потому, что дно опрыскивателя неровное, там всякие ребрышки. А вот пакля с краской идеально справляются с этим рельефом.

Но и это еще не все.

Часто во время работы форсунка у опрыскивателя забивается. Приходится голыми руками чистить, но с химией коже не очень полезно контактировать. А если поставить дополнительный фильтр?

Купил в автомагазине топливно-дизельный фильтр, разрезал шланг и установил его по направлению стрелочки на фильтре (фото 2).

Высший класс получился! Да, фильтр нужно покупать именно дизельный – он наиболее устойчив к агрессивным жидкостям.

Советы по применению

С прибором упакована инструкция по применению, которую нужно изучить.

Приведенные ниже советы основаны на опыте людей, которые давно пользуются опрыскивателями:

  • Перед началом работы следует осмотреть прибор, при наличии повреждений изоляции, трещин на корпусе работа откладывается до исправления.
  • Перед включением необходимо убедиться, что в баке есть жидкость.
  • Аккумулятор рассчитан на 5-7 часов работы, поэтому после работы нужно отмечать, сколько времени осталось до зарядки.
  • Желательно процеживать жидкость для распыления, чтобы продлить жизнь фильтрам.
  • При жаре свыше 450С и в морозную погоду опрыскиватель не применяется.
  • При распылении ядохимикатов рекомендуется применять средства индивидуальной защиты.
  • Материалы прибора не рассчитаны на распыление едких растворов кислот и щелочей.
  • Опрыскиватель не применяют во время дождя и при сильном ветре.
  • Опрыскиватель хранится вдали от источников тепла, в сухом месте.
  • Зимой следует несколько раз подзаряжать аккумулятор.

Принцип работы оборудования

Популярность ручных садовых помповых опрыскивателей среди садоводов и огородников объясняется в первую очередь простотой конструкции и принципом их работы.

Применение белого и черного укрывного материала лутрасил

Вкратце принцип работы этих устройств заключается в следующем:


  • в емкость для жидкости накачивается воздух до тех пор, пока не достигается определенный уровень давления. Этот показатель имеет непосредственную зависимость от модели устройства;

  • оператор нажимает на рычаг;
  • клапан прибора открывается;
  • из форсунки выдавливается воздух вместе с жидкостью;
  • при понижении уровня давления в баке оператору необходимо повторно подкачать воздух в емкость.

Этот принцип работы характерен для каждой модели аппарата независимо от его вида.

Достоинства и недостатки

У каждого устройства можно выявить ряд недостатков и положительные стороны.

У помповых опрыскивателей недостатком является постоянный съем устройства со спины для накачивания давления, у других моделей – для дозаправки.

Плюсы опрыскивателей:

  • устройства выполнены из материалов, переносящих высокие температуры, что позволяет использование горячих препаратов;
  • легкость проведения процесса дозаправки;
  • регулировка струи выброса жидкости;
  • удобство переноски и использования оборудования;
  • простота ремонта;
  • использование на различных по площадям участках;
  • экономичность и функциональность аппаратов.

Как отремонтировать?

Если опрыскиватель не работает, перед началом ремонта следует внимательно осмотреть устройство и выявить причину поломки.

Чаще всего подвергаются поломке следующие элементы:

При механических повреждениях бака или шланга достаточно обработать треснутую зону герметиком. На резиновых шлангах можно установить временную заплатку при помощи куска резины и специального клея. Но все же рекомендуется шланги заменять на новые.

Разъеденные химией элементы внутренних частей устройства подвергаются полной или частичной замене на новые, ремонту не подлежат.

Засор форсунки исправляется ручной чисткой, продувкой детали и отводящих трубок.

При любом виде ремонта опрыскивателя с применением химии и удобрений следует соблюдать технику безопасности!

Не допускается попадание оставшейся жидкости на кожные покровы, слизистые оболочки, глаза. Ремонтировать оборудование стоит в перчатках, даже если агрегат был тщательно промыт.

Аккумуляторные

Лучшими среди садовых опрыскивателей для средних площадей по праву считают аккумуляторные агрегаты. При помощи аккумуляторного электропривода нагнетание воздуха происходит автоматически. Это освобождает руки и позволяет более прочно удерживать шлангу. Еще одним преимуществом считают бесшумность работы.

Зарядка аккумулятора происходит от обычной электросети. Некоторые модели могут работать без дополнительной зарядки на протяжении 6-8 часов. Вместительность резервуара для химикатов различается в зависимости от производителя.

Несмотря на множество положительных моментов, стоят такие опрыскиватели в разы дороже чем ручные аналоги.

Плохо распыляет

Если ваш опрыскиватель вроде бы и работает, но вдруг начинает «чихать» и прыскать с большим трудом, а при постоянной подкачке эффекта мало:

  • Первым делом хорошенько прочистите насадку и шланг. Обратите внимание, что на самом конце (откуда брызгает жидкость) форсунка разделяется на две части. Их нужно разделить и промыть отдельно;
  • Если не поможет, то раскрутите клапанную коробку и осмотрите все внутри;
  • Если проблема опрыскивателя — утечка раствора, проверьте все элементы крепления трубок к шлангу и к опрыскивателю;
  • Все отлично подтянули, но проблема осталась. Значит дело в другом – деформировались прокладки или уплотнительные кольца. Они довольно быстро изнашиваются, особенно некачественные. Если треснули – нужно заменить. Если просто сдвинулись с места, установите их, как положено;
  • Иногда проблема не в прокладках, а других элементах – седлах, клапанах, пружинах. Если они неисправны, замените новыми.

Ранцевые

При использовании таких устройств площадь опрыскивания возрастает до 50 сот. Баки выпускают объемом от 12 до 20 литров. Корпус оснащают широкими лямками и дополнительным ремнем на поясе. Это позволяет равномерно распределять нагрузку и надежно крепить аппарат.

В этой модели нагнетание воздуха производится боковой ручкой насоса, но принцип действия другой. Давление повышается не в емкости с раствором, а в насосной камере. Эта особенность повышает безопасность эксплуатации при случайном разрыве камеры и защищает человека от попадания химической смеси.

Самодельные конструкции

Как сделать опрыскиватель для сада своими руками? Предложим вниманию читателя пару довольно простых конструкций.

Ручной распылитель

Если борьба с вредителями в вашем саду сводится к периодической обработке пяти — десяти кустов, нет смысла озадачиваться покупкой или изготовлением сложного прибора. Простейший опрыскиватель с ручным приводом — это емкость от стеклоочистителя («Мистер Мускул, Чистер и т.д.). (См. также статью Дачный инвентарь: особенности.)

Достаточно тщательно отмыть бутылку от изопропилового спирта, являющегося основой препарата, и прогнать через распылитель не менее полулитра чистой воды.

Пустая бутылка от стеклоочистителя — готовый опрыскиватель для небольшого сада.

Полезно: если объем емкости слишком мал для ваших целей — тоже не проблема. Крышка с распылителем имеет такую же резьбу, как на большинстве полиэтиленовых бутылок от минералки, пива и лимонада.

Электрический опрыскиватель на тележке

Он сооружается буквально за пару часов.

Нам понадобятся:

  • Тележка. Например, для перевозки чемоданов.
  • Бак. На эту роль подойдет кега от пива или молочный бидон.
  • Мембранный погружной насос («Ручеек» или «Малыш»).
  • Обратный клапан.
  • Армированный шланг (в идеале — кислородный или ацетиленовый).
  • Штанга с распылителем от помпового насоса (отдельно ее можно найти во многих садоводческих магазинах).
  • Герметичный кнопочный выключатель (вроде тех, что используются в качестве дверных звонков).
  • Многожильный провод.
  • Термоусадочная трубка.

Самодельный электроопрыскиватель.

Устройство агрегата в общих чертах понятно из схемы; тем не менее? прокомментируем некоторые моменты.

  • Обратный клапан ставится на выходном патрубке насоса. Он нужен для того, чтобы раствор из шланга не сливался обратно в бак при выключенном питании.
  • Кнопочный выключатель ставится в разрыв одного из проводов питания насоса и монтируется на ручке телескопической штанги, непосредственно под курок. Эта простая инструкция поможет синхронизировать его нажатие с включением насоса. Соединения проводов герметизируются термоусадкой.

Параметры выбора

В зависимости от назначения садовых опрыскивателей кроме вида агрегата следует учитывать дополнительные параметры:

  • Материал изготовления корпуса и деталей
  • Качество соединений
  • Дополнительные насадки
  • Русскоязычная инструкция
  • Марка
  • Запасные части
  • Гарантийный срок
  • Доступность сервисных центров

Не работает

Основные элементы стандартного садового опрыскивателя – двигатель (бензиновый, электрический, аккумуляторный) и насос. Дополнительные части – резервуар, шланг и набор форсунок различной конфигурации, ранцевое крепление и др. В разных типах опрыскивателей могут быть разные типы проблем. Предлагаем рассмотреть следующие виды и самые распространенные случаи поломок:

1. Ручной ранцевый. С ним разобраться проще всего. Проблема может быть только в механической части.

  • Течет — необходимо произвести замену резиновых уплотнителей;
  • Плохо качает — возможно, помпа пришла в негодность и ее нужно заменить (либо же купить новый ручной опрыскиватель).

2. Опрыскивател на аккумуляторах. Обнаружение поломки тоже не составляет труда. Частые случаи выхода из строя:

  • Не заряжается – посмотрите разъем зарядки, прочистите его. Туда могла попасть вода или же само зарядное повреждено, тогда нужно его заменить;
  • Разрядился — необходимо зарядить. Если во время заряда нет необходимого эффекта, значит батарею нужно менять;
  • Плохо распыляет — если заряд аккумулятора не минимальный, значит есть проблемы с помпой или необходимо произвести чистку опрыскивателя.

3. Мотоопрыскиватель. Он приводится в рабочее положение достаточно просто — ручным стартером. К каждому аппарату в комплекте идет инструкция, в которой подробно расписаны этапы сборки, подготовки к запуску и сам запуск. Следуйте ей шаг за шагом для того, чтобы правильно совершить сборку и настройку бензинового изделия. Перечень проблем, с которыми можно столкнуться в процессе эксплуатации бензинового опрыскивателя:

  • Холостой ход — частая ошибка при обкатке бензиновых опрыскивателей. Для правильной дальнейшей работы двигателя, рекомендуем обратиться в сервисный центр;
  • Абсолютно новый опрыскиватель не всегда может завестись с первого рывка стартера, поэтому необходимо выполнить это действие несколько раз;
  • Если во время работы случайно глохнет двигатель, один из вариантов — необходимо проверить, достаточно ли бензина. Если маловато — необходимо заполнить бак почти полностью или выкрутить свечу и прочистить его от нагара.

Читать также: Когда осенью сажать петрушку под зиму

Не держит давление

Низкое давление не даст нужного расхода жидкости. Оно обусловлено разными причинами:

  • Засорился фильтр. Следует его прочистить. Он находится в ручке, как правило, в виде длинной палочки. Нужно открутить шланг от ручки, вытянуть пинцетом фильтр и промыть его;
  • Не хватает мощности – низкий заряд аккумулятора. Просто включите на зарядку;
  • Вскройте блок насоса. Возможно, увеличен зазор между торцами и прилегающими пластинами. Это значит, что износились регулировочные прокладки. Они установлены в противоположной приводному валу стороне;
  • Треснула одна из деталей. Изношенную нужно заменить.

Указанные неполадки вы вполне способны устранить самостоятельно. Но если не чувствуете себя уверенным мастером, то лучше отдайте технику в руки специалисту. Ибо рискуете сломать ее окончательно. В принципе, многих указанных проблем можно избежать, если более-менее грамотно ухаживать за опрыскивателем.

Всего лишь:

  1. Мыть форсунки после использования;
  2. По окончании сезона тщательно промыть и просушить;
  3. Прыснуть смазкой во все трущиеся места. Прокладки всегда нуждаются в смазке специальным машинным маслом или даже вазелином – тогда они не трескаются и не протекают;
  4. Поставить на хранение в сухое помещение, чтобы избежать коррозии.

Как видим, опрыскиватель, будь он бензиновый или аккумуляторный или ручной, не очень привередливый и не требует сверх ухода за собой. Но своевременная забота и правильное обращение продлевают ему жизнь.

Не распыляет

Самое элементарное, что происходит в случае, если опрыскиватель плохо распыляет жидкость — это засорение отдельных патрубков, через которые проходит вода к распылительной форсунке.

  • Засорился насос – откройте агрегат, прочистите, если не помогает — замените;
  • Поврежден шланг (пересох) – замените;
  • Шланг забит или в нем возникла воздушная пробка — прочистите и проверьте его герметичность;
  • Засорилась насадка — самое распространенное явление. Дело в том, что крошечные частицы химического раствора и грязи легко забивают отверстия форсунки (как, впрочем, и шланга). Тогда распыление затрудняется. Нужно стравить давление при помощи предохранительного клапана, а затем тщательно промыть и прочистить форсунку под сильным напором воды, или «продуть». Также можно аккуратно вычистить грязь из отверстий иголкой.

Подобной проблемы можно избежать, если мыть насадки после каждого использования теплой мыльной водой.

Спускает воздух

Очень неприятная неожиданность – в самом разгаре работы опрыскиватель начинает пропускать воздух за спиной.

Осмотрите его, могут быть такие причины:

  • Неплотные соединения. Достаточно одного разболтанного крепления, чтобы воздух начал выходить. Постарайтесь их плотно зафиксировать;
  • Недотянута до конца мембрана. Функция мембраны – пропускать воздух в резервуар с раствором и не выпускать его обратно. Если она не держит воздух, значит сдвинулась со штыря. Установите ее на месте посадки плотно и до конца. Смажьте немного маслом, ведь от эластичности данного элемента зависит работа насоса;
  • Если на мембране появилась трещина – замените;
  • Сдвинулись или вышли из строя уплотнительные манжеты в насосе. Поправьте их или замените новыми.

Как сделать садовые опрыскиватели

Садовые опрыскиватели

— эффективный способ сохранить здоровье и красоту вашего сада. С помощью садового опрыскивателя вы можете безопасно и легко применять пестициды, гербициды и удобрения. Ниже приведено руководство, которое поможет вам создать собственный садовый опрыскиватель.

Этап 1. Сборка

Оборудование для опрыскивателя имеет решающее значение при сборке садового опрыскивателя. Чтобы убедиться, что вы собираетесь построить успешный опрыскиватель, найдите время, чтобы получить нужные детали и собрать их должным образом.Начните с присоединения шланга к баку. В крышке должно быть отверстие, в которое надежно войдет ваш шланг. Другой конец шланга — это то место, где будет крепиться ваш пистолет. Форсунка — это то, что управляет распылением из пистолета. Установка насоса — это то, что контролирует количество удобрения, гербицида, пестицида, порошка или чего-то еще, что вы распыляете.

Этап 2. Опрыскиватель для растений
