Самодельный отрезной станок по металлу для гаража или мастерской из колеса от велосипеда | GARAGE 100
Народ всем привет!
Сегодня расскажу вам про один интересный станок, который я увидел у своего товарища в гараже.
Станок прост в исполнении, при желании повторить сможет каждый.
Основным элементом этого станка будет обыкновенное велосипедное колесо
В конце статьи я оставлю видео материал с подробным процессом изготовления и демонстрацией станка в работе.
Итак давайте приступим.
В первую очередь с колеса необходимо удалить покрышку. В этом поможет пара отверток. Покрышка в дальнейшем мне еще пригодится
Далее необходимо разрезать спицы
и освобождаем от спиц втулку и пока колесо отложим и поработаем немного с металлом.
Из профильной трубы 30х30 мм я отрежу четыре заготовки
А далее их необходимо сварить в квадрат
далее из куска листового металла отрезаю прямоугольник
и привариваю его к профильным трубам
Теперь я отрезал пару отрезков уголка с шириной полки 25 мм и соединил их кусочком пластины
и к этой конструкции приварил нехитрую деталь, которую сделал из полоски металла, и немного подогнул в тисках
Идем далее.
И металлического уголка отрезаю пару отрезков по 1 см шириной
В одной из полок на каждом уголке необходимо просверлить по отверстию на 8
теперь промеж уголков закрепляю втулку на болты
Ну а далее этот узел привариваем к платформе
Теперь ко всему этому привариваю узел из уголков
А в качестве упора привариваю отрезок профильной трубы 15х15 мм
Теперь можно все покрасить
Ну, а теперь закрепляю ушм на свое место. Креплю болтом на 8 в одно из мест крепления рукоятки, во второе место вкручиваю саму рукоятку. Корпус ушм закрепляю на пару металлических хомутов. Так же добавляю возвратные пружины.

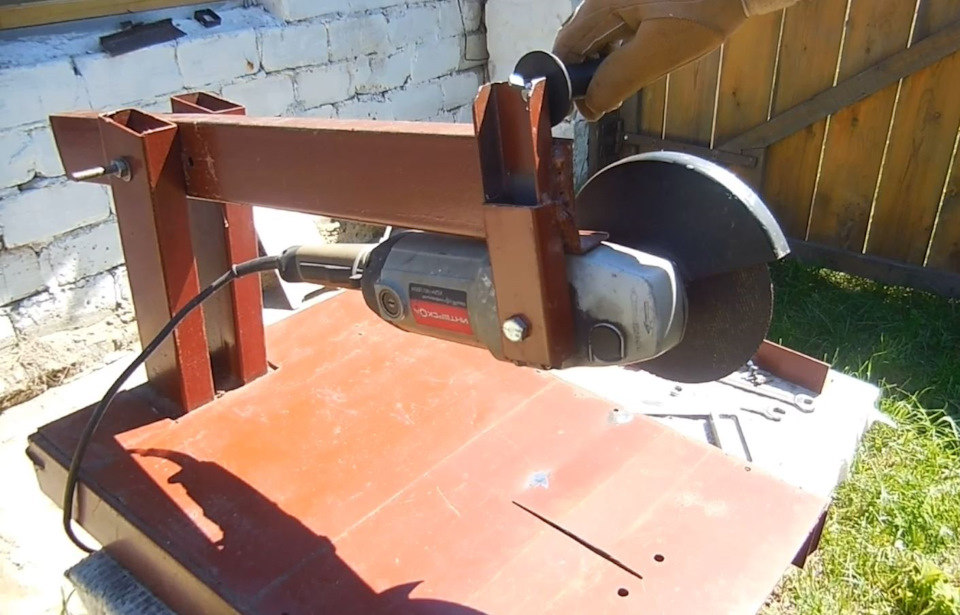

Вот что в итоге получилось
Вот видео, в котором можно посмотреть на работу станка и качество реза.
Дачникам на заметку. Самоделка для переработки урожая в большом объеме
Старый мастер рассказал про станок у которого 17 000 оборотов.
Не раздумывая собрал себе такой в гараже
Приглашаю вас в гости на свой канал о самоделках и простых станочках для гаража или маленькой мастерской на Ютубе GARAGE 100 , так же в свою группу о самоделках на Фэйсбук. Как говорится милости просим! Подписывайтесь на ДЗЕН канал, что бы не пропустить новые интересные и полезные публикации.
На этом у меня все! Поделитесь мнением в комментариях, с удовольствием почитаю кто что думает!
Всем пока — пока!
#полезныесоветы
#сделайсам
#ремонт
#самоделки
#строительство
Отрезной станок из болгарки своими руками
Каждый настоящий хозяин имеет в арсенале болгарку. Болгарка является распространенным и полезным инструментом. С помощью этого инструмента можно разрезать такие материалы, как металл, камень и другие. Помимо этого его используют для шлифования различных поверхностей.
Болгарка используется не только в качестве отдельного инструмента, но и важного элемента более сложного оборудования. Так, своими руками можно соорудить отрезной станок из болгарки.
Достоинства и недостатки отрезного станка
Кто имел дело с болгаркой, понимает, что такой инструмент имеет некоторые недостатки. Главным ее недостатком является мобильность. Дело в том, что удерживание болгарки в руках во время работы опасно для жизни человека. Даже незначительные вибрации и движение инструмента могут привести к разрушению рабочего диска. Часто это стает причиной травмирования рабочего.
Помимо этого болгарка не дает возможность качественно произвести распил материала. Так, если нужно изготовить две одинаковых детали, то сделать это очень сложно. Только опытные мастера могут выполнить такую работу так, чтобы потом не пришлось дополнительно обрабатывать заготовки.
Работа с ушм требует сосредоточенности. В процессе обработки материала болгарку держат двумя руками. Если в процессе работы возникнет обратный удар, то это может привести к травмированию рабочего.
Часто такое явление возникает в конце разреза, когда падение одного конца приводит к зажатию диска. Так, если режется металл, то в конце инструмент лучше остановить. Небольшая перемычка, которая соединяет две половины детали, разрезается с внешней стороны.
Отрезной станок позволяет устранить вышеуказанные недостатки. Благодаря устойчивой конструкции болгаркой производят четкие разрезы по намеченным разметкам. Также это снижает риск возникновения обратного удара и разрушения диска. Отрезной станок из болгарки имеет много преимуществ. Главным является то, что его можно изготовить собственными руками.
Изготовление станка
Для того чтобы собрать отрезной станок из болгарки своими руками, необходимо подготовить чертежи. Их можно найти в интернете, или же использовать в качестве примера модели, представленные в строительном магазине. Если вы обладаете определенными знаниями, то составить чертеж установки можно своими руками.
Стойка токарного станка изготовляется из двух рам, которые имеют общую ось. Нижняя рама фиксируется на платформе, изготовленной из металла или дерева. Если на станок устанавливается большая болгарка, то платформу делают из металла. Это придает конструкции стойкости и прочности. Верхняя рама делается поворотной, что значительно упрощает работу со станков.
Чтобы упростить работу с оборудованием, на раму приваривают линейку. Это позволит выполнять точные разрезы по дереву и металлу. С ее помощью точность сводится до миллиметра. Также на станке устраивается пусковая кнопка или педаль. Это позволит создать комфортные условия для пользования инструментов. К раме ушм крепится с помощью болтов и уголков. Особое внимание уделяют надежности крепления. Допущение каких-либо ошибок может привести к плачевным последствиям.
Фрезерный станок из болгарки по металлу или дереву можно изготовить своими руками.
Главное – правильно подобрать чертеж и следовать ему при сборке станка. Не стоит забывать о технических характеристиках болгарки, которая является основным рабочим элементом оборудования.
Самодельный отрезной станок на основе УШМ
Самодельный отрезной станок на основе УШМ
Всем, здравствуйте! Хочу представить свою версию отрезного станка, сделанного из болгарки под круг 180 мм. Рама сварена из профильной трубы 20/40. В качестве подвижного механизма выступает мебельная направляющая для ящиков и автомобильный амортизатор, который придаёт жесткость. Направляющие прикрутил к профильной трубе, а к выезжающим частям прикрутил разрезанные вдоль половинки. Зафиксировал от смещения в стороны пластинками. Сюда будет крепиться машинка.
Поцентру, снизу, приварил узел наклона. Это корпус с двумя подшипниками. Сверху прихватил амортизатор. Шток прикрутил к уголку, приваренному к перемычке подвижной части. Из уголка вырезал крепление для этого механизма и приварил к стойкам рамы.
На раме сделал перемычки и с обратной стороны приварил гайки для вкручивания ножек. Упор для деталей сделал и трубы 40/40. С краю приварен кусочек штока от стойки, диаметром 11 мм. На перемычках стола насверлил отверстий. В них вставляется упор и зажимается рукояткой в разных положениях через прорезанный паз. Снизу прижимная пластина с приваренной гайкой. Зажим для деталей нашел в интернете. Там ничего сложного. Вырезаем детали, сверлим отверстия и собираем. Крепится к столу тоже через поджимающую пластину болтами. Они расположены на расстоянии 70 мм. друг от друга. Это даёт возможность поворачивать прижим на различный угол, вплоть до 45 градусов.
Зажим.
Поставил на задней части стола розетку для подключения УШМ, а с боку выключатель. После этого всё разобрал и покрасил в два цвета.
Более подробно про изготовление такого отрезного станка можно посмотреть в ролике.
Автор: Денис Сивец
Источник: www.drive2.ru/c/552126362031226904/
Дисково отрезной станок своими руками
В процессе возведения дома, ремонта собственного жилища или прочих хозяйственных работ на загородном участке, часто возникает необходимость точно распилить лесоматериалы или древесноволокнистые материалы. Чтобы сделать несколько распилов, можно воспользоваться обычной ножовкой по дереву с поперечным расположением зубьев. Но, если пилить вам нужно много, то стоит воспользоваться электрической отрезной пилой. Именно она поможет быстро и точно сделать поперечный распил деревянного бруса или доски под необходимым углом. Однако стоимость такого оборудования довольно высока, поэтому в этой статье мы расскажем о том, как сделать отрезной станок из болгарки.
Углошлифовальная машина или болгарка широко применяется, как профессионалами, так и домашними мастерами. Она может шлифовать и полировать, резать практически любые материалы. Тем не менее, для точной и аккуратной работы стоит использовать станок с жестким основанием.
Устройство и принцип работы
Стандартно, в конструкции любого отрезного станка присутствует массивная литая станина, которая выполнена из стали или легкого алюминиевого сплава, а также высокооборотистый электрический двигатель, который имеет прямой привод или понижающий редуктор. Некоторые особенности устройства:
- станина чаще всего имеет поворотную платформу с фиксатором, которая способна совершать горизонтальный разворот от -45° до +45° по отношению к точке отсчета, что дает возможность распиливать древесину под углом от 0° до 45° в каждую сторону
- электрический мотор имеет систему блокировки от внезапного нажатия кнопки пуска. Он жестко закреплен на шарнирном кронштейне. А кронштейн в свою очередь в нерабочем состоянии удерживается в верхнем положении благодаря наличию возвратной пружины
- приводной вал мотора или понижающего редуктора завершается резьбовым хвостовиком, имеющим конкретный посадочный размер, на который монтируется отрезной круг для древесины.
Этот круг со всех сторон закрыт металлическим или прозрачным защитным кожухом.
Этот круг со всех сторон закрыт металлическим или прозрачным защитным кожухом.Советы по работе:
- благодаря поворотной платформе мастер может резать заготовку под нужным углом
- чтобы осуществить поперечный распил деревянного бруска, его нужно крепко прижать к горизонтальной плоскости и к вертикальному упору станины. Далее крепко сжимать левой рукой или закрепить с помощью резьбового фиксатора
- кнопка разблокировки нажимается большим пальцем правой руки, а указательный в этот момент находится на рычаге разблокировки защитного кожуха и шарнирного кронштейна. При этом средний палец нажимает кнопку запуска мотора
- когда отрезной круг разгонится, нужно медленно без рывков опустить кронштейн с мотором и сделать полный или частичный распил материала
- в процессе запуска мотора станок может резко дернуться и сместить заготовку с ее места. По этой причине после разгона отрезного диска нужно еще раз проверить, в нужном ли положении находится заготовка относительно режущей кромки инструмента.
Дополнительные характеристики
Отрезных станков существует много модификаций, которые отличаются между собой компанией-производителем и наличием или отсутствием целого набора характеристик. Дополнительные устройства и механизмы в значительной степени повышают удобство работы и расширяют функциональные возможности использования такого оборудования. К ним можно отнести:
- мешок-пылесборник. Он есть почти у всех моделей. Закреплен такой мешок в задней части шарнирного кронштейна и необходим для сбора опилок. Для обеспечения полного отсутствия пыли в процессе работы, вместо мешка на патрубок можно закрепить шланг бытового или промышленного пылесоса
- дополнительный шарнир с винтовым фиксатором на поворотном кронштейне мотора. Благодаря ему можно менять угол наклона отрезного диска в вертикальной плоскости в диапазоне от 0° до 45°
- в ряде моделях мотор может быть закреплен на выдвижном консольном кронштейне. Он дает возможность перемещать отрезной диск 125 по дереву в горизонтальной плоскости, вследствие чего появляется возможность обрабатывать широкие деревянные заготовки
- выносная лампа на гибкой штанге
- лазерный указатель линии распила
- миллиметровая шкала на станине и градуированная шкала на поворотном кронштейне
- телескопические выносные штанги, чтобы поддерживать длинную заготовку.
Преимущества станка
Основное преимущество инструмента — мобильность. При частой работе с углошлифовальной машиной мастера отмечают некоторые неудобства. Однако плюсы болгарки оборачиваются ее минусами:
- часто отсутствует возможность жесткого закрепления обрабатываемого материала, а его колебания приводят к нарушению чистоты резки и могут приводить к крошению диска
- в процессе ручного распила сложно сделать идеально перпендикулярную линию, придержать заготовку и соотнести размер диска с разметкой
- сложно нарезать большое количество небольших одинаковых заготовок. После нарезки их нужно доводить
- в процессе работы руки все время заняты
- инструмент называют одним из самых опасных.
К примеру, если заклинит диск в материале возможен обратный удар — отброс болгарки, сопровождающийся расколом резака. Острыми обломками можно пораниться. Даже самый простой дисково – отрезной станок из болгарки намного безопаснее.
Самодельный станок для болгарки
Простейший отрезной станок своими руками можно сделать из болгарки без чертежей, всего за несколько часов. Такой станок представляет собой станину из металла (трубы), которая совмещает функцию ручки.
Ближе к концу трубы нужно приварить поперечину из металла, на которую и будет монтироваться УШМ. Чтобы ее закрепить, нужно просверлить несколько отверстий. С той же стороной трубы нужно приварить небольшой отрезок уголка, который стоит закрепить на мобильный вал. Уголок нужно жестко привинтить к полу мастерской или верстаку.
На противоположный конец нужно приварить возвратную пружину, которая будет приводить подвижную часть в начальную позицию. К планке на болты прикрутите болгарку. Такой инструмент поможет вам реализовать простые хозяйственные работы.
Для более взыскательных мастеров можно сделать устройство немного иначе. Чтобы собрать самостоятельно отрезной станок по дереву вам потребуется:
- металлический швеллер
- вал
- пружина
- несколько подшипников
- педаль и реле
- металлический уголок
- профильная труба
- ДСП
- электрическая дрель
- сварочный аппарат.
Сварку можно заменить винтовыми креплениями. Готовое устройство можно будет разбирать для перемещения на другое место.
Этапы создания отрезного станка из болгарки:
- для начала нужно выбрать чертеж в интернете. Обратите внимание, что чертеж готового станка должен подходить определенной модели болгарки. Если у вас есть определенные знания в этой области, можно составить чертеж самостоятельно
- стойка для самодельного станка выполняется в виде общей оси с двумя рамами. Нижнюю раму нужно соединить с платформой, которую можно создать из дерева для более легкой конструкции или листа металла. Тяжелую крупную болгарку нужно надежно установить на платформу из металла. Крепления инструмента стоит разместить на верхней раме, поскольку он совершает вращательные движения по вертикальной оси подобно маятнику по отношению к нижней раме
- очень удобная и важная деталь станка отрезного — это линейка, имеющая миллиметровые деления. Ее стоит сделать передвижной, приварить к трубе и оснастить ограничителем. При помощи линейки вы сделаете более точные отметки, заготовка закрепляется и ее можно обрабатывать
- для более удобного управления, нужно монтировать педаль запуска или тумблер, подключенный через понижающее реле.
При помощи линейки вы сделаете более точные отметки, заготовка закрепляется и ее можно обрабатыватьПолученный станок отрезной маятниковый удобен в работе и дает возможность осуществить точный и чистый рез без риска для здоровья. При необходимости станок можно разобрать с получением мобильной углошлифовальной машины.
Правила безопасности
Очень важным является соблюдение правил техники безопасности:
- необходимо, чтобы защитный кожух станка перекрывал область, в которой стоит мастер
- учтите, что специальный зубчатый диск не рассчитан на высокую скорость и быстро изнашивается. Помимо этого, с пильными дисками работать очень опасно. Для работы на станке стоит применять исключительно специальные резаки для углошлифовальных машин, имеющих абразивную поверхность
- перед тем, как станок отрезной начнет работать, нужно запустить болгарку вхолостую на 60 секунд для проверки вращения. Следите, чтобы не было биений или сильной вибрации. Круг должен вращаться свободно, не касаясь других деталей.
Следите, чтобы не было биений или сильной вибрации. Круг должен вращаться свободно, не касаясь других деталей.Как сделать отрезной станок из болгарки и старых амортизаторов
Этот станок, сохраняя высокую производительность болгарки, обеспечивает большую универсальность, прецизионность и безопасность работы. Его сборка не потребует чрезмерных затрат, специальных станков и высокой квалификации.Понадобится
Станок мы соберем из следующих материалов и комплектующих:
- пары старых амортизаторов;
- двух закрытых подшипников;
- стальных труб;
- равнополочных уголков;
- шпилек, шайб и гаек;
- профильной квадратной трубы;
- листового металла;
- газлифта мебельного.
- При этом нам нужна будет:
д. Процесс изготовления отрезного станка
Металлической щеткой удаляем со старых амортизаторов загрязнения.
В торцы разрезанной по длине трубы, слегка ударяя молотком по куску фанеры, устанавливаем подшипники и завариваем разрез.
Из двух уголков свариваем швеллер и с одного торца, используя трубу с подшипниками, наносим полукруглые выемки и выбираем их болгаркой. Укладываем эту трубу в выемки и привариваем.
К другому торцу «швеллера» вертикально привариваем два уголка на размер меньше так, чтобы смежные полки были в центре. Ставим в каждый уголок амортизатор и закрепляем их сваркой.
Два уголка равной длины и высоты соединяем так, чтобы две сопрягаемые полки оказались в центре, и прихватываем сваркой.
Зажимаем их в тиски и в спаренных полках сверлим отверстие. Маркером наносим дугообразный контур и вырезаем его болгаркой. Удаляем сварные прихватки и разъединяем полученные детали.
Шпильку со сферической гайкой на одном конце вставляем снаружи в отверстие уголкового фрагмента с опиленным по дуге полкой, надеваем шайбу, просовываем через подшипники в трубе, ставим еще шайбу и пропускаем через второй фрагмент уголка.
Снаружи на шпильку навинчиваем обычную гайку. Нижние полки уголков свариваем по линии контакта. Наносим краску на торцы штоков амортизаторов, прикладываем к ним отрезок профильной квадратной трубы и по отпечаткам краски сверлим отверстия. Надеваем квадратную трубу на штоки и сверху навинчиваем корончатые гайки.
Собираем раму из квадратных труб, используя мерительный и магнитный угольники, чертилку, болгарку и сварку.
Производим шлифовку швов.
Для закрепления кронштейна из уголков на раме, на одном ее конце поперек и впритык привариваем квадратную трубу.
По крепежным отверстиям в кронштейне, намечаем точки сверления отверстий в поперечине. Закрепляем кронштейн на раме болтами и гайками, используя гравера. На другой конец рамы от торца привариваем прямоугольную стальную пластину шириной, равной ширине рамы.
Усиливаем соединение амортизаторов с основанием привариванием косынок. В одно из отверстий в квадратной трубе вставляем болт с гайкой и привариваем ее к трубе.
Закрепляем основание амортизаторов в кронштейне из уголков на раме с помощью шпильки, шайб, сферической и простой гайки. В основании амортизаторов сверлим отверстие для провода.
К одному амортизатору и раме привариваем по кронштейну с отверстиями. Закрепляем в них мебельный газлифт.
Из стального листа вырезаем пластину с сужением к одному концу, начиная с середины. К узкому концу вертикально по магнитному уголку привариваем трубку. Пластину широкой стороной крепим сваркой к торцу квадратной трубы, ориентируя трубку внутрь.
На болгарку болтами монтируем крепление, сваренное из стальных пластин в виде буквы П. Лишний металл после разметки удаляем и зачищаем швы и места резки.
Крепим болгарку болтами к квадратной трубе.
Включаем инструмент и делаем прорезь в пластине рамы, также сверлим в ней отверстия для фиксации упора прямо или под углом, меняя положение подвижного болта.
Теперь, закрепляя струбцинами на упоре заготовки любого профиля, разрезаем под 90 или 45 градусов с высокой точностью.
Также идеально ровно режем листовой металл, перемещая диск болгарки. Штоки амортизаторов при этом служат направляющими, а газлифт возвращает инструмент в исходное положение.
Смотрите видео
Дисковый отрезной станок 82АС400 — цена, отзывы, характеристики с фото, инструкция, видео
Дисковый отрезной станок 82АС400 предназначен для поперечной резки отрезным абразивным кругом металлопроката из черных и цветных металлов заготовок различных форм (трубы, прутка, уголка, швеллера, двутавра и других профилей) под углами от 0° до 45°.
Резание заготовок под углом производится в специальных тисках. Высокая окружная скорость вращения круга в сочетании с повышенной мощностью привода способствуют максимальной эффективности и малому износу круга.
Станок предназначен для использования в единичном и мелкосерийном производстве и отвечает требованиям ГОСТ 7599-82. Вид климатического исполнения УХЛ4 по ГОСТ 15150-69.
| Характеристика | 82АС400 | ||
|---|---|---|---|
| Размер разрезаемого металла при настройке тисков по наниусу на угол, мм | Уголок | 0o(попер.рез.) | 45o |
| 140х140 №14 №14 120 110 50 50х50 | 120х120 №12 №12 100 100 40 40х40 | ||
| Частота вращения шпинделя при отсутствии нагрузки, об/мин | 2800 | ||
| Максимальная линейная скорость резания, с новым кругом, м/с | 59,7 | ||
| Круг отрезной ГОСТ 21963-82 | 400х4х32-14А-63-80Н БУ80 м/с2 класс 1 | ||
| Механизм зажима заготовок | Тиски механические с регулировкой положения | ||
| Угол поворота тисков | 45o- 90o | ||
| Электродвигатель | Тип Мощность, кВт Частота вращения, об/мин | АИР 100L2 5,5 2880 | |
| Род тока питающей сети Частота тока питающей сети, Гц Номинальное напряжение сети, В | 3PEN ~ 50 380 | ||
| Габариты, мм | Длина Ширина Высота | 1160 700 1300 | |
| Масса, кг | 155 | ||
Отрезной станок из болгарки своими руками: фото и чертежи
Углошлифовальное устройство, больше известное как «болгарка», это универсальный инструмент, которым можно проводить целый ряд строительно-отделочных или столярных операций.
С его помощью можно изготовить недорогой отрезной станок, который будет представлять станину с кронштейном, на котором будет крепится устройство на момент проведения работ.
Отрезной станок
Приспособление довольно незамысловатое и логически доступное в реализации своими руками, без чертежей и посторонней помощи. Однако наличие инструкции и проекта явно дает определенные преимущества, что ваш самодельный отрезной станок из болгарки будет выглядеть профессионально.
Конструкция
Данное приспособление имеет довольно широкое применение, в зависимости от вида используемого диска. Им можно будет проводить распил металлических труб или уголков, а также то же самое проделывать с деревом и пластиком. Получается довольно многофункциональное приспособление, которое еще позволяет использовать углошлифовальный инструмент мобильным способом, она крепится на рычаге и может быть снята в любой удобный момент.
Конструкция станка
Фактически понятно, что само устройство представляет собой опору в держателем для углошлифовальной машинки, благодаря конструкции которой можно проводить большое количество операций, включая обработку дерева.
При этом сама станина может быть реализована целым рядом способом при сохранении общей идеи конструкции, состоящей из:
- нижней опорной рамы;
- направляющих и приспособлений для крепежа заготовок;
- рычажного устройства с крепежным приспособлением для болгарки.
Простейший самодельный станок
Чем лучше спроектирована конструкция, тем удобнее и большее количество операций можно не ней выполнять. Хорошо проработанные чертежи такого станка можно посмотреть на фото. Такую конструкцию не составит труда собрать своими руками методом раскроя и сварки. Полученное приспособление не только заменит погружную дисковую пилу, но и позволит делать раскрой целому ряду материалов от листовых до объемных заготовок. Это удобное и полезное в хозяйстве приспособление, имеющее практическую направленность.
Оптимальное решение
Предлагаем вам выполнить отрезной станок по чертежам, которые неоднократно использовались для самостоятельного изготовления подобных станин.
При расчетах нужно учитывать мощность углошлифовального устройства, маломощную болгарку вряд ли удастся длительно использовать для планируемых целей, тем более для резки металлоизделий. Рекомендуем выбрать для этих целей довольно мощное и универсальное устройство, например, бренда Makita.
Станок с угломером
Инструмент для металлоизделий требует утяжеленной рамы, чтобы создать прочное основание инструменту, подвергающемуся значительной нагрузке. В этом контексте при сборке станка важно проследить за качеством сварных и винтовых соединений, применив специальные виды болтов, предназначенные для приборов с сильной вибрацией (невывинчивающиеся с крестовым шлицем).
Изготовление собственной отрезной пилы также связано со значительными недоработками заводских моделей, особенно проявляющихся в недорогих моделях.
Они состоят в следующем и могут быть устранены в станке собственного изготовления:
- заводские станины из экономии имеют большое количество полостей, в которые забивается стружка и металлический шлам;
- не всегда удобно сделан отбойник искр;
- не всегда продумана конструкция относительно направления искр, нередко они идут в сторону резиновых деталей, в частности, ножек;
- часто отсутствует блок плавного пуска;
- кронштейн, удерживающий пильный диск не всегда четко перпендикулярен.
Станина из подручных обрезков
Также мастера рекомендуют сделать направляющие, которые позволят регулировать угол наклона заготовки для косых срезов. Этих всех неприятностей можно избежать, если сделать отрезной станок с дисковым механизмом самостоятельно. Получается, что самодельные изделия для собственной мастерской иногда не только не хуже, но и лучше заводских образцов.
Изготавливаем станину
Конструкция и используемые материалы будут напрямую зависеть от мощности дискового устройства. Непосредственно пильное устройство, в нашем случае – болгарка может быть закреплена на стационарном кронштейне и на мобильной каретке, которая будет крепиться кронштейн. Соответственно мобильный рычаг можно в отдельных случаях усовершенствовать и снабдить поворотным механизмом.
Стоит все проектные манипуляции проводить с учетом того, что углошлифовальная машинка должна оставаться легко снимаемой. Это основное условие, чтобы инструмент оставался универсальным и использовался и в полевых условиях.
Особенности
Что представляет собой станина:
- Это горизонтальная конструкция, сваренная из уголка или квадратной трубы, которая будет впоследствии частично закрыта листовым металлом;
- При необходимости к ней приваривается подобная уже вертикальная рама, которая выступает несущей для каретки;
- Поверхность станины заваривается листовым металлом с учетом функциональности кронштейна или каретки. При использовании стационарного кронштейна делается один паз для резания. Если каретка мобильная, соответственно, это предусматривается конструкцией;
- В станках со стационарным кронштейном предусматриваются приспособления для жесткого крепления заготовок, а также направляющие для косых срезов;
- Станина может быть настольной или установленной на ножки, которые должны удерживать всю конструкцию во время всего цикла рабочих нагрузок.
Все перечисленное показано на чертежах, фото и видео, а также даны различные варианты конструкций, которые хорошо себя зарекомендовали.
Вы можете для себя выбрать конструкцию по мощности и по желаемым особенностями и сделать резак по металлу. Некоторые модели довольно просты и легко выполняются по фото без чертежей.
Обратите внимание, что для бытовых болгарок, если будут резаться легкие заготовки станину и элементы кронштейна можно выполнить из дерева, а именно – из бруса. Дополнительно утяжелить и защитить конструкцию от повреждений можно с помощью листов металла.
Самодельный кронштейн
При этом при некоторых навыках можно выполнить и роботизированный кронштейн, управляемый ЧПУ, для этого потребуются, как минимум, шаговый двигатель с микрошагом, который будет перемещать и поворачивать поворотный механизм на нужное расстояние, и микроконтроллер с прошивкой.
Самым простым вариантом конечно является стационарный пружинно-подшипниковый механизм кронштейна, который, например, в видео-материале, где показан подробный процесс изготовления описываемого самодельного изделия, закреплен на жесткой каретке.
TOPCHANCES 500 Вт Электрический мини-станок для резки Деревообрабатывающий резак Лобзик Деревянная проволочная пила 6-скоростной электроинструмент DIY Станок для резки —
| Бренд | Верхния |
| Источник питания | Батареи питания |
| Угол резки | 45 градусов |
| Вес предмета | 1. 96 кг |
- Убедитесь, что это подходит, введя номер модели.
- Может применяться для 4 методов резки: прямая резка, криволинейная резка, резка по окружности и дуге окружности (для шасси и аудиопроема), резка под углом.
- Полностью медный высокоэффективный теплоотводящий двигатель, который не легко нагревается при использовании и может предотвратить возгорание машины.5-ступенчатая регулировка переключения передач, простая в управлении.
- Застежка для гаечного ключа позволяет хранить небольшой гаечный ключ, который легко потерять. Прост в использовании, вам просто нужно использовать небольшой гаечный ключ, чтобы ослабить два винта, затем вставить пильный диск и затянуть винты, чтобы установить пильный диск.
- Подходит для деревообработки своими руками, обрезки листового железа, производства мебели и т. д. Может использоваться для прямых и криволинейных операций резки дерева, пластика, металла, резины и других плит.
д. Может использоваться для прямых и криволинейных операций резки дерева, пластика, металла, резины и других плит.Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.
Не покупайте машину для высечки, пока не прочтете это
Если вы находитесь на рынке или думаете, что можете быть на рынке, чтобы купить высекальную машину, у вас, вероятно, есть некоторые вопросы.
Машина для высечки (иногда называемая машиной для изготовления карт) — это революционный инструмент для ремесленников.Это действительно меняет жизнь.
Однако из-за их важности, логистики и цены покупка высекального станка может вызвать у мастера беспокойство и даже колебания. Дамы и господа, отбросьте свои страхи — у нас есть необходимая информация, которая поможет вам сделать лучший выбор для вашего нового и улучшенного творческого арсенала.
Вот 6 советов, которые необходимо знать при покупке высекальной машины.
1. Подумайте о том, что вам нужно
Прежде всего, вы должны иметь представление не только о том, что вы собираетесь создавать, но и о том, как вы предпочитаете это делать.Существует две основные школы высечки: ручная и электронная/цифровая. Вы хотите получить машину, в которую вы вручную и физически загружаете материал и штампы, а затем поворачиваете рычаг, чтобы сделать рез? Или , вы разбираетесь в компьютерах и надеетесь подключить свою машину к настольному компьютеру или ноутбуку и оттуда резать?
Одними из ведущих производителей ручных высекальных машин являются Sizzix, Spellbinders и Crafter’s Companion.
Производители электронных машин включают Silhouette, Brother и Cricut.
Примечание: Некоторые ручные высекальные машины имеют электронную опцию. Это моторизованный (или есть варианты моторизованных аксессуаров). Технически они являются ручными — это означает, что вы помещаете материалы для резки и матрицу в машину и выполняете резку самостоятельно. Однако вместо того, чтобы поворачивать рычаг, вы можете нажать кнопку, и машина будет работать за вас в электронном виде. Это идеально, если у вас артрит или ограниченная подвижность. Обратите внимание, однако, что ручная высекальная машина с электронными/моторизованными функциями – это не то же самое, что электронно-цифровая высекальная машина , которые вы подключаете к компьютеру.
2. Учитывайте размер ваших проектов
Планируете ли вы создавать большие проекты, сверхмалые проекты, проекты еженедельно или только для особых случаев?
Из-за различных типов машин и их размеров очень важны вопросы о том, какая машина может подойти вам!
Если вам нужна прочная ручная высекальная машина и несколько штампов для начала, существуют целые комплекты, созданные в помощь новичкам или опытным профессионалам, готовым к обновлению.
3. Знайте, что вам нужно вырезать
Вы просто заинтересованы в вырезании штампованных изображений или планируете стегать целую армию уникальных пледов? Следующим фактором является материал, который вы планируете резать. Если вы планируете просто резать бумагу, подойдет ручная или электронная стандартная высекальная машина (популярными вариантами являются Sizzix Big Shot, Spellbinders Platinum 6 и Gemini).
Однако, если вы хотите резать толстые и тяжелые материалы, такие как многослойная ткань, ремесленные металлы и т. д., вам следует инвестировать в большую и мощную машину, такую как Sizzix Big Shot Pro.
Совет: Убедитесь, что вы читаете обзоры продуктов, описания и смотрите видео, если можете, чтобы точно знать, что каждая машина будет делать, а что нет!
4. Рассмотрите свое пространство
При покупке новой машины необходимо оценить пространство. Не ваше пространство над головой или личное пространство, а ваше хранилище для создания и функциональное пространство: есть ли у вас место для большой профессиональной машины размером около 24 x 15 x 17 дюймов? Как насчет длинного (более полутора футов)? ), но тощий электрический? Или у вас в студии буквально остался только один квадратный фут 12 x 12 дюймов, поэтому вам нужно выбрать самую маленькую машину?
Машины для высечки бывают самых разных размеров, и многие из небольших вариантов могут обеспечить впечатляющий, неожиданный результат.
Неважно, что вы планируете делать со своей новой высекальной машиной, вам действительно нужно место для ее жизни!
5. Просмотрите сравнительную таблицу высечки
Знать различия между машинами. Точно так же, как стиральные машины, тостеры и велосипеды, высекальные машины могут служить одной и той же цели, но они различаются по характеристикам и функциям. Эта удобная таблица даст вам некоторую информацию о самых популярных высекальных машинах на рынке.
Пока вы читаете его, обдумайте все, что вы рассмотрели в предыдущих советах — что вы планируете делать? Какие материалы вы больше всего хотели бы использовать? И сколько места у вас на самом деле есть в вашей студии (будьте честны с собой!).
6. Читать отзывы
И последнее, но не менее важное: прочтите отзывы. Это может показаться легкой задачей, но это жизненно важно. Информация, которую вы можете получить от других мастеров, таких как вы, бесценна. Важно прочитать как 5-звездочные обзоры , так и , а также 1-звездочные обзоры, чтобы точно знать, что людям нравится в машине и какие у них могут быть критические замечания.
На большинстве страниц с товарами внизу есть обзоры.
В конце дня…
В конце концов, покупка высекального станка — это крупная покупка, но она меняет жизнь. Ваши поделки навсегда изменятся таким образом, что у вас будет больше контроля, больше творческих возможностей и больше дизайнов, которые можно добавить ко всем без исключения творениям, которые вы решите создать.
Если вам понравилась эта статья, вам также могут понравиться необходимые принадлежности для ручной высечки.
Обзор различных типов станков для резки
Делиться заботой!
Обзор различных типов режущих машин.Вот фантастическое руководство по станкам для резки, таким как Glowforge, Cricut и Silhouette.
Этот пост содержит партнерские ссылки, которые могут принести мне комиссионные, если вы перейдете по ним и выполните определенные действия. Являясь партнером Cricut, Amazon и других сайтов, я зарабатываю на соответствующих покупках. Пожалуйста, сделай сам внимательно.
Ознакомьтесь с моими полными юридическими раскрытиями здесь.
Пожалуйста, прочитайте весь пост, чтобы не пропустить важную информацию!
У вас есть план резки, но вы не знаете, какой станок лучше всего использовать? Существует множество разновидностей станков для резки, и каждая из них имеет уникальные преимущества и области применения.Вот обзор различных типов режущих машин.
Что такое ремесленный станок для резки?Машина для ручной резки, также известная как машина для высечки, используется, когда вам нужно изготовить несколько копий одной и той же формы. Материал, используемый для создания этих форм, включает ткань, винил, картон и многое другое. Самое приятное в использовании такой машины, как эта, заключается в том, что вам не нужны ножницы, ремесленные лезвия или тонкие трафареты. Вы сэкономите время и создадите чистый, профессиональный дизайн!
Какие существуют типы станков для резки? Решение о том, какая машина лучше всего подходит для вас, во многом зависит от проектов, которые вы хотите создать.
Каждая машина отображает различные функции, и доступно множество опций. Вот краткое описание каждого типа, чтобы вы могли выбрать машину для резки, соответствующую вашим потребностям:
Эта модель является одной из самых популярных электронных высекальных машин на рынке. Он включает в себя программное обеспечение под названием Design Studio. Поначалу в этой программе может быть сложно ориентироваться. Со временем процесс резки становится намного проще и удобнее. С помощью программы вы можете загружать дизайны, покупать их или загружать свои собственные.Интернет не является обязательным требованием. Дизайны можно сохранять на USB-накопителе, а затем извлекать их непосредственно из силуэт-машины.
Дополнительным преимуществом использования этой машины является функция печати и резки. Используя программное обеспечение, вы можете распечатать изображение, содержащее регистрационные метки. Затем распечатанное изображение нужно будет поместить в нужное место на материале.
Машина вырежет форму, используя регистрационные метки. Это простой способ создать уникальные формы для вашего проекта.
| | 9009 | минусов | Программное обеспечение для печати | Программное обеспечение может быть сложно навигации | не требует Интернет | |
Этот станок может резать и гравировать самые разные материалы. Glowforge — это разновидность 3D-принтера, который может создавать фигуры из дерева, пластика и даже тонкого металла.Самым большим преимуществом этого инструмента является его скорость и точность в создании дизайна.
Самым большим недостатком является большой размер и высокая цена по сравнению с другими машинами.
Этот инструмент также использует программное обеспечение для создания и печати дизайнов.
Веб-приложение Glowforge позволяет просматривать и настраивать платформу для резки, загружать изображения, а затем использовать экран для изменения размера и размещения желаемой формы. Преимуществом этой машины является возможность вырезать или гравировать несколько изображений одновременно.Программа Glowforge имеет очень удобный интерфейс.
| | 9001 | минусов | Дорогие | Очень точные наброски | | |||
| могут вышивать |
Мой муж видел эти, и я почти уверен, что в какой-то момент он хотел бы купить один «для меня»… за исключением того, что ценник приводит нас в шок.
Brother ScanNCut Эта машина может стать отличным вариантом для тех, кто не очень разбирается в технике. Он поставляется с дополнительным программным обеспечением для загрузки изображений и вырезания фигур, но все, что вам нужно, уже включено в машину.
Вы не обязаны подключать его к компьютеру или пользоваться запутанной программой. Если вы предпочитаете использовать дизайнерское приложение, машину можно подключить к компьютеру, но это не обязательно.
ScanNCut также включает встроенный сканер, так что вы можете превратить практически любое изображение в уникальный дизайн.Brother предлагает бесплатную программу CanvasWorkspace для создания и сохранения ваших дизайнов. Он может вырезать формы на нескольких различных материалах, в зависимости от конкретной модели.
| | минус |
Машины этой марки предлагают широкий спектр методов резки, включая ручные, электронные, штампы со стальными линейками, штампы с химическим травлением и папки для тиснения. Чтобы вручную вырезать дизайн, выбранный штамп должен быть помещен в правильное положение на материале и вставлен в машину. Используя ручку, давление должно быть физически применено. Лезвие вдавливается в материал, чтобы вырезать форму.Это может занять больше времени, так как каждый дизайн должен быть выровнен перед помещением в машину. Кроме того, требуется физическое маневрирование ручки, чтобы добавить усилие, необходимое для резки материала. Преимуществом ручной машины является более низкая цена по сравнению с электронными машинами для резки.
|
Многие из ручных станков используют штамп со стальной линейкой для вырезания каждой формы. Матрица со стальной линейкой работает так же, как формочка для печенья. Металлическая часть вдавливается в материал для создания контура. Он не режет более толстые материалы, так как лезвие не такое прочное, как у других режущих машин.
Он поставляется с вращающимся лезвием, которое может легко резать различные материалы, такие как картон, винил и ткань. Этот инструмент также поставляется с библиотекой швейных шаблонов Cricut, которая предлагает обширную коллекцию дизайнов. Торговая марка Cricut — идеальный вариант для тех, кто ищет универсальную машину, которая может хорошо работать как с высечкой, так и с шитьем.
Как всегда, наши собственные мнения.
Скажи что?! Я знаю. Впечатляющий. 👏🏻
Самое приятное то, что вы можете создавать дизайн на своем iPhone, ноутбуке или даже iPad. Просматривайте и играйте с тысячами изображений, шрифтов и готовых проектов или создавайте свой собственный дизайн с нуля, просто загрузите и вырежьте свои собственные изображения абсолютно бесплатно.Машина и программы уже сделали большую часть работы, вам остается только выполнять и наслаждаться! ЛОЛ
.. Cricut Explore Air™ 2.В следующий раз, когда вы будете в JOANN или в Интернете, загляните! Обещаю, вы не будете разочарованы!
Он разработал несколько сложных электромеханических инструментов — фрезерные станки с ЧПУ, машины для захвата и размещения, 3D-принтеры — и в прошлом успешно поставлял их клиентам.Он буквально написал книгу о станках с ЧПУ «Сделай сам». Его последний проект является продолжением его кустарного промысла, посвященным созданию инструментов для других кустарных промыслов. Было бы трудно найти создателя Kickstarter с лучшим послужным списком в сообществе DIY.
Возможно, вы видели некоторые из тестовых прогонов, которые были отмечены на MDO. На поверхности был очень интенсивный свет, но возгорания не было. Мы также использовали MDO для проверки сырой мощности лампы без возгорания. Однако обычная белая бумага сразу же загорелась от этого сырого луча. В любом случае, судя по тому, что я исследовал, это кажется недопустимым.»
Приятно просто делать все это в одном месте, и я обнаружил, что это делает мои разрезы и настройки намного более надежными.
Большинство штампов являются кросс-совместимыми, а это означает, что если вы купите переходник для пластин, вы сможете использовать его на любом достаточно большом станке.
Этот уникальный стиль резака также позволяет приостанавливать, возобновлять и реверсировать проект во время работы над ним.Основное преимущество этого заключается в том, что если вы думаете, что допустили ошибку, вы можете быстро проверить и посмотреть, все ли выглядит правильно.
Многим людям нравится эта машина, но с ней не так легко резать, как с полностью ручными вариантами.
AccuQuilt утверждает, что он «на 90% быстрее», но, возможно, его проще использовать с большим опытом.
Встроенный сканер также работает как отдельное устройство, так что даже если вы не хитрите, вы можете получить много пользы от этой машины.
Если вы привыкли видеть другие машины для рукоделия, они выглядят элегантно, мило, гладко, то эта машина от Brother выглядит… как принтер, что неудивительно, потому что Brother делает… принтеры.
В противном случае, это отличная машина для начинающих.
)
То, что хорошо для одного крафтера, может быть довольно плохим выбором для другого, так что вам стоит обратить внимание на
Если не получится, то к следующему!
Итак, если у вас ограниченный бюджет и вы хотите модернизировать, создание собственного станка для резки опала своими руками может стать отличным следующим шагом для вашего обучения.
Однако теперь я это делаю, и это сводилось к тому, чтобы спрашивать совета, проводить исследования и, самое главное, тратить свое время.
пластина похожа на мою машину, но если это так, вам нужно иметь ресурсы или знать кого-то, кто может сварить, а также RPM измерить .В зависимости от состояния вашего двигателя вам может потребоваться подключить новый адаптер питания, что является довольно простым процессом, требующим базового электронного оборудования, включая плоскогубцы, адаптер питания и тестер напряжения.
Вам нужно будет вырезать круг шириной 150 мм из пенопласта и прикрепить его к пластине с помощью рукоятки, если это необходимо.
