Монтаж дымохода из нержавеющей стали своими руками

Обустройство домов отопительной системой, работающей на любом топливе, не обходится без дымоходов, которые при правильном выборе и установке обеспечивают естественный вывод угарного газа в атмосферу и гарантируют безопасность окружающим. Но через дымовой канал проходят и побочные продукты горения — копоть, дым, пепел. Они оседают на стенках дымохода, что затрудняет продвижение газов. Это может обернуться тяжёлыми последствиями для жильцов дома. Дабы этого не произошло, внутренняя поверхность дымовых труб должна быть максимально ровной и гладкой, чему в полной мере соответствуют изделия из коррозионно-стойкой стали.

Дымоходные трубы из нержавеющего сплава: классификация, плюсы и минусы

Дымоход из легированной стали, стойкой к коррозии — сложное устройство, которое, помимо труб овального или круглого сечения с безупречно гладкими стенами, состоит из множества формирующих модулей, таких как:

  • опорные консоли;
  • тройники, заглушки, колена, ревизии, переходники;
  • крепёжные скобы и стеновые хомуты;
  • устья, сборники конденсата (лейки), конусы;
  • юбки для фиксации гидроизоляционного слоя, дефлекторы и искрогасители.

    Дымоход из нержавейки состоит из нескольких модулей, соединённых между собой

Сегодня на рынке представлены всевозможные дымоходы, выполненные из различных материалов. Тем не менее системы из нержавейки пользуются наибольшим спросом, благодаря своим достоинствам.

Преимущества нержавеющих дымоходов

Прежде чем говорить о достоинствах, стоит остановиться на одном значимом факторе — конденсате с кислотными свойствами, который образуется в результате охлаждения горячего воздуха при прохождении через дымоотводную систему и отрицательно влияет на металл, постепенно разрушая его. Нержавеющая сталь по уровню устойчивости к образованию конденсата превосходит все металлические дымоотводные конструкции, что зачастую является для многих основным критерием выбора.

Разрушение трубы происходит под воздействием конденсата, который является главным врагом любой дымоотводной системы

Кроме этого, дымоходы из нержавейки отличаются:

  1. Универсальностью и простотой монтажа. Их можно совмещать с разными отопительными приборами и устанавливать в любое время года самостоятельно, не имея опыта и навыков.
  2. Долгим сроком эксплуатации. Естественно, их не сравнить с дымоходами из кирпича или камня, но 10–20 лет нержавеющие трубы при правильном устройстве и соответствующем уходе гарантированно прослужат.
  3. Высокой жаропрочностью. Они выдерживают температуру до 600ºC и больше в зависимости от марки стали.
  4. Отличной сопротивляемостью климатическим воздействиям, биологическим, механическим и химическим агентам.
  5. Ремонтопригодностью. При выходе из строя какого-либо составляющего узла его легко можно заменить без демонтажа всей системы.
  6. Малым весом. Благодаря этому не нужно закладывать под печь отдельный фундамент.
  7. Эстетичностью. Стальные модели имеют привлекательный внешний вид и гармонично вписываются в экстерьер и интерьер любого стиля.
  8. Безопасностью. Быстро нагреваясь, дымоходы из нержавейки обеспечивают эффективную тягу, что является залогом абсолютной безопасности при их использовании.
  9. Хорошей проходимостью и отсутствием углов. Округлая форма труб предупреждает завихрения продуктов сгорания, чем сводит к минимуму образование копоти и не препятствует интенсивному естественному выведению дыма.
  10. Разнообразием моделей, простотой в обслуживании, доступностью и приемлемой стоимостью.
Фотогалерея: дымоходы из нержавеющей стали разной конструкции

Недостатки дымоходов из нержавейки

Дымоходы из легированной стали практически не имеют изъянов. Даже самые ярые противники отмечают лишь три минуса:

  • необходимость утепления конструкции;
  • наличие подпорок при обустройстве высокого дымохода;
  • несоответствие архитектуре построек.

Но и эти недостатки спорные. Утепление системы можно не делать, если использовать трубы-сэндвичи с проложенным минераловатным теплоизолятором. Выдержать общую стилистику дома поможет обшивка наружной части дымохода материалом в тон кровельному покрытию, а внутренней — огнестойким декором. Что же касается подпорок для труб, то современные опорные конструкции весьма разнообразны, отчего всегда имеется возможность подобрать подходящие модели, которые придадут дому особый шарм.

Недостатков у дымоходов из нержавеющей стали очень мало, что существенно отличает их от других аналогов

Видео: сравнение нержавейки с оцинковкой, керамикой и асбестом

Классификация дымоходов из нержавейки

Дымоходы из нержавейки крайне разнообразны и различаются по многим признакам.

По типу дымовых труб

На сегодняшний день существуют следующие варианты:

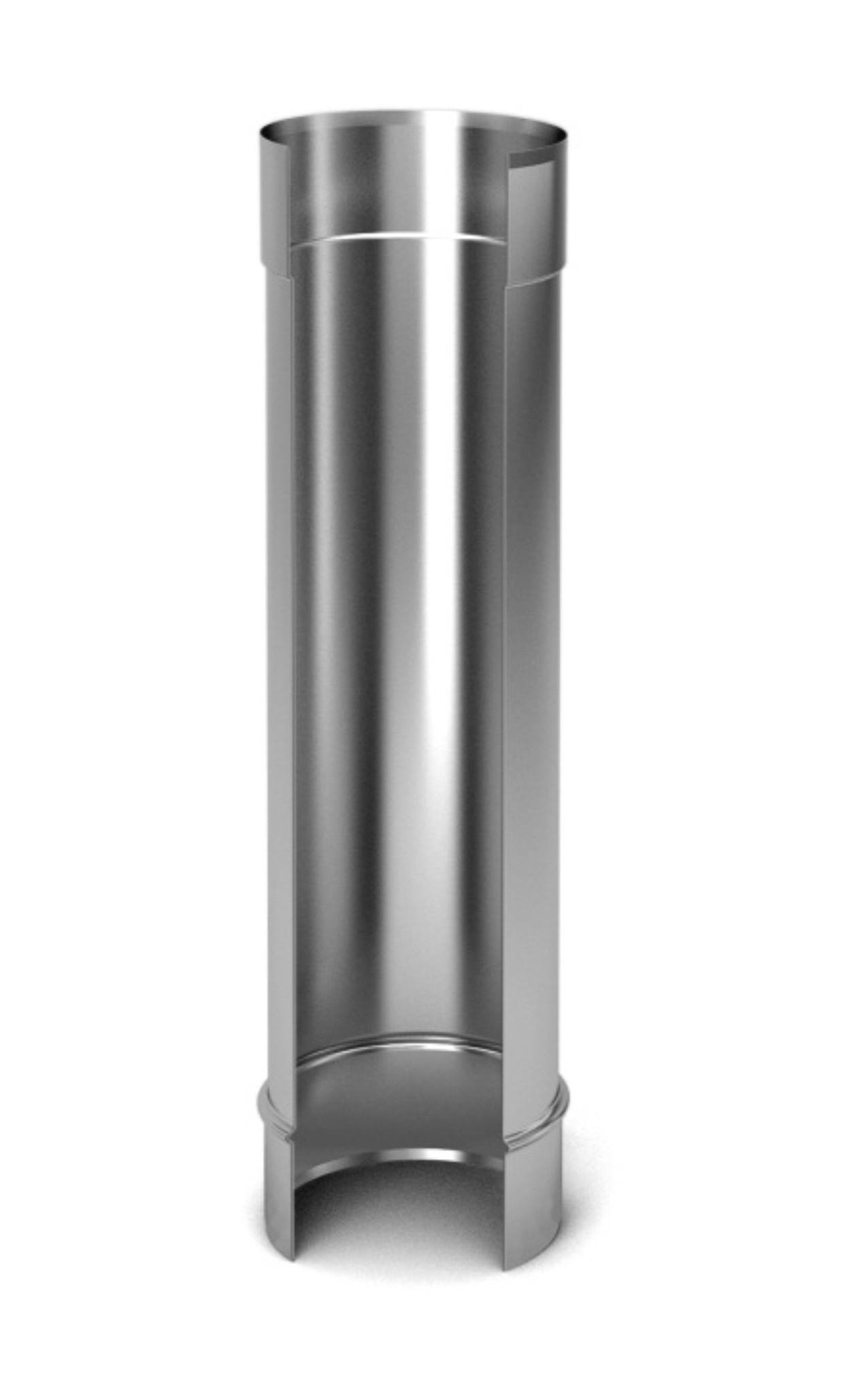

  1. Одностенные модели — трубы круглого либо овального сечения из однолистовой стали толщиной 0,5–1,0 мм. Обычно одноконтурные изделия используются в качестве самостоятельной конструкции внутри помещений или же снаружи в предварительно утеплённых каналах.

    Чтобы удешевить стоимость дымохода, можно приобрести одностенные трубы и обмотать их слоем базальтовой изоляции, а затем стекловолокном или теплоустойчивой фольгой

  2. Двустенные (сэндвич-дымоходы) — трёхслойные универсальные конструкции, хорошо зарекомендовавшие себя при обустройстве наружной и внутренней системы. Они состоят из двух нержавеющих труб и проложенного между ними базальтового или минераловатного утеплителя. Двухконтурные элементы отличаются большим диапазоном сечений (от 100 до 1000 мм) и высоким уровнем огнестойкости, чем обусловлена широкая сфера их применения.

    Двухконтурные дымоходы из нержавейки улучшают работу отопительных установок, повышают их КПД и делают эксплуатацию экономной

  3. Гофрированные трубы — гибкие рукава из нержавейки длиной до 10 м. Используются в отопительных системах с низким КПД котла, в старых домах и для создания дымовых каналов нестандартной геометрии.

    При использовании гофрированной трубы для обустройства дымохода понадобится минимум комплектующих элементов

По марке нержавеющей стали

Конденсат является главной причиной порчи труб дымохода. Особенно вреден он для металлических изделий. Но не так страшен сам конденсат, как серная кислота, образующаяся в нём, которая в виде окиси оседает на стенках дымохода, снижая его проходимость. Чистка канала, к сожалению, решает такую проблему ненадолго. Оттого при выборе труб, помимо прочих характеристик, необходимо учитывать и марку стали, из которой они изготовлены, а также обращать внимание на уровень жаропрочности и кислостойкости — они должны быть высокими.

Конденсат в виде смолянистой жидкости под влиянием низких температур оседает на внутренней поверхности дымохода и, смешиваясь с другими продуктами сгорания, стекает по трубе вниз, существенно сужая проходной канал и вызывая окисление металла

Самые распространённые марки стали для дымоходов:

  1. AISI 310 — жаропрочная сталь с высоким содержанием никеля и хрома, что позволяет ей отлично противодействовать окислению. А окалинообразование наступает при температуре 1050 ºC. Эта марка нержавейки считается самой дорогой и элитной.
  2. AISI 304 — немагнитная низкоуглеродистая (не более 0,08%) сталь с высокой плотностью, но вместе с тем довольно пластичная. Выдерживает большой температурный режим, сохраняя структуру даже при нарушении внешнего слоя. Хорошо противостоит коррозии, щелочам и кислотам. К тому же отлично поддаётся полировке, благодаря чему часто используется при дизайнерском оформлении жилья.
  3. AISI 316 — аустенитная жаропрочная сталь, содержащая 15–20% хрома и не менее 7% никеля. Считается улучшенной версией AISI 304, легко обрабатывается, устойчива к коррозии и воздействию кислоты, используется для изготовления комплектующих почти для всех типов дымоходов.
  4. AISI 321 — не закаливаемая, аустенитная, немагнитная сталь с добавлением титана, характеризующаяся высокой прочностью, долговечностью и устойчивостью к коррозии.
  5. AISI группа 400 — нержавеющая сталь, имеющая балансированный химический состав, что обеспечивает ей превосходную антикоррозийность. Ноу-хау из этого сырья — декоративная нержавейка, которая после шлифовки, структурирования поверхности и напыления широко используется для оформления интерьеров и фасадов. Это хороший ответ противникам нержавейки на миф о несоответствии таких дымоходов архитектурной стилистике.

    К декоративной нержавеющей стали относится металлопрокат с различной степенью обработки поверхности — оксидирование, травление, напыление, рельефная отделка и цветное текстурирование по технологии ColourTex

Видео: как сэкономить на дымоходе из нержавейки
По способу соединения труб

Самые распространённые схемы соединения нержавеющих труб:

  1. Сборка отводного канала «по дыму», где каждая следующая труба надевается на предыдущую. Этот метод надёжно защищает внутренние помещения от дыма, но не решает проблему отвода конденсата, поэтому нужна хорошая изоляция для предотвращения намокания и гниения утеплителя. Применяется в том случае, если в системе имеется тройник для отвода конденсата.

    В основном применяют сборку дымоотводов «по конденсату», используя сборку «по дыму» лишь в банных печах и каминах

  2. Сборка «по конденсату» — конструкция, в которой верхняя труба вводится в нижнюю. В этом случае конденсат стекает сверху в конденсатосборник, не причиняя вреда утеплителю, однако велика вероятность проникновения дыма в помещение, если существует даже крохотная щель. Используют такую технологию в системах, где нет необходимости в тройниках для конденсатоотвода.

    При сборке сэндвич-дымохода зауженный конец одной трубы вставляют в отверстие другой, благодаря чему легко выводится конденсат и почти не скапливается сажа, особенно если дополнительно поставить специальные тройники

Неправильная сборка комплектующих дымохода, например, монтаж системы «по дыму» без тройника, может обернуться серьёзными последствиями — выбросом конденсата и смол в теплоизоляцию сэндвичей или на поверхность дымохода, что может привести к возгоранию сажи и пожару.

По назначению и толщине стенок

В зависимости от теплоносителя серийно выпускаются трубы, предназначенные для:

  • газовых генераторов;
  • твердотопливных систем;
  • дизельных и универсальных (многотопливных) агрегатов;
  • каминов, банных печей.

При этом толщина стенок нержавеющих труб должна быть для:

  • твердотопливного оборудования — от 1,0 мм и более;
  • газовых устройств — не менее 0,5–0,6 мм;
  • котлов или печей на жидком топливе — 0,8 мм и больше.
По размерам

Здесь особое внимание нужно уделить расчёту высоты дымохода.

От правильно рассчитанной высоты дымохода зависит эффективность и долгосрочность работы отопительных приборов

Она регламентируется нормативными актами — сводом правил под номером 7.13130.2009 и СНиП 41–01–2003 — независимо от материала изготовления труб и компонующих элементов.

Кроме высоты, немалое значение для бесперебойной работы дымоотводной системы имеет диаметр труб, который подбирается с учётом вида отопительного оборудования, его мощности — чем меньше мощь котла, тем понадобится меньшее сечение дымового канала — типа постройки и её предназначения, размеров и конфигурации кровли.

Сечение дымохода прямо пропорционально размерам топки (используется соотношение 1:1,5), при этом диаметр труб не должен быть меньше диаметра поддувала

Таблица: высота дымохода относительно конька крыши согласно нормативам
Расстояние от дымохода до конька крыши, мДлина оголовка дымохода, м
≤ 1,5≥ 0,5 над уровнем конька
от 1,5 до 3,0вровень с коньком
≥ 3,0ниже конька, чтобы угол между уровнем конька и верхним срезом дымохода составлял 10 градусов
Когда строение имеет плоскую крышу≥ 0,5 над линией, проведённой под углом в 45º от высшей точки, находящейся поблизости, до плоскости крыши
Минимальная длина отводного канала от колосников до выхода должна составлять не менее 5,0 м для скатных кровель и 0,5 м — для плоских.
Видео: из какой нержавейки выбрать дымоход

Ведущие производители нержавеющих дымоходов

Выбор при покупке того или иного дымохода в большей степени колеблется между стоимостью и качеством. Но следует помнить, что безопасность — превыше всего, поэтому вопрос экономии при обустройстве дымоотводной системы лучше рассматривать в последнюю очередь, а изначально сконцентрировать внимание на продукции проверенных производителей, среди которых:

  1. ПП «Вулкан» — лидер на российском рынке, выпускающий одноимённые модульные дымоотводные системы из нержавейки с 1996 года, признанные лучшими благодаря большой гарантии (до 50 лет) и сочетанию с котлами мировых брендов.
  2. ООО «Вент Устрий» — объединение, дымоходы которого изготовлены на основе ГОСТ 3262–75, они используются для любого отопительного оборудования, не занимают много места и отличаются простотой установки.
  3. «Везувий» — компания, изделия которой характеризуются компактностью, элементарной конструкцией, лёгкостью сборки и более низкой ценой.
  4. Предприятия «Балтвент», «Росинокс», «Крафт», «Термофор», «Элитс», а также «Феррум», «Эталон», «Сфера», «Теплодар» и «Феникс».

    Продукция надёжных производителей поможет собрать качественный и долговечный дымоход, которому после монтажа не понадобятся профилактические работы на протяжении многих лет

Видео: дымоходы популярных брендов — сборка

Монтаж и установка дымохода из нержавейки

Зная принципы и схемы монтажа, имея на руках полный комплект деталей, сделать сборку и установку дымохода из нержавейки самостоятельно под силу любому домовладельцу. Да и затраты по обустройству, несмотря на немалую цену комплектующих, будут гораздо ниже.

Благодаря большому ассортименту соединительных деталей можно собрать любую необходимую конфигурацию дымохода из нержавейки

Перед установкой необходимо провести соответствующие расчёты и согласования со службой технадзора:

  • правильно подобрать сечение труб и формирующих деталей;
  • придерживаться нормативов, регламентирующих минимально допустимую длину дымоотводного канала и его подъём над кровлей;
  • предусмотреть, чтобы горизонтальные участки были длиной не более 1 м, а общее число поворотов независимо от угла изгиба — не больше трёх;
  • утеплить наружные или внутренние (в холодном помещении) зоны конструкции, если её составные части не имеют собственной теплоизоляции;

    Грамотно выполненное утепление нержавеющей дымоходной трубы, не имеющей собственной теплоизоляции, важно с точки зрения пожарной безопасности и защиты крыши от протечек

  • укомплектовать дымоход искрогасителем — обязательное условие при проходе нержавеющего дымохода через кровлю из горючих материалов;

    Дымоход в процессе работы нагревается до высоких температур и разбрасывает искры, для нейтрализации которых устанавливается искрогаситель

  • определиться заранее с местом соединения всех элементов конструкции, поскольку стыковка в стенах и перекрытиях недопустима — наименьшее расстояние от пола, стен и потолка 700 мм;
  • уделить внимание зазору (интервалу) между кровельным покрытием и трубой — как минимум 130 мм для негорючих укрывных настилов, от 200 мм (сэндвичи) до 1000 мм (одноконтурные) между трубами и горючим материалом.

На наклонных и горизонтальных участках дымохода трубы соединяют «по дыму» с целью обеспечить свободное продвижение по каналу продуктов горения. На вертикальных отрезках — «по конденсату», дабы образовавшаяся влага не проникла в утеплитель.

Располагать дымоход можно по-разному исходя из места установки котла, планировки дома, соблюдения нормативов и целесообразности. Существует три схемы обустройства:

  • внутри помещений;

    Внутренний дымоход не требует дополнительного утепления, в нём лучше тяга и теплоотдача

  • снаружи здания на кронштейнах;

    При обустройстве наружного дымохода конструкцию обычно собирают на земле и уже готовую фиксируют стенными кронштейнами равномерно через каждые 1,5–2 м

  • снаружи дома на специальной опорной консоли, что в настоящее время более распространено, поскольку отсутствует необходимость создавать сложные проходы через несущие перекрытия и кровлю.

    Если наружный дымоход расположен со стороны скатов, а карнизный свес меньше 40 см, то дымоотводную конструкцию помещают в специальные опорные консоли

Видео: дымоход через крышу и по стене — плюсы и минусы

Монтаж дымохода из легированной стали

Когда схема обдумана, получено разрешение контролирующих служб, что является обязательным, приобретены нужные формирующие элементы, то сборка и установка системы сложности не представляет. Все модули будущего отводного канала имеют адаптированные зоны сопряжения, благодаря чему монтаж дымохода напоминает компоновку детского конструктора, где всё просто и понятно.

От качества сборки дымохода во многом зависит возможность длительной эксплуатация и долговечность всей отопительной системы

Монтажные работы начинаются с подготовительного этапа, который включает в себя:

  • расчёт дымохода;
  • разметку стен;
  • составление эскиза;
  • выбор схемы установки;
  • закупку материалов.

Все дальнейшие работы зависят от расположения конструкции.

Монтаж внутреннего дымохода

Выполнить сборку внутреннего дымохода можно по следующей инструкции:

  1. Последовательную сборку всех звеньев конструкции начинают от теплогенератора, на который надевают переходник, промазывают герметиком и закрепляют хомутом.
  2. Следом вставляют одностенные трубы и комплектующие, пока не образуется канал до выхода на крышу. Насадку труб делают на глубину равную половине их наружного диаметра.
  3. При проходе через межэтажные перекрытия и кровлю формируют узлы из самодельного короба или готовой конструкции. Через кровельный выводят на необходимую высоту сэндвич-трубу и надевают на неё крызу (угловой элемент соразмерный уклону скатов), окапник (декоративное кольцо), конус (предотвращает попадание влаги в утеплитель) и оголовок (колпак на трубу).

    Проход дымохода через межэтажные перекрытия должен быть надёжным, поскольку нагретые стенки трубы находятся в непосредственной близости к горючим материалам

  4. Проводят обработку швов внутри дымохода высокотемпературным герметиком, что предупредит снижение тяги и проникновение в помещение дымовых газов. Обработанные модули создадут монолитную конструкцию, поэтому внутреннюю герметизацию необходимо делать лишь после окончательной подгонки всех комплектующих. Если же планируется монтаж разборного канала, то специалисты рекомендуют использовать термостойкую монтажную пену только на стыках.

    Несмотря на то что производители гарантируют надёжность соединений модулей, для длительной эксплуатации отопительной системы и пожаробезопасности необходимо всё же использовать специальный герметик для дымохода

  5. Утепляют одноконтурные трубы и делают гидроизоляцию в местах примыканий с использованием герметика и специальных уплотнителей.

Уплотнители предназначены для герметизации отверстий в местах прохода дымоходов, вентиляционных и прочих труб через кровлю

Видео: монтаж дымохода из нержавейки с выведением на крышу
Монтаж наружного дымохода

Возможен монтаж дымохода и снаружи дома. Для этого:

  1. Надевают переходник на патрубок котла или печи, герметизируют и зажимают хомутом.

    Патрубок нужно хорошо загерметизировать, чтобы дым не попадал в помещение

  2. Собирают и монтируют горизонтальный участок, выводя его через проходной узел в стене. Принцип его обустройства такой же, как и прохода через перекрытие и крышу.
  3. Ниже выхода горизонтальной части дымохода крепят к стене кронштейн с пластиной, на которую устанавливают ревизии и конденсатоотвод.

    Выход дымохода через стену должен быть строго горизонтальным и не длиннее 1 м, а все вертикальные конструкции — чётко перпендикулярными

  4. Начинают сборку вертикальной части отводного канала, фиксируя его на стене кронштейнами через каждые 1,5—2 м. Если конструкция получилась тяжёлой, то делают дополнительное крепление в местах соединения тройников и отводов.
  5. Устанавливают конус, оголовок и дымник, который защитит систему от атмосферных осадков.
Видео: монтаж сэндвич-дымохода, нюансы и советы

Прохождение дымохода через перекрытия и кровлю

При внутреннем обустройстве дымохода из легированной стали большое значение имеет грамотное формирование узлов прохода через перекрытия и кровлю. Большинство производителей включают в ассортимент специально предназначенные для этих целей изделия (мастер флеш), обеспечивающие хорошую гидроизоляцию и необходимый зазор между дымоходом и кровельным покрытием.

Эластичность технологичного уплотнителя мастер флеш позволяет создать плотное примыкание дымовой трубы к кровельному покрытию

Сделать из нержавейки подобную деталь, например, в виде простого короба с отверстием в центре для прохождения трубы и стенками, равными по высоте необходимому промежутку, можно самостоятельно:

  1. Вначале выпиливают отверстие между стропилами, в межэтажном перекрытии или стене и укрепляют дополнительно его края.
  2. Затем из листового металла вырезают две заготовки на 5 см больше проделанного отверстия. Под прямым углом на 5 см отгибают края. Получается два П-образных фрагмента, которые закрепляют саморезами по обеим сторонам отверстия.
  3. Аналогично делают ещё две заготовки и устанавливают их в отверстии внахлёст с первыми, чтобы сформировалась сплошная окантовка прохода.
  4. Делают днище по размерам отверстия, вырезают в центре круг для прохода трубы и закрепляют конструкцию в коробе.

    Место прохода дымоотводного канала через перекрытия, стены или кровлю необходимо закрыть защитным коробом для безопасности, заполнив вначале пустое пространство базальтовым волокном или другим теплоизолятором

Короб устанавливается и закрепляется в толщине перекрытий, а пространство вокруг заполняется керамзитом или базальтовой ватой. После чего нижние и верхние отверстия закрываются декоративными пластинами.

Несколько иной подход к оформлению прохода трубы через кровлю. Здесь надо учитывать, что:

  • на скатных кровлях, даже с небольшим уклоном, отверстие под трубу будет не круглым, а эллипсовидным либо прямоугольным;
  • дымовой канал должен проходить через кровельные конструкции приблизительно по центру между стропилами и потолочными балками;
  • непосредственно после вывода трубы следует предусмотреть восстановление теплоизоляции и гидроизоляции проходного узла, чтобы предотвратить потери тепла и проникновение атмосферных осадков в подкровельное пространство;
  • нелишним будет надеть на дымоходную трубу обжимную юбку для герметизации стыка с кровлей, а сверху установить оголовок-зонтик, если это не запрещено правилами, и искроуловитель при необходимости.

    Проход трубы через крышу должен выполняться в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции

Видео: короб для дымохода своими руками

Герметизация и утепление дымохода из нержавейки

Правильный монтаж без хорошей герметизации не гарантирует стабильность функционирования дымохода и безопасность.

Герметики для стального дымохода различаются по:

  • основе — силикатные или силиконовые;
  • температурным параметрам — термостойкие;
  • составу — одно- либо двухкомпонентные.

Помимо жидких, существуют также другие удобные и надёжные герметики. В частности, термоклей с гидроизоляционными адгезионными свойствами или термолента — самоусадочный герметик, сжимающийся под влиянием температуры и плотно охватывающий стык.

При выборе подходящего состава нужно ориентироваться:

  • на тип генератора (печь, котёл, камин), температуру нагрева и условия эксплуатации;
  • где именно будет использован герметик — узлы прохода, соединение труб с элементами конструкции;
  • на рекомендации производителей — для нержавеющей стали не желательно использовать кислотные смеси, твёрдые герметики хороши для заделки трещин, а эластичные — для труднодоступных участков и стыков, наиболее подверженных температурной деформации.

Видео: герметики для дымоходов — выбираем правильно

Как грамотно делать герметизацию

Технология герметизации следующая:

  1. Перед началом работ срезают наконечник наискось таким образом, чтобы получилось отверстие равное по диаметру будущему шву.
  2. Зачищают и обезжиривают поверхность, а затем с помощью строительного пистолета равномерно наносят герметик на нужные участки дымохода.
  3. Оставляют на сутки для полного высыхания, после чего растапливают котёл, чтобы проверить качество герметизации.

При работе с герметиками нужно соблюдать простые правила, а именно не использовать составы при температуре ниже +5 ºC и работать в перчатках, а при попадании на кожу немедленно промыть проточной водой.

Для лучшей защиты от воздействия влаги герметизация дымохода из нержавеющей стали осуществляется методом обработки стыков специальным составом, способным противостоять температурам в 100 °C и больше, что следует учесть при выборе герметика

Особенно тщательно следует герметизировать ключевые части конструкции, например, проходные узлы и соединительные швы, так как от качественной изоляции этих мест зависит результативность работы всей отопительной системы и долговечность крыши.

Утепление дымохода

Главная причина теплоизоляции дымоходов — смещение точки росы (место образования конденсата) в конструкциях без утепления. Её расположение в дымоходе зависит от температуры выходных газов — чем больше температура, тем она выше, а значит, отопительная система будет более надёжной и долговечной.

Естественно, в неутеплённых дымоходах, тем более расположенных снаружи, топочные газы остывают быстрее, что приводит к перемещению точки росы вниз трубы и обильному образованию конденсата. Утепление поможет поднять её до разумного предела, в идеале за пределы дымохода, но такого практически не бывает.

Утепление дымовых труб уменьшит выделение конденсата за счёт смещения точки росы во внешнее пространство, что благоприятно скажется на работе всей отопительной системе

Самое простое утепление одностенной нержавеющей трубы:

  1. Обмотать все формирующие элементы утепляемого участка матами из каолиновой или базальтовой ваты.

    Для самостоятельного утепления дымоходной нержавеющей трубы обычно используют изолятор, который легко закрепить в одиночку, не забывая всё-таки о его влагостойкости

  2. Зафиксировать материал стальной проволокой или асбестовым шнуром.
  3. Надеть сверху футляр для защиты теплоизоляционного материала и скрепить его на стыках саморезами или заклёпками.

Перед утеплением дымохода из нержавейки нужно проверить надёжность соединения всех компонентов и качество герметизации, поскольку теплоизоляционный слой не способен защитить деревянные элементы кровельной конструкции от возгорания.

Утеплить дымоход из нержавейки с температурой теплоносителя до +400ºC можно готовыми изделиями — цилиндрами из плотного базальтового волокна, кашированными алюминиевой фольгой, стеклотканью или стеклопластиком. Они выпускаются с различной толщиной и диаметра, а для удобства охвата трубы имеют разрезы на внутренней и внешней стороне.

Все минераловатные цилиндры соответствуют единому госстандарту, но при этом отличаются друг от друга по плотности, теплопроводности, паропроницаемости, а также по наличию или отсутствию фольгированного покрытия

При выборе нужно учитывать:

  1. Температуру выходных газов. Чем она выше, тем меньше нуждается нержавеющая труба в утеплении, но в то же время теплоизолятор должен быть огнезащитный и жаростойкий.
  2. Расположение дымохода. Наружное или внутреннее. В первом случае труба по стене дома прогревается дольше, следовательно, влаги за это время выделяется больше, оттого такие участки особенно нуждаются в качественной теплоизоляции.
  3. Материал изготовления. Для нержавейки оптимальный вариант — минераловатные теплоизоляторы на основе базальтовых пород.

Вес теплоизоляционного слоя не должен превышать несущую способность опорных устройств и основных конструктивных систем дома, чтобы не нарушить их.

Видео: теплоизоляция для дымохода

Уход и обслуживание дымохода из нержавейки

Чтобы стальной дымоход функционировал исправно в течение отопительного сезона, необходимо:

  • перед первым розжигом печи проверить наличие в дымовом канале мусора или посторонних предметов, протолкнуть засор к ближайшей ревизии, затем закрыть люки, прошерстить дымоход ёршиком, удаляя копоть, а следом почистить ревизионные баки;
  • не сжигать в печах бытовые отходы;
  • для твердотопливных теплогенераторов не использовать хвойные древесные породы, содержащие смолы, но иногда протапливать осиновыми дровами, которые дают высокое пламя, способное выжечь сажу в трубе.

Кроме этого, нужно периодически осматривать кровлю на предмет образования ржавчины вокруг дымовой трубы, которая имеет свойство распространяться и способна поражать даже дымоходы из нержавейки.

Ржавчина поражает трубы, сделанные из некачественного материала

Поэтому в случае её появления нужно выяснить причину и принять соответствующие меры:

  1. Освободить пространство вокруг трубы и демонтировать проблемный участок, если потребуется.
  2. Очистить рабочую поверхность, отшлифовать и обезжирить.
  3. Заделать небольшие дыры и трещины.
  4. По возможности промыть водой и просушить.
  5. Залить щели вокруг трубы подходящим герметиком и надеть на трубу силиконовую насадку, закрепив саморезами.

    Ошибки при обустройстве дымохода могут привести к существенным негативным последствиям, например, к образованию ржавчины на металлической кровле

Дымоходы из нержавеющей стали — изделия нового поколения, успешно заменившие громоздкие традиционные дымоотводные конструкции, доставляющие немало хлопот. Они надёжны и долговечны. К тому же отличаются красивым и стильным внешним видом, особенно последние инновационные модели с цветным порошковым покрытием. Собрать и установить их намного проще, чем, например, асбестоцементные или кирпичные с керамической вставкой, да и стоимость ощутимо меньше. Оттого дымоходы из нержавейки пользуются куда большей популярностью, нежели их аналоги.

Оцените статью:

[Голосов: 0 Среднее: 0]

пошаговая инструкция установки сэндвич трубы

Оборудование для отопления

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

1

Назначение и параметры нержавеющих дымоходов

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным. Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу.

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

  • округлая форма с гладкой поверхностью, что содействует стабильной тяге;
  • минимальное образование конденсата;
  • высокие характеристики термостойкости, герметичности соединений;
  • высокая пожаростойкость и безопасность;
  • простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

  • 304 – лучшее решение для менее агрессивных сред;
  • 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
  • 316 – хорошо противостоят воздействию кислотных соединений;
  • 321 – обладают повышенной термостойкостью, до 850°;
  • 409 – для каминов, печей, твердотопливных котлов;
  • 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

  1. 1. Сэндвич-труба. Это основной элемент любого дымоотвода. Соединение трубы, как и остальных элементов, осуществляется по типу раструба. Для большей надежности в местах соединения можно установить хомуты.
  2. 2. Отвод под углом 45°. Используется для соединения двух труб и изменения наклона дымоотвода на стыке горизонтальных и вертикальных фрагментов.
  3. 3. Универсальный отвод под углом 90°. Еще один поворотный элемент, используемый для изменения конфигурации дымоотвода.
  4. 4. Тройники. Служат для отвода дымовых газов и отсечения конденсата.
  5. 5. Отвод конденсата. Устанавливается внизу на вертикальной части дымоотвода.
  6. 6. Ревизия. Обычно устанавливается под тройник. Наличие лючка позволяет использовать ее для очистки дымоотвода от сажи.

2

Инструкция по внутренней установке – все работы от А до Я

Сборка модульных дымоходов своими руками сегодня получила широкое распространение. Этому способствует легкость установки, крепления и герметизации, широкий выбор деталей и комплектующих, а также возможность подобрать оптимальную конфигурацию под любой случай и обеспечение хорошей тяги с сохранением высокого КПД котла. Монтаж начинаем с предварительных расчетов, выбора предполагаемой конфигурации дымохода и разметки стены. На этом этапе выбираем схему установки дымохода – внутреннюю или наружную.

Вначале рассмотрим вариант внутренней схемы установки. В этом случае трубы прокладываем через потолочные перекрытия, кровлю. Следует знать, что размещенный внутри здания дымоход меньше подвержен внешним воздействиям, образование конденсата минимально. Поскольку трубы проводим через перекрытия, кровлю, то монтажные работы достаточно трудоемкие, сложные в технологическом плане. При этом занимается часть внутреннего пространства помещений. Далее вычисляем протяженность конструкции и подбираем необходимые поворотные и эксплуатационные элементы.

К общей протяженности конструкции обязательно прибавляем 25-50 см для вывода трубы выше уровня конька крыши, что необходимо для обеспечения хорошей тяги! Сборка начинается от отопительного прибора – котла или печи, на патрубок которых надеваем переходник. Место перехода обязательно промазываем термостойким герметиком и зажимаем металлическим хомутом. После продолжаем набирать трубы и все элементы, пока не выведем дымоход выше конька крыши.

Первой устанавливаем тонкостенную трубу такого же сечения, как и сэндвич-трубы, но без утеплителя, поскольку под действием высокой температуры термоизоляция спекается и теряет свои начальные характеристики. На вертикальном выходе можно предусмотреть установку бака для подогрева воды, сетку-каменку.

При проходе через потолок обязательно крепим проходной узел, наполненный термоизоляционным материалом. Узел легко сделать самостоятельно, но проще воспользоваться готовой конструкцией. Установив и закрепив узел неподвижно, продеваем через него сэндвич-трубу. Узел можно закрепить на потолке при помощи металлических профилей или с обратной стороны крыши металлическим листом с эллиптическим отверстием.

Осуществлять стыкование труб в перекрытии, на уровне кровли недопустимо. Стык должен находиться выше или ниже уровня на 250–300 мм.

Сверху крыши на трубу одеваем конусную крызу – специальный элемент с углом, равным крутизне ската крыши. Верхний край опорной пластины крызы заводим под кровлю и закрепляем его к кровельному настилу. Если не получается завести край пластины крызы, то соединение уплотняем герметиком. В завершении накрываем окапником, устанавливаем конус и требуемый оголовок. На этом монтажные работы закончены.

3

Наружная установка дымохода из нержавейки – как действовать?

Теперь рассмотрим, как правильно собрать наружный дымоход (трубы устанавливаются на наружную стену здания). Для вывода труб через стену пробиваем всего один проход. Крепление элементов на стену, при обходе перекрытия и кровли, осуществляем с помощью кронштейнов и опорных площадок. Преимущество такого решения в том, что трубы не занимают внутреннее пространство, а риски случайного возгорания, отравления угарным газом минимизируются. Но они портят внешний вид здания и больше подвержены воздействию внешней среды.

Сборка сэндвич-дымохода начинается от отопительного прибора. Поэтому на патрубок котла (печи) надеваем переходник. Для надежной герметизации стенки патрубка и грубы промазываем термостойким герметиком и зажимаем металлическим хомутом. Монтируем горизонтальный участок, его длина не должна превышать 1 метр. Для чего через стену пробиваем отверстие большего диаметра, чем размер трубы, или квадратный проем размером 400×400 мм. Оставив небольшой зазор для закладки теплоизоляции, вставляем проходной блок.

Зазор под теплоизоляцию для стен из горючих материалов выдерживаем не менее 200 миллиметров! В стенах из несгораемых материалов можем установить отрез асбестоцементной трубы, зафиксировав сэндвич-элемент минеральной ватой, плотно забив ее со всех сторон. Снаружи проходной узел закрываем металлической пластиной. Если остались небольшие щели, то заполняем их герметиком.

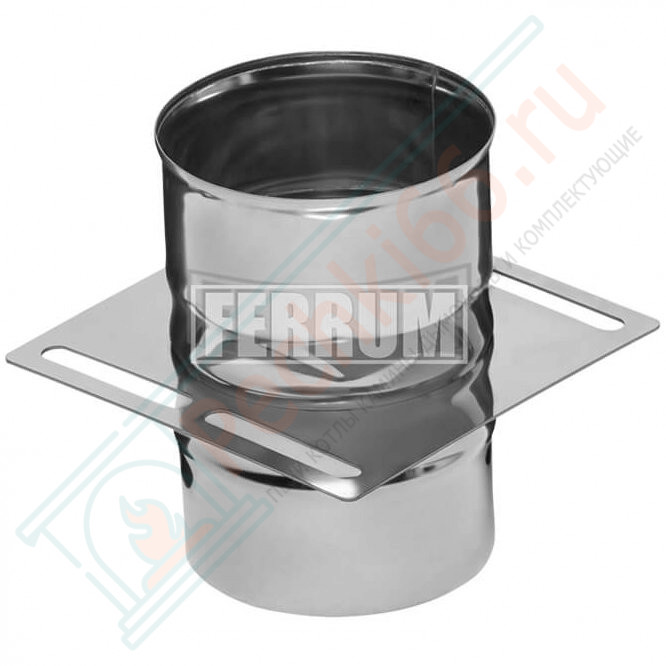

На стене, ниже выхода сэндвич-элемента, крепим опорные кронштейны с пластиной. На пластину устанавливаем блоки ревизии, отвода конденсата и начинаем собирать вертикальную часть дымоотвода. Каждое из звеньев фиксируем хомутами, а готовую трубу крепим кронштейнами к стене с шагом 1,5–2 метра. Дополнительное крепление кронштейнами необходимо в местах соединения отводов и тройников, в случае если конструкция получилась тяжелой! В завершении монтажных работ устанавливаем конус и необходимый оголовок. При необходимости закрепляем верх трубы, что убережет дымоход при сильных порывах ветра. В качестве защиты от осадков монтируем дымник.

Как видно, выполнить монтаж сэндвич-труб несложно. Но в процессе работ необходимо проявлять аккуратность, осторожность, особенно работая на высоте, и учитывать все мелочи. Ведь малейший просчет может привести к образованию пожароопасной ситуации или других неприятностей.

Установка дымохода из нержавеющей стали

Сборные модульные конструкции удобны в монтаже: установить дымоход из нержавеющей стали (НС) по силам человеку, который умеет обращаться с инструментом, но лучше доверить это дело профессионалам компании «dymohody.by».

Комплектация и установка дымоходов из нержавейки

Внешне вентиляционное устройство выглядит как вертикальная стелла овального круглого сечения у стены дома. Корпус стоек к воздействию атмосферных осадков и агрессивной среде дымного воздуха. Устанавливается труба с использованием следующих деталей:

  • прямые участки различной длины, стыкуемые через раструб;
  • колено под 45º для плавного изменения курса;
  • отводы 90º используют при отходе от топки с горизонтальным патрубком;
  • оголовник на газовый выхлоп – колпак или дефлектор;
  • термостойкие принадлежности для проведения ствола сквозь перекрытие, крышу или перегородку;
  • тройник для слива конденсата, ревизионного люка;
  • сборник жидкости с клапаном, крепёжные скобы, хомуты.

По сравнению с кирпичной шахтой, установка нержавеющего дымохода обходится дешевле и занимает меньше времени. Надёжность той и другой системы примерно одинаковая.

Виды вытяжек для подключения к очагу

Газоотводов выпускается много, и классифицируют их по нескольким признакам: по виду и устройству, размерам и способам соединения секций, по марке НС. Последний фактор важен в связи с кислотностью влаги, выделяющейся из дымной среды при контакте со стенками газохода. Сначала обращают внимание на строение канала проветривания, который бывает трёх видов:

  • Одностеночные модели из листовой стали 0,5―2,0 мм заводского изготовления. Прокладываются внутри помещений, в наружном варианте требуется утепление корпуса, чтобы не потерять эффективность тяги. Минеральная вата в сочетании с фольгой – недорогое решение, если потребуется внешняя установка трубы для дымохода из нержавейки.
  • Гофрированный рукав из НС выступает в качестве самостоятельного вентканала на сложных трассах. Длина изделия до 10 метров.
  • Сэндвич дымоходы имеют двустенную конструкцию: в трубу большего диаметра помещается меньшее сечение, а зазор заполняется базальтовой ватой, устойчивой к нагреву. Такая сборка работает при любом расположении относительно стены здания.

Последний вариант имеет наибольшее распространение. Проходное сечение сэндвича 100―1000 мм.

Особенности монтажа нержавеющих труб

Установка дымохода из нержавеющей стали не очень сложная. В отличие от керамических труб, фундамент под такой газоотвод не требуется. К другим особенностям сборки относятся:

  • заблаговременное определение соединительных мест: нельзя сочленять элементы в перегородках и потолке – дистанция до преграды ≥0,7 м;
  • разметка прохода трубопровода сквозь кровлю – минимальный зазор 130 мм, если покрытие не горит; в другом случае 20 см для сэндвича и 1 метр при одностенной трубе;
  • предварительная обработка стыков внутри воздуховода спецгерметиком;
  • присоединение звеньев на горизонтальных и наклонных участках делают по ходу дыма, не затрудняя его движение; вертикальных – по стоку конденсата, чтобы вода не затекла в утеплитель;
  • исключение соприкосновения дымоотвода с электропроводкой или газоснабжающими трубами.

Герметизация – важный этап строительства, от него зависит безопасность людей, а также стабильность тяги в вытяжном канале. Мастики берут термостойкие на силикатной основе.

Варианты соединений с котлами

Вентиляцию с оболочкой из НС изготавливают для твёрдотопливных котлов из стали AISI 321, 310, 309, ≥1,0 мм, газовых – толщиной 0,5―0,6 марки AISI 304, 304L и дизельных – AISI 316L=0,6―0,8 мм. У водогрейных колонок и печей подключающие к вентканалу патрубки располагаются с направлением вверх или горизонтально. При подключении соблюдаются правила:

  • соотношение диаметров дымоотвода и топки для камина 1:10, квадратного – 1:15; поддувало должно быть меньшего размера;
  • в других случаях сечение газоотвода всегда больше выхода из котла, если он не оборудован встроенной турбиной для создания тяги;
  • сборка ведётся снизу вверх: от отопителя.

Подключение к стволу проветривания выполняется с вмонтированием в разъём шибера или заслонки. Все соединения скрепляются хомутами.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Схема сборки одностенного дымохода Craft

Схема сборки одностенного дымохода Craft

Общие правила проектирования и сборки дымоходов.

Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями: СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

При монтаже дымохода следует соблюдать следующие правила:

— Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.

— Возвышение дымохода над коньком / парапетом определяется по схеме.

— Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.

— Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек.

— В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала.

— Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.

— При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 140 мм нельзя применять дымоход сечением 120 мм, но можно применить дымоход 150 мм, используя переходник со 140 мм на 150 мм).

— Длина горизонтального участка дымохода не должна быть более 1 метра.

— Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.

— Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.



Сборка дымохода.

— Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх.

— Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.

— Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут обжимной» в каждом соединении.

— После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

Монтаж дымоходов из нержавейки стали в СПБ под ключ

Компания «Дымоход Мастер» устанавливает дымоходы из нержавеющей стали – один из самых экономичных вариантов обогрева загородных домов, бань и других хозяйственных построек в СПб и Ленинградской области.

Что представляет собой дымоход из нержавейки

Нержавеющие дымоходы – сборная конструкция, состоящая из стальных колен с разным углом, тройников, заглушек, шиберов и др. Вид и конфигурация дымоходного канала может быть разной, что зависит от особенностей постройки (сочетания материалов, толщины стен и высоты потолков, вида и состояния крыши).

Среди плюсов стальных дымоходов отмечают:

  • свойства нержавеющей стали: универсальность, способность не впитывать конденсат, устойчивость к перепадам температур и влажности воздуха, коррозии, воздействию химически агрессивных сред;
  • несложную сборку: модули подбираются по размерам, легко собираются и закрепляются;
  • комфорт при проведении плановых ремонтных работ: по мере износа сборные элементы легко заменить на новые.

Из относительных недостатков — не слишком эстетичный внешний вид.

Стоимость монтажа

Особенности монтажа дымоходов из нержавейки

Дымоходы монтируют внутри и снаружи строений. В первом случае – сборка отличается большей сложностью, поскольку на пути конструкции – перекрытия и крыша.

При внешнем монтаже важно избежать потерь тепла и образования конденсата, поэтому важным этапом работ является проведение теплоизоляции. Иногда стальные дымоходы монтируют в кирпичных стенах, выводя для доступа окно для ревизии и отводчик конденсата.

Многие думают, что монтаж по фасаду обходится существенно дешевле. Но, как правило, разница в цене не очень большая, поэтому перед окончательным выбором способа установки имеет смысл рассчитать стоимость двух вариантов и выбрать наиболее приемлемый.

Дымоход не входит в комплектацию печи, котла или камина и монтируется отдельно. Сборка дымохода из нержавейки проводится строго в соответствии с ГОСТами и строительными нормами:

  • в дымоходном канале – не более трех поворотов;
  • длина горизонтального участка – не больше 1 м;
  • расстояние от дымовой трубы до пола, стен и потолка – не менее 70 см;
  • диаметры сечений трубы дымохода и отопительного прибора должны полностью соответствовать;
  • необходима абсолютная герметичность соединений узлов, в местах пересечения перекрытий, стен, крыши стыки не допускаются;

Важные моменты – расположение труб относительно конька крыши и расчет высоты дымохода, соблюдение допустимых величин зазоров.

Схема вариантов монтажа

Установка дымохода мастерами компании «Дымоход Мастер» — надежно и недорого

Монтаж дымоходов из нержавеющей стали для бани, гостевых домов, летних кухонь требует грамотного профессионального подхода в каждом конкретном случае.









  • Для воплощения проектов загородного жилья, проведения ремонта мастера компании «Дымоход Мастер» находят лучшие решения: от классических до нестандартных.
  • Сотрудничество с нашей компанией – залог безопасности и беспроблемной эксплуатации отопительных систем, гарантия отсутствия нареканий со стороны надзорных организаций.
  • У нас вы сможете заказать монтаж дымохода из нержавейки любой сложности.

  • Доступна услуга под ключ или поэтапное проведение работ.
  • Чтобы обеспечить гарантии, мы предлагаем к установке исключительно качественные сертифицированные материалы (после предварительной консультации возможен монтаж дымоходного оборудовании, купленного у стороннего продавца).
  • Стоимость услуг в Санкт-Петербурге и Ленинградской области рассчитывается индивидуально, в прайсе можно посмотреть цены на отдельные виды работ.

За подробной информацией и консультациями обращайтесь к нашим менеджерам.

Дарите себе и близким тепло. Ждем ваших вопросов и заявок.

Монтаж дымохода из нержавеющей стали, сэндвич

Монтаж дымохода из нержавеющей стали, сэндвич

Дымоход – часть системы отопления, которая делается до установки котла. Он нужен, ну или почти всегда (не нужен только электрическому котлу).

Прежде чем смонтировать дымоход его надо грамотно подобрать и рассчитать с учетом требований котла (смотрите паспорт котла). Нужно определить место монтажа дымохода — где же его будет удобнее провести.

Дымоходы-дымоходы … а я маленький такой

Благо мы не Америка и Санта к нам в дымоход не лазит, а посему выбор диаметра трубы дымохода, его тип и угол за Вами. Времена поменялись – теперь в наших домах дымоходы маленькие, а мы большие.

Понятное дело если у вас уже выложена дымоходная шахта из кирпича, то вам необходим вкладыш или гильза (одностенная труба). Стоит обратить внимание, что очень часто, имея шахту и заказывая монтаж дымохода для твердотопливного котла, обнаруживается несоответствие размеров шахты требуемому диаметру трубы дымохода ТТ котла. По нашей практике такое достаточно часто. см. Почему?

Сэндвич дымоходы – это утепленные дымоходы с двойными стальными стенкам с утеплителем межу ними. Такие двухстенные дымоходы увеличивают скорость прогревания дымохода и снижают количество конденсата в нём, что сокращает налипание сажи и коррозию. Дымоходы этого типа оптимальны для широкого спектра котельного и печного отопления. Одинаково хорошо подходят для внутреннего и для наружного монтажа дымохода. Наружный дымоход получается компактным и эстетичным, может быть смонтирован как отдельно стоящий или на фасаде дома. Особое достоинство сэндвич трубы – отсутствие дополнительной защиты, как с обычной трубой из нержавейки: стояк в доме или теплоизоляция, утепление на улице.

Монтаж сэндвич дымохода

Что касается монтажа утепленного сэндвич дымохода, то здесь тоже есть свои нюансы (см. — наши фото), хотя на первый взгляд все кажется легко и понятно. В этом деле также важен правильный расчет: диаметра, места монтажа, крепежных элементов, расстояния от стены, толщина стены, материала из которой она сделана, и т.д.

Вывод дымохода через стену или перекрытия и крышу – разный набор комплектации и крепежа. Повороты, углы и изгибы, общая длинна.

Основной используемый диаметр 100-200 мм. Диаметр дымохода равен диаметру выпускного патрубка котла. Иной диаметр требуется в редких случаях.

При монтаже наружного дымохода, обязательно соблюдение правил безопасности при работе на высоте. Часть дымохода сэндвичи складываются «по конденсату», часть «по дыму».

Определяем диаметр дымохода, толщину утеплителя, определем схему установки и вывода дымохода, получаем коплект «поворотов» и труб, привозим — монтируем.

Толщина сэндвич утеплителя

30 мм – для газовых котлов средней и малой мощности, температура дыма из котла до 250 град.,

50 мм – для всех видов котлов и печей, если труба выводится на улицу сразу около котла, температура дыма из котла до 400 град.,

от 100 мм – при температуре дыма из котла до 850 град.,

Схемы установки сэндвич дымохода в частном доме

Сборка сэндвич дымохода

Сэндвич дымоход удобен в сборке — собирается из прямых и угловых элементов, вставляются один в другой на 50 мм стыковочной части.

Внутренний контур дымохода собирается «по конденсату» верхний элемент вставляется в нижний, что позволяет не вытекать конденсату наружу, а стекать в конденсатосборник. Наружный дымоход собирается «по дыму» — т.е. элементы вставляются наоборот.

Доверьте монтаж дымохода специалистам и мы вас не подведем.

Кстати, с сегодняшнего для у нас можно купить средства для чистки дымохода

По данному случаю вспомнились люди, которые издревле чистили, и продолжают по сей день чистить дымоходы частных домах, на предприятиях и в городских этажках.Трубочисты.

Чистка дымохода от сажи залог тёплого дома и люди поставили памятники людям, которые чистят дымоходы наших домов. На фото лишь несколько из них — Харьков, Клайпеда, Рига, Таллин, Львов, Санкт-петербург.

На фото — это мы, монтажник Дом котлов бай, Минск, не все. Все мы — тут со своими работами.

P.S. Так почему шахты не подходят к дымоходам?

Как это стало возможно … По нескольким причинам: если, например, у хозяина дом 400 кв. м, то котел ему потребуется около 45 кВт, диаметр дымохода такого котла около 250-280мм. Но дымоходную шахту заложили, по привычке — косяк каменщиков — «в один кирпич». В такую шахту не вставишь нужного диаметра гильзу. Ещё пример, строители шахту строили думая под газовый котел, а не под твердотопливный. Но хозяин газа изначально и не ожидал. Что же делать? Два варианта. Если есть возможность, расширять шахту. Если нет, то выводить сэндвич дымоход по улице вдоль фасада, такой дымоход обязательно делать утепленным.

Будем рады работать на Вашем объекте

Наш монтаж дымоходов на фото

Минская область, апрель 2020

На этой агроусадьбе в Столбцовском р-не переделка утепленного дымохода. Была замена котла, пришлось поднимать дымоход. Никто не брался за такую работу, и наверно, не сделал бы.

См. ещё наши фото установки дымоходов.

У нас вы можете купить котёл с доставкой и установкой как в городе Минске, так по всей территории РБ.

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Как правильно собрать сендвичный дымоход.

Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Монтаж дымохода из нержавейки. Дымоходы из нержавейки: разновидности и принципы монтажа

Прежде чем установить в частном доме, бане или хозяйственной постройке, источник тепла, для работы которого требуется газ, твердое либо жидкое топливо, необходимо подготовить проект системы отвода продуктов сгорания. Сегодня классические конструкции из кирпича или асбоцементных труб вытесняют удобные и практичные дымоходы из нержавеющей стали, для монтажа которых используют готовые элементы.

Разновидности дымоходов из нержавейки

К универсальному модульному дымоходу можно подключить отопительный котёл любого типа, металлическую или компактную кирпичную печку, камин. Сборку дымового канала можно выполнить самостоятельно, грамотно выбрав систему. Они различаются по конструкции, назначению, характеристикам металла.

Основные достоинства

Дымоходы из асбоцементных труб пользовались спросом благодаря дешевизне, несмотря на невысокую практичность. Кирпичные конструкции активно используются и сегодня, в том числе благодаря солидному и эффектному внешнему виду, но все чаще их модернизируют при помощи вкладок из нержавейки. В список преимуществ дымовой трубы, выполненной из нержавеющей стали, входят:

  • Небольшой вес. Дымоход не нуждается в обустройстве фундаментного основания, что удешевляет и ускоряет монтажные работы.
  • Коррозионная стойкость. Нержавеющая сталь устойчива к воздействию кислот, содержащихся в дымовом конденсате и опасных для кирпича и асбоцемента.
  • Устойчивость к температурным перепадам. Металл выдерживает охлаждение до низких температур в морозные дни и нагрев дымовыми газами до 800 градусов по Цельсию и более.
  • Эффективный дымоотвод. Хорошей тяге способствует круглое сечение трубы.
  • Нетребовательность к обслуживанию. На внутренних стенках дымоходного канала практически не оседает сажа (в отличие от шершавых стенок из кирпича или асбоцемента), благодаря чему он редко нуждается в чистке.
  • Простой монтаж. Конфигурация стандартных элементов предусматривает быструю сборку трубы любой протяженности.
  • Ремонтопригодность. Модульная система позволяет при необходимости менять только элемент, вышедший из строя, что удешевляет эксплуатацию дымоотводной системы.
  • Длительный срок службы (при условии правильного подбора материала изготовления и грамотного монтажа).
  • Универсальность. Дымоход из нержавеющей стали подойдет отопительному агрегату любого типа.
  • Свобода установки. Необязательно монтировать строго вертикальную конструкцию, допускаются наклонные элементы и повороты, что упрощает поиск удобного места для установки котла, камина или печи. Трубу с внутренним утеплением допускается монтировать снаружи постройки – в этом случае не потребуется обустраивать проходные узлы через перекрытия и кровлю.
  • Доступная цена.

Установка дымохода в деревянном доме. Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Как соединить трубы дымохода. Основные достоинства

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

  • Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
  • Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
  • В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
  • Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
  • На на чальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов .

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG – в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще в сего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов :

  • Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
  • При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Дымоход сэндвич по конденсату. Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

  1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
  2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
  3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
  4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Видео как правильно собрать дымоход у печи длительного горения: по дыму или по конденсату?

Как установить металлический дымоход: 3 шага

Добавление отопительного прибора в ваш дом часто может стоить дороже, чем цена прибора и его установки. Если вы не говорите о плинтусах с электрическим сопротивлением, ваш новый обогреватель будет создавать тепло за счет сгорания и, при этом, отводить отработанные газы, которые необходимо удалить из жилого помещения. Итак, в дополнение к камину, печи или обогревателю вам понадобится дымоход, и здесь все может быть затруднительно. Кладка дымоходов — дело серьезное.

Принимается во внимание не только стоимость материалов — кирпича или блока, раствора и облицовки, но и трудозатраты, затрачиваемые на прокладку дымохода, больше, чем то, что большинство домовладельцев имеет в виду для проекта на выходные. Кладочные дымоходы требуют фундамента и могут потребовать значительных изменений в доме, особенно если дымоход находится внутри. К счастью, есть альтернатива.

Металлические дымоходы специальной конструкции доступны для работы с широким спектром отопительных приборов — от дровяных печей до обычных печей.Столкнувшись с необходимостью переоборудовать дымоход в гараж / мастерскую, мы остановили свой выбор на дымоходе из нержавеющей стали с изоляцией Metalbestos, произведенном Selkirk Inc., 14801 Quorum Dr., Даллас, Техас 75240; www.selkirkusa.com. Система Metalbestos, которую мы использовали, модель SSII типа HT, представляет собой двухслойную изолированную трубу из нержавеющей стали, которая доступна с внутренним диаметром 6, 7 и 8 дюймов. Эти отрезки просто соединяются между собой для быстрой сборки.

Помимо трубы, вам понадобятся различные компоненты для поддержки и отделки дымохода.Они доступны в наборах, адаптированных к конкретным типам установки. Мы использовали комплект для плоского потолка, с помощью которого дымоход опирается на балки потолка. Другие комплекты включают комплект для наклонного потолка, который предназначен для работы с соборными потолками, и комплект для прокладки дымохода через внешнюю стену и вверх по стене здания.

Большим преимуществом металлического дымохода является простота монтажа с минимальной модификацией на месте. Однако это удобство имеет свою цену. 36 дюймов длина 6 дюймовтрубы, которые мы использовали в розницу, стоили около 118 долларов — это немногим более 3 долларов за дюйм. А также стоимость крыши и вспомогательных принадлежностей. На дымоходные системы Metalbestos SSII распространяется 10-летняя ограниченная гарантия.

Этот проект был первоначально опубликован в декабрьском выпуске журнала Popular Mechanics за 2000 год. Больше замечательных проектов можно найти на сайте Popular Mechanics DIY Central.

Как установить дымоход из нержавеющей стали

Дымоходы из нержавеющей стали предназначены для работы с широким спектром отопительных приборов, включая дровяные печи и обычные печи. Установка дымохода из нержавеющей стали значительно проще и дешевле, чем установка традиционного дымохода, и не требует затрат на кладку, связанных с кирпичом. Перед началом установки убедитесь, что у вас есть необходимые разрешения. Используйте продукты, которые являются пожаробезопасными и соблюдайте правила пожарной безопасности. Это самодельный проект продвинутого уровня, предполагающий доступ на крышу; предлагается помощь знающего друга или соседа.

Шаг 1 — Подготовка к установке дымохода

Перед тем, как вы начнете, обратите внимание, что установка дымохода из нержавеющей стали является «сквозным» проектом; Поскольку тип дымохода зависит от области применения и подключений, установка дымохода должна выполняться одновременно с установкой топки или дровяной печи.

Шаг 2 — Размещение дымохода

В идеале выберите место между балками потолка и стропилами. Вам понадобится пространство немного больше, чем 12 дюймов в квадрат для поддержки ведра. Измерьте и обрежьте элементы каркаса, чтобы они соответствовали выбранному пространству. Разместите их по периметру дымохода, закрепив между балками, чтобы добавить устойчивости. Используйте пилу для гипсокартона, чтобы вырезать отверстие в отмеченной области на потолке.

Шаг 3 — Установите опоры
