Сборка кухонного шкафа: Сборка кухни своими руками: подробная инструкция и советы

Чертежи и схемы кухонных шкафов с размерами

Для прочтения требуется ~6 минут

Идея самостоятельной разработки углового кухонного гарнитура поначалу кажется совершенно невыполнимой, однако если не спешить, все окажется не слишком сложным. Создавая проект кухни, следует знать основные правила, соблюдение которых сделают работу менее утомительной. В этой статье мы разберем угловые кухни, особенности расположения шкафов, их размеры и рассмотрим чертежи.

Основные три точки приложения сил – это плита, холодильник и мойка. Плита обычно является центральным элементом в этой тройке, справа располагают холодильник, слева – мойку.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Оптимальное расположение разделочного стола – между плитой и холодильником. Главный принцип современной кухни – компактность, возможность свести лишние движения к минимуму.

Угловая кухня предоставляет для этого все возможности.

Самостоятельная разработка проекта кухни

Прежде всего, нужно исходить из конкретных размеров собственной кухни с учетом: габаритов помещения, расположения коммуникаций и вентиляции, окон, выступов и ниш, дверных проемов.

Сначала создается простой план помещения с указанием всех размеров и расстояний, на его основе будет нарисован чертеж всех шкафов. Затем нужно рассмотреть варианты бытовых приборов и устройств, сразу рассчитывая и соразмеряя их с имеющимся планом. Их габариты нужно определять не на глазок, а после внимательного прочтения технических характеристик.

Затем нужно рассчитать и выбрать важные элементы кухонной обстановки:

Могут быть различной длины, толщины и ширины, поэтому важно сразу обдумать, каких она будет габаритов.

Размеры мебели для кухни на чертежах в среднем одинаковы. Верхние, навесные – могут быть высотой до 90 см, нижний уровень – до 90 мм. Стандартная глубина – до полуметра, при этом столешница должна быть шире на 4–6 мм. Навесные шкафчики менее глубокие, обычно 30–40 см (это только полезный объем, без учета фасада).

Установка кухонного гарнитура: сборка своими руками, видео

Процесс обустройства установки кухонного гарнитура в чем-то напоминает огромный пазл или головоломку. Даже при наличии подробной инструкции с рисунками и схемами человеку, впервые столкнувшемуся с необходимостью собрать кухонную мебель своими руками, детально разобраться в последовательности выполнения работ не так и просто. Тем не менее, при наличии даже небольшого опыта работы с мебелью вполне реально установить гарнитур своими силами, заодно сэкономить до 20% стоимости мебели.

Схема и последовательность выполнения работ

Независимо от выбранной модели меблировки и места приобретения кухонного гарнитура, мебель будет доставлена в дом или квартиру в виде упакованных в бумагу пакетов, ламинированных панелей, коробки с крепежом и мебельной фурнитурой. По сути, сборка кухонного гарнитура начинается с тщательного осмотра и пересчета всех доставленных пакетов, проверки наличия царапин и повреждений и комплектности всех деталей. Как правило, в состав кухонного гарнитура входят:

• Пакеты с боковыми стенками, полками и дверцами шкафов нижнего яруса мебели;
• Отдельно комплектуются наборы для сборки выдвижных ящиков нижнего яруса;
• Комплекты панелей для сборки и установки верхнего яруса навесных шкафов;
• Запаянные в полиэтилен наборы навесов, ручек, опорных салазок, деталей доводчиков и амортизаторов закрытия дверей.

Перед тем как собрать кухонный гарнитур, необходимо рассортировать и разложить пакеты с крепежом и фурнитурой по пачкам с упакованными ламинированными панелями. Это позволит избежать потерь крепежа, путаницы и неправильного его использования.

Большинство компаний-производителей маркируют пакеты, а в сводной ведомости на кухонный гарнитур указывают информацию о принадлежности конкретного пакета с фурнитурой к определенному набору для сборки шкафчика. Это в значительной степени облегчает подготовку к сборке кухонного гарнитура своими руками.

Последовательность сборки кухонного гарнитура

Жестких инструкций о том, в какой последовательности выполнять работы, не существует, есть рекомендации производителя и технологическая карта, описывающая, как собрать кухонный гарнитур своими руками на наиболее сложных этапах сборочных работ. Если установка кухонной меблировки в кухне выполняется бригадой из нескольких человек, работы по сборке гарнитура могут вестись одновременно для верхнего и нижнего яруса шкафов.

Единственное условие, которое требуется соблюдать, это последовательность установки собранных шкафов кухонного гарнитура на подготовленную площадку в кухне:

• Первыми навешиваются верхний ярус шкафов и ящиков, если предполагается сборка углового кухонного гарнитура, то процесс монтажа первым делом начинается с установки шкафчика, расположенного в общем углу гарнитура;
• Вторым этапом выполняется установка нижнего яруса, шкафы и тумбы соединяются сквозным крепежом, устанавливаются выдвижные ящики и пеналы;
• Третьим этапом укладывается столешница гарнитура, выполняется установка духовых шкафов и варочных панелей, мойки и смесителей.

Одним из наиболее распространенных дефектов поспешной сборки и установки кухонного гарнитура является образование щелей между стенками навесных шкафов. Обычно это связано либо с кривыми или недостаточно жесткими стенками кухни, или же неточной сборкой самих кухонных шкафчиков. Особенно сильно образование щелей проявляется в угловых шкафах гарнитура. Поэтому мастера рекомендуют, перед тем как собрать кухонный угловой гарнитур на стене кухни, примерить и отрегулировать стыки именно на шкафах в углу помещения.

К сведению! Чтобы убедиться в правильной сборке и установке верхнего яруса гарнитура, навешенные шкафчики нагружают рабочим весом посуды и кухонных принадлежностей.

Если под весом груза между навешенными шкафчиками зазоры не увеличились, можно стягивать верхний ярус гарнитура сквозным крепежом и переходить к установке нижнего яруса кухонной меблировки.

Шкафы нижнего яруса гарнитура

Наиболее сложным этапом установки кухонной мебели традиционно считается сборка тумб с выдвижными ящиками, поэтому, прежде чем бросаться штудировать инструкцию о том, как установить кухонный гарнитур, нужно будет запастись полезным инструментом:

• Электрошуруповерт с комплектом обычных и столярных трубчатых сверл;
• Строительный уровень, столярный уголок, рулетка, комплект струбцин;
• Деревянная рейка или штапик для нарезки монтажных пробок, настольное электроточило.

Может показаться, что приведенный набор выглядит достаточно необычно, как для сборки кухонной мебели своими руками, но это обманчивое впечатление. Кухонные гарнитуры из ДВП или ДСП, цельного массива древесины всегда собирали на деревянных штифтах или шкантах, иногда пазы и штифтовые шипы не совпадают или ломаются при сборке и установке.

Поэтому приходится сверлить новые отверстия, вытачивать дополнительные комплекты шипов и стыковать корпуса кухонных шкафов, и только потом заворачивать в детали гарнитура мебельные саморезы.

Многие производители кухонной меблировки предлагают собирать мебельные шкафы и тумбы на стальных уголках и клипсах. Один из вариантов подобной сборки кухонного гарнитура своими руками приведен на видео. Это самая дешевая, но не самая лучшая технология.

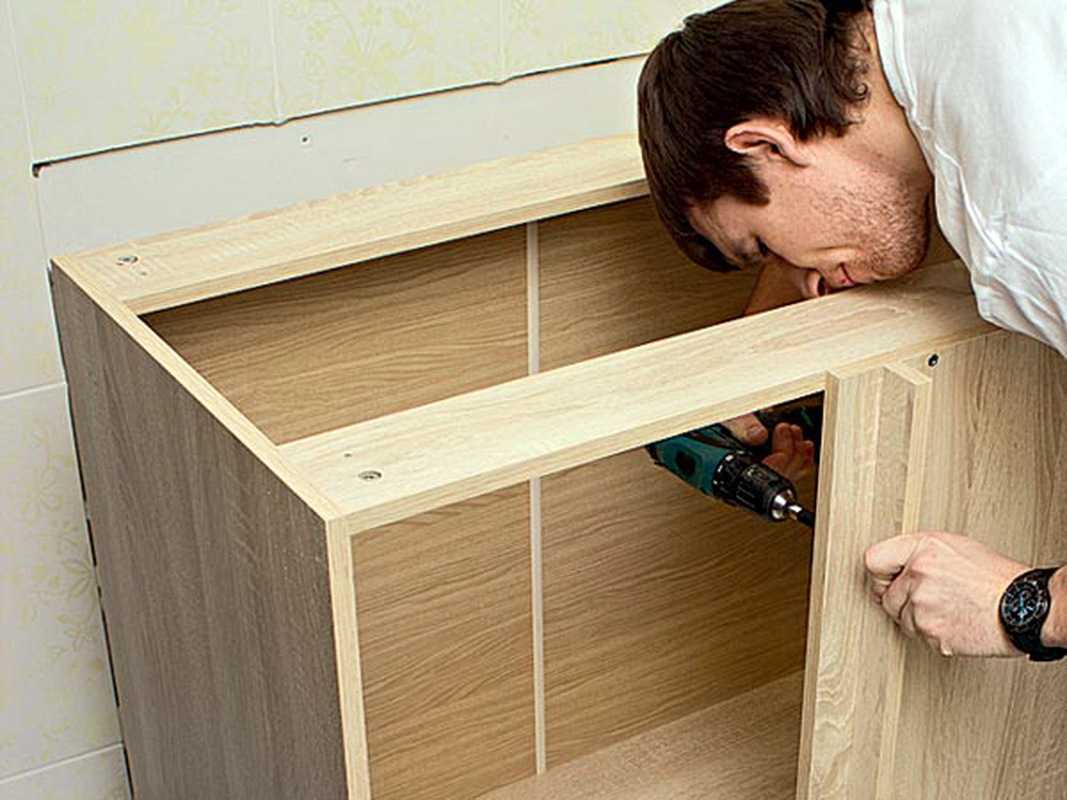

Шкафчик нижнего яруса с дверцей

В первую очередь отобранные детали будущего шкафчика раскладывают на чистой и сухой поверхности листа ДСП или фанеры, уложенного на пол. Пример такой сборки кухонного гарнитура приведен видео.

Сборочные операции выполняются фактически на полу, то есть кухонный шкафчик укладывается на тыльную сторону и собирается от начала и до конца, оставаясь в горизонтальном положении. Вот поэтому важно, чтобы основание пола было идеально плоским.

Сборка шкафчика выполняется в следующем порядке:

• Из распакованного комплекта на шкаф выбирается та из панелей, в которой выполнены два фрезерованных отверстия. Это дверца, а отверстия сделаны, как посадочные гнезда для установки дверных петель;

• Выполняем установку петель, выравниваем и фиксируем навесы с помощью саморезов. Далее прикладываем дверцу к стенке и переносим на нее разметку навесов. Саму дверь пока не крепим, нужно только по разметке выполнить установку ответных частей навеса на стенке шкафчика;
• Далее выполняем установку деревянных штифтов-шкантов в отверстия всех четырех стенок, соединяем панели в один корпус будущего шкафа. Если замечаний по качеству стыковки нет, можно разобрать и установить шканты на клей, лучше всего ПВА или любой полиуретановый состав;
• Пока клей сохнет, корпус переворачивают и с помощью столярного уголка выравнивают так, чтобы все углы составляли 90^о, после чего на тыльную сторону набивают тонкую заднюю стенку из ДФП или фанеры.

После того как клей высох, можно установить и закрепить переднюю дверцу шкафчика. Мебельные навесы предварительно выравнивают и регулируют так, чтобы боковой торец двери находился на одной линии со стенкой шкафчика.

Финальной частью сборки и установки любого элемента меблировки кухонного гарнитура является установка или заворачивание мебельных саморезов. Достаточно разметить точку установки, засверлить ее тонким сверлом на глубину в ¾ длины крепежа и завернуть саморез в торец стенки с помощью шуруповерта с установленным шестигранником.

Аналогичным способом собираются все шкафчики с дверцами, независимо от того, к какому ярусу кухонного гарнитура они относятся. Единственным отличием является то, что на шкафах нижнего яруса нужно установить пластиковые ножки или стойки, а на навесных шкафчиках верхнего ряда с тыльной стороны крепят стальные петли подвеса.

Совет! Если есть возможность, то будет нелишним приобрести в запас один комплект мебельных навесов. Как правило, штатных петель хватает на 3-5 лет интенсивного пользования шкафчиком.

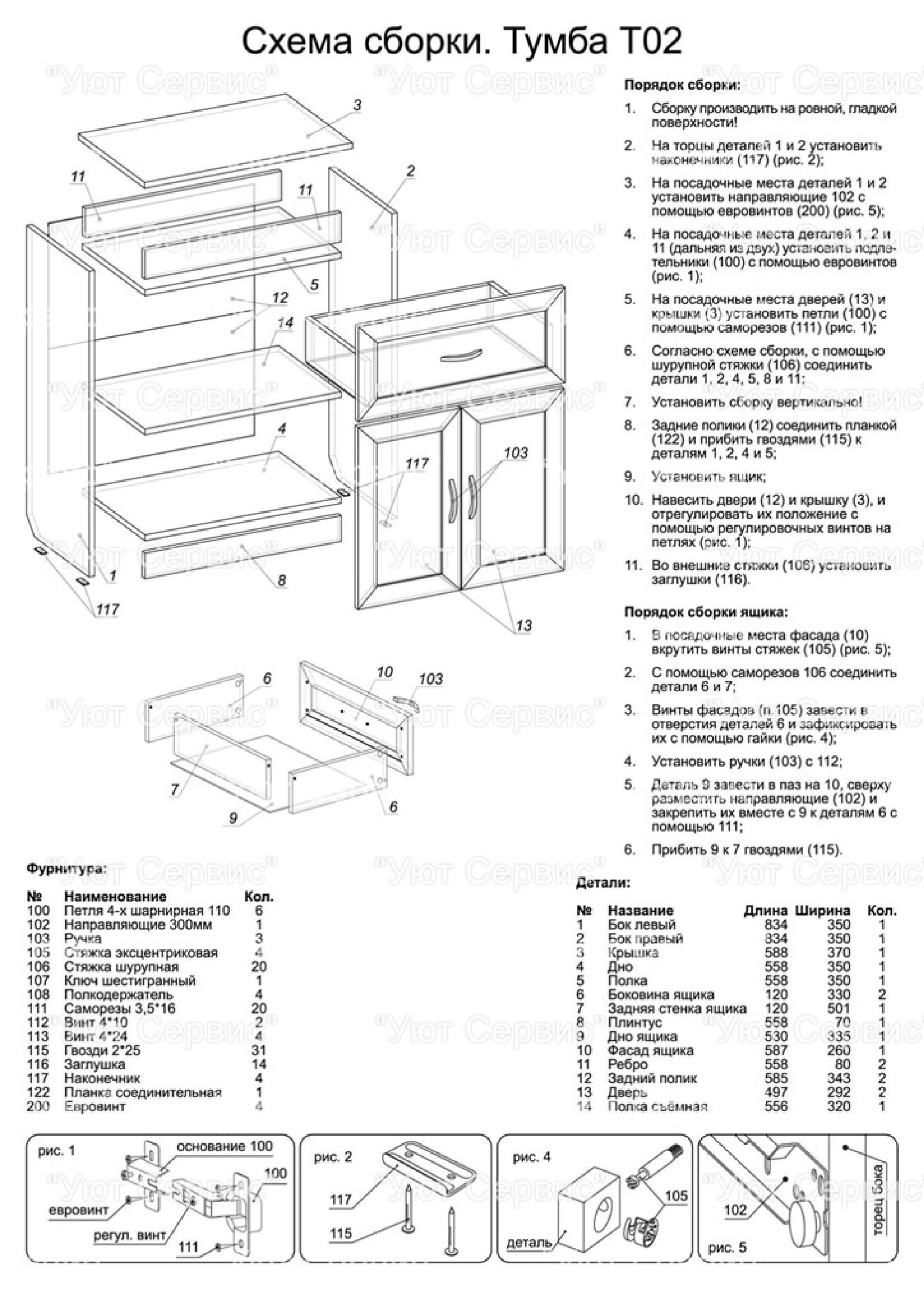

Сборка тумбы с выдвижными ящиками

Чуть более трудоемкой оказывается сборка и установка тумбы с выдвижными ящиками. Сегодня практически в любой модели кухонного гарнитура тумбы с выдвижными ящиками остаются одними из наиболее востребованных элементов меблировки.

Первая часть процесса монтажных работ, а именно, сборка корпуса тумбы ничем не отличается от схемы склейки корпуса шкафчика с дверцей. Единственное отличие в том, что в тумбе нет дверцы, есть только фасад, образованный вертикальным рядом лицевых панелей выдвижных ящиков.

Шаг первый, установка направляющих салазок для ящиков

Для установки каждого выдвижного ящика потребуется закрепить с внутренней стороны корпуса тумбы по паре направляющих салазок и одной планке пластикового доводчика. Можно установить ящики и без доводчика, но пользоваться нижним ярусом кухонного гарнитура значительно удобнее, если в конструкции есть доводочный механизм.

Сначала потребуется нанести линии крепления салазок. Сделать это можно с помощью обычного строительного уровня, главное — выдержать горизонтальное направление разметки. Зазоры между опорной поверхностью направляющих салазок и роликами ящиков достаточно большие, так что, если при крепеже будет допущена небольшая погрешность, на качество установки и функционирования выдвижных деталей кухонного гарнитура сей факт особо не повлияет.

Конструкция доводчика состоит из петли, которую нужно будет установить на боковине ящика, и небольшого пластикового механизма, закрепляемого чуть ниже направляющей салазки.

Шаг второй, сборка и монтаж ящиков

Выдвижной ящик изготавливается из двух боковин, тыльной планки, деревянного днища и фасадной панели. Первые три элемента крепятся к днищу обычными саморезами, в результате получается деревянный короб без передней стенки. Боковины обычно изготавливают из металла или пластика, с установленными опорными роликами с каждой стороны.

Остается только правильно выполнить установку фасадной панели для каждого выдвижного ящика в отдельности.

Основная сложность заключается в том, чтобы выполнить установку фасадной панель точно по профилю тумбы, чтобы лицевая часть нижнего яруса гарнитура выглядела максимально ровной и симметричной.

Для установки фасадной панели используем два металлически крепления, первоначально переносим разметку с ящика на внутреннюю часть ламинированной плиты и прикручиваем «железки» обычными саморезами.

Последним этапом необходимо отрегулировать положение панели таким образом, чтобы обеспечить между ящиками небольшой зазор в 1,5-2 мм и максимально точно выровнять фасадную панельку по линии будущей столешницы. Для этого используют дополнительные винты регулировки, расположенные на металлическом уголковом креплении.

Выполняем сборку верхнего яруса

Перед тем как повесить настенные шкафчики и полки, потребуется сделать две небольшие подготовительные операции. Во–первых, необходимо нанести на стену линию разметки, по которой будет установлен верхний ярус гарнитура, а во–вторых, проложить в стене проводку, к которой будут подключены вытяжка и светильники.

Верхний ярус кухонных шкафов может крепиться двумя способами:

• Подвесом на металлических петлях, закрепленных на тыльной стороне каждого шкафа;
• Прямым креплением саморезами через пластиковые «уши» — подвесы, установленные на внутренней поверхности вертикальных стен навесных ящиков.

Первый вариант значительно проще, так как не требует особых навыков в работе с мебелью. Достаточно лишь по выполненной разметке установить подвесные крюки-дюбеля. При установке шкафа на встроенные подвесы в стену кухни заделывают анкерные шпильки, после чего вставляют на них шкафчик и затягивают пластиковый подвес так, чтобы вся конструкция гарнитура максимально плотно прилегала к стене кухни.

Тонкости процесса сборки нижнего яруса

После того как были собраны все шкафы и тумбочки кухонного гарнитура, переходим к установке нижнего яруса на подготовленной площадке кухни. Для начала необходимо перенести все шкафы и тумбочки к месту установки и выставить их в одной плоскости так, чтобы расстояние от фасада до поверхности стены составляло в пределах 50-55 см.

На втором этапе выполняется черновая регулировка высоты рабочей поверхности. Для этого используются регулируемые по высоте ножки тумбочки или шкафа. Вращением винтов добиваемся, чтобы верхняя плоскость каждой тумбы или шкафчика была выровнена по высоте и горизонту. После выравнивания все составные части нижнего яруса стягиваются сквозным крепежом в один жесткий моноблок.

Установка столешницы

Как правило, столешница кухонного гарнитура собирается из двух отдельных частей, стыкуемых в углу или в зоне установки варочной панели. Для крепления столешницы используются те же деревянные штифты и клей. Первоначально размечают и засверливают отверстия под шканты в верхней части установленных шкафов. Далее выполняют установку штифтов в отверстия, после чего аккуратно осаживают крепеж легкими ударами деревянным молотком. С помощью линейки, строительного уровня и острого ножа верхние части штифтов подрезают так, чтобы их торцы находились на одной высоте и в одной плоскости.

На следующем этапе необходимо определить точное положение столешницы на подложке нижнего яруса. Для этого на торцы подрезанных штифтов наносят яркую краску и укладывают плиту столешницы точно так, как она должна быть расположена по схеме к кухонному гарнитуру. По отпечаткам краски с обратной стороны плиты сверлят глухие отверстия и повторно осаживают ее на штифты. После того, как столешница встала на свое место, наносят разметку выреза отверстий под установку мойки и варочной панели.

Для окончательной установки столешницы штифты и верхнюю часть шкафов проклеивают силиконом или полиуретановым клеем, после чего устанавливают на место и равномерно нагружают гнетом. Кромку примыкания к фартуку стены заклеивают пластиковым профилем на прозрачном силиконе.

Заключение

Установка кухонного гарнитура во многом остается творческим процессом, нередко приходится искать способы улучшить или усовершенствовать технологию сборки и монтажа. Единственным правилом, которому советуют следовать практически все мастера-мебельщики, является максимальное использование разъёмных соединений вместо неразъемных и силиконовых составов вместо клеев. Совет можно будет оценить по достоинству в ситуации, когда кухонный гарнитур потребует ремонта и обновления.

Отправить комментарий

Установка кухни: сборка кухонного гарнитура своими руками — RMNT

Установить мебель на кухне может каждый. Для того чтобы в этом убедиться, вам понадобится совсем немного: инструмент, несколько часов свободного времени и хорошая инструкция. Попробуйте использовать наши советы и соберите кухонный гарнитур своими руками, это не так сложно, как кажется на первый взгляд.

Инструмент для сборки

1. Дрель.
2. Отвёртка.
3. Рулетка.
4. Столярный угольник.
5. Молоток.
6. Свёрла по дереву диаметром 3, 4, 5, 7 и 10 мм, плоское сверло по дереву 30 мм.
7. Ключ для закручивания евровинтов.
8. Уровень.

Сборка

Рассмотрим два самых распространённых вида крепёжной фурнитуры, применяемой для сборки кухонной корпусной мебели.

Накладные металлические уголки

Уголки крепятся винтами к резьбе уже установленных в панель корпуса круглых гаек (футорок).

1 — винты; 2 — футорки; 3 — уголок; 4 — монтажные отверстия

Как правило, отверстия для установки крепежа в деталях делает производитель мебели, если по какой-то причине этих отверстий нет, то их можно сделать самостоятельно.

Совмещаем две выбранные для монтажа панели, одна из них (первая) всегда будет расположена по отношению ко второй встык, другая (вторая) по отношению к первой внахлёст.

На первой панели отступаем 70 мм от бока, монтажные отверстия в крепёжном уголке расположены на высоте 18 мм от его основания, поэтому от верха откладываем именно 18 мм и ставим метку для отверстия под гайку.

Обычная толщина панелей для сборки 16 мм, прибавим к ней 18 мм на уголок, 16 + 18 = 34 мм. Исходя из этого вычисления, делаем разметку на второй панели, сбоку отступаем те же 70 мм, а от верха 34 мм.

Для упрощения разметки на других аналогичных деталях из обрезков дерева можно сделать два шаблона с просверленными по разметке отверстиями. В дальнейшем, прикладывая шаблон к нужному краю детали и выполняя сверловку уже по нему, можно увеличить точность и сэкономить время.

Отверстия под круглые гайки (футорки) должны быть глубиной не более 12 мм и на 0,5 мм меньше диаметра самой гайки. Потайной шлиц в гайках может иметь форму либо шестигранного шлица, либо прореза под плоскую отвёртку.

Для того чтобы ровно закрутить гайку, её вставляют в отверстие и сильным нажатием медленно закручивают в панель шестигранным ключом или отвёрткой за потайной шлиц, уголки крепятся винтами в резьбу уже установленных гаек.

Евровинты (конфирматы)

Крепление деталей корпусов евровинтами, по сравнению с металлическими уголками, надёжнее и проще.

Если крепёжные отверстия не предусмотрены производителем, то вы сможете их просверлить по представленной ниже схеме.

Для закручивания евровинтов в панелях сверлятся монтажные отверстия, с боков деталей сквозные диаметром 7 мм, а в торцах деталей на глубину 40 мм и диаметром 5 мм.

Сборка корпусов шкафов

К нижней горизонтальной панели монтируются две боковые, далее к боковым панелям прикручиваются рёбра жёсткости (царги). Монтажные узлы деталей фиксируются уголками или евровинтами и затягиваются с помощью ключа или отвёртки.

Перед установкой любой фурнитуры обратите внимание на отверстия в панелях под шурупы, если этого не сделал производитель, то дополнительная сверловка делается самостоятельно. Сверло должно быть на 1,5–2 мм тоньше диаметра шурупа.

Нижние опоры (ножки) располагаются с отступами по 4 см от краёв панели и прикручиваются к ней шурупами.

Крепление задних стенок

Задняя стенка крепится шурупами или гвоздями, перед тем как её установить, обязательно убедитесь в том, что диагонали корпуса одинаковы.

Навесные секции монтируются так же, как и нижние шкафы, меняется только расположение деталей при сборке.

Для установки полок используются полкодержатели, большинство из них с одного края имеют цилиндрический стержень для монтажа в панель, с другого плоскую, гранёную или круглую форму для установки полок.

Если для полок из ламинированного ДСП подойдут полкодержатели из любого твёрдого материала и любой формы, то для стекла в местах соприкасания с полкой они должны иметь плоскую форму и мягкую опору из резины или пластика.

Все виды полкодержателей с монтажным стержнем цилиндрической формы устанавливаются по одному принципу.

В двух противоположных боковых панелях шкафа, на одинаковой высоте, с отступом по 70 мм от краёв ставятся метки, по ним на глубину и диаметр монтажного стержня сверлятся отверстия. В эти отверстия вставляются или забиваются молотком полкодержатели.

Установка дверок и выдвижных ящиков

Петли устанавливаются в выбранные на дверках специальные отверстия (гнёзда) и через монтажные отверстия крепятся к полотну шурупами. Гнёзда при их отсутствии высверливаются плоским сверлом диаметром 30 мм, на глубину 10 мм, от края дверки отступается 5 мм, а от верха и низа по 70 мм.

Дверки с петлями устанавливаются на боковые и промежуточные панели корпуса. В открытом положении дверка прижимается к боковой стойке корпуса (ребром к ребру), петли прижимаются к боку корпуса и крепятся в него шурупами, возможна дополнительная сверловка под шурупы в боковой панели корпуса.

Между столешницей и верхом дверки должен оставаться зазор 2–3 мм.

Если на ваших дверках нет отверстий под петли, то вы можете сделать их самостоятельно сверлом Форстнера или при помощи фрезера. Подробно мы рассказывали об этом в статье «Работа ручным фрезером: врезка мебельных петель. Пошаговая фотоинструкция».

Выдвижные ящики собираются по простой схеме: боковые, передняя и задняя детали монтируются евровинтами или уголками, лицевая панель крепится к ящику при помощи шурупов, а нижняя панель из ДВП (дно) прибивается гвоздиками или прикручивается шурупами.

Ящики устанавливаются на роликовые направляющие, этот механизм поставляется попарно. В свою очередь, правая и левая пара состоят из широкой и узкой частей, широкая крепится на корпус шкафа, а узкая — на ящик.

Для простоты крепления направляющих производитель мебели наносит на детали соответствующую разметку, если таковых меток нет, воспользуйтесь схемой монтажа на рисунке ниже.

В последнюю очередь к готовым корпусам монтируются столешницы, если они поставляются как отдельные детали, то крепятся каждая к определённому шкафу. Если гарнитур укомплектован столешницей в форме одной сплошной панели, то она устанавливается на уже соединённые между собой секции.

Передняя часть крышки стола должна выступать из корпуса на 45–50 мм, задняя — на 70–75 мм, по бокам столешница должна быть вровень с корпусами.

В рёбрах жёсткости (царгах) на расстоянии 7–10 см от боковых стоек шкафа сверлятся по два сквозных отверстия диаметром 4 мм.

На корпус устанавливается столешница, и в ней изнутри шкафа сквозь уже готовые отверстия в рёбрах жёсткости делается ход для шурупов сверлом 3 мм на глубину 40–45 мм.

Общая толщина скрепляемых деталей (ребро жёсткости и столешница) примерно 56 мм, значит, крепёжный шуруп должен быть как минимум на 5 мм короче, для того, чтобы он не проткнул обе детали насквозь и не повредил верхнее покрытие столешницы.

Установка мебели

Начинать установку можно как с нижних, так и с верхних секций, главное, чтобы в итоге вся конструкция стояла ровно и не было перекоса корпусов.

Установка нижних шкафов

Ножки для нижних секций регулируемые, перед установкой их необходимо вывернуть по максимуму, это нужно для того, чтобы в процессе последующей подгонки корпусов под единый уровень расстояние от пола до низа шкафа не оказалось меньше высоты передней планки цоколя.

На переднюю планку шурупами крепятся зажимы, а планка с зажимами одевается на уже прикрученные к корпусам ножки.

Как говорилось ранее, ножки прикреплены к корпусу с отступами по 40 мм от края. Для того чтобы установленные на планку зажимы совпали с расположением ножек, крепим их с отступами ровно по 40 мм.

Вкручивая или выкручивая ножки, все нижние шкафы выставляются строго по уровню, как вертикально, так и горизонтально.

После установки все нижние корпусы нужно скрепить межсекционными стяжками.

Навешивание верхних шкафов

К примеру, высота самих верхних шкафов равна 75 см, прибавим к этому ещё 60 см, поскольку именно такое расстояние должно быть между верхними и нижними секциями, и получим 135 см.

Отмеряем от столешницы нижнего шкафа 135 см и при помощи уровня и карандаша проводим на стене черту. Эта черта будет верхним габаритом для навесных секций, так же ставим метки для боковых габаритов крайних секций.

Один из способов крепления шкафов к стенам — с помощью простых навесных петель типа «ушко».

Крайнюю навесную секцию располагаем так, чтобы отверстия подвесных петель совпадали с чертой верхнего габарита и сквозь отверстия в ушках петель ставим метки.

По этим меткам в стене сверлим отверстия, устанавливаем в них дюбели и навешиваем первый шкаф.

Следующие секции выравниваются по верхнему габариту, и аналогично предыдущим устанавливаются на дюбели.

В случае навешивания секций на перегородки из рыхлого или пустотного материала, на место разметки нужно установить монтажную планку, которая не только обеспечит надёжность крепления, но и ускорит последующий монтаж шкафов.

Для такого типа монтажа применяются регулируемые петли, которые крепятся шурупами к боковым панелям с внутренней стороны шкафов, так, чтобы зацеп для монтажной планки находился снаружи. Все навесные секции поочерёдно одеваются зацепами петель на монтажную планку, выравниваются по боковым габаритам.

Доводка петель

Когда все секции гарнитура установлены, навешены и закреплены, можно подкорректировать петли. Положение навесных шкафов можно отрегулировать с помощью двух винтов на петлях.

Винт на нижней части петли регулирует вертикальное положение шкафа (вверх-вниз), винт на задней части петли регулирует положение секции от стены (вперёд-назад).

После корректировки положения шкафов их корпуса нужно скрепить межсекционными стяжками.

Ввинчиванием или выворачиванием соответствующих шурупов можно добиться корректной работы петель на дверках и убрать перекосы.

Передний винт регулирует глубину посадки дверки (вперёд-назад), задний корректирует положение дверки относительно корпуса (вправо-влево), ослабив верхний и нижний крепёжные винты можно регулировать положение (вверх-вниз).

Навесной кухонный шкаф способен выдержать 15–30 килограммов. Для того чтобы ваша мебель служила долго, не перегружайте её тяжёлыми предметами и не допускайте перекосов.

рмнт.ру

Руководство по сборке шкафа

RTA — кухонный шкаф .Руководство по сборке шкафа RTA

ПРИМЕЧАНИЕ: Инструкции ниже применимы к следующим стилям дверей: CountryOakClassic, CarolinaOak, CherryGlaze, CinnamonGlaze, Espresso, SpiceMaple, Shakertown, PepperShaker, IceWW, Shakertown, PepperShaker, GramercyMidnight, ThompsonWhite, ThompsonMidnight, Savannah и ChestnutPillow.

RTACabinetAssemblyGuide-HowToAssembleBase & WallCabinets

YoudontneedacrashcourseinMechanics101toassembleKitchenCabinetKingsRTAcabinets.Unlikeassemblingmanyotherready к сборке (RTA) cabinetsonthemarket, ourcabinetsrequireNOhotglueguns, NOstapleguns, NObarclamps, oranythingmoresophisticatedthanaPhillipsscrewdriverandrubbermallet.NOKIDDING! Tospeeduptheassemblyprocess, itdoeshelptouseanelectricscrewdriver.Italsohelpsiftwopeopleworktogetheronverylargecabinetsoneholdingthecabinetpartsinplace, whiletheothertightensthescrews.

Если вы не хотите собирать RTA-шкафы самостоятельно, за дополнительную плату они могут быть отправлены вам предварительно смонтированными на складе. Или вы можете обратиться за помощью к контактному лицу, чтобы собрать их для вас.

KitchenCabinetKings’RTA Шкафы из клена, дуба и березы поставляются клиентам с их скрытыми каркасами, уже прикрепленными к их дверным каркасам, завод завершает работу.Customerscanassemblewallandbasecabinetsbysimplyaligningthe3holesineachL-shapedbracketwiththe3holesineachcorrespondinglockingplate.Eachbracketalreadycomeswith3screwsinplacethatjustneedtobetightenedafteryoudropathirdscrewintothepre-drilledholebetweenthem.Allhardware, mountingbrackets, полки, drawerpulls, andscrewsareprovided.Afewextrascrewsareincluded, aswell.Dovetaileddrawersthatarenotpre-assembledcanbetappedtogetherwitharubbermallet.

Первый RTA-кабинет обычно занимает около 35 минут на сборку.Ручные опытные мастера, а также общие новинки, обычно можно собрать каждый из других RTA-кабин в течение 10-20 минут. Готовые к сборке кабинеты, которые могут занять немного больше времени для сборки, включают в себя базовые шкафы с выдвижными ящиками, дополнительными принадлежностями или специальными выдвижными ящиками.

НАПРАВЛЕНИЯ ДЛЯ СБОРКИ НАШЕГО ТАБАЗА

ШАГ 1: ОЧИСТИТЕ РАБОЧЕЕ МЕСТО

Поместите панель RTA-шкафа на гладкую поверхность, устойчивую к царапинам, на большую поверхность, открытую площадку.Если вы не используете ковровое покрытие, имея большое пляжное полотно или одеяло, не покрывающее всю деревянную поверхность, полезно защитить дерево от царапин).

_____________________________________________________________________________

ШАГ 2: ОРГАНИЗУЙТЕ СВОИ МАТЕРИАЛЫ

Мы предлагаем начать с 12,15- или 18-дюймового базового шкафа, стараясь не поцарапать деревянные круглые панели, а затем снова запастись паром.

Винты с плоской головкой для крепления направляющих к ящику шкафа;

Самый длинный винт держал ящик вместе;

Маленькие винты с цилиндрической головкой используются на небольших участках.

Винты, амортизаторы, зажимы для полок, угловые скобы

_____________________________________________________________________________

ШАГ 4: (ДОПОЛНИТЕЛЬНО) ПЕРЕВЕРНИТЕ ПЕТЛИ

Если вам нужно переставить шарнирное крепление в другом направлении, это идеальное время для того, чтобы поставить точку, чтобы закрепить эту раму.

_____________________________________________________________________________

ШАГ 5: ДОБАВИТЬ БОКОВУЮ ПАНЕЛЬ В ДВЕРНУЮ ПАНЕЛЬ

Liftonesidepaneland прикрепить ее к дверной раме, сдвигая ее фиксирующую пластину(Убедитесь, что паз на дне панели соответствует пазу на дне рамы дверцы.) Подсоедините скобы, убедитесь, что концы лицевой панели и боковые панели ровны, без выступов друг за другом.

AttachonecabinetsidetothebackofthedoorframebyslidingonelockingplateoveritscorrespondingL-bracket.Alignholes. (Whenholesarealigned, youusuallycanhearaslightclickingsoundastheylockintoplace) .Addasmallround-toppedscrewtothecenterholeofthelockingplate, butdontover-tightenit.Tightensidescrews. (ThebenefitofthisdesignoveronewithcamlocksisthatonceanLbracketisscrewedintothelockingplateandtightened, itisunlikelytocomeapartassomecamlocksdo).

«L» Кронштейн LockingPlate

AddMiddleScrewThenTightenSideScrewsSlideLockingPlateOver «L» кронштейн

_____________________________________________________________________________ ШАГ 6: ADD второй SIDE PANEL

SlidethelockingplatesontheothersidepanelintotheLbracketsontheoppositesideofthedoorframe, andrepeattheprocessabove. Again, becarefulnottoover-tightenthecenterscrew.Tightentheadditionalsidescrews.

_____________________________________________________________________________

ШАГ 7: ДОБАВЛЕНИЕ ПОЛА КАБИНА

С прикрепленной лицевой панелью лицевой стороной вниз к полу и прикрепленной стороной, сдвиньте панель пола в канавки между панелями.(Убедитесь, что конечная сторона пола находится ВНУТРИ шкафа, и убедитесь, что угол вырезается лицом вверх, оставляя свет для открытия в канавке здесь).

_____________________________________________________________________________

ШАГ 8: ДОБАВЛЕНИЕ ЗАДНЕЙ ПАНЕЛИ

Прикрепите следующую заднюю панель.Это, поместите скобки задней панели в фиксирующие пластины на обеих боковых панелях.Затем затяните каждый L-образный кронштейн боковыми винтами.

_____________________________________________________________________________

ШАГ 9: ДОБАВЬТЕ ПЛАНКУ

Добавьте откидную пластину на нижнюю часть шкафа, чтобы конечная сторона была оторвана наружу, а боковая часть не была отделена внутри.

_____________________________________________________________________________

ШАГ 10: ДОБАВЛЕНИЕ ЗАЖИМОВ ДЛЯ ПОЛКИ

Вставьте два пластиковых опорных зажима для полок в отверстия на одной стороне шкафа на желаемой высоте, чтобы они были выровнены.Вставьте два других опорных зажима на противоположные стороны шкафа, чтобы вы установили отверстия, которые совпадают с этими зажимами для полки, на первой стороне. Ободрите вас, вставьте полку спереди и установите все полки ТОЛЬКО после того, как в вашей кабине установлена ​​кухня.

_____________________________________________________________________________

ШАГ 11: СБОРКА ЯЩИКА

Используйте длинные винты при сборке выдвижного ящика. Тщательно выровняйте и прикрепите боковую панель ящика к задней части головки ящика.Прикрепите вторую боковую панель к задней части головки ящика, затем прикрепите две боковые стороны к задней части ящика, снова используя имеющиеся у вас длинные винты.

ПРИМЕЧАНИЕ: Модель CountryOakRTA, представленная ниже, поставляется с боковыми направляющими. Все другие модели RTA приходят с горизонтальными направляющими.

LayOutTheDrawerPartsBackOfDrawerParts-DrawerheadOnRight

ScrewDrawerSidesToBackOfDrawerhead SlideDrawerBottomBetweenSidesAddBackPanelToDrawerBeSureToAlignGroovesSnuggly

WithFinishedSidein _____________________________________________________________________________

STEPS12-15AREFORALLRTAMAPLEMODELSASTHEYCOMEWITHUNDERMOUNT, NOTSIDEMOUNTGLIDES.

ШАГ 12: ATTACH Undermount бегуны КАССЕТА BOX

Placethedrawerboxonanaccessible, solidsurface, withthebottomfacingup.Next, slideonedrawergliderunnerintoafullopenposition (see1stphoto) .Setthatrunnerontheappropriatesideofthedrawerbox, makingsurethewheelendoftheglidessitsattheFRONTofthecabinetdrawer (see1stphoto) .Thethickmetalpinontherunnershoulddropintothepre-drilledholeonthebox (2ndphoto) .Thehookonthebackportionoftheglideshouldfitintothepre-drilledholeatthebackofthedrawer (3rdphoto). Повторите шаги, чтобы добавить слайд на другую сторону коробки.

_____________________________________________________________________________

ШАГ 13: ПРИКРЕПИТЕ ОПОРЫ ЯЩИКОВ К ЗАДНЕЙ ПАНЕЛИ

Вставьте 2 белые опорные кронштейны с направляющими ящика в отверстия наверху задней панели шкафа.

_____________________________________________________________________________

ШАГ 14: УСТАНОВИТЕ ЯЩИК И ПРИКРЕПИТЕ НАПРАВЛЯЮЩИЕ К ЗАДНЕЙ ЧАСТИ ЯЩИКА

Осторожно вставьте ящик в ящик, открыв его наверху шкафа.Наденьте металлические направляющие на нижние направляющие для ящиков, прикрепленные к задней части шкафа.

_____________________________________________________________________________ ШАГ 15: УСТАНОВИТЬ КАССЕТА

Makesurethedrawerisevenlyaligned.Withthedrawerinitsfullopenposition, attachonesmallFLAT-headed4X10screwfromthedrawerrailtotheSIDEofthedraweropeningatthefrontofthedrawer (Youhave3oftheseflat-headedscrews; 1isextra) . AttachonesmallFLAT-headed4X10screwfromthedrawerrailtotheOTHERsideofthedraweropeningatthefrontofthedrawer..

_____________________________________________________________________________

ШАГ 16: УСТАНОВИТЕ ПЛАСТИКОВЫЕ БАМПЕРЫ

_____________________________________________________________________________

ШАГ 17: ДОБАВЛЕНИЕ УГЛОВЫХ ИЛИ ДЕРЕВЯННЫХ КРОНШТЕЙНОВ

Пластиковые и деревянные угловые кронштейны служат для двух целей.Во-первых, они помогают убирать ваш кабинет в квадратную форму и собираются в стену. Во-вторых, они разрешают использование ламинатов или аналогичных столешниц для установки на место всех наших шкафов. (Evenifyouaregoingtoaddagranitetop, youcanstil

Best Kitchen Cabinet Buying Guide

Обзоры продуктов

• Лучшие товары
• Бытовая техника
• Младенцы и дети
• Автомобили
• Электроника
• Здоровье
• Дом и сад
• Деньги
• Все продукты AZ

Все обзоры продуктов

Бытовая техника

• Посудомоечные машины
• Пылесосы
• Стиральные машины

Дети и младенцы

• Велосипедные шлемы
• Автокресла
• Увлажнители воздуха
• Коляски

Автомобили

• Поиск новых и подержанных автомобилей
• Поиск автомобилей И ремонт
• Шины

Электроника

• Наушники
• Ноутбуки
• Принтеры
• Телевизоры

Здоровье

• Глюкометры
• Мониторы артериального давления
• Слуховые аппараты 9018
• Слуховые аппараты 909 919 Сад
  • Газонокосилки
  • Воздуходувки
  • Генераторы
  • Матрасы

  Деньги

  • Авиакомпании
  • Автострахование
  • Страхование домовладельцев
  • Багаж
  Все обзоры продуктов Приборы

  Самые популярные Коронавирус

• Кондиционеры
• Очистители воздуха
• Хлебопечки
• Центральное кондиционирование
• Кофеварки
• Сушилки для одежды
• Варочные панели
• Посудомоечные машины
• Электрические чайники
• Холодильники
• Холодильники
• Холодильники
• Космические обогреватели
• Пылесосы
• Настенные печи
• Стиральные машины
• Водонагреватели

Вся бытовая техника

Дополнительная информация о бытовой технике

Лучшие посудомоечные машины 2020 годаНовостиВидеоВсе обзоры продуктовДети и дети

M ost Popular

• Справочник CR по коронавирусу
• Очистители воздуха
• Детские мониторы
• Велосипедные шлемы
• Автокресла
• Детское здоровье
• Детские кроватки
• Еда
• Страхование здоровья
• Высокие стулья
• Репелленты
• Коляски
• Солнцезащитные кремы
• Термометры

Все для младенцев и детей

Подробнее о младенцах и детях

Решаем, когда пришло время обновить автокресло вашего ребенкаНовостиВидеоВсе обзоры продуктовАвтомобили

Исследовательские автомобили

• Все новые и подержанные автомобили
• Кабриолеты
• Гибриды / электромобили
• Автомобили класса люкс
• Минивэны
• Пикапы
• Седаны
• Малые автомобили
• Внедорожники
• Универсалы

Покупка автомобилей и ценообразование Покупка автомобилей

9000 Рынок подержанных автомобилей
• Руководство по покупке автомобилей
• Оценщик стоимости автомобиля
• Покупка и ценообразование всех автомобилей

Техническое обслуживание и ремонт

• Шины
• Автомобильные аккумуляторы
• Помощник по ремонту автомобилей
• Все обслуживание и ремонт

Все автомобили

Подробнее об автомобилях

Лучшее Новые автомобильные предложенияНовостиВидеоПодкаст Talking CarsВсе обзоры продуктовЭлектроника

Самые популярные

• Руководство CR по коронавирусу
• Компьютеры
• Камеры
• Клавиатуры Ergo
• Мыши Ergo
• Наушники
• Проекторы
• HDTV Антенны
• Смартфоны
• Умные часы
• Звуковые панели
• Проигрыватели потокового мультимедиа
• Планшеты
• Телевизоры
• Беспроводные маршрутизаторы

Вся электроника

Подробнее об электронике

Лучшие ноутбуки 2020 года НовостиВидеоВсе обзоры продуктов Здоровье

Самые популярные 191

• Руководство CR по коронавирусу
• Глюкометры
• Мониторы артериального давления
• Электровелосипеды
• Электрические зубные щетки
• Эллиптические тренажеры
• Магазины очков и контактных линз
• 000 Трекеры для волос
• 000 Этикетки для пищевых продуктов
• Слуховые аппараты
• Увлажнители
• Репелленты от насекомых
• Солнцезащитные кремы
• Беговые дорожки
• Витамины и пищевые добавки

All Health

Подробнее о здоровье

Будьте в курсе о коронавирусеНовостиВидео и все отзывы о продуктах

Coronavirus

Надувные матрасы

Сиденья для биде и принадлежности для биде

Полы

Генераторы

Газовые грили

Краски для внутренней и внешней отделки

Газонокосилки

Воздуходувки

Камеры домашней безопасности

Системы домашней безопасности

Windows Home Windows

Матрасы

Подушки

Листы

Детекторы дыма и CO

Снегоуборочные машины

Руководство для штормов и аварийных ситуаций

Триммеры

Туалеты

Фильтры для воды

для дома И сад

Подробнее о доме и саду

Лучшие матрасы 2020 года НовостиВидеоВсе обзоры продуктовДеньги

Самые популярные

• Справочник CR по коронавирусу
• Путешествие самолетом
• Страхование автомобиля
• Кредитные карты
• Магазины очков и контактных линз Продуктовые магазины
• Супермаркеты
• Страхование домовладельцев
• Багаж
• Аптеки
• Карты предоплаты
• Руководство по пенсионному планированию
• Карты вознаграждений

Все деньги

Подробнее о деньгах

Лучший зарегистрированный багаж, который бренды Новости Безопасность и эффективность видео Новости Информационные материалы Безопасность продуктов питанияПримите мерыО нас

Войти

Войти

Стать участником Пожертвовать

• Ежемесячное пожертвование
• Единовременное пожертвование
• Другие способы пожертвовать

RTA Руководство по сборке шкафа — Как собрать базовые и навесные шкафы

1 ПРИМЕЧАНИЕ: Приведенные ниже инструкции применимы к дверям следующих стилей: Дуб Кантри Классик, Дуб Каролина, Вишневая глазурь, Глазурь с корицей, Эспрессо, Клен специй, Шейкертаун, Шейкер для перца, Шейкер Ice White, Pacifica, Sienna Rope, Шейкер для мокка, Жемчуг , Brownstone, Gramercy White, Gramercy Midnight, Thompson White, Thompson Midnight, Savannah и Chestnut Pillow.

Руководство по сборке шкафов RTA — Как собрать базовые и настенные шкафы Для сборки шкафов Kings RTA вам не нужен ускоренный курс по Механике 101. В отличие от сборки многих других готовых к сборке (RTA) шкафов, представленных на рынке, для наших шкафов НЕ требуются пистолеты для горячего клея, скобочные пистолеты, стержневые зажимы или что-либо более сложное, чем крестовая отвертка и резиновый молоток. БЕЗ ШУТОК! Ускорить сборку поможет электрическая отвертка. Также полезно, если два человека работают вместе над очень большими шкафами, один удерживает детали шкафа на месте, а другой закручивает винты.Если вы не хотите собирать шкафы RTA самостоятельно, за дополнительную плату они могут быть отправлены вам в собранном виде со склада. Или вы можете обратиться к местному мастеру, чтобы он собрал их для вас. Вы все равно можете сэкономить ТЫСЯЧИ, купив наши кухонные шкафы RTA со скидкой, даже если вы наняли собственного установщика, поскольку вы устраняете комиссионные посредники, взимаемые компаниями, занимающимися шкафами, которые содержат дорогие выставочные залы. Кухонный шкаф Шкафы из клена, дуба и березы Kings от компании Kings отправляются покупателям со скрытыми петлями, уже прикрепленными к дверным косякам. Этот процесс завершается на нашем заводе.Завод также предварительно просверливает и прикрепляет все стальные кронштейны L-образной формы и стальные стопорные пластины перед отправкой шкафов клиентам. Клиенты могут собрать настенные и базовые шкафы, просто совместив 3 отверстия в каждом L-образном кронштейне с 3 отверстиями в каждой соответствующей фиксирующей пластине. В каждом кронштейне уже есть 2 винта, которые нужно просто затянуть после того, как вы поместите третий винт в предварительно просверленное отверстие между ними. Предоставляется все оборудование, монтажные кронштейны, полки, ручки для ящиков и винты.В комплект также входят несколько дополнительных винтов. Ящики с ласточкиным хвостом, которые не были предварительно собраны, можно стучать вместе резиновым молотком. Сборка первого шкафа RTA обычно занимает около 35 минут. Практичные и опытные домашние мастера, а также новички, как правило, могут собрать каждый из наших шкафов RTA за считанные минуты. Готовые к сборке шкафы, сборка которых может занять немного больше времени, включают базовые шкафы с ящиками, ленивые сьюзаны, выдвижные подносы или другие специальные аксессуары.НАПРАВЛЕНИЯ ДЛЯ СБОРКИ НАШИХ БАЗОВЫХ ШКАФОВ RTA ШАГ 1: ОСВОБОЖДЕНИЕ РАБОЧЕГО МЕСТА

2 Поместите панели шкафа RTA на гладкую, устойчивую к царапинам поверхность на большом открытом пространстве. (Некоторым людям нравится работать на ковровом покрытии; другие предпочитают приподнимать шкаф, помещая его на столешницу. Если вы не используете ковровое покрытие, подложите большое пляжное полотенце или одеяло под все деревянные поверхности, чтобы защитить дерево от царапин). ШАГ 2: ОРГАНИЗУЙТЕ МАТЕРИАЛЫ Мы предлагаем начать с базового шкафа 12, 15 или 18 дюймов, стараясь не поцарапать деревянные панели друг о друга.Осторожно извлеките все содержимое из транспортной коробки. Затем распределите винты по размеру и типу. Держите винты с плоской головкой отдельно от винтов со слегка закругленной головкой. Винты с плоской головкой прикрепляют монтажные планки ящиков к шкафу; Самые длинные винты скрепляют ящик; Маленькие винты с круглой головкой используются во всех других областях.

Винты, бамперы, зажимы для полок, угловые кронштейны Шкафы с усиленными направляющими для ящиков

3 шкафа с боковыми направляющими для ящиков ШАГ 3: НАЧНИТЕ С ДВЕРНОЙ РАМЫ Поместите дверную раму шкафа лицевой стороной вниз на гладкую поверхность.ШАГ 4: (ДОПОЛНИТЕЛЬНО) ПЕРЕВЕРНУТЬ ПЕТЛИ Если вам нужно перевернуть петлю на цокольном шкафу с одной дверью, чтобы дверь поворачивалась в другую сторону, это идеальное время для этого. Все, что вам нужно сделать, это вывернуть винты, которыми петля крепится к дверной раме, перевернуть дверь и снова прикрепить петли с другой стороны.

4 ШАГ 5: ДОБАВЛЕНИЕ БОКОВОЙ ПАНЕЛИ В ДВЕРНУЮ РАКУ Поднимите одну боковую панель и прикрепите ее к дверной коробке, сдвинув ее стопорные пластины через L-образные кронштейны на одной стороне дверной рамы.(Убедитесь, что паз в нижней части панели совпадает с пазом в нижней части дверной рамы). Выровняйте кронштейны, убедившись, что концы дверной поверхности и боковых панелей ровные, и одна из них не выступает за другую.

Прикрепите одну сторону шкафа к задней части дверной коробки, сдвинув одну стопорную пластину на соответствующий L-образный кронштейн. Совместите отверстия. (Когда отверстия выровнены, вы обычно слышите легкий щелчок, когда они встают на место). Добавить небольшой круглый верхом винт в центральное отверстие блокирующей пластины, но не т перетягивайте его.Затяните боковые винты. (Преимущество этой конструкции перед конструкцией с кулачковыми замками состоит в том, что после того, как L-образный кронштейн ввинчивается в стопорную пластину и затягивается, маловероятно, что он разобьется, как это делают некоторые кулачковые замки). Фиксирующая пластина L-образного кронштейна

5 Добавьте средний винт, затем затяните боковые винты Сдвиньте стопорную пластину над L-образным кронштейном ШАГ 6: ДОБАВЬТЕ 2-ю БОКНУЮ ПАНЕЛЬ Вставьте стопорные пластины на другой боковой панели в L-образные скобы на противоположной стороне дверной косяк и повторите описанный выше процесс.Опять же, будьте осторожны, чтобы не затянуть центральный винт слишком сильно.

Затяните дополнительные боковые винты. ШАГ 7: ДОБАВЬТЕ ПОЛ ШКАФА. Приложив дверную раму лицевой стороной вниз и прикрепив боковые стенки, вставьте панель пола в пазы между боковыми панелями. (Убедитесь, что готовая сторона пола находится ВНУТРИ шкафа, и убедитесь, что вырезы в углах направлены вверх, оставляя здесь небольшое отверстие в канавке).

6 ШАГ 8: ДОБАВЛЕНИЕ ЗАДНЕЙ ПАНЕЛИ Затем прикрепите заднюю панель.Для этого вставьте L-образные скобы задней панели в фиксирующие пластины на двух боковых панелях. Затем осторожно переверните шкаф, чтобы получить доступ внутрь. Добавьте центральные винты к L-образным кронштейнам и затяните, но не перетягивайте. Затем затяните боковые винты каждого L-образного кронштейна. ШАГ 9: ДОБАВЛЕНИЕ ПЛИТЫ Добавьте защитную пластину к нижней части шкафа, убедившись, что готовая сторона обращена наружу, а необработанная сторона — внутрь. Вставьте стопорные винты и затяните их. Поверните шкаф вертикально.

7 ШАГ 10: ДОБАВЛЕНИЕ ЗАЖИМОВ ДЛЯ ПОЛКИ Вставьте два пластиковых держателя для полок в отверстия на одной стороне шкафа на нужной высоте, убедившись, что они выровнены. Вставьте два других поддерживающих зажима на противоположной стороне шкафа, убедившись, что вы используете отверстия, совпадающие с отверстиями зажимов полки на первой стороне. Мы рекомендуем вам пока отложить полку и установить все полки шкафа ТОЛЬКО после того, как шкафы будут установлены на кухне.ШАГ 11: СБОРКА ЯЩИКА ДЛЯ ЯЩИКА Используйте самые длинные винты при сборке ящика. Тщательно выровняйте и прикрепите одну боковую панель ящика к задней части головки ящика. Прикрепите вторую боковую панель к задней части головки ящика. Затем прикрепите две стороны ящика к задней части ящика, снова используя самые длинные винты, которые у вас есть. ПРИМЕЧАНИЕ. Модель Country Oak RTA, представленная ниже, поставляется с боковыми направляющими. Все наши другие модели RTA поставляются с НЕПРЕРЫВНЫМИ скользящими кольцами.

8 Разложите части ящика Задняя часть частей ящика — Головка ящика на правом винте Стороны ящика к задней части Головки ящика Сдвижная нижняя часть ящика между сторонами Добавьте заднюю панель к ящику Обязательно выровняйте канавки точно с готовой стороной в

9 ШАГОВ ДЛЯ ВСЕХ МОДЕЛИ RTA MAPLE, КАК ИСПОЛЬЗУЮТСЯ ПОД УСТАНОВЛЕНИЕМ, А НЕ БОКОВЫЕ УСТАНОВКИ. ШАГ 12: ПРИКРЕПИТЕ БЕЗОПАСНЫЕ БАГАЖНИКИ К КОРОБКЕ ЯЩИКА Поместите ящик на доступную твердую поверхность дном вверх. Затем сдвиньте скользящую направляющую одного ящика в полностью открытое положение (см. 1-е фото). Установите этот бегунок на соответствующую сторону ящика ящика, убедившись, что конец колесика скользящих элементов находится на ПЕРЕДНЕЙ ПЕРЕДНЕЙ стороне ящика шкафа (см. 1-е фото). Толстый металлический штифт полозья должен упасть в просверленное отверстие на коробке (2-е фото). Крючок на задней части планки должен войти в предварительно просверленное отверстие в задней части ящика (3-е фото).Повторите шаги, чтобы добавить направляющую ящика к другой стороне коробки. ШАГ 13: ПРИКРЕПИТЕ ОПОРЫ НАПРАВЛЯЮЩИХ ЯЩИКОВ К ЗАДНЕЙ ПАНЕЛИ Вставьте 2 белых нейлоновых опорных кронштейна направляющих выдвижных ящиков в отверстия в верхней части задней панели шкафа. Убедитесь, что они выровнены, затем прикрутите.

10 ШАГ 14: УСТАНОВИТЕ ЯЩИК И ПРИКРЕПИТЕ НАПРАВЛЯЮЩИЕ К СПИНЕ ЯЩИКА Осторожно вставьте ящик в проем в верхней части шкафа. Наденьте металлические направляющие на нейлоновые опорные кронштейны направляющих ящика, прикрепленные к задней части корпуса.

11 ШАГ 15: УСТАНОВИТЕ ЯЩИК Убедитесь, что ящик выровнен ровно. Когда ящик находится в полностью открытом положении, прикрепите один маленький винт с ПЛОСКОЙ головкой 4X10 от направляющей ящика к СТОРОНУ отверстия ящика в передней части ящика. (У вас есть 3 таких винта с плоской головкой; 1 дополнительный). Прикрепите один небольшой винт с ПЛОСКОЙ головкой 4 X 10 от направляющей ящика к ДРУГОЙ стороне отверстия ящика в передней части ящика.

12 ШАГ 16. ВСТАВЬТЕ ПЛАСТИКОВЫЕ БАМПЕРЫ Затем добавьте 4 из 6 крошечных мягких прозрачных пластиковых амортизаторов в 4 отверстия на внутренней стороне передней части ящика.Добавьте 2 других бампера к 2 отверстиям на внутренней стороне дверной поверхности. Возможно, вам придется сильно надавить и немного повернуть их по часовой стрелке, чтобы вставить их. Эти бамперы позволяют дверце и ящику закрываться тихо. ШАГ 17: ДОБАВЛЕНИЕ УГЛОВЫХ ИЛИ ДЕРЕВЯННЫХ КРОНШТЕЙНОВ Пластиковые и деревянные угловые кронштейны служат двум целям. Во-первых, они помогают убедиться, что ваш шкаф имеет прямоугольную форму и упирается в стену. Во-вторых, они позволяют прикрутить ламинат или аналогичную столешницу к вашим шкафам. (Даже если вы собираетесь добавить гранитную столешницу, вы все равно можете их использовать).Поместите один пластиковый угловой опорный кронштейн в угол верхней части шкафа так, чтобы пластиковая кромка закрывала корпус, и привинтите его на место. Повторите то же самое с каждой из остальных 3 сторон. Сборка базового шкафа завершена, если только вы не хотите просверлить отверстия в дверце ящика и дверцы шкафа, чтобы добавить ручки или ручки.

13 Пластиковый угловой шкаф с кронштейнами, показывающий все 4 угла Шкаф Oasis с кронштейнами на месте Деревянные углы, изготовленные из I-Bean НАПРАВЛЕНИЯ ДЛЯ СБОРКИ НАШИ БАЗОВЫХ ШКАФОВ RTA Настенные шкафы легче собрать, чем базовые шкафы, потому что у них нет ящиков, пальцев ног или углов скобки. Просто выполните следующие действия: ШАГ 1: Разложите все деревянные панели на мягкой поверхности ШАГ 2: Отделите верхнюю панель от нижней панели. (Верхняя панель закончена с ОДНОЙ стороны; нижняя панель закончена с ОБЕИХ сторон)

14 ШАГ 3: Прикрепите каждую боковую панель к верхней панели (верхняя панель закончена только с одной стороны) ШАГ 4: Прикрепите пол шкафа (нижняя панель) к боковым панелям. ШАГ 5: Если вам нужно переставить петли дверного фасада на другую сторону, сделайте это сейчас, открутив петли, перевернув дверцу и вставив петли с другой стороны.ШАГ 6: Прикрепите дверную раму к раме шкафа. ШАГ 7: Вставьте заднюю панель на место и прикрепите винты снаружи. ШАГ 8: Вставьте пластиковые опорные кронштейны для полок на нужной высоте, убедившись, что они выровнены с обеих сторон. (Мы предлагаем вам отложить полки в сторону, пока не будут установлены шкафы). ШАГ 9: Добавьте маленькие круглые гелевые накладки на бампер с внутренней стороны двери. ШАГ 10: После того, как шкафы установлены на кухне, установите полки.

No related posts.
