Мангал из кирпича — как построить простые и недорогие варианты жаровни

Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.


Краткое содержимое статьи:

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Планировка мангала

Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.


Подготовительный этап постройки

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

Для создания фундамента ставится опалубка по периметру котлована, не забудьте ее увлажнить. Как только эта работа проделана, можно заливать в яму смесь из песка и бетона смешанную 1 к 3.

Вся работа проделывается слоями, а прослойкой служит арматура. В конце всю работу накрывают пленкой и оставляют сушиться на несколько недель.

Как сделать мангал?

Когда у вас уже есть чертеж, фундамент и кирпич, то нужно сделать смесь для кладки. Специальный шамотный кирпич кладут на заранее замоченную глину, впоследствии смешанную с песком. Одним из секретов хорошей кладки является смачивание кирпича в течении тридцати секунд непосредственно перед использованием.

А вот порядовку выкладывания каждый может придумать сам или воспользоваться уже имеющимися данными в интернете. Наиболее распространен «смещенный», он подразумевает под собой сдвиг на пол кирпичика в каждом последующем ряду.

Поочередно вправо и влево выстраивается мангал.

Все начинается с углов, а к центру идет более сложная работа, там будут различные отсеки и места для поддувало и хранения дров. Жаровню можно сделать из кирпича или же использовать готовое бетонное основание.

Многие хотят, чтобы топливник был выложен полукругом, однако только с помощью рук это сделать практически невозможно, тогда на помощь приходит кружало. Именно это приспособление поможет выложить кирпичи под нужным углом.


Не забывайте делать швы равномерными, это сделает общий вид мангала эстетичным. А если топка у мангала будет сделана слишком высокой, то и тяга будет хуже. Лишние бордюры внутри топки ставить не нужно, они лишь создадут сложности при ее чистке.

Столешница рядом с вашим мангалом должна быть прочной и легко мыться, одним из лучших вариантов станет искусственный камень, а более дешевым аналогом может послужить закаленное стекло.

Советуем выложить площадку вокруг мангала плиткой, это создаст декоративный и эстетичный эффект в течении многих лет.

Фото мангала из кирпича


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Мангал из кирпича своими руками

Загородный дом… Для кого-то это место ассоциативно с садово-огородными работами или чистым воздухом, но у основной массы оно тесно связано с шашлыками. И действительно, ну куда как не на приусадебный участок отправиться веселой шумной компанией, чтобы устроить потрясающий пикник?

Праздник получится особенно хорош, если там будет обустроено специальное место для такого отдыха, потому что жарить мясо, как дикари, на камушках и палочках, в наш век уже не комильфо.

Место отдыха с мангалом из кирпича

Обустройство зоны релакса дорого стоить не будет, а в том случае, если вы решите возвести мангал из кирпича своими руками, вообще обойдется в копейки. Остается только разобраться, как все правильно сделать.

к оглавлению ↑

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

Компактный складной мангал

2. Переносные.

Удобный передвижной мангал с колесами

3. Стационарные.

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно.

Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

Складные мангалы сделаны из тонкого металла

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

Электрический мангал

к оглавлению ↑

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

Задвижка для дымохода мангала

2. Уголки.

Уголки для сборки мангала

3. Решетки.

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

Проект постройки мангала из кирпича

к оглавлению ↑

О фундаменте

Мангал из кирпича, пусть даже строящийся своими руками, – сооружение основательное и должно отличаться повышенной прочностью и устойчивостью. Полагать, что для его установки достаточно будет просто хорошенько утрамбовать площадку и, засыпав щебнем, выложить тротуарной плиткой – наивно. Тяжелой конструкции просто необходим солидный фундамент, тогда ей не будут страшны ни подвижка грунта, которой вполне может грешить территория, ни другие климатические или геодезические проблемы.

Фундамент для мангала из кирпича

Не торопитесь, потратьте чуть больше времени на подготовительные работы, но сделайте надежное основание под будущий очаг. Перед началом работ расчищенную площадку размечают колышками и бечевкой, согласно плану. По наметкам копают котлован, стараясь соразмерить его с проектными показателями. На дно получившейся ямы засыпают смесь из бутового камня и щебня.

Схема фундамента для мангала из кирпича своими руками

По периметру котлована устанавливается опалубка, которую желательно увлажнить, прежде чем использовать. Когда все будет готово, полученное пространство заливают цементно-песочным раствором, смешанным в пропорции 1:3. Заливка производится слоями, с арматурной прослойкой. Армирующую сетку никогда не укладывают на дно котлована.

Укладка армированной сетки для залива фундамента

Готовый фундамент закрывают пленкой или листами рубероида и оставляют схватываться. Процесс сушки может затянуться на пару недель. При слишком знойной погоде надо позаботиться о периодическом увлажнении верхнего слоя залитого бетона водой, чтобы его не «порвало».

Залитый фундамент мангала

Выгонка кирпичных стен основной конструкции может быть начата только после полного высыхания забетонированной основы. Это время можно потратить с пользой и приготовить глинистый раствор, который потребуется при кладке стенок мангала из кирпича, производимой своими руками.

Глиняный раствор для строительства мангала своими руками

Отыщите подходящую бадью и замочите в ней основной компонент будущего крепежного состава – глину. Материал нужно будет оставить там примерно на неделю, но не забыть про него, а контролировать процесс размокания, периодически помешивая массу и добавляя при необходимости воду. В размякшую глину вмешивают песок, доводя состав до консистенции сметаны. Полученный раствор не должен растекаться. Проверить, насколько качественно подобраны пропорции компонентов – просто. Возьмите в руки немного смеси и потрите ее между ладонями так, чтобы получилась колбаска. Ваше творение не должно терять форму, растекаться или растрескиваться.

Раствор для кладки мангала из кирпича

к оглавлению ↑

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

Для красивой кладки делайте одинаковые швы

к оглавлению ↑

Устройство рабочей поверхности

Столешница, в конструкции мангала, должна быть удобной для эксплуатации и гармонировать с общим экстерьером сооружения. Для ее оформления не обязательно брать тесаный камень. Поверхность вполне можно оформить его искусственными аналогами, стеклом или плиткой.

Отделка столешницы мангала плиткой

Площадку вокруг мангала стоит выложить тротуарной или обычной напольной плиткой. Просто бетонированный пол будет восприниматься через время совсем не эстетично.

Мощеная площадка перед мангалом

к оглавлению ↑

Декор мангала и навес

Безусловно, построив солидный мангал, хочется, чтобы он прослужил подольше, поэтому конструкцию стоит спрятать под навес. Последний может быть общим (в этом случае накрывается вся зона отдыха) и индивидуальным (скрывается только сам мангал). Для установки шатра потребуются опорные столбы из металла и дерева. Их вмуровывают в бетонное основание. Для крыши можно выбрать любой материал, главное, чтобы он перекликался своей фактурой и цветом с кровлей дома, тогда навес станет логическим продолжением всей архитектурной группы.

чертежи, фото, как сделать самый простой проект, кладка пошагово



Кирпичный мангал для шашлыка стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.

В отличие от разборных металлических конструкций, кирпичный мангал основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.

Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

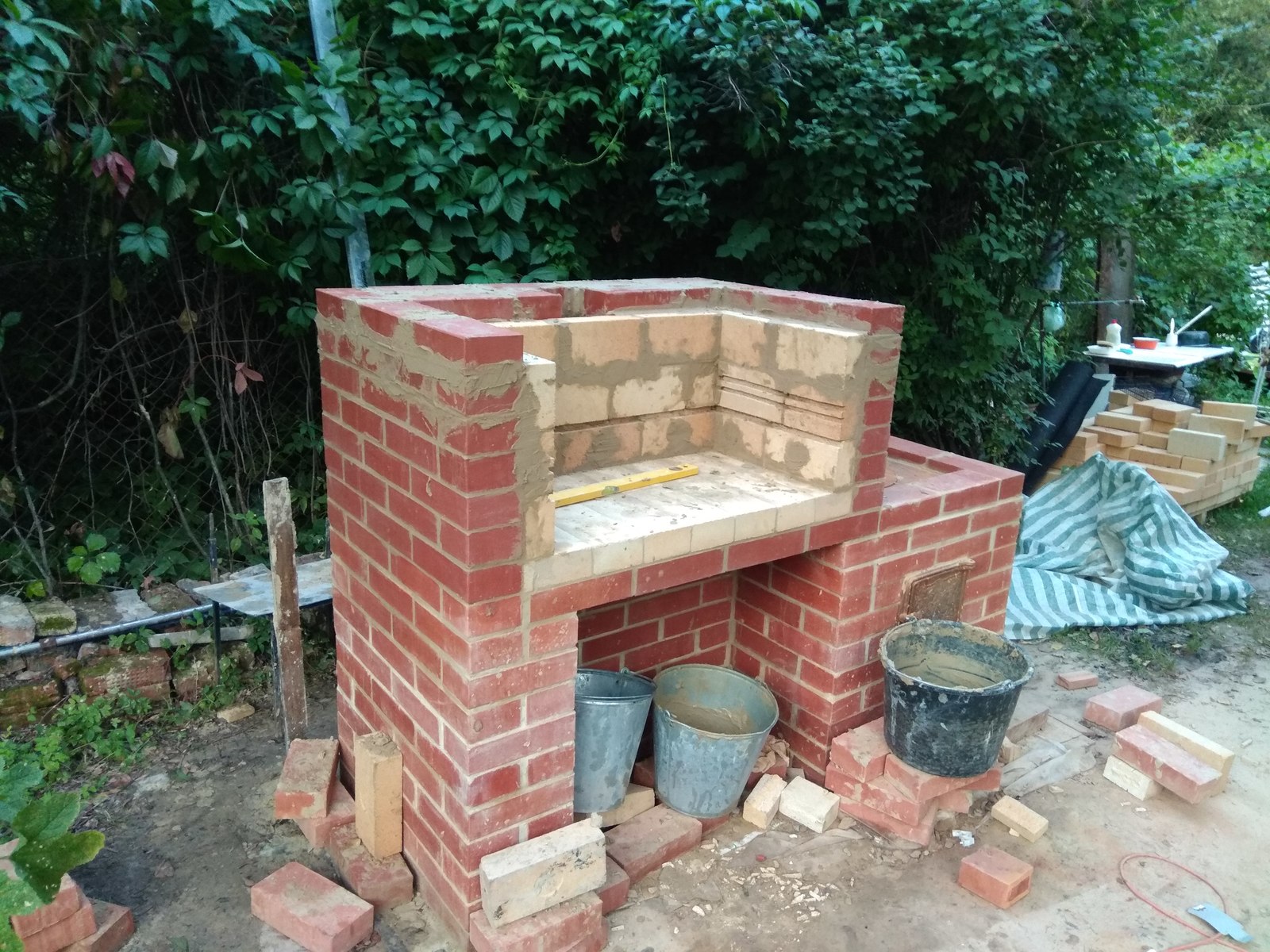

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.


Этот простой мангал из кирпича сделан своими руками

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы


Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.


Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.


Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.


Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы


Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.


Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.


Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.


Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.


Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.


Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм.  Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

Сколько комбинаций возможно из 6 кубиков LEGO?

Математик Сёрен Эйлерс был заинтригован математической задачей, связанной с LEGO. Допустим, у вас есть шесть «стандартных кубиков LEGO» (прямоугольные кубики 4×2, указанные в исходном патенте LEGO). Если вы соедините их вместе, сколько возможных структур вы сможете сделать?

На этот вопрос впервые был дан официальный ответ в 1974 году, и математики LEGO пришли к числу 102 981 500. Эйлерс интересовался математической методологией, лежащей в основе этого числа, и вскоре обнаружил, что оно охватывает только один вид наложения — таким образом, оно было чрезвычайно низким.Поэтому он написал компьютерную программу, которая смоделировала все возможные комбинации кирпичей. После того, как он запустил программу в течение недели, он получил огромное количество: 915 103 765 комбинаций .

(Между прочим, Эйлерс поощрял старшеклассника Миккеля Абрахамсена написать другую программу на другом языке программирования, на другой вычислительной платформе, не консультируясь по поводу решения или методологии. Когда программа Абрахамсена завершилась, математика совпала — и метод Абрахамсена для вычислений это было действительно лучше!)

Затем, конечно, Эйлерс должен был спросить, что произойдет, если вы добавите седьмой кирпич, восьмой и так далее. С каждым добавлением математические вычисления отнимают экспоненциально больше времени. Даже с исправленной версией его программы, запущенной на современном компьютере (который теперь может обрабатывать исходный расчет из шести блоков всего за пять минут), расчет решения из восьми блоков занимает около трех недель, а решение из девяти или десяти блоков. «вероятно, потребуются годы. Может быть, сотни лет».

Вот небольшой отрывок из документального фильма « A LEGO Brickumentary », в котором Эйлерс объясняет, как все это произошло вместе:

Конечно, поскольку Эйлерс — профессор математики, он выложил всю математику в онлайн, чтобы друзья-ботаники могли их просмотреть.На этой странице есть что переварить. Мне понравился этот фрагмент со страницы, на которой он рассматривает возможность решения из 25 кирпичей (выделено мной):

С учетом текущей эффективности наших компьютерных программ, по нашим дальнейшим оценкам, нам потребуется примерно

130 881 177 000 000 000 000 000 000 000 000 000 000 000

лет, чтобы вычислить правильное число. Примерно через 5 000 000 000 лет нам придется убрать наш компьютер из Солнечной системы, поскольку Солнце, как ожидается, станет красным гигантом примерно в это время.

Если вам нравится эта штука (и у вас есть математические навыки, чтобы ее расшифровать), почитайте научную статью «Об энтропии LEGO» Бергфиннур Дурхуус и Сёрен Эйлерс.

Можете ли вы сами положить кирпич?

Если кирпичная стена является для вас слишком монументальной задачей, возможно, вас не так пугает укладка собственной кирпичной дорожки (или патио). Дорожки не требуют строительного раствора, с которым сложно работать.Подумайте о том, чтобы проложить дорожку шириной от 3 до 4 футов (от 0,9 до 1,2 метра) — достаточно большой, чтобы два человека могли идти бок о бок. Выбор кирпича также важен: оцените брусчатку как «суровую погоду», чтобы она выдержала элементы и годы пешеходного движения. Чтобы все было на месте во время работы, забейте пластмассовые направляющие по краям кольями.

Чтобы избежать повреждений в долгосрочной перспективе, прокладывайте дорожку на приличном расстоянии от деревьев с большими корнями. Кроме того, планируйте сток воды с небольшим уклоном (около одной восьмой дюйма на фут) [источник: Стимпсон].Дело не только в том, чтобы избежать луж: в холодном климате вода оседает, замерзает и размораживается, в результате чего кирпичи выскакивают и путь становится неровным.

Объявление

Самая сложная часть укладки кирпичной дорожки — это, вероятно, установка фундамента, который состоит из выкапывания верхнего слоя почвы и затем укладки основания из гравия и песка. Точные рекомендации различаются, но, по словам профессионального Дастина Керриера, вам нужно выкопать 10–12-дюймовый (25.От 4 до 30,5 см) закопайте траншею в землю в том месте, где будет лежать тропа. Выкопайте и вырежьте корни деревьев, которые встретятся вам. Используя уплотнительную машину (которую вы можете арендовать), ровно утрамбуйте почву.

Затем положите ландшафтную ткань на почву, чтобы вода могла просачиваться сквозь землю, но удерживала почву отдельно от основания. Вылейте на ткань слой гравия толщиной от 3 до 4 дюймов (от 7,6 до 10,2 сантиметра), утрамбуйте и повторите процесс для получения твердой основы. Завершите основу 1-дюймовым (2.5-сантиметровый) слой песка. Разгладьте песок с помощью доски 2 x 4, обрезанной до нужной длины. Перетащите доску по направляющим, чтобы получить ровную поверхность. Вы можете подумать о том, чтобы нанять профессионала, который сделает за вас черновую работу по закладке фундамента, а потом вы можете сами положить кирпичи.

Работая с боков, выложите кирпичи по желаемому рисунку. Снова используйте уплотнитель, чтобы выровнять кирпичи на песке под ним для получения гладкой поверхности. Наконец, насыпьте песок на дорожку и воспользуйтесь щеткой, чтобы заполнить им трещины.Смочите дорожку, чтобы песок осел, и повторите с большим количеством песка, пока швы не станут плотно заполненными.

Для получения дополнительной информации о проектах DIY см. Ссылки на следующей странице.

:

Каменные стены — один из древнейших методов строительства, известных человечеству. Первые каменные стены были построены из камней без раствора.С помощью этого метода камни удерживаются вместе силой тяжести. Эти стены обычно больше у основания. В Ирландии и северо-восточных графствах Великобритании такая стена была построена фермерами для создания заборов. Это был довольно долгий и трудоемкий метод, но без затрат. Когда появился цемент, были созданы первые каменные стены, залитые цементным раствором, где цементное тесто заполняло промежутки между камнями. Первые цементы изготавливались из обожженного гипса или извести, смешанных с водой. Бетон включает портландцемент, смешанный с песком, гравием и водой, что делает его устойчивым к растрескиванию.Чтобы сделать его еще более прочным, можно добавить стальные арматурные стержни. Большинство каменных стен сегодня изготавливается именно этим методом, потому что это быстро и дешево.

1 Возведены первые каменные стены 2 Когда появился цемент 3 Первые цементы были созданы с использованием. 4 Бетон — портландцемент. Можно добавить 5 стальных арматурных стержней. а. обожженный гипс или известь, смешанные с водой. б. сделать бетон еще более прочным.- c. были созданы первые каменные стены из раствора. d. без всякого раствора. е. смешанный с песком, гравием и водой.

В. КИРПИЧ

.

Текст 1. КИРПИЧ

Кирпич, камень и дерево известны как самые старые строительные материалы. Кирпичи относятся к искусственным (искусственным) материалам.Их производство началось еще в доисторические времена. С тех пор они были произведены и испытаны во всех климатических условиях и во многих странах. Тысячи лет назад строители Египта уже знали о преимуществах кирпича и использовали его для строительства. В те дни производство кирпичей сильно отличалось от современного: кирпичи носили не путем обжига, а путем сушки на солнце, так как в Египте круглый год было много солнечного света. Кирпичная кладка была также популярна в Риме, потому что там было очень мало растущих лесов и, как следствие, древесины.

В наше время кирпичи можно делать из бетона, раствора, обожженной глины и комбинации некоторых других веществ. Например, в качестве сырья можно использовать разные виды глины и сланца. Соответственно, производимые в настоящее время кирпичи имеют разные размеры, формы, цвета и фактуры. Кирпичи также различаются в зависимости от метода изготовления и температуры обжига. Следует отметить, что некоторые виды кирпича, такие как, например, лососевый кирпич, являются недожженными и сильно пористыми. Естественно, их сила крайне мала.Это свойство лососевого кирпича следует учитывать при выборе кирпичного материала для строительства. Но существует много других типов кирпича, которые чрезвычайно прочны и почти стеклянны. Между этими крайностями лежат другие типы кирпича с другими свойствами. Свойства кирпича имеют большое значение и должны учитываться при выборе материала для строительства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
