Содержание

Расположение проводки в панельном доме: схема перед заменой

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом.

Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме —

тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Замена проводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Как найти распределительную коробку в стене дома

Необходимость обнаружения и вскрытия распределительных коробок при скрытой проводке в стенах случается редко, но в некоторых случаях необходима:

  • При добавлении элементов проводки, осветительных приборов, выключателей или розеток;
  • При замене проводов на отдельных участках на большее сечение;
  • Для прозвонки цепи с целью выявления поврежденного участка.

Сложность определения места расположения распределительных коробок заключается в том, что в некоторых случаях они тщательно замаскированы под декоративным материалом интерьера. В любом варианте, не зависимо от причин и условий методы обнаружения коробок неизменны, рассмотрим некоторые из них. Читайте также статью ⇒ Распределительная коробка: монтаж и ремонт.

Обнаружение исходя из требований ПУЭ и план-схемы в проектной документации

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

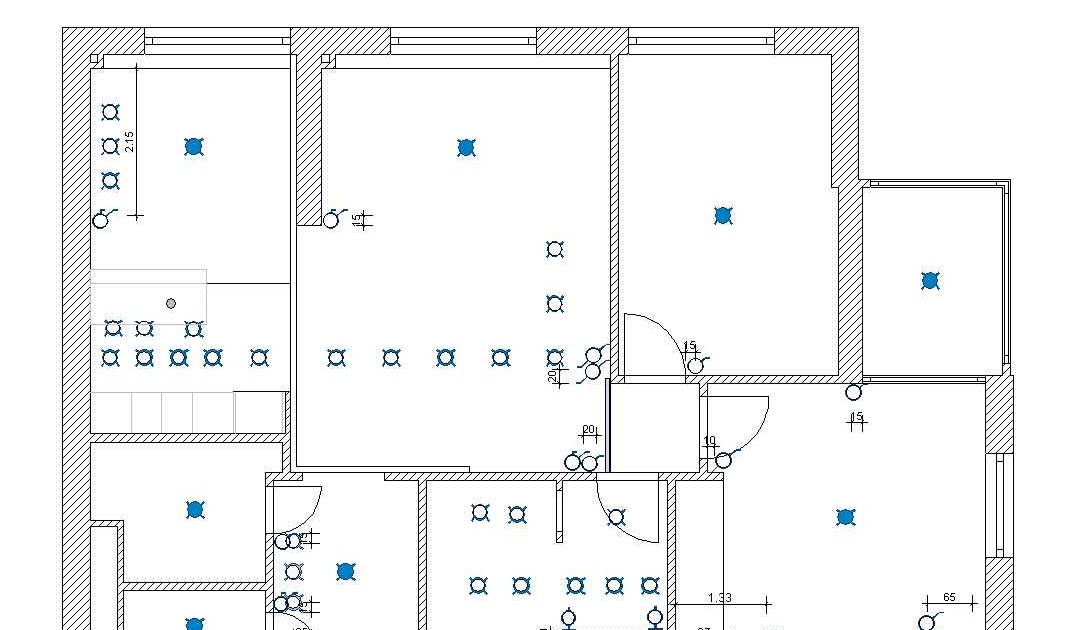

Схема размещения элементов проводки в помещениях

Современные монтажники стараются придерживаться этих правил. Используя эти данные не сложно предположить примерное место расположения распределительной коробки.

Далее простукиванием ручкой отвертки или небольшим молоточком стены в предполагаемом месте по звуку можно определить наличие пустоты, что характерно для коробки. Иногда штукатурка на ровной стене в месте установки распределительной коробки имеет отчетливую выпуклость, что существенно облегчает ее поиск.

Надо понимать, что данный метод не всегда работает, он эффективен на штукатуренных стенах, с обоями. Иногда в процессе эксплуатации помещений, ремонтов, коробки перемещаются, слой штукатурки может стать больше. В гипсокартонных стенах или другой декоративной отделке можно определить примерное место размещения коробок, но точно убедится путем простукивания, не получится. Необходимо использовать другие способы.

Одним простейших методов обнаружения металлических распределительных коробок с использованием подручных материалов считается применение магнита. Почти в каждом доме, имеются магниты или динамик старой радиоточки с мощным магнитом, который можно использовать в данном случае. При не глубоком слое штукатурки над коробкой 1-2 см, притяжение магнита чувствуется рукой из чего можно сделать вывод о месте расположения.

Стрелка компаса при приближении к металлической коробке с проводами под напряжением, под воздействием магнитного поля начинает резко отклоняться от северного направления. Максимальное отклонение указывает на место расположения коробки. В этом случае обнаруживается и пластиковые изделия, скрутки сходящихся проводов от нескольких линий создают более мощное поле, чем одна линия на розетке или выключателе.

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы. Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Прибор имеет три режима работы:

  1. Обнаружение проводов под напряжением, центральное положение переключателя;
  2. Обнаружение металлических элементов, правое положение переключателя;
  3. Обнаружение деревянных, пластиковых труб и других предметов, отличных по структуре и плотности от строительного материала стены, левое положение переключателя.

Переключатель находится на передней панели в центре корпуса под жидкокристаллическим дисплеем. С боку левой стороны расположена кнопка калибровки прибора, которую надо нажимать перед проведением тестирования. Для калибровки прибор прикладывается к участку стены, где нет посторонних предметов, нажимается кнопка, появляется звуковой сигнал, через несколько секунд на дисплее отображается информация об успешном завершении калибровки, сигнал пропадает. В этом процессе считывается структура материала чистой стены, при любом изменении плотности, наличии металлических предметов, магнитного поля от электропроводки, «Сенсор» автоматически определяет эти признаки и выдает информацию на дисплее. Символы, отображающиеся на экране:

  • Треугольник с молнией обозначает наличие проводов под напряжением переменного тока;
  • Магнит в виде подковы указывает наличие металлических предметов;
  • Перечеркнутый магнит или контур швеллера отображает присутствие деревянных или пластиковых конструкций.

Для поиска коробки прибор устанавливается в режим обнаружение металлов. Данный метод имеет ряд недостатков, металлические конструкции в гипсокартонных и бетонных стенах с арматурой затрудняют поиск.

Внешний вид детектора Bosch GMS-120

Аналоги таких приборов выпускают много производителей, активно используются модели «Зубр», Bosch GMS-120, они не дешевые, оправдывают себя только при профессиональной деятельности.

 Таблица сравнения технических характеристик различных моделей

МаркаОбъекты обнаруженияГлубина выявления в мм

Сталь/ медь

Глубина обнаружения провода в ПВХ изоляции, в ммГлубина обнаружения деревянных брусков, ммТочность в мм
GMS 100 MЧерные и цветные металлы, провода100/ 80511,1
GMS 120Металлы, провода, элементы дерева 120/8051391,1
D-tect 120Цветные и черные металлы, кабели, пластик и дерево120/806139±11
D-tect 150, D-tect 150 SVМеталы, провода, пластик , древесина.150/806141±6



Bosch GMS-120 стоит примерно 6700р, не каждый обыватель может позволить покупку такого прибора для временного использования.

Основные функции и характеристики Meet MS-158M

Внешний вид Meet MS-158M

Прибор с большим количеством функций и хорошими характеристиками:

ФункцияВеличина параметров
Обнаружение поля от сети переменного тока70 до 600 В



Мощные электромагнитные излучения0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ. на глубине до 55 (мм)



проверка целостности цеписопротивлением от 0 до 50 (МОм)
фонарик+
элементы питания



две «пальчиковые батарейки ААА» 1.5В
рабочие температуры-10 до +50
вес100 гр
габариты170х32х30 мм
способ индикацииСветовая и звуковая

Совет№1. Некоторые дилетанты предлагают собрать металлодетектор используя подручные средства, CD,DVD диски калькулятор и батарейка. Не тратьте время, это полный бред, проверено.

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

  • Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.
Поиск скрытой проводки индикаторной отверткой с автономным питанием

  Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

  • Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.
Элементы универсальной индикаторной отвертки

Режим «Н» с повышенной чувствительностью реагирует на магнитное поле проводника скрытой проводки на глубине до 3см. Стоимость универсальных индикаторных моделей зависит от количества опций и производителя 200 – 300р.

  • Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 110 мм.
диапазон 2 100 мм.
Диапазон 3150 мм.
диапазон 4 700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

Внешний вид органов управления и индикации детектора «Дятел»

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Многофункциональный детектор MS — 258

Одним из наиболее востребованных приборов у профессиональных электриков и в бытовых условиях считается универсальный прибор MS – 258. Он включает в себя две основные функции, металлоискателя и индикатора скрытой проводки, стоит всего 250 — 300р. Его размеры и форма соизмеримы с авторучкой, удобно носить в кармане и пользоваться.

Многофункциональный детектор MS — 258

В качестве индикатора обнаружения металлов и проводки установлен светодиод, дублируется звуковым сигналом с регулятором уровня чувствительности. Электропитание обеспечивают две батареи 1,5В марки L 1154, точность обнаружения не менее 2см.

Удобство применения MS – 258 в простых органах управления, одна кнопка включения для всех режимов. Одним концом прибора обнаруживается металл, другим провода под напряжением.

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм2.

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

Использование смартфонов и специальных приложений

Многие смартфоны включают в себя магнитные датчики и специальные приложения с программным обеспечением, что позволяет использовать телефон как металлоискатель компас или индикатор магнитного поля для обнаружения скрытой проводки. Установка приложений их возможности и настройка требуют детального рассмотрения в отдельной статье. Прежде чем устанавливать приложения надо убедиться в наличии соответствующего датчика на телефоне.

Совет №2. Примерно последние 10 лет, при строительстве дома или ремонте квартиры мудрые владельцы недвижимости на этапе строительства фотографируют или снимают на видео процесс монтажа электропроводки. Фиксируются места установки коробок, отмечаются ориентиры.

Фото и видео хранятся на цифровых носителях, для надежности, как резервный вариант можно разместить, на ресурсах терминалов в интернете «Облако» или в отдельных папках других порталов электронной почты, социальных сетях. При таком раскладе утратить информацию практически невозможно.

Часто задаваемые вопросы

  1. Что делать если Bosch GMS-120 сигналит по площади всей стены?

Характерная ошибка в этом случае неправильная калибровка прибора, многие нажимают кнопу калибровки и ждут несколько секунд до ее окончания, при этом пропадает звук сопровождения процесса. Это не правильно, пред началом измерений, корпус прибора устанавливается на однородный участок стены, где отсутствует проводка, металлические трубы и другие предметы, только кирпич или бетон. Прибор фиксирует в памяти плотность этой среды, после этого можно производить поиск, любые отличия структуры материала распознаются.

  1. Индикаторная отвертка светится в любой точки стены, как это может быть и как проводить поиск?

В этом случае все приборы будут показывать электромагнитное излучение, фаза замыкает на мокрую штукатурку, сушите стену. Возможно, раствор еще не высох.

  1. Какой магнит лучше использовать для поиска коробки?

Хорошие магниты неодимовые, малогабаритные и мощные, бывают прямоугольной, таблеточной и цилиндрической формы, притяжение руками чувствуется на расстоянии 3-5 см. Магнит с 5 рублевую монету стоит в пределах 250 р сила притяжения в 30кг/см2. Полноценный многофункциональный прибор на эти деньги не купишь, индикаторную отвертку или сканер для обнаружения скрытой проводки можно. Магнит рекомендуется использовать, когда нет других вариантов или для уточнения уже проверенных данных.

  1. В схеме детектора на 561 микросхеме сопротивление пищалки, какое должно быть?

Можно поставить переменный резистор и подобрать сопротивление, экспериментальным путем, обычно это бывает от 800 до 1600 Ом.

Оцените качество статьи:

Cхемы электропроводки квартиры | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на эту статью. Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

Вот несколько примеров для наглядности: проект электроснабжения офиса и проект схемы электропроводки магазина «Промтовары».

В старых домах и квартирах существует несколько типовых схем.

1. Схема старой электропроводки в квартире с электрическими плитами

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание  групповых линий — двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Читайте статью о том, как подключить электроплиту по современным нормам и требованиям.

2. Схема старой электропроводки в квартире с газовыми плитами

В квартирах с газовыми плитами защитный проводник PE вообще отсутствовал, а вводной кабель и групповые линии выполнялись двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, все тем же АППВ (2х2,5).

Рекомендую почитать Вам следующие статьи:

Внимание!!! Вы должны знать, что провод ПУНП запрещен к применению.



Недостатки старой электропроводки

В наших квартирах, построенных еще лет 20-40 назад, нормы и требования к электропроводке были другие, поэтому электропроводка выполнялась по старым требованиям:

Эксплуатация старой электропроводки ОЧЕНЬ опасна для жизни человека. Не редки пожары из за коротких замыканий.

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая электротехническая лаборатория (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом читайте здесь.

Приведу наглядный пример: Вы  купили себе в квартиру ванну джакузи, стиральную машину или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено устройство защитного отключения (УЗО) или дифавтомат.

В следующей статье «Схема электропроводки в квартире» мы рассмотрим схемы электроснабжения квартир и домов, согласно современным нормам.

P.S. И смешное видео о наивысшем уровне экстрима

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Размеры стандартной ванной комнаты квартиры

Вступление

Здравствуйте. Перед началом повествования, разберемся с профессиональной терминологией и определим основные термины, используемые в этой статье.

Ванная комната это

Под ванной комнатой, понимаем помещение в квартире, частном доме, другом жилье, где, как минимум установлена чаша ванной. Под туалетом, который в документации чаще называют уборная, понимаем, помещение, в котором, как минимум установлен или предусмотрен к установке унитаз. Совмещенный санузел это помещение с ванной и унитазом, а раздельный санузел это комплект ванной комнаты и уборной в одном жилом помещении.

План статьи

В этой статье подробно поговорим, про размеры ванных комнат, санузлов и уборных, которые определены нормативной документацией и практикой ремонтных, строительных и проектных работ.

О размерах ванных комнат в нормативных документах

Основной документ, в котором, хоть как-то, нормируются размеры ванных комнат, это СНиП 2.08.01-89 «Проектирование жилых зданий. Объемно-планировочные решения». В этих строительных нормах, указан лишь минимальная ширина уборной, 800 мм и её минимальная глубина в 1200 мм.

Размеры таких, скажем прямо, совсем небольших уборных, характерны, практически для всех панельных домов с сантехническими кабинами, а также для домов называемых «хрущевки» и практически всех многоквартирных домов с разделенным санузлом.

Размеры ванной комнаты в панельных домах

Ванная комната в панельных домах, отделена (разделена) от уборной.  Размеры ванной комнаты позволяют установить ванну размером 1500×700 мм, 1700×750 мм вместе с умывальником не менее 550×420 мм. Альтернативой ванны может быть душевой поддон не менее 800×800 мм.

Размеры совмещенного санитарного узла

Размеры совмещенного санитарного узла должны быть таковы, чтобы можно было установить: ванну, умывальник и унитаз в размерах указанных выше.

Для панельных домов совмещенные санузлы нехарактерны. Причина в этом одна, в панельном доме, для устройства санузла используются готовые сантехнические кабинки.

Сантехническая кабинка это готовое, смонтированное и собранное на заводе помещение квартиры, устанавливаемое в конструкцию дома при его строительстве.

По планировке сантехническая кабина это раздельный санузел с помещением для ванной комнаты и помещением для уборной, разделенные перегородкой. Размеры сантехнических кабин в панельном строительстве, стандартные. В зависимости от размера стандартизированы и расположение ванны и умывальника.

По нормативам, совмещенный санузел, делали в однокомнатных квартирах. По нормативам, размеры совмещенного санитарного узла должны быть достаточны для установки ванны, умывальника и унитаза. Причем между сантехническими приборами должны быть соблюдены следующие промежутки.

  • Между унитазом и биде 250 мм;
  • Перед ванной (душевой кабиной) 700мм свободного пространства;
  • Перед унитазом 500 мм свободного пространства;
  • Перед умывальником 700 мм свободного пространства;
  • Расстояние от краев унитаза до стен: 250 мм.

Данные расстояния между сантехприборами, хоть и закреплены в нормативах, не являются обязательными, но могут быть взяты за базовые. Проводя свой ремонт в ванной комнате, вы можете смещать планируемое расположение сантехнических приборов, увеличивая или уменьшая их для своего удобства.

Почему интересны размеры совмещенного санузла

Не секрет, что стал очень популярен ремонт с объединением раздельных и маленьких ванной комнаты и уборной, для получения одной просторной совмещенной ванной комнаты.

Если такая перепланировка не затрагивает несущих стен, то она возможна, но требует согласование с Государственной жилищной инспекцией. Если этого не сделать перепланировка считается незаконной и грозит проблемами.

Также, не секрет, что чаще такое совмещение делают без согласования, а значит, без проекта и знать, хотя бы базовые расстояния между сантехническими приборами будет полезно.

Кстати, если в плане БТИ показано расположение ванной, унитаза и раковины, то их перенос и смена расположения требует согласования.

Размеры сантехнических кабин

Особенно интересны размеры сантехнических кабин. Между кабиной и базовыми стенами квартиры есть зазор. Особенно большое расстояние между потолком кабины и потолком квартиры. По этой причине, появился тип ремонта ванной комнаты, который чаще называется совмещение санузла со сломом сантехнической кабины.

Размеры стандартных сантехнических кабин таковы (ГОСТ 18048-80): Д×Ш×В

  • 2730×1600×2400(2540,2640,2740)
  • 2080×1820×2400(2540,2640,2740)
  • 1100×1600×2400(2540,2640,2740)
  • 940×1600×2400(2540,2640,2740)

Размеры ванной в хрущевке

Вспомним, что «Хрущевкой» называют панельный дом отличающийся минимальными размерами комнат. В Хрущевках ванная комната маленького размера и размеры совмещенной ванной в хрущевке могут быть:

  • С поддоном или сидячей ванной: 1650х2000 или 1450х2200 мм.
  • С ванной чашей: 2100х2100 мм, 2350х1700 мм (2350х2500 мм).

Размеры ванных в частном доме

Размеры ванных в частном доме хоть и формально ограничивается минимальными размерами, говорить о них не имеет смысла. В доме вы можете запланировать ванную комнату и санузел любых нужных размеров.

Выводы

Размеры стандартной ванной комнаты важны для предварительного проектирования ванной и планирования её ремонта. Особо важны расстояния между сантехприборами для согласования перепланировки. Для ремонта без согласования расстояния между приборами чаще игнорируется, особенно в маленьких ванных.

©elesant.ru

Еще статьи





Штробление панельных домах: электропроводка в панельном доме

Вступление

В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства «О порядке переустройства помещений…» п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Проблема штробление панельных домах

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от госта и  пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.

Горизонтальное штробление панельных домах запрещеноГлубокое штробление в панельных домах приводит к разрущению арматуры.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы про штробление панельных домах

Штробление в панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах.  А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

©Ehto.ru

Еще статьи

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

24 марта 2021 г., 14:00 EDT

Использование шторок для освещения общих комнат и других медицинских помещений

, 25 марта 2021 г., 14:00 EDT

6 апреля 2021 г., 14:00 EDT

7 апреля 2021 г., 14:00 EDT

Товары, надежность и удовольствие от проектного учета

8 апреля 2021 г., 14:00 EDT

15 апреля 2021 г., 14:00 EDT

15 апреля 2021 г., 14:00 EDT

21 апреля 2021 г., 14:00 EDT

28 апреля 2021 г., 14:00 EDT

Эти проекты показывают, что может произойти с упором на благополучие

Растительность — это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м …

Высокоэффективные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания …

Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

Раковины из нержавеющей стали производства U.S. оказались гигиеничными, экологичными и коррозионностойкими растворами …

Street Smarts: дизайнеры ограничивают автомобили, чтобы освободить место на городских дорогах для пешеходов, велосипедистов и других людей …

Мастерская Ultimate: схема освещения и электрооборудования

Если вы не опытный электрик, рекомендуется доверить эту часть проекта профессионалам.Однако вы должны знать свои потребности и участвовать в планировании и надзоре за монтажом электропроводки и освещения. Здесь специалист по электрике Рики Клоуэрс дает профессиональные советы по успешному электромонтажу.

Как и в случае с функциональным дизайном рабочего места, хороший электрический план начинается со схемы. Знание местоположения ваших крупных частей оборудования с электрическим приводом, а также ваших основных рабочих мест имеет жизненно важное значение для определения того, где лучше всего разместить электрические розетки, выделенные цепи, высоту розеток, распределительные коробки и т. Д.

Более крупное оборудование, такое как настольные пилы, должно получать питание по выделенным цепям. В одной мастерской рядом с местом, где позже будет размещена настольная пила, была установлена ​​выделенная цепь на 20 ампер. Каждая дополнительная единица крупного оборудования также имела выделенную цепь. Розетка, установленная на каждом из них, представляла собой цепь GFCI (прерыватель цепи замыкания на землю). Розетка GFCI оснащена измерительным устройством, которое немедленно отключает питание цепи в случае короткого замыкания, снижая вероятность поражения электрическим током.После отключения розетку GFCI можно легко сбросить с помощью переключателя на передней панели.

Примечание: Розетка GFCI — это устройство безопасности, предназначенное для уменьшения опасности для пользователей и не обязательно предназначенное для защиты оборудования.

Примите во внимание общее количество обычных электрических розеток, которые вам понадобятся, и помните следующее практическое правило: слишком много розеток сложно. Другими словами, люди обычно обнаруживают, что в конечном итоге им нужно больше торговых точек, чем они первоначально ожидали.В случае нашей модельной мастерской в ​​дополнение к выделенным цепям было установлено девять розеток. Девять розеток находятся в трех цепях, по три розетки в каждой цепи.

Также подберите лучшую высоту для ваших розеток. Может оказаться полезным установить розетки для мастерских на стене выше, чем это обычно бывает в домашних условиях. Это устраняет проблему ограниченного доступа к розеткам при размещении рабочих поверхностей или оборудования вдоль стен цеха.Более высокие розетки также более удобны для подключения и отключения небольших электроинструментов, что часто случается в мастерской.

Обычно лучше всего подключать потолочные светильники так, чтобы они были подключены к отдельной цепи от розеток. Таким образом, если перегрузка по мощности от инструмента приведет к срабатыванию выключателя, индикаторы останутся включенными, поскольку они подключены к отдельной цепи.

Коробка выключателя для мастерской должна иметь переключатели, четко помеченные, чтобы указывать, какие переключатели какими цепями управляют.В некоторых мастерских есть оборудование, для которого требуются розетки на 240 вольт. Приложения с этим повышенным напряжением могут включать воздушные компрессоры или сварочное оборудование.

Адекватное освещение имеет решающее значение в условиях мастерской. Сначала подумайте о своих общих потребностях в освещении, а затем о специальных потребностях для конкретных областей. Доступен ряд вариантов освещения.

Могут ли деревянные постройки стать решением проблемы изменения климата?

Рынок вроде соглашается.Менее чем через пять лет после его прибытия на берега США, сейчас проекты CLT реализуются почти в каждом континентальном штате США. Что еще более важно, в отличие от Великобритании, которая в настоящее время импортирует весь свой CLT, США инвестируют во внутреннее производство CLT, с заводами в Монтане и Орегоне, а другие запланированы в Мэне, Юте, Иллинойсе, Техасе, штате Вашингтон, Алабаме и Арканзасе. Новое здание «технологического центра» Amazon в Миннеаполисе построено из клееной древесины с использованием гвоздей (например, CLT, но с использованием гвоздей, а не клея).Закон об инновациях в древесине 2018 года также включал положения об исследованиях и разработках в области массового производства древесины.

Конструкции из деревянных материалов, как правило, быстрее и проще возводить, что снижает затраты на рабочую силу, топливо для транспортировки и использование энергии на месте. Элисон Вринг, директор инфраструктурной компании Aecom, называет жилой блок CLT из примерно 200 квартир, который «строился всего за 16 недель [на строительство] … тогда как если бы это было сделано традиционно с бетонным каркасом, это заняло бы не менее 26 недель. .Точно так же, говорит Во, недавнее здание CLT площадью 16 000 квадратных метров, над которым он работал, «потребовалось бы около 1000 грузовиков с цементом только для одной рамы. Чтобы доставить весь CLT, нам потребовалось всего 92 доставки ».

Другие страны также обращаются к древесине. Моника Лебеничник, инженер по продажам австрийско-словенской фирмы Ledinek Engineering, которая производит прессы для заводов CLT, прислала мне свой лист заказов за 2013 год. Он начинается с потока заказов из Австрии и Скандинавии.Но, начиная с 2017 года, рынок внезапно переходит в Японию, Францию, Австралию, Латвию и Канаду. «Годовая мощность таких линий составляет от 25 000 до 50 000 кубометров [CLT]», — поясняет Лебеничник. Данные показывают, что 1 000 кубометров CLT соответствует примерно 500 собранным деревьям; фабрики, перерабатывающие 50 000 кубометров, таким образом, улавливают улавливаемый углерод 25 000 деревьев в год.

Есть даже преимущества, которые делают этот материал особенно привлекательным для таких стран, как Япония, поскольку было установлено, что он хорошо показал себя при испытаниях на землетрясение.Совместная итальянско-японская исследовательская группа построила семиэтажное здание из CLT и проверила его на «встряхиваемом столе» (крутое, но жуткое видео об этом есть на Youtube). Они обнаружили, что он может выдержать сотрясение на уровне землетрясения 1995 года в Кобе, Япония, в результате которого было разрушено более 50 000 зданий. По счастливой случайности, говорит Во, «американцы посадили много деревьев в Японии в рамках плана Маршалла — это было более 60 лет назад, и сейчас они достигают зрелости».

Как ни странно, CLT также хорошо работает при пожарах.Он спроектирован так, чтобы выдерживать нагрев до 270 ° C, прежде чем он начнет обугливаться — обугливание снаружи затем действует как защитный слой для структурной плотности древесины позади него. Напротив, при одинаковых температурах бетон может расколоться и потрескаться, а сталь потеряет свою прочность.

Однако не все верят, что будущее за CLT. Когда я спрашиваю Криса Чизмана, профессора кафедры материаловедения в Имперском колледже Лондона, может ли древесина занять место бетона в качестве основного строительного материала, он отвечает резко.»Нет. Этого не произойдет. Это может происходить локально с небольшими схемами. Но вы должны оценить массовое использование бетона и огромную важность бетона для инфраструктуры и общества. Это исключительно хороший материал благодаря своей функциональности и прочности ».

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 ​​0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333 408 500 500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 333 889250 250 250250 333 333 444 444 350500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444394220394520250250250 333500500 1000500500 333 1000556333 1000250250250250 333 333 500500 350500 1000 333 1000 389 333722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570 333747 333400 570 300 300 333 556 540 250 333 300 330 500 750 750 750 500 722 722 722 722 722 722 1000 722 667 667 667 667 389 389 389 389 722 722 778 778 778 778 778 570 778722 722 722 722 722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 объект> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031

Схемы подключения для передачи голоса и данных

Документ базы знаний по подключению для передачи голоса и данных
Диаграммы и обсуждение часто встречающихся элементов.

Начнем с некоторых ложных, но обычно используемых терминов. Девяносто девять процентов людей, которые их используют (включая нас), называют 8-контактные модульные разъемы для телефонов / данных разъемами RJ45. RJ45 на самом деле представляет собой схему подключения, а не тип устройства. Не беспокойтесь об этом, если вы когда-нибудь позвоните в магазин, чтобы заказать разъем или вилку RJ45, они точно поймут, о чем вы говорите. Даже Microsoft называет их в своих официальных учебных пособиях RJ45.Хм. Раз уж мы затронули эту тему, 4- или 6-позиционный штекер или разъем на самом деле не являются RJ11 … ну, может быть, но это зависит от того, как он подключен. Подробности читайте ниже. Важно знать проводку RJ11 по сравнению с RJ14.

Джек
Позиции
USOC
RJ61
T568A T568B
(AT&T)
10BASE-T
(LAN)
1 WHT / BRN Вт / грн WHT / ORG белый / синий
2 wht / grn грн / Вт org / wht синий / белый
3 WHT / ORG wht / org Вт / грн WHT / ORG
4 синий / белый синий / белый синий / белый
5 белый / синий белый / синий белый / синий
6 org / wht org / wht грн / Вт org / wht
7 грн / Вт WHT / BRN WHT / BRN
8 brn / wht brn / wht brn / wht

Вот схема обычной проводки T568B кабеля категории 5.

Вот как подключается перекрестный кабель.

Разъемы и вилки подключены в соответствии с номерами Унифицированного кода заказа услуг (USOC), первоначально разработанными Bell System и одобренными FCC. Одно конкретное оборудование может быть подключено по-разному и иметь разные номера USOC. USOC стал аббревиатурой, произносимой как «you-sock», а схемы подключения разъемов обычно называются «кодами USOC».»
Каждый из основных типов разъемов может быть подключен к разным конфигурациям RJ. Например, 6-контактный разъем может быть подключен как RJ11C (1 пара), RJ14C (2 пары) или RJ25C (3 пары) 8-контактный разъем можно подключить к таким конфигурациям, как RJ61C (4 пары) и RJ48C. К 8-контактному разъему с ключом можно подключить RJ45S, RJ46S и RJ47S. Четвертый модульный тип разъема представляет собой модифицированную версию 6-позиционный разъем (модифицированный модульный разъем или MMJ). Он был разработан Digital Equipment Corporation (DEC) вместе с модифицированным модульным разъемом (MMP), чтобы исключить возможность подключения оборудования DEC для передачи данных к голосовым линиям и наоборот.

Вот наиболее распространенные конфигурации USOC.


Разъем RJ11

RJ14 Джек

Разъем RJ25


Разъем RJ31x

RJ61 Джек

Разъем RJ48x


RJ45s Джек

RJ48s Джек

L ocal A rea N etwork Стандарты, разработанные для работы через UTP, обозначают назначение контактов / пар на модульных разъемах для передачи сигналов.Несмотря на то, что конфигурации TIA / EIA (T568A и T568B) поддерживают все эти обозначения, в некоторых случаях пользователь выбирает кабельное соединение только того количества пар, которое требуется для поддержки приложений. При подключении жилого помещения, где количество кабеля, проложенного строителем, ограничено, установщик может выбрать подключение к конкретному разъему с использованием 2 пар / 10BT и сохранить последние 2 пары для телефона или другого разъема для передачи данных.Нас заставляли делать это много раз.

Вот 2 наиболее часто используемых формата разводки данных.


T568A Электропроводка

T568B Электропроводка (наиболее распространенная)

10 База T

Жетон Кольцо

TP-PMD

1000 Base T

Ниже приведена схема подключения 25-парного кабеля к блоку 66 или 110.
Если вы когда-нибудь пытаетесь поднять настроение взбесившемуся старому телефонисту,
обязательно обращайтесь к цветам проводов такими, какие они «есть», а не так, как они называются
технически. Например, назовите фиолетовый «пурпурный».
(Это отличный тест, чтобы увидеть, насколько идиот этот телефонист!)

Код провода / цвета

Наконечник и
Кольцо

Пара
Номер

№ контакта в 25-парном амфеноловом разъеме.

Номер строки в блоке 66 или 110 вниз

. . белый / синий
синий / белый

Наконечник 1
Кольцо 1

Пара 1

26
1

1
2

. .
. . белый / оранжевый
оранжевый / белый

Наконечник 2
Кольцо 2

Пара 2

27
2

3
4

. .
. . белый / зеленый
зеленый / белый

Наконечник 3
Кольцо 3

Пара 3

28
3

5
6

. .
. . белый / коричневый
коричневый / белый

Наконечник 4
Кольцо 4

Пара 4

29
4

7
8

. .
. . белый / шифер
шифер / белый

Наконечник 5
Кольцо 5

Пара 5

30
5

9
10

. .
. . красный / синий
синий / красный

Наконечник 6
Кольцо 6

Пара 6

31
6

11
12

. .
. . красный / оранжевый
оранжевый / красный

Наконечник 7
Кольцо 7

Пара 7

32
7

13
14

. .
. . красный / зеленый
зеленый / красный

Наконечник 8
Кольцо 8

Пара 8

33
8

15
16

. .
. . красный / коричневый
коричневый / красный

Наконечник 9
Кольцо 9

Пара 9

34
9

17
18

. .
. . красный / шифер
шифер / красный

Наконечник 10
Кольцо 10

Пара 10

35
10

19
20

. .
. . черный / синий
синий / черный

Наконечник 11
Кольцо 11

Пара 11

36
11

21
22

. .
. . черный / оранжевый
оранжевый / черный

Наконечник 12
Кольцо 12

Пара 12

37
12

23
24

. .
. . черный / зеленый
зеленый / черный

Наконечник 13
Кольцо 13

Пара 13

38
13

25
26

. .
. . черный / коричневый
коричневый / черный

Наконечник 14
Кольцо 14

Пара 14

39
14

27
28

. .
. . черный / шифер
шифер / черный

Наконечник 15
Кольцо 15

Пара 15

40
15

29
30

. .
. . желтый / синий
синий / желтый

Наконечник 16
Кольцо 16

Пара 16

41
16

31
32

. .
. . желтый / оранжевый
оранжевый / желтый

Наконечник 17
Кольцо 17

Пара 17

42
17

33
34

. .
. .. желтый / зеленый
зеленый / желтый

Наконечник 18
Кольцо 18

Пара 18

43
18

35
36

.. .
. . желтый / коричневый
коричневый / желтый

Наконечник 19
Кольцо 19

Пара 19

44
19

37
38

. .
. .. желтый / шифер
шифер / желтый

Наконечник 20
Кольцо 20

Пара 20

45
20

39
40

.. .
. . фиолетовый / синий
синий / фиолетовый

Наконечник 21
Кольцо 21

Пара 21

46
21

41
42

. .
. . фиолетовый / оранжевый
оранжевый / фиолетовый

Наконечник 22
Кольцо 22

Пара 22

47
22

43
44

. .
. . фиолетовый / зеленый
зеленый / фиолетовый

Наконечник 23
Кольцо 23

Пара 23

48
23

45
46

. .
. . фиолетовый / коричневый
коричневый / фиолетовый

Наконечник 24
Кольцо 24

Пара 24

49
24

47
48

. .

Вот несколько общих вопросов по подключению данных, которые нам часто задают наши клиенты.

Что такое категории 5, 5e и 6 (CAT-5, CAT-5e CAT-6)?
Это стандарты обозначения производительности, разработанные TIA / EIA для кабеля витой пары и разъемов, рассчитанных на диапазоны частот до 550 МГц и скорость передачи данных до 1000 Мбит / с.Текущий стандарт — TIA / EIA 568.

Cat-5 работает на частоте до 100 МГц, а производительность Cat 5e — до 350 МГц. Кабель Cat-6 рассчитан на частоту до 550 МГц.

Кабель категорий 5, 5e и 6 состоит из 4-х парной неэкранированной витой пары (UTP) с сопротивлением 100 Ом и электрическими характеристиками, поддерживающими передачи до 550 МГц.

Cat-5e (350 МГц) и Cat-6 (550 МГц) улучшают исходную конструкцию Cat-5 (100 МГц), добавляя больше экранирования за счет дополнительных витков провода.Cat-6 размещает разделитель внутри внутреннего сердечника, чтобы разделить пары проводов даже больше, чем Cat-5e. Этот делитель уменьшает перекрестные помехи (NEXT) между парами проводов.

Реальные различия между кабелями категорий 5, 5e и 6 заключаются в характеристиках передачи. Кабели категорий 5e и 6 наиболее подходят для высокоскоростных сетей Ethernet 100base-T и 1000base-T (Gigaspeed). Приложения Gigabit Ethernet, достигающие 1000 Мбит / с, должны использовать кабели категории 6 для достижения наилучших результатов.


В чем разница между кабелем из ПВХ и кабелем PLENUM?
Причина использования этих двух типов кабеля — стандарты пожарной безопасности различных типов зданий. Оба типа кабеля имеют одинаковые скоростные характеристики.

ПВХ означает поливинилхлорид, который представляет собой внешнюю изоляционную оболочку, используемую вокруг медных проводов. Когда он горит, он испускает ядовитый дым (представьте горящий пластик). В то время как куртки Plenum Rated, продукт TEFLON®, горит при гораздо более высокой температуре и не так токсичен.


Итак, когда я должен использовать ПВХ и когда я должен использовать кабель с номинальной пленкой?
ПВХ-кабель составляет около 1/3 стоимости кабеля с номинальной пленкой. ПВХ можно использовать практически во всех внутренних стенах или полах дома или на работе / в коммерческих помещениях. ПВХ используется более чем в 90% всех кабельных систем.

Кабель, рассчитанный на приточный воздуховод, используется в потолках с приточным воздухом коммерческих зданий, где рециркулирующий воздух проходит через потолок (может включать в себя ниспадающие потолки), а не проходит через трубы для кондиционирования воздуха.Таким образом, в этой ситуации необходимо использовать нагнетательный кабель, чтобы предотвратить распространение токсичного дыма через все здание в случае пожара.

Если вы не уверены, нужно ли вам перейти на Пленум-кабель, обратитесь в Департамент строительства и безопасности вашего города или к инженеру-строителю. В разных городах действуют разные правила.


Какой самый быстрый, лучший кабель для меня. Следует ли мне перейти на кабель CAT-6?
Это очень сложный вопрос.Обычно кабель CAT5E 350 МГц отлично подходит для большинства приложений. Однако кабель Cat6 позволяет уменьшить потери пакетов во время передачи из-за более высокого отношения сигнал / шум и более низкого уровня перекрестных помех (NEXT). Таким образом обеспечивается более высокая скорость сети. Однако, если ваша сеть не передает большие объемы данных, «реальная» разница может быть незначительной. Кроме того, если вы планируете использовать широкополосный модем, ограничение обычно больше связано со скоростью вашего соединения, а не с кабелем, соединяющим компьютер с модемом.


В чем разница между кабелем Ethernet, прямым и коммутационным кабелями?
Абсолютно ничего. Эти три термина являются синонимами при разговоре о кабеле, хотя обычно патч-кабель изготавливается из многожильного медного кабеля, поэтому он может сгибаться и изгибаться, в конечном итоге, не ломая или не разрушая медь внутри, как и провод со сплошным медным сердечником.


Категория 5 по сравнению с улучшенной категорией 5 (5E)
Cat-5 — старый стандарт, большинство производителей кабелей даже не выпускают его.Cat-5E — это то, что следует использовать в современных высокоскоростных сетях. Cat-5E полностью обратно совместим почти со всеми продуктами и сетями Cat-5. Cat-5E основан на старой конструкции Cat-5, но добавляет больше витков в пары проводов, чтобы обеспечить более высокую скорость передачи, в 3 1/2 раза превышающую скорость передачи старого кабеля Cat-5 … от 100 МГц до 350 МГц !!

Хотя Cat-5 может работать, нет причин НЕ тратить еще несколько долларов на лучший, более чистый рабочий кабель … Cat-5E или даже Cat-6


Медный RJ-45 vs.Позолоченный разъем RJ-45 (50µ & 3µ)
Большинство людей не осознают, что существуют различия в концевых разъемах, называемых вилками RJ-45 8p8c. Все они могут выглядеть одинаково, но разница заключается в том, из каких материалов изготавливаются контакты. Некоторые из них сделаны из меди, а другие покрыты золотом. Как вы уже догадались, золото — лучший контактный материал … но вот загвоздка! Золотые пробки бывают разной концентрации. Некоторые из них имеют толщину 3 мкм (3 микродюйма) золота, а лучшие — 50 микродюймов (50 микродюймов) золота.50µ почти в 20 раз больше толщины пробок 3µ!

Никогда не покупайте кабель с толщиной всего 3 мкм золота (быстро изнашивается) или, хуже того, с медным разъемом. Хорошие кабели (Cat 5E и Cat 6) будут иметь золотое покрытие 50 мкм. Предупреждение!! Если в рекламе не указано золотое покрытие 50µ, то ОНИ НЕ ЯВЛЯЕТСЯ !! Если там написано только «Позолоченные», то есть вероятность, что это всего лишь 3µ золота, которое стирается только после нескольких подключений и отключений от розетки.

Что такое перекрестный кабель?
Перекрестный кабель — это сегмент кабеля категории 5 (5e), ​​который пересекает контакты 1 и 2 и контакты 3 и 6.Этот кабель обычно используется для соединения двух компьютеров (одноранговый) без использования концентратора или маршрутизатора. Один кабель подключается непосредственно к задней части обоих компьютеров с помощью стандартной карты сетевого интерфейса 10 / 100BASE-T Ethernet (NIC) с портами RJ-45.


В чем разница между 10BASE-T, 100BASE-T и 1000BASE-T?
10BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 10 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet на этом кабеле.Большинство широкополосных кабельных модемов и игровых систем соответствуют этому стандарту.

100BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 100 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот по этому кабелю.

1000BASE-T (Gigaspeed Network) — это стандарт IEEE, который определяет требование для передачи информации со скоростью 1000 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот на этом кабеле.

Здание | Музей американского искусства Уитни

Спроектированное архитектором Ренцо Пиано, здание Whitney в районе Митпэкинг включает в себя около 50 000 квадратных футов закрытых галерей и 13 000 квадратных футов открытых выставочных площадей и террас, выходящих на Хай-Лайн. Обширная галерея для специальных выставок занимает площадь около 18 000 квадратных футов, что делает ее крупнейшей музейной галереей без колонн в Нью-Йорке. Дополнительное выставочное пространство включает в себя лобби-галерею (доступную бесплатно), два этажа для постоянной коллекции и галерею специальных выставок на верхнем этаже.

Г-н Пиано заметил в 2011 году: «Дизайн нового музея возник в равной степени как из тщательного изучения потребностей Уитни, так и из отклика на это замечательное место. Мы хотели использовать его живучесть и в то же время усилить его богатый характер. Таким образом, первый большой жест — это консольный вход, который превращает пространство за пределами здания в большое, защищенное общественное пространство. В этом месте сбора под Хай-Лайном посетители будут видеть через вход в здание и большие окна с западной стороны на реку Гудзон.Здесь одновременно и вода, и парк, и мощные промышленные сооружения, и захватывающая смесь людей, объединенных вместе и сосредоточенных этим новым зданием и опытом искусства ».

Резко консольный вход на улице Гансевоорт скрывает открытую площадь площадью 8 500 квадратных футов или «ларго», общественное место для собраний в нескольких шагах от южного входа на Хай-Лайн. В здании также есть образовательный центр с ультрасовременными классными комнатами; многофункциональный театр «черный ящик» для фильмов, видео и представлений с прилегающей открытой галереей; театр на 170 мест с прекрасным видом на реку Гудзон; и Центр изучения работ по бумаге, Лаборатория консервации и читальный зал библиотеки.

Розничный магазин на первом этаже вносит свой вклад в оживленную уличную жизнь этого района. Кафе Whitney, которым управляет компания Danny Meyer’s Union Square Events, предлагает готовые блюда как для гостей музея, так и для широкой публики.

Дизайн г-на Пьяно имеет сильную и поразительно асимметричную форму — ту, которая отвечает индустриальному характеру соседних лофтов и надземной железной дороги, сохраняя при этом современное скульптурное присутствие. Верхние этажи здания выходят на реку Гудзон на западе и изящно отступают от возвышенного парка Хай-Лайн на востоке.

Рамы для внутренних стен здания — Do-it-yourself-help.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3, чтобы построить новую ненесущую внутреннюю стену. По коду, для этой цели можно использовать 2×3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приборы на стене.Работать с 2×3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене. Дверной косяк обычно бывает слишком глубоким, чтобы поместиться заподлицо в доступное пространство, и будет выступать с одной или другой стороны. Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим.Кроме того, электрические коробки не поместятся в стене 2×3. Принимая во внимание размер используемых шпилек, лучше всего избежать подобных проблем, используя более крупные шипы 2х4.

Базовая рама

Базовая стеновая рама включает: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками. Обычно один 2×4 используется для формирования подошвы, а в случае несущих стен два 2×4 укладываются друг на друга, чтобы сформировать верхнюю пластину.В существующей конструкции, внутренние стены, которые не являются частью системы поддержки часто имеют цельную верхнюю пластину с. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международного жилищного кодекса R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемой древесины. Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2×4 и 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой отметке 16 дюймов. Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену. Дверная рама будет включать в себя шпильки типа «король» и «домкрат» для поддержки боковых сторон, а также шпильки для перемычки и упоры для поддержки веса над проемом.

Должна быть изготовлена ​​рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства. См. Эту ссылку для получения дополнительной информации об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое место, подходящее для ваших целей. Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхняя пластина могла быть прикреплена непосредственно к ней.В противном случае для параллельного размещения потребуется добавить блокировку 2×4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины. Для установки новой блокировки потребуется доступ к балкам перекрытия, что в некоторых случаях может быть затруднено.

Отметьте место для новой стены, измеряя расстояние от существующей стены на другой стороне комнаты. Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживайте отвес за оба конца троса, чтобы найти соответствующие точки на полу. Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены. Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может немного отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов. Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовые пиломатериалы для шпилек. Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре длиной от 8 футов до более 20 футов, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь в стену, вам также нужно будет рассчитать стойку «царь» и «домкрат», а также построить перемычку при покупке пиломатериалов.

Строительство каркаса

Отрежьте верхнюю часть и подошву до измеренной длины новой стены. Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки нужной длины.Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен. Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты. Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой меткой.Заколите пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к штифтам и пластинам.

Возведение стены

На отметке пола прибейте 2-х кубический блок к подошвам соседних стен, чтобы он действовал как скоба. Или, если пол не закончен, можно прибить пару блоков по меловой линии для подошвы. Используйте блоки, чтобы удерживать нижнюю часть новой рамы на месте, одновременно поднимая верхнюю пластину к потолку.Заклините конструкцию между потолком и полом, используя небольшую кувалду, чтобы постучать по пластинам по мере необходимости, чтобы поднять ее по вертикали.

Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек. Постучите по пластинам тем или иным способом, пока они не совпадут с отметками, а все гвоздики не покажут вертикальное положение по центру пузыря на уровне. Если какая-либо точка вдоль нового каркаса стены не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под подошву подошвы, чтобы затянуть прилегание.

Убедитесь, что рама имеет квадратную форму на соседних стенах, используя квадрат для обрамления, а затем закрепите ее на месте с помощью гвоздей 16d, вбитых через две пластины в существующий каркас. Если вы не хотите использовать гвозди, вы также можете использовать трехдюймовые винты для настила, вбитые в пластины в балки. Завершите установку, прикрепив верхнюю пластину к балкам потолка или добавленным блокам 2×4 между балками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
