Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.

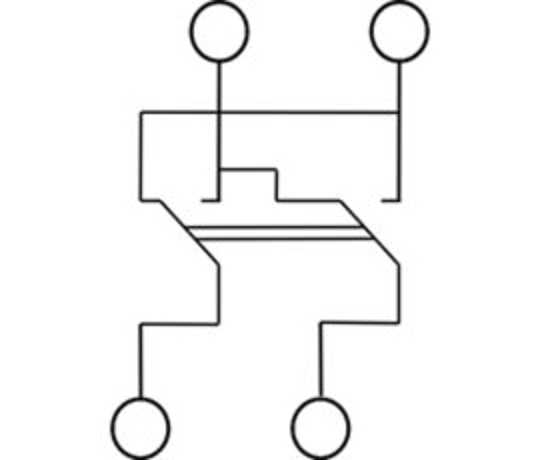

• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

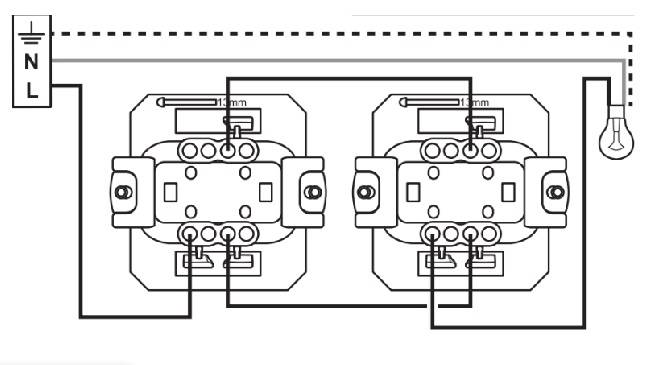

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Поделитесь с друьями!

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт.

Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.

Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя

Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.

Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

• подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
• простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
• упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.

И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей

Также рекомендуем посетить:

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Проходной выключатель схема подключения на 3 точки

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

• В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
• В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Хорошая реклама



Коммутационные петли

Код NEC 2011 года (рис. 1) внес изменения в общий метод подключения контура переключателя. Петля переключателя создается, когда питание подается на осветительную арматуру, а горячая проволока разрывается и протягивается до переключателя света.

До внедрения кода NEC 2011 года распространенным методом физической установки контура переключателя было использование стандартного кабеля 14/2, который содержит провод белого и черного цветов. В ситуации петли выключателя и провод, идущий от осветительной арматуры к выключателю, и провод, идущий от выключателя света обратно к осветительной арматуре, являются горячими или находящимися под напряжением проводами.До появления кода NEC 2011 года было достаточно идентифицировать горячий провод, который проходил по белому проводу, заклеив провод черной лентой, как показано на Рисунке 2.

Рисунок 2 — Схема контура переключателя

Код NEC 2011 требует, чтобы в контуре переключателя использовались провода соответствующего цветового кода для обозначения горячих проводов. Белый провод означает нейтральный провод. С точки зрения физической проводки необходимо будет проложить как минимум кабель 14/3, который содержит черный, красный и белый провод.И черный, и красный цвета означают, что провод находится под напряжением или под напряжением. Нейтральный белый провод, который не будет использоваться, просто заглушен внутри электрической коробки. На рисунке 3 показана конфигурация проводки с использованием 14/3 проводов в контуре переключателя.

Рисунок 3 — Схема нового контура переключателя

Конечно, если вы не хотите прокладывать кабель 14/3, самый простой способ решить проблему — это подключить источник питания для осветительной арматуры к коробке переключателя света, как показано на Рисунке 4.Это позволяет избежать необходимости прокладки кабеля 14/3, и установка по-прежнему будет соответствовать требованиям кодекса NEC.

Рисунок 4 — Электропитание в выключатель света

Примечание: Тот факт, что NEC опубликовал кодовую книгу 2011 года, не означает, что какая-либо или все юрисдикции примут цикл переключения или любой другой новый или измененный код. Всегда уточняйте в местном строительном управлении, приняли ли они все или часть кодекса NEC 2011 года.

.Электрические схемы переключателя света

— Do-it-yourself-help.

com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключения.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подводится 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет 2-проводный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем.Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым кабельным проводом, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показана проводка раздельной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединяется с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем, а красный провод кабеля используется для передачи горячего источника к переключателю. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления необходимой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводной кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячему выводу на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается неизменной. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего соединения соединен с помощью провода с горячими клеммами на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства.Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половинка розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве.Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя. Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подсоединяется к выходу переключателя и к горячему выводу на светильник на другом конце.

Источник 2 подключается к комбинированному устройству, где провода под напряжением и нейтраль подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

.

15 Вопросы по контурной схеме — инструментальные средства

Контурная диаграмма помогает нам считывать электрические соединения от полевых приборов к системному шкафу. Найдите здесь 15 основных вопросов о круговых диаграммах.

Чтение: Что такое кольцевые диаграммы?

Изучите эту схему контура и ответьте на следующие вопросы:

Схема контура

Щелкните изображение для увеличения

Вопрос 1:

Какой тип контура управления представлен на этой диаграмме? Другими словами, что такое переменная процесса и как ею манипулируют?

Вопрос 2:

Каков диапазон калибровки измерительного прибора?

Вопрос 3:

Как на этой схеме указаны физические местоположения точек подключения проводов?

Вопрос 4:

Предполагая, что сопротивление внутри входной платы DCS составляет 250 Ом, рассчитайте величину напряжения между клеммами 23 и 24 при значении сигнала датчика 50%.

Ответ: При сигнале 50% (12 мА в диапазоне 4–20 мА) падение напряжения между клеммами 23 и 24 составит 21 вольт.

Вопрос 5:

Определите, где провода являются частью более крупного многожильного кабеля, и определите, чем эти провода отличаются от всех остальных в этом кабеле.

Вопрос 6:

Определите соглашение, используемое для маркировки пар проводов для каждого полевого прибора. Другими словами, как можно определить, идет ли определенная пара проводов к передатчику, индикатору или регулирующему клапану?

Вопрос 7:

Определите, по крайней мере, два различных способа измерения сигнала преобразователя без прерывания токового сигнала 4-20 мА, поступающего на контроллер потока.

Вопрос 8:

Объясните, почему прерывание непрерывности цикла — это плохо, если система управления работает, управляя процессом в реальном времени.

Вопрос 9:

Что означают буквы «FI» и «FO»? Эти ярлыки соответствуют стандарту ISA?

Вопрос 10:

Является ли FT-733 автономным или с питанием от контура? Как вы можете сказать?

Вопрос 11:

Стрелки на эскизе, показывающие направление электрического тока в каждом проводе (с использованием традиционных обозначений потока), идентифицирующие каждый компонент как источник или нагрузку.

Вопрос 12:

Определите все эффекты пары 4 в кабеле ISOM-18 при отказе размыкания и отказе закороченного.

Вопрос 13:

Определите все последствия разрыва кабеля FI-733.

Вопрос 14:

Определите все эффекты пары 5 в кабеле ISOM-18 в случае размыкания и короткого замыкания.

Вопрос 15:

Когда мы используем контурные диаграммы для поиска и устранения неисправностей? Объясните на нескольких примерах.

Поделитесь с нами своими ответами в комментариях.

Читать дальше:

Кредиты: Тони Р. Купхальдт

.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование 2-стороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключать и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием постоянного или переменного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.
Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
3. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
4. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
5. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
6. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
7. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
8. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
9. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
10. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения проходного выключателя в распределительной коробке.
2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
3. Схема подключения розетки, выключателя и светильника в распределительной коробке.

Cхема подключения двухклавишного выключателя серии Structura

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение. , осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Схема подключения проходного выключателя (двух и трёхклавишный), пояснение работы схемы.

Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то  есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.

P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.

Схема подключения проходного выключателя с 2х мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Схема подключения проходных выключателей из двух мест Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Устройство и принцип работы трансформатора тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

• двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
• распределительной коробки;
• гибкого кабеля с тремя жилами.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Что такое проходной коммутатор

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

• одноклавишные с одним входом и 2-я выходами;
• двухклавишные с двумя входами и 4-я выходами;
• трехклавишные с тремя входами и 6 выходами;
• перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Установка выключателя

Для обеспечения работы осветительных и других приборов подключаемых через выключатели необходимо правильно и надежно их устанавливать. Производить монтаж выключателя своими руками довольно просто, но необходимо соблюдать определенную последовательность выполнения работ. Чтобы выключатель установить на свое место его нужно разобрать.

Порядок разборки выключателя:

• снять клавишу выключателя поддев ее плоской отверткой с одной из сторон;
• открутить винты защитной рамки и отсоединить ее от механизма;
• закрепить корпус выключателя в подстаканнике стены при помощи распорных винтов;
• ослабить винты для подключения электропроводов.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

схема подключения устройства из разных мест

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора — выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи » «

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т. д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Управление освещением с двух мест — идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется — переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3 . Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2 , то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) согласно схеме соединяются провода.
5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

значительно проще и может помочь организовать управление электроосвещением из двух точек.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой .

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Возможно, вы захотите просмотреть статью о подключении тумблера, прежде чем продолжить. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.

Статьи по теме:

Подключение тумблера

Подключение реле

Большинство кулисных переключателей имеют «однопозиционный, одинарный. бросить »разнообразие.Об этом мы и поговорим здесь. В одной позиции переключатель открыт, и соединение не установлено. В другом положении он «закрыт» и аксессуар подключен к источнику питания.

Большинство переключателей будут иметь маркировку «Power», «ACC» или «Аксессуар» и «Земля». Переключатель открывает и закрывает соединение между «Power» и «ACC». «Земля» связана с массой автомобиля и необходимо для работы света. Если ваши соединения не помечены, вы нужно проверить их мультиметром или определить, какой из них, методом проб и ошибок.Обратите внимание, что большинство переключателей не будут светиться, если они находятся на стороне «заземления» аксессуара.

Вот пример того, как можно подключить вспомогательный вентилятор. Обратите внимание, что если клемма 3 «Земля» не была подключена, переключатель все равно включите вентилятор, но вы не получите освещения. Обратите внимание, что это просто иллюстрация того, как работает переключатель. Обычно следует включать предохранитель, а реле использовать в приложениях с большей силой тока.

Если вы ни в чем не уверены, рекомендуем иметь электромонтажные работы выполняются профессионалом.Неправильная проводка может привести к повреждению компонентам и даже пожарам.

Типовые материалы проекта:

Кулисный переключатель

Первичный провод

Патрон предохранителя

Реле

Термоусадочные стыковые соединители и клеммы

================== ===============================================

СМОТРЕТЬ ДРУГИЕ СТАТЬИ WIRING DEPOT TECH

ПРОВЕРЬТЕ ЭТИ ВИДЕО WIRING DEPOT TECH

Эта запись не была размещена ни в одной категории.

Групповые трехпозиционные или однополюсные кулисные переключатели

Добавьте дополнительные элементы управления освещением в ограниченную коробку на стене с помощью этих белых многопозиционных переключателей S / P или 3-позиционных клавишных переключателей Legrand. Привлекательные двухклавишные трехпозиционные переключатели оснащены плавно изогнутыми клавишами. Верхний и нижний переключатели встречаются посередине — выпуклые, когда оба включены, вогнутые, когда оба выключены. Компактные электрические переключатели позволяют управлять двумя отдельными лампами или вентиляторами с двух сторон комнаты.

Устанавливается в слот одного электрического блока, и каждый переключатель управляет двумя лампами с функцией трехстороннего освещения.(Трехпозиционные переключатели света позволяют вам выключать и включать 1 свет из 2 мест, например, из противоположных концов зала.) Это двойное кулисное устройство подходит для проема настенной пластины с одиночным кулисным переключателем, поэтому вы можете просто использовать текущие белые крышки пластины переключателя.

Идеально подходит для противоположных сторон большой комнаты, двух концов коридора или вверху и внизу лестницы. Купите дополнительный светодиодный модуль с защелкой, если вы хотите добавить локатор с крошечным светодиодным фонарем вверху.

Характеристики

• 2 коммутатора в стеке: S / P (однополюсный) или трехпозиционный
• 15 А, 120 В каждый
• нижний переключатель с тиснением «legrand»
• сатинированная белая отделка (не глянцевая)
• универсальный: может быть сконфигурирован как два однополюсных, однополюсный + трехпозиционный или два трехполюсных переключателя
• трехсторонние, трехпозиционные комбинированные переключатели декоратора качаются вверх и вниз
• слегка изогнутый профиль
• крепежные винты в комплекте
• управляет двумя однополюсными или трехпозиционными переключателями на одной или разных цепях или выключателях (новая версия — ИМЕЕТ клеммы с разделенной цепью)
• дополнительный модуль светодиодного фонаря-указателя продается отдельно
• RDC33W Радиантный выключатель Pass & Seymour
• сделано в Китае
• Внесены в список CUL и UL
• электрическая схема прилагается (английский, испанский, французский)
• 5-летняя гарантия производителя
Выключатели света класса
• для многих лет надежной службы

Магазин кулисных переключателей Decora во всех стилях.

Тройные переключатели света Dual S / P + 3-ходовые Legrand RCD113

Получите дополнительное управление освещением в ограниченных настенных коробках с тройным расположением кулисных переключателей с двумя однополюсными переключателями и дополнительным переключателем, который может быть подключен как однополюсный, так и 3-позиционный переключатель. Элегантный тройной кулисный переключатель Legrand имеет три кулисных переключателя, которые плавно изогнуты и сходятся посередине: выпуклые, когда оба включены, и вогнутые, когда оба выключены. Трехпозиционный переключатель позволяет управлять отдельным светом, вентилятором, обогревателем, вентиляционным отверстием, двигателем и т. Д., с двух сторон комнаты и обычно устанавливается парами. Каждое устройство устанавливается в единственное отверстие настенной панели выключателя Decor, что позволяет использовать существующие крышки панели настенного выключателя. Отлично подходит для противоположных концов большой комнаты, коридоров или лестниц. Если вы приобретете световой модуль с защелкой, устройство может превратиться в локаторные фонари с крошечным светодиодным индикатором вверху.

Характеристики

• 15 А, 120 В каждый
• трехъярусный кулисный переключатель; нижний переключатель с тиснением «legrand»
• сдвоенные однополюсные (S / P) переключатели, расположенные над дополнительным переключателем (однополюсным или трехполюсным)
• Комбинированные переключатели декоратора качаются вверх и вниз
• управляет переключателями в одной или двух разных цепях (новая версия — ИМЕЕТ вкладку с разделенной цепью)
• два верхних переключателя должны быть в одной цепи; нижний переключатель может быть разным по схеме
• на задней панели переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
• пластиковая поверхность с сатинированной отделкой; слегка изогнутый профиль
• крепежные винты прилагаются
• RDC113 Светло-миндальный, белый, коричневый или черный переключатель Radiant от Pass & Seymour Legrand, производство Китай
• Внесены в список UL и CUL
• электрические схемы на английском, испанском, французском языках
• 5 лет гарантии производителя
• устройства класса спецификации на годы безотказной службы

Магазин кулисных электрических переключателей Decora во всех стилях.

Оптовая 3-контактная проводка мини-кулисный переключатель t85, 3-контактная проводка мини-кулисный переключатель t85 фабрики

Подключение 3-контактного кулисного переключателя на стандартном кулисном переключателе

Пайка 3 красных проводов с белыми коннекторами электрокоммутатора

Основная информация

наименование товара	Кулисный переключатель
Рейтинг	3A 250 В переменного тока
Сопротивление изоляции	≥100 МОм
Связаться с сопротивлением	≤50 мОм
Принципиальная электрическая схема	3P ВКЛ-ВКЛ
Продолжительность жизни	≥10000 циклов
Терминальная прочность	≥80Н
Материал корпуса	НЕЙЛОН 66 94
Упаковка	400 шт. / Пакет

Измерение

Особенности продукта

1.Тип: R Подключение переключателя ocker

2. Цвет линии: в соответствии с требованиями заказчика.

3. Водонепроницаемый уровень: нет

4. Штифт: 3 штифта

Наше преимущество

1. Завод имеет более чем 20-летний опыт в области производства переключателей.

2. Разнообразие категорий. Более 2000 моделей.

3.Хорошее качество. Используется сырье, импортированное из Японии и Южной Кореи.

Более 85% автоматизированного производства продукции.

4. Отличная команда R&D, запросы клиентов на дизайн приветствуются.

5. Две тысячи патентов на изобретения и 47 патентов на полезные модели .

6. Процесс сборки в цехе без пыли класса 100000.
7.Владеет системой TS16949, ISO9001, ISO14001, OHSA18001.

8. Команда послепродажного обслуживания. Глобальные центры радиационной службы.

Применение

Использование кулисного переключателя для: портативного оборудования мини-типа, печатной платы, цифровых продуктов, кухонной техники, средств связи, белой бытовой техники, черной бытовой техники, небольшой бытовой техники, продуктов безопасности, игрушек, компьютеров, бодибилдинга, медицинского прибора;

Вопросы-Ответы

1.Q: вы производство / завод? Место расположения?

A: Да, три пальца расположены в Шэньчжэне, Чжэцзян, провинция Хубэй.

2. Q: Могу ли я получить бесплатный образец перед размещением заказа? MOQ?

О: Да, бесплатные образцы будут готовы в течение 3-5 дней. MOQ1,000ПК.

3. Q: как насчет времени доставки?
A: Стабильная поставка. 7-15 рабочих дней.

4. Q: как насчет условий оплаты?

A: T / T, L / C, Paypal, наличные деньги и т. Д.

5. Q: Можете ли вы настроить продукты в соответствии с чертежом?
A: У нас есть независимый центр исследований и разработок в Шечжене, проект ODM / OME приветствуется.

6.Q: Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой.

РЕШЕНО: Пытаюсь подключить качельку Левитон 3/4 функцию

Проверьте старые переключатели:
Два старых переключателя> у каждого по 2 провода
Старый переключатель 1> Красный и белый
Старый переключатель 2> Черно-белый
Один и тот же белый провод подключается к обоим переключателям, поэтому они считаются 1 проводом
Это означает, что вы есть 3 провода… 1 белый, 1 красный, 1 черный
Каждый переключатель управляет отдельной нагрузкой (свет, вентилятор, двигатель)

Новый двухклавишный переключатель Leviton:
-Leviton имеет 2 винта латунного цвета с одной стороны, и эти винты соединяются вместе с помощью латунной пластины >> ваш горячий провод будет подключаться к латунному винту
-Leviton имеет 2 винта серебристого цвета с другой стороны, и ни один из этих винтов не соединен каким-либо образом >> провода, идущие к каждой нагрузке, будут подключаться к другой винт на этой стороне переключателя.

Горячий провод: Каждая коробка в вашем доме имеет ровно 1 горячий провод, который подсоединен обратно к коробке выключателя.Это верно для всех боксов (за исключением боксов с 3-х и 4-х позиционными переключателями).
Нам нужно идентифицировать Горячий провод.

-По коду горячий провод черный для целей идентификации … но ваша коробка звучит так, как будто горячий провод белый.
-Если ваш горячий провод белый, это НЕ является непосредственной проблемой безопасности … это не вызовет возгорания или неисправности … это нарушение кода … потому что код требует, чтобы все было единообразно, чтобы следующий электрик знал, что было раньше парень сделал. Так что однажды электрик, работающий на улице, схватит провод неправильного цвета, и ничего себе.Я говорю это, чтобы вы знали.

Двигаемся дальше.

Определите горячий провод:
-Потяните 3 провода вверх, чтобы их можно было проверить
-Включите питание
-Используйте обычный тестер или старую лампу с отрезанной вилкой и зачищенными проводами от напряжения
-Питание включено. Не стойте в воде и не касайтесь металлических труб, и все в порядке.
-У вас есть 3 провода в коробке + провод заземления.
-Проверьте все 3 провода на оголенный провод заземления >> когда тестер загорится, это горячий провод… проверка завершена

Подключите провода к двойному кулисному переключателю Leviton:
-Питание выключено.
-У вас 3 провода — 1 белый, 1 черный, 1 красный >> один — это горячий провод, два других провода идут на нагрузку.
-Горячий провод подключается к винтам цвета латуни на новом Leviton.
— Винты латунного цвета соединены между собой латунной пластиной, поэтому Hot не нужно соединять с обоими латунными винтами.
-Два других провода подключаются к серебряным винтам на другой стороне нового переключателя Leviton
-Один провод идет к каждому серебряному винту
-Подключите оголенный провод заземления к зеленому винту.
— Вставьте провода обратно в коробку. При необходимости используйте ластик на конце карандаша.
-Убедитесь, что заземляющий провод находится обратно и в стороне от винтов на переключателе
-Вот и все.

Что такое кулисный переключатель? Схема подключения и подключения

Кулисный переключатель — это своего рода переключатель включения / выключения, который используется для включения / выключения основного источника питания в электронных устройствах. В электронных схемах используются различные типы переключателей, одним из которых является кулисный переключатель, который является очень известным и широко используемым переключателем.Название «кулисный переключатель» используется для создания раскачивающегося движения при нажатии кнопки переключателя. Вы увидите, что он разработан с кнопкой, которую нужно нажимать с обеих сторон. Иногда его также называют переключателем-качелями, потому что он выглядит как качели.

Трехконтактный кулисный переключатель SPST выполняет те же функции, что и трехконтактный переключатель SPST. Но есть некоторые конструктивные различия между тумблером и кулисным переключателем. Как правило, большая часть тумблера сделана из металла, а большая часть тумблера — из пластика.Кроме того, тумблер издает больше звука, чем тумблер, когда он работает. Кроме того, некоторые кулисные переключатели имеют встроенную подсветку, которая загорается, когда переключатель находится в рабочем состоянии. Полезно определить, находится ли переключатель в рабочем или выключенном состоянии. В тумблерах нет встроенной подсветки.

Кулисные переключатели доступны как в однополюсной, так и в двойной версиях. Разница между однополюсными и двухполюсными кулисными переключателями заключается в том, что однополюсный кулисный переключатель может управлять только одной цепью, тогда как двухполюсный кулисный переключатель может управлять двумя цепями одновременно.В этой статье мы увидим проводку кулисного переключателя SPST (однополюсный однополюсный).

Клеммы кулисного переключателя

Перед тем, как приступить к электромонтажу, вы должны знать о клеммах кулисного переключателя и их функции.

Вы можете видеть, что кулисный переключатель SPST имеет три клеммы, которые называются

1. Питание
2. Принадлежности
3. Земля

Клемма питания

Это левая клемма. Он получает электроэнергию от источника питания.Обычно положительный вывод источника питания подключается к этому выводу питания.

Принадлежности Терминал

Это средний терминал. Он подает питание на подключенные к нему аксессуары или нагрузку. Как правило, положительный полюс нагрузки должен быть подключен к клемме вспомогательного оборудования.

Земля

Это правая клемма. Отрицательная клемма источника питания и нагрузки должна быть подключена к этой клемме заземления. Также этот вывод должен быть заземлен.

Схема подключения и подключения кулисного переключателя

Здесь вы можете увидеть проводку кулисного переключателя (SPST).

Например, здесь мы подключили светильник к батарее. Батарея — это источник энергии, а свет — это нагрузка. Таким образом, вы можете подключить любой источник или нагрузку согласно этой схеме подключения. Также помните, что кулисный переключатель всегда имеет определенный номинальный ток. Он повредит, если через него пройдет перегрузка по току. Таким образом, в большинстве случаев предохранитель соединен с коромыслом для защиты от перегрузки по току.

Процедура подключения

1. Подключите положительную клемму источника питания или аккумулятора к клемме питания кулисного переключателя, подключив последовательно предохранители.

2. Подключите положительную клемму нагрузки или лампы к клемме аксессуаров кулисного переключателя.

3. Подключите отрицательные клеммы аккумулятора и лампы к клемме заземления кулисного переключателя.

4. Подключите клемму заземления к земле.

Читайте также:

Спасибо, что посетили сайт.продолжайте посещать для получения дополнительных обновлений.

Кулисные переключатели — Cole Hersee

Кулисные переключатели

SPST Вкл / Выкл кулисный переключатель СИД

Коммутаторы серии 58312 оснащены современной светодиодной технологией, которая обеспечивает широкий угол освещения, низкое энергопотребление и длительный срок службы.

Эти матовые переключатели с серебряными контактами для превосходного переключения, современными закругленными краями и исполнительными механизмами идеально вписываются в любой современный автомобиль или машину.

Читать далее

Кулисные переключатели

SPST On / Off Independent LED Rocker

Коммутаторы серии 58312 оснащены современной светодиодной технологией, которая обеспечивает широкий угол освещения, низкое энергопотребление и длительный срок службы.

Эти матовые переключатели с серебряными контактами для превосходного переключения, современными закругленными краями и исполнительными механизмами идеально вписываются в любой современный автомобиль или машину.

Читать далее

Кулисные переключатели

СПДТ Вкл / На зависимый кулисный переключатель СИД

Коммутаторы серии 58312 оснащены современной светодиодной технологией, которая обеспечивает широкий угол освещения, низкое энергопотребление и длительный срок службы.

Эти матовые переключатели с серебряными контактами для превосходного переключения, современными закругленными краями и исполнительными механизмами идеально вписываются в любой современный автомобиль или машину.

Читать далее

Кулисные переключатели

SPST On / Off Dep + Indep LED Rocker

Коммутаторы серии 58312 оснащены современной светодиодной технологией, которая обеспечивает широкий угол освещения, низкое энергопотребление и длительный срок службы.

Эти матовые переключатели с серебряными контактами для превосходного переключения, современными закругленными краями и исполнительными механизмами идеально вписываются в любой современный автомобиль или машину.

Читать далее

Кулисные переключатели

SPST Перекидной переключатель

пустого символа Вкл. / Выкл.

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

SPST Перекидной переключатель

пустого символа Вкл. / Выкл.

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

SPST Кулисный переключатель со стробоскопическим символом

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

SPST Внутренний символ Кулисный переключатель

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

SPST Off / Mom On W / S Кулисный переключатель шайбы

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

ДПТТ Вкл / Вкл / На символ вентилятора Кулисный переключатель

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

DPTT On / On / On Def Symbol Кулисный переключатель

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

ДПДТ Вкл. / Выкл. / На пустом кулисном переключателе

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

Кулисные переключатели

DPDT Off / On / Mom On предупреждают кулисный переключатель

Кулисные переключатели серии Paddle с подсветкой имеют отпечатанные автомобильные символы на некоторых моделях.

Эти матовые переключатели с серебряными контактами для превосходного переключения идеально подходят для любого современного или классического автомобиля или машины.

Читать далее

кулисные переключатели

СПДТ вкл / выкл / на пустой кулисный переключатель

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины. Они также имеют степень защиты IP66.

Читать далее

кулисные переключатели

мама вкл / выкл / мама на пустом кулисе

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины.Они также имеют степень защиты IP66.

Читать далее

Кулисные переключатели

Мама ДПДТ вкл / выкл / мама на Rev Blank

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины. Они также имеют степень защиты IP66.

Читать далее

Кулисные переключатели

ДПСТ Вкл / Выкл пустой кулисный переключатель

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины.Они также имеют степень защиты IP66.

Читать далее

кулисные переключатели

ДПСТ с / мама на пустом кулисном переключателе

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины. Они также имеют степень защиты IP66.

Читать далее

Кулисные переключатели

ДПДТ Вкл. / Выкл. / На пустом кулисном переключателе

Переключатели серии 58311 оснащены серебряными контактами для превосходной коммутационной способности, а современные закругленные края и исполнительные механизмы, эти переключатели с матовой отделкой идеально подходят для любого современного автомобиля или машины.Они также имеют степень защиты IP66.

Читать далее .

No related posts.
