Строение бачка унитаза: Устройство конструкции сливного бачка унитаза: принцип работы сливного механизма

Устройство сливного бачка унитаза, виды унитазных бачков

У вас пришел в негодность унитаз? И чтобы сэкономить, вы решили сделать ремонт самостоятельно? А как, и с чего начать? Выполнить ремонт своими руками несложно, если знать устройство сливного бачка унитаза.

В этой статье мы рассмотрим конструкцию сливного бачка унитаза, все ее составляющие. А также какие бывают разновидности сливных бачков для унитазов.

Сливное устройство для бочка унитаза: его составляющие

Как устроена система слива в унитазе? Унитаз любой модели состоит из двух основных деталей: чаши, стоящей на полу либо закрепленной на стене, и верхней емкости для воды, которая и является сливным бачком.

В комплект арматуры в сливном бачке унитаза входят следующие элементы:

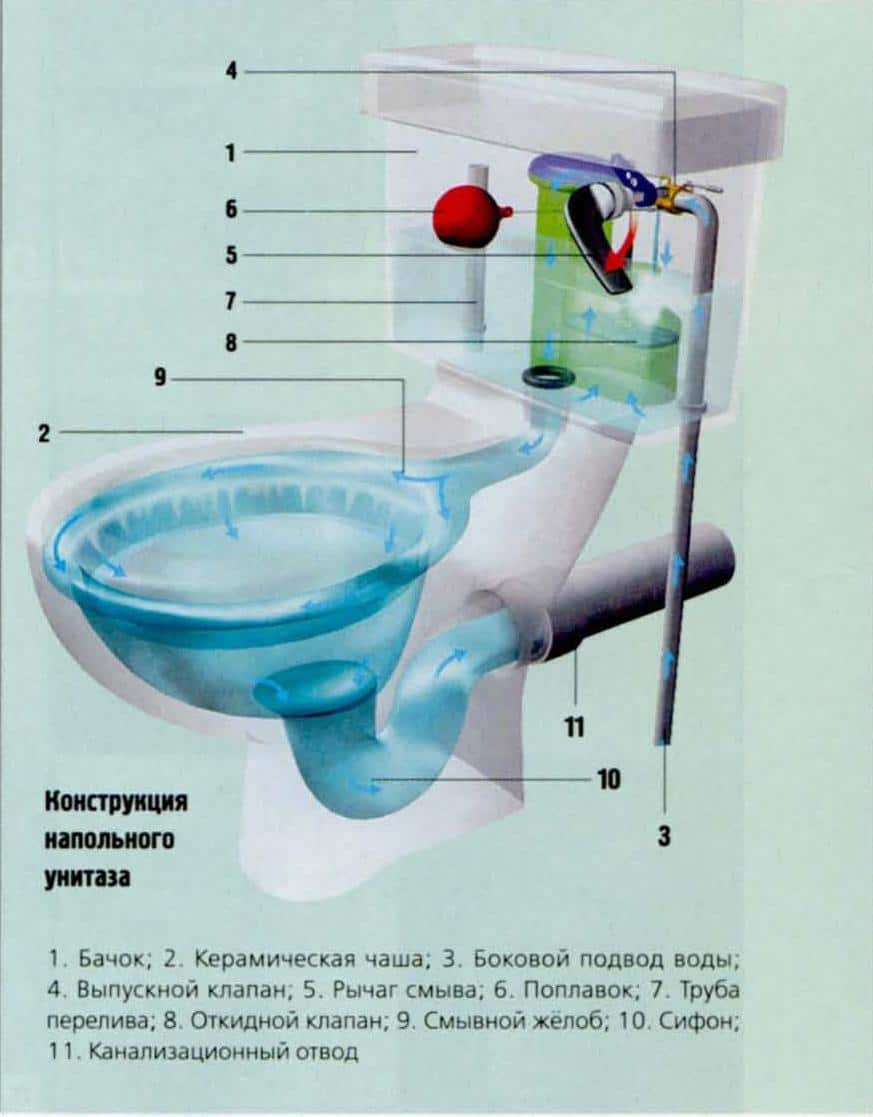

Конструкция унитаза со сливным бачком

1. Сливной механизм бачка унитаза. Он состоит из сифона с крышкой и герметичной прокладки между бачком и трубой слива. То есть функцию сливной конструкции выполняет сифон.

2. Рычаг контроля струи, который подсоединяется к трубе водопровода благодаря шаровому крану. Это «выпускное» устройство, которое обеспечивает вход воды в сливной бачок.

3. Поплавок. С помощью него можно регулировать объем наполнения воды в сливной унитаз. Этот поплавок соединен при помощи спицы со сливным механизмом бачка унитаза. И кроме того, существует несколько видов поплавковых клапанов сливного бачка унитаза:

Поплавковые клапаны

1) Клапан–Кройдон. Его составляющие: корпус, ось поплавкового рычага, седло и поршень.

Рычаг из пластик вызывает движение поршня, которое вертикальное. Подобная конструкция установлена в сливном бачке унитаза старого образца.

2) Поршневой клапан сливного бачка унитаза. В этой конструкции ось поплавкового рычага прикреплена в шплинте (крепежном элементе), который расщеплен надвое.

Когда рычаг двигается, то вслед ему начинает горизонтально перемещаться поршень. Этот поршень соприкасаясь регулярно с седлом, контролирует подвод воды в сливной бачок. На конце поршня установлена прокладка. Она перекрывает поток воды в момент нажима поршня на седло. Кстати, сливные бачки для унитазов с клапанами в виде поршня стоят у большинства людей в российских квартирах.

3) Мембранный клапан. Устройство клапана сливного бачка унитаза этого вида состоит из силиконовой либо резиновой мембраны, а не из поршневой прокладки.

Пластиковый поршень, перемещаясь под давлением рычага, передвигает и мембрану, которая перекрывает поступление воды. Клапан в виде мембраны – это последнее достижение в изготовлении сливных бачков.

Устройство сливного бачка унитаза изнутри

В целом, конструкция сливной арматуры для унитаза, т.е. слива воды и ее наполнения в бачке зависит от способа установки сантехнического оборудования, типа спускового устройства и т.п.

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

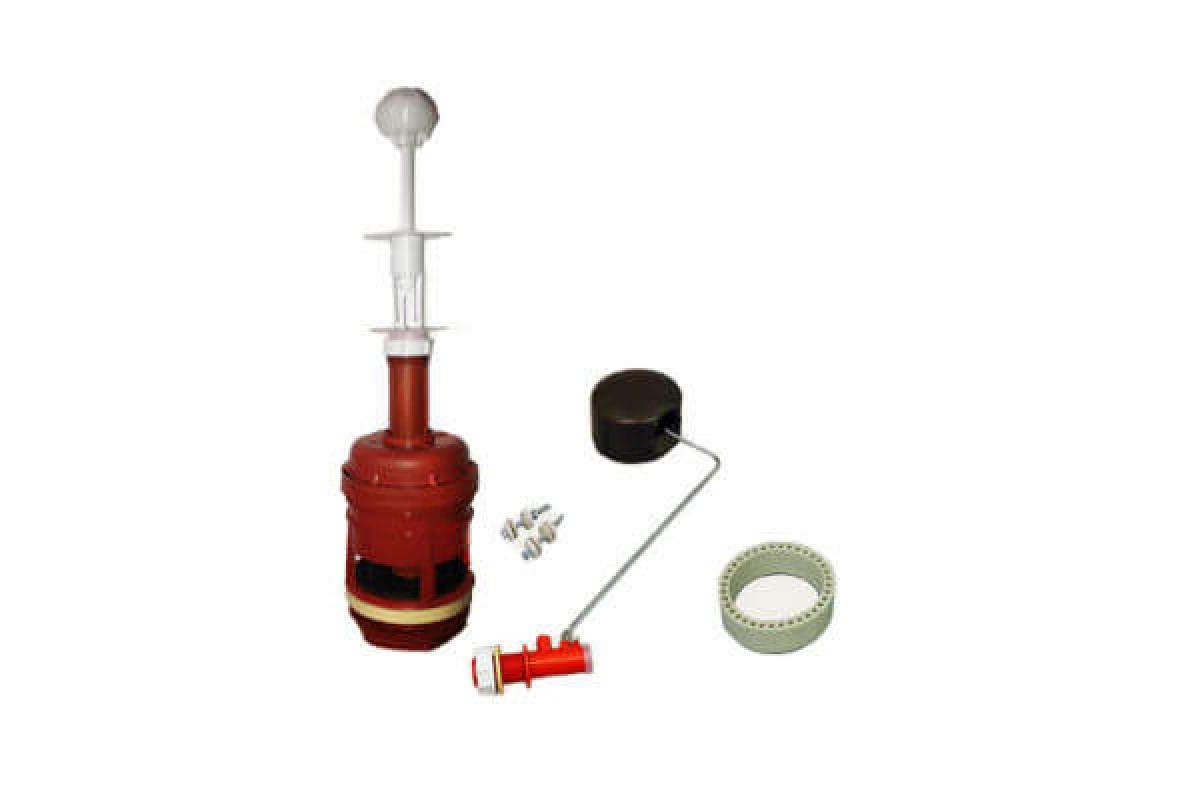

Бачок слива: конструкция механизма с боковой подачей

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

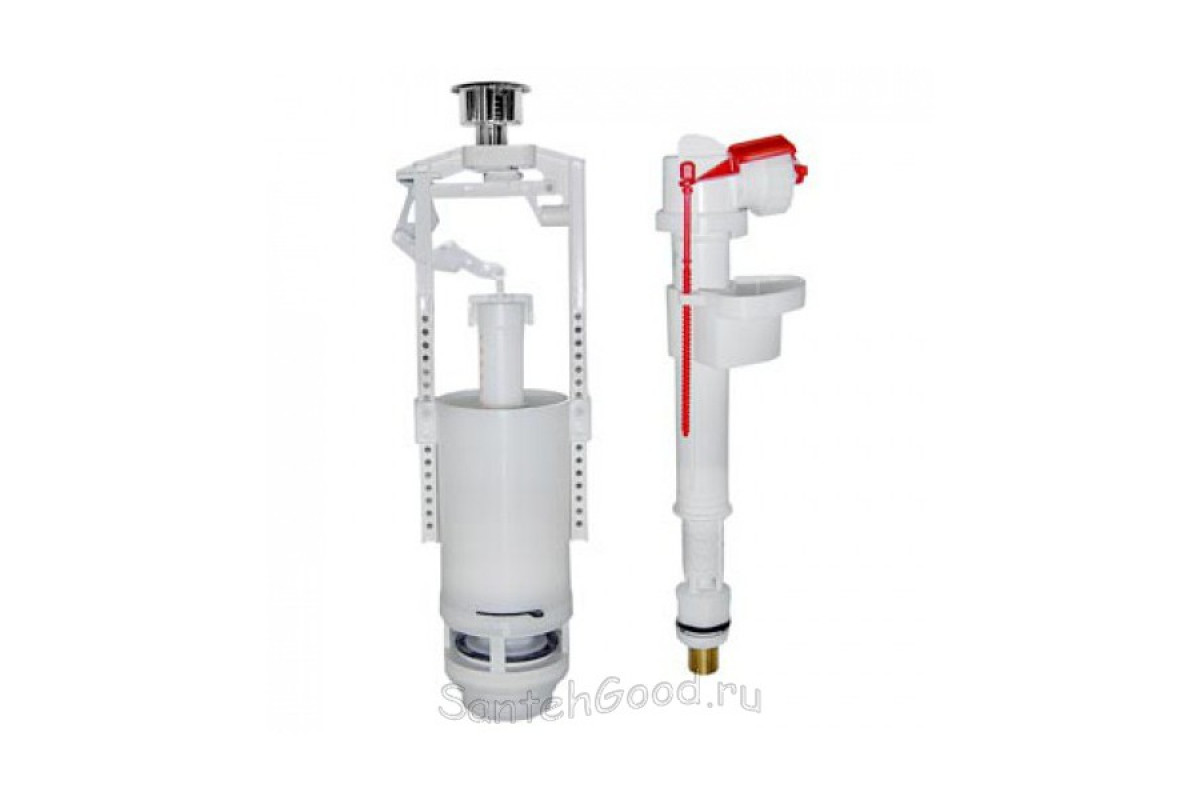

Кнопочное спусковое устройство

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

Верхнее крепление сливного бачка

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т. к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

Сливной бачок скрыт в стене

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.



Бачок слива на полке унитаза

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

Чугунный бачок

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

Фаянсовый бачок

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Пластиковый бачок

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

Бачок со сливной системой «Колокол»

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

Механизм слива − гофра

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

Механизм слива – груша

ремонт сливного механизма своими руками

Наиболее частой проблемой санузлов является неисправность бачков унитазов.  Западание кнопок, медленное наполнение накопительной емкости, непрекращающаяся утечка воды из переполненного бачка. Каких только неисправностей не бывает.

Эти ситуации могут  возникать по самым разным поводам. Чтобы вскрыть истинную причину в каждом отдельном случае, необходимо демонтировать крышку. После определения характера неисправности можно выполнить несложный ремонт бачка унитаза с кнопкой своими руками, не обращаясь к помощи сантехников.

Содержание статьи:

Поиск неисправности в узлах запорной арматуры

Откручиваем кнопку слива рукой, вращая ее против часовой стрелки. Никаких инструментов для этой операции не требуется. Вытаскиваем кнопку и снимаем аккуратно крышку.

Кнопочный механизм слива в бачке унитаза располагается в крышке. Помимо основной функции служит элементом фиксации устойчивого положения крышки

Внутри сливного бачка располагаются два механизма, в деталях которых может иметься неисправность, вызывающая течь:

• механизм слива;
• запорный клапан, отвечающий за поступление воды из водопровода в емкость.

Внимательно осматриваем сливной механизм, оценивая высоту уровня воды.  Если вода находится в районе перелива, то это свидетельствует о том, что не держит запорное устройство.

Вода в нем находится выше поплавка, а потому доходит до сливного канала, по которому сливается в систему канализации.

Если уровень воды стоит на отрегулированной высоте в запорном устройстве, то протечка обусловлена неисправностью клапана в сливном механизме.

Это и есть две основные причины.

Ремонт механизма запора сливного устройства

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность  связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

• Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
• Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
• Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
• Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
• Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
• Первым делом отщелкиваем поплавок, и извлекаем его.
• Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
• Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
• Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
• Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
• При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
• При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
• Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
• Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
• Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
• Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
• Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Открываем кран и запускаем систему подачи воды. Следим за процессом наполнения бака, обращая внимание на момент срабатывания запорного клапана, который был отремонтирован. Как только вода перелилась в корпус поплавка и подняла его на 1 см, подача воды в бак прекратилась. Ставим крышку на место, и фиксируем ее кнопкой спуска воды, закручивая ее по резьбе детали сливного устройства до упора по направлению хода часовой стрелки. Смотрим результат выполнения ремонтных работ. В унитазе не наблюдается неконтролируемое протекание воды из сливного бачка. Счетчик воды замер, подтверждая отсутствие забора воды из системы.

 Сделаем контрольный слив, чтобы еще раз убедиться в положительном результате ремонта. Неполадка устранена своими руками. Деньги сэкономлены, так как отпала необходимость покупки нового сливного механизма и запорного клапана.

Подробнее о ремонте сливного механизма бачка унитаза с кнопкой вы можете узнать из видеоролика.

Устранение протечки между бачком и чашей унитаза

Если во время смыва появляются струйки воды из-под бачка, то это говорит о разгерметизации сливного отверстия. За герметичность соединения деталей всей конструкции отвечает прокладка, которая может быть круглой или иной формы в зависимости от модели. Исправить ситуацию с протеканием воды может только замена уплотнителя. Перед походом в магазин необходимо снять сливной бачок и достать уплотнительную резинку. Лучше показать снятую деталь продавцам, которые помогут выбрать ей хорошую замену.

Иногда лучше не покупать точно такой же уплотнитель, так как он опять через некоторое время выйдет из строя. Производители выпускают расходные детали из новейших материалов, качество которых превосходит прежние изделия. Именно такие уплотнительные резинки и стоит брать. Установив приобретенный расходник на место старой прокладки, производят установку бачка в обратном разбору порядке. Выше уже говорилось о том, как ставить сливной механизм и впускной клапан, а также как закреплять бачок на чаше унитаза.

Замена уплотнительной прокладки соединительного узла, выполняемая своими руками в домашних условиях с привлечением помощника для удобства

Медленное наполнение бачка водой

Низкая скорость поступления воды в бак унитаза связана с засорением фильтров. Ремонтные работы проводим в следующем порядке:

• повернув ручку крана, перекрываем воду, поступающую в унитаз из системы холодного водоснабжения;
• откручиваем гибкую подводку от клапана подачи воду к унитазу, располагающегося либо снизу, либо сбоку, в зависимости от модели сантехнического изделия;
• в засоренном шланге устраняем засор и проверяем давление воды в водопроводе, опустив конец гибкой подводки в унитаз, если хватает ее длины;
• в противном случае используем для слива воды пятилитровую пластиковую бутылку либо канистру;
• включите кран, если напор хороший, то приступаем к очистке клапана подачи воды от скопившегося мусора;
• эта деталь имеется не во всех моделях унитазов, но если есть, то нуждается в прочистке;
• вытаскиваем фильтр из клапана с помощью пассатижей, ухватив деталь за небольшой штырек;
• извлеченную решеточку промываем в раковине под струей чистой воды от забившихся твердых частиц и от накопившейся слизи;
• затем промытый фильтр устанавливаем на место, включаем воду и смотрим, устранена проблема или нет.

Вид загрязненного клапана, извлеченного из механизма впуска воды в сливной бачок. После очистки детали вода прибывает в емкость унитаза с большей скоростью

Если проблема после промывки фильтра и шланга гибкой подводки не устранена, значит, промываем весь клапан подачи воды, достав его из бачка, предварительно сняв крышку унитаза.

После всех описанных действий проблема обычно решается. Наглядно показан алгоритм ремонта сливного бачка унитаза с кнопкой в случае медленного наполнения водой в видеоролике.

Замена арматуры смывного бачка

В старом бачке унитаза проводим демонтаж старой арматуры, пришедшей в негодность, и устанавливаем новую систему подачи и слива воды.  Приобретаем универсальную арматуру, подходящую ко всем сливным бачкам унитаза. Для экономного расходования воды покупаем двухкнопочный сливной механизм, позволяющий изменять объем слива в зависимости от вида смываемых отходов жизнедеятельности человека.

В такой арматуре производитель использует:

• двухрежимный кнопочный механизм;
• ручную настройку объема малого и большого слива воды;
• регулируемую под высоту бачка стойку сливного механизма;
• изменение тяги через переустановку рычага в одно из имеющихся отверстий;
• зажимную гайку с резиновой прокладкой;
• клапан, закрывающий сливное отверстие в чаше унитаза.

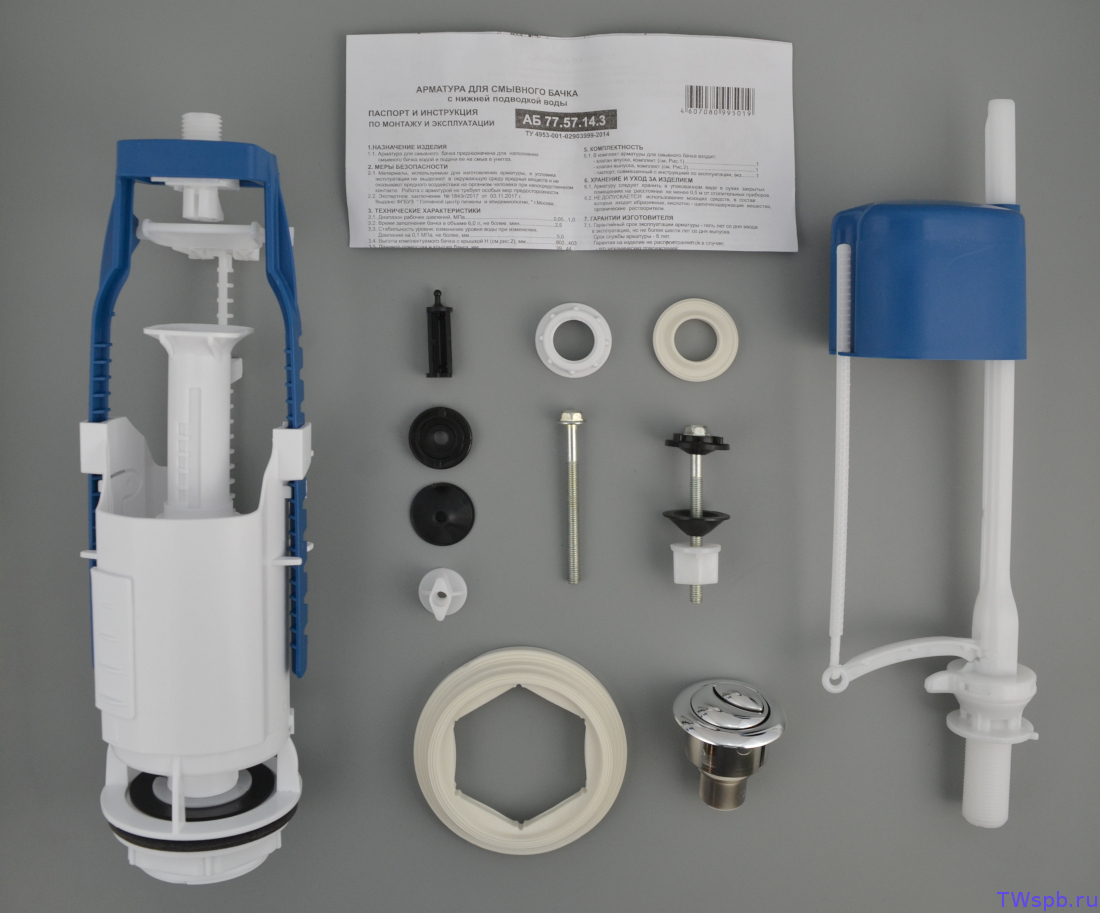

Механизм экономного слива воды из бачка, осуществляемый с помощью двух клавиш, включение которых производится синим или белым штырьком в момент нажатия одной из кнопок

Произведем замену старой арматуры. Для этого открутим кнопку, удерживающую крышку унитаза, и вытащим ее из гнезда. Снимем крышку. Перекроем подачу воды в бачок. Отсоединим гибкий шланг. Открутим винты, удерживающие смывной бачок на чаше унитаза. Снимем бачок и положим его на откидывающуюся крышку сидения. Снимем резиновую уплотнительную прокладку, а затем открутим руками зажимную пластмассовую гайку. Затем извлекаем старый сливной механизм.

Далее ставим новый сливной механизм, предварительно сняв с него резиновый уплотнитель и открутив зажимную крепежную гайку. После установки в отверстие бачка сливного механизма фиксируем его положение снятыми деталями.  Во время установки бачка на унитаз не забываем об уплотнительном кольце, укладываемом поверх пластмассовой гайки. Затем штыри бачка вставляем в специальные отверстия в чаше, снизу завинчивая на них гайки-барашки. Крепежные элементы затягиваем равномерно с двух сторон, не допуская перекоса устанавливаемой детали. При необходимости заменяем элементы крепежа новыми деталями с уплотнительными прокладками.

С помощью двух крепежных элементов бачок надежно крепится к унитазу. Снизу чаши на винты закручиваются гайки-барашки, предварительно надеваются тоненькие прокладки

При подсоединении водопроводного шланга к боковому клапану впуска придерживаем деталь внутри бачка от проворота. Затягиваем гайку специальным ключом или клещами. Устанавливаем крышку бачка, закручиваем кнопку. При необходимости отрегулируем стойку, переставим рычаг.

Двухклавишная кнопка имеет два штырька, с помощью которых задействуется нужный механизм слива. Длина штырьков достигает 10 см. Их укорачивают до нужной длины в зависимости от высоты бачка. Вкручивают в кнопку. Вставляют в крышку и изнутри закрепляют положение кнопки гайкой. Устанавливают крышку на бачок. Включают подачу воды. Нажимают маленькую часть кнопки, сливается около 2 литров воды. Нажимают большую часть кнопки, сливается около шести литров воды.

Западает или залипает кнопка: что делать?

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Западающая кнопка сливного бачка унитаза влечет большой расход воды, что недопустимо дорого обходится для семейного бюджета

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.

Ремонтируем сливной бачок унитаза своими руками: устройство арматуры

Поломка сливного бачка — проблема с которой сталкивался каждый. Первое что мы делаем когда обнаруживаем данную неприятность, это звоним сантехнику. Это верное решение, если вы ничего не смыслите в сантехнике и у вас нет никакого инструмента в доме. Но если ваши руки растут из нужного места, а в кладовке имеется гаечный ключ, то почему бы не попробовать отремонтировать сливной бачок самому? Ведь делая ремонт самостоятельно, вы экономите деньги и улучшаете свои навыки.
Как устроен сливной бачок, какие у него бывают поломки, а главное его ремонтировать? Ответы на эти вопросы вы найдёте в нашей статье.

Устройство сливного бачка

Прежде чем приступить к активным действиям, необходимо изучить немного теории и понять, как устроен слив воды в унитазе. Любая модель имеет две основных детали: чаша, которая стоит на полу или закреплена на стене, и емкость для воды сверху. Эта ёмкость и называется «сливным бачком».

В основе работы слива воды лежит принцип гидрозатвора. При нажатии на рычаг (кнопку) пробка открывается, и вода под действием силы тяжести смывается в стояк.

Если снять крышку на бачке, вы обнаружите механизм слива воды. Он состоит из поплавка, пломбы и рычагов. Условно можно разделить механизм сливного бачка на две части: система набора воды и механизм слива.

Когда кнопку отпускают, отверстие слива закрывается и начинает набираться вода. Поплавок контролирует её уровень и в нужный момент закрывает кран.

Конечно, в зависимости от производителя конструкция бывает немного другая, но смысл остается тем же.

Система набора воды

Принцип действия наполнительной арматуры прост: когда бачок становится пустым, она начинает подачу воды, когда он полный – прекращает. Поплавок требуется для определения уровня воды. Если набирается мало или наоборот, много воды, можно настроить нужный уровень самостоятельно. Рекомендуется использовать объем 5-7 литров воды.
Арматура, которая регулирует подачу воды, может быть нескольких видов.

• • С боковой подачей воды (арматура расположена вверху). В основном такую подачу воды в бачок можно встретить в унитазах российского производства. Механизм дешевый, но очень шумный. На более дорогих моделях для снижения шума крепят трубку, которая подает воду ко дну.

Сливной бачок: устройство механизма с боковой подачей

• С нижней подачей воды. Такой вид можно встретить как на зарубежных моделях унитазов, так и на отечественных. Благодаря механизму шум от воды сводится к минимуму.

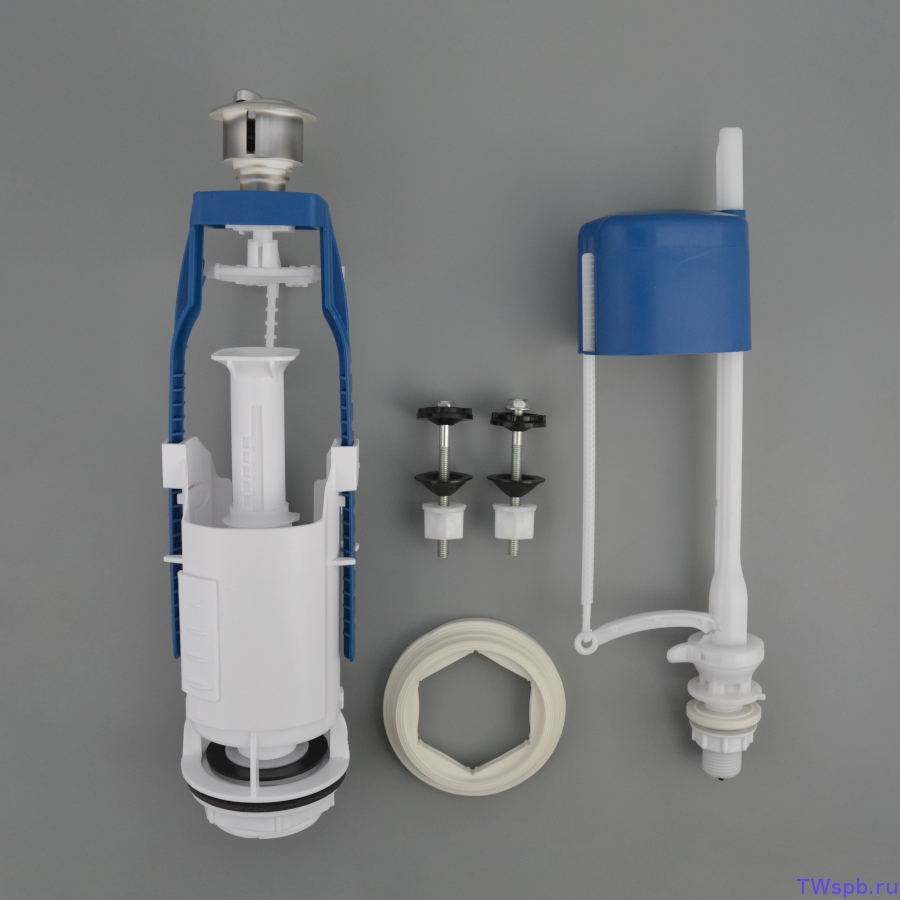

Нижняя подача в сливной бачок

Слив воды

Кнопочный сливной механизм

Механизм слива запускается либо нажатием на кнопку, либо выдергиванием штока. Наиболее популярен кнопочный вариант с рычагом, который показан на фото. В унитазах со скрытым бачком кнопка располагается на стене. Поэтому ремонт подвесного унитаза менее удобен: все действия проводятся после удаления кнопки через маленькое отверстие. На видео показан процесс демонтажа арматуры из встроенного бачка (инсталляции).

Кнопочный механизм может быть одно- и двух-режимным. В двух-режимном сливе две кнопки: одна сливает воду полностью, а вторая — наполовину. Это позволяет экономить воду при необходимости. Также подобный механизм может быть реализован и одной кнопкой, когда слив зависит от степени нажатия.

Подготовка к ремонту

Прежде всего осмотрим внутренний механизм на наличие дефектов. Для этого снимают верхнюю крышку, обычно она фиксируется кнопкой слива. Её нужно либо просто открутить, либо вытащить кнопку и открутить винт крепления.

Перед починкой сливного бачка обязательно перекрывают подачу воды.

Замена и крепление деталей

После того, как откроете крышку, вы увидите несколько отверстий диаметром 1,5-2 см для подвода воды (может быть, только одно). В одном из них будет закреплена наполнительная арматура с мембранным клапаном.

Мембрана очень чувствительна к качеству воды, поэтому срок её службы зависит от водных фильтров. Если фильтров нет вообще, то лучше заменить механизм на российский со штоковым клапаном.

Чаще всего решить вопрос ремонта сливного бачка унитаза можно полной заменой деталей. Для дорогих унитазов несложно найти ремонтный комплект со втулкой и мембраной. На дешевых моделях выгоднее купить новую арматуру, стоят они не очень дорого. Главное, выбрать при покупке нужный диаметр трубы, обычно они бывают 10, 15 мм, а также 1/3 и ½ дюйма.

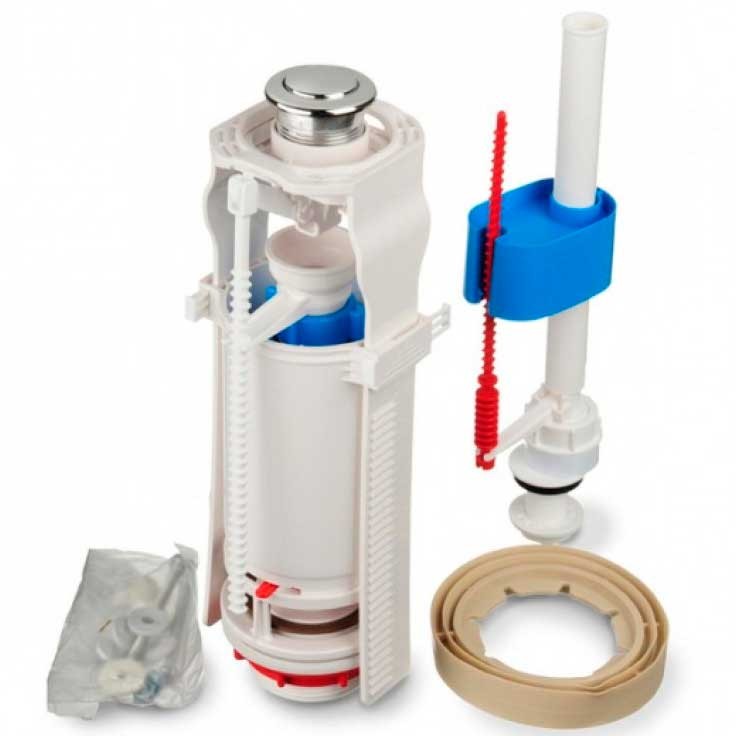

Комплект арматуры для ремонта унитаза

При замене нужно сделать герметичный стык, поэтому перед креплением надевают уплотнительную прокладку. Арматура стягивается с бачком гайкой. Закручивают их несильно, иначе могут появиться трещины.

В остальные свободные отверстия вставляют декоративные заглушки. При необходимости можно поменять положение подачи воды. Если заглушка просто вставляется в отверстие до щелчка, а не держится на гайке, то никаких уплотнителей в ней не предусмотрено, поэтому вода будет вытекать при неисправности.

На дне бачка находятся отверстия для крепления к унитазу. Крепление происходит на металлические или пластиковые болты. Лучше всего для крепления унитаза подходят болты из латуни и нержавейки. Конечно, обычный металлический крепеж прочнее пластикового, но быстро ржавеет. Перед креплением должны быть обязательно надеты шайбы и резиновые прокладки.

В центре расположено самое большое отверстие под слив воды. Запорная арматура для сливного бачка крепится накидной шайбой через прокладку.

Распространенные поломки сливного бачка

Самой частой поломкой является непрерывное заполнение и утечка воды с емкости. Причиной этого являются следующие факторы:

• перекос поплавка;
• не срабатывает механизм поплавка;
• неплотно прилегающий запорный клапан, старый резиновый уплотнитель.

Проще всего решить первую проблему, потому что в данном случае унитаза не потребуется даже ремонт сливного бачка – достаточно открыть крышку и поправить поплавок. Также иногда запорный клапан не встает на место, его тоже достаточно просто поставить вручную в углубление.

Следующая проблема проявляется в том, что вода заполняет бачок до предела и не останавливается. Чтобы проверить механизм, приподнимите поплавок вверх до упора. Если вода не останавливается, то потребуется замена поплавкового механизма.

И последний пункт – старый уплотнитель. Определить такую поломку очень просто: нужно просто прижать рукой клапан. Если вода остановилась, придется заменить уплотнитель. Также иногда это связано со слишком малым весом запорного механизма. В таком случае добавляют внутрь грузики, чтобы утяжелить его.

Еще одна частая поломка связана с изношенным поплавком. Его герметичность нарушена, и он плохо держится на плаву, поэтому вода в бачке поднимается не до нужного уровня. Потребуется замена арматуры сливного бачка, но можно и починить поплавок своими руками. Для этого его отверстие заделывается герметиком, клеем, разогретым пластиком или любым другим подручным материалом. Также можно заглянуть в магазин сантехники, возможно, там будет аналог этого поплавка.

Не очень часто, но случаются с бачком такие поломки как: подтекание крепёжных болтов бачка и выход из строя клапана подачи воды. Для их устранения достаточно поменять прокладки и купить новый клапан.

В видео показано, как делают ремонт бачка унитаза своими руками:

Обычно ремонт сводится максимум к замене арматуры, а это можно сделать и самостоятельно, не вызывая сантехника. Главное, выбрать качественное изделие и правильный размер, и тогда не будет мешать звук капающей и набирающейся воды.

схема механизмов, конструкции Cersanit и Sanita

Можно ли самостоятельно починить сливной механизм унитаза? На первый взгляд эта задача не представляет особых сложностей. Однако, приступив к этому занятию, нередко сталкиваются с трудностями. Поэтому для выполнения самого элементарного ремонта необходимо знать устройство бачка. Но сначала попробуем разобраться в принципе его работы.

Как он работает

Этот механизм должен выполнять две функции – контроль наполнения емкости водой и смыв. Для этого была разработана довольно сложная механическая система, получившая общее название запорной арматуры. Она предназначена для практически полной автоматизации процесса. Единственное, что потребуется от человека – нажать клавишу (кнопку). Общее устройство арматуры сливного механизма представляет собой работу двух элементов – устройство регулирования подачи воды в емкость и механизм ее удаления.

За выполнение первой задачи отвечает сантехнический поплавок. Его конструкция состоит из регулирующей мембраны, которая соединяется с поплавком при помощи системы рычагов. При наполнении водой поплавок все время остается на поверхности, постепенно поднимаясь. Достигнув определенного уровня, который можно установить самостоятельно, рычаг закрывает клапан подачи воды.

Следующим важным элементом является система удаления воды. Самая простая модель состоит из корпуса, в который помещается клапан, открывающий (закрывающий) патрубок, соединяющий бачок с чашей.

Совет

Для предотвращения создания аварийной ситуации (перелива) в боковой части предусмотрен шланг. По нему излишки воды поступают в чашу.

Таким образом, можно резюмировать, что любая схема сливного бачка должна выполнять две функции.

1. Своевременно заполнять емкость с водой, уровень которой можно устанавливать самостоятельно.
2. Обеспечивать слив воды именно в том объеме, на который была произведена регулировка механизма.

Однако каждый производитель пытается модернизировать устройство. Это является причиной появления различных по своей функциональной возможности механизмов.

Виды

Наиболее распространен кнопочный механизм. В отличие от старых рычажных моделей они более функциональны и удобны в использовании. Принцип работы кнопочных устройств достаточно прост – с помощью системы рычагов происходит водоотвод при нажатии кнопки.

Если же говорить о полной классификации, то можно выделить следующие виды.

• Рычажная. Водоотведение происходит при поднятии запорной мембраны. Поток воды прекращается в тот момент, когда опускается рычаг. В настоящее время такие модели практически не используются.
• Кнопочный. Как видно из самого названия, спуск воды выполняется при нажатии кнопки. Она активирует систему рычагов, которые удерживают в мембрану в открытом состоянии до достижения определенного уровня воды в емкости. Может быть одноуровневой (спуск всего объема) либо двухуровневым ( в конструкции имеются две кнопки, одна из которых активирует полный слив, а вторая – частичный.
• Автоматически. Устанавливается преимущественно на дорогих моделях. Водоотвод осуществляется автоматически, при передаче соответствующего сигнала от сенсоров.

Выбор той или иной модели напрямую зависит от конструкции сливного бачка. Особое внимание следует уделить месту расположения шланга подвода воды. Оно может быть либо боковое, либо нижнее.

Совет

Зачастую производители дают возможность выбора комплекта запорной арматуры с теми или иными видами подключения водопровода.

Особенности конструкции от разных производителей

Зачем знать особенности механизма водоотвода в различных моделях? Без этого невозможно устранить даже небольшую неполадку, которая может быть характерна для конкретного устройства. Ремонт в таком случае можно сделать самостоятельно без вызова мастера.

Рассмотрим наиболее популярные модели различных торговых марок.

Несложное устройство сливного бачка унитаза Cersanit напрямую сказывается на его надежности. Оно изготовлено по классической схеме – груша фиксирует положение запорного механизма подачи воды. Наиболее частыми проблемами, с которыми сталкиваются пользователи, являются.

• Неправильная настройка клапана подачи воды. Как следствие – большой расход жидкости.
• Большой размер груши (для модели Compact). Иногда она цепляется за шероховатые термические стенки, что приводит к переливу.

Но в целом изделия этой компании можно охарактеризовать как качественные и надежные.

Особенностью сливного бачка унитаза Керамин является расположение поплавка. Он, также как у зарубежных аналогов, монтируются не на горизонтальном коромысле, а на вертикальной оси клапана. Такая конструкция более надежна и практически полностью защищена от возможного заклинивания поплавка.

Кроме этого следует отметить месторасположение предохранительного клапана. Он входит в состав конструкции системы слива, что позволяет значительно уменьшить габариты всего механизма.

Одним из самых простых и надежных в эксплуатации являются модели от Porta. Производитель изначально стремился к простоте функциональности конструкций. Большинство моделей имеет однокнопочный вариант спуска воды. Однако благодаря простой регулировке расположения груши, можно установить практически любой уровень заполнения емкости.

Вместе с этим стоит отметить недостатки конструкции. Она рассчитана на небольшой объем бака. Поэтому данную запорную арматуру устанавливают в основном в собственные изделия.

Аналогичными конструктивными особенностями характеризуются сливные бачки унитаза sanita и colombo. Несмотря на кажущуюся простоту, для их ремонта необходимо знать основные принципы и правила проведения восстановительных работ.

Устранение самых распространенных неисправностей

В процессе эксплуатации сантехнического прибора нередко возникают ситуации, когда работа сливного бачка происходит некорректно. В таком случае необходимо выполнить ремонтные работы. Рассмотрим наиболее часто встречающиеся ситуации, когда поломку можно исправить самостоятельно. Для этого нужно знать общее устройство клапана.

Постоянный приток воды

Существует две основные причины появления этого дефекта. Одной из них является перекос поплавка. Для устранения необходимо выполнить следующие действия.

• Открутить фиксирующееся кольцо у кнопки спуска и снять крышку.
• Затем провести визуальный осмотр поплавка – если он находится под водой, значит необходимо приподнять его. Чаще всего он цепляется за рычаги сливного клапана.
• После этого нужно проверить правильность работы механизма. Для этого нужно спустить воду и, не надевая крышки визуально проверить поднятие поплавка. Как только он достигнет нужного уровня – клапан должен перекрыть подачу воды.

Со временем мембрана уплотнительного кольца может потерять свою эластичность. Приобрести его отдельно довольно проблематично. Поэтому рекомендуется замена. Для этого необходимо ознакомиться с инструкцией и подобрать такую же модель устройства.

Совет

После выполнения демонтажа старого проверяется целостность прокладок бачка. Их желательно также заменить.

В особенности это относится к элементам крепления его к чаше. После этого можно устанавливать новое сливное устройство.

Теперь, зная устройство сливного бачка унитаза и способы устранения неполадок, можно самостоятельно выполнить небольшой ремонт.

Устройство и ремонт смывного бачка

Устройство смывного бачка унитаза



Устройство смывного бачка

В смывном бачке унитаза есть два механизма. Прежде всего это кран с поплавочной системой, которая перекрывает воду, когда бачок наполнен. Положение поплавка можно регулировать, устанавливая тем самым нужный уровень воды. Другой механизм — механизм спуска воды, который обеспечивает быстрый слив из бачка.

Бесшумный кран-поплавок

Бачок, снабженный универсальным водосливным устройством

Универсальное сливное устройство

Эти устройства периодически ломаются. Если поплавок плохо отрегулирован или в его корпусе есть дефекты, вода не перекрывается и может вылиться наружу. Самое слабое место сливного устройства — клапан. Поврежденный или покрытый известковым налетом клапан не гарантирует герметичность бачка.

Если вы решили заменить сливной механизм, приобретайте новый с регулятором расхода воды. Механизмы типовых конструкций практичнее и дешевле.

Смывной бачок с боковой подачей воды и стержневым краном-поплавком (слева). Смывной бачок с подачей воды сверху и с бесшумным краном-поплавком (справа).



Регулировка крана-поплавка

Если кран-поплавок плохо отрегулирован, вода переполняет смывной бачок и вытекает через сливную трубу. Убедитесь в том, что поплавок не поврежден и не заполнен водой. Поврежденный поплавок следует заменить.

1. Отсоедините спусковой рычаг и снимите крышку бачка	2. С помощью регулировочного винта, отрегулируйте рычаг крана-поплавка
3. При помощи пассатижей, затяните регулировочную гайку	4. Проверьте работу смывного бачка, потянув за спуск
5. Уровень воды в заполненном бачке не должен доходить до сливного отверстия	6. Установите на место крышку смывного бачка и спусковой рычаг



Ремонт крана-поплавка

Кран-поплавок снабжен устройством, перекрывающим воду с помощью клапана или мембраны. Если такое устройство выходит из строя, то вода течет непрерывно, даже если поплавок исправен.

1. Отвинтите кран-поплавок от стенки бачка	2. Разберите головку крана-поплавка
3. Если мембрана порвана, замените её	4. Установите на место головку с новой мембраной
5. При необходимости отрегулируйте уровень поплавка, поворачивая винт	6. Установите на место кран-поплавок

Замена механизма спуска воды

1. Перекройте воду и слейте воду из бачка, затем отвинтите спусковой рычаг и снимите крышку	2. Извлеките механизм слива воды, повернув его на четверть оборота
3. Если вода течет из-за неисправности клапана, почистите или замените его, а затем снова установите механизм на место	4. Если необходимо полностью разобрать сливной механизм, отсоедините шланг подачи воды
5. Отвинтите крепежные гайки и снимите смывной бачок с унитаза. Отвинтите подставку механизма	6. Установите новые крепления бачка, используя прокладки, прилагаемые к механизму спуска воды
7. С помощью пластикового ключа, закрепите новую подставку сливного механизма	8. Извлеките уплотнительную прокладку, установленную между смывным бачком и унитазом
9. Тщательно очистите место под прокладку	10. Аккуратно установите новую прокладку
11. Поместите смывной бачок на унитаз, закрепите его винтами и подсоедините к бачку шланг подачи воды	12. Отрегулируйте регулировочный поплавок и механизм слива воды и установите его в бачок. Проверьте работу механизма слива бачка.









Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание:

Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

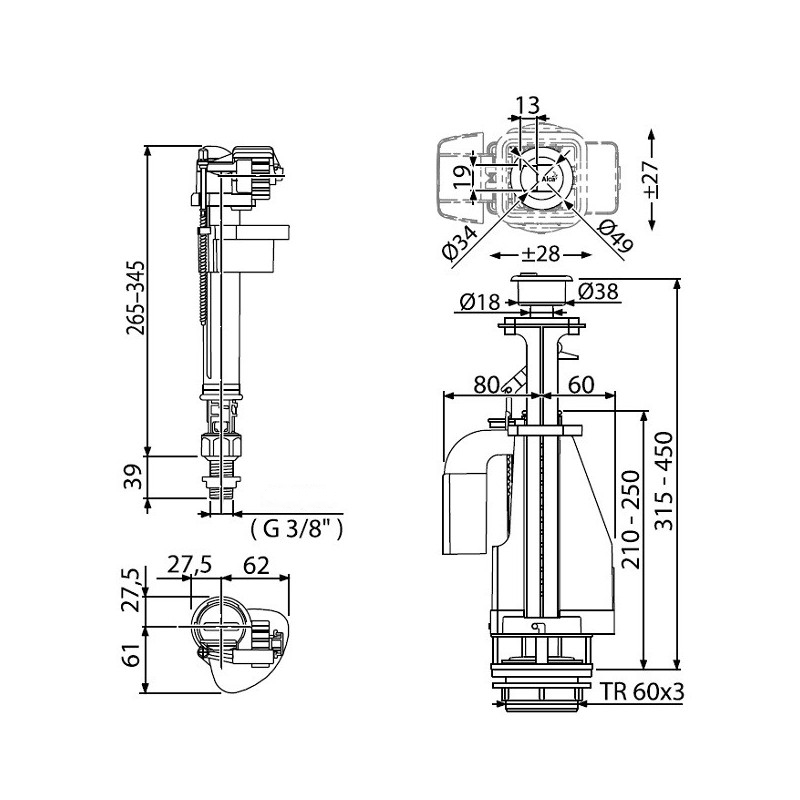

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для   наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

• сверху;
• снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

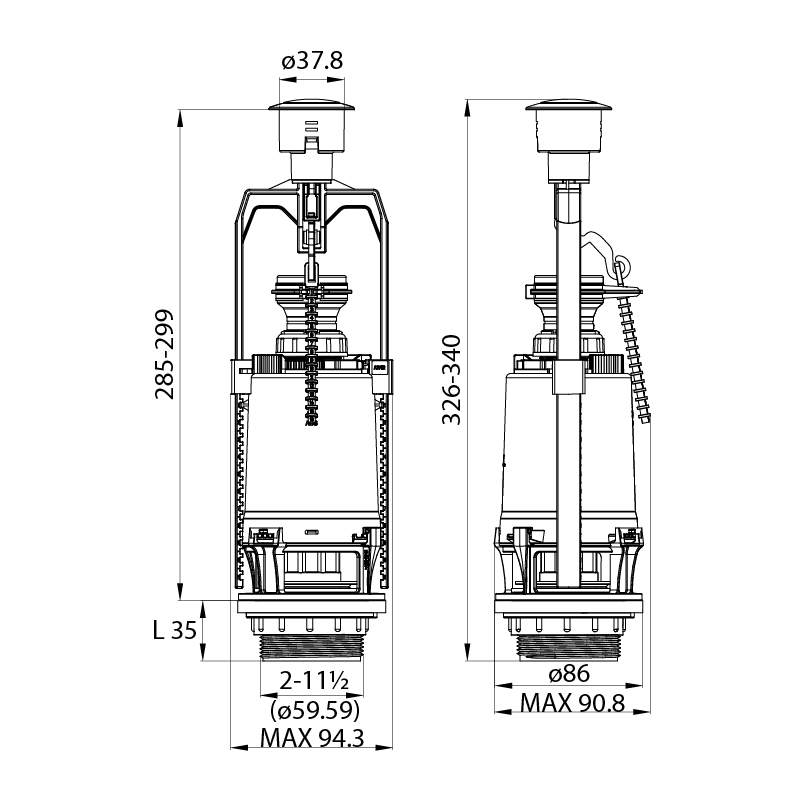

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

1. Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
2. Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Устройство сливного бачка унитаза компакт с боковым подводом воды.

Все чаще обладателей современных унитазов начинает интересовать устройство бачка унитаза. И это не спроста. Казалось бы, жизнь наладилась, советский монстр с чугунным бачком, безвозвратно утонул в реке времени, на его месте вот уже несколько лет стоит фаянсовый красавец компакт с хромированными кнопками и заглушками. Но вот беда, новый унитаз после двух-трех лет, а иногда и сразу после установки начинает выделываться, то вода постоянно стекает в чашу, то протекает на пол, то вообще не набирается. По старой памяти хочется заглянуть в бачок и выяснить, что же там в этом новом унитазе не так. А не так в современном унитазе компакт может быть много чего, да и количество моделей унитазов только увеличивается. Тем не менее

в бачках современных унитазов компакт с боковым подводом воды обязательно есть следующие детали: На фотографии корпус бачка показан прозрачным, чтобы облегчить восприятие нижеизложенного материала. Тем не менее, действительно бывают бачки с прозрачной передней панелью, за которой плавают аквариумные рыбки, растут водоросли и даже можно разглядеть сокровища в сундуках затонувших кораблей, а вот наполнительной и спускной арматуры не видно. Дело в том, что в таких бачках передняя панель — отдельный аквариум, помогающий пользователю релаксировать при оправлении естественных нужд, и вода в такой аквариум заливается отдельно. Ну а почему у рыбок в таком аквариуме большие глаза — тема отдельного исследования, мы заглянем глубже: Сливной бачок представляет собой емкость для воды, накрытую крышкой. Чтобы заглянуть в нутро бачка, нужно сначала открутить 1(3). Кнопку слива воды. Как правило кнопка достаточно легко откручивается руками, без каких либо инструментов: Но если кнопка не откручивается, то возможно это кнопка на гидрошнуре и тогда крышку можно аккуратно снять без откручивания кнопки. Теперь можно заглянуть в бачок. В емкости для воды есть 5 отверстий: 2 отверстия диаметром около 15 -20 мм справа и слева, для подвода воды к бачку. В одно из этих отверстий вставляется 1(1). Наполнительная (впускная) арматура с мембранным клапаном — или система впуска воды. Вообще-то конструктивных решений наполнительной арматуры с мембранным клапаном больше, чем марок унитазов, но принцип действия один: арматура открывает подачу воды, когда бачок пустой и перекрывает воду, когда бачок полный. Для того, чтобы определить уровень воды, впускной арматуре нужен поплавок. Если вода набирается ниже или выше желаемого уровня (оптимальное наполнение бачка — 5-7 литров), то высоту поплавка можно достаточно легко отрегулировать. Мембрана клапана очень чувствительна к чистоте воды, поэтому срок службы впускной арматуры сильно зависит от качества водных фильтров, а если фильтров вообще нет, то лучше сразу заменить впускную арматуру с мембранным клапаном, на арматуру с штоковым клапаном советской конструкции. Для дорогих брендовых унитазов можно найти ремкомплект, состоящий из мембраны и втулки, а дешевую арматуру можно попробовать отремонтировать, но проще и быстрее менять целиком, и тут важно не ошибиться с внутренним диаметром трубы впускной арматуры (на фотографии показана оранжевым, в действительности цвет и материал трубы может быть любым). Стандартные диаметры 10 и 15 мм или треть и полдюйма. Для герметизации стыка на трубу арматуры перед установкой одевается уплотнительная прокладка (на фотографии обозначена черным цветом). К бачку арматура крепится гайкой, на фотографии гайка обозначена желтым цветом, но как правило гайка белая или никелированная. Обычно гайка накручивается руками, но можно пользоваться и ключом, только сильно усердствовать не надо, бачок не железный, может и треснуть если гайка и труба металлические. В свободное боковое отверстие вставляется 1(4). Декоративная заглушка При необходимости заглушка и наполнительная арматура достаточно легко меняются местами. Заглушка крепится к бачку на защелке или накидной гайкой. Если заглушка крепится на защелке, то никаких уплотнительных прокладок между стенкой бачка и заглушкой нет и тогда при неисправности наполнительной арматуры вода может через заглушку протекать на пол. Еще 2 отверстия диаметром около 15 мм расположены внизу бачка. Через эти отверстия бачок крепится болтами (на фотографии не показаны) к полке чаши унитаза. Самые надежные болты — металлические, но никто не хочет выпускать такие болты из нержавейки, а найти латунные необходимой длины — трудно, поэтому лучше использовать пластмассовые, так как они не ржавеют. На болты перед установкой одеваются шайбы и специальные конусные уплотнительные резиновые прокладки, чтобы обеспечить герметичность стыка. Затем болты вставляются в отверстия в бачке и полке чаши, на болты снизу надеваются уплотнительные прокладки, шайбы и накручиваются гайки. Тут без ключа и отвертки, если болты и гайки металлические, не обойтись. На пластмассовые болты иногда накручиваются гайки-барашки, в этом случае нужна только отвертка, да и то не всегда. Последнее отверстие диаметром около 65 мм также расположено внизу бачка приблизительно посредине. Через это отверстие проходит 1(2). Спускная (сливная) арматура или система слива воды. К бачку арматура крепится пластмассовой накидной гайкой (на фотографии можно увидеть край гайки, обозначенный желтым). Для герметизации стыка на трубу сливной арматуры перед накручиванием гайки одевается уплотнительная резиновая прокладка. Между бачком и чашей унитаза устанавливается еще одна уплотнительная прокладка (на фотографии обозначена черным), чтобы стык между бачком и полкой чаши был герметичным и вода при спуске стекала не на пол, а в чашу. Форма прокладки зависит от марки унитаза. Сливная арматура предназначена не только для слива воды при нажатии кнопки, но и для аварийного сброса воды, если вышла из строя впускная арматура. Для этого во всех моделях сливной арматуры есть специальный желоб. Как и впускная арматура, сливная арматура может ломаться, и тогда ее приходится ремонтировать или менять.

Как работает унитаз и схемы сантехники унитаза

Полезное объяснение того, как работает унитаз, со схемами сантехники и определениями частей унитаза.

Для начала ознакомьтесь с основными принципами работы унитаза. См. Рисунок справа.

Унитаз состоит из двух основных частей — бачка и унитаза. Чаша вмещает воду и подключается к сливу для удаления сточных вод и отходов. Резервуар, расположенный за чашей, содержит запас воды для наполнения чаши, а также устройства для слива чистой воды в чашу и наполнения бака.

Принцип работы туалета — Схема водопровода унитаза

Одно из этих устройств, называемое краном, подключено к водопроводу и контролирует подачу воды в бак. Когда вода из бака быстро опускается в таз (при смыве), давление заставляет сточные воды из бачка стекать в канализацию. Падение уровня воды определяется поплавком, шаром или манометром, и это приводит в действие шаровой кран для наполнения бака.

Что такое откидной клапан?

При смыве обычного туалета вода из бака устремляется в унитаз через отверстие, называемое сливным клапаном.Перед тем, как вы нажмете рычаг, этот клапан закупоривается резиновой пробкой, называемой шаром резервуара, шаром седла промывочного клапана или более новым, более эффективным шаром заслонки или заслонки.

Клапан заслонки туалета

Клапан и заслонка вместе называются — что неудивительно — заслонкой. При нажатии на рычаг резиновая заслонка просто поднимается с клапана, и… свист, вода течет в унитаз!

Промывочный клапан имеет диаметр 2 1/2 дюйма, как и шарообразная часть заслонки.Заслонка шарнирно закреплена на вертикальной переливной трубе, которая находится рядом с клапаном, а небольшая цепочка соединяет заслонку с рычагом отключения. Преимущество заслонки по сравнению с предыдущими пробками заключается в том, что у нее меньше деталей, которые могли бы засориться или заедать, поэтому вероятность того, что бак «потечет» или протечет в чашу, меньше.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Множество частей туалета (3 схемы: бак, унитаз и сантехника)

3 схемы, на которых показаны все части туалета. Включает в себя бак, унитаз и внешний вид. Посмотрите, как именно собраны унитазы, как они работают и как работают все части.

Когда вы становитесь домовладельцем или снимаете квартиру у плохого домовладельца, вы в конечном итоге немного знакомитесь с работой туалета.Я знаю, что отремонтировал.

Причина в том, что иногда просто некогда ждать сантехника. Вам нужно попытаться исправить что-то немедленно, поэтому вы выбрасываете набор инструментов и разбираетесь в этом. Иногда это исправляется, а иногда нет.

Если вы ремонтируете ванную комнату, строите новую или просто устанавливаете новый унитаз, может быть полезно ознакомиться с подробной схемой, на которой показаны все части унитаза. Ниже приведена наша обширная и подробная схема с обозначением бака, унитаза и водопровода, а также описание всех частей.

Связано: Топ 15 брендов туалетов | Интернет-магазины туалетов

Части схемы туалета

Полный вид на туалет

Рычаг движения: Металлический стержень, соединенный с ручкой унитаза.

Крышка бачка: Крышка бачка унитаза.

Цепь: Подключает уровень срабатывания к заслонке клапана.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Чехол на сиденье: Устанавливается на сиденье в качестве защитного барьера от возможных микробов, попадающих на сиденье.

Сиденье: Шарнирный блок, прикрепленный к чаше, где пользователь может сидеть.

Основание: Низ унитаза.

Болт для туалета: Длинные винты, соединяющие фланец с унитазом.

Фланец для унитаза: Также известен как фланец для унитаза, тип фланца, используемый для крепления унитаза к полу и соединения слива унитаза со сливной трубой.

Запорный клапан: Также называемый стопорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Гибкий шланг: Труба, используемая для транспортировки воды.

Клапан заполнения: Где вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения переполнения.

Ручка унитаза: Инструмент, используемый для смыва.

Схема сечения унитаза

Ручка унитаза: Инструмент, используемый для смыва.

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Шток поплавка: Горизонтальный шток, соединенный с шаром поплавка и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Емкость: Открытый сосуд под сиденьем унитаза, который можно смыть водой.

Переливная трубка: Предохранительное устройство, предотвращающее выход воды из бачка унитаза.

Отверстия в ободе: Отверстия под кромкой сиденья унитаза.

Восковое кольцо: Восковое кольцо между фланцем и дном унитаза.

P-Trap Pipe: U-образная часть трубы, которая удерживает воду и предотвращает попадание неприятного запаха в унитаз.

Дренажная труба: Отводит сточные воды и серую воду, чтобы улучшить поток воздуха и предотвратить засорение.

Гибкий шланг: Труба, используемая для транспортировки воды.

Запорный клапан: Также называемый стопорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Клапан заполнения: Где вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения переполнения.

Иллюстрация внутренней части бака

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Ручка унитаза: Инструмент, используемый для смыва.

Регулировочный винт штока поплавка: Устройство, используемое для затягивания или ослабления штока поплавка.

Шток поплавка: Горизонтальный шток, соединенный с шаром поплавка и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Переливная трубка: Сливает воду прямо в унитаз.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Цепь: Подключает уровень срабатывания к заслонке клапана.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Гибкий шланг: Труба, используемая для транспортировки воды.

Запорный клапан: Также называемый стопорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Клапан заполнения: Где вода течет из линии подачи и заполняет резервуар после промывки.

Далее: Ознакомьтесь с 21 типом туалетов, которые вы можете купить.

Связано: Типы унитазов

Знакомство с пятью типами туалетов для вашего дома

© Shutterstock

Современные дома могли бы быть не такими уж безупречно чистыми и ароматными, как сегодня, если бы в наши дни не было изобретения, которое можно найти в большинстве домашних хозяйств: унитаз со смывом.

Этот тип туалета был изобретен еще в 16 веке, но в то время он был доступен только аристократам. Двумя веками позже унитазы со смывом получили дальнейшее развитие и были представлены в качестве общественных туалетов на Лондонской Большой выставке в 1851 году.Впоследствии туалеты стали широко известны и использовались почти в каждом обществе.

В настоящее время можно встретить разные типы унитазов со смывом, от обычных до высокотехнологичных. Вот несколько типов унитазов, которые распространены в наши дни и могут повысить эстетическую ценность вашей ванной комнаты.

Напольный туалет

BRAVAT C2164UW-P

В зависимости от конструкции унитаза можно выделить унитазы напольный и подвесной.Напольные унитазы, как следует из названия, представляют собой тип туалета, конструкция которого стоит на полу.

Напольный унитаз — это наиболее распространенный тип, поскольку он имеет прочную конструкцию и прост в установке. Напольные унитазы бывают разных форм, размеров и дизайна. Вы можете найти ту, у которой есть отдельный бачок или встроенный бачок-унитаз / скрытый бачок.

Унитаз подвесной

Geberit AquaClean Sela

У подвесного унитаза конструкция унитаза прикреплена к стене, так что при взгляде с одной стороны он выглядит висящим.Поскольку чаша парит над полом, она придает ванную комнату просторному и современному виду.

Не нужно беспокоиться о том, что он сломается, поскольку он поддерживается прочной стальной конструкцией из-за стены. Он может выдерживать до 150 кг, поэтому очень безопасен для большинства людей.

Комбинированный туалет

ROCA Georgia A3424A8000

На основе бачка вы можете увидеть старомодный унитаз с бачком, висящим на стене в нескольких десятках сантиметров над сиденьем унитаза, а также другую модель с бачком. прикреплен к сиденью унитаза.Последний вид унитаза называется моноблочным.

Наиболее распространенными характеристиками моноблочного унитаза являются кнопка двойного слива, сиденье унитаза с плавным закрытием, а также керамический бачок и керамический унитаз. Кроме того, в задней части унитаза видны канализационные трубы.

Комбинированный унитаз, вероятно, является одним из наиболее широко используемых типов унитазов, и он бывает разных стилей, которые могут соответствовать вашему предпочтительному дизайну ванной комнаты.

Унитаз сплошной

INAX S600 Моноблочный унитаз

Комбинированный унитаз с отдельным бачком и сиденьем, упомянутый выше, также называется унитазом, состоящим из двух частей, так как он состоит из двух частей: бачка и унитаз.А вот еще один унитаз в современном стиле: цельный. Эта модель объединяет бачок и унитаз в единую компактную конструкцию, которую легко обслуживать и чистить. Даже установка так же проста, как у двухкомпонентной модели.

Электронный туалет

Rigel ISWCS2011AS12

Помимо улучшенного внешнего вида, современные туалеты также оснащены рядом электронных устройств.Популярность электронных туалетов в настоящее время растет, и через несколько лет они могут стать стандартными домашними туалетами. Например, электронный туалет может иметь датчик, который автоматически открывает крышку унитаза, когда кто-то приближается. На сиденье унитаза также есть обогреватель, который дает ощущение тепла, когда вы на него садитесь. Дезодоратор также настроен на время от времени распыление, чтобы удалить неприятный запах. Что касается санитарии, автоматическое биде и сушилка будут работать при нажатии кнопок на отдельной панели или пульте дистанционного управления.После использования унитаз автоматически смывает воду и закрывает крышку.

Итак, какой тип туалета соответствует вашим потребностям и предпочтениям? Не забудьте подобрать предпочтительный стиль в соответствии с размером и основным дизайном вашей ванной комнаты. Вы всегда можете связаться с Archify, если у вас возникнут трудности с выбором или установкой желаемого типа туалета.

Цистерны для дождевой воды: проектирование, строительство и очистка

Система водостоков и водостоков направляет дождевую воду, собранную на крыше, в резервуар для хранения.Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный бетон, стекловолокно или сталь. Цистерна подает воду в дом через стандартную систему водопровода под давлением. Типичная компоновка системы водосборных цистерн на крыше показана на Рисунке 1.

Рисунок 1. Типичная система водосборных цистерн на крыше. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо 45750.)

Использование цистерн с дождевой водой отнюдь не новость. Они использовались как греческой, так и римской цивилизациями, а также жителями островов Тихого океана до любого контакта с западной цивилизацией. Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах этих более ранних времен.

В настоящее время использование цистерн с дождевой водой может увеличиваться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, были вынуждены прибегать к другим источникам воды.Сбор дождевой воды в домашних условиях весьма практичен в районах, где выпадает достаточное количество осадков, а другие приемлемые источники воды отсутствуют. Одна из таких областей — район добычи угля в западной Пенсильвании. Горнодобывающая промышленность сделала большую часть грунтовых и поверхностных вод непригодными для питья или других целей на значительной части этих территорий. Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к водосборным цистернам на крышах.

Водосборные цистерны могут также использоваться для подачи воды в фермерские хозяйства.Поилки и дождевые бочки можно наполнять водой, собранной с крыш сараев и других хозяйственных построек. Цистерна для хранения, построенная рядом с амбаром или другим зданием, могла служить аварийным источником воды для тушения пожара в случае, если поблизости не было пруда. Однако использование дождевой воды для снабжения хозяйственно-питьевой водой сопряжено с некоторыми проблемами.

Вода качество вызывает беспокойство, особенно когда дождевая вода должна использоваться для питья в дополнение к другим бытовым потребностям.Дождевая вода и атмосферная пыль, которые собираются водосборными бассейнами на крышах, содержат определенные загрязнители, которые могут представлять угрозу для здоровья людей, потребляющих воду. Свинец и другие загрязнители могут накапливаться в донных отложениях цистерн; а неочищенная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в системах цистерн. Будут представлены рекомендации для этого, а также руководство по проектированию и строительству систем водосборных цистерн на крыше.

Цистерны для дождевой воды могут обеспечивать воду надлежащего количества и качества, если на этапах планирования и строительства предприняты соответствующие меры, а периодическое обслуживание будет выполняться в течение всего срока службы цистерны.

Конструкция резервуара

Вместимость резервуара для дождевой воды зависит от нескольких факторов:

• количество осадков, доступное для использования
• площадь водосбора на крыше, доступная для сбора этого дождя
• ежедневная потребность домашнего хозяйства в воде
• и экономика

Все, кроме первого из этих факторов, могут в некоторой степени контролироваться владельцем цистерны.

Доступные осадки

На большей части Пенсильвании годовое количество осадков в среднем составляет около 40 дюймов (Рисунок 2). В засушливые годы их может быть всего 30 дюймов, в то время как чрезмерно влажные годы могут давать 50 или более дюймов осадков. Для большинства целей планирования следует использовать средний показатель. Тем не менее, проектирование бачка на основе самого низкого значения гарантирует достаточно места для хранения даже в самые засушливые годы.

Из-за испарения, снега и льда, а также потерь в результате промывки крыш (будет обсуждено позже), только около двух третей годового общего количества атмосферных осадков фактически доступно для цистерн.

Рис. 2. Среднее годовое количество осадков в Пенсильвании (дюймы)

Суточная потребность в воде

Количество воды, которое вы проектируете для сбора и хранения водосборного бачка на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна с низким объемом, то использование воды будет соответственно ограничено. Поэтому при проектировании водосборной системы бачка важно иметь представление о том, сколько воды вам потребуется от нее каждый день.

Опубликованы различные оценки использования воды в домашних хозяйствах.Среднее базовое потребление, определенное коммунальными предприятиями водоснабжения, составляет 7500 галлонов в месяц, что эквивалентно средней годовой минимальной потребности в 90 000 галлонов на семью. Обычное планирование домашнего хозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кому приходится полагаться исключительно на источники дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в США.Южные Виргинские острова и Гавайи, где цистерны с дождевой водой широко используются, указывают на то, что это в целом так. Потребление воды из цистерн с дождевой водой на Виргинских островах США в среднем составляло всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков намного больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях меры по экономии воды были предприняты добровольно, когда уровень воды в цистерне упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем сделать последнюю четверть нашей цистерны на столько же, сколько и первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. С точки зрения общей конструкции цистерны, значение 50 галлонов в день на человека, вероятно, является лучшим для использования. Эта цифра применима к семье, живущей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматическую стиральную и посудомоечную машины), и без специальных мер по экономии воды.Установка водосберегающих устройств может значительно сократить потребление воды в домашних условиях без сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно заранее определяется размером существующего дома или крыш других хозяйственных построек. Однако при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен соответствовать потребностям бытовой воды, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить площадь водосбора, необходимую для определения годовой потребности в воде и годового количества осадков. В качестве примера предположим, что среднегодовое количество осадков на вашей территории составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора 4400 квадратных футов. Примечание. Площадь крыши можно определить, измерив внешнюю часть здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не расположена горизонтально.

Рис. 3. График, используемый для определения необходимой площади водосбора. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения. Стр. 13.)

Размер цистерны

Цистерна должна иметь достаточную емкость для хранения, чтобы выдерживать длительные периоды маловодья. Трехмесячный запас воды, или одна четвертая годового урожая водосборного бассейна, обычно достаточен в таких районах, как Пенсильвания, где количество осадков распределяется довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что ваш годовой объем воды для бытовых нужд должен составлять 40 000 галлонов (и, что наиболее важно, у вас достаточно водосборной площади и годового количества осадков, чтобы обеспечить это количество воды), то вам следует спроектировать и построить цистерну с резервуаром на 10 000 галлонов. емкость для хранения галлонов.

Рис. 4. Размер цистерны основан на емкости накопителя, равной ¼ годовой потребности в воде или трехмесячного запаса накопленной воды. (Источник: Midwest Plan Service, Iowa State Univ., 1968. Частные водные системы. п. 15.)

Для домашних цистерн рекомендуется минимальная емкость хранения 5000 галлонов. Эта емкость должна избавить от необходимости покупать или таскать воду, что не только неудобно, но может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка на крыше: «Вы платите за большую цистерну один раз, а за маленькую навсегда…»

Строительство цистерны

Расположение

Цистерны должны быть расположены как можно ближе к дому или где-либо еще вода будет использоваться.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что они обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцами. Таким образом, вы можете использовать фундаментные стены для структурной поддержки, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть градуирована для обеспечения хорошего дренажа поверхностных вод. на расстоянии от цистерны.Избегайте размещения цистерн на низких участках, подверженных затоплению. Оба вышеперечисленных шага снизят вероятность загрязнения накопленной цистерной воды ливневым стоком.

Цистерны всегда должны располагаться вверх по склону от любых очистных сооружений; не менее 10 футов от водонепроницаемых канализационных линий и водостоков, не менее 50 футов от водонепроницаемых канализационных линий и стоков, септиков, полей для поглощения сточных вод, уборных и животноводческих помещений, а также не менее 100 футов от выгребных ям и мест выщелачивания. уборные.

Стоит внимательно проверить эти вещи , прежде чем повернет первую лопату земли для раскопок цистерны. Загрязненная цистерна ничего не стоит.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, подающей собранную дождевую воду к наклонному склону дома, цистерны могут быть расположены так, чтобы обеспечивать самотечный поток к месту использования. Эта настройка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в распределительной системе, поэтому обычно требуются насос и система под давлением.

Конструкция

Цистерны могут быть построены из различных материалов, включая монолитный железобетон, шлакобетон и бетон, кирпич или камень, залитые раствором и оштукатуренные с внутренней стороны цементом, готовые стальные резервуары, сборные бетонные резервуары , цистерны из красного дерева и стекловолокно. Лучшим вариантом считается монолитный железобетон, особенно для подземных цистерн. Однако цистерны с шлакобетонными стенами и бетонными полами являются обычным явлением и вполне подходят для строительства под землей; они обычно будут несколько дешевле, чем цельнобетонный вариант.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и армированы стальными прутьями.

Два плана подземных бетонных цистерн показаны на Рисунках 5 и 6. На Рисунке 5 показана версия с бетонными блочными стенами, а на Рисунке 6 показана полностью бетонная версия с песчано-гравийным фильтром наверху цистерны.

Рис. 5. Поперечное сечение подземной цистерны с бетонными блочными стенами, показывающее важные особенности. (Источник: Внешняя служба штата Пенсильвания, заказ № 800-86 Бетонные цистерны)

Рисунок 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Penn State Ag Ext. Service, заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакобетон или бетонный блок, все пустотелые ядра должны быть заполнены бетоном и арматурные стержни следует размещать вертикально, чтобы добавить конструкции прочности. Нижние колонтитулы могут потребоваться для больших цистерн, как показано на Рисунке 5.

Верх цистерны должен быть из железобетона и плотно прилегать к остальной конструкции.Верх может состоять из отдельных панелей, как показано на рисунке 5, или это может быть цельная плита, как показано на рисунке 6. В любом случае люк через верх резервуара для доступа к резервуару для хранения должен быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная той, что показана на рисунках 5 и 7, должна быть плотно закрыта отверстием для предотвращения попадания света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны иметь водонепроницаемую обочину с краями, выступающими на несколько дюймов над уровнем окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Расположите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно закрепить ее у стены. Этот доступ необходим для выполнения задач периодического обслуживания, которые будут обсуждены позже. В качестве альтернативы можно встроить бетонные ступеньки и поручни в стену цистерны под отверстием.

Рисунок 7. Форма сквозного сечения крышки люка.

Внутренние стены и дно бачка должны быть гладкими, чтобы облегчить очистку. Цементная штукатурка может быть нанесена на интерьер в зависимости от того, насколько грубая основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутренние поверхности, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранимая вода может вытечь, то могут просочиться загрязненные поверхностные или грунтовые воды.Стоит потратить время при постройке цистерны, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует его работу от протечек.

Виниловые прокладки можно использовать для предотвращения утечки в некоторых цистернах, но они обычно доставляют неудобства. Они дороги, склонны к проколам и не позволяют использовать сливные дренажные системы и другие аксессуары внутри цистерны. Используйте виниловую пленку только в крайнем случае, когда все остальные попытки предотвратить утечку не удались.

Еще одна важная особенность хорошо спроектированной цистерны — это переливная труба или трубы.Две различные возможности показаны на рисунках 5 и 6. На рисунке 5 перелив выполнен в виде стояка, ведущего через дно бачка к сливу. Такой переливной трубопровод или любой другой выпускной канал цистерны никогда не следует подключать к канализационной линии, прямо или косвенно. Дренажная линия, показанная на Рисунке 5, должна вести к свободному спуску вниз по уклону от цистерны. Диаметр сливной трубы должен быть не меньше диаметра входной трубы от водосбора крыши.На рис. 6 показана переливная труба, ведущая через стенку бачка непосредственно наружу.

Внешний конец переливной трубы должен быть эффективно экранирован для предотвращения проникновения животных и насекомых. Следует использовать нержавеющую сетку с мелкими ячейками. Экран можно обрезать до размера, достаточного для того, чтобы его можно было обернуть вокруг конца переливной трубы, и его следует закрепить хомутом для шланга или аналогичным крепежным устройством. Простая схема переполнения изображена на рисунке 8.

Рис. 8. Поперечное сечение цистерны 8 x 8 футов, показывающее переливную трубу, люк и вентиляционную трубу.

В любом случае для перелива следует использовать пластиковую трубу большого диаметра. При проектировании сливных отверстий, подобных тем, которые показаны на рисунках 6 и 8, должен быть предусмотрен хороший дренаж вдали от цистерны и дома.

Очистной сток должен вести к свободному выпускному отверстию, а не к канализационной линии. Дно бачка должно иметь небольшой уклон в сторону слива для облегчения очистки.Клапан для открытия и закрытия слива может управляться с уровня земли, как показано на Рисунке 9, или может быть построена подземная яма вокруг клапана для обеспечения прямого доступа. См. Рис. 10. В любом случае клапан и дренажная линия должны быть изолированы достаточной глубиной земли, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Линия слива для очистки должна быть не менее 3–4 дюймов в диаметре, чтобы избежать засорения — во время операций по очистке через линию может пройти большое количество осадка. Выпускное отверстие должно располагаться там, где слив воды не вызовет никаких проблем или нареканий со стороны соседей.

Рис. 9. План очистки дренажного и регулирующего клапана.

Рис. 10. План очистки дренажного и регулирующего клапана.

Цистерны должны иметь вентиляцию , чтобы свежий воздух мог циркулировать в отделении для хранения. Одна или несколько труб большого диаметра, проходящих через верх цистерны, будут служить этой цели, как показано на рисунке 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные на высоте нескольких футов над уровнем земли, должны быть обращены в сторону преобладающих ветров, в большинстве случаев западных, для обеспечения максимальной вентиляции. Пластиковая труба диаметром четыре или шесть дюймов подходит для вентиляционных отверстий. Убедитесь в наличии водонепроницаемого уплотнения в местах, где каждая вентиляционная труба проходит через верх бачка.

Водопровод от бачка до дома или другого места использования должен быть проложен ниже линии замерзания и должен иметь диаметр 1–1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и поднята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть всасывающей трубы внутри бачка должна быть пластиковой. Наилучшее место для забора воды — с противоположной стороны бачка от входной трубы для воды с крыши.

Отдельная входная труба для добавления забираемой воды — еще одна важная особенность хорошо спроектированной цистерны. Система, изображенная на рисунке 1, показывает такую ​​трубу. По возможности лучше всего расположить надземную часть заливной трубы рядом с подъездной дорогой или другим дорожным покрытием, чтобы водовозу не пришлось проехать по лужайке, чтобы добраться до нее.Четырехдюймовая пластиковая труба является хорошей заполняющей трубой. На надземный конец трубы следует надеть плотно прилегающую крышку. Вы можете закрыть крышку на висячий замок, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с любой силой позади нее, например, во время летнего ливня или из бака с водой, имеет тенденцию перемешивать накопленную воду и, возможно, поднимать осадок, если не будут приняты меры для уменьшения силы поступающей воды. Один из способов сделать это — использовать «силовые выключатели», как показано на Рисунке 11.

Рис. 11. Гидравлический выключатель. Должен быть размещен на всех входах в цистерну. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Вода, попадающая в цистерну с крыши или из водовоза, должна течь по 4-дюймовой пластиковой трубе. в коробку силового выключателя из бетонных блоков. Блоки следует установить в растворе на дне цистерны углублениями вверх. В нижнем конце трубы необходимо прорезать прорези или отверстия площадью не менее 13 квадратных дюймов, чтобы поступающая вода могла перемещаться из трубы в цистерну. Силовые выключатели должны устанавливаться как под водозаборниками с крыши, так и под водозаборниками.

Мойки крыши

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды в цистернах. Кровельные мойки и кровельные фильтры были упомянуты ранее, и их важность и детали конструкции будут обсуждаться здесь.

Между ливнями на водосборной поверхности крыши собирается много грязи и пыли. Этот мусор может включать частицы свинца и других загрязнителей атмосферы, а также птичий помет.Эти загрязнения попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных мойщиков и крышных водяных фильтров может снизить количество этих загрязняющих веществ, попадающих в систему.

Вода, которая первая сходит с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, в том числе от продолжительности времени с момента последнего дождя, близости водосбора к шоссе или другому местному источнику загрязнения воздуха, а также от местной популяции птиц. Кроме того, для водосборной поверхности предпочтительны определенные типы материалов, о чем будет сказано позже.

Мойка крыши — это механизм, который отводит эту исходную сильно загрязненную воду с крыши из цистерны. Как только водосборная поверхность смывается достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерну собирается только самая чистая вода с крыши, а загрязненная вода с крыши сбрасывается в отходы.

Есть несколько способов сделать это. Вода с крыши может быть отведена вручную через ряд клапанов в системе водостока, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой переключатель для мойки крыш показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления потоком воды с крыши в системе водостока. Такой клапан был бы необходим на каждой водосточной трубе, если только они все не сходились в одну трубу непосредственно перед сливом в цистерну. Такая конструкция с одним клапаном определенно предпочтительна, поскольку для работы переключателя этого типа требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было получить доступ или управлять им с крытой веранды или другого крытого участка, прилегающего к дому или цистерне.

Рис. 12. Простой переключатель для мойки крыш.

В периоды, когда дожди разделены лишь короткими периодами времени (менее суток), нет необходимости отклонять начальную мойку крыши каждый раз, когда начинается дождь. Однако после продолжительного засушливого периода важно отвести первоначальную воду на крыше, образовавшуюся в результате первых дождей.

Что касается определения того, сколько воды с крыши должно стекать в отходы, прежде чем направлять ее в цистерну, это будет варьироваться для каждого шторма. Вы можете использовать внешний вид воды на крыше в качестве индикатора — если она прозрачна для вашего глаза, когда она собрана в прозрачной стеклянной банке, вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете разместить большой контейнер емкостью 10–20 галлонов под сливом для отходов. Размер контейнера должен соответствовать вашей конкретной площади крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная вода с крыши направляется в емкость; когда он наполняется, вы знаете, что водосборный резервуар был достаточно промыт и вода с крыши может быть после этого направлена ​​в цистерну.Для этого типа устройства было бы лучше всего использовать один резервуар для сбора воды на крыше для всего водосбора. Соответствующий дренаж, например, в засыпанную гравием яму, должен быть предусмотрен для воды с крыши, которая будет выброшена впустую, независимо от того, пройдет ли она сначала через сборный резервуар.

На рисунке 13 показан автоматический переключатель для мойки крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной воды с крыши в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. Как только водосборный резервуар смывается достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на Рисунке 13, объем сборного сосуда должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного сосуда, как в случае очень большого водосбора, размер этих сосудов следует соответственно отрегулировать, чтобы покрыть всю площадь водосбора.

Рисунок 13. Автоматический переключатель для мойки крыш. (По материалам Jenkins, D. и F. Pearson. 1978 г. Возможности систем сбора дождевой воды в Калифорнии. Центр водных ресурсов Калифорнии, Университет Калифорнии, Contrib. No. 173, стр. 51).

Показанный дизайн Рисунок 13 является довольно обобщенным, поскольку некоторые детали приведены для компонентов самодельной мойки крыши. Сосуд для сбора может быть большой пластиковой или стеклянной бутылкой, дождевой бочкой или другим подобным контейнером. Независимо от типа используемого контейнера, такой автоматический мойщик крыши должен иметь несколько важных функций. К ним относятся поплавок для закрытия емкости или сборная ловушка, когда она заполнена, сужающиеся направляющие, чтобы гарантировать, что поплавок не смещается с одной стороны отверстия при заполнении емкости, а также средства для опорожнения сборного сосуда между штормами.

Плавучий пластиковый шар диаметром несколько дюймов будет служить поплавком в автоматическом переключателе для мойки крыш, построенном по образцу того, что показано на Рисунке 13.Конечно, диаметр шара должен быть немного больше, чем диаметр участка трубы, ведущей в верхнюю часть сборной ловушки. Это предотвратит утечку грязной воды с крыши, собранной в сифоне, и ее попадание в цистерну после заполнения сифона. Мягкая резиновая полоса может быть закреплена вокруг кромки трубы в верхней части уловителя, где шарик остановится, для улучшения уплотнения.

Когда уловитель заполняется и поплавок поднимается наверх, его следует направлять к отверстию входной трубы с помощью перевернутой воронки или подобного устройства. В противном случае поплавок может застрять вбок и, таким образом, не заблокирует подающую трубу. Воронка или направляющая поплавка должны выходить достаточно далеко по сторонам уловителя, чтобы поплавок не мог попасть между краем направляющей и стороной уловителя. Направляющую поплавка можно расширить и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на Рисунке 13A. Пластиковая направляющая поплавка предпочтительна; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или олово, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть возможность слива воды из автоматического переключателя для мойки крыш в периоды дождя. Это можно сделать несколькими способами. Два из них показаны на рис. 138. Для слива воды из сборного сифона можно использовать простой сифонный насос с сильфоном или дренажное отверстие малого диаметра. Хотя оба этих механизма показаны на рисунке 138, в реальной системе потребуется только один из двух. Если использовался сифонный насос, кто-то должен был бы включать его после каждого ливня.Конец сифонной трубки внутри уловителя должен быть расположен на высоте от до ½ дюйма над дном улавливателя, чтобы избежать накопления там слоя осадка. Если вы решите использовать дренажное отверстие для слива воды из сифона для сбора воды с крыши, его следует просверлить на боковой стороне сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из сборного сифона в периоды без дождя, но вода будет стекать достаточно медленно, чтобы во время ливня было потеряно очень мало.Третий метод слива сифона — это просто установка крана с клапаном сбоку или внизу сифона. Клапан будет закрыт во время дождя и открыт в периоды без дождя. Это устройство также потребовало бы присутствия кого-то для управления клапаном, хотя это можно было бы сделать на досуге в периоды без дождя.

Независимо от типа выхода отходов, используемого в сифоне, он должен вести в заполненное гравием отверстие или в воздух, а не в канализацию. Кроме того, слой осадка будет накапливаться на дне любого водосборника с крыши, что требует периодической очистки. Эти факторы следует учитывать при планировании размещения и установки этих устройств в вашей конкретной системе.

Если вы не хотите конструировать собственный переключатель для мойки крыши, коммерческие устройства можно приобрести у множества поставщиков. Один, изображенный на рисунке 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio, 45750.

Рисунок 14.Доступный в продаже кровельный очиститель с фильтром. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Крышные фильтры для воды

Помимо крышных мойок, ваша водосборная система должна также включать кровельный водяной фильтр, расположенный между водосбором и цистерной. Такой фильтр в первую очередь служит для удаления твердых частиц и связанных с ними загрязнений из воды до того, как она попадет в цистерну. Он также может до некоторой степени нейтрализовать кислую дождевую воду, если известняк используется в гравийных и каменных частях фильтра.

Одна из возможных конструкций водяного фильтра на крыше изображена на Рисунке 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Блок фильтра, показанный на Рисунке 6, сделан из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткая секция сборных бетонных водопропускных труб может также функционировать как фильтровальная коробка; Однако потребуется крышка или крышка. Люк и крышка, аналогичные описанным ранее для самого бачка, также должны быть встроены в верхнюю часть фильтра, чтобы обеспечить доступ для периодических проверок и технического обслуживания.Если блок фильтра расположен непосредственно на верхней части бачка, как показано на рисунке 6, убедитесь, что в месте соединения двух фильтров имеется водонепроницаемое уплотнение.

Фильтрующая среда состоит из нескольких слоев гравия и песка. Общая толщина фильтрующего материала должна составлять минимум 12 дюймов и максимум около 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтр размера, показанного на рисунке 6, будет подходящим для площади крыши до 2000 квадратных футов для всех, кроме, возможно, самых интенсивных дождей.По этой причине в корпус фильтра также должен быть встроен перелив, как показано на рисунке 6. Сетчатая аппаратная ткань (от до ½ дюйма) или алюминиевый экран помещается на дно корпуса фильтра (с внутренней стороны) перед тем, как укладывается гравий и песок. Это сохранит фильтрующий материал на месте.

Поперечное сечение типичного водяного фильтра на крыше показано на Рисунке 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед укладкой песка и гравия следует очистить и продезинфицировать всю фильтровальную коробку. Готовую систему также следует продезинфицировать хлором. Перед тем, как поместить в фильтр песок и гравий, промойте внутреннюю часть корпуса фильтра дезинфицирующим раствором из стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Тщательно вымойте все внутренние поверхности щеткой. После того, как песок и гравий уложены, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, наполнить фильтр чистой водой и дать ему постоять в течение 24 часов.По истечении этого периода времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду, пока запах хлора не исчезнет и вода не станет прозрачной.

Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (По материалам Midwest Plan Service, Университет штата Айова, 1968. Private Water Systems., Стр. 53.)

Перфорированная брызговая пластина также изображена на рисунке 15. Она расположена примерно на 2 дюйма выше поверхности песка и служит чтобы ослабить силу поступающей воды, равномерно распределяя ее по поверхности фильтрующего песка. Таким образом, песок будет как можно меньше беспокоить. В качестве брызговика следует использовать неметаллический материал, например дерево или пластик. Полудюймовые отверстия следует просверлить через брызговик с 2-дюймовым центром. Опоры для брызговика должны быть встроены в стенки коробки фильтра, что позволяет легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем забивается и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену новым песком или гравием.Если такая замена необходима, весь блок фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна предоставить визуальные свидетельства неисправности или засорения, требующие корректирующих действий.

Водосборники на крыше

Как упоминалось ранее, некоторые типы кровельных материалов более подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах, чем другие. Наиболее подходящими для водосборных бассейнов являются битумная черепица, шифер и листовой металл (олово или алюминий).При планировании системы водосборного бачка необходимо учитывать следующие факторы:

• Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
• Некоторые окрашенные поверхности, некоторые деревянные и некоторые битумные черепицы могут придавать неприятный вкус или цвет.
• Все желоба и водостоки должны легко чиститься и проверяться.
• Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
• Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
• Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Защитные ограждения желобов также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или сетку для оборудования с сеткой ¼ или ½ дюйма можно разрезать на полоски и закрепить поверх открытых желобов, как показано на Рисунке 16. Защитные ограждения желобов не пропускают листья, ветки и животных, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, которые вносят листья и ветки в водосбор; или, если вы планируете новый дом и систему цистерн, не сажайте деревья прямо рядом с домом.

Рисунок 16. Защитный кожух желоба. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка воды в цистернах

Некоторые конструктивные особенности, описанные ранее, помогут обеспечить получение воды в цистернах хорошего качества.К ним относятся мойки крыш, фильтры для воды на крыше, ограждения водосточных желобов, гидроразъемы; и эффективно экранированные входы и выходы цистерн. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды цистерны и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция воды в цистерне

Внутреннюю часть новой цистерны следует промыть дезинфицирующим раствором хлора и воды, как описано для крышных фильтровальных ящиков. Осторожно: убедитесь, что во время работы внутри бачка имеется соответствующая вентиляция из-за опасности газообразного хлора и недостатка кислорода. После дезинфекции и перед заполнением водой внутреннюю часть бачка следует промыть чистой водой до тех пор, пока не исчезнет сильный запах хлора. Бачок также следует продезинфицировать после очистки или другого ухода, требующего опорожнения бачка.

Для дезинфекции хранящейся в цистерне воды самой простой процедурой является добавление стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в засушливые периоды или одна унция на каждые 400 галлонов хранимой воды во время периодов дождя. .Если в воде появляется привкус хлора, разумно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов хранимой воды. Если из-за отсутствия людей вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов хранимой воды.

Вы можете придумать простой способ измерения объема воды, хранящейся в цистерне. Необходимо получить деревянный столб, достаточно длинный, чтобы через отверстие люка достать до дна цистерны.Затем штангу можно откалибровать таким образом, чтобы, когда она опиралась на дно, он указывал приблизительный объем хранимой воды из глубины воды. Сделать это можно следующим образом. Во-первых, определите вместимость бачка по одному из двух таблиц в конце этого буклета. Если ваша цистерна имеет прямоугольную форму, а не квадратную или круглую, вы можете определить ее вместимость с помощью следующей процедуры. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища. Затем умножьте это число на 7,5, чтобы получить количество галлонов емкости. Например, цистерна размером 10 футов на 8 футов и глубиной 6 футов будет иметь емкость, равную (10 X 8 X 6) X 7,5, или 3600 галлонов.

После определения емкости бачка можно откалибровать штангу в соответствии со следующим примером. Чтобы откалибровать измерительную штангу для цистерны размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите емкость на глубину в дюймах, чтобы получить количество галлонов на каждый слой накопленной воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в данном примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). В каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. Д., Добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такая мерная линейка предоставит вам быстрый способ оценить объем воды, оставшейся в цистерне в любой момент времени. Глубины и соответствующие объемы также могут быть перечислены рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрой справки.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия в 1 галлон чистой воды. Затем добавьте 1 л этого раствора на каждые 1000 галлонов воды в цистерне, смешивая ее с водой из цистерны, но соблюдая осторожность, чтобы не взбалтывать донный осадок.Через несколько часов вода не должна иметь неприятного вкуса и запаха.

Любое водоснабжение должно проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории, окружающей цистерну, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну у большинства дистрибьюторов оборудования для водоподготовки можно приобрести промышленные линейные автоматические хлораторы.

Минимизация коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислой и, следовательно, коррозионной. Если не принять меры для нейтрализации этой воды, она приведет к коррозии бытовых распределительных систем, добавляя в водопроводную воду токсичные металлы, такие как свинец и кадмий. Процессы коррозии — это очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не устранит полностью коррозию в вашей системе цистерны, но должно снизить ее до допустимого уровня.Наша цель — свести к минимуму количество корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать количество металлов в водопроводной воде — это использовать пластиковую трубу для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменило бы источник металлического свинца и меди нетоксичным, не подверженным коррозии трубопроводом из ПВХ или PEX-пластика. Обязательно используйте пластиковую трубу, соответствующую техническим требованиям для подачи питьевой воды, если вы собираетесь ее использовать. Если только один кран с холодной водой в вашем доме будет обслуживаться полностью пластиковым водопроводом, вам следует набирать всю питьевую воду из этого крана, а не из другого.Наверное, было бы лучше всего установить водопроводный кран на кухне и, возможно, ванную комнату пластиком. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей распределительной системе.

Если ваша существующая распределительная система старше (до 1990 г.), она, скорее всего, состоит из медных трубопроводов, припаянных свинцом. Если вы не хотите заменять его часть пластиком, альтернативой может быть установка проточного нейтрализатора кислоты, чтобы снизить коррозионную активность воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят около 1500 долларов и доступны в ручном или автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализующий агент может быть добавлен непосредственно в цистерну. Ниже приводится таблица стандартных щелочных реагентов с приблизительными скоростями обработки. Они перечислены в порядке убывания стоимости за фунт.

Реагент	Химическая формула	Количество, необходимое для нейтрализации 1000 галлонов дождевой воды
Известняк	CaCO 3	2 унции.
Негашеная известь	CaO	1 унция.
Гашеная известь	Ca (OH) 3	1 унция.
Кальцинированная сода	NaCO 3	1 унция.
Каустическая сода	NaOH	1,5 унции.

Необходимо периодически добавлять необходимое количество нейтрализующего агента в зависимости от количества и частоты поступления дождевой воды в цистерну. Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в цистерну (один раз в неделю), по крайней мере, в течение нескольких недель, когда собирается дополнительный дождь. В течение недель, когда пресная дождевая вода собирается мало или совсем не собирается, нет необходимости добавлять нейтрализатор в цистерну.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве постоянных нейтрализующих агентов. У нас нет никаких рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу, или добавляете нейтрализующий агент непосредственно в цистерну, есть одна простая вещь, которую вы должны сделать перед использованием водопроводной воды для питья или приготовления пищи. Перед тем, как использовать ее для питья или приготовления пищи, всегда следует давать холодной воде стечь примерно в течение минуты. Это позволит смыть «застоявшуюся» воду (содержащую токсичные металлы, если из медной или другой металлической трубы со свинцовым припоем) из линии подачи воды останется водопроводная вода приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто слить воду в канализацию во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса наносов через системы цистерн

Использование крышных мойщиков и крышных водяных фильтров, подробно описанных ранее, позволит минимизировать попадание твердых частиц в цистерну. Однако эти устройства не могут полностью исключить попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги для предотвращения переноса этого осадка через распределительную систему и возможного попадания в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это потребует слива воды из цистерны, вычерпывания осадка и промывки внутренней части щеткой и дезинфицирующим средством. Тщательное ополаскивание чистой водой должно предшествовать наполнению бачка. Такую чистку следует производить через регулярные промежутки времени каждые три-пять лет.Во время очистки может также потребоваться нанесение нового слоя внутреннего герметика.

Встроенный блок фильтрации осадка, подобный тем, которые продаются на коммерческой основе одной из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должен быть установлен между цистерной и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты / осадочного фильтра.

Сводная ведомость

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборных цистерн на крыше. Он также предоставит полезную информацию тем, у кого уже есть резервуар для дождевой воды и кто хочет улучшить качество используемой воды. Представленные здесь материалы собраны из научных исследований, государственных агентств и частных фирм, специализирующихся на домашних системах водоснабжения. Исследование цистерн, послужившее основой для данной публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в течение 1979 и 1980 годов под руководством Школы лесных ресурсов, Института исследований экологических ресурсов и Расширения штата Пенсильвания.Финансирование осуществлялось в соответствии с разделом V Закона о развитии сельских районов.

Ссылки

Информация в этом циркуляре была адаптирована из следующих публикаций:

• Вклад № 173, «Возможности систем сбора дождевой воды в Калифорнии», Дэвид Дженкинс и Фрэнк Пирсон. Можно получить в Центре водных ресурсов Калифорнии, Калифорнийский университет, 475 Kerr Hall, Davis, California 95616.
• Брошюра с информацией для клиентов. Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.
• Private Water Systems . Midwest Plan Service, Университет штата Айова, Эймс, штат Айова, 50010, attn. Стажер-сельскохозяйственный инженер.
• Цистерны для сельского водоснабжения в Огайо Нормана Г. Бейли. Центр водных ресурсов, Университет штата Огайо, 1791 Нил Авеню, Колумбия, Огайо 43210

28 6 футов

16 90 640 1687
1890

2

19440
6 906 40 472
590
9 0640 1735

3988

40 16190 9906

40 16190 9909


9064 0 8520
9401

Вместимость (галлоны) квадратных цистерн

Площадь дюйма футов	4 фута	5 футов	6 футов		7 футов	8 футов	9 футов	10 футов	11 футов	12 футов	13 футов	14 футов	15 футов	Пролет из Одна Сторона
480	600	720	840	960	1080	1200	1320	1440 02	1440 02	1440	1440	4
25	750	937	1125	1312	1500	1875	2062	2250	2437	2625	2812	5	00
2
2150	2430	2700	2970	3240	3510	3780	4050 402		4050 402	2205	2572	2940	3307	3675	4042	4410	4777 5146	4777 5146	1920	2400	2880 906 41	3360	3840	4320	4800	5280	5760	6240	6720		6720	72006		3037	3645	4252	4860	5467	6075	6682	7290			78976	78976	78976	100	3000	3750	4500	5250	6000	6750	7500	8250		8250		8250		10
121	3630	4537	5445	6352	7260	8167	9075	9982	1174011790 40 9982	10890 0002
144	4320	5400	6480	7560	8640	9720	10800 41 2	10840 41	129000 41	11880 41	16200	12
169	5070	6337	7605	8872	10140	10140	10140	12407 9407 9407	11407 9407	11407 9407 9407 9	17745	1901 2	13
196	5880	7350	8820	10290	11760	13230 0002	13230	13230	13230	0	20580	22050	14
225	6750	8437	10125	11812 0002	11812 402	11812 0002	20250	21937	23625	25312	15
256	7680	9600 402 42	9600 402 42	9600 402 42	19200	21120 9064 1	23040	24960	26880	28800	16
289	8670	10837		10837	2	10837	2	10837	2	21675	23842	26010	28177	30345	35512	17
324
324 41
324 41
324 41	21870	24300	26730	29160	31590	34020	36450	135	36450			18402	18952	21660	24367	27075	29782	32490	35197	37905	40612	6 40000		19	19	21000	24000	27000	30000	33000	36000	39000	42000	45000 40 из	45000 40 Цистерны
Диаметр дюймов футов	4 фута	5 футов	6 футов	7 футов	8 футов	9 футов	10 футов	11 футов	12 футов	14 футов	15 футов
4	378	566	661	755	850	944	1038	1133	1227 406	1227 406	737	885	1032	1180	1327	1475	1622	1770 000		1770 6	850	1062	1274	1487	1699	1912	2124	2336 42	25492	2336 42	25492	2336 41	25492
7	1156	1445	2024	2313	2602	2891	3180	3469	3758	404702	4047 02	4047 02	3469 1888	2266	2643	3021	3398	3776	4154	4531	4531	4909 402	4909 402	4909 402 9064	2385	2863	3340	3817	4294	4771	5248	5725 06		5725 06	2360	2950	3540 90 002	4130	4720	5310	5900	6490	7080	7670	8260		8260		8260		8260			4283	4997	5711	6425	7139	7853	8567	9281		9281		9281		9281		2	4248	5098	5947	6797	7646	8496	9346	10195	1106402	10195	1106402	10195	1106402	4985	5983	6980	7977	8974	9971	10968	11965	12962	13959		13959		13959		13959		6983	8095	9251	10408	11564	12720	13877		13877	13033	6637	7965	9292	10620	11947	13275	14602	15930 4	15930 4	15930 4	2	4 41	6006	7516 9 0641	9026	10537	12047	13558	15068	16578	18089	19599	19599	19599	19599	2	8526	10230	11936	13641	15346	17051	18756	20461 02	23402	18756	20461 02	20461 02	7646	9558	11470	13381	15293	17204	19116	21028 402		19116	21028 402	21028 402
19	10650	12779	14909	17039	19169	21299		21299	23429 49	25640 49 41 940640 256402	20	9440	11800	14160	16520	18880	21240	23600	25160 40 23600	25160 40	25160

Подготовил Эдвард С. Янг-младший и Уильям Э. Шарп, бывший научный сотрудник Института исследования природных ресурсов и бывший доцент кафедры гидрологии лесов

Понимание частей туалета

Унитаз со смывом — одно из самых простых механических устройств в вашем доме, работающее довольно безупречно с использованием системы, не имеющей двигателей и не требующей электричества (обычно). Эта система практически не менялась на протяжении веков. Сегодняшние туалеты могут внешне отличаться от первого туалета со смывом, запатентованного Джозефом Брамахом из Йоркшира, Англия, в 1778 году, но принцип работы остается на удивление таким же.

Тем не менее, несмотря на присущую ему простоту, фактическая работа унитаза со сливом остается загадкой для многих людей, возможно, потому, что большая часть волшебства происходит внутри фарфорового резервуара, под крышкой, которая редко срывается.

Понимание частей вашего туалета и того, как они работают, может помочь вам понять и решить проблемы, когда они возникают. Обладая небольшими знаниями, вы обнаружите, что многие проблемы можно решить довольно легко, даже не вызывая сантехника.

Путешествие по туалету

Для начала просто снимите крышку унитаза, осторожно отложите ее в сторону и внимательно осмотрите детали внутри бачка.В стандартном унитазе со смывом — тип, который можно найти более чем в 95 процентах всех домов — все части будут одинаковыми.

Ручка и шток для промывки

Ручка и промывочный стержень — это части, которые инициируют промывку. Изучив ручку, вы увидите, что она прикреплена к горизонтальному стержню, который соединяется с цепью или проволокой. Ручки унитаза иногда ослабляются, и исправить это обычно просто, затянув пластиковую или металлическую крепежную гайку, расположенную внутри бачка. Имейте в виду, что эта гайка имеет противоположную резьбу, чем обычные гайки.Затяните его на хвостовике рукоятки, повернув гайку против часовой стрелки .

Подъемная цепь (подъемные тросы)

Подъемная штанга, выступающая горизонтально от ручки, соединена с цепью, которая спускается вертикально к дну резервуара. Это механизм, с помощью которого открывается сливной клапан на дне бака, позволяя воде смываться в унитаз. Распространенная проблема с подъемной цепью — когда она запутывается или ломается. Когда смыв в вашем унитазе совсем не смывается или смывается не полностью, проблема очень часто заключается в том, что подъемная цепь сломана или нуждается в регулировке.

Заслонка (баллончик)

Подъемная цепь приводит в действие резиновую заслонку, которая упирается в отверстие промывочного клапана. (В старых унитазах это может быть мяч для бака.) Возможно, вы не сможете четко увидеть заслонку с водой в баке, но ее работа станет ясной, когда вы смываете унитаз и наблюдаете за действием. Заслонка приводится в действие, когда ручка и подъемная цепь унитаза поднимают ее над сливным клапаном, чтобы вода, хранящаяся в резервуаре, стекала вниз в чашу.Створки со временем изнашиваются или смещаются, из-за чего вода может продолжать стекать в унитаз после смыва. «Работающий туалет» часто можно связать с неисправной заслонкой.

Промывочный клапан

Это пластиковая или металлическая деталь, расположенная на дне бака, образуя отверстие, через которое вода падает из бачка в унитаз, когда начинается смыв. Промывочный клапан обычно соединяется с вертикальной переливной трубкой как часть цельной конструкции.Большое мягкое кольцевое уплотнение плотно прилегает к патрубку промывочного клапана под резервуаром, герметизируя и смягчая соединение между резервуаром и блоком барабана.

Переливная трубка

Прикрепленная к узлу клапана промывки, переливная трубка служит мерой безопасности для предотвращения перелива воды в баке, если клапан подачи воды не закрывается. Излишек воды вытечет через верх переливной трубки в унитаз. «Текущий» унитаз может быть признаком того, что уровень воды в унитазе слишком высок.

Запорный клапан

Снаружи унитаза на водопроводе, по которому холодная вода в унитаз, должна быть установлена ​​запорная арматура возле пола. Обычно он находится слева от унитаза, под баком. Этот арматурный запорный вентиль позволяет перекрыть подачу воды в унитаз, когда нужно произвести ремонт. Не во всех унитазах есть запорные вентили, но их рекомендуется установить. Со временем запорная арматура может выйти из строя, поэтому замена одной из них — довольно распространенный проект своими руками.

Трубка подачи

Запуск от запорного клапана к хвостовику подачи воды на нижней части сливного бачка является винил, пластик, или трубкой подача стальной сетки. Эти трубки, как правило, довольно безотказны, но они могут выйти из строя, когда станут старыми или если соединения ослабнут.

Клапан подачи воды (шаровой кран)

Внутри резервуара клапан подачи воды, часто известный как шаровой кран , представляет собой вертикальную сборку, обычно устанавливаемую с левой стороны резервуара.Это основная задача туалетной системы, части, которая открывает подачу свежей воды для наполнения резервуара в конце цикла смыва и снова закрывается, чтобы перекрыть воду, когда она достигает надлежащего уровня в резервуаре. Подающий клапан — это место, где возникают многие проблемы с туалетом, и замена одного, когда он выходит из строя, является очень распространенным проектом.

Float Cup (поплавок)

Все клапаны подачи имеют какое-то поплавковое устройство, которое измеряет уровень воды в резервуаре и перекрывает клапан подачи воды при достижении необходимого уровня.В старых туалетах это может быть плавающий шар, прикрепленный к горизонтальному поворотному рычагу, идущему от клапана подачи (см. Диаграмму выше). В более новых унитазах поплавковое устройство обычно представляет собой поплавковый стакан , который прикреплен к вертикальному валу клапана подачи. Регулировка поплавкового устройства — это то, что позволяет регулировать уровень воды в баке.

Заправочная трубка

От клапана подачи воды вы увидите небольшую гибкую трубку, которая прикрепляется к верхней части переливной трубки в центре резервуара.Это заправочная трубка , предназначенная для подачи небольшой струйки воды в унитаз во время цикла заправки. Это служит для пополнения уровня стоячей воды в чаше, что важно для удержания уловителя чаши герметичным от канализационных газов.

Унитаз

Конечно, именно здесь и происходит «действие». Но большинство людей не замечают, что унитаз, прикрепленный болтами к полу, имеет внутреннюю изогнутую конструкцию сифона, которая работает так же, как сифон слива раковины.Внутренний сифон служит для удержания стоячей воды и предотвращения попадания канализационных газов в дом. Вода, которую вы видите в унитазе, на самом деле является верхним отверстием сливного сифона унитаза. Сифон — это место, где возникает самая распространенная проблема туалета — засорение слива. Если вы не будете заниматься другим ремонтом туалета, в какой-то момент вы почти наверняка столкнетесь с засором.

восковое уплотнение (восковое кольцо)

Под унитазом скрыто мягкое восковое кольцо, закрывающее соединение между дном унитаза (рог) и сливным отверстием в полу.Этот восковой уплотнитель создает герметичное и водонепроницаемое уплотнение между туалетом и канализацией. В случае неудачи вы можете заметить, что во время смыва вода просачивается вокруг дна унитаза. Замена воскового кольца может быть довольно неприятной работой, но рано или поздно большинству унитазов понадобится новое.

Как смывается ваш туалет

Если вы посмотрите внутрь бачка унитаза со снятой крышкой во время цикла слива, вы получите четкое представление о том, как работает система и где могут возникнуть проблемы.

1. Нажатие или вытягивание рычага ручки приводит в действие подъемную цепь, которая поднимает заслонку от отверстия промывочного клапана. Это вызовет поток воды из бачка в унитаз.
2. Вода в унитазе вместе с отходами сливается через встроенный сифон в чашу в канализацию дома.
3. Когда резервуар пустой, заслонка возвращается на свое место в отверстии промывочного клапана.
4. Когда поплавок или поплавковый шар падает в резервуар, открывается клапан подачи воды, и начинает течь пресная вода.Большая часть этой воды наполняет резервуар, но небольшое количество возвращается в унитаз через трубку для наполнения и переливную трубку.
5. Как только поплавок или поплавок, движущийся по уровню воды, достигает нужной высоты в баке, он перекрывает кран подачи воды. Теперь унитаз готов к следующему смыву.

Теперь у вас есть четкое представление о частях вашего туалета и их функциях. Когда возникают проблемы, вы, вероятно, будете точно знать, где искать.

туалетный бачок — португальский перевод — Linguee

Попробуйте промывать реже, по возможности используйте короткую промывку и уменьшите […] вместимость лет u r бачок туалетный . ec.europa.eu	Tente efectuar menos descargas, useizar a descarga mnima semper que Possvel e […] reduzir a c ap acida de do autoclismo . ec.europa.eu
Продукты, которые автоматически используются при смывании туалета, например, «самодозирующие продукты», такие как туалетные блоки, или продукты [. ..] для использования в a бачок унитаза , a re не включены. eur-lex.europa.eu	No so abrangidos os produtos utilizados automaticamente quando se descarrega o autoclismo, por exemplo os produtos com dosagem […] Automtica Como OS Blocos […] para sanita o u par a autoclismo, os pr od utos que […] нет tm outro efeitos de limpeza para alm da remoo do carbonato d e clcio ( calcrio), nem os desinfectantes. eur-lex.europa.eu
(б) продукты для использования в a унитаз eur-lex.europa.eu	b ) Os pr odutos uti li zados no s autoclismos eur-lex.europa.eu
Получите полупромывной или низкий f lu s h туалет , o r положите кирпич t h e cistern . environmentrace.org	Ajustar o volume d a descarga, or colocar um volume n a caixa d e descarga (reduzindo o volume d e gua) . environmentrace.org
Давным-давно на заброшенном холме в Монте-Велью, недалеко от Со Бартоломеу-де- […] Messines, красивый дом с […] старый дом, a l ar g e цистерна a n d недостроенный сарай […] томился с медленным течением времени. studioarte.info	Era uma vez, numa colina esquecida em Monte Velho […] perto de So Bartolomeu de Messines, uma bonita propriedade com […] uma ca sa anti ga, um a cisterna e or me e um ce leiro […] inacabado. studioarte.info
Это может быть достигнуто либо путем ручного регулирования объема воды в т ч e цистерна , o r за счет уменьшения объема т h e бачок . traintoecolabel.org	Это можно сделать вручную, следуя указаниям по объему, для резервирования из gua или для уменьшения объема d или prprio R eservatrio. traintoecolabel.org
Цистерна co Цистерна, используемая для сбора и хранения дождевой воды. africa.wagggsworld.org	Comprimido uma pastilha que se pe na gua de purificao для торнарной посуды, segura para beber. africa.wagggsworld.org
Мы также придали большое значение экологическим аспектам […] проекта, путем повторного использования […] подача воды для заполнения т h e цистерна a n d путем создания сухого […] Концепция сада с местными видами […] , чтобы снизить потребление воды (и техническое обслуживание). studioarte.info	Teve-se especial importncia ao aspecto ecolgico do projecto, […] re-utilizando, semper que Possvel, […] a gu a para enc he r a cisterna e c ri and o um co nceito […] de jardim seco com espcies botnicas […] locais que allowisse que o consumo de gua (e manuteno) fosse o menor possvel. studioarte.info
Для обеспечения плавности […] функция t h e цистерна , e ns ure минимум […] Конструкция на корпусе из пенополистирола 15 мм — включая черепицу. viega.de	Para o funcionamento corr ec to d o autoclismo needrio as segurar […] uma altura mnima por cima do esferovite de 15 мм — включая мозаику. viega. de
T h e туалет s e на и крышка, а также любые поручни должны быть контрастного цвета и / или тона по отношению к фону. eur-lex.europa.eu	Cor e / ou tonalidade do assento e tampa da sanita e de qualquer corrimo devem contraar com o fundo. eur-lex.europa.eu
Отделение для мочи ti n g туалеты d i ff er from ordi na r y туалеты i n t с двумя чашами, передняя чаша для мочи и задняя чаша для фекалий a n d туалет p a pe r. eko-urba.com	Aqueles Possuem Duas Bacias: uma frontal para urina e uma o utra posterior para fe ze s e papel high i nico. eko-urba.com
Любое устройство управления дверью и другое оборудование внутри t h e туалет c o mp artment (за исключением пеленальных столиков) должно приводиться в действие с помощью приложения силы, но не более 20 Ньютонов. eur-lex.europa.eu	Dever Ser Possvel Accionar qualquer dispositivo de comando da porta ou outro equipamento no interior dos compare dos sanitrios (excepto fraldrios) exercendo uma fora mxima de 20 ньютонов. eur-lex.europa.eu
Я узнаю только маленький цветок с кругом из звезд вокруг него […] от отрубей d o f туалет p a pe r. europarl.europa.eu	S encontro a pequena flor com o crculo de estrelas volta […] Numa ma RC и pap el Higinico . europarl.europa.eu
1. Для воды, предназначенной для потребления человеком, предусмотрен […] Коммунальное водоснабжение, распределительная […] сети, грузовик s o r цистерна s h ip s или используется компаниями […] в пищевой промышленности timor-leste.gov.tl	1 — Para a gua destinada ao consumo humano fornecida por sistemas de […] abastecimento pblico, redes de […] distribuio, cam i es o u na vi o-cisterna, or uti liza da numa […] empresa da indstria alimentar timor-leste.gov.tl
Re mo v e cistern b e nd от стыка. viega.de	Retirar a cu rva de descarga do bocal de [. ..] лигао. viega.de
Цистерна ( т ru ck одинаково) изготовлена ​​на 100% […] из нержавеющей стали. Copper-alembic.com	Cisterna (ti po cam io) f abricada […] 100% без оксида. Copper-alembic.com
Bec au s e cistern u s e может снизить базовые уровни потока в бассейне, тем самым влияя на водную и прибрежную экологию, студенты рекомендуют проникновение ливневой воды увеличиваться в соответствующих областях в бассейне вместе с wi t h цистерной u s e . flad.pt	Dado que a utili za o de cisternas pe rmi te reduz ir os nveis do caudal de base na bacia, o que tem um impacto na ecologia aqutica e ribeirinha , os estudantes recomendaram que se contugasse a ut iliza o de cisternas com um aume nt o da infiltrao de guas [. ..] плювиа […] em zonas aprectadas da bacia. flad.pt
Moo ri s h Цистерна , r или ghly 10 метров высотой и с четырьмя сводчатыми потолками, поддерживаемыми колоннами, и t h e Цистерна o f t he Dogs, […] колодец глубиной 60 метров, […] напоминает нам многие истории из «Тысячи и одной ночи». algarve-portal.com	A Cisterna da M or ra, com ce rca de 10 metros de altura e quatro abbadas assentes em c oluna s, ea Cisterna dos C es, u m poo com […] 60 metros de profundidade, […] fazem lembrar as histrias das Mil e Uma Noites. algarve-portal.com
Вот почему мы организовали Мутиро на [. ..] это семейство и завершено т ч е цистерна . afink.org	Ento ns organizationarmos um mutiro para essa familia e […] terminamos os trab alh os da cisterna de les . afink.org
Интересным открытием в этом отношении является то, что коровы […] с небольшим u dd e r бачок a r e более чувствительный […] к частоте доения. delaval.co.uk	Uma descoberta interessante a esse respeito […] que v acas com cisternas de bere menores […] so mais sensveis s ordenhas freqentes. delaval.com.br
Информация о продукте: […] Бытовое использование — нержавеющая сталь S te e л Цистерна 3 L Copper-alembic. com	Информация о продуктах: Us o Do mst ic o — Cisterna de In ox 3 L медно-перегонный куб.com
T h e цистерна , w hi ch выдерживает достаточное количество воды […] , чтобы продержаться годичную осаду, навсегда закрыт. algarve123.com	O p oo-cisterna que ar maz enava gua suficiente […] para um longo ano est permanentemente fechado. algarve123.com
В системе задействовано […] механизм предварительной фильтрации м, a цистерна w i th хлор для дезинфекции […] воды и фильтр общей стоимостью от 115 до 190 долларов. tierramerica.info	Esse sistema consta de uma tubulao, um mecanismo [. ..] de pr- fi ltrag em, u ma cisterna co m clo ro pa ra desinfeco […] e um filterro, com. Общая стоимость 115 долларов США и 190 долларов США. tierramerica.info
Внешний слив hi n g cistern i n c классический дизайн в соответствии с требованиями специалиста, с системой соединения винтовой резьбы. karibaport.com	Autoclismo externo de linhas clssicas de acordo com as exigncias dos especialistas, com sistema de acoplamento com rosca. karibaport.com
Заставить меня подняться в ванную, а затем на t h e туалет s e at было достаточно сложно, но когда я тогда сказал ему помочь мне помыться после прогулки , он […] остановил эксперимент! tena. co.za	Levar-me casa de banho e sentar-me na sanita j era Difcil, mas quando lhe miss para me ajudar a limpar, ele parou logo com a Experincia! tena.com
Археологический музей был […] построено над -й i s цистерной s h ow ing локальные объекты […] включая предметы каменного века. algarve-portal.com	S o bre es ta cisterna fo i c ons trud o o Museu […] Arqueolgico, onde esto expostas peas que remontam Idade da Pedra. algarve-portal.com
Высокое качество […] внешний слив hi n g cistern , w it h инновационный […] Система с двойной промывкой, позволяющая экономить воду до 50%. karibaport.com	Autoclismo e xter no d e elevada qualidade, […] com sistema inovador de dupla descarga que permite umaconomia de gua на 50%. karibaport.com
Меньшая т h e цистерна t h e большее влияние частого удаления молока на производство молока и большее t h e цистерна т ч e минус отклик […] на частое доение. delaval.co.uk	Q uant o me no ra cisterna, ma io r o ef ei to da remoo freqente do leite na produo, e q uanto ma ior a cisterna me or o acr s cimo na […] produo de leite. delaval.com.br

2,972 Как работает туалет

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ: Удаление человеческих отходов КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ: A туалет ГЕОМЕТРИЯ / СТРУКТУРА И ЧАСТИ: Компоненты общего туалета ОБЪЯСНЕНИЕ, КАК ЭТО РАБОТАЕТ / ИСПОЛЬЗУЕТСЯ: Для смыва унитаза: Когда ручка нажата, цепь клапана промывки открывает клапан промывки достаточно долго, чтобы вся вода в резервуаре (примерно 2 галлона) хлынула в унитаз. Вся вода затем откачивается через трубку, соединенную с канализацией и из чаши (концепция сифонирования будет объяснена позже). При промывании унитаз, поплавок опускается из-за недостатка воды в баке, открывая впускной клапан чтобы в бак попало больше воды. Промывочный клапан закрывается после того, как вся вода будет слита. слита из бака, а наличие новой воды помогает держать клапан закрытым. Уровень воды повышается (от подающей через подающую трубку и клапан, проходящий через трубку наполнения дежи), пока поплавок не будет плавать на воды.Когда вода достигает определенного уровня, входной клапан закрывается и останавливает дальнейшее наполнение бака. Если впускной клапан не перекрывался, а вода продолжала течь в резервуар, переливная трубка помешает этому. Как работает сифон: Пример простого сифона Сифонирование используется при транспортировке жидкости из резервуара более высокого высота до одной из более низких отметок. Уравнение Бернулли (показанное ниже) может помочь объясните этот тип переноса жидкости. Сифон для унитаза представляет собой перевернутую U-образную трубку, которая соединяет чашу (верхний резервуар) с канализацией / выгребной ямой (нижний резервуар). Если в унитаз добавлена ​​жидкость (менее 2 галлонов) Сама чаша, обратите внимание, что уровень воды не меняется. Дополнительная жидкость вызовет уровень воды в миске на мгновение немного повысится, но затем лишняя вода вытечет в сифонную трубку, проходит через трубку и выходит из системы (но это не вызвать слив в унитазе). При смывании туалета 2 галлона воды быстро проходят через чаша, в результате чего сифонная трубка полностью заполнится, что приведет к изменение давления (более низкое давление внутри трубы перед текущей водой, и более высокое давление в воде (на входе в сифон) в Чаша. После того, как вся вода прошла через трубку, воздух входит и прерывает процесс откачивания (вызывающий бульканье, которое вы слышите после промывки). Тогда вода в тазе пополняется, когда впускной клапан в баке позволяет большему количеству воды проходить через линия подачи. ДОМИНАНТНАЯ ФИЗИКА: См. Также сифонирование выше Шт. Переменная Описание переменной: Метрическая система Английский P in Давление на входе Па фунтов на кв. Дюйм P из Давление на выходе Па фунтов на кв. Дюйм В дюйм Скорость жидкости на входе м / с фут / с V выход Скорость жидкости на выходе м / с фут / с Z in Высота входа м футов Z из Высота розетки м футов p Плотность жидкости кг / м 3 фунт / м 3 ч потери Потери напора (потери на трение) м 2 / с 2 футов 2 / с 2 Уравнение Бернулли: Что касается туалета, мы можем предположить, что плотность (p) воды равна постоянная, сила тяжести (g) постоянна, потери h и v в пренебрежимо малы по сравнению к другим условиям, а p в — атмосферное давление. Я приурочил туалет в моем дом, и это заняло примерно 8 секунд. Поскольку мы знаем, что на 2 галлонов воды, протекающей через поперечное сечение трубы, мы можем определить грубая оценка расхода (Q). Зная Q и предполагая площадь поперечного сечения, мы может оценить средний скорости в определенных точках. Расход: Q = A * v Поскольку расход (Q) постоянен во всей системе, согласно закон сохранения массы () и полагая, что плотность (p) остается постоянным, можно утверждать, что: A * v вход = A * v выход ОГРАНИЧИТЕЛЬНАЯ ФИЗИКА: Факторы, которые могут ограничить эффективность туалета, включают: площадь поперечного сечения унитаза, количество воды, использованной для смыва унитаза, и время, необходимое для прохождения всей воды.3), а m — вязкость жидкости (вода = 1х10-3 кг / м * с). Когда число Рейнольдса меньше 2300 (как в туалете), считается ламинарным потоком и силами трения. No related posts. Похожие записи Объемные обои: 3д фотообои для стен: каталог, фото и цены — купить 3D обои в Москве Добавлено 26.05.202026.02.2021 Размеры стандартного пластикового окна: Стандартные размеры пластиковых окон, ГОСТ на окна ПВХ размеры Добавлено 24.09.197101.08.2021 Современные ремонты: красивый ремонт квартиры на фото Добавлено 07.01.197021.06.2021 Бумага наждачная 0: маркировка зернистости наждачки. Что значит номер 0 на шлифовальной шкурке? Чему соответствует нулевая наждачка? Добавлено 13.10.197025.07.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
