Факторы, влияющие на выбор стропильного сооружения

Стропильное сооружение является основой кровли, на которую делается упор от опорных элементов и является основой для всех используемых стройматериалов при монтаже.

Параметры и сооружения стропил обуславливаются рядом факторов:

• Приобретённый материал
• Размер конструкции
• Персональный выбор заказчика
• Нагрузки на кровлю в различных регионах.

Стропильная ферма состоит из:

• Обрешётки
• Стяжек
• Деревянных стоек
• Мауэрлата
• Стропильных ног.

Всё приведённые факторы напрямую влияют на выбор вида стропильной конструкции.

Разновидности сооружений

Зачастую используют таки виды стропильных сооружений:

Висячие стропильные строения. Являются самыми простыми видами конструкций.

Наслонные стропила. При выборе данной системы следует учесть необходимость добавочной несущей стены, размещенной по центру постройки.

Смешанные системы. Эта система является более сложной, так как при монтаже применяются два вышеперечисленных вида. Зачастую применяют для мансардных помещений.

Стропильные сооружения для разнообразных типов крыш

Для конкретного типа кровли применяется свой определённый вид стропильных ферм. Рассмотрим более подробно каждую из структур:

Стропильная система двухскатных крыш

Данная система состоит из двух прямоугольных наклонных плоскостей. Всё сооружение с торца здания имеет вид треугольника. Главными элементами являются ноги строп и мауэрлат.

Для равномерного распределения нагрузки на стропы и стены используют такой стройматериал как: подкос, ригель и стойки. С помощью этих элементов создаётся долговечная, жёсткая, простая схема стропильной конструкции для двухскатных кровель.

При правильном монтаже структуры стропильной системы вся нагрузка по площади строения распределяется равномерно.

Стропильные системы вальмовых крыш

При монтаже необходимо монтировать разные типы стропил. Располагают стропила сбоку, делают из досок, монтаж происходит также как при установке традиционных скатных крыш.

Балки установленные по диагонали должны быть симметричны для того, чтобы в дальнейшем крыша не деформировалась от любых нагрузок.

Самостоятельный монтаж стропильной фермы

Перед началом работы требуется провести расчёт стропильной системы, количество стройматериала, теплоизоляции и других дополнительных расходных материалов.

Монтирование производиться по такому алгоритму:

• Делаем модель, по которой будете собирать конструкцию. Для этого требуется наличие двух досок, которые соответствуют длине строп, соединить их нужно гвоздями с одного края.
• Получите конструкцию, которою называют «ножницами».
• Монтируем вторую модель, с помощью которой будут установлены запилы на стропах. Для этого шаблона понадобиться фанера.
• Вырезаем запилы специального назначения на стропилах. Соединяем их под углом уклона ската. Получившийся шаблон треугольной формы крепим к мауэрлату.
• Вначале монтируем две боковые фронтовые стропы.
• Протягиваем кабель меж этих вершин стропил. Обозначим этим конёк, а также точки остальных стропил, которые будут располагаться в промежутках.
• Поднимаем и монтируем оставшиеся стропила
• Для громоздкой конструкции используем дополнительные укрепляющие подкосы и подпоры.
• Устанавливаем коньковые брусья.

Для монтажа правильной и надёжной конструкции в интернете вы найдете огромное количество фото стропильной системы с пошаговым руководством действий.

Крепёж стропильной конструкции

Чтобы стропильная система была надёжной нужно первоначально определить способы крепления к несущей кровле и коньку.

При применении крепления для предостережения искажения крыши при усадке строения, используют шарнирную пластину или гайку с болтом и скользящую опору для укрепления стропил.

Для висячих стропил применяют дополнительную пластину из дерева или метала, закрепляют их с помощью метода вырубки и соединяют при помощи гвоздей.

Исходя из вышесказанного, вы сможете идеально подобрать систему строп и смонтировать надёжную и долговечную крышу.

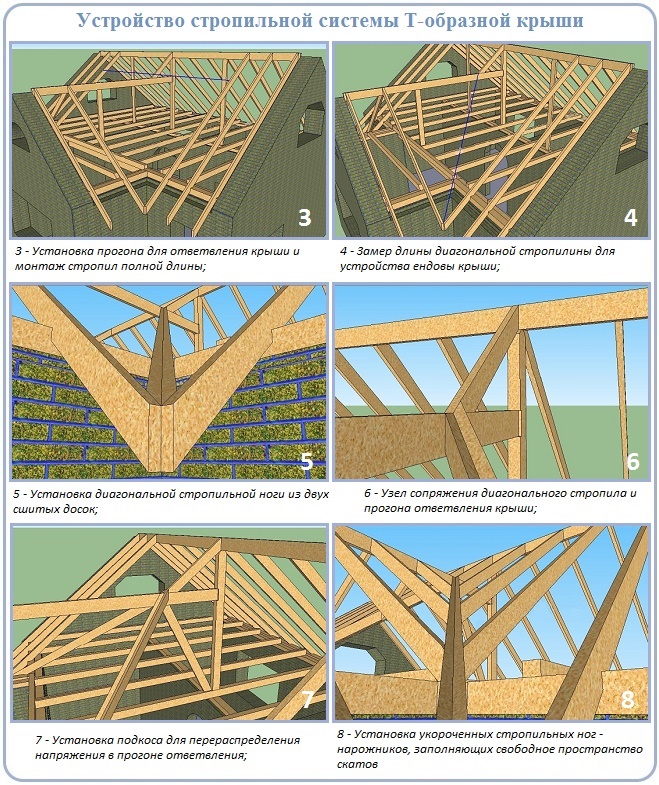

Фото стропильной системы

Также рекомендуем просмотреть:

Стропильные системы вальмовых крыш — расчет, схема и как устроено

Что собой представляет вальмовая крыша

Данный вариант кровли имеет четыре уклона. Две длинных ее наклонных поверхностей имеют трапецеидальную форму, а две других, меньшего размера, имеют форму треугольника – именно их называют вальмами. Они расположены по фронтонам строения и соединяют конек с карнизом. Трапецеидальные плоскости имеют большую площадь и уклон, также располагающийся от верхнего горизонтального ребра до карниза.

Вальмовая кровля имеет несколько различных конструкций:

1. Традиционная с двумя скатами трапециевидной формы и двумя вальмами, ее называют «голландская» крыша.
2. Шатровая – имеет одинаковые по размеру скаты треугольной формы. Идеально подходит для строений квадратной формы.
3. Полувальмовая – вальмы закрывают только верхнюю часть торца не более чем до середины. Подходит для строительства домов с мансардой, ее называют «скандинавская» кровля.
4. Полувальмовая – вальмы не имеют треугольной формы, а являют собой форму небольших трапеций. Такая крыша дает большое мансардное помещение, еще ее называют «датская» кровля.

Как и любой другой вид, вальмовый тип крыши имеет каркас и стропильную систему – на них и держится вся конструкция.

Устройство стропильной системы

Стропильная система является основной составляющей всей конструкции кровли.

В отличие от двускатной, устройство несущей конструкции вальмового типа кровли более сложное.

Независимо от того будет здание прямоугольным или квадратным, форма скатов не изменится.

Рассматривая устройство системы стропил вальмовой кровли можно определить, что она состоит из нескольких элементов:

1. Мауэрлат — основание для стропил, связующее звено между несущими стенами и стропильной системой.
2. Накосные или диагональные опоры – имеют наибольшую длину и несут наибольшую нагрузку.
3. Центральные стропила – служат для соединения конька с мауэрлатом по бокам скатов, сходятся на углах конька с 3-х сторон.
4. Промежуточные стропила — соединяют конек и карниз.
5. Подкосы – создают не только жесткость, но и обеспечивают конфронтацию ветровым нагрузкам со стороны фронтонов здания, располагаются под разным углом к стропильным ногам.
6. Нарожники – наиболее короткие стропила.
7. Шпренгели или шпренгельные фермы – усиливают несущую способность конструкции кровли. Представляют собой балку из бруса, расположенную на углу соединяющихся внешних стен.
8. Стойки – придают ногам опор дополнительную устойчивость, устанавливаются на стыке двух стропил и коньковой балки.
9. Угловое стропило (ребро) – расположено под меньшим углом, чем промежуточные элементы системы.
10. Короткие стропильные ноги – закреплены на угловой опорной доске.
11. Конек.
12. Затяжка – выполняет функцию балки перекрытия.
13. Ветровая балка – крепится с наклоном с ветреной стороны крыши.
14. Прогоны – расстояние между соединением опор к коньку.

Схема системы стропил

Монтаж стропил

После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.

Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.

Итак, устройство системы опор состоит из нескольких этапов:

1. Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен. Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
2. Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
3. После установки каркаса производят заливку цементным раствором.
4. Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
5. На выступающую часть шпилек надевают брусья с высверленными отверстиями. Закрепляют конструкцию с помощью гаек.
6. Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
7. Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.

Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.

Виды стропил вальмовой крыши

Опоры крыши вальмового типа делятся на два вида:

1. Висячие – балки расположены на брусе потолочного перекрытия двух внешних стен без дополнительной поддержки.
2. Наслонные – по верхнему краю внутренних стен располагается горизонтальный брус, к которому крепятся вертикальные опоры. Основой для торцевой части бруса являются наружные стены.

Наслонный тип опор подходит для построек с промежуточной опорной стеной или колоннами.

Данная несущая конструкция имеет больше базовых точек, поэтому сделать ее можно значительно легче.

Если здание имеет две несущие стены, устанавливается стяжка, поддерживающая стропильные ноги и распределяя нагрузку по всем вертикальным опорам.

Для вальмового типа крыши наиболее подходящей считается наслонная система, придающая большей прочности и облегчающая конструкцию кровли.

Такая модификация применяется при сооружении чердачной или мансардной крыши.

Как рассчитать систему стропил вальмовой крыши

Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.

После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.

Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.

После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.

Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.

Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».

Значение нагрузки необходимо помножить на корректировочный коэффициент:

1. На 1.0, когда угол наклона не превышает 25 градусов;
2. На 0.7, если значение угла 25-60 градусов.

Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.

Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.

Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.

Завершающим этапом является расчет количества и критериев материалов.

После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):

1. Мауэрлат – 10*10 см.
2. Затяжки и прогоны – 5*15 см.
3. Кобылки, подкосы, ригели – 10*10, 15*15 см.

Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.

При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.

Все полученные показатели необходимо нанести на чертеж.

Узлы

Рассчитанные с точностью узлы дают возможность добиться прочности и привлекательного внешнего вида крыши.

Соединение элементов конструкций кровли производится согласно определенным требованиям.

Основные узлы несущей конструкции:

• коньковый узел – пара опор скрепляется гвоздями или болтами, и укрепляется балками на болтах;
• узел опоры балок на мауэрлат – укрепляется металлическими уголками, строительными скобами, гвоздями или болтами;
• узел соединения стропила с затяжкой, которая расположена посередине стропила – осуществляется с помощью гвоздей или болтов;
• совмещение подкоса, стойки и опоры – выполняется при помощи высечки и укрепляется строительными скобами.

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

1. Мауэрлат.
2. Коньковые и боковые прогоны.
3. Опорные балки.
4. Наслонные и висячие стропила.
5. Подкосы.
6. Опорные стойки.
7. Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

Усиление стропильной системы

Для обеспечения прочности и долговечности вальмовой крыши недостаточно изготовить стропильную систему, ее необходимо еще и усилить.

Самыми распространенными способами усиления являются:

1. Установка на углы крыши шпренгелей со стойкой, подпирающей диагональную опору. Если шпренгель расположен вдалеке от угла, лучше всего пристроить к нему шпренгельную ферму.
2. Установка стоек, соединенных сверху брусом на перекрытие (железобетонное) или затяжку. Они выполняют функции подпорок и обеспечивают равномерное распределение нагрузки на дом.
3. Использование сдвоенных балок вместо одного бруса при излишней длине диагональных стропил.
4. Использование деревянных досок 40*40 или 50*50 мм для сооружения обрешетки.

Статья была полезна?

0,00 (оценок: 0)

разработка, чертеж, схема выбора сечения, крепление в коньке

Строительство загородного дома или коттеджа всегда подразумевает под собой применение системы стропил, подобную той, которая применяется при строительстве жилых домов. Материалом для таких стропил обычно  служит дерево.

Стропильная система может быть выполнена не только в виде треугольника, но и в виде иных конструкций. Но не зависимо от того, какой материал и какая форма будет использована, прежде всего, необходимо все-таки знать, что такое план стропил.

Что надо знать для разработки плана стропил

Мансардная стропильная система

Для того, чтобы сэкономить жилое пространство, выбирают мансардные стропильные системы, так как именно с их помощью появляется возможность оборудования в помещении чердака дополнительной жилой комнаты.

Вообще, такой процесс, как проектирование системы стропил, можно отнести к числу довольно сложных, так как он требует определенных умений, знаний и навыков. А потому для проведения всех необходимых расчетов и грамотного составления чертежа лучше всего воспользоваться услугами специалиста, который уже имеет определенный опыт такой работы.

Самыми главными параметрами, которые должны в обязательном порядке учитываться, начиная уже с этапа проектирования кровли, можно назвать:

• Угол наклона кровельных скатов
• Выбор сечения стропил
• Тип кровли
• Материал, который будет использован для покрытия кровли
• Расчет системы стропил

Уровень наклона скатов должен учитываться при подборе материала и при проведении вычислений  прочности несущей конструкции, необходимых при любых кровельных работах.

Большая часть  материалов, которые могут быть использованы для подобных целей, способна оказать весьма ощутимое влияние на проект системы стропил в целом. А потому выбирать материал, который будет использован для покрытия крыши, необходимо очень тщательно, со всей ответственностью, и делать это нужно еще во время проектирования.

Чертеж стропильной системы должен рассчитываться  с особой тщательностью, так как все возможные ошибки и недочеты, которые допускаются при оценивании нагрузок, вполне могут привести не только к порче и деформации стропил, но и к полному разрушению кровли уже во время ее эксплуатации, вплоть до полного обрушения крыши.

План стропил

Разработка плана стропил

В процесс разработки плана стропил входят такие процедуры, как:

• Построение модульных осей, привязанных к показателям толщины несущих стен здания. В этом случае на самом плане вынесение венчающего карниза показывается на наружной стене при помощи контурной линии.
• Также на плане должны быть обозначены вентиляция и трубопроводы, их расположение непременно должно быть учтено  при расположении элементов в проекте стропильной системы.
• Исходя из подобранной конструкции крыши, разрабатывается план. При этом непосредственно на эскизе должны быть непременно учтены стены и крепление стропил в коньке.

Использование подобного эскиза позволяет вычертить план системы стропил, с обозначенными на нем мауэрлатами, продольными подкосами и стойками, подстропильной балкой, ногами стропил.

Стропильная система

Подбор подходящего расстояния между соседними стропилами осуществляется, исходя:

• из веса того материала, который выбран для  покрытия кровли,
•  строительных лесов, которые будут при этом использованы,
•  шаг стропил может быть изменен в связи с необходимостью провести  сквозь них вентиляционные трубы или дымоход.

Также вентиляцию и трубу можно пропустить, прервав ноги стропил, для чего концы их опирают на специальные деревянные перемычки, которые находятся между стоящими рядом стропилами, и закрепляют, используя специальный запил стропил.

Если речь идет о двускатных крышах, то слуховые окна должны находиться на фронтонах, которые, в свою очередь, находятся на торцах, что не может не повысить эффективность вентиляции чердака летом.

Особенности проекта крыши с четырьмя скатами подразумевают отображение на плане  нарожников, опирающихся на диагональные стропильные ноги, а также слуховых окошек, расположенных на вальмах.

В тех случаях, когда место под кровлей планируется использовать для возведения мансардного этажа, это также должно быть отображено на рисунке в виде верхних балок, которые послужат опорой стропилам.

Также не следует забывать о том, что схема расположения стропил должна разрабатываться одновременно с планом разнообразных конструкций разрезов здания. И оба эти плана обязательно должны быть объединены между собой наличием общей связи.

На чертеже должны быть учтены  данные всех расстояний между модульными осями предполагаемого строения, так как именно с ними связаны все показатели толщины будущих стен.

Непосредственно в самом плане должны быть обязательно указаны расстояния  между дымоходом,  вентиляцией и стойками.

Помимо этого, на плане должны быть отображены выноски с указанием всех необходимых значений поперечных сечений и длин всех имеющихся деталей.

Систему стропил можно назвать одним из наиболее значимых элементов во всей кровельной конструкции, и, в частности, от того, насколько правильно она будет спроектирована, зависит безопасность эксплуатации крыши, ее надежность и срок службы. Именно поэтому не следует браться составлять план стропил, не имея на то необходимых умений и навыков. Следует все же доверить это работу квалифицированным специалистам, которые уже имеют необходимый опыт в данной сфере.

Также советуем посмотреть:

8 лучших бесплатных инструментов для построения диаграмм ER в 2020 г.

Как мы знаем, база данных — это совокупность всех данных системы. Конечно, вы найдете много информации в базе данных, поэтому может быть немного сложно проанализировать элементы с первого взгляда. Вот здесь-то и появляется ER-моделирование. Диаграммы сущностей-отношений или ERD обеспечивают визуальный способ понять взаимосвязь между сущностями, которые, другими словами, являются контейнером информации. Таким образом, мы составили список бесплатных инструментов для построения диаграмм ER , которые помогут вам построить реляционную и логическую структуру базы данных.

Лучшие бесплатные инструменты для построения диаграмм ER

GitMind (Web)

Цена : бесплатно

Первым в списке стоит GitMind. Это онлайн-инструмент для построения диаграмм и диаграмм, который вы можете использовать бесплатно. Что делает этот инструмент таким замечательным, так это большое количество форм и элементов, которые он предоставляет в своей библиотеке. Эти формы полезны при создании всевозможных диаграмм, таких как диаграммы ER. Кроме того, этот инструмент диаграммы ER может сохранить ваши диаграммы приватными или поделиться ими с кем угодно и защитить их паролем, если диаграмма содержит конфиденциальный контент.

Ключевые особенности:

• Полностью онлайн и бесплатно

• Огромная библиотека фигур и фигур

• Делитесь проектами по ссылке для общего доступа

Gliffy (Интернет, ОС Windows)

Цена: Бесплатная пробная версия; Professional — 7,99 долларов США в месяц; Команда $ 4,99 / месяц

Еще один инструмент построения диаграмм, который может помочь вам в создании диаграмм ER, — это Gliffy. Используя это программное обеспечение, можно работать вместе с коллегами удаленно.Вы также можете отслеживать изменения диаграммы в сочетании с возвратом к желаемому результату. Помимо совместной работы и отслеживания изменений, это средство создания диаграмм ER позволяет импортировать изображения, а также экспортировать диаграммы.

Основные возможности:

• Доступ к предыдущим версиям

• Импорт и экспорт диаграмм

Visual Paradigm (Интернет, Windows, Mac OS, Linux)

Цена: Бесплатно онлайн; Стандарт — 19 долларов в месяц; Профессиональный — 35 долларов в месяц

Visual Paradigm также является хорошим вариантом для пользователей, которым нужен бесплатный конструктор ER-моделирования. С его помощью вы можете получить доступ к сотням шаблонов, включая ERD, что позволит вам мгновенно создать структуру вашей базы данных. Кроме того, вы можете создать столько диаграмм, сколько потребуется, даже не беспокоясь об истечении срока действия. Вдобавок ко всему, экспорт диаграмм в изображения без водяных знаков может быть выполнен с помощью этого средства создания диаграмм ER.

Ключевые особенности:

• Нет ограничений по количеству диаграмм

• Экспорт диаграммы без водяного знака

Draw.io (Интернет)

Стоимость: Бесплатно

Следующим в списке идет Draw.io. Это веб-инструмент, который позволяет создавать диаграммы отношений сущностей без необходимости регистрации. Сначала инструмент просит пользователя указать место для сохранения диаграмм. Вы можете хранить свои файлы на Google Диске, Dropbox или на жестком диске вашего компьютера. Еще одна важная вещь, которую следует помнить об этом бесплатном инструменте создания диаграмм ER, — это то, что вы можете выбрать предпочитаемый язык при использовании инструмента. Кроме того, вы можете продолжить редактирование диаграмм в интегрированных программах повышения производительности, таких как Jira и Confluence.

Основные характеристики:

• Укажите место для сохранения диаграмм

• Доступно на нескольких языках

• Интеграция Jira и Confluence

Lucidchart (Online, Windows, Mac)

Цена: Бесплатно с ограничением; Индивидуальный — 7,95 долларов США в месяц

Визуализируйте структуру своей базы данных в реляционной и логической манере с помощью средства создания диаграмм Lucidchart ER. Благодаря функции перетаскивания работать с диаграммами намного проще.Вы также можете создавать ER-диаграммы с нуля или автоматически генерировать ERD из вашей СУБД для загрузки таблиц базы данных. И что делает его рекомендуемым создателем диаграмм ER, так это то, что он позволяет пользователям экспортировать ERD в службы баз данных, такие как MySQL, Oracle, SQL Server и т. Д.

Основные возможности:

• Автоматическое создание ERD

• Экспорт диаграмм в службу базы данных

SqlDBM (Web)

Цена: Бесплатно с ограничениями; Базовый — 25 долларов в месяц

Создавайте профессиональные диаграммы ER с помощью SqlDBM.Этот инструмент представляет собой инструмент для построения диаграмм электронной отчетности, который работает в популярных веб-браузерах и позволяет создавать диаграммы в любое время и в любом месте. Одним из преимуществ этой программы является то, что она предоставляет историю версий, позволяющую сравнивать ваши редакции и выявлять несоответствия, такие как допустимость значений NULL, тип данных и значения по умолчанию. Кроме того, этот инструмент ER-диаграммы предоставляет доступ к темным и светлым темам, а также к режимам просмотра, которые подходят для различных целей, например для презентации.

Ключевые особенности:

• Настраиваемые режимы просмотра

DBDiagram. io (Web)

Стоимость: Бесплатно; Professional — $ 9,00 в месяц

DBDiagram.io — еще один отличный инструмент для создания ERD. В отличие от вышеупомянутых решений, этот инструмент создает диаграммы путем написания кодов. Другими словами, это удобно для пользователей, которым нравится редактировать с помощью клавиатуры. Кроме того, этот бесплатный инструмент для создания диаграмм ER позволяет экспортировать диаграммы в файл изображения или PDF и делиться ими одним щелчком мыши для вашего удобства. Кроме того, это средство создания диаграмм ER дает вам возможность загружать схему вашей базы данных, такую ​​как Django и другие веб-фреймворки, при обновлении базы данных.

Ключевые возможности:

• Создание диаграмм ER путем записи кодов

• Сохранение диаграмм как изображений и PDF-файлов

• Загрузка схемы базы данных из веб-фреймворков

QuickDBD (Web, Windows, Mac, Linux)

Стоимость: Бесплатно с ограничением; Профессиональный — 14 долларов в месяц

Если вы предпочитаете использовать клавиатуру для лазерной фокусировки при создании диаграмм ER, тогда QuickDB — ваша программа. Не только это, но вы также можете поделиться своими диаграммами в Интернете для совместной работы и создания качественной структуры базы данных.Этот инструмент диаграммы ER также поддерживает импорт схемы из MySQL, Oracle и SQL Server, что позволяет быстро и легко создавать ERD.

Ключевые особенности:

• Сохранение и совместное использование проектов публично

• Создание ERD путем ввода схемы

• Поддерживает MySQL, SQL Server и Oracle

Заключение

Это одни из лучших и бесплатные инструменты диаграммы ER, чтобы отсортировать работу. Первые шесть программ позволяют рисовать ERD через графический интерфейс.Другими словами, вы можете зарисовать ERD, используя интерфейс перетаскивания. В этой связи, если вы предпочитаете создавать ERD, не отходя от клавиатуры, последние решения вам подойдут.

Рейтинг: 4.8 / 5 (на основе 7 оценок) Спасибо за вашу оценку!

Что такое диаграмма отношений сущностей (ERD)?

База данных является неотъемлемой частью программных комплексов. Полное использование ER-диаграммы в проектировании баз данных гарантирует вам создание высококачественного дизайна базы данных для использования при создании, управлении и обслуживании баз данных.Модель ER также предоставляет средства для общения.

Сегодня мы собираемся познакомить вас со всем, что вам нужно знать об ER-диаграммах. Прочитав это руководство по ERD, вы получите необходимые знания и навыки о диаграммах ER и проектировании баз данных. Вы узнаете такие вещи, как ERD, почему ERD, обозначения ERD, как рисовать ERD и т. Д., А также множество примеров ERD.

Что такое ER-диаграмма (ERD)?

Прежде всего, что такое диаграмма отношений сущностей?

Entity Relationship Diagram, также известная как ERD, ER-диаграмма или ER-модель, представляет собой тип структурной диаграммы для использования при проектировании базы данных.ERD содержит разные символы и соединители, которые визуализируют две важные информации: Основные сущности в рамках системы и взаимосвязи между этими сущностями .

И поэтому она называется диаграммой «Сущность» и «Связь» (ERD)!

Когда мы говорим о сущностях в ERD, очень часто мы имеем в виду бизнес-объекты, такие как люди / роли (например, Студент), материальные бизнес-объекты (например, Продукт), нематериальные бизнес-объекты (например,г. Журнал) и т. Д. «Взаимосвязь» — это то, как эти сущности связаны друг с другом в системе.

В типичном дизайне электронной отчетности можно найти символы, такие как прямоугольники со скругленными углами и соединители (с разными стилями их концов), которые изображают сущности, их атрибуты и взаимосвязи.

Руководство по нотациям ERD

Диаграмма ER содержит сущности, атрибуты и отношения. В этом разделе мы подробно рассмотрим символы ERD.

Организация

ERD-сущность — это определяемая вещь или понятие в системе , например, человек / роль (например,г. Студент), объект (например, счет-фактура), концепция (например, профиль) или событие (например, транзакция) (примечание: в ERD термин «объект» часто используется вместо «таблица», но они одинаковы). При определении сущностей воспринимайте их как существительные. В моделях электронной отчетности объект отображается в виде прямоугольника с закругленными углами, его имя находится вверху, а его атрибуты перечислены в теле формы объекта. В приведенном ниже примере ERD показан пример объекта ER.

Атрибуты объекта

Также известный как столбец, атрибут — это свойство или характеристика объекта, который его содержит .

Атрибут имеет имя, которое описывает свойство, и тип, который описывает тип атрибута, например varchar для строки и int для целого числа. Когда ERD создается для разработки физической базы данных, важно обеспечить использование типов, которые поддерживаются целевой СУБД.

На приведенном ниже примере ER-диаграммы показан объект с некоторыми атрибутами.

Первичный ключ

Также известный как PK, первичный ключ — это особый вид атрибута объекта, который однозначно определяет запись в таблице базы данных. Другими словами, не должно быть двух (или более) записей с одинаковым значением атрибута первичного ключа. В приведенном ниже примере ERD показан объект «Продукт» с атрибутом первичного ключа «ID» и предварительный просмотр записей таблицы в базе данных. Третья запись недействительна, поскольку значение идентификатора «PDT-0002» уже используется другой записью.

Внешний ключ

Также известный как FK, внешний ключ — это ссылка на первичный ключ в таблице . Он используется для определения отношений между сущностями.Обратите внимание, что внешние ключи не обязательно должны быть уникальными. Несколько записей могут иметь одни и те же значения. В приведенном ниже примере диаграммы ER показан объект с некоторыми столбцами, среди которых внешний ключ используется для ссылки на другой объект.

Отношения

Связь между двумя объектами означает, что два объекта связаны друг с другом каким-то образом . Например, студент может записаться на курс. Таким образом, объект «Студент» связан с Курсом, и связь представлена ​​как соединительный элемент между ними.

Мощность

Количество элементов определяет возможное количество вхождений в одном объекте, которое связано с количеством вхождений в другом . Например, в ОДНОЙ команде МНОГИЕ игроков. Когда они присутствуют в ERD, команда сущности и игрок связаны отношениями «один ко многим».

На диаграмме ER мощность представлена ​​в виде гусиной лапки на концах соединителя. Три основных кардинальных отношения — один к одному, один ко многим и многие ко многим.

Пример однозначного числа элементов

Отношения «один-к-одному» в основном используются для разделения объекта на две части, чтобы предоставить информацию кратко и сделать ее более понятной. На рисунке ниже показан пример однозначного отношения.

Пример мощности «один ко многим»

Отношение «один ко многим» относится к отношениям между двумя объектами X и Y, в которых экземпляр X может быть связан со многими экземплярами Y, но экземпляр Y связан только с одним экземпляром X. На рисунке ниже показан пример связи «один ко многим».

Пример числа «многие ко многим»

Отношение «многие ко многим» относится к отношениям между двумя объектами X и Y, в которых X может быть связан со многими экземплярами Y и наоборот. На рисунке ниже показан пример отношения «многие ко многим». Обратите внимание, что отношение «многие ко многим» разделено на пару отношений «один ко многим» в физическом ERD. Вы узнаете, что такое физический ERD, в следующем разделе.

Интерактивные диаграммы Ilograph

Попрощайтесь со статическими диаграммами. Диаграммы интерактивной архитектуры Ilograph позволяют зрителям свободно исследовать вашу инфраструктуру с разных точек зрения и уровней детализации.

Почему инженеры используют Ilograph

Ваша инфраструктура сложна, и ее необходимо понимать с разных точек зрения.С помощью диаграмм Ilograph вы определяете свои ресурсы один раз, а затем показываете, как они связаны с разных точек зрения. Легко меняйте точки зрения, чтобы продемонстрировать межфункциональные зависимости и общие обязанности.

Используйте пошаговые руководства Ilograph , чтобы дать пошаговое объяснение вашей системы с разных точек зрения. Объясните , что такое , и , почему стоит за каждым ресурсом и взаимосвязи между ними. Выделите важные варианты дизайна и причины их принятия.

Отбросьте перетащите . Перестаньте возиться с макетами каждый раз, когда что-то меняется. Диаграммы илографов определяются исключительно с помощью кода; вы определяете свои ресурсы и их отношения, Ilograph обрабатывает все макеты.Воспользуйтесь теми же преимуществами инфраструктуры как кода с диаграммами Ilograph.

Рабочие области Teams позволяют всей организации просматривать, просматривать и редактировать неограниченное количество диаграмм. Дайте всем общее представление обо всех ресурсах вашей организации и о том, как они взаимодействуют.

Авторские права 2020 Ilograph LLC — hello @ ilograph.com

Что такое диаграмма Венна — объясните на примерах

Что такое Диаграмма Венна ?

Термин Диаграмма Венна не является чуждым, поскольку у всех нас была математика, особенно теория вероятностей и алгебра. Теперь для непрофессионала диаграмма Венна — это наглядная демонстрация всех возможных реальных отношений между коллекцией различных наборов предметов. Он состоит из нескольких перекрывающихся кругов или овальных форм, каждая из которых представляет собой отдельный набор или предмет.

Диаграммы Венна отображают сложные теоретические отношения и идеи для лучшего и легкого понимания. Эти диаграммы также профессионально используются профессорами для отображения сложных математических концепций, классификации в науке и разработки стратегий продаж в деловой индустрии.

Источник изображения : pinterest.com

Эволюция диаграммы Венна

Развитие диаграммы Венна восходит к 1880 году, когда Джон Венн воплотил их в жизнь в статье под названием «О схематическом и механическом представлении предложений и рассуждений.«Это было в Philosophical Magazine и Journal of Science. Джон Венн провел тщательное исследование этих диаграмм и предвидел их формализацию. Он — тот, кто первоначально их обобщил, неудивительно, как они были названы, то есть диаграмм Венна в 1918 году.

Существует небольшой разрыв между диаграммой Венна и диаграммой Эйлера, изобретенной в 18 веке Леонардом Эйлером, который также приложил руку к ее развитию в 1700-х годах. Джон называл диаграммы кругами Эйлера.

Разработка диаграмм Венна продолжалась и в 20 веке. Например, около 1963 года Д. В. Хендерсон обнаружил существование n-графа Венна, состоящего из n-кратной рациональной симметрии, который указал, что n было простым числом. В последующие годы в эту концепцию углубились четыре других интеллекта, которые пришли к выводу, что вращательно-симметричные диаграммы Венна существуют только в том случае, если n — простое число.

С тех пор эти диаграммы стали частью сегодняшней учебной программы и иллюстрируют бизнес-информацию.Диаграммы Венна и Эйлера были включены в качестве компонента обучения теории множеств нового математического движения в 1960 году.

Почему диаграммы Венна важны?

Диаграммы Венна полезны в качестве обучающих и учебных пособий для ученых, учителей и профессоров. Они помогают представлять простые математические концепции в начальных школах, а также теоретические теории и проблемы среди логиков и математиков.

Кроме того, вместе с теорией множеств, диаграммы Венна способствовали более четкому и современному пониманию бесконечных чисел и действительных чисел в математике. Они также способствовали созданию общего языка и системы символов, касающихся теории множеств, среди исследователей и математиков.

Они идеальны для иллюстрации сходства и различий между предметами или идеями, когда круги перекрываются или иначе. Эта функция обычно используется в бизнес-индустрии для поиска и создания ниши на рынке товаров и услуг.Благодаря им предприниматели получают невероятные отчеты о продажах и получают огромную реализованную прибыль.

Вы также можете использовать диаграммы Венна , чтобы принимать важные жизненные решения, например, в какой колледж поступить, в какую школу взять вашего ребенка, лучший материал для конструирования или изготовления одежды, в каком ресторане пообедать и т. Д.

Когда использовать диаграммы Венна?

Вы можете использовать Диаграммы Венна , чтобы продемонстрировать взаимосвязи в статистике, логике, вероятности, лингвистике, информатике, организации бизнеса и многих других областях.

• В математике Диаграммы Венна — это обучающий инструмент, который объясняет такие математические понятия, как множества, объединения и пересечения. Они также решают серьезные задачи по высшей математике. Вы можете подробно прочитать о них в академических журналах в своей библиотеке и поразиться тому, насколько теория множеств является законченным разделом математики.

  Статистики используют идею диаграмм Венна для предсказания вероятности конкретных событий.То же самое и в области прогнозной аналитики. Наборы выборочных данных сравниваются и тщательно исследуются, чтобы выявить их сходства и различия.

Источник изображения : pinterest.com

• Они также эффективны при определении логических оснований в аргументах и ​​выводах. Как и в дедуктивном рассуждении, если посылки реальны, а форма аргумента оказывается правильной, результат должен быть правильным.Диаграмма, аналогичная диаграмме Венна по логике, — это Таблица истинности. Он помещает переменные в столбцы, чтобы расшифровать то, что логически возможно. Еще одна диаграмма Рэндольфа, также известная как R-диаграмма, использует линии для объяснения множеств.

Источник изображения : youtube.com

• В лингвистике Диаграммы Венна помогают узнать, как языки различаются или соотносятся друг с другом с точки зрения алфавита, гласных, произношения и т. Д.

Источник изображения : slideshare.net

Источник изображения : kdnuggets.com

• Диаграммы также полезны в области продаж и маркетинга для сравнения и сопоставления продуктов, услуг, процессов и всего, что происходит при создании бизнеса. Они практичны и эффективны в улучшении продаж и прибылей, а также в расширении деятельности предприятий.

Источник изображения : businessbullet.co.uk

Символы на диаграмме Венна

Когда дело доходит до диаграммы Венна, существует множество символов, но мы рассмотрим три. ꓵ — пересечение двух наборов: показывает элементы, общие для обоих наборов.

Источник изображения : youtube.com

∪ — это представляет собой полная диаграмма Венна.

Источник изображения : math-only-math.com

A ’- обозначает завершение набора A. Он состоит из всего, что не входит в коллекцию.

Источник изображения : mathonline.wikidot.com

Примеры диаграмм Венна

Математика

Первый пример диаграммы Венна относится к математике.Они доступны при освещении тем, посвященных теории множеств и теории вероятностей.

На диаграмме ниже представлены два набора: A = {1, 5, 6, 7, 8, 9, 10, 12} и B = {2, 3, 4, 6, 7, 9, 11, 12, 13}. Раздел, в котором два набора перекрываются, имеет числа, содержащиеся в обоих наборах A и B, называемый пересечением A и B. Два набора, вместе взятые, дают их объединение, которое включает все объекты в A, B, которые являются { 1 2 3 4 5 6 7 8 9 10 11 12 13}.

Источник изображения : bbc.co.uk

Бизнес

В приведенном ниже примере диаграммы Венна анализируются сходства и различия в различных областях работы. Менеджеры по персоналу и специалисты по карьерной лестнице используют его, чтобы консультировать людей по вопросам их карьеры.

Источник изображения : pinterest.com

Наука

Ученый использует диаграммы Венна для изучения здоровья человека и лекарств. На иллюстрации ниже вы можете увидеть аминокислоты, жизненно важные для человека.

Источник изображения : researchgate.com

Как создать простую диаграмму Венна за считанные минуты?

Теперь мы будем использовать онлайн-программное обеспечение Edraw Max.В нем есть все основные символы и формы, которые вам нужны, а также множество бесплатных шаблонов Venn diagram , а также причудливый и продвинутый интерфейс, удобный для начинающих.

Перед тем, как начать онлайн-диаграмму Венна , вы должны убедиться, что вы:

• Определите цель, которую вы хотите достичь. Имейте четкое представление о том, что вы хотели бы сравнить и для какой цели это сравнение необходимо. Это облегчает определение множеств.
• Просмотрите и найдите список предметов, содержащихся в наборах.
• Просмотрите доступные шаблоны, чтобы получить представление о том, что вы собираетесь рисовать, а затем создайте свою собственную диаграмму Венна , выполнив следующие действия.

Шаг 2: Выберите параметры бизнес-диаграммы на вкладке «Доступные шаблоны» и дважды щелкните значок диаграммы Венна, чтобы отобразить пустую страницу, на которой вы будете рисовать.

Шаг 3: На левой панели экрана вы найдете все необходимые символы и формы диаграммы Венна. Перетащите подходящие и поместите их на холст для рисования, чтобы создать диаграмму Венна.

Шаг 4: Сохраните готовую диаграмму Венна в доступных форматах или экспортируйте или поделитесь ею на других платформах прямо с веб-страницы Edraw.

Шаг 5: Настройка. Большинство встроенных фигур предназначены для изменения размера, редактирования и изменения цвета.

• Чтобы изменить цвет, коснитесь целевого круга несколько раз и выберите цвет на вкладке быстрого выбора цвета внизу.

• Чтобы добавить личную тему и стиль, выберите один из доступных шрифтов, эффектов и цветовых схем. Создайте уникальную и профессиональную диаграмму Венна, щелкнув то, что вам больше нравится.

Статьи по теме

— Учебное пособие по UML 2

• Продукты

  Архитектор предприятия

  Что нового в v15.2 Что нового в версии 15.1 Что нового в версии 15 Обзор Профессиональный Корпоративный Унифицированный Окончательный Сравнить выпуски Бесплатная пробная версия Зарегистрированные загрузки Дополнительная информация История выпуска Информация о лицензии Плавающие лицензии Академическая цена Системные Требования EULA Продление ЦРТ Сторонние расширения

  Облачный сервер Pro

  Что нового в версии v4.2Что нового в версии 4.1Что нового в версии 4 Обзор WebEA Разрабатывать Интеграции Сервер плавающих лицензий Сравнить выпуски Бесплатная пробная версия Загрузки Дополнительная информация История выпуска Системные Требования EULA

  ---

• Ценообразование

  Архитектор предприятия

  Облачный сервер Pro

  Prolaborate

  ---

• Служба поддержки

  Форум

  Руководство пользователя / Справка

  Свяжитесь с нами

  Отчет об ошибке

  Запрос функции

  Изменить адрес электронной почты

  Приоритетный отчет об ошибке

  Поддержка по электронной почте

  Электронная почта продаж

  FAQ

  Поддержка

  Продажа

  Реквизиты компании

  Комната новостей

  Реселлеры

  Африка

  Азия

  Европа

  Ближний Восток

  Северная Америка

  Океания

  Южная Америка

  Sparx Services

  Северная Америка

  Австралия

  Центральная Европа

  Соединенное Королевство

  Сестринские компании

  Аргентина

  Центральная Европа

  Китай

  Индия

  Япония

  Тренеры / консультанты

  Африка

  Северная Америка

  Южная Америка

  Азия

  Европа

  Океания

  Ближний Восток

  Онлайн

  ---

• Ресурсы

  Видео и вебинары

  Демо-видео Предстоящие вебинары Библиотека вебинаров Подписаться

  PDF-библиотека

yEd — Graph Editor

« Как разработчик программного обеспечения, я использовал Graphviz для понимания кода.Хотя его компактный формат имеет свои преимущества, для ввода данных, особенно отношений, потребовалось слишком много усилий. Я хотел иметь возможность создавать отношения, перетаскивая мышь с одного узла на другой. Именно так работает yEd.
Вам не нужно жертвовать долговечностью обычного текста, которую предлагают файлы Graphviz. yEd полностью работает в формате GraphML на основе XML. Вы получаете те же преимущества кросс-платформенной поддержки и экспорта в SVG, PNG, PDF и т. Д., Что и с Graphviz. Но yEd состоит в том, что он написан на Java, но имеет 100% собственный внешний вид (так что на Mac вы можете увеличивать и уменьшать масштаб с помощью прокрутки двумя пальцами).
Лучшая функция для меня — это возможность группировать узлы и сворачивать / разворачивать их. Это позволяет захватывать гораздо большие графики в одном файле, чем с Graphviz (в котором мне пришлось возиться с числовыми свойствами). Макеты также дают вам возможность по-разному воспринимать ваши данные, и когда вы меняете макет, он анимирует переход, что делает работу увлекательной.
yEd, который является бесплатным, вероятно, лучше, чем любое несвободное программное обеспечение, и мне никогда не приходилось обновлять его с тех пор, как я впервые услышал о нем, и не заметил никаких ошибок.Я очень благодарен yWorks за этот продукт и надеюсь, что он останется там, пока я живу. «
Шридхар Сарнобат (инженер-программист в E-Touch Systems во Фремонте, Калифорния)

» Привет,
Я работаю во французской компании, занимающейся встроенным программированием и электроникой, в качестве технического директора.
Я просто хочу поблагодарить и поздравить вас с программой yEd.
Это отличная программа, которая очень часто помогает мне и моей команде. «
Jean-Michel Leyrie
Directeur Technique Opérationnel
Viveris Technologies — Ile de France

» Здравствуйте!
Думал, ребята, я вам крикну!
Я люблю ваш продукт, да! Я довольно новый пользователь, я использую его всего несколько дней, но я уже
думаю, что он в 1000 раз лучше, чем Visio.
