Структурное фасадное остекление: Структурное остекление фасадов зданий в Москве. Стоимость алюминиевых фасадов со структурным остеклением.

Содержание

Структурное остекление-способ крепления стеклопакетов в зданиях.

Структурное остекление — это наиболее передовая и удивительная форма построения фасадов, которая уже долгие годы держится на рынке строительства. Структурное остекление дает возможность архитекторам и дизайнерам фасадов делать фасады из любого типа стекла по тестированной и демонстрационной технологиям. Структурно остекленные фасады, используемые в современном строительстве, так же широко используются и при реконструкциях старых зданий. Структурное остекление как дополнение к огромному потенциалу творческих идей и возможностей, предоставляет множество преимуществ по оптимальной звуко- и теплоизоляции в сочетании с функциональным стеклом и фасадными материалами.

Структурное остекление фасадов — это единственно возможная система с высококачественными силиконовыми материалами, которые разрабатывались специально для этой цели. Помимо своей главной функции герметизации, при использовании силиконовыми герметиками структурного остекления, выполняется еще и защита элементов фасада.

Если правильно проектировать, устанавливать и соорудить конструкцию, то система будет отлично противостоять силе тяги, давлению, сдвигам (скалыванию), погодным условиям, движениям и перемене температур. Материалы, которые здесь используются, должны быть подобраны по совместимости, по качеству склейки и правильному распределению размеров. Основа системы – это точное предварительное тестирование, точный выбор материалов, тщательный дизайн и контроль за качеством выполнения работы. Именно по этой причине наша фирма остановила выбор на компании Dow Corning – известном поставщике герметиков для структурного остекления.

Dow Corning с 1970 года принимает участие в разработке системы структурного остекления. Основана в 1943 году в США как совместное предприятие The Down Chemical и Corning Glass для определения свойств материалов, основа которых — силикон, сейчас Dow Corning включает в себя 22-а отделения, которые расположены в разных уголках света: Азия, Европа и США и миллионный оборот, ежегодные инвестиции — 8% от оборота в разработки научных исследований и продукции.

Продукция Dow Corning компании прошла проверку при реализации самых сложных и известных проектов по всему миру. Это и музей Гуггенхайма (Бильбао), и статуя Свободы (Нью-Йорк), и Petronas Towers небоскреб (Куала-Лумпур), Old Trafford стадион (в Великобритании) и Международный дом музыки (в Москве). В настоящий момент компания предоставляет инновационные технологии и разработки, которые основаны на силиконовых материалах, что отвечают потребностям более 25000 заказчиков.

Силиконовые герметики способны защитить здание от всех возможных неблагоприятных условий, атмосферных воздействий и огня. Правильно спроектированная и изготовленная система может переносить ветровые нагрузки на несущую конструкцию, что дает возможность выдерживать трение, компрессию и температурные деформации. Кроме этого, силикон удивляет своей сопротивляемостью к ультрафиолетовому излучению, что никакой другой герметик не обеспечивает. Проведенные экспертизы показали, что за тридцать лет эксплуатации силиконовый слой теряет всего 5% свойств, при сильнейших перепадах температур  без каких-то изменений в структуре.

Силиконовые герметики также используются при приклеивании каменных, металлических, керамических и композитных панелей к каркасам зданий.

Есть 2-а способа крепления стеклопакетов при помощи силиконовых слоев: 2-усторонний и 4-рехсторонний способы. Применение 1-вого способа: вертикальные и горизонтальные крепежные элементы крепятся к несущим конструкциям. Тут масса конструкций будет поддерживаться с помощью механических креплений, а  в то время подвижная нагрузка будет распределяться на силиконовый структурный уплотнитель по двум сторонам, а по двум другим сторонам — фиксироваться при помощи механических креплений.



Второй метод. При 4-рехстороннем креплении никакие крепления не предусмотрены, кроме силиконовых герметиков, что используются при склеивания всех 4-рех сторон. Масса конструкции в этом случае зависимо от конкретного проекта поддерживается либо при помощи несущего ребра, либо силиконовым слоем.



  1. Блок изолирующего стекла
  2. Для структурного остекления силиконовый герметик
  3. Резиновая (силиконовая) распорка
  4. Резиновые (силиконовые) установочные приспособления
  5. Профиль (алюминиевая опора)
  6. Поддерживающий полиэтиленовый брусок
  7. Ширина при соединении
  8. Глубина при соединении
  9. Ширина погодоустойчивого герметика (внешний шов)
  10. Погодоустойчивый силиконовый герметик (сцепление)
  11. Изолирующий силиконовый герметик по стеклу
  12. Брекер (соединяющий слой)

Фасадные системы со структурным остеклением, обычно, являются теплыми.

В таком типе системы плоскость фасада — это одна поверхность стекла без видимых наружных накладных планок.

Данные конструкции фасадов требуют должной подготовки основы здания под монтаж фасада, чтобы зазоры между стеклами были минимальными. Зазоры обычно предназначаются лишь для компенсации температурных колебаний соседнего стеклопакета или других фасадных элементов. Каркасы здания должны быть полностью жесткими, а плиты перекрытия должны иметь минимальный (почти равный нулю) прогиб.

Для структурного остекления часто применяются особые стеклопакеты — у которых наружное стекло будет несколько длиннее, чем внутреннее.  Такие конструкции позволяют одновременно приклеивать два стекла к опорной рамке — наружное и внутреннее, что, несомненно, делает всю конструкцию более надежной. Резка стекла для таких стеклопакетов выполняется на высокоточном оборудовании.

При изготовлении структурных фасадов часто применяется система профилей под названием CW50−SC REYNAERS. В данной системе профилей для увеличения безопасности конструкции применяется также механическая фиксация стеклопакетов. На внутреннем стекле стеклопакета приклеивается специальный профиль, по краю образующий опорную рамку, которая крепится потом на вертикальные алюминиевые стойки и ригели по горизонтали. Данная фиксация намного повышает безопасность остекления, а термостойкость клея меньше 200 С — позволяет удержаться стеклопакету.

  1. Стойка
  2. Уплотнение внутри стойки
  3. Прижим (прижимы) структурного остекления
  4. Уплотняющая лента (предварительно сжатая)
  5. Фирменный герметик DC791
  6. Опорная рамка (рамочный профиль)
  7. Ригель
  8. Уплотнение внутри ригеля
  9. Стеклопакетные подкладки

Система структурного остекления может иметь встроенные верхнеподвесные окна, которые могут открываться наружу так, что на фасаде различие между открываемым и неподвижным блоком при закрытых створках заметить невозможно.

На наш взгляд CW50−SC REYNAERS система —  наиболее подходящая по соотношению «цена-качество». Конструкция, которая выполнена из этого типа систем, похожа на стеклянную стену с минимальными швами. Отличный доступ света подчеркнет теплоту  и глубину внутренней отделки здания. Благодаря грамотному использованию освещения и дизайну будет осуществляться воздействие на обстановку здания внутри, на самочувствие людей, которые в нем находятся, на их настроение.

Структурное остекление фасадов: полуструктурное, светопрозрачные

Содержание:

  1. Отличия фасадного остекления от других видов аналогичных услуг
  2. Преимущества структурных фасадов
  3. Основные характеристики подтипов систем

На сегодняшний день структурное остекление фасадов считается одним из самых популярных решений в данном направлении строительных работ. Этот вид остекления появился сразу после того, как были изобретены силиконовые герметики, которые позволяют создать из металла, камня и стекла единую конструкцию, отличающуюся прочностью и надежностью.

На основе такой конструкции можно проектировать светопрозрачные стеклянные фасады зданий, которые будут отвечать всем требованиям энергосбережения, экологии, безопасности и звукоизоляции.

Заменив привычные конструкции из бетона и кирпича на стекло, строители получили возможность создавать легкие, воздушные и вместе с тем абсолютно устойчивые комплексы.

Отличия фасадного остекления от других видов аналогичных услуг

Основной признак такой конструкции, как структурное остекление фасада, — это отсутствие элементов прижимания. Если некоторые прижимы все-таки имеются на поверхности конструкции, например ригельные (горизонтальные) или стоечные (вертикальные), то это свидетельствует о двухстороннем остеклении, которое также называют полуструктурным.

То есть свойства конструкции позволяет охарактеризовать ее как обычное стоечно-ригельное остекление, которое не содержит прижимную планку.

Данный вид оформления отличается такими особенностями:

  1. Составляющие несущего фасадного каркаса — вертикальные стойки и горизонтальные ригели коробчатого сечения.
  2. Материалы, из которых изготавливают элементы сооружения, могут быть разными, к примеру, профили из алюминия с термовкладышами, которые обеспечивают поддерживание теплохимических характеристик согласно нормативам.
  3. Каркас преимущественно крепится к перекрытиям между этажами, поэтому просматривается только изнутри помещения, а снаружи видны исключительно стеклянные панели, разделенные узкими швами в 10-12 мм.

Предназначение швов между стеклопакетами в том, чтобы компенсировать линейное расширение металла и стекла, вызываемое сменой температурного режима и влажности, а также в поддержании стеклянной панели. Стеклопакет закрепляют на каркасе при помощи герметика с такими свойствами, как высокая прочность и адгезия.

Большинство конструкций со структурным остеклением снабжено механическим креплением стеклопакета, но наружный слой стекла держится именно при помощи герметика. Иногда заказчик может отдельно оговорить дополнительное закрепление механического типа для наружного стекла. При этом со стороны фасада здания по периметру стекла будут заметны крепежные элементы небольшого размера. Чтобы скрыть их визуально, в некоторых схемах предусмотрена фрезерная обработка краев наружной стороны стеклопакета под определенным углом (как правило, 45°).

Преимущества структурных фасадов

Структурное фасадное остекление зданий по сравнению с другими типами внешней отделки имеет ряд неоспоримых преимуществ:

  • современная эстетика;
  • высокая технологичность;
  • максимальная сопротивляемость конструкции агрессивной внешней среде, с которой непосредственно контактируют только поверхность стекла и слой герметика;
  • водонепроницаемость;
  • звукоизоляция;
  • теплопроводность;
  • долговечность.

При безошибочном проектировании зданий, на которых планируется фасадное структурное остекление, согласно установленным нормативам конструкция не будет подвержена давлению, воздействию силы тяги, сдвигам, любым погодным условиям. В пользу эстетических преимуществ структурного остекления фасадов зданий говорит то, что данный тип отделки все чаще применяется при строительстве современных сооружений самого разного назначения: от жилых, административных и торговых комплексов до спортивных арен и стадионов.

Схема двухкамерного окна в структурном остеклении.

Данные преимущества вместе с применением новых технологий позволяют реализовать себя в таких видах остекления, как структурное и полуструктурное, каждое из которых создает ровную поверхность, обеспечивающую восприятие пространства в двух уровнях. Благодаря тому, что швы на стыках стеклопакетов визуально незаметны, поверхность здания видится совершенно гладкой и крупной. Второй уровень восприятия показывает светопрозрачные качества материала, обеспечивающие визуальную легкость несущих конструкций и структуры пространства.

Основные характеристики подтипов систем

Фасады со структурным остеклением могут быть четырехсторонними и двухсторонними согласно применяемым в процессе монтажа системам.  Полуструктурное остекление может оказаться наиболее выгодным сочетанием структурного и ригельно-стоечного типа, поскольку при нем герметизация швов проводится в одном направлении при помощи прижимных профилей. С другой стороны стыки герметизируют, используя силикон.

Основные характеристики стоечно-ригельного фасада.

Структурное остекление подразумевает компактность крепежных элементов, которые скрыты внутри швов между стеклами. Для фиксации стекла применяются несколько способов, из которых самые распространенные — механический и клеевой стык. При первом используются поворотные фиксаторы, второй основан на агдезии герметиков.

В условиях климата средней полосы структурное остекление проводится на основе технологии применения поворотных фиксаторов, что является оптимальным для теплых фасадов зданий. В данном случае профили опираются и крепятся с учетом пространства внутри стеклопакета. Стекло фиксируется на сооружении поворотными скобами в виде пропеллеров с двумя прижимами.

Структурное остекление производится с использованием особых стеклопакетов, в которых рамка, заполненная абсорбентом, располагается на заглублении в 50 мм. Таким образом, по периметру образуются пазы, а прижимы при монтаже ориентируются параллельно швам, углубляются и стягиваются саморезами.

Сегодня в работе со структурным остеклением фасадов просматривается направление к минимизации, облегчению сооружений — как несущих, так и ограждающих. Это заметно и в строительстве, и в дизайне.

Виды фасадного остекления – преимущества, недостатки и основные отличия

Фасадное остекление из алюминиевого профиля представлено на российском рынке несколькими модификациями, благодаря чему расширились возможности как у заказчиков при выборе, так и у строителей в процессе реализации архитектурных проектов. Кроме того, базовый модельный ряд дополнен еще одной системой, за основу для которой взята альтернативная технология остекления. Широкий ассортимент и богатый выбор профильных конструкций позволяет их использовать при возведении или ремонте жилых, муниципальных, включая медицинские и учебные заведения, коммерческих, производственных и спортивных объектов.


Закрытое стоечно-ригельное остекление

Эта простая в монтаже система считается классикой фасадного остекления. Ее технология основана на возведении внутреннего каркаса с ячейками для стеклопакетов, которые после установки на свое место прижимаются и надежно удерживаются специальными профилями.

Преимуществами этой системы являются:

  • высокая скорость монтажа;
  • универсальность – походит для горизонтальных и вертикальных объектов;
  • возможность интегрировать в конструкцию открывающиеся створки и двери;
  • хорошая термоизоляция;
  • простая и быстрая замена фасадного остекления на теплое при недостаточном уровне термоизоляции у прежней конструкции;
  • богатый выбор декоров;
  • простая технология замены поврежденных стеклопакетов.

Для заполнения закрытых стоечно-ригельных систем годится не только стекло, но и сэндвич-панели. Эта конструкция может монтироваться тремя способами – внахлест, встык и внахлест с фрезеровкой. Условным недостатком закрытой системы является деление прижимными планками остекления на отдельные секции. Такой эффект ячеек можно визуально уменьшить за счет применения миндалевидных и полукруглых прижимных профилей из алюминия.

Полузакрытое стоечно-ригельное остекление

Этот вид фасадного остекления разработан на базе закрытой стоечно-ригельной системы. От своего прототипа полузакрытая модификация отличается лишь тем, что наружные прижимные профили используются только в одной плоскости – вертикальной или горизонтальной. В тех местах соединений, где нет прижимных планок, применяется либо структурный герметичный силикон, либо специальные уплотнители. Во всем остальном системы идентичны. С эстетической точки зрения полузакрытая модификации является более предпочтительным вариантом.


Структурное остекление

Несмотря на относительную сложность эта технология считается одной из наиболее перспективных. При структурном остеклении фасадов с внешней стороны отсутствуют металлические профильные планки, благодаря чему создается эффект целостной поверхности. Стеклянные элементы конструкции удерживаются на внутреннем несущем каркасе при помощи специальных силиконовых герметиков, которые помимо выполнения своей основной функции склеивают между собой панели. Структурное остекление позволяет реализовывать потрясающе смелые архитектурные проекты и обладает несколькими индивидуальными преимуществами:
  • долговечность – высокопрочный силиконовый герметик за 35 лет эксплуатации теряет всего 5% свойств;
  • конструкция этого типа способна выдерживать без структурных изменений температурные перепады в диапазоне от -60 до +150 °C;
  • способность фасадной плоскости выдерживать ощутимые сдвиги, давление и силу тяги.

Технология структурного остекления также основана на использовании внутреннего каркаса из алюминиевых профилей. Однако благодаря способу фиксации стеклянных панелей и использованию силиконового герметика такие конструкции не являются абсолютно жесткими, что и позволяет им выдерживать внешние нагрузки.

Для этой технологии разработаны 2 способа монтажа стеклопакетов – двух и четырехстороннее крепление. В первом случае для фиксации помимо герметика используются металлические элементы, поддерживающие панели, а во втором задействован только силиконовый клей. Выбор способа монтажа зависит от проекта и расчетных нагрузок.

По основным эксплуатационным характеристикам (герметичность, тепло- и звукоизоляция) структурное остекление ничуть не уступает классическим конструкциям.

Полуструктурное остекление

От структурного этот вид фасадного остекления отличается тем, что панели фиксируются при помощи малозаметных прижимных планок. Такая технология считается более надежной и позволяет использовать массивные стеклопакеты. Профиль для фасадного остекления, который используется при возведении полуструктурных конструкций, внешне напоминает аккуратные штапики. С расстояния это остекление почти неотличимо от структурного, за счет чего и получило такое название.


Спайдерное (планарное) остекление

У этой оригинальной системы остекления в качестве несущей конструкции используются каркасы из металлических балок, арок и других элементов. Также могут использоваться вантовые стойки из толстого стекла, тросы и стержни. В целом эта технология дает безграничный простор для мысли инженерам и архитекторам при проектировании. Фиксация стекла в таких конструкциях осуществляется при помощи специальных элементов – спайдеров. Этот крепеж представляет собой кронштейн с ответвлениями, напоминающими лапки паука. Отсюда и название системы, ставшее основным. Спайдеры обеспечивают высокую прочность соединений, выполняемых по специальной технологии. Такое остекление еще может называться планарным и пользуется популярностью благодаря:
  • возможности при необходимости быстро выполнить ремонт конструкции и замену стеклянных панелей;
  • высокой скорости реализации даже сложных проектов;
  • неординарности, а также визуальной «легкости» и «воздушности» конструкций, возведенных с использованием этой технологии;
  • высокой надежности соединений, выполненных с учетом температурных расширений.

Почти две трети бюджета планарной системы составляет стоимость элементов из стекла, которые изготавливаются преимущественно из многослойного триплекса или толстых закаленных стекол. Помимо спайдеров для крепежа используются и другие элементы – коннекторы и рутели. Для надежной герметизации всей конструкции швы заделываются специальным составом на основе силикона. Основными недостатками планарных систем является дефицит квалифицированных кадров для монтажа такого остекления и отсутствие выверенных и проверенных временем методик расчета конструкций.

Модульное остекление

Такие конструкции могут еще называться элементными. Эта технология основана на монтаже собранных в заводских условиях стеклянных блоков. При выполнении остекления отдельные модули фиксируются на специальных кронштейнах, а затем изнутри здания утепляются и состыковываются с соседними элементами. Такая технология пользуется популярностью, так как обладает важными достоинствами:
  • высокое качество заводской сборки стеклянных блоков;
  • возможность выполнять установку модулей при любых погодных условиях;
  • минимальное количество технологических операций непосредственно на объекте;
  • высокая скорость выполнения работ.

Модульная система стоит дороже стоечно-ригельной, однако разница в цене полностью компенсируется практически полным отсутствием отходов и экономией на оплате услуг монтажников. В конечном итоге заказчики выигрывают в скорости.

Витражное остекление фасадов

Название этой конструкции говорит само за себя – для остекления фасадной плоскости используются различные витражи, более подробно о которых можно узнать на ОкнаТрейд. Этот вид остекления может быть выполнен на базе любой существующей системы. Витражные фасады стоят дороже базовых конструкций не только из-за цены художественных стекол – их проектирование и монтаж являются более трудоемкими процессами, которые требуют концентрации внимания и высокого уровня профессионализма.


ригельное, структурное, спайдерное – статья

Остекление фасадов обладает рядом преимуществ, которые нивелируют значение высокой стоимости подобной отделки зданий:

  • Эстетическое совершенство
  • Уменьшение расходов на внутреннее освещение
  • Совершенно не требует косметического ремонта
  • Позволяет максимально задействовать внутреннее пространство помещения

Сегодня наибольшее распространение получило 3 типа:

  • Ригельное
  • Структурное
  • Спайдерное

Кроме них встречается ещё и безрамное (подобие цельностеклянной перегородки), а также модификация структурного – полуструктурное. Каждый из типов обладает своими сильными и условно слабыми сторонами.

Ригельное остекление

Другое название витражное или стоечно-ригельное. Получило своё название ввиду обязательного наличия алюминиевого каркаса, который делит фасад здания на отчётливые стеклянные прямоугольники.


Особенности:

  • Самая низкая стоимость среди прочих вариаций
  • Сравнительно простой монтаж (из внутренних помещений зданий)
  • Довольно прочное за счёт несущего каркаса
  • Используется преимущественно в малоэтажных зданиях
  • Может быть использовано в качестве фальш остекления
  • Доступность организации створок
  • В качестве фасада выступает стекло и стеклопакеты с низкоэмисионными, энергосберегающими и звукоизоляционными свойствами.

Изоляция мест соединения стекла и профиля выполняется с помощью мягких уплотнителей, которые чаще всего выступают слабым звеном конструкции. С течением времени они способны терять свои свойства, что потребует ремонтных работ. Если площадь большая, то может понадобиться укрепление каркаса с помощью стальных профилей.

Структурное остекление

Внешне превосходит ригельный вариант, ввиду отсутствия видимых элементов конструкции. Такой метод дарит ровный и однородный фасад, который выглядит особенно эффектно при больших площадях.

Выполняется на базе несущего каркаса. Внутри в такой каркас устанавливается стекло или стеклопакет с уплотнителями для шумо- и теплоизоляции. На наружную часть профиля приклеивается облицовка, которая также представлена стеклом, триплексом или стеклопакетом.

Наружное стекло больше внутреннего и поэтому перекрывает краями профиль. Соседние панели стекла клеятся на расстоянии 20 – 30 мм (для термического расширения стекла), а шов заделывается герметиком.

Характеристики:

  • Идеальный внешний вид
  • Более сложный монтаж
  • Звуко- и теплоизоляция на уровне ригельного остекления
  • Возможность организации открывающихся створок
  • Дороже ригельного

Примечательно, что такие стеклянные фасады с дверьми идеально подходят для высотных зданий, хотя на высоте больше 8 этажа рекомендуется использовать полуструктурное остекление, в состав которого входят дополнительные крепёжные элементы – штапики.

Спайдерный фасад

Другое название – планарный. Это наиболее совершенное остекление в плане внешнего вида. Стеклянные панели крепятся на специальных кронштейнах, зафиксированных на несущих стойках или элементах старого фасада.


Активно применяется для высотных зданий. Название «спайдерное» получено из-за специфической формы кронштейна с лучами. Характеристики, учитывая иные типы:

  • Превосходный внешний вид
  • Сложный процесс монтажа
  • Более сложный процесс обеспечения теплоизоляции
  • Высокая прочность
  • Отменная светопрозрачность
  • Самая высокая стоимость среди прочих разновидностей

Компания «Атэри» предлагает своим клиентам все типы остекления фасадов «под ключ». Гарантируется высокая скорость и качество выполнения работ. Остались вопросы? Звоните — +7 (495) 305-77-05.


стоечно-ригельное (открытая и закрытая), структурная и полуструктурная, «спайдерная»

Витражные системы

Фасадное остекление – это необходимый элемент современного здания, в последние годы современная архитектура все больше применяет для оформления фасада зданий стекло, так как это современно, долговечно в эксплуатации и безупречный внешний вид. Существует ряд систем для стеклянного фасада, позволяющий принимать смелые современные решения в архитектуре либо это многоэтажное здание: офисный либо торговый центр, иное общественное здание  или частный дом, коттедж. Для фасадного остекления используются алюминиевые системы, изготовленные из современных материалов, которые имеют привлекательный внешний вид и высокие технические показатели. Фасадное остекление поможет сохранить тепло в здании, обеспечит хорошую звукоизоляцию, защитит от воздействия неблагоприятных погодных условий.

Широкое применение алюминия при остеклении фасадов зданий объясняется тем, что это легкий, прочный и практически не подверженный коррозии материал. Если речь идет о больших размерах пространств для остекления, то достоинства алюминия неоспоримы. Обладая великолепными тепло- и звукоизоляционными свойствами, что имеет значение для энергосберегающих строительных материалов с высоким уровнем защиты от дождя, ветра и шума, этот материал отличается высокой прочностью и долговечностью (по данным показателям алюминий значительно превосходит пластик или дерево), что особенно важно при фасадном остеклении. Также фасадные системы из алюминия характеризуются точностью, практичностью и надежностью сборки конструкций.

Кроме перечисленных достоинств, алюминий очень подходит для фасадного остекления и как наиболее безопасный материал в части пожароустойчивости. Особенно если сравнивать алюминий с пластиком или деревом. Конструкции алюминиевых фасадных систем нельзя назвать сложными, но при этом они, безусловно, являются очень технологичными. Технологические решения при разработке фасадов зданий без труда могут содержать не только обычные встроенные окна, но и мансардные, и арочные. Наши алюминиевые фасады разрабатываются при соблюдении различных требований ГОСТов и СНиПов. При их разработке производится точный расчет несущей способности алюминиевой конструкции фасада и всего сооружения в целом.

Остекление фасадов имеет массу преимуществ:

  • широкий выбор цветовой гаммы (по шкале RAL) полимерного покрытия, гальванического покрытия и нанесения структуры дерева
  • Зеркальные и тонированные стёкла
  • Плоские и объёмные формы
  • Многообразие геометрических форм стоек и ригелей
  • Высокая технологичность
  • Любые размеры и конфигурация фасадов
  • Высокая защита от промерзания
  • Высокая огнестойкость
  • Возможность возведения больших конструкций без дополнительного армирования
  • Не подвержены коррозии, деформации и ультрафиолетового излучения
  • Низкая теплопроводность элементов остекления
  • Возможность применения элементов остекления с различными характеристиками
  • Неограниченные архитектурные и дизайнерские решения, виртуально объединяющие внутреннее пространство с внешней средой
  • Устойчивость  к ветровым и термическим нагрузкам
  • Повышенная износостойкость и неограниченный срок службы
  • Высокая прочность при низком удельном весе
  • Благодаря своему низкому весу алюминиевое фасадное остекление позволяют минимизировать нагрузку на фундамент конструкции
  • Экологичны, изделия из алюминиевых сплавов не наносят вред окружающей среде и Вашему здоровью, они сохраняют свои экологически благоприятные свойства на протяжении всего срока эксплуатации


Во все алюминиевые светопрозрачные фасады могут быть интегрированы окна и двери. Створки в фасадных системах открываться в привычных положениях – поворотном, поворотно-откидном и фрамужном. Фрамуги с электроприводами или дистанционными открываниями очень актуальны для фасадного остекления, поскольку не всегда есть возможность спроектировать створку для проветривания на удобном для открывания расстоянии.

При проектировании фасадного остекления промышленных зданий, специалисты фабрики окон «Панорама» решают задачи не только эстетического характера внешнего вида здания, но и ряд чисто технических обязательных вопросов. Прежде всего – это расчет общих показателей статики конструкции, обеспечение при необходимости систем солнцезащиты; разработка решений примыкания узлов конструкции к корпусу здания; выбор стекол, а также самой конструкции стеклопакетов. Обратившись в нашу компанию, вы можете быть уверенным, что Вашы стеклянные фасады зданий будут обеспечены не только статистической прочностью, но и гидроизоляцией, звукоизоляцией, пароизоляцией, вентиляцией стыков конструкции за счет грамотного проектирования, профессионального изготовления и монтажа.

Основные виды систем фасадного остекления:

Стоечно-ригельная система

Стоечно-ригельная система фасадногоостекления, представляет собой внутренний алюминиевый несущий каркас выполненный из стоек и ригелей, и внешний прижимной профиль (прижим) с декоративными накладками (крышками) различной формы, ширины и цвета, в зависимости от эстетических требований. Между каркасом и прижимом, через резиновые уплотнители, зажато заполнение в виде стеклопакета, стекла, композитных материалов т.д. С наружи фасада видны лишь расположенные вертикально и горизонтально, узкие декоративные алюминиевые накладки, шириной 50 мм., которые закрывают крепежные прижимные планки стеклопакетов и гармонично вписываются в общую конструкцию фасадного остекления. Как альтернатива плоской декоративной крышке – могут быть использованы круглые или миндалеобразные крышки, которые сделают внешний вид здания более ярким и интересным. Соединение стоек и ригелей в различных конструкциях может осуществляться по-разному. Несущий каркас стоечно-ригельнаой системы располагается с внутренней стороны стены. Стоечно-ригельная система является классической системой фасадного остекления, и на данный момент это наиболее распространённый тип фасадных систем, который легко монтируется и имеет сравнительно невысокую цену.

Полузакрытая стоечно-ригельная система

Полузакрытое стоечно-ригельная остекление – это комбинация традиционной ригельно-стоечной и структурной систем остекления, где стеклопакеты фиксируются комбинированным способом — видимыми снаружи только вертикальными или только горизонтальными прижимными планками. Это осуществляется посредством применения различных маскирующих планок, подчеркивающих одно направление, тем самым придавая зданию дополнительный объем по горизонтали (или по вертикали). Причем по линиям в другом направлении фиксирующие стеклопакет планки заменяются на декоративный шовный уплотнитель либо пространство между стеклопакетами заделывается шовным силиконовым герметиком, устойчивым к различным погодным факторам. Как алтернатива плоской декоративной крышке — могут быть использованы круглые или миндалеобразные крышки, которые сделают внешний вид здания более эстетичным. Соединение несущих профилей и ригеля наклонно расположенной навесной стены может осуществляться при небольшом наклоне ригеля к несущему профилю.

Структурная система

Структурное фасадное остекление – это остекление без алюминиевого профиля на наружной части фасада. Оно создает необычное впечатление «стеклянной стены». Такое остекление воплощает последние тенденции современного дизайна. В отличие от традиционного ригельно-стоечного, структурное остекление дает эффект легкости и цельности строения.

Структурное фасадное остекление позволяет создавать цельностеклянные здания без видимых профилей на наружной части фасада, так как крепление стеклопакетов производится только с помощью клея-герметика. Именно за счет герметика стекло, металл и камень соединяются в единую прочную конструкцию. Бесспорное преимущество этой системы остекления − внешний облик конструкции. При определенном освещении возникает эффект непрерывной стеклянной поверхности. Видны лишь стекло и заполненные герметиком швы шириной до 30 мм, причем цвет швов может совпадать с цветом стеклопакетов. Структурное остекление позволяет избежать ненужной громоздкости благодаря отказу от прижимных планок и декоративных крышек. Подобно полуструктурному остеклению, структурная система требует установки стального опорного каркаса. Стеклопакеты для структурного остекления соответствуют требованиям для этого типа фасадов. Стеклопакет в этой системе нестандартный: наружное стекло у него больше внутреннего. Еще одно отличие структурного остекления – это использование закаленного стекла. Закалка повышает несущую способность и прочностные характеристики стекла. Силиконовый герметик в структурных отличается высоким уровнем прочности. Он не разрушается при воздействии прямых солнечных лучей. Силиконовый герметик удерживает наружное стекло в стеклопакетете; внутреннее стекло крепится к профилю. Клеевое соединение обычно достигает необходимой прочности через 12−24 часа, после чего производится демонтировка фиксаторов и герметизация швов. Остекление выполняется снизу вверх.Структурное остекление фасада по своим эксплуатационным характеристикам ничем не уступает традиционным технологиям остекления. Уровень водонепроницаемости, теплопроводности и звукоизоляции, долговечности структурного фасада очень высок. Использование этой технологии эффективно для сложных решений в области проектирования, изготовления, монтажа и дизайна светопрозрачных конструкций.

Полуструктурная система

Полуструктурного остекление представляет собой модифицированную конструкцию, где в качестве несущих элементов используется стандартный набор вертикальных и горизонтальных профилей. Но вместо прижимных планок и крышек с лицевой стороны используются штапики, которые удерживают светопрозрачные элементы остекления. Алюминиевые профили полуструктурного остекления обычно используются в качестве несущих элементов для больших ограждающих конструкций при наличии стального опорного каркаса. Стеклопакет окружен рамой, практически незаметной снаружи, что дает эффект визуальной целостности конструкции. В системах такого вида остекления предусмотрена возможность интеграции оконных створок. По своим техническим характеристикам полуструктурное фасадное остекление соответствует уровню и ригельно-стоечной, и структурной систем. Преимуществом же этой технологии является возможность монтажа остекления изнутри. Это расширяет спектр применения полуструктурного фасадного остекления в высотных зданиях.


Спайдерная система

Спайдерное остекление, одним из самых выразительных применений стекла в архитектуре является планарное остекление фасадов. Технология планарного остекления появилась относительно недавно и сейчас является одной из самых передовых среди фасадных. Заключается она в примыкающих друг к другу светопрозрачных элементах (стекло, стеклопакеты), не разделенных рамами или перегородками, чем и отличается от профильных систем.

Наиболее эффективной системой креплений для планарного фасада является крепление на нержавеющих коннекторах – «спайдерах» (от английского spider – паук) представляющих собой пространственный кронштейн из высоколегированной стали с отличными декоративными свойствами. Такое крепление дает возможность реализовывать самые различные фасадные и потолочные конструкции. Спайдер равномерно воспринимает нагрузку во всех точках крепления, так как все крепежные точки имеют одинаково «упругую» конструкцию. Эластичный точечный зажим компенсирует температурные расширения стекла. К несущей конструкции спайдеры крепятся посредством специальных крепежных элементов через отверстия. Такое остекление может выполняться в теплом и холодном вариантах. В обоих случаях стекло  или стеклопакет имеют по углам отверстия со специальной конической фаской. Помимо этого стекла  проходят процедуру закаливания. Элемент крепления стекла (паук) имеет 1, 2, 3 или 4 шарнирных элемента с зажимными коническими шайбами и тефлоновыми выравнивающими кольцами.  Пауки планарных конструкций могут крепиться на колоннах, на ригелях, на торцах бетонных перекрытий и стен, и даже быть буквально подвешенными в воздухе с помощью шпренгельных тросовых ферм.


Фотогалерея

Структурное остекление фасадов

Стеклопакеты для структурного остекления фасадов зданий

Данная технология отличается от других видов панорамного остекления. В первую очередь речь идет о специальных стеклопакетах для структурного остекления фасадов: фото помогут подробнее ознакомиться с особенностями такой технологии.

Стеклопакеты снабжены стеклами разного размера. Стекло, которое располагается снаружи, длиннее внутреннего. При структурном остеклении зданий оба стекла фиксируются к опорной раме, что увеличивает прочность конструкции, ее устойчивость к механическим и атмосферным нагрузкам.

Ее безопасность достигается и за счет применения надежных материалов. Со стороны улицы находится закаленное стекло, со стороны помещения – ударопрочный триплекс.

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Структурное остекление в Москве — заказать услугу с системой структурного остекления фасадов зданий по ценам компании Nest

Структурное остекление – это холст и краски, с которыми дизайнеры и архитекторы создают свои лучшие работы. Вряд ли получится отыскать высоко оценённое дизайнерами и публикой современное здание, которое было выполнено без участия сплошных полотен стекла. И чем меньше швов, тем больше захватывает дух прохожих.

При постройке нового торгового или бизнес-центра это решение, на фоне которого все прочие слабее не только визуально, но и с практической стороны. Благодаря специальным формулам стеклопакетов конструкция служит дольше других материалов, отлично сохраняет тепло, но не пропускает наружный шум и влагу. Обилие естественного света внутри здания делает все внутренние объекты более привлекательными и при этом позволяет отказаться от искусственного освещения на весь солнечный день. Стеклянные конструкции NEST легко моются и прочны настолько, что у вандалов просто не хватит сил и энтузиазма их повредить.

Стыки между полотнами заполняются силиконовым герметиком под цвет фасада. Грязи просто некуда забиться, а визуально заметить сам стык плит можно только с расстояния в полтора метра. Издали здание выглядит как безупречное, целостное стеклянное сооружение. Герметик дополнительно защищает от механических и погодных факторов, потери тепла и т. д. Сдвиг плиты с места или её естественное разрушение от времени исключены.

Преимущества сплошного остекления

  • Безупречный внешний вид.
  • Обилие естественного света.
  • Фактическая и эстетическая чистота.
  • Устойчивость к климатическому и погодному воздействию.
  • Длительный срок службы.

К менее очевидным, но весьма существенным преимуществам структурного остекления, по сравнению с другими видами внешней отделки фасадов, относятся:

  • герметичность. Она достигается использованием многослойных стеклопакетов, не пропускающих воздух и влагу. Места стыков закрываются уплотнителями из EPDM-резины или другими шовными герметиками;
  • экономичность. Сплошной стеклянный фасад почти не имеет непрозрачных элементов. Поэтому солнечный свет полностью проникает внутрь, благодаря чему сокращается время работы искусственных светильников и уменьшаются затраты электроэнергии;
  • универсальность. Структурное остекление может применяться для оформления любых фасадов – не только плоских, но и ломаных, с нависающими эркерами и пирамидами, для создания стеклянных крыш в зимних садах и т. п.;
  • высокий уровень теплоизоляции. В фасаде со сплошным остеклением из энергосберегающих стеклопакетов практически отсутствуют мостики холода. Тепло не рассеивается наружу, сохраняется внутри здания. Это позволяет сократить затраты на отопление.

Виды структурного остекления

При разработке проекта специалисты NEST выбирают один из трех способов крепления стеклопакетов. Подбор осуществляется так, чтобы обеспечить оптимальные рабочие и эстетические характеристики фасадной стены. Мы применяем следующие способы крепления:

  • двусторонний. Крепеж монтируется на несущую основу и механически фиксирует стеклопакет с двух противоположных сторон, а остальные – приклеиваются к раме герметиком. Крепления принимают на себя вес стекла. Нагрузка распределяется между крепежными элементами и герметиком;
  • четырехсторонний. Все стороны стеклопакета фиксируются одинаковым способом: либо герметиком, либо специальным крепежом. Вес стекла принимает на себя герметизирующий клей или крепежные элементы;
  • с помощью U-образного профиля. Такой инновационный способ структурного остекления используется нечасто, так как он более дорогой, чем двух- или четырехсторонняя сборка. Такая технология предусматривает вклеивание металлических профилей во вторичный герметик на этапе производства пакетов, а на этапе монтажа – фиксацию на несущем каркасе с помощью точек крепления.

Независимо от вида структурного остекления, требования к установке стеклопакетов одинаковы: несущий каркас должен быть жестким, перекрытия – не иметь прогибов. При монтаже следует учитывать температурные изменения линейных размеров.

Процесс установки таких конструкций специфичен и требует огромного опыта. Без досконального понимания всех этапов и тонкостей процесса, учёта свойств конкретного здания конечный продукт не сможет качественно выполнять свои функции. NEST наружно застеклила более 10 крупных коммерческих зданий и занимается остеклением уже 10 лет, поэтому о долговечности, надёжности конструкций можно не беспокоиться. Если заинтересованы в услуге, придумали нестандартную идею или уже имеете на руках готовый чертёж, заполните форму ниже.

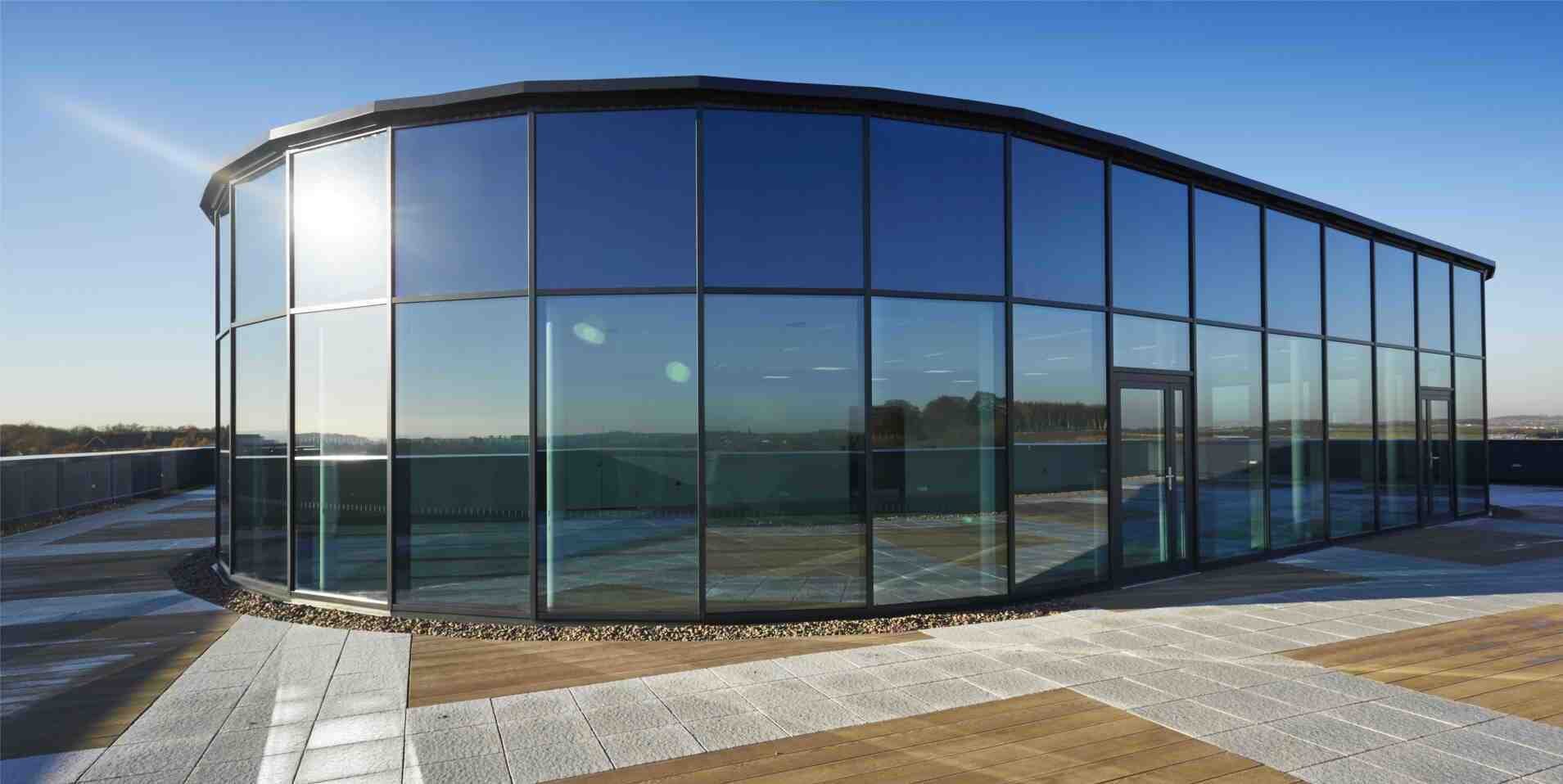

Структурное остекление

Системы

Pilkington Planar™ остаются мировым лидером на рынке систем структурного остекления. Обладая непревзойденной стабильностью и безопасностью, этот инновационный продукт позволяет архитекторам строить целые конструкции из стекла, предоставляя архитекторам гибкость проектирования для создания яркой и очень привлекательной рабочей среды с большим количеством света и большим ощущением пространства.

Неся полную ответственность за проектирование, производство и поставку всех систем Pilkington Planar™ , компания Pilkington Architectural предоставляет уникальный спектр проектных и инженерных услуг на рынке спецификаций.

Мы готовы развивать ключевые компетенции в области проектирования, маркетинга и производства, чтобы система Pilkington Planar™ оставалась лидером мирового рынка стеклянных систем с болтовым креплением.

Качество обеспечивается использованием флоат-стекла Pilkington, а изготовление и проектирование осуществляются на сертифицированном по стандарту ISO 9000 перерабатывающем предприятии в Сент-Хеленс, Великобритания. Эта фабрика, работающая в соответствии с планом качества BBA и системой экологического менеджмента ISO 14001, является единственной в мире, которая занимается исключительно системами структурного стекла.

Под руководством преданной команды профессионалов строительной и стекольной промышленности мы можем предложить услуги, основанные на непревзойденном понимании технологии, производственных возможностей и условий на месте.

Опыт нашей команды охватывает весь спектр применений систем Pilkington Planar™ — от небольших и технически простых до крупных комплексов индивидуального дизайна для полной облицовки здания. Прошлые работы включают навесные стены, сложные трехмерные фасады и крыши, открывающиеся фонари и изогнутые стекла.

Полный спектр услуг предоставляется высококвалифицированной и опытной командой, которая может оказать помощь в отношении специфики проекта, технических деталей, осуществимости, стоимости и создания спецификации NBS.

Для получения дополнительной технической информации нажмите здесь, чтобы связаться с нами .



Изделия для структурного остекления

CE Center — Закон о стекле: где красота и техника явно встречаются

Гайки и болты

Выбор и конструкция фитингов из нержавеющей стали в болтовых соединениях системы остекления имеет решающее значение для обеспечения передачи нагрузок на конструктивные элементы, поддерживающие стекло.Различные пути нагрузки возникают в каждое потайное отверстие. Фитинги предназначены для предотвращения высоких нагрузок концентрация на дырочных позициях. (Стресс-анализ, включая тензометрические испытания, отмеченные ранее, имеют решающее значение.) Но стекло также расширяться и сжиматься, отклоняться и отскакивать, постоянно на протяжении всего его срок службы. Фитинги должны справляться с отрицательными и положительными ветровая нагрузка, сейсмические нагрузки, тепловое движение, конструкция допуски, динамическая нагрузка и статическая нагрузка.Правильно спроектированный фитинги включают диафрагмы движения из нержавеющей стали и прочные гибкие диски или ротулы, позволяющие вращаться позади стекло, на подключение к зданию.

Руины 12 века защищены болтами 21 века дизайн и технология остекления собора Хамар, Хамар, Норвегия.

Архитектор: Лунд и Слаатто Аркитектер

Фото предоставлено W&W Glass, LLC

Выбор фурнитуры связан с указанным стеклом, дизайн системы поддержки, дизайн и функции здания, предполагаемые нагрузки и многие другие факторы. Все отверстия в стекле надо сверлить и полировать с прецизионной точностью у производителя, специально для фитингов, специально предназначенных для это приложение. Резка производится с помощью узкоспециализированного сверления оборудование, после чего отверстия тщательно полируются. Как указано ранее весь этот процесс должен быть завершен до закалки. Таким образом, оборудование должно быть согласовано с чрезвычайно жесткими допусками, принимая во внимание такие важные детали, как толщина стекла, нагрузки, которые должны выдерживать метизы, расстояние от отверстия до край стекла и максимальное расстояние между соединениями отверстий.

Наиболее распространенный фитинг в системах остекления с болтовым креплением. тип «паук» или звезда. Самыми качественными считаются изделия из аустенитная паковочная масса из нержавеющей стали типа 316 отливки, обычно двухточечные, четырехточечные и скользящие, но многие другие формы и формы доступны или могут быть разработаны для конкретные приложения. Например, конструкция со скользящими рычагами для приспособить большое стеллажное смещение стекла в тяжелых условиях сейсмические события допускают перемещение до 1 дюйма в двух направлениях на каждом стыке стекла.Для каждого из них также используются специальные фитинги. основные типы опорных конструкций, обсуждаемые ниже, такие как штифт стыки для стеклянных стоечных систем.

В постоянном поиске прозрачных просторов и минимума видимая структура, одна из самых последних инноваций в фурнитуре структурное остекление со скрытым болтом, в котором болт или фитинг утоплены в остекление. Скрытые болты встроены в интерьер ламинат через заднюю часть стекла, что позволяет полностью заподлицо с фасадами или навесами со всей фурнитурой, полностью скрытой внутри ламинированная панель и отсутствие видимых внешних креплений.Этот тип структурное остекление — запатентованная система, но она была полностью протестирована по стандартам производительности и безопасности.

Эффективность всей системы структурного остекления зависит тесная взаимосвязь между стеклом и фурнитурой. Например, бомбостойкость требует не только высокопрочных ламинатов, но и специально спроектированные соединения.

Лучшая производительность в несущих конструкциях

В системах структурного остекления с болтовым креплением стекло крепится к опоре. системы, также часто называемые резервными системами, которые, в свою очередь, крепится к самой конструкции здания.Существует три основных типа систем поддержки, но, как видно из примеров ниже и в множество других зданий по всему миру невероятно широкий спектр возможны комбинации и вариации этих типов. Несмотря на то что эти сложные и драматические стеклянные фасады, стены, световые люки, навесы и другие функции часто связаны с иконической подписью зданий они также все чаще используются в магазинах, офисных зданий, гостиниц и других объектов меньшего масштаба.

Несущие конструкции — элементы остекления система, в которой проектировщик здания имеет наибольшую свободу. в лучшие случаи, дизайн стекла, фурнитуры и опоры конструкции органично вписываются в дизайн здания.

Ребра из прозрачного стекла (импосты) . Стеклянные ребра были использованы непрерывно, начиная с самых ранних подвесных сборочных систем в 1960-х годов, и они до сих пор являются наиболее распространенным структурным остеклением с болтовым креплением.Стеклянные панели крепятся болтами к ребрам, которые обеспечивают горизонтальную поддержку против отрицательного и положительного давления ветра. Вес стекла переносится обратно на плавники, которые свисают с конструкция на крыше здания. Стеклянные ребра доступны в различные высоты и ширины, в зависимости от конкретного критерии нагрузки проекта и, как правило, полностью отпущены и нагреваются пропитанный. Подвесные конструкции из стеклянных ребер хорошо зарекомендовали себя при землетрясениях в Нортридже (Лос-Анджелес) и Кобе.

Вантовые фермы обеспечивают исключительную прозрачность фасада Университет Коннектикута, Стэмфорд, Коннектикут.

Архитектор: Perkins & Eastman

Фото предоставлено W&W Glass, LLC

В новой конструкции общим соединением ребер является консольного типа. Движение переносится на здание во главе стены, поэтому там должно быть больше стали.Второй тип Конфигурация стойки представляет собой ребро с шарнирным соединением, позволяющее поглощать временные нагрузки и тепловое расширение при вращении вокруг стали штырь. Этот тип соединения требует более глубоких ребер, но это наиболее распространенный тип, особенно в существующих зданиях, где слишком дорого добавить стальную конструкцию.

Системы стеклянных ребер доступны для горизонтального или вертикального конструкций, а при правильном исполнении чрезвычайно прозрачны.

Как и любой высокий и узкий элемент конструкции, стеклянные ребра используемые в стеклянных фасадах, могут деформироваться при воздействии особых высокая отрицательная нагрузка.В этих случаях это будет неподдерживаемый задний край стеклянного ребра, который обычно изгибается первым. Итак, в для того, чтобы понять нагрузки и обеспечить надлежащую работу и безопасности каждая конструкция ребра должна подвергаться специализированной анализ потери устойчивости . Для поддержки более высоких фасадов, более высоких ребер и более высоких ветровые нагрузки, дизайнеры используют новую технологию антикоррозионного плавника. Натяжные стержни из нержавеющей стали, прикрепленные болтами к задним краям стеклянных ребер. обеспечивают боковую поддержку и предотвращают искривление или переворачивание плавника вне плоскости во время загрузки.

В Ривер Ист Центр в Чикаго, Иллинойс, структурное остекление система со стеклянными ребристыми опорами использовалась для создания стеклянного купола высотой 180 футов. входной фасад. Стеклянные ребра были сращены для достижения требуемого высота; тем не менее, на 180 футах потенциальное коробление по-прежнему представляло серьезную опасность. проблема. Чтобы предотвратить коробление сращенных стеклянных ребер, стеклянный фасад был спроектирован с несколькими стальными опорными фермами каждые 30′.

Для здания 3 Times Square в Нью-Йорке Архитектор не хотел, чтобы сталь была видна в пределах 60-футовой высоты. структурный стеклянный фасад.Учитывая стеклянный фасад такой высоты, потенциал коробление стеклянных ребер снова стало серьезной проблемой. Чтобы избежать использование горизонтальных стальных опор, небольшие тросы, препятствующие короблению, были установлен поперек задней части стеклянных ребер и натянут Стенка на стенку.

Стальные опорные конструкции . Стальные опорные конструкции могут использоваться для поддержки фасадов, навесов, экранных стен и даже ограждения лифтов с конструкционным стеклом. Эти структуры чрезвычайно универсальны, начиная от простые системы с использованием стальных труб для разработки четырехсторонних стеклянные ящики.Стальные опоры могут находиться внутри системы и практически невидимым, или внешним и хорошо заметным.

Система структурного остекления на стальных опорах была использовался для создания стеклянного ограждения собора Хамар. историческое место в Норвегии. Потому что он находится в таком холодном климат, руины Хамарского собора нуждались в защите. Стальные опоры были объединены со структурным остеклением, чтобы создать эту сложную наклонную конструкцию из стекла и стали.

Конструкции с опорой на растяжение .Некоторые из самых инновационные последние разработки в структурном остеклении с болтовым креплением использовали опорные конструкции для натяжения кабеля из трех основные типы: первичная стальная ферма, автономная и отсутствие растягивающей нагрузки на ограждающую конструкцию; в носовая или тетивная ферма с тросами спереди и сзади центральной мачты, также не создающая растягивающей нагрузки на структура; и ферма кабельной сети. Последний самый дорогой тип, так как он требует поля натяжение и утяжеление граничных конструкций.

Усовершенствованная конструкция навеса из конструкционного стекла, а также критическая важность сохранения тепла закаленное стекло демонстрируется на Fox Plaza, Сенчури-Сити, Калифорния.

Архитектор: Johnson, Fain & Pereira Associates

Фото предоставлено W&W Glass, LLC

Один из самых известных примеров болтовых соединений. структурное остекление в США, светящееся Роуз центр Земли и космоса в Нью-Йорке, был первым крупномасштабным кабельным проектом в Соединенные Штаты.Его до сих пор считают таким, каким он был в открытие в 2000 году, как драматическая демонстрация Американский проект структурного остекления на болтах каждый не уступает зрелищным проектам в Европе, таким как Луврская пирамида.

Другие выдающиеся американские экземпляры быстро последовал. 300 футов в длину и 33 фута высотой, фасад Коннектикутского университета одна из самых больших линзообразных вантовых ферм структур в США. Изоляционное стекло фасад был построен с использованием серии натяжных тросов фермы.Отсутствие горизонтальных опор делает фасад визуально очень светлый.

Тросовая конструкция также использовалась для создания чрезвычайно прозрачный сегментированный изогнутый стеклянный фасад для NASDAQ рыночная площадь в Нью-Йорке. Проект NASDAQ — отличный пример индивидуальных решений, доступных с поддержкой натяжения структурное остекление. В этом случае в структуре используется ряд горизонтальных петлевых тросов, натянутых на вертикальные тросы в качестве означает поддержку всего стеклянного фасада.

Кабели были использованы для создания парящего 70-футового структурного стеклянного фасада. для здания Гарвардской медицинской школы в Кембридже, Массачусетс. В этом случае средняя ферма позволяет использовать два отдельных троса. натяжные фермы высотой примерно 35 футов каждая. Без средней фермы, для фасада потребовались бы фермы глубиной 8 футов и приложили огромные нагрузки к ограждающей конструкции.

FLACHGLAS Wernberg – Структурное остекление –

Действующий

Фасады со структурным остеклением имеют единый внешний вид из стекла и скрытого монтажа без выступающих частей рамы.

Различия здесь:

SSG = структурный герметик для остекления
означает приклеивание стекла со всех сторон к несущей раме, что является основной функцией герметика для защиты от ветровой нагрузки. В любом случае статическая нагрузка должна поглощаться блокировкой. В Германии этот тип остекления разрешен только при наличии разрешения Генеральной строительной инспекции Германии («AbZ») для системы или разрешения в конкретном случае. Для большинства конструкций и для всех применений, где высота установки превышает 8 м, требуется дополнительная механическая защита стекол.В зависимости от типа остекления необходима специальная обработка края стекла.

Стеклянные элементы с механической опорой
, в которых стекло поддерживается с помощью дисков, зажимов, фитингов и т.п. Там, где это применимо, такие системы требуют одобрения строительной инспекции или одобрения в конкретном случае.

Специальные виды стекла для цельностеклянной фасадной конструкции

В принципе подходят все одинарные стекла из закаленного безопасного стекла DELODUR®, а также изоляционного стекла INFRASTOP® с силиконовой окантовкой, устойчивой к ультрафиолетовому излучению.Необходимо следить за тем, чтобы покрытие не выходило за пределы системы приклеивания кромок, иначе оно будет видно снаружи. В случае, если требуется изготовление поддерживающей склейки на эмалированном перемычке или частично запечатанном стекле, мы рекомендуем соблюдать
правила утверждения Генеральной строительной инспекции Германии
№ Z-70.1-75, касающиеся склеивания герметиком DC. 993 компании Dow Corning GmbH.

Наши продукты DELOGCOLOR® SG, DELOGCOLOR® Design SG, DELODUR®
Design SG толщиной от 6 до 12 мм, а также различные типы INFRACOLOR® SG толщиной 8 мм, а также INFRASTOP® и vetroTherm в виде ступенчатых стеклопакетов в сочетании с DELODUR ® Конструкция соответствует требованиям утверждения.

Что такое структурное остекление? Все, что вам нужно знать

Оболочка здания / Фасады, отделанные стеклом, например, окна или стекло, широко используемое для ограждения периметра здания, называется структурным остеклением. Функция остекления заключается в обеспечении безопасности и защиты пассажиров от непогоды. Система остекления должна быть спроектирована с учетом конструктивных требований для обеспечения безопасности и функциональных характеристик.

Тип структурного Системы остекления.

В соответствии с архитектурными и функциональными требованиями типы должны быть следующими.

  • Навесная стена-
  • Полукомплектная
  • Штакетное остекление
  • Безрамная система
  • Натяжные системы
  • Мансардное остекление и крыша

Система модульного остекления

Панели заводского изготовления, доставленные на строительную площадку и установленные на фасаде здания с помощью креплений и кронштейнов. Эта система использует методы заводского изготовления и обеспечивает высочайший уровень качества при меньших затратах труда

Унифицированная система навесных стен

Основные характеристики

  • Заводская отделка
  • Высокое качество
  • Меньше строительных работ
  • Широкое использование
  • Быстрая отделка

Полублочное остекление

Частично готово на заводе, доставлено на площадку и установлено на фасаде здания с помощью креплений и кронштейнов. Предполагает значительную работу на объекте,

Стеклопакеты изготавливаются на заводе и крепятся к каркасам, установленным на месте.

Плюсы

  • Умеренная стоимость
  • Небольшая заводская установка
  • Требуются более низкие навыки

Минусы

  • Лот герметика на месте применения
  • Проблемы с качеством изготовления
  • Трудно добиться качества

Приклеить остекление навесной стены

Все работы выполняются на объекте, рамы изготавливаются на заводе и привозятся на объект в разобранном виде.Стеклянные панели устанавливаются на рамы с прижимными пластинами и прокладками.

Требует много работ по сайту.

Плюсы

  • Низкая стоимость
  • Небольшой завод
  • Требуются меньшие навыки
  • Легко доступны
  • Подходит для небольших приложений

Минусы

  • Слишком много работ на стройплощадке
  • Проблемы с качеством изготовления
  • Сложно добиться качества

Безрамное остекление

Обеспечение высокой прозрачности фасада с меньшим количеством рам или конструктивных элементов. Подходит для больших пространств, аэропортов, вестибюлей и т. д. Большие панели используются для минимизации визуальных помех.

Система обеспечивает визуально привлекательные символы и в то же время надежную.

Разница между остеклением и облицовкой

Целью остекления является обеспечение защиты от атмосферных воздействий по периметру здания, однако облицовка предназначена для косметической/архитектурной обработки внешней стены.

Облицовка не обеспечивает защиту от атмосферных воздействий, обычно используется с какой-либо подложкой за облицовкой.

Что такое навесная стена

Обычно используется для остекления, соединяющего несколько этажей, таких как коммерческие здания или элитные жилые башни и т. д. Эта концепция широко используется во всех современных строительных конструкциях, чтобы обеспечить высококачественную отделку и хорошее архитектурное впечатление.

Ключевые структурные аспекты системы остекления

Ветровые нагрузки являются основной движущей силой конструкций, которые имеют следующие проблемы

Влияние на фасады

  • Геометрия
  • Пиковые давления
  • Непредсказуемые — некоторые случаи
  • Нелинейные
  • Динамические
  • Аэродинамические трубы

Влияние давления ветра Design45 9000 Элементы 9000

  • Договор
  • Вход
  • входы
  • навес
  • навес
  • Проекции
  • Проекции
  • Shades
  • Уголки
  • Уголки
  • Большие отверстия

Расчеты ветровых нагрузок

Приняты следующие подходы

  • Расчет ветровой нагрузки Метод национальных норм

Индийский стандарт IS 875, часть 3 и NBC 2016, рассчитано в соответствии с рекомендованными методами. Невозможно вычислить для сложной геометрии здания. Рекомендуется для средних высотных зданий. Пример до 250м.

  • Метод анализа аэродинамической трубы

Модель здания в физическом масштабе с окружающей местностью была протестирована в лабораторной установке, а результаты измерены с помощью датчиков и приборов. Ожидается, что результаты испытаний дадут правильный прогноз ветрового давления на основе реальных условий на площадке с учетом окружающей среды. Отнимает много времени и требует модель

в физическом масштабе.
  • Вычислительная гидродинамика (CFD)

Методы вычислительной гидродинамики помогут с достаточной точностью спрогнозировать давление фасада здания для комплексного и более подробного локализованного исследования, иначе невозможного вышеуказанными методами.Возможно вычисление для любой сложной геометрии. Ниши, уголки, навесы, возможен расчет ветровой нагрузки любой локальной сложной площади

Каркас

Что такое несущий каркас?

Структурные каркасы — это конструкции, имеющие комбинацию стойки, ригеля, порога и оголовка, чтобы противостоять боковому ветру и статической нагрузке.

Как делается несущий каркас?

В каркасной конструкции фасада,

  • Стекла поддерживаются транцем/порогом и головой.
  • Ригель соединяется с вертикальным импостом.
  • Вертикальная стойка соединена с напольными кронштейнами.

Напольные кронштейны крепятся к RCC с помощью анкерных болтов

Ключевой принцип конструкции

  • Передача прямой нагрузки
  • структурно эффективно
  • Разрешить движение / вращения
  • Простота закрепления
  • Простота в деталях
  • Простота в деталях
  • Способность к чистоте
  • Умение интерфейс чистота с главным зданием

Хороший подход для сложных фасадовных работ

Следуя некоторым хорошим указаниям, которые улучшат общую работу

Проект сопряжения со зданиями (крепления и крепления)

  • Дизайн
  • Материалы
  • Материалы
    • Не полагайтесь на бумаги Документы
      • Материал / лабораторный тест
        • Последующие наблюдения за все тесты в соответствии с SPECED
        • Свидетельство все критические Лаборатория / тесты сайта
      • Производство
        • Проверка для TOLS и качества
          • Проверка заводского уровня
        • Работы сайта
          • Расположение для хранения и обработки
          • Защита, во время и после установки.
        • 10 лучших монументальных стеклянных фасадных конструкций в мире

          Романтические архитектурные решения в сочетании с продуманными инженерными решениями часто приводят к созданию потрясающих сооружений, которые поражают воображение публики. Стеклянные фасадные конструкции являются примерами того, как архитектура и инженерия встречаются во взаимном уважении для создания монументальных и вдохновляющих зданий. Путешествуйте с нами по миру и откройте для себя десять самых потрясающих стеклянных фасадных конструкций.

          #10 Пирамида Лувра (Париж)

          [Источник изображения: IM Pei ]

          Эта большая стеклянная пирамида, расположенная в главном дворе Лувра, служит главным входом в Лувр. Париж, Франция.Хотя пирамида Лувра небольшая, 21,6 м в высоту, по сравнению с другими зданиями, которые будут здесь представлены, она по-прежнему выделяется как элегантный образец стеклянной архитектуры и инженерии. С 603 ромбовидными и 70 треугольными стеклянными сегментами структура модернизирует Луврский дворец с большой изысканностью. Монументальное произведение искусства, пирамида Лувра также добавляет романтики французской столице.

          «Отчетливо современная форма пирамиды дополняет исторический Лувр в диалоге гармоничного контраста», — говорит архитектор-проектировщик И. М. Пей.

          #9 Площадь Федерации (Мельбурн)

          Уникальная структурная форма площади Федерации поддерживает отчетливую тектоническую геометрию стеклянного фасада. Материалы облицовки, песчаник, цинк и стекло были включены в треугольную сетку вертушек. Затем каскадная система треугольных панелей в конечном итоге составляет «мегапанель», которая крепится к несущей раме для создания стеклянного фасада. Площадь Федерации, представляющая собой новый общественный район в самом сердце Мельбурна, представляет собой архитектурную красоту, на которую стоит обратить внимание.

          [Источник изображения: FedSquare ]

          #8 The Crystal (Копенгаген)

          Это универсальное здание, опирающееся только на одну точку, парит над шумным Копенгагеном. Стеклянная облицовка здания Crystal отражает дневной свет и его окрестности с помощью двойного остекления. Стекло имеет встроенный солнцезащитный фильтр, который позволяет зданию адаптироваться к изменяющимся условиям освещения. Помимо своей привлекательной эстетической системы, внешнее стекло также включает в себя изысканный шелковый принт, который контролирует поток солнечного света, оживляя атмосферу гавани.Представляя скандинавское определение утонченности, эта стеклянная конструкция перекликается с технической точностью и элегантным мастерством.

          [Источник изображения: Schmidt/Hammer/Lassen ]

          #7 Garak Tower East (Сеул)

          Стеклянный фасад GT Tower в Сеуле, Южная Корея, спроектирован с эффектом волнового движения, добавляющим сложности характер облицовочной системы. Изогнутые края отличают здание от всех других конструкций со стеклянным фасадом. Дизайн башни был вдохновлен формой и течением традиционной корейской поэзии.Выравнивание стеклянного фасада позволяет естественному свету проникать через здание, обеспечивая освещение. Изогнутая стеклянная конструкция, служащая офисными помещениями, также является монументальной достопримечательностью восточного города.

          [Источник изображения: Daelim Industrial Co ]

          Торговый центр № 6 Emporia (Мальмё)

          Спроектированное известным шведским архитектором Гертом Вингордом здание Emporia облачено в золотой стеклянный фасад, который позволяет дневному свету проникать внутрь. вход во двор.Это многофункциональное здание является одним из крупнейших торговых центров в Скандинавии и является монументальной достопримечательностью Мальмё рядом с ареной Мальмё и железнодорожной станцией Хилли.

          #5 Купол Рейхстага (Берлин)

          Купол Рейхстага в Берлине — маяк прошлого города, поскольку он был построен для преобразования здания Бундестага, разрушенного войной. Купол, служащий смотровой площадкой, представляет собой архитектурный подвиг, в котором воплощена твердая приверженность принципам устойчивого развития. Чтобы использовать естественный свет, купол построен со стеклянным фасадом, предназначенным для того, чтобы обращать особое внимание на движение солнца.Он выступает за открытость и отражает дневной свет повсюду и внутри конструкции благодаря куполообразной форме, покрытой стеклом. Интеллектуальная стеклянная система автоматизирована с солнцезащитным козырьком, защищающим внутреннюю часть здания от нежелательного прямого попадания солнечных лучей.

          Возобновляемая биотопливная система сжигает рафинированное растительное масло вместо ископаемого топлива для обеспечения здания энергией, что приводит к сокращению выбросов двуокиси углерода на 94% . Экологичный дизайн купола позволяет ему производить больше энергии, чем потреблять, и, по сути, выполняет роль мини-электростанции для нового квартала Бундестага.Купол Рейхстага символизирует прошлое города, уверенно обнимая будущее его окрестностей.

          [Источник изображения: Foster and Partners ]

          #4 Осколок (Лондон)

          Возвышаясь на высоте 306 м , Осколок является самым высоким зданием в Западной Европе и культовой стеклянной конструкцией. в самом сердце Лондона. Здание имеет голубую стеклянную облицовку чрезвычайно высокого качества, которая предназначена для отражения неба, облаков и солнечного света.Он мерцает, как осколок стекла в яркий солнечный день, создавая маяк прямо в центре города.

          Конечно, мы не можем говорить об Осколке и не обсудить первую в мире технику строительства сверху вниз, которая использовалась для возведения этой стеклянной башни. Первые 23 этажа этого 72-этажного -этажного здания с бетонным ядром были построены до того, как был полностью раскопан цокольный этаж. Эта потрясающая стеклянная конструкция является одновременно чудом архитектуры и инженерной мысли.

          [Источник изображения: The Shard ]

          #3 Штаб-квартира Aldar (Абу-Даби)

          Несмотря на круглую высоту, в здании штаб-квартиры Aldar в Абу-Даби использовались треугольные стеклянные панели, расположенные в виде ромбовидных сеток.Эта интеллектуальная система улавливает изогнутую геометрию здания, обеспечивая внутреннее пространство почти без колонн. Традиционные и современные идеи были воплощены в этой новаторской конструкции стеклянного фасада.

          [Источник изображения: Arup ]

          #2 Концертный зал Harpa (Рейкьявик)

          Геометрический стеклянный фасад концертного зала Harpa, вдохновленный природой, был разработан с учетом характеристик местных базальтовых образований региона. Поскольку здание отражает и захватывает естественный свет, оно способствует диалогу между зданием, городом и окружающей средой.Стеклянный фасад был задуман, чтобы «дематериализовать» здание как натюрморт и позволить ему взаимодействовать с окружающими цветами. Жизнь здания исходит от городского света, океана и сияния неба. Хеннинг Ларсен, архитектурный дизайнер Harpa, объяснил концепцию их фасадной системы здания.

          «Сделанное из стекла и стали в двенадцатигранной заполняющей пространство геометрической модульной системе, называемой «квази-кирпич», здание представляет собой калейдоскопическую игру цветов, отраженную в более чем 1000 квази-кирпичей, составляющих южный фасад» .

          [Источник изображения: Henning Larsen ]

          #1 Всемирный торговый центр (Нью-Йорк)

          Возвышающийся над бетонными джунглями Нью-Йорка, One World Trade Center представляет собой монументальное сооружение со стеклянным фасадом, построенное для -установить утраченное прошлое города. Строение возвышается над финансовым районом нижнего Манхэттена и является одним из самых высоких небоскребов в мире. Оттенок синего, светящаяся стеклянная навесная стена покрывала башню от 20-го этажа до обсерватории, придавая ей кристаллическую элегантность.

          Всемирный торговый центр One от The Durst Organization на Vimeo.

          Выглядящие уязвимыми из-за своей чрезвычайной высоты 541 м , стеклопакеты могут выдерживать большие ветровые нагрузки, применяемые к сверхвысоким зданиям, соблюдая строгие меры безопасности, необходимые для этого типа конструкции. Кроме того, это первый небоскреб, в котором установлены стеклопакеты, охватывающие всю высоту каждого этажа от пола до этажа без использования промежуточных стоек или соединительных стержней.И извлекая уроки из трагической истории комплекса Всемирного торгового центра, эта новая башня была перепроектирована, чтобы выдержать заминированный грузовик после того, как стеклянный фасад вышел из строя во время первоначальных испытаний. Первые 20 этажей изначально были спроектированы с бетонным фасадом, но структуру пришлось реконструировать, чтобы иметь основу со стеклянным покрытием, поскольку критики сказали, что здание выглядело непривлекательно и больше походило на крепость.

          [Источник изображения: Pixabay ]

          Служа офисными помещениями для крупной деловой сети страны, обеспечивая беспрецедентный вид на город, One World Trade Center также является значительным и запоминающимся архитектурным памятником, возвращающим горизонт. Нью-Йорка.

          Эти стеклянные конструкции просто потрясающие и невероятные сами по себе. Дайте нам знать в разделе комментариев, если есть какие-либо стеклянные фасадные конструкции, о которых вы хотите, чтобы мы знали — поделитесь с нами теми зданиями, которые захватывают и вдохновляют вас.

          СМОТРИТЕ ТАКЖЕ: 5 самых сложных конструкций тоннелей в мире

          Фасад Sapa 4150 Структурное остекление SSG

          Фасады и детали

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Сохраните эту отметку как: dwg / dxf
          Нажмите на номер, чтобы просмотреть подробности

          Сечение

          Нажмите на деталь, чтобы увидеть размеры и номера профилей

          Тексты чертежей

          Тексты предназначены для того, чтобы помочь составителям спецификаций определить, какие системы, фурнитура, стеклопакеты, варианты обработки поверхности и функции необходимы. Лицензированные производители позже будут использовать их при производстве готовой продукции.

          Загрузить текст в формате .dwg
          Загрузить текст в формате .pdf

          Значение U для стеклянных фасадов

          Формула расчета общей U фасада с учетом стеклопакета, доли профилей и краевой зоны влияет на линейный коэффициент.

          U фасад = ( Ag * Ug + Af * Uf + Ig * ψg )  /  ( Ag + Af )

          По ссылкам ниже приведены таблицы с общим значением U фасада для различных видов остекления агрегаты и распорка.Расчеты основаны на требованиях и общих рекомендациях, содержащихся в шведских строительных нормах BBR 2008, глава 9, и стандарте расчетов для навесных стен EN 13947:2006.

          Доля профилей

          Значение U стекла U г Вт/м 2 K (средняя точка)

          Дистанционная рамка для теплого края

          1,0

          1,1

          1,2

          1,3

          1,4

          1,5

          1,6

          5 %

          1,2 1,2 1,3 1,4 1,5 1,6 1,7

          10 %

          1,4 1,4 1,5 1,6 1,7 1,8 1,9

          15 %

          1,5 1,6 1,7 1,8 1,9 1,9 2,0

          20 %

          1,7 1,8 1,8 1,9 2,0 2,1 2,2
          Для получения дополнительной информации свяжитесь с нашей службой поддержки архитекторов

          Значения U для заполняющих панелей

          По ссылкам ниже представлены таблицы со значением U в средней точке для различных панелей заполнения. Расчеты основаны на требованиях и общих рекомендациях, содержащихся в шведских строительных нормах BBR 2008, глава 9.

          Заполняющая панель

          Значение U заполняющей панели U p Вт/м 2 K (средняя точка)

          Значение U заполняющей панели в
          Вт/м 2 K

          0,65

          0,48

          0,38

          0,31

          0,27

          0,21

          Глубина профиля в мм

          60 80 100 120 140 180
          Для получения дополнительной информации свяжитесь с нашей службой поддержки архитекторов

          Остекление

          Незащищенные застекленные поверхности, до которых может дотянуться человек, должны быть сконструированы таким образом, чтобы ограничить риск травм. Такие остекленные поверхности должны иметь такие размеры, чтобы выдерживать динамическое воздействие человека. Следует учитывать действующие стандарты и требования.

          На рисунке показаны различные функциональные размеры, обычно используемые в оконной промышленности и установленные МТК. Прокладки изготовлены из каучука EPDM и доступны в нескольких версиях.

          Блоки открывания

          Фасадная система легко дополняется 4074 открывающимися наружу окнами и 2074 дверями.

          Оконная система 4074 подходит для интеграции в фасадную систему. Окна, открывающиеся наружу, могут быть оснащены фурнитурой для горизонтального или вертикального проецирования.

          Дверная система 2074 включает открывающиеся внутрь и наружу одностворчатые или двустворчатые двери.


          Глубина профиля 84 мм
          Изолированные алюминиевые профили
          Фальц для стеклопакетов

          Обзор продукта

          Фасадная система структурного остекления 4150 SSG состоит из изолированных алюминиевых стоек и ригелей шириной 50 мм. В основе системы – стеклопакеты с теплым краем и специально разработанным монтажным профилем для установки фурнитуры. Стеклопакеты крепятся к стойкам и ригелям с помощью монтажной фурнитуры. Герметизация между стеклянными панелями выполняется с использованием одобренного герметика, обычно черного цвета. Конструкция внутренней прокладки и изоляционной ленты оптимизирует изоляцию профилей.


          Стойки спроектированы таким образом, чтобы обеспечивать устойчивость при размерных нагрузках и соединяются между собой скрытыми соединениями.Система также включает открывающиеся блоки, которые можно легко интегрировать. Значение U фасада должно быть рассчитано для всего фасада, см. меню справа.

          • Профили с хорошей изоляцией
          • Несколько стоек и ригелей Прямоугольные (глубина профиля 35-300 мм), двутавровые и тавровые профили дают большую свободу в дизайне интерьера
          • Открывающееся окно со скрытой створкой
          • Двери Распашные и раздвижные двери легко интегрируются.
          • Классифицировано В соответствии с применимыми стандартами EN

          структурная стеклянная крыша, оконное стекло, стеклянный фасад, стеклянная панель, навесная стеклянная система, стеклянная стена, безопасное стекло, архитектурное стекло, структурное стекло, стеклянные фасадные системы, стеклянный занавес, конструкция навесной стены

          SZG 8 мм+15A+8 мм изолированный стеклянный фасад — Легкая и красивая архитектурная эстетика и энергоэффективность

          Изолированная стеклянная навесная стена, также называемая фасадным стеклом, относится к системе опорной конструкции, может быть связана с основной конструкцией с определенной грузоподъемностью и не выполняет роль основной конструкции ограждающей конструкции или декоративной конструкции.Фасадное стекло представляет собой красивый и инновационный метод отделки стен здания и представляет собой современное высотное здание эпохи значительных особенностей. Фасадное стекло выполнено из стеклопакетов.


          Типы стекла, используемого в остеклении навесных стен:


          1. Навесная стена из многослойного стекла

          2. Изолированная стеклянная навесная стена


          Виды фасадного стекла:


          1. Стекло навесной стены в рамке/видимое фасадное стекло
          Рамочное стекло навесной стены представляет собой навесное стекло, в котором металлическая рама выставлена ​​на внешнюю поверхность.
          Стеклянные навесные стены в рамке являются наиболее традиционной и широко используемой формой.

          2. Скрытое стекло навесной стены / Невидимое фасадное стекло
          Скрытая рама навесной стены из металлического каркаса, спрятанная в задней части стекла, наружная невидимая металлическая рама.
          Стеклянная структура навесной стены со скрытой рамой характеризуется стеклом в алюминиевой раме снаружи, с силиконовой герметизирующей структурой стекла и алюминиевой рамой. Нагрузка на навесную стену в основном за счет герметика.

          Требования к использованию стекла в остеклении навесных стен:


          1. Защитное стекло толщиной более 12 мм: в фасадном стекле должно использоваться безопасное стекло, толщина одной стеклянной панели должна быть не менее 6 мм, толщина всего стеклянного фасада не должна быть менее 12 мм.

          2. Двойное уплотнение: стеклопакеты для фасадного стекла должны иметь двойное уплотнение.

          3.ПВБ толщиной более 0,76мм: Фасад из многослойного стекла должен быть использован поливинилбутиральной (ПВБ) пленкой сухого синтеза многослойного стекла.В многослойном стеклянном фасаде с точечной опорой толщина ламинированной пленки (ПВБ) может быть не менее 0,76 мм.

          4. Края стекла отшлифованы или отполированы: Все стекла навесных стен должны быть отшлифованы или отполированы.

          Функции стекла навесной стены:


          Современный высотный фасад, обычно используемый с изоляционным стеклом, с комбинацией низкоэмиссионного стекла / отражающего стекла с покрытием и обычного прозрачного стекла, с отсеком, заполненным сухим воздухом или изоляционным стеклом с инертным газом.

          1. Стеклопакеты с шумоизоляцией, теплоизоляцией, защитой от замерзания, влаги, защитой от ветра и другими преимуществами.

          2. Было измерено, что при температуре наружного воздуха -10°С температура перед одинарным остеклением составляла -2°С, а температура в помещении с использованием стеклопакета составляла 13°С. Жарким летом стекло с двойной изоляцией может блокировать 90% тепла солнечного излучения. Солнце все еще может проникать сквозь стеклянную навесную стену, но большая часть тела не будет нагреваться на солнце.Использование полых стеклянных навесных стен комнаты может сохранять тепло зимой и прохладу летом, что значительно улучшает жилую среду.

          Характеристики:

          Толщина: фасадное стекло 18 мм, фасадное стекло 21 мм, фасадное стекло 22 мм, фасадное стекло 24 мм, фасадное стекло 25 мм, фасадное стекло 26 мм, фасадное стекло 27 мм, фасадное стекло 28 мм, фасадное стекло 29 мм, фасадное стекло 31 мм, фасадное стекло 32 мм стекло, фасадное стекло толщиной 35 мм и т.  д.

          Состав стекла: стекло с отражающим покрытием/стекло Low e + прозрачное закаленное стекло или настраивается в зависимости от потребностей клиентов.

          Контроль качества:

          Поскольку стеклянный фасад широко используется в современном строительстве, очень важно контролировать качество. Sun Global Glass поставляет фасадное стекло, соответствующее следующим стандартам:

          .

          1. Ненесущая стена из изолированного стекла толщиной 31 мм соответствует стандарту безопасного стекла BS 6206 UK.

          2. Ненесущая стена из изолированного стекла толщиной 31 мм соответствует европейскому стандарту безопасного стекла EN 12150 CE.

          3. Навесная стена из теплоизолированного стекла толщиной 31 мм соответствует китайской обязательной сертификации безопасного стекла (CCC)

          4.Стеклянная навесная стена толщиной 31 мм соответствует китайскому стандарту качества GB11944.

          Подробная информация о продукте:

          Изображения продукта 8 мм + 8 мм двойного остекления наружного стенового стекла:





          Линия по производству фасадного стекла:


          Упаковка и загрузка фасадного стекла:



          Наши проекты фасадного стекла:


          Мы обещаем, что вы получите от нас 31-миллиметровую изолированную стеклянную навесную стену высокого качества и в условиях безопасности.

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *
