Теплорегулятор: Для чего нужен теплорегулятор (термостат)?

Для чего нужен теплорегулятор (термостат)?

Кто из жителей многоквартирных домов не сталкивался с проблемами в отопительный период? Если одна из комнат квартиры расположена на так называемой «обратке» и температура в ней некомфортно низкая для вас, то неудобство легко устраняется благодаря любому дополнительному обогревательному прибору. А если напротив, для восстановления теплового баланса необходимо круглосуточно оставлять открытой форточку?

Технические вопросы обеспечения нормальных температурных условий в доме оставим управляющим компаниям. А при строительстве собственного дома или наличия автономного отопления в квартире устанавливаем терморегуляторы для радиаторов отопления и создаем оптимальный микроклимат по своему усмотрению.

Об экономии энергоресурсов

Независимо от выбора терморегулятора в помещении достигается необходимая для вас температура воздуха, которая выставляется вручную, после чего термостат работает автоматически. При использовании такого прибора в индивидуальных отопительных системах неизбежна экономия энергоресурсов, а значит и денежных средств.

Автоматический регулятор без постороннего контроля способен поддерживать радиатор в автоматическом режиме на оптимальном уровне прогрева. При изменении температуры в помещении в большую или меньшую сторону соответственно прибор обеспечивает изменение расхода теплоносителя.

Главный элемент в терморегуляторе — термостатическая головка, воздействующая через шток на клапан, открывая и закрывая при этом магистраль подвода теплоносителя.

Принципы отличия

По принципу функционирования автоматические терморегуляторы разделяются на электрические и электронные. По назначению — для однотрубных схем отопления и двухтрубных. Терморегуляторы имеют аккуратный внешний вид, компактны, легко монтируются на любой отопительный прибор, удобны и надежны в эксплуатации, не нуждаются в профилактике.

Местонахождение прибора должно учитывать некоторые обязательные условия физического характера (расстояние от пола не менее 80 см, недопущения попадания прямых солнечных лучей, отсутствие посторонних помех в виде примыкающих к прибору штор).



Терморегуляторы для теплого электрического пола «Теплолюкс» в Москве

Терморегуляторы для электрического теплого пола

Применение терморегуляторов для теплого пола позволяет регулировать температуру в соответствии с индивидуальными задачами и предпочтениями.

Терморегуляторы производства компании «Теплолюкс» подходят для работы с различными типами теплого пола: – водяными и электрическими, а также с другим электрооборудованием – котлами, радиаторами отопления и т. д.

Применение таких приборов позволяет оптимизировать расходы на электроэнергию и экономить порядка 70 % средств.



Выбрать параметры СПАСИБО!

Ваша заявка ПРИНЯТА
Наши специалисты перезвонят Вам в течении рабочего дня c 8-30 до 17-00

IP31. Гарантия 5 лет. Индикация режимов работы. Встраивается в другие рамки

IP31. Управление сенсорное и WiFi. Встраивается в другие рамки

IP21. Программируемый. Сенсорное управление и удаленно по WiFi

IP21. Светодиодная индикация. Гарантия 3 года

IP21. Светодиодная индикация. Гарантия 3 года

IP21. Программируемый. Гарантия 3 года.

IP21. Гарантия 3 года

IP21. Гарантия 3 года

IP21. Механическое управление. Гарантия 2 года

IP21. Механический. Светодиодная индикация работы. Гарантия 2 года

IP20. Две зоны управления. Электронное управление. Гарантия 2 года

IP21. Программируемый. Самообучение. Гарантия 2 года

В случае использования в стяжку устанавливается внутри монтажной трубки

IP20. Электронное управление. Гарантия 3 года

IP20. Электронное управление. Гарантия 2 года

IP20. Механическое управление. Гарантия 3 года

Терморегуляторы для теплого электрического пола

Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.

У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.

Преимущества:

• управление из любой точки доступа,
• простой интерфейс,
• экономия энергии,
• универсальность,
• подсветка дисплея,
• защита от детей,
• устойчивость к механическим воздействиям.

Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.

Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.

Возможно Вас заинтересует:

СПАСИБО!

Ваша заявка ПРИНЯТА
Наши специалисты перезвонят Вам в течении рабочего дня c 8-30 до 17-00

Вы можете заказать монтаж покупаемого оборудования

Заказать монтаж

Монтаж не нужен

Терморегуляторы для теплого электрического пола

Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.

У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.

Преимущества:

• управление из любой точки доступа,
• простой интерфейс,
• экономия энергии,
• универсальность,
• подсветка дисплея,
• защита от детей,
• устойчивость к механическим воздействиям.

Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.

Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.

Возможно Вас заинтересует:

Терморегуляторы для теплых полов: механические и сенсорные регуляторы температуры, программируемые и двухзонные термостаты

Для управления работой системы «теплый пол» используется специальный терморегулятор. С его помощью устанавливается температура нагрева и осуществляется ее поддержание. Для более точной работы многие изделия комплектуются датчиками температуры пола – это исключает излишние затраты энергии на обогрев.

Механические устройства

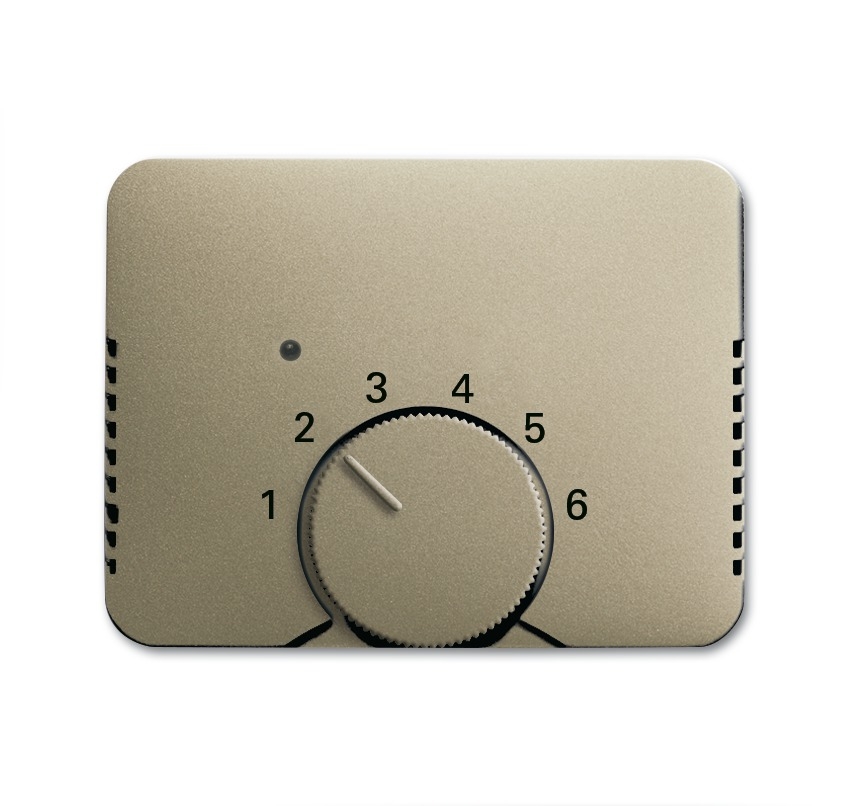

Простейший терморегулятор для теплого пола имеет панель с ручным управлением. Как правило, это поворотный регулятор с нанесенной по кругу температурной шкалой. Для включения/выключения устройства предусмотрена клавиша. У большинства моделей на панели есть светодиодные индикаторы, которые сигнализируют о процессе нагрева. Для управления работой теплого пола по часам у некоторых изделий имеется механический таймер.

Электронные терморегуляторы

Такие устройства имеют кнопочное или сенсорное управление, что гораздо удобнее, чем механический регулятор. У всех моделей есть дисплей, который показывает значение температуры. За счет функции программирования  терморегулятор для пола можно настроить на работу в автоматическом режиме в определенные часы или дни. Такая возможность избавит вас от необходимости вручную включать устройство, а также поможет значительно снизить энергозатраты.

Параметры выбора

• Температурный диапазон – показывает, в каких пределах осуществляется регулировка температуры. Например, у большинства моделей значение рабочей температуры находится в пределах от  +5 до +35 °C или от 0 до +60 °C. Многофункциональные терморегуляторы, которые  используются для подогрева крыш и других наружных элементов конструкций, имеют шкалу от -10 до +50 °C. Если же требуется подогрев высокотемпературных систем, например, трубопровода, следует  купить терморегулятор с рабочим диапазоном от +60 до +160 °C.
• Значение гистерезиса – характеризует температурный предел включения/отключения режима обогрева. Например, данный показатель составляет 2,5 °C, значит, при установке температуры на 18 °C (значение, при котором должен включаться обогрев) система будет работать на обогрев до достижения значения в 20,5 °C (18+2,5). Такой функцией оснащены не все устройства, а только программируемые терморегуляторы для теплого пола. Причем у многих гистерезис можно менять, например, в пределах от 0,2 до 6 °C.
• Степень электрозащиты – определяет место установки устройства в зависимости от условий эксплуатации. Например, для жилых комнат подойдут модели класса IP30 (отсутствует защита от влаги). Для кухни или ванной комнаты, где есть вероятность случайного попадания капель воды на корпус, лучше использовать пылевлагозащитные устройства класса IP21 или IP44.

В нашем интернет-магазине вы сможете подобрать подходящий для ваших задач терморегулятор: цена, подробное описание и характеристики каждой модели находятся в карточках товаров. Оформляйте заказ через сайт или позвоните менеджеру по телефону 8-800-333-83-28.

Мы предлагаем терморегуляторы для теплых полов по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Что такое автоматический радиаторный терморегулятор?

Отопительный прибор (например, радиатор) системы водяного отопления должен подавать в помещение тепло в строгом соответствии с текущей потребностью. Зимой требуемый уровень тепла выше, весной – ниже, поэтому температура теплоносителя в системе отопления должна меняться.

Регулирование температуры должна осуществлять автоматика индивидуального генератора тепла (котла), который является источником тепловой энергии в доме.

Однако не все котлы оснащаются подобными устройствами: часто автоматика лишь поддерживает температуру воды на постоянном уровне, либо отсутствует вовсе. В результате в помещениях становится то жарко, то холодно. Даже если регулирование на котле все-таки есть, нередко бывает сложно добиться баланса: теневая сторона дома холоднее, солнечная – теплее, поэтому приходится открывать форточки и выпускать уже оплаченное потребителем тепло наружу. Как лучше поступить в данной ситуации?

На радиаторах можно установить вентили или шаровые краны. С их помощью легко уменьшается подача горячей воды в приборы отопления. Сложно представить, чтобы у радиатора постоянно будет дежурить человек и закрывать кран, когда выйдет солнце, затопят камин или придут гости, а потом вновь открывать его, когда станет холоднее.

Такую работу берет на себя автоматический радиаторный терморегулятор. Устройство не только помогает поддерживать постоянную  комфортную температуру в помещении без участия  человека, но и экономит тепло и деньги на его оплату: счета становятся на 20% ниже. Для отопления используется «бесплатное» солнечное тепло, теплопоступления от людей, электроприборов и т.д. Кроме того, воздух вокруг вашего дома станет чище за счет сокращения выбросов дымовых газов от сжигания лишнего топлива.

Строительные нормы не случайно предписывают установку регулирующих устройств перед отопительными приборами, а в жилых зданиях – именно автоматических радиаторных терморегуляторов.

Устройство и принцип работы радиаторного терморегулятора

Радиаторный терморегулятор состоит из двух основных частей: термостатической головки (термоголовки) и регулирующего клапана.

Регулирующий клапан устанавливается на входе теплоносителя в радиатор. Под воздействием термоголовки он изменяет количество горячей воды, проходящей через прибор.

Термоголовка – главный элемент автоматического регулирования. С помощью соединительной гайки она закрепляется на регулирующем клапане и, реагируя на отклонения температуры воздуха в помещении от заданного значения, перемещает затвор регулирующего клапана.

Внутри термоголовки находится гофрированная, заполненная термочувствительной жидкостью емкость (сильфон), иногда в сочетании с ее парами. Через настроечную пружину сильфон связан с нажимным штоком, а тот в свою очередь – со штоком и затвором регулирующего клапана.



Когда температура воздуха в помещении становится выше заданного значения, жидкость в сильфоне расширяется, он сжимается и перемещает шток и затвор клапана в сторону уменьшения протока воды. Радиатор остывает, температура в помещении снижается. При падении температуры на улице происходит обратный процесс: жидкость уменьшается в объеме, сильфон растягивается, высвобождая шток клапана, который под воздействием возвратной пружины поднимается. Проток воды через радиатор увеличивается и, вслед за этим, температура в помещении восстанавливается.

Изменяя силу сжатия настроечной пружины простым поворотом рукоятки термоголовки, можно установить любую желаемую температуру. Терморегулятор будет поддерживать ее без вашего участия. Для этого на корпусе термоголовки нанесена шкала, цифры которой соответствуют температуре настройки.



Как видно, диапазон настройки температуры широк и, в зависимости от типа термоголовки, составляет от 2 до 29^оС. Однако следует помнить, что если радиатор изначально рассчитан на поддержание 22 ^оС, то терморегулятор в любом случае не сможет обеспечить более высокую температуру. Для этого радиатор должен иметь определенный запас.

При необходимости диапазон настройки может быть ограничен с обеих сторон – для этого в комплекте поставляются специальные штифты.

Термоголовки бывают трех разновидностей: со встроенным температурным датчиком, с выносным датчиком и головка дистанционного управления.

• Первый тип применяется, когда радиатор располагается открыто под окном, и воздух помещения свободно омывает термочувствительный элемент термоголовки.

• Если радиатор завешен глухими шторами или заставлен мебелью, температура вокруг обычной термоголовки будет выше, чем в помещении – регулятор может работать некорректно. В этом случае используется термоголовка с выносным датчиком, который должен располагаться на свободной стене примерно на высоте 1,5 м от пола, а сама головка – на клапане терморегулятора.

• Термоголовка дистанционного управления представляет собой обычную головку, размещаемую на стене по тому же принципу, что и выносной датчик. Она связана с клапаном терморегулятора через капиллярную трубку гидропривода. Такая термоголовка применяется для удаленного управления температурой в помещении, когда доступа к радиатору и клапану терморегулятора нет вовсе.

Регулирующий клапан – исполнительное устройство терморегулятора, которое устанавливается на входе теплоносителя в радиатор и изменяет количество горячей воды, проходящей через отопительный прибор.

Клапан терморегулятора нормально открытый нажимного действия (закрывается  под воздействием термоголовки, открывается за счет возвратной пружины).

Правильный выбор радиатора и терморегулятора поможет поддерживать в вашем доме комфортную температуру и сделает жизнь удобней и проще.

Теплорегулятор програмированый Теплолюкс ТР 721

Описание

Программируемый терморегулятор ТР 721 предназначен для управления кабельными или иными системами электрического обогрева, с целью поддержания комфортной температуры в то время, когда в этом есть необходимость.
Вам больше не нужно думать об управлении обогревом. Вы больше не за будете его включить. Просто укажите терморегулятору время, когда Вам необходима комфортная температура, и терморегулятор сам, основываясь на характеристиках помещения, заранее включит обогрев с таким расчетом, чтобы достигнуть комфортной температуры точно в указанное Вами время.
Терморегулятор ТР 721 обладает большим жидкокристаллическим дисплеем с расширенной индикацией, которая помогает Вам максимально упростить пользование изделием. Под дисплеем располагаются 3 много функциональные кнопки управления.

Технические характеристики:
Напряжение питания ………………………………………………………………………….220 В
Максимальный ток нагрузки ……………………………………………………………….16 А
Потребляемая мощность …………………………………………………………………….450 мВт
Масса …………………………………………………………………………………………………150 гр
Габариты …………………………………………………………………………………………….80×80×43 мм
Сохранение установок при отключенном питании …………. ………………….12 мес.
Степень защиты…………………………………………………………………………………..IP20
Класс защиты ………………………………………………………………………………………II
Выносной датчик температуры пола …………………………………………………(TST02) NTC 6,8 кОм
Длина установочного провода датчика ………………………………………………2 м
Встроенный датчик температуры воздуха …………………………………………..NTC 6,8 кОм
Допустимая температура окружающей среды …………………………………….от +5°С до +40°C
Допустимая относительная влажность воздуха …………………………………..80 %
Пределы регулирования температуры ……………………………………………….от +5 °С до +35 °C
Заводская установка температуры поддержания ………………………………..+25 °C

Характеристики

Оплата

Способы оплаты:

1. НАЛИЧНАЯ — оплата наличными при получении товара возможна во всех населенных пунктах на территории Украины.  Оплата производится исключительно в национальной валюте;
2. БЕЗНАЛИЧНАЯ — оплата по безналичному расчету производится в кассе отделения любого банка или с рсчетного счета Вашей фирмы. При выборе безналичного способа оплаты доставка заказа возможна после поступления средств на наш расчетный счет. Оплата по безналичному расчету осуществляется следующим способом:
   после оформления заказа, менеджер магазина факсом или электронной почтой вышлет Вам счет-фактуру, который Вы сможете оплатить в кассе отделения любого банка или с расчетного счета Вашей фирмы. Для юридических лиц пакет всех необходимых документов предоставляется вместе с товаром.;
3. VISA и MasterCard — оплата заказа онлайн банковской картой VISA и MasterCard. Доставка товара возможно только после подтверждения платежа.

Доставка

Условия доставки

осуществляется в будние дни с 8:30 до 17:30; сб. 9:00 до 15:00.

Стоимость доставки тарифицируется согласно условиям перевозчика (учитываются вес и размеры груза).

Необходимо заменить теплорегулятор на теплые полы в г. посёлок городского типа Родники за 500 рублей

Необходимо в ближайшее время заменить теплорегулятор на теплые электрические полы. Готова оплатить 500р. Но можете предлагать свою цену!

Когда: , 12:23

Адрес: Московская область, Раменский район, городское поселение Родники, посёлок городского типа Родники, Новая улица, 24

Смотрите также:

Отзывы Рейтинг: 5 — 2 2 отзыва

• org/Review» itemscope=»» itemprop=»review»> Дмитрий Ч. Отзывы: 40 — Исполнитель

  Отзыв на задание «Необходимо заменить теплорегулятор на теплые полы»

  Отличный заказчик! Рекомендую))

  Вежливость

  Пунктуальность

  Адекватность

• Александра К. Отзывы: 6 — Заказчик

  Отзыв о выполнении задания «Необходимо заменить теплорегулятор на теплые полы»

  Спасибо большое Дмитрию за выполненное задание. Приятный молодой человек. Приехал в оговоренное время, что было очень важно, сделал всё быстро и со знанием дела!

  Качество

  Вежливость

  Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Демонтаж старых и устройство новых гипскартонных перегородо…

  Переделка офисных помещении в гостиницу. от демонтажа до под ключ. общая площадь около 1200 кв.м.

  Daul проспект Азаттык, 74В, Атырау, Казахстан

• Цена договорная

  Нанести герметик на шов в ванной

  На нести герметик на шов в ванной, предварительно отодрав старый

  Павел Г. улица Ленина, Реутов

• Цена договорная

  Установить измельчитель отходов

  Установить под раковиной измельчитель отхода insinkerator

  Александра Т. коттеджный посёлок Вестфалия

• Цена договорная

  Заправить газгольдер

  Залить газ от 0,5 до 1 куба в газгольдер

  Евгений Е. СНТ Учитель, 39, СНТ Учитель

• Цена договорная

  Заменить терморегулятор теплых полов

  Снять старый, установить новый

  Иван С. Мебельная улица, 19к2, Санкт-Петербург, Россия

Установка терморегуляторов

На какие системы отопления монтируются теплорегуляторы?

Централизованное отопление – теплорегулятор устанавливается непосредственно перед отопительным радиатором. Монтаж терморегуляторов на коммуникации централизованного отопления будет рациональным во всех случаях, будут ли апартаменты отапливаться по тепловому счетчику либо же по тарифной сетке. В первом случае, можно снижать потребление теплоносителя, что позитивно скажется на семейном бюджете. А если апартаменты отапливаются по тарифной сетке, то терморегуляторы помогут снизить уровень жара, в случаях чрезмерно интенсивного отопления, как это часто бывает в домах, которые близко размещены к котельной.

Автономное отопление – терморегулятор может монтироваться перед радиатором либо же в непосредственной близости от отопительного котла. Теплорегуляторы обязательны и непременны для комплектации систем автономного отопления, благодаря терморегуляторам можно организовать очень экономичный и рациональный обогрев помещений. Терморегуляторы помогают вообще исключить случаи нерационального расхода теплоносителя, что в конечном итоге оборачивается получением «живых денег».

Какие теплорегуляторы мы предлагаем?

Механические – модели наиболее доступных по цене терморегуляторов. Эта серия устройств работает в полностью ручном режиме, то есть в случае чрезмерно высокой температуры в помещении можно при помощи специального регулятора снизить интенсивность обогрева. Если же жара в комнате недостаточно, то можно наоборот увеличить уровень обогрева, для этого нужно лишь провернуть регулятор в сторону повышения температуры.

Электронные – автоматические терморегуляторы, которые комплектуются специальным термометром. Регулировка тепла происходит в полностью автономном режиме, с учетом программных настроек терморегулятора. Принцип работы электронных устройств очень прост, при остывании атмосферы помещения ниже заданной температуры (например, ниже +18° С), терморегулятор обеспечивает радиаторную батарею притоком теплоносителя, что мгновенно повышает температуру воздуха в комнате. Если же атмосфера прогревается выше максимума (например, выше 24° С), то терморегулятор снижает уровень притока теплоносителя в радиатор, что позволяет атмосфере остыть до необходимого значения.

Как осуществляется монтаж теплорегуляторов?

• Если речь идет про установку терморегуляторов на коммуникации централизованного отопления, то монтажные работы необходимо проводить в соответствии с утвержденным в «ТеплоЭнерго» проектом, ведь трубопровод нужно будет немного видоизменить. В частности, перед радиаторными батареями устанавливаются специальные перемычки, называемые «байлас».
• Монтажные работы проводятся буквально за 1 рабочую смену. Желательно оснащать тепорегуляторами все радиаторы, которые имеются на территории апартаментов. Монтаж регуляторов начинается с отключения теплоснабжения в отопительном стояке (если речь идет про многоэтажное здание). Далее в коммуникации врезаются «байласы», устанавливаются элементы резьбовых соединений и монтируются терморегуляторы.
• После осуществления установки терморегуляторов арматура обязательно испытывается и настраивается. Проще всего это сделать в системе автономного отопления, а вот с централизованным обогревом дело обстоит сложнее. Как правило, работы по обустройству коммуникаций проводятся только в летний период, когда у централизованного отопления период «каникул», так что провести настройку и испытание терморегулятора можно будет только в первые дни отопительного сезона.

Купить переключатель регулятора тепла онлайн

Отличные новости !!! Вы находитесь в нужном месте для переключателя регулятора температуры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний переключатель регулятора температуры вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели терморегулятор на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе терморегулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель регулятора тепла по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файлах cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Как вода стабилизирует температуру?

Поскольку вода может хорошо поглощать и передавать тепло, человеческое тело использует ее для стабилизации температуры.Вода имеет относительно высокую теплоемкость, что означает, что она может поглотить много тепла до того, как ее температура повысится. Эта особенность позволяет воде в каждой клетке человеческого тела действовать как буфер против резких перепадов температуры. Кровь, состоящая в основном из воды, отводит тепло от конечностей к жизненно важным органам, когда ей необходимо сохранить тепло, она течет к поверхности кожи, чтобы при необходимости выделять излишки тепла, и при необходимости отводит мышечное тепло. Вода также помогает выводить излишки тепла из тела в виде водяного пара из легких и пота на коже.

TL; DR (слишком долго; не читал)

Вода имеет относительно высокую удельную теплоемкость или теплоемкость, что означает, что она может поглощать много тепла до того, как ее температура повысится. Эта особенность помогает ему стабилизировать температуру в окружающей среде. Вода в каждой клетке человеческого тела действует как буфер против резких перепадов температуры. Кровь в основном состоит из воды, и она движется к жизненно важным органам, когда телу необходимо сохранить тепло, и к конечностям и коже, когда телу угрожает перегрев.Вода испаряется с кожи и легких, охлаждая тело.

Вода поглощает и перемещает тепло

Сжигание калорий в результате физической работы или упражнений приводит к выделению тепла в мышцах. Вода составляет до 75 процентов мышечной массы. Одна калория нагревает один грамм воды на один градус Цельсия — это в десять раз больше тепла, чем у меди. Вода в мышечных клетках обменивается теплом с водой в крови, которая уносит тепло. В головном мозге гипоталамус ощущает повышение температуры крови и активирует потовые железы.

Пот охлаждается за счет испарения

Ваша кожа, намокшая от потовых желез, служит теплообменником. Охлаждение за счет испарения происходит потому, что наиболее быстро движущиеся (более горячие) молекулы воды уходят в виде пара, оставляя позади более медленно движущиеся (более холодные) молекулы. Тепло, приводящее в движение пар, называется теплотой испарения. Вот почему горячий напиток или тарелка супа остывают; Выходящий пар забирает тепло. Воздух, проходящий через кожу, усиливает этот эффект. Вот почему, когда вы промокли от пота, вентиляторы или легкий ветерок помогут вам быстрее охладиться.

Вода охлаждает тело

Нормальная температура человеческого тела составляет 98,6 градуса по Фаренгейту, но люди выживают при более высокой температуре окружающего воздуха. Температура воздуха в пустынях может достигать 120 градусов по Фаренгейту, а солнечный свет увеличивает количество тепла, поглощаемого телом. В таких условиях нормой является свободная, вздымающаяся одежда, пропускающая поток воздуха и помогающий испарять пот. В условиях теплового стресса или при тяжелых нагрузках организму может потребоваться до 10 литров воды в день для поддержания здоровой гидратации.

Важность гидратации

Необходимо восполнить потерю воды, охлаждающую тело через пот (а также во время других процессов в организме). Вот почему вы часто слышите совет «пейте много жидкости» для тех, кто много работает или играет. Но пот также выделяет электролиты, такие как натрий, калий, хлорид и кальций. Вот почему спортивные напитки включают их в состав своих ингредиентов.

Регуляторы роста растений взаимодействуют с повышенной температурой, чтобы изменить передачу сигналов теплового стресса посредством развернутого белкового ответа в кукурузе

Посевной материал

Семена с инбредным генотипом Zea mays B73 были предоставлены компанией Maize Co-op (http: // maizecoop. Cropsci.uiuc.edu/) и запасы семян были увеличены с использованием стандартных методов самоопыления в питомниках кукурузы на сельскохозяйственной экспериментальной станции Central Crops, Клейтон, Северная Каролина (http://www.ncagr.gov/research/ccrs.htm). Генотипы семян проверяли каждый сезон с использованием сравнения маркеров SSR со стандартами в списке MaizeGDb, https://www.maizegdb.org/data_center/ssr.

Схема эксперимента и условия роста

Семена кукурузы B73 выращивались в фитотроне штата Северная Каролина в двух камерах для выращивания с контролируемым климатом.Семена были посеяны в смеси грунт / гравий 50:50 5 ноября 2016 года. Для обеспечения однородных условий выращивания глубина, на которой каждое семя было засыпано почвой, не превышала трехкратной длины семян. Эксперимент состоял из случайной парной конструкции блока, как показано на рисунке 1. Двадцать растений были случайным образом распределены в двух камерах с контролируемой температурой, одной камере с нормальной температурой и одной камере теплового стресса. В каждой камере пять растений были назначены для получения одного из пяти возможных вариантов лечения: отсутствие гормонов, паклобутразол, униконазол, пропиконазол или Quilt Xcel.

Условия в каждой камере поддерживались постоянными на протяжении стадии роста растений V4, чтобы имитировать условия роста, существующие в начале типичного вегетационного периода в основном кукурузном поясе США. Температура роста днем ​​и ночью составила 28 и 21 градус соответственно. Распределение растений в каждой камере было случайным, чтобы гарантировать, что разные места в камере не приведут к смешивающим эффектам. Температура, свет, условия полива и уровни влажности также поддерживались по регулярному графику на протяжении всего эксперимента в соответствии с Руководством по процедурам фитотрона штата Северная Каролина.Холодные белые люминесцентные лампы (1500 мА) и лампы накаливания оставались включенными с 7:00 до 21:00 и выключены в течение оставшейся части дня. Относительная влажность в C-камерах поддерживалась в пределах 60–70 процентов. Растения поливали деионизированной водой утром и питательной смесью во второй половине дня (Руководство по процедурам Phytotron, 2009). Эти условия поддерживались постоянными в течение двухнедельного периода выращивания.

Гормональная обработка и нагревание

Каждую обработку регулятором роста растений разбавляли до концентрации 50 ppm из имеющихся в продаже продуктов.Униконазол (Sumagic, Valent, Inc.) разбавляли от исходного раствора с 443 ppm до 50 ppm. Регулятор роста растений Piccolo Ornamental (Fine America, Inc.) содержал основной активный ингредиент паклобутразол, который был разбавлен от исходной концентрации 143000 ppm до 50 ppm. Пропиконазол 14.3 (Quali-Pro, Inc.) разбавляли от начальной концентрации исходного раствора 550 ppm до 50 ppm. Quilt Xcel (Syngenta Inc.) был приготовлен из исходной концентрации 252000 ppm до раствора 50 ppm на 100 мл. 19 ноября 2016 г. 10 мл каждого регулятора роста растений с концентрацией 50 ppm вводили в каждую соответствующую серию повторов в каждой камере.

Через неделю после применения регулятора роста в камере роста 10 был установлен нагреватель. Условия линейного изменения были установлены следующим образом: для линейного изменения температуры 1 дневная температура была отрегулирована с 28 градусов по Цельсию до 33 градусов по Цельсию, а ночная температура была отрегулирована с 21 до 23 градусов по Цельсию. Эти условия оставались стабильными в течение 24 часов, прежде чем был реализован второй нагрев. Дневная температура была отрегулирована с 33 градусов по Цельсию до 38 градусов по Цельсию.Ночная температура была повышена с 23 градусов по Цельсию до 25 градусов по Цельсию. Эти условия поддерживались постоянными в течение всего 60 часов до завершения отбора проб.

Отбор образцов ткани листа и сбор фенотипических данных

Образцы тканей листа были собраны с самого длинного листа каждого растения (лист 4) с помощью пары стальных ножниц, которые были соединены вместе, чтобы получить полосы ткани листа одинакового размера. Эти образцы ткани листьев помещали в промаркированные центрифужные пробирки, содержащие 500 микролитров раствора RNAlater (ThermoFisher Scientific, Inc., Атланта, Джорджия), а заполненную пробирку сразу же погрузили в жидкий азот, чтобы предотвратить деградацию РНК.

Фенотипические данные, включая высоту растений, надземную массу листьев и стебля, а также массу корней, собирали сразу после отбора образцов ткани листа. Данные о высоте были получены путем измерения высоты в сантиметрах от основания растения до самого недавно развившегося язычка листа. Массу корня определяли путем отделения влажной корневой массы от стебля и тканей листа для каждого растения и обеспечения полного высыхания без постоянного изменения сухой массы перед регистрацией окончательной сухой массы корней и надземных тканей листа и стебля.

Экстракция РНК

Мини-набор для растений Qiagen RNeasy использовали для экстракции РНК из образцов ткани листа. Были соблюдены процедуры четвертого издания протокола быстрого старта RNeasy (Qiagen, Inc, Germantown, MD USA) с использованием дитиотреитола для приготовления буфера RLT. Поскольку образцы ткани листа хранились в растворе RNAlater, чтобы способствовать сохранению, раствор быстро сливали, прежде чем сегмент листа был помещен в 14 мл полистирольную пробирку с круглым дном, заполненную достаточным количеством жидкого азота, чтобы образцы не оттаивали.Ткань тщательно измельчали ​​стеклянным пестиком и применяли буфер для RLT. После экстракции образцы РНК хранили при -80 ° C до тех пор, пока их не использовали для количественной ПЦР в реальном времени.

кПЦР в реальном времени

Последовательности генов Bzip60exon1_2 и Across_IRE_Exon из генома B73 v4 были получены из базы данных GDB кукурузы (подробности последовательности доступны в дополнительных данных). Последовательность каждого гена была скопирована в инструмент PrimerQuest Integrated DNA Technology (IDT, Inc.), и наиболее оптимальная последовательность была выбрана в соответствии с рекомендациями по оптимизации анализа, изложенными на веб-сайте IDT.Зонды, специфичные для небольшого интрона, сплайсированного с IRE1, были протестированы, но не прошли контроль качества; поэтому мы использовали схему двойного анализа с соотношением измерений для каждого образца. Этот анализ соотношения измеряет только относительные уровни сращивания; количество сообщений нельзя сравнивать между образцами.

Вся ПЦР в реальном времени проводилась ARQGenetics, LLC (Бастроп, Техас) с использованием прибора BioRadCFX384 (BioRad, Inc, Геркулес, Калифорния, США). Калибровочные реакции с серийными разведениями gBlocks, а также положительный и отрицательный контроли были включены в тот же реакционный планшет, что и образцы, таблица 1.Все реакции проводили с использованием стандартных рабочих процедур BioRad с калибровкой прибора реального времени CFX384, как указано производителем. Образцы РНК подвергали обратной транскрипции и амплифицировали, используя набор BioRad Universal OneStep, с двумя микролитрами матрицы на реакцию. Исходные данные подсчета флуоресценции были экспортированы с помощью программного обеспечения CFXManager для анализа данных.

Таблица 1 Праймеры и зонды.

Величину флуоресценции HEX в каждом цикле соответствовали пятипараметрической кривой с использованием пакета qPCR R, https: // CRAN. R-project.org/package=qpcR ²⁴ . Код для соответствия доступен по адресу https://github.com/tbillman/Stapleton-Lab/blob/master/qpcR/3-7-18/3-7-18qPCRAnalysis.rmd.

Калибровка и производительность анализа

Для калибровки анализов в реальном времени мы использовали синтезированные последовательности ДНК (gBlocks), одна с небольшой включенной последовательностью интрона, а другая с последовательностью, сращенной IRE1 (таблица 1). Набор праймеров allproducts амплифицирует обе синтезированные матрицы, как и ожидалось, с одинаковой точностью амплификации для пяти порядков величины концентрации матрицы, которую мы тестировали (дополнительный рис.1 и файлы дополнительных результатов 7 и 8). Мы проверили качество измерений, рассчитав надежную версию коэффициента вариации, квантильного коэффициента детерминации (подробности расчетов представлены в дополнительном файле metadata.docx).

Анализ данных экспрессии генов экспериментального образца

Реакции в реальном времени для каждого образца (файл дополнительных результатов 1) были скорректированы, чтобы компенсировать различную эффективность реакции с использованием реакций синтетической ДНК положительного контроля, как описано на https: // github. com / michael-byrd / Stapleton_Lab / blob / development / qPCR / Adjust / README.md. Значения Cp, вычисленные из пакета qPCR R, были изменены на единицы фемтограмм с использованием значений Cp из фемтограмм синтезированной ДНК в реакциях калибровки (файлы дополнительных результатов 3–5). Реплики образцов без детектируемого сигнала в реальном времени (т.е. со значением Cp, равным 40 для любой из двух реакций) были заменены средним интерполированным значением один раз для каждого набора реплик.

Анализ данных рекурсивного разделения дерева решений

Разделение дерева решений — это непараметрический подход, который использует вычисление логвортного значения P для нахождения минимальных сумм квадратов «разбиений» для измерений с использованием экспериментальных уровней факторов (https: // www.jmp.com/support/help/14/ partition-models.shtml #). Мы проанализировали измеренные значения разности сплайсинга IRE1 (после настройки эффективности наклона, интерполяции и преобразования единиц в фемтограммы) с помощью инструментов разделения в JMPv13 (SAS, Inc. , Кэри, Северная Каролина). Разделение производилось до достижения минимального RMSE и максимального RSquared. Разбиения были визуализированы с помощью графического виджета дерева в Orange ²⁵ .

Обобщенный регрессионный анализ данных

Общее распределение для каждого признака ответа было оценено в статистическом программном обеспечении JMP, чтобы определить, какое распределение лучше всего соответствует данным.Из списка всех протестированных дистрибутивов мы выбрали дистрибутив с самым низким AICc, который был включен в модуле обобщенной регрессии в JMP. После выбора подходящего распределения был проведен полный факторный анализ с использованием температуры и гормональной обработки для каждого фенотипа с усадкой LASSO на основе минимального AICc. Подробная информация о подгонке модели с полным перечнем значений P и оценками эффекта доступна в файле дополнительных результатов 6.

Регулятор с малым падением напряжения

можно подключить напрямую для распространения тепла

3-контактный регулируемый линейный регулятор существует с 1976 года, но с тех пор мало что изменилось в его основная архитектура. Ссылка 1.2V усиливается для создания регулируемого выход где-то выше минимума 1,2 В. Что, если вы бросите убрать напряжение ссылка и замена это с ток точности источник? Результат это гигантский скачок вперед по линейному возможность регулятора, спектакль и универсальность. LT3080 — это первый регулируемый линейный регулятор к сделай именно это. Этот обманчиво простой архитектурный изменение позволяет это новый регулятор быть прямо параллельным распространять текущая нагрузка и таким образом распространение рассеяно тепло среди ИС.Распространение тепла делает это возможность использования линейных регуляторов при высоком выходном токе, полностью для поверхностного монтажа где только ограниченное количество тепла может рассеиваться в любом одиночном место на доске — приложения, которые ранее требовал переключения регулятор.

Когда регуляторы устанавливаются на поверхность в системе доска, токопроводящая рассеяние и воздушное охлаждение ограничивает сумму силы, которая может быть рассеянным в каждая фишка. С типовая доска, позволяя макс Рабочая Температура 60 ° C до 70 ° C, линейная регулятор может безопасно рассеяться примерно 1 Вт до 2Вт.этот номер зависит от способность доска для распространения тепло и воздушный поток через доска. Если высокая мощность требования вызывают регулятор чтобы генерировать больше тепла, чем может рассеять плата, регулятор должен быть установлен отдельно на радиаторе. В системы для поверхностного монтажа, это не вариант, поэтому ограничение мощности рассеивание (например, 1 Вт) ограничивает выходной ток.

На рисунке 1 показан максимальный выход ток на разных входах-выходах дифференциалы, которые могут быть получены при регулятор мощностью 1 Вт и 2 Вт диссипация.Рассеивание 2 Вт является разумным ограничение на один регулятор. Распараллеливание LT3080s увеличивает максимальный общий выходной ток на распространяя тепло, помогая поддерживать низкие пиковые температуры.

Рис. 1. Доступный выходной ток как функция дифференциала входа-выхода и допустимой рассеиваемой мощности. При 2 Вт выходной ток 1 А возможен даже при дифференциале между входом и выходом от 1 В до 2 В.

LT3080 тоже особенно хорош подходит для приложений, требующих нескольких рельсы.Новая архитектура подстраивает до нуля с помощью одного резистора, современные цифровые микросхемы низкого напряжения. Настройка на нулевую мощность позволяет отключить питание схемы когда вход предварительно регулируется — такие как входной источник питания 5 В или 3,3 В. Внешний резисторы, включенные последовательно с IN, могут помочь распространять тепло, сохраняя систему все поверхностное крепление.

Наконец-то изготовлен новый регулятор в биполярном процессе 40 В. Это позволяет высокое входное напряжение, а также низкое рабочее напряжение, так как биполярные транзисторы включить на 0.6В.

A прецизионный «ноль» TC 10 мкА внутренний источник тока подключен к неинвертирующему ввод мощности оперативный усилитель мощности. Операционный усилитель мощности обеспечивает Буферизованный выход с низким импедансом от напряжение на неинвертирующем входе. Одиночный резистор из неинвертирующего вход к земле устанавливает выходное напряжение и если этот резистор установить в ноль, ноль вывод результатов. Как видно, любые выходное напряжение можно получить из от нуля до максимума, определенного входной источник питания.

Таблица 1.Сравнение LT3080 с традиционными регуляторами на 1А

	LT317	LT1086	LT3080
Выпадение (В)	3В	1,5 В	1,3 В или 300 мВ
Мин. Нагрузка (мА)	10	10	0,3
Мин. Выход (В)	1.2	1,2	0
I ВЫХ (A)	1,5	1,5	1,1
Параллельная работа	–	–
Внешние резисторы	2	2	1

Таблица 2. Некоторые ключевые характеристики LT3080

Параметр	Значение
Регулировка нагрузки, I OUT = от 10 мА до 1,1 А	<1 мВ
Регулировка линии, IN = 2–40 В	<1 мВ
УСТАНОВИТЬ ток на выводе	10 мкА ± 1%
Мин. Ток нагрузки	0.3 мА
УСТАНОВИТЬ Смещение ВЫХОДА	1 мВ
Диапазон рабочих температур	от –55 ° C до 125 ° C
Дропаут (3-контактный) 1.1A	1,3 В
Отключение (4 контакта) 1.1A	0,3 В
Подавление пульсаций (120 Гц)	75 дБ

Что не так очевидно из этого архитектура — это преимущества использования настоящий внутренний источник тока в качестве ссылки в отличие от бутстрапируемое опорное напряжение старше регуляторы. Истинный источник тока позволяет регулятору иметь усиление и частотная характеристика не зависит от выходное напряжение с петли усиление не меняется. Традиционный регулируемые регуляторы, такие как LT1086, есть изменение петлевого усиления и полоса пропускания с выходным напряжением а также изменение полосы пропускания, когда установочный / регулировочный штифт не заземлен. Однако с LT3080 петлевое усиление остается неизменным с изменение выходного напряжения или байпас. Регулировка мощности больше не фиксируется в процентах от выходного напряжения а скорее фиксированное количество милливольт.С истинным источником тока все усиление в буферном усилителе предусмотрена регулировка; ничего из этого не требуется для усиления ссылка на более высокое выходное напряжение. Это, а также точные характеристики LT3080 по постоянному току, позволяют легко параллельные регуляторы (см. ниже: «Распараллелить LT3080 легко»).

В регуляторе жертв не было. производительность для LT3080. Линия и регулировка нагрузки превосходны температура. Его низкий отсев и новая архитектура делает это чрезвычайно универсальный.Обрезка стружки сохраняет Точность опорного тока ниже один процент, а напряжение смещения между контактом SET и выходом до менее 2 мВ.

Регулирование линии практически неизмеримо, несколько наноампер, так как внутренняя схема дважды регулирует текущий исходный раздел. Температура исполнение ссылки показан на рисунке 2 и почти плоский от –55 ° С до 150 ° С. Ограничение температуры установлена ​​примерно на 160 ° C. Покой ток составляет всего около 300 мкА, что позволяет это устройство будет использоваться при небольшой нагрузке и приложения с батарейным питанием.Подавление высокочастотной пульсации также отлично, что делает LT3080 хорошим подходит как пост-регулятор для переключения регуляторы при низкой пульсации на выходе нужный.

Рис. 2. Температурные характеристики прецизионного источника тока LT3080.

На рисунке 3 показана блок-схема LT3080. Самое простое приложение, как 3-контактный регулируемый регулятор, показано на рисунке 4. V _CONTROL и IN булавки связаны между собой. (Эти две булавки можно подключать к разным источникам питания для дополнительные тепловые преимущества, описанные ниже.) Единственные добавленные компоненты входные и выходные конденсаторы и резистор для установки выходного напряжения. В в этом случае выход установлен на 1,8 В, который при отключении 1,3 В работает с Вход 3,3 В. Входные и выходные конденсаторы необходимы для стабильности — они могут быть керамическими, танталовыми или электролитическими конденсаторы. В отличие от более старых 3-х терминальных регуляторы, минимальный ток нагрузки гарантируется всего 1 мА для этого устройство. Сделав корректировку нулевого резистора или привязать вывод SET к земля с переключателем, вывод идет в ноль, отключение подключено схема.Обычно покоящиеся ток не превышает 300 мкА.

Рисунок 3. Блок-схема LT3080. В упаковке доступны четыре клеммы, позволяющие использовать устройство в режиме с малым падением напряжения с падением только 300 мВ между входами и выходами.

Рисунок 4. Базовое подключение регулятора LT3080. Контакты IN и V _CONTROL связаны вместе, и выходное напряжение устанавливается одним резистором. Выходной конденсатор 1 мкФ обеспечивает стабильность. Если регулировочный резистор установлен на ноль, выход равен нулю.

Вывод SET имеет очень высокий импеданс а выходное напряжение устанавливается Ток 10 мкА, умноженный на внешний резистор. Даже конденсатор 0,1 мкФ большой достаточно, чтобы обойти вывод SET при 60 Гц, что позволяет снизить выходной шум и вставьте в контакт SET.

С конденсатором на выводе SET, выходной шум составляет 40 мкВ _RMS — примерно столько же, сколько у многих малошумящих регуляторов. В другие приложения, контакт SET может быть управляемый усилителем или эталоном напряжение, которое будет использоваться в качестве буфера мощности.С несколькими регуляторами контакты SET и выходы могут быть связаны вместе для параллельно регулятору (описано ниже). Заземление контакта SET приводит к выход на ноль.

V _CONTROL Pin предлагает дополнительные Способы распространения тепла

Очевидно, что одна из движущих целей дизайна поскольку этот новый регулятор должен был включить тепловой расчет для поверхности установить платы — в частности, исключить необходимость радиаторов. Распараллеливание LT3080s имеет большое значение, но помогает и другая функция.Коллектор выходного транзистора доступен на контакте V _CONTROL (см. Рисунок 3). Это может уменьшить пик температуры двумя способами.

Во-первых, дропаут на коллекторе составляет 400 мВ (вход IN), поэтому он может принимать более низкое напряжение питания, чем используется для схема управления LT3080 (отключение 1,3 В). Снижение ввода-вывода напряжение на силовом транзисторе увеличивает эффективность и тем самым снижает диссипация.

Во-вторых, резистор можно вставить последовательно с коллектором.Добавление этот резистор разделяет рассеиваемую мощность между внутренним силовым транзистором и внешний резистор, чтобы часть тепла от ИС может быть перемещен в другое место на печатной плате. На рисунке 5 показана такая конструкция с использованием Резистор 2,9 Ом. Падение напряжения для выходной транзистор всего 400 мВ, так что несколько вольт могут быть пропущены через внешний резистор, минимизируя подогрев микросхемы. При полной нагрузке внешний резистор падает примерно 3 В и рассеивает 3 Вт. Минимизировать пиковые температуры на печатной плате, этот резистор можно разделить на несколько Резисторы 1Ω и, следовательно, дальнейшее распространение рассеянное тепло.Рассеивание мощности в пике LT3080 около 750 мВт когда рассеяние мощности в резистор и рассеиваемая мощность в транзисторы равны. Медь самолеты в печатной плате могут легко справиться с этой властью.

Рис. 5. Добавление резистора последовательно с коллектором выходного устройства, чтобы убрать часть рассеиваемой мощности регулятора. Это рассеивает тепло вокруг платы для поверхностного монтажа, а не концентрирует его на регуляторе.

Конечно, LT3080 может работать в 3-терминальном режиме просто подключение контакта V _CONTROL к вывод питания, но это ограничивает вход в 1. Выпадение 3В регулятор. В качестве альтернативы, подключив контакт IN к более низкому напряжению, чем V _CONTROL , можно произвести 1.1А, 2.5В до 1,8 В или от 1,8 В до 1,2 В с низкое рассеяние — аналогично другим низким IN — OUT дифференциалы. Для достижения одинаковые пиковые рабочие температуры, конструкция с ограничением рассеивания ток должен быть ниже для более высокого IN — Выходные дифференциалы, например, от 5 В до 3,3 В или от 3,3 В до 1,5 В.

Простое параллельное соединение LT3080

Архитектура LT3080 позволяет прямое параллельное соединение в отличие от любого другого типа регулятора.Параллельные линейные регуляторы распределить текущую нагрузку и распределить рассеивание мощности вокруг системная плата. Нужно больше мощности, но не можете позволить себе больше точечного отопления? Добавлять больше регуляторов. Даже при параллельном подключении 5–10 устройства разумные.

Практическое разделение тока параллельно LT3080s стало возможным благодаря внутреннему подстройка, которая сохраняет напряжение смещения между регулировочным штифтом и выход под 2мВ. Рисунок 6 показывает как легко распараллелить LT3080. Просто свяжите контакты SET LT3080s. вместе и сделайте то же самое для IN булавки.Это то же самое, если оно в 3-контактный режим или имеет отдельный IN поставлять. Выходы также подключены вместе, но с небольшой частью Диаграмма ПК последовательно с каждым выводом ВЫХОДА, служащим балластом для выравнивания токи. Сопротивление следа ПК в миллиомах / дюйм приведен в таблице 3. Только для балластировки нужна крошечная площадь.

Рисунок 6. Параллельное подключение двух регуляторов. Нужен ток? Добавьте больше регуляторов. Разделение тока обеспечивается дорожками 10 мОм на плате ПК, которые действуют как балластные резисторы.

Таблица 3. Сопротивление проводов балластных резисторов в мОм / дюйм

	Ширина 10 мил	Ширина 20 мил
Вес 1 унция	54,3	27,1
2 унции Вес	27,1	13,6

На рисунке 6 показаны два устройства с небольшим балластным резистором 10 мОм, который при полном выходном токе дает более 80% выравниваемого распределения тока. Внешнее сопротивление 10 мОм (5 мОм для двух устройств, подключенных параллельно) добавляет только около 10 мВ падения стабилизации на выходе 2 А. Даже с выходом 1 В это добавляет только 1% к регулированию.

Два устройства QFN LT3080 3 мм × 3 мм устанавливаются на двусторонний ПК доска. Они размещены примерно 1,5 дюйма друг от друга, и плата установлен вертикально для конвекционного охлаждения. Два теста были настроены для измерения мощность охлаждения и ток совместное использование этих устройств.

Первый тест проводился примерно с 0.7V вход-выход дифференциал и нагрузка 1А на устройство. Эта установка произвела рассеяние 700 мВт. в каждом устройстве и выход 2А Текущий. Повышение температуры выше температура окружающей среды около 28 ° C и оба устройства были в пределах ± 1 ° C от каждого Другой. И тепловая, и электрическая совместное использование этих устройств отлично. Термограф на рисунке 7 показывает распределение температуры между эти устройства, где плата ПК достигает окружающей среды в пределах 0,5 дюйма с устройств.

Рис. 7. На термограмме показаны два регулятора, каждый из которых рассеивает 0.7 Вт при разнице между входом и выходом 0,7 В при полной нагрузке 2 А. Результатом является повышение температуры на 28 ° C по сравнению с окружающей средой на каждой микросхеме двусторонней печатной платы.

На рисунке 8 показано, что происходит, когда мощность увеличена до 1,7 В по каждое устройство. Это дает рассеивание 1,7 Вт. в каждом устройстве и устройстве температура около 90 ° C, около 65 ° C выше окружающего. Опять же температура соответствие между устройствами в пределах 2 ° C, демонстрируя отличное отслеживание между устройствами. Температура платы падает примерно до 40 ° C в течение 0.75 дюймов каждого устройства.

Рис. 8. Термограмма показывает повышение на 65 ° C для двух регуляторов, каждый из которых рассеивает 1,7 Вт при разности между входом и выходом 1,7 В при нагрузке 2 А.

Хотя 95 ° C является приемлемым температура для этих устройств, это Повышение температуры происходит при температуре окружающей среды 25 ° C. При более высоких температурах окружающей среды повышение температуры необходимо контролировать для предотвращения температуры устройства от температуры выше 125 ° C. 3 метра в секунду воздушный поток через устройства снижает температуру устройства примерно на 20 ° C, что дает запас для более высоких рабочих температур окружающей среды.Кроме того, этот пример предназначен для 2-х слойная доска. Четырехслойная доска будет обеспечивают лучшее рассеивание мощности.

Прорывной дизайн LT3080 и высокие характеристики постоянного тока позволяет подключать его параллельно для получения высокого тока все приложения для поверхностного монтажа. Его также можно настроить на нулевой выход, невозможный подвиг с традиционным 3-полюсный регулируемый линейный регулятор. Оптимизирован для применения в новых схемах. и система для поверхностного монтажа методы сборки — особенно высокие производительность, схема высокой плотности доски.

.
