Термотрубка для изоляции: Чем нагреть термоусадочную трубку — используем фен, зажигалку или другой способ нагрева

Сфера задействования приспособления

Термоусаживаемые трубки отличаются высокой степенью эластичности, стойкостью к действию разнообразных негативно влияющих факторов окружающей среды, повышенной прочностью по натяжению, благодаря чему их активно используют при:

• изоляции токоведущей зоны проводов и функционирующих агрегатов под напряжением;
• обеспечении защиты в точках соединения линий кабеля или проводников;
• креплении наконечников соединительного назначения и муфт на кабеле;
• оформлении маркировки на проводах;
• герметичной защите пучков кабелей в продольном направлении специальной лентой термоусадочного действия;
• недопущении нарушений целостности проводов под действием температурного фактора;
• обеспечении эргономичности рукояток на инвентаре и создания условий для безопасного оперирования различными инструментами.

Достоинства и недостатки

Использование термоусадки обладает множеством преимуществ, благодаря которым этот материал стал популярным в электротехнической сфере:

• гарантирование максимальной плотности прилегания остывшей трубки, что исключает механическое смещение при эксплуатации;
• легкость в монтаже и применении;
• быстрота крепления трубки;
• высокая прочность фиксации после усадки;
• длительный срок эксплуатации в сравнении с другими материалами;
• широкая сфера задействования, в том числе, когда необходимо соединение проводов термоусадкой.

Конечно, существуют и определенные недостатки. Это, прежде всего, более высокая цена по сравнению, например, с обычной изолентой. К тому же, после усадки повторно материал использовать уже нельзя. Однако эти недостатки полностью перекрываются достоинствами.

Различие материалов

Для изготовления термоусадки могут применяться разные по типу материалы.

Поливинилхлорид

Такие трубки обладают высокими изоляционными качествами. Однако у материала есть два существенных недостатка. Во-первых, пределы рабочих температур ограничиваются только -20ºС … +80ºС. Во-вторых, поливинилхлорид достаточно горючий материал, который при горении еще и выделяет едкие и ядовитые соединения.

Полиэстер

Данный материал обладает повышенным уровнем физической прочности и стойкостью к химическим факторам. Из него изготавливают рубки повышенного диаметра с тонкими и сверхтонкими стенками.

Фотополимер

Более дорогой в изготовлении материал. Но при этом он характеризуется повышенным показателем механической прочности и стойкостью к действию химических соединений.

Полиолефиновые трубки

Химически обработанный полиэтилен усилен добавлением присадок с пластификаторами и красителями. Рабочие пределы -50ºС … +125ºС. Материал устойчив к сильным окислителям, но длительный контакт с ними все же приводит к постепенному разрушению.

Данная модель наиболее распространена вследствие ее прекрасных изоляционных качеств и безопасности эксплуатации в сложных условиях.

Эластомеры

Изготавливают их на базе синтетического каучука, а потому материал стоек относительно повышенных температур, хотя подвержен действию ГСМ. Отличается дороговизной, что ограничивает сферу применения.

Силиконовые изделия

Силикон характеризуется гибкостью и нетоксичностью. К тому же такая трубка отличается химической инертностью. Силикон демонстрирует высокий уровень электрической прочности. Однако воздействие растворителей на основе органики губительно для изделия.

Использование разных типов монтажа

У термоусаживаемых трубок есть важная особенность, определяемая их конструкцией. От этого будет зависеть способ крепления:

1. Трубки с клеевым слоем. Основой в виде клея покрывают внутреннюю поверхность изделия. А потому в процессе усадки обеспечивается более высокая герметизация за счет лучшего прилегания.
2. Трубки без клея. В таком варианте герметичность создается исключительно за счет плотного обхвата проводов.

Разновидностью клеевой трубки является термоусадка на припое. Такие трубки обладают красными кольцами – это утолщенные термоусадки с прослойкой на клеевой основе. При разогреве кольца начинают сжиматься, чем и обеспечивается прочная фиксация на оболочке проводов. Такой вариант защищает от влаги и механического разрыва.

Виды соединителей для автомобилей

В транспортных средствах применяется множество электротехнических компонентов и электроники. Для обеспечения надежной и безопасной эксплуатации применяется соединитель проводов с термоусадкой. В этих целях задействуются термотрубки на клеевой и бесклеевой основе, а также разнообразные изделия термоусадочного типа. Эта группа изделий представлена:

• клеммами;
• обжимными гильзами;
• наконечниками с трубкой на клеевой основе;
• кабельными перчатками;
• колпачками и оконцевателями;
• муфтами.

В дополнение к их структуре используются термопластичные и нетермопластичные клеевые массы, герметики.

Различия по толщине

Размеры термоусадки для проводов влияют на качество изоляции. Здесь, прежде всего, речь идет о толщине стенок трубки. В продаже можно встретить такие варианты:

• трубки толстостенного типа;
• изделия тонкостенного типа;
• средние по толщине модели.

Особенности выбора

Главное, на что надо обращать внимание при подборе материала, – это коэффициент усадки. Он может варьируется в границах 200-600%. Чем выше коэффициент, тем выше и уровень поперечного сжатия в сравнении с продольным. Это значит, что при существенном изменении показателя диаметра, длина будет постоянной. При покупке поможет таблица термоусадки для проводов.

Не менее значимым показателем будет устойчивость относительно агрессивных факторов. Здесь выделяются несколько типов изделий. Материал трубки может характеризоваться:

• маслостойкостью;
• химической инертностью;
• бензостойкостью;
• повышенным уровнем напряжения;
• негорючестью;
• устойчивостью к действию УФ-лучей.

Упрощает выбор маркировка изделия. Надпись содержит показатели доусадочной толщины и после сжатия, например ТТК 12/3 (мм). Некоторые производители показывают первоначальный показатель диаметра трубки и усадочный коэффициент. Изучая линейку изготовителей усадок, надо учитывать доусадочный и послеусадочный диаметр, плотность стенок, продольный усадочный коэффициент, установленные пределы и метраж в типовой бухте, можно выбрать наилучшую модель для решения конкретных задач. Есть и добавочная маркировка, например, «НГ», что означает негорючесть материала.

Правила монтажа

Не должно возникнуть вопросов и с тем, как пользоваться термоусадкой. Дело в том, что процесс монтажа предельно прост. Сначала следует подобрать изделие соответствующего диаметра и длины. Потребуется и нагревательное оборудование. Можно воспользоваться феном, газовой горелкой.

• очистите провода от загрязнений;
• отрежьте заготовку трубки нужных параметров по длине;
• наденьте заготовку на место монтажа;
• тщательно прогрейте по всей длине трубки до полной усадки.

В целом монтаж не вызовет проблем. Однако при обработке длинного изделия повышенного диаметра нагревать надо с середины по направлению к бокам изделия. При этом трубку надо предварительно осадить по окружности. В некоторой степени видоизменяется процесс крепления трубки на металлическую основу. В таком случае желательно поверхность предварительно разогреть. При присутствии острых граней на участках соединения их следует убрать, поскольку поверхность трубки после усадки может быть повреждена – на ней возникают проколы.

Частой ошибкой начинающих мастеров является растягивание изделия при недостатке длины. Делать это не желательно, даже если материал не перекрывает участок соединения. Чрезмерное растягивание ухудшает диэлектрические свойства и прочностные параметры термоусадки.

Термоусадочная трубка для железнодорожного транспорта

Подбор термоусадочной трубки для печати маркеров при производстве и ремонте железнодорожного транспорта


Краткие характеристики

Форма поставки термоусадочной трубки

Сводная таблица сравнения характеристик термоусадочных трубок для печати маркеров, на основе формы поставки: термоусадочная трубка в рулоне или термоусадочная трубка на носителе?

Допуск применения и соответствие техническим требованиям

Разные типы трубок обладают различным набором характеристик. Чтобы разобраться какие трубки и где лучше примененять, обратимся к сводной таблице.

размеры, характеристики, правила пользования, как сделать самому, ремонт и строительство

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

• ПВХ или поливинилхлорид;
• полиэстер;
• фторкаучук;
• полиэтилен;
• поливинилиден;
• полиэтилентерефталат;
• материалы, содержащие в составе полиолефин.

ФОТО: i1.photo.2gis.com ПВХ – простой и дешёвый материал, имеющий существенные недостатки

Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

ФОТО: plastirub.be Полиэстер превосходит ПВХ по всем параметрам

Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com Фотополимер имеет высокую себестоимость производства

Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru Полиолефиновые усадки – наиболее современный и качественный вариант изоляции

Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

ФОТО: build-experts.ru Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ

Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей

Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Что такое термоусадка: принцип действия

Принцип действия термоусадки основан на эффекте памяти формы. В процессе производства полимер подвергают воздействию потока заряженных электронов, благодаря чему молекулы материала получают дополнительные соединения в поперечном направлении изделия (технология поперечной сшивки).

Схема соединения молекул полимеров при эффекте сшивки:

1. Исходное положение полимерных цепочек в материале.
2. Облучение полимера и отрыв атомов водорода.
3. Объединение атомов углерода и образование поперечных соединений.

Таким образом, в процессе воздействия температуры полимер возвращает свой первоначальный размер, изменяясь при этом не в линейном (продольном), а в радиальном (поперечном) направлении. Такая трубка имеет длительный срок хранения без снижения своих основных эксплуатационных характеристик.

Важно! На рынке электротоваров это изделие может быть известно под различными названиями: термокембрик, термотрубка, термоусадочная (усаживаемая) изоляция. https://www.youtube.com/embed/GVtq6fan0Lw

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения. А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки ТУТ можно отметить следующее:

1. Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
2. Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

• Какая изолента лучше для электропроводки
• Как защитить кабель от механических повреждений
• Какие бывают кабель-каналы

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

• Какая изолента лучше для электропроводки
• Как защитить кабель от механических повреждений
• Какие бывают кабель-каналы

Виды термоусадочных трубок

Отличаются все имеющиеся в специализированных магазинах изделия не только основным материалом, используемым при производстве, но и рядом других параметров. Бывает:

1. Клеевая термоусадочная трубка. На ее внутреннюю поверхность нанесен специальный клей, который в процессе термоусадки создает прочное гидроизоляционное покрытие.
2. Изделие без клеевого внутреннего покрытия.

Можно купить материал с разной толщиной стенок. По этому параметру все трубки делятся на:

• тонкостенные;
• со средними значениями толщины;
• толстостенные.

По взаимодействию с электричеством бывают:

• электроизоляционные;
• полупроводники;
• трубки с возможностью выравнивания напряжения электрического поля.

По устойчивости к эксплуатационной среде бывают изделия:

• маслостойкие и бензиноустойчивые;
• химически инертные;
• высоковольтные;
• термостойкие или негорючие.

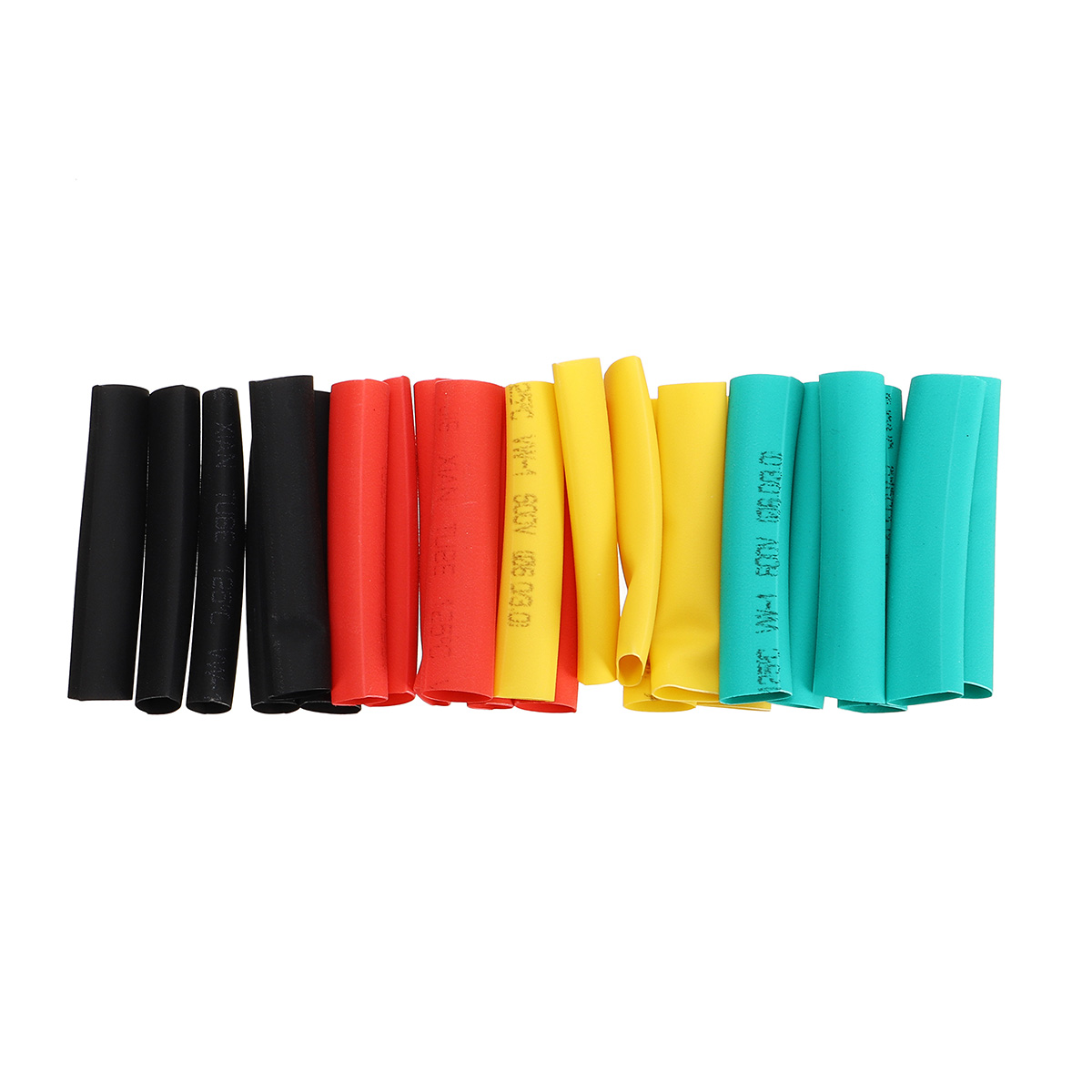

Отличаются все изделия и цветом:

1. Термоусадочная трубка цветная чаще бывает красной, белой, черной, зеленой, синей и желтой. Двухцветные желто-зеленые трубки применяются для изоляции заземления.
2. Прозрачные трубки применяются для маркировки проводов. Под изоляцию размещается бумага с надписью марки кабеля, его сечения, питания и прочего.

Как выбрать термоусадочную трубку?

Перед покупкой набора термоусадочных трубок важно определиться с рядом параметров:

1. Условия эксплуатации изделия . Этот параметр считается одним из самых важных, ведь нужно учесть диапазон возможных температур и проводимое напряжение, в которых окажется проводов, воздействие факторов непогоды, возможное попадание химических веществ (масло, бензин) и некоторые другие.
2. Цель использования : изоляция кабеля, заземления, маркировка проводов.
3. Диаметр изделия . Он подбирается, руководствуясь правилом «-10+20». Это означает, что в соответствии с размерами проводов пределы минимальной и максимальной усадки составляют указанные параметры.
4. Длина . Этот показатель не так важен, как диаметр, но и его забывать не стоит. Качественные изделия при термоусадке укорачиваются всего на 5-7%, тогда как недорогие материалы могут просесть и на 20%.

Термоусадочная трубка – размеры

При проведении ряда высокоточных работ стоит учитывать размерный ряд изделия, в который включены следующие параметры:

1. Диаметр изделия в состоянии поставки, который во многих странах СНГ измеряется в миллиметрах. Он может варьироваться от 12 до 140 мм. В продаже имеется и термоусадочная трубка большого диаметра, используемая профессионалами при проведении ряда сложных работ.
2. Максимальный диаметр трубки после полного термоусаживания может быть от 3 до 42 мм и выше.
3. Толщина стенки после усадки может быть от 0,4 до 1,2 мм.
4. Толщина клеевого слоя после термоусадки может составлять от 0,5 до 1 мм.
5. Длина изделия. Продаются наборы трубок длиной 50-100 см для частного использования. Мастера приобретают изделие в рулоне, длина которого варьируется от 25 до 200 м.

Маркировка термоусадочных трубок

Для успешного выбора изделия нужно разбираться в маркировках, указанных на каждой упаковке заводом-изготовителем. Чаще на них указывается:

1. Коэффициент термоусадки . Он может выражаться как в процентах, так и соотношением, например 2:1 или 3:1.
2. Внутренний диаметр трубки до и после нагрева . Может указываться в миллиметрах или дюймах в зависимости от страны производства и выглядит как 10/5, 60/25 и прочее.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов

Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры

Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Наиболее нужные размеры термоусадки предоставлены в таблице:

Если вы хотите узнать, как выбрать термоусадочную трубку, рекомендуем просмотреть видео, предоставленное ниже:

Преимущества и недостатки термоусаживаемых изделий

Термоусадка для проводов обладает следующими достоинствами:

• способностью герметичного обжима изделий со сложной рельефной поверхностью, обеспечивая электрическую изоляцию и механическую защиту;
• высокой прочностью по отношению к растягивающим усилиям;
• устойчивостью к истираниям;
• химической стойкостью к воздействию кислот и щелочей;
• простым монтажом, не требующим особых навыков и специальных инструментов;
• эластичностью и легкостью деформации при монтаже;
• стойкостью к открытому пламени.

Обратите внимание! Трубка ТУТ надежно обжимает соединения проводов, диаметры которых значительно различаются. Благодаря плотному обжиму, соединяемые изделия не смещаются при воздействии механических факторов, а сами проводники становятся более жесткими и устойчивыми к повреждениям

Обжим ТУТ для проводников разных диаметров

Из недостатков ТУТ отмечают следующие обстоятельства:

1. Термотрубка является изделием одноразового применения. При необходимости ее снятия с проводника полимер придется разрезать по всей длине облегания.
2. Стоимость термоусаживаемых трубочек выше, по сравнению с ценой традиционной изоленты.
3. При повышенных истирающих нагрузках в ходе многократных соприкосновений с инородными телами предпочтительнее использовать несколько слоев изоленты либо гофру (пластиковую или металлическую).

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

С этим читают

Как подобрать термоусадочную трубку под кабель

Как подобрать необходимый диаметр термоусаживаемой трубки

Для правильного выбора термоусаживаемой трубки нужно учесть большое количество параметров, зависящих от условий её дальнейшей эксплуатации в составе комплекса оборудования. Самым главным техническим параметром любой термоусадки является её диаметр. Неправильно подобранный диаметр трубки может привести к её повреждению при усадке или в процессе эксплуатации, не позволить в полной мере использовать все возможности термоусаживаемой трубки. В самом безобидном случае термоусадочная трубка просто не налезет на усаживаемое изделие. Правильно же подобранная трубка является залогом надёжной и долговечной эксплуатации оборудования.

Для верного подбора диаметра термоусадки нужно следовать нескольким простым правилам:

1. Минимальный диаметр изделия (объекта), на который планируется усаживать трубку, должен быть как минимум на 10% больше, чем минимальный внутренний диаметр полностью усаженной термоусаживаемой трубки в свободном состоянии.

Комментарии: Это очень важно, так как при невыполнении этого условия термоусадочная трубка будет плохо облегать изделие, упругие силы сжатия, удерживающие термоусадку, будут малы, трубка может очень непрочно держаться на поверхности изделия и даже соскользнуть с него.

Оптимальный же результат достигается в случае, когда диаметр изолируемого изделия больше диаметра усаженной трубки на 20-40%. При этих значениях термоусаживаемая трубка в полной мере обеспечит заложенные в неё характеристики механической и электрической прочности, долговечности, температурной стойкости.

Если же диаметр изолируемого изделия будет больше 50-70% от минимального внутреннего диаметра полностью усаженной термоусаживаемой трубки в свободном состоянии, то такие ситуации допускаются при условии, что изделие не эксплуатируется при температурах, близких к максимальным расчётным температурам для данного вида термоусадочных трубок. В противном случае при высоких температурах эксплуатации (от + 90 до +125°С) может произойти разрыв термоусаживаемой трубки из-за того, что упругие силы сжатия превысят её прочность на разрыв. Так же могут существенно ухудшиться эксплуатационные характеристики трубки.

Разрыв трубки может произойти и в момент усадки, особенно при температуре усадки, превышающей рекомендованную, поэтому усадку трубок на такие большие изделия нужно проводить медленно, на минимально-возможной температурой нагрева.

2. Максимальный диаметр изделия (объекта) на который планируется усаживать трубку, должен быть как минимум на 10% меньше, чем внутренний диаметр термоусадочной трубки до усадки.

Это правило продиктовано в первую очередь самой возможностью натянуть неусаженную термоусадочную трубку на объект перед усадкой, да так, чтобы не повредить саму трубку. Для изделий со сложным рельефом поверхности этот параметр должен быть при возможности доведён до 20-30% .

Кроме того, при внутреннем диаметре трубки до усадки, лишь незначительно превышающем диаметр изделия возможно её повреждение в процессе усадки или последующей эксплуатации при повышенных температурах. (см. комменарий к первому правилу).

Дополнение: Большинство термоусаживаемых трубок имеет двухкратный коэффициент сжатия. Этого обычно достаточно для подбора нужного размера термоусадки почти для любых изделий. Однако встречаются случаи, когда изолируемый объект (деталь) имеет сложный рельеф поверхности с большими перепадами диаметров, для которого не получается подобрать трубку, чтобы при этом выполнялись все рекомендации.

Например необходима надёжная водонепроницаемая изоляция области между тонким кабелем и толстым разъёмом, закреплённым на нём. Приходится стоять перед выбором: или трубка не будет плотно обжимать поверхность кабеля, или мы не сможем натянуть трубку на толстый разъём!

В этом случае мы рекомендуем применять трубки с высоким (трёх или четырёхкратным) коэффициентом усадки. Они конечно сложнее в производстве и дороже обычных термоусадочных трубок, зато намного универсальнее.

Пример простого расчёта:

Требуется усадить изолирующую термоусаживаемую трубку на токопроводящую шину круглого сечения диаметром 10 мм, эксплуатирующуюся при комнатной температуре. Имеем трубки следующих диаметров (до /после усадки): 20/10 мм, 19/9,5 мм, 18/9 мм, 16/8 мм, 13/6,5 мм, 12/6 мм, 11/5,5 мм, 10/5 мм.

Термоусадочная трубка изоляции проводов — размеры, характеристики

Электрическая проводка нередко перегревается или даже возгорается, если происходит повреждение мест соединения контактов. Это несет ряд рисков, в том числе угрозу жизни. Поэтому места соединений проводов должны быть надежно изолированными – это основное условие при эксплуатации электросетей.

Простая изоляционная лента не защитит контакты от длительного воздействия, поскольку материалы разрушаются от времени. В этом случае справить с проблемой может термоусадочная трубка (ТУТ). Достаточно ознакомиться с техникой её использования, ее преимуществами и недостатками и выбрать подходящую из размерного ряда.

Описание

Термоусаживаемая трубка — тонкостенное изделие из полимера. Была изобретена полвека назад путём изменения молекулярной структуры полимерного материала. Изделие имеет несколько названий: термоусадка, термокембрик и просто термотрубка. Главной особенностью является способность сжиматься без потери своих защитных свойств. Именно поэтому получила своё широкое распространение среди ремонтных специалистов.

ТУТ способна вплотную облегать изолируемые контакты. При этом она не создаёт пустот и лишних утолщений. И это не единственные её преимущества:

• защищает токоведущие жилы от механических повреждений, не смещаясь от их воздействия;
• лёгкость применения;
• придаёт вспомогательную устойчивость и жёсткость изолируемому участку контактов;
• долговечность.

К сожалению, трубка имеет один недостаток — не терпит ошибок. После сжатия под действием нагревательного элемента её невозможно будет использовать повторно. Но при относительно низкой стоимости снятую термотрубку возможно заменить на новую без особых затрат.

Характеристики

Термотрубка сжимает и видоизменяет диаметр и толщину под действием нагревательного элемента в диапазоне 80-120 °С. Также существуют разновидности изделий с тефлоновыми прослойками, благодаря которым защищенные изделия смогут выдерживать давление от -65°С до 260 °С. Выпускается в различной цветовой гамме: чёрный, зелёный, желтый и т.п. Встречаются даже прозрачные, если вдруг понадобится понаблюдать за состоянием изолируемой части.

Полимер за счёт вложенных свойств способен сжиматься в многообразных вариациях. Отсюда следует, размеры термоусадочных трубок способны сужаться вдвое или в 6 раз. Коэффициент усадки варьируется от 2:1 до 6:1.

Помимо того, термотрубки могут производиться с клеевым слоем. Места объединения контактов рекомендуется как следует загерметизировать для защиты от коррозии. Также этот слой придаст дополнительную прочность контактному соединению.

На ТУТ не действуют агрессивные среды и ультрафиолет. А для автомобильных мастерских разработаны антихимические и маслобензостойкие термические трубки.

Полимеры ТУТ выпускаются с различным составом: ПВХ, полиолефин или эластомер, благодаря чему меняются механические свойства или цветовая гамма изделий. Кроме того, они характеризуются устойчивостью к ультрафиолету и пламени. В зависимости от различных требований к изолируемым участкам они выпускаются с аналогичными свойствами в разнообразных цветовых решениях.

Размеры

На любую продукцию наносятся условные значения. Основные свойства термоусадки для проводов — размеры, меняющиеся от нагревания. Соответственно указывается 2 значения: до и после усадки. Изначально это внутренний диаметр стенки, а через дробь — размер после нагревания или высчитываемый коэффициент.

Местные производители изготовляют термокембрики с параметром кратным 0,5 мм или 1 мм. Европа же маркирует всё в дюймах, следовательно, при расчёте размеры получаются с иными величинами.

Термоусадка для проводов чаще всего продается в отрезках по 1 метру или сразу по 25 м. Для домашнего использования первый вариант гораздо предпочтительнее другого.

Виды

Кроме диаметра и длины, для ТУТ важен еще один критерий: размер до и после воздействия давления. Самыми популярными для бытового пользования считаются тонкостенные термические трубки. Толщина их стенок после изменений не превысит 1 мм. Также они используются для изоляции и маркировки ответвлений. Также они обладают и устойчивостью к ультрафиолетовому излучению.

Толстостенные трубки после действия нагревательного элемента имеют толщину 1,5-4,5 мм. Они применяются для защиты узловых мест с большой разницей в толщине. Защищают от коррозии как провода, так и стальные трубы и контактные муфты.

Область применения

Основное назначение термоусадочной трубки — изоляция электропроводов. Она герметизирует и защищает провода от влаги, коррозии, грязи или механических нарушений. Также ограждает узлы от деформаций, особенно в перегибочных местах. С ее участием возможно восстановление повреждённой изоляции, оболочки проводков или связывание жгутов.

Также применяется для защиты столбов ЛЭП из металла от коррозии, а из дерева от гниения в земле. Применяется ТУТ и в улучшении производительности инструментов или спортинвентаря, путём накладывания на рукоятки ребристых или рифлёных материалов. Простые инструменты также можно преобразовать в диэлектрические благодаря химическим свойствам изделий.

Многообразие цветовой гаммы позволяет использовать изделия в качестве маркировок. Например, красными и чёрными отрезками можно обозначить электрические заряды в цепи постоянного тока, а жёлтыми или зелёными отметить места заземлений.

Сфера применения термотрубки коснулась и ремонта электрической системы автомобилей, в частности, при установке сигнализации, автомагнитол или акустических систем. Вдобавок цветные трубочки получили широкое распространение в качестве декоративных деталей для интерьера.
Подготовка

Для процедуры не требуется специального инструмента. Нужно только приготовить нож или ножницы для разрезания термотрубки на различные кусочки. Еще потребуется нагревательный прибор для сжатия термотрубки, к примеру горелка, зажигалка или фен.

Вот подбор размеров, возможно, окажется непростым. Вначале выбирается диаметр до усадки, чтобы можно было легко натянуть трубочку на место объединения. А конечный результат после нагревания должен быть меньше кабельного соединения, чтобы можно было создать условия для требуемой защиты и герметичности изолируемых узлов.

Чем больше коэффициент, тем толще будет термотрубка, тогда и надежность соединительных узлов после воздействия высокой температуры.

Технология установки

Когда подберется термоусадочная трубка, размеры и свойства которой были учтены для проведения работ, можно приступать к ее установке. Для начала необходимо порезать её на отрезки так, чтобы он полностью покрывал всю область соединения. Главное помнить о продольной усадке от действия нагрева. Эта величина указывается на трубке изготовителем. Внешняя оболочка и срезанные части должны быть без заусенцев или глубоких нарушений, в силу того что от воздействия высокой температуры деформированный отрезок разрушается.

Трубку надевают на электропровод, вслед за этим его соединяют с другим проводком. Трубку натягивают на выделенную зону. После этого ее нагревают с одной стороны, постепенно переходя до другой. Длинный участок лучше начинать греть с середины, а оттуда постепенно переходить к краям. Ни в коем случае не рекомендуется греть термотрубку с двух концов одновременно, поскольку так будут образовываться пузыри с воздухом, а следовательно, поверхность покроется нежелательными складками.

Уникальными свойствами отличаются термокембрики с клеевой прослойкой, что даёт их успешное качественное использование как изоляционная и антикоррозионная защита различного оборудования. Клеевой термослой изолирует все участки, предотвращая влияние влаги.

От действия нагревательного элемента клей равномерно заполняет все области, неровности и пустоты поверхности. ТУТ также предотвращает гниение древесины, усиливает прочность материала и морозостойкость оборудования. Таким образом, если разобраться, как пользоваться термоусадкой для проводов, тем более это не так уж и сложно, можно получить массу полезных преимуществ как в быту, так и при ремонтных и других работах.

— Интернет-магазин и отзывы на теплоизоляцию кабеля на AliExpress

Отличная новость !!! Вы попали в нужное место для теплоизоляции кабеля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая теплоизоляция кабеля вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили теплоизоляцию кабеля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплоизоляции кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабель с термоизоляцией по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая теплоизоляция своими руками — Выгодные предложения по теплоизоляции своими руками от глобальных продавцов теплоизоляции своими руками

Отличные новости !!! Вы попали в нужное место для термоизоляции своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший теплоизоляционный продукт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили теплоизоляцию своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплоизоляции своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy для термоизоляции по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Теплоизоляция

Уплотнение и изоляция балок обода

Балки обода могут протекать больше, чем окна

Для многих домов балки по периметру являются одним из основных источников потерь тепла и проникновения воздуха.Область балок над фундаментом может вызвать большую утечку воздуха в дом, чем все окна вместе взятые. Самостоятельная работа по герметизации балки по ободу — одна из лучших вещей, которые можно сделать, чтобы сделать дом более энергоэффективным. Также важно герметизировать и изолировать верх бетонной стены, где находится подоконник. Это самый простой и дешевый вариант утепления подвала, который принесет максимальную отдачу от ваших вложений.

Ободные балки пропускают больше воздуха

Пауки, насекомые и даже мыши находят ободок балки привлекательным местом для входа в дом.Деревянный край или ленточная балка — это место, где деревянная конструкция дома опирается на бетонный фундамент. Эта область известна зазорами и трещинами.

Проблемы со здоровьем могут начаться в подвале

Дом дышит из подвала. Обычно три четверти инфильтрации воздуха происходит из подвала. Воздух, входящий или выходящий из области балок по краю, может содержать высокий уровень влажности, что увеличивает вероятность роста плесени и гниения в этой области. Таким образом, если в подвале есть плесень, это может повлиять на качество воздуха во всем доме.

Осторожно: После герметизации области балок по краю и устранения проникновения воздуха в подвал важно проверить приборы для сжигания на предмет наличия надлежащего воздуха для подпитки. Во избежание отравления угарным газом убедитесь, что приборы не вытягиваются обратно.

Строительные нормы и правила, относящиеся к установке краевой балки

Если вы не планируете отделку подвала или гипсокартон на потолке, строительные нормы и правила требуют, чтобы все открытые изделия из жесткого пенопласта и изделия из распыляемой пены были покрыты 15-минутным тепловым барьером, если только он не имеет огнестойкости, такой как изоляционная плита с огнестойкостью Thermax. .Тепловой барьер в течение 15 минут может быть достигнут путем наклеивания на пенопласт толщиной 1-1 / 2 дюйма минерального волокна или гипсокартона. Уточните у местного строительного чиновника.

Практическое руководство. Герметизация и изоляция с помощью изоляции из жесткого пенопласта

Удобный способ для самостоятельной герметизации и изоляции краевой или ленточной балок — использование жесткого пенопласта напротив краевой балки. Этот метод может быть на сотни долларов меньше, чем стоимость использования коммерчески применяемой пены для распыления.Просто отрежьте пенопласт немного меньше, чем площадь, которую нужно запечатать, и обработайте расширяющейся пеной. Это эффективный метод воздушной герметизации этой области, при этом он не повредит карману.

В холодном, влажном или смешанном климате толщина пенопласта должна составлять 2 дюйма, чтобы предотвратить образование конденсата в области балок по краю. Если пенопласт должным образом герметизирован, можно добавить дополнительную изоляцию из стекловолокна, чтобы получить более высокое значение r. Поскольку проникновение воздуха остановлено, стекловолокно не должно иметь проблем с плесенью.В более умеренном климате можно использовать пенопласт толщиной 1 дюйм, но, пожалуйста, проконсультируйтесь с местным строителем.

Советы по установке

Жесткий пенопласт легко разрезать с помощью универсального ножа с длинным отрывным лезвием. Рисунок, оставляющий зазор ”- ½” по периметру. Обязательно сужайте разрез по краям, чтобы было достаточно места для расширения пены по краям. Насухо установите детали из жесткого пенопласта.

Перед укладкой пенопласта на место нанесите валик из изоляционного теплоизоляционного материала

теплоизоляционный теплоизоляционный материал

Технические характеристики

Подробное описание:
· Это новый экологически чистый теплоизоляционный материал

· Который мягкий, легкий и простой в установке.

· Изготавливается из алюминиевой фольги и полиэтилена на специальном оборудовании.

· Не имеет запаха и токсичности.

· Полиэтиленовый пузырек между алюминиевой фольгой может состоять более чем из одного слоя, может быть выполнен с разными цветами и огнестойким.

· Кроме того, диаметр пузыря может составлять от 5 до 25 мм, а толщина — от 2 до 7 мм.

· Внешний слой также может быть напечатан разными цветами или ламинирован полиэтиленом.

· Имеет три метода теплопроводности: излучение, теплопроводность и конвекция.

Типы:
1. AL / пузырь / AL (пузырь: диаметр: 10 мм, H: 4 мм), (пузырь: D: 10 мм, H: 2,5 мм)

2. AL / пузырь + пузырь / AL (пузырь: диаметр: 10 мм, высота: 4 мм), (пузырь: диаметр: 10 мм, высота: 2,5 мм)

3. AL / белый огнестойкий пузырь / AL синего цвета (пузырь: диаметр: 20 мм, H: 7 мм)

Нормальный размер рулона: 1.2 м x 40 м / рулон, 48 дюймов x 125 футов.

По запросу доступны рулоны различной стандартной и нестандартной длины.

Мы также можем заменить фольгу металлизированным полиэстером для получения более экономичного продукта.

Все продукты прошли сертификацию SGS.
