Усиление ленточного фундамента железобетонной обоймой

Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома. У каждой постройки существует свой срок жизни, так как она постоянно поддается влиянию окружающей среды. На фундаменте или здании могут появиться различного рода трещины и деформации, которые требуют незамедлительного исправления. Как раз в этом случае и пригодиться усиление основание. В нашей статье мы рассмотрим особенности данного процесса и основные способы его совершения для ленточного фундамента.

Потребность усиления фундамента

Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома

Если ваша основная цель – это прочный и надежный дом, то первое, что вы обязаны делать, это следить за состоянием его основания и фундамента. Так как ленточный тип самый популярный на сегодняшний день, то мы как раз все вопросы будет рассматривать на его примере. Стоит заметить, что постройки этого вида предусматривают дополнительные крепления, которые могут монтироваться как при возведении здания, так и после завершения строительства.

Внимание! Укрепление фундамента после его возведения займет намного больше сил, чем заняться этим процессом во время строительства. Это очень экстремальный вариант развития событий, так как проект был заготовлен для одного формата основания, но приходиться пересматривать его.

Когда совершать усиление фундамента после окончания стройки, то процесс потребует больших денежных затрат. Поэтому специалисты данной отрасли советуют подумать об этом при проектировании дома, но, к сожалению практика показывает, что все-таки рекомендациям люди прислушиваются очень редко.

Давайте все-таки выясним, почему может возникнуть потребность данных работ для дома. Итак, первое – это достройка дома, второе – если на постройке появились трещины. Также следует сюда добавить негативное воздействие морозов на структуру здания и различного рода механические повреждения.

Причины образования трещин

Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин

Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин. Откуда они берутся? Это мы сейчас и выясним в данном разделе.

Итак, причин для этого может быть множество, назовем самые частые ситуации:

  • Если фундамент возведен на насыпном подвижном грунте, то может случиться проседание почвы;
  • При ленточном строительстве, если кирпичи не армировались, то со временем возможны трещины в структуре;
  • Если бетонная плита не имеет прочного металлического каркаса;
  • Если фундамент из кирпичей не имеет в конструкции металлическую сетку, то вполне реально расхождение структуры и множество щелей;
  • Если в зимний период проходы вентиляции не были закрыты;
  • Были произведены неверные расчеты нагрузки;
  • Строение не имеет дренажной системы для вывода воды.

Внимание! Решить данные ситуации можно несколькими способами, выбор которых зависит от причин образования деформаций. Об особенностях и способах мы поговорим в дальнейших разделах.

Виды технологий упрочнения

Любой ремонт здания должен включать в себя укрепление основания

Любой ремонт здания должен включать в себя укрепление основания. Это необходимо в таких ситуациях:

  • При планировании достройки здания, например, второго этажа;
  • При негативном воздействии природного окружения и нарушение целостности конструкции;
  • При осадке элементов здания, что может вызвать разрушения.

Так, при выполнении работ по усилению оснований применяются такие виды:

  1. Типовой способ;
  2. Оригинальный способ.

Внимание! Данные методы разработаны для того, чтоб спасать исторические памятники архитектуры. Но в наше время они применимы для всех видов построек.

Например, первый способ был применен в реконструкции Большого театра, которые вдохнули в него второе дыхание. Специализированные компании занимаются улучшением методов, ведь как показала практика здание намного дешевле отремонтировать, нежели возвести новое.

Способы усиления ленточного здания

Усилить основание ленточного фундамента можно несколькими способами

Усилить основание ленточного фундамента можно несколькими способами. Это все зависит от уровня повреждения. Так, если постройка имеет царапину или небольшое отклонение, то пригодиться один метод, но если же вы хотите достроить здание, то это уже другой способ.

Рекомендуем к прочтению:

Внимание! Определить нужный вам способ может только специалист. Только подробные расчеты нагрузки с учетом проседания основания старого помещения могут допустить к этапу выбора метода усиления.

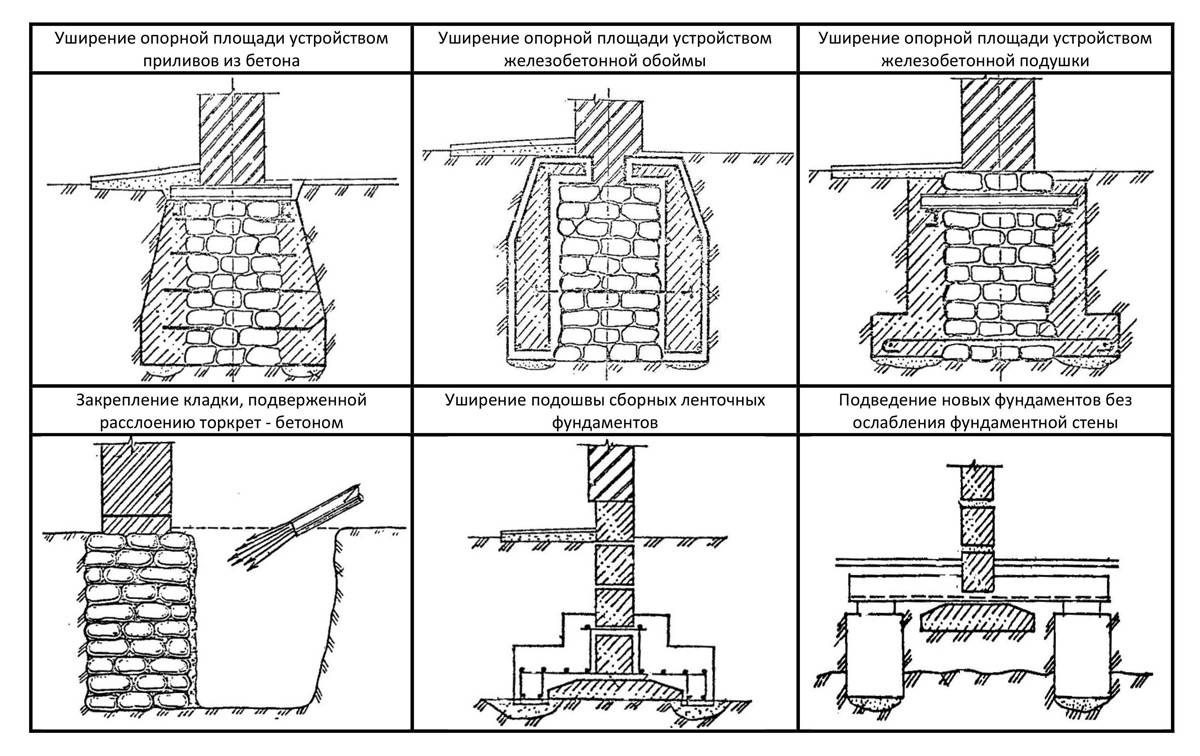

Методики укрепления ленточного фундамента:

  1. Первый способ основывается на железобетонной конструкции уширения. Действует так: в проемы в основании монтируются поперечные балки – это позволяет создать увеличение ширины фундамента.
  2. Метод использования сваи. Особенность в том, что сваи имеют способность принимать на себя определенный размер нагрузки поперечных балок.
    Существуют такие виды сваи: буронабивные, вдавливаемые и корневидные.
  3. Способ закрепления грунта под подошвой.
  4. Методика усиления обоймой без дополнительного расширения пространства основания. Это самая популярная схема на сегодняшний день. Принцип работы заключается в заведении под фундамент столбов и плит, которыми производятся снятие старых деталей и установка новых.

Важно! При проведении любых работ не забывайте о теплоизоляции и дренажной системе.

Усиление основания ленточного фундамента

Для выполнения данного процесса используется несколько техник и методик

Для выполнения данного процесса используется несколько техник и методик, а иногда и одновременно несколько. Если под фундаментом сильно размытая почва, то первое, что делают – частично заменяют ее слоем песка, который плотно утрамбовывается. Верх нужно залить бетонным раствором. Выполнить дополнительное усиление можно расширив границы основания, что снизит уровень давления.

Очень популярным методом есть укладка балок, прикрепленных к фундаменту. Они значительно уменьшают нагрузку и расширяют габариты.

Метод свай

Данный метод имеет несколько путей развития, которые зависят от проблемы

Данный метод имеет несколько путей развития, которые зависят от проблемы. Самый популярный – это размещение свай рядом с основанием дома и соединение с ним. Существует еще более надежный способ при помощи сквозного крепления. Принцип работы заключается в отверстиях, которые делаются буром и соединяют стены, фундамент и грунт. Их размещение выполняется через один по разным направлениям. Например, направление одной сваи к дому, а другой – от дома. Отверстия монтируются с сеткой из металла, которая устанавливается постепенно. Далее все щели заливаются раствором из бетона.

Внимание! Подобное уплотнение основания  после застывания бетона обеспечивает надежную опору.

Метод металлических обойм

Усиление фундамента обоймами из металла необходимы при осыпании ленты основания

Усиление фундамента обоймами из металла необходимы при осыпании ленты основания. Причины данной ситуации могут проявляться следующим образом:

  • Фундамент очень сильно пострадал в течение зимнего и осеннего периода, когда уровень атмосферных осадков превышает норму. При таянии бетон переживает большой ущерб для структуры.
  • Прочность раствора может терять прочность, если норму воды при его изготовлении превысили;
  • Воровство рабочих на вашей стройки, которые могли часть качественных материалов забрать, а добавить более дешевый вид или применить другие хитрости;
  • Процесс осыпания может быть из-за песка с высоким содержанием глины.

Внимание! Наличие глины в растворе можно проверить, просто посмотрев на фундамент, если там имеются ямки в виде кратеров, то именно такой песок применялся при создании раствора. Осенью глина имеет способность собирать влагу, которая зимой замерзает, а потом просто отталкивает бетон, поэтому и образуются следы.

  • При закупке цемента обращайте внимание на его технические характеристики.

Укрепить данный ленточный фундамент и спасти от возможных разрушений можно такими способами:

  • Старайтесь постоянно контролировать его состояние, ведь косметический ремонт никакого результата не даст;
  • Если появились большие ямки, то их нужно заштукатурить, применив для этого специальный состав смеси для этих целей;
  • Чтобы не происходило разрушение, рекомендуем провести теплоизоляцию внешних стен.

Через определенное время все равно придется заменить фундаментную ленту, так как она не долговечна и постоянно находится под влиянием различных повреждений.

Совет. При качественной гидроизоляции и утеплении фасада, конструкция может прослужить очень долго.

Метод демонтажа старого фундамента

Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять

Бывают такие ситуации, когда деформация ленты происходит в одном месте, например, ее кусочек можно просто отщипнуть, и он по структуре будет, как пластилин. Это очень редкий случай, причина которому может быть лишь одна – слишком мало цемента в растворе или имеется глина в нем.

В подобной ситуации выход только – полный демонтаж ленточного фундамента. Потому что никакое усиление здесь не спасет, только новое основание.

Внимание! Данные проблемы заметны при высыхании ленты, так что проверяйте качество сразу, пока дом еще не возведен.

Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять, а после построить новый с соблюдением всех строительных норм и технологий.

Рекомендуем к прочтению:

Процесс одностороннего усиления ленты

В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять

Если деформация ленточного фундамента произошла только с одной стороны, то образуется перекос дома, и начнут появляться щели. Толчком для такого развития событий могло послужить нарушение требований к постройке основания здания. Обычно проявление данного недостатка проявляется сразу по окончании зимнего сезона, так как пучение не сможет посадить ленту.

Что сделать для того, чтобы укрепить ленточное основание? Это достаточно сложный процесс, ведь необходимо не только залить щель, но и выровнять здание.

Внимание! Прежде, чем приступить к работе, нужно внимательно провести осмотр ленточного фундамента на предмет трещин и деформаций. Если их уровень очень высокий, то пройдется выполнить очень сложный и дорогостоящий способ.

В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять. Для этого образовавшиеся пустоты нужно заполнить бетонной смесью. При данном процессе нужно постоянно контролировать состояние вашей постройки, чтоб не усилить деформацию. Интервал работ прямо пропорционален состоянию повреждений. Данный критерий оказывает воздействие и на стоимость работ, и на потребность определенного оборудования.

Если потрескалась структура, то процесс усиления основания просто незаменим. Но, все равно не забывайте про профилактические осмотры, чтоб вовремя выявить существующую проблему.

Самый популярный способ

Самый популярный способ усиления фундамента – это применение железобетонной обоймы

Немного выше мы писали о том, что самый популярный способ усиления фундамента – это применение железобетонной обоймы. Такой процесс может проходить двумя способами:

  • С увеличением подошвы здания;
  • Без увеличения.

К существенным достоинствам стоит отнести также возможность работ без углубления основания. Монтироваться обоймы могут на определенный участок или на полную высоту ленточного фундамента. Виды обойм для данного основания:

  • Железобетонная;
  • Бетонная.

Для подготовки к старту работ, необходимо нанести насечки перфоратором по всему периметру, чтобы увеличить уровень цепкости за счет шершавости поверхности. При усилении фундамента обоймы балками скрепляются между собой.

Уровень пластичности арматуры влияет на плотность раствора. В данной ситуации плотность будет иметь величину  равной 10 см осадка. Самый лучший цемент для раствора – портландцемент, ведь только дает необходимую прочность.

Внимание! Чтобы защититься от осадки при добавлении ширины ленточного фундамента, нужно сделать домкратом обжатие.

4.2. Ремонт фундаментов, усиление их обоймами и подведением конструктивных элементов (ч. 2)

Устройство обойм без увеличения площади подошвы фундамента чаще всего вызывается некачественным выполнением строительных работ. Так, например, при строительстве одного из жилых домов сборные фундаменты под столбами были выполнены недостаточно качественно, что явилось одной из причин обрушения конструкций [55]. Усиление выполнено путем заключения верхней части фундамента над подушками в железобетонные обоймы (рис. 4.2), что позволило обеспечить более равномерную передачу нагрузки на подушки. В верхней части обоймы установлены анкеры для крепления колонн.

Рис. 4.2. Схема усиления сборного фундамента железобетонной обоймой

1 — анкерные болты; 2 — сварные сетки; 3 — обоймы

Усиление железобетонными или бетонными обоймами с увеличением площади подошвы фундамента возможно для фундаментов мелкого заложения (из кладки, бетона, железобетона) как подвальных, так и бесподвальных зданий на всю высоту фундамента или его часть (рис. 4.3).

Рис. 4.3. Схема усиления ленточного (а) и столбчатого (б) фундаментов

1 — фундамент; 2 — обойма; 3 — стена подвала; 4 — анкерные тяжи; 5 — хомуты; 6 — колонна; 7 — арматура

При устройстве обойм нельзя забывать о том, что прочность сцепления усиливаемого фундамента и новой кладки зависит от многих факторов, в том числе от вида и качества составляющих бетона. При усилении железобетонных и бетонных конструкций, находящихся в эксплуатации длительное время, необходимо учитывать возможные отрицательные изменения в наружном слое бетона [54]. Поэтому, устраивая обоймы, не всегда можно быть уверенным в том, что при сцеплении нового бетона со старым гарантируется полная монолитность обоймы и существующего фундамента. В ряде случаев необходимо снимать весь поверхностный слой старого бетона, а для обеспечения восприятия сдвигающих сил на контактной поверхности приваривать арматурные коротыши, применять штрабы, железобетонные шпонки, поперечные металлические балки, анкеры и другие элементы. Свежий бетон укладывается на чистую, шероховатую, влажную поверхность старой кладки с обязательным тщательным уплотнением бетонной смеси.

Железобетонные обоймы, которые охватывают усиливаемый фундамент со всех сторон, плотно обжимая его при усадке бетона, и работают как единое целое, следует считать наиболее простым и надежным способом усиления. Толщины обоймы определяются расчетом с учетом повышения расчетной нагрузки в случае реконструкции. Армирование производят пространственными каркасами, состоящими из замкнутых хомутов. Обычно фундаментные обоймы соединяют с обоймами усиления стен подвала или колонн (см. рис. 4.3). Если стены подвала или колонн не подлежат усилению, то под фундаментными обоймами, устраиваемыми на всю или часть высоты фундамента, устанавливаются дополнительные обоймы на высоту 1—1,5 м [54]. Усиление ленточных и столбчатых фундаментов обоймами повышает также жесткость здания в соответствующем направлении, что особенно важно в случае применения сборных конструкций.

Уширенная часть усиленного фундамента способна воспринимать только часть увеличивающейся нагрузки, а значительная ее часть передается через подошву старого фундамента. При небольшом увеличении нагрузки это допустимо, поскольку выпор грунта в стороны невозможен из-за дополнительной пригрузки элементов уширениями. При большом увеличении нагрузки элементы уширения фундаментов должны быть введены в работу путем предварительной передачи искусственного давления (обжатия). Предварительное обжатие основания производится клиньями (см. рис. 4.3, б) или домкратами, которые устанавливают, например, между рандбалкой и плитой уширения. Съему домкратов предшествует установка металлических стоек-распорок с расклиниванием их, после чего производят бетонирование обоймы (столба). Способы предварительного обжатия рассмотрены в работах [1, 2, 3, 12, 13, 54 и др.]. Увеличение площади подошвы фундамента с одновременным обжатием грунта под элементами усиления обеспечивает немедленное включение в работу уширенной части фундаментов.

Обжатие основания может осуществляться путем поворота элементов уширения в сторону основания [56]. С этой целью элементы уширения объединяются с существующим фундаментом с помощью натяжения арматурных элементов. При отжатии верхней части элементов уширения подошвы от существующего фундамента грунт под их подошвой обжимается, в результате чего происходит некоторая разгрузка основания под существующим фундаментом. При повороте элементов уширения в соединительных стержнях возникают дополнительные напряжения. Расчет усиления фундамента детально рассмотрен в работе [56].

Зурнаджи В.А., Филатова М.П. Усиление оснований и фундаментов при реконструкции зданий

Методика обследования и проектирования оснований и фундаментов при капитальном ремонте, реконструкции и надстройке зданий

Ройтман А.Г., Смоленская Н.Г. Ремонт и реконструкция жилых и общественных зданий

Основания и фундаменты: (Краткий курс) / Н.А. Цытович, В.Г. Березанцев

Далматов Б.И. Механика грунтов, основания и фундаменты

Хило Е.Р., Попович Б.С. Усиление железобетонных конструкций с изменением расчетной схемы и напряженного состояния

Шкинев А.Н. Аварии на строительных объектах, их причины и способы предупреждения

Страбахин Н.И., Бортникова Н.И. Усиление фундаментов с обжатием основания. — В кн.: Исследования по фундаментостроению, стройматериалам и организации строительства

Показанный на рис. 4.4 способ обжатия основания был применен при усилении столбчатых фундаментов одноэтажного лабораторного корпуса в связи с надстройкой второго этажа. Два сборных железобетонных элемента уширения укладывались параллельно длинной стороне существующего фундамента. Между собой элементы уширения соединялись двумя стальными стержнями с нарезанными концами, которые проходили рядом с короткой стороной существующего фундамента. После установки элементов уширения производили небольшое начальное натяжение соединительных стержней. Затем с помощью отжимных болтов верхнюю часть элементов уширения оттягивали от существующего фундамента; в соединительных стержнях увеличивались растягивающие усилия, благодаря чему элементы уширения получали наклон, который вызывал обжатие основания. Усилия в стержнях и отжимных болтах контролировали с помощью динамометрического ключа. После отжатия элементов на необходимую величину зазоры между фундаментом и элементами уширения заклинивали. Такой же способ был также использован при усилении фундаментов здания спортивного комплекса в г. Белорецке. Усиливаемые фундаменты были выполнены из монолитного железобетона. Натяжение арматуры создавалось электротермическим способом.

Рис. 4.4. Схема усиления фундамента с обжатием грунта под подошвой

1 — фундамент; 2 — элемент усиления; 3 — предварительно напряженная арматура; 4 и 5 — эпюра реактивных моментов до и после усиления; 6 — устройство для отжатия элементов усиления

Способы усиления ленточного фундамента

Малозаглубленные ленты МЗЛФ не рекомендуются на сложном рельефе с уклонами от 1,5 метров между противоположными стенами. Висячие ростверки сложнее в реализации проектов, не передают сборные нагрузки на грунт самостоятельно. Поэтому востребованы методы усиления ленточного фундамента сваями при строительстве новых объектов, для реставрации частично разрушившихся подземных конструкций эксплуатируемых зданий.

Технология свайно-ленточного фундамента

Традиционным недостатком неровного ландшафта являются опрокидывающие усилия на подземные конструкции фундаментов. Поэтому единственным решением для гористой местности остаются свайные поля.

Технология малозаглубленной ленты более удобна для срубов, кирпичных коттеджей, так как позволяет передавать нагрузки на почву по всей длине ленты. Поэтому для усиления фундамента ленточного часто применяются буронабивные, винтовые сваи.

Разметка, выемка грунта

При совмещении буронабивной, ленточной технологии необходимо изготовить траншеи, пробурить в них отверстия на 2,5 – 3 м, отлить сваи, обвязать их оголовки монолитной лентой. Эффектом усиления фундамента станет компенсация опрокидывающих нагрузок свайным полем. Для компенсации вспучивания, способного оторвать ленту от свай, необходимо заменить грунт под ней на глубину 60 – 80 см песком, щебнем.

Для этого производится стандартная разметка:

  • позиционирование обносок на 1 – 1,5 м за пределами периметра фундамента
  • крепление на них трех шнуров (оси стен + грани ленты) для каждого фасада
  • разметка по грунту мелом, раствором извести для оконтуривания траншей (0,8 м внутрь фундамента, 1,2 м наружу)

После чего шнуры с основных обносок снимаются, из траншей удаляется плодородный слой на глубину 0,8 – 1 м. Затем засыпается песок (низкий УГВ) или щебень (высокий УГВ, болото) слоями по 10 см с периодическим уплотнением (виброплита, трамбовка ручная).

Для комбинированного фундамента необходим дренаж, состоящий из горизонтальных перфорированных труб, уложенных между вертикальными колодцами. Дрены собирают почвенную влагу, отводят ее самотеком в подземную емкость для последующего откачивания.

Колодцы необходимы для прочистки засорившихся участков. Горизонтальные трубы укладывают в слое природного фильтра (щебень), слой которого должен быть 10 см со всех сторон. Для самотека достаточно общего уклона в пределах 7 градусов, резервуар должен отстоять от фундамента на 4 м минимум.

Свайное поле

Необходимое для усиления ленточного фундамента свайное поле проектируется с учетом геологии в пятне застройки, технологии бурения скважин:

  • ручным инструментом, мотобуром можно изготовить 50 см отверстия максимум, хотя у большинства производителей диаметр шнека ограничен 40 см
  • глубина свай «ниже отметки промерзания» не является достаточным показателем, они должны достигнуть пласта с нормальной несущей способностью

Для армирования применяются пространственные каркасы следующих форм:

  • вертикальные прутки периодического сечения на всю глубину скважины 8 – 14 мм толщины с загнутыми верхними концами под прямым углом для связки с арматурой ленты
  • треугольные, квадратные либо кольцевые хомуты из 6 –8 мм арматуры, которыми стержни формируются в пространственную конструкцию через каждые 0,3 – 0,6 м

Чтобы обеспечить защитный слой бетона для арматуры внутри него по бокам каркасов устанавливаются полимерные прокладки. Опалубкой служат асбоцементные, полиэтиленовые трубы или свернутый в цилиндр кусок рубероида. Оголовки свай должны на 10 – 15 см заходить внутрь ленты с учетом подстилающего слоя щебня по дну траншеи, гидроизоляционного ковра поверх 5 см стяжки-подбетонки.

После укладки бетона в опалубку через воронку производится уплотнение поверхностным, глубинным вибратором до окончания выхода пузырьков из смеси, появления цементного молочка на поверхности. При удалении наконечника вибратора воронка должна закрываться практически мгновенно.

Лента МЗЛФ

Перед монтажом опалубки необходимо залить подбетонку (5 – 10 см), уложить поверх нее гидроизоляцию. Ширина стяжки превышает размер ленты на 20 – 30 см в каждую сторону, гидроизоляционный ковер так же чуть шире ленты, чтобы после распалубки его можно было запустить на боковые грани.

Опалубка для МЗЛФ стандартная, щиты выставляются чуть выше проектной отметки. Армирование производится в два слоя, нахлест 40 см должен смещаться в соседних рядах на 60 см минимум. Запрещено стыковать прутки в углах, сопряжениях – их необходимо загнуть, запустить на соседнюю ленту.

Для усиления фундамента арматура сваи, ленты связываются между собой. Укладка бетона производится в одном направлении, смесь уплотняется аналогичным предыдущему этапу способом. После распалубки все грани обрабатываются гидроизоляционными материалами (обмазка, оклеивание, пенетрирование).

Методы реставрации ленточных фундаментов

Индивидуальному застройщику следует знать, что реставрация фундаментов возможна лишь для каркасных, срубовых, щитовых, панельных зданий. Коробку придется поднимать домкратами, что возможно исключительно для длинномерных лесо-, пиломатериалов.

Кирпичная кладка при этом разрушится. Кроме того, для усиления фундамента ленточного придется приподнять коттедж выше проектной отметки, чтобы произвести работы под подошвой дома. Может потребоваться частичное вскрытие чернового пола для монтажа винтовых свай.

Винтовые сваи

Данная методика усиления фундамента обеспечивает минимально возможный бюджет ремонта. Технология реставрации сваями СВС имеет вид:

  • площадки под домкраты – оголяются участки фундамента на углах здания
  • монтаж СВС – сваи вкручиваются вручную или электродрелью с усилителем крутящего момента (мультипликатор)
  • фиксация стен – в нескольких местах на стенах вертикально крепится 5 см доска к каждому венцу для сохранения геометрии сруба
  • подъем – только длинные стены, поочередно по 20 – 30 см
  • фиксация – установка сруба на временные подпорки (полнотелый кирпич, стеновые блоки)
  • ростверк – швеллер либо двутавр по оголовкам выровненных свай двойным сварочным швом

После чего, здание поддомкрачивается вновь, удаляются временные подпорки, подошва опускается на новый фундамент. При значительном весе сруба, «каркасника» потребуется погружение свай возле внутренних стен. Ввиду ограниченного пространства вкручивание возможно исключительно дрелью. Новый фундамент получается шире предыдущего, в обязательном порядке потребуется забирка, отлив над ней, отмостка, примыкающая к фальш-цоколю.

Инъекционный способ

Другая методика заключается в подъеме здания, бурения наклонного шурфа, заполнении подземной полости бетоном под давлением. Эта технология сложнее, растянута во времени, так как опустить дом можно только после набора прочности бетоном 70 – 80%. Используется специальное оборудование нескольких типов:

  • микросваи – 15 – 30 см в диаметре, полый наконечник, через который бетоном заполняется внутреннее пространство в грунте
  • буровые штанги – остаются внутри скважины, являются армокаркасом
  • буронабивные сваи – наклонное бурение по периметру (внутри, снаружи здания) с шагом 1,5 – 2 м, установка в скважины прутки арматуры 10 – 16 мм, заливка бетоном, крепление к существующему фундаменту анкерами
  • вдавливаемые сваи – монтируются спецтехникой, достигают несущего пласта, крепятся к ремонтируемой ленте различными способами

Для реставрации углов используется наклонное погружение двух СВС по разные стороны от места сопряжения стен (0,3 – 0,5 м), обвязка их оголовков ростверком, бетонирование в опалубку прилежащей территории. Конструкция получила название «бык», имеет высокую несущую способность.

Недостаток – невозможность ручного вкручивания наклонной СВС, решается использованием механизированного способа погружения (мультипликатор + дрель 2 кВт минимум).

Железобетонная обойма

Технология заключается в заливке новой ленты впритык к существующей после подъема здания на проектную отметку. Для этого оголяется арматура б/у фундамента либо в просверленные в нем глухие отверстия помещаются дополнительные стержни. Сложность заключается в следующем:

  • для обеспечения несущей способности новой ленты для усиления необходимо изготовить траншею вплотную к эксплуатируемому фундаменту МЗЛФ
  • в то же время, нельзя допустить осыпания грунта из-под старого фундамента, чтобы здание окончательно не потеряло устойчивость

После изготовления траншей по периметру, монтажа закладных в существующий фундамент в новой ленте монтируется металлокаркас. Продольные прутки периодического сечения 10 – 16 мм связываются прямоугольными хомутами. К ним крепятся стержни, заведенные в фундамент. После установки опалубки бетон укладывается в нее, уплотняется глубинными вибраторами.

После усиления все доступные поверхности бетонных конструкций необходимо гидроизолировать битумными мастиками или пропитать пенетрирующими смесями. Новому цоколю потребуется декорирование, защита от ультрафиолета, выветривания. Он по умолчанию будет шире, поэтому необходима установка отливов в его верхней части.

Существует способ усиления ленточного фундамента без уширения цоколя. Отличие от предыдущей технологии заключается в заведении швеллера через 1,5 – 2 м под фундамент, заливка ленты ниже уровня земли с обеих сторон. Для этого придется вскрыть черновой пол полностью, смонтировать опалубку с обеих сторон ленты. Зато сохраняется экстерьер фасадов, забетонированные балки принимают на себя нагрузку, подошва ленты значительно уширяется.

Все указанные технологии могут быть использованы для кирпичных зданий при методе полной разгрузки:

  • на высоте 1 – 2 м от фундамента в кирпичной кладке изготавливаются штробы с двух сторон, их сечение должно совпадать с размерами швеллера, установленного на ребро
  • длинномерные балки металлопроката заводятся в штробы с обеих сторон стены, в них просверливаются сквозные отверстия, швеллеры стягиваются болтами

Весь расположенный выше них кирпич получает новую опорную поверхность, кладка фиксируется от разрушения. Для подъема стены используются металлические стойки, одной стороной зафиксированные к швеллеру, второй к домкрату. Даже при частичном разрушении кладки под металлопрокатом, ее можно восстановить перед возвращением нагрузки.

Таким образом, существует несколько методик усиления частично разрушившегося фундамента. Комбинированный свайно-ленточный фундамент позволит решить проблему до ее возникновения на этапе проекта. Для удобства индивидуальных застройщиков рассмотрены все нюансы на каждом этапе работ. Это позволит отремонтировать здание либо построить коттедж без нарушений технологии с максимально возможным ресурсом.

УСИЛЕНИЕ ЛЕНТОЧНОГО ФУНДАМЕНТА, как усилить ленточный фундамент, усиление фундамента обоймами, обоймы для усиления ленточного фундамента

Фундаменты можно укрепить или переоборудовать несколькими способами. Выбор варианта зависит от характера и тяжести нагрузок, а также конструктивных особенностей зданий, инженерных и геологических характеристик строительной площадки.

Возможные пути решения

Усиление ленточного фундамента можно сделать следующими популярными методами:

  • Строительство обойм без расширения подошвы.
  • Подводка плит и столбов под фундамент.
  • Демонтаж старого фундамента и возведение нового.
  • Укрепление откоса котлована.
  • Чистка и нанесение насечек на поверхность фундамента.
  • Утрамбовывание гравия или щебня в грунт.

Обоймы

Усиление ленточного фундамента, осуществляемое обоймами из железобетона, может быть как без увеличения подошвы, так и с ним. Нет нужды в углублении фундамента для монтажа обойм. Ее можно установить на полную высоту фундамента или ее часть. Железобетон служит обычным материалом, из которого делаются обоймы. Перед тем, как начать укрепление, проводятся некоторые подготовительные работы. Вначале на его поверхность наносятся насечки, которые обеспечат за счет шероховатости поверхности лучшее сцепление с обоймой. Насечки можно наносить перфоратором.

Другой вариант – вставить анкеры в заранее сделанные отверстия. В случае ленточных фундаментов стенки обоймы друг к другу крепятся при помощи анкерных стержней или балок.

Есть еще одна разновидность исполнения обоймы – «подбетонка» краев фундамента, с каждой стороны на 25 см выступающая за его пределы. Подбетонка позволяет избавиться от всех углублений, выбоин и неровностей. С целью чтобы бетон лучше сцепился со старым фундаментом, в нем проделываются специальные борозды, полости и углубления, заполняемые бетонной смесью (эти выемки играют роль шпонок). Крепеж арматуры производится сразу после того как вы обработаете соприкасающиеся поверхности.

Укрепление ленточного фундамента производят путем «задавливания» свай и элементов из труб с длинами 0,8 — 1,2 м попарно с двух сторон от стены. Сваи погружаются при помощи использования домкрата. Возникшие в них нагрузки передаются на железобетонные балки, которые были изготовлены одновременно со сплошным поясом. В результате этого образуется монолитное соединение сплошного пояса со сваями.

Поделиться этой статьей в социальных сетях

Усиление ленточного фундамента: кто, как делал


Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома. У каждой постройки существует свой срок жизни, так как она постоянно поддается влиянию окружающей среды. На фундаменте или здании могут появиться различного рода трещины и деформации, которые требуют незамедлительного исправления. Как раз в этом случае и пригодиться усиление основание. В нашей статье мы рассмотрим особенности данного процесса и основные способы его совершения для ленточного фундамента.

Потребность усиления фундамента


Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома

Если ваша основная цель – это прочный и надежный дом, то первое, что вы обязаны делать, это следить за состоянием его основания и фундамента. Так как ленточный тип самый популярный на сегодняшний день, то мы как раз все вопросы будет рассматривать на его примере. Стоит заметить, что постройки этого вида предусматривают дополнительные крепления, которые могут монтироваться как при возведении здания, так и после завершения строительства.

Внимание! Укрепление фундамента после его возведения займет намного больше сил, чем заняться этим процессом во время строительства. Это очень экстремальный вариант развития событий, так как проект был заготовлен для одного формата основания, но приходиться пересматривать его.

Когда совершать усиление фундамента после окончания стройки, то процесс потребует больших денежных затрат. Поэтому специалисты данной отрасли советуют подумать об этом при проектировании дома, но, к сожалению практика показывает, что все-таки рекомендациям люди прислушиваются очень редко.

Давайте все-таки выясним, почему может возникнуть потребность данных работ для дома. Итак, первое – это достройка дома, второе – если на постройке появились трещины. Также следует сюда добавить негативное воздействие морозов на структуру здания и различного рода механические повреждения.

Методы укрепления основания

Во первых, степень сложности проводимых работ зависит от общего положения строения. При одних обстоятельствах достаточным будет восстановление тепло- и гидроизоляционного слоя, при других будет необходимо провести расширение фундамента. Самым распространенным способом укрепления считается регенерация почвы под фундаментом. Это проводится в случаях структурного изменения почвы или при ее ослаблении.

А также имеются следующие методы усиления:

  • Торкретирование. По периметру основания роют траншею, основание чистят и делают на нем засечки до пятнадцати миллиметров в глубину. С помощью бетонной пушки наносят бетон.

На заметку: Торкретированием называется метод нанесения на конструкцию бетонной смеси действием сжатого воздуха, благодаря чему цементный слой плотно заполняет трещины и мелкие поры на поверхности конструкции.

  • Цементация фундамента.В данном случае земляные работы никакие не требуются. С применением особых механизмов с определенной периодичностью (примерно через один метр) бурятся шахты в земле и фундаменте дома. Затем инжектором большого давления, подается жидкий бетон. Им заполняются пустые места и трещинки, а также расстояние между основанием и землей.

На заметку: Метод цементации еще носит название инъеционирование. Этот способ имеет отличие от других установкой пустотелых труб в основание. Они устанавливаются и фиксируются смесью. Полости труб заполняют не густым цементным раствором. Работу проводят с точной методичностью: создание обоймы, после ее застывания заполняются установленные трубки;

Важно: Цементация может использоваться только при условии что максимальная несущая способность фундамента сохранена.

  • Железобетонной обоймой.Проводится фрагментарное открытие основы и ее очищение. Грунт вокруг уплотняют с использованием домкратов. Далее монтируют каркас из арматуры и заливают его бетоном. С применением данного метода происходит укрепление по всей толщине основания, за счет того, что раствором заполняются все дефекты. Для начала необходимо выкопать участок старого фундамента длинной около 3м. Его углубляют на 1,5 м, а шириной он должен быть 1м. По двум сторонам делаются сквозные дыры. В эти дыры вставляются стальные пруты от четырнадцати до двадцати миллиметров, на которых закрепляется каркас. Каркас состоит из ячеек размером 150*150 мм. Затем устраивают опалубку и образованный промежуток заполняют бетоном;
  • С помощью свай. Существует несколько разновидностей:
  • С помощью буронабивных свай. Сквозь опорную плиту основания бурится скважина вертикально. Затем проводится закладка и перевязка арматур свай и основания.

После все это заливается бетоном и утрамбовывается;

  • 2.Микросваями от 150 до 300 миллиметров в диаметре. Является самым удобным способом, т. к. процесс бурения можно выполнять совместно с процессом инъектирования раствора в скважину;
  • 3.Вдавливаемыми сваями. Этот метод используют, если необходимо, чтобы нагрузка передавалась на более глубоколежащий твердый грунт. Для хорошего стыкования фундамента со сваями устраивают балки;
  • 4.Усиление с помощью выносных свай применяется при повышенных показателях уровня подземных вод. Сквозь старое основание пропускают железобетонную балку, устанавливаемую на сваи;
  • 5.Усиление металлическими сваями. Их устанавливают с двух сторон фундамента и связывают железобетонными балками;

Важно: При проведении работ по усилению необходим точный расчет нагрузки на основание. Если это не учитывать, через определенный период времени возможно усаживание и разрушение конструкции.

  • Укрепление с помощью железобетонной рубашки. Данный метод похож на технологию укрепления с помощью обоймы с одним только отличием в охвате фундамента. Конструкция с обоймами представляет собой замкнутую конструкцию, оцепляющую фундамент по всему периметру, а вот рубашка применяется для усиления поврежденного участка. Здесь понадобится арматура от шестнадцати до восемнадцати миллиметров в диаметре и бетон М400. Выкапывается траншея, начиная с углов, шириной превышающей старое основание более пятидесяти сантиметров. Далее создается арматурный каркас, который должен брать на себя основную нагрузку, для чего его присоединяют к фундаменту анкерами. Заключительным этапом является деревянная опалубка, которая проходит по всему периметру каркаса, и залитие бетоном. После затвердения проводится обратная засыпка и создаются откосы для предотвращения попадания влаги в конструкцию;
  • Уширением подошвы.Подошва представляет собой железобетонную подушку-опору для фундамента. Сначала делают разметку основания с периодичностью от двух с половиной до трех метров. Затем в по боковым местам основы и под ней в почве делаются углубления. Делают стяжку. Смесь должна быть как можно более однородным и не содержать пузырьки воздуха. Эту работу можно выполнить миксером для бетона;
  • Усиление отливами.Этот способ выполняется за счет того, что увеличивают площадь опоры на почву. Это делается наращиванием толщины с помощью железобетонных отливов. Фундамент откапывается. Затем в нем делаются сквозные дыры, через которые будут проходить тяжи из стали. Образованное пространство заполняется бетонной смесью. Благодаря этому основание укрепляется не только отливом, но и этой прослойкой из бетона.
  • Укрепление увеличением глубины залегания основания. Под фундамент укладывают бетонные блоки. Стены здания поднимаются с помощью рандбалок и гидравлических домкратов, чем добиваются разгрузки фундамента. Затем вокруг откапывают шурфы ниже залегания фундамента на 1м. Под опорой основы вырывают скважину. Далее производят ее бетонирование, траншею засыпают.

Также существует еще способ усиления основания с помощью отпускного колодца, представляющего собой конструкцию из жб плит, которой производят обжимание почвы по периметру основания. Этот метод применяется при критических деформационных изменениях, не возможных предотвратить другими методами.

Причины образования трещин


Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин
Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин. Откуда они берутся? Это мы сейчас и выясним в данном разделе.

Итак, причин для этого может быть множество, назовем самые частые ситуации:

  • Если фундамент возведен на насыпном подвижном грунте, то может случиться проседание почвы;
  • При ленточном строительстве, если кирпичи не армировались, то со временем возможны трещины в структуре;
  • Если бетонная плита не имеет прочного металлического каркаса;
  • Если фундамент из кирпичей не имеет в конструкции металлическую сетку, то вполне реально расхождение структуры и множество щелей;
  • Если в зимний период проходы вентиляции не были закрыты;
  • Были произведены неверные расчеты нагрузки;
  • Строение не имеет дренажной системы для вывода воды.

Внимание! Решить данные ситуации можно несколькими способами, выбор которых зависит от причин образования деформаций. Об особенностях и способах мы поговорим в дальнейших разделах.

Обследование фундамента

Сначала проводится наружный осмотр, который направлен на анализирование размера строения, оценку состояния несущей конструкции, а также на наличие трещинок и скосов на фундаменте. Далее идет подземное обследование, где проводят оценку глубины залегания основания, прочности и качество материала изготовления.

Есть ситуации, когда нет никаких видимых деформаций, а укрепление фундамента нужно:

  • в случае возрастания нагрузки на основание, например, пристройки еще одного этажа;
  • осадка здания, превышающая все нормы;
  • масштабные строительные работы вблизи.

Еще один подготовительный момент — это разгрузка фундамента. Бывает частичной и полной. Является важным этапом и не допускает никаких перекосов. Частичную можно провести с помощью устройства опор. Они могут быть деревянными или металлическими. В подвальном помещении устанавливаются опоры, сверху кладется бревна и закрепляются стойками. Эти элементы далее соединяются с помощью балок и клиньев.

Для полной разгрузки устанавливаются металлические балки. В стене пробивают штрабы, в них помещаются и скрепляются на болты с с периодичностью балки, которые в дальнейшем скрепляются сваркой. Образованное пространство засыпают смесью песка с цементом. Внизу стены пробиваются дыры, в них вставляются балки.

Перпендикулярными балками подпирают стены.

Виды технологий упрочнения


Любой ремонт здания должен включать в себя укрепление основания

Любой ремонт здания должен включать в себя укрепление основания. Это необходимо в таких ситуациях:

  • При планировании достройки здания, например, второго этажа;
  • При негативном воздействии природного окружения и нарушение целостности конструкции;
  • При осадке элементов здания, что может вызвать разрушения.

Так, при выполнении работ по усилению оснований применяются такие виды:

  1. Типовой способ;
  2. Оригинальный способ.

Внимание! Данные методы разработаны для того, чтоб спасать исторические памятники архитектуры. Но в наше время они применимы для всех видов построек.

Например, первый способ был применен в реконструкции Большого театра, которые вдохнули в него второе дыхание. Специализированные компании занимаются улучшением методов, ведь как показала практика здание намного дешевле отремонтировать, нежели возвести новое.

Торкретирование

Усиление фундамента таким методом проводится посредством нанесения на его поверхность специальной бетонной смеси под действием высокого давления. Эффект достигается за счет заполнения бетонной смесью трещин и пустот, образовавшихся на фундаментной поверхности. Обычно в такой смеси присутствуют добавки, повышающие водонепроницаемость и морозоустойчивость материала.

Такое укрепление фундамента применяется в том случае, когда разрушение представлено исключительно трещинами и воронками на поверхности основания. Однако если произошла неравномерная просадка фундамента, то данный способ усиления не подойдет.

Виды торкретирования

По технологии нанесения различают «мокрое» и «сухое» торкретирование.

При «сухом» способе цементно-песчаная смесь с присадками под давлением распыляется со шланга на поверхность. Особенность этого метода в том, что вода поступает к смеси в самый последний момент. В результате получается раствор с оптимальной густотой, обладающий хорошей адгезией.

Плюсы:

  • Установку для напыления легко использовать и прочищать после выполнения работы.
  • Возможно наносить слой толщиной до 6см.
  • Материал обладает прекрасной адгезией.
  • Не нужно предварительно грунтовать поверхность.
  • Смесь может подаваться на разное расстояние.
  • Объем отходов после поведения процедуры минимален.

Минусы:

  • Приготовление смеси требует соблюдения точнейших пропорций.
  • Чтобы работать с распылительной установкой, требуется специальный навык.
  • Такие работы по усилению фундамента считаются достаточно «грязными».

«Мокрый» метод предполагает усиление фундамента частного дома посредством нанесения готового раствора из бетононасоса.

Плюсы:

  • Смесь однородная, поэтому работать с ней достаточно просто.
  • Нет такого количества пыли, как в случае с «сухим» методом.
  • Не требуется дополнительная финишная обработка.
  • Если после завершения работ у вас еще остался раствор, его можно использовать в других целях.

Минусы:

  • Толщина слоя небольшая – до 3см.
  • Значительная продолжительность работ.
  • Прочищать установку после «мокрого» напыления гораздо сложнее, чем после сухого.

Как укрепить фундамент методикой торкретирования?

Усиление фундаментов зданий этим методом выполняется по следующему алгоритму:

  1. Перед тем, как укрепить фундамент дома, нужно подготовить поверхность. Вначале основание освобождается от грунта. Вокруг здания роется траншея «во весь рост» фундамента, ширина которой для удобства составляет не менее 80см.
  2. Бетонная поверхность фундамента тщательно зачищается, промывается и продувается.
  3. Далее проводится монтаж арматуры. Для работы берут прутья с диаметром не меньше 7мм. Края решеток соединяют методом вязки или сваркой.
  4. Затем готовится раствор. Стандартные пропорции цемента и песка составляют 1:3 (атмосферный способ распыления) либо 1:4 (механическая обработка). Допустимо добавление специальных присадок. Раствор нужно использовать в течение 3часов.
  5. Усиление фундаментов данным методом производится поэтапно. Сначала наносится один слой толщиной не более 7см. В случае применения специальных присадок следующий слой можно наносить спустя полчаса. Если же используется раствор без добавок, то придется подождать пару часов.
  6. Раствор наносится начиная снизу круговыми движениями в горизонтальном направлении. Сопло установки держат на расстоянии приблизительно 1м от поверхности под прямым углом.
  7. После того, как процесс покрытия завершен, стену нужно ежедневно увлажнять на протяжении недели. Это способствует укреплению нанесенного слоя.

Способы усиления ленточного здания


Усилить основание ленточного фундамента можно несколькими способами

Усилить основание ленточного фундамента можно несколькими способами. Это все зависит от уровня повреждения. Так, если постройка имеет царапину или небольшое отклонение, то пригодиться один метод, но если же вы хотите достроить здание, то это уже другой способ.

Конструкция и материалы для ленточного фундамента

Внимание! Определить нужный вам способ может только специалист. Только подробные расчеты нагрузки с учетом проседания основания старого помещения могут допустить к этапу выбора метода усиления.

Методики укрепления ленточного фундамента:

  1. Первый способ основывается на железобетонной конструкции уширения. Действует так: в проемы в основании монтируются поперечные балки – это позволяет создать увеличение ширины фундамента.
  2. Метод использования сваи. Особенность в том, что сваи имеют способность принимать на себя определенный размер нагрузки поперечных балок. Существуют такие виды сваи: буронабивные, вдавливаемые и корневидные.
  3. Способ закрепления грунта под подошвой.
  4. Методика усиления обоймой без дополнительного расширения пространства основания. Это самая популярная схема на сегодняшний день. Принцип работы заключается в заведении под фундамент столбов и плит, которыми производятся снятие старых деталей и установка новых.

Важно! При проведении любых работ не забывайте о теплоизоляции и дренажной системе.

Усиление основания ленточного фундамента


Для выполнения данного процесса используется несколько техник и методик

Для выполнения данного процесса используется несколько техник и методик, а иногда и одновременно несколько. Если под фундаментом сильно размытая почва, то первое, что делают – частично заменяют ее слоем песка, который плотно утрамбовывается. Верх нужно залить бетонным раствором. Выполнить дополнительное усиление можно расширив границы основания, что снизит уровень давления. Очень популярным методом есть укладка балок, прикрепленных к фундаменту. Они значительно уменьшают нагрузку и расширяют габариты.

Метод свай


Данный метод имеет несколько путей развития, которые зависят от проблемы

Данный метод имеет несколько путей развития, которые зависят от проблемы. Самый популярный – это размещение свай рядом с основанием дома и соединение с ним. Существует еще более надежный способ при помощи сквозного крепления. Принцип работы заключается в отверстиях, которые делаются буром и соединяют стены, фундамент и грунт. Их размещение выполняется через один по разным направлениям. Например, направление одной сваи к дому, а другой – от дома. Отверстия монтируются с сеткой из металла, которая устанавливается постепенно. Далее все щели заливаются раствором из бетона.

Внимание! Подобное уплотнение основания после застывания бетона обеспечивает надежную опору.

Метод металлических обойм


Усиление фундамента обоймами из металла необходимы при осыпании ленты основания

Усиление фундамента обоймами из металла необходимы при осыпании ленты основания. Причины данной ситуации могут проявляться следующим образом:

  • Фундамент очень сильно пострадал в течение зимнего и осеннего периода, когда уровень атмосферных осадков превышает норму. При таянии бетон переживает большой ущерб для структуры.
  • Прочность раствора может терять прочность, если норму воды при его изготовлении превысили;
  • Воровство рабочих на вашей стройки, которые могли часть качественных материалов забрать, а добавить более дешевый вид или применить другие хитрости;
  • Процесс осыпания может быть из-за песка с высоким содержанием глины.

Внимание! Наличие глины в растворе можно проверить, просто посмотрев на фундамент, если там имеются ямки в виде кратеров, то именно такой песок применялся при создании раствора. Осенью глина имеет способность собирать влагу, которая зимой замерзает, а потом просто отталкивает бетон, поэтому и образуются следы.

  • При закупке цемента обращайте внимание на его технические характеристики.

Укрепить данный ленточный фундамент и спасти от возможных разрушений можно такими способами:

  • Старайтесь постоянно контролировать его состояние, ведь косметический ремонт никакого результата не даст;
  • Если появились большие ямки, то их нужно заштукатурить, применив для этого специальный состав смеси для этих целей;
  • Чтобы не происходило разрушение, рекомендуем провести теплоизоляцию внешних стен.

Через определенное время все равно придется заменить фундаментную ленту, так как она не долговечна и постоянно находится под влиянием различных повреждений.

Совет. При качественной гидроизоляции и утеплении фасада, конструкция может прослужить очень долго.

Метод демонтажа старого фундамента


Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять

Бывают такие ситуации, когда деформация ленты происходит в одном месте, например, ее кусочек можно просто отщипнуть, и он по структуре будет, как пластилин. Это очень редкий случай, причина которому может быть лишь одна – слишком мало цемента в растворе или имеется глина в нем.

В подобной ситуации выход только – полный демонтаж ленточного фундамента. Потому что никакое усиление здесь не спасет, только новое основание.

Внимание! Данные проблемы заметны при высыхании ленты, так что проверяйте качество сразу, пока дом еще не возведен.

Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять, а после построить новый с соблюдением всех строительных норм и технологий.

Изготовление опалубки ленточного фундамента

Процесс одностороннего усиления ленты


В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять

Если деформация ленточного фундамента произошла только с одной стороны, то образуется перекос дома, и начнут появляться щели. Толчком для такого развития событий могло послужить нарушение требований к постройке основания здания. Обычно проявление данного недостатка проявляется сразу по окончании зимнего сезона, так как пучение не сможет посадить ленту.

Что сделать для того, чтобы укрепить ленточное основание? Это достаточно сложный процесс, ведь необходимо не только залить щель, но и выровнять здание.

Внимание! Прежде, чем приступить к работе, нужно внимательно провести осмотр ленточного фундамента на предмет трещин и деформаций. Если их уровень очень высокий, то пройдется выполнить очень сложный и дорогостоящий способ.

В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять. Для этого образовавшиеся пустоты нужно заполнить бетонной смесью. При данном процессе нужно постоянно контролировать состояние вашей постройки, чтоб не усилить деформацию. Интервал работ прямо пропорционален состоянию повреждений. Данный критерий оказывает воздействие и на стоимость работ, и на потребность определенного оборудования.

Если потрескалась структура, то процесс усиления основания просто незаменим. Но, все равно не забывайте про профилактические осмотры, чтоб вовремя выявить существующую проблему.

Методы реставрации ленточных фундаментов

Индивидуальному застройщику следует знать, что реставрация фундаментов возможна лишь для каркасных, срубовых, щитовых, панельных зданий. Коробку придется поднимать домкратами, что возможно исключительно для длинномерных лесо-, пиломатериалов.

Кирпичная кладка при этом разрушится. Кроме того, для усиления фундамента ленточного придется приподнять коттедж выше проектной отметки, чтобы произвести работы под подошвой дома. Может потребоваться частичное вскрытие чернового пола для монтажа винтовых свай.

Винтовые сваи

Данная методика усиления фундамента обеспечивает минимально возможный бюджет ремонта. Технология реставрации сваями СВС имеет вид:

  • площадки под домкраты – оголяются участки фундамента на углах здания
  • монтаж СВС – сваи вкручиваются вручную или электродрелью с усилителем крутящего момента (мультипликатор)
  • фиксация стен – в нескольких местах на стенах вертикально крепится 5 см доска к каждому венцу для сохранения геометрии сруба
  • подъем – только длинные стены, поочередно по 20 – 30 см
  • фиксация – установка сруба на временные подпорки (полнотелый кирпич, стеновые блоки)
  • ростверк – швеллер либо двутавр по оголовкам выровненных свай двойным сварочным швом

После чего, здание поддомкрачивается вновь, удаляются временные подпорки, подошва опускается на новый фундамент. При значительном весе сруба, «каркасника» потребуется погружение свай возле внутренних стен. Ввиду ограниченного пространства вкручивание возможно исключительно дрелью. Новый фундамент получается шире предыдущего, в обязательном порядке потребуется забирка, отлив над ней, отмостка, примыкающая к фальш-цоколю.

Инъекционный способ

Другая методика заключается в подъеме здания, бурения наклонного шурфа, заполнении подземной полости бетоном под давлением. Эта технология сложнее, растянута во времени, так как опустить дом можно только после набора прочности бетоном 70 – 80%. Используется специальное оборудование нескольких типов:

  • микросваи – 15 – 30 см в диаметре, полый наконечник, через который бетоном заполняется внутреннее пространство в грунте
  • буровые штанги – остаются внутри скважины, являются армокаркасом
  • буронабивные сваи – наклонное бурение по периметру (внутри, снаружи здания) с шагом 1,5 – 2 м, установка в скважины прутки арматуры 10 – 16 мм, заливка бетоном, крепление к существующему фундаменту анкерами
  • вдавливаемые сваи – монтируются спецтехникой, достигают несущего пласта, крепятся к ремонтируемой ленте различными способами

Для реставрации углов используется наклонное погружение двух СВС по разные стороны от места сопряжения стен (0,3 – 0,5 м), обвязка их оголовков ростверком, бетонирование в опалубку прилежащей территории. Конструкция получила название «бык», имеет высокую несущую способность.

Недостаток – невозможность ручного вкручивания наклонной СВС, решается использованием механизированного способа погружения (мультипликатор + дрель 2 кВт минимум).

Как отремонтировать основание деревянного дома

Ремонт ленточного фундамента деревянного дома строится на технологии обустройства цементной рубашки. Причём абсолютно не требуется демонтаж ленточного фундамента. Необходимо выполнить лишь определённые действия:

  • По периметру дома обустраиваем не очень глубокую траншею, не более 0,3 м;
  • далее подготавливаются отверстия для наращивания арматуры. Усилить основание можно и с помощью специальных анкеров;
  • между анкерами натягивают металлическую проволоку, концы можно закрепить сварочным аппаратом;
  • получаемое армированное пространство заливают бетоном.

Такие глобальные работы по всему периметру дома проводятся в том случае, если основание совсем старое и почти полностью разваливается. После такого процесса усиления сроки эксплуатации фундамента значительно увеличатся.

Что делать, если основание под старым домом из бруса основательно разрушено. В этом случае, выполняют подводку фундамента под строение. В этом случае необходимо поднять деревянную постройку посредством домкратов или опор, демонтировать старый фундамент и залить новую монолитную ленту.

Проведение ремонта и восстановительных процессов основания трудоёмкая работа. Сделать работу самостоятельно не всегда удаётся. Но это проверенный способ продления сроков службы ленточного фундамента.

Основные причины нарушений и способы их устранения

После того как предварительные исследования проведены, приступают к осмотру фундаментной ленты в подготовленном шурфе. Этот процесс поможет правильно ответить на вопрос, как отремонтировать ленточный фундамент. Приведём перечень самых распространённых причин и способов их устранения.

Некачественный бетон

Очень частной причиной разрушения фундаментов является некачественно приготовленный бетон для их заливки. В этих случаях наблюдается осыпание цемента. Но это не единственный фактор. К рассыпанию ленты может привести и нарушение кислотно-щелочного баланса в грунтовых водах, которые подступают к фундаменту домов. Для устранения такого дефекта необходимо приступить к обустройству дренажной системы вокруг фундамента кирпичного дома и произвести работы по укреплению бетона на монолитной ленте. Выполняют это способом цементации, при котором используют специальный аппарат.

  • Проделываем в монолитных лентах отверстия под определённым углом, достигая глубины до полуметра. Чтобы фундамент не лопнул, отверстия размещают в шахматном порядке с шагом до одного метра;
  • производим очистку от пыли и продувку под довольно высоким давлением;
  • на следующем этапе заливаем их грунтовочной смесью для глубокого проникновения;
  • в завершении процесса отверстия заполняют специальным составом для укрепления.

Подмывание почвы

Если после обустройства шурфа вблизи фундаментных конструкций обнаружены пустоты, а через некоторое время в самом углублении появляется вода, то необходимо обустроить серьёзную дренажную систему. Тип дренажной системы подбирается в зависимости от количества подступающей к монолитному фундаменту воды.

Далее приступаем к ремонту монолитной конструкции. Для этого обустраивают гидроизоляционный слой для защиты фундаментной конструкции. В идеальном варианте проводят утепление основания и цоколя. В завершении – устраивают отмостку, лучше всего утеплённую.

Проседают устойчивые грунты

В случае, когда треснул ленточный фундамент, который обустроен на устойчивых грунтах, то следует усилить почву. Для этого необходимо пробурить скважины и заполнить их специальным укрепляющим составом или обычным песчано — цементным раствором. Выполнить эту процедуру можно используя свайные конструкции. Главное, чтобы они были размещены на уровне подошвы основания. Усиление фундамента сваями является одним из самых надёжных вариантов.

В том случае, когда лопнул ленточный фундамент или даже наблюдаются определённые сдвиги, то делаем вывод, что он заложен на подвижных грунтах. Для устранения данных дефектов необходимо определить, какая часть проседает. Для этого обустраиваются маяки. Наблюдают за горизонтальной чертой на маяках. Проседает та часть дома, с которой линия оказалась ниже.

В этих случаях усиливают с применением свайного метода или используют способ обустройства цементной рубашки.

Технология обустройства цементной рубашки

Укрепить основание посредством цементной рубашки вполне реально своими руками. Но обращаем внимание, что главное условие продления срока службы базиса, это неукоснительное соблюдение технологии. Суть её заключается в расширении фундаментной конструкции в тех местах, в которых здание даёт усадку. Особенно этот метод актуален для мелкозаглублённых оснований. Приведём подробную инструкцию:

  • Часть просевшего основания делят на отрезки, каждый из которых не превышает 2 м. Чаще всего получается три участка. Работу начинают со среднего;
  • эту часть базиса открывают, но не более чем на глубину его обустройства;
  • в монолитном основании просверливают отверстия, которые по диаметру чуть меньше чем диаметральное сечение используемой арматуры;
  • стальные прутья вставляют в подготовленные отверстия. Расположение отверстий должно быть не менее 50 см друг от друга;
  • далее укладывают и привязывают поперечные прутья, обустраивают опалубку и заливают пространство раствором.

Полученной конструкции дают отстояться около двух недель. После истечению времени приступают к аналогичным действиям на следующем участке.

Усиление сваями

Для усиления основания м ожжет использоваться несколько видов свай:

  • Микросваи, которые имеют диаметр 150-300 мм. Они удобны в применении, так как бурение можно совместить с инъекцированием раствора.
  • Буронабивные сваи. Такие изделия устанавливаются в скважины, бурение которых происходит как снаружи, так и изнутри постройки. Глубина скважин должна составлять примерно 2 метра. Расстояние между ними составляет примерно полтора метра. После создания скважин происходит установка арматурного каркаса и заливка бетонного раствора.
  • Вдавливаемые сваи используются в случаях, если твердый грунт находится на большой глубине. Для проведения таких работ используется специализированное оборудование.
  • Выносные сваи применяются в случае, если уровень грунтовых вод на участке является повышенным. Для укрепления основания через старую конструкцию пропускается железобетонная балка, которая устанавливается на сваи.
  • Металлические сваи. Такие элементы устанавливается с обеих сторон основания и связываются железобетонной балкой.
  • После проведения работ свайные опоры могут поддерживать основание в течение нескольких десятков лет. Чтобы предотвратить повторное разрушение, стоит выполнять все работы согласно заранее составленному чертежу. Также необходимо точно рассчитать нагрузку, которая действует на фундамент. Если этого не сделать, через некоторое время конструкция начнет усаживаться или разрушаться.

    Принципы и способы восстановления и усиления фундаментов

    Выбор способов ремонта и усиления ленточных и столбчатых фундаментов мелкого заложения зависит от причин, вызывающих необходимость усиления, особенностей конструктивного решения фундаментов, действующих нагрузок, а также от инженерно-геологических условий и степени стесненности рабочей площадки. От принятого способа усиления или ремонта существенным образом зависит организация и технология производства работ.

    Основные способы усиления фундаментов мелкого заложения с их краткой характеристикой даны ниже.

    Усиление и восстановление кладки фундаментов цементацией. Способ применяется, когда кладка ослаблена по всей толще, а увеличения нагрузки на фундамент нет. Цементация производится путем нагнетания в пустоты фундамента через инъекционные трубы цементного раствора консистенции от 1:1 до 1:2 и более под давлением 0,2…1,0 МПа (рис. 7). Через один инъектор заполняется пространство диаметром 0,6…1,2 м.

    Рис. 7 Усиление кладки фундамента при ее большом износе инъекцией цементного

    раствора:

    1 – инъекторы; 2 – фундамент; 3 – цементный раствор

    Обычно число мест инъекции зависит от степени разрушения кладки фундаментов. Работы по укреплению целесообразно вести захватками длиной 2,0…2,5 м. Иногда для уменьшения расхода раствора боковые поверхности фундамента перед цементацией покрывают цементной штукатуркой.

    Ремонт и усиление тела фундаментов материалами на основе полимеров. Способ основан на использовании полимербетонов, полимерных растворов и мастик для заделки трещин в теле фундаментов и инъецирования их внутрь. Для заделки трещин шириной 2 мм и более и раковин глубиной менее 50 мм используются полимеррастворы и полимермастики. Если разрушения более значительны и имеются обнажения арматуры, восстановление выполняют полимербетоном или полимерраствором, нанесением торкретбетона. При наличии пустот, трещин и других дефектов внутри тела для укрепления его используют инъекционное лечение полимерными смесями смол с отвердителями. В связи с высокой стоимостью смол инъекцирование их ограничивается небольшими объемами дефектов.

    Устройство защитных растворных рубашек. Способ применяется при ремонте незначительных наружных повреждений фундаментов. Для этого в кладку в шахматном порядке через 0,5 м заделываются металлические анкеры, к которым прикрепляется арматурная сетка, и затем наносится раствор на крупном песке простым оштукатуриванием или торкретированием. Иногда вместо раствора наносят бетон, применяя пневмонабрызг или укладку в опалубку. Данный способ обычно применяется совместно с другими мерами усиления. Из-за появления трещин в ступенях ленточного фундамента их усилили путем устройства над ступенями продольных железобетонных балок (рис. 8). Балки опираются на контрфорсы, ширина которых определяется по расчету на смятие кладки в местах пересечения ригеля контрфорса с кладкой стены. Расстояние между контрфорсами находится из расчета балок на изгиб. Весь фундамент заключается в железобетонную рубашку, монолитно связанную с балками.

    Рис. 8 Вариант усиления кладки ленточного фундамента:

    1 – фундамент; 2 – трещины в ступенях; 3 – продольная балка на ступени; 4 – контрфорс; 5 – рубашка; 6 – рандбалки; 7 – стена здания

    Частичная замена кладки фундамента производится при ремонтах со средней степенью разрушения тела фундамента. Способ применяется когда нагрузка на фундамент увеличивается, а несущая способность основания достаточна.

    Усиление железобетонных фундаментов обоймами ввиду простоты и надежности устройства получило широкое распространение в практике. Обоймы, устраиваемые без углубления фундамента, могут выполняться как без увеличения площади подошвы, так и с ее уширением. По материалу они могут быть бетонными и железобетонными. Последние более надежны, так как охватывают усиливаемый фундамент, обжимая его при усадке бетона.

    Обоймы без увеличения площади подошвы фундаментов устраиваются редко. Их применяют в тех случаях, когда тело фундамента имеет недостаточную прочность, а его подошва и основание находятся в хорошем состоянии.

    Обоймы с увеличением площади подошвы фундамента устраиваются в фундаментах мелкого заложения, выполненных из различных кладок, бетона или железобетона. Изготовление обойм возможно как на всю высоту фундамента, так и на часть высоты (рис.  9). Применяют данный способ при необходимости увеличения нагрузки на фундамент и недостаточной несущей способности основания. По этим причинам обоймы достаточно часто используют для усиления бутовых и бутобетонных фундаментов при надстройке или других видах реконструкции зданий старой постройки. Некоторые схемы таких усилений, даны на рис. 10.

    Рис. 9 Схемы усиления ленточных фундаментов бетонными обоймами:

    а – обойма у подошвы; б, в – трапецеидальная и прямоугольная обоймы

    на всю высоту тела фундамента;

    1 – фундамент; 2 – обойма; 3 – штрабы; 4 – балка усиления

    Рис. 10 Варианты усиления бутовых и бутобетонных фундаментов:

    а – обоймами с креплением их балками и штрабами;

    б – арматурными элементами; в – жестким металлическим каркасом;

    1 – существующий фундамент; 2 – обойма усиления; 3 – металлическая

    балка; 4 – арматурные стержни; 5 – металлический каркас

    Обоймы устраивают как в подвальных, так и бесподвальных зданиях. Возможные схемы усиления обоймой фундаментов и стен подвала приведены на рис. 11.

    Рис. 11 Варианты усиления обоймами стен (а), (б) и столбов (в) подвала:

    1 – стена подвала и фундамента; 2 – столб; 3 – обойма;

    4 – арматурные стержни; 5 – арматурные тяжи; 6 – хомуты

    При необходимости значительного увеличения площадей подошвы применяются более жесткая система разгрузочных балок с устройством подкосов, опирающихся на кладку (рис. 9, в). Для обеспечения жесткости в продольном направлении балки между собой связывают уголками и арматурными стержнями. После обетонирования фундамент имеет повышенную несущую способность. На рис. 11, б приведено подобное решение для сборного ленточного фундамента. Толщина обоймы и требуемая величина уширения подошвы определяются расчетами с учетом повышения расчетной нагрузки в случае реконструкции или снижения несущей способности грунтов при эксплуатации. При необходимости не только уширения подошвы, но и повышения прочности тела стен подвала или колонн обоймы фундаментов и стен делают едиными (рис. 10).

    После усиления уширенная часть фундамента начинает воспринимать часть действующей и дополнительной нагрузок. В случаях большого увеличения нагрузок элементы уширения должны быть введены в работу путем предварительного обжатия основания. В настоящее время в практике имеется значительное количество способов обжатия. Для ленточных фундаментов, в частности, может быть применен способ, суть которого заключается в установке с двух сторон фундамента дополнительных железобетонных сборных блоков уширения, нижнюю часть которых стягивают анкерами из арматурной стали, пропущенными сквозь них и существующие фундаменты. Верхняя часть блоков отжимается от поверхности фундаментов клиньями или домкратами. В результате этого блоки поворачиваются вокруг нижней, закрепленной анкерами точки, и подошвой обжимают неуплотненный грунт основания. После обжатия зазор между блоками и фундаментом расклинивается и заполняется бетоном (рис. 12, а).

    Рис. 11 Варианты усиления сборных ленточных фундаментов с помощью:

    а – горизонтальных штраб и монолитной обоймы;

    б – металлического каркаса и монолитной обоймы;

    1 – фундамент; 2 – обойма; 3 – арматурные стержни

    Рис. 12 Варианты усиления с предварительным обжатием основания:

    1 – фундамент; 2 – блоки; 3 – тяжи; 4 – фиксированная затяжка; 5 – прижимной щит;

    6 – антифрикционное покрытие; 7 – клинья; 8 – поперечная балка; 9 – обжатое

    основание; 10 – домкрат; 11 – сборный банкет; 12 – бетон

    Известен и другой способ усиления с обжатием основания. Суть его заключается в установке по периметру фундаментов блоков обоймы, которые путем горизонтальных усилий обжатия тяжами вдавливаются в грунт (рис. 12, б). Для облегчения погружения блоков в грунт поверхность контакта блоков и фундамента смазываются антифрикционными материалами. При стягивании тяжей, пропущенных через прижимные щиты, блоки усиления сдавливаются и сползают вниз вдоль фундамента, обжимая тем самым грунт. После обжатия между блоками и поперечными балками, проходящими через стену здания, устанавливаются клинья, а блоки связывают фиксирующей затяжкой.

    Рассмотренные способы пригодны в случаях, когда фундамент не имеет консолей. При наличии их применяют, например, способ, схема которого дана на рис. 12, в. В этом случае, с помощью домкратов через заранее уложенные бетонные элементы на грунт основания передается давление, несколько меньшее, чем под подошвой фундамента. Перед снятием домкратов устанавливают распорные клинья, а затем устраивают бетонную обойму

    Усиление путем подведения конструктивных элементов под подошву фундаментов. В качестве дополнительных элементов, подводимых под существующие фундаменты, используют плиты, столбы и сплошные стены. Возможные схемы усиления даны на рис. 13.

    В случае незначительного увеличения глубины заложения с одновременным уширением подошвы фундамента под нее подводят железобетонные плиты (рис. 13, а). Для этого на участках длиной 1…2 м. грунт под фундаментом откапывают и на месте изготавливают монолитную железобетонную плиту или монтируют сборные железобетонные элементы. После обжатия грунта в основании промежуток между плитой и подошвой фундамента заполняют бетоном, тщательно уплотняя его вибраторами.

    Отдельные столбы под фундамент подводят в тех случаях, когда возможна передача нагрузки на более прочный грунт, расположенный на небольшой глубине от подошвы. Столбы располагают по линии или в шахматном порядке на определенном расстоянии друг от друга (рис. 13, б, в).

    В случае недостаточной несущей способности основания или при необходимости устройства подвала под фундаменты подводят сплошную стену (рис. 13, г). Иногда стенку выполняют с одновременным увеличением площади подошвы.

    Рис. 13 Варианты усиления подведением конструкций под фундаменты в виде:

    а – железобетонных плит; б, в – отдельныхстолбов; г – сплошной стены; 1 – фундамент; 2‑столб; 3 – шурф; 4 – сплошная стена; 5 – плита; 6 – арматурный каркас

    При значительном ослаблении тела фундамента и необходимости его заглубления иногда более выгодно сделать разборку старого и построить новый с необходимой глубиной заложения. Для ленточных фундаментов последовательность операций устройства фундаментов приведена на рис. 14. Вначале через стену пропускают разгружающие балки, надежно опирая их на опоры из шпальных клеток или домкраты. Последние более удобны, так как позволяют регулировать положение балок. После передачи нагрузки от стен на опоры старый фундамент разбирается отдельными захватками длиной 2,0…3,5 м и устраивается новый на более глубокой отметке. Между новым фундаментом и стеной для обеспечения их совмесной работы производится инъецирование песчано-цементного раствора под давлением. Затем осуществляется засыпка котлована и демонтаж разгружающих конструкций.

    Рис. 14 Переустройство ленточного фундамента с разборкой старой кладки фундамента

    Изменение конструктивного решения фундаментов. В практике используются приемы усиления путем переустройства столбчатых фундаментов в ленточные (рис. 15). Для этого между столбами устраивают железобетонную стену в виде перемычки, нижнюю часть которой подводят под подошву существующего фундамента. Перемычка охватывает также подколонник. В случае незначительного повышения несущей способности перемычка может выполняться с уширенной подошвой. При необходимости устройства подвала перемычку делают на всю высоту столбов.

    Рис. 15 Переустройство столбчатых фундаментов в ленточные:

    1 – столбчатый фундамент; 2 – железобетонная перемычка;

    3 – арматурные каркасы; 4 – уширенная часть перемычки

    При значительном увеличении нагрузки столбчатые фундаменты переустраиваются в перекрестно-ленточные и плитные, а ленточные в плитные (рис. 16).

    Рис. 16 Переустройство ленточных фундаментов в плитные:

    1 – ленточный фундамент; 2 – отверстия в ленточном фундаменте; 3 – подводимая плита; 4 – пропуски плиты под ленточным фундаментом; 5 – арматурные каркасы

    Усиление фундаментов сваями. Сваи применяют для передачи нагрузки от фундаментов на более прочные слои грунта в тех случаях, когда основание имеет высокую деформативность и наблюдаются подземные воды, осложняющие процесс уширения или заглубления фундаментов.

    Во всех случаях усиление производят двумя приемами: пересадкой фундамента на выносные сваи или подведением свай под подошву фундамента. Выносные сваи применяют при высоком уровне грунтовых вод, а подводимые при низком. В ленточных фундаментах выносные сваи устраиваются с одной или двух сторон фундамента, в столбчатых фундаментах они располагаются как с двух противоположных сторон, так и по всему периметру (рис. 17). Подводимые под подошву сваи могут устанавливаться в один, несколько рядов или кустами. Головы свай с усиливаемыми фундаментами соединяются ростверками, выполняемыми в виде железобетонных поясов для ленточных фундаментов или железобетонных обойм для столбчатых. Длину свай назначают по расчету в зависимости от характеристик грунтов и нагрузок на фундамент. В практике применяется большое количество способов усиления фундаментов сваями различного конструктивного решения. Некоторые из них рассмотрены ниже.

    Рис. 17 Усиление ленточных и столбчатых фундаментов

    1 – усиливаемый фундамент; 2 – свая; 3 – ростверк; 4 – рандбалка; 5 – поперечные балки; 6 – рычажный ростверк

    Усиление набивными и буронабивными сваями. Набивные сваи устраивают погружением в основание обсадочных труб диаметром 250…375 мм с последующим извлечением из них грунта и заполнением их бетоном с трамбованием или уплотнением сжатым воздухом (пневмонабивные сваи). Иногда могут быть использованы набивные сваи, выполняемые по технологии винтового продавливания. Скважины образуются спиралевидными снарядами, при проходке которых грунт не извлекается, а уплотняется. В случае устройства буронабивных свай пробуривают скважины, устанавливают арматурные каркасы и бетонируют ствол.

    При усилении столбчатых фундаментов набивными и буронабивными сваями вначале бетонируют сваи. Затем головы свай с арматурными выпусками связывают железобетонной обоймой, выполняемой вокруг существующего фундамента (рис. 18, а). Концы свай должны быть заглублены в прочный грунт. Для усиления могут быть поставлены две, четыре или больше свай, расположенных симметрично.

    При усилении ленточных фундаментов выносные сваи размещают параллельными рядами с обеих сторон фундамента. Вынос свай определяется удобством расположения бурового оборудования. В случаях усиления выносными сваями фундаментов из бутовой кладки в них на требуемой высоте устраивают штрабы, в которые монтируют металлические продольные балки (рандбалки). Под продольными балками устанавливают поперечные металлические балки. Шаг балок 2,0…3,5 м. После установки балок по верху свай бетонируется ленточный ростверк. Для обеспечения совместной работы фундамента и установленных свай производят расклинивание промежутка между ростверком и поперечными балками. Схема такого решения приведена на рис. 18, б.

    Рис. 18 Варианты усиления ленточных (а, б) и столбчатых (в) фундаментов набивными сваями:

    1 – фундамент; 2 – ростверк; 3 – набивные сваи; 4 – зона уплотненного грунта; 5 – металлические балки; 6 – балка, бетонируемая на месте

    В сборных ленточных фундаментах может использоваться вариант, схема которого приведена на рис. 18, в. При этом в стене фундамента отверстия не пробивают, а поперечные железобетонные балки изготавливают на месте, объединяя их арматурными стержнями, пропускаемыми через горизонтальные швы кладки. Балки работают совместно со стеной за счет сил трения и сцепления.

    Усиление вдавливаемыми сваями. В настоящее время накоплен большой опыт повышения несущей способности фундаментов вдавливаемыми сваями. Сваи могут быть как цельными, так и составными из отдельных элементов. Этот способ имеет целый ряд преимуществ: отсутствие динамических и вибрационных воздействий на здание при устройстве усиления, нет необходимости в усиленном армировании ствола сваи, высокая точность установки свай, минимальное загрязнение окружающей среды и незначительные энергозатраты при устройстве.

    Ленточные фундаменты можно усиливать с помощью выносных вдавливаемых свай из трубчатых элементов длиной 0,8…1,2 м, располагаемых попарно с двух сторон стены, схема подобного усиления приведена на рис. 19, а. Сваи погружают домкратами, усилия от которых передаются на железобетонные балки, изготавливаемые совместно со сплошным железобетонным поясом, который затем омоноличивается со сваями. Вдавливание свай осуществляется одновременно с двух сторон стены. Трубчатые элементы по мере вдавливания стыкуются между собой с помощью сварки. После вдавливания, демонтажа домкратов и упорных балок заполняются полости свай бетоном, устанавливаются арматура и опалубка оголовок свай и через отверстия в балке производится их бетонирование. В ряде случаев под ленточные фундаменты сваи можно подводить в один ряд. Работы выполняют из шурфов, откопанных до подошвы или ниже подошвы фундаментов (рис. 19, б).

    Рис. 19 Варианты усиления фундаментов трубчатыми задавливаемыми сваями:

    1 – фундамент; 2 – металлические трубчатые сваи; 3 – арматурный каркас оголовка сваи; 4– оголовок; 5 – железобетонная балка; 6 – стена; 7 – отверстия; 8 – наддомкратная балка; 9 – клинья; 10 – уголки; 11 – домкрат

    Для передачи нагрузки на сваю между домкратом и сваей устанавливается распределительная подушка. Чтобы не снимать домкрата после каждого вдавливания, его приваривают к подушке. После вдавливания звена поршень домкрата поднимают вверх и сваю наращивают очередным звеном. При вдавливании необходимого количества звеньев сваю закрепляют с помощью уголков и клиньев, убирают домкрат и заполняют полость трубы бетоном, а шурф – бутобетоном.

    В строительной практике часто используют составные вдавливаемые железобетонные сваи «Мега». Сваи состоят из трех типов секций; головной, рядовых и нижней (рис. 20). Сначала отрывают шурф ниже подошвы фундамента и устанавливают нижнюю секцию. Затем на нее прикрепляют головную секцию и сверху ставят домкрат, упирающийся в специальный распределительный элемент. После вдавливания нижней секции домкрат демонтируют, снимают головную секцию, устанавливают рядовую секцию, затем головную и монтируют снова домкрат. После вдавливания установленной рядовой секции операцию повторяют до тех пор, пока конец сваи не достигнет проектной отметки. На последнем этапе промежуток между распределительным элементом и сваей расклинивают и заполняют бетоном. В случае передачи больших нагрузок сваи «Мега» делают выносными в два ряда (рис. 20, б). При этом они связываются поперечными железобетонными балками.

    Рис. 20 Варианты усиления фундаментов железобетонными задавливаемыми сваями:

    1 – фундамент; 2 – распределительный элемент; 3 – железобетонная балка; 4 – клинья; 5 – домкрат; 6, 7, 8 – соответственно головная, рядовая и нижняя секции свай

    Усиление буроинъекционными сваями позволяет производить работу без разработки котлованов, обнажения тела фундаментов и нарушения структуры грунта основания. Сущность этого способа заключается в устройстве под фундаментом жестких корневидных свай, передающих большую часть нагрузки на более плотные слои грунта. Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, позволяющих пробуривать скважины через расположенные выше стены и фундаменты.

    В скважины устанавливают арматурные каркасы и через инъекционные трубы нагнетают цементно-песчаный раствор или мелкозернистый бетон. Отличительной особенностью данного типа свай является их малый диаметр (127…190 мм) и относительно большое по сравнению к диаметру заглубление (более 100). Наибольшее распространение буроинъекционные сваи получили при усилении оснований и фундаментов реконструируемых и реставрируемых зданий. Сваи имеют значительную прочность на растяжение, поэтому их иногда используют в качестве анкеров в конструкциях, подверженных воздействию горизонтальных сил. Некоторые схемы усилений буроинъекционными сваями приведены на рис. 21.

    Рис. 21 Варианты усиления фундаментов буроинъекционными сваями:

    1 – стена здания; 2 – подводимый потолок; 3 – буроинъекционные сваи; 4 – существующие сваи; 5 – распределительные плиты

    Усиление фундаментов способом «стена в грунте». Способ применяют при усилении фундаментов, расположенных вблизи фундаментов других зданий, на стесненной площадке, в сложных грунтовых условиях и т. п. Конструктивные решения усиления (глубокими стенами или прямоугольными столбами) зависят от причин усиления грунтовых условий, величины и характера нагрузок на фундамент, а также ряда других факторов. Например, при устройстве глубоких выемок или подвалов вблизи существующего фундамента, усиление производится глубокими стенами, возводимыми между выемкой и фундаментом (рис. 22, а). При этом повышение устойчивости стены достигается устройством анкерных креплений. Увеличение несущей способности столбчатых фундаментов может обеспечиваться возведением вокруг них глубоких стен или столбов прямоугольного сечения с двух- или четырехсторонним расположением (рис. 22 б, в), а иногда в виде замкнутого короба (рис. 22, г). Стены и столбы объединяются с фундаментом железобетонной обоймой. При необходимости одновременного увеличения устойчивости основания и усиления фундамента устраивают параллельные глубокие стены, объединенные стенами-перемычками меньшей глубины (рис. 22, д). За счет заключения в жесткую обойму при таком решении значительно повышается устойчивость основания и одновременно усиливается фундамент.

    Рис. 22 Схемы усиления фундаментов способом «стена в грунте»:

    1 – фундамент; 2 – стена в грунте или прямоугольный столб; 3 – выемка; 4 – анкер; 5 – стена в виде короба; 6 – глубокие ленты или стены; 7 – стены-перемычки

    Иногда усиление фундаментов производят комбинированными способами, одновременно устраивая «стены в грунте» и сваи, а также применяя различные способы закрепления грунтов и оснований.

    Усиление фундаментов опускными колодцами позволяет повысить несущую способность за счет заключения грунта основания в жесткую обойму. Колодец (круглый или прямоугольный в плане) опускают по мере выемки грунта по наружному периметру его стен. При этом основание фундамента сохраняется ненарушенным и заключается в обойму (рис. 23). Размеры колодца в плане и его глубина определяются расчетом, при этом грунт внутри колодца рассматривается как тело в жесткой обойме.

    Рис. 23 Усиление фундамента опускным колодцем:

    а – установка опускного колодца перед погружением; б – погружение колодца на проектную глубину; 1 – фундамент; 2 – колодец; 3 – котлован; 4 – обжимаемое основание

    При усилении ростверков в случае большой степени их износа устраивают железобетонные обоймы. Возможная схема обоймы дана на рис. 24, а. Арматура обоймы должна быть замкнутой по периметру ростверка.

    По возможности ее следует делать предварительно напряженной. В случае оплывающих грунтов и наличия большого количества воды усиление производят с применением способа «стена в грунте» (рис. 24, б). Иногда под ростверк подводят дополнительные железобетонные ленты, усиливая тем самым ростверк и верхние участки свай (рис. 24, в).

    Рис. 24 Усиление ростверков свайных фундаментов:

    1 – сваи; 2 – ростверк; 3 – железобетонная обойма; 4 – зацементированный щебень; 5– замкнутое ограждение «стена в грунте»; 6 – железобетонная лента

    Усиление свайных фундаментов в случае их недостаточной несущей способности можно выполнять задавливание дополнительных свай или наращивание существующих свай дополнительными секциями. Чаще всего устраивают дополнительные выносные сваи. Пример последнего дан на рис. 25.

    Рис. 25 Вариант усиления свайных фундаментов выносными сваями:

    1, 2 – сваи и ростверк фундамента; 3 – отверстие для пропуска горизонтальной балки; 4 – поперечная балка; 5 – продольная балка; 6 – новый ростверк; 7 – дополнительная выносная свая

    Усиление фундамента, принципы и методы

    Выбор способов ремонта и усиления ленточных и столбчатых фундаментов мелкого заложения зависит от причин, вызывающих необходимость усиления, особенностей конструктивного решения фундаментов, действующих нагрузок, а также от инженерно-геологических условий и степени стесненности рабочей площадки. От принятого способа усиления или ремонта существенным образом зависит организация и технология производства работ.

    Основные способы усиления фундаментов мелкого заложения с их краткой характеристикой даны ниже.

    Усиление и восстановление кладки фундаментов цементацией. Способ применяется, когда кладка ослаблена по всей толще, а увеличения нагрузки на фундамент нет. Цементация производится путем нагнетания в пустоты фундамента через инъекционные трубы цементного раствора консистенции от 1:1 до 1:2 и более под давлением 0,2…1,0 МПа (рис. 7). Через один инъектор заполняется пространство диаметром 0,6…1,2 м.

    Рис. 7. Усиление кладки фундамента при ее большом износе инъекцией цементного раствора: 1 – инъекторы; 2 – фундамент; 3 – цементный раствор

    Обычно число мест инъекции зависит от степени разрушения кладки фундаментов. Работы по укреплению целесообразно вести захватками длиной 2,0…2,5 м. Иногда для уменьшения расхода раствора боковые поверхности фундамента перед цементацией покрывают цементной штукатуркой.

    Ремонт и усиление тела фундаментов материалами на основе полимеров. Способ основан на использовании полимербетонов, полимерных растворов и мастик для заделки трещин в теле фундаментов и инъецирования их внутрь. Для заделки трещин шириной 2 мм и более и раковин глубиной менее 50 мм используются полимеррастворы и полимермастики. Если разрушения более значительны и имеются обнажения арматуры, восстановление выполняют полимербетоном или полимерраствором, нанесением торкретбетона. При наличии пустот, трещин и других дефектов внутри тела для укрепления его используют инъекционное лечение полимерными смесями смол с отвердителями. В связи с высокой стоимостью смол инъекцирование их ограничивается небольшими объемами дефектов.

    Усиление фундамента.

    Устройство защитных растворных рубашек. Способ применяется при ремонте незначительных наружных повреждений фундаментов. Для этого в кладку в шахматном порядке через 0,5 м заделываются металлические анкеры, к которым прикрепляется арматурная сетка, и затем наносится раствор на крупном песке простым оштукатуриванием или торкретированием. Иногда вместо раствора наносят бетон, применяя пневмонабрызг или укладку в опалубку. Данный способ обычно применяется совместно с другими мерами усиления. Из-за появления трещин в ступенях ленточного фундамента их усилили путем устройства над ступенями продольных железобетонных балок (рис. 8). Балки опираются на контрфорсы, ширина которых определяется по расчету на смятие кладки в местах пересечения ригеля контрфорса с кладкой стены. Расстояние между контрфорсами находится из расчета балок на изгиб. Весь фундамент заключается в железобетонную рубашку, монолитно связанную с балками.

    Рис. 8 Вариант усиления кладки ленточного фундамента:
    1 – фундамент; 2 – трещины в ступенях; 3 – продольная балка на ступени; 4 – контрфорс; 5 – рубашка; 6 – рандбалки; 7 – стена здания

    Частичная замена кладки фундамента. Производится при ремонтах со средней степенью разрушения тела фундамента. Способ применяется когда нагрузка на фундамент увеличивается, а несущая способность основания достаточна.

    Усиление железобетонных фундаментов обоймами ввиду простоты и надежности устройства получило широкое распространение в практике. Обоймы, устраиваемые без углубления фундамента, могут выполняться как без увеличения площади подошвы, так и с ее уширением. По материалу они могут быть бетонными и железобетонными. Последние более надежны, так как охватывают усиливаемый фундамент, обжимая его при усадке бетона.

    Обоймы без увеличения площади подошвы фундаментов устраиваются редко. Их применяют в тех случаях, когда тело фундамента имеет недостаточную прочность, а его подошва и основание находятся в хорошем состоянии.

    Обоймы с увеличением площади подошвы фундамента устраиваются в фундаментах мелкого заложения, выполненных из различных кладок, бетона или железобетона. Изготовление обойм возможно как на всю высоту фундамента, так и на часть высоты (рис. 9). Применяют данный способ при необходимости увеличения нагрузки на фундамент и недостаточной несущей способности основания. По этим причинам обоймы достаточно часто используют для усиления бутовых и бутобетонных фундаментов при надстройке или других видах реконструкции зданий старой постройки. Некоторые схемы таких усилений, даны на рис. 10.

    Рис. 10. Усиление фундамента увеличением площади подошвы (варианты)

    Обоймы устраивают как в подвальных, так и бесподвальных зданиях. Возможные схемы усиления обоймой фундаментов и стен подвала приведены на рис. 11.

    Рис. 11. Усиление фундамента и стен подвала обоймой

    При необходимости значительного увеличения площадей подошвы применяются более жесткая система разгрузочных балок с устройством подкосов, опирающихся на кладку (рис. 9, в). Для обеспечения жесткости в продольном направлении балки между собой связывают уголками и арматурными стержнями. После обетонирования фундамент имеет повышенную несущую способность. На рис. 11, б приведено подобное решение для сборного ленточного фундамента. Толщина обоймы и требуемая величина уширения подошвы определяются расчетами с учетом повышения расчетной нагрузки в случае реконструкции или снижения несущей способности грунтов при эксплуатации. При необходимости не только уширения подошвы, но и повышения прочности тела стен подвала или колонн обоймы фундаментов и стен делают едиными (рис. 10).

    После усиления уширенная часть фундамента начинает воспринимать часть действующей и дополнительной нагрузок. В случаях большого увеличения нагрузок элементы уширения должны быть введены в работу путем предварительного обжатия основания. В настоящее время в практике имеется значительное количество способов обжатия. Для ленточных фундаментов, в частности, может быть применен способ, суть которого заключается в установке с двух сторон фундамента дополнительных железобетонных сборных блоков уширения, нижнюю часть которых стягивают анкерами из арматурной стали, пропущенными сквозь них и существующие фундаменты. Верхняя часть блоков отжимается от поверхности фундаментов клиньями или домкратами. В результате этого блоки поворачиваются вокруг нижней, закрепленной анкерами точки, и подошвой обжимают неуплотненный грунт основания. После обжатия зазор между блоками и фундаментом расклинивается и заполняется бетоном (рис. 12, а).

    Рис. 12 Усиление фундамента. Варианты схем с уширением.

    Известен и другой способ усиления с обжатием основания. Суть его заключается в установке по периметру фундаментов блоков обоймы, которые путем горизонтальных усилий обжатия тяжами вдавливаются в грунт (рис. 12, б). Для облегчения погружения блоков в грунт поверхность контакта блоков и фундамента смазываются антифрикционными материалами. При стягивании тяжей, пропущенных через прижимные щиты, блоки усиления сдавливаются и сползают вниз вдоль фундамента, обжимая тем самым грунт. После обжатия между блоками и поперечными балками, проходящими через стену здания, устанавливаются клинья, а блоки связывают фиксирующей затяжкой.

    Рассмотренные способы пригодны в случаях, когда фундамент не имеет консолей. При наличии их применяют, например, способ, схема которого дана на рис. 12, в. В этом случае, с помощью домкратов через заранее уложенные бетонные элементы на грунт основания передается давление, несколько меньшее, чем под подошвой фундамента. Перед снятием домкратов устанавливают распорные клинья, а затем устраивают бетонную обойму

    Усиление путем подведения конструктивных элементов под подошву фундаментов. В качестве дополнительных элементов, подводимых под существующие фундаменты, используют плиты, столбы и сплошные стены. Возможные схемы усиления даны на рис. 13.

    В случае незначительного увеличения глубины заложения с одновременным уширением подошвы фундамента под нее подводят железобетонные плиты (рис. 13, а). Для этого на участках длиной 1…2 м. грунт под фундаментом откапывают и на месте изготавливают монолитную железобетонную плиту или монтируют сборные железобетонные элементы. После обжатия грунта в основании промежуток между плитой и подошвой фундамента заполняют бетоном, тщательно уплотняя его вибраторами.

    Отдельные столбы под фундамент подводят в тех случаях, когда возможна передача нагрузки на более прочный грунт, расположенный на небольшой глубине от подошвы. Столбы располагают по линии или в шахматном порядке на определенном расстоянии друг от друга (рис. 13, б, в).

    В случае недостаточной несущей способности основания или при необходимости устройства подвала под фундаменты подводят сплошную стену (рис. 13, г). Иногда стенку выполняют с одновременным увеличением площади подошвы.

    Рис.13. Усиление фундамента путем подведения конструктивных элементов под подошву.

    При значительном ослаблении тела фундамента и необходимости его заглубления иногда более выгодно сделать разборку старого и построить новый с необходимой глубиной заложения. Для ленточных фундаментов последовательность операций устройства фундаментов приведена на рис. 14. Вначале через стену пропускают разгружающие балки, надежно опирая их на опоры из шпальных клеток или домкраты. Последние более удобны, так как позволяют регулировать положение балок. После передачи нагрузки от стен на опоры старый фундамент разбирается отдельными захватками длиной 2,0…3,5 м и устраивается новый на более глубокой отметке. Между новым фундаментом и стеной для обеспечения их совмесной работы производится инъецирование песчано-цементного раствора под давлением. Затем осуществляется засыпка котлована и демонтаж разгружающих конструкций.

    Рис. 14. Усиление фундамента методом замены старого на новый.

    Изменение конструктивного решения фундаментов. В практике используются приемы усиления путем переустройства столбчатых фундаментов в ленточные (рис. 15). Для этого между столбами устраивают железобетонную стену в виде перемычки, нижнюю часть которой подводят под подошву существующего фундамента. Перемычка охватывает также подколонник. В случае незначительного повышения несущей способности перемычка может выполняться с уширенной подошвой. При необходимости устройства подвала перемычку делают на всю высоту столбов.

    Рис 15. Усиление фундамента путем переустройства столбчатых фундаментов в ленточные

    При значительном увеличении нагрузки столбчатые фундаменты переустраиваются в перекрестно-ленточные и плитные, а ленточные в плитные (рис. 16).

    Рис.16. Усиление фундамента переустройством.

    Усиление фундаментов сваями. Сваи применяют для передачи нагрузки от фундаментов на более прочные слои грунта в тех случаях, когда основание имеет высокую деформативность и наблюдаются подземные воды, осложняющие процесс уширения или заглубления фундаментов.

    Во всех случаях усиление производят двумя приемами: пересадкой фундамента на выносные сваи или подведением свай под подошву фундамента. Выносные сваи применяют при высоком уровне грунтовых вод, а подводимые при низком. В ленточных фундаментах выносные сваи устраиваются с одной или двух сторон фундамента, в столбчатых фундаментах они располагаются как с двух противоположных сторон, так и по всему периметру (рис. 17). Подводимые под подошву сваи могут устанавливаться в один, несколько рядов или кустами. Головы свай с усиливаемыми фундаментами соединяются ростверками, выполняемыми в виде железобетонных поясов для ленточных фундаментов или железобетонных обойм для столбчатых. Длину свай назначают по расчету в зависимости от характеристик грунтов и нагрузок на фундамент. В практике применяется большое количество способов усиления фундаментов сваями различного конструктивного решения. Некоторые из них рассмотрены ниже.

    Рис.17. Усиление фундамента сваями.

    Усиление набивными и буронабивными сваями. Набивные сваи устраивают погружением в основание обсадочных труб диаметром 250…375 мм с последующим извлечением из них грунта и заполнением их бетоном с трамбованием или уплотнением сжатым воздухом (пневмонабивные сваи). Иногда могут быть использованы набивные сваи, выполняемые по технологии винтового продавливания. Скважины образуются спиралевидными снарядами, при проходке которых грунт не извлекается, а уплотняется. В случае устройства буронабивных свай пробуривают скважины, устанавливают арматурные каркасы и бетонируют ствол.

    При усилении столбчатых фундаментов набивными и буронабивными сваями вначале бетонируют сваи. Затем головы свай с арматурными выпусками связывают железобетонной обоймой, выполняемой вокруг существующего фундамента (рис. 18, а). Концы свай должны быть заглублены в прочный грунт. Для усиления могут быть поставлены две, четыре или больше свай, расположенных симметрично.

    При усилении ленточных фундаментов выносные сваи размещают параллельными рядами с обеих сторон фундамента. Вынос свай определяется удобством расположения бурового оборудования. В случаях усиления выносными сваями фундаментов из бутовой кладки в них на требуемой высоте устраивают штрабы, в которые монтируют металлические продольные балки (рандбалки). Под продольными балками устанавливают поперечные металлические балки. Шаг балок 2,0…3,5 м. После установки балок по верху свай бетонируется ленточный ростверк. Для обеспечения совместной работы фундамента и установленных свай производят расклинивание промежутка между ростверком и поперечными балками. Схема такого решения приведена на рис. 18, б.

    Рис. 18. Усиление фундамента с объединением продольных и поперечных балок.

    В сборных ленточных фундаментах может использоваться вариант, схема которого приведена на рис. 18, в. При этом в стене фундамента отверстия не пробивают, а поперечные железобетонные балки изготавливают на месте, объединяя их арматурными стержнями, пропускаемыми через горизонтальные швы кладки. Балки работают совместно со стеной за счет сил трения и сцепления.

    Усиление вдавливаемыми сваями. В настоящее время накоплен большой опыт повышения несущей способности фундаментов вдавливаемыми сваями. Сваи могут быть как цельными, так и составными из отдельных элементов. Этот способ имеет целый ряд преимуществ: отсутствие динамических и вибрационных воздействий на здание при устройстве усиления, нет необходимости в усиленном армировании ствола сваи, высокая точность установки свай, минимальное загрязнение окружающей среды и незначительные энергозатраты при устройстве.

    Ленточные фундаменты можно усиливать с помощью выносных вдавливаемых свай из трубчатых элементов длиной 0,8…1,2 м, располагаемых попарно с двух сторон стены, схема подобного усиления приведена на рис. 19, а. Сваи погружают домкратами, усилия от которых передаются на железобетонные балки, изготавливаемые совместно со сплошным железобетонным поясом, который затем омоноличивается со сваями. Вдавливание свай осуществляется одновременно с двух сторон стены. Трубчатые элементы по мере вдавливания стыкуются между собой с помощью сварки. После вдавливания, демонтажа домкратов и упорных балок заполняются полости свай бетоном, устанавливаются арматура и опалубка оголовок свай и через отверстия в балке производится их бетонирование. В ряде случаев под ленточные фундаменты сваи можно подводить в один ряд. Работы выполняют из шурфов, откопанных до подошвы или ниже подошвы фундаментов (рис. 19, б).

    Рис. 19. Усиление фундамента вдавливаемыми сваями.

    Для передачи нагрузки на сваю между домкратом и сваей устанавливается распределительная подушка. Чтобы не снимать домкрата после каждого вдавливания, его приваривают к подушке. После вдавливания звена поршень домкрата поднимают вверх и сваю наращивают очередным звеном. При вдавливании необходимого количества звеньев сваю закрепляют с помощью уголков и клиньев, убирают домкрат и заполняют полость трубы бетоном, а шурф – бутобетоном.

    В строительной практике часто используют составные вдавливаемые железобетонные сваи «Мега». Сваи состоят из трех типов секций; головной, рядовых и нижней (рис. 20). Сначала отрывают шурф ниже подошвы фундамента и устанавливают нижнюю секцию. Затем на нее прикрепляют головную секцию и сверху ставят домкрат, упирающийся в специальный распределительный элемент. После вдавливания нижней секции домкрат демонтируют, снимают головную секцию, устанавливают рядовую секцию, затем головную и монтируют снова домкрат. После вдавливания установленной рядовой секции операцию повторяют до тех пор, пока конец сваи не достигнет проектной отметки. На последнем этапе промежуток между распределительным элементом и сваей расклинивают и заполняют бетоном. В случае передачи больших нагрузок сваи «Мега» делают выносными в два ряда (рис. 20, б). При этом они связываются поперечными железобетонными балками.

    Рис. 20.Усиление фундамента вдавливаемыми железобетонными сваями «Мега»

    Усиление фундамента буроинъекционными сваями позволяет производить работу без разработки котлованов, обнажения тела фундаментов и нарушения структуры грунта основания. Сущность этого способа заключается в устройстве под фундаментом жестких корневидных свай, передающих большую часть нагрузки на более плотные слои грунта. Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, позволяющих пробуривать скважины через расположенные выше стены и фундаменты.

    В скважины устанавливают арматурные каркасы и через инъекционные трубы нагнетают цементно-песчаный раствор или мелкозернистый бетон. Отличительной особенностью данного типа свай является их малый диаметр (127…190 мм) и относительно большое по сравнению к диаметру заглубление (более 100). Наибольшее распространение буроинъекционные сваи получили при усилении оснований и фундаментов реконструируемых и реставрируемых зданий. Сваи имеют значительную прочность на растяжение, поэтому их иногда используют в качестве анкеров в конструкциях, подверженных воздействию горизонтальных сил. Некоторые схемы усилений буроинъекционными сваями приведены на рис. 21.

    Рис.21. Усиление фундамента
    буроинъекционными сваями.

    Усиление фундамента способом «стена в грунте».

    Способ применяют при усилении фундаментов, расположенных вблизи фундаментов других зданий, на стесненной площадке, в сложных грунтовых условиях и т.п. Конструктивные решения усиления (глубокими стенами или прямоугольными столбами) зависят от причин усиления грунтовых условий, величины и характера нагрузок на фундамент, а также ряда других факторов. Например, при устройстве глубоких выемок или подвалов вблизи существующего фундамента, усиление производится глубокими стенами, возводимыми между выемкой и фундаментом (рис. 22, а). При этом повышение устойчивости стены достигается устройством анкерных креплений. Увеличение несущей способности столбчатых фундаментов может обеспечиваться возведением вокруг них глубоких стен или столбов прямоугольного сечения с двух- или четырехсторонним расположением (рис. 22 б, в), а иногда в виде замкнутого короба (рис. 22, г). Стены и столбы объединяются с фундаментом железобетонной обоймой. При необходимости для одновременного увеличения устойчивости основания и усиления фундамента устраивают параллельные глубокие стены, объединенные стенами-перемычками меньшей глубины (рис. 22, д). За счет заключения в жесткую обойму при таком решении значительно повышается устойчивость основания и одновременно происходит усиление фундамента.

    Рис. 22. Усиление фундамента
    способом «стена в грунте»

    Иногда усиление фундаментов производят комбинированными способами, одновременно устраивая «стены в грунте» и сваи, а также применяя различные способы закрепления грунтов и оснований.

    Усиление фундамента опускными колодцами позволяет повысить несущую способность за счет заключения грунта основания в жесткую обойму. Колодец (круглый или прямоугольный в плане) опускают по мере выемки грунта по наружному периметру его стен. При этом основание фундамента сохраняется ненарушенным и заключается в обойму (рис. 23). Размеры колодца в плане и его глубина определяются расчетом, при этом грунт внутри колодца рассматривается как тело в жесткой обойме.

    Рис.23. Усиление фундамента
    опускными колодцами.

    При усилении ростверков в случае большой степени их износа устраивают железобетонные обоймы. Возможная схема обоймы дана на рис. 24, а. Арматура обоймы должна быть замкнутой по периметру ростверка.

    По возможности ее следует делать предварительно напряженной. В случае оплывающих грунтов и наличия большого количества воды усиление фундамента производят с применением способа «стена в грунте» (рис. 24, б). Иногда под ростверк подводят дополнительные железобетонные ленты, усиливая тем самым ростверк и верхние участки свай (рис. 24, в).

    Рис.24. Усиление фундамента железобетонными обоймами.

    Усиление свайного фундамента в случае недостаточной несущей способности можно выполнять задавливанием дополнительных свай или наращиванием существующих свай дополнительными секциями. Чаще всего устраивают дополнительные выносные сваи. Пример последнего дан на рис. 25.

    Рис.25. Усиление свайного фундамента задавливанием дополнительных свай.

    Bentley — Документация по продукту

    MicroStation

    Справка MicroStation

    Ознакомительные сведения о MicroStation

    Справка MicroStation PowerDraft

    Ознакомительные сведения о MicroStation PowerDraft

    Краткое руководство по началу работы с MicroStation

    Справка по синхронизатору iTwin

    ProjectWise

    Справка службы автоматизации Bentley

    Ознакомительные сведения об услуге Bentley Automation

    Сервер композиции Bentley i-model для PDF

    Подключаемый модуль службы разметки

    PDF для ProjectWise Explorer

    Справка администратора ProjectWise

    Справка службы загрузки данных ProjectWise Analytics

    Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

    Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

    Коннектор ProjectWise для ArcGIS Справка

    Коннектор ProjectWise для Oracle — Справка по расширению администратора

    Коннектор ProjectWise для Oracle — Справка по расширению Explorer

    Коннектор ProjectWise для справки Oracle

    Коннектор управления результатами ProjectWise для ProjectWise

    Справка портала управления результатами ProjectWise

    Ознакомительные сведения по управлению поставками ProjectWise

    Справка ProjectWise Explorer

    Справка по управлению полевыми данными ProjectWise

    Справка администратора геопространственного управления ProjectWise

    Справка ProjectWise Geospatial Management Explorer

    Ознакомительные сведения об управлении геопространственными данными ProjectWise

    Модуль интеграции ProjectWise для Revit Readme

    Руководство по настройке управляемой конфигурации ProjectWise

    Справка по ProjectWise Project Insights

    Справка по панели мониторинга производительности проекта ProjectWise

    ProjectWise Plug-in для Bentley Web Services Gateway Readme

    ProjectWise ReadMe

    Матрица поддержки версий ProjectWise

    Веб-справка ProjectWise

    Справка по ProjectWise Web View

    Услуги цифрового двойника активов

    Справка по AssetWise 4D Analytics

    Анализ моста

    Справка по OpenBridge Designer

    Справка по OpenBridge Modeler

    Строительное проектирование

    Справка проектировщика зданий AECOsim

    Ознакомительные сведения AECOsim Building Designer

    AECOsim Building Designer SDK Readme

    Генеративные компоненты для Building Designer Help

    Ознакомительные сведения о компонентах генерации

    Справка по подготовке САПР LEGION

    Справка по построителю моделей LEGION

    Справка по API симулятора LEGION

    Ознакомительные сведения об API симулятора LEGION

    Справка по симулятору LEGION

    Справка по OpenBuildings Designer

    Ознакомительные сведения о конструкторе OpenBuildings

    Руководство по настройке OpenBuildings Designer

    OpenBuildings Designer SDK Readme

    Справка по генеративным компонентам OpenBuildings

    OpenBuildings GenerativeComponents Readme

    Справка OpenBuildings Speedikon

    Ознакомительные сведения OpenBuildings Speedikon

    OpenBuildings StationDesigner Help

    OpenBuildings StationDesigner Readme

    Гражданское проектирование

    Дренаж и коммунальные услуги

    Справка по OpenRail ConceptStation

    Ознакомительные сведения о

    OpenRail ConceptStation

    Справка по OpenRail Designer

    Ознакомительные сведения по OpenRail Designer

    Справка по конструктору надземных линий OpenRail

    Справка OpenRoads ConceptStation

    Ознакомительные сведения по OpenRoads ConceptStation

    Справка по OpenRoads Designer

    Ознакомительные сведения по OpenRoads Designer

    Справка по OpenSite Designer

    OpenSite Designer ReadMe

    Инфраструктура связи

    Справка по Bentley Coax

    Справка по PowerView по Bentley Communications

    Ознакомительные сведения о Bentley Communications PowerView

    Справка по Bentley Copper

    Справка по Bentley Fiber

    Bentley Inside Plant Help

    Справка по OpenComms Designer

    Ознакомительные сведения о конструкторе OpenComms

    Справка OpenComms PowerView

    Ознакомительные сведения OpenComms PowerView

    Справка инженера OpenComms Workprint

    OpenComms Workprint Engineer Readme

    Строительство

    ConstructSim Справка для руководителей

    ConstructSim Исполнительный ReadMe

    ConstructSim Справка издателя i-model

    Справка по планировщику ConstructSim

    ConstructSim Planner ReadMe

    Справка стандартного шаблона ConstructSim

    ConstructSim Work Package Server Client Руководство по установке

    Справка по серверу рабочих пакетов ConstructSim

    Руководство по установке сервера рабочих пакетов ConstructSim

    Справка управления SYNCHRO

    SYNCHRO Pro Readme

    Цифровые близнецы

    PlantSight AVEVA Diagrams Bridge Help

    PlantSight AVEVA PID Bridge Help

    Справка по экстрактору мостов PlantSight E3D

    Справка по PlantSight Enterprise

    Справка по PlantSight Essentials

    PlantSight Открыть 3D-модель Справка по мосту

    Справка по PlantSight Smart 3D Bridge Extractor

    Справка по PlantSight SPPID Bridge

    Энергетическая инфраструктура

    Справка конструктора Bentley OpenUtilities

    Ознакомительные сведения о Bentley OpenUtilities Designer

    Справка по подстанции Bentley

    Ознакомительные сведения о подстанции Bentley

    Справка подстанции OpenUtilities

    Ознакомительные сведения о подстанции OpenUtilities

    Promis. e Справка

    Promis.e Readme

    Руководство по установке Promis.e — управляемая конфигурация ProjectWise

    Руководство по настройке подстанции

    — управляемая конфигурация ProjectWise

    Геотехнический анализ

    PLAXIS LE Readme

    Ознакомительные сведения о PLAXIS 2D

    Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

    Ознакомительные сведения о PLAXIS 3D

    Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

    PLAXIS Monopile Designer Readme

    Управление геотехнической информацией

    Справка администратора gINT

    Справка gINT Civil Tools Pro

    Справка gINT Civil Tools Pro Plus

    Справка коллекционера gINT

    Справка по OpenGround Cloud

    Гидравлика и гидрология

    Справка по Bentley CivilStorm

    Справка Bentley HAMMER

    Справка по Bentley SewerCAD

    Справка Bentley SewerGEMS

    Справка Bentley StormCAD

    Справка Bentley WaterCAD

    Справка Bentley WaterGEMS

    Управление инфраструктурными активами

    AssetWise ALIM Linear Referencing Services Help

    AssetWise ALIM Web Help

    Руководство по внедрению AssetWise ALIM в Интернете

    AssetWise ALIM Web Краткое руководство, сравнительное руководство

    Справка по AssetWise CONNECT Edition

    AssetWise CONNECT Edition Руководство по внедрению

    Справка по AssetWise Director

    Руководство по внедрению AssetWise

    Справка консоли управления системой AssetWise

    Руководство администратора мобильной связи TMA

    Справка TMA Mobile

    Картография и геодезия

    Справка карты OpenCities

    Ознакомительные сведения о карте OpenCities

    OpenCities Map Ultimate для Финляндии Справка

    Справка по карте Bentley

    Справка по мобильной публикации Bentley Map

    Ознакомительные сведения о карте Bentley

    Проектирование шахты

    Помощь по транспортировке материалов MineCycle

    Ознакомительные сведения по транспортировке материалов MineCycle

    Моделирование и визуализация

    Bentley Посмотреть справку

    Ознакомительные сведения о Bentley View

    Анализ морских конструкций

    SACS Close the Collaboration Gap (электронная книга)

    Ознакомительные сведения о SACS

    Анализ напряжений в трубах и сосудов

    AutoPIPE Accelerated Pipe Design (электронная книга)

    Советы новым пользователям AutoPIPE

    Краткое руководство по AutoPIPE

    AutoPIPE & STAAD. Pro

    Завод Проектирование

    Ознакомительные сведения об экспортере завода Bentley

    Bentley Raceway and Cable Management Help

    Bentley Raceway and Cable Management Readme

    Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

    Справка по OpenPlant Isometrics Manager

    Ознакомительные сведения об OpenPlant Isometrics Manager

    Справка OpenPlant Modeler

    Ознакомительные сведения для OpenPlant Modeler

    Справка по OpenPlant Orthographics Manager

    Ознакомительные сведения об OpenPlant Orthographics Manager

    Справка OpenPlant PID

    Ознакомительные сведения о PID OpenPlant

    Справка администратора проекта OpenPlant

    Ознакомительные сведения для администратора проекта OpenPlant

    Техническая поддержка OpenPlant Support

    Ознакомительные сведения о технической поддержке OpenPlant

    Справка по PlantWise

    Ознакомительные сведения о PlantWise

    Выполнение проекта

    Справка рабочего стола Bentley Navigator

    Моделирование реальности

    Справка консоли облачной обработки ContextCapture

    Справка редактора ContextCapture

    Файл ознакомительных сведений для редактора ContextCapture

    Мобильная справка ContextCapture

    Руководство пользователя ContextCapture

    Справка Декарта

    Декарт Readme

    Структурный анализ

    Справка по концепции RAM

    Справка по структурной системе RAM

    STAAD Закройте пробел в сотрудничестве (электронная книга)

    STAAD. Pro Help

    Ознакомительные сведения о STAAD.Pro

    Программа физического моделирования STAAD.Pro

    Расширенная справка по STAAD Foundation

    Дополнительные сведения о STAAD Foundation

    Детализация конструкций

    Справка ProStructures

    Ознакомительные сведения о ProStructures

    ProStructures CONNECT Edition Руководство по внедрению конфигурации

    ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

    Bentley — Документация по продукту

    MicroStation

    Справка MicroStation

    Ознакомительные сведения о MicroStation

    Справка MicroStation PowerDraft

    Ознакомительные сведения о MicroStation PowerDraft

    Краткое руководство по началу работы с MicroStation

    Справка по синхронизатору iTwin

    ProjectWise

    Справка службы автоматизации Bentley

    Ознакомительные сведения об услуге Bentley Automation

    Сервер композиции Bentley i-model для PDF

    Подключаемый модуль службы разметки

    PDF для ProjectWise Explorer

    Справка администратора ProjectWise

    Справка службы загрузки данных ProjectWise Analytics

    Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

    Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

    Коннектор ProjectWise для ArcGIS Справка

    Коннектор ProjectWise для Oracle — Справка по расширению администратора

    Коннектор ProjectWise для Oracle — Справка по расширению Explorer

    Коннектор ProjectWise для справки Oracle

    Коннектор управления результатами ProjectWise для ProjectWise

    Справка портала управления результатами ProjectWise

    Ознакомительные сведения по управлению поставками ProjectWise

    Справка ProjectWise Explorer

    Справка по управлению полевыми данными ProjectWise

    Справка администратора геопространственного управления ProjectWise

    Справка ProjectWise Geospatial Management Explorer

    Ознакомительные сведения об управлении геопространственными данными ProjectWise

    Модуль интеграции ProjectWise для Revit Readme

    Руководство по настройке управляемой конфигурации ProjectWise

    Справка по ProjectWise Project Insights

    Справка по панели мониторинга производительности проекта ProjectWise

    ProjectWise Plug-in для Bentley Web Services Gateway Readme

    ProjectWise ReadMe

    Матрица поддержки версий ProjectWise

    Веб-справка ProjectWise

    Справка по ProjectWise Web View

    Услуги цифрового двойника активов

    Справка по AssetWise 4D Analytics

    Анализ моста

    Справка по OpenBridge Designer

    Справка по OpenBridge Modeler

    Строительное проектирование

    Справка проектировщика зданий AECOsim

    Ознакомительные сведения AECOsim Building Designer

    AECOsim Building Designer SDK Readme

    Генеративные компоненты для Building Designer Help

    Ознакомительные сведения о компонентах генерации

    Справка по подготовке САПР LEGION

    Справка по построителю моделей LEGION

    Справка по API симулятора LEGION

    Ознакомительные сведения об API симулятора LEGION

    Справка по симулятору LEGION

    Справка по OpenBuildings Designer

    Ознакомительные сведения о конструкторе OpenBuildings

    Руководство по настройке OpenBuildings Designer

    OpenBuildings Designer SDK Readme

    Справка по генеративным компонентам OpenBuildings

    OpenBuildings GenerativeComponents Readme

    Справка OpenBuildings Speedikon

    Ознакомительные сведения OpenBuildings Speedikon

    OpenBuildings StationDesigner Help

    OpenBuildings StationDesigner Readme

    Гражданское проектирование

    Дренаж и коммунальные услуги

    Справка по OpenRail ConceptStation

    Ознакомительные сведения о

    OpenRail ConceptStation

    Справка по OpenRail Designer

    Ознакомительные сведения по OpenRail Designer

    Справка по конструктору надземных линий OpenRail

    Справка OpenRoads ConceptStation

    Ознакомительные сведения по OpenRoads ConceptStation

    Справка по OpenRoads Designer

    Ознакомительные сведения по OpenRoads Designer

    Справка по OpenSite Designer

    OpenSite Designer ReadMe

    Инфраструктура связи

    Справка по Bentley Coax

    Справка по PowerView по Bentley Communications

    Ознакомительные сведения о Bentley Communications PowerView

    Справка по Bentley Copper

    Справка по Bentley Fiber

    Bentley Inside Plant Help

    Справка по OpenComms Designer

    Ознакомительные сведения о конструкторе OpenComms

    Справка OpenComms PowerView

    Ознакомительные сведения OpenComms PowerView

    Справка инженера OpenComms Workprint

    OpenComms Workprint Engineer Readme

    Строительство

    ConstructSim Справка для руководителей

    ConstructSim Исполнительный ReadMe

    ConstructSim Справка издателя i-model

    Справка по планировщику ConstructSim

    ConstructSim Planner ReadMe

    Справка стандартного шаблона ConstructSim

    ConstructSim Work Package Server Client Руководство по установке

    Справка по серверу рабочих пакетов ConstructSim

    Руководство по установке сервера рабочих пакетов ConstructSim

    Справка управления SYNCHRO

    SYNCHRO Pro Readme

    Цифровые близнецы

    PlantSight AVEVA Diagrams Bridge Help

    PlantSight AVEVA PID Bridge Help

    Справка по экстрактору мостов PlantSight E3D

    Справка по PlantSight Enterprise

    Справка по PlantSight Essentials

    PlantSight Открыть 3D-модель Справка по мосту

    Справка по PlantSight Smart 3D Bridge Extractor

    Справка по PlantSight SPPID Bridge

    Энергетическая инфраструктура

    Справка конструктора Bentley OpenUtilities

    Ознакомительные сведения о Bentley OpenUtilities Designer

    Справка по подстанции Bentley

    Ознакомительные сведения о подстанции Bentley

    Справка подстанции OpenUtilities

    Ознакомительные сведения о подстанции OpenUtilities

    Promis. e Справка

    Promis.e Readme

    Руководство по установке Promis.e — управляемая конфигурация ProjectWise

    Руководство по настройке подстанции

    — управляемая конфигурация ProjectWise

    Геотехнический анализ

    PLAXIS LE Readme

    Ознакомительные сведения о PLAXIS 2D

    Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

    Ознакомительные сведения о PLAXIS 3D

    Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

    PLAXIS Monopile Designer Readme

    Управление геотехнической информацией

    Справка администратора gINT

    Справка gINT Civil Tools Pro

    Справка gINT Civil Tools Pro Plus

    Справка коллекционера gINT

    Справка по OpenGround Cloud

    Гидравлика и гидрология

    Справка по Bentley CivilStorm

    Справка Bentley HAMMER

    Справка по Bentley SewerCAD

    Справка Bentley SewerGEMS

    Справка Bentley StormCAD

    Справка Bentley WaterCAD

    Справка Bentley WaterGEMS

    Управление инфраструктурными активами

    AssetWise ALIM Linear Referencing Services Help

    AssetWise ALIM Web Help

    Руководство по внедрению AssetWise ALIM в Интернете

    AssetWise ALIM Web Краткое руководство, сравнительное руководство

    Справка по AssetWise CONNECT Edition

    AssetWise CONNECT Edition Руководство по внедрению

    Справка по AssetWise Director

    Руководство по внедрению AssetWise

    Справка консоли управления системой AssetWise

    Руководство администратора мобильной связи TMA

    Справка TMA Mobile

    Картография и геодезия

    Справка карты OpenCities

    Ознакомительные сведения о карте OpenCities

    OpenCities Map Ultimate для Финляндии Справка

    Справка по карте Bentley

    Справка по мобильной публикации Bentley Map

    Ознакомительные сведения о карте Bentley

    Проектирование шахты

    Помощь по транспортировке материалов MineCycle

    Ознакомительные сведения по транспортировке материалов MineCycle

    Моделирование и визуализация

    Bentley Посмотреть справку

    Ознакомительные сведения о Bentley View

    Анализ морских конструкций

    SACS Close the Collaboration Gap (электронная книга)

    Ознакомительные сведения о SACS

    Анализ напряжений в трубах и сосудов

    AutoPIPE Accelerated Pipe Design (электронная книга)

    Советы новым пользователям AutoPIPE

    Краткое руководство по AutoPIPE

    AutoPIPE & STAAD. Pro

    Завод Проектирование

    Ознакомительные сведения об экспортере завода Bentley

    Bentley Raceway and Cable Management Help

    Bentley Raceway and Cable Management Readme

    Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

    Справка по OpenPlant Isometrics Manager

    Ознакомительные сведения об OpenPlant Isometrics Manager

    Справка OpenPlant Modeler

    Ознакомительные сведения для OpenPlant Modeler

    Справка по OpenPlant Orthographics Manager

    Ознакомительные сведения об OpenPlant Orthographics Manager

    Справка OpenPlant PID

    Ознакомительные сведения о PID OpenPlant

    Справка администратора проекта OpenPlant

    Ознакомительные сведения для администратора проекта OpenPlant

    Техническая поддержка OpenPlant Support

    Ознакомительные сведения о технической поддержке OpenPlant

    Справка по PlantWise

    Ознакомительные сведения о PlantWise

    Выполнение проекта

    Справка рабочего стола Bentley Navigator

    Моделирование реальности

    Справка консоли облачной обработки ContextCapture

    Справка редактора ContextCapture

    Файл ознакомительных сведений для редактора ContextCapture

    Мобильная справка ContextCapture

    Руководство пользователя ContextCapture

    Справка Декарта

    Декарт Readme

    Структурный анализ

    Справка по концепции RAM

    Справка по структурной системе RAM

    STAAD Закройте пробел в сотрудничестве (электронная книга)

    STAAD. Pro Help

    Ознакомительные сведения о STAAD.Pro

    Программа физического моделирования STAAD.Pro

    Расширенная справка по STAAD Foundation

    Дополнительные сведения о STAAD Foundation

    Детализация конструкций

    Справка ProStructures

    Ознакомительные сведения о ProStructures

    ProStructures CONNECT Edition Руководство по внедрению конфигурации

    ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

    3.1.9 Проектирование железобетона

    3.1.9 Проектирование железобетона

    Железобетон должен быть пригоден для использования по назначению. Вопросы, которые следует принять во внимание, включают:

    1. соответствие соответствующим стандартам
    2. торцевое ограничение
    3. бетонное покрытие
    4. огнестойкость
    5. карбонизация.

    Железобетон должен быть спроектирован инженером в соответствии с Техническим требованием R5.BS 8103-1 можно использовать для оформления подвесных цокольных этажей в домах и гаражах.

    В спецификации стали должны быть указаны тип, марка и размер стали. Чертежи и графики гибки должны быть подготовлены в соответствии с BS 8666 и включать все необходимые размеры для завершения строительных работ. Армирование должно соответствовать перечисленным ниже стандартам.

    BS EN 1992-1 «Проектирование бетонных конструкций»
    BS 4449 «Сталь для армирования бетона».ТУ
    BS 4482 «Проволока стальная для армирования железобетонных изделий». ТУ
    BS 4483 «Ткань стальная для армирования бетона». Спецификация
    BS 6744 «Прутки из нержавеющей стали. Армирование бетона ». Требования и методы испытаний
    BS 8103-1 «Конструктивное проектирование малоэтажных зданий». Свод правил по устойчивости, обследованию площадки, фундаменту, сборным железобетонным перекрытиям и плитам первого этажа для жилищного строительства

    Если концы плит залиты монолитно с бетонными элементами, на опорах может развиться поверхностное растрескивание.
    Следовательно, усиление должно быть обеспечено в соответствии с BS EN 1992-1-1.

    Арматура должна иметь соответствующее покрытие, особенно там, где она обнажена или соприкасается с землей.
    Покрытие должно подходить для всей арматуры, включая основные стержни и хомуты. В бетонное покрытие не должны выступать стяжки или зажимы.

    Для бетона, не разработанного инженером, минимальное покрытие для армирования должно соответствовать таблице 8.

    Рисунок 1: Это образец подписи

    Положение бетона Минимальное покрытие (мм)
    В контакте с землей 75
    Внешние условия 50
    Заливка против DP902 на песчаной заслонке 40
    Против адекватного слепящего бетона 40
    Защищенные или внутренние условия 25

    Бетонное покрытие арматуры должно быть устойчивым к возгоранию. Требования к огнестойкости приведены в BS EN 1992-1-2.
    Покрытие, требуемое BS EN 1992-1-1, обычно обеспечивает огнестойкость до одного часа для колонн, балок с простой опорой и перекрытий.

    Карбонизация снижает защиту арматуры от коррозии за счет увеличения пористости и уменьшения щелочности. Такую коррозию можно уменьшить, обеспечив максимально возможное покрытие бетона и обеспечив хорошее качество влажного бетона и его надлежащее уплотнение для снижения скорости карбонизации.

    Инженер-строитель: Пример проектирования 3: Армированный ленточный фундамент.

    Несущая стена одноэтажного дома должна опираться на широкий армированный ленточный фундамент.

    Исследование участка выявило рыхлые и среднезернистые почвы от уровня земли до значительной глубины. Почва изменчива и имеет безопасную несущую способность от 75 до 125 кН / м2. Также были выявлены уязвимые места, где нельзя было рассчитывать на несущую способность.

    Здание может опираться на грунтовые балки и сваи, снятые до прочного основания, но в этом случае выбрано решение — спроектировать широкий усиленный ленточный фундамент, способный перекрывать мягкий участок номинальной ширины.

    Чтобы свести к минимуму дифференциальные осадки и учесть мягкие участки, допустимое давление в опоре будет ограничено до na = 50 кН / м2 на всем протяжении. Мягкие участки, встречающиеся во время строительства, будут удалены и заменены тощей бетонной смесью; Кроме того, опора будет рассчитана на пролет 2.5 м поперек предполагаемых впадин. Это значение было получено из руководящих указаний по местным впадинам, которые были даны позже на фундаментах плотов. Плита пола спроектирована так, чтобы ее можно было подвесить, хотя она будет залита с использованием земли в качестве несъемной опалубки.

    Загрузки


    Если фундамент и надстройка проектируются в соответствии с принципами предельного состояния, нагрузки следует сохранять как отдельные характеристические мертвые и заданные значения без учета факторов (как указано выше) как для расчета давления на опору фундамента, так и для проверок работоспособности. Затем, как обычно, нагрузки следует учесть при расчете отдельных элементов конструкции в предельном состоянии.

    Для фундаментов, подверженных только статическим и прилагаемым нагрузкам, факторные нагрузки для расчета арматуры лучше всего выполнять путем выбора среднего коэффициента частичной нагрузки, γP, для покрытия как статических, так и накладываемых нагрузок надстройки из Рис. 11.22 (это копия Рис. 11.20 Условия расчета железобетонной полосы.).

    Рис.11.22 Комбинированный частичный коэффициент запаса прочности по статическим + приложенным нагрузкам.
    Из Рис. 11.22 , комбинированный частичный коэффициент запаса прочности по нагрузкам надстройки составляет γP = 1,46.

    Вес основания и засыпки, f = средняя плотность × глубина
    = 20 × 0,9
    = 18,0 кН / м2

    Это все статическая нагрузка, таким образом, комбинированный коэффициент частичной нагрузки для нагрузок на фундамент, γF = 1,4.

    Определение ширины фундамента
    Новые уровни земли аналогичны существующим, поэтому (вес) нового фундамента не требует дополнительной платы и может быть проигнорирован.

    Минимальная ширина фундамента равна


    Установить усиленный ленточный фундамент шириной 1,2 м и глубиной 350 мм из бетона марки 35 ( см. Рис. 11.23 ).

    Рис. 11.23 Пример расчета усиленного ленточного фундамента — нагрузки и опорные давления.


    Реактивное расчетное давление вверх для расчета боковой арматуры
    Боковой изгиб и сдвиг b = 1000 мм.

    Таким образом, vu

    Нагрузка для перекрытия углублений
    В местах локального углубления фундамент действует как подвесная плита. Предельная нагрузка, вызывающая изгиб и сдвиг в фундаменте, — это общая нагрузка, т.е. нагрузка надстройки + нагрузка на фундамент, которая определяется как

    .
    Продольный изгиб и сдвиг из-за углублений
    Предельный момент из-за перекрытия фундамента — предполагается, что он просто поддерживается — в локальной депрессии 2,5 м составляет Ширина для расчета арматуры b = B = 1200 мм.
    Таким образом, vu

    Впадина на углу здания
    В предыдущих расчетах предполагалось, что впадина расположена под сплошным ленточным основанием. Углубление
    может также произойти в углу здания, где две опоры встречаются под прямым углом. Затем следует выполнить аналогичный расчет, чтобы обеспечить верхнее усиление обеих опор до консоли в этих углах.

    Рис. 11.24 Пример расчета армированной ленточной опоры — арматура.

    Способ армирования ленточных фундаментов

    ОБЛАСТЬ: строительство.

    Способ усиления ленточного фундамента включает подъем многосекционной сваи домкратом, бетонирование ее полости и формирование опоры сваи. Домкрат проводится над фундаментной плитой, при этом в фундаментных блоках цокольной части стены устраивается проем, ограниченный сверху звеном, образованным опорным фундаментным блоком, а нижняя часть проема ограничивается фундаментом. плита.В плите делается отверстие для сваи, через которое многосекционная свая поднимается из проема с помощью домкрата, упирающегося в опорный фундаментный блок, установленный над проемом. Формирование опорного узла из многосекционной сваи осуществляются без выброса напряжения с домкратом, в те же время элементы опорного узла используется, которые передают усилие от сваи к блоку фундамента поддержки.

    Технический результат: снижение трудоемкости, меньший расход бетона, расширенная область применения, в том числе для армирования фундамента с широкой перекрывающей частью.

    ф-лы, 4 ил.

    Изобретение относится к строительству и может быть использовано для усиления фундаментов существующих зданий и сооружений.

    Известные способы усиления полосы основы передачи нагрузки на сваи, в частности, метод усиления передачи нагрузки от стены к композитному железобетонных свай, погруженных на nadavlivanie, в том числе толчок Джек MULTICELL кучу, опорного устройства узла сваи путем выполнения проема в основании стены и устройства в проеме монолитной железобетонной балки с консольной частью, с бетонной пристройкой в ​​виде стоек, армированных кордами, с монолитной железобетонной балкой, консольной частью раскосы, армированные волокнами, используемые как упорный элемент, выполняют по всей длине усиленного основания (Мальгинов А. И., Спиттинг Б.С., Полищук А.И. Восстановление и укрепление строительных конструкций поврежденных и реконструированных зданий. Атлас схем и чертежей. Томск, Томский междисциплинарный НТИЦ, 1990, стр.).

    Недостатком известного устройства является высокая интенсивность из-за необходимости устройства балки по всей длине усиливаемого фундамента и наличия стоек, а также ограниченный объем несущей способности смещения усиления сваи. от центра стена Арести.

    Известен способ усиления фундаментов, принятый за прототип, включающий создание туннелей под ленточным фундаментом, проталкивание многоячеистой сваи домкрата под подошву фундамента, бетонирование пустотных свай и формирование опорных узлов свай в виде бетонная заглушка, опорный элемент — использовать существующие плиты фундаментов (инструкция по укреплению фундаментов аварийных и реконструируемых зданий многосвайными: ВСН 16-84 Минпромстрой СССР / Ахимелеч, Гсканнер, Аддисалем и др.- Уфа: Нейпрастай, 1984. С.15, прототип)

    Недостатком прототипа является низкая эффективность метода усиления, связанная с трудозатратами, необходимыми для завершения земляных работ по созданию тоннелей под ленточным фундаментом, особенно в неблагоприятных условиях. грунтовые условия, большие трудозатраты и количество бетона при формировании опорных узлов свай, а также сложность укрепления фундамента широкой пластинчатой ​​частью из-за сложной подачи бетона на плиту.

    Задача изобретения — снизить трудозатраты, снизить расход бетона и расширить область применения, в том числе укрепить фундамент с широкой пластинчатой ​​частью.

    Для решения проблемы в способе укрепления фундамента, в том числе будущего многоячеечной сваи push Jack, бетонирование полости и формирование опорного узла сваи, согласно изобретению, толкающее упражнение над опорной пластиной, Фундаментные блоки, земля часть стенки выполняет дверной проем, ограниченный сверху перемычка, образованный базовый блок, устойчивый и нижняя часть предельного основания отверстия плиты в печи делают отверстие для кучи и выполнить толчок несколько груды открытия с Джек, поддерживает тягу блока Foundation, расположенного над отверстием, и формирование опорного узла несколько свай, проведенные без снятия напряжения из гнезда, используя элементы опорного узла, передает усилие от стопки на блоке резистентной Foundation.

    В соответствии с изобретением, после формирования опорного узла множественных сваи обеспечивают дополнительное бетонирование открытия заподлицо с поверхностью фундаментных блоков.

    1 схематически показывает общий вид армированного ленточного фундамента с пробитым отверстием в фундаментных блоках и просверленным отверстием в фундаментной плите; на фиг.2 — Общий вид армированного фундамента с пробитым проемом в фундаментных блоках, просверленным отверстием в фундаментной плите и верхом сваи; на фиг.3 — Общий вид армированного фундамента с анкерным узлом; на фиг.4 — общий вид наращивания водной основы с бетонным проемом.

    Арматурный ленточный фундамент выглядит следующим образом.

    В теле блоков Foundation 1 в контакте с опорной пластиной 2, в местах предполагаемого погружения свай композитных пробивать диафрагмы 3. Затем в опорной плите, просверлить отверстие 4 для погружения составных свай 5. Установите Домкрат 6 на первой секции сваи окунул ее и надавливание. После погружения первой секции сварить ее и погрузить вторую и последующие секции. Для остановки домкрата 6 использовали очищенную, гладкую и ровную нижнюю поверхность жесткого основания 7, расположенного непосредственно над проемом 3.После погружения в последнюю секцию, не снимая напряжение Джека 6 к куче 5 сваривать элементы опорного узла свай, которые используют 8 каналов, которые передают усилие от сваи на жестком базовом блоке 7. Затем удалите Джек и выполнить бетонирование пустотных свай и, при необходимости, забетонировать наконечник 9 заподлицо с поверхностью блоков фундамента.

    Достоинством предлагаемого способа по сравнению с прототипом является снижение трудозатрат при отсутствии земляных работ по созданию туннелей под фундаментом и упрощение работ по свайной заглушке, снижение текучести бетона в связи с конструкцией, положительные черты исполнения опорного узла свай, и более эффективное использование его для укрепления фундамента с широкой пластинчатой ​​частью.

    1. укрепляющая полоса фонд, в том числе толчок Джек MULTICELL сваи бетонирование полости и формирование опорного узла сваи, отличающееся тем, что толкающее упражнение над опорной пластиной, Фундаментные блоки, земля часть стенки выполняют дверной проем, ограниченные сверху перемычка, образованной устойчивость базового блока, а в нижней части предельного отверстия опорной плиты в печи делает отверстие для кучи и выполнить толкающие несколько груд отверстия с гнездом, поддерживает тягу блока Foundation, расположенный над отверстием, и формирование опорного узла несколько свай осуществляется без принятия штамма Джека, используя элементы опорного узла, передают усилие от стопки на тяге блока Foundation.

    2. усиливающая полоска основание по п.1, отличающемуся тем, что после формирования опорного узла множественных сваи обеспечивают дополнительное бетонирование открытия заподлицо с поверхностью фундаментных блоков.

    Патенты в классе 52/685

    9
    Матч Документ Название документа
    1

    87

    Система для изготовления арматуры
    Конструктивный элемент для создания вспомогательных средств для изготовления арматуры включает, по меньшей мере, одну точку соединения для соединения конструктивного элемента с другой конструкцией. ..
    2 8776328 Зажим для арматуры для соединения стержней разного размера
    Зажим для арматуры предназначен для соединения арматурного стержня большего диаметра с арматурным стержнем меньшего диаметра поперек арматурного стержня большего диаметра. В первом варианте осуществления зажим включает выступы для уменьшения диаметра …
    3 8701370 Способ изготовления арматуры
    Конструктивный элемент для создания вспомогательных средств для изготовления арматуры включает, по меньшей мере, одну точку соединения для соединения конструктивного элемента с другой конструкцией…
    4 8522504 Система поддержки шпилек для конструкционного бетона
    Арматурный узел для использования в конструкционном элементе из бетона, таком как плита, фундамент, плотный фундамент, балка, стена и колонна, имеет по крайней мере одну арматурную шпильку с анкером удлиненной штанги . ..
    5 8443567 Прокладка для армирования сварной проволокой в ​​бетонных конструкциях
    Прокладка предназначена для крепления к паре пересекающихся арматурных проволок, чтобы отделить их от формы.Прокладка имеет базовый элемент, имеющий в целом плоскую форму и две противоположные стороны, …
    6 8322108 Стул для пересечений после напряжения
    Стул для поддержки и размещения кабелей после натяжения, имеющий в целом конусообразный корпус с верхней принимающей областью для крепления кабелей и плоское основание, приспособленное для размещения на плоской опоре…
    7 8322109 Распорка для нескольких клеток
    Раскрыта распорка для позиционирования и фиксации разнесенных арматурных каркасов в комбинированный цельный блок для армирования больших бетонных конструкций, которая легко вставляется на место даже с помощью . ..
    8 8112964 Зажим для соединения армированных элементов для использования в железобетонных плитах и ​​/ или колоннах
    Зажим для соединения усиливающих элементов, который включает в себя первую пару ножек, при этом каждая из ножек первой пары ножек имеет участок, имеющий кривизну, и приспособленный для обертывания вокруг a…
    9 7886498 Зажим для соединения армированных элементов для использования в железобетонных плитах и ​​/ или колоннах
    Зажим для соединения арматурных элементов для использования в железобетонных плитах и ​​/ или колоннах включает в себя первый проволочный элемент, имеющий верхнюю среднюю часть и пару ножек, каждая из которых имеет крюк . ..
    10 7810298 Узел подступенка для поддержки арматурных стержней в стопке и / или на пересечении
    Устройство поддержки стержня имеет первый корпус с первой зажимной конструкцией и второй зажимной конструкцией, отходящей от его вершины, и второй корпус, имеющий первую зажимную конструкцию и a…
    11 7669381 Опора для поперечных арматурных стержней
    Опора для бетонных арматурных стержней имеет основание, опорную конструкцию, идущую вверх от основания и имеющую канал, образованный на ее верхней поверхности, первую зажимную конструкцию, прикрепленную к …
    12 7607618 Кабельный зажим для организации и прокладки кабелей и проводов
    Система и устройство предназначены для управления кабелями, проводами и шнурами, и, в частности, для организации и прокладки кабелей и проводов в различных направлениях. Например, имеется …
    13 7506482 Опора для бетонных арматурных стержней с фиксаторами стержней
    Опора для бетонных арматурных стержней имеет основание, опорную конструкцию, идущую вверх от основания, чтобы определить канал, образованный на ее верхней поверхности, прикрепленную первую зажимную конструкцию …
    14 7461491 Опора поперечного сечения арматурного стержня с предохранительным колпачком
    Опора для бетонных арматурных стержней имеет основание, опорную конструкцию, идущую вверх от основания, и канал, образованный на ее верхней поверхности, к которой прикреплена первая зажимная конструкция…
    15 7458192 Стул для поддержки проволочной сетки
    Усовершенствованное кресло для поддержки пересекающихся проводов, образующих проволочную сетку, в заранее выбранном приподнятом положении над несущей поверхностью во время формирования бетонной плиты сконструировано с основанием . ..
    16 7322158 Опора для поперечных арматурных стержней с С-образными зажимами
    Опора для бетонных арматурных стержней имеет основание, опорную конструкцию, идущую вверх от основания с каналом, образованным на ее верхней поверхности, первую зажимную конструкцию, прикрепленную к…
    17 7143563 Метод стяжки для связывания смежных опорных элементов
    Метод стяжки и стяжки для связывания вместе соседних опорных элементов, таких как бетонные арматурные стержни, с использованием стяжки, имеющей раму, которая может быть расположена вокруг стержней, и приспособленный клин …
    18 7069703 Метод и система для строительства больших сплошных бетонных плит
    Предлагаются метод и система для строительства больших непрерывных бетонных плит без использования обычных усадочных швов. Система состоит из сетки близко расположенных индукторов трещин (2) …
    19 6925771 Стул для пересечений после напряжения
    Стул для поддержки и размещения кабелей после натяжения, имеющий в целом конусообразный корпус с верхней принимающей областью для крепления кабелей и плоское основание, приспособленное для размещения на плоской опоре …
    20 6
    Распорка клетки
    Распорка для клетки для размещения арматурных стержней или сварной ткани на определенном расстоянии от стен формы для просверливания бетона во время строительных проектов.Прокладка клетки состоит из двух пересекающихся тел …
    21 год 6837017 Аппарат для укладки арматуры в сплошное железобетонное покрытие.
    Поперечный стержень в сборе для использования при изготовлении арматурных матов для армирования бетонного покрытия включает множество стульев и зажимов, каждая из которых имеет нижнюю часть, которая крепится к поперечине…
    22 6817156 Устройство для размещения залитых швеллеров в бетонной конструкции
    Устройство (10) для размещения U-образного канала (20) в бетонной конструкции, устройство (10), включающее крепежную трубку (22), которая должна быть прикреплена к двум стержням (80) арматуры бетонной конструкции, …
    23 6354054 Система поддержки арматуры
    У этого стула из арматуры есть корпус с четырьмя ножками, между которыми определены два пересекающихся прохода для одновременного приема пересекающихся частей двух арматурных стержней, перпендикулярных друг другу. The …
    24 6115987 Система и метод вертикальной опоры арматуры
    Вертикальная опорная арматурная система имеет кольцевое основание (1), ориентированное горизонтально, промежуточные боковые стены (2) котлована под бетонный фундамент (3). Розетка для вертикальной арматуры (4, 9, 10, 18) — это …
    25 6112494 Система крепления арматурной решетки к бетону
    Устройство для фиксации и подъема взаимосвязанной арматурной решетки, имеющей отдельные продольные и поперечные пересечения арматурных стержней, для использования в качестве опоры для заливного бетона на шоссе и…
    26 год 6089522 Способ и устройство для поддержки элементов арматуры.
    Настоящее изобретение представляет собой усовершенствованный стульчик для кормления, который размещает и поддерживает элементы усиления на желаемом расстоянии от поверхности. Стульчик для кормления имеет корпус с нижней частью основания, …
    27 5996297 Соединители и кронштейны, используемые при изготовлении утепленных композитных стеновых конструкций.
    Соединитель, используемый для формирования композитной конструкции стены, которая включает два структурных слоя и изоляционный слой.Соединитель скрепляет два структурных слоя вместе и является изолирующим, так что …
    28 год 5699642 Жгут пластиковой арматуры
    Система ремней, используемая со стальными арматурными стержнями или стержнями для удержания их в желаемой ориентации во время и после заливки бетона. Каждая система состоит из двух практически идентичных ремней …
    29 5687536 Каркасная конструкция каркаса железобетонного перекрытия
    Рамная конструкция, включающая по меньшей мере один стержень основания; множество распорок, соответственно прикрепленных по меньшей мере к одному стержню основания; множество срезных элементов, соответственно прикрепленных по меньшей мере к одному …
    30 5626436 Двойной крючок для крепления перекрещенных перекладин
    Эластичный зажим для крепления перекрещенных стержней, отличающийся тем, что он имеет форму простой или двойной пары зажимов симметричной или асимметричной формы, состоящей из седел (D) и крючков (A). ..
    31 год 5509636 Держатель для армирования бетонных стен
    Удерживающий зажим для использования с бетонной опалубкой для удержания арматурных стержней имеет цельный корпус, который включает в себя головку и первый и второй зажимы, отходящие от него под углом, с разнесением …
    32 5181363 Прокладка для арматуры бетона
    Прокладка предусмотрена для размещения арматурного каркаса или ткани относительно формы при производстве железобетонных изделий, таких как трубопроводы, секции колодцев, стены и т.п.The …
    33 5107654 Стулья с усилением фундамента
    Опорный стул для поддержки арматуры для фундаментов, в которых есть форма башни и нижнее основание, форма башни имеет множество открытых вверх пазов, в которые усилены . ..
    34 49 Сборка арматурных стержней и зажима
    Согласно изобретению арматурные стержни (1; 11; 21; 22), которые обычно являются сварными, собираются с помощью зажимов (30), которые упруго зажимаются в узлах, образованных стержнями…
    35 год 4920724 Прокладка для арматуры бетона
    Прокладка предусмотрена для размещения арматурного каркаса или ткани относительно формы при производстве железобетонных изделий, таких как трубопроводы, секции колодцев, стены и т.п. The …
    36 4835933 Сборка проставки арматуры
    Разделительный узел, включающий спейсер с корпус, имеющий базовую часть с, в общем, центрально расположенную часть опорной стойки, один конец которого выполнен в виде плоской поверхности с центрально. ..
    37 4655023 Прокладка для строительства
    спейсера устройство для использования в опорном стержне, как члены в строительных применениях, причем устройство включает корпус, имеющий пластинчатую часть с опорной стойкой частью, имеющей седло настроено на …
    38 4598523 Прокладка опоры усиления
    Арматурная опорная распорка для размещения одного или нескольких бетонных арматурных элементов на расстоянии от поверхности, на которую заливается бетон.Прокладка состоит из опоры, которая имеет как минимум один …
    39 4589244 Прокладка для армирующих матов
    Прокладка для усиливающих матов в каркасе имеет распорную планку, к которой прикреплен, по крайней мере, один двухсторонний зажим, ножки которого образуют открывающееся от края отверстие по существу U-образной формы . ..
    40 4498270 Опора для размещения арматурных стержней или сетки в бетоне и т.п.
    Предусмотрена опора для арматурных стержней или сетки.Опора включает пластину практически плоской конструкции. Под пластиной, поддерживающей ее, предусмотрена крестообразная конструкция. The …
    41 год 4132045 Опора арматурного стержня
    Опора стержня для поддержки множества идущих в продольном направлении арматурных стержней и проходящего в поперечном направлении арматурного стержня включает в себя поперечный стержень, который расположен под поперечно…
    42 3788025 КРЕСЛО ОПОРА ДЛЯ АРМАТУРНЫХ СТЕРЖНЕЙ
    Стул для опоры под прямым углом двух арматурных стержней, используемых при строительстве бетонных плит, имеет нижнюю арочную часть основания и верхнюю опорную часть стержня, составляющую единое целое с основанием .
    43 год 3693310 ПОДДЕРЖКА УДЛИНЕННЫХ АРМИРУЮЩИХ ЧАСТЕЙ В БЕТОННЫХ КОНСТРУКЦИЯХ
    Опора для усиливающих элементов, используемых при изготовлении бетонных конструкций, включая основание и вертикальную часть, которая сформирована для приема и поддержки двух пересекающихся усиливающих элементов в a…
    44 год 3673753 ПОДДЕРЖКА УСТРОЙСТВО ДЛЯ КОНКРЕТНЫХ арматурных прутков
    Раскрыто устройство для поддержки бетонных арматурных стержней, которое включает в себя основание, поддерживающее вертикальный пьедестал. Нижняя зажимная часть поддерживается пьедесталом, на котором имеется первый стержень для приема …
    45 3623289 ГИБКОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ БЕТОННЫХ АРМАТЕРИАЛОВ
    46 3338017 Опора для стального мата и подобных конструкций для использования в железобетоне

    Строительные / Стальные арматурные изделия — Скиппенс Ландшафтный дизайн и строительные материалы

    Изделия для строительства / армирования стали

    AUSREO- продукция Стальная арматура

    Стальная арматурная сетка для перекрытий

    Эта сетка общего назначения используется для армирования бетона, например плит перекрытий, как в жилых, так и в промышленных помещениях. Ute mesh или DIY — это высококачественная сетка, изготовленная из удобных листов размером 2 x 4 м, идеально подходящих для небольших работ, таких как проезды.

    SQUAIE SLAB MESH 200 × 200: Ребристая арматурная проволока класса D500L

    • SL72 6 м X 2,4 м
    • SL82 6 м X 2,4 м
    • SL92 6 м x 2,4 м Специальный заказ
    • SL72 UTE 4 м x 2 м
    • SL82 UTE 4 м x 2 м

    Траншейная сетка

    Использование: Траншейная сетка разработана как длинный узкий армирующий лист.Для специального использования в траншейных фундаментах. Сопутствующие товары Каркасы для фундамента, лигатуры / фурнитура, барные стулья, проволока для стяжки.

    TRENCH MESH: Ребристая арматурная проволока марки D500L

    • L8MM ДЛИНА 6M (200MM 3 BAR) (300MM 4BAR) (400MM 5 BAR) (500MM 6 BAR)
    • L11MM ДЛИНА 6M (200MM 3BAR) (300MM 4 BAR) (400MM 5BAR) (5001288 L 9088) (50012884 9088 ДЛИНА 6М (200ММ 3БАР) (300ММ 4БАР) (400ММ 5БАР) (500ММ 6БАР)

    Стальной пруток

    Использование: включает колонны, балки, стены и клетки. И жилое, и промышленное применение.

    Задняя часть или оцинкованная сталь класса N 500

    • N12, длина 6 м
    • N16, длина 6 м
    • N20, длина 6 м
    • Оцинкованный N12, длина 6 м
    • Оцинкованный N16, длина 6 м

    Мы можем разрезать на длину за дополнительную плату.


    Изогнутый стержень

    Эти обработанные L-образные стержни обычно используются для привязки армированной каменной кладки или бетонных стен к плитам или фундаментам по проекту инженера.Печные Батончики Z бар обеспечивает положительное соединение между плитой и фундаментом пучком армирующим.

    Черный или оцинкованный

    • Изогнутый Z-образный стержень Специальный заказ
    • Изогнутый L-образный стержень Специальный заказ

    Позвоните нам, чтобы узнать расчетное время прибытия и узнать цену


    Лигатуры траншейной сетки / sturrpus R10

    Применение

    : Лигатуры / фитинги используются с траншейной сеткой при изготовлении клетки в фундаменте траншеи. Создание жесткой клетки.

    Пачки по 10 или одиночные

    • Sturrup 200 × 200
    • Sturrup 200 × 250
    • Sturrup 200 × 300
    • Sturrup 200 × 350
    • Sturrup 200 × 400
    • Sturrup 200 × 450
    • Sturrup 300 × 250
    • Sturrup 300 × 300 Sturrup 300 × 350
    • Sturrup 300 × 400
    • Sturrup 300 × 450
    • Sturrup 400 × 250
    • Sturrup 400 × 350
    • Sturrup 400 × 400
    • Sturrup 400 × 450

    Фундаментные рамы — опоры для траншейной сетки

    Фундаментные рамы

    — это легкая, простая и быстрая система для поддержки сетки в бетонных основаниях.Легко собрать, с зажимами, которые связывают верхнюю и нижнюю сетку вместе с двойной высотой. Нижний слой сетки поддерживается на высоте 50 мм от земли. Рамы крепятся к основной продольной проволоке на поперечине с интервалом 900 мм, образуя жесткую клетку. Собран вне траншеи.

    3 легко идентифицируемых размера, 150/200 мм, 250/300 мм, 350/400 мм и могут использоваться с ячейками 8 мм, 11 мм и 12 мм

    • 150/200 мм, мешок 25
    • 250/300 мм, мешок 25
    • 350/400 мм мешок 50

    Пластиковые барные стулья

    Использование: для поддержки армирующей сетки, прочный и стабильный, быстрая установка и покрытие двойной высоты. У них нет проблем с ржавчиной. Плита на наземном строительстве, бассейны, стяжка.

    100 пакетов или одинарные

    • Мешок 25/40 мм, одинарный 100 или 25/40 мм
    • Мешок 50/65 мм, быстрый пластиковый, 100 зажимов или 50/65 мм, быстрый пластик
    • Мешок 75/90 мм, одиночный
    • Мешок 85/100 мм 100 или 85/100 мм одинарный

    Металлические барные стулья

    Металлические барные стулья

    с пластиковыми наконечниками в основном используются для установки армирующей сетки на правильный яд, в бетонных плитах, балках, вертикальных стенах, подвесных плитах и ​​плитах на земле на металлических основаниях.

    ТОЛЬКО СУМКА

    25 мм (мешок 100), 30 мм (мешок 100), 40 мм (мешок 100), 50 мм (мешок 100), 65 мм (мешок 100), 75 мм (мешок 100), 90 мм (мешок 100), 100 мм (мешок 100), 110 мм (мешок 50), 120 мм (мешок 50), 130 мм (мешок 50), 140 мм (мешок 50), 150 мм ( мешок 50), 160 мм (мешок 50), 170 мм (мешок 50), 180 мм (мешок 50), 200 мм (мешок 50), 250 мм (мешок 50), 300 мм (мешок 50 )


    Металлические основания (или круговые тарелки)

    Для использования с металлическими барными стульями. Плита на земле, металлическое основание используются для минимизации проникновения в опорные основания и повышения устойчивости.


    Набор ремней с завязками (черный)

    Отожженная проволока для стяжки

    используется в строительстве и обрабатывающей промышленности. Обычное использование включает в себя связывание рео, отрезков стали и сетки в пакет.

    • Рулонная проволока 1,57 мм 95 м 1,42 кг

    Проволока для стяжки в рулонах 5 кг (черная)

    Отожженная проволока для стяжки

    используется в строительстве и обрабатывающей промышленности. Обычное использование включает в себя связку рео, отрезки стали и сетку.

    • Рулон с проволокой 1,57 мм 329 м 5 кг

    Проволочная стяжка — стяжки или петли

    Отожженная проволока для стяжки

    используется в строительстве и обрабатывающей промышленности. Обычное использование включает в себя связку рео, отрезки стали и сетку.

    Handy pack 200 галстуков :

    2000 галстуков Рулон:

    • Длина 110 мм
    • Длина 150 мм

    Пенопласт

    Доступен в антиадгезионных и самоклеящихся материалах

    Неабсорбирующий и непроницаемый для большинства жидкостей Превосходные характеристики сжатия и восстановления, жизненно важные для обеспечения хорошего заполнителя швов.Превосходная погодоустойчивость и устойчивость к ультрафиолетовому свету используются в качестве заполнителя зазоров и разрыва сцепления для компенсаторов полов и стен, систем заполнения для дорог, автомагистралей, мостов, стен и автомобилей. Прикрепление к палочке легко достигается путем удаления бумажной подложки и прилегания липкой поверхности к прилегающему материалу. Убедитесь, что верхняя молния компенсатора находится наверху предполагаемой заливки бетона. Если герметик не требуется, держите молнию вниз.

    Соединение из пеноматериала x 25 м липкое

    • КЛЕЙКАЯ СПИНКА 50 мм x 25 м
    • КЛЕЙКАЯ СПИНКА 75 мм x 25 м
    • КЛЕЙКАЯ СПИНКА 100 мм x 25 м
    • КЛЕЙКАЯ СПИНКА 150 мм x 25 м
    • КЛЕЙКАЯ СПИНКА 200 мм x 25 м

    Пенопласт x 25 метров

    • 50 мм x 25 метров
    • 75 мм x 25 метров
    • 100 мм x 25 метров
    • 150 мм x 25 метров
    • 200 мм x 25 метров

    Handipak — шов из пеноматериала x 6Mtr

    Неабсорбирующий и непроницаемый для большинства жидкостей, превосходные характеристики сжатия и восстановления, жизненно важны для обеспечения хорошего заполнения шва.Превосходная атмосферостойкость и устойчивость к ультрафиолетовому свету, в качестве заполнителя зазоров и разрыва сцепления для компенсационных швов полов и стен, систем заполнения для дорог, автомагистралей, мостов, стен и автомобилей

    • 50 мм x 6 метров
    • 75 мм x 6 метров
    • 100 мм x 6 метров
    • 150 мм x 6 метров

    Древесноволокнистая плита, пропитанная битумом, заполнитель компенсационных швов

    Битумный соединительный носок EXP, размер и длина 2. 4 м х 9,5 мм. Используется в бетонных покрытиях и полах, дорогах, пешеходных зонах, проездах, складских полах, размещается напротив бетонных опалубок.

    Длина — 2,440 мм Толщина прибл. 9,5 мм


    Звездные пикеты (черные)

    Сверхпрочные звездообразные пикеты / звездообразные столбы с предварительно просверленными отверстиями для крепления проволоки, временного ограждения, барьерной сетки и т. Д. Подходит для строительства, ограждения и опалубки, ограждений доступа. Сопутствующие товары защитные колпачки, защитные ограждения

    Доступные размеры: 450 мм, 600 мм, 900 мм, 1350 мм, 1650 мм, 1800 мм, 2400 мм


    Транспортировочный вкладыш пирса — испытанная формула

    Более известный как «вкладыши пирса», Transvent является лидером в производстве труб для формирования бетонных фундаментов.Вы можете быть уверены в жесткости с 3 гофрами на полосе, которые являются внутренними, что позволяет легко проскользнуть в просверленную или вырытую вручную яму до скалы или прочного анкерного основания. Trans Vent Стыковые вкладыши легко резать и изменять с помощью любой угловой шлифовальной машины, оснащенной стальным отрезным кругом.

    Складской размер 4 метра в длину

    Доступны 300 мм, 350 мм, 400 мм, 450 мм, 500 мм и 600 мм. Доступен столяр


    Столбы деревянные

    • Качественный колышек из твердой древесины, повышенной прочности для многократного использования.
    • Обычно используется бетонщиками для поддержки опалубки.
    • Идеально для фиксации обрезки бруса в ландшафтном дизайне.
    • Более длительный срок службы под землей.
    • Крепление / стабилизация дерева. Фундамент для деревьев в раннем возрасте. Связанные продукты duet webbing

    Твердая древесина 50 × 50 упаковка из 6 штук:

    Одинарный 450 мм, одинарный 600 мм и одинарный 1800 мм


    Безопасность — крышки и стержни

    Защитные ограждения и защитные колпачки снижают вероятность порезов и истирания от открытых стержней и звездообразных пикетов, ограждающих и формовочные работы

    Круглый колпачок для стойки Reo Bar & Star Post

    Поворотный стержень до 24 мм


    Строительные пластиковые рулоны

    Продукты соответствуют минимальным требованиям по толщине и прочности.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
