Способы и последовательность утепление фундамента дома ?

ЭкономияSavedRemoved 5

Монолитное основание из бетона или сложенное из кирпича – защищают от холода несколькими способами, определенный метод утепления фундамента дома выбирают с учетом условий постройки дома.

При постройке частного дома теплоизолировать фундамент несложно, а при утеплении его под готовым зданием могут возникнуть сложности. Нужно знать, что правильно считать любые материалы водонепроницаемыми только условно.

Верхний слой любого материала поглощает влагу, которая замерзнет при замерзании, в результате расширится, будет снижать устойчивость к потерям тепла и постепенно разрушать структуру основания строения.

Из-за сильной влажности и последующего промерзания грунта, некачественного гидроизоляционного слоя, влияния грунтовых вод основа здания сильно страдает и может быть даже со временем разрушена.

Утечка тепла через цоколь и пол первого этажа может доходить до 15 %. Эта цифра больше у плитных фундаментов и зданий без подвалов. По этой причине утепление основания дома впоследствии сбережет немало денег на дорогостоящих энергоресурсах.

Читайте также: Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

Для чего проводят утепление фундамента

Утепление фундамента

Теплоизоляция, как и гидроизоляция необходима для защиты основания дома от негативного влияния окружающей среды.

В любом доме утепляют кровлю и стены, а вот фундамент часто становится местом утечки тепла. Это приобретает особое значение, если в доме есть подвал или под постройкой сделан гараж.

Сравнение теплопроводности строительных материалов

Полностью подвал или подполье защищать от холода не нужно. Утепляют перекрытие подвала, цоколь и стенки фундамента – для уменьшения теплопотерь.

Благодаря теплоизоляции:

  • существенно уменьшаются потери тепла;
  • снижаются расходы на отопление здания;
  • предотвращяются негативные эффекты, возможные при появлении пучения грунта;
  • средняя температура в здании стабилизируется;
  • устраняется возможность появления конденсата на стенах;
  • осуществляется дополнительная защита гидроизоляции.
Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Требования к теплоизолирующему материалу для фундамента

Утепление ленточного фундамента

На любые основания в теплый сезон воздействуют низкие температуры и влага. Для его защиты подбирают подходящий утеплитель, который должен обладать следующими свойствами:

  • эффективностью;
  • стойкостью к изменению температуры в пределах от —40 до +30 градусов;
  • стойкостью к воздействию влаги;
  • прочной структурой материала, способной выдерживать давление;
  • высокими теплоизоляционными качествами;
  • непривлекательностью для насекомых и грызунов.

Способность материала противостоять открытому огню не имеет значения: так как он будет находится под поверхностью почвы, возможность такого воздействия минимальна. Не важна и паропроницаемость.

Читайте также: Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Виды утеплителей и их основные свойства

Виды утеплителей

Чаще всего для теплоизоляции фундамента при постройке жилых домов используют несколько теплоизоляционных материалов, доступных по цене и соответствующих требованиям:

  • керамзит;
  • экструдированный и листовой пенополистирол, пеноплекс, пенопласт;
  • напыляемый пенополиуретан.

У них есть свои особенности, эффективность теплоизолирующего слоя, разные затраты на утепление и различия в технологии монтажа. Минеральная вата для этой цели не используется из-за низкой прочности и полного отсутствия влагостойкости. Выбор материала, подходящего для определенного дома, проводят с учетом его характеристик, теплоизоляционных свойств и требований хозяина.

Керамзит

Керамзит

Керамзит

Основной плюс гранул керамзита в том, что они стоят дешевле других утеплителей для фундаментов. По другим показателям этот засыпной материал хуже, чем вспененные полимеры. Появление новых материалов сделало керамзит мало-востребованным в строительстве.

Способность керамзита к увлажнению через некоторое время снижает его утепляющую способность на 25—30%. По этой причине для увеличения эффективности его нужно делать толще, что приводит к увеличению расхода материала. В основном его используют там, где современные материалы применять нет смысла — в небольших деревянных домах, для утепления дачных построек.

Это пористый материал, в почве он формирует воздушную подушку вокруг основания дома и отводит  излишки почвенной влаги.

Утепление фундамента керамзитом

Последовательность утепления керамзитом:

  • Вокруг фундамента убираю почву, прокапывая траншею (шириной не меньше 80 см) до его подошвы. Со стенок основания убирают остатки грунта, — подготавливают основание к гидроизоляции.
  • Перед теплоизоляцией проводят гидроизоляцию фундамента рулонными материалами или обмазочным способом.
    Дешевле всего использовать битумную мастику. Перед работой нужно снять острые грани и слегка закруглить углы, поверхность покрыть специальной грунтовкой до полного смачивания. Существует 2 вида битумной гидроизоляции – холодной и горячей. Холодную только перемешивают и покрывают поверхность. Горячую нужно предварительно разогреть в металлической емкости до 180 градусов.
  • Важная стадия – устройство дренажа. при увлажнении керамзит становится менее эффективен.
    На расстоянии от фундамента подготавливают котлован, глубже чем фундамент дома. Укладывают геотекстиль в котлован, засыпают его 20 см слоем щебня сверху укладывают перфорированные трубы. Все засыпают щебнем, и сверху насыпают слой песка или дерна.
  • После этого дно траншеи застилают полиэтиленовой пленкой подворачиваю края на 10 см, дальше можно приступать к заполнению траншеи керамзитом, это защитит утеплитель фундаментный от влаги в почве. Использовать нужно сухой керамзит, средней фракции без строительного мусора. Теплоизолятор засыпают на глубину траншеи, сверху заливают цементным раствором отмостку.

Отмостка увеличит качество утепления и защитит керамзит от заиливания. Для ее устройства по периметру дома, на расстоянии 50 см от стены устанавливают опалубку 10—15 см высотой.

Внутри связывают армирующий каркас по простой схеме или проволочную сетку и заливают бетонным раствором. Можно для устройства отмостки, воспользоваться несъемной опалубкой.

Экструдированный пенополистирол (ЭППС)

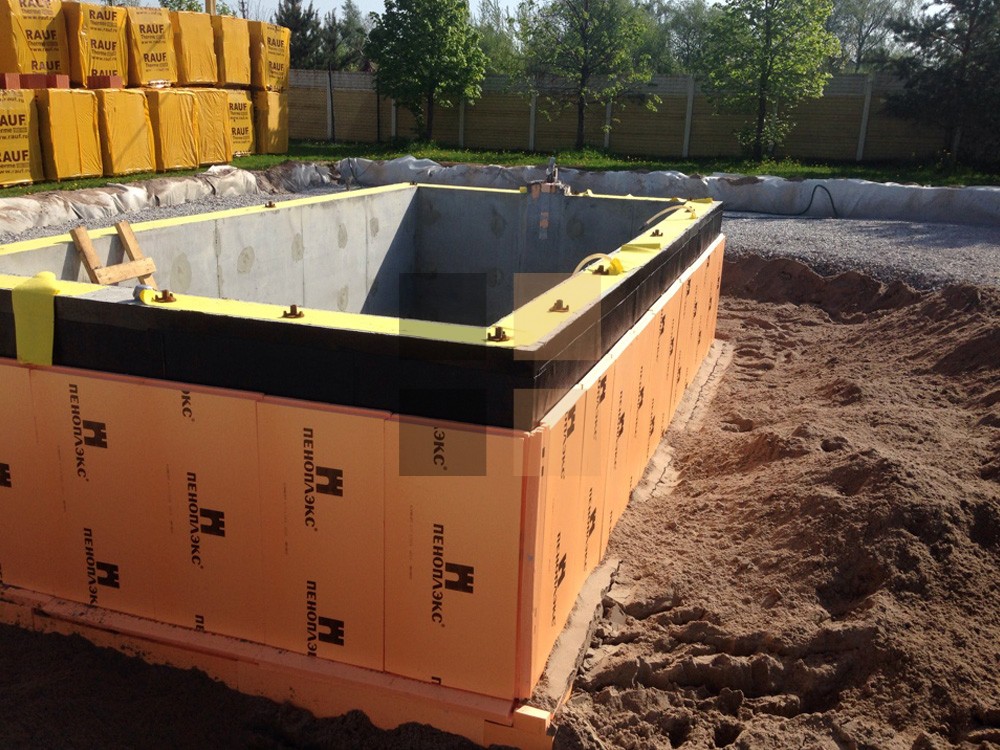

Фундамент защищенный экструдированным пенополистиролом

Экструдированный пенополистирол

Формовка этого материала производится с помощью переработки расплавленной полимерной смеси в экструзионном агрегате.

Одновременно в установку подается углекислый газ, благодаря чему расплав вспенивается. Простой воздух не используется, иначе изменятся характеристики и повысится пожароопасность продукции.

Стоят панели ЭППС дорого, но, благодаря формовке пенополистирольных плит у них ровная и гладкая поверхность с закрытыми порами, которая не будет впитывать влагу. Благодаря этому повышаются утепляющие свойства и увеличивается срок эксплуатации.

Защита фундамента экструдированным пенополистиролом

Теплоизоляция основания дома ЭППС проводится в несколько этапов:

  • Подготовка основания. Стенки очищаются потребуется сбить все выступы, удалить наслоения бетона.
    Замазывают большие сколы и раковины, устраняют неровности бетона.
  • Собственно монтаж:
  • крепить теплоизолирующий материал удобно полимерцементной смесью, для ускорения работы и надежной укладки используют полиуретановый клей-пену. Клеевой раствор наносят по периметру плиты полосками около 3 см толщиной, по центру нужно тоже нанести полоску клея;
  • от края до полоски делают отступ минимально 2 см шириной;
  • плиты из полистирола после нанесения клея выдерживают 5—10 минут, после чего они монтируются на поверхность;
  • если в итоге между плитами ЭППС будут щели более 2 мм, их заделывают монтажной пеной;
  • при креплении плит механическим способом на 1 м2 нужно вбивать 5 дюбелей на центральной поверхности основания дома. Обшивку поверхности панелями утеплителя на углах плотно прижимают с помощью 6—8 крепежных элементов.

Нанесение клея

Заделывание щелей

Разделка материала

Совет: делить этот материал на несколько частей удобно просто распиливая плиту ножовкой по дереву или пилой с волнообразными зубьями.

Пенополиуретан (ППУ)

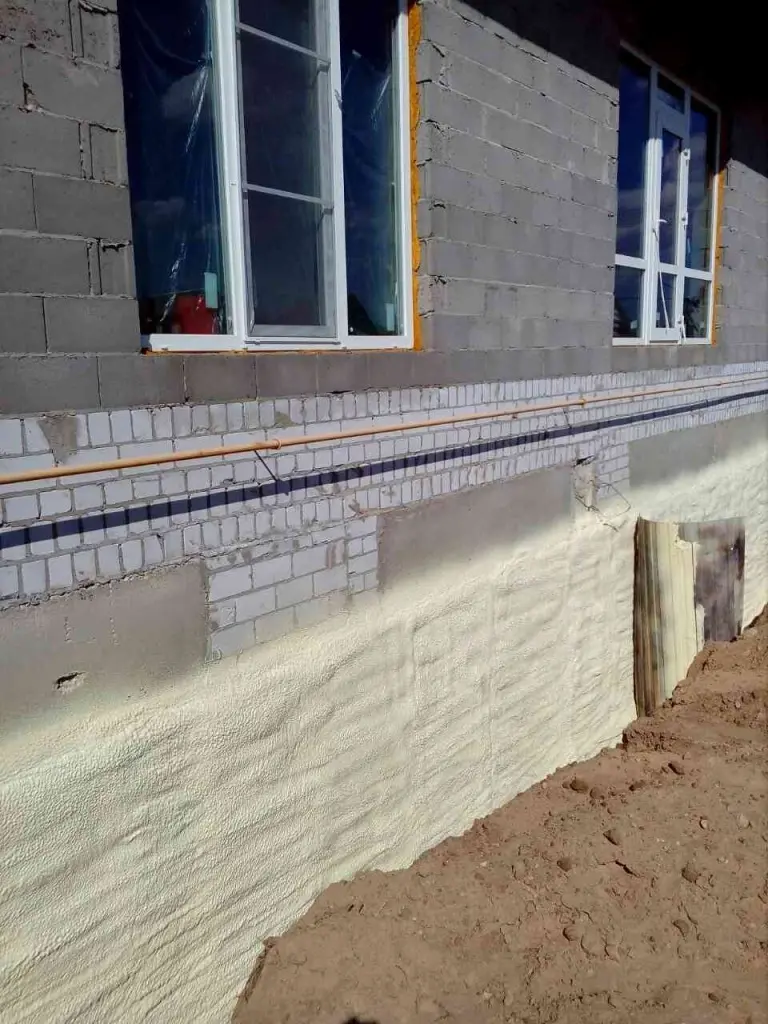

Утепление фундамента пенополиуретаном

Пенополиуретан

Это самый дорогой утеплитель, для работы ним требуется специальное оборудование. Но одновременно это наиболее эффективный теплоизолирующий материал из существующих для теплоизоляции фундамента.

Его основное отличие состоит в том, что у слоя ППУ совсем нет швов, покрытие представляет цельный слой.

Он хорош тем, что:

  • имеет высокую адгезию и надежно держится на поверхности, не очищенной от грязи;
  • минимальный коэффициент теплопроводности;
  • застывший материал превращается в водонепроницаемый слой;
  • покрытие пластичное и одновременно твердое;
  • насекомых и грызунов этот утеплитель не интересует.

Благодаря водонепроницаемости, при защите фундамента пенополиуретаном можно не делать гидроизолирующий слой что позволяет быстро и правильно утеплить фундамент снаружи своими руками, и снижает общие затраты.

Оборудование для работы с ППУ

Используют составы из 2 компонентов. Полиизоцианат и полиол поставляют в отдельной посуде, перед работой их смешивают.

Установки для работы с этим утеплителем состоят из нескольких обязательных элементов:

  • компрессорная установка;
  • рабочие емкости. Обычно используют тару вместимостью 150—200 л;
  • установка подготовки смеси;
  • комплект труб и пистолет для нанесения состава.

Перед работой по напылению состава, нужно подготовить защитную одежду, респиратор и очки. Во время полимеризации и высыхания раствора в воздух поступают токсичные вещества.

Теплоизолируют 2 вида оснований дома – плитного и ленточного. Защищать от холода столбчатые и свайные основания нет смысла. Можно только утеплить «нашитые» цоколь и ростверк, устранить все возможные мостики холода чтобы холодный охлажденный воздух не проникал в подполье.

Особенности утепления разных фундаментов

Материал Особенности использования

Пенополиуретан

Нужно убедиться, что на поверхности нет следов жира и кусков отколотого бетона. Если поверхность прочная, то обрабатывать грунтовкой необязательно.

Пенополистирол

Для защиты пенополистерола от влаги применяют рулонные битумные материалы. Жидкую гидроизоляцию использовать не стоит, так как на ней теплоизолирующий материал не будет надежно держаться. Нужно хорошо заделывать стыки, чтобы предотвратить проникновение влаги.

Керамзит

Стенку основания дома нужно заранее защитить от влаги.
Читайте также: Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Последовательность утепления

Утепление ленточного фундамента

Технология крепления теплоизолирующего материала зависит от сезона выполнения работ и конструкции основания.

При работах с ленточным фундаментом, расположенным под землей, нужно обеспечить доступ к стенкам основания здания. Если дом только строится, то это сделать просто

Изоляция крепится на поверхность сразу после демонтажа щитов опалубки, перед тем как проводить обратную засыпку траншеи.

Для уже используемых домов, по периметру подготавливают траншею от 50 см шириной, глубиной до уровня промерзания грунта. На плитный фундамент утеплитель крепится только перед его заливкой.

Ошибки, допущенные на любом этапе, станут причиной нарушения целостности теплоизолирующего слоя и приведут к промерзанию фундамента. Иногда нет возможности провести наружную теплоизоляцию.

Если дом эксплуатируется уже давно, то вскрытие фундамента — рискованный процесс, рекомендуется предварительно тщательно подготовиться к работе. Появляется риск проседания части горизонтального основания здания и разрушения несущих конструкций.

Чтобы избежать этой проблемы, лучше утеплить фундамент изнутри, после чего использовать поверхности для декоративной отделки. Хотя защита внутренней части фундамента теплоизолирует не сам фундамент, а подпольные помещения.

Читайте также: Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Преимущество наружного утепления

Утепление фундамента дома

При наружном утеплении вы защищаете от перепада температуры бетон. Он не страдает от холода и в нем не появляются микротрещины. При внутреннем утеплении цокольных помещений от холода защищен только подвал, а бетон подвергается разрушительному воздействию перепадов температуры.

Защита постройки с помощью внутреннего утепления позволяет предотвратить появление конденсата, он часто образуется в любых условиях подвальных помещений.  Но не забывайте, что внешняя сторона фундамента в этом случае будет промерзать, на нее будут воздействовать подземные воды — что отрицательно скажется на способности выдерживать нагрузки, долговечности и прочности фундамента — могут образоваться трещины.

Утепление фундамента снаружи деревянного дома

Кроме того, во время продолжительных морозов, может произойти деформация основания. Чаще всего этот недостаток почти незаметен, но при частых температурных перепадах основание может разрушиться. После монтажа внутренней теплоизоляции ее покрывают штукатуркой или декоративными панелями.

Утеплять дом нужно обязательно, это влияет не только на уровень потерь тепла, но и на время службы жилого дома. Утепление фундамента снаружи своими руками, способно существенно увеличить комфорт в жилых помещениях, защитить нижнюю часть дома и стены от повреждений, вызванных замерзающей влагой.

Самое важное при этом — соблюдать последовательность и правила выполнения работ, постараться снизить возможные минусы материала и применять только качественную продукцию.

ВИДЕО: Все про утепление фундамента частного дома. Самый дешевый и простой вариант утепления
