Isoroc Изолайт (50 кг/м3) 100x1000x600 мм, 4 шт упаковка

Описание теплоизоляции Изорок Изолайт плотностью 50 толщиной 100

Базальтовая вата Isoroc представляет собой практичные, негорючие, а также гидрофобизированные плиты. В зависимости от типа, продукция используется для звуко- и теплоизоляции полов, потолков. Данный материал стал популярным благодаря высоким техническим характеристикам, эксплуатационным свойствам.

Базальтовая вата предназначена для плоской, скатной кровли, перегородок, слоистой кладки, вентилируемого фасада. Данный утеплитель имеет невысокую теплопроводность, что способствует снижению потери тепловой энергии. Современный товар отличается долговечностью и экологичностью. Кроме того, он не повреждается под воздействием вредных грызунов, а также насекомых. Есть еще один положительный момент – утеплитель устойчив к влиянию негативных факторов среды.

Структура базальтовой ваты отличается пористой структурой. Основные характеристики утеплителя: плотность, теплопроводность, водопоглощение. Специальная полимерная обработка гарантирует водоотталкивающие свойства. Попавшая на вату влага скатывается небольшими шариками. При этом не происходит образования холодных и мокрых участков.

Современные, достойные внимания плиты активно используются в строительстве промышленных, а также жилых объектов. Они могут выполнять роль надежного теплоизоляционного слоя. Во всех особенностях материала может убедиться на собственном опыте каждый клиент.

Купить минеральную вату Изолайт 50 кг/м3 c доставкой по Москве и области. Супер цены на базальтовый утеплитель Isoroc размером 1000х600х100 в каталоге теплоизоляции интернет магазина «Архитектор Групп».

основные плюсы применения практичной базальтовой ваты Isoroc:

  • негорючесть материала, товар можно использовать как надежную, качественную защиту от огня;
  • биологическая стойкость: продукт не привлекает всевозможных опасных грызунов и вредных насекомых, бактерий;
  • пароприницаемость;
  • водоотталкивающие характеристики;
  • долгий срок службы;
  • высокая скорость процесса монтажа, легкость выполнения необходимых работ: нарезка; обработка; плиты режутся пилой без лишних усилий;
  • безопасность;
  • отличная прочность, устойчивость к изменению формы;
  • теплосберегающая способность материала на высоте.

Положительные характеристики ваты привлекают внимание покупателей. Отдайте предпочтение проверенному, безопасному в применении товару. Оптимальная стоимость материала и практичность – основное преимущество продукции. Сделайте выбор в пользу качественных товаров в интернет-магазине.

Изовент-Л — Базальтовый утеплитель ИЗОРОК (ISOROC)

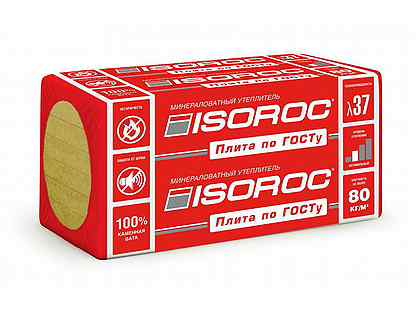

Изовент-Л (80 кг/м3)

Описание: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

 ТУ 5762-001-50077278-02, 5762-005-53792403-10. TC 4565-15

ПРАЙС

Действует гибкая система скидок для КАЖДОГО клиента!

Применение: плиты ИЗОВЕНТ-Л (ISOVENT-L) предназначены для применения в гражданском и промышленном строительстве в качестве тепло-, звукоизоляции горизонтальных, вертикальных и наклонных ограждающих конструкций всех типов зданий, в том числе в трехслойной облегченной кладке (слоистой, колодцевой), при устройстве навесных фасадов с воздушным зазором (вентилируемых фасадов).
В навесных фасадах с воздушным зазором поверхность плит обращенная в сторону воздушного зазора, как правило, НЕ ТРЕБУЕТ дополнительной защиты полимерными мембранами.

(п.4.11 Приложение к ТС 4565-15)

 Вентилируемые фасады
Трехслойные конструкции стен
Каркасные стены
Скатные крыши
Межэтажные перекрытия

Технические характеристики

Единица измерения

Показатель

Плотность

кг/м3

80

Длина

мм

1000*

Ширина

мм

500 (600)

Толщина

мм

50-160

Прочность на сжатие при 10% -й деформации

кПа, не менее

10

Теплопроводность
-При температуре 10 С

Вт/(м. К),

0,034

-При температуре 25 С

0,036

-При условиях эксплуатации А

0,038

-При условиях эксплуатации Б

0,040

Водопоглощение при кратковременном и частичном погружении

кг/м2,
не более

1,0

Влажность по массе

%, не более

0,5

Содержание органических веществ, по массе

%, не более

4,0

Горючесть

группа

НГ



Рекомендуемая толщина утепления плитами ИЗОВЕНТ-Л (в мм)

Москва С. Петербург Н.Новгород Краснодар
Вентилируемые фасады (кирпичная стена 250 мм)

106

106 119 71
Трехслойные конструкции стен (кирпич 250 мм) 102 101 114 66
Каркасные стены 116 116 130 78
Скатные крыши 189 178 208 136
Чердачные перекрытия из ж/б плиты 169 172 186 123

Утеплитель Изорок Изолайт, базальтовая теплоизоляция isoroc, порядок монтажа своими руками

Теплоизоляция зданий и сооружений – это основное требование современного строительства, особенно в России, где зимы очень суровы. ЗАО Изорок было организовано на базе завода теплоизоляционных материалов, расположенного в городе Тамбове, который с 1982 года выпускал минеральную вату.

В 2000 году завод полностью перешел в руки иностранных инвесторов из Германии и Австрии. Дольщиком также выступил Европейский банк реконструкции и развития. Основной материал, который выпускается сегодня на заводе – это утеплитель Изорок. Было произведено полное перевооружение производства с установкой шведского оборудования UNGERS и с использованием немецких технологий.

Теплоизолятор Изорок – что собой представляет?

Это минеральная вата на основе каменных пород, которая выпускается по техническим условиям, разработанным специалистами компании. Производитель в настоящее время предлагает несколько разновидностей утеплителя Isoroc, которые отличаются друг от друга назначением применения, а соответственно, техническими характеристиками.

Вот перечень всех позиций:

  • Изолайт;
  • Изовент;
  • Изофлор;
  • Изокор;
  • Изоруф;
  • Изофас;
  • плиты ПП;
  • маты МП;
  • теплоизоляционные цилиндры.

Как видите, список достаточно внушительный. Добавим, что компания производит гидро- и пароизоляционные мембраны, а также скотч для заделки стыков теплоизоляционных плит Isoroc.

Вся модельная линейка разделена на две группы. Первая – утеплители, которые нельзя нагружать. Вторая – которые могут выдерживать большие нагрузки.

Ненагружаемые материалы

Сюда входят три модели из вышеописанного списка. То есть они могут быть использованы только в тех местах, где на сам утеплитель не будут действовать нагрузки.

Изолайт

Теплоизолятор Isoroc этого типа может быть использован для утепления стен, потолков, во внутреннем слое вентилируемых фасадов, в кирпичной кладке, на межэтажных и мансардных перекрытиях, под кровельными материалами скатных крыш.

Утеплитель Изолайт выпускается трех модификаций:

  • изолайт-с – плотность 50 кг/м³, теплопроводность 0,34-0,38 Вт/мК;
  • изолайт-л – плотность 40 кг/м³, теплопроводность 0,036-0,038 Вт/мК;
  • изолайт люкс – плотность 60 кг/м³, теплопроводность 0,034 Вт/мК.

Все модификации выпускаются в виде плит размерами 1000х500 мм, толщиной 50-200 мм.

Изовент

Производитель рекомендует эту модель использовать в качестве теплоизоляции для фасадов, если устанавливаются вентилируемые навесные конструкции, на скатных кровлях, а также в кирпичной кладке.

При установке утеплителя Isoroc-Изовент в вентилируемых фасадах нет необходимости закрывать его ветрозащитной мембраной.

В этой подгруппе две модификации:

  1. Изовент плотностью 90 кг/м³ с теплопроводностью 0,034-0,036 Вт/мК.
  2. Изовент-л плотностью 80 кг/м³ и теплопроводностью 0,036-0,038 Вт/мК.

Размеры плит 1000х500 мм, толщина – 40-160 мм.

Изокор

Эта теплоизоляционная плита используется только в производстве сэндвич-панелей с металлической оболочкой. Здесь две модификации:

  1. Изокор — с плотностью 105 кг/м³ и теплопроводностью 0,04-0,042 Вт/мК.
  2. Изокор — с плотностью 140 кг/м³, теплопроводностью 0,042-0,044 Вт/мК.

Толщина плиты от 40 мм до 180 мм. Ширина и длина выпускаются по спецзаказу, который прилагается к договору заказчиком-производителем сэндвич-панелей.

Нагружаемые материалы

Эта самая многочисленная группа в плане разнообразия модификаций. К примеру, если у изолайт всего три модели, то у изоруф их шесть.

Изоруф

Понятно, что каждая модификация утеплителя Isoroc-Изоруф имеет определенное предназначение для теплоизоляции разных конструкций здания. Рассмотрим характеристики материала и их особенности в сводной таблице.

Все теплоизоляционные плиты марки Изоруф имеют размеры 1000х500 мм. А вот толщина у каждой модификации разная: Изоруф 30-130 мм, изоруф Н 40-140 мм, изоруф В 30-40 мм.

Изофлор

Это самый универсальный теплоизоляционный материал от компании Isoroc, его можно использовать для утепления любых конструкций здания, а также в производстве сэндвич-панелей. Но чаще всего применяют его для теплоизоляции стен, напольных оснований под стяжку или под наливные полы. Основное требование – это сплошная поверхность, на которую теплоизоляционная плита будет укладываться.

Характеристики:

  • плотность – 110 кг/м³;
  • теплопроводность – 0,034-0,038 ВТ/мК;
  • размеры – 1000х500 мм, толщина – 30-150 мм.

Изофас

Этот материал, как и изолайт, имеет три модификации. Все они используются только для утепления фасадов и отличаются друг от друга техническими характеристиками и способами их отделки.

Плиты и маты

Многие потребители могут не понять, почему компания сделала такое разделение, ведь все вышеописанные модели тоже являются плитами. Все дело в том, что Изолайт, Изорок и другие изделия – это теплоизоляционные плитные материалы, которые производятся согласно техническим условиям, разработанным самим производителем. Плиты и маты выпускаются по государственным стандартам. Их качество контролируется требованиями государственных учреждений.

К примеру, плиты ПП-80 изготавливаются по ГОСТ 9573-2012, маты – по ГОСТ 21880-2011. Все эти материалы могут быть использованы для утепления любых поверхностей: горизонтальных, вертикальных и наклонных. Их применяют для теплоизоляции кирпичных кладок, фасадов с установкой ветровой защиты на вентилируемых конструкциях. Наносить на них штукатурку нельзя. Можно заливать по ним стяжку только с поверхностной защитой гидроизоляционным материалом.

Характеристики

Теплоизоляционные цилиндры

Здесь две марки: Изошелл Ц и ЦФ. Первый – это обычные цилиндры, второй с кашированным фольгой верхним слоем. По всем остальным параметрам это идентичные варианты.

У них плотность 100 кг/м³, теплопроводность – 0,035-0,086 Вт/мК, все зависит от температуры эксплуатации (от -180 °C до +400 °C). Размеры: длина – 1000 или 500 мм, толщина варьируется от 30 до 100 мм.

С их помощью изолируются трубопроводы разного предназначения: холодный или горячий водопровод, система отопления, тепловые сети наземного или подземного типа.

Заключение

Итак, мы разобрались с базальтовым утеплителем Изорок. Как видите, оказывается, это не просто обычная теплоизоляционная плита из каменной ваты. У каждой модели свое предназначение. Поэтому, выбирая утеплитель для определенной конструкции, обязательно обращайте внимание на сферу применения материала. Ведь у каждой плиты свои технические характеристики, предназначенные под определенные нагрузки.

Утеплитель Isoroc Изоруф-В – ООО БазальтГрупп

Описание изделия: негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород.

Область применения:
плиты ИЗОРУФ предназначены для применения в гражданском и промышленном строительстве в качестве теплоизоляционного слоя в одно-, двухслойных (по плотности) теплоизоляционных покрытиях плоских крыш, в том числе и без устройства защитной цементно-песчаной стяжки (гидроизоляционный ковер можно укладывать непосредственно на поверхность плит без устройства цементной стяжки). Рекомендуется использовать: в однослойных теплоизоляционных покрытиях — ИЗОРУФ; в двухслойных — в верхнем слое ИЗОРУФ-В, в нижнем ИЗОРУФ-Н, -НЛ. Плиты ИЗОРУФ-Н, НЛ также могут использоваться в качестве теплоизоляционного слоя в кровельных трехслойных панелях с металлической оболочкой типа «сэндвич».

Технические характеристики ИЗОРУФ-B

Единица измерения

Показатель

Плотность

кг/м3

175

Длина

мм

1000

Ширина

мм

600

Толщина

мм

30-40

Прочность на сжатие при 10% -й деформации

кПа, не менее

65

Прочность на отрыв слоев

кПа, не менее

15

Теплопроводность

— При температуре 10 С

Вт/(м. К)

0,037

— При температуре 25 С

0,041

— При условиях эксплуатации А

0,043

— При условиях эксплуатации Б

0,046

Водопоглощение при кратковременном и частичном погружении

кг/м2,
не более

1,0

Влажность по массе

%, не более

0,5

Содержание органических веществ, по массе

4,0

Горючесть

группа

НГ

ISOROC (Изорок) ИЗОФАС 50 мм 110 плотность

Характеристики

Размер, ммВ упаковке
плотностьдлинаширинатолщинаштукм2м3
11010006005063,60,18
110100060010031,80,18
140100050050630,15
140100050010031,50,15
140100060050530,15
140100060010021,20,12

ИЗОФАС

Российский завод ИЗОРОК предлагает различные виды утеплителей, разработанных специально для теплоизоляции разных конструкций дома. К примеру, наиболее подходящим вариантом для создания «мокрого» фасада будет плотный и прочный утеплитель ИЗОФАС, который станет идеальной основой для нанесения декоративной штукатурки. Как и вся продукция ИЗОФАС, данный теплоизоляционный материал отличается высоким качеством и способен служить более полувека. С ним вы сможете не только создать красивый и долговечный фасад, но и сэкономить деньги на отоплении вашего дома.

Основные особенности

ИЗОФАС представляет собой минералволоконные плиты, созданные из каменной ваты, полученной при расплаве горных пород базальтовой группы. Этот утеплитель обладает всеми полезными свойствами минволокна: он экологически чист, безопасен для здоровья человека и животных, относится к классу негорючих, и не выделяет в атмосферу токсичных веществ. Благодаря высокой гидрофобности, плиты ИЗОФАС не накапливают влагу, что исключает снижение теплоизоляционных свойств этого утеплителя. Он хорошо держит форму и плотность. Этот легкий и прочный материал позволяет эффективно утеплить здание любой этажности. Вы можете купить ИЗОФАС различных модификаций:

ИЗОФАС 90 / 110

Технические характеристики ИЗОФАС 90 / 110Единица измеренияПоказатель
Плотностькг/м390 / 110
Длинамм1000*
Ширинамм500(600)
Толщинамм50-150
Прочность на сжатие при 10% -й деформациикПа, не менее15 / 25
Прочность на отрыв слоевкПа, не менее4-/ 5
Теплопроводность
-При температуре 10 СВт/(м.К),0,034
-При температуре 25 С0,036
-При условиях эксплуатации А0,042
-При условиях эксплуатации Б0,045/0,042
Водопоглощение по объему%, не более1
Влажность по массе0,5
Содержание органических веществ, по массе4,0
ГорючестьгруппаНГ

ИЗОФАС

Технические характеристики ИЗОФАСЕдиница измеренияПоказатель
Плотностькг/м3160
Длинамм1000*
Ширинамм500(600)
Толщинамм30-100
Прочность на сжатие при 10% -й деформациикПа, не менее55
Прочность на отрыв слоевкПа, не менее15
Теплопроводность
-При температуре 10 СВт/(м. К),0,039
-При температуре 25 С0,045
-При условиях эксплуатации А0,046
-При условиях эксплуатации Б0,048
Водопоглощение по объему%, не более1
Влажность по массе0,5
Содержание органических веществ, по массе4,0
ГорючестьгруппаНГ

ИЗОФАС 140

Технические характеристики ИЗОФАС 140Единица измеренияПоказатель
Плотностькг/м3140
Длинамм1000*
Ширинамм500(600)
Толщинамм30-120
Прочность на сжатие при 10% -й деформациикПа, не менее45
Прочность на отрыв слоевкПа, не менее15
Теплопроводность
-При температуре 10 СВт/(м. К),0,035
-При температуре 25 С0,037
-При условиях эксплуатации А0,043
-При условиях эксплуатации Б0,047
Водопоглощение по объему%, не более1,5
Влажность по массе0,5
Содержание органических веществ, по массе4,0
ГорючестьгруппаНГ

Все виды минералволоконных плит ИЗОФАС выпускаются в размере 500(600)х1000 мм. Цена ИЗОФАС во многом зависит от толщины утеплителя, но в нашей компании вы можете сэкономить, приобретя его по оптовой стоимости. Мы продаем и другие утеплители для фасадов по ценам ниже рыночных.

К этому товару еще никто не оставлял отзыв. Ваш отзыв может быть первым.

Утеплитель ISOROC Изолайт 50 кг/м3 1000*600*50 мм. Упаковка 4,8 м2 (0,24м3)

Изорок Изолайт(Isoroc ISOLIGHT) плотность 50 кг/м3 1000х500х50 0,24м3 4,8м2(8 плит). Вес 12кг.
Предназначен для утепления кровель,скатных крыш,мансард,полов,стен.Низкая теплопроводность.
Благодаря низкой теплопроводности минераловатная продукция ИЗОРОК обладает высокими теплоизоляционными свойствами, что позволяет минимизировать передачу тепла между теплой и холодной сторонами строительной конструкции, а следовательно, значительно снизить энергозатраты.

Высокая степень гидрофобности
Влага — это один из самых неблагоприятных факторов, влияющих на строительные конструкции. Минераловатная продукция ИЗОРОК на основе минерального негигроскопичного волокна в совокупности со специальными водоотталкивающими добавками позволяет успешно справляться с разрушающим воздействием влаги.

Высокая огнестойкость
Основа минераловатной продукции ИЗОРОК — негорючие природные компоненты. Это обеспечивает максимальную рабочую температуру без потери физико-механических свойств минеральной ваты до +700°С, что отвечает самым высоким требованиям пожарной безопасности.

Высокая звукоизолирующая способность
Минераловатная теплоизоляция ИЗОРОК, благодаря волокнистой структуре, обладает высокой звукоизолирующей способностью. Применение продукции «Изорок» позволяет успешно решить вопросы шумоизоляции и звукоизоляции внутри помещения.

Хорошая паропроницаемость
Ограждающая конструкция, утепленная минераловатной продукцией ИЗОРОК, обладает более высокой паропроницаемостью по сравнению с традиционными строительными материалами (кирпич, бетон, пенопласт и др.). Это преимущество позволяет обеспечить благоприятный влажностный режим эксплуатируемых строительных конструкций.

Экологическая чистота
Монтаж и эксплуатация экологически чистых теплоизоляционных материалов ИЗОРОК, изготовленных на основе природных компонентов, способствует созданию благоприятных экологических условий внутри помещения.

Теплоизоляция: типы, системы и стандарты

1. Типы теплоизоляции:

Исходя из функциональных требований, изоляционный материал подразделяется на 2 типа, как показано ниже

Горячая изоляция:

Изоляция, используемая на горячих поверхностях в целях сохранения тепла или в целях личной защиты.

В качестве горячего изоляционного материала обычно используются следующие материалы

Температура материала Теплопроводность
(мВт / см O C)
Допустимый диапазон
( O C)
Минеральная вата (несвязанная)

0.48 (Примечание 1)

600

Минеральная вата (связанная)

0,43 (Примечание 1)

750

Стекловата

0,43 (Примечание 1)

450

Силикат кальция

0,55

500

Примечания: 1) Теплопроводность при 50 O C

Изоляция холода:

Изоляция Используется на холодной поверхности в целях сохранения холода или во избежание конденсации.

В качестве холодных изоляционных материалов обычно используются следующие материалы

Температура материала Теплопроводность
(мВт / см O C)
Допустимый диапазон
( O C)
Пенополиуретан 0,29 (Примечание-1) -150 до 110
Вспененный пенополистирол
Вспененный пенополистирол
0.32 (Примечание-1) -150 до 80

Примечания: 1) Теплопроводность при 0 O C.

2. Система теплоизоляции

Изоляционный материал:

Обычно изоляционные материалы доступны в виде несвязанных матов и предварительно отформованных секций / плит труб со связанными или вспененными материалами для различных применений. Пенополиуретан и вспененный перлит также можно использовать для вспенивания на месте.

Защитное покрытие:

Обычно теплоизоляция имеет внешнее покрытие для защиты от проникновения воды или технологической жидкости, механических повреждений, воздействия огня и ультрафиолетового разложения (в случае пеноматериала).Защитная крышка может быть в виде

.
  1. Покрытие (асфальт, полимер или смола)
  2. Мембрана (войлок или бумага)
  3. Листовой материал (ткань, металл или пластик)

Пароизоляция:

Системы изоляции

, работающие при отрицательных температурах (ниже 2 O C), обычно снабжены пароизоляцией и герметизированы на стыках для предотвращения конденсации и паропроницаемости. Для этой цели обычно используются металлическая фольга и заделанная мастикой стеклоткань.

Выбор толщины изоляции

Настоящий стандарт устанавливает рекомендуемую толщину труб различных размеров для следующих систем изоляции —

  1. Система трубопроводов с холодной изоляцией
  2. Система трубопроводов с горячей изоляцией
  3. Система индивидуальной защиты

Свойства изоляционного материала:

Изоляционный материал в целом должен быть химически нейтральным, устойчивым к гниению и свободным от примесей. Кроме того, при выборе изоляционного материала

необходимо учитывать следующие свойства.

Минеральная вата / стекловата

  1. Теплопроводность
  2. Плотность
  3. Огнестойкость (считается негорючей)
  4. Содержание хлоридов
  5. Содержание серы
  6. Поглощение влаги
  7. Содержание кадра
  8. Восстановление после сжатия
  9. Термостойкость

Изоляция из пеноматериала / Thermocole

  1. Теплопроводность
  2. Плотность
  3. Прочность на сжатие и твердость
  4. Паропроницаемость
  5. Автоматическое зажигание
  6. Огнестойкость
  7. Термостойкость

Заявка:

Следующие шаги выполняются при нанесении теплоизоляции на элементы трубопроводов / оборудования.

    Изоляционные опоры
  1. в виде кольца, проушины приварены к вертикальным резервуарам и резервуарам (для горячей и холодной изоляции).
  2. Горизонтальные сосуды не требуют изоляционных опор
  3. В случае сосудов с холодной теплоизоляцией изоляция будет увеличиваться до 5-кратной толщины изоляции там, где есть выступы (например, юбки / опоры для ног и т. Д.). Опоры и кронштейны для оборудования с горячей изоляцией обычно не изолированы.
  4. Материалы, входящие в состав изоляционной системы (например,г. Цемент, покрытие, ткань и т. Д.) Не должны содержать асбеста, за исключением листового металла, используемого для предотвращения контакта металла с металлом.
  5. Изолируемая поверхность из углеродистой и низколегированной стали должна быть окрашена (для защиты от коррозии) системой окраски в соответствии со Спецификациями окраски, рекомендованными для данной услуги.
  6. Изоляционные работы должны начаться только после завершения гидроиспытаний оборудования / трубопроводов и передачи предметов на изоляцию.
  7. Обычно изоляция наносится на всю металлическую поверхность, включая фланцы, кольца жесткости и т. Д.за исключением деталей (например, пластины сальника для сальника клапана и т. д.), которые требуют частого демонтажа с целью технического обслуживания.
  8. Насколько это возможно и практично, пустоты из-за профиля внешней поверхности любого предмета (например, корпуса клапана) будут заполнены неплотным изоляционным материалом.
  9. В случае холодной изоляции облицовка должна выполняться без использования саморезов во избежание разрушения пароизоляции. Однако это не относится к вспениванию на месте.
  10. Там, где это применимо, стыки между пароизоляцией и стальной поверхностью / облицовкой герметизируются во избежание проникновения влаги.
  11. В случае, если толщина изоляции превышает 75 мм, рекомендуется наносить изоляцию в несколько слоев.
  12. Изоляционный материал
  13. , используемый на технологических установках, на которых производятся азотная кислота или нитрат аммония, не должен содержать органических связующих материалов (например, фенольных смол).
  14. На производственных предприятиях с вероятной зоной образования летучих воспламеняющихся паров следует использовать только изоляционный материал с закрытой поверхностью (например, пеностекло).
  15. В случае нанесения утеплителя в несколько слоев, швы должны быть расположены в шахматном порядке.
  16. Изоляционный материал на вертикальных или почти вертикальных поверхностях должен быть предотвращен от скольжения с помощью подходящих опор и стяжных проводов или бандажей.
  17. Линии, расположенные близко друг к другу (малое отверстие), или трубки могут быть изолированы в общей оболочке (до 6 линий)
  18. В случае изоляции линий электрообогрева рекомендуется разместить тепловой экран (металлическую фольгу) между изоляционным материалом и технологической трубой для лучшей теплопередачи и предотвращения проникновения изоляции между трассером и технологической трубой.
  19. Пароизоляционная пленка
  20. в случае холодной изоляции должна перекрываться (приблизительно 50 мм) в местах стыков.
  21. Установка изоляционного материала выполняется в следующие шаги:

Проставки:

и. Назначение прокладок — дать облицовке возможность сохранить свою форму и концентричность по отношению к изолируемой поверхности

ii. Прокладки требуются только для матов из минерального волокна или для вспенивания на месте

iii.Прокладки изготавливаются в соответствии с деталями, указанными в стандарте компании для изоляции

.

iv. Прокладки устанавливаются (фиксируются) на необходимом расстоянии на металлической / пластиковой поверхности в соответствии с деталями, указанными в стандарте компании для изоляции

.

v. В случае вертикального оборудования проставки прикрепляются к резервуарам с помощью изоляционных зажимов в соответствии со стандартом компании для изоляции

.

Изоляционный материал:

и. Изоляционный материал в случае матов из минерального волокна крепится к цилиндрической поверхности с помощью металлической проволоки, спирально обвязанной вокруг цилиндрической поверхности.

ii. Изоляционный материал в случае предварительно отформованной оболочки или плит из минерального волокна приклеивается к металлической поверхности или скрепляется стыковочными соединениями.

iii. Изоляционный материал в случае предварительно отформованных панелей и плит из пенопласта удерживается на месте путем склеивания торцевых швов. В случае многослойности швы должны быть расположены в шахматном порядке относительно друг друга.

iv. В случае вспенивания на месте пена образуется в полости, образованной между изолируемой металлической поверхностью и внешней облицовкой.

Упаковка:

В зависимости от контура изолируемой поверхности может возникнуть необходимость заполнить полости и пустоты с помощью рыхлых минеральных волокон или пенопласта того же типа.

Облицовка:

и. Стандартный листовой металл (оцинкованный) должен использоваться в качестве облицовочного материала. Алюминиевый лист может использоваться в качестве альтернативного материала (кроме установок по производству каустического хлора)

ii. Для крепления облицовки можно использовать металлические ленты или саморезы.Для соединения концов бандажа

можно использовать подходящие поворотные пряжки или защелки.

iii. Стыки облицовки должны быть герметизированы эластомерной уплотнительной лентой.

iv. Стыки облицовки изготавливаются опрессовкой или складыванием.

3. Применимые стандарты IS:

Стекловата IS 3677 / IS 3690

Каменная вата IS 8183 / IS 9842

Пенополиуретан IS 12436

Пенополистирол IS 4671

Определение теплопроводности IS 3346

Лист облицовки IS 737

Щелкните здесь для получения информации о теплоизоляции

Плотности Plexus-NSD

Различные оценки и анализы, связанные с радиацией, требуют понимания плотности материалов, особенно когда возникают проблемы с защитой и / или передачей.Следующий список плотностей обычных материалов был подготовлен для облегчения этих расчетов.

Значения, показанные ниже, даны в единицах «граммы на кубический сантиметр».

Воздух (20 градусов С, 76 см рт. Ст.) — 0,001205

Алюминий — 2,739

Аммиак (жидкий) — 0,771

Нитрат аммония — 0,730

Сульфат аммония

  • Сухой — 1,130
  • Мокрая — 1,290

Яблоки — 0,641

Асбест — 2. 2 до 2,8

Пепел

  • Мокрая — от 0,730 до 0,890
  • Сухой — от 0,570 до 0,650

Асфальт — от 1,1 до 1,5

Асфальт (дробленый) — 0,721

Бакелит (обычный) — от 1,20 до 1,70

Разрыхлитель — 0,721

Барий

  • Барит (сульфат бария) — 4,5
  • Элементаль — 3,5

Бокситы

  • Цельный — 3,011
  • Дробленый — 1,281

Воск пчелиный — 0.961

Бентонит — 0,593

Бензол — 0,737

Бериллий — 1,85

Висмут — 9,78

Кость — от 1,7 до 2,0

Кирпич

  • Красный обыкновенный — 1,922
  • Огненная глина — 2.403
  • Кремнезем — 2,050
  • Хром — 2,803
  • Магнезия — 2,563

Сливочное масло — 0,86 — 0,87

Кадмий — 8,65

Кальций — 1,55

Углерод

  • Двуокись углерода (на СТП) — 1.79 грамм на литр
  • Угарный газ (на СТП) — 1,25
  • Графит — 2,25
  • Углеродистая сталь — 7,84
  • Порошок — 0,080
  • цельный — 2,146

Картон — 0,689

Целлюлоза

  • Аморф — от 1,3 до 1,6
  • Дерево — от 0,5 до 0,9

Цемент

  • Клинкер — от 1,290 до 1,540
  • Портленд — 1,506
  • Миномет — 2,162
  • Жидкий раствор — 1. 442

Керамика

  • Глинозем — 3.9
  • Алюмосиликат — 2,6
  • Карбид бора — 2,5
  • Стекло — 2,6
  • Железный шлак — 2,755
  • Graphitte — 2,163
  • Свинцовое стекло — 2,8
  • Кварцевое стекло — 2,2
  • Сапфир — 3,99
  • Карбид вольфрама — 15,7
  • Диоксид циркония — 5,75
  • Карбид циркония — 6,56

Цезий — 1,873

Древесный уголь

  • Дуб — 0,57
  • Сосна — 0,28 до 0,44

Мел

  • Цельный — 2.499
  • Кусковой — 1.442
  • штраф — 1.121

Древесный уголь — 0,208

Золы

  • Печь — 0,913
  • Угольная зола — 0,641

Глина

  • уплотненный — 1,746
  • Сухая выемка — 1.089
  • Сухой комок — 1,073
  • Огонь — 1,362
  • Мокрая выемка — 1,826
  • Мокрый комок — 1.602

Уголь

  • Битумные — от 1,2 до 1,5
  • Антрацит — 1. 4 к 1,8
  • Кокс — 1.201
  • лигнит — 1,25

Кобальт — 8,8

Бетон

  • Гравий — 2,400
  • Легкий вес (с пемзой) — 1,920
  • Известняк с Портлендом — 2.370
  • Нормальный вес — 2,400

Медь — 8,93

Пробка

  • Цельный — 0,240
  • Земля — ​​0,160

Щебень — 1.600

Дейтерий (H-2 при температуре кипения жидкости) — 0.0165

Бриллиант — от 3,01 до 3,52

Доломит

  • цельный — 2,899
  • Измельченный — 0,737
  • Кусковой — 1,522

Земля

  • Плотный — 2,002
  • Фуллеры, сырые — 0,673
  • Суглинок сухой вынутой — 1.440
  • Влажный, раскопанный — 1.442
  • В упаковке — 1,522
  • Шлам мягкий рыхлый — 1,730
  • Грунт (стандарт) — 1,6
  • Мокрая, выемка — 1,602

Спирт этиловый — 0.802

Изоляция из стекловолокна — 0,032

Пленка эмульсия — 3. 815

Мазут (средний вес) — 0,89

Мусор (бытовой мусор) — 0,481

Гранатовая крупность — от 3,9 до 4,1

Бензин — 0,721

Желатин — 1,27

Стекло

  • боросиликат — 2,23
  • Битый или стеклобой — от 1,290 до 1,940
  • Корона — от 2,5 до 2,8
  • Кремень — от 3,7 до 7,2
  • Плавленый кварц — 2,2
  • Свинец — 6.4
  • Свинец кристалл — 3,1
  • Пластина (средн.) — 2,4
  • Окно — 2,579

Клей

  • Животные, хлопья — 0,561
  • Овощной порошок — 0,641

Золото

  • Чистый — 19,32
  • Монета — 17,89

Графит (чешуйчатый) — 0,641

Гравий

  • рассыпное, сухое — 1,520
  • С песком, натуральный — 1,920
  • Сухой, от 1/4 до 2 дюймов — 1,682
  • Wet, от 1/4 до 2 дюймов — 2.002

Гипс

  • цельный — 2,787
  • Сломанный — от 1,290 до 1,600
  • Дробленый — 1. 602
  • Измельченный — 1,112
  • Гипсовая плита 3/8 дюйма — 0,76 г / м2
  • Гипсовая плита 1/2 дюйма — 1,02 г / м2
  • Гипсовая плита 5/8 дюйма — 1,27 г / м2

Гелий — 0,0001785

Водород — 0,00008988

Лед

  • Дробленый — 0,593
  • Цельный — 0,919

Индий — 7.43

Утюг

  • Литой (свинья) — 7.208
  • Металл — 7,86
  • Руда (гематит) — 5.206
  • Руда (магнетит) — 5,046
  • Оксидный пигмент — 0,400
  • Пирит — 2,400
  • Сульфат (травильный бак) сухой — 1.200
  • Сульфат (травильный бак), влажный — 1,290
  • Кованые — 7,568

Слоновая кость — 1,83–1,92

Свинец — 11.389

Кожа (обычная) — 0,946

Известняк — 2.739

Линолеум — 1,18

Фторид лития — 2,64

Пиломатериалы (Обрамление, пихта Дугласа) — 0,561

Магний — 1,74

Навоз — 0,400

Мрамор (карбонат кальция) — от 2,5 до 2,9

Меркурий — 13,55

Спирт метиловый — 0,809

Минеральное масло — 0,914

Молибдин — 10,3

Грязь

  • Жидкость — 1,730
  • В упаковке — 1. 906

Мышца — ~ 1

Майлар — 1.39

Никель — 8,8

Нейлон — от 1,09 до 1,14

Нефть

  • Торт — 0,785
  • Льняное семя — 0,942
  • Нефть — 0,881

Раковины устриц (молотые) — 0,849

Бумага — от 0,7 до 1,201

Парафин — 0,898

Торф

  • Сухой — 0,400
  • Влажный — 0,801
  • Мокрая — 1,121

Гипс — 0,849

Пластик

  • ПЭНД — 0,955
  • Кевлар (149) — 1.47
  • Кевлар (29) — 1,44
  • Полиуретан — 1
  • Резина — 1,506

Платина — 21,3

Оргстекло (Люцит) — от 1,16 до 1,20

Плутоний — 17,35

Полиэтилен — 0,92

Полиметилметакрилат (Люцит) — 1,19

Полистирол — от 1,03 до 1,07

Утеплитель из полистирола

  • Экструдированный — 0,029
  • Расширенный — 0,024

Полиуретановая изоляция — 0,024

Фарфор — 2. От 3 до 2,5

Калий — 0,87

Стекло Pyrex — 2,23

Кварц

  • цельный — 2,643
  • Комок — 1,554
  • Песок — 1.201

Рип-Рэп — 1,602

Соль каменная — 2,18

Скала

  • Земляные работы с лопатой — от 1.600 до 1.780
  • Песчаник — 2,40
  • Известняк — 2,91
  • Гранит — 2,45

Резина

  • Каучук — 0,945
  • Молотый лом — 0.481
  • Произведено — 1,522
  • Натуральный — 0,92
  • Сополимер бутадиена — 0,915
  • Неопрен — 1,23

Песок

  • Банк — 1.483
  • Сухой — 1,602
  • Свободный — 1.442
  • Торпеда — 1.602
  • с водой — 1,922
  • мокрый — 1,922
  • Мокрая, упакованная — 2,082
  • С гравием, сухое — 1,650
  • С гравием, мокрый — 2,020

Морская вода — 1.025

Осадок сточных вод — 0.721

Диоксид кремния — 2,32

Кремний — 2,42

Серебро — 10,49

Шлак

  • Цельный — от 2,1 до 3,9
  • Сломанный — 1. 762
  • измельченный, 1/4 дюйма — 1,185

Снег

  • уплотненный — 0,480
  • Свежеопад — 0,160

Мыло

  • сплошной — 0,801
  • Чипсы — 0,160
  • Хлопья — 0,160
  • Порошок — 0,368

Почва (см. Земля)

Натрий

  • Элементаль — 0.971
  • Натрия йодид — 3,67

Крахмал — 1,53

Сталь

  • 1% углерода — 7,83
  • Холоднотянутый — 7,83
  • Обрамление — 7,849
  • Мягкий (0,06% C) — 7,87
  • Нержавеющая сталь (тип 304) — 8,03
  • Нержавеющая сталь (тип 347) — 7,8
  • Нержавеющая сталь (27CR) — 7,47

Камень

  • Дробленый — 1.602
  • Обычное, универсальное — 2,515

Сахар

  • Коричневый — 0.721
  • Порошок — 0,801
  • Гранулированный — 0,801
  • Необработанный тростник — 0,961

Тальк — от 2,7 до 2,8

Тантал — 16,6

Смола — 1,153

Табак — 0,320

Олово (кованое литье) — 7. 352

Титан — 4,5

Торий — 11,6

Вольфрам — 19,3

Уран — 18,74

Масло растительное — 0,93

Вернуцикуте 0 0,641

Вода

  • Чистый (при 20 ° С) — 1.00
  • Море — 1.026

Дерево

  • Ольха — от 0,42 до 0,68
  • Яблоко — от 0,66 до 0,84
  • Ясень — 0,51
  • Бальза — от 0,11 до 0,14
  • Бамбук — от 0,31 до 0,40
  • Береза ​​- 0,705
  • Кедр — от 0,49 до 0,57
  • Кизил — 0,76
  • Красное дерево — 0,705
  • Дуб — 0,77
  • Картон из прессованной целлюлозы — 0,19
  • Дуб красный — 0,673
  • Сосна южная — 0,65
  • Клен сахарный — 0.689
  • Орех — 0,593
  • Сосна белая — 0,67

цинк — 6,92

Спецификация горячей теплоизоляции

В этой статье представлен пример технических характеристик горячей теплоизоляции, которые используются при проектировании и строительстве промышленных предприятий.

Настоящие технические условия охватывают минимальные требования к конструкции и материалам для внешней горячей теплоизоляции наземных трубопроводов и оборудования, работающих при температуре окружающей среды от 5 ° C до 650 ° C, с целью сохранения тепла, стабилизации процесса, поддержания температуры, персонала. защита, но не включает структурную изоляцию зданий, противопожарные конструкции, огнеупорную футеровку заводов и все внешние подземные магистрали для использования на промышленных предприятиях.

В данной технической спецификации определяется горячая теплоизоляция, которая будет использоваться для оборудования и системы трубопроводов, включая:

  • Типы изоляции.
  • Изоляционные материалы.
  • Наносимая толщина.
  • Крепежные материалы.
  • Оболочки для защиты изоляции.
  • Используемые технические методы нанесения.

1.2. СПРАВОЧНЫЕ МАТЕРИАЛЫ — Технические условия на горячую теплоизоляцию

В данной технической спецификации рекомендуется последняя редакция следующих кодов, стандартов и технических условий:

1. 2.1. КОДЫ И СТАНДАРТЫ — Технические условия на горячую теплоизоляцию

  • Изоляция труб из предварительно формованного минерального волокна ASTM C 547
  • Теплоизоляция из минерального волокна ASTM C 553
  • Изоляция из минерального волокна и изоляция для труб (покрытая металлической сеткой) ASTM C 592
  • Блоки из минерального волокна и теплоизоляция из плит ASTM C 612
  • Теплоизоляция капиллярного типа, используемая поверх астенической нержавеющей стали ASTM C 795
  • Свод правил по теплоизоляции труб и оборудования BS 5970 (в диапазоне температур от –100 ° C до + 870 ° C)
  • Метод определения теплоизоляционных материалов для труб, воздуховодов и оборудования BS 5422 (в диапазоне температур от -40 ° C до +700 ° C)

1.2.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Технические условия на горячую теплоизоляцию

Примечание. Определение терминов, используемых в данной технической спецификации, должно соответствовать ASTM C 168.

1.3. ОСНОВА ПРОЕКТИРОВАНИЯ — ТУ на горячую теплоизоляцию

1.3.1. ТЕМПЕРАТУРА

Расчетная температура окружающей среды для горячей изоляции Tah = +5 ° C.

Расчетная температура окружающей среды для защиты горячего персонала Tap = +55 ° C.

Максимальная температура поверхности Tse = +65 ° C.

Температура, при которой трубопровод должен быть изолирован, должна соответствовать рабочей температуре, указанной в Перечне линий.

Температура, при которой оборудование должно быть изолировано, должна соответствовать рабочей температуре, указанной в паспорте оборудования.

1.3.2. ТРЕБОВАНИЯ К ПРОЦЕССУ — Технические условия на горячую теплоизоляцию

Максимальные потери калорий во всей горячей изоляции зависят от рабочей / рабочей температуры оборудования или трубопроводов.

Температура жидкости в ° C. 100 200 300 400 500 600
Тепловые потери в Вт / м2. 112 181 244 304 358 407

1.4. ВИДЫ ИЗОЛЯЦИИ — ТУ

на горячую теплоизоляцию 1.4.1. Сохранение тепла (Код H) — Спецификация горячей теплоизоляции

Для поддержания температуры процесса или для экономии энергии за счет снижения потерь калорий.

Однако внешняя поверхность изоляции должна иметь максимальную температуру 65 ° C при нормальной рабочей температуре, чтобы обеспечить защиту персонала, как определено ниже.

1.4.2. Защита персонала (Код P) — Технические условия на горячую теплоизоляцию

Для защиты персонала от контакта с горячими поверхностями, которые работают при температурах выше 65 ° C в нормальных рабочих условиях и доступны из обычных рабочих зон или подъездов и при соблюдении следующих зазоров :

(1) В пределах 2200 мм от уровня земли или пола.

(2) На расстоянии 1000 мм от края платформы или прохода.

В некоторых случаях изоляция может быть заменена защитным ограждением, состоящим из сетки или просечно-вытяжного металла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
