Системы воздушного отопления: как устроить своими руками

Практика показывает, что подавляющее большинство домовладельцев, проживающих на территории России, выбирают для отопления системы с жидким теплоносителем. Возможно, когда-то это, действительно, был наиболее практичный вариант.

Но техника развивается, и появляются все более эффективные конструкции. Такие как различные системы воздушного отопления, позволяющие быстро и экономно обогреть любое помещение.

Содержание статьи:

Принцип работы и виды воздушного отопления

Надо знать, что существует два различных вида , каждый из которых может использоваться на практике.

Первый реализуется в системах с калорифером. Он по своей сути аналогичен отоплению с жидкостным теплоносителем с той разницей, что вместо жидкости используется разогретый воздух. Канальный нагреватель разогревает воздух, который движется по специальным трубам в отапливаемые помещения.

Галерея изображений

Фото из

Нагревательное оборудование воздушного отопления

Система без стандартных радиаторов

Принудительный тип воздухной системы

Бесканальный вариант воздушного отопления

Канальный вариант воздушного отопления

Совмещение с вентиляцией

Нагревательный агрегат для частного сектора

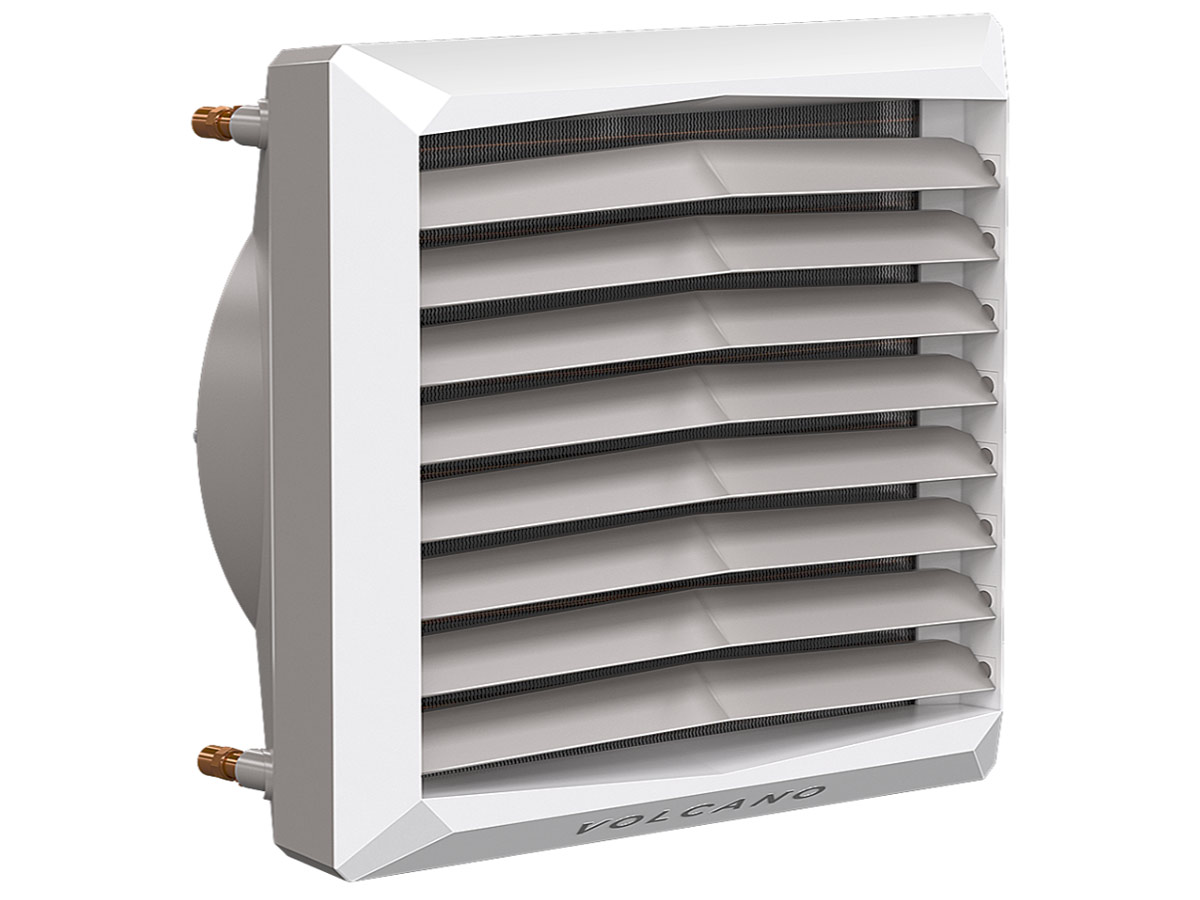

Калорифер для воздушных схем отопления

Наполненные горячим воздухом обогревают комнату. Такие системы сегодня мало используются, поскольку в процессе эксплуатации каналы неизбежно повреждаются. От чередования нагрева с охлаждением воздуховоды то расширяются, то сужаются, из-за чего ослабляются стыки, а в стенках появляются трещины.

Это приводит к нарушению процесса распределения воздуха и, как следствие, к неравномерному обогреву помещений, что нежелательно. Более практичной считается система воздушного отопления открытого типа.

В устройстве воздушного отопления много общего с традиционным водяным видом и реже используемым паровым. Основное отличие заключается в отсутствии стандартных приборов отопления – радиаторов

Принцип ее действия заключается в следующем. Теплогенератор разогревает воздух, который через систему труб подается в отапливающиеся помещения. Здесь он выходит наружу и смешивается с присутствующим в комнате воздухом, тем самым повышая в ней температуру.

Остывший воздух направляется вниз, где попадает в специальные трубы и по ним вновь поступает в теплогенератор для нагрева.

Теплоноситель воздушных систем отопления относится к разряду вторичных, т.к. перед этим нагревается первичным теплоносителем – паром или водой (+)

По радиусу действия системы отопления нагретым воздухом делятся на местные и центральные. К первым относятся контуры, предназначенные для обслуживания одного объекта (коттеджа, комнаты, двух или более смежных помещений), ко вторым многоквартирные дома, общественные и производственные объекты

Все системы подразделяются на схемы с полной рециркуляцией теплоносителя, с частичной рециркуляцией и прямоточные.

Местные системы с полной рециркуляцией воздуха бывают канальными (а) и бесканальными (б). Это схемы с естественным движением нагретого воздуха. Если отопление совмещается с вентиляцией, то применяются другие схемы (в,г) с частичной рециркуляцией. Согласно чему часть воздуха подмешивается к имеющейся в помещении воздушной массе без передвижения по каналам

Все центральные системы относятся к категории прямоточных. Для них воздушный теплоноситель нагревают в отопительном центре здания, а затем поставляют в помещения через воздухораспределители. Центральные схемы бывают только канальными.

Воздушные прямоточные системы слишком затратны для частного сектора. Их устраивают там, где сооружается вентиляция, обрабатывающая воздушную массу, равную по объему воздушной массе, требующейся для отопления

Центральное воздушное отопление устраивают на производствах, выпускающих или применяющих в изготовлении возгораемые, токсичные, взрывоопасные и т.д. вещества. В обустройстве загородных домов этот вид применяется, если требуется транспортировка нагретого воздуха на большое расстояние.

Организация схемы для частников нецелесообразна из-за необходимости в использовании мощного вентиляционного оборудования.

Действующие разновидности системы

На сегодня существует несколько разновидностей воздушного отопления, с каждой из которых необходимо познакомиться всем, кто собирается установить подобную конструкцию в своем доме. Системы можно классифицировать по разным признакам. Начнем со способа циркуляции воздуха. Исходя из этого, можно выделить два основных типа.

Естественная циркуляция предполагает, что разогретый воздух поднимается вверх и самостоятельно движется по трубопроводам. Поэтому выходы воздуховодов располагаются только в верхней части помещений

Система с естественной воздушной циркуляцией

Для работы такой конструкции используется свойство горячего воздуха подниматься вверх. Разогретый газ по проложенным в стенах воздуховодам поднимается в комнаты и через отверстия, расположенные в потолке помещения, выходит наружу.

Главное достоинство подобных систем – дешевизна, поскольку отсутствует необходимость тратиться на дополнительное оборудование.

Однако значимых недостатков довольно много. Прежде всего, скорость, с которой воздух поднимается по трубам, невелика. Таким образом помещение будет обогреваться достаточно долго.

Кроме того, при использовании отопления с естественной циркуляцией чаще всего приходится располагать выходы воздуховодов в верхней части комнаты, что не всегда может быть удобным.

Веский минус гравитационного воздушного отопления (т.е. схем с естественным движением теплоносителя) заключается в ограниченном радиусе действия. Варьирует он в интервале 8 – 10 м

Конструкция с принудительным движением воздуха

Такие системы в обязательном порядке оборудуются вентиляционной установкой, мощность которой зависит от протяженности и количества воздуховодов. Для больших площадей потребуется установка нескольких приборов. Главная задача оборудования заключается в продвижении разогретого воздуха по воздуховодам к отапливаемым помещениям. Вследствие чего его скорость возрастает, и обогрев комнат осуществляется в самые короткие сроки.

Несмотря на необходимость установки вентиляторов, такие системы оказываются в итоге более экономичными. За счет возросшей скорости воздухообмена система засасывает из комнаты остывший воздух достаточно высокой температуры.

Он просто не успевает охладиться до минимальных значений. На его повторный разогрев затрачивается намного меньше энергии, что дает в целом значительную экономию средств.

Для стимуляции движения воздуха к потребителю отопительные системы оснащаются вентиляторами, что переводит их в разряд энергозависимых, но ощутимо повышает эффективность

По месту размещения воздуховодов отопительные системы можно тоже разделить на две группы.

Напольное воздушное отопление

Отличительной особенностью системы являются вмурованные в пол или встроенные в плинтуса выводы воздуховодов. В результате получается максимально эффективное распределение нагретого воздуха, поступающего в нижнюю часть помещения.

Теплый воздух стремится вверх, вследствие чего происходит достаточно быстрое перемешивание воздушных масс и помещение прогревается быстрее.

Напольное воздушное отопление предполагает, что выводы воздухопроводов располагаются в плинтусах или встроены непосредственно в напольное покрытие

Подвесные воздушные системы

Схема предполагает наличие встроенных в потолочные перекрытия или стены воздуховодов, чьи выводы располагаются строго в верхней части комнаты. Чаще всего под потолком. Как вариант встречаются подвесные воздуховоды с такими же выводами.

Надо признать, что такие системы в целом менее эстетичны, чем напольные аналоги. Хотя существуют способы декорирования и маскировки воздуховодов.

Кроме того, использование напольной системы предполагает, что наиболее высокой будет температура воздуха, расположенного внизу. В верхней половине комнаты будет чуть холоднее.

Такое распределение температур медики считают лучшим для человека. Кроме того, встроенные в пол или плинтуса выводы воздуховодов практически незаметны, что значительно улучшает внешний вид комнаты.

Главным недостатком подвесных систем, который особенно нежелателен для частных домов, считается более низкая, чем наверху, температура воздуха у самого пола. Разогретый воздух быстрее и интенсивнее обогревает именно верхнюю часть помещения, тогда как пол остается прохладным. Именно поэтому такие системы либо редко используются в жилых домах, либо комбинируются еще с каким-то отоплением.

По способу теплообмена все воздушные отопительные системы делятся на три типа.

Воздуховоды подвесного типа лучше всего монтировать на этапе строительства здания. В этом случае их можно замаскировать при проведении отделочных работ

Прямоточная отопительная схема

Прямоточный вариант известен уже несколько столетий. Подобными системами отапливались древние римляне и средневековые россияне. Принцип действия прямоточного отопления весьма прост. В нижней части строения, чаще всего в подвале, устанавливается отопительный прибор, который разогревает попадающий в него воздух. Далее нагретые воздушные массы по воздуховодам поступают в отапливаемые помещения.

система в частном и производственных помещениях своими руками

Автономные системы отопления с жидким теплоносителем считаются самыми распространенными. Но сегодня хозяева частных домов рассматривают и другие варианты магистралей. Например, воздушное отопление дома – альтернативный способ получения тепла с помощью одного из самых дешевых теплоносителей. Рассмотрим особенности и возможности данного вида отопления.

Принцип работы и виды воздушного отопления

Различается два варианта получения прогрева:

С установкой калорифера. Способ идентичен системам с жидким теплоносителем, но вместо воды применяется воздух, который прогревается канальным прибором и перемещается по трубопроводам. Вариант применяется редко из-за расширений и сужений материала воздухопроводов. В результате из строя выходят стыки труб, повреждаются стеновые панели.
Открытый способ отопления. Принцип заключается в прогревании потоков теплогенератором, затем тепло транспортируется по трубам и попадает в помещение из раструба воздухопровода. В комнате теплый поток смешивается с холодным воздухом, за счет чего обеспечивается равномерный и мягкий прогрев. Физические свойства холодных потоков опускаться вниз помогают собрать холодный воздух в трубопроводы и снова направить к теплогенератору.

Различаются системы:

местные — используются для обогрева одного объекта;
центральные системы – нескольких строений.

Также есть отличия по схемам – с полной или частичной рециркуляцией, прямоточные.

Центральные тепловые магистрали относятся к прямоточным. В этом случае носитель прогревается в одной области отопления, затем поставляется к разным объектам через воздухопроводы, поэтому центральная схема всегда является канальной. Поскольку воздух в помещении при использовании центральной схемы постоянно обновляется, система применяется на производствах, которые выпускают или применяют токсичные, опасные вещества. Также схема показана для частных строений при условии подачи теплоносителя на большие расстояния в противном случае устройство длинных воздухопроводов не выгодно.

Действующие разновидности системы

На практике применяется несколько типов воздушного отопления, различаемых по множеству нюансов, – по циркуляции воздуха, размещению и прочим признакам. Стоит разобраться со всеми особенностями.

Системы с естественной циркуляцией

Данная система воздушного отопления работает по физическому принципу подогретых потоков – они поднимаются вверх. Для лучшей циркуляции в потолке обустраиваются отверстия, через которые потоки выходят наружу. К плюсам относят недорогую стоимость, но минусов больше – низкая скорость движения потоков, что объясняет длительный прогрев помещений. При оборудовании системы с естественной циркуляцией необходимо монтировать воздухоотводы под потолком, что не всегда удобно.

Конструкции с принудительной циркуляцией воздуха

Системы дополняются вентиляционным оборудованием для ускоренной циркуляции носителя. Мощность приборов подбирается в зависимости от длины воздуховодов – чем больше площадь обогреваемых помещений, тем больше устанавливается вентиляционных агрегатов. Принцип работы прост – прогретый воздух быстро перемещается по каналам и подается в комнаты. Есть различия по месту размещения.

Плюсы – быстрый прогрев помещений, оперативный возврат потоков к нагревательному элементу, за счет чего на повторный прогрев тратится меньше энергии. Минус – приобретение дополнительного оборудования.

Напольные воздушные системы

Воздуховоды размещаются в плинтусах или скрываются в стенах.

Плюсы:

воздух прогревается, поднимается вверх, обеспечивая равномерный прогрев;
системы скрыты от глаз;
холодные потоки опускаются вниз и оперативно всасываются в трубы, подаются к нагревательному элементу.

Минусов практически нет.

Рекомендуем к прочтению:

Подвесные воздушные системы

Отличаются размещением воздуховодов под потолком, вмуровываются в плиты перекрытия или стены. Недостаток – вверху воздух будет всегда теплее, чем внизу. Кроме того, спрятать навесную схему трубопроводов намного сложнее. Отличаются схемы по способу теплообмена.

Прямоточная отопительная схема

Конструкционно схема выглядит так – отопительный агрегат установлен в подвале, от него проложены трубопроводы, по которым перемещается нагретый теплоноситель. Воздуховоды прокладываются по всем жилым/нежилым помещениям и имеют отводы на улицу.

Вывод большого количества тепла на улицу – минус, из-за которого прямоточные схемы редко применяются для отопления частного дома. Но есть и плюс – помещения хорошо вентилируются. Поэтому для комнат, где важно постоянно обновлять воздух, прямоточные схемы являются единственно возможными.

Совет! Если обустраивается прямоточное воздушное отопление дома своими руками, следует предусмотреть установку прибора рекуперации. Например, обменника, позволяющего использовать часть тепла, выходящего наружу для прогрева приточных масс воздуха.

Рециркуляционная система обогрева

Транспортировка теплоносителя осуществляется по замкнутому контуру – воздух прогревается генератором, перемещается по трубам в помещения, затем остывает и опускается к полу, откуда засасывается в воздуховоды и подается к нагревательному прибору.

Плюсы – эффективность, малозатратность, нет потери тепла. Минус – потоки циркулирующего воздуха не обновляются, поэтому рекомендуется применять схему в нежилых помещениях или обустроить прибор приточной вентиляции, увлажнения воздуха.

Схема с частичной рециркуляцией

Это система, в которой есть замкнутый цикл перемещения, но с интеграцией вентиляционного оборудования. То есть исключается минус полной рециркуляции – воздух обновляется. К плюсам относят работу в нескольких режимах – на вентилирование и обогрев помещения, плюс контроль объема забора свежего (холодного) потока. Такие схемы считаются оптимальными для обустройства в частных домах.

Аргументы в пользу выбора воздушной системы

Отопление воздухом имеет широкий ряд достоинств и некоторые недостатки. Плюсы:

Высокий КПД. Производительность схемы при нагревании воздухом достигает 94%.
Запуск оборудования в работу в любое время года. Можно не бояться за размораживание трубопроводов, прорыв – там нечему замерзать, поэтому при отключении магистрали и последующем включении в зиму не будет аварий.

Сниженная эксплуатационная стоимость. Нет необходимости покупать дорогое оборудование, запорную арматуру и прочее.
Можно соединить систему прогрева и охлаждения, обеспечивая комфортный температурный режим в течение всего года.
Пониженная инерционность схемы, которая гарантирует быстрый прогрев комнат.
Можно устанавливать любое дополнительное оборудование для поддержания комфортного микроклимата – увлажнители, ионизаторы, стерилизаторы.

Универсальность. Система применяется для помещений любой площади, строений разной этажности.
Равномерность прогрева. Не будет локальных зон с сильным нагревом.

Недостатки воздушного отопления:

энергозависимость – отключат электричество, перестанет работать вентилятор, воздух не пойдет по трубопроводам;
необходимость регулярного наблюдения, обслуживания схемы;
монтаж конструкции выполняется на этапе строительства, система не меняется и не может модернизироваться в процессе всего срока эксплуатации.

Основные элементы отопительной системы

Конструкция состоит из основных и вспомогательных узлов, деталей.

Чтобы самодельное воздушное отопление работало бесперебойно, следует подробно рассмотреть всю линейку элементов.

Подогревающие воздух устройства

Задача приборов – подогрев воздуха. Использоваться могут все возможные источники тепла, в зависимости от типа которых воздушные потоки пропускаются через теплообменники с горячим паром или прогреваются внутри прибора.

Чаще всего теплогенераторами являются 4 вида конструкций:

Прибор прямого нагрева. Это котлы сгорания любого топлива – угольные, газовые. Как вариант – воздушное газовое отопление, где потоки прогреваются за счет сгорания газа, то есть применения газового котла.
Прибор косвенного нагрева. Это агрегат с теплообменником, где перемещается нагретая жидкость, разогреваемая любым способом. Может использоваться вариант подключения теплоносителя из центральной тепломагистрали.

Электрооборудование прямого нагрева. Чаще всего выглядит как электрический тепловой вентилятор, подключенный к трубам воздуховодов.
Комбинированная схема. В этой системе интегрируются несколько типов оборудования, например, циркуляция жидкого теплоносителя и подключение электрического тепловентилятора.

На заметку! Домашние системы последнего типа считаются самыми удобными. В случае отключения электроэнергии горячая вода будет нагревать воздух и за счет разницы давления потоки транспортируются по воздуховодам. Однако схема требует больших затрат на обустройство.

Каналы для перемещения воздушных масс

Сеть воздуховодов обустраивается в виде круговой конструкции, так как однотрубные схемы имеют ограниченный функционал. Чертеж двухтрубной круговой схемы выглядит как два жестких магистральных ствола из оцинкованного металла, один из которых подающий, второй – обратный. К стволам подсоединяется сеть гибких воздуховодов меньшего сечения. Подключение через переходники с обязательной герметизацией алюминиевым скотчем и утеплением фольгированными изоляционными материалами толщиной 3-10 мм. Для разводящих каналов применяется материал толщиной до 30 мм.

Рекомендуем к прочтению:

В одноэтажных строениях воздух направляется только вверх, поэтому допускается монтаж воздуховодов на уровне пола, в многоэтажных объектах проводка прокладывается в межэтажных перекрытиях, встраивается под потолок первого этажа. Таким образом на первом этаже подача осуществляется с потолка, а на втором и последующих этажах выходы системы воздуховодов монтируются в нижнюю часть стеновых панелей, по полу.

Размещение обратки должно выбираться по типу подачи потоков. Например, на первом этаже воздухозаборники оборудуются на уровне пола, а на втором – на уровне потолка для сбора перегретых масс, транспортировки их к нагревателю.

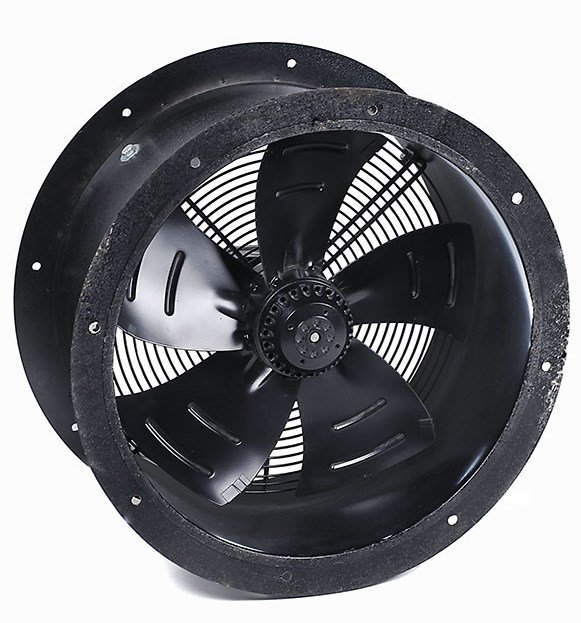

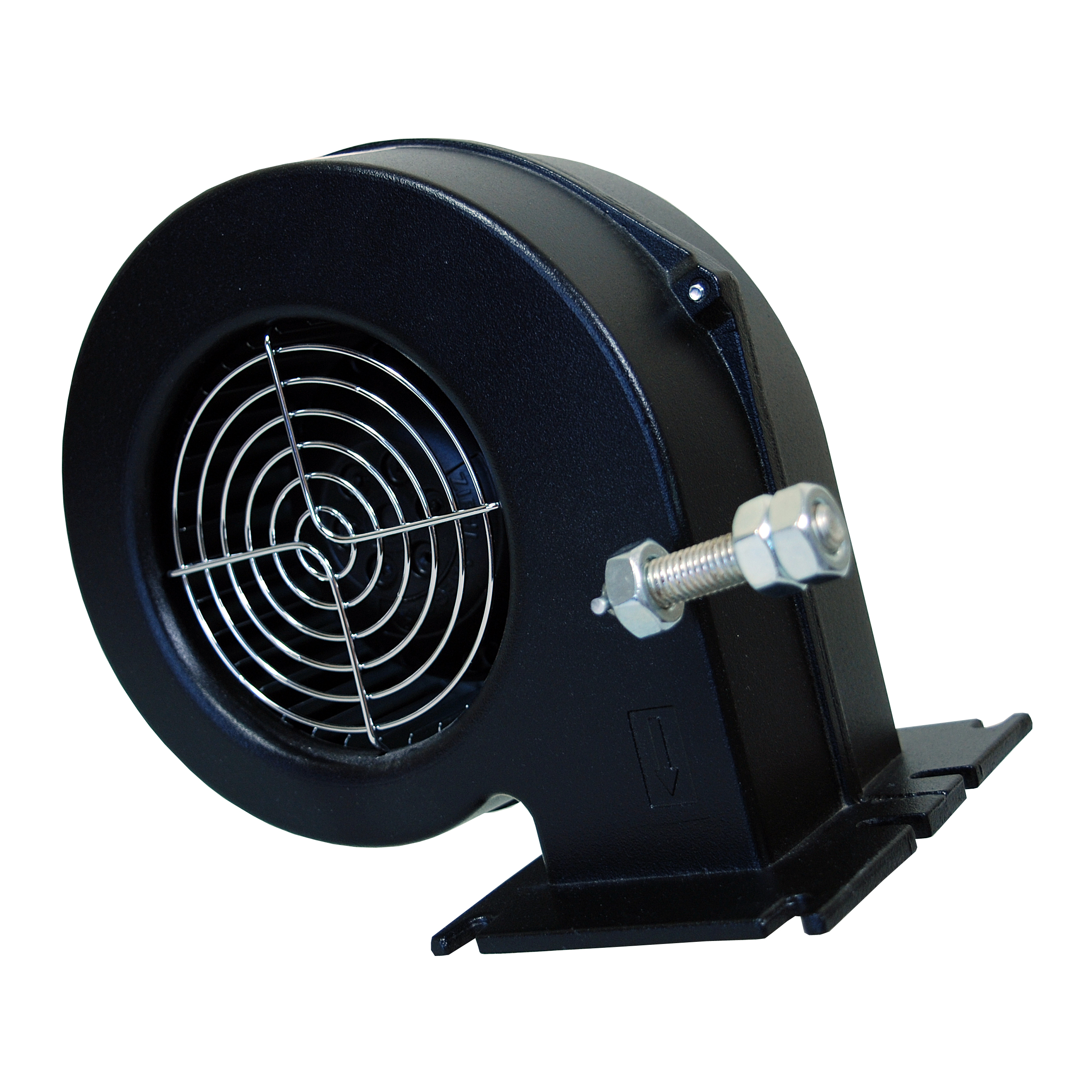

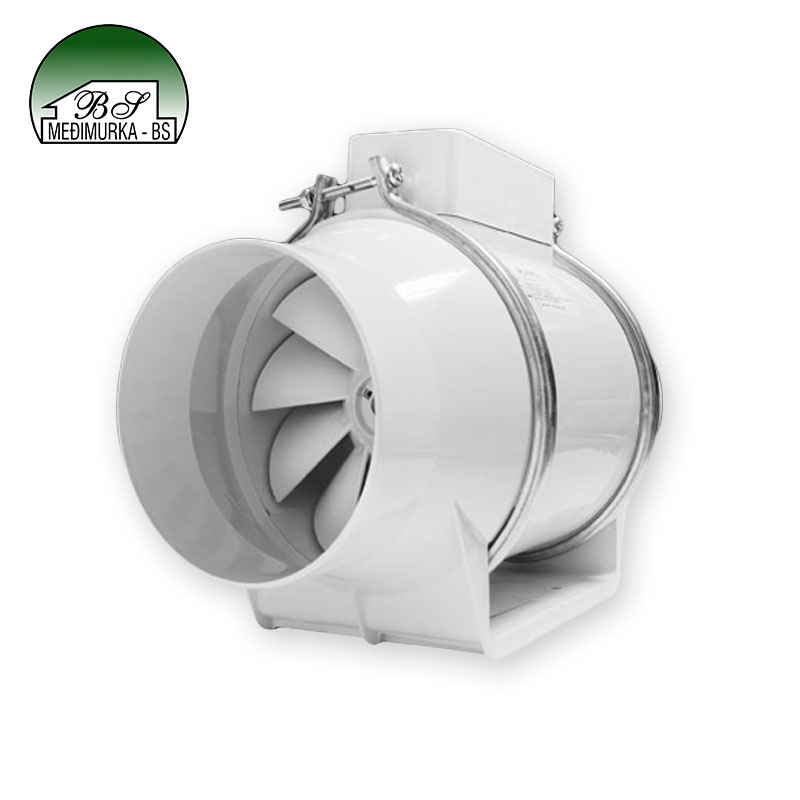

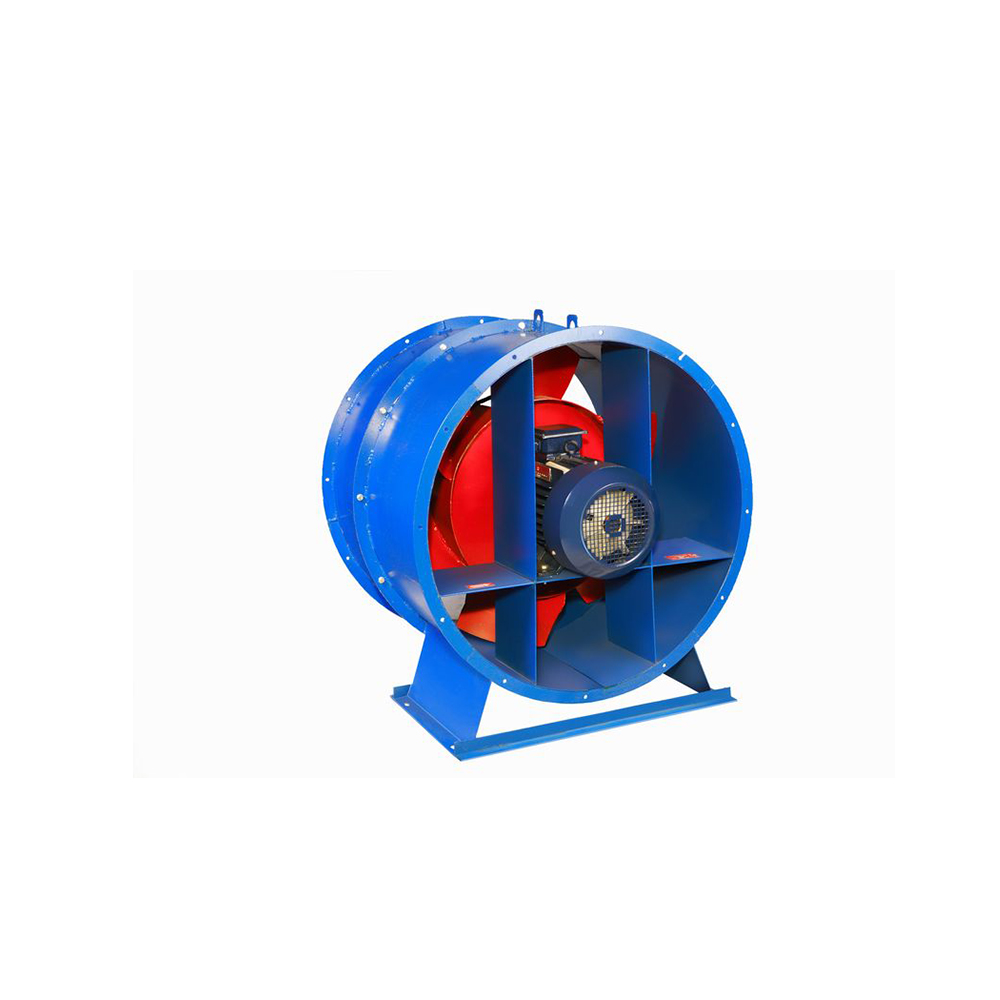

Вентиляторы для обеспечения циркуляции воздуха

Для принудительного перемещения нагретого носителя используются вентиляторы канального типа. Монтаж оборудования производится на трубопроводы подачи и обратного перемещения, также они являются элементами воздухонагревателя.

Выбор осуществляется с учетом следующих нюансов:

работа в разных режимах;
сниженный уровень шума;
стойкость к перепадам температуры, напряжения;
наличие системы плавного пуска;
плавная регулировка изменения скорости работы оборудования.

Чтобы воздушное отопление вентиляцией работало безупречно, требуется тщательно подбирать агрегаты для поддержания необходимой напорной производительности всей схемы.

Распределение потоков: решетки и диффузоры

Воздуховоды подсоединяются к решеткам или диффузорам, которые нужны для разделения воздушных потоков, необходимых для прогрева или вентиляции, кондиционирования комнат. В продаже есть стеновые, потолочные, напольные приборы с подвижными регулируемыми или стационарными жалюзи.

Внутриканальные заслонки и клапаны

Это детали, применяемые для настройки пропускной способности конструкции. Подающие трубопроводы оснащаются дроссельными заслонками, необходимыми для регулировки напора потока, поступающего в разные помещения и фиксации объема поступающего воздуха. А клапана нужны для разных участков системы и различаются по своему типу, например, приточные клапаны регулируют потоки поступающего с улицы воздуха для поддержания чистоты объема носителя в системе.

Оборудование для подготовки воздуха

Для очистки потоков воздуха, используемого для отопления, кондиционирования, магистрали дополняются фильтрами – угольными, электростатическими, механическими. Приборы очищают воздух от механических, прочих примесей. Также в схему интегрируются ионизаторы, увлажнители и прочее оборудование для обеспечения комфортного микроклимата.

Автоматические системы управления

Если воздушное отопление производственного помещения или дома совмещено с вентиляцией, системой кондиционирования, управление схемой является сложным и требуется настройка всех узлов. Чтобы скоординировать работу всех узлов применяются автоматические блоки управления для быстрого и точного изменения настроек, фиксирования оптимального режима работы.

Различаются блоки управления по технологическим возможностям и подбираются для каждой системы в индивидуальном порядке. Автоматика снимает с пользователя необходимость контроля за работой схемы и помогает распределять потоки по интенсивности прогрева, зонировать подачу воздуха, запускать прогрев и очистку и многое другое.

Особенности проведения грамотного расчета

Выполнить расчет воздушного отопления может только специалист, а заказчик должен проконтролировать пункты проекта, куда входят:

Расчет тепловых потерь каждого помещения. Это нужно для подбора мощности подачи воздуха чтобы обогреть комнату.
Тип выбранного отопительного оборудования. В расчет берется мощность агрегата, подобранная с учетом реальных тепловых потерь.
Объем воздуха для подогрева. Просчет ведется с опорой на мощность выбранного источника нагревания.
Выбор сечения воздуховодов и прочее.

Заказывая проект у специалиста, пользователь получает несколько вариантов обустройства схемы, из которых может выбрать то, что ему подходит больше всего.

Теплогенераторы для воздушного отопления на твердом топливе

Главный вопрос: чем лучше топить? Виды теплогенераторов для воздушного отопления

Теплогенератор представляет собой нагревательный агрегат, основная задача которого состоит в получении обогрева теплоносителя с помощью сжигания топлива нескольких видов.

Большинство подобных аппаратов применяются с целью отопления помещений, а также для получения горячей воды в зданиях разного назначения.

Преимущества теплогенераторов для воздушного отопления

Высокая стоимость электроэнергии отрицательно сказывается на популярности отопительного оборудования, в том числе теплогенераторов. Однако эти аппараты обладают рядом положительных моментов, ради которых их стоит приобретать. Чаще всего нагревательные генераторы используются в домах с небольшой площадью. Их можно использовать не только как отопительный механизм, но и в качестве нагревателя горячей воды.

Теплогенераторы пользуются популярностью у потребителей. Способствуют этому следующие факторы:

Распространение теплового потока на большие расстояния.
Разнообразие моделей с различными диапазонами мощностей.
Возможность изменения скорости вентилятора отопителя.
Высокий коэффициент полезности оборудования.
Долгий срок автономности устройств.
Низкий уровень шума при работе.

Устройство аппарата

По своим функциям эти устройства практически не отличаются от тепловых пушек, за исключением стационарности. Простейший теплогенератор состоит из вентилятора, камеры сгорания и воздушного теплообменника. Генераторы способны работать на различном топливе. Наиболее распространены аппараты на газе и на дизеле. Если же в конструкции используется горелка, то в качестве топлива применяется масло.

Принцип работы

После поступления топлива в камеру сгорания генератора, полученные горячие газы попадают в теплообменник. Затем эти газы направляются в дымоход.

Обогрев происходит за счёт обдува теплообменника воздухом, полученным с помощью вентилятора. Тёплый воздух распространяется по помещению через систему вентиляции устройства.

Новые модели теплогенераторов оснащаются специальными механизмами для отвода образующегося конденсата. Эта доработка полезна в тех случаях, когда аппарат подвергается частым перепадам температуры.

Разновидности

Основное различие между моделями теплогенераторов заключается в виде топлива, используемого для нагрева. А также существуют различия в нагревательном элементе. Такими элементами служит воздух либо вода.

Устройства этого типа работают на солярке либо керосине. Дизельные теплогенераторы подходят для обогрева крупных помещений промышленного типа. Подача топлива осущест

Воздушное отопление в доме – особенности, конструкция

Частный дом может отапливаться воздухом, который подается от теплогенератора по воздуховодам в каждую комнату. Отопление, действующее по такому принципу, называется воздушным. Система воздушного отопления не требует монтажа труб и наличия теплоносителя, но зато необходимы воздуховоды и отдельное помещение под теплогенератор.

Нередко воздушное отопление закладывается в проект здания, и воздуховоды размещаются внутри толстых межкомнатных перегородок.

Перемещение воздуха может быть под воздействием силы тяжести, — нагретый воздух стремится вверх, а охладившийся вниз. Или воздух движется принудительно под воздействием вентилятора.

Особенность естественной циркуляции воздуха

В системе с естественной циркуляцией воздуха теплогенератор обязательно размещается ниже уровня комнат, а нагретый им воздух поднимается вверх в жилые помещения, и далее движется под потолок. Затем воздух попадает на воздухозаборник и обратно направляется к теплогенератору.

Плюсом этой системы является независимость от электричества, но минус – нестабильность работы, ведь естественную циркуляцию может нарушить значительное поступление холодного воздуха в помещение из открытой двери, а также небольшая мощность.

Основная применяемая схема воздушного отопления в доме – с принудительным нагнетанием воздуха в теплогенераторе.

Система с принудительным движением воздуха

Используется электрический вентилятор, который гонит воздух через теплообменник генератора, затем струя распределяется по воздуховодам и направляется в помещения. В теплообменнике воздух нагревается до 45 – 60 градусов С. По пути в помещения он остывает до 35 – 45 градусов отдавая тепло стенам и воздуховодам.

Охлажденный воздух в помещении попадает в обратные воздуховоды с разрежением и следует на вентилятор (всасывается вентилятором). Скорость движения воздуха значительная, система работает стабильно. Но важно, чтобы при работе системы не возникало шума из-за превышения скорости воздуха.

Особенности теплогенераторов для отопления воздухом

Теплогенераторы для отопления воздухом, также как и водяные котлы, различаются по видам топлива. Предпочтительнее использовать магистральный газ и применить газовый теплогенератор.

Если такое не возможно, то придется использовать жидкое топливо или сжиженный газ в баллонах или газгольдере, но это не дешевый вариант.

Например, отопление небольшого среднеутепленного дома потребует не меньше 6 стандартных баллонов для сжиженного газа в холодный месяц. Альтернатива таким баллонам – размещение в грунте газгольдера с объемом более 2500 литров.

Конструкция теплогенаратора следующая. Под камерой сгорания расположен вентилятор. На его крыльчатку поступает обратный воздух из помещений, который вентилятором нагнетается к теплообменнику. Возможно также и небольшое разбавление наружным воздухом.

Раскаленные газы от горелки проходят по трубкам теплообменника и поступают в дымоход. Поток воздуха омывает теплообменник и нагревается максимум до 60 градусов, далее распределяется по отводам для каждой комнаты.

Расход воздуха через теплообменник может составлять от 1000 до 4000 м куб. в час, что зависит от модели теплогенератора и требуемой мощности. Но этого объема достаточно для обогрева типичных частных домов. Давление же создаваемое вентилятором, для протаскивания этого объема через воздуховоды, обычно не более 150 па.

Система воздуховодов

Как указывалось, нагретый воздух быстро отдает тепло воздуховодам и прилегающим стенам. Чтобы обеспечить более менее равномерный прогрев всех комнат длина основного магистрального воздуховода не должна превышать 30 метров, а ответвлений – 15 метров.

Проектировать же воздушные системы следует из правила: длина основного воздуховода – до 20 метров, а ответвлений – до 10 метров, что достаточно для нормального обогрева большинства планировок частных домов. При этом магистраль и начальные отрезки ответвлений теплоизолируются.

Воздуховоды должны оборудоваться воздухораспределительными решетками, вмонтированными по длине. Воздуховоды прокладываются согласно проекту, подача воздуха происходит в определенные точки комнат, вдоль наружных стен, чтобы создать тепловую завесу под окнами, как и в случае с водяными радиаторами.

Но расчет системы воздушной системы сложнее, важно в каждую комнату подать количество тепла в соответствии с ее теплопотерями, рационально распределить потоки воздуха, и не превысить его предельную скорость, т.е. подобрать воздуховоды по требуемой мощности.
В систему входят также пылеочистительные фильтры и увлажнители воздуха.

Конструкция воздуховодов

Воздуховоды могут располагаться внутри стен, т.е. сами межкомнатные перегородки выступают в этом случае большими рассеивающими радиаторами. Или же воздуховоды прокладываются вдоль полов и потолков, меняя дизайн помещения.

Прямоугольные воздуховоды лучше вписываются в интерьер, но могут применяться и круглые. Подающий воздуховод выступает сам по себе отопительным элементом. Площадь поперечного сечения воздуховодов определяется проектом, рассчитана таким образом, чтобы не возникало шума при максимальном количестве подаваемого воздуха.

Воздуховоды чаще изготавливаются из стали оцинкованной или из алюминиевых сплавов. За счет хорошей теплопроводности материала они эффективно передают тепло окружающему воздуху в помещении. Обратные воздуховоды можно применить и более дешевые из пластика.

Но используют также нагнетательные воздуховоды на тканевой основе из полиэфира. Материал проницаемый для воздуха, поэтому быстро рассеивает его по помещению.

Воздуховоды нужно изолировать от наружных стен с помощью утеплителя.

Воздушное отопление в принципе не дороже водяного или даже дешевле его. Но воздушное отопление не заслужило такой популярности как водяное в первую очередь из-за громоздкости. Сложно приспособить уже имеющийся дом под воздушное отопление.

А также из-за повышенного пылеобразования при движении воздуха. До сих пор воздушное отопление для многих практикующих строительных организаций и специалистов остается «загадочным». В то время как простую и понятную систему водяного отопления могут сделать множество умельцев в каждом городе.

схема, фото, видео, отзывы, плюсы и минусы

Занимаясь постройкой собственного дома, необходимо позаботиться о выборе для него отопления. В современных условиях производители предлагают множество решений, которые способны повысить эффективность этого процесса. Некоторые технологии предполагают модернизацию газовых систем отопления, а есть варианты менее популярные в нашей стране, но успешно внедряемые за ее пределами.

К одному из таких способов обогрева домов относятся системы воздушного отопления. Лидерами по внедрению подобной аппаратуры являются страны североамериканского континента. Там частные домовладения в большинстве случаев оснащены именно этим типом отопительных установок.

Актуальность внедрения

Для воздушной системы отопления характерны режимы терморегуляции, при которых доведенный до необходимой температуры воздух (разогретый либо охлажденный) подается по разветвленным в помещении каналам непосредственно в каждую комнату.

Данный вариант компоновки имеет определенные преимущества перед классическими радиаторными системами обогрева:

в конструкции не используется промежуточный теплоноситель (вода или антифриз), что существенно облегчает обслуживание, потребность в контроле необходимого объема воды либо наличии завоздушивания системы;
присутствует возможность зонированного обогрева помещений с индивидуальными температурными режимами для каждого помещения в зависимости от текущей ситуации;
в схеме системы воздушного отопления отсутствуют радиаторы, что позволяет рационально использовать пространство и повышает безопасность комнат для маленьких детей;
общий коэффициент теплоотдачи является относительно высоким, при этом минимизированы затраты на теплогенерацию;
в систему встроена дополнительная электронная фильтрация воздуха, обеспечивающая защиту от распространения пыли и вредных микроорганизмов.

Зарекомендовавшими себя на этом рынке являются такие мировые бренды, как «GOODMAN», «RUUD», «RHEEM». Они имеют разветвленную сеть представительств даже в нашей стране.

ВИДЕО: Особенности конвекционного типа обогрева

Сопоставление воздушных с водяными системами

Основными конкурентами для систем воздушного отопления частного дома являются системы с жидким теплоносителем. Поэтому уместно их сравнивать по основным параметрам:

За счет отсутствия посредника-теплоносителя удается повысить общий КПД системы, который достигает в разных моделях воздушных систем 80-95%. Наличие в цепи программируемого термостата способно повысить дополнительную экономию в 5-15%. В этом случае используются дежурные режимы, понижающие температуру при отсутствии хозяев на 5-7⁰С.
Минимальная инертность позволяет выходить аппаратуре в рабочий режим за считанные минуты. Так как происходит быстрая циркуляция воздуха, то обогреть помещение также удается за 10-20 минут, в зависимости от его объема.
Так как система не имеет жидкости в разветвленных магистралях, то даже при значительном понижении температуры не происходит какого-либо перемерзания системы.
Максимальная степень автоматизации позволяет генерировать именно столько тепловой энергии, сколько нужно для выхода в заданный режим, снижая потери и гибко реагируя на текущую потребность.

Срок эффективной службы воздушного отопления дома по канадской методике составляет до 40 лет. При этом можно монтировать в качестве дополнения установку, занимающуюся увлажнением воздуха.

Принцип работы

Организация воздушного отопления в двухэтажном доме

Главным элементом в цепи является нагреватель воздуха. Он оснащен вентилятором, нагнетающим воздушные потоки для транспортировки их к месту применения. Струя проходит сквозь установленный фильтр. Теплогенератором могут выступать такие элементы:

газовая горелка;
электрический ТЭН;
топка твердотопливного котла.

Использовать теплогенераторы для воздушного отопления на твердом топливе уместно в регионах, где этот тип топлива является широко распространенным.

Забор внутреннего воздуха осуществляется сквозь вмонтированные каналы, по которым он отправляется через фильтр к теплообменнику, где происходит передача тепловой энергии поступившим потокам. Внутренний нагретый воздух получает небольшую порцию наружного свежего воздуха, таким образом обеспечивается приток чистого кислорода в комнату.

Внешний забор воздуха установлен по периметру здания в районе окон или дверей, где происходит наибольшая теплопотеря. Процедура является цикличной, позволяя добиться нужной температуры на термостате. Все управление системой ведется через термостат, который можно запрограммировать на различные режимы, например, лето/зима, вариативность по времени суток и дням недели.

В теплое время года вся система быстро перенастраивается на режим охлаждения. Циркуляция воздуха проводится не через обогревательные элементы, а через хладагенты.

С этой статьей читают: Альтернатива газовому отоплению

Разновидности отопительных воздушных систем

Существует несколько популярных систем, использующих разнообразные принципы работы. Наиболее популярными из них являются прямоточная и рециркуляционная система обогрева. Разберемся в их устройстве.

Прямоточная

Для прямоточной системы необходимо отдельное помещение в цокольном этаже или подвале. Разогрев воздуха осуществляется посредством сжигания каменного угля либо дров. Далее он перемещается благодаря естественному процессу в верхние полости, расположенные за отверстием в полу или в стенах. Далее осуществляется его выход наружу. При этом он успевает отдать тепловую энергию элементам здания – полу и стенам. Данный вид обладает меньшим КПД, поэтому используется гораздо реже, хотя стоит дешевле остальных.

Рециркуляционная

Рециркуляционные системы воздушного обогрева в большинстве случаев используют для обогрева воздуха газовые горелки в комплекте с большим числом фильтров. Разогретый воздух проходит по всем каналам и попадает в верхнюю область здания, где, остывая, опускается и вместе замещающими его объемами нового воздуха циркулирует в системе. В процессе можно полагаться на естественную циркуляцию за счет температурного расширения. Однако, более эффективно применять принудительное перемещение воздуха за счет установки вентиляторов.

Комбинированный вариант

Это различные комбинации воздушно-водяных или масляных схем отопления помещений, которые предлагаются в большинстве случаев для нескольких, соединенных между собой единой воздушной магистралью. Принцип работы заключается в том, что теплоноситель поступает от котельной по всем помещениям, а в качестве теплоотдающего элемента используется очень мощный радиатор.

Пример организации с частичным притоком свежего воздуха

Эти принципы работы опробованы в крупных промышленных помещениях в нашей стране, но также они являются перспективными для внедрения в бытовых условиях частных домостроений.

С этой статьей читают: Какое отопление лучше для частного дома

Что нужно для монтажа воздушного отопления

И хотя на сегодняшний день только в России работает несколько тысяч компаний по установке и монтажу воздушного отопления, его несложно собрать собственноручно.

Первое и основное – выбрать теплогенератор, который будет продуцировать тепло в дом. Марка теплогенератора и его мощность зависят от площади дома или квартиры, где будет монтироваться такая система.

Что еще понадобится для монтажа системы:

гибкий воздуховод – специальная оцинкованная труба, по которой будет циркулировать горячий воздух;
тройники для соединения труб и создания полноценной воздушной магистрали;
решетки для подачи горячего и забора охлажденного воздуха;
алюминиевый скотч для обеспечения герметичности соединения воздушной магистрали;
нож и монтажные крепежи.

Разновидности воздуховодов

Особенности конструкции и преимущества систем воздушного отопления

Поддерживать оптимальную температуру в помещении, затратив при этом минимальное количество финансов – мечта каждого домовладельца. Отличается такая система обогрева довольно высоким уровнем КПД по сравнению даже с газовым отоплением, а также рядом интересных особенностей и преимуществ. В этой статье мы подробно рассмотрим воздушное отопление, его особенности, виды и установке своими руками.

Виды воздушной системы

На данный момент есть несколько типов такого воздушного отопления. Их особенности необходимо знать каждому, кто собирается установить такую конструкцию.

Система с естественной циркуляцией

Принцип работы этого типа отопления заключается в свойствах теплого воздуха подниматься. Газ по воздуховодам, находящимся в стенах, попадает в помещение. Основное преимущество — низкая стоимость. Ведь не требуется никаких дополнительных установок. К сожалению, недостатков больше. Среди самых распространенных:

медленное передвижение воздуха по системе, соответственно низкая скорость обогрева;
выходы воздуховода необходимо делать вверху помещения, а это неудобно.

Система с принудительной циркуляцией

Воздушное отопление с принудительной циркуляцией воздуха необходимо обустраивать специальной вентиляционной установкой. Ее рабочие характеристики, в основном, зависят от количества и длины воздуховодов. Если помещение большое, необходим монтаж нескольких вентиляционных установок. Принцип работы этой системы заключается в том, что вентиляционная установка помогает движению горячего воздуха по трубной магистрали здания. Благодаря чему оно быстрее нагревается.

Интересный факт! Так как система практически не успевает охлаждаться до минимальных значений, поэтому повторный обогрев здания происходит гораздо быстрее, тем самым экономя деньги.

Напольная система отопления

Данная система воздушного отопления имеет много преимуществ, среди которых быстрое распределение горячего воздуха в помещении. Распределение тепла при напольном отоплении начинается снизу. Постепенно горячий поток продвигается к верху, и смешивается с холодным. Так комнаты быстро обогреваются.

Для установки такой системы необходимо встроить в пол или плинтус выводы воздуховодов.

Подвесные системы

Принцип работы подвесного отопления заключается в расположении воздуховодов в верхней части помещения. В таком случае горячий поток воздуха находится вверху. Именно поэтому наиболее теплой частью помещения является верх. А это и есть главный недостаток такого вида отопления.

Прямоточный вид конструкции

Принцип работы заключается в том, что отопительная техника устанавливается в подвальном помещении. Она нагревает воздушные массы, которые в нее попадают. Дальше воздух проходит по трубам, и поступает в здание, после чего выводятся на улицу.

Именно поэтому данная конструкция самая невыгодная. Единственное ее достоинство – это хорошая вентиляция помещений.

Прямоточную схему очень редко оставят в домашних условиях. Важно! Если все-таки Вы решили остановиться именно на ней, необходимо установить оборудование для рекуперации. Используйте для этого воздушный обменник. Это даст возможность значительно уменьшить затраты.

Рециркуляционная конструкция

Эта схема по праву считается самой лучшей, так как теплопотери минимальные. Единственный недостаток – это плохое качество воздуха, который проходит по отапливаемым помещениям. Но здесь есть выход с положения! Лучше устанавливать в комнате обычный увлажнитель воздуха.

Итак, принцип работы рециркуляционной системы отопления заключается в том, что воздушные массы, нагретые теплогенератором, продвигаются по трубам по всему зданию. Пока он проходит все помещения успевает остыть. Уже холодным он поступает в воздуховоды, и направляется снова к теплогенератору, где вновь нагревается. И так по кругу.

Система с частичной рециркуляцией

В этой схеме воздушного отопления исключен основной недостаток предыдущей рециркуляционной конструкции – плохое качество воздушных масс. При ее монтаже устанавливается вентиляционная техника, которая и поглощает наружный воздух. Основной принцип работы точно такой же, как и в циркуляционной системе.

Устройство системы воздушного отопления

Ключевым элементом любой современной воздушной отопительной системы выступает теплогенератор. Это устройство нагревает воздух приблизительно до 50-60 градусов, который далее уходит через воздуховод в необходимые помещения. Попадая в комнаты, подогретый теплогенератором воздух равномерно распределяется по их объему, создавая внутри комфортную атмосферу.

Также в помещениях зданий с таким типом системы обогрева предусмотрены специальные хода, через которые постепенно остывающий воздух опять попадает к теплогенератору. Главными действующими компонентами последнего выступают теплообменник и вентилятор, который обеспечивает постоянную циркуляцию воздуха.

Подобная система может работать с разными источниками теплоты. Метод нагрева воздуха является отличительной чертой разных типов конструкций. Чаще всего используются такие варианты:

С применением теплового насоса;
С газовой горелкой. Обычно тип источника газа не является принципиальным вопросом, это может быть как подключение к системе газоснабжения, так и обыкновенный газовый баллон;
С горячей водой из системы централизованного водоснабжения;
Также может быть использована дизельная горелка или же тепло, получаемое от сжигания отработанного масла.

Если речь идет об организации системы отопления больших помещений, то при транспортировке тепла на большие расстояния происходит его некоторая потеря. Чтобы восстановить этот убыток теплоты, в системе может использоваться несколько дополнительных теплогенераторов, играющих роль вспомогательных.

Функционирование отопления

Помимо уже упомянутых дополнительных генераторов теплоты в системе воздушного отопления есть и некоторые другие нюансы. Чтобы получить из нее максимальную пользу, часто устанавливают дополнительный блок кондиционирования. С его помощью вся система в любое мгновение может быть переключена с режима обогрева на охлаждение, что очень удобно в жаркое время года.

Еще одна интересная особенность – воздушное отопление можно довольно просто дополнить такими полезными вещами, как стерилизатор воздуха, а также увлажнитель.

Чтобы добиться от вентиляции максимального результата, она в зависимости от конкретных условий монтажа может быть:

Естественная. Принцип работы здесь основан на простом физическом явлении, когда теплый воздух подымается верх по воздуховоду и выполняет его нагрев. В этом случае возможен существенный минус – если в помещение попадет холодный воздух, то он осядет внизу и будет создавать ощутимый дискомфорт, в то время когда тепло будет идти в потолок;
Принудительная. Работает с использованием мощных вентиляторов, которые прогоняют воздух равномерно по всему нужному объему. Минус есть и здесь – часто большие вентиляторы создают немало шума.

Перед тем, как решиться на монтаж отопления любого типа, нужно узнать более подробно, какими преимуществами оно обладает.

Особенности установки воздушной системы отопления

Прежде чем приступить к установке системы воздушного отопления своими руками рекомендуется сделать детальный расчет будущей системы.

Особенности расчета

Составление проекта – одна из главных частей монтажа отопительной системы. Это необходимо сделать для того чтобы:

узнать скорость, с которой должен передвигаться воздушный поток;
правильно выбрать отопительное оборудование с необходимой мощностью и характеристиками;
составить детальную схему установки;
рассчитать уровень теплопотерь.

Самостоятельно произвести такие расчеты практически невозможно, поэтому рекомендуем доверить этот этап работ профессионалам. А вот техническую часть вполне под силу сделать самому.

Приобретение отопительного оборудования

Теплогенератор покупается исходя из результатов проведенных расчетов. Его роль может выполнять электронагреватель или другой котел, который будет отвечать необходимым требованиям. Важно учитывать параметры отапливаемой площади и показатели теплопотерь.

Воздуховоды, врезки и другое оборудование рекомендуется покупать в специализированных в магазинах или предприятиях, которые выпускают вентиляционное оборудование. Другие детали, которые пригодятся во время монтажа можно приобрести в каждом строительном магазине или на рынке.

Этапы монтажа

Установить систему воздушного отопления своими руками достаточно просто. В основном схема заключается в установке теплогенератора, вентилятора и системы воздуховодов. Смонтировать это самостоятельно не составит никакого труда. Условно установку можно разделить на 4 этапов:

Разводка и размещение воздуховодов. В зависимости от того, какой вид воздушного отопления устанавливается, можно применять гибкие или жесткие воздуховоды.
Фиксировать их между собой нужно армированным скотчем или хомутом. Чтобы сделать гибкие воздуховоды с круглым сечением необходимо брать термопластичные материалы. Жесткие воздуховоды изготавливаются из металла.

Полезный совет! Чтобы термопластичные материалы укрепить и усилить, можно использовать стальной каркас.

В первую очередь необходимо установить магистральный воздуховод. Только после этого приступать к монтажу мелких воздуховодов, которые будут от него отходить. Магистральный воздуховод рекомендуется обклеить фольгированным утеплителем, минимальная толщина которого 3 мм. Особенно это нужно сделать, если было принято решение установить кондиционер.

Чтобы систему можно было регулировать, мастера рекомендуют в каждом подающем воздуховоде сделать дроссельную засл
