Здесь вы узнаете:

Собираясь приобрести какую-либо технику для дома, мы часто читаем отзывы в интернете, знакомимся с обзорами оборудования и изучаем технические характеристики наиболее привлекательных моделей. То же самое относится и к отопительной технике. Конвектор электрический, какой лучше и чему отдать предпочтение – вот что мы будем рассматривать в этом подробном обзоре. С его помощью вы узнаете, как выбрать наиболее оптимальный по характеристикам и функциям конвекторный обогреватель.

Основные критерии выбора

В этом обзоре вы узнаете, какой конвектор лучше для квартиры, а какой – для частного дома или любого другого помещения. Критериев выбора действительно очень много, а изобилие товаров на полках магазинов и электронных витрин и вовсе делает процесс покупки крайне сложным. Для того чтобы разобраться во всем этом изобилии, необходимы начальные знания об электрических конвекторах. Опираясь на эти знания, можно выбрать обогреватель, который будет работать лучше и дольше других.

Вот основные критерии выбора, которые мы будем рассматривать в этом обзоре:

• Мощность оборудования;
• Типы терморегуляторов;
• Безопасность техники;
• Тип конвекции;
• Типы ТЭНов;
• Способ монтажа;
• Дизайн;
• Дополнительные функции;
• Производители.

Итого у нас набралось сразу девять критериев.

Мощность оборудования

Таблица расчета мощности конвектора.

Многие пользователи, выбирая электрические конвекторы, считают, что лучше тот прибор, который обладает большей мощностью. С какой-то стороны это так, но нужно учитывать условия эксплуатации оборудования. Обогреватели могут работать как основное отопительное оборудование, так и как вспомогательное – функционируя тогда, когда не справляется основное отопление. В соответствии с этими рассчитывается и мощность тепловой техники.

Для обогрева квартиры с отоплением лучше выбрать электрический конвектор пониженной мощности. Ориентируйтесь на формулу – на 10 кв. м. площади нужно 0,5 кВт тепла. Этого вполне хватит, чтобы помочь обогревателям справиться вместе с основной отопительной системы. Специально для этого в продаже имеются электрические конвекторы мощностью от 150 Вт и выше. Благодаря этому вы всегда сможете подобрать наиболее оптимальное оборудование.

Если центрального или автономного отопления в доме нет, и вы планируете создать электрическую отопительную систему «с нуля», то вам понадобятся более мощные конвекторы. Ориентируйтесь на формулу – на каждые 10 кв. м площади необходим 1 кВт тепла. Также не забывайте учитывать в своих расчетах возможные тепловые потери – исходя из них оставляется запас в размере 10-20%.

В небольших дачных домиках, часто лишенных нормальной теплоизоляции, могут потребоваться и более мощные обогреватели – иначе во внутренних помещениях будет холодно.

Таким образом, расчет по мощности не представляет собой ничего сложного. Для подсчета требуемых параметров воспользуйтесь подсказками с нашего сайта – мы уже не раз писали о расчете мощности отопления для обогрева помещений с учетом возможных тепловых потерь.

Если у вас что-то не получается, либо вы сомневаетесь в расчетах, лучше всего обратиться за консультацией к специалистам.

Типы терморегуляторов

Модели с электронным управлением и терморегулятором комфортнее и экономичнее в эксплуатации.

Промышленность выпускает два основных типа электрических конвекторов – с механическими и электронными системами управления. Что из этого лучше – ответить невозможно, так как у обоих разновидностей есть свои плюсы и минусы. Здесь все опять упирается в условия эксплуатации.

Электрические конвекторы с механическими термостатами устроены очень и очень просто. На их борту нет сложной электроники, что уже указывает на повышенную надежность и хорошую ремонтопригодность. Такие термостаты строятся на основе простой биметаллической пластины. Она меняет форму под воздействием температуры воздуха в помещении, размыкая или замыкая контакт. Тем самым обеспечивается терморегуляция. Недостатки такой схемы – низкая точность температурного контроля. Но такие приборы лучше тем, что они дешевле и надежнее.

Электрические конвекторы с электронным управлением наделены высокоточными температурными датчиками. Данные с них отслеживаются точной электроникой, управляющей включением/выключением термостатов. Тем самым обеспечивается высокая экономичность оборудования, так как воздух в обогреваемых помещения не перегревается и не переохлаждается, вынуждая затрачивать излишки электроэнергии. Вот чем лучше такие конвекторы:

• Точность температурного контроля;
• Возможность регулировки параметров в дистанционном режиме;
• Экономия электроэнергии – до 10%;
• Наличие дополнительных сервисных функций.

Из минусов – более сложное устройство, высокая стоимость.

Для постоянного обогрева домов и квартир лучше всего выбирать электрические конвекторы с электронным управлением. Если же техника будет использоваться лишь периодически, проще и дешевле остановиться на приборах с «механикой».

Безопасность техники

Лучшие электрические конвекторы отопления – это те, что наделены максимальным количеством защитных модулей. Мы рекомендуем обязательно обращать внимание на наличие встроенных систем безопасности, так как они напрямую влияют на безопасность самих пользователей и маленьких детей. Давайте посмотрим, что должно быть на борту безопасного электрического конвектора:

Уделите особое внимание безопасности конвектора, особенно если у вас есть дети.

• Округлые формы корпуса – казалось бы, что ничего критичного в этом нет. Но если края и углы скруглены, маленькие дети, играющиеся на полу, не нанесут себе серьезную травму. Можно бесконечно усмехаться и подвергать сей факт сомнению, но о своих детях нужно заботиться – удар височной частью головы об острый угол может привести к различным неприятностям;
• Наличие защиты от влаги и брызг согласно IP 24 – это позволит эксплуатировать электрические конвекторы во влажных помещениях. Например, если вы хотите повесить обогреватели во влажном подвале или ванной комнате, лучше присмотреться к моделям с защитой;
• Защита от пыли – интересная опция, полезная не только аллергикам, но и здоровым людям. Не секрет, что электрические конвекторы (как и любые другие) поднимают в воздух пыль, которая разносится по комнатам. Она влияет на здоровье человека, а обогреватели с пылевыми фильтрами позволяют задерживать частички пыли и удерживать их внутри;
• Защита при падении – обеспечивает защиту оборудования и предметов интерьера от перегрева и возгорания при случайном падении техники на пол;
• Защита от перегрева – преследует такие же цели, как и в предыдущем пункте;
• Защита от замерзания – предупреждает промерзание помещений и построек в те моменты, когда там никто не живет. В этом случае электрические конвекторы поддерживают температуру воздуха на уровне +5-6 градусов.

Также следует уделить внимание улучшенной электрической защите – лучше всего, чтобы она все-таки была, так как она обеспечивает безопасность пользователей.

Тип конвекции

Приборы с вентилятором ускоряют конвекцию, тем самым прогревая помещение быстрее.

Выбирая самый лучший конвекторный обогреватель, следует обратить внимание на тип конвекции – она может быть естественной или принудительной.

Обогреватели с естественной конвекцией работают за счет нагрева воздушных масс и их самостоятельного удаления вверх под действием законов физики. Поднимаясь к потолку, они выдавливают оттуда холодный воздух, заставляя его проходить через нутро электроконвекторов. Цикл повторяется большое количество раз, прогревая воздух в помещениях.

Электрические конвекторы с принудительной конвекцией оснащаются малошумящими тангенциальными вентиляторами. Они лучше тем, что обеспечивают более быстрый прогрев. Вместе с тем они немного шумят и потребляют чуть больше электроэнергии, чем их аналоги с естественной циркуляцией воздуха. Но если хочется ощутить тепло уже через 10-15 минут после включения отопления, лучше всего присмотреться к образцам с вентиляторами.

Если вас смущает небольшой шум (некоторые люди обладают высокой чувствительностью к посторонним звукам), то в ночное время суток вентиляторы можно отключить.

Типы ТЭНов

Обогреватели с открытым ТЭНом сжигают кислород.

В электрических конвекторах могут встречаться как открытые ТЭНы, так и закрытые. Открытые нагревательные элементы отличаются тем, что в них видна нагретая спираль из проволоки с высоким сопротивлением. Лучше всего не покупать такие приборы, так как они могут сжигать кислород, а надежность таких нагревательных элементов ставится под вопрос – под действием кислорода воздуха и содержащейся в нем влаги спираль может выйти из строя, разрушившись из-за коррозии.

Лучше всего присмотреться к электрическим конвекторам с закрытыми ТЭНами. Здесь спираль располагается внутри глухо запаянной металлической трубки, поверх которой мы видим металлическое оребрение. Такие нагревательные элементы не сжигают кислород и гораздо реже выходят из строя, не поддаваясь коррозии. Сегодня они применяются в подавляющем большинстве электроконвекторов.

Также мы можем порекомендовать электрические конвекторы с монолитными нагревательными элементами, выполненными в толще искусственного камня. Они лучше тем, что обладают повышенным сроком службы, а сам камень позволяет длительно сохранять накопленное тепло, постепенно отдавая его воздуху.

Способ монтажа

Электрические конвекторы бывают настенными и напольными. С настенными модификациями часто поставляется специальный крепеж, но иногда его нужно приобретать отдельно – он продается в специализированных магазинах. Благодаря низкому весу большинства обогревателей, покупать излишне мощный крепеж не нужно.

Выбирайте модели со съемными ножками и возможностью крепить их на стену.

Что касается напольных моделей, то они комплектуются ножками/колесиками для размещения на полу. Конвективные обогреватели могут работать как постоянное оборудование, так и как вспомогательное. Разместив его в той или иной точке помещения, вы получите возможность быстрой корректировки зоны прогрева. Например, если помещение уходит вглубь постройки, вы сможете разместить конвектор в удаленной точке для наиболее равномерного нагревания воздуха.

В большинстве случаев электрические конвекторы являются универсальными – лучше всего выбирать настенные модели с комплектными ножками для напольного монтажа. Такая схема позволит быстро снять со стены отопительный прибор и установить его в нужной точке комнаты. Кроме того, практически у всех напольных приборов ножки являются съемными – благодаря этому они мгновенно превращаются в настенные образцы.

В некоторых модификациях, позиционирующихся как универсальные, комплектные ножки отсутствуют – их нужно приобретать отдельно. Лучше всего уточнить этот момент до покупки, чем потом ругаться, что производитель «зажал» ножки.

Дизайн

Электрические конвекторы наделяются прочными корпусами с выпускными отверстиями. Дизайн корпусов может быть как простым, так и более выразительным. Выпуская электроконвекторы, производители стремятся подарить своим покупателям возможности приобрести оборудование любого рода. Благодаря этому в продаже появляются:

• Электрические конвекторы с особой формой корпусов;
• Приборы с необычной окраской;
• Электрообогреватели с отделкой декоративными материалами.

Стеклянные конвекторы отлично смотрятся в интерьере.

Лучше всего смотрятся модели с передним закаленным стеклом. Само стекло может быть черным, белым, серым, цветным и зеркальным. Нередко сюда наносятся какие-либо рисунки или абстракции.

Дизайнерские электрические конвекторы как нельзя лучше подходят для помещений с хорошим ремонтом. Они могут монтироваться как под окнами, так и вдоль глухих стен, радуя потребителей своим превосходным внешним видом. Некоторые модели существенно отличаются своей стоимостью, но это характерно для всего не самого обычного оборудования.

Лучше всего смотрятся в помещениях стеклянные электрообогреватели. Они работают за счет нагревательного элемента из стекла, внутри которого располагается токопроводящий гель или токопроводящее напыление. Данные приборы стоят довольно дорого, но смотрятся просто превосходно. Некоторые модификации выполняются на основе зеркального стекла, в результате чего получаются комбинированные агрегаты – они сочетают в себе отопительные приборы и зеркала для ванных комнат.

Дополнительные функции

Давайте теперь рассмотрим дополнительные функции, которые могут встречаться в электрических конвекторах. Причем ими чаще всего наделяются модели с электронным управлением. Представим их в виде списка:

Пульт дистанционного управления отличное дополнение для стандартного конвекторного обогревателя.

• Антизамерзание – техника поддерживает температуру на уровне +5 градусов, препятствуя промерзанию построек. Функция актуальна для владельцев загородных домов и дач, где проживание ведется только по выходным. Тем самым пользователи могут не беспокоиться за полное замерзание дома и за излишне большой расход электроэнергии;
• Работа по программе – интересная функция, позволяющая задавать режимы работы по часам. Например, в ночное время температура может опускаться, чтобы вновь подняться к утру. Также возможно задание иных режимов работы;
• Таймер – электрические конвекторы включаются и выключаются по таймеру. Приборы с такой функцией лучше всего подходят тем, кто днем бывает на работе;
• Дистанционное управление – в комплекте с обогревателями поставляются пульты, позволяющие регулировать температуру прямо с дивана;
• Работа в качестве ведомого и ведущего оборудования – функция полезна при необходимости реализации комплексной регулировки температуры в помещениях. В этом случае используется всего один управляющий блок, а остальные работают в задаваемых им режимах;
• Увлажнение воздуха – отличная опция. Если вы заботитесь о своем здоровье, лучше всего присмотреться к оборудованию с данной функцией. Модуль увлажнения сделает воздух в помещениях более здоровым;
• Управление по Bluetooth – еще одна опция для дистанционного управления техникой с планшета или смартфона. Сомнительная функция, и вряд ли она лучше классического пульта;
• Ионизация воздуха – одна из самых полезных опций. Рекомендуем такие обогреватели тем, кто заботится о своем здоровье и самочувствии. Если вы чувствуете упадок сил и разбитость, лучше всего установить в комнате хотя бы один такой прибор.

Наличие дополнительных функций лучше тем, что вы получаете в своем распоряжение удобное в управлении и эксплуатации отопительное оборудование. А простые приборы лучше своей надежностью и безотказностью.

Обратите внимание, что каждая дополнительная функция – это прибавка к стоимости электрических конвекторов.

Производители конвекторов

Давайте теперь посмотрим, какой фирмы выбрать конвектор. В продаже представлены электрические обогреватели от самых разных производителей. И разобраться, что из всего этого лучше – задача не из легких. Дадим небольшой совет – лучше всего то, что советуют уже состоявшиеся владельцы этих агрегатов. Поэтому мы рекомендуем внимательно читать отзывы и обзоры. Со своей стороны, мы советуем следующих производителей:

Конвекторы фирмы Балу очень популярны в нашей стране.

• Ballu – этот производитель поставляет на рынок гигантское количество электрических конвекторов. В ассортименте присутствуют как простые аппараты, так и дизайнерские. Их мощность варьируется от 500 до 2000 Вт. Отличные технические характеристики, качественное сервисное обслуживание, безопасность и наличие встроенных систем защиты – вот основные характеристики этих электрообогревателей. Также радует их доступная стоимость;
• Noirot – данная компания выпускает предельно надежные электрические конвекторы. Лучше, чем они, найти сложно. Здесь нас порадуют внушительный функционал, выносливые ТЭНы, надежные защитные модули и многое другое. Главным недостатком продукции Noirot является ее завышенная стоимость;
• Electrolux – поставляет на рынок множество электрических конвекторов по ценам чуть выше среднего. Этот бренд лучше тем, что он известен многим потребителям. А еще он является итальянским – в Италии умеют делать хорошую технику. Ассортимент обогревателей очень большой – есть из чего выбрать модель получше;
• Timberk – неплохие электрические конвекторы от известного бренда. Компания производит гигантское количество моделей, поражая сознание потребителей внушительным разнообразием. Цены на агрегаты находятся во вполне доступном диапазоне. Нельзя сказать, что они чем-то лучше, чем электроприборы от других аналогичных брендов, но мы можем похвалить их за дизайн;
• Neoclima – производитель выпускает электрические конвекторы мощностью от 0,5 до 2,5 кВт. Техника отличается сдержанным дизайном и неплохим качеством сборки. Ценовой диапазон – максимально доступный для каждого потребителя.

Также в продаже присутствуют и многие другие конвекторные обогреватели, достойные согреть ваш дом, но их перечисление заняло бы слишком много времени.

Рейтинг электрических конвекторов по надежности

В заключение мы составили для вас рейтинг электрических конвекторов по надежности. Нельзя сказать, что лучше всего ориентироваться именно на него, так как брак и неудачные модели встречаются у всех брендов. Но и он даст часть полезной информации по выбору техники.

Приборы от Электролюкс отличаются высоким качеством.

Для начала следует выделить продукцию известного бренда Electrolux – она отличается высоким качеством сборки, чем и заслужила положительные оценки потребителей. И это вполне справедливо, учитывая широкое распространение этого бренда на российской территории. В один ряд с ним мы поставим обогреватели Noirot – они довольно дорогие, зато крайне надежные.

В наш рейтинг попали электрические обогреватели от Thermor и Stiebel. Они отличаются приличным уровнем надежности и пользуются популярностью у отечественных потребителей. После них мы поместим продукцию Royal Clima и Hyundai – известные торговые марки, выпускающие долговечную и продвинутую технику.

Также в рейтинг попадают электрические конвекторы Nobo – будет лучше, если вы обязательно обратите свое внимание на эти электроприборы. Они удобны в управлении и наделяются выносливыми нагревательными элементами. Также компания выпускает дизайнерские стеклянные модели, отличающиеся крайне высоким уровнем надежности.

И помните, что лучше – это не всегда дороже. Даже в самых младших ценовых категориях встречаются модели, которые лучше своих дорогостоящих аналогов.

особенности электрических конвекторов отопления, размеры и выбор решеток, обзор моделей Kermi и «Изотерм», установка

Не всегда есть возможность провести центральное отопление в помещение. Специально для таких ситуаций существуют конвекторные обогреватели, о которых и пойдет речь. Существуют потолочные, настенные, но в данной статье мы рассмотрим напольный вариант.

Устройство и принцип работы

Принцип работы напольного конвектора состоит в обмене теплого воздуха. Ключевым элементом прибора является теплообменник, выполняющий главную роль. При этом конвекция может быть естественной и принудительной. Естественный вид конвенции работает за счет свободного движения воздушных потоков. Это значит, что воздух, который находится в теплообменнике, поднимается из-за высокой температуры, а холодный (более тяжелый) – остается внизу.

Для того чтобы помещение прогревалось полностью, необходимо выбрать правильное соотношение размеров обогревателя – длина/ ширина/ высота.

Недостатком естественного типа конвенции является то, что из-за отсутствия вентилятора общая прогреваемость на довольно низком уровне, поэтому таким напольным обогревателем будет сложно обогреть помещение, где нужно существенно повышать температуру. Принудительный способ связан с потоком воздуха, который создается искусственно. В обогревателе такого типа стоит специальный вентилятор, который образует этот воздушный поток. Таким образом, отопление зависит от того, какие технические характеристики у вашего устройства, и насколько силен вентилятор.

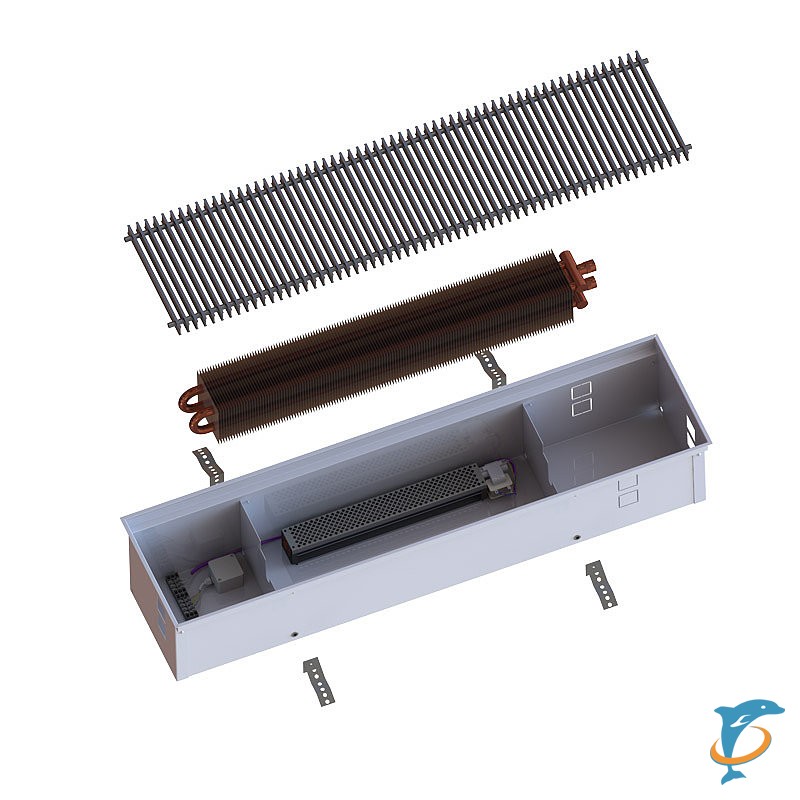

Устройство прибора довольно просто. Он состоит из нескольких деталей: решетки, кожуха, теплообменника, рамы и ножек. Рассмотрим их более подробно.

Решетка

Этот элемент имеет не только механическую, но и декоративную составляющую. Существует немало видов решеток для напольных конвекторов, поэтому производители предоставляют возможность выбора, подходящего для конкретного интерьера. Как правило, такие решетки изготавливают из алюминия, нержавеющей стали или натуральных видов дерева. За счет современных технологий существует возможность окрасить дерево, сталь или алюминий по вашему желанию.

Можно даже имитировать цвет редких камней, различные породы дерева или оттенки стали. Решетки также различаются по типу строения. Они могут быть рулонными или жесткими. Рулонные сделаны из поперечных ламелей (пластин), и их можно скрутить в рулон. Жесткие решетки состоят из диагональных или продольных пластин, они могут быть установлены только в прямом виде.

Не стоит забывать и о защитных свойствах решеток. Они закрывают отверстие в полу и не позволяют провалиться в него домашним животным. Решетки довольно прочны – они защищают все устройства от внешних повреждений, и на них можно даже встать, чтобы протереть окна.

Кожух

В нем содержится основная рабочая часть устройства. Благодаря своему строению кожух позволяет оставлять больше тепла в самом устройстве, и из-за этого уменьшается теплопотеря. Корпус выполнен из прочного материала, чтобы не только удерживать тепло, но и защищать обогреватель. На некоторых моделях на кожухе может быть установлен терморегулятор, и с его помощью вы сможете установить определенную температуру.

Теплообменник

Этот элемент представляет собой алюминиевую или медную трубу – материалы хорошо проводят тепло. Со всех сторон от этой трубки находятся металлические пластины, которые нагреваются трубой, тем самым площадь обогревания увеличивается. Эти пластины могут быть расположены по всей трубе, и чем их больше, тем лучше будет выделяться тепло.

Рама

Поддерживает на себе всю конструкцию. Она довольно тонкая, и к ней крепятся ножки для того, чтобы между основанием и конструкцией было расстояние, ведь большая температура внутри устройства может привести к возгоранию при соприкосновении с полом или опрокидывании.

Ножки

Являются главной опорой. Основным материалом, из которого делают ножки, является нержавеющая сталь. Из-за прямоугольного или квадратного строения ножек напольный конвектор стоит устойчиво. Некоторые производители делают ножки регулируемыми, поэтому иногда можно менять их высоту.

Плюсы и минусы

Напольные конвекторы имеют как преимущества, так и некоторые недостатки. Начнем с плюсов:

• устойчивость к коррозии;
• высокая прочность;
• простота в эксплуатации;
• легкая установка и последующий монтаж;
• небольшой вес;
• быстрое прогревание помещения;
• большая площадь согревания;
• невозможность получить ожог благодаря защитному кожуху;
• отсутствие шума во время работы;
• не образуется конденсат на окнах;
• обогреватель предотвращает создание сырых зон;
• выработка влажного воздуха;
• разнообразие в выборе.

Отмечают и некоторые недостатки.

• Высокая цена. За удобство нужно переплачивать, хотя есть другие типы обогревателей, не менее мощные и более дешевые.
• Большое количество пыли на устройстве из-за воздушных потоков, что проходят через теплообменник.
• Малая эффективность при прогревании помещений с высокими потолками. Теплые воздушные массы из-за своей легкости остаются сверху, и если потолки высокие, то все тепло останется наверху, а посередине (где оно необходимо) его будет мало.
• Использовать можно лишь в тех помещениях, где поток воздуха естественный, а не вентилируемый.

Виды

Несмотря на то что принцип работы примерно одинаков для многих моделей, их разделяют на три вида, а именно: водяные, газовые и электрические.

Водяные

Такие обогреватели имеют базовое строение и подключаются к системе отопления. Из-за того, что нагревательный элемент обрабатывает воду, температура может достигать +50… 60°С. Если сравнивать водяной конвектор с радиаторным, то преимуществом можно назвать меньшее количество теплоносителя, который требуется.

Газовые

Они отличаются своим строением. Помимо теплообменника, под корпусом таких обогревателей также расположена система дымоотвода, горелка, комбинированный клапан (он определяет давление газа в агрегате) и система автоматики. Эта система следит за работой горелки и дымоотвода, и в случае сбоя системы отключает её. Газ, на котором работают данные виды техники, может быть баллонным или магистральным. Из-за того, что топливо нужно покупать отдельно, стоимость таких напольных обогревателей невысока.

Электрические

Особенны тем, что их не нужно подключать к какому-либо трубопроводу, что делает монтаж куда проще. А также отличием от других типов можно назвать то, что электроконвектор имеет больше функций. Не стоит забывать и о том, что не происходит сжигания топлива. Это делает устройство экологичным.

Питание осуществляется через электросеть с напряжением 220 В. В комплектации могут идти колеса, на которых можно перемещать устройство. Это добавляет мобильности по сравнению с потолочными и настенными обогревателями. Если ваше устройство мощное, то им можно обогревать несколько комнат последовательно. Среди дополнительных функций, которые есть у такого типа обогревателей, можно назвать функцию антизамерзания, защиту от перегрева и от опрокидывания.

Очень большую разницу делает система предохранения от перепадов в сети. У газовых и водяных аналогов нет функции защиты при повреждении подачи питания, поэтому электрический представитель безопаснее. Их лучше приобретать также в семьи, где есть маленькие дети. Помимо экологичности, нет возможности засунуть пальцы или другие предметы в решетку. Материал, из которого изготавливают кожух и защитное устройство, также может быть нескольких видов.

Сталь

Стальные корпусы очень прочны, а наличие нержавеющего покрытия увеличивает срок службы и уменьшает износ. Основное количество продукции делается из этого материала. Преимуществом можно также назвать низкий вес и высокую площадь прогревания. Такой обогреватель может снабжать теплом даже торговые павильоны. Другим плюсом можно назвать то, что они идеально подойдут тем людям, у которых панорамные окна. Такую технику можно встроить в пол, и она не будет загораживать обзор из окон.

Чугун

Очень крепкий, но при этом хрупкий материал. Обогреватели из этого материала куда дешевле, чем из стали. При каком-либо тяжелом ударе или повреждении корпус может начать раскалываться. Но преимуществом можно назвать то, что тепло вырабатывается за счет не только теплообмена, но и теплового излучения. Внешне они похожи на старые батареи, которые подключались к водяной системе отопления. Как правило, их устанавливают в квартирах, а регулирующиеся ножки позволяют их разместить даже под окном.

Биметалл

Такие устройства выполнены из нескольких металлов. Они могут сочетать положительные качества этих металлов, при этом дополняя друг друга. Например, можно использовать стальной корпус, который будет очень прочным и легким, а некоторые компоненты и детали сделать из меди, чтобы улучшить теплопроводность. Это ускорит процесс нагревания устройства и общий объем тепла, чтобы он распространялся на большую территорию. Такие агрегаты, конечно, будут дороже, но они позволяют совмещать положительные характеристики нескольких материалов.

Дизайнерские

Конвекторы, которые идут под специальный заказ. Учитывая современную тенденцию на стиль хай-тек, то большинство моделей выполнены именно в нем. Материал может быть необязательно металлическим снаружи. Внимание акцентируется на том, чтобы не только качественно согревать, но и иметь оригинальный внешний вид. Цветовая палитра также может различаться от обычного белого и черного цветов, которые преимущественно встречаются у чугунных и стальных моделей.

Их можно заказать под свой тип помещения, указывая размеры, высоту, количество дополнительных функций и дизайн. Цена довольно высокая, но вы платите за оригинальные дизайнерские решения.

Популярные бренды

В продаже можно встретить напольные конвекторы многих производителей. Рассмотрим самые распространенные бренды и их продукцию.

Kermi

Немецкий производитель, который специализируется на вентильных конвекторах. В ассортименте бренда множество разных моделей.

• Kermi KNV – обогреватель, который оснащен вентильным блоком. Наличие колесиков и регулировки мощности позволит использовать этот агрегат в нескольких комнатах.

• Kermi KSV – агрегат, который известен тем, что имеет низкий процент теплопотери. Малые габариты, небольшой вес и современный внешний вид делают это устройство одновременно эффективным и удобным в использовании.

• Kermi KKV – вариант компакт. Из-за своих мини-размеров его необязательно устанавливать у длинных стен. Другим преимуществом является повышенная инерционность (использование малого количества воды для обогревания).

• Kermi KNN – имеет очень чувствительную регулировку, что положительно сказывается на управлении. Высокая мощность, наряду с легкой эксплуатацией, делают это устройство удобным.

• Kermi KSN – имеет специальное покрытие из стекла сзади корпуса, чтобы предотвратить теплопотерю. При этом она уменьшается на 80%, что делает распределение тепла в помещении очень равномерным.

• Kermi KKN – миниатюрный обогреватель, который будет незаметен в комнате. Современный внешний вид и технология быстрого согревания устройства обеспечат высокую эффективность во время работы.

Изотерм

Отечественный производитель, продукция которого недорога, при этом она не уступает другим фирмам в качестве. Среди моделей основной линейкой идет конвектор «Атолл», состоящий из моделей «Атолл», «Атолл 2», «Атолл Про» и «Атолл Про 2». Удобство в расположении, небольшие габариты и современный внешний вид делают эти устройства одними из лучших за свою цену.

А также присутствует и стандартная линейка «Изотерм». В ней нет ничего лишнего, только основные функции и базовая комплектация.

Помимо основных и дополнительных моделей, выпускается модель «Новотерм» – устройство экономкласса. Никаких особенностей у него нет, разве что малые размеры и небольшая мощность. Именно эти параметры делают это устройство дешевым. В основном максимальная длина этих устройств колеблется от 2.5 до 3 метров, а срок эксплуатации – 10 лет.

Элегант

Российский производитель, который имеет три основные линейки: «Элегант», «Элегант мини» и «Элегант плюс».

• «Элегант» выполнен в соответствии с европейскими стандартами и имеет характеристики, которые смогут удовлетворить потребности в тепле. Помимо напольных, есть и настенные модели.
• «Элегант мини» похож на стандартный вариант, но имеет меньшие размеры и малую мощность. Такое устройство будет удобно расположить в помещении.
• «Элегант плюс» отличается высокой мощностью и площадью прогревания. Цена выше, но качество и эффективность куда лучше.

Помимо трех типов устройств, покупатель также может выбрать количество теплообменников, размер, высоту и другие параметры, которые буду для него удобны. Такая вариативность привлекает покупателя ещё и тем, что можно подобрать обогреватели разных форм и цветов.

Стандарт

Модель от российского производителя «Термал». Имеет несколько секций, которые смогут обогреть комнату с помощью мощного радиатора. Для установки необходимо отдельно приобрести несколько кронштейнов, а для монтажа необходим 1 монтажный комплект и 2 крана. Недостатком является то, что составные части для установки нужно приобретать отдельно.

Eva

Московский производитель конвекторов, которые имеют обширную комплектацию. В неё входят регулирующиеся ножки, съемный алюминиевый теплообменник, комплект арматуры, кронштейны и подводы теплоносителя. Основные модели Eva KH-H. 440.155, Eva KH-H. 195.155, Eva KH-H. 270.155 имеют несколько теплонагревателей, а максимальная температура в самих устройствах может достигать +115°С. Такие высокие показатели позволяют вырабатывать большое количество тепла и обогревать обширные помещения.

Itermic

Отечественный производитель, у которого напольные конвекторы идут серией ITF. Эти агрегаты сделаны из нержавеющей оцинкованной стали, что увеличивает срок службы, которая составляет 10 лет. К комплекту поставки можно дополнительно заказать автоматику. Нижняя подводка, алюминиевые пластины и медные трубки обеспечивают высокую теплопроводность и обогрев по всей площади помещения.

Purmo

Финляндская фирма производит товар европейского качества. Среди продукции выделяется модель Narbonne, которая является передовой и самой популярной среди всей продукции. Эта линейка конвекторов отличается современным внешним видом, технологичностью и большим выбором комплектации. Небольшие габариты позволяют разместить данный прибор в полу, поэтому не нужно будет заботиться о месте размещения.

Высокая мощность и эффективность в совокупности с малой высотой (14,18 см) делают это устройство лучшим за свою цену.

Как выбрать?

В первую очередь обращайте внимание на размеры и характеристики. Именно малые размеры позволят вам разместить обогреватель так, чтобы он не мешал. А также выбирайте по цене – не все дополнительные функции могут вам пригодиться, а ведь они увеличивают стоимость.

Как подобрать решетку?

Решетка должна быть прочной. Помимо материала, из которого она будет состоять, производители предлагают различные варианты цветовой гаммы. Из-за такого разнообразия вы сможете выбрать решетку не только по форме и материалу, но и по цвету, который подойдет для вашего интерьера. Если у вас есть маленькие дети, то можно приобрести решетку с малым расстоянием между секциями. Это защитит ребенка от высокой температуры и не позволит ему засунуть в радиатор пальцы.

Как установить?

Сначала сделайте разметку, где вы будете монтировать устройство. Это необходимо для того, чтобы вы не забыли место, где должны располагаться устройства. Сделайте подводку воды, если конвектор водяной.

Лучше сделать это заранее, чтобы потом не было проблем с подключением воды. После подготовки начинайте саму установку. Проложите отдельную магистраль стока горячей воды для водяного устройства, а для топливного установите горелку и дымоотвод. После установки следите за тем, чтобы обогреватель стоял ровно и не перекашивался. Любой перекос приведет к тому, что помещение будет разогреваться неравномерно. Замена решетки может быть проведена самостоятельно.

После всех основных процедур вам нужно будет подсоединить решетку. А также не забывайте про воздуховод и про подключение крана (для водяного варианта). Для электрического вам нужно будет лишь включить устройство к сети электропитания.

О том, как установить напольные конвекторы, смотрите в следующем видео.

Конвекторы. Виды и работа. Характеристики и особенности

Если проанализировать продажи на рынке электротоваров, то очевидно, что электрические обогреватели становятся все популярнее, по сравнению с другими обогревательными устройствами. Конвекторы служат для обогрева жилых и других помещений. Они являются хорошей альтернативой центральному отоплению.

До сих пор не во всех населенных пунктах есть центральное отопление или газ, жидкостные обогреватели обладают небольшой эффективностью. Когда на улице уже похолодало, а отопление еще не дали, то электрические обогреватели становятся единственным источником отопления в доме. Их установка очень простая, для этого не требуется монтаж труб и котла. Достаточно поставить его на пол, либо закрепить на стене, и включить питание.

Виды электроконвекторов

При выборе отопительных устройств необходимо знать, что не все они имеют одинаковое устройство, и могут отличаться между собой некоторыми параметрами. Электроконвекторы также не стали исключением. Рассмотрим их основное разделение по техническим данным.

По типу монтажа:

• Настенные.
• Напольные.
• Плинтусные.
• Универсальные.

По типу нагревательного элемента с:

• Игольчатым ТЭНом.
• Трубчатым нагревателем.
• Монолитным ТЭНом.

По типу термостата:

• Механический.
• Электронный.
• Программируемый.

Принцип действия и особенности конструкции

Еще со школьного курса физики известно, что теплый воздух поднимается вверх. При нагревании воздух расширяется, уменьшается его плотность. Поэтому холодный воздух «выдавливает» его снизу вверх. Подобным образом на Земле возникают различные циклоны и ветра, поднимая теплый воздух вверх. Его место внизу занимают холодные воздушные массы.

Аналогичный процесс происходит и в помещении, хотя и в меньших масштабах. Это явление и называют конвекцией. На ее основе созданы устройства для обогрева помещения, называемые конвекторами.

Устройство конвектора не отличается особой сложностью. Он состоит из двух основных элементов:

• Нагреватель.
• Корпус.

На корпусе внизу находятся отверстия, через которые заходит холодный воздух. Через верхние отверстия выходит горячий воздух. Обычно в нижней части корпуса нагревателя располагают нагревательный элемент, который нагревает воздушную массу между стенками корпуса. Нагретый воздух поднимается вверх и выходит через верхние отверстия под некоторым углом. Горячий воздух обогревает помещение, постепенно остывая, опускается вниз. Далее процесс обогрева циклически повторяется.

Под действием конвекции нагретый воздух распределяется в помещении равномерно, не создавая никакого шума. Некоторые модели устройств дополнительно оснащены вентилятором. Это делает процесс конвекции более быстрым, хотя при работе вентилятора появляется некоторый шум.

Важным фактором безопасности такого обогревателя является слабый нагрев стенок корпуса. Их температура не превышает 60 градусов, в отличие от масляного нагревателя, корпус которого сильно нагревается и иногда приводит к ожогу при случайном прикосновении к нему.

Настенные электрические конвекторы

Такие обогреватели являются наиболее эффективным вариантом. Настенное расположение улучшает процесс конвекции и повышает теплоотдачу и работоспособность обогревателя.

Габариты настенных моделей могут достигать 45 см в высоту. Их целесообразно устанавливать под проемами окон на удалении от пола не выше 30 см.

Достоинства настенных обогревателей:

• Красивый внешний вид, нет острых углов, не нагревается до опасной температуры. Можно устанавливать в детской комнате.
• Высокая скорость нагрева воздуха в помещении, так как энергия не расходуется на нагревание теплоносителя, в отличие от масляной модели, а сразу нагревается воздух.
• При отоплении не сжигается кислород, поэтому нет отрицательного влияния на самочувствие человека.
• Возможно применение во влажных помещениях, так как корпус защищен от влаги.
• Термостат регулирует температуру нагрева воздуха, может работать в разных режимах.
• Простая установка.
• Нет шума.
• Не требует обслуживания и наблюдения при работе.

Из недостатков стоит отметить значительный расход электроэнергии, а значит и большие финансовые затраты.

Напольные электрические конвекторы

Такой вид обогревателя отличается своей мобильностью. Его можно легко переместить в любое место, так как внизу на корпусе есть ножки или колеса. Чаще всего в такие мобильные обогреватели встроен датчик опрокидывания. При падении обогреватель обесточивается, что защищает помещение от возможного пожара.

Кроме этого, напольные конвекторы имеют достоинства настенных.

Плинтусные конвекторы

Такие обогреватели встраиваются в устройство пола. Они имеют повышенную мощность, расходуют немало энергии. Поэтому такие плинтусные модели применяются чаще всего в больших объемных помещениях, крупных супермаркетах и организациях.

Его устанавливают в специальную нишу в полу. Видимой частью остается только декоративная решетка. Из нее вентилятор гонит нагретый воздух. Иногда такой вид обогревателя встраивают в подоконник или кухонную мебель.

Универсальные конвекторы

Такие модели еще называют комбинированными, так как их можно монтировать как на стену, так и на пол. При установке на стену применяют специальные крепления. При выборе конвектора в магазине необходимо осмотреть его комплектность, на предмет наличия колесиков. С помощью них обогреватель можно быстро и легко передвигать.

Нагревательные элементы

Игольчатые ТЭНы

Выполнены в виде диэлектрической пластины, на которой закреплена нагревательная нихромовая нить. Она покрывается специальным изоляционным лаком. Эта нить образует с двух сторон пластины петли. Нагревание и охлаждение такого нагревателя происходит очень быстро.

Такие электрические конвекторы не рекомендуется применять в местах с высокой влажностью, так как нагревающая нить ничем не защищена, кроме лака.

Основным преимуществом конвектора с игольчатым нагревателем является приемлемая стоимость. Из недостатков можно выделить небольшую долговечность, поэтому при наличии достаточного количества денег, лучше выбрать другую модель.

Трубчатые элементы

Выполнены в виде металлических трубок, внутри которых размещена нихромовая или никелевая нить. Трубки заполнены особой изолирующей засыпкой, обладающей хорошей теплопроводностью. На наружной поверхности трубок выполнены ребра из алюминиевого сплава, которые создают хорошую тепловую конвекцию и качественную отдачу тепла.

Такие элементы нагреваются незначительно, в отличие от игольчатых моделей. Срок эксплуатации у них больше, чем у игольчатых ТЭНов. Некоторые новые модели нагревательных элементов защищают от попадания брызг, поэтому такие обогреватели можно использовать в ванной комнате и других влажных помещениях, где возможно разбрызгивание воды.

Недостатком является конструкция и разный материал ребер и трубки. При начале нагрева или остывании часто слышны потрескивания. Это является следствием разного коэффициента температурного расширения ребер и трубок.

В результате рассмотренных видов нагревательных элементов, можно сделать вывод, что лучше выбрать модели конвектора с трубчатыми или монолитными элементами.

Монолитные элементы

Электрические конвекторы с таким монолитным нагревателем не создают шума при работе, так как их корпус составляет одно целое вместе с нагревательным элементом. Корпус имеет ребра, от которых идет отдача тепла.

Такие устройства имеют высокую эффективность, малую потерю теплоты, и повышенный КПД.

Типы термостатов

Чтобы поддерживать в помещении необходимую температуру, конвектор оснащен таким устройством, называемым термостатом. Существует несколько разновидностей терморегуляторов. Чтобы понять, какой терморегулятор подходит лучше всего для вас, необходимо рассмотреть особенности их устройства и работы.

Механический

Термостат с простой механической конструкцией имеет низкую стоимость. Однако при эксплуатации выявляются некоторые его недостатки:

• Создается шум в виде щелчков при переключении режимов, которые могут раздражать нервных людей.
• Некачественная выдержка режима и необходимой температуры.
• Малый срок службы, так как подвижные трущиеся детали и контакты со временем изнашиваются.
• Его опасно оставлять без присмотра, так как контакты могут перегреться, что может привести к пожару.

Электронный

Термостат с электронной начинкой значительно превосходит по возможностям механическую модель, и имеет следующие достоинства:

• Не создает шума.
• Поддерживает стабильную заданную температуру с наименьшей погрешностью.
• Снижает потребление электрической энергии.
• Есть возможность использовать функцию дистанционного управления с помощью пульта.
• Наличие нескольких режимов эксплуатации конвектора.
• Наличие защищенного блока управления, что повышает безопасность использования конвектора.
• Высокая стоимость с лихвой перекрывается всеми перечисленными достоинствами.

Программируемый

Блок управления конвектором с возможностью установки специальных программ устанавливают в дорогих моделях устройств. Чаще всего такие обогреватели имеют дистанционное управление, с возможностью подключения управления от смартфона, через интернет по GSM-модулю.

Режимы работы можно запрограммировать самостоятельно. Также имеется несколько готовых программ, установленных по умолчанию. Обогреватель включают с помощью пульта управления.

Вспомогательные функции

Электрические конвекторы известных фирм чаще всего оснащены дополнительными модулями, которые создают дополнительный комфорт в помещении. Широко распространены модели, имеющие увлажнители воздуха. Дорогие обогреватели имеют автоматический контроль и поддержание нужной влажности воздуха в помещении.

Мощность конвектора

При выборе конвектора нельзя забывать о таком параметре, как мощность. Чаще всего она находится в интервале 0,5-3 кВт. Эту мощность можно сравнить с утюгами. Определение этой характеристики зависит от площади помещения. А также, чем выше мощность, тем больше расход электрической энергии.

Чтобы сделать расчет необходимой мощности обогревателя, рекомендуется следовать такому правилу: на 1 м² площади помещения необходима мощность величиной 0,1 кВт. Отсюда следует, что если конвектор имеет мощность 1500 ватт, то его будет достаточно для отопления комнаты размером 15 м².

Чтобы самому делать расчеты финансовых расходов на отопление, нужно мощность устройства умножать на предполагаемый период времени эксплуатации обогревателя. В результате вы получите расход энергии в киловатт-часах. Останется только стоимость электричества умножить на полученный результат.

Наличие регулятора мощности на обогревателе является его неоспоримым достоинством, так как с помощью него можно уменьшать, или увеличивать мощность нагрева, в зависимости от вашего желания и потребности. Такие электрические конвекторы довольно экономичны. Они дают возможность снижения финансовых затрат на нагрев помещения в зависимости от площади комнаты и уличной температуры воздуха.

Также, при определении необходимой мощности конвектора нужно учесть следующие факторы:

• Чтобы отопление помещения сделать наиболее качественным, число конвекторов должно соответствовать качеству утепления окон. При однослойном стеклопакете к мощности добавляют 10%.
• Если отапливаемое помещение расположено на углу здания, а значит, и имеет больше окон, или может быть расположено над холодным подвалом, то мощность конвектора необходимо подкорректировать, и сделать некоторый запас (коэффициент 1,2).

Чтобы сделать предварительный расчет необходимой мощности, рассмотренных данных будет вполне достаточно.

Похожие темы:

Виды электроконвекторов отопления, плюсы и минусы их использования

Электрические конвекторы — устройства, использующиеся для обогрева помещений. Работа конвекторов заключается в равномерном распределению нагретого воздуха по всей площади отапливаемого помещения.

Состоит конвектор из нагревательной части, заключенной в корпус со щелеобразным отверстием в нижней части и жалюзи в верхней. Данная конструкция дает возможность воздуху беспрепятственно проходить внутри. Естественная конвекция нагревает воздух без его осушения. Такие конвекторы применяют для обогрева в домах, квартирах или офисах.

Виды конвекторов

Электрические конвекторы бывают двух видов:

• напольные;
• настенные.

​​Напольные конвекторы можно поставить в любой точке помещения. Поэтому, конвектор напольного типа часто устанавливают в офисах и магазинах.

Настенные конвекторы устанавливают в тех же местах, где обычно устанавливают водяные радиаторы— т. е. под окнами, с целью создания заслона от холодного воздуха, идущего от окна и создавая своего рода теплоизоляцию окна. Данный способ является самым энергосберегающим.

Плюсы и минусы электроконвекторов

Конвекторы не просто так снискали свою славу, давайте посмотрим, какие преимущества имеют данные устройства:

• моментальный обогрев помещения — купили, повесили на стену или поставили на пол, подключили и греемся;
• невысокая стоимость, по сравнению с котлом и радиатором, конвекторы значительно дешевле, из стоимость колеблется в пределах 100−150 долларов;
• отсутствие платежей за монтаж и обслуживание — установить конвектор может любой человек, а в обслуживании конвектор не нуждается, он имеет надежную автоматику, непрерывный срок службы 20−25 лет;
• не сжигает кислород;
• абсолютная бесшумность работы, в конвекторе нет движущихся частей, поэтому он работает беззвучно;
• точное поддержание температуры в помещении;
• максимальный КПД — 95%.

Основным недостатком электрического конвектора являются затраты на электроэнергию. Потребление электроэнергии напрямую зависит от возможных потерь тепла в помещении — двери, тип стеклопакетов, площадь окон, размеры и качество утепления помещения.

Сравнивая с другими отопительным приборами, которые используют лучевой и конвективный нагрев воздуха, конвекторы не сушат воздух.

Установка дополнительных элементов

Еще одной особенностью электрических конвекторов является возможность установки дополнительных элементов, которые упрощают эксплуатацию и помогают избежать аварийных ситуаций.

Дополнения могут устанавливаться на любой части корпуса конвектора:

• термостат с механическим приводом позволяет устанавливать температуру отключения с точностью до 1 градуса или термостат с электроприводом — с точностью до 0,1 градуса;
• индикатор питания сообщает о подключении к электрической сети;
• таймер выключения отключает конвектор по истечению установленного периода времени;
• увлажнитель воздуха позволяет одновременно нагревать и увлажнять воздух;
• устройство ДУ позволяет устанавливать режимы и управлять конвектором без приближения к нему.

Как выбрать электрический конвектор

Конвектор подбирается под площадь помещения из расчета 80−100 Вт на 1 кв. м. Например, если площадь помещения 10 кв. м., то вам понадобится прибор мощностью 1000 Вт. Если в помещения потолки выше обычных от 2,4 до 3 м, то мощность необходимо увеличить в 1,5−2 раза. Если конвектор будет использоваться как дополнительный источник тепла, тогда коэффициент мощности уменьшается.

При выборе необходимо учитывать такой критерий, как тип термостата — механический или электронный. Настройка механического термостата проводится вручную на кнопочной или дисковой панели, такие модели обычно стоят дешевле на 25−30%. Но в работе они не так точны, как электронные.

Механический термостат не может быстро реагировать на понижение температуры ниже заданного уровня в помещении.

Выпускают еще один тип термостатов — программируемый. Настройка работы этого термостата очень гибка и может выполнять задание почасового уровня поддержания температуры в помещении. Например, в случает отсутствия жильцов задается температура +12С, а перед возвращением — +22С. Таким образом достигается экономия электроэнергии.

ТЭН — элемент электрического конвектора от которого зависит срок службы прибора. ТЭН выполняется из высококачественной стали, выдерживающей температуру развиваемой нитью накаливания, расположенной внутри его. Качественные ТЭНы прослужат более 15 лет, поэтому производители, оснащающие отопительные приборы качественными ТЭНами, с уверенностью гарантируют длительную службу приборов (срок гарантии от двух лет).

Электрический конвектор должен быть оснащен электрической автоматической защитой от перегрева.

Конвектор должен иметь степень влагозащищенности не менее 21 IP. Если планируется установка прибора в помещении с высокой влажностью (ванна, санузел) — выбирайте прибор с IP 24 и выше.

Масляный радиатор или электрический конвектор?

Однозначно определить какой из этих приборов лучше невозможно. Каждый из приборов имеет свои достоинства и недостатки. Оба отопительных прибора демонстрируют свои преимущества в определенных условиях.

В случае необходимости экономии места— выбирайте электроконвектор, т. к. по размерам он меньше радиатора.

Поверхность электрического конвектора во время работы сильно не нагревается, поэтому обжечься об него невозможно. Этот факт очень важен для семьи, имеющей детей. Также эта особенность позволяет встраивать прибор в стену или пол.

Большое помещение можно обогревать как конвектором, так и радиатором. Конвектор в данном случае будет более безопасным и эффективным в плане скорости обогрева, но у него не всегда достаточно для этого мощности, а радиатор обеспечит качественный и равномерный прогрев помещения. Радиаторы проще очистить от пыли, т. к. форма корпуса у них более простая. Если сравнивать критерий теплоотдачи, то радиаторы имеют более высокий показатель, поэтому в эксплуатации они экономичнее электрических конвекторов. К тому же радиаторы на порядок дешевле конвекторов.

Но главное отличие радиатора от конвектора — принцип работы. Конвектор работает по принципу конвекции, а радиатор — по принципу излучения.

Оцените статью: Поделитесь с друзьями!

Электрические конвекторы отопления: выбор, расчет мощности

Главная » Отопление » Выбор электрических конвекторных обогревателей

Традиционное для нашей страны водяное отопление — сложное и дорогое на этапе монтажа. Потому многие ищут другие варианты обогрева помещений, ломов, дач и квартир. Первое, что приходит в голову — это электрические конвекторы отопления. Монтаж супер прост: поставил или повесил, включил в розетку. Все. Можно греться. Единственное ограничение — выдержит ли проводка такую нагрузку. Второе — приличные счета за электричество, но их можно уменьшить, установив двухтарифный счетчик.

Электрические конвекторы отопления могут быть основным или дополнительным источником тепла

Содержание статьи

Что такое конвекция и конвектор

Конвекция — это процесс переноса тепла за счет движения нагретого воздуха. Конвектор — это устройство, нагревающее воздух и способствующее его передвижению. Есть конвектора, в которых нагрев происходит за счет циркуляции теплоносителя, тогда они являются частью водяного отопления. Но мы будем говорить о конвекторах электрических, которые преобразуют электричество в тепло, а потоки воздуха это тепло разносят по помещению.

По способу монтажа конвекторные электрические обогреватели бывают настенными, напольными, внутрипольными (встраиваются ниже уровня пола), плинтусными и универсальными (устанавливаются на ножки, которые идут в комплекте или навешиваются на стену).

Принцип конвекционного обогрева

Какой формы электрические конвекторы отопления лучше, сказать нельзя. Все формы разрабатываются с учетом термодинамики (во всяком случае, нормальные фирмы это делают так), так что выбор основываете только на собственных предпочтениях и на том, какое оформление лучше вписывается в дизайн помещения. Никто не запрещает поставить в одной квартире, доме или даже в комнате элеткроконвекторы разного типа. Главное, чтобы проводка выдерживала.

Устройство электрических конвекторов отопления

Устройство электроконвектора простое:

• корпус, в котором есть отверстия для забора и выпуска воздуха;
• нагревательный элемент;
• датчики и устройство управления и контроля.

Корпус — термостойкий пластик. По форме может быть плоским или выпуклым, прямоугольным или квадратным. В корпусе есть отверстия снизу — в них засасывается холодный воздух. В верхней части корпуса также имеются отверстия. Из них выходит нагретый воздух. Перемещение воздуха происходит без остановки, так и прогревается помещение.

Устройство конвекторного обогревателя

Нагревательный элемент электрического конвектора — вот на что надо обращать внимание при выборе. От типа нагревателя зависит срок службы оборудования и кондиции воздуха.

Типы нагревательных элементов для электроконвекторов

Нагревательные элементы в электрические конвекторы отопления ставят трех типов:

• Игольчатые. Это лента из диэлектрика, в которую вмонтированы петли-иголки из сплава хрома и никеля. Поверхность нагревателя залита слоем защитного лака. Петли торчат с двух сторон, нагреваются очень быстро, так же быстро остывают и это плюс таких обогревателей — легко поддерживать заданную температуру. Второй положительный момент — низкая стоимость. Электроконвекторы с нагревателями игольчатого типа стоят на треть дешевле. недостатки — нельзя использовать при повышенной влажности, хрупкость игл приводит к тому, что такой греющий элемент быстро выходит из строя.

  Игольчатый нагреватель для электрического конвектора

• ТЭН. Трубчатый электронагреватель. Это полая металлическая трубка внутри которой запаяна спираль. Расстояние между спиралью и корпусом заполнено теплопроводящей засыпкой. На ТЭНы для конвекторов дополнительно напаяны пластины-ребра для повышения теплоотдачи. Недостатки этого нагревателя — относительно невысокий КПД, большая инерционность — из-за потерь при передаче тепла от спирали к корпусу — требуется время для выхода на рабочий режим. Еще один недостаток: во время работы ТЭН может потрескивать. Причина — разные темпеарутрные расширения используемых материалов. Достоинства — спираль надежно защищена, конвекторный обогреватель может использоваться во влажных помещениях. Также положительный момент — длительный срок эксплуатации.

  ТЭН с оребрением для быстрого нагрева водуха

• Монолитные нагреватели — самые бесшумные, с минимальными потерями тепла. Та же нить из сплава никеля и хрома запаяна в литом корпусе с оребрением. Потери тепла при передаче от нити к корпусу минимальны, тепловое расширение всех частей одинаковое.

  Монолитный нагреватель



Лучшими считаются электрические конвекторы отопления с монолитными нагревателями, но они же самые дорогие. С использованием ТЭНов — чуть дешевле.

Типы термостатов и управления

Электрические конвекторы отопления управляться могут при помощи механического термостата или электроники. Наиболее дешевые конвекторные электронагреватели имеют термостат, который при достижении заданной температуры разрывает цепь питания нагревательного элемента. При остывании, контакт появляется снова, нагреватель включается в работу. Устройства такого типа не могут поддерживать постоянную температуру в помещении — термостат срабатывает от нагрева контактной пластины, а не от температуры воздуха. Но они просты и довольно надежны.

Механический термостат на электрических конвекторах отопления Nobo

Электронное управление задействует несколько датчиков, которые отслеживают состояние воздуха в помещении, степень нагрева самого прибора. Данные обрабатываются микропроцессором, который корректирует работу нагревателя. Желаемый режим задается с панели управления, расположенной на корпусе, а есть еще модели с пультом управления. Можно найти программируемые модели, позволяющие задать режим отопления на целую неделю — пока дома никого нет выставить поддерживать около +10°C или ниже и экономить на счетах, к приходу людей, помещение прогреть до комфортной температуры. Есть вообще «умные» модели, которые можно интегрировать в систему «умный дом» и управлять ими с компьютера.

Выбор места установки

Вернее, вопрос стоит не так: какой из конвекторов подойдет для исполнения ваших пожеланий. Если вы хотите приблизить внешний вид помещения к стандартному, можно под окна повесить прямоугольные настенные конвекторы. Немного больше внимания привлекают модели, которые можно установить под потолком, но зато они недоступны для детей и домашних животных — они не смогут обжечься или «отрегулировать» по-своему. Способ монтажа тут одинаковый — на кронштейны закрепленные на стене. Отличается только форма кронштейнов.

Место под установку электроконвектора выбираете любое. Желательно только чтобы он не был закрыт мебелью

Если вам хочется, чтобы отопительные приборы не были видны — выбирать придется между плинтусными моделями и внутрипольными. Тут существует большая разница в установке: плинтусные просто поставили и включили в сеть, а под внутрипольные придется делать в полу специальные выемки — их верхняя панель должна находится на одном уровне с чистовым полом.В общем, без капитального ремонта их не установишь.

Это встраиваемые в пол конвекторы. Они тоже бывают электрические

Расчет мощности

Если конвектор необходим только как дополнительный источник тепла — на период сильных холодов — имеет смысл взять пару приборов небольшой мощности — по 1-1,5 кВт. Их можно будет переставлять в те помещения, где требуется поднять температуру. В случае, если конвекторное отопление — единственный источник тепла все намного серьезнее.

Примерно так можно рассчитывать мощность конвекторов

Если все делать «по уму» требуется рассчитать теплопотери дома или квартиры и по результатам расчета подобрать оборудование. На самом деле так делают очень редко. Намного чаще считают необходимую мощность отопления по площади: на обогрев 10 кв. м. площади требуется 12 кВт тепла. Но это нормы для средней высоты потолков — 2,50-2,70 м и среднего утепления. Если потолки выше (греть то надо объем воздуха) или утепление совсем «никакое», мощность увеличивают на 20-30%.

Производители, характеристики и цены

Электрические конвекторные обогреватели производит несколько фирм, выпускающих другую бытовую технику — Electrolux, AEG, Hyundai, Stiebel Eltron, Zanussi. Кроме того есть много фирм, которые специализируются именно на такой технике или выпускают еще две-три группы товаров. Среди них есть российские производители — Ballu, Termica,  Урал-Микма-Терм, Элвин. Есть также целая группа европейских брендов:

• Airele, Noirot и Atlantic (Франция),
• Extra, Royal Thermo, Scoole, Тimberk, WWQ (КНР),
• Frico (Швеция),
• NeoClima (Греция),
• Nobo (Норвегия)

и еще очень много других. Электроотопление в Европе — норма, у них редко встречается водяное. Отсюда и такое количество фирм, занимающихся выпуском подобной бытовой техники. Но, как водится в последние годы, большинство фирм вынесло производство в Китай, так что сборка в основном — китайская, хотя контроль  качества должен быть на уровне.

Электрические конвекторы отопления могут быть мощностью от 0,5 кВт до 2,5-3 кВт. Работают в основном от сети 220 в, при необходимости можно найти трехфазные — от 380 В. С увеличением мощности растут размеры (в основном глубина) и цена. Если говорить о ценах в среднем, то на импортные электроконвекторы цена порядка 80-250$, на российские — 30-85$.

Название	Мощность	Доп функции	Тип монтажа	Тип управления	Тип нагревательного элемента	Размеры (Г*Ш*В)	Цена
AEG WKL	0,5/1/1,5/2/2,5/3 кВт	Защита от перегрева	Настенный	Термостат	ТЭН	78*370*450	105 — 195 $
Airelec Paris digital 05DG	0.5 кВт	Защита от перегрева	Настенный	Электронная	Монолитный	80*440*400	60-95 $
Termica CE 1000 MR	1 кВт	Защита от перегрева + ионизатор	Напольный	Термостат (механический)	ТЭН	78*400*460	50 $
Nobo C4F 15 XSC	1,5 кВт	Отключение при перегреве и опрокидывании	Настенный/напольный	Электронный	ТЭН	55*400*975	170 $
Stiebel Eltron CS 20 L	2 кВт	Защита от перегрева + вентилятор	Напольный	Термостат (механический)	спиральный ТЭН	100*437*600	200-220 $
Stiebel Eltron CON 20 S	2 кВт	Защита от перегрева	Напольный	Термостат (механический)	ТЭН из нержавеющей стали	123*460*740	450 $
Noirot Melodie Evolution1500	1,5 кВт	Отключение при перегреве и опрокидывании	Настенная (небольшой высоты)	Электронный	Монолитный	80*220*1300	300-350 $
Ballu BEC/EVE — 1500	1,5 кВт	Отключение при перегреве и опрокидывании	Настенный/напольный	Электронный	ТЭН Double G Force	111*640*413	70 $
Timberk TEC.PF1 M 1000 IN	1 кВт	Отключение при перегреве и опрокидывании + ионизатор	Настенный/напольный	Термостат (механический)	Игольчатый + тихий + экономичный	100*410*460	65 $
Dantex SD4-10	1 кВт	Отключение при перегреве и опрокидывании	Настенный/напольный	Электронная	Игольчатый + тихий + экономичный	78*640*400	45 $

Полезные дополнительные функции

Выбирая электрические конвекторы отопления, обращайте внимание не только на технические параметры. Есть еще дополнительные функции, которые повышают комфорт и безопасность:

• Защита от перегрева. На корпусе установлен дополнительный датчик, который отключает питание при достижении порогового значения. Обычно это +60°C.
• Отключение при падении. Эта функция актуальна для моделей с напольным способом установки. При изменении положения (падении или сильном наклоне) питание отключается. Эта функция предотвращает возможные возгорания.
• Рестарт. При повторном включении электроконвектор в автоматическом режиме выставляет настройки, которые были при его отключении.

  Конвектор плинтусного типа — очень низкий и длинный

Защита от перегрева и отключение при падении — очень полезные функции, повышающие безопасность оборудования. На что еще можно обратить внимание — на то, насколько тихо или громко работает агрегат. Дело не только в ТЭНе (он обычно щелкает). При срабатывании клацает и механический термостат. Если вы выбираете конвекционные обогреватели для спальни, бесшумная работа — это очень важно.

что это такое? Обзор. Плюсы и Минусы. Советы и Отзывы.

Конвектор — отопительное устройство, в котором реализуется передача тепловой энергии от элемента нагрева или теплоносителя в отапливаемое помещение при помощи конвекции. Суть естественной конвекции заключается в том, что, воздух от соприкосновения с теплоносителем или нагревательным элементом, устремляется вверх – поскольку он легче, более тяжелые массы холодных потоков занимают освобожденное место. Таким образом обеспечивается постоянная циркуляция воздуха, которая усиливается конструкцией конвектора, без дополнительных механических приспособлений.

В современных условиях, дли среднестатистической семьи, конвектор – это устройство, позволяющее прогреть квартиру в холодную погоду в межсезонье (ранней осенью и поздней весной). Когда отопительный сезон уже закончился или еще не начался, а температура уже стала слишком низкой, идеальным выбором станет такой индивидуальный обогреватель как конвектор. По отзывам покупателей, конвектор предпочтительнее масленого обогревателя.

Это оборудование отличается универсальностью, но не все знают о его невероятной эффективности. Конвектор оснащен нагревательным элементом и привлекательным корпусом, а участок внизу устройства предназначен для забора прохладного воздуха из комнаты.

Для нагрева воздуха в конвекторе применяется нагревательный элемент, а затем подогретый, он выходит вовне через верх корпуса, внешне похожий на жалюзи.

Подогретый воздух взмывает вверх, к потолку, а через определенный временной промежуток остужается и спускается книзу, где опять всасывается оборудованием. Поэтапный круговорот воздуха является основным принципом функционирования каждого электрического конвектора, вне зависимости от изготовителя. Газовый конвектор работает по такой же схеме.

Принцип действия электрического конвектора

Конвектор и вопросы безопасности

Функционирование прибора устроено довольно просто: после прогрева комнаты до установленной пользователем температуры конвектор отключается на определенный период – до тех пор, пока окружающий воздух опять не охладится. В нем присутствует температурный датчик, практически ежеминутно замеряющий температуру и отправляющий командные сигналы термостату.

Как только воздух прогревается до установленного уровня, термостат на время останавливает работу нагревательного элемента, что позволяет уменьшить энергопотребление и сэкономить на оплате электричества. Полное прекращение работы конвектора происходит лишь в ситуации, когда в него попадает чужеродный предмет, закрывающий область выхода нагретого воздуха.

Конвектор можно спокойно оставлять включенным без присмотра.

Кожух конвектора имеет превосходную защиту от проникновения воды, поэтому прибор можно устанавливать даже в ванной комнате, что бывает крайне удобно в загородных коттеджах, либо закреплять на стене. В процессе установки следует оставить маленькие промежутки с обеих сторон прибора. Самый удобный вариант крепления конвектора – под подоконником над плинтусом. Это повысит эффективность его работы.

Настенные конвекторы, оснащенные термостатом, разделяются на 2 типа:

• С электронным термостатом. Основное преимущество – бесшумность функционирования. Недостатки – дороговизна, чувствительность к скачкам напряжения.
• С электромеханическим термостатом. Преимущество – невосприимчивость к перепадам напряжения, единственный недостаток – большая погрешность при измерении температуры.

Индивидуальное отопление посредством конвектора

Наличие термостата позволяет сформировать в загородном коттедже полноценную систему отопления. Для этого во всех помещениях устанавливают необходимое число обогревателей и подключают их к основному устройству – конвектору, обладающему единственным термостатом в такой цепи. Далее при желании термостат настраивается на конкретный режим прогрева дома.

Для управления подобной системой можно посылать с телефона SMS, чтобы снижать либо повышать температуру в помещениях перед приездом жильцов. И это еще не все возможности выпускаемых сегодня конвекторов.

Управление конвектором посредством приложения или СМС сообщений

Факторы влияющие на бесшумность работы конвектора

Оборудование с встроенными вентиляторами предназначено для быстрого прогрева дома. Они существенно скорее нагревают внутреннее пространство, однако их работа сопровождается шумом. Их применяют для прогрева здания после длительного отсутствия, но в ночные часы, чаще всего, отключают. Обыкновенного конвектора мощностью 2 кВт, расположенного в середине помещения, хватит для прогрева 19–22 м².

Это наиболее практичный вариант конвектора электрического, имеющий ряд преимуществ:

• об него невозможно обжечься, поэтому он безопасен для детей;
• его можно оставлять включенным без присмотра, поскольку при малейшем сбое он моментально выключается;
• может работать в режиме поддержания выбранного пользователем уровня температуры;
• имеет привлекательный вид, подойдет для любого интерьера;
• отдельные модели функционируют совершенно беззвучно.

Шумность работы конвектора отопления определяется спецификой его нагревательных компонентов.

Существуют следующие разновидности нагревательных элементов:

• Игольчатый – выглядит как пластинка из диэлектрического материала, на которую нанесена нагревательная нитка, формирующая петли с каждого края пластинки. Данные петли могут мгновенно прогреваться и остывать. Это довольно опасная разновидность, поскольку петли не защищены от попадания воды. Подобные конвекторы применяют на индустриальных предприятиях. Они недороги, однако ломаются довольно быстро.

• Трубчатый – оснащен металлической трубкой с прикрепленной внутри нитью из нихрома. Участок между трубкой и нитью наполнен изолирующим материалом. Теплообмен совершается благодаря прикрепленным на трубке ребрам из алюминия. Данная разновидность конвекторов отличается шумной работой, сопровождающейся беспорядочными щелчками, происходящими из-за разного термического расширения у ребер и трубки. Тем не менее, подобное оборудование можно устанавливать в кухне либо ванной комнате, поскольку оно оснащено защитой от воды.

• Монолитный – устанавливается в конвекторах электрических, отличающихся полной бесшумностью работы и, вследствие этого, огромной популярностью у потребителей. Такой нагревательный элемент позволяет свести к минимуму тепловые потери и гарантирует предельную эффективность обогрева.

Разновидности конвекторов

При бытовом применении конвектор может показать себя как действительно универсальное оборудование. Его можно программировать на поддержание определенного уровня температуры, и он подходит для дистанционного управления. Еще в него можно установить фильтр, содержащий витамин C для оздоровления.

Сегодня производители выпускают широкий ассортимент электрических конвекторов, отличающихся показателями мощности и габаритами. Также для установки в загородном доме подойдет газовый конвектор.

Малогабаритные модели

Собственникам квартир с панорамными окнами стоит установить «Элегант Мини», имеющий небольшие габариты и презентабельный вид. Он оснащен медно-алюминиевым теплообменником, содержащим трубы из меди и ребристые пластинки из алюминия, благодаря которым сильно увеличивается срок бесперебойной работы оборудования.

Такой конвектор не подвержен ржавчине и может долго поддерживать нужный уровень температуры. Решетка для выпуска нагретого воздуха расположена наверху, что увеличивает эффективность обогрева.

Универсальные модели

Созданный на основе отечественных технологий «Сантехпром» стал очень популярным в России. Этот конвектор устанавливают не только в городских квартирах и загородных домах, но и в общественных местах. Максимальная надежность достигается благодаря использованию труб электросварной разновидности, по которым с большой скоростью перемещается вода. Специфика конструкции данного радиатора полностью исключает риск засорения или обледенения. Отзывы о конструкции и теплоотдачи ставят продукт Сантехпрома в одну категорию с биметалическими радиаторами отопления. Теплоотдача уступает только моделям из алюминия.

К основным преимуществам таких конвекторов отопления можно отнести:

• высокую износоустойчивость;
• низкую температуру корпуса, позволяющую защититься от случайных ожогов;
• равномерность прогрева комнаты;
• наличие регулятора, позволяющего контролировать уровень температуры.

«Атлантик» – еще один прибор, отличающийся универсальностью. Его с равным успехом используют для обогрева индустриальных построек, школ, детсадов, загородных коттеджей и дач. Характерной особенностью такого оборудования является наличие датчиков безопасности, мгновенно выключающих прибор при малейших нарушениях в его работе.

Конвектор плавно прогревает воздух, не снижая уровень влажности. С ним в комнате всегда будет легко дышать, учитывая, что температура внешнего кожуха никогда не поднимается выше 60°C. Даже если пылевые частички будут оседать на нагревательном элементе, из-за невысокой температуры это не приведет к появлению специфического запаха.

Забота о здоровье

Приборы, выпускаемые производителем Electrolux, абсолютно безопасны для здоровья. Из всего представленного на рынке многообразия, конвекторы этой марки неизменно попадают список лидеров. Перечислим характерные особенности ее моделей:

1. Обладают комплексом фильтров для очищения воздуха. Антистатический фильтр вбирает самые большие пылевые частицы, угольный уничтожает сигаретный дым и другие малоприятные запахи, а катехиновый благополучно уничтожает микробы, содержащиеся в воздухе.
2. Имеют функцию памяти для сохранения заданного температурного режима даже при длительном выключении электроэнергии.
3. Подходят как для настенной установки, так и для размещения на полу. В настенных креплениях присутствуют специальные ограничители, чье применение не позволит конвектору случайно упасть.
4. Обладают 2-мя режимами функционирования: на максимальной и средней мощности.

Отопительное оборудование Electrolux предназначено не только для прогрева дома, но и для санитарной очистки воздуха. В межсезонье такой конвектор убережет от простудных заболеваний и позволит поддерживать комфортную температуру.

Бесшумный конвектор Ballu с инвертором

Изящный и экономный Ballu отличается практически бесшумной работой. Его нагревательный элемент может работать в любом из 2-х режимов мощности без сжигания кислорода. Отдельные модели этого производителя имеют монолитную структуру. Всего нескольких часов функционирования конвектора достаточно для качественного изменения воздуха и его ионизации.

Этот прибор отличается легкостью в управлении и оснащен лишь самыми необходимыми функциями, в том числе:

• автоматическое срабатывание датчика при перегреве;
• запоминание пользовательских настроек;
• функционирование в 2-х режимах мощности;
• блокирование клавиш, чтобы защититься от непреднамеренного включения;
• влагозащищенный корпус;
• автоматическое выключение при опрокидывании.

Приборы для максимальной теплоотдачи

Модный конвектор Zanussi сможет за короткий срок прогреть комнату до правильной температуры. Инженеры при его создании применили новые технологии, позволившие повысить объем воздуха, вбираемого прибором. Помимо этого, конвектор отличается абсолютно бесшумной работой благодаря присутствию монолитного нагревательного элемента.

Ключевой особенностью такого оборудования является сверхбыстрый прогрев воздуха в помещении.

Также определенный интерес представляют устройства производителя Timberk. Они оснащены датчиком, сигнализирующим об отключении оборудования в нештатной ситуации, например, при падении. Цельный корпус содержит высокоточный термостат, защищающий от перегрева.

Заключение

Сегодня обогреватели, высушивающие и электризующие воздух, стали уделом прошлого. В настоящий момент у конвекторов нет аналогов по эффективности и скорости обогрева. Их можно не боясь оставлять включенными дома и уходить по своим делам. Благодаря нагреву и обеззараживанию воздуха они защищают от простудных заболеваний.

Это незаменимые приборы для тех, кто заботится о здоровье близких. Видео обзор телепередачи “контрольная закупка, с темой “как выбрать конвектор для дома”, поможет нам разобраться в этом вопросе:

Список различных типов силовых разъемов

Поскольку источники электроэнергии могут иметь размеры от небольших батарей до больших электрических сетей, электрические силовые разъемы, обеспечивающие передачу электричества, различаются по форме. В зависимости от проводимого электрического тока и цели применения может подойти один из нескольких типов разъемов питания. Чтобы лучше понять, какой разъем лучше всего подходит для конкретной цели, полезно изучить, как классифицируются электрические разъемы и возможности каждого варианта.

Типы разъемов кабеля питания

Изображение предоставлено: Nengloveyou / Shutterstock

Как правило, электрические разъемы классифицируются в зависимости от того, какое на них напряжение. Есть три категории электрических разъемов: для легких, средних и тяжелых условий эксплуатации. Заголовок каждой категории указывает, какое напряжение может выдержать разъем.

Легкий электрический разъем питания может выдерживать до 250 В (В) низкого тока. Однако, если контактное сопротивление не остается низким и стабильным, способность устройства передавать ток может быть нарушена.Кроме того, важно свести к минимуму присутствие внешних загрязнений на контактах разъема (таких как грязь, пыль и вода), поскольку компонент склонен к окислению, а загрязняющие вещества могут катализировать процесс. Разъемы питания, используемые в автомобилях, радио и устройствах связи, а также разъемы, предназначенные для основных приборов, классифицируются как разъемы питания малой мощности.

Силовой соединитель для средних нагрузок пропускает электрический ток более высокого уровня до 1000 В. В отличие от соединителей для малых нагрузок, варианты для средних нагрузок могут страдать от электрического износа, если не контролировать материал контакта для предотвращения непроизвольной сварки и эрозии. .Таким образом, правильный выбор материала имеет решающее значение для обеспечения целостности устройства. Средние нагрузки можно найти во множестве бытовых и промышленных применений.

Разъемы для тяжелых условий эксплуатации переносят токи высокого уровня в диапазоне сотен киловольт (кВ). Из-за большой нагрузки, которую они могут выдерживать, соединители для тяжелых условий эксплуатации эффективны в крупномасштабных системах распределения электроэнергии, а также в системах управления питанием и защиты, таких как автоматические выключатели.

Типы электрических разъемов

В дополнение к трем типам

Электрические переключатели различных типов и типы переключателей света

Магнитный переключатель с корпусом MLP.

Изображение предоставлено: MagneLink, Inc.

Электрические переключатели — это электромеханические устройства, которые используются в электрических цепях для управления мощностью, обнаружения, когда системы выходят за пределы их рабочих диапазонов, сигнализируют контроллерам о местонахождении элементов машин и деталей, предоставляют средства для ручного управления функциями машины и процесса, управления освещением , и так далее. Электрические переключатели бывают разных стилей и приводятся в действие рукой, ногой или при обнаружении давления, уровня или предметов.Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Операторы переключателей могут быть разных форм и размеров, например, переключатели или кнопки, и могут быть окрашены в различные цвета.

Типы электрических переключателей

Есть много разных типов электрических переключателей. Функция переключателя определяется количеством полюсов и ходом переключателя. «Полюса» — это отдельные цепи управления переключателем (например,(g., «3-полюсный» переключатель имеет три цепи, управляемые одним и тем же ходом). «Броски» — это уникальные положения или настройки переключателя (например, «двухходовой переключатель» может работать в двух разных положениях, таких как включение / выключение, высокий / низкий уровень и т. Д.). Объединение количества полюсов и ходов дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двойного переключателя» неявна. Типы переключателей обычно сокращаются для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Самый простой тип переключателя — это однополюсное одноходовое устройство (SPST), которое функционирует как двухпозиционный переключатель. Двухполюсные двухпозиционные переключатели (DPDT) обычно используются в качестве внутренних схем изменения полярности. Переключатели до четырех полюсов и трех переключателей являются обычным явлением, а некоторые имеют перерывы.

Педальные переключатели

Педальные переключатели

— это электромеханические устройства, используемые для управления мощностью в электрической цепи с помощью давления ногой. Они часто используются на станках, где оператору нужны руки для стабилизации заготовки.Основные характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Педальные переключатели находят применение во многих прессах, где ручное управление не может использоваться для запуска цикла. Они также обычно используются в больничном оборудовании и офисной технике.

Реле уровня

Реле уровня

— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых тел. Они устанавливаются в резервуарах, бункерах или бункерах и могут обеспечивать вывод в систему управления.В некоторых случаях их можно использовать для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых отстойниках. Основные характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальное напряжение и ток, а также материалы, из которых изготовлен корпус, шток и поплавок. Реле уровня широко используются в перерабатывающей промышленности для контроля уровня в резервуаре и бункере. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: рассказ инженера / Shutterstock.com

Концевые выключатели

Концевые выключатели

— это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде выключателей без оболочки или в прочных корпусах, предназначенных для работы в жестких условиях производственного цеха. Основные характеристики включают тип привода, номинальное напряжение и ток. Множество типов приводов от стержней до нитевидных кристаллов гарантирует, что любой тип машины, компонента или деталей может быть обнаружен концевым выключателем.Концевые выключатели используются во многих обычных бытовых машинах, таких как стиральные машины. В своей прочной форме они используются во многих типах производственных объектов, таких как сталелитейные и бумажные заводы.

Магнитные переключатели

Магнитные переключатели

, также известные как герконы, представляют собой тип электрических переключателей, в которых механизм замыкания переключателя приводится в действие при наличии или отсутствии магнитного поля. В типичной конструкции контакты переключателя обычно разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются для замыкания цепи при приложении магнитного поля или когда переключатель находится в непосредственной близости от магнитного поля. поле от постоянного магнита или катушки реле под напряжением.Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон как часть системы безопасности.

Мембранные переключатели

Мембранные переключатели

— это электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Они часто разрабатываются специально для конкретного процесса. Основные характеристики включают тип узла цепи, тип привода и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками.Мембранные переключатели широко используются в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить расходы по сравнению с использованием дискретных переключателей.

Реле давления

Реле давления

— это электромеханические устройства, используемые для измерения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного элемента они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал мембраны, соединение давления, минимальное и максимальное рабочее давление и максимальный ток переключения.Реле давления используются для поддержания давления в установленных пределах в системах смазки, где повышенное или пониженное давление может привести к повреждению машины.

Переключатели с вытяжной цепью

Переключатели с вытяжной цепью — это электромеханические устройства с ручным управлением, используемые для включения и выключения цепи или переключения цепи при увеличении уровней мощности. Чаще всего они применяются в освещении, где они используются для включения ламп. Тросовые переключатели используются в качестве устройств аварийной остановки.

Основные характеристики

включают функцию переключения, номинальные значения напряжения и тока, а также различные функции, характерные для приложений аварийного останова, такие как обнаружение обрыва кабеля. Однопозиционный переключатель можно использовать для ручного управления верхним освещением и вентиляторами. В качестве тросовых переключателей они используются для устройств аварийной остановки, например, по длине ходового валка. Их иногда называют натяжками за веревку или за трос.

Кнопочные переключатели

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных схем.Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные технические характеристики включают одно- или двухходовое переключение, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм — это обычный промышленный размер. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от ожидаемых условий окружающей среды, кнопочные переключатели могут быть оснащены защитными уплотнительными манжетами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы переключателей света: кулисные переключатели.

Изображение предоставлено: Nowwy Jirawat / Shutterstock.com

Кулисные переключатели

Кулисные переключатели — это электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, поднятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные характеристики включают функцию переключения на одно или два хода, тип монтажа, тип привода и размеры выреза в панели. Кулисные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисной техникой.

Поворотные переключатели

Поворотные переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных остановок. Основные технические характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, устанавливаемых на панели. Поворотные переключатели используются для обеспечения визуально проверяемых средств положения переключателя, позволяя операторам с первого взгляда определить, находится ли цепь под напряжением или нет.Их также называют лопастными переключателями.

Ползунковые переключатели

Ползунковые переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя имеет форму ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные технические характеристики включают одно- или двухходовое переключение, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, и при этом важна экономия.Они обычно используются для кнопок включения-выключения или просто как общий переключатель управления.

Дисковые переключатели

Дисковые переключатели

, также называемые дисковыми переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы и основные характеристики дискового переключателя включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели.Дисковые переключатели широко используются в авиационной промышленности для управления полетом, контрольно-измерительной аппаратуры и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблеры — это электромеханические устройства с ручным управлением, используемые для переключения цепей. Тумблер приводится в действие рычагом, который сдвигается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи.Основные характеристики включают в себя одно- или двухходовое переключение, 1-осевую, 2-осевую или 3-осевую конфигурацию или, в некоторых случаях, конфигурацию с переключением во всех направлениях или джойстиком, а также тип привода.

Тумблерный переключатель

широко используется в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные переключатели

Настенные переключатели

— это электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением.Они также используются для управления потолочными вентиляторами и электрическими розетками. Основные характеристики включают комбинированную функцию устройства, тип привода и дополнительные функции переключателя, такие как регулировка яркости, регулировка скорости вентилятора или переключение на основе таймера.

Настенные выключатели

специально разработаны для работы от сети и помещаются в стандартные электрические коробки. Они являются стандартными в жилищном и коммерческом строительстве. Различные стили декораторов или дизайнеров могут отличить эти переключатели от промышленных переключателей, для которых эстетика не так важна.

Электрический выключатель — Области применения и отрасли

Электрические переключатели используются во множестве приложений во всех отраслях, таких как аэрокосмическая, автомобильная, химическая, коммуникационная, морская, медицинская, военная, нефтехимическая и транспортная, а также в коммерческом и жилом секторах. Повсеместная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического продукта. Вот некоторые типичные места, где можно найти переключатели:

• Контроль доступа / выхода
• Самолет
• Амперметры
• Приборы
• Тормозные системы
• Конвейеры
• Краны
• Двери
• Электропневматика
• Аварийный останов
• Эскалаторы
• HVAC
• Гидравлика
• Зажигание / стартер
• Инструменты
• Станки
• Двигатели
• Пневматика
• Сосуды под давлением
• Управление процессами
• Блокировка безопасности
• Скрубберы
• Сепараторы
• Контроль скорости
• Приямки
• Танки
• Трансформаторы
• Клапаны
• Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для работы.Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан, пока не будет определена цель.

Типы переключателей света — соображения

Полюса, броски и форм-фактор

Поскольку для разных приложений требуются разные типы переключателей — как по форм-фактору, так и по количеству полюсов и ходов — важно знать

Различные типы разъемов для электромобилей

Различные режимы зарядки

Независимо от типа разъема, используемого зарядной станцией, скорость зарядки и совместимость с различными режимами зарядки зависят от максимальной мощности, которую способна поглотить бортовая электроника автомобиля.Зарядное устройство с метким названием Caméléon, разработанное Renault для ZOE, может заряжать от 1,8 до 43 кВт.

Режим 1: для дополнительной зарядки

Базовая зарядка в «Режиме 1» включает включение автомобиля в обычную заземленную розетку. Все электромобили можно подключать к бытовой розетке, но отсутствие выделенной цепи ограничивает подачу электроэнергии. Поэтому зарядка идет очень медленно, потому что максимальная мощность составляет 2,3 кВт. В зависимости от емкости аккумулятора автомобиля для полной зарядки потребуется от 10 до 30 часов.Будьте осторожны с этим режимом зарядки: лучше всего использовать его только для пополнения баланса, так как существует значительный риск перегрева. В то же время лучше заряжать свой автомобиль ночью, когда большинство ваших электрических устройств выключено, чтобы зарядное устройство имело доступ к как можно большей мощности.

Mode 2: для медленной домашней зарядки

Как и в режиме 1, автомобиль заряжается, подключая его непосредственно к домашней розетке. Однако разница заключается в том, что в режиме зарядки 2 используется усиленная розетка с автоматическим выключателем, чтобы избежать резких отключений электроэнергии.Эти розетки обычно похожи на те, что используются на открытом воздухе. При более длительной зарядке все еще существует риск перегрева. Вот почему в режиме 2 для увеличения силы тока (и, следовательно, количества подаваемой мощности) необходим электронный блок управления, регулирующий зарядку. Этот электронный блок управления будет управлять зарядкой в ​​целом. Он контролирует параметры зарядки и останавливает передачу при обнаружении каких-либо аномалий. Зарядка Mode 2 систематически интегрирована в сам зарядный кабель.Именно такой кабель для зарядки предлагает Renault с зарядным устройством Flexi Charger. Зарядка происходит немного быстрее, чем в режиме 1 (3,7 кВт), и, что более важно, намного безопаснее.

Mode 3: идеальная домашняя зарядка

Для более полной зарядки дома «режим 3» — лучший и самый безопасный вариант. В режиме зарядки 3 в точку зарядки встроено устройство управления. Этот режим, который рекомендуется для зарядки дома или в других частных помещениях, требует установки так называемого Wallbox, электронного блока, который управляет всеми различными элементами зарядки.Эти устройства часто оснащены различными функциями программирования и питаются от специальной электрической цепи, обеспечивающей более чем вдвое большую мощность, чем стандартная бытовая розетка. Поэтому установку такого типа должен выполнять профессионал. Полезный совет: правительства часто предлагают субсидии, чтобы помочь оплатить стоимость точки зарядки и ее установку. Например, Wallbox мощностью 7,4 кВт может полностью зарядить ZOE примерно за 9 часов.

Режим 4: быстрая зарядка

«Режим 4» относится к быстрой зарядке, обычно применяемой в общественных местах, на парковках и остановках для отдыха.Обычно они вырабатывают постоянный ток большой мощности, позволяя ZOE восстановить эквивалент 80% своего диапазона всего за 1 час 10 минут. Среди различных общедоступных зарядных станций вы найдете некоторые, оборудованные для «режима 3» (нормальная зарядка), а другие — для «режима 4» (быстрая зарядка). Поскольку установка быстрой зарядки довольно дорогостоящая, стоимость зарядки также имеет тенденцию быть довольно высоким. На данный момент таких станций быстрой зарядки не так много. В Европе всего 15000 из 200000 общественных зарядных станций, доступных в 2020 году.

Разные типы разъемов для электромобилей

В дополнение к различным режимам зарядки, которые зависят от мощности и управления электрической сетью, электромобили также поставляются с различными розетками, встроенными в кузов транспортного средства. В зависимости от модели существует несколько различных типов разъемов. Чтобы вы не смогли использовать зарядную станцию ​​с несовместимой розеткой, электромобили часто поставляются с кабелями или адаптерами, которые позволяют использовать несколько наиболее распространенных режимов зарядки.

Разъемы типа 1: самые распространенные в мире, но не в Европе

Разъемы

типа 1 также известны как разъемы «SAE J1772» или «Yazaki» (в честь японского производителя запчастей, который их поставляет). Они являются наиболее распространенными разъемами в мире, поскольку они широко используются в Азии и во многих странах с электрическая сеть 110 В. Поскольку эти разъемы доступны не везде, если у вас есть автомобиль с разъемом типа 1, вы должны убедиться, что у вас также есть адаптер типа 2 или типа 3.Для разъемов типа 1 заряд ограничен 7,4 кВт, что несовместимо с быстрой зарядкой, что привело к изобретению более универсальных разъемов. Эти разъемы обеспечивают различную скорость зарядки с использованием однофазного источника питания переменного тока (32 А для 230 В). Наконец, эти разъемы не имеют достаточно совершенной системы блокировки, чтобы злоумышленник не отключил их.

Разъемы типа 2: стандартный европейский разъем

Гораздо более распространенные и более быстрые соединители «типа 2», также известные как соединители Mennekes, стали стандартом в Европейском Союзе.Они предлагают от 3 до 43 кВт мощности. Эти универсальные разъемы можно использовать со всеми наиболее распространенными зарядными устройствами, включая как домашние зарядные устройства Wallbox, так и станции быстрой зарядки, которые можно найти в общественных местах. Этот европейский электрический разъем стал швейцарским армейским ножом современного электромобиля. Их можно найти почти на каждой зарядной станции, где с января 2016 года постепенно заменяют разъемы типа 3. ZOE был первым электромобилем, в котором под капотом было специально разработанное Renault зарядное устройство Caméléon.Благодаря зарядному устройству типа 2 эта система может работать как с однофазными, так и с трехфазными источниками переменного тока. В результате автомобиль можно заряжать практически в любом сценарии, будь то дома, на общественной зарядной станции, в агентстве по аренде или даже на парковке.

Разъемы типа 3: вывод из эксплуатации

Разъемы

«Тип 3», разработанные в Европе, до сих пор можно найти на некоторых зарядных станциях в общественных местах. Однако с января 2016 года их постепенно заменяют на разъемы типа 2.При необходимости доступны адаптеры, позволяющие подключить автомобиль, оборудованный разъемом «типа 2», к зарядной точке с помощью зарядного устройства «типа 3».

Разъемы типа 4 или CHAdeMO

Зарядное устройство «тип 4» или CHAdeMO используется для быстрой зарядки «режима 4». Они совместимы с источниками питания постоянного тока высокой интенсивности, но не с зарядными станциями переменного тока, другими словами, с теми, которые подключены непосредственно к электросети. Это означает, что автомобили с этим типом разъема также должны быть оснащены вторым разъемом.В Европе это привело к изобретению вилки, которая сочетает в себе разъем типа 2 со специальной надстройкой, предназначенной для зарядки постоянным током. Они называются разъемами «Combo» или «CCS (комбинированные зарядные системы) типа 2», и их можно найти на New ZOE.

Авторские права: Жан-Брис Лемаль (Planimonteur), Фритьоф Ом (Frithjof Ohm INCL Prezsch)

Электронные соединители »Примечания по электронике

— обзор, информация или учебное пособие о ключевых фактах о разъемах для электроники и некоторых распространенных типах разъемов, используемых сегодня.

---

Технология разъемов включает:
Основы разъемов Типы коннекторов Характеристики Выбор правильного разъема Разъем D-типа Разъем питания IEC Разъем Jack Разъем XLR Разъем IDC Крайний соединитель печатной платы Разъем DIN 41612

---

Существует огромное количество различных типов разъемов, которые можно использовать в большом количестве различных приложений. Некоторые типы разъемов могут быть предназначены для использования там, где требуется одно соединение, тогда как другие разъемы могут использоваться там, где требуется очень большое количество соединений.

Другие требования могут включать такие элементы, как размер соединителя, предполагаемое использование и многие другие элементы. В результате доступно множество типов соединителей.

Типы полов разъема

Одно из первых различий для разных типов разъемов — это вилка или розетка.

Гнездовой соединитель обычно представляет собой розетку, которая принимает и удерживает «штыревой» соединитель. Штекерный разъем имеет контакты, которые входят в охватывающую сторону разъема.

Обычно вилка разъема имеет контакты, а розетка имеет соединения, которые сопрягаются с этими контактами.

Главное, на что следует обратить внимание, это то, что штекеры и розетки должны быть одного типа или серии для совмещения.

Тип контура разъема

Для разных типов разъемов существует множество различных схем. Контур и занимаемое пространство, но разъем являются двумя очень важными соображениями при выборе типа разъема.

Контур или рисунок соединителя определяет многие области, в которых его можно использовать.Часто для внешних подключений используются круглые разъемы. Круглый контур часто можно сделать прочным, а иногда и выдерживать суровые условия окружающей среды.

Разъемы

также выполняются с соединениями в ряды. Многие стили заголовков и согласования IDC сделаны таким образом, как и знакомые разъемы D-типа.

Популярные типы разъемов

Несмотря на то, что существует много различных типов разъемов, ниже приводится краткое описание некоторых из наиболее популярных типов разъемов:

• Тип D Этот популярный тип соединителя довольно надежен.Он имеет внешнюю оболочку формы, которую можно примерно приравнять к D. Существуют различные стандартные размеры с заданным количеством штифтов. 9, 14 и 25 являются общими размерами. Подробнее о разъеме типа D
• DIN 41612 Этот тип соединителя предусматривает несколько соединений, обычно 32, 64 и т. Д. Он состоит из длинной прямоугольной пластмассовой оболочки и соединений в ряды. Он широко используется в качестве разъема для печатной платы или карты.
• Разъем Штекер изначально использовался для приложений, включая ручные телефонные коммутаторы. Сейчас их часто рассматривают как разъемы для наушников. Доступен ряд размеров: 1/4 дюйма (стандартный), 3,5 мм (миниатюрный) и 2,5 мм (миниатюрный). Подробнее о разъеме Jack
• Phono Разъем Phono используется для многих домашних аудиоподключений.Обычно с его помощью можно соединить вместе Hi-Fi. Он обеспечивает коаксиальную форму подключения.
• XLR Этот тип разъема имеет металлическую внешнюю оболочку и используется во многих профессиональных аудио приложениях. Подробнее о разъеме XLR

Сводка разъемов

Существует огромное количество различных типов разъемов для изготовления и обслуживания оборудования. Многие типы разъемов доступны по разумным ценам, хотя некоторые специальные разъемы могут быть чрезвычайно дорогими.Тем не менее, большинство типов, используемых в лабораториях или строителями дома, должно быть легко и дешево получить.

Другие электронные компоненты: Резисторы
Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Электрические разъемы — типы и характеристики

Электрические разъемы — Типы и характеристики D&F Liquidators

Что такое электрические разъемы?

Электрические цепи состоят из множества компонентов, включая провода и кабели. Электрические соединители используются для их соединения, образуя непрерывный путь для прохождения электрического тока. Разъемы имеют штекеры (штекеры) и гнезда (гнезда), которые соединяются друг с другом, образуя либо постоянное соединение, либо, чаще, временное соединение, которое можно собрать и удалить с помощью специальных инструментов.

Электрические соединители значительно сокращают время, усилия и рабочую силу, необходимые для производства, сборки и установки электрических устройств, их компонентов, а также проводки.

Состав

Большинство разъемов имеют две основные части — корпус и клеммы для выполнения соединений:

• Корпус — Корпус представляет собой конструкцию или корпус, используемый для размещения клемм, обеспечивающий стабильность соединений и защищайте электрические контакты от короткого замыкания и опасностей для окружающей среды.Корпуса разъемов обычно изготавливаются из формованного пластика, но также используются другие изоляционные материалы, например керамика.
• Клеммы — Клеммы — это контакты в разъеме, которые обеспечивают электрическую проводимость для обеспечения безопасности соединений. Они почти всегда состоят из металла, но в некоторых из них используются другие проводящие материалы (углерод, кремний и т. Д.).

Функции / свойства

Для некоторых приложений могут потребоваться или предпочтительны электрические разъемы, обладающие различными функциями:

• Разъемы с ключом — Они предназначены для подключения, только если они находятся в правильной ориентации.Это предотвращает случайное повреждение контактов и не позволяет пользователям вставить их в неправильные гнезда.
• Заблокированные соединители — Механизм блокировки гарантирует, что соединители удерживаются на месте, предотвращая случайное разрушение соединений или смещение при ударах или сотрясениях соединителя.
• Герметичные соединители — Для некоторых приложений требуется электрическое соединение, которое может быть погружено в воду. Эти соединители предназначены для полноценной работы под водой и выдерживают давление до определенной глубины.
• Водонепроницаемые соединители — Хотя они обычно не выдерживают погружения в воду, эти соединители обеспечивают защиту электрических соединений от повреждения водой из-за брызг или случайной сырости.
• Влаго- / маслостойкие соединители — Они предназначены для защиты электрических соединений от повреждений, вызванных маслом или влагой.
• Фильтрация электромагнитных помех или радиопомех — Дополнительные функции, встроенные в верхнюю часть корпуса, защищают разъемы от электромагнитных помех (EMI) или радиопомех (RFI), которые могут влиять на цепи, передающие электрические сигналы.
• Экранированные разъемы от электростатического разряда — Электростатический разряд может повредить проводку и компоненты. Экранированные разъемы ESD обеспечивают дополнительную защиту от этого.

Технические характеристики

Чтобы выбрать правильные электрические разъемы, которые выполнят работу и минимизируют риски, необходимо учитывать несколько факторов в зависимости от области применения, типа разъемов и силы электрического тока. цепь понесет. Их можно разбить на две классификации:

• Параметры производительности
  Параметры производительности должны выбираться в зависимости от условий, в которых будет работать электрический разъем —
  • Ток — Номинальный ток описывает скорость электрический ток (ток), на который рассчитан соединитель.Это измеряется в амперах (А или амперах). Номинальный ток на соединителе обычно находится в диапазоне от 1 А до 50 А, хотя для специальных применений доступны более крупные и более мелкие.
  • Напряжение — Номинальное напряжение описывает диапазон и тип напряжения, на которое рассчитан разъем. Оно измеряется в вольтах (В) для напряжения и переменного тока (AC) или постоянного тока (DC). Обычно номиналы могут быть 50 В, 125 В, 250 В и 600 В, но доступны и другие.
  • Рабочая температура — Диапазон рабочих температур описывает диапазон, рекомендуемую температуру и минимальную / максимальную безопасную рабочую температуру для электрического разъема.
• Физические параметры
  Физические параметры следует выбирать осторожно, поскольку они описывают конструкцию электрического разъема, соединения, для которых он может использоваться, и многое другое:
  • Шаг контакта — Это расстояние между центрами соседних контактов или клемм в разъеме.Обычно он измеряется в миллиметрах (мм). Больший шаг контактов означает меньшее количество соединений или выводов на площадь, что снижает электрическую дугу и, следовательно, помехи. Однако это увеличивает общий размер разъема.
  • Количество контактов — Помимо типа шага контактов, количество контактов или отдельных проводящих элементов, присутствующих в электрических разъемах, также варьируется.
  • Материал — Хотя корпуса разъемов обычно изготавливаются из пластика, материалы, используемые для разъемов, обычно представляют собой комбинацию металла и пластика для изоляции, хотя можно использовать практически любой проводящий материал.Свойства материалов влияют на рабочие характеристики, такие как проводимость, прочность, упругость и формуемость. Наиболее часто используемые из них:
    • Латунь — содержание цинка может варьироваться от 5 до 40%; самый дешевый металл для развешивания; упругий; сильный; высокая проводимость, используется в клеммах КК
    • Фосфорная бронза — Хорошая прочность; жесткий; высокая проводимость и сопротивление усталости; гибкий и эластичный, используемый в пружинах электрических контактов
    • Бериллий Медь — Лучший сплав для пружинных клемм; дешевле, чем фосфорная бронза, используется для высокопроизводительных применений
    • High Copper Alloy — прочная модифицированная медь; хорошие электрические и тепловые свойства; сохраняет свою форму при высоких температурах, в основном используется в автомобильной промышленности
• Типы электрических разъемов
  Существует много типов отдельных электрических разъемов, которые можно разделить на категории по уровню, функции и типу подключения:

  • Уровень разъема — Каждый из типов разъемов можно разделить на одну или несколько из этих пяти категорий, называемых уровнями разъемов:
    • Провод-плата или сборка-подсборка
    • Коробка-к- коробка или вход / выход
    • IC микросхема или микросхема-к-корпусу
    • IC-корпус или пакет-плата
    • Плата-плата ПК
  • Функция разъема — Хотя многие разъемы являются прикладными, В частности, большинство из них можно классифицировать в зависимости от их способа подключения:
    • Клеммная колодка — В этих разъемах несколько проводов индивидуально подключаются к одному t конечный пункт и заключенный в корпус.Размеров много, но отсутствие защиты цепи делает их более громоздкими по сравнению с некоторыми другими. Соединения включают клеммные колодки печатных плат (PCB), съемные клеммные колодки, множественные клеммные разъемы (MTC) и барьерные планки. Они используются на печатных платах и ​​различных других электрических устройствах.
    • Стойка для привязки — Служит для подключения оголенных проводов к стойкам и закрепления их винтами или зажимами. Другой конец можно подключить к клеммам, контактам или вилкам. Многие посты могут быть подключены к банановым штекерам, штыревым разъемам и наконечникам.Они используются для различных аудио и электронных устройств тестирования.
    • Вилка и розетка — Розетка с одним или несколькими контактами соединяется с вилкой или вилкой. Это обеспечивает простоту, позволяя выполнять соединения без инструментов. Схема расположения выводов может быть полезна для многополюсных разъемов. Типы подключения включают USB, сетевой кабель, HDMI, DVI, RCA, SCSI, монтаж на плате, аудио, коаксиальный, кабель и т. Д. Часто используется в большинстве бытовой электроники, которая обрабатывает видео и аудио, автомобильных приложениях, компьютерах и печатных платах.
    • Стойка и панель — Эти разъемы обычно используются для соединения стационарного оборудования со съемными электронными частями, особенно когда важными факторами являются пространство или надежность соединения. Типы подключения включают стойку к панели, кабель к кабелю и кабель к панели. Они часто используются в принтерах, модемах, домашних стереосистемах и телекоммуникациях.
    • Лезвие — Соединители лезвия соединяют отдельные провода с гнездами лезвия с помощью плоских токопроводящих лезвий.Разъемы лезвий иногда жестко прикреплены к соединительным проводам в некоторых электронных устройствах, таких как динамики или термостаты. Они обычно используются для подключения проводов и подходят практически для всех приложений, требующих подключения точка-точка.
    • Кольцо и лопата — Как и соединители с лезвиями, они соединяют один провод, за исключением того, что соединение фиксируется прослойкой между стержнем с резьбой и винтом или болтом. Форма обеспечивает легкие соединения, которые могут быть сняты при частичном снятии замка открыт.Они в основном используются для подключения проводов, а также подходят практически для любого приложения, которое требует соединения точка-точка.
  • Окончание соединителя — Некоторые соединители можно классифицировать на основе метода, используемого для заделки или крепления провода к соединителю:
    • Смещение изоляции — Разъемы смещения изоляции (IDC) соединяют изолированный кабель или провод без требующие предварительного снятия изоляции. Острое лезвие или несколько лезвий в разъеме врезаются в изоляцию, когда вставляется провод или кабель.Хотя отказ от зачистки сокращает время, особенно для производителей, лезвия могут повредить провод. Это снижает текущую управляемость. Кроме того, непроизводственные инструменты IDC более дороги и менее эффективны, чем инструменты для обжима.
    • Обжим — Обжим создает разъемное соединение между разъемами и проводами. Зачищенный провод вставляется в металлический корпус или клемму, и используется инструмент для обжима, чтобы сжать участок над проводом.Это обычно используется для заделки многожильного провода для кольцевых, плоских и плоских разъемов. Их отдают предпочтение из-за их безопасности, простоты использования, рентабельности и воспроизводимости после производства.
      • Цилиндрические соединения обжимаются цилиндрическими секциями, обычно приобретают овальную форму и широко используются в бытовой электронике.
      • Открытые цилиндрические соединения обжимают секцию до обжима, что приводит к U- или V-форме. Их легче автоматизировать и, как правило, они прочнее, чем гофрированные соединения
  • Пайка — Пайка включает плавление присадочного металла (припоя) над электрическим соединением для создания плавкого соединения между проводниками или выводами.Это обеспечивает очень гладкую и надежную работу, если все сделано правильно, с использованием припоя, подходящего к соединяемым металлам. Эти соединения занимают больше времени и сложнее, чем обжим. В печатных платах электрические соединения выполняются путем пайки штырей или проводов в места установки. Компоненты также могут быть установлены и припаяны на другой стороне платы с использованием технологии сквозных отверстий (THT).

Электрические провода и кабели — D&F Liquidators

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные.Проволока представляет собой отдельный электрический проводник, а кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

В помещении или на улице правильная установка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов.Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома.Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов — Для каждого приложения требуется определенный размер провода для установки и правильный размер для конкретного приложения. определяется калибром проволоки. Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать.Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

2. Маркировка проводов — Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

• T — Термопластическая изоляция
• H — Термостойкость
• HH — Высокая термостойкость (до 194 ° F)
• W — Подходит для влажных помещений
• N — Нейлоновое покрытие, устойчивое к повреждениям маслом или газом
• X — Синтетический негорючий полимер

3.Типы электрических проводов — В основном существует 5 типов проводов: .

• Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.

• Провода основного фидера: Провода главного питателя — это провода, которые соединяют вспомогательную погодозависимую головку с домом.Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.

• Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.

• Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.

• Однонитевые провода: Однониточные провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

4. Цветовые коды — Провода разных цветов служат для разных целей, например: .

• Черный: Горячий провод, для выключателей или розеток.

• Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.

• Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 направления и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.

• Зеленый и голая медь: Только для заземления.

5. Калибр проводов, амплитуда и мощность нагрузки — Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование.Видео от Neepawa GG

Общие сведения об электрическом кабеле

Электрический кабель также имеет различные типы, цвет и применение, которые являются определяющими факторами. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей — Сегодня существует более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности.Вот некоторые из наиболее часто используемых: .

• Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK покрыты термопластической изоляцией) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

• Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод отдельно обматывать термопластом, провода группируются вместе и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д.

  Кредит изображения: servicewire.com

• Кабель с металлической оболочкой: Кабели с металлической оболочкой, также известные как армированные кабели или кабели BX, часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они оснащены тремя одножильными медными проводами (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

Изображение предоставлено: ncwhomeinspections.com

• Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.

• Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.

• Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео приложений. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, так как они гибкие и легко сгибаются для установки в стене.

• Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.

• Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.

• Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.

• Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.

• Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в цепях постоянного или низкочастотного переменного тока.

• Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля — Цветовая кодировка изоляции кабеля используется для определения активных, нейтральных и заземляющих проводов. NEC не предписывает никакого цвета для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе.Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

Размер кабеля — Размер кабеля — это калибр отдельных проводов в кабеле, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3-х проводов калибра 10. Заземляющий провод, если он имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям.
