Высота крыши дома: как выбрать?

Высота крыши влияет как на эстетику дома, так и на чисто практические параметры. Включая, например, количество снега, которое будет задерживаться на скатах зимой, или полезную площадь мансардного этажа. Даже возможность смонтировать на кровле конкретное кровельное покрытие и то зависит от крутизны скатов.

Иными словами, решать, какой высоты должна быть крыша, по принципу «нравится или нет» нельзя. Нужно учесть много тонкостей, чтобы крыша, да и весь дом в целом, получились и красивыми, и практичными. Для упрощения этой задачи предлагаем разбить ее на три этапа.

Подбор уклона кровли — один из важнейших этапов расчета стропильной системы. Но как он связан с расчетом высоты крыши?

Все просто: любую крышу можно представить как набор прямоугольных треугольников. В частности, для симметричной двускатной кровли скат — это гипотенуза, высота — один катет, а половина ширины дома — второй катет. Следовательно, при увеличении или уменьшении угла наклона ската меняется и высота крыши.

Поэтому, чтобы рассчитать высоту крыши по известному уклону используют формулу:

h=tg(A)

Здесь h — это высота кровли, c — расстояние между краем карнизного свеса и коньком, A — угол наклона ската.

Тангенс рассчитывают на калькуляторе или смотрят по таблицам Брадиса. Значения тангенса для некоторых углов приведены в таблице:

Угол наклона А, градусы2022242526283032
tg(A)0.3640.4040.4450.4660.4880.5320.5770.625
Угол наклона А, градусы3435363840424445
tg(A)0.6740.70.7260.7810.8390.90.9661
Угол наклона А, градусы4648505254555658
tg(A)1. 0351.1111.1921.281.3761.4281.4821.6

Из-за прямой зависимости от уклона кровли, перед тем как рассчитать высоту крыши дома, нужно сначала вычислить минимальные и максимальные углы наклона скатов. Они зависят от:

  • вида кровельного покрытия;
  • снеговой нагрузки на кровлю;
  • ветрового давления.

Уклон кровли в зависимости от кровельного материала

С кровельным покрытием проще всего: у всех материалов, кроме тех, что предназначены для монтажа на плоскую крышу, есть ограничение по минимальному углу наклона ската. У некоторых есть такое ограничение и по максимальному уклону. В частности, керамическую и цементно-песчаную черепицу нельзя монтировать на участки кровли, уклон которых больше 60°, а шифер недопустимо укладывать при угле наклона крыши 45° и более.

Если уклон ската меньше минимального для выбранного вида материала, то это не значит, что его в принципе нельзя использовать в качестве кровельного покрытия. Но затраты на устройство кровли сильно вырастут, поскольку под кровельным покрытием нужно будет сделать герметичный гидроизолирующий слой из специальной мембраны или полимерно-битумных материалов.

Влияние снеговой нагрузки на уклон и высоту кровли

После выбора кровельного материала нужно учесть снеговую нагрузку. В отличие от веса самого кровельного пирога, масса снеговой шапки на крыше сильно зависит от угла наклона скатов. Так, согласно нормативу СП 20.13330.2016 «Нагрузки и воздействия» для простой односкатной или двускатной крыши:

  • при уклоне 30° и меньше, весь снег задерживается на крыше;
  • при уклоне 60° и больше, снег соскальзывает со ската вниз;
  • при уклоне от 30° до 60°, снег частично остается на скатах, причем с ростом угла наклона кровли снеговая шапка пропорционально уменьшается.

То есть, меняя уклон в диапазоне от 30° до 60°, мы меняем и расчетную нагрузку на стропильную систему. Это позволяет рассчитать минимально допустимый угол наклона и высоту кровли в зависимости от несущей способности стропильной системы.

Например, если стропильная система может выдержать до 150 кг/м2, а вес конструкций кровли равен 50 кг/м2, угол наклона скатов нужно подобрать так, чтобы снеговая нагрузка не превышала 100 кг/м2.

Это упрощенный пример, подробнее о расчете снеговой нагрузки и уклона кровли читайте здесь.

Учитываем ветровое давление

Если снеговую нагрузку большая высота крыши относительно высоты дома и, соответственно, крутые скаты снижают до нуля, то с ветровой нагрузкой все с точностью до наоборот.

С наибольшей силой ветер «давит» на вертикальные препятствия: сплошные заборы, стены зданий, рекламные щиты. С наименьшей — на горизонтальные поверхности. Следовательно, чем более пологая крыша, тем меньше прямое давление ветра на скаты. Но здесь важен баланс, поскольку при обтекании кровли воздушными массами на ее подветренной стороне создается подъемная сила. И она увеличивается с уменьшением высоты кровли.

Поэтому с точки зрения ветровой нагрузки оптимальным углом наклона крыши считается диапазон от 30° до 45°.

На первом этапе расчетов мы получили допустимые значения уклона и, соответственно, высоты крыши. Например, если ширина дома 10 м, а угол наклона скатов должен быть равен 25-45°, высота кровли должна быть в диапазоне от 2,33 м до 5 м. Что делать дальше? Рекомендуем воспользоваться правилом золотого сечения.

Золотое сечение — это официально самая красивая пропорция в мире, которая равна 62/38 или, если точнее, 1,618. Эта пропорция повсеместно встречается в природе, ее использовали знаменитые художники и, что важнее в нашем случае, архитекторы для создания своих шедевров.

Как использовать принцип золотого сечения в частном строительстве? Все просто: соотношение высоты крыши к высоте дома должно быть равно 38% и 62% соответственно. В этом случае кровля будет смотреться пропорционально, а не нависать над домом. Идеально точно выдержать такие пропорции крыши по отношению к дому, но допустимы и небольшие расхождения.

Приведем пример. Допустим, у нас есть здание, высота этажа у которого равна 3 м.

Еще примерно 0,5 м приходится на цоколь. Какая высота крыши по отношению к дому должна быть в этом случае? Сложив высоту цоколя и этажа, получаем 3,5 м — это 62%. Следовательно, 38% — это примерно 2,15 м. Для удобства расчетов высоту дома можно просто разделить на 1,618.

Из этого примера видно, что чем выше дом, тем выше должна быть кровля. Так, если высота крыши одноэтажного дома по принципу золотого сечения редко превышает 3 м, то для двухэтажного здания она уже обычно более 4 м, а для трехэтажного приближается к 6 м. То есть на многоэтажных домах хорошо смотрятся крутые кровли, а на одноэтажных — относительно пологие.

Во время последнего этапа разбираемся, как высота крыши относительно высоты дома зависит от назначения подкровельного пространства: нормы для чердака и для мансарды сильно отличаются.

Если под кровлей будет чердак, то ее высота особого значения не имеет. Даже под очень пологими скатами место для хранения вещей будет.

Другое дело, если планируется мансарда. В этом случае высота кровли прямо влияет на полезную площадь подкровельного жилого пространства. Причем по-разному, в зависимости от вида кровли:

  • у односкатных крыш площадь мансарды наибольшая при минимальном уклоне ската;
  • у двускатных и четырехскатных крыш полезная площадь мансарды тем больше, чем больше высота кровли;
  • у мансардных крыш полезная площадь определяется не высотой, а длиной пологой части кровли.

При этом учитывайте, что по высоте крыша все равно должна вписываться в пропорции золотого сечения и диапазон, заданный вычислениями максимально и минимального уклона.

Какая высота крыши должна быть:

  • рассчитанная в зависимости от оптимального уклона крыши или его диапазона;
  • соответствующая пропорциям золотого сечения относительно высоты всего дома;
  • позволяющая сделать просторную мансарду, если это необходимо.

Как правильно рассчитать высоту крыши:

  • по формуле h=tg(A), где c — это половина ширины дома, а А — угол между скатом и полом чердака;
  • по пропорциям золотого сечения 62/38, где 62% — высота коробки дома, а 38% — высота крыши.

Кроме того, при выборе высоты крыши нужно учитывать, что планируется в подкровельном пространстве: мансарда или чердак.

конструкция кровли, строительство, высота конька, стропильная система

Существует большое количество форм крыш. Они защищают и украшают постройки. Одной из оригинальных и популярных является крыша вальмовая. Поэтому стоит познакомиться с ее особенностями. Расскажем о преимуществах и минусах конструкции, распространенных разновидностях такой крыши. Рассмотрим наиболее важные ее элементы, моменты расчета и монтажа. Это позволит не плавать в теме во время общения со специалистами.

Дом с вальмовой жилой крышейИсточник miro.medium.com

Основные особенности

Ранее на территории России большинство крыш имело двускатное исполнение. На постройках возводились также односкатные конструкции. Однако в европейских странах чаще строили крыши вальмового типа. Сейчас они уже не являются редкостью на территории России. Такие крыши не только практичны, но и обладают особой привлекательностью, способной из стандартного дома сделать необычную постройку.

Крышная конструкция вальмового типа отличается наличием 4 скатов. Два из них имеют форму трапеции, а 2-е другие торцевые стороны создаются в виде треугольника. Его вершина находится на коньке, а плоскость опускается до самого карниза. Именно треугольные скаты с торца такой крыши называются вальмами. Они имеют меньшую площадь по сравнению с боковыми трапециевидными частями.

Кровля вальмовая обладает целым рядом преимуществ:

  • Высокой сопротивляемостью ветровой нагрузке, которая больше, чем у крыши с двумя скатами. Причиной этому служит наклонное расположение всех четырех сторон кровли. Поэтому у конструкции нет фронтонов, на которые ветер может оказывать существенное давление.
На стандартную крышу вальмового типа ветер меньше воздействует из-за отсутствия вертикально расположенных фронтоновИсточник roof-tops. ru
  • Большой жесткостью благодаря наличию угловых ребер, которые соединяются на коньковой балке, выполняющей функцию горизонтальной опоры.
  • Возможностью создания свесов, выступающих дальше, чем у обычной крыши. Такие конструктивные элементы кровли лучше защищают стены постройки от осадков.

Однако крыша в вальмовом исполнении сложнее рассчитывается и монтируется, чем двухскатная конструкция. Кроме того, ее строительство обходится дороже, включая этап проектирования.

Под вальмовой конструкцией получается меньше свободного пространства при сравнении с той же двускатной кровлей. Уменьшение площади происходит в местах, где монтируются диагональные опорные элементы. Из-за этого свободного пространства в таком мансардном этаже будет меньше, чем под обычной двускатной крышей.

Вальмовая конструкция в стандартном исполнении также не позволяет выполнить установку полноценных вертикально расположенных окон. Для их монтажа дополнительно требуется строить, например, так называемые скворечники. К вальмовой конструкции подходят окна, которые устанавливают в наклонных плоскостях скатов.

В стандартной крыше вальмового типа окна устанавливаются в скатахИсточник dobrzemieszkaj.pl

Для кого-то перечисленные недостатки становятся причиной отказа от строительства крыш вальмового типа. Для других застройщиков они несущественны. Такие будущие домовладельцы обычно желают возвести жилое здание, которое будет отличаться от большинства соседних построек.

Распространенные разновидности крыш в вальмовом исполнении

Каркас вальмовой крыши может иметь различное исполнение. От его формы зависит внешний вид всей конструкции. Она также влияет на классификацию таких крыш. Их форма зависит от конструктивных особенностей стропильной системы.

Классическое исполнение крыши вальмового типа

Этот вариант уже упоминался. Высота свесов такой крыши одинаковая по всему периметру. При этом угловые ребра, которые имеют диагональное расположение, опираются на коньковую балку. Фронтонные части крыши создаются в форме треугольников, а боковые стороны имеют вид трапеций.

Шатровое исполнение крыши вальмового типа

У этого варианта отсутствует коньковая балка. Из-за этого все угловые ребра соединяются в одной самой высокой точке. На диагонально расположенные элементы конструкции опираются рядовые стропила, имеющие меньшую длину.

Вальмовая шатровая кровляИсточник krasnyjdom.com

Шатровая крыша обычно создается на домах с квадратной коробкой. Эта разновидность кровли вальмового типа отличается сложным устройством конькового узла.

Полувальмовое исполнение крыши

Эта разновидность конструкции отличается наличием фронтонов. Они располагаются вертикально и позволяют выполнить монтаж стандартных окон.

Существуют голландские полувальмовые крыши. Они отличаются наличием над каждым из фронтонов треугольного ската.

У полувальмовой крыше в датском исполнении отсутствуют кровельные поверхности в виде треугольников. Все четыре ската у такой конструкции имеет трапециевидную форму. При этом верх торцевых наклонных поверхностей является нижней гранью фронтонов. У датской полувальмовой кровли все четыре свеса располагаются на одном уровне.

Ломаная крыша вальмового типа

Устройство вальмовой кровли в таком исполнении требует больше всего времени и средств. Ведь она отличается наиболее сложной конструкцией, потому что все ее скаты создаются с разной площадью. При этом они еще имеют различный наклон.

Дом с вальмовой ломаной кровлейИсточник spb-vertikal.ru

Такую разновидность кровли еще называют мансардной крышей с четырьмя скатами. Благодаря ломаной конструкции удается рационально использовать пространство под кровлей путем обустройства одного или несколько жилых помещений. Получается даже создать в доме еще один полноценный этаж. Кроме того, постройка приобретает оригинальный внешний вид.

Основные конструктивные элементы крыши вальмового типа

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

  • Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
  • Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.
Основные элементы крыши, включая диагональные стропилаИсточник twimg. com
  • Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
  • Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
  • Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

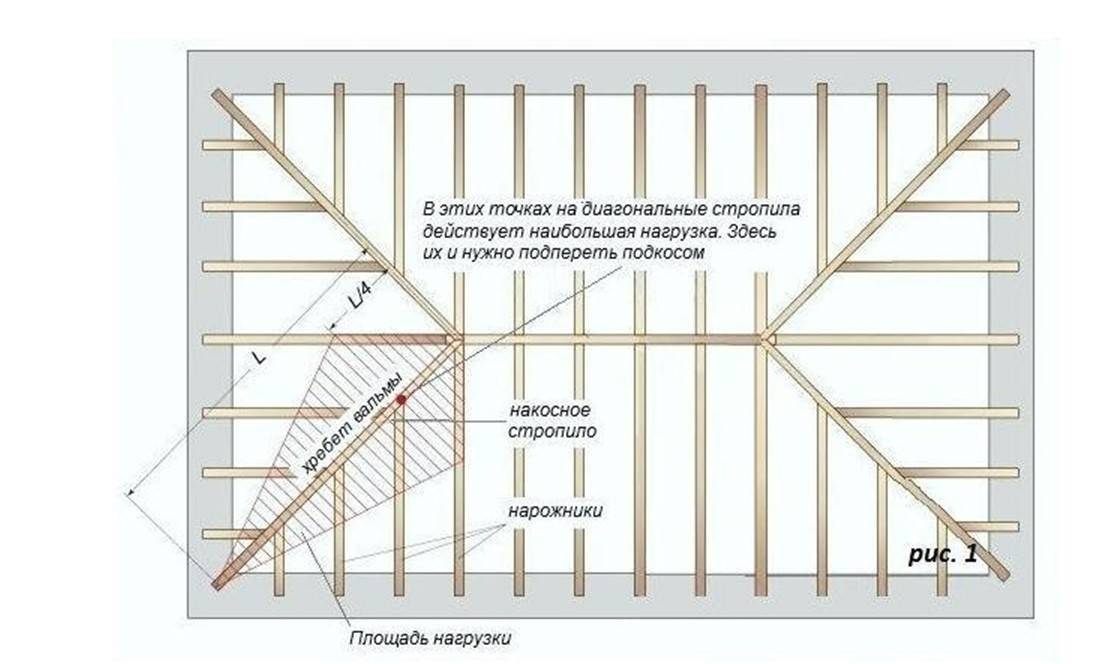

Нарожники слева и справа от диагональной стропильной ногиИсточник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылкамиИсточник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Крыша в вальмовом исполнении с подкосамиИсточник hausgrad.ru
На заметку! Прогоном называют расстояние между стропильными ногами. Оно рассчитывается с учетом массы кровельного пирога. На расстояние между стропилами также влияет нагрузка, которую будет создавать снег и ветер.

Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Расчет крыши вальмового типа

Для всех вычислений используют специальные формулы. При этом расчет осуществляется с учетом:

  • Количества осадков. При их большом объеме делают более крутые скаты. Другими словами, увеличивается высота вальмовой крыши по отношению к дому. Более крутые скаты предотвратят накопление большого объема снежной массы, а также позволят быстрее стекать воде.
  • Ветровой нагрузки. Ее значение для каждого региона определяется по специальным картам. При большом значении ветровой нагрузки стараются делать более пологие скаты у крыши. Для компенсации такого давления устанавливают мощные реберные стропильные ноги.
  • Вида материала, который используется при обустройстве кровли. От покрытия зависит, какая будет создана в итоге обрешетка вальмовой крыши. Она должна позволять закрепить материал в соответствии с технологией и выдерживать его вес.
Смонтированная обрешетка на крышеИсточник satom. ru
  • Необходимости укладки теплоизоляционного материала. Если проектом предусмотрено утепление крыши, тогда стропильные ноги устанавливаются с шагом, который вычисляется с учетом ширины утеплителя. Не забывают также об сечение стропил и сортности древесины, используемой при их изготовлении.

О том, как быстро рассчитать стропильную систему вальмовой кровельной конструкции и требуемое количество материалов, рассказано в этом видео:

Кроме того, раскладка стропил вальмовой крыши зависит от наклона ее скатов. Он также влияет на выбор кровельного покрывного материала. Например, для мягкой черепицы нормативное значение составляет 11°, а для рулонного покрытия в 2 слоя – 15°. Другие материалы рекомендуется укладывать под следующими углами:

  • шифер – 22°;
  • ондулин – 6°;
  • мембранное покрытие – отсутствует нормативное значение;
  • профилированный лист – 12°;
  • металлочерепица – 14°.

Качественно построить крышу можно только после правильного расчета. Поэтому обычно обращаются к профессионалам. Они вычислят все необходимые параметры как конструкции, так и используемых материалов. Это позволит построить надежную крышу.

Перед тем как рассчитать высоту конька вальмовой крыши, специалист всегда определяет угол наклона скатов и расстояние между крайними строительными ногами. Они представляют собой боковые ребра крыши. Расстояние между ними соответствует длине торцевой стены. Эти данные позволяют воспользоваться простой тригонометрической формулой для вычисления высоты расположения конька. Ведь разрез вальмовой крыши имеет вид треугольника.

В поперечном разрезе вальмовая конструкция представляет собой треугольникИсточник ytimg.com
Важно! Для определения высоты, на которой будет находиться конек, нужно всего лишь половину ширины дома умножить на тангенс угла наклона стропил.

Когда возникает необходимость рассчитать длину стропил, тоже используют простую формулу. В соответствии с ней вычислительную ранее высоту конька делят на синус угла наклона стропильной ноги.

Как просто и быстро вычисляется высота конька рассказано в этом видеоматериале:

При расчете кровельной системы также обязательно вычисляют сечение используемых элементов. На его размеры влияет нагрузка, которая будет действовать на детали крыши. Поэтому сначала специалист определяет вес материалов, которые будут уложены на кровлю. Вычисляется также масса каркаса крыши и перекрытия над последним этажом дома. Кроме того, к сумме всех полученных значений еще прибавляется вес снега на кровле и человека, который периодически будет выполнять разные работы с наружной стороны конструкции.

Подсчитанная суммарная величина – это общая нагрузка на кровлю. С ее учетом выбирается толщина стропильных ног, мауэрлата, опор-стоек и бруса, который закрепляется на коньке.

Важно! Если устройство стропильной системы вальмовой крыши с выпуском балок предполагает монтаж скатов под углом, превышающим 60°, тогда снеговую нагрузку не учитывают. Ведь на такой конструкции снег не будет скапливаться. Крутизна крыши позволит ему самому без посторонней помощи соскальзывать с ее поверхности.
На крыше с большим уклоном снег не задерживаетсяИсточник tildacdn.com
Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Монтаж крыши вальмового типа

Стропильная система собирается из элементов, которые изготавливают из хорошо прослушанного пиломатериала. Он обычно производится из сосны, ели, лиственницы или кедра. Дополнительно также используются крепления из металла, включая различные пластины и метизы.

На заметку! Часто в работе применяется скользящее крепление, которое позволяет предотвратить деформацию крыши, если происходит усадка строительных конструкций дома.

Подготовка стропильных ног

Перед основными монтажными работами подготавливаются длинные и короткие стропила. При этом у диагональных (реберных) ног сечение всегда больше, чем у других аналогичных элементов. Потому что они будут сильнее всего нагружены.

Нередко приходится стропильные ноги удлинять, если выполняется строительство большой крыши. Для этого пиломатериал сращивают. Благодаря удлинению не приходится приобретать доски разного размера.

Монтаж мауэрлата

Использование мауэрлата позволяет нагрузку с кровли равномерно распределить по стенам здания. Уложенный брус по всему периметру дома исключит ее точечное воздействие.

Строительство кровли с мауэрлатомИсточник domsdelat. ru
Важно! Вальмовая крыша без мауэрлата возводится, если проектом предусмотрено, что стропильные ноги будут опираться на балки перекрытия, которые обычно выступают за периметр дома и образуют свесы с каждой стороны.

Часто мауэрлат имеет сечение 100*150 мм. Обычно для изготовления такого бруса используют древесину первого сорта. Его укладка на стенах дома выполняется исключительно внахлест. Мауэрлат никогда не соединяется встык. При этом он тщательно закрепляется на стенах. Поэтому используется большое количество крепежных элементов.

Важно! Если стены дома возведены из кирпича или другого подобного материала, мауэрлат всегда укладывают на слой гидроизоляции. При этом предварительно перед его монтажом создают железобетонный пояс. Во время его заливки устанавливаются шпильки, которые позволят надежно закрепить мауэрлат.

Крепление прогона и опорных стоек

Если крыша имеет большие размеры и сложную конструкцию, тогда монтируется прогон. Его закрепляют параллельно сторонам мауэрлата. Он нужен, чтобы устанавливать дополнительные опоры под стропилами.

Разрезы крыш с прогоном и без негоИсточник nasha-besedka.ru

Стойки используются для размещения конькового бруса. Их монтаж осуществляется под его краями. Опорные стойки усиливают всю конструкцию. Ведь на торцах конькового бруса создаются сложные узлы, где соединяется сразу несколько стропильных ног.

Балка конька крепится только после точных измерений. Этот элемент служит опорой для всей кровельной конструкции. Коньковая балка устанавливается строго по горизонту. Она размещается на высоте, которая была вычислена во время подготовки проекта.

Этот видеоролик позволяет наглядно познакомиться с процессом монтажа крыши в вальмовом исполнении:

Монтаж стропил

Стропильные ноги могут монтироваться в разной последовательности. Один из вариантов предполагает установку сначала центральных элементов, а потом – диагональных деталей. В другом случае первым делом закрепляют реберные стропила. После этого устанавливают все остальные элементы.

Независимо от последовательности монтажа, нужно знать, как правильно запилить стропила вальмовой крыши. Ведь их приходится упирать в мауэрлат или балки перекрытия. В первом случае делают Г-образный запил. Именно им стропильная нога будет упираться в мауэрлат. Во втором варианте торец стропилы обрезается под углом, чтобы она стояла на горизонтальной плоскости в соответствии с расчетным наклоном.

На заметку! В некоторых проектах предусматривается свисание стропильных ног ниже уровня балок перекрытия. В этом случае они тоже запиливаются.

Верхние части стропил обычно соединяются торцами сверху конька. Они также могут скрепляться внахлест. Место соединение всегда дополнительно укрепляется металлическими пластинами, болтами или деревянными брусками.

Этот видеоматериал поможет разобраться в тонкостях устройства сложной крыши вальмового типа:


Что нужно учитывать при выборе проектов домов с вальмовой крышей

Коротко о главном

Крыша в стандартном вальмовом исполнении не имеет фронтонов. Вместо них создаются треугольные скаты, а другие две наклонные поверхности выполняются в виде трапеций. Четырехскатная кровля хорошо сопротивляется ветровой нагрузке и имеет большую жесткость. Однако в крыше труднее устанавливаются вертикальные окна, и под ней получается меньше свободного пространства.

Этот вид крыши может иметь не только классическое, но и ломаное, шатровое, полувальмовое исполнение. Ее каркас состоит из коньковой балки, диагональных, промежуточных, коротких, центральных стропил. Могут также монтироваться дополнительные стойки, мауэрлат, затяжки, кобылки.

Во время расчета определяют высоту конька, длину стропильных ног, сечение элементов. При вычислении учитывают все нагрузки, уклоны скатов. Монтаж стропил выполняется с опорой на мауэрлат или балки перекрытия.

Какая высота конька. Как рассчитать высоту конька для двухскатной крыши. Расчет четырехскатной кровли

Высотой размещения коньяка определяется статический вид, его технические характеристики и архитектурная специфика. Очень важно при составлении проекта точно определиться с правильными пропорциями конструкций. Чтобы добиться наилучших результатов, стоит лучше разобраться в том, как вычислить высоту крыши – об этом, собственно, и пойдет речь в этой статье.

На что стоит ориентироваться при выборе высоты конька

Канал представляет собой ребро двухскатной крыши, расположенное горизонтально, которое формируется там, где соединяются вершины наклонных плоскостей. Произведя расчеты высоты конька с завышенными или заниженными показателями можно не только испортить архитектурную картину, но и создать проблемы, которые в будущем повлияют на процесс эксплуатации всего дома.


Чтобы лучше понять, какое должно быть соотношение крыши к дому, нужно представить крышу в виде равностороннего треугольника. Такое исполнение является самым распространенным. Бывают, конечно, и несимметричные двусторонние крыши, у которых площади скатов различаются. Но так как зачастую уклоны противоположных сторон равны, высота конька двухскатной крыши определяется стандартным способом.

Равносторонний треугольник разделяют на две равные части. Линия, идущая от вершины треугольника до его основания, является осью симметрии, и, в нашем случае, высотой конька.

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

  • Сила ветра . В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
  • Численность осадков . Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
  • Объемы снежных осадков . В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.


Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.

Как рассчитать при устройстве чердака в двухскатной крыше

Расчет высоты крыши также будет зависеть от того, собираетесь ли вы устанавливать чердачное помещение. Если собираетесь, то чердачное пространство от дома будет отделено потолком. Чердак может быть жилым и нежилым. Конструкция с жилым чердаком, как правило, имеет ломаную схему, при которой стропильная система будет состоять из двух ярусов.

Определяясь с тем, какой высоты должен быть конек крыши в случае наличия чердака, нужно рассчитать две величины: высоту нижнего сегмента крыши и высоту ее вершины, опирающуюся на нижний ярус. Нижний ярус, зачастую, имеет высоту в 2,0-2,03 метра.


Кроме того, нужно учесть рост самого высокого хозяина дома, прибавив к этому показателю 30-40 см, для того, чтобы в помещении было удобно и безопасно передвигаться. Размеры верхней части ломаной крыши могут быть любимыми, они будут определяться индивидуальными предпочтениями хозяев.

Высота конька чердаков, которые не будут предназначаться для проживания, будет зависеть от норм пожарной безопасности.

Еще один вариант бесчердачного помещения – с пространством, объединенным с основной коробкой. Как правило, его расположение находится на одной высоте с потолком предыдущего этажа. Чердаки мансардного типа сооружают по двускатной схеме, при этом мауэрлат должен быть уложен на стены выше 1,4 метров. В случае с половинчатой мансардой отсчет высоты конька начинают от нижней грани мауэрлата.

Делаем расчет исходя из типа кровельного материала

Еще одним фактором, влияющим на то, как рассчитать высоту конька двухскатной крыши, является тип используемого кровельного материала.

Для выбора подходящего кровельного покрытия, учитывая высоту конька, можно воспользоваться некоторыми правилами:

  • Высота уклона скатной плоскости тем выше, чем меньше штучные узлы крыши. Большое количество стыков чаще всего становится причиной попадания влаги под кровлю, поэтому в таких случаях очень важно сделать схождение осадков более быстрым.
  • Чем ниже уклон вашей крыши, тем меньше на ней должно присутствовать стыковых швов. Лучше всего в таких ситуациях покрывать кровлю крупнолистовыми и рулонными материалами.
  • Чем больше масса покрытия, тем уклон крыши должен быть круче. Получается, что чем выше конек, тем меньшее усилие оказывается на систему стропил и перекрытие.


Перед тем как рассчитать высоту конька, учтите, что кровля с высоким коньком получится несколько дороже. К примеру, для крыши с уклоном 45º нужно в полтора раза больше материала, чем для конструкции с наклоном в 7-10º, а для кровли с наклоном в 60º потребуется денежных средств в два раза больше.

Как правило, расстояния подходящих узлов наклона изготовителями кровельных материалов указываются в инструкции. Такие рекомендации стоит учесть, если вы рассчитываете, что ваше сооружение прослужит как можно дольше. Учитывая рекомендованный уклон, ширину карнизных отсеков и размеры коробки дома, можно с легкостью определить высоту конька. В основном, высота крыши по отношению к ширине дома имеет более менее стандартное соотношение.Тем не менее, при планировании крыш используются и другие методы.

Для обозначения угла скатов используются градусы, проценты или десятичные дроби, в числе которых присутствует высота конька, а после дроби – половина перекрываемого пролета. На стройплощадке же легче всего пользоваться третьим вариантом. К процентным выражениям прибегают значительно реже, потому что мастера и домашние умельцы в них лишь путаются.


Монтаж наслонных стропил осуществляется на уже смонтированный коньковый прогон. Это значит, что уже заранее нужно знать высоту размещения конькового прогона. Если знать высоту конька, то можно не смотреть время от времени в проект. Методом измерений высчитывается центр фронтальной стены. В этом месте четко по вертикали закрепляется брусок или жердь. От верхней грани заранее смонтированного на стену мауэрлата вверх отсчитывается определяемый нами размер. Его и нужно будет учитывать в момент возведения стропильной системы.

Как вычислить высоту крыши

Для правильного расчета высоты конька крыши, а также, чтобы высота крыши по отношению к высоте дома была подобрана корректно, можно воспользоваться одним из многочисленных программ-калькуляторов, которые можно легко найти в интернете. Пользоваться ими очень просто, результаты вычислений получаются быстрыми и точными.

Единственный минус – проверить готовые результаты расчетов не так уже легко без возможности наглядной демонстрации планируемой конструкции крыши. К тому же, если вы случайно забьете в такой калькулятор неверное число, то найти ошибку можно будет лишь во время строительства. Поэтому, будет намного лучше, если вы еще до вычислений проверите все цифры и особенности конструкции, чтобы минимальная ошибка в будущем не стоила вам значительных незапланированных затрат.


Для того чтобы рассчитать высоту конька крыши как можно точнее, понадобятся знания тригонометрии, а также умение возводить постройки в масштабе согласно схемы. Воспользоваться для этого можно либо монитором, либо простым бумажным листом.

Графический и математический способы определения высоты конька

  • Математическим – в этом случае вычисление размера происходит по формуле определения длины одной из сторон прямоугольного треугольника.
  • Графический – потребуется создание схемы крыши в масштабе.

При использовании математического метода расчетов, нужно взять формулу a= b × tgα, где а – высота конька; b – полширины пролета; tgα – уклон, определенный хозяином дома исходя из технических предписаний и рекомендаций производителя кровельного материала.


Графический метод предполагает получение размеров при пересечении центра крыши и линии ската, идущей под определенным углом от последней точки свеса карниза.

Стоит отметить, что перечисленными методами можно определить подъем крыши, но не всю высоту конька. Настоящие показатели определяются технологией монтажа верхних частей стропил. При использовании висячих стропильных систем высота конька будет такой же. То же самое касается наслонных систем, в случае, когда вершина стропила выходит за линию конькового прогона.

Когда стропильные ноги выходят за пределы прогона, то к высоте крыши нужно приплюсовать 2/3 толщины доски или бруса, примененного при возведении стропильной системы. Стоит учесть, что глубина врубки делает толщину материала меньше на треть.

В расчете, как правило, не учитывается укладываемая на стропила обрешетка. Неизбежны во время возведения крыши незначительные отклонения, которые могут достигать 5-7 см – это нормально, так как к негативным последствиям не приводит.

Использование практического метода расчетов

Какой бы ни была высота одноэтажного дома до крыши, определить высоту конька можно и практическим методом. Его используют при расчетах североамериканские плотники, работа которых ориентирована на возведение малоэтажных каркасных домов. Однако кардинально этот процесс практически ничем не разнится с работами, проводимыми мастерами в иных странах.

У данного метода имеется технологическая особенность: монтажный элемент нижних пяток стропил к основанию осуществляется методом врубки. Стропила опираются на коньковую доску. При несоблюдении этого условия на этапе создания схемы и получения расчетов, уклон станет другим, а этого лучше избегать во время определения крайнего параметра уклона, рекомендованного изготовителем кровельного материала.


В основе вычислений мы опять имеем равносторонний треугольник, поделенный на две одинаковые части. У нас есть ширина коробки дома и уклон.

Последовательность определения высоты конька будет состоять из таких действий:

  • В первую очередь создаем масштабированную схему, и указываем на ней точные размеры коробки дома. Лучше всего, если масштаб будет 1:100, при котором 1 см будет равняться 1 метру в масштабе. Если вам по каким-либо причинам с таким масштабом работать неудобно, можно выбрать свой, покрупнее или помельче.
  • Определим центр пролета, и уже от него прочертим вверх линию, являющуюся осью симметрии кровли.
  • При помощи транспортира от угла коробки дома пометим угол наклона создаваемой крыши. Для этого проведем линию, опираясь на помеченный угол.
  • Чтобы определить, на какой высоте потребуется разместить доску конькового прогона, стоит опираться на данные, полученные в результате пересечения оси симметрии крыши с линией наклона скатов.
  • Помечаем абрис конькового прогона и стойки, на которую будет опираться прогон. Их линия симметрии должно совпасть с линией симметрии кровли. Для этого потребуется в оба направления от оси отложить полтолщины коньковой доски и прочертить линии.
  • Линия нижней стороны треугольника, диагональ и рядом расположенная боковая грань конькового прогона вместе со стойкой укажут на определяемый нами треугольник, у которого вертикальный катет будет равняться высоте крыши.
  • Подъем делаем меньше на треть толщины доски – то есть на глубину врубки нижнего элемента стропил.
  • От определенной нами высоты вверх отсчитывает ширину коньковой доски, и прочерчиваем коньковый прогон, после чего – коньковую стойку.
  • Теперь согласно масштабу чертим стропильную ногу, учитывая, что у нее будет просадка на треть ширины из-за вырубки. Чтобы сделать работы проще, параллельно диагонали чертим прямую линию длиной 2/3 толщины стропила.

Иными словами, высота конька – это сумма подъема крыши и 2/3 толщины стропила. В реальности идеальной точности в любом случае вы не получите. Однако незначительная погрешность считается таковой, которой можно пренебречь. Незначительные огрехи допускаются по строительным нормативам сооружения конструкции из дерева, указанным в сборнике СП 64.13330.2011. Идеальный просчет характеризуется учитыванием физических процессов на сжатие и смятие деревянных элементов системы.

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

  • тип кровельного покрытия;

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

  1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
  2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
  3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7-10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30-40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

  1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
  2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
  3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

  • математический;
  • графический.

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Варианты расчета площади конька кровли имеют свои особенности. Следует знать такие величины:

  • Сумма всей длины коньков;
  • Ширина и длина сооружения;
  • Какое количество хребтов и общая длина;
  • Сколько присутствует скатов и какой их тип.

При покрывании конька мягкими и гибкими материалами применяют такую формулу:

Площадь кровли = (2 х ширины свеса + длина всего дома) х (2 х ширины свеса + ширина всего дома)/ соs (наклон угла). При всем этом, следует обязательно учитывать всю площадь покрытия, а ендовы нужно рассчитать в отдельном порядке. Тогда, количество используемого материала будет зависеть от типа используемой металлочерепицы.

Строение двускатной кровли почти аналогична строениям других скатных типов.

Для покрытия крыши используют:

  • Шифер;
  • Металлочерепицу.

Кровельные узлы, имеют в себе узлы вентиляционных проходов шахт и дымоходы, которые идут через покрытие кровли. Индивидуальный способ сооружения узлов и их качества напрямую зависят от типа крыши.

Двускатная крыша состоит из таких конструкций:

  • Стропила;
  • Обрешетка;
  • Свесы;
  • Мауэрлат;
  • Теплоизоляции;
  • Горизонтальных ребер;
  • Гидроизоляции;
  • Стоек;
  • Ендовы.

Для расчета мягкой кровли, возьмите во внимание:

  • Элементы конструкции;
  • Расчет высоты кровли и системы стропил;
  • Учтите свесы карнизов, нахлесты и перекрытия коньков.

Весь расчет будет точно таким, как и у двускатной кровли, но имеются некоторые отличия. Главной сложностью заключается то, что данная кровля будет иметь не один угол наклона, и перед тем, как заняться вычислением, рекомендуем Вам воспользоваться правилом «золотого сечения», которое даст Вам вписать контур кровли в окружность. Это действие поможет избежать самого распространенного недостатка: если подсчет выполнится неверно, кровля будет выглядеть очень некрасиво.

Уделяйте особое внимание расчетам, ведь от этого будет зависеть вся надежность конструкции, ее длительный срок службы и эстетический вид. Выполняйте расчеты заранее, в ином случае, Вы можете потерять значительную сумму денег и потратите время на переделку всех недостатков.

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

  1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
  2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
  3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов.

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

  • Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
  • Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
  • Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия.

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

  1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
  2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
  3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
  4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Видео-инструкция












Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.

Калькулятор поможет оценить стоимость кровли на ранних этапах планирования Источник colourbox.com

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором :

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:

    Односкатная . Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкций Источник remokna.in.ua

    Двускатная (щипцовая) . Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

    Вальмовая (четырехскатная) . Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

    Многощипцовая . Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование Источник yandex.ru

    Мансардная . Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

    Профнастил .

    Металлочерепица .

    Мягкая (рулонная) кровля .

    Фальцевое покрытие (стальное, алюминиевое или медное).

    Черепица . Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.

    Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш) Источник amvita.ru

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

    Мауэрлат . Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.

    Стропила . Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.

    Вспомогательные элементы . Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.

    Конек . Верхнее ребро крыши, место пересечения скатов.

    Обрешетка . Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системы Источник kafmt.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крыши Источник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Устройство онлайн калькулятора для расчета двускатной крыши

Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.

Перед началом вычислений следует ознакомиться с обозначением полей Источник stankotec.ru

Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:

    Количество кровельных материалов . Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.

    Расчет стропильной системы и фронтона крыши . По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.

Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

    Размеры крыши . Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.

    Размеры стропил . Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.

Видео описание

О расчете кровли на строительном калькуляторе в следующем видео:

    Параметры обрешетки . Вводят ширину и толщину досок, расстояние между ними.

    Параметры кровельного материала . Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

    Размер крыши . Высота и ширина полотна, общая площадь.

    Стропила . Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

    Обрешётка . Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

    Подкровельный материал . Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

    Кровельный материал . Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли Источник stankotec. ru

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

    Угол наклона крыши . Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

    Расчёт ветровой и снеговой нагрузки . Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

    Расчет дымохода . Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем Источник stroim-dom. radiomoon.ru

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем) Источник stankotec.ru

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

    Расчет кровли провести вручную . При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

    Расчет кровли провести в онлайн сервисе . При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

    Расчет кровли калькулятором проконтролировать вручную . Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательности Источник transsib6.ru

    Профессиональный расчет кровли . Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Заключение

Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.

Расчет стропильной системы вальмовой крыши программа. Как правильно сделать расчет четырехскатной крыши. Шаг установки стропил и их сечение

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
  2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
  3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската . Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Формула: h = b / 2 * tanA .

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Строительство вальмовой конструкции крыши с четырьмя скатами считается одним из наиболее сложных вариантов возведения и обустройства из-за наличия в каркасе многочисленных достаточно непростых узлов сопряжения. До того момента, как начнется строительство стропильной системы, необходимо сделать общий расчет с чертежом, и только после этого станет ясной ситуация, насколько массивной и тяжелой получится конструкция стропил.

Из чего состоит расчет четырехскатной крыши


В любой конструкции четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой крыши ломаного типа, расчет выполняется по одной и той же схеме:

  • Выполняется эскизное проектирование вальмовой крыши своими руками согласно замыслу постройки и проектному заданию;
  • Разрабатывается основной чертеж вальмовой крыши;
  • Выполняется расчет вальмовой крыши, наиболее нагруженных частей каркаса четырехскатной вальмовой кровли;
  • Уточняют размеры основных деталей стропильной системы, выполняют деталировочные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и деталировки можно составлять смету и считать стоимость постройки красивой четырехскатной вальмовой крыши.

В данном случае приведена методика ручного расчета деревянного каркаса и стропильной системы кровли. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое понимание того, как работает стропильная, коньковая и опорная балка, где находятся наиболее слабые звенья четырехскатной крыши.

Для определения размеров можно воспользоваться любой онлайновой программой или системой автоматизированного проектирования, но иногда оценку прочности и устойчивости приходится делать, что называется, «на ходу».

Устройство вальмовой крыши


Конструктивно классическая четырехскатная вальмовая крыша состоит из двух основных скатов и двух боковых вальм. Для расчета длин и сечений бруса необходимо составить максимально точный эскиз, или лучше — . Используя схемы с различным исполнением углов наклона и высоты крыши, можно прорисовать и просчитать различные варианты компоновки кровли, и главное — определить геометрические размеры наиболее нагруженных деталей каркаса.

Основными элементами конструкции четырехскатной крыши являются:

  1. Рядовые стропильные балки, формирующие два основных ската. Стропила точно такие же по форме и исполнению, как в обычной двухскатной крыше. Скаты имеют форму равнобедренной трапеции;
  2. Вальмовые угловые, называемые еще накосными или диагональными стропилами, располагаются в углах каркаса крыши и формируют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
  3. Нарожные стропила, из которых формируется плоскость вальмовых скатов;
  4. Вертикальные стойки, на которые опираются коньковая балка и все четыре ската.

Кроме того, в конструкции применяется большое количество вспомогательных элементов, призванных увеличить жесткость всего четырехскатного каркаса. Это всевозможные подкосы, распорки, шпренгели, устанавливаемые в качестве опорных элементов стропил, фото.

Самые длинные стропила называются угловыми, наиболее короткие — нарожными.

Расчет параметров каркаса крыши


По условиям задачи необходимо будет, пользуясь чертежами, выполнить оценочный расчет наиболее нагруженных элементов стропильной системы — вертикальной опорной стойки и стропильной балки четырехскатной вальмовой крыши. Кроме того, нужно выполнить расчет их размеров и положение линий запила под опорные поверхности на мауэрлате и коньковом прогоне.

Обычно используются схемы с одинарным коньковым прогоном, как на чертеже, но если подкрышное пространство планируют использовать в качестве чердака или мансардного помещения, в этом случае четырехскатную крышу строят по двухпрогонной схеме. Такой вариант значительно дороже, но позволяет получить более устойчивую и жесткую вальмовую конструкцию в случае постройки кровли с большой поверхностью ската.

Оба варианта четырехскатной крыши используют наслонные стропила с фиксацией стропильных балок на мауэрлате и опорой на коньковом прогоне. Расчет обоих вальмовых крыш выполняется по одной и той же методике.

Для выполнения расчета нам потребуется:

  • Определить нагрузки, действующие на каркас вальмовой крыши;
  • Проверить на прочность и устойчивость вертикальную опорную стойку;
  • Рассчитать прогиб и прочность рядовой и диагональной стропильной балки.

Для выполнения расчета используется упрощенная схема четырехскатной вальмовой крыши, приведенная ниже.

Все элементы каркаса четырехскатной вальмовой крыши условно можно разделить на две группы — балки, в том числе и стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяют из условий статической устойчивости под сжимающей нагрузкой.

Методика расчета устойчивости и прочности вертикальных опор и подкосов


На первом этапе нужно определить прочность вертикальной стойки, исходя из известной величины вертикальной нагрузки. Силу давления на вертикальные стойки вычисляют, как сумму трех составляющих — массы крыши с кровельным покрытием и веса от максимального снегового покрова. Так как скаты расположены под углом, то итоговое вертикальное давление, воспринимаемое крышей, можно грубо принять, как половину веса деревянных конструкций четырехскатной конструкции и массы снега, посчитанной, исходя из площади кровельного покрытия, перемноженной на максимальный вес 1 м 2 снежного покрова кровли для данного региона.

Прочность вертикальной опоры определяют из следующего соотношения:

σ = Р/S ≤ M с , где М с — удельная прочность на сжатие конкретной породы древесины, Р — вертикальная нагрузка под действием веса четырехскатного каркаса и массы снега, в килограммах, S — суммарная площадь поперечного сечения всех вертикальных опор в данной конструкции. Полученная от деления величина не должна быть больше М с, справочного значения, которое можно взять из справочника или СНиПа №II-25-80 . Например, стойка из сухой сосны, сечением в 120 см 2 , выдерживает огромную вертикальную нагрузку почти в 16 тонн, поэтому расчет на прочность не имеет определяющего значения.

Почти всегда расчеты вертикальных стоек выполняют по запасу устойчивости или способности опоры воспринимать усилие без деформации и изгиба.

Для классификации гибкости опоры вводят понятие коэффициента гибкости λ , для куба он равен 0, для большинства реальных деревянных опор его значение может быть от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, который представляет собой опора четырехскатной крыши, выглядит так: σ = Р/ φS ≤ M с , где φ — коэффициент продольного изгиба, определяемый согласно положениям СНиПа №II-25-80 по формуле:

  • Для значений λ меньше 70 единиц φ рассчитывают по формуле: φ = 1 — 0,8(λ/100) 2 ;
  • При значениях λ больше 70 единиц φ получают: φ=3000/ λ 2 .

Практическое значение φ колеблется в пределах от 0,3 до 0,7.

Проще всего использовать график, позволяющий по зависимости λ — φ и соотношений длины к диаметру опоры получить точное значение φ и выполнить проверочный расчет на устойчивость.

Прочность стропильной балки


Расчет несущих вертикальных опор, как правило, является проверочным, так как в действительности запас прочности и устойчивости стоек, изготовленных из стандартного бруса 100х150 мм, для большинства вальмовых крыш всегда больше, чем требуется в реальности. Намного важнее проверить прочность стропильной диагональной балки, которые нередко ломаются под весом снега из-за недостаточного запаса жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (Р/φS) + (M z /W z) ≤ M y , где:

  • Р — суммарная нагрузка от веса конструкции вальмовой крыши, снегового покрова и вертикальной составляющей давления от потока ветра в кг;
  • S — размер поперечного сечения в см 2 ;
  • W z и M z — момент сопротивления и значение изгибающего момента стропильной балки соответственно;
  • M y — справочная величина сопротивления конкретной породы древесины балки изгибающему усилию.

К сведению! При угле наклона менее 27 о, величиной ветровой нагрузки на каркас вальмовой четырехскатной крыши можно пренебречь, но при этом возрастает составляющая от снега и дополнительного веса обрешетки.

Все расчеты на прочность выполняются из предположения, что древесина балки, используемой для стропил вальмовой крыши, не имеет дефектов и повреждений, что на практике не всегда соответствует действительности. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для четырехскатной вальмовой крыши выполняют составными, в виде пакета из сбитых двух-трех досок 50х150 мм. Расчеты такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой четырехскатной крыши


Конструкцию вальмовой четырехскатной крыши можно представить в виде пространственного набора прямоугольников и трапеций.

Исходными величинами являются размеры прямоугольника мауэрлата, по которым будет выполняться расчет всех элементов каркаса четырехскатной крыши.

Первоначально нужно рассчитать высоту вертикальных опорных стоек. Для этого используется величина, равная половине длины боковой стены, за вычетом ½ толщины стенки дома S . Зная угол наклона свеса А, легко определяем высоту вертикальной опоры конькового бруса по формуле: Н к =0,5(L bc — 0,5S)*tgА .

Приняв тот факт, что L oq =L do , можем определить:

  • Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L oc = 1.22*L do и, соответственно, размер самого диагонального стропило L ac, используя теорему Пифагора и катеты L oc и H k ;
  • Длину конькового прогона, как продольный размер коробки здания, за вычетом удвоенной длины L do , L ak =L cm -2L do .

Кроме собственно размеров каркаса, необходимо выполнить расчет мест запила рядовой и диагональной стропильных балок.

Для этого по нижней кромке доски рядового стропило откладывают полученный расчетом размер H ad , после откладывается ширина мауэрлата под углом наклона ската и выполняется клиновидный запил, как на рисунке.

Заключение


Для грамотного оперирования требуются определенные знания в строительной механике и сопромате, особенно в вопросах прочности и устойчивости конструкций. Тем не менее для простых схем, например, для беседки или сарая, проблемы прочности не столь критичны. Достаточно знать правила геометрического расчета четырехскатной крыши вальмового типа, а для наиболее важных опорных и стропильных элементов использовать брус с увеличенным запасом прочности.

Планирование будущего облика крыши дома практически всегда упирается в проблему проверки спроектированной стропильной системы на прочность, жесткость и устойчивость. Очень красивые и изящные на бумаге четырехскатные, шатровые, ломаные, вальмовые и полувальмовые конструкции на практике требуют от застройщика знаний и понимания того, как рассчитать вальмовую крышу наиболее понятным и доступным способом. Чем сложнее и замысловатее компонуется кровельная конструкция, тем сложнее рассчитать ее характеристики и получить достоверный результат.

Что значит правильно рассчитать крышу


Существует несколько основных методик, позволяющих рассчитать вальмовую крышу дома с относительно небольшой погрешностью. Все они широко используются в повседневном проектировании и многократно проверены на практике. Для частного застройщика-непрофессионала можно использовать три способа, позволяющие рассчитать параметры кровли, владея знаниями в пределах школьного курса математики:

  • Табличный способ расчета, самый любимый и широко используемый в проектировании вальмовых и любых других стандартных кровельных схем. Он позволяет рассчитать основные параметры конструкции кровли, используя табличные данные, сведенные в справочники и методички;
  • Рассчитать параметры на основании тригонометрических формул и простейшей модели вальмовой крыши. Графическим построением и вычерчиванием будущей вальмовой конструкции в увеличенном масштабе можно получить все необходимые сведения о параметрах кровли простым измерением;
  • Использование готовых программ и онлайн калькуляторов. Сделать подобный объем работы вручную, рассчитать прочность и геометрию крыши без базового образования и подготовки другим способом практически невозможно.

Специализированных программ существует превеликое множество, и нередко правильно подобрать правильный программный комплекс на сегодня значительно сложнее, чем рассчитать с его помощью геометрию вальмовой крыши.

К сведению! Полноценные программные комплексы обладают высокой гибкостью настройки и позволяют рассчитать самые сложные варианты, например, сделать расчет вальмовой крыши с эркером.

Как и с любой другой программой, при работе с АСПСК нужно понимать суть расчетов, при необходимости уметь выполнить проверочный расчет угла вальмовой крыши с помощью школьных тригонометрических формул. На сегодняшний день практически все более-менее сложные расчеты выполняются с применением всего трех основных методик. Даже опытные и уверенные в своих силах инженеры-проектировщики и архитекторы предпочитают выполнять расчет четырехскатной вальмовой крыши с обязательной перепроверкой, что называется, «на бумажке».

Что такое вальмовая крыша, и почему нужно ее рассчитать


Вальмовая схема на сегодняшний день применяется в 90 случаях из 100 при строительстве новых и ремонте старых домов. Четырехскатная крыша, вальмовой или полувальмовой схемы, обладает целым радом преимуществ:

  • Конструкция получается достаточно компактной, с хорошей устойчивостью к горизонтально ветровой нагрузке, давлению дождевой воды и снеговых пластов;
  • Вальмовая кровельная схема позволяет снизить до минимума потери тепла через кровельное покрытие и ликвидировать затекание воды через фронтоны, чем нередко страдают двухскатные кровельные схемы;
  • Вес стропильного каркаса и кровельного материала вальмовой крыши меньше, чем у традиционных двухскатных конструкций, но стоимость работ по сборке и обустройству значительно выше.

Если рассчитать крышу по всем правилам, стоимость обустройства кровли лишь ненамного превысит традиционные односкатные и двухскатные конструкции. В результате, потратив некоторые ресурсы на то, чтобы рассчитать оптимальные параметры вальмовой крыши, можно максимально оптимизировать затраты, и одновременно получить наиболее прочную, теплую и долговечную кровельную конструкцию.

Особенности применения различных методик расчета вальмовой крыши


Кроме прочности и устойчивости конструкции, немаловажной информацией является расход материалов, прежде всего дорогостоящих, длинномерного бруса и бревен, утеплителя и кровельного покрытия. Прежде чем рассчитать выбранный вариант на жесткость и прогиб стропильных балок, выполняют предварительный выбор и расчет угла вальмовой крыши. От данного параметра зависит:

  • Подбор высоты конька и характер кровельного материала, планируемого к использованию в конструкции вальмовой кровли;
  • Опираясь на значение угла и кровельный материал, можно выполнить расчет площади вальмовой крыши и размер силовых элементов.

Зная параметры кровли, элементов стропильного каркаса, несложно будет рассчитать общий вес вальмовой конструкции и стоимость материалов. Можно рассчитать затраты на возведение крыши и величину давления на стены и фундамент здания.

Простейший расчет геометрии вальмовой крыши


Для предварительного расчета каркаса вальмовой кровли можно использовать упрощенную модель, приведенную на рисунке ниже.

В качестве исходных параметров принимаем размеры основания кровли или коробки здания. Перед тем как рассчитать площадь вальмовой крыши, необходимо решить вопрос угла наклона. Обычно заказчик предлагает несколько вариантов кровельного покрытия, для каждого из них существует свой оптимальный угол наклона. Вторым фактором, который необходимо знать, чтобы правильно рассчитать несущую способность крыши, является максимальная толщина и вес снегового покрова. Для более высоких широт угол вальмовой крыши выбирают не менее 30 о и даже 45 о, что позволяет не учитывать давление снежной массы на стропила.

Важно! Упрощенная модель шатровой крыши может использоваться для того, чтобы рассчитать любую вальмовую конструкцию. Например, для расчета площади классического варианта крыши с двумя короткими вальмами и двумя удлиненными вальмовыми скатами достаточно добавить к площади шатровой кровли величину поверхности прямоугольников скатов, образованных коньковой балкой и длинной рядовой стропильной ногой.

После выбора угла необходимо рассчитать конек вальмовой крыши, сделать это несложно, по формуле синуса или тангенса угла прямоугольного треугольника. Используя тригонометрические формулы, можно рассчитать длину рядовых и угловых стропил, но на практике чаще всего размеры отдельных элементов стропильного каркаса просто пересчитывают по коэффициентам из таблиц. Зная угол наклона и длину рядового стропила, можно рассчитать угловые и промежуточные значения.

После того как стали известны предварительные значения размеров конька, наслонных и рядовых стропил, необходимо составить точный чертеж вальмовой крыши, на котором графическим способом можно рассчитать и точнее измерить получившиеся детали дополнительных силовых элементов. Таким способом выполнялся расчет деревянных остовов кораблей, мостов, сложные конструкции зданий из камня и дерева на протяжении нескольких веков, пока не появились современные математические методы.

При использовании достаточно маленького масштаба, примерно 1:7 или 1:10, можно графическим методом рассчитать на готовом чертеже абсолютно все детали вальмовой крыши. Как ни странно, но точность такого расчета лишь немногим превышает стандартную величину, принятую для рядовых инженерных расчетов. Тем более, при составлении деталировки и расчете размеров заготовок под конкретные детали, например, под стропильные балки или подкосы, длину и сечение выбирают с требуемым припуском на обрезку или шлифовку поверхности бруса.

Только после прорисовки чернового чертежа конструкции можно приступать к выполнению самого ответственного этапа — проведению расчета на прочность и жесткость, или чаще всего — максимальную величину прогиба стропил, коньковой балки, свесов и других элементов конструкции. Проще всего рассчитать параметры крыши, используя готовую программу.

Методика расчета вальмовой крыши с помощью программ


В простейшем случае выполнить проверку и рассчитать предварительные сведения и характеристики вальмовой крыши можно с помощью онлайн калькулятора. Компании, предоставляющие онлайновые программные комплексы, используют готовые модули, в которых заложены основные требования строительных норм и правил «Нагрузки и воздействия», а также определяющие положения ТКП 45-5. 05-146-2009. Правда, рассчитать такой калькулятор сможет лишь наиболее простой вариант вальмовой крыши.

Для расчета потребуется ввести лишь ограниченный набор основных сведений о конструкции кровли:

  • Размеры основания или мауэрлата крыши;
  • Угол наклона скатов;
  • Длину торцевых и боковых свесов;
  • Материалы для изготовления несущих элементов и кровельного покрытия;
  • Шаг стропильных ног и обрешетки;
  • Данные о ветровой и снеговой нагрузке для конкретного региона.

На выходе калькулятор программа выдает достаточно большой объем информации. Прежде всего, проверяется соответствие заложенного угла наклона стропил выбранному материалу для кровельного покрытия. Вторым пунктом программа попробует рассчитать площадь кровли с учетом свесов и общую нагрузку на стропильную систему по заданным углам наклона вальмы и боковых скатов, отдельно для чистого кровельного материала и отдельно под максимальным слоем снега.

На втором этапе выдаются параметры стропильной системы:

  • Длина вальмовых, угловых и рядовых стропил;
  • Количество стропильных ног на каждой части вальмовой крыши;
  • Общий вес стропильного каркаса и рекомендуемое сечение для каждой из стропил.

В результате работы программы можно дополнительно узнать объем пиломатериалов и площадь кровельного покрытия. Полученные данные позволяют рассчитать затраты и стоимость материалов на изготовление крыши. В некоторых калькуляторах можно получать несколько вариантов расчетов, но чаще всего рассчитывать наиболее дешевый и прочный вариант приходится самостоятельно. В среднем, для получения наиболее оптимальной схемы наклона и размеров стропил, приходится отработать не менее 30-35 различных вариантов. К стоимости обычно добавляют 10-12% на издержки, связанные с подготовкой к стройке и доставкой к месту строительства.

Заключение


Существенным недостатком таких калькуляторов является упрощенная схема, по которой приходится рассчитывать параметры вальмовой крыши. Простая онлайн программа не дает ответа на основной вопрос — насколько устойчивым и жестким будет каркас, и какова будет величина максимального прогиба стропил и обрешетки в самых неблагоприятных условиях нагружения. Поэтому сложные варианты кровельных конструкций лучше всего рассчитывать с помощью специализированных программных комплексов АСПСК.

У четырехскатных крыш масса увесистых преимуществ. В их числе фигурируют эстетические качества и существенное снижение ветровой нагрузки. За счет отказа от фронтонных стенок сокращается итоговая стоимость сооружения. Однако в технологическом отношении вальмовые конструкции относятся к одному из наиболее сложных вариантов, нуждающихся в тщательном подборе пропорций и обязательном проектировании.

В обязательном порядке необходимо сделать расчет четырехскатной крыши, требующийся для безупречного результата строительства. Как это правильно сделать мы и будем разбирать в данной статье.

Типичные представители класса четырехскатных крыш – вальмовые и шатровые разновидности с соответствующим количеством скатных плоскостей. Основным признаком является отсутствие торцовых стенок, благодаря чему создается своеобразная «обтекаемая» форма.

Подобная конфигурация весьма популярна в регионах, характеризующихся высокой ветровой нагрузкой, активно востребована в областях с редкой растительностью и в горных районах.

Эффектные очертания вальмовых крыш послужили основанием для ощутимого расширения сферы использования. Означенные схемы применяют не только ради снижения действия порывистых ветров, но и из чисто архитектурно-дизайнерских соображений.

К тому же крыши с четырьмя скатами способствуют отводу дождевой воды, а при грамотном подборе крутизны еще и препятствуют накоплению снежных залежей.

Элементы крыши с четырьмя скатами

Из-за наклонного положения торцевых плоскостей, форма скатов этого вида конструкций далека от прямоугольника. По геометрическим показателям в вальмовых крышах их делят на две симметричные пары равнобедренных треугольников и трапеций. Треугольники, называемые вальмами, как раз и легли в основу технического термина. У шатровых крыш с квадратом в основании есть только вальмы.

Разберем устройство основного вальмового варианта как наиболее яркого представителя класса четырехскатных крыш. Если рассматривать их центральную часть без наклонных торцевых участков, то сложно не заметить сходства со стандартной двускатной крышей.


Сооружают центральную часть по аналогии с двухскатными конструкциями, применяя . Приоритеты у наслонного типа, согласно которому стропилины опираются на расположенную в вершине крыши прогонную балку. Она определяет коньковый излом или иначе ребро. Сам прогон устанавливается на прогонную раму, состоящую из стоек и уложенного горизонтально лежня. Жесткость рамы обеспечивает несколько ветровых связей.

Прогонную раму вальмовой крыши необходимо опереть на надежное основание. Оптимальную базу представляет несущая стена, расположенная в центре обустраиваемой коробки. Вместо одного центрального прогона в многопролетных вальмовых стропильных системах может быть два параллельных аналога, опирающиеся на две несущие стены.

В случае отсутствия несущих стен, пригодных для установки на них прогонной рамы, основанием для устройства вальмовой обязано стать мощное перекрытие. Оно должно выдерживать давление стропильной системы вместе с компонентами кровельного пирога и со всеми разновидностями атмосферных нагрузок.


При использовании в качестве перекрытия бетонных плит можно сооружать крышу любой степени сложности. Бетонное основание без проблем выдержит установку многочисленных конструктивных деталей, вес материала, мощные снеговые залежи в разжелобках. Особо рассчитывать детали четырехскатной крыши дома с подобным верхним перекрытием нет необходимости, если оно было проверено на сосредоточенное воздействие.

При устройстве балочного деревянного перекрытия прогонную раму устанавливают на толстый брус 100×200 мм или 150×200 мм, из которого его и сооружают. Из аналогичного материала выполняют сам прогон и лежень, если он используется в строительстве крыши. Подставки под стойки прогонной рамы укладывают в крест балкам перекрытия. Их, ветровые связи и подкосы стоек выполняют из бруса 100×150 мм.

Все сложность устройства четырехскатной конструкции заключается в устройстве опоры для вальм и сопряженных с ними зон основных скатов. Для этого углы коробки соединяют с коньковым прогоном диагональными стропилинами, именуемыми иначе накосными стропильными ногами.

Плоскость скатов в зоне расположения вальм формируют нарожники – укороченные стропильные ноги, устанавливаемые с шагом, равным шагу установки рядовых наслонных стропилин. Диагонали в некотором роде выполняют функцию конькового прогона, т.к. опирание коротких стропильных ног производится именно на них. Потому их чаще всего выполняют из сдвоенной доски, используемой для устройства стропильной системы.

Сшивание двух досок для устройства диагональных стропил позволяет решить несколько значимых задач одновременно:

  • Увеличивает несущую способность, благодаря чему насосная нога без повреждений и смещений относительно элементов системы держит вес кровельного пирога, осадков и обслуживающего работника при необходимости проведения ремонта.
  • Позволяет сформировать условно неразрезанную балку длиной, необходимой для перекрытия пролета от края конькового прогона до угла. Стандартной длины доски, применяемой в строительстве стропильной системы обычно для этого недостаточно. Сплачивание со смешением края доски позволяет увеличить длину и толщину.
  • Предоставляет возможность применять в строительстве системы доски одной высоты, что исключает необходимость в подгонке и дополнительных расчетах.

Проще говоря, с материалом одного размера существенно проще работать, где надо банально спаривая его, и применяя без сдваивания там, где не надо.

Когда накосной стропилине приходится перекрывать большой пролет, для обеспечения ее жесткости устанавливают дополнительные опоры. Их выполняют в виде стоек из бруса или спаренной доски, подкоса или шпренгельной фермы.

Дополнительные опоры используются в следующем порядке:

  • Если длина диагональной стропилины не превышает 7,5 м, жесткость конструкции обеспечивается одним подкосом. Низ его упирают в лежень, верх в стропильную ногу. Элемент располагают ближе к коньковому прогону, устанавливают под углом 45–53° по отношению к горизонту.
  • Если длина накосной стропильной ноги до 9 м, кроме подкоса используется еще одна опора. Это стойка или шпренгельная ферма, установленная на расстоянии в четверть пролета от угла коробки.
  • Если длина диагонального элемента больше 9 м, кроме перечисленных опор вводится еще одна стойка по центру пролета. На ж/б перекрытие ее устанавливают через гидроизоляцию прямо на основание. На деревянном перекрытии под нее устраивают горизонтальную балку-подставку.

Сращивание двух досок накосной стропилины выполняется так, чтобы места состыковки не приходились на опору. Отступить следует на расстояние равное 0,15×L, где L – это полная длина перекрываемого диагональю пролета.

Учитывая такое количество конструктивных нюансов, перед строительством вальмовой крыши необходимо все досконально спроектировать и рассчитать. В процессе создания проекта он, естественно, будет корректироваться и изменяться, чтобы в конечном итоге элементы системы смогли взаимосвязано работать.

Чердак как конструктивная составляющая

Все элементы четырехскатной кровельной конструкции могут быть объединены в цельную систему, т.е. не иметь чердака. Указанные виды крыш называют совмещенными. Их сооружают над мансардами или над хозяйственными постройками, в которых нет смысла отделять кровельную конструкцию от помещения верхним перекрытием. Если же они разделяются чердаком, крыши называются чердачными. Это наиболее распространенный в жилищном строительстве вариант.

Чердачное пространство четырехскатных конструкций редко обустраивают с целью эксплуатации. Дело в том, что скошенное положение всех скатных плоскостей существенно ограничивает полезную площадь. Помещение с просветом, достаточным для распрямления в полный рост, получается слишком маленьким, что особенно заметно, если загородное имение не отличается внушительными габаритами.

Если нет предпосылок для обустройства чердака, утепление проводят по верхнему перекрытию. Если все же планируется использование пространства, то теплоизоляцию закладывают между стропилинами. Ввиду перечисленных причин необходимо на стадии разработки собственного проекта определиться с назначением чердака, т.к. это решение повлияет на последующие расчеты.

Шаг установки стропильных ног

Шаг между стропилинами – обычно величина относительная, ее можно слегка увеличить или уменьшить в пределах, указанных производителем кровельного покрытия. Например, под стопила можно устанавливать через равные расстояния, значения которых находятся в интервале 0,6 – 0,9 м.

Разброс заметный, но практически не влияющий на несущую способность стропильной системы. Потому что при увеличении шага некоторое ослабление конструкции нивелирует обрешетка, для устройства которой берут брусок большего размера. Таким же образом поступают, если укладывать предстоит профнастил. А вот под битумную черепицу шагу позволено достигать значений в 1,0 – 1,2 м, потому что кровля укладывается на сплошную обрешетку из листовой фанеры.

Традиционный алгоритм выбора шага для конструкций без утеплителя заключается в разбивке стены на равные отрезки. При сооружении утепленной крыши ориентируются на ширину плит теплоизоляции, чтобы они смогли полностью заполнить пространство между стропилинами без прирезанных кусков.

Подбор угла наклона скатов

Определение верного наклона скатных плоскостей избавит от проблем в эксплуатации и многократно увеличит сроки службы кровельной системы. Указанный угол задает высоту конька и геометрические пропорции конструкции. Потому перед тем, как начать рассчитывать размеры стропилин для четырехскатной крыши, следует досконально разобраться с этим параметром.

Вальмовая конструкция может быть практически плоской, пологой и довольно крутой. В выборе угла наклона скатов есть огромное количество факторов, требующих безоговорочного учета, это:

  • Вес кровельного покрытия. Чем больше удельная масса материала, распределенного на один метр крыши в проекции на основание, тем круче должна быть конструкция. Таким способом снижается общая нагрузка на стропильную систему.
  • Размер элементов покрытия. Чем меньше детали штучной кровли, к примеру, керамической черепицы, тем больше вероятность просачивания воды через ее многочисленные соединения. Чем меньше стыков между крупногабаритными листами, тем более низким разрешено быть углу ската.
  • Регион строительства. В областях с обильным выпадением снега зимой скаты крыш принято располагать под углом от 45º, что полностью исключает задержку осадков на поверхности кровли. В местностях с внушительной ветровой нагрузкой оптимальная крутизна крыш 4 – 7º.
  • Высота дымоходной трубы. Учитывается для твердотопливных печей и каминов. Общая высота дымового канала должна быть не менее пяти метров с учетом отрезка за пределами кровли. Для небольшого одноэтажного домика с пологой крышей подобный вариант не подойдет, придется выбрать другой дымоход и тип отопительного агрегата.
  • Противопожарные требования. Необходимо соблюдать для чердачных конструкций. Размер чердака обязан обеспечивать сквозной проход по верхнему перекрытию высотой не менее 1,6 м. Минимальная ширина прохода 1,2 м.

Для небольших чердачных отсеков длиной до 2 м размеры прохода в обоих направлениях допускается уменьшить на 0,4 и 0,3 м соответственно.

Все вышеописанные обстоятельства необходимо учитывать при проектировании крыши. Без грамотного проекта нельзя приступать к расчетам. Не стоит пугаться многократных переделок и подгонок под реальный материал и специфику коробки дома. Корректировки неизбежны, но провести их лучше на бумаге или мониторе, чем исправлять на объекте.

Кроме того, на стадии проектирования нужно выбрать способ формирования карнизных свесов. Их можно обеспечить установкой стропильных ног с выпуском за мауэрлат и стену. Второй вариант – полное опирание спиленной в горизонт нижней пятки стропильной ноги на мауэрлат без выпуска за стену.

Алгоритм расчета нагрузки

Расчет несущей способности элементов конструкции производится по суммарной нагрузке в зимний период, т.к. именно в это время крыша нагружена больше всего. На стропильную систему давят снежные залежи, ветра, вес кровельного пирога и внутренней обшивки. При намокании масса утеплителя, к примеру, увеличивается, потому в расчетах принято применять коэффициент запаса.

Для расчета сечения стропильных ног общее давление снега, кровельного пирога и ветра складываются банальным способом, а результат перемножается на коэффициент запаса прочности 1,1. Полученное значение выражается в кг/м 2 , т.к. распределяется на условный квадратный метр площади.

Отметим, что для точных расчетов полученный результат необходимо перевести в линейную величину, которая должна выражаться в кг/м. Ведь стропила устанавливаются не сплошняком, а с заданным шагом, а суммарная нагрузка действует на крышу в целом. А нам нужно определить давление, действующее вдоль оси продольного элемента системы.

Для перевода в требующиеся нам единицы суммарную нагрузку следует помножить на шаг установки стропилин. Если итог не устроит, расстояние между стропилинами можно несколько расширить или сократить. Корректировкой площади сбора нагрузки производится уменьшение или увеличение ее значения.

Как найти нагрузку от снега и ветра

По правилам вычисление несущей способности элементов стропильной системы проводят по двум предельным состояниям:

  • На разрушение. Имеется в виду такое состояние стропильной системы, когда полностью исчерпан лимит прочности, выносливости, устойчивости. По-другому ее именуют расчетной нагрузкой, обозначающей максимально возможный предел, превышение которого приводит к полному разрушению конструкции.
  • На прогиб. Это состояние характеризуется развитием деформаций, в результате которых нарушаются соединения и раскрываются узлы. Называется нормативной нагрузкой, итогом превышения которой бывают внушительные прогибы. Конструкция в результате не разрушена, но без ремонта ее эксплуатация не представляется возможной.

В строительных организациях расчеты несущей способности проводятся для обоих состояний, чтобы исключить вероятность прогиба или разрушения проектируемой крыши. Чтобы облегчить себе задачу можно пойти простейшим путем и узнать у них требующиеся значения.

Частнику, намеревающемуся один раз спроектировать, рассчитать и построить крышу, не обязательно вникать во все премудрости и формулы. Достаточно уяснить, что для определения предельного состояния на разрушение понадобится нагрузка от массы снега.

Обозначим ее Q расч.сн. – это расчетное значение. Это и есть расчетное значение, для поиска которого при отсутствии других источников следует обратиться к карте районирования территории РФ, составленной по среднестатистической снеговой нагрузке.

Простейший путь получения нормативной нагрузки, которую мы обозначим Q норм.сн. состоит в умножении расчетного значения на коэффициент 0,7.


Т.е. действуем по следующей схеме:

  • Нашли свой населенный пункт на карте и выяснили, к какой зоне он относится.
  • Определили по таблице среднестатистическую величину расчетного значения нагрузки от осадков согласно типу региона.
  • Помножили расчетное значение на 0,7 для вычисления предельного состояния на прогиб.

Скатную крышу можно смело сравнить с холмом или скалой, возвышающейся над остальными точками рельефа. Понятно, что в зависимости от крутизны и направления ветра на подобной возвышенности снежные залежи буду распределяться неравномерно.

Потому для сложных в архитектурном отношении конструкций, имеющих несколько вальмовых ребер и ендов, применяется поправочный коэффициент µ.


В указанных ситуациях на оба предельных значения зачастую влияет угол наклона скатов и направление преобладающих ветров. Если в районе строительства наблюдается повышенная ветровая активность и изобилие осадков, то в расчеты коэффициент следует включить.

Ветровая нагрузка определяется схожим способом. Для ее вычисления необходимо воспользоваться соответствующей картой районирования с делением РФ на области с равными показателями давления ветра. Но на карте мы найдем не расчетную ветровую нагрузку W р, а значение, которое следует умножить на k (z) – коэффициент зависимости силы ветра от высоты z и c – табличный аэродинамический коэффициент.

Нормативное значение ветра находим по уже знакомой схеме умножением на 0,7.

Определение веса кровли

Общий вес кровли складывается из веса кровельного покрытия, приблизительное значение которого можно взять из приведенной выше таблицы, веса обрешетки и утеплителя, если он применяется в обустройстве крыши.

Массу обрешетки надо будет рассчитать, исходя из ее вида, способа установки и веса материала. К примеру, вес кубометра бруска составляет 500 кг/м 3 . Если разреженную обрешетку под металлочерепицу устраивают путем установки решетин 30×50 мм через каждые 0,3 м, то на квадратный метр крыши придется.

Разберем пример. На один квадрат крыши придется 3 элемента разреженной обрешетки, каждый из которых вычисляется так: 1м длинны × 0,03 м высоты × 0,05 м ширины × 500 кг/м з. В итоге получится вес решетины 0,75 кг, вес обрешетки 2,25 кг.

А при сооружении нужно будет просто удельный вес материала, у ОСП или фанерной плиты это 650 кг/м 3 , помножить на ее толщину. Удельный вес теплоизоляции обычно указывается производителем, его приходящуюся на метр площади массу найти проще всего.

Полученные значения веса кровли, теплоизоляции и обрешетки суммируются, переводятся в линейное значение, результат которого следует сверить с требованиями СНиП 2.01.07-85. Для ориентира значение расчетной нагрузки обычно не превышает 450 кг/м 2 , нормативной 315 кг/м 2 .

Принцип проектирования и расчетов перед сооружением крыши с четырьмя скатами:

Нюансы конструирования четырехскатных крыш:

Знакомство с программными средствами, облегчающими расчеты:

Вместо заключения. Многолетний опыт устройства вальмовых крыш в наших средних широтах показал, что для изготовления стропил под металлическую кровлю или битумную черепицу отлично подходит доска 50×100 или 50×150 мм. Для утепленной конструкции рекомендовано предпочесть второй вариант, чтобы не было необходимости наращивать дополнительную контробрешетку и тем самым незапланированно утяжелять крышу.

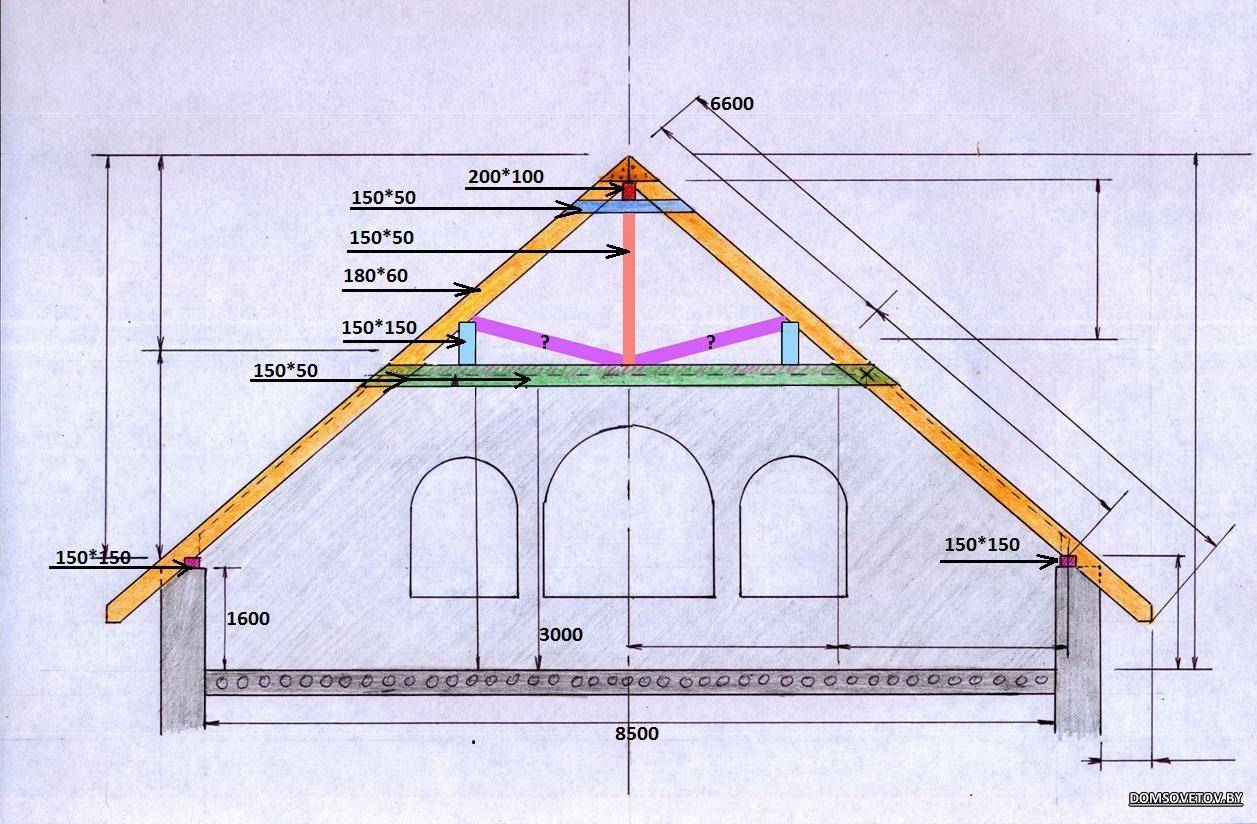

Для опор, прогона и лежня прогонной рамы потребуется материал 100×150 мм, для устройства подкосов, ветровых связей, ветровой доски по периметру достаточно доски 25×100 или 25×150 мм. Диагональные ноги сшиваются из двух досок.

Вальмовая, мансардная, шатровая, крыша • «ИжСтройка»

Вальмовая крыша.
Наша компания занимается строительством крыш. Звоните  тел. 55-38-38
Строим и из Вашего материала и из своего.
В И Д Ы     Р А Б О Т РАБОТА с  МАТЕРИАЛОМ
ВАЛЬМОВАЯ, МАНСАРДНАЯ, ШАТРОВАЯ КРЫША или за городом 350 р./м.2 1 250 р./м.2
Вальмовая крыша своими руками – не такая сложная работа, как может показаться человеку, не имеющему достаточного опыта и познаний в строительстве.
Работа, конечно, не самая простая, но вполне выполнимая, в ней нет ничего сверхъестественного.
Перед тем как приступить к строительству, следует выяснить все подробности касательно данного вида крыш, а именно стропильной системы вальмовых крыш, а также тщательно выполнить все замеры и все подробно разметить.
Первый элемент представляет собой два обычных ската, которые можно встретить и на любых других крышах.
Второй элемент и придает вальмовым крышам неповторимость: поскольку скаты не закрывают всю площадь дома в длину, оставшееся пространство закрывается при помощи двух боковых вальм, дающих название всей конструкции.
Чертежи вальмовой крыши составляются при помощи обычной разметочной рейки и теоремы Пифагора, знакомой еще со школы, главное не торопиться и выполнять их тщательно и обдуманно.
Правильно подготовленный проект вальмовой крыши с грамотной разметкой позволяет также самостоятельно произвести все надрезы на конструкции из стропил, требующиеся в процессе строительства.
Технология возведения вальмовых крыш считается наиболее правильной, и основная часть замеров в ней производится начиная с нижнего ребра системы стропил, как и при установке стропил односкатной крыши.
Основные правила строительства вальмовой крыши.
Следует помнить о том, что промежуточные элементы стропил всегда являются более крутыми, чем угловые элементы, поэтому размер используемых при изготовлении стропильной системы досок или бревен должен составлять не менее 50х150 мм.
Короткие элементы конструкции стропил следует крепить не к коньковой доске, как в обычной скатной крыше, а к угловым элементам системы стропил, при этом уклон промежуточных элементов данной системы должен совпадать с уклоном ее коротких элементов.
Строительство крыши вальмовой подразумевает, что для изготовления коньковой доски и системы стропил используется один и тот же материал.
Поскольку крыша – вальмовая, то при ее возведении применяется промежуточный центральный тип стропил, крепление которых производится по обоим краям коньковой доски.
Промежуточные стропила упираются не только в коньковую доску, но и в верхний уровень используемой обвязки.
Перед тем, как построить вальмовую крышу, следует произвести ее разметку. Прежде всего, необходимо разметить осевую линию, расположенную на верхнем уровне обвязки части стены, находящейся с торца здания.
После этого производится точное измерение половинной толщины коньковой доски, а также разметка местоположения первого элемента стропильной системы центрального промежуточного типа.
Далее один конец разметочной рейки прикладывают к размеченной ранее для первого элемента стропил линии, а на другой ее конец переносится линия, боковой внутренней стены, отмечающая расположения промежуточного элемента стропильной системы.
Точная длина свеса стропил уточняется путем переноса разметочной рейки на линию, соответствующую внешнему контуру той же стены, при этом второй конец рейки устанавливается на образовавшийся свес кровли.
Далее размечается местонахождение  второго элемента стропил центрального промежуточного типа, для этого рейка располагается на краю боковой стены и на ней отмечается точное расположение того стропильного элемента, который намечено располагать между верхним концом обвязки и боковой стеной, как предусматривает схема вальмовой крыши.
В оставшихся углах здания следует выполнить ту же самую последовательность действий, что позволяет точно и грамотно выполнить разметку всех элементов центральной части системы стропил, а также размеры коньковой доски.
Несомненным преимуществом подобной процедуры разметки является то, что вальмовая крыша – конструкция и устройство – будет спроектирована без построения гипотез и предположений о том, следует ли производить опускание стропильных угловых элементов, поскольку вся система стропил будет выполнена из материала, обладающего одной и той же шириной и сечением.
Прежде чем начинать производить замеры и наносить разметку, следует тщательно изучить все элементы, из которых состоит крыша – вальма, скаты и т.д. Разобравшись с ее устройством, следует также заранее продумать способ соединения элементов системы стропил между собой.
Разобравшись с тем, как устроены вальмовые крыши, можно начинать процедуру изготовления рейки, с помощью которой будут производиться замеры.
Для того, чтобы разметка крыши была более удобной при нахождении метки, расположенной на рейке, на большом удалении от глаз работника, ширина данной рейки должна составлять около 5 сантиметров.
Расположение промежуточного элемента стропильной системы отмечается путем прикладывания рейки к мауэрлату боковой стены.
Следует также произвести и замер толщины непосредственно стены, что позволит произвести правильную выборку на опорную часть стропил, а также свеса кровли.
Кроме того, следует заранее приготовить перечень всех используемых при разметке стропильной системы коэффициентов, чтобы максимально правильно и точно изготовить конструкцию крыши.
К данным коэффициентам относятся такие, как соотношения между длиной используемых элементов стропил и их расположением, а также различные пропорции, характеристики различных скатов и уклонов и т.д.
Мансардная крыша.
Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:
Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
Стойки – вертикальные опоры, поддерживающие стропильную систему;
Прогоны – горизонтальные опоры для стропил;
Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
Стропила – доски, образующие основной контур крыши;
Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.
Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.
Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.
Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.
Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.
Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.
Шатровая крыша.
Как построить шатровую крышу? Шатровая крыша это обычно четырехскатная конструкция с квадратом в середине. Ее скаты – равнобедренные треугольники сходящиеся к центру.
Крыша может быть и многоскатной или вообще круглой, главное соблюдать симметрию. По внешнему виду напоминает шатер, от этого и название – шатровая. Благодаря отсутствию фронтонов данные крыши позволяют экономить на материалах. К тому же они имеют необычную и привлекательную конструкцию.
Крыша шатровая своими руками может быть установлена на любом здании, но удобнее, если дом имеет форму квадрата.
В основе данной крыши лежит стропильная система, которую считают сложной конструкцией. Здесь главное все рассчитать верно. Конечно, лучше предоставить это дело специалистом, но если есть навык можно все сделать самостоятельно.
Что бы сделать расчет шатровой крыши надо знать длину и ширину основания, плюс угол наклонов скатов.  В основном такие конструкции состоят из равнобедренных треугольников, а в основе лежит квадрат.
Мы можем легко найти длину вальмовых стропил, площадь и высоту поверхности. Для этого нам надо площадь одного ската (треугольника) умножить на четыре.
Если в основе лежит прямоугольник, произвести расчет, зная элементарные геометрические формулы, не составит труда. Крыша состоит из двух равных треугольников и двух равных трапеций. Надо найти высоту треугольника и трапеции.
Это будет длина вальмовых стропил. Затем по формуле вычисляем площадь каждой фигуры (трапеции и треугольника), суммируем их и умножаем на два. Получаем площадь скатов крыши.
Площадь ската вычисляем по формуле: S = 2*(d*h), где S – площадь ската; d – длина основания; h – высота треугольника.
Теперь требуется выяснить площадь карнизных свесов. Они имеют форму равнобедренной трапеции. Для этого нам надо высоту фигуры умножить на половину суммы длин оснований.
При этом можно вести расчеты двумя способами:
Используя высоту конька и длины основания всей крыши.
С учетом длины основания и длины стропильной диагональной ноги.
На рисунках можно увидеть, как и по каким формулам рассчитывается площадь одного ската и крыши в целом. После этого можно приступать к расчету элементов стропильной системы крыши.
Но лучше заказать чертеж шатровой крыши у специалистов. По нему можно будет определиться с количеством материалов, длиною стропил и этапами работ.
И так, с чего начинать строительство шатровой крыши? Вся конструкция опирается на основании здания. В деревянных каркасных строениях на верхнюю обвязку, специально предусмотренную для этого.
В кирпичных домах на мауэрлат (опорные брусья). В срубах на верхние венцы. Для кирпичных зданий стены надо выровнять. Для этого заливается стяжка. Специалисты рекомендуют сразу монтировать закладные элементы для привязки мауэрлата.
На ровную поверхность укладываем опорные брусья и лежни. Между кирпичной кладкой стен и мауэрлатом обязательно укладывается прослойка из влагостойкого материала. Опорный брус ложиться по периметру здания, это основа для стропил и конька.
Стропила шатровой крыши представляют собой конструкцию из двух типов стропильных ферм.  Первая это обычные фермы скаты которых соединены в коньке. Вторая – боковые треугольные стропила. Устанавливаются диагональные стропила.
И здесь главное точность работ. Эти стропила отвечают за прямоту плоскостей скатов и их ровность. Основное внимание уделяется длине и углу наклона, которые будут равны для всех четырех сторон.
При определении длины стоит учитывать размеры свеса. Их длина может доходить до одного метра.
После установки накосных стропил можно приступать к монтажу центральных. Все они имеют один размер и располагаются строго параллельно друг другу. Один край крепим к мауэрлату, а второй к коньку.
При монтаже сложных узлов к (там где сходятся стропилы разных видов), следует уделить особое внимание расчету такого типа вальмовой крыши. Правильный монтаж подразумевает двойной  подрез. При этом плоскости скосов  одинаковых стропил должны совпадать.
Теперь пора заняться креплением угловых стропил к диагональным. Для этого с обеих сторон накосных стропил крепят черепковый брус. Основным условием при выполнении этого этапа монтажа является то, что крепления должно проходить в разных местах диагонального стропила (в разбежку).  Монтируются они параллельно центральным элементам.
Для повышения прочности конструкции, монтаж шатровой крыши предусматривает установку поперечной балки, которая соединит все центральные стропила. Она крепиться к перекрытию несколькими стойками.
Звоните  тел. 55-38-38


Как определить длину бедра и планировку стены

Как определить длину коньков на вальмовой крыше и как выложить стену на вальмовой крыше

Стены вальмовой крыши выкладываются от центра первого общего стропила. Первое общее стропило – это стропило на конце конька. Другие стропила выкладываются из этого стропила (либо 16 дюймов, либо 24 дюйма), чтобы можно было экономично использовать строительные материалы, такие как фанера.Изучите рисунок ниже. Щелкните изображения, чтобы увеличить их до нового окна.

     Конек вальмовой крыши равен длине здания минус удвоенный прогон плюс толщина стропильного запаса.

Разметка производится от центра первого общего стропила. В примере слева пробег составляет 10 футов. Итак, это измерение до центра первого общего стропила. Так как обычные стропила укорачиваются вверху, конек будет увеличиваться на 1/2 толщины стропильного запаса с обоих концов или на 1.5 дюймов для номинального 2x пиломатериала.

Иногда крыша немного сложнее. Первым шагом к созданию сложной вальмовой крыши является определение длины всех коньков. Для этой цели вальмовые и ендовильные стропила считаются коньками. Поскольку древесина имеет глубину, мы должны учитывать эту толщину при раскладке и обрезке стропил. Изучение следующего рисунка поможет внести ясность. Это пример того, как вычислить длину гребня.

Рисунок слева показывает, как простая математика используется для определения длины гребня.Поскольку я не обсуждал, как рассчитать длину вальмовых и ендовных стропил, этот рисунок относится только к прогону вальмовых и ендовных стропил. Прогон используется для выкладки этих стропил. Обратите внимание, что конек А и В увеличивается на толщину стропильного бруса, а конек С укорачивается. Он укорачивается на толщину стропильного бруса под углом 45 градусов (2 1/8 дюйма). Обратите внимание, что это горизонтальное измерение, снятое вдоль линии уровня квадрата каркаса. Это разрез в полевых условиях. Математический шаг по-прежнему составляет один фут .

Конечно, когда у вас есть прогон стропил, достаточно легко получить фактическую длину стропил, будь то обычное или вальмовое стропило. Для этого можно использовать старый метод раскладки или калькулятор. Вам все равно придется выкладывать разрезы. Не забудьте отступить на 3/4 дюйма для скоса пильного диска при резке вальм в месте их пересечения с гребнями. Вальмы должны быть укорочены и сдвинуты назад.

Укорачивание — обычно 1/2 толщины стропильного бруса под углом 45 градусов — 1 1/16 дюйма на 1.Древесина толщиной 5 дюймов.

Уступ — 1/2 толщины стропильного запаса. Это делается для учета скоса пилы, чтобы стропила могли плотно прилегать. Обычно 3/4″. Отступ не уменьшает длину стропила.

Ознакомьтесь с нашей страницей о том, как рассчитать свес или хвост вальмового стропила здесь.

Ознакомьтесь с нашей страницей по общей терминологии стропил здесь.

Наша страница «Как выложить вальмовое стропило» объясняет больше о том, как рассчитать длину вальмового стропила.

Пролистайте наши образовательные блоги, чтобы узнать о других темах по строительству дома.

Изучите науку и математику каркаса крыши. Получить Полевое руководство по каркасам крыш.

Нажмите на ссылку, чтобы перейти на нашу страницу «Купить сейчас»!

Если вам нравится наша страница, оставьте комментарий. Мы хотели бы услышать от вас!

Как рассчитать нестандартные вальмовые стропила с помощью приложения RedX Roof

Существует несколько способов расчета вальмовых и нарожных стропил.Я расскажу о наиболее эффективном методе, который я нашел, который использует приложение RedX Roof App для автоматического расчета каждого измерения.

Необходимые измерения

Измерения, которые нам нужно будет ввести в приложение, следующие. Мы подробно рассмотрим все это позже.

  1. Шаг крыши 1

  2. Шаг крыши 2

  3. Свес фасада

  4. Нижний прогон обычного стропила.

  5. Расстояние между нарожниками

Эти 4 значения — все, что нам нужно для создания двухмерного вида в плане нашего углового бедра. Это будет выглядеть как на изображении ниже.

Настройка

Есть много вещей, которые мы можем настроить, например,

— Толщина вальмового стропила

— Глубина вальмового стропила

— Глубина домкрата

— Глубина фасада

2

Я расскажу о том, что все это означает, позже в этом посте, я просто хочу показать вам все другие измерения, которые будет генерировать приложение, прежде чем мы углубимся во многие детали.

Измерения Приложение сгенерирует

Приложение сгенерирует почти все измерения, о которых вы только можете подумать, а также поможет вам визуализировать все измерения, создав изображение каждого стропила. Начнем с вальмового стропила.

Если вы вырезаете углы скоса на вальмовом стропиле, мы получим эти углы позже из углов скоса нарожного стропила, поскольку они будут одинаковыми. Приложение также покажет вам углы наклона, если вы хотите сделать его действительно красивым и скосить верхнюю часть вальмового стропила.

Нарожники 6/12 Сторона


Как и в случае с вальмовым стропилом, приложение создаст масштабируемый вид в плане со всеми деталями стропил

— Список всех нарожников Длина

— Длина обычного стропила (темно-синий на изображении в плане в начале поста)

— углы скоса, если вы хотите срезать скосы на нарожных стропилах, это также будет один из углов скоса на вальмовом стропиле

Нарожные стропила 9/12 Сторона


Как и в случае с другими стропилами, приложение создаст изображение со всеми деталями стропил.

Единственная разница с этим стропилом в том, что устье птицы заменено опорным блоком для стропил . Это связано с тем, что приложение предполагает, что обе ваши стены со стороны 6/12 и со стороны 9/12 имеют одинаковую высоту, и чтобы стена имела одинаковую высоту и одинаковый выступ с выбранным уклоном крыши, вашему стропилу потребуется опора. блок под стропилами. Вы можете думать об этом опорном блоке как о какой-то пятке фермы.

Пример приподнятой пятки фермы

Вместо этого нужен птичий рот

Если вы хотите поднять стену со стороны 9/12 вместо того, чтобы держать птичий рот, вы также можете это сделать.Вы можете найти разницу высот ваших двух стен, сравнив высоту над плитой со стороны 6/12 с высотой над плитой со стороны 9/12. Например, на стороне 9/12 высота над пластиной составляет 7 и 1/8 дюйма, а на стороне 6/12 высота над пластиной составляет 3 и 3/4 дюйма. Таким образом, разница в высоте стены будет 7 и 1/8 дюйма минус 3 и 3/4 дюйма, что равно 3 и 3/8 дюйма. Вы поднимете боковую стенку 9/12 на 3 и 3/8 дюйма

Поехали Более подробно


Теперь, когда вы увидели, на что способно приложение, позвольте мне показать вам все детали.Первое, что вы должны знать, это то, что вы можете увеличить масштаб любого из стропил, чтобы поближе рассмотреть все измерения. Когда вы полностью приблизитесь к свесу любого стропила, вы увидите, что можно найти больше измерений.

Измерения, которые вы вводите в приложение


— Уклон крыши 1 или подъем для этого первого ввода вы можете ввести либо уклон крыши первой стороны, если вы его знаете, либо подъем сверху стены до вершины конька или, другими словами, до вершины, где заканчиваются обычные стропила.

Прогон 1 Это расстояние от внешней стороны стены до места, где ваше обычное стропило встречается с верхним коньком, это прогон для первой стороны.

— Уклон крыши 2 или прогон 2 Здесь вы можете ввести либо уклон крыши вашей второй стороны, если вы его знаете, если нет, то вы можете ввести прогон этой второй стороны (расстояние от внешней стороны стену до того места, где ваше обычное стропило для номера стороны стыкуется с коньком).

— Выступ Здесь вы вводите расстояние от внешней стороны стены до внутренней части лицевой панели.

— Высота стропила над пластиной или Опускание фасции: Здесь вы можете ввести либо высоту стропил над пластиной (см. изображение), либо измерение высоты фасции (расстояние по вертикали от верха фасции до верха стены). Это может быть положительное или отрицательное число)

Сведения о стропилах

Расстояние между стропилами Это расстояние от центра одного стропила до центра другого стропила.

— Глубина нарожника Это глубина обычного стропила и всех нарожников.Например, если вы используете 2×6, глубина стропил будет 5 и 1/2 дюйма.

— Толщина вальмового стропила Это толщина вальмового стропила. Например, если вы используете 2×6, глубина стропил будет 1 и 1/2 дюйма.

— Глубина вальмового стропила Это глубина вальмового стропила.

На данный момент это все входные измерения и настройки, которые вы можете сделать. В будущем могут быть некоторые изменения.

Измерения

Вот небольшое объяснение того, что означают некоторые измерения.


— Общая длина стропила Это общая длина вальмового стропила. Если вы посмотрите на вид сверху вниз, вы увидите, что общая длина вальмового стропила имеет прямоугольный конец без каких-либо скосов. Поэтому, если вы вырезаете фаски на своем вальмовом стропиле , имейте в виду, что измерения относятся к снятой стороне фаски.

— Вальмовое стропило Это расстояние по вертикали, на которое нужно опустить вальмовое бедро, если вы не вырезаете углы подпорки в верхней части вальмового стропила.

— Опорный блок для стропил В зависимости от вашего стропила у вас будет либо измерение опорного блока для стропил, либо измерение глубины устья птицы. Имейте в виду, что если вы вырезаете подкладочные уголки в верхней части вальмового стропила, вам нужно будет добавить к этому измерению значение высоты вальмового стропила, так как это приведет к получению вальмового стропила .

— Высота стропила над плитой Имейте в виду, что если вы вырезаете подкладочные уголки в верхней части вальмового стропила, это измерение будет по короткой стороне скоса.

— Шаг стропил Это вертикальный подъем на каждый фут горизонтального пробега или пройденного горизонтального расстояния.

— Угол стропила Это градусы отвеса стропила.

Сохранение и загрузка заданий

Теперь, когда вы закончили создание планов, давайте рассмотрим, как мы можем сохранять и загружать стропила в приложение для последующего использования.

Сохранение проекта

Нажмите кнопку «Сохранить проект» над планом вальмового стропила, затем нажмите «Назвать проект», чтобы добавить имя.После этого нажмите на кнопку Сохранить!

Загрузка задания

Нажмите кнопку «Загрузить задание» чуть выше плана вальмового стропила, затем выберите задание, которое хотите открыть, и нажмите «Загрузить».

Распечатайте и поделитесь планом

Распечатайте

Нажмите кнопку «Печать» чуть выше плана вальмового стропила, затем выберите принтер, на котором хотите распечатать.

Экспорт в формате PDF

Нажмите кнопку «Поделиться» над планом вальмового стропила. Это создаст версию плана в формате PDF, которой вы сможете поделиться с другими приложениями.Например, вы можете сохранить PDF-файл на свой телефон, отправить его по электронной почте или отправить в текстовом сообщении.

Сохранить в фотографии

Нажмите кнопку «Сохранить в фотографии» над планом вальмового стропила. Приложение запросит у вас разрешение на сохранение плана на ваших фотографиях, нажмите «Принять» и все! План будет сохранен на ваших фотографиях.

Заключение

Как видите, RedX Roof App позволяет очень легко получить все измерения и детали стропил для строительства вальмовой крыши неправильной формы или вальмовой крыши с одинаковым уклоном.Есть много других замечательных функций, таких как Valley Builder, Rafter Calculator, Turret Roof Builder, Plywood Angles, Dormer Builder и другие…

Как вы думаете, это то, что вы бы использовали? Дай мне знать в комментариях.

Спасибо всем, кто дошел до этого места!

Калькулятор площади крыши

преобразования
дюймов футов
1 .08
2 .17
3 .25
4 .33
5 .42
6 .50
7 .58
8 0,67
9 0,75
10 .83
11 .92

Этот калькулятор поможет вам определить количество квадратных футов, необходимое для замены гонта. Черепица фигурная по количеству квадратов. 10’x10′ = 100 футов (1 квадрат)

Калькулятор площади крыши: КОНСТРУКЦИЯ И КОНСТРУКЦИЯ
Для каждого типа крыши, изображенного ниже, L = горизонтальная длина, W = горизонтальная Ширина и H = Высота по вертикали, все введено в футах . Уклон в дюймах на фут может заменить H. (Если вы не знаете, как измерить наклон, см. эти инструкции .)

Вальмовые крыши могут представлять проблему для измерения высоты, и метод уклона может быть заменен вместо измерения высоты. Поскольку современная архитектура допускает наличие смешанных склонов в одном конструкции, калькулятор позволяет вводить различные уклоны для пересекающихся крыш.

Для многих крыш размеры можно снимать с земли или с лестницы. Убедитесь, что ваши измерения включая любой выступ на карнизе. Высоту часто можно измерить на торцевой стене в центре фронтона.

Сложные кровли могут иметь многочисленные повторения этих форм – для каждого участка выполняйте отдельный расчет, затем сложите результаты вместе (на бумаге), чтобы получить общую площадь крыши. Крыша « ящик для соли » с неравные стороны могут быть рассчитаны как две отдельные формы односкатной крыши. Крыша « A-Frame » просто фронтон с высоким наклоном.

Измерение уклона и уклона крыши

by Nick Gromicko, CMI® and Benjamin Gromicko

И шаг, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали.В этой статье описывается как уклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип материала кровельного покрытия может быть применен, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, уклоном и пролетом. Каркас крыши представляет собой практическое применение геометрии, а уклон крыши в значительной степени основан на свойствах прямоугольного треугольника.



В каркасе крыши основание прямоугольного треугольника называется прогоном. Пробег — это расстояние от внешней стороны верхней пластины стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом и представляет собой расстояние, на которое стропильная доска поднимается вверх над верхней пластиной стены.

Уклон

Уклон – это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону, где прогон – это некоторая часть пролета.Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждый 1 фут или 12 дюймов пробега, имеет уклон «4 из 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши равен «6 из 12».

Наклон может быть выражен численно в виде отношения. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального участка. Например, наклон «4 из 12» можно выразить как отношение 4:12.Наклон «6 из 12» выражается как 6:12.





Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о ро уклона .

  • как соотношение; и
  • в дюймах на фут.


Уклон

Уклон — это уклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Доля ската

Исторически слово «скат» означало отношение высоты конька ко всему пролету/ширине здания или отношение длины стропил к ширине здания. А тогда конек обычно находился посередине пролета. В современной строительной практике это уже не так. Конек может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

Крыша, возвышающаяся на 8 футов над 24-футовым пролетом, имеет уклон «от 1 до 3».Если подъем составляет 4 фута над 24-футовым пролетом, то уклон крыши считается «от 1 до 6».

Шаг может быть выражен численно в виде дроби. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются взаимозаменяемо, что неверно.Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.



 Используя приведенную выше иллюстрацию и информацию, которую мы только что узнали об уклоне и уклоне, мы видим, что уклон 2:12 можно выразить как шаг 1/12, предполагая, что пролет в два раза превышает длину участка. Если уклон составляет 4:12, шаг для 24-футового пролета составляет 1/6. Если шаг 1/3, наклон 8:12. Помните, уклон выражается в виде отношения и в дюймах на фут.А шаг – это дробь, полученная путем деления подъема на весь пролет.

Минимальный уклон для различных кровельных покрытий

Международный кодекс жилищного строительства (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций по установке кровельного покрытия от производителя.

  • Битумная черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняная и бетонная черепица должна укладываться на скатах крыши 2.5:12 или выше (2015 IRC R905.3.2).
  • Металлическая черепица должна укладываться на скате крыши 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральной поверхностью должна укладываться на скатах крыши 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевая черепица должна укладываться на скаты крыши 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна укладываться на скаты крыши 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные распорки следует устанавливать на скатах крыши 3:12 или больше (2015 IRC R905.8.2).
  • Сборные крыши должны быть установлены на скатах 0,25:12 или больше (2015 IRC R905.9.1), за исключением сборных крыш из каменноугольной смолы, у которых минимальный уклон крыши составляет одну восьмую единицы по вертикали и 12 единиц по горизонтали. (уклон 1%).
  • Металлические кровельные панели должны быть установлены на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш с непропаянными швами внахлест без нанесения герметика внахлест
    • минимальная крыша наклон 0.5:12 для металлических крыш с непаянным фальцем внахлестку с нанесенным герметиком внахлест (IRC R905.11.1, 2015 г.).
    • Однослойная кровля из термореактивного материала должна укладываться на скате крыши 0,25:12 или больше (2015 IRC R905.12.1).
    • Однослойная кровля из термопласта должна укладываться на скатах крыши 0,25:12 или больше (2015 IRC R905.13.1).
    • Кровля из напыляемого пенополиуретана должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.14.1).
    • Жидкая кровля должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.15.1).
    • Фотогальваническая черепица должна укладываться на скате крыши 2:12 или больше (2015 IRC R905.16.2).



    Битумная черепица

    Уклон крыши влияет на отвод воды с поверхности и может определить тип кровельных материалов, которые следует установить.Битумную черепицу следует использовать только на крышах с уклоном 2:12 или больше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Уклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

    Большинство битумных гонтов можно использовать на скатах крыш от 4:12 до 21:12, используя стандартные методы укладки. Асфальтовую черепицу можно использовать на уклонах от 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на малых уклонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

    Измерение уклона

    Вам понадобится столярный уровень, рулетка и карандаш.

    Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

    Замеры можно производить с незавершенного чердачного помещения под кровлей или в районе скоса, или поверх кровельных материалов. Измерение уклона от поверхности крыши может быть не самым точным из-за изначально неровной поверхности кровельного покрытия.

    Ползите на недостроенный чердак. Найдите легкодоступную доску для стропил крыши. Приложите конец уровня к нижнему краю стропила крыши и держите его идеально ровно. Измерьте от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

    Найдите легкодоступную доску для граблей. Держите столярный уровень идеально ровно, удерживая его конец у нижнего края доски граблей.Измерьте от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края доски граблей. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

    Измерение уклона крыши с поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового столярного уровня или прямой доски 2×4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.



    Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе с возможностью делать цифровые снимки уклона с земли.


    Резюме

    Шаг и наклон не означают одно и то же. Уклон – это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на то, как вода сбрасывается с поверхности крыши, и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.




    Как рассчитать объем вальмовой крыши | На главную Руководства

    Вычисление объема контейнера с несколькими углами, такого как четырехскатная крыша, может оказаться запутанной задачей. Шатровая крыша наклонена от стен здания к пику со всех четырех сторон, создавая внутреннее пространство с длинной призмой посередине и прямоугольной пирамидой на каждом конце. Самый простой способ найти общий объем закрытого чердака — разбить расчет на составные части.

    Измерьте ширину и длину основания крыши. Для точного замера объема в вентиляционных целях это следует делать внутри чердака по верхним плитам наружных стен. Сделайте отдельные замеры для конька, центральных боковых стен под коньком и наклонных боковых стен на каждом конце дома.

    Измерьте высоту пика крыши от вершины потолка — пола чердака — до выступа конька.

    Умножьте высоту, ширину и длину.Длина призмы — это измерение между конечными точками гребня. Для крыши высотой 6 футов, шириной 20 футов и длиной конька 32 фута расчет выглядит следующим образом: 6 x 20 x 32 = 3 840

    Разделите произведение предыдущего измерения на 2, чтобы определить объем в кубических футах, содержащийся в центральной части крыши. В примере: 3840 / 2 = 1920 кубических футов

    Умножьте отдельно длину, ширину и высоту концевых секций пирамиды.Используя предыдущую ширину и высоту крыши, для дома длиной 16 футов для каждой наклонной секции боковой стены вычислите: 20 х 6 х 16 = 1,920

    . шаг на 3, вот так: 1920/3 = 640 кубических футов.

    Сложите вместе объем обеих секций пирамиды. В данном случае: 640 + 640 = 1280.

    Добавьте объем центральной секции призмы, чтобы получить общий объем. Для этого примера: 1280 + 1920 = 3200 кубических футов объема.

    Ссылки

    Биография писателя

    Финн МакКухил — независимый писатель из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. Изучив программирование в Университете Южной Флориды, он более 20 лет возглавлял ИТ-отделы трех крупнейших поставщиков автомобилей. Теперь он строит деревянные лодки в северных лесах.

    Что такое вальмовая крыша? | Преимущества | Шатровая крыша против двускатной крыши

    Что такое вальмовая крыша | каркас вальмовой крыши | конструкция вальмовой крыши | калькулятор вальмовой крыши | вальмовая крыша против двускатной.

    В этой статье я кратко расскажу о вальмовой крыше, что такое вальмовая крыша, конструкция вальмовой крыши, ее крепление к каркасу, а также ее преимущества и недостатки.

    В современной архитектуре приобрел классический внешний вид и красивый дизайн кровельного покрытия в мире, таком как США, северная Австралия и снежные регионы, где выпадали сильные дожди и т. д., что также ощущается как классический внешний вид и красивый вид.

    Шатровые крыши

    обеспечивают эффективную конструкцию кровельного покрытия в мировых и снежных регионах, которая приобретает красивый, классический вид и широко используется в современной архитектуре, что также часто встречается в строительстве вальмовой крыши во многих стилях архитектуры.

    Шатровые крыши представляют собой, по сути, структурную конструкцию кровельного покрытия с крутыми скатами, поднимающимися к пику, где все стороны спускаются вниз к стенам с довольно пологим уклоном, который обычно наблюдается в бунгало и коттеджах, и в основном обеспечивают более устойчивое поведение к повреждению ветром.

    Вальмовая крыша состоит из конструкции различной формы, такой как квадратная вальмовая крыша в форме пирамиды, форма домов может быть связана с двумя треугольными сторонами и двумя трапециевидными, а конструкция вальмовой крыши на прямоугольном плане связана с четырьмя лица.

    Конструкция вальмовой крыши состоит почти из одного ската или ската, что делает их симметричными относительно осевых линий и крутых скатов, поднимающихся к вершине.

    Шатровые крыши спроектированы для самых разных конструкций, таких как пирамидальная, квадратная, прямоугольная в современной домашней архитектуре, эта конструкция состоит из основных частей каркаса с точки зрения конька, который является центральным над прямоугольником здания под ним, а вальмовые концы, имеющие треугольные грани крыши, называются вальмовыми концами и ограничены самими вальмами.

    Вальмы и вальмовые стропила сидят на внешнем углу здания и поднимаются к коньковой доске, где здание имеет внутренний угол, ендову делает стык между скатными поверхностями, благодаря правильному монтажу вальмовых частей кровли имеют наиболее эффективный и широко используются и обеспечивают значительное преимущество, заключающееся в придании конструкции компактного и прочного вида.

    Вальмовая крыша, или вальмовая крыша, или четырехскатная крыша — это тип крыши, в которой все стороны скатываются вниз к стене с довольно пологим уклоном от вершины.Он не имеет вертикальной стороны к крыше и не имеет фронтонов или плоских концов.

    Что такое вальмовая крыша?

    В связи с этим, «что такое вальмовая крыша?», вальмовая крыша, или вальмовая крыша, или вальмовая крыша — это тип конструкции крыши с крутыми скатами, поднимающимися к пику, где все стороны спускаются вниз к стенам, конструкция которых состоит из более стойкий для защиты от сильного ветра и снегопадов, что широко используется в современном строительстве крыш в зданиях многих стилей архитектуры, что часто встречается в бунгало и коттеджах.

    Что такое вальмовая крыша?

    Вальмовые крыши не имеют большого пролета, плоские или плоские концы со сторонами, устойчивые к ветру, благодаря этой конструкции более эффективны, чем двускатные крыши, эта крыша также должна иметь крутой уклон не менее 35 градусов от горизонтали или более крутой уклон, предпочтителен , когда ветер дует над шатровой крышей с пологим скатом, крыша может вести себя как крыло самолета, затем создается подъемная сила с подветренной стороны, более крутая шатровая крыша имеет тенденцию заставлять ветер останавливаться, когда он проходит над крышей.

    Конструкция вальмовой крыши

    Конструкция вальмовой крыши важна для правильной оценки ее конструкции и должна защищать мелкие проблемы от превращения в серьезные проблемы, а также внутреннее пространство имеет достаточно места, улучшенную вентиляцию для дома и правильное вертикальное пространство для премиального дизайна. такие функции, как высокий потолок, воронье гнездо, которые могут придать вашему дому еще одну конструктивную особенность.

    Сооружение вальмовых крыш хорошо отводит воду и подвержено зарастанию листвой.

    Конструкция вальмовой крыши состоит из большого разнообразия форм в плане, таких как пирамидальная, прямоугольная, квадратная в плане, что связано с большей сложностью конструкции ее конструкции, а также необходимыми компонентами, такими как стропила или фермы, используемые при строительстве Конструкция вальмовой крыши представляет собой более сложную систему, поэтому конструкцию вальмовой крыши сложнее построить, чем другой тип скатной крыши, такой как остроконечная крыша.

    Конструкция вальмовой крыши пирамидальной формы требует наличия скатов со всех сторон, обычно четырех, что означает, что она состоит из двух треугольных сторон и двух трапециевидных, что приводит к приданной пирамидальной форме, которую также называют павильонной крышей и другой конструкцией четырехугольной вальмовой крыши. не требует вертикальных концов, состоит из наклонных со всех сторон скатов, сходящихся в вершине конька, а также вальмовая крыша прямоугольной конструкции состоит из концов, наклоненных внутрь к коньку, образованному соседними сторонами, что является более распространенной формой вальмовой крыши. конструкция, в которой конек крыши встречается с двумя вальмами на каждом конце.

    При проектировании вальмовой крыши под вальмой понимается внешний угол, под которым сходятся смежные наклонные стороны крыши, и степень такого угла называется скосом вальмы, треугольные наклонные поверхности, образованные вальмами, которые сходятся в гребень называется тазобедренным концом.

    Начнем с тщательного и правильного измерения и резки древесины, затем перейдем к установке стропил и обшивки.

    Каркас вальмовой крыши

    Каркас вальмовой крыши описывает правильную установку каркаса и его частей, используемых при строительстве вальмовой крыши, таких как простые стропила, коньковая доска, вальмовые стропила и нарожники.

    Каркас вальмовой крыши начинается с измерения длины и обрезки обычных стропил, с инженерной точки зрения каркас вальмовой крыши установлен должным образом, быстрый и простой подход с использованием соответствующего расчета

    ● Измерьте здание, чтобы рассчитать длину стропил – сначала измерьте ширину и высоту всех четырех боковых стен с помощью измерительного прибора или обычной рулетки, если размеры здания известны, вы можете пропустить этот процесс.

    ● Рассчитайте длину каждого из ваших обычных стропил – каждое стропило состоит только из половины крыши, поэтому измерьте ширину вашего здания, разделите это число на 2, затем вычтите ширину из коньковой доски, затем рассчитайте уклон крыши, используйте эти замеры для расчета длины каждого стропила.

    ● Отметьте место, где вы будете обрезать каждое из обычных стропил – вы отметите точку среза конька, используя шкалу для каркаса, отметьте наклонную линию отвеса карандашом на конце деревянной доски, затем отметьте на каркасе. выемка квадрата 1 фут.

    ● Отметьте место выемки на стропилах – выемка – это зазор, который вы вырезаете в стропилах, чтобы он подходил к верхней части стены здания, затем найдите точку выемки с помощью треугольного квадрата и отметьте выемку. расположение вырезов на всех обычных стропилах, нарожниках и вальмовых стропилах.

    ● Обрежьте обычные стропила по длине с помощью циркулярной пилы – сначала обрежьте первое стропило по шаблону с помощью пилы, затем по такому же шаблону отрежьте остальные стропила.

    Установка каркаса вальмовой крыши начинается с расчета длины и обрезки обычных стропил, как показано выше, в котором обычные стропила рассчитывают высоту и длину коньковой доски, которая определяет, где расположены вальмовые стропила.

    Каркас вальмовых крыш сложнее в изготовлении, чем двускатной, а также дороже двускатной.

    ЧИТАЙТЕ ТАКЖЕ :-

    Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

    Как рассчитать уклон крыши | формула шага для крыши

    Стандартный уклон крыши в градусах, соотношение & дробь для дома

    Калькулятор уклона крыши | как рассчитать уклон крыши

    Скатная крыша: части, типы, угол & как рассчитать уклон крыши

    Стропильная крыша: определение, типы & преимущество

    Элементы каркаса вальмовой крыши

    Конструкция вальмовой крыши приобретена по некоторым частям-

    ● Рядовые стропила — используются для центрирования коньковой доски в конструкции вальмовой крыши здания, определения расположения концов конька и установки высоты конструкции.

    ● Коньковая доска – коньковая доска представляет собой самую верхнюю часть конструкции вальмовой крыши, которая используется для установки обычных и вальмовых стропил вместо кровли.

    ● Вальмовые стропила – вальмовые стропила прибиваются под углом 45 градусов к коньковой доске, которая устанавливается по четырем внешним углам здания.

    ● Нарожные стропила – прибиваются к вальме и наклону вниз к наружным стенам здания, такое же посадочное и хвостовое сечение, как и обычное.

    Расположение компонентов каркаса вальмовой крыши

    Процесс возведения вальмовой крыши и описание технологии его монтажа представляет собой сложную конструкцию конструкции, с помощью которой элементы каркаса, такие как обычные стропила, коньковая доска, нарожники и вальмовые стропила должны быть правильно установлены в соответствии с расчетом размеров с требуемой длиной и углом в результате образовалась вальмовая крыша в здании.

    Преимущества вальмовой крыши Шатровые крыши

    более широко используются в современной домашней архитектуре в таких странах мира, как США, Северная Австралия и т. Д., Эти конструкции обычно можно увидеть в бунгало, коттеджах и, в основном, в интегральных стилях, таких как американский квадрат, они широко используются как классический внешний вид и красивый внешний вид, поэтому конструкция вальмовой крыши использовалась во многих стилях архитектуры.

    ● Вальмовая крыша имеет самоподкосы, поэтому при проектировании вальмовых крыш в здании необходимо меньшее количество диагональных связей.

    ● Шатровые крыши более устойчивы к ветровым повреждениям, чем двускатные крыши

    ● Конструкция вальмовых крыш состоит из клиньев, расположенных со всех сторон стены здания, поскольку они могут останавливаться под действием ветра, проходя через крышу, и разрушать воздействие ветра.

    ● Вальмовые крыши приобретают скатами вверх со всех сторон строения, не имеющими вертикальных концов.

    ● Шатровые крыши более устойчивы, чем двускатные.

    ● Эти крыши более устойчивы как к сильному ветру, так и к заснеженным участкам, конструкция крыш позволяет снегу быстро соскальзывать без утечки воды или стояния воды.

    ● Шатровые крыши очень прочны и используются во многих архитектурных стилях.

    ● Эти конструкции не имеют больших, плоских или плоских концов, чтобы ловить ветер.

    ● это улучшает привлекательность многих зданий.

    ● комбинация вальмовой крыши сформировала эффективную конструкцию крыши в здании.

    ◆Вы можете подписаться на меня в Facebook и

    Подпишитесь на наш канал Youtube

    Недостатки вальмовых крыш

    ● Вальмовые крыши предъявляют более сложные требования к конструкции и конструкции.

    ● эти конструкции более затратны в строительстве, чем двускатные крыши.

    ● Шатровые крыши имеют меньше места внутри подкровельного пространства, чем двускатные крыши

    ● Конструкция вальмовой крыши более сложна для обслуживания конструкции в здании.

    ● их труднее проветривать.

    ◆Вы можете подписаться на меня в Facebook и

    Подпишитесь на наш канал Youtube

    ЧИТАЙТЕ ТАКЖЕ :-

    Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

    Как рассчитать уклон крыши | формула шага для крыши

    Стандартный уклон крыши в градусах, соотношение & дробь для дома

    Калькулятор уклона крыши | как рассчитать уклон крыши

    Скатная крыша: части, типы, угол & как рассчитать уклон крыши

    Стропильная крыша: определение, типы & преимущество

    Шатровая крыша и двускатная крыша

    Шатровые крыши по сравнению с двускатной крышей следующие:

    1.Конструкция вальмовых крыш состоит из того, что все стороны крыши наклонены вниз к стене при строительстве зданий, тогда как конструкция двускатной крыши состоит из двух сторон, наклоненных вниз к стенам при строительстве зданий.

    2. Шатровые крыши обычно больше подходят для устойчивых к сильному ветру и снегу регионов, тогда как двускатные крыши обычно менее подходят для устойчивых к сильному ветру и снегу регионов.

    3. Шатровые крыши очень прочные и используются во многих стилях архитектуры в мире в современном строительстве зданий, тогда как двускатные крыши обычно имеют более простую конструкцию, чем вальмовые крыши, и они менее устойчивы, чем вальмовые крыши, поэтому проектирование стилей двускатных крыш в архитектуре обычно используется реже, чем вальмовая крыша.

    4. Вальмовая крыша не имеет вертикальных концов, а двускатная крыша имеет вертикальные концы.

    5. Конструкция вальмовых крыш является более дорогостоящей, а также требования к ее обслуживанию высоки, в то время как конструкция двускатных крыш менее затратна, а также требования к ее обслуживанию меньше, чем у вальмовых крыш.

    6. Шатровые крыши имеют сложную конструкцию, тогда как двускатные крыши менее сложны, чем вальмовые.

    Как точно разметить вальмовое стропило с неравномерным уклоном

    Как точно разметить стропила вальмовой крыши с неравномерным уклоном с помощью Rafter Tools+ для iPhone
    или

    или
    Как точно разметить стропило вальмовой крыши с неравномерным уклоном с помощью Rafter Tools+ для iPhone


    Использование настроек по умолчанию в Rafter Tools+ для iPhone 10:12 соседний уклон крыши 3 ½” для ширины вальмового стропила Нажмите вычислить кнопка Затем прокрутите страницу вниз, расчетные результаты должны выглядеть следующим образом:
    38.65981

    Схема вальмового стропила
    @ Основание вальмового стропила

    Смежный задний угол HR Глубина поддержки вальмового стропила Размер смещения линии отвеса вальмового стропила Основной размер смещения HR, перпендикулярный линии HR Run Смежный размер смещения HR, перпендикулярный линии выполнения HR Главный угол наклона пилы HR @ фут HR Угол скоса соседнего пильного полотна HR @ фут HR 51.34019°

    Расположение вальмового стропила
    @ Пик вальмового стропила

    Главный угол наклона пилы HR @ пик HR Угол наклона соседней пилы HR @ пик HR Размер смещения основной линии отвеса HR Смежный размер смещения линии отвеса HR 1 1/16 дюйма

    Вальмовое стропило с квадратным хвостовым оперением
    Hexenschnitt The Witches Cut

    90° — главный угол скоса HR 90° — Смежный угол скоса HR Смежный угол наклона спинки HR Угол наклона основной пилы HR Угол скоса соседней пилы HR Размер сдвига основной линии HR на конце HR Размер сдвига соседней линии HR на конце HR Затем нажмите кнопку Длина

    Убедитесь, что Unequal Выбрана кнопка , затем нажмите кнопку расчета, она рассчитает крышу длины стропил для неравноскатной крыши.

    Затем прокрутите страницу вниз, расчетные результаты должны выглядеть следующим образом:

    Длина основного стропила до конька Длина свеса основного стропила Длина основного стропила Смещение вальмового стропила от угла Длина соседнего королевского стропила до конька Смежный навес стропила Длина свеса смежного стропила Длина врезки соседнего стропила Высота соседнего стропила по отвесу Длина вальмового стропила до конька Длина вальмового стропила до длинной точки Длина вальмового стропила Мы разметим вальмовое стропило, используя длину вальмового стропила , чтобы Конек, 29 1/4 дюйма, , и вальмовое стропило , длина нависающего стропила, 8 11/16 дюйма. Отметьте 3 перпендикулярные линии на верхнем крае вальмового стропила, используя эти размеры. Затем нажмите на бедро . Углы , а затем щелкните текст Угол наклона вальмы/ендовы . Это отобразит Использование площади каркаса для угла наклона вальмового стропила, 27,50055°, 6 ¼ / 12. Мы будем использовать 12 дюймов в качестве точки вращения на раме квадрат и переместите другой конец квадрата кадрирования к краю бедра стропильный материал с размером поворота 6 ¼” .

    Начертите линию уровня вальмового стропила

    Начертите линию глубины подкладки вальмового стропила с обеих сторон вальмового стропила, используя размер глубины подкладки вальмового стропила 13/16 дюймов.

    Нарисуйте линию отвеса вальмового стропила, используя размер смещения линии отвеса вальмового стропила, равный 1 11/16 дюйма.

    Линия сдвига линии отвеса вальмового стропила и линия уровня плоскости вальмового стропила должны пересекаться на линии глубины подпирания вальмового стропила. Эти 3 линии должны пересекаться в точке выравнивания плоскости крыши.

    Нарисуйте линию на верхней кромке вальмового стропила, используя основной размер смещения HR, перпендикулярный линии HR Run Line

    . 2 1/8 дюйма

    Нарисуйте линии скоса спинки вальмового стропила на посадочном месте вальмового стропила. Это приведет к тому, что основной угол скоса HR составит 47,95238°, а смежный угол скоса HR составит 35,35971°.

    Начертите линию среза посадочного места вальмового стропила по размеру HAP основного стропила  3 3/16 дюйма.

    На пике вальмового стропила начертите размер смещения основной отвесной линии HR @ 2 11/16 дюйма

    .

    и

    Размер смещения соседней линии отвеса HR @ 1 1/16 дюйма

    На главном экране Rafter tool+ для iPhone углы скоса для квадратной хвостовой панели отображаются как

    . 90° — главный угол скоса HR 90° — Смежный угол скоса HR 25.64298°

    Самый простой способ использовать эти углы скоса — нажать кнопку Углы вальмы , а затем щелкнуть текст Главный боковой вальмовый стропильный прогон, Угол корпуса, Квадратная задняя часть вальмового стропила или Вырез ведьм, Угол скоса . Он отобразит Использование квадрата каркаса для угла скоса вальмового стропила квадратной хвостовой панели, 12,98849°, 2 3/4  / 12,. Мы будем использовать 12 дюймов в качестве точки поворота на каркасе. квадрат и переместите другой конец квадрата каркаса к краю материала вальмового стропила, используя размер поворота 2 3/4 дюйма .


    Разместите угол скоса квадратной хвостовой панели, как показано на следующем рисунке, используя 2 3/4  и 12 на квадрате каркаса.


    Повторите процесс на соседней скатной стороне вальмового стропила, используя    5 3/4  и 12 на квадрате каркаса, для угла скоса 25,64298°.



    Используйте размер смещения основной линии под углом HR на хвосте HR 1 5/16 дюйма, чтобы нарисовать линию, параллельную линии под углом HR.Повторите процесс на соседней скатной стороне вальмового стропила, используя размер смещения соседней линии под углом HR на хвосте HR 1 дюйм.
    Нарисуйте линии угла заднего скоса квадратной задней фасции на верхнем и нижнем краях вальмового стропила.

    Линия сдвига линии подкоса квадратной задней обшивки вальмового стропила и линия уровня плоскости вальмового стропила также должны пересекаться на линии глубины подкладки вальмового стропила. Эти 3 линии пересекаются в точке выравнивания плоскости крыши.



    Установите пилу на угол скоса полотна основной пилы HR 31.31734° и прилегающей пилы HR с углом скоса 36,86131° и разрежьте по линиям скоса квадратного хвоста вальмового стропила.












    .

Добавить комментарий

Ваш адрес email не будет опубликован.
