Печи на отработанном масле | Группа NORTEC

   Печи на отработанном масле приобрели популярность, в первую очередь, из-за возможность недорогого приобретения “отработки” — масла, слитого с двигателя и трансмиссии, загрязненного частицами металла. Поскольку это непригодное вещество требует переработки, вывоза и хранения, предприятиям проще избавиться от него как можно быстрее, чтобы не вступать в конфликт с экологическим законодательством.

   Купить отработку у тех, кто занимается изготовлением из нее печного топлива, невозможно — это лицензированные предприниматели и фирмы, которые не станут продавать сырье вместо собственного продукта. Но приобрести отработанное масло в автосервисе возможно по очень невысоким ценам.

   Если вы имеете доступ к отработке в больших количествах, то пустить ее в оборот можно достаточно просто — использовать в качестве топлива. Но для этого потребуется печь с определенными параметрами, в которой отработка не просто сгорит, а выгорит полностью, даст высокую температуру и не будет признана проверяющими источником вредного выброса.

   Безусловно, наилучшим решением для использования отработки является автоматизированная наддувная горелка, работающая в паре с водогрейным котлом или теплогенератором. Такое решение позволяет создать полностью автоматизированную систему, не требующую присутствия оператора. Котел или теплогенератор на отработке могут обогревать ваше помещение в ваше отсутствие, не требуют ручного розжига и ежедневного удаления шлака.

   Тем не менее, надежное и современное решение на базе автоматической горелки на отработке не всем по карману, поэтому многие покупают примитивные капельные печи на отработанном масле, о которых пойдет речь в данной статье.

   Более того, многи умельцы изготавливают подобные печи самостоятельно, благо конструкция их проста и примитивна.



Печь на отработке — преимущества и недостатки

   Что следует учесть при изготовлении печи на отработке, каковы главные принципы, сложности и преимущества такого решения?

Преимущества

1. Печь работает на дешевом и доступном топливе.
2. Эффективность сгорания достаточно высока, чтобы получить высокую температуру корпуса печи, а, значит, высокую теплоотдачу в пределах примерно 500 — 700 градусов.
3. Конструкция печи позволяет собрать ее из стали при помощи сварочного аппарата, что при наличии опыта и материала вовсе не сложно.
4. Горение в такой печи поддерживается самостоятельно — таковы физические принципы ее работы. Регулировать горение можно за счет ограничения подачи топлива простой дроссельной заслонкой.

Недостатки

   Вспомним о сложностях и недостатках.

1. Высокая температура корпуса печи требует выделения для нее особого места, очищенного от всего горючего как минимум на полметра от устройства.
2. При обогреве такой печью тепло распространяется неравномерно, проще сказать, что вблизи очень жарко, вдали — холодно.
3. Печь на отработке масла работает по принципу излучения, а не нагрева воздуха.
4. Всегда сохраняется вероятность закипания топлива в камере предварительного разогрева, а при определенных условиях — выброса кипящего топлива из корпуса.
5. Печь очень активно поглощает кислород в помещении.
6. В конструкции следует учитывать высокую температуру в дымоходе, значит, в местах контакта с кровлей необходимо создать защитный слой из негорючего тугоплавкого материала. Дымоход в самом простом варианте может быть только вертикальным — о причинах мы напишем ниже.
7. Возможны претензии пожарных, если печь установлена в сервисе или мастерской.

   Можно ли сбалансировать преимущества и недостатки конструкции или найти экономичную, эффективную и безопасную альтернативу самодельной отопительной печи на отработанном масле? Можно, по крайней мере, нивелировать некоторые недостатки конструкции и в полной мере использовать весь ее потенциал.

Как работает печь на отработанном масле

   Принцип работы печки на отработке масла — сжигание маслянистой жидкости поэтапно для полного сгорания всех ее компонентов. При использовании отработки с синтетическими присадками вместо чистого ректификата нефти это становится возможным.

Все трансмиссионные и моторные масла сейчас содержат синтетические присадки, облегчающие нашу задачу.

   Почему разговор идет о двух этапах? — масло состоит из легких и тяжелых компонентов, которые горят (окисляются с выделением тепла) при разных температурах. Им необходимо разное количество кислорода, разная температура и разделение на участки, где будут проходить специфические процессы. Получить эффект полного сгорания можно можно за счет разделения вещества на фракции уже в процессе горения.



   Пиролиз имеет свойство сохранять стабильность, поддерживать сам себя, и мы можем получить процесс, который упрощенно описывается примерно так:

— разогретое предварительно топливо загорается в нижней части камеры сгорания печи на отработанном масле, легкие вещества горят, создавая первичную температуру и тягу для испарения более тяжелых фракций;

— в средней части камеры сгорания происходит нагрев тяжелых компонентов до температуры горения и максимальный приток кислорода снаружи;

— горячая пиролизная смесь поступает в верхнюю часть печи, где проходит процесс “дожигания” разложившегося на пары и газы топлива с разложением окислов азота и активной отдачей тепла;

— продукты горения уходят в дымоход, тепло отдается помещению в виде излучения.



Для подбора оборудования звоните нам:



+7 (495) 133-75-03



 Мы можем Вам перезвонить:





Особенности горения топлива в печах на отработке

   Почему в такой печи, работающей на отработанном масле, возможно использование только вертикального дымохода? Зачем создавать среднюю часть печи в виде вертикальной трубы с отверстиями для притока кислорода? Дело в том, что хорошую тягу и полное сгорание всех компонентов можно получить только при разогреве всей смеси. Если пары станут пролетать по камере сгорания с большой скоростью, то не останется времени именно на этот разогрев, и смысл

   Но если применить знание законов физики, то можно добиться снижения скорости тяжелых компонентов, дать им время на разогрев — за счет возникающей в вертикальной части камеры сгорания силы Кориолиса. Она является следствием вращения Земли вокруг своей оси, а действие ее выражается в том, что в вертикальной трубе жидкости и газы закручиваются спиралью. Благодаря этому закручиванию газовые компоненты перемешиваются, задерживаются в области горения на время, достаточное для полного разогрева и сгорания строить такое сооружение пропадет.

   Получить такой эффект можно разными способами, но в простейшем варианте можно добиться определенного соотношения высоты и диаметра вертикальной части камеры сгорания и дымохода, если не нарушать строго рассчитанные размеры. При нарушении возникнет эффект неполного сгорания, на трубе начнет оседать сажа и копоть, повалит черный дым, и часть газов начнет прорываться в помещение через отверстия для притока кислорода.

   После прогрева газов в камере сгорания и насыщения смеси кислородом начинается фаза дожигания, которая происходит в верхней части печи. Там может быть либо своеобразное расширение с перегородкой, либо воронка определенной формы — в них должен произойти скачок температуры, после которого кислород отдаст часть несгоревших веществ окислам азота. На этом этапе дожигания и совершается обращение опасных и вредных компонентов в углекислоту, водяные пары и азот.

Как усовершенствовать печку на отработанном масле

   Что можно усовершенствовать в этой конструкции, чтобы добиться большей функциональности и избавиться от ограничений?

1. Можно добиться увеличения тепловой мощности печи, работающей на отработанном масле, чтобы часть лучистой энергии преобразовать в нагрев воздуха, получить конвекционную схему для более равномерного прогрева.
2. Можно обойти требование строить только вертикальный дымоход — в таком случае мы можем использовать горизонтальные участки для большей отдачи тепла помещению и снижения опасности от разогрева кровли. Так удобнее вывести дымоход в стену, что гораздо проще, чем, прокладывать его через крышу.
3. Можно создать систему равномерной подачи топлива в нижнюю часть камеры сгорания, чтобы добавлять отработку не слишком часто, не контролировать постоянно ее количество в камере подогрева.

   Получить два первых оптимизирующих эффекта можно, используя силу движения воздуха, наддув, но с определенными ограничениями. Дело в том, что подача воздуха в камеру сгорания снизу бесполезна. Она приведет только к потере температурного баланса и потере эффекта перемешивания от силы Кориолиса, то есть, сведет к нулю все преимущества пиролизного процесса.

   Делать какие-либо вьюшки и лючки для поддува в печи на отработке просто бесполезно и даже опасно — они могут дать эффект выброса пламени, топлива или струи горящего газа наружу. В отличие от дровяной печи, эта система балансирует сама себя и на этапе горения-дожигания не нуждается в принудительном притоке воздуха. Ей достаточно отверстий в вертикальной части камеры сгорания.

   На этапе выброса газов можно помочь печи — установить вентилятор в дымоходе, чтобы проталкивать продукты горения по горизонтальной трубе, компенсируя потерю тяги от ее прокладки. Фактически это означает, что вентилятор будет “дуть вслед газам”, создавая избыточное давление для их выталкивания в сторону выхода из трубы.

Способы создания наддува — инжектор и эжектор

   Существует два варианта создания такого устройства.

1. Первый подход предполагает установку в “колене” дымохода вентилятора постоянного действия, который будет поддерживать тягу и выгонять газы. При его выключении отработанные газы начнут возвращаться в помещение, а эффективность работы печи на отработанном масле резко снизится. Можно между дымоходом и вентилятором установить клапан в виде простой “хлопушки”, который будет легко приподниматься от потока воздуха, создаваемого вентилятором, и столь же легко захлопываться при его выключении. Вариант не слишком удобен именно по причине необходимости постоянно поддерживать тягу вентилятором. Использовать можно компьютерный, вытяжной кухонный или небольшой промышленный вентилятор, создающий устойчивый поток воздуха для эжекторного наддува.
2. Второй подход несколько сложнее в исполнении, он хорош в случаях, когда часть дымохода проложена с некоторым наклоном. В колено дымохода вводится тонкая трубка, а через нее периодически подается сжатый воздух, мгновенно увеличивающий тягу. При использовании этой системы — инжекторной — можно резко увеличивать эффективность горения топлива с одновременным снижением его потребления. В результате будет возможно за короткое время сильно разогреть печь, а потом перевести ее в более “спокойный режим”.

   Использование наддува целиком зависит от возможностей хозяина печи и особенностей места ее размещения. В любом случае, отопительные печи на отработанном масле подходят для гаражей и мини-мастерских, но требуют соблюдения правил пожарной безопасности — удаления от корпуса предметов, расчистки пространства и контроля за температурой.

   Нельзя забывать, что погасить такую печь до полного выгорания топлива в принципе невозможно. Пламя будет поддерживать само себя в виде ленивого язычка, который мгновенно разгорится при получении новой порции масла.

Отбор тепла от печи на отработке

   Отбор тепла от корпуса печи можно организовать двумя способами:

   — установкой на некотором расстоянии вентилятора, который будет постоянно дуть на корпус, прогоняя мимо него воздух для равномерного распределения. Обычный бытовой вентилятор не сможет критически понизить температуру в камере сгорания и не станет причиной прекращения дожигания топлива. При этом комфорта в помещении будет больше, но стоит обратить внимание вот на что — вентилятор может частично выдувать газы через отверстия в вертикальной части камеры сгорания. Это довольно рискованно для находящихся в помещении;

   — оборудованием на корпусе печи змеевика с постоянно протекающей водой — своего рода водогрейного контура. Его можно заменить водогрейной рубашкой, расположенной в верхней трети камеры сгорания. Непременное условие — между элементами приема тепла и корпусом камеры сгорания должен оставаться зазор для доступа воздуха. Опускать контур отбора тепла ниже не стоит.

   Если к такой системе подключить принудительную циркуляцию, то ее хватит на обогрев дома или дачи, а на небольшое строение хватит и естественной циркуляции теплоносителя. Напоминаем, что все эти решения требуют правильного расчета, потому что неумеренный отбор тепла приведет к потере эффективности дожигания, а излишний — к расплавлению или растрескиванию трубок с водой. При ограничении доступа воздуха в камеру сгорания печь также потеряет эффективность.

Если вы решили купить печь на отработанном масле недорого, обращайтесь к нам. Специалисты NORTEC Group помогут рассчитать отопление на отработанном масле и произведут подбор печки или горелки на отработке на ваш котел или обогреватель. За дополнительной информацией обращайтесь к нам по телефону или через контактную форму на нашем сайте.



Есть вопросы? Спросите сейчас:







Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.



как сделать печку с водяным контуром своими руками

Отработкой называется уже использованное моторное, индустриальное или трансмиссионное масло и мазут, в больших объемах скапливающиеся на автопредприятиях, в пунктах СТО и в ведомственных гаражах. Они находят применение в качестве дешевого и достаточно эффективного топлива. Такой прием позволяет сэкономить немалые средства, к тому же теплоотдача от отработки по мощности соответствует действию электрообогревателя в 15 кВт. Расход сжигаемого горючего в этом случае составляет примерно 0,5-2 литра в час.

Разновидности и устройство печи

Печь на отработке применяется для отопления хозяйственных построек

Классическая печь на отработке, предназначенная для эксплуатации в гараже или мастерской, может быть изготовлена несколькими способами. Известно три типа конструкций, в которых применен данный вариант получения тепловой энергии:

• Устройство прямого горения. Масляные пары дожигаются в ней в специальной перфорированной трубе открытого исполнения.
• «Капельный» агрегат на отработанном масле с дожигающей камерой закрытого типа.
• Печь, известная как горелка Бабингтона.

Капельное устройство Открытая камера сгорания Горелка Бабингтона

С практической точки зрения интерес представляют только первые две позиции. Последний же образец из-за своей сложности не рассматривается.

Устройство масляных печей, применяемых в качестве отопителей служебных и технических помещений, будет рассмотрено на примере пиролизной конструкции. Она представляет собой квадратную или цилиндрическую емкость, частично заполняемую отработанной соляркой или мазутом и оснащенную особой воздушной заслонкой. В верхней ее части предусмотрена труба с отверстиями, сквозь которые за счет естественной тяги всасывается наружный воздух. Еще выше расположена камера, используемая для дожигания топлива. В ней предусматривается специальная перегородка, посредством которой происходит отбор тепла от жидкого продукта горения.

Преимущества и недостатки

Отработанное масло стоит дешево, поэтому устройство обходится без лишних затрат

К достоинствам самодельных печей на отработанном масле относят:

• годятся для обогрева закрытых пространств;
• допускается эксплуатировать в технических помещениях, для обогрева небольших теплиц и других с/х построек;
• просты в обустройстве и эксплуатации;
• независимость от электричества.

К многочисленным минусам таких конструкций относят:

• Для стабильной работы печи требуется постоянная воздушная тяга. В ее отсутствие агрегат начинает коптить и постепенно гаснет.
• Попадая в масло, антифриз или водяные капли приводят к образованию опасных брызг в топливнике, что чревато возможностью пожара.
• Конструкции отличаются слишком большим расходом горючего – до 2 литров/час при относительно низком показателе теплоотдачи.
• Неразъемный корпус чистить от сажи очень сложно.

Не допускается применять отработку, имеющую посторонние примеси, которые повышают взрывоопасность жидкости. Дымоход и сам агрегат нуждаются в постоянной чистке от остатков продуктов сгорания (сажи). При интенсивном горении топлива печь очень сильно гудит.

Печи «капельного» типа

Принудительная циркуляция воздуха производится с помощью электрического вентилятора

Основное отличие капельных печей от пиролизных отопителей заключается в следующем:

• Особой конструкции труба с перфорацией помещается в стальном корпусе, изготовленном из газового баллона или трубы подходящего диаметра.
• Топливо в зону сжигания поступает в виде мелких капелек, которые затем свободно разбрызгиваются по дну чаши, находящейся под дожигателем.
• Для повышения эффективности в таком агрегате предусматривается принудительный наддув воздуха, для чего в него встраивается электрический вентилятор.

Указанная схема построения печки на отработанном масле лишена многих недостатков, имеющихся у пиролизных агрегатов, но с другой стороны она нуждается в сетевом питании.

Сфера использования

Использование печки для обогрева теплицы

Печка на отработке согласно принципу своего функционирования относится к универсальным устройствам. В ряде промышленных областей эти агрегаты используются в качестве калориферов и тепловых пушек.

Для отопления частных жилых помещений эти устройства применяются очень редко, поскольку небезопасны в эксплуатации. Из-за наличия раскаленных металлических поверхностей воздух постоянно пересушивается.

Для производственных помещений печи на отработанных смазочно-горючих продуктах подходят просто идеально, поскольку их основной плюс – быстрый нагрев окружающего воздуха за счет хорошей теплопередачи. Эти обогревающие устройства традиционно применяются для оперативного отопления следующих объектов:

• огородных теплиц;
• общественных и личных гаражей;
• строительных площадок в зимнюю пору;
• ремонтных мастерских и СТО, а также автомобильных моек.

Модернизированные обогревающие конструкции, оснащенные змеевиком, допускается интегрировать в водяную отопительную систему.

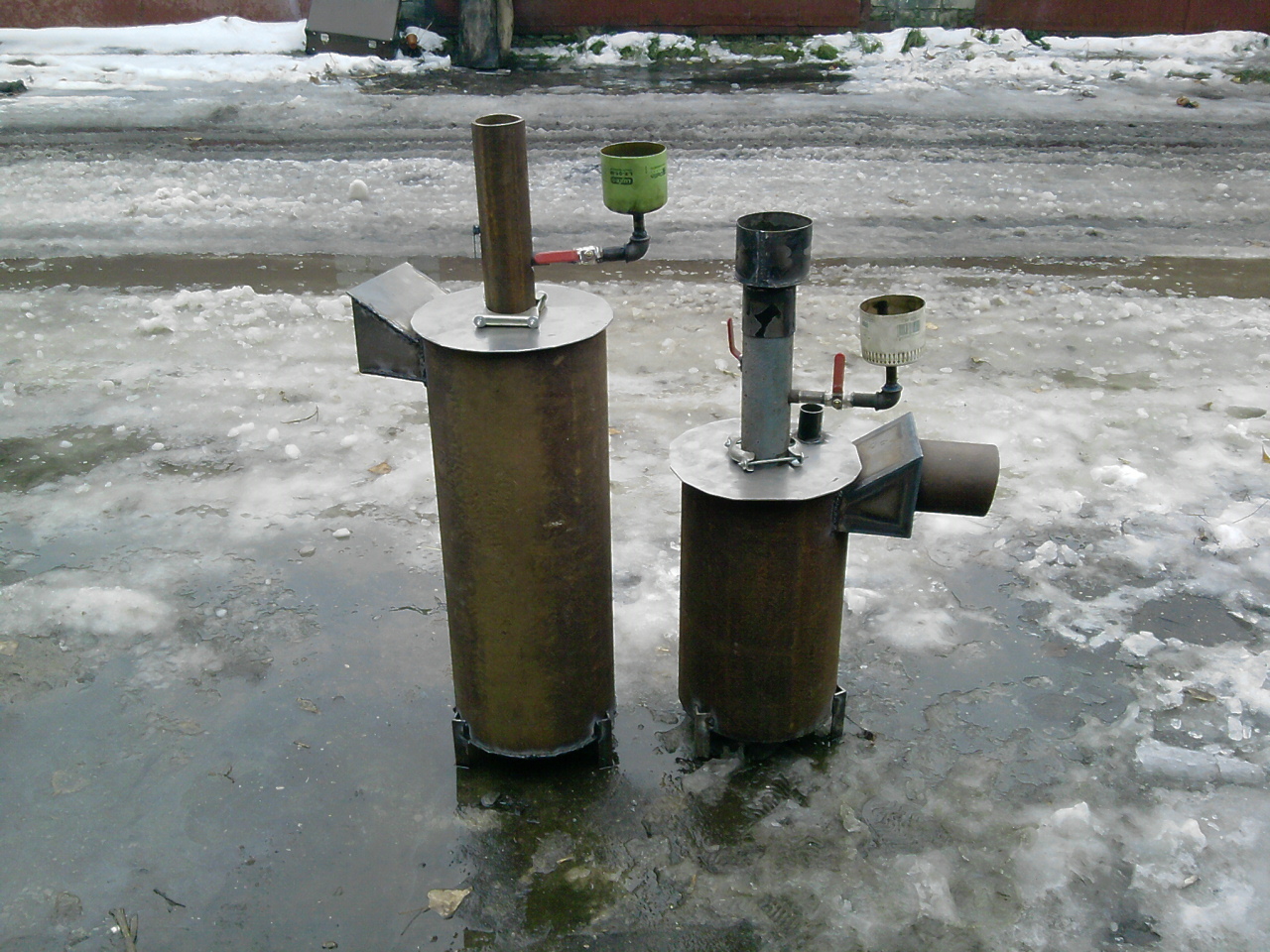

Как и из чего сделать печь своими руками

После сварки баллон необходимо покрасить термостойкой краской

Самый простой способ, позволяющий изготовить печь на отработанном масле своими руками, – использовать для этого подручные средства. В качестве корпуса, в который помещается емкость для заливки отработки, берется старый газовый баллон, предварительно очищенный от остатков голубого топлива. Помимо него для изготовления по чертежам печи на отработке своими руками потребуются:

• Обычная стальная труба с типовым диаметром порядка 10 см для обустройства элементов корпуса, горелки и дымохода достаточно двух метров.
• Стальной уголок на 5 см, который подготавливается из расчета чуть больше метра. Он необходим для изготовления подставки под печку, а также для деталей теплообменника и на дверные ручки.
• Листовая стальная заготовка, идущая на заглушки и днище верхней камеры. Для этого потребуется около 50 см листа толщиной 2-4 мм.
• Оставшийся от автомобиля тормозной диск, свободно помещающийся внутри баллона.
• Пустая емкость из-под фреона стандартного объема с работающим игольчатым вентилем (клапаном) для изготовления топливного бака.

Из вспомогательных деталей потребуются кусочек шланга для подачи топлива, а также пара хомутов и небольшой отрезок полудюймовой трубы. По нему в печку предполагается подавать саму отработку.

Порядок сборки

Вариант из металлических листов с термостойкой краской

Описание порядка самостоятельной сборка печи сводится к следующей последовательности действий:

1. В днище подготовленного баллона проделывается сквозное отверстие.
2. По его бокам вырезаются два проема, расположенные один над другим.
3. Между ними из 4-хмиллиметровой стали приваривается площадка по форме баллона, служащая дном верхнего отсека. Но прежде в нем высверливается несколько отверстий, обеспечивающих доступ воздуха к маслу.
4. В этой части печи вмонтируется камера сгорания вместе с теплообменником, а в нижнем отсеке – горелка с поддоном.
5. Горелка крепится прямо на днище верхней камеры с наружной стороны, а поддон нижней части конструкции делается на основе чугунного тормозного диска, снизу к нему приваривается дно.
6. Сверху конструкция закрывается крышкой с отверстием, через которое имеется доступ воздуха к ответной части горелки.

По завершении основных работ переходят к изготовлению муфты, соединяющей поддон с горелкой. Систему подачи масла делают на основе трубы, приваренной к поддону, подготовив предварительно отверстие соответствующего размера. Далее остается установить на трубе вентиль и подвести ее к баку с топливом.

Отводящую дым конструкцию лучше всего сделать из 10-сантиметровой трубы, привариваемой сбоку верхней камеры ближе к крышке. Дымоход выводится через стену и крышу прямо на улицу. Труба перед этим помещается в огнеупорный стакан.

Эксплуатация печи на отработанном масле

Печку необходимо оградить от соседних объектов огнеупорным материалом

В процессе эксплуатации печи на отработке важно всегда помнить о необходимости соблюдения правил техники безопасности при работе с легковоспламеняющимися веществами. В данном случае топливо сгорает в открытом виде, что чревато непредсказуемыми последствиями. Соблюдение правил ТБ сводится к следующим моментам:

• Во время эксплуатации агрегат размещается на высоких подставках с опорой на поверхности из негорючих материалов.
• Если поблизости находятся другие предметы или стены, их следует закрыть или отделать жаростойким материалом.

• Не допускается разжигать и использовать печь на сильных сквозняках, способных перебросить пламя на другие легковоспламеняющиеся объекты.
• Для загрузки в топку используется только хорошо очищенное от примесей масло или мазут.
• Не разрешается доливать отработанное топливо при его интенсивном горении.

Рабочая емкость при розжиге печи заполняется отработкой хотя бы на две трети полного объема. Поверх добавляется несколько миллилитров растворителя или бензина, что позволит усилить испарения и спровоцировать загорание смеси.

Для поджигания печки используются специальный фитиль либо свернутая в трубку зажженная бумага, подносимые в отверстие для заливки топлива.

Печь на отработанном масле своими руками: инструкция и чертежи

Автор Татьяна На чтение 7 мин. Опубликовано 26.11.2018

В нежилых помещениях, в которые не проведены способы обогрева, устанавливаются небольшие обогревающие установки.

Одной из таких конструкций является печь на отработанном масле своими руками. Она строится без труда. Необходимо только выбрать подходящий тип сооружения.

Типы печей

Существует два типа печей на отработке, доступные для самостоятельной постройки: буржуйки открытого типа и капельные устройства. Их объединяет тип используемого топлива и простота конструкций, которая по сути обычная пиролизная печь.

Буржуйки открытого типа

Буржуйка на отработанном масле открытого типа действуют по следующему принципу:

1. Необходимо залить масло в емкость, расположенную в нижней части конструкции.
2. После топливо поджигается сквозь проем.

Так как работает печь без дозатора, контролировать подачу и горение масло в такой системе достаточно сложно. Куда легче это делать, если используется закрытая печь:

Закрытая печь подразумевается наличие крышки для перекрытия кислорода. Когда масло разгорится, отверстие закрывается крышкой. Усиление процесса горения происходит благодаря воздуху, проникающего в конструкцию через отверстия.

Преимущества буржуйки открытого типа:

• топливом может быть машинное масло или любое твердое сырье;
• простота конструкции;
• компактные размеры печи на отработанном масле и низкий вес;
• не требуется возводить фундамент, оборудовать специальную дымоходную трубу.

Недостатки буржуйки открытого типа:

• должна иметься защита во избежание возгорания от элементов горения, которые выходят из топки;
• при несоблюдении правил безопасности можно получить серьезные ожоги;
• большое количество потребляемого топлива.

Лучше всего буржуйка подойдет для отопления на отработанном масле помещения непродолжительное время. Из-за невозможности быстро затушить печь на отработанном масле с наддувом, в нее заливают строго определенное количество масла.

Капельные печи

Принцип работы печи на отработанном масле немногим сложнее, чем у буржуек:

Масло из баллона поступает в чашу по каплям. Сама чаша раскалена до высокой температуры, из-за чего в момент соприкосновения масла с поверхностью топливо моментально испаряется и сгорает. Капельная печь считается более безопасной из-за возможности дозирования поступающего топлива. Наддув воздуха осуществляется при помощи вентилятора.

Капельные печи имеют следующие достоинства:

• компактные габариты;
• эффективность отопления в течение долгого времени;
• подача топлива осуществляется автоматически из баллона.

Капельные печи имеют следующие недостатки:

• обеспечить достаточную очистку отработанного топлива перед использованием в качестве топлива для печи;
• организация подачи топлива по каплям;
• проблемы с топливным насосом, когда нет возможности регулирования производительности устройства.

Особенности самодельного оборудования

Оба типа печей на отработавшем масле, построенные своими руками, имеют серьезные недостатки (рассмотренные выше). По этим причинам такие средства обогрева редко используются в жилых помещениях, но мини печь на отработанном масле можно часто встретить в гаражах, теплицах, постройках для содержания скота и в любом другом месте, где отсутствуют горючие материалы.

Основные чертежи и общие схемы по строительству печей нередко дорабатываются при помощи водяных рубашек и водогрейных змеевиков. В итоге получается система водяного отопления на отработанном масле, дешевая в обслуживании.

Но возможны такие доработки только в случае автоматического поступления масла, иначе контролировать функционирование системы будет невозможно.

Как сделать печь своими руками

Изготовление печи на отработке возможно самостоятельно, для чего потребуется сделать чертеж. Взять его можно из интернета или создать лично с нуля.

К использованию рекомендуются готовые чертежи, ведь такая схема печи на отработанном масле не имеет ошибок, которые можно допустить при самостоятельно черчении.

Чертежи и схемы

При самостоятельном создании печи на отработанном масле, воспользуемся следующими проверенными чертежами и схемами:

Или можно взять одним из представленных ниже:

Необходимые инструменты

При строительстве печи на отработанном масле своими руками потребуются следующие инструменты:

• болгарка;
• дрель;
• рулетка;
• сварочный аппарат;
• шлифовальный круг.

Дополнительно потребуется растворитель и краска, которой будет покрыта построенная печь на отработанном масле своими руками.

Этапы монтажа

Сама процедура создания печи заключена в следующих этапах:

1. Подготовка заготовок согласно чертежу. Места среза обрабатываются, чтобы убрать заусенцы.
2. Соединение деталей нижнего бака. Для изготовления дна используется листовой металл, который приваривается к корпусу, в качестве чего используется труба, при помощи уголков или обрезков от трубы.

1. Сверлятся отверстия в верхнем отрезке трубы (минимум 10 сантиметровой).
2. Крышки нижнего банка соединяются при помощи сварки.
3. Устанавливается заслонка, перекрывающая подачу кислорода в нижний бак. Для крепления используется простая заклепка.

1. Соединяются детали верхнего бака.
2. Приваривается труба с просверленными отверстиями к крышке верхней камеры. Также устанавливается перегородка, которая предотвратит выход пламени за пределы печи и увеличит эффективность нагрева.
3. Крышка с дымоотводящей трубой приваривается к верхней камере.
4. Для увеличения жесткости к верхней камере приваривается перфорированная труба. Для аналогичного результата могут быть добавлены стяжки между крышкой нижнего бака и камерой сверху.
5. Верхняя часть печи надевается на нижний бак.
6. Зачищаются все сварные швы, удаляется ржавчина.
7. Очищенная построенная печка покрывается кремнийорганической краской. Она позволит увеличить эксплуатационный срок.
8. Присоединение печи к дымоходу, высота которого должна превышать четыре метра для улучшения тяги.

1. При необходимости подключения водяного контура к печи необходимо подсоединить его к верхней камере. Подсоединение напрямую не является безопасным вариантом. Чтобы исключить вероятность выплеска нагретого масла, рекомендуется использовать отдельный бак.

Специальный бак изготавливается любой формы, но обязательно должен соответствовать одному нюансу – прилегать к верхней камере, иначе часть тепла будет расходоваться впустую. Банк должен быть оборудован двумя штуцерами: для нагретой воды (сверху) и для остывшей обратки (снизу). На выходе из бака должны иметься приборы для отслеживания температуры и давления.

Правильная эксплуатации

После постройки печи, нужно правильно и грамотно ее эксплуатировать.

Розжиг

Проблема эксплуатации печи возникают при наступлении холодного сезона. Зимой пары масла не смогут гореть, так как возможно это только при достаточном нагревании. Из-за этого приходится использовать сторонние жидкости в качестве розжига (бензин, спирт). Розжиг наливают тонким слоем на масло, после чего поджигают.

Нагревание начнется после прогревания верхнего слоя масла. Тогда печь начнет функционировать в стандартном режиме. После этого можно открыть вентиль на шланге, через который будет подаваться масло в печь. Чтобы остановить подачу топлива потребуется только перекрыть вентиль.

Очистка

Чтобы очистить печь от образовавшегося при эксплуатации нагара, необходимо использовать металлические ерши или мелкий гравий. При использовании второго варианта камни закидываются в дымовую трубу. Совершая путь до топочной камеры через дымоход, камень отобьет скопившуюся сажу. Гравий и сажа попадают в поддон.

Если правильно эксплуатировать печь, то она сможет прослужить продолжительный срок. Использовать такие способы обогрева в жилом доме не рекомендуется из-за выделяемого запаха, о чем говорят отзывы.

Техника безопасности

Печь на отработанном масле является источником высокой вероятности возгорания. Особенно опасными являются открытие поверхности, нагреваемые до крайне высоких температур.

При эксплуатации необходимо соблюдать технику безопасности:

1. В камеру сгорания не должна попадать любая жидкость.
2. В комнате, где установлена печка на отработанном масле, должен иметься огнетушитель. В интернете есть большое количество видео, где показаны последствия тушения масла водой.
3. В месте установки не должно иметься сквозняков. Порыв ветра может стать причиной выноса пламени через трубу.
4. Диаметр должен превышать 100 мм.
5. Любые другие деревянные поверхности близ печки на отработанном масле должны также быть обшиты негорючим материалом.
6. Нельзя заливать масло в раскаленную печь.
7. Пол под печью должен изготавливаться из несгораемых материалов. Если полы деревянные, то на них можно обшить металлом.
8. Рядом с печью не должны складироваться горючие и сгораемые материалы. Поэтому отработанное масло должно храниться отдельно.

Если попытаться потушить печь для гаража на отработанном масле водой, то это приведет только к увеличению площади горения. Устранять очаг можно только при помощи порошкового или химического огнетушителя.

Самодельные печи является отличным прибором для отопления, на который не требуется тратить больших средств. Для лучшего распределения тепла в помещении, к печи подключается водяная система. Для безопасного использования печки на отработанном масле необходимо следовать правилам эксплуатации.

Видео: печь на отработке.

Печка на отработке своими руками: чертежи, видео и фото

Автор aquatic На чтение 7 мин. Просмотров 9.7k. Обновлено 20.06.2020

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

• конструкции из металлической трубы или газового баллона;
• устройства с дополнительной подачей воздуха;
• отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

• Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
• Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
• Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

• Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

• первую камеру с отверстием для воздуха и доливания топлива;
• вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
• третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

• сварочный аппарат для дуговой сварки;
• дрель, рулетка, строительный уровень, болгарка;
• трубы для дымохода и горелки;
• баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

• К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
• Корпус разрезается в соответствии со схемой.
• Высверливается вход для радиатора, и устанавливаются труба.
• Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

• Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
• Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
• Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Печка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

Печи на отработанном масле АА-3, АА-4

Печь на отработке – это что? Как она работает? Можно ли сделать печь на отработанном масле своими руками? Давайте разбираться. Отопление на отработке – это дешевое и безопасное тепло, а для автосервисов и СТО вовсе бесплатное. Для тех, кто не знает – отработка (отработанное масло)- это то старое масло, которое сливается из двигателя или других систем (КПП, редуктор, АКПП, мост и др.) при его замене на новое. Для смазки в автомобильных системах отработка уже не пригодна – это масло уже выработало свой ресурс. Какие задачи можно решать с помощью печей на отработанном масле АА-3, АА-4: площадь отапливаемого помещения 200-400м кВ при высоте потолка 4 м. Площадь отопления зависит от того, как утеплены стены, крыша, окна и двери. Где можно устанавливать печи на отработанном масле АА-3, АА-4? Это могут быть автосервисы, СТО, складские и другие помещения. Существуют разные печи на отработке: 1. Печь буржуйка, СДЕЛАЙ САМ. Минусы: низкое КПД до 20%, малая площадь отапливаемых помещений (до 30 м2), трудоемкость в эксплуатации, взрывоопасность, вредна для здоровья людей находящихся в помещении, и т.д. Плюсы: дешевая в приобретении или изготовлении. 2. Печь буржуйка заводская с начальной автоматикой и вентилятором. Минусы: низкое КПД до 30%, не великая площадь отапливаемого помещения до100 м2 при расходе масла 3 л в час, трудоемкость в эксплуатации (чистка каждый день, розжиг в ручную), вредна для здоровья людей находящихся в помещении, и т.д. Плюсы: стоимость немного ниже печи с горелкой. 3. Печь с горелкой. Плюсы: площадь отапливаемого помещения до300кв м при расходе масла 3л, возможность установки автоматики, возможность увеличения КПД с помощью установки дополнительных теплообменников, безопасность в эксплуатации, простота в обслуживании (раз в 1-3 месяца) в зависимости от качества топлива. Минусы: контроль качества топлива. Описание печей на отработке (теплогенераторов на жидком топливе) АА-3, АА-4 устройство и основные узлы: котел закрытого типа, горелка, бак с топливом; теплоотдача КПД: от 50% до 80%; расход топлива: 2.5-3.5 литра в час; надежность, гарантии и сервис; по желанию комплектация автоматикой ( включение и отключение при достижении определенной температуры в помещении , +15-17 ОС – комфортная температура для работы людей зимой, включение и отключение в определенное время – начало и конец рабочей смены и др.) Ценообразование и сравнение по цене с другими видами печей и производителей 1. Печь буржуйка: от 300 $ США 2. Печь буржуйка заводская с автоматикой: от 900 $ США 3. Печи АА-3, АА-4 c горелкой закрытого типа: от 1700 $ США 4. Печи ИНЫХ производителей с горелками закрытого типа: от 3500 $ США Сейчас делаем выводы, чтобы отопить , предположим, СТО площадью 250 м2, нам требуется как минимум две печи по стоимости 900 уе, мы будем потреблять масла 6 л в час- это минимум тонна в месяц, а мы сможем заменить пять бочек масла????, приставим определенного человека для чистки агрегатов, и главное мы волнуемся о здоровье наших людей???? Печи закрытого АА-3, АА-4, превосходит аналоги по всем показателям. Для такого помещения достаточно одной печи, 3 л в час это в два раза меньше, если доставить автоматику это 2 л, соответственно две бочки масла в месяц это реально плюс — мы насобираем его летом. Никаких вредных выбросов, а это главное. Также у нас вы можете ознакомиться с инструкцией по эксплуатации теплогенераторов АА-3, АА-4

Изготовление печи на отработанном масле своими руками по инструкции

Небольшие помещения вроде гаража или подсобного помещения можно отопить с помощью печи работающей на отработанном масле.

Принцип работы – таков: в небольшой камере сгорает топливо, в результате чего нагревается металлический корпус.

Вокруг корпуса расположены изогнутые трубы, которые работают как конвекционные воздуховоды.

Нагретый воздух становиться легче и поднимается вверх, тем самым  забирая тепло у печки. В данном случае воздух является теплоносителем.

Минусы отопительной печи на отработанном масле – не самое эффективное распределение тепла в объёме помещения, плохой прогрев внизу.

Чертёж печи на отработанном масле

Устройство печи на отработанном масле простое до безобразия:

1. Две круглых или квадратных камеры, соединённых между собой отрезком трубы с отверстиями по периметру (дожигающая труба).
2. В нижней камере (испарителе) имеется отверстие с заслонкой для регулировки подачи воздуха (поддувало), желательно патрубок с воронкой или бачок для заливки масла, ножки для установки.
3. В верхнюю крышку вварена труба с отверстиями, верхний конец которой вварен в дно второй, верхней камеры.
4. К верхней крышке ВЕРХНЕЙ камеры около отверстия под выхлопную трубу изнутри приварена заслонка-отбойник, которая обеспечивает правильное прохождение выхлопа, чтобы тепло не улетало в трубу, не разогрев камеру.

Диаметр дымохода – 105 мм. Высота выхлопной трубы рекомендуется около 4 м, поэтому крепить её надо основательно, а верх закрыть “грибком” и зафиксировать растяжками.

А вы знаете что при правильном использовании инфракрасные обогреватели вреда не приносят

Разновидности систем с естественной циркуляцией описаны подробно в статье по адресу: https://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/sistemy-otopleniya-s-estestvennoj-tsirkulyatsiej.html

Самодельная печь на отработанном масле

Принцип действия печи состоит в дожигании паров масла в трубе с отверстиями практически до полного сгорания.

Кстати, поэтому она практически не коптит и не дымит. Расход масла этой печки – 0,5 – 1,5 л/час.

[ad1]Поджигается она так: в нижний бак заливается масло и немного (грамм 50 – 100) бензина или уайтспирита.

Затем берут фитиль на достаточно длинной проволоке или сварочном электроде, макают в топливо и поджигают, после чего засовывают горящий фитиль через поддувало в испаритель.

Минут через 5 печь выходит на рабочий режим. Заслонкой поддувала устанавливаем необходимую интенсивность горения.

Данная схема печи на отработанном масле самая простая, и имеет несколько недостатков:

• Во-первых, масло подаётся вручную. Если не добавлять воронку или резервуар с системой подачи отработки, печь для долива масла придётся останавливать.
• Второй неприятный момент – если в масло попадёт вода (например, конденсат), оно при горении начнёт сильно пениться и может вылиться наружу, что чревато пожаром. Для данной модификации печки на пол под ней нужно насыпать слой песка.

Разумеется, оставлять такую печь без присмотра нельзя – как говорится, бывали случаи.

Из такой конструкции печи на отработанном масле, можно сделать котел, внедрив в верхнюю камеру уже знакомый нам змеевик от ОГВ или газовой колонки. При работе дожигатель и верхняя камера раскаляются докрасна, тепла там хватит с избытком, надо только отобрать.

В оригинале же она работает как инфракрасный обогреватель.

Для воздушного варианта отопления на верхний бак придётся наварить лабиринт с двумя фланцами для соединения с вентиляционной трубой, к одному из которых подвести подачу воздуха от вентилятора достаточной производительности.

В Сети есть намного более “продвинутые” инструкции печей на отработанном масле:

• закрытого типа
• с автоматической подачей масла
• теплоизоляцией испарителя
• принудительной вентиляцией
• прочими дополнительными “наворотами”

Есть инструкция, как переделать обычную буржуйку для работы на масле. И, конечно, есть масса чертежей готовых котлов отопления на том же топливе. Данная чудо печь на отработанном масле приводится просто как макет для понимания принципа действия таких теплогенераторов.

Видео: печь на отработанном масле

Масляная печь в гараж. Изготовление печи для гаража

Масляная печь в гараж. Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном
масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата
на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять. Очень важно чтобы в отработанное масло не содержало воду.

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Чертёж печки на отработке. Печь на отработанном масле своими руками: изготавливаем печь на отработанном масле, изучив чертеж и пошаговую инструкцию

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Печь на отработке капельного типа. Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму . За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Печка в гараж. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Видео масляная печь для отопления гаража

Как сделать собственный нагреватель отработанного масла

Одним из преимуществ нагревателя отработанного масла является то, что используемое топливо (отработанное моторное масло) относительно недорогое. Еще одно преимущество — возможность повторно использовать то, что обычно считается мусором. Хотя масло все же необходимо откачивать из земли, отработанное моторное масло уже однажды использовалось по прямому назначению. Любое дальнейшее использование поможет уберечь его от загрязнения окружающей среды.

Снять металлическое покрытие и изоляцию с бака электрического водонагревателя.Осмотрите бак на предмет коррозии. Выбросьте резервуар, если присутствует чрезмерная ржавчина, и выберите другой водонагреватель. Поставьте бак на торец. Поверните бак так, чтобы швы и фитинги находились на задней стороне, противоположной тому месту, где будет дверца доступа.

Нарисуйте прямоугольник размером 12 на 12 дюймов на передней части резервуара. Здесь будет дверца доступа к горелке. Нарисуйте круг диаметром 4 дюйма в центре верхней части резервуара. Это будет место расположения всасывающей трубы.Нарисуйте еще один круг диаметром 6 дюймов в верхней части резервуара сбоку от 4-дюймового круга. Это будет место расположения дымовой трубы. Вырежьте все отмеченные ранее отверстия резаком или электрической сабельной пилой. Вырежьте отверстия для воздухозаборника и дымохода немного меньше, чем отмеченные кружки, и подпилите края позже, чтобы разместить воздухозаборник и дымоход. Сохраните кусок, вырезанный для дверцы доступа, так как позже он сформирует настоящую дверцу доступа.

Переверните резервуар так, чтобы он стоял сверху.Просверлите отверстия в днище резервуара для установки стойки для труб, которая будет поддерживать узел горелки. Закрепите стойку для труб на месте внутри бака. Вырежьте из листового металла три-четыре ножки для бака. Поставьте одну из ножек на дно емкости. Просверлите ножку и дно резервуара. Прикрутите ножку на место. Повторите эту процедуру для остальных ног. Снова переверните емкость и поставьте на ножки. Найдите все отверстия для труб. Закройте их заглушками. Найдите отверстия, в которых нагревательные элементы входят в бак.Отрежьте в два раза больше стальных пластин, чем есть отверстий для нагревательных элементов. Прикрутите одну стальную пластину к внешней стороне каждого отверстия нагревательного элемента. Прикрутите еще одну стальную пластину к внутренней стороне каждого отверстия нагревательного элемента.

Просверлите несколько отверстий диаметром 1/4 дюйма в чугунной сковороде диаметром 6 дюймов. Между отверстиями должно быть около дюйма. Просверлите несколько отверстий диаметром 1/4 дюйма в круглой части стальной пластины толщиной 1/4 дюйма. Между отверстиями должно быть около дюйма. Просверлите четыре отверстия в дне стальной сковороды диаметром 8 дюймов.Прикрутите стальную сковороду к фланцу трубы. Поместите две распорки на стальную сковороду. Поместите перфорированную стальную пластину поверх распорок труб. Поместите еще две распорки на верхнюю часть стальной пластины. Поместите 6-дюймовую чугунную сковороду на распорки для труб. Проденьте длинный болт в отверстия в верхней сковороде, в распорках для труб, в стальной пластине, во втором наборе распорок для труб и в нижней сковороде. Закрепите болты гайками. Это сформирует узел горелки. Присоедините ниппель длиной четыре дюйма к трубному фланцу, расположенному в нижней части узла горелки.Вставьте блок горелки в резервуар через люк и навинтите ниппель на фланец трубы на дне резервуара.

Вставьте отрезок дымовой трубы диаметром 6 дюймов в ранее вырезанное отверстие в верхней части резервуара. Это сформирует дымоход. Убедитесь, что дымоход входит в резервуар как минимум на шесть дюймов. Закрепите дымоход на резервуаре болтами. Оберните мягкую медную трубку снаружи дымохода три раза. Расположите нижний конец медной трубки прямо над узлом горелки. Закройте медную трубку 12-дюймовым дымоходом диаметром 8 дюймов. Прикрепите колено 4-дюймовой дымоходной трубы под углом 90 градусов к стороне 8-дюймовой дымовой трубы и поместите конец над нижним концом медной трубы.

Прикрепите 18-дюймовую 4-дюймовую дымовую трубу к концу коленчатой ​​трубы и поместите ее во впускное отверстие в верхней части бака. Постройте воронку из листового металла и прикрутите ее к концу 4-дюймовой дымовой трубы внутри резервуара. Расположите воронку над блоком горелки. Воронка должна располагаться на один дюйм выше верхней части узла горелки.Прикрутите раму к внутренней стороне смотрового отверстия, чтобы на нее опиралась съемная панель. Закрепите дверцу доступа защелками. Покрасьте всю печь высокотемпературной печной краской. Установите устройство и закрепите его болтами, чтобы предотвратить опрокидывание. Заполните блок горелки изоляцией из керамического волокна. Заполните дно печи песком.

• Не используйте резервуар из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл выделяет токсичные пары при нагревании.

  Не пытайтесь перезапустить горячую горелку с керосином. Пары могут вызвать взрыв.

  Никогда не тушите масляный огонь водой. Держите ведро с песком под рукой, чтобы при необходимости погасить пламя.

Подразделение по удалению твердых отходов и рекультивации полигонов — город Ойстер-Бэй

Подразделение по удалению твердых отходов и рекультивации полигонов

 Неправильная утилизация таких продуктов, как отработанное масло, средство для чистки духовки, разбавитель для краски, пятновыводитель или фотохимикаты, может привести к загрязнению вашей системы водоснабжения.

 Водоснабжение Лонг-Айленда зависит от системы подземных водоносных горизонтов. Все, что выливается на землю или помещается в выгребные ямы, ливневые стоки или системы подпитки, может попасть в водоносный горизонт или в наши гавани и заливы.

 Жителям настоятельно рекомендуется сдавать все опасные бытовые отходы в S. T.O.P. коллекция. График даты и места сбора показан ниже.

  S.T.O.P. и электронные отходы

 Т.О. Комплекс по утилизации твердых отходов
 Bethpage-Sweet Hollow Road,
 Old Bethpage, NY 11804

 Часы работы с 9:00 до 16:00.

 (Список дней сбора S.T.O.P и электронных отходов НАЖМИТЕ ЗДЕСЬ)

 Надежно и надежно храните отходы до следующей встречи S.T.O.P. день.

 Будьте осторожны, чтобы не рассыпать отходы при их транспортировке на место сбора. При работе с отходами надевайте резиновые перчатки.

  Что можно принести в С.ВЕРХ. коллекции (частичный листинг) *

 Краски на масляной основе и латексные
 Тормозные и трансмиссионные жидкости
 Очистители для слива и духовки
 Пятновыводители
 Автомобильные шины (с дисками или без)
 Малые аэрозольные баллончики
 Открытый газовый гриль баллоны с пропаном
 Компактные люминесцентные лампы
 Термостаты
 Отработанное моторное масло и антифриз
 Растворители
 Большинство пестицидов и инсектицидов
 Фотохимия
 Консерванты для древесины
 Автомобильные аккумуляторы
 Аккумуляторные и кнопочные батареи
 * Город оставляет за собой право ограничить количество

  Что нельзя привезти в С. ВЕРХ. коллекции

 Кетон
 Взрывчатые вещества *, фейерверки
 Радиоактивные материалы
 Инфекционные материалы (медицинские отходы)
 Немаркированные материалы (если не могут быть идентифицированы нашим подрядчиком)
 * Визуальные сигнальные ракеты бедствия только во время специальной программы.

  Не нужно хранить отработанное моторное масло между S.T.O.P. Коллекции

 Жители могут приносить отработанное моторное масло на перечисленные ниже участки сбора отработанного масла в городе Ойстер-Бэй.

 Закон штата Нью-Йорк требует, чтобы все сервисные станции и крупные розничные торговцы, продающие более 500 галлонов моторного масла, принимали отработанное моторное масло бесплатно. Кроме того, в городе есть резервуары для отработанного моторного масла и морского масла в следующих местах:

 T.O.B. Комплекс по утилизации твердых отходов
 Claremont Road, Old Bethpage
 (с 7:00 до 14:30 с понедельника по пятницу)

 Мемориальный парк Теодора Рузвельта
 Bay Avenue, Oyster Bay
 (в обычные часы работы парка)

 Для получения дополнительной информации о S. ВЕРХ. Программа, звоните (516) 677-5943.

 S.T.O.P. Программа частично финансируется Департаментом охраны окружающей среды штата Нью-Йорк.

  Программа переработки электронных отходов

 Город Ойстер-Бэй продолжает играть ведущую роль в переработке вторсырья, инициировав первую регулярную программу переработки электронных отходов на Лонг-Айленде. Программа направлена ​​на решение растущей в стране проблемы электронных отходов, таких как компьютеры, сотовые телефоны, пейджеры и видеомагнитофоны.Эти предметы не только обладают низкой способностью к биологическому разложению, но и содержат такие материалы, как свинец, ртуть и кадмий, которые являются высокотоксичными при попадании в окружающую среду. Эта программа гарантирует, что эти предметы не попадут на свалку или мусоросжигательный завод. Электронная переработка отходов будет проводиться в те же дни, что и программа S.T.O.P (даты и места см. Выше).

  Что вы можете сдать в Службу утилизации электронных отходов

 Компьютеры и компьютерные мониторы
 Малые серверы
 Электронно-лучевые трубки
 Жесткие диски
 Ноутбуки
 Электронные или игровые приставки
 Цифровые фотоаппараты
 Электронные клавиатуры
 Портативные цифровые музыкальные плееры
 Телефоны
 Сотовые телефоны
 Телевизоры и кабельные / спутниковые ресиверы
 Цифровые видеорегистраторы
 Коробки цифровых преобразователей
 Стереосистемы, колонки и радиооборудование
 Электронные мыши или аналогичные указывающие устройства
 Видеомагнитофоны и DVD
 Микроволновые печи
 Компьютерная периферия и небольшое электронное оборудование (включая любой кабель, шнур или проводку, постоянно прикрепленные к периферийному компьютерному или небольшому электронному оборудованию или встроенные в него. )
 Копиры, факсы, принтеры и сканеры (только те, которые предназначены для использования с компьютером и весят менее 100 фунтов).

  ВАМ НЕ НУЖНО ХРАНИТЬ ЭЛЕКТРОННЫЕ ОТХОДЫ МЕЖДУ ДНЯМИ СБОРА ЭЛЕКТРОННЫХ ОТХОДОВ

 Жители могут сдавать электронные отходы в T.O.B. Комплекс по утилизации твердых отходов, 101 Bethpage-Sweet Hollow Road, Old Bethpage, КАЖДЫЙ ДЕНЬ, С 7:00 ДО 14:30. Электронные отходы также могут быть сданы в программы уборки домовладельцев.

  Программа уборки домовладельцев

 T.O.B. Комплекс по утилизации твердых отходов
 Bethpage-Sweet Hollow Road,
 Old Bethpage
 Часы работы с 8:30 до 16:00.


 (Чтобы просмотреть список дней уборки домовладельцев, НАЖМИТЕ ЗДЕСЬ)


  Домовладельцы, проживающие в Городском районе по удалению твердых отходов, могут избавляться от накопившегося мусора в указанные ниже даты. Если вы живете в следующих деревнях, вам НЕ разрешается использовать дни уборки домовладельцев:

 Бэйвилл, Бруквилл, Сент-Айленд, Бухта-Нек, Латтингтаун, Лорел-Холлоу, Матинекок, Милл-Нек, Маттонтаун, Старый Бруквилл, бухта Ойстер-Бэй, гавань Рослин, Си-Клифф, Аппер-Бруквилл, мусорный район Гленвуд-Глен-Хед и Старый Вестбери.

 Требуется подтверждение места жительства. Эта программа предназначена только для домовладельцев. Запрещается въезд предприятиям и автомобилям с более чем четырьмя колесами. Шестиколесные и более крупные автомобили не допускаются. Эта программа предназначена только для неопасных отходов. Вы можете принести латексную краску, потому что она неопасна. Краски на масляной основе опасны, как и почти вся другая бытовая химия. Опасные предметы можно приносить только в городской городской S.T.O.P. (Прекратить выбрасывать загрязнители). За дополнительной информацией обращайтесь в Департамент экологических ресурсов по телефону 677-5811.

 Утилизация лодок, трейлеров, кемперов, мотоциклов, мопедов или любого другого зарегистрированного транспортного средства, зарегистрированного Государственным департаментом транспортных средств, потребует предоставления доказательства права собственности (титула и / или регистрации) во время утилизации. Кроме того, все жидкости, такие как: газ, масло, антифриз, тормозная жидкость, трансмиссионная жидкость, отходы и т. Д., Должны быть удалены до прибытия на место захоронения.

  ОБОГРЕВАЕМЫЕ ПРЕДМЕТЫ
  Жителям рекомендуется включать шины, крупные металлические предметы, дворовые отходы и чистый битый бетон, все из которых будут переработаны.Пожалуйста, предварительно разделите эти предметы для утилизации в отдельные контейнеры.


 ПРОГРАММА БЕЗОПАСНОСТИ И БЕЗОПАСНОСТИ ИЗМЕЛЬЧЕНИЯ БУМАГИ НА МЕСТЕ
 в определенные даты уборки домовладельцев
  Домовладельцы могут принести любые нежелательные документы, такие как старые налоговые декларации, счета, банковские выписки и т. Д.
 Документы измельчаются на месте.
 * Только для жителей города Ойстер-Бэй, без предприятий, не более трех боксов размером с банкир на каждого жителя.
 Топливный обогреватель Coleman — первая задача в HPAC. Что я?
 Масляный обогреватель Coleman.
   HPAC запустила программу «Что я?» в октябрьском выпуске 2016 года с обрезанным изображением масляного обогревателя Coleman, модель R-32-D.
 Агрегат выпускался в конце 1940-х — начале 1950-х годов. Эта конкретная печь появилась на кухне коттеджа, построенного в 1947 году. В то время площадь коттеджа составляла 400 кв. Футов, а мощность в 35 000 британских тепловых единиц, безусловно, (больше) выполняла свою работу.
 Победитель был определен на основе точности и детализации ответа, с бонусными баллами для участников, которые поделились интересным / забавным анекдотом о предмете.Наши поздравления Майклу Смиту; лазерный дальномер Stanley TLM99 уже в пути.
 И это работает!
   Выигравшая запись
 Этот предмет представляет собой старый обогреватель, работающий на мазуте. Он работал за счет самотечного истечения топлива из бака, который в данном случае установлен на задней части агрегата. Круглый выступ — это место, где вентиляционная труба прикреплена к дымоходу, поскольку для работы сгорания требуется вентиляция и естественная тяга.
 Сзади находится карбюратор, который регулирует количество топлива, попадающего в камеру сгорания.Многие были подключены к бакам на двести галлонов вне дома и подняты так, чтобы дно бака было выше карбюратора.
 Чтобы зажечь его, вы подняли рычаг на карбюраторе вверх, чтобы запустить поток масла. Затем вы бросили зажженную салфетку или тряпку и закрыли дверь. По мере того, как агрегат нагревается, тепло начинает испарять жидкое топливо и сжигать его более эффективно. По мере того, как дымоход нагревается и втягивает больше воздуха для горения, он будет гореть еще лучше.
 Стиль карбюратора не сильно изменился, хотя я видел один, предназначенный для работы с термостатом.Пламя продолжало гореть, но термостат открывал подачу топлива по требованию тепла.
 Современные масляные печи 1990-х имели углеводы, практически такие же, как и эти гораздо более старые агрегаты.
 Если вы начнете с слишком большим количеством масла, он почти танцевал бы по полу, когда действительно заработал. Это была очень простая технология, которая сгорала довольно чисто при использовании хорошего топлива и достаточной тяги в дымоходе. Некоторые люди сжигали в этих агрегатах печное масло.
 Мы обслужили несколько здесь, в округе Грей, в 80-х годах и установили несколько новых позже.Новые горели так хорошо, что вас бы простили, если бы вы сначала подумали, что это газ.  Майкл Смит, Харви Р. Смит и сын, Маркдейл, ON
   Источник
 Читателям предлагается отправить фотографии для конкурса «Что я?» конкурс. Изображения должны быть в формате jpeg или pdf и иметь разрешение не менее 300 dpi. Если ваше изображение выбрано, вы получите Stanley 25-ft. Магнитофонная линейка FATMAX. Спасибо Тому Аукстакальнису из High Mountain Mechanical в Эльдорадо, ON за отличную фотографию для начала нашей книги «Что я?» конкурс.
   Претенденты

 ⇒Re: выпуск за октябрь 2016 г. На фото масляный обогреватель. Масло управляется поплавком внутри карбюратора. Масло стекает на дно кастрюли и воспламеняется, подбрасывая легкий лист бумаги. Они использовались в домах как источник тепла. К сожалению, я не знаю производителя. Когда я впервые вошел в профессию в качестве специалиста по горелкам, я работал над некоторыми из них. Я был свидетелем того, как один практически танцевал после того, как зажег масло, не зная, что он был залит маслом. Том Тинсли, W.O. Stinson & Son Ltd., Арнприор, ON
 ⇒ Я только что получил свой экземпляр журнала HPAC и нашел этот интересный вопрос: «Кто я?» Картинка, которая у вас есть, — это обратная сторона квакерской масляной печи с горелкой. Этот агрегат лучше всего сжигает печное масло №1 или керосин, но у меня все еще есть один покупатель, который использует топливо №2, и он работает, пока в бак заправлен кондиционер. Печи Quaker были довольно популярны в парикмахерских в 50-х и 60-х годах. Топливо управляется с помощью карбюратора.Топливо можно подавать прямо в карбюратор, если давление силы тяжести достаточно, чтобы масло стекало к агрегату. Картинка, которая у вас в качестве внешнего резервуара на задней панели устройства. В этом случае владельцу придется каждые пару дней наполнять бак из канистры. Хотя это считается устаревшей технологией, единственное, что им не нужно, — это электричество.  Lyle McGill, Саутгемптон, ON
 ⇒ На фотографии в выпуске от 16 октября видна задняя часть масляного карбюраторного обогревателя.В настоящее время мы все еще используем масляный обогреватель Coronado, не такой старый, как этот, в нашей каюте до сих пор. Эти агрегаты использовались в нескольких домах в нашем районе много лет назад, но теперь вымерли с появлением природного газа.  Randy Bachmeier, Peace River, AB
 ⇒ В вашем журнале за октябрь 2016 года я увидел презентацию «What Am I» и знаю, что это за продукт, если мне не изменяет память. Еще в середине 1970-х я жил на территории Юкона в небольшом шахтерском городке под названием Эльза, где я начал свое ученичество на сантехника.Мой начальник, покойный Фульвио Роберти, регулярно ремонтировал и калибровал масляные неэлектрические обогреватели, которые использовались в некоторых удаленных жилых помещениях и каютах в этом районе.
 То, что вы смотрите, вероятно, представляет собой масляный нагреватель Coleman с прикрепленным к нему дневным баком. На рисунке это задняя часть устройства, а темно-коричневая деталь под казенной частью дымохода — дневной резервуар (крышка заливного отверстия — плоский черный объект с левой стороны). Карбюратор силы тяжести будет находиться непосредственно под баком, а механизм управления и стержень, который контролирует поток масла в емкость для испарения внутри устройства, будут рядом с крышкой заливной горловины (стержень спускается к карбюратору между баком и наружной частью нагревателя) .Это были отличные обогреватели, и нам иногда приходилось регулировать скорость горения в зависимости от того, использовали ли мы масло № 2 или, в более холодных ситуациях, топливо № 1, которое было больше похоже на керосин.
 Моя работа, будучи учеником первого года обучения, была менее увлекательной, так как я сначала должен был очистить горелку внутри, которая часто была покрыта толстыми слоями черного, грязного, грязного углерода. Я сказал грязный, если нет, я имел в виду грязный. Уголь с присущими ему масляными остатками попадет на все, и буквально через несколько дней мои руки начнут терять серый оттенок и черные ногти.
 В любом случае, спасибо за (грязные) воспоминания.  Conrad Baumgartner, Оттава, ON

 ⇒ «Я масляный обогреватель. В баке, прикрепленном к моей спине, содержится масло, которое дозируется с помощью ручного клапана, который позволяет маслу течь в мою бочку. Когда кладут на дно, он горит и горит, создавая тепло. Отверстие наверху ведет в дымоход. Я совершенно не в сети. P.S. Мое последнее воспоминание — приезд на свалку! » Курт Хайдебрехт, Сент-Катаринс, ON
 ⇒ Изделие представляет собой масляный обогреватель, вы смотрите на заднюю часть обогревателя, где находится масляный бак, дымовая труба находится над масляным баком, под баком находится карбюратор и регулятор температуры.Есть корпус клапана, который пропускает топливо в камеру сгорания, в корпусе клапана есть два поплавковых узла на случай, если один прекратит работу в целях безопасности. Его нужно было зажечь спичкой, чтобы он заработал. Если огонь погаснет, камера сгорания заполнится маслом. Их используют там, где нет электричества. Их производит Enterprise, McLeod’s Hardware и Marshall Wells Hardware продали тысячи таких устройств в 50-х годах. Их прозвали «горелками для домов», потому что они вызвали множество домашних пожаров. Мерв Кухарски, Непава, МБ
 ⇒ Это масляная печь производства Coleman, которую сегодня можно встретить в охотничьих лагерях и ледяных лачугах! Раньше они отапливали дома, но некоторое время назад были запрещены. Бак в задней части заполнен печным маслом, и карбюратор регулирует поток / капание масла, а на стержне, который выходит сзади, есть шкала, которая действует как термостат. Когда они работают, они работают очень хорошо. Карбюратор может быть непростым, но вы можете найти старый школьный OBT, он может заставить его мурлыкать, как котенок!  Шон Уотсон, Пембрук, ON
 ⇒ Похоже, это обогреватель, работающий на жидком топливе, у меня был тот, который был сделан Coleman, который был высококлассным агрегатом, поскольку у него был индукционный нагнетательный вентилятор для улучшения сгорания и вентилятор для циркуляции тепла от теплообменника. Электричество требовалось там, где его почти не было. Я думаю, что бак, который можно увидеть, предназначен для мазута. Карбюратор, контролирующий подачу топлива, был самой большой проблемой, если поплавок заклинивал и масло неконтролируемо перетекало в пожарный котел. Рассказывали истории о том, как они танцевали по полу.  Джордж Пратт
   Поздние, но отличные записи:
 ⇒ Как и все мы, я как раз перечитывал августовский выпуск, то есть возвращался к новым продуктам снова и снова, пока наши жены не выбросили журналы.Ваше фото на стр. 101 рассмешил меня. Я превратил свой гараж в нашем первом доме в мастерскую. Не имея много лишних долларов, я купил масляный обогреватель за  долларов за 100 долларов и под раздел , как его тогда называли. Думаю, я заплатил за это 60 долларов. Он работал с печным маслом и почти со всем, что могло гореть. На боковой стороне были панели, которые открывались вместе с петлями сзади, и я бы поставил вентилятор 2 x 2 дюйма с одной стороны, чтобы он обдувал топку теплым воздухом.
 Он также имел откидывающуюся переднюю часть на шарнирах.Вот где вы получили доступ к топке, чтобы зажечь ее. Я не мог позволить себе должным образом вентилировать это, поэтому я выломал окно, взял немного листового металла и сделал свой собственный наперсток для вентиляции снаружи. Немного примитивно, но сработало. Я считаю, что в баке на задней панели было около 2 ½ галлонов топлива. Это был отличный маленький домик, очень похожий на тот, что в коттедже моего дедушки, когда я был ребенком. Раньше мы клали наши рубашки на плиту, чтобы было тепло, чтобы надеть их в холодную погоду. Я не знаю, на скольких были ожоги за эти годы.Это вызывает хорошие воспоминания, не думаю, что я когда-нибудь терял рубашку.  Верный читатель, Стив Бакстер
 ⇒ Данный продукт представляет собой масляный обогреватель. Вы найдете его в доме для обогрева помещений перед печами. Это работало так: бак был заполнен маслом, и масло медленно перекачалось в горелку. Вы контролировали нагрев, изменяя объем потока масла в камеру сгорания. Эти масляные обогреватели были сделаны Coleman.
 Воспоминания в сахарной хижине:
 Иногда карбюратор заедал, и дно бака наполнялось маслом и становилось докрасна, поскольку излишки масла горели.Агрегат начинал танцевать в комнате, когда пламя лизало дымоход, и заслонка открывалась, втягивая холодный воздух. Затем пламя снова опускалось, и процесс повторялся, заставляя печь танцевать, а трубы громко «свистеть». Напугал парня до смерти и усложнил задачу удержать мою девушку, пока ситуация не будет исправлена!  Джордж Пален

 Планов подогревателя отработанного масла — Постройте свой собственный обогреватель! Поставка биодизеля в Юте

  Клиенты из Канзаса, пожалуйста, нажмите здесь
  Клиенты из Великобритании, пожалуйста, нажмите здесь
  Планы подогревателя отработанного масла
 (только онлайн-доступ, для печати)
  59 долларов США. 00
  Планы подогревателя отработанного масла (США)
 (онлайн-доступ + бумажная копия)
  $ 85,00
 Доставка: 5,75 $
  Планы нагревателя отработанного масла (Канада)
 (онлайн-доступ + бумажная копия)
  $ 139,00
 Доставка: 20,10 $
 Планы доступа  в режиме онлайн
  — Информация для входа будет отправлена ​​по электронной почте в течение 48 часов после оплаты.
  — Покупая, вы получаете эксклюзивный доступ к этим замечательным планам на 90 дней.
 — В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз!
  Планы в твердом копировании
  — Планы нагревателя отработанного масла отправляются приоритетной почтой США!
  — Планы напечатаны в полном цвете и переплетены металлическим переплетом
 — Среднее время доставки 2-3 рабочих дня с момента заказа
 — Мы предлагаем этот вариант для адресов доставки в США и Канаде
 — Нужно их отправить в другую страну? Свяжитесь с нами, чтобы узнать стоимость доставки!
  Преобразование бочки на 55 галлонов и баллона с пропаном на 100 #
 в СВОБОДНЫЙ НАГРЕВ из МАСЛЯНОГО НАГРЕВАТЕЛЯ НУЛЕВОГО ДЫМА
 что вы можете построить примерно за 2 недели.
 Произведено известным биодизелером из Мичигана.
  Тепловая мощность  70 000 — 200 000 британских тепловых единиц
  Расход топлива  от 0,6 до 2 галлонов в час
  Многотопливный
 — Биодизель или мазут (в любом соотношении вместе или по отдельности)
 — Отработанное растительное масло
 — Отработанное моторное масло
 — Трансмиссионное и гидравлическое масло
 — Минеральные спирты
 — Масла для машинной резки
 — Синтетические масла
 — Трансмиссионные масла
  Размеры  Диаметр 30 дюймов, высота 68 дюймов + топливный бак на ваш выбор
  Вес  Прибл.250 фунтов (без топливного бака)
  Электрические  Цепь 110 В перем. Тока / 15 А
  Сжатый воздух  Менее 0,5 куб. Фут / мин при 80 фунт / кв. Дюйм
  Органы управления  Ручное зажигание и выключение
  Уровень квалификации  Требуется владение сваркой Tig или Mig,
базовые навыки изготовления металла и базовые навыки работы с электрикой
  Ожидаемый срок службы  20 лет
  Интервал технического обслуживания  От 3 дней до 1 года в зависимости от типа используемого топлива
  Ориентировочная стоимость строительства:  От 200 до 500 долларов в зависимости от вашего
находчивость
  Срок строительства  1-2 недели
  Фильтры  Нет
  Подача топлива  Рекомендации для насосов малого объема и низкого давления. Сила тяжести
кормить необязательно, но не рекомендуется.
  Выхлоп  Бездымный режим на всех рекомендуемых видах топлива
  Этот обогреватель был специально разработан с использованием общедоступных материалов, которые могут
их можно найти в вашем местном хозяйственном магазине и, во многих случаях, утилизировать из обычных бытовых приборов.
 Инструкции включают предложения и альтернативы по частям, позволяющие свести к минимуму затраты на строительство.
 Вы получаете более 80 страниц профессионально нарисованных полноцветных диаграмм с более 160 иллюстрациями, описывающими каждый шаг.
  Это не вредно для окружающей среды!
 Сжигание свободных отработанных масел для отопления не только изобретательно, но и
экологически ответственный.
 В 1985 году Агентство по охране окружающей среды издало окончательные процедуры утилизации отработанного масла
сжигание на месте (40 CFR 266. 41). Эти процедуры говорят о том, что есть только одно решение для удаления отработанного масла.
ответственность, сжечь!
 Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы вносите свой вклад в
защита окружающей среды за счет использования углеродно-нейтрального источника энергии, который не способствует глобальному потеплению!
  Планы включают:
 Оглавление с интерактивными ссылками на каждый компонент раздела
 Перечень материалов с описанием, фото и альтернативными предложениями по каждой позиции
 Более 160 иллюстраций, в том числе:
 — Чертежи САПР с этикетками
 — Маркированные 3д схемы и фото
 — 2D печать для резки пластин
 Полные описания и  пошаговые инструкции  направлений
сделать каждую часть.
 На этом видео вы можете увидеть, насколько хорошо горит обогреватель.
при испытании камеры сгорания

  Часто задаваемые вопросы
  Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на производительность
обогреватель?
 Планы нагревателя включают конструкцию, которая действует как водоотделитель в топливном баке.Маленький
количество эмульгированной или растворенной воды, подаваемой в горелку, не влияет на ее работу. В
Нагреватель очень устойчив к грязному или влажному топливу.
  Насколько большое здание будет отапливать этот агрегат?
 Количество потребляемой энергии, необходимой для обогрева любого здания, во многом зависит от окружающей среды.
температуры и эффективность утепления зданий. Чтобы получить представление об этой мощности нагревателя,
средняя отдельно стоящая дровяная печь вырабатывает около 65 000 БТЕ тепла.
  Насколько сильно нагревается нагреватель снаружи?
 Температура выхлопных газов агрегата зависит от настроек топлива, но обычно составляет от 400 до
650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи каменки нет открытых горячих
поверхности, о которых можно обжечься. Все поверхности нагрева находятся внутри устройства.
  Есть ли какие-то особые детали, которые будет сложно найти или которые будут дорогими?  Нет.Большинство деталей представляют собой обычные аппаратные элементы, которые можно извлечь из бытовой техники или
приобретены в местном хозяйственном магазине. Для установки требуется вытяжная труба, рассчитанная на дровяную печь.
используйте и помпу, для которой есть много вариантов.
  Нужно ли менять какие-либо фильтры и как часто их нужно менять?
 Отопитель не требует фильтрации топлива. Однако заслонка на всасывании топлива
Рекомендуется не допускать попадания в помпу каких-либо палок, веток или мертвых насекомых.
  Можно ли подключить этот обогреватель к термостату?
 Да. Установив соответствующие регуляторы нагрева масляной печи, вы можете легко подключить ее к
термостат.
  Если во время сборки у меня возникнут проблемы или вопросы, могу ли я получить поддержку?
 Да, просто напишите мне, и я уверен, что смогу вам помочь.
  Можно ли оставлять установку без присмотра?
 Не зная вашей точной установки, я не могу дать рекомендации по этому поводу.Однако, хотя лично я бы никогда не оставил дровяную печь без присмотра более чем на несколько
минут за раз, я оставляю свой магазинный обогреватель работать сам по себе на несколько часов. Во время нормальной работы
У этого обогревателя пламя внутри не видно. Он полностью заключен внутри горения.
Камера изготовлена ​​из бака под давлением.
  Как долго установка будет работать на одном баке топлива?
 Это будет очень зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице.Мой бак на 50 галлонов обычно длится около 4 дней при температуре 10 градусов, но мой магазин настолько плох
изолированы, вы можете чувствовать, как холодный воздух проходит сквозь него. Некоторые фотографии включены в
планы показывают жалкое отсутствие изоляции в моем доме.
  Можно ли приспособить этот агрегат для нагрева воды?
 Часть нагревателя, которая на самом деле производит пламя, может быть легко приспособлена для нагрева воды, но
на этих планах показано, как использовать его только для нагрева воздуха.Возможно, удастся подключить его к обогревателю.
теплообменник предназначен для нагрева воды, но мы с этим не экспериментировали.
  Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок, или любой другой специальный станок, подобный этому?
 Для сборки этого обогревателя требуются только основные инструменты. Вам понадобится сварочный аппарат Mig или Tig, и вам понадобится
уметь вырезать из стали квадраты и круги. Вам понадобится угловая шлифовальная машина и отрезной
колеса. Горелка или плазменный резак тоже подойдут, но они не обязательны.
  Сколько на самом деле будет стоить постройка этой штуки?
 Моя мастерская находится на ферме, и у нас валяется разный хлам. Я потратил около 100 долларов на
различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги. Я нашел большой
вентилятор наверху в топке с нагнетанием воздуха и уже имел топливный бак. Сколько вы потратите, будет значительно
зависит от того, сколько у вас уже есть или вы можете найти бесплатно. Это устройство было разработано с использованием деталей от
обычную бытовую технику, которую я регулярно выбрасываю.
  Вы можете узнать больше об этом невероятном обогревателе, нажав здесь
 Самодельная горелка на отработанном масле
 Самодельная горелка на отработанном масле
 Домашняя страница
  Metalcaster:  Делайте очень много масла при приготовлении картофеля фри.
  Chef:  Но сэр, а как насчет жира и холестерина?
  Металлический литейщик:  О, моей печи на это наплевать!
 Еще до того, как я начал плавить металл пропаном, я мечтал построить горелку, которая будет чисто сжигать отработанное или «отработанное масло».«Я заинтересовался, увидев старую статью из журнала« Новости Матери-Земли »о самодельной отопительной печи, которая сжигала отработанное моторное масло. Такой парень, как я, хорошо разбирается в утилизации, бережном отношении к Земле и экономии денег … Так что, если бы я мог построить Горелка, которая использовала БЕСПЛАТНОЕ топливо, горела чисто и проста в использовании, тогда я бы ее поставил.  5 ноября 2002 г.
  ВНИМАНИЕ!  Работа с горящим и горячим маслом / смазкой или рядом с ними может быть опасной, особенно при несоблюдении надлежащих мер безопасности.Ни в коем случае нельзя использовать воду для тушения пожара масла или жира. Используйте сухой песок или грязь. Из-за различий в материалах и изготовлении нет никаких гарантий относительно информации на / на этом веб-сайте. Это просто то, что мне удалось в моих собственных экспериментах. Я не беру на себя ответственность за любые травмы, потери или повреждения, которые могут возникнуть в результате следования инструкциям, советам или планам на этом веб-сайте. В литейном производстве всегда есть опасности, и они указывались, когда это возможно, но это не является целью этого веб-сайта, а также невозможно упомянуть все известные или неизвестные опасности.
 Возврат к части горелок; 1, 2, 3, 4, 5, 6, Далее ->
 Это моя первая масляная горелка, которая работает, но не могу назвать ее удачной. Контролировать и поддерживать пламя непросто или практично. Это пламя выделяло немного дыма и оставляло в печи много сажи. И если вам интересно … нет, это не горелка Бабингтона.
 На заднем плане есть лейка, но она НЕ предназначена для тушения масляного пожара.Вода — одна из НАХУДНЫХ вещей, которые нужно использовать при тушении нефтяных пожаров (она распространяет их и заставляет вспыхивать еще больше)! Накройте огонь землей или песком.
 Хотите верьте, хотите нет, на картинке выше показано то, что я считаю  «ленивым пламенем» . Посмотрите, какой он мягкий и «петельный». И обратите внимание, как быстро он начинает выгибаться вверх. Плюс сверху идет немного дыма. Мягкое пламя подходит для водонагревателей, но не для литья металла. Это оставит сажу по всей печи, и поэтому потребуется более мощный воздушный поток, чтобы задействовать реальную силу этого пламени!
 Я собираю отработанное масло для жарки, наливая его в стальную банку прямо со сковороды.Каждый раз, когда жарят рыбу или курицу, я наливаю масло в эту банку и храню. Кусочки рыбы, картофеля фри и т. Д. Оседают на дно, и я могу слить относительно чистое масло.
 Подойдет любое хорошо использованное растительное масло. Тем, кто хочет лучшего для своего литейного производства, я предлагаю оливковое масло первого холодного отжима, импортированное из Италии или Греции.
 Авторские права на содержание страницы © 2002 Л. Оливер II — www.BackyardMetalcasting.com
 Для облегчения заправки и хранения я переливаю отработанное масло в емкость (в данном случае пустую бутылку из-под оливкового масла).Твердое вещество осело на дно, образуя толстую корку, которая осталась в банке, поэтому мне не пришлось фильтровать WVO (отработанное растительное масло). Это масло готово к заливке в топливный бак.
  Повар:  Боже мой! На кухне горит жир! Сделай что-нибудь!
  Metalcaster:  Хорошо, подожди … Я принесу немного алюминия!
 Вот беглый взгляд на топливный бак. Это не что иное, как стальная банка емкостью 1 галлон, к которой я прикрепил резьбовой штуцер к нижней части, ведущей к топливной магистрали.
 Резервуар подвешен на креплении из стальной трубы. Под действием силы тяжести масло подается в горелку, и клапаны регулируют его.
 www.BackyardMetalcasting.com
 С тех пор, как я немного прикрыл вентиль, сейчас выходит немного пламени. Лаборатория потратила БОЛЬШУЮ ЧАСТЬ бюджета своего отдела энергетических исследований на разработку новой горелки … И эти 10 долларов сыграли большую роль.
 Вот другая конструкция масляной горелки.
 Возврат к маслобойке; 1, 2, 3, 4, 5, 6, Далее ->
 Домашняя страница
  www.backyardmetalcasting.com
 Авторские права © 2002, Лайонел Оливер II. Все права защищены.
 Этот сайт был создан 28 сентября 2000 г.
 Как удалить сгоревшее масло с дна духовки | Home Guides
 By Damarious Page Обновлено 27 декабря 2018 г.
 Кулинарные масла и пищевые брызги, оставшиеся на дне духовки, могут со временем накапливаться.Когда вы готовите и запекаете последующие продукты при высоких температурах, эти масляные пятна могут выделять неприятный запах дыма и копоти. Если вы не очистите эти грязные пятна, пламя может вспыхнуть в камере духовки, что может повредить кухонную плиту или дом. Если это когда-нибудь произойдет, Департамент лесного хозяйства и противопожарной защиты Калифорнии рекомендует быстро выключить огонь и держать дверцу духовки закрытой. Но вы можете предотвратить или, по крайней мере, уменьшить вероятность этого страшного сценария, если позаботитесь о масляных и жировых пятнах сейчас.
 Выключите плиту и духовку, если они в данный момент используются. Подождите не менее часа, чтобы устройство остыло.
 Извлеките форму для выпечки, решетки для духовки, сковороды для жарки и другие принадлежности для приготовления пищи из камеры духового шкафа в соответствии с инструкциями производителя. Это обеспечивает легкий доступ к дну духовки, а также подготавливает камеру к режиму самоочистки.
 Удалите скопившиеся масляные и жирные пятна со дна духовки пластиковым шпателем.Соберите большие куски грязи и мусора бумажными полотенцами и выбросьте их в мусор. Не подметайте и не толкайте мусор в отверстия для нагревательных элементов в нижней части духовки.
 Распылите обезжириватель для масляных пятен в соответствии с инструкциями на флаконе. Подождите указанное время, пока химический раствор растворит масло. Используйте пластмассовый шарик для чистки, чтобы удалить масляные пятна. Вытрите остатки спрея и выделившиеся масляные пятна бумажными полотенцами.
 Нанесите несколько капель мягкого средства для мытья посуды на чистые влажные бумажные полотенца.Протрите дно духовки, чтобы смыть обезжириватель с поверхности. Смочите чистые бумажные полотенца и вытрите остатки мыльной пены. Оставьте дверцу духовки открытой примерно на 30 минут, чтобы влага испарилась.
 Запустите цикл самоочистки духовки, если вы все еще видите следы масляных и жирных пятен на нижней поверхности. Инструкции по эксплуатации см. В руководстве пользователя. После завершения цикла самоочистки стойкие масляные и жирные пятна должны превратиться в белый пепел.Используйте влажные бумажные полотенца, чтобы стереть золу с нижней поверхности.
 Вещи, которые вам понадобятся
 Пластиковый шпатель
 Бумажные полотенца
 Спрей-обезжириватель
 Пластиковый шарик для чистки
 Мыло для посуды
 Наконечник
 удалите масляные брызги с боковых стенок и потолка духовки, используя обезжириватель и мягкое моющее средство, так как эти поверхности имеют тот же состав, что и дно.
 Обратитесь к руководству пользователя, чтобы узнать, как очистить пригоревшее масло со стекла в окне духовки.
 Предупреждение
 Не запускайте цикл самоочистки, пока химические вещества все еще находятся на дне духовки.
 Обратитесь к производителю духового шкафа или обратитесь к руководству пользователя, чтобы убедиться, что можно использовать обезжириватель в виде спрея и мягкое средство для мытья посуды во внутренней полости духовки.
 Машины Мерфи — Самодельные планы котлов на отработанном масле
  Наружный масляный котел
  Техническая поддержка включена!
  Планы масляных наружных котлов
  (только онлайн-доступ, возможность печати)
  Цена: 99 долларов.50
  Планы наружных масляных котлов
  (онлайн-доступ + бумажная копия *)
  Цена: 149,50 долларов США
  Подробнее:
  Приобретение планов
  Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней.
 За это время вы можете просматривать, скачивать и распечатывать планы
 сколько угодно раз!
 Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.
 —  Планы котлов на отработанном масле
  —  Часто задаваемые вопросы о котле на отработанном масле
  —  Комплект деталей для автоматического розжига
 Возможно, вас заинтересуют наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла
   Запчасти и аксессуары:
   Нет в наличии
  Murphy Fuel Pump MP-1
  (Buna seals)
  Цена: 166 долларов.80
   Нет в наличии
  Добавить уплотнения Viton
  (совместимо с маслами на растительной основе)
  Цена: 30,00 $
   Нет в наличии
 Комплект подогревателя котла
   Цена: 64 доллара.50
   Нет в наличии
  Вентилятор нагнетателя внутреннего сгорания
   Price: $ 116.69
   Нет в наличии
  Масляный наружный котел компании Murphy’s Machines.

  Обогрейте дом, сарай, джакузи, горячую воду или даже бассейн!    Работает даже с системами принудительной подачи воздуха!

 Изготовлено из общедоступных деталей и материалов!
 Дешево и легко построить!
  Сократите или полностью откажитесь от счетов за отопление зимой!

 Невероятно подробные и простые для понимания инструкции проведут вас через весь процесс строительства на каждом этапе.
 Детали конструкции покрыты полнотекстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями.
  Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

  Потрясающая компьютерная 3D-графика и детализация упрощают выполнение пошаговых планов!
  Часто задаваемые вопросы можно найти в нижней части этого документа.
  Приложения для отопления включают:
  ОБОГРЕВ ОСНОВАНИЯ
  ИЗЛУЧЕНИЕ — НАПОЛЬНОЕ ОТОПЛЕНИЕ
  БАССЕЙНЫ
  ПРИНУДИТЕЛЬНЫЙ ОТОПИТЕЛЬ ВОЗДУХА
  РАБОЧИЕ МАГАЗИНЫ, САР, ЗЕЛЕНЫЕ ДОМА
  ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА
  BTU Мощность:  от 80 000 до 150 000 BTU / час
  Расход топлива:
 — Нефтяные масла = 1 — 1.5 галлонов / час
 — Растительные масла = 1-2 галлона / час
  Объем теплообменника:  ~ 37 галлонов
  Макс.рекомендуемая температура воды:  180 градусов
  Макс.давление:  Только для атмосферного воздуха с открытым клапаном
  Требования к питанию:  120 вольт при 15 ампер
  Требования к давлению воздуха:  90 фунтов на квадратный дюйм при <0,25 куб. Фут / мин
  Допустимые виды топлива:  Моторные масла / масла картера, трансмиссионные жидкости, гидравлические масла, растительные масла, биодизель, уайт-спирит, No.1 Дизель — Дизель № 2 — Мазут, Машинно-режущие масла
  Необходимые инструменты:  Mig or Tig Welder, 4 1/2 дюйма угловая шлифовальная машина, кольцевые пилы, сверла по металлу и основные ручные инструменты.
  Требуемые навыки:  Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством.
  Среднее время сборки:  Сильно зависит от опыта и других возможностей.
 Комплект деталей для автоматического зажигания

  Автоматизируйте систему зажигания для простоты эксплуатации!
  Экономьте топливо и время!

 Блок автоматического розжига содержит большинство необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.
  В коплект входит:

 Контроллер горелки
 Реле управления
 Соленоид давления воздуха
 Пилотный топливный соленоид
 Искровое зажигание
 Аквастат
 Поплавковый выключатель топлива
 Поплавковый выключатель воды
 Сопло пилотного пламени
 Ячейка извещателя пламени
 Клеммные колодки
 Тумблер
  Следующие элементы также необходимы, но не входят в комплект.

 Пропановый бак
 Регулятор пропана
 Пропановые шланги
 Монтажный провод
  ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

  Сколько стоит построить?
  Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов. Автоматизация установки добавит к стоимости еще 500 долларов.
 Есть также расходы, связанные с подключением котла к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений.
  Что делать, если у меня есть печь с принудительным воздухом?
  Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов, и его довольно легко установить.Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи.
  Сколько сжатого воздуха он использует?
  Котел требует 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление об используемой громкости, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало!
 Мой 30-галлонный мусорный воздушный компрессор включается примерно каждые 2 или 3 часа.
  Какой большой воздушный компрессор мне нужен?
  Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы даже можете не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров-блинчиков даже отлично подойдет.
  Для чего нужен баллон с пропаном?
  В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет.
  Может ли он сжигать глицерин?
  Не сейчас, но мы работаем над этим.
  Какое топливо он может сжигать?
  Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизель.
  Нужны ли мне специальные инструменты для сборки этого котла?
  Не совсем. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты.  Можно ли разместить устройство в моем подвале?
  Все, что по своей природе «построено самим», не будет внесено в списки UL и, следовательно, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду.
  Может ли этот котел производить пар?
  Нет. Бойлер «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду.
  Сколько требуется обслуживания?
  Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов.
  Сколько шума он производит?
  По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на высоте 100 футов.
  Нужно ли менять фильтры или засоренные форсунки?
  В агрегате нет топливных фильтров, но есть топливная сетка, предотвращающая засорение насоса жуками, ветками или масляными шариками. Сетку потребуется чистить только «по мере необходимости», возможно, один или два раза за сезон.
  Есть ли в этом котле какие-либо специальные детали, которые сложно найти или которые дороги?
  Базовая установка с ручным управлением состоит из очень распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации.
  Может ли это обогреть мой дом?
  Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Бойлер Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки!
  Можно ли подключить этот котел к термостату?
  Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается, если требуется, чтобы поддерживать заданную температуру в водяной рубашке.
  Чем этот нагреватель отличается от других нагревателей отработанного масла?
  Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь внутри кастрюли или кастрюли. Это очень грязные устройства, которые создают много копоти и дыма. Распылительные пистолеты имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей для распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему забивать.
  Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»? №
  № Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями.
  Можно ли подключить котел Murphy’s Machines к моей нынешней котельной системе?
  Если ваш текущий бойлер — это система горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами.  А как насчет уличных дровяных котлов?
  Котел Murphy’s Machines можно легко установить в сочетании с дровяной котельной на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания систем котлов на дровах или использоваться в качестве основного источника тепла.
  Доступна ли поддержка, если у меня есть вопросы?
  Как и в случае со всеми планами и продуктами MurphysMachines.com, мы отвечаем на наш телефонный звонок 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря предоставляемым нами услугам поддержки выше среднего и заботе о наших клиентах.
No related posts.
Похожие записи

Ламинат клеевой: особенности покрытия + пример укладки
 Добавлено 08.11.197829.09.2021

Печью: печью — это… Что такое Печь-печью?
 Добавлено 13.02.198119.10.2021

Разновидность дюбелей: Виды дюбелей, их назначение и правильный выбор
 Добавлено 14.03.198526.11.2021

Современные шкафы: Современные шкафы-купе 2019-2020 года, красивые, модные новинки необычные, дизайн, стильные идеи, в спальню, прихожую, тренды, тенденции, новые встроенные, платяные, производители, новинки
 Добавлено 04.06.197022.07.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт
