Заземление на столбе: Как понять, есть ли заземление на столбе?

Содержание

Повторное заземление ВЛИ | ehto.ru

Что такое повторное заземление ВЛИ?

Повторное заземление ВЛИ подразумевает заземление PEN проводника от трансформатора КТП 10/0,4, на опорах воздушных линий электропередач.

Аббревиатура ВЛИ подразумевает воздушную линию электропередач, выполненную самонесущими изолированными проводами СИП, от трансформатора с глухозаземленной нейтралью.

Выполняются воздушные линии на деревянных или железобетонных опорах. Остановимся на опорах подробнее.

Деревянные опоры линий электропередач

  • Деревянные опоры делаются из бревен (круглого леса без коры) длинной 5-13 метров с шагом 50 см и толщиной 12-26 см с шагом 20 мм.
  • Деревянные опоры покрываются антисептиком, чтобы замедлить гниение древесины.
  • Типы деревянных опор С1 и С2.

Железобетонные опоры

Железобетонные опоры это прямоугольные или трапециевидные конструкции из арматуры и бетона. Маркируются железобетонные опоры, как СВ. Далее идет номер маркировки, который обозначает длину опоры. Например, опора СВ 95 имеет длину 9,5 метров.

Применяются следующие железобетонные опоры:

  • СВ 85;
  • СВ 95
  • СВ 110;
  • СВ 105.

На опорах СВ сверху и снизу приварена арматура для осуществления повторного заземления PEN проводника.

Но вернемся к повторному заземлению.

Повторное заземление, называется повторным, потому что этот провод уже заземлен на КТП.

Трансформатор с глухозаземленной нейтралью (TN-C-S) предполагает, что по ВЛИ тянутся два или четыре провода СИП. Один или три провода фазные, плюс PEN проводник (он несущий). Разделяется PEN проводник на нулевой рабочий провод (N) и нулевой защитный провод (PE)  проводник на столбе, если на нем вы ставите ВУ (вводное устройство) или в щите в доме.

Напомню, что разделяется PEN проводник на нулевой рабочий провод (N) и нулевой защитный провод (PE)  проводник на столбе, если на нем вы ставите ВУ (вводное устройство) или в щите в доме.

Согласно ПУЭ повторное заземление ВЛИ это заземление PEN или PE проводника ВЛИ электропередач.

Как делается повторное заземление ВЛИ.

Повторное заземление ВЛИ на бетонной опоре

Повторное заземление делается на столбе или опоре вне ВУ (вводного устройства) или ВЩ (вводного щита), до вводного автомата или общего рубильника.

PEN проводник следует подсоединять к арматурному выпуску вверху железобетонной опоры, как основной, так и подкосной (если она есть). На следующем фото показано, как делается повторное заземление несущего PEN проводника, прокалывающим зажимом (4) на проходной опоре, без отвода. Такое заземление делается на каждой третьей опоре ВЛ и на опоре отвода к вашему дому.

Повторное заземление на деревянной опоре

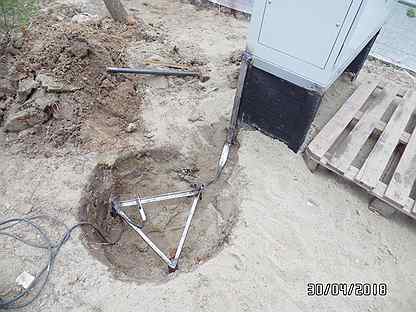

Для повторного заземления на деревянной опоре монтируется заземляющий спуск. Заземляющий спуск делается, из металлического прута по опоре, который приваривается к штыревому электроду, вбитому в землю.

Прут лучше взять из оцинкованной стали, если он толще 6 мм или из черной стали с антикоррозийным слоем, если он тоньше 6 мм.

Для работ понадобится сам прут, кувалда для его забивания, набор гаечных ключей (или сварка), отрезная болгарка на аккумуляторах. Выбрать болгарку на аккумуляторе нужно по диаметру отрезного круга и наличию двух зарядных батарей. Для работы вам не понадобиться электрическое подключение, что очень удобно в данном контексте.

Аналогично делается повторное заземления железобетонного столба без арматурного выпуска.

На деревянной опоре, где выполнено повторное заземление PEN проводника, нужно заземлить все металлические крюки и штыри опоры. Если на деревянной или железобетонной опоре нет повторного заземления PEN проводника, то крюки и штыри заземлять не нужно (2-4-41 ПУЭ).

Всё металлическое электрооборудование, расположенное на столбах (молниезащита, шиты ВУ, защита от перенапряжений и т.п.) должны заземляться отдельными проводами.  Сопротивление повторного заземления не должно превышать 30 Ом (в варианте глухозаземленной нейтрали трансформатора).

Повторное заземление PEN проводника ВЛИ не отменяет устройство заземления частного дома с монтажом контура заземления возле или вокруг дома.

Советы практика

В завершении приведу предписание технического надзора. Где нужно сделать повторное заземление на участке ВЛИ от ТП до дома, длинной 800 метров.

В этом варианте, повторное заземление нужно сделать:

  • На последнем (у дома) и первом (у подстанции) столбах линии;
  • На анкерных опорах ВЛИ;
  • На опорах с шагом 100± метров от первой опоры, с заземлением.

©Ehto.ru

Полезно почитать

  • Записи не найдены

Поделиться ссылкой:

Похожее

Светлый угол — светодиоды • заземление уличных светильников на столбе и закон и молнии

Использование светодиодных светильников в наружной подсветке зданий и сооружений

заземление уличных светильников на столбе и закон и молнии

super_puper » 08 авг 2019, 15:14

есть ли обязательные требования к заземлению светильников на столбе? ведь стоб то заземлен а светильник недоступен людям наверху. . а при монтажных работах все обесточивается, к тому же болты притягивающие светильник в консоли тоже заземляют немного и краску консоли даже при притягивании сцарапывают..
вопрос:
нужно ли заземлять?:
а) по личным соображениям безопасности
б) по закону (ПУЭ?)
в) поможет ли заземление от молний или наоборот у меня был случай сгорел светильник на молнее отводе висел не заземленный консоль покрашена, крепление хомут даже краску не содрало на консоли заземленной.. вот и думаю может изза того что не был заземлен?

молния прожгла алюминий в месте касания светильника и столба громоотвода, и в месте пайки нулевого провода к линейке бп светодиодной без гальванической развязки

super_puper
Прожектор

Сообщений: 198
Зарегистрирован: 07 окт 2015, 00:56
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.

VA
Искра знания

Сообщений: 568
Зарегистрирован: 31 янв 2016, 18:30
Откуда: Волгоградская обл. г.Николаевск.
Благодарил (а): 96 раз.
Поблагодарили: 40 раз.


Вернуться в Наружное освещение

Кто сейчас на форуме

Зарегистрированные пользователи: 3Dservice, AlexVV, Bing [Bot], BVlad, Светочъ, Devs, feel81, Google [Bot], Google Feedfetcher, Ledsvet2017, mailru, MAQ, mnv, ramsprint, regent, skal, Пашка177, Мифодий, Яндексбот



Электропитание и заземление в доме



Вступление

Каждый элемент электрики дома связан друг с другом. Заземление в доме напрямую зависит от системы электропитания дома. Устройство заземления зависит от выбора заземлителя. А выбор заземлителя зависит от молниезащиты и количества электровводов в дом.

Электропитание дома

Подавляющее большинство частных домов запитываются от воздушных линий электропередач по системе TN-C-S. Это, к сожалению не самый безопасный вид электропитания, но самый распространенный. Подробно о TN-C-S читайте в статье Системы заземления TN,TT,TN-C,TN-S,TN-C-S и ITУТ, а коротко это система питания, при которой рабочий нейтральный провод заземлен на источнике тока (подстанции).

От подстанции до дома электропитание доставляется по воздушным линиям. Отвод электропитания для дома делается на ближайшей опоре к дому. Электрический ввод в дом делается либо по воздушной линии, либо по траншее, под землей.

Для ввода электропитания на отводе от воздушной линии устанавливаются вводное устройство или вводно-распределительное устройство (ВУ, ВРУ). Именно в них (ВУ и ВРУ) проводник PEN системы электропитания TN разделяется на защитный(PE) проводник и рабочий нейтральный(N) проводник.

Согласно нормативным документам, в частности ПУЭ (пунктам 1.

7.61;1.7.102;1.7.33;1.7.51;1.7.54) и ГОСТ 121.030-81 в электросетях, запитывающихся от воздушных линий электропередач по системе TN, рекомендуется делать повторное заземление. Повторное заземление делается для нейтрального провода PEN в месте его разделения на PE и N проводники.

Разберемся подробнее с разделением проводника PEN и повторным заземлением проводников PEN и PE

Разделение проводника PEN на рабочий нейтральный проводник(N) и защитный проводник (PE)

Проводник PEN в сети TN идущий от подстанции (или трансформатора) на подстанции в обязательном порядке заземляется. Поэтому-то он и называется глухозаземленной нейтралью. При отводе для электропитания дома нужно разделить PEN проводник на PE и N.Разделение это нужно произвести на так называемой ГЗШ, главной заземляющей шине.

Важно! После разделения PEN проводник на PE и N соединение этих двух проводников в любом месте электропроводки ЗАПРЕЩЕН.

  • В электропроводке напряжением 220 вольт защитный PE проводник нужно прокладывать вместе с фазным и нулевым рабочим проводниками. Идеальный вариант кабельная разводка.
  • Прокладывать отдельно заземляющий провод от шины PE до электроприбора или электроустановки запрещено.
  • При разделении PEN проводника во вводном распределительном устройстве монтируются две медные шины(шины могут быть стальные,но не аллюминиевые). Одна для PE проводников, вторая для N проводников.
  • Во вводном распределительном устройстве (ВРУ) они монтируются рядом друг с другом.PE проводник на корпусе,N проводник на изолированных кронштейнах.Обе шины соединенными между собой перемычкой. Все соединения на шинах PE и N производятся при помощи болтов, шайб и гаек (пункт 1.7.119 ПУЭ).

Главная заземляющая шина (ГЗШ) имеет важное значение для электрики дома. К ней присоединяются все защитные провода электропроводки дома (пункт 1.7.119 ПУЭ). ГЗШ должна устанавливаться во вводном или вводно-распределительном устройстве (ВУ и ВРУ). (Тут читать о ГЗШ подробно) Именно к главной заземляющей шине подсоединяется заземляющий проводник, идущий от заземлителя.

Важно! Заземляющий проводник, идущий от заземлителя до ГЗШ не должен иметь разрывов и каких либо соединений.

Теперь о заземлении, заземлителе и заземляющем проводнике частного дома

Повторное заземление нейтрального проводника при воздушном запитывании дома можно произвести на опорном столбе или возле дома.

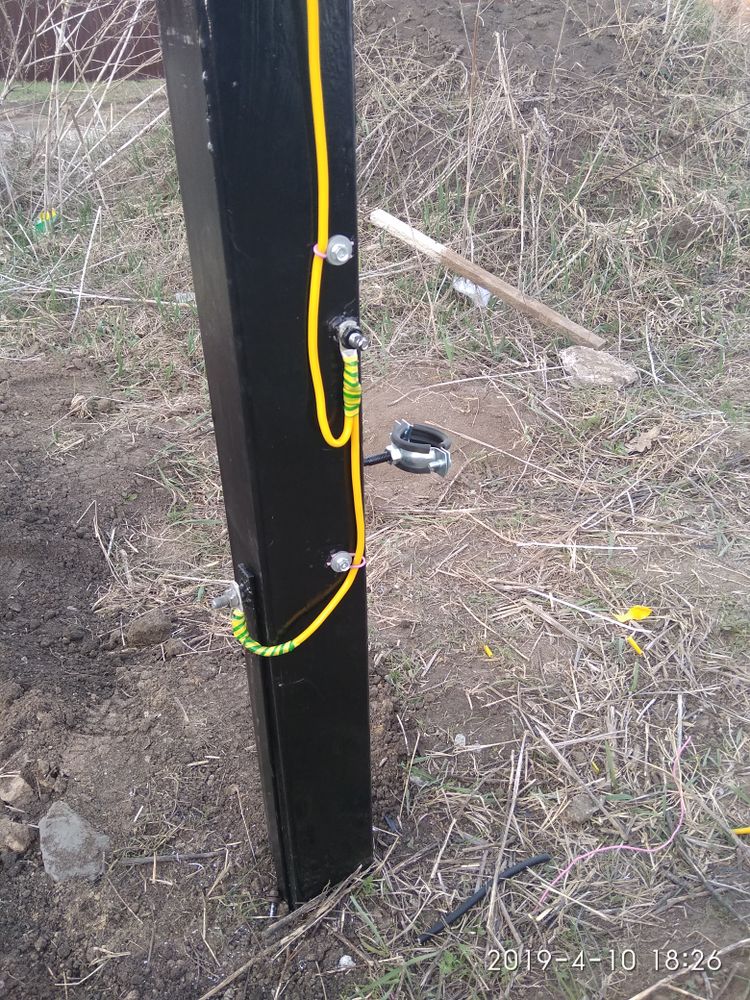

Заземление на опоре воздушной линии электропередач

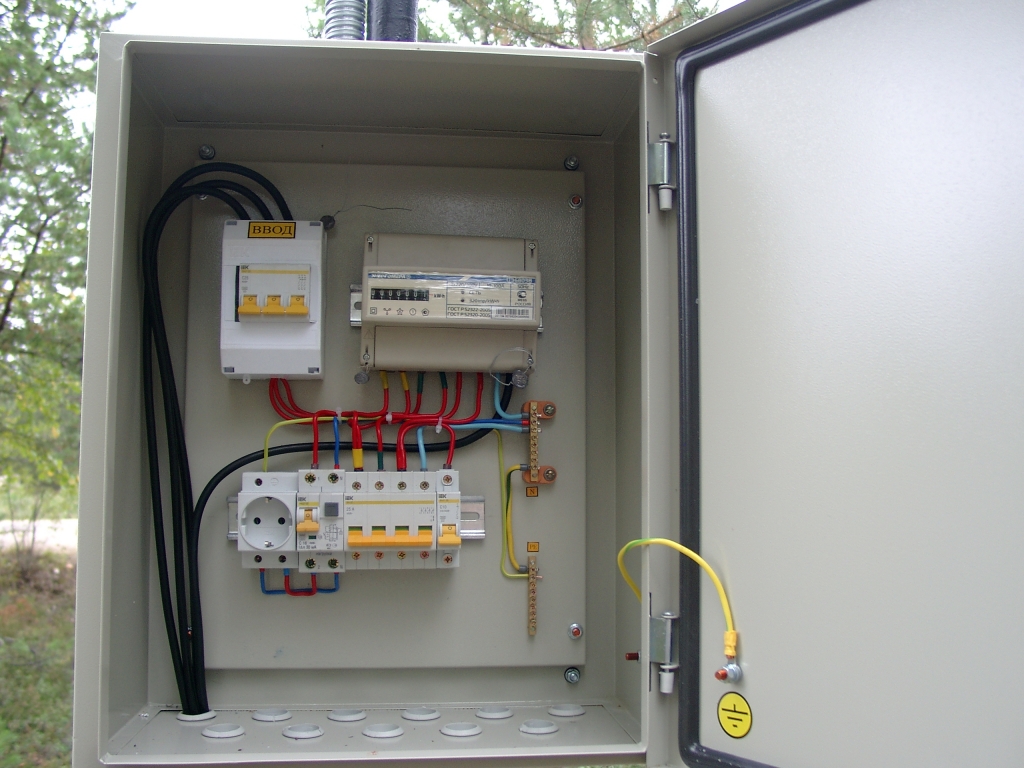

При установке вводного устройства на бетонной опоре, от которой ответвляется питание дома, вполне оправдано, да и рекомендовано делать повторное заземление, используя естественные заземлители. В качестве естественного заземлителя можно использовать подземную часть самой опоры или ее молнезащитный контур (пункт 1.7.109-110,ПУЭ).

Важно! Делать повторное заземление на железобетонном столбе можно, только в том случае, если воздушная линия электропередач сделана изолированными, самонесущими проводами типа СИП. Так как они механически более прочные, чем провода без изоляции.

Но все-таки если вы хотите более надежное, безопасное и независимое заземляющее устройство для дома лучше сделать его при помощи искусственных заземлителей.

Заземление дома искусственно сделанными заземлителями

Заземление дома это заземляющее устройство, которое состоит из следующих элементов: заземлителя и заземляющего проводника.

Заземлитель это проводник или несколько проводников соединенные между собой и имеющий контакт с землей. К заземлителю подключается заземляющий проводник, который аккуратно выводится возле дома и подключается к главной заземляющей шине (ГЗШ). Сечение заземляющего проводника должно быть не меньше сечения PEN проводника.

Заземлители могут исполняться в разных вариантах и быть разных типов.

  • По типу, заземлители можно разделить на: Вертикальный; Рядный; Контур заземления.
  • По виду заземлители можно описать как: Штырьевой, Модульно-штырьевой, Контурный и Фундаментный заземлители.

Кратко описать заземлители можно следующим образом:

Вертикальный заземлитель представляет из себя сборный медный или стальной стержень. Заземлитель забивается в грунт на глубину 15-40 метров. По-другому он называется заземлитель глубокого залегания. Самый современный тип заземления дома. Не требует больших землеройных работ. (Подробно о глубинном заземлении)

Рядный заземлитель. Это сборная конструкция, состоящая из отдельных металлических штырей забитых в грунт на глубину 3-4 метра и соединенных металлической полосой. Расстояние между штырями должно быть не менее 3метров. Штыри могут располагаться в ряд и в треугольник. Применяется только для вторичного заземления. (Подробно как сделать рядное заземлении)

Контур заземления делается вокруг дома в виде замкнутой конструкции. Конструкция контура заземления также предполагает вбивание штыре в грунт. Штыри располагаются по периметру фундамента на расстоянии 1 метра от него. Соединяются штыри заземлителя стальной полосой. Рекомендуется при двух молниеотводах с крыш и более одного ввода электропитания в дом. (Подробно о контурах заземления)

Фундаментный заземлитель делается на начальном этапе строительства дома. Заземлитель размещают в фундаменте дома. Из всех заземлителе фундаментный заземлитель, пожалуй, самый эффективный. (Подробно о фундаментном заземлении)

Важно! Какой бы заземлитель вы не использовали в устройстве заземления дома сопротивление, растеканию тока, заземлителя не должно превышать 10 Ом для линейного напряжения 380 вольт и 20 Ом для линейного напряжения 220 вольт при трехфазном электропитании.

А при однофазном электропитании сопротивление растеканию тока не должно превышать 5 Ом для 380 вольт и 10 Ом для электропитания 220 вольт. (Подробно о замере сопротивления заземлителя)

Читая строительные форумы я вижу, что многие обходятся без вторичного заземления в загородных домах. Считают достаточным заземление подводящей воздушной линии. Но все-таки руководствоваться нужно не только экономией, а и техникой безопасности для своей семьи и имущества.

©Elesant.ru

Нормативные ссылки

  • ПУЭ,Правила устройства электроустановок,издание 7
  • ГОСТ 121. 030-81,Электробезопасность. Защитное заземление. Зануление.

Другие статьи раздела: Электропроводка дома





Похожие статьи

Заземление опор освещения является необходимым процессом

В процессе организации освещения городских улиц, магистралей, парков, площадей и прочих объектов инфраструктуры в качестве опорных элементов для крепления светильников в большинстве случаев применяются металлические опоры. Однако для безопасной эксплуатации необходимо обеспечить их правильную установку. Поэтому рассмотрим особенности заземления таких столбов.



Преимущества конструкций из металла

Металлические столбы более популярны, чем бетонные или деревянные, поскольку обладают высокими эксплуатационными характеристиками и длительным сроком службы. Кроме того, они имеют следующие преимущества:



  • высокую прочность, стойкость к механическим повреждениям, сильным ветровым и статическим нагрузкам;
  • невосприимчивость к неблагоприятным климатическим условиям, в частности, способность выдерживать большие перепады влажности и температуры воздуха, устойчивость к ультрафиолету;
  • относительно небольшой вес, легкость в установке и дальнейшем обслуживании;
  • срок службы до 50 лет без ухудшения технических характеристик и снижения функциональности.



Мачты для крепления осветительных приборов изготавливают из легированных сталей, устойчивых к влаге и коррозионному разрушению, или наносят на них дополнительный защитный слой, например, оцинковывают.



Заземление столбов

Стальные опоры нуждаются в качественной изоляции, поскольку могут привести к поражению человека электрическим током. Кабели электролиний изолируют от несущих элементов штыревыми изоляторами, изготовленными из материалов с низкой электропроводимостью. Нарушение целостности изоляции вызывает сбой в работе сети и утечку напряжения в грунт, что может привести к несчастному случаю или травме. Чтобы этого не произошло, для каждой опоры перед введением в эксплуатацию обязательно следует организовать заземление согласно требованиям «Правил устройства электроустановок» (ПУЭ) и других нормативно-технических документов.



Выбор метода заземления столбов линий уличного освещения зависит от характеристик электрической сети, к которой они подключены.



Различают два метода заземления конструкций:

  • В сетях, где нейтраль заземлена, применяют нулевой провод, присоединяемый к оболочке кабеля, опорные конструкции заземляют при помощи PEN проводника.
  • Там, где нейтральный провод изолирован, используют металлическую оболочку силового кабеля, а металлические мачты и крепежные тросы соединяют с заземлителем.



Для обеспечения безопасной эксплуатации мачт, после окончательной установки необходимо проконтролировать электрические параметры элементов. Для этого по окончанию монтажных работ прибором измеряют уровень сопротивления заземлителя, который, по нормам, не должен превышать 50 Ом.



Технология выполнения работ

При нарушении целостности изоляции кабелей происходит утечка электричества в грунт. При этом в зоне растекания, радиально окружающей столб, величина напряжения благодаря заземлителям снижается до безопасного уровня, не представляющего угрозы для человека.



Электрический потенциал зависит от сопротивления почвы и схемы установки заземлителей.



Для несущих мачт в качестве заземлителей используют металлические предметы, заглубляемые в землю по определенной технологии. Чаще всего для этого применяют стальные стержни, которые забиваются в грунт вертикально на глубину до 3 м и связываются друг с другом посредством приваренной на заданной глубине полосы металла. Расстояние от поверхности земли до верхнего уровня стержней должно составлять 50 см. В качестве заземлителей могут использоваться стальные пластины, которые устанавливаются аналогичным образом.



В случаях, когда верхние слои почвы имеют более высокую электропроводимость, чем нижние, в качестве заземлителей применяют вертикальные стержни, поскольку при попадании в мачту молнии они лучше отводят заряд.



На каменных или скальных породах лучше использовать горизонтальные элементы.



В зависимости от проводимости почвы диаметр проводников, применяемых для присоединения заземлителей, может составлять 6 мм или более. Для заземления мачт в грунтах с высокой влажностью следует применять проводники более крупного сечения.



Заземляющие проводники прикрепляют к заземлителям при помощи сварочного шва, а место соединения покрывают лакокрасочным материалом, являющимся защитой от коррозии и вредного воздействия неблагоприятных факторов.



Молниезащита

Заземление несущих металлических мачт позволяет не только предохранить человека или животных от поражения электрическим зарядом, но и обеспечить защиту от попадания молнии.



Необходимо всегда заземлять столбы, размещаемые на открытой местности в стороне от деревьев или сооружений, поскольку вследствие значительной высоты (она может достигать 3-11 м) они способны притягивать молнии.



Попадание грозового разряда в незаземленный столб приводит к резкому скачку напряжения и сбою в сети, тогда как в защищенной конструкции импульсные токи отводятся в землю.



Чтобы обеспечить стабильную работу линии наружного освещения, для отведения заряда необходимо заземлять каждую опору. Также следует предусмотреть меры защиты от избыточного напряжения в случае вторичных проявлений молнии.



Правильная установка стальных опор при обустройстве уличного освещения не только значительно увеличит срок службы линий, но и обеспечит их бесперебойную и безопасную эксплуатацию.



Электрическое заземление | HowStuffWorks

Когда речь заходит об электричестве, вы часто будете слышать об электрическом заземлении или просто заземлении. Например, электрический генератор скажет: «Обязательно подключите к заземлению перед использованием», или прибор может предупредить: «Не используйте без соответствующего заземления».

Оказывается, энергетическая компания использует Землю как один из проводов в энергосистеме. Планета — хороший проводник, и она огромна, так что это удобный обратный путь для электронов.«Земля» в распределительной сети — это буквально земля вокруг вас, когда вы выходите на улицу. Это грязь, камни, грунтовые воды и так далее.

Если вы посмотрите на столб, вы, вероятно, сможете заметить оголенный провод, идущий по краю столба. Это соединяет заземляющий провод антенны непосредственно с землей. У каждого столба электропередач на планете есть такой оголенный провод. Если вы когда-нибудь увидите, как энергетическая компания устанавливает новый столб, вы увидите, что конец этого оголенного провода прикручен скобами к основанию столба.Эта катушка находится в непосредственном контакте с землей после установки опоры и заглублена на глубину от 6 до 10 футов (от 2 до 3 метров) под землю. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, идущий между столбами, прикреплен к этому прямому соединению с землей.

Точно так же рядом со счетчиком электроэнергии в вашем доме или квартире есть медный стержень длиной 6 футов (2 метра), вбитый в землю. Заземляющие вилки и все нейтральные вилки каждой розетки в вашем доме подключаются к этому стержню.Об этом также говорится в нашей статье «Как работают электрические сети».

Воспользуйтесь приведенными ниже ссылками, чтобы узнать еще больше об электричестве и его роли в технологиях и мире природы.

Статьи по теме

Больше отличных ссылок

Источники

  • «Электричество». Британская энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/182915/electricity
  • Gundersen, P. Erik. Удобная книга ответов по физике. Пресс для видимых чернил.2003.
  • «Майкл Фарадей». Британская онлайн-энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/201705/Michael-Faraday
  • Rasenberger, Jim. «Городская тактика; Fade to Black». Газета «Нью-Йорк Таймс. 2 января 2005 г. (17 декабря 2008 г.) http://query.nytimes.com/gst/fullpage.html?res=9804EEDC1439F931A35 752C0A9639C8B63&sec=&spon=&pagewanted=1
  • Раддик, Николас. «Жизнь и смерть от электричества в 1890 году: Преображение Уильяма Кеммлера.Журнал американской культуры. Зима 1998 г.
  • Уилсон, Трейси В. «Как работают магниты». HowStuffWorks.com. 2 апреля 2007 г. (17 декабря 2008 г.) https://science.howstuffworks.com/magnet. htm
  • Райт, Майкл и Мукул Пател, изд. How Things Work Today, Crown Publishers, 2000.

Техническое обслуживание опор: предотвращение кражи и опасности поражения электрическим током

На протяжении многих лет мы по-прежнему сталкиваемся с серьезной проблемой кражи заземляющих проводов на многих опорах электропередач. Заземляющие провода опор электропередач [заземляющие провода или «заземления»] содержат медь — металл с высокой проводимостью, но также высоко ценимый металл на рынке.Как правило, медные провода и стержни, известные как электрические заземления, проходят от опоры электросети в землю. Эти соединения служат важной цели безопасности в случае удара молнии или скачка напряжения, поскольку они отводят избыточное электричество от инженерных сетей и элементов сети, таких как трансформаторы, антенны, общественное освещение и т. д. ; путем обеспечения пути низкого сопротивления непосредственно в землю. Заземляющий провод и/или стержень помогает направлять положительные электрические заряды в землю безопасным, прямым и контролируемым образом, где они могут быть разряжены без риска поражения электрическим током или возгорания.Люди часто вырезают и крадут основания для электрических столбов из-за стоимости содержащейся в них меди.

Если эти полюсные заземляющие проводники соединяются с трансформаторами, отключение этих заземлителей может быть очень опасным. Они будут представлять опасность не только для воров, но и для коммунальных служб и местных жителей, которые могут соприкоснуться с этими столбами. И если это происходит слишком часто в определенных местах, это может оказаться серьезной опасностью поражения электрическим током.

Пропажа или кража земельных участков являются серьезной проблемой безопасности, на которую коммунальные предприятия должны обратить более пристальное внимание, но некоторые коммунальные предприятия не проводят регулярных и надлежащих проверок своих объектов для решения этой проблемы. Это было особенно очевидно в прошлом году, когда компании столкнулись со многими ограничениями во время пандемии COVID-19.

Существуют меры, которые коммунальные службы могут предпринять для содержания этих опорных площадок. Они должны проводить регулярные проверки, чтобы убедиться, что площадка для столбов содержится в надлежащем состоянии и не подвергается опасности. Лучший способ осмотреть территорию опоры электропередач — это физически посетить каждый столб. Хотя это можно сделать на автомобиле, площадка для столба не всегда находится со стороны улицы от столба.

Следует соблюдать осторожность при ремонте сломанного или украденного заземления. Если заземление подключено к трансформатору или если другие соединения нейтрали плохие, на оставшейся части заземления полюсов может быть опасное напряжение. Лучше всего использовать какое-либо тестовое устройство для проверки напряжения, а также использовать соответствующие средства защиты (например, резиновые перчатки, рассчитанные на напряжение системы).

Существует несколько способов, с помощью которых коммунальные службы могут затруднить кражу проводников.Один из вариантов — скрепить кабели на расстоянии около фута друг от друга на первых десяти футах, ближайших к земле, чтобы их было труднее отсоединить. Как только кабель достигнет высоты более десяти футов от земли, вы можете начать размещать скобы на большем расстоянии. Другой вариант — замаскировать площадки под столбы кабельным телевидением, чтобы сделать их менее привлекательными для воров. Раньше некоторые коммунальные службы использовали деревянные U-образные ограждения на заземляющем проводе. Это все еще можно сделать сегодня, чтобы сделать их менее заметными. Материалом выбора сегодня, как правило, является ПВХ.

При замене или перетягивании отсутствующего заземления следует использовать провод той же длины, что и исходный. Типичное заземление распределительного полюса — № 6 AWG. Довольно часто для сращивания проводника используется компрессионный соединитель (см. фото 1), хотя не запрещен и разрезной болт. Но расколотый болт можно легко ослабить и снова украсть проводник.

Фото 1. Компрессионный соединитель



Кодекс NESC издания 2017 г., раздел 9, содержит практические методы заземления в качестве одного из средств защиты сотрудников и населения от травм, которые могут быть вызваны электрическим потенциалом.В соответствии с этими руководящими принципами нейтраль, которая должна иметь достаточный размер и мощность для соответствующей работы, должна быть подключена к изготовленному или существующему электроду в каждом месте расположения трансформатора и к достаточному количеству дополнительных точек с изготовленными или существующими электродами, чтобы в сумме не менее более четырех площадок на каждые 1,6 км (1 милю) всей линии, не считая площадок на отдельных службах.

Есть несколько исключений из этого Кодекса. Единственным исключением является то, что кабель или кабель в канале проложен под водой, требование к изготовленным электродам должно составлять не менее четырех заземлений на каждый 1. 6 км (1 миля) всей линии не относятся к подводному участку, если нейтраль имеет достаточный размер и пропускную способность для соответствующей работы и выполняются требования Правила 092B2. Однако во всех местах, где кабель доступен для персонала, нейтраль должна быть эффективно заземлена.

Другим исключением является кабель или кабель в канале, проложенном под землей, где соблюдение в общей сложности не менее четырех заземлений через каждые 1,6 км (1 миля) потребует снятия защитной оболочки заглубленного кабеля только для установки заземления в соответствии с этим Правило, требование в сумме не менее четырех оснований в каждом 1.6 км (1 миля) не требуется. Однако во всех местах, где кабель доступен для персонала, нейтраль должна быть эффективно заземлена.

Дополнительным исключением является то, что пересекаемая местность (например, пересечение рек или горные районы) ограничивает установку опорных конструкций каждые 0,4 км (0,25 мили) или менее, требование к изготовленным электродам должно составлять не менее четырех заземлений через каждые 1,6 км (1 миля) всей линии не применяется для этой части, если нейтраль имеет достаточный размер и пропускную способность для соответствующей работы. Однако все имеющиеся конструкции должны быть заземлены.

Важно отметить, что это правило может применяться к экранированному проводу (проводам), заземленному у источника и удовлетворяющему требованиям этого правила к многократному заземлению. Кроме того, системы с несколькими заземлениями, простирающиеся на значительное расстояние, больше зависят от множества заземляющих электродов, чем от сопротивления заземления любого отдельного электрода. Поэтому для сопротивления отдельных электродов не устанавливаются конкретные значения.Наконец, цель состоит в том, чтобы обеспечить распределение заземляющих электродов с интервалами примерно 400 м (1/4 мили) или меньше, хотя некоторые интервалы могут превышать 400 м (1/4 мили).

Если вы хотите принять участие в NESC и присоединиться к обсуждению, пожалуйста, свяжитесь с [email protected]

Требования к защитному заземлению для линий передачи и распределения

Введение в защитное заземление

В этой технической статье рассматриваются требования к защитному заземлению для линий передачи и распределения, поддерживаемых стальными опорами и деревянными опорами, а также изолированных силовых кабелей. Защитное заземление должно быть установлено таким образом, чтобы все фазы линий или кабеля были визуально и эффективно соединены вместе в многофазном «коротком замыкании» и соединены с землей (землей) на рабочем месте.

Требования к защитному заземлению для линий передачи и распределения

Однофазное заземление многофазных цепей запрещено. Токопроводящие объекты в пределах досягаемости любого работника, будь то в воздухе или на земле, должны быть подключены к этой системе заземления. Поэтому на рабочем месте должно быть установлено достаточное количество защитных ограждений таким образом, чтобы они находились в непосредственном шунтировании со всеми точками контакта рабочих.

Заземление НЕ ДОЛЖНО использоваться в качестве проводника защитного заземления или в качестве части цепи между защитными заземлениями в этом отношении.

Устройство защитных площадок на сооружениях ЛЭП создает на сооружении эквипотенциальную безопасную рабочую зону . Тем не менее, без использования установленных заземляющих матов опасные шаги, прикосновения и передаваемые потенциалы прикосновения могут существовать на земле вблизи фундаментов конструкций и объектов, связанных с системой заземления рабочей площадки, во время случайного включения линии.

Взгляните на рисунок 1 ниже.

Рисунок 1 – График, изображающий напряжение ступенчатого и контактного воздействия, создаваемое на поверхности земли током, протекающим в землю от заземленных предметов

Имейте в виду, что при протекании тока замыкания на землю напряжение будет повышаться при каждом соединении с землей. Никто не должен приближаться к ближе чем на 10 футов к защитно-заземленной конструкции или любому другому токопроводящему объекту, подключенному к системе заземления на рабочем месте, если не приняты защитные меры для снижения опасности шагового напряжения и напряжения прикосновения.

В противном случае, только когда необходимо получить доступ к конструкции с земли, лайнсмен должен быстро приближаться и садиться/спешиваться у основания конструкции.

Таблица контента:

          1. Заземление на металлические структуры трансмиссии
            1. Структуры решетки Структуры
            2. Slip Steel Steel Poletry
            3. Увеличение стальных стальных полюсов
            4. Окрашенная сталь
            5. Наверху наземных проводов
            6. 9

          2. Заземление на деревянных полюсных структурах передачи
          3. линии передачи клемм клеммы наземных выключателей
          4. Заземление на распределительных линиях
          5. Оборудование для поверхностных и транспортных средств
            1. Воздушные устройства
            2. контакт с заземленным транспортным средствами на рабочем месте
            3. 9

            4. .

          1.Заземление на металлических конструкциях ЛЭП

          1.1 Стальные решетчатые конструкции

          Предпочтительным методом установки заземления на конструкциях одноцепных решетчатых стальных линий электропередач высокого напряжения, где проводники находятся на большем расстоянии от конструкции, чем на конструкциях более низкого напряжения, является метод . установить их с перемычки над проводниками (см. рис. 2).

          Эта конфигурация сводит к минимуму индукционную заземляющую петлю, образованную линейным рабочим, контактирующим со сталью башенного моста и линейным проводом (вдоль боковой колонны изоляторов).Это также снижает напряжение воздействия обходчика.

          В двухцепных решетчатых стальных ЛЭП фазные проводники должны быть заземлены к их плечам выше, аналогично тому, как это показано на рисунке 2. Защитные заземления должны быть присоединены от нижней фазы вверх и удалены от верхней фазы вниз.

          Обратите внимание, что OGW означает Воздушная наземная линия .

          Рисунок 2 – Предпочтительный метод заземления проводников на стальных конструкциях одноцепных высоковольтных линий

          Пунктирными линиями показана альтернативная ориентация защитного заземления на меньших (более низковольтных) конструкциях.OGW обозначает воздушный заземляющий провод. OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников.

          Вернуться к оглавлению ↑

          1.2 Стальные опорные конструкции с скользящими соединениями

          В конструкциях с скользящими соединениями к каждому стыку должны быть постоянно прикреплены соединительные кабели, либо сопротивление соединения должно измеряться на выбранных конструкциях после установки и периодически, если ремонтный персонал сочтет это необходимым.

          Поверхности, к которым должно быть прикреплено защитное заземление, должны быть очищены перед креплением кабеля, чтобы обеспечить надлежащий электрический контакт.

          Рисунок 3 – Стальная опорная конструкция с скользящим соединением 110 кВ

          Вернуться к таблице содержания ↑


          1.3 Атмосферостойкие стальные опорные конструкции

          Не следует удалять защитный оксид с высоким сопротивлением на атмосферостойкой стали. Защитное заземление лучше всего выполнять путем приваривания медного или стального стержня или гайки из нержавеющей стали, в которую можно вставить медную шпильку с резьбой в каждом месте заземления.

          Стальные опоры, устойчивые к атмосферным воздействиям, должны быть изготовлены с соединениями между траверсами и опорами, а также между шлицевыми соединениями для обеспечения электрической непрерывности.Если соединительные ленты не являются частью конструкции, защитное заземление должно быть расширено до заземляющего стержня и до грозозащитного троса.

          Рисунок 4 – Стальной столб, подверженный атмосферным воздействиям, на линии где-то в Тусоне, США

          Вернуться к таблице содержания ↑

          1.4 Окрашенная сталь

          Лучше всего заземлить , создав точку крепления к земле , аналогичную описанной выше в разделе 1.3. Соскребание краски редко обеспечивает адекватное электрическое соединение и впоследствии требует перекраски.

          Вернуться к оглавлению ↑


          1.5 Воздушные заземляющие провода

          Воздушные заземляющие провода должны быть соединены с системой заземления на рабочем месте (конструкционная сталь) с защитным заземлением, если рабочие находятся в пределах досягаемости линейных рабочих.

          На опоры стационарной конструкции для воздушных заземляющих проводов нельзя положиться в плане надежного электрического соединения с точки зрения безопасности.

          Преднамеренное соединение воздушных заземляющих проводов с конструкцией рабочей площадки также помогает отвести ток замыкания на землю от фундаментов конструкции к соседним конструкциям, если линия случайно снова окажется под напряжением, уменьшая шаговое и контактное напряжение на земле на рабочей площадке.

          Тем не менее, необходимо принять меры предосторожности, чтобы избежать воздействия возможного опасного потенциала ступеней и прикосновения к соседним конструкциям.

          При выполнении работ вблизи изолированных грозозащитных тросов необходимо соблюдать указанный рабочий зазор для цепи 15 кВ (таблица 1) или применять защитные заземления.

          Таблица 1 – Минимальное расстояние для электромонтажных работ по переменному току

          Примечание: Все расстояния указаны в футах-дюймах, фаза-земля. Для межфазного воздействия см. OSHA CFR 29 1910.269, таблица R-6 .

          Важность соединения воздушных заземляющих проводов с конструкцией рабочей площадки для обеспечения электробезопасности невозможно переоценить. В противном случае между конструкционной сталью и проводом может возникнуть летальное передаваемое напряжение прикосновения во время случайного включения заземленной линии или, в некоторых случаях, из-за соединения с соседней линией под напряжением.

          Вернуться к оглавлению ↑


          1.6 Заземление фундамента конструкции

          Перед установкой защитного заземления постоянное заземление фундамента здания следует проверить на наличие повреждений, упущений или других признаков плохой непрерывности между электродом заземления конструкции и фундамента.

          При необходимости временный заземляющий стержень должен быть установлен рядом с фундаментом и соединен с системой заземления на рабочем месте (сталь).

          Вернуться к оглавлению ↑


          2.

          Заземление на деревянных опорах ЛЭП

          Предпочтительные варианты трехфазного заземления на деревянных опорах с использованием заземляющих стержней показаны на рисунках 6 и 7. Заземляющие стержни должны быть расположены точно ниже самой низкой отметки ног регулировщика рабочей зоны (приблизительно на высоте фазных проводов) и должны быть соединены с заземляющими проводами опорной конструкции, если они предусмотрены.

          Рисунок 5 – Заземляющая панель, прикрепленная к деревянной опоре

          Эта планка обеспечивает удобную точку крепления для защитного заземления и соединения с заземляющим проводом конструкции опоры, если он предусмотрен.

          Положение кластерного стержня определяет нижнюю границу эквипотенциальной рабочей зоны на опоре. На рис. 5 показан пример установленной заземляющей шины.

          Рисунок 6 – Установка перемычки защитного заземления для двухполюсных и трехполюсных сооружений (заземляющих сооружений)

          ОГВ – грозозащитный трос.OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников. ОГТ могут быть присоединены к сборным стержням или к заземленным фазным проводам с защитным заземлением.

          Перед установкой защитного заземления необходимо проверить постоянное заземление опор опор на наличие повреждений, упущений или других признаков плохой непрерывности между конструкционным оборудованием и заземлителем опоры.

          При необходимости временный заземляющий стержень должен быть установлен рядом со столбом и соединен с системой заземления рабочей площадки (см. рис. 5).

          Рисунок 7 – Пример установки перемычки защитного заземления, показывающий использование заземляющего стержня для незаземленных конструкций или конструкций с сомнительной целостностью заземления параллельно со средствами индивидуальной защиты на рабочем месте. Выключатели заземления клемм замкнутой линии могут помочь гарантировать, что защитные устройства (реле, предохранители) сработают в заданном соотношении время/ток, чтобы быстро изолировать источник случайного включения электропитания.

          Кроме того, во многих случаях выключатели заземления с замкнутыми контактами снижают ток короткого замыкания в защитном заземлении на рабочем месте, что снижает воздействие напряжения на рабочих.

          Однако, в зависимости от конфигурации системы и условий нагрузки, заземляющие переключатели с закрытыми клеммами могут увеличить наведенный циркулирующий ток в линии и несколько заземлений из-за связи с близлежащими линиями под напряжением. Этот циркулирующий ток может быть нежелательным при установке или удалении защитного заземления или создавать постоянные опасные уровни шагового напряжения и напряжения прикосновения на заземленной рабочей площадке.

          Таким образом, использование заземляющих выключателей на клеммах линии остается на усмотрение экипажа и региональной политики. Выключатели заземления на клеммах линии не могут заменить защитное заземление на рабочей площадке.

          Вернуться к оглавлению ↑


          4. Заземление распределительных линий

          Защитное заземление распределительных линий и окончаний воздушных кабелей должно быть выполнено, как показано на рис. 6.

          Рис. 6 – Предпочтительный метод защитного заземления при более низком напряжении распределительные линии

          Заземляющая шина (см. фото, рис. 3) должна располагаться чуть ниже самой низкой отметки ног регулировщика рабочей зоны и должна быть соединена с нейтральным проводником и заземляющим проводом (не показан), если он предусмотрен. .

          Положение сборной шины определяет нижнюю границу эквипотенциальной рабочей зоны на опоре.

          Подключение индивидуальных защитных заземлений от сборной шины к каждому фазному проводу является допустимой альтернативой, но может привести к несколько более высокому напряжению воздействия.

          Провода заземления опор, используемые для защитного заземления , должны быть проверены перед использованием, чтобы убедиться, что они не были обрезаны, повреждены или удалены . Если заземление полюса отсутствует, временный заземляющий стержень должен быть вбит или ввинчен в землю рядом с полюсом и соединен с панелью кластера защитным заземлением.

          Любые оттяжки в пределах досягаемости линейного рабочего должны быть соединены с системой заземления на рабочем месте (групповой шиной). Наземная бригада должна держаться подальше (не менее 10 футов) от заземления опор, заземляющих стержней и растяжек.

          Вернуться к оглавлению ↑


          5. Заземление наземного оборудования и транспортных средств

          Этот параграф относится к заземлению и соединению оборудования и транспортных средств, участвующих в техническом обслуживании на линиях электропередач или рядом с ними. К транспортным средствам относятся, помимо прочего, воздушные устройства, пассажирские грузовики, копатели и краны.

          Целью соединения оборудования и транспортных средств с системой заземления рабочей площадки (во время работы без напряжения) является контроль и минимизация передаваемых потенциалов прикосновения между конструкцией, оборудованием и транспортным средством при случайном включении линии.

          Площадки для транспортных средств и оборудования должны использоваться вместе с правильно установленными площадками индивидуальной защиты. Ни в коем случае нельзя использовать площадки для транспортных средств и оборудования вместо площадок для индивидуальной защиты.

          Вернуться к оглавлению ↑


          5.1 Подъемные устройства

          Подъемные устройства с изолированной или неизолированной стрелой, а также другие транспортные средства или оборудование для технического обслуживания, которые могут контактировать с заземленной рабочей площадкой или позволять рабочему контактировать с рабочей площадкой, должны быть подключены к системе заземления рабочего места.

          Они должны быть соединены (заземлены) со структурой в качестве первого шага в создании системы заземления.

          Вернуться к таблице содержания ↑


          5.2 Контакт с заземленными транспортными средствами на рабочей площадке

          Транспортные средства и оборудование, подключенные к системе заземления на рабочей площадке, могут создавать опасное передаваемое напряжение прикосновения к окружающей поверхности земли (земли).

          Таким образом, любое транспортное средство или оборудование, подключенное к системе заземления рабочей площадки (включая токопроводящие линии лебедки) и требующее постоянного контакта при стоянии на земле, должно быть оборудовано изолированной платформой или проводящим ковриком , прикрепленным к транспортному средству или оборудованию для оператор стоять на.

          См. рис. 7 ниже.

          Рисунок 7. Применение токопроводящего мата для обеспечения безопасной рабочей зоны рядом с транспортным средством технического обслуживания (фото предоставлено: idube.net)

          Матовое покрытие и транспортное средство соединены с системой заземления рабочей площадки, создавая эквипотенциальную зону между руками оператора (рамой транспортного средства) и ноги.

          Рисунок 8 – Пример использования токопроводящего коврика для обеспечения безопасной рабочей зоны рядом с ремонтной машиной (фото предоставлено idube.net)

          Вернуться к таблице содержания ↑


          6.Заземление изолированного силового кабеля

          Защитное заземление изолированных силовых кабелей на рабочей площадке должно быть выполнено так же, как и заземление на конструкциях линий электропередач. Наконечники фаз кабеля (терминаторы, муфты и т. д.) и жилы экрана должны быть соединены с системой заземления рабочей площадки.

          Удаленный (незаземленный) конец кабеля ДОЛЖЕН рассматриваться как находящийся под напряжением . Хотя фазные жилы кабеля незаземлены (изолированы) на удаленном (за пределами рабочей площадки) конце кабеля, экраны кабеля там заземлены.

          Поэтому рабочие должны принять необходимые меры предосторожности против опасного шага или прикосновения, которые могут возникнуть на рабочем месте из-за системного замыкания на землю на удаленном конце .

          Вернуться к оглавлению ↑

          Источники:

          1. Индивидуальное защитное заземление электроэнергетических объектов и линий электропередач Департамента внутренних дел США Бюро мелиорации 9 Высоковольтные работы и практика руководство Western Power Network

          Правильное заземление электроизгороди

          Ключевые точки:

          • Неправильное заземление — наиболее частая причина неисправности электроизгороди
          • Установите 90 см (3 фута) заземляющего стержня на каждый джоуль выходной мощности генератора
          • Заземляющие стержни должны располагаться на расстоянии более 3 м (10 футов) друг от друга
          • Заземляющие стержни должны располагаться на расстоянии более 23 м (75 футов) от других поверхностей, водопроводов или коммуникаций. Ontario One Call может помочь вам найти государственную инфраструктуру: 1-800-400-2255 или on1call.com. Можно нанять частного локатора, чтобы найти другую скрытую инфраструктуру.



          Неправильное заземление является наиболее распространенной ошибкой, приводящей к неисправности электроизгороди. Понимание электричества и всего жаргона, который с ним связан, может быть проблемой. К счастью, мысль о воде часто является отличным способом представить себе электричество, поэтому в этой статье я собираюсь провести некоторые сравнения между электричеством и водой.



          Зачем нужно заземлять электроизгородь?

          Как и вода, электричество имеет ток. Электрический ток представляет собой постоянный поток электронов. Подобно тому, как вода течет вниз по склону, электроны движутся к положительному заряду, такому как почва (представьте удары молнии) или клемма заземления на блоке питания забора. Металл и вода являются хорошими проводниками электричества, потому что они свободно удерживают электроны и относительно плотны, что позволяет электрическому току течь через них.

          Для протекания электрического тока требуется цепь из проводящего материала. Правильно построенный электрический забор представляет собой потенциальную цепь. Электрический ток подается от блока питания по проводам забора. Заземляющие стержни установлены и подключены обратно к блоку питания. Когда животное касается забора, цепь замыкается, позволяя электрическому току течь от источника питания через провода забора, через животное, во влажную почву, к заземляющим стержням и обратно к клемме заземления на источнике питания. .

          Строительство электрического забора означает создание потенциальной цепи: такой, которая правильно замыкается, когда что-то одновременно касается горячей проволоки и почвы. Электрический забор является психологическим барьером: скот приучается не прикасаться к забору, потому что электрический ток неприятный. Необученные животные или неэлектрифицированный забор могут позволить домашнему скоту пройти прямо через забор, потому что он недостаточно силен физически, чтобы остановить их. Чтобы быть эффективными, и забор, и наземная система должны быть установлены так, чтобы они стали цепью и практичным способом сдерживания скота.



          Как установить систему заземления?

          Доступны заземляющие стержни из меди или оцинкованного металла. Хотя медь обладает большей проводимостью, она также быстрее подвергается коррозии. Корродированный металл не является хорошим проводником и может помешать замыканию цепи. Оцинкованные стержни прослужат дольше медных, потому что они защищены от коррозии. Заземляющие стержни должны выступать из почвы на 10–15 см (4–6 дюймов). Зажимы заземляющего стержня были разработаны для проведения электричества от стержня к обратному проводу и работают лучше, чем самодельные зажимы или зажимы, предназначенные для другой цели.Дважды проверьте, чтобы латунные хомуты использовались с медными стержнями, а хомуты из разнородных металлов (не подверженных коррозии) использовались с оцинкованными стержнями: смешивание металлов может ускорить коррозию компонентов.

          Чтобы обеспечить контакт заземляющих стержней с достаточным количеством влаги в почве для замыкания цепи, наилучшей практикой является установка 90 см (3 фута) заземляющего стержня ниже уровня грунтовых вод на каждый джоуль выходной мощности генератора. Уровень грунтовых вод — это уровень, ниже которого земля насыщена водой, и глубина может сильно различаться в зависимости от местоположения.Там, где земля сухая или уровень грунтовых вод низкий, это может оказаться невозможным — регулярное выливание ведра воды на каждый заземляющий стержень может помочь поддерживать контакт. Требуемая длина может быть разделена между несколькими заземляющими стержнями, но они должны располагаться на расстоянии не менее 3 м (10 футов) друг от друга, иначе они будут действовать как один заземляющий стержень.

          В районах с очень небольшой глубиной до коренной породы может оказаться невозможным закопать стержни достаточно глубоко, чтобы должным образом заземлить забор. Некоторые фермеры добились успеха в этих ситуациях с помощью пластин заземления, используемых для заземления домов. Их можно найти во многих хозяйственных магазинах.

          В дополнение к размещению нескольких заземляющих стержней для ограждения, заземляющие стержни также должны располагаться на расстоянии более 23 м (75 футов) от любых других площадок, водопроводов или коммуникаций на ферме. Ontario One Call предлагает услугу «позвони или щелкни, прежде чем копать», которая позволяет землевладельцам запрашивать местоположение инфраструктуры, чтобы определить, где зарыты государственные коммунальные услуги. Ontario One Call требует уведомления за пять рабочих дней, но организует выезд кого-либо на ферму и выявление скрытой инфраструктуры, которая может мешать системе заземления забора.С One Call в Онтарио можно связаться по телефону 1-800-400-2255 или через Интернет на сайте www.on1call.com. Не все владельцы скрытой инфраструктуры зарегистрированы в Ontario One Call, и с частными компаниями, возможно, придется связываться индивидуально. Можно нанять службу поиска, чтобы найти эти коммунальные услуги и любую инфраструктуру, проходящую между сельскохозяйственными постройками, поскольку они, как правило, устанавливаются в частном порядке и не покрываются программой One Call от Онтарио.



          Почему в некоторых электрических заборах есть провода заземления?

          В Онтарио климат влияет на конструкцию электрических заборов.Если земля замерзла или покрыта снегом, может быть трудно установить электрический контакт; снег содержит много воздуха, а лед удерживает электроны крепче, чем жидкая вода. Часто животное, касающееся горячей проволоки, не замыкает цепь. Это привело к тому, что многие заборы были построены с чередованием горячих и заземляющих проводов, называемых системой заземления . Горячие провода подключаются к выходу блока питания, а заземляющие провода подключаются к заземляющим стержням. Если животное касается одновременно и горячего, и заземляющего провода, оно замыкает цепь и получает удар током.Благодаря такой конструкции электрические заборы работают круглый год.

          В конструкции с возвратом через землю заземляющие стержни обычно устанавливаются вдоль забора через каждые 400 м (1300 футов) для улучшения системы заземления.



          Как узнать, правильно ли заземлен мой забор?

          Вольтметр, приложенный к заземляющим стержням, должен показывать менее 400 В. Если показания больше 1000 В, в систему следует добавить еще один заземляющий стержень.

          Еще одним признаком того, что ограждение не заземлено должным образом, является паразитное напряжение. Блуждающее напряжение — это разность электрических потенциалов между двумя точками, которая не должна быть разной. Из-за неправильно заземленных электрических заборов чаще всего можно услышать тиканье по стационарному телефону, проблемы с подключением к Интернету при включенном блоке питания или помехи радио- или телевизионному приему. Иногда из-за плохого заземления ток может передаваться через другие металлические предметы или водопроводные сети; если скот отказывается пить, проверьте, не попало ли случайно в его кормушку электричество.

          Большинство проблем вызвано отсутствием достаточного количества заземляющих стержней, установкой заземляющих стержней в неподходящих местах или ослаблением или коррозией зажимов заземляющих стержней.

          Заземляющий штырь — подключается непосредственно к земле на открытом воздухе

          Для использования с любым заземляющим продуктом вы можете использовать заземляющий стержень для подключения простыни, носков, браслета, мини-подкладки, коврика и т. д. непосредственно к Матери-Земле снаружи, а не к заземленному порту электрической розетки.

          Идеально подходит для старых домов с неправильным заземлением или для тех, кто предпочитает заземление непосредственно на землю снаружи (идеально подходит для использования на первом этаже, в жилых домах, палатках, во время сна в машине и т. д.)…) или для тех, кто живет в районах с высоким напряжением, например, рядом с линией электропередач, чтобы вы могли полностью обойти проводку в своем доме.

          Просто вставьте стержень прямо в землю на несколько дюймов и закрепите нужный заземляющий элемент прямо на конце удлинителя заземления длиной 30 футов! Да, вы можете закрыть окно или дверь прямо на шнур, и он останется заземленным!

            Детали:

          • 12-дюймовый или 20-дюймовый заземляющий стержень из нержавеющей стали с высокой проводимостью

          • 30-футовый заземляющий удлинитель включает в себя резистор 100 кОм, встроенный в шнур для дополнительного спокойствия, чтобы предотвратить любые скачки напряжения (от возможных ударов молнии) по кабелю к заземляющему устройству

          • сверхлегкий, простой в использовании, мгновенная настройка и удобный для путешествий — может поместиться в вашем чемодане, сумочке, компьютерном корпусе и т. д…

          • совместим с любым внутренним заземляющим устройством — просто прикрепите зажим типа «крокодил» на конце заземляющего кабеля к любому заземляющему элементу, и вы заземлены!

          • на земле, не выходя из дома, автофургона, палатки, офиса и многого другого! Обойти домашнюю или офисную проводку вместе и соединиться с Матерью-Землей напрямую!

          • выбор стандартной заземляющей стойки или обновление до экранирующей заземляющей стойки PureGround. Более подробная информация о системе PureGround здесь.Просто выберите стандартную заземляющую веху или веху PureGround длиной 12 или 20 дюймов в раскрывающемся меню ниже.

          Для получения дополнительной информации о том, как использовать оценку воздействия ЭМП и защитить свое проводящее здоровье, перейдите сюда, чтобы зарезервировать место в моем предстоящем классе по электрочувствительности — это самый веселый, вдохновляющий и поддерживающий способ защитить свое тело и повысить устойчивость к eSmog, с которым мы все живем каждый день.

          Наслаждайтесь исцелением!!!

          xoxox, Лора



          «Просто хотел сообщить, что система заземления работает.Это действительно удивительно. Моя система заземлена с помощью предоставленного вами заземляющего стержня. С момента заземления я сплю всю ночь впервые за более чем 15 лет! Это не эффект плацебо. У меня было неврологическое расстройство после тяжелой ЧМТ. Все было испробовано, чтобы уменьшить постоянные болезненные сокращения мышц. Заземление — это самое быстрое и измеримое улучшение, которое я испытал от любого другого лечения. Прошел уже почти месяц, и я испытываю те же преимущества, что и в первый день использования системы заземления.

          У меня есть образование в области электротехники. Это имеет смысл. Если нет соединения с землей, ток не течет. В замкнутой электрической системе возникает статический эффект, который вызывает короткие замыкания. Каждая электрическая система, которую я разработал, всегда имеет заземление. Это позволяет экранировать электрическую систему от статического электричества и накопления блуждающих электронов. Оно должно быть рассеяно. Тело и мозг, будучи электрохимической машиной, также нуждаются в таком же заземляющем эффекте, чтобы избежать повреждения системы.

          Не могу поверить, что мне не пришла в голову эта идея. Однако я счастлив, что получил в подарок такой простой и эффективный путь к здоровью. Большое спасибо Лора. Я искренне верю, что вы искренне заботитесь о здоровье людей. Вы здесь, чтобы помочь. Спасибо, что поделились своим интересом к улучшению жизни людей.»  -P.G.

          CQD: 18 февраля 2015 г.

          ?

          Среда, 18 февраля 2015 г.

          Вопрос:

          Привет, Чарли

          На этот раз мой вопрос касается заземления фонарных столбов.Где в NEC требуется заземление фонарных столбов? Под заземлением я подразумеваю практику установки заземляющего стержня рядом с основанием и прокладки провода любого размера от заземляющего стержня к тому месту, где проводники цепи торчат, где находится отверстие для руки. На работе, которой я сейчас занимаюсь, они используют твердое вещество #8. На последней работе, которую я выполнял, это был заземляющий стержень 3/4 дюйма и многожильный № 2; за исключением этой работы, фонарные столбы поставлялись в виде набора с основанием и столбом, и в инструкциях производителя указано заземлять столб с помощью то, что я упоминал ранее, и соедините GEC с заземляющим проводником оборудования, что означает, что в этом конкретном случае это требование кодекса.Хотя использование надлежащего заземляющего проводника для оборудования является вопросом жизни и смерти, я думаю, что NEC не требует, чтобы фонарные столбы были соединены с заземляющим стержнем или любым независимым заземляющим электродом, потому что это бессмысленно, но разрешено как Вспомогательное заземление, потому что, хотя оно и бессмысленно, но не мешает безопасности. На самом деле это может незначительно повысить безопасность, но не оправдывает затраты времени и денег на установку, если только в инструкциях производителя не указано, что это необходимо сделать. Какова твоя интерпретация, Чарли?

          Также в октябре прошлого года в Мичигане погиб ребенок, который коснулся фонарного столба на школьном футбольном поле. Женщина пыталась спасти его, но при попытке ее ударило током (с ней все в порядке). В статье в газете говорится, что причиной смерти ребенка является «отсутствие провода заземления» и короткое замыкание. Я думаю, что он должен был прочитать отсутствующий проводник заземления оборудования, и в результате замыкание на землю в полюсе не отключило защиту от перегрузки по току. Бьюсь об заклад, использовались заземляющие стержни, и тот, кто их устанавливал, думал, что столб заземлен и безопасен.Заземлено да, безопасно АБСОЛЮТНО НЕТ. EGC связывает полюс с источником с помощью пути с низким импедансом и во время замыкания на землю активирует защиту от перегрузки по току, отключая выключатель или перегорая предохранитель, а EGC отсутствовал. Вместо того, чтобы коснуться столба, он стал проводником заземляющего электрода, поставленным параллельно заземляющему стержню, установленному на столбе. Я видел фонарные столбы без EGC на другой работе, ранее установленной. Всем рекомендую никогда не прикасаться к фонарным столбам… НИКОГДА.Вы никогда не узнаете, безопасны ли они.

          Брэндон

          А

          Ответ:

          Привет, Брэндон, спасибо за участие. Вы правы, NEC не требует электрода (заземляющего стержня) на столбе освещения, который питается от ответвленной цепи, как указано в 250.32 Exception. Электрод допускается подключать к заземляющему проводнику оборудования (EGC), как указано в 250.54, но землю нельзя использовать в качестве эффективного пути тока замыкания на землю.Заземляющие стержни устанавливаются на некоторых опорах освещения по указанию проектировщика или инженера. Много раз указанная причина основана на молнии.

          Ваш пример указывает на печальное событие, которое может произойти, если не предусмотрен эффективный путь тока замыкания на землю (EGC). Сопротивление земли намного выше, чем у EGC, и не будет пропускать ток, достаточный для срабатывания устройства перегрузки по току в условиях замыкания на землю, поэтому оборудование остается под напряжением. Величина тока, вызывающая смерть, намного меньше, чем необходимо для работы устройства сверхтока.Женщина в вашем примере, которая пыталась спасти ребенка, получила удар током, но не была поражена током, если она жива. Поражение электрическим током — это смерть от поражения электрическим током.

          Система заземляющих электродов

          Уважаемый господин Электрик: Как установить заземляющий стержень как часть системы заземляющих электродов в моем доме? Электрик сказал мне, что система заземляющих электродов в моем доме не имеет хорошего заземляющего стержня, и дал мне приблизительную цену, чтобы исправить это.Зачем мне это нужно и что связано с фиксацией или установкой заземляющего стержня?

          Ответ:   Очень важно поддерживать систему заземляющих электродов в вашем доме в хорошем состоянии. Для установки заземляющего стержня потребуются некоторые инструменты и мускулы. ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на EMP Shield или Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

          Стержень заземления является очень важным компонентом электропроводки в вашем доме или на работе.Он является частью системы заземляющих электродов для стабилизации напряжения и молниезащиты. Заземляющий стержень также называют заземляющим электродом или анодом. Это требуется в соответствии со статьей 250.53(D)(2) Национального электротехнического кодекса (NFPA 70) .

          Энергетическая компания заземлила свой силовой трансформатор с помощью заземляющего стержня не менее восьми футов . Если нейтральный провод от трансформатора к вашему дому когда-либо отключится, обратный ток будет проходить через землю, чтобы вернуться к трансформатору.

          Кроме того, когда молния ударяет в ваш дом или рабочее место или рядом с ним, стержень создает путь для электрического заряда высокого напряжения, который уходит прямо на землю и не наносит ущерба вашему дому.

          Всякий раз, когда вы слышите о том, что молния ударила в чей-то дом и повредила его, это обычно происходит из-за неисправности системы заземляющих электродов.

          Система заземляющих электродов состоит из одного или двух проводов, которые выходят на клемму заземления на главном электрическом щите или разъединителе.Оттуда провода будут подключаться к водопроводным трубам дома и к одному или нескольким заземляющим электродам.

          Заземляющие электроды могут представлять собой заземляющие стержни, арматуру в бетонной оболочке, медные пластины, медную проволоку в фундаментах, залитую в бетон сталь или другие средства, обеспечивающие одобренный электрический путь к земле. См. статью 250.52(A) Национального электротехнического кодекса.

          СИСТЕМА ЗАЗЕМЛЯЮЩЕГО ЭЛЕКТРОДА

          Соединение основного заземляющего электрода во многих домах находится на металлической водопроводной трубе в точке, где она входит в дом перед счетчиком воды. Посмотрите на эту область, и вы должны увидеть медный или алюминиевый провод; оголенные, изолированные, с металлической броней, заключенные в кабелепровод или обмотанные зеленой лентой. Его следует подсоединить к водопроводной трубе с помощью одобренного зажима заземления . Соединение должно быть герметичным и без следов коррозии.

          Корродированный заземляющий зажим с бронированным проводником заземлителя.

          Хомут заземления на фотографии выше крепится в месте входа водопроводной трубы в подвал. Для бронированного заземляющего провода требуется зажим заземления с дополнительным зажимом для крепления брони.

          Если зажим заземления и провод кажутся корродированными или плохо закрепленными , вы должны исправить это немедленно. Новый заземляющий зажим стоит всего несколько долларов, и его можно купить в любой электроснабжающей компании и во многих магазинах товаров для дома. Вам также понадобится наждачная бумага или наждачная бумага для очистки трубы.

          Хорошей мерой предосторожности при этом будет отключение главного автоматического выключателя или вытаскивание главного предохранителя на электрощите. Вполне возможно, что небольшой ток может проходить по заземляющему проводнику.Я также рекомендую носить кожаные или электроизолирующие перчатки и избегать одновременного прикосновения к оголенному проводу и водопроводной трубе.

          Чистая медная водопроводная труба после счетчика воды с новым зажимом заземления и новым проводом заземляющего электрода. Отсюда заземляющий проводник идет на главный электрощит или отключается.

          Если в ваш дом подается вода из частного колодца или по пластиковой трубе, вашим основным заземляющим соединением может быть один или два заземляющих стержня.Во многих случаях заземляющий стержень (стержни) полностью заглублен, и поэтому их нелегко осмотреть. Согласно опубликованным данным, ожидаемый срок службы заземляющего стержня с медным покрытием может превышать 40 лет.

          Однако, работая в домах клиентов и других зданиях, я обнаружил незакрепленные зажимы заземляющих стержней, неправильно установленные зажимы заземляющих стержней, заземляющие стержни, которые не были полностью вбиты в землю, обрезанные проводники заземляющих электродов, заземляющие стержни, которые были повреждены в результате ландшафтных работ и строительные земляные работы и короткие оцинкованные трубы, забитые в землю вместо утвержденного заземляющего стержня.

          Ниже представлена ​​фотография заземляющего стержня, проложенного через стену подвала, а проводник заземляющего электрода также подключен к старой водопроводной трубе. Я установил заземляющие стержни через стены подвала и полы подвала. Это может быть очень удобно, однако будьте осторожны, если область известна наводнениями, так как отверстие в стене может пропускать воду.

          Установка заземляющего стержня через стену подвала с проводником заземляющего электрода, также подключенным к соседней старой водопроводной трубе.

          В настоящее время следует рассмотреть вопрос о модернизации вашей системы заземляющих электродов в соответствии с последними требованиями «Национальный электротехнический кодекс» . Текущие правила требуют, чтобы в новых установках был установлен хотя бы один дополнительный заземляющий стержень, а также чтобы все внутренние металлические трубы были соединены (скреплены) с системой заземляющих электродов.

          В некоторых юрисдикциях требование обклеивания внутренних газовых труб отменено. Уточните у местного инспектора по электротехнике правильную процедуру в отношении статьи 250.104 (А) и (В).

          Также требуется соединительная проволочная перемычка с одной стороны счетчика воды на другую, чтобы обеспечить непрерывность заземления на металлической трубе в случае замены счетчика воды. Прочтите статью 250 в последнем издании «Национальных электротехнических норм и правил», чтобы узнать обо всех требованиях.

          УЛУЧШЕНИЕ ЗЕМЛИ

          Чтобы привести свой дом в соответствие с сегодняшними стандартами заземления , вам потребуется следующее: Пять, шесть или, возможно, больше зажимов заземления, подходящих по размеру и совместимости с вашими металлическими водопроводными трубами, газовыми трубами, трубами водяного отопления и любыми другими металлическими предметами интерьера. трубопровод, два покрытых медью заземляющих стержня 5/8″ x 8 футов, два зажима в виде желудя для соединения провода с заземляющим стержнем, медный провод № 6 или № 4 без покрытия или с изоляцией, 3/8-дюймовые хомуты с одним отверстием, разъем, одобренный . для ввода заземляющего проводника в электрощит (в моем штате мы можем использовать пластиковый кнопочный разъем Romex).

          У меня также есть зеленая изолента, если используется изолированный провод, заземляющая шина для основного электрощита, если нет свободного свободного слота для большого провода, «Концевая заделка межсистемного соединения» и подходящие скобы для крепления жилы провода заземлителя. .

          Кроме того, вам потребуются следующие инструменты для облегчения установки вашей модернизированной системы заземления: молоток с когтями, 3-фунтовый или более тяжелый молоток для забивания заземляющих стержней, наждачная ткань или наждачная бумага, отвертки с плоской головкой и мощные кусачки для проволоки или обходчик. плоскогубцы, разводной ключ и шестифутовая лестница.

          Вам также могут понадобиться дрель и сверла, подходящие для сверления балок пола, перфоратор и сверла по камню для сверления отверстий в кладке, а также плоский напильник по металлу. Перфоратор с насадкой для забивания заземляющих стержней сделает забивание заземляющих стержней намного проще и быстрее.

          В качестве альтернативы можно использовать отбойный молоток весом 35 или 40 фунтов, в котором заземляющий стержень можно вставить непосредственно в держатель бит. Легкость, с которой заземляющий стержень входит в землю, определяется почвенными условиями.

          Отвертка для заземляющего стержня типа SDS Max, которая подходит для электрического перфоратора. Он также подходит для перфораторов Hilti TE-Y.

          Самая трудная часть этой работы — установка заземляющих стержней.  Несмотря на то, что один заземляющий стержень является минимальным стандартом, установленным «Национальным электротехническим кодексом», часто требуется два стержня из-за условий почвы.

          Сопротивление почвы варьируется в зависимости от города, округа и штата. Без дорогостоящего подробного тестирования вашей почвы невозможно определить, имеет ли она низкое или высокое сопротивление электрическому току.Поэтому для подстраховки лучше забить два заземляющих стержня.

          Восьмифутовые заземляющие стержни должны быть установлены на расстоянии не менее шестнадцати футов друг от друга для оптимальной работы, и максимальное расстояние не ограничено. Десятифутовые стержни должны располагаться на расстоянии не менее двадцати футов друг от друга. Обратите внимание, что минимальное требование «Национального электротехнического кодекса» для расстояния между стержнями заземления составляет шесть футов. См. статью 250.53(А)(3).

          Начните с выбора места рядом с вашим электросчетчиком, где нет подземных электрических, водопроводных, газовых, телефонных, нефтяных и любых других инженерных коммуникаций.Позвоните по номеру 811, чтобы договориться о снижении стоимости участка, если вы подозреваете, что подземные коммуникации зарыты в землю.

          Старайтесь держаться поближе к дому, но не менее чем в футе от него, чтобы избежать контакта с бетонным фундаментом. Имейте в виду, что вам нужно будет проложить провод от заземляющих стержней к вашей главной электрической панели. Вы также можете протолкнуть заземляющие стержни через стену фундамента или цокольный этаж, если это вам больше подходит. Вам понадобится перфоратор и длинное сверло по камню 5/8″, чтобы просверлить начальные отверстия.

          Прежде чем двигаться дальше, вам следует спланировать, как вы собираетесь вонзить стержень в землю. Вообще говоря, заземляющие стержни должны быть вбиты прямо в землю так, чтобы верхняя часть находилась немного ниже поверхности. Вы также можете вести стержень под небольшим углом, но использование перфоратора или отбойного молотка под углом может быть опасным.

          Непрерывный провод № 6 или № 4 будет проложен от одного заземляющего стержня к другому без разрезания или сращивания, а затем непосредственно в главный электрический щит.

          Если ваш главный электрический щит находится в подвале, вам нужно будет просверлить отверстие немного больше, чем провод (7/16″ -1/2″) в стене вашего фундамента или в вашем сайдинге рядом с тем местом, где он встречается с фундаментом.

          Выкопайте яму глубиной примерно один фут для вставки каждого заземляющего стержня. Отверстия должны быть на расстоянии одного-двух футов от фундамента, чтобы избежать контакта с бетонным основанием вашего дома. Затем выкопайте соединительную траншею рядом с фундаментом между отверстиями заземляющих стержней.

          Траншея предназначена для облегчения соединения несращенного сплошного провода заземляющего электрода от заземляющего стержня к заземляющему стержню, а затем к главному электрическому щиту. В качестве альтернативы вы можете проложить провод от каждого заземляющего стержня непосредственно к главному электрическому щиту (согласно 250.64(F)(2) Национального электротехнического кодекса.  Вместо того, чтобы копать траншеи, вы также можете прикрепить провод к стене дома.

          НАЖМИТЕ ЗДЕСЬ, чтобы защитить свой дом от молнии, электромагнитных импульсов, солнечных вспышек и скачков напряжения, установив устройство защиты от перенапряжения, рассчитанное на все эти случаи повреждения имущества

          УСТАНОВИТЕ ЗАЗЕМЛЯЮЩИЙ СТЕРЖЕНЬ

          Возьмите один из восьмифутовых заземляющих стержней и вставьте острый конец в одно из вырытых отверстий.Встаньте на лестницу и вбейте ее в землю, используя 3-фунтовый или более тяжелый молот в одной руке, удерживая другой заземляющий стержень. Помощник будет хорошо держать удочку, так как она имеет тенденцию двигаться и вибрировать. Сначала он, вероятно, войдет легко, но через некоторое время он будет тонуть лишь на очень коротком расстоянии с каждым ударом молотка.

          Сейчас самое время приобрести перфоратор с насадкой для шлифовального стержня, как показано на фотографии ниже, или отбойный молоток.После того, как вы вбили один заземляющий стержень, переходите к следующему.

          Человек на лестнице использует перфоратор, чтобы забить заземляющий стержень в землю. Крупный план перфоратора, забивающего заземляющий стержень в землю

          . Как только заземляющие стержни окажутся немного ниже поверхности земли, вы можете прикрепить к ним медный провод, используя зажимы для заземляющих стержней в форме желудей . В зависимости от обстоятельств может быть проще начать с места расположения основного электрического щита и протянуть оттуда провод к заземляющим стержням.

          НАЖМИТЕ ЗДЕСЬ, чтобы увидеть драйверы заземления для продажи на Amazon

          Протяните провод через траншею к заземляющим стержням и пропустите его через зажим для желудя, провод между зажимом и стержнем. Не помещайте его между зажимным винтом и стержнем.

          Ведомый заземляющий стержень с непрерывным проводником заземляющего электрода, который идет к другому заземляющему стержню

          . Я обычно снимаю 4–6 дюймов изоляции и сдваиваю провод, чтобы обеспечить хороший контакт со стержнем. Проведите провод в дом через небольшое отверстие в фундаменте или сайдинге и продолжайте движение к главному электрощиту.Если вы делаете это в подвале и вам нужно пересечь несколько балок, вы должны просверлить небольшие отверстия в центре каждой балки и пропустить провод через балки, а не под ними.

          Провод должен быть закреплен через каждые 3 фута – 4 фута с помощью кабельных скоб , если вы прокладываете его сбоку от деревянной балки. Если вы используете изолированный провод, хотя это и не обязательно, рекомендуется обмотать его зеленой изоляционной лентой в нескольких видимых местах, чтобы он был четко идентифицирован.

          Последнее соединение находится внутри главного электрического щита.Вставьте проводник заземляющего электрода в электрическую панель через отверстие стандартного размера 1/2″ (фактически 7/8″) с помощью разъема, одобренного для проводника заземляющего электрода. Иногда инспектор принимает металлический зажимной соединитель 3/8″ или пластиковую кнопку для снятия натяжения. Каждый провод должен заканчиваться на своем собственном терминирующем винте.

          Если нет доступных винтовых клемм, вам необходимо добавить заземляющую шину с клеммными винтами в главный электрический щит.После разметки, сверления и нарезания резьбы в двух отверстиях (обычно 8/32) , привинтите дополнительную шину заземления непосредственно к металлическому корпусу главного электрического щита с помощью крепежных винтов с мелкой резьбой.

          Не используйте шурупы для листового металла или дерева для крепления шины заземления к электрической панели. В ходе лабораторных испытаний было установлено, что для обеспечения надлежащего заземления необходимо обеспечить минимум 2 1/3 контакта резьбы.

          ЗАЗЕМЛЕНИЕ ПРОЧИХ ЭНЕРГЕТИЧЕСКИХ УСТРОЙСТВ

          Статья 250.94 требует «прекращение межсистемной связи» . В основном должны быть предусмотрены средства для других коммунальных услуг, таких как телефон и кабельное телевидение, для подключения собственного заземляющего проводника. Он должен располагаться рядом с электросчетчиком.

          У некоторых производителей есть продукты, позволяющие легко выполнить это требование, просто прикрепив его к проводнику заземляющего электрода и прикрепив его к внешней стене или электросчетчику. При установке проводника заземляющего электрода оставьте петлю 8″ – 12″ в области электросчетчика, чтобы эта клеммная колодка была установлена ​​позже.

          Существуют и другие типы концевых заделок межсистемного соединения, которые крепятся к электросчетчику или непосредственно к заземляющему стержню.

          Фотография заделки межсистемного соединения для других коммунальных услуг, таких как телевизор и телефон, для подключения их заземляющего проводника.

          Для полной защиты вашего дома от молнии необходимо, чтобы услуги кабельного телевидения и телефонные услуги были подключены к оконечному устройству межсистемного соединения. Используйте медный провод № 10 для подключения кабельного телевидения и телефонной службы на входе.

          Обычно на кабельном разветвителе или концевой точке имеется винтовая клемма для заземления. Телефонная разграничительная точка или ящик также должны иметь клемму заземления. Ищите зеленый винт или выступ.

          Если у вас есть спутниковая параболическая антенна , она также должна быть подключена к межсистемному соединению, как и любая телевизионная антенна, установленная на крыше.

          Наконец, необходимо установить соединительную перемычку между металлическими трубами горячей и холодной воды, используя зажимы заземления водопроводных труб и кусок алюминиевого провода №6 или медного провода №8.Это можно сделать в любой точке трубопроводной системы, но обычно он подключается к водонагревателю, чтобы инспектор по электрике мог его видеть.

          Перемычка для подключения водонагревателя к газовому водонагревателю.

          Присоединение к заземляющим стержням необходимо для предотвращения повреждения вашего дома молнией . Молния хочет отправиться на землю, но иногда что-то мешает и приносит жертву. Обеспечивая хороший сплошной путь к земле через проводник заземляющего электрода и заземляющие стержни, вы сводите к минимуму возможные повреждения.

          Удар молнии, наносящий урон, не может попасть прямо в ваш дом. Он может врезаться в телефонный столб на другой стороне улицы и перемещаться по инженерным проводам, пока не найдет путь к земле.

          Дополнительное усиление и уровень защиты можно обеспечить для вашей системы заземляющих электродов, установив устройство защиты от перенапряжения для всего дома.   Он подключается непосредственно к электрическому щиту и к специальному двухполюсному автомату защиты.

          Начиная с Национального электротехнического кодекса 2020 года, теперь требуется установить устройство защиты от перенапряжения при обслуживании дома. Вы можете прочитать мой пост о сетевых фильтрах здесь .

          Щелкните здесь , чтобы увидеть мои фотографии заземления и соединения для телевизора, телефона и питания.

Добавить комментарий

Ваш адрес email не будет опубликован.
