Монтаж светодиодного светильника: особенности установки в натяжной и подвесной потолок, как соединить несколько led-панелей, правила крепления и подключения — НА ВЕТКАХ — ПРИКОЛЫ, ФОТКИ, АНЕКДОТЫ — приходите к нам посидеть на ветках, будет интересно

Содержание

правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Установка светодиодных точечных светильников не так сложна, как кажется, на первый взгляд. Достаточно заранее продумать места установки приборов. И позаботиться о подборе правильной проводки. Остальная работа займёт не так много времени.

С каждым годом у светодиодных светильников появляется всё больше поклонников. Лампы накаливания, люминисцентные аналоги уходят в прошлое из-за низкой безопасности и экономности. Светодиодные приборы долго служат, эффективно используют имеющиеся ресурсы. Даже после выхода из строя некоторые модели подлежат повторному ремонту. Потребуется знать некоторые особенности схемы, чтобы эксплуатация принесла лучшие результаты.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
Далее сам поток переходит по конденсатору, ограничивающему ток.
Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

Световой поток становится равномерным благодаря рассеивателю.
Резисторы или чипы, защищающие от резких изменениях в показателях.
Печатная плата, для впаивания светодиодов.
Радиатор, отводящий тепло.
Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
Диэлектрическая прокладка, между корпусом и цоколем.

Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

Низкий уровень энергопотребления.
Колоссальная светоотдача.
Экологичность.
Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.

Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
E41. Его ещё называют «миньоном». Для маломощных ламп.
E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
GU5.3. Оснащают ими популярные лампы с обозначением MR16.
G4 – для ламп с миниатюрными размерами.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.

На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

От одного светильника к другому обходит фаза.
У последней лампочки в цепи ноль подают ко второму контакту.
Фаза проходит к выключателю, от распределительной коробки.
Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении.

Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок. Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее.

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

Обесточивание электрической сети.
Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
Проверка типа цоколей.
Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

Клеммники.
Пассатижи.
Строительный нож.
Отвёртка.
Кабель с достаточной длиной.
Распределительные коробы.
Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт.

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально. К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

Светодиоды сильно греются. Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Установка диодных светильников на натяжном потолке

Протяжка и закрепление отдельного кабеля нужны везде, где будут сами светильники. Монтаж натяжного потолка проводят после подготовительных работ. Работы проводят в таком порядке:

В местах, намеченных ранее, монтируют профиль с круглой формой.
Светильник потом вставляют в отверстие, прорезаемое в полотне.
Выставление крепёжных стоек на одном уровне с полотном.
Проводники выходят наружу через те же отверстия.
На корпус светильника одевают термоизоляционное кольцо перед завершением установки.

Предложенный алгоритм подходит и для работы в помещениях вроде ванной комнаты.

Монтаж светильников на потолке из гипсокартона

Чтобы завершить монтаж светильников, достаточно сжать боковые распорочные пружины, завести корпус в отверстие, подготовленное заранее. Светильник без проблем правильно уходит в потолочную нишу при грамотном подборе диаметров. Главное – чтобы провода не оказались перегнутыми.

Для предварительного сжатия пружин запрещено использовать верёвки и куски проводов. Идеальный вариант – когда корпус свободно проходит через отверстие. Тогда потом проще будет демонтировать изделие, если возникнет необходимость.

Правила техники безопасности при подключении к сети

Основные советы уже были перечислены ранее. Главное – проводить любые работы по монтажу и демонтажу при отключенной сети питания. И внимательно проверять работу проводки перед началом эксплуатации.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

Повреждённый элемент.
Неправильно отключенный свет.
Кратковременные виды мерцания.
Периодичное отсутствие освещение.
Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

Внешние воздействия.
Неправильная эксплуатация.
Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Полезное видео

монтаж потолочных диодных светильников в потолок, схема подключения

Содержание:

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.

Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.

Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

Последовательная;
Параллельная;
Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы. Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

Линейные;
Потолочные;
Настенные;
Промышленные;
Прожекторы;
Подводные;
Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.

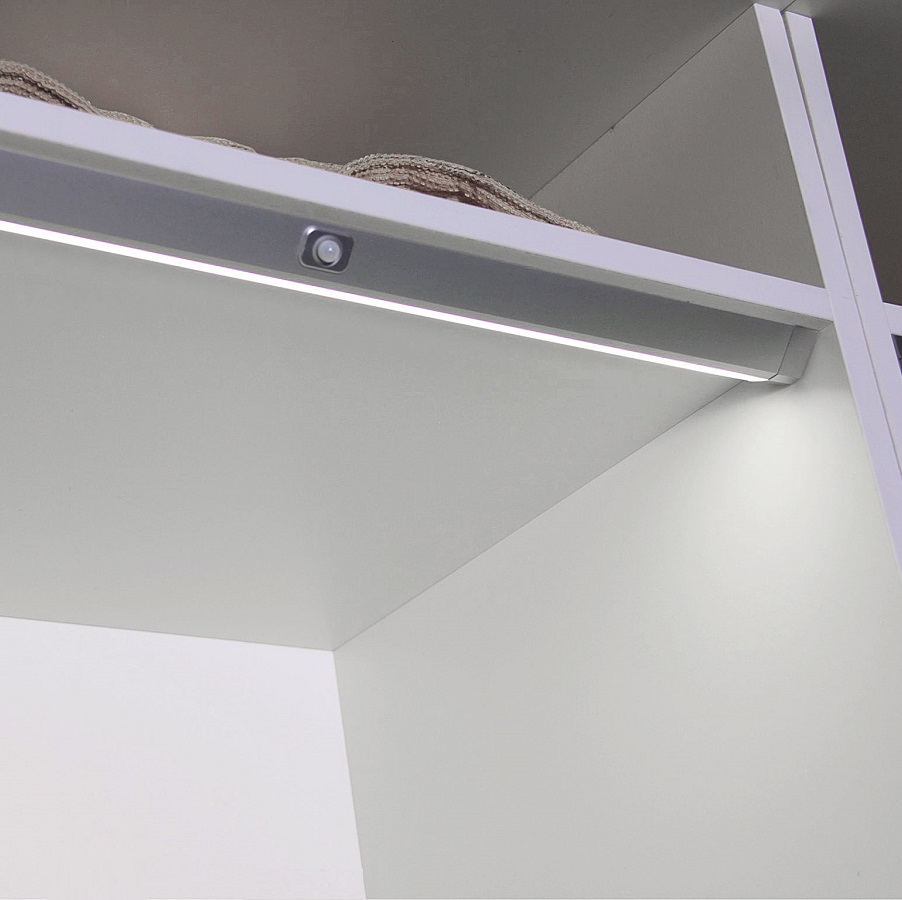

Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

Сначала ножки крепятся к потолку;
Потом монтируется стойка;
Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

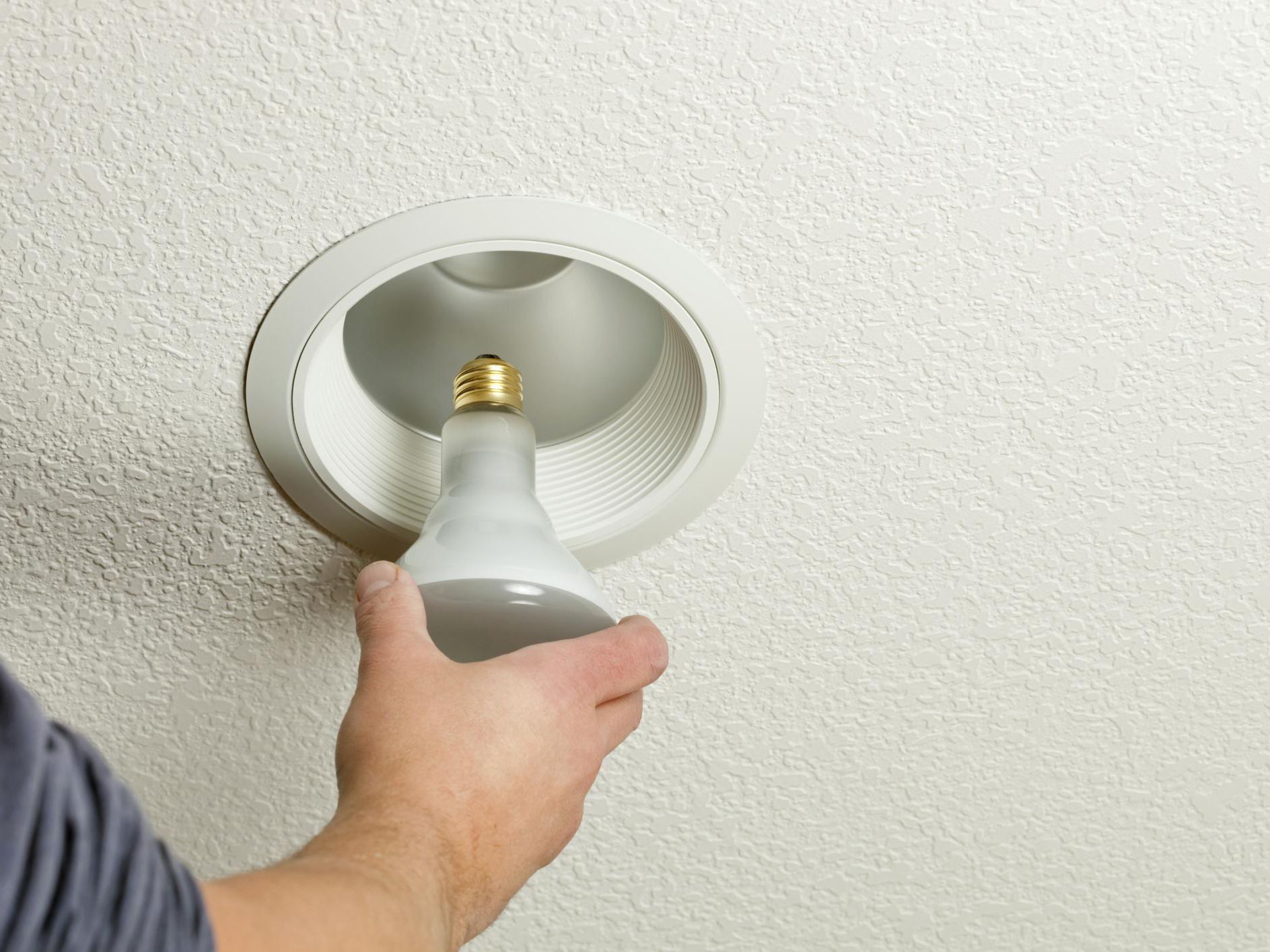

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае, если хотя бы одна из ламп перегорела, ее необходимо менять.

Технология замены лампы выглядит следующим образом:

В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Установка потолочных светодиодных светильников – это сравнительно простой комплекс операций, для выполнения которых требуется минимальный набор навыков работы с электрическими сетями. Впрочем, работы по подключению и разводке коммуникаций лучше все же доверить специалистам – ошибки при монтаже могут привести к повреждению всей системы, поэтому их лучше не допускать.

монтаж подвесных светильников на потолке, как вставить светодиодную лампочку, как установить, подключить, подключение на закладных деталях

Содержание:

Современные потолочные конструкции можно устанавливать в помещении любого назначения. До начала их монтажа следует подобрать подходящий источник освещения. Установка светильников в подвесной потолок предусматривает использование встраиваемых светильников, либо люстр, либо ламп, которые прикрепляют к профилю. Монтаж каждого вида приборов имеет особенности.

Установка точечных источников света

Схема подключения в подвесном потолке светильников встраиваемого типа не является сложной. Выполнить установку точечных приборов освещения даже можно собственными силами. При выборе схемы для монтажа таких устройств необходимо учитывать, что длина электропроводки между ними и трансформатором тока не должна превышать 2-х метров.

Чтобы в подвесной потолок установить светильники данного типа, поступают следующим образом:

В первую очередь прокладывают электропроводку.
Далее выполняют разметку потолочной поверхности.
Дрелью в полотне проделывают отверстие. Если встраиваемая лампа имеет квадратную форму, можно воспользоваться электролобзиком.
В проделанное отверстие протягивают кабель, но перед этим его непременно следует обесточить.
Затем кабель выводят наружу.
Светильник подключают к кабелю.
Установленный осветительный прибор нужно зафиксировать в проделанном отверстии. Для этого используют пружинные прижимы, которые располагаются на корпусе источника света.
На завершающем этапе монтажа точечного светильника в подвесных потолках в него вставляют лампочку и надевают декоративное кольцо.

Правильная установка осветительных приборов

Выполнить работу по монтажу и подключению светильников в подвесной потолочной конструкции можно собственноручно, но для этого необходимо строго следовать правилам техники безопасности.

Чтобы приступить к установке, нужно подготовить:

осветительные приборы;
лампочки;
питающий привод;
изоляционную ленту;
гильзы для соединения кабелей;
выключатель.

Специалисты рекомендуют не использовать лампы, у которых мощность не превышает 40 Ватт, иначе они начинают нагревать полотно, а это непременно приводит к повреждению потолочной конструкции.

Существует определенная последовательность в том, как на подвесном потолке подключить светильники:

Сначала следует распределить провода и потом зафиксировать их.
Дальше определяют место расположения осветительного прибора. При этом нужно избегать участков, где прилегают швы.
Просверливают отверстия требуемого размера с учетом того, что их диаметр должен быть немного меньше этого параметра у внешней кромки устанавливаемого источника света.
Через отверстия протягивают провод, на нем разрезают и оголяют петли.
Чтобы подключить светильник, потребуется два провода, протяженность которых не может быть более 12 сантиметров.
Один конец провода зажимают в клемме.
Светильник прикрепляют к потолочной поверхности с помощью скоб.
До того, как вставить лампочку в подвесной потолок, к конструкции подключают питающий провод.
После установки лампы нужно убедиться в работоспособности освещения. При этом не следует забывать о своевременной изоляции оголенных проводов.

Самостоятельное обустройство подвесного потолка с подсветкой

Прежде, как подключить лампочки в подвесном потолке, нужно подобрать место, где будут установлены светильники. Монтаж потолочной конструкции с подсветкой предполагает строительство короба с использованием гипсокартонных листов, но подключить освещение можно и без него.

Если запланировано изготовление короба из ГКЛ, необходимо учесть несколько нюансов:

Высота подобной конструкции не должна быть больше 20 сантиметров от потолочного перекрытия.
Нижнюю грань короба в обязательном порядке следует выдвигать вперед на 7 – 9 сантиметров.
Установка светодиодных светильников на потолке производится на дно ниши (прочитайте: «Как происходит установка светодиодных светильников в потолок – правила монтажа»).

Если короб не будет использоваться, монтаж подсветки выполняют так:

Размечают места крепления приборов.
По периметру потолочной поверхности проводят линию.
Используя клеевой состав, прикрепляют светодиодные ленты.
Если поверхность подвесного полотна побелена, к их основанию прикрепляют металлические уголки.

Особенности установки подвесных светильников

Обычно монтаж подвесных светильников осуществляют, когда в помещении высокий потолок. При этом профессионалы рекомендуют отдавать предпочтение моделям, в которых плафоны направлены вниз. Это необходимо, чтобы поверхность потолочной конструкции не перегревалась.

Оптимальным расстоянием между плафоном и полотном считается 25 – 40 сантиметров в зависимости от типа используемых лампочек. Наружная установка светильника считается наиболее простой, ее выполняют с использованием крюка, пластины или монтажной планки. Работы следует производить после обесточивания помещения.

Использование закладных для обустройства освещения

Для установки светильника в подвесных потолках на закладных деталях их изготавливают из пластика, фанеры, деревянных брусков или металла. Элементы, сделанные из натуральной древесины, нужно обработать защитными составами.

Под точечные осветительные приборы закладные вырезают из готовых пластиковых форм. Они имеют конструкцию пирамиды, которая собрана из квадратов или колец разного диаметра. Требуемое по размеру отверстие получают, отрезая от платформы лишнюю часть.

Для монтажа подвесных светильников нужны более массивные закладные элементы, передающие нагрузку от люстры на потолочное перекрытие или иное основание. Можно использовать как готовые платформы, так и изготовить их самостоятельно. Материал для закладных должен быть влагостойким и прочным.

Подключение светодиодного светильника к сети 220В

Оглавление:

Введение
Меры предосторожности и инструменты
Подключение светодиодного светильника к 220В
Подключение светодиодного светильника с тремя контактами
Подключение потолочного светодиодного светильника
Видео

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Как подключить светодиодный светильник или блок

Качественное освещение играет важную роль в жизнедеятельности человека: оно регулирует не только трудоспособность, но и влияет на настроение. Особенно с наступлением зимы, когда световой день становится коротким, так важно для хорошего самочувствия оснастить дом яркими и практичными светильниками. В этой статье мне бы хотелось обсудить светодиодные светильники, раскрыть их преимущества, особенности выбора и подключения.

Перед тем, как я затрону тему выбора и подключения светодиодных светильников, обсудим основные плюсы использования данных устройств:
Долговечность. При 6 рабочих часах в сутки такие лампы способны работать около 20 лет, при 10 часах – 10 лет, если же светильники использовать без остановки, то они прослужат порядка 5 лет.
Экономичность. На данный момент такие устройства представляют собой самые экономичные осветительные приборы. Показатели говорят сами за себя – 70% сэкономленной электроэнергии. В особенности светодиоды будут актуальны для больших предприятий.
Безопасность для экологии. Светодиодные приборы не содержат в себе вредных для здоровья веществ в отличии, например, от ртутных аналогов. По этой причине они не нуждаются в постоянной замене или особых тратах на утилизацию.
Устойчивость к температурным или иным перепадам. Конструкция приборов позволяет им по большей части не ощущать перепады напряжения и температурные колебания. Кроме того, выбирая данные устройства, вы исключаете риск перегрузки электросетей, ведь светодиодам необходимо порядка 0.5 – 1.0 А. Температурная устойчивость также на высоте, так как светильники можно использовать при температуре от минус 70 до плюс 40°С.
Теперь рассмотрим основные критерии выбора светодиодных осветительных приборов:
Мощность. Чем больше показатели потребляемой мощности, тем больше лампа будет тратить электричества. При этом стоит понимать, что высокая мощность не всегда означает высокую яркость. Если вы хотите сменить лампу накаливания, вам нужно будет разделить ее мощность на 8.
Яркость света. Данный показатель, измеряемый в люменах, должен быть в районе 90-130 лм/вт. Учитывайте, что указание диапазона в данном случае условно, на самих светильниках такое недопустимо. Производитель должен указывать конкретное число люменов.
Мерцание света. Числовое отображение этой характеристики не должно превышать 1%, а лучше, чтобы его вообще не было. Мерцание света способно навредить вашему зрению. Поэтому обращайте внимание на этот параметр при выборе светильника для дома или офиса.
Чтобы снизить вероятность покупки бракованного товара, уточняйте у продавца наличии сертификатов качества продукции. Производитель должен гарантировать тестирование каждого выпускаемого светильника перед непосредственной отправкой.
Вам могут пригодиться
Условно разделим методы установки на три типа. Каждый из них подразумевает свои плюсы и минусы.
Последовательное подключение светильника
Применяется для экономии длины кабеля в помещениях с невысокими требованиями к освещению. При монтаже понадобятся несколько двойных или тройных проводов. Помните, что лучше не соединять в одну цепь больше шести лампочек, так как это может привести к тусклости итогового освещения. Минус выбора такого метода состоит в том, что при неисправности вам потребуется проверить каждую лампочку.
Особых проблем такой способ вызвать не должен. Нужно провести фазу от выключателя к первому светильнику, после чего от первого переключателя кабель проводится к следующему светильнику. К крайнему светильнику следует подвести ноль, опущенный от коробки распределения.
Параллельное подключение светильника
Данный способ применяется несколько чаще, ввиду его практичности. В таком случае каждый из светильников будет таким ярким, каким заявляет его производитель. Недостаток же состоит в том, что нужно будет потратить гораздо больше времени и проводника.
Для осуществления этого метода вам следует протянуть кабель от распределительной коробки через выключатель, при этом по очереди соединяя его с каждым осветительным устройством. Обрежьте кабель после первого светильника и прокладывайте его к следующему, пока не убедитесь, что все приборы соединены в сеть. Достоинство такого способа очевидно – при неисправности одного светильника сеть продолжает исправно работать.
Лучевое подключение светильника
Пожалуй, самый сложный и затратный метод. С каждым устройством кабель необходимо соединять отдельно. Однако, это наиболее безопасный и правильный с точки зрения электромонтажа способ.
От щитка распределения следует провести проводник в центровую часть помещения, а уже оттуда к каждому из ваших светильников. После этого нужно провести одножильные провода к нулю и фазе. Не забудьте также проложить эти провода к каждому светильнику.
Итак, из всего, что было сказано, вы можете сделать несколько важных выводов. Во-первых, светодиодные лампы имеют ряд очень весомых преимуществ, которые и выделяют данные приборы среди остальных. Во-вторых, выбор светодиодных светильников не представляет ничего трудного, если знать некоторые нюансы. Обращайте внимание не на оформление упаковки, а на конкретные данные и характеристики. И наконец, в-третьих, перед тем, как браться за подключение светильников, обдумайте все шаги, чтобы не ошибиться. Зная вышеизложенную информацию, вы сможете подобрать и подключить наиболее оптимальный для вас осветительный прибор, который поможет вам в любом начинании.
Встроенные светильники: правила выбора и монтажа
Встраиваемые светильники можно использовать как украшение комнаты, а можно сделать их основой светового сценария всей квартиры. В любом случае хочется не прогадать с расположением и монтажом. Узнайте в один клик всё о возможностях встроенных точечных светильников и способах их установки, чтобы сделать интерьер еще более эффектным и функциональным.
Оглавление
Что такое встраиваемые светильники?
Какие бывает встраиваемые светильники?
Преимущества и недостатки
Как выбрать встраиваемые светильники?
Расчет освещенности
Правила монтажа встраиваемых светильников
Как установить встроенные светильники на натяжной потолок, гипсокартон и другие поверхности?
Правила подключения
Как заменить встраиваемый светильник?
Что такое встраиваемые светильники?
Встраиваемые светильники — это миниатюрные осветительные приборы, которые монтируются в подвесные и натяжные потолки, гипсокартонные и фанерные листы и другие ненесущие конструкции. Установка таких светильников предполагает, что корпус прибора будет полностью или частично скрыт.
Какие бывает встраиваемые светильники?
По строению
Стандартные светильники. Универсальные модели, предназначенные для установки в стены, пол и потолок, состоят из корпуса с зажимами, патрона, проводов и деталей для закрепления. Чаще всего они не укомплектованы лампой — её вы можете купить отдельно.

Мебельные светильники. По своей комплектации почти не отличаются от стандартных устройств. Разница заключается в большей компактности и меньшей глубине встраивания.

Модульные светильники. Встроенный LED светильник такого типа представляет собой квадратную панель, которая совпадает по размеру с модулями подвесного потолка и заменяет один из них. Такие приборы состоят из металлического корпуса, расположенных внутри светодиодов и прозрачной лицевой планки.

Вам могут пригодиться
По особенностям конструкции
Статичные светильники. В моделях подобного типа вы не можете изменить направление светового потока: он устремлён в одну точку. Они часто используются, чтобы зонировать пространство, залить помещение или его часть ровным неподвижным светом.

Поворотные и выдвижные светильники. Такие приборы позволяют регулировать положение источника света в разных проекциях: поворотные — в горизонтальной плоскости, выдвижные — в вертикальной плоскости, поворотно-выдвижные — и так, и так.

Вам могут пригодиться
По типу лампы
Благодаря унификации разъемов во встроенные светильники чаще всего можно установить лампу любого типа.
Светильник с лампой накаливания. В настоящее время это устаревший вариант, который проигрывает другим по долговечности и экономичности. Кроме того, лампа накаливания довольно громоздка, поэтому светильник будет сложнее установить: потребуется большая глубина отверстия.

Светильник с галогенной лампой. Более экономичная модель, которая характеризуется долгим сроком службы. Однако нужно помнить, что такие лампы сильно нагреваются и передают тепло смежным поверхностям. Хорошим решением в этой ситуации станет термостойкое кольцо, которое поможет изолировать светильник.

Другая проблема связана с жировыми загрязнениями — например, отпечатками пальцев: в условиях высокой температуры жир превращается в нагар, а это, в свою очередь, приводит к ещё большему перегреву. В результате лампа может взорваться. В связи с этим рекомендуем монтировать галогенные приборы в защитных перчатках.
Светильник встраиваемый светодиодный. Светодиодные лампы лишены недостатков, которые присущи другим моделям: они компактны, долговечны, сверхэкономичны и пожаробезопасны. Единственный минус — цена, которая, однако, окупится в перспективе благодаря долгому сроку эксплуатации.

Вам могут пригодиться

Преимущества и недостатки
Плюсы
Встраиваемые точечные светильники выгодно отличаются от накладных тем, что их присутствие незаметно. Благодаря этому они вписываются в любой интерьер.

С помощью них можно ненавязчиво работать с пространством, подчеркивая его достоинства и скрывая недостатки.

Минусы
Монтаж встроенных светильников занимает значительно больше времени, чем установка накладных моделей.

Их нельзя расположить в несущих конструкциях, поскольку бурение отверстий приводит к потере прочности.

Как выбрать встраиваемые светильники?
Для акцентного освещения. Подойдут стандартные статичные светильники. Они позволят расставить акценты, подсвечивая элементы интерьера, которые нужно выделить: полки с книгами, картины, другие предметы декора. Кроме того, их используют в целях безопасности: например, чтобы осветить неразличимую в темноту ступеньку или крутую лестницу.

Для зонирования пространства светом. Можно использовать стандартные и мебельные светильники разной яркости: они помогут незаметно разделить помещение на несколько зон. Так, кухню, совмещённую с гостиной, можно оборудовать потайными спотами. А в части комнаты, которая предназначена для отдыха, повесить люстру. Яркий и направленный свет в рабочей зоне сделает готовку сподручнее. Пространство гостиной, напротив, будет освещено более мягко и рассеянно.

Для зрительного увеличения пространства. С помощью света можно создать иллюзию высокого потолка: с этим справятся настенные поворотные светильники, направленные вверх. Похожим образом споты средней яркости, расположенные вдоль стен, расширят и удлинят пространство комнаты.

Для ванной. Если вы устанавливаете подобные приборы в ванной комнате, соблюдайте меры предосторожности. Здесь можно использовать только встроенные светодиодные светильники, которые работают от низкого напряжения (12 В) и подключены через трансформатор. Очень важен показатель IP (степень защиты оболочки от влаги). Если вы монтируете светильники в непосредственной близости от ванны, душевой кабины или раковины, выбирайте модели с маркировкой IPX4I–PX6 (чем ближе светильник к источнику воды, тем больше должно быть число). Для остального пространства ванной подойдут модели с показателем IPX3–IPX1.

Расчет освещенности
Равномерное освещение пространства. Светильники должны располагаться с равными интервалами не менее 30 см на расстоянии около 60 см от края потолка. Чтобы правильно рассчитать количество светильников, воспользуйтесь специальной формулой: X лк × X м² = X лм.

Согласно нормам освещения жилых помещений, в коридоре будет достаточно светильников, в совокупности дающих 70 лк, в гостиной, кухне и спальне —150 лк, в детской — 200 лк, а в ванной — 250 лк. Если, например, вы хотите осветить гостиную площадью 20 м², мощность освещения должна равняться 3 000 Лм. Вы можете приобрести 8 светодиодных ламп по 375 Лм и установить их с одинаковыми интервалами.
Предмет на стене. Понадобится поворотный светильник на потолке. Измерьте расстояние от предмета до края потолка по вертикали. Отмерьте то же расстояние от края по горизонтали: именно здесь должен располагаться светильник. Две эти линии образуют равнобедренный треугольник. Третья прямая между ними — луч света, который будет падать на предмет.

Рабочая зона. Здесь тоже уместно использовать поворотные светильники, чтобы направлять поток света в нужное вам место. Расстояние между рабочей поверхностью и лампой должно быть около 50 см.

Подсветка лестницы или пола. Светильники можно установить в 20 см от пола или встроить в сами ступени. Чтобы свет от расположенных в конце лестницы ламп не бил в глаза, выбирайте плафоны с матовым стеклом или купите рассеиватели.

Правила монтажа встраиваемых светильников
Установка встраиваемых светильников требует специальных монтажных навыков и опыта работы с электрикой. Если вы не уверены в своих силах, рекомендуем обезопасить себя от рисков и обратиться к специалисту.
Нужно учитывать, что встраиваемые светильники — потолочные и настенные — подходят для подвесных или натяжных конструкций и гипсокартонных перегородок. Бетонные потолки и стены требуют трудоёмкого штробления, которое может ослабить перекрытия. В этом случае лучше выбрать подвесные потолочные светильники или накладные бра.
Как установить встроенные светильники на натяжной потолок, гипсокартон и другие поверхности?
1. Отключите общее электропитание.

2. Инструменты. Подготовьте всё, что понадобится вам в ходе работы: изоленту, электрические провода с сечением 1,5 мм², рулетку, карандаш, дрель с коронкой для сверления круглых отверстий, макетный нож, кусачки, щипцы, набор отвёрток.
Схемы. Определитесь со схемой освещения и отметьте на потолке места, где будут располагаться светильники. Помимо светового сценария продумайте схему подключения.

Вам могут пригодиться
3. Разводка проводов. Чтобы продлить срок службы проводов, рекомендуем надеть на них гофрированный шланг. Протяните шланг через предварительно собранный металлический каркас к примерным местам установки светильников и стяжками прикрепите его к профилям. Выведите провода в точки установки светильников.
4. Подготовка потолка.
Подвесной потолок. Установите гипсокартонный профиль и просверлите в нём отверстия под светильник. Подберите коронку, которая соответствует диаметру осветительного прибора.

Натяжной потолок. Здесь не обойтись без закладной детали, которая будет фиксировать светильник. Прикрепите гибкий металлический подвес с закладной к черновому потолку саморезами, пропустите проводку через собранную конструкцию. После того, как полотно натянуто на каркас, в месте установки светильника на него приклеивают термокольцо и вырезают отверстие по внутреннему периметру.

5. Установка светильников. Достаньте провода через отверстия и оголите их на 1–1,5 см. Зажмите концы проводов в клеммной колодке, к ней же подключите провода светильника. Изолируйте оголённые провода и установите светильник в отверстие или фиксационное кольцо с помощью пружинных клипс.
Схожим образом вы можете встроить светильники в гипсокартонные стены или ступени. Принцип действий остаётся тем же: продумайте схему расположения и подключения ламп, проведите провода, проделайте отверстие, подключите и вставьте светильник.
Правила подключения
Чаще всего в жилых квартирах и домах используют параллельное подключение, когда к каждой лампе протянут отдельный провод. Светильники, соединённые этим способом, будут гореть равномерно, а выход из строя одного из них не повлияет на работу остальных.

Вы можете подключить встраиваемые LED светильники мощностью 220 В или отдать предпочтение более безопасным 12-вольтовым приборам. Во втором случае понадобится транзистор, чьи параметры превышают суммарную мощность светильников на 20%.

Если вы устанавливаете большую группу светильников, рекомендуем развести их на две ветки и протянуть провода к разным клавишам выключателя.

Для подключения используйте только медные провода, которые отличаются большей надёжностью. Соединяйте их с помощью клеммных колодок.

Не подключайте устройство к источникам питания, которые не указаны в приложенной к нему инструкции.

Как заменить встраиваемый светильник?
Определите, в чем именно заключается неисправность: перегорела ли лампа или сломался сам светильник? В первом случае достаточно заменить лампу на аналогичную, во втором случае придётся демонтировать прибор.

Отключите подачу электричества.

Разожмите фиксационное кольцо, извлеките светильник и аккуратно отключите его от питания.

Возьмите исправное устройство, подключите провода и установите его в отверстие.

Обратите внимание, что светильник может выйти из строя из-за неправильного электромонтажа. Чтобы ситуация не повторилась, не соединяйте провода с помощью скруток, используйте вместо них клеммные колодки. Вторая причина, по которой мог сломаться прибор, — перепады напряжения в электросети. Если проблема в этом, приобретите и установите стабилизатор напряжения.

28.07.2020
Подписаться на рассылку
потолочные светильники со светодиодными лентами: преимущества, способы установки
В последнее время светодиодное освещение в квартире становится все более распространенным, благодаря отличным потребительским характеристикам: высокая энергоэффективность, длительный срок службы, простота монтажа. Использование специальных лент со светодиодами при регенерации потолка позволяет найти самые разные дизайнерские решения как для классических интерьеров, так и для любителей минимализма или хай-тек.
Преимущества использования светодиодных лент
Своя популярность светодиодных лент требует широкого спектра преимуществ их использования по сравнению с другими источниками света.
Длительный срок службы. Светодиоды имеют срок службы более 30 тысяч. часов, т.е. около 10 лет при включении лампы 8 часов в день.
Значительная экономия энергии. Светодиодные ленты загораются и потребляют электроэнергии в 10 раз меньше, чем традиционные лампы накаливания.
Shine, который придает в квартире диодное освещение, максимально приближенное к естественному. Это делает его более комфортным для человеческого глаза.
Светодиодные лампы
экологичны.Если в их производстве не применяется химия.
Светодиоды
не нагреваются при работе, поэтому безопасны при установке подвесного потолка, не вызывают деформации и опасности возгорания.
Светодиодная лента
, благодаря своей гибкой форме, подходит для освещения самых сложных геометрических рисунков на потолке.
Освещение квартиры светодиодной лентой предлагает большие возможности затемнения и цвета светового потока с помощью пультов дистанционного управления.
Недостатком данного типа освещения можно считать высокую стоимость светодиодных источников света по сравнению с их аналогами.Однако их стоимость в последние годы стремительно падает из-за широкого распространения технологий.
Стоимость светодиодных ламп окупается за 2-3 года, за счет экономии электроэнергии.
Как использовать светодиодную ленточную подсветку в потолке
Светодиодное потолочное освещение возможно в нескольких вариантах:
Подсветка по периметру. Один из самых популярных способов. Лента прикрепляется либо масляной краской ящик, сконструированный для нее, либо размещается в специальном широком плинтусе из пенополистирола.
Освещение многоуровневых потолочных конструкций. Ленту можно прокладывать между потолком и по контурам фигур.
Светодиодная лента
, устанавливаемая под натяжное полотно, позволяет получить эффект светящегося потолка. Если хозяева помещения сторонники смелых решений в дизайне, под тканевую ленту можно выложить определенный узор. В этом случае потолок может стать основным элементом интерьера.
При выборе светодиодной ленты для потолка необходимо учитывать, какую роль света она будет отводить: первичную или декоративную. В первом случае лучше всего подходит лента типа SMD 5050, для внутренней отделки подойдет тип SMD 3528. Универсальным решением является лента RGB с диодами трех цветов.
управление светом
Светодиодное освещение дизайн потолка легко изменить в зависимости от текущей ситуации и потребностей. Возможно, это связано с использованием контроллера для управления светом и диммерами.
Для того, чтобы изменять по желанию только интенсивность света, необходимо подключить диммер светодиодной ленты. Они бывают двух вариантов: с управлением и без него. Во втором случае управление осуществляется механизмом, встроенным в корпус.
Более сложное управление световым потоком требует установки специальных устройств — контроллера. Его можно использовать для изменения изменения цвета в режиме светодиодной ленты, задаваемого через панель управления.
Контроллеры
Modern доступны в трех версиях:
Радиоуправляемые устройства позволяют изменять цвет программы с помощью пульта дистанционного управления.
Настройка цифрового контроллера осуществляется с помощью мобильного телефона. И для этих целей подходят смартфоны, работающие как на Android, так и на iOS.
Аудиоконтроллеры подключаются к музыкальному инструменту, в результате чего светодиодная лента меняет цвет в зависимости от музыки.
Для упрощения установки и эксплуатации можно сразу приобрести комплект светодиодной подсветки, в который входит лента, контроллер, пульт ДУ и блок питания.
Особенности монтажа
Монтаж светодиодной ленты для подсветки потолка возможен самостоятельно.Установка осуществляется двумя способами:
Лента крепится к поверхности потолка, плинтуса или стены за счет собственного клеевого слоя.
Использование профиля, в котором находится лента. Профиль либо приклеивается к поверхности на двухсторонний скотч, либо используются специальные зажимы. Заклейте верхнюю часть закрытой прозрачной или матовой ширмой-диффузором.
Резать ленту можно только в определенных местах отметок! Сделай это лучше, полу. Находясь на высоте, заниматься отрезанием кусков нужной длины неудобно.
Освещение потолка квартиры светодиодами помогает превратить его в стильный элемент дизайна, добавить комнате уюта и необычности. В сочетании с высокой надежностью и энергоэффективностью он признан фаворитом среди решений легкой отделки потолочных конструкций.

Видео:

Видео:
Применение ламп | SAMSUNG LED
LC010C
10 Вт маленький LES COB LED
Трехступенчатый эллипс Макадама
Размер: 13.5 x 13,5 мм
LC020C
20 Вт маленький LES COB LED
Трехступенчатый эллипс Макадама
Размер: 19,0 x 19,0 мм
LC003D
Класс 3 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 13.5 x 13,5 мм
LC006D
Класс 6 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 13,5 x 13,5 мм
LC009D
Класс 9 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 13.5 x 13,5 мм
LC013D
Класс 13 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 13,5 x 13,5 мм
LC016D
Класс 16 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 19.0 x 19,0 мм
LC019D
Класс 19 Вт COB LED
2, 3-ступенчатый эллипс Макадама
Размер: 19,0 x 19,0 мм
Мясо
Ярко-белый и красный
Мощность: 13 Вт ~ 33 Вт
Световой поток: 1412 лм (LC019D, 540 мА, 65 ℃)
Овощной
Ярко-белый, зеленый и красный
Мощность: 13 Вт ~ 33 Вт
Световой поток: 1835 лм (LC019D, 540 мА, 65 ℃)
6 светодиодных ламп трех типов: компактные, люстры и общие. Компания Sharp представляет новые светодиодные лампы | Мировые темы
13 июля 2010 г. компания Sharp Corporation провела конференцию в Токио, на которой представила свои новые светодиодные лампы.
Компания Sharp объявила о выпуске на японский рынок шести новых моделей светодиодных ламп, включая компактную лампу с цоколем E17, яркость которой достигает наивысшего в отрасли уровня ^{* 1}.
Компактная лампа на базе E17 DL-JA51N обеспечивает яркость (500 люмен) и светоотдачу (96 лм / Вт) на самом высоком в отрасли уровне ^{* 1}. Люстра DL-JC2BL (прозрачная крышка) использует рассеивающую свет линзу для освещения большой площади и может использоваться в таких местах, как отели и рестораны, где требуется освещение для создания особой атмосферы.
Две общие модели ламп с цоколем E26 весят всего 85 г, что на 50% меньше по сравнению с текущими моделями Sharp ^{* 2}. А тонкое основание радиатора означает, что лампу можно использовать в широком спектре осветительных приборов.
Кадр с пресс-конференции в Токио
Наотака Оцука, заместитель генерального директора Группы систем здравоохранения и окружающей среды; Генеральный директор Центра продвижения светодиодного освещения представляет новые светодиодные лампы
Пример установки светодиодной лампы
Линейка светодиодных ламп
Запатентованные технологии светодиодных ламп Sharp
* 1 По состоянию на 13 июля 2010 г. для компактных светодиодных ламп общего освещения на базе E17, продаваемых на японском рынке (на основе исследования Sharp).
* 2 Сравнение текущего DL-L401N (118 г, 340 люмен) с новым DL-LA41N (85 г, 485 люмен) и нынешнего DL-L601L (168 г, 360 люмен) с новым DL-LA32L (85 г, 380 люмен).
LED, по прогнозам, станут лучшими среди новых ламп в 2014 году
перейти к содержанию Локации Блог Связаться с нами Карьера Помогите
Все продукты Назад
Автоматизация и управление
Данные и связь
Электрические коробки, шкафы, корпуса и стойки
Электромонтажные устройства
Принадлежности для обслуживания и эксплуатации объектов
Крепежные детали и метизы
Заземление и заделка проводов
Отопление, вентиляция и охлаждение
Освещение
Трубы, клапаны и фитинги
Распределение питания и защита
Безопасность и безопасность
Знаки, этикетки и идентификация
Инструменты
Коммунальное оборудование
Провод и кабель
Прокладка проводов и управление кабелями
Автоматизация и управление Назад
Автоматизация и управление Дом
Промышленные кнопки, сигнальные лампы и станции управления
Защита и безопасность машин
Двигатели, контроллеры двигателей и периферийное оборудование
Панельные приборы и мониторы
ПЛК, человеко-машинные интерфейсы и сбор данных
Реле
Датчики и переключатели
Освещение Назад
Освещение дома
Аварийное освещение
Осветительные приборы и компоненты
Лампы, лампочки и трубки
инструменты Назад
Инструменты Дом
Абразивы, шлифовальные машины и шлифовальные инструменты
Воздушные компрессоры
Съемники для болтов и винтов
Режущие инструменты
Сверла, отвертки и биты
Фонари и переносное рабочее освещение
Молотки и инструменты для взлома
Инструменты высокого напряжения
Промышленное строительное оборудование
Радиоприемники и колонки на рабочем месте
Инструменты для измерения и маркировки
Мультитулы
Пистолеты для гвоздя и скоб
Трубогибы и аксессуары для труб
Трубонарезные станки, метчики и плашки
Плоскогубцы, щипцы и зажимы
Аккумуляторы и зарядные устройства для электроинструментов
Насосы
Инструменты и аксессуары для перфорации
Пуансоны, наборы дыроколов и аксессуары
Отвертки и отвертки для гаек
Головки и ключи
Контрольно-испытательное оборудование
Наборы инструментов
Хранение инструментов
Сварочные и паяльные инструменты
Инструменты для протягивания проводов и кабелей
Провод и кабель Назад
Провод и кабель для дома
Автомобильные и железнодорожные кабели
Строительный провод
Кабельные сборки
Спиральный кабель
Кабели связи
Кабель буровой и такелажный
Электрокабель
.
No related posts.

LC010C	10 Вт маленький LES COB LED Трехступенчатый эллипс Макадама Размер: 13.5 x 13,5 мм
LC020C	20 Вт маленький LES COB LED Трехступенчатый эллипс Макадама Размер: 19,0 x 19,0 мм
LC003D	Класс 3 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 13.5 x 13,5 мм
LC006D	Класс 6 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 13,5 x 13,5 мм
LC009D	Класс 9 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 13.5 x 13,5 мм
LC013D	Класс 13 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 13,5 x 13,5 мм
LC016D	Класс 16 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 19.0 x 19,0 мм
LC019D	Класс 19 Вт COB LED 2, 3-ступенчатый эллипс Макадама Размер: 19,0 x 19,0 мм
Мясо	Ярко-белый и красный Мощность: 13 Вт ~ 33 Вт Световой поток: 1412 лм (LC019D, 540 мА, 65 ℃)
Овощной	Ярко-белый, зеленый и красный Мощность: 13 Вт ~ 33 Вт Световой поток: 1835 лм (LC019D, 540 мА, 65 ℃)

правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Принцип работы

Устройство светодиодной лампочки 220В

Отличие светодиодной от люминесцентной: краткое описание

Преимущества и недостатки

Разновидности

Правильные схемы подключения к сети

Последовательный

Параллельный

Лучевой

Как правильно подсоединить

Установка по простой схеме

С дополнительной защитой

С активным ограничителем тока

Как посчитать необходимое количество ламп?

Как происходит крепление к потолку: монтаж

Установка ЛЕД ламп: схема включения

Необходимый инструмент для включения в сеть

Выбор провода

Разметка и прокладка кабеля

Что нужно знать о безопасности при закреплении на потолке?

Где можно повесить светодиодный светильник?

Установка диодных светильников на натяжном потолке

Монтаж светильников на потолке из гипсокартона

Правила техники безопасности при подключении к сети

Основные причины поломки

Не работают светодиоды

Диодный мост

Плохая пайка

Полезное видео

монтаж потолочных диодных светильников в потолок, схема подключения

Устройство светодиодных светильников

Схема светодиодного светильника

Сборка

Установка на потолок

Подключение

Замена светодиодной лампы

Заключение

монтаж подвесных светильников на потолке, как вставить светодиодную лампочку, как установить, подключить, подключение на закладных деталях

Установка точечных источников света

Правильная установка осветительных приборов

Самостоятельное обустройство подвесного потолка с подсветкой

Особенности установки подвесных светильников

Использование закладных для обустройства освещения

Подключение светодиодного светильника к сети 220В

Меры предосторожности и инструменты

Подключение светодиодного светильника к 220В

Последовательное

Параллельное

Лучевое

Подключение светодиодного светильника с тремя контактами

Подключение потолочного светодиодного светильника

Видео

Как подключить светодиодный светильник или блок

Вам могут пригодиться

Встроенные светильники: правила выбора и монтажа

Что такое встраиваемые светильники?

Какие бывает встраиваемые светильники?

Вам могут пригодиться

Вам могут пригодиться

Вам могут пригодиться

Преимущества и недостатки

Как выбрать встраиваемые светильники?

Расчет освещенности

Правила монтажа встраиваемых светильников

Как установить встроенные светильники на натяжной потолок, гипсокартон и другие поверхности?

Вам могут пригодиться

Правила подключения

Как заменить встраиваемый светильник?

Подписаться на рассылку

потолочные светильники со светодиодными лентами: преимущества, способы установки

Преимущества использования светодиодных лент

Как использовать светодиодную ленточную подсветку в потолке

управление светом

Особенности монтажа

Применение ламп | SAMSUNG LED

6 светодиодных ламп трех типов: компактные, люстры и общие. Компания Sharp представляет новые светодиодные лампы | Мировые темы

LED, по прогнозам, станут лучшими среди новых ламп в 2014 году

Похожие записи

Светильники в спальне: Светильники для спальни — купить в интернет магазине Люстрон
