Ленточно-свайный фундамент для дома из пеноблоков

Пеноблоки — это блоки из пенобетона, который относится к пористым бетонам. Этот материал пользуется популярностью в частном строительстве благодаря небольшой массе, прочности и долговечности. В этой статье речь пойдет о том, когда можно использовать и как построить свайно-ленточный фундамент под дом из пеноблоков.

Пеноблоки: особенности материала

Пеноблоки отличаются небольшим весом, хорошими теплоизолирующими свойствами и прочностью. Пеноблоки не гниют и не горят. При их производстве используется цемент, песок, пенообразователь и другие наполнители.

Дома из пеноблоков не строят больше 3 этажей. В целом здания получаются легкими, поэтому фундамент можно делать не таким мощным, как, например, под кирпичный дом. Под пеноблочный дом можно сделать столбчатый фундамент, ленточный, свайно-ленточный или монолитную плиту.

Когда можно использовать свайно-ленточный фундамент

Этот вид фундамента подходит для слабых грунтов. При этом лента распределяет нагрузки от здания, а сваи отвечают за опору на грунт. Как и любой свайный фундамент, он опирается на более надежные слои в глубине почвы. Он применяется и на участках с перепадами высоты.

К плюсам этого типа основания относится

быстрота возведения (около 3 дней),
можно заливать его в любое время года,
небольшой расход строительных материалов, следовательно, относительно низкая стоимость.

Минусы:

подходит только для малоэтажного строительства, небольших, легких зданий,
на таком фундаменте нельзя построить дом с подвалом или цокольным этажом,
сложно точно рассчитать нагрузки,
не подходит для пучинистого грунта (в этом случае нужно делать свайно-ростверковый фундамент, где ростверк находится на весу).

Таким образом, на ленточно- свайном фундаменте вполне можно построить дом из пеноблоков.

Свайный или столбчатый фундамент оправдан для дома из пеноблоков, и когда нужно заложить в фундамент запас прочности, например, когда нет возможности точно рассчитать нагрузки.

От свайно- ростверкового основания этот вид отличается тем, что ростверк всегда находится на небольшом расстоянии от земли. Это необходимо для того, чтобы у грунта было место для расширения вследствие морозного пучения. В свайно- ленточном фундаменте лента может быть заглубленной и мелкой, она опирается на песчаную подушку, которая тоже призвана противостоять силам пучения.

Обычно делается мелкозаглубленный (на 20- 40 см) ленточный фундамент для дома из пеноблоков с песчаной подушкой 20- 30 см и буронабивными сваями.

Примерный расчет фундамента

Самостоятельный расчет свайно- ленточного фундамента для дома из пеноблоков довольно сложен. Желательно поручить эту процедуру специалистам, однако, можно воспользоваться и приближенными расчетами.

Для того, чтобы рассчитать фундамент, необходимо подсчитать нагрузку от здания, которая складывается из веса всех стройматериалов и всего, что находится в доме. Также учитывают снеговую нагрузку. Далее необходимо учесть несущую способность грунта.

Чтобы подсчитать несущую способность одной сваи в тоннах, можно воспользоваться следующей формулой:

P = 0,7*Rн*S + 0,8*U*Rs*l

где 0,7— коэффициент однородности грунта, Rн— нормативное сопротивление грунта под нижним концом сваи, т/кв.м. (можно найти в таблицах, эта величина зависит от вида почвы), S — площадь опирания сваи, кв.м, 0,8 — коэффициент условий работы, U — окружность сваи, м, Rs – нормативное сопротивление грунта боковой поверхности сваи, т/кв. м, (находится из таблиц), l — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи, м. Из этих данных вычисляется необходимое количество свай в зависимости от нагрузки.

Как сделать свайно-ленточный фундамент

Свайный фундамент для дома можно возводить на винтовых, буронабивных, забивных сваях. В частном строительстве чаще используются первые два вида, так как для забивки бетонных свай в землю нужна специальная техника. Опоры располагают в углах фундамента, под пересечением несущих стен, а между этими точками — на расчетном расстоянии, которое зависит от материала и размера дома.

В первую очередь нужно подготовить площадку: очистить от растений, снять плодородный слой, выровнять. Далее производят разметку. Для этого переносят на местность сначала оси основания, отмечают ширину ленты, места, где будут пробурены скважины.

Следующий этап — земляные работы. Траншею копают равную по ширине ленте, если грунт плотный, и шире, если грунт сыпучий. Глубина траншеи равна толщине подушки плюс глубина заглубления фундамента. Далее бурят скважины.

Буронабивные сваи делают, пробуривая в земле скважины и заливая в них бетон. Для этого используется опалубка из асбестоцементных или ПВХ труб, или свернутого в трубку рубероида или полиэтилена. Опалубка не только придает опоре форму, но и делает ее поверхность гладкой, что помогает противостоять пучению за счет того, что при сдвиге почва скользит вдоль сваи. В трубы опускают арматуру. Чаще всего сваи делают диаметром 20- 25 см, но не меньше 1/3 ширины ленты, размещают их с шагом 2 м. Глубина скважины должна быть как минимум на 0,5 м ниже уровня промерзания грунта, из них 20 см — песчаная подушка, 30 см — сама свая.

Перед тем как поместить в скважину опалубку, насыпают песчаные или гравийные подушки толщиной 20- 30 см, утрамбовывая их. Далее в скважины вставляют трубы.

Армирование свай делают так, чтобы можно было связать их каркас с каркасом ленты. Для этого на каждую опору нужно 3- 4 прутка арматуры и небольшие обрезки в качестве перемычек. Между собой их связывают вязальной проволокой. Каркас делают таким, чтобы арматура выступала из скважины на 15- 20 см.

Если для пенобетонного дома делают буронабивные опоры, то заливают весь фундамент под пеноблок в один прием, начиная со свай. В трубы наливают бетон, утрамбовывая его каждые 20 см, чтобы избежать возникновения пустот. Желательно для этого применять вибратор, в его отсутствие можно обойтись обычной палкой. После заливки первых 30 см бетона трубы приподнимают, чтобы бетон вытек и обеспечил хорошее соединение сваи с грунтом.

Для бетонирования ленты сооружают опалубку. Ее делают из досок, фанеры, и других материалов. Доски сбивают в щиты, соединяют между собой саморезами. Дополнительно укрепляют снаружи подпорками и соединяют деревянными планками или хомутами.

Армирующий каркас для ленты делают из четырех продольных ребристых прутков, расположенных в два ряда. Между ними делают вертикальные и горизонтальные перемычки из более тонкой арматуры, можно гладкой, связывая вязальной проволокой.

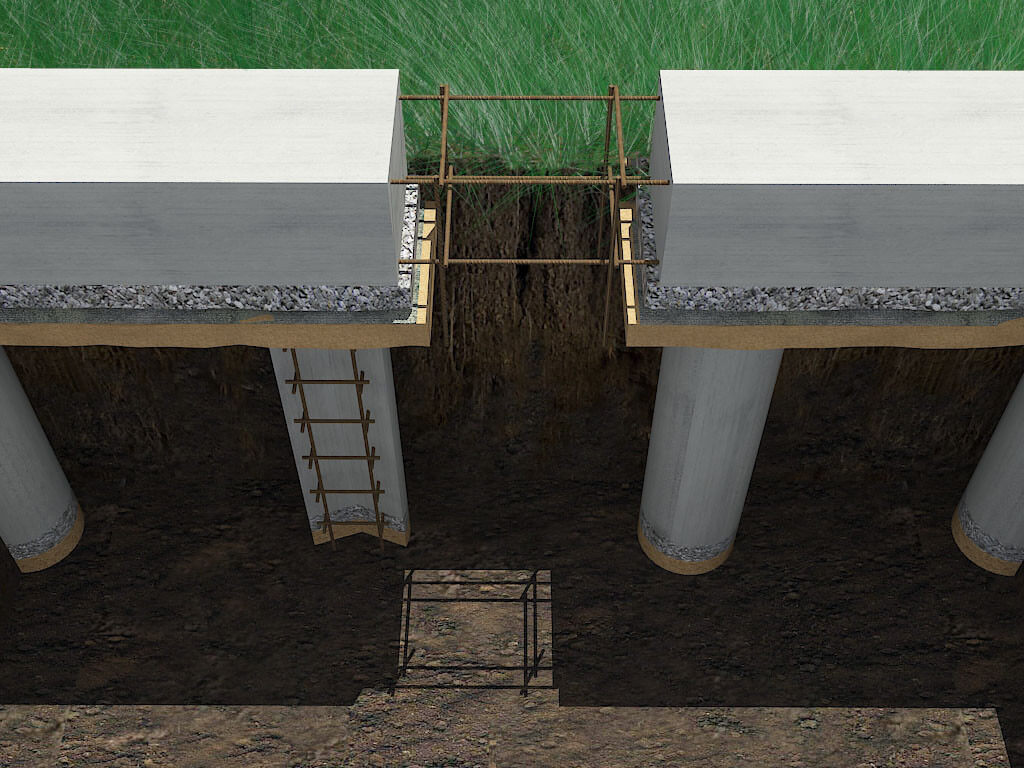

Также каркас ленты связывают с каркасом свай. Арматуру устанавливают таким образом, чтобы она находилась на расстоянии 5 см от краев ленты. Далее заливают бетон обязательно уплотняя его вибратором или вручную металлическим прутом. После этого выравнивают поверхность бетона, укрывают его от дождя полиэтиленом. В жаркую погоду бетон периодически поливают водой.

Винтовые сваи представляют собой металлическую трубу с лопастью внизу. Сваи вкручивают в землю, а затем внутрь заливают цементно-песчаный раствор. Для постройки пеноблочных домов и зданий из других пористых бетонов используют сваи диаметром 108 мм. Расстояние между сваями для дома из пеноблоков должно быть не более 2 м.

Утепление и гидроизоляция

После застывания бетона и снятия опалубки фундамент гидроизолируют и утепляют. Для гидроизоляции используют битумную мастику или рулонные материалы. Перед их нанесением бетон покрывают грунтовкой и антисептиком. Для теплоизоляции рекомендуется использовать экструдированный пенополистирол (ЭППС). Его листы приклеиваются к бетону на специальный клей.

Ленточно- свайный фундамент может использоваться для дома из пеноблоков, так как пенобетон относится к легким материалам. Такой тип фундамента позволяет увеличить несущую способность свай на слабо грунте, но на пучинистом грунте предпочтение луче отдать свайно- ростверковому варианту.

Свайно-ленточный фундамент своими руками

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Так как такие основания сочетают в себе черты ленточного и свайного фундамента, то возводят свайно-ленточный фундамент своими руками, применяя общие правила, используемые при строительстве этих двух видов. В нём применяют основные преимущества обоих видов, чтобы соорудить кирпичный или блочный дом на участке, имеющем сложный рельеф, или на неустойчивом обводнённом грунте.

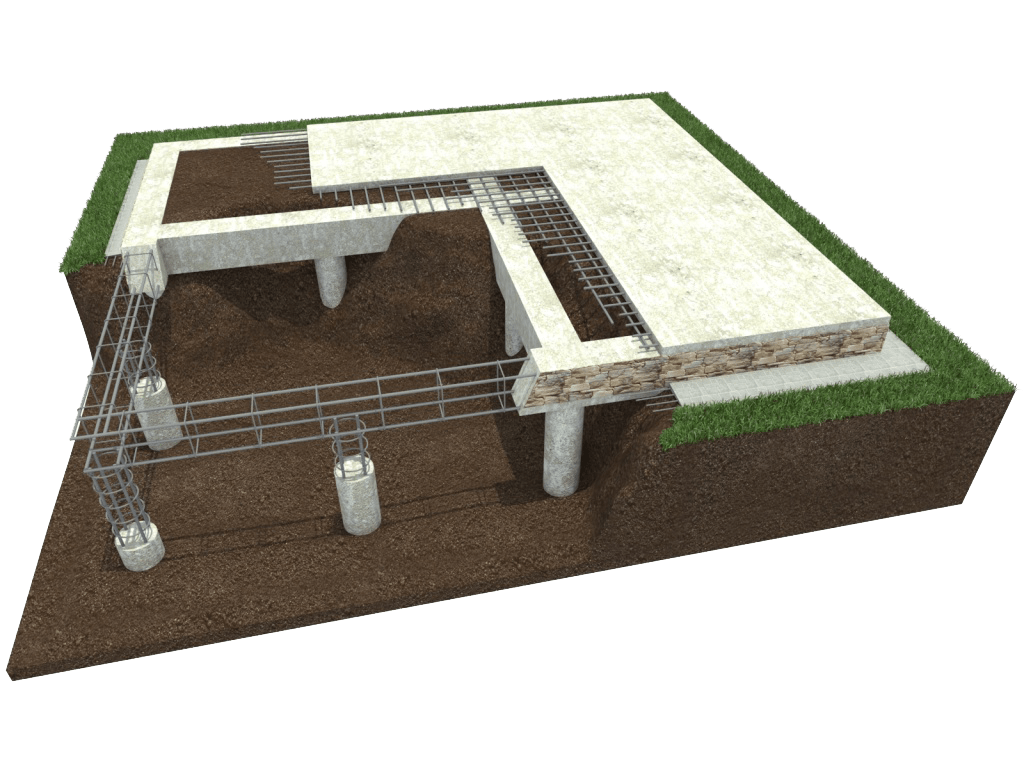

Он состоит из железобетонных или винтовых металлических свай и ленты-ростверка из железобетона, которая уложена сверху. Она принимает нагрузку здания и перераспределяет её на сваи.

Преимущества и недостатки ленточного фундамента со сваями

Как у любого основания, у свайно-ленточного фундамента есть свои минусы и плюсы. Его достоинства:

применение основания на участке, имеющем сильный уклон;
возможность его возведения на слабом грунте;
при возведении основания используется небольшое количество строительных материалов;

большая устойчивость к подвижкам грунта и большим нагрузкам;
относительно невысокая стоимость;
возможность строить фундамент полностью своими руками, включая использование бетона, приготовленного самостоятельно.

Недостатки:

для обустройства такого фундамента необходимо проведение сложных расчётов, которые должны сделать только специалисты;
тяжёлые стены возводить на свайно-ленточном фундаменте не рекомендуется;
оборудование под зданием на ленточном фундаменте на сваях подвала или цокольного этажа проблематично.

Разновидности свайно-ленточного фундамента

Такое основание возводится на винтовых и буронабивных сваях. К первому виду относятся сваи, сделанные из металлической трубы, которая имеет лопасти в виде винта. Она напоминает огромный шуруп, который ввинчивается в грунт. Это придаёт жёсткость винтовой свае и увеличивает её опорную площадь. Диаметр свай – 57 – 133 мм. Длина для малоэтажных домов – от 1650 до 3500 мм. Обычно, такие сваи вкручивают в грунт при помощи специальной техники, но могут использоваться и ручные приспособления. Предварительно, для продления срока службы винтовых свай, их тщательно грунтуют и окрашивают.

Буронабивные сваи делают непосредственно на месте. При помощи бура пробуривают скважину, пока она на 60 см не углубится в твёрдый грунт. Основание скважины на 30 см засыпают мокрым песком и хорошо утрамбовывают. Готовую скважину армируют и заливают в неё бетонную смесь, используя в качестве опалубки различные трубы (стальные, асбоцементные, картонные, пластмассовые и др.). Всю работу можно выполнить самостоятельно.

Такой фундамент отличается от свайного наличием монолитной железобетонной ленты (ростверка). Различают заглубленную, мелкозаглубленную, незаглубленную форму ленты, а также вариант ростверка, который находится выше нулевой отметки. Два последних варианта относятся к свайно-ростверковым фундаментам.

Ленточный фундамент со сваями, сделанный своими руками, обычно бывает мелкозаглубленным. Монолитную ж/б ленту заглубляют в грунт на 20-40 см и устанавливают на подушку из гравия и песка 30 см толщиной и заливные армированные сваи. Такие фундаменты делают на непучинистом или слабо-пучинистом грунте. На пучинистых почвах лента должна находиться на весу.

Обустройство свайно-ленточного фундамента своими руками

Выравниваем площадку на месте будущей застройки и производим разбивку фундамента. Отмечаем положение его осей и ширины, места установки скважин.

Выбираем сваи, которые могут быть деревянными, металлическими, из железобетона и бетона, с пустотелой или полнотелой структурой. Обычно их делают круглого сечения, повторяющего форму скважины.
Под ленту фундамента выкапывается траншея глубиной 40 см. Бурят скважины глубиной от 1,5 до 3-х метров по углам будущего фундамента, а также по всему периметру с шагом в 1,5 – 2 метра. В каждую скважину засыпаем песок и делаем подушку толщиной 30 см, хорошо утрамбовав её.
Помещаем в скважины трубы из асбоцемента или свёрнутого рубероида диаметром 15 см. Опускаем в них связанную проволокой арматуру (2-3 шт.) диаметром 10 -12 см (всё это для буронабивных свай).

Строим опалубку для ж/б ленты высотой и шириной 40 см, используя в качестве подсобного материала деревянные щиты, обрезную доску, металл, пластик или плоский шифер.
По правилам обустройства ленточного фундамента укладываем арматуру из стальных прутьев, перевязанных проволокой.
Готовый бетонный раствор нужно максимально быстро залить сначала в сваи, затем в опалубку ленты. Сваи бетонируют тяжёлым бетоном марки М400 с добавлением морозоустойчивых пластификаторов в зимний период.

После заливки бетонной смеси за неделю бетон достигнет 50-70% прочности, и можно приступать к возведению здания. Такой ленточныйфундамент со сваями, сделанный своими руками, можно применять для домов капитального типа из блоков или кирпича. Он сможет обеспечить долголетие и надёжность вашего дома. Главное – соблюдать установленные правила и выбирать качественные материалы.

Процесс заливки свайно-ленточного фундамента (видео)

Минусы свайно-ленточного фундамента | СВ-Фундамент

Строительство дома всегда начинается с фундамента.

Порой, бывает не просто выбрать какой его вид предпочесть. В частном строительстве часто прибегают к ленточному фундаменту, так как его возведение, по сравнению с остальными видами, проще и затраты вполне приемлемы. Свайно-ленточный фундамент состоит из свай и уложенных на них ленты-ростверка.

Преимуществом такого фундамента является его устойчивость к движениям грунта, и он может выдержать большие нагрузки (что подходит для нашего климата).

Процесс укладки свайно-ленточного фундамента

Для укладки такого фундамента сначала подготавливается площадка. Снимается слой грунта и производится разметка для будущего основания фундамента и разметка для свай.

После этого на помеченных местах для свай бурятся скважины, в полученные отверстия вставляются прутья арматуры и заливают бетоном; уже через неделю сваи будут готовы.
Далее верхнюю часть сваи обрабатывают гидроизоляцией.
Расстояния между сваями засыпают песком, а сверху укладывают полосы рубероида; на определенную высоту устанавливают опалубку, а внутрь ее устанавливается каркас из арматуры для придания жесткости.
После проверки прочности закрепления опалубки заливается бетон и проверяется положение.

В конце происходит очистка от песка и строительного мусора и сверху укладывается гидроизоляция.

Раньше стоимость на цемент, который используется для свайно-ленточного фундамента, была низкой, что объясняло выбор строителей. Но и сейчас, когда цены на цемент взлетели и, казалось бы, выгоды никакой нет, в некоторых строительных фирмах продолжают предлагать данный вариант.

Недостатки свайно-ленточного фундамента

Под ростверком имеется песчаная подушка, но со временем происходит ее изменение, подвергаясь постепенно силам пучения грунта, могут произойти перекосы в фундаменте. Не стоит пренебрегать силой и влиянием пучения на фундамент, иначе это грозит тем, что в один момент, приехав в свой летний домик, вы удивитесь тому, что случилось с домом.

Для сооружения свайно-ленточного фундамента необходимо проведение больших сложных расчетов, которые подвластны только специалистам.
Необходимо четко придерживаться положениям в марке бетона и плотности армирования.
Такой фундамент не подходит для строительства больших (тяжелых) домов.
Необходимы большие земельные работы и специальная техника, что увеличит бюджет застройки.
Промерзший грунт может нанести разрыв сваи.

Для увеличения прочности фундамента, при этом сохраняя стоимость, бетонные сваи можно заменить на винтовые, которые опускают ниже глубины промерзания, что защитит от смещения грунта и пучения из-за снижения температуры зимой. Добавив обвязку швеллером можно создать единый каркас, тогда свая не сможет изменить своего положения в пространстве даже теоретически.

Возврат к списку

Свайный фундамент в Казани с ценами на строительство под ключ

Популярный и широко применяемый свайный фундамент строится в условиях сложных перепадов, болотистой местности и возвышенных грунтовых вод. Данная конструкция сегодня применяется повсеместно, особенно при строительстве легких домов из каркаса или сип панелей. Если будущее строение будет стоять на крутом склоне, применение простого, но надежного фундамента из свай станет отличным вариантом для надежного строительства.

Компания ПСК «АКСИОМА» предлагает своим клиентам строительство свайного фундамента под ключ в Казани по цене производителя. Мы работаем на рынке более 15 лет и предлагаем гибкую систему ценообразования, возведение качественного фундамента под любые строения.

Свайно-ленточный фундамент

Наиболее популярный в наше время свайно-ленточный фундамент представляет собой комбинацию типового ленточного фундамента мелкого заложения с буронабивными сваями. Такой вариант используется для возведения любых домов на склоне, болотистых грунтах и в обычном варианте строительства. В случае с проблемными грунтами сваи углубляются достаточно на большое заложения, где уровень грунтовых вод не достает до бетона. Таким образом, свайно-ленточный фундамент в Казани – отличный вариант для многих домов, которые нельзя было бы построить из-за проблем с грунтами.

Для точного расчета свайно-ленточного фундамента предлагаем Вам оформить онлайн заявку или позвонить специалистам компании ПСК «АКСИОМА» по указанному телефону. Инженер приедет к Вам на участок, произведет необходимые замеры и предоставит точный расчет стоимости и конечной цены свайно-ленточного фундамента.

Цены на свайный фундамент

В таблице ниже представлен прайс-лист с общими ценами на свайный фундамент в зависимости от типа:

Свайно-винтовой фундамент в Казани

Самый простой и не менее надежный свайно-винтовой фундамент в Казани набирает популярность с год от года. Его преимуществами являются скорость работы, возможность организовать строительство в любое время годы в независимости от погодных условий. Цены на свайно винтовой фундамент также отличаются в меньшую сторону наряду с другими вариантами заливки.

Винтовые сваи вкручиваются в грунт без помощи специализированной строительной техники всего за пару дней. Далее производится обвязка несущей конструкции. Свайно-винтовой фундамент подходит для легких домов из каркаса, сип панелей и деревянных строений.

Свайно-ростверковый фундамент

В наше время зарекомендовал себя именно этот тип основания. Свайно-ростверковый фундамент для дома из кирпича, газобетона и любых других строений отлично справляется с тяжелыми нагрузками, позволяет организовать возведение дома на грунтах любой сложности.

В пробуренные заранее отверстия глубиной ниже уровня промерзания грунта укладывается арматура, и производится заливка свай. Вторым этапом устанавливается железобетонный ростверк, на котором и производится дальнейшее строительство. Цены на свайно-ростверковый фундамент отличаются вот винтового в несколько раз, однако вполне оправдывают себя в случае больших и тяжелых строений.

Для того, чтобы рассчитать свайно-ростверковый фундамент и узнать цены на устройство свяжитесь с нашими специалистами по телефону или оставьте онлайн заявку на сайте.

Сравнение типов фундаментов. Виды и характеристики

При строительстве любого дома его проектирование начинается с выбора типа фундамента – основной части здания, обеспечивающей надежность и устойчивость всей конструкции.

Современный рынок строительства предлагает потребителю фундаменты следующего конструктивного типа: столбчатый, ленточный, плитный и свайный. Каждый из них обладает очевидными достоинствами и изъянами, которые следует учитывать, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях.

Сравнение ленточного и свайно-винтового фундамента.

Характеристика типа фундамента	Ленточный фундамент	Свайно-винтовой фундамент
Необходимость в проведении земляных работ перед строительством фундамента	да	нет
Срок строительства	4-6 недель	1-3 дня
Возможность строительства на сложных грунтах и рельефах без проведения дополнительных работ	нет	да
Возможность сразу же полноценно нагружать фундамент и монтировать дом	нет	да
Ограничение строительства фундамента теплым временем года	да	нет
Возможность устройства подвальных помещений и цокольных этажей	да	Требуется дополнительное техническое решение

Столбчатый фундамент

Столбчатый фундамент представляет собой систему столбов установленных под несущими балками и в местах пересечения стен.

Типовое решение представляет собой блоки из бетона, установленные в предварительно вырытую яму, засыпанную щебнем, который перед монтажом трамбуется. В основном, подходит для строений небольших размеров, каркасных и каркасно-щитовых домов.

Плюсы такого упрощенного варианта фундамента

обходится наиболее дешево,
строится достаточно быстро,
не требует дополнительных работ.

При этом подобная конструкция имеет серьезные недостатки:

Не подходит для ответственных домов, рассчитанных на длительный срок службы
Столбчатый фундамент не подходит для пучинистых грунтов, так как разница в смещении каждого столба быстро приведет к необходимости в ремонте.

Особенностью пучинистых грунтов является изменение их объема при переходе состояния из талого в мерзлое и наоборот.

Невозможность строительства цокольного этажа или подвала.

Примерно те же плюсы и минусы имеет свайный фундамент на буронабивных сваях.

Отличием от предыдущего типа является то, что опоры представляют собой бетонные столбы цилиндрической формы с армированием стальной арматурой, получаемые при помощи бетонирования предварительно пробуренных ниже глубины промерзания скважин.

Ленточный фундамент

Самым популярным вариантом фундамента для строительства дач и коттеджей является ленточный.

Получил свое название благодаря конструкции в виде замкнутого контура (ленты), укладываемого по периметру здания, под его несущими стенами. Поскольку такое устройство равномерно распределяет вес дома на всю площадь фундамента, он позволяет возводить более массивные сооружения, чем с помощью столбчатых конструкций.

К плюсам, как монолитного, так и сборного ленточного фундамента относятся:

большая надежность по сравнению со столбчатым фундаментом,
возможность сделать подвал

К сожалению, этот тип фундамента также не является универсальным и имеет ряд серьезных ограничений:

Ленточный фундамент также не решает многих проблем, связанных с пучинистым грунтом, если только речь не идет о южных районах страны, где глубина промерзания невелика.

Постоянное сезонное перемещение ленты вверх-вниз, из-за оттаивания-промерзания даже в случае прочной ленты за несколько лет вызовет накопление напряжения, деформаций и приведет к появлению трещин. Частично эту проблему можно решить утеплением, что вызовет дополнительные затраты.

Чем больше размеры дома, тем сложнее сделать надежную ленту.

При большой протяженности ленточного фундамента и сезонному перемещению грунта, он может сломаться.

В деревянных строениях на ленточном фундаменте, из-за плохой вентиляции возникает повышенная влажность, что приводит к гниению нижнего венца дома и лаг, на которые крепится пол.
Срок службы ленточного фундамента может снижаться из-за коррозии арматуры, а в определенных условиях сам бетон подвержен сульфатной коррозии.

Плитный фундамент

Реже используют плитный фундамент.

Представляет собой в монолитном варианте цельную бетонную плиту, которую часто называют плавающей из-за того, что она перемещается вместе с грунтом. Монтаж производится следующим образом:

удаляется верхний слой грунта;
делается песчаная подушка, которая тщательно трамбуется;
создается гидроизоляция;
делается опалубка;
заливается бетон, после застывания которого, производится его вибрирование для придания дополнительной прочности.

Применяется плитный фундамент в условиях повышенного содержания грунтовых вод, на слабых и просадочных грунтах из-за большой площади опоры, что обеспечивает высокую устойчивость дома.

Гидро- и термоизоляция таких плит требует серьезной квалификации, а в силу непродуманного монтажа в неоднородных грунтах появляются перекосы.

К преимуществам такого фундамента относят:

высокую несущую способность,
возможность любой перепланировки из-за распределения нагрузки.

При этом плитные фундаменты не лишены недостатков:

первым из которых является высокая цена,
отсутствует возможность строительства подвала
в деревянных домах проблема вентиляции может вызвать подгнивание элементов нижней части строения.

Свайно-винтовой фундамент

Значительно более универсальным применением отличается свайно-винтовой фундамент, позволяющий решать достаточно сложные строительные задачи при помощи свай особой конструкции, заглубляемых методом ввинчивания. Впервые подобная технология была применена при строительстве маяка на обводненной почве. В современном строительстве винтовые сваи используются в тех случаях, когда другие виды фундамента не могут обеспечить надежности из-за особенностей грунта. Компания СВФ Группа приобела массовую популярность своими винтовыми сваями в Петербурге.

Винтовые сваи не позволяют оказывать силам морозного пучения влияния на дом

Плюсами свайно-винтового фундамента являются:

Экономичность. По сравнению с традиционными ленточными фундаментами его стоимость дешевле как минимум на 40%.
Нет привязки к температуре окружающей среды – строительство возможно круглогодично.
Высокая скорость монтажа. Весь процесс занимает несколько дней, а сам фундамент не требует усадки – сваи готовы к полной нагрузке сразу после завинчивания.
Разнообразие мест применения. Болотистые, торфяные и обводненные грунты не являются препятствием для использования свайно-винтового фундамента.

Пучинистость почвы, создающая серьезную проблему для фундаментов другого типа, также не страшна винтовым сваям из-за широкой лопасти, которая сопротивляется вырыванию сваи из грунта. А неоднородность грунта вызывающая деформации у плит и набивных свай не оказывает такого действия на свайно-винтовой фундамент, если обеспечить различную несущую способность каждой свае с помощью заглубления на разную глубину. Та же особенность позволяет строиться на неровных участках, в том числе на склонах, к тому же в труднодоступных местах, при невозможности использования техники, работы по монтажу фундамента могут проводиться вручную.

Экологичность. Вы сможете сохранить свой природный ландшафт. И удивитесь отсутствию строительного мусора на участке.
Большая ремонтопригодность, возможность проектирования коммуникаций параллельно строительству фундамента и пристраивания к существующим зданиям.
Хорошая вентиляция подполья дома.
Возможность создания цокольного этажа.

На основании сказанного можно сделать вывод, что из всех современных типов фундаментов свайно-винтовой отличается наибольшей универсальностью при доступной стоимости.

Рассчитать фундамент

Варианты возведение фундамента при строительстве деревянных домов

Свайно-винтовой фундамент

Фундамент свайно-винтовой может устанавливаться на различные грунты, кроме каменистых. Он состоит из винтовой сваи, покрытой полимерным материалом для предотвращения коррозии, которая после завинчивания заполняется бетоном. Данный тип фундамента предназначен под строительство брусовых, каркасных или бревенчатых домов. Самый распространённый размер сваи длинной 2.50м. Промежуток между сваями не должен превышать более 2.50м.

Поверхностный ленточный фундамент

Фундамент поверхностный ленточный устанавливается на песчаную подушку высотой 200 миллиметров и применяется на глинистом, песчаном, супесном и суглинистом грунте. Для наибольшей прочности его армируют продольной и поперечной арматурой. Опалубка фундамента выполняется из обрезной доски, лента заливается бетоном. Применяется этот фундамент при строительстве каркасного и брусового дома. Самый распространённый размер фундамента, это высота цоколя 400мм и ширине 250-300мм.

Мелкозаглубленный ленточный фундамент

Ленточный мелкозаглубленный фундамент устраивается на песчаной подушке с высотой 200 миллиметров и применяется на глинистых, суглинистых, супесных и песчаных грунтах. Глубина его заложения – 200-500 миллиметров. Высота 400-600мм. Для максимальной прочности фундамент армируют поперечной и продольной арматурой. Его опалубка изготавливается из обрезной доски, а лента заливается бетоном. Используется при строительстве брусовых, бревенчатых или каркасных домов.

Заглубленный ленточный фундамент

Ленточный заглубленный фундамент устраивается на песчаной подушке высотой 200-300 миллиметров. Глубина его заложения – 700-1400 миллиметров. Для достижения максимальной прочности фундамент армируют поперечной и продольной арматурой, делают опалубку из обрезной доски и заливают ленту бетоном. Устанавливать фундаменты данного типа можно при строительстве брусовых, каркасных, бревенчатых домов на глинистые, суглинистые, супесные и песчаные грунты.

Ленточно-свайный фундамент

Ленточно-свайный фундамент устраивается на песчаной подушке 200-300 миллиметров высотой. Для максимальной несущей способности сваи фундамента армируют продольной арматурой с перевязкой в нескольких местах. Высота фундамента может доходить до 1800 миллиметров в зависимости от наклона участка. Ширина фундамента 250-500 миллиметров в зависимости от толщины внешних стен дома. Опалубку для него производят из обрезной доски, ленту и сваи заливают раствором бетона. Устанавливают данный фундамент на все виды грунтов, кроме каменистых. Используют его при возведении каркасных, бревенчатых и брусовых домов.

Фундамент «лента со сваями»

Данный вид фундамента обладает повышенной прочностью. При его устройстве в качестве дополнительного укрепления через каждые несколько метров устанавливают буронабивные сваи, которые заглубляют на глубину промерзания грунта. Используется этот фундамент при строительстве каркасных домов и строений из бруса.

Столбчатый фундамент

Применение столбчатого фундамента целесообразно при возведении домов, а также бань из бруса с размером не более 6х6 метров. Фундамент укладывается на песчаном основании и состоит из тумб, которые изготавливаются на основе цементных блоков, соединенных раствором бетона между собой.

особенности конструкции на сваях, расчеты, технология строительства

От способа заливки фундамента зависят прочностные характеристики и долговечность любого будущего сооружения. Способов его подготовки существует несколько, но не все учитывают такие параметры, как вес и размер строения. Вопросам исследования почвы на строительном участке незаслуженно уделяется мало внимания. К примеру, если участок заболочен и на нем рыхлый и сложный грунт, то лучшим выбором материала для основания дома будет свайно-ленточный фундамент, который решит все вопросы, возникающие в подобных случаях.

Свайно-ленточный фундамент выглядит так — это равномерно распределенные сваи, которые установлены в соответствии с несущей нагрузкой, указанной в предварительных расчетах будущего здания. Верхняя часть свай прикреплена к ленточной основе армированием и бетонированием по подготовленной опалубке.

Свайно-ленточный фундамент может быть нескольких видов, так как метод совместного использования свай и ленточного основания может отличаться друг от друга. Кроме того, в строительстве используются различные виды свай.

Виды ленточно-свайного фундамента:

с использованием винтовых свай, имеющих поверхности с резьбой, которые закручиваются в грунт на нужную глубину согласно предварительным расчетам. Этот способ увеличивает надежность конструкции, так как жесткость сцепления свай с грунтом возрастает.
с использованием буронабивных свай. Такой вид фундамента является самым востребованным видом, ввиду того, что он подходит для большинства строений, которые не нуждаются в усиленной опоре по всей площади. Для буронабивных свай готовится скважина, размеры которой зависят от состава и особенностей почвы. Также при монтаже необходимо учитывать толщину песчаного слоя и другие требования по технологии. Скважина заливается бетоном, а если почва осыпается, то осуществляется так называемая обсадка, когда в скважину помещается стальная труба.
с использованием забивных свай, которые опускаются в землю при помощи специальной техники.

Оптимальный вариант выбирается на основании произведенных расчетов, которые объединяют показатели практичности и надежности постройки с техническими возможностями, а также с учетом климата и геодезических особенностей местности.

Применение свайно-ленточного фундамента

Свайно-ленточный фундамент — это один из видов монолитной основы строения для сложных грунтов. Его особенность в том, что ленточный фундамент служит опорой для стен здания по всему периметру, а прочность соединения со слоями грунта обеспечивается сваями, которые находятся ниже глубины промерзания. Ленточно-свайный фундамент уменьшает затраты на строительство и обеспечивает высокие нагрузочные характеристики здания.

Свайно-ленточный фундамент используется для строительства частого, малоэтажного строительства домов, коттеджей с полуподвальными помещениями. Такие фундаменты устанавливаются на грунтовых почвах, склонных к пучению, а также на участках с большой разницей в высотах.

Плюсы и минусы свайно-ленточного фундамента

Свайно-ленточные фундаменты обладают целым рядом положительных сторон, вот основные из них:

Ленточный фундамент на сваях можно заливать в любой период времени и в любых климатических условиях.
Может быть установлен при больших перепадах высот и при любом рельефе почвы. Он отлично противостоит пучению и сезонному движению почвенных грунтов.
Строительство ленточно-свайного фундамента занимает от суток до 3 дней. Его можно смонтировать своими руками без привлечения специальной техники.
Относительно недорогая стоимость строительства, так как расход материалов минимален.

К недостаткам относят невозможность строительства цокольного этажа или подвала. Также такое основание не подходит для возведения тяжелых строений, поэтому важным является правильный и грамотный расчет всех нагрузок при проектировании дома.

Расчет ленточно-свайного фундамента

При отсутствии специальных знаний произвести правильный и грамотный расчет будущего ленточно-свайного фундамента практически невозможно. Этот этап необходимо доверить специально подготовленным людям и профессионалам своего дела. Это исключит многие недочеты и ошибки, влияющие не только на общую стоимость будущего проекта, но и на его эксплуатационные характеристики, сроки службы и безопасность.

Для грамотного расчета свайно-ленточного основания необходимо иметь:

Данные о геологических исследованиях, которые предоставляют информацию о структурном составе почвы, глубине прохождения грунтовых вод, уровнях промерзания почвы, рельефа и др.
Проектно-сметную документацию.
Примерные значения о возможных нагрузках на основание, которые определены с учетом общего веса используемых строительных материалов, метода возведения и будущих требований по эксплуатации строения.
Данные о заявленной площади строительного объекта.
Характеристики возможных присадок, деформирования некоторых элементов в конструкции основания или в целом всего основания будущего строения.
Данные о толщине, способе совмещения и формировании связующего ленточного фундамента.

Для процесса расчета качественного фундамента вышеперечисленных данных недостаточно. С точностью определиться с размером свай и глубиной их погружения, с расположением и количеством элементов, можно по уже готовым расчетам. Кроме того, по ним же можно выбрать тип армирования, гидроизоляции и другие не менее важные составляющие.

Технология работ

При принятии решения о самостоятельном обустройстве ленточно-свайного фундамента, важно реально оценить с точки зрения технической подготовленности свои возможности. Несмотря на кажущуюся простоту сооружения основания, это процесс очень трудоемкий и затратный. Он требует не только обладания специальными навыками, умениями и знаниями, но и наличия специальных инструментов и техники. Важно помнить, что несоблюдение правильной технологии может привести к дополнительным расходам, а также к ухудшению состояния фундамента.

Рассмотрим основные этапы строительства:

В первую очередь наносятся разметки и подготавливаются траншеи. Толщина канавы не должна выходить за пределы 0,5 м. Площадь будущего фундамента размечается согласно расчетным документам.
Далее определяются места для свай, проводится бурение. На этом этапе вы должны иметь четкие данные о глубине почвы с учетом уровня промерзания грунта и песчаного основания.
Третий шаг — гидроизоляционные работы. Гидроизоляция фундамента является одним из важнейших этапов строительства, так как от качества ее проведения зависит степень воздействия влаги на всю конструкцию. В основном для гидроизоляции свай применяются рулонные материалы, такие как рубероид. Он сворачивается в форме трубы и помещается в скважину для свай. Для этих целей можно использовать трубу асбоцемента. Иногда делают несколько слоев гидроизоляции, что ведет к снижению негативного влияния влаги на постройку. Винтовые сваи дополнительно покрываются краской или антикоррозийным раствором.
Следующим этапом является создание «подушки» из песка. Она должна быть не менее 30 см в глубину. Только после ее создания можно переходить к процессу армирования.
Армирование свай и ленточной основы проводится металлическими прутьями, диаметр которых должен быть не меньше 10−13 мм. Длина прутьев определяется с учетом дополнительного запаса и размера сваи до 0,5 м. Армирующие элементы соединяются друг с другом специальной проволокой.
Следующий этап — это заполнение бетонным раствором форм для свай, после чего можно переходить к завершающему этапу.
В конце всех монтажных работ делается опалубка ленточного фундамента и заливка ее бетоном.

Человек, который незнаком с подобными работами, не сможет выполнить заливку фундамента. Поэтому для экономии времени и материальных затрат, лучше сотрудничать с профессиональными организациями, которые специализируются на таких видах работ.

Фонды домов из морских контейнеров 101

Наряду с соответствующей изоляцией, убедитесь, что вы используете правильный фундамент для вашего дома из транспортных контейнеров, что имеет решающее значение для успешного строительства.

Мы уже обсуждали, как правильно построить свой транспортный контейнер для дома. Поскольку эта новая статья является продолжением этого обсуждения, если вы еще этого не сделали, вы можете найти время, чтобы прочитать другую статью, прежде чем продолжить здесь.

Нужен ли мне фундамент для транспортных контейнеров?

Короче говоря, вам всегда понадобится фундамент для вашего дома из транспортного контейнера.Это потому, что земля сильно перемещается. Земля может подниматься, опускаться или скользить. Это движение может быть спорадическим и обычно очень медленным. Несмотря на то, что это часто едва заметно, это небольшое движение может повлиять на уровень вашего дома.

Фундамент представляет собой прочную, устойчивую платформу для вашего здания. Без этой твердой платформы естественное движение земли может привести к расколу и разделению контейнеров.

Земля под вашим зданием также может состоять из различных материалов.Например, часть земли может быть твердой породой, а другая — мягкой глиной. Это создает неравномерность, из-за которой ваш дом может сместиться, поскольку нагрузка распределяется неравномерно. Одним из результатов может стать открытие и закрытие дверей, которые невероятно сложно.

Прочный, хорошо построенный фундамент обеспечивает надлежащее распределение веса. Это также поможет предотвратить попадание влаги и коррозию, возникающую из-за этой влажности.

Обратите внимание, что если контейнерный дом будет перемещен в течение нескольких месяцев, достаточно использовать железнодорожные шпалы в этот короткий срок.

Типы фундаментов морских контейнерных домов

Четыре основных типа фундаментов, которые можно использовать с домами из контейнеров, — это опоры, сваи, плиты и ленточные конструкции. Существуют и другие типы фундаментов, но они наиболее часто используются в домах из контейнеров.

Мы опишем, когда вам следует использовать каждый из них, и обсудим сильные и слабые стороны каждого из них.

Основание пирса

Фундаменты для пирсов

являются наиболее популярным выбором для домов из морских контейнеров по многим причинам. Они относительно недороги, удобны для самостоятельного изготовления и быстро собираются.

С любезного разрешения Ларри Уэйда

Как видно на фотографии выше, фундамент пирса состоит из бетонных блоков. Каждый бетонный блок или опора обычно имеет размеры 50 см х 50 см х 50 см и контейнеры, армированные сталью внутри для повышения прочности бетона при растяжении.

В домах из морских контейнеров бетонные опоры обычно кладут на каждый угол контейнера. А с более крупными 40-футовыми контейнерами можно разместить еще две опоры посередине с каждой стороны контейнера.

Вы экономите много времени и денег, используя фундамент для опор, потому что вам совсем не нужно копать много земли. Вам нужно только выкопать землю для опор, которые обычно составляют 50 см на 50 см на 50 см.

Сравните это с плиточным фундаментом, где вам нужно выкопать практически всю площадь под контейнером.

Еще одна веская причина использовать фундамент для опор заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования, что, очевидно, может быть затруднительно для строителей своими руками.

Предоставлено Ларри Вейдом

Это, безусловно, самый популярный фундамент для морских контейнеров, который мы рекомендуем большинству людей.

Фундамент свайный

Свайные фундаменты используются, когда тип почвы слишком слаб для поддержки бетонного основания. Этот тип фундамента — самый дорогой из представленных здесь.

Если вы помните, свайные фундаменты использовались в тематическом исследовании контейнерного дома в Грейсвилле.

Сваи (цилиндрические цельные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта.

Пример свайного фундамента

Как только сваи закреплены на месте, они традиционно закрываются бетонным блоком. Итак, как только вы закрепите все свои сваи, вы получите решетчатую систему из бетонных крышек, которые над землей визуально похожи на бетонные опоры.

Свайные фундаменты строителю своими руками не рекомендуются. Для установки свайных фундаментов потребуется подрядчик из-за необходимого специализированного оборудования, такого как сваебойный станок.

Плиточный фундамент

Фундамент из плит — популярный выбор, когда грунт мягкий и требует равного распределения веса. Однако его строительство занимает больше времени и дороже, чем фундамент пирса. Если вы собираетесь использовать плитный фундамент, будьте готовы много копать!

Как показано на фото выше, плиточный фундамент — это бетонная плита, на которую ставятся ваши контейнеры. Фундамент из плит обычно немного больше, чем площадь вашего дома.

Если вы строите с двумя 40-футовыми транспортными контейнерами, ваш плиточный фундамент обычно имеет ширину 18 футов и длину 42 фута. Это обеспечит нависающую опору фундамента по периметру ваших транспортных контейнеров.

Огромным преимуществом плиточного фундамента является то, что он обеспечивает прочное основание, поэтому в фундаменте не остается пустот. Это предотвращает будущие проблемы, такие как заражение термитами.

К сожалению, из-за использования дополнительного бетона и огромного пространства, которое необходимо выкопать, фундамент из плит значительно дороже, чем фундамент опор.

Мы часто видим плитные фундаменты, используемые в более теплом климате, где замерзание не вызывает опасений. Однако они увеличивают вероятность потери тепла, когда температура земли опускается ниже внутренней температуры, потому что контейнер может проводить тепло в землю, которая передает больше тепла, чем за счет конвекции в воздух.

Обратите внимание, что при использовании фундамента из плит после затвердевания бетона доступ к инженерным коммуникациям отсутствует. Если в вашей водопроводной трубе есть утечка, бетон придется разрезать, чтобы получить доступ к трубе.С фундаментом для пирса у вас всегда будет доступ к инженерным коммуникациям.

Ленточный фундамент

Ленточный фундамент (также известный как траншейный фундамент) представляет собой своего рода комбинацию ранее упомянутых опор и плитных фундаментов.

Ленточный фундамент, показанный ниже, представляет собой просто полосу бетона, уложенную для поддержки контейнеров. Бетонная полоса обычно имеет ширину 1-2 фута и глубину 4 фута.

Полоса может проходить либо по периметру контейнеров, либо вместо этого укладываться сверху и снизу контейнеров.

Идеально подходит для тех случаев, когда вы ищете более дешевую альтернативу плиточному фундаменту, но у вас немного менее твердое основание для укладки фундамента.

Для мест, где земля остается влажной большую часть времени из-за большого количества дождя, можно использовать ленточный фундамент из щебня с использованием рыхлого камня под бетонной полосой. Этот камень позволяет воде течь и стекать.

Как и все упомянутые типы фундаментов, ленточные фундаменты также имеют свои недостатки.Например, ленточные фундаменты обладают низкой сейсмостойкостью. Кроме того, из-за своей неглубокой формы ленточные фундаменты лучше всего подходят для небольших и средних построек.

Как прикрепить транспортные контейнеры к фундаменту

Самый популярный способ крепления контейнеров к фундаментной подушке — стальная пластина. Вариант заливки на месте предполагает вдавливание стальной пластины с приваренными под ней анкерами во влажный бетон. Вы также можете смазать анкеры эпоксидной смолой в бетоне после того, как он будет установлен.Хотя также можно использовать механические анкеры, они, как правило, менее прочные и не рекомендуются.

В любом случае вам нужна плоская, ровная бетонная плита, которая подходила бы к четырем угловым фитингам каждого контейнера. После того как бетон затвердеет, транспортные контейнеры помещаются на стальные пластины, и все можно сваривать.

Некоторые люди предпочитают просто ставить контейнеры на фундамент, где они просто удерживаются на месте своим огромным весом. В большинстве случаев это, вероятно, нормально, но вы должны знать, что наводнения и торнадо могут сдвинуть незакрепленный контейнер!

Прочность бетона для фундамента

Если вы решили использовать бетонный опорный или плиточный фундамент, этот раздел будет для вас чрезвычайно актуален.

После того, как люди решили использовать бетонный фундамент, их следующий вопрос обычно заключается в том, какую прочность бетона использовать.

Прочность бетона, используемого для фундамента, в первую очередь будет определена на основании отчета геотехнического инженера.

Прочность бетона будет обозначаться как значение C. Бетон C15, универсальный бетон, изготавливается из 1 части цемента, 2 частей песка и 5 частей гравия. Чем выше доля цемента, тем прочнее бетон.Например, C30 — это очень прочный бетон, состоящий из 1 части цемента, 2 частей песка и 3 частей гравия.

Пример фундамента бетонной опоры

Если вы смешиваете небольшие количества, вы можете сделать это вручную или с помощью бетономешалки. Для объемов, превышающих 1 кубический метр, рассмотрите возможность доставки бетона прямо на ваш объект, готового к использованию.

Обратите внимание: если вы замешиваете бетон самостоятельно, убедитесь, что вы тщательно перемешали все элементы вместе, иначе прочность бетона значительно снизится.

Чтобы определить, сколько бетона вам нужно, достаточно рассчитать кубические метры вашего фундамента. Умножьте ширину на высоту на глубину.

Например, чтобы рассчитать, сколько бетона необходимо для фундамента из плиты шириной 10 футов, длиной 22 фута и глубиной 2 фута, умножьте 10 x 22 x 2. Количество заказываемого бетона составит 440 кубических футов.

Как только цемент смешан с водой, он начнет отверждаться. Убедитесь, что бетон должным образом застывает, так как это улучшает его прочность и долговечность.Бетон затвердевает должным образом только в том случае, если температура бетона находится в подходящем диапазоне (см. Упаковку производителя).

Обычно для отверждения бетона требуется 5-7 дней. В это время его нужно поддерживать влажным.

Заливка бетона в жаркую погоду

Если вы укладываете бетон в жаркую погоду, очень важно правильно подготовить место перед заливкой бетона. Разместите временные солнцезащитные козырьки, чтобы блокировать прямой солнечный свет на бетоне.Также перед укладкой бетона следует обрызгать землю холодной водой. При замешивании бетона обязательно используйте холодную воду.

Еще одна хорошая идея — заливать бетон поздно вечером или первым делом утром, чтобы избежать пиковых температур.

Заливка бетона в холодную погоду

Как и при заливке бетона в жаркую погоду, при заливке бетона в холодную погоду необходимо принимать особые меры.

Холодная погода классифицируется как средняя температура ниже нуля в течение более трех дней подряд.

Перед тем, как заливать бетон, убедитесь, что снег или лед очищены от основания и образуются. Удалите всю стоячую воду. После того, как вы уложили бетон, сразу же накройте его изолирующими одеялами. Используйте одеяла в течение 3-7 дней, пока бетон застывает. После того, как бетон застынет, убирайте полотно постепенно, чтобы бетон не потрескался из-за быстрого изменения температуры.

Сводка

Теперь вы понимаете, зачем вам в первую очередь нужен фундамент и как выбрать подходящий для вашей конструкции.Мы выбрали типы фундаментов на основе наиболее часто используемых и наиболее удобных для самостоятельного использования, поскольку многие из вас, читающие эту статью, строят самостоятельно!

Также следует понимать, как правильно смешивать цемент для такого типа фундамента. Удостоверьтесь, что вы уделяете особое внимание советам относительно того, как укладывать их в очень жарком и холодном климате, так как это может создать или сломать основу вашего контейнера.

Следующий шаг — доставка контейнеров и установка на ваш фундамент.

Сообщите нам, какой фундамент вы выбрали.

Ленточно-опорный фундамент — AMERICAN GEOSERVICES

КОЛОРАДО

Денвер, CO
191 University Blvd # 375
Denver, CO 80206
(303) 325-3869
Наберите полный номер

Boulder, CO
2810 E. College Ave # 102
Boulder, CO 80303
( 303) 325-3869
Наберите весь номер

Fort Collins, CO
1281 E Magnolia St D250, Fort Collins, CO 80524
(303) 325-3869
Наберите весь номер

КОЛОРАДО

Colorado Springs, CO
738 Synthes Ave, Monument, CO 80132
(719) 344-8177
Наберите полный номер

Pueblo, CO
140 W. 29th St # 311
Pueblo, CO 81008
(719) 344-8177
Набрать весь номер

Glenwood Springs, CO
1338 Grand Avenue # 316
Glenwood Springs, CO
(970) 436-7050
Набрать весь Число

OREGON

Портленд, OR
Salem, OR
Lincoln City, OR
Newport, OR
Eugene, OR
Bend, OR
6312 SW Capitol Hwy # 231
Portland, OR 97239
(503) 922-3432 9016 Набрать весь номер

ВАШИНГТОН

Seattle, WA
24 Roy Street # 727
Seattle, WA 98109
(206) 418-6634
Набрать полный номер

Vancouver, WA
Longview, WA
41105 NE Cedar Ridgeoy Rd 90 , WA 98601
(360) 437-6369
Набрать весь номер

ФЛОРИДА

Jacksonville, FL
6001 Argyle Forest Blvd,
Suite 21
Jacksonville, FL 32244
(904) 512-0085
Наберите полный номер

Orlando, FL
10524 Moss Park Rd,
Suite 204 # 701
Orlando FL 32832
(407) 362-1940
Набрать весь номер

ФЛОРИДА

Тампа, Флорида
701 S Howard Ave # 106, Тампа, Флорида 33606
(813) 569-7704
Набрать весь номер

Майами, Флорида
3725 W. Flaglen St,
Miami, FL 33134
(305) 677-9494
Набрать весь номер

Как мне узнать, нужен ли фундамент для строительства пристройки?

Ниже представлена подборка новостных статей.

Дата публикации: 31 октября 2016 г.

Если вы планируете добавить пристройку к вашему текущему дому, вам необходимо выяснить, какой тип фундамента потребуется для вашего проекта. Но как определить, требуется ли вам традиционный или глубокий (т.е. свайный) фундамент?

Мы собираемся рассказать о том, что нужно для определения типа необходимого фундамента. Но важно помнить, что ничто не заменит вызов квалифицированного специалиста для проверки из первых рук. Это единственный способ точно определить, какой тип фундамента необходим для размещения вашей пристройки.

Основные типы фундаментов, используемых для пристройки домов

Вот краткий обзор основных типов фундаментов, используемых для жилых проектов:

Ленточный фундамент: По сути, непрерывная полоса бетона, ленточный фундамент может подойти для опоры несущих стен одноэтажного дома.
Плотный фундамент: Иногда грунт слишком слаб, чтобы выдержать нагрузку с традиционным фундаментом. Это может произойти при строительстве на глине или торфе. В этом случае железобетонный «плот» распределяет нагрузку на гораздо более обширную территорию.
Засыпка траншеи: Это упрощенный вариант ленточного фундамента. В этом случае подрядчики выкопают траншею на нужную глубину и залить в нее бетон. Бетон, скорее всего, будет армирован.
Фундамент с подкладкой: Этот тип фундамента используется для поддержки изолированных нагрузок, например, создаваемых тяжелыми стальными балками или в местах пересечения стыков в каркасных домах из столбов и балок.
Свайный фундамент: Когда почва нестабильна или не может самостоятельно выдерживать нагрузку, свайный фундамент создаст гораздо более прочную опорную конструкцию, на которой можно расширить ваш дом. Если в почве много песка, глины или торфа, это будет наиболее эффективный способ строительства фундамента.

Взгляните на свой текущий фонд. Вполне вероятно, что для расширения вашего дома потребуется просто расширение этого фундамента.

Несколько слов о типах грунтов

При определении того, потребуется ли свайный фундамент для размещения вашего пристройки, вы должны принять во внимание состояние почвы. Фактически, даже если вы уже определили потребность в сваях, грунт определит, какой тип свай потребуется.

Если вам интересно узнать больше о почве в вашем районе, вы можете попробовать позвонить в местный отдел управления строительством. У них, вероятно, будет общая информация о типах почв, встречающихся в вашем районе. Они также могут дать вам представление о типе необходимого фундамента. Портал планирования также содержит полезные ресурсы.

Чтобы дать вам представление, вот некоторые из различных типов почв, с которыми вы можете столкнуться:

Камень
Гравий
Песок
Глина
Торф
Мел

Менее устойчивые почвы (например, состоящий из песка, глины или торфа) почти наверняка потребуются сваи. Также стоит отметить, что в некоторых ситуациях земляные работы под фундамент могут повредить почву на участке. Если это произойдет, тогда возникнет необходимость обеспечить дополнительную поддержку для стабильности. Для этого вам понадобится квалифицированная команда, которая углубит фундамент и создаст более стабильную структуру фундамента.

Каждый объект недвижимости индивидуален. Не стесняйтесь обращаться к нам, если вы хотите узнать больше. Мы можем помочь вам определить, потребуются ли для вашей пристройки сваи фундамента.

Фондов

Фонды

Типы фундаментов

Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушечки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты глубокие включают сваи, свайные стены, диафрагменные стены и кессоны.
Типы фундаментов
Фундамент мелкого заложения
Фундаменты мелкого заложения — фундаменты, заложенные вблизи подготовленной поверхности земли; как правило, если глубина фундамента (D _f) меньше ширины основания и менее 3 м. Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие поверхностные условия влияют на несущую способность фундамента, это «неглубокий». Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты мелкого заложения используются, когда поверхностные почвы достаточно прочные и жесткие, чтобы выдерживать приложенные нагрузки; они, как правило, непригодны для слабых или сильно сжимаемых почв, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.
Фундамент мелкого заложения
Падовый фундамент
Фундаменты с подкладкой используются для поддержки отдельной точечной нагрузки, например, от несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но они могут быть ступенчатыми или изогнутыми, если требуется для распределения нагрузки от тяжелой колонны. Фундаменты с подушечками обычно неглубокие, но можно использовать и глубокие фундаменты.
Фундамент мелкого заложения
Ленточный фундамент
Ленточный фундамент используется для поддержки линии нагрузок либо из-за несущей стены, либо, если линия колонн нуждается в опоре, если положение колонн настолько близко, что отдельные опорные основания не подходят.
Фундамент мелкого заложения
Плотные фундаменты
Плотные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции.Они используются, когда нагрузки на колонны или другие нагрузки на конструкцию близки друг к другу и отдельные опорные основания взаимодействуют друг с другом.
Плотный фундамент обычно представляет собой бетонную плиту, простирающуюся по всей загруженной площади. Он может быть усилен ребрами или балками, встроенными в фундамент.
Фундаменты на плотах имеют то преимущество, что они снижают дифференциальные осадки, поскольку бетонная плита сопротивляется дифференциальным движениям между положениями загрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку могут распределять нагрузки на большую площадь.
Типы фундаментов
Фундамент глубокий
Глубокие фундаменты — это фундаменты, заложенные слишком глубоко под готовой поверхностью грунта, чтобы на их несущую способность основания влияли условия поверхности, обычно это происходит на глубине> 3 м ниже уровня готовой земли. К ним относятся сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие подушечные или ленточные фундаменты. Глубокие фундаменты могут использоваться для передачи нагрузки на более глубокие и более подходящие слои на глубине, если неподходящие почвы присутствуют вблизи поверхности.
Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки на фундамент через слои грунта с низкой несущей способностью на более глубокие слои почвы или породы с высокой несущей способностью. Они используются, когда по экономическим соображениям, конструкционным соображениям или условиям почвы желательно передавать нагрузки на слои за пределами практической досягаемости фундаментов мелкого заложения. В дополнение к опорным конструкциям, сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам.
Опоры — это фундаменты, способные выдерживать большие нагрузки на конструкцию, которые сооружаются на месте в глубоких котлованах.
Кессоны представляют собой форму глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона.
Компенсированные фундаменты — это глубокие фундаменты, в которых снятие напряжений, вызванных земляными работами, приблизительно уравновешивается приложенным напряжением, создаваемым фундаментом.Таким образом, прилагаемое чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий фундамент.
Фундамент глубокий
Сваи
Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, подлежащие опоре, и разные условия грунта требуют разных типов сопротивления) и
тип конструкции
(могут использоваться разные материалы, конструкции и процессы).
Сваи
Типы свай
Сваи часто используются, потому что на достаточно небольшой глубине невозможно найти адекватную несущую способность, чтобы выдержать нагрузки конструкции. Важно понимать, что сваи получают опору как от концевого подшипника , так и от кожного трения . Пропорция несущей способности, создаваемая либо торцевым подшипником, либо поверхностным трением, зависит от условий почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.
Типы свай
Концевые опорные сваи
Концевые несущие сваи — это сваи, оканчивающиеся твердым, относительно непроницаемым материалом, например, камнями или очень плотным песком и гравием. Большую часть своей несущей способности они получают из-за сопротивления слоя у носка сваи.
Типы свай
Сваи фрикционные
Фрикционные сваи получают большую часть своей несущей способности за счет поверхностного трения или адгезии.Это обычно происходит, когда сваи не достигают непроницаемого пласта, а забиваются на некоторое расстояние в проницаемый грунт. Их несущая способность определяется частично концевой опорой и частично поверхностным трением между заделанной поверхностью почвы и окружающей почвой.
Типы свай
Сваи редукционные
Сваи, уменьшающие оседание, обычно закладываются под центральной частью фундамента плота, чтобы уменьшить разницу осадки до приемлемого уровня.Такие сваи укрепляют почву под плотом и помогают предотвратить перекос плота в центре.
Типы свай
Натяжные сваи
Конструкции, такие как высокие дымоходы, опоры электропередачи и пирсы, могут подвергаться большим опрокидывающим моментам, поэтому часто используются сваи для противодействия возникающим в результате подъемным силам на фундаменте. В таких случаях возникающие силы передаются на грунт по длине заделки сваи.Сила сопротивления может быть увеличена в случае буронабивных свай за счет недостаточного расширения. При проектировании натяжных свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления вала примерно на 10-20%.
Типы свай
Сваи с боковой нагрузкой
Почти все свайные фундаменты подвергаются, по крайней мере, некоторой степени горизонтальной нагрузки. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, будет небольшой, и никаких дополнительных расчетов конструкции обычно не требуется.Однако в случае причалов и пристаней, несущих ударные силы швартованных судов, свайных оснований для опор мостов, эстакад для мостовых кранов, высоких дымоходов и подпорных стен, горизонтальный компонент является относительно большим и может оказаться критическим для конструкции. Традиционно сваи в таких случаях устанавливаются под углом к вертикали, обеспечивая достаточное горизонтальное сопротивление за счет компонента осевой нагрузки сваи, действующего горизонтально. Однако способность вертикальной сваи противостоять нагрузкам, приложенным нормально к оси, хотя и значительно меньше, чем осевая способность этой сваи, может быть достаточной, чтобы избежать необходимости в таких «сгребающих» или «битых» сваях, установка которых является более дорогой. .Поэтому при проектировании свай для восприятия боковых сил важно учитывать это.
Типы свай
Сваи в насыпи
Сваи, проходящие через слои средне- или плохо уплотненного заполнителя, будут подвержены отрицательному поверхностному трению , которое вызывает сопротивление вниз вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит, когда заливка затвердевает под действием собственного веса.
Сваи
Виды свайных конструкций
Вытесняемые сваи вызывают смещение почвы как в радиальном, так и в вертикальном направлении, когда вал сваи забивается или вдавливается в грунт. При использовании несмещаемых свай (или сменных свай) грунт удаляется, а образовавшаяся яма, заполненная бетоном или сборной бетонной сваей, опускается в яму и заливается раствором.
Виды свайного строительства
Сваи вытесняющие
Пески и зернистые почвы имеют тенденцию уплотняться в процессе смещения, тогда как глины имеют тенденцию к вспучиванию. Сами вытесняющие сваи можно разделить на разные типы, в зависимости от того, как они построены и как они вставляются.
Сваи смещения
Полностью готовые вытесняющие сваи
Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
шарнирный (усиленный)
полый (трубчатый) профиль
или они могут быть из стали различного сечения.
Сваи смещения
Забивные и забивные сваи
Этот тип сваи может быть двух форм. Первый включает в себя вбивание временной стальной трубы с закрытым концом в землю для образования пустоты в почве, которая затем заполняется бетоном, когда труба извлекается. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя прочный кожух.
Сваи смещения
Винтовые забивочные сваи
Конструкция этого типа выполняется с использованием специального шнека. Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полой штанге, которую можно заполнить бетоном, поэтому, когда необходимая глубина будет достигнута, бетон может быть закачан вниз по штоку, и шнек медленно откручивается, оставляя сваю на месте.
Сваи смещения
Способы установки
Сваи забиваются или вдавливаются в грунт.Можно использовать несколько различных методов.
Способы установки
Падение груза
Падающий груз или отбойный молоток — это наиболее часто используемый метод установки вытесняющих свай. Вес примерно в два раза меньше веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по головке сваи. При забивке полой трубы сваи вес обычно воздействует на пробку в нижней части сваи, что снижает любые избыточные напряжения по длине трубы во время вставки.
Вариантами простого отбойного молотка являются отбойные молотки одностороннего и двустороннего действия . Они приводятся в движение паром, сжатым воздухом или гидравлически. В молоте одностороннего действия вес поднимается сжатым воздухом (или другими средствами), который затем выпускается, и весу позволяют упасть. Это может происходить до 60 раз в минуту. Молоток двустороннего действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивки бетонных свай.Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молота, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто подвергаются предварительному напряжению.
Способы установки
Дизельный молот
Быстрые контролируемые взрывы можно производить от дизельного молота. Взрывы поднимают таран, который используется для забивания сваи в землю.Хотя вес поршня меньше, чем вес, используемый в отбойном молотке, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота наиболее подходит для забивки свай через несвязные зернистые грунты, где большая часть сопротивления приходится на торцевую опору.
Способы установки
Вибрационные методы забивки свай
Вибрационные методы могут оказаться очень эффективными при забивании свай через несвязные зернистые почвы.Вибрация сваи возбуждает зерна грунта, прилегающие к свае, делая грунт почти свободным, что значительно снижает трение вдоль вала сваи. Вибрация может создаваться электрически (или гидравлически) вращающимися в противоположном направлении эксцентриками, прикрепленными к головке сваи, обычно действующими с частотой около 20-40 Гц. Если эту частоту увеличить примерно до 100 Гц, это может вызвать продольный резонанс в свае, и скорость проникновения может достигать 20 м / мин в умеренно плотных зернистых грунтах.Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации также может привести к заселению близлежащих зданий.
Способы установки
Способы установки домкратом
Домкратные сваи чаще всего используются для опор существующих конструкций. Выкапывая грунт под конструкцией, можно вставить короткие куски сваи и вдавить их в землю, используя в качестве реакции нижнюю часть существующей конструкции.
Виды свайного строительства
Сваи несмещающие
При использовании несмещаемых свай почва удаляется, а образовавшаяся яма заполняется бетоном или, иногда, сборная бетонная свая опускается в яму и заливается раствором. Глины особенно подходят для этого типа образования свай, поскольку в глинах требуется только стенка скважины. опора близко к поверхности земли. При бурении более неустойчивого грунта, такого как гравий, может потребоваться какая-либо форма обсадной трубы или опоры, например, бентонитовая суспензия.В качестве альтернативы раствор или бетон можно вводить из шнека, вращающего гранулированный грунт. Таким образом, существует четыре типа несмещаемых свай.
Этот метод строительства создает неравномерную поверхность раздела между стволом сваи и окружающей почвой, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.
Несвижные сваи
Буронабивные сваи малого диаметра
Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива.Оборудование состоит из треноги, лебедки и троса для управления различными инструментами. Основные инструменты показаны на этой диаграмме.
В зернистых почвах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидной заслонкой внизу. Для проведения раскопок этого типа необходима вода. При перемещении корпуса вверх и вниз на дне ствола скважины происходит разжижение грунта (так как под корпусом создается низкое давление, поскольку разжиженный грунт быстро перемещается вверх), и он течет в корпус и может быть поднят на лебедку. поверхность и опрокинуты.При просверливании гранулированного грунта существует опасность чрезмерного разрыхления материала по бокам отверстия. Чтобы этого не произошло, необходимо продвинуть временную обсадную колонну, вбивая ее в землю.
В связных грунтах ствол скважины продвигается путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в грунт и последующего подъема его на поверхность вместе с грунтовым грузом. Оказавшись на поверхности, глина, которая прилипает к крестообразным лезвиям, разделяется на пары.
Несвижные сваи
Буронабивные сваи большого диаметра
Большие скважины диаметром от 750 мм до 3 м (с 7-метровыми нижними расширениями) возможны при использовании роторного бурового оборудования. Шнековая установка обычно устанавливается на кран или грузовик.
Спиральный или ковшовый шнек, показанный на этой схеме, прикреплен к валу, известному как штанга Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем). При использовании этой техники возможна глубина до 70 м. Использование бентонитовой суспензии в сочетании с бурением ковшовым шнеком может устранить некоторые трудности, связанные с бурением мягких илов и глин и рыхлых зернистых грунтов без постоянной поддержки обсадными трубами. Одним из преимуществ этого метода является возможность недостаточного расширения. Используя расширительный буровой инструмент, диаметр основания сваи может быть увеличен, что значительно повысит несущую способность сваи на конце.Однако недостаточное расширение — это медленный процесс, требующий остановки бурения для смены инструмента, и медленный процесс при фактической операции недостаточного расширения. В глине часто предпочтительнее использовать более глубокий стержень с прямыми сторонами.
Несвижные сваи
Частично формованные сваи
Этот тип сваи особенно подходит в условиях, когда земля переувлажнена или когда есть движение воды в верхнем слое почвы, что может привести к вымыванию цемента из монолитной бетонной сваи. Отверстие просверливают обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить арматуру и нанести раствор вниз к основанию сваи, вытесняя воду и заполняя зазор снаружи и сердцевину внутри колонны.
Несвижные сваи
Сваи, залитые цементным раствором или бетоном
Использование шнеков непрерывного действия становится все более популярным методом при строительстве свай.Эти сваи обеспечивают значительные экологические преимущества при строительстве. Их уровень шума и вибрации низкий, и нет необходимости во временной обсадной колонне ствола скважины или бентонитовой суспензии, что делает его пригодным как для глин, так и для сыпучих грунтов. Единственная проблема заключается в том, что они ограничены по глубине максимальной длиной шнека (около 25 м). Сваи строятся путем ввинчивания непрерывного лопаточного шнека в землю на необходимую глубину, оставляя почву в шнеке. Затем раствор (или бетон) может быть выдавлен вниз по полому валу шнека, а затем продолжает накапливаться снизу, когда шнек с грузом грунта извлекается. Затем арматуру можно опустить до схватывания раствора.
Альтернативная система, используемая в гранулированных почвах, заключается в том, чтобы оставить почву на месте и смешать ее с цементным раствором под давлением, когда шнек вынимается, оставляя столбик земли, армированной раствором.
Сваи
Факторы, влияющие на выбор сваи
Есть много факторов, которые могут повлиять на выбор свайного фундамента. Перед принятием окончательного решения необходимо учесть все факторы и принять во внимание их относительную важность.
Факторы, влияющие на выбор сваи
Расположение и тип конструкции
Для сооружений над водой, таких как причалы и пирсы, наиболее подходящими являются забивные или забивные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Монтируемые с приводом типы обычно самые дешевые при умеренных нагрузках. Однако часто бывает необходимо, чтобы сваи устанавливались так, чтобы не вызывать какого-либо значительного подъема грунта или вибраций из-за их близости к существующим конструкциям. В таких случаях наиболее подходит буронабивная набивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, обычно наиболее экономичны буронабивные сваи большого диаметра. Домкратные сваи подходят для опор существующих конструкций.
Факторы, влияющие на выбор сваи
Состояние почвы
Забивные сваи не могут быть экономично использованы в грунтах, содержащих валуны, или в глинах, когда вертикальное волнение грунта может быть опасным.Точно так же буронабивные сваи не подходят для рыхлого водонасыщенного песка, а недорасширенные основания нельзя использовать в несвязных грунтах, поскольку они подвержены обрушению до того, как можно будет уложить бетон.
Факторы, влияющие на выбор сваи
Прочность
Это обычно влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, поскольку стальные сваи подвержены коррозии в таких условиях, а деревянные сваи могут быть поражены буровыми моллюсками. Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.
Факторы, влияющие на выбор сваи
Стоимость
При принятии окончательного решения о выборе сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, испытательную нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также организационные и накладные расходы, понесенные в период с момента первоначальной установки. расчистка площадки и время начала строительства надстройки.
Сваи
Свайные группы
Сваи чаще устанавливаются группами, а не отдельными сваями. Группу свай следует рассматривать как составной блок из свай и грунта, а не как набор отдельных свай. На вместимость каждой сваи может повлиять забивка последующих свай в непосредственной близости. Уплотнение грунта между соседними сваями может привести к более высоким контактным напряжениям и, следовательно, к увеличению пропускной способности ствола этих свай.Конечная вместимость группы свай не всегда зависит от индивидуальной вместимости каждой сваи. При анализе пропускной способности свайной группы необходимо учитывать 3 режима отказа.
Разрушение одной сваи
Отказ рядов свай
Ошибка блока
Способы вставки, условия грунта, геометрия группы свай и то, как группа ограничена, — все это влияет на поведение любой группы свай. Если группа выйдет из строя как блок, полное трение вала будет мобилизовано только по периметру блока, поэтому любое увеличение емкости вала отдельных свай не имеет значения.При расчете конечной несущей способности необходимо использовать площадь всего основания блока, а не только площади основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется заглушка сваи, контактирующая с землей. Разрушение рядов свай может произойти, если расстояние между сваями в одном направлении намного больше, чем в перпендикулярном направлении.
Факультет окружающей среды и технологий, Университет Западной Англии
Что нужно знать о строительстве фундаментов
Хороший фундамент — это начало любой хорошо продуманной конструкции.Тип используемого фундамента зависит от типа и размера здания, а также от безопасной несущей способности окружающей почвы.
Перед тем, как приступить к любому строительному проекту, вы должны сначала иметь общее представление о типах имеющихся фундаментов зданий. У каждого есть свои преимущества и общие способы использования, которые могут помочь в процессе принятия решения.
Давайте посмотрим на различные типы фундаментов и способы их использования.
Фундаменты мелкого и глубокого строительства
Фундаменты зданий можно разделить на 2 категории — мелкие и глубокие.Имеется в виду глубина грунта, в который будет помещен фундамент. Внутри каждой из этих двух категорий находятся различные типы фундаментов, которые можно использовать.
Фундамент мелкого заложения
Говоря о фундаменте неглубокого заложения, это означает, что глубина, на которой устанавливается фундамент, меньше ширины фундамента. Другой термин для обозначения этих фондов — распространение или открытая основа. Идея заключается в том, что нагрузка на каждую колонну распределяется по большей площади.
Различается и конструкция неглубокого фундамента.Некоторые варианты, которые мы обсудим, включают стенные опоры, ленточные опоры и маты.
Стеновые опоры
Эти типы опор проходят по всей длине стены и помогают равномерно распределять вес груза по земле. Стеновые опоры обеспечивают лучшую устойчивость за счет распределения веса по большей площади.
Стеновые опоры обычно используются для отдельных колонн и могут быть построены из кирпича, цемента и бетона.
Ленточные опоры
Ленточные опоры необходимы, они есть — длинная полоса, которая помогает выдерживать вес всей стены. В старых строительных конструкциях с каменной кладкой часто можно встретить ленточные фундаменты.
В ленточных фундаментах не используются отдельные колонны, например настенные. Если есть колонны, они, как правило, расположены так близко друг к другу, что расставленные опоры соприкасаются или перекрываются.
Мат Фундамент
Фундаменты из матов используются при высоких нагрузках на конструкцию. Это связано с тем, что вес этих конструкций распределяется по всей площади здания. При строительстве подвала часто используют матовые основания.Здесь вся плита подвала выступает в качестве фундамента здания.
Глубокие фундаменты
Глубокие фундаменты имеют глубину больше ширины. Здесь нагрузка на конструкцию распределяется вертикально, а не горизонтально. Некоторые из наиболее распространенных глубоких фундаментов — свайные и опорные.
Куча
Свая — это длинный круглый кусок бетона или другого материала, который вдавливается в землю и затем используется для поддержки конструкции.
Свайные фундаменты применяются для высотных конструкций с большими сосредоточенными нагрузками.Они также используются, когда верхний слой почвы недостаточно прочен, чтобы выдержать вес здания, и фундамент должен опираться на более глубокий и прочный слой почвы.
Существуют также различные типы свайных фундаментов, в том числе фрикционные и несущие.
Причал
Фундаменты опор похожи на свайные, но не уходят глубоко в землю и могут передавать нагрузку только с помощью опор. Этот тип фундамента часто делается из деревянных столбов или бетонных опор и может быть более экономичным, чем бетонный фундамент.
Подведение итогов
Как видите, тип конструкции, вес нагрузки и состояние окружающей почвы играют важную роль в выборе типа фундамента здания.
Часто строительная компания предлагает широкий спектр услуг, которые соответствуют потребностям вашего фундамента. Свяжитесь с профессионалом сегодня!
5. Фундаменты — Строительные исследования
Функции
· Обеспечить ровную кровать, на которой строить.
· Для поддержки и передачи нагрузка здания на недра.
· Ограничить поселение.
· Чтобы закрепить здание.
Нагрузки, приложенные к фундаменту, могут составлять:
· Собственные нагрузки = Вес дом
· Живые нагрузки = Вес мебель, снег и др.
· Ветровая нагрузка = вызванные напряжения по ветру —
Фундаменты следует брать на такую глубину, чтобы позволяет избежать повреждений из-за движения грунта из-за морозного пучения, движения грунта и т. д.Нагрузка через фундамент всегда вызывает оседание, поскольку сжимает парус. под. Целью при выборе фундамента должно быть сохранение осадки минимум и постараться избежать неравного урегулирования.
При проектировании зданий и, с большей здания, в частности, инженер-строитель или инженер-строитель обычно проектирует основы. Инженер посетит объект, проведет расследование и проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, выкопать пробные ямы через определенные промежутки времени вокруг участка, чтобы определить характер почвы. Когда исследуя гораздо более крупные здания, инженер может глубоко проникнуть в измельчите с помощью специального шнекового сверла и извлеките образец почвы, который будет отправлено в лабораторию для анализа, который выявит его природу, вместимость и т. д.
Затем инженер определит тип наиболее подходящего фундамента, размера фундамента, а также типа и размера арматуры и т. д. Инженер учтет большой запас прочности в их технические характеристики. Когда здание несколько сотен или тысяч тонн груза размещается на площадке, всегда должна быть определенная сумма урегулирования, этого следовало ожидать.Неравномерный, неравномерный или чрезмерный осадок, однако это неприемлемо и проявляется в наличии трещин в стены, щели между пешеходными дорожками и домом и т. д. Самые известные Пример разрушения фундамента — падающая башня Пизы в Италии. Исправительные работы, такие как «поддержка» для решения обрушение фундамента возможно в экстремальных обстоятельствах, но такая работа обычно выполняется специалистами, стоит очень дорого и обычно не экономически возможно в жилых домах.
Проблемы с почвой
Поселение в зданиях видео 1
Поселение в зданиях видео 2
Поселок
Поселение — это тенденция здания к погрузиться в землю. Это естественно во всех новостройках и будет происходить медленно в течение нескольких лет. Пока здание равномерно оседает (все с такой же скоростью), вообще нет проблем. Дифференциальный расчет происходит, когда одна часть фундамента оседает с разной скоростью по сравнению с другой.Это может привести к появлению трещин в здании и даже обрушению фундамента. Трещины всегда будут расти в направлении области большей осадки.
· Разница в несущей способности
Если здание построено на базе, содержит разные типы грунта с разной несущей способностью, одна сторона здание может утонуть больше другого.
· Морозное пучение
Если Уровень грунтовых вод в местности особенно высок, в холодную погоду он может замерзнуть.Это заставляет почву расширяться вверх и создает подъемную силу на здание, известное как морозное пучение.
· Усадка почвы
Во время летом деревья впитывают влагу из почвы, вызывая ее сжатие или сокращать. Это движение в почве может привести к тому, что фундамент останется без поддержки, что приведет к растрескиванию и возможному разрушению фундамента.
· Расширение почвы
Если дерево возле здания (в пределах 30 м) вырублено, влажность почва увеличивается, вызывая расширение / вспучивание почвы.
· Фундамент перегрузочный
Если на одной стороне здания размещается больший вес на фундаменты, чем другой, дифференциальная осадка может происходить. Это может быть вызвано:
-Изменения в здание, например снятие несущей стены перенесет дополнительную нагрузку на ближайшую стену. Возможно, фундамент ближайшей стены не был рассчитан на дополнительную нагрузку.
-Дополнительная загрузка из-за непредвиденной живой или статической нагрузки, e.грамм. вес книг в библиотеке.
Деревья
Чтобы избежать усадки и набухания почву, деревья следует высаживать подальше от здания. Расстояние между дом и дерево должны быть равны полностью созревшей высоте дерева. В случаях, когда это невозможно, это может быть необходимо создать постоянную преграду между деревом и домом для черного бесплатные крыши.
Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на земля.Для более высоких зданий, особенно небоскребов, их фундамент удерживает они были прикреплены к земле, чтобы ветер не опрокинул их.
Проблемы проектирования
Ширина / пропорции
Фундамент работает за счет распределения веса стены на большей площади, чтобы уменьшить их общее воздействие на подпочву. Этот распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот означает, что увеличение площади приводит к уменьшению силы, прилагаемой к почва.Традиционный ленточный фундамент всегда в три раза шире, чем общая ширина стены и глубина фундамента одинаковы толщина как стена.
Жесткость
Когда груз помещается на бетонную балку или фундамент, верхняя часть находится в сжатом состоянии. Нижняя половина находится в напряжении. Средняя часть нейтральна. Это называется нейтральной осью. Бетон слабый при растяжении и имеет тенденцию к растрескиванию в тех местах, где находится при растяжении. За по этой причине бетонные балки и фундамент армируют сталью, сильный в напряжении.Чтобы получить лучший результат от армирования, следует помещается в зону растяжения. Арматурные стержни располагаются на 75 мм выше основание фундамента. Это гарантирует, что арматурные стержни имеют соответствующее покрытие. для предотвращения коррозии.
Материалы
Фундаменты делают из бетона, обычно 1 используется бетонная смесь:
· однокомпонентный цемент.
· мелкий агрегат с тремя портами (песок).
· шесть частей крупного заполнителя (гравий).
Технологичность смеси очень важный. По этой причине, а также по соображениям скорости и трудозатрат бетон не смешивается на объекте, а доставляется на объект грузовиком. Бетон насыпают в траншеи и выкладывают вручную. Затем его уплотняют и выравнивается механическим или ручным способом, т. е. стяжкой или линейкой. Это должно произойти до того, как бетон начнет схватываться.
Хардкор
Hardcore — это щебень, который используется как несжимаемый «наполнитель» для компенсации удаления верхнего слоя почвы.В строительные нормы и правила гласят, что хардкор должен быть уплотнен слоями минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор прокалывая радоновую мембрану, верхний слой засыпают слоем песка называется ослеплением.
Вибрация
При использовании бетона воздушные пустоты в смеси будут резко снизить прочность бетона. Бетон вибрирует использование удара или механической вибрации для удаления этих воздушных пустот.
Факторы влияющие на прочность бетона в фундаменте
· Неправильное размещение и / или калибровка арматуры.
· Фонд размещен на неправильная глубина, которая может привести к дальнейшему оседанию.
· Заливка фундамента неподходящие погодные условия, например, мороз (вода в бетон замерзнет перед схватыванием) или слишком жаркой погоде (вода в перед схватыванием бетон испарится).
· Размещение блока на свежем плита, прежде чем она успеет застыть.
· Использование неподходящего водного цемента соотношение.
· Слишком много воздуха в смеси, вызвано недостаточной вибрацией / уплотнением бетона.
Фонды типы
Существует много типов конструкции фундаментов, используемых в современные постройки. Каждый фундамент должен быть рассчитан на конкретное здание, с учетом:
— загрузка здания.
— несущая способность почвы.
— стоимость.
— почвенно-температурный режим.
Основные типы фундаментов, используемых сегодня, могут быть отнесенным к категории:
в ленточный фундамент.
Ленточный фундамент — самый распространенный тип фундамента, используемый для жилища. Ленточный фундамент — это фундамент, проходящий по всей длине каждой несущей стены. Ленточный фундамент лучше всего подходит для ситуаций, когда:
· вес здания передается через несущие стены (в отличие от колонн).
· вес здания относительно низко.
· структурный дизайн постройка относительно проста.
Понимание конструкции фундамента для зданий
Разъяснение конструкции фундамента
Основа — это самый важный элемент в любом строительстве, поэтому ноги относятся к телу. Фундамент в любой строительной конструкции удерживает дом над уровнем земли, противостоит движению земли вокруг него и изолирует от холода.
Тип фундамента, необходимый для любого здания, в значительной степени зависит от типа и размера здания, а также от безопасной несущей способности окружающей почвы, на которой будет построен фундамент.
Типы фундаментов зданий
Фундаменты зданий обычно подразделяются на две большие категории, а именно: фундаменты неглубокого и глубокого строительства. Мы посмотрим на эти типы фундаментов и на то, чем они отличаются друг от друга.
Фундамент мелкого заложения
Неглубокие фундаменты зданий, часто называемые раздельными или открытыми, поскольку нагрузка на каждую колонну здания распределяется по большей площади, в основном используются для легких зданий с чрезвычайно хорошими почвенными условиями.Этот тип фундамента имеет равномерный слой и обычно имеет глубину 3 метра.
Существуют также различные типы фундаментов мелкого заложения, в том числе:
Стеновые опоры
Этот тип помогает в равномерном распределении нагрузки на землю. Он проходит по всей длине стены и обеспечивает лучшую устойчивость здания за счет распределения веса на большей площади. Большинство опор стен сооружают из цемента, кирпича и бетона и в основном используются для отдельных колонн.
Ленточные опоры
Ленточные опоры в основном используются в старых строительных конструкциях, в которых используется кладка. По сути, это длинная полоса, которая помогает выдержать весь вес стены. Ленточные опоры обычно расположены близко друг к другу до такой степени, что расставленные опоры перекрываются или касаются друг друга, что означает, что отдельные колонны не используются.
Мат Фундамент
Поскольку вес этой конструкции распределяется по всей площади здания, они в основном используются для тяжелых структурных нагрузок.Часто матовые основы используются, когда строится подвал, и вся плита подвала выступает в качестве фундамента здания.
Фундамент глубокого строительства
В этом типе фундамента здания нагрузка на конструкцию распределяется вертикально, а не горизонтально, то есть ее глубина больше ширины. Сваи и опоры — самые распространенные типы фундаментов глубокого строительства.
Куча
Этот тип фундамента используется для высотных конструкций, таких как небоскребы, для выдерживания их тяжелых и сосредоточенных нагрузок.Это круглые куски бетона или любого другого материала, которые вдавливаются в землю для поддержки конструкции.
Когда верхний слой почвы недостаточно прочен, чтобы выдержать вес здания, используется свайный фундамент, поскольку он строится на более глубоком и прочном слое почвы.
Причал
Этот тип фундамента очень похож на свайный, но он не такой глубокий, как свайный, и для передачи нагрузок они опираются на подшипники. Их обычно делают из бетонных опор или деревянных столбов, и они более экономичны по сравнению с бетонным фундаментом.
Заключение
В целом, фундамент является важным элементом любого строительства, и ему следует уделять особое внимание. Из этой статьи мы видим, что состояние окружающей почвы, тип конструкции, вес нагрузки — все это важные детали, которые необходимо учитывать при определении фундамента, необходимого для здания.
Хотите узнать больше? Позвоните нам по телефону 310-425-6129 или отправьте нам сообщение!
.
No related posts.
