Установка видеодомофонов нашими мастерами производится в следующем порядке:
Цены на установку видеодомофона
Установка видеодомофонов в квартиреЕсли вы задались над этим вопросом, значит, уже созрели до мысли, что заказать видеодомофон вам необходимо. Это ведь так удобно – не лицезреть неожиданно своего гостя в дверной глазок, а узнать о его визите хотя бы чуть-чуть заранее, имея в запасе несколько минут, чтобы привести в порядок себя, а при необходимости – и вокруг себя. Принцип действия этой конструкции предельно прост. У входа в квартиру
крепится панель видеодомофона (специально защищенная от вандалов), в
которую вмонтирован динамик, микрофон, кнопка вызова и миниатюрная
видеокамера. Камера по специальному кабелю передает изображение на
монитор в вашей квартире (раньше это была электронно-лучевая трубка,
теперь, как правило, жидкокристаллический дисплей). Но прогресс не стоит на месте. Сегодня можно купить видеодомофон с установкой, который в ваше отсутствие сможет переадресовать вызов на предварительно заданные телефонные номера и, дозвонившись, устроить вам аудио-связь. Похоже, что не за горами и видеоконференции перед входной дверью. Процесс установки домофона обходиться абсолютно (бескровно), для интерьера квартиры на любом этапе ремонта или после его окончания. Установка видеодомофонов в офисПримером может служить установка видеодомофона в офис, преимущества которой налицо. И, чтобы иметь о них наиболее полное представление, лучше представить данность пунктуально: 1. следование в ногу со временем. Это повышает престиж компании и увеличивает коэффициент функциональности; 3.  безопасность. Один из основных факторов, преимущества которого видны
невооруженным глазом. Примером может служить – пресечение незаконного
проникновения в офис.И это далеко неполный список преимуществ, связанных со своевременной
установкой домофона. Стоит отметить, что данная услуга в Москве уже давно перестала быть просто веянием моды или желанием
выделиться, а является явной необходимость для более продуктивного
функционирования компании, которая заботится, как о своем спокойствии,
так и о спокойствии своих сотрудников и клиентов. Мы можем предложить вам несколько вариантов, готовых стандартных комплектов видеодомофонов с системой контроля доступом в офис с установкой. |
Видеодомофон помогает сохранить душевный покой и в
цивилизованном виде избежать нежелательных встреч.
Или подобрать индивидуальный комплект под ваши требования.Установка и монтаж видеодомофона в квартире в компании «Вектор-Видео»
Монтаж видеодомофона в квартире сегодня весьма востребован. Это устройство позволяет видеть и разговаривать с гостем, что помогает эффективно ограничивать доступ к жилищу для посторонних лиц.
Компания «Вектор-Видео» выполняет работы по установке оборудования от ведущих мировых производителей. Оно отличается высокой надежностью и долговечностью, а также удобным и интуитивно понятным управлением.
Монтаж видеодомофона
Корпус вызывной панели домофона рассчитан на любые погодные условия. Он защищает внутренние детали от влаги и холода. Остается только установить его у входной двери так, чтобы посетителю было удобно им пользоваться.
Внутри помещения на стене крепят монитор, на котором отчетливо видно пришедшего на объект человека. Это приспособление привносит ключевое отличие в оборудование от аудиодомофона.
С его помощью можно просматривать отснятые кадры, а также допустима функция записи видеосигнала.
Но в некоторых случаях целесообразно заменить экран аудиотрубкой. Такое решение оправдано, если одним монитором не обойтись и взамен большого количества дисплеев используют трубку. Увидеть посетителя уже не получится, зато подобное оборудование поможет сэкономить часть средств на установку.
Следующий неотъемлемый прибор, без которого невозможно установить видеодомофон, это видеокамера. Она может выглядеть как видеоглазок или как устройство, установленное в незаметном месте у входа в дом.
Что входит в комплект
При монтаже видеодомофонов в квартирах используется следующий набор приспособлений:
- монитор;
- камера;
- панель вызова;
- БП;
- замок;
- провода и кронштейны.
Подключение проводят либо напрямую к домашней электросети, либо через отдельную розетку.
Выбор оборудования
Заказывая монтаж видеодомофона, стоит обратить внимание на несколько важных моментов.
На качество картинки и стоимость устройства влияют характеристики монитора – цветной или черно-белый. Стоит заранее определиться, понадобится ли вам функция сохранения снимков посетителей, а также записи видеотрансляции. Перед покупкой нужно понимать, потребуется ли подключать к системе дополнительные камеры и сигнализацию.
В зависимости от того, предполагается ли подсоединять технику к общей системе подъезда, выбирают соответствующую модель с определенными опциями.
Стоит помнить при установке видеодомофона о качестве видео, которое бут признано удовлетворительным. На его уровень влияет разрешение камеры. Если для оборудования выбран широкий монитор, то и видеокамеру нужно подбирать с соответствующими параметрами. Форматы сигнала в этих узлах должны совпадать.
Если решено использовать дополнительные аудиотрубки, надо остановиться на приборе с соответствующими портами для их подключения. Существуют различные модели, у которых предусмотрено несколько входов и выходов для интеграции с различными приспособлениями.
Установка и подключение
Обращайтесь в компанию «Вектор-Видео», чтобы заказать монтаж видеодомофона руками опытных инженеров. Мы поможем выбрать подходящее оборудование с учетом перечисленных выше нюансов. После чего в условленное время прибудем на адрес с целью проведения установки.
Предварительно рекомендуем определиться с местом под блок питания и монитор. БП лучше монтировать так, чтобы доступ к нему не был ограничен, но устройство не мешалось и не бросалось в глаза. Когда видеодомофон решено совместить с пожарной сигнализацией, необходимо подключить его через источник бесперебойного питания. Иначе ни о какой защите помещения не может идти речи с учетом того, что у нас регулярно скачет напряжение или случаются веерные отключения.
Установка оборудования начинается с крепления кронштейнов. Крепежные узлы ставятся на уровне глаз, чтобы хозяин мог без затруднений пользоваться прибором и видеть изображение на экране. Чаще всего мониторы устанавливают в прихожей в непосредственной близости к входной двери.
Но это вовсе не строгое правило. Приспособление можно зафиксировать в любом месте квартиры. Потребуется лишь протянуть несколько больше проводов.
Прокладка электрокабелей выполняется с применением технических коробов соответствующего сечения. По окончании протяжки проводки остается подключить приборы. Обычная схема монтажа видеодомофона состоит из 4 разноцветных проводов:
- красный – для блока питания;
- желтый – для аудиоканала;
- белый – для видео;
- зеленый – для дисплея или как общий канал.
Мастер аккуратно зачищает концы кабелей и вставляет в определенные порты оборудования. В большинстве устройств не требуется никакой пайки, потому что они оснащены пружинной системой подключения. Достаточно отодвинуть контакт отверткой, поместить внутрь провод и, убрав отвертку, вернуть контакт в зажатое положение. Процедура предельно проста и доступна большинству из нас.
Далее пора переходить к монтажу электромагнитного или электромеханического замка во входную дверь. О выборе той или иной разновидности стоит позаботиться заранее. Дело в том, что электромагнитный замок требует круглосуточного подключения к электросети. Т. е. при возникновении аварий на подстанции или отключении энергии по иным причинам оборудование прекратит работать. Открыть дом простым ключом, как это возможно с механическим типом, не удастся.
Основная часть запорного приспособления ставится на внутренней стороне двери. Ответная сторона фиксируется шурупами или винтами – в зависимости от типа конструкции. Согласно стандартам, замок следует монтировать не ниже 1,5 метров от пола.
Итак, монтаж видеодомофона в квартире завершен. Остается подсоединить БП, котроллеры и прочие элементы, чтобы провести тестирование работы оборудования. При грамотном профессиональном подходе проблем с функционированием техники не возникает. Поэтому рекомендуем обращаться к профессионалам компании «Вектор-Видео», чтобы быть полностью уверенными в качестве системы видеонаблюдения, установленной в вашей квартире.
Заказать
Установка видеодомофона в квартиру
|
Дорогие друзья, меня зовут Максименко Игорь. В этой статье я предлагаю Вам обсудить этот вопрос. Так же мы подберем оборудование под ваши задачи |
Максименко Игорь |
В комплект, помимо самого видеодомофона, входят монитор и вызывная панель, поддерживающая аудио и видео связь.
Существуют различные вариации панелей вызова, среди которых, наиболее популярные антивандальные – корпус полностью металлический, либо вариант для офисов и квартир, изготовленные из пластика.
На панели расположены: кнопка вызова, камера c инфракрасной подсветкой, динамик и микрофон. Установку панелей видеодомофона можно производить различными способами, все зависит от того, какими конструктивными особенностями они обладают. Панель можно «утопить» в стене, либо двери, или установить ее накладным способом.
Видеодомофоны бывают черно-белыми и цветными.
Применение этого устройства избавит близких вам людей и вас от нежелательных визитов. Кроме того, наличие видеодомофона в квартире добавит немного комфорта в вашу жизнь.
Выбираем видеодомофон для установки
Вызывная панель видеодомофона от фирменного производителя удобна наличием возможности регулировки видеокамеры. Кроме этого, устройство обладает симпатичным дизайном. Но для условий, в которых живем мы, целесообразнее использование видеодомофона с металлическими переговорно-вызывными блоками (антивандальными).
- блок памяти,
- вторая видеокамера.
Даже если на данный момент вы не видите в них нужды, купите главный монитор для квартиры, поддерживающий подключения всех вышеперечисленных устройств. Это даст возможность наращения системы в будущем, когда вы поменяете свое мнение касательно дополнительных устройств.
Наибольшей популярностью пользуются видеодомофоны с черно-белыми мониторами, данное утверждение основано на отзывах пользователей и мнениях специалистов. Такая ситуация обусловлена низким качеством цветных мониторов. Еще одним плюсом черно-белых видеодомофонов является большая чувствительность их камер, по сравнению с камерами цветными. Учитывая все вышесказанное, странно видеть соотношение стоимости цветных и монохромных домофонов, где цена первых выше в 2-3 раза.
Установка видеодомофона
Прежде чем устанавливать личный видеодомофон для квартиры позаботьтесь о дополнительном пространстве на лестничной клетке.
Речь идет о тамбуре с железной дверью. Таким образом, блок вызова будет располагаться за этой дверью, а она, в свою очередь, будет иметь замок электромагнитного типа, управлять которым можно дистанционно.
Кроме электромагнитного замка можно использовать электромеханический замок. Если планируется установка одного из таких замков на двери квартиры, то целесообразно будет еще и использование дверного доводчика. Внутри пространства, которое отгорожено вами, не будет лишней видеокамера, позволяющая контролировать данное пространство.
Есть специальный вызывной блок, его еще называют малоабонентским, на нем для каждой квартиры есть отдельная кнопка. Очень удобное устройство, но перед его установкой следует договориться с соседями.
—————————————————————————————————————
Руководитель группы технической поддержки Максименко Игорь.
Отзывы о статье
Положительный отзыв
от Леденева Софья Ильинична, 11 Ноября 2020 г.
Доброго времени суток. Крайне интересная и занимательная публикация.
Я выяснил очень много ценного в ней. Подборка материала подана последовательным и понятным языком.
Но имеются определенные непонятые для меня особенности.
Дайте знать – каким образом можно с вами выйти на связь, для того чтобы задать определенные вопросы, в частности которые для меня к сожалению остались неясными?
Как подключить домофон в частном доме или квартире
Все более популярней и доступней становятся видеодомофоны, их теперь можно встретить едва ли не в каждом доме и квартире, особенно на объектах новостроек, но и во вторичном жилье владельцы хотят оборудовать свой дом такой системой безопасности и видео оповещения.
Такое оборудование очень удобное, особенно если от посетителя до входной двери в дом не малое расстояние, как например в большом частном или многоквартирном и многоэтажном доме.
С помощью домофона можно не только обеспечивать безопасность и видеть пришедшего посетителя но и управлять электрозамком на калитке во дворе или дверях в любом месте дома.
Необходимо также знать что домофоны бывают цифровыми и координатно-матричными, кроме того их еще можно разделить на индивидуальные и много абонентские.
Самостоятельная установка видео домофона не такая уж и простая для простого человека, но в этой статье для сайта elektt.blogspot.com мы расскажем о всех нюансах и схемах подключения такого типа девайсов.
Необходимо понимать что любая ошибка в подключение и установке такого устройства может его легко вывести из строя или же видео домофон будит работать некорректно и с регулярными сбоями, поэтому внимательно вникайте в ниже изложенный материал.
В отличие от более старых аудио моделей, видео домофон дает более высокую степень безопасности так как можно уже и визуально наблюдать за «гостем», но и схема подключения будит немного посложней.
Стандартный комплект для установки состоит с экранной панели, разговорной трубки или антивандального блока, блока питания и до 3 камер видео наблюдения.
Какой выбрать домофон
Выбор домофона зависит в первую очередь от ваших потребностей и задумки проекта.
Они бывают с камерой и без, черно белые и цветные, с записью видео и без.
Видео панель зачастую пренадлежыт одному из типов, или CRT или LCD, первая более старая технология электронно лучевого монитора что придает ему больших габаритов но за меньшую цену. Ну LCD более современная и привычная как и в современных плоских мониторах.
Нужно определится какой домофон вам нужен так как есть домофоны которые работают автономно что подходит для частного дома, а есть такие, предназначение которых работа в многоквартирном доме. В последнем варианте будет не лишним обратится в в компанию которая обслуживает ваши домофонные системы, у них можно будит уточнить подходящие модели, а возможно и сразу приобрести.
По типу спикера. Могут быть как домофоны с телефонной трубкой, так и с встроенным спикером, последний как правило получается более компактным и с большим дисплеем.
Кроме того есть модели которые предполагают подключение нескольки камер видеонаблюдения, а также подключение к домашнему телевизору или большому монитору, они имеют соответствующие выхода и могут предоставить дополнительное удобство, например если входная дверь находится слишком далеко от вас.
Что необходимо для подключения
Блок питания.
Важным моментом в первую очередь будет напряжение питания, как правило оно стандартное у большинства моделей видео домофонов (12 вольт). Мощность же у все разная и зависит данный параметр от количества камер (и их моделей), электрозамка и другой комплектации оборудования. Если блока питания нет в комплекте или его мощности мало для всех дополнительных модулей, подбирать БП необходимо так чтоб запас мощности был не меньше 15-20%.
Электрозамок.
Электрозамки, в основном, бывают двух типов: электромагнитные и электромеханические.
Электромеханический замок действует по принципу электрического привода и механического заслона.
Электромагнитный же по сути и есть электромагнит который размещается на дверной коробке и притягивает металлическую дверь к себе (металлическую пластину на двери) но все мы знаем его недостатки — при падение напряжения или его отключению пропадает и его защита, кроме того более мение сильный человек, применив физическую силу сможет открыть такую дверь.
Внешняя вызывная панель.
Выбор такой панели будит зависит от необходимых задач.
В вызывных панелях может присутствовать всевозможный полезный функционал, например ИК-подсветка для темного время суток чтоб без проблем наблюдать за «гостем», камера может быть большая а может быть и микроскопическая (скрытая), микрофон и спикер практически во всех моделях, так же как и управление электрозамком с помощью кодовой клавиатуры и электронного ключа доступа.
Не лишним будет антивандальное исполнение если панель предполагается монтировать в легкодоступном месте и агрессивной среде.
Специализированная электропроводка.
Лучше всего, для соединения слаботочных подключений, использовать экранированный и хорошо защищенный кабель, особенно если предполагается наружный монтаж.
Хорошим вариантом будит провод ШСМ состоящий из 3- 4 жил (питание +12, аудио, видео), с помощью такого кабеля допускается подключения (без потерь стабильности) на расстояние до 30-40 м.
В случае если предполагается длина протяжки более 50 метров, более приемлемым вариантом будит применение коаксиального кабеля с волновым сопротивлением 750 Ом.
Для подключения силовой части электропроводки, в том числе и электрозамка, используют обычный ШВВП кабель з сечением жил не мание 0.75мм, и чем больше расстояние предполагается тем большая толщина жил понадобится для корректной и стабильной работы.
Подключение видео домофона в частном доме
Нужно определится с местами размещения модулей и трассами прокладки электропроводов, лучше всего провода укладывать еще на этапе черновых работ так как их можно будет упрятать в штробы и скрыть чистовой отделкой.
Но их можно проложить и уже после, для этого лучше всего выбирать скрытие места (карнизы, плинтуса, пустоты помещения)
Вызывная панель ставится у входной двери или у ворот, но она должна быть размещена на неподвижной части, так как если установить на саму дверь или калитку то механические действия приведут к преждевременному износу проводов и их обрыву.
Ответная панель с монитором устанавливаются внутри дома, если у вас многоабоненсткая модель то можно установить ответные панели в разных точках дома (особенно актуально если дом большой).

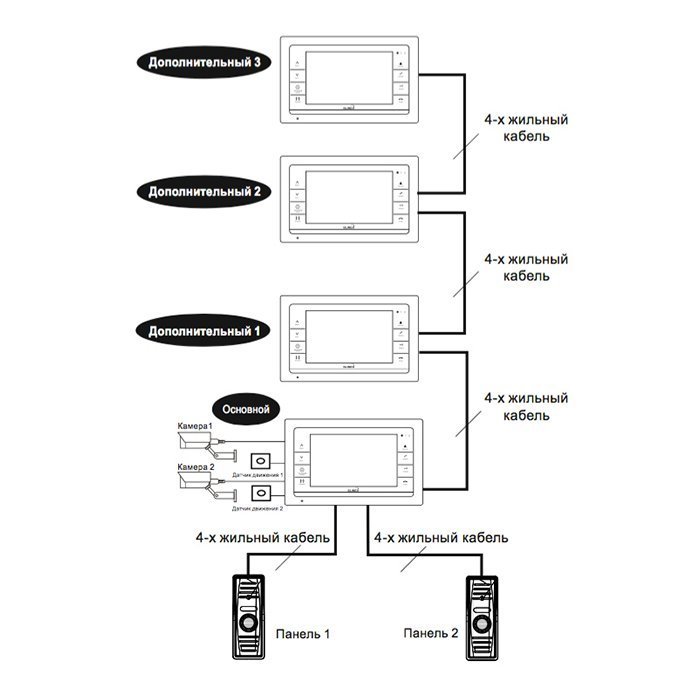

Схема подключения видеодомофона
Уличная панель вызова.
Стандартная высота установки 1.6м, но выбирать высоту нужно из личных предпочтений и возможностей.
В обычной стене выдалбливается ниша под установочную коробку для панели, можно конечно поставить накладную модель закрепив ее на дюбеля, но более надежно будет смонтировать ее в стене.
К готовой нише, также проделываются штробы под проводку (лучше всего прокладывать провода в гофре)
Затем когда все углубления «припасованы» а кабель проложен и заведен в коробку, все закрепляется при помощи гипса (алебастра).
После чистовой отделки можно монтировать самую вызывную панель, подключив в ней проводку согласно схеме.
Внутренняя (видео) панель.
Стандартная высота установки 1.5м от пола.
Проще всего проложить кабель до чистовой отделки помещения, но и после можно аккуратно проложить провода в нише кабель-канала и плинтуса по полу.
Задняя стенка панели крепится с помощью 4 дюбелей на выбранное вами место, подключаются согласно схеме заведенные провода и панель крепится на свое штатное место.
Видеокамеры.
Дополнительные видеокамеры устанавливаются в нужных для просмотра местах (на ворота, на заезд, на входную дверь или коридор), но необходимо соблюсти некоторые меры.
Не стоит направлять видеокамеру на прямые ярко освещенные участки (напротив солнечного света). Камера должна находится на месте которое не подвержено вибрациям или ударам, также не стоит устанавливать в особо влажных местах или местах с повышенной температурой.
Выбирая камеру для агрессивной среды следует помнить о специализированных моделях с соответствующим степенем защиты (IP) которые по цене намного дороже комнатных вариантов.
Блок питания.
Если в внутренней переговорной панели не предустановлен свой блок питания или его мощности будит недостаточно для питания всей дополнительной видео системы то БП лучше всего закрепить в электрощитке или в крайнем случает обустроить внутреннюю монтажную коробку внутри стены в которой и разместить блок питания, но оставить возможность доступа к нему, запрещается закрывать такую коробку слоем шпаклевки или обоями.
Электрозамок.
Электрозамок не обязательная часть системы, но если вы планируете дистанционно контролировать открывание калитки например, то данная весщ будит не заменимой.
В зависимости от типа замка отличается и блок управления замком (БУЗ) и лучше всего этот блок размещать поближе к электрозамку. К самому же замку подключается двухжильный кабель с сечением жил не меньше 0.75мм если расстояние от БП не более 30метров.
Схема подключения домофона
Подключение домофона для многоквартирного дома
Для многоквартирного дома подключить свой домофон (свою панель-трубку) немного посложнее и система такая стоит подороже, но мы, для читателей сайта elektt.
blogspot.com рассмотрим вариант когда нужно подключить свой домофон к уже существующей системе домофона в многоэтажном доме.
В такой системе используется многожильный провод который прокладывают от коммутатора на панели жильцов, как правило это витая пара или сигнальный провод с алюминиевой оплеткой на 12 жил (возможно и больше).
7-ми жильный провод подходит к коммутатору от панели вызова, а также 4-х жильный идущий от кнопки и замка.
Конечно проще всего, позвонить в ту компанию которая обслуживает домофонную систему дома, они приедут и за вашы деньги установят свой домофон в вашу квартиру, но мы ведь легких путей не ищем.
Прежде чем приступать к установки своего домофона, нужно понять принцип работы координатной системы (а скорее всего у вас такая), такая система требует наличия минимума проводов (два 10ти жильных кабеля будет достаточно)
Домофон включает в себя:
- блок вызова (на входной двери подъезда)
- коммутатор — согласующий блок который, как правило, находится на первом этаже в щитке
- абонентская трубка (панель) находится в каждой подключенной квартире
Схема подключения квартирного домофона в многоэтажном доме
Вот нам и нужно подключить свою приобретенную панель к этой системе, для этого открыв щиток на своем
этаже — находим идущие по стояку два кабели домофона, один из них шина единиц, а второй шина десятков.
Если у ваших соседей по этажу подключен домофон в квартиру то в щитке будит коммутационная коробка в которую вы также должны завести свои провода с квартиры где у вас стоит уже подключенный домофон.
Нужно найти шину «десятков» — тот кабель на одной из жил которого подключено несколько квартир, к нему нужно подключить плюс от своего домофона.
Дальше нужно отыскать нужный провод на шине «единиц» (хорошо что они цветные) для этого нужно посмотреть на других этажах как подключены другие квартиры (смотрим на шины единиц) к какому цвету соединен второй конец кабеля из подключенных квартир и к такому же цвету присоединяем на своем этаже, так сказать используем метод здравой логики, после чего смотрим как работает домофон.
Следует заметить что таким способом в свою квартиру можно будет подключить даже несколько домофонов, например если у вас живет двое семей будит очень удобно.
Несколько советов
- Не устанавливайте вызывную панель на подвижной части дверей
- Следите за тем чтоб не повредить пломбу с тыльной части домофона, иначе потеряете гарантию
- Не следует сразу зажимать все винты пока не настроена система и не понятно все ли корректно работает
- Перед монтажом трансформатора отключите электричество
- По возможности оборудуйте вызывную панель на воротах специальным козырьком и убедитесь в ее влагозащищенности
- Старайтесь, насколько это возможно сократить длину соединительных кабелей, а блок питания взять по мощней (с запасом мощности)
Обустройство своего дома домофоном отличное решение для улучшения безопасности своей семьи.
Но что делать если вы подключали систему сами, а оно не работает?
Прежде всего осмотрите все ли подключено согласно схемам и все ли винты надежно затянуты, если ваши знания позволяют то можно провести и более эффективную диагностику.
Но если вы сомневаетесь в правильности своих работ, можно запросить специалиста в данной сфере, с учетом всех ваших проделанных работ это сэкономит вашы средства и время.
Установка видеодомофона / подключение / монтаж
- Информация о материале
- Родительская категория: Услуги
- Категория: Установка видеодомофонов
- Название: Устанвока видеодомофона в квартиру
- Цена: 8000
- Изображение:
В нынешнее неспокойное время очень важно обеспечить своему жилищу надежную защиту от проникновения злоумышленников. Помочь в этом может установка видеонаблюдения.
Если вы сомневаетесь в ее целесообразности, ниже будут приведены неопровержимые доказательства пользы наличия домофона в квартире.
Полезная информация
Главная функция этого прибора заключается в том, чтобы показывать все, что происходит за дверью вашей квартиры. Это существенно снижает вероятность проникновения злоумышленников и позволяет вам решить, следует ли впускать в дом пришедшего к вам человека. А прежде чем выходить из квартиры, вы можете убедиться в том, что за дверью вас никто не подстерегает. Кроме того, наличие системы видеонаблюдения помогает обезопасить всю вашу лестничную клетку от хулиганства.
Имея домофон, вам не придется переживать о том, что ваши дети или пожилые родители могут стать жертвами мошенников. А функция сохранения фотографий позволит вам узнать, кто приходил в ваше отсутствие. Кроме того, некоторые устройства могут даже записывать разговоры, которые велись в то время, когда вас не было дома.
Современные приборы системы видеонаблюдения оборудованы множеством полезных функций, которые вносят в вашу жизнь комфорт.
С их помощью вы сможете осуществлять доступ в помещение по своей команде или в автоматическом режиме, передавать голосовые и текстовые сообщения своим домочадцам. Интерфейс можно настроить по своему желанию, выбрав любой рингтон и заставку.
Следует также заметить, что современные домофоны выполняются в стильных дизайнах, что дает им возможность гармонично вписаться в любой интерьер. Это устройство может стать гарантией вашей безопасности и обеспечить вам душевное спокойствие. Однако для того чтобы оно полноценно выполняло свои функции, его установку не следует проводить самостоятельно, а доверять эту процедуру только профессионалам. Вы можете заказать услугу монтажа видеодомофона в нашей компании, а наши расценки непременно порадуют вас.
Как установить видеодомофон самостоятельно: пошаговое руководство
В это непростое время мы все вспоминаем о делах, которые так давно откладывали. Проведите свободное время с пользой: закажите видеодомофон (мы работаем в прежнем режиме) — и установите его самостоятельно.
Убедиться в том, что это, на самом деле, проще, чем кажется, — вам поможет наше пошаговое руководство.
Вам понадобятся:
- Комплект видеодомофона (монитор + вызывная панель)
- Отвертки
- Кусачки
- Уровень
- Дрель
- Шуроповерт
ЭТАП 1. Монтаж монитора видеодомофона
Разметьте место, где будет установлен монитор домофона.
При установке дома в коридоре рекомендуется повесить его на уровне глаз, то есть на высоте 150-160 см от пола.
ВНИМАНИЕ: Монтаж монитора к сети 220В должен производиться только при выключенном питании!
2. Просверлите отверстие для монтажной коробки, в которую будут спрятаны все провода.
Так выглядит монтажная коробка
3. Заведите в коробку сигнальный кабель, а также кабель питания.
4. Зачистите провода при помощи кусачек.
5. Возьмите специальный коннектор, который идет в комплекте поставки вашего домофона.
Для коммутации кабеля с питанием используйте надежные экспресс клеммы (например, Wago).
6. Наденьте на коннектор термоусадки для изоляции.
Соедините коннектор с кабелем, идущим от вызывной панели.
Прогрейте термоусадочные трубки для их фиксации.
7. Установите металлический кронштейн для крепления монитора. В домофонах CTV отверстия крепежной пластины совпадают с отверстиями стандартной монтажной коробки типа KU-68, что существенно упрощает процесс установки.
8. Убедитесь в том, что монтажная пластина установлена ровно.
9. Отрежьте шнур и соедините монитор с кабелем питания.
10. Установите коннектор в соответствующий разъем согласно схеме расположения разъемов (она находится на задней части монитора).
11. Аккуратно уложите все провода внутрь монтажной коробки и зафиксируйте монитор на кронштейне.
ЭТАП 2.
Монтаж вызывной панели
В нашем случае мы будем устанавливать вызывную панель около входной двери в офис, спрятав проводку под дверной наличник.
Соедините панель с проложенным заранее кабелем в соответствии со схемой подключения, расположенной на кабеле панели.
Используйте термоусадки для изоляции, прогрейте их.
2. Просверлите отверстия для установки вызывной панели. При необходимости установите панель на угловой кронштейн (уголок), который обеспечивает нужное направление обзора камеры.
3.
Прикрепите панель к уголку при помощи монтажной пластины.
При монтаже панели, пригодной для установки вне помещения, можете установить на нее защитный козырек, который поставляется в комплекте.
ЭТАП 3. Подключение
Подайте электропитание.
2. Проверьте работоспособность системы видеодомофона.
Как видите, не так страшная установка видеодомофона, как ее малюют. Сэкономите немало, плюс новые навыки приобретете. Но если вы все же сомневаетесь — всегда можно заказать монтаж. Профессионалы точно не подведут 🙂
Как установить домофон своими руками? Советы от Леруа Мерлен в Москве.
1Меры предосторожности
Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:
Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,
Соблюдайте нормы электрической безопасности,
Используйте изделия, соответствующие нормам,
Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.
2Электропровода
Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.
| Аудио-домофон | Видео-домофон | ||
| До 50 м | Более 50 м | До 25 м | Более 25 м |
| провод 6/10 | провод 1,5 мм | провод 6/10 | провод 1,5 мм или максимальный кабель |
3 Электрическая защита
Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.
Возможны два типа электропитания:
1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство. | |
2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети. |
4 Установка
При необходимости проведите следующие подготовительные работы: Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством. |
Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.
5Установка уличной панели вызова
1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли. | |
| | Для встраиваемых моделей (В): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства. |
| 2. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы и встраиваемой коробки (для встраиваемой модели). | |
| 3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента. | |
| 4. Поместите гофрированную трубу в штрабу и прижмите ее с помощью гвоздей. | |
5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы. 6. Удалите излишки смеси и дайте цементу высохнуть. | |
7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6). 8. Зафиксируйте уличную панель вызова на встроенной коробке. |
Установка внутреннего переговорного устройства
| 1. Определите на стене место расположения внутреннего переговорного устройства. Оно должно находиться на высоте 1,50 м от пола. | |
2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора. | |
3. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы. | |
| 4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом. 5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели. | |
| |
7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).
8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке.
|
Установка трансформатора (при необходимости)
Закрепите трансформатор в защищенном месте (например, на распределительном щитке).
1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).
2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).
Это важно
Перед подключением трансформатора отключите электричество.
Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.
6 Принципиальная схема
| 7-проводная схема подключения | |
Пример единой 2-проводной схемы подключения: 2-проводное соединение уличной панели с переговорным устройством | |
Пример схемы подключения проводов 2 + 2: — 2-проводное соединение уличной панели с переговорным устройством — 2-проводное соединение замка, трансформатора и переговорного устройства |
| Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам. |
15 лучших видеодомофонов для многоквартирных домов в 2021 году
Мы рассмотрели лучшие видеодомофоны для многоквартирных домов, чтобы помочь вам выбрать подходящую в 2021 году.
Вот наш список из 15 лучших:
- Бабочка MX
- Двери
- Айфон
- Akuvox
- Дверь Птица
- 2N
- Swiftlane
- Comelit
- Мирком
- Защелка
- Линейный
- Siedle
- LiftMaster
- Enterphone
- Whoo
Введение
Устанавливаете ли вы систему видеодомофона в новом жилом комплексе или модернизируете систему в существующем здании, вам необходимо выбрать ту, которая соответствует потребностям вас и ваших арендаторов.Но с таким количеством видеодомофонов на рынке, как вы должны выбрать правильный? Мы создали это комплексное руководство по выбору лучшей квартирной видеодомофонии для вашего многоквартирного дома.
Это руководство охватывает:
Что такое видеодомофон?
Видеодомофон — это современный тип системы входа в здание. Он отправляет жителю видео- и аудиозаписи от посетителя, когда они общаются. Это также позволяет жителям здания открыть двери для своих посетителей.
Квартирные видеодомофоны предлагают одно- или двустороннее видео. Одностороннее видео позволяет только резиденту видеть посетителя у входа, но посетитель не может видеть резидента. Двустороннее видео позволяет жителю и посетителю видеть друг друга.
Как работает квартирный видеодомофон?
Как и другие типы систем внутренней связи, видеодомофоны требуют наличия базовой станции у входа в собственность и подстанций по всему зданию. Однако базовая станция — и, возможно, подстанции — должна иметь камеру для видеосвязи.Когда посетитель звонит жителю через базовую станцию, домофон передает аудио и видео на подстанцию этого жителя.
В квартирной видеодомофонной системе подстанции могут быть дополнительными устройствами, установленными в каждом многоквартирном доме, или смартфонами жителей. Система видеодомофона на базе смартфона идеальна, потому что вам не нужно покупать и устанавливать дополнительное оборудование, смартфон арендатора выступает в качестве подстанции внутренней связи, обеспечивая возможность видеозвонков, а также другие функции.
Посмотрите, как работает ButterflyMX:
