Подшивка карнизов крыши — чем подшить свес кровли

Завершающей стадией обустройства здания является подшивка крыши, установка водостоков и снегоочистителей. Благодаря проведению этих работ вы сможете придать зданию завершенный вид, защитить его от воздействия окружающей среды. Такие работы также сопряжены с обустройством вентиляции в подкровельном пространстве.

Содержание:

1. Для чего нужна подшивка свесов крыши?

2. Подшивка карниза крыши: варианты

3. Как подшить крышу своими руками

4. Подшивка кровли софитом

5. Подшивка карниза крыши профнастилом

6. Подшивка свесов крыши вагонкой

7. Подшивка кровли фанерой

8. Видео

Свесом крыши называют выступающие стропила за границы фасада здания. По своей конструкции они бывают фронтонными и карнизный свесы. Карнизный свес образуется благодаря склону стропил и с его помощью осуществляется вентиляция чердачного помещения. Если не выполнять, подшив кровли, то туда могут пробраться мыши, птицы, различные насекомые. Также стропила будут контактировать с влагой и разрушаться. Фронтонный свес образуется боковой частью склона, здесь необходимо позаботиться о том, чтобы не было щелей, и влага не попала на утеплитель крыши.

Для чего нужна подшивка свесов крыши?

Подшивка крыши позволяет защитить дом, а также придать ему законченный внешний вид. Благодаря оформлению карниза свеса конструкция дома приобретает завершенность, это позволяет сократить потери тепла в помещении, защитить все конструкции кровли от воздействия внешних факторов, помогает регулировать температурный баланс внутри помещения.

Важно: подшивать необходимо все карнизы независимо от угла их наклона и величины выступов.

Подшивка карниза крыши: варианты

Вы думаете, чем подшить карниз? Материал, который будет использоваться для подшивки крыши должен сохранять свои характеристики под воздействие перепады температур, высокой влажности. Самыми распространенными материалами для подшивки являются вагонка, софиты, профнастил, сайдинг.

Деревянная вагонка или обрезная доска.

Древесина, которой будет осуществляться обшивка карниза крыши должна быть толщиной не менее 2 см средней влажности. Главными недостатками такого материала является недолговечность, изменение характеристик под действием погоды.

Профнастил

Профнастил — оцинкованная сталь, обработанная слоем полимера, который защищает металл. Панели из профлиста можно нарезать необходимого размера, для вентиляции делают зазоры между листами и стеной здания.

Софит

Софиты — это специальные пластиковые панели, которые изготовляют для оформления карнизов крыши. В их конструкции предусмотрены отверстия для вентиляции. Софит для подшивки обладает устойчивостью к перепадам температур, воздействию солнца, влаги. В зависимости от материала, который используют при производстве софиты бывают на основе меди, ПВХ, алюминия. Медные софиты самые дорогие по стоимости, но они не горючи, долговечны и имеют неповторимый внешний вид. Софиты для подшивки из ПВХ имеют специальную замковую систему, которая позволяет упростить процесс монтажа. Такие софиты выпускаются сплошными и перфорироваными. Оцинкованные софиты самые тяжелые по конструкции, что усложняет процесс установки. Алюминиевые софиты имеют все преимущества софитов, единственный их недостаток в том, что они выпускаются только белого и коричневого цветов.

Фанера и ОСП

Фанера — это многослойный материал в основе которого находится волокна древесины, скрепленные между собой клеем. Для придания влагостойкости в составе клея находится фенолформальдегид, который может выделяться со временем в окружающую среду.

Сайдинг

Сайдинг — это материал, изначально предназначенный для обшивки стен здания. Им можно подшить карниз крыши, однако он бует иметь неэстетичный вид. Дополнительно требуется свердение отверстий для вентиляции. Сайдинг из оцинкованного металла со временем ржавеет, так как происходит скопление конденсата и нет защитного покрытия. Так что такой вариант используется крайне редко.

Как подшить крышу своими руками?

При выполнении работ по подшивке крыши своими руками необходимо обращать внимание на конструкцию кровли, а также кровельный материал. В соответствии с этим обшивка карниза крыши может быть выполнена двумя способами:

— по стропилам. В этом случае угол наклона будет равен углу подшивки. Этот метод монтажа применяют на плоских крышах или с небольшим уклоном. Сложности подшивки крыши своими руками потребуют от вас знание определенных навыков, чтобы создать ровную поверхность.

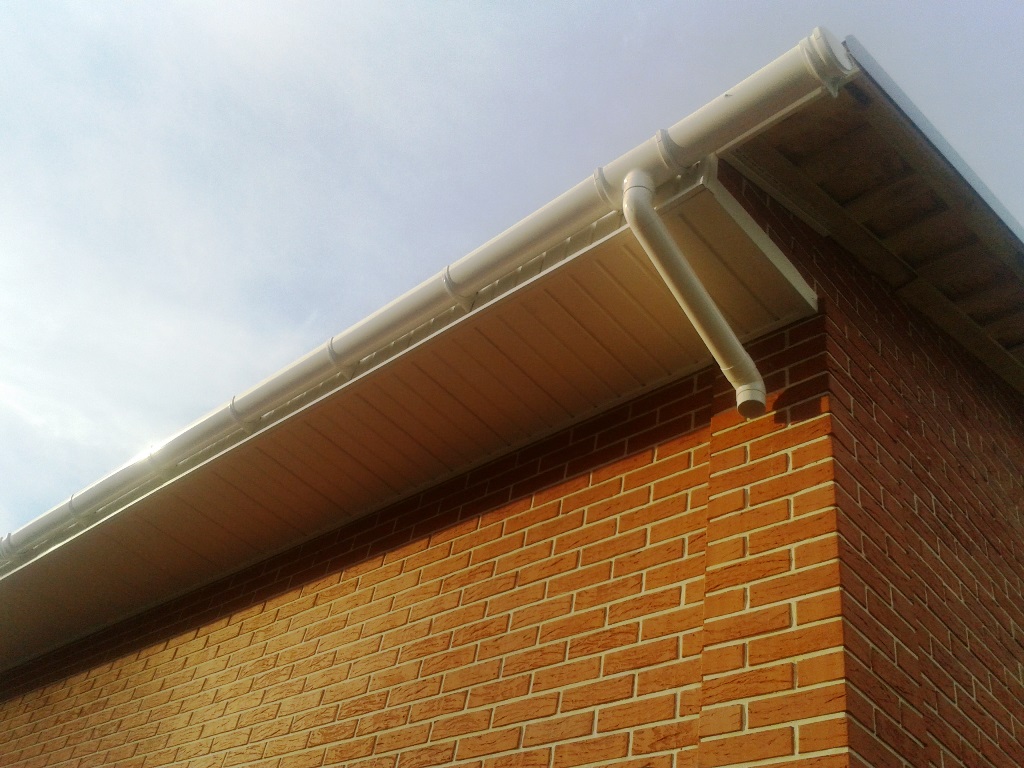

Подшивка кровли софитом

Подшивка кровли софитом от вас не потребует значительных навыков, так как они оснащены специальным замковым соединением. Изначально делают установку J-профиля непосредственно на доску, которая прикреплена к стене. Устанавливаем софит для подшивки в профиль. После чего крепим на противоположную сторону F-профиль. Окончательный этап монтажа свеса производится креплением L-профиля по внешней стороне края стропил.

Важно: софит для подшивки необходимо устанавливать под углом в 90 градусов.

Подшивка карниза крыши профнастилом

Подшивка карнизов крыши профильным листом начинается с крепления бруска на уровне окончания стропил. Второй брус прикрепляют вдоль стропил. После чего необходимо подготовить профлист. Его разрезают на полоски необходимой ширины, после чего саморезами прикрепляют к брускам. Оставляют небольшое пространство для циркуляции воздуха. Отделка стыков производится специальными рецками.

Подшивка свесов крыши вагонкой

Подшивка карниза крыши осуществляется вагонкой хвойных пород дерева. Перед началом работы проверяют длины выступающих стропил. Она должна быть одинакова. Стропила параллельны друг другу. Установку начинают с формирования короба, к которому уже непосредственно будет крепится вагонка. Для крепления можно использовать специальные гвозди либо саморезы. Для вентиляции подкровельного пространства через равные промежутки устанавливают специальные вентиляционные решетки, которые будут способствовать прохождению воздуха и задерживать мусор.

Важно: после проведения всех работ древесину следует обработать специальными средствами, которые ее защитят от воздействия влаги, а также различных насекомых.

Подшивка кровли фанерой

Подшив карниза крыши можно осуществить с помощью влагостойкой фанеры или листов ОСП. Из них оформляют деревянную коробку. Фанерные плиты достаточно удобны в монтаже своими руками. Большой размер позволяет сразу закрывать широкие участки. Для вентиляции в плиты вмонтируют специальные решетки. Такие свесы требуют дополнительного окрашивания.

Видео

чтобы не было щелей, и влага не попала на утеплитель крыши. Normal 0 false false false UK X-NONE X-NONE

Добавить комментарий

Карниз из профнастила: подшивка свесов профлистом

Фронтонный и карнизный свес кровли из профнастила — это выступы крыши за пределы стен дома. Выступы со стороны скатов называются карнизными, а выступы со стороны фронтона, соответственно, фронтонными.

Свесы зашивают в последнюю очередь — вплоть до монтажа конька важно, чтобы подкровельное пространство вентилировалось сильным потоком воздуха на случай неожиданного дождя или увлажнения утеплителя из-за выпадения большого количества конденсата, вызванного сильным перепадом температур. При этом у таких кровель из металлопрофиля, как правило, делают карниз из профлиста, а не подшивают его стандартными софитами.

Чем такое решение лучше стандартного? Зачем вообще нужно закрывать карнизный свес снизу? Ответы на эти вопросы, а также подробная инструкция, как подшить карниз крыши профнастилом своими руками — в основной части статьи.

Оглавление статьи

Зачем нужна подшивка карниза

Как карнизные, так и фронтонные свесы кровли из профнастила обязательно зашиваются снизу. Несмотря на кажущуюся незначительность этого этапа строительства, нежелательно надолго оставлять крышу без зашивки, особенно поздней осенью или зимой. Иначе из-за постоянного намокания концов стропил даже обработанное защитными составами дерево может поразить гниль, грибок или плесень.

Так что после окончания укладки профлиста на скаты нужно как можно быстрее обшить карниз профнастилом. Зашивка выполняет четыре важные функции.

Во-первых, защищает крышу от влаги. Хотя это бывает нечасто, при сильном ветре капли дождя могут залетать через выступы скатов в подкровельное пространство, поэтому подшивка карниза профлистом защищает стропила, обрешетку и утеплитель от намокания.

Во-вторых, снижает тепловые потери через кровлю. Вентиляция крыши происходит в том числе через карниз из профнастила, но этот воздушный поток слабый, поскольку проходит через совсем небольшие зазоры и отверстия. Если же его прохождению не будут мешать металлические листы обшивки, то чересчур сильный поток воздуха будет продувать подкровельное пространство, значительно увеличивая тепловые потери через крышу.

В-третьих, защищает подкровельное пространство от насекомых, летучих мышей, птиц. Не секрет, что крыша — излюбленное место гнездования птиц. Они вьют свои гнезда из утеплителя, пачкают перьями и пометом чердак — а это не просто неприятно на вид, но и опасно, ведь птицы переносят десятки серьезных заболеваний. Подшивка свесов профлистом сильно усложняет проникновение пернатых внутрь кровли.

Наконец, в-четвертых, улучшает внешний вид крыши. Торчащие стропила с другими «внутренностями» кровли, выставленные на всеобщее обозрение — это не самое эстетичное зрелище. Зашитые свесы из профлиста приобретают правильную прямоугольную форму, делают всю крышу завершенным архитектурным ансамблем.

Карнизный свес профнастила не обшивается только у небольших хозяйственных построек. Кроме того, неподшитые скаты встречаются у домов с холодной кровлей, но редко — даже если дом спроектирован с нежилой мансардой, стропильную систему все равно нужно защищать от влаги, а сам чердак — от птиц и прочих нежелательных жильцов.

Чем подшить карниз крыши: софитом или профнастилом?

Обычно карнизный и фронтонный свесы зашивают софитами — панелями, которые напоминают сайдинг с перфорацией. Но вместо софитов можно использовать другие материалы: деревянные бруски, виниловые панели, металлопрофиль. Конечно, софиты проще установить и они через них лучше вентилируется подкровельное пространство, но у других материалов, в особенности у профлиста, есть свои преимущества:

1. Больший срок службы. Толщина металла и качество антикоррозионного полимерного покрытия у профилированного листа, за исключением ультрабюджетного материала, выше. Поэтому срок службы больше.
2. Профлист дешевле
   . Софиты, как специализированные доборные элементы, стоят больше обычного профилированного листа. А если вы обшиваете металлопрофилем свес крыши из профнастила, то для вас подшивка, вообще, будет бесплатной — на нее пойдут обрезки, оставшиеся после монтажа кровельного покрытия.
3. Идеальное попадание в цвет. Даже если производитель софитов использует ту же цветовую шкалу RAL, что и изготовитель профилированного листа, реальные оттенки могут существенно отличаться. Если вы покупаете материал у одной и той же компании, то это исключено.
4. Большая прочность. Хотя на карнизный свес профлиста нет особой нагрузки, большая прочность металлопрофиля важна: этот материал при перевозке или монтаже намного сложнее повредить.
5. Разнообразие. Софиты выпускаются в 2–3 формах, в то время как количество возможных профилей профнастила исчисляется десятками, если не сотнями. Тоже касается цветов.

По этим причинам карниз кровли из профнастила лучше подшивать именно профилированным листом. За исключением крыш с очень небольшим уклоном — в этом случае из-за практически отсутствующего перепада высоты между коньком и нижней частью ската тяга получается минимальной, поэтому для хорошей вентиляции подкровельного пространства важно, чтобы на материале подшивки была перфорация.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

• Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
• Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
• Поставить капельник.
• Уложить гидроизоляцию.
• Сделать обрешетку, контробрешетку.
• Закрепить вентиляционную ленту на торцах брусков обрешетки.
• Установить крюки водостока.
• Прикрепить карнизную планку.
• Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

• Лобовая планка с загнутым в форме буквы «Г» фальцем.
• Деревянный брусок или обрезная доска шириной от 40 мм.
• J-профиль.
• Профилированный лист.
• Ножницы по металлу или любой другой инструмент для резки профлиста.
• Саморезы по металлу с резиновыми шайбами.
• Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
• Шуруповерт.
• Дюбели или саморезы по дереву.
• Строительный уровень.
• Линейка.
• Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
2. Профлист разрезается на прямоугольники нужной длины.
3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Что в итоге?

Обшивка карнизов профлистом — важный завершающий этап монтажа кровли. Она защищает элементы кровельного пирога от намокания, загрязнения, чрезмерного проветривания, заселения птицами и насекомыми. Кроме того, она придает крыше завершенный вид.

В отличие от стандартных софитов, подшивка свесов кровли профлистом стоит меньше, прослужит дольше, лучше подойдет по цвету к кровельному покрытию. Поэтому профилированный лист стоит не только укладывать на кровлю, но и оформлять с его помощью карнизный узел.

Подшивка свесов профнастилом выполняется уже после того, как карнизный узел практически полностью готов: должна быть установлена лобовая доска, карнизная планка, само кровельное покрытие. При этом сам процесс простой — его осложняет лишь работа на высоте. Поэтому вы легко сможете сделать карниз из профнастила своими руками. А если нет возможности купить все нужные доборные элементы, смело заменяйте их стандартными планками внешнего, внутреннего угла.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

чем подшить свесы крыши снизу, сбоку дома, рейтинг лучших софитов, какие выбрать по цене качеству

Для того чтобы крыша имела завершенный эстетический вид, защитить все ее элементы от пагубного воздействия осадков, специалисты рекомендуют подшить ее.

Чем подшить крышу снизу?

Для этого используются софиты для подшивки кровли.

Чем можно организовать подшивку кровли

Производители предлагают обширный список материалов и систем, посредством использования которых можно подшить крышу. Среди наиболее популярных у застройщиков можно выделить такие:

1. Вагонка из дерева либо доска. Толщина отделочного материала должна быть не меньше 2 см. Он должен быть сухим и самого высокого качества. Отделка таким материалом имеет недостаток: он подвержен отрицательному воздействию атмосферных осадков и перепадов температур.
2. Профилированный лист. Выполнен из оцинкованного стального листа, поверхность которого покрыта слоем полимера. Благодаря этому профнастил обладает устойчивостью к механическим повреждениям, а также развитию коррозии. При монтаже необходимо оставлять небольшие зазоры, через которые будет осуществляться вентиляция.
3. Фанера. Состоит из нескольких слоев, соединенных клеем. Наличие в клее фенолформальдегида придает фанере устойчивость к воздействию влаги. Недостаток такой подшивки заключается в том, что частички фенолформальдегида со временем выделяется в атмосферу.
4. Софиты. Имеют вид пластиковых панелей, конструкция которых предусматривает присутствие отверстий для вентиляции. Такая подшивка отличается устойчивостью к воздействию осадков, перепаду температур, воздействию УФ лучей. Софиты для крыши могут быть изготовлены из разных материалов, что определяет их качество и свойства.

Чем лучше подшить крышу?

По мнению специалистов, софиты – это самый выгодный, практичный и эффективный материал для подшивки крыши.

Материалы изготовления

В зависимости от разновидности материала, используемого для выполнения подшивки для кровли дома, изделия обладают разными характеристиками.

Медь

Этот материал отличается высокой стоимостью и эффективностью, по сравнению с иными видами. Медные софиты обладают такими свойствами, как надежность, устойчивостью к развитию коррозии, экологичностью, устойчивостью к воздействию агрессивных сред и атмосферных осадков.

Для монтажа этого вида подшивки необходимо обладать специальными навыками.

Алюминий

Подшивка свесов крыши софитами из алюминия является наиболее популярной у застройщиков.

Это обусловлено свойствами изделий:

• устойчивость к перепаду температур и воздействию УФ;
• способность скрывать косметические прорехи строения;
• привлекательность;
• малый вес;
• доступность установки, транспортировки и хранения;
• разнообразие цветов.

Алюминиевые изделия дают возможность не только придать постройке стильный вид, но и сохранить кровлю на протяжении длительного времени.

Нержавеющая сталь

Для металлических софитов присуща устойчивость к воздействию осадков и развитию коррозии.

ПВХ-пластик

Для их изготовления используется поливинилхлорид, что гарантирует их невысокую цену.

Пластиковый софит обладает высоким показателем устойчивости к развитию коррозии и патогенной микрофлоры.

Важно! Перед тем, как выбрать такое изделие, специалисты рекомендуют учитывать конструкцию постройки.

Популярность изделий из пластика обусловлена их отличными эксплуатационными свойствами.

Различия по размерам

Производители предлагают застройщикам софиты для отделки крыши разных размеров. Определенных установленных стандартов размеров изделий не существует. Это дает возможность выбора наиболее оптимальных размеров софитов.

Наиболее часто используемыми параметрами софитов являются такие: 360/30 см. Такие размеры упрощают процесс монтажа.

Различия конструкции

Софиты являются отличным материалом, для отделки карнизов веранды, беседки или жилого дома. Их особенность заключается в наличии небольших отверстий, несущих ответственность за вентиляцию. При классификации софитов ориентируются на площадь поверхности, на которой расположены отверстия.

Перфорированные

Софитами с полной перфорацией можно подшить карниз крыши веранды, беседки или дома. Они обеспечивают отличную вентиляцию кровли.

Частично перфорированные

Как правило, перфорация расположена в центральной части листа. Посредством их использования выполняется отделка всех элементов кровли.

Наличие вентиляционных отверстий предотвращает вероятность развития мха и патогенных бактерий.

Не перфорированные

Металлический не перфорированный софит предназначен для подшивки конструкций, выполненных из дерева. Применяются для отделки фронтона кровли, поверхностей, расположенных вертикально или оборудования отлива.

Дополнительные элементы для монтажа

Не достаточно определиться, какие софиты лучше, пластиковые или металлические, важно также выполнить их правильное крепление. Для этого не обойтись без дополнительных монтажных элементов. Среди них можно назвать такие:

1. J-профиль. Используются для монтажа панелей к обрешетке. Могут иметь разные размеры.
2. Финишная планка. Применяется для обрамления верхней кромки панелей, которые находятся на ветровой доске.
3. Н-профиль. Стыкует части панелей в местах, где нет возможности применять специальные крепежные замки, например, над карнизами. Важно! Специалисты рекомендуют использовать этот профиль при диагональном монтаже панелей классическим способом. Это делает монтаж более прочным.
4. F-профиль. Крепит панель в одном положении с двух сторон (сверху и сбоку). Его можно монтировать на обрешетку кровли.
5. J-фаска. Это профиль большой ширины, обладающий S-образной формой. В него вставляется передняя часть панели.

На выбор того или иного вида дополнительных монтажных элементов оказывает влияние то, какую конфигурацию имеет кровля, материал, из которого выстроена стена.

Способы монтажа софитов

Специалистами используется несколько вариантов монтажа софитов для крыши. Среди наиболее распространенных можно назвать такие:

Классический

Его отличительной особенностью является то, что нет необходимости в предварительном монтаже стропил. Рекомендуется придерживаться такой последовательности действий:

1. Рассчитать и приобрести необходимый материал и крепежные элементы.
2. Подготовить короб из досок. На него закрепить направляющие. Они должны быть расположены идеально ровно.
3. Нарезать софитные панели необходимой длины.
4. Каждый отрезок вставить вначале в фаску, а потом паз. Для увеличения прочности крепления дополнительно используются саморезы.
5. В угловой части срезать софиты под углом в 45 градусов. На стыках использовать профиль-Н.

Важно! Специалисты рекомендуют выполнить софиты из ПВХ при температуре воздуха не выше 15 градусов.

Подшивка по стропилам

Этот вариант монтажа осуществляется по определенной схеме:

1. Особенность этого метода заключается в осуществлении крепления непосредственно на стропила, что увеличивает его прочность на несколько порядков.
2. Панели софитов следует крепить только в горизонтальном направлении.
3. Монтаж нужно начинать от свеса кровли. Для этого используется Н-профиль и J-фаска.

Перед тем, как отдать предпочтение одному из вариантов крепления, необходимо учитывать, какой конструкции крыша.

Выводы: какие софиты выбрать для подшивки крыши

Принимая окончательное решение, какой вид софитов приобрести для подшивки кровли, металлический, ПВХ, из алюминия или иного типа, специалисты рекомендуют учитывать характеристики каждого из них. От этого зависит практичность процесса подшивки.

элитные и бюджетные варианты подшивки

Тепловая устойчивость	Легко выдерживает температуру от -50°C до +120°C, без потери эксплуатационных свойств.	Выдерживает температуру от -50°C до +120°C.	Модифицированный битум конкурентов прекрасно чувствуя себя на морозе, зачастую едва переносит высокие температуры. В жаркое лето гонты черепицы могут размягчаться, становиться липкими и легко истираться.
Стильный вид	В битумной черепице CertainTeed в большинстве серии используются многослойные гонты. Характерной особенностью таких гонтов является образование линий теней и контрастных цветовых переходов, что делает гонты визуально более толстыми на вид.	Тоже много серий из многослойных гонтов.	Из модифицированного битума выпускаю только однослойные нарезки. Обычно имеется одна серия на окисленном битуме из двухслойных гонтов.
Ассортимент	20 серий и 150 привлекательных цветовых оттенков. Кроме того, с 1993 года ,благодаря введению строгого контроля производства всей партии изделий, CertainTeed отменил требование, чтобы все упаковки с черепицей имели одинаковый код даты для обеспечения однородности цвета.	Больше 10 коллекций и около 100 цветовых оттенков.	Обычно не более 5-7 коллекций, состоящих максимум из 4-5 цветов.
Гарантия	Гарантийные обязательства на гибкую черепицу сроком от 50 лет. Модели, имеющие несколько слоёв ламинации, сопровождаются пожизненной гарантией.	Пожизненная гарантия на территории Америки. В странах СНГ на сегодняшний день нет официального представительства и соответственно никаких гарантий нет.	Многие производители подкрепляют качество своей продукции двумя видами гарантий: от 15 лет в зависимости от продуктовой линейки.
Сопротивляемость ветру	Для нескольких серий при использовании специальных методов укладки дается гарантия от повреждения ветром, дующим со скоростью до 209 км/ч. Это самый высокий показатель на рынке среди образцов премиального класса. На остальные серии — до 177 км/ч.	Способна оказать сопротивление порывам ветра не более 177 км/ч. Возможны отрывы гонтов при сильном ветре.	Большинство европейских и российских производителей не проводят испытания на сопротивление ветру.
Защита от грибков и мха	При производстве цветных гранул для защиты черепицы от солнца на них наносят слой меди. Такие гранулы обеспечивают намыв оксида меди на гонт во время дождя и препятствуют образованию водорослей, грибков и пр.	Собственная запатентованная технология StаinGuаrd сопровождается гарантией всего на 10 лет.	Как показывает практика и отзывы, у конкурентов возникают проблемы с появлением растительности раньше заявленного срока. Большинство производителей для удешевления продукции вообще не наносят на гранулы защитный слой из меди или цинка.
Наличие комплектующих	В ассортименте специально разработанные доборные элементы (стартовые полосы, коньковые элементы), самоклеящиеся ковры, аэраторы и пр.	В ассортименте есть стартовые полосы, коньковые элементы и пр.	Конкуренты зачастую заменяют стартовые полосы и коньковые элементы простой однослойной черепицей классической серии или ,так называемой, коньково-карнизной черепицей. В конечном итоге монтажникам приходится вручную нарезать их, что влияет на общий вид, скорость и качество монтажа. Отсутствуют самоклеящиеся ковры, что приводит к дополнительным затратам времени на фиксацию подкладочных ковров гвоздями.
Защита от лавинного схода снега	Снег с поверхности кровли CertainTeed спускается не лавиной, а небольшими порциями, поэтому нет необходимости в установке снегозадержателей.	Можно не устанавливать точечные снегозадержатели.	При укладке черепицы малоизвестных производителей необходимо позаботиться о дополнительной защите водостока и фасада конструкций, так как снег может сходить лавинообразно вместе с цветными гранулами защитного слоя черепицы.
Экологичность и качество	Высококачественный битум, подвергшийся окислению в процессе производства, был «состарен» искусственным образом. Такое покрытие стабильно на протяжении всего срока эксплуатации, не имеет испарений и прочих изменений.	Все продукция для американского рынка производится из окисленного битума.	SBS-модифицированный битум, используемый большинством производителей, не может претендовать на звание чистого материала. Он продолжает выделять вредные испарения и менять свою структуру еще долгие годы. Ряд производителей для «придания веса» своей черепице на заднюю сторону гонтов наносят тяжелую крошку, которая утяжеляет гонт. Однако такое увеличение веса не приводит к увеличению прочности гонтов.

Варианты подшивки крыши (с фото)

Карнизные и фронтонные свесы (напуски) крыши сверху прикрывает карнизная (торцевая) планка. С торцов и снизу, для защиты от осадков и красоты, они обшиваются деревом, пластиком или металлом. Отделку подбирают исходя из эстетических, практических соображений. Выбор материалов сейчас большой есть.

Все варианты подшивки крыши в первую очередь служат для защиты от намокания концов стропильных пар. Иначе доска испортится, поражение уйдет вглубь. Надо учитывать еще: сильному порыву ветра значительно проще приподнять не подшитый край крыши. В остальном подшивка визуально облагораживает дом, придает крыше законченный вид. Когда смонтирована хорошо, из качественных материалов. До сих пор встречаются дорогие строения, крыши которых подшиты непонятно чем, поэтому дом выглядит сараем.

При отделке свесов крыши домов из бруса или бревна чаще всего применяются материалы, органично дополняющие стены. Подшивают имитацией бруса 21мм толщиной. Или строганной с заоваленными фасками (не ниже 1-го сорта) доской. Подшивать крышу деревом можно вдоль или поперек. Где заказывали дом площадь свесов и лобовой доски по проекту должны сообщить + надо добавить 10% запас на раскрой цельными досками. Пиломатериалы на подшивку лучше приобрести камерной сушки, иначе потом щелей не избежать. До монтажа они должны с неделю без упаковки полежать на объекте. Красить подшивы из дерева лучше на земле, со всех сторон.

Длинные фронтонные напуски (свесы) некоторые предпочитают блок-хаусом подшивать. С окраской в классический белый цвет. Темные громоздко смотрятся, не так заметна объемная форма «под бревно». Все перечисленные выше варианты достаточно тяжелые, это не проблема. Саморезы в достаточном количестве удерживают на месте всё. Самым легким по весу материалом из подшивки деревом является вагонка (обшивочная доска). Дешевым сортом вагонки можно испортить свесы крыши, они всегда на виду. Проще бюджетный пластиковый сайдинг смонтировать.

Достаточно популярными в деревянном домостроении остаются софиты из пластика ПВХ. Более стойкая его разновидность называется «винил» со специальными добавками для использования на улице (перепады температур, разрушительный ультрафиолет). Виниловый софит с перфорацией центральной полосы продавцы позиционируют как легкий по весу и в монтаже материал. Первое утверждение преимуществом назвать нельзя. Второе — правда, если не резать по месту в размер. Приобретать подшивку приходится от недешевых производителей. Дешевый вариант со временем оплывет, деформируется, потеряет цвет. Лишь в магазине такой материал имеет товарный вид.

Единственный конкурент натуральному дереву — металлический софит. Если бы не цена. Чем выше строение, тем длиннее должен быть подшив для защиты от дождя окон и стен. Саморезы для крепежа во избежание ржавых потеков оцинкованные нужно применять. В случае с металлическими софитами — кровельные в цвет. У хороших производителей на лицевой стороне кровельная прокатная сталь с полимерным покрытием. Бывают так же алюминиевые, даже медные (у кого дворец). Преимущества софитов из металла — не надо со временем подкрашивать, достаточно Керхером отмыть.

Сделать подшив крыши можно будет через полгода-год. Прежде пиломатериалы стропильной системы естественной влажности должны просохнуть, крыша на скользящих опорах (фронтоны из массива дерева) сесть. Например, поставили сруб осенью или зимой, к следующей осени можно крышу подшить.

В случае с утепленной мансардной кровлей по карнизу (на нижней стороне через 1,5м) для забора воздуха и вывода под коньком или через специальные аэраторы вентиляция требуется. Для этих целей софиты перфорированные есть. Деревянный вариант можно по месту дрелью просверлить, либо готовые решетки установить. Фронтонному свесу вентиляция не нужна.

Подшивка свесов крыши: что лучше

Подшивка карнизов крыши дома В процесс сооружения кровли, входит ни только строительство стропил, укладка кровельного стройматериала и монтаж водостоков, но и подшивка карнизов крыши дома. Если вы строите частное, жилое строение самостоятельно, будет не лишним понимать и знать, как правильно осуществляется подшив кровельного навеса здания. Поэтому, далее в статье, мы обозначим все нюансы, данного строительного мероприятия. Изучим основные аспекты работ и расскажем, чем подшивать крышу дома и какие материалы лучше использовать.

При качественном возведении частного дома, кровлю от стен строения, спускают вниз на расстояние, от 0.5 до 0.7 метров. Такой вариант припуска-отступа навеса здания, позволяет частично защитить фасад строения, от прямого воздействия атмосферных осадков – дождя и снега.

Варианты изготовления подшивки кровли

Обшивка карниза кровли, создает ни только защиту от влаги. Грамотно-организованный подшив навеса, обеспечивает должную вентиляцию подкровельного пространства – участка, между утеплителем и кровельной конструкцией. Воздух, при грамотным обустройстве, непрерывно циркулирует и проникающую влагу – быстро выветривает. В результате, возведенный кровельный навес, останется всегда сухой и нет предпосылок, возникновения плесени и грибков. А значит, существенно увеличивается срок службы крыши, частного дома.

Подшивка крыши дома – стройматериалы

Сегодня, на строительном рынке, существует достаточно широкий спектр стройматериалов, при помощи которых, осуществляется грамотная и качественная подшивка крыши дома. Довольно часто, для осуществления подобных мероприятий, используется деревянная вагонка. Особенно, широкое применение, наблюдается в домах из дерева.

Вагонка, достаточно дешевый и удобный в монтажных работах, стройматериал. Но он имеет огромный недостаток – низкий эксплуатационный срок службы. Деревянная вагонка, капризный материал, требующий должного ухода. А именно, периодического обновления окраски – частое подкрашивание, 1-2 раза в год. Если этого не делать, то со временем, вагонка почернеет – станет активно впитывать влагу и сгниет. К тому-же, деревянная конструкция, не обладает должным уровнем вентиляционных свойств.

Весьма востребованным решением, чтобы выполнить подшивку крыши дома, сегодня является ПВХ-вагонка. Этот вид изделия, вполне приемлем в строительстве, как по цене, так и по эксплуатационным характеристикам. Для упрощения и ускорения монтажных действий, а так-же создания, наиболее привлекательного внешнего вида кровли, частного строения, следует всегда использовать спец-декоративные уголки из пластика.

Подшивка каркасов крыши, в частном доме

Довольно часто, желая серьезно сэкономить, хозяева частных строений, для подшивки каркасов крыши самостоятельно, используют виниловый сайдинг. Используя этот стройматериал, домовладельцы совершают большую ошибку. Дело в том, что виниловый сайдинг не предназначен для подобных мероприятий. Он, является фасадным декором для стен зданий. При подшивке-же крыши строения, выглядит не очень привлекательно. Помимо этого, сайдинг серьезно препятствует свободной вентиляции навесной конструкции. Так как изначально, заводом изготовителем стройизделия, не предусмотрено никаких вентиляционных отверстий.

Подшивка крыши в частном доме

Для бюджетных вариантов, с помощью которых осуществляется подшивка каркасов, подходит и металлический, оцинкованный сайдинг. Изделие, сравнительно легко монтируется, но быстро гниет, поскольку подвержено коррозии. На металлический сайдинг негативно влияет влага, что способствует быстрому появлению пятен ржавчины. Особенно будет сильно заметно, если подшить крышу дома, стройматериалом, светлых оттенков цвета – белый, желтый и т.д.

Сегодня, в строительных магазинах и рынках, не трудно найти спецматериалы, предназначенные только для подшивки кровельных карнизов – «софиты». Они, как правило, двух видов – алюминиевые и виниловые (ПВХ). Размеры элементов обшивки, в основном, 3-3.5 метра. Такие величины, для подшивания кровли частных строений, являются самыми оптимальными. Софиты бывают, следующих видов:

• Сплошными – используют для крыш веранд, беседок и т.п.;
• перфорированными – применяют, в основном, для крыш, покрытых битумной черепицей и другими непрофилированными изделиями;
• с перфорацией по центру – практически универсальный вариант. Обладает, наиболее эффективными характеристиками вентиляции, подкровельного пространства.

Подготовка материалов

Какие материалы нам для этого потребуются? Вместо софитов нам потребуется вот такой настил:

Высота его 8 мм. Предварительно мы сняли все размеры, а нам согнули необходимые детали.

Понадобится П-образный профиль. Его размеры – 1 см, 2 см, ну и тут, соответственно, 4 сантиметра.

Эту планку закрепим вот здесь:

В неё войдёт профлист.

Крепить её будем на обычные саморезы с пресс-шайбой длиной 16 мм.

Обычно мы крепим эти планки одну за другой сразу до конца здания, но сейчас будем крепить профнастил.

Один край выпирает, подрезаем его. Ножницы фирмы Stanley режут как по маслу.

Крепим планку на саморезы.

Крепим профиль и идём дальше.

Так это выглядит.

Здесь мы зашили до самого края и точно также зашили с другой стороны:

Мы всегда выбираем приоритетную сторону, в данном случае такой стороной является уличная. Так делается потому, что стыки профлистов видны, если смотреть со стороны огородов.

Если смотреть с улицы, все стыки выглядят как монолит. Если стыки видны, их придётся подгибать.

То же самое и с торцовочной планкой. После того, как она ляжет, следующую планку будем заводить под неё, под низ. Таким образом, стыки с улицы тоже не будут просматриваться.

Торцовочные планки мы заказали. Размер доски 120 мм и примерно 1 см профнастил. Вот тут у нас размер 13 см:

Тут загнули 2 см:

Делаем отметки – 5 см от края и одна по центру, то есть планка будет крепиться на три самореза. Этого вполне достаточно. Всё равно к ней ещё будет крепиться ливнёвка.

С фронтонной стороны добавили П-образный профиль:

Тут прошли таким образом:

Сюда встанет кусок профлиста и отсюда профлист пойдёт наверх:

Полоски сделаны одинаковыми, чтобы сверху и снизу получилась симметрия. Когда нам понадобился кусок профлиста, мы его прорезали болгаркой, а потом подравняли ножницами.

В данном случае мы сначала заказали металл, а потом уже начали делать каркас. Обычно мы делаем наоборот – сначала делаем каркас для свесов, а потом заказываем металл. В общем, материал придётся обрезать.

Мы всегда стараемся резать ту сторону, которая примыкает к стене, а лицевую оставляем наружу, тогда резаный край будет заходить в П-образный профиль.

Подшивка софитами – этапы работы

Подшивка свеса из софитов

Подготовка кровельного навеса – работы по утеплению

По завершению монтажа стропил, в ходе обрешетки кровельным материалом, концы стропил аккуратно отпиливают по линии. Она должна быть, строго параллельна стенам строения. Чтобы качественно обшить карнизные свесы, в качестве каркаса, используют либо металлические профили, либо доски. Торцы стропил, аккуратно отпиленных по вертикали, обшивают так-же, как и коробку.

Важно! Перед тем, как сделать подшив свесов кровельного навеса, необходимо утеплить снаружи стены дома. Такой подход, поможет подшивке, плотно прилечь к материалу-утеплителю на стенах. Что безусловно, значительно уменьшит теплопотери здания.

В случае, если угол наклона кровли маленький, софиты устанавливаются параллельно стенам, прямо на стропила. Такой вариант, позволяет углу подшивки, полностью совпадать с углом ската. Если-же, нижняя плоскость стропил навеса неровная, требуется предварительно ее выровнять. Такой подход поможет, подшивочные работы, выполнить качественно. Для выравния, как правило, шурупами, к боковым частям стропил, прикручивают небольшие куски-обрезки досок. Размер кусков: минимум 10 см в длину и 4 см – в ширину. Прикручивают вначале первую и последнюю доску, а после, чтобы стропила стали максимально ровными, натягиваем нить, и следуя ей, крепят оставшиеся доски. Обязательно, где сходятся скаты, доски крепят с двух сторон, углового стропила.

Крепление подшивки крыши

Не редко, укладку софитов по стропилам, проводят и другим способом. От стены до края стропил обустраивают горизонтальную коробку. При этом каркас, для обшивания карнизов софитами, делают так-же, как и в предыдущем варианте – из досок. Крепление выполняют к одной стороне – к нижней части кровельных стропил.

Фиксируют один край к нижней части стропил, а другой – к дополнительной доске. При этом, дополнительную, опускают и фиксируют в том месте, где стропила сходятся со стеной. В углах доску укладывают плашмя, планируя расположение стыков, на которые, впоследствии, крепят две стороны доски. Стыки, как правило, проводят от угла схождения скатов, до угла схождения стен. Такой способ позволяет создать жесткую строй-конструкцию – независимую от стен строения.

Исполняя монтажную работу, старайтесь делать крепление, максимально надежным – используйте для фиксации шурупы или металлические пластины и углы.

Схемы и узлы подшивки софитами

После того, как каркас готов, можно начинать обшивку софитами. Делайте подшивку аккуратно и качественно. Проводите работы так, чтобы после, в подкровельное пространство, не смог задуть ветер и попасть влага – снег или дождь. В комплект с софитами, обычно поставляют специальные монтажные планки. Они дают возможность, сделать подшивку крыши дома, более удобной и быстрой. Спец-планки, легко и быстро, фиксируются обычными саморезами по дереву.

Особенности устройства карниза

При разработке проекта кровли всегда предусматривается, что она выступает за очертание периметра строения. Кровельным свесом называют промежуток между нижним краем ската и стенами дома. Согласно строительным нормам и правилам, он должен быть равен не меньше 40-50 сантиметров.

Кровельные свесы служат для отведения дождевых и талых вод, которые скатываются с поверхности крыши, на максимально возможное расстояние от стен и тем самым защищают их от намокания.

Существует два типа свесов:

• карнизный – он образуется между нижним краем ската и боковой стенкой здания;
• фронтонный – представляет собой вынос крыши за пределы фронтонов строения, его обустраивают с использованием обрешетки или стропильной конструкции.

Кстати, карнизы строят за счет удлинения ног стропил или монтажа кобылок – такое название получили бруски, используемые для удлинения стропил, чтобы свес стал более широким. Поскольку нагрузка на кровлю вне периметра строения небольшая, то для их изготовления задействуют доски меньшего сечения. Крепят кобылки на стропилах металлическими планками или гвоздями.

Виды свесов ↑

• Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
• Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Боковой

Боковые свесы есть на всех наклонных крышах. Они появляются в результате вывода стропил за торцевую часть стены дома, расстояние их выступа обычно не превышает 70 см. Принято считать, что самый маленький свес достигает 50 см, но можно встретить и более зауженные варианты. В таких случаях стена здания должна быть дополнительно защищена от ветра и дождя. Эту проблему можно решить путем наращивания длины стропил. Но этот вариант мало кому понравится, поскольку далеко не многие захотят раскрывать крышу, исправлять ошибку, а потом монтировать ее заново, поэтому желательно еще перед началом строительства продумать необходимый размер для свеса.

Функции

В процессе обустройства крыши после настила финишного покрытия выполняется отделка карниза софитами, вагонкой, пластиковым сайдингом или профнастилом. Свесы выполняют декоративные и практические задачи, которые делают их одним из наиболее важных элементов конструкции. На них возлагаются следующие функции:

1. Отвод дождевой и талой воды от поверхности стен. Широкий карниз крыши защищает стены дома от попадания влаги при сходе атмосферной влаги со ската. Без него отделка дома быстро отсыревает, трескается или теряет привлекательный вид.
2. Вынос потоков атмосферной влаги за пределы отмостки и фундамента. Карнизный свес должен отводить потоки воды, стекающие со ската с высокой скоростью, за пределы отмостки, чтобы защитить фундамент от размытия.
3. Защита стропил от намокания. Подшитый профнастилом или софитами карниз предотвращает попадание воды на стропильный каркас снизу, защищая деревянные элементы конструкции от порчи и загнивания.
4. Создание единого, гармоничного образа крыши. Оформленный карниз делает облик дома завершенным, скрывая непрезентабельные элементы стропильного каркаса от посторонних глаз.

Обратите внимание! Чем меньше уклон крыши, тем шире должны быть карнизы, чтобы крыша выглядела пропорционально и гармонично. Кроме того, на ширину свеса оказывает влияние климатический фактор. В регионах с большим количеством осадков и снежными зимами лучше сделать карниз более широким.

Обшивка профлистом

Наживляем металл на гвоздики.

Здесь небольшой нахлёст, чтобы не видно было дерева. Остаётся сверху накрыть планкой.

Снизу это выглядит вот так:

Этот торец будет накрывать такие детали:

Здесь также идёт ребро жёсткости. Эта часть будет накрывать мелаллочерепицу:

Саморезы вкручиваем на одинаковом расстоянии.

Здесь нарезали вот так:

Скрепляем верхнюю часть, сверху ещё конёк придавит. Следующая часть будет под неё заходить.

Так нам погнули материал. Кромку должны были загнуть полностью, а теперь приходится вручную всё подгибать.

Здесь мы заказывали такой размер, чтобы коричневый лист перекрывал белый, и чтобы саморезом прошивало и белый, и коричневый листы.

Белую планку завели под коричневую – тогда вода, если будет стекать, будет перетекать на другую планку:

Остаётся сделать вот этот квадрат:

Она прекрасно подходит:

Получился уголок без всяких деревянных мест.

Крепим капельник. Его, конечно, надо было ставить перед тем, как закрывать крышу, а теперь приходится подсовывать материал, делать зазор, чтобы капельник шёл в ливнёвку:

Вычислили угол на крыше и заказали соответствующую планку. Вот что получилось в результате:

Подшив карнизов крыши, подшить карниз софитом или сайдингом.

Подшив карнизов является последним этапом работ по обустройству крыши. Несмотря на кажущуюся незначительность, он очень важен, поскольку от того, насколько качественно он выполнен, будет зависеть красота экстерьера всего дома.

Специалисты рекомендуют при строительстве дома предусматривать выступы, которые должны отходить от стены минимум на 55 см. Такая конструкция позволит предотвратить намокание стен из-за дождя или снега, а также исключить возможность поселения птиц или летучих мышей. Кроме того, карнизные свесы помогают лучше удерживать тепло внутри дома и, конечно же, выполняют эстетическую функцию – снизу они подшиваются отделочными материалами разного цвета и текстуры.

Существуют определённые правила, которые следует выполнять при осуществлении подшива карниза крыши независимо от того, какая отделка используется:

• Перед тем как приступить к этому виду работ, необходимо утеплить стены снаружи. В противном случае, после того как карниз будет завершён, часть стены под ним останется неутеплённой, что в будущем станет причиной значительных потерь тепла;
• Работы по подшиву карнизов осуществляются после монтажа стропил, но перед установкой обрешётки;
• Концы стропильных ног должны быть отпилены ровно по линии, параллельной стене здания;
• Карнизная коробка должна иметь одинаковую ширину во всех местах, иначе обшивка будет значительно затруднена, а внешний фасад будет безнадёжно испорчен.

Обратившись к нам, вы сможете заказать услуги по подшиву карнизов, цены на которые вы можете уточнить у нашего менеджера. Мы гарантируем высокое качество, оперативность, ответственность и внимательность на каждом этапе работ.

• Деревянная вагонка. При её выборе необходимо быть очень внимательным и обращать внимание на следующее:
  • имеется ли повреждённость насекомыми;
  • уровень влажности не должен превышать 18%;
  • насколько ровной является поверхность.
  Однако, это далеко не все «премудрости» работы с этим материалом. Перед использованием деревянную вагонку необходимо выдержать несколько дней на улице и подвергнуть обработке антисептическим средством. Последнее поможет избежать появления грибка и развития гнилостных процессов. Ещё одно неудобство заключается в том, что при монтаже необходимо будет дополнительно устанавливать вентиляционные решётки;
• Обрезная строганная доска. Для подшива карнизов подойдёт материал толщиной 15-20 мм. Монтаж предусматривает необходимость вентиляционных зазоров шириной 10-15 мм. Благодаря им будет осуществляться проветривание подкровельного пространства.
• Сайдинг. Если вы решили подшить карниз сайдингом, вам следует помнить, что крепление виниловой вагонки можно осуществлять при помощи строительного степлера. Кроме того, потребуется установка вентиляционных решёток. Сайдинг из металла не очень подходит в данном случае, поскольку в карнизном свесе, как правило, собирается конденсат, что приведёт к началу коррозийных процессов и появлению ржавчины.
• Софит из пластика. Этот материал представляет собой панель, которая внешне похожа на сайдинг, но имеет существенные отличия. Во-первых, имеет большую толщину пластика, а во-вторых, уже оснащена специальными перфорированными вентиляционными отверстиями. Кроме того, в пластик уже добавлен стабилизатор, который эффективно защищает его от воздействия прямых солнечных лучей. За счёт этого, софиты не выгорают на солнце. Подшив карнизов софитом осуществляется перпендикулярно стене.

Передовая планка для фартуков | JLC Онлайн

Моя компания проделала изрядный объем работ по реконструкции старых домов, и с годами мы привыкли работать с медью, используя ее для кровельных покрытий как при реконструкции, так и при новом строительстве, если позволяет бюджет. В дополнение к привлекательному внешнему виду и известной долговечности меди нам нравится возможность пайки швов, что позволяет нам эффективно готовить фартуки на слуховых окнах и дымоходах — мы просто не могли этого сделать с алюминием или оцинкованным металлом.Конечно, медь дороже, и пайка требует времени. Но в итоге мы получаем цельную конструкцию, не требующую обслуживания, которую легко установить и, я считаю, более водонепроницаемой, чем все, что мы могли бы достичь с помощью других светящихся металлов.

Большинство угловых элементов, с которыми мы сталкиваемся, даже если они сделаны из меди, представляют собой модифицированные ступенчатые элементы, вырезанные на месте, чтобы охватить угол стены или дымохода, в то время как ножка, идущая по скату крыши, перекрывает фартук. Обе детали могут быть или не могут быть установлены в герметик, и обычно внешний угол, где встречаются встречная и ступенчатая гидроизоляция, непривлекателен, если остается открытым из-за бегущей черепицы крыши.Вместо этого, для более эффективного и красивого результата, мы объединяем открытый фартук с угловой планкой с помощью запаянных замковых швов. Будь то один блок или несколько слуховых окон или дымоходов, мы производим мигание сразу на земле, что значительно экономит время на крыше.

Начиная с . Мы нарезаем и сгибаем куски меди весом 16 унций для фартука с помощью металлического тормоза (мы используем Tapco Pro). Мы делаем как вертикальные ножки, так и ножки, идущие по скату крыши, длиной от 4 до 5 дюймов (см. Иллюстрацию на странице 28).Подшиваем нижний край фартука, затем загибаем легкий 5-градусный «удар» примерно на дюйм вверх от подшитого края. Эта складка обеспечивает некоторое усиление по длине открытого фартука, помогая ему сохранять форму.

Далее пригибаем фартук к скату крыши. Мы сгибаем угол под углом, чтобы обеспечить натяжение, которое помогает фартуку плотно прилегать к крыше при установке.

Уголок. С помощью ножниц и ручных тормозов (мы используем Malco) изготавливаем угловые детали.Мы вырезаем стандартные медные ступенчатые планки размером 8 на 8 дюймов, чтобы приспособить два фиксирующих шва, срезая угол под отвес (см. Иллюстрацию ниже). Затем мы вырезаем углы фартука на 3 1/2 дюйма от концов, делаем надрез под углом 45 градусов к внутреннему углу и загибаем два шва по 1/2 дюйма. Мы оставляем складки на фартуке и уголках приоткрытыми, чтобы соединить их вместе.

Фиксирующие швы. Когда угловой элемент «защелкнулся» на месте, мы расправляем швы, затем временно фиксируем их вместе, создавая небольшую ямку легким постукиванием по гвоздю.Эта небольшая выемка предотвращает соскальзывание шва во время пайки. Мы запаиваем замковые швы сзади (для паяльных жалах см. Слайд-шоу «Пайка швов») и устанавливаем небольшую полоску припоя, чтобы закрыть отверстие в углу как с внутренней, так и с внешней стороны. Будьте осторожны, чтобы не использовать чрезмерно высокую температуру при пайке внешней поверхности.

Готовая сборка обеспечивает аккуратный переход от фартука к ступеням боковины и допускает некоторую гибкость, если беговая дорожка черепицы не совпадает с слуховым окном.Эту деталь можно использовать на различных типах сайдинга и кровли — в данном случае на мансардных окнах с лепниной и битумной черепицей.

4 самые большие ошибки при прокладке кровли, которых следует избегать

Независимо от возраста здания, существует одна простая универсальная истина; вода — злейший враг зданий. Как говорится, если вы можете держать воду подальше от здания, это может длиться вечно. К сожалению, одна из наиболее игнорируемых областей — это основная защита вашего дома; крыша.Мало того, что многие дизайнеры и архитекторы недооценивают это, но у нас есть несколько кровельщиков, которые дополняют это, пытаясь сэкономить несколько долларов. Затем, чтобы добавить пресловутую вишенку на вершине, у нас есть домовладельцы, которые почти не смотрят, а тем более заботятся о любом необходимом обслуживании.

Если вы хотите знать минимальные коды для каждого типа кровли, их можно найти в IRC за 2009 год в разделе R905. Обычно они подпадают под заголовок .X.8 или «Вспышки» для каждого типа.Я должен быстро указать, что войлок, также известный как гудрон, не входит в список, и вы должны обратиться и установить в «соответствии с инструкциями производителя по установке»

Valley Flashing:

Я не знаю, это просто области, или что, но я вижу, что так много проблем вращается вокруг долин. Может быть, это потому, что им нравится делать здесь «тканый» стиль, в то время как на западе мы подрезали черепицу назад и использовали мигающую деталь «W». Независимо от того, какой стиль вы предпочитаете, вы должны использовать в долине полный 3-дюймовый слой ледяной и водной мембраны (I&W).

Это диаграмма моего предпочтительного метода. Вы должны сначала очистить долину и уложить 3-дюймовую полосу мембраны Ice & Water, а затем нанести на нее гидроизоляцию в стиле W Valley. Как правило, я делаю это, чтобы помочь предотвратить ужасный вопрос: «Какая часть не гулять по долине, ты не понимаешь?» В то время как некоторым нравится обрезать черепицу с 3 выступами для начальной полосы (или добавлять смолу), я обычно использую стартовую полосу и проверяю, чтобы она была выложена под нужным мне углом. (В верхней части долины у вас должен быть промежуток 2+ дюйма, который должен увеличиваться на 1/8 дюйма на каждый фут долины).

Penny Wise but Pound Foolish x 2:

Ах да, страшный, кому нужно устанавливать пошаговую перепрошивку или даже кайфовую перепрошивку? Что ж, чтобы прояснить это, минимум, который вы можете сделать для каждого кода; “ R905.2.8.3 Боковая планка. Обшивка к вертикальной боковой стенке должна производиться ступенчатым способом. Гидроизоляция должна быть минимум 4 дюйма (102 мм) в высоту и 4 дюйма (102 мм) в ширину. На конце вертикальной боковой стены ступенчатый оклад должен быть повернут таким образом, чтобы вода направлялась от стены на крышу и / или водосточный желоб.

Хотя это хорошая диаграмма того, как работают эти обшивки, не забывайте наше правило проектирования 5 ^th … «Думайте, как капля воды». Вы видите проблему (ы) ???

.

.

.

.

.

.

.

На самом деле мы перейдем к пункту 2 ^и в следующем разделе, но вы можете заметить часть, которую мы вычеркнули — да, это не очень хорошая практика, поскольку любая вода, которая попадает за или под облицовку, теперь имеет только один путь идти и что находится внутри структуры.Обычно я предпочитаю обернуть I&W вертикальной стенкой на глубину не менее 6–8 дюймов и следить за тем, чтобы она выходила за пределы защитной планки.

Так почему бы просто не использовать лед и воду в качестве оклейки? Дело в том, что УФ-лучи портят материал. Поскольку в большинстве сайдингов указано, что зазор должен составлять один-два дюйма, который должен быть покрыт другим материалом, который не будет подвержен воздействию ультрафиолетовых лучей.

Капельная кромка:

Если вы собираетесь использовать металлическую панель, вам действительно нужно использовать капельницу.На самом деле я не могу придумать ни одной причины, чтобы не использовать его. С тех пор времена изменились в основном благодаря новым материалам и урокам, извлеченным из ураганов, ледяных плотин и тому подобного. Раньше мы устанавливали отливную кромку непосредственно на оболочку, а затем покрывали ее войлоком, который больше не летает, поскольку большинство производителей требуют, чтобы отливная кромка располагалась над I&W. К сожалению, как мы указывали в предыдущей статье, большинство людей не используют короткие защитные экраны I&W, позволяя воде проникать в край оболочки и / или в фасцию.

На данный момент лучший метод защиты всей конструкции — это использование 6-дюймовой полоски I&W или самоклеящейся мембраны, которая наматывается на оболочку и на фасцию. При этом капельный край должен полностью закрывать переднюю часть мембраны. Последний шаг — покрыть это I&W, фетром или синтетической накладкой. Если вам действительно нравится подход с поясом и подтяжками (или вы просто живете в прибрежной зоне или в районе с сильным ветром), вы можете последовать примеру Флориды и заклеить все швы обшивки перед нанесением накладки.

Дымоходы | Тренинг по осмотру дома, Carson Dunlop

Как правило, гидроизоляция дымохода является более сложной, чем другие типы кровельной гидроизоляции, и является частым источником протечек на крыше. Как правило, дымоходы бывают каменными или металлическими. Некоторые дымоходы облицованы деревом, штукатуркой или алюминиевым сайдингом. Круглые металлические дымоходы будут прошиты так же, как трубы. Давайте сосредоточимся на кладке дымоходов, поскольку они самые сложные и одни из самых распространенных.

Допуск движения

Дымоходы имеют фундамент, который может быть независимым от дома. В любом случае настил крыши может перемещаться относительно дымохода из каменной кладки, и хорошие детали для гидроизоляции предусматривают это. Хорошая обшивка дымохода состоит из двух частей. Фундаментные элементы крепятся к настилу, а заглушки крепятся к кладке. Перекрытие между этими двумя планками позволяет перемещаться без нарушения водонепроницаемости.

Типовые материалы

Облицовка дымохода обычно изготавливается из одного из следующих материалов:

1. Сталь оцинкованная
2. Galvalume
3. Свинец
4. Медь
5. Медь со свинцовым покрытием

Алюминий обычно не используется, так как он несовместим с кладочным раствором.

На дымоходе требуется оклад внизу, по бокам и вверху.

Каждый из них в идеале должен иметь основание (ступеньку, если она по бокам) и колпачок (счетчик); однако нижние и верхние элементы (там, где нет седла) часто представляют собой одно целое.

Давайте посмотрим, как устанавливаются окантовки дымохода.

Нижняя планка

Внизу: Перед установкой базовой мигает, крыша дранкой до нижней части дымовой трубы. Нижняя опорная плита состоит из цельного куска металла, простирающегося на 3–6 дюймов вниз над уже установленной черепицей и на 12 дюймов (некоторые говорят, что меньше) вверх по нижней поверхности дымохода. Этот мигающий слой охватывает несколько дюймов по сторонам дымохода.

Сторона: Цоколь для боковых сторон дымохода называется ступенчатым. Другие называют эти стаканчики или детские консервные банки. Ступенчатые планки обычно имеют ширину 3 дюйма, высоту 3 дюйма (некоторые рекомендуют шире и выше, до 6 дюймов в каждом измерении) и длину около 9 дюймов.Обычно это длина обнаженной черепицы плюс 3 дюйма (некоторые говорят, что 2 дюйма!). Эти базовые элементы прибивают к палубе.

Сверчок или седло

Сверчок или седло типично для дымохода и требуются многими властями, когда ширина дымохода превышает 30 дюймов. Сверчок или седло — это козырек, который отклоняет воду и снег вокруг дымохода, предотвращая их накопление на верхней стороне дымохода. Сверчок обычно изготавливается из того же материала, что и обшивка крыши (фанера или вафельный картон в современном строительстве).Если сверчок не используется, верхний оклад должен выходить как минимум на одну шестую ширины дымохода вверх по дымоходу (минимум 6 дюймов) и должен доходить до крыши под черепицей до высоты, равной расстоянию до другого конца дымохода. оклад простирается вверх по дымоходу (некоторые говорят, что на 18 дюймов).

Все основные элементы обшивки прилегают к кирпичной кладке, но не прикрепляются к ней.

Накладки счетчика (крышки)

Нижняя часть: Нижняя заглушка (или ответная планка) представляет собой цельный кусок металла, закрывающий вертикальную часть базовой планки.Заглушки крепить только к дымоходу. При хорошем качестве работы верхняя часть сгибается и вставляется на 1–1,5 дюйма в растворный шов (реглет). Этот шов заделывается раствором (а иногда и гибкой герметикой). Нижняя часть оклада открыта и не доходит до поверхности крыши. При более качественной работе нижняя часть на 1⁄2 или 3⁄4 дюйма поворачивается под углом 180 °, чтобы обеспечить более прочный и гладкий край (иногда называемый кромкой). Так же, как и нижняя опорная планка, нижняя заглушка охватывает стороны дымохода.

Стороны: Боковые накладки на крышке (или встречные накладки) обычно представляют собой несколько кусков металла, которые перекрывают ступенчатые (базовые) накладки. Опять же, насадки на крышке не доходят до поверхности крыши. Верхний край окантовки загибают и устанавливают в швы раствора. Смежные перекрытия крышки перекрывают нижние перекрытия крышки не менее чем на 3 дюйма по горизонтали, когда вы поднимаетесь вверх по краю дымохода. Часто открытая вертикальная поверхность гидроизоляции колпачка срезается под углом, чтобы создать Z-образный вид гидроизоляции.

Верх: Облицовки верхней крышки устанавливаются практически так же, как и боковые планки крышки. Как видите, правильно прошить дымоходы — дело сложное. Люди когда-нибудь срезали углы? Конечно, есть. Мы говорили о том, как это должно быть сделано правильно. Качественный монтаж бывает редко. Давайте посмотрим, что мы обычно находим.

Условия

При рассмотрении каменного дымохода мы будем искать следующие условия:

1. Ржавчина
2. Повреждения (включая незакрепленные или открытые сверху выступы)
3. Проблемы, связанные с установкой

Ржавчина возникает из-за возраста, несоблюдения окраски, несовместимых материалов, таких как алюминиевые окантовки на дымовых трубах кладки или стальных гвоздей, используемых для медных отливов, смолистые отложения на металлических отливках.

Поврежденные оклады являются результатом повреждения животными, неравномерного движения крыши и дымохода, порчи раствора или крепежа и небрежных работ по кровле или кладке поблизости.

Проблемы с установкой, конечно же, связаны с производственным процессом. Подразумевается утечка. Могут иметь место не только внутренние и структурные повреждения, но также и кладка со временем.

Первое, что нужно проверить на окладах дымохода, — это убедиться, что все необходимые детали есть.Второе — проверить мигание верха крышки. Во многих случаях верхние части не устанавливаются должным образом в швы раствора. Вы должны рассматривать любой заделанный шов в верхней части гидроизоляции или соединение, в котором используется асфальтобетон, как временную ситуацию. Сообщите вашему клиенту, что это будет текущая проблема обслуживания.

Осторожно приподнимите черепицу, чтобы проверить горизонтальную проекцию боковых опорных плит. Убедитесь, что планка нижней заглушки выходит на черепицу не менее чем на 4 дюйма.

Убедитесь, что есть сверчок, если дымоход 30 дюймов шириной или больше. Если дымоход узкий (менее 30 дюймов в ширину) и сверчка нет, убедитесь, что заглушка, мигающая на верхней стороне дымохода, поднимается достаточно высоко по дымоходу и вверх по крыше.

Как и все проверки, связанные с кровлей, вы не закончите, пока не проверите область под окладом дымохода на наличие утечек внутри здания или на чердаке.

О программе тренинга Carson Dunlop по осмотру дома

Программа обучения домашней инспекции Carson Dunlop — единственный зарегистрированный колледж, посвященный обучению инспекции дома и созданный для вашего успеха.Узнайте больше о программе обучения по осмотру дома Карсона Данлопа

.

---

Руководство архитектора: Фальцовые крыши со стоячим фальцем

Архитекторы: Найдите идеальную фальцевую крышу для вашего следующего проекта с помощью Architizer. M производителей: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь прямо сейчас.

Металлические крыши использовались на протяжении всей истории, чтобы выдержать испытание временем. От римлян, которые использовали медь в качестве кровельного покрытия для Пантеона, до крыш из легированного металла в европейской средневековой архитектуре, эти металлические конструкции характеризуются высокой прочностью, непроницаемостью и долговечностью. Современные фальцевые крыши, какими мы их знаем, были разработаны в 1960-х годах, и в них в качестве кровельного материала используется металл, а не асфальт, черепица или шифер. Сегодня доступно множество вариантов, включая сталь с покрытием из алюминия, меди или цинкового сплава.

Термин «стоячий шов» происходит от соединений между металлическими панелями, которые поднимаются.Швы проходят вертикально и создаются путем загибания и опрессовки краев между панелями. Эти крыши требуют минимального обслуживания и обеспечивают как экстремальную устойчивость к сильным ветрам, так и высокую огнестойкость. В качестве надежного варианта кровли мы исследуем системы, материалы и характеристики фальцевых кровель.

Исследование производителей постоянных пластов

RHEINZINK угловой стоячий шов

Системы

Фальцовые крыши со стоячими фальцами доступны в нескольких различных типах, с различными методами фальцовки и разным металлом, используемым при производстве кровельной системы.

Неконструкционная панель: Система неструктурных панелей использует две секции. Один — это плоская панель, а другой — рейка или шов. Часть шва защелкивается на зажимах, защищая и скрывая застежки. В системе реек устанавливаются распорные зажимы и фиксируются на месте. Металлочерепица такого типа должна быть установлена ​​на твердом основании; она не может быть установлена ​​отдельно или на возвышении. Доступны конические или изогнутые панели.

Схема крыши со стоячим фальцем от Maerkang

Надежная блокировка сплошного шва: В конструкции металлической крыши со сплошным фальцем используется цельный шов.Каждая панель предназначена для защелкивания над предыдущей панелью, а затем закрепляется зажимами. Никаких заглушек шва не требуется, и это снижает вероятность сползания шва. Системы непрерывного шва можно крепить непосредственно к твердой основе. Установка принудительной блокировки сокращает трудозатраты в поле.

Механическое фальцевание в полевых условиях: Металлическая кровельная система со стоячим фальцем может быть зашита механическим способом в полевых условиях во время установки. Эта система обеспечивает различную высоту шва.Более высокие швы могут повысить структурную устойчивость кровельной системы. Панели устанавливаются с помощью фиксированной или скользящей системы зажимов. Скользящие зажимы обеспечивают большую устойчивость к перепадам температуры, поскольку они скользят при расширении и сжатии. Механические швы, выполненные в полевых условиях, также позволяют создавать кривые с использованием радиуса.

Shadow House, Мэтт Гибсон

Материалы

Металлические крыши со стоячим фальцем могут быть изготовлены из различных цветов и материалов.Более светлые цвета обеспечивают дополнительное преимущество в том, что они холоднее, поскольку они противостоят солнечному теплу. Оптимальными материалами для фальцевых металлических крыш являются те, которые обеспечивают прочность, коррозионную стойкость и долговечность. Металлические кровельные системы со стоячим фальцем доступны из различных металлов, включая алюминий, сплав алюминия с цинком, сталь с покрытием и медь. Выбор материала зависит от климата, эстетики и бюджета; следующие варианты являются одними из наиболее часто задаваемых:

Алюминий : Алюминий обладает отличным соотношением прочности и веса, что означает, что алюминиевые фасадные системы могут быть менее громоздкими, чем системы для стальных панелей.Он естественно устойчив к ржавчине и образованию пузырей, что делает его популярным выбором для облицовки проектов. Современные алюминиевые сплавы также могут выдерживать вес тяжелых стеклянных пролетов, тем самым увеличивая способность здания использовать естественный солнечный свет. Металл и его сплавы легкие, прочные, устойчивые к коррозии и пригодны для вторичной переработки.

UCONN Social Science East Building Storrs

Медь: Другой распространенный вариант облицовки стоячим швом — это медь, которая очень долговечна по сравнению с другими материалами и в конце срока службы здания также подлежит 100% переработке.Его слегка отражающий вид со временем меняется из-за окисления, в результате чего металл приобретает характерный зеленый цвет.

Сталь с покрытием / цинк: В то время как крыши со стоячим фальцем могут использовать множество различных типов покрытий, наиболее распространенным типом является оцинкованная сталь с тонким слоем цинка. Это помогает предотвратить ржавление аналогично хрому в нержавеющей стали. Видимые кристаллиты в покрытии придают оцинкованной стали эстетическую крапчатость, известную как «блестки».

Дополнение Шуркина от компании Casey Hughes Architects, Лос-Анджелес, Калифорния.Изображение предоставлено Casey Hughes Architects

Производительность

Металлические кровельные системы со стоячим фальцем устанавливаются поверх изоляционного материала для повышения энергоэффективности. Эта изоляция также снижает проблемы шума, которые могут возникнуть в некоторых металлических системах. Металлические кровельные системы со стоячим фальцем обычно используются для крыш с уклоном 3:12 и более. В этой кровельной системе не используется открытый крепеж; приподнятые швы плотно соединяются и предотвращают проникновение воды.

Варианты монтажа: Одна из лучших особенностей стоячих швов — это возможность установки таких предметов, как солнечные панели, системы удержания снега, охладители для болот или другое дополнительное оборудование на крыше, без необходимости проникать или проделывать какие-либо отверстия в поверхности крыши.

Ребристые ролики Sheffield Metals

Долговечность: Правильно установленные фальцевые металлические кровли прослужат в 2-3 раза дольше, чем более легкие кровли, привинтите металлическую кровлю.Мало того, что сам металл толще, 24 калибра по сравнению с более легкими металлами 29 калибра, краска также намного лучше. Большинство фальцевых металлических кровель окрашиваются краской kynar, срок службы которой составляет 35 лет.

Воздействие ветра: Системы облицовки зданий необходимы для выдерживания ветровых воздействий и передачи их на основную конструкцию здания. Рекомендации, приведенные в главе 30 руководства ASCE 7-10: Минимальные расчетные нагрузки для зданий, можно использовать для определения воздействия естественного ветра, которое необходимо учитывать при проектировании облицовки.

Расширение и сжатие: Некоторые металлы сжимаются и расширяются при изменении температуры, влажности и давления, и если выбран неправильный материал, это может привести к необратимому повреждению здания. Проконсультируйтесь с вашим производителем, чтобы определить, какой продукт со стоячим фальцем наиболее подходит для климата, в котором будет находиться ваш проект.

Огнестойкость : Металл со стоячим фальцем обычно очень устойчив к возгоранию, но все же рекомендуется проконсультироваться с производителями относительно требований к классу огнестойкости крыш со стоячим фальцем.Также важно учитывать, как стоячий шов соотносится с другими материалами внутри ограждающей конструкции, чтобы избежать непредвиденных последствий.

Moose Road от Mork-Ulnes Architects

Стоимость

Металлочерепица со стоячим фальцем обычно стоит дороже других видов металлической кровли. Важно понимать жизненный цикл, когда стальная крыша с покрытием из алюминиево-цинкового сплава может легко прослужить до 100 лет. Рассматривая стоимость стоячего фальца по сравнению с другими кровельными системами, поймите последствия открытых винтов, технического обслуживания с течением времени и того, насколько хорошо крыша удерживает воду.

Открытые винты : Металлическая кровля, которая привинчивается, требует в среднем 70 открытых винтов на квадрат кровли. В доме среднего размера это может составлять примерно 2500-3000 винтов или 3000 потенциальных утечек в будущем. Металлические крыши со стоячим фальцем не имеют этой проблемы, поскольку металл удерживается зажимами, которые находятся под металлическими панелями. Это означает, что винт спрятан и не должен иметь проблем с утечкой, а зажим крепится к крыше, а не к металлической кровельной панели со стоячим фальцем, что позволяет металлической кровле ежедневно расширяться и сжиматься.

Постоянный шов Clicklock Premium

Водонепроницаемость: Неподвижный шов — это металлическая кровельная система, которая сама по себе блокируется, не допуская проникновения воды. Металлические кровельные панели со стоячим фальцем плоские в поддоне и могут быть согнуты для образования подгиба. Затем кромка надевается на планку, которая при прикреплении заклеивается бутиловой лентой. В результате детали кровли являются водонепроницаемыми на длительный срок.

Техническое обслуживание: Поскольку кровельные элементы в виде стоячего фальца вокруг дымоходов, световых люков и впадин взаимосвязаны и не требуют герметизации, они требуют очень низких затрат на техническое обслуживание.Кровельные панели из легкого металла, которые невозможно подшить, обычно нуждаются в герметиках вокруг важных участков, чтобы не протекать.

Примеры использования

При наличии различных систем и материалов следующие тематические исследования могут помочь более подробно проинформировать архитекторов о том, как архитекторы понимают фальцевые крыши и их характеристики. От индивидуальных проектов до коллекций и прецедентов, следующие примеры помогают проиллюстрировать, как фальцевые и металлические крыши могут быть применены в современных произведениях архитектуры.

Музей искусств Колумбуса, крыло Маргарет М. Уолтер , DesignGroup, Колумбус, Огайо

Архитектор решил обшить это крыло Музея искусств Колумбуса площадью 50 000 квадратных футов предварительно патинированной медью, в некотором смысле используя проверенный временем материал современным способом, чтобы одновременно противодействовать и дополнять бронзовые детали исторического крыла. а также упомяните о естественно окисленных медных крышах и шпилях близлежащей церкви Первой конгрегации. Облицовка из меди встречается и в интерьерах зданий.Стеновые панели представляют собой продукты с защитой от дождя, разработанные и изготовленные Keith Panel Systems с использованием предварительно патинированных листов от Zahner. Zahner также изготовил нестандартную крышу с фальцем и фальцем.

Расширяя границы: 7 смелых зданий, облицованных металлом

Металлическая облицовка кардинально меняет динамику здания. В чистом виде он гибкий, прочный и экономичный. В гораздо более грандиозных масштабах, и с тех пор, как Музей Гуггенхайма Фрэнка Гери в Бильбао катапультировался на мировую арену, мир архитектуры стал свидетелем устойчивого развития массивных металлических фасадов.Как визуально замечательный, так и практичный, качество и применимость материала неоспоримы. В этих семи проектах исследуются металлические фасады, облицовки и оболочки зданий, которые вызывают особый интерес.

Klammer Residence от architektur.terminal hackl und klammer, Австрия

В качестве облицовки архитекторы выбрали предварительно состаренные панели Pro Rheinzink с отделкой из темного сланца, маринованной. Они монтируются методом углового стоячего шва, при этом стыки выделяются эстетическим эффектом.Горизонтальные линии швов расположены на неравных расстояниях, что разрывает, но придает движение однородным в остальном поверхностям этих стен, и в то же время подчеркивает горизонтальный мотив оконных лент.

Soda Pop Design: 7 умных архитектурных деталей из алюминия

В строительстве алюминий впервые появился в кровле, гидроизоляции, стеновых панелях и перекрытиях. Первое широкое применение алюминия в строительстве произошло в Эмпайр-стейт-билдинг.Как материал, алюминий также обладает отличным соотношением прочности и веса, что означает, что алюминиевые фасадные системы могут быть менее громоздкими, чем системы для стальных панелей. Эта коллекция проектов, исследующих алюминиевую архитектуру и ее детали, демонстрирует, как некоторые из самых инновационных архитекторов мира использовали алюминий в современных строительных проектах.

Исследование производителей постоянных пластов

Найдите все свои архитектурные материалы через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас .Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Drip Edge: действительно ли это важно на металлической крыше?

Капельная кромка незаменима для асфальтовых крыш и теперь требуется большинством строительных норм. Но как насчет использования водосточной кромки на металлической крыше? Мы попросили CertainTeed (www. sureteed.com), которая сейчас производит металлическую кровельную систему под названием Matterhorn, дать рекомендации в этой последовательности вопросов и ответов:

Капельная кромка помогает сохранять карнизы и грабли сухими и защищать от повреждений водой.Фотография любезно предоставлена ​​CertainTeed

В: Я могу понять, зачем асфальтовой крыше нужен капельный край, но зачем металлической крыше?

A: Местные строительные нормы и правила не всегда требуют наличия водоотводящей кромки, но установка водоотводящей кромки — хорошая идея, особенно если дом находится в районе, который подвергается сильному ветровому дождю. Это применимо независимо от того, работаете ли вы с асфальтом или металлом, потому что кромка капель позволяет воде стекать с облицовки. Это помогает сохранить такие области, как карнизы и грабли, сухими и не поврежденными водой.Грабли более визуально открыты, поэтому повреждение граблей, нанесенное водой, легко заметить без подтеков. Кроме того, капельный край помогает закрыть любые зазоры, которые могут существовать между настилом крыши и облицовкой, и предотвращает ненужное перемещение между ними.

В: Можно предположить, что металлическая крыша не нуждается в водостоках, особенно если вы используете водосточную кромку — это правильно?

A: Многие металлические крыши со стоячим фальцем предназначены для отвода воды без использования водостоков.Однако неправильно говорить, что во всех домах с металлической крышей или водосточным краем водосточные желоба не нужны. Панельная металлическая кровля, такая как продукт CertainTeed Matterhorn, устанавливается во многом так же, как и асфальтовая кровля, поэтому желоба могут быть предпочтительны в зависимости от погодных условий, наклона крыши, расположения шатров и впадин и т. Д. Наиболее важно, чтобы система не пропускала воду. от фасции и, что более важно, от фундамента. Края водостока могут помочь водосточным желобам отводить воду от важных систем и сооружений.

В: Всегда ли CertainTeed включает в себя отливную кромку с системой Matterhorn или ее нужно заказывать отдельно? Это стандарт для большинства конкурентов?

A: Металлические кровельные системы Matterhorn поставляются с водосточной кромкой, предназначенной для установки на уклоне до 12/12 без модификации. На более крутых крышах отливную кромку можно согнуть с помощью сайдингового тормоза для облегчения установки и более плотной посадки. Мы не можем говорить о том, что это стандартная функция для других систем, но мы полагаем, что отводящий край дополняет внешний вид и функциональность нашей системы.

В: Некоторые подрядчики гнут собственный металл. Есть ли какие-либо меры предосторожности, которые следует дать тем, кто изгибает собственный капельный край для использования в системе Маттерхорн?

A: Кромка отлива предназначена для удержания нижней части первого ряда металлических панелей. При установке убедитесь, что отливная кромка расположена прямо и перпендикулярно плоскости крыши и не следует за волнами на фасции (для этого может потребоваться линия мела). Обрежьте и согните облицовку кромки капель снаружи, чтобы она соответствовала переднему краю, а также внутреннему и внешнему фронтону.При соединении частей капельного края срежьте переднюю часть под углом, чтобы обеспечить плотное перекрытие и хорошее прилегание. Иногда нужно будет обрезать нижний край, чтобы обеспечить плотную посадку. После того, как отливная кромка будет полностью установлена ​​на карнизе, установите синтетическую высококачественную гидроизоляционную черепицу, такую ​​как WinterGuard HT, поверх отливной кромки в соответствии с местными строительными нормами, чтобы обеспечить водонепроницаемость системы.

CertainTeed предлагает водоотливную кромку с металлической кровельной системой под названием Matterhorn, которая выглядит как черепица, тряска и шифер.Фотография любезно предоставлена ​​CertainTeed

В: Капельный край выглядит так, как будто он изготовлен довольно стандартно. Есть ли различия в типах водосливной кромки — качество или тип используемого металла, глубина и т. Д.?

A: Кромки отлива на крышу обычно продаются длиной 10½ дюймов (а иногда и меньшей длины). Длина свеса обычно составляет от 2 дюймов до 5 дюймов. Края капель могут быть изготовлены из различных пластиков, винила, стекловолокна или коррозионно-стойких металлов. Чаще всего используются отводы из алюминия, оцинкованной стали и меди.Алюминий часто является предпочтительным металлом, поскольку он податлив, устойчив к коррозии и бывает разных цветов. Сталь прочнее, но она должна быть оцинкована, так как отливные края предназначены для контакта с водой. Три основных типа отливов — это классическая «L-образная» (называемая «L-образным» или «типом-C»), «T-образная» («T-образная» или «D-металлическая»), и «Фартук с желобом» или «F-стиль». Т-образная форма удерживает воду дальше от фасада и обычно используется в системах Matterhorn для карнизов.Фартуки водосточного желоба обычно используются при установке новых водосточных краев поверх существующей черепицы или граблей.

В: Какие ошибки обычно допускают установщики? Каковы правильные методы установки?

A: Перед укладкой металлических панелей необходимо установить впадины, края карниза / водостока, грабли, торцевую стену и гидроизоляцию боковой стены. Для подрядчиков, занимающихся укладкой асфальта, это может показаться нелогичным, но это необходимо при установке металлических панелей. При обрезке панелей до нужной длины начинайте резку с верхней части панели, сокращая ее по направлению к предварительно сформированному изгибу внизу.Это обеспечивает самый чистый сдвиг и сохраняет закрученную кромку нетронутой для оптимальной фиксации. Для систем Matterhorn всегда устанавливайте панели справа налево, затем снизу вверх, начиная с правого нижнего угла настила крыши. При обращении с металлическими панелями переносите панели на краях, а не на горизонтальной плоскости, чтобы они не сгибались или деформировались при транспортировке. Постарайтесь максимально снизить посещаемость и надевать чистую обувь с мягкой подошвой и без следов при ходьбе по установленным панелям крыши.

В: Некоторые установщики выбирают неправильный инструмент? И какие инструменты использовать?

A: Инструменты для установки металлической кровли, включая водосточные края, довольно просты.Вашими основными инструментами будут беспроводной шуруповерт для сверления компонентов, ножницы для жести и ручной закаточный станок для резки металла и манипуляции с ним, меловая леска для обеспечения точности, перчатки из листового металла для защиты и прокладка из пеноматериала для безопасности. Тормоз для листового металла, механические ножницы, настольная пила или циркулярная пила могут облегчить установку, но не обязательно. При скромных инвестициях в инструменты квалифицированный подрядчик может выполнить большинство работ по установке металлических кровель.

Наиболее частые проблемы с бытовой контрфлешингом

Проблемная область № 4: Двойные слои WRB

Эта проблема возникла, когда на IBC 2000 года потребовалось установить два слоя WRB за штукатуркой. Наклеенные изделия из каменного шпона также требуют двойного слоя защиты от влаги. Проблема в том, что не было широко признано, что направление воды между двумя слоями WRB, как описано в кодексе и известных производителях WRB, может завалить стену и вызвать значительный ущерб, даже если технически соответствует требованиям.

Концепция двухслойной системы заключается в том, что внешний слой (обычно пропитанный асфальтом войлок), который контактирует с портландцементной штукатуркой или строительным раствором, используемым с прилипшим камнем, является жертвенным слоем, который служит разрушителем сцепления.Вода, поглощенная внешним слоем, заставит войлок набухать и расширяться, в результате чего образуется щель для облегчения дренажа. Эта концепция хорошо работает, когда вторжение воды носит случайный характер. Однако, когда вода направляется между двумя слоями WRB, сборка стены разрушается, что может привести к значительным повреждениям. ¹³

2015 IRC3

Раздел R703. 7.3 IRC включает требование об установке двух слоев WRB за штукатуркой, а именно:

Отдельные слои должны быть установлены независимо так, чтобы каждый слой обеспечивал отдельную непрерывную плоскость, а любой гидроизоляционный слой, предназначенный для отвода воды к водостойкому барьеру, направлялся между слоями.[ Курсив добавлен. ]

WRB Инструкция производителя

Руководство DuPont Tyvek по укладке14 2017 г. для штукатурки и камня прямого действия повторяет требования IRC, описанные выше.

Fortifiber Jumbo Tex «Инструкции по установке водостойких барьеров и прокладке в двухслойной штукатурке» 15 гласит:

Наружный слой Jumbo Tex теперь устанавливается поверх первого водостойкого барьерного слоя по типу погодостойкого картона, соблюдая те же требования к перекрытиям и застежкам.Однако этот слой , а не , интегрированный с оконным окладом, а вместо этого установлен поверх интегрированного окладыша и первого водонепроницаемого барьера ». [ Курсив добавлен. ]

Как описано выше, требования WRB, описанные в инструкциях по установке IRC и производителя, будут работать, когда проникновение воды является случайным. Однако, когда вода концентрируется между слоями в областях, таких как пересечения крыши и стен, окна / двери, балконы и т. Д., внутренний слой WRB не сможет справиться с водой, что приведет к повреждениям. Это состояние теперь задокументировано на многих зданиях, облицованных штукатуркой и камнем.

Знайте, что вам нужно

Пихта пихта — одна из самых распространенных пород древесины, используемых как в жилых, так и в промышленных целях, представляет собой комбинацию тсуги западной и настоящей ели. Это в основном связано со структурным каркасом среди других общих приложений. Как и другие породы пиломатериалов, хем-пихта также имеет свои различные характеристики, некоторые из которых хорошие, а некоторые плохие, что позволяет использовать ее в определенных областях применения. Ниже приводится краткое изложение основных фактов о Подоле.

1. Используйте

Из-за светлого цвета пихты подола она больше всего подходит для задач, требующих более легких пиломатериалов, например, высококачественных ящиков, лепных украшений и прочего. Его также можно использовать на строительных настилах и других объектах на открытом воздухе, но это применимо только в том случае, если пиломатериалы были должным образом обработаны консервантами под давлением. И, наконец, что касается использования, подрубка ель — хороший выбор для изготовления дверей и столярных изделий, и она может придать вашему интерьеру столярные изделия нотку формальности.

2. Физические свойства

Пихта светлая. Его цвет варьируется от белого до светло-соломенного. Вы можете найти подол ели с легким оттенком лаванды, что придает ему естественный вид. Пиломатериал также бывает мелкозернистым и даже фактурным. У него довольно много узлов, колец и пружин. Примечательно, что хем-пихта довольно крепкая, и ее прочность лишь немного ниже, чем у дуговой пихты.

3. Стоимость

Пихта пихта — самая дешевая порода пиломатериалов, и это, возможно, одна из причин ее распространения.Среди всех террасных досок Подол — самый дешевый, особенно необработанный вариант. Однако обратной стороной этого может быть высокая восприимчивость к повреждению водой и заражению насекомыми. Лучшим вариантом будет грунтование или покраска в целях консервации.

4. Наличие

Подол легко доступен, вы можете легко найти его в ближайшем магазине или на лесном складе. Фактически, в крупных магазинах, таких как Sherwood Lumber, он представлен во всех его сортах, то есть структурном, внешнем и восстанавливаемом.Кроме того, из-за его доступности большинство оптовых и розничных торговцев легко могут хранить его на складе.

5. Восприимчивость к повреждениям

К сожалению, Подол немного более восприимчив к воде и насекомым, чем его аналоги; подобные Doug-fir, SYP и SPF. Но это не должно быть серьезной проблемой, поскольку древесину можно регулярно обрабатывать давлением или просто грунтовать или красить, чтобы уменьшить ее уязвимость.

6. Технологичность

Как и другие пиломатериалы, обработанные под давлением, Подол довольно мягкий.Это упрощает работу, а просверливание и забивание гвоздями может оказаться довольно простой задачей. Пиломатериал также легко клеится и хорошо принимает краску.

Прочие атрибуты

Помимо вышеперечисленного, пихта также является твердой и прочной, что делает ее одной из самых прочных пород пиломатериалов. Его сила дает большой промежуток между балками, что является положительным моментом. Дополнительно. Подол можно найти во множестве размеров, что избавляет вас от необходимости резать более длинные, чтобы получить пиломатериалы небольших размеров, или наоборот.

Это в значительной степени основные факты о пиломатериалах из пихты, которые стоит знать, чтобы помочь вам решить, требуется ли это вам. Тем не менее, у подола есть и другие второстепенные свойства, которые могут помочь вам принять важное решение.

.
