Электронный тахеометр геодезия: Электронный тахеометр — устройство характеристики и поверки

Добавлено Автор: alexxlab

Содержание

Геодезическое оборудование; Тахеометры описание, виды, свойства

Объединяя в себе функции дальномера и теодолита, тахеометры позволяют в полевых условиях производить измерения углов (как горизонтальных, так и вертикальных) и расстояний,  определять координаты и высоты на местности.

Классификация оборудования

  • По принципу действия различают три вида: оптические, цифровые и автоматизированные приборы.

Оптический

Иначе: номограмный, т.к. он имеет номограмный круг для измерений.

Цифровой

Или электронный тахометр представляет собой устройство на основе безотражательного дальномера, способен выполнять замеры, инженерные вычисления и сохранять данные.

Автоматизированный

Рассчитан на работу одного оператора, так как оснащен системой, обеспечивающей распознавание, захват и слежение за объектами. Это высокоточный прибор с современным ПО.

  • Работа с тахеометром может производиться при решении различных задач.
    По данному принципу различают строительное, техническое и инженерное оборудование.

Строительные

Позволяют проводить измерения с засветкой, т.е. против солнечных лучей, промеры сквозь препятствия.

Технические

Также часто применяются в строительстве, где необходимо выполнять массу рутинных измерений тахеометром. Это простые и недорогие модели.

Инженерные

Оборудование такого уровня предназначено для наиболее трудных разбивочных работ. Оно обладает высокой точностью и функциональностью.

  • По режиму действия выделяют всего два вида приборов.

Отражательный

Обеспечивает дальность измерений до 5000 метров.

Безотражательный

Дальность измерений согласно характеристике тахеометра составляет не более 1500 метров и напрямую зависит от отражающих возможностей поверхностей.

  • Ещё один принцип классификации – по конструктивным особенностям оборудования.

Модульный

Зрительная труба, угломерные, дальномерные и иные элементы конструкции являются отдельными частями, работающими совместно при сборке.

Интегрированный

В данной разновидности тахеометра геодезического все упомянутые элементы объединены.

Неповторительный

Имеет винты для установки в различных положениях, но лимбы наглухо соединены с подставкой.

Тахеометр необходим при проведении геодезических изысканий. Широкое его применение привело к тому, что разработчики постоянно совершенствуют приборы, расширяя диапазон их возможностей. Специалисты ГЛАВГЕОПРОЕКТ производят геодезическую съемку тахеометрами высокой точности. Мы используем в работе только самое современное и качественное оборудование.

ЛЕКЦИЯ 14

ЛЕКЦИЯ 14

________В настоящее время создано очень много геодезических приборов и новых геодезических технологий, принципиально отличных от традиционных. В прежние годы для каждого вида измерений существовал свой тип приборов: для угловых измерений теодолит, для высотных измерений – нивелир, для линейных измерений – рулетка и дальномер.

Каждый прибор, в зависимости от предполагаемого использования имел свои точностные характеристики.

________Создание электронных тахеометров можно считать естественным развитием геодезической техники, связанным с общим развитием приборостроения и электроники.

________Электронный тахеометр сделал возможным получение координат в любой точке объекта в течение короткого промежутка времени без каких-либо дополнительных или предварительных построений на местности. Точность измерения углов в современном электронном тахеометре достигает половины угловой секунды.

________Электронные тахеометры и спутниковые технологии стали основой геодезических, кадастровых, маркшейдерских и картографических съемок и объединили эти технические науки одним приборным парком.

________Например, лазерный ручной дальномер позволяет кадастровому технику выполнить обмеры внутри помещения с достаточной точностью, быстро и без привлечения помощников. На рисунке изображены ручной и стационарный лазерные дальномеры, длины которых составляет 12 см.

________Для измерения углов созданы электронные теодолиты, которые могут применяться не только как самостоятельные приборы для угловых измерений в различных видах геодезических работ, но и в связи с функцией накопления и сохранения информации, как миникомпьютеры для обработки измерений.

________Для получения объемного изображения территории, пригодного для создания цифровых карт используются лазерные сканеры.

________Лазерный сканер по средствам высокоскоростного сканирования переносит совокупность характеристик реальной поверхности в цифровой вид и представляет результат в пространственной системе координат. Лазерные сканеры – лазерные 3D сканеры – лазерные сканирующие системы – наземные лазерные сканеры – это совершенно новое геодезическое оборудование.

Если рассмотреть техническую сторону лазерных сканеров, можно сказать, что лазерный сканер – это прибор, оснащенный высокоскоростным безотражательным лазерным дальномером и системой изменения направления луча лазера – специальное поворотное зеркало.


________Прогресс современной технологии выполнения полевых инженерно-геодезических работ неразрывно связан с внедрением в геодезическое производство спутниковых систем позиционирования ( таких, как GPS, «NAVSTAR» и «Глонасс»), открывающих перспективу резкого повышения производительности труда при одновременном повышении точности измерений и снижении материальных затрат.

________GPS — американская мировая спутниковая система навигации, основанная на 32 спутниках, вращающихся на средней орбите Земли.

GPS позволяет в любом месте Земли (исключая приполярные области), почти при любой погоде, а также в околоземном космическом пространстве определять местоположение и скорость объектов.

________ГЛОНАСС — советская/российская мировая спутниковая система навигации, основанная на 24 спутниках, движущихся над поверхностью Земли в трёх орбитальных плоскостях с наклоном орбитальных плоскостей 64,8° и высотой 19400 км.

________Основным отличием от GPS является то, что у ГЛОНАСС более стабильное соединение, но менее короткий срок жизни спутника. Общим недостатком использования любой радионавигационной системы является то, что при определённых условиях сигнал может не доходить до приёмника, или приходить со значительными искажениями или задержками. Например, практически невозможно определить своё точное местонахождение в глубине квартиры внутри железобетонного здания, в подвале или в тоннеле даже профессиональными геодезическими приемниками.


________Одним из важных аспектов GPS по сравнению с обычными методами съемки является получение трех координат точек. Трехмерное положение точек получают с помощью засечек с искусственных спутников Земли.

________Приемники GPS выпускаются для всех требований точности и многих специальных измерений.





________В настоящий момент спутниковые технологии вытесняют традиционные геодезические методы определения координат, длин линий, углов и азимутов, идет поиск наиболее оптимальных технологий, обобщение и создание методических, руководящих и инструктивных материалов. Также начинают активно применяться новые виды техноологий, например, такие как беспилотные летательные аппараты.

________Беспилотный летательный аппарат (БПЛА, также иногда сокращается как БЛА) — летательный аппарат без экипажа на борту. Все чаще используется в строительных компаниях для задач, связанных с геодезией (либо картографией). Для определения координат и земной скорости современные БПЛА, как правило, используют спутниковые навигационные приёмники (GPS или ГЛОНАСС). Углы ориентации и перегрузки определяются с использованием гироскопов и акселерометров.


    Инструкция по прохождению тесты

  • Выберите один из вариантов в каждом из 7 вопросов;
  • Нажмите на кнопку «Показать результат»;
  • Скрипт не покажет результат, пока Вы не ответите на все вопросы;
  • Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
  • За каждый правильный ответ начисляется 1 балл;
  • Оценки: менее 3.5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 3. 5 но менее 5.25 — УДОВЛЕТВОРИТЕЛЬНО, 5.25 и менее 7 — ХОРОШО, 7 — ОТЛИЧНО;
  • Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Тахеометр электронный, цена. Тахеометры геодезических работ

Тахеометры это геодезические приборы, использующиеся для измерения расстояний и углов с высокой точностью. Используются преимущественно в строительной сфере (жилищное, дорожное) при проектировании, при ведении топографической съемки, картировании, разметке местности. Хороший электронный тахеометр способен предельно точно определять расстояния до объектов максимальной удаленностью до 5000 метров менее чем за 2 секунды. Также они способны эффективно работать без отражателя (призмы) на расстояниях до 500 метров.

Конструктивные особенности и эксплуатационные возможности современных тахеометров

Представленные в каталоге компании «ПОВЕРКОН» геодезические приборы марок Nikon, GeoMax, CST/Berger отличаются максимальной степенью надежности, расширенной функциональностью, делающей их эффективными при проведении расчетов в полевых условиях. К их техническим и эксплуатационным особенностям относится:

  • Высокая дальность измерения – до 500 метров без отражателя, до 3000-5000 метров с одной призмой
  • Наличие оптического/лазерного визира. Лазерный дальномер позволяет получать наиболее точные данные измерений
  • Лазерный отвес для установки устройства в нужной точке
  • Расширенный диапазон эксплуатационных температур – от -30 до +50 градусов Цельсия
  • Высокая скорость/точность измерений – менее 2-х секунд, не более 3-10 мм погрешность
  • Встроенная память, работа с внешними носителями, устройства дистанционной передачи данных (Bluetooth)
  • Высокие классы защищенности корпуса – до IP66
  • Наличие удобных LCD, ЖК-дисплеев с подсветкой
  • Удобные элементы управления, активные клавиши
  • Продолжительная автономная работа – до 62 часов
  • Оптическое увеличение до 30 крат
  • Двухосевые/четырехосевые компенсаторы для быстрой установки, автоматического выравнивания приборов

Все тахеометры для геодезических работ поставляются в готовом к проведению измерений виде с предустановленным программным обеспечением. Оно позволяет не только обрабатывать полученные данные в полевых условиях, но и конвертировать их в нужные форматы для передачи в такие редакторы, как AutoCad для дальнейшей работы проектировщиков. Передачу данных на ПК можно осуществлять посредством проводного подключения, при помощи внешних носителей или беспроводным методом. Максимальный вес прибора не превышает 4 кг, комплектация поставки может включать транспортировочный кейс, защитный водонепроницаемый чехол, флеш-накопители и другие аксессуары, в зависимости от выбранной модели.

В соответствии с поставленными задачами тахеометр позволяет не только измерять расстояния и углы, но и производить подсчеты объемных площадей, определять высоты удаленных объектов по углам, расстояния до недоступных точек. Все расчеты производятся автоматически за счет встроенных опций.

Преимущества покупки тахеометров в компании «ПОВЕРКОН»

Купить электронные приборы тахеометры по выгодной цене и с гарантиями качества можно в компании «ПОВЕРКОН». В числе преимуществ заказа представленной в нашем каталоге продукции широкий выбор моделей с различным функционалом, возможность удаленного оформления покупки. Мы предлагаем удобные формы наличного/безналичного расчета, квалифицированную помощь компетентных специалистов, содействие в выборе подходящей модели. В верхней части страницы вы найдете номера телефонов для связи с нами в разных городах России.

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОННОГО ТАХЕОМЕТРА ДЛЯ СБОРА ДАННЫХ ПРИ СОЗДАНИИ ГИС — NovaUm.Ru

УДК 681.518

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОННОГО ТАХЕОМЕТРА ДЛЯ СБОРА ДАННЫХ ПРИ СОЗДАНИИ ГИС

Науки о Земле

Озорнина Наталья Николаевна
Попов Юрий Павлович

Ключевые слова: ГИС; ЭЛЕКТРОННЫЙ ТАХЕОМЕТР; ГЕОДЕЗИЧЕСКИЕ РАБОТЫ; ЗЕЛЕНЫЕ НАСАЖДЕНИЯ; GIS; ELECTRONIC TOTAL STATION; GEODETIC WORKS; GREEN SPACES.

Аннотация: В статье затронут вопрос применения электронного тахеометра с целью получения геоинформации при создании ГИС.

Геоинформационная система (ГИС) – это автоматизированная система сбора, хранения, обработки, анализа и визуализации пространственных данных и связанной с ними информации о необходимых объектах [1]. Она состоит из базы пространственных данных, редактора векторной графики и различных средств для анализа интегрированных данных. Области применения ГИС зависят от поставленных задач, при решении которых используют картографическую и пространственную информацию. На сегодняшний день можно выделить следующие основные сферы применения ГИС:

1. Управление территориями (составление кадастров, установление границ земельных участков и вычисление их площадей).
2. Управление объектами инфраструктуры (учет, инвентаризация, планирование).
3. Инженерные изыскания.
4. Планирование в сфере архитектуры и строительства.
5. Картография и геодезия (создание тематических карт).
6. Деятельность по управление охраной природы (экологические мероприятия, планирование и управление природными ресурсами, экологический мониторинг, моделирование процессов окружающей среды).
7. Прогнозирование чрезвычайной ситуации.
8. Военное дело.
9. Сельское хозяйство (прогноз урожая, оптимизация транспорта и сбыта продукции).

При создании ГИС пространственные данные получают путем проведения топографо-геодезических работ. В настоящее время при осуществлении таких работ все большие требования предъявляются к срокам их выполнения при строгом соблюдении необходимой точности и качества получаемой информации. Решение этой проблемы осуществляется, использованием новых средств измерения пространственных координат, универсальным и удобным программным обеспечением, комплексными технологиями, позволяющими автоматизировать полевые и камеральные этапы работ и обеспечивающими наиболее простое интегрирование данных геодезических измерений в системе автоматизированного проектирования (САПР) и ГИС [7].

Сбор данных является первоочередным этапом при создании ГИС. Сейчас для получения пространственных данных используются электронные геодезические приборы (GPS-приемники, тахеометры, цифровые нивелиры) [2], которые позволяют исключить характерные для работы с оптическими приборами источники ошибок, связанные со снятием отсчета, с диктовкой, записью, переносом данных из полевых журналов в вычислительную ведомость, вычислением.

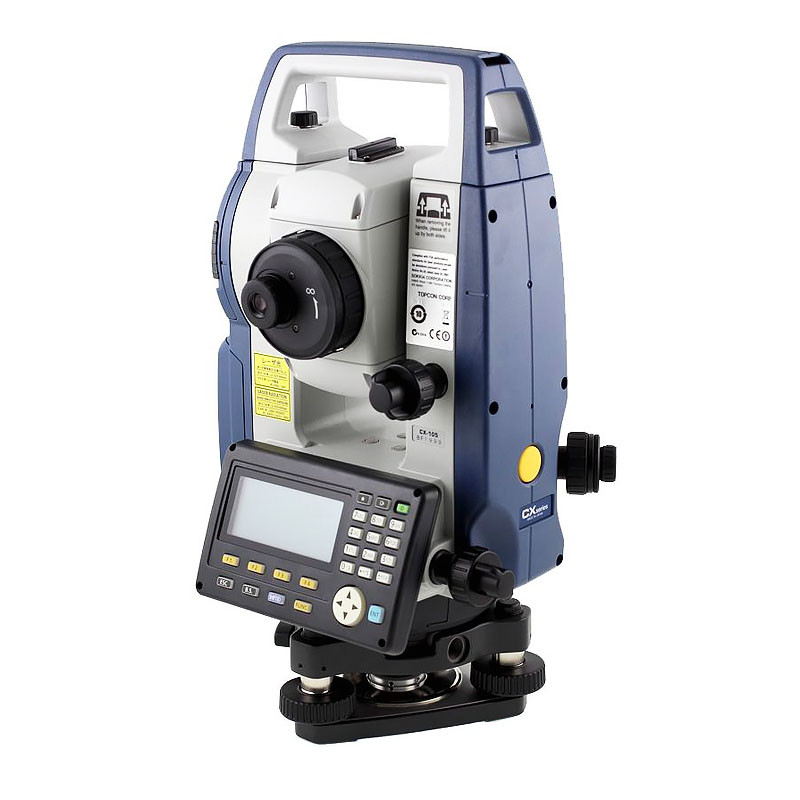

Рисунок 1 – Электронный тахеометр SOKKIA 610

Несмотря на бурное развитие новых областей геодезии, таких как спутниковые методы измерения и наземное лазерное сканирование, традиционные геодезические приборы – электронные тахеометры (рис. 1) продолжают занимать не менее важное место среди геодезических приборов. Их используют при проведении практически всех геодезических работ, связанных с измерениями: создание опорных сетей, топографические съемки, работы при инженерных изысканиях в строительстве, измерениях деформаций земной поверхности и инженерных сооружений, при маркшейдерских работах в горных выработках и др.

С помощью электронного тахеометра в настоящее время достигается максимальная автоматизация полевых и камеральных работ [3]. Главным достоинством тахеометра является то что, не нужно вести журналы для записи углов и расстояний, как при работе с теодолитом. Номера снимаемых точек, расстояния и углы автоматически сохраняются в памяти прибора. Также тахеометр позволяет производить автоматически расчет горизонтального положения, отображая его на дисплее [5]. Кроме того, тахеометр обладает функцией определения собственных координат путем расчета обратной засечки. Еще одной особенностью устройства является его защищенность при работе в разных погодных условиях, например, дождь, снег, пыль, ветер и низкие температуры до -30 градусов [4]. В зависимости от встроенного в прибор программного обеспечения можно выполнять большой рад вычислительных задач.

Определив задачи, которые планируется решать при создании ГИС, перечень объектов, подлежащих картографированию, каждому объекту присваивают уникальный идентификатор. Загрузить коды объектов в прибор можно с помощью специального программного обеспечения или ввести их в память тахеометра в процессе съемки вручную. При съемке можно будет выбирать на дисплее тахеометра код нужного объекта, прибор сам произведет все измерения и расчеты, а полученные данные сохранит в памяти. После осуществляют выгрузку съёмочных точек в кодированном виде на персональный компьютер для дальнейшей обработки и визуализации [6]. Такая организация работы сокращает время проведения и автоматизирует трудоемкие процессы, связанные с дальнейшей обработкой полученных результатов.


Рисунок 2 – Выполнение полевых работ в парке

В настоящее время в Вологодском государственном университете ведется работа по созданию системы мониторинга состояния зеленых насаждений Ковыринского сада в городе Вологда. С целью определения местоположения снимаемых объектов в границах сада выполнены геодезические измерения электронным тахеометром SOKKIA 610 (рис. 2). Обработка полученных при съемке данных выполнена с помощью программного продукта CREDO_DAT. Программа предназначена для автоматизации камеральной обработки данных геодезических съемок [8]. Современные программные продукты, предназначенные для создания ГИС, позволяют осуществлять импорт и экспорт данных различных форматов. Таким образом, собранные данные были импортированы в программу для ведения ГИС, что позволило создать информационные слои с точным местоположением объектов на территории сада. Реализация системы мониторинга ведется с использованием современных геоинформационных технологий на базе отечественного программного обеспечения.

Список литературы

  1. Авдеев, Ю. М. Современные тенденции инновационного развития лесного комплекса вологодской области / Ю. М. Авдеев, Ю. В. Мокрецов, П. Е. Порозов, Д. А. Заварин, А. А. Тесаловский // Экономика и предпринимательство. – Москва, 2017. – № 8-3 (85-3). – с. 312-316.
  2. Авдеев, Ю. М. Оценка эколого-рекреационного потенциала ООПТ / Ю. М. Авдеев, И. С. Десятова, Д. А. Долгов, П.А. Ефимычев, Н. А. Заугарин, А. Е. Костин // NovaInfo.Ru, 2017. – т. 1. – № 58. – с. 145-150.
  3. Костин, А. Е. Моделирование экологического состояния фитоценозов / А. Е. Костин, Ю. М. Авдеев, Д. В. Титов // Успехи современной науки и образования, 2017. – т. 8. – № 4. – с. 188-191.
  4. Авдеев, Ю. М. Экологическое состояние зелёных насаждений древесных фитоценозов / Ю. М. Авдеев, А. Е. Костин, С. М. Хамитова, Ю. В. Мокрецов // Успехи современной науки, 2017. – т. 5. – № 2. – с. 196-200.
  5. Авдеев, Ю. М. Экологическая оценка зелёных насаждений г. Вологды / Ю. М. Авдеев // Ростовский научный журнал, 2017. – № 7. – с. 155-168.
  6. Авдеев, Ю. М. Экологическая оценка параметров фитоценозов в зависимости от почвенно-климатических условий / Ю. М. Авдеев // Территория инноваций, 2017. – № 8 (12). – с. 24-29.
  7. Avdeev, Y. M. Evaluation of the green spaces of the city of Vologda / Y. M. Avdeev // Nauka i studia, 2016. – т. 10. – с. 272-277.
  8. Уханов, В. П. Экологический мониторинг состояния особо охраняемых природных территорий / В. П. Уханов, С. М. Хамитова, Ю. М. Авдеев // Вестник Красноярского государственного аграрного университета, 2016. – № 10 (121). – с. 66-71.

Вконтакте

Facebook

Twitter

Электронный тахеометр — презентация онлайн

1. Тахеометр Электронный тахеометр

2. Тахеометр

Тахеометр —
геодезический инструмент для
измерения расстояний,
горизонтальных и
вертикальных углов. Относится
к классу
неповторительных теодолитов,
используется для определения
координат и высот точек
местности при топографической
съёмке местности, при
разбивочных работах, выносе на
местность высот и координат
проектных точек.

3. Электронный тахеометр

Электронный тахеометр
— самый универсальный и
интеллектуальный
геодезический прибор.
Встроенный
микропроцессор позволяет
тахеометру
самостоятельно решать
широкий спектр задач:
Прямая и обратная геодезическая задача;
Рассчет площадей, вычисление засечек,
тахеометрическая съемка и вынос в натуру;
Измерения относительной базовой линии;
Определение недоступных расстояний и высот.
Полученные данные хранятся в памяти тахеометра и
могут быть переданы на компьютер. Благодаря
использованию жидкокристаллического экрана и
клавиатуры, управлять тахеометром ничуть не
сложнее, чем любым другим геодезическим
прибором. При этом объем работ, который может
быть выполнен при использовании тахеометра, будет
намного больше.

5. Применение

Тахеометры используются при строительстве зданий, мостов,
туннелей и автомагистралей, а также для выполнения
геодезических и топографических задач в полевых условиях.

7. Разновидности тахеометров

По сферам применения:
• технические — наиболее простые, предназначенные для решения
базовых задач;
• строительные – обеспечивающие геодезическое сопровождение
топографической съемки;
• инженерные – сложные профессиональные инструменты для
многогранных разбивочных работ, обладающие исключительной
точностью получаемых данных и расширенным функционалом.
По точности вычислений:
• точные, гарантирующие максимальную точность вычислений;
• технические, обладающие большей, по сравнению с точными,
погрешностью замеров.
По заложенному методу разбивочных работ:
• полярный метод;
• ортогональный;
• по координатам строительной сетки.

8. Электронный Тахеометр Nikon DTM-322

Тахеометр Nikon DTM332 разработан для производства
широкого спектра геодезических
и инженерных работ. Этот
тахеометр разработан с учетом
всех современных требований к
геодезическим приборам.
Особенности тахеометра — малый
вес, большая память, высокая
надежность, удобство и
производительность работы.

9. Технические характеристики

Угловая точность
зависит от модели (3», 5»)
Дальность измерений с отражателем
до 2300 м (по 1 призме Nikon), до 5000 м (на три
призмы Nikon)
Точность измерения на отражатель
± 3 мм (+2 мм на километр рабочего расстояния)
Увеличение зрительной трубы
33-кратное
Компенсатор
электрический одноосевой
Питание
от аккумуляторной батареи или четырех
элементов питания АА
Продолжительность работы
6 … 15 часов (в зависимости от режимов работы)
Рабочий диапазон температур
-20 … +50°С
Интерфейсы обмена данными
последовательный RS-232C
Габаритные размеры (ширина×длина×высота)
168×173×335 мм
Вес с аккумулятором
5 кг

10.

Преимущества и недостатки прибора • Тахеометр Nikon DTM-322 экономичен в расходе электропитания и
способен работать как от аккумуляторных элементов питания, так и от
батарей типа АА. Удобно организованное программное обеспечение
позволяет быстро изменять установки под конкретную ситуацию и
погодные условия, а также гибко управлять настройками.
• Существенным недостатком конструктивных особенностей тахеометра
можно считать отсутствие очень распространенных способов обмена
информацией в кодовом виде: USB-соединения и соединения
беспроводной связи Bluetooth.
Данный тахеометр будет надежно и долго служить для повседневных
решений задач, поставленных перед инженером-геодезистом. Его
характеристики и удобство работы по достоинству оценят и
начинающие специалисты, и профессионалы своего дела.

11. Устройство электронного тахеометра

12. Основы работы

Для того, чтобы работа с электронным тахеометром была
удобна, оптимальна и эффективна, прежде всего следует
внимательно прочитать инструкции, прилагаемые
производителем к каждому прибору.
1. Перед началом работы необходимо установить инструмент
на трехопорный штатив на устойчивой поверхности,
отцентрировав его по плоскостным ватерпасам, круглому
пузырьковому или электронному уровню. Цифровые модели
достаточно чувствительны к возможным вибрациям,
которые могут повлиять на точность измерений.
2. Убедиться, что трегер установлен правильно, в противном
случае проверить юстировочные винты.
3. На достоверности полученных данных могут
отрицательно сказаться резкие перепады температуры,
при необходимости следует дать время инструменту и
его призменным механизмам адаптироваться к
условиям окружающей среды.
4. Устанавливать или снимать аккумуляторную батарею
следует только при выключенном приборе, в
противном случае хранящиеся данные будут утеряны.
5. Работа с электронным тахеометром предполагает
определенную квалификацию и опыт в геодезических
исследованиях. Персоналу важно понимать правила
пользования и техники безопасности, а также методику
проведения поверок и юстировок.
Вывод: Назначение тахеометра заключается в выполнении
любых угломерных измерений, определении расстояния и
вычислении координат и высоты объектов. К основному
назначению тахеометра относится тахеометрическая
съемка для получения плана местности, ведь тахеометрия
и название самого прибора переводятся с греческого как
«быстрая съемка» и «быстро измеряющий». Конкретное
назначение тахеометра включает в себя расчет площадей
и объемов участков, определение высоты недоступных
объектов, замер наклонных расстояний, вынос проектных
точек в натуру для ландшафтных и разбивочных работ, и
др.

Геодезические, строительные и измерительные инструменты для профессионалов

Современная геодезическая техника – это дорого, но необходима для работы настоящего геодезиста. Приборы сложные технически настолько, что не допускают погрешности до сотых долей миллиметров, что значительно упрощает работу инженера-геодезиста, показывает высокую точность полученных измерений. Новейшие цифровые технологии, отличные оптические системы дают максимально точный результат при измерениях.

Компания «Интер-Гео» является официальным дистрибьютором завода Nikon & Spectra Precision. Мы поставляем современное геодезическое оборудование.

Наш магазин занимает прочную позицию на рынке среди геодезических и строительных компаний на территории России. Интер ГЕО – геодезическое оборудование и измерительные приборы для решения земельно-кадастровых и картографических работ любой сложности. Более 15 лет работаем в данной сфере, своевременно отслеживаем все новинки в геодезии, рады поделиться с вами своими знаниями и опытом.

С магазином Интер ГЕО вы сможете легко и быстро приобрести необходимую технику с доставкой на дом в любую точку России. Широкая линейка: геодезическое оборудование, включая беспилотные летательные аппараты, измерительные приборы для строителей, приборы неразрушающего контроля,  программное обеспечение, и аксессуары к приборам. Мы знаем, что нужно геодезисту для работы, так как консультантами в магазине работают специалисты с инженерным образованием.

С какими брендами работает магазин Интер-Гео?

Только высокопрофессиональное оборудование от известных марок, приборы различного типа:

  • Nikon — cамый популярный бренд из Японии с широкой линейкой и различным ценовым диапазоном.
  • Trimble — ведущий американский производитель оборудования при проведении инженерных и гео работ.
  • Spectra Precision – высокоточные приемники и тахеометры.
  • Leica — мировой лидер по производству геодезических приборов из Швейцарии
  • Seba — приборы для неразрушающего контроля

Интер-Гео  поможет в решении практически любой профессиональной задачи в области топографических работ, картографии и землеустройства, инженерной геодезии.

В наличии всегда:

  •  тахеометры от NIKON, Trimble
  •  GNSS оборудование и комплектующие
  •  лазерные сканеры, включая мобильные и ручные
  •  теодолиты оптические и электронные
  •  нивелиры цифровые, лазерные, оптические
  •  беспилотные летательные аппараты и комплексы
  •  строительное измерительное оборудование
  •  лазерные дальномеры, угломеры
  •  приборы неразрушающего контроля пирометры, тепловизоры, дефектоскопы, гигрометры.
  •  приборы для поиска подземных коммуникаций
  •  георадары

Качественные аксессуары и дополнительные опции вы сможете приобрести в интернет-магазине Интер-ГЕО: штативы, треггеры, адаптеры трегера, вехи, триподы, биподы, дорожные рейки, окуляры, буссоли, дорожные колеса, элементы питания и кабели, рюкзаки и сумки, приборы для камеральных работ, рулетки, строительные уровни, нивелирные башмаки, крепления для контролеров, переходники, центриры, аксессуары для трассоискателей, отражатели, штативы и многое другое.

Также вас ждет программное обеспечение для геодезического оборудования: Nikon, Leica,  SP, Sokkia, Trimble и другие проверенные бренды.

Новейшие разработки GNSS систем в интернет-магазине Интер-ГЕО

У нас найдете последние модели GPS/GNSS приемников. «Компания Интер-Гео» предлагает спутниковые системы навигации GPS (США) и ГЛОНАСС(РФ). Вы сможете использовать полностью потенциал возможностей данного оборудования для проведение геодезических изысканий. Навигационные приемники от лидеров рынка японских, европейских и американских марок.

ГНСС приборы способны точно определить географические координаты, хорошо функционируют в комплексе со спутниковыми системами, информацию передают в цифровом эквиваленте. Сопутствующее программное обеспечение поможет перевести полученные данные в прямоугольную или географическую систему координат.

Системы ГНСС навигации – это удобно, просто, эффективно. Помогают в работе надежные источники автономного питания, эти приборы оснащены качественной беспроводной связью, установлена защита. Приемники GPS и ГЛОНАСС дают высокий процент точности координат.

Intergeo.ru -сайт для геодезистов:

  •  грамотная консультация инженера при выборе необходимого геодезического оборудования.
  •  широкий спектр профессионального оборудования и измерительной техники от таких брендов как Nikon, Trimble, Seba, Reinshaw, Spectra Precision и других
  •  адекватные цены на геодезическое оборудование
  •  легкое оформление заказа, доставка в любую точку России от Калининграда до Владивостока

Вы будете удивлены современным подходом и профессиональным сервисом в интернет-магазине Интер-ГЕО!

Вашему вниманию доступна подробная информация по сравнительной характеристике приборов, аксессуаров и оборудования для проведения геодезических работ. Цена, качество и производитель – есть возможность выбора. Наличие подробных характеристик и инструкций по использованию товара, сертификаты, презентации и видео-руководство по использованию – все сделано для удобства в работе инженера-геодезиста.

«Компания Интер-Гео» бережет свое ИМЯ на рынке геодезического оборудования.

Перед каждой продажей — оборудование проходит обязательную проверку качества и тестирование. Корректная работа сложного технического оборудования — гарантия хорошей и точной измерительной работы любого геодезиста.

Дополнительные услуги от Интер-ГЕО:

  • ремонт
  • аренда
  • проверка, калибровка и юстировка геодезического оборудования.
  • trade-in (зачет б/у геодезических приборов за новые)

Наши специалисты внимательно проверят ваше оборудование на высокоточных приборах. В собственном сервисном центре «Интер-Гео» ремонтируем (лицензия #004680) и поверяем (Аттестат «Росаккредитации» #РОСС RU. 0001.310018) геодезические приборы всех производителей. Современное сервисное оборудование, квалифицированные специалисты — все это позволяет проводить техническое обслуживание и другие работы на самом высоком уровне и в краткие сроки.

Звоните в интернет-магазин Интер-ГЕО и мы доставим Ваш заказ прямо до строительного объекта или офиса. Также оформить заявку вы можете у нас на сайте —  и мы обслужим вас как самого любимого клиента. Теперь Вы можете задать интересующий Вас вопрос в on-line режиме, а также по телефону +7 (343) 318-27-74

Качественная работа инженера геодезиста – наша задача!



Тахеометр электронный 6Та1 — АО ПО УОМЗ

Средняя квадратичная погрешность измерения
  • вертикального и горизонтального углов

1″

  • наклонного расстояния по призменному отражателю
1,5+2·10-6·D мм
D – измеряемое расстояние, мм
  • наклонного расстояния по пленочному отражателю

2+2·10-6·D мм

D – измеряемое расстояние, мм

  • без отражателя (по диффузно-отражающей поверхности)
(3+2·10-6·D) мм
D – измеряемое расстояние, мм
Диапазон измерения расстояния
  • по призменному отражателю
  • по пленочному отражателю
  • по диффузно-отражающей поверхности

от 1,5 до 5000 м
от 1,5 до 2000 м
от 1,5 до 1500 м

Время измерения углов и наклонного расстояния

1 с

Датчик наклона
  • диапазон работы
  • систематическая погрешность

±4′
0,5″

Зрительная труба
  • увеличение
  • минимальное расстояние визирования
30X
1,5 м
Объем внутренней памяти1 Мб
Карта памяти SD/MMCдо 2 Гб
Рабочая температураот — 20°С до + 50°С
Время работы от одного аккумулятора20 ч.
Комплектация
  • Тахеометр
  • Подставка геодезическая
  • Аккумулятор
  • Устройство зарядное
  • Кабель интерфейсный
  • Переходник USB/RS-232 TU-S9
  • CD-диск
  • Карта памяти типа ММС
  • Комплект инструмента и принадлежностей:
    • Отвертка малая
    • Отвертка большая
    • Шпилька малая
    • Шпилька большая
    • Масленка с маслом
    • Чехол
  • Футляр
  • Паспорт
  • Руководство по эксплуатации

электронный тахеометр 6TA2 — ОАО «PA UOMP

9

  • 0
    • »

      • Вертикальный и горизонтальный угол

      2 «

      • Наклон расстояния на призму и пленочный отражатель
      		 (2+2·10 -6 ·D) мм
      • без отражателя (на диффузно отражающей поверхности, от 1,5 до 500 м)
        • 90 +2·10 -6 ·D) мм
      • без отражателя (на диффузно отражающей поверхности, от 500 до 1000 м)
      		 (5+5·10 6 1 ·3 ·D ) мм
      Диапазон измерения расстояния
      от 1,5 до 5000 м
      от 1,5 до 2000 м
      • на диффузеле Y, отражающая поверхность

      от 1,5 до 1000 м

      Время измерения наклона
      		1 S

      Датчик наклона

      ± 4 ‘

      1

      1 «

      30 x

      • Минимальное рассмотрение

      2 м

      Внутренняя объем памяти

      1 MB

      SD / MMC карта памяти

      до 2 ГБ

      Рабочая температура

      от — 20 ° С до + 50 °С

      Время работы от одной батареи

      до 20 часов

      Вес (со штативом и аккумулятором, без кейса)
      		5,5 кг

      (PDF) ГЕОДЕЗИЯ, КАРТОГРАФИЯ И АЭРОСЪЕМКА

      Проверка уклона методом и наклонный стержень. В

      в этом случае используются уровни и оптические квадранты.

      Вертикальная проверка использует метод механической вертикали

      , оптической вертикали и вертикальной базовой плоскости

      . Применяются приборы вертикальной проекции

      . Например, для контроля вертикальности

      валов, в ионизационных каналах АЭС

      , линейности

      балок подвесных кранов необходимо

      выдать современные приборы вертикальной проекции с

      сопло микрометра.

      Для проверки параллельности используется метод бокового нивелирования

      . Используемые инструменты находятся внутри

      манометров и рулеток.

      Для проверки перпендикулярности используется метод

      для определения горизонтального угла

      между двумя плоскими конструкциями. Используются теодолит и электронный тахеометр

      .

      Проверку плоскости проводят методом выравнивания поверхности

      .Используемые приборы

      в данном случае — геодезический уровень, фотокамера, электронный тахеометр

      , лазерный сканер.

      Для проверки криволинейности используется метод

      прокатки и окружности. Используются внутренние калибры

      и рулетки.

      В работах Бурака и Войтенко [Бурак,

      2010, Войтенко, 2011] было предложено использование электронных тахеометров

      для наблюдения за сложными инженерными сооружениями

      .

      Следует отметить, что европейская практика

      выполнения таких работ отличается от нашей. Имея доступ

      к разработке специализированного оборудования

      , их инженеры практически для каждой измерительной задачи

      создают уникальное устройство и предлагают методы измерения

      . Например, в работах Вернера и Бихтера

      [Werner, 2017, Bihter,

      2010] рекомендуется использовать специальное оборудование

      , такое как инклинометры, лазерные трекеры

      и сканеры, для определения

      параметров и исследование устойчивости пространственно-

      временного положения строительных конструкций.

      Всемирно известная компания TESA,

      Швейцария, и новообразованная

      Украинская компания Микротех ПНПП для высокоточных измерений

      предлагают использовать современные приборные

      приборы, оснащенные электронным дисплеем

      и автоматизированным счетчиком. Эти устройства обладают высокой точностью и могут использоваться только для небольших линейных

      объектов. К основным техническим характеристикам относятся:

      диапазон работы по расстоянию 0 м – 0,3 м,

      скорость измерения – 1/5 с, точность измерений

      ± 0,05 мм.

      3D-сканеры следует также использовать для высокоточных инженерных измерений [Романишин,

      2012]. Суть наземного лазерного сканирования

      заключается в измерении расстояний от сканера

      до точек объекта на большой скорости

      и регистрации соответствующих направлений

      (вертикальных и горизонтальных углов). Используется принцип

      общего отображения объекта, а не его отдельных

      точек.Следовательно, наземный лазерный сканер

      можно охарактеризовать как картографическую измерительную систему

      , результатом работы которой является трехмерное изображение

      , так называемое сканирование

      (облако точек). Представление

      результатов наземного лазерного сканирования представляет собой массив

      точек отражения лазера от объектов в поле зрения

      сканера, с пятью характеристиками,

      а именно пространственные координаты (X, Y, Z), интенсивность и

      цвет. К основным техническим характеристикам относятся:

      диапазон работы по расстоянию 0,6 м – 130

      м, скорость измерения – 976000/1 с, точность измерений

      ± 2 мм.

      Принцип работы лазерного трекера

      в геометрическом смысле такой же, как у лазерного сканера

      . Прибор измеряет горизонтальные,

      вертикальные углы и пространственные расстояния. В физическом смысле

      устройство более совершенное, и как следствие

      более точное.В научной работе [LEICA, 2014]

      представлено использование лазерного трекера практически для всех

      измерений.

      К основным техническим характеристикам относятся: диапазон

      работы по расстоянию 0 м – 80 м,

      скорость измерения – 16 000/1 с, точность измерений

      – 16 мкм + 0,8 мкм/м.

      Машины координатно-измерительные высокотехнологичные

      и точные. Это системы, которые имеют шесть

      степеней свободы с тремя направлениями осей

      и тремя поворотными углами. При определении системы координат

      вычисляются параметры степеней свободы

      , которые заложены в программу преобразования координат

      . Контрольные точки

      (геодезические точки) используются для задания внешней системы координат

      . Общий принцип работы координатно-измерительной машины

      заключается в том, что объект измеряется сферическим зондом.

      При каждом контакте с поверхностью считываются координаты

      по направлениям осей X, Y, Z.

      Координаты точек, определенных датчиком

      , передаются на компьютер для анализа.

      Перед проведением измерений проводится

      калибровка зонда, а также определение его

      диаметра и расстояния по осям X, Y, Z от

      базовой точки.

      Перед измерением компонента определяется система координат

      , в которой будут производиться все расчеты

      .Система координат

      обычно определяется на основе технического чертежа

      , например, плоскостей, цилиндров, конусов

      или контрольных точек на поверхностях произвольной формы.

      К основным техническим характеристикам относятся: диапазон

      работы по расстоянию 0 м –3,7 м,

      скорость измерения –1/1 с, точность измерений

      – 6 мкм.

      Из анализа перечисленных геодезических систем

      для обмера строительных конструкций

      схематическая диаграмма (рис.1) is

      Геодезия и тахеометр

      Геодезия и тахеометр

      Геодезия и тахеометр

      Источник информации : http://totalstation.org/


      Геодезия и тахеометр
      Область науки, техники и производства, занимающаяся разработкой средств и методов измерений, а также методов расчета взаимного и пространственного положения объектов, параметров Земли и ее объектов и изменения этих параметров во времени.

      Дисциплины геодезии

      А. Теоретическая геодезия, физическая геодезия — занимается разработкой теории и методов определения фигуры Земли (ее формы и размеров), внешнего гравитационного поля и их изменений во времени, используя астрономо-геодезические, гравитационные, спутниковые и другие измерения высокой точности;
      Б. Сфероидная(ал)геодезия, геодезия на эллипсоиде — изучает геометрию земного эллипсоида, методы решения геодезических задач на его поверхности и в трехмерном пространстве, теорию его отображения на сфере, а также отображения на плоскости с цель введения плоских прямоугольных координат
      С.Базовая геодезическая съемка — изучает средства и методы точных геодезических измерений, а также методы математической обработки результатов измерений с целью построения и закрепления на местности плановых и высотных государственных геодезических сетей (эти три дисциплины традиционно составляют содержание глобальная геодезия — геодезическая съемка, высшая геодезия, высшая геодезия).
      Следующие инструменты являются обязательными инструментами для этих измерений:
      Тахеометр GPS )
      Д.Небесная геодезия, спутниковая геодезия, космическая геодезия — исследования по вопросам использования наблюдений искусственных и естественных спутников Земли для решения научных и научно-технических задач ГЕОДЕЗИЯ ( Тахеометр GPS)
      Е. Топография — изучает средства и методы геодезических измерений с целью отображения земной поверхности на топографических планах и картах;
      F. Морская геодезия — Решает задачи ГЕОДЕЗИИ в пределах Мирового океана;
      Г.Прикладная геодезия, инженерная геодезия — изучает методы геодезических измерений, выполняемых при изысканиях, проектировании, строительстве и эксплуатации инженерных сооружений, монтаже оборудования, а также эксплуатации природных ресурсов;
      Следующие инструменты являются обязательными инструментами для этих измерений:

      1. тахеометры
      2. теодолиты
      3. комбинированный тахеометр и прочие

      Дж.горная геодезия, маркшейдерское дело — отрасль ГЕОДЕЗИИ в горной науке и технике, занимается пространственно-геометрическими измерениями в недрах Земли и отображением их на планах, картах и ​​другой документации. Задачи, которые ГЕОДЕЗИЯ решает в тесном сотрудничестве с астрономией.

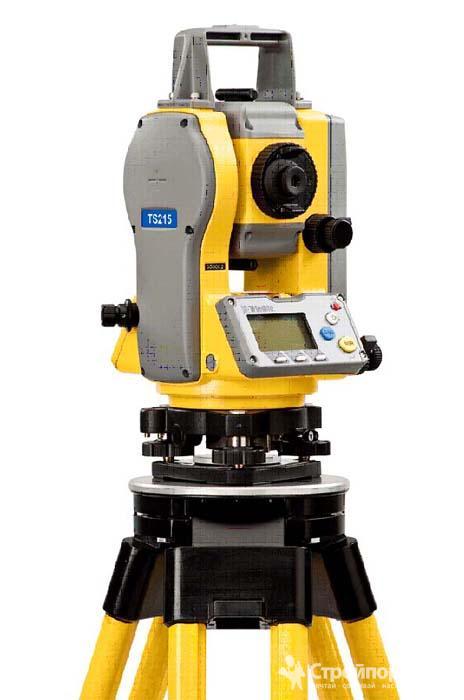

      Тахеометр или тахеометр

      Тахеометр позволяет производить любые угломерные измерения одновременно с измерением расстояний и на основе полученных данных производить инженерные расчеты, сохраняя всю имеющуюся информацию.
      Тахеометр широко используют при геодезических и строительных работах, а также для решения других задач. Такой универсальный прибор, как электронный тахометр, позволяет сэкономить силы и время на решение всех задач. Возможность передачи данных, полученных во время измерений, через специальный интерфейс в компьютер с последующей обработкой делают тахометр одним из самых незаменимых приборов.
      Все тахеометры можно разделить на три основные группы:

      Простейший электронный тахеометр,

      Устройства среднего класса

      Электронный тахеометр (тахеометр).

      Основными свойствами являются непревзойденная дальность, скорость и точность измерений.
      Тахеометры разработаны с учетом максимального удобства работы пользователя.
      Высокопроизводительный электронный тахеометр предназначен для решения
      Он имеет широкую аудиторию для решения исключительно производственных задач.

      Тахеометр предназначен для измерения наклонных расстояний, горизонтальных и вертикальных углов и высот при топографо-геодезических работах, тахеометрических съемках, а также для решения прикладных геодезических задач.Результаты измерений могут быть записаны во внутреннюю память и переданы в интерфейс персонального компьютера.

      Теодолит
      Это геодезический прибор, с помощью которого производится измерение горизонтальных и вертикальных углов на местности.
      С помощью теодолита и нивелира, используя нитку дальномер, можно проводить измерение расстояний.

      Теодолит используется для измерения углов при триангуляции, полигональных измерениях, наведении мостов, прикладной геодезии и астрономо-геодезических измерениях.
      Теодолит также выпускается и предназначен для измерения углов как стандартным, так и автоколлимационным методами, в промышленности при монтаже элементов и конструкций машин и механизмов, для строительства промышленных сооружений и других целей.

      Модель предназначена для измерения углов при прокладке геодезических мостов, прикладной геодезии, изыскательских и маркшейдерских работах, теодолитных съемках, наземных горных съемках и т.п.

      Теодолиты просты и надежны в эксплуатации.Компенсатор на вертикальном круге позволяет производить быстрые и точные измерения. В отличие от зарубежных аналогов, теодолиты позволяют проводить работы при более низких температурах.

      На все теодолиты возможна установка световых дальномеров различной конструкции. Прибор может комплектоваться геодезической треногой.

      Теодолиты предназначены для измерения горизонтальных и вертикальных углов и расстояний с помощью перекрестного дальномера, нивелирования по зрительному нивелиру, определения магнитного азимута по компасу.
      Преимущества теодолитов:

      — снятие показаний производится с помощью масштабного микроскопа,
      — штатив съемный со встроенным оптическим центрирующим устройством, позволяющим работать в трех штативном режиме,
      — телескоп вертикального изображения,
      — работоспособность приборов в любых климатических условиях,
      — легкая масса.

      Благодаря небольшим габаритам и малому весу, простоте в эксплуатации, быстроте считывания показаний теодолиты нашли широкое применение в строительстве, сельском хозяйстве, инженерных изысканиях и изысканиях, в частности, в экспедиционных условиях.

      Приборы могут комплектоваться геодезическим штативом, встроенным оптическим центрирующим устройством и фонарем для подсветки шкалы микроскопа.

      Оптико-механические теодолиты применяют для измерения углов в триангуляции, полигональной сети, в геодезических сетях сгущения, в прикладной геодезии, астро-геодезических измерениях.

      Полигональная сеть (от греч. polygonos — многоугольный), метод определения взаимного положения точек земной поверхности для построения опорной геодезической сети путем измерения длин прямых линий, соединяющих эти точки, и горизонтальных углов между ними.

      С помощью этих устройств можно проводить:
      Измерения углов теодолитным и тахометрическим ходами;
      Разрывы плановых и высотных съемочных сетей;
      Нивелирование горизонтальной балкой с помощью уровня у трубы и пр.

      Теодолиты выполнены в эргономичном исполнении, имеют прямое изображение и надежны в работе. Наличие эквалайзера на вертикальном круге позволяет быстро и точно производить измерения.
      На некоторые теодолиты можно устанавливать дальномеры света различных конструкций, а на другие теодолиты можно дополнительно устанавливать ручные лазерные дальномеры различных конструкций.

      При необходимости и по желанию заказчика приборы могут быть укомплектованы геодезической подставкой, креплением для ручных лазерных дальномеров, рулетки и т. д. Также, на поставляемые подставки могут быть установлены универсальные винты, позволяющие крепить прибор отечественного или импортного производства .
      Лазерный теодолит незаменим при работах в тоннелях, подземных выработках, в условиях слабой освещенности.

      Исторический

      Исторический



      Постоянная экспозиция по геоматике



      Минута Коул д’Арпантаж

      Миссия кафедры геоматологии

      Директора с 1907 г.

      Гонорар Causa Докторские степени

      Первокурсники

      Профессор Штабы в 1908-1909 гг.

      Геодезия Учебная программа 1909-1910

      Профессор Штабы в 1997 г.

      Текущие учебные программы по геоматике: гоматические науки, gnie gomatique

      Отделение Статистика

      Фотография 1950 года

      Международная ассоциация геоматики

      Марки и Валюты, связанные с геоматикой

      Отображение карт св. Река Лоуренс




        Извлечение описи научных коллекций Университета Лаваля





      Описание дисплея



      МАГНИТНЫЙ КОМПАС

      Магнитный компас позволял определять азимут относительно магнитного севера.

      МЕТРИЧЕСКАЯ ГРУЗОВАЯ ЦЕПЬ

      Эта швейцарская (метрическая) геодезическая цепь XIX века составляет 2 декаметров в длину (20 м). Цепь Гюнтера, использовавшаяся в Канаде, имела длину 66 футов.

      Включено кредит от доктора Жан-Жака Шевалье.



      СТАЛИ ГЕОДЕЗИЧЕСКАЯ ЛЕНТА

      Для измерения (по горизонтали) использовалась стальная геодезическая лента. расстояние до введения дальномера и тахеометра.





      САМОЛЕТ СТОЛ (K&E)

      Планшет представлял собой чертежную доску, установленную на штатив и алидада для измерения горизонтальных углов.Это позволило нам начертить в полевых условиях план съемки прямо на листе чертежа бумага, прикрепленная к доске.



      УРОВЕНЬ СЪЕМКИ, W. & L.E. ГЕРЛИ
      Этот древний геодезический уровень был построен компанией W. & LE Gurley of Troy (Нью-Йорк), основанной в 1852 году.Этот инструмент датируется концом девятнадцатого века.

      ГЕЛИОТРОП

      Гелиотроп позволял перенаправлять (вспыхивать) солнечный свет на дальняя станция. Он использовался в качестве сигнала на большие расстояния (обычный) геодезические изыскания.

      ТЕОДОЛИТ, Э. и Г.В. ТУПОЙ
      Этот древний теодолит был построен производитель E.
      & G.W. Blunt (Нью-Йорк). Эта компания изготовила такие инструменты с 1811 по 1866 год.

      ТЕОДОЛИТ WILD T2 И МИНИ-ТЕОДОЛИТ

      Эти теодолиты были построены компанией Wild.Т2 в основном использовался для создания 2 й порядка обычных геодезических сетях до 1980-х гг. Мини-теодолит был инструментом разведки.

      ТЕОДОЛИТ ДИКИЙ T3

      Этот теодолит был построен компанией Wild.Т3 был в основном используется для создания 1 st порядка обычных геодезических сетях до 1980-х гг.







      ФОТОТЕОДОЛИТ
      Фототеодолит состоит из камера на теодолите.
      Это позволяет геолокализировать напрямую фотография. Этот прибор изобрел швейцарский геодезист Генрих Дикий в 1925 году.

      СТЕРЕОМЕТРИЧЕСКИЙ КАМЕРА WILD C40 (1965)
      Стереометрическая камера (камера) может одновременно сфотографировать один и тот же объект (или сцену) с двух разных ракурсов точки. По паре фотографий можно определить трехмерные координаты видимых точек на двух фотографиях.

      СТЕРЕОСКОП
      Стереоскоп – это устройство для визуализировать рельеф местности по паре аэрофотоснимков, имеющих пространственное перекрытие. Измерение параллакса (наблюдение одного и того же точка с двух разных точек зрения) позволяет измерить высоту точки на земле.





      ХРОНОГРАФ

      Хронограф использовался для измерения и записи на бумаге лента, временные интервалы с точностью до 1/100 секунды. Этот хронограф FAVAG, синхронизированный со временем сигнал, полученный от коротковолнового радиоприемника, использовался вместе с теодолитом Т4.

      ВРЕМЯ ПРИЕМНИК СИГНАЛОВ (КОРОТКОволновое радио)

      Этот тип коротковолнового радио (Witmer, Zrich) позволил прием сигналов времени для поддержки астрономических наблюдений.

      НЕБЕСНЫЙ СФЕРА

      Небесная сфера показывает звезды неба. Он обеспечивает звезду координаты (прямое восхождение и склонение).





      ГЕОДИМЕТР AGA МОДЕЛЬ 6

      GEODIMETER — это световой EDM, изобретенный шведской физик Э. Bergstrand в 1949 году. Модель 6 была представлена ​​в 1964 году.

      ТЕЛЛУРОМЕТР МРА-2

      Теллурометр — это радиоволновой EDM, изобретенный Южноафриканский физик Т.Л. Уодли в 1956 году. Этот тип электроэрозионного станка использовался до 1970-х годов.Используемые парами, радиоволны также использовались в качестве канал связи между двумя операторами.

      AUTORANGER-A K&E

      Этот тип инфракрасного EDM был построен американским Компания Койфель и Эссер.Он использовался для топографической съемки во время 1970-е годы.





      ДОППЛЕР ПРИЕМНИК

      Этот доплеровский приемник JMR-1 позволил установить геодезические сети с использованием наблюдений доплеровской частоты от Transit спутники. Доплеровские приемники широко использовались для уплотнения геодезических данных. сети в Северном Квебеке и Канаде в 1970-е годы.



      ГЕОДЕЗИЧЕСКИЙ ПРИЕМНИК GPS

      Первый из двух геодезических GPS-приемников, приобретенных Отделение 1990 года (110 000 долларов за пару). Приемник Ashtech LD-XII (12 каналы L1 и L2).

      ПРИЕМНИК GPS-ГИС

      Первое портативное устройство GPS с функциями ГИС и картографирования. Magellan NAV1000 1988. Пожертвование Департамента лесных наук, У. Лаваль.







      СЕКСТАНТ (Нори и Уилсон, Лондон)

      Секстант, в основном используемый на кораблях, позволял измерять (вертикальный и горизонтальный) углы. Затем эти измерения были использованы для определить координаты корабля в море.

      МОРСКОЙ ХРОНОМЕТР (Ulysse Nardin, Ле Локль, Швейцария)

      Морской хронометр позволял точно определять долготы на катящихся кораблях в море.Определение долготы было настолько точен, насколько точен морской хронометр.



      ЗВУЧАНИЕ ПРОВОД

      Для измерения глубины воды в мелководье вручную.

      Пожертвование Канадской гидрографической службы (Rgion du Qubec).

      ПРИЛИВ ДАТЧИК (А. Отт, Кемптен, Германия)

      (Механический) мареограф позволял измерять изменение уровня воды. Поплавок, установленный в успокоительном колодце, поднимается вверх и вниз по течению, в то время как перо чертит на вращающемся бумажном рулоне колебания уровня воды.

      Пожертвование Канадской гидрографической службы (Rgion du Qubec).



      ЭХО SOUNDER (Raytheon, геодезический эхолот)

      Эхолот позволил измерить глубину воды с помощью акустических волн.

      Пожертвование Канадской гидрографической службы (Rgion du Квебек).





      МЕХАНИЧЕСКИЙ КАЛЬКУЛЯТОР (Odhner, Гетеборг, Швеция)

      Этот механический калькулятор был построен в 1930-х годах. Это позволяли складывать, вычитать, умножать и делить числа.

      Предоставлено миссис Анник Джейтон.



      КУРТА КАЛЬКУЛЯТОР

      Этот калькулятор Curta был построен в Лихтенштейне во время 1960-е годы.Это позволяло умножать и делить числа. Это было заменены электронными калькуляторами типа НР-25 (фото).

      В кредит от службы де ла Годси дю Кьюбек.





      [  Департамент История ] [  История геоматики ] [  Постоянная экспозиция  ]
      [История GNSS] [  Солнечные часы  ]

      Gale Apps — Технические трудности

      Технические трудности

      Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

      Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

      org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является Ice.Неизвестное исключение unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions. java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) на Яве.база/java.util.ArrayList.get(ArrayList.java:458) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.ява:30) в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17) в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers. CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.ява:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.ява:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl. authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.ява: 61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141) в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359) в IceInternal.Incoming.invoke(Incoming.java:209) в Ice.ConnectionI.invokeAll(ConnectionI.java:2800) на льду.ConnectionI.dispatch(ConnectionI.java:1385) в Ice.ConnectionI.message(ConnectionI.java:1296) в IceInternal.ThreadPool.run(ThreadPool.java:396) в IceInternal.ThreadPool.access$500(ThreadPool.java:7) в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:765) в java. base/java.lang.Thread.run(Thread.java:834) » org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365) org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:327) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212) com.sun.proxy.$Proxy130.authorize(Неизвестный источник) com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) ком.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController. java:22) jdk.internal.reflect.GeneratedMethodAccessor303.invoke (неизвестный источник) java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java.base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.ява: 215) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter. java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942) орг.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890) javax.servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875) javax.servlet.http.HttpServlet.service(HttpServlet.java:733) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain. ява: 162) org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain. java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162) org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) орг.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java: 92) org.springframework.web.filter. OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.ява:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154) орг.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal(WebMvcMetricsFilter. java:107) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) орг.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve. java:143) org.apache.каталина.клапаны.ErrorReportValve.invoke(ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374) орг.apache.койот.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893) org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) Ява.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread. java:61) java.base/java.lang.Thread.run(Thread.java:834)

      Электроэрозионные инструменты | Съемка и геопространственная инженерия (SAGE)

      Инструмент Модель Производитель Каталог
      номер
      Дальномер ближнего действия ДМ 501 Керн и Ко.Швейцария 0401
      Дальномер средней дальности Геодиметр 14 АГА, Швеция 0402
      Электронный тахеометр л.с. 3820А Хьюлетт Паккард, США 0403
      Дальномер ближнего действия л. с. 3800B Хьюлетт Паккард, США 0404
      Дальномер ближнего действия л.с. 3800B Хьюлетт Паккард, США 0405
      Микроволновый дальномер МРА 101 Теллурометр,
      Южная Африка      		 0406
      Микроволновый дальномер МРА 101 Теллурометр,
      Южная Африка      		 0407
      Точный дальномер МА 100 Теллурометр,
      Южная Африка      		 0408
      Микроволновый дальномер СА 1000 Теллурометр,
      Южная Африка      		 0409
      Микроволновый дальномер СА 1000 Теллурометр,
      Южная Африка      		 0410
      Дальномер средней дальности Геодиметр
      НАСМ-2А      		 АГА, Швеция 0411
      Дальномер средней дальности Геодометр 6А АГА, Швеция 0412
      Дальномер средней дальности Геодометр 6А АГА, Швеция 0413
      Тахеометр полуэлектронный ГТС-2 Топкон, Япония 0414
      Вертикальная круглая насадка для HP3805 Хьюлетт Паккард, США 0415
      Тройная призма   АГА, Швеция 0416
      Одинарная призма   АГА, Швеция 0417
      Электронный тахеометр ТС-1600 Вайлд, Швейцария 0418
      Электронный тахеометр ЕТ-1 Топкон, Япония 0419
      Тройная призма ГДР-11 Вайлд, Швейцария 0420
      Калькулятор уменьшения уклона СРЦ-3 Топкон, Япония 0421
      Электронный тахеометр Дикий TC1610 Лейка, Швейцария 0422
      Прямоугольный/наклонный отражатель ГДР-31 Лейка, Швейцария 0423
      Электронный тахеометр ДТМ-821 Никон, Япония 0424
      Зарядное устройство БК-10 Топкон, Япония 0425
      Преобразователь постоянного тока АС-5 Топкон, Япония 0426
      Ручной дальномер Disto Classic 5 Лейка, Швейцария 0427
      Электронный тахеометр КОМПЛЕКТ3 Соккиша, Япония 0428
      Электронный полевой журнал СДР Соккиша, Япония 0429
      Трехпризменный отражатель ГДР-11 Вайлд, Швейцария 0430
      Трехпризменный отражатель ГДР-11 Вайлд, Швейцария 0431
      Однопризменный отражатель ГДР-3 Вайлд, Швейцария 0432
      Наклоняемая призма   ОМНИ, США 0433
      Наклоняемая одинарная призма 571125740 Geotronics AB, Швеция 0434
      Мини-призматический отражатель JR ОМНИ, США 0435

      %PDF-1. 5 % 130 0 объект > эндообъект внешняя ссылка 130 102 0000000016 00000 н 0000003030 00000 н 0000003347 00000 н 0000003482 00000 н 0000003572 00000 н 0000003728 00000 н 0000004260 00000 н 0000004401 00000 н 0000004548 00000 н 0000004714 00000 н 0000004853 00000 н 0000005120 00000 н 0000005546 00000 н 0000005601 00000 н 0000005646 00000 н 0000014496 00000 н 0000014533 00000 н 0000014929 00000 н 0000015546 00000 н 0000015583 00000 н 0000016088 00000 н 0000016139 00000 н 0000016612 00000 н 0000016639 00000 н 0000016911 00000 н 0000017149 00000 н 0000017512 00000 н 0000017745 00000 н 0000017802 00000 н 0000017972 00000 н 0000018137 00000 н 0000018272 00000 н 0000019282 00000 н 0000019530 00000 н 0000019795 00000 н 0000019971 00000 н 0000020942 00000 н 0000022168 00000 н 0000023320 00000 н 0000024409 00000 н 0000025562 00000 н 0000026732 00000 н 0000027384 00000 н 0000028653 00000 н 0000028698 00000 н 0000028791 00000 н 0000529193 00000 н 0000529451 00000 н 0000530623 00000 н 0000531348 00000 н 0000944930 00000 н 0000945197 00000 н 0000946374 00000 н 0000946425 00000 н 0000946460 00000 н 0000946624 00000 н 0000946694 00000 н 0001057538 00000 н 0001057789 00000 н 0001058227 00000 н 0001058363 00000 н 0001058489 00000 н 0001058654 00000 н 0001058809 00000 н 0001058879 00000 н 0001074773 00000 н 0001075002 00000 н 0001075160 00000 н 0001075315 00000 н 0001075342 00000 н 0001075737 00000 н 0001075960 00000 н 0001076161 00000 н 0001076231 00000 н 0001130130 00000 н 0001130384 00000 н 0001130424 00000 н 0001130589 00000 н 0001130616 00000 н 0001130910 00000 н 0001131146 00000 н 0001131169 00000 н 0001131835 00000 н 0001131879 00000 н 0001131914 00000 н 0001132333 00000 н 0001133037 00000 н 0001134209 00000 н 0001134253 00000 н 0001134288 00000 н 0001134899 00000 н 0001135650 00000 н 0001136822 00000 н 0001136866 00000 н 0001136901 00000 н 0001137636 00000 н 0001138392 00000 н 0001139564 00000 н 0001139608 00000 н 0001139643 00000 н 0001140356 00000 н 0000002336 00000 н трейлер ]/предыдущая 1465015>> startxref 0 %%EOF 231 0 объект >поток h )RmHQ=m[띲)klY3)0{RHBÖN[0H]3Ŋ ,c*YmeRahQ] я тр.

      No related posts.

      Похожие записи

      Как перекрыть пролет 6 метров деревянными балками: Таблицы расчета перекрытий

      Добавлено

      Ф образный профиль пвх для натяжных потолков: Профиль ПВХ для натяжных потолков купить в Москве и Московской области по выгодной цене

      Добавлено

      Шкаф в коридор прихожую с зеркалом модный: Современные шкафы-купе в прихожую 2020

      Добавлено

      Вытяжка в гараже естественная: как правильно сделать вентиляцию, принудительную или естественную

      Добавлено

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
