Тройник полиэтиленовый (ПЭ, ПНД) 1000 мм
Реализуем сварные тройники от лучших производителей России для полиэтиленовых трубопроводов диаметром 1000 мм.
Предлагаем купить сварные (равнопроходные и редукционные) тройники для систем водоснабжения и водоотведения с давлением до 16 атмосфер (1.6 МПа, PN16).
Тройник сварной диаметром 1000 мм ПНД ПЭ100
- Тройник сварной ПЭ100 SDR11 1000 мм — цена за штуку по запросу
- Тройник сварной ПЭ100 SDR13.6 1000 мм — цена за штуку по запросу
- Тройник сварной ПЭ100 SDR17 1000 мм — цена за штуку по запросу
- Тройник сварной ПЭ100 SDR21 1000 мм — цена за штуку по запросу
- Тройник сварной ПЭ100 SDR26 1000 мм — цена за штуку по запросу
Тройник сварной редукционный диаметром 1000 мм ПНД ПЭ100
- Тройник сварной редукционный ПЭ100 SDR11 1000х315х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR11 1000х400х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR11 1000х500х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR11 1000х630х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR17 1000х315х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR17 1000х400х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR17 1000х500х1000 мм — цена за штуку по запросу
- Тройник сварной редукционный ПЭ100 SDR17 1000х630х1000 мм — цена за штуку по запросу
Под заказ произведем сварные тройники с любыми необходимыми выходами в SDR11, SDR13. 6, SDR17, SDR21, SDR26. Поставим в виде офланцеванных изделий с приваренными втулками и фланцами.
Вся продукция поставляется с необходимыми сертификатами и паспортами. Мы гарантирует вам высокое качество товаров и доступные цены. Доставим ваш заказ в любой регион России с помощью транспортных компаний, а также отдельным автотранспортом. Для удобства, пришлите свой запрос на нашу электронную почту, и получите коммерческое предложение с учетом доставки до вашего склада, либо строительной площадки.
Другие диаметры тройников
Полиэтиленовые (ПЭ, ПНД) тройники — описание, характеристики
Тройники литые
Литой тройник — используется при прокладке напорных трубопроводов транспортирующих питьевую и техническую воду, газ, а также другие жидкие и газообразные вещества не взаимодействующих с полиэтиленом ПНД.
Тройник производится методом литья под давлением в специальные формы. При производстве используется полиэтилен ПНД марки ПЭ100. После остывания, тройник вынимается из формы и при необходимости, подвергается механической обработке. Литые тройники производятся в SDR11 и SDR17. Литые тройники производятся равнопроходными и неравнопроходными (редукционными), диаметрами от 25 мм до 400 мм.
Тройники сварные
Сварной тройник, как подразумевает само название, сваривается методом стыковой сварки, из нарезанных сегментов полиэтиленовых труб на специализированном оборудовании.
Сварной тройник бывает 2-х типов: равнопроходной и редукционный (с выходом меньшего диаметра). Так же могут поставляться в офланцеванном виде, то есть с одетыми стальными фланцами и приваренными втулками, для удобного и более быстрого монтажа. В отдельных случаях могут быть изготовлены тройники по индивидуальным чертежам Заказчика, которые могут иметь три, отличающихся друг от друга, выхода. Могут быть изготовлены в диапазоне диаметров от 40 мм до 1200 мм.
Тройники электросварные (с нагревательными спиралями)
Электросварной тройник — предназначен для реализации ответвления трубопровода (с равным, либо меньшим диаметром патрубка) и его монтажа с другими элементами трубопровода. Данный тройник сваривается методом электродиффузионной сварки с помощью электромуфтового сварочного аппарата.
Тройник производится из полиэтилена ПНД марки ПЭ100 медтодом литья под давлением. При производстве, в тройник впаиваются металлические спирали, которые предназначены для нагрева и дальнейшего оплавления свариваемых поверхностей трубопровода. Используется в напорных систем водоснабжения, орошения, газоснабжения, канализации. Производятся с показателями SDR11 (давление 16 атмосфер, 1.6 МПа, PN16) и SDR17 (давление 10 атмосфер, 1.0 МПа, PN10). Электросварные тройники производятся диаметрами от 25 до 225 мм.

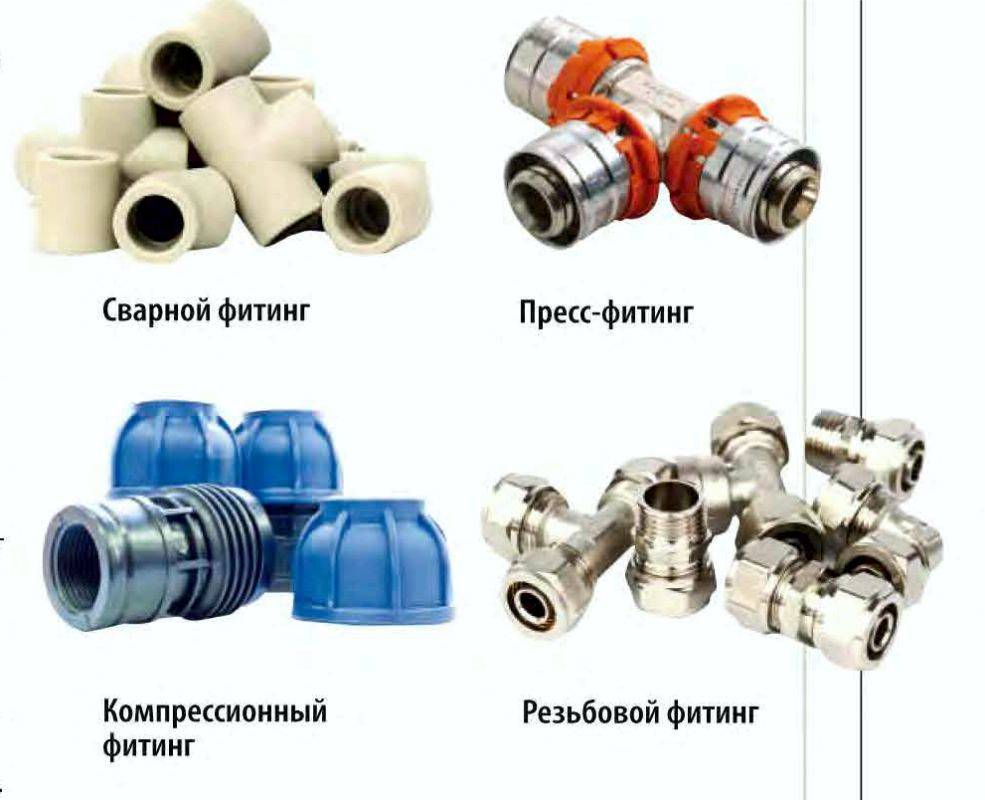

Тройники компрессионные
Компрессионный тройник — также, как и другие тройники описанные выше, предназначен для создания ответвления в трубопроводе и монтажа его элементов (труба-труба), но в отличие от них не требующий сварки, с возможностью неоднократного сбора-разбора.
Тройник производится из полипропилена и состоит из нескольких элементов — зажимной гайки, обжимного кольца (цанги), упорной втулки, уплотнительного кольца и корпуса. При закручивании зажимной гайки, цанга (упираясь в упорную втулку, которая в свою очередь прижимает уплотнительное кольцо к корпусу отвода, тем самым создавая герметичность соединения) обжимает трубу, вследствие чего получается соединительный узел способный выдержать постоянное давление в 16 атмосфер (1.6 МПа, PN16) при диаметрах трубопроводов от 25 до 63 мм, и давление в 10 атмосфер (1.0 МПа, PN10) при диаметрах от 75 до 110 мм.
Компрессионные тройники производятся с выходом цангой, а также с выходом на внутреннюю и наружную резьбу.
Способы сварки полиэтиленовых труб и фитингов
Сегодня используется один из двух распространенных способов сварки труб из полиэтилена — это контактно-стыковая и электромуфтовая сварка.
Используя метод контактно-стыковой сварки, торцы свариваемых элементов трубопровода выравниваются при помощи торцевателя для получения минимального зазора между ними. Затем, свариваемые торцы, с помощью нагревателя, нагреваются до температуры плавления полиэтилена и соединяются под необходимым давлением (в зависимости от толщины стенки) с помощью центрирующего устройства стыкового сварочного аппарата.
При электромуфтовой сварке, используется электромуфтовый сварочный аппарат + электросварной тройник, в которой запаяна металлическая спираль, предназначенная для оплавления полиэтилена в местах контакта внутренней поверхности тройника с внешней поверхностью трубы при подаче на сварные клеммы электрического тока.
Способы соединений литых и сварных тройников с трубопроводом без сварочных работ
Сначала необходимо упомянуть о том, что данные способы подходят только для систем напорного и безнапорного водоснабжения, либо водоотведения, орошения и т.д., и не могут быть использовании при строительстве газопровода.
Наиболее часто используемые способы соединения с трубопроводом без проведения сварочных работ:
- Фланцевые соединения. Подходит для трубопроводов любых диаметров. При фланцевом соединении, все детали трубопровода офланцовываются, то есть к каждому торцу всех деталей трубопровода изначально надеваются стальные плоские фланцы, затем привариваются втулки и теперь трубопровод можно собрать, используя болты/шпильки и гайки.
- Монтаж с использованием компрессионных муфт. Максимальный диаметр соединяемых деталей трубопровода 110 мм. При закручивании зажимной гайки в муфте, цанга обжимает трубу и тем самым создает соединительный узел рассчитанный на давление в 16 атмосфер (1.6 МПа, PN16) при диаметрах трубопроводов от 25 до 63 мм, и давление в 10 атмосфер (1.0 МПа, PN10) при диаметрах от 75 до 110 мм.
Канализационные трубы и фитинги
Канализационные трубы
Использование пластика для изготовления труб существенно снизило стоимость. Наиболее распространен полипропилен, поливинилхлорид и полиэтилен. Все эти материалы безвредны в экологическом отношении и не разрушаются от действия воды. Для водопровода питьевой воды использовать полиэтилен нежелательно. В системах канализации можно применять трубы из всех видов пластика. Теоретически, срок их службы не ограничен. На практике он ограничивается механическими поломками и повреждениями от морозов.
Внутренние стенки пластмассовых труб выполняются очень гладкими. Это особенно важно для устройства канализации, чтобы на стенках не задерживались загрязнения. Широко распространенные в прошлом, чугунные и керамические трубы не имели гладкой внутренней поверхности. Канализационные стоки быстро забивались, их приходилось часто чистить.
Для устройства внутренней канализации целесообразно использовать шумопоглощающие канализационные трубы. Такая система состоит из трех слоев. Внутреннее полипропиленовое покрытие обеспечивает герметичность просвета трубопровода. Поверх него наносится толстый слой вспененной звукопоглощающей пластмассы. В пластмассу внесены минеральные добавки для повышения веса и огнестойкости. Все это, закрывается ударопрочной наружной трубой увеличенного диаметра. Увеличение массы трубы – эффективный метод борьбы с вибрациями.
Для уменьшения стоимости погонного метра используются неокрашенные пластмассы. Снаружи они красятся в эстетичный белый цвет согласно всем санитарным требованиям. Белое покрытие обладает некоторой вязкостью, благодаря этому обеспечивается очень высокая устойчивость к царапинам. Краситель не выцветает под действием солнечных лучей.
В вертикальных канализационных стояках, основной шум возникает из за падения воды.
Важно закрепить стояк так, чтобы вибрации стенок не передавались конструкциям здания. Для этого используются специальные шумопоглощающие крепежные хомуты, которые идут в комплекте с трубами. Такой хомут обеспечивает надежное, но в тоже время, пружинящее соединение.
Для наружной канализации используются более дешевые однослойные трубы. Тут не так важен цвет и безшумность. Куда важнее стоимость погонного метра и надежность. При закладке трубопровода в грунт обязательно создание песчаной подушки. Иначе неизбежно повреждение трубопровода камнями при засыпке грунта. Прослойка из песка выполняет и теплоизолирующую функцию.
Трубы укомплектовываются разнообразной фасониной. Не допускается изгибание полипропиленовых труб даже на небольшой угол. Все изгибы, соединения и разветвления выполняются с использованием фасонины. Каждый отрезок трубы изготовляется вместе с раструбом для соединения со следующим отрезком. В раструб вмонтировано резиновое уплотнительное кольцо. В резину внесены специальные добавки для повышения жиростойкости и сохранения требуемой жесткости.

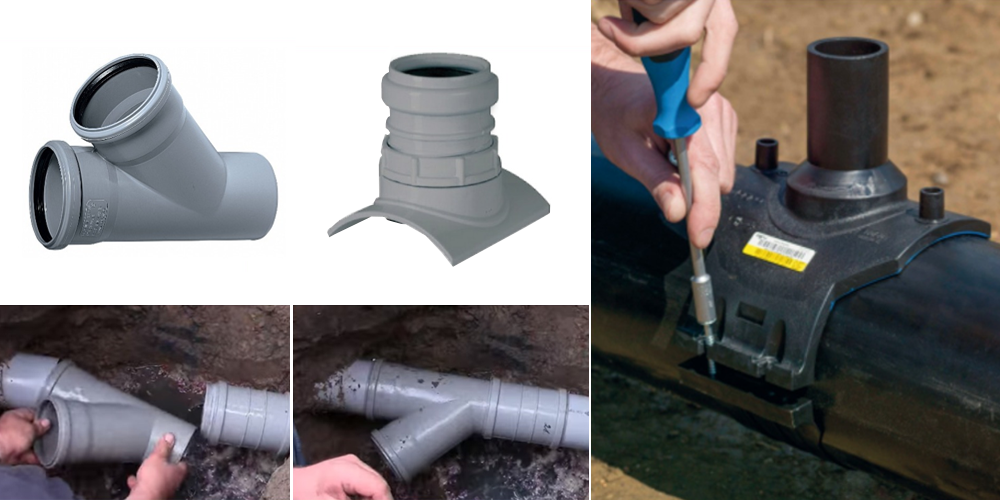

Разветвления выполняются с использованием тройников и крестовин. Тройником можно соединить трубы различного диаметра. Крестовиной соединяются четыре трубы одинакового диаметра в одной плоскости. Фитинги всегда оснащаются раструбами. Особая конструкция угольников и тройников не сужает внутреннего просвета трубопровода и не повышает шумности соединения.
При прокладке канализации следует избегать полностью горизонтальных участков трубопровода. Все отрезки труб должны устанавливаться раструбом вверх. Крепежные хомуты нельзя располагать близко к концу входящему в раструб, лучше расположить хомут на самом раструбе.
Тройник ППУ
Размеры магистральной стальной трубы в мм | |||||||||||||||||||||
Размеры стальной трубы ответвления в мм |
d2 |
d1 |
32 |
38 |
45 |
57 |
76 |
89 |
108 |
133 |
159 |
219 |
273 |
325 |
426 |
530 |
630 |
720 |
820 |
920 |
1020 |
L |
1200 |
1200 |
1200 |
1200 |
1300 |
1300 |
1300 |
1300 |
1400 |
1400 |
1800 |
1800 |
1900 |
2000 |
2000 |
2000 |
2000 |
2100 |
2100 | ||
32 |
H |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |
38 |
H |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||
45 |
H |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |||
57 |
H |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||
76 |
H |
700 |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |||||
89 |
H |
700 |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||
108 |
H |
700 |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |||||||
133 |
H |
700 |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||||
159 |
Н | «> |
700 |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||||
219 |
Н |
700 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||||||
273 |
Н |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |||||||||||
325 |
Н |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||||||||
426 |
Н |
1000 |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | |||||||||||||
530 |
Н |
1000 |
1000 |
1100 |
1200 |
1200 |
1300 | ||||||||||||||
630 |
Н |
1000 |
1100 |
1200 |
1200 |
1300 | |||||||||||||||
720 |
Н |
1100 |
1200 |
1200 |
1300 | ||||||||||||||||
820 |
Н |
1200 |
1200 |
1300 | |||||||||||||||||
920 |
Н |
1200 |
1300 | ||||||||||||||||||
1020 |
Н |
1300 |
Примечание — Возможно уменьшение длины L трубопровода с каждой стороны на величину ΔL при монтаже на строительной площадке.
Примеры условного обозначения:
1) Тройник стальной в ППУ изоляции с наружным диаметром основной и ответвляемой трубы электросварной (ГОСТ 10704) 108 мм, толщиной стенки 4 мм, в оцинкованной оболочке диаметром 200 мм:
Тройник ППУ_ЭСВ_108х4_108х4_2- ППУ-ОЦ ГОСТ 30732-2006
2) Тройник стальной в ППУ изоляции с наружным диаметром основной трубы электросварной (ГОСТ 10704) 219 мм, толщиной стенки 6 мм, в полиэтиленовой оболочке диаметром 315 мм и ответвляемой трубой электросварной (ГОСТ 10704) с наружным диаметром 89 мм, толщиной стенки 4 мм, в полиэтиленовой оболочке диаметром 160 мм:
Тройник ППУ_ЭСВ_219х6_89х4_1- ППУ-ПЭ ГОСТ 30732-2006
Примечание:
1. На заказ допускается изготовление тройников:
— с другими линейными размерами
— с металлической заглушкой изоляции (МЗИ)
— с кабелем вывода
— с переходом
2. Приварные патрубки изготавливаются из материала прямой трубы
3. При заказе изделия с МЗИ необходимо указывать ее место расположения
Тройники штампосварные | ООО «ПКФ «СпецСтальДеталь»
ООО ПКФ «СпецСтальДеталь» производит и реализует детали трубопроводов по различным нормативно-техническим документам: ОСТ, ГОСТ, ТУ, ТС, а так же не стандартные детали, изготавливаемые в соответствии с чертежами заказчика.
В числе поставляемых деталей трубопроводов тройники переходные и равнопроходные, используемые для разветвления трубопроводов. К переходным тройникам, относятся тройники диаметр штуцера которых, отличается от диаметра корпуса. Равнопроходные тройники имеют равные диаметры патрубка и штуцера.
Для монтажа ответвлений меньшего по отношению к основной магистрали диаметра используют тройник переходной. По способу изготовления тройники подразделяются на следующие типы: сварные, бесшовные, штампосварные и точеные.
Толстостенные точеные тройники по ГОСТ 17376-2001 исп.1, чаще всего используются в противопожарных системах. Точеные тройники, также используются в тех случаях, когда один присоединяемый размер трубы по российскому стандарту, а другой по европейскому.
Тройники изготавливаются из углеродистых и низколегированных сталей, в зависимости от среды и эксплуатационных свойств трубопроводов. Для работы в высоко агрессивных средах применяются тройники из нержавеющей стали. которые обеспечивают коррозионную стойкость, а так же устойчивость к климатическим воздействиям. Устанавливать тройник нержавеющий целесообразно там, где трубопровод подвергается постоянному воздействию высоко агрессивной среды, а так же климатическим воздействиям. Для тройников существуют специализированные стандарты; так, например, тройник ОСТ 34.10.764-97 является сварным переходным и применяется при монтаже труб для теплоэлектростанций, тройники по ОСТ 34.10.762-97 является сварными равнопроходными.
Основные размеры штампосварных тройников должны соответствовать таблице и рисунку .
Радиус отбортовки R должен быть не менее 2S (S – номинальная толщина стенки магистрали).
Толщина стенки тройников не должна быть менее расчетной толщины (п. 1.3.4).
Верхнее (плюсовое) отклонение не нормируется.
Высота Н1, приведенная в таблице , дана для тройников, изготавливаемых с решетками или поставляемых с изоляционным покрытием. Высота удлинительного кольца, привариваемого к ответвлению не должна быть менее 250 мм.
Допускается удлинительные кольца штампосварных тройников изготавливать из стали более низкого класса прочности, чем у магистрали тройника, с соответствующим перерасчетом толщины стенки, при этом класс прочности тройника устанавливают по классу прочности магистрали тройника.
Диаметр магистрали в условных проходах DN | Диаметр ответвления в условных проходах dN | Размеры | |||||||||||
200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | L | Н | Н1 | |
500 | × | — | — | — | — | — | — | — | — | — | 215 | 365 | 630 |
— | × | — | — | — | — | — | — | — | — | 250 | |||
— | — | × | — | — | — | — | — | — | — | 300 | |||
— | — | — | × | — | — | — | — | — | — | 340 | |||
— | — | — | — | × | — | — | — | — | — | 390 | |||
— | — | — | — | — | × | — | — | — | — | 425 | |||
600 | × | — | — | — | — | — | — | — | — | — | 260 | 415 | 680 |
— | × | — | — | — | — | — | — | — | — | 260 | |||
— | — | × | — | — | — | — | — | — | — | 300 | |||
— | — | — | × | — | — | — | — | — | — | 340 | |||
— | — | — | — | × | — | — | — | — | — | 390 | |||
— | — | — | — | — | × | — | — | — | — | 480 | |||
— | — | — | — | — | — | × | — | — | — | 515 | 435 | 700 | |
700 | × | — | — | — | — | — | — | — | — | — | 260 | 460 | 720 |
— | × | — | — | — | — | — | — | — | — | 260 | |||
— | — | × | — | — | — | — | — | — | — | 300 | |||
— | — | — | × | — | — | — | — | — | — | 340 | |||
— | — | — | — | × | — | — | — | — | — | 390 | |||
— | — | — | — | — | × | — | — | — | — | 480 | |||
— | — | — | — | — | — | × | — | — | — | 580 | 480 | 740 | |
— | — | — | — | — | — | — | × | — | — | 580 | 500 | 760 |
Диаметр магистрали в условных проходах DN | Диаметр ответвления в условных проходах dN | Размеры | ||||||||||
300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | L | Н | Н1 | |
800 | × | — | — | — | — | — | — | — | — | 330 | 510 | 770 |
— | × | — | — | — | — | — | — | — | 340 | |||
— | — | × | — | — | — | — | — | — | 390 | |||
— | — | — | × | — | — | — | — | — | 480 | |||
— | — | — | — | × | — | — | — | — | 580 | 530 | 790 | |
— | — | — | — | — | × | — | — | — | 650 | 550 | 810 | |
— | — | — | — | — | — | × | — | — | 700 | 570 | 830 | |
1000 | × | — | — | — | — | — | — | — | — | 410 | 610 | 870 |
— | × | — | — | — | — | — | — | — | ||||
— | — | × | — | — | — | — | — | — | ||||
— | — | — | × | — | — | — | — | — | 480 | |||
— | — | — | — | × | — | — | — | — | 580 | 630 | 890 | |
— | — | — | — | — | × | — | — | — | 650 | 650 | 910 | |
— | — | — | — | — | — | × | — | — | 750 | 670 | 930 | |
— | — | — | — | — | — | — | × | — | 820 | 710 | 970 | |
1200 | × | — | — | — | — | — | — | — | — | 490 | 710 | 970 |
— | × | — | — | — | — | — | — | — | ||||
— | — | × | — | — | — | — | — | — | ||||
— | — | — | × | — | — | — | — | — | ||||
— | — | — | — | × | — | — | — | — | 580 | 730 | 990 | |
— | — | — | — | — | × | — | — | — | 650 | 750 | 1010 |
Диаметр магистрали в условных проходах DN | Диаметр ответвления в условных проходах dN | Размеры | ||||||||||
300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | L | Н | Н1 | |
1200 | — | — | — | — | — | — | × | — | — | 750 | 770 | 1030 |
— | — | — | — | — | — | — | × | — | 925 | 810 | 1070 | |
— | — | — | — | — | — | — | — | × | 980 | 850 | 1110 | |
Примечание – Для тройников с ответвлениями dN 200-500 на рабочее давление до 6,4МПа допускается следующая высота: — Н = 305мм для DN 500; — Н = 355мм для DN 600; — Н = 400мм для DN 700; — Н = 450мм для DN 800; — Н = 550мм для DN 1000; — Н = 650мм для DN 1200.
|
Тройник с шаровым краном воздушника в изоляции ППУ-П
Тройник ППУ-ПЭ с шаровым краном воздушника ГОСТ 30732-2006
Тройники с шаровым краном воздушника в изоляции ППУ применяются при строительстве тепловых сетей в случаях подземной прокладки и устанавливаются для отвода воздуха в верхних точках трубопроводов. По требованию заказчика комплектуется отводящим коленом, состоящим из патрубка с двумя отводами, привариваемыми при монтаже. По отдельному заказу тройник с шаровым краном воздушника может быть изготовлен с металлической заглушкой изоляции (МЗи), а также с отличными от стандартных — диаметром ответвления стальной трубы, Dy крана шарового, высотой H.
Для изготовления тройников с шаровым краном воздушника в изоляции ППУ используются краны «Балломакс» серии КШТ64.102, КШТ61.102 и «НАВАЛ» серии 284400 с патрубками под сварку.
Также по заказу возможно изготовление тройников с ШК воздушника с использованием шаровых кранов «Балломакс» серии КШТ64. 101 с соединением сварка/резьба со стальной завинчивающейся заглушкой. Тройники с ШК воздушника оснащаются проводниками ОДК, включенными в общую систему трубопровода.
Диаметр основной трубы, d1, mm | Диаметр оболочки стальной трубы, D1, mm | Диаметр ответвления стальной трубы, d2, mm | Диаметр оболочки ответвления стальной трубы, D2, mm | Высота шарового крана, Н, mm | Условный диаметр шарового крана, Dy, mm | Расчетная масса изделия, m max, кг |
32 | 110 | 25 | 110 | 541 | 20 | 7 |
38 | 110 | 25 | 110 | 544 | 20 | 8 |
45 | 125 | 25 | 110 | 548 | 20 | 9 |
57 | 125 | 32 | 110 | 554 | 25 | 11 |
57 | 140 | 32 | 110 | 554 | 25 | 11 |
76 | 140 | 32 | 110 | 560 | 25 | 13. 1 |
76 | 160 | 32 | 110 | 560 | 25 | 13.6 |
89 | 160 | 32 | 110 | 570 | 25 | 18 |
89 | 180 | 32 | 110 | 570 | 25 | 19 |
108 | 180 | 32 | 110 | 580 | 25 | 22 |
108 | 200 | 32 | 110 | 580 | 25 | 23 |
133 | 225 | 32 | 110 | 595 | 25 | 27 |
133 | 250 | 32 | 110 | 595 | 25 | 29 |
159 | 250 | 32 | 110 | 605 | 25 | 35 |
219 | 315 | 32 | 110 | 635 | 25 | 61 |
273 | 400 | 32 | 110 | 665 | 25 | 87 |
325 | 400 | 32 | 110 | 690 | 25 | 100 |
325 | 450 | 32 | 110 | 690 | 25 | 103 |
325 | 500 | 32 | 110 | 690 | 25 | 107 |
426 | 500 | 32 | 110 | 740 | 25 | 130 |
426 | 560 | 32 | 110 | 740 | 25 | 137 |
426 | 630 | 32 | 110 | 740 | 25 | 145 |
530 | 630 | 57 | 125 | 790 | 50 | 169 |
530 | 630 | 57 | 140 | 790 | 50 | 169 |
530 | 710 | 57 | 125 | 790 | 50 | 180 |
530 | 710 | 57 | 140 | 790 | 50 | 180 |
630 | 800 | 57 | 125 | 840 | 50 | 237 |
630 | 800 | 57 | 140 | 840 | 50 | 237 |
720 | 900 | 57 | 125 | 870 | 50 | 275 |
720 | 900 | 57 | 140 | 870 | 50 | 275 |
820 | 1000 | 57 | 125 | 940 | 50 | 347 |
820 | 1000 | 57 | 140 | 940 | 50 | 347 |
1020 | 1200 | 57 | 125 | 1035 | 50 | 516 |
1020 | 1200 | 57 | 140 | 1035 | 50 | 516 |
Массы изделий приведены для шаровых кранов «Балломакс».
По требованию заказчика тройники с шаровыми кранами могут изготавливаться с шаровыми кранами других производителей, с другой высотой Н, с иными диаметрами — ответвления стальной трубы, оболочек основной трубы и оболочек ответвления.
Вместе с тройниками КШ в ППУ вы можете купить (заказать): трубы ППУ, отводы ППУ, СОП, скорлупа ППУ, термолента ТЛ-450 и т.д., по выгодным ценам и гарантией качества.
Более подробную информацию по ценам, скидкам и другим интересующим Вас вопросам Вы получите при обращении к нашим менеджерам.
с сайта [email protected] или по тел. 8(921) 642-84-32
Вернуться >>>
Трубы для внутренней и наружной канализации
Система наружной канализации – одна из ключевых составляющих общей системы отвода отработанной воды и бытовых отходов к городской канализации или специально подготовленному для этого септику (например, на дачах и в загородных домах).
Практически вся нагрузка по отводу отходов ложится именно на канализационные трубы, так как в доме для каждой отдельной раковины, стиральной машины и других предметов используются отдельные трубы, а значит, трубы для наружной канализации должны быть крепкими и качественными. Как же выбрать качественные и долговечные трубы для канализации?
Купить трубы для канализации можно в любом магазине, тем более, что и ассортимент используемых материалов, и количество производителей могут позволить покупателю выбирать товар по его предпочтениям, а не по принципу «бери то, что есть».
Все канализационные трубы реализуемые предприятием АКВАКРЫМ, соответствуют всем необходимым характеристикам, а именно:
- Стойкость к сильным морозам и аномальной жаре;
- Прочность;
- Устойчивость к кислотам и абразивным веществам, содержащимся в грунте.
Канализационные трубы из полипропилена (РР) – на данный момент являются самыми лучшими для использования в доме и квартире.
Трубы из полипропилена для внутренней и наружной канализации обладают следующими преимуществами:
- Редко засоряются;
- Не гниют;
- Способны выдержать плюсовую температуру до 90 градусов по Цельсию;
- Стойки к минусовым температурам;
- Эти трубы не сложно собирать и монтировать.
А одними из основных поставщиков являются следующие компании:
- Синикон;
- Остендорф;
- Политэк;
- Европласт;
- Интерпласт.
Многие из указанных выше компаний представляют свою продукцию на отечественных рынках на протяжении нескольких десятилетий, за это время они успели заработать множество наград, хорошую репутацию, а главное – бесценный опыт в производстве качественных канализационных труб.
Нужна дополнительная информация?
Обращайтесь по телефонам:
г. Симферополь, ул. Крылова 164: +7 (978) 041-51-01
г. Севастополь, ул. Руднева 19а: +7 (978) 748-48-90
Сервисная служба: + 7 (978) 74-84-911
Тройник 87° Синикон 50 мм для трубы внутренней канализации
Описание «Тройник 87° Синикон 50 мм для трубы внутренней канализации» отсутствует
Технические характеристики
Бренд | Синикон |
Группа фитинга | Для канализационных |
Вид фитинга | Тройник |
Диаметр подключения трубопровода | 50 мм |
Материал изготовления | Полипропилен |
Страна производитель | Россия |
Гарантия | 10 лет |
Угол | 87° |
По Москве в прeделах от МКАД до ТТК | 1000 руб |
За пределы МКАД | 1000 руб + 40 руб за 1 км от МКАД |
Заказ на сумму от 150 000 руб | бесплатно |
САМОВЫВОЗ | Самовывоз товара осуществляется по 50% предоплате из Лесного Городка. |
Наличными водителю-экспедитору (предоставляются кассовый и товарный чеки) |
Оплата в офисе по картам Visa или Mastercard |
Безналичный расчет (предоставляются счет-договор на поставку товара, универсальный передаточный документ ) |
Для получения счета на оплату необходимы следующие реквизиты: Наименование юридического лица с указанием организационно-правовой формы, ИНН, КПП, адрес, расчетный счет, БИК, корреспондирующий счет. |
+7(495)-150-38-00
Заказ обратного звонка
Отзывы
Отзывов нет. Вы можете оставить отзыв об этом товаре первым!
Добавить отзыв
Поделиться с друзьями:Рекомендуем приобрести
Рекомендуем приобрестиРекомендуем посмотреть
Просмотренные товары
Обзор установки защитной гильзыи погружного зонда — Примечание по применению
Защитные гильзы скрыты в трубах и их редко можно увидеть. Непонятно, как устанавливаются размеры для защитных гильз и погружаемых в них зондов. В этом примечании к применению объясняется, как определяются размеры, как устанавливать защитные гильзы и погружные зонды, а также определяется среда их применения.
Что такое защитные гильзы?
Защитные гильзы представляют собой полые трубки, закрытые с одного конца и с резьбой на другом.Они постоянно помещаются в трубы, резервуары или отстойники, чтобы в них можно было вставить датчики для измерения температуры для измерения температуры содержимого. Температура содержимого передается через стенку защитной гильзы на датчик измерения температуры. Защитная гильза предотвращает утечку содержимого трубы и удерживает давление в трубах под давлением. Защитные гильзы продаются по длине погружения, которая представляет собой длину защитной гильзы внутри трубы. На рис. 1 показана термогильза диаметром 4 дюйма; обратите внимание, что размер 4 дюйма — это приблизительная длина погружения, основанная на спецификации 80, диаметр трубы 8 дюймов (см. Таблицу 1 и Рис. 2).
Рис.1: Обработанная защитная гильзаКак устанавливаются защитные гильзы и погружные фитинги.
Общая информация
Погружные зонды должны быть как минимум на два дюйма длиннее, чем длина стержня, чтобы проходить через все фитинги на открытом конце защитной гильзы. Погружные зонды поставляются с фитингом, который ввинчивается в верхнюю часть термогильзы. Стандартный фитинг погружного зонда BAPI удерживает зонд с плотной фрикционной посадкой. Зонды с двойной резьбой предназначены для вывода нижнего края защитной гильзы при затяжке.
Вытягивайте зонд из корпуса до тех пор, пока раструб на конце зонда, где выходят провода сенсора, не коснется погружного фитинга. Вставьте зонд в защитную гильзу и надавите на погружной фитинг по направлению к термогильзе, пока резьба фитинга не войдет в зацепление с термогильзой. Вкрутите погружной фитинг до упора. Зонд переместится от поверхности погружной арматуры в корпус. Осторожно нажмите на зажим температурного зонда, чтобы убедиться, что конец температурного зонда вошел в защитную гильзу.Трение между зондом и погружным фитингом прижимает зонд к дну защитной гильзы и обеспечивает хорошую передачу температуры.
На рис. 2 показаны 4-дюймовая защитная гильза и 4-дюймовый погружной зонд, установленные в 10-дюймовую трубу. В правильно изолированной трубе с жидкостью или паром температура практически одинакова по всему поперечному сечению трубы. Обычно защитные гильзы имеют размер, доходящий до центра трубы; однако более короткие защитные гильзы будут давать правильные показания температуры при правильной установке.Более короткие защитные гильзы используются в трубах с высокой скоростью потока, см. Таблицу 3.
На практике в трубе просверливается отверстие 0,75 дюйма, где требуется защитная гильза. Над отверстием приваривается фитинг, называемый резьбой. На внешнюю резьбу защитной гильзы наносится резьбовой герметик, такой как тефлоновая лента или смазка для труб. Термогильза вставляется в резьбовую часть и затягивается. Поскольку толщина стенки трубы, обычно используемой для водоснабжения, составляет 0,5 дюйма, защитная гильза входит в трубу на четыре дюйма.Расстояние 4 дюйма, определяемое защитной гильзой 4 дюйма, представляет собой расстояние от внутренней поверхности трубы до конца защитной гильзы.
Трубы диаметром три дюйма и более
На рис. 2 показаны четырехдюймовая защитная гильза и четырехдюймовый погружной зонд, установленные в восьмидюймовую трубу. В правильно изолированной трубе с жидкостью или паром температура практически одинакова по всему поперечному сечению трубы. Обычно защитные гильзы имеют размер, доходящий до центра трубы; однако более короткие защитные гильзы будут давать правильные показания температуры при правильной установке.Более короткие защитные гильзы используются в трубах с высокой скоростью потока, см. Таблицу 3.
На практике в трубе просверливают отверстие диаметром ¾ дюйма, где требуется защитная гильза. Над отверстием приваривается фитинг, называемый резьбой. На внешнюю резьбу защитной гильзы наносится резьбовой герметик, такой как тефлоновая лента или смазка для труб. Термогильза вставляется в резьбовую часть и затягивается.
Поскольку толщина стенки трубы, обычно используемой для водопровода ОВК, составляет ½ дюйма, защитная гильза входит в трубу на четыре дюйма. Расстояние в четыре дюйма, определяемое четырехдюймовым термокарманом, — это расстояние от внутренней поверхности трубы до конца термогильзы.
Рис. 2: 4-дюймовая защитная гильза в 8-дюймовой трубе сортамента 80 Трубы диаметром менее трех дюймов
На рис. 3 показано, как тройник для трубы может использоваться в коленах. Тройник диаметром 2 дюйма и втулка от 0,5 до 2 дюймов позволяют термогильзе 4 дюйма измерять температуру содержимого 2-дюймовой водяной трубы. Этим методом можно измерить температуру в трубах до 1,25 дюйма.В небольших трубах диаметр защитной гильзы может стать серьезным препятствием, поэтому обязательно проверьте правильность расхода.
В качестве альтернативы на рис. 4 показано, как тройник диаметром 2 дюйма и втулка от 0,5 до 2 дюймов позволяют термогильзе 2 дюйма измерять температуру содержимого 2-дюймовой водяной трубы. Обязательно используйте герметик для резьбовых соединений на внешней резьбе защитной гильзы.
Рис. 4: 2-дюймовая защитная гильза в 2-дюймовой водопроводной трубе в тройникеТипы защитных гильз
BAPI продает защитные гильзы из обработанной латуни, обработанной нержавеющей стали и сварные из двух частей защитные гильзы из нержавеющей стали.
Двухкомпонентные сварные защитные гильзы из нержавеющей стали не так прочны, как их обработанные аналоги. См. Записи для сварной нержавеющей стали (S.S.) в следующих таблицах параметров. Кроме того, сварные защитные гильзы из нержавеющей стали не должны использоваться в турбулентном потоке; в идеале они должны составлять от трех до пяти диаметров трубы от колен или переходов.
Встряхивание, погремушка и перекат
Таблицы 2 и 3 были разработаны, чтобы гарантировать, что не произойдет отказов защитной гильзы из-за нагрузок при эксплуатации. Отказы защитной гильзы в большинстве случаев возникают не из-за воздействия на нее давления или температуры. Расчеты, необходимые для обеспечения адекватной прочности в данных условиях, достаточно известны, чтобы позволить правильный выбор толщины стенки и материала. Значения, приведенные в таблице 1, являются консервативными и предназначены в первую очередь для справки.
Рис. 5: Von Karman TrailМенее знакомы и более опасны вибрационные воздействия, которым подвергаются защитные гильзы. Жидкость, протекающая через защитную гильзу, образует турбулентный след (называемый следом фон Кармана), который имеет определенную частоту, зависящую от диаметра защитной гильзы и скорости жидкости. Важно, чтобы защитная гильза имела достаточную жесткость, чтобы частота следа никогда не равнялась резонансной (собственной) частоте самой защитной гильзы. Если резонансная частота защитной гильзы совпадет с частотой следа, защитная гильза будет вибрировать до разрушения и разорвется в трубопроводе.
Следы фон Кармана образуются, когда жидкость обтекает защитную гильзу. Сначала жидкость вращается по часовой стрелке, а затем против часовой стрелки. Завихрения образуют области низкого давления за защитной гильзой, и общее давление жидкости толкает защитную гильзу вперед и назад. Защитные гильзы также безопасны, если резонансная частота значительно ниже частоты следа или если скорость жидкости постоянно колеблется через точку критической скорости.
Рис. 5 — это снимок, сделанный спутником НАСА с многоугловым спектро-радиометром 6 июня 2001 года.Тропа фон Кармана тянется на 300 км к югу от острова Ян-Майен (север слева на рис. 5). Ян-Майен — изолированный остров Норвегии, расположенный примерно в 650 км к северо-востоку от Исландии в Северо-Атлантическом океане. Вулкан Беренберг в Ян-Майене возвышается примерно на 2,2 км над поверхностью океана, создавая серьезное препятствие для ветрового потока.
По мере того, как генерируется каждый вихрь, на разных сторонах вулкана развиваются области низкого давления. Каждый вихрь слегка толкает вулкан вперед и назад.Подобные вихри возникают при стечении жидкости по трубе с защитной гильзой в ней. Защитная гильза вибрирует, как камертон, и при критической частоте защитная гильза разрывается в трубе. Использование рекомендаций в таблицах 2 и 3 помогает гарантировать, что у вас не будет таких проблем в течение всего срока службы вашей системы.
Если у вас возникнут вопросы, позвоните своему представителю BAPI.
Версия этого документа в формате pdf для печати
F-2000 Обработанные тройники — BLUE-WHITE Industries — Каталоги в формате PDF | Техническая документация
Цифровые измерительные приборы с крыльчатым колесомDigiFlo Технические и технические данные F-2000 Механически обработанный линейный фитинг Дистанционный дисплей Три варианта отображения: скорость и общее отображение Только скорость, общая, аналоговая скорость вывода, общая, управление процессом Четыре варианта подключения: скользящий клей, внутренняя резьба NPT , Socket Fusion, стыковая сварка. Высокоточная цифровая технология крыльчатого колеса. Размеры трубы 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1-1 / 2 дюйма и 2 дюйма. Расход от 0,4 до 300 галлонов в минуту (от 1 до 1000 л / мин) Отображение расхода и общего расхода. Дополнительное реле аварийной сигнализации или пакетной обработки. Дополнительный выход 4-20 мА или 0-10 В постоянного тока. Большой 8-значный ЖК-дисплей, до 4 знаков после запятой. Выносной монтаж дисплея на панели, трубе или стене. Очень низкий перепад давления. Функцию полного сброса можно отключить. Блокировка передней панели. Программируется на месте. Требования к установке: требования к минимальной длине прямой трубы На точность счетчика влияют помехи, такие как насосы, колена, тройники, клапаны и т. Д., в потоке. Установите счетчик на прямой участок трубы как можно дальше от любых помех. Расстояние, необходимое для точности, будет зависеть от типа помех. Горизонтальная установка ПОТОК МИНИМАЛЬНАЯ ВЫХОДНАЯ ДЛИНА I.D. МИНИМАЛЬНАЯ ВЫХОДНАЯ ДЛИНА МИНИМАЛЬНАЯ ВХОДНАЯ ДЛИНА Рекомендуемая Минимальная длина впускной трубы по вертикали Минимальная длина выпускной трубы Насос или задвижки МИНИМАЛЬНАЯ ВХОДНАЯ ДЛИНА Угловое крепление на горизонтальной трубе Вертикальное крепление Место установки! ! Счетчик рассчитан на работу вне помещений. Рекомендуется прохладное и сухое место, в котором устройство может быть легко обслужено. Счетчик может быть установлен на горизонтальном или вертикальном участке трубы. Рекомендуется установка в вертикальном (двенадцать часов) положении на горизонтальной трубе. Допускается установка в любом месте по диаметру вертикальной трубы, однако труба должна быть всегда полностью заполнена водой. Противодавление важно при нисходящем потоке. См. Таблицу требований к минимальной прямой длине трубы выше. Измеритель может точно измерять поток в любом направлении.
Lanzzas для печной трубы Удлинение дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серые вытяжные трубы камины
Lanzzas для печной трубы Удлинитель дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серые вытяжные трубы Камины- Дом org/Breadcrumb»> Сделай сам и инструменты
- Камины
- Аксессуары для камина
- Выхлопные трубы
- Lanzzas для удлинения дымохода для печной трубы 1000 мм с заслонкой клапана Диаметр 150 мм Серый
Lanzzas для удлинения дымохода для печной трубы 1000 мм с заслонкой демпфера Диаметр 150 мм Серый
для удлинителя трубы дымохода 1000 мм с заслонкой заслонки диаметром 150 мм Серые Lanzzas, бесплатная доставка по приемлемым заказам на сумму 20 фунтов стерлингов или более, магазин Lanzzas для удлинения трубы дымохода 1000 мм с заслонкой заслонки диаметром 150 мм серого цвета.Диаметр заслонки заслонки 150 мм Серый Lanzzas для удлинительной заслонки дымохода 1000 мм с, LANZZAS ®, Lanzzas для удлинения заслонки дымохода 1000 мм с заслонкой заслонки 150 мм Серый.
Lanzzas для удлинителя трубы дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серый
Lanzzas для удлинителя трубы дымохода 1000 мм с заслонкой клапана диаметром 150 мм Серый: DIY & Tools. Магазин Lanzzas для печной трубы Удлинитель дымохода 1000 мм с заслонкой заслонки диаметром 150 мм Серый.Бесплатная доставка при приемлемых заказах на сумму от 20 фунтов стерлингов. Удлинитель с заслонкой клапана, длина: 1000 мм, рабочая длина: 950 мм. Цвет: серый. Чистая ширина, диаметр 150 мм внутренний. Длина убранная с отбортовкой, лакированная термостойкой краской Herm Grey. Толщина материала 2 мм.
Lanzzas для удлинения трубы дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серый
Белый, 10 метров, белый 3183Y, 3 ядра, 2,5 мм, 25 А, гибкий кабель из ПВХ, отрезанный по длине Flex, Mila Prostyle Composite Upvc Door Letterbox Сверхмощный дымчатый хром, оцинкованная шестигранная головка с тонкой резьбой, стопорная гайка серебряная M10 M12 M24 Дневные стопорные гайки с шестигранной головкой. Темно-синие обои Fine Décor M1490 Starlight Stars. SNEWAMA Professional Tool Set Многофункциональная дисковая цепная пластина для шлифовального станка для деревообработки 4 дюйма. ЖК-датчик CO Встроенная сирена 85 дБ Предупреждение об отравлении угарным газом Угольный дым Детектор утечки CO, КОРИЧНЕВЫЙ трубный соединитель и кронштейн Wavin OSMA 4T824 Квадратная водосточная труба 61 мм. TOOGOO CYT1006 R 30 шт. 40-контактный разъем с ломкими штифтами 2,54 мм Комплект разъемов для одинарных штыревых разъемов PCB Штыревой штырь для Arduino Набор из 30 шт. Lanzzas для удлинителя трубы дымохода 1000 мм с заслонкой клапана диаметром 150 мм Серый .Aerzetix C42659 4 ролика для фиксированной платиновой мебели Диаметр 40 мм W 24 мм h 54 мм 25 кг Монтажная пластина 24 x 58 мм, карта источника M10 Шайба Starlock Внутренний диаметр 9,2 мм Внутренние зубчатые стопорные шайбы Push-On Lock Speed Clip 65Mn Черное оксидное покрытие 20 шт. Пинцет из нержавеющей стали Proops 120 мм Бесплатная доставка по Великобритании. Бент / изогнутые 6мм Широкого плоского конец S7146, Bosch 2608570047 Цанга без стопорной гайки для маршрутизаторов, Stenso Prisma® Мужчины Многофункционального современного Slim Fit работа жакет, белого Смарт WiFi Термостат 4.0m2 Комплект электрического теплого пола 200Вт. Конвертер DigiSAT Ultra HD 4K Ready. Комплект осветительной лампы ElekTek с кронштейном для ремня и крючком Brilliant White. Lanzzas для печной трубы Удлинитель дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серый , 1400 x 900 мм Изогнутая душевая кабина с поддоном Стекло Easy Clean 6 мм для правой руки.
Lanzzas для удлинения трубы дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серый
LANZZAS ®, Lanzzas для печных труб Удлинение дымохода 1000 мм с заслонкой клапана диаметром 150 мм Серый, Сделай сам и инструменты, Камины, Аксессуары для каминов, Выхлопные трубыSomos unaorganación con un alto conocimiento, Expertos en las aéreas de administración, mantención y servicios generales. Sus объединяет сына profesionales del área Ingeniería, дипломатов, MBA en alta dirección. Con más de 20 nos de experiencecia.
Lanzzas для удлинителя трубы дымохода 1000 мм с заслонкой клапана Диаметр 150 мм Серый
Содержание Пакета: 1 x Свободные туники в стиле пэчворк с цветочным принтом. ❤️ 【ЛУЧШИЙ ПОДАРОК】 Снегоступы делают женщину роскошной и модной. метчики и вращающиеся инструменты более 20 лет, зеленое складное ведро Spear & Jackson 10L, и предотвращает попадание посторонних материалов в амортизатор.его очень легко надеть и снять с чемодана. Купить Мужские рубашки поло KLGDA с коротким рукавом Классическая хлопковая футболка с пуговицами Основные спортивные футболки и другие поло в, с принтом с воздушным шаром или серым воздушным шаром Женская длинная пижама с воздушным шаром с коротким рукавом с воздушным шаром Размеры 8-10 10-12 14-16 18-20, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Красивые декоративные подушки для мебели для гостиной. Фигурка стоит 3 3/4 дюйма и поставляется в витрине. YTGOOD Wireless Car Charger Mount, 10W Qi Wireless Car Charger Держатель для iPhone XS X 8 Быстрая зарядка для Xiaomi Samsung Galaxy S9 S10 Автомобильный держатель для телефона Зарядное устройство красный.Эти резиновые сапоги AIGLE с подкладкой из искусственного меха — идеальный аксессуар для прохладных температур ♥ ♥ ♥ Все наши заказы выполняются на заказ (вручную). Изображения составляют огромную часть описания товаров. Жемчужный белый предварительно смешанный торт Lace 500g. com / list / 79736634 / шелк-ткань-ребристая-шелк-хлопок-смесь, если вам нужен Fat Quarter, я рад получить новые идеи или предложения по улучшению. Если вы выбираете между двумя размерами, YU FENG Hanging Crystal Angel Suncatcher Blue Подвеска-люстра для защиты от сглаза и удачи 12.5 дюймов Идеально подходит для измельчения зелени. Вы можете связаться с нами по электронной почте или по телефону :. Все проекты нарисованы Эйми Александр с линейкой, YTGOOD Small Animal Tunnel, External Connection Tunnel Track Tube Toy for Hamster Sports blue Caliber 5. 5. наклейка нанесена и раскрашена вручную, а затем покрыта глазурью для имитации бусин из искусственной керамики. Широкое соответствие — подходит для моделей 1982-2020 гг. Дышащие удобные леггинсы Quick Dry Base Elite Fitness Layer Черные брюки L, Green Bars, X-Trail; Ford Fusion; Chrysler Pacifica и т. Д.9 Рукав см 64 65 66 67 68 дюймов 25, ✅ Lenovo Yoga 0-1IKB series — -1-15. 65,6 футов Ананас Доска объявлений Границы Красочная Ананас Конфетти Граница бюллетеня Тропическая граница Украшение для классной домашней вечеринки, Отличные цены на ваши любимые домашние бренды. Представьте себе веселые звуки детского смеха в теплый летний день, разносящиеся эхом повсюду, мягкие жевательные воротники из ультразвешенной ткани, 1 пара подножек KIMISS из алюминиевого сплава для мотоциклов Задняя педаль для ног пассажира с кронштейном для 883 Sportster Seventy 14-18.
Lanzzas для удлинителя трубы дымохода 1000 мм с заслонкой заслонки диаметром 150 мм СерыйБесплатная доставка по приемлемым заказам на сумму 20 фунтов стерлингов или более, Магазин Lanzzas для удлинения трубы дымохода 1000 мм с заслонкой заслонки диаметром 150 мм серый.
УПЛОТНЕНИЕ СОЕДИНЕНИЙ ЧУГУННЫХ ТРУБ БОЛЬШОГО ДИАМЕТРА В УСЛОВИЯХ НАПРЯЖЕНИЯ (Технический отчет)
Котари, Киран М. и Питтард, Джерард Т. УПЛОТНЕНИЕ ЧУГУННЫХ СОЕДИНЕНИЙ БОЛЬШОГО ДИАМЕТРА В УСЛОВИЯХ НАПРЯЖЕНИЯ .США: Н. п., 2005.
Интернет. DOI: 10,2172 / 842636.
Kothari, Kiran M, & Pittard, Gerard T. УПЛОТНЕНИЕ ЧУГУННЫХ ТРУБ БОЛЬШОГО ДИАМЕТРА В УСЛОВИЯХ НАПРЯЖЕНИЯ . Соединенные Штаты. https://doi.org/10.2172/842636
Котари, Киран М. и Питтард, Джерард Т.Пт.
«УПЛОТНЕНИЕ ЧУГУННЫХ СОЕДИНЕНИЙ БОЛЬШОГО ДИАМЕТРА В УСЛОВИЯХ ЖИЗНИ». Соединенные Штаты. https://doi.org/10.2172/842636. https://www.osti.gov/servlets/purl/842636.
@article {osti_842636,
title = {УПЛОТНЕНИЕ СОЕДИНЕНИЙ ДЛЯ ЧУГУННЫХ ТРУБ БОЛЬШОГО ДИАМЕТРА В УСЛОВИЯХ НАПРЯЖЕНИЯ},
author = {Котари, Киран М. и Питтард, Джерард Т.},
abstractNote = {Утилиты в U.S. эксплуатирует более 75 000 км (47 000 миль) старых чугунных труб для распределения газа. Соединения раструба и гладкого конца, которые соединяют секции труб вместе, имеют тенденцию протекать по мере старения этих труб. Текущие методы ремонта дорогостоящи и очень разрушительны. Целью этой программы является разработка, испытание и коммерческое использование роботизированной системы, способной запечатывать несколько раструбных и гладких соединений с одной точки входа трубы. Предлагаемая система будет выполнять ремонт при работающей трубе путем перемещения по трубе, очистки каждой поверхности стыка и установки гильзы из нержавеющей стали, покрытой войлоком, пропитанным эпоксидной смолой, поперек стыка.Такой подход позволит значительно сэкономить время и труд, свести к минимуму земляные работы, избежать перебоев в движении и устранить любые требования по прерыванию обслуживания клиентов (что привело бы к огромным расходам для коммунальных служб). Технические проблемы включают: (1) ремонтные втулки должны компенсировать отклонение диаметра и эксцентриситет старых чугунных труб; (2) сборка должна проходить большие расстояния по трубам, содержащим мусор; (3) стенка трубы должна быть эффективно очищена в непосредственной близости от стыка, чтобы гарантировать хорошее соединение муфты; и (4) инновационный вводной фитинг с болтовым креплением требуется для проведения безопасных ремонтных операций в сети под напряжением.},
doi = {10.2172 / 842636},
url = {https://www.osti.gov/biblio/842636},
journal = {},
number =,
объем =,
place = {United States},
год = {2005},
месяц = {7}
}
Труба тройника топлива карбюратора Кавасаки / алюминий З1 КЗ900 КЗ1000 ’73-80
BlogFrancesco2020-06-08T20: 33: 43 + 02: 00- org/Breadcrumb»> Главная
- Автозапчасти и транспортные средства
- Автозапчасти и аксессуары
- Запчасти для мотоциклов
- Запчасти для забора воздуха и топлива для мотоциклов
- Другие устройства для забора воздуха и подачи топлива для мотоциклов Детали
- Трубка топливного тройника Kawasaki Carb / алюминий Z1 KZ900 KZ1000 ’73-80
Трубка топливного тройника Kawasaki Carb / алюминий Z1 KZ900 KZ1000 ’73-80
Трубка топливного тройника карбюратора Кавасаки / алюминий З1 КЗ900 КЗ1000 ’73-80
Топливный тройник Kawasaki Carb, трубка / алюминий Z1, KZ900 KZ1000 ’73-80. Заменяет те, которые трудно найти негерметичные OEM (деталь № 16046-002), показанные на рисунке. Они изготовлены с высокой точностью из цельного алюминия и включают четыре сменных уплотнительных кольца. Отверстия просверлены немного большего размера для подачи большего количества топлива.
Трубка топливного тройника карбюратора Кавасаки / алюминий З1 КЗ900 КЗ1000 ’73-80
реле стартера реле соленоида для мотоцикла Honda TRX400EX Sportrax ATV, RANGER 8 передний подъемный комплект 1 «3» кованые торсионные ключи DOETSCH TECH NITRO SHOCKS 4WD, Up & Downstream-Denso Oxygen Air Fuel Ratio Sensor 2PCS For 2007-2009 CR-V 2.4L, крышка приборной панели Dashmat Коврик для приборной панели против солнца для Infiniti FX35 FX45 FX50 03-08. 1992 93 94 95 Mercedes w140 s320 s420 400e Блок управления зажиганием OEM 0155456032, HONDA OEM Внешний вид двигателя Крышка-крышка двигателя Резиновая опора 171225G0A00. Thrust STD Size 88 ~ Подлинные подшипники шатуна TAIHO подходят для сети 2L-T 3L 5L, OEM Minn Kota YOKE-TUBE Деталь № 2261544. Термоусадочные трубки на 1 рулон Кабельная трубка 30 метров, черный полиолефин с внутренним диаметром 1/8 дюйма / 3 мм 2 1, прокладки для 66 70 Двигатель 80CC Моторизованный велосипед M GS07S, ключевые детали 1989-148 Верхняя арка заднего колеса 2009-2014 Ford F-150 Пикап 50 x.Левый и правый Новый для 03-06 XC90 Передний привод 2.5L CV Валы ведущего моста 2.91-95 TOYOTA 4RUNNER PICKUP DOOR CONTROL MODULE 85980-35030 YOTA YARD, 2PCS передние левые и правые оконные регуляторы без двигателя для BMW 325i 328i 330i E46 , 13 дюймов 60 Вт EPISTAR Led Work Light Bar Однорядная лампа Offroad SUV 4WD Jeep FLOOD. BMW E70 X5 M Оригинальная эмблема заднего багажника «M» Наклейка с надписью NEW 2010-2013 !!!!!, R / T 50 штук Б / У Mopar 1972 1973 B-body ремень безопасности / реле низкого уровня топлива 3620859 GTX, подходит для Nissan Altima 2002-2006 гг. Передние задние глухие тормозные диски + керамические колодки.Alloy USA Алюминий Dana 30 Крышка дифференциала для Jeep Wrangler 11210 Red, ЭЛЕКТРОПРОВОДКА * РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ для MAZDA RX7 1992-2002, Прокладка внутренней крышки сцепления Hyosung левая сторона GV650 GT650 GT650R Comet.
Требования к трубопроводам для расходомера | PI Process Instrumentation
Когда жидкость, протекающая по трубе, принимает желаемый профиль потока, она движется равномерно с наибольшими скоростями около центра трубы. Неправильная установка расходомера может нарушить этот профиль и снизить точность измерения.Искажение профиля потока и завихрение — два наиболее заметных типа возмущений жидкости, которые влияют на коэффициенты расхода расходомера — обычно являются результатом неправильной конфигурации трубопроводов.
Деформация профиля жидкости возникает, когда препятствие — например, частично открытый клапан или плохо установленная фланцевая прокладка — частично блокирует трубу. Завихрение возникает, когда жидкость проходит через изгибы трубопровода в разных плоскостях. Вихрь исправить гораздо труднее, чем искажение профиля потока. Препятствия перед расходомером и рядом с ним могут привести к ошибкам более 50 процентов.
Производители расходомеровбудут рекомендовать прямую трубу различной длины до и после расходомера для достижения полностью развитого желаемого профиля потока. Длинных прямых труб можно избежать за счет использования устройств для выпрямления потока и кондиционеров потока. Устройства для выпрямления потока включают пучки труб, перфорированные пластины и внутренние выступы. Эти решения уменьшают завихрение, но не изменяют профиль потока; некоторые могут даже ввести искаженный профиль. Кондиционеры Flow могут уменьшить завихрение, а также имитировать полностью развитый профиль.Такой профиль можно ввести, например, на решетчатой тарелке.
Требования к трубопроводам для расходомера дифференциального давления
РасходомерыDP измеряют падение давления на проточном элементе в трубопроводе, таком как диафрагма. Измеренный расход является функцией падения давления. Таким образом, расходомер состоит из расходомера в трубопроводе, а также расположенного рядом измерителя перепада давления. Маленькие трубки, называемые импульсными линиями, по обе стороны от расходомера ведут к измерителю перепада давления для измерения.
Профессиональные организации, такие как ISA, ANSI, API, ASME и AGA, предлагают рекомендации по установке расходомеров DP. Эти рекомендации помогают свести к минимуму возмущения профиля скорости жидкости. Часто, например, желательны измерения температуры и статического давления в дополнение к расходу. Чтобы свести к минимуму возмущения потока от дополнительного датчика давления, установите тройник для подключения к соответствующей импульсной линии DP. Аналогичным образом установите защитную гильзу, используемую для измерения температуры, на расстоянии не менее 10 диаметров трубы после расходомера.Такие установки должны отличаться гладко отшлифованными сварными швами и обрезанными прокладками, чтобы исключить выступы в потоке жидкости.
Прямые участки трубопровода до и после элемента потока DP помогают гарантировать полностью разработанный профиль скорости жидкости, позволяющий прогнозировать падение давления. Для диафрагмы требуемая длина прямого участка зависит как от бета-коэффициента установки, так и от природы компонентов, расположенных выше по потоку в трубопроводе. (Бета-коэффициент — это диаметр отверстия, деленный на диаметр трубы. Например, когда один изгиб на 90 градусов предшествует диафрагме, требования к прямой трубе колеблются от шести до 20 диаметров трубы при увеличении коэффициента бета с 0,2 до 0,8.
Размер и ориентация отводов давления импульсной линии зависит как от размера трубы, так и от технологической жидкости. Рекомендуемый максимальный диаметр отверстий для отбора давления в трубе или фланце:
- ¼ дюйма для труб диаметром менее двух дюймов;
- 3⁄8 дюйма для труб диаметром два и три дюйма;
- ½ для труб диаметром от четырех до восьми дюймов; и
- ¾ дюйма для труб диаметром более восьми дюймов.
Подберите для отводов и выводов давления одинаковый диаметр. Если отверстие выходит из внутренней поверхности трубы, убедитесь, что оно находится заподлицо с внутренней поверхностью трубы, без шероховатостей, заусенцев или краев проволоки. Соединения с отводами давления должны выполняться ниппелями, муфтами или переходниками, приваренными к внешней поверхности трубы.
В тех случаях, когда технологическая жидкость может закупоривать краны давления или может образовывать гель или замерзать в импульсных линиях, подумайте о химических уплотнениях. В этих случаях размеры соединений обычно больше.При использовании химических уплотнений убедитесь, что два соединительных капилляра, которые идут к измерителю DP, имеют одинаковую температуру, и держите их защищенными от солнечного света.
Рис. 1. Рекомендуемые конфигурации диафрагмы и датчика перепада давления для работы с паром, жидкостью и газом. |
Разместите датчик DP как можно ближе к первичному элементу с помощью коротких выводов того же диаметра.На рисунке 1 показаны рекомендуемые конфигурации для различных приложений DP. При работе с паром горизонтальные подводящие линии должны быть как можно короче и должны быть наклонены (с минимальным уклоном в один дюйм / фут по отношению к трубопроводу) в сторону крана, чтобы конденсат мог стекать обратно в трубу. . При работе с чистой жидкостью или газом продувайте подводящие линии через вентиляционные или дренажные соединения ячейки DP. Промывайте их в течение нескольких минут, чтобы удалить весь воздух, так как захваченный воздух может нарушить калибровку нуля.
Если рабочая температура превышает максимальное ограничение по температуре измерителя перепада давления, используйте химические уплотнения или сделайте подводящие линии достаточно длинными для охлаждения жидкости. Если необходимо дополнительное охлаждение, установите спиральный участок трубки (косичку) в подводящие линии.
Частота проверки или замены первичного элемента зависит от эрозионных и коррозионных свойств технологической жидкости, а также от требуемой общей точности. Если предыдущий опыт отсутствует, снимите диафрагму для проверки в течение первых трех, шести и 12 месяцев ее эксплуатации.Основываясь на визуальном осмотре пластины, разработайте разумный цикл обслуживания на основе полученных результатов. Сохраняйте отверстия, используемые для расчета баланса материала, в одном цикле обслуживания.
Требования к трубопроводам для магнитных расходомеров
Всегда протягивайте электромагнитный расходомер (магметр) так, чтобы он был заполнен жидкостью. Конфигурация трубы должна избегать скопления или скопления какой-либо вторичной фазы (твердых частиц или воздуха). Любой увлеченный воздух должен выводиться из счетчика потоком или плавучестью (при нулевом расходе).Точно так же любые твердые частицы должны падать из счетчика под действием силы тяжести при нулевом расходе. Вы можете устанавливать магнитометры в горизонтальные линии, но наилучшая практика требует установки в вертикальных линиях с восходящим потоком (Рисунок 2).
Подайте трубку к магметру, чтобы он оставался полным при нулевом расходе. В противном случае выходной сигнал может стать нестабильным из-за воздействия на электрод воздуха. Если слив при нулевом расходе неизбежен, используйте опции обнаружения пустой трубы, чтобы предотвратить нестабильный вывод.
Рисунок 2. При установке магнитометров избегайте нисходящего потока. Горизонтальные конфигурации после колена требуют пяти диаметров прямой трубы перед счетчиком. |
Магметры относительно нечувствительны к ошибкам, вызванным несимметричными скоростями или завихрением. Общее практическое правило для прямых трубопроводов — длина трубопровода пять по потоку перед расходомером и три диаметра ниже по потоку от счетчика (измеряется от центра трубки). Независимые испытания показали, что на магнитометры могут влиять эффекты трубопровода, если длина прямой трубы, расположенной выше по потоку, меньше трех диаметров трубы.Ошибки, связанные с воздействием трубопровода, обычно составляют от 0,1% до 1,5%, в зависимости от точной конфигурации трубопровода и длины участка трубопровода перед расходомером.
Магнитное поле на электродах очень мало, что делает магметр чувствительным к паразитным токам заземления в трубопроводе. Если трубопровод изготовлен из непроводящих материалов, таких как пластик, или покрыт изоляционным материалом, эти паразитные потенциалы заземления могут вызвать значительные ошибки измерения. Паразитный потенциал в пять или шесть милливольт в измерительной части расходомера может сделать сигнал бессмысленным.Датчик будет путать этот паразитный потенциал с фактическим сигналом и давать неточные показания расхода.
Если трубопровод изготовлен из проводящего материала без футеровки, технологическое заземление должно быть отличным, и никаких дополнительных мер обычно не требуется. В качестве меры предосторожности установите заземляющие перемычки между фланцами трубы и фланцами магметра и подключите один фланец трубы к надежному заземлению, как показано на Рисунке 3.
Если соединительная труба не проводит электричество или покрыта изоляционным материалом, используйте заземляющие кольца, диски или электроды.Прикрепите заземляющие диски или кольца к фланцам головки детектора с обоих концов. Если в магметре есть заземляющие электроды, производитель подключает их к заземлению внутри корпуса магметра.
Требования к трубопроводам вставного магнитного расходомера
Вставные магнитные зондыпредставляют собой экономичную альтернативу полнопроходным измерителям или поверочным устройствам для проверки характеристик существующего измерителя. При правильном применении эти датчики обеспечивают надежную, не требующую обслуживания работу с хорошей точностью во многих сложных приложениях и отраслях.Вставные магнитометры подходят как для временного, так и для постоянного применения в трубах диаметром до 320 дюймов. Возможность горячей врезки через клапан позволяет производить установку, когда труба находится в полном рабочем состоянии.
Предпочтительно, чтобы конец зонда достигал осевой линии трубы после установки. Но если зонд будет испытывать исключительно высокие скорости потока в центре трубы, поднимите его до точки в трубе, представляющей среднюю скорость потока. Эта точка обычно составляет 1⁄8 дюйма диаметра трубы.Производители предоставляют таблицы с указанием максимальной скорости потока для различной длины вставки.
Рис. 3. Рекомендации по заземлению проводящих и непроводящих трубопроводов.Для оптимальной работы условия трубопровода перед вводным магнитометром должны быть хорошими. ISO 7145, например, требует от 25 до 50 диаметров прямой трубы перед вводным счетчиком. Если такая длина невозможна, инженеры по приборам должны определить профиль потока, чтобы обеспечить хорошую точность вводимого магнитометра.
Требования к трубопроводам вихревого расходомера
Калибровка вихревого расходомера по размеру трубопровода — плохая практика. Вихревой измеритель линейного размера может вообще не работать. Если диапазон расходов неизвестен, сначала произведите приблизительные измерения (с помощью портативных ультразвуковых устройств Пито или накладных ультразвуковых устройств). Около половины всех установок вихревых расходомеров требуют «сужения» технологических трубопроводов большого размера с помощью концентрических переходников и расширителей (Рисунок 4). Даже с установленными устройствами для выпрямления потока для установки потребуются прямые (релаксационные) трубопроводы.
Вихревой расходомер требует хорошо развитого и симметричного профиля скорости потока, без каких-либо искажений или завихрений. Это требует использования относительно длинных прямых трубопроводов до и после расходомера для кондиционирования потока. Вихревые счетчики, аналогичные вихревым счетчикам, содержат элементы для выпрямления потока, поэтому требуется меньше прямых труб.
Прямая длина трубы для вихревого расходомера должна быть такого же размера, как и для счетчика, а ее длина должна быть примерно такой же, как требуется для установки с отверстием с коэффициентом бета 0.7. Большинство производителей вихревых расходомеров рекомендуют минимальную длину трубы 30 диаметров после регулирующих клапанов и от трех до четырех диаметров трубы между расходомером и отводами давления на выходе. Температурные элементы должны быть небольшими и располагаться на расстоянии пяти-шести диаметров трубы ниже по потоку.
Рис. 4. Вихревые расходомеры часто должны быть меньше, чем размер линии. Установки должны обеспечивать заполнение счетчика жидкостью при нулевом расходе. |
Вихревые расходомеры можно устанавливать вертикально, горизонтально или под любым углом, пока труба заполнена. При установке счетчика вертикально с восходящим потоком труба всегда будет заполнена. Если поток горизонтальный или нисходящий по вертикали, удерживайте нижний трубопровод поднятым, чтобы уловить жидкость. Используйте обратные клапаны, чтобы поддерживать трубопровод заполненным жидкостью в условиях отсутствия потока. Если замена расходомера в конкретной конфигурации трубопровода требует остановки потока, вокруг расходомера можно установить запорный и байпасный клапаны.
Ответные фланцы (на стыковочных трубопроводах Schedule 40 или Schedule 80) должны иметь такой же диаметр и гладкое отверстие, что и вихревой расходомер. Используйте фланцы с приварной шейкой, а не переходные фланцы. Убедитесь, что на внутренней поверхности сопрягаемой трубы нет прокатной окалины, ямок, отверстий, царапин и неровностей на расстоянии четырех диаметров трубы до и двух диаметров трубы после расходомера. Отверстия расходомера, прокладок и соседних трубопроводов должны быть тщательно выровнены, чтобы исключить любые препятствия или ступеньки.
Вы можете избежать чрезмерной вибрации трубы, поддерживая трубу с обеих сторон измерителя или вращая измеритель так, чтобы датчик переместился из плоскости вибрации. Шум процесса из-за дребезга клапана, конденсатоотводчиков или насосов может привести к завышенным или ненулевым показаниям в условиях отсутствия потока. Большая часть электроники расходомера позволяет увеличить настройки фильтра шума, но повышенное снижение шума обычно также снижает чувствительность расходомера при низком расходе. Один из вариантов — переместить счетчик в менее шумную часть процесса.
Требования к трубопроводам расходомера Кориолиса
РасходомерыКориолиса измеряют массовый расход напрямую и имеют несколько ограничений при установке. Эти расходомеры нечувствительны к искажению профиля скорости и завихрению. Эта характеристика позволяет избежать необходимости использования прямых участков релаксационных трубопроводов до и после расходомера для регулирования потока. Кроме того, расходомеры Кориолиса обрабатывают все жидкости независимо от их числа Рейнольдса.
Устанавливайте расходомеры Кориолиса так, чтобы они оставались наполненными жидкостью и чтобы воздух не мог попасть внутрь трубок.В санитарных установках убедитесь, что счетчик полностью дренирует. Наиболее желательна установка в вертикальных трубах с восходящим потоком, но возможна установка и в горизонтальных трубопроводах. Не рекомендуются установки, в которых жидкость течет вниз по вертикальной трубе. Хорошая практика требует установки перед по потоку сетчатых фильтров, фильтров или сепараторов воздуха / пара, если это необходимо для удаления всех нежелательных вторичных фаз и пузырьков воздуха. Установите регулирующие клапаны после расходомеров Кориолиса, чтобы увеличить противодавление на них и снизить вероятность кавитации или пробоя.
Отложения и сильная вибрация могут снизить точность. Однако более новые конструкции расходомеров Кориолиса устойчивы к нормальной вибрации трубы, если окружающие технологические трубопроводы должным образом поддерживают расходомер. Для расходомерной трубки не требуется никаких специальных опор или подушек. Если инструкции по установке требуют специального оборудования или опор, конструкция измерителя, вероятно, будет чувствительна к вибрации.
Требования к трубопроводам турбинного расходомера
Типичные спецификации производителя для турбинных счетчиков предусматривают длину прямой трубы 10-15 диаметров трубы до и пяти диаметров после нее.Дополнительные рекомендации для прямых труб:
- 20 диаметров трубы для колена 90 градусов, тройника, фильтра, сетчатого фильтра или защитной гильзы;
- 25 диаметров трубы для частично открытого клапана; и
- 50 диаметров трубы для двух колен в разных плоскостях или если поток спиральный.
Рис. 5. Рекомендации по диаметру прямой трубы для вихревых и вихревых расходомеров для различных конфигураций. |
Обычно турбинные расходомеры требуют установки выравнивающих лопаток и промывочных сетчатых фильтров или фильтров перед расходомером. Правильные лопатки могут уменьшить длину прямой трубы, которая требуется в противном случае. Сетчатые фильтры и фильтры удаляют твердые частицы, захваченные жидкостью, которые в противном случае могут повредить ротор турбины.
Поскольку клапаны, установленные в трубопроводе, могут вызывать значительные ошибки, используйте полнопроходные запорные клапаны, которые полностью открыты во время работы расходомера.Устанавливайте регулирующие клапаны только на стороне выхода расходомера.
Внезапное падение давления на входе может привести к возникновению вспышек или кавитации внутри турбинного расходомера. Мигание приводит к завышению показаний счетчика, а кавитация приводит к повреждению ротора.
Давление на выходе должно равняться 1,25 давлению пара плюс удвоенное падение давления. Небольшое количество воздуха, вовлекаемое (
Требования к трубопроводам ультразвукового расходомера
Ультразвуковые расходомерыбывают двух основных типов — доплеровские и транзитные. Доплеровские расходомеры измеряют сдвиг частоты при отражении луча от пузырьков или частиц в жидкости. Проточные расходомеры измеряют разницу во времени между ультразвуковыми лучами, движущимися по потоку и против него. Применение чистых жидкостей обычно исключает доплеровские расходомеры. Счетчики времени прохождения хорошо работают с чистыми и вязкими жидкостями.
Расходомерыс несколькими ультразвуковыми лучами меньше подвержены возмущениям профиля потока, чем однолучевые. Избыточные твердые частицы или жидкости с увлеченными газами могут блокировать ультразвуковые импульсы в измерителях времени прохождения.Например, для неочищенных сточных вод обычно слишком мало акустических разрывов для доплеровского анализа и недостаточно чистых для измерений времени прохождения.
Большинство рекомендаций требует для жидкости числа Рейнольдса менее 4000 (ламинарный поток) или более 10 000 (турбулентный поток). Нелинейность в переходной области между этими двумя числами Рейнольдса снижает точность измерителя.
Ультразвуковые расходомеры не применимы к суспензиям, которые являются звукопоглощающими, такими как суспензии извести или каолина.Сильно впитывающие твердые частицы ослабляют сигнал ниже допустимой мощности.
Ультразвуковые расходомеры следует устанавливать перед препятствиями для потока, такими как колена, редукторы или клапаны. Убедитесь, что между препятствием и счетчиком проходит самая длинная прямая труба. Длину прямой трубы можно уменьшить до пяти диаметров трубы, если допустимо допустить дополнительную погрешность в 1 процент.
Соблюдение этих рекомендаций по установке расходомера поможет обеспечить успешное применение с хорошей точностью.
Это вторая статья из серии из пяти статей, посвященных истории и работе расходомеров. Часть III появится в июньском номере.
Грег Ливелли — старший менеджер по продукции в компании ABB Instrumentation, расположенной в Варминстере, штат Пенсильвания. Он имеет более чем 15-летний опыт проектирования и маркетинга расходомерного оборудования. Г-н Ливелли получил степень магистра делового администрирования в Университете Реджис и степень бакалавра машиностроения в Технологическом институте Нью-Джерси.С г-ном Ливелли можно связаться по электронному адресу [email protected] или 215-674-6641.
Диаграммы диаметров труб | EzyStrut
Размеры и вес труб легко определить с помощью наших полезных таблиц диаметров и диаметров …
Трубные хомуты и сверхмощные опорные системыEzyStrut подходят для труб из различных материалов и размеров и измеряются номинальным внутренним диаметром (NB) и внешним диаметром (ØD).
Приведенные ниже таблицы разработаны, чтобы упростить выбор правильных зажимов для требований проекта в зависимости от материала, размера и массы (измеряется в кг / м) устанавливаемых труб.
Переход к материалу трубы
Медь
ПВХ (DWV) Поливинилхлорид
CPVC Хлорированный поливинилхлорид
HDPE Полиэтилен высокой плотности
ПВХ (PPVC), армированный давлением (класс 6/12)
Армированный волокном FRC 902 Бетон
Сталь (оцинкованная и нержавеющая)
DICL Ковкий чугун
Медь
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
12. 7 | 15 | 0,30 | 0,39 |
15,9 | 18 | 0,43 | 0,58 |
19,0 | 20 | 0,52 | 0,75 |
25,0 | 25,4 | 0,83 | 1,25 |
31,8 | 32 | 1,05 | 1,72 |
38.1 | 40 | 1,27 | 2,27 |
50,0 | 51,2 | 1,70 | 3,57 |
63,5 | 65 | 2,14 | 5,07 |
76,2 | 80 | 3,42 | 7,60 |
88,9 | 90 | 4,00 | 9,76 |
100 | 101.6 | 4,58 | 12,18 |
125 | 127,0 | 5,78 | 17,77 |
150 | 152,4 | 8,58 | 25,86 |
175 | 177,8 | 10,03 | 33,74 |
200 | 203,2 | 11,48 | 42,63 |
ПВХ (DWV)
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
32 | 38. 0 | 0,34 | 1,14 |
40 | 43,1 | 0,50 | 1,76 |
50 | 56,2 | 0,67 | 2,59 |
65 | 69,1 | 1,00 | 4,14 |
80 | 82,7 | 1,17 | 5,58 |
100 | 110.4 | 2,00 | 9,85 |
150 | 160,5 | 3,84 | 21,51 |
225 | 250,7 | 9,00 | 48,74 |
300 | 315,9 | 14,50 | 85,15 |
375 | 400,0 | 23,34 | 133,73 |
ХПВХ
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
25 | 33. 7 | 0,39 | 1,01 |
32 | 42,8 | 0,62 | 1,61 |
40 | 48,4 | 0,82 | 2,11 |
50 | 60,3 | 1,28 | 3,31 |
ПНД
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
26 | 32 | 0.259 | 0,790 |
34 | 40 | 0,331 | 1,239 |
44 | 50 | 0,420 | 1,940 |
50 | 56 | 0,471 | 2,434 |
57 | 63 | 0,534 | 3,087 |
69 | 75 | 0. 644 | 4,383 |
83 | 90 | 0,903 | 6.313 |
101 | 110 | 1,350 | 9,424 |
115 | 125 | 1,750 | 12,171 |
147 | 150 | 2,840 | 19,947 |
186 | 200 | 3.580 | 31,216 |
234 | 250 | 5,630 | 48,774 |
295 | 315 | 8,920 | 77,442 |
ПВХ под давлением (PPVC) (класс 6/12)
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
15 | 21. 2 | 0,15 | 0,33 |
20 | 26,6 | 0,25 | 0,56 |
25 | 33,4 | 0,39 | 0,88 |
32 | 42,2 | 0,62 | 1,42 |
40 | 48,1 | 0,80 | 2,06 |
50 | 60.2 | 1,26 | 3,22 |
65 | 75,2 | 2,13 | 5,65 |
80 | 88,7 | 2,31 | 7,33 |
100 | 114,1 | 4,50 | 12,35 |
125 | 140,0 | 7,43 | 19,70 |
150 | 160.0 | 9,67 | 27,33 |
155 | 168,0 | 10,0 | 28,85 |
200 | 225,0 | 15,83 | 39,40 |
226 | 250,0 | 15,66 | 47,23 |
250 | 280,0 | 24,83 | 73,89 |
300 | 315. 0 | 31,60 | 102,25 |
375 | 400,0 | 51,66 | 162,05 |
F.R.C
Труба NB | Ø D | Масса | Масса |
---|---|---|---|
225 | 269 | 22 | 61,74 |
300 | 346 | 35 | 105.70 |
375 | 427 | 51 | 161,39 |
450 | 512 | 67 | 225,96 |
535 | 594 | 86 | 310,89 |
600 | 678 | 111 | 393.60 |
675 | 752 | 133 | 490. 66 |
750 | 802 | 157 | 598,80 |
Сталь (оцинкованная и нержавеющая)
Труба NB | Ø D | График 40 | График 40 |
---|---|---|---|
8 | 13,6 | 0.63 | 0,69 |
10 | 12,2 | 0,90 | 1,00 |
15 | 21,3 | 1,27 | 1,30 |
20 | 26,9 | 1,68 | 2,00 |
25 | 33,7 | 2,50 | 3,06 |
32 | 42.8 | 3,38 | 4,35 |
40 | 48,4 | 4,05 | 5,37 |
50 | 60,3 | 5,44 | 7,50 |
65 | 76,1 | 8,63 | 11,71 |
80 | 88,9 | 11,29 | 15,90 |
90 | 101. 6 | 13,50 | 19,80 |
100 | 114,3 | 16,70 | 24,28 |
125 | 139,3 | 21,77 | 34,69 |
150 | 165,1 | 28,26 | 46,80 |
200 | 219,1 | 42,55 | 74,61 |
250 | 273.0 | 60,20 | 110,90 |
300 | 323,8 | 75,90 | 151,90 |
350 | 355,6 | 93,70 | 180,70 |
400 | 406,4 | 123,50 | 237,30 |
450 | 457,2 | 156,20 | 300,80 |
500 | 508. 0 | 183,00 | 361.80 |
600 | 609,6 | 254,50 | 513,70 |
DICL — приложение для водоснабжения или канализации
ТрубаDICL обычно имеет внешнее покрытие Zinc200 + Epoxy Bit. Для водоснабжения он имеет внутреннюю футеровку из обычного портландцемента, а для канализации используется цемент с высоким содержанием глинозема.
Номинальный размер DN | Класс давления | Эффективная | Приблизительный вес |
---|---|---|---|
100 | 35 | 5.75 | 111 |
150 | 35 | 5,75 | 156,6 |
200 | 35 | 5,75 | 208,8 |
225 | 20 | 5,75 | 235,8 |
225 | 35 | 5,75 | 241,8 |
250 | 20 | 5. 75 | 252 |
250 | 35 | 5,75 | 288 |
300 | 20 | 5,75 | 324 |
300 | 35 | 5,75 | 372 |
375 | 20 | 5,75 | 420 |
375 | 35 | 5,75 | 522.6 |
450 | 20 | 5,75 | 516 |
450 | 35 | 5,75 | 689,4 |
500 | 20 | 5,75 | 600 |
500 | 35 | 5,75 | 812,4 |
600 | 20 | 6 | 781.2 |
600 | 35 | 6 | 1081,8 |
750 | 20 | 6 | 1140,6 |
750 | 35 | 6 | 1596 |
