Двускатная крыша дома своими руками: инструкция по строительству
Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.
Двускатная крыша дома своими руками
Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.
Конструктивные элементы двускатной крыши
Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ. Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки.
Содержание статьи
Этапы строительства
Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.
| Наименование этапа | Содержание |
|---|---|
Планирование | Следует определиться с элементами двускатной кровли, рассчитать параметры стропилин, их расположение, дополнительные элементы и т. д. Во время разработки проекта принимается во внимание климатическая зона проживания, ветровые и снеговые нагрузки и рельеф местности. Исходные данные берутся из таблиц СНиП, адаптируются к существующим условиям. Самостоятельно сделать такие расчеты очень сложно, нужно иметь специальное техническое образование. Да и не надо заниматься расчетами, на это потребуется очень много времени, а результат будет приблизительным. |
Заготовка строительных материалов | Во всех случаях необходимо покупать материалы с запасом. Величина запаса зависит от опытности строителей, сложности крыши и качества материалов. Не нужно экономить на стропильной системе, для ее изготовления следует использовать пиломатериалы не ниже первого класса. Почему? Застройщик не всегда на глаз может увидеть некоторые пророки досок, а первый класс дает гарантию качества в любом случае. |
Строительство стропильной системы | Приступать можно лишь после выбора конструкции и полной заготовки всех материалов. Стропильная система – сооружение, которое не имеет второстепенных элементов. Каждый упор, раскос или иной узел выполняет свою функцию, неправильные соединения или нарушения технологии изготовления обязательно станут причиной появления очень неприятных ситуаций во время эксплуатации здания. В настоящее время есть большой выбор крепежных элементов и строительных технологий, позволяющих облегчать физический труд кровельщиков, собирать стропильные системы относительно быстро и надежно. Наиболее опытные строители готовят все элементы на земле по шаблонам, на крыше они лишь собираются в единую конструкцию. |
Утеплительные и кровельные работы | Используются только в тех случаях, когда чердачные помещения планируется сделать жилыми. От вида утеплителей во многом зависят параметры кровельного пирога, номенклатура и стоимость материалов. Во время выбора утеплителя обязательно учитываются температурные условия в данной местности. Если толщина рассчитана неправильно, то от утепления будет больше вреда, чем пользы. Минеральная вата быстро отсыреет, деревянные элементы стропильной системы будут эксплуатироваться в условиях повышенной влажности. Как следствие – крыша преждевременно потеряет свои первоначальные показатели устойчивости, потребуется текущий или капитальный ремонт. В некоторых ситуациях затраты на капитальный ремонт могут превышать стоимость нового строительства. |
Монтаж системы водоотвода и снегозадержания | Система водоотвода монтируется на всех жилых домах, она не только направляет дождевые воды в выбранный участок, но и не допускает переувлажнения грунтов под фундаментами. Переувлажнение очень опасно – фундаменты неравномерно проседают, на фасадных стенах появляются трещины. Что касается снегозадержателей, то к этому вопросу следует подходить взвешенно. Дело в том, что на скатах с большим углом наклона снег не накапливается, снегозадержатели на них не нужны. Не требуются эти элементы и на крышах с небольшим наклоном (в пределах 20°), снег с таких крыш не падает, а постепенно тает. |
Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.
Стропильная система
Цены на брус
Брус
Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.
Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.
Рекомендуется деревянные элементы стропильной системы пропитать огнебиозащитой. Покупать можно любую марку, все они действуют примерно одинаково. Как правильно пропитывать доски?
- Материал должен быть полностью сухим и чистым.
Пиломатериал
- Подготовьте состав согласно прилагаемой производителем инструкции. Пропитывается роликом, малярной кистью или пневматическим краскопультом. Быстрее всего работать валиком, намного труднее и медленнее пропитывать кисточкой. Желательно делать два слоя, второй наносится после высыхания первого. Если цвет пропитки незаметен, то рекомендуется добавить в нее любой краситель. За счет этого минимизируются риски пропусков покрытия.
Нанесение пропитки на пиломатериал
- Высохший и пропитанный материал надо хранить под навесом.

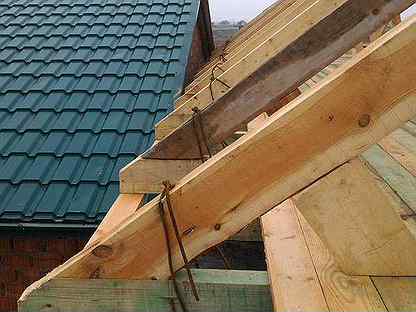

Стропильная система состоит из нескольких важных элементов.
Изготовление мауэрлата
Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.
Мауэрлат
Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.
Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме.
Крепление мауэрлата: мастер-класс
Изготовление стропильных ног
Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.
Строительные леса
Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы.
Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.
Временный коньковый прогон
Обращайте внимание на положение горизонтального бруса
Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.
Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.
Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу.
Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.
Посадочное место на стропильной ноге
Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.
Снизу стропильные ноги фиксируют гвоздями
На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами.
Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.
Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой
Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.
Вбивается гвоздь в торец соединения
Прикладывается и фиксируется накладка
Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.
После того как все стропильные ноги установлены, демонтируйте временный прогон.
Установленные стропила
Убран временный коньковый прогон
Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся.
Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.
Ригели
Ригели (вид снизу)
Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки. По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.
Затяжки и бабки
Гидрозащита между брусом и фронтоном
Наращивание досок по длине
Узел соединения затяжек и стропил
Крепление бабок к ригелям
Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка).
Выбирать можно любой, но первый требует меньше времени на монтаж.
Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.
Вынос карнизного свеса
Фиксация кобылок для увеличения карнизного свеса
К торцам прибивают доску
Фото: стропила и лобовая доска
Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.
Фиксация уголками
Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.
Крепление ветровой доски
Фото: к дополнительным стропилам прибиты ветровые доски
На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.
Покрытие крыши
Цены на ветрозащитные мембраны
Ветрозащитная мембрана для кровли
Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.
Монтаж гидроизоляции
В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.
Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.
В чем преимущества их метода?
- Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
- Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.
» data-font=»» data-listid=»3″ aria-setsize=»-1″ data-aria-posinset=»1″ data-aria-level=»1″>Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги. За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.
Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.
Гидроизоляцию закрепляют рейками
Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.
Шаг обрешетки
Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.
Доски обрешетки
Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.
Шаблон
Использование шаблона
Крепление доски обрешетки
Важно. Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.
На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.
Зазор на коньке
Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.
Подрезка длинных досок обрешетки
Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.
Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.
Ветровые связи
Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.
Прибивают торцевые доски
Карнизная планка
На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.
Монтаж металлочерепицы
Цены на металлочерепицу
Металлочерепица
Прибейте ветровые и карнизные планки с нахлестом примерно 10 см.
Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.
Монтаж ветровых досок
Установлены ветровые планки
Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.
Лист металлочерепицы
Монтаж металлочерепицы
Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.
Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке
Закрепленная металлочерепица
При необходимости производят резку листов
Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров.
Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.
Монтаж конька
Настоятельно рекомендуется при покупке металлочерепицы приобретать корректор царапин. С его помощью быстро заделываются механические повреждения лицевого покрытия листа, что увеличивает срок эксплуатации кровли.
Корректор царапин
Применение корректора
Монтаж кровли закончен, устанавливайте водосливную систему.
Монтаж кровли закончен
Вид со стороны ската
Видео – Как сделать двускатную крышу
Двухскатная крыша со смещенным коньком
Возведение двухскатной крыши с разными скатами
Возведение двухскатной крыши собственными руками — процесс относительно несложный.
Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.
Особенности двухскатных крыш
Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.
Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.
Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.
Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.
Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.
Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома.
Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.
Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.
Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.
Как определиться с углом наклона
Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.
Выбор угла наклонаЕсли Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:
- Разновидности и качества материалов, которые будут использоваться в кровле;
- Климатические условия;
- Архитектурное решение самого здания.
Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.
Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.
Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.
Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.
Монтаж строп крыши с двумя разными скатами
Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.
В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.
Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.
Схема соединения стропилЭто займет немного больше времени при разработке проекта и его воплощении в жизнь.
Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.
Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.
Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.
Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.
Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.
Края стропил переносят свой вес, упираясь, на стены сооружения.
Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.
Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:
- Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
- Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
- Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.
Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки.
В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.
Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.
Крепление мауэрлата
Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.
Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов.
При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.
Расчет площади крыши
Чтобы не запутаться и правильно высчитать площадь крыши:
- Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
- Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
- Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
- От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.
Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.
Видео — двускатная крыша с разными скатами
Стропильная система для двухскатной крыши со смещенным коньком
Вопрос задал: gontarev777
Добрый день!Строю себе домик. Сам себе прораб. Хочу зимой закупить дерево для крыши. Домик должен получиться похож на этот:
Вот мои чертежи:
Имеем: несущую стену вдоль центра дома и смещенный конек крыши. Разная длина скатов. Угол наклона обоих — 30 градусов. Металлочерепица. Деревянное перекрытие. Регион: г. Черновцы, Украина.
Помогите рассчитать надежную стропильную систему, с учетом всех нагрузок (включая солнечные панели.)
1. По какой схеме делать стропильную систему.
2. Сечение всех элементов (мауэрлат, стропила, балки перекрытия, обрешетки. ).
3. Какую принять толщину утепления крыши (минватой).
Комментарии
Добрый вечер. Да, работаем, позвали к Вам лучшего специалиста по крышам. Но так как есть разница во времени (у нас часов 6 или 8), то ответа придется ждать до завтра.
Ожидайте специалиста Сварога. Извините за неудобства.
Схема стропильной системе понятна по самой картинке, видите там выходят коньковый брус и мауэрлаты. Получается, коньковый брус тут смещен от конька и находится над средней стеной. На него кладется стропильная нога, которая пеерсекается с другой стропильно ногой в коньке.
Уточните вес солнечных панелей и на какой стороне их собираетесь укладывать (обычно кладут только на южную), займут ли всю половину кровли?
Почитав интернет, я тоже примерно такую систему представляю. Но нужно расчитать сечение всех ее элементов и правильно «завязать» ее с деревянным перекрытием. Получается, что под коротким скатом крыши будет перекрытие (балки) от стены до стены. А под длинным скатом от стены до стропила. Хотел бы увидеть простенькую схему такой системы.
Панели будут ставиться только с южной стороны. Это короткий скат. Будут размещаться в 2 ряда 10 + 10. Размер одной панели: В1700хШ1000, вес: 20 кг.
Я так понимаю, что вы имеете в виду чердачное перекрытие, мансардного этажа у вас не получается, судя по схеме.
Там все проще, нагрузка маленькая, если склада не будет. Посчитать сечения завтра с утра смогу, на работе. Если захотите что-то добавить, ждите «ответ» под моим сообщением, а то мне увидомления не приходят, девушкам приходится мне на почту стучаться.
Да, чердачное перекрытие. Склада не будет. Но так, чтоб человек не провалился.
Под коротким скатом (Оси 1-2) — полный второй этаж. Под длинным скатом (Оси 2-3) — мансардное помещение (перекрытие должно связаться со стропильной системой.).
Полноценного этажа у вас все равно не получится в осях 1-2, если крышу не подымите. В нижней точке должна быть высота не менее 1600мм, чтобы удобно было эксплуатировать.
По средней стене вам надо будет поставить стойки или поднять стену, чтобы уложить средний распределительный брус. Стойки можно ставить через стропилу или еще реже, подобрав по прочности брус. Сечение стропил с шагом не более 0.9м — 50х150(h). Сечение балок перекрытия с тем же шагом — 50х200(h)мм, но тут я учитывал не нормативную нагрузку, а несколько заниженную.
Нормативная в 200кг/м2 слишком большая для вашего дома, если хотите подстраховаться, ставьте доски просто чаще. С шагом 600мм перекрытие будет очень жестким. Для перекрытия чердака можно использовать доски 50х150мм.
Для внесения ясности я подписал, где мансарда, где полный этаж, а где чердак.
Центральную стену выше достраивать не планировал. Мне больше по душе вариант со стойками.
Вы б не могли схематично нарисовать мою деревянную конструкцию перекрытия и стропильной системы. И пока мне вообще не понятен узел сочленения перекрытия и стропил.
Здравствтуйте. Схематично накидал. К сожалению, нет времени более подробно сейчас сделать, но думаю сам смысл будет понятен.
Как быстро подшить свесы крыши
Любая крыша создается из нескольких элементов конструкции, каждый из которых играет важную роль в прочности и долговечности всей кровли. Одним из таких элементов является свес – выступающая часть крыши от стен дома. Эти карнизы важны – они не дают осадкам проникнуть к стенам, скопиться у фундамента и позволяют обеспечить вентиляцию под кровлей.
Но чтобы выполнять свои важные функции, свес должен быть отделан должным образом – подшит.
Какими бывают свесы
Прежде, чем рассматривать обшивку карнизов крыши, нужно понять, что их бывает два типа. В зависимости от типа свеса и выбирается подходящий способ обшивки. Свес может быть:
- Карнизный – это нижняя часть кровли, которая спускается по скату крыши. Если представить всю крышу в форме буквы Л, то карнизные свесы будут находиться на кончиках буквы. У этих элементов есть определенная задача – они обеспечивают приток воздуха под кровлю, поэтому тут прочная обшивка недопустима. Прикрыть такой карниз можно сайдингом, профнастилом или вагонкой, но нужно обязательно оставлять зазоры в 1 см между элементами. Все оставленные зазоры затем должны быть закрыты сетками – так в кровельный пирог не попадут птицы, листья и прочие крупные предметы или мусор;
- Фронтонный – боковая, наклонная часть ската. Если снова обратиться к букве Л, то фронтонные карнизы будут образованы вдоль наклонных черт буквы. Здесь главенствует правило полной герметичности, потому что поступающий ветер или осадки будут уничтожать утеплитель и стропильную систему.
Здесь главенствует правило полной герметичности, потому что поступающий ветер или осадки будут уничтожать утеплитель и стропильную систему.Как можно подшить свес
В работе по подшивке можно использовать массу материалов, крепежных элементов и способов, но основных метода всего два:
- Подшивка по стропилам – простой способ, подходящий для крыш с малым уклоном и небольшим выносом, до 50 см. На стропила устанавливается каркас, к которому потом прибивается материал обшивки. Этот метод используется у обоих свесов, но для фронтонного он — единственный;
- Горизонтальная подшивка – предусматривает сооружение короба, закрепленного к стене и стропилам. Такой вариант идеален для скатных крыш с большим наклоном. Брусья прикрепляют к свесу и стенам, а если того требует расстояние выступа, добавляют еще один брус продольно. Затем эти продольные брусья обшиваются перпендикулярно малыми брусками.
Для обшивки используют вагонку, деревянные брусья, профнастил, сайдинг, фанеру, листовой металл или софит.
( 23 оценки, среднее 2.91 из 5 )
Как сделать двухскатную крышу: фото, видео, чертежи, расчет
Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.
Содержание статьи
Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.
Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.
Мауэрлат
Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.
Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.
Стропила
Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.
Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.
Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.
Лежень
Лежень это элемент кровли, изготавливаемый из бруса.
Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.
Затяжки
Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.
Стойки
Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.
Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.
Обрешетка на двухскатную крышу
Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки.
Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.
Крепление деталей
Естественно, все детали крыши нужно закрепить между собой.
Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.
Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.
Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.
Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.
Видео «Как сделать двухскатную крышу своими руками»
Автор статьи: Сергей Юшков
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.
Двухскатная крыша своими руками — Page 8
Строительство частного дома является достаточно долгим и ответственным занятием.
Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.
Двухскатная крыша своими руками
Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.
При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?
Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.
Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.
Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.
Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40о , это ограничивает использование чердачного помещения.
В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши.
А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.
Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45о – 50о.
Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.
Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:
- величина поперечного сечения;
- фактура древесины.
Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.
Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь.
Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.
Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.
При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.
FCA ТЕОРИЯ ПЛОТНИЧЕСТВА И СОЕДИНЕНИЯ. 10 ПРОСТАЯ КОНСТРУКЦИЯ КРЫШИ Часть 2
Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА
Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА В этой главе основное внимание уделяется системам крыши-потолка с деревянным каркасом.
Холодногнутый стальной каркас для системы кровля-потолок также разрешен IRC, но не будет обсуждаться;
Стандартные технические данные
Стандартные технические детали Детали конструкции Долина 2 Свободное бедро 2 Бедро — Стандарт 3 Бедро — Несколько балок 4 Бедро с выступом 5 Бедро с частями / капотом 5 Уголок бедра 6 Ножницы 8 Приподнятый галстук 8 Пересечение ног собаки
Дополнительная информацияРуководство по безопасным методам строительства
Руководство по безопасным методам строительства Руководство по безопасным методам строительства Это руководство для торговцев, строителей и подрядчиков, которое поможет им строить, ремонтировать и модернизировать здания и, в частности, крыши, с
Дополнительная информацияДеревянная каркасная конструкция
Деревянная каркасная конструкция Введение Проектирование и детализация Что такое древесина? Виды отказов История строительства деревянного каркаса Формы конструкции деревянного каркаса Живые и собственные нагрузки Ветровые нагрузки Конструкция крыши
Дополнительная информацияHOPLEYS OPENWEBSTEELJOISTS
Design Aid Manual Now также включает письмо о сертификации и таблицу размеров на предъявителя HOPLEYS OPENWEBSTEELJOISTS 2.
..имеет более 60 лет опыта и уважаемую репутацию в производстве листового металла и связанных с ним
Лучшая книга по сборке сараев США
Книга по сборке Best Barns USA Отредактированная 27 ноября 2013 г. Easton — R 12 ‘x 20’, произведенная Reynolds Building Systems, Inc. 205 Arlington Drive Greenville, PA 16125 724-646-3775 Это руководство защищено авторским правом.
Дополнительная информацияГлава 10 — Системы строительных лесов
Глава 10 — Системы строительных лесов Содержание Глава 10 — Системы строительных лесов… 10-1 Проверка и смажьте домкраты насоса … 10-4 Установка кронштейнов домкрата насоса … Ошибка! Закладка не определена. Установка опор домкрата насоса … 10-5
Дополнительная информацияРемонт поврежденных штормом крыш
Ремонт крыш, поврежденных ураганом Конструкции крепления черепичных и листовых крыш Соответствуют классификации ветров до категории N3 (ранее W41N), рассчитаны на максимальную скорость порыва ветра 50 метров
Дополнительная информация КОНЦЕПЦИИ ПАНЕЛИ LLLP.
Компания Small Cottage Company DO-IT-YOURSELF КАЮТЫ И КОТТЕДЖИ PANEL CONCEPTS INC. PANEL CONCEPTS LLLP. 2826 Gold 331 Creek N. M-33, Road Mio, Gold Michigan Creek, Монтана 4864759733 (989) 826-6511 (406) 288-8585
Дополнительная информацияМНОГОФУНКЦИОНАЛЬНЫЕ ВРЕМЕННЫЕ ЗДАНИЯ
Жилые конструкции Пролетные конструкции Противоугонные укрытия Решения для аварийного хранения Решения для промышленного хранения Модульные здания Сборные здания Перемещаемые конструкции / временные здания
Дополнительная информацияДубовые каркасные постройки за меньшие деньги
Здания с деревянным каркасом для меньшего количества Отзывы 4 веранды, беседки, беседки и магазины 5-8 Примеры вариантов 1 гаража 9-12 Примеры вариантов 2 гаражей 13-20 Примеры вариантов 3 гаражей 21-28 4 гаража
Дополнительная информацияСекция А Кровельная ферма
Раздел A Типы фермы крыши Wisconsin Truss, Inc.
можно строить фермы различных типов, ниже приведены некоторые распространенные примеры. Обычные ножницы для бобтейлов Mono Studio Dual Slope Cathedral Tray Vault Parallel
Пост и балочная конструкция
Стойко-балочная конструкция Презентация Канадского совета по древесине Canadian Conseil Wood canadien Council du bois Ранние поселенцы представили концепцию стойко-балочной конструкции в Северной Америке
Дополнительная информацияАМЕРИКАНСКАЯ ГОТИЧЕСКАЯ ИГРОВАЯ
План проекта AMERICAN GOTHIC PLAYHOUSE № 856 Лист 1 из 5 Выберите место и начните с того прекрасного, которое понравится вашим детям.Дизайн домика включает 35 квадратных футов внутреннего пространства плюс
квадратных метров. Дополнительная информацияДополнения и Изменения
Дополнения и изменения Строительство пристроек и переделок представляет собой разную группу проектов улучшения и ремонта дома, которые обычно направлены на улучшение существующей основной
Дополнительная информацияЧто такое сейсмическое переоборудование?
Что такое сейсмическое переоборудование? СЕЙСМИЧЕСКАЯ МОДЕРНИЗАЦИЯ Сейсмическая модернизация обеспечивает повышенную устойчивость существующих конструкций к сейсмической активности из-за землетрясений.
В зданиях этот процесс обычно включает
СТАНДАРТНАЯ ОТКРЫТАЯ КРЫШКА ПАТИО
СТАНДАРТНОЕ ОТКРЫТОЕ ЗДАНИЕ КРЫШКИ PATIO И ОТДЕЛ БЕЗОПАСНОСТИ 201 E. LA HABRA BLVD. LA HABRA, CA 90631 62-90-9710 Позвоните, прежде чем копать 1-800-227-2600, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: этот информационный бюллетень предназначен для помощи
Дополнительная информацияООО «Суперформ Продактс»
ТИПИЧНОЕ УГЛОВОЕ АРМИРОВАНИЕ ПРИМЕЧАНИЕ: СМ. ТЕХНИЧЕСКИЕ ГРАФИКИ АРМАТУРЫ, ПРЕДСТАВЛЯЕМЫЕ ПРОИЗВОДИТЕЛЕМ СТАЛЬНОЕ АРМИРОВАНИЕ УГОЛ СТЕНЫ 90 Copyright 2012 сентябрь 2012 5.1.1 Расстояние между арматурными стержнями 6 дюймов 12 дюймов Макс. Загрузите фунты / футы. 2000
Дополнительная информацияРаспространенные ошибки в конструкции фермы
В сегодняшнем конкурентном мире ферм производители компонентов всегда ищут способы создания более эффективных конструкций ферм.
Иногда требуется изменить конструкции фермы, чтобы обеспечить герметичность
Как отремонтировать дом
Оценка структурных повреждений Обратите внимание: эта презентация предназначена только для использования в качестве основного образовательного инструмента и ни в коем случае не является всеобъемлющей. Каждое свойство следует рассматривать в индивидуальном порядке.
Дополнительная информацияПЕРГОЛА И АВТОМОБИЛИ
ТЕХНИЧЕСКИЙ ПАСПОРТ, ПРЕДСТАВЛЕННЫЙ TIMBER QUEENSLAND PERGOLAS AND CARPORTS РЕКОМЕНДУЕМАЯ ПРАКТИКА // МАРТ 2014 19 В этом техническом паспорте содержатся рекомендации Timber Queensland для прикрепленных и отсоединенных деревянных досок
Дополнительная информацияPDmB, Inc.Определения
Стр. 1 из 11 Определения S Удовлетворительно Отвечает отраслевым стандартам по надлежащим материалам и установке NP Отсутствует Состояние или элемент не присутствовал во время проверки NI Состояние Не проверено или
Дополнительная информацияСтроительство OS&H Работа на высоте
Строительные работы по охране труда и технике безопасности Работа на высоте Краткое описание Общие опасности при работе на высоте Общие требования по охране труда и технике безопасности при работе на высоте Строительные леса Конструкционные рамы Снос надземных конструкций Кровельные работы
Дополнительная информацияРешения для подключения
Решения по подключению ПРОЕКТИРОВАТЬ СИСТЕМУ Решения по подключению для холодногнутых стальных конструкций Соответствуют; AS / NZS 4600: 2005 AISI S100: 2007 AS / NZ 1397 ASTM A653 СИСТЕМА ДИЗАЙНА И СТРОИТЕЛЬСТВА FRAMECAD Construction
Дополнительная информацияКак приготовить жареные помидоры, 4 простых способа
перейти к содержаниюВерхняя панель навигации
Исследовать Все рецепты Все рецепты ПоискМеню профиля
Присоединяйся сейчас Вниз треугольник Предыдущий Присоединяйся сейчасСчет
- Создать Профиль
- Информационные бюллетени
- Помогите эта ссылка открывается в новой вкладке
Подробнее
- Список покупок
- Кулинарная школа эта ссылка откроется в новой вкладке
- Спросите у сообщества, эта ссылка открывается в новой вкладке
Счет
- Твой профиль
- Настройки электронной почты
- Помогите эта ссылка открывается в новой вкладке
- Выйти
Подробнее
- Список покупок
- Кулинарная школа эта ссылка откроется в новой вкладке
- Спросите у сообщества, эта ссылка открывается в новой вкладке
Изучить все рецепты
Все рецепты Все рецепты- Поиск
- Найти рецепт
Предыдущий
Найти рецепт
Рецепт или ключевое слово
Ключевое слово
Включите эти ингредиенты Найдите ингредиенты для включения Добавьте список ингредиентов, разделенных запятыми, для включения в рецепт. Не включайте эти ингредиенты
Найдите ингредиенты, которые нужно исключить
Добавьте список ингредиентов, разделенных запятыми, которые нужно исключить из рецепта.Поиск
- Исследовать
Предыдущий
Исследуйте
15 рецептов быстрого приготовления, которые помогут вам от всего 30
Читать дальше Далее20 идей понедельника без мяса, которые понравятся всем
Читать дальше Далее17 смешанных супов, которые можно приготовить сегодня вечером
Читать дальше Далее
- Рецепты завтраков и бранчей
Предыдущий
Рецепты завтраков и бранчей
Посмотреть все рецепты завтраков и бранчей12 способов сделать легкий овес на ночь
- Рецепты буррито на завтрак
- Рецепты запеканки на завтрак
- Рецепты блинов
- Рецепты Яиц
- Рецепты французских тостов
- Рецепты фриттаты
- Рецепты Гранолы
- Рецепты омлета
- Рецепты овсяных хлопьев на ночь
- Рецепты блинов
- Рецепты пирога с заварным кремом
- Рецепты вафель
- Рецепты обедов
Предыдущий
Рецепты обедов
Посмотреть все рецепты обедов
Не включайте эти ингредиенты
Найдите ингредиенты, которые нужно исключить
Добавьте список ингредиентов, разделенных запятыми, которые нужно исключить из рецепта.Пристройка для двускатной крыши
Эта страница посвящена установке двускатной крыши над предлагаемым новым крыльцом.
Это в ответ на вопрос ниже, который я получил от Джо и Терезы, которые живут «недалеко от Филадельфии, штат Пенсильвания».
«Мы недавно приобрели небольшое ранчо и хотим установить переднюю веранду. У этого ранчо есть шатровая крыша, и у нас возникают проблемы с тем, как разместить новую крышу на шатровой крыше, а также как нарисовать ее, чтобы показать потенциальным подрядчикам ………
Нам бы очень хотелось, чтобы веранда была для того, чтобы наслаждаться двором и погодой.В настоящее время мы не можем использовать фасад дома летом, так как нет защиты от сильной жары.Мы ценим любую помощь, которую вы можете нам предоставить.
Спасибо,
Джо и Тереза »
| Двускатная крыша — эскизный план |
Тереза прислала мне три фотографии дома, одну из которых она пометила ручкой, чтобы показать, что они имеют в виду. Приведенный выше набросок представляет собой простую визуализацию того, что я видел на фотографиях, без лишних деталей.
- Первое, что я делаю, когда меня спрашивают о добавлении расширения, — проверяю сайт.
- У нас разные правила относительно того, насколько близко мы можем приблизиться к нашим границам. Он разный для спереди и по бокам и снова сзади.
- У нас есть такое понятие, как соотношение сюжетов. Скажем, соотношение нашего участка составляет 1: 1, поэтому, если у меня есть 1000 кв. блок, могу использовать только 500 кв м. его для дома. Убедитесь, что любые предлагаемые расширения не превышают соотношение вашего участка.
Как я уже говорил, при планировании чего-то вроде дополнения проверьте свои местные правила.
| Двускатная крыша — обычное вальмовое дополнение. |
Итак, то, что Джо и Тереза планируют, — это переднее крыльцо размером 20 на 8 футов справа и сбоку, закрывающее небольшой выходящий вход.
- Снова я повторю то, что я сказал в другом месте, при разработке дополнения я всегда стараюсь сделать так, чтобы оно выглядело так, как будто оно там выросло. Под этим я подразумеваю, что он будет выглядеть как часть оригинального дизайна.
- Другой способ — полностью изменить дизайн, сделать особенность новой работы.Определенно никаких половинчатых попыток, которые не совсем удаются.
- В этом случае я нарисовал отросток, сохранив его в соответствии с существующим, таким же свесом карниза, и я бы сказал, используя ту же черепицу, что уже есть в доме.
- Новая крыша будет прикреплена к существующей аналогично моему эскизу долины скотча, не нарушая старую конструкцию и крепления.
Под этим я подразумеваю, что он будет выглядеть как часть оригинального дизайна.| Двускатная крыша — добавление двускатной крыши |
Вот тот же план снова с открытым фронтоном.
- Я только что набросал в пару столбцов. Пролет 20 футов — не проблема. Думаю, я думаю о чем-то вроде навеса для машины на моей странице со стальной крышей.
- Фактическая работа, скорее всего, будет связана с деревянным строительством, поэтому строитель определит размеры балок, а также то, как и где они соединяются со зданием.
| Двускатная крыша — сечение надстройки |
Если у вас открытая крыша без потолков, необходимо будет рассмотреть сечение, где старое встречается с новым.
То, что я показал на эскизе выше, — это пара стропил, лицевая сторона которых совпадает с существующей стеной. Они используются в качестве базы для добавления солдатиков или шпилек, чтобы можно было перенести линию стены на новую крышу,
| Двускатная крыша — перед крыльцом |
Выше представлено представление о том, как будет выглядеть пристройка крыльца, если бы она была построена с обычной двускатной крышей.
- Под этим я подразумеваю типичную каркасную крышу с потолочными балками, которые проходят поперек и соединяются со стропилами.
- Для этого типа конструкции 20 футов немного растянуты, поэтому центральная колонна или даже две будут использоваться для поддержки подвесных балок, которые выдерживают вес потолочной балки и потолка.
- Просто для небольшого разнообразия у меня есть набросок версии, которая дает другой макет.
- Конечно, если имеются фермы с металлическими гвоздями, то достаточно будет только одной колонны на каждом конце, так как они без проблем охватят 20 футов.
- В качестве альтернативы, стальная балка, спрятанная внутри потолочной линии, может охватывать 20 футов и затем использоваться для поддержки подвесных балок.
- Итак, вы можете видеть, что даже на такой небольшой работе есть множество вариантов, чтобы выполнить ту же работу.
Я предполагаю, что все сводится к тому, кто легко доступен для выполнения работы и кто может ее выполнить. Строителю может быть комфортно работать со сталью, или он может предпочесть использовать всю древесину.
Я нарисовал на вышеприведенном эскизе колонны с основанием из искусственного камня с конусными колоннами, поскольку Тереза предпочитает.
Двускатная крыша — Строящийся дом с небольшим двускатным крыльцом. |
