Котел сеул ошибка а6: Устраняем ошибки на котлах Мастер Газ Сеул

Содержание

Устраняем ошибки на котлах Мастер Газ Сеул

__________________________________________________________________________

Устраняем ошибки на котлах Мастер Газ Сеул


Код ошибки А2 — Поломка вентилятора. Возможно, нарушена электрическая цепь. Необходимо проверить её и контакты. Сгорел предохранитель. Требуется его замена. Поломка вентилятора. Требуется установка нового.

Код ошибки А3 — Поломка насоса. Необходимо проверить электрическую цепь вентилятора. Возможна поломка насоса, требуется замена.

Код ошибки А4 — Она появляется при срабатывании термореле. Поломка самого термореле. При нормальной работе она замкнута, если температура менее 95 градусов. При поломке требуется установка нового. Проблема с электрической цепью датчика перегрева. Необходимо проверить цепь, и контакты.

Код ошибки А5 — Давление теплоносителя ниже нормы. В системе отопления появились воздушные пробки.

Для устранения необходимо устранить воздух, и с помощью специального клапана накачать воду в систему отопления чтобы установилась рекомендуемые заводом изготовителем давление. Поломка датчика давления воды, установленного в системе отопления. Требуется замена. Повреждена электрическая цепь между
датчиком давления и платой. Необходимо проверить контакты в разъемах, и провода. При необходимости заменить.

Код ошибки А6 — Данная ошибка появляется в случае проблем с розжигом. Нет подачи газа. Необходимо убедиться, что запорный кран на газопроводе открыт, при необходимости его следует открыть. Если система запитана от сжиженного газа, нужно убедиться, что давление в баллонах соответствует норме. Если эти действия не помогли, следует обратиться в газовую службу. Сломана свеча розжига. Требуется замена.

Повреждена электрическая цепь свечи розжига. Проверить и устранить. Возможно свеча розжига загрязнена. Необходимо очистить ее от пыли, и провести обезжиривание. Поломка трансформатора розжига. Требуется замена. Повреждена свеча ионизации. Требуется замена. Повреждена электрическая цепь свечи ионизации. Проверить и устранить. Возможно, свеча ионизации загрязнена. Необходимо очистить от грязи. Горелка
сильно загрязнено. Требуется ее очистка.

Код ошибки А7 — Поломка газового клапана котла Master Gas Seoul. Возможный обрыв катушки модулятора газового клапана. Требуется замена. Повреждена электрическая цепь между катушкой и платой. Проверить и устранить.

Код ошибки А8 — В системе присутствует остаточное пламя или же пламя не гаснет, хотя газовый клапан уже перекрыт. Необходимо проверить диафрагму, расположенную внутри газового клапана. При ее повреждении клапан требуется заменить.

Код ошибки А9 — Запуск цикла антизамерзания. Включение и выключение осуществляется в ручном режиме.

Код ошибки АА — Перегрев теплоносителя свыше 95 градусов.

Сработал датчик. Контуры отопления закрыты вручную. Необходимо их открыть, чтобы теплоноситель начал циркулировать в системе. Необходимо проверить фильтры на предмет загрязнения. Возможно они забились. Поломка насоса. Требуется осмотр и при необходимости замена. Сломан трёхходовой клапан. Необходима замена. Неисправен датчик протока воды ГВС. Требуется установить новый.

Код ошибки Ab — Данная неисправность указывает, что датчик температуры теплоносителя, установленный в системе отопления, сломан. Поломка датчика температуры теплоносителя. Требуется замена. Поврежденная электрическая цепь между датчиком температуры и платой. Необходимо проверить цепь, контакты, при необходимости устранить.

Код ошибки Ac — Данная неисправность указывает на поломку датчика температуры горячей воды. Сломан датчик. Требуется замена. Повреждена электрическая цепь между датчиком температуры и платой. Проверить цепь и контакты. И необходимости устранить.

Код ошибки AE — Данная неисправность указывает на поломку воздушного прессостата. Непроходимость дымохода. Также возможно засорен канал подачи воздуха. Установить причину и устранить её. Повреждена электрическая цепь прессостата. Необходимо проверить целостность цепи и контакты. При необходимости устранить. Сломан сам прессостат. При нормальной работе он должен быть замкнут, если перепад давления более 130 паскалей. Если проблема в нём, требуется замена.

Различные поломки и способы их ремонта

Неисправность котла Мастер Газ Сеул 14, в работе два с половиной года. Всё это время он работал без проблем. Единственное, что иногда требовалось восстановить давление в системе, так как оно незначительно опускалось. На прошлой неделе после включения режима ГВС, он остановился по ошибке A4. Снять ошибку помогло полное отключение от сети. Утром проблема повторилась. При этом я услышал, что прибор изменил свой звук, а давление в манометре стало нестабильно.

Мне советуют почистить теплообменники, а так как я никогда этого не делал, я не знаю в каком порядке что осуществлять. И могу ли я сам это сделать? Кстати, система отопления работает идеально.

Для решения вашей проблемы стоит обратиться к специалистам и сервисной службы.

У меня установлен котёл Master Gas Seoul. Когда я включаю в нём подачу воды на хозяйственные нужды, на дисплее значения температуры постоянно меняются. И сама вода идет то холодная, то горячая. Горелка то работает, то нет. Мне кажется, что проблема в трехходовом клапане, и требуется его замена. Когда я включаю на разбор в горячую воду из крана, она становится тёплая только по истечении примерно 1 минуты. При этом отопление работает так как положено, трубы и батареи нагреваются почти сразу. Котёл работает уже 6 месяцев, но в летнем режиме вода в него подается очень хорошо.

Данную проблему можно встретить на многих моделях. Особенно часто это бывает, если кран разбора воды установлен достаточно далеко от самого аппарата. Это даже не неисправность, просто система достаточно медленно реагирует на изменение ситуации. В вашем случае поможет дополнительная теплоизоляция труб, по которым вода поступает на краны. Чтобы убедиться, действительно ли у вас проблемы с котлом, или же это инертность системы, необходимо измерять температуру воды сразу же на выходе из котла.

У меня установлен газовый котел Сеул 14. Если он работает, ориентируясь на датчик температуры воздуха, то его работа какая-то неправильная. Температура в комнате меняется в пределах от 22 до 24 градусов, хотя на пульте я выставляю 26 градусов. Причём, когда агрегат останавливается в режим ожидания, батареи остывают почти полностью. Из-за таких перепадов температуры на подмотке появляются подтёки. Чтобы этого избежать приходится вручную корректировать температуру воды, подающуюся на батарее. Могу сказать, что в целом, прибор работает стабильно, но только в том случае, если на улице нет сильных морозов. И всё-таки, хотелось бы настроить его так, чтобы его работа зависела от температуры воздуха в комнате, а не от моих настроек.

Могу ли я это реализовать?

В принципе, это можно сделать. Для этого необходимо взять пид-регулятор с термометром и осуществите его подключение к пульту. Однако если коэффициент велик, инертность аппарата возрастет. Ещё нужно продумать схему, дублирующую выход регулятора на кнопку пульта.

У меня установлен котёл мощностью 11 кВт. В последнее время стал очень шумно работать и сильно нагреваться насос. Несколько раз он показал ошибку A3, по инструкции это именно ошибка насоса. Является ли это нормальной работой? Может нужно где-то найти воздушную пробку и устранить ее? И может ли быть такое, что вода вообще в него не поддаётся?

Скорее всего, в вашем насосе пробки нет, но воздухоотводчик всё равно следует открыть.

Для устранения моей проблемы я вызвал специалиста из горгаза. Для ее устранения он отрегулировал максимальное давление. Но чтобы гул ушёл, вместо рекомендованного значения в 55 градусов, потребовалось установить 40. И теперь я не понимаю, сможет ли прибор работать в зимний период, и давать достаточно тепла на обогрев дома.

Еще я выяснил, что именно у этих моделей, раз в год ломается трёхходовой клапан, и
требуется его замена.

У вас непроходимость первичного теплообменника. Промывайте его.

Сломался мой газовый котел Master Gas 21. Он уже два года в работе, и за всё это время у него было три поломки с ошибкой А4. После первой проблемы потребовалась замена теплообменника. Специалист сервисной службы сказал, что я открыл какой-то кран, и он загрязнился. Весной этого же года снова возникла ошибка А4. Теперь по вызову приехал другой мастер. Он включил прибор, провел регулировку давления, и он стал
работать без проблем. И вот сейчас снова та же ошибка. Теплообменник уже промыт, фильтра давно установлены. Подскажите, пожалуйста, нормально ли, что за полтора года работы, уже третий раз возникает одна и та же ошибка?

Такая работа агрегата некорректна. Вам нужен грамотный специалист.

Настенный котел Мастер Газ издает очень сильный гул. Подскажите, пожалуйста, могу ли я самостоятельно переключить плату управления в режим сервисного обслуживания, с пульта пробовал, не получается.

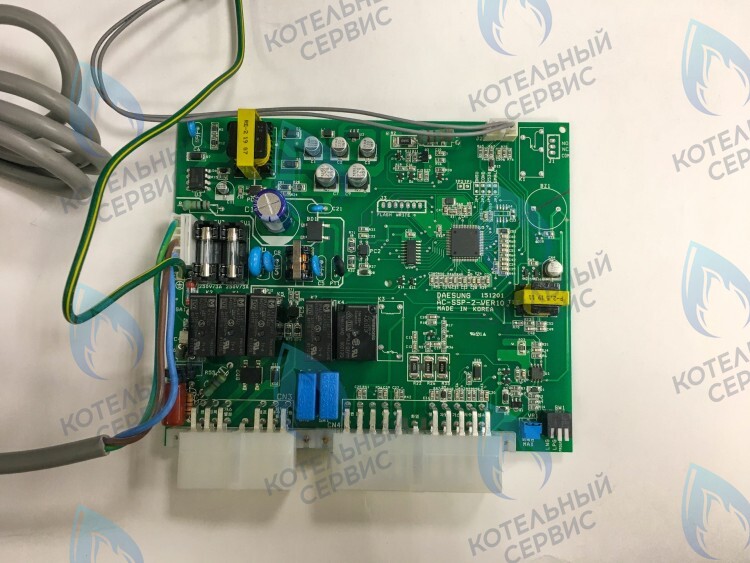

Посмотрите внимательно плату. На ней в верхней части должно быть три микротумблер. Нужно два верхних перевести в противоположную сторону, и после этого заниматься настройкой.

Подскажите, пожалуйста, по установке скорости вентилятора, конкретно меня интересует значение. Сегодня сравнивал данные с инструкцией по эксплуатации, и выяснил, что параметр L2 должен быть 40, а на моём приборе установлен 36. Можно ли так работать, или нужно установить, как рекомендовано в инструкции?

Если выставить минимальное давление газа на горелке котла ниже, чем написано в инструкции, то будет сильный перерасход газа.

Последнее время уже несколько раз повторяется одна и та же ошибка, а именно срывает фильтр в котле. При этом давление в системе постоянное, и соответствует рекомендуемому. Прибор не показывает никаких ошибок. Работа агрегата в порядке, обогрев идёт, горячая вода подается на краны. Фильтр выбивает, я оставлю его назад, восстанавливаю давление системе, и всё опять работает отлично. Я боюсь оставлять эту ситуацию без ремонта, так как есть риск, что зальет плату управления. Аппарат в работе уже 3 года, и никаких особых проблем с ним не было. Разве что, иногда приходилось в расширительном баке обновлять давление. Как я могу устранить мою проблему?

Нужно обратиться в сервисный центр.

Подскажите, как можно увеличить мощность котла Master Gas Seoul? При покупке, продавец меня уверял, что на плате есть какой-то регулятор, который позволит с 16 кВт увеличить до 21, и что у всех этих моделей плата одна. Так ли это? Могу ли я перепрошить контроллер?

Перепрошивку должны производить сертифицированные мастера.

Расскажите, пожалуйста, не могу найти пробку, для забора воздуха из помещения. Где она?

Она расположена наверху котла, рядом с коаксиальным дымоходом. И крепится четырьмя саморезами.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

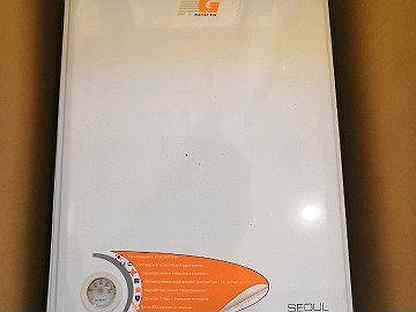

Газовый котел сеул мастер 21.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров. В чем главные особенности установки

Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.

  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7:1 до 2.6: 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.

3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11. 5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.

Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре. Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана. Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.

2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку. При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

Технические характеристики

Тип отопительного котла газовый, конвекционный Горелка газовая Количество контуров двухконтурный Макс. тепловая мощность 21 кВт Камера сгорания закрытая Отапливаемая площадь 210 кв.м Управление электронное Установка настенная Напряжение сети однофазное Встроенный циркуляционный насос есть Встроенный расширительный бак есть, 4 л Топливо природный газ, сжиженный газ Расход природного газа 2.11 куб. м/час Расход сжиженного газа 0.62 кг/час Температура теплоносителя 40 — 80 °С Температура в контуре ГВС
37 — 60 °С Производительность горячей воды при t 25°C 11.5 л/мин Макс. давление воды в контуре ГВС 10 бар Макс. давление воды в контуре отопления 3 бар

Комфорт

Функции индикатор включения, термометр, манометр, автоподжиг, модуляция пламени, комнатный термостат, программатор
Особенности дисплей, пульт ДУ

Безопасность

Защита автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик Фильтрация фильтр для воды, фильтр для газа

Подключение

Патрубок подключения газа 1/2″ Патрубок подключения контура отопления 3/4″ Патрубок подключения контура ГВС 1/2″ Диаметр коаксиального дымохода 60/100 мм Подключение раздельного дымохода (диаметр 80 мм) да Размеры (ШхВхГ) 400x645x200 мм Вес 24. 5 кг

В эксплуатации газовый котел Мастер газ сеул, появились вопросы. Рядом с пультом закрепил два термометра и показания на них совпадают, но на пульте. Когда в квартире 22 гр. на пульте 24гр., а когда в квартире 24 на пульте уже 27. Как это можно исправить? Может, кто знает, как попасть в меню пульта с большими правами? Попав в меню, как описано в инструкции, поменять мощность котла невозможно, впрочем, как и многие другие настройки.

Настройки в пульте становятся доступными при включении на блоке переключателя №3.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. Уже появились проблемы с розжигом. Хлопки иногда такие сильные, что страшно становится.

Явно газовщики подключили газ, но не настроили давление.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пар?) из дымохода, и, что самое неприятное,- регулярное падение давления в системе. Воду приходится добавлять каждые десять дней. Видимых протечек нет, грешить на недостаточность встроенного расширительного бака можно (за отсутствием средств повесил имевшиеся стальные панельные радиаторы советского производства, поэтому вполне возможно, что объём теплоносителя более рекомендованных 50 л. ), однако скачки в красную зону и сбросы после этого лишних паскалей не наблюдаются. Не хочется в этом сознаваться, но, пожалуй, единственным, на мой взгляд, верным предположением является неисправность теплообменника котла (трещина) из-за которой вода постоянно просачивается в камеру сгорания, вследствие чего в системе падает давление, а из дымохода валит белый дым. Буду очень признателен всем, кто выскажет своё мнение.

Одна из причин не правильно установлен коаксиальный дымоход (нет уклона) и конденсат попадает в камеру сгорания и опять же не правильная регулировка газа.

Подключен настенный котел Мастер газ сеул на 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. С данной техникой ранее отношения не имел, поэтому назрело несколько вопросов. В систему хочу залить дистиллированную воду. Почитав, в принципе понял, как это делать: насосом закачиваем через подводящий штуцер холодной воды, который подходит к аппарату, открываем клапан подпитки и ждем, пока в систему закачается теплоноситель и соответственно появится нужное давление. Затем все это дело синхронно перекрываем, стравливаем воздух и запускаем котел. Поправьте, пожалуйста, если я ошибся. В процессе эксплуатации вода все равно испарится немного, и давление упадет. Чтобы его поднять, мне просто нужно открыть кран подпитки и тогда вода из магистрали пополнит систему до нужного давления? Согласно тех. паспорту, агрегат
требует подключать электрическую часть через стабилизатор питания. Хочу услышать мнения по этому поводу, не критично ли это условие. Понимаю, что внутри есть микросхема, которая боится перепадов напряжения и все же? На магистраль холодной воды перед котлом хочу поставить фильтр. Посоветуйте, хотя бы какой выбрать, может здесь используются специальные фильтры?

В вашей системе отопления литров 20 воды. И это не доставит проблем, если не будете каждый день подливать столько же или больше. Лучше проследите, нет ли утечек.

При работе газового котла Seoul 14 по датчику температуры воздуха , получается как-то криво. Датчик врет, и погрешность не линейна. Температура в комнате колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, и вдали от батареи). В паузу батареи остывают полностью, и от постоянных перепадов нагрев-остывание на подмотке могут появиться подтеки. Приходится корректировать температуру воды системы при работе по датчику воздуха, а в этом пульте, в отличии от навьена, это не удобно. В общем, температура в квартире более стабильна, а батареи всегда горячие при работе котла по температуре воды в СО, пока на улице нет сильных перепадов температур. В идеале было бы, если температура воды системы корректировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить к кнопкам пульта, котел по температуре в СО, может и получится. При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Только надо подумать над схемой, которая будет дублировать выход регулятора на кнопку пульта, надо на кнопке пульта два нажатия.

Подскажите, что это за кран системы отопления и где его можно перекрыть? Т. к. вода из контура ГВС не соответствует заданной на пульте (гораздо холоднее, даже на 60 градусов не горячая). Или может кто сталкивался с этим?

Краны на системе отопления, монтируются перед котлом — на подаче и обратке. Проток воды великоват. Давление газа мало.

Настроил на 11 кВт. Шумит и греется насос. Температура насоса раза в 2 выше, чем у носителя. Но рука терпит. Это нормально? Несколько раз выдало ошибку насоса А3. Где спустить воздух из него? Не могу найти пробку. Или нужно открыть воздухоотводчик? И как? Может он работает на сухую?

Там нет пробки, а вот воздухоотводчик открыть можно.

В эксплуатации настенный котел Мастер газ сеул 16. Подскажите что делать: давление на грани минимально допустимого (около 1бара) при открытие крана подпитки оно не увеличивается или чуть-чуть иногда увеличивается (1,1 бара). В чем может быть причина? И еще очень сильно гудит. Давление в водопроводе вроде 4,5 атмо, если что.

Насчет первого, то может быть, забита система подпитки, надо смотреть что именно, как себя ведет расширительный бак и, а манометр точно показывает? Насчет второго, если гудит, надо выяснять, что гудит насос или забитый теплообменник. Зайди в настройки пульта значение P8 с 31 поставь 20 в паспорте по таблице опечатка. Гудение пройдёт.

Неисправность котла Master Gas Seoul 16, постоянно выскакивает ошибка АА, иногда А4. Получается идет по закипанию, при этом, когда закипает, то манометр на отопление зашкаливает. Давление воды через котел в 2 раза хуже, чем холодная. Что может быть?

Если закипает, значит, плохой проток воды, смотри систему или забит Первичный теплообменник. А то, что давление возрастает, то так и будет, так как при закипании оно повышается, и смотри теплообменник ГВС.

В эксплуатации газовый котел Котел Сеул 14. Подскажите что делать. Согласно паспортным данным на котел минимальный проток воды в системе для включения котла в режиме ГВС составляет 2, 5 л/мин, а он у меня включается при протоке воды 6 -7 л/мин (производил замеры практически), вдобавок это и увеличение расхода воды. Сервисники говорят, что ничего нельзя сделать. Так ли?

Может датчик протока ГВС подклинивает, если есть возможность разобрать его и проверить, я думаю, там ничего сложного не должно быть, или может бракованный быть.

Вызывал сервисмена из горгаза. Проблема решилась регулировкой максимального давления. Однако, при рекомендуемом значении в 55 пришлось выставить 40, иначе гул не уходил. Опять же не понятно, как это скажется на наборе и поддержании заданной температуры зимой. И ещё у этих моделей, оказывается, регулярно, примерно раз в год происходит повреждение клапана переключения с отопления на ГВС.

Теплообменник забит первичный. Промывка нужна.

Установлен и подключен газовый котел MG Seoul 14 с закрытой системой отопления, как заливали антифриз не видел. В общем, по истечению времени пока оформляли газ, давление упало, и котел не запускается, как повысить давление?

Смотрите, должен быть кран, а вообще-то надо узнавать у людей, которые занимались этим, или хотя бы присутствовать при первом запуске, что бы потом не возникало таких вопросов, а так смотрите — должно такое быть, нужен будет насос.

Неисправность газового котла Мастер газ сеул 21 с водогрейкой. В декабре будет два года, как работает. Ломался уже 3 раза. Ошибка А4. В первый раз заменили теплообменник. Сказали, что забился из-за того, что кто-то, открыл там какой-то кран. Причем устанавливал его он же. По весне, когда котел выдал ту же ошибку, приехал другой мастер, включил, настроил давление, аппарат заработал сам. Сейчас опять эта ошибка. Предыдущий теплообменник мы уже тоже вымыли на случай замены. Фильтры воды на входе у нас стоят. Вот скажите мне это норма, что за 1,5 года службы мы его уже 3 раза чиним?

Гудит настенный котел Мастер газ, как переключить плату управления в сервисный режим, а то с пульта не дает.

На плате есть сверху три микротумблера, два верхних переведи в противоположную сторону и заходи в настройки, после верни на место.

Подскажите, что может быть: третий день сильно из трубки внизу капает вода и падает давление? Да, и воздух появляется в первой батарее. Может воздухоотводчик засорился? Можно исправить или только замена? Котлу Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Стукни по воздухоотводчику отверткой, он и закроется, и капать не будет.

Подскажите, значение «установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40. Сегодня сравнивал с паспортом все параметры, L2 выставлено 36. Оставить или выставить как в паспорте?

При уменьшении минимального давления газа на горелке котла, ниже установленного производителем, расход газа увеличится!

Неисправность котла Master Gas Seoul 21. Ставили весной, работал нормально, зимой начал сильно гудеть, причем, если нажать рукой на крышку гул немного исчезает. Несколько раз выключался с ошибкой А6. Правда, при повторном включении работал нормально. Но гул присутствует, даже не знаю, что делать. А кстати, может гул идти из-за того, что трубы на отопление ПП 20? Еще подскажите: какие настройки Р8 для 16 квт?

В паспорте-20, по факту-31.

Уже несколько раз срывает фильтр котла (под манометром который). Все вроде в порядке, давление в СО в норме, ошибок тоже никаких не выдает. Греет нормально, согласно настроек, и вода горячая тоже в порядке. Выбило, фильтр вкрутил обратно, воды добавил — все опять в порядке. В прошлом году у друга такие же проблемы были – досрывался, пока не залило плату управления — заменили и все наладилось. Аппарату уже 3 года — никаких проблем не было — только воздух в расширитель подкачивал иногда. Подскажите, пожалуйста, что делать?

Кто-нибудь знает, как можно увеличить мощность котла? Когда покупал котел, продавец сказал, что якобы можно переключателем на плате сделать котел из 16-го 21-м. Возможно ли такое? У всех моделей одинаковая плата с контроллером? Может можно перепрошить контроллер? Кто-нибудь цеплялся к контроллеру?

Не подскажете, где находится пробка для забора воздуха из помещения?

На верхней части котла, рядом с коаксиалом на 3-4 саморезах.

По поводу гула при розжиге, в течение года работал нормально, после потихоньку начал появляться. Вызвал мастера, настроил, гул уменьшился, но совсем не исчез. Дымоход смонтирован правильно. Возникла проблема: начала появляться ошибка А3, котел прекращает работу, причём ошибка возникает только ночью, днём все в порядке. Понял, что ошибка связана с насосом. Что это может быть? Появление ошибки А3 стало чаще, напрягает,
так как котел отключается. Кто поможет решить проблему, ни кто с этой ошибкой не сталкивался? Все таки эта ошибка с насосом или вентилятором? В инструкции как то не понятно.

Вам необходимо отрегулировать минимальное и максимальное давление газа, почистите вентилятор. Перемкните контакты датчика давления воды и понаблюдайте за аппаратом, если ошибки А3 не будет, значит, может просто давать сбой микровыключатель на датчике, либо у вас с давлением воды что-то не так.

В эксплуатации настенный котел MG Seoul. Проблема в том, что при установленной температуре до 65 градусов стал плохой розжиг, а именно когда начинает гудеть, потом несколько раз пытается разжечься, но не с первого раза, жду секунд 30, начинает гореть горелка все нормально. После того как выключается все повторяется. Но при выставленной температуре выше 65 градусов работает исправно, зажигается четко. То же самое когда включаю
горячую воду, тоже жду, какое то время, пока произойдет розжиг. Подскажите, что может быть?

Плохой розжиг — или мощность розжига, зависит в том числе и от минимального давления газа на горелке, а так же и сам электрод ионизации — его чистота и положение в камере сгорания. Горелку почистить. Вентилятор почистить. Напряжение в сети посмотреть. Давление проверить на горелке, отрегулировать. Поверхность теплообменника посмотреть, почистить. Техническое обслуживание в общем надо сделать.

Неисправность котла Master Gas Seoul. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1.5-2.0 бар. Минимальное типа 0.5. Первый сезон он отработал хорошо, а так как в доме не было водоснабжения, вода подкачивалась насосом из общего уличного водопровода. (как давление упадёт ближе к 0.5 бар так и подкачивал). На второй сезон подключил к скважине (вода жёсткая) и к концу сезона начались неполадки. Как только давление упадёт ближе к 1.3-1.4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает дальше определённое время). Может, кто подскажет, подозреваю, что что-то с датчиком давления. Может его отключить и провода замкнуть (кто знает, как он устроен?). А может, закис воздухоотводчик, раньше с него капельки капали, теперь сухо. За всю историю использования, давление воды падает как-то быстро. Просмотрел все трубы и соединения, но течи не нашёл. То есть, в последнее время давление с 1.5 до 2.0 подкачиваю раз в три дня. И ещё, давление в пустом расширительном баке должно быть 0.09 МПа, сколько это в барах.

1 бар — 1 килограмм примерно, датчик давления стоит на трубке, 2 проводка поставь перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Неисправность котла Мастер газ сеул 14. Отработал 2 года 4 месяца почти без нареканий единственно добавлял регулярно давление (падало постоянно хотя вроде утечек не было), и вот с неделю назад переключил его в режим ГВС, поработал немного и выдал ошибку А4, выключил из розетки, опять включил – заработало. На утро включил воду горячую, опять котел загудел сильно, стрелка манометра забегала вверх вниз и ошибка А4, говорят чистить
надо теплообменники (ни разу ни делал этого где бы инструкцию, порядок действия как это все делать и самому ни сложно), а вот когда обратно включаю с режимом отопления все норма работает почему так?

Помогите разобраться в работе котла Master Gas Seoul 14. Проблема в том, что при включении гвс горячая вода уходит в отопительную систему , а из крана бежит холодная вода. И регулярно падает давление. Система не бежит, проверял неоднократно. Думал на трёхходовой клапан, но где-то читал, что причина не в нем, но и внятного ничего не говорят.

1. менять трехходовой клапан.
2. накачать воздух в расширительный бак.

В эксплуатации газовый котел MG Seoul 14, при розжиге гудит. «На холодную» гул сильнее, на прогретом — меньше. Стенки котла при гуле сильно вибрируют, если найти точку на стенке и зажать ее, гул становится на порядок меньше. Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины потока воздуха. Предполагаю, что причина в акустическом резонансе. Регулировка скорости вентилятора через настройки влияет лишь косвенно и не позволяет устранить гул полностью.

Гул может быть вызван отрывом пламени от горелки. Происходит множество микросхлопываний, которые вызывают резонанс на определенной частоте и производят гул. Отрыв пламени, в свою очередь, происходит из-за несоответствия подачи газа (его давления) и скорости воздушного. Сделал манометр, отрегулировал максимум и минимум по инструкции. Работа котла изменилась. После розжига на холодную аппарат плавно добавляет давление. В определенный момент появляется гул. Аппарат тут же резко сбрасывает давление до минимума и работает на нем несколько минут (гула на этом этапе нет, до регулировки иногда был). Затем он опять начинает добавлять давление понемногу. Снова в определенный момент (давление приближается к 80% от максимального по паспорту) появляется гул. Снова немного понижает давление, и потом опять медленно повышает, как будто пытаясь подойти к той границе, где возникает гул, но не допустить его возникновения. Такое ощущение, что «мозги» чувствуют гул, и пытаются выставить максимально возможное давление без возникновения гула. Но как чувствуют? Датчика я не вижу. Разве что датчик тяги. Казалось бы, очевидна связь между давлением и гулом. При достижении определенного давления появляется гул. Но нет, в режиме отопление и ГВС гула почти нет, хотя давление почти в два раза выше давления в режиме отопление, при котором гул есть.

С воздухоотводчика постоянно капает вода и сбрасывается давление. Там стоит кран с резиновым колечком. Какое нормальное положение этого краника? Он должен быть закрыт или открыт. И если открыт, то, как настроить сброс давления или клапан только под замену? Разбирать мелочь не боюсь, отверткой стучал, постукивал и похлопывал, все равно течет. Давление в норме, в том числе в расширительном бачке.

Снимайте воздухоотводчик, разбирайте и в чистку. Где-то поднесло либо отложения из-за водички не дают поплавку плотно прилегать.

В эксплуатации настенный котел Master Gas. На отопление котел работает нормально, как горячую воду включу, секунд через 15-20 в котле появляется шум (как будто воду всасывает), пламя в котле отключается на несколько секунд. Сопровождается это секундным скачком давления вверх (потом обратно возвращается), вода горячая, конечно же, перестает тоже течь. Потом все нормально, а секунд через 15-20 все то же самое и т. д. Сделал
техническое обслуживание , ничего не изменилось. Аппарат в работе менее полутора лет, теплообменник чистил, вода обычная, мастер был, говорил жесткая. Сейчас после обслуживания нет прыжка давления и хлопка (по началу хотя был, вчера этот момент заснять хотел и все нет хлопка этого, стрелка давления просто чуть дергается и пламя гаснет). С крана идет вода горячая недолго, потом сразу холодная, потом еле теплая, потом опять чуть
горячей, дальше в том же порядке. Заметил, когда пламя гаснет, ошибка АА выскакивает на несколько секунд. Т. е. что то с насосом значит или повреждения в трехходовом клапане , руководствуясь инструкцией, потому что фильтр чистый.

Похоже на теплообменник ГВС. Видимо менять нужно.

Установлен и подключен котел Сеул 16, при включении ГВС в нем происходит треск в, прыгает стрелка давления и выдается ошибка А4. Необходимо замена теплообменника вторичного или трехходового крана? Горячая вода идет, но котел тухнет и все ошибка А4, то есть при открытии крана гор. воды, с него доносится треск, прыгает стрела и котел потухает, и еще стоял неделю в зимнем режиме, не кто его не трогал и снова этаже ошибка? Температуру на
ГВС устанавливали 55.

Это перегрев теплообменника. Во вторичном накипь, препятствующая нормальной отдаче тепла от контура отопления к ГВС, т. е. не нагревает до 55, а аппарат исправно пытается выполнить поставленную задачу и поднимает температуру, что приводит к перегреву и сработке соответствующего датчика, он отключается.

2015-08-05 4 177


Корейский навесной газовый котел Master Gas Seoul является хорошей и недорогой альтернативой немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на всей территории РФ. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, дающий возможность запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котёл отопления Master Gas Seoul отличается компактными размерами и продуманным дизайном. Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, действующее на все модификации Master Gas Seoul. В результате регистрация оборудования и изготовление проектной документации проходит без сложностей.

В чем главные особенности установки

Для обеспечения нормальной работоспособности котла требуется соблюдение определенных требований производителя относительно монтажа:

Первый запуск станции необходимо осуществлять в присутствии представителя компании продающей котел. Он проверит правильность монтажа и настроек и поставит котел на гарантию.

Преимущества марки Мастер Газ Сеул

Корейское оборудование неизменно радует потребителя своим качеством, продуманной функциональностью и стоимостью. Буквально недавно модели котлов Мастер Газ Сеул прошли аттестацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость на продукцию специально поддерживается в среднем ценовом сегменте, несмотря на то, что своей функциональностью модели больше напоминают оборудование «премиум» класса.

Правила эксплуатации котла достаточно простые в исполнении. Производитель адаптировал внутреннее устройство под работу на территории РФ.

В базовой комплектации присутствует все необходимое для работы оборудования: встроенный циркуляционный насос , расширительный бак, группа безопасности и автоматика. После подключения к системе отопления и монтажа коаксиального дымохода для котла, можно сразу же выполнить запуск.

Корейский котёл или европейский?

Следует признать, что если буквально несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, как свидетельствуют отчеты продаж, все больше покупателей выбирают корейское оборудование. Этому есть несколько причин:
  • Появилось большое количество сервисных центров.
  • Привлекательная стоимость.
  • Удобство эксплуатации.
Хотя, первенство популярности по-прежнему занимают котлы чешских и немецких компаний-производителей, но корейская продукция постепенно отвоевывает позиции. Поэтому в ближайшее время можно ожидать существенный рост количества продаж.

Котлы Мастер Газ Сеул практически ничем не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главным привлекательным качеством для отечественного потребителя является их цена.

Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.


  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7:1 до 2.6: 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.


3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.


Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре . Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана . Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.


2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку . При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.


4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

Master Gas Seoul 14 новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокими показателями производительности и абсолютной безопасностью при эксплуатации, которую обеспечивает установленная в приборе ультрасовременная многоуровневая система безопасности. Легкость в монтаже и удобное управление с пульта ДУ существенно увеличивают комфорт при работе с данным устройством. Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul: Предназначены для поквартирного отопления. Сверхкомпактные габаритные размеры. Медный первичный теплообменник.

Master Gas Seoul 14 — новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокими показателями производительности и абсолютной безопасностью при эксплуатации, которую обеспечивает установленная в приборе ультрасовременная многоуровневая система безопасности. Легкость в монтаже и удобное управление с пульта ДУ существенно увеличивают комфорт при работе с данным устройством.

Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul:

  • Предназначены для поквартирного отопления.
  • Сверхкомпактные габаритные размеры.
  • Медный первичный теплообменник.
  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС.
  • Электронный пульт дистанционного управления с большим ЖК дисплеем.
  • Два раздельных теплообменника для контуров отопления и ГВС.
  • Система турбонаддува.
  • Высокий КПД.
  • Многоуровневая система безопасности.
  • Система самодиагностики.
  • Устойчивая работа при низких давлениях воды и газа, перепадах напряжения 220В ± 30%.
  • Современный эргономичный дизайн.
  • Возможность работы на сжиженном газе.
  • Удобство, надежность, безопасность.
  • Производство «Daesung Celtic Enersys Co., Ltd», Южная Корея.

«Master Gas Seoul» — это серия современных двухконтурных котлов отопления, которые отличаются высокой производительностью, экономичным потреблением топлива и длительным сроком бесперебойной эксплуатации. Точность поддержания заданной пользователем температуры составляет ±1 градус. Котлы исполнены в настенном варианте , монтаж осуществляется вертикально. Стоит отметить, что оборудование имеет стильный эргономичный облик, который придется по душе каждому пользователю. В интернет-магазине MirCli представлен широкий ассортимент котлов Master Gas Seoul по привлекательной цене.

цена и количество указаны на 17 февраля 2020, 9:00

оптовая цена по запросу (звоните)

Настенный двухконтурный газовый котел с закрытой камерой сгорания MASTER GAS SEOUL предназначен для отопления и горячего водоснабжения жилых домов площадью до 210 м2.

Производство — Корея

В целом, котел оставляет приятное впечатление по качеству исполнения и сборки. При невысокой стоимости котла, качество весьма приемлемое. Все узлы в котле расположены с расстоянием друг от друга, что немаловажно при обслуживании котла. Немного шумноват насос.

Преимущества и особенности котлов Master Gas Seoul:

  • Современный эргономичный дизайн
  • Автоматическое поддержание заданной температуры с точностью 1°С в режимах отопления и ГВС
  • Два раздельных теплообменника для контуров отопления и ГВС
  • Медный первичный теплообменник
  • Принудительный отвод продуктов сгорания
  • Многоуровневая система безопасности
  • Система самодиагностики
  • Наличие пульта управления.

Камера сгорания

закрытая

природный / сжиженный

Минимальная теплопроизводительность, кВт

Рабочее давление воды в линии ГВС, МПа

0,015 ? 1,0Минимальный проток воды для включения, л/мин 2,5

Давление газа в магистрали (прир./сжижен.), кПа

Номинальный расход газа (макс./мин.), м3 /ч

Номинальная производительность в контуре ГВС, кВт

КПД при номинальной мощности, %

Отапливаемая площадь, м2

Диапазон температур в контуре отопления, о С

Диапазон температур в контуре ГВС, о С

Диаметр дымоотвода, мм

Диаметр раздельных дымоотводящих труб, мм

Тип отвода продуктов сгорания

Принудительный

Теплоноситель

Максимальное потребление электрической энергии, Вт

Гарантия

24 месяца + 6 месяцев

Страна-производитель

Способы устранения неполадок в котлах Мастер Газ Сеул

Газовый котел Master Gas Seoul. Пропало давления газа в магистрали. Скажите, перезапускается ли он автоматически после восстановления давления?

Агрегат сделает несколько попыток запуска, в случае отсутствия пламени он выйдет в ошибку, которую можно сбросить вручную. Существует специальное реле минимального давления газа для автоматического запуска прибора при появлении давления в газовой магистрали.

Мы используем на даче котёл Мастер Газ Сеул 14. До сегодняшнего вечера работал бесперебойно. Но нынче у него возникла проблема. Прибор очень часто уходит в перегрев. Как можно отремонтировать данную аварию?

Вероятно, наросла накипь, поэтому забился проток. Вам нужно прочистить аппарат.

Позавчера произошел сбой в работе. Прибор включается, а отопление не греет. Что может быть?

Возможно, копится воздух в батареях либо избыток накипи в теплообменнике. Его требуется вымыть.

Планируем в загородном доме смонтировать газовый котёл Master Gas Seoul. Скажите, пожалуйста, сколько ватт стандартная эл. мощность этого аппарата?

Исходя из инструкции, номинальная электромощность для данных версий агрегата равна от 80.0 до 160.0 Ватт.

Зачем ставят фильтры?

Очищая воду и газ, фильтры увеличивают срок службы котла. Один обязательно устанавливают на трубе, подающей в агрегат холодную воду. Из-за изношенности коммунальных сетей, вода содержит избыточное количество железа, в ней могут присутствовать довольно крупные частицы. Чтобы не пропустить их внутрь котла, требуется механическая очистка (желательно тонкая). Существуют химические фильтры, которые
предотвращают образование накипи в теплообменнике. Также рекомендуется очищать воду, поступающую в прибор с обратной трубы из собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливают перед газовым счетчиком или непосредственно перед аппаратом.

Установлен газовый настенный котел Master Gas Seoul 16 двухконтурный. Вопрос следующего характера, по какой причине он может стучать при переходе с отопления на ГВС?

В вашем случае вся проблема в трехходовом клапане, необходимо его заменить.

Подключен газовый настенный котел Мастер Газ Сеул 16. Помогите советом: давление на минимальной отметке (примерно 1мБар) в момент открытия крана подпитки давление не поднимается, а если и поднимается, то незначительно (1,1 мБар). Какова причина возникшей проблемы? К тому же довольно громко шумит. Давление в водопроводе составляет 4, 5 атмосферы.

Касаемо первого, это могла забиться система подпитки, необходимо увидеть что, как работает расширительный бачок? Что касается второго, если шумит, необходимо выяснить что именно насос или засорен теплообменник.

Неисправность у газового котла Master Gas. Все время высвечивает ошибку АА, в редких случаях А4. Выходит, что идет по кипению, при этом, когда начинает кипеть, то манометр отопления начинает зашкаливать. Давление воды через аппарат в два раза хуже, чем холодная. В чем может быть причина?

Если кипит, то плохая проточность воды, необходимо посмотреть систему или забит первичный теплообменник. То, что давление растет, то так и будет, потому что при кипении оно поднимается. Посмотри теплообменник горячего водоснабжения.

Эксплуатируем газовый котел Сеул 14. Дайте совет. Исходя из технического паспорта, на аппарат минимальная проточность воды в системе для включения в режиме горячего водоснабжения составляет 2,5 литра воды в минуту, а в моем случае он включается при потоке воды 7литров в минуту. Плюс ко всему это увеличивает расход воды. Сервисные рабочие говорят, что ничего не сделаешь. Так ли оно на самом деле?

Возможно, клинит индикатор протока горячего водоснабжения, если получится, то разберите и проверьте. Там не трудно, или он может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установили полгода назад, работал без нареканий, но зимой стал издавать громкие шумы, причем, если рукой немного придавить крышку, шум стихает. Пару раз выключался высвечивая ошибку А6. Но при включении работал исправно. Но шум есть, не могу понять, что это может быть? Касаемо шума при разжигании. В течение 1 года работал хорошо, позже начал немного гудеть. После визита мастера шум стал меньше. Дымоотвод установлен нормально. Появилась проблема: начала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает именно в ночное время, днем все работает нормально. Пришел к выводу, что ошибка как-то связана с насосом. Что именно может быть? Ошибка А3 стала выскакивать часто, это волнует потому, как котел отключается. Кто может подсказать, как решить сложившуюся проблему, может, у кого-то было подобное? Это ошибка насоса или вентилятора?

Вам следует настроить максимальное и минимальное давление газа, также необходима чистка вентилятора. Рекомендуется перемкнуть контакты индикатора давления воды и проследить за работой котла. Если ошибка А3 больше не высветится, значит, дает сбой выключатель на индикаторе, или у вас проблемы с давлением воды.

Подскажите про работу газового котла Мастер Газ Сеул 14. Неполадка заключается в следующем, при включении ГВС, горячая вода поступает в систему отопления, а из крана идет холодная. Постоянно спадает давление. Система не протекает, проверял несколько раз. Полагал, что проблема в 3-х ходовом клапане, но говорят, что нет.

Необходима замена 3-х ходового клапана. Рекомендуется подкачать воздух в расширительный бак.

Установлен газовый настенный котел Сеул 14 квт. Застройщики залили в систему отопления воду. С такой техникой до этого не встречался, поэтому появилось пару вопросов. Планирую залить в систему очищенную воду. После прочтения, я в целомразобрался, как именно это необходимо делать: закачать с помощью насоса через сопровождающийся штуцер холодной воды, который подходит к агрегату, открыть подпитывающий кран и ожидать, пока в системе не появится необходимое давление. Потом, все это одновременно перекрыть, стравить воздух и запустить аппарат. В период его пользования вода все ровно будет испаряться, соответственно давление спадет. Для того чтобы его поднять, мне достаточно открыть подпитывающий кран и вода из магистрали заполнит систему до необходимого давления? Если верить техническому паспорту
электронную часть агрегата необходимо подключать через стабилизатор питания. Хотелось бы узнать ваше мнение на этот счет, это не опасно? Знаю, что внутри расположена плата, которая боится перепада напряжения. На холодную воду, перед ним планирую установить фильтр. Нужен совет, какой выбирать?

В вашей отопительной системе не более 20-ти литров. Это не принесет проблем, если только вы не будете ежедневно доливать в таком и более количестве. Проконтролируйте, чтобы нигде не было протечек.

Подключили газовый котел Master Gas Seoul 16, появилась неисправность в работе, высвечивается ошибка. Предполагали, что вся проблема из-за забитого газового клапана, но после проверки оказалось, что они чистые. Что еще необходимо проверить?

В первую очередь необходимо проверить давление входящего газа, удостоверившись в целостности счетчика газа и реле давления.

Установлен газовый настенный котел Мастер Газ Сеул 21. Перестал запускаться, высвечивает ошибку розжига. Как можно ее решить и что могло поломаться?

Ошибка розжига появляется когда: неисправен газовый клапан, непригоден детектор пламени или плата, оборвался провод розжига, низкое давление газа.

В эксплуатации настенный котел Seoul 16. Не работает контур горячего водоснабжения: бежит холодная вода без нагревания. Пользуемся им первый год. Что могло произойти?

Причины отсутствия ГВС может быть много. Мог забиться теплообменник с внутренней стороны или выйти из строя счетчик, или заклинить трехходовой клапан и много других причин. К примеру, из-за перепадов напряжения могла испортиться плата управления.

Подключен газовый котел Мастер Газ Сеул. Обратил внимание, что в ночное время стал немного течь. Заметил выплеск влаги через клапан воздуха. Как устранить данную неполадку?

Предположительно, что из-за непригодности расширительного бака вышел из строя защитный клапан. Необходима замена расширительного бачка или непосредственно клапана.

Подключили настенный котел Master Gas Seoul. Проблема в следующем, при выставленной температуре до 60 градусов стал плохо разжигаться, а именно, когда начинает шуметь, затем делает пару попыток розжига, но не сразу, ожидаю примерно полминуты, начинает гореть форсунка, все в норме. После выключения все повторяется. Но, если выставить температуру более 60 градусов все работает хорошо. Такая же история при
включении горячей воды, тоже приходится ждать некоторое время. Кто знает, подскажите, в чем причина?

Нестабильный розжиг или сила разжигания, зависит от минимального давления газа на форсунке. Форсунку необходимо почистить. Вентилятор тоже. Посмотрите сетевое напряжение. Давление на горелке тоже следует настроить. Посмотрите и почистите плоскость теплообменника. Рекомендуется провести тех. обслуживание.

Неисправность в эксплуатации газового котла Мастер газ. Высвечивает ошибку А5 (пониженное давление воды). В руководстве сказано, что нормальное давление составляет 1,5 – 2,0 мБар. Самое низкое 0,5. Первый год он работал исправно, вода подкачивалась через уличный водопровод. Подкачивал, как только давление достигало 0,5 мБар. На второй год подключили к колодцу и в конце года начались проблемы. Как только давление падает до 1,3 мБар, выдает ошибку А5. Может кто-то знает, полагаю, что неисправность индикатора давления. Может нужно его выключить и замкнуть проводки? А может, произошло закисление воздухоотводчика, ранее он немного подтекал, сейчас все сухое. За все время эксплуатации, давление
спадает очень стремительно. Проверил все трубы и соединения, но протечку не обнаружил. Последние дни давление составляет 1,5-2,0 мБар (делаю подкачку раз в несколько дней).

1 мБар равен 1 килограмму приблизительно, датчик давления стоит на трубе, 2 провода поставьте заглушку между проводками, а лучше заменить или тщательно его помыть.

Установлен Master Gas Seoul 14. На отопительную систему аппарат работает исправно, а при переключении на горячее водоснабжение через некоторое время появляется гул (похоже на всасывание воды), огонь в аппарате выключается на пару секунд. В сопровождении несколько секундный скачок напряжения вверх (затем возвращается обратно). Горячая вода заканчивается. После чего все нормально, а примерное через
полминуты все повторяется. Провел тех. обслуживание, никаких изменений. Котел в эксплуатации чуть больше года. Теплообменник прочищал, вода обычная, мастер утверждает, что жестковата. После технического обслуживания давление не прыгает и отсутствует хлопок. Из крана течет горячая вода, но недолго, затем сразу ледяная, а потом опять слегка теплая, потом немного горячее и в той же очередности. Обратил внимание, когда огонь затухает, на несколько секунд высвечивается ошибка АА. Выходит что-то не так с насосом или нарушена работа трехходового клапана.

Очень похоже, что проблема с теплообменником горячего водоснабжения. Скорее всего, необходимо заменить.

Не получается переключить котел с горячего водоснабжения на отопление, моментально переключает. По какой причине это может происходить?

Какой режим высвечивается на панели? Отопление или душ? Если не заклинивал режим прогревания бытовой воды, то тут лишь несколько возможных вариантов: неисправность датчика протока или проблемы с блоком управления. Если перезагрузка не помогла.

Подскажите, где расположен кран отопительной системы и как правильно его перекрыть? Потому как вода из контура горячего водоснабжения не такая, как установлено на панели (намного холоднее). Или может у кого-то была подобная ситуация?

Краны отопительной системы устанавливаются непосредственно перед аппаратом: на подаче и на обратке. Поток воды большой, а давление газа не высокое.

Воздухоотвод подтекает и идет сброс давления. Там вмонтирован кран с прорезиненным кольцом. Какое положение крана является нормальным? Он должен быть в открытом или закрытом состоянии? Если он должен быть открыт, то каким образом отрегулировать сбрасывание давления или необходимо менять клапан? Давление в расширительном баке нормальное.

Необходимо снять воздухоотводчик, разобрать и прочистить.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Газовый настенный котел Master Gas Seoul — особенности, характеристики, инструкция, отзывы

Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Оглавление:

  1. Газовый настенный котел Master Gas Seoul. Характеристика технических параметров
  2. Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.

  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7 :1 до 2.6 : 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.

3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.

Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре. Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана. Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.

2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку. При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

Отопительный котел Master Gas SEOUL 35 Вопросы и ответы о отопительном котле Master Gas SEOUL 35

Задать вопросЗадайте вопрос по этой модели и кто-нибудь обязательно ответит
4 января 2015, 00:38 #
как избавиться от излишнего шума?→

При воспламянении горелки,котёл издает гудящий наростающий вибрирующий звук,который проходит при отключении горелки.Подскажите,как избавиться от этой проблемы!

2 января 2016, 10:29 #
капает вода из трубки и падает давление всистеме когда включаеш горячею воду→

Обратитесь в сервисный центр.

18 октября 2015, 07:26 #
котел все самовыключается и на пульте появляется знак А6 и мигает почему→

Это ошибка розжига. Посмотрите инструкцию с кодами ошибок в закладке Полезное

15 апреля 2019, 12:35 #
Где купить трехходовой клапан номер332→
anonim16 апреля 2019, 08:30

К сожалению, не нашли официальный сайт производителя. Попробуйте обратится в сервисный центр. У них должны быть запчасти

8 января 2018, 14:13 #
не работает пульт→

Поднялось давление и сорвало шланг, залило электронику у котла. Не работает пуль теперь. Что делать

Нужно вызвать мастера.

14 октября 2017, 13:58 #
гудит и дребезжит при включении газовый котёл Сеул→

Обратитесь в сервисный центр, нужно чтобы посмотрел мастер. Удаленно сложно сказать в чем проблема.

17 марта 2016, 09:43 #
очень медленно прогревается система отопления.→

обратка долгое время еле теплая, хотя насос работает без остановки. фильтра чистехоньки. подскажите что ещё разобрать

anonim18 марта 2016, 10:34

Лучше обратитесь к специалистам сервисного центра

1 марта 2015, 01:39 #
как паменять теплообменик→

Добрый день, обратитесь в сервисный центр

А если отключили свет?→

Частный сектор, отключили свет. Через пару часов системе отопления крышка? Это существенный недостаток.

В таком случае Вас выручит источник бесперебойного питания для котла (ИБП)

Владимир 12 ноября 2020, 09:03 #
Устройство удаленного запуска→

Есть ли в котле can-шина или другие разъемы для подключения внешнего оборудования?

25 марта 2018, 11:57 #
сгорело плата на seoul 16 подайдет ли с seoul30→
12 апреля 2017, 06:35 #
как наладить работу пульта→
20 ноября 2016, 09:48 #
почему не срабатывает запальник→
7 апреля 2015, 18:06 #
установка в многоквартирном доме→

Котел газовый сеул 16 кран трехходовой ремонт.

Бюджетные котлы повышенной надежности. Основные коды ошибок


Корейский навесной газовый котел Master Gas Seoul является хорошей и недорогой альтернативой немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на всей территории РФ.

Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, дающий возможность запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котёл отопления Master Gas Seoul отличается компактными размерами и продуманным дизайном. Оборудование имеет следующие технические характеристики:


Ростехнадзор выдал разрешение на эксплуатацию котла, действующее на все модификации Master Gas Seoul. В результате регистрация оборудования и изготовление проектной документации проходит без сложностей.

В чем главные особенности установки

Для обеспечения нормальной работоспособности котла требуется соблюдение определенных требований производителя относительно монтажа:

Первый запуск станции необходимо осуществлять в присутствии представителя компании продающей котел. Он проверит правильность монтажа и настроек и поставит котел на гарантию.

Преимущества марки Мастер Газ Сеул

Корейское оборудование неизменно радует потребителя своим качеством, продуманной функциональностью и стоимостью. Буквально недавно модели котлов Мастер Газ Сеул прошли аттестацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость на продукцию специально поддерживается в среднем ценовом сегменте, несмотря на то, что своей функциональностью модели больше напоминают оборудование «премиум» класса.

Правила эксплуатации котла достаточно простые в исполнении. Производитель адаптировал внутреннее устройство под работу на территории РФ.

В базовой комплектации присутствует все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группа безопасности и автоматика. После подключения к системе отопления и монтажа коаксиального дымохода для котла, можно сразу же выполнить запуск.

Корейский котёл или европейский?

Следует признать, что если буквально несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, как свидетельствуют отчеты продаж, все больше покупателей выбирают корейское оборудование. Этому есть несколько причин:
  • Появилось большое количество сервисных центров.
  • Привлекательная стоимость.
  • Удобство эксплуатации.
Хотя, первенство популярности по-прежнему занимают котлы чешских и немецких компаний-производителей, но корейская продукция постепенно отвоевывает позиции. Поэтому в ближайшее время можно ожидать существенный рост количества продаж.

Котлы Мастер Газ Сеул практически ничем не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главным привлекательным качеством для отечественного потребителя является их цена.

2017-05-15 Евгений Фоменко

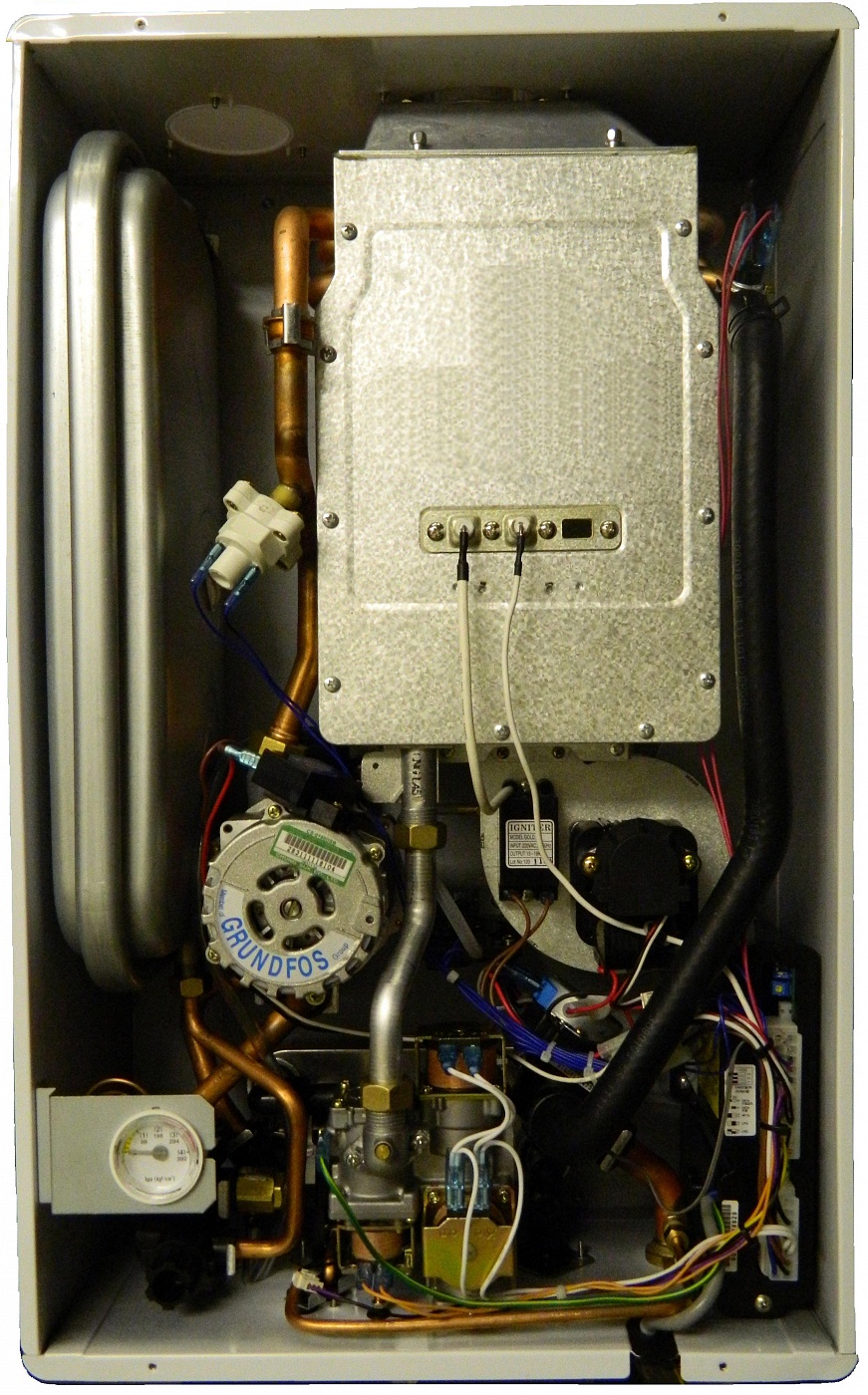

Устройство и принцип работы котлов Мастер Газ

Газовые котлы Мастер Газ Seoul (Сеул) представлены агрегатами с настенным способом установки, камерой сгорания закрытого типа. Рассчитаны на отопление площади дома до 350 метров, помимо отопления, они также способны обеспечить горячей технической водой, то есть, они являются двухконтурными.

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электричества составляет 132 Вт в час, имеют небольшие габариты, поэтому не возникнет проблем с размещением. Благодаря возможности работать от сжиженного газа, существует возможность использования в районах, где нет центральной газификации.

Что касается дымоудаления, тут есть выбор, так как он может подключаться как стационарному дымоходу, так и коаксиальному при помощи переходника. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять дистанционно и дисплеем, где выводится текущая информация.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки газового котла Мастер Газ, ведь как и любое устройство, он тоже иногда дает сбои в работе, несмотря на высокую надежность.


а3

Ошибка а3 свидетельствует о неисправности насоса.

Если ваш котел выдает подобную ошибку, проверьте следующее:


Мультиметр

А, когда он включен, в замкнутом датчике сопротивление должно быть равно 0. Если при тестировании вы получили другое значение, поменяйте его.

а4

Ошибка а4 сигнализирует о сработке термореле.

Выполните следующее:


а5

Ошибка а5. Возникает при недостаточном давлении в теплоносителе, что делать, когда это происходит?

Возможные причины и советы по устранению неисправности:


а6

Ошибка а6. Неисправность, связанная с розжигом.

Возможные причины:

  • Посмотрите открыт ли газовый кран , достаточный ли уровень давления, если вы пользуетесь сжиженным газом. Если проблема не обнаружена, обратитесь в службу газа.
  • Сломана свеча розжига . Установите на ее место новую.
  • Нарушение в электрической цепи свечи розжига. Проверьте ее.
  • На свече розжига скопилась грязь , очистите и протрите ее спиртом.
  • Вышла из строя свеча ионизации , замените. Нарушилась связь в ее цепи соединений, восстановите.
  • Забилась горелка . Используя щетку, удалите с нее пыль, а также с коллектора. Используя мелкую наждачную бумагу, прочистите электроды со свечей розжига.

аа

Ошибка аа. Сработал датчик теплоносителя.

Датчик теплоносителя котла МастерГаз

  • Происходит при его перегреве , возможно перекрыты все отопительные контуры, проверьте, если это так, откройте их.
  • Засорился фильтр в отопительном контуре, прочистите.
  • Неисправность насоса , проверьте его, при необходимости промойте или замените.
  • Неисправен трехходовый клапан , приобретите и установите новый.
  • Неисправен проточный датчик воды , приобретите и установите исправный.

Другие неисправности

Выше рассмотрены наиболее частые коды ошибок, рассмотрим неисправности, которые также порой возникают у котла Мастер Газ.

Если не запускается котел:


При работе слышны хлопки:

  • Плохо отрегулировано давление газа , или газ низкого качества. Выполните регулировку его минимального значения в соответствии с нормативными документами к вашему устройству.
  • Грязная горелка . Прочистите горелку, используя щетку.

Слышен запах газа. Это свидетельствует о его утечке, незамедлительно перекройте газовый кран, откройте окна и двери, и срочно вызовите службу газа. Ни в коем случае нельзя зажигать любой огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вовсе не течет:


Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.

  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7:1 до 2.6: 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.

3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.

Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре. Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана. Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.

2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку. При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

Способы устранения неполадок в котлах Мастер Газ Сеул

Газовый котел Master Gas Seoul. Пропало давления газа в магистрали. Скажите, перезапускается ли он автоматически после восстановления давления?

Агрегат сделает несколько попыток запуска, в случае отсутствия пламени он выйдет в ошибку, которую можно сбросить вручную. Существует специальное реле минимального давления газа для автоматического запуска прибора при появлении давления в газовой магистрали.

Мы используем на даче котёл Мастер Газ Сеул 14. До сегодняшнего вечера работал бесперебойно. Но нынче у него возникла проблема. Прибор очень часто уходит в перегрев. Как можно отремонтировать данную аварию?

Вероятно, наросла накипь, поэтому забился проток. Вам нужно прочистить аппарат.

Позавчера произошел сбой в работе. Прибор включается, а отопление не греет. Что может быть?

Возможно, копится воздух в батареях либо избыток накипи в теплообменнике. Его требуется вымыть.

Планируем в загородном доме смонтировать газовый котёл Master Gas Seoul. Скажите, пожалуйста, сколько ватт стандартная эл. мощность этого аппарата?

Исходя из инструкции, номинальная электромощность для данных версий агрегата равна от 80.0 до 160.0 Ватт.

Зачем ставят фильтры?

Очищая воду и газ, фильтры увеличивают срок службы котла. Один обязательно устанавливают на трубе, подающей в агрегат холодную воду. Из-за изношенности коммунальных сетей, вода содержит избыточное количество железа, в ней могут присутствовать довольно крупные частицы. Чтобы не пропустить их внутрь котла, требуется механическая очистка (желательно тонкая). Существуют химические фильтры, которые
предотвращают образование накипи в теплообменнике. Также рекомендуется очищать воду, поступающую в прибор с обратной трубы из собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливают перед газовым счетчиком или непосредственно перед аппаратом.

Установлен газовый настенный котел Master Gas Seoul 16 двухконтурный. Вопрос следующего характера, по какой причине он может стучать при переходе с отопления на ГВС?

В вашем случае вся проблема в трехходовом клапане, необходимо его заменить.

Подключен газовый настенный котел Мастер Газ Сеул 16. Помогите советом: давление на минимальной отметке (примерно 1мБар) в момент открытия крана подпитки давление не поднимается, а если и поднимается, то незначительно (1,1 мБар). Какова причина возникшей проблемы? К тому же довольно громко шумит. Давление в водопроводе составляет 4, 5 атмосферы.

Касаемо первого, это могла забиться система подпитки, необходимо увидеть что, как работает расширительный бачок? Что касается второго, если шумит, необходимо выяснить что именно насос или засорен теплообменник.

Неисправность у газового котла Master Gas. Все время высвечивает ошибку АА, в редких случаях А4. Выходит, что идет по кипению, при этом, когда начинает кипеть, то манометр отопления начинает зашкаливать. Давление воды через аппарат в два раза хуже, чем холодная. В чем может быть причина?

Если кипит, то плохая проточность воды, необходимо посмотреть систему или забит первичный теплообменник. То, что давление растет, то так и будет, потому что при кипении оно поднимается. Посмотри теплообменник горячего водоснабжения.

Эксплуатируем газовый котел Сеул 14. Дайте совет. Исходя из технического паспорта, на аппарат минимальная проточность воды в системе для включения в режиме горячего водоснабжения составляет 2,5 литра воды в минуту, а в моем случае он включается при потоке воды 7литров в минуту. Плюс ко всему это увеличивает расход воды. Сервисные рабочие говорят, что ничего не сделаешь. Так ли оно на самом деле?

Возможно, клинит индикатор протока горячего водоснабжения, если получится, то разберите и проверьте. Там не трудно, или он может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установили полгода назад, работал без нареканий, но зимой стал издавать громкие шумы, причем, если рукой немного придавить крышку, шум стихает. Пару раз выключался высвечивая ошибку А6. Но при включении работал исправно. Но шум есть, не могу понять, что это может быть? Касаемо шума при разжигании. В течение 1 года работал хорошо, позже начал немного гудеть. После визита мастера шум стал меньше. Дымоотвод установлен нормально. Появилась проблема: начала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает именно в ночное время, днем все работает нормально. Пришел к выводу, что ошибка как-то связана с насосом. Что именно может быть? Ошибка А3 стала выскакивать часто, это волнует потому, как котел отключается. Кто может подсказать, как решить сложившуюся проблему, может, у кого-то было подобное? Это ошибка насоса или вентилятора?

Вам следует настроить максимальное и минимальное давление газа, также необходима чистка вентилятора. Рекомендуется перемкнуть контакты индикатора давления воды и проследить за работой котла. Если ошибка А3 больше не высветится, значит, дает сбой выключатель на индикаторе, или у вас проблемы с давлением воды.

Подскажите про работу газового котла Мастер Газ Сеул 14. Неполадка заключается в следующем, при включении ГВС, горячая вода поступает в систему отопления, а из крана идет холодная. Постоянно спадает давление. Система не протекает, проверял несколько раз. Полагал, что проблема в 3-х ходовом клапане, но говорят, что нет.

Необходима замена 3-х ходового клапана. Рекомендуется подкачать воздух в расширительный бак.

Установлен газовый настенный котел Сеул 14 квт. Застройщики залили в систему отопления воду. С такой техникой до этого не встречался, поэтому появилось пару вопросов. Планирую залить в систему очищенную воду. После прочтения, я в целомразобрался, как именно это необходимо делать: закачать с помощью насоса через сопровождающийся штуцер холодной воды, который подходит к агрегату, открыть подпитывающий кран и ожидать, пока в системе не появится необходимое давление. Потом, все это одновременно перекрыть, стравить воздух и запустить аппарат. В период его пользования вода все ровно будет испаряться, соответственно давление спадет. Для того чтобы его поднять, мне достаточно открыть подпитывающий кран и вода из магистрали заполнит систему до необходимого давления? Если верить техническому паспорту
электронную часть агрегата необходимо подключать через стабилизатор питания. Хотелось бы узнать ваше мнение на этот счет, это не опасно? Знаю, что внутри расположена плата, которая боится перепада напряжения. На холодную воду, перед ним планирую установить фильтр. Нужен совет, какой выбирать?

В вашей отопительной системе не более 20-ти литров. Это не принесет проблем, если только вы не будете ежедневно доливать в таком и более количестве. Проконтролируйте, чтобы нигде не было протечек.

Подключили газовый котел Master Gas Seoul 16, появилась неисправность в работе, высвечивается ошибка. Предполагали, что вся проблема из-за забитого газового клапана, но после проверки оказалось, что они чистые. Что еще необходимо проверить?

В первую очередь необходимо проверить давление входящего газа, удостоверившись в целостности счетчика газа и реле давления.

Установлен газовый настенный котел Мастер Газ Сеул 21. Перестал запускаться, высвечивает ошибку розжига. Как можно ее решить и что могло поломаться?

Ошибка розжига появляется когда: неисправен газовый клапан, непригоден детектор пламени или плата, оборвался провод розжига, низкое давление газа.

В эксплуатации настенный котел Seoul 16. Не работает контур горячего водоснабжения: бежит холодная вода без нагревания. Пользуемся им первый год. Что могло произойти?

Причины отсутствия ГВС может быть много. Мог забиться теплообменник с внутренней стороны или выйти из строя счетчик, или заклинить трехходовой клапан и много других причин. К примеру, из-за перепадов напряжения могла испортиться плата управления.

Подключен газовый котел Мастер Газ Сеул. Обратил внимание, что в ночное время стал немного течь. Заметил выплеск влаги через клапан воздуха. Как устранить данную неполадку?

Предположительно, что из-за непригодности расширительного бака вышел из строя защитный клапан. Необходима замена расширительного бачка или непосредственно клапана.

Подключили настенный котел Master Gas Seoul. Проблема в следующем, при выставленной температуре до 60 градусов стал плохо разжигаться, а именно, когда начинает шуметь, затем делает пару попыток розжига, но не сразу, ожидаю примерно полминуты, начинает гореть форсунка, все в норме. После выключения все повторяется. Но, если выставить температуру более 60 градусов все работает хорошо. Такая же история при
включении горячей воды, тоже приходится ждать некоторое время. Кто знает, подскажите, в чем причина?

Нестабильный розжиг или сила разжигания, зависит от минимального давления газа на форсунке. Форсунку необходимо почистить. Вентилятор тоже. Посмотрите сетевое напряжение. Давление на горелке тоже следует настроить. Посмотрите и почистите плоскость теплообменника. Рекомендуется провести тех. обслуживание.

Неисправность в эксплуатации газового котла Мастер газ. Высвечивает ошибку А5 (пониженное давление воды). В руководстве сказано, что нормальное давление составляет 1,5 – 2,0 мБар. Самое низкое 0,5. Первый год он работал исправно, вода подкачивалась через уличный водопровод. Подкачивал, как только давление достигало 0,5 мБар. На второй год подключили к колодцу и в конце года начались проблемы. Как только давление падает до 1,3 мБар, выдает ошибку А5. Может кто-то знает, полагаю, что неисправность индикатора давления. Может нужно его выключить и замкнуть проводки? А может, произошло закисление воздухоотводчика, ранее он немного подтекал, сейчас все сухое. За все время эксплуатации, давление
спадает очень стремительно. Проверил все трубы и соединения, но протечку не обнаружил. Последние дни давление составляет 1,5-2,0 мБар (делаю подкачку раз в несколько дней).

1 мБар равен 1 килограмму приблизительно, датчик давления стоит на трубе, 2 провода поставьте заглушку между проводками, а лучше заменить или тщательно его помыть.

Установлен Master Gas Seoul 14. На отопительную систему аппарат работает исправно, а при переключении на горячее водоснабжение через некоторое время появляется гул (похоже на всасывание воды), огонь в аппарате выключается на пару секунд. В сопровождении несколько секундный скачок напряжения вверх (затем возвращается обратно). Горячая вода заканчивается. После чего все нормально, а примерное через
полминуты все повторяется. Провел тех. обслуживание, никаких изменений. Котел в эксплуатации чуть больше года. Теплообменник прочищал, вода обычная, мастер утверждает, что жестковата. После технического обслуживания давление не прыгает и отсутствует хлопок. Из крана течет горячая вода, но недолго, затем сразу ледяная, а потом опять слегка теплая, потом немного горячее и в той же очередности. Обратил внимание, когда огонь затухает, на несколько секунд высвечивается ошибка АА. Выходит что-то не так с насосом или нарушена работа трехходового клапана.

Очень похоже, что проблема с теплообменником горячего водоснабжения. Скорее всего, необходимо заменить.

Не получается переключить котел с горячего водоснабжения на отопление, моментально переключает. По какой причине это может происходить?

Какой режим высвечивается на панели? Отопление или душ? Если не заклинивал режим прогревания бытовой воды, то тут лишь несколько возможных вариантов: неисправность датчика протока или проблемы с блоком управления. Если перезагрузка не помогла.

Подскажите, где расположен кран отопительной системы и как правильно его перекрыть? Потому как вода из контура горячего водоснабжения не такая, как установлено на панели (намного холоднее). Или может у кого-то была подобная ситуация?

Краны отопительной системы устанавливаются непосредственно перед аппаратом: на подаче и на обратке. Поток воды большой, а давление газа не высокое.

Воздухоотвод подтекает и идет сброс давления. Там вмонтирован кран с прорезиненным кольцом. Какое положение крана является нормальным? Он должен быть в открытом или закрытом состоянии? Если он должен быть открыт, то каким образом отрегулировать сбрасывание давления или необходимо менять клапан? Давление в расширительном баке нормальное.

Необходимо снять воздухоотводчик, разобрать и прочистить.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Опасайтесь подделок! Мы официальный представитель.. | Барахолка Большая Атня

Опасайтесь подделок! Мы официальный представитель производителя в Татарстане!

Бесплатная доставка до вашего почтового отделения. Оплата тоже на почте.

Оригинальные запчасти всегда в наличии для котлов Селтик Celtic Ардерия Arderia Мастер Газ Сеул Master Gas Seoul Риннай Rinnai в Казани

Запчасти на другие котлы. Недорого! Рядом! Всегда!

Трехходовой клапан Мастер Газ Сеул, в сборе, артикул 2040125

Трехходовой клапан Мастер Газ Сеул, в сборе, артикул 2040105Н

Трехходовой клапан Ардерия, в сборе, артикул 2040105
***********************************************************************************
Прежде чем, в очередной раз, ремонтировать или купить запасную часть на старый котел (по ГОСТу рекомендуется эксплуатировать газовый настенный котел не больше 10 лет), предлагаем в рассрочку, без переплат и первоначального взноса, на 14 месяцев:

Котел Риннай-от 39 900 руб
Котел Daesung-CELTIC (подходит для замены по поквартирному отоплению) — от 34 000 руб
Котел Дайсунг (100% подходит для замены котлов BAXI и др.)- от 34 000 руб
***********************************************************************************
Полный ассортимент Запчастей и комплектующих для ремонта и обслуживания Вашего газового котла.

Гарантия на запчасти 36месяцев!

СПЕЦИАЛЬНЫЕ УСЛОВИЯ ДЛЯ ПРОФЕССИОНАЛОВ!

Вентиляторы дымоудаления и запчасти
Прессостаты воздуха
Битермические теплообменники
Платы управления
Теплообменники основные
Теплообменники вторичные ГВС
Расширительные баки
Сбросные предохранительные клапана
Краны подпитки
Датчики протока воды (два провода)
Датчики расхода воды (три провода)
Накладные датчики холла (датчики расхода воды без турбинки)
Турбинки датчиков расхода
Гидроузлы трехходового клапана
Моторы трехходового клапана
Запчасти для газовых клапанов
Газовые клапана
Блоки розжига
Электроды розжига, ионизации
Трансформаторы розжига
Термостаты перегрева
Манометры, термоманометры
Воздухоотводчики
Циркуляционные насосы в сборе
Двигатели циркуляционных насосов
Запчасти циркуляционных насосов
Датчики давления воды
Датчики давления воды электронные
Запчасти для напольных газовых котлов
Трехходовые клапана, картриджи и запчасти
Датчики температуры накладные
Датчики температуры погружные
Клипсы, хомуты
Инструмент
Кабели, провода
Прокладки и уплотнительные кольца

котел Селтик ошибка а1
котел Селтик ошибка а2
котел Селтик ошибка а3
котел Селтик ошибка а4
котел Селтик ошибка а5
котел Селтик ошибка а6
котел Селтик ошибка а7
котел Селтик ошибка а8

С регулируемым приводом.

Проверка модуля управления

Здравствуйте. A5 — Низкое давление теплоносителя.1. Недостаточно воды в системе отопления 2. Воздух в системе отопления 3. Не работает насос 4. Циркуляционный насос работает но недостаточна частота оборотов или повреждена крыльчатка. 5. Неисправность датчика напора насоса 6. Протечка воды в системе отопления. A3 — Неисправность насоса. Датчик напора сработал до включения насоса 1. Забился датчик.

2014-10-23 16:10:22 Сергей

Добрый день. Вопрос: допускается ли использовать для котла Vitopend 100 комнатные термостаты других производителей? Если да, то каких рекомендуете и как это скажется на гарантии?

Здравствуйте. На гарантии использование термостатов других производителей никак не отразится. Вы можете выбрать любой доступный термостат.

2014-10-23 09:51:12 ольга

Здравствуйте. такой вопрос почему при нагревании котла Arderia 2.13 ffcd давление растет а при отключении падает

Здравствуйте. Необходимо проверить исправность расширительного бака.

2014-10-22 19:44:02 василий

здравствуйте у меня котел виссман винтопед 100 без электронного дисплея при влючении горячей воды из крана поступает холодная в чём может быть причина???

Здравствуйте. Необходимо обратить внимание на работу датчика протока воды. При открытии крана под регулятором горячей воды должен загораться зеленый светодиод. Если этого не происходит, датчик засорился.

2014-10-20 13:33:59 Маргарита

Здравствуйте, у меня котел Санье Дюваль, двухконтурный, на горячую воду котел работает хорошо, но при отоплении днем все в порядке, а ночью он по несколько раз клацает включается зажигается, затем отключается постоянно с клацаньем мы его на ночь отключаем утром включаем опять целый день нормально ночью та же история, думали из-за высокого напряжения поставили стабилизатор все равно та же история,это может происходить из-за малого давления газа в ночное время суток или проблема в чем-то другом

Здравствуйте. Непонятно в чем проблема. При работе котел может включать и выключать горелку. При этом могут издаваться некоторые звуки.

2014-10-20 12:00:27 Елена

Котел Висман 200W 24 квт. делали техническое обслуживание, сказали нужно менять автоматический воздухоотводчик. Подскажите где купить можно его купить на данную модель (Висманн Vitoden 200W -24 квт) и вообще есть нужно ли его менять срочно или нет (т.к. сказали что он работает но как то не так). Спасибо.

Здравствуйте. Необходимо знать номер Вашего котла.

2014-10-20 09:28:04 Евгений

Добрый день! Подскажите такой вопрос у меня установлен котел Vitopend 100 Wh2D и с момента установки выдает горячую воду с перебоями (сначала идет горячая вода, затем холодая затем снова горячая как то так периодами) видимо когда устанавливали не настроили. Регулятор температуры ГВС установлен на 3. Подскажите как настроить

Добрый день. К сожалению, рассказать в двух словах о настройке котла не получится. Этому учатся достаточно длительное время. Предлагаем обратиться к специалистам.

2014-10-20 06:37:49 Александр Вдовенко

Здравствуйте. Месяц назад заказал на вашем сайте зап.часть (код 011)термометр-манометр. Пока ничего нет. Хотя при заказе высвечивалась информация, что в ближайшее время со мной свяжутся. Мне ждать или заказать в другом месте.

__________________________________________________________________________

Коды ошибок настенных котлов Ferroli

Ошибки с литерой «А» — приводят к блокировке котла.

Ошибки с литерой «F» — к блокировке котла не приводят.

Код ошибки / Наименование ошибки, поведение котла / Причины неисправности и способы ее устранения

Ошибка А01

Отсутствие сигнала о наличии пламени

В основе лежит количество попыток розжига, которое напрямую зависит от типа камеры сгорания и используемого газа.

1. Закрытая камера сгорания, природный газ; Три попытки розжига продолжительностью 5 секунд каждая, пауза между попытками 50 секунд (обозначается«d3»).

2. Закрытая камера сгорания, сжиженный газ; Одна попытка розжига продолжительностью 5 секунд

3. Открытая камера сгорания, природным газ. Две попытки розжига продолжительностью 5 секунд пауза между попытками 50 секунд (обозначается «d3»).

4. Открытая камера сгорания, сжиженный газ. Одна попытка розжига продолжительностью 5 секунд.

Последовательность розжига Первая попытка: напряжение подается на газовый клапан и трансформатор розжига (сила розжига соответствует значению Р01).

Если пламя обнаружено, дальнейшей модуляцией управляет автоматика котла. Если пламя не обнаружено, то по истечении паузы «d03» предпринимается 2-я попытка розжига.

При каждой последующей попытке последовательность работы автоматики та же, что описана выше. В том случае если по истечении всех попыток розжига пламя не обнаружено, автоматика генерирует сигнал о неисправности, на дисплее высвечивается ошибка А01.

Если розжиг горелки прошел успешно, но затем пламя погасло, то прежде чем начинать повторный розжиг автоматики котла Ferroli ожидает 50 секунд, на дисплее светится «d03».

Если одна из попыток розжига была успешной (факел обнаружен), а потом пропало электропитание газового клапана, то розжиг повторяется по сценарию описанному выше.

Если в камере сгорания присутствует избыточная влажность, то электрод трансформатора розжига замыкается на землю.

Газ не поступает на горелку

1. Перекрыт запорный кран. Откройте все запорные устройства, установленные на газовой трубе.

2. В случае первичного пуска убедитесь в том, что из трубопровода стравлен воздух.

3. Проверьте входное давление газа перед газовой арматурой. Значение номинального давления составляет 20 мбар.

4. Проверьте соответствие установленных значений Min. и Мах. давлений газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла о давлению газа. Неисправна газовая арматура (газовый клапан)

В случае обнаружения неисправности 1 замените газовый клапан.

Неисправен или некорректно работает электрод розжига ионизации:

1 — Проверьте электрод розжига ионизации на наличие загрязнений.

2. — Убедитесь в том, что между горелкой и I электродом розжига/ионизации установлен номинальный (3,0 + 0,5 мм) зазор.

3. — Проверьте кабель электрода на наличие механических повреждений.

Неисправна газовая арматура (газовый клапан. Прозвоните катушки газового клапана на наличие замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять 24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.

Залипание газового клапана

Оденьте на штуцер, расположенный на передней части газового клапана кусочек силиконового шланга и создайте избыточное давление.

Ошибка А02

Ложный сигнал о наличии пламени

Если при выключенной горелке система контроля пламени, в течение 20 секунд, обнаруживает ток ионизации, автоматика котла Ферроли генерирует ошибку.

При этом если текущих запросов на розжиг горелки нет, символ факела мигает, если запрос есть, символ горит.

Неисправность электрода розжига ионизации

2. Убедитесь в том, что между горелкой и электродом розжига/ ионизации установлен номинальный (3,0 ±0,5 мм) зазор.

3. Проверьте кабель электрода на наличие механических повреж­дений.

Слишком малая мощность розжига

Отрегулируйте мощность розжига в меню сервисных параметров (параметр Р01).

1. Неисправен трансформатор розжига

Перезапустите котел, в случае повторения ошибки замените плату управления.

2. Проверьте качество заземления. На корпусе не должно быть потенциала.

Блокировка при наличии избыточного конденсата. Удалите избыточный конденсат из камеры сгорания, с электрода розжига/ионизации и горелки.

Неисправность электрода розжига-ионизации

1. При отсутствии горения на плату управление поступает сигнал о наличии пламени.

2. Проверьте провод электрода розжига/ионизации на наличие механических повреждений и обрыв.

3. Проверьте цепь «Электрод розжига/ионизации — Плата управления на КЗ.

4. Электрод розжига/ионизации касается горелки. Проверьте зазор между электродом розжига/ионизации горелкой. Номинальный зазор составляет 3,0+ 0,5 мм.

Неисправность платы управления .

Замените плату управления

Ошибка А03

Перегрев котла Ferroli

1.Температура аварийного термостата превысила 105 С (если в этот момент нет запроса на розжиг ошибка не регистрируется).

2. Горелка погасла по причине превышения температуры в системе отопления (90 °С — в режиме отопления; 95 С — в режиме тестирования и ГВС), но теплообменник продолжил нагреваться, автоматика блокирует котел, если в течение 10 с температура на предохранительном датчике превысит 105 С.

3. Если в режимах отопления или защиты от замерзания предохранительный датчик определяет температуру свыше 105С автоматика котла начинает отсчет 30-ти секундного интервала. Если в течение этого времени температура 2-х датчиков (температуры отоплении, аварийного термостата) не опустится ниже 100 С автоматика генерирует ошибку.

4. Блокировка котла при запросе на розжиг горелки. Если о момент появления пламени температура аварийного термостата превышает 100 С автоматика ожидает 10 секунд, затем генерирует сигнал об ошибке.

Сработал комбинированный датчик (датчик температуры ОВ/аварийный термостат) и блокировал работу котла

В настенных котлах Domiproject аварийный термостат срабатывает при температуре 105 С. Подождите, пока котел Ферроли остынет; и перезапустите его.

Неисправен или некорректно работает датчик по перегреву

Замените датчик.

Недостаточная циркуляция воды в системе отопления

Проверьте давление в системе отопления. Давление в холодной системе отопления должно составлять = 1,2 бар.

Воздух в системе отопления

Стравите воздух из системы отопления.

Отсутствует циркуляция в системе отопления. Откройте все запорные краны, препятствующие нормальной циркуляции теплоносителя.

Не работает циркуляционный насос

1. Циркуляционный насос не набирает номинальные обороты. Проверьте параметры электросети, напряжение должно составлять 230 ± 23 6. 50 Гц. При повышенном или пониженном напряжении питания, рекомендуется подключать котел к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ

2. Насос работает в нормальном режиме, но напор не достаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос

3. Питание подается на циркуляционный насос, но он не вращается. Проверьте насос на заклинивание. Для этого открутите заглушку с лицевой стороны насоса и при помощи шлицевой отвертки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.

4.На циркуляционный насос не подается питание. Сбой в работе платы управления.

Перезапустите котел. При повторном появлении неисправности замените плату управления.

Ошибка F04

Перегрев термостата дымовых газов (только в котлах Ferroli Domiproject DC)

Если во время работы котла размыкаются контакты термостата дымовых газов, то горелка немедленно гаснет и генерируется сигнал об ошибке. Спустя 20 минут микропроцессор проверяет состояние термостата дымовых газов. Если контакт замкнут, то пуск горелки возможен, в случае если контакт разомкнут, котел продолжит находиться в заблокированном состоянии.

Перегрев термостата дымовых газов

Подождите, пока датчик остынет, перезапустите котел.

Неправильно настроена плата управления

При первичном пуске или при замене платы управления необходимо настроить значение параметра ЬОЗ. Для открытой камеры сгорания b03=1 (см. меню конфигурации).

1. Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.

3. Проверьте конечный участок дымохода на наличие оледенения.

Неисправен датчик контроля температуры дымовых газов

Замените датчик.

Некорректно работает плата управления

Замените плату управления.

Ошибка F05

Не подсоединен вентилятор (только в котлах Ferroli Domiproject DF) При запросе на розжиг горелки контрольная аппаратура проверяет нагрузку вентилятора.

Если нагрузка не определяется, то по истечении 15 секунд автоматика генерирует ошибку. Во время работы и наличия ионизации отсутствие нагрузки вентилятора приводит к немедленному отключению сбросов на розжиг горелки. Если в течение 15 секунд соединение не будет восстановлено, то генерируется сигнал о неисправности.

Ошибка А06

Погасание пламени 6 раз в течение 10 минут

Условие, при котором пламя считается погасшим: горелка работает не менее 10 секунд и внезапно пропадает сигнал о наличии пламени. Если такая ситуация повторяется 6раз в течение 10минут работы автоматика котла генерирует ошибку А06.

Проверьте входное давление газа .

1. Номинальное входное давление газа должно составлять 20 мбар.

2. Проверьте соответствие установленных значений Min. и Мах. давлений газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению газа.

Некорректно работает или неисправен электрод розжига/ионизации

При необходимости замените электрод розжига/ионизации.

Вентилятор задувает пламя на горелке

1. Неверно подобрана диафрагма системы дымоудаления. Замените диафрагму.

2. Некорректно работает вентилятор. Проверьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).

Сбой в работе платы управления

Перезапустите котел.

Ошибка F08

Перегрев теплообменника ОВ

Когда температура в контуре отопления превышает 99 С (на протяжении 5 секунд), срабатывает датчик температуры ОВ. Ошибка исчезает, когда температура теплоносителя упадет до 90°С

Контроль осуществляют датчик по перегреву и датчик температуры ОВ.

Ошибка сохраняется в меню истории ошибок. На дисплее не отображается и к блокировке котла Ферроли не приводит.

Ошибку регистрирует датчик температуры ОВ

Ошибка F08 имеет те же причины, что и А03, возникает перед появлением ошибки А03. Узнать о том, что в процессе эксплуатации возникала ошибка F08 можно, зайдя меню истории ошибок Hi, (см. меню сервисных параметров).

Ошибка F10/F14

Короткое замыкание или обрыв цели датчика температуры отопительной воды

Если происходит короткое замыкание или обрыв цели датчика температуры ОВ (сигнал пропадает на 3 секунды), с платы управления поступает команда на отключение горелки.

Неисправность предохранительного NTC датчика контура отопления

Комбинированный датчик температуры ОВ состоит 2-х идентичных датчиков, оба датчика имеют функцию защиты от перегрева. Неисправность одного ив датчиков (КЗ или разрыв цели на протяжении 3-х секунд) влечет за собой отключение команд на розжиг горелки.

Неисправен полупроводниковый NTC датчик температуры ОВ

1. Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре -10 КОм.

2. КЗ в цепи «Датчик температуры ОВ — плата управления», при необходимости замените датчик.

3. Отсутствие сигнала между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а потом снова соедините их для нормального контакта.

Ошибка F11

Короткое замыкание или обрыв цепи датчика ГВС

Если происходит короткое замыкание или обрыв цепи датчика температуры ГВС (продолжительностью 3 секунды). Горелка не загорится только в режиме ГВС. Котел Ferroli способен продолжить работу в режиме отопления.

Неисправен NTC датчик (терморезистор) температуры ГВС

1. Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре 10 КОм.

3. Проверьте коннектор платы управления.

Ошибка А16

Неисправность газового клапана

Если пламя горелки не гаснет в течение 5 секунд после закрытия газового клапана, то автоматика котла генерирует сигнал о неисправности.

Неисправна газовая арматура (газовый клапан) Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.

Ошибка F20

Ошибка связана с контролем качества горения (только в котлах Domiproject D F)

Контроль горения осуществляется путем измерения сопротивления пламени.

Некорректно работает система дымоудаления

1. Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла

2. При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.

Неисправен или некорректно работает вентилятор

1. Проверьте провода вентилятора на наличие механических повреждений.

2. Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).

3. Проверьте подключение коннекторов к контактам вентилятора.

Неисправен или некорректно работает газовый клапан

Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом. запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан. Неисправен или некорректно работает электрод розжига/ ионизации

При необходимости замените электрод розжига ионизации. Неисправна или некорректно работает плата управления. Перезапустите котел Ферроли, в случае повторного возникновения ошибки замените плату управления

Ошибка F34

Низкое напряжение в сети (переменный ток) упало ниже 180 В автоматика котла генерирует ошибку. Ошибка устраняется, как только напряжение поднимется выше 185 В.

Низкое напряжение в сети электропитания

Проверьте параметры сети электропитания. В случае обнаружения несоответствия параметров сети номинальным значениям (2206/50 Гц), установите автотрансформатор-стабилизатор напряжения.

Ошибка F35

Ошибка по частоте тока

Плата управления работает от переменного тока частотой 50Гц/60 Гц. Если возникает несоответствие между выбранной частотой и частотой тока в сети автоматика котла генерирует ошибку.

Выбранная частота не потребляемого тока

В случае первичного пуска или замены платы управления необходимо выбрать значение параметра b06.

Ошибка F37

Падение давления в системе отопления

Контакты реле давления разомкнулись более чем на 5секунд.

Давление в контуре отопления упало ниже 0,8 бар .

1. Утечка теплоносителя в системе отопления. Проверьте систему отопления на наличие утечек. Устраните утечки и подпитайте систему.

2. Неисправно реле давления ОВ. При необходимости замените реле давления ОВ.

Ошибка F39

Короткое замыкание или обрыв датчика уличной температуры

Ошибка возникает, если присоединен датчик уличной температуры, и функция погодозависимого регулирования активна. Неисправность датчика не влечет за собой отключения команд на розжиг горелки.

Неисправен полупроводниковый NTC датчик (терморезистор) уличной температуры

1.Проверить сопротивление полупроводникового датчика.

2. КЗ в цели «Датчик температуры — плата управления», при необходимости замените датчик.

3. Проверьте качество соединения между клемным зажимом и проводом датчика уличной температуре.

Ошибка А41

Отсутствие динамики изменения температуры (теплоносителя или воды ГВС) заданный интервал времени Контроль горения осуществляется путем измерения сопротивления планам.

Неисправность или КЗ одного из датчиков температуры

Неисправен полупроводниковый МТС датчик (терморезистор) температуры ОВ

1.Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10кОм при температуре 25 С

2. КЗ в цепи «Датчик температуры ОВ плата управления при необходимости замените датчик.

3.Отсутствует сигнал между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а повои снова соедините их для нормального контакта.

Неисправен МТС датчик (терморезистор) температуры ГВС

1. Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.

2. Короткое замыкание датчика температуры ГВС.

Ошибка F42

Защита при разнице показании датчика по перегреву ОВ и датчика температуры ОВ (комбинированный датчик)

Если разница показаний между аварийным термостатом и датчиком температуры ОВ в абсолютном значении превышает 12°С автоматика котла генерирует ошибку.

1. Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.

2. Короткое замыкание датчика температуры ГЭС

3. Проверьте качество соединения, коннектора датчика температуры ГВС с платой управления.

Неисправен NТС датчик (терморезистор) температуры ГВС

1. Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10кОм.

2. Короткое замыкание датчика температуры ГВС

3. Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.

Ошибка F50

Неисправность катушки модуляции газового клапана

Если сила тока на катушке модуляции ниже минимального порога, или разомкнута цепь, автоматика котла Ferroli генерирует ошибку.

Неисправна газовая арматура (газовый клапан)

Прозвоните катушку газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом. Неисправность платы управления. Перезапустите котел. В случае повторного появления ошибки замените плату управления.

Ошибка A51

Неисправность в работе системы воздухозабора/ дымоудаления

Ошибка возникает, если грелка гаснет в течение 10 секунд после истечения контрольного времени. Перед повторным пуском котла автоматика выдерживает паузу «d4» продолжительностью 5 ми­нут.

Некорректно работает система дымоудаления

1. Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнении. Проверьте на наличие загрязнений прерыватель тяги котла.

2. При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.

Неисправен или некорректно работает вентилятор (Ферроли DomiprojectDF)

1. Проверьте провода вентилятора на наличие механических повреждений.

2. Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).

3. Проверьте подключение коннекторов к контактам вентилятора.

Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять = 24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.

Неисправен или некорректно работает электрод розжига/ионизации:

1. Проверьте электрод розжига/ионизации на наличие загрязнений.

2. Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3.0+ 03 мм) зазор.

3. Проверьте кабель электрода на наличие механических повреждений.

Сбой в работе или неисправность платы управления

1. Перезапустите котел, в случае повторного появления ошибки замените плату управления.

2. Проверьте качество заземления. На корпусе котла не должно быть потенциала.

Подробное описание ошибок F20, F41

F20 — Контроль качества горения

Во время работы горелки, а штатном режиме электрод розжига/ионизации постоянно контролирует горение. Это осуществляется путем измерения сопротивления пламени (вентилятор останавливается примерно на 1 секунду) относительно уровня мощности тока горелки, рассчитанной автоматикой котла.

Т.е. при каждом розжиге горелки по истечении 1 минуты осуществляется первая проверка: если получен положительный результат то перед очередным контролем аппаратура выжидает 1 минуту. Если же результат отрицательный, то время ожидания перед очередной проверкой составит 2 минуты.

Кроме того, если получен отрицательный результат, и автоматика котла определяет, что измеренные параметры не соответствуют качественному горению, то будет сделана попытка восстановить правильные параметры путем изменения тока модуляции: это сопровождается миганием символа факела. Если корректировка прошла успешно, то горелка может продолжать работу.

В противном случае пламя гаснет, на дисплей выдастся сообщение о неисправности F20 и включается вентилятор. По истечении примерно 50 секунд ошибка аннулируется, и автоматика котла производит розжиг горелки.

F41 — Отсутствие динамики изменения температуры (теплоносителя или воды ГВС) в заданный интервал времени

Режим отопления

При каждом новом запросе мощности отопления осуществляется контроль температуры, определяемой датчиком в напорном контуре. Если эта температура изменяется на ± 1 С в течение первых 20 секунд после поступления запроса, а горелка была выключена, то система воспринимает это как положительный результат проверки.

Если же температура, определяемая датчиком напорного контура, не изменяется на ± 1 С в течение первых 20с после поступления запроса, поступившего когда горелка была выключена, то система воспринимает это как отрицательный результат проверки, и осуществляет повторную проверку, до завершения которой никаких аварийных сигналов не генерируется. При поступлении запроса на розжиг горелки включается таймер,
который отсчитывает 15 секунд с того момента, когда произошло открытие газового клапана.

Если в течение этого времени температура, определяемая датчиком напорного контура, изменится на ±1С то для системы управления это означает, что проверка дала положительный результат и пусковой цикл может продолжаться, и, соответственно, больше проверок в течение данного цикла запроса мощности отопления не будет. В противном случае система гасит горелку и спустя 35 с начинает вторую попытку розжига, которая длится не более 20 секунд с того момента, как открылся газовый клапан.

Если в течение этого времени температура, определяемая датчиком напорного контура, изменится на ±1С, то для системы управления это означает, что проверка дала положительный результат и пусковой цикл может продолжаться, и, соответственно, больше проверок в течение данного цикла запроса мощности отопления не будет. В противном случае система управления гасит горелку и спустя 40 с начинает третью попытку розжига, которая длится не более 25 секунд с того момента, когда открылся газовый клапан.

Если в течение этого времени температура, определяемая датчиком напорного контура, изменится на ±1С. то для системы управления это означает, что проверка дала положительный результат и пусковой цикл может продолжаться, и, соответственно, больше проверок в течение данного цикла запроса мощности отопления не будет. В противном случае горелка гаснет, и аппаратура контроля факела генерирует сообщение о неисправности № 41 и блокирует котел (перезапуск).

Команда на работу насоса продолжает поступать в течение запрограммированного времени его выбега. В режимах защиты от замерзания или тестирования автоматика котла ведет себя аналогично тому, как описано выше, но с другой продолжительностью интервалов ожидания 15 и 20 вместо 35 и 40 секунд.

2017-05-15 Евгений Фоменко

Устройство и принцип работы котлов Мастер Газ

Газовые котлы Мастер Газ Seoul (Сеул) представлены агрегатами с настенным способом установки, камерой сгорания закрытого типа. Рассчитаны на отопление площади дома до 350 метров, помимо отопления, они также способны обеспечить горячей технической водой, то есть, они являются двухконтурными.

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электричества составляет 132 Вт в час, имеют небольшие габариты, поэтому не возникнет проблем с размещением. Благодаря возможности работать от сжиженного газа, существует возможность использования в районах, где нет центральной газификации.

Что касается дымоудаления, тут есть выбор, так как он может подключаться как стационарному дымоходу, так и коаксиальному при помощи переходника. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять дистанционно и дисплеем, где выводится текущая информация.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки газового котла Мастер Газ, ведь как и любое устройство, он тоже иногда дает сбои в работе, несмотря на высокую надежность.


а3

Ошибка а3 свидетельствует о неисправности насоса.

Если ваш котел выдает подобную ошибку, проверьте следующее:


Мультиметр

А, когда он включен, в замкнутом датчике сопротивление должно быть равно 0. Если при тестировании вы получили другое значение, поменяйте его.

а4

Ошибка а4 сигнализирует о сработке термореле.

Выполните следующее:


а5

Ошибка а5. Возникает при недостаточном давлении в теплоносителе, что делать, когда это происходит?

Возможные причины и советы по устранению неисправности:


а6

Ошибка а6. Неисправность, связанная с розжигом.

Возможные причины:

  • Посмотрите открыт ли газовый кран , достаточный ли уровень давления, если вы пользуетесь сжиженным газом. Если проблема не обнаружена, обратитесь в службу газа.
  • Сломана свеча розжига . Установите на ее место новую.
  • Нарушение в электрической цепи свечи розжига. Проверьте ее.
  • На свече розжига скопилась грязь , очистите и протрите ее спиртом.
  • Вышла из строя свеча ионизации , замените. Нарушилась связь в ее цепи соединений, восстановите.
  • Забилась горелка . Используя щетку, удалите с нее пыль, а также с коллектора. Используя мелкую наждачную бумагу, прочистите электроды со свечей розжига.

аа

Ошибка аа. Сработал датчик теплоносителя.

Датчик теплоносителя котла МастерГаз

  • Происходит при его перегреве , возможно перекрыты все отопительные контуры, проверьте, если это так, откройте их.
  • Засорился фильтр в отопительном контуре, прочистите.
  • Неисправность насоса , проверьте его, при необходимости промойте или замените.
  • Неисправен трехходовый клапан , приобретите и установите новый.
  • Неисправен проточный датчик воды , приобретите и установите исправный.

Другие неисправности

Выше рассмотрены наиболее частые коды ошибок, рассмотрим неисправности, которые также порой возникают у котла Мастер Газ.

Если не запускается котел:


При работе слышны хлопки:

  • Плохо отрегулировано давление газа , или газ низкого качества. Выполните регулировку его минимального значения в соответствии с нормативными документами к вашему устройству.
  • Грязная горелка . Прочистите горелку, используя щетку.

Слышен запах газа. Это свидетельствует о его утечке, незамедлительно перекройте газовый кран, откройте окна и двери, и срочно вызовите службу газа. Ни в коем случае нельзя зажигать любой огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вовсе не течет:


Стиральная машина Атлант выдает ошибку F3 — что это означает? Давайте разбираться по порядку.

Электронные СМ показывают на дисплее код ошибки F3, а на моделях без экрана горят третий и четвертый индикатор.

Если вы заметили, что белье плохо выстирано, чувствуется затхлый запах: вероятно, возникла неисправность ТЭНа (трубчатого нагревательного элемента).

Причины и признаки неисправности

Когда на табло стиральной машины Atlant горит код неисправности F3, вам нужно обратить внимание на нагрев воды. Верный признак неисправности ТЭНа — стирка в холодной воде при выборе режима с высокой температурой. В некоторых случаях программы с температурой выше 30 градусов совсем не запускаются.

Как исправить ситуацию и снять ошибку F3? Для этого нужно проверить, при какой температуре проходит стирка. Что нужно делать: через 20 минут после запуска прикоснитесь к люку рукой. Обычно, этого времени достаточно, чтобы стиралка Атлант нагрела воду. Если люк холодный – проверьте ТЭН.

Причины выхода из строя нагревателя

Есть две основные причины поломки ТЭНа. Это заводской брак и накипь (ржавчина).

Брак встречается только в 2% случаев и проявляется уже через месяц-другой. Накипь может оседать на элементе в течение 3-4 лет, прежде чем тот выйдет из строя. При бережном отношении и качественном порошке, срок эксплуатации может увеличиться до 7-8 лет.

Встречаются и такие виды поломок нагревателя:

Как избежать неприятностей

Предупрежден – значит вооружен. Чтобы избежать преждевременной поломки, стоит установить стабилизатор. Именно резкие скачки напряжения ведут к разрыву электрической цепи между модулем и ТЭНом в СМ Атлант.

От жесткой воды и образования накипи поможет установка очистного фильтра. Используйте качественные моющие средства.

Во избежание перегрева нагревателя устанавливайте температуру не на максимальные параметры, а немного ниже.

Но как устранить поломку, если вода уже не греется, а ошибка F3 горит на табло? Решение проблемы – замена ТЭНа в стиральной машинке Атлант.

Самостоятельный ремонт

Проверить и при необходимости заменить нагреватель вы можете своими руками.

  • Откройте заднюю крышку стиралки Атлант, за которой расположен ТЭН.
  • Отсоедините разъемы и приложите щупы мультиметра к контактам нагревателя.
  • Сопротивление ниже 20 Ом говорит о неисправности элемента.
  • Ослабьте центральную гайку.
  • Вытащите датчик температуры из основания ТЭНа.
  • Утопите болт внутрь путем нажатия.
  • Достаньте нагреватель.

Установка нового элемента проходит в обратном порядке.

После осмотра ТЭНа вы убедились, что он работает нормально. Теперь запустите машину Атлант, посмотрите, снялась ли ошибка F3.

Если код неисправности высветился на дисплее, продолжайте поиск поломки.

Проверка модуля управления

Причиной появления ошибки F3 может стать блок управления – он располагается за передней панелью стиральной машины Атлант.

Коды ошибок газового котла CELTIC DAESUNG

Ошибка А1 — Замыкание датчика давления воздуха. В дымоход проникает воздух снаружи. Произошла закупорка дымохода. Возможно, прорубь замерзла.

Ошибка А2 — Вентилятор работает на малой скорости. Возможно плохой контакт. Соединение проводки было нарушено. Вентилятор вращается с недостаточной скоростью (попадают посторонние предметы). При необходимости замените.

Ошибка A3 — Неисправность циркуляционного насоса.Датчик давления активируется перед запуском насоса. Возможно засорился датчик давления. Проверьте насос на предмет обслуживания и замените его, если он поврежден.

Ошибка А4 — Датчик срабатывает на перегрев в 110 градусов. Все запорные вентили системы отопления в закрытом положении. Фильтр отопительного контура загрязнен. Отсутствует ротация циркуляционный насос. Трехходовой клапан неисправен. Поврежден датчик подачи горячей воды (NTC). В расширительном бачке скорее всего нет воздуха.Требуется выключить прибор, закрыть все краны снизу и слить воду. После этого рекомендуется открыть крышку и прокачать воздух насосом. Эта процедура происходит до тех пор, пока не установится давление в 1 атм. В Кроме того, необходимо осмотреть и при необходимости очистить задний фильтр. Затем откройте вентили и запустите агрегат.

Ошибка А5 — Снижение давления теплоносителя. В системе отопления недостаточно воды. В системе отопления есть воздух.Возможна неисправность циркуляционного насоса. Эффективность циркуляционного насоса есть, но скорость вращения слабая или его крыльчатка повреждена. Датчик давления цирк. насос имеет поломку. В системе отопления есть утечка воды. К решить проблему, необходимо поднять давление до 1 атм. Необходимо убедиться в отсутствии течи охлаждающей жидкости и отсутствии течи трехходового клапана.

Ошибка А6 — Неисправность системы зажигания.Нет зажигания. Возможна блокировка дымохода. Низкое давление газа. Неисправность газового клапана. Повреждение трансформатора зажигания. Дымоход находится в блокировке режим. Проверить газовый фильтр и газовый редуктор котла Celtic . В них может быть загрязнение. Если площадь отапливаемого помещения большой, рекомендуется установить дополнительный насос.

Ошибка А7 — Неправильная работа газового клапана. Закрывает реле газового клапана. Модуль управления поврежден.Возможно, вам потребуется заменить электронную плату управления.

Ошибка А8 — Наличие остаточного пламени. Затухания пламени нет. В камере есть остаточное пламя, но нет напряжения на газовом клапане. Дефект диафрагмы газового клапана. Замените блок управления, если замена газового клапана не решает проблему.

Ошибка А9 — Замораживание. Температура воды в котле упала до пяти градусов.

Ошибка АА — Закипание.Возникает при всех закрытых отопительных контурах. Фильтр системы отопления загрязнен. Циркуляционный насос находится в неисправном состоянии. Трехходовой клапан неисправен. Поток NTC датчик не может работать должным образом.

Ошибка AB, AC — Термостат неисправен. Термостат находится в состоянии короткого замыкания. Термостат и контакты имеют неправильное соединение.

Ошибка AE — Дымоход заблокирован. Попадание посторонних предметов в дымоход.Произошла деформация дымохода.

Что делать, если ваш бойлер перестал работать в Корее



Зимой погода в Корее может быть суровой, поскольку температура может резко упасть ниже минус 15 градусов по Цельсию. Поэтому во время корейских зим котел очень важен в каждом корейском доме. Однако не только экспаты, но и многие корейцы не знают, что делать, когда котел вдруг перестал работать. Вместо фактического механического отказа он может перестать работать по разным «абсурдным причинам».Обращаться к производителю или в ремонтную фирму следует тогда, когда вы уверены в «определенной причине» неисправности котла, так как ждать придется долго, потому что выход из строя котлов по всей стране в зимний период достигает своего пика. ознакомьтесь с возможными причинами и решениями в различных случаях ниже.



1. Оплата коммунальных услуг

Первая причина немного абсурдна, но на самом деле она является причиной внезапного отказа многих котлов.Наиболее вероятная причина — «прекращение подачи газа из-за неуплаты коммунальных услуг» (공과금 미납으로 인한 가스공급 중단) или «отсутствие потребления газа» (가스사용 미개통).

Наверняка бывают случаи, когда подача газа прерывается из-за неуплаты коммунальных платежей.

Провайдеры не сразу отключают газ. Они перекрывают вам подачу газа только после уведомления об остановке подачи газа из-за нескольких просроченных платежей или отсутствия платежей.

Есть много людей, которые не могут позволить себе различные счета за коммунальные услуги, которые им необходимы в жизни.Есть люди, которые оплачивают дорогие смартфоны в рассрочку и игнорируют счета за газ, пока не прекратится подача.

Если вы не знаете, сколько стоит счет за коммунальные услуги за газ в прошлом месяце, а котел в вашем доме, работающий на городском газе, внезапно перестал работать, возможно, причиной является задержка оплаты.

А если вы только что переехали в новый дом или давно отсутствовали, то стоит задуматься, не отключили ли вы газ намеренно. Вы можете проверить эту статью, если вы не понимаете, как платить за коммунальные услуги в Корее.



2. Блок газовых клапанов

Фото: poiuy0poiuy

Газ трудно хранить, и он может легко взорваться, поэтому установлено множество средств защиты от места хранения газа до места его использования.

Если только один из этих клапанов будет закрыт, подача газа будет прервана, поэтому, если вы оплатили счета, но котел не работает, вы должны медленно пройтись по трубам и убедиться, что все клапаны открыты.

Обычно городской газ регулярно проверяется, так что это бывает редко, но в случае индивидуального использования газа его часто запирают и забывают с прошлой весны.

Если вы не уверены в том, закрыт клапан или открыт, вы можете определить это, внимательно взглянув на ручку клапана, которая обычно маркируется.

Некоторые просто помечены как открытые или закрытые, а другие просто O или C, O или S. Обычно «O» означает «ОТКРЫТО», «C» означает «ЗАКРЫТО», а «S» означает «СТОП».


3. Трубы замерзшие

Если зимой из крана не течет вода, то скорее всего труба замерзла. Вы можете попробовать использовать сушилки или вентиляторы, чтобы расплавить замерзшие трубы.Если эти меры не решают проблемы, вам следует обратиться за помощью к профессиональной сантехнической компании.



4. Ошибки контроллера котла

Фото: rinnai__changwon

Помимо трех вышеперечисленных случаев, Ваш котел может не работать по другим техническим причинам. Мигающая цифра или буква, появляющаяся на контроллере котла, является кодом ошибки. Вы можете легко узнать значения кодов ошибок, выполнив поиск по формуле: марка вашего котла + 보일러 + 에러코드.Когда вы получаете код ошибки, мы не рекомендуем пытаться исправить его самостоятельно. Либо сначала попросите арендодателя помочь вам, либо позвоните по номеру службы поддержки клиентов, который напечатан на крышке вашего котла. Ремонтник, который приедет и устранит проблему в течение нескольких минут, стоит от 30 000 до 50 000 вон. Но это стоит головной боли и экономит часы на попытках исправить это самостоятельно. Вот что могут означать коды ошибок на котле Rinnai (один из самых популярных типов котлов в Корее):

  • Код ошибки 07: 8 часов непрерывного использования воды

  • Код ошибки 11: не зажигается

  • Код ошибки 14: Ошибка цепи безопасности / Ошибка плавкого предохранителя / Устройство предотвращения перегрева

  • Код ошибки 15: Неправильный водяной цикл

  • Код ошибки 16: Обнаружение перегрева

  • Код ошибки 17: Обнаружение утечки

  • Код ошибки 20: Ошибка настройки Dip SW

  • Код ошибки 21: Закрытие выхлопа

  • Код ошибки 31: неисправен термистор нагрева

  • Код ошибки 32: Ошибка низкотемпературного термистора

  • Код ошибки 34: Неисправность термистора горячей воды

  • Код ошибки 35: Ошибка термистора комнатной температуры

  • Код ошибки 36: Ошибка термистора предотвращения замерзания

  • Код ошибки 44: ненормальный уровень воды (открытый тип)

  • Код ошибки 47: Ненормальное давление подачи газа

  • Код ошибки 52: Ошибка управления пропорциональным клапаном

  • Код ошибки 56: Ошибка подачи воды/полного уровня воды

  • Код ошибки 61: ошибка управления вентилятором / обнаружение блокировки выпускного отверстия

  • Код ошибки 71,72: Ошибка электронного клапана

  • Код ошибки 89: Обнаружение полного зависания

  • Код ошибки 90: Ошибка вращения вентилятора

  • Код ошибки 96: Ошибка в тестовом режиме на стороне горячей воды

  • Код ошибки 97: Обнаружение ошибки в тестовом режиме нагрева

  • Код ошибки 99: Закрытие выхлопной трубы

Руководство по корейскому управлению подогревом пола ондоль на английском языке

Вот простое руководство по использованию панели управления напольным отоплением ондоль (온돌) в вашей корейской квартире.
Типичная корейская панель управления «ондоль» (온돌) для подогрева пола

Зима начинается, и я видел несколько вопросов по этому поводу на Reddit и Every Expat, так что, надеюсь, это поможет вам. Прокрутите вниз, чтобы увидеть несколько помеченных образцов панелей управления.

Фон


Многие люди, будь то новые учителя английского языка или туристы, посещающие Airbnb, прибывают в Корею и сталкиваются с трудностями при работе отопления и горячей воды.Все кнопки на корейском языке, а в настройках можно запутаться. Этот тип системы отопления довольно уникален для Кореи и некоторых частей Азии, поэтому я взял несколько разных панелей управления и пометил для вас кнопки. Кроме того, я перевел некоторые из обычных кнопок/функций с некоторыми простыми пояснениями, чтобы помочь вам нагреть свою комнату и душ и не дать вам замерзнуть до смерти в самый холодный из четырех сезонов в Корее.

Это может быть немного непривычно для вновь прибывших в Корею, так что позвольте мне немного рассказать об этом.

Или перейдите к изображениям, если это все, что вам нужно.

Что такое ондоль (온돌)? Как это работает?


Почти все корейские дома и многие постройки отапливаются системой труб с горячей водой, которые проходят под полом. Это система «ондоль». Обогреватели помещений, каналы центрального отопления и т. д. встречаются довольно редко. Я читал, что отопление с помощью ондола (т. е. газового нагрева воды, распределяемого под полом) имеет эффективность около 90%, тогда как у электрических обогревателей эффективность составляет всего 40%.Хотя есть и чисто электрические «ондоли» в наше время.

Так или иначе, здесь вода нагревается в котле и перекачивается по этой сети труб для обогрева помещений. Если вы из США, вы, вероятно, привыкли к тому, что водонагреватель всегда включен, а горячая вода доступна, когда вы этого хотите. Однако в некоторых небольших квартирах вам может потребоваться вручную (например, нажать кнопку) включить его или включить таймер, если он еще не включен, либо для горячей воды в целом (для душа, раковины и т. д.), либо дополнительно для трубы теплого пола.Обычно это две разные настройки для этих двух разных вариантов использования.

Если сейчас лето, вам нужно, чтобы котел включался только утром (когда вы принимаете душ), например, и вы определенно хотите, чтобы горячая вода оставалась в бойлере, а не пульсировала в вашем дом отапливает его. Но зимой вы хотите, чтобы горячая вода циркулировала и нагревала комнату.

Разные дома/квартиры будут иметь разную планировку и могут сильно различаться по степени «контроля» над отоплением, как вы увидите на примерах изображений.

Разные режимы ондоль


Полезно понять разницу между, как правило, «сильнэ» (실내, интерьер), «нанбанг» (난방, отопление) и «ондоль» (온돌, теплый пол). Честно говоря, я был здесь долгое время и до сих пор не могу понять, потому что эти идеи часто взаимозаменяемы. Но вот основы:
  • Ондоль (온돌) и/или нанбанг (난방) обычно относятся к температуре самой воды.
    Таким образом, если ваша панель позволяет вам установить температуру на основе этого, ваш водонагреватель будет работать до тех пор, пока вода, циркулирующая вокруг вашего пола, не достигнет этой температуры.
  • Silnae (실내) относится к температуре самой комнаты — воздуха внутри комнаты. Установка такой температуры будет означать, что водонагреватель продолжает работать, перекачивая эту воду горячее, пока температура воздуха внутри не достигнет этой базовой температуры.

Советы:
  • Установка температуры на основе «ондоль» (пол) лучше подходит для людей, которые спят на полу или в домах со сквозняками (т. е. тепло воды под полом будет той температурой, которую вы чувствуете, лежа наверху). этого.В доме со сквозняками лучше указать температуру воды, потому что в противном случае пол может сильно нагреться, пытаясь нагреть комнату, которая остается холодной). Это также относится к людям, которые любят держать окно приоткрытым для «свежего» воздуха.
  • Настройка температуры на основе «silnae» лучше подходит для людей, которые спят в постели или в закрытых домах с хорошей изоляцией.

Не относитесь к этому слишком серьезно, потому что многие панели управления ондолами даже не дают вам возможности выбирать между этими типами.

Просто дайте мне TL; DR


Я делаю этот звук более сложным, чем он есть на самом деле. Основная идея такова.

Чтобы обогреть комнату в Корее,

  1. Убедитесь, что водонагреватель (бойлер) включен. Это сделает горячую воду.
  2. Убедитесь, что отопление «сильнэ», «ондоль» или «нанбан» включено. Это заставит горячую воду циркулировать в подпольных трубах.
  3. Либо оставьте его включенным для поддержания температуры (если вы хотите убить свой кошелек), либо установите таймер/резервирование, чтобы он включался/выключался автоматически.Или установите его на «в гостях», когда вы выходите. Или просто отключить его.

Образец панели управления ондоль с английским переводом


28
2


9021 Панель управления Ondol 3

панель управления Ondol 4




9021 Панель управления Ondol 6
Панель управления ондоль 7

Я предполагаю, что с этим выше, средняя ручка нагревает комнату при повороте вправо, но работает по таймеру при повороте влево (учитывая, что нет специальной кнопки/ручки для активации таймера и что левая сторона помечен как режим «таймер» без цифр градусов, в то время как правая сторона имеет маркировку градусов). Это немного странно. Таким образом, чтобы нагреть комнату, вам нужно, чтобы питание было включено, правая нижняя ручка была повернута влево, а средняя ручка находилась в положении 2–3 часа, если вы дома, или в положении 7 часов, если вы дома. выходим.

Панель управления Ондоль 8

Это дает вам отдельные настройки для всех режимов. Поэтому летом вы должны убедиться, что включена только настройка «горячая вода» (для вашего душа, раковины и т. Д., Но даже в этом случае, вероятно, только по утрам).Зимой вам понадобится либо теплый пол, либо тепло внутри помещения. Если вы будете отсутствовать зимой (будь то на день или даже на неделю или две), вы можете установить его в режим «отсутствие», чтобы он оставался очень низким, но включенным (чтобы вода в трубе двигалась и была выше нуля). Не уверен, как бы вы установили таймер на этом, но, по-видимому, это вариант.


Типовая установка трубы ондоль для многокомнатной квартиры. Каждый клапан управляет водяным полом в определенном помещении.

Переводы общих функций/кнопок в настройках панели управления ондоль


Основные функции


  • 전원 — Мощность
  • 재가동 — Перезапустить
  • 설정 — Настройки
  • 기능 / 기능선택 — функции, выбор режима
    Здесь вы можете переключаться между такими элементами, как подогрев пола, таймер, отсутствие и т. д.
  • 해제 — Отмена (например, отмена таймера)
  • 정지 — Остановка
  • 운전 / 가동 — Операция.
    Обычно указывается или горит, когда котел в данный момент нагревается.

Варианты обогрева


  • 현재온도 — Текущая температура
  • 희망온도 — Желаемая температура
  • 설정온도 — Заданная температура (т.е. желаемая температура)
  • 저온 — Низкий / 중온 — Средний / 고온 — Высокий
  • 난방 — Отопление.
    Это может означать «отопление» в целом или может относиться конкретно к температуре воды в трубах под полом.
  • 난방수온 / 난방조절 — Температура нагретой воды.
    Относительно желаемой температуры водопроводных труб под полом.
  • 수온설정 — Температура нагреваемой воды (см. выше)
  • 온수전용 — Температура воды
  • 실내 — Интерьер.
    Обычно означает, что обогреватель работает, чтобы довести внутреннюю температуру «воздуха» до желаемого уровня. Сравните это с 온돌 или 난방수온.
  • 실온 — Температура в помещении (воздуха)
  • 온돌 — Температура пола

Настройки таймера/резервирования

Они могут быть взаимозаменяемыми, поэтому попробуйте, чтобы увидеть, что предлагает ваша панель.Как правило, «таймер» будет действовать на определенное время (5 часов, 10 часов и т. д.), а «резервирование» будет включать/выключать отопление в определенное выбранное время (7:30–10:00 и т. д.). Но я видел их и наоборот.
  • 타이머 — Таймер
  • 시간 — Время
  • 예약 — Резервация
  • 예약설정 — Настройка резервирования таймера

Другие режимы


  • 취침 — Спящий режим. У меня нет этой функции, поэтому я предполагаю, что она согревает комнату, а ночью выключается.
  • 목욕 — Режим ванны/душа. Быстро нагревает только бойлер, чтобы подготовиться к принятию горячего душа.
  • 외출 / 전체외출 — Режим отсутствия. У меня нет этой функции, поэтому я предполагаю, что она позволяет комнате становиться холоднее, но поддерживает некоторый базовый уровень температуры без замерзания для экономии энергии.

Проблемы


  • 점검 — Ошибка
  • 밸브/연소 — Клапан/сгорание. В приведенном выше примере № 3 один из них, вероятно, появится вместе с сообщением об ошибке, чтобы вы знали, что не так.
  • 물보충 — пополнить запас воды (необходимо долить воды в бак. Скорее всего, об этом вам захочется спросить мастера)

Специализированные метки/режимы


  • 방선택 — Выбор номеров. Вариант только в том случае, если ваша система ондоль позволяет указать комнаты (по какому-то назначенному номеру) для обогрева.
  • 거실 — Гостиная
  • 방 — Комната

Обновления из других источников


Другой пример был показан в группе Facebook Every Expat in Korea:
И еще один от EasytoLearnKorean.ком:
На сайте «Ульсан онлайн» также есть несколько примеров снимков: «Остаться в тепле в Корее | Ульсан Онлайн

Оставайтесь в тепле там


Надеюсь, это помогло нескольким людям. На Reddit люди обычно помогут вам, если вы не можете заставить его работать правильно. Вот особенно хороший пример того, как люди помогают со сложной панелью управления: Пожалуйста, помогите мне разобраться с моим водонагревателем. : korea

На YouTube также есть множество видеороликов (извините, на корейском), в которых рассматривается каждый тип панели управления и демонстрируется каждая настройка.Если бы у меня было время, я бы просмотрел их все и улучшил этот пост. Но я всего лишь человек с работой по утрам.

Наконец, вы также можете взглянуть на мою аналогичную трактовку корейских пультов управления кондиционерами:
10원 Советы: Руководство на английском языке по корейским пультам управления кондиционерами

Сохраняйте тепло, ребята.

Медная газовая двойная стена Сеул 21. Газовая стена Master Gas Seoul. Характеристики технических параметров. Способы устранения неполадок в котлах Master Gas Seoul

Технические характеристики

Тип котла отопления газовый, конвекционный Газовая плита Количество контуров Двухконтурный Макс.тепловая мощность 21 кВт камера сгорания закрытая Отапливаемая площадь 210 кв.м. Офис электронная установка установка настенное напряжение однофазная сеть встроенный циркуляционный насос есть встроенный расширительный бак есть 4 литра топливо природный газ сжиженный газ расход природного газа 2.11 куб. м м/час Расход сжиженного газа 0,62 кг/ч Температура теплоносителя 40 — 80 °С Температура в контуре ГВС
37 — 60 °С Производительность по горячей воде при Т 25 °С 11,5 л/мин Макс. Давление воды в контуре ГВС 10 бар Макс.давление воды в отопительном контуре 3 бар

Комфорт

Функции включение Индикатор, Термометр, Манометр, Автогиг, Модуляция пламени, Комнатный термостат, Программатор
Особенности дисплей, пульт

Безопасность

Защита автодиагностика, газ контроль, защита от перегрева, режим предотвращения замерзания , предохранительный клапан, воздухоотводчик Фильтр для воды, газовый фильтр

Соединение

Сопло для подключения газа 1/2″ Соединительная труба контура отопления 3/4″ Соединения контура ГВС 1/2″ Диаметр коаксиального дымохода 60/100 мм Подключение отдельного дымохода (диаметр 80 мм) Да Размеры (ЩГ) 400х645х200 мм Вес 24. 5 кг

Методы устранения неисправностей в котлах Master Gas Seoul

Газовый котел Master Gas Seoul. Газ давление газа в трассе. Скажите, он перезапускается автоматически после восстановления давления?

Агрегат сделает несколько попыток запуска, при отсутствии пламени выдаст ошибку, которую можно сбросить вручную. Имеется специальное реле минимального давления газа для автоматического запуска устройства при появлении давления в газовой магистрали.

Пользуемся Master Gas Seoul 14 на даче.До сегодняшнего дня работал ровно. Но теперь у него есть проблема. Аппарат очень часто уходит в перегрев. Как исправить эту аварию?

Наверное выбросили, значит воздуховод мешал. Вам нужно почистить устройство.

Позавчера произошел сбой в работе. Аппарат включается, а нагрев не греет. Что может быть?

Возможно воздух в батареях или избыток накипи в теплообменнике. Требуется его помыть.

Планируем установить газовый котел Master Gas Seoul на даче. Подскажите пожалуйста сколько ватт стандартный эл. Мощность этого устройства?

Согласно инструкции номинальная мощность для данных версий агрегата от 80,0 до 160,0 Вт.

Зачем ставить фильтры?

Очистка воды и газа, фильтры увеличивают срок службы котла. Один должен быть установлен на трубе, которая подает холодную воду в агрегат. Из-за изношенности инженерных сетей вода содержит избыточное количество железа, в нем могут быть довольно крупные частицы. Чтобы не пропустить их внутрь котла, требуется механическая очистка (желательно тонкая).Существуют химические фильтры, которые
Предотвращают образование накипи в теплообменнике. Также рекомендуется очищать воду, поступающую в устройство из обратной трубы от собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливается перед газовым счетчиком или непосредственно перед прибором.

Master Gas SEOUL 16 Возможна установка двухконтурного газа. Вопрос следующего характера, по какой причине может стучать при переходе с отопления на ГВС?

В вашем случае вся проблема в трехходовом клапане, необходимо его заменить.

Газовая стена Copper Master Gas Seoul 16 подключена. Помогите советом: давление на минимальной отметке (примерно 1 мбар) в момент открытия подпиточного крана давление не повышается, а если и повышается, то незначительно (1,1 мбар). В чем причина проблемы? К тому же довольно громко шумит. Давление в водопроводе 4, 5 атмосферы.

Очередь первая, это могла забить система питания, надо посмотреть какой расширительный бачок работает? Что касается второго, то если шумит, то надо выяснить, что именно засорился насос или теплообменник.

Неисправность в Главном газовом котле. Все время высвечивает ошибку АА, в редких случаях А4. Получается, что он идет в кипение, а когда начинает кипеть, то начинает давать показания манометра отопления. Напор воды через устройство в два раза хуже, чем холодный. Что может быть причиной?

Если закипит, значит плохой расход воды, нужно смотреть систему или забит первичный теплообменник. То что давление растет, то оно и будет, потому что при закипании оно повышается.Посмотрите теплообменник горячего водоснабжения.

Эксплуатируем газовый котел Сеул 14. Дайте совет. Исходя из техпаспорта, минимальный расход воды в системе для включения в режиме ГВС составляет 2,5 литра воды в минуту, а в моем случае включается при расходе воды 7 литров в минуту. К тому же это увеличивает потребление воды. Сервисмены говорят, что ничего делать не будете. Это действительно так?

Возможно клиник индикатора ГВС, если выяснится, то разобрать и проверить.Там не сложно, а то может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установил пол года назад, работал без нареканий, но зимой начал издавать громкие звуки, а если немного нажать на крышку, то шум садится. Пару раз выключался с ошибкой А6. Но при включении работал исправно. Но шума нет, не могу понять что это может быть? По поводу шума при подстрекательстве. 1 год работал хорошо, позже начал немного гудеть. После визита Мастера шума стало меньше. Дымоход установлен нормально. Возникла проблема: стала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает ночью, днем ​​все работает нормально. Пришел к выводу, что ошибка как-то связана с помпой. Что именно может быть? Начала часто выскакивать ошибка А3, беспокоит потому что отключается котел. Кто подскажет как решить текущую проблему, может у кого было подобное? Ошибка помпы или вентилятора?

Необходимо настроить максимальное и минимальное давление газа, также необходима очистка вентилятора.Рекомендуется переместить поток указателя давления воды и проследить работу котла. Если ошибка А3 больше не отображается, значит, вышел из строя переключатель на индикаторе, либо у вас проблемы с напором воды.

Подскажите по работе газового котла Мастер Газ Сеул 14. Проблема в следующем, при включении ГВС в систему отопления поступает горячая вода, а из крана идет холодная. Давление постоянно падает. Система не запускается, проверял несколько раз. Думал что проблема в 3-х стороннем клапане, но говорят что нет.

Замена 3-ходового клапана. Рекомендуется накачать воздух в расширительный бачок.

Установлен газовый настенный котел Сеул 14 кВт. Застройщики залили воду в систему отопления. С такой техникой раньше не встречался, поэтому появилась пара вопросов. Планирую заливать очищенную воду в систему. Прочитав, я в общем-то разобрался, как именно надо сделать: Закачать насосом через прилагаемый штуцер холодной воды, который подходит для агрегата, открыть подпиточный кран и ждать, пока в системе не появится система.Затем все это одновременно перекрывается, чтобы зачистить воздух и запустить устройство. За время его использования вода вся точно испарится, соответственно давление упадет. Для того, чтобы его поднять, мне достаточно открыть топливный кран и вода из магистрали наполнит систему до необходимого давления? Если верить техпаспорту
Электронная часть блока должна быть подключена через стабилизатор питания. Хотелось бы узнать ваше мнение на этот счет, не опасно ли это? Я знаю, что внутри есть плата, которая боится падения напряжения. На холодной воде планирую установить фильтр перед ней. Нужен совет по выбору?

В вашей системе отопления не более 20 литров. Проблем это не принесет, если только вы не будете прибавлять ежедневно в таких и более. Проверьте, нигде нет утечки.

Подключил газовый котел Master Gas Seoul 16, появился сбой в работе, высвечивается ошибка. Предполагалось, что вся проблема из-за забитого газового клапана, но после осмотра оказалось, что они чистые.Что еще проверить?

В первую очередь необходимо проверить давление поступающего газа, убедившись в целостности газового счетчика и реле давления.

Установлен газовый настенный котел Master Gas Seoul 21. Перестал запускаться, высвечивает ошибку розжига. Как решить и что может сломаться?

Ошибка розжига появляется при: неисправном газовом клапане, неподходящем датчике пламени или плате, перерезанном проводе розжига, низком давлении газа.

В эксплуатации настенный котел Сеул 16.Не работает контур горячего водоснабжения: идет холодная вода без нагрева. Пользуемся первый год. Что может случиться?

Причин отсутствия ГВС может быть много. Теплообменник мог быть забит изнутри или выйти из строя счетчик, или заклинить трехходовой клапан и многие другие причины. Например, из-за перепадов напряжения могла поползти плата управления.

Подключен газовый котел Газ Газ Сеул. Обратил внимание, что ночью начало немного течь. Я заметил брызги влаги через воздушный клапан.Как устранить эту проблему?

Предположительно из-за непригодности расширительного бачка столкнулся защитный клапан. Замена расширительного бачка или непосредственно клапана.

Подключил настенный котел Master Gas Seoul. Проблема в следующем, при выставлении температуры до 60 градусов стал плохо греть, а именно когда начинает шуметь, то делает пару попыток розжига, но не сразу, жду где-то полминуты, начинает гореть форсунка, все в норме.После выключения все повторяется. Но, если поставить температуру больше 60 градусов, все работает хорошо. Та же история при
Включение горячей воды, тоже надо подождать некоторое время. Кто знает, подскажите в чем причина?

Нестабильное воспламенение или сила возбуждения зависит от минимального давления газа на сопле. Форсунка должна быть очищена. Вентилятор тоже. Смотри напряжение в сети. Давление на горелке также должно быть настроено. Посмотрите и почистите плоскость теплообменника.Рекомендуется держать тех. услуга.

Неисправность в работе газового котла Master Gas. Высвечивает ошибку A5 (пониженное давление воды). В инструкции написано, что нормальное давление 1,5 — 2,0 мбар. Самый низкий 0,5. Первый год он работал исправно, вода хлынула по уличному водопроводу. Откачивали, как только давление достигало 0,5 мбар. Второй год подключили к скважине и в конце года начались проблемы. Как только давление упадет до 1.3 мбар, выдает ошибку А5. Может кто знает, я считаю, что виноват индикатор давления. Можно ли его выключить и замкнуть проводку? А может было закипание воздухоотводчика, раньше мало спал, сейчас все сухо. За все время давление
падает очень быстро. Проверил все патрубки и соединения, но течи не нашел. Последние дни давление 1,5-2,0 мбар (подкачку делаю раз в несколько дней).

1 мбар это 1 килограмм примерно, датчик давления на трубе, 2 провода питают штекер между проводкой, лучше заменить или помыть аккуратно.

Master Gas Seoul 14 установлен. На систему отопления прибор работает исправно, а при переключении на горячую воду появляется гул (похоже на водопоглощение), огонь в приборе гаснет на пару секунд. Сопровождается несколько секундным скачком напряжения (затем возвращается обратно). Горячая вода заканчивается. После чего все нормально, а про
он уже полминуты повторяется. Потратил тех. Сервис, без изменений. Котел в эксплуатации чуть больше года. Теплообменник почистил, вода нормальная, мастер утверждает что жестковатая.После ТО давление не скачет и хлопка нет. Из крана течет горячая вода, но не долго, потом сразу ледяная, потом опять теплая, потом чуть горячая и в том же порядке. Пунктиром, когда огонь затухает, на несколько секунд отображается ошибка ПВО. Оказывается что-то не так с насосом или нарушена работа трехходового клапана.

Очень похоже на проблему с теплообменником горячего водоснабжения. Скорее всего, придется заменить.

Невозможно переключить котел с горячей водой на отопление, переключается моментально.По какой причине это может произойти?

Какой режим выделен на панели? Отопление или душ? Если режим нагрева воды для бытового потребления не заклинило, то вариантов всего несколько: неисправность датчика протока или проблема блока управления. Если перезагрузка не помогла.

Подскажите где находится кран системы отопления и как его правильно перекрыть? Потому что вода из контура ГВС не такая, как установлена ​​на щите (гораздо холоднее). Или может у кого была похожая ситуация?

Краны системы отопления устанавливаются непосредственно перед устройством: на подаче и на обратке.Поток воды большой, а давление газа не высокое.

Утечка в вентиляционном отверстии и сброс давления. Монтируется кран с обрезиненным кольцом. Каково обычное положение крана? Должен ли он быть в открытом или закрытом состоянии? Если он должен быть открыт, то как можно отрегулировать падение давления или нужно менять клапан? Давление в расширительном бачке в норме.

Необходимо снять воздухоотводчик, разобрать и почистить.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

Эксплуатация и ремонт котлов

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Геродар Купер Атам Житомир Нева Суукс Ардери Нова
Термон Иммергаз Электролюкс Кондор Лемакс Галан Мора Атхон

_______________________________________________________________________________

В эксплуатации газовый котел Master Gas Seoul, появились вопросы. Рядом с пультом прикручены два термометра и показания на них совпадают, а на пульте. Когда в квартире 22 гр. На пульте 24г., а когда в квартире 24 на пульте 27. Как это исправить? Может кто знает как попасть в меню консоли с большими правами? Попав в меню, как описано в инструкции, изменить мощность котла невозможно, впрочем, как и многие другие настройки.

Настройки в консоли становятся доступными при включении переключателя №3.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. С Ражигом уже были проблемы. Хлопок иногда бывает настолько сильным, что становится страшно.

Первичные газовики подключили газ, но давление не настроили.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пары?) из трубы, и, что самое неприятное, регулярный перепад в системе. Воду приходится подливать каждые десять дней. Видимых утечек нет, можно грешить на недостаточность встроенного расширительного бачка (за неимением средств повесили опытные стальные панельные радиаторы советского производства, так что вполне возможно, что объем теплоносителя рекомендуется больше 50 л. ), однако скачков в красной зоне и сбросов после этого ненужных паскалей не наблюдается . Не хочу в этом признаваться, но, пожалуй, единственное, на мой взгляд, правильное предположение — неисправность теплообменника котла (трещина) из-за которой вода постоянно просачивается в камеру сгорания, как в результате чего давление в системе падает, а из трубы идет белый дым. Буду очень благодарен всем, кто выскажет свое мнение.

Одна из причин не правильно установленный коаксиальный дымоход (нет уклона) и попадание конденсата в камеру сгорания и опять же не правильная регулировка газа.

Подключен настенный котел на 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. С этой методикой отношения не имел, поэтому есть несколько вопросов. Хочу залить в систему дистиллированную воду. Прочитав, в принципе, понял, как это сделать: качаем насосом через подчеркнутый штуцер холодной воды, который подходит к устройству, открываем кран подачи и ждем, пока теплоноситель нагнетается в систему и будет нужное давление. появляются соответственно.Потом все это дело синхронно перекрываем, поливаем воздух и запускаем котел. Пожалуйста, поправьте, если я был неправ. В процессе работы вода все равно немного испарится, а давление упадет. Чтобы его поднять, мне достаточно открыть топливный кран и тогда вода из магистрали наполнит систему до нужного давления? Согласно тех. паспорт, агрегат
Требуется электрическая часть через стабилизатор мощности. Хочу услышать мнения по этому поводу, не критично ли это состояние.Я так понимаю внутри чип, который боится перепадов напряжения и все же? На намек на холодную воду перед котлом хочу поставить фильтр. Посоветуйте, хотя бы что выбрать, может тут специальные фильтры используются?

В вашей системе отопления 20 литров воды. И это не доставит проблем, если вы не будете рейзить столько же или больше каждый день. Лучше проследите, нет ли утечек.

При работе газового котла СЕУЛ 14 по датчику температуры воздуха получается как-то криво.Датчик врет, и ошибка не линейная. Температура в помещении колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, а подальше от батареи). Батарея полностью охлаждается, и от постоянных перепадов может появиться нагрев-охлаждение на обмотке. Регулировать температуру водяной системы приходится при работе по датчику воздуха, а в этом пульте, в отличие от Navienne, это не удобно. В целом температура в квартире более стабильная, а батареи всегда горячие при работе котла на температуре воды в СО, при этом сильных перепадов температуры на улице не бывает.Идеально было бы, если бы температура воды в системе регулировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить к пульту кнопки, котел на температуру в соответствии с кулером. При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Так же надо продумать схему, которая будет дублировать вывод регулятора на кнопку пульта, надо на кнопку пульта два нажатия.

Подскажите, что это за кран системы отопления и где его можно заблокировать? Т. к. вода из контура ГВС не соответствует заданной на пульте (намного холоднее, даже 60 градусов не жарко). Или может кто сталкивался с этим?

Краны на систему отопления монтируются перед котлом — на подаче и реверсе. Водопровод велический. Давления газа не хватает.

Установка на 11 кВт. Насос шумит и греется. Температура насоса в 2 раза выше, чем у носителя.Но рука терпит. Это нормально? Несколько раз выдавал ошибку насоса А3. Где вытягивать из него воздух? Не могу найти штекер. Или нужно открыть вентиляцию? И как? Может ли он работать на сухую?

Пробки нет, но можно открыть форточку.

В эксплуатации Wall Copper Master Gas Seoul 16. Подскажите что делать: давление на грани минимально допустимого (около 1бар) при открытии подающего крана не увеличивается или увеличивается незначительно (1.1 бар). Что может быть причиной? И очень сильно гудит. Давление в водопроводе вроде 4,5 атм, если что.

Что касается первого, то может система подачи забита, нужно смотреть что именно как ведет себя расширительный бачок и, и манометр точно показывает? Насчет второго, если гудит, надо выяснить, что гудит помпа или забитый теплообменник. Заходим в настройки пульта значение Р8 с 31 ставим 20 в паспорте на Таблицу Таблица. Гул пройдет.

Мастер Газ Сеул 16 неисправность котла, постоянно выскакивает ошибка АА, иногда А4. Получается при кипячении, при этом когда закипает, то манометр на нагрев сушится. Напор воды через бойлер в 2 раза хуже холодной. Что может быть?

Если закипит, то плохой проток воды, смотрите систему или забился первичный теплообменник. А то, что давление растет, так оно и будет, так как при закипании оно увеличивается, и см. теплообменник ГВС.

В эксплуатации Газовый котел Медный Сеул 14. Подскажите что делать. По паспортным данным на котел минимальный расход воды в системе для включения котла в режиме ГВС 2,5 л/мин, а у меня включается при сбросе воды 6-7 л/мин (производится почти), кроме того, это увеличение потребления воды. Военные говорят, что ничего сделать нельзя. Не так ли?

Может дуч датчик ГВС крутил, если есть возможность его разобрать и проверить, думаю там не должно быть сложно, а то может брак быть.

Вызвали сервисмена из Горгаза. Проблема решилась регулировкой максимального давления. Однако при рекомендованном значении в 55 пришлось поставить 40, иначе гул не ушел. Опять же непонятно, как это повлияет на набор и поддержание нужной температуры зимой. А еще в этих моделях, оказывается, регулярно, примерно раз в год, происходит поломка клапана переключения с отопления на ГВС.

Теплообменник первичный. Мытье необходимо.

Газовый котел MG SEOUL 14 установлен и подключен к закрытой системе отопления, так как был залит антифриз. В общем по истечении времени газ набрался, давление упало, а котел не заводится, как поднять давление?

Видать, кран должен быть, а вообще, надо узнать у людей, которые им занимались, или хотя бы побывать на первом запуске, чтобы потом таких вопросов не было, а потом посмотреть — должно быть нужно, будет насос.

Неисправность газового котла Master Gas Seoul 21 с водой. В декабре будет два года, как он работает. Срывался уже 3 раза. Ошибка А4. Первый раз был заменен теплообменник. Говорили, что он ехал из-за того, что кто-то там открыл какой-то кран. И я установил его. Весной, когда котел выдал ту же ошибку, приехал другой мастер, включил, настроил давление, прибор заработал сам. Сейчас снова эта ошибка. Предыдущий теплообменник у нас уже был травмирован на случай замены.Фильтры для воды на входе у нас есть. Подскажите это норма, что за 1,5 года службы у нас уже 3 раза с ним?

Настенный котел гудит. Master Gas, как перевести плату управления в сервисный режим, а то не отдаёт пульт.

На плате есть три микротумблера, два волчка вывести в обратную сторону и зайти в настройки, после вернуть на место.

Подскажите, что может быть: третий день сильно из трубки на дно капает вода и давление падает? Да и воздух появляется в первой батарее.Может воздуховод забился? Можно ли починить или только замена? Котел Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Постучите по воздушной отвертке, он закроется, и капель не будет.

Подскажите, значение «Установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40. Сегодня сравнил все параметры с пропуском, L2 выставлено 36. Оставить или поставить как паспорт?

При снижении минимального давления газа на горелке котла расход газа снижается ниже заводского.

Неисправность котла Master Gas Seoul 21. Поставил весной, работало нормально, зимой стал сильно закапывать, а если надавить рукой на крышку икра немного пропадает. Несколько раз выключался с ошибкой А6. Правда при повторном включении работал нормально. Но гул присутствует, даже не знаю что делать. И кстати, может гул идет из-за того, что трубы для отопления РР 20? Еще подскажите: какие настройки Р8 на 16 кВт?

В паспорте-20, по факту-31.

Уже несколько раз рвало фильтр котла (под манометром который). Вроде все в порядке, давление в норме, никаких ошибок не выдает. Греет нормально, по настройкам, и вода горячая тоже в порядке. Выбил, фильтр прикрутил обратно, долил воды — опять все нормально. В прошлом году у знакомого были такие же проблемы — отвалился, пока не залил плату управления — заменили и все наладилось.Аппарату уже 3 года — проблем не было — только воздух в расширитель иногда подтягивался. Подскажите, пожалуйста, что делать?

Кто-нибудь знает, как увеличить мощность котла? Когда я покупал котел, продавец сказал, что якобы можно по переключателю на плате сделать котел из 16-го 21-го. Является ли это возможным? У всех моделей одинаковая плата с контроллером? Можно ли перепрошить контроллер? Кто-нибудь цеплялся к контроллеру?

Не подскажете где пробка воздухозаборника?

На верхней части котла, рядом с коаксиалом по 3-4 самовыдвижных ящика.

По поводу гула во время рижей, он работал нормально в течении года, после потихоньку начал появляться. Вызвал мастера, настроил, гудение уменьшилось, но не пропало совсем. Дымоход установлен правильно. Возникла проблема: стала появляться ошибка А3, котел перестает работать, причем ошибка возникает только ночью, днем ​​все в порядке. Я понял, что ошибка связана с насосом. Что бы это могло быть? Участились появления ошибок А3, напрягает,
Так как котел отключен.Кто поможет решить проблему, никто не сталкивался с этой ошибкой? Это ошибка помпы или вентилятора? В инструкции как то не понятно.

Необходимо отрегулировать минимальное и максимальное давление газа, почистить вентилятор. Замкни контакты датчика давления воды и смотри прибор, если ошибки А3 нет, значит может просто вышел из строя микропереключатель на датчике, или у тебя что-то не так с давлением воды.

В работе стена мг сеул мг сеул. Проблема в том, что при заданной температуре до 65 градусов плохо прошивался номер, а когда начинает гудеть, то пытается несколько раз, но не с первого раза, подождав секунду, начинает жечь горелка все в порядке.После выключения все повторяется. Но при температуре выше 65 градусов работает исправно, зажигается четко. То же когда включаю
Горячая вода тоже жду некоторое время, пока не произойдет Ражиги. Подскажите, что может быть?

Плохой розжиг — или мощность розжига зависит от минимального давления газа на горелке, а также от самого электрода ионизации его чистоты и положения в камере сгорания. Горелка почищена. Вентилятор чистый. Напряжение в сети посмотреть.Проверить давление на горелке, отрегулировать. Поверхность теплообменника см., чистая. Техническое обслуживание в целом должно быть сделано.

Главный газовый котел Seoul Неисправность. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1,5-2,0 бар. Минимальный тип 0,5. Первый сезон он отработал хорошо, а так как водопровода в доме не было, воду отбирали насосом из общего уличного водопровода. (Поскольку давление падает ближе к 0,5 бар, оно оказалось выше). На второй сезон подключился к скважине (жесткая вода) и к концу сезона начались проблемы.Как только давление падает ближе к 1,3-1,4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает дальше определенного времени). Может кто подскажет, подозреваю что-то с датчиком давления. Может его отключить и замыкание на него (кто знает как оно работает?). А может закис самолет, раньше капал каплями, теперь сохнет. За всю историю использования напор воды падает как-то быстро. Просмотрел все патрубки и соединения, течи не было. То есть в последнее время давление от 1.5 до 2.0 перекручивается каждые три дня. А еще, давление в пустом расширительном бачке должно быть 0,09 МПа, сколько в барах.

1 бар — 1 килограмм примерно, датчик давления стоит на трубке, 2 проводка поставить перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Котел Мастер Газ Сеул 14. Работал 2 года 4 мес. Почти без нареканий, регулярно добавлялся (течи не было. Течи не было), а с неделю назад перешел на режим ГВС, немного поработал и выдал ошибку А4, выключил из розетки, Включил — заработало.Утром включил воду горячую, опять котел пошел высоко, стрелка манометра побежала вниз и ошибка А4, говорят почистить
Надо чистить теплообменники (никогда этого не делал, где инструкция, приказ действие, как это все сделать и это ни сложно) но при включении с режимом обогрева все работает почему так?

Помогите разобрать работу котла Master Gas Seoul 14. Проблема в том, что при включении ГВС в систему отопления уходит горячая вода, а из крана уходит холодная.И регулярные перепады давления. Система не запускается, проверено неоднократно. Думал на трехходовой клапан, но где-то читал, что причина не в нем, но тоже ничего не понятно.

1. Замените трехходовой клапан.
2. Перетереть воздух в расширительный бачок.

В работе газовый котел МГ СЕУЛ 14, с жужжащим жужжанием. «На холодную» гудение сильнее, на прогретую — меньше. Стенки котла при гуле сильно вибрируют, если найти точку на стене и зажать ее, гул становится на порядок меньше.Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины воздушного потока. Предполагаю, что причина в акустическом резонансе. Регулировка скорости вращения вентилятора через настройки влияет лишь косвенно и не позволяет полностью устранить гудение.

Шум может быть вызван пламенем горелки. Существует множество микроклиперов, которые вызывают резонанс на определенной частоте и издают гул. Воротник пламени, в свою очередь, обусловлен несоответствием подачи газа (его давления) и скорости воздуха.Сделал манометр, отрегулировал максимум и минимум по инструкции. Котел менялся. После розжига на холодную аппарат плавно добавляет давление. В определенный момент появляется гул. Прибор сразу сбрасывает давление до минимума и работает несколько минут (на этом этапе гудения нет, было иногда до регулировки). Затем он снова начинает постепенно добавлять давление. Опять же в определенный момент (давление приближается к 80% от максимального паспортного) идет гул.Снова небольшое давление вниз по течению, а затем снова медленно увеличивается, как бы пытаясь приблизиться к границе, где возникает гул, но не допустить его возникновения. Такое ощущение, что «мозги» чувствуют гул, и пытаются выставить максимально возможное давление без возникновения поджарки. Но что ты чувствуешь? датчика не вижу. Это датчик тяги. Казалось бы, связь между давлением и гулом. При достижении определенного давления появляется гул. Ан нет, отопления и ГВС гула почти нет, хотя давление почти в два раза выше давления в режиме отопления, при котором гул есть.

С самолета постоянно капает вода и давление сбрасывается. Есть кран с резиновым кольцом. Каково нормальное положение этого крана? Он должен быть закрытым или открытым. А если открытый, то как настроить сброс давления или клапан только под замену? Разбирать по мелочи не боюсь, стучал отверткой, стучал и гладил, все равно течет. Давление в норме, в том числе и в расширительном бачке.

Удалите воздух, разберите и очистите. Где-то привёз либо отложения из-за водителя, они не дают плотно прилегать поплавку.

В эксплуатации Wall Master Газовый котел. На отопление котел работает нормально, горячую воду вроде включить, секунд через 15-20 в котле шум (как будто воду подсасывает), пламя в котле гаснет на несколько секунд. Сопровождается секундным скачком давления вверх (потом возвращается обратно), вода горячая, естественно, тоже перестает течь. Потом все нормально, а секунд через 15-20 все то же самое и т. д. Сделал ТО
, ничего не изменилось. Прибор в работе меньше полутора лет, теплообменник почистил, вода в норме, мастер был, рассказал жестко.Теперь после службы нет давления и скачка хлопка (сначала, хотя было, вчера хотел заснять этот момент и все нет хлопка его, стрелка давления только слегка дергается и пламя тухнет). Из крана вода горячая короткая, потом сразу холодная, потом еле теплая, потом опять
горячая, далее в том же порядке. Заметил, когда гаснет пламя, на несколько секунд выскакивает ошибка АА. То есть что-то с помпой значит или поломка в трехходовом клапане, руководствуясь инструкцией, ибо фильтр чистый.

Похоже на теплообменник ГВС. Видимо надо менять.

Котел seul 16 установлен и подключен, при включении ГВС трескается, прыгает стрелка давления и выдается ошибка А4. Требуется замена теплообменника вторичного или трехходового крана? Горячая вода идет, но котел башмачит и все ошибка А4, то есть при открытии крана. Вод, идет от него треск, прыгает стрелка и котел вздувается, и еще постоял неделю в зимнем режиме, его никто не трогал и опять пол ошибки? Температура на
ГВС установлена ​​55.

Это перегрев теплообменника. Во вторичной накипи, которая препятствует нормальной рекуперации тепла из отопительного контура в ГВС, т.е. не греет до 55, а прибор исправно пытается выполнить задание и задирает температуру, что приводит к перегреву и механическому износу контура. соответствующий датчик, он выключается.

05.08.2015 4 177


Корейский навесной газовый котел Master Gas Seoul – хорошая и недорогая альтернатива немецким и чешским моделям.Оборудование полностью адаптировано к условиям эксплуатации на всей территории Российской Федерации. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, позволяющий запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котел Master Gas Seoul отличается компактными размерами и продуманным дизайном. Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, работающего на всех модификациях Master Gas Seoul. В результате регистрация оборудования и изготовление проектной документации проходит без сложностей.

В чем заключаются основные особенности установки

Для обеспечения нормальной работы котла требуется соблюдение определенных требований производителя относительно установки:

Первый запуск станции должен осуществляться в присутствии представителя предприятия продам котел. Он проверит правильность установки и настройки и поставит котел на гарантию.

Преимущества бренда Master Gas Seoul

Корейское оборудование неизменно радует потребителя своим качеством, продуманным функционалом и стоимостью. Буквально недавно модель котлов Master Gas Seoul прошла сертификацию Ростехнадзора и получила разрешение на эксплуатацию.

Стоимость продукции специально поддерживается в среднем ценовом сегменте, несмотря на то, что по своим функциональным возможностям больше напоминает оборудование премиум-класса.

Правила эксплуатации котла достаточно просты в исполнении. Производитель адаптировал внутреннее устройство для эксплуатации на территории РФ.

В базовой комплектации есть все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группа безопасности и автоматики. После подключения к системе отопления и монтажа коаксиального дымохода для котла можно сразу приступать к работе.

Котел корейский или европейский?

Следует признать, что если еще несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, как свидетельствуют отчеты о продажах, все больше покупателей выбирают корейскую технику.Причин тому несколько:
  • Было большое количество сервисных центров.
  • Привлекательная стоимость.
  • Простота в эксплуатации.
Хотя первенство по популярности по-прежнему занимают котлы чешских и немецких производителей, но корейская продукция постепенно сдает позиции. Поэтому в ближайшее время можно ожидать существенного увеличения продаж. Котлы

Master Gas Seoul практически не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главное привлекательное качество для отечественного потребителя – это их цена.

Двухконтурная с принудительной циркуляцией водяного потока Газовая стена Master Gas Seoul Copper представлена ​​серией экземпляров с индексами 14, 16, 21. Цифры после названия обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Газовая стена Master Gas Seoul. Характеристики технических параметров

1.Общие характеристики:

  • Отработанное топливо Пропан-бутановая смесь в сжиженном или потоковом виде.
  • Рекомендуемое рабочее давление входящего газа от 1,3 до 2,9 кПа.
  • Расход газовой смеси МАКС/МИН 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.


  • КПД при номинальной мощности 92%.
  • КПД мощностью 30% — 95%.
  • Показатель тепловой эффективности регулируется от 1,7:1 до 2,6:1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкая охлаждающая жидкость.
  • Система циркуляции жидкости герметически принудительная.
  • Режим воспламенения — электронное зажигание.
  • Автоматическая поддержка параметров температурного режима.
  • Информация о показаниях температуры отображается на ЖК-дисплее.

2.Характеристики отопления газового настенного котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочее давление (давление) воды в системе от 100 до 300 кПа.
  • Давление воды на МАКС. 0,3 МПа.


3. Параметры контура горячего водоснабжения Master GAS SEOUL:

  • Расход воды при повышении температуры на 25 от 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • МИН. Расход воды на старте 2,5 л/мин.
  • MIN Расход воды на чистовую остановку 1,5 л/мин.


Режимы работы газовых настенных котлов MASTER GAS SEOUUL

Газовые настенные блоки Master GAS SEOUL №14, 16, 21 позволяют производить разные режимы работы: отопление и ГБЦ, только ГБЦ, защита от замерзания, аварийный режим и режим таймера.

1.Режим нагрева и ГБЦ включается автоматически при подключении агрегата к сети и нажатии кнопки «Питание». На дисплее отображаются соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопки регулировки устанавливают нужный параметр температуры в контуре отопления. Нажатие кнопок приводит к мерцанию температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому поддержанию котла включенным и выключенным.

  • Смена режима осуществляется специальной кнопкой «Выбор режима» на панели управления.
  • Значение температуры для контура ГБЦ выполняется специальной кнопкой. Значение параметра, выбранного в качестве основного, отображается в правой части ЖКИ. Точность установки температуры мелькает в диапазоне: от 37 до 45 градусов, ранг +10С, от 45 до 600С, возможен до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия горячего крана.
  • Закрытие крана автоматически переводит систему в рабочий режим.


2. Включение режима заморозки устанавливается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включена на входе и работает до повышения параметра температуры воды 400с.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электричества.

3.Включить режим только GBC, когда отключен режим нагрева. Этот режим позволяет использовать котел в летнее время как газовую колонку. При установке режима ГБЦ котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «Выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в цепи ГБЦ. Кнопки плюс/минус устанавливаются на выбранный параметр температуры. Погрешность значения зависит от диапазона температур диапазона температур и составляет от 10С до 50С.


4. Режим таймера обеспечивает цикличность установки. Цикл длится 15 минут, затем происходит пауза в рабочем режиме.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 800С.

5. Аварийный режим.

  • Этот режим предназначен на небольшой промежуток времени, для экстренных случаев: выход из строя щитка управления, проблемы в системе отопления, при падении напора газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов между собой.
  • Котел начинает работать в режиме отопления и ГБЦ, поддерживается установленная температура в контуре.

Master Gas Seoul 14 Новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокими показателями производительности и абсолютной безопасностью при эксплуатации, что в приборе обеспечивает ультрасовременная многоуровневая система безопасности.Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством. Особенности и преимущества двухдверных настенных газовых котлов Master Gas Seoul: Предназначены для консигнационного отопления. Сверхкомпактные габариты. Медный первичный теплообменник.

Master Gas Seoul 14 — новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокой производительностью и абсолютной безопасностью в эксплуатации, которую обеспечивает ультрасовременная многоуровневая система безопасности в приборе. .Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством.

Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul:

  • Предназначен для квартирного отопления.
  • Сверхкомпактные габаритные размеры.
  • Медный первичный теплообменник.
  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС.
  • Электронный пульт дистанционного управления с большим ЖК-дисплеем.
  • Два раздельных теплообменника для контуров отопления и ГВС.
  • Турбокомпрессорная система.
  • Высокая эффективность.
  • Многоуровневая система безопасности.
  • Самодиагностика системы.
  • Стабильная работа при низком давлении воды и газа, перепадах напряжения 220В ±30%.
  • Современный эргономичный дизайн.
  • Возможность работы на сжиженном газе.
  • Удобство, надежность, безопасность.
  • Производство «Daesung Celtic Erisys Co., Ltd», Южная Корея.

Master Gas Seoul – серия современных двухконтурных котлов отопления, которые отличаются высокой производительностью, экономичным расходом топлива и длительной бесперебойной работой. Точность поддержания заданной пользователем температуры составляет ±1 градус. Котлы заливаются в настенном варианте, установка осуществляется вертикально. Стоит отметить, что техника имеет стильный эргономичный внешний вид, который придется по вкусу каждому пользователю. В интернет-магазине MirCLI представлен широкий ассортимент котлов Master Gas Seoul по привлекательной цене.

Цена и количество указаны на 17 февраля 2020 г., 9:00

оптовая цена по запросу (Звоните)

Настенный двухконтурный газовый котел с закрытой камерой сгорания Master Gas Seoul предназначен для отопления и горячего водоснабжения жилых здания до 210 м2.

Производство — Корея

В целом котел оставляет приятное впечатление по качеству исполнения и сборки. При невысокой стоимости котла качество весьма приемлемое. Все узлы в котле расположены на расстоянии друг от друга, что немаловажно при обслуживании котла.Немного шумная помпа.

Преимущества и особенности котлов Master Gas Seoul:

  • Современный эргономичный дизайн
  • Автоматическое поддержание заданной температуры с точностью до 1°С в режимах отопления и ГВС
  • Два раздельных теплообменника для контуров отопления и ГВС
  • Медный первичный теплообменник
  • Продукты принудительного сгорания
  • Многоуровневая система безопасности
  • Самодиагностика системы
  • Наличие пульта управления.

Камера сгорания

закрытый

натуральный / сжиженный

Минимальная теплопроизводительность, кВт

Рабочее давление воды в магистрали ГВС, МПа

0,015? 1,0мал проток воды для включения, л/мин 2,5

Давление газа в магистрали (при./сжиж.), кПа

Номинальный расход газа (макс. /мин.), м3/ч

Номинальная мощность в контуре ГВС, кВт

КПД при номинальной мощности, %

Отапливаемая площадь, м2

Диапазон температур в контуре отопления,

Диапазон температур в контуре ГВС, О

Диаметр дымохода, мм

Диаметр отдельных труб дымохода, мм

Вид продуктов горения

Принудительный

Теплоноситель

Максимальная потребляемая мощность, Вт

Гарантия

24 месяца + 6 месяцев

Страна производитель

Двухконтурная с принудительной циркуляцией потока воды Газовая стена Master Gas Seoul Copper представлена ​​серией экземпляров с индексами 14, 16, 21.Цифры после названия обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Газовая стена Master Gas Seoul.

Характеристики технических параметров

1. Общие характеристики:

  • Отработанное топливо Пропан-бутановая смесь в сжиженном или потоковом виде.
  • Рекомендуемое рабочее давление входящего газа от 1.от 3 до 2,9 кПа.
  • Расход газовой смеси МАКС/МИН 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.

  • КПД при номинальной мощности 92%.
  • КПД мощностью 30% — 95%.
  • Показатель тепловой эффективности регулируется от 1,7:1 до 2,6:1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкая охлаждающая жидкость.
  • Система циркуляции жидкости герметически принудительная.
  • Режим воспламенения — электронное зажигание.
  • Автоматическая поддержка параметров температурного режима.
  • Информация о показаниях температуры отображается на ЖК-дисплее.

2. Характеристики отопления газового настенного котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочее давление (давление) воды в системе от 100 до 300 кПа.
  • Давление воды на МАКС. 0,3 МПа.

3. Параметры контура горячего водоснабжения Master GAS SEOUL:

  • Расход воды при повышении температуры на 25 от 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • МИН. Расход воды на старте 2,5 л/мин.
  • MIN Расход воды на чистовую остановку 1,5 л/мин.

Режимы работы газовых настенных котлов MASTER GAS SEOUUL

Газовые настенные блоки Master GAS SEOUL No.14, 16, 21 позволяют производить разные режимы работы: нагрев и ГБЦ, только ГБЦ, защита от замерзания, аварийный режим и режим таймера.

1. Режим нагрева и ГБЦ включается автоматически при подключении установки к сети и нажатии кнопки «Питание». На дисплее отображаются соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопки регулировки устанавливают нужный параметр температуры в контуре отопления. Нажатие кнопок приводит к мерцанию температуры охлаждающей жидкости.Окончание настройки приводит к автоматическому поддержанию котла включенным и выключенным.

  • Смена режима осуществляется специальной кнопкой «Выбор режима» на панели управления.
  • Значение температуры для контура ГБЦ выполняется специальной кнопкой. Значение параметра, выбранного в качестве основного, отображается в правой части ЖКИ. Точность установки температуры мелькает в диапазоне: от 37 до 45 градусов, ранг +10С, от 45 до 600С, возможен до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия горячего крана.
  • Закрытие крана автоматически переводит систему в рабочий режим.

2. Включение режима заморозки устанавливается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включена на входе и работает до повышения параметра температуры воды 400с.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электричества.

3. Включить режим только GBC при отключенном режиме обогрева. Этот режим позволяет использовать котел в летнее время как газовую колонку. При установке режима ГБЦ котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «Выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в цепи ГБЦ.Кнопки плюс/минус устанавливаются на выбранный параметр температуры. Погрешность значения зависит от диапазона температур диапазона температур и составляет от 10С до 50С.

4. Режим таймера обеспечивает цикличность установки. Цикл длится 15 минут, затем происходит пауза в рабочем режиме.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 800С.

5. Аварийный режим.

  • Этот режим предназначен на небольшой промежуток времени, для экстренных случаев: выход из строя щитка управления, проблемы в системе отопления, при падении напора газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов между собой.
  • Котел начинает работать в режиме отопления и ГБЦ, поддерживается установленная температура в контуре.

Газовый котел Сеул Мастер 21.Газовый настенный котел Master Gas Seoul. Характеристики технических параметров. Каковы основные особенности установки

Двухконтурный газовый настенный котел Master Gas Seoul с принудительной циркуляцией потока воды представлен в серии экземпляров с индексацией 14, 16, 21. Цифры после наименования обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul. Характеристики технических параметров

1. Общие характеристики:

  • В качестве топлива используется пропан-бутановая смесь в сжиженном или прямоточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
  • Расход газовой смеси макс/мин 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.

  • КПД при номинальной мощности 92 %.
  • КПД при мощности 30% — 95%.
  • Тепловая мощность регулируется от 1,7:1 до 2,6:1.
  • Принудительный выброс продуктов сгорания.
  • Теплоносителем является вода.
  • Система циркуляции жидкости принудительно герметична.
  • Режим зажигания — электронное зажигание.
  • Автоматическая поддержка параметров температуры.
  • Показания температуры отображаются на ЖК-дисплее.

2. Характеристики отопительного контура настенного газового котла Master Gas Seoul:

  • Регулировка диапазона температур от 40 до 80 градусов.
  • Рабочий напор (напор) воды в системе от 100 до 300 кПа.
  • Давление воды не более 0,3 МПа.

3. Параметры контура горячего водоснабжения Master Gas Seoul:

  • Расход массы воды при повышении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Минимальный расход воды на старте 2,5 л/мин.
  • Минимальный расход воды на финишной остановке 1,5 л/мин.

Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные агрегаты Master Gas Seoul №14, 16, 21 допускают различные режимы работы: отопление и ТКД, только ТКД, защита от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС включается автоматически при подключении агрегата к сети и нажатии кнопки «питание». На дисплее отображаются соответствующие значки, которые подробно описаны в инструкции к каждой модели. Кнопки регулировки задают необходимый параметр температуры в контуре отопления. Нажатие кнопок приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

  • Смена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Установка значения температуры контура ГВС производится специальной кнопкой. Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег +10С, от 45 до 600С, возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически переводит систему в режим отопления.

2. Включение режима защиты от замерзания задается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
  • Режим охраны используется на случай длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3. Режим включения только ГВС, при выключенном режиме отопления. Этот режим позволяет использовать котел летом как газовую колонку. Когда установлен режим GBC, котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «выбор режима» до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГБЦ. Кнопки плюс/минус задают выбранный параметр температуры. Погрешность значения зависит от разгона диапазона температур и составляет от 10С до 50С.

4. Режим таймера предусматривает цикличность работы установки. Цикл длится 15 минут, затем в рабочем режиме наступает пауза.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 80С.

5. Аварийный режим.

  • Этот режим предназначен на короткий период времени, для экстренных случаев: выход из строя пульта управления, неполадки в системе отопления, при падении давления газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов друг с другом.
  • Котел начинает работать в режиме отопления и ТКН, заданная температура в контуре поддерживается.

Технические характеристики

Тип котла отопления газовый, конвекционный Газовая плита Количество контуров двухконтурный Макс. тепловая мощность 21 кВт Закрытая камера сгорания Отапливаемая площадь 210 кв.м. Электронное управление Установка настенная Напряжение в сети однофазное Встроенный циркуляционный насос есть Встроенный расширительный бак есть, 4 л Топливо природный газ, сжиженный газ Расход природного газа 2. 11 куб.м м/час Расход сжиженного газа 0,62 кг/ч Температура теплоносителя 40 — 80°С Температура ГВС
37 — 60°С Производительность по горячей воде при 25°С 11,5 л/мин Макс. давление воды в контуре ГВС 10 бар Макс. давление воды в контуре отопления 3 бар

Комфорт

Функции индикатор мощности, термометр, манометр, автоподжиг, модуляция пламени, комнатный термостат, программатор
Особенности дисплей, пульт

Безопасность

Защита автодиагностика, газ контроль, защита от перегрева, анти- режим замораживания, предохранительный клапан, воздухоотводчик Фильтр для воды, газовый фильтр

Соединение

Газовое соединение 1/2″ Подключение отопительного контура 3/4″ Подключение ГВС 1/2″ Диаметр коаксиального дымохода 60/100 мм Подключение разъемного дымохода (диаметр 80 мм) да Размеры (ШхВхГ) 400х645х200 мм Вес 24.5 кг

Газовый котел Master Gas Seoul в эксплуатации, возникли вопросы. Я закрепил два термометра рядом с пультом управления и показания на них совпадают, а на пульте управления. Когда в квартире 22 гр. на пульте 24гр., а когда в квартире 24 уже 27гр. на пульте дистанционного управления. Как это можно исправить? Может кто знает как попасть в меню ДУ с большими правами? Попав в меню, как описано в инструкции, невозможно изменить мощность котла, впрочем, как и многие другие настройки.

Настройки в пульте становятся доступными при включении переключателя №3 на блоке.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. Проблемы с зажиганием уже появились. Хлопки иногда такие сильные, что становится страшно.

Очевидно, газовщики включили газ, но не отрегулировали давление.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пар?) из трубы, и, что самое неприятное, регулярное падение давления в системе.Воду необходимо добавлять каждые десять дней. Видимых протечек нет, можно грешить на несостоятельность встроенного расширительного бачка (за неимением средств повесил существующие стальные панельные радиаторы советского производства, поэтому вполне возможно, что объем охлаждающей жидкости больше рекомендованных 50 литров), однако прыжков в красную зону и сбросов после этого лишних паскалей не наблюдается. .. Не хочу этого признавать, но, пожалуй, единственное, на мой взгляд, правильное предположение – неисправность теплообменника котла (трещина) из-за которой в камеру сгорания постоянно просачивается вода, в результате чего в системе падает давление, а из трубы идет белый дым.Буду очень признателен всем, кто выскажет свое мнение.

Одна из причин — неправильно установлен коаксиальный дымоход (нет уклона) и в камеру сгорания попадает конденсат и опять же не правильная регулировка газа.

Подключен главный газовый настенный котел Сеул 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. Раньше я не имел отношения к этой технике, поэтому назрело несколько вопросов. Хочу заполнить систему дистиллированной водой.Прочитав, в принципе, понял, как это сделать: прокачать ее через штуцер ввода холодной воды, подходящий к устройству, открыть кран подпитки и дождаться, пока теплоноситель закачается в систему и, соответственно, появится необходимое давление . Затем все это дело синхронно закрываем, стравливаем воздух и запускаем котел. Пожалуйста, поправьте, если я ошибаюсь. Во время работы вода все равно будет немного испаряться, а давление падать. Чтобы его поднять, мне достаточно открыть кран подпитки и тогда вода из магистрали наполнит систему до необходимого давления? Согласно тех.паспорт блока
требует подключения электрической части через стабилизатор питания. Хочу услышать мнения по этому поводу, критично ли это состояние. Я так понимаю внутри стоит микросхема которая боится перепадов напряжения и все же? Хочу поставить фильтр на магистраль холодной воды перед котлом. Посоветуйте, хоть какой выбрать, может здесь фильтры специальные используются?

В вашей системе отопления 20 литров воды. И это не вызовет проблем, если вы не будете добавлять столько же или больше каждый день.Лучше следите за утечками.

При работе газового котла Сеул 14 по датчику температуры воздуха получается как-то криво. Датчик врет и ошибка не линейная. Температура в комнате колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, а подальше от батарейки). Во время паузы аккумуляторы полностью остывают, и от постоянного нагрева-остывания капель на катушке могут появиться подтеки. Приходится регулировать температуру воды системы при работе с датчиком воздуха, а в этом пульте, в отличие от Навьена, это не удобно.В целом температура в квартире более стабильная, а батареи всегда горячие при работе котла по температуре воды в СО, главное, чтобы на улице не было сильных перепадов температуры. Идеально было бы, если бы температура воды в системе регулировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить котел по температуре в СО к кнопкам пульта, может получиться.При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Просто нужно продумать схему, которая будет дублировать выход регулятора на кнопку брелка, нужно два нажатия на кнопку брелка.

Подскажите что за кран системы отопления и где его можно отключить? Так как вода из контура ГВС не соответствует выставленной на щитке управления (гораздо холоднее, даже не горячее на 60 градусов).Или может кто сталкивался с этим?

Краны на систему отопления монтируются перед котлом — на подаче и обратке. Расход воды слишком большой. Давление газа низкое.

С поправкой на 11 кВт. Насос шумит и греется. Температура насоса в 2 раза выше, чем у носителя. Но страдает рука. Это хорошо? Несколько раз выдавал ошибку насос А3. Где стравливать из него воздух? Я не могу найти пробку. Или нужно открыть вентиляцию? И как? Может, он засыхает?

Заглушки нет, но можно открыть вентиляционное отверстие.

Настенный котел Master Gas Seoul 16 в работе. Подскажите, что делать: давление на грани минимально допустимого (около 1 бар) при открытии крана подпитки не увеличивается, а иногда немного увеличивается (1,1 бар). Что может быть причиной? И очень сильно шумит. Давление в водопроводе вроде 4,5 атмосферы, если что.

Насчет первого, может система подпитки забита, надо посмотреть что именно, как ведет себя расширительный бачок, и точно ли показывает манометр? Что касается второго, то если гудит, то надо выяснить, что гудит помпа или засорившийся теплообменник.Заходим в настройки брелка значение Р8 из 31 ставим 20 в паспорте по таблице опечатка. Гул пройдет.

Неисправность котла Мастер Газ Сеул 16, постоянно выскакивает ошибка АА, иногда А4. Получается, что он закипает, при этом при закипании манометр на отопление зашкаливает. Напор воды через бойлер в 2 раза хуже холодной воды. Что может быть?

Если закипит, значит, плохой расход воды, см. систему или забит первичный теплообменник.А то что давление увеличивается, то так оно и будет, так как оно увеличивается при кипячении, и см. теплообменник ГВС.

Работает газовый котел Котел Сеул 14. Подскажите что делать. По паспортным данным на котел минимальный расход воды в системе для включения котла в режиме ГВС 2,5 л/мин, а у меня он включается при расходе воды 6-7 л/мин (сделал замеры практически), кроме того, это увеличение расхода воды. .. Сервисмены говорят, что ничего не поделаешь.Не так ли?

Возможно подклинивает датчик протока ГВС, если есть возможность его разобрать и проверить, думаю там ничего сложного быть не должно, а может он неисправен.

Я позвонил сервисмену из газовой службы. Проблема решилась регулировкой максимального давления. Однако при рекомендованном значении 55 пришлось поставить 40, иначе гул не пропадал. Опять же непонятно, как это повлияет на набор и поддержание заданной температуры зимой.И оказывается, что эти модели тоже регулярно, примерно раз в год, повреждают клапан переключения с отопления на ГВС.

Засорен первичный теплообменник. Промывка нужна.

Установлен и подключен газовый котел MG Seoul 14 с закрытой системой отопления, как заливался антифриз не видел. В общем по истечению времени пока шла обработка газа давление упало и котел не запускается, как повысить давление?

Смотри, кран должен быть, а на самом деле, нужно узнать у людей, которые этим занимались, или хотя бы присутствовать при первом запуске, чтобы потом таких вопросов не возникало, а так смотри — так и должно быть, нужен будет насос.

Неисправность газового котла Master Gas Seoul 21 с водонагревателем. В декабре будет два года. Срывался уже 3 раза. Ошибка А4. Теплообменник заменен впервые. Говорили, что он забился из-за того, что кто-то открыл там какой-то кран. Более того, он его установил. Весной, когда котел выдал ту же ошибку, пришел другой мастер, включил, отрегулировал давление, прибор заработал сам по себе. Теперь снова эта ошибка.Мы уже промыли предыдущий теплообменник на случай замены. У нас есть фильтры для воды на входе. Скажите это норма, что за 1,5 года службы мы его уже 3 раза ремонтировали?

Настенный газовый котел Мастер гудит, как перевести плату управления в сервисный режим, а то с пульта не дает.

На плате есть три микро тумблера сверху, два верхних переместите в противоположную сторону и зайдите в настройки, после чего верните их на место.

Подскажите что может быть: третий день капает вода из трубки внизу и давление падает? Да и воздух появляется в первой батарее. Вентиляционное отверстие забито? Можно ли починить или только замена? Котлу Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Ударьте отверткой по вентиляционному отверстию, оно закроется и не будет капать.

Подскажите, значение «установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40.Сегодня сравнил все параметры с паспортом, L2 выставил 36. Оставить или выставить как в паспорте?

При снижении минимального давления газа на горелке котла ниже установленного заводом-изготовителем расход газа возрастет!

Неисправность котла Master Gas Seoul 21. Весной поставил, работало нормально, зимой стал сильно гудеть, а если прижать крышку рукой, то гул немного пропадает. Несколько раз выключался с ошибкой А6.Правда при повторном включении работал нормально. Но гул присутствует, даже не знаю что делать. И кстати, может гул идет из-за того, что трубы на отопление РР 20? Еще подскажите: какие настройки Р8 на 16 кВт?

В паспорте-20, по факту-31.

Уже несколько раз отрывал фильтр котла (под манометром). Вроде все в порядке, давление в СО в норме, ошибок тоже не выдает. Греет нормально, согласно настройкам, и горячая вода тоже нормально.Выбил, вкрутил обратно фильтр, долил воды — опять все в порядке. В прошлом году у знакомого были такие же проблемы — допилил пока не залили плату управления — заменили и все заработало. Аппарату уже 3 года — проблем не было — только иногда подкачивал воздух в расширитель. Пожалуйста, скажите мне, что делать?

Кто-нибудь знает, как увеличить мощность котла? Когда покупал котел, продавец сказал, что якобы можно сделать котел с 16-го на 21-й с выключателем на плате.Это возможно? У всех моделей одинаковая плата контроллера? Можно ли перепрошить контроллер? Кто-нибудь цепляется за контроллер?

Не подскажете, где находится пробка воздухозаборника?

Сверху котла, рядом с коаксиалом на 3-4 самореза.

Что касается гула при зажигании, то он проработал год нормально, после чего потихоньку стал появляться. Вызвал мастера, настроил, гул уменьшился, но не пропал совсем. Дымоход установлен правильно.Возникла проблема: стала появляться ошибка А3, котел перестает работать, причем ошибка возникает только ночью, днем ​​все в порядке. Понял, что ошибка связана с насосом. Что бы это могло быть? Участилось появление ошибки А3, раздражает,
по мере отключения котла. Кто может помочь решить проблему, или кто не сталкивался с этой ошибкой? Это все-таки ошибка помпы или вентилятора? Инструкция какая-то непонятная.

Необходимо отрегулировать минимальное и максимальное давление газа, почистить вентилятор.Замкните контакты датчика давления воды и наблюдайте за прибором, если ошибки А3 нет, значит может просто выйти из строя микропереключатель на датчике, или что-то не так с давлением воды.

Настенный котел MG Seoul в работе. Проблема в том, что при заданной температуре до 65 градусов зажигание стало плохим, а именно когда начинает гудеть, то несколько раз пытается зажечь, но не с первого раза, жду секунд 30, горелка начинает гореть , Все отлично.После выключения все повторяется. Но при установленной температуре выше 65 градусов работает исправно, светится четко. То же когда включаю
горячую воду тоже жду некоторое время пока не произойдет розжиг. Подскажите что может быть?

Плохой розжиг — или мощность розжига, зависит в том числе от минимального давления газа на горелке, а также самого электрода ионизации — его чистоты и положения в камере сгорания. Очистите горелку. Очистите вентилятор. Посмотрите на напряжение в сети.Проверить давление на горелке, отрегулировать. Посмотрите на поверхность теплообменника, очистите его. Техническое обслуживание, как правило, необходимо.

Неисправность котла Master Gas Seoul. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1,5-2,0 бар. Минимальный тип 0,5. Первый сезон он отработал хорошо, а так как водопровода в доме не было, воду качали из общего уличного водопровода. (при падении давления ближе к 0,5 бар он подкачался).Во втором сезоне подключил к скважине (жесткая вода) и к концу сезона начались проблемы. Как только давление падает ближе к 1,3-1,4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает определенное время). Может кто подскажет, подозреваю, что что-то с датчиком давления. Может его выключить и замкнуть провода (кто знает как он работает?). А может воздушник закис, раньше с него капали капельки, теперь он сухой. На протяжении всей истории использования напор воды падает как-то быстро.Просмотрел все патрубки и соединения, но течи не нашел. То есть в последнее время я каждые три дня накачиваю давление с 1,5 до 2,0. И еще, давление в пустом расширительном бачке должно быть 0,09 МПа, сколько это в барах.

1 бар — 1 килограмм примерно, датчик давления на трубке, 2 проводка поставить перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Неисправность котла Мастер газ сеул 14. Работал 2 года 4 месяца почти без нареканий, единственное, что нужно было регулярно добавлять давление (падало постоянно, хотя утечек не было), а неделю назад перевел на режим ГВС, поработал немного и выдал ошибку А4, выключил из розетки, снова включил — заработало.Утром включил горячую воду, опять котел сильно загудел, стрелка манометра бегала вверх-вниз и ошибка А4, говорят для чистки
нужны теплообменники (ни разу этого не делал, где бы ни была инструкция, процедура как это все сделать и самому не сложно) а вот когда включаю обратно с режимом обогрева все норм работает, почему так?

Помогите разобраться в работе Мастер Газ Сеул 14. Проблема в том, что при включении ГВС горячая вода уходит в систему отопления, а из крана течет холодная.И давление регулярно падает. Система не запускается, проверял несколько раз. Думал про трехходовой клапан, но где-то читал, что причина не в нем, но и там ничего вразумительного не говорят.

1.заменить трехходовой клапан.
2. Накачайте воздух в расширительный бачок.

Газовый котел MG Seoul 14 в работе, при розжиге гудит. «На холодном» гул сильнее, на теплом — меньше. Стенки котла при гуле сильно вибрируют, если найти точку на стене и зажать ее, гул становится на порядок меньше.Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины воздушного потока. Думаю причина в акустическом резонансе. Регулировка скорости вращения вентилятора через настройки влияет лишь косвенно и не устраняет гул полностью.

Гудящий шум может быть вызван пламенем, срывающимся с горелки. Есть много микрозаслонок, которые резонируют на определенной частоте и производят гул. Отрыв пламени, в свою очередь, происходит из-за несоответствия между подачей газа (его давлением) и скоростью воздуха.Сделал манометр, отрегулировал максимум и минимум по инструкции. Изменилась производительность котла. После розжига к холодному аппарату постепенно добавляют давление. В какой-то момент появляется гул. Прибор сразу сбрасывает давление до минимума и работает на нем несколько минут (гула на этом этапе нет, иногда был до регулировки). Затем он снова начинает добавлять небольшое давление. Опять же в определенный момент (давление приближается к 80% от максимального по паспорту) появляется гул.Он снова немного понижает давление, а затем снова медленно повышает его, как бы пытаясь приблизиться к границе, где возникает гул, но не дать ему возникнуть. Создается впечатление, что «мозги» чувствуют гул, и стараются без гула выставить максимально возможное давление. Но что они чувствуют? Я не вижу датчика. Это датчик тяги. Казалось бы, связь между давлением и гулом очевидна. При достижении определенного давления появляется гул. Ан нет, в режиме отопления и ГВС гула почти нет, хотя давление почти в два раза больше, чем давление в режиме отопления, при котором гул есть.

Из вентиляционного отверстия постоянно капает вода, и давление сбрасывается. Есть кран с резиновым кольцом. Каково нормальное положение этого крана? Он должен быть закрытым или открытым. А если он открыт, то как регулировать сброс давления или клапан только под замену? Мелочь разбирать не боюсь, постучал, постучал и похлопал отверткой, все равно течет. Давление в норме, в том числе и в расширительном бачке.

Снимите вентиляционное отверстие, разберите и очистите.Где-то поднесенные или отложения из-за воды не позволяют плотно прилегать поплавку.

Настенный котел Master Gas в работе. На отопление котел работает нормально, как включаю горячую воду, через секунд 15-20 в котле появляется шум (будто подсасывает воду), пламя в котле гаснет на несколько секунд. Это сопровождается вторым скачком давления вверх (потом оно возвращается), горячая вода, естественно, тоже перестает поступать. Потом все нормально, но через 15-20 секунд все то же самое и т.д.Сделал техобслуживание
, ничего не изменилось. Прибор в эксплуатации меньше полутора лет, теплообменник чистили, вода обычная, мастер был, сказал жестко. Теперь, после службы, скачка давления и хлопка нет (сначала, хотя был, вчера хотел заснять этот момент, а хлопка нет, стрелка давления просто немного дергается и пламя гаснет). Из крана кратковременно идет горячая вода, потом сразу холодная, потом еле теплая, потом опять чуть
горячая, потом в том же порядке.Заметил, когда гаснет пламя, на несколько секунд выскакивает ошибка АА. То есть что-то с помпой значит или поломка трехходового клапана, руководствуясь инструкцией, ибо фильтр чистый.

Похоже на теплообменник ГВС. Видимо надо менять.

Котел Сеул 16 установлен и подключен, при включении ГВС в нем происходит треск, прыгает стрелка давления и выдается ошибка А4. Нужно заменить теплообменник вторичного или 3-ходового клапана? Горячая вода идет, а котел тухнет и все ошибка А4, то есть при открытии крана гор.воды, из него слышен треск, прыгает стрелка и котел гаснет, а еще неделю была в зимнем режиме, кто его не трогал и опять пол ошибся? Температура на
ГВС была установлена ​​на уровне 55.

Это перегрев теплообменника. Во вторичной накипи, которая препятствует нормальной передаче тепла из контура отопления в ГВС, то есть не греет до 55, а прибор исправно пытается выполнить поставленную задачу и повышает температуру, что приводит к перегрева и срабатывания соответствующего датчика он выключается.

05.08.2015 4 177


Корейский навесной газовый котел Master Gas Seoul – хорошая и недорогая альтернатива немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на всей территории Российской Федерации. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, позволяющий запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котел отопления Master Gas Seoul отличается компактными размерами и продуманной конструкцией.Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, которое действует на все модификации Master Gas Seoul. В результате регистрация оборудования и изготовление конструкторской документации не вызывают затруднений.

Каковы основные особенности установки

Для обеспечения нормальной работы котла необходимо соблюдать определенные требования производителя по установке:

Первый пуск станции должен производиться в присутствии представитель компании по продаже котла.Он проверит правильность установки и настройки и поставит котел на гарантию.

Преимущества марки Master Gas Seoul

Корейское оборудование неизменно радует потребителя своим качеством, продуманным функционалом и стоимостью. Буквально недавно модели котлов Master Gas Seoul прошли сертификацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость продукции специально поддерживается в среднем ценовом сегменте, несмотря на то, что по своему функционалу модели больше напоминают технику класса «премиум».

Правила эксплуатации котла достаточно просты в исполнении. Производитель адаптировал внутреннее устройство для работы на территории РФ.

Базовая комплектация содержит все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группу безопасности и автоматику. После подключения к системе отопления и установки коаксиального дымохода для котла можно сразу начинать.

Котел корейский или европейский?

Следует признать, что если еще несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, судя по отчетам о продажах, все больше покупателей выбирают корейскую технику.Причин тому несколько:
  • Появилось большое количество сервисных центров.
  • Привлекательная стоимость.
  • Простота использования.
Хотя по популярности по-прежнему доминируют котлы чешских и немецких компаний-производителей, корейские товары постепенно завоевывают позиции. Поэтому в ближайшее время можно ожидать значительного увеличения количества продаж. Котлы

Master Gas Seoul практически ничем не уступают по функциональности и удобству эксплуатации продукции ведущих производителей, но главное привлекательное качество для отечественного потребителя – это их цена.

Двухконтурный газовый настенный котел Master Gas Seoul с принудительной циркуляцией потока воды представлен в серии экземпляров с индексацией 14, 16, 21. Цифры после наименования обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul.Характеристики технических параметров

1. Общие характеристики:

  • В качестве топлива используется пропан-бутановая смесь в сжиженном или прямоточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
  • Расход газовой смеси макс/мин 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.


  • КПД при номинальной мощности 92 %.
  • КПД при мощности 30% — 95%.
  • Тепловая мощность регулируется от 1,7:1 до 2,6:1.
  • Принудительный выброс продуктов сгорания.
  • Теплоносителем является вода.
  • Система циркуляции жидкости принудительно герметична.
  • Режим зажигания — электронное зажигание.
  • Автоматическая поддержка параметров температуры.
  • Показания температуры отображаются на ЖК-дисплее.

2. Характеристики отопительного контура настенного газового котла Master Gas Seoul:

  • Регулировка диапазона температур от 40 до 80 градусов.
  • Рабочий напор (напор) воды в системе от 100 до 300 кПа.
  • Давление воды не более 0,3 МПа.


3. Параметры контура горячего водоснабжения Master Gas Seoul:

  • Расход массы воды при повышении температуры на 25 С 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Минимальный расход воды на старте 2.5 л/мин.
  • Минимальный расход воды на финишной остановке 1,5 л/мин.


Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные агрегаты Master Gas Seoul №14, 16, 21 допускают различные режимы работы: отопление и ТКД, только ТКД, защита от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС включается автоматически при подключении агрегата к сети и нажатии кнопки «питание».На дисплее отображаются соответствующие значки, которые подробно описаны в инструкции к каждой модели. Кнопки регулировки задают необходимый параметр температуры в контуре отопления. Нажатие кнопок приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

  • Смена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Установка значения температуры контура ГВС производится специальной кнопкой.Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег +10С, от 45 до 600С, возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически переводит систему в режим отопления.


2. Включение режима защиты от замерзания задается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
  • Режим охраны используется на случай длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3. Режим включения только ГВС, при выключенном режиме отопления. Этот режим позволяет использовать котел летом как газовую колонку.Когда установлен режим GBC, котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «выбор режима» до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГБЦ. Кнопки плюс/минус задают выбранный параметр температуры. Погрешность значения зависит от разгона диапазона температур и составляет от 10С до 50С.


4. Режим таймера предусматривает цикличность работы установки.Цикл длится 15 минут, затем в рабочем режиме наступает пауза.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 80С.

5. Аварийный режим.

  • Этот режим предназначен на короткий период времени, для экстренных случаев: выход из строя пульта управления, неполадки в системе отопления, при падении давления газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов друг с другом.
  • Котел начинает работать в режиме отопления и ТКН, заданная температура в контуре поддерживается.

Master Gas Seoul 14 — современный газовый котел с закрытой камерой сгорания и двумя теплообменниками. Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством. Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul: Предназначены для отопления квартир.Ультракомпактные габаритные размеры. Медный первичный теплообменник.

Master Gas Seoul 14 — современный газовый котел с закрытой камерой сгорания и двумя теплообменниками, отличающийся невероятно высокой производительностью и абсолютной безопасностью в эксплуатации, что обеспечивается ультрасовременным мульти установленная в устройстве система безопасности. Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством.

Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul:

  • Предназначен для отопления помещений.
  • Ультракомпактные габариты.
  • Медный первичный теплообменник.
  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС.
  • Электронный пульт дистанционного управления с большим ЖК-дисплеем.
  • Два отдельных теплообменника для контуров отопления и ГВС.
  • Система турбонаддува.
  • Высокая эффективность.
  • Многоуровневая система безопасности.
  • Система самодиагностики.
  • Стабильная работа при низких давлениях воды и газа, перепадах напряжения 220В ±30%.
  • Современный эргономичный дизайн.
  • Возможность работы на сжиженном газе.
  • Удобство, надежность, безопасность.
  • Производитель Daesung Celtic Enersys Co., Ltd, Южная Корея.

Master Gas Seoul – серия современных двухконтурных котлов отопления, которые отличаются высокой производительностью, экономичным расходом топлива и длительной безаварийной работой. Точность поддержания заданной пользователем температуры ± 1 градус. Котлы настенные; установка осуществляется вертикально.Стоит отметить, что оборудование имеет стильный эргономичный вид, который понравится каждому пользователю. Интернет-магазин MirCli предлагает широкий ассортимент котлов Master Gas Seoul по привлекательной цене.

цена и количество указаны по состоянию на 17 февраля 2020 г. 9:00

оптовая цена по запросу (звоните)

Настенный двухконтурный газовый котел с закрытой камерой сгорания MASTER GAS SEOUL предназначен для отопления и горячего водоснабжение жилых домов до 210 м2.

Производство — Корея

В целом котел оставляет приятное впечатление по качеству изготовления и сборки. При невысокой стоимости котла качество весьма приемлемое. Все агрегаты в котле расположены на расстоянии друг от друга, что немаловажно при обслуживании котла. Насос немного шумит.

Преимущества и особенности котлов Master Gas Seoul:

  • Современный эргономичный дизайн
  • Автоматическое поддержание заданной температуры с точностью до 1°С в режимах отопления и горячего водоснабжения
  • Два отдельных теплообменника для контуров отопления и ГВС
  • Медный первичный теплообменник
  • Принудительное удаление продуктов сгорания
  • Многоуровневая система безопасности
  • Система самодиагностики
  • Наличие пульта управления.

Камера сгорания

закрытый

натуральный / сжиженный

Минимальная теплопроизводительность, кВт

Рабочее давление воды в магистрали ГВС, МПа

0,015? 1,0 Минимальный расход воды на включение, л/мин 2,5

Давление газа в трубопроводе (природный/сжиженный), кПа

Номинальный расход газа (макс./мин.), м3/ч

Номинальная мощность в контуре ГВС, кВт

КПД при номинальной мощности, %

Отапливаемая площадь, м2

Диапазон температур в контуре отопления, о С

Диапазон температур в контуре ГВС, о С

Диаметр дымохода, мм

Диаметр отдельных дымоходов, мм

Тип удаления продуктов сгорания

Принудительный

Теплоноситель

Максимальное потребление электрической энергии, Вт

Гарантия

24 месяца + 6 месяцев

Страна производитель

Способы устранения неисправностей котлов Master Gas Seoul

Газовый котел Master Gas Seoul.Давление газа в магистрали исчезло. Скажите, а перезагружается ли он автоматически после нарастания давления?

Агрегат сделает несколько попыток запуска, если пламени нет, то выдаст ошибку, которую можно сбросить вручную. Имеется специальное реле минимального давления газа для автоматического запуска устройства при появлении давления в газовой магистрали.

Пользуемся котлом Master Gas Seoul 14 на даче. До сегодняшнего вечера работал без перебоев. Но теперь у него есть проблема.Аппарат очень часто уходит в перегрев. Как исправить эту аварию?

Вероятно, образовалась накипь, поэтому воздуховод забит. Вам нужно почистить устройство.

Позавчера была неисправность. Аппарат включается, но нагрев не греет. Что может быть?

Возможно скопление воздуха в батареях или избыточная накипь в теплообменнике. Его нужно мыть.

Планируем установить газовый котел Master Gas Seoul в загородном доме.Подскажите пожалуйста, сколько ватт стандартная электронная почта. мощность этого аппарата?

Согласно инструкции номинальная электрическая мощность для данных версий агрегата составляет от 80,0 до 160,0 Вт.

Зачем установлены фильтры?

Очищая воду и газ, фильтры продлевают срок службы котла. Один должен быть установлен на трубе, подающей холодную воду к агрегату. Из-за износа коммунальных услуг вода содержит избыточное количество железа; в нем могут присутствовать довольно крупные частицы.Чтобы не пустить их внутрь котла, требуется механическая очистка (желательно мелкая). Существуют химические фильтры, которые
предотвращают образование известкового налета в теплообменнике. Также рекомендуется очищать воду, поступающую в устройство из обратки от собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливается перед газовым счетчиком или непосредственно перед аппаратом.

Установлен газовый настенный котел Master Gas Seoul 16 двухконтурный.Следующий вопрос, почему он может стучать при переключении с отопления на горячее водоснабжение?

В вашем случае вся проблема в трехходовом клапане, нужно его заменить.

Котел газовый настенный Master Gas Seoul 16 подключен. Помогите советом: давление на минимальной отметке (около 1 мбар) в момент открытия клапана подпитки давление не повышается, а если и повышается, то незначительно (1,1 мбар). В чем причина проблемы? Кроме того, он издает довольно громкий шум.Давление в водопроводе 4,5 атмосферы.

По первому, мог забить систему подпитки, надо посмотреть что, как работает расширительный бачок? Что касается второго, то если шумит, нужно выяснить, что именно помпа или засорился теплообменник.

Неисправность на газовом котле Master Gas. Постоянно выскакивает ошибка АА, в редких случаях А4. Получается, что он кипит, при этом, когда он начинает кипеть, манометр отопления начинает зашкаливать.Напор воды через аппарат в два раза хуже холодной воды. Что может быть причиной?

Если закипит, значит плохой расход воды, надо смотреть систему или забит первичный теплообменник. То что давление поднимается, так оно и будет, потому что при кипячении оно повышается. Обратите внимание на теплообменник горячей воды.

Эксплуатируем газовый котел Сеул 14. Дайте совет. Исходя из технического паспорта, для устройства минимальный расход воды в системе для включения в режиме ГВС равен 2.5 литров воды в минуту, а в моем случае включается при расходе воды 7 литров в минуту. Кроме того, это увеличивает потребление воды. Сервисмены говорят, что ничего сделать нельзя. Это действительно так?

Возможно клинит индикатор канала ГВС, если работает, то разобрать и проверить. Там не сложно, а то может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установил полгода назад, работал без нареканий, но зимой начал издавать громкие звуки, а если немного нажать на крышку рукой, то шум затихает.Пару раз выключился, высветилась ошибка А6. Но при включении работал нормально. Но шум есть, не могу понять, что это может быть? По поводу шума при зажигании. Год работал нормально, потом начал немного гудеть. После визита мастера шума стало меньше. Дымоход установлен нормально. Возникла проблема: стала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает ночью, днем ​​все работает нормально.Пришел к выводу, что ошибка как-то связана с помпой. Что именно это может быть? Ошибка А3 стала часто выскакивать, беспокоит потому что отключается котел. Кто подскажет как решить текущую проблему, может у кого был подобный опыт? Это ошибка помпы или вентилятора?

Вам необходимо отрегулировать максимальное и минимальное давление газа, а также почистить вентилятор. Рекомендуется закоротить контакты индикатора давления воды и следить за работой котла.Если ошибка А3 больше не отображается, значит, неисправно включение индикатора, либо у вас проблемы с напором воды.

Подскажите по работе газового котла Мастер Газ Сеул 14. Проблема в следующем, при включении ГВС в систему отопления поступает горячая вода, а из крана идет холодная. Постоянно падает давление. Система не течет, проверял несколько раз. Думал, что проблема в 3-ходовом клапане, но говорят нет.

Требуется замена 3-ходового клапана. Рекомендуется накачать воздух в расширительный бачок.

Установлен газовый настенный котел Сеул 14 квт. Застройщики залили воду в систему отопления. Я никогда раньше не встречал такой техники, поэтому возникла пара вопросов. Планирую заливать очищенную воду в систему. Прочитав, я вообще разобрался, как именно это нужно делать: закачать с помощью насоса через прилагаемый патрубок холодной воды, идущей к агрегату, открыть клапан подачи и дождаться появления необходимого давления в системе.Затем одновременно все это отключите, стравите воздух и запустите устройство. За период его использования вода будет испаряться равномерно, соответственно давление будет падать. Для того, чтобы его поднять, мне достаточно открыть кран подачи и вода из магистрали наполнит систему до необходимого давления? Согласно техническому паспорту
электронная часть блока должна подключаться через стабилизатор питания. Хотелось бы узнать ваше мнение по этому поводу, не опасно ли это? Я знаю, что внутри есть плата, которая боится перепадов напряжения.На холодной воде планирую перед ним установить фильтр. Нужен совет, что выбрать?

Ваша система отопления имеет не более 20 литров. Это не вызовет проблем, если только вы не будете добавлять все больше и больше ежедневно. Проверьте, чтобы нигде не было утечек.

Подключен газовый котел Master Gas Seoul 16, появилась неисправность, высветилась ошибка. Предполагалось, что вся проблема из-за забитого газового клапана, но после проверки оказалось, что они чистые.Что еще нужно проверить?

В первую очередь необходимо проверить давление поступающего газа, убедившись в исправности газового счетчика и реле давления.

Установлен газовый настенный котел Master Gas Seoul 21. Перестал заводиться, мигает ошибка зажигания. Как решить и что может сломаться?

Ошибка розжига появляется, когда: неисправен газовый клапан, неисправен датчик пламени или плата, обрезан провод розжига, низкое давление газа.

Настенный котел Seoul 16 в работе. Контур горячего водоснабжения не работает: холодная вода идет без нагрева. Пользуемся не первый год. Что могло случиться?

Причин отсутствия горячего водоснабжения может быть много. Мог быть засорен теплообменник изнутри, мог выйти из строя счетчик, мог заклинить трехходовой клапан и многие другие причины. Например, из-за скачков напряжения могла испортиться плата управления.

Подключен газовый котел Master Gas Seoul.Я заметил, что ночью начал немного подтекать. Я заметил брызги влаги через воздушный клапан. Как решить эту проблему?

Предположительно из-за непригодности расширительного бачка вышел из строя предохранительный клапан. Необходимо заменить расширительный бачок или сам клапан.

Подключили настенный котел Master Gas Seoul. Проблема следующая, при заданной температуре до 60 градусов стал плохо разжигаться, а именно когда начинает шуметь, то делает пару попыток розжига, но не сразу, жду примерно полминуты , форсунка начинает гореть, все в норме.После выключения все повторяется. Но, если выставить температуру больше 60 градусов, все работает хорошо. Та же история с включением горячей воды
, тоже нужно немного подождать. Кто знает, подскажите в чем причина?

Нестабильное зажигание или мощность воспламенения зависит от минимального давления газа на форсунке. Форсунка должна быть очищена. Вентилятор тоже. Проверьте напряжение сети. Давление горелки также должно быть отрегулировано. Осмотрите и очистите поверхность теплообменника. Рекомендуется проводить тех.услуга.

Неисправность в работе газового котла Master. Выдает ошибку А5 (низкое давление воды). В инструкции написано, что нормальное давление 1,5 — 2,0 мбар. Самый низкий 0,5. Первый год работал исправно, вода подавалась по уличному водопроводу. Накачивали, как только давление достигало 0,5 мбар. На второй год подключили к колодцу и в конце года начались проблемы. Как только давление падает до 1,3 мбар, выдает ошибку А5.Может кто знает, предполагаю, что индикатор давления неисправен. Может надо его отключить и замкнуть проводку? А может было закисание воздухоотводчика, раньше немного подтекал, сейчас все сухо. За весь период эксплуатации давление
падает очень быстро. Я проверил все патрубки и соединения, но течи не нашел. В последние дни давление 1,5-2,0 мбар (прокачку делаю раз в несколько дней).

1 мбар это примерно 1 килограмм, датчик давления стоит на патрубке, между проводами 2 провода поставить заглушку, а лучше заменить или тщательно промыть.

Установлен Master Gas Seoul 14. Прибор исправно работает на систему отопления, при переходе на горячую воду через некоторое время появляется гул (похожий на подсос воды), огонь в приборе гаснет на пару секунд . Сопровождается скачком напряжения вверх на несколько секунд (затем возвращается). Горячая вода заканчивается. После чего все нормально, и примерно в
на полминуты все повторяется. Потратил тех. обслуживание, без изменений. Котел в эксплуатации чуть больше года.Почистил теплообменник, вода обычная, мастер утверждает, что жестковата. После ТО давление не скачет и хлопка нет. Из крана течет горячая вода, но недолго, потом сразу ледяная, потом опять чуть теплая, потом чуть горячее и в той же последовательности. Заметил, что когда огонь гаснет, на несколько секунд высвечивается ошибка АА. Что-то не так с насосом или неисправен трехходовой клапан.

Весьма вероятно, проблема с теплообменником горячей воды.Скорее всего его нужно заменить.

Невозможно переключить котел с ГВС на отопление, переключается мгновенно. Что является причиной этого?

Какой режим отображается на панели? Отопление или душ? Если режим нагрева воды для бытового потребления не заклинило, то вариантов всего несколько: неисправность датчика протока или проблемы с блоком управления. Если перезагрузка не помогла.

Подскажите, где находится кран системы отопления и как его правильно перекрыть? Потому что вода из контура ГВС не такая, как установлена ​​на щите (намного холоднее).Или может у кого была похожая ситуация?

Краны системы отопления устанавливаются непосредственно перед устройством: на подаче и на обратке. Расход воды большой, а давление газа не высокое.

Воздуховыпускное отверстие негерметично, давление сбрасывается. Туда монтируется кран с обрезиненным кольцом. Каково нормальное положение крана? Должен ли он быть открытым или закрытым? Если его нужно открыть, как отрегулировать сброс давления или заменить клапан? Давление в расширительном баке в норме.

Необходимо снять воздухоотводчик, разобрать и почистить.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
