Куда ставится расширительный бак в системе отопления: Чтобы сохранить давление в норме: правила и место установки расширительного бака в системе отопления

Чтобы сохранить давление в норме: правила и место установки расширительного бака в системе отопления

Расширительный бак (демпфер) – необходимый элемент водяного отопления.

Из-за свойства жидкости увеличиваться в объеме при нагревании и оставаться несжимаемой, давление в системе повышается, и воде нужно куда-то деваться.

Демпфер компенсирует давление в системе и аккумулирует временные излишки жидкости.

Расположение расширительного бака для отопления

Отопительные системы бывают открытого (самотечного) и закрытого (автономного) вида. Из-за различий в принципе работы в этих системах используются разные расширительные баки. В зависимости от вида отопления, меняется и расположение устройства.

Фото 1. Устройство расширительного бака для систем отопления. Стрелками показаны части конструкции.

При естественной циркуляции воздух скапливается в самой высокой точке системы, туда и устанавливается гидроаккумулятор. Негерметичная емкость позволяет свободно выходить лишней воде и попавшему воздуху.

При принудительной циркуляции для удаления воздуха предусмотрены специальные краны. Используется герметичный бак, чтобы поддерживать в системе постоянное давление. Такое отопление будет правильно функционировать при любом расположении демпфера.

Правила и место установки

Правильно подобранный и установленный прибор не только компенсирует температурное расширение и стабилизирует давление, но и:

• нейтрализует влияние повышенных температур на оборудование;
• увеличивает срок эксплуатации всех элементов системы;
• повышает надежность и безопасность.

Внимание! Котел может представлять собой готовую мини-котельную со встроенным насосом и расширителем. В таком случае нужно просто убедиться, что объема бака будет достаточно.

Где ставить устройство в открытой системе

Для энергонезависимого отопления используются демпферы из стальных листов или полимерных материалов. Резервуар представляет собой квадратную или прямоугольную емкость, оснащенную негерметичной крышкой для защиты от попадания мусора, патрубками для подключения отопительных магистралей и выходной трубой.

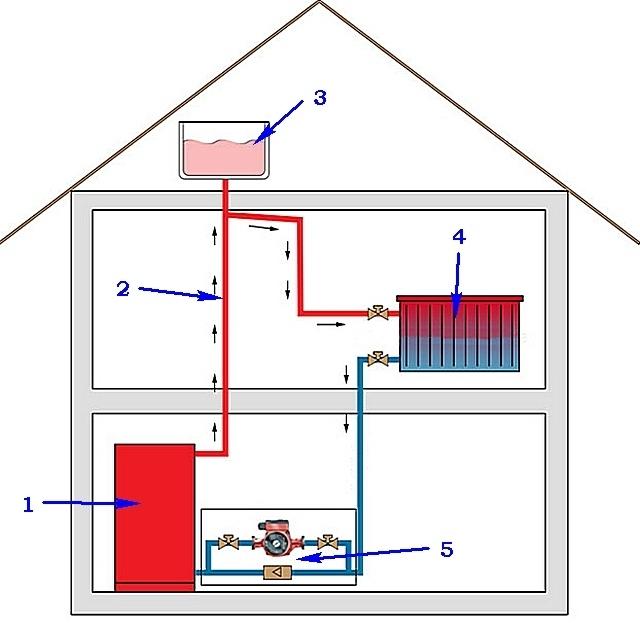

Фото 2. Схема открытой отопительной системы. Красным цветом обозначен расширительный бачок, установленный в самой верхней точке конструкции.

Так как стенки и швы изделия находятся в постоянном контакте с влагой и воздухом, они подвержены коррозии. Хорошо, если на емкости присутствует сливной кран для проведения ремонтных работ или замены устройства.

Установка бака в открытой системе проводится в ее высшей точке. Часто устройство ставится на чердаке. Тогда стоит предусмотреть трубу для долива воды. Потребуется дополнительно утеплить резервуар во избежание тепловых потерь. Если расположить прибор на стояке сразу над котлом, то температура теплоносителя, попадающего в бак, будет всегда максимально высокой, что может стать источником шума. Поэтому лучше размещать резервуар на возвратном ходу.

Важно! Крепление расширительного бака должно быть надежным.

Как устанавливать в закрытой системе и куда лучше поставить

Прибор для энергозависимой системы предусматривает полную герметичность и наличие мембраны (тарельчатой или грушевидной), разделяющей воздушную и водную часть резервуара. Когда вода поступает, плоская диафрагма растягивается в сторону воздушного отдела, увеличивая объем емкости.

В резервуаре с грушевидным типом мембраны теплоноситель поступает в резиновый баллон, который, увеличиваясь, сжимает воздух вокруг.

Жидкость не контактирует с металлом, что продлевает срок службы изделия. К тому же баллонную мембрану можно заменить при повреждении, а тарельчатую нет.

Имеет значение и положение бака в пространстве. При поступлении жидкости снизу удобнее сливать ее из резервуара. Но пузырьки воздуха, попадающие внутрь, уменьшат полезный объем. Расположение емкости клапаном вверх это исключит, а слив облегчит запорный кран перед устройством.

Важно предусмотреть легкий доступ к демпферу для последующего обслуживания. Если установить устройство на обратном трубопроводе, это позволит избежать чересчур высоких температур. А монтаж до циркуляционного насоса убережет от сильных скачков давления.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно выбрать расширительный бак для отопительной системы.

Как продлить срок службы расширительного бачка?

Расширительный бак чаще всего преждевременно выходит из строя из-за следующих ошибок:

• из-за приобретения некачественного демпфера у ненадежных продавцов;
• из-за установки емкости впускным клапаном вниз;
• из-за монтажа прибора за насосом;
• из-за неправильно подобранного объема гидроаккумулятора;
• из-за установки бака сразу у выхода из котла.

Вдумчивый подход к монтажу избавит от поломок и лишних расходов.

А манометр и ручной клапан регулировки давления помогут вовремя заметить неполадку и не допустить аварии.

Расширительный бак на отопление: виды, устройство, принцип действия и правила монтажа

Следующее оборудование из серии вспомогательного – это расширительный бак на отопление. В этой статье будет рассмотрено всё, что касается данного устройства.

Для чего нужен расширительный бак в системе отопления?

Расширительный бак выполняет две важные функции.

Первое. Расширительный бачок работает для компенсации теплового расширения в системе. Что это значит? При нагреве теплоноситель увеличивается в объёме. Для того чтобы не повредить трубопровод и котёл (котлы тоже рассчитаны на определенное давление), и ставится расширительный бак на отопление.

При отсутствии данного устройства избыток теплоносителя искал бы другой путь к выходу, давление в системе повышалось бы до тех пор, пока в самом слабом месте не образовалась бы течь.

Второе, для чего нужен расширительный бак, — это компенсировать гидроудары в системе отопления. О чём здесь речь?

Циркуляционный насос (если он управляется автоматически в зависимости от температуры в доме) может включаться и выключаться. При включении насоса давление на короткий промежуток времени значительно повышается, то есть, как раз и происходит то, что называется гидравлическим ударом. Чтобы этот удар не повлиял отрицательно на устройства системы отопления, расширительный бак и компенсирует избыточное давление. Это своего рода буфер системы отопления.

Виды расширительных баков

На фото ниже видно, что расширительных баков различных размеров много:

Расширительные баки для систем отопления

В старых системах отопления с металлическими трубами бак обычно располагался в самой верхней точке, куда выдавливались все излишки теплоносителя. Но в закрытых системах им (излишкам) деваться некуда. Поэтому были придуманы такие баки, как на фото выше.

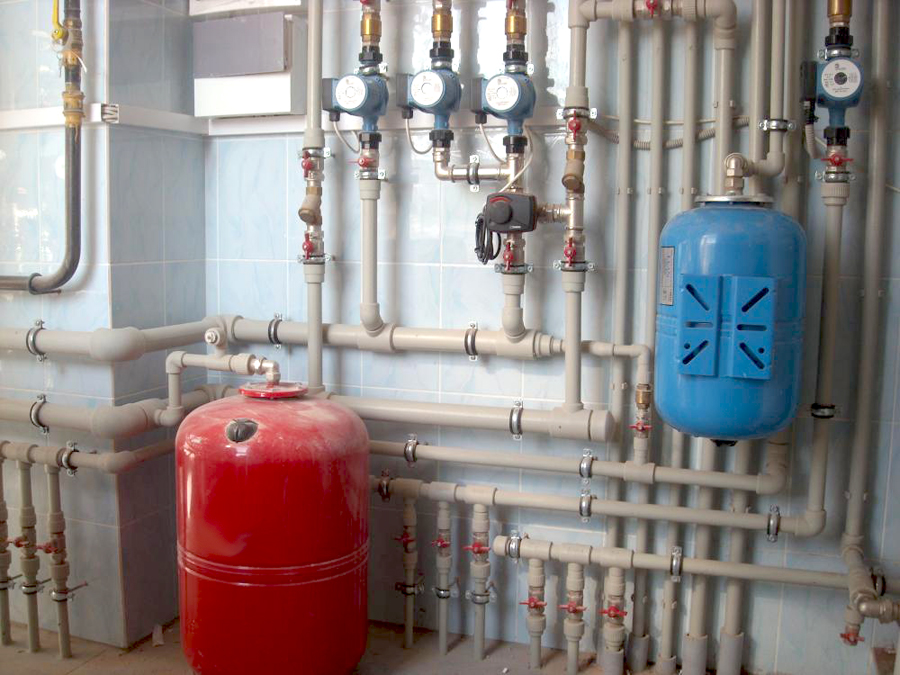

Все расширительные баки для систем отопления окрашены в красный цвет.

В продаже есть баки синего цвета – для системы водоснабжения:

Расширительные баки для водоснабжения

Они почти ничем не отличаются от баков для отопления. Единственное отличие – в них диафрагма из пищевой резины. В баках же для систем отопления диафрагма из обычной резины, технической.

Есть баки плоские:

Расширительный бак для настенных газовых котлов

— и вот такие:

Эти баки используются в настенных газовых котлах. Они либо сбоку котла, либо на задней стенке внутри котла.

Есть ещё белые баки:

Производители говорят, что эти баки для водоснабжения, как холодного, так и горячего. Они обычно применяются вместе с бойлерами косвенного нагрева и служат для компенсации расширения сантехнической воды в бойлере.

Каким должен быть объем расширительного бака для отопления?

Здесь скажу только, что этот объем выбирается из расчёта 15% от объема системы, если теплоноситель вода. И 20% — если теплоноситель антифриз. В отдельной же статье подробно рассказывается, как рассчитывать объем расширительного бака для отопления.

Как устроен расширительный бак на отопление?

Не зависимо от вида расширительные баки имеют всего два варианта устройства:

Устройство мембранного расширительного бака

Первый вариант. Бак имеет металлический корпус, состоящий из двух половин, завальцованных друг с другом. С одной стороны находится горловина для присоединения к системе отопления. С обратной стороны имеется ниппель, через который закачивается воздух. Внутри корпуса находится диафрагма.

Во втором варианте всё то же самое, только вместо диафрагмы груша, разумеется, тоже резиновая.

Закономерный вопрос: какое устройство расширительного бака лучше? Если в первом варианте произойдёт повреждение диафрагмы, то поменять её нельзя, т. к. её края завальцованы между половинками корпуса намертво. Придётся покупать новый бак.

Во втором же варианте исполнения поменять только грушу вполне реально.

То есть по деньгам это обойдётся дешевле. Выводы делайте сами, в реальности же выход из строя расширительного бака явление весьма редкое.

Проверить же, порвалась ли диафрагма, очень просто: нажимаем на клапан, который для закачки воздуха в бак, если из него пошла вода вместо воздуха, значит, диафрагма повреждена.

Как работает расширительный бак на отопление?

Когда бак пустой, диафрагма занимает большую часть объёма. Остальной объём занимает воздух или азот, который закачивают на заводе-изготовителе.

При расширении теплоноситель начинает поступать в полость между корпусом и диафрагмой. При остывании теплоносителя и, естественно, при уменьшении его объёма сжатый воздух начинает выдавливать теплоноситель обратно в систему. Как видите, всё здесь довольно просто.

Про расширительный бак на отопление есть ещё несколько статей в разделах по расчёту системы отопления и по монтажу, но всему своё время.

расширительный бак на отопление

Расширительный бак, клапан, манометр для системы отопления, их подбор

Разрыв трубопровода, радиатора или котла давлением горячей воды– опасная и дорого обходящаяся авария. В системе отопления должны присутствовать устройства, которые устраняют вероятность такого происшествия. Рассмотрим подробнее, как правильно сделать самое главное, создать безопасность системы отопления, предотвратить превращение в бомбу.

Почему возникают поломки

Жидкость при нагревании увеличивается в объеме. Если она замкнута в системе труб, то просто разорвет их. Поэтому системы отопления снабжаются расширительным баком. При нагреве, объем воды, который оказывается лишним, перетекает в эту емкость.

Но в домашнем отоплении случается следующее, чего нужно не допустить:

• Работа системы отопление без дополнительного расширительного бака вообще.
• Бак маленького объема.
• Повышение давления свыше норм с помощью накачки.
• Отсутствие предохранительного клапана, или беспрепятственного слива с него.
• Не проверка работоспособности клапана, его засорение.
• Отсутствие манометра и визуального контроля.

Любая система отопления должна быть снабжена указанными устройствами. Они обязательны, и не являются возможностью сэкономить.

Автоматизированные котлы снабжаются манометром и предохранительным клапаном снаружи на штуцере подачи, а зачастую в них имеется и аварийный расширительный бак, помимо устанавливаемого рядом.

Предохранительный клапан

Небольшое устройство, сбрасывающее воду из системы отопления при превышении давления в ней. Обычно рабочее давление в системе отопления с автоматизированными котлами составляет 1,5 атм (в холодном состоянии) – 2,0 атм (в разогретом). Предохранительный клапан подбирается на давление срабатывания 3,0 атм.

Но ряд простых котлов твердотопливных от малоизвестных производителей предназначены для работы с меньшим давлением – 1,1 – 1,5 атм. Тогда требуется клапан на 1,8 атм, например, что указывается в инструкции от производителя.

Клапан обязательно врезается в подающую магистраль на выходе из теплообменника (из котла).
Его работоспособность проверяется при техническом обслуживании не реже раз в год, открытием с помощью рычага. Не допускаются частые срабатывания, устройство для этого не предназначено, и выйдет со строя, будет течь.

Обеспечение слива с предохранительного клапана

Обязательным условием безопасности является также и организация слива с клапана определенным образом. Здесь нормами являются:

• Отвод струи в емкость или канализацию с помощи трубы.
• Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
• Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.

На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…

Манометр

Применяется специальный манометр для бытовых систем отопления с максимальными показателями обычно в 4 атм.

С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.

В автоматизированных котлах манометры встроенные.

Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.

Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.

Группа безопасности, где и как устанавливается

• Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
• Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
• Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
• Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.

Типы расширительных баков

Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.

Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.

Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.

Как устроен мембранный бак

Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.

Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.

Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.

Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.

• Для воды – давление до 12 атм, для отопления – только до 4 атм.
• Для воды – температура до 80 град, для отопления – уже до 120 град.

Какой бак для отопления выбрать

Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.

Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.

Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.

Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.

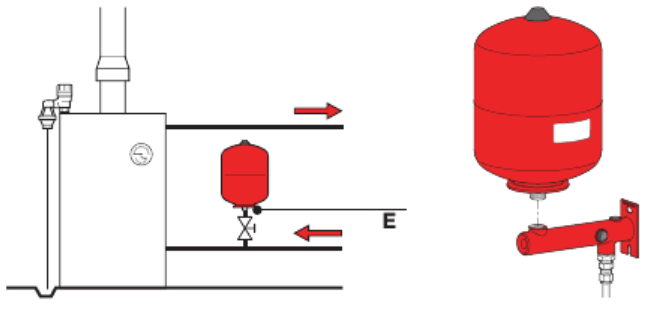

Особенности установки

Есть определенные требования к установке расширительного бака.

• Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
• Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.

Какое давление в баке, как эксплуатируется

После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.

Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.

Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.

Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.

Расширительный бак для отопления открытого типа своими руками

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Долой путаницу

В магазинах сантехники вы можете встретить две разновидности этих устройств, отличающиеся друг от друга цветом:

Изображение	Описание
Расширительный бак для горячего	1. Устанавливаемые на отопление — водоснабжение расширительные баки обычно красные и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, и при их расширении давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Гидроаккумуляторы, или расширительные баки для систем питьевого водоснабжения — синие	2. Гидроаккумуляторы — синего цвета (см. Гидроаккумуляторы для водоснабжения) . Они позволяют создать автономный запас холодной воды, и выполняют функцию демпфера. То есть, гасят скачки давления при открытии/закрытии запорной арматуры и включении/выключении подающего воду насоса.

Расширительный бак для котла

Расширительные баки для котлов бывают наружными и встроенными.

Как правило, производители встраивают бачки уже на заводе в котлы мощностью до 30-35 кВт. Заводская установка обеспечивает большую надежность и компактность котельного агрегата. Обычно встроенный расширительный бак для котла неразборной, плоский, круглый или прямоугольный.

Внешний расширительный бачек подбирается по специальным формулам (см. ниже). Они бывают напольными и навесными. Как правило, экспанзоматы с объемом более 35 литров выпускаются только в напольном исполнении.

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Элементы для предотвращения подсоса воздуха в магистраль бывают разной конструкции. Исходя из этого, выполняется конкретный монтаж расширительного бака системы отопления. Встречаются закрытые и открытые схемы теплоснабжения.

Установка расширительного бака в открытой системе отопления используется редко. Как правило, она характерна для строений советского периода. Расширительный бак, конструкция которого сделана по этому типу, представляет собой емкость с незакрытым верхом и резьбовым соединением в нижней части, на дне. Используя такой разъем, выполняют подключение элемента открытого типа в отопительный контур. Схема установки открытого расширительного бака для отопления – предусматривает, что он обязан располагаться в самой верхней точке системы.

Отопительная конструкция закрытого типа имеет особое устройство, поэтому установка расширительного бака для отопления закрытого типа отличается своими особенностями. Емкость выполняется как герметичная капсула, которая имеет две камеры, разделенные между собой резиновой мембраной. Поэтому такая конструкция называется еще мембранным баком системы отопления. Эта деталь используется в любом месте отопительной системы кроме места за циркуляционным насосом, а также непосредственно возле него.

Если не выполнить такое предостережение, возможны перепады давления внутри системы.

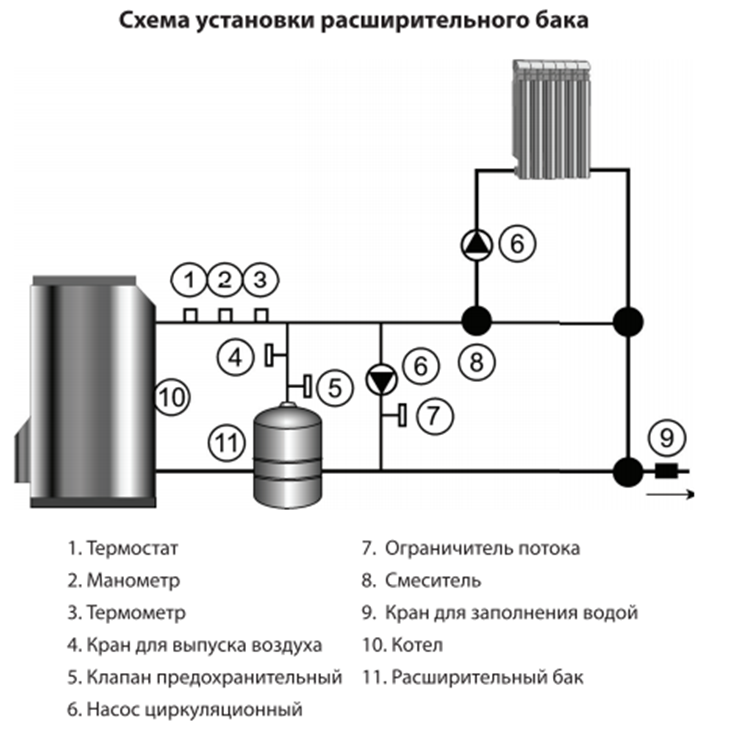

Схема установки расширительного бака в системе отопления закрытого типа отличается простотой. Нагревшийся теплоноситель расширяется, его излишки выдавливают воздух из мембранного устройства, а системное давление остается неизменным.

Бак открытого типа

Расширительный бачок открытого типа представляет собой емкость с открытым верхом, сделанную из металла. Такое оборудование используется, как правило, совместно с естественной циркуляцией теплоносителя. Движение жидкости по системе отопления в этом случае обусловлено гравитацией и разницей в плотности холодной и горячей воды.

К одной из боковых стенок бачка с верхней стороны подсоединяется переливной шланг, а с нижней — патрубок для подвода теплоносителя. Само оборудование устанавливается так, чтобы его уровень был выше всех мест расположения элементов отопительной системы. Это необходимо для того, чтобы жидкость могла нормально циркулировать.

Расширительный бак открытого типа не только оттягивает на себя излишки нагретого теплоносителя. Он еще и способствует удалению воздуха из отопительной системы, поскольку верхний уровень жидкости в нем напрямую соприкасается с атмосферой. Таким образом, трубопровод и радиаторы отопления становятся защищены от возникновения воздушных пробок.

В принципе, такая разновидность бака может использоваться не только в открытой системе отопления, но и в тандеме с циркуляционным насосом. Конструкция расширительного оборудования абсолютно проста, его монтаж не составляет труда даже для начинающих мастеров.

Однако есть несколько существенных минусов, которые необходимо учитывать при подборе:

• поскольку бак должен располагаться выше остальных элементов отопительной системы, он размещается, как правило, в чердачном помещении. Оно обычно неотапливаемое, поэтому в холодное время года там царит отрицательная температура. В связи с этим установленный на чердаке расширительный бак необходимо тщательно утеплять,
• уровень воды в баке должен быть не ниже минимального, поэтому за этим моментом необходимо постоянно следить и доливать воду, когда нужно,
• поскольку теплоноситель напрямую взаимодействует с атмосферой, он становится более насыщенным кислородом. Поэтому элементы котла, выполненные из металла, сильно подвержены коррозии.

Принцип работы расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды.

• Принцип работы расширительного бака
• Типы мембранных баков
• Устройство мембранного бака
• Расширительный бак для отопления
• Виды расширительных баков
• Обслуживание расширительного бака
• Схемы подключения гидробаков

Чаще всего для водоснабжения используется закрытое оборудование мембранного типа.

Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную.

После запуска системы электронасос заполняет последнюю водой.

Объем воздушной камеры при этом уменьшается.

Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа.

Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Назначение закрытых бачков

Все они, независимо от объемов, производительности, предназначены для нивелирования расширения теплоносителя (специальных жидкостей, воды), которое происходит при повышении его температуры.

Делается это для того, чтобы избежать разрушительных гидроударов, повреждений фитингов, арматуры, разрыва труб систем отопления, выдавливания прокладок.

Любой закрытый бак представляет собой стальной герметичный резервуар, разделенный на части эластичной мембраной, которая изменяет свое положение при повышении/понижении температуры теплоносителя

Пример: теплоноситель (вода) расширяется на четыре процента с повышением температуры до 95 °С. Чего вполне хватает для выхода инженерной системы из строя.

Устройство и компоненты экспанзомата

Любое подобное современное изделие состоит из следующих конструктивных элементов:

• корпуса;
• камеры для теплоносителя;
• газовой камеры, куда закачивается обычный воздух или инертный газ;
• мембраны.

Вариант наполнения газовой камеры инертным газом является более предпочтительным, ведь обеспечивает емкости большую долговечность. Но обычный воздух более доступный.

Мембрана изготавливается из эластичных материалов, поэтому способна изменять свое положение при увеличении или уменьшении температуры теплоносителя. Этот элемент конструкции бывает диафрагменного или баллонного типа, при этом принцип действия у них аналогичный.

Подсоединение баков к отопительной системе происходит с помощью специального патрубка. Для закачивания газа предусмотрен клапан. Емкости закрытого типа типа изготавливаются в горизонтальной или вертикальной компоновке, что облегчает комплектацию системы отопления.

Современные расширительные резервуары, предназначенные для использования в системах отопления бывают различных размеров, форм, кардинально отличаются и их рабочие характеристики. Все перечисленное позволяет сделать оптимальный выбор в любой ситуации

Емкости, предназначенные для установки в закрытые отопительные системы, оснащаются манометрами для контроля внутреннего давления. Аналогичные изделия, предназначенные для монтажа в системы обычных частных домов, работают при невысоких нагрузках, не превышающих 3,5-4 бар, поэтому в измерительных приборах не нуждаются.

А также в продаже можно найти резервуары двух видов:

• с несменной или стационарной мембраной диафрагменного типа, то есть порыв, износ которой приведет к замене всего прибора;
• со сменной мембраной балонного типа.

В первом случае изделия отличаются более демократичной ценой, во втором большей функциональностью, ремонтопригодностью и долговечностью.

Конструкция фланцевых бачков позволяет износившуюся или поврежденную мембрану заменить, причем в ряде случаев это получится сделать даже самому. А еще сменные мембраны способны выдержать большее давление.

Схема действия расширительного бачка

Когда теплоноситель холодный, то мембрана бака занимает максимально большое пространство. При повышении температуры давление на нее возрастает.

В результате указанный элемент конструкции преодолевает сопротивление инертного газа или воздуха и изменяет свое положение, освобождая больше места для образовавшегося излишка жидкости.

Расширительные емкости не участвуют в процессе обогрева помещений, но их задача более, чем важная. Так как каждое такое изделие предотвращает поломки системы отопления, которые могут происходить из-за гидроударов и возросшего давления теплоносителя

При остывании теплоносителя происходит процесс обратный, описанному выше. А дальше циклы многократно повторяются.

К чему приведет неправильно подобранный расширительный бак?

Если при нагреве теплоносителя в отоплении объема расширительного бака не хватит, то избыток теплоносителя будет сливаться через специальный аварийный клапан. После того, как система снова остынет, возникнет недостаток теплоносителя. Плюс ко всему упадет давление в системе отопления.

Котлы и другое оборудование имеют нижний порог по давлению, преодолев который, отопление попросту не запустится. Исправить эту ситуацию поможет обычный долив теплоносителя.

Если такая ситуация будет возникать постоянно, то повышается риск выхода из строя оборудования. Поэтому лучше подбирать расширительный бак правильно.

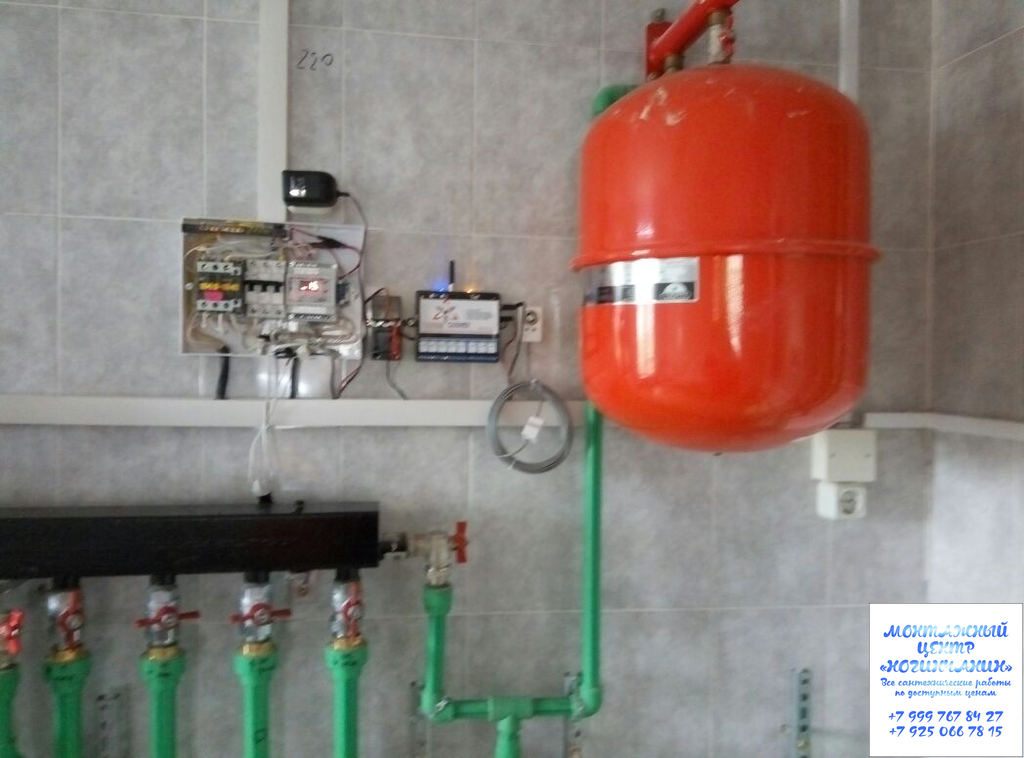

Место установки расширительного бачка

Установка расширительного бака в системе центрального отопления и в автономной системе открытого типа производится на верхней точке системы.

При этом, вытеснение воздуха из трубопроводов обеспечивается посредством создания небольшого уклона разводки и розлива.

В случае, если обеспечение уклона отопительного контура невозможно, целесообразна установка дополнительного бачка в месте воздушного кармана. Дополнительный бачок должен находится на том же уровне, что и основной расширительный бак. Если объем воздушного кармана не превышает объема трех радиаторов, целесообразно ограничиться установкой воздушного сбросника.

Установка расширительного бака в системе закрытого типа возможна в любом месте системы. Единственное условие — водный поток на отрезке установки не должен образовывать значительных завихрений. Пример места установки — отрезок трубопровода перед циркуляционным насосом.

Важные аспекты выбора и установки:

• Объем расширительного бака должен соответствовать десятой части объема теплоносителя в системе. В случае, если объем теплоносителя неизвестен, расчет производится в соответствие с показателем мощности теплового котла — на 1 кВт в среднем приходится 15 л теплоносителя. Нехватка объема устраняется посредством установки дополнительного бака.
• Расширительные баки мембранного типа позволяют регулировать давление воздушной камеры для достижения оптимальных показателей в соответствие с состоянием отопительной системы.
• Цвет расширительного бака (красный или синий) определяет возможности его применения. Красные баки устанавливаются в отопительные системы, синие — в системы водоснабжения. Различие заключается в материале мембраны — в синих баках используется пищевая резина, однако они также могут применяться и в отопительных системах.
• Поступление теплоносителя сверху обеспечит отсутствие воздуха в камере для жидкости. Данный аспект важно учесть при монтаже расширительного бака.

Важно: как правило, современные модели электрических котлов оснащаются встроенными расширительными бачками, если мощность котла не превышает 30 кВт.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

1. Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.

2. Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.

3. Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.

4. Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

1. Vn — результат, указывающий на требуемое значение параметра емкости.

2. Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.

3. Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.

4. Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.

5. Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры	40	50	60	70	80	90	100
Температурный коэффициент	0,75	1,18	1,68	2,25	2,89	3,58	4,34

Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей. Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Для чего необходим расширительный бачок в системе отопления?

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

• баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
• в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно.

При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление.

В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления.

Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость.

Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления, k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%; D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:

Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)

Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке .Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) .Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

• Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум очевидно решение — расположить его на прямом участке розлива перед циркуляционным этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

Дело только за вами!

Итак, мы рассмотрели некоторые особенности монтажа расширительного бака. В принципе его монтаж можно осуществить и самостоятельно, но не следует полагать, что это очень просто. В каждой работе, так как и в этой важно соблюдать последовательность. Если не соблюдать элементарных технологических требований, то могут возникнуть проблемы в процессе запуска отопительной системы. Например, не стоит использовать дешевый герметик. Лучше всего применять специализированный герметик, который способен выдерживать большое давление. Эти и другие нюансы следует учитывать при самостоятельной работе. Мы уверены в том, что эта статья будет полезной и приоткроет некоторые секреты принципа работы расширительного бачка, а также его установки. В конце этой статьи можете оставлять свои комментарии, что позволит вам делиться своим мнением с другими читателями.

Где поставить в системе

Расширительный бак в закрытой системе ставится после котла до насоса, то есть так, чтобы он создавал поток в противоположном направлении. Так система работает надежнее. Так что конкретное место установки зависит от того, где у вас стоит циркуляционный насос.

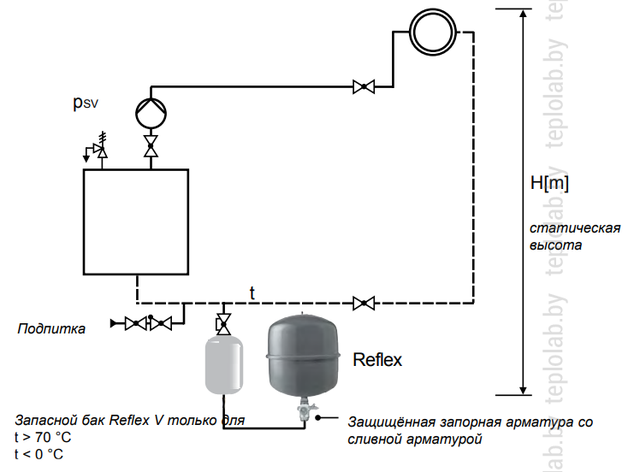

Схема установки расширительного бака для отопления

В систему он подключается через тройник. В трубу врезаете тройник, перпендикулярный выход направляете вверх, на него накручивается бак. Если стенка не дает поставить емкость, придется сделать колено, но бачок повернут вверх. Теперь можно считать, что расширительный бак установлен.

Пример установки с краном

Но для удобства проверки, желательно после бака поставить еще один тройник, на свободный выход которого установить запорный кран. Это дает возможность проверять мембранный бак без слива всей системы — он отсекает бак. Кран перекрываете, с котла стравливаете воду. Проверяете давление на отключенной ветке (в котле). Оно должно быть нулевым. После можно проводить все остальные работы по настройке.

Группа безопасности для отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.

Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан

Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.

В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.

Статья по теме:

Счётчик на отопление в квартиру: лучший способ сэкономить

Где установить и какой вариант выбрать. Основные преимущества использования. Особенности монтажа и правовая сторона вопроса. Стоимость приборов.

Расширительный бак открытого типа своими руками

• Расширительный бак открытого типа
• Устройство бачка открытого типа
• Расширительный бак закрытого типа
• Как изготовить бак своими руками
• Список инструментов и материалов
• Технология установки бачка в системе

Сегодня в большинстве домов и квартир проведена своя система водяного отопления. Данная конструкция требует от владельцев правильного ее размещения, эксплуатации. Некоторые люди, которые хорошо учили в школе физику, знают, что вода при нагревании обладает свойством увеличиваться в объеме. Для того чтобы снизить водную нагрузку на трубы и всю систему, необходимо применять расширительные баки. Они нужны для задерживания и отведения излишнего количества воды. Любая система отопления имеет свой резерв вместимости, особенно если она замкнутая.

Сделать расширительный бак для отопления дома можно самому. Такая конструкция не нуждается в правильном размещении или эксплуатации.

Если данный резерв на пределе, то это способствует повышению гидравлического давления, что может повлечь за собой разрушение всей конструкции и оборудования. Следует рассмотреть более подробно что представляет собой расширительный бак, основные его виды, принцип работы расширительного бака мембранного отопления.

Расширительный бак — это часть водяного отопления. Он представляет собой емкость, которая принимает горячую воду, увеличивающуюся в объеме. Устройство очень важно. Все дело в том, что повышение температуры воды в котле на каждые 10°С приводит к быстрому увеличению объема нагреваемой жидкости в среднем на 0,3%. Достигая температуры 100°С, объем воды должен увеличиться примерно на 3%.

Схема открытой системы отопления расширительного бака — радиатора и трубы.

Принцип работы его не сложен.

Итак, расширительный бак выполняет такие функции, как: удаление излишков воды при нагревании в водосток, сбор водяных паров и воздуха, которые выделяются в котле при его работе, восполнение объема воды при ее утечке или других аварийных ситуациях, поддержание необходимого уровня гидростатического давления.

Учеными доказано, что в отопительной системе с водным носителем присутствует определенное количество воздуха, в среднем 40 мг на 1 л жидкости. Но при нагревании его растворимость резко снижается, и он может выделяться в окружающую среду в виде пузырьков в объеме около 90% от первоначальных цифр.

Расширительный бак открытого типа

Перед тем как установить расширительный бак. нужно знать, какие типы его существуют, основные их преимущества и недостатки. Выделяют баки открытого и закрытого типа.

Первый рекомендуется устанавливать на верхней части стояка, то есть трубы, ведущей непосредственно на чердак того или иного здания. По форме такой расширительный бак может быть различным: прямоугольным, круглым, цилиндрическим.

Такой бачок должен быть изготовлен из толстой листовой стали, иметь в верхней части специальную крышку для осмотра.

Он очень часто применяется в отопительных системах. Для защиты от разрушения расширительный бак покрывается антикоррозийным слоем.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Расположение расширительного бака гидросистемы в высотных проектах (часть 2)

Где должен находиться расширительный гидробак в конструкции высотной гидравлической системы? В части 1 этой статьи я определил разницу в размерах и стоимости, если резервуар находится в нижней части системы или в верхней части системы. Если инженер хочет разместить резервуар в верхней части системы, даже если насосы и бойлеры находятся внизу, как это сделать? Сегодняшняя газета Р. Л. Деппманна Monday Morning Minutes поднимает этот вопрос.Давление в резервуаре и давление холодного наполнения будет составлять 160 фунтов на квадратный дюйм в традиционном месте расширительного бака ((360/2,31) + 4). При комнатной температуре, до нагревания, показания манометра насоса на всасывании были очень близки к 160 фунтов на квадратный дюйм независимо от того, был насос включен или выключен. Резервуар — это точка, в которой давление не меняется, так что это имеет смысл.

Воздушный сепаратор расположен с самой горячей водой и полным потоком. Насос откачивает из точки отсутствия изменения давления или расширительного бака. Редукционный клапан давления холодного заполнения (PRV) находится рядом с расширительным бачком.Соблюдаются обычные правила.

Расположение расширительного бака в верхней части системы

Расположение расширительного бака гидросистемы и трубопроводы:

Бак должен располагаться на обратном трубопроводе горячей воды после оконечных устройств. Он должен заканчиваться близко к вершине обратного стояка. Он должен быть проложен по традиционным правилам, со стороны трубы с тепловой петлей.

Давление всасывания насоса:

Когда мы размещаем бак в верхней части системы, давление всасывания насоса будет меняться в зависимости от расхода насоса.Бак остается точкой отсутствия изменения давления. Предположим, что давление холодного наполнения в резервуаре составляет 4 фунта на кв. дюйм изб. При выключенном насосе давление всасывания составит 160 фунтов на кв. дюйм (изб.) ((360/2,31) + 4). Сейчас там около 400 футов трубы, котел или теплообменник, а также воздушный сепаратор между баком и всасыванием насоса. Предположим, что потери на трение составляют 4 фута на 100 футов и, для этого примера, падение на 10 футов в котле и воздушном сепараторе. Если насос выключен, давление всасывания будет равно 160 PSIG. Если насос включен и работает на полную мощность, значение всасывания будет равно 160 минус потери на трение или около 150 фунтов на квадратный дюйм.Это не является проблемой. Это просто разница.

Предохранительный клапан холодной заливки:

Давление на всасывании насоса зависит от скорости потока и потерь на трение в системе. Если предохранительный клапан расположен рядом с сепаратором воздуха в нижней части системы, на что его настроить? Традиционное давление холодного наполнения 160 фунтов на квадратный дюйм приводит к добавлению в систему подпиточной воды при работающем насосе, и давление падает из-за упомянутых выше потерь на трение. Давление в верхней части системы повысится, и бак может оказаться слишком маленьким.Это может привести к открытию предохранительного клапана при полной температуре.

По этой причине, если бак расположен в верхней части системы, редукционный клапан давления холодного заполнения также должен быть расположен там же.

Воздушный сепаратор: При размещении гидронного расширительного бака в верхней части системы будет некоторое отклонение от моих правил, показанных в разделе «Расположение воздухоотделителя в гидронических системах». Вы можете привести аргумент в пользу размещения воздухоотделителя в верхней части системы.Он будет иметь самое низкое давление и позволит любому воздуху, поступающему из подпитки городской воды, сначала попасть в воздухоотделитель. Это будет не самая жаркая температура. Решающий фактор связан с потоком. Большинство систем этого типа будут иметь прямой возврат сети. Этажи могут быть с обратным возвратом, но сети обычно имеют прямой возврат. Очень небольшая часть полного расхода будет доступна в верхней части системы. Независимо от того, находится ли резервуар в подвале или наверху, на верхнем этаже будет много вентиляционных отверстий в системе.Я бы оставил воздухоотделитель на нижнем уровне после котла.

Что такое расширительный бак?

Несмотря на название, расширительный бак — это не то устройство, которое вы покупаете, когда хотите добавить больше воды в домашний бойлер. (Если вы не потеряли воду из-за утечки, вы все равно не хотите доливать воду в бойлер.) У вас уже есть расширительный бак на бойлере: это одна из самых важных частей регулярной работы вашего котла.

Расширительные баки являются важной частью любой эксплуатируемой сегодня замкнутой системы водяного отопления.Они служат для предотвращения повышения избыточного давления в баке, в основном за счет использования воздуха для смягчения избыточного давления. Без расширительного бака ваш котел был бы менее безопасным и более подверженным утечкам и поломкам из-за повышения давления. Тем не менее, самый прочный из когда-либо построенных котлов с эффективным расширительным баком может потребовать ремонта. В конечном итоге вам придется вызывать профессионалов для работы с вашим котлом в Хэм-Лейк, Миннесота.

Air Mechanical Inc доступна 24 часа в сутки, чтобы предоставить вам необходимые услуги.

Вот несколько вещей, которые вы должны знать о работе расширительного бака:

Старые котлы не были так хорошо герметизированы, как нынешние, поэтому в самом баке у них был избыток воздуха, который служил для снижения давления воздуха, хотя это была грубая система. Текущая модель расширительного бака находится над баком котла, а труба идет от котла к одной стороне устройства. Внутренняя часть состоит из двух секций с резиновой диафрагмой между ними.Сторона, соединенная с баком, заполняется водой, поступающей из труб. На другой стороне находится сжатый воздух с клапаном для проверки давления и добавления воздуха для поддержания его баланса. Если давление воды увеличивается, вода давит на диафрагму и сжимает воздух на противоположной стороне, что снижает давление внутри котла. Когда давление воды падает, диафрагма отталкивается от воды, а клапан регулирует давление воздуха до нормального.

В старых расширительных баках не использовалась диафрагма, вместо этого вода давила прямо на воздушный карман под давлением.Однако это позволило ввести в воду слишком много кислорода, что усилило коррозию.

Неисправности с расширительным бачком, такие как разрыв диафрагмы или негерметичность воздушного клапана, могут привести к перегреву котла от повышенного давления. Расширительные баки можно отремонтировать или заменить, если они неисправны, но, поскольку это очень важная часть работы вашего котла, доверять эту работу следует только профессионалам. Air Mechanical Inc имеет четвертьвековой опыт работы с котлами, поэтому, если у вас возникнут проблемы с расширительным баком на вашем котле в Хэм-Лейк, штат Миннесота, или какие-либо другие проблемы с отоплением дома, мы являемся одним из ваших лучших ресурсов.

Теги: Котел, Ham Lake
Четверг, 24 октября 2013 г., 22:15 | Категории: Отопление |

шагов по установке расширительного бака к водонагревателю

Душевное спокойствие бесценно, особенно когда речь идет о чем-то столь бесценном, как ваш дом. Вот почему мы рекомендуем клиентам подумать о добавлении расширительного бака к их традиционному баковому водонагревателю.В этой статье мы объясним, почему это важно, и расскажем о важных этапах установки.

Что делает расширительный бак?

Терморасширительный бак — это защитный элемент, прикрепленный к баковому водонагревателю. При повышении температуры воды объем воды увеличивается. Когда это происходит, часть воды из водонагревателя временно отводится в расширительный бак, чтобы избежать повышения давления, которое может привести к протечке или поломке водонагревателя. Когда давление в основном баке падает до нормального уровня, расширительный бак выталкивает всю воду обратно в водонагреватель.

Способ установки расширительного бака

1. Размер расширительного бака определяется емкостью водонагревателя, которая обычно составляет 40–80 галлонов.
2. Давление воды в доме проверяется, чтобы убедиться, что оно составляет около 50 фунтов на квадратный дюйм. Если давление воды высокое (выше 80 фунтов на квадратный дюйм), следует установить редукционный клапан.
3. Внутреннее давление воздуха в расширительном баке регулируется в соответствии с максимальным давлением воды в доме.
4. Терморасширительный бак обычно устанавливается на горизонтальной трубе холодной воды рядом с водонагревателем.
5. После слива воды из водопровода производится резка труб и новые подключения к расширительному бачку.
6. После установки бака открывается выпуск горячей воды (например, кран раковины), чтобы удалить воздух, оставшийся в трубах.
7. Окончательные проверки проводятся для того, чтобы убедиться, что горячая вода поступает в расширительный бак, а давление внутри бака соответствует требованиям (в соответствии с рекомендациями производителя).

Установка расширительного бака в Линне, штат Массачусетс, и в районе Северного побережья

Как видите, установка расширительного бака — довольно технический процесс, требующий знаний в области сантехники и соответствующего оборудования. Если домовладелец неправильно выполнит установку своими руками, это может привести к утечкам, повреждению водонагревателя или дальнейшему повреждению имущества.

Лучшим вариантом будет установка расширительного бака лицензированным сантехником. Вы не только обретете уверенность в том, что установка выполнена правильно, но и будете спокойны, зная, что эта важная резервная функция вашего водонагревателя предусмотрена на долгие годы вперед.

Чтобы узнать больше о расширительных баках и получить бесплатную смету для вашего дома, позвоните специалистам Waldman Plumbing and Heating, Inc. Запишитесь на прием сегодня по телефону (781) 780-3184.

Расширительный бак — обзор

Конструкция системы

Многие предложения в этом разделе взяты из работы Болларда и Мэннинга [1]. Также обратитесь к руководствам по проектированию и установке производителей теплоносителей [3,4].

Системы теплопередачи имеют больше утечек, чем большинство других систем, потому что фланцы и уплотнения подвержены сильным колебаниям температуры, а жидкости обычно выбираются из-за их свойств теплопередачи, таких как низкая вязкость и низкое поверхностное натяжение.

Расположите расширительный бачок в верхней точке системы. Рассчитайте весь объем системы и размер бака, чтобы обеспечить расширение не менее 30%. Бак должен быть заполнен на ¼ при температуре окружающей среды и на ¾ при рабочей температуре. Расчетное давление в резервуаре должно быть не менее чем на 100 кПа (15 фунтов/кв. дюйм) выше максимального ожидаемого давления паров жидкости. Лучшее место для подсоединения трубопровода от расширительного бака к системе – рядом со стороной всасывания циркуляционного насоса; эта труба должна быть большого размера, чтобы любые пары, попадающие в систему, могли легко подниматься в бак.

Жидкость-теплоноситель обычно не должна циркулировать через расширительный бачок, т. к. желательно дать остыть неподвижной жидкости в бачке. Это уменьшает испарение легких фракций из жидкости. Однако во время пуска протекание жидкости через бак помогает удалить захваченные пары из системы.

Спроектируйте всю систему так, чтобы обеспечить полный слив, за счет установки сливных пробок в нижних точках, вентиляционных пробок в высоких точках и наклонных длинных участков трубопровода.

Используйте инертный газ (обычно азот) для заполнения расширительного бака.Это уменьшает окисление жидкого теплоносителя, которое происходит при температурах выше примерно 150 °C, и обеспечивает давление в системе для уменьшения испарения легких компонентов жидкости. Скорость окисления увеличивается с температурой.

Углеродистая сталь, как правило, не используется при рабочих температурах ниже − 45 °C (– 50 °F), поскольку ее объемно-центрированная кристаллическая структура становится хрупкой. Поскольку этот материал используется в стандартных реакторах из углеродистой стали с футеровкой из стекла, безопасное снижение температуры невозможно.Когда требуются более низкие температуры, можно использовать сталь с высоким содержанием никеля, например сплав ASTM A645 с 5% никеля. Однако более распространено использование нержавеющей стали серии 300 для работы при низких температурах.

Для циркуляции теплоносителя следует использовать центробежные насосы. Бессальниковые насосы с магнитной муфтой или «герметичные» насосы предпочтительнее, если температура жидкости находится в допустимых пределах насоса. Установите сетчатый фильтр на всасывании насоса. При использовании насоса с двойным механическим уплотнением установите под насосом поддон.

Максимально возможное использование сварных соединений трубопроводов. Там, где необходимы разъемные соединения, предпочтительны фланцы с выступом класса 300 ANSI, особенно для горячих систем, использующих органические жидкости. Это связано не с номинальным давлением, а с меньшим расстоянием между отверстиями под болты и увеличенной площадью уплотнения по сравнению с фланцами класса 150. Затяните фланцы при температуре окружающей среды и снова после того, как система нагреется. Используйте спиральные металлические прокладки.

Если используются фланцы класса 150, рассмотрите возможность использования более сжимаемых прокладок, таких как графит или эластомеры с графитовым наполнителем.

Изоляция должна быть не впитывающей и не впитывающей влагу; рекомендуется изоляция с закрытыми порами. Небольшие утечки могут привести к тому, что абсорбирующая изоляция пропитается жидкостью; может произойти катастрофический пожар. Вероятные источники утечек, такие как фланцы, уплотнения насосов, соединения приборов и штоки клапанов, не следует изолировать, чтобы облегчить раннее обнаружение утечек. Для длинных участков сварных труб без фитингов, которые могут протекать, допустима изоляция с открытыми порами (например, стекловолокно).

Используйте воду хорошего качества для разбавления жидкостей на основе гликоля.Лучше всего подходит деионизированная или дистиллированная вода. Вода, содержащая чрезмерную жесткость или хлориды, может привести к преждевременному истощению ингибитора и увеличению скорости коррозии.

Расширительные баки Часто задаваемые вопросы | Водоканал

В: Что такое расширительные баки?
A: Вода при нагревании расширяется, создавая повышенное давление в водонагревателе или бойлере. При отсутствии расширительного бачка вода будет искать выход. В старых домах горячая вода будет течь обратно через трубу холодной воды, по которой она поступала.Сегодня национальные правила сантехники (Закон о безопасном потреблении воды) предписывают использование устройства предотвращения обратного потока. Из-за предохранителя обратного потока воде некуда идти, кроме клапана сброса давления, который сбрасывает воду на пол. Расширительный бачок обеспечивает воздушную подушку под давлением, которая поглощает расширившуюся воду, поддерживая давление в системе на безопасном уровне. Со временем потребитель осознает экономию денег — горячая вода больше не будет тратиться впустую, возвращаясь в линию холодной воды или сливаясь на пол.Кроме того, если не контролировать постоянные колебания давления воды, это приведет к повреждению нагревателя и связанных с ним трубопроводов.

В: Почему существуют разные расширительные баки для водонагревателей, котельных систем и систем лучистого отопления?
A: Терморасширительные баки предназначены для работы с обычными бытовыми водонагревателями. Гидравлические расширительные баки используются в обычных котельных системах, которые обычно находятся в районах страны, где тепловая нагрузка значительно превышает кондиционирование воздуха (Северо-Восток, Средняя Атлантика, Северо-Центральный, Горный и Северо-Западный).Типы систем отопления, найденных в этих домах, будут плинтусными или радиаторами.

В: Почему нельзя использовать один и тот же бак для каждой системы? Чем они отличаются?
A: Расширительные баки водонагревателя имеют специальную пластиковую оболочку для предотвращения коррозии и выдерживают более высокое рабочее давление, чем расширительные баки котла. Расширительные баки котла имеют более высокий температурный диапазон для использования в системе отопления.

В: Указывают ли производители водонагревателей необходимость расширительного бака?
О: Да, все производители водонагревателей предъявляют аналогичные требования для сохранения гарантийного покрытия, если система содержит одностороннее устройство, такое как предохранитель обратного потока.


Общие сведения о расширительных баках | Блог Emerson Swan, Inc.

Одним из самых недооцененных и недооцененных компонентов системы водяного отопления является расширительный бак. При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размеры котла. Размер циркуляционного насоса зависит от длины и теплоемкости трубопровода. Когда дело доходит до расширительного бака, большинство парней просто устанавливают бак того же размера, который они всегда использовали. Фраза: «Мы всегда так делали.» приходит в голову. Как ни странно, в большинстве случаев это работает. Когда это не работает, возникают проблемы. Наиболее распространенным признаком недостаточного размера расширительного бачка является срабатывание предохранительного клапана. Чтобы избежать этого, установщик должен понимать функцию бака и важность правильного размера.

Начнем с основ. Все мы знаем, что предметы расширяются при нагревании и сжимаются при охлаждении. Вода ничем не отличается, и это становится основным фактором в водяной системе отопления с замкнутым контуром.При установке новой системы вы заполняете трубы водой температурой от 40 до 50 градусов и продуваете воздух. Затем, когда вы топите котел и нагреваете воду до 180 градусов, вода расширяется. По мере нагревания воды объем увеличивается. Без компенсации этого расширения воды давление в системе повысится, и при 30 фунтах откроется предохранительный клапан. Расширительный бак предназначен для компенсации этого увеличения объема воды в системе с замкнутым контуром. Вода не сжимается, а воздух сжимается, и расширительный бак использует подушку сжатого воздуха, чтобы принять этот увеличенный объем воды по мере ее нагрева.

Расширительные баки старого типа, установленные между балками пола в потолке подвала, были сделаны из стали и имели отводы для воды, воздухозаборника и датчик уровня воды. Когда система заполнялась, вода поступала в бак и сжимала воздух вверху. По мере того, как вода нагревалась, уровень в баке повышался, а воздух сжимался еще больше. В конце концов, воздушная подушка впитается в воду, и бак заболачивается. Это, конечно же, вызывало повышение давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в сервисную службу.

В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в баке, что устраняет проблему заболачивания. Эти резервуары стали популярными, потому что они были маленькими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода. Однако этот тип резервуара все же может вызвать потенциальные проблемы, если его размер не соответствует требованиям.

Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно подобрать размер мембранного расширительного бака.

Давление заполнения — В системе с замкнутым контуром статическая высота трубопровода имеет значение только при заполнении системы. На каждые 2,31 фута статической высоты требуется один фунт на квадратный дюйм (PSI) давления воды. В среднем двухэтажном доме с котлом в подвале мы должны поднять эту воду примерно на 16 футов, что потребует около семи фунтов на квадратный дюйм. Чтобы обеспечить положительное давление и помочь в удалении воздуха, мы должны добавить к этому еще пять фунтов на квадратный дюйм. Редукционные клапаны (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заправлены на те же 12 фунтов на квадратный дюйм.В большинстве случаев достаточно предварительной заправки 12 фунтов на квадратный дюйм, но если высота системы превышает 16 футов, редукционный клапан необходимо отрегулировать на большее значение и соответственно увеличить заправку воздухом в резервуаре. Для этого вам понадобятся манометр и велосипедный насос. Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в баке сначала необходимо снизить давление в системе до нуля, а бак изолировать с помощью запорного клапана.Если вы не выполните эту процедуру, вы не считываете давление в баллоне; вы читаете давление в системе.

Давление сброса — Нам нужно знать это, чтобы определить размер бака. Большинство бытовых предохранительных клапанов настроены на 30 фунтов на квадратный дюйм.

Температура заполнения — При заполнении системы водопроводной водой температура обычно составляет около 50 градусов.

Средняя температура воды — Это нормальный верхний предел температуры котла.Чем больше мы нагреваем воду, тем больше она расширяется.

Общее содержание воды — Это критично для размера резервуара. Старые гравитационные системы, которые были преобразованы в принудительную циркуляцию, будут иметь гораздо больше воды, чем новая система плинтуса. Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба в полтора дюйма — 0,106. Измерьте общий метраж и умножьте на соответствующую сумму. Затем добавьте содержание воды в котле и оставьте пару дополнительных галлонов для фактора помадки.

Размер расширительного бака определяется многими факторами, и любые необычные изменения в любой из этих областей могут существенно повлиять на размер бака. Производители имеют большой опыт в этом отношении и разработали ориентировочные таблицы на основе усредненных систем. Глядя на диаграмму, вы можете видеть, что для систем с более высоким содержанием воды, таких как чугунные радиаторы и плинтусы, потребуется резервуар большего размера, чем для системы с медным плинтусом.

Горячая вода самотеком — Домашняя инспекция

Как и самотечная система воздушного отопления, самотечная система горячего водоснабжения неэффективна, плохо реагирует на изменяющиеся потребности в тепле и больше не устанавливается в новостройках. Тем не менее, его можно найти во многих старых домах. Принцип работы подобен гравитационной системе теплого воздуха: по мере нагревания вода становится легче, чем более холодная вода, и имеет тенденцию подниматься вверх. Поскольку система заполнена водой, по мере подъема горячей воды она вытесняет более холодную воду, заставляя ее возвращаться в котел для повторного нагрева и, таким образом, вызывает циркуляцию. Чтобы свести сопротивление потоку к минимуму, размер распределительного трубопровода относительно велик — около 3 дюймов в диаметре — по сравнению с распределительным трубопроводом в принудительной системе — около 1 дюйма в диаметре.

Гравитационные системы также можно классифицировать по тому, являются ли они открытыми или закрытыми. В открытой системе расширительный бачок имеет переливную трубу, открытую в атмосферу. Расширительный бачок должен располагаться над самым высоким радиатором, чтобы радиатор был заполнен водой. Обычно он находится на чердаке с переливной трубой, проходящей через крышу или стену здания. (См. РИС. 14-6.) Если чердак разделен на комнаты, расширительный бак можно найти в чулане или углу.Если резервуар находится в незавершенном, неотапливаемом помещении, его необходимо изолировать, чтобы свести к минимуму потери тепла и защитить от замерзания в случае неисправности системы.

Системы горячего водоснабжения и пара обычно оснащены автоматическими предохранительными клапанами

Рис. 14-6. Расширительный бак для «открытой» самотечной системы горячего водоснабжения — расположен на чердаке.

, которые сбрасываются, когда давление превышает 30 фунтов на квадратный дюйм и 15 фунтов на квадратный дюйм соответственно. Однако предохранительный клапан не требуется в открытой самотечной системе горячего водоснабжения, потому что, если давление возрастет до точки, превышающей расчетное давление, вода просто будет выливаться через переливную трубу в расширительный бак.

В закрытой системе никакая часть расширительного бака не открыта для атмосферы. При этом расширительный бачок может располагаться в любом месте системы, обычно возле котла. Поскольку система закрыта, она может работать при более высоких давлениях и, следовательно, при более высоких температурах, не превращаясь в пар. Более высокие температуры позволяют использовать радиаторы меньшего размера.

В закрытых системах используются расширительные баки двух типов — на воздушной подушке и мембранные. В системе с воздушной подушкой воздух сначала захватывается в баке, образуя подушку, которая сжимается по мере того, как вода в системе расширяется и попадает в бак.С годами воздух в баке может поглощаться водой, что приводит к «заболачиванию» расширительного бака. В этом случае при включении системы отопления, поскольку места для расширения нет, давление будет быстро увеличиваться до тех пор, пока не сработает предохранительный клапан. В этом случае необходимо промыть расширительный бачок и переустановить воздушную подушку.

Для устранения переувлажнения разработан бак расширительный мембранный. В этом баке используется прорезиненная диафрагма, отделяющая воздушную подушку от воды.По большей части диафрагма устраняет заболачивание. Однако там, где диафрагма неисправна, происходит заболачивание.

Если система отопления самотечная, не расстраивайтесь. Его можно преобразовать в систему принудительного горячего водоснабжения, установив центробежный насос с соответствующими средствами управления для циркуляции воды через распределительные трубы и радиаторы. Если система открытого типа, расширительный бак придется заменить на закрытый.

Продолжить чтение здесь: Принудительный нагрев воды

Была ли эта статья полезной?

.
