Люк напольный в подвал: оборудование, чертеж, установка, советы специалистов

Оборудование

Производственная база должна располагать парком оборудования: резка и гибка металла, штамповка, сверлильный станок, сварочный пост, шлифовальная машина, покрасочная камера.





Материалы

Что нужно для изготовления люка на напольное отверстие:
1. Петли дверные.
2. Замок с защелкой под четырехгранный ключ.
3. Уголок для рамы.
4. Труба на каркас крышки.
5. Листовой металл для сварки петель.
6. Пруток для изготовления Т-образной съемной ручки-ключа.
7. Лист гипсокартона на крышку.
8. Автомобильные амортизаторы.
9. Гайки для крепления амортизаторов к крышке и основанию.

Все эти материалы нужно найти в разных местах и купить в розницу штучно с запасом, если с первого раза не получится.

Эту номенклатуру цеха по сварке металлоконструкций на складе не держат, будут искать или поручат вам. ГКЛ продается листами, а металл – хлыстами! Остатки материалов вы получите с готовым изделием и, скорее всего, выбросите за ненадобностью.

Чертеж и расчет размеров люка

Вы можете найти  чертежи напольных люков в интернете и доработать самостоятельно, если у вас есть реальные навыки проектирования и прочностного расчета нагрузок металлоконструкций. Когда вы придёте на производство, специалисты подскажут, какие узлы понадобится доработать, с точки зрения их опыта и ваших пожеланий.





Люк «Стандарт» с петлей



Гарантию исправной работы люка на объекте после установки в ближайшем цеху металлообработки никто не даст. Вам изготовят и покрасят металлоконструкцию по вашему техническому заданию. Открывается? Открывается! Сколов на корпусе нет? Нет! Спасибо за заказ, приходите ещё!При выходе за ворота предприятия вся ответственность за качественную работу люка на объекте ложится на вас.

Установка

Ваши строители устанавливают люк, как умеют. Чертежи и монтажные схемы из интернета могут помочь, но нужно учитывать особенности «ручной работы» изделия, которое у вас получилось.



Советы специалистов: На что обращать внимание при изготовлении напольного люка в подвал своими руками?

Если вы решили самостоятельно сварить люк в напольное отверстие или заказать металлоконструкцию в ближайшей мастерской, рекомендуем вам обращать внимание на следующие моменты:

1. Выбранный вами уголок для рамы должен быть достаточно прочным, чтобы выдерживать нагрузку и сохранять геометрию при эксплуатации. Оптимально использовать уголок толщиной 4-5 мм.

2. Мощность амортизаторов – крышка не должна резко вылетать во избежание травматических последствий, а если амортизаторы не будут справляться с выталкиванием крышки, дверца люка просто не откроется.

Ваша цель: легкое и плавное поднятие крышки при повороте ручки в замке. Количество и мощность амортизаторов необходимо определять на стадии испытаний конструкции изделия.





3. Правильное расположение амортизаторов относительно рамного основания конструкции и крышки люков. Амортизаторы должны быть закреплены так, чтобы их полная разгрузка поднимала крышку на угол 90 градусов. Иначе газовый пневмоподъмник может просто вырвать из втулки за счет инерции хода тяжелой дверцы.





4. Расположение гипсокартонной панели крышки относительно плоскости основания рамы по высоте. Низко заглубленная крышка не будет открываться с плиткой. Высокая крышка хорошо открывается с плиткой, но не выставляется в уровень чистового пола. Ищите баланс.





5. Скрытая конструкция петли, моделирование открывания петли с напольной плиткой на крышке.

Скрытые петли часто применяются во входных дверях. Но на вертикальных дверях нет облицовочного покрытия толщиной до 15 мм. Нужно учесть требование минимального зазора. Это требует дополнительной конструкторской проработки конфигурации петли и проверки технологической выполнимости узлов изделия перед сборкой готового люка.





6. Зазоры межплиточных швов со стороны петли должны обеспечивать бесконтактное открывание крышки без заломов и сколов кромки плитки в зоне петли. Хорошо сделанная скрытая петля должна обеспечить умный зазор с равными межплиточными расстояниями по всему периметру дверцы. Идеально добиться конструкции фронтально-распашного открывания, когда крышка сначала поднимается вверх, а потом откидывается. Это высший пилотаж!



Как это выглядит у производителей готовых люков в подвал?

Признаем, что люк в подвал, как и котлету для Макдоналдс, может сделать каждый производитель металлоконструкций на заказ, а вот конструкторская документация с расчетами нагрузок есть в России у нескольких признанных производителей.





Стабильно высокое качество изделий выдают те, кто проектирует и серийно производит люки в подвал горизонтальной установки. Такие нишевые предприятия в России можно пересчитать по пальцам. Они накопили бесценный опыт и, с учетом эксплуатации изделий, создали конструкторскую документацию практически на каждый размер люка.

Отметим всё же, что при всей внешней легкости конструкции узлов люка в основе лежит глубокая технологическая проработка механизмов и подготовка производства. Поэтому простые попытки воспроизвести металлоконструкцию порой приводят к неудачным результатам или серии переделок в готовом интерьере после ремонта в жилом помещении. Реальный пример — приходилось вваривать дополнительные крепления для установки третьего амортизатора.

Какие преимущества вы получаете как покупатель готового напольного люка?

Отраслевые предприятия заплатили за ошибки производства высокую цену. Получен гигантский опыт с учетом реальной эксплуатации люков в подвалах и на погребах домов и гаражей по всей России.





Инженеры этих производств точно знают, когда механизмов открывания нужно 3, а когда достаточно и двух газлифтов для сохранения цены изделия.





Проверено на практике, какой мощности нужны амортизаторы — 700 или 1000 ньютонов, чтобы люк плавно открывал отверстие в полу, а не выстреливал вместе с плиткой.

Конструкторами предприятия четко определены параметры применения уголка или трубы квадратного сечения, чтобы рама люка выдерживала заявленную нагрузку.

Регламентирована необходимость устройства дополнительных крепежных элементов для сохранения геометрии рамы и исключения скручивания элементов корпуса.



Рассчитана универсальная высота расположения крышки относительно рамы для правильного открывания облицованной крышки без сколов.

Выданы рекомендации по количеству ребер жесткости в дверце, чтобы она выдерживала заявленную нагрузку и гарантировала плавный ход в полу при равномерной нагрузке короба дверцы на амортизаторы.

Завод по производству люков получает нужные материалы тоннами и километрами. К тому же потоковое производство позволяет минимизировать отходы. Как вы думаете, у кого дешевле закупочная цена?

Все-таки, варить самому или купить готовый люк?

Казалось бы, что сложного сделать такой люк в подвал своими руками? Есть петли, амортизаторы, замки, но простое копирование конструкции не всегда приводит к желаемому результату. То крышка не поднимается, то щель между плитками у петли с палец шириной. То закрытая крышка гуляет в полу, когда наступишь на неё, что, кстати, приводит к слому язычка в замке.

Застрахуйте себя от этих проблем раз и навсегда! Закажите надежный люк в подвал заводской сборки у признанного производителя в России. Серийное производство гарантирует совместимость узлов и механизмов, сварка по наборным шаблонам выполняется без застывших брызг и наплывов металла.







P.S.

1. Если у вас есть время и инженерная мысль не дает вам покоя, уверен, вы справитесь с задачей изготовления стального люка своими руками или на заказ в соседнем цеху металлообработки.

2. При желании купить готовое изделие под ваш размер, разместите заказ на специальном предприятии.
Специализированные производители люков в пол предлагают вам не просто металлоконструкцию, но, в первую очередь, бесценный опыт по проектированию, производству и эксплуатации изделий в реальных условиях. Мы заплатили большую цену за ошибки производства и довели конструкцию практически до совершенства учетом мнения потребителей. Реализуйте идею легкого и невидимого спуска в подвал с готовыми напольными люками!





Салон люков «Горячая Линия»
Нижний Новгород, ул. Бекетова, 13А
Стройцентр «Бекетов», 1-й этаж
тел.: (831) 269-77-99, 269-77-88
www.gorlinia.ru



Люк в подвал своими руками

Статью опубликовал: Николай Стрелковский

Обновлено: 24.02.2019

Когда в доме имеется подвал или погреб, необходимо сделать к этим помещениям удобный доступ. Если установить дверь и построить полноценную лестницу достаточно накладно, то предусмотреть люк гораздо проще и дешевле. Многие не представляют, как лучше соорудить такую дверку — приобрести готовую или смастерить самому. Сегодня мы ответим на все эти вопросы. Итак, как сделать люк в подвал своими руками?

Люк в подвал своими руками

Содержание статьи

Особенности устройства люка в подвальное помещение

Люк – это не просто декоративная дверца, прикрывающая вход. Он выполняет вполне конкретный функционал.

1. Является частью пола, а значит, должен хорошо выдерживать нагрузки от хождения людей по поверхности.
2. Разделяет помещения, а соответственно, должен не пропускать сырость, запахи, температуру.
3. Качественно смонтированное изделие не будет выделяться на фоне остального интерьера, а наоборот, станет его гармоничной частью.

Деревянный пол – деревянный люк

При этом хороший люк должен иметь:

• систему запирания, чтобы предотвратить его открывание малыми детьми;
• упоры, чтобы не случилось самопроизвольного закрывания, когда человек находится внутри;
• газлифты, чтобы облегчить поднятие и опускание механизма. Они смягчают удары при опускании крышки, что способствует сохранности отделки пола;
• поручни, за которые будет удобно держаться во время движения.

Принципы устройства люка

Все перечисленное реализовано в большинстве магазинных изделий, которые, однако, стоят немалых денег. Поэтому многие берутся за составление чертежей и монтаж самостоятельно.

Важные моменты при установке люков

Разрабатывать проект люка желательно на этапе строительства дома. Вы заранее должны зунать, где и что будет располагаться, чтобы избежать неприятных накладок в дальнейшем. Обратите внимание на следующие моменты.

Люк поднимается в сторону от лестницы

1. Выбирая место, не жмитесь к стене, лучше, наоборот, сделать все ближе к центру помещения, куда постоянно будет открыт доступ. Вдоль стен ставят мебель и, расположи вы там люк, пространства может просто не хватить. Также близость стен может помешать нормальному открыванию люка, например, тот будет постоянно задевать отделку.
2. Вход часто делают с кухни. Заранее продумайте, в каком месте вы установите стол, чтобы не пришлось его постоянно двигать.
3. Проем в перекрытии следует сделать так, чтобы усиленный каркас люка в него свободно умещался по краям, то есть он должен иметь ступенчатое строение. Этот момент также позволит качественнее замаскировать изделие.
4. Размеры люка и проема под него должны соответствовать габаритам пользователей. Тут все и так понятно.

Большой удобный люк на деревянном перекрытии

Из чего и как сделать люк самому

Вы можете предусмотреть самую простую конструкцию из досок, или построить что-то по-настоящему функциональное и надежное — из металла. Каждый вариант имеет право на жизнь и может пригодиться в разных ситуациях. Для начала давайте разберем полное строение этого механизма.

1. Основу его составляет рама – практически во всех случаях эта деталь сваривается из металлического уголка. На фото рама сделана так, что укладывается в прямоугольный проем со снятой по краям фаской на ширину и толщину внешней части. Большинство самодельных моделей предполагает другое расположение. Представьте, что уголок провернут на 90 градусов против часовой стрелки, то есть он формирует полочки, в которые можно уложить щит из любого материала. Такой вариант проще в реализации, да и по характеристикам особо не уступает.

   Строение люка

2. Крышка люка – эта деталь должна быть очень прочной, так как именно она будет нести все нагрузки. В ее основе находится крепкая рама, поверх которой устанавливается основной материал (металл, дерево, фанера, ОСП и прочее). В магазинных люках каркасы обшивают гипсоволоконными листами, которые и прочность неплохую имеют, и адгезию к цементным растворам и клеям, что облегчает процесс отделки.
3. На передней части люка устанавливается скрытый замок, который управляется снаружи при помощи ключа четырехгранника. Соответственно, под язычок замка в раме должно быть предусмотрено ответное гнездо.
4. Соединяются эти две детали при помощи петель. Тут могут быть установлены простые дверные петли – их недостаток в том, что они остаются на виду, капотные петли от автомобиля – можно приобрести за копейки на любом авторазборе, и прочие скрытые конструкции, например петля-пантограф, угловая петля или шарнирные модели с пружинами.

   Скрытая петля-пантограф

5. Также они связаны подъемными газовыми механизмами – на самоделки их ставят редко и совершенно зря. Эти детали стоят недорого, но помогают с легкостью поднимать даже увесистые люки, плюс они являются эффективным упором, препятствующим самозакрыванию дверцы. Покупая газлифты, не стоит экономить. Недорогие китайские изделия не служат долго и могут подвести в любой момент.
6. Внутри рамы по контуру прокладывается уплотнительная резинка, которая не даст проникать из подвала запахам и сырости. Также она смягчает касание крышки люка рамы при закрытии.
7. Нередко крышка люка дополнительно утепляется. Для этого используется пенополистирол или пенополиуретан.

Люк-невидимка

Как выбрать материал? Правильнее всего будет посмотреть на сам пол и сделать люк таким же. Это гарантированно позволит облицевать поверхность одним и тем же отделочным материалом.

Варианты изготовления люка

Теперь давайте рассмотрим пошаговые процесс изготовления простого люка из досок и установки магазинного варианта.

Самодельный деревянный люк

В работе нам понадобится самый простой столярный инструмент:

• молоток;
• шуруповерт;
• электрический лобзик или циркулярная пила и ножовка;
• шлифовальная машинка или терпение на пару с наждачной бумагой;
• малярные кисти.

И материалы.

1. Обрезная доска – нужно взять толщиной минимум 30-35 мм, чтобы она не прогибалась при нагрузках. Обратите внимание, материал не должен иметь выпадающих сучков и трещин, которые снижают его прочность.

   Прочные доски

2. Также понадобится брус, из которого будет сделан каркас крышки люка. Как вариант, можно использовать стальную прямоугольную трубу – это очень практично и надежно.
3. Оцинкованные саморезы – эти метизы очень крепкие, не коррозируют и выдерживают высокие нагрузки на излом. Оксидированные брать не стоит, так как им присущи все перечисленные недостатки. Если дерево будет крепиться к металлическому каркасу, нужно купить саморезы по металлу с буром.

   Саморез по дереву

4. Материал рамы для люка выбирается по факту. Опять же, это может быть брус внутри деревянного перекрытия или конструкция из стального уголка.
5. Петли – на их выбор также влияет тип рамы и тот дизайн, который вы разработаете. Мы рассмотрим самый простой вариант на дверной петле.
6. Чтобы украсить люк можно покрыть дерево слоями морилки и прозрачного лака.

Таблица. Выполняемый порядок работ.

Шаги, фото	Описание
Шаг 1 — отметка первой доски	Как видно из фото, по периметру проема уже установлена металлическая рама. Она крепится к бетону при помощи анкеров из арматуры, забитых в его толщу. К анкерам уголки присоединяются сваркой. Начинаем мы с разметки досок под крышку люка. Нам нужно поочередно укладывать их внутрь конструкции, упирать в дальнюю сторону и делать метку на 5 мм от края, чтобы получить технологический зазор.
Шаг 2 – продолжение разметки по угольнику	Торцы досок должны быть ровными. Для точной разметки используем столярный угольник.
Шаг 3 – резка досок	Берем циркулярную пилу и отрезаем от доски лишнее. То, что получилось, укладываем в раму и переходим к следующей заготовке. Таким манером заполняем весь проем. Последнюю доску, скорее всего, придется подрезать еще и по ширине. Совет! Если финишная доска оказалась ну очень узкой и нет уверенности в ее надежности, советуем с каждой предыдущей доски снять по 1-2 сантиметра, выровняв ширину всех деталей. Это долгая и кропотливая работа (без профессионального инструмента), но безопасность превыше всего.
Шаг 4 – периметральная обвязка	Прямо на уголок под доски кладем рейку, которая свяжет друг с другом все детали. Тут нужно точно рассчитать толщину, чтобы крышка не выступала над стальным уголком. Если доски итак стоят заподлицо, то каркас нужно сместить немного к центру, чтобы он не попадал на уголки.
Шаг 5 – косая перевязка	Затем переворачиваем уже практически сформированную крышку и для большей прочности устанавливаем несколько дополнительных перевязок. Располагать их нужно под углом.
Шаг 6 – установка петель	Снимаем крышку и устанавливаем ее на ребро. С торца к доскам крепим на саморезы дверные петли
Шаг 7 – крепление петель к металлу	Наступила самая сложная часть. Необходимо в открытом положении зафиксировать люк и приподнять его так, чтобы он встал на запланированный уровень. Для этого устанавливаем подпорки из любого удобного материала. Если крышку некуда опереть, ищем помощника, который придержит конструкцию, пока вы будете устанавливать крепеж. Для связки берем саморезы по металлу с буром. Если уголок слишком толстый, предварительно насверливаем отверстия дрелью.
Шаг 8 — установка ручки	В нашем случае ручка будет самой простой, так как люк этот располагается в гараже, где особой красоты не требуется. Выбираем подходящий вариант и крепим его на саморезы.
Шаг 9 – бюджетная обработка машинным маслом	Далее поверхность крышки тщательно шлифуется. Если получились перепады по высоте досок, то пригодится и электрорубанок, чтобы вывести поверхность в единую плоскость. Затем наносится слой декоративного состава. На фото мастер взял машинное масло и пропитал им древесину – интересное решение, продиктованное обилием влажности в помещении. Можно также использовать любой тонирующий состав, например, морилку. После ее высыхания древесина повторно шлифуется и покрывается бесцветным лаком для красоты и дополнительной защиты.

Вы увидели сооружение самой простой конструкции. Если выполнены все технические моменты, дерево отшлифовано и качественно покрыто ЛКМ, использовать его можно смело внутри дома. Как вариант, вместо покраски можно набить или наклеить сверху любой отделочный материал – линолеум, ламинат и даже керамическую плитку. Последнее возможно только при использовании эластичных полимерных клеев, которые будут выдерживать температурные и влажностные деформации древесины. Отличным решением станет силиконовый герметик – много его не уйдет, так как площадь люка небольшая.

Конструкцию эту можно даже еще упростить. Для этого вместо досок покупаем листовой материал – фанеру 20-ку или ОСП листы. На такое основание класть керамику будет еще проще и надежнее.

Прочная металлическая рама

Можно пойти по тому же пути, что используют производители таких люков. В работе вам понадобится сварочный аппарат, удобный широкий стол, система упоров на нем, струбцины и стальная профилированная труба прямоугольного сечения.

1. Лучше, если стол будет сделан из ДСП или фанеры, чтобы прямо на нем можно было расчертить разметку и смонтировать систему упоров. В качестве последних можно приспособить стальные мебельные уголки, прикрутив их на саморезы. На чертеже внутреннее пространство каркаса разбейте на ячейки размером не более 30х30 см.

   Упоры не дают деталям смещаться во время сварки

2. Нарежьте трубы на отрезки нужной длины. Те из них, что формируют внешнюю часть рамы крышки, зарезаются на концах под углом 45 градусов, как это показано на фото.
3. Устанавливаем в систему распоров 4 части рамы и свариваем их между собой – сначала точечно, а потом по всему шву. Для фиксации деталей используйте струбцины и прочие зажимы.
4. Далее по чертежу ввариваются срединные перемычки.

К готовому каркасу можно смело прикручивать гипсоволокно, фанеру и прочие материалы. Система крепления петель подбирается по месту – тут стоит взять как минимум капотные модели. Также позаботьтесь о приобретении газлифтов, так как люк на металлическом каркасе будет достаточно тяжелым. Остальные действия особо отличаться не будут.

Монтаж и отделка заводского люка

Теперь давайте посмотрим, как устанавливаются готовые решения. В работе вам потребуется только монтажный инструмент: перфоратор, шуруповерт, гаечные ключи, строительный уровень (не всегда).

1. Снимаем с люка пленку. Обратите внимание, где на раме располагаются монтажные отверстия – крепить к перекрытию нужно вертикально.

   Шаг 1 – распаковка люка

2. Далее установите люк в проем под него и выполните разметку его сторон. Нам потребуется немного углубиться в основание, чтобы выставить раму с ним в одну плоскость.
3. Если на полу уже имелась отделка, ее нужно демонтировать. В нашем случае лежит плитка, которую мастер будет сбивать, но сначала нужно аккуратно прорезать швы, удаляя затирку. Это позволит не нарушить сцепку соседних плиток с основанием, вибрацией от перфоратора. В примере для работы мастера используют роторайзер.

   Шаг 2 — удаление старой отделки

4. Плитка сбивается перфоратором или зубилом. При этом нужно удалить все слои клея, так как он будет мешать не только установке люка, но и повторной облицовке.

   Шаг 3 – демонтаж покрытия

5. Теперь можно сделать более точную разметку. Ставим люк в проем и видим, что проходить внутрь он не хочет. Нужно немного расширить отверстие. Для этих целей используется режущий инструмент (УШМ). Перфоратор не подойдет, так как можно повредить стяжку. Если перекрытие деревянное, то проще всего работу выполнить циркулярной пилой.

   Шаг 4 – примерка люка

6. Далее по краям делаем ступеньку, толщиной с металл рамы люка. Вся работа легко выполняется болгаркой. Сверхточность при этом не требуется: если срежете глубже – ничего страшного. Главное, чтобы снизу оставалось прочное основание, к которому можно будет прикрепиться на анкера или саморезы.

   Шаг 5 – прорезание фаски

7. Делаем разметку по монтажным отверстиям. Карандаш в них не пролезет, поэтому используем тонкую отвертку или шило. Снимаем люк и перфоратором бурим бетон для установки крепежа.
8. Тут стоит проявить внимание. По краям бетон очень часто лопается. Это может произойти не только во время сверления и затягивания анкера, но и при хождении по люку. Поэтому нужно добиться устойчивого положения изделия даже в незакрепленном состоянии. Сам же бетон лучше просверлить без удара, используя перьевое победитовое сверло для керамики.

   Неармированная стяжка таким сверлом проходится без особых усилий

9. Хорошо очищаем бетон от пыли и смачиваем его. Наносим монтажную пену небольшим слоем на участки между отверстиями подальше от внешнего края. Кладем люк на место и затягиваем саморезы – лучше брать оцинкованные. Проверьте положение люка уровнем или правилом – он должен образовывать одну плоскость с полом без перекосов. Если пена где-то выдавилась из-под краев, то сразу же удалите ее сухой тряпкой.
10. Если откроете инструкцию от люка, то увидите, что производитель советует монтировать плитку на клей «жидкие гвозди» — нам нужен усиленный вариант, лучше на основе синтетических смол (ищите пометку на упаковке – «для керамики»). Также хорошо подойдут силиконовые герметики.

    Шаг 6 — обкладка люка кафелем

11. Обратите внимание, что основная плитка заходит на металлическую раму, окрашенную порошковой краской. Чтобы улучшить качество сцепки плиточного клея в этом месте, предварительно требуется обработка бетоноконтактом.
12. Сначала подводим плитку к люку со всех сторон. Обязательно выравнивайте швы по правилу, чтобы не допустить даже миллиметровых погрешностей. Этим же инструментом выравнивайте и плоскость готовой поверхности. В работе также пригодятся рулетка и карандаш.
13. Постепенно обкладываем крышку люка. Следите за качеством реза краев. Чем он ровнее, тем красивее будет результат. Рекомендуется дополнительно шлифовать края на станке или наждачным бруском.

    Шаг 7 – люк почти готов

14. Угол среза плитки в задней части люка должен составить 60 градусов, иначе при открывании она будет упираться в пол и ее со временем вырвет. Такая работа делается только на электрическом плиткорезе.
15. Последней кладется плитка, в которой делается отверстие под замок. Делаем его тем же перьевым сверлом, чтобы получить ровные края без сколов.

    Шаг 8 — отверстие под замок

На фото ниже показан конечный результат облицовки. Люк уже стал практически незаметным, несмотря разницу в швах. После выполнения затирки на виду будет только темный контур.

Готовый результат

Итак, мы с вами рассмотрели два разных варианта подвального люка. Оба по-своему хороши, но меньше возни с установкой занимает модель от завода-изготовителя. По прочности и красоте она также лидирует, но тут уж, смотря с каким самодельным люком сравнивать. Думаем, теперь с выбором справится каждый. Желаем успехов, будьте профессиональны в работе!

Видео — Люк в подвал. Очень удобно!

Видео — Люк в подвал гаража своими руками

Как выбрать люк в подвал? Люки в подвал выбор

Подвальный люк: как правильно подобрать нужную модель

Подвальный люк является конструкцией, с помощью которой осуществляется вход в подвал. Качественно выполненным лючком существенно экономится не лишь жилплощадь, но и делает неприметным сам подвал. К тому же им защищается погреб от различного засорения, включая обеспечение в подземном помещении устойчивой, соответствующей температуры.

Выбор предназначенного механизма в подполье – преимущества серийных модификаций.

Как обеспечить эстетичность напольной дыры с лестницей, находящейся в центре помещения? Эта статья поможет определиться с выбором, а для заказа останется только указать размер, осуществляя отправку заказа в корзину.

Оформление спуска в подвал осуществляется с помощью горизонтальной двери с облицовкой, соответствующей декоративному напольному покрытию. Также необходимым условием является легкость и простота механизма подъемника.

Оптимальным решением будет выбор от надежного производителя, специализирующегося на подобного рода товарах. Тогда монтажные работы не потребуют дополнительных затрат и усилий, а вход будет закрыт, не нарушив эстетику интерьера.

Самостоятельно собранная крышка из дерева требует не только усилий для сборки, но и проверки на прочность, которую никто гарантировать не сможет. Точно так же, как и гарантию безопасности и эстетичности укладки самодельного входа в случае деформации деревянной двери при чрезмерной влажности или сухости помещения.

В нашей современности, российские производители производят серийно лючки для подполья и подвала усовершенствованных конструкций и широкого модельного ряда. Нет необходимости прибегать к кустарному или частному производству.

Производители предлагают быструю и качественную сборку необходимой заказчику конфигурации в сжатые сроки с гарантией безопасной эксплуатации.

1. REVIZOR LIFT ИЗ АЛЮМИНИЯ — для помещений повышенной влажности

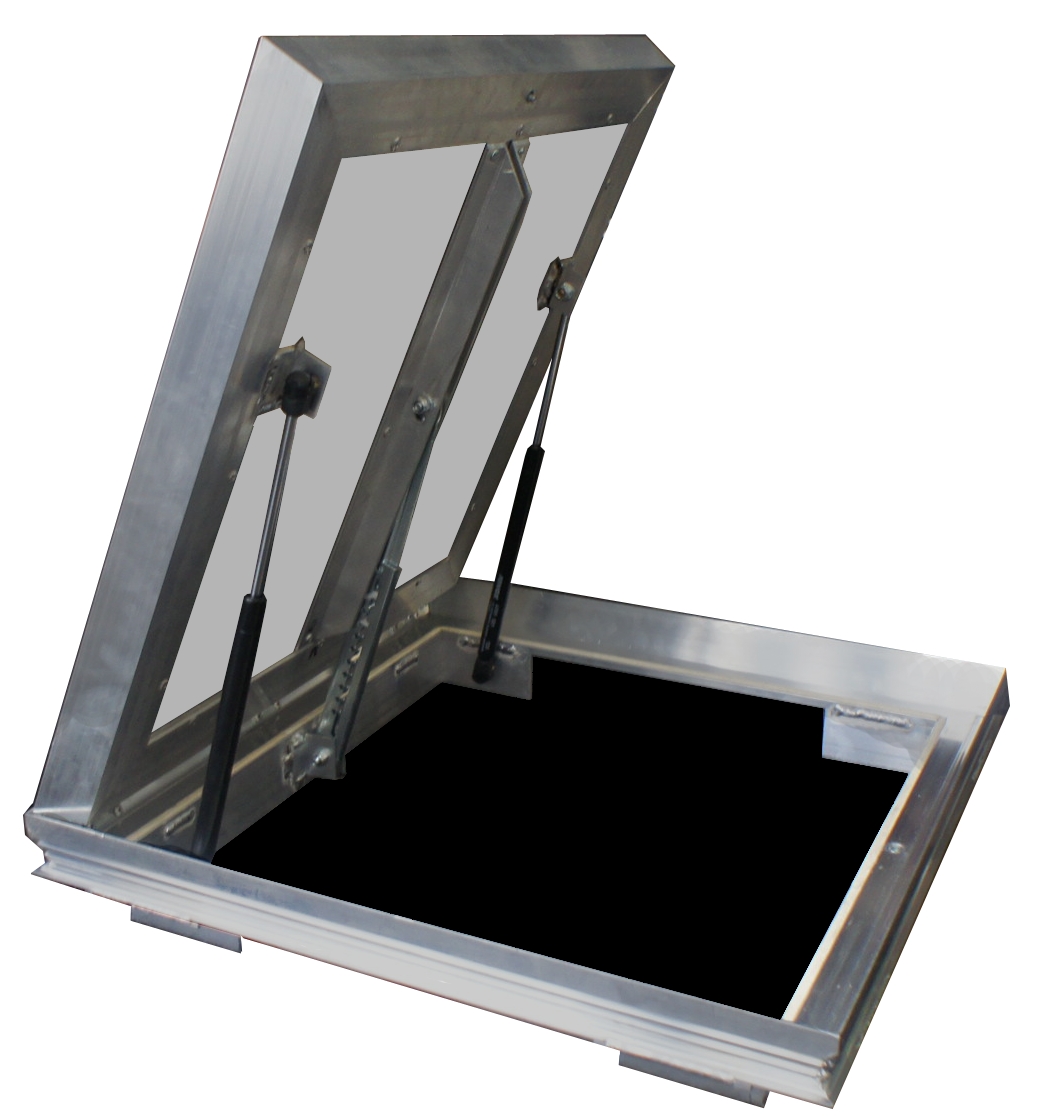

Потайная дверца для подвала REVIZOR LIFT, оборудованный амортизаторами, на петлях

Разработчики «Колизей технологий» ставили перед собой цель облегчить пользователю эксплуатацию тяжелой крышки. Для этого был спроектирован откидной образец на газовых амортизаторах, которые в сочетании с петлями обеспечили простоту и доступность поднятия дверки, облицованной керамогранитом.

Конструкция оборудована фиксатором для предотвращения самопроизвольного закрывания габаритной двери, когда пользователь находится в подполье. Дополнительное усиление не сеточное, как обычно, а выполнено армирующим прутком сечением 8 мм. Наименьшая выпускаемая модель – 60 х 60 см.

Расчет размеров металлического каркас изделия выполняется в соответствии с параметрами одной либо некоторое количество цельных плиток, для качественного внедрения потайного лючка по швам в общее раскладывание напольного керамического покрытия. Так как потайная дверь несколько уже параметрических показателей, плиточную кромку необходимо конусообразно подточить для выравнивания ее в соответствие с высотой профиля.

Изделие производится из стойкого к коррозии алюминиевого профиля, у которого переменная толщина стенки более 4 мм, оснащенного жесткими анфиладными ребрами.

 Конфигурация устройства состоит из следующих деталей:

Грани со створками имеют параллельный конусный скос. Такая технология обеспечивает хеджирование зазоров и простоту открывания даже в условиях засорения щели. Заглушка ляды выполнена листом из металла под заливку цементной стяжкой. Герметизация затворенной створки обеспечивается гибким резиновым компактором, выложенным в четверть.

Монтажная схема

Установка рамы производится в предварительно подготовленную нишу с дальнейшим выполнением стяжки с облицовкой, высота которой 54 мм. На тот случай, когда проём под установку готов, необходимо выбрать четверть в бетоне и опустить конструкцию на обозначение чистового пола. Необходимо учесть, что параметры в свету уже габаритного в пределах 10 мм. Следовательно, при осуществлении заказов рам 600 х 600 мм полученный проем, будет соответствовать параметрам 500 х 500 мм, что подойдет только очень стройным людям и затруднит загрузку в подполье габаритных вещей.

Технология изготовления предусматривает заливку стяжкой с последующей закладкой керамической облицовки. Это обеспечивает монолитную жесткость и значительный вес конструкции. Масса двери достигает 30 кг, а легкость открытия сравнима с багажником автомобиля.

Существенный недостаток: ограничение параметров 1500 мм.

2. ЛНС EVENT НА ПНЕВМОЦИЛИНДРАХ – непревзойденная легкость

Прототип ЛНС выполнен из окрашенной стали, оснащен люверсами, включая амортизаторы.

Выполненная из стального уголка с присутствием наличников, погружная рама увеличивает строительную высоту покрытия на толщину профиля, то есть на 4 мм. Полотно состоит из ребристого жесткого каркаса, обшитым гипсокартоном под последующую оклейку. Ляда незаполняемая и, вследствие отсутствия стяжки, значительно легче. Наибольшие габариты выпускаемых изделий модельного ряда – до 2000 мм. Большие размеры выполняются по индивидуальному заказу и предусматривают безимпостную двустворчатую конфигурацию.

Так как для изготовления подвального приспособления используют амортизаторы повышенной устойчивости, фиксаторы в этих изделиях не предусмотрены, что значительно удешевляет стоимость.

Параметры зазоров при монтаже каркаса и отделочных работ люка

Предприятием производителя «Эвент ЛНС» рекомендована:

• подрезка плиточной кромки в зонах петель, соблюдая угол в 60 градусов;

• отделка приспособления с использованием «жидких гвоздей» толщиной не более 15 мм.

Соблюдение рекомендации обеспечит исключение контакта створки с торцом пола в процессе открывания и равновеликий между плиточный шов вдоль границы люка.

Ведущие разработчики производителя представляют заказчику широкий выбор комплектации: изготовление дополнительных креплений, предотвращающих деформацию крупногабаритного каркаса от воздействия возможного кручения, в том числе и коробления. Такие особенные возможности включаются в функциональность изделия в соответствии с требованиями конструкции.

Базовой комплектацией оснащены стандартные напольные люки.

Если необходим утепленный вариант или оборудованный электрическим приводом – обратите внимание на модель STELS!

3. STELS TERMO для погребов

Потайной люк Sтелс с лядой в подполье и на погреб

Торговая марка Стелс впервые представила свою продукцию в 2014 году и по сей день является лидером в производстве недорогих напольных дверей для жилых домов и гаражей. Усиленный каркас производимой продукции давно завоевал доверие покупателей и обусловил значительный спрос на продукцию. Производителем гарантируется распределительная нагрузка на стандартный образец в диапазоне до 200 кг/м2.

Также конструктивное решение предусматривает наличие герметизирующего резинового уплотнителя, обеспечивающего:

• на замочную защёлку обратное давление;

• ликвидация проёма при значительных габаритных нагрузках на закрытый люк.

Монтажный чертеж в плитку перекрытия

Собственное производство, оснащенное камерой покраски, нижегородского производителя обеспечивают оптимальные цены на продукцию типа потайных створок STELS.

Именно предприятие «БОРСКИЕ ЛЮКИ» занимается выпуском подвальных моделей, изготовленных:

• с утеплением изовером;

• герметизацией двойным металлически листовым очертанием.

Для габаритных размеров спроектирована самоподъемная модель «Электро», оборудованная актуатором.

Для гаражных и уличных территорий целесообразна установка «Контуров», предназначенных для данных зон, изготовленных из рифленого железа, допускающего наезд автомобиля. Такой материал не требует дополнительных отделочных работ и предусматривает эксплуатацию непосредственно после монтажа.

ПРЕИМУЩЕСТВА ПОКУПКИ ГОТОВЫХ ПОДВАЛЬНЫХ МОДЕЛЕЙ

На рынке пользуются спросом комплекты механизмов для люков, для их изготовления кустарным способом. Как правило, такое изделие имеет просчеты в нагрузке, эксплуатационных характеристиках и, что немаловажно, в параметрах безопасности. Так как скрытые петли – это конструктивный элемент общего механизма, спроектированного с учетом траектории поднятия ляды без заломов кромок напольного покрытия. Элемент прошел не одно экспериментирование в реальной среде, непосредственно перед серийным производственным запуском.

Приобретение заводской продукции обеспечивает заказчику надежность и безотказность работы люка, конструкция которого прошла не одну доработку и доведена до идеала.

Копирование параметров, приспособления или установка петель на дверцу, собранную самостоятельно – лишняя трата времени, усилий и средств. Сертифицированные изделия – это гарантия надежности, безопасности и длительной эксплуатации, а также экономия времени на установку.

Выбираем люк в подвал — Евролюки

На сегодняшний день, во многих частных домах есть помещение, где расположены все инженерные коммуникации. Чаще всего это подвал, а вход в него находится  в самом доме.  Разумеется, что хозяева стараются обустроить вход в подвал максимально гармонично и удобно. Некоторые для этого используют напольные покрытия, такие как линолеум и ковер, однако это не самый лучший вариант, так как доступ к подвальному помещению при этом затрудняется.  К большому счастью в настоящее время существуют приспособления, которые функционально обустраивают вход в подвальное помещение, не выделяя его из общего интерьера. Данные приспособления называются люками в подвал.

Напольные люки в подвал являются очень удобными и практичными изделиями.  При их разработке учитываются условия, при которых они будут эксплуатироваться. Напольные люки в подвал это надежные конструкции, которые смогут  служить вам на протяжении долгого времени. Вам не придется переживать, что данный люк провалится или прогнется  при наступлении на него. Также  напольные люки в подвал не нуждаются  в дополнительной маскировке своего присутствия, поскольку крышка таких люков изготавливается соответственно общему оформлению пола, таким образом, люк становится совершенно невидимым.   Напольные люки в подвал могут оформляться такими материалами как плитка, ламинат, линолеум и другими.

В настоящее время на рынке представлено большое разнообразие напольных люков в подвал, и каждый может столкнуться с проблемой нелегкого выбора конкретного изделия под конкретные условия.   При выборе люков в подвал должна учитывать площадь подвала, его функциональное назначение, а также материал, который используется в качестве напольного покрытию.  По функциональному назначению все люки в подвал  делятся на люки лазы, которые просто обеспечивают вход в данное помещение, и ревизионные люки для обеспечения доступа к инженерным коммуникациям, находящимся  в полу. Если вам необходим люк-лаз, то данное изделия должно обладать высокой прочностью конструкции и быть максимально удобным в эксплуатации.

Также при выборе люков в подвал рекомендуется обращать  внимание  на способ снимания крышки. Тут тоже все зависит  от размеров люка. Как правило,  в большинстве люков  крышка снимается с помощью присосок или винтовых механизмов. При небольших размерах люков это не составляет большого труда, однако для высоко габаритных люков в подвал это может оказаться достаточно тяжелой задачей, поэтому в данном случае лучше использовать конструкцию  люка с амортизаторами или другими приспособлениями, которые облегчат подъем крышки. Выбирая люк для подвала больших размеров, также следует обращать внимание на наличие в его конструкции механизма, которое будет фиксировать крышку при открытии люка,  это обезопасит  вас от возможности стать пленником в собственном подвале, если крышка люка случайно закроется.

Напольные люки в подвал

Еще недавно большая часть подвальных помещений планировалась таким образом, чтобы вход в подвал под домом находился за пределами жилой зоны помещения. Сегодня, с появлением новых материалов, стало возможным сделать люк в подвал практически герметичным и малозаметным, а значит, устройство подвального помещения стало проще и дешевле, и главное – пользоваться подземельем стало в разы удобнее благодаря тому, что сделать это можно не выходя из дома.

Конструкция люка в подвал

В устройстве напольного люка нет ничего необычного, от аналогичных складских или гаражных конструкций он отличается только внешней отделкой и качеством пригонки деталей. Но все же в ходе планирования домашнего люка в подвал своими руками, перед началом работ необходимо продумать несколько основных деталей:

• Определить место расположения люка;
• Рассчитать размеры напольного проема;
• Выбрать надежную конструкцию петель и газовых упоров;
• Подобрать способ крепления декоративной отделки на внешней поверхности в унисон с напольным покрытием в комнате.

Чаще всего при обустройстве входа в подвальное помещение используют так называемый люк лифт, в конструкции которого крышка открывается электроприводом или руками. Подобная схема компоновки и крепления крышки зарекомендовала себя, как наиболее удобная и надежная:

Кроме одностворчатой схемы, существуют распашные двустворчатые и раздвижные люки, но подобные решения для домашних напольных систем оказались менее удобными. Поэтому такие напольные люки в подвал используются только в тех случаях, когда требуется построить вход в подвальное помещение увеличенных размеров.

Важно! Кроме того, каркас люка должен иметь как минимум запас прочности и жесткости, аналогичный характеристикам пола.

Если этого не сделать, со временем крышка люка просядет относительно уровня напольного покрытия, это место станет сборщиком грязи и помехой для нормального пользования помещением. Кроме того, для отдельных видов напольного покрытия высокая жесткость крышки напольного люка является главным условием для укладки облицовки.

Отделка напольного люка в подвал под плитку своими руками

Схема обустройства напольного люка практически не отличается от покрытий из ламината или паркета. Чтобы выложить наружную поверхность крышки керамической плиткой, необходимо, чтобы основание под укладку имело такие же характеристики, как и остальной пол. Кроме того, горизонтальный уровень крышки в закрытом состоянии должен совпадать с горизонтом бетонной стяжки пола.

Каркас крышки и привалочная рама напольного люка изготавливаются из прочного стального уголка. Нижняя часть заваривается стальным листом, а внутри каркаса крышки вваривается стальная арматура.

В процессе бетонирования стальная рама устанавливается на закладных элементах на входе в подвал. После укладки плитки на пол крышка люка устанавливается на петли и заливается бетонной смесью по уровню так, чтобы после усадки раствора можно было уложить облицовку точно по размеру и рисунку напольного покрытия.

Конструкция люка получается тяжелой, поэтому на раме устанавливаются газовые упоры, а по контуру укладывается уплотнение из вспененного полипропилена или мягкой резины.

Варианты обустройства напольного люка в доме

В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.

Месторасположение напольного люка в доме

Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:

1. Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;
2. Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
3. Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.

Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.

Фурнитура для напольного люка

Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.

Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.

Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.

Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.

Совет! Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.

В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Заключение

Конструкция люка должна быть максимально простой и прочной. Ежедневно десятки раз на крышку будут наступать, ронять предметы, в замок и щели будет попадать пыль и мусор. Если люк и лаз в погреб установлены на кухне, то не исключено попадание моющих средств и воды. Все это говорит о том, что, даже если вы не пользуетесь входом в подвал, все равно периодически крышку люка придется открывать, чистить, смазывать, и время от времени ремонтировать. Только тогда напольная система прослужит несколько десятков лет.

Люк в подвал деревянный. Изготовление люка подвала своими руками

Люк в подвал деревянный. Изготовление люка подвала своими руками

Люк для подвала можно выполнить и своими руками, например, деревянный. Для рамы используют бруски 100 х 50 мм или толще в зависимости от нагрузки. Крышку же изготавливают из досок 30-40 мм сверху на доски  наклеивается ГВЛ по верх которого укладывается напольное покрытие. При необходимости установки скрытого люка необходимо его опустить на толщину напольного покрытия. Петли для этого потребуются врезные. Также своими руками можно изготовить люк и из металла.

Для этого нужны навыки работы с болгаркой и сварочным аппаратом.

Из материалов понадобится:

• Металлический уголок либо квадратная труба
• Лист металла толщиной не более 5мм
• Саморезы и резиновый уплотнитель

 Необходимое оборудование:

• Сварочный аппарат
• Болгарка
• Шуруповерт либо электрическая дрель
• Рулетка

Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод . В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.

В заключение хотелось бы дать несколько советов

Для поддержания постоянной температуры и влажности, лучше устанавливать утепленную крышку распашного типа.
• Для облегчения попадания в подвал , оснащать люки надежной фурнитурой, подъемными механизмами, фиксаторами положения.
• Желательно использовать в качестве материала алюминий (отсутствие ржавчины, относительно небольшой вес).
• Минимальный размер люка должен быть 750 х 750 мм, для комфортного спуска и подъема с ношей.

ТОП 9 магазинов, где я выгодно закупаюсь

• Петрович — строй-торг дом
• InstrumTorg
• Леруа Мерлен
• Stroylandia- Строительные и отделочные материалы
• OBI — стройматериалы и все для дома
• Строительный двор
• Максидом
• Все Инструменты
• Гараж Тулс

ТОП 7 по товарам и мебели для дома:

• Домовой
• Мебель для дома
• HomeX — все для отделки
• Дизайнерская мебель
• Мебель и кухни на заказ
• 220 Вольт- Инструменты для дома
• М

  7 лучших строительных и мебельных магазинов!

  • Akson.ru — это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru — HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru — гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru — Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru — – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Люк в подвал под линолеум своими руками. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно – сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа.

Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома.

Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

1. Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
2. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
3. Погреб надо обустроить простым и удобным механизмом открывания.
4. При весе дверцы более 10 кг люк желательно обустроить электроприводом.
5. Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
6. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
7. Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
8. Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Как вырезать люк в деревянном полу. Варианты обустройства напольного люка в доме

В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.

Месторасположение напольного люка в доме

Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:

1. Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;
2. Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
3. Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.

Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.

Фурнитура для напольного люка

Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.

Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.

Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.

Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.

Совет! Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.

В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Замок для люка в подвал. Комплект ПОГРЕБОК

Уникальный товар на рынке, комплект для самостоятельного изготовления люка в подвал своими руками «ПОГРЕБОК».

При помощи данного комплекта Вы сможете легко и недорого сделать люк в погреб или подпол. Универсальность комплекта позволяет создать люк практически любых размеров, а самое главное теперь любой человек сможет сделать люк в подвал с газовыми амортизаторами (самоподъемный) самостоятельно.

При применении стандартных выпускаемых люков в пол часто возникает сложности при монтаже их в деревянный пол. Данный комплект решает данную проблему, его применение в деревянных полах наиболее предпочтительно. Комплект состоит из:

• Левой петли с кронштейном под газовый амортизатор
• Правой петли с кронштейном под газовый амортизатор
• Центральной петли без кронштейна
• Кронштейна крепежного под амортизатор
• Кронштейна крепежного настенного под амортизатор
• Монтажно-подъемной пластины под замок
• Запирающего замка с ответной частью
• Комплекта ключей для открытия и подъема
• Газового амортизатора соответствующей длины и усилия

Так же важно отметить что для создания люка в большинстве случаев не нужны все составные части ( так для люка без газовых амортизаторов вполне можно обойтись центровыми петлями, монтажной пластиной под замок, самим замком и ключами ).

Мы не предлагаем Вам покупать лишние детали, Вы можете приобрести как готовый комплект, так и набор из нужных Вам частей без лишних составляющих.

Обращаем Ваше внимание на то, что петли для люка в подвал входящие в данный комплект имеют специальную траекторию открытия, что позволит сделать щель по периметру крышки минимальной со всех сторон даже при применении напольных покрытий толщиной до 15 мм.

Если Вам нужен готовый люк в подвал,.

Видео люк в подвал гаража своими руками

напольный люк в подвал своими руками, устройство под плитку, ламинат в деревянном полу, фото и видео

Содержание:

Подвал в квартире или частном доме является весьма полезным и нужным помещением, ведь в нем можно хранить запасы на зиму, так как в нем сберегается оптимальная температура в течение всего года, и его можно использовать в качестве склада для лишних вещей.

Обеспечить доступ в такое помещение можно с помощью подвального люка, прорезанного прямо в полу квартиры. Качественно изготовленный люк позволит организовать вход, сделав его незаметным и удобным. О том, как сделать люк в полу своими руками, мы расскажем в нашей статье.

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

• эстетичный внешний вид;
• гармонирование с общим дизайном интерьера;
• надежное и герметичное запирание;
• простота замкового механизма;
• удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;
• простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;
• необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;
• соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;
• расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;
• прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

Стоит отметить, что люки в полу для подвала, должны оберегать жилое помещение от проникновения сырости, не допуская разрастания плесени и грибка. Это требование относится ко всем без исключений подвальным люкам, как простой, так и сложной конструкции.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

• рулетка;
• саморезы для закрепления полотна;
• шуруповерт;
• электродрель или перфоратор;
• сварочный аппарат с набором электродов;
• болгарка;
• металлические уголки;
• железо толщиной до 5 мм;
• уплотняющая резинка.

Последовательность работ

Начинать устройство люка в полу следует со сборки металлического каркаса, подходящего по размерам для будущей конструкции. Читайте также: «Как сделать пол в погребе и какие материалы лучше использовать».

Делать это нужно следующим образом:

• Из металлических уголков с помощью электросварки нужно соорудить основу для крышки будущего люка, при этом важно оставить по 5 мм зазора до бетонного проема для размещения уплотнителя.
• По периметру проема следует разместить прочный резиновый уплотнитель.
• Далее нужно определиться с основным материалом, который будет использован для обшивки крышки люка. Это может быть металл, дерево, керамическая плитка, словом, абсолютно любой материал. Главное, чтобы он соответствовал вкусу хозяев и общему интерьеру помещения.
• Острые кромки уголков на каркасе следует обточить и подогнать их размеры. При этом верхняя часть крышки должна быть несколько шире, чем нижняя.
• При расчете размера каркаса следует учитывать размер полки уголков, чтобы крышка плотно перекрывала проход.
• Фиксация крышки люка в проеме чаще всего производится на петлях, обеспечивающих беспрепятственное его открывание. При этом она должна плотно перекрывать вход, чтобы предотвратить попадание влаги внутрь подвального помещения.
• Единственное требование к петлям – соответствовать габаритам подвального люка. Такие крепления можно легко приобрести в любом строительном супермаркете. Петли фиксируются с помощью саморезов одной стороной на крышке люка, а другой стороной – на металлических уголках.

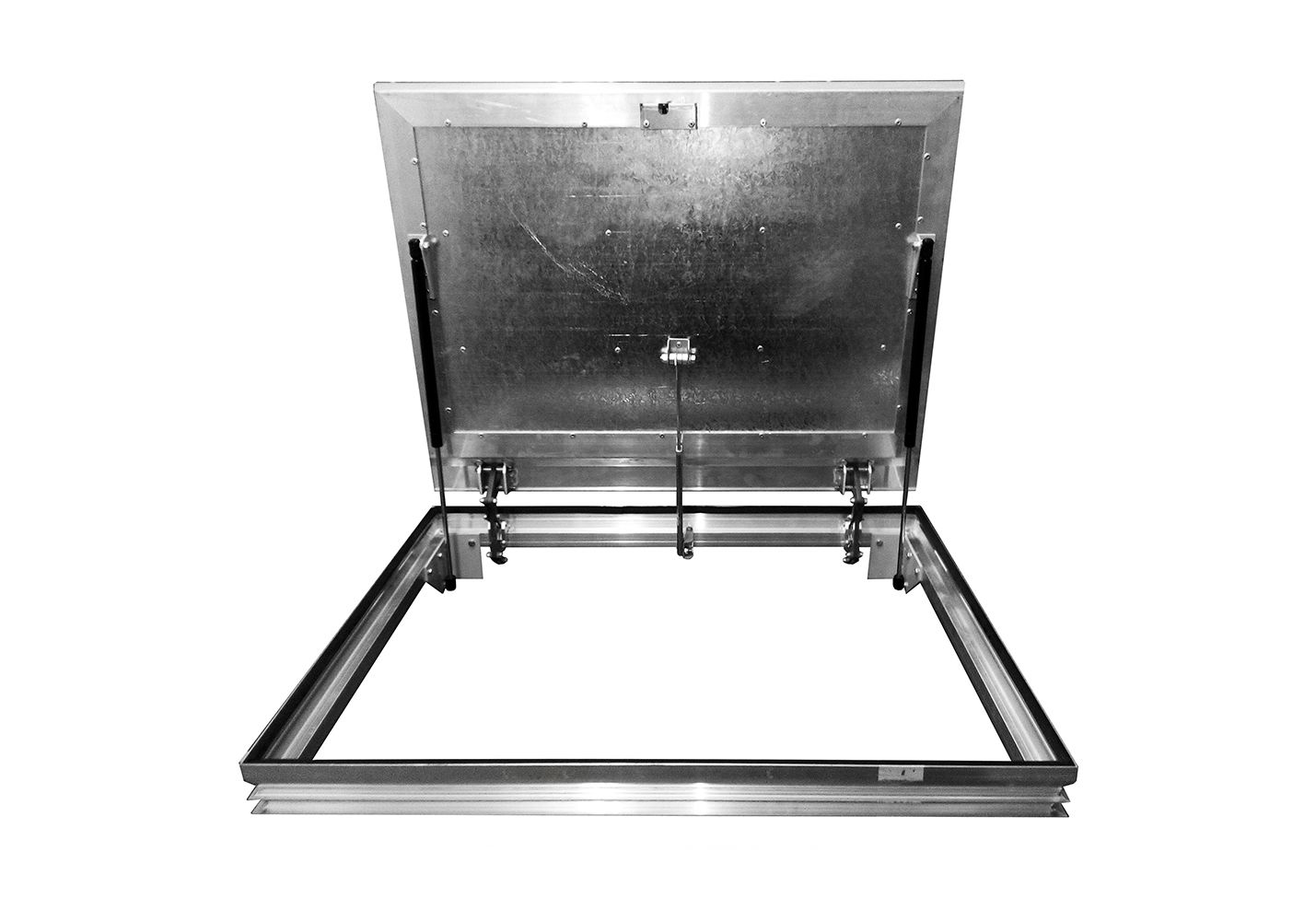

Подвальный люк на газовых амортизаторах

Для перекрытия входа в подвальное помещение можно сделать люк в деревянном полу своими руками, оборудованный газовыми амортизаторами.

Подобные люки имеют ряд особенностей:

1. Металлические конструкции таких изделий обязательно покрывают порошковой краской для защиты от коррозии.
2. При монтаже каркаса конструкции применяют аргонно-дуговую сварку.
3. Обшить контур крышки можно любым материалом, по толщине не превышающие 20 мм. В частности, допустимо использование керамической плитки, паркета, дерева, искусственного или натурального камня.

При организации входа в подвал, стоит обращать особое внимание на то, как сделать люк в полу незаметным, чтобы он не выступал над покрытием и не выделялся на общем фоне.

Чтобы открывать напольные люки подобной конструкции, необходимо приложить лишь небольшое усилие для поднятия крышки за ручку на небольшую высоту. Всю остальную работу проделывают газовые пружины.

Благодаря газовым амортизаторам люк в подполье в деревянном полу плавно и свободно открывается и закрывается, при этом никаких рывков не наблюдается. А если расчет нагрузки на газовый амортизатор проведен абсолютно правильно, то поднять крышку становится очень легко.

Особая конструкция петель с газовыми амортизаторами позволяет оборудовать даже очень большие и тяжелые люки, без потери их основных свойств – надежности и прочности. При этом для открытия дверца на 90^о достаточно одного движения.

Не стоит забывать, что напольные люки в подвал под ламинат нуждаются в резиновых прокладках, расположенных по периметру люка. При наличии уплотнения люк с газовыми амортизаторами предотвратит попадание в подвал посторонних запахов, влаги, а также не допустит появление сквозняков.

Сооружение люка под облицовку плиткой

Люк в полу под плитку имеет ряд отличий в монтаже по сравнению с прочими видами подобных конструкций. Кроме того, такие изделия несколько дороже.

Особенности люков под облицовку плиткой:

1. В качестве каркаса под плитку используется металлическое корыто.
2. Открывать люк до полной настройки подъемного механизма и завершения монтажа напольного покрытия – запрещено.

Последовательность действий для изготовления люка выглядит так:

• Подъемные петли отсоединяют от крышки.
• Размечают места соединения для закрепления люка. Для этого крышку осторожно помещают в проем и регулируют уровень плоскостей.
• Верхняя грань люка должна быть вровень с плиткой напольного покрытия.
• Отсоединив подъемный механизм, можно уложить крышку в проем на плоский ремень и залить корыто бетонным раствором.
• Достать корыто из проема можно по достижении 90 % крепости раствора. После этого все излишки бетона с рамы и внешней части корыта удаляют.
• Теперь можно прикрепить подъемный механизм.
• Керамическая плитка укладывается на бетонный раствор.
• Следует проконтролировать, чтобы между стеной и рамой напольного люка не было никаких зазоров. При наличии таковых, их необходимо заполнить герметиком или монтажной пеной.
• На последнем этапе на раму для плотного прилегания крышки следует наклеить уплотняющую резинку.

Таким образом, все работы по обустройству подвальных люков можно произвести самостоятельно, если следовать инструкциям, проиллюстрированным фото и видео материалами. В частности, тогда вы точно будете знать, как сделать напольный люк своими руками, не допустив ошибок.

Люк

Порошковая окраска двери стального подвала серии Classic Стальные двери подвала серии BILCO Classic теперь доступны с заводской окраской полиэфирной порошковой краской. Полиэфирная смола обеспечивает прочное, атмосферостойкое покрытие. Отвержденное при более высоких температурах, чем большинство влажных покрытий, в результате получается более прочное и устойчивое к сколам покрытие. Это обеспечивает порошковое покрытие стальной двери подвала серии Classic как декоративное, так и защитное.

Двери подвала серии Classic Добавьте удобство прямого доступа в подвал и получите полноценное использование вашего дома с нашей грунтовкой для подвальных дверей Classic Series. Двери подвала BILCO позволяют домовладельцам добавлять в свой дом жилое пространство или складские помещения в соответствии с правилами. Крупные предметы, такие как игровые столы и мебель для готовых помещений, или принадлежности для бассейнов и садовая мебель для складских помещений, легко перемещаются через широкий проем двери BILCO. Двери доступны с заводской порошковой окраской в ​​цвета, подходящие к внешнему виду любого дома.

Стрингеры для подвала Размеры косоуров доступны для всех размеров дверей подвала BILCO. Изготовленные из тяжелой оцинкованной стали, косоуры для лестниц BILCO для цокольного этажа являются экономичной и более прочной альтернативой деревянным лестницам для цокольного этажа.

Пермь Вход в подвал Вход в подвал PermEntry, состоящий из лестничной клетки из сборного железобетона и двери в подвал BILCO, является самым быстрым и экономичным способом добавить удобный прямой доступ в подвал в любой дом. PermEntry® идеально подходит для строительства новых домов и может быть доставлен и установлен дилером BILCO PermEntry® всего за несколько часов.

*** УСТАРЕЛО *** Дверь в подвал с наклонной стеной SLW предназначена для установки на площадках с наклонными боковыми стенками, встроенными в фундамент дома. Двери могут быть установлены на боковые стены из кирпича, камня, блока или заливного бетона и поставляются с инструкциями и оборудованием для правильной установки.

Двери подвала серии Ultra Подвальные двери серии Ultra обеспечивают безопасный и соответствующий нормам доступ в подвал, устойчивы к атмосферным воздействиям и просты в эксплуатации — и все это практически без обслуживания. Дверь в подвал серии Ultra имеет конструкцию из полиэтилена, которая никогда не ржавеет, не гниет и не требует покраски. Его имитация текстуры древесины и приятный цвет коряги дополнят внешний вид любого дома, а сменные вставки в боковые панели позволяют домовладельцам легко добавлять свет или вентиляцию в свое подвальное помещение.

Комплект замка двери подвала Купить онлайн! Наслаждайтесь удобством запирания и отпирания двери подвала BILCO Classic Series снаружи с помощью набора для замков с ключом. Установите дверной замок с ключом BILCO и сохраните поездку в подвал, чтобы запереть или отпереть дверь. Набор замков с ключом для двери подвала доступен для всех моделей стальных дверей подвала и в настоящее время недоступен для дверей подвала серии Ultra.

Люк в подвал | Houzz

Решения для хранения в туалете и гараже

Пример классической конструкции навеса в Сан-Франциско
Если в гараже можно разместить какое-то место для хранения на чердаке, это будет действительно полезно.Но мне нужен высокий потолок гаража — titosayshi

Willow Oak Residence

Построенный в 1889 году в нескольких минутах ходьбы от старой железнодорожной станции Ист-Фоллс-Черч, отдаленно напоминающий готический викторианский стиль был достопримечательностью в районе с деревянным каркасом конца 19 века. дома. Двухэтажный дом меняли много раз за 116 лет своей жизни, при этом большая часть изменений ухудшила стиль и целостность первоначального дома. Начиная с середины двадцатого века, некоторые изменения можно было рассматривать как улучшения.Замечательно доминирующая передняя башня была скрыта надстройкой над навесом для ванной комнаты. Наружная обшивка была покрыта асбестовым сайдингом, что потребовало удаления любых деревянных деталей, выступающих с ее поверхности. Плохо спроектированные миниатюрные дополнения были добавлены к задней части, создав небольшие, неудобные места с низкими потолками, которые стали неактуальными для современного пользователя. Дом серьезно нуждался в капитальном ремонте и реставрации. Молодая семья приобрела дом и сразу осознала недостатки; суб-номинальные помещения, кухня, ванные комнаты и системы.Программа этого проекта была тесно связана с эстетикой, функцией и бюджетом. Программа предусматривала значительное расширение дома за счет новой большой задней пристройки вместо прежних небольших пристроек. Критически важным для программы было не только защитить целостность первоначального дома, но и восстановить и расширить дом таким образом, чтобы пристройка была бесшовной. Завершенный дом должен был соответствовать всем требованиям современного дома со значительными жилыми помещениями, включая реконфигурированное фойе, гостиную и столовую на первом этаже и три модифицированные спальни на втором этаже.В задней части дома пристройка создала новую кухню, семейную комнату, грязевую комнату, дамскую комнату и холл с черной лестницей. Этот новый лестничный холл соединил новый и существующий первый этаж с новой комнатой отдыха на цокольном этаже и новой главной спальней с прачечной и второй ванной комнатой на втором этаже. Весь экстерьер дома был обшит до первоначальной обшивки. Были установлены новые деревянные окна, деревянный сайдинг, отделка стен, включая карниз крыши и грабли. Каждая деталь экстерьера дома соответствовала оригинальным деталям.Этот факт был подтвержден исследованием дома и изучением фотографий рубежа веков. Пристройка второго этажа была удалена, что облегчило восстановление четырехсторонней мансардной башни. Окончательный дизайн дома получился сильным, но не подавляющим. Как отремонтированный дом, готовый продукт вписывается в район, восстанавливая его статус ориентира, удовлетворяя потребности владельца в доме и доме. Hoachlander Davis Photography
Высота двери, стеклянный дизайн, свет в дом.- apgerfin

Powder Room

Пример переходного дизайна дамской комнаты в Майами с раковиной для посуды и бежевыми столешницами
Обработка стен и расположение освещения — ptermin

8 Vanderhorst Street

Винный погреб — традиционный деревянный пол средних тонов среднего размера Идея винного погреба в Чарльстоне с бункерами для бриллиантов
Можно ли сделать доступ в ползунок из кухни? — boulderdomer

Ferren Residence

Новый дверной люк в подвал
Вдохновение для вневременной перестройки экстерьера дома в Бирмингеме
Внешний путь эвакуации — danae_vasquez

Винный погреб на берегу океана

Этот винный погреб был специально спроектирован для размещения под первым этажом дома этого клиента на берегу океана на сваях. Ступени винтовой лестницы сделаны из тех же «зеленых» деревянных полов, что и во всем доме. В этом погребе хранится более 600 бутылок вина, а внутри есть специально изготовленный хьюмидор для демонстрации коллекций домовладельцев. «Верх» подвала сделан из оргстекла толщиной 1,5 дюйма, по которому можно не только ходить, но и отображать внутреннюю часть подвала сверху! Фото Эда Холла
Паб с винтовой лестницей в винный погреб — jackiperry1

Лучшее из Houzz 2021: результаты уже есть!

Есть плюсы, а есть профи Best of Houzz.Просмотрите лучших профессионалов и фотографии рядом с вами.

Увидеть победителей

Magnolia Remodel

Mark Woods
Маленький серый двухэтажный деревянный дом, внешний вид дома, фото в Сиэтле
Скандавский простой. Симметрия. Чистый. — webuser_125149596

Spirall Cellars

Домашний дизайн — современная идея домашнего дизайна в Прочее
Функциональность с заметной видимостью — dingobust

Современный ремонт интерьера в Солт-Лейк-Сити

Прачечная. Фото Renovation Design Group.Все права защищены.
Вдохновение для модернизации современной прачечной в Солт-Лейк-Сити
Прохладное пространство и дверь для скрытия прачечной — webuser_201917625

Central Austin Residence: Интерьер

Пример комбинированного дизайна кухни / столовой из темного дерева и коричневого пола в Остине с белыми стенами
Люстра для ванной со сводчатым потолком — clocurto

Funky Basement

Владельцы этого недавно завершенного подвала — творческая и яркая пара, и мы постарались отразить их индивидуальность в нашем дизайне.Прозрачные шкафы из ольхи, парящий деревянный пол и потолочные балки делают пространство интересным. За дверью сарая скрывается встроенный стол, а лестница окрашена в цвета радуги. Декор владельцев подтверждает необычный характер помещения — обратите внимание на паршивую овцу, расположенную на видном месте … Фото Брит Амундсон.

Дзигнит, Парк Нагли 2

Реконструкция существующей кухни. Удаление лестничной клетки в подвал дома, которая находилась в середине кухни. Теперь есть люк в полу на гидравлических петлях с лестницей внизу, спускающейся в подвал под частью выступа центрального острова.Добавлены новая кладовая в стене и остров.
, такие как шкафы-перегородки в задней стене — schroeds513

N. Allen 19th Century Kitchen Rehab

Пример модной L-образной кухни-столовой с известняковым полом среднего размера в Ричмонде с раковиной под столешницей, плоской- панельные шкафы, деревянные шкафы среднего тона, гранитные столешницы, белый фартук, керамический фартук, бытовая техника из нержавеющей стали и остров

Дзигнит, Нагли Парк 2

Реконструкция существующей кухни.Удаление лестничной клетки в подвал дома, которая находилась в середине кухни. Теперь есть люк в полу на гидравлических петлях с лестницей внизу, спускающейся в подвал под частью выступа центрального острова. Добавлены новая кладовая в стене и остров.

Chesley Knoll — Apartment Kitchen

Эта нестандартная кухня является частью приключенческого проекта, который мы с женой предприняли, чтобы создать полноценную квартиру в подвале нашего таунхауса. Мы разработали план этажа, в котором творчески и эффективно использовалось все пространство площадью 385 квадратных футов, не жертвуя красотой, комфортом или функциональностью — и все это без больших затрат! Чтобы максимально увеличить наш бюджет, мы сделали работу сами и добавили все, от находок из благотворительных магазинов до настенных произведений искусства своими руками, чтобы собрать все это воедино.У нас было всего восемь дюймов между переборкой и холодильником, но вместо того, чтобы тратить это пространство, мы построили неглубокий шкаф с дверцей в виде люка, которая открывается вверх. Этот шкаф шириной тридцать дюймов идеально подходит для хранения больших плоских предметов.

N. Allen 19th Century Kitchen Rehab

Пример модной L-образной кухни-столовой с известняковым полом среднего размера в Ричмонде с раковиной под столешницей, плоскими шкафами, деревянными шкафами средних тонов, гранитными столешницами, белые фартук, керамический фартук, приборы из нержавеющей стали и островок

N. Allen 19th Century Kitchen Rehab

Пример модной L-образной кухни-столовой с известняковым полом среднего размера в Ричмонде с раковиной под столешницей, шкафами с плоскими панелями, деревянными шкафами среднего тона, гранитными столешницами, белым фартуком, керамическим фартуком, приборы из нержавеющей стали и остров

page_type: page_browse_photo

подробнее подробнее подробнее, Хрис Хэтч

подробнее подробнее подробнее, Хрис Хэтч

Сидел 8 июня 2019 г., 7:00 вечера CDT

Подвал

$ 8 ADV / $ 10 ДВЕРИ

Электрооткрыватель люка (люков?) В подвале

Привет всем,
Я упоминал недавно, что собираюсь разработать дизайн для электрических дверей подвала. Я не использую много места под матрасом просто потому, что было проблематично добраться до него, не двигая вещи. Отложив проект на задний план, пока я обдумывал его все, а затем приложил карандаш к бумаге и провел вычисления, я, наконец, нашел способ что-то с этим сделать.
Изюминкой плана является установка электрического линейного привода, чтобы открывать и закрывать люк (в комплекте с матрасом и постельными принадлежностями) нажатием переключателя. Для тех из вас, кто не разбирается в таких вещах, линейный привод похож на гидравлический цилиндр, только электрический.Он толкает прямо наружу и втягивает обратно. Это почти то, что он делает. Если вы визуализируете газовый доводчик на двери вашего дома, вы поймете идею.
Я потратил массу времени на вычисления, чтобы определить требуемый общий вес и длину, а затем пошел по магазинам, чтобы посмотреть, что есть в наличии. Вот тот, который я выбрал:
https://www.amazon.com/dp/B00NM8H5UA/ref=twister_B00NM8H5QE?_encoding=UTF8&th=1
Он поставляется с скобками терминатора, которые я могу или не могу использовать. Он рассчитан на максимальный подъем 330 фунтов.Вы можете подумать, что это слишком большая сила, но учтите, что я кладу ее под углом, и начальный толчок должен быть намного больше, чем вертикальный вес, который я чувствую, когда протягиваю руку и поднимаю дверь. Я выбрал привод с 10-дюймовым ходом. Это не кажется большим, но опять же, при углах и смещении, с которыми я работаю, 10-дюймовый линейный ход приведет к открытию двери примерно в два раза больше. Все дело в геометрии, которую я здесь размещать не буду.
Как и со всеми моими проектами, я начал с основной идеи, как я хотел бы этого достичь, затем огляделся вокруг чего-нибудь еще, что я мог бы включить в проект, как своего рода «много птиц, один камень».В дополнение к проекту двери я хотел добавить розетку на 110 В в изголовье кровати, а также зарядную станцию ​​USB. Пока я прокладывал провод для исполнительного механизма, я решил также подключить цепь 110 В для розетки. Мне также нужно было (наконец) поставить петли, чтобы двери были надежно закреплены, поскольку я буду их надевать, поэтому я принялся за работу, чтобы они вошли в проект. Вот где я:
После того, как я выбрал и заказал оборудование, я разбил проект на несколько этапов.Первым этапом было проложить провод и подготовить его к приводу. Я сделал все это сегодня.
Первым делом нужно было убрать все «вещи». Матрасы, постельные принадлежности и т. Д., Двери, различная палубная фурнитура и фанера. Я хотел запустить электрические цепи прямо от источника питания. Я не был уверен, где находится резервуар для воды (я нашел его Верна!), Поэтому я приподнял пол, чтобы посмотреть.

Я, очевидно, не мог провести провод под полом по левой стороне кемпера из-за резервуара для воды и абсолютно не хотел, чтобы в полу были дыры, поэтому я решил провести его по центру, перейти к правую сторону и пройдите через стенку под радио.Я хотел использовать просверленное отверстие для провода термостата. Вы можете просто увидеть это в дальнем углу над каркасом кровати.

Мой выключатель и розетка находятся на стене около того места, где был огнетушитель. Снял кронштейн огнетушителя и огнетушитель. Я снял переднюю рамку переборки под дверью и обнаружил провода, которые (я так думаю) проходят через пол и выходят к габаритным огням крыльев. Это удобное место для прокладки проводов, что я и сделал.На этой фотографии вы можете увидеть зеленый и белый провода габаритных огней.

Две мои добавленные цепи (110 В и 12 В) — это два желтых провода, которые вы видите здесь. На самом деле проводов три. Две цепи питания для 110 В и 12 В, третья — для цепи нагрузки 12 В, которая идет обратно от настенного переключателя, под полом и к приводу.

Вот и проволока погоня, вся заправленная с переустановленной переборкой. Большой провод — это 110 В, а два меньших — для привода.

Чтобы вернуть мою проводку назад, я решил провести их по центральному ребру под кроватью, но с правой стороны. Здесь они бегут к задней перегородке каркаса в проволочной погоне. Оттуда они поворачивают направо и уходят в сторону рамы и обратно к переборке радиостанции.

Провода проходят через пол в заднем углу и проходят через стену к источнику питания за блоком кондиционирования воздуха.

Вот новая розетка на 110 В с USB-портами для зарядки.4 провода, протянутые через отверстие переключателя, зацепятся за выключатель питания привода.

Вот базовая схема петель, но еще многое предстоит сделать. Я закрепил их, но мне нужно добавить два кронштейна, чтобы удерживать центральный шарнир на центральном ребре, и заменить центральные винты болтами № 10 с гайками. Центральный шарнир — это то место, где большая часть движущей / подъемной силы привода будет давить, поэтому он должен быть прочным как при подъеме, так и на сдвиг. Я опубликую детальное фото и объяснение, как только установлю кронштейны.Я не буду ничего надевать, пока у меня не будет под рукой актуатор, чтобы посмотреть, где и как он подходит.

Но как инженеры говорят: «Должно работать ….»

Согласно данным доставки Amazon, мой привод должен быть здесь в понедельник (здесь, в палочках, что обычно переводится как вторник), и я с нетерпением жду возможности получить его туда и все это подключить. А пока мне нужно вытащить радио, кондиционер и блок питания, чтобы подключить мои схемы и проверить их. Мне понадобится пара часов, чтобы все это выудить и подключиться.Мне также нужно побегать к дилеру RV за переключателем DPDT. Это такой же специальный переключатель, который открывает и закрывает выдвижные части на кемпингах.

Буду держать вас в курсе …
WilliamA

«Когда я буду руководить, фруктовые жевательные изделия бренда Starburst получат свою группу продуктов… а где все эти дурацкие лазерные лучи? Их должно быть больше…»

2018 Jeep Rubicon
2017 [адрес электронной почты] XL
Boyceville, Wi.

Kims Kitchen Remodel: Люк в подвал

В этом блоге описывается весь мой ремонт кухни от начала до конца.Greentea Design предоставила мне свои кухонные шкафы из массива дерева, а я позабочусь об остальном.

Если вы хотите быть в курсе последних событий, просмотрите архив на боковой панели для предыдущих сообщений. Я недавно писал о фартуке, обеденном столе и еще многом другом. Теперь я решил посвятить пост люку, созданному для доступа в подвал — ГЕНИАЛЬНАЯ идея.

Я не могу передать, насколько гениальной была идея убрать часть стены, которая отделяла лестницу от подвала, и создать люк.Я уже говорил об этом в предыдущих постах, но, Боже мой, все получилось так плавно, что мне пришлось посвятить этому пост. Это отличная идея для людей, у которых действительно ограниченное пространство, как у меня. Этот дом имеет ширину 12 футов 2 дюйма — такова ширина кухни, а часть стены, ведущей в подвал, шириной около 9,5 футов. Позвольте мне показать вам несколько фотографий до этого. Это решение было принято частично. через фазу сноса, поэтому я специально не делал фотографии этого района.Ниже приведены некоторые из них, которые у меня уже были (и один я украл во время демонстрации, когда решал, что делать).

Уход от стены означал, что кладовку нужно было поставить ближе к двери в мой офис, а с холодильником там, что сделало бы дверной проем очень плотным. Тогда, когда обеденный стол находится посередине помещения, вам пришлось бы смещаться в сторону, чтобы добраться до стола, или вместо этого мне пришлось бы использовать небольшой стол на 4 человека.Вот пара фотографий, которые я сделал во время рено.
Внизу мой готовый люк. Гений говорю вам — ГЕНИЙ !! Стоит каждой копейки. И мне нравится, что в моем доме, в котором раньше не было НИКАКИХ архитектурных элементов, теперь есть что-то немного необычное, а не просто прямая скучная стена.


Я так взволнован этим новым входом в мой подвал, что даже сделал небольшое видео, чтобы продемонстрировать, как он работает, и в нем даже есть moi (и Феликс).Мне это ТАК нравится.

Фото ниже было включено в мой последний пост, но я подумал, что покажу его снова, потому что это то, что делает люк таким легким. Мы использовали амортизаторы для крышки тонно пикапа. Они стоили 50 долларов за штуку, но это именно то, что я хотел. Это позволяет двери почти пружинно открываться и закрываться (я держусь за нее, чтобы она не делала это слишком быстро), и это также означает, что мне не нужна защелка, как мы изначально думали. Просто нужно немного потянуть, чтобы открыть, и немного надавить, чтобы плотно закрыть.ПОРАЗИТЕЛЬНЙ!!

И на стороне примечания, я наконец нашел время, чтобы найти раму и напечатать новое произведение искусства, которое я решил для кухни. Пару недель назад моя знакомая на Flickr, Маура Паолетти, опубликовала очаровательную фотографию своего кота Дом Фуаса, свернувшегося калачиком в кашпо. Я влюбился в него, и она согласилась, что я могу распечатать его и повесить у себя на кухне. Он идеален — подходящего цвета, у него есть сосуд в виде чаши, так что он выглядит как кухня, и кошка. Я очень доволен тем, как это получилось (к вашему сведению: попробуйте Staples для печати в точном размере, который вам нужен, пока ждете).Спасибо, Маура !!! (Информацию о Мауре на Flickr см. Здесь, а также о ее онлайн-портфолио здесь, а чтобы увидеть фотографию поближе, щелкните здесь).

Этикетки: арт, люк

# отправил kim.

Покрытый антиквариатом посеребренный ящик для люка или стола подвала — для: Quirky Antiques

Старинное посеребренное печенье или бисквит Horace Woodward & Co

Пирс Ранкин Старинное серебро

~ $ 490

Серебряная тарелка, винтажная ложка для наметки или сервировки

Top Banana Antiques Mall

$ 99

Старинная английская серебряная пластина для печенья, бочка с гербом или гербом

43 Чесапикский придворный антиквариат

349 долл. США

Ложка для крема или соуса с оливковым рисунком, античное серебро

Mercy, Maude!

18 900 10 долл. США

Портсигар для сигарет или визиток Art Deco Silver, Австрия, около 1930 г.

Louis Wine Antiques

ПРЕДЛОЖЕНИЕ $ 550

Серебряная тарелка и стеклянный джем или бочонок для печенья викторианский антиквариат c1880

Top Banana Antiques Mall

$ 280

Серебряная тарелка Подставка для тостов или подставка для писем Антиквариат в стиле модерн

Top Banana Antiques Mall

320 долларов США

Посеребренная эстетическая стойка для тостов или писем, антикварная викторианская эпоха c1880

Top Banana Antiques Mall

$ 375

Старинная викторианская посеребренная посеребренная коробка для печенья / сладостей XIX века

Regent Antiques

~ 793 $

Посеребренная посеребренная посеребренная миска с деревянной ручкой

Болтливая коза

~ 155 $ ПРЕДЛОЖЕНИЕ

LOVELY Посеребренная стойка для тостов Арт-деко Чайная вечеринка Винтажная серебряная тарелка Сервировка для тостов или офисных писем Открытки Купюры

Винтажные вещи

ПРЕДЛОЖЕНИЕ $ 95

Большая посеребренная коробка для печенья или безделушек в форме маслобойки

Piers Rankin Antique Silver

~ $ 359

Античный Бирмингемский серебряный холодильник для шампанского или вина

Антиквариат в Аскоте

215 долл. США

Антикварная викторианская визитница из стерлингового серебра 1899

Винтажные украшения с фениксом

$ 498

Коробка для сигарет из стерлингового серебра 1921 года

Бук, винтаж

~ 324 доллара

Коробка для сигарет серебряная пластина ручной работы с тиснением

Victoria’s Curio

50 долларов США

Щипцы для спаржи из американского никеля или серебра

Mason Antiques

ПРЕДЛОЖЕНИЕ $ 350

Заповедник Slater Bros около 1890 года или сахарная ложка

RC Antiques

ПРЕДЛОЖЕНИЕ $ 24

Винтажная визитница из стерлингового серебра с пробойным логотипом Бирмингем

Джульетта Джонс Винтаж

$ 125 ПРЕДЛОЖЕНИЕ

Набор из шести посеребренных кофейных или чайных ложек вирт в коробке

The Garrulous Goat

~ 143 $ ПРЕДЛОЖЕНИЕ

Antique Mappin & Webb Silverplate Кофе или шоколадный горшок

Tangrams

ПРЕДЛОЖЕНИЕ $ 50

~ JAMES W TUFTS 2668 ~ Младенец Геркулес ок. 1880 ~ Визитная карточка или обладатель вашего выбора ~

Сокровища Бренды

525 $ Скидка 18%

Винтажный модерн середины века серебряный сервиз для чая или кофе

Fritz Antiques

$ 275 ПРЕДЛОЖЕНИЕ

Серебряная тарелка Аладдин в форме лампы кувшин для молока или сливки Винтаж

Top Banana Antiques Mall

$ 120

Серебряная пластина с гравировкой складная коробка антикварная викторианская эпоха c1900

Top Banana Antiques Mall

$ 165

Пара антикварных изделий из серебра начала XIX века в стиле английского регентства, старого Шеффилда, на медных бутылках вина или подставках под графин с греческой рамкой для ключей от Мэтью Бултона

Классическая традиция

$ 895

Набор посуды из серебряной тарелки Прозрачное красное стекло Блюдо с маслом Соль, перец или сахар Антиквариат Викторианской эпохи c1900

Top Banana Antiques Mall

$ 235 900 10

Портсигар для сигарет или карточек в стиле ар-деко Striking Birks C. 1930

Louis Wine Antiques

550 долл. США

Ложка для крема или соуса Античный посеребренный оливковый узор с гравировкой Lyle

Mercy, Maude!

10 900 10 долл. США

Большая серебряная тарелка на медном пирсинге или тарелке Bon Bon Vintage

Top Banana Antiques Mall

$ 136

Endearable 1953 Набор посеребренных столовых приборов для 8 Oneida 60 штук

Mercy, Maude!

$ 150

Rose And Leaf 1937 Набор столовых приборов Коробка для 8 посеребренных винтажных вещей

Mercy, Maude!

$ 125

Antique Aethestic Meriden Britannia Серебряный футляр для визиток

KLMAntiques

$ 75

Винтажное сувенирное кольцо для салфеток для California El Camino Real — Silver Plate

Ogee’s Antiques

32 900 10 долл. США

Футляр для сигарет из стерлингового золота Tiffany Vermeil с текстурированной поверхностью

Vintage Vistas

$ 575 ПРЕДЛОЖЕНИЕ

Круглый поднос Thomas & James Creswick в пластине Sheffield

Solvang Antiques

$ 345 ПРЕДЛОЖЕНИЕ

Античный посеребренный кувшин с крышкой

Пирс Ранкин Античное серебро

~ 538 $

Винтажная коробка для сигар / сигарет из стерлингового серебра, 1973.

сердце Англии

$ 198

Серебряная тарелка, печенье, чай, кофе, Георг V, грузинский антик, 1920

Top Banana Antiques Mall

220 $

Щипцы для европейских улиток Monogram T Large Vintage, посеребренные или оливки из альпакки

Mercy, Maude!

30 900 10 долл. США

Набор Gorham Invitation 1940 Сервис для 6 столовых приборов в коробке Винтажные посеребренные дополнения

Mercy, Maude!

$ 75

Поднос с ободком из бисера Винтаж посеребренный сервировочный или чайный сервиз онейда

Mercy, Maude!

20 900 10 долл. США

Hotel Silver Serving Dish, Отель Малтнома, Портленд, Орегон C.1915

виньетка

27 $ Скидка 36%

Коробка для печенья с серебряной тарелкой в ​​викторианском стиле середины XIX века

Perry-Joyce Fine Arts

395 долл. США

Французский крекер с орехами и орехами в посеребренной бронзе в штучной упаковке, 19 в.

Антиквариат речных дубов

$ 595

Футляр для визитных карточек в викторианском или эдвардианском стиле из стерлингового серебра

Антиквариат и украшения Шарлин Труман

110 $

Серебряная тарелка Reed & Barton Tiger Lily Or Festivity, вилка для мяса

Grandview Fine Tableware

$ 15

Посеребренная шкатулка овальной формы с откидной крышкой

Piers Rankin Antique Silver

~ 214 $

Эдвардианский простой стерлинговый серебристый портсигар с кедровой подкладкой

Piers Rankin Antique Silver

~ $ 876

Набор International Deepsilver на 8 человек с порциями в коробке

Something Wonderful

245 $ Скидка 30%

Посеребренный подстаканник Antique c1900

Top Banana Antiques Mall

$ 125

Редкий «Cardeilhac» Surtout de Table или Plateau, Франция, Калифорния.1870-1880

Butler and Butler Gallery

5 800 долл. США 900 10

Пара серебряных пластин для варенья или консервных ложек викторианской эстетики в оригинальном кожаном футляре на шелковой подкладке

Vintage Prairie Gems

ПРЕДЛОЖЕНИЕ $ 65

Сливочник для английских серебряных тарелок XIX века

Антиквариат Анны Чарльз

$ 125

Пасхальная сувенирная ложка для вылупления цыплят Daniel Low Sterling Silver

Berry & Company Столовые приборы

79 900 10 долл. США

Посеребренный кувшин для сиропа с прикрепленным лотком

Plum Nelly Antiques & Treasures

70 долларов США

Модернистский серебряный сервиз из 3 предметов для чая или кофе от Питера Ланна, Лондон, около 1979 г.

Silla, Ltd.

ПРЕДЛОЖЕНИЕ $ 5 250

Набор (3) ножей Reed & Barton Festivity или Tiger Lily Silver Plate

Grandview Fine Tableware

29 900 10 долл. США

Старинное викторианское фигурное куриное яйцо Куриное яйцо Посеребренное кольцо для салфеток

MissSmithVT

100 долларов США

Посеребренная коробочка для печенья в викторианском стиле с украшением в виде римского шлема и фризом римского воина

Пирс Ранкин, античное серебро

~ 531 $

Протокол выхода и сделки в подвале Буббы — Обзор побеговых квестов Орландо, Киссимми, Флорида

Это был мой первый визит в MindGames, и было ясно, что это новый бизнес. Владелец подменяла и служила нашим мастером игры, и она была очень представительна и открыта в отношении проблем, через которые они прошли, что я определенно оценил. Найти бизнес было немного сложно (он находится в старом здании Шоколадного королевства), и случайная пара опоздала в комнату. Они провели начало комнаты, чтобы пара могла присоединиться (что я могу оценить, но в результате у нас в комнате оказалось слишком много людей).
В комнате можно разместить до 10 человек, но, на мой взгляд, 6 человек посчитали бы их слишком большим количеством, исходя из количества головоломок, которые нужно решить.В нашей группе было 7 человек, плюс случайная пара … 9 человек — это слишком много.
В комнате было несколько проблем с технологиями, задействованными в игровом процессе. Все эти квесты хотят превзойти друг друга в технологиях, но когда они не работают, это просто неудобство. Дай мне решить головоломку или найти ключ и стандартный замок в любой день. В паре моментов в комнате приходилось заходить сотрудникам, чтобы что-то исправить, что, конечно, отвлекало от истории. Временной компенсации не было (не то чтобы это имело значение, потому что не было таблицы лидеров и стимула к быстрому побегу).Комната была чистой, и бизнес рассчитан на начинающих игроков (в основном туристов, которым интересно попробовать свой первый квест), а не на опытных игроков.
В начале, когда владелец проинформировал нас о комнате, не было упоминания о том, как мы можем просить подсказки, поэтому я задал вопрос. Она интерпретировала во мне вопрос, который мы хотели направлять на каждом этапе. На самом деле нам пришлось написать знак, говорящий ей, чтобы она перестала нам подсказывать. Комната не была сложной, и даже если бы это было так, у нас не было возможности попытаться решить головоломки.
Когда мы закончили, владелец извинился за то, что неправильно прочитал нас, думая, что мы хотим постоянно получать подсказки с ложечки. Она также упомянула, что предыдущая группа прорвалась через комнату и нанесла некоторый урон, что повлияло на наш игровой процесс. Это подводит меня к вопросу, зачем нас вообще поместили в эту комнату, если она не была готова к шоу?
С положительной стороны, номера доступны по системе ADA, владелец хочет угодить, тематическое оформление комнаты было умеренно хорошим .
