Монтаж перемычки: Правильная установка и соблюдение размеров перемычки

САМОНЕСУЩИЕ ПЕРЕМЫЧКИ

Инновации в строительстве от Bonolit Group — перемычки Poritep.

 В условиях прогрессивного развития строительства зданий из газобетонных блоков важным элементом стеновой ограждающей конструкции является перемычка. С целью снижения теплопотерь, ускорения сроков загружения перемычки и создания однородной поверхности, которая приводит к снижению трещинообразования и уменьшению толщин адгезионно связанной отделки, рекомендуется применение перемычки из ячеистого бетона автоклавного твердения Poritep.

Преимущества перемычек:

1.       Высокая однородность стены, снижается риск образования трещин.

2.       Отличная теплоизоляция без дополнительного утепления.

3.       Небольшой вес по сравнению с железобетонными аналогами (до 5 раз легче).

4.

       Отсутствие монтажных петель, монтаж без техники.

5.       Использование как в самонесущих, так и в несущих стенах.

6.       Исключительная точность геометрических размеров, облегчающая отделку.

7.       Высокий уровень огнестойкости.

8.       Простота и быстрые сроки монтажа, модульность и возможность монтажа для любой ширины стены.

9.       Газобетонные перемычки до 2,5 раз дешевле аналогов.

Газобетонные перемычки Poritep применяются для устройства дверных и оконных проемов в зданиях и сооружениях различного назначения. Задача перемычек — передать нагрузку от вышевозводимой стены, при этом сохранить проем здания. Армированные изделия Poritep устанавливаются в верхней части оконных, дверных и других технологических проемов и служат основанием для продолжения стены, устройства бетонного пояса и перекрытия.

Для производства перемычек из ячеистого бетона автоклавного твердения PORITEP применяется бетон марки по средней плотности D600, с классом прочности на сжатие не менее В3,5. Изделия армируются сварными каркасами и сетками из арматурной стали А400 и А240. Перемычки выпускаются шириной 100, 150, 200 и 300 мм. Максимальная ширина перекрываемого проема – 2500 мм.

Армированные перемычки из ячеистого газобетона рассчитываются на нагрузки от перекрытий и балок, опирающихся на кладку над перемычкой и на давление от свежеуложенной неотвердевшей кладки. Для формирования проемов два метра и более применение армированных железобетонных перемычек становится наиболее актуальным.

Мероприятия, обеспечивающие соответствующие конструктивные решения, позволяют учитывать совместную работу кладки над перемычкой. Предшествующие экспериментальные исследования работы перемычек из ячеистого газобетона, с одним и двумя рядами кладки из блоков сверху изгибаемого элемента, с соединенных между собой с помощью клеевого раствора для тонкошовной кладки, проведенные Семченковым А.С. и Литвиненко Д.В. показали положительный результат.

Выпуск перемычек с высотой 250 мм и применение принципиального другого типа материала шва для кладки блоков потребовал проведения альтернативных испытаний.

Испытания на предприятии ОАО «Бонолит — Строительные решения» проведены с применением изделия 2000х200х250мм. Опытный образец представляет собой сборную составную конструкцию, состоящую из армированной ячеистобетонной перемычки и рядом кладки блоков марки D500 классом В3,5, уложенных над перемычкой. Общий размер опытного образца составил 2000х200х500 (H) мм.

Исследования прочности сцепления ячеистого бетона с полиуретановым клеем «Bonolit «Формула Тепла» показали отличные результаты уже через несколько часов после склеивания образцов, что позволило выбрать данный тип клеевого соединения для экспериментальных исследований. Помимо этого применение данного типа клея не создает теплопроводных включений. Толщина швов в конструкции перемычки не превышала 1 мм.

Испытания перемычки нагружением для оценки прочности проводились по ГОСТ 8829, нагрузка прикладывалась поэтапно. Испытания проводились через два часа после монтажа конструкции на клей.

На изделии сборной составной конструкции перемычки разрушающая нагрузка составила 3150 кг/м.

Разрушающая нагрузка при испытании одиночной перемычки составила 958 кг/м.

Результат испытаний перемычки с вышележащей кладкой из ячеистобетонных блоков на полиуретановом клее, изготовленных по технологии PORITEP, позволяет отметить прирост прочности за счет включения кладки в работу перемычек. Несмотря на высокий прирост прочности в изделии 2000х200х500(H) мм, испытания перемычек других типоразмеров с рядом кладки показывают меньшей прирост прочности, но менее чем в 1,7 раза.

Сегодня перемычки Poritep выпускаются восемнадцати типоразмеров. А производственные мощности предприятия позволяют обеспечить армированным изделиями 18% рынка в своем сегменте, что составляет порядка 3,2 млн. м2 жилья.

Также стоит отметить, что завод Poritep- это единственное предприятие в России, которое производит перемычки в промышленных масштабах, что гарантирует бесперебойные поставки на объекты.

Экономическую выгоду применения армированных изделий в строительстве по достоинству оценили в Агентстве Инноваций города Москвы. Перемычки Poritep внесены в «Перечень инновационной, высокотехнологичной продукции и технологий»





.





Монтаж перемычек на кирпичные стены в Москве

Монтаж перемычек на кирпичные стены выполняется опытными мастерами по доступным ценам и в минимальные сроки. На сайте Юду зарегистрировано множество специалистов, готовых выполнить такую работу. Усиление стены будет проведено аккуратно, качественно и быстро. После работы наших специалистов дверной или оконный проем будет надежно укреплен.

Как подать задание специалистам, зарегистрированным на Юду?

Оформить заказ на монтаж перемычек на кирпичной стене можно на сайте Юду после заполнения заявки. В тексте задания лучше указать следующие данные:

• срочность выполнения работы
• объем работ, сложность и специфика монтажа
• желаемая стоимость

Исполнители, готовые выполнить для вас монтаж перемычек, в скором времени выйдут на связь после публикации задания, с ними можно согласовать все нюансы предстоящей работы и подходящую для вас цену.

Специалисты, зарегистрированные на Юду, готовы установить перемычку любой сложности в жилых или нежилых помещениях. Работа будет произведена профессионально и с соблюдением технологического процесса.

Какие преимущества предоставляют исполнители Юду?

Оформляя заказ на установку перемычки на кирпичные стены через Юду, вы получаете массу преимуществ, а именно:

• выполнение работы в минимальные сроки
• предварительное выполнение всех необходимых демонтажных работ
• монтаж перемычки на окно или дверь
• подбор необходимого размера
• профессиональная и качественная работа квалифицированных специалистов
• доступные цены

Как определить размер оплаты за выполненную работу?

Специалисты, зарегистрированные на Юду, самостоятельно устанавливают размер оплаты за монтаж перемычек на кирпичные стены. При этом учитываются следующие нюансы:

• объем предстоящей работы
• сложность при выполнении задания
• необходимость использовать дополнительную технику
• количество задействованных мастеров
• квалификация исполнителей

Мастера, зарегистрированные на Юду, выполнят все необходимые работы с использованием только качественных материалов. Оформите заказ на профессиональную работу наших исполнителей и получите аккуратную и быструю работу, а также высокое качество по доступным ценам.

Монтаж перемычки из ячеистого бетона

Новый класс строительных конструкций, распределяющих весовую нагрузку и образующих дверные и оконные проемы, – это перемычки из ячеистого бетона.

Перемычка из ячеистого бетона

Они применяются наравне с железобетонными перемычками, но имеют ряд преимуществ (особенно в энергосберегающем строительстве).

Свои основные преимущества перемычки из автоклавного ячеистого бетона получили именно за счет ячеистой структуры заполнителя, который имеет слабую теплопроводность и вес при прочих свойствах обычного железобетона.

Армированный каркас отвечает за прочность перемычек. Заводы ЖБИ заменили обычные тяжелые смеси на более легкий и современный ячеистый бетон. За счет этого достигнуто снижение почти на 30% веса перемычек и устранены температурные (морозопроводящие) мосты в зданиях. Перемычки с использованием ячеистого бетона можно монтировать собственными руками.

Применение облегченных перемычек

Схема перемычки.

С помощью перемычек в стенах образуются проемы для дверей, окон или арок. На перемычки из ячеистого бетона, как и на все другие, ложится вес стены над ними, поэтому они должны иметь достаточно высокую прочность на излом. Эту прочность им обеспечивает армирование и заполнение. Заполнение в такой конструкции работает на сжатие, а арматура – на растяжение. Так как ячеистый бетон менее прочен, чем обычный (тяжелый), то и применяются такие строительные элементы в несущих стенах только в зданиях до пяти этажей. В простенках такие перемычки могут применяться без ограничений.

Основные преимущества, которыми обладают перемычки с наполнением из ячеистого бетона и которые обуславливают их использование:

• меньший вес, который позволяет монтировать их вручную и снижает общий вес конструкции здания;
• слабая теплопроводность, которая позволяет устранять мостики холода в кирпичных зданиях и получать стены с однородными тепловыми характеристиками в зданиях из газосиликатных блоков.

Конструкция и изготовление облегченных элементов

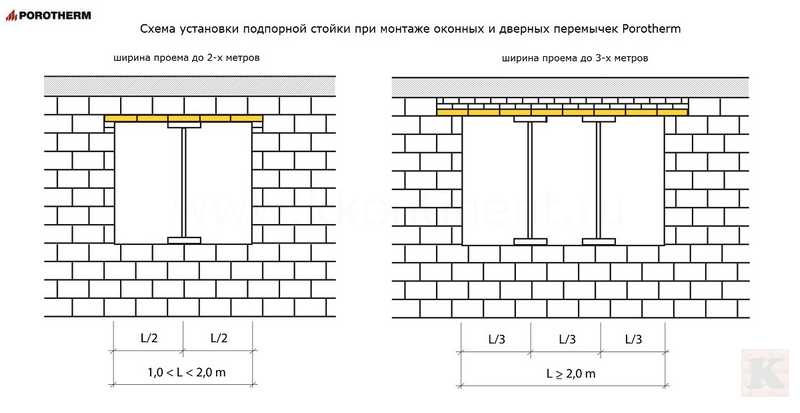

Схема установки перемычки.

Чтобы выдержать прилагаемую сверху нагрузку, конструкция имеет армированный каркас и бетонное наполнение. Обычно армокаркас представляет собой четырехсторонний параллелепипед с более толстой арматурой по углам и обвязками из катанки. Сечение арматуры и катанки определяется нагрузками, которые может принять на себя конструкция. Для удобства стропления к армокаркасу крепятся закладные проволочные петли.

Для перемычек подходит ячеистый бетон только автоклавного твердения. Такой способ изготовления используется еще и для того, чтобы получить преднапряженный газожелезобетон, который выдерживает более высокие нагрузки на изгиб.

Готовят эти блоки автоклавным и неавтоклавным методами. Людям, не являющимся специалистами, трудно разобраться в тонкостях различия материалов из семейства ячеистых и, тем более, знать, чем отличаются автоклавный и неавтоклавный методы производства пористых блоков? Поможем внести ясность.

Само понятие «автоклав» можно сравнить со способом приготовления в скороварке, а неавтоклавный метод подразумевает получение строительного материала посредством технологии без использования пара. Рассмотрим эти технологии на примере пенобетона и газобетона.

Пенобетон

Схема перемычки.

Технология производства неавтоклавного пенобетона не очень сложна: цемент, песок и пену следует тщательно перемешать, чтобы получить богатый воздушными пузырями бетон, который можно сформировать в виде блоков, используемых при возведении стен, перегородок и т.п. Этот метод менее энергозатратный, чем автоклавный. Цена на неавтоклавный пенобетон ниже, ведь он затвердевает в природных условиях без использования специальных печей.

Этот метод хорош тем, что по приготавливаемое изделие можно доводить до очень плотного состояния. С другой стороны, несущие конструкции из этого материала делать нежелательно, т.к. он дает усадку.

Автоклавный пенобетон принципиально отличается от своего собрата. Технология его изготовления требует добавления в смесь алюминиевой пудры и негашеной извести, а также тепловой обработки при температурном режиме 180°С (необходимое давление при этом составит 14 атм). Автоклавное производство требует дорогого оборудования, что связано с большими энергозатратами. Зато произведенный на крупном производстве автоклавный пенобетон – это качественный и надежный материал.

Газобетон

Замер перемычки.

Газобетон – прекрасный невозгораемый материал для возведения сложных конфигураций в строительстве (основа его та же – цемент), он хорош и как теплозвукоизолятор. В зависимости от вяжущих составляющих и образа затвердевания газобетон тоже может производиться актоклавным и неавтоклавным методами.

Принцип автоклавного твердения газобетона такой же, как и и в случае с пенобетоном. С помощью автоклавного пенобетона можно возвести все элементы жилых и производственных зданий. Дома из газобетона экологически чисты и способны “дышать”. Работать с газобетоном проще и приятнее, чем даже с древесиной.

Материалы для изготовления ячеистого бетона

Перемычки из автоклавного ячеистого бетона готовятся профессионалами на заводах. Поэтому ограничимся только перечислением материалов:

• кварцевый песок;
• портландцемент ПЦ-500 Д0, ПЦ-400 Д20, шлакопортландцемент марки М400;
• трехкальциевый силикат;
• трехкальциевый алюминат;
• пенообразователь клееканифольный, смолосапониновый, ПО-6, ПБ 2000, «Экопен»;
• вода;
• фиброволокно;
• пластификатор РТ-2 “ФЕНИКС”.

Инструмент для монтажа

Заводские конструкции из ячеистого бетона можно смонтировать и собственными руками с помощью простых подручных средств. Понадобятся:

• лом;
• строительный мастерок;
• веревка;
• гидроуровень;
• подмостки.

Монтаж необходимо проводить вдвоем с соблюдением мер безопасности.

Нормативные документы и маркировка

Современные производители и строители пользуются следующими нормативными документами, по которым выпускаются и применяются перемычки из различного ячеистого бетона:

• ГОСТ 948-84;
• СТБ 1332-2002;
• СНиП 2.03.11-85.

Так как застройщиков чаще всего интересует длина перемычки, то отметим, что в маркировке по ГОСТу она указывается в метрах после буквы «П», а по СТБ – в сантиметрах после «ПБ». Остальные цифры в обозначении в большей степени касаются архитекторов и производителей.

Монтаж перекрытий кирпичных и крупноблочных зданий. Перемычки

Перекрытия. В кирпичных зданиях междуэтажные перекрытия из железобетонных плит укладывают по стенам и ригелям; в крупноблочных — по стенам.

Ригели (прогоны) (см. схему ниже, поз. а) опирают на железобетонные подушки, которые закладывают в кирпичные стены по ходу кладки. До монтажа ригелей (прогонов) выверяют нивелиром горизонтальность опорных подушек. Разница в отметках верха подушек в пределах секции здания должна быть не более 10 мм.

Ригели стропят за две петли, подают к месту установки и опускают на постель из раствора, разостланного на опорах. До проектного положения ригели доводят монтажными ломиками. Перемещать ригель можно только перпендикулярно продольной оси, работая лопатой ломика. В противном случае может быть нарушена устойчивость стен или столбов, на которые опирается ригель.

Монтажники работают с инвентарных подмостей. После выверки горизонтальности (по уровню и визированием на ранее установленные ригели) и вертикальности (по отвесу) ригель крепят к ранее установленным конструкциям (способ крепления указывают в проекте) и затем снимают стропы.

До монтажа плит перекрытий проверяют положение верхних опорных частей кладки под конструкции перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 10 мм).
Чтобы обеспечить горизонтальность потолка, образуемого плитами перекрытия, пользуются следующими приемами.

В пределах захватки (секции) здания по периметру верха стен или прогонов с помощью нивелира или гибкого уровня наносят (на заранее закрепленные рейки) риски, соответствующие монтажному горизонту, т. е. отметке, на которой будет находиться низ конструкций перекрытий. По нивелировочным отметкам (по шнуру-причалке) укладывают выравнивающий слой раствора (стяжку), разравнивают его правилом и, после того как стяжка приобретает 50 % -ную прочность, монтируют плиты (панели) перекрытий, расстилая на опорных поверхностях слой свежего раствора толщиной 3 . . .4 см.

Другой способ заключается в том, что при нивелировании опорных поверхностей наносят отметки среднего монтажного горизонта на рейки, установленные по периметру здания через каждые 5 … 6 м. При этом исходят из того, что растворные швы должны быть наименьшей толщины. При монтаже плит натягивают шнур-причалку и по нему непосредственно под монтируемые плиты расстилают растворную постель таким образом, чтобы поверхность постели была на 2 … 3 мм выше шнура. Монтаж плит начинают от торцовых стен с инвентарных подмостей (столиков), а при укладке последующих плит монтажники находятся на ранее уложенных плитах.

Монтаж перекрытия ведут звеном из четырех человек: машинист крана, два монтажника (4-го и 3-го разрядов) и такелажник (3-го разряда). Такелажник стропит плиты четырехветвевым стропом. Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры монтируемой плиты (см. схему ниже, поз. б). Они принимают поданную плиту, разворачивают ее и направляют при опускании в проектное положение. Небольшую рихтовку плиты монтажники делают ломиками до снятия строп.

Перемещать плиты в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опустить плиту на растворную постель, необходимо точно навести ее, чтобы получить опорную площадку требуемой ширины (см. схему ниже, поз. в).

использование металлического уголка под перемычки

Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.

Виды стального уголка, используемого для изготовления металлических перемычек

Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:

• повышенная прочность, благодаря утолщению на внутренней стороне угла;
• четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол;
• большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.

Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.

По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.

Преимущества применения стального уголка

Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.

Преимущества использования уголка:

• оперативный монтаж;
• возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката;
• прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

• опора на кладку должна составлять не менее 200 мм с каждой стороны;
• если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой;
• прокат перед использованием окрашивают с внутренней и наружной сторон;
• зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

• Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
• Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
• После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Расчет уголка для перемычек с помощью онлайн-калькулятора

Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.

В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.

расчёт, изготовление своими руками. Изготовление перемычек своими руками

В процессе строительства зданий одной из самых сложных проблем является установка перемычки оконного или дверного проема. Она должна соответствовать всем требованиям, быть прочной, чтобы не допускать проседания стены и деформации рамы окна или коробки двери. При кажущейся простоте работы, для монтажа перемычек необходимы опыт и знания. О том, как правильно сделать перемычку своими руками в дверных или оконных проемах – далее в статье.

Выполнение расчета нагрузки перемычки для оконных и дверных проёмов

В строительстве под перемычкой понимается обычная бетонная балка, которая укладывается на стены и является основанием для кладки следующего ряда кирпича или шлакоблока. Конструкция проема должна отвечать определенным требованиям:

• Опорные участки стены должны нормально воспринимать нагрузку опорной балки.
• Прогиб балки (ее остаточная деформация) должна соответствовать допустимым значениям для окон или дверей, которые будут установлены в проеме.
• Если стена, выполненная из кирпичной кладки, сохраняется целиком, перемычка носит временный характер. После высыхания раствора кладка способна поддерживать сама себя, формирую нормальный проем, поэтому перемычка уже никакой функции не выполняет.

В других ситуациях параметры балки рассчитываются по приложенной нагрузке. Этот параметр должен включать в себя:

• Вес самой перемычки. Особенно это касается тяжелых изделий из железобетона.
• Вес стены над проемом. При этом необходимо учитывать и самонесущую способность кладки.
• Распределение веса стены.
• Нагрузка, которую несет стена от опирания балок перемычки и плит перекрытия.

Ширина линейной перемычки должна быть равна толщине стены, а высота определяется в зависимости от несущей способности перемычки. Длина балки, которая используется в перекрытии оконного проема, зависит от материала, из которого изготовлена кладка. Для кирпича глубина залегания перемычки внутри стены должна составлять не менее 100 мм, для шлакоблока и блоков из других пористых материалов – не менее 300 мм. Умножив эту цифру на 2 и добавив ширину дверного проема, можно высчитать длину перемычки.

Стоит отметить, что в качестве балки оконного или дверного проемов не всегда используется готовое железобетонное изделие. Довольно часто встречается применение деревянных брусьев, или сварных металлических конструкций. Иногда отливают перемычку железобетонную своими руками «по месту». Над проемом устанавливается опалубка и армирующая конструкция из стали. Затем в опалубку заливают бетон. Такой метод примечателен тем, что можно сделать перемычку нужных размеров, даже на нестандартные размеры проема.

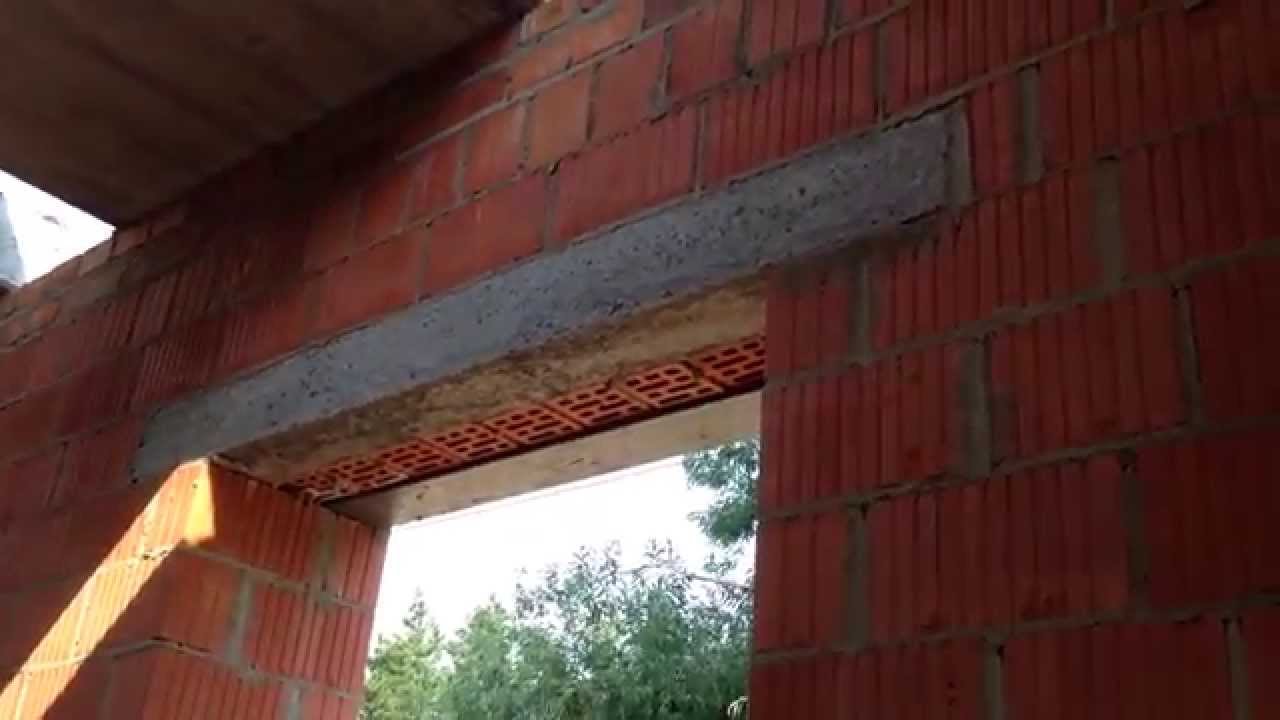

Монтаж перемычки своими руками в кирпичном и блоковом зданиях

Самым простым решением вопроса возведения перемычек оконных и дверных проемов, могло бы стать выведение их габаритов непосредственно под плиту перекрытия. Однако, такой вариант просто невозможен. Дело в том, что между проемной перемычкой и началом армирующего пояса должно быть, как минимум, 7-8 рядов кирпича или 2-3 ряда блоков.

Наиболее простой задачей в монтаже верхней части оконного или дверного проема является работа со стенами, которые не являются опорными для перекрытия. Если кирпичная кладка не отвечает требованиям поддержки, то ряды кирпича усиливаются армированием. Между каждым кирпичом, который накрывает оконный или дверной проем, укладываются специальные скрепки. Их изготавливают из проволоки диаметром не менее 4 мм. Под них заводится арматура, которая укладывается вдоль кладки. Этот прием позволит кирпичам лучше держаться вместе.

Если здание возводится из пеноблоков, установка перемычки над окнами своими руками проводится еще проще. Она возводится из блоков на специальной опоре. В качестве опоры используются доски толщиной не менее 40 мм, под которые установлены опоры. После того, как раствор схватится, в блоках, которые образовывают перемычку, сверху проделывается паз. Его толщина должна составлять не менее 300 мм, а глубина – не менее 200 мм. В паз закладывается армирующая конструкция из арматуры диаметром 10-12 мм. Затем заливается раствор. В последнее время производители строительных материалов предлагают готовые U-блоки, которые имеют форму швеллера. Работать с такими блоками намного проще, чем с обычными. После того, как бетон застынет, блоки будут служить как монолитная конструкция.

Еще одним способом установки перемычки на оконный или дверной проем является отливка бетонной перемычки своими руками. В отличие от монтажа желоба из блоков, опалубка устанавливается съемная. Упирается она на стены проема. Монтаж опалубки проводится из досок или кусков ДСП. Когда конструкция установлена, в нее закладывается рамка из арматуры и заливается бетон. Опалубка снимается только после полного высыхания бетона. Хоть это и самый трудоемкий способ установки перемычки под проем окна или двери, он является экономически более выгодным. При этом процессе исключается привлечение специальной техники для подъема тяжелых железобетонных конструкций.

Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах

Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.

В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.

Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины. В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.

Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.

В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.

Укрепление проема в несущих стенах

Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.

Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема. В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.

После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.

Как залить перемычки над окнами своими руками: фото



Перемычки своими руками: видео

Монолитные перемычки, ГОСТ

В процессе возведения жилых и промышленных зданий часто используют железобетонные изделия. Они характеризуются высокой прочностью, износостойкостью, длительным сроком эксплуатации.

При монтаже оконных и дверных проемов применяют железобетонные перемычки – это обязательная составляющая каждой стенной конструкции.

Особенности конструкции

Оконные и дверные монолитные перемычки – это простое железобетонное изделие. Форма перемычки моет быть прямоугольной, квадратно или Г-образной.

Форма и размеры перемычки должны соответствовать проему, в который изделие монтируется.

Конструкция изделия простая, состоит из:

• бетона – основной элемент, из которого и формируют перемычку. Именно бетон задает все физико-механические характеристики изделия;

• арматуры – это стальные прутья, которые увеличивают прочность, выносливость и целостность ЖБ конструкции;

• строповочных элементов. Основная задача данного конструктивного элемента – безопасная транспортировка, поднятие и монтаж монолитной перемычки. На параметры, свойства и характеристики конструкции они не влияют. Сейчас петли заменили отверстиями.

Действующий стандарт

До 2016 года главным нормативным документом, который контролировал весь процесс производства и применения железобетонных перемычек, был ГОСТ 948-84. На сегодняшний день действующим стандартом, правила и нормы которого распространяются на все виды железобетонных перемычек, является ГОСТ 948-2016 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия».

Данный стандарт контролирует процесс производства ЖБ изделия, качество используемого сырья, производство и испытание, физико-технические параметры готовой продукции, маркировку, приемку, хранение.

Требования к изделию по ГОСТ

В ГОСТ 948-2016 четко прописаны все требования, которым должно соответствовать готовое к эксплуатации изделие:

• для производства ЖБ перемычек используют только тяжелый или ячеечный бетон, марки выше 15, плотностью от 2200 кг/м³ до 2400 кг/м³;

• марка используемого бетона по морозостойкости – от F35 до F200. Данный показатель зависит от средней зимней температуры. Это значит, чем суровей зима в регионе, тем более выше должна быть морозостойкость;

• железобетонная перемычка обязательно должна иметь монтажные петли или строповочные отверстия – грузоподъемные элементы конструкции, при помощи которых, осуществляется ее монтаж;

• одним из основных элементов конструкции ЖБ перемычки является арматура. Она может напрягаемая и ненапрягаемая. Упрочненная или горячекатаная сталь используется в качестве напряженной арматуры. В качестве ненапрягаемой используют горячекатаную сталь марки А3 или термически упрощенную марки А3С. Возможнв и арматурная сетка – продольное и поперечное переплетение металлических стержней класса А500 – А800.

Армирование – это обязательный этап производства монолитной перемычки. Такой каркас увеличивает устойчивость изделия к нагрузкам, снижает риск разрыва на изгибе и появления трещин.

Габариты изделия могут отличаться, все зависит от вида и назначения железобетонного изделия.

Монолитные ЖБ перемычки должны быть:

• прочными;

• морозостойкими;

• износостойкими;

• влагостойкими;

• огнеупорными;

• сейсмостойкими.

Разновидности

Существует несколько классификаций железобетонных перемычек. В соответствии с ГОСТ 948-2016 монолитные такие изделия подразделяются на типы:

• брусковая (ПБ). Это наиболее часто применяемое ЖБ изделие в виде бруска. Ширина ПБ перемычки не более 25 см, длина – от 1030 мм до 5960 мм, высота 140 мм. Вес и тип арматуры может быть разным;

• плитная (ПП). Это железобетонный блок небольших габаритов. Характеризуется шириной до 25 см, длиной от 1 до 3 м, высотой от 65 до 590 мм;

• Г-образная (ПГ). Относится к балочном типу. Отличается наличием специальной выемки, которая предназначена для стыкования примыкания с плитой перекрытия. Высота изделия от 290 мм до 585 мм, длина – от 1550 мм до 5960 мм, ширина конструкции – от 250 мм до 510 мм;

• фасадная (ПФ). Используются как перемычки на элементах здания. Высота монолитной перемычки ПФ от 70 мм до 290 мм, длина от 770 мм до 4280 мм, высота выступающей части изделия – 70 мм или 90 мм.

По типу нагрузки ЖБ перемычка бывает двух видов:

• несущей. Данный тип перемычки рассчитан на высокие нагрузки. Они обладают высокой несущей способностью и выдерживают не только собственный вес, но и нагрузку, которая идет с плит перекрытия и покрытия. Максимально допустимая нагрузка на несущие перемычки – от 2000 кН/м до 5200 кН/м;

• ненесущей. Не обладает дополнительными несущими способностями. Такие изделия применяют при возведении малоэтажных зданий. Максимальная нагрузка, которую способна выдержать ненесущая монолитная плита – от 10 кН/ м до 800 кН/м, это практически собственный вес.

Классифицируются перемычки и по серии:

• перемычка–карандаш. Это тонкая ненесущая конструкция, толщиной от 120 мм. Используется исключительно в дверных межкомнатных проемах, не выдерживает большие нагрузки;

• перемычка–прогон. Характеризуется большими размерами, относится к крупногабаритным ЖБ конструкциям, выдерживает высокую нагрузку. Используется как опора для вышестоящих элементов и конструкций;

• ригель. Это тот же прогон, но его конструкция предусматривает наличие выемки. Относятся к несущему типу.

Производство и методы испытаний

Процесс изготовления ЖБ перемычек достаточно сложный и состоит из нескольких этапов:

• заранее изготовленный в соответствии с требованиями арматурный каркас или сетку помещают в специальные пресс-формы;

• далее в эту же форму выливают бетонный раствор;

• методом вибропрессования раствор уплотняют. Это позволяет удалить из смеси воздушные прослойки, которые значительно могут снизить прочность изделия;

• после наступает этап сушки. Изделие, прошедшее этап уплотнения вынимают из формы и помещают в сушильную камеру, где под воздействием высоких температур оно достигает нужных параметров и свойств.

После производственного процесса изделие проходит лабораторные испытания, в ходе которых подтверждаются заявленные стандартные характеристики. Готовое изделие сравнивают с эталонным образцом, испытывая на:

• прочность;

• жесткость;

• трещиностойкость;

• морозостойкость;

• водонепроницаемость;

• фактические размеры.

Правила маркировки по ГОСТ

Маркировка – это буквенно-цифровое обозначение основных параметров и характеристик изделия. Наносится она непосредственно производителем перед отправкой перемычек на хранение и дальнейшую реализацию.

Маркировка железобетонной монолитной перемычки указывает на:

• тип изделия;

• размер сечения;

• длину конструкции;

• максимально допустимую нагрузку;

• класс арматуры;

• наличие грузоподъемных конструктивных элементов.

Давайте рассмотрим на примере несколько маркировок ЖБ изделия:

2ПБ 19-3-п. Расшифровав данную аббревиатуру, можно определить следующие параметры перемычки:

• 2 – это номер сечения, его габариты 120х140 мм;

• ПБ – тип изделия, перемычка брусковая;

• 19 – длина перемычки;

• 3 – величина расчетной нагрузки, в данном случае 3кН/м;

• п – наличие монтажных грузоподъемных петель.

6ПФ 23-12. Это фасадная перемычка, тип поперечного сечения №6, который соответствует габаритам 190х90х195, диаметр сечения 23, нагрузка 12 кН/м.

Обязательным также является наличие нормативной документации, где указывается подробная информация о производителе, номер партии, дата производства, количество единиц.

Применение

Основной сферой применения монолитных железобетонных перемычек является строительство. В процессе возведения многоэтажных зданий жилого назначения или больших промышленных сооружений используют брусковую, плитную или Г-образную перемычку. При строительстве малоэтажных строений, например, жилых домов или хозпостроек зачастую используют такой вид, как карандаши.

ЖБ перемычки – это обязательный конструктивный элемент для дверного проема и оконного. Основная функция монолитной перемычки – распределение нагрузки.

Цена

Стоимость монолитных перемычек может быть разной. Все зависит от их размера, характеристики и вида.

Каждый производитель устанавливает цену на свое усмотрение, учитывая качество сырья и особенности технологического процесса. Широкий ассортимент данного вида железобетонных изделий представлен на официальном сайте компании «МосКерам». Здесь вы можете купить продукцию разных производителей по оптимальной цене.

В таблице, приведенной ниже, можно увидеть примерную стоимость перемычки:

Тип изделия	Габариты, мм	Вес, кг	Стоимость, за штуку
Брусковый	1000х120х65 1000х120х140 1290х120х220 3000х120х290	От 24 до 260	От 270 руб до 1200 руб
Плитный	1160х380х65 1400х380х140 1420х380х220 1650х510х140	От 72 до 300	От 400 до 1400
Балочный	3900х250х440 4400х250х440 5950х380х585 2980х380х290	От 750 до 2470	От 4450 до 7300
Фасадный	1030х380х140 2200х380х220 4020х380х290 1030х380х90	От 50 до 430	От 750 до 6500

Перемычка термостата | Sensi US

Перемычка для термостата | Сенси США

Установка

Перемычка термостата представляет собой короткий кусок провода, соединяющий две клеммы на основании термостата. Перемычка не выходит из-за стены, а уникальна для каждого термостата. В термостате Sensi не используются перемычки. Если у вас есть перемычка на старом термостате, выбросьте ее и вставьте в приложение Sensi только провода от стены, когда появится запрос во время установки.

Ниже приведена таблица общих соединений перемычек, которые вы можете увидеть на основании вашего старого термостата.

Интеллектуальный термостат Sensi

Перемычка, соединяющая клеммы RC и RH, является наиболее распространенной, и эта перемычка не требуется на термостате Sensi. Термостат Sensi имеет встроенную перемычку RC/RH на задней стороне лицевой панели термостата.

Закрепите перемычку RC/RH на термостате Sensi, если у вас есть два отдельных провода (один идет к RH, а другой к RC) на вашем старом термостате, которые идут от стены.Это указывает на то, что у вас двухтрансформаторная система.

Если вы случайно пережали перемычку RC/RH на задней стороне термостата Sensi и не хотели этого, вам нужно будет перемыкать эти две клеммы.

Чтобы создать новую перемычку для RC/RH, используйте короткий отрезок провода термостата, снимите изоляцию с обоих концов провода и согните его пополам. Подсоедините один конец к RC, а другой конец к RH на настенной пластине. Оставьте провод, выходящий из стены, присоединенным либо к RC, либо к RH.

Интеллектуальный термостат Sensi Touch

Перемычка, соединяющая клеммы RC и RH, наиболее распространена, и эта перемычка не нужна на термостате Sensi. Термостат Sensi имеет встроенную перемычку RC/RH на основании термостата.

Закрепите перемычку RC/RH на термостате Sensi, если у вас есть два отдельных провода (один идет к RH, а другой к RC) на вашем старом термостате, которые идут от стены. Это указывает на то, что у вас двухтрансформаторная система.

Свяжитесь с нами

Наша служба поддержки работает 7 дней в неделю.

Читать далее…

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Проектирование и установка подводной перемычки с вкладышем CRA | Международная океанская и полярная инженерная конференция

Abstract

Жесткие перемычки обычно используются для обеспечения трубопровода жидкости между различным подводным оборудованием и являются важной частью подводной разработки нефтяных и газовых месторождений.Несмотря на то, что было успешно спроектировано и установлено множество жестких перемычек, конструкция жестких перемычек для коррозионно-активного углеводородного потока все еще может быть сложной задачей, особенно при таких ограничениях, как требования к футеровке из коррозионно-стойкого сплава (CRA). В этом документе представлены конструктивные соображения и методы установки, применяемые при проектировании и установке перемычки проекта PY35–2/35–1 в Южно-Китайском море на глубине 300 м. Во-первых, были описаны критерии конструкции перемычки. Всего в этом проекте было рассмотрено 11 жестких перемычек размером от 4 до 10 дюймов.Максимальное расчетное давление немного меньше 4000 фунтов на квадратный дюйм и отличается для каждой перемычки в зависимости от данных обеспечения потока. Во-вторых, была оценена конструктивная способность перемычки, и были определены ограничения, связанные с требованиями к вкладышу CRA, особенно для 4-дюймовых перемычек. Внешнее покрытие также накладывает ограничения на конструкцию. В-третьих, конструкция перемычки и результаты анализа были обобщены как при установке, так и на месте. Для облегчения морской установки были выбраны два различных варианта подъема перемычек.Базовым вариантом является использование рамы для установки перемычек (JIF), которая может поддерживать до двух перемычек на каждой раме. Второй вариант — обычный подъем с помощью спускового инструмента (CVCRT). В-четвертых, представлены процедуры установки перемычек и уроки, извлеченные из морской установки. Был обсужден опыт ограничения последовательности установки перемычек, а также проведена техническая оценка для проверки целостности одной из перемычек после того, как они были заблокированы на неправильных концентраторах. Наконец, были сделаны выводы.Было обнаружено, что конструируемость и возможность установки перемычки должны быть должным образом рассмотрены на ранней стадии проектирования, чтобы свести к минимуму циклы проектирования, а также должна быть проверена надежность конструкции перемычки для количественной оценки и снижения рисков проекта. Подводя итог, можно сказать, что все перемычки были успешно установлены в открытом море, и в этой статье обобщены и обсуждены некоторые соответствующие методы и опыт.

Что такое перемычка?

Обновлено: 19.06.2020 автором Computer Hope

Перемычки позволяют компьютеру замыкать электрическую цепь, позволяя электричеству течь по печатной плате и выполнять определенную функцию.Перемычки состоят из маленьких штифтов, которые можно закрыть небольшой пластиковой коробкой (блок перемычек ), как показано на рисунке. Ниже на иллюстрации показано, как могут выглядеть перемычки на материнской плате. В этом примере перемычка представляет собой белый блок, закрывающий два из трех золотых контактов. Рядом с булавками есть шелкографическое описание каждой из настроек булавки. На рисунке видно, что контакты 1-2 перемыкаются для нормального режима, 2-3 для режима конфигурации, а когда они разомкнуты, компьютер находится в режиме восстановления.

Подсказка

Перемычка также может называться шунтом или шунтом .

Перемычки

вручную настраивают периферийные устройства компьютера, такие как материнская плата, жесткие диски, модемы, звуковые карты и другие компоненты. Например, если ваша материнская плата поддерживает обнаружение вторжений, можно установить перемычку для включения или отключения этой функции.

В прошлом, до технологии plug and play, перемычки использовались для настройки ресурсов устройства, например для изменения используемого устройством IRQ.Сегодня большинству пользователей не нужно настраивать какие-либо перемычки на материнской плате или платах расширения. Обычно вы чаще всего сталкиваетесь с перемычками при установке нового диска, например жесткого диска. Как показано на рисунке, жесткие диски ATA имеют перемычки с тремя наборами по два контакта. Перемещение перемычки между двумя контактами меняет диск с основного диска, дополнительного диска или выбора кабеля.

Подсказка

В некоторых документах может упоминаться установка перемычек в положение «вкл. », «выкл.», «замкнуто» или «разомкнуто». Когда перемычка установлена ​​или закрывает не менее двух контактов, это закрытая перемычка .Когда перемычка отключена, закрывая только один контакт, или контакты не имеют перемычки, это открытая перемычка .

Осторожность

При перестановке перемычек на любом устройстве устройство и ваш компьютер должны быть выключены. Кроме того, всякий раз, когда вы работаете на компьютере или с любым электронным устройством, помните об электростатическом разряде.

Сколько перемычек на материнской плате?

Материнские платы каждого компьютера разные, а это означает, что невозможно узнать, сколько перемычек на материнской плате, если вы не знаете производителя материнской платы и номер модели.Как только эта информация будет известна, на этот вопрос можно будет ответить, обратившись к документации материнской платы.

DIP-переключатель, термины для электроники, термины для оборудования, Jump, Master, Slave

Покупка и установка подушек для прыжков

Процесс покупки/установки

Не зря он называется Jumbo Jumper™. Оно большое! Это КРАСОТА! Это весело! Мы рекомендуем сделать бордюр шириной не менее 8 футов по периметру воздушной подушки Jumbo Jumper™, состоящей из песка или предпочтительно мелкого гравия.

Заказ, печать нестандартных логотипов и доставка могут занять некоторое время, обязательно заказывайте заранее. Мы всегда стараемся ускорить процесс, но рекомендуем заказывать как минимум за 4 недели. Помните, что Jumbo Jumper™ — это самая настраиваемая воздушная подушка на рынке, поэтому вам нужно быть готовым выбрать цветовую схему и размер, а также предоставить свой логотип в векторном формате. Доставка и установка не входят в базовую стоимость, при заказе необходимо внести половину предоплаты.Мы принимаем все основные кредитные карты или чеки.

3. Процесс установки

​Jumbo Jumper™ представляет собой полустационарную установку, но не требует постоянного бетонного основания или конструкций. Jumbo Jumper может быть перемещен в другое место, и на его удаление и перемещение в новое место потребуется 12-18 человеко-часов. Дополнительные затраты на оборудование составят от 200 до 500 долларов. Выбор места для будущих аттракционов и, возможно, второй или третьей воздушной подушки важно учитывать в долгосрочных планах.Владелец будет нести ответственность за любые разрешения или одобрение местных властей на установку и/или эксплуатацию воздушной подушки в качестве аттракциона в любом конкретном месте.

Самостоятельная установка

 Если выбрана самостоятельная установка, подробные пошаговые инструкции будут отправлены по электронной почте, а во время процесса будет предоставлена ​​поддержка по телефону без дополнительной оплаты. Самостоятельная установка проста, но есть несколько чрезвычайно важных шагов для поддержания правильной высоты , так как разница в пару дюймов может привести к дополнительным 12-18 дюймам дополнительной высоты и крутым сторонам готового Jumbo Jumper, что увеличивает проблемы с безопасностью.Гарантия будет включена, если после установки будут предоставлены фотографии для обеспечения правильной установки. Гарантия не будет включена без фотографий после установки.

Профессиональная установка

​Мы рекомендуем устанавливать Jumbo Jumper обученным специалистам. Процесс установки обычно занимает от половины до целого дня. Установку выполнят один-два обученных сотрудника Jumbo Jumper. Необходимо предоставить следующее:



■ Перед установкой необходимо выполнить несколько предварительных требований.(Инструкции будут отправлены по электронной почте)

■ За 4 дня до начала монтажа необходимо позвонить в компанию Blue Stakes или местную службу поиска инженерных коммуникаций и обозначить место установки для любых подземных коммуникаций.

■ Мини-экскаватор с ковшом шириной 18 дюймов и оператор должны быть наняты на 3-8 часов (в зависимости от условий копания)           в день установки. Пожалуйста, не копайте до дня земляных работ.

■ Требуется 20–35 тонн песка или, предпочтительно, мелкого гравия (1/2 дюйма минус гладко закругленный) в зависимости от размера воздушной подушки и размера зоны мягкой посадки.

■ Требуется источник питания 110 В / 15 А (для двигателя требуется только 4 ампера непрерывного тока)

■ 2 лопаты, пила с острым деревянным лезвием и 1 грабли

■ Для помощи установщикам будут запрошены другие небольшие инструменты, которые будут отправлены по электронной почте с инструкциями по установке.



Владелец должен будет построить ограждение и предоставить песок или, предпочтительно, мелкий гравий для зоны мягкой посадки после установки, а затем последняя зона мягкой посадки будет подготовлена ​​и завершена владельцем.После того, как ограждение будет установлено, будет определено окончательное местонахождение источника питания, и владелец установит двигатель на постоянное место с ограждением и цементной подушкой.

​

После установки воздушной подушки Jumbo Jumper™ владелец должен присутствовать, чтобы пройти обучение по ежедневному обслуживанию и эксплуатации, чтобы «Безопасность всегда была на первом месте».

Установщики проинструктируют, как безопасно эксплуатировать надувную подушку Jumbo Jumper™, а также как лучше всего обслуживать Jumbo Jumper™ в межсезонье. Поскольку это единственная компания на рынке с воздушными подушками, которая фактически владеет двумя воздушными подушками и управляет ими, наши установщики поделятся с вами некоторыми очень ценными знаниями из личного опыта эксплуатации.В качестве справочной информации будет предоставлено подробное руководство владельца, включающее ежедневный журнал эксплуатации.

5. Обслуживание с длительным сроком службы

Уход за Jumbo Jumper™ начинается с защиты его от воздействия УФ-излучения, когда он не используется. Настоятельно рекомендуется покупать покрытие для межсезонья. Следите за тем, чтобы во время прыжков не надевалась обувь, и поддерживайте уровень песка или, предпочтительно, мелкого гравия на глубине не менее 5 дюймов от края воздушной подушки — это несколько простых, но эффективных способов повысить безопасность и долговечность вашей воздушной подушки.

Также будет включен таймер, который поможет автоматически проветривать воздушную подушку в межсезонье и упростить управление в течение сезона.

Руководство по установке и устранению неполадок систем Dell PowerEdge SC1420

Перемычки и разъемы: Руководство по установке и устранению неполадок систем Dell PowerEdge SC1420

Назад на страницу содержания

Dell™ PowerEdge™ SC 1420 Руководство по установке систем и устранению неполадок

  Перемычки — общее пояснение

  Перемычки системной платы

  Разъемы системной платы

  Отключение забытого пароля

В этом разделе содержится конкретная информация о системных перемычках.В нем также представлена ​​основная информация о перемычках и переключателях, а также описаны разъемы на различных платах системы.

---

Перемычки — общее пояснение

Перемычки

обеспечивают удобный и обратимый способ изменения конфигурации схемы на печатной плате. При перенастройке системы может потребоваться изменение положения перемычек на печатных платах или приводах.

Перемычки

Перемычки представляют собой небольшие блоки на печатной плате с двумя или более выводами, выходящими из них.Пластиковые заглушки с проводом надеваются на штифты. Провод соединяет контакты и создает цепь. Чтобы изменить положение перемычки, снимите вилку с ее штифта (штырей) и осторожно вставьте ее в указанный штырь (штыри). На рис. A-1 показан пример перемычки.

Рисунок А-1. Пример перемычек

ВНИМАНИЕ: Перед изменением положения перемычки убедитесь, что система выключена.В противном случае может произойти повреждение системы или непредсказуемые результаты.

Перемычка называется разомкнутой или неразомкнутой, если вилка нажата только на один штырь или если вилка вообще отсутствует. Когда вилка нажимается на два контакта, перемычка называется перемычкой. Положение перемычки часто отображается в тексте в виде двух цифр, например 1–2. Номер 1 напечатан на печатной плате, чтобы вы могли идентифицировать каждый номер контакта по расположению контакта 1.

На рис. A-2 показано расположение и настройки по умолчанию блоков системных перемычек. См. Таблицу A-1 для обозначения, настроек по умолчанию и функций перемычек системы.

---

Перемычки системной платы

На рис. A-2 показано расположение перемычек конфигурации на системной плате. В Табл. A-1 перечислены настройки перемычек.

Рисунок А-2. Перемычки на системной плате

Таблица А-1.Настройки перемычки на системной плате

Перемычка	Настройка	Описание
PSWD_JMP	(по умолчанию)	Функция пароля включена.
		Функция пароля отключена.
РТКРСТ	(по умолчанию)	Параметры конфигурации в NVRAM сохраняются при загрузке системы.
		Параметры конфигурации в NVRAM очищаются при следующей загрузке системы.
перемычка без перемычек

---

Разъемы системной платы

Расположение и описание разъемов системной платы см. на Рис. A-3 и в Таблице A-2.На рис. A-3 также указаны слоты расширения и рабочие скорости шины.

Рисунок А-3. Разъемы системной платы

Таблица А-2. Разъемы системной платы

Системный аккумулятор

N

Соединитель	Описание
12VPOWER 12VPAUS	Системная доска Power
AUX_LED
Батарея
CPU_ н	Процессоры (2)
DIMM_ х	модули памяти (6)
DSKT	Дискета привод
Fan_ccag	PCI вентилятор Power
Fan_
	Процессор вентилятор (2)
Передняя панель	Переключатель передней панели tches и индикаторы
IDE1	Primary IDE
IDE2	Secondary IDE
МОЩНОСТИ	плата Система питания
SATA0	SATA Hard Drive0
		SATA Hard Drive1
PCI расширительных карт 78	Слоты расширения: 1: PCI Express X8 2: 32-бит/33 МГц PCI 3: PCI Express x4 4–6: 64-бит/66 МГц PCI-X
VRM	Модуль регулятора напряжения (требуется, если установлен CPU_1)

---

Отключение забытого пароля

Функции безопасности программного обеспечения системы включают системный пароль и пароль администратора, которые подробно описаны в разделе «Использование программы настройки системы» в вашем Руководстве пользователя . Перемычка для пароля включает эти функции пароля или отключает их, а также удаляет все пароли, используемые в настоящее время.

ВНИМАНИЕ: Только обученные специалисты по обслуживанию имеют право открывать крышку системы и получать доступ к любым компонентам внутри системы. Полную информацию о мерах предосторожности, работе внутри компьютера и защите от электростатического разряда см. в Информационном руководстве по системе .

1. Выключите систему, включая все подключенные периферийные устройства, и отсоедините систему от Электрическая розетка.
2. Откройте систему. См. «Открытие системы» в разделе «Устранение неполадок в системе».
3. Снимите перемычку пароля.

См. Рисунок A-2, чтобы найти перемычку для пароля на системной плате.

4. Закройте систему. См. «Закрытие системы» в разделе «Устранение неполадок в системе».
5. Снова подключите систему к электрической розетке и включите систему, включая все подключенные периферия.

Существующие пароли не отключаются (удаляются) до тех пор, пока система не загрузится с удаленной перемычкой пароля. Однако перед назначением нового системного пароля и/или пароля администратора необходимо установить перемычку.

6. Выключите систему, включая все подключенные периферийные устройства, и отсоедините систему от Электрическая розетка.
7. Откройте систему. См. «Открытие системы» в разделе «Устранение неполадок в системе».
8. Установите перемычку пароля.

См. Рисунок A-2, чтобы найти перемычку для пароля на системной плате.

9. Закройте систему. См. «Закрытие системы» в разделе «Устранение неполадок в системе».
10. Снова подключите систему к электрической розетке и включите систему, включая все подключенные периферия.
11. Назначьте новый системный пароль и/или пароль администратора.

Чтобы назначить новый пароль с помощью программы настройки системы, см. раздел «Использование программы настройки системы» в руководстве пользователя .

---

Назад на страницу содержания



Настольные ПК HP и Compaq — Установка перемычек для установки жестких дисков и дисководов CD, CDRW и DVD

Перемычки для жестких дисков и дисководов CD/DVD расположены на задней панели дисковода. Перемычка представляет собой небольшой металлический слайдер, закрытый прямоугольным куском пластика.Перемычки для жестких дисков предназначены для скольжения и соединения двух металлических контактов, чтобы между ними мог проходить электрический ток.

Прежде чем вы сможете использовать перемычки, вы должны знать настройку жесткого диска для каждой пары контактов.

Информация о выводах может быть напечатана непосредственно на этикетке жесткого диска, плате PCA жесткого диска под выводами или выгравирована на окружающем пластике или металле рядом с выводами. Некоторые приводы используют настройку по умолчанию, когда перемычка не установлена. Параметры жесткого диска могут быть следующими, но не ограничиваются ими:

• MS, MA, DS, 0 или M = Master или Device 0.Диск — это первый диск, который будет использоваться на кабеле/канале (подключен к концевому разъему на кабеле IDE).

• SL, PK, 1 или S = ​​ведомое устройство или устройство 1. Диск — это второй диск, который будет использоваться на кабеле/канале (подключен к среднему разъему на кабеле IDE).

• CS, CSEL = выбор кабеля. Привод может быть автоматически настроен подходящей системой.

Если вы не можете найти названия настроек жесткого диска для контактов, вам потребуется обратиться к информации от производителя диска — либо на веб-сайте поддержки производителя диска, либо в любых доступных руководствах, прилагаемых к диску при его покупке. .

Контакты обычно расположены на задней панели диска рядом с разъемом ленточного кабеля. Привод должен иметь три-четыре пары штифтов для настройки привода.

Далее необходимо узнать расположение и тип каждого доступного разъема канала на материнской плате. В приводах используются два основных типа разъемов:

• IDE и SATA. Ленточный кабель IDE подключается к первичному или вторичному разъему IDE на материнской плате. Каждый кабель IDE поддерживает до двух жестких дисков, совместимых с IDE

  .

• Кабель SATA подключается к разъему SATA.Каждый кабель поддерживает один диск. Как правило, установка перемычек не требуется.

Каждый из разъемов помечен на материнской плате. Ваш компьютер может иметь один разъем IDE или не иметь его, а также не иметь разъемов SATA или иметь несколько разъемов SATA. Возможности подключения жесткого диска к компьютеру ограничены количеством и типом разъемов IDE и SATA на материнской плате. Например, вы не можете подключить 2 диска SATA, если на материнской плате имеется только один разъем SATA.

Рис. : Пример разъемов материнской платы для дисководов (конфигурация вашего компьютера может отличаться)

1. разъемы IDE (основной и дополнительный)

2. Разъемы SATA с 1 по 4

Наконец, тип используемого кабеля также может повлиять на конфигурацию ваших дисков.

Для дисков SATA все, что нужно, это подключить кабель SATA к разъему материнской платы и к диску.

Рис. : Пример подключения SATA

1. Подключение силового кабеля

2. Кабель и разъем SATA (под углом 90 градусов, тип разъема может отличаться)

Однако для дисков IDE используйте ленточный кабель IDE (40-жильный стандартный или 80-жильный Ultra-IDE или EIDE). Ленточный кабель соединяет жесткий диск или привод CD/DVD с материнской платой. К одному ленточному кабелю можно подключить до двух устройств, если кабель имеет три разъема (один подключается к материнской плате, а два — к задней части дисководов).

Рис. : Верхние кабельные разъемы IDE

1. Ведомый разъем (средний)

2. Главный соединитель (концевой)

Рис. : Пример подключения IDE

1. Ленточный кабель IDE и разъем

2. разъем силового кабеля

Теперь, когда вы понимаете настройку жесткого диска, разъемы каналов и типы кабелей, вы готовы проверить установки перемычек для дисков.

Щелкните соответствующий заголовок ниже, чтобы развернуть информацию.

Установка перемычек для 1 жесткого диска и 1 дисковода CD/DVD

Заметка:

При использовании одного жесткого диска Western Digital с одним кабелем может потребоваться установить для него значение «Одиночный». Для получения подробной информации см. документацию по жесткому диску.

• Установите перемычку жесткого диска в положение CS или Single. Подключите диск с помощью основного разъема на основном кабеле IDE.

• Установите перемычку дисковода CD/DVD в положение CS.Подключите диск с помощью основного разъема на вторичном кабеле IDE.

Установка перемычек для 2 жестких дисков и 1 привода CD/DVD

Заметка:

Если на первом устройстве выбран Master (MA), то второе устройство на том же кабеле должно быть настроено на Slave (SL). Если на первом устройстве используется функция выбора кабеля (CS), то второе устройство, подключенное к тому же кабелю, также должно использовать CS.

• Установите перемычку первого жесткого диска в качестве ведущего (в качестве альтернативы можно использовать выбор кабеля, но установить для второго жесткого диска значение «Выбор кабеля»). Подключите диск с помощью основного разъема на основном кабеле IDE.

• Установите перемычку второго жесткого диска в положение Slave (используйте выбор кабеля, если на первом жестком диске был установлен выбор кабеля). Подключите диск с помощью разъема Slave на основном кабеле IDE.

• Установите перемычку дисковода CD/DVD в положение «Выбор кабеля». Подключите диск с помощью основного разъема на вторичном кабеле IDE.

Установка перемычек для 1 жесткого диска и 2 приводов CD/DVD

Заметка:

При использовании одного жесткого диска Western Digital с одним кабелем может потребоваться установить для него значение «Одиночный».Для получения подробной информации см. документацию по жесткому диску.

Заметка:

Если на первом устройстве выбран Master (MA), то второе устройство на том же кабеле должно быть настроено на Slave (SL). Если на первом устройстве используется функция выбора кабеля (CS), то второе устройство, подключенное к тому же кабелю, также должно использовать CS.

• Установите перемычку жесткого диска в положение Cable Select или Single. Подключите диск с помощью основного разъема на основном кабеле IDE.

• Установите перемычку первого привода CD/DVD в положение Master (в качестве альтернативы можно использовать выбор кабеля, если для второго привода CD/DVD установить значение выбора кабеля).Подключите диск с помощью основного разъема на вторичном кабеле IDE.

• Установите перемычку второго привода CD/DVD в положение Slave (используйте выбор кабеля, если выбор кабеля использовался на первом приводе CD/DVD). Подключите диск с помощью разъема Slave на вторичном кабеле IDE.

Установка перемычек для 2 жестких дисков и 2 приводов CD/DVD

Заметка:

Если на первом устройстве выбран Master (MA), то второе устройство на том же кабеле должно быть настроено на Slave (SL). Если на первом устройстве используется функция выбора кабеля (CS), то второе устройство, подключенное к тому же кабелю, также должно использовать CS.

• Установите перемычку первого жесткого диска в положение Master (выбор кабеля можно использовать, если вы установите выбор второго жесткого диска в положение Cable Select). Подключите диск с помощью основного разъема на основном кабеле IDE.

• Установите перемычку второго жесткого диска в положение Slave (используйте выбор кабеля, если на первом жестком диске использовался выбор кабеля). Подключите диск с помощью разъема Slave на основном кабеле IDE.

• Установите перемычку первого привода CD/DVD в положение Master (в качестве альтернативы можно использовать выбор кабеля, если для второго привода CD/DVD установить значение выбора кабеля). Подключите диск с помощью основного разъема на вторичном кабеле IDE.

• Установите перемычку второго привода CD/DVD в положение Slave (используйте выбор кабеля, если выбор кабеля использовался на первом приводе CD/DVD). Подключите диск с помощью разъема Slave на вторичном кабеле IDE.

Быстрый запуск автомобильного аккумулятора | Инструкции и видео | Автобатареи.ком.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если освещение и электрические системы все еще работают, возможно, вашей батарее просто нужно подзарядить. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля от внешнего источника.

ШАГ 1: Найдите соединительные кабели (перемычки)

Прочтите и соблюдайте информацию по технике безопасности и обращению на этом веб-сайте, а также по соединительным кабелям. Вам понадобится набор соединительных кабелей и другое транспортное средство с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправочных станциях или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором. Подтяните автомобиль достаточно близко, чтобы кабели легко доставали от аккумулятора одного автомобиля до аккумулятора другого.Выключите оба двигателя и откройте капот или багажник, в зависимости от того, где в автомобиле расположены аккумуляторы.

ШАГ 3. Найдите красную (положительную) и черную (отрицательную) клеммы аккумулятора

Найдите батареи и их клеммы. Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе соединительных кабелей также есть положительный и отрицательный кабели. Красный – положительный (+), черный – отрицательный (-).Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

ШАГ 4. Разряженный аккумулятор: определите металлическое заземление

Определите металлическое заземление внутри автомобиля с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5. Разряженная батарея: подсоедините плюсовой соединительный кабель к плюсовой клемме

Подсоедините положительный зажим кабеля к положительной (+) клемме разряженного аккумулятора.

ШАГ 6. Аккумулятор исправен: подсоедините другой плюсовой соединительный кабель к положительной клемме

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной батареи.

ШАГ 7. Аккумулятор исправен: подключите отрицательный провод кабеля-перемычки к отрицательной клемме

Подсоедините отрицательный зажим кабеля к отрицательной (-) клемме заряженной батареи.

ШАГ 8. Разряженный аккумулятор: прикрепите другой отрицательный провод соединительного кабеля к металлическому заземлению

Подсоедините другой отрицательный зажим к металлической массе автомобиля с разряженным аккумулятором.Вы можете использовать блок двигателя или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно сделать.

ШАГ 9: Разряженный аккумулятор автомобиля. Заведите автомобиль

Завести автомобиль с заряженным аккумулятором. Подождите одну-две минуты и попробуйте завести автомобиль с разряженным аккумулятором.

Если машина заведется:

Снимите черный отрицательный зажим с земли автомобиля, который нужно прыгнуть.
