Пустотные плиты перекрытия: размеры, вес, характеристики

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

СодержаниеСвернуть

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл. 1

Тип изделияГабаритные размерыДиаметр отверстий, ммГеометрия отверстий
Длина, мШирина, мТолщин., мм
1ПК2,4-7,5

1,0-3,6











220

159круглая
2ПК140
3ПК127
1ПК91,1,2,1,5159
1ПКТ

3,6-7,5



2,4-3,6

159
2ПКТ140
3ПКТ127
1ПКК

2,4-3,6



4,8-6,6

159
2ПКК140
3ПКК127
4 ПК
2,4-9,0


1,0;1,2;1,5

260159
5 ПК6,0;9,0, 12,0260180
6 ПК12,0300203
7 ПК3,6;6,31,0;1,2;1,5;1,8160114
ПГ6,0;9,0;12,01,0;1,2;1,5260Грушеобразная

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

Расшифровка маркировки:

  • 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
  • 24: длина 2,400 м.
  • 10: ширина 1 м.
  • 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
  • А- V: использовано стержневое армирование класса А- V.
  • С: силикатный бетон.
  • С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

  • Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
  • Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
  • Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
  • Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24. 10-5А-VС-С6.

Исходные данные:

  • Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
  • Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
  • Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
  • Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.

Плита перекрытия пустотная — размеры, вес, стандарты

Главная / Комплектующие и аксессуары / Конструкции / Пустотные плиты перекрытия

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

  • Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
  • Ширина составляет 1 метр, 1,2 или 1,5 метра
  • Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

  • 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
  • 2ПК – разновидность с пустотами в 140 миллиметров
  • 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

  • ПК – плита перекрытия пустотная
  • 60.15 округленное значение длины и ширины изделия в ДМ
  • 8 – возможная нагрузка на изделие, без учета его собственного веса
  • АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

  1. Технические параметры
  2. Особенности маркировки
  3. Разновидности ЖБИ
  4. Стандартные габариты
  5. Стоимость и от чего она зависит

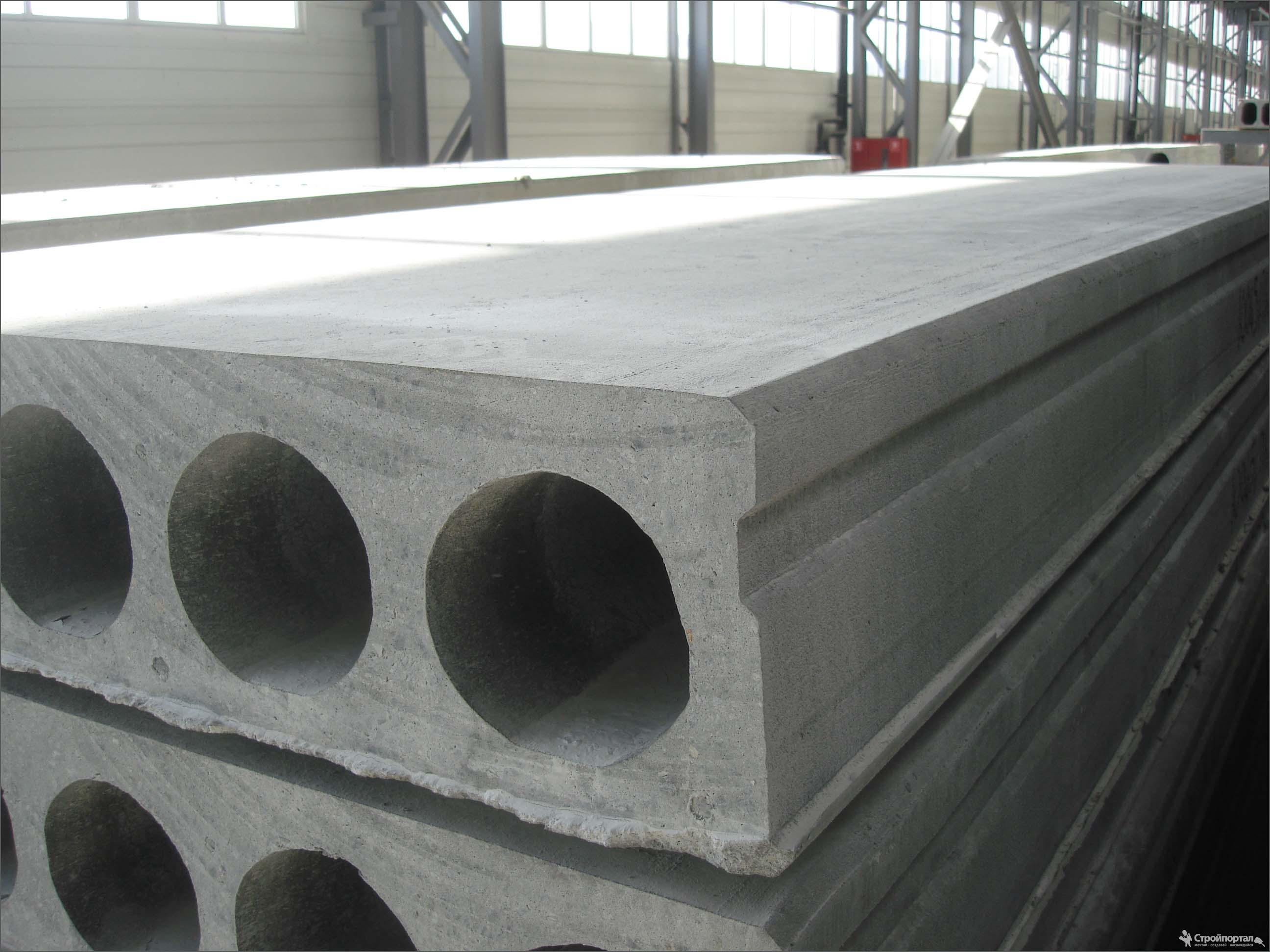

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

  • прочность, долговечность;
  • водостойкость;
  • огнестойкость до 180 мин;
  • простой быстрый монтаж;
  • возможность применения в качестве несущих стен;
  • допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

  • повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
  • сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
  • применение в сейсмоопасных зонах;
  • высокая несущая способность;
  • проще транспортировка, монтаж;
  • увеличенный полезный объем помещений;
  • возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
  • сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

  • трещины шириной более 0,3 мм;
  • имеются участки с обнаженной арматурой;
  • не соответствует размер;
  • уклон поверхности более 8 мм;
  • раковины и размывы диаметром более 15 мм;
  • сколы на ребрах глубиной от 1 см и длиной от 5 см;
  • недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

  • маркировка;
  • дата изготовления;
  • масса;
  • штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Виды и маркировка

Разновидности (серии):

  • ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
  • ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
  • ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
  • НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
  • НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
  • НВКУ — то же, что и НВК, но из железобетона В45;
  • 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

  • способ производства;
  • тип армирования;
  • количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
  • класс прочности бетона;
  • масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Марка Цена за штуку, рубли
24-10-8 2400
24-12-8 2800
24-15-8 3400
25-10-8 2600
25-12-8 3100
25-15-8 3600
35-10-8 3600
35-12-8 4300
35-15-8 5100
50-10-8 4900
50-12-8 5900
50-15-8 7400
70-10-8 8800
70-12-8 9700
70-15-8 11700
90-10-8 17400
90-12-8 17400
90-15-8 20700

Примерная цена на ПБ, ПНО:

Марка, длина Цена за штуку, рубли
ПБ (1,6 — 8,4 м) 1800 — 11700
ПНО (1,6 — 6,3 м) 1950 — 8500

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка Армирование Цена за пог. м
НВ минимальное 1600
среднее 1800
максимальное 1900
НВК минимальное 1750
среднее 1850
максимальное 1950
НВКУ минимальное 2150
среднее 2250
максимальное 2500
4НВК минимальное 2650
среднее 2800
максимальное 2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками. Большой выбор стандартных размеров дает возможность подобрать нужное изделие для любых строений. При необходимости производители выпускают ЖБИ нестандартных габаритов с наценкой. Ограничения — соблюдение требований к минимальной величине допустимой расчетной нагрузки.

Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.


Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91. Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м.;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.
— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

Пустотные плиты ПК,НВ, монтаж, установка, устройство, характеристики.

Главная»Статьи»Все о пустотных плитах ПК

Пустотные плиты в крупно- и мелкогабаритном строительстве

При возведении любой постройки более двух этажей применяются пустотные плиты перекрытия. Хотя бы раз в жизни их видел каждый: это обычная железобетонная плита 2,5х4 метра с несколькими трубчатыми пустотами вдоль длинной стороны. Такие плиты значительно облегчают работу строителей во время создания полов: они кладутся на опоры и все — пол готов. Пустоты в них сделаны для снижения веса и большего теплосбережения. Металлическая же арматура значительно повышает прочность конструкции и позволяет отдельным видам легко выдерживать равномерную нагрузку до 10 тонн (при обязательном соблюдении технологии отливки).



Производство пустотных плит перекрытия

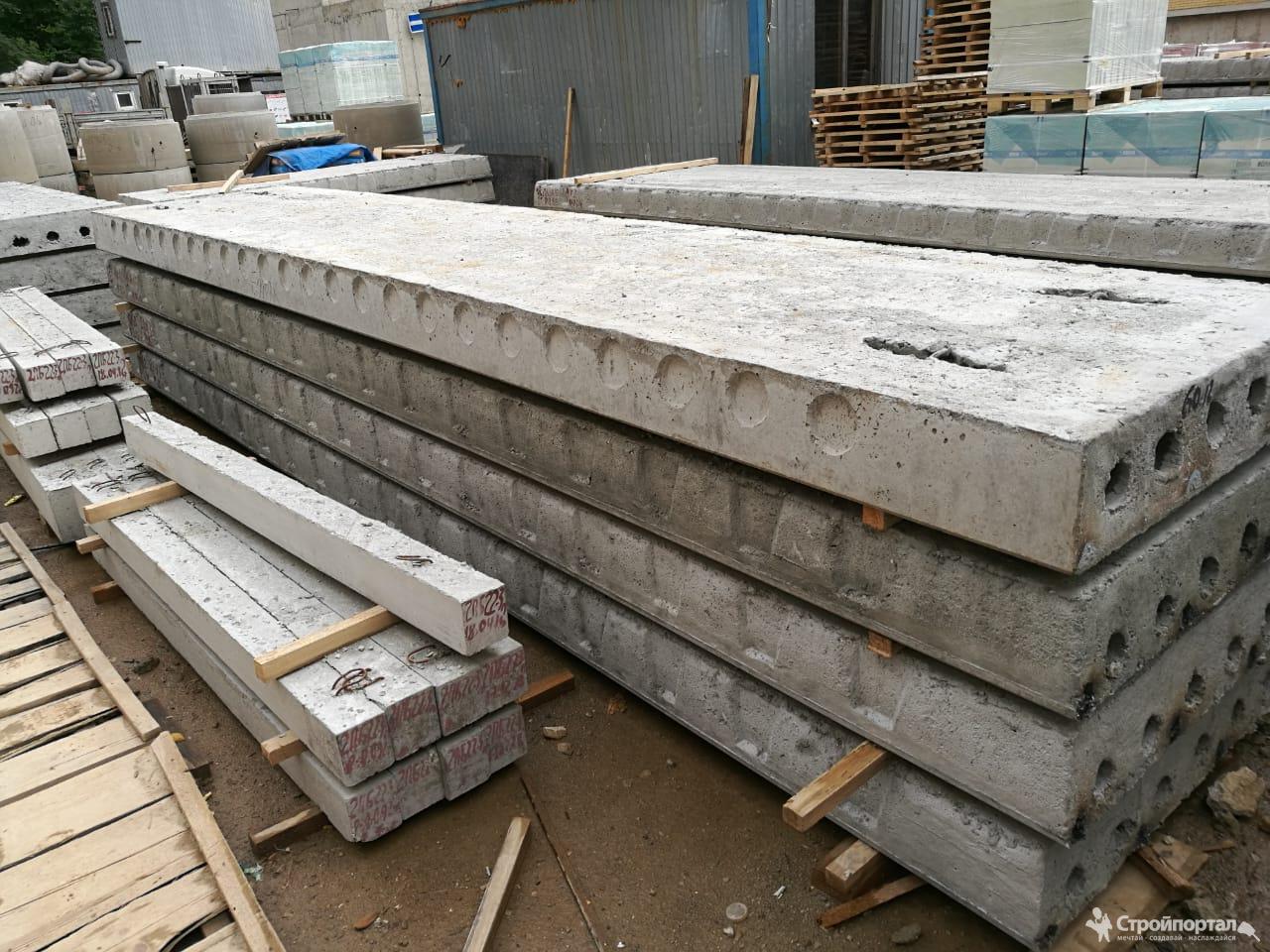

По своей сути пустотные плиты — это железобетонные изделия, отлитые в специальных формах. Поэтому их изготовление не отличается оригинальностью. В заранее подготовленные коробы, имеющие длину до 40метров, укладываются металлические тросы, призванные впоследствии стать ребром жесткости «на разрыв». После этого они натягиваются и между тросами укладываются трубы, имитирующие пустоты.

Следующим шагом заливается бетон. Он имеет примерно следующую консистенцию: 20% цемента, 50% отсева и 30% песка. Казалось бы, процесс завершен и плитам нужно просто дать высохнуть. Но нет — после этого формы укрываются теплоизоляционной пленкой и прогреваются при температуре ~70 градусов на протяжении 4-5 часов.

Это делается для того, чтобы бетон лучше затвердел и получил больший коэффициент прочности. После того, как заготовки застынут, их режут на более короткие плиты, которые после идут в использование строительными компаниями. Некоторые компании-изготовители сразу отливают готовые плиты, не требующие дополнительной разрезки, но такое случается крайне редко.



Как избежать покупки бракованных плит перекрытия

При покупке этого стройматериала нужно понимать, что плиты должны быть самого высокого качества — только тогда они смогут нормально выполнять свои функции. В противном же случае вы рискуете в самом прямом смысле этих слов потерять пол из-под ног.  Установив на бракованную плиту перекрытия даже небольшой вес, вы создадите неподъемную для нее нагрузку, от которой плита может легко переломиться пополам.

  1. В самую первую очередь нужно смотреть на внешний вид самого бетона. Тело плиты должно выглядеть цельным без сколов, трещин и отбитых участков. Реализаторы и изготовители знают о том, что подобную плиту им могут вернуть и поэтому перестраховываются самостоятельно в случае обнаружения такого брака: замазывают новым цементом поврежденные участки. Ни в коем случае не нужно производить укладку подобных «замазанных» плит. Трещина может распространиться и дальше, в результате чего плита переломится;



  1. Следующее — посмотрите на то, где находится укрепляющая арматура. Для этого гляньте на торец плиты — там будут виднеться небольшие металлические кружки. При монтаже плит они обязательно должны находиться снизу. Почему? Здесь нужно немного углубиться в физику и пояснить, что бетон прекрасно выдерживает сжатие, а металл — растяжение. Пустотная плита устанавливается своими короткими краями на вертикальные стены, а длинные стороны «висят» в воздухе. Следовательно, на саму плиту действует сила притяжения, пытающаяся прогнуть ее в центре. Верхняя плоскость плиты стремится сжаться, а нижняя — наоборот разорваться. Вот арматура-то и не дает бетону порваться, тем самым разрушив всю плиту. Если вы увидите, что пруты проходят и в верхней и в нижней части, то нужно выяснить у производителя, на всю ли длину плиты они тянутся;



  1. И в последнюю очередь проведите полный осмотр плиты на наличие трещин. Также попробуйте руками отщепить кусочек бетона. Если это сделать удалось — то не нужно применять подобный стройматериал при возведении дома!



Также хотим обратить ваше внимание на то, что мошенники нередко продают бракованные плиты перекрытия под видом качественных. Нередко они даже в попытках обмануть покупателей доходят до такого абсурда, что ставят несколько более завышенную стоимость, утверждая, словно бы их товар изготавливается из спецматериалов.

Для того, чтобы не попасться на уловки мошенников и не купить фальсификат, уточните у своих знакомых или предыдущих клиентов этого производителя, что они могут сказать касательно качества стройматериалов. Если же это по каким-то причинам невозможно, то возьмите с собой или опытного строителя или специалиста, которые смогут предупредить покупку бракованного товара. Такая несложная процедура сэкономит вам уйму денег, а нервов и времени — еще больше!

Укладка плит перекрытия

Монтаж пустотных плит перекрытия — еще один немаловажный фактор их долговечности. При установке они должны иметь две точки опоры: вдоль своих коротких сторон. Заход плиты на стену или цоколь не должен составлять более 20 сантиметров с каждой стороны. И последнее — запрещено опирать плиту длинной стороной о стену.



Если эти условия монтажа не будут соблюдены, то вполне вероятно, что плита не сможет выдержать номинальный вес для своих габаритов и в один очень неприятный момент переломится.

Для того, чтобы закрепить плиту на ее месте, на стены наносится цементный раствор, который предотвратит ее скольжение по упору (стена или цоколь дома). Также, если плиты имеют в торцах специальные продольные вырезы, то их также рекомендуется наполнить бетоном для того, чтобы связать между собой, тем самым обеспечив монолитность всем элементам пола.

Крайне важно установить ровно первую плиту, иначе все последующие будут ложиться так же неровно, что приведет к ослаблению конструкции. Для этого натяните вдоль всей стены нить и укладывайте плиты по ней. Расстояние в начале и конце нити должно быть равно длине пустотной панели. При возможности нужно, чтобы на противоположной стороне был еще один человек и выполнял то же самое. Таким образом можно добиться наиболее точного позиционирования стройматериала.

При установке нужно допускать погрешность сжатия-растяжения стен и цоколя и поэтому длинные края плит нужно располагать не ближе, чем в 30-40 миллиметрах от ближайшей параллельной стены. Если этого не сделать, то стена может сдвинуть плиту с ее места.



Утепление пустотных плит перекрытия

Пустоты, имеющиеся в плитах нередко утепляют. Особенно это актуально для частных домов. И действительно, практика показывает, что подобные мероприятия позволяют неплохо экономить на отоплении в зимний период. Так как пустоты с боков будут герметично закрыты бетоном, то тут целесообразно использование минеральной ваты в качестве утеплителя. Она несколько лучше справляется с сохранением тепла, нежели пенополистирол или пенопласт.

После того, как плиты будут утеплены, пустоты с боков примерно на 10-15 сантиметров заливаются бетоном для того, чтобы обеспечить наибольшую изоляцию утеплителя от влаги. После этого плиты укладываются на отведенные им места.

По чем продают пустотные плиты?

Цены плит зависят от их размера. Это самый главный принцип их различия. Вот примерная цена в зависимости от длин плит:

  • 2 метра – 4650р;
  • 2,5 метра – 4970р;
  • 3 метра – 5450р;
  • 4 метра – 7700р;
  • 5 метров – 9740р;
  • 6 метров – 10 850р;
  • 7 метров – 12 870р.

Это усредненная цена за одну плиту высотой 22 и шириной 149 сантиметров, то есть, самую дорогую.

Цены оправдываются в первую очередь сложностью в производстве и транспортировке плит. Также для укрепления бетона подходит не любая арматура, а только изготовленная из марок стали, имеющих повышенный коэффициент прочности.

Области применения пустотных плит



Область применения подобных плит довольно обширна:

  • Как основной стройматериал для возведения стен гаражей и панельных домов;
  • В качестве межэтажных перекрытий;
  • Для постройки различных цехов и зданий производства в силу того, что плиты дешевле и легче кирпич;
  • В некоторых случаях они используются для организации автомобильной дороги для подъезда к строительным объектам.

Сегодня пустотные плиты применяются все чаще и чаще. Уже ни одна высотная постройка без них не обходится, так как только они могут похвастаться такими характеристиками прочности и дешевизны. Также популярность их вызвана огромным ассортиментом размеров: видов пустотных плит перекрытия существует около 500 штук, самые распространненые ПК и НВ.

                    Вот одна из десятков таблиц размеров плит НВ:



характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона. Последние в этом списке изделия уже давно обратили на себя внимание благодаря своим особенностям и преимуществам. Цена облегченных плит довольно демократична, при этом их качество не уступает полнотелым аналогам. Перед выбором разновидности перекрытия и его габаритов следует провести расчет допустимой нагрузки, ознакомиться с классификацией, назначением, техническими и ценовыми параметрами.

Оглавление:

  1. Особенности и преимущества
  2. Маркировка
  3. Сфера применения
  4. Цена ЖБИ

Характеристики

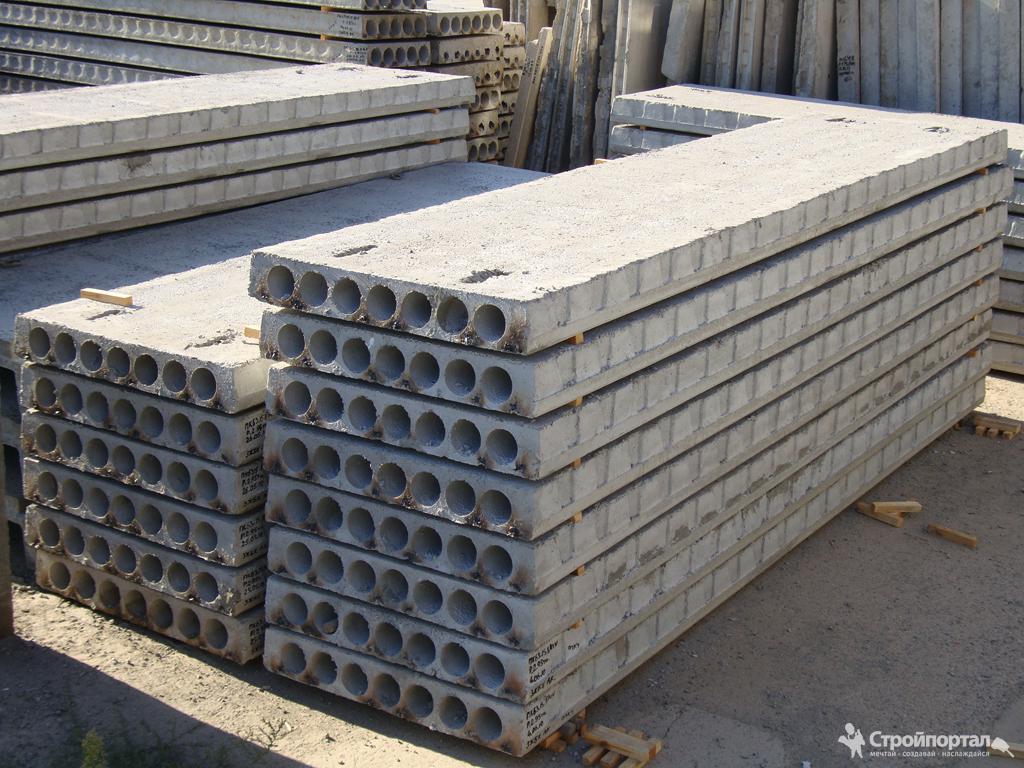

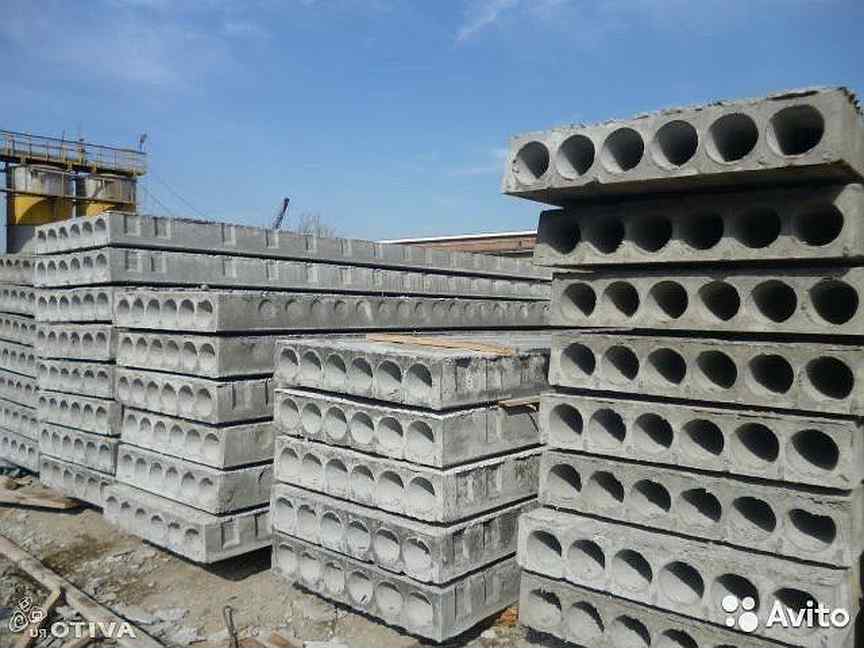

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Стандартные размеры варьируются в следующих пределах:

  • толщина – 22-30 дм;
  • ширина – 9,9-35 дм;
  • длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

  • серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
  • серия ПГ – толщина панели – 260 мм, полости грушевидные;
  • серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

4. Воздух, которым заполнены полости, играет роль теплоизолятора.

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

1. Начальные литеры. Они означают тип изделия – ПК, ПГ или ПБ. Перекрытия ПК делятся на 7 групп, отличительные признаки которых указаны в таблице.

ОбозначениеТолщина, ммДиаметр пустот, мм
1ПК (ПК)220159
2ПК220140
3ПК220127
4ПК260159
5ПК260180
6ПК300203
7ПК160114

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27. 13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

  • толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
  • толщина – 260, максимальная длина – 5680 мм;
  • толщина – 220, при любой длине и диаметре пустот – 127 мм.

Использование ЖБИ с пустотами

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

КомпанияОбозначение перекрытияРазмеры, ммВес, тСтоимость, рубли
ПромстройЖБИПК 61-15-86080х1490х2202,910 090
ЖБИ-2000ПК 62-15-8 Ат800а6100х1500х2002,911 300
ЖЗБКПК 63-12-86280х1190х2202,28 900 (с доставкой)
СавиКомПБ 66-12-86580х1195х2202,3311 100 – 11 870

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63. 15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Пустотелый железобетон — Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

  • Соблюдайте жесткие графики при одновременном снижении затрат на строительство
  • Производство за пределами предприятия с контролем качества на заводе позволяет производить и устанавливать круглый год
  • Несущая способность
  • Общие более низкие затраты на техническое обслуживание по сравнению с другими строительными материалами

Никакая другая строительная система не сочетает творческий подход и практичность, как пустотные перекрытия и кровельные конструкции Spancrete.Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получается звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство при любых погодных условиях сокращает сроки выполнения работ и позволяет быстрее приступить к работе. Компоненты по индивидуальному заказу изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, позволяющие воплотить в жизнь любые задумки, и обеспечивает прочность конструкций, устойчивых к пожарам и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже. Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности в многоквартирных жилых, производственных и развлекательных объектах, розничной торговле, школах, муниципальных и коммерческих зданиях.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными элементами или конструкционной сталью, пустотелый сердечник Spancrete обеспечивает немедленную рабочую поверхность и закрытое пространство для других профессий. Кроме того, в панелях есть сплошные пустоты, которые снижают вес и стоимость, а также могут использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Оптимизация сборных железобетонных пустотных плит

Старая добрая пустотная плита на протяжении многих лет остается одной из самых распространенных плит перекрытий и кровли. Мы попросили специалиста по проектированию конструкций Лассе Раяла, директора бизнес-подразделения Sweco, объяснить секрет этого успеха.

Универсальный продукт для многих целей

Пустотные плиты представляют собой сборные плиты из предварительно напряженного бетона, которые обычно используются для устройства полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях. Также можно использовать пустотные плиты при вертикальной или горизонтальной установке в качестве стен или шумозащитных экранов. Плиты были особенно популярны в Северной Европе, где при строительстве домов упор делался на сборный железобетон. Есть разные виды многопустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия на бетоне

Высокооптимизированное и экономичное использование материала делает пустотные плиты одним из самых экологичных продуктов в строительстве.

Сборная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем массивная плита перекрытия из твердого бетона такой же толщины или прочности.

В сечении многопустотных плит бетон используют только там, где это действительно необходимо. Места, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах диаметром 200 мм 49,9% поперечного сечения составляют пустоты. В многопустотных плитах толщиной 400 мм этот процент может достигать 55. 6. Это обеспечивает экономию затрат на бетонные материалы, а также на вертикальные конструкции, фундамент и арматуру.

Долговечные плиты

Предварительно напряженные пустотные плиты не растрескиваются при эксплуатационных нагрузках. Это снижает прогиб по сравнению с конструкциями из железобетона, потому что вся секция пустотной плиты способствует сопротивлению нагрузкам. Когда растрескивание будет устранено, арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода индивидуального проектирования

При проектировании здания с многопустотными плитами легкое длиннопролетное решение предлагает больше возможностей по сравнению с традиционными массивными короткопролетными плитами. При использовании пустотных плит в жилых домах перегородки внутри квартир обычно могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для внесения изменений в течение срока службы здания.

В коммерческих и общественных зданиях длиннопролетные многопустотные плиты позволили построить удобные автостоянки без столбов, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты хорошо удовлетворяют этому требованию, особенно в отношении передачи звука по воздуху. При использовании стандартных пустотных плит можно легко выполнить требование R’w ≥ 55 дБ по отношению к передаче звука по воздуху.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты 370 мм были специально разработаны для жилых домов для выполнения требований звукоизоляции без дополнительного бетонного покрытия.

Сложное структурное проектирование в Осло

Отмеченная наградами штаб-квартира банка DNB в Осло считается одной из самых сложных работ Лассе Райала за последние годы. Внушительное здание было удостоено награды European Steel Design Awards 2015 за свою многогранную, требовательную конструкцию и инновационное воплощение.

Главным проектировщиком здания, завершенного в 2012 году, выступило известное голландское архитектурное бюро MVRVD. Металлоконструкции были доставлены и установлены компанией Ruukki Construction.Sweco отвечала за конструктивный дизайн стального каркаса здания.

Здание состоит из кубических выступов размером шесть на шесть метров из ядра конструкции. На всех промежуточных этажах 17-ти этажного дома использованы пустотные плиты. В сложный ансамбль входят многочисленные подвесные конструкции и выступы, соединенные со стеклянным фасадом.

«Это делает конструктивное проектирование здания очень сложным — степень сложности является отдельным классом», — говорит Раджала.

В дополнение к многочисленным деталям, здание должно было соответствовать стандартам сейсмостойкости из-за качества почвы. «Пустотные плиты идеальны для сейсмических зон.

Поскольку собственный вес многопустотной плиты намного меньше, чем у соответствующей цельной плиты, боковые силы во время сейсмического воздействия будут соответственно уменьшены », — говорит Раджала.

Лассе Райала работает в компании Sweco Finland Ltd., специализирующейся на строительстве и промышленности.Sweco работает в области структурного, промышленного, экологического и муниципального строительства, а также систем обслуживания зданий и архитектуры.

Tallenna

Что такое пустотная плита?

19 апреля 2018, 16:22 Опубликовано Writer

В Benchmark Fabricated Steel одним из специализированных стальных продуктов в Индиане, которые мы производим для наших клиентов по стальным конструкциям, являются многопустотные плиты. Также иногда называемые пустотными досками, пустотными плитами или бетонными досками, это сборные плиты из предварительно напряженного бетона, которые обычно используются в перекрытиях многоэтажных многоквартирных домов и кондоминиумов. Хотя этот вид материала может использоваться практически в любой среде, он особенно популярен в странах, где основной упор делается на сборный железобетон для целей жилищного строительства, в том числе в странах Северной Европы и некоторых бывших коммунистических странах Восточной Европы.

Почему сборный железобетон так популярен? Возможно, самая большая причина в том, насколько это экономично. Для его изготовления требуется меньше материала, что делает его легче, чем другие типы строительных материалов. Также его можно довольно быстро собрать.Это означает, что владельцы недвижимости, которые хотят быстро построить крупномасштабные жилые или коммерческие здания, могут эффективно использовать многопустотные плиты.

Характер сборного железобетона

Сборная бетонная плита имеет трубчатые отверстия или пустоты, которые проходят по всей длине плиты, обычно с диаметром, который простирается от двух третей до трех четвертей плиты. Это то, что придает плите ее легкий вес — значительно легче, чем плиты перекрытия из твердого бетона, которые были бы такой же толщины, без ущерба для прочности.

Уменьшение веса этого строительного материала важно, поскольку оно помогает сократить расходы, связанные с транспортировкой, а также общие затраты на материал.

Плиты обычно имеют ширину около 120 см и толщину от 15 до 50 см. Стальной трос укрепляет бетон и предотвращает его изгиб под тяжестью нагрузок, которые он несет. Плиты также обычно изготавливаются длиной до 200 метров.

При изготовлении многопустотных плит рабочие выдавливают влажный бетон с помощью предварительно напряженного стального троса из движущейся формы.Затем эта плита разрезается массивной циркулярной пилой с алмазным лезвием, чтобы убедиться, что она достаточно твердая, чтобы эффективно разрезать материал. Такое производство в заводских условиях обеспечивает гораздо более эффективный производственный процесс и лучшую рабочую силу.

Существуют и другие способы изготовления многопустотных плит. Одним из примеров является изготовление пустотных плит перекрытия из железобетона, который не подвергается предварительному напряжению. Эти плиты изготавливаются на производственных линиях карусельного типа до их точной длины в качестве стандартного продукта.Эта длина обычно составляет семь или восемь метров. Это один из самых распространенных методов изготовления многопустотных плит для жилищного строительства в Европе.

Затем, чтобы обеспечить звукоизоляцию пола и соответствие всем современным стандартам, необходимо использовать какое-то мягкое напольное покрытие, чтобы заглушить звук шагов. Иногда в качестве альтернативных решений используются плавающие стяжки пола или резиновые полоски под плитами.

Для получения дополнительной информации о том, что такое пустотные плиты и их место в строительной отрасли, свяжитесь с Benchmark Fabricated Steel, чтобы узнать о продукции из специальной стали в Индиане.

Категория: Изделия из специальной стали

Этот пост написал Writer

Строительство из сборных пустотных плит


С тех пор, как я присоединился к Tocci три года назад, я участвовал в нескольких проектах с различными типами строительства. Я работал со стальными подиумами, бетонными подиумами, стальным каркасом, деревянным каркасом, несущими стойками и балочными перекрытиями. Будучи студентом инженерного факультета, я изучал типичные конструкции из стали, дерева и бетона, которые обычно рассматриваются в учебной программе колледжа, однако я никогда не знакомился с концепцией сборных пустотных панельных конструкций.

Сборная пустотная плита — это предварительно напряженный бетон, который в основном используется для настила полов и крыш в многоквартирных домах или отелях. Сплошные полые сердечники помогают повысить структурную стабильность, а также уменьшить количество материала, что в конечном итоге снижает вес и общую стоимость.
Сборные конструкции из пустотелых плит могут принимать различные формы. Как правило, это система балка-плита или несущая стена с металлическими каркасами.
Обе эти системы — эффективный способ снизить высоту пола до пола благодаря способу крепления доски в поле. В системе ферма-плита используются конструктивные элементы, которые напоминают перевернутую Т-образную (D-образную балку) для прилегания расположенных бок о бок досок. Доски будут опираться на D-образную балку, затем они будут соединены путем вставки арматурного стержня в сердцевину и заливки двух плит твердым раствором (РИСУНОК 1). Используемая в сочетании со стальной рамой, система D-образных балок позволяет ограничить высоту от пола до пола, поскольку больше нет типичных W-образных балок, нарушающих пространство над потолком. Дизайнеры могут уменьшить высоту, оставив при этом необходимое пространство для размещения механического оборудования и трубопроводов наверху.

Рисунок 1 — Балочная система перекрытий

Рисунок 1.1 — Чертеж балочной системы перекрытий

В несущих стеновых системах вместо стального каркаса, видимого в системе балка-плита, используются структурные металлические стойки для поддержки сборных планок. Эта концепция была для меня наиболее интересной, потому что я узнал, что стальные и бетонные конструкции имеют каркас из колонн и балок. Эта конструкция из стали и бетона сконструирована аналогично деревянной конструкции в том смысле, что сначала необходимо возвести несущие стены, а затем поверх каркаса укладывать доску пола (РИСУНОК 2).Этот процесс повторяется от пола к полу, без использования колонн из конструкционной стали. Этот процесс является преимуществом, потому что и пустотелая плита, и несущие стены конструкции могут быть изготовлены заранее за пределами строительной площадки, что помогает значительно сократить продолжительность строительства.

Рисунок 2 — Несущая металлическая стеновая шпилька

Чтобы лучше понять процесс изготовления, у меня была возможность посетить завод по производству пустотных досок в Нью-Йорке. Джо Кавалларо и я получили экскурсию от их руководителя проекта, чтобы продемонстрировать, как устроена доска, и лучше понять ее ограничения.Доска изготавливается на платформе, которая обычно имеет ширину 4 или 6 футов и длину примерно с футбольное поле (РИСУНОК 3).

Рис. 3. Предварительно напряженная доска может иметь большие пролеты и обычно бывает шириной от 4 до 8 футов


В данном случае завод изготавливал доски шириной 4 фута. Поскольку планка также подвергается предварительному напряжению, жилы проволоки устанавливаются на платформу и нагружаются с помощью машины для протягивания проволоки. На этом этапе к армированию добавляются любые дополнительные требования к закладке.Для укладки бетона используется специальная слипформерная машина, которая постепенно опускается по платформе и заливает бетон на платформу. После завершения планка разрезается на отрезную пилу на длину, необходимую для проекта. Этот процесс позволил мне понять толерантность к местам заделки и важность недопущения нарушения предварительно напряженных прядей / проводов внутри доски. Понимание этих характеристик важно для правильной координации потребностей в проникновении и открытии с другими сделками.

Чтобы лучше понять, как собираются железобетонные конструкции, посмотрите это видео от CTSR Group.



Пустотелая доска

Доска

Knightcore (Hollowcore) — это сборная предварительно напряженная бетонная доска, изготовленная методом точного экструзии из бетона с нулевой оседанием, обеспечивающая превосходный размерный контроль и однородность.Плиты разрезаются по длине, чтобы обеспечить точность размеров и гладкость торцов.

Пустотная доска имеет меньший вес на квадратный фут, чем аналогичные элементы террасной доски, представленные на рынке. В результате доска Hollowcore предлагает более высокое отношение пролета к глубине.

Нижняя сторона пустотелой доски представляет собой гладкую стальную форму и может быть оставлена ​​как есть или окрашена текстурированной краской. Во многих случаях использования полов может использоваться пустотелая доска без бетонного покрытия. Стыки между плитами заделываются и покрываются фуражом, применяется подходящая подстилка или набивка и укладывается отделочный ковер, деревянный пол или плитка.

Пустотная доска

изготавливается в контролируемых заводом условиях лицензированных производителей в США и Канаде, что обеспечивает чрезвычайно точные и точные допуски.

Производители пустотных плит

включают многих крупных производителей сборного железобетона и предварительно напряженного бетона и полностью укомплектованы персоналом для обеспечения комплексных продаж и технических услуг.

Пустотная доска используется практически во всех мыслимых типах зданий и может использоваться с любой системой несущих стен или каркаса.

Пустотная доска изготавливается шириной 4–0 дюймов и различной глубиной.

Доска

Hollowcore соответствует требованиям по классам огнестойкости ASTM E119 в отношении ограниченного и неограниченного огня и внесена в список Underwriters Laboratories, Inc. для двухчасовых классификаций огнестойкости (с верхом), в ограниченных и неограниченных условиях. Также доступны трех- и четырехчасовые рейтинги с отливкой в ​​полевых условиях.

Пустотные плиты перекрытия из дощатого бетона устойчивы к воздушному шуму и передаче ударного шума, а также обладают качествами, превосходящими характеристики цельной бетонной плиты эквивалентной толщины.

Акустические тесты показывают оценки STC 48 и NRC 55 для перекрытий. В Канаде пустотные доски одобрены C.M.H.C. № допуска: 7098.

Пустоты могут использоваться для электрических каналов, а также для каналов принудительной подачи и возврата воздуха.

Использование многопустотных перекрытий и плит перекрытия приведет к снижению общей стоимости строительства для вашего следующего проекта. Устранены временные и погодные задержки при формовании и отверждении заливного бетона на месте.

Пустотный дощатый пол и плиты крыши доставляются прямо на строительную площадку для немедленного возведения — даже в ненастную погоду. Полые ячейки позволяют сэкономить место и средства, поскольку их можно использовать для воздуховодов отопления и кондиционирования, вытяжек наружу, электропроводки и трубопроводов.

Пустотная доска, так как она сделана из бетона, практически не требует обслуживания. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Доска

Hollowcore используется в конструкциях по всей Северной Америке и прошла тщательные испытания в полевых условиях.

1. Эта компания должна изготовить, поставить и установить все предварительно напряженные элементы из сборных железобетонных досок Knightcore, включая заливку швов между элементами.

2. Изготовитель должен представить монтажные чертежи на согласование с архитектором.

3. Все сборные пустотные блоки должны быть изготовлены из досок Knightcore, подвергнутых машинной экструзии в рамках строго контролируемого производственного процесса.

4. Блоки из пустотелых досок должны изготавливаться в соответствии с последней редакцией ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве панелей Hollowcore, должны соответствовать всем соответствующим спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проводную прядь без покрытия, соответствующую CSA A135 или ASTM A416.

4. Блок из пустотелых досок должен быть изготовлен методом экструзии с использованием гладких жестких стальных форм и отрезан до длины, как показано на заводских чертежах.

1. Монтаж должен производиться опытными сборщиками ЖБИ под компетентным контролем.

2. Опорные поверхности для плит пустотных досок будут подготовлены другими до истинно ровной поверхности.

3. Строительство здания в допустимых пределах возлагается на генерального подрядчика.

4. Плиты должны быть тщательно заделаны цементно-песчаной жидкостью в соотношении 1: 3, при этом необходимо следить за тем, чтобы стыки между плитами были должным образом заполнены.



6 «пустотелый стержень

Вес = 44 PSF

Крышка до центра прядей = 1 3/8 дюйма

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 « Нагрузка

250+

240

165

115

85

62

46

33

Камера

0. 05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 « Нагрузка

250+

250+

210

155

115

85

65

50

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 « Нагрузка

250+

250+

250+

185

140

105

85

65

Камера

0. 09

0,12

0,15

0,17

0,18

0,18

0,16

0,11

Секция 6 «- 2» Поверхность

Крышка до центра прядей = 1 3/8 дюйма

Композитный верх: 2 дюйма толщиной, f’c = 5 KSI, единица веса= 150 ПКФ

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 «

Нагрузка

250+

250+

235

170

120

85

60

45

Камера

0. 05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 «

Нагрузка

250+

250+

250+

220

165

120

90

70

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 «

Нагрузка

250+

250+

250+

250+

200

150

115

90

Камера

0. 09

0,12

0,15

0,17

0,18

0,18

0,16

0,11



8 «Пустотелый стержень

Вес = 57 PSF

Прикрытие до центра прядей = 1.75 «

Нити Размах ->

10

12

14

16

18

20

22

24

26

28

30

32

4-1 / 2 « Нагрузка

520

420

351

300

239

186

146

116

93

74

59

47

Камера

0. 08

0,11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

5-1 / 2 « Нагрузка

535

433

362

309

269

233

189

152

123

100

82

67

Камера

0. 10

0,15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

7-1 / 2 « Нагрузка

567

459

384

328

285

252

224

201

181

150

125

105

Камера

0. 15

0,21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

Верхняя часть 8 «Секция — 2»

Крышка до центра пряди = 1.75 «

Покрытие из композитного материала: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

Нити Размах ->

12

14

16

18

20

22

24

26

28

30

32

34

36

4-1 / 2 «

Нагрузка

534

444

337

305

235

183

144

113

89

70

53

40

Нет данных

Камера

0. 11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

-0,01

Нет данных

5-1 / 2 «

Нагрузка

548

455

387

335

294

240

192

154

124

100

80

64

50

Камера

0. 15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

0,24

0,13

7-1 / 2 «

Нагрузка

577

479

408

353

310

274

245

221

191

158

131

109

90

Камера

0. 21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

0,74

0,68



Пустотелый сердечник 10 дюймов

Пустотелый сердечник 10 дюймов

Вес = 65 PSF

Прикрытие до центра прядей = 1. 75 «

ниток

размах ->

16

18

20

22

24

26

28

30

32

34

36

38

6-1 / 2 «

Нагрузка

486

424

368

309

256

211

175

147

123

103

87

73

Камера

0. 23

0,28

0,34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,048

8-1 / 2 «

Нагрузка

501

437

387

333

284

244

209

176

149

126

107

91

Камера

0. 27

0,34

0,40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

Пустотелый сердечник 10 дюймов

Прикрытие до центра прядей = 1.75 «

Покрытие из композитного материала: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

размах ->

20

22

24

26

28

30

32

34

36

38

40

42

6-1 / 2 «

Нагрузка

439

379

307

252

208

172

143

119

98

81

67

54

Камера

0. 34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,48

0,41

0,32

8-1 / 2 «

Нагрузка

447

400

345

294

249

208

175

147

124

104

87

73

Камера

0. 40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

0,68

0,61



12 «пустотелый стержень

Пустотелый сердечник 12 дюймов

Вес = 75 PSF

Прикрытие до центра прядей = 1.75 «

ниток

размах ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

177

146

122

101

84

69

57

46

37

Камера

0. 32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

254

229

200

177

158

139

120

103

89

76

65

56

Камера

0. 62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52

Пустотелый сердечник 12 дюймов

Прикрытие до центра прядей = 1.75 «

Покрытие из композитного материала: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

размах ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

200

164

135

111

90

73

58

45

34

Камера

0. 32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

278

253

232

204

181

156

133

113

96

81

68

57

Камера

0. 62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52




Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.


Пустотные жилые дома

Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

Экономичное решение

Максимально увеличьте пространство в доме любого плана по цене примерно 20 долларов за квадратный фут с помощью пустотелых кровельных и напольных систем от County Materials. Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

  • Создает многофункциональные жилые и складские помещения
  • Изолирует между цокольным этажом и жилыми помещениями первого этажа
  • Отвечает стандартам IBC и UBC и огнестойкости до 3 часов
  • Снижает передачу звука через пол и потолок, делая жилую среду более тихой
  • Поддерживает комфортную температуру в помещении

Профессиональное обслуживание и поддержка

Опытный отдел продаж

County Materials поможет с вашими планами проектирования и предоставит исчерпывающие сметы.Специалисты по дизайну подготовят чертежи, определят размеры и предоставят необходимые инженерные детали, чтобы обеспечить правильные методы установки для успешного проекта.

Строительные выгоды

Hollowcore помогает ускорить процесс строительства. Менее чем за один день и в большинстве погодных условий опытная монтажная бригада может установить пустотелую доску с помощью мобильного крана для обычного пола в гараже. Пустотелый сердечник поднимается с бортового прицепа, размещается непосредственно на несущей конструкции, соединенной со стальным каркасом, каменной кладкой или монолитными бетонными стенами.Стыки между планками выравниваются и заделываются раствором, мгновенно создавая плоскую рабочую поверхность.

Как строительный материал, удобный для подрядчиков, Hollowcore от County Materials прост в установке и эффективно работает с системами отопления, кондиционирования, сантехники и электротехники. Доски изготавливаются определенной длины для каждого проекта с учетом плана дома с уникальными углами и изгибами.

Изготовлено с глубиной 8 дюймов, 10 дюймов и 12 дюймов
Допускает пролет до 44 дюймов (@ 50 фунтов на квадратный дюйм)

Строительное проектирование — Как происходит соединение между полой плитой и закладной балкой?

Это зависит от того, какое поведение соединения вы хотите достичь. Производитель пустотных плит, как правило, предоставляет стандартные детали соединения или помогает вам с проектированием соединения. Обычно балки / колонны проектируются так, что готовые пустотные плиты можно поднимать на место. Поэтому обычно есть выступы или выступы, на которых плиты могут сидеть.

Чтобы получить представление, компания Hollow Core Concrete Pty Ltd (Австралия) разместила на своем веб-сайте технические листы для пустотных плит, в которых показаны некоторые типичные детали подключения.

Например, я взял детали для соединения внутренней балки с полой сердцевиной с их веб-сайта:

Для получения экспертного заключения стоит обсудить конструкцию с производителем пустотных профилей.Я всегда рекомендую использовать экспертов вместо того, чтобы что-то изобретать заново.

Как заметил @Wasabi, я не рассмотрел ситуацию, о которой вы упомянули в комментариях, когда плита и балка имеют одинаковую глубину. Это нестандартная деталь по отношению к пустотным перекрытиям. Как я упоминал ранее, пустотные плиты обычно используются в сборном строительстве. Если вы выполняете литье цельных балок, это в первую очередь лишает преимуществ использования пустотных плит. Например, вы можете просто отлить пустотелую плиту на месте.

Если в этой ситуации вам нужно использовать пустотные плиты, есть несколько способов, которыми этого можно достичь, например: выломать часть пустотной плиты, добавить дополнительную арматуру, а затем залить новым бетоном, чтобы заполнить пространство; или с помощью бетонной детали полусоединения. Производитель также может включить эту балку в конструкцию плиты. Любое из этих нестандартных соединений будет зависеть от вашей нагрузки и других конструктивных и строительных ограничений и, вероятно, должно быть спроектировано в сотрудничестве с производителем пустотных плит.

Если вы хотите использовать композитную конструкцию из стали и бетона, вы можете использовать типичный подход с тонким полом:

Пространство вокруг стальной балки будет заполнено бетоном, и если вы захотите поумнеть, вы можете даже добавить в это пространство арматуру.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
