как правильно и без ошибок поставить

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы.

Достаточно подобрать циркуляционную насосную установку для системы отопления дома и вы будете экономить на обогреве помещений

Большинство будущих пользователей циркуляционных насосов задаются вопросом: каким образом возникает экономия? Все достаточно элементарно. Принцип работы станции строится на принудительном движении теплоносителя по системе на достаточной скорости, для того, чтобы он по возвращению в котел не успевал охлаждаться, соответственно значительно снижается нагрузка на “приемник”.

Основными параметрами, которые важно учитывать при выборе циркуляционного насоса для системы отопления дома являются: присоединительный размер и мощность, для опознавания, которых, на каждой станции производитель наносит маркировку. Прочесть ее несложно. Она состоит из двух пар цифр. Например: “25-40”, где 25 – это параметр присоединительного размера, а 40 – мощность или высота подъема (если быть конкретнее 4 метра водяного столба или 0. 4 атмосферы.)

Еще одними немаловажными факторами для будущих пользователей являются:

  • Габариты. Не смотря на то, что размеры установок могут различаться, у них могут быть идентичные параметры.
  • Потребление электроэнергии. Современные станции предполагают несколько режимов функционирования, для каждого из которых варьируется данный показатель.
  • Функциональность. Оборудование, имеющее несколько режимов – удачный вариант для каждого пользователя. Для каждого из них обозначена определенная производительность.

Разновидности циркуляционных насосов

При подборе циркуляционного насоса для гвс нужно знать что они бывают следующих разновидностей:

  • Бытовое оборудование
  • Промышленные циркуляционные насосы
  • Циркуляционные насосы, оснащенные таймером и термостатом

Данная разновидность оборудования целесообразна для систем горячего водоснабжения, функционирующих от бойлера косвенного нагрева. Ключевым достоинством насосов Джилекс является переключение режима, исходя от температуры теплоносителя, замеры которой осуществляет термостат.

  • Циркуляционные насосы, оснащенные частотными преобразователями

Данное оборудование рассчитано на сложные системы, каждая петля которой характеризуется разным расходом теплоносителя. Насосы способны как в автоматическом режиме, так и в ручном изменять скорость крыльчатки.

Монтаж циркуляционных насосов

Циркуляционные насосы поставляются к продаже в готовом виде, более того, производители комплектуют оборудование гайками, уплотнительными кольцами и прочими элементами, необходимыми для монтажа. Приступая к установке станции важно расположить ее верно. Важно, чтобы вал располагался в горизонтали, в противном случае, ухудшается производительность (около 30%).

Монтируют насосы циркуляционные вблизи к котлам на обратке, при этом, место, предусмотренное для монтажа станции должно позволять свободно подобраться к оборудованию для его обслуживания, ремонта и т.д

Если вы интересуетесь как правильно подобрать циркуляционный насос отопления к твердому котлу или теплому полу онлайн, обращайтесь к нашим специалистам.

Стандартный циркуляционный насос для водяного теплого пола и его устройство

Устройство обеспечивает равномерное перераспределение теплоносителя в замкнутом контуре, поддерживает постоянное давление в системе. Применение устройства существенно увеличивает эффективность работы системы теплого пола, исключая застой теплоносителя в длинных трубопроводных контурах.

Стандартное устройство, по сути, представляет собой обычный циркуляционный насос, состоящий из следующих базовых элементов:

  1. Корпус – основной элемент устройства, который выполняется из высокопрочных материалов. Обычно корпуса изготовляют из различных металлов: нержавеющей стали, бронзы, литого чугуна. В отдельных современных устройствах применяют пластиковые корпуса.
  2. Патрубки или фланцы располагаются на корпусе и обеспечивают соединение с вводными и выводными трубами.
  3. Лопастная крыльчатка обеспечивает движение теплоносителя за счет своего вращения. Изготовляются из металлов, пластика и современного материала технополимера, который почти не изнашивается.
  4. Электромотор обычно размещается на боковой части корпуса и приводит в действие крыльчатку.

Конструкция и принцип работы.

Устройство циркуляционной помпы Источник

Конструкция циркуляционного насоса следующая:

  • корпус насоса, изготовленный из нержавеющей стали, чугуна или других прочных сплавов;
  • электродвигатель;
  • ротор, закрепленный на вал;
  • рабочее колесо (крыльчатка).

Не зависимо от конструктивных особенностей, принцип работы циркуляционных установок неизменный:

  • после подключения к электросети вал двигателя начинает вращаться, приводя в движение ротор с крыльчаткой;
  • поступающая в корпус через впускной патрубок жидкость под действием центробежной силы отбрасывается к стенкам рабочего цилиндра;
  • далее под воздействием центробежной силы прокачиваемая среда выталкивается в нагнетательный клапан.

Циркуляционный насос для отопления частных домов: какой купить, характеристики, установка, мощность, как подобрать лучший

Содержание

  • Расход воды
  • Напор и давление
  • Сопоставление данных

Каждый циркуляционный насос имеет несколько важных особенностей, которые необходимо учитывать перед покупкой.

Эти характеристики включают конструкционный материал (чугун, бронза, нержавеющая сталь), скорость потока (литров в минуту или литров в минуту), потерю напора, мощность (л.с.), источник питания (V) и тип подключения / размер (фланцевый, резьбовой, потоковый).

Наиболее распространенный тип циркуляционных насосов, используемых для замкнутого цикла лучистого или гидравлического отопления, — это чугунные фланцевые циркуляторы.

Циркуляционные насосы из нержавеющей стали и бронзы типичны для применения в системах гидравлического / лучистого отопления с разомкнутым контуром и в системах рециркуляции горячей воды для бытовых нужд. Типы резьбовых и потоковых соединений особенно распространены для более позднего типа применения, что упрощает подключение циркулятора к существующей водопроводной линией.

Все циркуляционные насосы обычно имеют размеры, основанные на тепловой нагрузке и потере напора (перепад давления) для данной зоны.

Расход воды

Зная тепловую нагрузку (в BTU) для данной зоны, позволяет рассчитать требуемый расход циркуляционного насоса в литрах в минуту (GPM).

Для систем горячего водоснабжения с гидравлическим или лучистым отоплением может использоваться следующее уравнение:

GPM = 0,002 * БТЕ / (перепад температуры, °С)

где перепад температур — это разница между температурой подачи и возврата в системе, а GPM — это объем потока, который должен создавать циркуляционный насос.

Поскольку большинство систем лучистого отопления используют перепад температуры 80°С, формулу можно изменить на:

1 литр / мин = 3000 БТЕ / час,

Это означает, что на каждые 3 000 БТЕ тепловой нагрузки циркулятор должен выдавать 1 литр в минуту потока.

Предполагая, что система требует 100 000 БТЕ / ч, циркуляционный насос должен иметь минимальную скорость потока 30 литров в минуту при данном перепаде давления.

Для систем таяния снега с 50/50 смесью гликоля и воды приведенное выше уравнение немного отличается:

1 литр / мин = 4 000 БТЕ / час

Напор и давление

Следующим шагом является расчет потери напора или падения давления в системе.

Потеря напора связана с трением воды о внутреннюю поверхность труб / трубопроводов в системе гидравлического или лучистого отопления и ограничивает расход, который может создавать циркулятор.

Хотя коллектор лучистого тепла и размеры труб PEX — это отдельная тема, давайте предположим, например, что коллектор имеет 8 выходов с трубами PEX 1/2 «, установленными на длине 100 метров на петлю, и система требует 72 000 БТЕ.

Используя формулу выше, мы можем определить скорость потока, необходимую для нашей данной зоны: 72 000/10 000 = 20 л / мин.

Совет

Расход через каждую выбранную цепь коллектора равен расходу, деленному на количество контуров:

7.2 GPM / 8 цепей = 0,9 GPM на цепь (при условии, что цепи одинаково сбалансированы).

Используя таблицу PEX, можно рассчитать падение давления на м. трубы при заданной скорости потока GPM.

Принимая во внимание, что длина каждого отдельного трубопровода PEX составляет 100 метров, перепад давления на контур составит 0,03 x 300 = 3,0 метра напора.

Поскольку трубопроводы PEX параллельны друг другу, перепад давления в контуре всегда совпадает с общим перепадом давления в зоне. Итак, общий перепад давления составляет: 3,0 метра напора.

Теперь есть полная спецификация для циркуляционного насоса: 2,5 литров в минуту при 3,0 метрах падения напора.

Важно понимать, что другие компоненты, установленные в данной зоне (такие как сам коллектор лучистого тепла, фитинги, обратные клапаны, смесительные клапаны, балансировочные клапаны, теплообменники, длина труб PEX (различные диаметры) и т. Д.) Также должны учитывать при выборе циркуляционного насоса (см. схему 1 ниже). Информация о падении давления обычно доступна в форме технических спецификаций или ведомости, предоставленной производителем.

Учитывая реальные условия, можем добавить дополнительный метр головы на всякий случай, делая падение давления на 3 м. головы.

Сопоставление данных

Следующий и последний шаг — сопоставить полученные данные с правильным насосом на графике кривой циркуляционного насоса.

Для примера есть несколько циркуляторов, которые соответствуют описанию, такие как Taco 008, Taco 009 и Taco 0010..

Тем не менее, циркуляционный насос Taco 009 предназначен только для приложений с высоким напором и низким расходом. Это означает, что при небольшом увеличении требований к расходу производительность циркулятора резко упала.

Обратите внимание

То же самое относится и к модели Taco 0010. Он предназначен для использования только в приложениях с большим расходом и низким напором, поэтому, если падение давления в системе должно было измениться из-за дополнений или модификаций, производительность насоса резко снизилась бы.

Как подобрать насос: расчет

Для подбора агрегата учитывают производительность, среду перекачки и рассчитывают необходимый напор. Он показывает разницу перепада среды при, выключенным и включенным агрегате, измеряемую в м.в.с., он рассчитывается по формуле:

H=(L хR хZ )/( ρ хg),

L – общая протяженность трубопровода в двух направлениях, м. R – потери в трубах на 1 м принимают 150 Па; ρ – удельная водяная плотность 1000.0 кг/м3 ; g – м/с2. Z – поправочный коэффициент.

Расчет: 2000Х150Х1.3/1000Х9.8 = 39,79 м или 4атм.

Дополнительные функции и возможности насосных агрегатов

Что еще поможет подобрать циркуляционный насос для отопления? Как выбрать по дополнительным функциям? Обратите внимание, какими могут быть дополнительные функции, упрощающие эксплуатацию насосных агрегатов:

  • Автоматический режим работы. В аппаратах с такой функцией стоит автоматика, которая запускает устройство в зависимости от заданных параметров. Например, можно установить запуск насоса по времени. Так некоторые устанавливают запуск на утро перед тем, как проснуться, чтобы дом прогревался быстрее. Однако запуск автоматики должен быть согласован с работой отопительного котла. В целом автоматический режим избавляет владельца от постоянного контакта с устройством. Из автоматических хотим посоветовать Grundfod ALPHA2 L 25-40 130, который имеет отличное качество сборки и хорошие рабочие характеристики. Этого насоса есть шесть разновидностей с разным напором и под разное сечение трубопровода.
  • Наличие дисплея. На дисплее отображается текущая температура воды, общее сопротивление системы, напор и производительность в определенную минуту времени. Также некоторые модели на дисплей выводят сообщения об ошибках и проблемах в трубопроводе. Однако и стоят устройства с дисплеями несколько дороже «простых» собратьев. Если хотите всегда мониторить состояние системы отопления, тогда модель с дисплеем для вас. Из качественных с наличием дисплея и панели управления хотим посоветовать Leberg Eco Line Star, которая имеет возможность как горизонтальной установки, так и вертикальной.
  • Спаренная конструкция. Если вы задумываетесь над тем, как выбрать циркуляционный насос, в случае, когда вода имеет много примесей, тогда вам стоит обратить внимание на модели со спаренной конструкцией. Здесь есть сразу два рабочих колеса, которые подключены параллельно. Если вдруг первое выходит из строя при повреждении твердыми частицами, второе продолжает работать. Модели со спаренной конструкцией необходимы для бесперебойной подачи воды (и соответственно тепла). Их стоит покупать, если, например, у вас отопительная система проведена через инкубатор или сарай с «живностью», и ее резкое отключение повлияет на гибель животных. Для дома же такие насосы довольно дорогие, поэтому лучше присмотреться к более дешевым собратьям. Если же вам вдруг понадобится циркуляционный насос спаренного типа, тогда возьмите DAB D 56/ Т — он относительно недорогой и при этом качественный.

Установка циркуляционного насоса своими руками: инструкция, подключение

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема.

Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная.

Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

  1. Заменить все трубы отопления, установив трубы большего диаметра;
  2. Или установить циркуляционный насос в систему.

Врезав циркуляционный насос в систему можно решить несколько задач:

  • Прогрев отопительных приборов будет более равномерный;
  • Контур системы отопления значительно расшириться;
  • Насос устранит проблему воздушных пробок.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность  не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».   Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

  • Сам насос;
  • Соединительные фитинги для врезки насоса;
  • Обратный клапан или вентиль байпас;
  • Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
  • Фильтр грубой очистки;
  • Муфта соединительная с контргайкой;
  • Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

  • Разводной и гаечные ключи нужного размера;
  • Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

  • Уменьшить износ и увеличить срок эксплуатации ротора насоса;
  • Избежать закипания котла из-за вытягивания воздуха из котла насосом;
  • Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

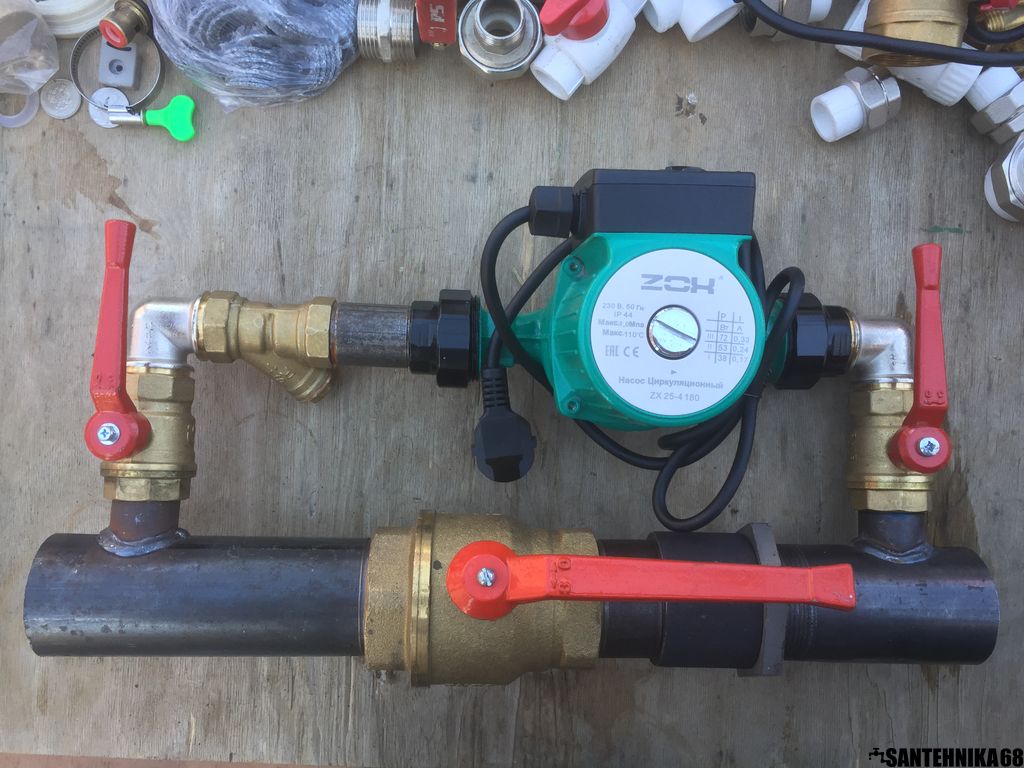

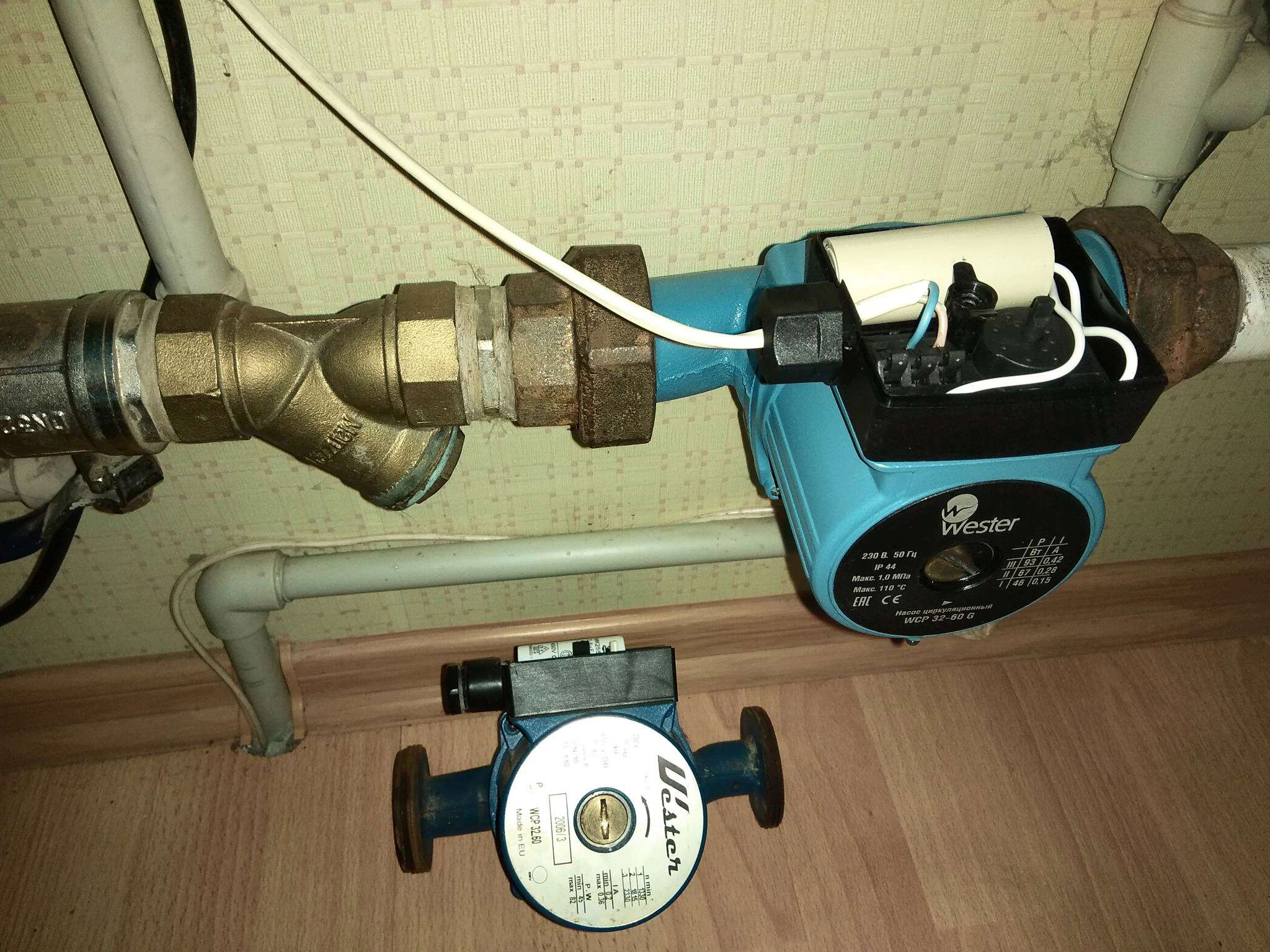

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

  • При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
  • Если необходимо, проведите чистку труб отопления;
  • На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;
  • Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;
  • Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
  • Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
  • Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;
  • При сборке придерживаемся схемы;
  • После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

  • Через розетку с заземляющим контактом и степенью защиты IP44;
  • Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

О важности бренда

Наименований циркуляционных насосов есть великое множество, но это не мешает всем им иметь практически идентичные характеристики. А если существенные отличия имеются, то касаются они преимущественно надежности и срока эксплуатации.

Циркуляционный насос Wilo

Самыми популярными брендами сегодня являются Grundfos, Speroni, Wilo, ELSO-THERM и Wester. Помимо них, встречается масса откровенных китайских подделок и не только (имеются в виду «настоящие» китайские товары). Указанные нами бренды считаются потребителями самыми качественными и надежными. Циркуляционные насосы от известных производителей практически бесшумны. Убедиться в том, что устройство работает, можно, лишь прикоснувшись к нему, либо на слух, но с расстояния в несколько сантиметров. Они долговечны и могут прослужить вам многие годы, но имеют существенный недостаток – высокую стоимость (она практически вдвое больше, чем у менее популярных моделей).

Другие марки являются средним вариантом. Они неплохо работают, цены на них не кусаются, поломки случаются нечасто.

О насосах из Китая мнения всех покупателей сходятся: устройства рано или поздно начинают издавать шум, ротор начинает «гулять». Срок их эксплуатации порой достигает нескольких лет, но в большинстве случаев не превышает нескольких месяцев. Стоят они, естественно, недорого.

Подбор насосного оборудования (стр.

из

Задачей данного курсового проекта является расчёт насосной станции, в которую входят подбор насосного оборудования, а также проектирование машинного зала здания насосной станции.

Насосная станция представляет собой комплекс сооружений и оборудования, предназначенного для перекачки воды. Здание насосной станции включает в себя следующие помещения:

¾ кабинет начальника станции

В состав насосной станции входят рабочие и резервные насосные агрегаты, регулирующая и предохранительная арматура, контрольно-измерительное и сигнализирующее оборудование, электрооборудование и автоматика, подъемно-транспортное и другое вспомогательное оборудование.

По надежности действия станции делятся на 3 класса:

· I класс – не допускается перерывов;

· II класс – допускается кратковременный перерыв на период запуска резервных насосов;

· III класс – перерыв в работе на время ликвидации аварии (не более 1 сут.).

По расположению в системе водоснабжения насосные станции подразделяются на станции IиII подъема, повысительные и циркуляционные. Станции I подъема предназначены для подачи воды из источника на очистные сооружения. Если водоподготовка не требуется, то насосная стация I подает воду в накопительный резервуар. Станции II подъема подают воду из резервуаров чистой воды к потребителям. Повысительные насосные станции предназначены для повышения напора в водопроводной сети. Циркуляционные насосные станции применяют для обеспечения циркуляции воды в замкнутых.

В зависимости от положения отметки чистого пола машинного зала относительно поверхности земли насосные станции подразделяются на наземные, полузаглубленные, заглубленные.

В плане насосные станции бывают прямоугольные и круглые.

Раздел 1. Подбор насосного оборудования

1.1 Определение расчетных расходов водопотребления населенного пункта и диапазона подач насосной станции

Потребление воды населенного пункта неравномерно как в течение года, так и в течение суток.

Среднегодовой суточный расход воды определяется как сумма среднегодовых суточных расходов воды на нужды различных потребителей (м 3 /сут):

где н и п – среднесуточное потребление на хозяйственно-питьевые нужды населения и производства соответственно.

=2200+220=2420(м 3 /сут)

Расчетные расходы воды в сутки наибольшего и наименьшего водопотребления определяются по формуле (м 3 /сут):

где коэффициенты суточной неравномерности, учитывающие уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели, надлежит принимать Kсут. max =1,1–1,3; Kсут. min =0,7–0,9.

Расчетные часовые расходы воды определяются по формуле (м 3 /ч):

Коэффициенты часовой неравномерности водопотребления Kч определяется по формуле:

где α – коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий и другие местные условия, принимаемый αmax =1,2–1,4; αmin =0,4–0,6; βmin , βmax – коэффициенты, учитывающие число жителей в населенном пункте и принимаются по таблице:

Оценить число жителей Nж можно, пользуясь формулой:

где qж – удельное водопотребление (принимаем qж =230 л/сут).

По таблице при числе жителей 9566 — βmin =0,4; βmax =1,3.

Определим расчетные часовые расходы воды:

Насосная станция должна обеспечить подачу воду в диапазоне от qч. min до qч. max . Тогда Qн.с. min =qч. min =11,2м 3 /ч. Кроме того должен обеспечиваться расчетный противопожарный расход, т.е.

где Qп – расход воды на наружное пожаротушение (л/с), определяемый в соответствии с нижеприведенной таблицей в зависимости от количества жителей в населенном пункте и типа зданий (предполагаем застройку населенного пункта зданиями высотой три этажа и выше).

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат.

Этот параметр определяется из условий максимальной загружённости. Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110 градусов по шкале Цельсия

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 метров, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Установка циркуляционного насоса Grundfos

ГлавнаяПокупателямПолезные статьиНасосыУстановка циркуляционного насоса GrundfosКотлыДымоходыНасосыОтоплениеБойлерыОстальное

Собственный дом! Это понятие ассоциируется у людей с чувством защищенности и комфорта – как психологического, так и бытового. И если совсем ещё недавно для бытового комфорта многие довольствовались дровяной печью и холодной водой из ближайшего колодца, то сейчас большинство потребителей хотели бы иметь у себя в доме водяное отопление, душ, ванну. Известнейший концерн Грундфос производит насосное оборудование, которое делает эту мечту реальностью, и в этой статье мы расскажем о том, как его установить и какие правила при этом нужно соблюдать.

Установка циркуляционного насоса Grundfos в системах отопления и горячего водоснабжения нужна для того, чтобы обеспечить необходимую скорость потока теплоносителя и заставить его постоянно циркулировать с этой скоростью.

Особенно актуально наличие такого оборудования в отопительных системах просторных частных домов. Если в небольшом доме вполне допустимо воспользоваться классическим методом естественной циркуляции – за счет силы гравитации и расширения жидкостей при нагревании, то при большой площади здания и разветвленной системе трубопроводов он оказывается недостаточно эффективным. Напор воды будет слабеть по мере удаления потока от котла, и в результате отдаленные комнаты будут прогреваться хуже. Кроме того, благодаря принудительной циркуляции весь дом прогреется одинаково быстро, в то время как с её естественным вариантом быстро нагреваются только ближайшие к котлу помещения.

Если бойлер для системы горячего водоснабжения в вашем доме установлен в подвале, то без насосного оборудования сеть вообще не сможет работать, так как водонагреватели сами воду не качают. Другая проблема тоже знакома многим – открыв кран горячей воды, обнаружить, что вместо неё поначалу некоторое время идет холодная. Эта особенность накопительных водонагревателей и приводит к неоправданным расходам, так как в ожидании потепления воды часть её впустую сливается в канализацию. Поэтому существует вариант устройства замкнутой системы горячего водоснабжения, в которой неизрасходованная вода поступает на повторный подогрев обратно в бойлер. И здесь, конечно, не обойтись без монтажа циркуляционного насоса grundfos.

Конструкция таких устройств рассчитана на то, чтобы устанавливать их непосредственно на трубу. Насосы для улучшения циркуляции имеют небольшой вес, а мощность их соответствует цели – поддержанию напора в сетях дома или квартиры, достаточного для нормальной работы бытовых приборов. Задуматься о выборе подходящего устройства стоит ещё на этапе проектирования систем водоснабжения и отопления дома. Здесь нужно учитывать такие параметры, как значения необходимого напора воды и её расхода при номинальной нагрузке, а также протяженность и разветвленность сети.

Монтаж циркуляционного насоса grundfos с мокрым ротором, который чаще всего используется в быту, производится так, чтобы его вал располагался горизонтально, так как при вертикальной установке не только теряется производительность и охлаждение становится недостаточным, но и скапливается воздух внутри прибора. Из-за этого нарушается процесс смазки подшипников перекачиваемой жидкостью и прибор выходит из строя. Устройства с сухим ротором выпускаются как для горизонтальной, так и для вертикальной установки. В системе отопления прибор с мокрым ротором может ставиться и на подающую трубу, и на обратную, а с сухим – только на обратную. Это связано с тем, что у двигателей с сухим ротором при использовании их на очень горячей воде сокращается срок службы сальниковой набивки и чаще требует замены смазка подшипников. Все это снижает ресурс приборов с сухим ротором, поэтому более рационально использовать их на холодной или чуть теплой воде.

Прибор должен находиться в месте, где к нему можно обеспечить свободный доступ. Перед установкой циркуляционного насоса grundfos в уже имеющуюся систему необходимо предварительно слить из неё всю воду. Располагают прибор на трубе согласно стрелке на кожухе, обозначающей направление движения теплоносителя. Перед прибором и после него обязательно должны быть запорные краны для того, чтобы удобно было производить ремонт или замену.

Можно установить после насоса обратный клапан, позволяющий жидкости проходить только в одном направлении. Исключая обратное движение воды, он улучшает циркуляцию и оберегает прибор от неисправностей. Лучше использовать шариковый обратный клапан, чтобы избежать потерь напора, которые характерны для клапанов пружинной конструкции. Для того, чтобы прибор прослужил дольше, перед ним ставится фильтр для грубой очистки воды.

Насос, предназначенный для отопительных систем, может устанавливаться на байпас – горизонтальный отводок трубы, параллельный основному трубопроводу. Диаметр байпаса должен быть равным диаметру основной трубы. С обеих сторон от прибора на байпасе ставятся запорные краны и ещё один – между врезками на основном трубопроводе. Этот кран при работающем насосе должен быть закрыт. С циркуляционным насосным оборудованием используются только шаровые краны, причем во время работы системы они должны быть открыты полностью, чтобы не затруднять движение потока теплоносителя. В противном случае насос будет работать с повышенной нагрузкой, что приведет к уменьшению его срока службы.

Байпас с запорными кранами позволяет временно перейти на естественную циркуляцию в системе при отключении электричества или неисправности прибора. Однако возможность работы системы не только с принудительной, но и с естественной циркуляцией должна быть предусмотрена конструкцией при её сооружении.

По окончании монтажных работ необходимо проверить герметичность всех соединений, после чего можно начинать заполнение системы водой или антифризом. Это делается постепенно, с тем, чтобы наполнить сначала нижнюю часть труб и только после этого осуществить полное заполнение. Такая технология предотвращает образование воздушных пробок. Насосы Грундфос серии ALPHA сконструированы так, что удаление воздуха из них в процессе работы не требуется, а у приборов серии UPS имеется устройство, отделяющее воздух от воды и предусмотрено посадочное место для установки автоматического воздухоотводчика. Кроме того, на корпусе насосов UPS есть резьбовая пробка, которую перед запуском прибора надо выкрутить, чтобы обеспечить выход скопившемуся в трубах воздуху.

После заполнения водой можно подключать насос к электросети. У приборов Грундфос серии ALPHA2 это делается при помощи усовершенствованного ALPHA-штекера, который легко подключается одним нажатием без использования каких-либо инструментов.

Специалисты компании «Мой котел» помогут вам решить трудную задачу выбора подходящего насосного оборудования. Мы также обеспечим доставку купленного устройства и выполним его подключение к сетям отопления и водоснабжения согласно всем правилам и рекомендациям завода-изготовителя.

.

Как установить циркуляционный насос в систему отопления своими руками. Установка циркуляционного насоса руками

Важной составной частью индивидуальной отопительной системы является циркуляционный насос. Это устройство необходимо для повышения эффективности теплоносителя и регулировки температуры. Установить циркуляционный насос для отопления своими руками – задача посильная каждому. Нужно только предварительно изучить некоторую информацию о насосе и о правилах его монтажа.

Основные сведения о циркуляционных насосах

Различают два типа таких устройств:

  • с «сухим» ротором;
  • с «мокрым» ротором.

Циркуляционный насос с «сухим» ротором

Первые отличаются большим КПД и шумностью. Насосы с «мокрым» ротором обладают меньшим КПД (не более 50 %), но они способны долгие годы работать без обслуживания (в отличие от насосов с «сухим» ротором). Для домашней теплосети циркуляционный насос своими руками рекомендуется ставить с «мокрым» ротором.

Циркуляционный насос с «мокрым» ротором

Правила установки циркуляционного насоса в систему отопления

  1. Место установки насоса определяют на участке теплопровода сразу после отопительного котла. Допускается монтаж насоса как на «подаче», так и на «обратке». Агрегат легко выдерживает высокие (до 115 °С) температуры.
  2. Не регламентируется место установки с точки зрения гидравлики: на работу отопительных приборов это не влияет.
  3. Важна правильная ориентация ротора при монтаже системы и герметичность соединений. Ротор должен стоять горизонтально.
  4. Должен быть правильно установлен циркуляционный насос: монтаж руками выполняется таким образом, чтобы стрелочка на корпусе агрегата совпадала с направлением движения теплоносителя.
  5. В том случае, если насос необходимо устанавливать на вертикальной трубе, выбирают более мощную модель, чтобы компенсировать 30 % падение мощности.
  6. Для многоярусной системы отопления или состоящей из нескольких ответвлений, предусматривается установка циркуляционного насоса руками в каждой из веток. При этом должно соблюдаться первое правило (см. выше), чтобы сохранялась возможность регулировать температуру в каждом помещении и экономить.
  7. Скорость протекания теплоносителя на верхнем ярусе системы задается меньшей, чем на нижнем. Это объясняется тем, что теплый воздух поднимается кверху, а значит в этой зоне нет необходимости тратить лишнюю энергию и средства на отопление.

Установка насосов в каждую из веток отопительной системы

Как поставить циркуляционный насос своими руками в системах с принудительной и естественной циркуляцией

Существует определенная разница в технологиях монтажа циркуляционного насоса для различных систем отопления.

Особенности систем принудительной циркуляции

  1. Насос должен быть в системе обязательно: установка возможна в разрыв «обратки» или «подачи» (от выбора эффективность не зависит).
  2. Перед насосом по направлению движения теплоносителя устанавливают сетчатый фильтр грубой очистки. Его задача – задерживать частицы песка или другие механические примеси во избежание повреждения двигателя.
  3. Для того чтобы насос можно было при необходимости демонтировать, перед входом и после выхода на трубах устанавливают шаровые краны. Такая мера позволяет выполнить демонтаж агрегата без слива теплоносителя.

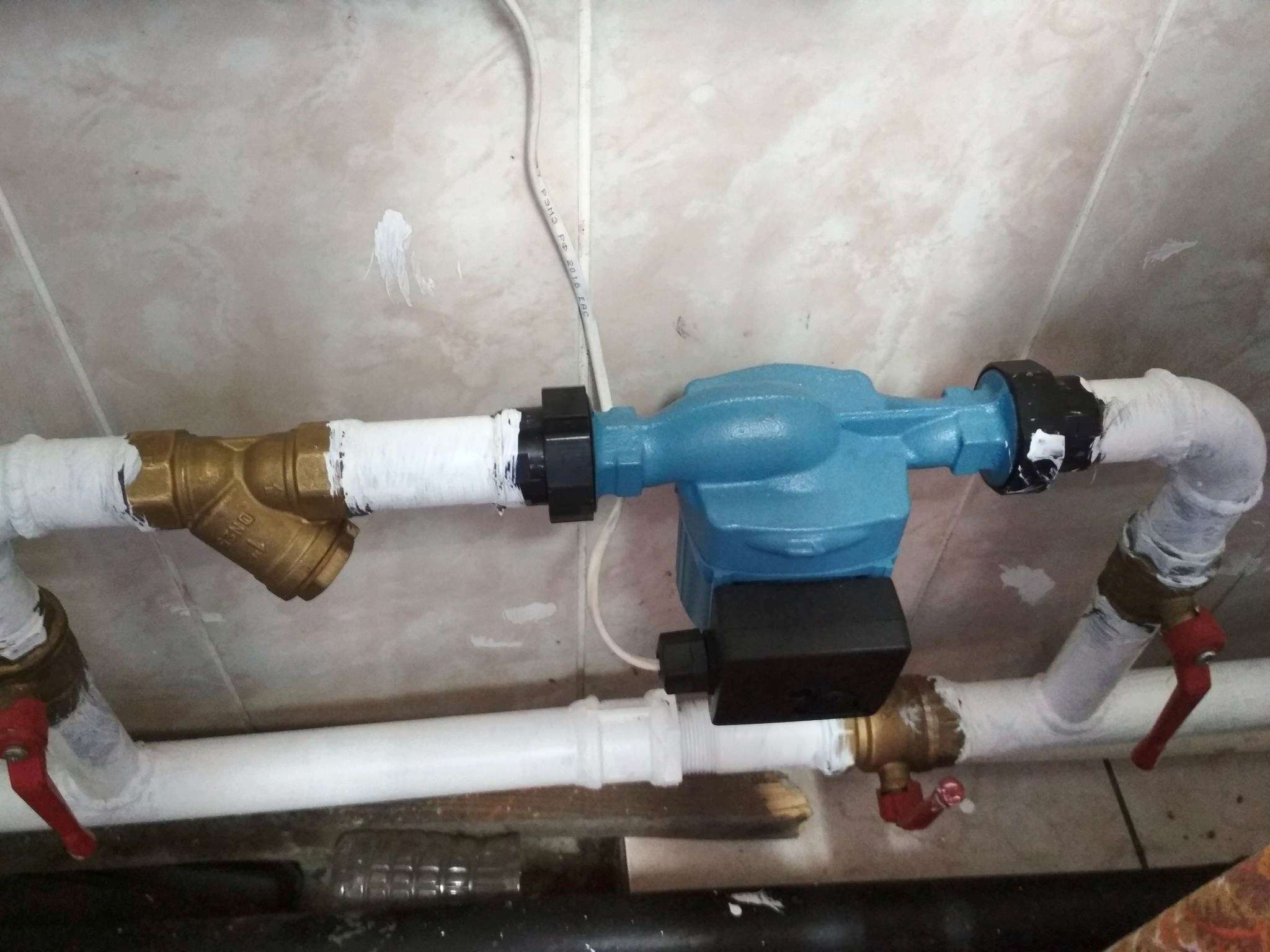

Фильтр грубой очистки

Монтаж насоса в системе с естественной циркуляцией

Циркуляционный насос с байпасом в системе

  1. Для того чтобы обеспечить работоспособность отопительной системы в случае выхода насоса из строя, устанавливают специальную перемычку, называемую байпасом.
  2. Байпас должен быть оборудован шаровым краном для отсечки перемычки при принудительном режиме работы системы.
  3. При отключенном насосе кран байпаса находится в открытом режиме, а краны на входе и выходе – закрыты. В этом случае система отопления работает по гравитационному принципу.

Как подключить циркуляционный насос к электропитанию

Циркуляционные насосы подключаются к бытовой электросети переменного напряжения 220 Вольт. При этом должны соблюдаться следующие правила.

  1. К насосу от электрощитовой прокладывается отдельный трехжильный кабель (с заземляющей жилой). В электрощитовой подключение осуществляется к отдельному защитному двухполюсному автомату.
  2. В том случае, если насос оснащен питающим проводом, подключение реализуется с помощью трехконтактной вилки и розетки.
  3. Насос без кабеля подключается непосредственно к клеммной колодке. Важно соблюдать полярность: фазный контакт обозначается символом «L», нулевой – «N», заземляющий – специальным знаком «ꓕ».
  4. Для заземления используют провод с желтой или желто-зеленой изоляцией, для «фазы» — с коричневой или красной, для «ноля» — с синей или белой. Существуют также кабели иностранных производителей с другой цветовой маркировкой.
  5. Источник бесперебойного питания (ИБП) для циркуляционного насоса своими руками устанавливается в схему подключения для обеспечения бесперебойной работы системы отопления. ИБП можно заменить аккумуляторами и стабилизатором напряжения.

Схема подключения циркуляционного насоса к электросети

Правила ввода циркуляционного насоса в эксплуатацию

Эффективность и продолжительность срока службы агрегата зависят от соблюдения ряда условий, изложенных ниже. Кроме того, необходимо соблюдать правила техники безопасности.

  1. Прежде чем запустить насос, в корпус и всасывающий трубопровод должна быть залита вода. Эксплуатация насоса в режиме сухого хода может привести к его выходу из строя.
  2. Провод электропитания циркуляционного насоса должен быть подключен к УЗО (устройству защитного отключения). Это позволит избежать поражения электрическим током в случае повреждения изоляции.
  3. Электрическая розетка, к которой подключается насос, должна быть установлена так, чтобы возможность попадания в нее влаги была полностью исключена.
  4. Прежде чем подключать агрегат к питающей сети, необходимо присоединить к соответствующей клемме жилу заземления.
  5. Важно, чтобы напряжение питающей сети соответствовало требуемым значениям. Допускается отклонение не более, чем на 10 %. В противном случае ресурс двигателя сокращается.
  6. На подающем трубопроводе (перед насосом) устанавливается фильтр грубой очистки для защиты крыльчатки и ротора от механических повреждений. Это особенно важно, если уровень загрязнения теплоносителя превышает 50 мг/л, а размер механических примесей больший, чем 0,1 мм.
  7. Помещение, в котором устанавливается насос, должно хорошо вентилироваться. Температура в нем не должна превышать +40°С.
  8. В теплоноситель не должны попадать посторонние жидкости (кислоты, щелочи, моющие средства, горючее).
  9. Место установки насоса выбирают таким образом, чтобы был обеспечен доступ для ремонта и обслуживания агрегата.
  10. Нельзя допускать превышения номинального объема перекачиваемого теплоносителя.
  11. В случае консервации насоса всю жидкость необходимо слить. Рекомендуется включать агрегат на полчаса каждый месяц, чтобы предотвратить коррозию металлических частей.
  12. При первичном включении насоса или при вводе его в эксплуатацию после длительного перерыва в работе следует удостовериться в отсутствии посторонних шумов и вибраций. Проверяется качество затяжки винтовых соединений, контактов в клеммной коробке и герметичность соединений.

Расположение элементов отопительной системы

Управление насосом

Управление состоит в настройке оборудования таким образом, чтобы при снижении температуры теплоносителя до определенного уровня происходило включение насоса, а при повышении – отключение.

Основным узлом такой автоматизации может служить терморегулятор. Управление циркуляционным насосом по температуре своими руками сводится к установке терморегулятора в определенном месте помещения, вдали от нагревательных приборов, от окон и дверей. Сигналы передаются исполнительному механизму по кабелю. При достижении критической температуры терморегулятор включает или отключает насос.

Тепловой датчик

Важно: от выбора места установки терморегулятора зависит микроклимат, и в разных помещениях он может сильно отличаться. Чтобы этого избежать, рекомендуется для каждого циркуляционного насоса (если их несколько) использовать отдельный терморегулятор.

Ремонт циркуляционного насоса своими руками

Некоторые типовые неисправности агрегата можно устранить самостоятельно. Вашему вниманию — ремонт циркуляционного насоса «Wilo» своими руками (алгоритм действий).

Если нанос гудит, но ротор не вращается

Отключаем электропитание, убеждаемся в том, что корпус насоса заполнен теплоносителем, выполняем повторное включение. Если повторно привести в действие ротор не удалось, необходимо проделать следующее.

  1. Отключаем электропитание насоса.
  2. Перекрываем шаровые краны на входе и выходе, открываем кран байпаса (если он предусмотрен конструкцией).
  3. Выкручиваем пробки сливных отверстий, сливаем всю жидкость.
  4. Откручиваем винты крепежей, демонтируем насос из системы.
  5. Извлекаем двигатель из защитного кожуха.
  6. Осматриваем детали насоса на наличие посторонних предметов. Удаляем таковые, если они присутствуют.
  7. Упершись в насечку на валу ротора, проворачиваем его несколько раз, чтобы убедиться в том, что движущимся частям помехи больше нет.
  8. Собираем насос в обратном порядке, подключаем к электросети и запускаем.

Циркуляционный насос в разобранном состоянии

Отсутствует гул и нет вращения

  1. Проверяем наличие напряжения в розетке электропитания и убеждаемся в том, что его значение соответствует требуемому.
  2. Проверяем качество контактов в клеммной коробке, подтягиваем винты (для этого вначале временно отключаем электропитание «автоматом»).
  3. При наличии плавкого предохранителя проверяем его целостность и, при необходимости, меняем его.

При остановке насоса после начала работы

Причиной этого могут стать отложения солей и извести вокруг ротора. Необходимо разобрать насос и механическим способом очистить его. При этом важно не повредить обмотки статора и ротора.

Сильная вибрация во время работы

Причина – износ или выход из строя подшипника крыльчатки. Для устранения неисправности подшипник следует заменить.

Посторонний шум

Причина – воздух в системе. Для того чтобы устранить неисправность, выполняем следующее.

  1. Определяем верхнюю точку трубопровода отопительной системы.
  2. Устанавливаем автоматический узел удаления воздуха.
  3. При необходимости – повышаем уровень давления в системе увеличением количества теплоносителя.

Что делать, если насос сильно греется во время работы? Как в этом случае ремонтируется циркуляционный насос руками — видео с комментариями специалиста.

Установка циркуляционного насоса в систему отопления: схема монтажа

Как установить циркуляционный насос в систему отопления

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности;
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

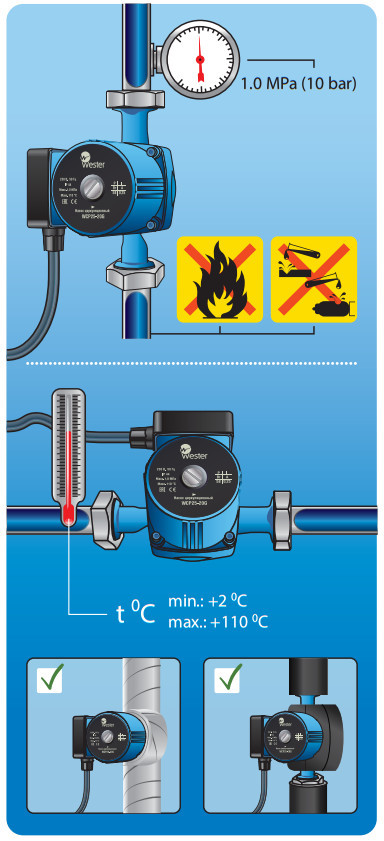

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть;
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

http://cotlix.com

IOM-WQ-500800.indd

%PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2020-09-28T07:18:02-04:002020-09-28T07:18:05-04:002020-09-28T07:18:05-04:00Adobe InDesign 15. 1 (Macintosh)uuid:20d16b0d-21d4-784e- 8442-2cfbb4a7b4a4adobe: DocId: INDD: a9e63b23-506f-11df-a79a-ce33e478e2c0xmp.id: 3deb979e-8346-43c2-8bfc-77f12fc5fb00proof: pdf1xmp.iid: a2accd60-1e8c-44b5-a593-664c29844ce1xmp.did: c36a0a29-b3db- 45c2-835d-40e12d6e5484adobe:docid:indd:a9e63b23-506f-11df-a79a-ce33e478e2c0default

  • преобразовано из application/x-indesign в application/pdfAdobe InDesign 15.1 (Макинтош)/2020-09-28T07:18:02-04:00
  • приложение/pdf
  • IOM-WQ-500800.indd
  • Библиотека Adobe PDF 15.0FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 6 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0. 0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 7 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 8 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 9 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 10 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0,0 0,0 612.0 792.0]/Тип/Страница>> эндообъект 11 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0. GQԶ..2_U%!lѽ/a$UU+7k[Gm5E_MKtsLĮ . &qGj。Otn.7u7

    kӐ_kshASN mY-mvO`A4’gҠi]>P>)4?Ԍ~I iÜGRu8?ɌDʠo ucC}ÐriD{~ZwM `iǘ@;/

    Системы рециркуляции горячей воды для бытовых нужд

    Системы горячего водоснабжения устанавливались в зданиях много лет, начиная с древних времен. Системы оборотного горячего водоснабжения не так уж и стары. Самотечная циркуляция горячей воды началась в США в конце 1870-х годов, сразу после того, как сантехника была перенесена в помещение. В первые годы вода и отопление помещений производились в хижинах путем сжигания дров в камине или чугунной печи, а вода нагревалась в кастрюлях или чайниках для купания или приготовления пищи.В конце концов, уголь заменил древесину в качестве источника топлива, но в те первые годы все еще не было электричества для отопления, освещения или электрических циркуляционных насосов. По мере того, как системы горячего водоснабжения становились все более сложными, к зданиям подавалась холодная вода, а под ними устанавливались закрытые сосуды с горелками или топками для нагрева горячей воды для бытовых нужд.

    В первые годы было много взрывов, связанных с неконтролируемым нагревом водонагревателя в закрытых трубопроводных системах.В конце концов, были установлены средства управления для сброса давления и температуры, а также для контроля топлива и воздуха для горения. Уголь и древесина в качестве источника тепла были постепенно исключены из-за сложности контроля за подачей тепла. Печное топливо, природный газ, электричество, солнечная энергия и геотермальная энергия постепенно использовались в течение многих лет в качестве источников тепла для горячей воды для бытовых нужд. Ранние сантехнические приборы имели патрубки для горячей и холодной воды и сливные соединения с вентилируемыми водосточными трубами. По мере роста размеров и сложности зданий, а также увеличения расстояния от водонагревателя до самого удаленного прибора получение горячей воды от прибора занимало больше времени, потому что ранее нагретую воду в трубах нужно было сливать в первую очередь.

    В конце 1870-х годов торговцы использовали петлевые водяные системы отопления для замены паровых систем с ограниченным контролем безопасности. Торговцы узнали, что горячая вода поднимается по трубопроводу, потому что она легче холодной. Они также применили эту гравитационную циркуляцию в бытовых системах горячего водоснабжения. Горячая вода, выходящая из водонагревателя, поднималась по трубе вертикально через здание, возвращалась по петле вниз без изоляции и текла параллельно стояку горячей воды к нижней части водонагревателя.Возвратный стояк не был изолирован, чтобы способствовать потерям тепла, а более холодная вода вызывала гравитационную циркуляцию. Поскольку люди на верхних этажах здания пользовались горячей водой, им оставалось только сливать воду из ответвления до тех пор, пока горячая вода из стояка не поступала в прибор.

    Чем более вертикальной была система, тем лучше она работала до определенного момента. Поскольку здания строились примерно в три или четыре этажа в высоту, в зависимости от типа и толщины изоляции, системы становились слишком большими, а вода охлаждалась и теряла свою плавучесть.Были и другие проблемы с системами гравитационной циркуляции: Горизонтальные поворотные обратные клапаны сопротивлялись потоку. Большие провалы в трубопроводе позволили бы воде остыть, а холодная вода в захваченных участках будет сопротивляться потоку. На длинных горизонтальных участках с минимальным вертикальным подъемом было трудно обеспечить гравитационную циркуляцию.

    Самой большой проблемой, которую нужно было решить, был воздух, попавший в верхнюю точку системы. Они решили эту проблему, подключив регулярно используемое приспособление или автоматический воздухоотводчик в верхней части контура самотечной циркуляции горячей воды, чтобы обеспечить вентиляцию любого воздуха.Если воздух окажется в ловушке, большой пузырь будет сопротивляться гравитационной циркуляции. Обычно используемое крепление к верхней части стояка горячей воды выпускало воздух и позволяло продолжать гравитационную циркуляцию. Самотечные системы горячего водоснабжения обычно устанавливались до появления электричества и циркуляционных насосов, а некоторые из них были установлены в новых домах с умеренным успехом. Новые требования к водонагревателям требуют наличия заслонок или устройства в верхней части водонагревателя для предотвращения самотечной циркуляции. Это делает водонагреватель более эффективным во время испытаний на эффективность, но во многих старых зданиях, в которых установлены новые водонагреватели, возникают проблемы с самотечной циркуляцией. Именно тогда пришло время установить циркуляционный насос.

    Современные системы

    С момента появления циркуляционного насоса было сделано много улучшений. Ранние насосы были такими же, как и в гидравлических системах. Насосы были изготовлены из черных металлов с чугунными и стальными деталями, и большинство из них страдало от коррозии или вскоре после установки в них появлялась ржавая вода.Гидравлические системы были закрытыми системами с воздухоотделителями для предотвращения попадания воздуха и кислорода в контур трубопровода. В некоторых гидравлических системах используются химические вещества, замедляющие коррозию, чтобы предотвратить коррозию черных металлов. Кислород способствует процессу коррозии, а системы бытового водоснабжения представляют собой открытые системы, в которых воздух и кислород уносятся потоком воды. Именно по этой причине гидравлические насосы и трубопроводы могут быть изготовлены из черной стали и чугуна из черных металлов, а системы горячего водоснабжения должны быть изготовлены из цветной бронзы или нержавеющей стали с медными трубопроводами.Производители насосов постоянно совершенствуют материалы, подшипники, уплотнения и повышают эффективность циркуляционных насосов.

    Требования к системам горячего водоснабжения и поддержания температуры

    Недавно критерии поддержания температуры для систем горячего водоснабжения в кодах моделей были изменены со 100-футовых критериев расстояния на 50-футовые критерии. Я писал об этом много лет назад. Я предложил изменения в коде, показывающие, что максимальное расстояние около 25 футов от циркуляционной магистрали или источника горячей воды было бы идеальным максимальным расстоянием для подачи горячей воды в течение разумного времени, но зная, что многие промышленные группы будут недовольны требованием для систем рециркуляции. в большинстве жилых домов и небольших зданий я пошел на компромисс и предложил уменьшить высоту до 50 футов.Это позволит избежать необходимости иметь системы поддержания температуры в большинстве жилых домов и небольших зданий. Смена кода прошла не с первого раза, но в итоге возобладала.

    Раздел 607.2 Международного сантехнического кодекса 2015 г. имеет следующую формулировку:

    • 607.2 Подача горячей или отведенной воды к приборам. Развернутая длина трубопровода горячей или отпущенной воды от источника горячей воды до приборов, требующих подачи горячей или отпущенной воды, не должна превышать 50 футов (15 240 мм).Трубопровод системы рециркуляции и трубопровод с обогревом следует рассматривать как источники горячей или отпущенной воды.
    • 607.2.1 Циркуляционные системы и системы обогрева для поддержания температуры нагретой воды в распределительных системах. Для жилых помещений групп R2, R3 и R4, высота которых не превышает трех этажей над уровнем земли, установка систем циркуляции нагретой воды и поддержания температуры должна осуществляться в соответствии с разделом R403. 5.1 Международного кодекса энергосбережения.

    Для жилых помещений, отличных от групп R2, R3 и R4, которые находятся на высоте трех или менее этажей над уровнем земли, установка систем циркуляции воды с подогревом и систем обогрева должна осуществляться в соответствии с разделом C404.6 Международного кодекса энергосбережения.

    • 607.2.1.1 Управление насосами для систем хранения горячей воды.

    Органы управления насосами, обеспечивающими циркуляцию воды между водонагревателем и накопительным баком для нагретой воды, должны ограничивать работу насоса с момента запуска отопительного цикла не более чем через пять минут после окончания цикла.


    607.2.1.2 Управление рециркуляцией по требованию для распределительных систем. Система распределения воды, имеющая один или несколько рециркуляционных насосов, перекачивающих воду из трубы подачи нагретой воды обратно в источник нагретой воды через трубу подачи холодной воды, должна быть системой оборотной воды по требованию. Насосы должны иметь органы управления, соответствующие обоим из следующих требований:

    • Устройство управления должно запускать насос при получении сигнала от пользователя приспособления или прибора, обнаружении присутствия пользователя приспособления или обнаружении потока горячей или подогретой воды к приспособлению приспособления или приспособлению.
    • Система управления должна ограничивать температуру воды, поступающей в трубопровод холодной воды, до 104 F (40°C).
    • 607.2.2 Трубопроводы для систем рециркуляции с главными термостатическими клапанами. Если в системе с рециркуляционным насосом горячей воды используется термостатический смесительный клапан, обратная линия горячей воды или отработанной воды должна быть подведена к впускной трубе холодной воды водонагревателя и впускной трубе холодной воды или обратному патрубку горячей воды. термостатического смесительного клапана.


    Дилемма управления циркуляцией спроса

    В цикле изменения кода 2015 года было представлено изменение кодов моделей, которое рекламировалось как экономия воды и энергии, а также сокращение времени, необходимого для подачи горячей воды в прибор. Изменением кода стала технология, требующая рециркуляции. Я выступал против этой технологии, потому что здоровье и безопасность должны превалировать над экономией воды и энергии. Многие другие представители индустрии предотвращения обратного потока выражали озабоченность по поводу этой технологии, но на слушаниях по коду она осталась без внимания.Комитет по коду проголосовал за это изменение, основываясь на мысли, что в их домах будет мгновенная горячая вода, и экономия небольшого количества воды была для них важнее, чем кросс-соединение. Многие члены комитета по кодексу проголосовали за это и отметили, что было бы неплохо иметь его для собственного дома. Это изменение кода позволит загрязненной горячей воде поступать в трубы бытового холодного водоснабжения. Я всегда говорил, что циркуляция горячей воды по трубам холодной воды — плохая идея, и вот почему:



    1. Бак для горячей воды имеет магниевый или алюминиевый анодный стержень в баке для горячей воды, который предназначен для коррозии, жертвуя сталью в баке для горячей воды. Растворенные металлы попадают в горячую воду. Вот почему говорят, что нельзя готовить в горячей воде.
    2. Насосы рециркуляции по потребности должны отключаться при температуре 104 F. Это идеальная температура для размножения органических патогенов, таких как бактерии Legionella, в трубопроводе холодной воды.
    3. Если термостат или датчик температуры не прикреплены должным образом к трубе холодной воды, при наличии выносного датчика температуры температура может выйти за допустимые пределы, и люди, использующие систему холодной воды, могут получить ожоги.

    Я был полностью за то, чтобы использовать эту технологию только в жилых помещениях, но код позволяет использовать ее везде. Итак, будет кондоминиум или многоквартирный дом, где кто-то решит установить один из этих циркуляционных насосов по требованию под своим туалетом для циркуляции горячей воды. Теперь все в здании будут пить воду с высоким содержанием магния или алюминия и, возможно, с высоким содержанием бактерий, связанных с новыми местами размножения в трубах холодной воды, которые будут находиться в идеальном температурном диапазоне для роста легионелл и других бактерий. Кроме того, у большинства людей в здании нет чистой холодной воды для приготовления пищи или чистки зубов.

    Я рассматриваю это как бомбу замедленного действия и судебный процесс, ожидающий своего часа. Я предпочитаю свести к минимуму ответственность и правильно спроектировать системы горячего водоснабжения с помощью специальной системы возвратных трубопроводов горячей воды в оригинальной конструкции. Система трубопроводов возврата горячей воды должна быть правильно рассчитана и сбалансирована. Я не буду проектировать здание с циркуляционным насосом по требованию, соединяющим трубы горячей воды для бытовых нужд с трубами холодной воды.Циркуляционные насосы Demand — это продукты для модернизации неправильно спроектированных систем, которые следует использовать только в домах на одну семью, где домовладелец будет жить с последствиями использования такого продукта. Циркуляционные насосы Demand не следует проектировать или устанавливать в коммерческих или многоквартирных домах из-за очевидных перекрестных соединений и проблем с качеством воды, которые они влекут за собой.

    Проектирование системы рециркуляции ГВС

    В идеале горячая вода должна поступать в прибор в промежутке от нуля до десяти секунд с момента открытия крана или вентиля прибора.Есть несколько производителей, которые предлагают фитинги и конструкции, позволяющие горячей воде циркулировать прямо к арматуре, а некоторые производители допускают циркуляцию прямо до излива крана, например системы гигиены Kemper (bit.do/Kemper) и Viega. системы питьевой воды — Гигиена (bit.do/Viega).

    Исследования того, как водопользователи показали время ожидания от 10 до 30 секунд, были минимально приемлемыми, а время ожидания свыше 30 секунд считалось неприемлемым.

    При подсоединении трубопровода возврата рециркуляционной горячей воды (HWR) следует учитывать несколько соображений:


    1.Проложите трубу циркуляционной горячей воды как можно ближе к арматуре.

    Чем ближе циркуляционная линия к светильнику, тем меньше времени потребуется для получения горячей воды от прибора.

    2. Сбалансируйте систему, чтобы обеспечить одинаковый поток в ближайшей и самой дальней ветвях.

    Если в здании имеется несколько магистралей и ответвлений горячего водоснабжения, то каждое ответвление должно быть оборудовано балансировочным клапаном и обратным клапаном перед подключением к возвратному трубопроводу горячего водоснабжения. Просто установить клапаны недостаточно; после запуска системы ее необходимо сбалансировать, чтобы убедиться, что каждая ветвь имеет расчетный расход для поддержания желаемой температуры в этой ветви.Это предотвращает короткое замыкание горячей воды по пути наименьшего сопротивления (ближайшая ответвленная цепь). Я исследовал многочисленные системы с проблемами, и проблемы начались из-за того, что система никогда не была сбалансирована при установке. Неподготовленный обслуживающий персонал обнаруживает, что в самой дальней части системы трубопроводов нет потока, поэтому они устанавливают насос большего размера. Обычно это не решает проблему, но вскоре после установки более крупного насоса система трубопроводов начинает протекать вблизи колен и клапанов. Балансировка системы горячего водоснабжения является относительно простым процессом, но перед настройкой необходимо выполнить расчеты и определить расход в галлонах в минуту для каждого балансировочного клапана.

    3. Минимизируйте скорость потока, чтобы предотвратить эрозию медных труб.

    Скорость потока воды очень важна в трубах горячего водоснабжения с медными трубами и клапанами из латуни или медного сплава. Высокие скорости воды в сочетании с горячей водой могут вызвать эрозию трубы и стенок клапана.Минимальный размер трубы, который я использую для трубопровода системы возврата горячей воды, составляет ¾ дюйма. Я часто вижу установленную полудюймовую трубу. Трубы меньшего диаметра создают условия, при которых скорость увеличивается при том же расходе, и это также вызывает перепады температуры системы от температуры подачи до температуры возврата, которые превышают проектные критерии 5 F, 10 F или 20 F. В старые времена, мы спроектировали систему возврата для 20-градусного перепада температур, используя метод определения размеров ASPE/ASHRAE, потому что системы рециркуляции горячей воды с более старой технологией, такой как смесительные клапаны с биметаллическим змеевиком, активируемые температурой, используемые в установках главного смесительного клапана, требовали не менее 20 -градусный перепад температур для правильной реакции технологии биметаллических змеевиков. Смесительные клапаны с цифровым управлением используют цифровые датчики с такими продуктами, как Armstrong «Brain», которые обеспечивают точность, позволяющую смешивать температуры обратной горячей воды с перепадом температур менее 5 F и при этом поддерживать настройку температуры на выходе смесительного клапана в пределах от 1 F до 2 F. заданная точка.

    Ассоциация разработчиков меди рекомендует максимальную скорость потока в восемь футов в секунду для холодной воды, протекающей по медным трубам, и пять футов в секунду для горячей воды.Он также рекомендует максимальную скорость от двух до трех футов в секунду для горячей воды свыше 140 F. Эти рекомендации достаточно расплывчаты, чтобы вести вас в правильном направлении, однако я придумал более точную таблицу размеров труб и диаграмму, к которой следует обращаться, чтобы убедиться, что скорость потока не разрушает стенки трубы. Эта таблица хорошо сработала для меня и должна обеспечить систему, которая будет работать без проблем с эрозией скорости.

    Горячая вода для бытового потребления выше 180 F не рекомендуется из-за возможности ошпаривания, а при повышении температуры коррозия ускоряется.В некоторых уникальных случаях температура горячей воды для бытовых нужд может превышать 180 F в дополнительных нагревателях и паровых теплообменниках, а также в некоторых типах систем рекуперации тепла или других промышленных или институциональных систем трубопроводов. В этих случаях рассмотрите возможность выбора размера трубопровода, чтобы поддерживать скорость ниже двух футов в секунду.

    1. Трубопровод возврата горячей воды в системах со смесительными клапанами

    а. При наличии в системе смесительного клапана обратная линия охлажденной воды (TWR) должна быть разделена и направлена ​​на сторону холодной воды смесительного клапана и на вход холодной воды водонагревателя.На линии, идущей к водонагревателю, должен быть установлен балансировочный клапан, а при необходимости – смесительный клапан для регулировки расхода.

    б. Если TWR подключен только обратно к водонагревателю, когда в системе нет использования и работает циркуляционный насос охлажденной воды, горячая вода будет просачиваться через допуски изготовления смесительного клапана, и температура системы охлажденной воды повысится. выше уставки смесительного клапана для достижения максимальной температуры, вытекающей из водонагревателя.

    2. Размер циркуляционного насоса

    В Справочнике ASPE по инженерному проектированию сантехники, доступном для членов ASPE, есть точный способ определения размера циркуляционного насоса на основе 20-градусной разницы температур от водонагревателя до самого дальнего приспособления и обратно до циркуляционного насоса рядом с водонагревателем. Если в системе есть вода с температурой 140 градусов в водонагревателе, то метод калибровки поддерживает 130 градусов горячей воды в конце системы, а затем на входе холодной воды в водонагреватель температура будет примерно 120 градусов.Расчет основан на потерях тепла в контуре трубопроводов горячей воды. В нем указаны потери британских тепловых единиц в час (BTU / Hr) для изолированных и неизолированных трубопроводов при температуре окружающей среды 70 градусов. Быстрый и простой способ оценить теплоизолированную трубу — принять от 25 до 30 БТЕ/ч на погонный фут, не учитывая размер трубы подачи и возврата горячей воды. Это может просто привести к тому, что в системе перепад температур в большинстве случаев будет чуть меньше 20 F.

    Если вы хотите потратить время на точный расчет системы, вы можете использовать таблицу в Справочнике по проектированию сантехники, и потери БТЕ/ч можно просуммировать для труб различной длины и размеров, а также общие потери БТЕ/ч. можно вычислить.Для разницы температур в 20 градусов вы должны разделить на 10 000, чтобы получить необходимое количество галлонов в минуту (GPM) для ответвления или насоса. Вот как GPM определяется для размера насоса. Для требования к напору насоса соответствующий GPM назначается для каждой секции трубы на основе приведенных выше требований к потерям в БТЕ/ч и из диаграмм потерь на трение в трубах можно определить общий напор в футах или падение давления в фунтах на квадратный дюйм (PSI). определенный. Помните, что при выборе насосов для преобразования из фунтов на квадратный дюйм в футы напора большинство производителей указывают свои насосы на кривых с указанием футов напора по вертикали и галлонов в минуту по горизонтали.Просто помните, что 1 PSI = 2,31 фута головы и 1 фут головы = 0,433 PSI.

    3. Новая технология для циркуляционных насосов

    Производители циркуляционных насосов выпускают интеллектуальные насосы с интеллектуальными встроенными элементами управления, которые могут регулировать скорость с помощью технологии двигателя с регулируемой скоростью. Особенности, предлагаемые в новых циркуляционных насосах, включают пропорциональные регуляторы давления. Некоторые опции адаптируются к изменяющимся давлениям и потокам в системе и регулируют или уменьшают скорость/напор насоса для изменения эффективности, чтобы работать с более высокой эффективностью, когда в системе течет вода, и насосу не нужно качать, как жесткий.Существуют пределы адаптации потока, которые ограничивают максимальный поток. Это хорошо для минимизации скорости потока в системе трубопроводов и может устранить необходимость в балансировочном клапане на выходе циркуляционного насоса.

    Другими методами управления циркуляционными насосами являются методы управления постоянным давлением; насос будет регулировать свою скорость для поддержания постоянного давления. Другим методом управления является постоянный контроль температуры, при котором насос измеряет температуру обратного потока. По мере того, как температура обратной воды поднимается до заданного значения, насос замедляет работу, чтобы предотвратить перегрев, когда в периоды пиковой нагрузки горячая вода отводится в конец системы, и тогда насос может замедлить работу и сэкономить энергию.Другим вариантом является режим постоянной характеристики насоса, который используется, когда требуется постоянный расход и постоянный напор. Насос можно настроить на ускорение или замедление, чтобы поддерживать желаемую рабочую точку на кривой насоса. Эта настройка позволяет отказаться от редукционного клапана на нагнетании насоса. Для получения дополнительной информации о новых технологиях циркуляционных насосов обращайтесь к следующим производителям:

    • Grundfos: bit.do/Grundfos
    • Тако: bit.do/TacoComfort
    • Белл и Госсет: бит.сделать / BellGossett

    Следуя этим советам, вы должны избегать горячей воды, но с большим количеством горячей воды.

    Система рециркуляции горячей воды по требованию | Продукция

    Системы рециркуляции горячей воды Demand в некоторых ситуациях могут экономить воду и энергию. Потенциальные преимущества установки системы рециркуляции по требованию во время вашего следующего проекта строительства нового дома или модернизации дома включают:

    1. Рециркуляционные насосы Demand могут решить проблему длительного ожидания горячей воды в удаленном водопроводе, одновременно экономя энергию, воду и деньги.
    2. Вам больше не нужно сливать холодную воду в канализацию, пока вы ждете теплую воду. Вместо этого рециркуляционные насосы быстро откачивают горячую воду из водонагревателя, одновременно отправляя холодную воду из линий горячей воды обратно в водонагреватель для повторного нагрева и повторного использования. Системы спроса могут управляться нажатием кнопки, таймера или датчика движения.
      • Системы рециркуляции, работающие в непрерывном режиме , могут потреблять больше энергии за счет энергии, затраченной на перекачку, и потери энергии горячей воды из труб, чем энергии, сэкономленной за счет сокращения отходов горячей воды.

    Как это работает. В традиционной системе с центральным водонагревателем любая холодная вода, стоящая в трубах между нагревателем и точкой потребления, сбрасывается в канализацию по мере прохождения горячей воды из нагревателя.

    В системе рециркуляции по требованию , когда система активирована, насос начинает рециркулировать охлажденную воду, которая находилась в линии горячей воды, и направляет ее обратно в водонагреватель по линии холодной воды.Когда вода достигает желаемой температуры, система управления выключает насос. Этот процесс аналогичен открытию крана с горячей водой и пуску воды, пока она не нагреется, но вместо того, чтобы вода стекала в канализацию, она просто возвращается обратно в водонагреватель, что позволяет экономить энергию и воду.

    В системе с интегрированным контуром горячая вода периодически циркулирует. Горячая вода возвращается в водонагреватель по трубам холодной воды. Этот процесс немного повышает температуру холодной воды, но она быстро возвращается к обычной холодной температуре.

    Циркуляционные насосы для горячей воды Grundfos серии Comfort

    Часто задаваемые вопросы

    Q. «Как работает циркуляционный насос ГВС Comfort UP?»
    A. Циркуляционные насосы для горячей воды Grundfos серии «Комфорт» работают следующим образом:

    Обратите внимание: В отличие от схемы выше, система горячего водоснабжения Grundfos UP15-10S серии «Комфорт» работает следующим образом: Комфортный клапан устанавливается под дальним от водонагревателя краном.Рециркуляционный насос серии UP 15 перемещает горячую воду от нагревателя по трубе обратно к нагревателю по линии холодной воды. Когда вода нагревается на клапане комфорта, он закрывается. Когда кран открыт, теплая вода сразу же становится доступной для использования без отходов.

    Заявление об отказе от ответственности: Системы рециркуляции горячей воды всех марок, для которых , а не требуют наличия линии возврата горячей воды, могут быть опасны. В них используется механический термостат, который сообщает системе, когда прекратить подачу горячей воды в линию холодной воды.Этот термостат может и в конечном итоге выйдет из строя — эта неисправность может привести к перекачиванию горячей воды в линию холодной воды. Эта горячая вода может вызвать легкие или серьезные ожоги, повредить туалеты и, возможно, создать другие опасности.

    Если вы подключаетесь к циркуляционному насосу для горячей воды, мы настоятельно рекомендуем вам выбрать обычную циркуляционную систему, в которой используется выделенная обратная линия – это предотвращает перекрестное соединение горячей и холодной воды.

    Q. «Я хочу иметь горячую воду без долгих ожиданий. Как мне это сделать?»
    A. Два самых простых решения:
    A) Проточный водонагреватель у источника.
    B) Система рециркуляции горячей воды. Он состоит из небольшого насоса и обратной линии от самого дальнего прибора. Насос устанавливается в нижней части водонагревателя вместе с поворотным обратным клапаном (см. схему на странице нашего циркуляционного насоса).

    Q. «Потребляет ли система рециркуляции горячей воды много энергии?»
    A. Оба варианта потребляют энергию.Но не так сильно, как думает большинство людей. В рециркуляционной системе мы настоятельно рекомендуем изолировать все трубы горячей воды. Кроме того, наличие таймера и/или термостата будет потреблять еще меньше энергии. Электрический безрезервуарный водонагреватель не потребляет никакой энергии, когда вы не набираете горячую воду.

    Q. «У меня есть несколько ответвлений с горячей водой. Если я использую серию UP15-10S, как я буду подавать воду во все ответвления?»
    A. Вы можете заказать дополнительные комфортные клапаны для каждой ветви.

    Q. «В чем преимущество установки дополнительного таймера или термостата?»
    A. Любой из них сэкономит энергию (и деньги). Таймер позволяет включать насос только в определенное время. Так что, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 утра. Тогда насос будет только рециркулировать горячую воду в течение этого времени. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, как только вода в трубе становится горячей, насос отключается.Когда таймер и термостатические элементы управления установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предустановленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата. То есть, если либо таймер, либо термостатический выключатель разомкнуты (выключены), циркуляционный насос не будет работать.

    Объяснение рециркуляционных насосов для горячей воды: почему, как, затраты (+без бака)

    Когда вы включаете душ или кран, вы получаете горячую воду мгновенно ? Не совсем. На то, чтобы горячая вода дошла до крана, может уйти от 10 секунд до 1 минуты. Чтобы значительно сократить это время (и перестать напрасно тратить воду), мы можем установить рециркуляционный насос горячей воды.

    Вот предложение о том, как быстрее получить горячую воду из водонагревателя:

    Когда мы открываем любой кран, горячая вода должна пройти от водонагревателя к крану. Он приводится в движение только давлением воды. Если поставить мощный циркуляционный насос горячей воды на нагревателе (не под раковиной), горячая вода будет доходить до крана гораздо быстрее.Установив циркуляционный насос горячей воды, вы получите сразу горячий душ .

    Рециркуляционный насос Watt, установленный на водонагревателе (насос подключается к стандартной розетке 110/120 В, соединения с трубной резьбой 3/4 дюйма, вентиль).

    Кроме того, рециркуляционные насосы также возвращают холодную воду в трубах обратно в нагреватель. Это выполняет две функции:

    1. Вы экономите воду. Вся вода, потраченная в ожидании, когда горячая вода, наконец, начнет поступать, больше не тратится впустую.В брошюре о рециркуляционном насосе для горячей воды Watt вы можете увидеть что-то вроде «Циркуляционный насос Watt может сэкономить вам до 12 000 галлонов воды в год» . Это будет около 2160 долларов в год. На самом деле, вы можете легко сэкономить пару сотен долларов в год. По данным Национальной лаборатории Ок-Риджа, в среднем человек выбрасывает 1-3 галлона воды в день, просто ожидая, пока потечет горячая вода. Мы будем использовать эти цифры, чтобы определить, сколько вы действительно сэкономите с рециркуляционными насосами.
    2. Быстро получить горячую воду . Водопроводные трубы теперь пусты. Когда вам понадобится горячая вода, горячая вода не будет давить на холодную воду. Теперь он будет толкать только воздух и мгновенно достигнет крана.

    Это относится и к безбаковым водонагревателям. Этим устройствам по требованию требуется еще больше времени, чтобы горячая вода достигла крана, потому что нагреватель должен сначала нагреть воду, а затем отправить ее в кран. Для агрегатов Navien, Rinnai и Rheem существуют специальные безбаковые рециркуляционные насосы водонагревателя; мы покроем их все.

    Здесь мы рассмотрим все важные части насосов рециркуляции горячей воды, в том числе:

    • Как работают рециркуляционные насосы для горячей воды?
    • Из каких частей состоит бытовой насос рециркуляции воды и где его установить.
    • Типы водяных циркуляционных насосов, в том числе безбаковых рециркуляционных насосов водонагревателей.
    • Преимущества и недостатки циркуляционных насосов горячей воды.
    • Расходы, связанные с циркуляционными насосами для горячей воды (детали + установка + экономия на самодельных работах).
    • Примечание по рециркуляционным насосам безбакового водонагревателя (двойная неисправность устранена).

    Вы получите общее представление о том, как можно использовать повышенное давление воды циркуляционным насосом для почти мгновенного доступа к горячей воде.

    Краткий обзор затрат: Циркуляционный насос, безусловно, полезен, если вы хотите быстро получить горячую воду. Это экономит воду, но также требует немного электроэнергии. Мы полностью рассмотрим расходы на установку и эксплуатацию циркуляционного насоса ближе к концу.

    Начнем с того, как на самом деле работают эти насосы:

    Как работает насос рециркуляции горячей воды?

    Если для начала подачи горячей воды требуется «вечность», это обычно означает наличие длинной трубы между бойлером (или водонагревателем или безбаковым водонагревателем) и краном. Чем больше дом, тем длиннее эти водопроводные трубы и тем больше времени требуется, чтобы получить горячую воду.

    Насос рециркуляции горячей воды работает по:

    1. Увеличить давление воды в водонагревателе.Это значительно ускоряет подачу воды в кран или в душ.
    2. Возвращает неиспользованную горячую воду в трубе обратно в водонагреватель или бойлер.
    3. Опорожняет водопроводные трубы, чтобы в следующий раз, когда вам быстро понадобится горячая вода, она встретила меньшее сопротивление в трубопроводе и достигла крана за считанные секунды.

    Само словосочетание «рециркуляция» происходит от этого насоса, возвращающего неиспользованную горячую воду обратно в бак. Это делается каждый раз, когда вы закрываете кран.Важно отметить, что рециркуляционные насосы не работают постоянно; они используются только тогда, когда мы открываем и закрываем кран.

    Теперь, когда установлен рециркуляционный насос, кажется, что горячая вода начинает течь сразу, как по волшебству. На самом деле, однако, для этого должен быть активирован весь механизм рециркуляционного насоса горячей воды.

    Рассмотрим отдельные детали, из которых состоит рециркуляционный насос для горячей воды:

    Какие детали входят в комплекты циркуляционных насосов горячей воды?

    Если вы хотите установить рециркуляционный насос, вы должны начать с полного комплекта рециркуляционного насоса.Вы можете установить его самостоятельно (установка циркуляционного насоса своими руками) или вызвать специалиста; подробнее об этом в разделе о том, сколько стоят рециркуляционные насосы для горячей воды.

    Вот список всех деталей, необходимых для установки рециркуляционного насоса. Конечно, самая важная часть — это сам насос, поэтому начнем с него:

    .
    • Электрический насос. Это стандартный насос с крыльчаткой на 110/120 В (можно подключить к любой стандартной розетке). В зависимости от размера насоса он может генерировать 0.22-3 ампера; это означает, что он работает от 20 Вт до 360 Вт. Вся эта мощность используется для перемещения воды в существующие трубы и из них. Для соединения с вашим трубопроводом каждый рециркуляционный насос имеет соединители с трубной резьбой 3/4. Все необходимые детали комплекта рециркуляционного насоса горячей воды.
    • Соединители с трубной резьбой. Это 3/4-дюймовые соединители, которые соединяют электрический насос с вашим существующим трубопроводом.
    • Обратный клапан. Каждый циркуляционный насос горячей воды (даже безбаковый циркуляционный насос водонагревателя) должен иметь обратный клапан. Обратный клапан обеспечивает правильное направление потока воды.
    • Таймер и датчик температуры. Оба используются для повышения энергоэффективности рециркуляционных насосов горячей воды. Можно запрограммировать время включения насоса, когда вам нужно больше горячей воды (обычно по вечерам, в душе). Датчик температуры измеряет температуру воды и отключает насос, когда вода становится достаточно горячей. Эти два есть только у энергоэффективных рециркуляционных насосов горячей воды (их не обязательно использовать в системах рециркуляционных насосов безбаковых водонагревателей, они обычно уже есть в безбаковых водонагревателях).

    Это стандартные строительные блоки каждого рециркуляционного насоса для быстрого получения горячей воды. Детали, которые фактически будут использоваться, зависят от того, какой у вас рециркуляционный насос горячей воды. Давайте рассмотрим два самых популярных типа:

    2 типа насосов рециркуляции горячей воды, используемых в домах

    Вы можете установить рециркуляционный насос горячей воды или безрезервуарный насос горячей воды в существующем или новом доме. Основное отличие насосов для горячей воды в новых домах заключается в том, что вы можете установить систему с полным рециркуляционным насосом (тип № 1).Это требует установки дополнительной водопроводной трубы.

    В существующих домах добавление дополнительной трубы для системы полного рециркуляционного насоса часто слишком дорого; оно того не стоит, считают специалисты по HVAC. Вот почему большинство домовладельцев предпочитают устанавливать рециркуляционный насос без дополнительной трубы. Это известно как система комфорта с рециркуляционным насосом (тип № 2), и это самый популярный способ быстрого получения горячей воды.

    Тип 1: Насосная система полной рециркуляции

    При строительстве дома разумно подумать и о рециркуляции горячей воды.Чтобы установить систему полного рециркуляционного насоса, вам нужно проконсультироваться с сантехником, потому что вам понадобится дополнительная труба.

    Эта дополнительная труба устанавливается параллельно обычной трубе. С двумя трубами можно создать петлю между водонагревателем и кранами. Электрический рециркуляционный насос использует эту другую трубу для перекачки горячей воды обратно в котел или водонагреватель.

    Очевидно, вы можете задаться вопросом: если контур рециркуляционного насоса работает постоянно, вы, вероятно, потребляете слишком много электроэнергии только для того, чтобы быстрее получать горячую воду.

    Здесь на помощь приходят таймер и датчик температуры. Чтобы создать энергоэффективную систему полной рециркуляции, ваш насос должен быть оснащен этими двумя компонентами, оптимизирующими эффективность.

    Таймер контролирует, когда насос работает непрерывно. Вы можете настроить его на запуск утром перед работой и вечером. Вы можете отключить его в рабочее время, на ночь, когда уезжаете в отпуск и так далее.

    Температурный датчик, с другой стороны, гарантирует, что вы не будете тратить слишком много энергии на нагрев воды.Когда вода достаточно горячая, датчик температуры отключит питание рециркуляционного насоса для экономии энергии.

    Этот тип системы рециркуляции горячей воды наиболее подходит для новых домов; дома, которые находятся в 3-й или 4-й части процесса строительства.

    Для большинства существующих домовладельцев установка системы комфорта с циркуляционным насосом поверх существующего трубопровода имеет гораздо больше смысла:

    Тип 2: Домашняя циркуляционная насосная система Comfort

    Вот почему это самый популярный тип рециркуляционного насоса для горячей воды в домах:

    Вы пользуетесь существующей водопроводной трубой в одиночку.Вам не нужно устанавливать дополнительную трубу. Насос работает на существующих трубах; он в основном отправляет оставшуюся воду обратно в котел или нагреватель.

    Это система, которую вы можете видеть на фотографиях выше. Рециркуляционный насос закреплен на водонагревателе. Соединители с трубной резьбой 3/4 дюйма используются для подключения насоса к существующим трубам.

    Без необходимости в дополнительных трубопроводах этот тип системы циркуляционных насосов для горячей воды также имеет гораздо более низкую стоимость. В зависимости от размера насоса и сложности установки, средняя стоимость рециркуляционного насоса для горячей воды составляет от 200 до 800 долларов (с установкой).

    Как ни странно для большинства домовладельцев, самой большой проблемой с этим типом рециркуляционного насоса является подача холодной воды. Вот в чем дело: и холодная, и горячая вода должны подаваться по одной и той же трубе. Это означает, что холодная вода на самом деле не холодная; обычно он будет слегка теплым (при комнатной температуре). Это может представлять проблему летом, когда вам нужна холодная вода; отключение насоса в летние месяцы решает проблему.

    Оба типа систем имеют схожие плюсы и минусы.Обозначим их здесь:

    Преимущества и недостатки рециркуляционных насосов горячей воды

    Чтобы определить, имеет ли смысл установка рециркуляционного насоса горячей воды в вашей ситуации, мы должны проверить все за и против. Понятно, что всем нравится мгновенная горячая вода из крана, но эта роскошь может быть довольно дорогой.

    Начнем с положительных сторон:

    6 плюсов циркуляционных насосов горячей воды

    Весь смысл установки такого насоса в том, чтобы быстро получать горячую воду.Никто не любит, например, ждать, пока горячая вода начнет течь под душем или мыть посуду.

    Вот список преимуществ, связанных с циркуляционными насосами для горячей воды:

    • Мгновенная горячая вода в любом кране. Это основная причина, по которой люди делают выбор в пользу насосов для горячей воды. Без насоса вам придется ждать не менее 10 секунд или до 1 минуты, чтобы горячая вода начала течь. Основным преимуществом рециркуляционных насосов для горячей воды является то, что вы быстро получаете горячую воду к любому крану в вашем доме.
    • Экономия воды. Пока вы ждете, пока горячая вода польет в ваш кран, много холодной воды тратится впустую. В год вы можете тратить 1000 галлонов воды. Большинство производителей насосов утверждают, что установка рециркуляционного насоса для горячей воды может сэкономить до 12 000 галлонов воды. По данным Statista, семья из 4 человек будет использовать около 400 галлонов воды в месяц; это стоит 72,93 доллара в месяц или 0,18 галлона. Если бы вы экономили 12 000 галлонов воды в год, это сэкономило бы вам около 2 160 долларов в год.На самом деле вы не сэкономите так много, но экономия воды с рециркуляционными насосами может легко достигать нескольких сотен долларов в год.
    • Экономьте деньги. Вся экономия воды, как видим, выливается в экономию денег рециркуляционными насосами. В следующей главе мы проведем анализ затрат, если рециркуляционные насосы стоят своих денег.
    • Простая установка. Довольно часто встречаются рециркуляционные насосы для горячей воды своими руками. Это займет около часа, но вы вполне можете сделать это самостоятельно, без необходимости переплачивать сантехнику.
    • Разрешений не требуется. Во многих случаях для внесения крупных изменений в систему трубопроводов вам потребуются государственные разрешения. Насосы рециркуляции горячей воды могут устанавливаться без специального разрешения государства.
    • Безопасен в использовании. Все работает на электричестве, а электричество намного безопаснее, чем добавление газа или пропана к существующей системе трубопроводов.

    Теперь рассмотрим недостатки этих насосов:

    4 минуса циркуляционных насосов горячей воды

    Само собой разумеется, рециркуляционные насосы не бесплатны.Первоначальная стоимость является основным сдерживающим фактором при принятии решения о том, имеет ли смысл устанавливать циркуляционный насос или нет.

    Вот краткое изложение всех отрицательных сторон циркуляционных насосов для горячей воды:

    • Предварительная стоимость. Детали (электрический насос, клапан, соединители с резьбой 3/4 дюйма) стоят пару 100 долларов. Просто этого не избежать. Чего можно избежать, так это затрат на установку. По данным Fixr, наем сантехника реально стоит от 75 до 130 долларов в час. Опытный сантехник установит весь рециркуляционный насос и подготовит его к использованию менее чем за 30 минут.Вы также можете выполнить установку самостоятельно и сократить первоначальные затраты.
    • Текущие расходы. Каждый рециркуляционный насос горячей воды работает от электричества. Если принять во внимание, что насосы работают в среднем на 40 Вт, то при непрерывной работе в течение всего года 24 часа в сутки 7 дней в неделю будет потребляться 350,4 кВтч. Средняя цена электроэнергии составляет 0,1319 доллара за кВтч. Это означает, что эксплуатационные расходы на такой рециркуляционный насос для горячей воды составляют 46,22 доллара в год.
    • Теплая вода (без холодной воды, если насос включен) . Поскольку и для холодной, и для горячей воды используется одна и та же труба, вам будет трудно получить действительно холодную воду. Летом это не идеально; Вы всегда можете отключить насос, и вы получите холодную воду, как обычно.
    • Требования к розетке. Для электрического насоса требуется розетка 110/120 В. Если у вас нет такой розетки рядом с водонагревателем или бойлером. Если у вас его нет, вам придется использовать удлинители пуповины, чтобы достать его.
    • Проблемы с сенсорными клапанами. Сенсорные клапаны подвержены неточностям. Возможно, вам придется время от времени менять его. Они дешевы, но вы должны иметь это в виду, и это совсем не положительно.

    Сколько стоят циркуляционные насосы горячей воды + стоимость установки + эксплуатационные расходы? (с анализом экономии воды)

    Циркуляционные насосы того стоят?

    Это ключевой вопрос. Являются ли эти насосы просто роскошью, которая позволяет молниеносно получать горячую воду, или они действительно экономят ваши деньги?

    Давайте сначала посчитаем затраты:

    • Стоимость комплекта рециркуляционного насоса. С помощью этих комплектов насос можно установить самостоятельно. Они могут стоить от 100 до 500 долларов. Вот в качестве примера один из самых популярных домашних рециркуляционных насосов (стоит около 170 долларов): Это «Рециркуляционная насосная система мгновенного действия горячей воды Watts Premier со встроенным таймером». Он очень популярен, потому что вы можете установить его самостоятельно. Вы можете проверить его цену и получить его здесь.
    • Стоимость установки. Как мы выяснили в предыдущей главе, опытному сантехнику, который работает за 75-130 долларов в час, потребуется около получаса для установки.В большинстве случаев стоимость установки рециркуляционного насоса горячей воды составляет менее 100 долларов.
    • Текущие расходы на электроэнергию. Дороги ли эксплуатация насосов рециркуляции горячей воды? Не совсем. Мы подсчитали, что если вы используете блок мощностью 40 Вт без перерыва 24/7, вы получаете дополнительные счета за электроэнергию на 46,22 доллара США в год (при средней стоимости электроэнергии по стране 0,1319 доллара США за кВтч).

    Теперь мы должны проверить, компенсируются ли эти затраты экономией воды. Предположим, что вы покупаете циркуляционный насос для горячей воды для семьи из 4 человек и что каждый человек тратит около 2 галлонов воды в день (среднее значение исследования Окриджской национальной лаборатории).

    Это означает, что это домохозяйство тратило впустую 8 галлонов воды в день только в ожидании горячей воды. Это 2920 галлонов воды в год.

    Сколько это в счетах за воду?

    Если принять, что средняя цена воды составляет 0,18 доллара за галлон (согласно исследованию Statista 2019 года), то вот сколько можно сэкономить на воде с рециркуляционным насосом:

    Экономия воды = 2920 галлонов/год * 0,18 долл. США/галлон = 525,60 долл. США/год

    Это вполне существенная экономия .Это означает, что все затраты на циркуляционный насос горячей воды покрываются за счет экономии воды. Более того, согласно этим оценкам, вы можете значительно сократить счета за воду в будущем и получить хорошую прибыль, просто не дожидаясь воды без нужды, пока вы ждете, когда включится горячая вода.

    Примечание по рециркуляционным насосам горячей воды безбакового водонагревателя (двойная неисправность)

    Проточный водонагреватель — это энергоэффективный способ получения горячей воды. Однако, если вам нужна быстрая горячая вода, эти нагреватели по требованию не идеальны.

    На самом деле с безбаковым водонагревателем у вас двойная беда (поэтому у вас не быстро горячая вода):

    1. Холодная вода в трубах. Как и в случае с баковыми водонагревателями, сначала необходимо слить холодную воду из труб. Только после того, как вы постоите там какое-то время с краном, горячая вода начнет течь.
    2. Проточный нагреватель должен нагревать воду. В безрезервуарных водонагревателях горячая вода недоступна, как в стандартных водонагревателях (с бойлерами). Безбаковому нагревателю нужно сначала нагреть воду — он делает это удивительно быстро, но не мгновенно — и это добавляет несколько секунд к нашему времени ожидания перед краном.

    Поскольку в случае с безбаковыми водонагревателями нам приходится дольше ждать горячей воды по сравнению с традиционными водонагревателями, имеет смысл еще больше минимизировать это время в безбачковых водонагревателях.

    Есть два варианта безбаковых нагревателей и рециркуляционных насосов:

    1. Приобретите проточный водонагреватель с рециркуляционным насосом. Поскольку циркуляционный насос является такой желательной функцией, такие компании, как Navien, Rinnai и Rheem, начали включать циркуляционный насос в свои водонагреватели по требованию. Речь идет о безбаковых водонагревателях со встроенным рециркуляционным насосом. Имейте в виду, что включение насоса увеличивает цену водонагревателя без резервуара всего на 200–500 долларов США
    2. Получите комплект циркуляционного насоса безбакового водонагревателя. Если у вас уже есть безбаковая установка без насоса, вы можете приобрести насосный комплект и установить его.Это сложнее установить самостоятельно; Вам рекомендуется вызвать сантехника, чтобы помочь вам с установкой.

    Если вам трудно определить, какая марка лучше всего подходит для безбакового водонагревателя с рециркуляционным насосом, вам следует проверить новейшие устройства Navien, Rinnai и Rheem. Это 3 наиболее часто рекомендуемые марки безбаковых водонагревателей с циркуляционными насосами.

    В общем, важно понимать, что рециркуляционные насосы стоят своих денег.Они не лишены первоначальных затрат или недостатков, но они предлагают роскошь иметь горячую воду почти мгновенно и экономят вам много воды. В конце концов, они окупают себя, уменьшая счета за воду.

    Если у вас есть какие-либо вопросы об этих насосах, о том, как они работают, или о некоторых расчетах, вы можете сообщить нам подробности в комментариях ниже, и мы постараемся вам помочь.

    6 основных правил трубопроводов насосов

    Установка нового центробежного насоса? После тщательного выбора правильного размера и материалов убедитесь, что новый насос настроен на успешную установку при правильной установке.Правильная установка основания и выравнивание насоса имеют решающее значение. Также чрезвычайно важно, чтобы трубопровод к насосу был выполнен правильно.

    Конструкцию трубопроводов насоса иногда упускают из виду при установке новых установок. Основное внимание уделяется оборудованию, а не трубам, которые его питают. Однако при установке с неподходящим расположением трубопроводов насосы могут преждевременно и неоднократно выходить из строя в течение срока службы насоса. Бригады технического обслуживания будут регулярно ремонтировать насос, эффективно устраняя симптомы, а не реальную проблему.

    Знания и ресурсы по этой теме чрезвычайно ограничены, за исключением того, что вы можете найти в руководстве по установке, эксплуатации и обслуживанию (IOM) (которое минимально). Но, соблюдая эти 6 простых правил, вы можете избежать преждевременного выхода насоса из строя и связанных с ним проблем с трубопроводами.

    1. ДЕРЖИТЕ ВСАСЫВАЮЩИЙ ТРУБ КАК МОЖНО КОРОТКИМ

    Укажите длину прямой трубы, равную 5-10-кратному диаметру трубы между впускным отверстием насоса и любым препятствием на линии всасывания.Примечание. К препятствиям относятся клапаны, колена, «тройники» и т. д.

    Короткий всасывающий трубопровод насоса обеспечивает минимально возможное падение давления на входе. Прямолинейная труба обеспечивает равномерную скорость по всему диаметру трубы на входе в насос. Оба важны для достижения оптимального всасывания.

    2. ДИАМЕТР ТРУБЫ НА СТОРОНЕ Всасывания ДОЛЖЕН БЫТЬ РАВЕН ИЛИ НА ОДИН РАЗМЕР БОЛЬШЕ, ЧЕМ ВХОД НАСОСА

    Калибровка труб представляет собой баланс между затратами и потерями на трение.Трубы большего размера стоят дороже, тогда как трубы меньшего размера создают большие потери на трение в системе. Что касается диаметра, то диаметр нагнетательного патрубка обычно должен соответствовать напорному фланцу насоса, но может быть больше, чтобы уменьшить потери на трение и снизить давление в системе. На стороне всасывания диаметр может быть того же размера, но часто инженеры выбирают размер или два больше, поэтому требуется эксцентриковый переходник. Всасывающий трубопровод большего размера на стороне всасывания обычно предпочтительнее, если вязкость жидкости выше, чем у воды.Это также помогает обеспечить равномерный поток к насосу и избежать кавитации.

    3. ИСПОЛЬЗУЙТЕ ЭКСЦЕНТРИЧНЫЕ ПЕРЕХОДНИКИ НА СТОРОНЕ Всасывания

    Рассмотрите возможность использования эксцентриковых переходников на стороне всасывания насоса, когда требуется переход на другой размер трубы. Установите плоскую сторону редуктора сверху, когда жидкость поступает из-под насоса. Если жидкость поступает сверху, плоская часть переходника должна быть установлена ​​на нижней части трубы. Плоская часть предназначена для предотвращения образования воздушных карманов на всасывании насоса.

    4. УДАЛИТЕ КОЛЕНИ, УСТАНОВЛЕННЫЕ НА ВПУСКНОМ ФОРСУНКЕ НАСОСА ИЛИ РЯДОМ С ним

    Включите от 5 до 10 диаметров прямой трубы между входом насоса и коленом. Это помогает устранить «боковую нагрузку» рабочего колеса насоса и создает равномерную нагрузку на осевой подшипник насоса.



    5. УСТРАНИТЕ ВОЗМОЖНОСТЬ ВОЗДУШНОГО ЗАХВАТА ВО Всасывающем ТРУБОПРОВОДЕ

    • Поддерживайте достаточный уровень в расходных резервуарах для предотвращения образования вихрей и захвата воздуха.
    • Избегайте высоких карманов во всасывающем трубопроводе, в которых может задерживаться воздух
    • Поддерживайте герметичность всех соединений труб и фитингов в условиях вакуума на всасывании, чтобы предотвратить попадание воздуха в насос.

    6. УБЕДИТЕСЬ, ЧТО РАСПОЛОЖЕНИЕ ТРУБОПРОВОДОВ НЕ ПРИВОДИТ НАГРУЗКИ КОРПУСА НАСОСА

    Насосы никогда не должны поддерживать всасывающий или нагнетательный трубопровод. Любая нагрузка на корпус насоса системой трубопроводов значительно снижает срок службы и производительность насоса.

    Имейте в виду, что повышение производительности насоса поможет компенсировать ошибки трубопроводов, допущенные на стороне нагнетания насоса.Однако проблемы на стороне всасывания могут быть источником повторяющихся отказов, которые могут вызвать проблемы на долгие годы, если не будут приняты соответствующие меры. Проблемы с трубопроводом на стороне всасывания вызывают большинство проблем с насосами.

    Проектирование трубопроводов — это область, в которой основные принципы часто игнорируются, что приводит к повышенной вибрации и преждевременному выходу из строя уплотнений и подшипников. Неправильная установка трубопровода долгое время не рассматривалась как причина этих отказов из-за множества других причин, по которым это оборудование может выйти из строя.Многие опытные инженеры могут возразить, что насосы с неправильным подключением трубопроводов все еще функционируют и работают должным образом. Этот аргумент, хотя и действителен, не оправдывает сомнительную практику трубопроводов.

    Свяжитесь с нами сегодня, если у вас есть вопросы о правильной установке и подключении насоса! Мы с удовольствием предоставляем техническую помощь предприятиям и муниципалитетам в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

    Часто задаваемые вопросы | Поддержка | Проточные водонагреватели Takagi

  • Насколько велики безбаковые водонагреватели?

    Большинство из них размером со средний чемодан.Линия Такаги имеет высоту менее двух футов, ширину 14 дюймов и весит 30 фунтов; до 28 дюймов в высоту и 19 дюймов в ширину и весом 90 фунтов. Большинство моделей достаточно малы, чтобы их можно было повесить на стену.

  • Будут ли безбаковые водонагреватели работать с жесткой водой?

    Хотя многие водонагреватели в настоящее время хорошо работают без какой-либо обработки воды, мы рекомендуем домовладельцам в регионах с жесткой водой установить умягчитель воды или устройство для очистки воды, такое как Product Preservers® Anti-Scale System , в водопроводную линию перед нагревателем. Это должно увеличить срок его службы, а также время между обслуживанием. В регионах с исключительно жесткой водой может потребоваться периодическая промывка теплообменника внутри агрегата сантехником для удаления накипи. Поддержание низкой температуры также помогает предотвратить образование накипи в суровых условиях жесткой воды.
  • Какой размер обогревателя мне понадобится для моего дома на одну семью? Для моего многоквартирного дома?

    Основные рекомендации по выбору размера, См. здесь. Для более точного определения размера мы рекомендуем обратиться к местному подрядчику или в нашу службу поддержки клиентов .

  • Могут ли домовладельцы выполнить установку самостоятельно?

    Этот продукт должен устанавливаться и обслуживаться лицензированным сантехником, лицензированным газовщиком или профессиональным специалистом по обслуживанию. Неправильная установка и/или эксплуатация или установка неквалифицированным лицом аннулирует гарантию.

  • Где можно установить проточный водонагреватель?

    Он может быть установлен в любом месте с доступом к достаточному количеству воздуха для горения и там, где выхлопные газы нагревателя могут быть отведены на улицу. Его не следует устанавливать на открытом воздухе, если дом или предприятие расположены в морозном климате.В ситуации замены безрезервуарный обогреватель обычно может быть установлен там, где в настоящее время находится обогреватель, хотя вы можете переместить новый блок, чтобы освободить больше места или улучшить вентиляцию. Где бы вы ни решили разместить новую безбаковую установку, всегда проверяйте правильный размер газопровода. Обычно это связано с тем, что более мощные модели без бака обычно требуют более крупных газовых линий, чем баки.

  • Существуют ли особые требования к вентиляции?

    Вы должны использовать специальную вентиляционную трубу, одобренную для категории III, для всего выхлопного участка. Для моделей с конденсацией вы можете использовать как ПВХ, график 40, так и АБС-пластик, а также материал категории III для всей выхлопной трубы. Вы не можете использовать общую вентиляцию с любым другим прибором. Конкретные требования к вентиляции см. в Руководстве по установке обогревателя.

  • Tankless часто называют «проточными водонагревателями». Могу ли я рассчитывать на мгновенную горячую воду во всех моих кранах и душах?

    Нет. По-прежнему требуется время, чтобы доставить воду в краны, как всегда.Наши водонагреватели обеспечивают постоянный поток горячей воды нужной температуры. Чтобы получить «моментальную» горячую воду, нужна система рециркуляции.

  • Можно ли использовать рециркуляционный насос? Насколько большим он должен быть?

    Да, можно использовать рециркуляционный насос. Размер насоса должен обеспечивать достаточный поток к нагревателю в зависимости от модели/применения. Тем не менее, он не должен быть слишком большим, так как это приводит к трате энергии и эрозии трубопроводов системы. Мы рекомендуем стремиться к рециркуляционному потоку от 2 до 4 галлонов в минуту.Для получения более подробной информации см. спецификации или обратитесь в службу поддержки клиентов .

  • Какая гарантия на проточный водонагреватель Takagi?

    Гарантия для жилых помещений составляет 15 лет на теплообменник и пять лет на все остальные детали, кроме предохранителей. Коммерческая гарантия составляет 10 лет на теплообменник и 5 лет на все остальные детали.

  • Какой службы поддержки клиентов я могу ожидать от Такаги?

    Мы стремимся обеспечить исключительное обслуживание клиентов, чтобы удовлетворить ваши потребности.На нашем веб-сайте представлена ​​основная информация по Устранение неполадок и ремонт и контактная информация по номеру для отправки ваших вопросов. В Takagi есть колл-центры с опытными техническими специалистами с 5:00 до 17:00 по тихоокеанскому времени (с 8:00 до 20:00 по восточному времени) по всей стране. Во многих областях есть поставщики услуг, прошедшие обучение на заводе. Чтобы получить список поставщиков услуг в вашем регионе, позвоните по номеру НАЙТИ СЕРВИСНОГО ТЕХНИКА

    .
  • Как зарегистрировать водонагреватель?

    Вы можете зарегистрировать свой водонагреватель Takagi, заполнив регистрационную карточку гарантии, прилагаемую к вашему нагревателю, или вы можете Зарегистрироваться онлайн

  • Какую информацию я должен иметь при регистрации водонагревателя или при обращении в службу поддержки клиентов?

    Номер модели отопителя и серийный номер, а также дата установки отопителя.

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
