Как сделать откатные ворота для дачи своими руками

Ворота могут представлять собой различные конструкции: от самой примитивной, которая выглядит как пара створок на петлях, до сложных конструкций, оснащенных автоматикой. Они выполняют 2 основные функции: ограждение и функцию декора.

Наиболее оптимальным сочетанием обоих функций являются откатные ворота, которые представляют собой подвижную конструкцию, основная часть которой способна двигаться вдоль стены или забора. С их помощью обеспечивается надежное ограждение въезда на территорию дачи или гаража. Кроме того, практичная конструкция позволяет экономить пространство и придает эстетичный внешний вид любому строению.

Преимущества и недостатки

Как и любая конструкция, эти ворота имеют свои достоинства и недостатки. К преимуществам относятся:

  • Высота ворот. Они не имеют ограничений по высоте и могут быть изготовлены для строений любого типа. Высота подбирается самостоятельно.
  • Экономия места на территории дачи или гаража. Конструкция, которая сдвигается в сторону, освобождает достаточно большое пространство, которое, например, занимают распашные ворота. Освободившееся место можно использовать для своих целей.
  • Экономия физических усилий. При открытии или закрытии прикладываются минимальные усилия. Если процесс установки выполнен правильно, то движение ворот происходит достаточно легко. Во многих случаях их гораздо удобнее оборудовать автоматикой, для того чтобы свести все усилия к нулю.
  • Высокий уровень взломостойкости. Они способны выдерживать значительные нагрузки, удары и повреждения.
  • Эстетичность и удобство в использовании. Смотрятся такие ворота действительно очень красиво, солидно, практично и современно. С их помощью преображается внешний вид всего здания или участка.

В качестве недостатков можно выделить:

  • Высокую стоимость. Даже без оборудования автоматикой такие ворота стоят гораздо дороже обычных распашных.
  • Сложности в доставке и монтаже. Готовые конструкции имеют внушительные объемы и вес, что делает процесс доставки и монтажа более трудоемким. К тому же для установки роликового оборудования необходима заливка специального фундамента.
  • Необходимость полного освобождения участка вдоль стены или забора, по которому будут двигаться ворота. В зависимости от размера это может быть значительная территория. Такой участок может быть не у всех.

Виды ворот

Различают 2 основных классификации:

По материалу, из которого они изготавливаются

Для изготовления ворот могут использоваться различные материалы. В качестве основных типов можно выделить:

  • Профильный лист – является одним из наиболее популярных и востребованных материалов. Он обладает хорошими эксплуатационными свойствами, устойчив к повреждениям, возникновению коррозии и перепадам температуры. Кроме того, имеет достаточно широкую цветовую гамму.
  • Сэндвич-панели – представляют собой стальные листы, между которыми находится пенополиуретан. Стоимость таких материалов значительно выше, но и основные технические характеристики лучше. В качестве расцветок в основном используется 2 цвета – белый и коричневый. Однако цвет можно подобрать и заказать самостоятельно.
  • Дерево – наиболее редкий материал, который используется для ворот такого типа. Дерево должно быть предварительно обработано несколькими химическими составами, которые могут улучшить его свойства, сделать его более прочным, устойчивым к влаге, высоким температурам и заморозкам. Использование дуба позволяет сделать ворота максимально прочными. Главным преимуществом древесины является ее уникальное эстетичное оформление.

Профильный лист, сэндвич-панели и натуральное дерево являются основными наиболее популярными материалами для изготовления откатных ворот. Кроме них могут использоваться оцинкованный лист, деревянный брус и другие.

По типу конструкции

Существует 3 основных типа конструкций:

  • Консольная. При использовании такого механизма происходит установка несущей опоры в нижней части полотна ворот. Роликовые конструкции монтируются в фундамент и обеспечивают легкое движение.
  • Подвесная. Отличается от консольной расположением несущей опоры – она располагается сверху. Такой механизм может быть удобен для установки гаражных ворот.
  • Рельсовая. Этот тип предполагает подготовку фундамента, в который монтируются рельсы, а нижняя часть полотна оборудуется колесиками. Во время движения ворота на колесах передвигаются по рельсам.

Наиболее популярными являются ворота консольного типа, они гораздо проще монтируются и удобны в использовании.

Их устройство

Для того чтобы правильно выбрать комплектующие, необходимо точно измерить ширину и высоту проема. К основным комплектующим относятся:

  1. Консольная составляющая – основное устройство. Она состоит из набора устройств: основной направляющей и набора роликов (верхних, нижних, концевых).
  2. Полотно. Оно может быть выполнено из различных материалов.
  3. Рама для ворот. Она должна быть изготовлена из прочных материалов. С ее помощью обеспечивается надежная конструкция ворот, устойчивое крепление полотна. Размеры рамы должны быть идентичны размерам проема и полотна. Чаще всего для ее изготовления используется металл (например, металлические трубы).
  4. Фундамент – также является одной из основных составляющих. Для него используется арматура, бетон и опорные столбы.

Для оборудования автоматикой используют дополнительные устройства, такие как электрический привод, пульт управления, датчики работы. Для того чтобы разобраться в устройстве ворот, нужно понять принцип их работы. Тогда не возникнет сложностей при изготовлении и монтаже.

Пример чертежа

Необходимые инструменты и материалы

Для того чтобы изготовить ворота самостоятельно, понадобится определенный набор инструментов:

  • Емкость для бетона.
  • Болгарка и диски для нарезки и обработки металла, дерева.
  • Стандартные инструменты – молоток, топор, пассатижи, лопата.
  • Инструмент для покраски ворот. Это может кисточка, валик или воздушный компрессор.
  • Инструменты для измерительных работ – уровень и рулетка.
  • Сварочный аппарат и электроды.
  • Дрель.
  • Инструменты для крепежа.

Необходимо не забывать о средствах защиты кожи и глаз – костюме, перчатках, очках.

Помимо подготовки основных инструментов, необходимых для работы, стоит приготовить и материалы:

  • Консольный комплект для ворот, который можно приобрести в строительном магазине.
  • Материалы для заливки фундамента – цемент, песок, заполнитель, вода.
  • Металлические трубы. Они используются и в качестве направляющих, и для изготовления перемычек.
  • Материал для полотна. В домашних условиях для обшивки можно использовать металлические листы или бруски дерева.
  • Материалы для грунтовки и покраски.
  • Крепежный набор – саморезы, заклепки.

После подготовки и закупки основных инструментов и материалов можно смело приступать к изготовлению ворот.

Здесь содержится пошаговая инструкция по монтажу откатных ворот из профнастила своими руками.

Как устроены, работают и монтируются автоматические ворота своими руками — читайте в этой статье.

Если вас интересует, как сделать ворота своими руками из дерева, ознакомьтесь с этим материалом.

Изготовление ворот без автоматики

Весь процесс можно условно разделить на 3 основных этапа:

  1. Этап 1. Заливка фундамента. Первоначально необходимо полностью подготовить поверхность для фундамента, очистить от мусора и пыли. Затем необходимо выкопать в грунте траншею. В нее будет произведена закладка арматуры, которая будет служить каркасом для ворот. Траншея имеет П-образную форму, в местах соединения арматуры устанавливаются перемычки. Глубина ее может быть от 0,5 до 1,5 м. Под колонны ямы копаются глубже. Дно траншеи плотно покрывается песком. После этого происходит закладка арматуры и установка опорных столбов.
    Затем происходит заливка фундамента заранее подготовленным бетоном. До полного затвердевания раствора обычно необходимо 3-5 суток, но более надежное схватывание происходит обычно не менее чем через пару недель. Для того чтобы фундамент получился надежным и прочным, необходимо заранее произвести все замеры и расчеты, точно измерить ширину проема, место закладки арматуры, расстояние до опор. Чтобы сделать поверхность фундамента полностью ровной, используется металлический швеллер, он крепится в его верхней части.
  2. Этап 2. Изготовление полотна ворот. Процесс изготовления полотна начинается с измерений и разметки. Для того чтобы оно было устойчивым, не выгибалось, не шаталось, его нужно сделать идеально правильной геометрической формы. Металлические трубы необходимо нарезать по заранее произведенным замерам. Затем из них с помощью сварки изготавливается обрешетка. Таким образом, первоначально необходимо изготовить раму и только после этого приступать к обрешетке.
    Затем нарезается полотно ворот. Процесс нарезки и крепления зависит от материала, который был выбран. Стальной лист нарезается и крепится к обрешетке при помощи саморезов. Деревянные конструкции необходимо заранее обработать грунтовкой и растворами для надежности и устойчивости к осадкам. К нижней части полотна приваривается металлическая направляющая – основной элемент конструкции откатных ворот. Все работы по изготовлению полотна выполняются строго по уровню, во избежание перегибов и неточностей в работе.
  3. Этап 3. Покраска. Перед тем, как приступить к покраске, необходимо зачистить, обезжирить и загрунтовать сварочные швы, места крепления полотна к обрешетке. Обычно принято красить ворота только с внешней стороны, но для более надежной защиты лучше всего сделать это с обеих сторон. Краску необходимо выбирать устойчивую к влаге и перепадам температур.

После этого процесс можно считать завершенным, и приступать к установке.

Пошаговая установка

Процесс монтажа не сложен. Выполнить его можно самостоятельно, следуя определенным инструкциям:

  1. Разметка линии движения створки. Удобнее всего использовать для этого шнур — он позволит сделать линию ровной. Шнур должен проходить по срединной линии фундамента и опор. Также необходимо при этом учитывать ширину изготовленных ворот.
  2. Установка роликовых опор. Процесс их установки является наиболее важным этапом монтажа ворот. От того, насколько правильно будут расположены опоры, зависит срок службы всей конструкции. Располагать их необходимо на максимально широком расстоянии. Опору от столба необходимо удалить на такое расстояние, при котором проем будет полностью открываться. Для того чтобы точно измерить расстояние между опорами и вымерить их точное местоположение, необходимо использовать подставки. Они позволять избежать ошибок.
    Затем производится их регулировка, они должны работать точно так же, как и в процессе движения ворот. После того, как все работы по разметке и расположению роликовых опор произведены, выполняется их крепление к швеллеру с помощью сварки. Первоначально крепление является пробным, для того чтобы можно было закатить ворота на опоры и окончательно их отрегулировать. Только после этого происходит окончательная и надежная фиксация.
  3. Установка полотна ворот. Готовое полотно задвигается на опоры, регулируется и крепится в закрытом положении.
  4. Проверка установки роликов и полотна. Для этого необходимо проверить, насколько легко двигаются ворота в обоих положениях, и при необходимости затянуть или ослабить роликовые опоры.
  5. Установка концевого ролика. Концевой ролик устанавливается внутрь профиля и крепится с помощью болтов. Для того чтобы ролик всегда удерживался на месте, необходимо использовать сварку.
  6. Установка заглушки профиля. Заглушка устанавливается с тыльной стороны профиля и предназначена для защиты от скопления влаги или снега. Крепится с помощью саморезов.
  7. Установка боковых роликов. Крепление боковых роликов на столбы происходит с помощью саморезов и сварки и зависит от материала, из которого изготовлены опоры. Для металлических столбов можно смело использовать сварку. Для кирпичных подойдут саморезы.
  8. Смазка роликовых опор. Для того чтобы продлить срок службы роликов, сделать движение ворот легким, используется смазка всех движущихся механизмов.

На этом процесс установки можно считать полностью завершенным.


Главным достоинством ворот данного типа является их экономичность. Их изготовление и монтаж обходятся гораздо дешевле, чем при покупке в фирмах. Для изготовления могут быть использованы подручные материалы, которые имеются на даче или хранятся в гараже. Единственным элементом, который потребует затрат, является консольная направляющая. Однако ее стоимость по сравнению с общей стоимостью ворот незначительна, и выбрать ее можно в любом магазине по продаже строительной фурнитуры. Благодаря своей фантазии, каждые ворота можно сделать уникальными.

Видеоматериал о монтаже конструкции

На видео ниже представлена подробная пошаговая инструкция по их установке:

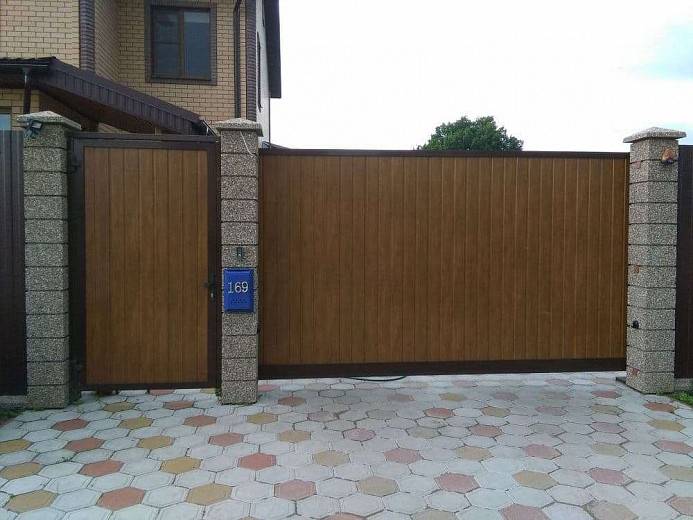

Фотогалерея ворот данного типа

На фото представлены различные варианты исполнения откатных конструкций на загородных участках или гаражах:

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

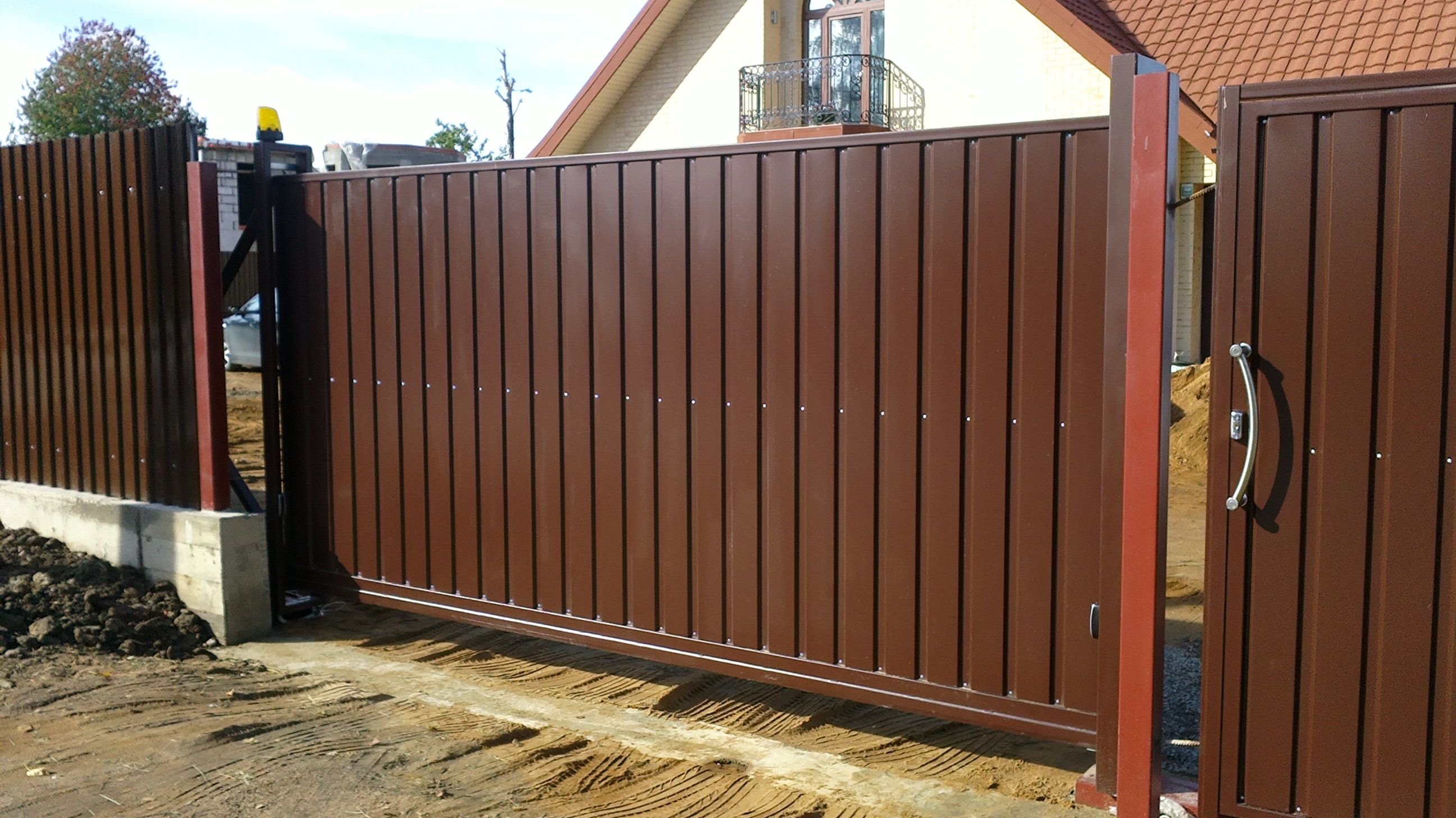

Откатные ворота.

 Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.

фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем

кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.

В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.  Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

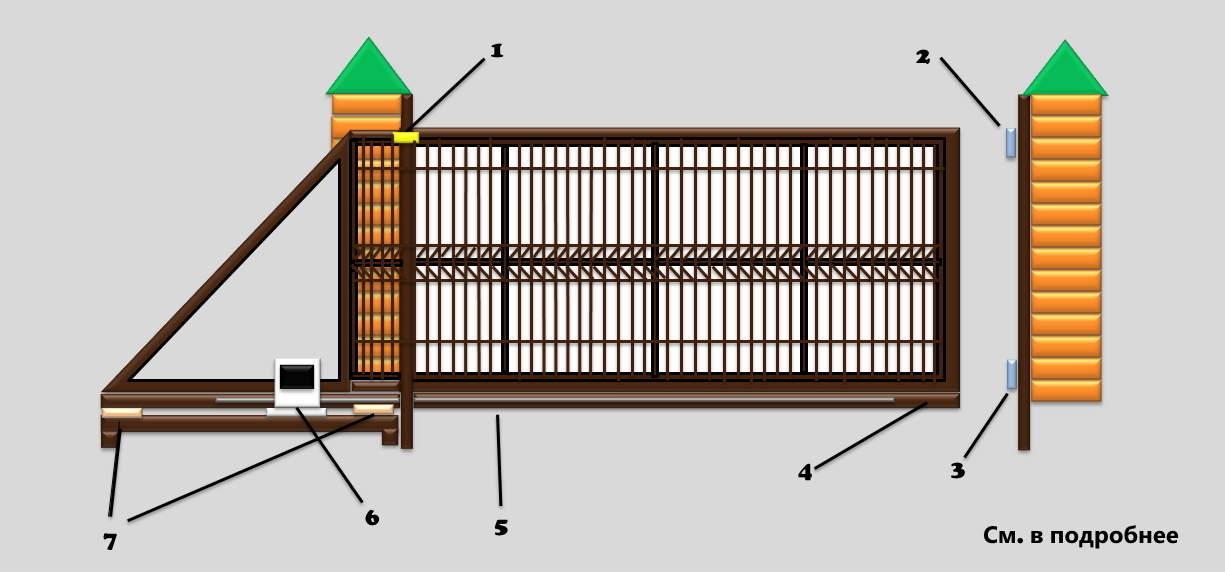

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

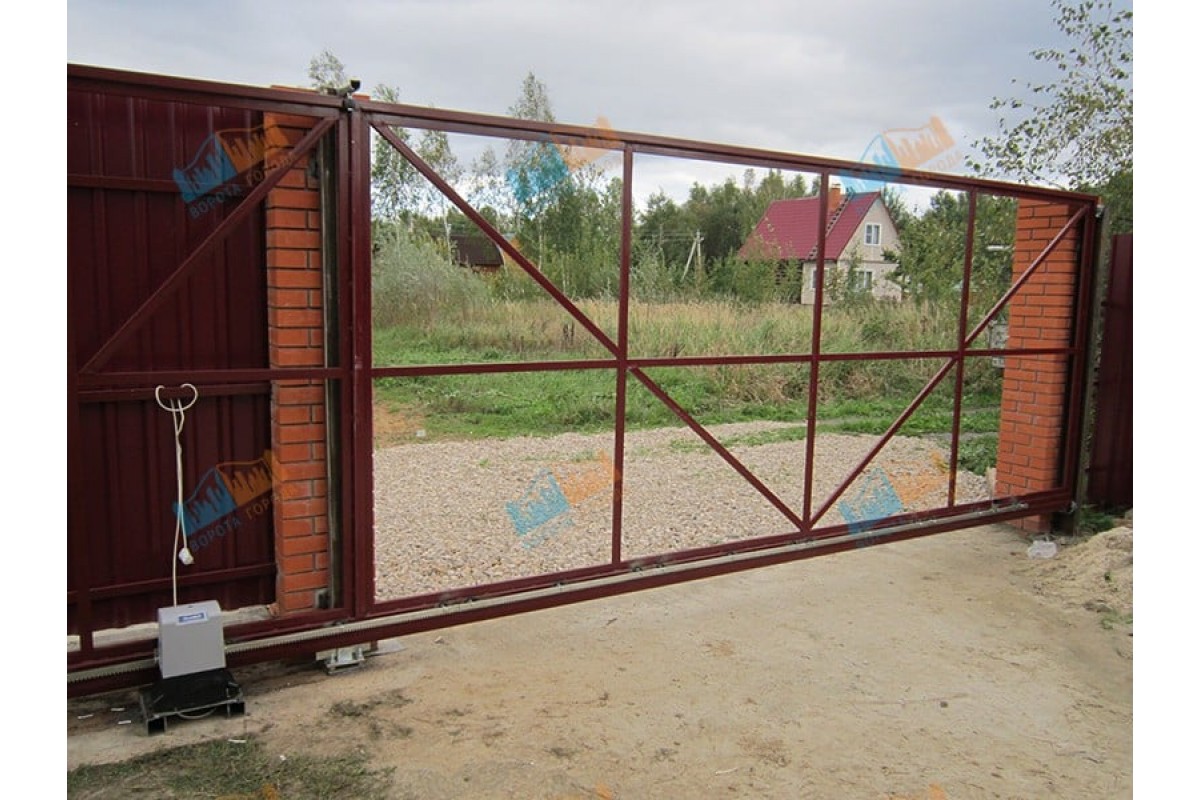

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна воротДлина полотна откатных ворот (ширина проема ворот)Основной профиль (несущий профиль для каркаса)Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг< 6 метров60х30х2мм или 60х40х2мм20х20х2 мм
    ≥ 800кг≥ 6 метров80х40х2 мм40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):
    Масса полотна воротДлина полотна откатных ворот (ширина проема ворот)Основной профиль (несущий профиль для каркаса)Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг< 5 метров60х40х2мм20х20х2 мм
    ≥ 500кг≥ 5 метров80х40х2 мм40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна воротДлина полотна откатных ворот (ширина проема ворот)Название комплектаРазмеры балок (ширина х высота, измеренные с торца)
до 350 кгдо 4 метров«МИКРО»60х55 мм
до 500 кгдо 5 метров«ЭКО»70х60 мм
до 800 кгдо 7 метров«ЕВРО»90х75 мм
до 2000 кгдо 12 метров«МАКС»130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Раздвижные ворота для дачи своими руками

Дачные ворота бывают распашными и раздвижными. Раздвижные, или откатные, ворота имеют больше преимуществ, чем устаревшие распашные. Основной выгодой таких ворот является экономия пространства, поскольку они просто отодвигаются в сторону вдоль ограждения. Сейчас раздвижные ворота для дачи изготавливаются любого размера, толщины и конфигурации.

Так выглядят откатные ворота

Откатные ворота устроены просто и удобно, многие из них оснащаются электроприводом, что увеличивает комфорт. Их прочность прямо зависит от материала, выбранного владельцем, а также качества сборки. Дизайн входной группы такого типа также имеет большие различия: от простой прямоугольной формы до изысканных фигурных моделей с ажурными решётками. Это позволяет подобрать индивидуальный вариант для каждой дачи.

Плюсом является и отсутствие у современных моделей верхних и нижних направляющих, это облегчает установку и минимизирует уход. Такой прогресс способствовал росту популярности откатных моделей, сейчас они самые востребованные. Их модернизированные разновидности удобны, надежно закрывают вход, отлично вписываются в дачный ландшафт и долго служат.

Важно! Главным требованием при монтаже входной группы данного типа является бетонирование фундамента и наличие места вдоль ограждения, чтобы полотно беспрепятственно отодвигалось в сторону.

Как устроены откатные модели?

Современные варианты раздвижных ворот являют собой прочный каркас, крепящийся к профилированной балке, движущейся по роликовым тележкам, которые имеют внутри закрытые подшипники по восемь штук в каждой, заполненные смазкой на весь срок эксплуатации механизма. Чтобы внутрь тележек не попадала грязь и вода, они надежно закреплены внутри балки. Так компоненты ворот эффективно защищены от погодных условий. Качественная фурнитура рассчитана на десятилетия безупречной службы.

Устройство раздвижных ворот

Каркас входной группы делают из металла, а обшить его можно деревом, профнастилом, любыми металлическими листами. Популярным вариантом считаются кованые ворота. Вся конструкция крепится к несущим столбам, металлическим или кирпичным.

Самостоятельное изготовление ворот для дачи

Раздвижные ворота можно купить, заказать индивидуальное изготовление или сделать своими силами. Самостоятельно изготовленные обойдутся намного дешевле покупных. Сделать их несложно, необходимые комплектующие можно приобрести в магазине. Для работы понадобится заранее приготовить такие материалы:

  • металлический трубный прокат, плотный деревянный брус или бетонные столбы;
  • широкий металлический швеллер;
  • арматуру;
  • цемент, песок и мелкий щебень для фундамента;
  • направляющий рельс и профилированные трубы для каркаса;
  • шлифмашину и сварочный аппарат;
  • комплект фурнитуры;
  • грунтовку, краску, защитные очки.

Сначала нужно установить несущие опоры. Если в качестве столбов выступают металлические профильные трубы, их сечение должно быть минимум 10х10 см. Более тонкие трубы могут не выдержать вес конструкции. Если готовых столбов нет, можно выложить их из кирпича.

Под кирпичные столбы обязательно бетонируется фундамент глубиной один метр. И фундамент, и сами столбы нужно армировать металлическими прутами, а часть арматуры выпускают из столба внутрь двора: на ней будут крепиться стойки ворот. После бетонирования несущих столбов приступают к основному фундаменту. Он располагается вдоль ограждения в направлении отката ворот.

Траншея для фундамента имеет такие размеры: глубина – 1 метр, ширина – 30 сантиметров, длина — половина размера проёма будущих ворот. Далее готовят металлическую конструкцию: на швеллер, шириной около двадцати сантиметров, привариваются ножки из арматуры, их диаметр — 10мм. Десяти ножек будет достаточно. Траншея заполняется смесью цемента и речного песка почти доверху, потом укладывают швеллер ножками вниз и бетонируют вровень с землей.

Важно! Готовому фундаменту необходимо выстояться минимум неделю, раньше этого срока приступать к монтажу ворот нельзя. За неделю бетон хорошо схватится и приобретет нужную прочность.

Подготовка полотна раздвижных ворот

Пока выстаивается бетон, есть время заняться изготовлением каркаса и обшивкой полотна. Поверхность направляющего рельса и профилированные трубы для каркаса тщательно чистят от налета, ржавчины, масляных отложений. Лучше всего очищать металл шлифовальной машинкой и щеткой из металла. После очистки вся поверхность должна быть обезжирена растворителем. Потом все это покрывается антикоррозийной грунтовкой, наносить которую можно кистью либо краскопультом. Прогрунтованные трубы оставляют до высыхания.

Установленная рама откатных ворот

Предпоследний этап – сборка рамы для ворот. Направляющий рельс шестиметровой длины кладут разрезом вниз и приваривают профильную трубу; её сечение – 60х30х2мм. К приваренной трубе крепятся стойки такого же сечения, сверху приваривают верхнюю трубу. Чтобы конструкция не была перекошенной, тщательно проверяются все углы каркаса. Осталось немного: зашлифовать швы от сварки, нанести слой грунтовки, покрасить раму. Красить лучше всего алкидной эмалью. Когда подготовительные работы окончены, можно обшивать раму полотном. Для дачных раздвижных ворот хорошо подходит листовая сталь, деревянное полотно или профнастил.

Установка ворот

Полотно ворот готово, фундамент выстоялся, можно начинать установку конструкции. Чаще всего раздвижные ворота устанавливают внутри ограждения, и очень редко установка производится снаружи.

Комплект фурнитуры для раздвижных ворот включает роликовые тележки. Они выставляются на швеллере, который забетонирован в проёме ворот. Сверху на тележки одевают направляющий рельс, само полотно выставляют по уровню ограждения и фиксируют сваркой. На столбах в верхней и нижней точке крепят улавливатели ворот и поддерживающие ролики.

Правильное крепление фурнитуры

Если опоры из металла, ролики и улавливатели приваривают к столбу; если опоры сделаны из кирпича или гранита, сначала к ним крепится дюбелями металлическая стойка, а к ней – фурнитура.

Видео по установке откатных ворот

Источник: http://rusograda.ru/vorota/razdvizhnye-vorota-dlya-dachi

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.


Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Откатные ворота для дачи,цена с установкой под ключ от компании «Русский Забор».

Наша компания устанавливает откатные ворота для дачи более 15-ти лет. Ворота имеют доступную стоимость и очень удобны и функциональны в эксплуатации. Цена на откатные и распашные ворота зависит от их размеров и комплектации. Мы предлагаем ворота и комплектующие от известных производителей DoorHan/Дорхан, Aluteh/Алютех, NICE, CAME, R-TECH, Hormann а также собственного производства.

 Заказать откатные ворота с установкой под ключ у профессионалов всегда выгодней по цене и по качеству работ, чем сделать это самому.

Установку откатных ворот производим в Москве, Московской области и близлежащих областях. Вся продукция сертифицирована, гарантия составляет от 1 года до 5-ти лет, доставка, монтаж и сервисное обслуживание производятся круглогодично.

Каркасы откатных ворот

Как показывает наш многолетний опыт, многие не обладают необходимыми знаниями, навыками и инструментами для самостоятельного монтажа ворот. Это трудоемкий и сложный процесс, который лучше заказать профессионалам. На

Схема Высота откатных ворот в ммШирина / цена руб
300035004000
180023400 р25000 р26000 р
200024400 2600028000
2200254002700029000
2500264002800030000
3000284003100034000

Откатные ворота с установкой на существующий фундамент

СхемаВысота ворот в ммШирина / цена руб
300035004000
180043400 руб45000 руб46000 руб
2000444004600048000
2200454004700049000
2500464004800050000
3000484005100054000

Свайно-винтовой фундамент включает в себя 2 сваи d 108 мм с заглублением до 2,5 м.  Оборудование компании Ролтэк. Столбы проема  60х60х2 — 2 штуки. Обивка — профнастил профиль C8 или C20, сетка рабица, 3 D сетка (гиттер), евроштакетник, поликарбонат, решетка, дерево, секционные модули. Монтаж ворот входит в стоимость.

Откатные ворота для дачи на свайно-винтовом фундаменте

СхемаВысота ворот в ммШирина  / цена руб
300035004000
180053400 руб55000 руб56000 руб
2000544005600058000
2200554005700059000
2500564005800060000
3000584006100064000


Свайно-винтовой фундамент включает в себя 2 сваи d 108 мм с заглублением до 2,5 м.  Оборудование компании Ролтэк. Столбы проема  60х60х2 — 2 штуки. Обивка/зашивка каркаса — профлист, профиль С8 или С20, сетка рабица, евроштакетник, поликарбонат, решетка, секционные модули, дерево. Монтаж ворот входит в стоимость.

Откатные ворота для дачи на монолитном фундаменте

СхемаВысота проёма откатных ворот для дачи в ммШирина проёма / цена руб
300035004000
180073400 руб75000 руб76000 руб
2000744007600078000
2200754007700079000
2500764007800080000
3000784008100084000

Монолитный фундамент: 2000х1500х500 мм (длина-глубина-ширина).  Обивка — профнастил, толщина 0,4 мм, сетка рабица, евроштакетник, поликарбонат, решетка, секционные модули, дерево. Монтаж ворот входит в стоимость.

Откатные ворота для дачи без автоматики

Если  нужно узнать какова цена ворот вашего варианта или задать другой вопрос — звоните по телефону 8 (495)135-57-65, наши специалисты объяснят преимущества определенных конструкций, также вы  получите квалифицированную консультацию по всем вопросам. Также можно оставить заявку на почте с указанием всех данных, мы сделаем расчет и обязательно свяжемся с вами, делаем расчеты по фото.

Высота вороот в ммШирина / цена руб
300035004000
180059400 р61000 р62000 р
2000604006200063000
2200614006300064000
2500624006400065000
3000644006800069000

Узнаем как изготовить раздвижные ворота своими руками?

Раздвижные ворота своими руками соорудить совсем несложно, если знать, как это правильно сделать. Кроме того, их можно сконструировать из вполне доступных материалов: металлического уголка, арматуры, швеллера, а также соответствующей фурнитуры. Все элементы подвижного механизма должны быть качественными, так как ворота будут использоваться часто и не должны быстро сломаться.

Раздвижные ворота своими руками желательно делать на участках, имеющих небольшие размеры. Они помогут сэкономить полезную площадь.

Самым важным элементом такого типа ворот является несущая балка. Но если направляющие детали прикрепить к тому участку забора, куда будет уходить передвижная часть, то без нее можно обойтись. Дополнительно следует сделать канавку внизу. По ней будут ездить колесики, а рама при этом не будет «ходить». Данный желоб лучше сделать из бетона. Колесики могут быть изготовлены из плотной и очень прочной резины, в противном случае они быстро сотрутся.

Теперь рассмотрим, как делаются раздвижные ворота своими руками с использованием несущей балки. Итак, для сооружения вам понадобятся стойки, металлический швеллер длиной до 6 метров, несколько мощных подшипников. Саму раму будущих ворот можно сделать из металлопрофиля. Основным достоинством представленной конструкции является то, что, независимо от положения каркаса, нагрузка на балку будет одинаковой.

Раздвижные ворота своими руками делаются следующим образом. Сначала необходимо подготовить территорию к работе. Нужно также определиться с размером проема. Самой оптимальной шириной является величина в 3-3,5 м. Стойки для рамы следует тщательным образом забетонировать на глубину 1 м. Высота этих опор должна быть около 2-2,5 м.

Хорошо, если балка будет съемной. При монтаже опор следует строго соблюдать уровень. Крепить балку желательно поверх консолей. При этом к ней уже должна быть подвешена рама подвижной части ворот вместе с опорными роликами. Фурнитура для откатных ворот должна быть очень прочной.

Рама, изготовленная, например, из уголка, может быть отделана разными материалами. Можно к верхнему и нижнему элементу рамы приварить прутья или использовать несколько листов металлопрофиля. После того как рама сделана, и ворота полностью готовы, следует их покрасить, врезать замок и ручку. Дальше вам нужно будет следить за конструкцией, вовремя очищать ржавчину, обновлять отделочное покрытие.

Сдвижные автоматические ворота, которые будут управляться специальным пультом, можно тоже сделать самостоятельно. Нужно только подобрать качественную систему управления. Кроме того, следует приобрести запирающие, а также отпирающие ключи, которые придется использовать в случае отсутствия электроэнергии или поломки конструкции. Естественно, без специальных датчиков, задача которых реагировать на сигналы пульта управления, ворота работать не будут. Все эти элементы следует покупать в специализированных магазинах с хорошей репутацией и тщательно проверять сертификаты качества. Удачи!

Ворота для дачи: материал, вид, оформление

При наличии забора на дачном участке обязательно необходимо установить калитку и ворота. Стилей и материалов, из которых выполняют ограждения, много. Возможен заказ на изготовление подобных изделий в фирмах, или сооружение своими силами.

Содержание статьи

Виды оград

Если ворота состоят из 2-х и более створок, распахивающихся наружу, то это распашные. Откатные ворота, как правило, состоят из одной створки, отодвигающейся в сторону при помощи специального механизма.

Основные типы оград:

  • Решетчатые, сквозь которые виден внутренний двор;
  • Глухие, полностью закрывающие территорию от посторонних взглядов;
  • Смешанные могут иметь открытый верх с закрытым низом или наоборот.

Какой материал лучше?

Обычно ограждения изготавливают или покупают из материала, вписывающегося в экстерьер дома. Бывают ворота из профлиста, металлические или деревянные.

Деревяные ворота для дачи

Деревянным воротам нужна обработка антисептиками, препятствующими гниению и распространению микробов, железным – против коррозии.

Ворота из профнастила с ковкой

Краску выбирать придется под тот материал, из которого сделаны ворота.

Откатные

К положительным моментам монтажа откатных (сдвижных) ворот можно отнести:

  1. Наличие стойкого покрытия, способного прослужить долго;
  2. Большой гарантийный срок;
  3. Большая палитра цветового оформления;
  4. При минусовых температурах механизм не замерзает, поэтому ворота легко открываются;
  5. В зимнее время, чтобы открыть такие ворота, чистить снег не нужно.

Откатные ворота бывают двух типов: подвесные и консольные. У подвесных направляющая балка, по которой двигаются ворота, расположена вверху, у консольных несущая балка — в нижней части конструкции.
Сдвижные ворота оборудуются ручным или автоматизированным механизмами. Автоматизированные конструкции работают с помощью:

  • Пультов ДУ;
  • Электроприводов;
  • Электро-кабелей;
  • Фотоэлементов;
  • Сигнальных ламп.

Для сведения затрат к минимуму, можно полотно откатных ворот изготовить своими руками, а несущую балку с автоматикой приобрести у проверенного производителя.

Распашные

У распашных ворот, в отличие от откатных, больше вариантов изготовления. Их можно сделать из дерева, металла, профлиста или комбинированными.

Плюсами распашных конструкций являются такие моменты:

  1. Индивидуальность. Можно создать собственный дизайн ограждений.
  2. Презентабельность (кованые, решетчатые).
  3. Простые в использовании.
  4. Легки в уходе;
  5. Долговечны.

Конструкция распашных ворот состоит из опорных столбов, полотна, навесов, замка или щеколды.

При создании такого вида ворот, нужно помнить:

Открытию створок ничто не должно препятствовать;

По правилам безопасности створки должны открываться наружу. Исключение составляет случай, когда за воротами сразу проходит проезжая часть. Тогда монтаж производится так, чтобы открытие створок было внутренним.

Ровно стоящие столбы хорошо бетонируются, чтобы ворота не покосились. Глубина лунки под опорные столбы – не менее 1 метра.

При наличии деревянных ограждений, покраска должна производиться не реже 1 раза в 3 года.

🧰 Как сделать раздвижные ворота

Введение

Пришло время заменить двустворчатые въездные ворота на одинарные раздвижные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за подъездной дороги в гору они были специально изготовлены с устройством «удлинения под воротами», которое должно было подниматься каждый раз, когда ворота использовались. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на проезжей части.
Мы подумали, что в данном конкретном случае будет проще и практичнее использовать раздвижные ворота.

Итак, долой старое и бери новое.

Я хотел раздвижные ворота, сделанные исключительно из дерева.

Я никогда раньше не делал и не устанавливал раздвижные ворота, поэтому я заглянул к местным производителям ворот, чтобы получить пару идей.

Одной из первых вещей, которые я обнаружил, было то, что для большинства прочных раздвижных ворот требуется металлический каркас, чтобы предотвратить деформацию.Но я не хотел металлический каркас. Я хотел ворота, сделанные исключительно из дерева.

Поскольку я не смог найти местную компанию по производству ворот, которая на самом деле производила деревянные раздвижные ворота, и у меня не было никаких конструктивных идей, мне пришлось разработать собственную конструкцию. Стр. 2.

Не деформируются ли деревянные ворота?

Мы узнаем вовремя и будем держать вас в курсе на странице обновлений 8.

Что, если ворота деформируются?

Ааа, есть запасной план.Возможно, мне придется признать поражение (по крайней мере, с этой конкретной конструкцией) и полностью обернуть кусок металлического уголка вокруг одной стороны ворот, чтобы сделать их жестче. Однако я не думаю, что до этого дойдет.

Компоненты ворот

Кроме ворот мне понадобилась гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся заборами и воротами, за исключением подходящей защелки. Я решил разработать свой собственный.Страница 2.

План ворот, колеса и конструкция защелки

Конструкция ворот

Изготовление откатных ворот исключительно из дерева требовало некоторого размышления, как подсказывали мои запросы. Мне кажется, что для самых прочных раздвижных ворот требуется металлическая рама, чтобы предотвратить деформацию.
Я был уверен, что смогу сделать ворота из дерева, которые не будут деформироваться, но они должны быть особой конструкции.

Я выбрал дизайн, похожий на внутреннюю стену дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон.(Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал каркас настенного типа из пиломатериалов 2″x3″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2″ (12 мм).

Фанера (соответственно прибитая и приклеенная) будет служить распоркой. Я также включил дополнительные диагональные распорки в раму.

Я полагал, что обе стороны рамы, покрытые и закрепленные фанерой, помогут предотвратить коробление, потому что любое движение в древесине (например, усадка/растяжение) должно быть одинаковым с обеих сторон, что устраняет любые силы, которые могут вызвать деформацию. ворота для деформации.Во всяком случае, это была моя теория.

Я также убедился, что рама хорошо закреплена гвоздями и металлической лентой, фанера хорошо склеена и прибита гвоздями, а краска хорошо покрыта.

План рамы ворот

Приблизительно 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Каркас ворот был изготовлен из пиломатериалов размером 2″x3″ (75 мм x 50 мм).
Можно также использовать пиломатериал размером 2″x4″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем более жесткими будут ворота.Однако чем шире пиломатериал, тем тяжелее будут ворота.

Колеса

Колеса можно было легко достать в любом количестве компаний, занимающихся заборами и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что они вдвоем могли поддерживать ворота весом до 880 фунтов (400 кг).
Мои врата хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не смог найти подходящую защелку, которая соответствовала бы моим требованиям, я разработал свою собственную, отдал проект инженеру и заказал его изготовление. Защелка работала очень хорошо и была исключительно прочной.
В основном он состоял из одной детали (b) , которая крепилась к верхней части ворот, и другой детали, (a) , которая крепилась болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и защелкнулась.

Ниже представлен проект, который я передал инженерам.

Подготовка уклона для трассы

Я хотел сплошную прямую линию для трассы.Может быть, я немного суетлив, но если дорожка имеет горизонтальную кривую, то ворота все равно будут скользить нормально, но они могут не выровняться по вертикали со стойками как в открытом, так и в закрытом положении. В любом случае, я полагал, что прямая гусеница даст равномерную тягу и/или толчок при работе с воротами. (Не путайте прямую с ровной. Я хотел, чтобы дорожка шла прямо, но немного спускалась вниз от проезда.)

Я хотел, чтобы дорожка шла немного вниз по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости захваты) и случайно не скатиться в проезжающие машины.

Я сделал так, чтобы гусеница имела уклон 3/4″ (20 мм) по длине ворот.

Существующая бетонная поверхность была криволинейной, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по рельсам ворот.
Мне также нужно было что-то прочное на обочине дороги, чтобы прикрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План уклона

Выемка траншеи в бетоне

Поскольку существующая бетонная поверхность была криволинейной, я решил вырезать в бетоне прямую траншею достаточной ширины, чтобы вместить направляющую ворот.
Я определил положение линии траншеи.

Ворота должны были быть толщиной 3 1/2″ (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8″ (35 мм) от стоек, поэтому центр направляющей должен был быть 2 1/2″ (63 мм). ) в постах.

Я использовал прямой кусок дерева в качестве платформы для работы пилы. Высоту я определил с помощью ниточки и уровня.
Затем я установил полотно отрезной пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я вычистил траншею долотом (см. рисунок выше).

Определение линии и рытье траншеи в земле

Я проложил веревку вдоль середины траншеи (в бетоне) и вниз до того места, где трасса заканчивалась. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору гусеницы).

Затем я вырыл траншею такой глубины и ширины, чтобы вместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка горизонтальной стойки для опоры пути

Затем я замешал партию бетона и поместил ее в только что выкопанную траншею.
Я разместил столб 4″x4″ (100 мм x 100 мм) горизонтально на свежезалитом бетоне и отрегулировал его (используя веревку в качестве ориентира), пока он не стал нужной высоты.

Теперь у меня была непрерывная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от препятствий на пути к воротам, а также убережет внуков от опасности.

На этом этапе я просто вставил столбы забора, чтобы еще можно было закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образную (полукруглую) направляющую, предварительно просверленную и оцинкованную.
Гусеницу можно было легко достать в любом количестве компаний, занимающихся заборами и воротами, и она имела длину 20 футов (6 м).

К настоящему времени у меня была непрерывная прямая поверхность, на которую можно было закрепить гусеницу, так что мне оставалось только уложить гусеницу на место и закрепить ее на поверхности с помощью соответствующих крепежных элементов.

Для крепления рельса к бетону я использовал два типа креплений (просто для опробования):
1) A Крепление распорного типа для бетона.
2) Забивные шипы для бетона.
Для обоих типов пришлось сначала просверлить в бетоне отверстие одинаковой толщины под крепеж.

Для крепления направляющей к дереву я использовал шурупы и оцинкованные гвозди.

Определение высоты ворот

Самое время приступить к изготовлению ворот.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить направляющую в нужном месте), и как только направляющая была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы верхняя часть ворот заканчивалась.

Изготовление ворот

Я знал, что раздвижные ворота должны быть прочными и хорошо сконструированными, чтобы свести к минимуму деформацию.
Я выбрал конструкцию, похожую на внутреннюю стену дома, состоящую из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план каркаса (Страница 2).
Если обе стороны рамы покрыты и закреплены фанерой, это должно помочь предотвратить деформацию, так как любое движение дерева (например, усадка/расширение) должно быть одинаковым с обеих сторон, что устраняет любые силы, которые могут вызвать деформацию ворот.
Я сделал раму из пиломатериалов размером 2″x3″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2″ (12 мм).
Фанера (соответственно прибитая и приклеенная) будет служить распоркой. Я также включил дополнительные диагональные распорки в раму.
Я также убедился, что рама хорошо закреплена гвоздями и металлической лентой, фанера хорошо склеена и прибита гвоздями, а краска хорошо покрыта.

Ниже представлена ​​серия фотографий, показывающих процесс сборки, с пояснениями к каждой фотографии.

Рис. 1  Верхняя и нижняя пластины соединены вместе, чтобы можно было отметить положение шпилек.

Рис. 2  Плиты раздвигаются на земле, а шпильки располагаются на отметках.

Рис. 3  Проделаны оконные отверстия (для решетки).

Рис.4  Промежуточные шпильки установлены и зафиксированы.

Рис.5  Ряд блокировок закреплен на месте.

Рис. 6  Металлическая обвязка вокруг пластин, прикрепленных к верхней и нижней части стоек.

Рис.7  Присмотритесь к металлической обвязке.

Рис.8  Плиты выровнены с помощью струнной линии и пакеров.

Рис. 9 1/2″ (12 мм) обработанная рифленая фанера, склеенная и прибитая гвоздями.

Рис. 10  Больше 1/2″ (12 мм) обработанной фанеры с пазами, приклеенной и прибитой гвоздями.

Рис.11 Рама перевернулась.

Рис. 12  Отрезки диагональных распорок, уложенные на место для разметки для резки.

Рис.13  Диагональные распорки приклеены и прибиты гвоздями.

Рис. 14  Больше 1/2″ (12 мм) обработанной фанеры с пазами, приклеенной и прибитой гвоздями.

Рис. 15  Накладка приклеена, прибита гвоздями и зажата.

Рис.16  Хомуты сняты, готовы к покраске.

Рис.17  Начинается покраска.

Рис.18  Колеса крепятся к нижней части откатных ворот.

Установка ворот и установка упора

Установить ворота не составило труда, нужно было просто поставить их колесами над гусеницей.

Остановка ворот

Я хотел что-то, что могло бы остановить ворота без лишнего толчка, если кто-то откроет ворота со всемогущей силой.
Думал поставить в конце пути столб, с тремя пружинами, чтобы смягчить удар быстро открывающихся ворот – ведь ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, помогут, а затем просверлил в стойке три отверстия того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2″ (50 мм) в столбе размером 4″x4″ (100 мм x 100 мм).
Чтобы закрепить пружины, я вбил гвоздь через боковую часть стойки в нижнюю часть каждой пружины.

Установка защелки и направляющих роликов

Направляющих роликов

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому пришлось изготовить ее самостоятельно.
Однако я смог получить ролики у производителя ворот, а также пару оцинкованных L-образных кронштейнов в хозяйственном магазине.Тогда у меня были компоненты.
Я скрепил болтами и сварил два L-образных кронштейна, просверлил пару отверстий для роликов, установил устройство над воротами и прикрутил его к стойке.

Защелка

Защелка была другим котлом рыбы. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свой собственный и попросить инженера сделать это для меня.
Я хотел что-то, что работало бы легко, блокировало бы ворота, чтобы предотвратить подъем, и было бы очень прочным.
Вы можете увидеть дизайн (страница 2) и несколько фотографий ниже.

Вот оно! Сделанный! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим посмотреть, как они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

Через 10 недель

Через 10 недель – ворота уже давно используются, и я очень ими доволен. Он хорошо сбалансирован, легко скользит и в дереве нет ни намека на какое-либо движение.
Сказав, что это все еще первые дни, и хотя ворота уже много раз использовались, им еще не приходилось мириться с экстремальными температурами, но на данном этапе все выглядит довольно хорошо.
Через пару месяцев сделаю еще один отчет, тогда и посмотрим, как дела.

Больше года в пути

Ворота работают уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота пережили все времена года, выдержали штормы, все погодные условия и температуры и, вероятно, их использование было выше среднего, поскольку за воротами постоянно приезжали и уезжали пять транспортных средств.
Ворота ничуть не хуже, чем в день их установки.
Думаю, это можно объяснить дизайном и хорошим покрытием из герметика/краски для защиты от воды.

Как построить свои собственные раздвижные ворота с небольшими усилиями

Обновите свой забор, создав собственную раздвижную дату с помощью этого удобного руководства.

Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.

У вас есть забор, который мог бы быть стильным средством доступа и выхода? Тогда почему бы не установить потрясающую и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя минимум материалов и немного усилий.

Счастливое строительство.

Источник: Интересное проектирование/YouTube

Как и в любом проекте такого рода, вам потребуются некоторые материалы и инструменты:

Когда у вас есть материалы, пришло время приступить к сборке.

Создатель этого видео уже создал раму раздвижных ворот ранее, так что вам нужно немного наверстать упущенное. Возьмите свои кедровые доски, измерьте и обрежьте по размеру.

Если вы хотите воспроизвести тот же внешний вид, прорежьте канавку в центре каждой доски, готовую к установке оцинкованной сетки.

Вырежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересная инженерия/YouTube

После этого все готово.

Следующим этапом является усиление углов раздвижной двери с помощью кронштейнов из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с проушиной, вам понадобится около 6 штук.

Просверлите направляющие отверстия и надежно закрепите их, как показано на видео.Винты с проушиной должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые используются в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Interest Engineering/YouTube

Вкрутите по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно для того, чтобы оцинкованная труба охватила их, и добавьте заглушки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Interest Engineering/YouTube

Затем возьмите колеса/ролики тележки и прикрепите «дно» раздвижной двери. Ролики не только добавят устойчивости воротам, но и позволят им плавно и предсказуемо скользить.

Здесь следует предостеречь. Убедитесь, что выбранные вами ролики подходят для использования вне помещений. Кроме того, убедитесь, что вы прикрепили их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Также необходимо обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это дело личных предпочтений, но так будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Interest Engineering/YouTube

Затем, если необходимо, вырежьте отверстие в заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть первоначального проекта забора, пропустите эту часть.

Источник: Interest Engineering/YouTube

Теперь добавьте больше шурупов с проушиной к анкерной стойке забора.Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и раньше, убедитесь, что вы сначала просверлили пилотные отверстия, чтобы уменьшить вероятность раскола древесины с течением времени.

Источник: Interest Engineering/YouTube

Теперь возьмите ворота, отвинтите заглушки и выровняйте анкерные болты с проушиной на столбе забора. Вставьте стойку через анкерный винт с проушиной и снова прикрепите торцевую заглушку, как показано на видео.

Источник: Interest Engineering/YouTube

Еще раз затяните вручную и проверьте раздвижную дверь. Она должна быть надежной и свободно перемещаться по рельсу.

С другой стороны ограждения либо установите торцевую стойку (при необходимости), либо модифицируйте существующую часть ограждения, чтобы раздвижную дверь можно было поддерживать и, при необходимости, запирать.

Источник: Интересная техника/YouTube

Теперь ваши раздвижные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей ручной работой.

Молодец!

Интересная инженерия является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Переходя по ссылкам и совершая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

16 простых в установке ворот своими руками

Когда вам нужно защитить свой дом, простые или, возможно, сложные ворота для подъездной дороги, сделанные своими руками, могут стать прекрасным способом получить именно тот внешний вид, ощущение и ощущение безопасности, которые вам нужны.

Мы нашли несколько действительно фантастических идей, как сделать это, используя материалы, начиная от труб из ПВХ и заканчивая металлическими конструкциями или деревянными воротами, каждый на разном уровне мастерства.

Внимательно изучите и решите — просто убедитесь, что вы можете получить материалы и безопасно использовать инструменты для их изготовления.

Ворота из кедровых досок

Youtube

Использование кедровых шпунтовых досок для создания этих совершенно великолепных деревянных ворот для подъездной дорожки. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетиями благодаря великолепной конструкции и массивной кедровой древесине.

Через Ютуб

Щелевые ворота

Youtube

Когда вы строите въездные ворота, вам может понадобиться простой выбор, такой как эти ворота с прорезями. Вы можете легко видеть, чтобы проверить вещи, сохраняя при этом домашних животных и детей в безопасности. Изогнутая верхняя часть и деревянная планка посередине добавляют дополнительные привлекательные штрихи для внешнего вида вашей собственности, что делает это действительно хорошим вариантом для простого строительного проекта.

Через Ютуб

Деревянные ворота двойной ширины

Youtube

Эти самодельные ворота лучше всего подходят для больших подъездных путей, которым нужны очень большие ворота.Видео на Youtube показывает, как вы планируете построить эти забавные, привлекательные ворота, через которые вы можете легко следить за вещами по обе стороны границы участка.

Через Ютуб

Деревянные ворота для вторичной переработки поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот? Тогда не ищите ничего, кроме поддона! Эти удобные детали, которые можно купить на Craigslist, в хозяйственных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов поможет немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые деревянные раздвижные ворота

Build Eazy

Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота — это прочная «стена» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи.Не забудьте проверить каждый для всех планов.

Через сборку Eazy

Декоративные металлические ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные металлические ворота были первым проектом строителя. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Ютуб

Ворота из деревенской деревянной панели

Проект номер девять

Эти высокие, крепкие, массивные деревенские ворота абсолютно красивы, но в то же время просты.За дизайном довольно легко следовать, и в результате получились прочные ворота, которые не позволят остальному миру проникнуть внутрь, пока вы наслаждаетесь уединением и безопасностью своего собственного заднего двора.

Через проект номер девять

Простые деревянные откатные ворота на поддонах

Instructables

Еще один план дешевых деревянных подъездных ворот — это вариант Instructables для рулонных ворот из поддонов. Для тех, у кого подъездные пути необычного размера, этот дизайн особенно хорош, поскольку строитель говорит о своих неудобных размерах и использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам понадобятся винты, ленточные петли, болты с квадратным подголовком, нагруженные ролики для ворот, болты для ворот и столярный клей.

Через инструкции

Великолепные деревянные ворота

Instructables

Эта великолепная конструкция сделана из твердой древесины. Первоначальный строитель создал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударный инструмент, клеевые зажимы, шурупы из нержавеющей стали, болты для дерева, аэрозольный баллончик для удаления ржавчины, черная краска, клей для наружных работ, ленточная шлифовальная машина и роторная шлифовальная машина. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через инструкции

Простые садовые ворота

Instructables

Если вам просто нужна простая конструкция, эти садовые ворота в винтажном стиле — отличный вариант. Вам понадобится дерево (первоначальный строитель использовал настил), гвозди, петли, защелка и болты. Стоимость составляет менее 100 долларов, что делает его не только простой сборкой, но и дешевой.

Через инструкции

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой довольно скромную сборку, которая, хотя и не элегантна, добьется цели.Это дает вид и ощущение крепких, несколько грозных ворот. Вы будете использовать много подручных материалов для его создания, что также делает его отличным для окружающей среды.

Через инструкции

Декоративные ворота из ПВХ

Instructables

Для тех, кто ищет вариант ограждения/ворот для уединения, который не обязательно должен быть очень прочным, вы можете построить эти простые ворота из ПВХ. Это красиво и прослужит много лет, даже если они не выдержат таких же ударов, как ворота из кованого железа.

Чтобы построить его, вам также не нужно много причудливых материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через инструкции

Консольные ворота

Instructables

Эти ворота не подойдут большинству людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как RV или грузовик, которому требуется широкое открытие ворот, то это определенно один из них. рассматривать. Ворота открываются как минимум на 25 футов, что означает, что автомобили с длинными рамами скользят прямо внутрь.

Следуйте инструкциям и прочитайте советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через инструкции

Ворота с DTMF-управлением

Instructables

Этот строитель хотел управлять воротами с помощью простого, обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Для проекта требуется модуль MT8870 и расширитель портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарную связь для перемещения ворот.

Через инструкции

Ворота из стали и дерева

Instructables

Этот план ворот — еще один потрясающий проект, который вам понравится для любого пространства, в котором вам нужны декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как эти строители создавали эти великолепные ворота от начала до конца.

Через инструкции

Бестраншейные автоматизированные ворота фермы

Instructables

Последний вариант, который у нас есть, — это простые, не требующие копания автоматические ворота в стиле фермы.Вы начнете с комплекта от местного поставщика, а затем установите его, выполнив основные действия, указанные на плакате. Ворота работают для любого пространства, в котором вы хотите пропустить копание для нужд автоматизации.

Через инструкции

Выберите свои ворота

Лучшее во всех этих идеях то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации. Каждое из этих руководств по сборке ворот поможет вам собрать материалы, построить и установить ворота по вашему выбору.

Только не забудьте заранее собрать припасы, несколько раз внимательно прочитать учебники (или посмотреть видео), чтобы убедиться, что у вас все готово, прежде чем начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для творчества прямо на свой почтовый ящик.

Фурнитура для скользящих ворот, направляющие ролики, улавливатели ворот, колеса с V-образными канавками, цепь, колесные коробки, фурнитура для консольных ворот, фурнитура для подвесных амбарных дверей

Gate Depot имеет широкий ассортимент оборудования для скользящих ворот  , включая цепь, болты натяжителя цепи, натяжные ролики в сборе, направляющие ролики, улавливатели ворот, точки швартовки, V-образные направляющие, упоры V-образных направляющих, колеса с V-образными канавками, колесные коробки, крепления пластины, колеса для трубчатых направляющих, нейлоновые консольные ролики, консольные направляющие и каретки в сборе. Мы предлагаем продукцию от Duraget, DoorKing, Eagle, Liftmaster, Ramset, Locinox, Lockey и Communelo. Если вы ищете замки для ворот, вам нужно вернуться на одну страницу назад и щелкнуть категорию замков для ворот. Вся наша фурнитура для раздвижных ворот разработана специально для автомобильного движения, для пешеходных или садовых ворот, единственный вариант, который у нас есть, — это фурнитура для дверей сарая и подъемных ворот, которую также можно найти на одной странице в категории «Оборудование для подвесных/амбарных дверей».

 Наиболее распространенный способ  установки шиберных затворов — это использование колес с V-образной направляющей и V-образными канавками. Вы можете взглянуть на нашу схему скользящих затворов.В основании опорных столбов зальете бетонный фундамент в два раза шире ворот. На этот бетонный фундамент вы установите V-образный профиль, по которому будут катиться ворота. Сами ворота будут иметь колесные коробки, приваренные или прикрученные к нижней части, чтобы вы могли установить колеса с V-образными канавками на днище. Двух колес достаточно для ворот длиной до 20 футов. К опорной стойке, ближайшей к оператору, будет прикреплен набор направляющих роликов, которые удерживают ворота в вертикальном положении, позволяя им свободно скользить вперед и назад.На опорной стойке на дальней стороне проезжей части будет установлена ​​защелка ворот или точка швартовки, которая удерживает ворота в безопасности, когда они полностью закрыты. Задняя часть ворот будет иметь удлинители, приваренные или прикрученные болтами к верхней и нижней части ворот, чтобы верхняя часть оставалась внутри направляющих роликов, а нижняя цепь направлялась к задней части привода ворот. Цепь будет прикреплена к воротам с помощью набора цепных скоб и болтов натяжителя. В задней части дорожки вы установите стопор скользящих ворот, чтобы ворота не съехали с дорожки в случае выхода из строя концевого выключателя.

Консольное оборудование обычно используется для цепных ворот или в заснеженных районах, где ворота, движущиеся по рельсам, могут быть заблокированы. Ворота с цепным звеном будут иметь роликовое колесо ворот, расположенное спереди для обеспечения поддержки в закрытом положении, с набором из 4 трубчатых направляющих колес на заднем конце ворот, чтобы удерживать ворота на одной линии и обеспечивать поддержку в открытом положении. должность. Если вы строите более тяжелые стальные ворота на заказ, вам следует обратить внимание на оборудование для консольных ворот Communelo, распространяемое через Architectural Iron Design под торговой маркой Duragates.В этой системе используется консольная направляющая в форме буквы «С», приваренная к нижней части ворот с комплектом из 2 кареток, которые выдерживают полный вес ворот, когда они полностью выдвинуты в любом направлении. В верхней части ворот у вас есть набор направляющих роликов, удерживающих ворота в вертикальном положении так же, как ворота в стиле V-Track. Они также продают различные улавливатели и опорные чашки для любого конца ворот. Из-за большого разнообразия вариантов веса и длины нестандартных ворот важно правильно спроектировать фундамент и сами ворота, чтобы выдержать окончательный вес. Обязательно поговорите с инженером.

Если у вас есть конкретные вопросы по любому из наших продуктов, позвоните нам по телефону (888) 818-4283 .

Читать далее

Въездные ворота, которые можно установить самостоятельно

Подъездные ворота своими руками — экономичное решение

Ворота

— это специальность нашей компании, как и опыт DIY. Если вы хотите придать своему дому более элегантный стиль или ищете повышенную безопасность, ворота для въезда от GateCrafters.com сделает это за вас. Однако стоимость найма подрядчика для выполнения установки часто может значительно перевешивать стоимость самих ворот. Таким образом, это может быть сложной задачей для домовладельцев, которые хотят добавить ворота на подъездную дорожку, придерживаясь бюджета.

К счастью, есть решение. GateCrafters.com предлагает широкий выбор высококачественных подъездных ворот, которые можно сделать своими руками по конкурентоспособным ценам и не требующих дополнительных затрат на установку. Все наши ворота производятся прямо здесь, в США, и представлены в самых разных цветах и ​​стилях, поэтому вы практически наверняка найдете продукт, который прекрасно дополнит ваш дом. Кроме того, все наши ворота изготовлены из авиационного алюминия класса 6061-T6, что гарантирует, что ваши ворота сохранят новый вид на протяжении многих лет, практически не требуя ежегодного обслуживания.

Поскольку наши въездные ворота, сделанные своими руками, поставляются в готовом виде, их установка очень проста. Наши ворота поставляются со всей необходимой информацией для установки новичком (см. ниже коллекцию инструкций и видеороликов, доступных для наших ворот различных стилей) и разработаны специально для простой установки; сделать процесс «сделай сам» максимально простым.Кроме того, на GateCrafters.com есть команда дружелюбных и знающих специалистов по обслуживанию, готовых 7 дней в неделю ответить на любые ваши вопросы и помочь вам быстро и правильно настроить новые ворота.

Итак, не платите непомерные суммы денег, чтобы подрядчик сделал то, что вы можете сделать сами. С помощью GateCrafters.com вы сможете правильно установить свои новые ворота в кратчайшие сроки за небольшую часть стоимости. Если вы хотите узнать больше о нашем ассортименте въездных ворот и механизмов открывания ворот, пожалуйста, позвоните или напишите нам сегодня.

  • Полузаказные въездные ворота
  • Двойные полузаказные въездные ворота
  • Полунестандартная консольная скользящая заслонка
  • Распашные въездные ворота Estate
  • Рама ворот с 3 направляющими, одностворчатая и двустворчатая
  • Каркас ворот из дерева/винила
  • Рама ворот с цепным звеном
  • Лесные ворота
  • Сделайте свои собственные ворота для домашних животных!

    Ворота для собак в значительной степени незаменимы в доме для четырехфутовых семей.

    Ворота для собак

    доступны в различных стилях: от пластиковых, устанавливаемых под давлением, до металлических.

    Но некоторые владельцы выбирают путь «сделай сам» и делают ворота для собак дома.

    Строительство собачьей калитки — это веселый и (относительно) простой способ сэкономить деньги, сделав что-то, что будет сочетаться с планировкой и стилем вашего дома. Тем не менее, это не лучший вариант для каждой собачьей семьи.

    В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации.Выбор того, который хорошо работает с вами и вашим псом, является обязательным условием успеха.

    Читайте дальше, чтобы увидеть 12 наших любимых конструкций ворот для собак своими руками и узнать больше о том, почему ворота для собак важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьей калитки.

    12 конструкций собачьих ворот своими руками

    Теперь, когда вы знаете все веские причины, чтобы добавить собачью калитку в свой набор инструментов для ухода за собакой, посмотрите 12 потрясающих конструкций собачьей калитки, сделанных своими руками!

    1.

    Раздвижные ворота для собак своими руками

    Эти раздвижные собачьи ворота, сделанные своими руками, от YouTuber Matt Mecham представляют собой высококачественную сборку с удобным дизайном.В качестве настенных ворот это отличный выбор для областей, которые вы хотите ограничить в долгосрочной перспективе , а его высота хорошо подходит даже для большого леса .

    Несмотря на то, что это впечатляющие собачьи ворота, для их постройки требуются некоторые столярные навыки . Решетчатая форма идеальна для альпинистов , но расстояние между ними позволяет маленьким собакам легко проскользнуть . Древесный материал также может быть заманчивым для любителей жевать.

    Уровень мастерства: Эксперт

    Необходимые материалы:

    • Восемь деревянных деталей размером 1 дюйм x 4 фута
    • Одна деревянная деталь размером 3 дюйма x 2 фута
    • Одна 1. 5” x 2’ деревянная деталь
    • Одна 2” x 2’ деревянная деталь
    • Два комплекта петель
    • Защелка
    • Отделка деревом
    • Клей для дерева
    • Направляющие ящика

    90

    • Настольная пила
    • Рулетка
    • Маркировочный карандаш
    • Шлифовальный станок или наждачная бумага
    • Дрель

    Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

    2. Широкие ворота для домашних животных своими руками

    Очень широкие и очень высокие, эти ворота для собак от Jennifer Maker идеально подходят для удержания длинноногих собачек в страхе .Хотя стандартная отдельностоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если установить комплект петель или аналогичное оборудование.

    Движение складывания позволяет легко использовать эти ворота в тесных помещениях, избегая широкого поворота, характерного для некоторых ворот. Пластиковые материалы идеально подходят для собачек, которые любят грызть дерево, хотя решетчатая конструкция не идеальна для лазания по клыкам .

    Уровень навыка: Средний

    Необходимые материалы:

    • Одна пластиковая решетчатая панель 4 x 8 дюймов
    • Шесть 8-дюймовых решетчатых заглушек
    • 60 решетчатых или ⅜ дюймовых винтов
    • Девять 3-дюймовых петель
    • Две защелки для раздвижных дверей

    6

    Необходимые инструменты:

    • Настольная или ручная пила
    • Отвертка или дрель
    • Рулетка

    3.Современные собачьи ворота своими руками

    Современная интерпретация классических собачьих ворот. Эти ворота своими руками от YouTuber Crafted Workshop побеждают в отделе стиля. Это прочный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких зазоров, которые можно увидеть на некоторых барьерах с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для блокировки лестниц.

    Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист .Другой потенциальной проблемой является его деревянная конструкция, которую некоторые любители или могут счесть невозможным жевать.

    Это сверхпрочные ворота, требующие серьезных строительных навыков , поэтому начинающие мастера могут продолжить поиски.

    Уровень мастерства: Эксперт

    Необходимые материалы:

    • Один деревянный брусок 4 x 4 фута
    • Двадцать деревянных брусков 1 x 2 фута
    • Один деревянный брусок 2 x 2 фута
    • Клей для дерева
    • Винты для конструкции
    • Одна упаковка 1 ¼ шурупов для стены

      1 монтажные петли
    • Комплект защелок
    • Наполнитель для дерева
    • Краска или морилка на ваш выбор

    Необходимые инструменты:

    • Торцовочная пила
    • Настольная пила
    • Шлифовальный станок или наждачная бумага
    • Рулетка
    • Дрель
    • Инструмент для подгонки квадрата

    Вы можете увидеть, как дизайнер строит эти ворота своими руками в видео ниже: 9009:

    https://www. youtube.com/watch?v=WDTRswDGb8U

    4. Ворота из ПВХ

    ПВХ

    — отличный материал для этой собачьей калитки, сделанной своими руками, от eHow. ПВХ не так соблазнителен для собак, которые любят жевать , как дерево, и он достаточно прочен для повседневного использования .

    Лучше всего то, что это бюджетный материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

    Напорная конструкция идеально подходит для использования в доме , но это не ворота для использования вокруг лестниц или других опасностей .

    По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Хотя конструкция проста, она не такая прочная и привлекательная, как другие варианты «сделай сам» из нашего списка, а кабельные стяжки представляют потенциальную опасность удушья или проглатывания.

    Уровень навыка: Средний

    Необходимые материалы:

    • Четыре отрезка 1-дюймовой трубы из ПВХ
    • Четыре 1-дюймовых тройника из ПВХ
    • Два прочных натяжных стержня
    • Ткань для крепежа (высотой, равной или превышающей желаемую высоту ворот)
    • Кабельные стяжки

    Инструменты Нужен:

    • Труборез или пила для ПВХ
    • Ножницы по металлу или кусачки для проволоки
    • Защитные перчатки (рекомендуется)
    • Клей для ПВХ (дополнительно)

    5.Схемы ворот для собак своими руками

    Поклонники фермерского дома могут порадоваться этим модным собачьим воротам, сделанным своими руками, от Remodelaholic. Крепкий кирка , которая удерживает как больших, так и маленьких собак , этот деревянный барьер также можно использовать для блокировки лестниц .

    В конструкции из цельного дерева нет надоедливых планок, через которые могут убежать маленькие дети, хотя это рискованный выбор, если у вас есть жевательная резинка.

    Это, безусловно, один из самых стильных вариантов «сделай сам», который мы видели , но он также требует продвинутых навыков мастера на все руки .Для его строительства необходимы серьезные инструменты, которые в большинстве домашних хозяйств просто не лежат.

    Уровень мастерства: Эксперт

    Необходимые материалы:

    • Две доски размером 1 x 6 x 96 дюймов
    • Шесть плит размером 1 x 4 x 96 дюймов
    • Одна плита размером 1 x 3 фута (для дополнительной верхней крышки)
    • Коробка шурупов для гипсокартона размером 1 ¼ дюйма
    • Клей для дерева
    • Морилка или краска
    • Петля для ворот
    • Защелка для ворот
    • Ручка-скоба

    Необходимые инструменты:

    • Настольная пила
    • MITER SAP
    • MIREURY READ
    • Сверла
    • Sander
    • Squaring Tool
    • Utility Noice
    • Beam Brush
    • Старая тряпка
    • Маркировка карандаш

    6.Раздвижные ворота для собак своими руками из восстановленной рамы футона

    Старый футон собирает пыль? Вы можете просто найти материалы для строительства ворот, которые вам нужны, чтобы сделать ваши новые собачьи ворота, скрывающиеся внутри!

    Этот колесный шлагбаум от пользователя Redditor MrResp3ctful отлично подходит для участков с интенсивным движением благодаря своей раздвижной конструкции. Это прочный выбор, который будет удерживать крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

    По сравнению с другими изделиями из дерева из нашего списка «Сделай сам», этот вариант менее трудоемок, хотя необходимы некоторые навыки работы с деревом .Колесная конструкция удобна, но отсутствие защелки означает, что умные щенки могут понять, как открыть ее самостоятельно.

    Уровень навыка: Средний

    Необходимые материалы:

    • Каркас деревянной кровати или футона
    • Шурупы для дерева
    • Клей для дерева
    • Четыре монтажных колеса

    Необходимые инструменты:

    • Дрель
    • Шлифовальный станок или наждачная бумага
    • Рулетка
    • Настольная или ручная пила

    7.Ворота для собак с шевроном своими руками

    Современный и шикарный шевронный вид этих собачьих ворот от Yellow Brick Home определенно превосходит традиционные стили, которые часто можно увидеть в магазинах.

    Это прочная конструкция, которая отлично подходит для больших и маленьких собак , так как наклонные планки расположены близко друг к другу, предотвращая побеги щенков из тюрьмы. Однако они могут служить лестницей для подлых собак, поэтому держитесь подальше, если ваша собака альпинист .

    Это неудобный для начинающих дизайн , так как он требует тщательного измерения и разрезов, чтобы придать ему вид шеврона.Большинство собак можно удержать в страхе из-за его высоты, но , если ваша собака любит прыгать, вы можете рассмотреть варианты повыше .

    Уровень мастерства: Продвинутый

    Необходимые материалы:

    • Четыре деревянных элемента размером 1” x 2” x 8 футов
    • Одна деревянная планка размером 1” x 4” x 6 футов
    • 1-дюймовые петли
    • 1-дюймовые гвозди
    • 1-дюймовые шурупы для гипсокартона
    • Плоский болт
    • Грунтовка и краска или морилка

    Необходимые инструменты:

    • MITER SAP
    • BRAD Nailer
    • Отвертка или дрель
    • Mini Kreg jig
    • рулетка
    • Sander
    • Budly Noyer
    • Squaring Tool
    • Шлифовальные блоки

    8.

    Ворота для собак из поддонов своими руками

    Бережливым владельцам понравятся эти собачьи ворота, сделанные из дополнительного транспортировочного поддона от Simply Maggie. Настенный дизайн предотвращает старый прыжок и рывок, когда собаки проверяют ворота, чтобы сбежать.

    Это делает его идеальным для применения на лестницах , хотя широкий диапазон его открывания может быть затруднен в небольших помещениях.

    Он отлично подходит как для щенков размером с пинту, так и для больших пуховиков, так как планки расположены близко друг к другу, и высота достаточна для того, чтобы прыжки не были проблемой для большинства собак .Размер может быть проблемой, так как транспортировочные поддоны могут быть громоздкими.

    Уровень навыка: Средний

    Необходимые материалы:

    • Деревянный транспортировочный поддон
    • Шурупы для дерева
    • Комплект петель
    • Комплект защелок
    • Ручка
    • Морилка / краска (дополнительно)

    Необходимые инструменты:

    • Ручная пила или настольная пила (если необходимо обрезать поддон)
    • Шлифовальный станок
    • Дрель

    9.

    10-минутный план ворот для домашних животных своими руками

    Simplicity является победителем благодаря этим воротам для домашних животных, сделанным своими руками, из блога Finding Purpose Blog, которые имеют традиционную решетчатую конструкцию. Это поможет содержать собак всех размеров в без ущерба для стиля.

    Подходящие для начинающих строителей, эти ворота можно легко подогнать под размеры вашего дома , хотя вы должны помнить о размере своей собаки, чтобы не делать щели достаточно большими, чтобы маленькие собаки могли проскользнуть через них.

    Вертикальные планки идеально подходят для собак-смельчаков, которые любят лазить, и вы можете настроить высоту, чтобы предотвратить побег с прыжка.Настенное крепление и защелка делают его подходящим для использования на лестнице .

    Уровень навыка: Средний

    Необходимые материалы:

    • Деревянные детали размером 1 x 4 фута (количество зависит от размера ворот)
    • Шурупы
    • Комплект петель
    • Комплект защелок
    • Краска или морилка (дополнительно)

    Необходимые инструменты: 9000

    • Торцовочная пила
    • Рулетка
    • Дрель
    • Шлифовальная машина

    10.

    Отдельностоящие ворота для собак своими руками

    Эти отдельно стоящие ворота для собак из коллекции This Old House представляют собой переносную отмычку , которую можно использовать в доме . Это может быть не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенное крепление также является опцией .

    Твердое основание предотвращает выходы между ламелями , хотя для некоторых владельцев оно может быть слишком громоздким.

    Конечным результатом стал модный барьер для собак, хотя эти ворота для собак, сделанные своими руками, не для слабонервных, так как требуют серьезных столярных навыков и времени , чтобы снять их.

    Уровень мастерства: Продвинутый

    Необходимые материалы:

    • Тридцать восемь деревянных деталей размером 1 дюйм x 2 фута
    • Два 1/2-дюймовых фанерных листа
    • Панельный молдинг
    • Клей для дерева
    • 1 1/2-дюймовые шурупы для дерева
    • Шпильки
    • Два гвоздя
    • Две вставные гайки ¼-20
    • Комплекты петель
    • Наполнитель для дерева
    • Краска или грунтовка (дополнительно)

    Необходимые инструменты:

    • Циркулярная таблица Sander
    • Sander
    • Sanding Block
    • PIN-код Nailer
    • Измерительная лента
    • ALLEN KEY
    • CHALEN KEY
    • Зажимы
    • Drill
    • Маркировка карандаш

    11.

    Ворота для собак из ткани своими руками

    Хороший вариант для маленьких собак , эти тканевые ворота для собак своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

    Хотя он хорошо подходит для маленьких собак, не подходит для крупных собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

    Несмотря на то, что его портативность означает, что его можно носить с собой по дому, его нельзя использовать на лестницах, так как он не только монтируется под давлением, но и представляет серьезную опасность для человека.

    Уровень мастерства: Новичок

    Необходимые материалы:

    • Два пружинных стержня (размер соответствует дверному проему)
    • Тяжелый материал на ваш выбор

    Необходимые инструменты:

    • Швейная машина
    • Утюг для одежды

    12.

    Заграждение для домашних животных своими руками

    Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками, от компании Saws on Skates. Его можно перемещать для закрытия дверных проемов по мере необходимости, а его высота и относительная прочность хорошо подходят для небольших собачек .

    Не рекомендуется использовать для больших собак или использовать вокруг лестниц , так как его можно опрокинуть с достаточной силой.

    Хотя для этого требуется немного усилий, сделать его проще, чем другие деревянные ворота , и в результате получается шикарная деталь. Отсутствие приспособления для крепления под давлением или настенного крепления может позволить пронырливым щенкам сбежать.

    Уровень навыка: Средний

    Необходимые материалы:

    • Три деревянных бруска размером 1 x 3 x 8 футов
    • Клей для дерева
    • Винты 1 1/4 дюйма
    • Два комплекта петель

    Необходимые инструменты:

    • Торцовочная пила
    • Дрель
    • Kreg приспособление
    • Рулетка

    Разнорабочий Специальный: Быстрые картонные барьеры и другие приспособления

    Иногда можно удивиться, насколько просто сделать эффективную собачью калитку.

    Очевидно, это шутка , и вам не следует использовать полиэтиленовую пленку для изготовления собачьей калитки своими руками .

    Это не будет работать долго, а пластмасса может представлять опасность удушья. Однако у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

    Картон можно склеить вместе , чтобы создать силовое поле, или кухонные стулья можно наклонить набок , чтобы заблокировать дверные проемы, пока вы моете пол.Вы даже можете надвинуть легкую кушетку на , чтобы преградить путь вашей собаке, если хотите.

    Мой личный фаворит — , укладывающий пылесос на дверной проем , так как никто из моей банды не подойдёт ближе чем на десять футов к ужасному «врум-врум», как мы его называем. Вы также можете воспользоваться страхом вашей собаки перед пылесосом!

    Преимущества собачьих ворот

    Хотя мы все любим наших пуховиков, иногда собакам нужны границы. Независимо от того, используются ли они в качестве инструмента безопасности или в качестве контрольно-пропускного пункта для защиты мебели, собачьи ворота могут выполнять множество собачьих обязанностей по дому.

    Вот несколько отличных способов использования собачьих ворот:

    • Блокирование потенциальных опасностей. Лестницы и гладкий ламинат могут представлять серьезную опасность для маленьких щенков или щенков с ограниченными физическими возможностями (хотя некоторым из них могут очень помочь собачьи пинетки). Закрытие доступа к этим зонам собачьей калиткой может помочь предотвратить падение.
    • Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак не позволяют щенкам забредать в запретные зоны вашего дома.
    • Защита мебели . Некоторые беспокойные собачки становятся разрушительными , когда их оставляют без присмотра, в то время как другие любят вздремнуть на диване, пуская слюни во сне. Ворота для собак — отличный способ сохранить вашу мебель великолепной (и пахнущей).
    • Не позволять прыгучим собакам прыгать на гостей. Иногда щенков нуждаются в отдыхе от посетителей, поскольку они учатся держать лапы и рты подальше от гостей. Ворота для собак обеспечивают разделение без стресса, где собаки могут наслаждаться видом компании, а не прыгать на них.
    • Содержание щенков на непромокаемом полу. Пока малыши учатся ходить на горшок на улице, вы можете ограничить доступ к коврам и трудно отмываемым полам.
    • Разделение во время кормления. Некоторым собачкам нужно побыть в одиночестве во время еды, особенно если у них есть проблемы с охраной ресурсов. Ворота для собак могут быть барьером для поддержания мира во время еды в домах, где живут несколько собак. Это также удобно для того, чтобы держать слюнявые челюсти подальше от обеденного стола, пока люди едят.

    Защита от собачьих ворот 101

    Ворота для собак могут быть замечательным инструментом для защиты вашего щенка от неприятностей, но при неправильном использовании они могут быть опасны.

    Многие владельцы сталкиваются с вопросами, от «как закрыть собаку от лестницы» до «на какой высоте должны быть ворота для собак?»

    Чтобы все виляли хвостами (и без травм), следуйте этим советам:

    • Никогда не используйте напорные ворота на лестнице или рядом с ней . Их можно опрокинуть с достаточной силой. Всегда использовал кованые собачьи ворота для этих сложных мест.
    • Учитывайте размер вашей собаки. Это включает в себя запоминание возможного взрослого размера вашего щенка, если он еще щенок. Вы не хотите тратить деньги на ворота, которые он быстро перерастет.
    • Для некоторых собачек используйте только ворота с вертикальными решетками. Некоторые гондини умеют убегать. Если ваш pupperino — мастер альпинизма, не используйте ворота с решетчатой ​​конструкцией, которые могут функционировать как лестницы.

    Кроме того, если вам нужны ворота, чтобы предотвратить доступ вашей собаки к опасной лестнице, вы можете подумать о простом строительстве пандуса для собак . Таким образом, , вы можете дать своему щенку безопасный способ подняться по лестнице и избавиться от необходимости в воротах .

    Правильный выбор ворот для собак своими руками

    Теперь, когда у вас есть некоторые идеи, вы должны подумать о своем щенке и своем доме, прежде чем приступить к строительству или покупке новой собачьей калитки.

    Настенные ворота с защелками необходимы для использования на лестницах или с крупными мощными щенками, в то время как маленькие собаки и широкие ламели несовместимы.

    Вы также хотите учитывать причуды своего пса. Например, если он прыгун, вам следует сосредоточиться на росте, но если он жует, дерево может быть не лучшим материалом.

    Ищете что-то подходящее для улицы? Ознакомьтесь с нашими руководствами по созданию собственного загона для собак или загона для собак своими руками!

    ***

    Изготовление ворот для собак своими руками — это большой труд, но конечный результат может стоить затраченных усилий. Вы когда-нибудь делали себе ворота для собак? Какой стиль «сделай сам» вам больше всего нравится? Дайте нам знать об этом в комментариях.

    Набор для раздвижных ворот своими руками | Tigerlink

    Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

    Условия продажи

    Наши положения и условия, которые включают нашу Политику конфиденциальности, излагают условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование вами нашего веб-сайта, включая любую покупку товаров у нас, регулируется их условиями.

    Настоящие Положения и условия не могут быть изменены без нашего письменного согласия.Мы можем время от времени обновлять настоящие Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам ознакомиться с настоящими Условиями, если у вас есть какие-либо конкретные вопросы. Если вы не согласны с настоящими Условиями, вы не должны каким-либо образом использовать наш веб-сайт.

    Мы: Tigerlink, наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

    Вы: посетитель нашего сайта/ наш клиент

    1. Определения

    В этом соглашении:

    «Перевозчик» означает любое физическое или юридическое лицо, нанятое нами для перевозки Товаров от нас к вам, будь то на всем или частичном расстоянии.

    «Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, не связанных с его деятельностью.

    «Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

    «Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

    «Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

    Наш продукт

    Мы стремимся к тому, чтобы все продукты на нашем веб-сайте были точно описаны, и мы полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ. В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и между изображением продукта и продуктом, который вы получаете, могут быть небольшие различия. Это всегда будет указано в описании отдельного продукта. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение решения, и возврат товаров на основании изменения решения будет осуществляться за счет покупателя.

    В той мере, в какой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также мы не даем никаких гарантий относительно стандарт или качество любого из продуктов, предлагаемых через наш веб-сайт.

    В редких случаях наши поставщики обнаруживают, что не могут доставить нам продукцию, или поставляемая продукция не имеет надлежащего качества или качества изготовления. Мы оставляем за собой право отозвать любые продукты с нашего веб-сайта в любое время и/или удалить или отредактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправили вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время, по нашему собственному усмотрению.Мы не несем ответственности перед вами или какой-либо третьей стороной по причине отзыва нами какого-либо продукта с нашего веб-сайта, независимо от того, был ли он продан или нет, удаления или редактирования каких-либо материалов или содержимого на нашем веб-сайте, а также за отказ обрабатывать или принимать заказ после того, как мы отправили вам подтверждение заказа.

    Наш сайт регулярно обновляется

    Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. При необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

    Ошибки рекламы

    Мы делаем все возможное, чтобы указать точную и актуальную информацию о продуктах, ценах и другой информации. Иногда могут возникать ошибки. Мы не можем нести ответственность за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недопонимания, связанного с такими типографскими ошибками.

    Поддержка по телефону

    Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам для помощи установщикам.

    Ваш заказ

    После того, как вы разместили свой заказ и мы обработали ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Это подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши товары и отправляем вам электронное письмо с подтверждением того, что ваши товары были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы назначенному перевозчику, договор между вами и нами будет заключен. Таким образом, договор купли-продажи заключен в штате Виктория, Австралия.

    Если доставка заказа приведет к неприемлемо высокой стоимости доставки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы полностью вернем вам деньги.

    В маловероятном случае отсутствия продукта мы оставляем за собой право отменить ваш заказ до его отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам. Вы можете выбрать кредит магазина на свой счет или возмещение стоимости недоступного продукта. Мы оставляем за собой право не принять ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не соответствуете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

    2. Наш договор с вами

    Применяются данные положения и условия:

    2.1 Насколько позволяет контекст, вам как посетителю Нашего веб-сайта; и

    2.2 В любом случае вам как покупателю или потенциальному покупателю наших Товаров

    2.3 Мы примем ваш заказ по электронной почте. Вот тогда и заключается наш контракт.

    2.4 Мы можем время от времени изменять эти условия. К вам применяются условия, опубликованные здесь на Нашем веб-сайте в день заказа Товаров.

    2.5 К сожалению, мы не можем гарантировать наличие Товаров, рекламируемых на нашем сайте.

    2.6 Если у нас нет в наличии всех товаров, которые вы заказываете, мы предложим вам альтернативу. Если это произойдет, вы можете:

                2.6.1 Принять предлагаемые нами альтернативы;

                2.6.2 Отменить весь заказ или его часть;

    2.7 Если в будущем вы купите у нас Товары по какому-либо соглашению, не связанному с вашей оплатой через Наш веб-сайт, эти условия остаются в силе.

    2.8 Если мы должны вам деньги в связи с вашей отменой, мы зачислим средства на вашу кредитную или дебетовую карту, как только это будет практически возможно, но в любом случае не позднее 30 дней с даты отмены вашего заказа.

    3. Ваша учетная запись у нас

    3.1 Вы соглашаетесь с тем, что предоставили и будете предоставлять точную, актуальную и полную информацию о себе.Нам нужна эта информация, чтобы предоставить вам товар.

    3.2 Если вы пользуетесь веб-сайтом, вы несете ответственность за сохранение конфиденциальности своей учетной записи и пароля, а также за предотвращение использования ваших компьютеров посторонними лицами.

    3.3 Вы соглашаетесь взять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если вы считаете, что кто-то получил доступ к вашей учетной записи без вашего разрешения, а также войти в свою учетную запись и изменить свой пароль.

    3.4 Мы оставляем за собой право отказать вам в доступе к Нашему веб-сайту.

    4. Цена и оплата

    4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или указанные в прайс-листах Поставщика, применяются ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

    4.2 Мы прилагаем все усилия, чтобы цены на нашем веб-сайте и в каталоге были актуальными и точными, но возможно, что цена могла быть выше опубликованной. Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите заказать по новой цене. Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

    4.3 Изменения цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Тем не менее, вы должны иметь в виду, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

    4.4 Банковские сборы банка-получателя по платежам в нашу пользу несем мы. Все другие расходы, связанные с оплатой в валюте, отличной от австралийских долларов, несете вы.

    4.5 Любая информация, предоставляемая нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

    4.6 Цены включают австралийский налог на товары и услуги. Если по адресу доставки вы покажете, что проживаете за пределами Австралии, налог на товары и услуги будет вычтен в пункте оплаты.

    4.7 Безопасность платежей. Мы используем стандартное шифрование для обеспечения безопасности вашей личной информации на протяжении всего процесса оплаты. Мы не храним вашу кредитную карту или банковскую информацию постоянно. Мы не несем ответственности за любой ущерб или убытки (будь то прямые или косвенные), вызванные мошенническим использованием карты участника.

    5. Доставка

    Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным курьером нами или курьером, назначенным клиентом.

    Почта Австралии eParcel или курьеры доставят по адресу, который вы указали в качестве «Адрес доставки» в вашем заказе. В случае, если Почта Австралии eParcel или курьеры прибывают в ваш офис или дом, и никто не может принять вашу посылку(-и), Почта Австралии eParcel или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской службы. В случае, если вы даете разрешение на выезд из помещения, вы несете ответственность за оставленные вещи.

    Мы прилагаем все усилия, чтобы доставить вашу посылку(-и) в пределах предполагаемого окна времени доставки, мы не можем гарантировать время доставки.

    При доставке вы несете ответственность за название продукта и все риски потери, пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. Никакие претензии не будут признаны через 7 дней после доставки в отношении отсутствующих или поврежденных предметов.

    Расчетное время доставки вашего продукта(ов)

    Ваш заказ будет отправлен в кратчайшие сроки в течение 24 часов после оплаты заказа, пожалуйста, подождите 1-4 рабочих дня для большинства мест в штате Виктория, Новый Южный Уэльс и ЮАР и до 10 дней для других отдаленных частей Австралии.

    5.1 Доставка осуществляется почтой/перевозчиком, указанным нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

    5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы вы попытались договориться об альтернативной дате доставки, удобной для вас. Если мы не свяжемся с вами в течение 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраним любую плату, которую мы сделали для доставки.

    5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

    5.4 Мы можем доставить Товары в рассрочку, если они не все доступны для доставки одновременно.

    5.5 Товар пересылается почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить вам, когда мы отправили ваш заказ.

    6.Отмена заказа

    6.1 Вы можете отменить свой заказ в любое время до того, как мы отправим ваш заказ.

    6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте/в нашем каталоге.

    6.3 Если вы отмените до того, как мы отправим Товар, мы возместим вам стоимость Товара и стоимость доставки, если таковая имеется 15%

    6. 4 Если вы отмените заказ после того, как мы отправили Товары, мы возместим только стоимость товаров.

    6.5 Возможность отмены вашего заказа недоступна, если Товары:

    6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том же состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

    6.7 Вы несете ответственность за стоимость их возврата.

    6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210, чтобы получить ссылку на возврат, которая будет размещена под нашим адресом/наклейкой для возврата.

    6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы рассчитываем на то, что вы возместите нам стоимость сбора.

    6.10 Мы вернем вам деньги в течение 30 дней.

    7. Иностранные налоги, пошлины и ограничения на импорт

    7. 1 Если вы не находитесь в Австралии, мы не знаем и не несем ответственности за законы вашей страны.

    7.2 Вы несете ответственность за покупку товаров, которые вы можете ввозить на законных основаниях, а также за уплату импортных пошлин и налогов любого рода, взимаемых в вашей стране.

    8. Возврат товара

    8.1 Если вы передумаете или ваш заказ окажется не совсем правильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны подать запрос на возврат через электронную страницу «Свяжитесь с нами». Кроме того, вы можете связаться с нами, сообщив свое имя и номер заказа, и наша служба поддержки клиентов посоветует следующий шаг. Вы несете ответственность за стоимость возврата товаров.

    Возвращаемые товары должны быть в состоянии «как новые». Это означает, что вы не использовали, не повреждали, не стирали и не стирали какие-либо предметы.Пожалуйста, возвращайте товары в оригинальной упаковке, если это возможно.

    После того, как мы получим ваш товар и подтвердим, что он находится в состоянии «как новый», мы предоставим вам возмещение за вычетом 20% комиссии за пополнение запасов или кредит магазина в размере покупной цены за вычетом первоначальных сборов за доставку. Если вы приобрели товар с платной доставкой и вернули его, потому что передумали, мы вычтем фактическую стоимость доставки из вашего возмещения. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем ваш продукт к возврату.

    8.2 Наша самая важная задача – обеспечить вам абсолютное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки иногда случаются. В этом параграфе рассматривается такая возможность. Если вы не полностью удовлетворены продуктом, пожалуйста, сообщите нам при первой возможности:

                8.2.1 В чем именно заключается неисправность?

                8.2.2 Дата, если применимо, когда неисправность стала очевидной;

                8.2.3 Когда и как вы обнаружили неисправность;

                8.2.4 Как неисправность повлияла на использование вами Товаров;

    8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

                8. 3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш адрес, указанный в верхней части настоящего соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда они были приобретены, и предоставление полной информации о дефекте или другой причине возврата.Затем мы выдадим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточные детали, чтобы мы могли рассмотреть вашу жалобу.

                8.3.2 Товары должны быть возвращены нам, как только будет обнаружен какой-либо дефект.

                8.3.3 Товары должны быть возвращены, насколько это возможно:

                8.3.4 как товары, так и вся упаковка, насколько это возможно, в их первоначальном состоянии;

                8.3.5 Надежно завернутый;

                8.3.6 Включая нашу накладную;

                8.3.7 на ваш риск и за ваш счет. Или

    Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

    8.4 Недопустимый возврат продукта. Мы рекомендуем клиентам тщательно выбирать перед покупкой, поскольку возврат не допускается, если покупатель просто недоволен своей покупкой или передумал.

    9.Отказ от ответственности

    9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любые Товары в любое время и без предварительного уведомления.

    9.2 Информируем вас о том, что Контент может содержать технические неточности или опечатки. Это неизбежно на любом крупном сайте. Мы были бы благодарны, если бы вы обратили наше внимание на все, что найдете.

    9.3 Мы не даем никаких гарантий и не делаем заявлений, явных или подразумеваемых, относительно:

                9.3.1 Адекватность или пригодность Товаров для ваших целей;

                9.3.2 Достоверность любого Контента на Нашем веб-сайте, опубликованного кем-либо, кроме нас;

                9. 3.3 Любая подразумеваемая гарантия или условие относительно товарного состояния или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

                9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационным соединением.

    9.4 Наш веб-сайт содержит ссылки на другие интернет-сайты, находящиеся вне нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы никоим образом не несем ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникающие в результате использования вами любого такого веб-сайта.

    9.5 Мы ни при каких обстоятельствах не несем ответственности за особые, косвенные или косвенные убытки или любой ущерб, возникший в результате невозможности использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, небрежности или иным образом, вытекающих из или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

    9.6 В любом случае, в том числе в случае, если какое-либо условие или обязательство с нашей стороны («Подразумеваемый срок») подразумеваются в этих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, до стоимости товары или услуги, которые вы приобрели.

    9.7 Вышеуказанные два подпункта не применяются к иску о телесных повреждениях.

    10. Контент и права на интеллектуальную собственность

    10.1 Мы будем защищать права интеллектуальной собственности в отношении наших Товаров и Нашего Веб-сайта, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

    10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Контента Нашего Веб-сайта. Название, права собственности и остаются исключительной собственностью нас и/или другого поставщика контента. Мы будем решительно защищать эти права во всех странах.

    10.3 За исключением случаев, указанных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

    10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом своем веб-сайте или веб-сайте любого другого лица.

    10.5 В соответствии с другими условиями настоящего соглашения вы можете загружать или копировать Контент только для личного использования при условии, что вы сохраняете все содержащиеся в нем уведомления об авторских правах и другие уведомления. Вы не можете хранить в электронном виде какую-либо значительную часть любого Контента.

    11. Ваш адрес электронной почты

    11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня не нарушают права какой-либо третьей стороны и не были выбраны для каких-либо незаконных целей.

    11.2 Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для каких-либо незаконных целей, мы можем немедленно приостановить использование такого имени или адреса электронной почты, и вы возместите нам ущерб за любые претензия или требование, вытекающее из вашего выбора.

    11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган прикажет или потребует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

    12. Ваш материал

    12.1 Если вы размещаете какой-либо Материал на Нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и в любых целях.

    12.2 Вы соглашаетесь с тем, что если вы размещаете какой-либо Материал на Нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, безвозмездное право на вечное использование этого Материала любым способом, по всему миру и в любой средний. Вы соглашаетесь отказаться от своего права быть идентифицированным как автор и вашего права возражать против уничижительного отношения к вашему материалу.

    12.3 Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершения любого из вышеуказанных прав, предоставленных вами нам, включая оформление актов и документов по нашему запросу.

    12.4 Вы заявляете и гарантируете, что:

                12.4.1 Вы владеете правами на все публикуемые вами Материалы;

                12.4.2 Любой факт, изложенный в вашем Материале, является точным;

    13. Безопасность системы

    13.1 Мы сделаем все возможное, чтобы поддерживать наш веб-сайт таким образом, чтобы вы могли им пользоваться постоянно, но будут случаи, когда ваше использование может быть прервано.

    13.2 Вы соглашаетесь с тем, что не будете и не позволите никакому другому лицу нарушать или пытаться нарушить какой-либо аспект безопасности Нашего Веб-сайта.

    13.3 Вы не можете использовать какие-либо программные средства для извлечения данных с нашего веб-сайта.

    13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может привести к уголовному преследованию.

    14. Политика допустимого использования

    В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

    14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или иной публикации:

                14.1.1 Авторские произведения;

                14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

                14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

                14. 1.4 Нелицензионное программное обеспечение;

                14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP-адресов;

                14.1.6 Ссылки на любой из материалов, указанных в настоящем пункте;

                14.1.7 Порнографические материалы;

                14.1.8 Любой материал, пропагандирующий дискриминацию или враждебность по отношению к любому лицу по признаку пола, расы или цвета кожи.

    14.2 Вы не будете использовать услуги для рассылки спама. Спам включает, но не ограничивается:

                14.2.1 Массовая рассылка нежелательных сообщений или отправка нежелательных электронных писем, вызывающих жалобы со стороны получателей;

                14.2.2 Отправка нежелательной почты;

                14.2.3 Использование списков рассылки, включающих людей, не давших специального разрешения на включение в такой процесс рассылки;

                14.2. 4 Чрезмерная и повторяющаяся публикация не по теме сообщений в группах новостей;

                14.2.5 Чрезмерный и повторяющийся кросспостинг;

                14.2.6 Притеснение по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любого угрожающего, клеветнического или непристойного Материала или Материала любого характера, который может быть сочтен оскорбительным;

                14.2.7 Отправка сообщений или контента, не соответствующих возрасту, по электронной почте лицам младше 18 лет.

    15 Возмещение

    Вы соглашаетесь возместить нам ущерб от любых претензий или требований, включая разумные гонорары адвокатов, предъявленных какой-либо третьей стороной в связи с использованием вами Нашего веб-сайта, публикацией вами любого Материала или нарушением вами прав, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

    16. Прочие резервы

    16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения электронной почты имеют обязательную силу по договору так же, как и надлежащим образом подписанные и датированные документы, отправленные по почте.

    16.2 Если мы предоставляем вам товары или услуги бесплатно, считается, что они предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении этих товаров и услуг.

    16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

    16.4 Если какое-либо из этих условий в какой-либо момент будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в той мере, в какой это минимально необходимо, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет иметь обязательную силу в измененной или сокращенной форме. При этом каждое положение должно толковаться как отдельное и никоим образом не влияет на любое другое из этих условий.

    16.5 Никакой отказ с нашей стороны при осуществлении каких-либо прав, полномочий или положений настоящего соглашения не будет действовать как отказ от любого другого права или того же самого права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

    16.6 В случае возникновения спора, возникающего из или в связи с настоящими условиями или любым договором между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя в процессе посредничества перед началом арбитража или судебные разбирательства.

    16.7 Мы не несем ответственности за любое нарушение наших обязательств по причинам, находящимся вне нашего разумного контроля, включая забастовки наших собственных сотрудников.

    16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Настоящее соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

    (Отказ от ответственности: — Установщик несет ответственность за то, чтобы приобретенный предмет подходил для его предполагаемого использования, чтобы он использовал его так, как он был разработан, и в соответствии с любым действующим законодательством — мы не будем нести ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием данного оборудования, независимо от того, чем они были вызваны.)

    Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он доставлен вам, пожалуйста, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждение. Наша команда по работе с клиентами сообщит вам о дальнейших шагах.

    Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем договориться о замене продукта (при наличии), предоставить вам частичный или полный возврат суммы покупки или сотрудничать с вами, чтобы организовать ремонт товара местным торговым представителем в вашем регионе.

    Если мы потребуем, чтобы вы вернули нам продукт, мы оплатим стоимость возврата.

    Наше право: мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано естественным износом, неправильным использованием, несоблюдением инструкций производителя или несоблюдением разумных мер предосторожности.

    Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов, сообщив номер вашего заказа и информацию об изделии, которое вы хотите обменять. Этот запрос зависит от доступности и не может быть гарантирован

    Гарантия производителя

    В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
