Редуктор или регулятор давления воды – зачем нужен этот прибор, в чём отличия, устройство и принцип работы.
Зачем в домашнем водопроводе устанавливают редуктор давления воды и есть ли необходимость в его монтаже? Как защитить домашнюю водопроводную сеть от скачков давления в водопроводной сети ХВС и ГВС. Где правильно и нужно ставить редуктор давления воды и что об этом говорит Свод Правил.
В этом материале, речь поёдёт о редукторе. Или по-другому, регуляторе давления воды.
В этой статье мы постараемся рассмотреть варианты исполнения этого прибора, а также узнаем о конструктивных отличиях, их плюсах и минусах. Ну и, конечно же, я постараемся разобраться с вопросом, необходима ли установка редуктора давления воды в домашнем водопроводе, зачем он нужен и что он даёт.
Так же, постараемся разобраться, почему некоторые ставят редуктор до счётчика, а некоторые после, и что об этом говорит Свод Правил.
Итак, редуктор — предназначение этого устройства, в автоматическом поддержании заданных пределов давления воды на выходе из устройства.
Довольно частой картиной в быту, можно отметить такое явление как перепады давления воды в домашних водопроводных сетях.
Многие, наверное сталкивались с довольно неприятной ситуацией когда вы находясь в ванной и стоя под душем с комфортной температурой воды, которая вдруг внезапно менялась, и Вы неожиданно оказывались под струями холодного потока или наоборот, что ещё хуже, вода становилась очень горячей.
Согласитесь, очень неприятно, всё время ждать такого подвоха, и только и думать о том, когда температура воды снова внезапно переменится?
И, казалось бы — откуда вдруг берётся горячая вода?
Зачастую, такая ситуация происходит благодаря разбалансированному давлению воды в стояках ГВС и ХВС, когда например давление ГВС превышает давление в ХВС в несколько раз.
Всё очень просто, пока Вы регулировали температуру воды у себя в душе, возможно, что в это время, ваш сосед по стояку водоснабжения, наполнял свою ванну горячей водой.
А именно в тот момент, когда вы встали под душ, и температура воды резко изменилась и вдруг пошла сильно горячая вода, вполне вероятно, что сосед прекратил набирать свою ванну, просто выключив свой смеситель.
Что же это было и как с этим бороться? Спросите Вы?
Всё просто, благодаря уменьшившемуся водоразбору горячей воды после выключения крана вашим соседом, в стояке ГВС мгновенно повышается давление, и горячая вода идущая уже с большей силой, начинает передавливать и вытеснять холодную воду поступающую в лейку вашего душа. И, как результат, из душа льётся вода уже намного горячей.
А теперь представьте, что это многоквартирный дом, в котором от одного стояка ГВС и ХВС питаются квартиры расположенные на разных этажах, и всё время, кто-то открывает и закрывает краны, нажимает слив унитаза, запускает стиральные машины и посудомойки.
В такой ситуации, давление в стояках меняется постоянно, благодаря чему, из открытого и отрегулированного смесителя может литься то горячая, то холодная вода.
Вот в такой-то ситуации, на помощь и приходят редуктора давления воды, которые устанавливают в водном узле отдельно взятой квартиры.
Кому интересно узнать о том, какие ещё приборы и зачем, устанавливаются в водной узел квартиры, читайте об этом отдельную статью — http://stroimasterskaya.
ru/articles/2673
Редуктора, установленные на входе горячего и холодного водоснабжения, помогают сравнять и задать одинаковое давление холодной и горячей воды во внутреннем водопроводе.
Единственное что нужно понимать, это то что редуктор давления не обладает волшебством, и если на входе в него, давление воды было 2 бара, то на выходе он его повысить не сможет.
То есть, ещё раз, повторюсь — редуктором можно только понизить давление на выходе из него, а повысить не возможно.
Тех же, кого волнует вопрос именно в повышении давления, правильнее смотреть в сторону насосов повышающих давление, или комплексов, состоящих из насоса и гидроаккумуляторного бака, именуемого в простонародье насосной станцией.
Так же, стоит обратить внимание на то, что если например в многоквартирном доме забит сток ХВС и холодная вода из крана идет ели ели, а горячая, имеет высокое давление и забивает холодную — установкой редуктора этот вопрос не решить, а на вопрос почему, подробнее об этом я постараюсь рассказать в конце этого видео.
Разобравшись с тем, зачем нужен редуктор давления и какова его роль, далее поговорим о их устройстве, видах и отличиях.
Представленные на прилавках магазинов Редуктора давления, между собой, отличаются не только внешним дизайном и диаметром подключения, но и внутренними конструктивными особенностями которыё могут сказываться как на сроке их службы, так и на стоимости.
Редуктора давления можно поделить на два типа, имеющих принципиальное конструктивное отличие в механизме действия.
Далее я постараюсь объяснить их работу и отличия более простым языком, взяв за пример достаточно упрощённые схематические рисунки с целью довести именно основной принцип действия этих устройств, надеюсь, что моя инфографика поможет понять их различия, плюсы и минусы.

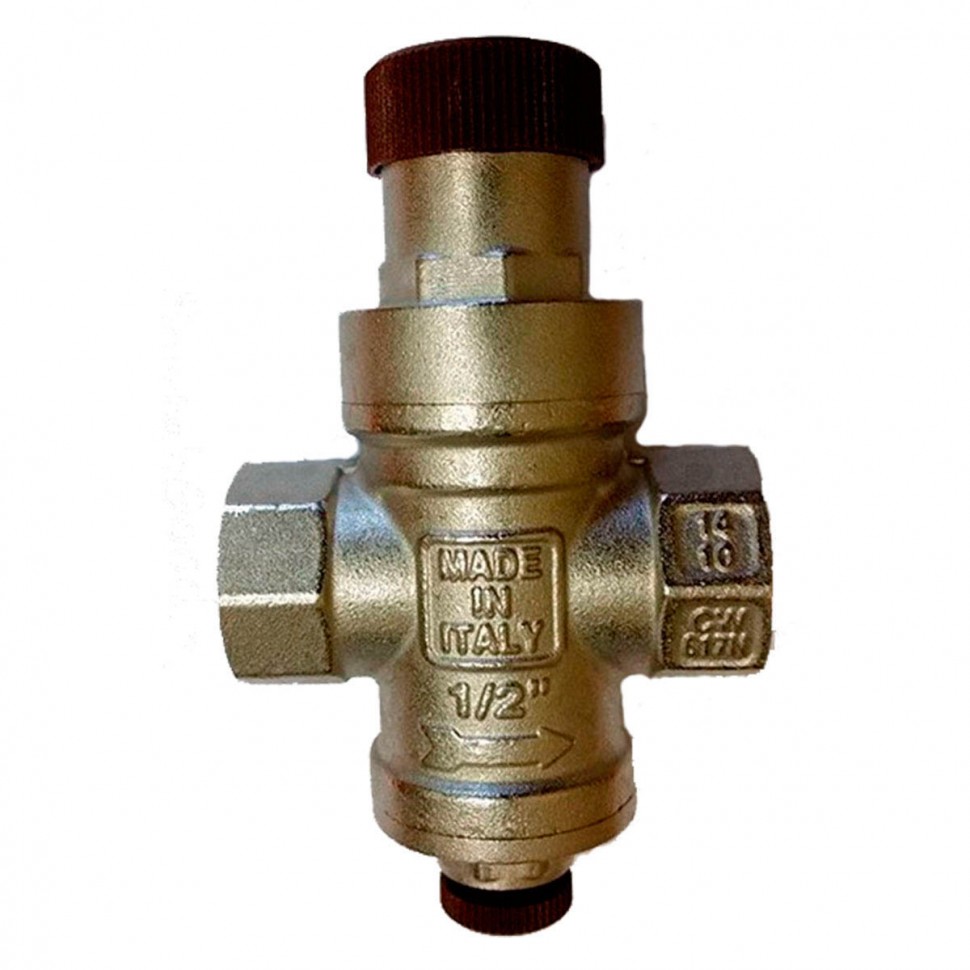

Первый тип — поршневой редуктор давления
Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень, соединённый с золотником (устройством ограничивающим проходное отверстие для среды).
Как это работает? Рабочая среда, в нашем случае вода, попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня.
Упругая пружина, расположенная над поршнем, оказывает сопротивление — пропорциональное необходимому заранее отрегулированному давлению.
Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину, смещается и уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.
При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды.
Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.
Механизм действия позволяющий регулировать давление воды у мембранного редуктора тот же, он так же основан на системе противовеса роль которого, так же играет пружина.
Основное и определяющее отличие данного вида, в расположенной в корпусе редуктора резиновой мембране, здесь она заменила собой поршень, и вода оказывает давление уже не на поршень, а на эластичную резиновую мембрану, которая связана с золотниковым запорным узлом.
Теперь рассмотрим устройство мембранного и поршневого редукторов и постараемся определить их слабые и сильные стороны.
Первое на что обращаешь внимание при выборе редуктора, это цена, в большинстве случаёв, редуктора одного и того же производителя но разных типов- мембранный или поршневой, отличаются между собой стоимостью, где поршневой тип редуктора зачастую стоит дешевле мембранного.
Теперь о конструктивных отличиях, и о том, как эти отличия могут сказываться при эксплуатации этих изделий.
В поршневых редукторах, для достижения герметичности поршня расположенного в стенках редуктора, используются уплотнительные резиновые кольца.
В процессе работы редуктора, на уплотнительные кольца оказывается постоянное воздействие проходящей через него среды, а так же трение, связанное с перемещением поршня в корпусе устройства.
В связи с чем, в устройстве, например эксплуатируемом в условиях большого содержания песка, окалины и ржавчины присутствующей в водопроводной воде, уплотнительные кольца подвергаются ускоренному абразивному износу.
В связи с этим, некоторые производители, даже предостерегают от расположения таких устройств в горизонтальном положении, видимо во избежание образования застойных зон, и заявляют о том, что при горизонтальном расположении межремонтный период устройства сокращается.
Откладывающиеся соли на стенках такого устройства, также будут негативно влиять на уплотнительные кольца, которые могут быстрее изнашиваться при трении о шершавые стенки цилиндра.
Из этого следует, что бы обеспечить продолжительную работу такого редуктора необходима нормальная водоподготовка – попросту говоря, вода должна быть без абразивных примесей и не иметь включений, способных откладываться на стенках редуктора.
В мембранном редукторе, нет трущихся частей отвечающих за герметичность устройства, есть только мембрана, работающая на растяжение.
В виду отсутствия трущихся частей, очевидно, что такой тип редуктора менее капризен к качеству воды.
Так же стоит отметить большую точность и пропускающую способность такого редуктора по сравнению с поршневым с таким же диаметром подключения.
Варианты исполнения
Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении.
До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.
И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.
Спорить не буду, конечно, и цена у такого прибора довольно таки высока, и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.
Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано.
Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.
Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна.
При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную и часто по характеристикам выдерживают меньшее давление по сравнению с аналогичным но имеющим уже закрытую колбу.
Есть редуктора со встроенным штатным косым фильтром защищающим его механизм .
Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром.
Благодаря манометру можно контролировать и выставить на выходе устройства необходимое давление.
Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.
Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.
Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100, гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой указанной на редукторе.
Выбор места для установки редуктора давления воды
В другом материале, рассказывающем о оборудовании которое возможно использовать в домашнем водопроводе, на схематичной картинке было показано что редуктор установлен после счётчика воды и магистрального проточного фильтра тонкой очистки.
К нам стали поступать вопросы, почему на картинке редуктор стоит после счётчика, а не перед ним, ссылаясь при этом на Свод Правил о Внутреннем водопроводе и канализации зданий. СП 30.13330.2016
Вот дословный текст этого пункта — Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчётчиком без манометров для контроля за работой и возможности наладки регулятора.
Постараемся разобраться страктовкой СП. В данной ситуации, получается что можно поставить редуктор перед счётчиком, но на нём не должно быть манометра и возможности его регулировки, из задающих вопрос, на это почему то никто внимание не обращает.
Получается, что к установке перед счётчиком разрешено ставить редуктор, но он не должен иметь манометра, сняв который любой может получить возможность незаконного отбора воды перед счётчиком, а также редуктор не должен иметь возможность его регулировки.
Из этого можно сделать вывод, что такой прибор согласно СП устанавливают именно перед счётчиком, и именно в зоне ответственности местной коммунальной службы с одной только целью, ограничить чрезмерный водоразбор в конкретной квартире, поскольку строчки указанные в СП — без манометров для контроля за работой и возможности наладки регулятора -говорят именно об этом.
Теперь о другом нюансе, согласно СП , перед редуктором должен стоять фильтр, обратите внимание на то, что некоторые производители редукторов заявляют минимальную пропускную способность необходимого фильтра для защиты редуктора аж в 500 микрон.
Теперь представьте, как быстро, эта сеточка будет забиваться при достаточно плохом качестве воды.
И хорошо, если например ваш ЖЭК не пломбирует косые фильтры, тогда, вы все-таки сможете его прочистить своими силами не вызывая их мастера для снятия и последующей установки пломбы. Но всё равно, учитывая маленький полезный объём косого фильтра и мелкую сетку, получается, что подходить к фильтру вам придётся довольно таки часто.
Многие скажут, так нужно поставить редуктор с проточным фильтром, и тогда вопрос решён, это опять же хорошо, в том случае, если у вас примут к опломбировке счётчик с установленным перед ним, по сути, прибором позволяющим осуществлять незаконный отбор воды, минуя сам счётчик.
Очень часто случается так, что местный ЖЭК не позволяет перед счётчиком поставить ничего кроме косого фильтра, а некоторые, умудряются его еще и опломбировать.
Вот и напрашивается сам собой ответ, раз редуктор давления необходим для защиты внутреннего водопровода квартиры, то может гораздо проще поставить его в зоне своей ответственности, производить с ним манипуляции когда захочешь, снимать и заменять на новый, кто вам запретит что то менять после счётчика?
Ну а перед редуктором, сразу после счётчика и обратного клапана можно поставить магистральный фильтр с мелкой сеткой и прочищать его хоть каждый день. Или поставить редуктор с магистральным фильтром в одном корпусе.
А косой фильтр, расположенный перед счётчиком оставить с крупной сеточкой, которая не будет сильно забиваться, но все-таки сможет защитить счётчик от заклинивания и поломки.
Когда редуктор давления может оказаться бесполезным
Стоит отметить, стабилизировать давление на выходе из смесителя, когда какая-то одна, холодная или горячая вода, имеет очень низкие показатели давления в стояках, иногда бывает невозможно.
К примеру, многоквартирный дом, у вас очень низкое давление ХВС по причине зарастания стояка, например 2 бара, а давление в стояке горячей воды имеет повышенные показатели, например 5 бар.
В этой ситуации, установив редуктора на входе и выставив оба, например, на позиции 2 бара, вы получаете на выходе следующее, пока в стояках нет сильного водоразбора, вы имеете возможность плавной регулировки температуры воды смесителем у себя дома, но до момента сильного разбора холодной воды вашими соседями.
В этой ситуации, начнётся нехватка холодной воды, давление которой было итак то по нижнему пределу. А горячая вода, имеющая на входе в квартиру давление всего в 2 бара, начнёт передавливать слабый поток холодной, который благодаря водоразбору у ваших соседей, значительно уменьшился и стал ниже 2 бар, и как результат, из крана польётся горячая вода.
Из этого следует, редуктор давления выполняет свои функции в строго определённых условиях зависящих от внешних факторов, таких как реальное и необходимое давление в стояках.
И если давление в одном или обоих стояках очень слабое, установка редуктора может и не решить ваших проблем, оказавшись бесполезным красивым прибором, установленном в вашем вводном узле.
На этом позвольте закончить, не забывайте подписаться, всем удачи и до новых встреч.
Смотреть видео о регуляторах давления на Яндекс Дзен канале — Умный Билл
Смотреть видео о редукторах давления в Ютуб Показать еще статьи из рубрики — Сантехника
МАТЕРИАЛ ПО ТЕМЕ
Гардеробные комнаты Еще совсем недавно оставалось мечтать о личное гардеробной комнате. Такую роскошь можно было увидеть только в американских квартирах. Но мир не стоит на месте и такую роскошь теперь может позволить себе каждый желающий… Подробнее |
Обзор радиаторов водяного отопления На сегодняшний день ассортимент бытовых радиаторов водяного отопления предоставляет большое богатство выбора этой продукции. |
Классификация и описание природных и производственных дефектов фанеры Что нужно знать о дефектах фанеры, на какие группы они делятся и как отличить заводской дефект от дефекта естественного возникновения… Подробнее |
Бамбуковый паркет: удобство и простота Статья об укладке паркета из бамбука клеевым методом. Последовательность работ, нюансы, рекомендации, советы по укладке… Подробнее |
Новогодняя елка-2014: обзор модных стилей Высокая мода успевает везде, даже придумать новый наряд для новогодней елочки. Предлагаем вам обзор самых актуальных стилей декора новогодней елки-2014… Подробнее |
Что такое маркизы для зимних садов? Маркизами для зимних садов называют конструкции, которые обеспечивают затенение относительно большой площади. |
Покраска, как элемент отделки помещения Работы, связанные с покраской помещения являются завершающим этапом строительства и проводятся после основных этапов ремонта… Подробнее |
Методы защиты бетона от образования коррозии Хотя бетон и считается самым распространённым видом стройматериалов, срок его службы напрямую зависит от качественного состава бетонной смеси, а также условий эксплуатации… Подробнее |
Вышка тура в аренду: в чем преимущества С появлением вышки все изменилось: в строительной сфере наконец-то появилась универсальная конструкция на колесах, позволяющая без проблем выполнять даже самые сложные высотные работы. Подробнее |
Отделка мансарды гипсокартоном Отделку мансардного пространства гипсокартоном смело можно отнести к недорогому и эффективному способу подготовки поверхности к дальнейшей декоративной отделке. |
Но, чтобы окончательно сделать правильный выбор, необходимо знать основные характеристики и различия радиаторов отопления…
..Регулятор давления воды в водопроводной системе частного дома
В любом благоустроенном доме должна быть система водоснабжения, автоматически подающая воду в краны, бойлеры, стиральные и посудомоечные машины. Все это оборудование рассчитано на работу в определённом диапазоне напорных показателей. Если они нестабильны, техника быстро изнашивается, а при критическом повышении напора в сети может выйти из строя. Стабилизировать напор можно, встроив в систему регулятор давления воды. Что это за прибор, как он работает и где устанавливается, должен знать каждый домовладелец.
Поршневой регулятор в латунном корпусеИсточник i.ytimg.comЗачем нужен и как работает РДВ
И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры.
И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.
В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.
Функции регулятора
Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.
Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www.
rmnt.ruОт гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.
Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.
Принцип действия
Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.
Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает.
Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.
Проследим весь путь воды по системе, оснащённой РДВ.
Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.
Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.
Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.
Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.
В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления.
Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.
Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
Виды регуляторов
Регуляторы давления классифицируются по нескольким признакам. По назначению они делятся на:
- бытовые с производительностью около 3 куб.м./час;
- коммерческие – до 15 куб.м./час;
- промышленные – более 15 куб.м./час.
Бытовой редуктор давления воды в системе устанавливается на трубы внутренней разводки диаметром максимум до 2 дюймов и монтируется с помощью резьбовых муфт или переходников. А более мощные механизмы встраиваются в магистральные водопроводы большего диаметра, и их монтаж осуществляется на фланцах.
Промышленный регулятор с фланцами и манометрамиИсточник zavodaso.ruМатериалами для изготовления приборов являются не поддающиеся коррозии металлы – чугун, латунь и латунные сплавы, хромированная или никелированная сталь.
Бытовые РДВ имеют два боковых патрубка с резьбой для подсоединения к трубам, а также регулировочный винт и выход для подключения манометра.
На заметку! Некоторые модели могут быть оснащены и другими устройствами: шаровым краном, фильтром грубой очистки (грязевиком) и т.п., что позволяет не заниматься их монтажом дополнительно.
По внутренней конструкции редукторы делятся на мембранные, поршневые и лабиринтные.
Мембранные редукторы
Этот вид регуляторов считается самым износостойким, так как легко переносит наличие механических примесей в воде. Кроме того, он более мощный, а настройка регулятора давления воды выполняется точнее и в широком диапазоне. Но эти характеристики отражаются на стоимости прибора – он самый дорогой из линейки бытовых.
Схема устройства мембранного регулятораИсточник i.ibb.coВода, поступающая в камеру под высоким напором, давит на шток с пружиной, он прижимает мембрану и уменьшает просвет, через который жидкость вытекает наружу, тем самым уменьшая давление.
Поршневые редукторы
Принцип действия тот же, только проходное сечение изменяется из-за движения поршня, на который давит пружина. Такие механизмы дешевле, но из-за присутствия движущихся элементов чаще выходят из строя и более чувствительны к качеству жидкости. Поэтому перед ними необходимо устанавливать фильтры.
О том, как работает и чем отличается поршневой регулятор давления воды в системе от мембранного, рассказано в видео:
Для справки! Когда вода в систему подаётся с нормальным напором, она проходит через редукторы, не встречая сопротивления в виде уменьшенного просвета, поэтому давление уменьшается незначительно, в пределах 0,1-0,2 бара.
Лабиринтные редукторы
В отличие от конструкций с мембраной и поршнем, в лабиринтных регуляторах нет движущихся элементов. Их внутреннее пространство разделено на множество мелких каналов, проходя по которым вода теряет напор, преодолевая гидравлическое сопротивление.
Такие приборы не оснащаются манометрами и устанавливаются локально перед водопотребляющим оборудованием.
Обратите внимание! К чистоте воды при использовании лабиринтных редукторов предъявляются особенно высокие требования.
Выбирая РДВ, нужно изучить его рабочие параметры, чтобы определить возможность его применения в той или иной системе. В первую очередь это диаметр подключения, допустимая температура воды, максимальное входное давление, диапазон, в котором возможна его регулировка.
Диаметр подключения указывается на корпусе прибораИсточник kanaliza.ruМонтаж и настройка
Установить бытовой регулятор так же просто, как водомер. Особенно если делать это сразу при монтаже внутренней разводки. Если же его необходимо встроить в уже работающую систему, то для этого сначала нужно перекрыть воду и слить её остатки, открыв все краны в доме. Затем вырезать часть трубы, установить соединительные фитинги и подключить к ним редуктор, выполнив герметизацию всех соединений. При этом необходимо учитывать направление потока, указанное на корпусе стрелкой, а манометр располагать вертикально.
Как выполняется монтаж или замена РДВ, показано в видеоролике:
youtube.com/embed/y7uEAhquDnM» frameborder=»0″ allowfullscreen=»»/> Критерии выбора фильтра для воды под мойку – какой лучше
Схемы монтажа
Где должен находиться регулятор давления воды в системе водоснабжения для частного дома, вопрос неоднозначный. При централизованном снабжении его обычно устанавливают сразу после входного крана и фильтра грубой очистки, но перед счётчиком. Причём делают это на обеих магистралях – холодного и горячего водоснабжения.
Если такой монтаж невозможен, редуктор можно встроить в трубу после водомера и обратного клапана, так как водяной счётчик не является дорогим оборудованием и к тому же довольно стойко переносит резкие колебания давления.
Рекомендуемый порядок установки РДВ и водомераИсточник i.ibb.coВ домах с автономным водоснабжением без гидроаккумулятора скачки давления неизбежны. В таких случаях редуктор устанавливают обязательно, встраивая его в систему после обратного клапана насоса.
В загородных домах с приусадебным участком и большим количеством оборудования редуктор понижения давления рекомендуется ставить на каждой ветке, чтобы иметь возможность поддерживать в каждой из них требуемый напор. Например, для нормальной работы бытовой техники он устанавливается в пределах 3 бар, а на уличной ветке, предназначенной для полива, мытья дорожек и прочих нужд, давление на выходе можно увеличить вдвое.
Локальная установка РДВ осуществляется в конкретной точке забора воды определённым прибором – стиральной машиной, бойлером. Чтобы его можно было без проблем снять для чистки, ремонта или замены, редуктор монтируется после запорного крана.
В следующем видео рассказывается о том, как устанавливать регулятор на бойлер косвенного нагрева:
Что лучше для дачи – колодец или скважина
Регулировка редукторов
Как отрегулировать давление воды регулятором давления, зависит от его конструкции.
Некоторые модели оснащены удобными поворотными ручками со встроенной шкалой давления. Нужное значение выставляется простым поворотом ручки по или против часовой стрелки.
Модели попроще настраиваются подкручиванием регулировочного винта с помощью плоской отвёртки. В инструкции к прибору всегда есть схема настройки с подробным описанием действий. Но даже если такой инструкции нет либо она утеряна, выполнить регулировку можно интуитивно, разобравшись в устройстве РДВ.
Настройка выполняется вращением регулировочного винтаИсточник vod-hogarmania.atresmedia.comРегулировку производят после закрытия запорного шарового крана на входе, чтобы отсечь поток воды. После установки желаемого значения напора на выходе, поток восстанавливают и открывают любой кран в доме, чтобы по манометру отследить точность настройки. При необходимости её повторяют.
Если вы устанавливаете новый редуктор давления воды, как отрегулировать его можно не задумываться, потому что это делается на заводе-изготовителе, где выставляется нормативное давление 3 бара.
Но со временем оно может уменьшиться из-за зарастания внутренней камеры отложениями, износа деталей или каких-то неисправностей.
Если это произошло, механизм нужно отсоединить от трубопровода и визуально оценить его состояние. Возможно, его производительность восстановится после промывки. В остальных случаях прибор придётся заменить.
О том, как настраивать и обслуживать РДВ со встроенным манометром и сетчатым фильтром, расскажет этот видеоролик:
Насос для повышения давления воды: виды насосов и когда появляется необходимость в них
Коротко о главном
Ни одна водопроводная система не работает без сбоев и скачков давления в трубах, последствиями которых могут стать разгерметизация стыков, поломка оборудования, выход из строя смесителей. Избежать их поможет регулятор давления, автоматически ослабляющий напор до нормативных параметров.
В зависимости от действующего механизма, он бывает поршневым, мембранным или лабиринтным, и может устанавливаться как в самом начале внутренней магистральной разводки дома, так и непосредственно перед оборудованием, чувствительным к изменению давления воды.
Простой монтаж, продление срока службы оборудования и возможность настройки прибора на нужные значения делают его незаменимым устройством для стабильной эксплуатации системы.
Редуктор давления. До счётчика воды или после?
Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так. На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета.
Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно используются. Почему никто не обращается за разъяснением, возникающих вопросов, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа. Ради интереса, я заглянул в интернет и, действительно, там кипят нешуточные страсти по поводу места установки редуктора давления — до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно и вытекает из предназначения редуктора, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления — это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах.
Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, устанавливая редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему иные мастера, в силу своей фантазии, оставляют счетчик не защищенным, отданным на «растерзание» всем стихиям «бушующим» в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и, только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же, довольно часто встречается очень «хитрое» устройство с «романтическим» названием КФРД, устанавливаемое при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует необходимым техническим нормам.
Попробуйте, господа — фантазеры, втиснуть в него счетчик воды! КФРД — устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы последовательности монтажа приборов: Кран — Фильтр — Регулятор Давления.
Существует категория мастеров — приверженцев продукции компании Valtec, считающих эту продукцию, в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе — приборов учёта. К счётчику прилагается паспорт; где в пункте:
9. «Указания по эксплуатации и техническому обслуживанию»
есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.В заключении, я приберег главный козырь для сомневающихся в местоположении редуктора давления в водопроводной системе; и козырь — это «запотевшие» смотровые стекла счетчиков, через которые, едва — едва, можно различить цифровые показания.
«Запотевание» счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному давлению воды в водопроводной системе и начинают «травить» (пропускать воду), что и приводит к образованию сырость внутри смотрового окна счетчика. Гидравлические удары, и вовсе, губительны для приборов учета.
Профессионалу известно, а не профессионалу в качестве информации — на время гидравлических испытаний, при подготовке к отопительному сезон, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждения (вместо них устанавливаются «катушки» либо сгоны). На время гидравлических испытаний обслуживающими организациями должны быть приняты необходимые меры безопасности для защиты внутридомовых коммуникаций, но это, к сожалению, происходит не всегда; не всегда обслуживающие организации оперативно реагируют, в результате чего квартирные приборы подвергаются чрезмерным нагрузкам.
Редукторы давления (регуляторы давления, клапаны понижения давления) стали использоваться в быту совсем недавно. Это полезное устройство, доселе не виданное простым обывателем, в результате технической безграмотности, стало предметом спора.
Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.
Было:
Стало:
Примеры монтажа ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:
ПВН
Раскрытие тайны примесей: снижение содержания воды и контроль затвердевания
Брайан Миллер
Добавка определяется как материал, отличный от воды, заполнителей, гидравлического вяжущего материала или волокнистого армирования, который используется в качестве ингредиента вяжущей смеси для изменения ее свежеперемешанных, схватывающихся или отвержденных свойств и который добавляется в смесь до или во время смешивание. Как отмечалось в части 1, химическая добавка обычно далее определяется как непуццолановая (для реакции не требуется гидроксид кальция) добавка в форме жидкости, суспензии или водорастворимого твердого вещества.
Добавки, уменьшающие количество воды, улучшают пластические (влажные) и твердые свойства бетона, в то время как добавки, контролирующие схватывание, используются в бетоне, укладываемом и отделываемом при температурах, отличных от оптимальных. Оба, при правильном использовании, способствуют хорошей практике бетонирования. Кроме того, обе добавки должны соответствовать требованиям ASTM C 494 (см. Таблицу 1).
Добавки, уменьшающие количество воды
Добавки, уменьшающие количество воды, в основном делают следующее: уменьшают количество воды для смешивания, необходимое для получения заданной осадки.Это может привести к снижению водоцементного отношения (водоцементного отношения), что приводит к повышению прочности и долговечности бетона.
Уменьшение водоцементного соотношения в бетоне было определено как наиболее важный фактор для получения прочного высококачественного бетона. С другой стороны, иногда содержание цемента может быть снижено при сохранении исходного водоцементного соотношения для снижения затрат или теплоты гидратации при заливке массивного бетона.
Водоредуцирующие добавки также снижают расслоение и улучшают текучесть бетона.Поэтому они также широко используются для бетононасосов.
Добавки, снижающие содержание воды, обычно делятся на три группы: низко-, средне- и высокоактивные. Эти группы основаны на диапазоне редукции воды для примеси. Процент уменьшения количества воды определяется по отношению к исходной воде смеси, необходимой для получения заданной осадки (см. Таблицу 2).
Хотя все редукторы воды имеют сходство, каждый из них имеет подходящее применение, для которого он лучше всего подходит.В Таблице 3 представлены сводные данные по трем типам водопонижающих добавок, их диапазонам водопонижения и их основному применению. Их влияние на воздухововлечение зависит от химического состава. Также см. Часть 1 этой серии для таблицы, описывающей влияние примесей и других факторов на воздухововлечение.
Как они работают
Когда цемент вступает в контакт с водой, разнородные электрические заряды на поверхности частиц цемента притягиваются друг к другу, что приводит к флокуляции или группированию частиц.
В этом процессе поглощается значительная часть воды, что приводит к получению когезивной смеси и снижению оседания.
Водоредуцирующие добавки в основном нейтрализуют поверхностные заряды на твердых частицах и заставляют все поверхности нести одинаковые заряды. Поскольку частицы с одинаковым зарядом отталкиваются друг от друга, они уменьшают флокуляцию частиц цемента и обеспечивают лучшее диспергирование. Они также уменьшают вязкость пасты, что приводит к большей осадке.
В таблице 4 представлены некоторые из наиболее распространенных материалов, используемых для каждого диапазона редукторов воды.В зависимости от продукта и производителя добавляются и другие компоненты. Некоторые водоредуцирующие добавки обладают вторичным эффектом или комбинируются с замедлителями или ускорителями схватывания. Это будет обсуждаться позже.
Воздействие на бетон
Добавки, снижающие содержание воды, в основном используются для уменьшения содержания воды и цемента в бетоне, что повышает его прочность.
В некоторых случаях их можно использовать для повышения удобоукладываемости или осадки бетона, что облегчает его укладку.Средние водопонижающие добавки были разработаны для увеличения осадки по сравнению с диапазоном, доступным с обычными водопонижающими добавками, без чрезмерного замедления, которое, как известно, происходит. Высокоэффективные понизители воды, обычно называемые суперпластификаторами, были разработаны для применения в высокопрочных бетонах с высокими эксплуатационными характеристиками.
Суперпластификаторы могут превратить 3-дюймовую осадку бетона в 9-дюймовую осадку без риска расслоения и без ущерба для его прочности. Многие производители сборного железобетона могут извлечь выгоду из использования суперпластификатора, особенно из-за его улучшенного быстрого набора прочности.
Все водоредуцирующие добавки увеличивают набор прочности за счет лучшего диспергирования цемента. Это увеличивает открытую площадь поверхности частиц цемента, обеспечивая более полную гидратацию цемента.
Дозировка
Водоразбавители дозируются по весу цемента, обычно обозначаемому как жидкие унции на сто фунтов цемента (жидкие унции/цвт). Большинство низко- и среднеактивных водопонижающих добавок дозируются перед добавлением воды в смесь. Перед укладкой на месте работ обычно добавляют сильнодействующие водоредуцирующие добавки.Свяжитесь с вашим поставщиком добавок для получения помощи по дозировке и применению добавок, снижающих содержание воды.
Добавки, контролирующие схватывание
Добавки, контролирующие схватывание, изменяют скорость гидратации цемента и, следовательно, скорость схватывания (затвердевания) пасты. По совпадению, они также могут влиять на затвердевание или прирост прочности после затвердевания пасты. К добавкам, регулирующим схватывание, относятся добавки, замедляющие и ускоряющие схватывание.
Добавки, замедляющие схватывание
Эти добавки замедляют процесс гидратации.Они также могут сократить время схватывания цемента.
Замедлители схватывания делятся на две категории: обычные и пролонгированные. Обычные, чаще всего называемые просто «замедлителями», используются для укладки бетона в жарком климате, когда ожидается длительное время в пути или, в экстренных случаях, когда укладка задерживается. Они также обычно используются для массовой заливки бетона, чтобы предотвратить холодные швы.
Добавки пролонгированного действия используются для задержки гидратации на многие часы или даже дни. Обычно это двухкомпонентная система примесей.Первый компонент – замедлитель схватывания (стабилизатор), замедляющий схватывание бетона. Второй компонент – ускоритель (активатор), преодолевающий замедлитель. Бетон обычно достигает первоначального схватывания через несколько часов после нанесения активатора.
В производстве сборных железобетонных изделий замедлители схватывания также используются в качестве замедлителей схватывания поверхности. Замедлители схватывания поверхности используются при изготовлении архитектурных сборных конструкций из заполнителя с открытым заполнителем.
Их обычно распыляют или накатывают на формы. Затем бетон заливают в формы.На следующий день цемент с замедленным схватыванием сбрасывается с поверхности бетона струей воды или счищается щеткой, в результате чего получается поверхность с открытым заполнителем.
Как они работают. Замедлители существенно замедляют раннюю гидратацию, уменьшая скорость реакции трехкальциевого силиката (C3S) с водой. Кроме того, замедлители замедляют рост кристаллов гидроксида кальция. Обе реакции развивают характеристики раннего схватывания и набора прочности пасты. Эффект сохраняется до тех пор, пока добавка не включится в гидратированный материал, тем самым удаляя его из раствора и позволяя произойти первоначальному схватыванию.Продолжительность замедления зависит от дозы и химического состава замедлителя, состава цемента, температуры и времени его добавления в смесь.
Сахар обычно используется в качестве замедлителя схватывания, но следует помнить, что передозировка «убьет» смесь. Исследования показали, что дозы от 0,2% до 1,0% от веса цемента могут предотвратить его схватывание.
Другие замедляющие химические вещества включают лигносульфокислоты и их соли, гидроксикарбоновые кислоты и их соли, фосфаты и их органические фосфонатные соли и соли амфотерных металлов, таких как цинк, свинец и олово.
Ускорители
Эти добавки увеличивают скорость гидратации цемента. В частности, они увеличивают скорость гидратации C3S, тем самым увеличивая раннюю прочность. Есть два типа ускорителей: быстрые и нормальные.
Ускорители Rapid схватывают бетон за считанные минуты и используются при набрызг-бетоне, для ремонта против гидростатического давления или когда требуется очень быстрое схватывание. Они обычно не используются в сборных железобетонных изделиях.
Стандартные или обычные ускорители используются для ускорения строительства в условиях холодного бетонирования; однако важно отметить, что они не являются антифризами. Было показано, что ускорители снижают температуру замерзания только примерно на 3 F.
Как они работают.
Химию ускорителей обычно делят на три группы: растворимые неорганические соли, растворимые органические соединения и различные твердые материалы. Хлорид кальция, растворимая неорганическая соль, является одним из наиболее часто используемых ускорителей, поскольку он эффективен и недорог.Однако будьте осторожны – бетон, содержащий арматурную сталь, может вызвать хлоридную коррозию. ACI-318 устанавливает ограничения на максимальное количество водорастворимых ионов хлорида в бетоне. Хлористый кальций не следует использовать при операциях предварительного напряжения. Хлористый кальций также может обесцветить бетон, и его следует избегать, если речь идет об эстетике.
Воздействие на бетон. Как замедлители, так и ускорители, по-видимому, оказывают незначительное влияние на вовлечение воздуха. Однако при включении реагентов, снижающих содержание воды, таких как лигносульфонаты, может быть вовлечено некоторое количество воздуха.
Замедлители, как правило, снижают однодневную силу и обычно увеличивают силу в более позднем возрасте.
Замедлители схватывания могут также увеличивать потери осадки и вызывать раннее затвердевание смеси, даже если набор прочности задерживается. Замедлители имеют тенденцию терять свою эффективность при повышении температуры бетона. Они также имеют тенденцию увеличивать пластическую усадку.
Акселераторы обычно увеличивают ранние силы. Однако прочность в более позднем возрасте может быть снижена по сравнению с тем же бетоном без ускорителя.Они также имеют тенденцию к увеличению скорости усадки и ползучести в раннем возрасте, но тесты показали, что конечные значения, по-видимому, не изменяются.
Дозировка. Регулирующие завязку добавки дозируются как фл. унция/центнер. Многие из них дозируются заранее в смешанной воде. Однако эффективность может быть увеличена при более позднем дозировании после начала смешивания. Опять же, проконсультируйтесь с вашим поставщиком добавок для достижения наилучших результатов.
Комбинации
Некоторые химические добавки обеспечивают комбинацию эффектов, таких как снижение содержания воды с замедлением или ускорением.
Преимущества этого включают уменьшение количества добавок, которые необходимо хранить и добавлять в бетон; меньшая несовместимость примесей; и экономия средств. Недостатки включают меньшую гибкость и ограниченное использование, когда эффект ускорения или замедления нежелателен. ASTM C 494 перечисляет спецификации для этих комбинированных добавок (см. Таблицу 1).
Все сборщики сборных железобетонных изделий должны использовать водоредуцирующие добавки для снижения водоцементного отношения, облегчения укладки бетона и повышения прочности на ранних стадиях.При необходимости используйте замедляющую или ускоряющую добавку, чтобы компенсировать температуру за пределами диапазона 45-65 F. В Руководстве по контролю качества для заводов по производству сборных железобетонных изделий NPCA содержится дополнительная информация о хороших методах бетонирования в жаркую и холодную погоду. Это особенно полезно для производства сборных железобетонных изделий на открытом воздухе.
Использование понизителей водоотдачи, замедлителей и суперпластификаторов
Использование понизителей водоотдачи, замедлителей и суперпластификаторов Использование редукторов воды, замедлителей, и суперпластификаторы.
Введение
На многие важные характеристики бетона влияет соотношение (по массе) воды к вяжущим материалам (в/см), используемым в смеси. При уменьшении количества воды цементное тесто будет иметь более высокую плотность, что приводит к более высокому качеству пасты. Повышение качества пасты дают более высокую прочность на сжатие и изгиб, более низкую проницаемость, увеличение устойчивость к атмосферным воздействиям, улучшение сцепления бетона и арматуры, уменьшить изменение объема от высыхания и намокания и уменьшить усадку склонность к растрескиванию (PCA, 1988).
Уменьшение содержания воды в бетонной смеси должно производиться в таких
таким образом, чтобы происходил полный процесс гидратации цемента и достаточный
удобоукладываемость бетона сохраняется для укладки и уплотнения во время
строительство. Вес/см, необходимый для завершения процесса гидратации цемента.
колеблется от 0,22 до 0,25. Наличие дополнительной воды в смеси
необходим для удобства укладки и отделки бетона (удобоукладываемости бетона).
Уменьшение содержания воды в смеси может привести к получению более густой смеси.
что снижает работоспособность и увеличивает
возможные проблемы с размещением.
Понизители водоотдачи, замедлители схватывания и суперпластификаторы относятся к добавкам для бетона, которые добавляют для уменьшения содержания воды
в смеси или для замедления скорости схватывания бетона при сохранении
текучесть бетонной смеси. Добавки используются для модификации
свойства бетона или раствора, чтобы сделать их более пригодными для работы
вручную или для других целей, таких как экономия механической энергии.
Водоредуцирующие добавки (WRA)
Использование WRA определяется как тип A в ASTM
С 494 . WRA влияет в основном на свойства бетона в свежем виде за счет снижения
количество используемой воды от 5% до 12% при поддержании определенного уровня
консистенции, измеряемой по осадке в соответствии с ASTM C 143-90. То
использование WRA может ускорить или замедлить начальное время схватывания бетона.
WRA, который задерживает начальное время схватывания более чем на три часа позже
классифицируется как WRA с замедляющим эффектом (тип D).Обычно используемый WRA
это лигносульфонаты и гидрокарбоновые (НС) кислоты. Применение НС-кислот
поскольку WRA требует более высокого содержания воды по сравнению с лигносульфонатами. Стремительный
кровотечение является проблемой для бетона, обработанного НС-кислотами.
Повышение спада различается в зависимости от его типа и дозировки. Типичный
дозировка основана на содержании вяжущего материала (миллилитров
на сто килограммов). На рисунке ниже показано влияние
дозировка лигносульфонатов и НС кислоты при резком спаде.Он показан на рисунке
что УВ кислоты дают более высокую осадку по сравнению с лигносульфонатами с
такая же дозировка.
WRA в основном используется для укладки бетона в жаркую погоду, перекачки,
и треми.
Требуется тщательная укладка бетона, так как начальное схватывание
время бетона пройдет на час раньше.Также показано, что
использование WRA даст более высокую начальную прочность бетона на сжатие
(до 28 дней) на 10% по сравнению с контрольной смесью. Другое преимущество
Использование WRA заключается в том, что достигается более высокая плотность бетона, что делает бетон
менее проницаемы и имеют более высокую износостойкость.
Добавки замедляющие схватывание
Использование этой добавки определено в ASTM C494 . Существует два типа замедлителей, определяемых как тип B (замедлители добавки) и тип D (добавки, уменьшающие содержание воды и замедляющие схватывание).Главный разница между этими двумя заключается в характеристике водопонижения в типе D, который обеспечивает более высокую прочность на сжатие за счет снижения отношения веса к см.
Добавки, замедляющие схватывание, используются для замедления скорости схватывания бетона. К замедление начального времени схватывания, бетонная смесь может оставаться в своем свежем состоянии дольше, прежде чем она станет
к его затвердевшей форме. Использование замедлителей полезно для:
- Комплексная укладка бетона или заливка
- Специальная архитектурная отделка поверхности
- Компенсация ускоряющего действия высокой температуры в сторону начального набор
- Предотвращение образования холодных швов при последовательных подъемах.
Применение лигносульфонатных кислот и гидроксилированных карбоновых кислот замедляет
время первоначального схватывания не менее часа и не более трех часов
при использовании от 65 до 100 o F.Исследование влияния температуры воздуха на замедление начального времени схватывания (измеряется сопротивлением проникновению, как предписано в ASTM C 403 92) показывает, что уменьшающийся эффект при более высокой температуре воздуха (Невилл, 1995). В таблице ниже описано влияние температуры воздуха по замедлению времени схватывания:
Таблица 1 Температура воздуха и замедление времени начального схватывания| Тип добавки | Описание | Замедление времени начального схватывания (ч:мин) при температуре | ||
| 30 или С | 40 или С | 50 или С | ||
| Д | Гидроксильная кислота | 4:57 | 1:15 | 1:10 |
| Д | Лигнин | 2:20 | 0:42 | 0:53 |
| Д | Лигносульфонаты | 3:37 | 1:07 | 1:25 |
| Б | На основе фосфатов | — | 3:20 | 2:30 |
Основным недостатком применения замедлителя схватывания является возможность
быстрого затвердевания, когда быстрая потеря осадки приведет к затруднению
укладка бетона, укрепление и отделка.
Добавка расширенного набора
была разработана как еще одна замедляющая добавка. Преимущества этого
примесью по сравнению с обычной является способность реагировать с
основные компоненты цемента и контролировать характеристики гидратации и схватывания
бетона, в то время как обычный будет реагировать только с C 3 A.
Во избежание чрезмерного замедления требуется осторожное использование замедлителя.
быстрая потеря осадки и чрезмерная пластическая усадка.Пластическая усадка есть
изменение объема свежего бетона по мере испарения поверхностной воды. Количество
На испарение воды влияют температура, относительная влажность окружающей среды,
и скорость ветра. Надлежащее затвердевание бетона и достаточное водоснабжение
поверхностное испарение предотвратит растрескивание при пластической усадке. Количество
количество воды, необходимое для предотвращения растрескивания при пластической усадке, указано в таблице
ниже:
Добавка пролонгированного действия широко используется в качестве стабилизатора для
промывочная вода для бетона и свежего бетона. Добавление добавки расширенного набора
позволяет повторно использовать промывочную воду для следующей партии, не затрагивая бетон
характеристики. Эту добавку также можно использовать для доставки бетона на большие расстояния.
и поддерживать спад. Факторы, влияющие на использование этой добавки, включают:
дозировка и температура окружающей среды бетона.
Суперпластификаторы (высокий уровень содержания воды)
ASTM C494 Тип F и Тип G, высокий диапазон
Понизитель содержания воды (HRWR) и добавки-замедлители используются для уменьшения количества
воды на 12-30% при сохранении определенного уровня консистенции
и обрабатываемость (обычно от 75 мм до 200 мм), а также для повышения обрабатываемости
для уменьшения соотношения Вт/см.Использование суперпластификаторов может привести к высоким
прочный бетон (прочность на сжатие до 22000 фунтов на квадратный дюйм). Суперпластификаторы
также может быть использован в производстве текучего бетона, используемого в тяжелом армированном бетоне.
конструкция с труднодоступными участками. Требования к производству текучего бетона
определено в ASTM C 1017. Влияние суперпластификаторов на бетон
поток показан на диаграмме ниже:
Еще одним преимуществом суперпластификаторов является бетон . раннее повышение прочности (от 50 до 75%). Начальное время схватывания может быть ускорено на час раньше или замедлено на час позже в соответствии с его химической реакцией. Задержка иногда связана с диапазоном частиц цемента от 4 до 30 м м. Использование суперпластификаторов существенно не влияет на поверхностное натяжение. воды и не уносит значительного количества воздуха.Основной недостаток использования суперпластификатора – потеря удобоукладываемости в результате быстрой осадки потери и несовместимость цемента и суперпластификаторов.
Суперпластификаторы представляют собой растворимые макромолекулы, которые представляют собой сотни
раз больше молекулы воды (Gani, 1997).
Механизм суперпластификаторов
известна как адсорбция C 3 A, которая нарушает агломерацию
путем отталкивания одинаковых зарядов и высвобождения захваченной воды. Адсорбция
Механизм действия суперпластификаторов частично отличается от ВРА.То
разница связана с совместимостью между портландцементом и суперпластификаторами. необходимо обеспечить
что суперпластификаторы не закрепляются с C 3 A в цементе
частицы, что приведет к снижению удобоукладываемости бетона.
Типичная дозировка суперпластификаторов, используемых для повышения удобоукладываемости бетона колеблется от 1 до 3 литров на кубический метр бетона, где жидкие суперпластификаторы содержали около 40 % активного вещества.В сокращении водоцементного отношения, используется более высокая дозировка, то есть от 5 до 20 литров за кубометр бетона. Дозировка, необходимая для бетонной смеси, уникальна и определяется Marsh Cone Тест.
Существует четыре типа суперпластификаторов: сульфированный меламин, сульфированный
нафталин, модифицированные лигносульфонаты и комбинация высоких дозировок
водоредуцирующих и ускоряющих добавок.
Обычно используется меламин
Суперпластификаторы на основе нафталина и нафталина.Применение нафталиновой основе
Преимущество замедления и сохранения резкого спада. Это до
к модифицированному процессу гидратации сульфонатами
Дозаторы добавок
Основная функция дозатора согласно определению в бюллетене ACI E4-95:
- Для перевозки примеси со склада в партию
- Для измерения количества необходимых примесей
- Для проверки выданного объема
- Ввести добавку в шихту.
Каталожные номера:
Химические добавки для бетона, отчет комитета ACI 212.3R-91.
Химические и воздухововлекающие добавки для бетона, Образовательный бюллетень ACI № Е4-95.
Додсон, Вэнс, Добавки в бетон, ВНР, 1990.
Гани, М.Дж., Цемент и бетон, Chapman & Hall, 1997.
Komatska, S.H. и Panarese, W.C., Проектирование и контроль бетона Смеси, РСА, 1988.
Рамачандран, В. С., Справочник по добавкам в бетон, свойства, науки, и технологии, 2 -е издание , 1995.
Айтчин, П., Жоликер, К., и МакГрегор, Дж., Суперпластификаторы: как Они работают и почему они иногда не работают, Concrete International, май 1994.
Информация составлена Титином Хандодзё.
High Range Water Reducer – обзор
10.1 Введение
Механизмы работы многочисленных химических добавок включают адсорбцию водорастворимых соединений на границе твердое тело-жидкость.Это особенно касается редукторов воды и редукторов высокого диапазона, которым посвящена большая часть этой главы.
Причем этот процесс касается и замедлителей. Кроме того, адсорбция довольно нерастворимых в воде соединений и/или веществ с высоким сродством к поверхности используется в воздухововлекающих и уменьшающих усадку добавках, где поверхностно-активные вещества (ПАВ) используются для специфического изменения свойств границы раздела жидкость-пар. из бетона. Однако, несмотря на высокое сродство к поверхности раздела жидкость-воздух, эти поверхностно-активные вещества могут также адсорбироваться на поверхности раздела твердое тело-жидкость или самоассоциироваться в мицеллы или жидкие кристаллы.Это делает описание адсорбции поверхностно-активного вещества деликатной задачей, как обсуждалось в разделе 10.4.3 для границы раздела твердое тело-жидкость и в разделе 10.7 для границы раздела жидкость-воздух.
Если рассматривать данный диспергатор, его влияние на текучесть увеличивается с дозировкой, при условии, что добавка продолжает адсорбироваться на поверхности твердых частиц для диспергирования (раздел 10.
2). На самом деле именно адсорбированная фракция диспергатора ответственна за влияние на текучесть, как объясняется в главе 11 (Gelardi and Flatt, 2016).В зависимости от вида примеси и ее дозировки может устанавливаться или не устанавливаться равновесие между долей адсорбированных и остающихся в растворе примесей. О характере этой зависимости чаще всего сообщают в виде изотерм адсорбции, которые рассматриваются в разделе 10.3.
В дополнение к природе поверхности на это соотношение сильно влияет химическая природа диспергатора. Хотя установить общие взаимосвязи сложно из-за разнообразия доступных химических составов и структур, в разделе 10 мы опишем некоторые общие химические свойства диспергаторов, влияющие на их адсорбцию.4.
Молекулы с низким сродством к поверхности могут десорбироваться при изменении условий (раздел 10.5). Это может быть осуществлено заменой раствора водой (Platel, 2005, 2009) или изменением ионного состава раствора за счет увеличения концентрации ионов сульфата или гидроксила (Yamada et al.
, 2001; Marchon et al., 2013). Таким образом, примеси могут подвергаться конкурентной адсорбции, что может снизить их эффективность, как описано в разделе 10.5.2.
Другие факторы, снижающие эффективность добавок, могут включать явное увеличение, а не снижение адсорбции (раздел 10.6). Большинство из них связано с артефактами, связанными со стандартным способом истощения раствора, используемым для измерения адсорбции. Действительно, при таком подходе адсорбция определяется путем измерения разницы между количеством добавленной примеси и ее долей, оставшейся в растворе через заданное время. Однако если примеси расходуются путем осаждения (раздел 10.6.1) или интеркаляции (раздел 10.6.2), их кажущаяся адсорбция увеличивается. Количество адсорбированной примеси, играющей роль диспергатора, может как увеличиваться, так и оставаться неизменной или даже уменьшаться.Последняя ситуация возникает, если примеси более эффективно осаждаются или интеркалируются, так что уменьшается покрытие поверхности диспергируемыми частицами.
Аналогичная ситуация может возникнуть, если примеси изменяют процесс зарождения и роста алюминатов, вызывая увеличение площади поверхности раздела твердое тело-жидкость (раздел 10.6.3).
Вышеуказанные вопросы интерпретации данных адсорбции тесно связаны с экспериментальными процедурами. По этой причине мы включили в конец этой главы обширный раздел, посвященный экспериментальным аспектам (раздел 10.8).
Химические добавки
Химические добавки – это ингредиенты бетона, отличные от портландцемента, воды и заполнителей, которые добавляются в смесь непосредственно перед или во время смешивания. Производители используют добавки в первую очередь для удешевления бетонных конструкций; модифицировать свойства затвердевшего бетона; обеспечение качества бетона при смешивании, транспортировке, укладке и твердении; и для преодоления определенных аварийных ситуаций во время конкретных операций. Успешное использование добавок зависит от использования соответствующих методов дозирования и бетонирования.
Большинство добавок поставляются в готовой к использованию жидкой форме и добавляются в бетон на заводе или на стройплощадке. Некоторые добавки, такие как пигменты, расширители и вспомогательные вещества для перекачивания, используются только в очень малых количествах и обычно дозируются вручную из предварительно отмеренных контейнеров.
Эффективность добавки зависит от нескольких факторов, включая тип и количество цемента, содержание воды, время смешивания, осадку и температуру бетона и воздуха. Иногда эффекты, подобные тем, которые достигаются при добавлении добавок, могут быть достигнуты путем изменения бетонной смеси — уменьшения водоцементного отношения, добавления дополнительного цемента, использования другого типа цемента или изменения градации заполнителя и заполнителя.
Пять функций
Примеси классифицируются по функциональному назначению. Существует пять различных классов химических добавок: воздухововлекающие, водоредуцирующие, замедляющие, ускоряющие и пластификаторы (суперпластификаторы).
Все другие разновидности добавок относятся к специальной категории, функции которой включают ингибирование коррозии, снижение усадки, снижение реакционной способности щелочи и кремнезема, улучшение удобоукладываемости, склеивание, защиту от влаги и окрашивание. Воздухововлекающие добавки, которые используются для преднамеренного помещения микроскопических пузырьков воздуха в бетон, более подробно обсуждаются в разделе «Воздухововлекающий бетон». Водоредуцирующие добавки обычно снижают требуемое содержание воды в бетонной смеси примерно на 5–10 процентов. Следовательно, бетону, содержащему водопонижающую добавку, требуется меньше воды для достижения требуемой осадки, чем необработанному бетону. Обработанный бетон может иметь более низкое водоцементное отношение. Обычно это указывает на то, что более прочный бетон может быть получен без увеличения количества цемента. Недавние достижения в технологии добавок привели к разработке понизителей воды среднего класса.Эти добавки снижают содержание воды не менее чем на 8 процентов и имеют тенденцию быть более стабильными в более широком диапазоне температур.
Водоразбавители среднего диапазона обеспечивают более стабильное время схватывания, чем стандартные водоразбавители.
Добавки-замедлители схватывания , которые замедляют скорость схватывания бетона, используются для противодействия ускоряющему действию жаркой погоды на схватывание бетона. Высокие температуры часто вызывают повышенную скорость затвердевания, что затрудняет укладку и отделку. Замедлители сохраняют работоспособность бетона во время укладки и задерживают начальное схватывание бетона.Большинство замедлителей схватывания также действуют как понизители воды и могут уносить некоторое количество воздуха в бетон.
Ускоряющие добавки повышают скорость набора ранней прочности, сокращают время, необходимое для надлежащего отверждения и защиты, ускоряют начало отделочных работ. Ускоряющие добавки особенно полезны для изменения свойств бетона в холодную погоду.
Суперпластификаторы , также известные как пластификаторы или сильнодействующие понизители содержания воды (HRWR), снижают содержание воды на 12–30 % и могут добавляться в бетон с осадкой от низкой до нормальной и водоцементным отношением для повышения -подвижный бетон.
Текучий бетон — это очень текучий, но пригодный для обработки бетон, который можно укладывать практически без вибрации или уплотнения. Действие суперпластификаторов длится всего от 30 до 60 минут, в зависимости от марки и дозировки, и сопровождается быстрой потерей удобоукладываемости. В результате потери подвижности в бетон на стройплощадке обычно добавляют суперпластификаторы.
Добавки, замедляющие коррозию , относятся к категории специальных добавок и используются для замедления коррозии арматурной стали в бетоне.Ингибиторы коррозии можно использовать в качестве защитной стратегии для бетонных конструкций, таких как морские сооружения, автодорожные мосты и гаражи, которые будут подвергаться воздействию высоких концентраций хлорида. Другие специальные добавки включают добавки, уменьшающие усадку, и ингибиторы реакционной способности щелочи и кремнезема. Понизители усадки используются для контроля усадки при высыхании и минимизации растрескивания, в то время как ингибиторы ASR контролируют проблемы долговечности, связанные с реакционной способностью щелочи и кремнезема.
Лунный декоративный бетон | ENFLOW 08 OZ WATER REDUCTURE ADMIXTURE
Описание
ОПИСАНИЕ: enFLOW – это готовая к использованию добавка для уменьшения количества воды, специально разработанная для enCOUNTER®, профессиональной системы бетонных столешниц, для использования в бетонных столешницах, бетонных раковинах и тонкостенных панелях.enFLOW обеспечивает текучесть и высокую прочность без проблем с замедлением схватывания и пенообразованием, характерных для многих модификаторов осадки. enFLOW был разработан для улучшения и без того высоких эксплуатационных характеристик enCOUNTER®, профессиональной бетонной смеси для столешниц, за счет улучшения характеристик текучести для использования с двухсторонними бетонными формами для раковин, такими как многоразовые формы для раковин enSINK, одноразовые формы enSINK и тонкие стеновые панели. . enFLOW не содержит никаких добавленных хлоридов или химических веществ, которые, как известно, способствуют коррозии стали или способствуют росту бактерий на кухне или в ванной комнате.
ОСНОВНЫЕ ПРИМЕНЕНИЯ: Раковины из двойного формованного бетона, бетон с высокими эксплуатационными характеристиками, самоуплотняющийся бетон, сборный/преднапряженный бетон, тонкостенные панели, бетон с низким водоцементным соотношением и изделия с высокой начальной прочностью.
ОСОБЕННЫЕ ПРЕИМУЩЕСТВА: Улучшенный внешний вид с SCC-смесями, такими как enCOUNTER® или даже с менее эффективными бетонными смесями, более высокая прочность в любом возрасте, максимальная эффективность для увеличения осадки или потока, а также эффективное использование рабочей силы, материалов и оборудования.
Техническая информация
enFLOW идеально подходит для мойки из двойного формованного бетона, высококачественного бетона, самоуплотняющегося бетона, сборного/предварительно напряженного бетона, тонкостенных панелей, бетона с низким водоцементным отношением и изделий с высокой начальной прочностью.
СМЕШИВАНИЕ: Типичные дозы от 0,25 унции. до 2 унций enFLOW на каждый 50-фунтовый мешок enCOUNTER при литье в формы для раковин.
Типичная формула может быть 68 унций. воды и 1 унция. enFLOW на мешок enCOUNTER. Это представляет собой сокращение воды на 20% по сравнению с обычными 85 унциями.воды на мешок enCOUNTER. При такой скорости вы заметите небольшое расслоение или его отсутствие. Использование enFLOW будет означать использование меньшего количества воды для достижения желаемых характеристик потока. Запустите пробные партии, чтобы определить соответствующие соотношения для вашего конкретного применения литья. enFLOW особенно полезен при литье раковин или стеновых панелей, так как улучшенная текучесть приводит к получению гладких отливок, а прочность тонкостенных деталей увеличивается. (См. Технический паспорт тонкостенной технологии) Запустите пробные партии, чтобы определить соответствующие соотношения воды и enFLOW для вашего конкретного применения литья.ПРИМЕЧАНИЕ. Fritz-Pak NCA (ускоритель, не содержащий хлоридов) можно использовать с enFLOW в количестве от половины до двух 5,6 унций. мешков NCA к каждому мешку enCOUNTER для более быстрого извлечения из формы раковины.
Пожалуйста, нанесите на карту все соответствующие данные: время; температура; и все примеси для установления протокола. ОГРАНИЧЕНИЯ: Использование enFLOW создаст трудности при ручной обработке открытой поверхности. Обратите внимание: перед нанесением всегда рекомендуется протестировать продукт на небольшом незаметном участке (на том же бетонном основании) для получения желаемых результатов.Укрывистость может варьироваться для всех покрытий и подложек в зависимости от пористости, плотности, текстуры и т. д.
Используйте воду. Утилизируйте контейнеры в соответствии с местными и федеральными нормами.
enFLOW имеет срок годности один год в оригинальной, запечатанной, невскрытой упаковке.
• Следует соблюдать осторожность, чтобы поддерживать температуру enFLOW выше точки замерзания. В случае заморозки материал может не восстановиться.
• Хранить в недоступном для детей месте!
• Используйте соответствующие средства индивидуальной защиты, такие как противоаэрозольные маски, защитные очки и перчатки.
• Заявления, содержащиеся в данном техническом паспорте, паспортах безопасности, этикетках продуктов и т. д., являются только рекомендациями. Конечный пользователь всегда должен проводить испытания и оценку продукта перед применением, чтобы убедиться в его пригодности для конкретных целей.
Поглотитель воды из поликарбоксилата
1. Низкая дозировка, высокий коэффициент снижения содержания воды более 45 %, может использоваться для высокопрочного бетона с высокими эксплуатационными характеристиками
2. Низкая потеря осадки: потеря осадки менее 15 % в течение 2 часов предварительно замешанного бетона, что очень удобно при транспортировке на большие расстояния и плавной перекачке бетона.
2pt;»> 3. Высокие рабочие характеристики: при использовании поликарбоксилатного маточного раствора RU-P03 для компаундирования бетона он не имеет очевидной изоляции, кровоточивости даже при сильном удержании осадки и имеет однородный цвет бетона. Он имеет большое преимущество для изготовления бетона с высокой текучестью, самовыравнивающегося бетона, самоуплотняющегося бетона и голого бетона.
4. Хорошая совместимость, хорошая совместимость с различными цементами и добавками.
5. Низкая усадка, очевидно, уменьшает усадку бетона и улучшает объемную стабильность и долговечность бетона.
6.
малощелочной, без осадков при низкой температуре.
7. Очень конкурентоспособная цена.
8. Экологичность, нетоксичность, отсутствие хлоридов, щелочей, отсутствие загрязнения
ИСПОЛЬЗОВАНИЕ:
1. Дозировка, учитывая высокое содержание твердых веществ в маточном растворе, рекомендуется добавлять до 7%-25% содержания твердых веществ, точная дозировка должна соответствовать тесту.
2. Строгий контроль потребления воды. Из-за высокой скорости снижения количества воды удержание спада зависит от потребления воды.
ВНИМАНИЕ:
1. Нельзя смешивать с воздухововлекающими добавками на основе канифоли и сапонина
2. Нельзя хранить в металлическом контейнере в течение длительного времени, лучше использовать контейнеры из полиэтилена, ПВХ, FRP.
3. Нельзя смешивать с реагентом для снижения содержания воды нафталинового ряда.
4. Требуется точная дозировка.
2pt;»> 5. Хранить при температуре 0–40 ℃, хранить в сухом месте, избегать попадания прямых солнечных лучей и дождя. Срок хранения должен быть в пределах 6 месяцев.Если выпадет осадок, равномерно перемешайте.
6. Нетоксичный, негорючий, транспортируется как обычные химикаты.
УПАКОВКА И ДОСТАВКА
Упаковка:
БОЧКА 80×200 л/20 футов FCL
Пластиковый бак 20×1000 л / 20 футов FCL
1XxFlexi tank/20’FCL, около 21 тонны
2pt; background-color: #f5f5f5;»> Доставка:
Время выполнения заказа может быть от 3 до 7 дней, доставка морем.
W-25 Mid Water Reducer
Экономичный водопонижающий пластификатор обеспечивает идеальный баланс текучести и внешнего вида поверхности.Соответствует спецификациям ASTM C-494 Type F
W-25 представляет собой многокомпонентную водопонижающую добавку, которую можно использовать в широком диапазоне осадки бетона. Редуктор воды W-25 обеспечивает идеальное среднее снижение содержания воды на 5-20% в зависимости от дозировки. Понизитель водоотдачи W-25 обеспечивает легкую текучесть и перекачивание бетона с высокой посадкой и повышенной начальной и конечной прочностью.
Понизитель воды W-25 можно использовать в готовых смесях, подвижных смесях, блоках, сборных, предварительно напряженных, бетонных, растворах и растворах.
ПРЕИМУЩЕСТВА:
- Превосходная удобоукладываемость и отделка с пониженным содержанием воды для заданной осадки
- Прочность на сжатие и изгиб увеличивается в любом возрасте
- Идеальный выбор для сборных столешниц или столешниц благодаря уменьшению вытекания и сегрегации Обеспечивает более плотный бетон с повышенной устойчивостью к повреждениям, повреждениям при замораживании/оттаивании.W-25 не содержит хлорида кальция или преднамеренно добавленных хлоридов, которые могут инициировать или способствовать коррозии арматурной стали или способствовать выцветанию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Разбавитель воды W-25 разработан в соответствии с рекомендациями ASTM C-494 Type A и F. Разбавитель воды W-25 обычно дозируется в количестве 8-24 унций. на 100 фунтов.
