Обвязка твердотопливного котла — схема подключения к отоплению

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

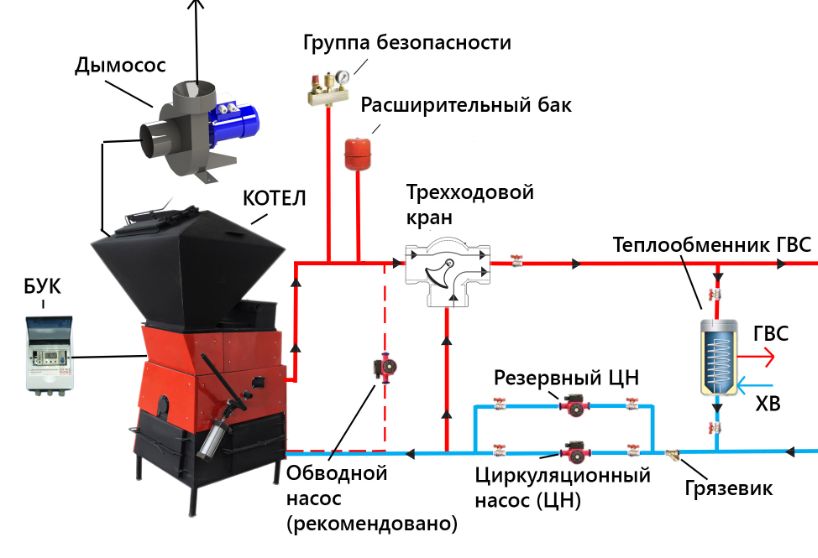

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

• Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
• Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе.

Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

• Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
• Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
• В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

• В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
• Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
• Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Схема подключения твердотопливного котла в систему отопления

Отопительные агрегаты, работающие на различных видах твердого топлива, в эксплуатации существенно отличаются от электрического, газового и жидкотопливного теплогенератора. В связи с этим подключение твердотопливного котла имеет ряд особенностей. Рассмотрим, как правильно установить агрегат для обогрева, чтобы его работа была эффективна и безопасна, а также как монтируется система отопления с двумя котлами.

Твердотопливный котел в системе отопления

Особенности твердотопливных котлов

Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.

1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.

По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.

Внимание! Такого недостатка, как высокая инерционность, лишен пеллетный котёл, поскольку конструкцией предусмотрена подача топлива в камеру сгорания мелкими порциями. Прекращение подачи ведет к быстрому угасанию пламени.

2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.

Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.

Внимание! Чугунный котел, работающий на твёрдом топливе, устойчив к коррозии и не боится конденсата. Тем не менее, в обвязку такого агрегата также добавляют смесительный узел, поскольку поступление остывшего теплоносителя в водяную рубашку раскаленного котла может привести к разрушению чугуна по причине температурного шока.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле.

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Важно! Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров. Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Заключение

Перед тем как приступать к самостоятельному монтажу обвязки твердотопливного котла, рекомендуется обратиться к профессионалам, которые выполнят грамотный расчет системы и дадут консультацию по грамотному расположению ее элементов. Схема подключения должна обеспечивать безопасное функционирование твердотопливного котла и создавать оптимальные условия для эффективного расход топлива.

Видео по теме:

Как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

1. Помещение для котельной выбирается отдельное. Площадью порядка 7м². Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

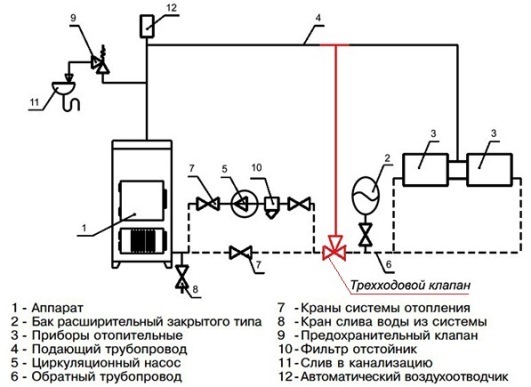

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

• Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности – 0,2 м³ при потолке высотой 2,5 м, но не менее 15 м³.
• Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м² на 1 м³ объема помещения.
• Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.


После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

как правильно подключить, чертеж системы, детали на фото и видео

Содержание:

1.  Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: «Пиролизный котел своими руками: чертежи»).

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: «Подключение котла к системе отопления — делаем правильно»). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.

Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,
инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата (прочитайте: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы»). Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.

Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Можно также установить трехходовой клапан для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.



Схемы подключения твердотопливных котлов


Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. Когда делают твердотопливный котел своими руками — чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
3. Если устанавливается твердотопливный котел своими руками — чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон. Читайте также: «Монтаж и установка твердотопливного котла отопления – пошаговое руководство».
4. Когда устанавливается твердотопливный котел — схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора. Читайте также: «Какая схема подключения твердотопливного котла лучше – подсоединяем правильно».

В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

обвязка, как подключить, установка, устройство

Содержание:

Большинство котлов предназначены для подключения к газопроводу, но загородные дома и коттеджи расположены вдали от многих коммуникационных систем. Здесь приходят на помощь твердотопливные котлы, которые работают на угле и дровах. При подключении таких агрегатов используются схемы отопления электрокотлом и твердотопливным котлом, так как работают пиролизные устройства от электроэнергии и имеют принципиальные отличия.

Правила установки котлов, работающих на твердом топливе

Перед тем, как подключить твердотопливный котел, следует знать, что к установке агрегатов такого типа предъявляются следующие требования:

• Профессиональное выполнение разводки труб и радиаторов. Только в этом случае можно рассчитывать на корректную работу отопительной системы и правильное подключение твердотопливного котла, имеющего вход и выход для врезки остальной схемы.
• Наличие определенной температуры. Наибольшая отдача твердотопливного котла возможно лишь при температуре на выходе 55 градусов, на входе – 45 градусов. При этих же показателях можно рассчитывать на максимально возможный срок безупречной эксплуатации. Другая температура в системе может стать причиной образования конденсата, который разрушительно воздействует на металлические части.

• Правильная установка котла. Очень важно понимать правило, как подключить твердотопливный котел отопления. Агрегат следует расположить на жесткое основание в строго вертикальном положении. В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение.
• Правильно оборудованный дымоход. Обязательными условиями для дымохода можно назвать следующее: наличие клапана из нержавеющей стали и сборник для конденсата в нижней части дымохода. Кроме того необходимо наличие специальных люков, обеспечивающий доступ для очищения канала от сажи. Та часть трубы, которая будет проходить через неотапливаемое помещение, требует тщательного утепления. Это поможет увеличить эксплуатационный период дымоходной трубы.
• Схема обвязки твердотопливного котла в обязательном порядке должна содержать предохранительный клапан. Подключать рекомендуется водяной контур, в котором  давление не превышает 0,2 МПа, при этом температура рабочей среды не может быть выше 90 градусов.

Схемы, используемые для подключения твердотопливных котлов

Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего подбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимального результата не нужно запоминать чертежи и схемы. Главное – понять принцип работы агрегата, а также изучить его преимущества и недостатки.

Для расчета идеальной схемы установки твердотопливного котла нужно подобрать наилучший вариант совмещения работы этого агрегата и бака аккумуляции тепловой энергии. Объяснить это можно следующим образом: твердотопливные котлы являются инертными устройствами, этим они отличаются от газовых, дизельных и электрических аналогов. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, а удержание постоянного режима в этом случае не является возможным.

Установить циркуляционный насос для принудительного перемещения рабочей среды при обвязке котла на твердом топливе также не всегда возможно по самым простым причинам. Одной из них является отсутствие ЛЭП в непосредственной близости от дома или перепады напряжения в электрической сети, неподдающиеся стабилизации с помощью специальных устройств.

Стоимость системы отопления  без дополнительного оборудования существенно ниже, но монтаж таких систем требует более внимательного подхода к процессу, так как требуется обязательное соблюдение уклонов.

Особенности обвязки — как подключить правильно

При обвязке дровяного котла между агрегатом и расширительным бачком рекомендуется установка предохранительных линий на входе и выходе, причем располагать их рекомендуется вблизи водонагревателя. Соединение котла с расширительным баком нужно проводить наиболее коротким путем, при этом не допускается врезание кранов или предохранительных клапанов.

На каждой схеме подключения твердотопливного котла имеется точка, определяющая расстояние между расширительным баком и верхней точкой отопительной системы. Если отсутствует возможность поднять бак на такую высоту, необходимо врезать насос для принудительной циркуляции теплоносителя в прямой отрезок трубы. Несоблюдение этого правила может стать причиной засасывания воздуха в верхние батареи отопления.

Установка циркуляционного насоса должна проводиться на обратной трубе в непосредственной близости к отопительному котлу. В этом случае перебои в электропитании не повлияют на эффективность работы системы отопления. Для монтажа насоса требуется дополнительный обводной путь, позволяющий отключать насос при необходимости, а обвод перекрывать с помощью специальных кранов.

Опытные специалисты советуют при подключении газового котла и твердотопливного котла монтировать в систему отопления байпасы, своеобразные перемычки с кранами между подающей и возвратной трубой. В этом случае избыток горячей воды при изменении количества посредством терморегулятора возвращается в стояк из радиатора.

Из всего вышесказанного можно сделать вывод: в основе любой системы лежит вытеснение холодного теплоносителя наиболее горячим. А вот эффективность этого процесса является залогом качества сборки всего контура отопления и устройства твердотопливного котла.

Обвязка котлов — 130 фото и видео описание основных схем подключения

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

• Подготовка
• Безопасность
• Схемы
• Фото
• Видео
• Резюмируем

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:
  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Особенности эксплуатации твердотопливных котлов

Процесс горения древесины или угля несколько сложнее, чем сжигание того же метана (природного газа). Метан – простое неорганическое соединение, разлагающееся при высокой температуре на углекислый газ и воду с некоторой примесью угарного газа. Дерево и уголь – это сложные органические вещества, которые при сжигании образуют несколько веществ и газов, часть из них агрессивны. Это накладывает свой отпечаток на долговечность работы теплогенератора. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Одна из особенностей работы водогрейных агрегатов, сжигающих твердое топливо, проявляется после розжига топки и выхода на рабочий режим. Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Он вступает в реакцию с продуктами горения, смешивается с золой и намертво пристает к металлической или чугунной поверхности. Результаты следующие:

1. Стальные стенки камеры сгорания разъедаются коррозией.
2. Чугунная топка не так подвержена коррозии, но ее шероховатая поверхность способствует прилипанию налета, который удалить очень трудно. Такой же налет появится и на стенках камеры из стали.

Для успешной борьбы с конденсатом надо выполнить малый контур циркуляции с трехходовым клапаном, подключение твердотопливного котла к системе отопления не рекомендуется осуществлять напрямую.

Из правила есть одно исключение-при подключении теплогенератора к самотечной системе отопления, функционирующей без циркуляционного насоса, монтаж допускается осуществлять напрямую. Теплоноситель здесь течет по принципу конвекции, по мере разогрева увеличивая скорость движения, конденсат при этом не появляется. Правда, это возможно лишь при малой мощности отопительного оборудования и в небольших домах.

Еще одна особенность работы отопительных установок на дровах – инерционность. Когда температура воды в системе достаточна, автоматика закрывает доступ воздуха в топку и останавливает процесс. Тем не менее еще какое-то время горение продолжается, температура теплоносителя превышает заданную. Такое же явление наблюдается при остановке циркуляционного насоса в результате отключения электроэнергии. Вода в рубашке может вскипеть, образуя пар, и разрушить оболочку либо порвать трубы. Чтобы этого избежать, на подающий трубопровод или прямо в бак котловой воды устанавливается группа безопасности со сбросным клапаном, настроенным на определенное критическое давление.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Элементы обвязки

Обвязка котла отопления твердотопливного, схема:

Кроме самого агрегата схема обвязки котла твердотопливного включает расширительный бачок, аварийное питание насоса (если он есть), коллектор-смеситель (если больше одного контура), циркуляционный насос (кроме систем с естественной циркуляцией), теплоаккумулятор (что такое теплоаккумулятор для котлов отопления).

Последний может выполнять функцию резервной емкости: если подача горячего теплоносителя прекратится, контуры могут какое-то время питаться из запасного резервуара.

Группа контроля и безопасности регистрирует параметры цепи, регулирует подачу, при аварии предохранительный клапан блокирует контур. В обвязку котла ТТ включены датчики температуры и скорости перемещения теплоносителя.

Схема обвязки твердотопливного котла с циркуляционным насосом может включать в себя насос с радиатором. Радиатор нужен для быстрого охлаждения системы в случае ее перегрева, т.к. у твердотопливных агрегатов регулировка мощности осложнена по сравнению с электрическими и газовыми аналогами.

Расширительный бак сбрасывает избыток давления теплоносителя при повышении температуры более 100 градусов, радиатор позволяет охладить теплоноситель до 100. По достижении оптимальной отметки радиатор перекрывается, вода движется по контуру свободно.

Электрокотел с твердотопливным котлом: упрощённая схема

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Схема подключения в систему отопления

Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.

Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.

404

Топливо Биомасса Каменный уголь Электрический Газ Масло Пеллет Дерево Стиль Традиционный Современный Материал Чугун Стали Мыльный камень

Цвет Чернить Серый белый красный коричневый Мыльный камень Золото Никель Зеленый Синий Материал варочной панели Стали Эмаль Нержавеющая сталь Стекло Чугун

Опции водяного отопления Гидравлическая плита Бытовая горячая вода Резервуар для воды Ориентация дымохода Верхнее вентиляционное отверстие Заднее отверстие Характеристики Катлайтик Наружный воздух Одобрено передвижной дом Духовка с подогревом Вентиляция (газовые плиты) Вентиляция бесплатно Прямая вентиляция

Дизайн Высокая эффективность Декоративные Зона обзора Односторонняя Смотреть сквозь Полуостров Угол Остров Стиль интерьера Традиционный кирпич Кирпич в елочку Светоотражающие панели — черные

Руководство пользователя — EZ Boilers

Печь сантехника

Руководство пользователя PDF

Котлы EZ

EZ-Classic и EZ-Pro

(Подробная информация размещена на страницах нашего сайта)

UL 2523-2009 Гидравлические отопительные приборы, водонагреватели и бойлеры на твердом топливе, CAN / CSA B366. 1-2011 Твердотопливные приборы центрального отопления.

Котлы EZ

1445 170-я авеню

Херси, Мичиган 49639

Позвоните или отправьте SMS: (231) 823-2499

---

ВВЕДЕНИЕ

Благодарим вас за покупку нашей печи. Печь EZ Boilers «Simple and Strong», разработанная и изготовленная в Херси, штат Мичиган, предназначена для обеспечения теплом и горячей водой вашего дома или офиса. Самая прочная конструкция — круглая, а самая слабая — квадратная или прямоугольная.Это относится и к плитам. Для долговечности и прочности наша печь использует круглую, прочную конструкцию топки. Прямоугольные конструкции с множеством перекрывающихся сварных швов и фасетных углов могут быть проблематичными. Наша водная рубашка также имеет круглую форму и имеет толщину 3/16 дюйма. В вашей печи также используется технология сжигания с естественной тягой, чтобы получить всю энергию из традиционных источников топлива и обеспечить вам долгие годы безопасного и экономичного обогрева вашего здания и горячего водоснабжения. Благодаря отсутствию крупной электроники или вентиляторов снаружи наша плита проста и безопаснее. Большинство используемых нами запчастей есть в наличии, они легко доступны, что упрощает обслуживание. Чтобы убедиться, что у вас есть четкое представление о процедурах эксплуатации вашей печи, пожалуйста, найдите время, чтобы внимательно прочитать это руководство. Если у вас есть вопросы, позвоните нам по телефону (231) 823-2499. Мы будем рады ответить на любые ваши вопросы.

Еще раз спасибо,

EZ Boilers Simple and Strong Stove Team

Простой и сильный…., это наша плита.

---

БЕЗОПАСНОСТЬ

Не используйте это оборудование ни для каких иных целей, кроме его предназначения.

Не устанавливать в доме, подвале или гараже. Эта печь предназначена для использования на открытом воздухе.

Осторожно…. Горячие поверхности… .Никогда не оставляйте детей без присмотра возле плиты.

Запрещается сжигать какие-либо материалы, кроме натуральной органики. Не сжигайте МУСОР, БЫТОВЫЕ ОТХОДЫ, СОЛОМУ, СЕНА И ДВОРНЫЕ ОТХОДЫ. Не используйте легковоспламеняющиеся жидкости или материалы для зажигания или усиления огня.Никогда не используйте какой-либо нефтепродукт, продукт на нефтяной основе, угольный стартер, жидкость для зажигалок, топливо для фонарей, керосин или любой другой легковоспламеняющийся ускоритель, чтобы разжечь огонь.

Зажигайте огонь из бумаги, картона и небольших растопок, никогда не используйте какие-либо горючие жидкости. Очень важно, когда вы впервые топите печь, чтобы вода нагрелась до рабочей температуры (от 160 ° до 180 °), прежде чем вы действительно начнете нагревать свой дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

При открытии дверцы топки сделайте паузу между первой (основной) защелкой и предохранительной защелкой. Этот тип защелки называется дверной защелкой с защитой от обратного хода. Во время нормальной работы внутри топки могут скапливаться несгоревшие газы. Задержка на предохранительной защелке позволит этим газам воспламениться и сгореть. Несоблюдение этого правила может привести к серьезным ожогам.Всегда плотно закрывайте дверцу печи после того, как ухаживаете за огнем.

Никогда не оставляйте печь без присмотра, если дверца топки открыта или не заперта.

Не прикасайтесь к неизолированным частям передней части плиты. Температура здесь может достигать 200 градусов. Несоблюдение этого правила может привести к серьезным ожогам.

Во избежание поражения электрическим током отключите питание перед выполнением технического обслуживания.

Всегда надевайте защитные перчатки и очки. Помните, что свисающая или свободная одежда может загореться.

Пепел следует поместить в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючий пол или на землю. Все горючие материалы следует утилизировать путем захоронения в почве или рассредоточить иным способом. Их следует оставить в закрытом контейнере до тех пор, пока все огарки полностью не остынут.

Использование уличной печи помогает исключить риск пожара в доме, возгорания дымохода, дыма в помещении или отравления угарным газом.

Печь EZ Boilers Simple and Strong протестирована на соответствие стандарту UL 2523-2009 для жидкостных отопительных приборов, водонагревателей и бойлеров, работающих на твердом топливе, CAN / CSA B366.1-2011 Твердотопливные приборы центрального отопления.

---

РАЗДЕЛ 1

УСТАНОВКА

ВНИМАНИЕ — НЕ ЗАЖИГАЙТЕ ДАННЫЙ УСТРОЙСТВО, ПОКА НЕ ПРОЧИТАЙТЕ И ПОЛНОСТЬЮ НЕ ПОНИМАЙТЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ. НИКОГДА НЕ ЗАЖИГАЙТЕ ОГОНЬ В ПЕЧИ (БЕЗ ВОДЫ), ПЕЧЬ ГОРЕТ.

УСТАНОВКА ДАННОГО УСТРОЙСТВА ДОЛЖНА БЫТЬ УСТАНОВЛЕНА КВАЛИФИЦИРОВАННЫМ МОНТАЖНИКОМ.

Перед установкой печи всегда проверяйте все применимые государственные и местные правила и проконсультируйтесь со своим страховым агентом.

Мы рекомендуем устанавливать плиту на расстоянии не менее 5 футов от любых легковоспламеняющихся конструкций и не менее 25 футов от резервуаров для хранения топлива, таких как резервуары с жидким пропаном. Однако еще лучше подальше. Подземные изолированные водопроводы PEX могут транспортировать нагретую воду на большие расстояния без ущерба для экономии. Безопасность должна быть главным приоритетом. Ваша плита должна быть расположена с учетом собственности вашего соседа. Печь этого типа не предназначена для размещения или эксплуатации в густонаселенных районах.

Советы по установке

След печи. Когда вы начинаете устанавливать котел, следы пригодятся для размещения блоков под опорами или для заливки бетонной подушки. EZ-Pro: L = 60 дюймов W = 44 дюйма. EZ-Classic: L = 48 дюймов W = 44 дюйма

Эти измерения сняты с внешней стороны ножек, которые составляют примерно 3 квадратных дюйма. Таким образом, EZ-Pro имеет размеры 57 на 41 дюйм по центру, а EZ-Classic — 45 на 41 дюйм по центру.

ВНИМАНИЕ: Вы поднимаете и перемещаете плиту на свой страх и риск.Не поднимайте плиту снизу с помощью вилочного погрузчика или подобного оборудования. Вы можете безопасно поднять плиту, сняв прочистку переключателя дымохода, пропустив цепь через дымоход в топку и прикрепив цепь к дверной коробке. Печь также можно поднять вилочным погрузчиком, вставив вилы через дверной проем в топку.

---

Электрооборудование

Мы рекомендуем, чтобы лицензированный профессиональный электрик произвел все необходимые электрические соединения, связанные с установкой печи.

Ваша плита работает от источника питания 115 В. Мы рекомендуем вам использовать подземный провод 14/2 115 вольт во время установки. Во избежание поражения электрическим током перед установкой отключите питание.

Ваша плита оборудована контроллером аквастата на 115 В. Насос (ы) также работают от 115 вольт.

Контроллер Aquastat

Перед тем, как разжечь печь, убедитесь, что аквастат правильно запрограммирован.Хотя это делается на заводе, многие факторы могут привести к потере программирования, а программирование по умолчанию может привести к перегреву и возгоранию печи. См. Подробности в разделе «Настройка Аквастата».

Заземляющий стержень

Правильно установленная система заземления защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратить электролиз, ограничить напряжение нейтрали относительно земли и удовлетворить требования NEC.

Используйте только провод 4GA или больше с соответствующими зажимами заземления.Отшлифуйте краску в местах крепления провода к плите, чтобы обеспечить надежное электрическое соединение.

Выход GFCI или выключатель GFCI

Установите на плиту выход GFCI или прерыватель GFCI. Это защитит пользователя и электронику, а также продлит срок службы печи. Установка обычного электрического переключателя между GFCI и источником питания, входящим в печь, позволит вам легко отключить питание печи для обслуживания. Использование кнопки сброса GFCI в качестве переключателя значительно сократит срок ее службы.Насос (ы) печи подключается к этой розетке. Более подробная информация на нашей странице советов по установке. Советы по установке

Термостат

Установите второй термостат (термостат сетевого напряжения 110 В), подключив его к существующей домашней печи. Это позволит распределять тепло от наружной печи по всему дому, без циклического включения горелки внутренней печи .

Ваш существующий термостат печи должен быть установлен на несколько градусов ниже, чем термостат новой печи.Это позволит существующей печи включаться и обогревать ваш дом только в том случае, если огонь в уличной печи погаснет.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратитесь к квалифицированному электрику для проверки, чтобы эти изменения не привели к перегрузке электродвигателя. Любая модификация существующей печи должна производиться в соответствии со спецификациями производителя и выполняться квалифицированным лицензированным лицом в соответствии с местными строительными нормами.

---

Сантехника

Монтаж сантехники

Мы рекомендуем вам обратиться к лицензированному профессиональному сантехнику для выполнения всех необходимых водопроводных работ между печью и существующей системой отопления или вашим зданием (ями). Советы по установке есть в других разделах этого руководства и на нашем веб-сайте. Необходимую фурнитуру для установки печи можно приобрести в большинстве местных хозяйственных магазинов и центров ремонта дома. SupplyHouse, онлайн-продавец, также предлагает широкий выбор сантехнических деталей по разумным ценам. Дом

Первичная заправка водой

Присоедините садовый хозяин к штуцеру шланга на обратной трубе. Закройте шаровой кран возвратной линии и заполните всю систему до тех пор, пока вода не потечет из вентиляционной трубы в верхней части печи.Откройте шаровой кран возвратной линии и дайте насосам поработать 24 часа, чтобы удалить воздух из системы и проверить герметичность трубопроводов. Проверьте и при необходимости долейте систему и залейте 1 единицу раствора для очистки нитрита натрия в вентиляционную трубу, расположенную в верхней части печи.

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Однако найти Y-образные фитинги в местном хозяйственном магазине может быть сложно.Тройник подойдет, но его следует устанавливать в направлении, обеспечивающем наиболее плавный поток воды. Это применимо к любому типу фитингов, с которым вы работаете, — из латуни или PEX. Вы хотите, чтобы хотя бы одна из линий возврата воды имела прямой путь обратно к резервуару печи.

Тройник для установки двойной обратной линии.

---

Отверстия для воды на плите

Здесь показаны порты насоса печки. Порты имеют внутреннюю резьбу 1 дюйм NPT (национальная трубная резьба), а фитинги можно приобрести в местном магазине товаров для дома.

---

РАЗДЕЛ 2 — ЗНАКОМСТВО С ПЕЧЕЙ

Печное строительство

Топка

Наша топка имеет толщину 5/16 дюйма, что дает нам одну из самых толстых топок на рынке. Самая прочная конструкция — круглая, а самая слабая — квадратная или прямоугольная. Для долговечности и прочности в нашей топке используется котел круглой формы. У круглых конструкций меньше сварных швов; следовательно, меньше мест для возможного отказа.

Водяная рубашка

Наша водная рубашка имеет толщину 3/16 дюйма и имеет круглую форму, что придает ей максимальную прочность. Водяная рубашка окружает всю топку печи, чтобы обеспечить максимальную теплопередачу.

Смотровое стекло

Смотровое стекло — это простой механический способ отслеживать уровень воды в печи. С первого взгляда вы поймете, что в вашей плите правильное количество воды. Если вы не видите воды в смотровом стекле, необходимо долить воду в плиту.Обычно уровень воды в манометре опускается чуть ниже средней точки.

Проверяйте уровень воды каждый раз, когда добавляете топливо в печь.

---

Отвод котла

Вентиляционное отверстие котла — это отверстие, выходящее из верхней части водяной рубашки печи, которое используется для выпуска воздуха из печи, когда она заполнена. Он также используется для предотвращения образования вакуума при опорожнении печи. Печь не находится под давлением и выбрасывается в атмосферу через вентиляционное отверстие.Вентиляционное отверстие также является хорошим местом для добавления добавки к воде (нитрита натрия) для вашей печи. Не рекомендуется заправлять печь в первый раз через вентиляционную трубку, так как это может привести к задержке воздуха в насосной системе.

Никогда не создавайте давление и не закрывайте это вентиляционное отверстие.

---

Дымоход

Дымоход из стали 8 дюймов сорта 40. Обычный 8-дюймовый кусок печной трубы впишется в дымоход вашей печи. Вы также можете использовать 8-дюймовую изолированную трубу.

Печи с дымоходами, установленными сбоку, будут содержать гораздо больше креозота, чем те, у которых дымоходы выходят наружу.Ответ прост. Несгоревшие газы при выходе в дымоход остывают, конденсируются и образуют креозот. Дымоходы снаружи работают намного холоднее, что приводит к чрезмерному накоплению креозота. В вашей печи дымоход «наверху» проходит через переключатель. Наша печь спроектирована таким образом, чтобы быть простой, безопасной и требующей меньшего обслуживания.

Проверьте герметик вокруг дымохода и крыши вашей печи. При необходимости заделайте заново. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Не забывайте накрывать дымоход ведром, когда печь не используется.

---

Дивертер

Если вы посмотрите на топку, вы увидите металлический ящик. Эта коробка называется дивертером. Дивертер монтируется под дымоходом. Он предназначен для выталкивания дыма и тепла в заднюю часть печи, чтобы тепло печи не выходило прямо из дымохода. Заслонка в переключателе предназначена для очистки дымохода. Его можно снять или оттянуть, чтобы прочистить дымоход.

Также необходимо периодически чистить дивертер и дымоход.

---

Задняя дверца доступа

Задняя дверца закрывает водопроводную и электрическую проводку печи. Он удерживается двумя болтами и выдвигается из нижней части рамы печи.

Это покрытие косметическое; это не обязательно для работы печки.

---

Электрооборудование

Подключить электропитание к плите довольно просто, но, если вы не уверены или чувствуете дискомфорт при работе с электричеством, попросите кого-нибудь из квалифицированных специалистов поработать с ней.Более подробные инструкции здесь: Советы по установке

---

Электроника

Контроллер Aquastat

Контроллер Aquastat для вашей печи разработан для многих систем отопления, охлаждения и высоких температур. Температура зонда отображается на ярком 3-значном дисплее. Вы можете запрограммировать уставку (SP), которая представляет собой температуру, при которой дверца заслонки будет открываться, и вы можете установить дифференциал (R0), который представляет собой разницу между температурами открытия и закрытия заслонки. Настройка аквастата описана в разделе «Настройка аквастата».

---

Контроллер Aquastat

Датчик температуры воды

Наши последние модели оснащены аквастатом Honeywell и датчиком внешней температуры. Датчик температуры удерживается на месте с помощью силикона. Если вас беспокоит, что манометр неправильно показывает температуру воды, когда вы его устанавливаете, на задней стороне манометра есть небольшой регулировочный винт, который можно использовать для его точной настройки.

---

РАЗДЕЛ 3 — ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед отопительным сезоном

ВНИМАНИЕ — НЕ ЗАЖИГАЙТЕ ОГОНЬ В ДАННОЙ ПЕЧИ, пока ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ НЕ ПРОЧИТАЕТСЯ И ПОЛНОСТЬЮ НЕ УЧИТЫВАЕТСЯ.

Никогда не разжигайте огонь в печи без воды, печь загорится.

Убедитесь, что ваша печь наполнена водой (Смотровое стекло), включите насосы и проверьте на утечки. Помните, что насос смазывается водой.

Осмотрите тросовое уплотнение с внутренней стороны двери перед тем, как разжечь первый огонь, и через несколько дней после этого, ища любые признаки плохого уплотнения. Плохое уплотнение приведет к нерегулируемому горению огня, что может привести к повреждению из-за перегрева, а также к плохой экономии горения.Для нормальной работы печи дверца должна быть закрыта и опломбирована.

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Конец отопительного сезона

Проверьте герметик вокруг дымохода и крыши вашей печи. Если необходимо, сделайте повторную герметизацию. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Поставьте ведро на дымоход, когда печь не используется, чтобы не допустить попадания дождя в топку.

Проверьте тросовое уплотнение с внутренней стороны двери. При необходимости заменить

Снимите заднюю дверцу доступа и осмотрите насосы и фитинги на предмет утечек.

Очистите печь снаружи. Часто на крыше будет креозот, а вокруг двери — пепел. Это хорошее время, чтобы позаботиться о своей плите.

Очистите внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-нибудь, что предотвращает ржавчину и коррозию.

Слейте воду и промойте водяную рубашку, затем снова наполните ее водой и устройством очистки нитрита натрия. Затем полностью заполните печь водой до верха вентиляционной трубы.Это исключит возможность попадания кислорода на верхнюю часть топки. Обязательно еще раз проверьте уровень воды перед тем, как снова включить печь в начале следующего отопительного сезона. Можно немного приподнять переднюю часть печи с помощью домкрата, чтобы полностью удалить осадок на дне резервуара.

Снимите водяной насос (и) для очистки при сливе воды из печи. Если допустить накопление минеральных отложений на рабочих колесах насоса, это отрицательно скажется на потоке воды, и насос может выйти из строя из-за перегрева.

креозот

Креозот — липкое, неприятно пахнущее, едкое и чрезвычайно горючее вещество, которое, если не будут приняты меры предосторожности, покроет внутренности всего, с чем соприкасается. Он образуется, когда газы, выделяющиеся в процессе горения, объединяются и конденсируются на выходе из дымохода.

Топка должна быть очищена и защищена от ржавчины в межсезонье. Соскоблите, почистите щеткой внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-то, что предотвращает ржавчину и коррозию.

Контроль коррозии

Добавляйте 1 единицу нитрита натрия в водяную рубашку каждый год. Защита от коррозии

Установите анодный стержень. Они обычно используются в водонагревателях для уменьшения коррозии. Информация Они также работают с уличными котлами. На вашей плите Ezboilers анодный стержень может быть подсоединен через сливное отверстие, которое является самым нижним портом на задней стороне печи. Просто добавьте тройник к этому отверстию, установите анодный стержень прямо в водяную рубашку и установите сливной клапан на стороне тройника.Когда вы осушаете и промываете печь раз в год, снимите также анодный стержень и осмотрите его. Невозможно предсказать, как часто его нужно будет менять, поскольку качество воды сильно различается. Мы рекомендуем вам использовать стержень из магния , так как он хорошо работает в сочетании с нашей химической очисткой воды. Также помните, что материал, съеденный стержнем, будет падать на дно резервуара в виде осадка, и его необходимо удалить промывкой, когда вы сливаете воду из печи весной.

Используйте только анодный стержень из магниевого сплава! Алюминиевые стержни вступят в реакцию с химическим веществом для очистки воды и сразу же сломаются, возможно, забивая насосы.

Вы можете приобрести стержни MAGNESIUM в хозяйственных магазинах и в крупных магазинах товаров для дома, таких как Home Depot. Наши друзья из SupplyHouse.com также продают подходящие магниевые стержни.

Магниевый анодный стержень

Установите 6-футовый заземляющий стержень и заземлите раму печи. Это минимизирует коррозию от электролиза.

Притягивайте золу и уголь к передней части топки и доливайте топливо сверху и сзади этой кучи угля. Обратите особое внимание на левую и правую стороны кучи угля там, где они касаются топки. Перемещайте эти края каждый день, чтобы на стенках топки не образовывалась ровная линия коррозионного пепла.

В межсезонье содержать топку в чистоте и смазывать маслом.

В межсезонье ставьте на дымоход ведро или крышку, чтобы не допустить дождя.

Осушайте и промывайте водяную рубашку каждый год (накопление осадка в нижней части водяной рубашки может вызвать коррозию, даже если вы используете нитритные химикаты).

Водное хозяйство

Одна кварта для контроля коррозии 800

Бутылка на 1 литр = 30,00 долларов США. Обрабатывает до 200 галлонов. Компания по снабжению братьев Доддс.

Насосы

Вы должны запускать помпы не реже одного раза в месяц на 24 часа в межсезонье.Это включит насосы и обеспечит циркуляцию воды и химикатов по всей вашей водопроводной системе. Снимите их и тщательно очистите крыльчатки при сливе воды из печи, затем установите их на место и снова наполните печь пресной водой и обработкой нитритом.

Смотровое стекло

Если ваше смотровое стекло становится непрозрачным или плохо читаемым, оно подлежит ремонту. Просто снимите гайку сверху и снимите стеклянную трубку. Очистите трубку и соберите заново. Убедитесь, что резиновая шайба на нижней стороне гайки все еще на месте и в хорошем состоянии.Не затягивайте гайку слишком сильно.

---

РАЗДЕЛ 4 — ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Как делать видео

Сжигание топлива

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.

Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Узнать, сколько дров можно сжечь в печи, — это экспериментальный процесс, потому что у всех ситуация немного разная. Мы рекомендуем, чтобы в первый раз, когда вы включаете печь, просто заполните ее дровами и посмотрите, как она будет работать через 12 часов. Затем каждый раз, когда вы наполняете печь, добавляйте меньше дров, пока не достигнете точки, когда печь больше не поддерживает температуру в течение 12 часов.Отрегулируйте нагрузку в соответствии с изменениями наружной температуры. Во время сильных холодов может потребоваться более частое наполнение печи. Цель состоит в том, чтобы получить достаточно тепла от печи, не тратя зря дрова. В ноябре он не будет гореть так сильно, как в феврале, поэтому вам необходимо соответствующим образом отрегулировать нагрузку.

Каждый день, прежде чем загружать топливо в уличную печь, вы должны тянуть кучу угля для сжигания золы и дров к передней части топки. Сделайте из него кучу, а затем загрузите топливо в кучу угля и за ней.Огонь прожжет кучу и превратит ее в пепел. Не прижимайте угли к передней панели. Оставьте их на несколько дюймов или больше. Обязательно перемешайте золу там, где она касается стенок топки.

Еще одно преимущество ежедневного сгребания золы состоит в том, что это облегчит процесс выгрузки золы каждые 4-6 недель или по мере необходимости. Зола уже будет в передней части, и большая часть топки будет доступна для передачи тепла водяной рубашке.Так ваша уличная дровяная печь нагреется быстрее и будет сжигать меньше дров. Если вы позволите топке наполовину заполниться золой, вы минимизируете площадь теплопередачи и вам будет сложно найти место для топлива.

Утилизация золы

Пепел следует поместить в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючую поверхность, вдали от всех горючих материалов. Если золу собираются закопать в почву или иным образом рассеять на месте, ее следует оставить в закрытом контейнере, пока все золы полностью не остынут.

Контрольный список по эксплуатации печи

• Проверьте уровень воды

• Осмотрите систему водопровода

• Убедитесь, что насос (-ы) работают

• Убедитесь, что дымоход установлен и свободен

• Осмотрите дверную прокладку

• Проверьте герметичность дверцы

• Проверьте работу Aquastat

• Ознакомьтесь со всеми мерами безопасности

---

Электрооборудование

Электрооборудование в комплекте

Ваша плита поставляется с одной электрической коробкой и проводом, который питает элементы управления Aquastat.Это цепь на 115 вольт.

Программирование Aquastat

Контроллер Aquastat для вашей печи разработан для многих систем отопления и охлаждения.

Следующие шаги позволят настроить основные операции вашего наружного бойлера. Мы рекомендуем вам сохранять эти настройки до тех пор, пока вы не поймете свои потребности в обогреве и правильную работу контроллера Aquastat.

Пошаговая инструкция

1.Одновременно нажмите кнопки со стрелками

SET и D OWN , затем отпустите.

2. Нажмите и удерживайте кнопку

SET в течение 10 секунд или пока на дисплее не отобразится 0 , затем отпустите.

3. Нажмите и отпустите кнопку

SET . На дисплее отобразится SP .

4. Снова нажмите

SET . На дисплее отобразится текущая заданная температура.

5. Нажмите кнопку со стрелкой

U P или D OWN , чтобы установить уставку на 180 .

6. Нажмите

SET . На дисплее отобразится SP .

7. Один раз нажмите стрелку

U P . rO отобразится на дисплее.

8. Нажмите

SET . Нажимайте стрелку U P или D OWN , пока не отобразится 7 .

9. Нажмите

SET . На дисплее отобразится rO .

10. Нажмите стрелку

U P один раз.На дисплее отобразится r1 .

11. Один раз нажмите стрелку

U P . На дисплее отобразится r2.

12. Нажмите

SET .

13. Нажимайте стрелку

U P , пока на дисплее не появится 200 .

14. Нажмите

SET . На дисплее отобразится r2 .

15. Нажмите стрелку

U P . На дисплее отобразится dO.

16.Нажмите

SET .

17.

Нажимайте стрелку U P , пока на дисплее не появится Ht .

18. Нажмите

SET . На дисплее отобразится dO .

19. Одновременно нажмите и отпустите кнопки со стрелками

SET и DOWN .

Теперь ваш аквастат запрограммирован. Во время отопительного сезона вы можете быстро отрегулировать рабочую температуру, нажав и отпустив кнопку

SET один раз.На дисплее отобразится SP . Нажмите кнопку SET еще раз, чтобы отобразить текущую заданную температуру. Затем вы можете использовать кнопки со стрелками ВВЕРХ или ВНИЗ , чтобы установить желаемую рабочую температуру печи. Одновременное нажатие кнопок со стрелками SET и DOWN выйдет из режима программирования, и на дисплее отобразится текущая температура печи.

Замена аквастата

Если когда-либо возникнет необходимость заменить неисправный аквастат, вы можете сделать снимок подключенных проводов в существующем, чтобы использовать его в качестве руководства для подключения нового. Для печей EZ Boilers подключаются провода, как показано на следующей схеме:

Обратите внимание, что соединение №9 не используется для наших целей, и что белые нейтральные провода от источника питания и соленоида имеют общий разъем №7. После установки нового аквастата его необходимо перепрограммировать в соответствии с полной процедурой «Настройка аквастата», описанной выше.

Электросхема Aquastat для котлов EZ Stove

---

РАЗДЕЛ 5 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

EZ-Classic

Ориентировочная тепловая мощность 5000 кв.футы

Объем воды 125 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Топка Диаметр 37 ″ Круглая

Топка Длина 47 ″

Размер дымохода 8 ″ График 40

Приблизительный вес 1450 фунтов.

Размер топки модели EZ-Classic составляет 37 x 47 дюймов, размер двери 24 x 24 дюйма, а вес печи составляет около 1450 фунтов. EZ-CLASSIC — хороший размер для среднего дома и небольшого гаража.Он вмещает 125 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX в установке.

EZ-Pro

Приблизительная теплопроизводительность 7500 кв. Футов

Объем воды 150 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Топка Диаметр 37 ″ Круглая

Топка Длина 59 ″

Размер дымохода 8 ″ График 40

Приблизительный вес 1800 фунтов.

Размер топки модели EZ-Pro составляет 37 x 59 дюймов с размером двери 24 x 24 дюйма, а печь весит около 1800 фунтов. EZ-Pro — хороший размер для большого дома или среднего дома с гаражом. Он вмещает 150 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX, используемой во время установки.

Примечание. Качество теплоизоляции дома и окон, температура наружного воздуха и тип используемого топлива будут влиять на время горения и номинальную площадь в квадратных футах.

---

РАЗДЕЛ 6 — ЧАСТИ

Пожалуйста, позвоните, чтобы уточнить текущие цены на запчасти: (231) 823-2499

---

ДВЕРНАЯ ПРОКЛАДКА

Уплотнение дверного троса «Наша деталь» 6,00 долл. США за фут 1 дюймовая стандартная прокладка троса из стекловолокна. Приклейте на место высокотемпературным силиконовым клеем.

Вы также можете заказать комплект дверных прокладок в компании Dodds Brothers Supply Company. (417) 453-6751. В настоящее время они продают этот комплект за 17,85 долларов плюс доставка.Это на самом деле дешевле, чем то, что мы покупаем оптом.

Комплект прокладок двери

---

СОЛЕНОИД

Соленоид Our Part $ 45.00 Grainger Part 4 × 420

Изготовлено Dormeyer.

Модель 2005-M-1

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, предназначена для открытия только примерно на один дюйм. Вот и весь воздух, которого требует огонь. Регулировка открытия заслонки на большее расстояние вызовет нагрузку на соленоид и вызовет преждевременный выход из строя.

---

Смотровое стекло

Смотровое стекло Our Part $ 75.00 Grainger Part 1U614

Смотровое стекло grainger.com

Модель G901-4

Изготовлено LDI INDUSTRIES

Хотя в их онлайн-каталоге нет этого товара, Dodds Brothers Supply Company все же содержит

Деталь № 1U614 по более доступной цене. Вы можете позвонить им по телефону (417) 453-6751.

---

НАСОСЫ

Маленький насос 125 $.00. Модель GPD15-5.6SFC. Изготовлено Badger.

Большой насос 250 долларов США. Модель GPD25-10SFC. Изготовлено Badger.

---

ФЛАНЕЦ НАСОСА

Комплект фланцев для наших деталей $ 50

Изготовлено Palconn

Модель 150SWP600WOG

---

КОНТРОЛЛЕР АКВАСТАТ

(Термовыключатель термопары)

Контроллер нашей части $ 125.00

Изготовлено Dwyer Instruments, Love Division.
Модель TCS-4010

---

ТЕРМОПАРНЫЙ ДАТЧИК

Наш зонд для термопары $ 41,00

Модель TCP 60089

Изготовлено Temco.

---

ТЕПЛООБМЕННИК

Наш теплообменник 250,00 $ до 22 × 22

---

БОКОВОЙ ТЕПЛООБМЕННИК

Боковое оружие Our Part со смесительным клапаном $ 250.00

---

ТЕПЛООБМЕННИК

Наш пластинчатый теплообменник Part 20 $ 200.00

---

СМЕСИТЕЛЬНЫЙ КЛАПАН

Стоимость смешивания наших деталей $ 150,00

---

ИЗОЛИРОВАННЫЕ ТРУБЫ PEX

Наша часть: тройное обертывание, 6,45 доллара за фут. Five Wrap, 9,50 долларов за фут

---

Одна кварта для контроля коррозии 800

Бутылка на 1 литр = 30,00 долларов США. Обрабатывает до 200 галлонов.

Снабжение компании братьев Доддс

---

Ограниченная гарантия

Котлы EZ моделей EZ-Classic и EZ-Pro

На кого распространяется действие Настоящая ограниченная гарантия распространяется только на первоначального покупателя продукта.Ограниченная гарантия не может быть передана последующим владельцам или покупателям этого продукта.

На что распространяется гарантия На печь предоставляется гарантия качества один (1) год.
Гарантия от коррозии водяной рубашки составляет пять (5) лет.

Что не покрывается Отсутствие технического обслуживания является основной причиной выхода из строя уличной печи. Двумя основными причинами отказа являются коррозия креозота и пренебрежение химическими добавками к воде.Коррозия в топке возникает, когда креозот всасывается в ненарушенную зольную линию. Коррозия в водяной рубашке возникает, когда уровни добавки нитрита натрия в воду не поддерживаются должным образом. За инструкциями обратитесь к странице «Предотвращение коррозии» на нашем веб-сайте. Защита от коррозии

Настоящая гарантия не распространяется на коррозию топки, вызванную неправильным обслуживанием.
Настоящая гарантия не распространяется на повреждения пластинчатых теплообменников, вызванные плохим качеством воды.
Настоящая гарантия не распространяется на электрические детали.
Настоящая гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией и обслуживанием устройства пользователем, как указано в руководстве пользователя и на веб-сайте компании ezboilers.com.
Настоящая гарантия не распространяется на повреждения, вызванные перегревом печи.

Что аннулирует данную гарантию Любые несанкционированные модификации печи аннулируют данную гарантию.
Несоблюдение нормального уровня нитрита натрия в резервуаре для воды, приводящее к преждевременной коррозии водяной рубашки, аннулирует гарантию.
Несоблюдение защиты топки от ржавчины в межсезонье приведет к аннулированию гарантии: в конце отопительного сезона тщательно очистите внутреннюю часть топки и сбрызните ее керосином, PB Blaster или другим средством, предотвращающим ржавление. .

Как получить услуги Просто свяжитесь с нами, чтобы обсудить проблему. Звоните (231) 823-2499 или воспользуйтесь контактной формой на нашем сайте. Если мы сочтем вашу претензию обоснованной, мы либо отремонтируем печь, либо при необходимости заменим ее.

Никаких других явных гарантий не применяется. Настоящая гарантия является единственной и исключительной. Ни один сотрудник, агент, дилер или другое лицо не имеет права изменять данную гарантию или давать какие-либо другие гарантии от имени EZBoilers.

Ограничение ответственности EZBoiles не несет ответственности за любой случайный или косвенный ущерб людям или имуществу. Пожалуйста, всегда соблюдайте надлежащие меры безопасности. В некоторых странах, округах или штатах не допускается ограничение или исключение возмещения ущерба, случайных, косвенных, специальных или косвенных убытков или ограничение ответственности особыми суммами, поэтому вышеуказанные ограничения или исключения могут к вам не относиться.

Мы не будем прибегать к обману, предлагая «пожизненную гарантию», как это делают другие производители, с множеством требований и исключений, которые делают ее практически бесполезной. Они просто заявляют, что вы неправильно эксплуатировали или обслуживали плиту, и ваша гарантия аннулируется. Или они требуют, чтобы владелец печи оплатил определенный процент затрат на ремонт по сильно завышенным ценам, ПЛЮС возлагая на клиента ответственность за доставку и отгрузку с завода для ремонта. Мы предпочитаем честность.Мы не скрываем нашу гарантию или наши цены, как это делают другие. Мы знаем, что настоящий ключ к долгой жизни печи — это в первую очередь научить наших клиентов правильно ее обслуживать. Это наша цель и наше обещание вам.

---

На главную Цены Предотвращение коррозии Видео Как с нами связаться

Зоны сброса перегрева для твердотопливных водогрейных котлов —

Радиаторы для плинтусов часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам для плинтусов «премиум» по сравнению с обычно более высокими чугунными радиаторами, потому что радиаторы для плинтусов расположены ближе к полу, где воздух прохладнее.При прохождении более холодного воздуха через радиатор большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в рейтингах I = B = R в литературе по плинтусам. Рейтинги плинтусов следует разделить на 1,15, потому что фактор премии фактически не доказан в лабораторных условиях.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, потому что у нее нет уровня пола, а воздух с низкой температурой движется через ребра.Вопреки своему названию, радиаторы для плинтусов на самом деле являются конвекторами для плинтусов и полагаются на движение воздуха снизу вверх для вывода тепловой энергии. I = B = R номинальная мощность плинтуса обычно рассчитывается на основе пара 215 ° F и температуры окружающей среды 65 ° F. Для уменьшения производительности горячей воды применяется коэффициент 0,69. Этот фактор еще больше усиливается за счет более высоких температур окружающей среды, которые могут быть обнаружены в радиаторе, прикрепленном к потолку в котельной. Предполагая, что температура воды 180 ° F, но с температурой высоты потолка 100 ° F, а не 65 ° F с коэффициентом.41 применяется. При температуре окружающей среды 65 ° F коэффициент равен 0,69. Следовательно, при повышенной температуре потолка выходная мощность ребристых труб плинтуса снижается на 41% по сравнению с предполагаемой температурой окружающей среды пола 65 ° F. Для сравнения, это почти такое же снижение производительности, которое вы получаете при температуре воды в плинтусе 140 ° F по сравнению с до 180 ° F.

Наконец, будет неизвестна скорость потока через оребрение, основанная на силе тяжести. По сравнению с зоной с принудительным циркуляционным насосом, контур с пассивной ребристой трубкой обычно имеет сравнительно низкий расход, что еще больше снижает потенциальный выход.Этот фактор относительно небольшой по сравнению с температурой. Для потока ½ галлона в минуту коэффициент составляет 0,931 или около 93% от того, какой выход был бы при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особого ухода за зонами отвода тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс: поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие установщики никогда не узнают, работало бы то, что они установили, адекватно, если бы котел перегрелся.Это одна из причин того, что зоны свалки плохо изучены. Возможностей обучения очень мало. В идеале существующая зона тепла, нормально циркулирующая, подходящего размера, хорошо подходящая для температур выше 180 ° F и расположенная в жилом помещении, но над котлом лучше всего подойдет для зоны разгрузки. Проектирование зоны отвала — это не только наука, но и искусство. Практически каждая установка будет отличаться. Просто установите ребристую трубку плинтуса длиной ¾ ”и предположите, что она будет выделять 550 БТЕ / фут.может привести к неприятностям. По сравнению со всей установкой, зона свалки является относительно недорогой и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Котельная установка | ATMOS

ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

• Монтаж котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
• Котел необходимо устанавливать в сухом и хорошо вентилируемом помещении — котельной.
• При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым краном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C — согласно стандарту ЧСН 070240/93. (Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла).Мы рекомендуем использовать Laddomat 21 только мощностью до 50кВт включительно.
• Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 — 80 ° C. В случае подключения котла без накопительных баков, насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно). Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
• В любом режиме котла температура воды на выходе из котла должна быть 80 — 90 ° C.
• Если котел постоянно работает на мощности менее 40% от номинальной или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
• Котел должен быть защищен от перегрева в случае отключения электроэнергии, так как он обладает определенной инерцией.

Варианты решений защиты котла от перегрева

1. контур защиты от перегрева с клапаном TS 130 ¾ 90 ° C) или WATTS STS 20
2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
3. один из ответвлений в системе подключен к самопроизвольной циркуляции воды с несколькими
Котел
4. , соединенный с баком доохлаждения и обратным зонным клапаном

ВНИМАНИЕ — ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО ПРЕДЫДУЩЕГО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

РЕКОМЕНДУЕМЫЕ УСТАНОВКИ — КЛАССИФИЦИРОВАНЫ ПО ЗАКАЗУ С НАИЛУЧШИМИ ПРЕИМУЩЕСТВАМИ

(Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

Прочие 42 Рекомендуемая конфигурация установки

• Тяга в дымоходе должна достигать заданных значений (21 — 35 Па в зависимости от типа котла).

  Малая тяга снижает долговечность котла — котел более склонен к отложению смолы, забивается и дымится при добавлении топлива.
  Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

  Большая тяга увеличивает расход топлива (повышенные потери в дымоходе — пониженный КПД котла).
  Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

• Зону загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

ВНИМАНИЕ — Дымоход должен быть хорошо изолирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

Рекомендации от ATMOS

Большинство вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

Несоблюдение данных инструкций ведет к прекращению гарантии и сокращает срок службы котла.

Laddomat 21

НАКОПЛЕНИЕ ТЕПЛА

Установка котла вместе с накопительными баками дает ряд преимуществ:

• меньший расход топлива (20-30%), котел работает на полную мощность и максимальный КПД, пока топливо не сгорит
• долгий срок службы котла и дымохода — образование гудрона и кислот сведено к минимуму
Возможна комбинация
• с другими способами обогрева — эл.грамм. использование электроэнергии для накопления тепла
• предназначен для совмещения нагревательных элементов (радиаторов) с теплым полом
• комфортный обогрев и идеальное выгорание топлива
• более экологичное отопление
• Гарантия 3 года на корпус котла

В качестве основного варианта установки мы рекомендуем установку котла вместе с накопительными баками.
Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел как минимум с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак с большим объемом, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДНАМИ И LADDOMAT 21 — ГРАФИК СОЕДИНЕНИЙ

Диаметр трубки в установке с накопительными баками
Тип и мощность котла	часть A		часть B
	Cu	Сталь	Cu	Сталь
DC 18S, C 18S, DC 20GS	28×1	25 (1 «)	28×1	25 (1 «)
DC 22S, DC 25S, DC 25GS, C 20S, DC 22SX	28×1	25 (1 «)	28×1	25 (1 «)
DC 32S, DC 32GS, C 30S, DC 30SX	35×1,5	32 (5/4 «)	28×1	25 (1 «)
DC 40GS, C 40S, DC 40SE, DC40SX	35×1,5	32 (5/4 «)	28×1	25 (1 «)
DC 50S, DC50SE	42×1,5	40 (6/4 «)	35×1,5	32 (5/4 «)

Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы Рекомендуем использовать максимум 50 кВт.
Мы рекомендуем, чтобы котлы мощностью более 50 кВт были оснащены самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом с электрическим управлением, поддерживающим минимальную температуру возвратной воды в пределах 65-75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

Работа системы с аккумуляторами

После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 — 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и температуре наружного воздуха. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить как минимум один бак от 500 до 1000 л для балансировки запуска и завершения работы котла.

Изоляция емкости

Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместная изоляция указанного количества резервуаров (необходимого объема) минеральной ватой в каркасе из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) — 120 мм. Другой возможный вариант — приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

Отопление ГВС

Для нагрева технической воды можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

Laddomat 21

Laddomat 21

Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Арматура Laddomat 21 поставляется с термокартриджем на 72 ° C, который предназначен для котлов мощностью более 32 кВт.

РАБОЧИЕ ДАННЫЕ
Макс. рабочее давление	0,25 МПа
Строительное давление	0,25 МПа
Испытательное давление	0,33 МПа
Макс. рабочая температура	100 ° С

ТИП СОСУДА	ОБЪЕМ (л)	ДИАМЕТР (мм)	ВЫСОТА (мм)
AN 500	500	600	1944/1940 *
AN 750	750	750/790 *	1974/1752 *
AN 800	800	790	1910
AN 1000	1000	850/790 *	2025/2202 *

Емкости поставляются без изоляции или с изоляцией в кожухе.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	DC 18S	DC 22S	DC 25 / 25GS	постоянного тока 32 / 32GS	DC 40GS / SX	DC 50S	DC 70 / 75SE	DC 100
Мощность / кВт	20	22	25	35/32	40	49	70	99
Объем / л	1000 1500	1500 2000	1500 2000	2000 2500	2500 3000	3000 4000	4000 5000	5000 6000

Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	C 18S	C 20S	C 30S	C 40S	C 50S
Мощность / кВт	20	25	32	40	48
Объем / л	1 000 — 1 500	1 500–2 000	2 000–2 500	2 500–3 000	3 000–4 000

Отопительные системы с накопительными баками — лучшая установка с котлами на твердом топливе.

7-07 УСТРОЙСТВА ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

ГЛАВА 7-07

УСТРОЙСТВА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА

СЕКЦИИ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ:

7-07-001-0003 УСТАНОВКА:

7-07-001-0004 НАРУШЕНИЯ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

A. «Старинный дровяной обогреватель» означает дровяной обогреватель или каминную топку, изготовленные до 1940 года, имеющий декоративную конструкцию и текущую рыночную стоимость, значительно превышающую обычную дровяную топку или каминную топку, произведенную в тот же период времени, и основная цель которой декоративный.

Этот прибор освобожден от норм выбросов и требований Раздела 2 со следующим условием. Старинный дровяной обогреватель нельзя использовать на регулярной основе в качестве единственного источника тепла для поддержания комфортной температуры в помещении.

B. «Сертифицированное устройство» означает дровяную каменку или каминную топку, сертифицированную в соответствии с действующими стандартами, принятыми Агентством по охране окружающей среды.

С.«Уголь» означает минеральное вещество, состоящее из обугленного растительного вещества.

D. «Кухонная плита» означает прибор на дровах, предназначенный в первую очередь для приготовления пищи и имеющий следующие характеристики:

1. Духовка объемом 0,028 кубических метра (1 кубический фут) или более и решетка для духовки,

2. Устройство для измерения температуры духовки,

3. Путь пламени, проходящий вокруг печи,

4.Решетка для встряхивания,

5. Зольник,

6. Дверца для удаления золы под духовкой, и

7. Отсутствие вентилятора или тепловых каналов для отвода тепла от прибора.

Этот прибор освобожден от норм выбросов и требований Раздела 2.

E. «Открытый каменный камин» означает очаг и топку из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Камины из открытой каменной кладки без изменений для создания безвоздушных рабочих условий, освобождены от норм выбросов и требований Разделов 2 и 3.

F. «Каминная вставка» означает изделие заводского изготовления, устанавливаемое на месте, состоящее из узла топки, предназначенного для установки внутри или частично внутри топочной камеры камина, которая использует дымоход камина для выпуска продуктов сгорания.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

G. «Горелка для пеллет» означает устройство для сжигания твердого топлива, предназначенное для обогрева внутренних помещений здания. Это нагреватель с принудительной тягой с автоматической или ручной подачей, который подает в топку кормовой материал соответствующего размера или прессованные гранулы из древесины или другого материала биомассы.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

H. «Устройство для сжигания твердого топлива» означает подключенное к дымоходу устройство, которое сжигает твердое топливо, предназначенное для обогрева, приготовления пищи или того и другого.К таким приборам относятся дровяные печи и каминные топки.

I. «Комплект для печи» означает комплект, который может включать дверь, ножки, дымовую трубу и хомуты, кронштейны, болты и другое оборудование, а также инструкции по сборке дровяного обогревателя с помощью обычных инструментов.

Дровяные обогреватели, изготовленные из таких комплектов, должны соответствовать всем нормам выбросов и требованиям Разделов 2 и 3.

J. «Бойлер» означает устройство для сжигания твердого топлива, используемое в основном для обогрева помещений, кроме помещения, в котором находится устройство, путем распределения по трубам газа или жидкости, нагретой в устройстве.

Этот прибор освобожден от норм выбросов и требований Раздела 2.

K. «Печь» означает прибор, работающий на твердом топливе, который спроектирован для размещения за пределами обычных жилых помещений и который нагревает помещения, отличные от помещения, в котором установлен прибор, путем распределения воздуха, нагретого в приборе, по каналам.

Этот прибор освобожден от норм выбросов и требований Раздела 2.

L. «Строение» означает все, что построено или построено, здание или здание любого вида, или любое произведение, которое искусственно построено или состоит из частей, соединенных определенным образом.

M. «Несертифицированный» означает дровяную каменку или каминную топку, которые не могут быть проверены на соответствие сертифицированным стандартам.

N. «Дровяной обогреватель» означает закрытый дровяной котел, способный и предназначенный для обогрева помещений и нагрева воды для бытового потребления, который отвечает всем следующим критериям:

1.Соотношение воздух-топливо в камере сгорания в среднем менее 35: 1

2. Полезный объем топки менее 20 кубических футов,

3. Минимальная скорость сжигания менее 5 килограммов в час, и

4. Максимальный вес 800 кг.

Приборы, описываемые как сборные камины и предназначенные для размещения дверей или других аксессуаров, которые могут создать условия работы дровяного обогревателя с ограниченным воздухом, должны соответствовать стандартам выбросов, если они соответствуют критериям, указанным в приведенном выше определении, с установленными аксессуарами. .

Дровяные обогреватели могут включать дровяные печи, сборные камины или любые устройства для сжигания твердого топлива, которые соответствуют критериям в приведенном выше определении, если только устройство для сжигания твердого топлива не исключено ниже.

Дровяные обогреватели не включают открытые каменные камины, устройства для барбекю, газовые камины, котлы, печи, старинные дровяные обогреватели или кухонные плиты.

В случае, если определение, данное в настоящем документе, неясно или вызывает противоречие, преобладают стандартные определения, установленные Агентством по охране окружающей среды США.(Приказ 1803, 06.09.94)

(приказ № 1664, вступил в силу 06.05.90; приказ № 1803 с поправками от 06.09.95)

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ

A. Начиная с 1 июля 1990 г., незаконно рекламировать, продавать, предлагать продавать или устанавливать дровяные обогреватели или каминные топки в любом сооружении в пределах города Флагстафф, если они выделяют больше, чем стандарт Фазы I Агентства по охране окружающей среды. 8,5 граммов твердых частиц в час для некаталитического прибора или 5.5 граммов твердых частиц в час для каталитического устройства. Начиная с 1 июля 1992 года стандартом будет стандарт EPA Phase II: 7,5 граммов твердых частиц в час для некаталитических устройств и 4,1 граммов твердых частиц в час для каталитических устройств. Наличие на устройстве сертификационной этикетки EPA свидетельствует о том, что устройство соответствует этим стандартам.

B. С 1 июля 1990 г. или после этой даты никто в городе Флагстафф не должен сжигать уголь.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0003 УСТАНОВКА

A. Начиная с 1 июля 1990 года никто не должен устанавливать дровяной обогреватель или каминную топку без предварительного получения разрешения от строительного управления на такую ​​установку в соответствии с применимыми положениями Единых строительных норм и правил, принятых городскими властями. Флагстаффа. Начиная с 1 июля 1990 г. установка дровяной печи или каминной топки должна соответствовать всем письменным спецификациям производителя.Дровяная печь или каминная топка не должны эксплуатироваться до тех пор, пока она не будет проверена и одобрена после завершения установки городским строительным инспектором или его уполномоченным.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0004 НАРУШЕНИЯ

A. Нарушение разделов 2 и 3 данного Постановления Кодекса города Флагстафф объявляется правонарушением.

Б.

1. Реклама, продажа, предложение к продаже несертифицированных дровяных обогревателей или каминных топок, или установка дровяных обогревателей или каминных топок в любой конструкции без получения необходимого разрешения влечет наложение штрафа в размере 100 долларов США.

2. Второе нарушение наказывается штрафом в размере 300 долларов США.

3. Третье нарушение наказывается штрафом в размере 500 долларов США.

4. Каждое последующее правонарушение карается штрафом в размере 1500 долларов США.

С.

1. Нарушение статьи 2 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.

Д.

1. Нарушение статьи 3 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.

E.

1. Любые дровяные обогреватели или каминные топки, которые не соответствуют разделам 2 и 3, должны быть удалены или заменены сертифицированными дровяными каменками или каминными топками в течение 30 дней с момента уведомления, или на владельца будет наложен штраф в размере 10 долларов за штуку. день до тех пор, пока не будут удалены или заменены не соответствующие требованиям дровяные обогреватели или каминные топки.

F.

1. Термин «последующее нарушение» означает нарушение, которое произошло после осуждения и приговора за ранее совершенное нарушение.

2. После признания виновным в пятом последующем нарушении последующее нарушение любого положения настоящей статьи влечет наложение штрафа в размере 2 500 долларов США.

G. Нарушение положения настоящего Кодекса сотрудником фирмы при ведении бизнеса от имени фирмы считается отдельным нарушением со стороны сотрудника и управляющего собственника, партнера или должностного лица фирмы. .

H. Нарушение любого положения данной статьи, не включенное в подразделы A-G выше, влечет наложение штрафа в размере до 500 долларов США. (Приказ 1664, 05.06.90)

(Приказ № 1664, вступил в силу 06.05.90) ​​

Жидкотопливные котлы — Краткое описание соответствия нормам

Согласно IECC / IRC, Раздел R103.3 / R106.3, Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «котлов, работающих на жидком топливе».

Строительная документация . Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования

2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации. Строительная документация должна включать:

— Изоляционные материалы и их значения R
— Критерии проектирования механической системы
— Типы, размеры и эффективность оборудования механической системы
— Оборудование и средства управления системой
— Герметизация каналов, изоляция каналов и труб и их расположение
— Детали воздушного уплотнения
— Гидроизоляция и контроль влажности

2015 Требования IRC для котельных, работающих на жидком топливе, можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; Глава 22, Специальные трубопроводы и системы хранения; и Глава 24, Топливный газ .В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке . Изучите строительную документацию на установку оборудования.

– 2015 IRC, Раздел M14101, M2001 Общие . Котлы, работающие на жидком топливе, должны быть перечислены и маркированы в соответствии с UL ² 726 и должны быть установлены:

1. Согласно инструкции производителя M2001.1
2. На ровных площадках в соответствии с Разделом M1305.1.4.1
3. С соответствующими зазорами, как указано в перечне котлов и на этикетке M2001.2
4. с запорными клапанами в подающем и обратном трубопроводах в разделе M2001.3
5. Со средствами управления и безопасности в соответствии с Разделом M2002
6. Так проемы в наружных стенах заделывают в соответствии с Разделом R703.4
7. Для защиты источника питьевой воды в соответствии с разделом P2902
8. Таким образом, отверстия для забора воздуха расположены в соответствии с разделом R303.5,1
9. С автоматическими выключателями, размеры которых указаны в паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям раздела G2410 IRC
.
10. 10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Объем системы (галлоны)	Мембрана под давлением, тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6.5	12,0
90	7,5	13,5
100	8,0	15,0

Крепление . Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

– 2015 IRC, Раздел M1305.1.4.1 Дорожный просвет . Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно опираться на бетонную плиту или другой утвержденный материал, выступающий не менее чем на 3 дюйма (76 миллиметров) над прилегающей землей.Такая опора должна соответствовать инструкциям производителя по установке. Приборы, подвешенные над полом, должны находиться на расстоянии не менее 6 дюймов (152 миллиметров) от земли.

– 2015 IRC, Раздел M1307.3 Высота источника воспламенения . При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов (IRC M1307.3)

– 2015 IRC, раздел G2406 Расположение устройства .Запрещается размещать бытовую технику в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических комнатах или в пространстве, которое открывается только в такие комнаты или пространства.

Органы управления оборудованием . Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

– 2015 IECC / IRC, Раздел R403.1 / N1103.1 . Каждая система отопления и охлаждения должна иметь собственный термостат. Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

• Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха ³ , который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2 .

Расчет оборудования .Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с руководством J ACCA или другими утвержденными методами (IRC M1401.3, IECC R403.6 (2009, 2012) и IECC 403.6 / R403.7.

– 2015 IECC / IRC, Раздел R403.7 / N1103.7 . Размеры оборудования для обогрева и охлаждения должны быть определены в соответствии с Руководством S ACCA на основании нагрузки на здание, рассчитанной в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция .В котлы, работающие на жидком топливе, должен подаваться воздух для горения в соответствии с NFPA31 ³ , а отверстия для воздуха для горения должны располагаться на высоте или выше, требуемой в разделе IRC R322.2.1 согласно 2015 IRC M1701 . Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

– 2015 IRC, Раздел M1801 Общие . Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке. Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел M1803.2 Соединители дымохода и вентиляции для масляных и твердотопливных приборов . Соединители должны быть изготовлены из материала дымохода заводского изготовления, вентиляционного материала типа L или однослойной металлической трубы, имеющей стойкость к коррозии и нагреванию, и толщину не менее, чем у оцинкованной стали, как указано в Таблице M1803.2 IRC, как показано ниже:

Диаметр разъема (дюймы)	Калибр из оцинкованного листового металла номер	Минимальная толщина (дюймы)
Менее 6	26	0,019
от 6 до 10	24	0,024
От 10 до 16	22	0,029

— 2015 IRC, раздел M1803.3 Зазор . Вентиляционные соединители должны иметь зазор от горючих материалов в соответствии с IRC M1803.3.4 (см. Таблицу ниже) или любой уменьшенный зазор, приемлемый для NFPA 31.

Тип разъема	Минимальный зазор (дюймы)
Соединители для одностенных металлических труб:
— Приборы на жидком и твердом топливе	17
— Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L	9
Соединители вентиляционного трубопровода типа L:
— Приборы на жидком и твердом топливе	9
— Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L	3

— Обычный отвод дымохода

• 2015 IRC, раздел M1801.2 Проект требований . Система вентиляции должна удовлетворять требованиям, предъявляемым к оборудованию в соответствии с инструкциями изготовителя по установке, и должна быть сконструирована и установлена ​​так, чтобы создавать положительный поток для вывода продуктов сгорания во внешнюю атмосферу. При выводе воздуха из печи, работающей на жидком топливе, в дымоход из каменной кладки, изменение размера должно производиться в соответствии с NFPA 31.

— Прямая вентиляция

• 2015 IRC, раздел G2427.8 Место вывода системы вентиляции . Расположение вывода системы вентиляции должно соответствовать требованиям IRC G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и схематически приведенного в Приложении C документа. IRC.
• 2015 IRC, раздел G2427.9 Отвод конденсата . Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.

Хранение и снабжение

— 2015 IRC, Раздел M2201 Масляные баки . Резервуары подачи должны быть перечислены и маркированы и должны соответствовать требованиям к хранению согласно Разделу M2201.

– 2015 IRC, Раздел M2204 Масляные насосы и клапаны . Масляные насосы и клапаны должны быть перечислены и маркированы в соответствии с UL 343 ⁵ и UL 843, ⁶ соответственно. Масляные насосы должны быть объемного типа, которые автоматически отключают подачу масла при остановке, а давление на входе подачи масла не должно превышать 3 фунта на квадратный дюйм (IRC M2204.2, IRC M2204.3).

Гидравлические трубопроводы и распределительные системы . Изучите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

– 2015 IRC, раздел M2101 . Трубопровод Hydronic должен быть установлен в соответствии с IRC M1308 и IRC M2101, а материалы должны соответствовать таблице M2101.1 IRC. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы.Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 IRC (см. Таблицу ниже).

Материал трубопровода	Максимальное расстояние по горизонтали (футы)	Максимальное расстояние по вертикали (футы)
АБС	4	10
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10
Труба из меди или медного сплава	12	10
Трубка из меди или медного сплава	6	10
Труба или трубка из ПБ	2.67	4
Труба или шланг из полиэтилена	2,67	4
Трубка PEX	2,67	4
Труба из полипропилена диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10
ПВХ	4	10
Труба стальная	12	15
Стальная труба	8	10

— 2015 IRC, раздел M2102.1 Общий . Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

— 2015 IRC, Раздел M2103 Система теплого пола . Системы лучистого теплого пола должны иметь тепловой барьер в соответствии с Разделом M2103.

• IRC / M2103.2.1 / IECC R403.4 Монтаж плит на грунте должен быть изолирован до минимального значения R, равного 5.
• IRC M2103.2.2 / IECC R403.4 Установки на подвесном полу должны быть изолированы до минимального значения R 11.

— 2015 IECC / IRC, Раздел R403.4 / N1103.4 . Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы как минимум до R-3. Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

Мигание / контроль влажности . Убедитесь, что конструкция и технические характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

– 2015 IRC, Раздел R303.6 Наружная защита от открывания . Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направлении.Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов наружных стен в соответствии с настоящим Кодексом.

— 2015 IRC, Раздел R703.4 Перепрошивка . Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса строительных конструкций. Самоклеящийся оклад должен соответствовать AAMA ⁸ 711.Гидравлические мембраны, используемые в качестве гидроизоляции в наружных стенах, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера. В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения . Убедитесь, что к оборудованию подключена питьевая вода.

– 2015 IRC, раздел P2902.1 Общий . Система снабжения питьевой водой должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение непитьевыми жидкостями, твердыми частицами или газами, попадающими в систему подачи питьевой воды. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки , изучите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

Изоляция .

– 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1 Изоляция .

• Приточные и возвратные каналы, установленные на чердаках, должны быть изолированы по R-8, если каналы
• ≥3 дюймов в диаметре или до R-6, если воздуховоды имеют диаметр <3 дюймов.
• Приточные и возвратные воздуховоды, установленные в других частях здания, должны быть изолированы по R-6, если воздуховоды имеют диаметр ≥3 дюймов, R-4.2, если воздуховоды имеют диаметр <3 дюймов.

Исключение: Воздуховоды или их части, полностью расположенные внутри тепловой оболочки здания.

Герметизация воздуховода / воздуховода . Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм.Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена ​​официальному лицу. Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

–2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2 Уплотнение. Воздуховоды, воздухоочистители и фильтровальные боксы должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу или IRC, раздел M1601.4.1, если применимо.

Исключения:

Нанесение воздухонепроницаемых продуктов из распыляемой пены допускается без дополнительных уплотнений швов.

Для каналов, имеющих классификацию статического давления составляет менее 2 дюймов водяного столба (500 Па), дополнительные системы закрытия не следует требовать непрерывного сварных соединений и швы и стыки запорно-типа и швы, отличных от оснастки замка и Типы кнопочного замка.

Существующие и заменяемые здания .Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве (т.е. разделам IRC R403.1, R403.2, R403.3, R503.5 и R403.6). Исключением является то, когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с менее чем 40 погонными футами в безусловных пространствах не нуждается в испытании. Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁸ и Техническое руководство ACCA по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. ⁹

² UL (Лаборатория страховщиков) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

⁷ AAMA — Американская ассоциация архитектурных производителей L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

Системы отопления на твердом топливе — Веб-сайт Renfrewshire

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердых видов топлива, которые пользователь должен приобрести. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность — поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь более дорогой и имеет более высокую производительность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

С твердотопливными системами никогда не думайте, что дешевое лучше. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Недорогое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому температура воды в котле ниже и, как следствие, температура воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Типы твердотопливной системы

Существует два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности.Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Кроме того, что пользователь может вручную повернуть термостат, чтобы отрегулировать его настройку, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола будут накапливаться и могут заблокировать дымоходы.

Элементы управления

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только температура в помещении совпадет с температурой в настройках TRV, клапан будет отключать радиатор.Если температура упадет ниже значения TRV, то клапан откроется и радиатор снова начнет нагреваться.

Программистов можно познакомить с системами на твердом топливе, но они часто доставляют больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

Горячая вода

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Как только горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

Получите максимум от своей системы

Всегда покупайте лучшее топливо
Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (как минимум)
Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла через котел.

Регулярно чистите дымоход
Открытый огонь и многотопливные приборы, работающие на угле или древесине, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.
